монтаж под мягкую кровлю самоклеющегося ковра, укладка
Содержание:
Какой бы вид кровельного материала не применялся при обустройстве крыши, обязательно придется использовать подкладочные влагоотталкивающие мембраны. Это касается и подкладочного ковра под гибкую черепицу. Крыша должна защитить дом от любой непогоды. Ниже мы подробно расскажем о подкладочном материале под гибкую черепицу, что он собой представляет, а также как его правильно укладывать.
У каждой кровли есть свои недочеты, поэтому вода сквозь них обязательно просочится. Чтобы этого не допустить и прибегают к установке вспомогательного защитного слоя в виде гидроизоляционной мембраны. В первую очередь она защитит несущую конструкцию из дерева от медленного гниения.
Конструкция подкладочного ковра
По методу укладки подкладочные материалы можно разделить на два типа:
- Подкладочный ковер под мягкую черепицу с механической фиксацией.
- Подкладочные мембраны с клеящим методом фиксации.
В каких случаях целесообразна укладка
В первую очередь подложка используется для вспомогательной защиты уязвимых мест крыши (ендовы и карнизы, оконные проемы, наружные углы крыши, вентиляционные проходы, каналы дымовых труб, прилегающие к стенам элементы конструкции).
Кроме того, если уклон крыши не превышает 30 градусов, то слой гидроизоляции следует прокладывать в обязательном порядке. В противном случае, изготовители битумной черепицы не предоставят гарантию на свою продукцию. Помимо этого, многие изготовители советуют производить укладку целостного гидроизоляционного ковра на крышах, имеющих любой угол наклона. В серию подкладок под черепицу входит ендовый ковер даже несмотря на то, что он относится к части верхнего покрытия, и после укладки на него готовой битумной черепицы, он частично остается видимым.
Ендовые ковры оснащены менее прочной основой в сравнении с простыми листами мягкой черепицы. Осуществить замену гибкого ендового ковра на листы из стали для обустройства желоба ендовы нельзя, потому что в виду большой разницы в значениях линейного расширения металла и битумной черепицы, вся кровельная конструкция будет удерживать на себе слишком большое напряжение, что станет причиной ее разрушения.
Ряд разновидностей подкладочных ковров, у которых имеется более прочное основание и минеральная посыпка, могут применяться в виде временного кровельного покрытия. К примеру, если возникла необходимость в приостановке укладки покрытия кровли на последующий строительный сезон, и, вместе с тем, создать герметичный контур здания, можно провести монтаж мембраны Сейфити СБС 3 (Тегола).
Изготовители подкладочных ковров для мягкой кровли
С каждым годом на рынке можно встретить все больше разновидностей подкладочных водоотталкивающих материалов. В настоящее время у каждого изготовителя гибкой черепицы имеется в ассортименте некоторое количество разновидностей подкладочных ковров. Ниже мы приведем наиболее распространенные.
У Финского изготовителя Katepal имеется три вида вспомогательных влагоотталкивающих материалов:
- Кatepal K-EL (PrimeBase), изготавливается в виде рулонов, и оснащен механическим способом фиксации.
- Катераl U-EL (UltraBase) – имеет самоклеящееся основание.
- LiteBase 500 – легкая разновидность подкладочного ковра, оборудованного нижним слоем, препятствующим скоплению конденсата.
Российский изготовитель Ruflex также реализует свой высококачественный подкладочный материал с фиксаторами механического типа, и с основой, покрытой по краям клеевым составом. Тегола выпускает ряд водоотталкивающих материалов для скатных крыш – марка Safety. Изготавливаются они в виде мембран и лент, оборудованных механическими или клейкими фиксаторами.
Технониколь изготавливает подкладочные маты марки Anderep. Сюда входят: Anderep Ultra, Anderep Proof и Anderep GL – все они оснащены механическим типом крепления. Вместе с тем, Proof можно использовать для всех разновидностей скатных крыш. Американская фирма Tarco, которая считается лидирующей среди всех изготовителей рулонных кровельных материалов в США, изготавливает большой перечень подкладочных материалов. Самым распространенным в России считается Easy Lay с механической фиксацией. У рулонного материала MMS имеется подкладочный самоклеящийся слой.
Методы фиксации материала
Нужно следить, чтобы во время монтажа подкладочного ковра температура на улице находилась в пределах 5-25 ºC. Укладка влагоотталкивающих материалов осуществляет на подготовленное сплошное основание.
Основой под битумную черепицу может быть один из таких материалов:
- OSB-3 плита. Толщину плит выбирают, исходя из шага стропил. В заснеженных районах Москвы, например, толщина должна равняться не менее 1 см с промежутками между стропилами в 70 см, и не менее 1,8 см с шагом стропил в 120 см.
- Влагоотталкивающая фанера толщиной, минимум, 1 см. Взаимосвязь толщины листов с шагом стропил такая же, как и в случае использования листов OSB-3.
Во время укладки твердой подложки из листов, нужно предусмотреть между ними зазоры примерно в 2-4 мм. Влажность шпунтованных досок не должна превышать 20 %, а их толщина должна равняться 2,5 см. Если расстояние между стропилами равняется 120 см, то толщина доски должна составить 3 см.
Влажность обрезных досок должна составлять менее 12 %, а толщина – не менее 3 см. Если промежутки между стропилами такие, что в центре пролета присутствует маленький прогиб, в центре пролета изнутри кровли в одном направлении со стропилами потребуется пришить доску. Она усилит конструкцию цельной дощатой обрешетки и сократит провисание. Читайте также: «Как укладывать подкладочный ковер на кровлю под мягкую, гибкую черепицу».

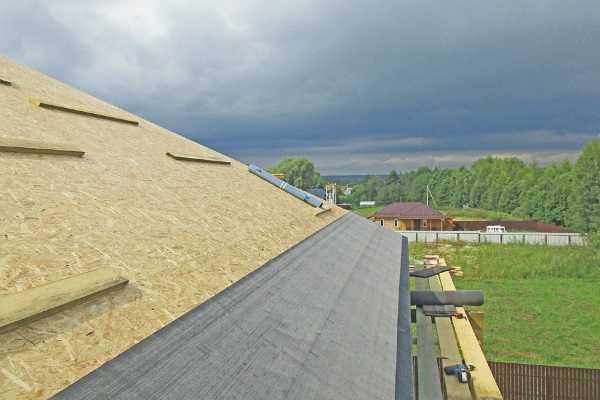

По завершению проверки подготовленной основы можно будет приступить к монтажу подкладочного ковра под мягкую черепицу.
Правила монтажа под гибкую черепицу
Последовательность монтажа будет таковой:
- Раскатать рулоны во внутренних углах крыши.
- Материал должен раскатываться параллельно или под углом в 90º к карнизу.
- Если используется механический тип фиксации, то укладку самоклеющегося подкладочного ковра осуществляют с последующим подбиванием толевыми гвоздями. Шаг между гвоздями должен составлять 20-25 см. Рулоны разматывают постепенно, параллельно удаляя защитную пленку. Горизонтальные швы между полосами должны составлять 10 см, а вертикальные – 5 см.
- Смежные края полос гидроизоляции покрываются битумно-полимерным клеем.
Работа над ошибками: укладываем подкладочный ковер правильно
Наверх Перепланировки- Каталог домов
- Квартира
- Спальня
- Кухня
- Столовая
- Гостиная
- Ванная комната, санузел
- Детская
- Мансарда
- Маленькие комнаты
- Рабочее место
- Гардеробная
- Библиотека
- Декорирование
- Мебель
- Аксессуары
- Загородный дом
- Ландшафт
- Системы хранения
- Коридор
- Уборка
- Фундамент
- Кровля
- Стены
- Окна
- Двери и перегородки
- Потолок
- Балконы и лоджии
- Внутренние конструкции
- Пол
- Водоснабжение и канализация
- Отопление
- Вентиляция и кондиционирование
- Газо- и энергоснабжение
- Освещение
- Сантехническое
Основные ошибки при монтаже гибкой черепицы. Ошибки при монтаже подкладочного ковра. Часть 2.
Итак, продолжаем разбирать основные ошибки, которые возникают при монтаже гибкой черепицы. В прошлой статье мы рассказали про особенности монтажа сплошного основания ( подробнее можно прочитать здесь Часть 1)
В этой статье разберем подробно правила монтажа подкладочного ковра, какие ошибки при этом возникают и как их избежать.
Подкладочный ковер – это рулонный битумный материалы, предназначенный для дополнительной гидроизоляции кровельного покрытия.
Мы рекомендуем, чтобы подкладочные ковры были смонтированы по всей поверхности кровли, включая узлы карниза, фронтона, ендовы, хребта и примыкания.
На практике обычно, существует два способа монтажа подкладочных ковров – горизонтальная и вертикальная укладка относительно настила крыши.
Но, чтобы избежать волн на финишном покрытии – всегда выполняйте вертикальную укладку ковра от конька к карнизу. Такой способ укладки облегчит натяжение на кровле и сократит риск провисания ковра, так как под действием силы тяжести натянуть подкладочный ковер на скате без вздутий будет легче.

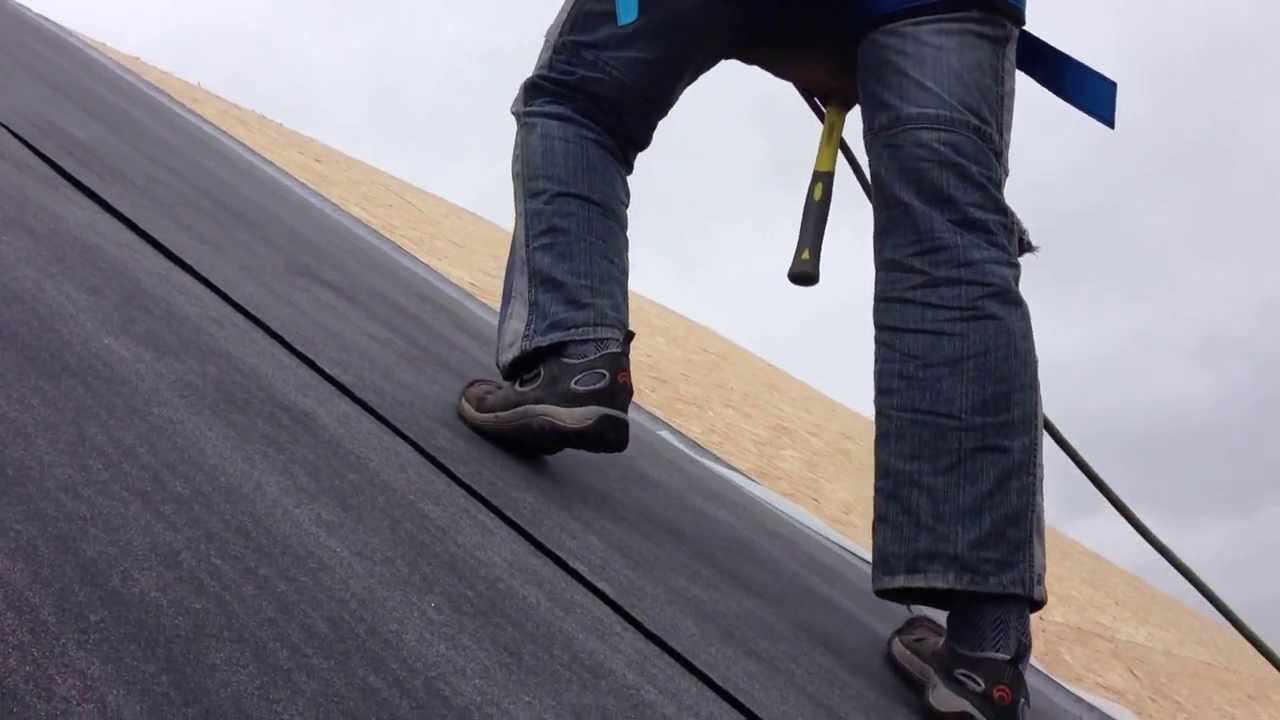

Подкладочный ковер необходимо развернуть, уложить точно по прямой линии.
! Особенно важно устранить любые провисания и неровности. Подкладочный ковер нужно зафиксировать кровельными гвоздями с широкой шляпкой с шагом 250 мм.
Обратите внимание, что вертикальные стыки соседних полотен подкладочного ковра крепятся с нахлестом друг на друга минимум на 150 мм. Нахлесты необходимо промазать битумным клеем тонким слоем (1 мм) и тщательно разравнять шпателем.
! Избегайте провисаний и волн при монтаже подкладочных ковров. Не надейтесь на то, что под действием финишного покрытия – рядовой черепицы подкладочный ковер распрямится. Особое внимание уделите качественному натяжению подкладочных ковров именно на начальном этапе. Выполнение этой рекомендации позволит снизить риск появления волн на финишном покрытии.
Кроме этого, всегда обращайте внимание на транспортировку и хранение подкладочного ковра до начала монтажа. Все рулонные кровельные материалы должны транспортироваться и храниться строго вертикально, вдали от отопительных приборов и воздействия прямых солнечных лучей. Нарушение требований транспортировки и хранения может привести к появлению волн на кровельном покрытии!
Не пренебрегайте этими правилами и кровля с гибкой черепицей будет радовать вас долгие годы!
Подкладочный ковер под гибкую черепицу
Мягкая кровля – строительный материал последнего поколения, состоящий из нескольких слоев. В составе его содержится: армирующий слой из стеклохолста или полиэфира, битум, полимерные пленки. В верхний слой вплавлен кварцевый песок или другой твердый гранулированный материал. Это обеспечивает безопасность людей, находящихся на крыше. Гибкие кровли отличают следующие преимущества:
- Длительный срок службы. При соблюдении всех требований производителя, технологии монтажа, средний эксплуатационный период такого покрытия составляет 50 лет.
- Возможность использования для крыш сложной конфигурации. Гибкая кровля такого типа – эластичный материал. Он может применяться для устройства крыш сложной формы с большим количеством переходов.
- Простота монтажа. Для укладки кровельного покрытия не требуется дорогих специализированных инструментов и особых навыков.
- Отличная герметичность. Мягкие кровли образуют сплошное влагостойкое покрытие. Благодаря текучести битума, водозащитные свойства материала сохраняются при мелких механических повреждениях.
- Из гибкой черепицы.
- Из подкладочного ковра. Служит для увеличения влагонепроницаемости и в качестве дополнительной защиты от механических повреждений.
- Из основания, состоящего из плит или досок. Предназначено для выравнивания поверхности под подкладочный ковер и финишное покрытие. Изготавливается из влагостойкой фанеры, натуральной доски или плит-ОСП.
- Из гидроизоляционного слоя, защищающего от влаги.
- Из слоя теплоизолирующего материала.
- Из системы несущих элементов (стропил и обрешетовки).
- Из пароизоляционного материала.
Подкладочный ковер – необходимый элемент гибкой кровли. Этот материал входит в комплект гибкой кровли и укладывается между основанием и финишным покрытием. Мягкая кровля состоит:
Производители гибкой черепицы гарантируют надежность и долговечность покрытия в течение всего периода эксплуатации только при наличии всех слоев кровельного пирога и четком соблюдении технологии монтажа.
Многие собственники задают вопрос, так уж необходимо наличие прокладочного ковра, и можно ли сэкономить на этом материале. Рассмотрим состав, назначение и часто возникающие вопросы при монтаже этого слоя.
Состав прокладочных ковров
Прокладочный ковер – рулонный многослойный материал. Он состоит из защитных полимерных пленок внизу и вверху, основы из полиэфира или стеклохолста, битума. Выпускают несколько видов подкладочных ковров:
- Самоклеящиеся. Нижний слой такого материала содержит клеевую нижнюю поверхность, надежно фиксирующую ковер относительно основания. Для лучшего сцепления такое покрытие предварительно разогревают строительным феном.
- Стандартные. Ковры такого типа не имеют клейкой ленты. Их крепят при помощи специальных кровельных гвоздей или строительными скрепками. Для герметизации швов и краев применяют мастики на битумной основе.
- Комбинированные. Эти подкладочные ковры также имеют клеевую пленку в центральной части. Фиксация краев выполняется гвоздями с широкой шляпкой.
- Наплавляемые. Для приклеивания к основанию нижний слой ковра расплавляют строительной горелкой.
Ряд производителей выпускает прокладочные материалы, где вместо битума используется полимер с односторонней проницаемостью. Ковры такого типа обеспечивают дополнительную пароизоляцию и защиту от образующегося конденсата.
Действительно ли нужен прокладочный ковер
Стоимость прокладочного ковра сравнима с ценой финишного покрытия мягкой кровли. Многие собственники часто задают вопросы, можно ли сэкономить на этом материале. Специалисты дают однозначный ответ, нет нельзя. Без дополнительного слоя финишное покрытие не обеспечивает необходимую гидроизоляцию. Кроме того, при отсутствии прокладочного ковра значительно сокращается срок службы кровли.
Подкладочные ковры выполняют следующие функции:
- Увеличение прочности кровли в целом. Гибкую черепицу или мягкие рулонные материалы для финишного покрытия можно повредить при проведении других строительных работ. Лед и ветровые нагрузки также повреждают гибкую плитку.
- Дополнительная защита от влаги. Из-за проникновения влаги в местах стыков финального покрытия с другими элементами кровли, деревянные элементы стропильной системы, основания и обрешетовки заражаются плесенью и гниют, несмотря на обработку специальными составами.
- Дополнительная звуко- теплоизоляция. Прокладочный ковер препятствует потерям тепла и увеличивает шумоизолирующие свойства кровли.
- Выравнивание основания. Промежуточный слой кровельного пирога препятствует образованию пузырей и выравнивает поверхность основания, нивелируя стыки и перепады уровня. Без подкладочного ковра гибкая кровля быстро повреждается в этих местах.
- Пароизоляция. Материал препятствует образованию и накоплению конденсированной влаги внутри кровли и между ее слоями.
- Компенсация температурной деформации. В регионах со значительным перепадом температур подкладочный ковер просто необходим. Он компенсируют изменение размеров основания, препятствует разрушению финишного покрытия.
Кроме того, прокладочные ковры можно использовать как временные кровли на строящихся объектах. Они монтируются в первую очередь и обеспечивают защиту дома от дождя при проведении строительных работ.
Внимание! Срок службы этого материала указан для умеренных климатических зон при соблюдении технологий укладки и совместимости подкладочного ковра с типом гибкой черепицы и основанием. Реальный эксплуатационный период зависит:
- От конфигурации крыши.
- От особенностей климата.
- От нагрузки.
- От других условий.
Ошибки при укладке и выборе значительно снижают срок службы ковра и всей кровли.
Как выбрать подкладочный ковер
Технологии монтажа гибкой черепицы от разных производителей существенно различаются. Главным критерием выбора промежуточного кровельного материала является совместимость с финишным покрытием. Рекомендуется выбирать прокладочный ковер под определенную марку гибкой черепицы или рулонного покрытия. При этом также учитывают:
- Нижний и верхний предел температур. Он должен соответствовать максимальному и минимальному значению климатической зоны.
- Тип основы. Самые распространенные армирующие основы – стеклоткань и полиэфир.
- Способ монтажа. Различают ковры с самоклеящейся пленкой, без нее, а также наплавляемые и комбинированные материалы.
- Угол уклона скатов. Эта характеристика определяет гидроизоляционные свойства подкладочных ковров. Перед покупкой лучше убедиться в пригодности материала для монтажа на наклонных поверхностях.
- Прочностные характеристики. Физические параметры ковра должны соответствовать предполагаемой нагрузке, чтобы исключить повреждения при скоплении снега, падении сосулек и других воздействиях.
- Массу материла. Несущие элементы крыши должны выдерживать общий вес покрытия.
- Длину и ширину рулона. Габариты рулонов выбирают с расчетом наименьшего количества соединений и швов.
- Назначение. Различают ковры для укладки под гибкую черепицу или монтируемые в местах примыканий с ендовыми, карнизными и фронтальными свесами, коньками и другими элементами конструкции крыши. Верхний слой последних имеет присыпку из кварцевого песка или другого минерального материала. Ендовые ковры также отличаются повышенной прочностью и гидроизоляционными свойствами.
При выборе прокладочных ковров также ориентируются на цену, компанию производителя и другие характеристики.
Монтаж подкладочного ковра
Перед укладкой материала необходимо ознакомиться с руководством по монтажу. Выполнение всех требований производителя и соблюдение указанной технологии – необходимое условие для обеспечения длительного срока службы кровли.
Прежде чем приступить к укладке. монтируют основание. Оно может выполняться:
- Из натуральной доски. Этот материал применяют чаще всего. Доски должны быть обработаны антигрибковым раствором и иметь гладкую поверхность.
- Из влагостойкой фанеры. Такой стройматериал обработан специальным влагоотталкивающим составом. Рекомендуемая толщина листов, используемых под основание, составляет от 1 см.
- Из ориентированно-стружечной плиты или OSB. Такой материал не подвержен деформации при перепаде температур и высокой влажности. Изготавливают плиты из древесной щепы и клеящего состава методом прессования.
Перед устройством основания необходимо высушить материалы. Поверхность основания должна быть ровной и сплошной.
Внимание! От правильности монтажа основания зависит вид гибкой кровли. При неправильной укладке плит или досок, на финишном покрытии образуются полосы. Чтобы избежать этого, доски или фрагменты плит OSB или влагостойкой фанеры укладывают с зазором 2-4 мм. Это позволит избежать движений подкладочного ковра и финишного покрытия при разбухании материала основания.
Далее рулоны поднимаются на крышу и разворачиваются. Укладка выполняется вертикально, от конька к карнизам. Это облегчит натяжение и позволит выровнять вздутия. Перед фиксацией необходимо устранить все неровности. Края подкладочного ковра закрепляют гвоздями или саморезами диаметром, рекомендуемым производителем. Расстояние между крепежными элементами также указывается в руководстве по монтажу.
При небольшом наклоне скатов и наличии ендов рулоны разворачивают горизонтально. Полосы монтируют внахлест 10-15 мм. Стыки ковров без самоклеящегося покрытия обрабатывают битумной мастикой. По периметру дымоходов закрепляют деревянные бруски, на которые заводят ковер и фиксируют его клеем. В местах, где вероятно скопление воды, укладывают 2 слоя ковра.
Внимание! Перед креплением подкладочного материала необходимо устранить вздутия и волны. От этого зависит внешний вид крыши. Финальное покрытие эластично и повторяет форму основания и подкладочного ковра.
На крыши с углом скатов менее 180 и более 600 необходима укладка сплошного слоя подкладочного ковра. В других случаях допустимо монтировать материал только в наиболее уязвимых местах. При низкой температуре рулоны предварительно разогревают при помощи строительного фена до рекомендованной производителем температуры.
При правильном выборе материалов и соблюдении всех требований к укладке, гибкие кровли могут прослужить около 50 лет. Для укладки такого материала рекомендуется воспользоваться услугами специализированных компаний.
Подкладочный ковер под мягкую черепицу: плюсы минусы технология
Гарантировать длительный срок эксплуатации крыши здания возможно лишь в случае соблюдения всех этапов строительства согласно инструкции. Уложить подкладочный ковер под мягкую черепицу грамотно означает прохождение еще одной ступеньки на пути к хорошему результату – построению прочного дома.
В чем его назначение?
В процессе укладки гибкого покрытия обязательно возникает вопрос, нужен ли этот материал в качестве основы, можно ли обойтись без него. Желание сэкономить на одном из важных этапов строительных работ дорого обойдется в будущем. У основания под крышу есть назначение — выравнивание плоскости крыши и маскировка неровностей.
Это необходимо делать для того, чтобы материал лег на подстилающую поверхность, чтобы не выпирать и не образовывать впадин в некоторых местах. Тем более что конечная форма будет видна только после усадки материала под воздействием климатического фактора – осадков и ветра. Если через время дефекты проявятся, их будет сложно сгладить. Лучше сразу выполнить работу качественно и своевременно, чтобы не тратить лишние время и денежные средства на ремонт крыши.
Ещё одним важным свойством подкладочного ковра является обеспечение гидроизоляции крыши. Она нужна для того, чтобы в случае острой необходимости перенести часть невыполненной работы по укладке материала на другое время или день и не бояться, что дождь или снег намочит дом.
Мягкая кровля склеивается в течение 2-3 лет под влиянием большой температуры, чтобы стать полностью водонепроницаемым покрытием. Пока этот момент не настал, основание под нее защищает крышу от протекания и попадания лишней влаги.
При помощи ковра давление на особо хрупкие участки крыши распределяется поровну. Это позволяет удлинить срок ее эксплуатации, если придерживаться инструкции по укладке основания. Без него крыша не сможет долго выдерживать внешнее влияние.
Вернуться к содержанию
Особенности рулонных полотен
Выделяют 4 вида подстилающих покрытий под мягкую черепицу шинглас в зависимости от варианта креплений. Каждое из изделий имеет ширину 1 метр и изготавливается на основе стекловолокна или полиэфирной ткани.
- Направляемые. Фиксируются с помощью горячего воздуха. Практически не используются ввиду необходимости выполнения высотных работ строительным феном, что создает неудобства.
- Не самоклеящиеся. Их еще называют классическими. Способ крепления – с использованием специального степлера либо гвоздей с большими шляпками обязательно оцинкованных. На места стыков при этом предварительно наноситься особый битумный клей, и только после этого вбиваются гвозди.
- Комбинированные. Применяется предыдущий способ для фиксации верхнего края полосы. Нижняя кромка крепится с помощью самоклеящегося слоя, для этого достаточно просто снять с нее защитную пленку.
- Самоклеящиеся. Не требуют дополнительного крепления благодаря наличию полоски с прочно приклеивающим веществом. Перед началом укладки материала защитная пленка убирается. Покрытие плотно прилегает к основанию и приклеивается. Но при температуре ниже +10 полотно рекомендуется прогреть строительным феном, чтобы приклеить его надежнее.
Характеристики материала от разных производителей отличаются.
| Сравнительные параметры | Единицы измерения | Fel’X | K-EL |
|---|---|---|---|
| Длина и ширина | м | 1 * 40 | 1*15 |
| Вес | кг | 20 | 33,75 |
| Количество на поддоне | Рулоны/м2 | 30/1200 | 30/1012,5 |
| Прочность на разрыв | Н/50 мм | 300 | 294 |
| Удлинение после растяжения | % | 46 | 40 |
| Сопротивление | Н | 300 | 294 |
| Гибкость | Градус | 25 | 25 |
| Водонепроницаемость | — | + | + |
Вернуться к содержанию
Плюсы и минусы использования
Подкладочный ковер под мягкую кровлю имеет свои достоинства и недостатки. Его преимущества:
- сглаживает неровности, особенно на сложных участках крыши;
- выполняет защитную функцию – оберегает от механического воздействия и протекания;
- слабые участки делает более прочными;
- выступает в качестве амортизирующего барьера;
- поддерживает хорошую звукоизоляцию;
- отличается герметичностью;
- обеспечивает теплоизоляцию;
- устойчивость к температурным перепадам;
- широкий ассортимент продукции;
- сохранение технических свойств независимо от любых климатических условий.
К недостаткам материала можно причислить следующее:
- высокую стоимость, но от цены напрямую зависит качество – чем она выше, тем дольше срок эксплуатации.
- если покрытие направляющее, возникают неудобства с его укладкой – приходится пользоваться строительным феном, что не очень удобно во время работы на крыше.
Вернуться к содержанию
Пошаговая инструкция
Начинается процесс с укладки настила из OSB плит, фанеры либо доски. Толщина его зависит от промежутков между стропилами.
| Величина интервала | Единица измерения | Значение для плит и фанеры | Значение для доски |
|---|---|---|---|
| До 60 | см | 1,2 | 2 |
| 60-90 | см | 1,8 | 2,3 |
| 150 | см | 2,7 | 3,7 |
Вернуться к содержанию
Подготовительный этап
Данный шаг включает укладку основания, а также его проверку на гладкость и твердость. Подкладочный ковер под мягкую кровлю выбирается в зависимости от ее типа. Все элементы настила стыкуются над опорами, стропилами. Между ними делаются зазоры с целью снизить давление на крышу, когда доски будут расширяться под воздействием влаги.
Чтобы не появились плесень или грибок, которые со временем поспособствуют деформации кровельной конструкции, необходимо обеспечить хорошую вентиляцию крыши. Без нее не обойтись, даже если древесное основание понемногу испаряет влагу. Вентиляцию оборудуют так, чтобы вытяжка располагалась как можно выше, выемки для забора воздуха – под крышей.
Вернуться к содержанию
Основной этап строительных работ
К каждому упакованному рулоны прилагается инструкция по эксплуатации в зависимости от вида материала. Главные требования к правильной укладке сводятся к единому перечню. Монтаж выполняется следующим образом:
- Делается сплошная обрешетка под покрытие.
- Новичкам советуется с помощью обычного мела сделать разметку на дощатом покрытии, чтобы расходовать материал экономичнее и сделать настил ровным.

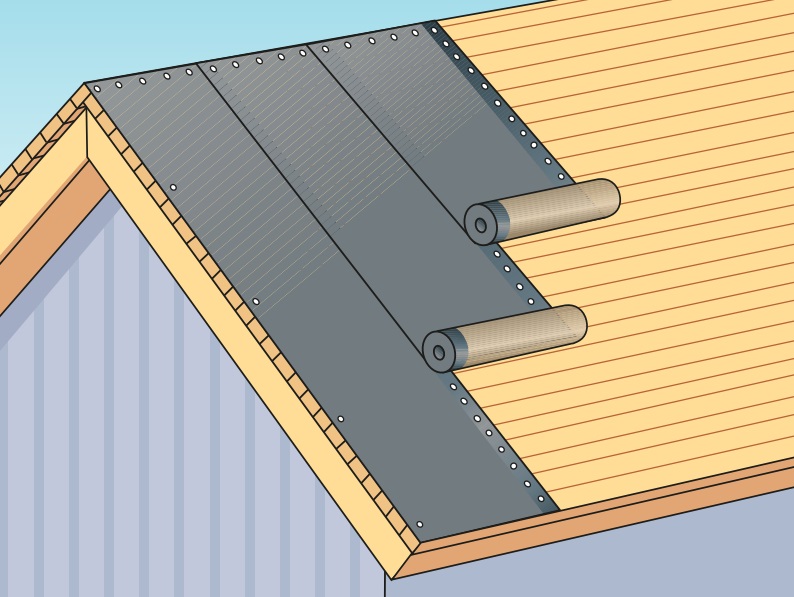

- Укладка первого рулона делается параллельно карнизу, начиная от нижней части крыши. Тогда при накладывании материала внахлест и по направлению кверху влага будет стекать с поверхности, не застаиваясь на ней. Следите, чтобы складки или изгибы не просматривались по всей площади полотна.
- Рулонные полотна натягиваются максимально, чтобы не создавать провесов или бугров.
- Края закрепляются при помощи оцинкованных гвоздей, швы герметизируются битумной мастикой.
- Укладывается вторая полоса параллельно первой, таким образом, чтобы немного перекрыть ее – на 8-12 см.
- Следующие ряды настила накладываются по направлению к коньку все так же параллельно карнизу.
- К первому ряд покрытия нужно прикрепить карнизные элементы из металла. Фиксируются они специальными гвоздями либо шурупами, у которых шляпка плоская. Расстояние между ними составляет 10 см. Забивать гвозди рекомендуется зигзагообразно.
- На торцах вместо металлических карнизов крепятся рейки треугольной формы либо деревянные планки.
- Рулонное покрытие накладывается на конек по линии ската.
- Излишки отрезаются, верхушка фиксируется с помощью гвоздей.
- С другой стороны конек перекрывается на 15 см и приклеивается к поверхности битумом.
- С такой же тщательностью изолируются торец, ендова, дымоход, места стыков и мансардные окна при их наличии.
- Проверьте, все ли полотна накладываются внахлест, насколько плотно прилегают к предыдущему слою и поверхности деревянного основания.
- Вдоль ендовы полотно укладывается от одного ската к другому, заводя от участка с минимальным уклоном к большему. Лишние части отрезаются по ендове. Закрепляется материал при помощи клея и гвоздей.
- Если размеры полотна оказались меньше поверхности крыши и остаются незаделанные участки, эту оплошность нужно исправлять сразу, чтобы не нарушать герметичности крыши.
- Снизу трубы дымохода прибивается треугольная рейка из дерева, поверх нее укладывается полотно, промазывая швы битумным клеем.
- Фиксируются резиновыми уплотнителями провода для системы кондиционирования и антенн.
- Когда весь настил распределен по поверхности крыши и зафиксирован, еще раз проверяется плотность его прилегания и герметичность стыков.
Приведенная инструкция подходит для укладки рулонного материала на поверхность с крутыми и пологими скатами. Единственное отличие состоит в том, что крыша с крутым уклоном застилается не по горизонтали и параллельно карнизу, ориентируясь на конек, а по вертикали, двигаясь от торцевой части и далее с учетом направления ветра. Главное, чтобы места стыковки швов были хорошо промазаны клеем.
Вернуться к содержанию
Заключение
Укладка рулонных материалов в качестве основы под гибкое покрытие крыши обеспечивает хорошую гидроизоляцию, маскирует шум и обладает антисептическими свойствами. Тщательно придерживаясь пошагового руководства по настилу полотен можно легко выполнить работу своими руками.
Не нашли ответов в статье? Больше информации по теме:
Нужен ли подкладочный ковер под мягкую кровлю?
Устройство кровли из битумной черепицы имеет свои особенности не всегда известные или понятные застройщикам и даже строителям. Одной из таких особенностей является использование подкладочного ковра под мягкой кровлей.
Так нужен ли подкладочный ковер?
Целесообразность использования подкладочного ковра под черепицу можно обосновать его ролью под этой самой черепицей. Принцип монтажа мягкой кровли заключается в том, что каждый следующий ряд черепицы перекрывает предыдущий вместе со швами между ними, а под действием высоких температур эти ряды почти спекаются между собой образуя непроницаемый барьер перед атмосферной влагой. А если к тому же угол ската кровли 45 градусов и выше?
Зерна сомнения вносят и сами производители, которые своими действиями или условиями подталкивают покупателя к приобретению подкладочного ковра, стоимость которого может достигать стоимости самой мягкой черепицы эконом-класса. Одни из таких условий – это сокращение гарантийного срока или полная его отмена, если монтаж мягкой кровли произведен без подкладочного ковра.
Чтобы ответить на вопрос: нужен ли подкладочный ковер под мягкую кровлю сначала необходимо определить его роль под этой самой кровлей.
Зачем укладывать подкладочный ковер?
Подкладочный ковер материал гидроизоляционный и это главная его роль: гидроизоляция. То есть он создает вторичную защиту от влаги или так называемую – резервную защиту.
Нужен ли подкладочный ковер под мягкую кровлю
По конькам, ендовам, торцам важность использования подкладочного ковра будет наиболее очевидна. Так внутренний угол кровли между двумя скатами – это именно то место, где чаще всего в больших количествах скапливается снег. Снег имеет свойство таить, а это значит, что часть влаги непременно будет просачиваться под мягкую черепицу и попадая на деревянный настил, повышая влажность дерева станет «пищей» для различных плесеней и грибков. Наличие же вторичной гидроизоляции в виде подкладочного ковра будет сдерживать влагу, а с приходом теплой погоды эта влага просто испарится.
Предотвращение образования конденсата – еще одна роль подкладочного ковра. Защита от мигрирующей влаги, образующейся в результате выпадения росы на обратной стороне мягкой кровли или капиллярного эффекта будет обеспечена только подкладочным ковром.
Вторая не менее важная роль – это защита мягкой кровли от самого деревянного настила. Суть в гигроскопичности дерева. То есть на протяжении некоторого времени эксплуатации битумной черепицы само дерево запустит процесс разрушения поверхности кровли. Древесина, как любой гигроскопичный материал будет «тянуть» влагу, масла, смолы из мягкой кровли тем самым вызывать ее высыхание и старение. Естественно, это не лучшим образом скажется на долговечности кровельного материала.
Нужен ли подкладочный ковер
Также такой буфер нужен и для беспроблемного ремонта кровельного покрытия. Не имея разделителя в виде подкладочного ковра мягкая кровля намертво приклеится к основанию и последующий демонтаж некоторых участков в случае необходимого ремонта будет просто не возможен. То есть подкладочный ковер сохраняет ремонтопригодность кровли.
Вывод
Использование подкладочного ковра по всей площади кровли продлевает срок службы этой кровли, а уложенный в «проблемных» местах – защищает подкровельное пространство от возможных протечек.
Зачем подкладочный ковер под гибкую черепицу
Многие покупатели отдают предпочтение мягкой кровле из-за ее надежности, устойчивости к сложным погодным условиям и долговечности. Но все эти свойства гарантированы только при соблюдении правильной технологии укладки.
Подкладочный ковер — обязательный элемент монтажа гибкой черепицы, служащий амортизационным и гидроизоляционным барьером. Он укладывается между основанием и финишным покрытием. Чтобы оценить необходимость данного слоя, разберем состав и функции подкладочного ковра.
Особенности состава
Подкладочный ковер — многослойный материал, состоящий из трех ингредиентов:
- Основа. От выбранного материала зависит прочность ковра. В качестве основы может использоваться стеклохолст или армированный полиэстер. Стеклохолст представляет собой чрезвычайно прочную ткань, способную выдержать вес до 50 кг. Но из-за низкой способности к удлинению материал подвержен деформации. Армированный полиэстер объединяет в себе и устойчивость к высоким нагрузкам, и возможность растяжению.
- Битумная пропитка. В производстве подкладочных ковров используется модифицированный битум. Он эластичен и устойчив к температурным перепадам. Благодаря покрытию битумом ковер получает гидроизоляционные свойства.
- Защитный слой. Для защиты битумного слоя используют мелкозернистый песок или нетканый полипропилен. Наличие защитного слоя позволяет использовать подкладочный ковер в качестве временного покрытия кровли.
Функции подкладочного ковра
Качественный подкладочный ковер решает сразу шесть проблем:
- Повышенные нагрузки. Мягкая черепица нуждается в амортизационном слое, так как осадки и ветровые нагрузки могут легко ее повредить. Подкладочный ковер повышает общую прочность кровли.
- Попадание влаги. Под воздействием влаги деревянное основание крыши гниет и плесневеет. Подкладочный ковер обеспечивает гидроизоляцию.
- Потеря тепла. Благодаря своей многослойности ковер служит дополнительной шумоизоляцией.
- Неровности основания. По правилам гибкая черепица укладывается на ровную поверхность. Подкладочный ковер помогает сгладить возможные неровности древесных плит.
- Деформация. Из-за температурных перепадов деревянное основание способно сжиматься и расширяться. Подкладочный ковер компенсирует эти изменения, предотвращая деформацию финишного покрытия.
Как начинать черепицу прямо на неквадратной крыше | Home Guides
На большинстве крыш линия стропильных ног или облицовки перпендикулярна точке в центре конька или пика крыши. Это приравнивается к квадратной крыше независимо от того, односкатная, двускатная или вальмовая. На квадратных крышах первые ряды черепицы укладываются равными участками, подверженными воздействию погодных условий. В случае неквадратных крыш вы кладете черепицу так, чтобы средний и верхний ряды были однородными, что придало основной части крыши однородный вид.Сделайте это с помощью математических расчетов, используемых профессиональными кровельщиками.
Измерьте расстояние от каждого конца конька крыши до соответствующих внешних концов стропил или внешней поверхности облицовочной доски на каждом конце. Для вальмовой крыши измерьте расстояние от пика до каждого конца хвостовика или фасции. Обратите внимание на разницу и разделите полученное значение пополам, чтобы определить средний размер первого ряда черепицы. Например, если разница между каждым внешним концом крыши и коньком или пиком составляет 6 дюймов, средняя выдержка составляет 3 дюйма.Обратите внимание на это измерение.
Раскатайте 3 фута стартового рулона крыши в одном углу нижнего края крыши. Совместите нижний край и конец с соответствующим нижним краем и концом крыши. Закрепите верхний угол стартера на месте, используя тесак или молоток и 1-дюймовый кровельный гвоздь. Гвоздь удерживает конец рулона на месте и позволяет совместить нижний край стартера с нижним краем крыши.
Продолжайте раскатывать стартер и совместить нижний край с краем крыши.По мере продвижения прибивайте верхний край стартера с интервалом в 12 дюймов. Разрежьте стартер на противоположном конце края крыши, используя канцелярский нож. Прибейте уголок стартера к крыше.
Начните с одного края крыши и установите первый ряд кедровой или асфальтовой черепицы. Нижние края черепицы совмещаются с нижним краем кровли. Укрепите кедровую черепицу двумя гвоздями из оцинкованной стали по 5 пенсов. Поместите каждые 1 дюйм от соответствующих краев. В качестве альтернативы, можно закрепить битумную черепицу тремя равномерно расположенными кровельными гвоздями толщиной 1 1/2 дюйма.Поместите все гвозди посередине между верхним и нижним краями черепицы.
Измерьте выступ от конца до конца. Разделите это пополам и отметьте центр гребня как контрольную точку. Для вальмовой крыши вершина — это контрольная точка. Обратитесь к своим измерениям для получения среднего значения обнажения первого ряда черепицы. Измерьте расстояние прямо вниз от контрольной точки и отметьте соответствующую черепицу у нижнего края крыши.
Попросите помощника провести конец меловой линии на первой черепице на самом длинном крае крыши.Конец линии находится на расстоянии 4 дюймов от нижнего края крыши, что является стандартной выдержкой для черепицы. Нарисуйте мелом линию на противоположном конце крыши и совместите ее с отметкой средней экспозиции. Сделайте привязку к первому ряду черепицы.
Установите второй ряд черепицы, выровняв нижние края по линии мела. Продолжайте укладывать каждый ряд черепицы со стандартной выдержкой 4 дюйма.
.SHINGLE APPLICATION GUIDE — PDF Free Download
Глава 9: УСТАНОВКА КРЫШИ
9.1 БАРЬЕР ОТ УТЕЧКИ (ЗАЩИТА ОТ ЛЬДА И ВОДЫ) 9.2 ПОДКЛАДКА ПЕЧАТИ 9.3 УСТАНОВКА ФАРТУРА И ДВУСТОРОННЕЙ КРАСКИ 9.4 УСТАНОВКА ПЛИТКИ 9.5 Вентиляционное отверстие и крышка для конька Инструменты, необходимые каждому добровольцу: молоток (16 унций
Технологии в лучшем виде. Преимущества
Защитить то, что находится под вашей крышей от непогоды, — это сама простота с рубероидной кровельной черепицей. Кровельная черепица — идеальная кровля; они привлекательны, просты в установке и идеально подходят для использования
Руководство по кровле для жилых домов
Руководство по кровельным покрытиям для жилых домов СОДЕРЖАНИЕ Деталь здания и аксессуары…… 1 Введение панели и обращение с ней …… 2 Резка и обрезка …. 3 Подготовка крыши ….. 3 Наклон крыши ….. 3 Переливание кровли …
Руководство по установке черепицы
Руководство по установке черепицы Приступая к работе Стремясь улучшить окружающую среду, NewTech производит кровельную черепицу, которая на 90% состоит из переработанного постиндустриального пластика. Производство
РУКОВОДСТВО ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ КРОВЛИ
РУКОВОДСТВО ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ КРОВЛИ MIGHTY-RIB PBR (R-Panel) Независимо от того, является ли ваш кровельный проект новой установкой или заменой крыши, а также является ли ваше здание жилым, коммерческим или сельскохозяйственным,
ГЛАВА 5 АСФАЛЬТОВАЯ КРОВЛЯ
ГЛАВА 5 АСФАЛЬТО-ЧЕРЕПНАЯ КРОВЛЯ Раздел I.ОПИСАНИЕ И ОБЩЕЕ ОБСУЖДЕНИЕ 5.1.1 Ссылки Гибкая черепица с двойным покрытием обеспечивает на два слоя больше. Спецификации на черепицу и родственные ей материалы в большинстве своем
Полы с узором в елочку
Напольные покрытия с рисунком «елочка» Если на нем нет маркировки NOFMA, значит, он не сертифицирован. Обращение, хранение, установка и советы «Елочка» обычно изготавливается из стандартного гребня и паза 3/4 x 2 ¼ или ¾ x 1-1 / 2
Испанская плитка Titan Old World
Руководство по установке Titan Old World Spanish Tile Titan Manufacturing Телефон: 407-587-5492 Факс: (866) 859-8607 www.titanroofsystems.com Ред. 70908 Этот документ содержит рекомендованную и предлагаемую установку
G VYCOR DECK PROTECTOR
G VYCOR DECK PROTECTOR Самоклеющиеся гидроизоляционные прокладки Направляющие ДЕКИ И ДЕТАЛЬНЫЕ ОБЛАСТИ Подрядчика Для более долговечных настилов установите Grace Vycor Deck Protector. ОТ ПРОИЗВОДИТЕЛЕЙ G Ice & Water Shield What Self-Adhered
Раздел Страница Раздел Страница
Western States Western Rib Panel Установка, обшивка и подробное руководство по чертежам в магазине Оглавление Страница раздела Страница раздела Примечания для проектировщиков / установщиков..1 Размещение и выбор крепежа. 2-3 Позиция
Лучшая книга по сборке сараев США
Книга по сборке Best Barns USA Отредактированная 27 ноября 2013 г. Easton — R 12’x 20 ‘производства Reynolds Building Systems, Inc. 205 Arlington Drive Greenville, PA 16125 724-646-3775 Это руководство защищено авторским правом.
инструкция по применению
Инструкции по применению АРХИТЕКТУРНАЯ КОЛЛЕКЦИЯ ГРУНТОВАННЫЙ ПРОФИЛЬ 120 СЕРИИ ОБОЛОЧКА ОБОЛОЧКИ (D5, T4, D8, T5, Q4) Общие положения На момент изготовления сайдинг соответствует или превосходит стандарты качества, установленные
Предотвращение образования ледяных плотин на крышах
Предотвращение образования ледяных плотин на крышах. Менеджер объекта Ноябрь / декабрь 2005 г. Когда крыша протекает, руководители предприятия неизбежно получают жалобы от жителей здания.Если сейчас зима, ледяные дамбы часто бывают
КРЫШИ, СНЕЖНЫЕ И ЛЕДЯНЫЕ ПЛОТИНЫ
КРЫШИ, СНЕГОВЫЕ И ЛЕДЯНЫЕ ЗАЩИТЫ Проблема Ледяные плотины — обычная проблема с эксплуатационными характеристиками кровли в зданиях с холодным климатом. Проще говоря, это гряды льда и сосулек, образовавшиеся от талой воды, идущей дальше по крыше
Утверждение Строительного кодекса Флориды
Утверждение Строительного кодекса Флориды Подложки под крышу GAF-Elk обновлены 13.10.09 Ваш лучший и самый безопасный выбор Качество, которому вы можете доверять с 1886 года! Строительный кодекс Флориды Интернет http: // floridabuilding.org / pr / pr_app_dtl.aspx? param = wgevxqwtdqtbnbey5v% 2boq …
Кровельные материалы ATLAS
Рулонные кровельные материалы ATLAS Крупнейший в мире производитель кровли. Предпочитается профессионалами в области кровли. Atlas поможет вам выполнить любую часть работы, даже то, что вам нужно. Мы гордимся
Глава 6 СИСТЕМЫ КРЫШИ-ПОТОЛКА
Глава 6 СИСТЕМЫ КРЫШИ-ПОТОЛКА В этой главе основное внимание уделяется системам крыши-потолка с деревянным каркасом.Холодногнутый стальной каркас для системы кровля-потолок также разрешен IRC, но не будет обсуждаться;
УСТАНОВКА ОКНА ОТСЕКА
УСТАНОВКА ОКНА ОТСЕКА Установка окна-эркера Эти инструкции относятся к замене существующего окна-эркера или замене прямого окна на новое окно-эркер в проеме
РАЗДЕЛ 07320 ПЛИТКА КРОВЕЛЬНАЯ
РАЗДЕЛ 07320 КРОВЕЛЬНАЯ ПЛИТКА ЧАСТЬ 1 — ОБЩИЕ ПОЛОЖЕНИЯ 1.1 РЕЗЮМЕ: A. Раздел включает: 1. Черепица из керамической глины. 2. Фурнитура для плитки. 3. Войлочная подстилка. 4. Самоклеящаяся листовая подложка. 5. Снежные охранники.
ООО «Суперформ Продактс»
ТИПИЧНОЕ УГЛОВОЕ АРМИРОВАНИЕ ПРИМЕЧАНИЕ: СМ. ТЕХНИЧЕСКИЕ ГРАФИКИ АРМАТУРЫ, ПРЕДОСТАВЛЯЕМЫЕ ИЗГОТОВИТЕЛЕМ СТАЛЬНОЕ УСИЛЕНИЕ СТЕНА УГОЛ 90 Copyright 2012 сентябрь 2012 5.1.1 Расстояние между стержнями 6 дюймов 12 дюймов Макс.Загрузите фунты / футы. 2000
Планы собачьей будки кедрового коттеджа
Кедровая черепица внахлест придает особый шарм этой будке среднего размера. Стены, пол и отделка выполнены из массива кедра, что делает его естественным погодоустойчивым и обеспечивает отличное качество
ВЕРТИКАЛЬНЫЙ ЗАМОК Содержание
СОДЕРЖАНИЕ СОДЕРЖАНИЕ Технический паспорт продукта Vertical Lock… 2 Технические данные вертикального затвора … 3 Общая информация … 6 Испытания материалов … 7 Обзор панели … 8 Работа с материалами и хранение
K2 КАМЕНЬ НАТУРАЛЬНЫЙ Шпон
ВВЕДЕНИЕ ЧТО ТАКОЕ НАТУРАЛЬНЫЙ ТОНКИЙ КАМЕНЬ K2? Покрытие Natural K2 Stone — это настоящий камень толщиной 1 дюйм, что делает его достаточно легким для установки в качестве облицовки. Иногда называют тонким шпоном, тонким
Пост и балочная конструкция
Стойко-балочная конструкция Презентация Канадского совета по древесине Canadian Conseil Wood canadien Council du bois Ранние поселенцы представили концепцию стойко-балочной конструкции в Северной Америке
СБОРКИ КРЫШИ ГЛАВА 9
ГЛАВА 9 УЗЛЫ КРЫШИ РАЗДЕЛ R901 ОБЩИЕ ПОЛОЖЕНИЯ R901.1 Область применения. Положения этой главы регулируют конструкцию, материалы, конструкцию и качество сборки крыши. РАЗДЕЛ R902 КЛАССИФИКАЦИЯ КРЫШИ
Как установить GoBoard:
Как установить GoBoard: пошаговое руководство Прочная, сверхлегкая, водонепроницаемая плита-основа для плитки Знакомство с GoBoard Для каждого проекта укладки плитки требуется прочная водонепроницаемая поверхность под плиткой, называемая
Как прикрепить файл PDF или DWF в качестве подложки в AutoCAD
- Программирование
- AutoCAD
- Как прикрепить файл PDF или DWF в качестве подложки в AutoCAD
Билл Фейн
В AutoCAD можно прикрепить PDF или DWF в качестве подложки. Формат Adobe PDF (Portable Document Format) существует уже очень давно, и какое-то время казалось, что Autodesk пытается заменить его собственным универсальным форматом файлов: DWF (Design web Format).Этого не произошло, но если вы не можете победить их … AutoCAD включает очень приемлемый драйвер принтера PDF, и как PDF, так и DWF являются подходящими кандидатами для внешних справочных приложений.
DWF можно рассматривать как DWG Lite, потому что он выглядит как файл чертежа и содержит некоторые из фактических данных файла чертежа.
Файлы DWF и PDF создаются в AutoCAD одним из двух способов. Либо выберите «Печать», а затем выберите параметр DWF или PDF в списке «Имя принтера / плоттера», либо выберите «Печать» → «Пакетная печать» в меню «Приложение», а затем выберите DWF, DWFx или PDF в области «Опубликовать в» диалогового окна «Опубликовать».
Оба типа файлов компактны и безопасны. Поскольку вы не можете редактировать ни PDF, ни DWF в AutoCAD, оба формата идеально подходят для двух целей:
- Вы можете размещать файлы DWF или PDF в Интернете.
- Вы можете отправлять свои рисунки консультантам и клиентам в таком виде, в котором они не смогут испортить.
К сожалению, AutoCAD 2017 немного изменил часть сказанного. Теперь можно редактировать PDF-файл в AutoCAD, но есть несколько ограничений.
Вы можете прикреплять файлы PDF или DWF к файлам чертежей почти так же, как прикрепляете чертежи в качестве внешних ссылок.Файлы DWF и PDF, прикрепленные к файлам чертежей, называются подложками DWF или подложками PDF.
Как и в случае с вложениями DWF и DGN, вы можете выполнять объектную привязку к объектам в подложке PDF, включив функцию «Привязать к подложкам» в выдвижном элементе панели «Справочная информация» на вкладке «Вставка». Настройка параметров PDF практически идентична настройке параметров DWF, и вы можете прикрепить PDF-файл к своему чертежу, выполнив те же действия, что и следующие.
Чтобы прикрепить файл DWF или PDF в качестве подложки, выполните следующие действия:
- Если палитра «Внешние ссылки» еще не открыта, щелкните ее значок на панели «Палитры» вкладки «Просмотр», чтобы открыть ее.Используйте панель инструментов в верхней части палитры, чтобы прикрепить внешний файл как внешнюю ссылку, файл растрового изображения или подложку DGN или DWF. См. Интерактивную справку для получения информации о прикреплении файлов DGN.
- Щелкните «Прикрепить DWF» или «Прикрепить PDF», а затем найдите файл, который хотите прикрепить. Откроется диалоговое окно «Выбор файла ссылки».
- Найдите файл, который нужно вложить, выберите его и нажмите «Открыть». Появится диалоговое окно «Прикрепить подложку DWF» или «Прикрепить подложку PDF».
- Укажите параметры DWF или PDF в диалоговом окне.Параметры включают указание листа, точки вставки, коэффициентов масштабирования, угла поворота и типа пути. Вы можете установить эти параметры в диалоговом окне или указать их на экране, точно так же, как вы можете это сделать при вставке блока, прикреплении внешней ссылки или прикреплении изображения.
- Щелкните ОК. На чертеже появится файл DWF или PDF с внешней ссылкой.
Ни файлы PDF, ни DWF не так точны, как файлы DWG, и поэтому их размер намного меньше.При использовании объектной привязки для определения точек в DWF-файлах вы можете увидеть слово «приблизительный» во всплывающей подсказке объектной привязки. Если это проблема, вы можете повысить точность вашего DWF-файла при его создании.
AutoCAD позволяет импортировать около 20 различных форматов файлов в чертеж AutoCAD. Большинство из них — форматы 3D-моделирования. Они импортируются в пространство модели (не прикрепляются или не имеют внешних ссылок) и используются в качестве основы для дополнительного 3D-моделирования и редактирования, а также для создания из них 2D рабочих чертежей.
Об авторе книги
Билл Фейн много лет был дизайнером дверных ручек. Затем, в 1996 году, он начал преподавать механическое проектирование, включая курсы по AutoCAD, Inventor, SolidWorks и проектированию машин. Используя AutoCAD с момента дебюта версии 2.17g в 1986 году, Билл читал лекции по широкому кругу предметов AutoCAD и Inventor в университете Autodesk с 1995 по 2012 год. Он много писал для журнала CADalyst .
,Мы не можем найти эту страницу
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}} *
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{}} L10n_strings.COLLECTION_DESCRIPTION {{AddToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ Пункт}} {{}} l10n_strings.PRODUCTS {{}} L10n_strings.DRAG_TEXT{{l10n_strings.DRAG_TEXT_HELP}}
{{}} L10n_strings.LANGUAGE {{$ Select.selected.display}}{{article.content_lang.display}}
{{}} L10n_strings.AUTHOR{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ Выбора.selected.display}} {{}} L10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON {{}} L10n_strings.CREATE_A_COLLECTION_ERROR
,
