Как правильно крыть крышу профнастилом?

Металлический профилированный лист достаточно популярен как среди профессиональных строителей и архитекторов, так и среди индивидуальных застройщиков. Профнастил, получаемый из тонколистовой стали методом холодного проката, имеет высокую несущую способность и легко выдерживает даже очень большие ветровые и снеговые нагрузки. При правильном монтаже, перекрытие крыши профлистом с антикоррозионным покрытием очень надежно — такая кровля прослужит 20-25 лет без каких-либо эксплуатационных затрат.

Важным достоинством профнастила является и возможность изготовления листов большой длины. При длине ската кровли до 12 м, перекрытие крыши профнастилом может быть выполнено в один ряд без поперечных стыков. А любой дополнительный стык увеличивает вероятность нарушения герметичности кровельного покрытия.

Оглавление статьи (нажмите, чтобы открыть)

Благодаря небольшому весу, крытие крыши профнастилом часто используют при замене старых, пришедших в негодность кровельных покрытий, поскольку усиливать существующую стропильную систему под профлист не придется. Кроме всего прочего, благодаря современным цветным декоративным покрытиям, металлический профилированный лист выглядит весьма привлекательно.

Маленький вес профлиста позволяет также выполнить перекрытие крыши профнастилом своими руками без привлечения строителей. К тому же, информация о том, как правильно крыть крышу профлистом, общедоступна, а сам процесс не требует многолетнего опыта, специального образования и навыков.

Ниже мы остановимся на основных особенностях монтажа этого кровельного материала, с которыми нужно познакомится перед тем, как крыть крышу профнастилом.

Какой профлист выбрать для кровельного покрытия?

Перед тем, как остановиться на том, как правильно перекрыть крышу профнастилом, коротко остановимся на правилах выбора профилированного листа для кровли. Сегодня широко распространен как стеновой профнастил марки С, предназначенный для изготовления сэндвич-панелей, облицовки фасадов зданий и строительства различных ограждений, так и специальный профлист для монтажа кровельных покрытий.

Многих интересует, можно ли крыть крышу профнастилом марки С, который в разы дешевле несущего профлиста. На этот вопрос, в целом, можно ответить положительно. Однако при этом высота трапеции или волны профиля должна быть не меньше 20 мм. Для крутых крыш небольших зданий можно даже использовать профнастил С10, но под него нужно выполнить сплошную обрешетку.

Однако использование стенового профнастила, хоть и экономно, но недостаточно надежно. Поскольку вас интересует именно то, как правильно накрыть крышу профлистом, а не возможности сэкономить на надежности и качестве кровли, то настоятельно рекомендую использовать кровельный профилированный лист. Особенно если здание строится в регионе с большим количеством осадков и высоким снеговым покровом.

От стенового он отличается тем, что ширина полки профиля больше ширины его гребня. Это облегчает сход воды и снега с кровельного покрытия. Кроме того, кровельные профнастилы часто имеют дополнительные ребра жесткости и капиллярную канавку по края листа.

Эти особенности конструкции увеличивают продольную жесткость профиля и способствуют отводу влаги, попавшей между листами кровельного покрытия.

Выбрав профилированный лист можно начинать накрытие крыши профнастилом.

Как начать крыть крышу профнастилом?

Для предотвращения случайного повреждения материала, транспортировку и подъем профнастила на крышу нужно выполнять с максимальными предосторожностями. Ведь в случае деформации, вернуть профилированному листу первоначальную геометрию практически невозможно. К тому же даже самые незначительные повреждения защитного покрытия могут привести к преждевременной коррозии профнастила и снижению срока службы кровельного покрытия.

Если вы приобрели профлист заранее, то помните, что хранить его в заводской упаковке можно не более месяца. При этом лежать он должен горизонтально на подкладках, высотой не меньше 100 мм. Если предполагается хранить профнастил больше месяца, между отдельными листами укладываются деревянные рейки.

Перед тем, как накрыть крышу профлистом, с помощью брусков контробрешетки нужно выполнить вентиляционные зазоры под поверхностью кровельного покрытия. Именно правильно выполненная вентиляция предотвращает накапливание конденсата на внутренней поверхности кровельного покрытия. Размер вентиляционного зазора должен быть 40-50 мм. Для защиты подкровельного пространства от капель конденсата, на стропила укладывается гидроизоляционная мембрана, поверх которой монтируется контробрешетка.

Строго выполняя технологию монтажа, два-три человека могут накрыть крышу профнастилом своими руками без специальных навыков.

Начинаем монтаж с установки приспособления для подъема профнастила на кровлю. С земли на крышу профлист поднимаем по деревянным лагам, причем только по одному листу за раз.

Порядок дальнейшей работы с профнастилом во многом зависит от угла наклона крыши. Хотя, в теории, профилированный лист можно использовать даже для крыш с уклонами в 2-3°, лучше, чтобы уклон кровли превышал 10-12°. В этом случае кроем крышу профнастилом с нахлестом всего в одну волну. Если монтаж профлиста на скате крыши выполняется в несколько рядов, нахлест между рядами должен быть от 100 до 200 мм также в зависимости от угла наклона кровли.

Подгонка листов профнастила перед перекрытием крыши

Перед тем, как перекрыть крышу дома профнастилом, нужно выполнить подгонку листов покрытия. Для резки листов профнастила идеально использовать электроножницы по металлу, которые аккуратно, ровно, без зазубрин и лишних усилий позволяют сделать нужный срез. Однако, поскольку мы кроем крышу профнастилом своими руками, следовательно, специализированного инструмента нет, можно использовать и электролобзик, и ручную ножовку с мелкими зубьями. Для предотвращения кромочной коррозии, края срезов нужно обработать антикоррозионной мастикой.

Для резки профнастила категорически запрещено использовать высокооборотный электроинструмент с абразивными кругами. Раскаленные частицы абразива могут серьезно повредить полимерное защитное покрытие профилированного листа.

Для того чтобы перекрыть крышу профнастилом своими руками, нужно также следовать нескольким простым правилам, которые позволят избежать травм при выполнении работ:

• работать нужно в мягкой обуви, которая не повредит полимерное покрытие и, в то же время, не будет скользить по его поверхности;
• не рекомендуется работать в ветреную погоду из-за высокой парусности листов профнастила;
• нельзя также работать под дождем, поскольку мокрая поверхность профлиста очень скользкая и удержаться на ней даже при небольшом уклоне крыши очень сложно;
• нельзя поднимать на кровлю одновременно несколько листов, поскольку при соскальзывании одного из них можно получить серьезную травму.

После раскладки и подгонки профлиста, приступают к его креплению. Тому, как правильно и надежно закрепить профнастил, нужно уделить особое внимание.

Как правильно крыть крышу профнастилом?

Крепить профилированный лист гвоздями нельзя, поскольку под действием ветровых нагрузок такой крепеж постепенно будет ослабляться. Впоследствии это приведет к деформации профлиста и нарушению герметичности кровли. Поэтому перед тем, как крыть крышу профлистом, нужно приобрести специальные кровельные саморезы.

У кровельных саморезов обычно шестигранная головка с прессшайбой. Наконечник в виде бура делает возможным крепление профнастила кровельными саморезами не только к деревянной, но и к металлической обрешетке, причем без предварительного просверливания отверстий.

Шестигранная головка позволяет плотно и надежно прижать профлист к обрешетке с помощью шуруповерта или электродрели с регулируемой скоростью вращения. Особое значение имеют уплотнительные прокладки кровельных саморезов, изготавливаемые из специальной неопреновой резины.

Для того чтобы плотно прижать профнастил к обрешетке, крепление выполняют через нижнюю волну профиля. Но именно этим путем с кровельного покрытия стекает вся вода от дождя и таяния снега. Поэтому, когда мы кроем крышу профлистом, очень важно обеспечить герметичность узлов крепления профлиста. Неопреновая резина защитной прокладки самовулканизируется при затягивании кровельного самореза, полностью исключая возможность проникновения влаги под кровлю. Через верхнюю волну саморезы завинчиваются только при установке конька.

По горизонтали профнастил к обрешетке крепят через одну волну. По вертикали саморезы устанавливаются через одну доску обрешетки в шахматном порядке. На фронтонном свесе крепление выполняется к каждой доске обрешетки. На карнизном свесе саморезы завинчивают в каждую волну профиля.

В каждую волну профнастил крепится также в местах нахлеста между соседними рядами покрытия. Листы покрытия в местах продольных нахлестов рекомендуется дополнительно скрепить специальными заклепками.

При завинчивании саморезов или сверлении в кровельном покрытии отверстий, образуется мелкая металлическая стружка. Перед окончательным затягиванием саморезов ее нужно обязательно удалить во избежание повреждения полимерного защитного покрытия. Кроме того, эта стружка может помешать плотному прилеганию неопреновой прокладки.

Перед тем, как самому перекрыть крышу профнастилом, нужно, на всякий случай, приобрести баллончик ремонтной краски. Лучше сразу подкрасить защитное покрытие в местах незначительных повреждений, чем через несколько лет заниматься ремонтом кровли.

Установка доборных элементов

Любая кровля, помимо укладки самого материала, предусматривает установку специальных доборных элементов. И если о необходимости конька известно всем, то важность остальных элементов уже не так очевидна. К ним относятся различные планки примыканий, ендов, а также детали фронтонных и карнизных свесов. Все эти элементы имеют не только декоративное назначение. Они защищают края кровельного покрытие из профлиста от затекания воды и подрыва сильными порывами ветра.

Если вас интересует, как правильно накрыть крышу профнастилом, то установка доборных элементов — один из важнейших этапов. Особенно с учетом того, что многие из них необходимо смонтировать до укладки основного покрытия.

Наиболее сложны в исполнении ендовы крыши из профнастила. Так называют стык скатов кровли, образующий внутренний угол. Это практически обязательный элемент любой сложной мансардной крыши. Поскольку именно в это место стекает вода с обоих скатов, очень важно обеспечить герметичность кровли в районе ендовы.

Перед тем, как крыть мансардную крышу профнастилом, размечают места расположения ендов и устанавливают в них нижние планки ендов. Обрешетку под нижнюю планку ендовы делают сплошной. Только после проверки надежности установки этих элементов выполняется монтаж кровельного покрытия.

Очень важно знать, как перекрыть крышу профлистом в районе конька. Именно на верхнем стыке скатов кровли должен выходить наружу воздух из вентиляционных зазоров. Поэтому в верхней части крыши между кровельным покрытием скатов оставляется промежуток, который накрывается коньковыми элементами.

Начинают монтаж конька со стороны, которая противоположна преобладающему направлению ветра для данной местности. Элементы конька крепятся с нахлестом в 100-150 мм кровельными саморезами через верхнюю волну или трапецию профнастила.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

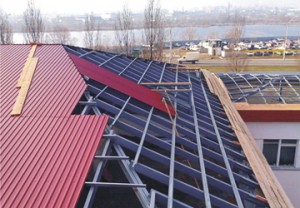

Как накрыть крышу профнастилом: пошаговое руководство

Крыша из профнастила снискала большую известность на сегодняшнем рынке товаров для строительства из-за причины долговечности подобной конструкции вместе с очень симпатичным наружным видом, ведь материал владеет большой гаммой оттенков и цветов.

Собственно поэтому вопрос про то, как накрыть кровлю профилированным листом, беспокоит сейчас многих тех, кто занят постройкой приватных владений.

Кровля из профлиста

По СНиПу, система крыши из профлиста подразумевает применение материала с высотой волн более чем 20мм. Огромной популярностью пользуется профлист с оцинкованным и покрытием на основе полимеров.

Как верно выполнить перевозку профлиста

Пред тем, как может быть сделана укладывание профлиста на крышу – видео о какой, вы найдете на этом сайте, следует дать отдельные советы по перевозке профлиста к объекту монтажа:

• Профлисты, в основном, опускают на крепкую идеальную поверхность размерами, превышающими размеры пачки листов.
• При перевозке предполагают защиту строительного материала от смещений и воздействий механики.
• Листы перевозят со скоростью, не превосходящей80 километров в час.
• При перевозке пытаются игнорировать разгонов и резких торможений.

Если мы кроем кровлю профилированным листом сами, то после доставки материала на место назначения следует также верно сделать погрузку и разгрузку профилированных листов:

• Как погрузку, так и выгрузку листочков исполняют при помощи подъемной техники, оборудованной мягкими стропами. Если длина пачек листов превосходитпять метров, используют траверсы.
• При выгрузке ручным вариантом непременно влекут к работам много рабочих: в основном, в количестве 1 человека на каждые 1,5-2 метрадлины листа, но не меньше 2х человек.
• Профилированые листы подымают и передвигают осторожно, сдерживая их вертикально и стараясь игнорировать крепких перегибов.
• Кидать листы, а еще тянуть их волоком категорически воспрещено.

Прежде чем закрыть кровлю профилированным листом, его нужно согласно правилам поднять на нее:

• На крышу листы подымают с помощью лагов, ставимых от земли до края крыши.
• Профилированые листы подымают по одному.
• Не рекомендуют совершать подъем когда дует ветер, потому что в этом варианте из-за парашютного результата существует вероятность потерять лист, испортить его, а еще травмироваться.

Замерные работы

Прежде чем самому покрывать крышу профилированным листом, понадобится все старательным образом замерить и приладить.

При монтаже стропилин рекомендуется исполнять контрольные обмеры скатов крыши, ведь при сооружении вероятны отклонения от проекта.

Также, прежде чем стелить самому профлист на крышу, нужно выверить скаты крыши на прямоугольность, замерив диагонали скатов (длины диагоналей должны отличаться максимум на 20мм).

Потом исполняют проверку плоскостности скатов с помощью шнура и уровня: предельное отклонение на каждые5 мдолжно составлять не больше 5мм. Большие отклонения чреваты вероятной нестыковкой листов.

Самый маленький рекомендуемый уклон профнастильной крыши формирует 12 градусов.

Правила техники безопасности при установке профнастила

Технология укладывания профлиста на крышу подразумевает выполнение большого ряда правил, которые дадут возможность не только не испортить листы материала, но и сохранить здоровье монтажника.

Во время монтажа профлиста на крышу собственными руками двигаться по профилированным листам следует бережно, одев мягкую обувь и наступая на прогибы волн в месте присутствия обрешетки. При укладывании кровельного профлиста крепление исполняют при помощи шурупов, вкручивая их в прогибы волн.

Места срезов, сколы, а еще повреждения оболочки защиты на листах чтобы не было возникновения ржавчине, необходимо очень тщательно отделать специализированной ремонтной эмалью.

Кромки листов считаются достаточно острыми, поэтому работы с ними нужно постоянно проводить в защитных перчатках.

Появившиеся при вкручивании шурупов стружки следует осторожно сметать с плоскости листов щеточкой, в другом случае они могут ржаветь и наносить повреждение покрытию.

Если вы спросите о том, как верно сделать крышу профилированным листом, то мы вам дадим ответ, что самое основное — это совершать сборочные работы с выполнением единых правил охраны труда и техники безопасности.

Не позволяется работа профилированных листов в защитной пленочке после исполнения его монтажа. Ее снимают в установочном процессе, чтоб она не прикипела к полимерному покрытию.

Засорения на покрытии чистят мягкой щеточкой и/или моют слабо концентрированным мыльным растворчиком.

Решительно не позволяется использование машин для шлифовочных работ с абразивным кругом (болгарок), потому что они прижигают, кроме покрытия на полимерной основе материала, так же и цинк, что будет служить основой начала кипучего коррозийного процесса.

Инструменты для нарезания и установки профлиста

Чтоб хорошо покрывать кровлю профилированным листом, потребуется следующий инструментальный набор:

• Просечные ножницы лучше всего с набором сменяемых лезвий для исполнения ручной резки стали толщиной до0,6 мм.
• Рычажные ножницы с целью проведения резки ручным вариантом листочков толщиной до 0,6мм не зависимо от направления.
• Просечные электроножницы для нарезания большой работоспособностью листа из стали до 1,2 в толщину.
• Дрель и комплект сверл.
• Кусачки.
• Молоток.
• Дрель.
• Заклепочные клещи.
• Пистолет для нанесения герметика, применимый для одинакового распределения слоя герметика при устройстве крыши из профлиста.
• Скобозабивной пистолет и скобки подходящего размера для крепежа паро- и гидроизоляции.
• Нож для исполнения раскройки панелей тепловой изоляции.
• Шаблон для исполнения обрешетки, с помощью какого можно определенно наметить шаг каркаса.
• Рулетка.
• Маркер.
• Длинная рейка.
• Шнур.
• Видео: кроем кровлю профилированным листом.

Монтаж профлиста

Установку крыши из профлиста исполняют на каркас, сделанную из досок или стальных прогонов.

Применение профлиста рекомендуется при длине ската крыши строения меньше12 метров.

На величину горизонтального нахлеста наклонный угол кровли из профлиста действует так:

• наклонный угол более чем 30 градусов – нахлест 100-150 мм;
• наклонный угол 15-30 градусов – нахлест 150-200 градусов;
• наклонный угол меньше 15 градусов – нахлест 200 градусов и больше.

На пологой крыша рекомендуется применять мастику или уплотнительную ленту, потому что крепить профлист на крышу следует только по правилам.

При установке профлиста ПК-57, ПК-45 и ПК-20 установку начинают с торца кровли.

Как верно накрыть кровлю профилированным листом:

• На карнизе и гребне саморезы вкручивают через каждый 1 прогиб волн профиля, а в середине панелей – во все доски обрешетки.
• Меж собой листы закрепляют заклепками либо шурупами вверх волны с шажком для кровельного профиля до 0,5 метров.
• Заключительный листочек профлиста на срезе кровли кладут либо с большим нахлестом, либо режут его до важных размеров вдоль панели.
• Этими же правилами вы можете воспользоваться, даже в том случае, если перед вами стоит задача – ремонт кровли автогаража профилированным листом.
• Нахлест торцевой планки исполняют не меньше чем на 50 мм. Прикрепляют торцевую планку к панели заклепками либопоехать отправиться.
  Планкой целиком обязана быть перекрыта самая первая волна профилированого листа. Тут крепеж делают с шажком приблизительно в 300 мм.

• Карнизную планку крепят до монтажа кровельных листочков с нахлестом в 100 мм. При крепеже применяют саморезы или гвозди, вкручивая (вбивая) их с шажком около 300 мм.
• Внутренние соединения исполняют из гладенького оцинкованного или ламинированного листа. Часть кровли, расположеную под соединением, накрывают крепким настилом.
  Щель между кровельным листом профлиста и внутренним соединением заделывают уплотнением. Стык крепят гвоздками на гребнях волн листочка либо саморезами в прогибах с шажком в 300 мм.
  Торец листа на соединении со стороны гребня кладут под коньковую планку и очень тщательно уплотняют. На внутренний стык бывает установлена разжелобная планка, укрепляемая без уплотнения шурупами либо заклепками.

• В роли коньковой планки подбирают планки К1, К2 и К3. Для уплотнения коньковых планок на шатровых кровлях применяют профильные уплотнения.
  Кладут планки с нахлестом в 100 мм и крепят их шурупами либо саморезами с шажком в 300 мм.

Мы будем надеятся, что сейчас вопросов о том, как устроить крышу Вашего дома, или же как покрывать крышу автогаража профилированным листом своими руками, у вас будет намного меньше.

Устройство защиты от теплопотерь через крышу: монтаж кровельного пирога под профлист

Кровля автогаража из профлиста

Более чем 25% теплопотерь в доме исходит через крышу. И поэтому если мы кроем крышу профилированным листом собственными руками, то ее теплоизоляция обязано быть одним из основных приоритетов.

Технология благоустройства профилированной крыши подразумевает установку теплоизоляционного слоя, какой в паре с гидробарьером образовывает под профилированным листом пирог кровли, исполняющий отгораживающую функцию.

Плюс к этому следует выбрать необходимую толщину слоя теплоизоляции, а еще гарантировать защиту такой изоляции от влажности.

Так, смачивание термоизоляции только лишь на 5% понижает ее теплотехнические показатели более чем в два раза, что неизбежно приводит к промерзанию кровли, появлению наледи на кровельном покрытии, гниению обрешетки и стропилин, образованию плесени, порче облицовочных покрытий помещений внутри.

Варианты проникания влажности в тепловую изоляцию:

• с наружной стороны из-за недостатков в устройстве крыши;
• при помощи конденсата, образовывающегося изнутри покрытия для кровли;
• при помощи испарения со стороны помещения.

Утеплительные работы крыши из профлиста исполняют так:

• По стропилинам кладут водоизоляционную мембрану.
• Напрямую в поверхности стропилин под гидробарьером устанавливают тепловую изоляцию.
• Тепловую изоляцию со стороны помещения оберегают пароизоляционной мембраной либо пленочкой с герметичной проклейкой ее соединений.
• Мансардное помещение для жилья зашивают досками, ОСП и тому аналогичными материалами.
• Для снабжения хорошего смешивания потоков воздуха следует устроить под кровельным коньком говоря иначе «прохладный треугольник», что дает возможность установки выходов вентиляции под крышей не на всех стропильных пролетах, а очень редко.

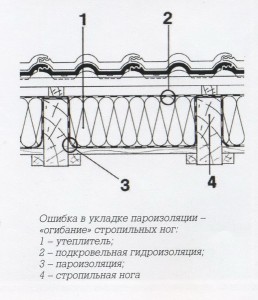

Устройство пароизоляции: отличительные оплошности

Помимо знаний о том, как верно закрыть крышу профилированным листом, необходимо еще знать, правильно ее утеплять. Это вы сможете выполнить, точно следуя нашим рекомендациям.

Для понижения появления конденсата на нижней – холодной плоскости листов нужно обеспечить курсирование потока воздуха от карниза к коньку промеж покрытия для кровли и водоизоляционной мембраной.

Прежде чем устанавливать главный гидро-изоляции в ендовах раскатуют рулоны водоизоляционной мембраны по всей длине ендовы сверху вниз.

Главную изоляцию от влаги раскатуют горизонтально по стропилинам (без провисов) от карниза по направлению конька с нахлестом в150 ммтаким образом, чтоб соединительные места рулонов приходились на стропилины.

По завершению установки гидро-изоляции крыши из профнастила враспорку между стропилинами ставят панели или маты тепловой изоляции.

Просвет между теплоизоляцией и гидроизоляционной мембраной плюс к этому давать не нужно. При установке несколькими слоями тепловую изоляцию кладут с перекрытием границ прошлых панелей.

Совет! Чтоб более хорошо, определенно и моментально раскроить теплоизоляционную панель рекомендуется применять специализированный нож для раскройки тепловой изоляции.

Изнутри на стропилины снизу вверх с помощью ремонтного степлера крепят полотна пароизоляционной пленки. Кладут полотна внахлест, после этого плотно закрепляют с помощью специализированной соединительной ленты.

Все щели и проходы через пароизоляционную пленку очень тщательно заделывают.

Сейчас бывает поставлена облицовка внутри.

Нужно помнить, что если мы своими руками кроем кровлю профилированным листом – видео, предоставленное на ресурсе, может дать наглядное представление о процессе монтажа, таким образом существенно облегчив задачу.

Как накрыть правильно своими руками крышу профнастилом? — Мастер профнастила

Для создания надежной и долговечной кровли прежде всего требуется определиться, из какого материала ее делать.

Размеры стандартного листа профнастила.

Из множества представленных на рынке материалов для создания кровли, сегодня пользуется большой популярностью профнастил.

Он изготавливается из стальных оцинкованных листов в форме ребристого профиля, покрытого цветным полимерным составом. Основным его преимуществом является то, что можно накрыть крышу профнастилом самостоятельно. Как накрыть крышу профнастилом правильно своими руками?

Как подобрать профлист правильно?

Схема монтажа профлиста.

До начала работ необходимо точно знать, профлистом какой марки лучше всего перекрыть крышу. Профлист имеет маркировку, соответствующую его прочности и назначению. В качестве кровли можно применять профлисты, имеющие условные обозначения от С-8 до Н-158, которые обозначают форму профиля и шаг волны. Более точно листы подбираются в зависимости от конструкции крыши, при этом руководствуются правилом, чем больше угол ската, тем ниже марка. Руководство по выбору характеристик крыши прилагается к продающемуся комплекту покрытия.

С его помощью можно определить и шаг монтажа обрешетки, и точно определиться, как правильно перекрыть крышу. Исходить следует из общего правила: чем выше число профлиста, тем реже шаг брусьев. Длина, ширина и толщина листов подбирается в каждом случае индивидуально. Однако при выборе размера следует руководствоваться правилом: покрытие крыши будет идеальным, если длина листа полностью накрывает скат крыши и ее свес. Для обеспечения необходимой прочности крыши, в качестве обрешетки желательно применять доски размером 32х100 мм.

Для выполнения таких работ необходим определенный набор инструмента и спецодежда.

Крепление профлиста.

Чтобы правильно перекрыть крышу профнастилом, необходимо заранее подготовить следующие инструменты:

• электрический шуруповерт;
• киянку и молоток;
• электродрель;
• кусачки;
• пистолет скобозабивной;
• клещи заклепочные;
• пистолет для нанесения герметика;
• ножницы по металлу просечные;
• рулетку и маркер;
• шнур;
• шаблон для установки обрешетки.

Резать кровельный материал болгаркой нельзя. Профнастил режется только механическими или электрическими ножницами. Кромки обрезанных листов покрываются эмалью для металла или специальной мастикой.

Ввиду наличия у материала очень острых краев, для предупреждения травматизма, работать с ним можно только в плотных перчатках.

Чтобы перекрыть крышу профнастилом своими руками, требуется подготовить обувь с мягкой подошвой, чтобы не повредить поверхность материала. В процессе работы ходить по крыше следует, ступая в прогибы листа там, где под ним находится обрешетка.

Вернуться к оглавлению

Составление эскиза крыши и перечня комплектующих деталей

Виды и размеры профнастила.

Прежде чем приступать к работе, необходимо сделать эскиз крыши с указанием размеров кровли и составить перечень необходимых комплектующих элементов. На нем следует указать уклон кровли, необходимо чтобы он соответствовал планируемому шагу обрешетки. Проще всего спроектировать простую двускатную крышу. Планировать размер крыши лучше так, чтобы он был кратным размерам листов профнастила, тогда не потребуется резать листы. Для всех дополнительных элементов кровли (труб дымовых, шахт вентиляции) требуется предусмотреть и приобрести дополнительные детали.

Материал и комплектующие лучше заказать в одном месте, чтобы он был одного производителя и одного цвета. Одновременно можно заказать резку листов в соответствии с размерами указанными на чертеже. Требуйте предоставления гарантии на покрытие.

Вернуться к оглавлению

Этап подготовительных работ

Укладка гидроизоляционной пленки и обрешетки.

Чтобы накрыть крышу профнастилом, требуется провести ряд подготовительных работ:

• произвести укладку пароизоляционной пленки, для чего:

1. Полотно пленки необходимо раскатать вдоль стропил.
2. Укладывать ее необходимо с нахлестом полотнищ примерно в 20 см.
3. Полотно пленки должно накрывать стену полностью и перекрывать ее границы.
4. Стыки полотен скрепляются скотчем.
5. Пленка должна лежать с провисанием около 2-х см.
6. После укладки пароизоляционной пленки, по стропилам набивается контробрешетка — бруски размером 20х50мм.

• устройство обрешетки;

1. Заранее размечаются места установки обрешетки. При этом требуется соблюдать шаг между брусьями в соответствии с местами крепежа листов и углом уклона ската крыши.
2. Обрешетка крепится к контробрешетке и стропилам в соответствии с проведенной разметкой;
3. Предварительно следует еще до установки пропитать материал контробрешетки и обрешетки антисептиком и антипиреном.

Вернуться к оглавлению

Монтаж профнастила

Основные части устройства кровли из профнастила.

После проведения всех подготовительных мероприятий необходимо правильно накрыть крышу профнастилом. Это уже работы непосредственно по монтажу листов профнастила. Чтобы правильно перекрыть крышу профнастилом, необходимо соблюдать следующий порядок его установки:

Листы устанавливаются с нахлестом верхних листов (от конька) над нижними;

Боковой нахлест делается так, чтобы верхний лист располагался с наветренной стороны: со стороны ветров, господствующих в данном районе, чтобы не допустить его подрыва сильным порывом ветра;

Монтаж начинается снизу вверх, от нижнего листа:

1. К обрешетке лист крепится специальными саморезами с уплотнительными шайбами. Саморез устанавливается в нижнюю полуволну, на 1 м квадратный рекомендуется ставить порядка 8-ми саморезов. Шаг крепежа порядка полуметра.
2. При укладке необходимо выдерживать нахлест не менее 100мм, а при пологих крышах до 200мм.
3. Боковой нахлест требуется устанавливать не менее одной волны.
4. В случае повреждения поверхности защитного слоя листа, место повреждения обязательно требуется закрасить эмалью для металла или специальным составом.

Вернуться к оглавлению

Установка дополнительных элементов кровли

После монтажа основной поверхности кровли требуется изолировать от попадания влаги конек кровли, места примыкания к трубам, стенам и другим элементам, расположенным на крыше. Для этого необходимо установить дополнительные детали:

1. Коньки устанавливаются с нахлестом около 100 мм на дополнительные брусья обрешетки. При этом соблюдается направление нахлеста, как у полотна кровли.
2. Если устанавливается невентилируемая кровля, монтируются карнизные заполнители, ими закрывают просветы торцевой части листов.
3. Чтобы накрыть водосточные желоба (ендовы), для их монтажа устанавливаются дополнительные элементы обрешетки. После их установки все места стыков дополнительно герметизируются.

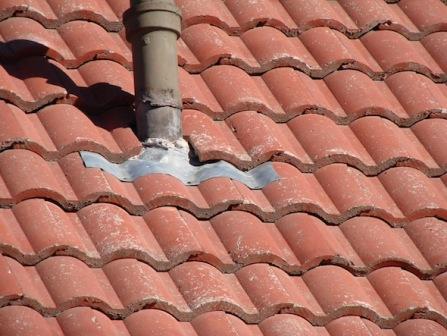

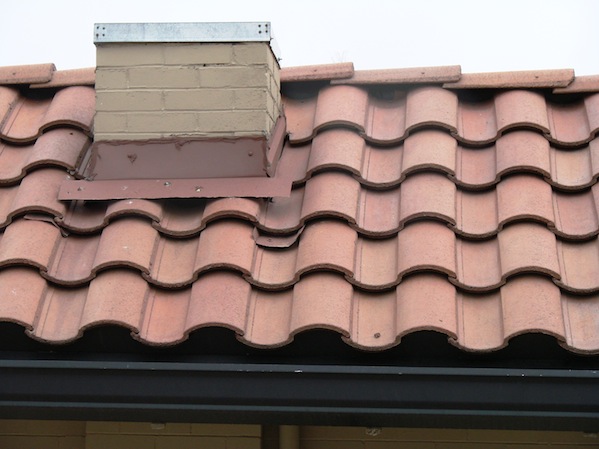

4. Места оформления вентиляционных и дымовых труб укрепляются дополнительными брусьями обрешетки. Стыки листов герметизируются.

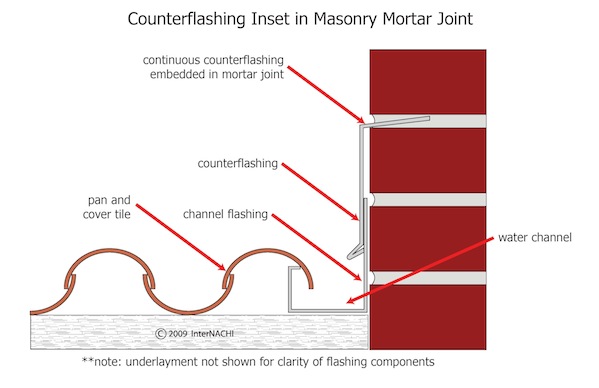

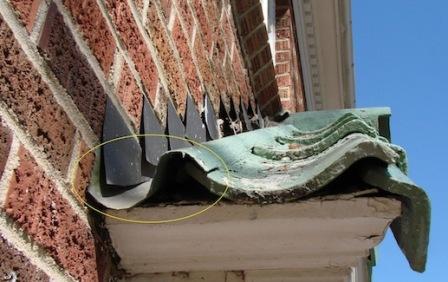

5. В местах примыкания к стенам и поверхностям каменных труб концы заделываются в штробы, крепятся и герметизируются.
6. Со стороны фронтона устанавливаются ветровые планки и крепятся со стороны кровли и фронтона.
7. Окна мансардные и чердачные монтируются на дополнительные элементы обрешетки. Листы кровли устанавливаются с перекрытием примыканий и герметизируются.
8. В точках крепления снегозадержателей устанавливается дополнительная обрешетка.
9. Герметизируются места ввода кабелей.

Спроектировать и накрыть крышу профнастилом самому — вполне выполнимая и не очень сложная работа. Перекрыв самостоятельно крышу профнастилом, вы приобретете опыт монтажа кровли и при этом сэкономите приличные средства.

Как покрыть крышу профлистом своими руками. Видео и фото монтажных работ

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одним из самых доступных и универсальных материалов, используемых сегодня в строительстве, является профилированный лист или профнастил. Он широко применяется при возведении хозпостроек, заборов, обшивки стен и кровельных работах. Благодаря легкости и простоте монтажа, крыть профнастил может и непрофессионал. Попробуем разобраться, как покрыть крышу профлистом своими руками. Видео и фото примеров кровельных работ помогут разобраться в этом вопросе.

Металлический профлист — отличное решения для крыши дома

Что такое профилированный лист и как им крыть крышу

Благодаря развитию передовых технологий, в строительстве появились новые материалы,  обладающие высокими эксплуатационными характеристиками и доступной ценой. К высокотехнологичным стройматериалам относится профнастил – оцинкованные гофрированные листы металлопроката разного размера с полимерным покрытием или без него.

Листы профнастила различной расцветки и с разной высотой гофры

С внешней стороны профилированный лист состоит из следующих слоев:

• оцинкованный лист – основа профлиста;
• антикоррозийное покрытие;
• полимерное покрытие;
• защитная монтажная пленка.

С внутренней стороны лист может быть также защищен антикоррозийным слоем и защитным лаком.

Преимущества использования профлистов в строительстве

Благодаря высоким защитным характеристикам и эстетическим качествам, профлист просто незаменим при обустройстве кровли. Удобство использования этого материала заключается также в том, что обшивку стен, установку заборов и кровлю крыши профлистом можно производить своими руками. На многочисленных специализированных сайтах имеются видео и фотоинструкции того, как можно крыть крышу настилом из профлистов.

Высокая прочность, антикоррозийные свойства и жесткость в сочетании с разнообразием размеров и небольшим весом обеспечили популярность  профнастила  при строительстве разного вида помещений.

Профлисты может уложить даже непрофессионал

К основным преимуществам использования профлиста относят следующие:

• долговечность;
• неподверженность коррозии;
• жесткость;
• небольшой вес;
• универсальность;
• легкость самостоятельного монтажа;
• доступность комплектующих материалов;
• удобство транспортировки и хранения;
• низкая цена;
• широкий выбор размеров;
• высокая эстетичность покрытия.

Крыша из профнастила не подвержена коррозии

Применение профлиста ускоряет время и общие затраты на строительство своими руками. Небольшое количество стыков обеспечивает надежность и герметичность конструкции, а малый вес позволяет крепить профлист даже новичкам.

Как покрыть крышу профлистом своими руками. Видео и фотопримеры выполняемых работ

После выхода на строительные рынки профилированных листов, кровельные работы с помощью этого материала стали производится значительно быстрее и проще. Большое количество информации, фото и видео, как покрыть крышу профлистом своими руками, позволяют научиться крепить кровлю из профнастила самостоятельно.

Как и многие ремонтные работы,  крыть кровлю профлистом лучше всего вдвоем. Предварительно необходимо уточнить размеры площади, которую нужно покрыть профнастилом,  удостовериться в прямоугольной форме скатов и проверить их плоскость с помощью уровня. Затем определиться с цветом, формой, толщиной и маркой  профлиста, а также подобрать необходимый инструмент и комплектующие.

Виды профлиста, выбор и маркировка профнастила

Разнообразие видов, форм и широкий диапазон размеров профлиста для крыши дают возможность найти нужный материал для любой кровли.

Профлист с капиллярной бороздкой

Профлисты отличаются высотой гофры, наличием капиллярной бороздки и разнообразием цветовой гаммы полимерного покрытия. Форма гофры профнастила бывает трапециевидной и синусоидальной, реже встречается лист закругленной и прямоугольной формы.

Капиллярная канавка необходима, чтобы отвести влагу с крыши при стыковке профлистов внахлест, а полимерное покрытие обеспечивает защитную и эстетическую функцию. Благодаря разнообразию цветовой гаммы, можно смонтировать своими руками крышу любого цвета, придав особую индивидуальность жилищу.

Важно! Все данные о профлисте отражены в его маркировке. Для кровли используют профнастил с маркировкой буквой H – несущий, а последующий ряд цифр означает ряд характеристик.

Маркировка профнастила: Н — для настила кровли (установки несъёмной опалубки, в качестве межэтажных перекрытий), С — для стеновых ограждений и перегородок, НС — для настила кровли и стеновых ограждений

Например, профнастил имеет маркировку Н-60-0,7-840, что означает:

• профнастил для кровли;
• высота гофры 60 мм;
• толщина металла профлиста 0,7 мм;
• монтажная ширина листа 840 мм.

Выбор профлиста производится в зависимости от назначения строящегося помещения и климатических условий местности. Неотапливаемые помещения, сараи, ангары и прочие подсобные здания можно покрыть недорогим оцинкованным профнастилом без полимерного покрытия. Жилые здания, где угол наклона кровли свыше 10°, нужно крыть профлистом с полимерным покрытием, большой толщиной металла и высокой гофрой.

Для крепления профлистов используйте саморезы под цвет кровли

Важно! При выборе профлиста обращайте внимание на его внешний вид. Поверхность материала должна быть гладкой, без трещин и царапин, с неповрежденной защитной пленкой.

Важным параметром при выборе марки профлиста является угол ската. Чем больше угол ската, тем больше поверхность кровли, выше парусность, но ниже снеговая нагрузка, так как с покатой крыши снег легко скатывается. Во избежание деформаций, кровлю небольшого уклона нужно крыть  профлистом большей толщины.

Схема укладки тепло- и гидроизоляции для крыши из профнастила

Необходимые инструменты и материалы

 До того как, крыть крышу профлистом своими руками, необходимо определиться с инструментом и закупить соответствующие материалы. Для самостоятельной установки кровли из профнастила необходимо иметь следующее:

• аккумуляторный шуруповерт;
• строительный степлер;
• электроножницы и ножовку по металлу;
• строительный уровень;
• рулетку;
• маркеры разного цвета;

Инстументы для монтажа профлистов: 1 — шуруповерт, 2 — молоток, 3 — резиновый молоток, 4 — щетка по металлу, 5 — рулетка, 6 — рейка, 7 — маркер, 8 — водяной уровень, 9 — ножницы по металлу, 10 — круглогубцы

• пистолет с герметиком;
• дрель с комплектом буров;
• шурупы-саморезы с уплотнительной шайбой;
• конек для соединения листов;
• металлическую щетку для удаления стружки;
• ветровую планку от дождевой воды;
• снегозадержатели на крышу из профлиста.

Состав металлического профлиста

Этапы работ и расчет материала

 Основными этапами кровельных работ своими руками с использованием профлистов являются:

• проектирование кровли;
• установка обрешетки;
• определение размеров и количества профлиста;
• определение комплектующих и доборных элементов;
• монтаж профлиста на кровлю крыши;
• установка ветровых планок, конька и снегозадержателей.

Перед тем как покрыть крышу профлистом, нужно  определиться с проектом. Это можно сделать  с  помощью специализированных строительных программ или произвести расчет самостоятельно. Если предстоит крыть сложную кровлю с множеством скатов под разными углами наклона,  лучше всего воспользоваться готовыми программами или обратится  к архитекторам. При несложной конструкции вопрос,  как накрыть крышу профлистом без специальной программы, решается путем обычных математических расчетов.

Крыша, подготовленная для укладки листов профнастила

Расчет материала

Основная формула для расчета количества профилированных листов, чтобы крыть простую крышу, следующая:

N=D/L,

Где N – количество профлистов для укладки горизонтального ряда, D – длина ската кровли, L- полезная (монтажная) ширина листа. При окончательном расчете параметр N округляют в большую сторону.

Важно! Говоря о размерах профлиста для крыши необходимо иметь в виду, что в расчетах учитывается не общая, а рабочая, т.е полезная ширина листа. При этом нахлест материала равен разнице между общей и полезной шириной листа.

Для несложной крыши количество требующихся профлистов можно рассчитать самостоятельно

Размер горизонтального нахлеста зависит от угла склона и определяется по специальной таблице:

Угол ската	До 15 градусов	15 — 30 градусов	Более 30 градусов
Нахлёст	20 см и более	От 15 до 20 см	10 — 15 см



Вертикальный нахлест зависит от марки выбранного профнастила и его нужно крыть с перекрыванием волны.

Марка профнастила играет существенную роль и при определении размера свеса: чем больше высота гофры, тем длиннее должен быть свес. При коротком свесе может произойти затекание воды под кровлю.

После определения количества горизонтальных профлистов, нужно рассчитать, сколько таких рядов необходимо, чтобы накрыть кровлю. Эта величина рассчитывается исходя из длины склона крыши, карнизного свеса, кровельного листа, размера нахлестов, а также с учетом доборных элементов.

Монтаж обрешётки под профнастил

Как крепить профлист на крышу. Особенности монтажа  своими руками

Прежде чем начать крепить профнастил своими руками, желательно просмотреть соответствующие обучающие видео и фотоматериалы. Кровлю крыши профлистом нужно начинать после установки торцевых досок, с нижнего ряда, с расчетом на величину свесов. К верхней торцевой доске впоследствии нужно крепить торцевую планку профлиста (ветровой уголок). Затем с помощью саморезов  установить карнизную планку.

Схема подготовки крыши под укладку профлистов

Важно! Установка карнизной планки должна быть произведена ниже гидроизоляционного ковра. Тогда образующийся конденсат будет попадать в водосбор или на отмостку.

Покрыть кровлю профнастилом своими руками можно двумя способами: накрыть предыдущий лист последующим, либо подложить его под низ. Крепить профлисты к обрешетке нужно шурупами-саморезами с ЭПДМ-прокладкой для защиты от влаги. Количество саморезов рассчитывается исходя из формулы: 5-7 шт. на 1 кв.м кровли. Для скрепления профлистов шурупы ввинчивают в верхнюю волну профиля с шагом 0,5 см.

Полезный совет! Во избежание деформации прокладки, старайтесь закручивать шурупы аккуратно и без дополнительного усилия.

Важно закручивать саморезы в профнастил правильно

Крепить профлисты можно четырехблочным или трехблочным способом. В первом варианте последовательность монтажа следующая:

1. Первый лист первого ряда.
2. Второй лист второго ряда.
3. Второй лист первого ряда.
4. Второй лист второго ряда.

Во втором варианте крепить листы нужно по схеме:

1. Два листа первого ряда.
2. Один лист второго.

Монтаж доборных элементов. Снегозадержатели

 После монтажа профнастила, необходимо установить те доборные элементы, которые не крепились во время кровли: конек, отливы, планки углов, снегозадержатели и прочее.

Доборные элементы для крыши из профлистов

Учитывая наши климатические условия с суровой и снежной зимой, снегозадержатели являются важным элементом крыши. Из-за высокой теплоемкости профлиста происходит подтопление нижнего слоя снега и существует опасность лавинообразного его схода.

Установка снегозадержателей своими руками позволяет равномерно распределить нагрузку на крышу, обеспечивая безопасность и повышая теплоизоляцию за счет снежного покрова. Также снегозадержатели  предохраняют защитный слой профлиста от повреждения твердыми частичками, содержащимися в снегу.

Снегозадержатели защитят зимой от схода снежной массы с крыши

Полезный совет! Учитывая стоимость снегозадержателей, можно крепить их не по всей поверхности крыши, а в наиболее важных местах: над дорожками и входами в здание.

Снегозадержатели имеют разные размеры и конструкцию,  выбор которой определяется средней высотой снежного покрова местности, а также особенностями крыши. Следует помнить, что установка снегозадержателей не освобождает от регулярного освобождения крыши от снега.

На основе полученной информации и представленных видеоматериалов вы сможете легко и быстро создать красивую крышу собственного дома самостоятельно.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как кровельные панели из ондулина используются в качестве альтернативы традиционному кровельному войлоку

Войлочная кровля стоит недорого. Это самый дешевый способ накрыть односкатную крышу, но, как вы, возможно, уже выяснили, быстро изнашивается. Примерно через пять лет он начинает трескаться, рваться и пропускать воду.

Вскоре вы понимаете, что дешевизна войлочной кровли стоит денег и времени

Если вам нужен быстрый и дешевый способ сохранить содержимое сарая сухим, он может стоить учитывая кровельные листы Ондулин.

Что такое ондулин?

Ондулин изготовлен из целлюлозных волокон, пропитанных битум. Затем эту смесь прессуют в картон толщиной 3 мм, которому придают гофру. так что это похоже на те старые листы крыши из гофрированного железа. Однако хорошо то, что 2 м x 0,95 м Широкая панель Onduline весит всего чуть более 6 кг, поэтому поднять ее на место очень легко.

Кровельные листы

Onduline были впервые разработаны около 60 лет назад, поэтому они хорошо зарекомендовали себя.Производители настолько уверены, что имеют 15-летнюю гарантию гидроизоляции со страховкой.

Звучит неплохо, но подходит ли он для моего сарая?

Кровля из ондулина на простой двускатной крыше

Может быть. Кровля Onduline выпускается в нескольких различных профилях. Классический профиль имеет 38 мм. гофры и, вероятно, больше подходят для больших зданий. Меньший «мини-профиль» имеет Гофра 24 мм и больше подходит для крыш навесов, мастерских, дач и гаражей.Я бы посмотрел на них бок о бок, прежде чем вы решите, какой из них лучше всего подходит для перекрытия вашего сарая.

Как установить Onduline на односкатную крышу?

Перед тем, как приступить к монтажу, нужно померить односкатную крышу и решить, сколько листов вам нужно покрыть ту область, которая у вас есть. Когда вы рассчитываете количество листов для заказа, помните, что листы должны нахлестываться минимум на 170 мм в направлении гофров и одна гофра по бокам для крыш с уклоном 15 градусов и более.Эти нахлесты нужно увеличить до 300 мм и 2 гофры для крыши. смолы 5-10 градусов.

Кровельные листы крепятся к существующей крыше с помощью гвоздей, которые поставляются вместе с листами. Эти гвозди представляют собой гвозди с круглым хвостовиком, которые обладают более высоким сопротивлением «выдергиванию», чем простые круглые гвозди. Гвозди также имеют форму головки, чтобы проливать воду и гарантировать, что ничто не протечет в отверстие для гвоздя.

Гвозди должны иметь минимальное проникновение в кровельную основу на 25 мм и т. Д. вам нужно будет убедиться, что вы можете добиться этого на рассматриваемой крыше.Если ваш крыша не толщиной 25мм, что вполне вероятно для типичного садового сарая, тогда потребуется прикрутить некоторые деревянные рейки 25×38 мм до крыши с минимальным расстоянием между центрами 450 мм. Кровельные листы могут затем закрепите на этих планках.

С чего начать крепление листов?

Начните закреплять листы с карниза и продвигайтесь вдоль края строение, чтобы завершить строку, прежде чем перейти к следующему листу. Следующий ряд нужно начинать с половинки листа.Это создает эффект «кирпичной кладки» при размещении листов на крыше. Но больше что важно, это означает, что вы избежите толщины четырех слоев материалов, где угол четырех листов совпадают.

Продолжайте переходить к следующему ряду, снова чередуя половину листа, пока не дойдете до гребня.

Что произойдет, когда я доберусь до гребня?

В вашем плане вы должны определить, сколько листов вам нужно, чтобы добраться до гребня. Великий Особенность Ондулина по сравнению с металлическим листом в том, что его так легко разрезать.Если вы режете лист под прямым углом к ​​гофрам, тогда вы можете использовать ручную пилу, циркулярную пилу или лобзик. Если вы режете параллельно гофре, вы можете просто надрезать лист ножом Стэнли. а затем согните лист пару раз, чтобы защелкнуть его по линиям надреза.

Установка кровельных листов Onduline звучит достаточно просто, но как насчет сложных деталей?

На этом снимке показано, что кровля Onduline
справится с большинством ситуации.
Вот и конек, кромка, карниз,
долина и даже плафон!

Если под сложными битами вы имеете в виду конек, карниз и край, не волнуйтесь, они имеют все продумано.

Для покрытия крыши на коньке имеется специальный конек. Эти части крыши должно быть притерто на 12,5 см. Когда вы думаете, с какого конца начать, выработайте направление преобладающего ветра, а затем «черепицей» части гребня, чтобы они проливали воду таким же образом как черепичная крыша.

На грани у вас есть несколько вариантов: изысканный и законченный или «быстрый и грязный». Усовершенствованный вариант — использовать специально изготовленный кромочный блок, имеющий форму прямого угла и обеспечивающий край здания — четкая линия. «Быстрый и грязный» вариант — починить доску баржи. выровнять с нижней стороной листа ондулина и загнуть край листа поверх этой доски а затем прибейте его на место.

У карниза будет зазор между листами и настилом крыши.Если оставить это открытым образует пространство для гнездовий птиц и насекомых, что может вызвать проблемы в будущем. я буду Рекомендуем использовать специальный «заполнитель гофры», чтобы закрыть этот зазор. Вы можете использовать фирменные карнизы полоса вентилятора, которая будет защищать от попадания более крупных предметов, но если вы хотите защитить себя от пыли и более мелких предметов частицы наполнитель гофры — это то, что нужно.

Хорошо, хорошо … Кровельные листы Onduline звучат великолепно, но разве они не стоят дорого?

Кровля

Onduline обычно продается по цене около 5 фунтов стерлингов.5 / кв.м, что примерно в два раза больше, чем у традиционных войлочная система. Но если учесть это, вы будете выполнять третью замену кровли из традиционного войлока. к тому времени, когда истекает гарантия на Onduline, он начинает выглядеть еще лучше.

---

Похожие сообщения:

---

.

Как сделать навес с гофрированной металлической крышей

Дома — это денежные ямы. Не считая налогов, технического обслуживания и ремонта, удивительно, что каждый может позволить себе владеть им. Один из способов сэкономить — это самостоятельно заняться ремонтом и ремонтом дома. Например, эркеры в задней части моего дома протекают во время грозы, а задняя дверь замерзает зимой. Хотя было бы сложно и дорого починить и окна, и дверь, я решил, что, поскольку оба окна выходят на мой внутренний дворик, навес для патио эффективно защитит эркер и заднюю дверь от непогоды, что сделает ремонт дешевле и проще.

Если вы хотите сделать собственное покрытие для террасы, прочтите инструкции, как это сделать.

Выбор материалов для покрытия патио

Несмотря на то, что внешний вид важен, вы должны быть уверены, что материалы соответствуют конструкции. Так как покрытие моего внутреннего дворика должно было иметь небольшой уклон, черепица отсутствовала. Крыша из смолы подойдет, но от нее будет тяжелый запах, как от разлива нефти BP. Я выбрал гофрированную металлическую кровлю, потому что она устойчива к сильным ветрам, легка и надежна.

Использование гофрированного металла также позволяет мне уменьшить необходимый угол наклона или уклона крыши до всего лишь 10 процентов, или шага от 1 до 10. Это означало, что покрытие внутреннего дворика могло начинаться с края крыши дома на высоте восьми футов и опускаться до семи футов, оставляя зазор более шести с половиной футов между самой нижней частью коллекторов каркаса и землей на его внешний край.

Получение разрешения на строительство для покрытия патио

Некоторые люди говорили, что разрешение на строительство не требуется, в то время как другие говорили, что его невозможно получить без лицензии подрядчика, или что это повысит мой налог на недвижимость и т. Д.Я позвонил в разрешительно-лицензионный офис и получил правильные ответы.

• Да, требовалось разрешение.
• Нет, это не повысит мои налоги,
• Пока владельцу собственности было все равно, что я не лицензированный подрядчик, им тоже было все равно.

Получить разрешение на строительство оказалось намного проще, чем я думал. Я отнес планы в городской офис разрешений и лицензий, заполнил некоторые документы, и на следующее утро мне позвонили, и я вернулся в бюро разрешений, чтобы забрать и оплатить разрешение, которое составило 85 долларов.Они внесли несколько изменений в план, которые не только упростили адаптацию, но и сделали проект проще и дешевле! Чтобы подготовиться к окончательной проверке, я сделал снимки каждого важного шага, чтобы показать строительному инспектору, что упростило окончательную проверку.

Начало строительства дворика

Рано утром на следующий день материалы прибыли в мой дом. Как только материалы были выгружены, я начал переносить десятифутовые доски и гофрированные металлические листы на задний двор, выкладывая их по схеме, примерно соответствующей тому, как они будут собираться.Я также разделил гофрированные металлические листы, протер каждый тонкий слой растительного масла, а затем снова сложил их стопкой. Это было то, что я видел, как делал это давным-давно, когда я был ребенком. Не знаю, послужило ли это какой-либо цели, кроме как улучшить мое самочувствие. Это шаг, который я, вероятно, мог бы пропустить, но кто я такой, чтобы сомневаться в мудрости древних?

Шаг 1: Установка Ledger Board

Сначала я удалил 1/4 ”фанерную облицовку прямо под краем капельного орошения и увидел очень прочный каркас 2” x4 ”под ним, идеально подходящий для крепления главной бухгалтерской доски, которая прикрепляет крышку к каркас крыши.Согласно местным строительным нормам, требовалась бухгалтерская доска размером 2 x 6 дюймов, а это означало, что мне приходилось отпиливать два дюйма дерева от верхней части коробки эркера.

Затем я предварительно просверлил отверстия 1/8 дюйма на расстоянии 6 дюймов друг от друга в гроссбухе, потому что это был обработанный пиломатериал, и для начала работы с винтами настила потребуется небольшая помощь. Прикрепив доску с 4-дюймовыми шурупами для настила, я использовал большой степлер, чтобы прикрепить к ней телефон, интернет и кабельные линии с внутренней стороны дома, чтобы лучше защитить их от непогоды.

Шаг 2. Копание ям под столб

Было немного сложно понять, где копать ямы под столб. Я хотел, чтобы они находились ровно в 9,5 футах от края крыши, но фундамент дома был утоплен на 2 фута от края водостока и выступал на 26 дюймов из-под эркеров. Как я собирался получить точное измерение? В моей голове мелькали всевозможные изящные инструменты, которые люди использовали в телешоу, и формулы из различных классов математики. Вот что я сделал:

1. Я поставил пару столбов на краю крыши, используя пузырьковый уровень, чтобы убедиться, что они стоят в идеальном положении.
2. Затем я измерил и отметил девять с половиной футов на двух досках балок и положил их на землю, так чтобы один конец находился у вертикальных столбов, а отметки на другом конце указывали, где следует выкопать яму. Я сделал это по обоим краям гроссбухи и положил между ними еще две десятифутовые бревенчатые доски.
3. Затем я использовал свой квадратный или угловой пруток, чтобы сделать углы квадратными.
4. Я отметил места для трех отверстий для столбов, при этом среднее отверстие для столбов идет там, где встречаются две 10-футовые доски балок.
5. Затем я измерил угол до угла, в одну сторону, а затем в другую, и сделал небольшие корректировки, пока оба измерения не оказались одинаковыми. Отметив точные центры ям для столбов, я отметил 18-дюймовые круги вокруг них, потому что я планировал выкопать ямы глубиной 18 дюймов и хотел, чтобы они были такой же ширины, как и глубина, в соответствии с местными строительными нормами. (См. Изображения выше)
6. Я начал копать ямы простой лопатой, все время думая об этих копателях для забойных ям, с двигателями и большими шнеками, для работы с которыми требуется два человека, как я видел их в различных телешоу, посвященных улучшению дома.Однако, прежде чем я смог сформулировать план аренды экскаватора, я уже закончил копать все три ямы простой старой лопатой. Затем я использовал садовую мотыгу, чтобы утрамбовать и уплотнить грязь на дне ям.

Шаг 3. Сделайте стойки ровными

Затем я почесал в затылке, думая о том, как сделать так, чтобы вершины трех столбов были ровными после того, как их поместили в отверстия для столбов. Более того, без кого-либо, кто помогал бы удерживать вещи на месте, мне нужно было выяснить, как прикрепить остальную часть рамы к стойкам, которые уже будут стоять вертикально.

То, что я придумал, сработало, хотя я никогда не видел этого по телевизору. Я положил доску на плиту внутреннего дворика и установил пузырьковый уровень на конце этой доски. Затем я поднес этот конец доски к отверстию и поставил столб размером 4 дюйма на 4 дюйма прямо, держа его рукой, и поднял доску с пузырьковым уровнем вверх, пока он не выровнялся, а затем сделал отметку на 4 дюйма на 4 дюйма. » Почта. Затем я положил столб, отмерил семь футов от его вершины и пометил его. Разница между двумя отметками заключалась в том, насколько я хотел, чтобы столб был выше, поэтому я прикрепил к концу обработанный отрезок размером 2 x 4 дюйма, добавив достаточной длины столбу, чтобы его высота была идеальной.Я сделал это для всех трех постов.

Шаг 4: Соберите раму

Остальную часть рамы я собрал на твердой земле, не желая удерживать все на месте одной рукой, а другой установил винты для настила.

1. Отрежьте четыре распорки точно под углом 45 градусов. Я вырезал их из единой доски 10 футов длиной 2 x 10 дюймов. Я измерил ширину доски линейкой, затем обозначил эту длину от края доски и вырезал оттуда до угла, чтобы получился деревянный треугольник правильной формы.Я измерил короткие стороны этого деревянного треугольного блока, и они были точно такими же, поэтому я знал, что он был разрезан под углом 45 градусов. Я использовал это, чтобы отметить линии, которые я бы обрезал, чтобы сделать скобки. Я сделал две внешние скобы длиной по три фута с внешней стороны и две внутренние скобы длиной по два фута с внешней стороны.
2. Квадратные детали для сборки. Обрезав распорки, я положил раму на землю в том положении, в котором они в конечном итоге будут. Я предварительно просверлил отверстия для винтов с помощью сверла 1/8 дюйма, чтобы предотвратить растрескивание, и на распорках, которые я предварительно просверлил на полпути. дерево с бородкой 1/4 дюйма, чтобы шурупы могли углубиться глубже.Прикрепив каждую деталь, я проверил каждое соединение, чтобы убедиться, что оно квадратное, и что ничего не выбито. К счастью, детали остались там, где я хотел, и мне не пришлось вносить никаких дополнительных изменений. После сборки рамы я отметил 24 дюйма по всему центру и на главной доске и прикрепил 11 ангаров с балками к каждому. Затем пришло время подготовить раму, которая на тот момент весила около 300 фунтов.
3. Подготовить балки. (11 десяти футов длиной 2 дюйма x 6 дюймов).Мне пришлось вырезать угол и выемку 1/2 дюйма на верхних концах, чтобы крыша внутреннего дворика заходила ниже водосточного края дома. Затем я отрезал семь дюймов от другого конца под углом, чтобы он доходил до заголовка фрейма на дальнем конце. Для этого я сделал шаблон из куска картона коробки от хлопьев, вырезал узор и нарисовал его на концах каждой доски. Затем я вырезал дисковой пилой и использовал лучковую пилу, чтобы вырезать последние небольшие зазубрины. Если бы у меня была такая, я бы использовал лобзик.Для дальних концов я сделал еще один шаблон, один без надреза, чтобы все углы и длина были одинаковыми. Настоящий профессионал мог бы проводить измерения для каждого разреза вместо того, чтобы делать шаблон, но я не хотел рисковать возможностью человеческой ошибки.

Шаг 5: Подъем рамы

Чтобы поднять раму без посторонней помощи, необходимо было прикрепить стойки для опор; то есть, я использовал один гвоздь для обрамления, чтобы прикрепить доску 10 футов длиной 2 ”x6” (я использовал балки) к внешней стороне рамы, на расстоянии одной доски от нижней части рамы, с каждой стороны.Эти две доски вращались на гвозде, их конец поддерживал раму, когда я поднимал, в то время как их другой конец находился на земле, предотвращая падение рамы обратно.

Затем в середине я прикрепил 10-футовую доску к центральной стойке и поднял ее с самого конца, рычаг наполовину уменьшил силу, необходимую для подъема рамы. Когда я поднял раму, я подошел к ней и поставил раму в отверстия для столбов, не напрягаясь. Затем я прикрепил балки к левой и правой сторонам, и, закрепив углы, я смог удалить стойки и центральную подъемную доску и установить остальные балки.

Шаг 6: Заливка бетона

На этом этапе я прикрепил каркас к балкам, а балки — к главной доске дома. Чтобы сделать раму идеально ровной по верху, я немного приподнял стойки и бросил немного сухой готовой бетонной смеси, чтобы поднять ее высоту ровно настолько, чтобы мой пузырь читался идеально. Затем, чтобы сделать стойки точно прямыми вверх и вниз, я поднял и сдвинул нижние концы в отверстиях для столбов, измеряя уровень после каждой регулировки.Дождавшись примерно получаса, я снова проверил все с помощью выравнивателя. Он по-прежнему был отвесным и квадратным, так что пора было заливать бетон.

Я выбрал шесть 80-фунтовых. мешки из бетонной смеси. Я смешивал один мешок за раз, используя мою садовую мотыгу, чтобы размешивать воду, пока бетон не стал почти жидким, чем-то напоминающим грязную грязь. Затем я использовал лопату, чтобы положить равное количество в каждое отверстие для столбов, повторяя этот процесс, пока не добрался до последнего мешка. Для последней партии бетона я добавил меньше воды и смешал ее до консистенции сырого теста для печенья, а в рабочих перчатках схватил кусочки вручную и сформировал из них купол у основания каждой стойки, чтобы вода не скапливалась.Затем я использовал кусок древесной стружки в качестве шпателя, чтобы постучать по поверхности бетона и выровнять его. Затем я дал бетону застыть.

Шаг 7: Завершение работы

После этого это была простая, но повторяющаяся работа. Я прикрепил доски размером 1 x 6 дюймов к верхней части балок, а затем прикрутил к ним гофрированную металлическую крышу. Самым сложным было заставить верхний конец металлических листов пройти под водосток и настил крыши дома и упереться в полоску прозрачно высыхающего кровельного цемента, которую я положил туда с помощью пистолета для уплотнения.Кроме того, нанесение полоски герметика по краю металлических листов перед их перекрытием было немного сложным, хотя и абсолютно необходимым.

На этом работа была сделана. Что касается гофрированной металлической кровли, я выбрал шурупы для крепления металла к дереву с резиновыми шайбами ​​с головками болтов ¼ ”и использовал намагниченное сверло”, адаптированное для их установки. концы панелей и все остальные впадины по всей остальной части крыши в доски размером 1 x 6 дюймов, расположенные на 24 дюйма в центре.

.

Осмотр крыш: черепичные крыши, часть 6

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия во время проверки. крутые, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

УСТАНОВКА ГЛИННОЙ ПЛИТКИ

Как и в случае с бетонной плиткой, многие методы укладки глиняной плитки использовались на протяжении многих лет. Способы различаются в зависимости от дизайна плитки и местных требований.

С любезного разрешения Carson Dunlop

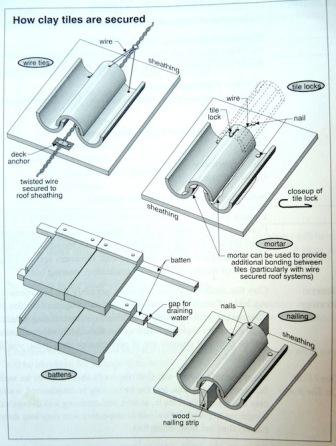

Плитку можно подвешивать на проволоке или прибивать к рейке или гвоздезабивателям. Плитки также могут удерживаться на месте с помощью строительного раствора или пенопласта, особенно плитки для коньков и набедренников.

Настил крыши

Как и бетонная черепица, глиняная черепица может быть установлена ​​либо на сплошном настиле, либо на разнесенной структурной обшивке.

Гидроизоляция черепичной крыши

Методы облицовки различаются в зависимости от типа черепицы. Наиболее важно то, что используемый метод оклейки предотвращает проникновение влаги.

Боковая планка

В зависимости от стиля установленной плитки, боковая планка обычно (но не всегда) включает сток-канал.

Этот установщик должен был создать специальную планку боковой стенки для этого места. На этой плитке должен быть установлен какой-нибудь фиксатор для птиц.

На фото выше показана хорошая установка контр-оклада на боковой стенке. Контрнаделки на кирпичных и каменных стенках обычно крепятся герметиком, который необходимо поддерживать.

Гидроизоляция на стене

Это типичная установка гидроизоляции на стене, за исключением углов, на которые был установлен свинцовый лист и прилегал к лицевой панели.Судя по всему, заранее формованный лист был недостаточно длинным.

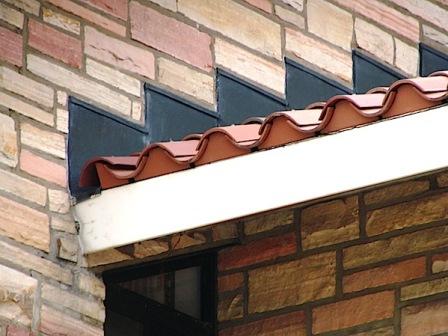

Вы также можете увидеть перегородки из плитки с отливом, сформированным по размеру плитки.

Вы увидите, что используются различные методы (некоторые из них довольно уродливые), такие как прокладка дымохода, которая, несмотря на свою некрасивость, выглядит так, как будто она сработает.

Бедра

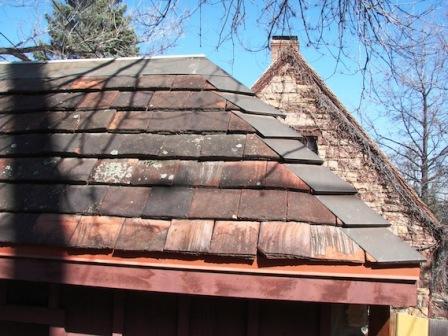

Бедра обычно покрыты крышечными плитками, но вы можете увидеть их покрытые металлом. Это другой способ защиты бедра, но он выглядит эффективным, пока ветер не проникает сквозь щели в углах.

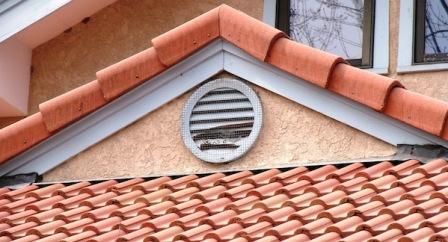

Высокопрофильные плитки для миссий должны быть установлены с некоторым типом погодозащиты на бедрах, выступах и головных стенах. Защита от атмосферных воздействий может состоять из металла, строительного раствора, предварительно отформованного пластика, приклеивающихся к давлению клеящих валиков или другого материала, предназначенного для предотвращения попадания ветрового дождя, влаги и снеготаяния в эти уязвимые места.

Вентиляционная планка

Нет ничего необычного в том, что нижний край вентиляционной планки изогнут по контуру плитки.Свинец иногда используют, потому что его легче согнуть до определенной формы. В этой плитке просверлены отверстия, позволяющие установить крепеж, который помогает листу металла сохранять свою форму. Головки гвоздей следует заделать, чтобы предотвратить попадание влаги.

Белый герметик вокруг трубы необходимо будет регулярно проверять и при необходимости наносить повторно.

Отделка долиной Крепежные детали

Поскольку глиняная плитка может иметь длительный срок службы, крепежные детали, используемые для ее крепления, должны иметь такой же срок службы.Крепежные детали должны быть из нержавеющей стали, меди, алюминия или горячеоцинкованной стали, но без гальванического покрытия.

Проверка глиняной черепицы

Каждый раз, когда вы идете по глиняной черепичной крыше, вы рискуете сломать черепицу. Устойчивость к поломке зависит от качества, профиля и состояния плитки. Если вы не знакомы с определенным типом черепицы, лучше всего смотреть на крышу с лестницы на краю крыши, из окна или балкона или в бинокль с земли.

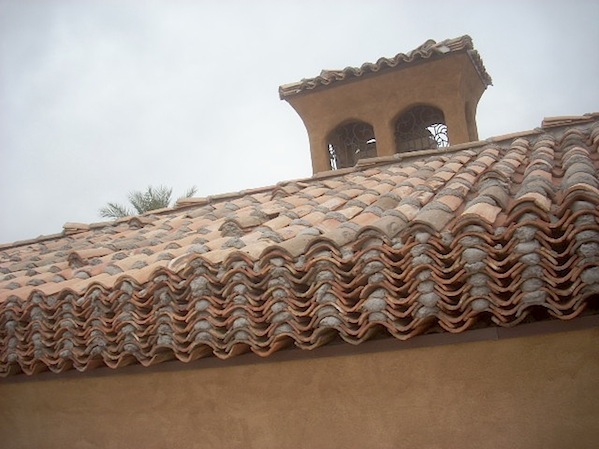

Иногда бывает трудно определить, когда установка действительно дает сбой или в какой степени.Сломанная черепица, которую вы видите на этой крыше, очевидно, нуждается в замене, но с таким количеством слоев стокам может быть сложно попасть в систему крыши. Для такой крыши лучше всего рекомендовать, чтобы сертификация крыши проводилась квалифицированным подрядчиком.

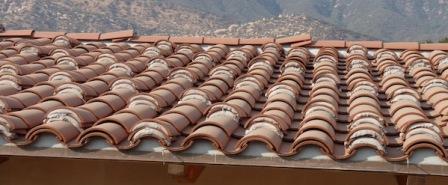

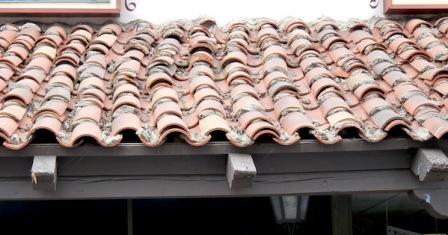

Это не то, что вы бы назвали чистой крышей, но, как вы можете видеть по новой крыше на фотографии выше, этот вид иногда считается желательным.

Предоставлено Брайаном Келли

Время от времени можно увидеть доведенные до крайности.

Помимо глиняных и бетонных плиток, вы можете встретить плитки, сделанные из нескольких других материалов.

.

Создание крошечного дома с помощью SketchUp

Детали курса

Независимо от того, являетесь ли вы поклонником крошечного дома или просто хотите улучшить свои навыки моделирования в SketchUp, этот курс поможет вам построить целый дом на колесах — с множеством умных функций экономии места и возможностями, которые сохранят ваш интерес и вызовы.

В этом курсе автор Скотт Онстотт шаг за шагом показывает, как построить крошечный дом, включая все виртуальные гвоздики, лист фанеры и устройства, входящие в проект.Попутно он исследует такие функции SketchUp, как компоненты, группы, слои и текстуры. Построив дом в SketchUp таким подробным образом, вы сможете разрешить любые непредвиденные пространственные конфликты в проекте и практически устранить проблемы со строительством еще до того, как приступите к работе.

Инструктор

• Скотт Онстотт

  Создатель онлайн-курсов | электронное обучение | Разработчик курса

  Скотт Онстотт — инструктор, специализирующийся на программном обеспечении CAD, BIM, 3D и реальном времени, используемом в индустрии AEC.Скотт — консультант, лектор, автор и независимый видеопродюсер, который преподает и пишет о программном обеспечении для визуализации архитектуры и дизайна с 1999 года. Он проводит как онлайн, так и международное обучение на месте. Он является автором более десятка технических книг, обучал более тысячи студентов лицом к лицу и выступал в различных общественных местах по AutoCAD, 3ds Max, SketchUp и Photoshop. Скотт живет со своей семьей в Британской Колумбии. Посетите его веб-сайты по адресу http: // grok.академия и http://www.scottonstott.com.

  Узнать больше Видеть меньше

Навыки, описанные в этом курсе

Зрители этого курса

3254 человека смотрели этот курс

Что они делают

Исполнительный директор, владелец бизнеса, рекрутер, инженер-электрик и организатор мероприятий

.
