Как подключить автоматы к счетчику: типовые схемы и порядок подключения

схема, монтаж в щитке, квартире, установка

Автоматический выключатель — удобная и практичная замена плавких предохранителей, который не только обладает более высокой точностью при срабатывании, но и может использоваться большое количество раз. Как правильно подключить автомат — вопрос, в котором не только должны разбираться начинающие электрики, но и каждый уважающий себя владелец частного дома или квартиры. И данная статья не только расскажет, как происходит установка автоматического или дифференциального выключателя, но и познакомит читателей с разнообразием коммутационной техники и принципом действия пакетников.

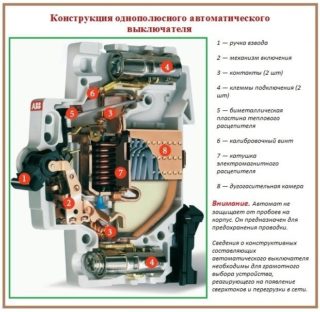

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы. Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу.

Последовательность правильного подключения автомата

Прежде чем узнать, как установить автомат правильно, необходимо запастись самым необходимым инструментом. Если в дальнейшем монтаж электрики превратится в основной вид заработка, то следующего перечня инструментов будет недостаточно.

• Крестообразная и плоская отвёртка. Желательно диэлектрическая.
• Индикаторная отвёртка.
• Монтёрский нож.
• Шуруповёрт.

У мастеров-профессионалов в закромах также имеются обжимные клещи, а вместо монтёрского ножа они чаще всего используют специальный нож для снятия изоляции. Это не только удобнее, но и позволяет выполнить работу быстрее.

Шаг №1: Монтаж DIN-рейки

Монтаж DIN-рейки в щитке своими руками проводится в течение 10-15 минут. Основное условие быстрой работы — наличие хорошего шуруповёрта, желательно с автономной аккумуляторной батареей.

Существуют DIN-рейки трёх основных типов:

• Ω-типа. Изделия такой формы считаются самыми распространёнными, и любая схема подключения автоматов в щитке подразумевает наличие такого изделия.
• C-типа. Концы изделия загнуты вовнутрь.
• G-типа. Данная рейка похожа на C-образную форму, но только с одной более короткой стороной.

Последовательность монтажа DIN-рейки в электрический щит:

1. Наметить расположение DIN-рейки в щитке.
2. Приложить DIN-рейки к металлической поверхности и с помощью текса — специального самореза, закрепить с одной стороны.
3. Выровнять рейку, используя строительный уровень, и закрепить её с другой стороны.

При необходимости DIN-рейку можно отрезать любой длины, но данное изделие в основном продаётся отрезками по 2 метра.

Шаг №2: установка автомата на DIN-рейку

Самая простая процедура из всей темы «Как подключить автомат в щитке». На каждом автоматическом выключатели, с одной стороны (обычно с нижней) есть специальная пластиковая защёлка. Её необходимо отвести, установить автомат на DIN-рейку и вдавить до щелчка. После этого автоматический выключатель будет надёжно зафиксирован и можно переходить к его подключению.

Шаг №3: подключение автомата к сети

Чтобы узнать, как правильно подключить автомат в электрощитке, необходимо сначала ознакомится с пунктом, в котором подробно рассматривается вопрос снизу или сверху следует выполнять подключение пакетника. Как говорят нормативные документы, напряжение должно подаваться на неподвижный контакт коммутационного аппарата, а чаще всего этот контакт находится сверху.

Перед тем как подключать однополюсный или двухполюсный автоматический выключатель к сети, необходимо снять изоляцию с провода, опрессовать его вместе с наконечником и убедиться с помощью индикаторной отвёртки, что на пакетник не приходит напряжение.

После этого ввести надёжно опрессованный наконечник в штатное место подключения автомата и зажать место соединения с помощью специально предусмотренного производителями болта. Проверить качество соединения пошевелив провод без прикладывания лишней силы. Если монтаж выполнен правильно, то автомат можно включать и проверять всё ли работает в квартире.

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Подсоединение многожильного провода к автомату без специальных наконечников

Как подключить автоматический выключатель, однофазный или двухфазный, используя кабель с многопроволочной жилой? Ответ: только используя специальные обжимные наконечники типа НШВ или НШВИ.

Многие электрики не забивают себе голову высокими материями и выполняют такое подключение двумя стандартными способами:

• Залудив конец медного провода.
• Вообще не применяя каких-либо контактных материалов, просто сжав провод плоскогубцами.

И первый, и второй способы неправильны, а в скором времени приведут только к замене автомата. И если со вторым пунктом всё понятно, то пайка кабеля наоборот поощряется всей технической и нормативной документацией. К сожалению, не всегда. Даже качественно лужёный провод под напряжением постепенно начинает «стекать», и чтобы не допустить ухудшения контакта, его следует постоянно проверять и подтягивать. Поэтому пайка в этом случае нецелесообразна.

Лучше всего приобрести специальные обжимные клещи и наконечники НШВ или НШВИ. Останется только зачистить входной кабель, надеть на него наконечник и обжать с помощью клещей. После этого тщательно обжатую многопроволочную жилу можно закрепить в автомате и не проверять качество соединения каждые несколько месяцев.

С пресс-клещами установка автоматов превратиться в быструю, а самое главное — качественную процедуру. Особенно такой инструмент полезен, когда профессия электрик является постоянным источником дохода.

Как правильно подключить СИП а автомату

СИП — самонесущий изолированный провод, который практически везде используется для ввода электричества в дом. Поэтому вопрос как подключить СИП к однополюсному автомату очень актуален.

Во-первых, СИП выполнен из алюминия, а контактная пластинка автоматического выключателя — из меди. Правильное соединение меди и алюминия требует применения специальной обжимной гильзы, а в случае последующего присоединения к автомату — гильзованного наконечника, в месте контакта которого есть специальное медное покрытие. Соединять СИП с автоматом без такого наконечника нельзя, так как алюминий имеет свойство окисляться из-за чего теряется качество контакта. А плохой контакт является первой причиной пожара.

Последовательность подключения СИП к автомату:

1. Зачистить кабель.
2. На открытую жилу надеть гильзованный наконечник. Важно надеть его плотно и так, чтобы изоляции начиналась сразу за гильзой.
3. Используя гидравлический пресс, обжать гильзу в двух местах.
4. Надеть на открытую часть гильзы термоусадочную трубку и нагреть её с помощью строительного фена.
5. Завести наконечник в автомат и качественно затянуть контакт.

Такой способ монтажа одинаков как для однофазного, так и для трёхфазного автомата, потребуется только больше наконечников.

Как правильно: автомат перед счётчиком или после

Чтобы ответить на этот вопрос следует также обратиться к ПУЭ, а именно к пункту 1.5.36, который гласит, что для безопасной установки и замены счётчиков в сетях до 380 В, перед ними (на расстоянии не более 10 м) должен быть установлен автоматический выключатель. И этот самый автомат перед счётчиком выполняет роль коммутационного аппарата для отключения всей квартиры или дома, и номинальные значения у него должны быть соответственными.

Количество автоматов после счётчика определяется непосредственно самим хозяином квартиры или дома, или проектной организацией, выполняющей монтаж электропроводки. Существуют такое электрощиты, количество аппаратов в которых достигает 40-50 штук и это без УЗО и дифференциальных автоматов. При установке вводного автомата до счётчика, такой же можно установить и после него. На работу устройства учёта это никак не повлияет.

Важно! Подключать электросчётчик к сети могут только представители органов энергонадзора. Поэтому перед подключением квартиры следует найти такую организацию в своём городе и оформить официальный вызов мастера.

Как устанавливать УЗО: до или после автомата

Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.

Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.

Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

• В верхний зажимной контакт устанавливается нулевой провод.
• В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

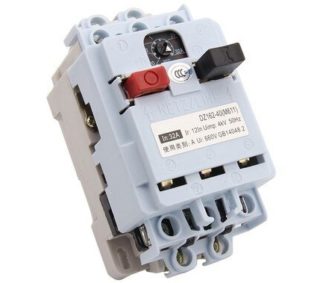

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.

Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

• Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
• Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
• Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
• Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
• Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
• Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.

Видео по теме

Хорошая реклама



Как подключить автомат к счетчику в квартире: пошаговая инструкция

Содержание статьи:

Процесс установки автомата на счетчик или в распределительном щитке, как правило, не вызывает сложностей и отнимает немного времени. Главное – правильно подсоединить все токопроводящие жилы, в противном случае устройство выйдет из строя достаточно быстро. Чтобы при подключении не возникло проблем, рекомендуется предварительно ознакомиться с принципом работы и схемой подключения электротехнического устройства, а также подготовить весь необходимый инвентарь.

Виды автоматических выключателей

Модульные атоматы в электрощитке

Существует 3 вида автоматов защиты электрической сети. Они способны работать с нагрузками разной величины, и отличаются друг от друга своими конструктивными особенностями.

• Воздушные электрические автоматы. Эти электротехнические устройства могут быть оснащены 3-4 полюсами и выдерживать суммарную силу тока до 6,3 кА. Устанавливаются в электрических цепях с установками высокой мощности.
• Литые выключатели, которые предназначены для работы в промышленных сетях с силой тока до 1 кА. Изготовлены в литом корпусе, благодаря чему и получили такое название.
• Модульные АВ устройства используются в бытовых сетях, где протекают токи незначительных величин. Как правило, имеют 1-2 полюса и ширину, которая кратна 1,75 см.

Литой автоматический выключатель

Существует еще одна разновидность автоматических выключателей, которые носят название дифференциальные. Их отличие от аналогов заключается в том, что устройство дополнительно оснащается УЗО.

Неотъемлемой составляющей автоматов являются расцепители. Они необходимы для того, чтобы при превышении допустимых значений параметров электрической сети разрывать эту цепь, остановив подачу электроэнергии. Рацепители бывают двух видов – тепловые и электромагнитные. В первом случае автоматы срабатывают практически моментально, а последним потребуется немного времени.

Принцип работы защитных переключателей

Как правило, автоматы выключаются вручную (дистанционно или с помощью привода), а при нарушении правил эксплуатации – автоматически. Под нарушением режима эксплуатации подразумевается снижение или повышение напряжения до критических отметок, образование сверхтоков. Каждый автомат оснащен расцепителями максимального напряжения, а некоторые минимального.

В зависимости от функциональных возможностей автоматические выключатели делятся на автоматы обратной мощности, понижения напряжения и максимального тока.

Автоматы максимального тока необходимы для автоматического размыкания электрической цепи при формировании в ней перегрузок установленных пределов, а также токов короткого замыкания. Они заменяют плавкий предохранитель и рубильник, что обеспечивает избирательную защиту на случай возникновения нештатных или аварийных ситуаций.

Если рабочая среда отличается от нормальной, например, высокая влажность воздуха, электротехнические конструкции дополнительно требуется помещать в специальные шкафы или ящики химстойкого или пылевлагонепроницаемого исполнения.

Как подключить автомат

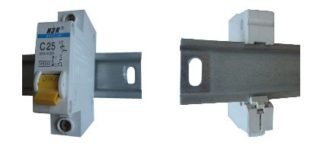

Пример крепления Din-рейки на автомат

В исходном положении имеется распределительный щиток, в который будут устанавливаться все электротехнические изделия и провода – входящие и исходящие от потребителя.

Электромонтажниками разработан общий алгоритм подключения двухполюсного автоматического выключателя на распределительном щитке:

1. Отключается подача электроэнергии на квартиру или дом. Убедиться в отсутствии напряжения можно с помощью специального оборудования – мультиметра или с помощью индикаторной отвертки.
2. Автоматический выключатель монтируется на специальную посадочную рейку и надежно фиксируется защелками. Во время установки можно и не использовать DIN-рейку, но это усложняет процесс.
3. Жилы входящих и исходящий токопроводящих кабелей зачищаются приблизительно на 8-10 мм.
4. В два верхних зажима заводится вводной ноль и фаза.
5. В два нижних отверстия заводится исходящие ноль и фаза соответственно.
6. После подключения требуется внимательно проверить надежность фиксации. Для этого осторожно берется проводник и шевелится в разные стороны. Если жила не выскользнет из отверстия, соединение надежное. Если все-таки выскочила, требуется сильнее подтянуть винтик.
7. По окончании всех электромонтажных работ в сеть подается напряжение и проверяется работоспособность электротехнической конструкции.

Если строго следовать пошаговому алгоритму монтажа, трудностей возникнуть не должно.

Схема подключения автоматов в квартире после счетчика

Автоматический выключатель требуется подключать к счетчику сразу после него. Фазный провод, который выходит из прибора учета, подключается к автоматическому выключателю. Нулевой провод не требуется заводить в автомат, он коммутируется со специальной колодкой в распределительном щитке, который условно носит название нулевой. Автоматический выключатель служит таким же защитным электрическим приспособлением, как коммутационный.

Подключение автомата к щитку

Схема подключения автоматов в щитке

Схема подключения автомата к распределительному щитку может показаться сложной. Автоматические выключатели в щитке должны подсоединяться к специальной рассечке, которая отходит ко всем фазным нагрузкам. Также от вводного автомата в этом щитке коммутируются все отходящие автоматы, которые в цепи установлены параллельно. К верхним контактам (отверстиям) подсоединяется фазный провод вводного автомата.

В данном случае важно придерживаться правила селективности, согласно которому в распределительном щитке используется более одной системы защиты, отсюда следует, что вышестоящий автоматический выключатель по номинальному току отключения должен быть больше, в отличие от нижестоящего. Нулевой вводный провод коммутироваться должен без каких-либо разрывов на специальную колодку, которой оснащен распределительный щиток. Она носит название колодка 0. К ней же подключают отходящие кабели и нулевые проводники к нагрузкам.

Довольно часто кабель оснащен тройной жилой заземления. В этом случае предусмотрена специальная дополнительная колодка земли. К ней требуется подвести все земляные жилы, которые отходят от кабелей и отходящих проводов.

Последствия неправильного подключения

Если неправильно подключить автомат, это может стать причиной быстрого выхода из строя прибора и короткого замыкания, приводящего к пожару. Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата:

• Питающий провод заводится снизу. По правилам ПУЭ такой вариант установки не запрещен, но электромонтажники с целью безопасности и качественной работы рекомендуют заводить неподвижный контакт сверху.
• Слишком пережаты контакты фиксирующим винтом. Этого допускать нельзя, в противном случае может быть повреждена целостность изоляционного слоя и токопроводящей жилы кабеля, а также деформирован сам корпус.
• Неправильно соединенные проводники. При подключении важно соблюдать строгое соответствие: фаза подключается под фазой, а ноль под нулем (при условии, что применяется двухполюсный выключатель).

• С целью экономии некоторые электромонтажники устанавливают одновременно два однополюсных автомата вместо одного двухполюсного. Это запрещено, поскольку фаза и ноль должны разъединяться одновременно.
• При фиксации жил в посадочное место попадают не оголенные контакты, а изоляционный материал. Провод обязательно перед подключением требуется зачистить настолько, насколько этого требует сопроводительная документация модели. Если винтом придавить изоляцию, контакт будет ослабевать, жила нагреваться. Это в будущем может стать причиной выхода из строя устройства и возгорания.
• Неправильный выбор автоматического устройства. Вполне возможно, что он будет рассчитан на мощность меньше, чем она есть по факту.

При проведении расчетов автоматического выключателя полученные значения всегда округляются в большую сторону.

Автоматические выключатели – это незаменимая вещь в современной квартире и доме, которые оснащены большим количеством дорогостоящей бытовой техники и электрических приборов. Приобретать их рекомендуется в крупных сетевых магазинах или у официальных представителей проверенных и хорошо зарекомендовавших себя производителей. При покупке важно убедиться в наличии всей требуемой сопроводительной документации.

Как подключить автоматы после счетчика: схема установки

Автоматические выключатели — автоматы, которые устанавливают для защиты электрических сетей и подключенного оборудования при возникновении нештатных ситуаций, таких как увеличение напряжения, токовая перегрузка, появление утечки токов. Защитные устройства автоматически производят рассоединение сети и оборудования путем размыкания контактных групп. Согласно нормативным документам, все элементы электрических сетей должны быть защищены включением соответствующих автоматов. Про принцип их работы рассказано ниже.

Можно ли подключить автоматы после счетчика

В правилах устройства электоустановок оговорено, что для обеспечения безопасности работы с электросчетчиками (поверка, замена) перед счетчиком должен подключаться коммутационный аппарат или предохранитель.

Что собой представляет автоматический выключатель

В настоящее время функции предохранителей выполняют автоматические выключатели. Также в качестве коммутационного аппарата может выступать пакетный выключатель (пакетник) или рубильник. Коммутационный выключатель перед счетчиком называется вводным автоматом.

Наиболее простая схема

Обратите внимание! Электросчетчик является прибором учета электрической энергии. Во избежание проблем с контролирующими органами клеммы счетчика и вводного автомата должны быть опломбированы. В противном случае может последовать обвинение в хищении электроэнергии.

Все остальные приборы защиты сети и оборудования монтируются после счетчика.

К защитной аппаратуре относятся:

• автоматические выключатели, которые устанавливаются на каждую линию или группу приборов и служат для защиты от превышения токовой нагрузки;
• устройства защитного отключения, предохраняющие от ударов тока при использовании неисправного оборудования или при утечках в проводке;
• дифференциальные автоматы, выполняющие обе перечисленные функции.

Подготовка всех необходимых материалов и инструментов

Кроме, собственно, устройств защиты понадобятся:

• DIN-рейка для крепления автоматов;
• отрезки проводов для внутренних соединений;
• бокорезы;
• отвертка;
• пассатижи;
• нож.

Важно! Если используется многожильный провод, то требуются соответствующие его диаметру обжимные наконечники. Используемые для внутренних соединений провода должны иметь сечение, не меньшее чем у отходящих в линию.

DIN-рейка

Монтаж автоматических выключателей и остальных защитных приборов производят на заранее закрепленную DIN-рейку, поскольку крепление у всех устройств стандартное. Приборы могут лишь различаться по ширине в зависимости от количества коммутируемых фаз и функциональности.

Как правильно подключать автоматы после счетчика

Установка автоматов после счетчика должна производиться согласно принципиальной схемы. Схема должна предусматривать разделение электропроводки на несколько независимых линий, каждую из которых защищает отдельный автомат и при необходимости УЗО.

Обратите внимание! Если габариты распределительного щитка ограничены, то можно устанавливать дифференциальные автоматы, которые совмещают в себе функции токовой защиты и устройства защитного отключения. Стоимость дифавтоматов выше, чем перечисленных устройств, но при этом упрощается разводка в щитке.

Автоматы, которые будут устанавливаться после счетчика, должны иметь меньший номинал, чем у входного. Если поставить более сильные, то неисправность в сети будет вызывать срабатывание вводного автоматического выключателя.

Линии освещения достаточно защитить, установив однофазный автомат, а для розеток целесообразны двухполюсные защитные устройства, поскольку однополюсный разрывает лишь один провод.

Как подключать розетку к автомату

Несмотря на внешнюю простоту, розетки являются самыми сложными устройствами в плане токовой защиты. Нагрузка на них может отсутствовать, а может скачком возрасти до максимума (при включении мощного устройства) или даже превысить его, если подключить сразу в несколько розеток мощную технику.

При выборе автомата следует учитывать, какая максимальная нагрузка может присутствовать в линии розеток длительное время, а какая только кратковременно. Ведь не факт, что в жилых комнатах одновременно могут быть включены пылесос, утюг или иной мощный прибор. На кухне ситуация иная. Здесь не редкость, что одновременно работают электродуховка, плита и посудомоечная машина.

Обратите внимание! Все перечисленные нюансы нужно учитывать при расчете номиналов защитных устройств. Ведь если установить слишком слабые автоматы, то возрастет вероятность ложных срабатываний. Установленный более сильный не будет выполнять свои функции.

Двухполюсный автомат

Как правило, линии, к которым подключены розетки, защищаются двухполюсным автоматом защиты, разрывающим одновременно фазный и нулевой проводники. Схема подключения двухполюсного автоматического выключателя проста. К верхним клеммам, обозначенным символами L и N, подключают фазный и нулевой провода соответственно. К нижним клеммам производят подсоединение линии нагрузки.

С какой стороны подключать автоматический выключатель

Согласно требованиям ПУЭ, питающие кабели должны подключаться к неподвижным контактам защитных и коммутирующих устройств. С этой же целью, а также по причине унификации большинство производителей электрооборудования также стремится размещать выводы в верхней части устройств.

Если исходить из законов электротехники, то совершенно безразлично, к какой части коммутирующего устройства подведено питание. Другое дело, когда автомат в щитке выключен, и любой электромонтер будет уверен, что на нижних клеммах напряжение отсутствует, а с верхними нужно быть осторожным.

Устройство автомата

Обратите внимание! Соблюдение этого правила значительно снижает риск ошибок и вероятность удара током. Некоторые производители могут поставлять аппаратуру с другим расположением клемм, но подключение питающего кабеля все равно нужно делать вверху.

Схемы подключения автомата после счетчика

Разделение линий обычно производят по следующей методике:

• линия освещения;
• линия слаботочных розеток;
• линия высокой нагрузки.

Под высокими нагрузками подразумеваются бытовые приборы, потребляющие большую мощность — бойлеры, электроплиты, стиральные и посудомоечные машины. Эти же устройства необходимо защищать при помощи УЗО, так как они работают в условиях повышенной влажности, и малейшая внутренняя неисправность может спровоцировать утечку тока на корпус.

УЗО

Важно! Электропроводка, предназначенная для подключения устройств освещения, обычно самая слабонагруженная и работает в нормальных условиях. Не всегда целесообразно устанавливать здесь дополнительное УЗО.

Розетки в домах характеризуются тем, что в них можно подключать как устройства с низким электропотреблением, например, блок питания антенного усилителя, так и с мощным (пылесос или утюг). Параметры устройств защиты выбираются исходя из максимальной мощности подключенных устройств.

Ошибки при подключении и как их не допустить

При монтаже распределительных устройств начинающие, а зачастую и опытные электрики, часто допускают ошибки, которые впоследствии могут привести к пожару или как минимум к пропаданию напряжения. Самые распространенные из них:

Стриппер

• попадание изоляции под клемму. При этом получается, что контакт слабо зажат. В месте соединения увеличивается переходное сопротивление, контакт начинает перегреваться;
• зачистка проводов бокорезами или пассатижами. Эти неправильно, потому что при таком способе удаления изоляции на проводнике образуется небольшой поперечный надрез, и жила может обломиться в месте повреждения. Для очистки нужно использовать специализированный инструмент — стриппер или по крайней мере нож. Ножом изоляцию снимают так, как будто зачищают карандаш. При таком способе надрезы не образуются;
• монтаж многожильным проводом. При затягивании клеммы жилы расходятся в стороны. Соединение получается неплотным, а поскольку часть жил под контакт не попадает, то сечение провода в месте крепления уменьшается. Жилы многожильного провода требуется оконцовывать специальными наконечниками, которые выпускаются для каждого сечения. Оконечники обжимают пассатижами или специальным инструментом — кримпером;
• облуживание многожильных проводов. Часто встречается мнение, что вместо того, чтобы монтировать наконечники, можно облудить и припаять жилы многожильного провода. Припой мягче меди и имеет свойство под давлением прижима плавиться. В результате через некоторое время контакт ухудшается;
• монтаж под одной клеммой проводов разного сечения. Поскольку клеммы жесткие, то надежно подсоединить можно будет лишь провод с большим сечением. Более тонкий не зажмется. Для соединения нескольких автоматов используют специальную гребенчатую шину. Если такой шины нет, то берут отрезок провода нужного сечения. Формируют перемычку необходимой формы и лишь затем снимают в местах зажима изоляцию.

Кримпер

Обратите внимание! Менее критичны ошибки в порядке подключения устройств защиты. Считается правильным ввод в автоматы или УЗО подводить одинаково во всей конструкции. Ввод нужно размещать сверху. В таком случае значительно повышается безопасность обслуживания распределительного щитка.

Неправильный выбор автоматики или некачественный монтаж распределительного оборудования не только снижает безопасность, но и может стать причиной вопросов у контролирующих организаций. Лучше доверить работы профессиональным электрикам.

Электросчетчик, автомат, УЗО – выбор и схема подключения в щитке

Электромонтажная схема
соединения приборов в электрическом щитке

Ниже приведена фотография электромонтажной схемы соединения счетчика, автоматов защиты и УЗО между собой в электрическом щитке. Схема является типовой для небольшой городской квартиры или дачного домика.

Электроэнергия с автоматического выключателя, установленного в электрическом щитке подъезда, подается непосредственно на электросчетчик. Если УЗО нет, то со счетчика фазный провод L идет непосредственно на автоматические выключатели, а нулевой на клеммную планку. Заземляющий провод PE подключается напрямую к планке заземления.

В случае необходимости установить УЗО в отдельные ветви электропроводки, например ванной комнаты, то его можно включить в разрыв проводов в любом месте, как до автоматического выключателя, так и после него. Можно УЗО установить непосредственно на стенке перед вводом электропроводки в ванную комнату в дополнительной небольшой электрической коробке.

Мой щиток создавался под уже имеющуюся электропроводку и состоит всего из электрического счетчика и двух автоматических выключателей. Соединение проводов с помощью клеммной планки и перемычек я заменил скрутками, пропаянными припоем. Провод заземления PE в квартирной электропроводке отсутствует, поэтому он остался никуда не подключенным.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа электрического счетчика, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Как выбрать и подключить автомат
защиты электропроводки

Этому вопросу на сайте посвящена отдельная статья, с которой можно ознакомиться перейдя по ссылке ниже.

Как выбрать и подключить автомат защиты электропроводки

Как выбрать автомат по сечению провода и типу B, C и D, маркировка, электрическая схема подключения, устройство и принцип работы. Как закрепить и снять автомат в щитке на DIN-рейке, правило подключения проводов. Почему запрещено на нулевой провод устанавливать автоматический выключатель. Подробнее…

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный тран

Автомат перед счетчиком | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня разберем один из спорных вопросов, который постоянно возникает при общении граждан-потребителей с энергоснабжающей организацией.

Итак, суть вопроса заключается в следующем — допускается ли установка автоматического выключателя перед счетчиком?

Отвечаю, ссылаясь на следующие пункты из ПУЭ (скачать ПУЭ можно здесь):

Из этого пункта следует, что перед счетчиком прямого включения в обязательном порядке должен быть установлен коммутационный аппарат, с помощью которого можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.

Согласитесь, это очень удобно. Порой приходишь менять счетчик, а питающий кабель сразу заведен на клеммы счетчика. Вот и приходится бегать и искать место расположения этого автомата, чтобы снять напряжения с кабеля — ведь электробезопасность превыше всего.

Кстати, проверьте свои знания по электробезопасности с помощью онлайн-теста 2014 года.

Теперь поясню по поводу коммутационных аппаратов. Согласно ГОСТ 17703-72:

К ним относятся:

• автоматические выключатели
• предохранители
• пакетные выключатели или переключатели
• рубильники и разъединители
• прочее

Вот еще выдержка из ПУЭ:

В этом пункте идет пояснение по месту установки коммутационного аппарата. Он должен быть установлен не дальше 10 (м) от самого счетчика.

Тоже самое говорится в своде правил СП 31-110-2003:

В жилых домах, где щитки расположены в подъездах (как в этой статье), чаще всего перед счетчиком каждой квартиры установлен вводной пакетный выключатель (ПВ). В моем примере установлены ПВ на 63 (А).

Питание на квартиру (фаза и ноль) берется непосредственно с колодок магистральных проводов, затем идет через пакетный выключатель (ПВ) на счетчик.

После счетчика идет распределение по групповым автоматам.

Для замены счетчика электроэнергии достаточно отключить соответствующий пакетный выключатель, проверить отсутствие напряжения на клеммах счетчика и приступать к работе.

При проведении капитальных ремонтов электропроводки в жилых домах «хрущевского» типа, где магистрали электропроводки идут не по подъезду, а в специальных шахтах, с магистрального стояка мы прокладывали фазный провод марки ПВ-1 сечением 4 кв.мм сначала на вводной автомат 32 (А), затем на счетчик, а потом на групповые автоматы. Нули собирали на нулевой шине N, которая была установлена в боксе на месте 4-ого автомата.

Чтобы не было споров с инспекторами из энергосбыта, то договорились вводной и групповые автоматы устанавливать в одном пластиковом боксе с возможностью для его дальнейшего пломбирования. Использовали боксы наружной установки от «Tyco» на 4 модуля. Считаю, что это не совсем правильно, но по-другому нам не стали подписывать акты.

Как вариант, вместо бокса можно установить автоматы со специальными шторками и ушками, например, от EKF серии ВА 47-63.

После подключения проводов шторка опускается на клеммы автомата, а через ушки продергивается проволока от пломбы.

Есть еще вариант, это применение специального щита учета и распределения, например, вот такой ЩУРн(в).

Как видите, в нем имеется отдельный отсек для установки вводного автоматического выключателя, на внешнюю защитную панель которого устанавливается пломба. К групповым автоматам доступ остается.

Последнее время инспекторы стали клеить пломбы-наклейки прямо на клеммы вводных автоматов, пакетников, трансформаторов тока. У каждой пломбы имеется собственный номер и ее вносят в акт приема прибора учета в эксплуатацию.

Коммутационные аппараты, установленные в свободном доступе для инспекторов (на лестничных площадках или вводных щитах, расположенных вне дома) особого смысла пломбировать нет.

Читайте подробную статью о распространенных способах пломбировки вводных автоматических выключателей.

А вот когда Вам по ошибке или случайности забыли опломбировать вводной автомат перед счетчиком, который установлен в Вашем щите, и постоянного круглосуточного доступа у инспекторов туда нет, то скорее всего ждите штрафа за неучтенное потребление электроэнергии. Лучше заранее побеспокоиться об этом и попросить вместе со счетчиком поставит пломбу и на вводной автомат.

P.S. Надеюсь, теперь у Вас не возникнет подобных спорных вопросов по поводу установки автомата перед счетчиком. А вдруг возникнут, то приводите указанные в статье ссылки на нормативные документы и Вам не должны будут отказать. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Схема подключения однофазного электросчетчика

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»



Универсальная схема подключения проводов к однофазному электросчетчику



Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Как подключить электросчетчики и автоматы правильно

Под электросчетчиком понимается специальное устройство, основной функцией которого является измерение расходуемого количества электрической энергии. История этих приборов начинается в XIX веке, когда были изобретены и начала активно использоваться технические средства, являющиеся потребителями электроэнергии.

Устройство электросчетчиков выглядит следующим образом:

1. Основными механизмами являются катушка-обмотка напряжения и токовая катушка.
2. Электромагниты указанных катушек располагаются таким образом, чтобы они могли находиться по отношению друг к другу строго под углом, равному 90°.
3. В пространстве между катушечными электромагнитами размещен особый диск из алюминия. Снизу и сверху он зафиксирован при помощи подшипников и подпятников.
4. Ось алюминиевого диска оборудована специальным червяком, который, благодарю наличию колес с зубцами, позволяет функционировать барабану счетного устройства, приводя его в движение.

Принцип, по которому функционирует любая разновидность электросчетчиков, можно описать следующим порядком производимых действий:

1. Токовая катушка имеет последовательное включение в систему электрической цепи. Состоит из малого числа витков, а наматывание происходит проводом с крупным диаметром.
2. Вторая катушка, наоборот, имеет параллельный принцип подключения к электрической цепи. Количество витков у нее значительно больше, чем у токовой катушки, а наматывание происходит при помощи тонкого провода.
3. Переменное напряжение в процессе работы передается только одному элементу счетчика – катушке с большим количеством витков и тонким проводом.
4. Когда напряжение проходит через катушки, то в пространстве между ними сразу же возникают магнитные потоки переменного типа.
5. Благодаря возникшим потокам между катушками, диск из алюминия создает внутри себя особые токовые вихри.
6. Вихри и потоки встречаются в алюминиевом диске, вступая во взаимодействие друг с другом, что вызывает вращательный эффект по отношению к самому диску, и он начинает приходить в движение.
7. Счетчик фиксирует все обороты диска за определенный установленный отрезок времени, считая и учитывая при этом потребляемую электроэнергию.
8. Современные модели электросчетчиков осуществляют данный процесс путем преобразования аналоговых сигналов, которые были получены датчиками, в импульсный код, представляющий собой набор цифр. Микроконтроллер способен расшифровать данный код после его поступления, а также рассчитать и вывести на экран полученное значение количества потребляемой электроэнергии.

Подготовительные работы

Осуществить процесс подключения такого счетчика к сети возможно самостоятельно, без вызова квалифицированного электрика. Однако, прежде чем приступать к этому, необходимо предварительно провести подготовительные работы по монтажу специального бокса, внутрь которого нужно будет установить сам электросчетчик.

Для соблюдения правильности технологии монтажа, нужно придерживаться следующего алгоритма действий:

1. На настенном боксе откручиваются все болты или шурупы, держащие крышку на месте, после чего она снимается.
2. Бокс устанавливается на стену, причем высота его монтажа должна быть в промежутке от 0,8 до 1,7 метра. Этот параметр регламентируется действующими официальными правилами по технике безопасности при работе с высоким напряжением.
3. Выбор элементов для крепежа осуществляется на основании материала, из которого изготовлена стена.
4. Закрепленный на стене бокс будет иметь несколько монтажных реек, как уже было сказано, и нулевую шину.

Фактически, все современные модели счетчиков являются представителями модульной разновидности, поэтому тип подключения у них унифицирован: он производится на монтажную рейку. Их преимуществом является не только использование абсолютно безопасных и негорючих материалов в собственной структуре, но также и значительная легкость понимания и реализации технологии установки.

Необходимые материалы и инструменты

Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.

Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.

Приготовить заранее необходимо:

• электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
• сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
• несколько проводов с различным диаметром от 1,5 м. до 6 мм;
• автоматический выключатель;
• планки с рекомендуемой шириной 0,35 см;
• материалы и инструменты для осуществления крепежа;
• УЗО;
• изоляционные элементы;
• изолента;
• нож с острым лезвием;
• отвертки различного типа;
• пассатижи;

Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.

Установка

Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:

1. ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
2. После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
3. Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
4. Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.

На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.

Подключение

Алгоритм действий, которые необходимо выполнить при подключении электросчетчика, напрямую зависит от его разновидности.

Так, для подсоединения однофазного счетчика нужно:

1. На первоначальном этапе, полностью отключить автомат или пробки, либо обесточить всю линию на время проведения работ по подключению устройства.
2. На обратной стороне любого однофазного электросчетчика имеется схема, в соответствии с которой его и необходимо подключать.
3. Подключить провода к контактам на клеммной планке, всего у однофазного устройства имеется четыре клеммы.

Порядок подключения должен быть в обязательном порядке следующим (если смотреть на счетчик слева направо):

1. Ввод фазы к квартире от сети.
2. Выход фазы внутрь помещения.
3. Ввод нуля к квартире от сети.
4. Вывод нулевого изолятора внутрь помещения.

Трехфазные электросчетчики делятся на несколько разновидностей: приборы прямого или косвенного подключения, соответственно, технология данного процесса у них различается. Устройства косвенного подключения рассматриваться не будут, поскольку они запрещены для монтажа в объектах жилищного фонда.

Подобные приборы используются исключительно в промышленных целях, а их установка и подключение могут быть осуществлены только квалифицированными мастерами и электриками, имеющими подобный доступ.

Если говорить об электросчетчиках прямого подключения, то они подходят для установки в жилых домах, алгоритм подключения не столь значительно отличается от технологии, используемой для однофазных моделей. Но с учетом того, что схема у трехфазных приборов гораздо сложнее, рекомендуется не осуществлять их подключение самостоятельно, а доверить этот процесс профессиональному электрику.

Это обусловлено также еще и тем, что регистрация нового устройства все равно должна быть произведена специализированной организацией, которая и предоставит мастера, имеющего лицензию и допуск к проведению различных электромонтажных работ.

Описание схемы подключения

Если говорить об однофазной разновидности электросчетчиков, то схема подключения у них самая элементарная и традиционно указывается на обратной стороне крышки устройства.

Если она все же отсутствует, то можно воспользоваться следующим описанием правильного подсоединения проводов:

1. В первую клемму слева, входит фаза, ведущая от внешней сети к жилому помещению.
2. Через вторую клемму, эта фаза выводится внутрь квартиры.
3. Третья клемма подводит нуль от сети.
4. Через последний контакт, располагающий справа, нуль имеет выход в квартиру.

Схема подключения трехфазного электросчетчика несколько сложнее, но она также чаще всего приводится на обратной стороне крышки устройства или в инструкции по эксплуатации прибора. Самое важное в данном процессе – не перепутать провода и отслеживать порядок их подсоединения, опираясь на цвет.

Также, важно помнить, что все нечетные номера контактов будут соответствовать вводу, а четные значения говорят о нагрузке.

Схема трехфазного счетчика

Правильная схема подключения трехфазного устройства будет выглядеть следующим образом:

1. Желтый провод подключается на вход, соответствует фазе А.
2. Второй желтый провод подключается на выход, соответствует той же самой фазе.
3. Зеленый провод для входа фазы В.
4. Второй зеленый провод должен быть подключен по аналогии с первым того же цвета.
5. Красный провод подключается на вход фазы С.
6. Второй красный провод необходимо подключить на выход той же самой фазы.
7. Синий провод соответствует нулевому проводнику, он подключается на вход.
8. Второй синий провод также соответствует нулю, но подключается на выход.

Все провода трехфазных счетчиков имеют именно такую нумерацию, поэтому если четко следовать приведенному описанию, то устройство будет подключено правильно.

Как подключить автоматы?

Схема подключения однофазного автомата

Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

1. В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
2. Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
3. Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
4. Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
5. Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
6. При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

Что будет если неправильно подключить электросчетчик?

Неправильное подключение данного устройства или защитного оборудования для него может привести к следующим нежелательным последствиям:

1. Возникновение короткого замыкания, сгорание всех незаземленных электрических приборов.
2. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
3. Ответственная организация при осуществлении проверки, скорее всего, введет штрафные санкции за самопроизвольное неправильное подключение прибора, особенно, если на нем будет отсутствовать пломба.

Статья была полезна?

0,00 (оценок: 0)

Как подключить монитор к компьютеру

Обновлено: 30.06.2020 компанией Computer Hope

Чтобы использовать настольный компьютер, пользователям необходим монитор. Монитор позволяет вам видеть графический интерфейс операционной системы и программные приложения, например, играть в игру или печатать документ.

Доступны два типа плоских дисплеев: ЖК-дисплей и светодиодный. Эти мониторы очень похожи и для подключения к компьютеру используют разъем VGA, DVI, HDMI, DisplayPort или USB-C. VGA и DVI — это более старые соединения, тогда как HDMI, DisplayPort и особенно USB-C более новые.

Как подключить монитор

1. Найдите соединительный кабель монитора. Он должен быть включен в вашу покупку.
2. Совместите кабель с одним из видеопортов, расположенных на задней панели монитора. На изображениях ниже показан каждый из используемых сегодня видеопортов (за исключением S-Video).

3. Подключите кабель к соответствующим портам на мониторе и компьютере.

Заметка

У кабелей VGA и DVI есть два винта, по одному с каждой стороны разъема.Убедитесь, что винты кабеля совпадают, а затем поочередно поворачивайте каждый винт, пока они не затянутся.

Наконечник

Если у вашего монитора нет того же разъема, что и у вашего компьютера, или вы предпочитаете другой интерфейс, у вас есть несколько вариантов:

• Вы можете купить другой кабель, совместимый с вашим компьютером и монитором.
• Вы можете приобрести видеоконвертер, который меняет один тип разъема на другой.
• Купите новую видеокарту или компьютер с новейшими разъемами.
• Купите монитор с необходимыми разъемами.

4. Если это еще не сделано, подключите плоский конец кабеля питания монитора (левый конец кабеля показан ниже) к задней части монитора. Шнур питания также может быть встроен в заднюю часть монитора.

5. Вставьте другой конец кабеля питания монитора (показан справа на рисунке выше) в розетку.
6. Включите компьютер и включите монитор. Кнопка питания для кнопки часто находится на передней или нижней части монитора с правой стороны.

Наконечник

Если у вашего монитора разные разъемы, вам может потребоваться переключить тип входа, который вы используете, с помощью кнопок рядом с кнопкой питания.

,

Как подключиться к удаленному компьютеру Windows для выполнения команд с помощью Python?

Переполнение стека

1. Товары
2. Клиенты
3. Случаи использования

1. Переполнение стека Общественные вопросы и ответы
2. Команды Частные вопросы и ответы для вашей команды
3. предприятие Частные вопросы и ответы для вашего предприятия
4. работы Программирование и связанные с ним технические возможности карьерного роста
5. Талант Нанять технических талантов
6. реклама Обратитесь к разработчикам по всему миру

,Сеть

— как подключить несколько виртуальных машин в LAN

Переполнение стека

1. Товары
2. Клиенты
3. Случаи использования

1. Переполнение стека Общественные вопросы и ответы
2. Команды Частные вопросы и ответы для вашей команды
3. предприятие Частные вопросы и ответы для вашего предприятия
4. работы Программирование и связанные с ним технические возможности карьерного роста
5. Талант Нанять технических талантов
6. реклама Обратитесь к разработчикам по всему миру

,
