Варианты подключения бойлера к газовому котлу
Нередко бывает, что для обеспечения достаточного снабжения горячей водой хозяева решают подключить к газовому котлу бойлер косвенного нагрева. Схемы соединения зависят от количества контуров системы. Рассмотрим самые распространенные варианты, как подключить газовый котел к бойлеру.
…

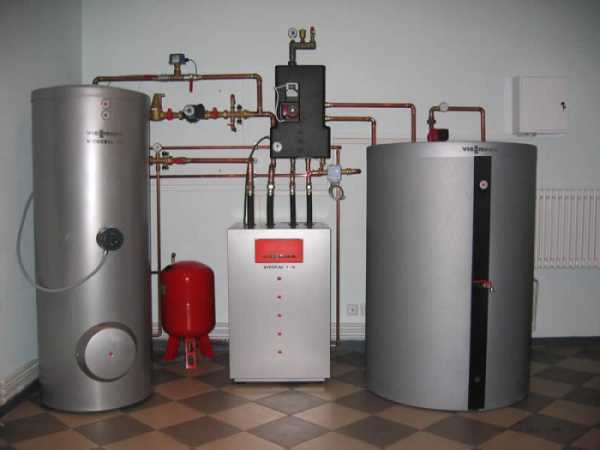

Особенности подключения бойлера к газовому котлу
При выборе бойлера для подключения к газовому агрегату следует учитывать, хватит ли мощности данному устройству для обеспечения отопления и качественного прогрева воды в емкости.

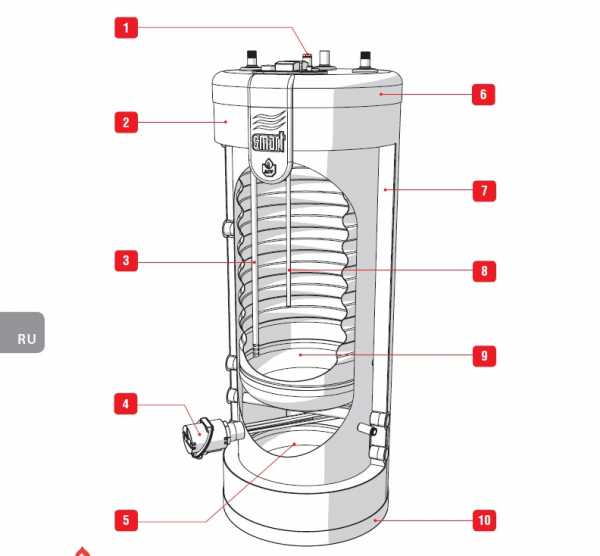

Бойлеры косвенного нагрева могут быть разного объема. Следует четко понимать, сколько необходимо воды для того, чтобы газовый котел определенной мощности успевал нагревать ее до нужной температуры. Бойлер состоит из следующих элементов:
- накопительной емкости, окруженной теплоизолирующим слоем;
- змеевика, необходимого для циркуляции воды;
- гильзы для подключения температурного датчика;
- линии рециркуляции (для некоторых моделей).
Принцип нагрева жидкости в бойлере состоит в следующем:
- нагретый теплоноситель, выходя из газового котла, идет в змеевик накопительного бака;
- от теплообменника нагревается вода в бойлере;
- теплая жидкость концентрируется вверху и поступает в кран или душ.

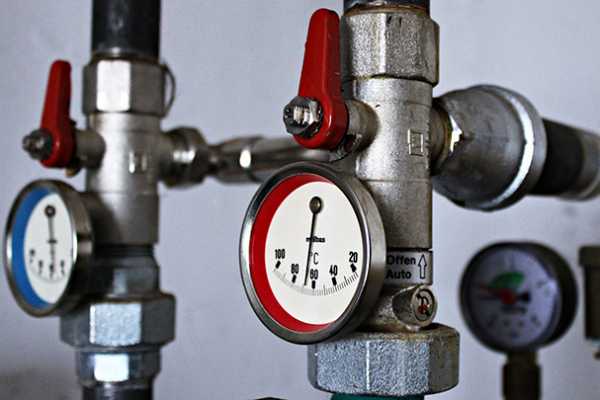

Необходимую температуру нагрева воды в емкости выставляют, избегая больших значений. Контролировать ее помогают термодатчики, которые сигнализируют о наборе заданной температуры насосу или трехходовому клапану. После этого прекращается циркуляция воды в змеевике.

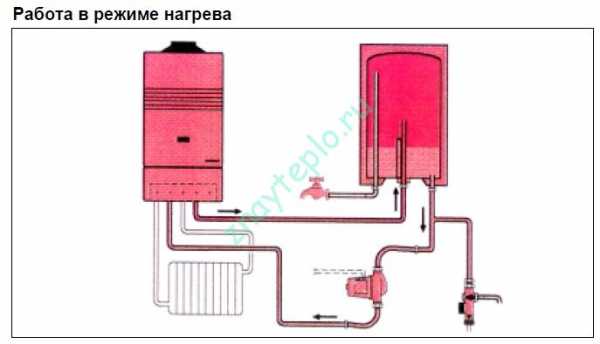

Нагрев в бойлере осуществляется следующим образом: холодная вода действует в виде поршня, поднимая вверх нагретую жидкость, которая в последствии выходит из крана.

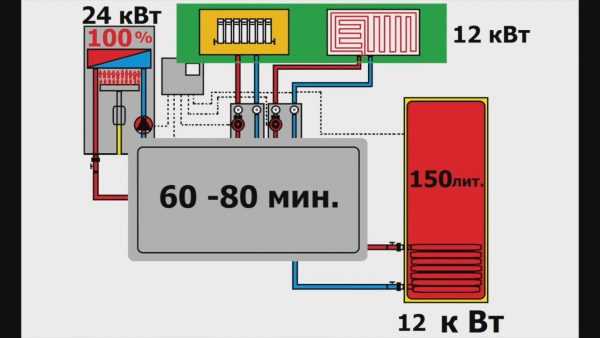

Схемы, как подключить косвенный бойлер к газовому котлу, отличаются в зависимости от типа агрегата.

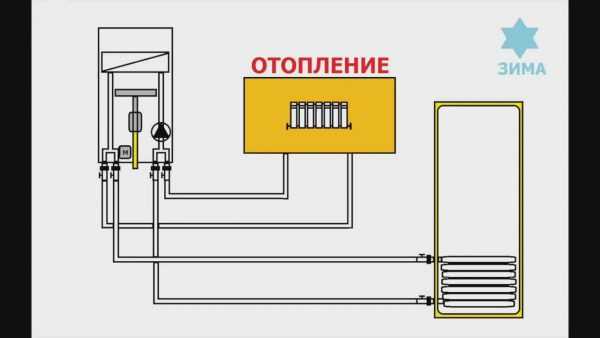

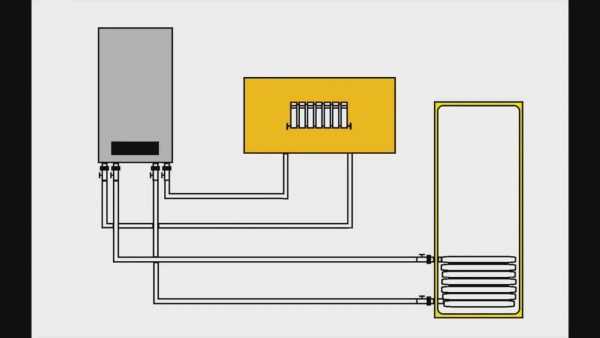

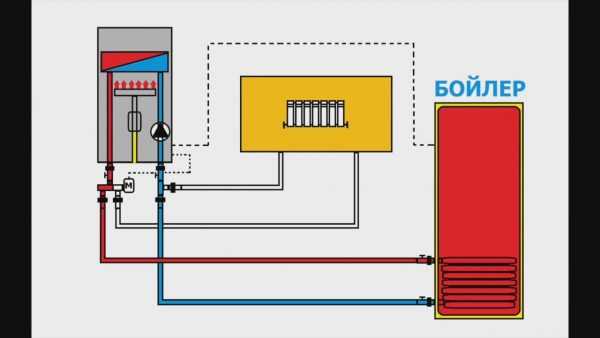

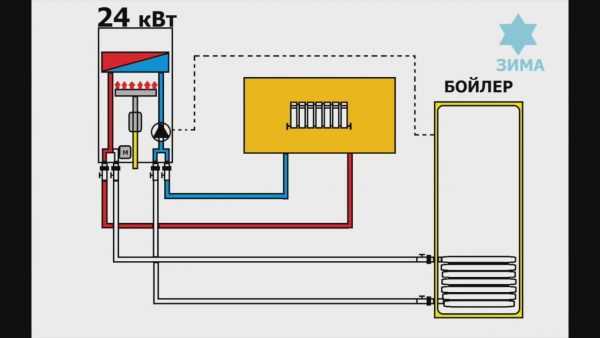

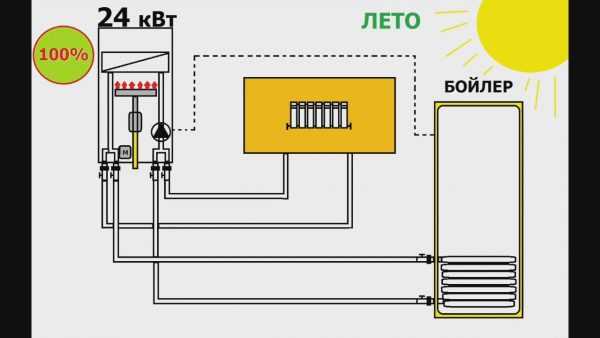

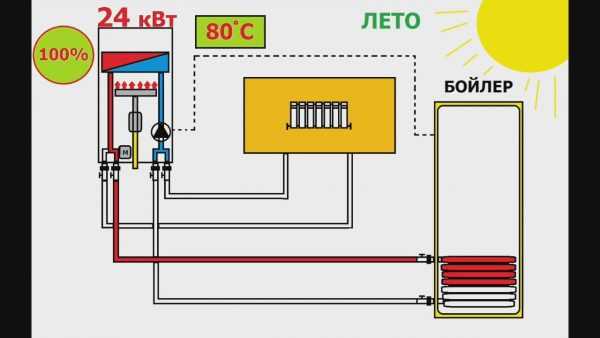

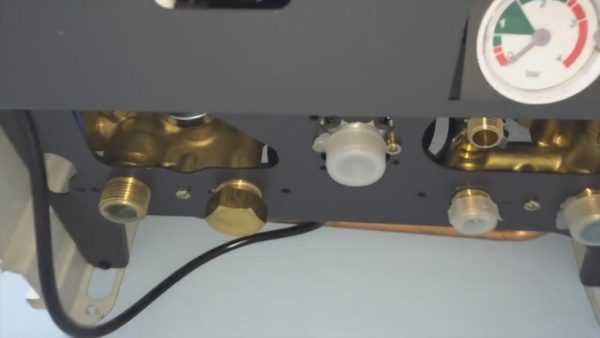

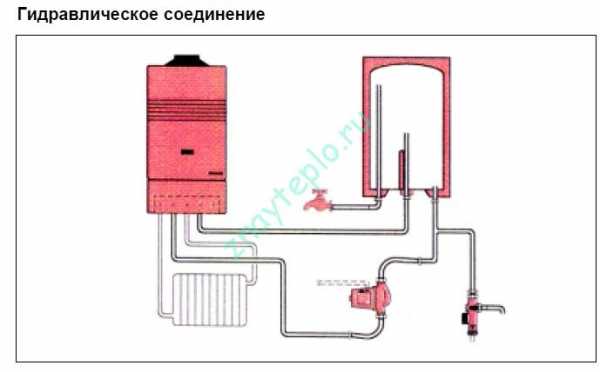

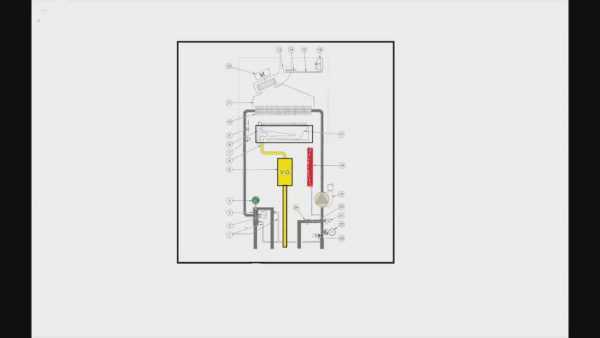

Схема подключения к двухконтурному агрегату
Двухконтурные газовые котлы выполняют две функции: обеспечивают отопление и горячее водоснабжение. При подключении к данному агрегату бойлер косвенного нагрева закольцовывают со вторичным теплообменником для ГВС. Входной патрубок емкости соединяют с первым патрубком контура агрегата, а выходящий — подключают к «обратке». Таким образом, вода из водопровода будет попадать не в теплообменник ГВС газового котла, а в бойлер.
…
При такой схеме термодатчик, контролирующий температуру в бойлере, подключают напрямую к насосу.

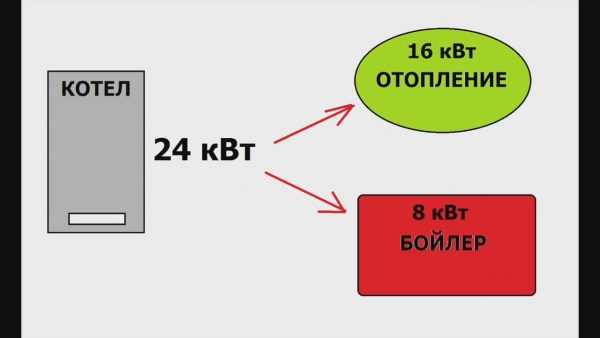

Для полноценной работы газового котла следует подбирать емкость, которая не будет забирать слишком много теплоносителя. Иначе это плохо повлияет на функцию обогрева.

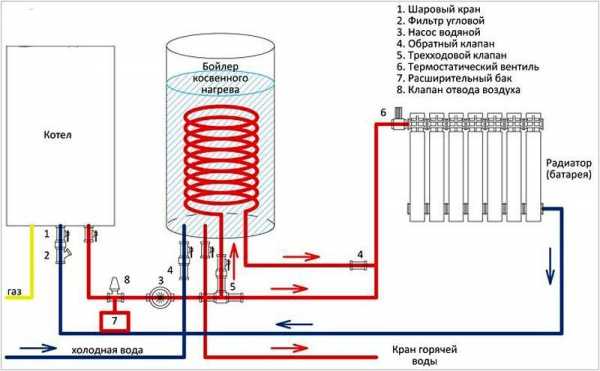

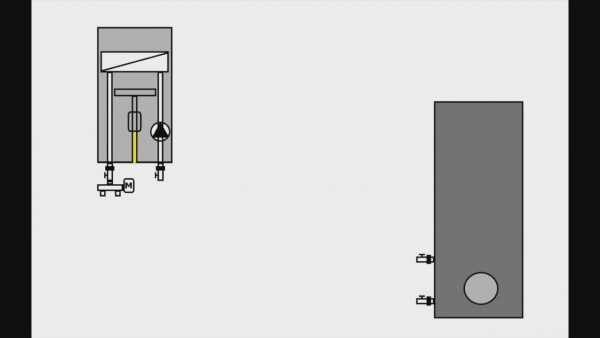

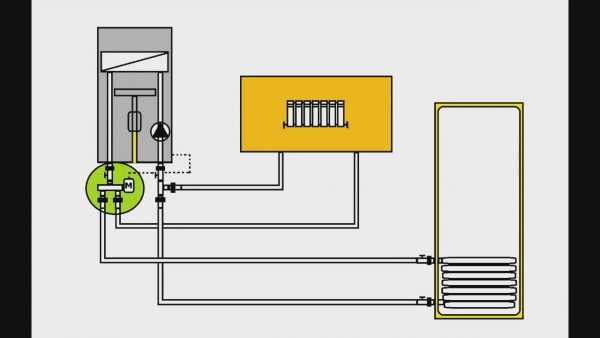

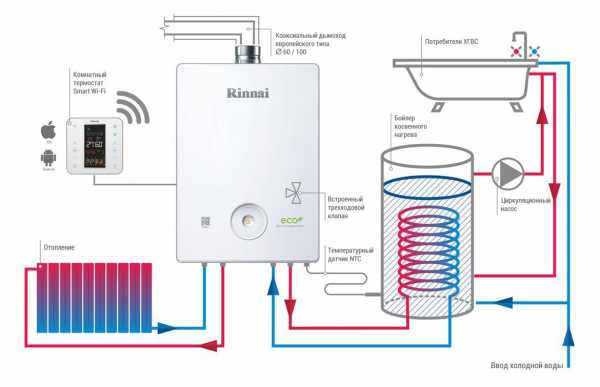

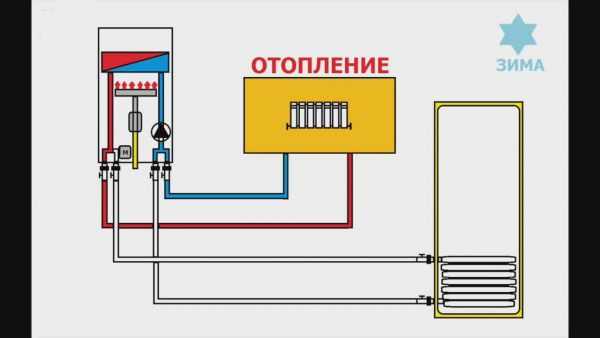

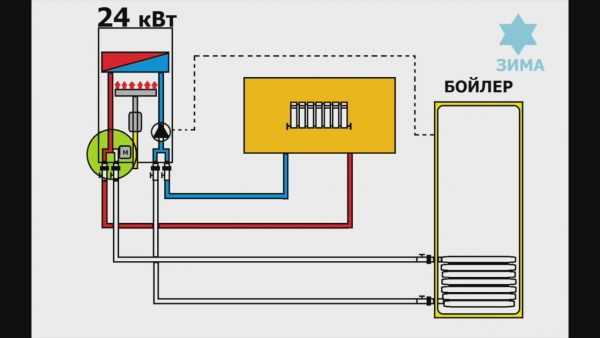

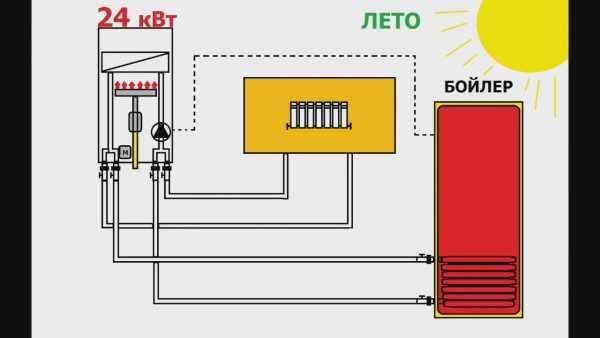

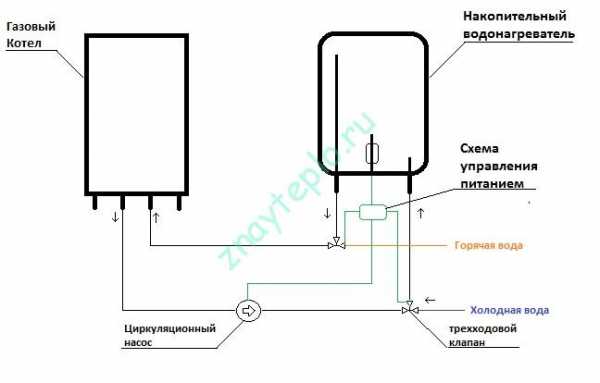

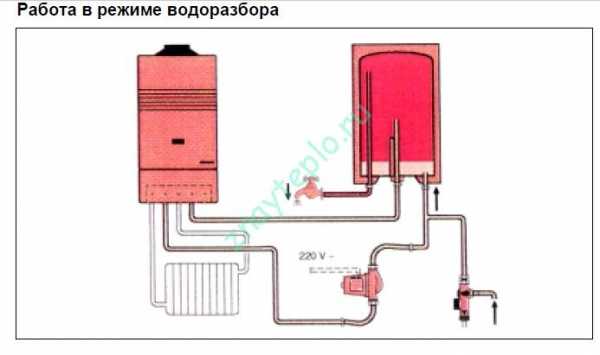

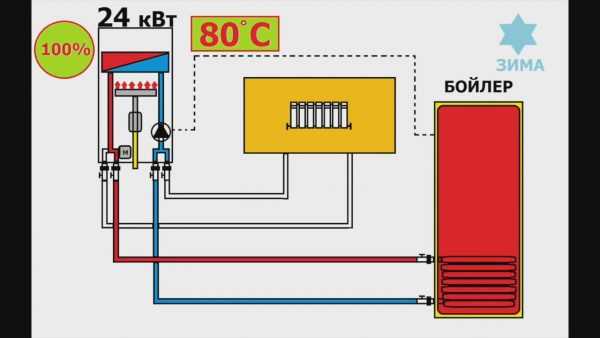

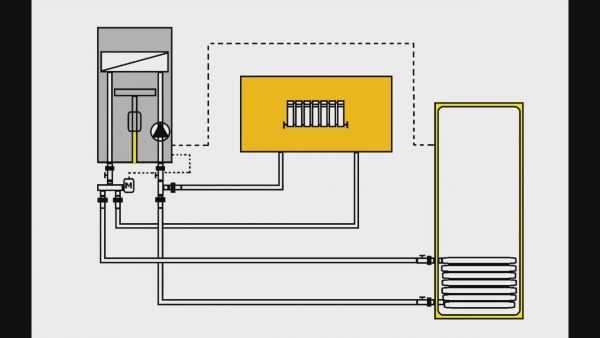

Схема подключения к одноконтурному газовому котлу
Схема, как подключить одноконтурный газовый котел к бойлеру, несколько отличается от предыдущей. К подающей линии подключают патрубок для подачи холодной воды в емкость косвенного нагрева, а к «обратке» через трехходовый клапан — вторую линию бойлера. В представленной схеме заложено разделение водных потоков по трубам с помощью 2-ух насосов. Приоритет отдают контуру ГВС. Насосы работают по сигналам, которые исходят от термостата, установленного в бак. Чтобы потоки не смешивались, перед насосами следует установить обратный клапан.
В отличие от схемы с двухконтурным газовым котлом, работа данной системы отопления отличается тем, что термодатчик управляет 2-мя насосами одновременно: при включении насоса ГВС отключается элемент отопления. Если объем нагреваемой воды невелик, то она не повлияет на качество отопления.

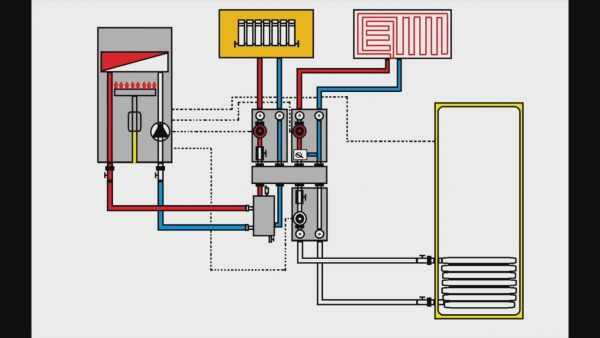

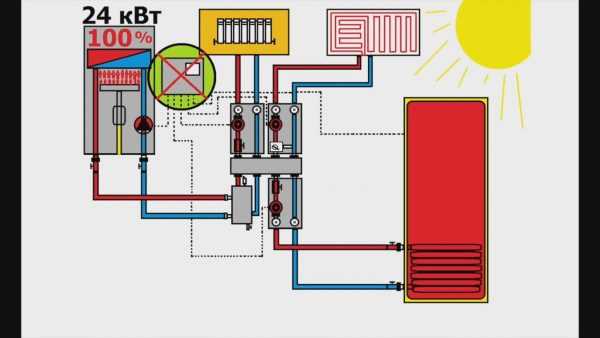

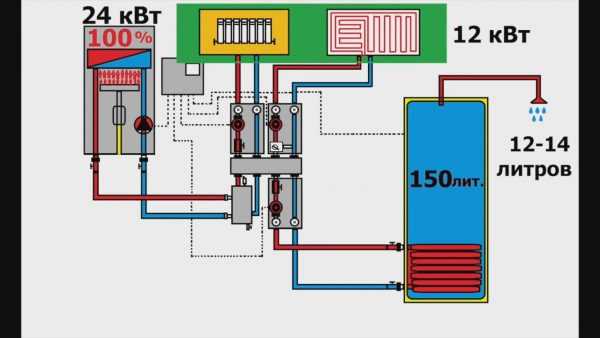

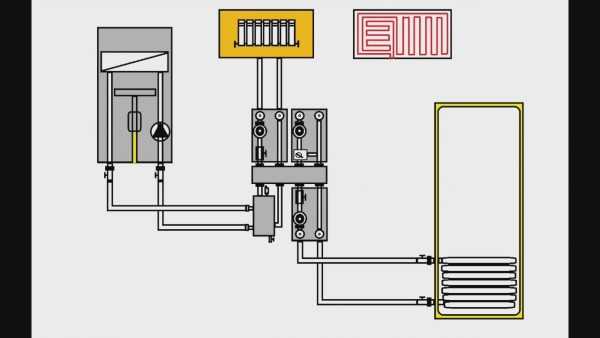

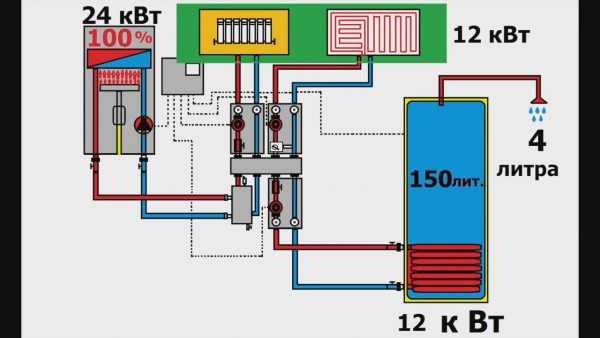

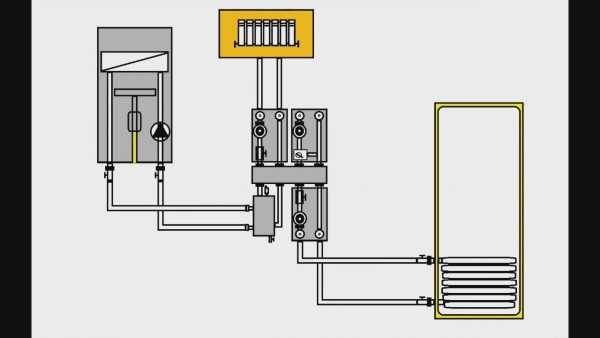

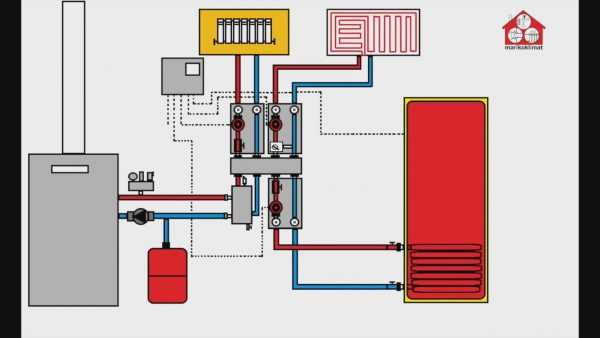

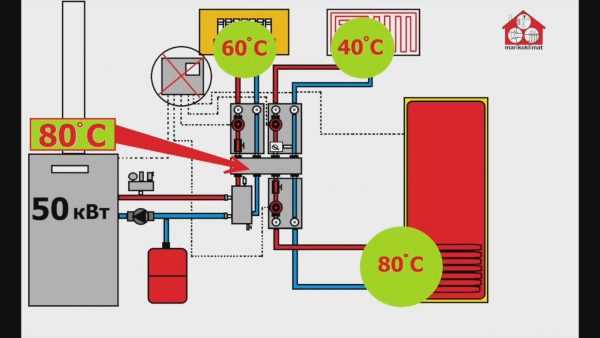

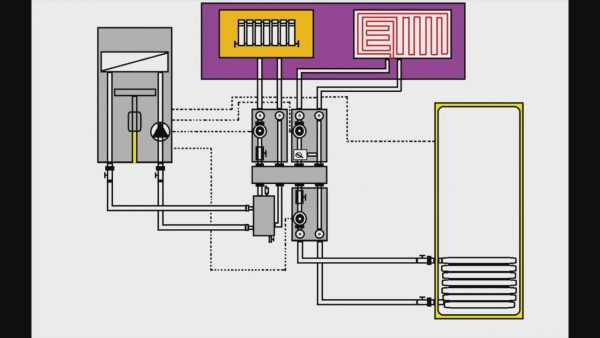

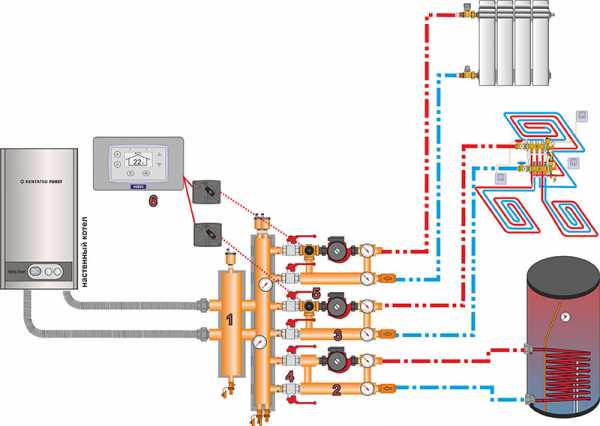

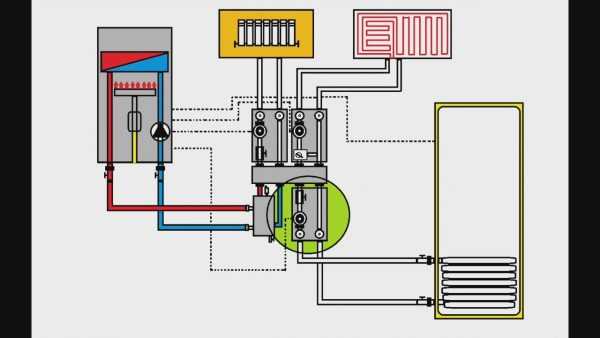

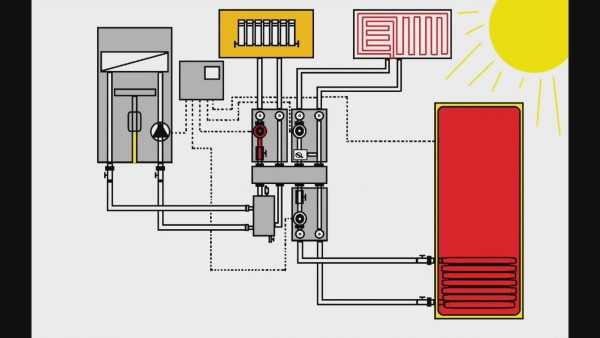

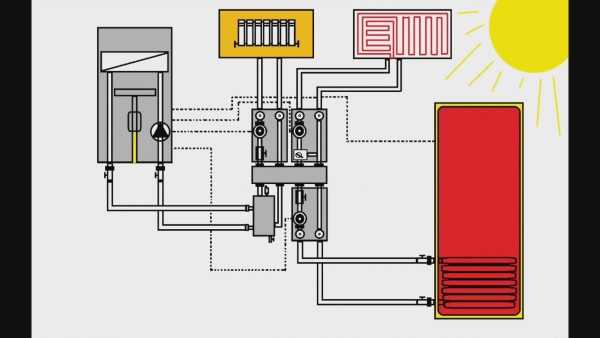

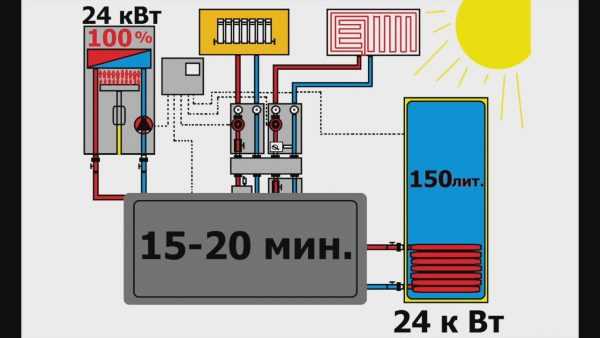

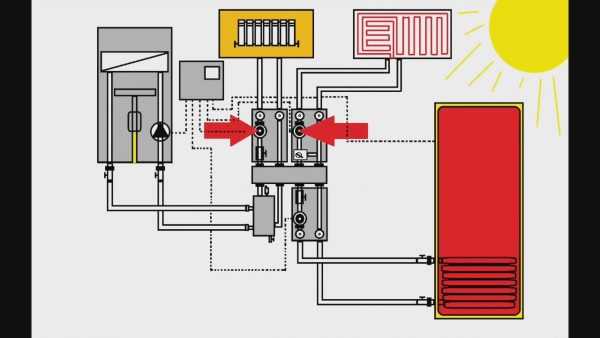

Подключение системы через гидравлическую стрелку
Если в отопительной системе предусматривается использование 3-ех и более контуров, то удобнее всего произвести подключение через гидравлическую стрелку.
Гидрострелка – устройство, предназначенное для балансировки давления и температуры в разных контурах системы. Ее установка является обязательной для эксплуатации газовых котлов с теплообменником из чугуна. Данный материал плохо переносит перепады температур, и при большой их разнице на входе и на выходе из контура он может треснуть.
Если использовать 3 контура без гидравлической стрелки, это негативно скажется на узлах системы, и газовом котле в частности. Вместо гидрострелки иногда устанавливают балансировочные вентили.
Какие бывают бойлеры?

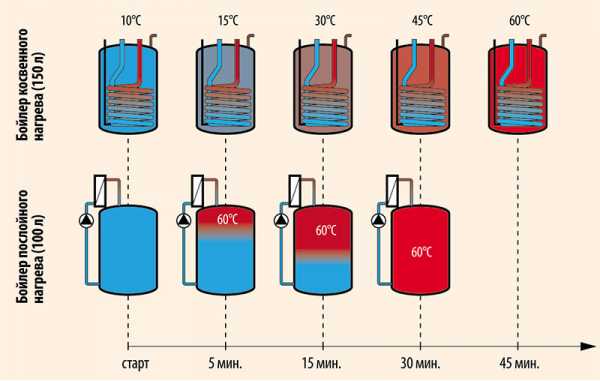

Популярностью у потребителей пользуются бойлеры послойного нагрева. В них отсутствует теплообменник, что благоприятно сказывается на цене таких изделий. Холодная вода поступает в нижнюю часть бака, попадает в проточный теплообменник газового котла и нагретой выходит в верхнюю часть, а оттуда поступает через горячий кран потребителю. Такая емкость способна нагреть воду быстрее, чем бойлер косвенного нагрева с помощью змеевика. В связи с этим бак послойного нагрева сможет произвести горячей воды больше, чем косвенный аналог той же емкости. Поэтому для производства определенного объема теплой воды можно приобрести более компактный бойлер с послойным прогревом жидкости.

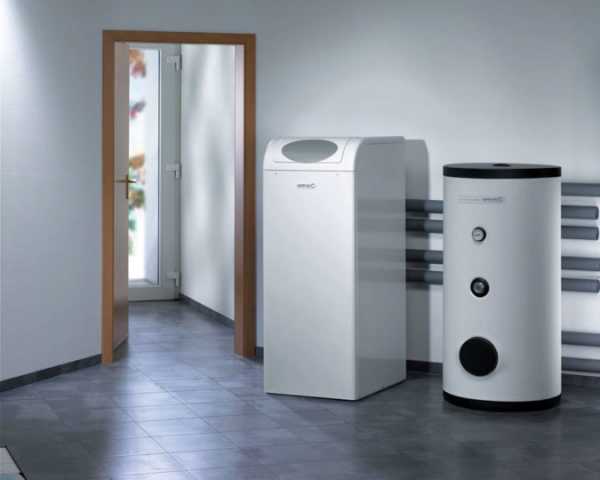

Также в продаже имеется газовый котел со встроенным бойлером. Вода в нем подогревается заранее, не зависимо от того, нужна она в данный момент или нет. Агрегат со встроенным бойлером позволяет создать более компактную систему отопления и ГВС, чем, если установить котел с отдельно стоящей емкостью.

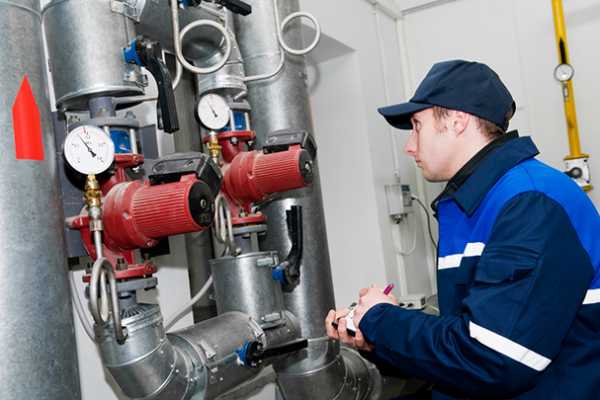

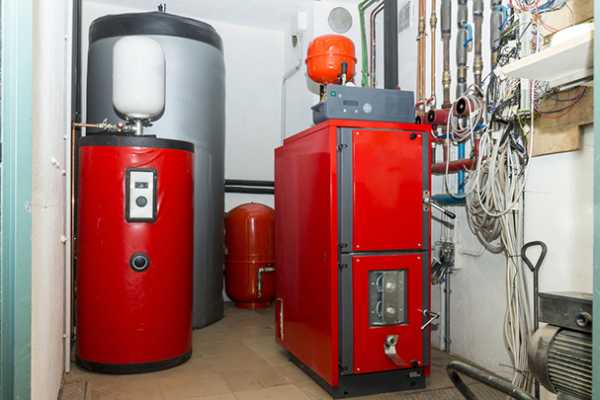

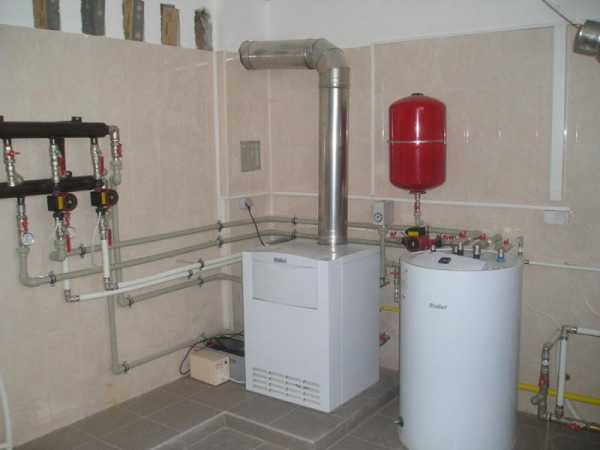

Советы по монтажу бойлера
Важно произвести монтаж бойлера согласно действующим нормативам и правилам, тогда система будет работать долго и без сбоев. В процессе установки необходимо руководствоваться следующими рекомендациями:
- Произвести заземление бойлера.
- Чтобы исключить возможные гидроудары, следует предусмотреть гидроаккумулятор на выходной магистрали.
- Предусмотреть возможность подключения бойлера к розетке, если вдруг газовый котел выйдет из строя.
- Установить перекрывающие краны на подающую и обратную линии емкости, чтобы при необходимости иметь возможность отсоединить ее.
- Чтобы вода быстрее нагревалась, рекомендуется устанавливать бойлер как можно выше, чем радиаторы.
- Установку лучше осуществлять возле газового котла отопления.
oteple.com
Как подключить бойлер к котлу? Варианты и схемы подключения
Как подключить бойлер к котлу? Варианты и схемы подключения
Как работает функция ГВС в котлах систем отопления?
Например, у Вас в системе отопления один котел и нужно сделать так, чтобы Вы этим котлом еще нагревали воду для горячего водоснабжения.
Какие способы существуют для нагрева воды через котел?
Мы рассмотрим 5 схем, и расскажу, как работает каждая схема. Рассмотрим достоинства и недостатки каждой схемы.

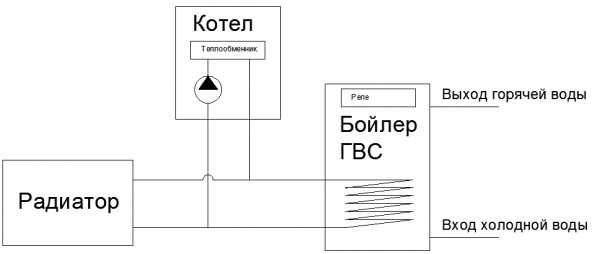

Схема работы № 1. Тупой забор теплоносителя у котла
Нельзя использовать тупой забор воды из котла! Это очень не экономичная система ГВС, если температура котла держится не более 60 градусов.
Ну во первых температура котла может быть настроена на 50 градусов. При такой температуре Вы не сможете нагреть воду в бойлере выше 48 градусов. Во вторых нагрев будет очень долгим, так как теплопередача сильно падает, если температура воды и теплоносителя сильно не отличаются. То есть для быстрого прогрева нужно использовать высокий температурный перепад. 90-60=30 градусов. Из-за этого для змеевиковых бойлеров косвенного нагрева используется повышенная температура теплоносителя.
Существуют бойлеры косвенного нагрева бак в баке. При таком способе используется большая площадь теплообменника при контакте (теплоноситель-ГВС).
У таких бойлеров скорость нагрева значительно выше, чем у змейки. Достигается это за счет увеличения площади контакта (теплоноситель-ГВС). А также за счет того, что предел передачи тепла увеличен. У такого бойлера увеличивается прием большей мощности за счет сохранения теплоносителя в бойлере, который имеет инерционный характер сохранения температуры. За счет этого идет сразу отбор сильно остывшего теплоносителя с наружного бака. Этот процесс ускоряет отбор тепловой мощности для нагрева воды. В таком случае можно использовать работу бойлера при условии, что температура котла будет 60 и более градусов. Если температура котла будет держаться 40-50 градусов, то Вы будите иметь низкую температуру в бойлере.
Хочу обратить внимание на накопление горячей воды. Если Вы будите в баке иметь нагретую воду 45 градусов, то Вы, к примеру, получите 10 минут помыться нормальной водой в душе. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. То есть объем использования горячей воды вырастит.

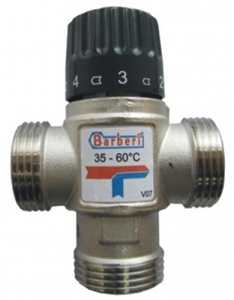

Если Вас не устраивает перемена температуры в бойлере, которая меняется с течением времени и приходится перенастраивать смеситель. То существуют специальные терморегулирующие клапаны для ГВС. Их называют термостатический смесительный трехходовой клапан.
Такая схема позволяет получать всегда стабильную температуру на выходе к потреблению ГВС

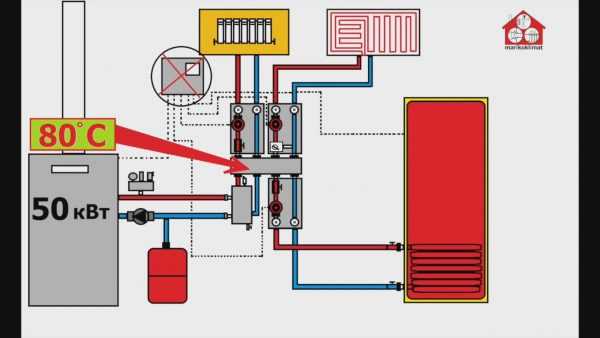

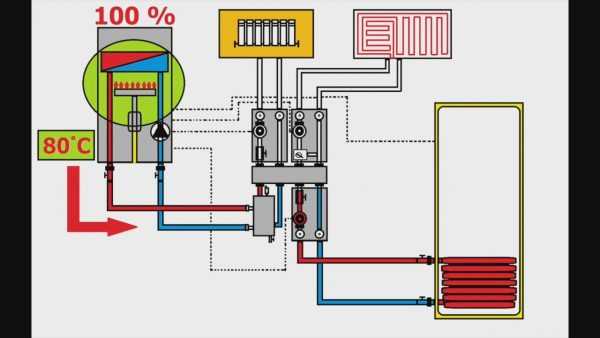

Схема работы № 2. Костыльный метод. Увеличиваем температуру котла.
По такой схеме мы просто задаем температуру котла, например, 80 градусов, а в систему отопления будет приходить, например 60 градусов. За счет подмеса через трехходовой клапан с обратным остывшим теплоносителем будет достигаться настроечная температура.
Не могу сказать, на сколько этот метод хорош. С одной стороны говорят, что КПД котла становится выше, если температура теплоносителя 60-80 градусов. Связано это с тем, что при таких температурах химическое горение лучше и газ сгорает лучше. То есть при маленькой температуре возникает не досгарание газа. То есть частички горючего материала полностью не высвобождают тепловую энергию. Но для конденсационных котлов такое правило КПД не работает. Там специально опускают температуру теплоносителя до 55-45 градусов.
С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Также на стальных трубах с высокротемпературным теплоносителем больше появляются наросты. То есть стальные трубы зарастают.
Чем плоха такая схема? Она становится плохой на фоне других схем подключения ГВС. Ну, например, в некоторых котлах существует погодозависимое регулирование – эквитермический режим. Также когда есть потребность отключать котел на отопление и чтобы оставался работать на ГВС (на автомате) — сделать проблематично. Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей.

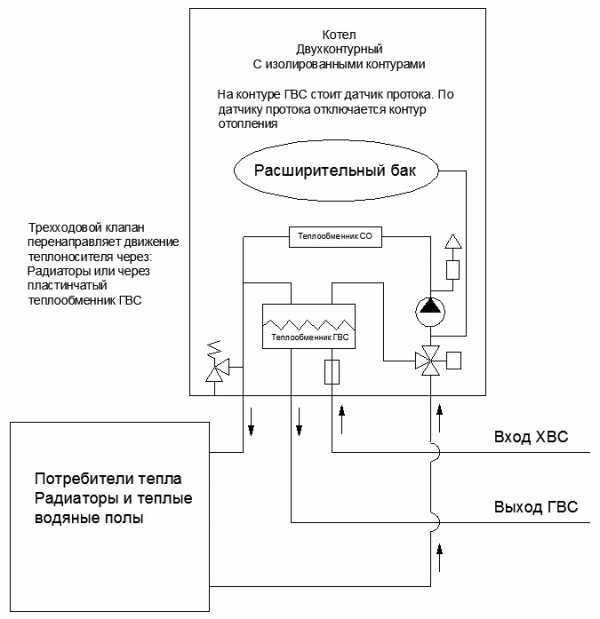

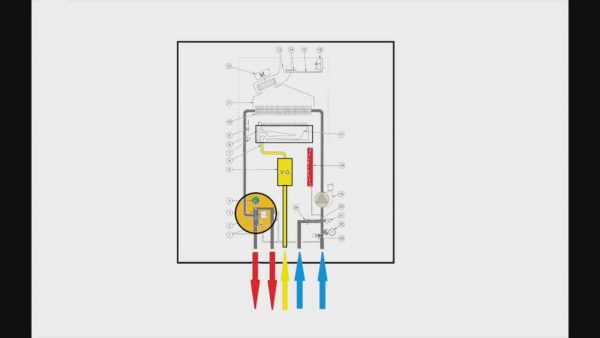

Схема работы № 3. Купить готовый двухконтурный котел и не использовать бойлер ГВС
Такой двухконтурный котел имеет дополнительный теплообменник для ГВС внутри котла. То есть первый-основной теплообменник это для передачи тепла от горящего газа к теплоносителю.
Холодная вода проходит через пластинчатый теплообменник под давлением системы водоснабжения. На линии трубы водоснабжения ГВС стоит датчик протока. Датчик протока запускает каскад действий: Переключает трехходовой клапан для перенаправления протока в сторону пластинчатого теплообменника, а также увеличивается температура теплоносителя за счет увеличения газа в грелке. То есть во время приготовления ГВС контур отопления отключается. И движение теплоносителя через радиаторы, и теплые полы отключается. Во время ГВС теплоноситель внутри котла начинает циркулировать воду через теплообменник ГВС.
Что значит двухконтурный котел с изолированными контурами? Это когда контур водоснабжения и контур отопления не взаимодействуют по жидкости. То есть жидкости не перемешиваются и жидкости не передают давление. Передается только температура от одной жидкости в другую жидкость.
Вода, проходя через пластинчатый теплообменник быстро нагревается обычно максимум до 60 градусов. Эта температура у некоторых котлов регулируется только до порога 60 градусов. То есть температуру выше 60 градусов сделать не возможно. Эта температура обычно зашита в программу и не может быть изменена. Узнавать у производителя. Также в паспортах-инструкция к применению.
Такая схема с таким котлом не подходит для большой производительности. То есть два-три прибора (умывальник, ванна, душевая) обслужить проблематично. Тупо не хватает мощности. Если Вы хотите обслуживать несколько санитарных приборов (умывальник, ванна, душевая) Вам придется ставить накопитель. Сделать накопитель такому котлу проблематично. Далее рассмотрим схемы с накопителями горячей воды.
Недостаток получения ГВС? Температура горячей воды будет не стабильная при изменение расхода через теплообменник. Будут скачки температур горячей воды. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Бывает, что до 45 градусов не набирает. Ну, это зависит от мощности котла и его скорости реагирования. Конечно, в моей практике попадались котлы, которые хорошо реагируют на нагрев воды. Проблема в том, что приходится ждать, когда вода станет более горячей из-за того, что котел долго думает, когда переключится на нагрев воды.
Также такой котел не позволяет выполнить рециркуляцию ГВС.

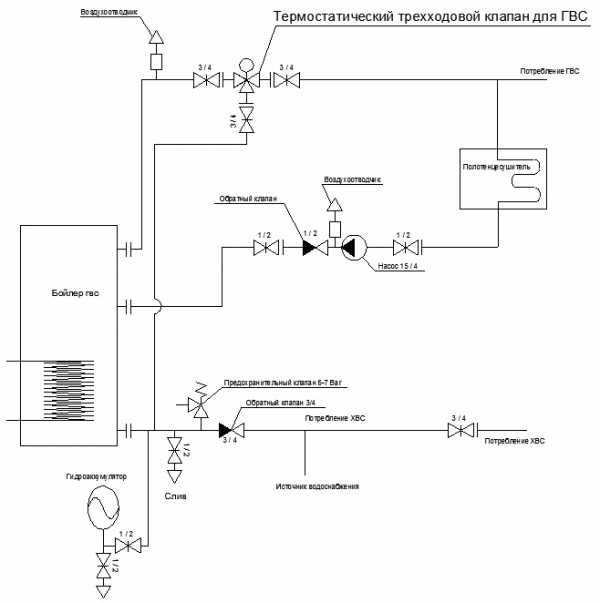

Что такое рециркуляция ГВС и как ее рассчитать?

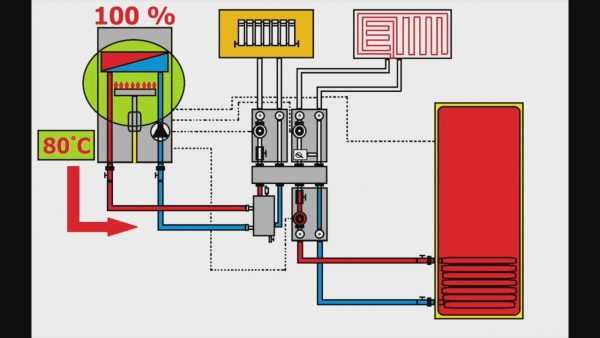

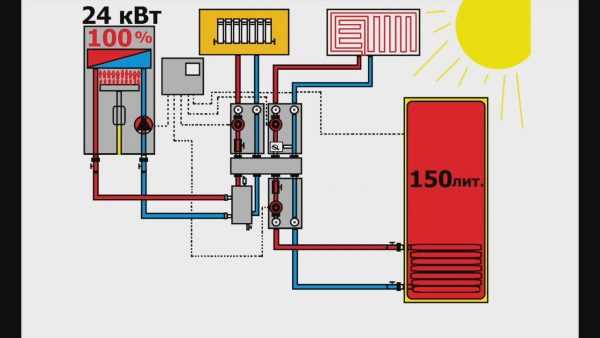

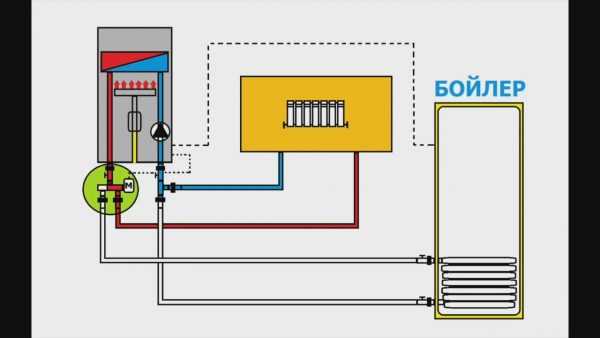

Схема работы № 4. Накопление ГВС через бойлер косвенного нагрева.

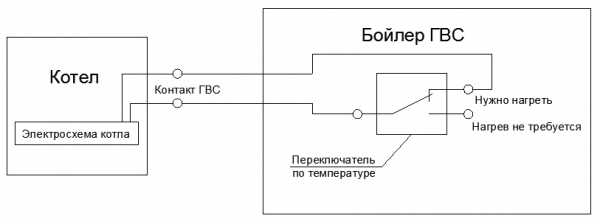

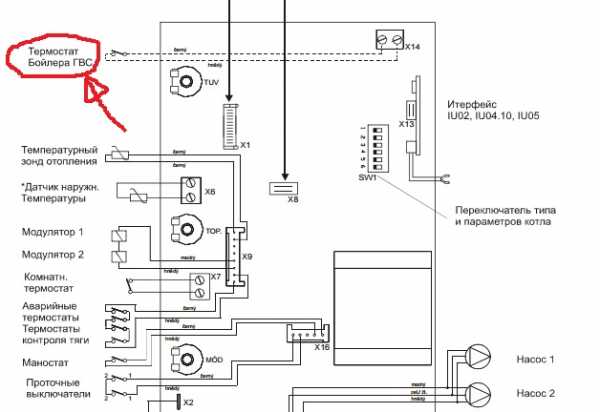

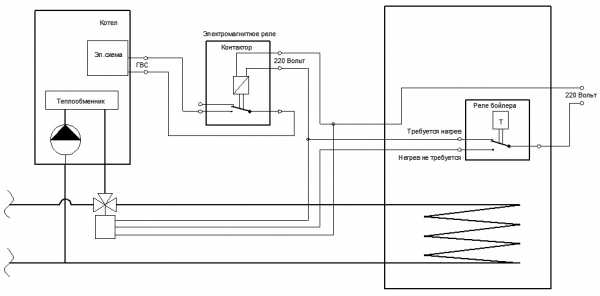

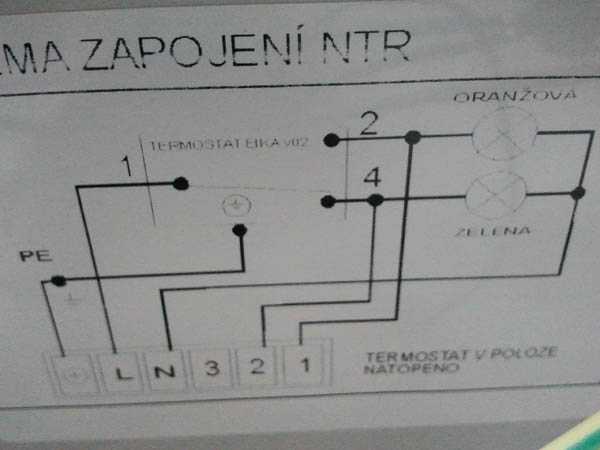

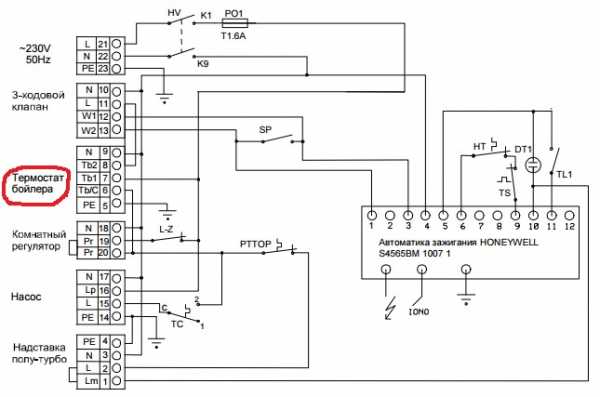

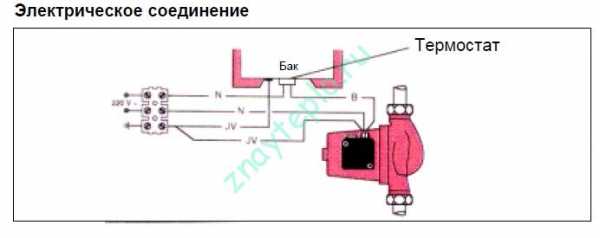

Электрическая схема подключения ГВС у котла
В инструкции паспорта должна быть указана электрическая схема. Обычно указывают буквенную маркировку и открыв крышку котла нужно искать в электрической плате буквенную маркировку для ГВС. В некоторых паспортах в электрической схеме могут называть как ГВС или термостат бойлера или еще как-нибудь. Редко бывает так, что нарисуют плату в масштабе и покажут, где находятся контакты.
Как могут обозначить электрическую схему котла:
Иногда для ГВС может быть более двух контактов. Опять это сделано для большего функционала.
Также обратите внимание существует ли контакты для насосов. Возможно, существует контакт для насоса на бойлер ГВС.
Иногда у котла можно использовать дополнительные клеммы для дополнительных функций для вашей системы отопления. Например, у Вас стоит насос и его нужно отключать при отключении котла. То есть необходимо сделать полную автоматическую систему, чтобы клиент не морочил себе голову дополнительными операциями. То есть, если Вы отключили котел, то все что связано с отоплением должно отключиться автоматически.

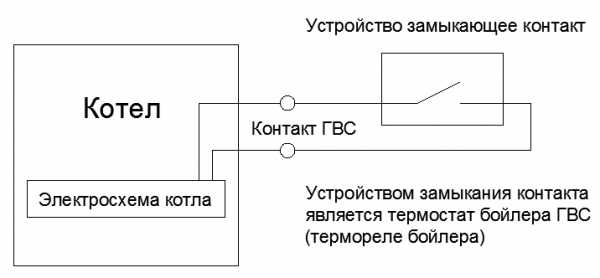

Обычно у котла нужно взять два проводника и привести его к термостату на реле бойлера:
У котла два проводника ГВС могут иметь простое переменное напряжение сети 220 вольт. Но это нужно всегда проверять, возможно, там сниженное напряжение. И нельзя пускать 220 вольт не зависимо с розеток и подключать их на линию ГВС от котла. Предполагается, что контакт котла ГВС приходит на сухой контакт к термостату бойлера или на другой контакт замыкания. Термостат бойлера это электрическое реле, которое меняет положения контактов в зависимости от температуры воды в бойлере.
Также у котла может быть более двух проводников для ГВС. Например, может понадобиться постоянное напряжение 220 Вольт для питания насосов и другое. В электрической схеме котла могут быть специальные проводники для управления трехходового клапана. Это сделано опять для лучшей функциональности. Если отключаете котел, то и все что связано с котлом должно отключится вместе с котлом.
У бойлера косвенного нагрева может быть схема по больше со всякими дополнительными функциями, например для подсветки лампочек сигнализирующих о работе бойлера и многое другое.
Но Вам нужно понимать схему по-простому. И вот что нужно понять:

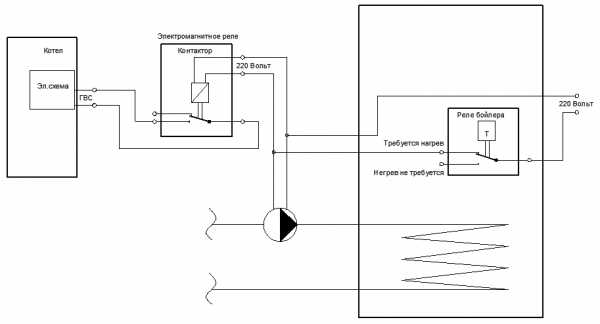

Почти во всех бойлерах косвенного нагрева используется переключающий контакт и его можно использовать как сухой контакт. Переключающий механизм, который перекидывает контакт с одного проводника на другой. Тем самым мы на этот контакт должны подключить функцию ГВС от котла. А котел уже сам сделает остальное: Переключит трехходовой клапан, который встроен в котел. И добавит температуру для быстрого нагрева воды в бойлере. В некоторых навороченных котлах могут стоять защиты по таймеру, когда нагрев бойлера по времени выходит за рамки разумного. В таком случае может возникнуть заморозка системы отопления. Такое может возникнуть из-за выхода из строя термостата бойлера. Или из-за того, что температура на термостате выставлена больше чем выдает котел, и бойлер никогда не может нагреться до установленного значения.
Но схемы бывают разные, и бывает, что на бойлер косвенного нагрева требуется поставить насос. И в котле отсутствует возможность питать насос на бойлер. Для этого существует своя схема подключения.
Контактор – электромагнитное реле, которое переключает контакт за счет другого сигнала-напряжения 220 Вольт.
Может быть, возможность контактом ГВС сразу давать команду на ГВС и питать циркуляционный насос. Узнавать у производителя или читать инструкцию к применению. Также поищите электрическую схему подключения котла к бойлеру.
Если вы хотите, чтобы Вам помогли разработать схему подключения и подобрать необходимые элементы, то можете обратиться за помощью. Но сразу скажу, что это не бесплатно.
Заказать услугу по разработке электрической и трубопроводной схемы

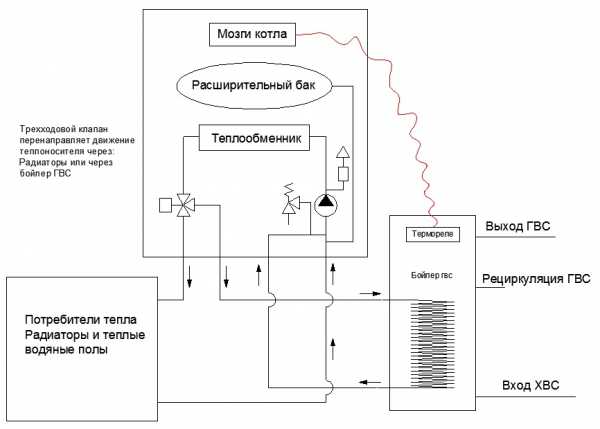

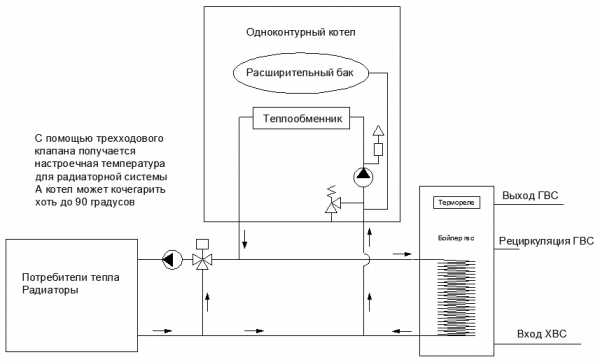

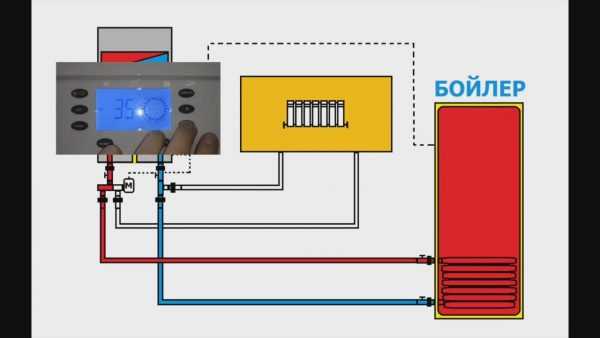

Схема работы № 5. Накопление ГВС через бойлер косвенного нагрева у одноконтурного котла
Многие сантехники могут заблуждаться в том, что если котел одноконтурный, то в нем отсутствует функция ГВС.
Однако одноконтурные котлы с функцией ГВС существуют! Мало того, в некоторых котлах даже приготовят Вам контакты для подключения трехходового клапана для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева. Подключения насоса к бойлеру и многое другое!
Этот способ подходит тем, кто желает сам собрать систему отопления и придумать свои способы автоматической системы. То есть, если вышеуказанные схемы Вам не подходят, то Вы можете взять одноконтурный котел с функцией ГВС и наворотить любую удобную для Вас схему с трехходовыми клапанами и насосами. Например:

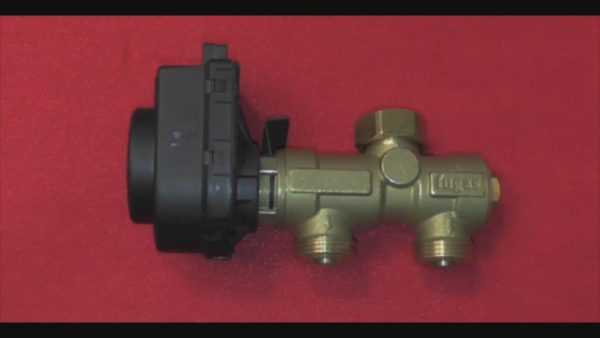

Трехходовой клапан используется только для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева.
Схемы могут быть разными и если не указаны другие схемы, то это не означает, что других схем не бывает!!! Электрическая схема электропривода для трехходового клапана может быть другая. С приоритетом на постоянное напряжение 220 Вольт и одним управляющим сигналом.Эта схема указана с внешней электрической разводкой. В котлах могут быть клеммы, предназначенные для подключения трехходового клапана. Также можно взять 220 Вольт у котла со схемы для насоса и пустить его на термостат бойлера и трехходовой клапан. Этим самым Вы сделаете отключение всей функции ГВС, когда котел не работает. Это нужно для тех кто любит автоматику или хочет клиента отгородить от дополнительных не нужных процессов включения и отключения системы. Дайте жить клиентам спокойнее. Если клиент отключает котел, то сделайте так, чтобы при отключении котла отключились все системы и оборудования.
Существует, конечно, множество клапанов и множество разных сигналов по работе схем систем отопления.
У Вас есть возможность обратится за помощью в разработке электрической и трубопроводной схемы. Также будет подобран необходимый материал, для вашей системы включая ваш котел. Есть способы как с имитировать другие функции по вашей логике работы: Обращаться за услугой по разработке: Заказать услугу по разработке электрической и трубопроводной схемы
Заключение по самой достойной схеме использования ГВС
Схема 4 и 5 являются самыми приоритетными схемам по приготовлению горячей воды от котлового оборудования!
Достоинство схем 4-5:
1. Быстрый нагрев горячей воды. За счет увеличения температуры котла. Это происходит автоматически. То есть система работает на одной температуре, а когда функция ГВС включена, то температура повышается до 90 градусов.
2. Во многих дорогих настенных котлах используются погодозависимое регуилирование. Ее называют еще эквитермическим режимом работы котла. То есть температура теплоносителя меняется в зависимости от погоды на улице. Поэтому такой котел в сочетании ГВС лучшее решение. Потому что такой функционал с функцией ГВС Вам вряд ли удастся сделать с котлом или схемой без ГВС.
Недостаток 4-5: Это отключение отопления при работе ГВС. Но это бывает не так страшно. Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Функция ГВС просто отключается через определенное время для включения отопления дома.
Подписывайтесь на получение новых статей. Внизу есть форма, просто укажите Ваше Имя и E-mail и подтвердите подписку. И Вы будите получать полезные статьи.
|
Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление, то оставте Ваше Имя и Email. |
||
Серия видеоуроков по частному дому
Часть 1. Где бурить скважину?
Часть 2. Обустройство скважины на воду
Часть 3. Прокладка трубопровода от скважины до дома
Часть 4. Автоматическое водоснабжение
Водоснабжение
Водоснабжение частного дома. Принцип работы. Схема подключения
Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
Расчет самовсасывающего насоса
Расчет диаметров от центрального водоснабжения
Насосная станция водоснабжения
Как выбрать насос для скважины?
Настройка реле давления
Реле давления электрическая схема
Принцип работы гидроаккумулятора
Уклон канализации на 1 метр СНИП
Схемы отопления
Гидравлический расчет двухтрубной системы отопления
Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
Гидравлический расчет однотрубной системы отопления
Гидравлический расчет лучевой разводки системы отопления
Схема с тепловым насосом и твердотопливным котлом – логика работы
Трехходовой клапан от valtec + термоголовка с выносным датчиком
Почему плохо греет радиатор отопления в многоквартирном доме
Как подключить бойлер к котлу? Варианты и схемы подключения
Рециркуляция ГВС. Принцип работы и расчет
Вы не правильно делаете расчет гидрострелки и коллекторов
Ручной гидравлический расчет отопления
Расчет теплого водяного пола и смесительных узлов
Трехходовой клапан с сервоприводом для ГВС
Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
Конструктор водоснабжения и отопления
Уравнение Бернулли
Расчет водоснабжения многоквартирных домов
Автоматика
Как работают сервоприводы и трехходовые клапаны
Трехходовой клапан для перенаправления движения теплоносителя
Отопление
Расчет тепловой мощности радиаторов отопления
Секция радиатора
Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
Новые насосы работают по-другому…
Регуляторы тепла
Комнатный термостат — принцип работы
Смесительный узел
Что такое смесительный узел?
Виды смесительных узлов для отопления
Характеристики и параметры систем
Местные гидравлические сопротивления. Что такое КМС?
Пропускная способность Kvs. Что это такое?
Кипение воды под давлением – что будет?
Что такое гистерезис в температурах и давлениях?
Что такое инфильтрация?
Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
Гидравлические смыслы, понятия и расчет цепей систем отопления
Коэффициент затекания в однотрубной системе отопления
Видео
Отопление
Автоматическое управление температурой
Простая подпитка системы отопления
Теплотехника. Ограждающие конструкции.
Теплый водяной пол
Насосно смесительный узел Combimix
Почему нужно выбрать напольное отопление?
Водяной теплый пол VALTEC. Видеосеминар
Труба для теплого пола — что выбрать?
Теплый водяной пол – теория, достоинства и недостатки
Укладка теплого водяного пола — теория и правила
Теплые полы в деревянном доме. Сухой теплый пол.
Пирог теплого водяного пола – теория и расчет
Новость сантехникам и инженерам
Сантехники Вы все еще занимаетесь халтурой?
Первые итоги разработки новой программы с реалистичной трехмерной графикой
Программа теплового расчета. Второй итог разработки
Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции
Итоги разработки новой программы по гидравлическому расчету
Нормативные документы
Нормативные требования при проектировании котельных
Сокращенные обозначения
Термины и определения
Цоколь, подвал, этаж
Котельные
Документальное водоснабжение
Источники водоснабжения
Физические свойства природной воды
Химический состав природной воды
Бактериальное загрязнение воды
Требования, предъявляемые к качеству воды
Сборник вопросов
Можно ли разместить газовую котельную в подвале жилого дома?
Можно ли пристроить котельную к жилому дому?
Можно ли разместить газовую котельную на крыше жилого дома?
Как подразделяются котельные по месту их размещения?
Личные опыты гидравлики и теплотехники
Вступление и знакомство. Часть 1
Гидравлическое сопротивление термостатического клапана
Гидравлическое сопротивление колбы — фильтра
Видеокурс
Скачать курс Инженерно-Технические расчеты бесплатно!
Программы для расчетов
Technotronic8 — Программа по гидравлическим и тепловым расчетам
Auto-Snab 3D — Гидравлический расчет в трехмерном пространстве
Полезные материалы
Полезная литература
Гидростатика и гидродинамика
Задачи по гидравлическому расчету
Потеря напора по прямому участку трубы
Как потери напора влияют на расход?
Разное
Водоснабжение частного дома своими руками
Автономное водоснабжение
Схема автономного водоснабжения
Схема автоматического водоснабжения
Схема водоснабжения частного дома
Политика конфиденциальности
infosantehnik.ru
Как подключить бойлер к настенному котлу: три варианта
Тема данной статьи – настенные газовые котлы и бойлеры косвенного нагрева. Рассмотрим, как они совместно работают, а также возможные варианты их подключения.
- Первый вариант подключения бойлера
Итак, первый вариант подключения – это когда на стенке газового одноконтурного котла изначально уже имеются выходы для подключения бойлера косвенного нагрева.
Если посмотреть на котёл снизу, он чем-то будет напоминать обычный двухконтурный котёл, но по паспорту он значится как одноконтурный настенный газовый котёл.

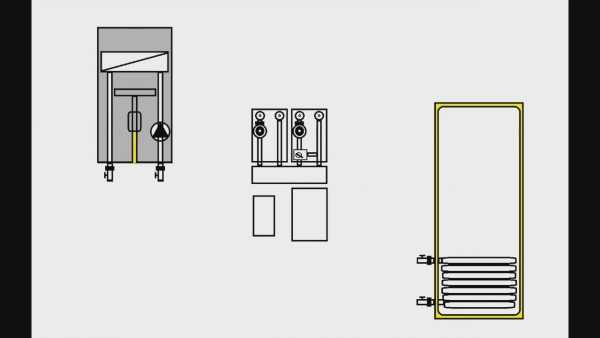

Если посмотреть схему этого котла, то увидим, что он имеет один патрубок – подача на систему отопления, второй – подача на бойлер, а также патрубки для входа газа, обратки с бойлера и обратки системы отопления. Также в этом котле уже расположен встроенный трехходовой клапан с электроприводом.
Давайте рассмотрим, как всё это работает. Так как в котле уже есть готовые выходы, мы наш бойлер сразу подключаем непосредственно к котлу.
Далее подключаем к нашему котлу контур отопления. Допустим, что у нас на улице зима, и отопление работает на полную мощность.
Котёл включен и греет теплоноситель вот по этому контуру:
Греются радиаторы или тёплый пол – это, в принципе, неважно. Котёл работает на отопление дома. Допустим, в нашем котле, который имеет мощность 24 кВт и поддерживает температуру 50 °C, задействовано 15 кВт тепловой мощности. В какой-то момент через температурный датчик, установленный непосредственно на самом бойлере, к котлу поступает запрос на нагрев бойлера.
После этого автоматика котла даёт команду трёхходовому клапану переключиться с контура отопления на контур подогрева бойлера.
Подача теплоносителя в систему отопления останавливается, и он начинает поступать в теплообменник бойлера для нагрева хозяйственной воды. Одновременно горелка на котле запускается на полную мощность, на 24 кВт, и температура держится на максимальном уровне порядка 80 °C.
Это нужно для того, чтобы максимально быстро нагреть воду в бойлере до нужной температуры. Когда в бойлере полностью нагреется горячая вода, автоматика котла через тот же самый датчик температуры переключается на контур отопления. Допустим, что у нас до этого температура теплоносителя была выставлена на 50 °C. Для этого требуется всего 40 % мощности горелки. Давайте рассмотрим, как эта система работает летом, когда отопление отключено. Котёл мы переводим в летний режим, большую часть времени он не работает, но находится в режиме ожидания. Как только на автоматику котла поступает сигнал, что нужно греть бойлер, котёл запускается, выводит горелку на полную мощность, на 24 кВт, и температура теплоносителя на выходе из котла опять поддерживается в районе 80 °C.
После того, как в бойлере полностью приготовится горячая вода, котёл полностью отключается и уходит опять в режим ожидания.
- Второй вариант подключения бойлера
Давайте рассмотрим ещё один вариант подключения, также с настенным газовым котлом. Единственное его отличие в том, что у котла нет никакой возможности изначально подключить бойлер косвенного нагрева. В отличие от первого варианта, в этом котле нет встроенного трёхходового клапана, поэтому нам придется устанавливать его отдельно.

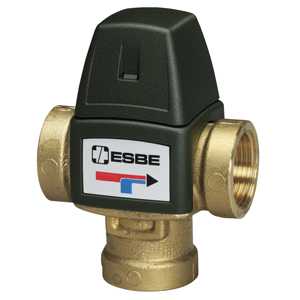

Выглядит он примерно вот так и устанавливается на выходе из котла. После этого мы подключаем к котлу бойлер и отопительный контур.
Для управления трёхходовым клапаном мы подключаем электропривод к автоматике настенного котла. Температурный датчик от бойлера по-прежнему подключается к котлу.
Далее работа котла в принципе ничем не отличается от работы, показанной в первом варианте. Когда котёл работает в режиме отопления, циркуляции через теплообменник бойлера у нас не происходит. Как только поступает запрос от бойлера на нагрев воды, автоматика котла переключает внешний трехходовой клапан, и весь теплоноситель от котла поступает только на теплообменник бойлера.
При первом и втором способах подключения мы можем прямо на котле выставлять температуру, которую нужно поддерживать в бойлере.
В некоторых котлах имеется очень полезная функция, которая называется “антилегионелла”. Допустим, летом в бойлере мы поддерживаем температуру в районе 45 °C, но время от времени котёл в бойлере нагревает воду до 65 °C, чтобы убивать легионеллу.
- Третий вариант подключения бойлера, его плюсы и минусы
Давайте рассмотрим третий вариант подключения. В этом случае тоже имеется одноконтурный настенный котёл без возможности подключения бойлера. Подключение внешнего бойлера будем рассматривать на примере насосных групп от компании “Meibes”.
В этом случае подключение котла будет производиться через гидрострелку на три независимых отдельных контура с отдельными насосами.
Допустим, это радиаторный контур, контур тёплых полов и бойлер. Давайте рассмотрим работу системы. Допустим, нам нужно греть только радиатор и тёплый пол.
В этом случае котёл гонит теплоноситель в гидрострелку, и через распределительный коллектор теплоноситель насосами забирается для радиаторов и тёплых полов.
После того, как поступает запрос на нагрев бойлера, автоматика котла отключает насосы, которые идут на радиаторы и на тёплый пол. Циркуляция теплоносителя там останавливается и включается насос, который идёт только на нагрев бойлера.
Таким образом, весь теплоноситель, который идёт от котла, циркулирует только через контур бойлера. Одновременно с этим горелка в котле запускается на полную мощность, и температура на выходе поддерживается в районе 80 °C.
Таким образом, бойлер быстро нагревается, буквально за 10 – 15 минут.
После этого автоматика котла отключает циркуляционный насос, который идёт на бойлер, затем опять включает насосы, которые идут отдельно на отопление дома, и горелка котла тоже переходит в обычный режим работы. В летний период, когда у нас отопление отключено, котёл тоже находится в отключенном состоянии и запускается только тогда, когда нужно подогреть бойлер.
Если автоматика котла не позволяет управлять внешними насосами, можно установить отдельный контроллер, который сам может управлять и котлом, и отдельными контурами.
Можно спросить: а зачем отключать насосы, которые идут на отопление, перед тем, как греть бойлер? Достаточно просто включить насос загрузки бойлера и добавить мощность горелки. И не нужно использовать никакую сложную автоматику.
Но на практике, к сожалению, так не получается. Допустим, что у нас дом имеет площадь примерно 200 м² и котёл мощностью 24 кВт. Вся мощность котла нам требуется на отопление и на нагрев бойлера. Для контура отопления в среднем требуется примерно 12 – 16 кВт. Таким образом, если у нас котёл будет работать одновременно и на отопление, и на бойлер, бойлеру достанется порядка 8 кВт. Допустим, объём бойлера составляет 150 литров и теплообменник этого бойлера имеет мощность примерно 24 кВт.
Если бы мы котлом грели только бойлер без отопления, он бы грелся примерно за 15 – 20 минут.
Но в случае, если котёл будет работать одновременно и на отопление, и на бойлер, получится по-другому. Допустим, у нас мощность распределилась пополам по 12 кВт. В этом случае бойлер будет греться гораздо дольше – от 60 до 80 минут, а может, и ещё дольше.
Есть ещё один нюанс. Любой бойлер должен выдавать горячую воду в протоке – когда в бойлере полностью заканчивается нагретая горячая вода, он ещё должен продолжать выдавать горячую воду в протоке порядка 12 – 14 литров в минуту.
Если теплообменнику бойлера достанется всего лишь 12 кВт, то вода в протоке будет идти порядка 6 литров в минуту, а может, и 4 литра в минуту.
Из этой ситуации можно, конечно, выйти по-другому – взять настенный котёл с хорошим запасом мощности, примерно на 50 кВт. Но где взять такой мощный настенный котёл? Разве что поставить ионизационный? Но он получится раза в три дороже. Также можно попробовать поставить напольный котёл и доукомплектовать его отдельным насосом и расширительным баком с группой безопасности.
Пусть он также будет с хорошим запасом мощности на 50 кВт.
Автоматика нам тоже в этом случае не нужна. Температуру на котле нам придётся выставить примерно на 80 °C, чтобы он её поддерживал постоянно.
Но самое интересное, что для тёплых полов нам достаточно было бы и 40 °C, для радиаторов, как правило, достаточно 60 °C.
(рисунок 41)
Получается, что нам такая высокая температура нужна только для прогрева бойлера. Учитывая, что бойлер греется достаточно быстро, и горячей водой мы не пользуемся круглыми сутками, можно сказать, что большую часть времени такая высокая температура останется невостребованной.
Подводя итоги, скажем, что из трёх вышеперечисленных вариантов подключения наиболее оптимальным является первый, где в котле уже имеется встроенный трёхходовой клапан, и автоматика котла уже заточена для подключения бойлера. Если вы воспользуетесь данным вариантом подключения, то не столкнётесь ни с какими проблемами при подключении и при работе котла.
transkribator.guru
Как подключить бойлер к котлу самостоятельно
Как подключить водонагреватель к котлу
В связи с тем, что достаточно часто эксплуатация водонагревательного оборудования может сопровождаться дополнительными тратами на оплату электроэнергии или топлива, выгодно использовать бойлер косвенного нагрева. Он отличается от аналогов большой производительностью в процессе потребления альтернативных источников энергии, к примеру, наиболее адаптированным в данном случае устройством, которое подойдет для подключения, является котел. В процессе работы он будет выделять такое количество энергии, которое в случае грамотного подключения способно обеспечить более высокую производительность, чем даже в процессе эксплуатации газового водонагревателя, который характеризуется самой большой мощностью среди аналогичных устройств.
Наглядная схема подключения водонагревателя к котлу.
Подключение бойлера к котлу может производиться с использованием различных схем. Все будет зависеть от особенностей эксплуатации системы. В связи с этим необходимо заранее предусмотреть полностью все особенности и принять правильное решение.
При подключении бойлера к котлу не имеет смысла принимать стандартные решения, потому как всегда может использоваться та схема подключения, которая рассчитывается на имеющееся оборудование. Схема подключения должна быть способна вырабатывать самое большое возможное количество мощности.
Схема работы бойлера.
Подключив бойлер к котлу, вы будете иметь возможность не только освободить себя от обязанностей оплачивать большие счета за электроэнергию, но и сделать эксплуатацию водонагревательного устройства гораздо безопаснее.
Выбирать бойлер косвенного нагрева следует исключительно из оборудования производителей, которые зарекомендовали себя, потому как подобное оборудование рассчитывается на долгий срок функционирования. В условиях, когда бюджет ограничен, рекомендуется приобретать скорее простое оборудование, чем многофункциональное. Работать оно сможет надежно и стабильно.
Принцип работы устройства
Для того чтобы выполнить правильное подключение нагревателя к котлу, понадобится понять принцип работы данного устройства. Теплообменник бойлера с помощью входных и выходных патрубков будет подключаться к источнику поступления воды. Ее нагрев будет регулироваться термостатом. Автоматический нагрев воды будет производиться теплообмеником с помощью включения удобного режима работы трехходового распределительного вентиля и насоса.
В наиболее высокой точке контура будет монтироваться продувочный вентиль. Температура теплоносителя должна составлять на 5 градусов больше, чем необходимая температура горячей воды. Отбор горячей воды может осуществляться в любом месте водонагревателя, так как вода в нем находится под постоянным давлением водопроводной воды.
Схема одноконтурного котла.
Для обеспечения полноценной работы теплообменника необходимо не только поддерживать температуру теплоносителя на соответствующем уровне, но и создавать все условия для циркуляции его по контуру. Чтобы в змеевике создать нужный проток, дополнительно необходимо смонтировать циркуляционный насос.
Бойлер не будет нагревать воду круглосуточно, и чтобы избежать холостой работы насоса, понадобится оснастить его автоматической системой контроля за показателями теплоносителя.
Элементы, которые будут необходимы:
- распределительные коллекторы;
- гидравлические стрелки;
- балансировочные вентили;
- обратные клапаны;
- трехходовой вентиль;
- схема подключения.
Вернуться к оглавлению
Возможность подключения к котлам разных видов
Схема подключения к одноконтурному котлу.
Планируя подключить бойлер к котлу, следует выбрать разумный вариант, который сочетает в себе водонагреватель и источник тепла, имеющийся в наличии. Если в роли подобного источника планируется использовать жидкотопливные, газовые и твердотопливные котлы, то бессмысленно сочетать электрический котел и бойлер косвенного нагрева. Помимо того, что вы рискуете получить слишком сложную систему, будут обеспечены потери тепла на циркуляционных трубопроводах. Подобная конструкция является неэффективной и неэкономичной.
Аналогично будет и в случае с электрическим нагревателем воды в связке с генератором и дизелем. Если речь пойдет о газовом котле, то наиболее оптимальным вариантом для него является установка двухконтурного настенного бойлера.
Если планируется установить СПА-бассейн, ванну или душевую кабину с гидромассажем, то проще всего будет использовать водонагреватель косвенного нагрева и одноконтурный котел. Подобное сочетание способно обеспечить большие запасы горячей воды, что не допустит ее дефицита в процессе работы устройств.
При выборе бойлера необходимо обязательно учитывать его мощность: он не должен мешать работать отопительной системе. Обыкновенный расход через теплообменник должен составлять не более половины расхода через котел. В противном случае система отопления будет не способна справляться с обеспечением необходимой температуры в помещении. Если мощность котла будет меньше, чем необходимо, тогда увеличится время нагрева в бойлере воды.
Временные расчеты для каждого из видов котлов сделать достаточно сложно, однако точно известно то, что котел должен иметь приблизительно в 1-2 раза большую мощность, чем у бойлера. К примеру, если котел будет иметь мощность 18 кВт, тогда 125-литровый бойлер должен иметь мощность 26 кВт, а 170-литровый — 39 кВт.
Вернуться к оглавлению
Схема подключения бойлера ГВС к котлам
Схема бойлера косвенного нагрева.
Котел чаще всего включает в свое оборудование насос и клеммы 5 и 6 для того, чтобы подключить комнатный термостат (прежде чем выполнять установку термостата, необходимо демонтировать перемычку). На данные клеммы будет поступать управляющий сигнал от бойлера о приготовлении воды. Для этого бойлер оснащается термостатом, который способен поддерживать температуру в устройстве. Замыкающий контакт термостата будет управлять сервоприводом трехходового вентиля, который, в свою очередь, перенаправляет отопительную воду, подготавливающуюся теплообменником котла, в бойлер или систему отопления.
Внешнее управление напряжением (24V/50Hz для трехходового вентиля или 230V/50Hz) будет осуществляться при помощи блокирующего устройства через замыкающий контакт термостата бойлера на сервопривод 3-ходового вентиля. В процессе снижения температуры в водонагревателе термостат замкнется, а его контакт будет пускать напряжение на сервопривод.
Если сервопривод будет включать в себя дополнительный контакт, то через данный контакт включится котел вместе с термостатом водонагревателя. Если сервопривод не будет иметь дополнительного контакта, тогда параллельно к сервоприводу понадобится подключить вспомогательное реле, а через его контакт надо запитать котел вместе с термостатом. В случае использования питания от котла электрическая цепь должна подсоединяться прямо на клеммы 5 и 6.
Схема электрического бойлера.
В летний период времени работа отопления будет отключаться комнатным термостатом. Условием для выполнения данной функции может быть установка на котловом термостате температуры хотя бы на 10 градусов Цельсия выше, чем на термостате бойлера. Помимо этого трехходовой вентиль обязательно должен иметь малое время хода (к примеру, 5 секунд). Необходимо помнить о факте, что большой объем водонагревателя будет способствовать более частому отключения котлов от отопительной системы. Для того чтобы управлять нагревом, понадобится использовать исключительно термостат либо программатор с контактом.
Не рекомендуется управлять выбегом насоса, потому как после каждого переключения 3-ходового клапана из режима ГВС в отопительный режим насос дорабатывает, а вода из котлового теплообменника будет поступать в систему отопления.
Вернуться к оглавлению
Схема подключения бойлера с двумя насосами
Схема подключение бойлера к отоплению.
Эта схема заключается в применении принципа приоритета ГВС. В процессе понижения температуры питьевой воды включится насос бойлера, а насос основной линии отопления будет отключен. Весь поток теплоносителя при этом протекает через бойлер.
Чтобы исключить протекание паразитных потоков или встречного потока, в линии основного отопления и бойлера (к примеру, после насосов) понадобится установить обратные клапаны.
Автоматика некоторых видов котлов дает возможность подключить к ним сигнал от термостата водонагревателя, в связи с чем он сможет самостоятельно выключать и включать насосы отопления.
В схемах, которые были изложены выше, в процессе нагрева воды в нагревателе основная линия отопления останется отключенной. Однако это не будет приводить к сильному падению температуры в помещении, так как для того, чтобы поддерживать необходимую температуру в водонагревателе, будет необходимо не слишком большое количество времени. Но стоит знать, что на первоначальный нагрев подобного устройства уйдет не менее часа.
Схемы с приоритетом ГВС достаточно часто применяются и в разветвленных сложных системах отопления.
На рисунке ИЗОБРАЖЕНИЕ 1 выше показано, что один котел будет всегда работать на отопительную систему, а другой — на систему отопления, переключаясь на нагрев ГВС.
Вернуться к оглавлению
Схема подключения бойлера и других отопительных контуров через гидравлическую стрелку
В отопительных системах, которые имеют большое количество контуров отопления (больше 3), в большинстве случаев используются распределительные коллекторы и гидравлические стрелки. Самая распространенная система состоит из следующих элементов: контур нагрева бойлера, контур полов, контур радиаторного отопления. На рисунке ИЗОБРАЖЕНИЕ 2 изображена гидравлическая стрелка (гидравлический коллектор). Вместо нее можно применять гидравлическую стрелку отдельно и распределительные коллекторы или использовать гидравлический модуль, который совмещается с коллекторами.
Системы, которые состоят из 3 и более контуров, смогут работать и без гидравлической стрелки (исключительно с коллекторами), но в таком случае будет необходима установка балансировочных вентилей, потому что перепад давления каждого из контуров может значительно отличаться. Система имеет возможность работать и без балансировки, однако может оказаться, что радиаторы будут греть не так сильно, как хотелось бы. Может быть и так, что котел проработает гораздо меньше, чем планировалось.
В подобном варианте понадобится обязательно учитывать следующее: чтобы выполнить быстрый нагрев воды в нагревателе, необходимо практически всю котловую мощность направлять на контур нагрева бойлера (мощность теплообменника нагревателя от 20 до 40 кВт). Для этого понадобится при помощи автоматики выполнять отключение насосов других контуров (теплого пола, радиаторного отопления, но не нужно трогать котловой контур), к примеру, при срабатывании реле температуры воды. Если не отключить другие контуры, вода может греться достаточно долго.
1poteply.ru
Подключение бойлера к двухконтурному котлу схема: популярные способы обвязки
Содержание статьи
От автора: здравствуйте, дорогие друзья! Обеспечить частный дом горячей водой и отоплением — задача первостепенной важности. Без этого жизнь будет очень некомфортной. Зачастую в связи с этим возникает вопрос, как именно сделать обустроить систему, чтобы получить максимальную эффективность.
Чтобы не говорить загадками, стоит сразу сказать, что оптимальным вариантом является подключение бойлера к двухконтурному котлу схема которого и будет представлена в сегодняшней статье. Почему именно этот способ является наиболее эффективным? Давайте разберемся подробно.
Варианты обустройства нагревательной системы
В основе любой автономной системы нагрева воды стоит использование отопительного котла. Именно в нем и происходит процесс передачи тепловой энергии теплоносителю. Котлы бывают двух видов:
- одноконтурные. Обладают более высокой надежностью и простой конструкцией. Но в комплекте идет недостаток: такой котел можно подключить лишь к какой-то одной системе. Он обеспечит ваш дом либо горячей водой, либо отоплением, но не тем и другим одновременно;
- двухконтурные. Эта разновидность успешно решает описанную в предыдущем пункте проблему. Количество контуров позволяет подключить к котлу и систему горячего водоснабжения, и отопление, а также, например, теплые полы. Это не в пример удобнее, чем использование одноконтурного оборудования. Но есть проблема. Сдвоенный теплообменник, обычно устанавливаемый в двухконтурных устройствах, не слишком надежен при больших нагрузках. В связи с этим оптимальным вариантом является котел с раздельными теплообменниками, один из которых размещен в бойлере косвенного нагрева. Это оборудование, которое дополнительно прикрепляется к основному котлу и выполняет функцию водонагревателя для системы горячего водоснабжения. А сам котел работает на отопление и прочие источники.
Помимо всего прочего, бойлеры косвенного нагрева хороши еще и тем, что их можно подключить к любой разновидности котла: к электрическому, газовому, твердотопливному и т. д. Но прежде чем заниматься установкой, необходимо правильно выбрать оборудование.
Виды косвенных бойлеров
Все бойлеры косвенного нагрева воды разделяются на две больших категории:
- со встроенным управлением. Такой тип является, по сути, автономным оборудованием. Он обладает всеми необходимыми регуляторами и датчиками, которые заведуют подачей и отключением воды, а также настройкой температуры. Подключение такого бойлера осуществляется максимально просто: достаточно подсоединить входной и обратный патрубок, и можно включать;
- без встроенного управления. Здесь все несколько сложнее. При монтаже такого устройства необходимо отдельно устанавливать температурный датчик так, чтобы он был связан с отопительным котлом. После этого производится обвязка котла по одной из допустимых схем.
Строго говоря, все схемы подключения косвенного оборудования основаны на одном принципе. Холодная жидкость поступает в бак снизу, а горячая идет в водопровод, проходя при этом через змеевик и отдавая тепловую энергию. Такой подход позволяет максимально увеличить количество нагревшейся воды.
Способы подключения
Существует несколько общепринятых способов того, как подключить косвенный водонагреватель к настенному или напольному отопительному котлу. О каждом из них стоит поговорить подробно.
Параллельное включение
Это самая простейшая схема, применяемая для соединения бойлера с газовым котлом. При этом необходимо соблюсти несколько условий:
- размещение отопительного котла — настенное;
- накопительный бак бойлера обладает небольшим объемом;
- отопительная система представляет собой простую конструкцию из одинаковых радиаторов или теплых полов.
Соединение происходит очень просто. Для этого необходимо совместить верхний патрубок теплообменника водонагревателя с магистралью, по которой подается холодная вода, а нижний патрубок соединяется с трубой обратного тока. Таким образом, теплоноситель одновременно проходит как в теплообменнике, так и в отопительной системе, и температура нагрева распределяется равномерно.
Такая схема подключения подходит только для небольших домов с ограниченной длиной контура и малым количеством батарей. Причин тому несколько:
- чтобы теплоноситель нагревался как следует, нужно подавать его в бойлер при температуре от 70 градусов. Для радиаторов же это слишком много. Если же температуру снизить, то оборудование просто не сможет обогреть необходимый объем жидкости, поскольку часть тепловой энергии для этого берется из уже нагревшейся воды;
- одновременная процедура нагрева может привести к недостаточности выработки тепловой энергии;
- необходимо устанавливать в систему обратный клапан, чтобы предотвратить потоки нагревшегося теплоносителя не в ту сторону.
С разделительным узлом
В данном случае поток теплоносителя разделяется на две отдельные части: одна идет в систему горячего водоснабжения, а вторая в отопление. Для этого применяется специальный элемент — трехходовой термостатический клапан. Он монтируется на подающей магистрали от котла, а отходящая к бойлеру труба соединяется с выходным патрубком элемента. Управление всей этой конструкцией осуществляется с помощью температурного датчика, который вынесен.
Принцип работы данной схемы следующий.
- Пока теплоноситель нагревается, циркуляция происходит исключительно в бойлере. За ее интенсивность отвечает насос, принадлежащий котлу. Трехходовой клапан дает потоку направление в систему горячего водоснабжения.
- Когда теплоноситель достигает необходимого температурного уровня, датчик реагирует и стимулирует клапан, чтобы тот направил воду в отопительную систему, перекрыв при этом подачу в горячее водоснабжение.
- В случае снижения температуры теплоносителя происходит обратный процесс — датчик снова реагирует, и трехходовой клапан возвращает все в изначальную позицию. Соответственно, поток снова идет в систему горячего водоснабжения.
Подобная схема работает более эффективно, чем параллельная. Тем не менее, она тоже не справится с большим домом и широко разветвленным контуром отопления. Проблема в том, что у водонагревателя в данном случае более высокий приоритет, чем у отопительных радиаторов.
Поэтому, если возникнет большой расход горячей воды — например, если несколько человек одновременно решат принять душ в разных ванных комнатах — то теплогенератор просто-напросто не успеет нагреть необходимый объем теплоносителя, чтобы отправить его в радиаторы или теплые полы. Таким образом, в числе условий для организации такой схемы находится, во-первых, небольшая площадь дома, а во-вторых, малое количество проживающих в нем человек.
С двумя насосами
Третьим распространенным способом является использование двух насосов. Это применимо в том случае, если отопительный котел не оборудован собственным. Один циркуляционный насос в таком случае монтируется на контур отопительной системы, а второй — на контур бойлера, причем на обратных магистралях перед точкой их слияния.
Перед каждым насосом устанавливается обратный клапан — это обязательное условие. Трехходовой элемент в данном случае не требуется, так как направление потока теплоносителя регулируется циркуляционным оборудованием. За это отвечает термостат, который определяет температуру теплоносителя и реагирует соответственно.
Если она слишком низкая, то вода отправляется в ГВС, а циркуляция в отопительной системе временно останавливается. По достижении необходимого температурного показателя происходит обратный процесс.
Основное преимущество такого метода — возможность автономной подачи теплоносителя в систему горячего водоснабжения. То есть, в летний период вы сможете отключить отопление, и при этом не потерять возможность комфортно помыться.
С распределительной гребенкой
Данный метод подходит для зданий с большой площадью, где обустроенная сильно разветвленная система отопления и горячего водоснабжения. При этом по поводу используемых радиаторов и прочих устройств нет никаких ограничений — они могут быть как одинаковыми, так и разными.
Обеспечение всех целей необходимым объемом теплоносителя осуществляется благодаря установке гидравлического разделителя с распределительной гребенкой. Именно с ней и стыкуется косвенный водонагреватель. Причем он обладает собственным насосом, подключенный через термостат ради экономии электроэнергии и ограничения объема потока теплоносителя.
Преимущества такой системы очевидны:
- если подобрать отопительный котел с необходимым уровнем мощности, то он сможет нагреть объем теплоносителя, достаточный для одинакового распределения по всем элементам отопительной системы, а также для косвенного бойлера;
- ветви обособлены друг от друга и от теплогенератора, потому отопление и горячее водоснабжение являются автономными системами;
- при любом объеме потребления горячей воды такая система будет работать безукоризненно, ничуть не снижая уровень снабжения.
Впрочем, есть и недостатки. Во-первых, это, конечно, очень непростой монтаж. Во-вторых, используемое для данной схемы оборудование обладает очень высокой стоимостью. С другой стороны, если вы являетесь счастливым владельцем по-настоящему большой загородной резиденции, то большие затраты на обустройство различных необходимых для жизни систем наверняка изначально входили в ваши планы.
Уважаемые читатели, обвязка отопительного оборудования не всегда является простым делом. Если вы не уверены в своих силах, то лучше доверить это профессионалам. Но в том случае, если решитесь все же провести самостоятельные работы — успехов вам!
seberemont.ru
Подключение водонагревателя к двухконтурному котлу
Привет вам, мой читатель или читательница! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди. Звучит этот вопрос следующим образом: «Я слышал, что можно подключить к двухконтурному котлу накопительный водонагреватель и не покупать бойлер косвенного нагрева. Правда ли это?» Скажу сразу, такая схема существует. Давайте разберемся вместе зачем это все нужно.
Зачем подключать водонагреватель к двухконтурному котлу?
Летом двухконтурный котел не работает на поддержании нужной температуры в помещениях. Его переключают в специальный «летний» режим, в котором работает только горячее водоснабжение. При появлении протока через теплообменник включается горелка. Часто при этом раздается характерный хлопок из-за возгорания газа в камере сгорания. Слушать целый день эти хлопки удовольствие ниже среднего, да и для котла это лишнее напряжение. Для решения этой проблемы и была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла. Накопительный водонагреватель выступает в роли аккумулятора, в котором накапливается горячая вода.
Схемы подключения водонагревателя к газовому котлу.
Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:
Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.
Для сравнения приведу вам еще одну схему из технического документа:
В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:
Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.
Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:
На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.
Резюме статьи.
По итогам могу сказать, что такая схема вполне имеет право на жизнь, но подходит больше для любителей нестандартных решений и технического творчества. Приведенные выше схемы не являются единственно возможными и на просторах сети наверняка можно найти и другие, возможно, более изящные решения этой проблемы. Однако, на мой взгляд, эту схему стоит применять только в том случае, если у вас критически не хватает денег на бойлер косвенного нагрева. На этом пока все, жду ваших комментариев и репостов в социальных сетях! До новых встреч!
znayteplo.ru
Бойлер для одноконтурного газового котла
Когда необходимо обеспечить жилье отоплением и горячим водоснабжением, встает вопрос о том, что лучше выбрать – одноконтурный газовый котел с бойлером либо двухконтурный агрегат. Многие считают первый вариант более экономичным и останавливают свой выбор именно на нем.
…
Преимущества одноконтурного газового котла с бойлером
Одноконтурный газовый котел с бойлером имеет массу преимуществ по сравнению с двухконтурным агрегатом:
- меньше расходует топливо и электроэнергию;
- способен удовлетворить потребность в горячей воде;
- при открытии крана вода сразу имеет оптимальную температуру;
- при включении одновременно нескольких точек водозабора температура воды не падает.
Минусом является большие габариты такой системы. При небольшой площади жилья придется «поломать голову» над тем, куда поставить не только газовый котел, но и бойлер косвенного нагрева.
Отрицательными качествами двухконтурного газового котла считаются ограниченная производительность ГВС и нестабильность температуры горячей воды при включении одновременно нескольких точек водозабора.
Обратите внимание! После того как горячая вода в бойлере закончится, необходимо подождать некоторое время, пока новая порция жидкости достигнет оптимальной температуры.Принцип работы котла с бойлером
Бойлер косвенного нагрева имеет собственный встроенный теплообменник. Емкость подсоединяют к трубам подачи и обратки газового котла параллельно отопительной системе. К бойлеру также проводят водопроводные трубы, через одну из них в емкость поступает холодная вода, а через вторую выходит горячая.
Нагретый в теплообменнике газового агрегата теплоноситель поступает в систему отопления и в контур бойлера. Затем теплообменник нагревает находящуюся в накопителе воду. Трехходовый клапан соединен с термостатом бойлера. Когда вода в нем достигает необходимой температуры, клапан перекрывается и теплоноситель перестает поступать в контур емкости, а течет в отопительную систему.
…
По типу размещения одноконтурные газовые агрегаты бывают настенные и напольные. Настенные котлы получили большее распространение за счет своих компактных размеров и удобства использования. Их можно размещать не только в частных домах, но и в квартирах. Однако следует знать, что мощность настенных агрегатов не превышает 40 кВт, а если к ним подключить еще бойлер, то для отопления останется всего около 20 кВт.
Напольные варианты помощней, их используют в частных домах или производственных помещениях большой площади. Для них правда понадобится устройство отдельной топочной, оборудованной по всем правилам безопасности.
Современные газовые агрегаты имеют жидкокристаллический дисплей, систему безопасности и самодиагностику, поэтому достаточно удобны и безопасны при использовании.
Как выбрать эффективную систему одноконтурного агрегата с бойлером?
Если Вы планируете подключить к отопительному устройству бойлер, специалисты рекомендуют выбирать одноконтурный газовый котел мощностью не менее 24 кВт. Ведь накопительная емкость забирает у агрегата около 50% его производительности. Поэтому нужно выбирать газовый котел и бойлер так, чтобы дефицита мощности не было.
Накопительные емкости бывают разных объемов: 50, 100, 200, 500 л и более. Большие бойлеры имеют собственный циркуляционный насос.
Чтобы не ошибиться с выбором накопительной емкости, следует четко знать, какой объем воды Вам необходим для полного удовлетворения своих нужд. Это зависит от:
- количества проживающих;
- числа точек водозабора;
- регулярности нахождения хозяев в доме.
Котлы со встроенным бойлером
Если потребителю достаточно небольшого объема ГВС – около 14-15 л/мин, то можно приобрести агрегат со встроенным бойлером. Такие емкости имеют объем от 40 до 100 л. Большинство одноконтурных газовых котлов со встроенным бойлером имеют напольное размещение, так как обладают большим весом. Настенные модели оснащают емкостью на 40 л.
Преимуществом агрегатов со встроенным бойлером перед косвенным является их компактность и отсутствие необходимости в подключении емкости к отопительному устройству.
Рекомендации по подключению бойлера косвенного нагрева
Прежде чем устанавливать накопительную емкость, следует ознакомиться с особенностями подключения бойлера к одноконтурному газовому котлу:
- холодная вода должна входить в емкость снизу, а горячая выходить сверху; точка рециркуляции находится посередине;
- нагретый теплоноситель должен двигаться в емкости сверху вниз;

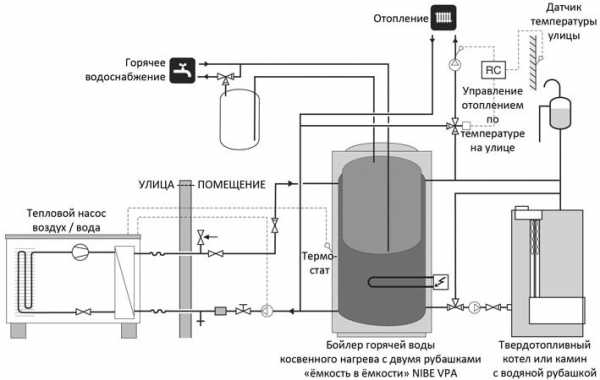

- чтобы предотвратить излишнюю подачу теплоносителя в бойлер, следует обязательно установить трехходовый клапан и термостат, который будет фиксировать температуру воды в накопителе.
Если правильно подобрать одноконтурный газовый котел с бойлером косвенного нагрева и качественно выполнить их подключение, то Вы будете получать необходимое количество ГВС оптимальной температуры, затрачивая минимум средств.
oteple.com
