Подключение светодиодного светильника к сети 220В

Оглавление:

1. Введение
2. Меры предосторожности и инструменты
3. Подключение светодиодного светильника к 220В
4. Подключение светодиодного светильника с тремя контактами
5. Подключение потолочного светодиодного светильника
6. Видео

LED-лампы вошли в нашу жизнь прочно и неотвратимо – в отличие от старых добрых ртутных лампочек они более энегкоемки и работоспособны: потребляют меньше электроэнергии и не выходят из строя на протяжении десятков тысяч часов. Из других плюсов – привлекательный внешний вид и компактность. Они не образуют нагара, просты в установке, экологически безопасны. В этой статье постараемся разобраться, как подключить светодиодный светильник к 220В, и главное – как сделать это правильно и безопасно.

Меры предосторожности и инструменты

Несмотря на то, что с подключением может справиться каждый, необходимо помнить о соблюдении техники личной безопасности, иначе ваши действия могут быть чреваты опасными последствиями. Лучше не рисковать и придерживаться простых правил:

1. Монтаж, обслуживание и демонтаж осветительных приборов производится при выключенной электрической сети, поэтому первым шагом необходимо обесточить помещение, в котором будут происходить работы.
2. Если напряжение LED-светильника меньше 220 вольт, то подключать его к сети можно только через блок питания, который должен идти в комплекте. При этом запрещено использование БП для галогенных и люминесцентных ламп.
3. Установка должна выполняться с учетом суммарного энергопотребления данной осветительной системы, которое указано в выданном Техническом условии. Напряжение тока можно проверить с помощью индикаторной отвертки.
4. Сухие руки при монтаже – обязательное условие несмотря на использование перчаток.
5. Необходимо обеспечить свободное пространство вокруг прибора, чтобы лампы не перегревались – в противном случае они будут быстрее выходить из строя, возможно возгорание.
6. Ознакомьтесь с условиями допустимых температур и влажности перед установкой – особенно это касается монтажа в банях и саунах. Нельзя устанавливать светильники, предназначенные для использования в помещениях, на улице без защиты.
7. Выбирайте место установки таким образом, чтобы светильник и осветительная система не могла быть затоплена или подвержена сильной вибрации.
8. Не рискуйте устанавливать светильники и блоки питания если при осмотре вы заметили внешние признаки неисправностей.
9. При неисправностях не нужно разбирать светильники и блоки питания самостоятельно – неисправимые поломки приведут к отказу от сервисного обслуживания со стороны производителя.

При установке LED-элемента бытового назначения вы можете обойтись минимальным набором инструментов. Вам понадобится набор отверток – плоская и крестообразная, инструмент для удаления изоляционного слоя – стриппер – и плоскогубцы. Для большей безопасности советуем использовать специальные перчатки с диэлектрическим слоем.

Подключение светодиодного светильника к 220В

Способы установки можно условно разделить на три вида. У каждого свои особенности, достоинства и недостатки.

Последовательное

Используется в помещениях, к освещению которых нет высоких требований, чтобы сэкономить длину кабеля. В монтаже используются несколько двойных или тройных проводов. Не следует в одну цепь соединять более шести светодиодных лампочек, в противном случае свет от них будет тусклым. Недостаток способа в том, что при поломке одной лампы, проверять придется каждую – только так можно определить и устранить поломку.

Как осуществить? Обратите внимание на схему подключения. Сложностей такое подключение вызвать не должно. От выключателя к первому светильнику проводится фаза, затем от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику нужно будет проложить ноль, который пущен от распределительной коробки.

Будьте внимательны! Если перепутать питание и ноль местами, светильники будут под постоянным напряжением – это небезопасно.

Параллельное

Такое соединение используется чаще – оно практичнее. Каждый светильник будет ярким настолько, насколько это заявил производитель. Минус заключается в том, что проводника потратить придется намного больше.

Обращайте внимание на кабель ВВГ нг 2*1,5 или 3*1,5 – он негорючий, имеет качественный изоляционный ПВХ-слой. В помещениях с повышенным требованиями можно купить кабель с маркировкой ls, которая означает, что при воспламенении кабель не будет выделять много дыма.

Чтобы осуществить такое подключение, протяните кабель от распределительной коробки через выключатель, поочередно соедините с каждым светильником. Обрезайте кабель после первого и передавайте его к следующему до тех пор, пока все лампы не будут соединены в общую сеть. Плюс такого способа в том, что при поломке одной лампы, сеть остается работоспособной.

Лучевое

Наиболее трудоемкий и дорогой способ соединения. К каждому прибору кабель прокладывается индивидуально.

От распределительного щитка проводим проводник в центр комнаты, а оттуда – к каждому отдельному светильнику. Затем к нулю и фазе проведите одножильные провода, их также проводим к каждой лампе отдельно.

Подключение светодиодного светильника с тремя контактами

Постараемся разобраться, как подключить светодиодный светильник, если у него три провода. Перед началом монтажа, советуем прочитать инструкцию, паспорт устройства, в котором помечены значения трех контактов. Для удобства монтажа провода различаются цветами: нулевой обозначается синим, провод заземления — желтым. Фазный обозначается отличным от двух остальных цветов.

1. Соединяем синий нулевой провод лампы с нулевым из распределительной коробки;
2. Фазный провод из распределительной коробки соединяем с выключателем, проводим провод под ним и соединяем с фазным проводом светильника.

Соединять безопаснее при помощи специальных клеммных зажимов.

Будьте осторожны! Не применяйте для изоляции ПВХ-ленты – со временем они усыхают, качество изоляции ухудшается. Это чревато опасным последствиями, в том числе коротким замыканием.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Видео

Как подключить бра к электросети: схемы и способы монтажа

Настенный светильник (бра) – популярный осветительный прибор, дополняющий люстру, порой замещающий ее. Он дает красивый рассеянный свет, который в ряде моделей можно направлять в разные стороны. Такое освещение идеально подходит для чтения по вечерам, работы, создания уютной атмосферы

Бра имеют множество преимуществ перед торшерами – стоят дешевле, не занимают лишнего пространства. Прежде чем приступать к монтажу, надо определиться, как подключить бра, выбрать схему и место расположения, а также приобрести нужные инструменты.

к содержанию ↑

Способы подключения по типам моделей

Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах. Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы.

При монтаже следует учесть такие моменты:

• при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
• учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
• если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.

к содержанию ↑

Веревочная модель

Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.

к содержанию ↑

Клавишная модель

Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.

При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия. Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.

к содержанию ↑

Шнур с вилкой

Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи). Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.

к содержанию ↑

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Перед монтажом следует измерить расстояние от пола и между светильниками, что особенно актуально при установке двух и более бра. Если вешать «на глазок», получатся ненужные дырки в стене или лампы будут висеть криво.

к содержанию ↑

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

• отвертка;
• индикаторная отвертка;
• пассатижи;
• карандаш;
• острый нож.

Если бра будет крепиться высоко, стоит запастись стремянкой. В крайнем случае можно встать на надежный стул, одной рукой опираясь в стену.

к содержанию ↑

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
2. Закрепить крышку бра дюбелями на стене.
3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

Как подключить бра к электросети: схемы и способы монтажа

Как подключить светильник через выключатель самостоятельно.

В любой квартире время от времени может появиться необходимость в выполнении работ по электромонтажу. Среди них чаще всего приходится сталкиваться с вопросом как подключить светильник через выключатель самостоятельно. Работа эта достаточно простая и можно выполнить все действия своими руками, не обращаясь к помощи электриков.

Кроме элементарных знаний в области электротехники, важно учесть некоторые рекомендации, распространяющиеся на подготовительные работы, которые следует выполнить, перед тем как подключить светильник с выключателем, и сам процесс будущего монтажа.

До того, как вы начнете выполнять подключение, обязательно продумайте, какой будет схема размещения всех электрических приборов и аккуратно нарисуйте ее. Далее разрешается приступать к выполнению установки электрического оборудования в квартире.

Подготовительные работы

Перед тем, как приступить к выполнению всех действий следует приобрести правильный выключатель для светильника, качественную распределительную систему, изоленту и соединительные кабели.

После этого обязательно отключается напряжение всей питающей сети. Все, что для этого следует сделать – отключить автомат, затем при помощи специального прибора убедиться в том, что напряжение действительно отсутствует.

Пошаговая инструкция

1. Выполните установку коробки. Сборка в ней осуществляется в в соответствии со схемой. Процесс монтажа выполняется методом скрытой проводки.

   Монтаж скрытой проводки.

2. Самостоятельно проведите монтаж установочной коробки и автоматического электроприбора, расположенного в силовом щитке, который обеспечивает защиту электрической цепи от замыкания.
3. Все электроприборы соединяются между собой при помощи трехжильного универсального кабеля. Его сечение не должно быть меньше 1,5 мм. При помощи него соединяется распределительная коробка с подрозетником. Обязательно необходимо оставить запас для выполнения следующей разделки.

   Такая таблица поможет подобрать оптимальные параметры.

4. При помощи кабелей выполняется надежное закрепление приобретенной распределительной коробки, выбранных электрических аппаратов.

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Важный момент. Проводка должна быть размещена в строгом соответствии с правилами. Сначала к коробке подводится главный питающий кабель, а потом другие провода, которые идут к лампочке.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Схема подключения двойного выключателя

Человек, который ранее не сталкивался с вопросом самостоятельного подключения торшера с выключателем на корпусе может испытывать при выполнении работ некоторые сложности. Поэтому перед установкой стоит внимательно прочитать прилагаемую инструкцию о том, как выполняется подключение к светильнику выключателя во избежание различных ошибок, которые допускают люди, впервые решившие заняться электропроводкой самостоятельно.

Как подключить двухклавишный выключатель.

Первоначально устанавливается и подключается к защитному устройству основной трехжильный кабель питающего типа. Один провод обязательно должен быть подключен к системе действующего заземления, в том случае если ранее такая система была предусмотрена. Не забудьте обесточить всю электрическую сеть в помещении. Это выполняется электриками перед тем, как они приступают к выполнению работ. От устройства защитного типа проводник далее направляется в распределительную коробку, затем аккуратно он подводится к выбранному выключателю, состоящему из двух клавиш.

Следите за тем, чтобы при запасах проводов обязательно в каждой из точек соединения они были 10 см и более. После этого заводится каждый из проводов прямо к светильнику.

Обязательно концы всех используемых при монтаже проводов очищаются от изоляции и, учитывая цвет изоляции токоведущих жил, аккуратно соединяются. В завершение установки проверяется верно ли были выполнены подключения.

Как подключить светильник через выключатель от розетки

Отвечая на вопрос, как происходит подключение светильника через выключатель от розетки стоит отметить, что используется классическая схема: фазный провод самостоятельно необходимо прервать, нулевой провод подключить к любому источнику, который был выбран для освещения.

Схема подключения выключателя от розетки.

Пошаговая инструкция

1. В не зависимости от того, в вашем доме 1 или 2 выключателя, первое, что следует сделать – это обесточить домашнюю электросеть.
2. Осуществляется установка коробки. В нее заводятся все имеющиеся жилы, подведенные ранее к электроприбору, а также провода от розетки, монтаж которой был выполнен.
3. Одна жила от установленного электроприбора должна быть подключена надежно к нулевому контакту, а фаза соответственно заходит уже к выключателю. Вторая фаза распределительной коробки в любом случае подводится вами к другому контакту прибора. Сделать это следует так, чтобы получился разрыв. Включение, как и любое выключение питания у цепи является следствием разрыва.

Решив установить дома светодиодный светильник большое значение при монтаже будет играть верный выбор сечения кабеля. На выбор сечения будет оказывать влияние метод, выбранный для прокладки. Если вы хотите добиться желаемого результата в максимально короткий срок, то желательно пользоваться при выполнении работ таблицей.

Итоги

Для условий управления различным освещением в помещении используются отличные друг от друга выключатели света. Выбор схемы конкретного подключения первоочередно зависит исключительно существующих конструктивных особенностей. Самыми популярными являются модели, которые обеспечивают замыкание / размыкание гальванической цепи.



правильное подключение лампочек к потолку, простые схемы монтажа, и полное пошаговое описание установки своими руками к сети 220В

Установка светодиодных точечных светильников не так сложна, как кажется, на первый взгляд. Достаточно заранее продумать места установки приборов. И позаботиться о подборе правильной проводки. Остальная работа займёт не так много времени.

С каждым годом у светодиодных светильников появляется всё больше поклонников. Лампы накаливания, люминисцентные аналоги уходят в прошлое из-за низкой безопасности и экономности. Светодиодные приборы долго служат, эффективно используют имеющиеся ресурсы. Даже после выхода из строя некоторые модели подлежат повторному ремонту. Потребуется знать некоторые особенности схемы, чтобы эксплуатация принесла лучшие результаты.

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

1. Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
2. Далее сам поток переходит по конденсатору, ограничивающему ток.
3. Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

• Световой поток становится равномерным благодаря рассеивателю.
• Резисторы или чипы, защищающие от резких изменениях в показателях.
• Печатная плата, для впаивания светодиодов.
• Радиатор, отводящий тепло.
• Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
• Диэлектрическая прокладка, между корпусом и цоколем.
• Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.
• G4 – для ламп с миниатюрными размерами.

Правильные схемы подключения к сети

Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.

Последовательный

Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:

1. При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.
2. На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.

Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.

Само подключение по последовательной схеме максимально простое:

• От одного светильника к другому обходит фаза.
• У последней лампочки в цепи ноль подают ко второму контакту.
• Фаза проходит к выключателю, от распределительной коробки.
• Далее всё переходит к точечному светильнику.

Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.

Для домовых подъездов практическое применение схемы тоже допустимо.

Параллельный

Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.

Параллельное соединение проводят двумя путями:

1. Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
2. Шлейфная схема.

Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент – исключение.

Лучевой

Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:

1. Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
2. Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.

Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.

Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении. Внутри всё рекомендуют заполнить пастой, защищающей от окисления.

Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок. Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее.

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

1. Обесточивание электрической сети.
2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
3. Проверка типа цоколей.
4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

1. Клеммники.
2. Пассатижи.
3. Строительный нож.
4. Отвёртка.
5. Кабель с достаточной длиной.
6. Распределительные коробы.
7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт.

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально. К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе. В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

• Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

• Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Что нужно знать о безопасности при закреплении на потолке?

Здесь специалисты дают несколько важных рекомендаций:

1. Светодиоды сильно греются. Потому применяют специальные радиаторы, отвечающие за охлаждение.
2. Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
3. При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.

Возле нагревающихся приборов монтировать светильники тоже запрещается.

Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.

Где можно повесить светодиодный светильник?

Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.

Установка диодных светильников на натяжном потолке

Протяжка и закрепление отдельного кабеля нужны везде, где будут сами светильники. Монтаж натяжного потолка проводят после подготовительных работ. Работы проводят в таком порядке:

1. В местах, намеченных ранее, монтируют профиль с круглой формой.
2. Светильник потом вставляют в отверстие, прорезаемое в полотне.
3. Выставление крепёжных стоек на одном уровне с полотном.
4. Проводники выходят наружу через те же отверстия.
5. На корпус светильника одевают термоизоляционное кольцо перед завершением установки.

Предложенный алгоритм подходит и для работы в помещениях вроде ванной комнаты.

Монтаж светильников на потолке из гипсокартона

Чтобы завершить монтаж светильников, достаточно сжать боковые распорочные пружины, завести корпус в отверстие, подготовленное заранее. Светильник без проблем правильно уходит в потолочную нишу при грамотном подборе диаметров. Главное – чтобы провода не оказались перегнутыми.

Для предварительного сжатия пружин запрещено использовать верёвки и куски проводов. Идеальный вариант – когда корпус свободно проходит через отверстие. Тогда потом проще будет демонтировать изделие, если возникнет необходимость.

Правила техники безопасности при подключении к сети

Основные советы уже были перечислены ранее. Главное – проводить любые работы по монтажу и демонтажу при отключенной сети питания. И внимательно проверять работу проводки перед началом эксплуатации.

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

1. Повреждённый элемент.
2. Неправильно отключенный свет.
3. Кратковременные виды мерцания.
4. Периодичное отсутствие освещение.
5. Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

• Внешние воздействия.
• Неправильная эксплуатация.
• Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Полезное видео

основные правила и технические рекомендации

За последние годы многие люди стали гораздо охотнее переходить с обычных ламп накаливания и улучшенных галогенок на экономичные и качественные светодиоды. Такие источники света позволяют существенно сократить расходы на электроэнергию. И это неудивительно, ведь при одинаковой интенсивности свечения лампа накаливания в 8-10 раз мощнее светодиодной. Аналогичная ситуация наблюдается при сравнении led-диодов и галогенок.

В процессе монтажа могут возникнуть определенные трудности. Далеко не все люди понимают, как подключить светодиодный светильник к 220 В своими руками.

к содержанию ↑

Основы подключения к 220 В

Светодиод – полупроводник, пропускающий электрический ток исключительно в одном направлении. Большинство светильников оснащаются специальными драйверами, преобразующими переменное электричество в постоянное 12, 24, 36 или 48 В. Что касается промышленной сети, то она выдает синусоидальное напряжение 220 В (среднее значение, всегда имеются небольшие перепады) с частотой 50 Гц.

При таком раскладе светодиод будет работать на определенных полуволнах – мигать с частотой 50 Гц. Впрочем, человек не способен заметить мерцание. При подаче электричества в обратном направлении элемент прекратит светиться, но без должной защиты может выйти из строя.

к содержанию ↑

Методы подключения

Простейшим методом подключения светильника к сети на 220 В является использование гасящего сопротивления, расположенного последовательно светодиоду. Напряжение постоянно изменяется, амплитудное значение может достигать 310 В. Данная величина должна обязательно учитываться при расчетах сопротивления.

Также следует обеспечить защиту диода от обратного напряжения, равного прямому. Рассмотрим основные способы.

к содержанию ↑

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более)

В данном случае правильно подключить к схеме выпрямительный диод 1N4007, обратное напряжение которого составляет 1000 В. Если будет изменена полярность и напряжение пойдет в обратном направлении, то оно будет сглажено выпрямительным диодом, защищающим светодиод от пробоя.

к содержанию ↑

Шунтирование светодиода обычным диодом

Этот способ подразумевает использование простого маломощного полупроводника, подключаемого по встречно-параллельному курсу со светодиодом. Обратное напряжение будет воздействовать на гасящее сопротивление, поскольку диод включен в прямом направлении.

Встречно-параллельное подключение двух светодиодов

Способ схож с предыдущим методом, за исключением того, что светодиоды будут гореть только на своем отрезке синусоиды, обеспечивая друг для друга защиту от пробоя.

Существенным недостатком подключения светодиодов к сети 220 В через гасящий резистор является то, что на сопротивлении выделяется огромная мощность.

Рассмотрим пример. Предположим, что используется гасящий резистор сопротивлением 24 кОм при подключении светодиодов к сети 220 В с выходящим током 9 мА. Рассчитаем мощность на гасящем сопротивлении: 9*9*24=1944 мВт (около 2 Вт). Таким образом, чтобы обеспечить оптимальную эксплуатацию, нужно взять резистор мощностью не ниже 3 Вт.

Когда используется несколько led-диодов, потребляющих ток большего значения, то мощность будет расти пропорционально квадрату выходного тока, из-за чего использовать гасящий резистор будет просто нецелесообразно. В случае применения сопротивления меньшей мощности, чем требуется по регламенту, резистор быстро выйдет из строя и произойдет короткое замыкание.

Поэтому роль токоограничивающего элемента должен играть конденсатор, на котором не рассеивается мощность, поскольку сопротивление является реактивным.

В простейшей схеме подключения светодиодного осветительного прибора через конденсатор наблюдается следующая картина: после прекращения питания в конденсаторе сохраняется остаточный заряд – источник угрозы для безопасности человека, который должен разряжаться с помощью сопротивления. Второй резистор требуется при включении питания для защиты схемы от тока, идущего через конденсатор. Выпрямительный диод служит для защиты led-диода от обратного напряжения. Выбирайте конденсатор неполярного типа, рассчитанный для эксплуатации в сети с напряжением не ниже 400 В.

Категорически запрещено использовать полярные конденсаторы в сети переменного тока, поскольку проходящий в обратном направлении ток приведет к разрушению конструкции.

Для расчета нужной емкости конденсатора используют эмпирическую формулу, где производное 4,45 и тока, проходящего через светодиоды, нужно разделить на разницу между амплитудной величиной тока (указана выше – 310 В) и падением напряжения на светодиоде после прямого прохождения.

Например, если нужно подключить led-диод с падением напряжения 3 В и током 9 мА, то по формуле выше емкость конденсатора будет равна 0,13 мкФ. На данную величину в большей степени влияет сила тока, меньшей – падение напряжения.

Эмпирическая формула может использоваться при расчетах емкости конденсатора для сети частотой 50 Гц, поскольку в остальных случаях коэффициент 4,45 требует перерасчета.

к содержанию ↑

Нюансы подключения

Есть некоторые нюансы, связанные со значением проходящего тока при подключении светодиодов к сети 220 В. Рассмотрим простейшую схему подключения светодиодной подсветки в выключателе.

Параллельно выключателю подсоединяются сопротивление (гасящий резистор) и светодиод, после чего размещается лампочка. Схема работает без защитных диодов, а значение гасящего резистора подбирается таким образом, чтобы ограничить ток на величине около 1 мА. Лампочка выполняет функцию нагрузки, также ограничивающей ток. Led-диод будет светиться блекло, но этого достаточно для того, чтобы ночью найти выключатель и включить свет. При смене полярности напряжение станет падать на сопротивление, поэтому светодиод будет полностью защищен от потенциального пробоя.

При необходимости подключения ряда светодиодов можно использовать последовательную схему с одним гасящим конденсатором, которая была описана выше. Важным условием такого подхода является выбор светодиодов, рассчитанных на одинаковое значение ограниченного тока.

При встречно-параллельном подключении используется шунтирующий диод. Параллельное подключение применять нельзя, поскольку если выйдет из строя одна цепь, то весь ток потечет через вторую, из-за чего полупроводники перегорят и произойдет короткое замыкание.

к содержанию ↑

Безопасность при подключении

В случае подключения светодиодов к сети 220 В нужно учитывать тот факт, что выключатель светильника полностью размыкает фазный провод. Ноль прокладывается общий на комнату. Часто в электрической сети нет заземления, поэтому угрозу представляет нулевой провод, имеющий определенное напряжение относительно земли.

Иногда заземляющий провод соединяется с батареями отопления или трубами, поэтому, если человек прикоснется одновременно к батарее и фазе, то может попасть под напряжением.

По данной причине при монтаже к сети желательно отключать и нулевой, и фазный провода, используя специальную автоматику, что позволяет избежать поражения током.

Главные нюансы при построении цепи с подключением светодиодных осветительных приборов к сети 220 В связаны с выбором подходящего по параметрам гасящего резистора или конденсатора. Переменный ток в розетке может оказывать разрушительное действие на все полупроводники, пропускающие электричество исключительно в одном направлении. При грамотном ограничении амплитуды тока и расчете нужного амортизационного запаса цепь будет полностью защищена от выгорания и короткого замыкания, что обеспечит долговечность и надежность.

Как подключить светодиодный светильник к 220 В: основные правила и технические рекомендации

монтаж, как сделать точечный свет на потолке, как подключить потолочный светильник в подвесном потолке, установка спотов своими руками, размер отверстия

Содержание:

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно. Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения. Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами.

Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

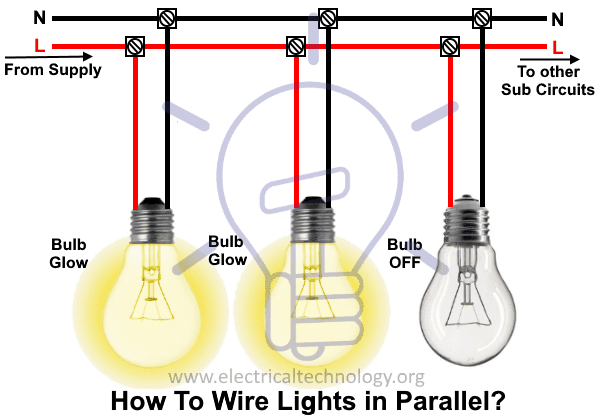

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

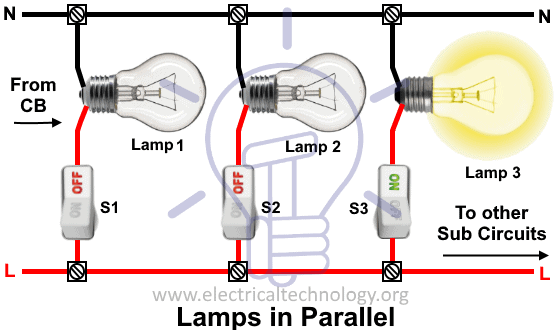

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает  подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Монтаж точечных светильников

Правильный выбор приборов освещения для подвесных или натяжных потолков способствует созданию красивого интерьера помещения. Соединение потолочных светильников точечного типа с кабелем электропитания выполняется по определенной схеме, к выбору которой следует подходить очень ответственно. Кроме того необходимо правильно выбрать последовательность действий в зависимости от типа установленной потолочной конструкции.

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию. После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.

Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

Как подключить фары последовательно? Установка основной электропроводки

Как последовательно соединить точки освещения?

В сегодняшнем руководстве по монтажу основной электропроводки мы покажем , как подключать точки освещения в быках? . Хотя мы знаем, что последовательное соединение для бытовой электропроводки, такой как вентиляторы, выключатели, лампочки и т. Д., Не является предпочтительным способом вместо параллельной или последовательно-параллельной проводки. Но в некоторых случаях нам также необходимо последовательно подключить и подключить электрические приборы.

Как подключить фары последовательно?

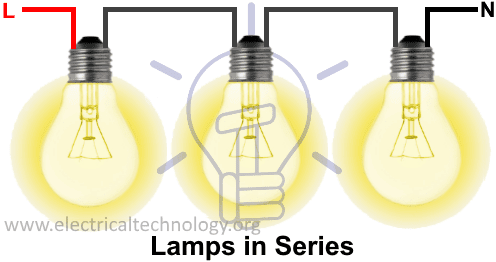

На рисунке выше все три световые точки соединены последовательно. Каждая лампа подключается к следующей, т. Е. L (линия, также известная как фаза или фаза), подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтраль) подключен к тогда напряжение питания.

согласно аналогии с последовательной схемой протекающий ток одинаков во всех этих лампах / лампах накаливания, но напряжение другое, в отличие от параллельной схемы, где напряжение одинаково в каждой точке, где ток различен.

Один из основных недостатков схемы последовательного освещения, добавление или удаление одной лампы из схемы повлияет на всю схему, т. Е. Другие лампы будут тускнеть, а другие подключенные устройства и приборы не получат достаточного или требуемого рабочего напряжения, потому что Напряжение в последовательной цепи разное в каждой точке, но текущий ток одинаков.

Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в эту схему, просто продлив проводники L и N на другие лампы, но они не будут гореть соответственно к номинальной выходной эффективности.Короче говоря, добавление большего количества лампочек в последовательную цепь приведет к затемнению остальных световых точек.

Еще одним серьезным дефектом цепи последовательного освещения является то, что, поскольку все лампы или лампы подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рисунке ниже. Здесь вы можете видеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает правильно i.е. лампочки светятся.

Фонари, подключенные последовательно

Недостатки последовательной цепи освещения.

• Обрыв провода, выход из строя или удаление любой отдельной лампы приведет к разрыву цепи и приведению к прекращению работы всех остальных, поскольку в цепи протекает только один единственный путь тока.
• Если добавить в цепь последовательного освещения больше ламп, их яркость снизится. потому что напряжение распределяется по последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение напряжения возрастет, что не является хорошим признаком для защиты электроприборов.

• Проводка серии «ВСЕ или НЕТ» означает, что все устройства будут работать одновременно или все они отключатся, если произойдет сбой в любом из подключенных устройств в последовательной цепи.
• Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электрические обогреватели, кондиционер и т. Д.) В последовательную цепь. Например, если пять ламп 220 В должны быть подключены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.

• Общее сопротивление последовательной цепи увеличивается (а ток уменьшается), когда в цепь добавляется дополнительная нагрузка.
• В соответствии с будущими потребностями, в текущую последовательную цепь следует добавлять только те электроприборы, если они имеют тот же номинальный ток, что и ток, одинаковый в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства, то есть лампочки, вентилятор, обогреватель, кондиционер и т. Д., Имеют разный номинальный ток, поэтому их нельзя подключать последовательно для бесперебойной и эффективной работы.

Преимущества :

• Для последовательной проводки требуется проводной кабель меньшего размера.
• Мы используем для защиты цепи для последовательного подключения предохранителей и автоматических выключателей с другими приборами.
• Последовательная цепь нелегко получить накладные расходы из-за высокого сопротивления при добавлении дополнительной нагрузки в цепь.
• Срок службы батареи в последовательной цепи больше, чем в параллельной.
• Это самый простой способ подключения электропроводки, который позволяет легко обнаружить и устранить неисправность по сравнению с параллельным или последовательно-параллельным подключением.

Недостатки последовательной цепи освещения

Полезно знать:

• Переключатели и предохранители должны быть подключены через линию (под напряжением).
• Соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочка и т. Д., Предпочтительнее, чем последовательное подключение.
• Метод параллельного или последовательно-параллельного подключения более надежен, чем последовательный.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по монтажу домашней электропроводки:

.

Как подключить фары параллельно? Параллельное подключение переключателей и лампочек

Как подключить точки освещения параллельно?

Общие бытовые цепи, используемые при установке электропроводки, параллельны (и должны быть). Чаще всего переключатели, розетки, осветительные приборы и т. Д. Подключаются параллельно, чтобы обеспечить подачу питания на другие электрические устройства и приборы через горячий и нейтральный провод в случае выхода из строя одного из них.

В нашем сегодняшнем учебнике по основному электрическому подключению мы покажем, что , как подключить фонари параллельно ?

Как подключить фары параллельно?

На приведенном выше рисунке ясно видно, что все лампочки подключены параллельно i.е. каждая лампочка подключена через отдельный провод (, также известный как фаза ) и нейтральный провод .

В параллельной цепи добавление или удаление одной лампы из цепи не влияет на другие лампы или подключенные устройства и приборы, поскольку напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток отличается. Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в такой схеме, просто подключив проводники L и N к другим лампам.

Поскольку каждая лампа или лампочка подключаются между линией L и нейтралью N по отдельности, в случае выхода из строя одной из лампочек остальная цепь будет работать плавно, как показано на рисунке ниже. Здесь вы можете увидеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает нормально, т.е. лампы светятся.

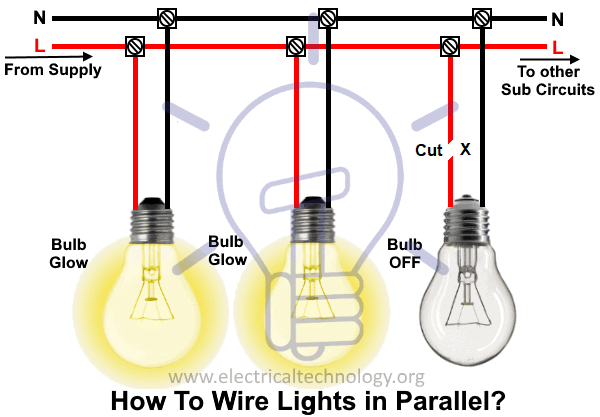

Неисправности в параллельных цепях освещения

Кроме того, если мы будем управлять каждой лампой односторонним (SPST = Single Pole Single Through) переключателем в параллельной цепи освещения, мы сможем включать / выключать каждую лампу с помощью отдельного переключателя или если мы выключим лампочку, остальные точки освещения не пострадают, так как это происходит только при последовательном подключении освещения, когда вся подключенная нагрузка будет отключена, если мы замкнем выключатель.

Лампочки подключены параллельно

Как управлять лампочкой от одностороннего переключателя при параллельном освещении?

На рисунке ниже мы управляли тремя лампочками от трех отдельных односторонних переключателей, подключенных между линейным и нулевым проводами. Первые две лампочки светятся, поскольку переключатели находятся в положении ON, а третья лампочка выключена.

Как управлять каждой лампой отдельно с помощью односторонних переключателей в параллельных цепях освещения

Преимущества параллельной цепи освещения:

• Каждое подключенное электрическое устройство и прибор независимы от других.Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
• В случае обрыва кабеля или удаления какой-либо лампы все цепи и подключенные нагрузки не разорвутся, другими словами, другие светильники / лампы и электрические приборы по-прежнему будут работать без сбоев.
• Если добавить больше ламп в параллельные цепи освещения, их яркость не будет уменьшаться (как это происходит только в цепях последовательного освещения). Потому что напряжение одинаково в каждой точке параллельной цепи.Короче говоря, они получают то же напряжение, что и напряжение источника.

• Можно добавить дополнительные осветительные приборы и точки нагрузки в параллельных цепях в соответствии с будущими потребностями, если цепь не будет перегружена.
• Добавление дополнительных устройств и компонентов не приведет к увеличению сопротивления, но уменьшит общее сопротивление цепи, особенно когда используются устройства с высоким номинальным током, такие как кондиционер и электрические нагреватели.
• параллельная проводка более надежна, безопасна и проста в использовании.

Недостатки :

• Кабель и провод большего размера используются в схеме параллельной разводки освещения.
• При добавлении дополнительной лампочки в параллельную цепь требуется больше тока.
• Батарея разряжается быстрее при установке постоянного тока.
• Схема параллельного подключения более сложна по сравнению с последовательным подключением.

Полезно знать:

• Переключатели и Предохранители должны быть подключены через линию , провод (под напряжением).
• Соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочки и т. Д., Предпочтительнее, чем последовательное подключение.
• Метод параллельного или последовательно-параллельного подключения более надежен, чем последовательный.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии тех лиц, которые имеют хорошие знания и практическую работу и опыт, которые умеют обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке домашней электропроводки:

.

Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?

Как подключить выключатель света? Управление лампой с помощью одностороннего переключателя

В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем , как подключить переключатель света для управления точкой освещения с помощью одностороннего или одностороннего переключателя.

В этом руководстве мы будем использовать базовый переключатель SPST (однополюсный однополюсный) для управления лампой / лампочкой из одного места.

Перед тем, как перейти к деталям, мы должны показать основную конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже:

Конструкция и работа одностороннего однополюсного однополюсного переключателя

. простое пошаговое руководство со схемой и схемой подключения, которое показывает , как подключить выключатель света для управления лампочкой / лампой из одного места с помощью одностороннего или одностороннего переключателя?

Требования:

• Однополюсный переключатель (SPST = однополюсный, сквозной) x 1 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабелей x 3 Нет


Процедура :

Это похоже на последовательную схему i.е. все компоненты соединены последовательно. Просто подключите нейтральный провод непосредственно к лампочке, а затем подключите лампочку к переключателю через средний провод. Затем подключите токоведущий провод к переключателю, как показано на рисунке ниже. На приведенном ниже рисунке показано базовое подключение переключателя света и их положение, т.е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Для включения лампочки выключатель S ₁ должен быть замкнут, чтобы замкнуть цепь и накалить лампочку.

Подключение выключателя света

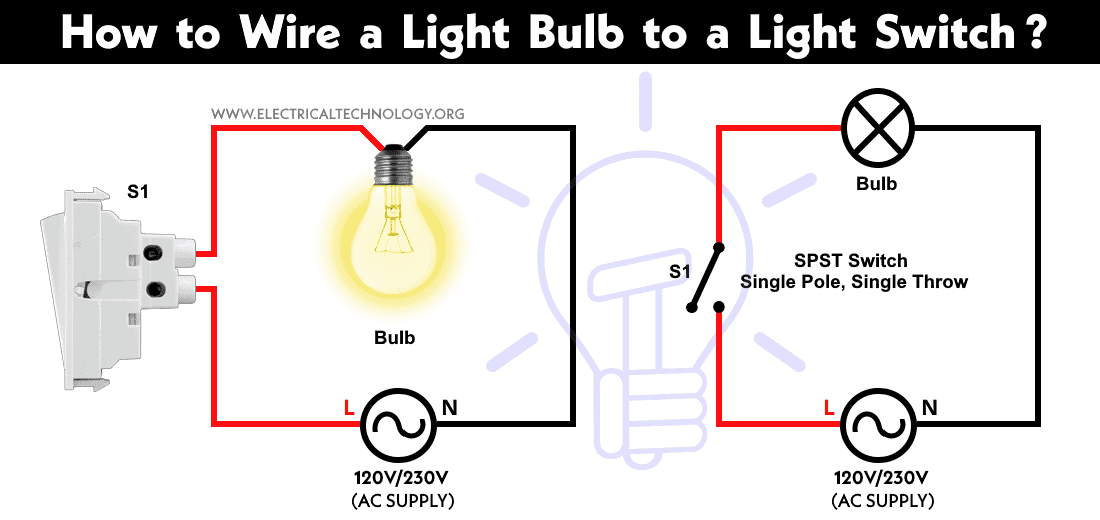

На рис. Ниже показаны принципиальные и электрические схемы выключателей света, которые показывают , как подключить выключатель света?

Как подключить выключатель света

Также обратите внимание, что цвета домашних проводов могут отличаться в зависимости от области. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к переключателям и электроприборам от заземления в распределительном щите, чтобы снизить риск поражения электрическим током и опасности), который не показан на рисунках выше.

Полезно знать:

• Переключатели и Предохранители должны быть подключены через линию , провод (под напряжением).
• Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
• При таком подключении проводов требуется меньше проводов и кабелей.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в электрические соединения.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Учебные пособия по монтажу соответствующей электропроводки:

.

Как подключить переключатели последовательно?

Как последовательно соединить два переключателя для управления одной нагрузкой?

В сегодняшнем базовом руководстве по установке домашней электропроводки мы изучим , как подключать и соединять два переключателя серии для управления и управления одной световой точкой.

По большей части, это не предлагаемый метод последовательного подключения односторонних переключателей, поскольку при установке общей электропроводки используется параллельное или последовательно-параллельное соединение.В некоторых случаях это может показаться бесполезным подключением, но есть некоторые возможности, когда мы должны управлять отдельной нагрузкой из двух мест, в то время как оба переключателя должны быть включены для работы нагрузки.

Прежде чем переходить к деталям, мы рассмотрим базовую конструкцию и рабочий механизм однополюсного переключателя , который показан на рис. Ниже:

Конструкция и работа одностороннего однополюсного переключателя SPST (однополюсный однополюсный)

Ниже представлен простое пошаговое руководство со схемой и схемой подключения, которое показывает , как последовательно подключать односторонние переключатели?

Требования:

• Однополюсные переключатели (SPST = однополюсный, сквозной) x 2 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабелей x 4 Нет


Процедура :

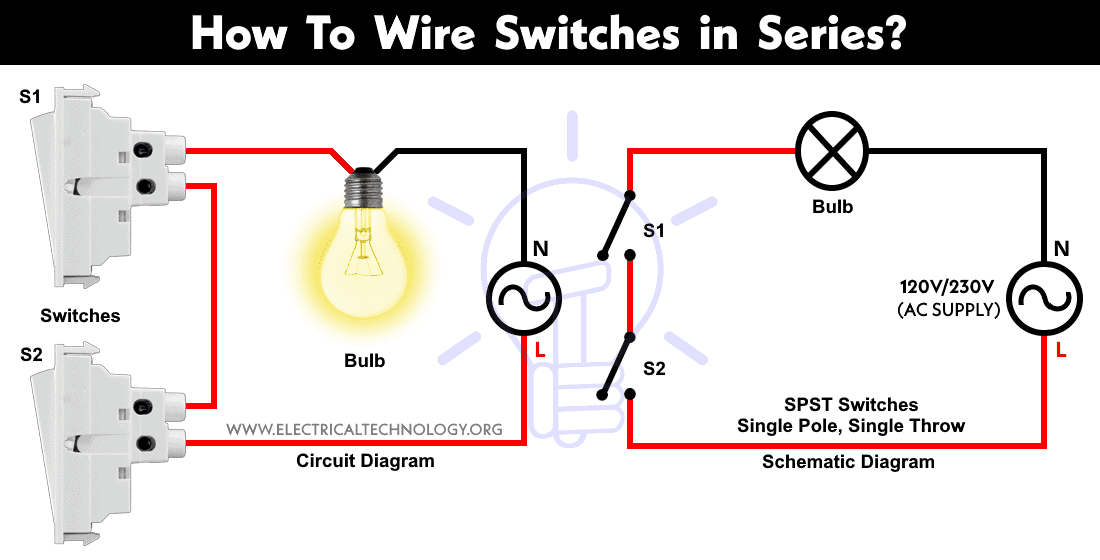

Подключите два однонаправленных переключателя и лампочку последовательно к источнику питания, как показано на рисунке ниже.Имейте в виду, что оба переключателя S ₁ и S ₂ должны быть замкнуты, чтобы замкнуть цепь.

Если к электрическому устройству последовательно подключено несколько переключателей, то есть световая точка, все они должны быть в положении ВКЛ, чтобы нагрузка работала. Если один из переключателей разомкнут, цепь не будет работать.

Как подключить переключатели последовательно?

Цепь завершится, только если оба переключателя находятся в положении ON. Другими словами, если один из переключателей разомкнут или находится в положении ВЫКЛ, лампочка не будет гореть.То же самое и с другими нагрузками, которые подключены последовательно для управления двумя односторонними переключателями.

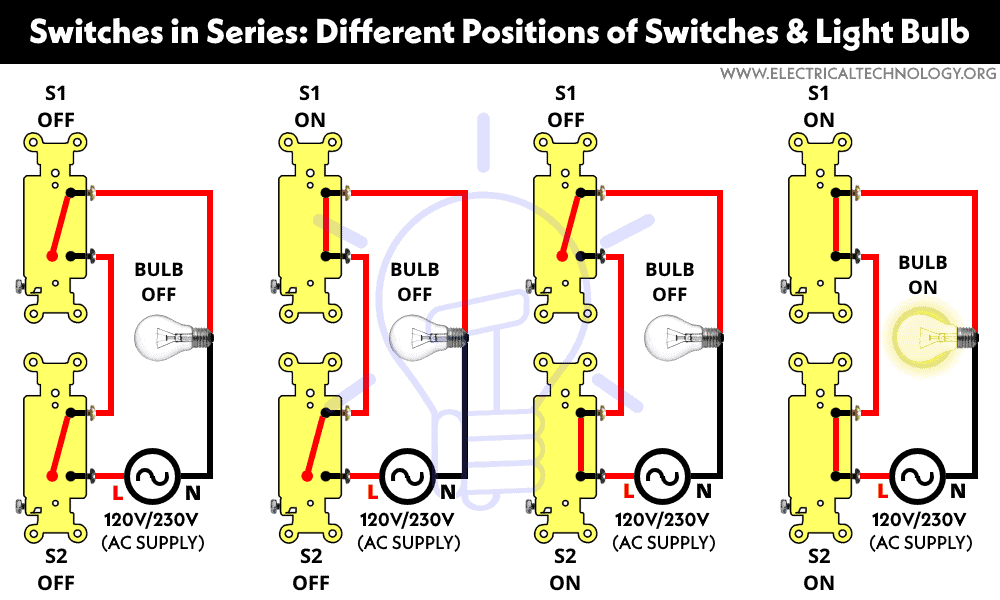

Ниже показаны различные положения односторонних переключателей и световой точки при последовательном подключении.

Щелкните изображение, чтобы увеличить

Последовательные переключатели Различные положения переключателей и лампочки

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, вышеуказанная операция аналогична приведенной ниже таблице истинности цифровой логики и логического элемента.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	0 = ВЫКЛ
0 = ВЫКЛ	1 = ВКЛ	0 = ВКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВЫКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Простой Словом, есть четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет гореть.С другой стороны, если один из переключателей находится в положении ВЫКЛ, ток не будет течь в цепи, так как цепь ведет себя как разомкнутая цепь, следовательно, лампа не будет гореть. Независимо от того, находятся ли все другие подключенные переключатели в положениях ВЫКЛ или ВКЛ.

Полезно знать:

• Переключатели и предохранители должны быть подключены через линию (под напряжением).
• Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
• При таком подключении проводов требуется меньше проводов и кабелей.
• Это не самый надежный и удобный способ подключения.
• Используйте это электрическое соединение только тогда, когда это необходимо.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения в электрическое подключение.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Учебные пособия по монтажу соответствующей электропроводки:

.

Разное
