Подключение теплого пола к электричеству, схема
На сегодняшний день система теплого пола стала пользоваться большой популярностью. Объясняется это разными причинами. В частности, теплый пол позволяет равномерно прогревать всю площадь помещения. Плюс ко всему, можно достичь отличного микроклимата внутри всего помещения. Однако, чтобы работа электрического подогрева работала корректно, необходимо разобраться с вопросом, как выполнить подключение электрического теплого пола. Именно об этом и пойдет речь в этой статье. В ней будут рассказаны разные варианты выполнения этой работы.
Особенности подключения
Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:
- Через щиток.
- Через терморегулятор.
Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.
Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.
Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.
Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:
- Белый – фаза. На схеме преимущественно он обозначается буквой L.
- Синий – ноль. На схемах он изображен буквой N.
- Желто-зеленый – земля.
Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.
Особенности подключения терморегулятора
Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.
Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.
Как рассчитать количество терморегуляторов
Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор. Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.
Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.
Важно! Наличие в каждом отдельном помещение терморегулятора, позволит выставить программу. Например, в некоторых помещениях, можно отключать обогрев на ночь, или, наоборот, включать.
Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик. Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.

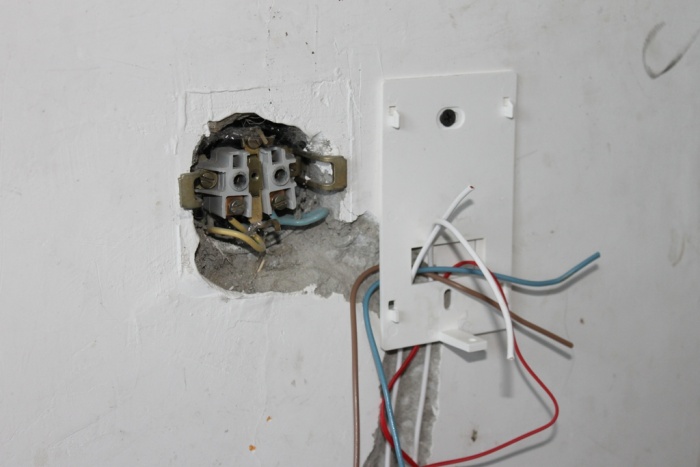

Подключение через розетку
Весь технологический процесс состоит из нескольких этапов. Прежде всего устанавливается термостат. Он может быть накладной или встраиваемый. Если установка будет скрытой, то изготавливается штроба для прокладки кабеля. Далее к распределительной коробке необходимо подвести фазу, ноль, заземление. Все это выводится из розетки. Далее в штробу кладете два кабеля (от термодатчика и нагревательного элемента электрического теплого пола). Подключается все согласно предоставленной схеме от производителя.
Подключение через щиток
В этом случае схема подключения электрического пола практически не отличается от того, что описано выше. Единственное различие в том, что на щиток устанавливается УЗО, который служит в качестве предохранителя. То есть от терморегулятора, все провода для сети направляются к установленному УЗО в электрическом щитке.
Подключение без терморегулятора
Есть еще одна схема, которая подразумевает бюджетный вариант подключения теплого пола без использования терморегулятора. В этом случае провод, выведенный от нагреваемого элемента непосредственно направляется к электрическому щитку, в котором устанавливается УЗО. Минус этой системы в том, что придется вручную контролировать работу всей системы отопления.

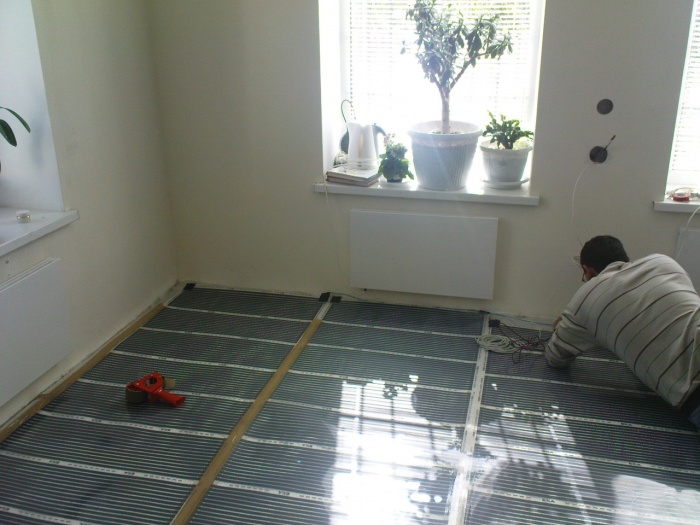

Инструкцию подключения инфракрасного пола

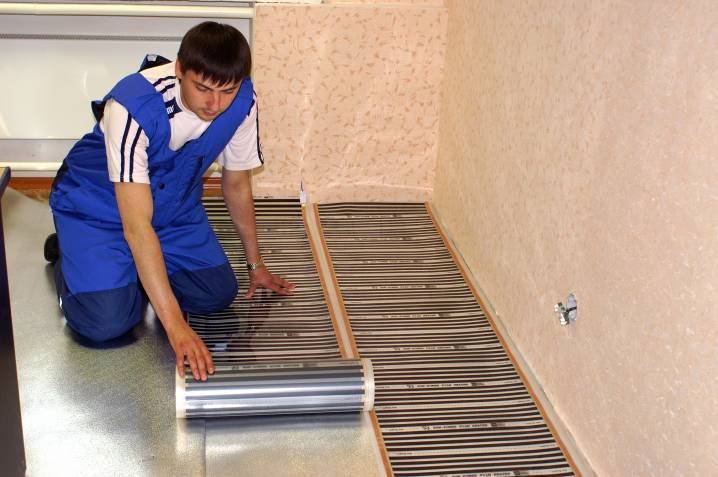

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:
- Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
- Каждый стык на инфракрасной пленке заклеиваете скотчем.

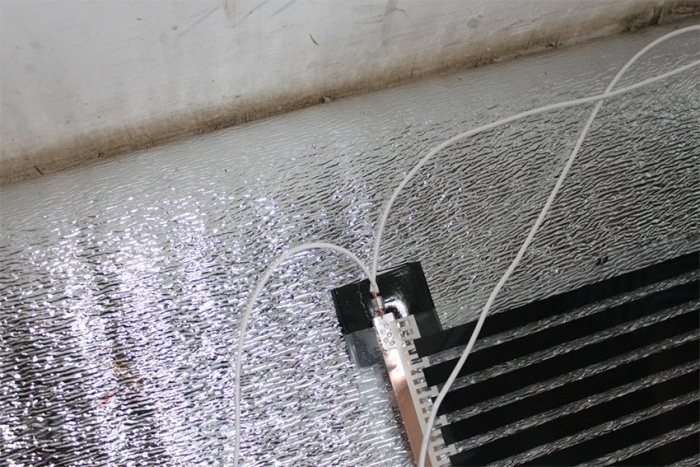

- Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
- Далее клеммы зажимаются плоскогубцами.
- К этой клемме подсоединяется провод, также на зажимах.
- Каждый последующий мат подсоединяется по такой же схеме.
- Каждую клемму необходимо заизолировать битумным скотчем.
- Между собой все отдельные маты соединяются таким же способом, то есть последовательным.
Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.
Заключение
Итак, для нормальной и корректной работы электрического теплого пола крайне важно строго придерживаться технологии подключения электрического теплого пола. Со всей работой вы сможете справиться и самостоятельно. Единственное, для этого необходимо придерживаться всех рекомендаций и советов в этой статье. Данное отопление будет экономить вам электроэнергию, а если сделать все правильно, то вы сможете особо не контролировать. Использование терморегуляторов, позволит максимально автоматизировать весь процесс работы электрического теплого пола, уложенного в полу. Надеемся, что этот материал помог вам разобраться в этом непростом вопросе. Дополнительно можете посмотреть подготовленный видеоматериал. Если вы имеете опыт в этой сфере, то можете оставлять комментарии к этой статье, делясь опытом с другими начинающими домашними умельцами, которые привыкли делать все своими руками.
Теплый пол электрический как подключить
Как теплый пол подключить к электричеству
На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

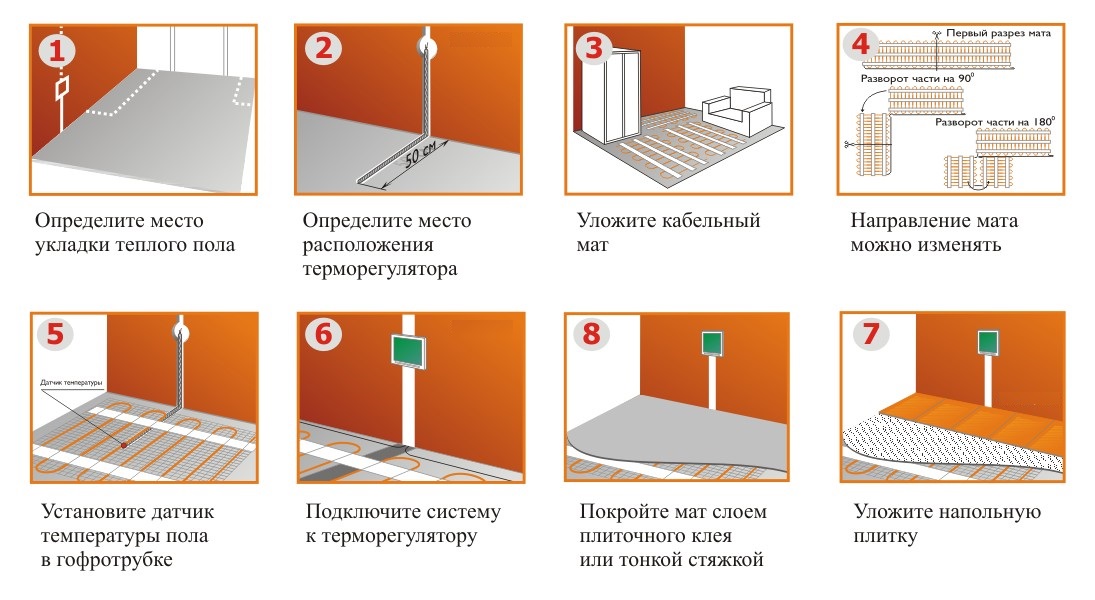

Схема последовательности работ при подключении теплых полов.
Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

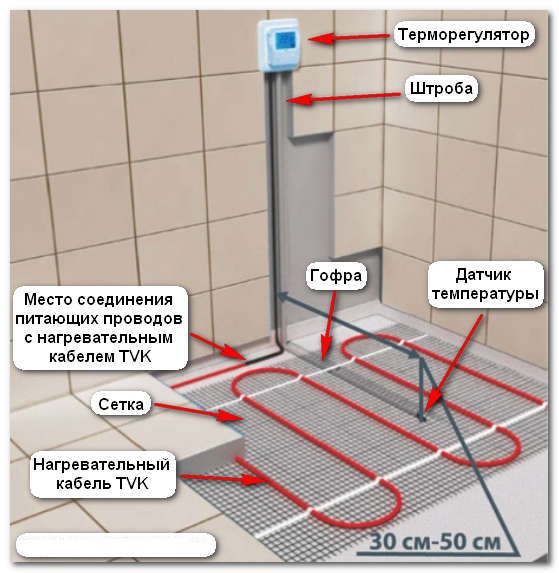

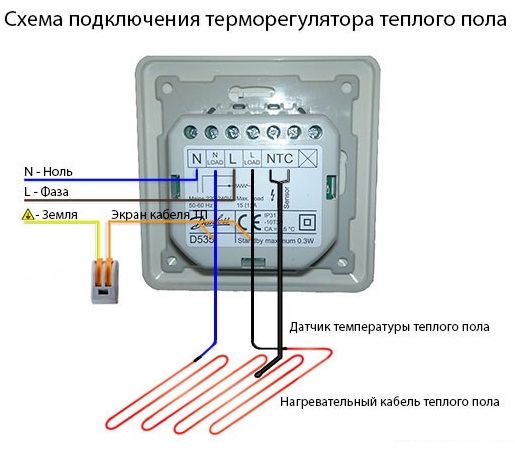

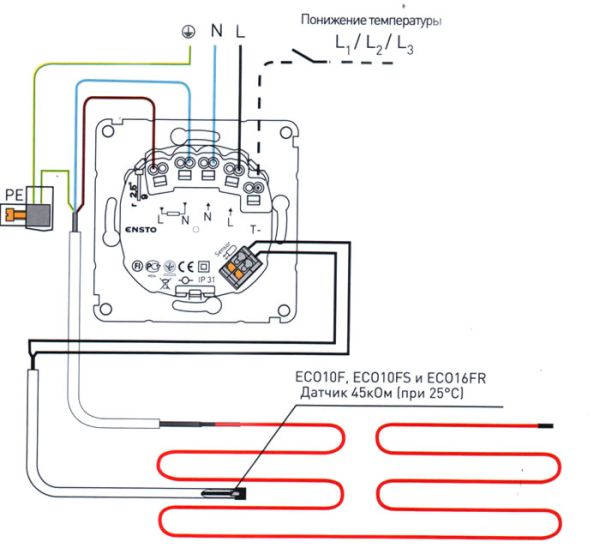

Схема подключения терморегулятора.
Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.
Подключение пола к электричеству осуществляется через терморегулятор.
Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.
Монтаж и установка электрического теплого пола
Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.
Как подключить электрический теплый пол к сети
Схема укладки и подключения теплых полов.
Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.
Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.
Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.
Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.
Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.
При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.
В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.
Подключение кабельных систем (нагревательные секции и нагревательные маты)
Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .
Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.
Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).
Подключение инфракрасного, или пленочного, электрического теплого пола

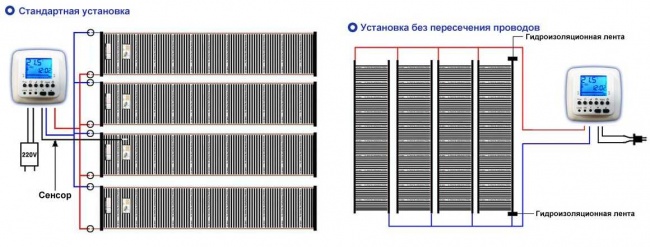

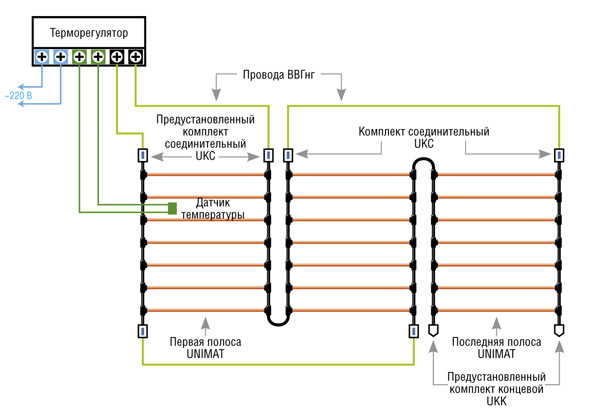

Схема подключения инфракрасного пола.
Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.
Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.
Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.
А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.
Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:
Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.
Подготовка, установка и подключение электрического теплого пола
Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.
Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.
Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.
Как подключить электрический теплый пол правильно?
На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.
Установка терморегулятора
Место для термостата нужно выбрать еще до начала монтажа пола. так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.
Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.
Механического типа.
Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.
Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:
Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.
Подключение кабельной системы
Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:
После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.
Читайте у нас на сайте о технологии и последовательности укладки теплого электрического пола под:
А также узнайте в этой статье о том, как сделать электрический теплый пол своими руками.
Присоединение тепловых матов
Схема подключения нагревательных матов достаточно проста:
Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.
В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

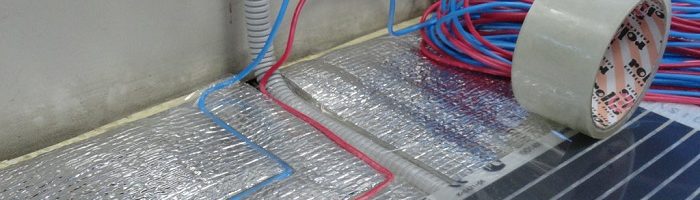

Подсоединение пленочного пола
Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.
Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:
С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.
Как подключить теплый пол к электросети
В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.
Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.
Установка терморегулятора
Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:
- Поддержание заданной температуры в автоматическом режиме;
- Нагрев пола в определенные временные промежутки;
- Экономия электроэнергии;
- Поддержание комфортной температуры круглосуточно.
При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.
Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.
Подключение через розетку
Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
Подключение через щиток
Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.
Подключение теплого пола без использования терморегулятора
Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.
Подключение пленочного инфракрасного теплого пола к термостату своими руками
Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.
Схема подключения электрического теплого пола:
Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.
Подключение стрежневого теплого пола своими руками
Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:
Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.
В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.
Подключение кабельного пола своими руками
Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.
Монтаж пола в виде отдельного кабеля:
Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.
Теплый пол электрический как подключить
Как теплый пол подключить к электричеству
На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.
Схема последовательности работ при подключении теплых полов.
Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.
Схема подключения терморегулятора.
Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.
Подключение пола к электричеству осуществляется через терморегулятор.
Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.
Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.
Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.
Как подключить электрический теплый пол к сети
Схема укладки и подключения теплых полов.
Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.
Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.
Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.
Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.
Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.
При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

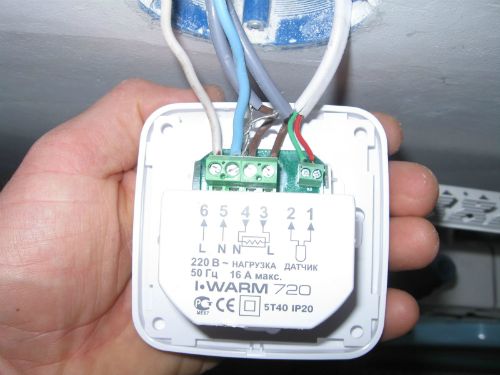

- Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
- Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
- Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
- Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.
В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.
Подключение кабельных систем (нагревательные секции и нагревательные маты)
Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .
Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.
Читать Гибкий порог для ламината и плитки
Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).
Подключение инфракрасного, или пленочного, электрического теплого пола
Схема подключения инфракрасного пола.
Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.
Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.
Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.
А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.
Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:
- Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
- Штроба (для высверливания отверстий в стене под провода).
- Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
- Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
- Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
- Отделочные материалы или кабельные короба для маскировки проводов.
Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.
Подготовка, установка и подключение электрического теплого пола
Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.
Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.
Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.
Как подключить электрический теплый пол правильно?
- Выровнять черновое покрытие и устранить дефекты в виде трещин.
- Постелить теплоизоляцию фольгированной поверхностью к потолку.
- Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку .
- Кабель зафиксировать стяжкой, тепловые маты – клеевой основой. а на пленку можно сразу класть финишное покрытие.
На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.
Установка терморегулятора
Место для термостата нужно выбрать еще до начала монтажа пола. так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.
Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.
- Механического типа.
- Программного типа.
Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.
Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:
- В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
- Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
- Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
- После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.
Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.
Подключение кабельной системы
Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

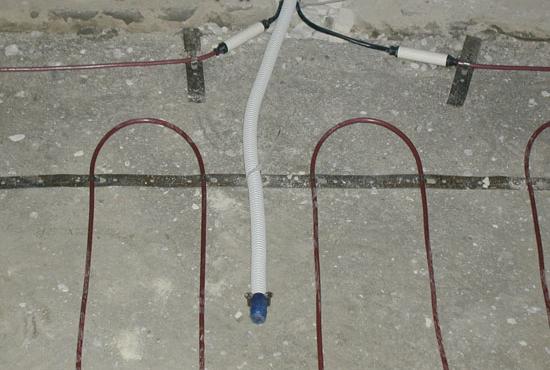

- Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
- Подключить провод от датчика к терморегулятору. а его самого зафиксировать между витками нагревательного элемента пола.
- Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными. заявленными производителем в инструкции.
Читать Можно ли стелить ламинат на линолеум
После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.
Читайте у нас на сайте о технологии и последовательности укладки теплого электрического пола под:
А также узнайте в этой статье о том, как сделать электрический теплый пол своими руками.
Присоединение тепловых матов
Схема подключения нагревательных матов достаточно проста:
- Определяется место, где будет установлен терморегулятор.
- Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
- Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.
Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.
В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.
Подсоединение пленочного пола
Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.
Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:
- Чтобы облегчить работу, рекомендуется установить распаечную коробку. а каждый провод пометить, если это не сделал производитель.
- В коробе провода соединяются в соответствии фаза к фазе. ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
- Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
- Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах. а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.
С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.
Как подключить теплый пол к электросети
В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.
Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.
Установка терморегулятора
Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:
- Поддержание заданной температуры в автоматическом режиме;
- Нагрев пола в определенные временные промежутки;
- Экономия электроэнергии;
- Поддержание комфортной температуры круглосуточно.
При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.
Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.
Подключение через розетку
- 1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
- 2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
- 3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
- 4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
- 5 Осуществить подключение системы пола к термостату.
Подключение через щиток
Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.
Читать Потолочные плинтуса какие бывают
Подключение теплого пола без использования терморегулятора
Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.
Подключение пленочного инфракрасного теплого пола к термостату своими руками
Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.
Схема подключения электрического теплого пола:
- 1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
- 2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
- 3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
- 4 Зажать клеммы плоскогубцами.
- 5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
- 6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
- 7 Изолировать клеммы битумным скотчем.
- 8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
- 9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
- 10 Подключить провод термодатчика к термостату.
- 11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
- 12 Проверить работу системы.
- 13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.
Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.
Подключение стрежневого теплого пола своими руками
Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:
- 1 Разложить каждый мат параллельно друг другу.
- 2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
- 3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
- 4 Подключить провод первого мата к терморегулятору.
- 5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
- 6 Подключить датчик к терморегулятору.
- 7 Проверить работоспособность системы.
- 8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.
Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.
В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.
Подключение кабельного пола своими руками
Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

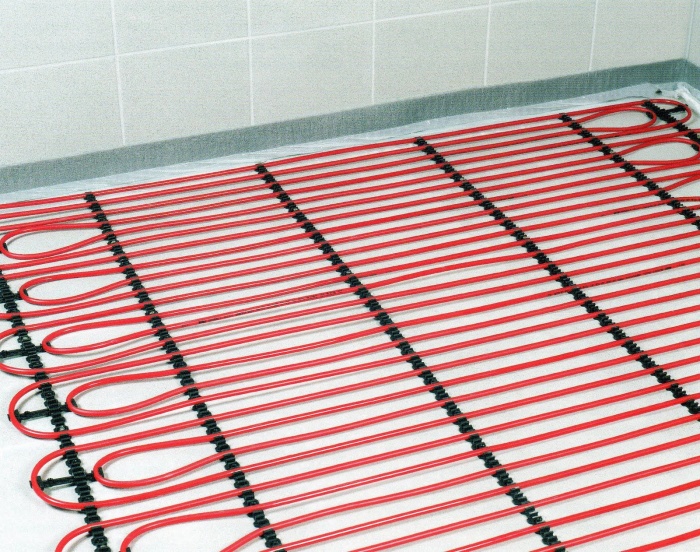

Монтаж пола в виде отдельного кабеля:
- 1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
- 2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
- 3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
- 4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
- 5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
- 6 Контрольная проверка системы.
- 7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.
Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.
Источники: http://1poteply.ru/montazh/pol/tyoplyj-podklyuchenie-k-elektrichestvu.html, http://netholodu.com/teplyj-pol/elektricheskij/podklyuchenie.html, http://domotopim.ru/teplyj-pol/elektricheskij/kak-podklyuchit-elektricheskiy-tepliy-pol.html
подключить и подсоединить теплый пол
Производители электрических полов настолько упростили свою продукцию, что их монтаж может осуществить простой человек, без профессиональных знаний электрика. Однако стоит понимать, что подключение теплого пола должно осуществляться строго по инструкции. Иначе допущенные ошибки, смогут привести к не поправимым последствиям, вплоть до выхода системы из рабочего строя.
Особенности системы
Прежде чем приступить к рассмотрению, такого вопроса, как произвести подключение электрического пола, сначала нужно определиться какая модель будет установлена.
На сегодняшний день потребительский рынок предлагает следующие варианты греющей основы:
- одножильный или двужильный резистивный нагревательный провод;
- инфракрасная токопроводящая пленка;
- карбоновые маты.
Каждый вид электрических полов обладает индивидуальной конфигурацией и мощностью. Поэтому, при выборе модели стоит учитывать особенности конструкции дома, жилой площади и климатические условия региона. При правильных расчетах, можно будет добиться при минимальных затратах на электроэнергии достаточного количества тепла, для комфортного проживания.
Важно: Схема подключения теплого пола к электричеству напрямую зависит от выбранной модели. Но в независимости от конструкции, каждый вариант имеет один источник питания, а также единый терморегулятор и датчик регулировки температуры.
Установка и подключение терморегулятора
Не так давно, подключение электрических теплых полов осуществлялось напрямую, без участия терморегулятора. Но как показала практика, без использования термостата были неоправданные переплаты на электроэнергии, а также снижался срок эксплуатации обогревающей системы. В связи с этим, опытные специалисты пришли к единому мнению, что более рационально теплый пол электрический устанавливать вместе с терморегулятором. К тому же это изделие послужит удобным связующим звеном между обогревающими моделями и источником питания.
Установка термостата
Итак, общее подключение обогревающего пола начинается с установки терморегулятора. Место его расположения в основном выбирается на стене, на уровне 1,2-1,5 метров от пола. Если термостат оснащен сверхчувствительным датчиком температуры, его устанавливают в пределах 30 сантиметров над поверхностью финишного покрытия. При этом место его расположения должно быть защищено от прямых солнечных лучей и находиться на дальнем расстоянии от нагревательных приборов.
Существует два способа установки термостата, это:
- накладной монтаж;
- внутренний монтаж.
В первом варианте терморегулятор крепится на поверхности вертикальной части здания, поэтому в стене достаточно будет сделать штробу для соединения проводов.
Во втором случае, помимо отверстия для проведения кабелей, на стене понадобится соорудить нишу, в которой будет спрятан термостат.
Подключается данное устройство к сети через щиток или стационарную розетку. Рассмотрим каждый вид более подробно.
Подключение к щитку
Подключение термостата к щитку осуществляется в тех случаях, если здание имеет — 20 кв.м. площади и более. Для этого изначально в щитке устанавливается устройство защитного отключения, при утечке тока. Затем к регулирующему устройству, согласно указанной схеме производится соединение проводов теплого пола, через штробу.
Подключение к розетке
Подключение распределительной коробки к розетке рационально использовать в небольших комнатах. При этом, если дом состоит из большого количества комнат, в каждом помещении потребуется установить отдельный термостат. Соединение терморегулятора к электросети осуществляется по следующей схеме:
- От розетки к распределительной коробке проводятся фаза, провод для преднамеренного заземления и ноль.
- По штробе к термостату прокладывается электрический кабель обогревающего пола и провод температурного датчика.
- Каждый провод подключается к указанному месту на распределительной коробке.
Осуществив, таким образом, установку термостата, можно будет приступить к непосредственному монтажу и подключению теплого пола.
Монтаж и подключение электрической системы
Как уже говорилось выше, существует несколько видов электрической системы, для обогрева помещения. Поэтому, монтаж теплого пола и подключение теплого пола будет напрямую зависеть от выбранной модели. Но как показали отзывы потребителей, не каждый начинающий новичок знает, как правильно осуществить эти работы своими руками.
Рассмотрим самые частые задаваемые вопросы, по монтажу и постараемся ответить на них более подробно.
Как подключить кабельный пол
Чтобы ответить на такой вопрос, как подсоединить теплый пол, состоящий из кабеля, сначала нужно понять, как располагается данная система под напольным покрытием.
Кабельный пол представляет собой скрытую электропроводку, которая заливается тонкой бетонной стяжкой. Для проведения монтажа, изначально выравнивается поверхность помещения. Затем выполняется основная укладка и соединение электропроводки.
Кабельная схема подключения электрического теплого пола:
- На подготовленный червонный пол укладывается специальная металлическая лента.
- С определенным шагом на металлической поверхности укладывается и крепится электрический кабель.
- Между витками электропровода устанавливается температурный датчик, провод которого укладывается в гофре.
- К терморегулятору подключается кабель теплого пола, провод датчика и электрические провода сети.
Проверив тестером сопротивляемость электроэнергии в цепи, электрические теплые полы заливаются бетонной стяжкой.
Как правильно подключить матовый пол
Схема соединения матового теплого пола идентична кабельной системы. Существуют лишь некоторые небольшие отличия.
Итак, рассмотрим, как правильно произвести подключение теплого пола на матовой основе:
- По специально намеченной сетке маты кроятся на определенные полотна так, чтобы они покрывали всю площадь комнаты.
- На подготовленную поверхность пола укладывается теплоотражающий материал.
- На теплоизоляцию параллельно друг другу раскладываются полотна теплого пола.
- Каждый мат закрепляется между собой и полом скотчем.
- От первого мата осуществляется подключение электрического теплого пола к терморегулятору.
- Посередине, между кабельными полотнами устанавливается термодатчик.
- От температурного датчика и электрической сети проводятся и закрепляются провода на терморегуляторе.
Проверив подключение теплого пола, электрическая система заливается либо бетонной стяжкой, либо строительным клеем под керамическую плитку.
Как подключить ИК теплый пол
Подключить электрический теплый пол на основе инфракрасной пленки задача не из легких. Это обосновывается тем, что конструкция этой инновационной системы более сложна, чем у аналогичных обогревающих моделей.
Данная система состоит из специальных электрических проводов, которые запаяны в слои термостойкой пленки. Вдоль материала расположены контакты из меди, за счет которых и происходит подключение теплого пола к источнику питания электросети.
Стоит обратить внимание: Уникальность ИК теплого пола заключается в том, что он может располагаться как под напольным покрытием, так и на его поверхности.
Итак, приступим к рассмотрению такого вопроса, как подключить теплый пол на ИК основе, без услуг специалиста:
- ИК пленка кроится на отрезки необходимой величины.
- Выкройка раскатывается на поверхности пола, в сторону стены, где расположен терморегулятор.
- Разложив все полотна, их стыки проклеиваются скотчем.
- Между слоями материала устанавливается конец одной клеммы, другие концы всех зажимов должны располагаться на поверхности медной шины.
- При помощи плоскогубцев, все клеммы сдавливаются.
- К одному зажиму подсоединяется одножильный кабель, остальные клеммы и края медных шин изолируются специальным скотчем.
Выполнив данные работы, необходимо в инструкции подробно рассмотреть, как подключить теплый пол к сети. Если ее не оказалось под рукою, стоит обратить внимание на следующий совет специалиста: сначала к термостату нужно подключить электропровода фазы и ноль, а лишь затем заземление.
Рассмотрев все варианты как теплый пол подключать сети электропитания можно самостоятельно убедиться, что монтаж нельзя отнести к легким работам. Но если учесть все рекомендации специалистов, каждый начинающий мастер сможет выполнить укладку и подключение каждой модели своими руками. С более точным монтажом можно ознакомиться в инструкции, которая идет в одном комплекте с системой отопления.
Несколько теплых полов на один терморегулятор
Подключить два и более теплых полов на один термостат просто, главное — понять не потеряете ли вы гарантию на недешевые теплые полы. Для того, чтобы ответить на этот вопрос, прочитайте о фактах (приемлемых всеми изготовителями), при наличии которых снятие гарантии неминуемо.
Разные системы по типу. Например, инфракрасный и кабельный полы подключенные на одном терморегуляторе. Имея разную скорость прогрева и разную интенсивность тепловыделения, теплые полы будут работать разрозненно. Одна из систем будет перегреваться, работая больше необходимого.
Разное напольное покрытие. Аналогичная первому пункту причина. Допустим у вас две комнаты: в первой напольное покрытие — толстый керамогранит, во второй — плитка. При монтаже датчика в пределах керамогранита (который очевидно прогревается медленнее) сигнал на отключение поступит значительно позже, чем требуется для теплого пола во второй комнате с плиткой, а значит кабель будет работать значительно больше требуемого, что приведет к преждевременному выходу системы из строя. Напротив — в случае монтажа датчика в помещении с быстропрогреваемой плиткой, вы будете ощущать недогрев керамогранита и стойкое желание поднять уровень нагрева до приемлемого, что опять же, увеличит время работы системы.
- Разные площади обогрева. В данном случае речь о серьезной разнице между площадью теплого пола. Подключение 4 и 6 кв.м. на один терморегулятор — нормальная практика, а вот 1.5 и 12 — повлечет снятие гарантии. Причиной будет разница в скорости прогрева.
- Разные производители теплого пола. Не смотря на то, что по сути системы делаются по аналогичным технологиям, у производителей всеже могут быть серьезные различия — линейная мощность кабеля, толщина пола, количество жил в сечении и прочее.
- Высокая мощность. Мы рекомендуем не подключать к терморегулятору теплые полы общей суммарной мощностью больше 80% от допустимого значения регулятора. Что это значит? Средний терморегулятор, например MST-1, имеет значение допустимой мощности — 3200 Вт. Это значит, что мы не рекомендуем подключать к нему теплые полы с суммарной нагрузкой более 2560 Вт. Связано это с пусковыми токами на момент включения, которые могу быть сильно выше заявленного.
Итак, вы не нашли этих пунктов в вашем плане – отлично! Подключение параллельное: подведите концы от теплого пола к распределительной коробке, свяжите провода между собой и выведите общий провод к терморегулятору.
Не смотря на то, что подключение двух и более комплектов теплого пола на один терморегулятор — норма (например ванная+санузел), стоит внимательно прочитать инструкцию производителя. В некоторых случаях в инструкции прямо прописано, что на каждый теплый пол необходимо использовать отдельный терморегулятор. К слову, теплые полы Grand Meyer такой пометки не имеют.
Подключение теплого пола к терморегулятору
Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.
Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию — установка и подключение терморегулятора к теплому полу.
В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).
Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.
Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».
Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.
Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.
Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!
Приступаем к установке терморегулятора теплого пола
1.Устанавливаем датчик температуры теплого пола.
Для этого:
1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.
Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.
1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.
Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.
2. Подключаем заземление к теплому полу.
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.
2.1. Для этого отрезаем по длине (60мм — 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.
2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже
2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.
Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.
3.Подготавливаем терморегулятор к установке.
Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.
После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

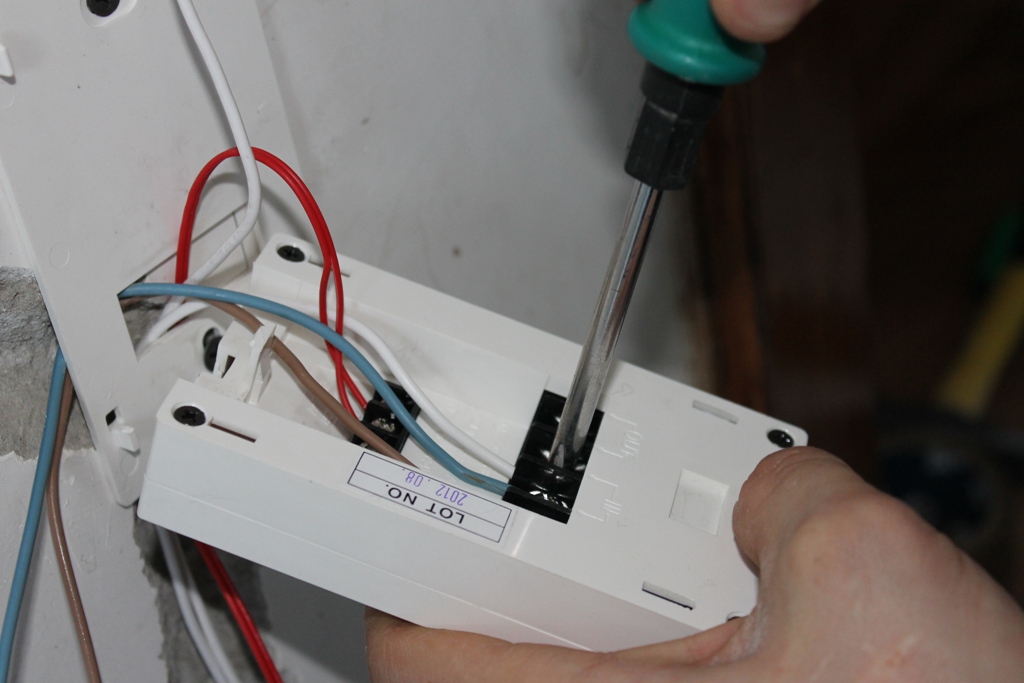

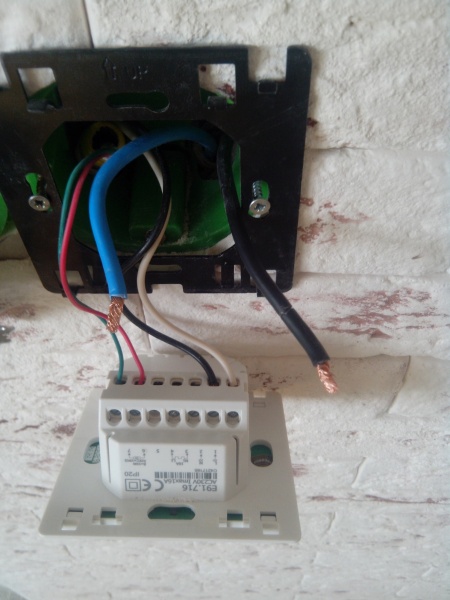

4.Подключаем провода к терморегулятору.
Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.
5. Подгибаем провода за терморегулятор.
Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.
6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.
7. Устанавливаем рамку.
8.Защелкиваем лицевую панель.
Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.
Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.
На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.
Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!
Система теплых полов Часть Ptc DC 24 В Энергосберегающие Пленки для электрического подогрева пола, не требующие обслуживания
1. Что включает в себя система теплых полов?
Система теплого пола содержит элементы подогрева пола, термостат WiFi, трансформатор (переключатель источника питания), теплоизоляционную панель, зажимы для обжима, обжимные клещи и другие небольшие монтажные аксессуары.
2. Какой материал ’ s является материалом для нагревательных элементов теплого пола?
An Нагревательные элементы для теплого пола изготовлены из высокоэффективного графенового материала, он заполнен углеродными нанотрубками с медной проволокой, встроенной по обоим краям, что обеспечивает эффект саморегулирования PTC.
3. Что ’ с саморегулирующимся напольным отоплением PTC?
Положительный температурный коэффициент, при повышении температуры сопротивление увеличивается, ток уменьшается. Когда температура нагревательных элементов достигает 60 ℃, ток уменьшается до 0 ℃, питание автоматически отключается. Когда температура нагревательного элемента падает, внутренняя структура восстанавливается до другой температуры. Это способ экономии электроэнергии и саморегулирования.
4. Какой пол можно укладывать поверх нагревательных элементов An Warm?
Нагревательные элементы «Теплый пол» можно устанавливать под мрамором, кварцевым камнем, керамической плиткой, деревянным полом, цементной плитой, ковром и т. Д.
5. Можно ли гвоздить нагревательные элементы? Будет работать или нет?
Можно забивать гвозди для крепления нагревательных элементов, по обоим краям нагревательных элементов встроена медная оплетка, можно гвоздями забивать середину нагревательных элементов.
6. Какая ’ с потребляемая мощность на квадратный метр в ваттах?
Потребляемая мощность нагревательного элемента «Теплый пол» составляет 80 Вт на квадратный метр.
7. Какой размер ’ s составляет нагревательный элемент An Warm?
Ширина нагревательного элемента 34 см, толщина 1,2 мм, один рулон 30 метров, вес брутто 13 кг.Нагревательные элементы можно разрезать на любую необходимую длину.
8. В чем ’ s основное конкурентное преимущество системы теплого пола?
Система теплого пола является оригинальной норвежской конструкцией, проста в установке и обладает простой функцией «сделай сам». Источник питания постоянного тока, работающий без магнитного поля и без утечки, энергосбережение, низкое энергопотребление инвертора, равномерное нагревание, нулевая стоимость обслуживания.
Особенности системы теплого отопления с сейфом; сохранение энергии; здоровый; отсутствие электромагнитного излучения; Не вредит окружающей среде; долговечность; экономичный, который вы можете найти в нашей брошюре.
В отличие от других аналогичных продуктов для обогрева 220 В, система теплого пола добавляет трансформатор для преобразования 110/220 переменного тока в низкое напряжение 0-35 В постоянного тока, это более безопасно.
Работает круглосуточно, энергопотребление 44.90 киловатт-часов, в отличие от других электропленок 220В, расход электроэнергии 87,70, расход тепла вдвое больше, чем у нас.
Мы также можем предоставить профессиональные инструкции по установке и долгую пожизненную гарантию.
9. Можно ли в бассейне работать на стене?
Да, его можно использовать для настенного обогрева бассейна.
10. Сколько метров потребуется, чтобы проложить 1 квадратный метр?
2.На 5 метров можно вымостить около 1 кв.
11. Какая ’ с максимальная длина укладки каждого элемента напольного отопления?
Максимальная длина укладки на землю составляет 9 метров.
12. Имеется ли в настоящее время какая-либо сертификация системы теплого пола?
Имеются сертификаты CE и ETL.
13. Какая ’ с максимальная температура теплого пола?
Максимальная температура нагревательного элемента может достигать 39 ℃.
14. Какой ’ s способ подключения системы теплого пола?
Параллельно работает система теплого пола.
15. Сколько термостатов можно подключить к одному трансформатору?
К одному модульному термостату WiFi можно подключить один модульный трансформатор.
16. Что ’ с точность термостата?
Точность термостата составляет ± 0.5 ° C
17. Можно ли использовать термостат по Фаренгейту?
Да, он может отображать градусы Фаренгейта.
18. Какой ’ s размер блока питания с теплым переключателем?
Есть три типа электропитания, 500 Вт, 1500 Вт, 3000 Вт, которые соответствуют площади покрытия 7, 18, 36 квадратных метров отдельно.
19. Какова гарантия и ожидаемый срок службы каждого компонента?
Гарантийный срок без искусственного повреждения
Элементы подогрева пола: 30 лет
Трансформатор и термостат: 5 лет
20.Какая обычно используется толщина теплоизоляционной плиты ’ и как насчет материала?
Чаще всего для теплоизоляции используется материал EPE или XPS толщиной 3-20 мм.

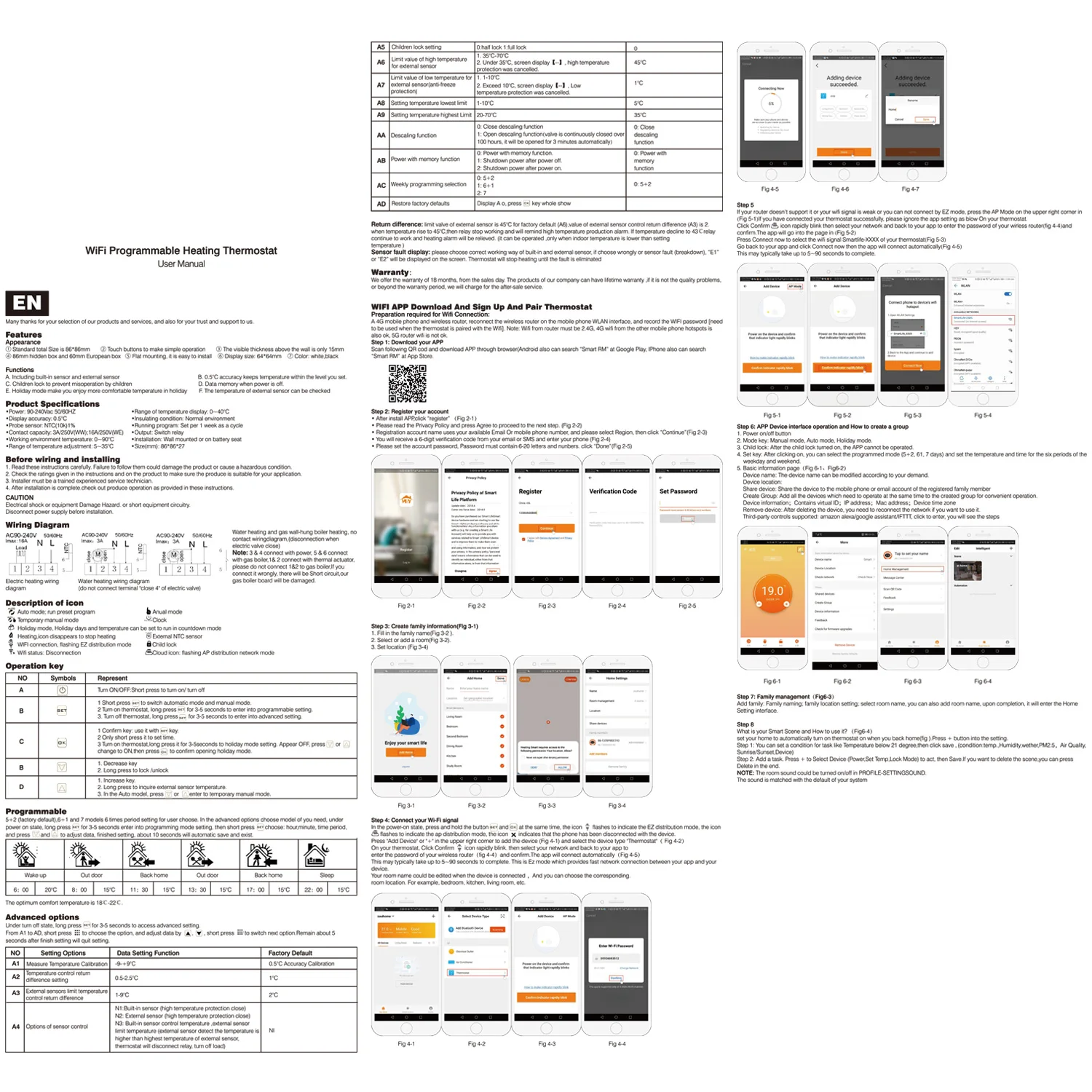

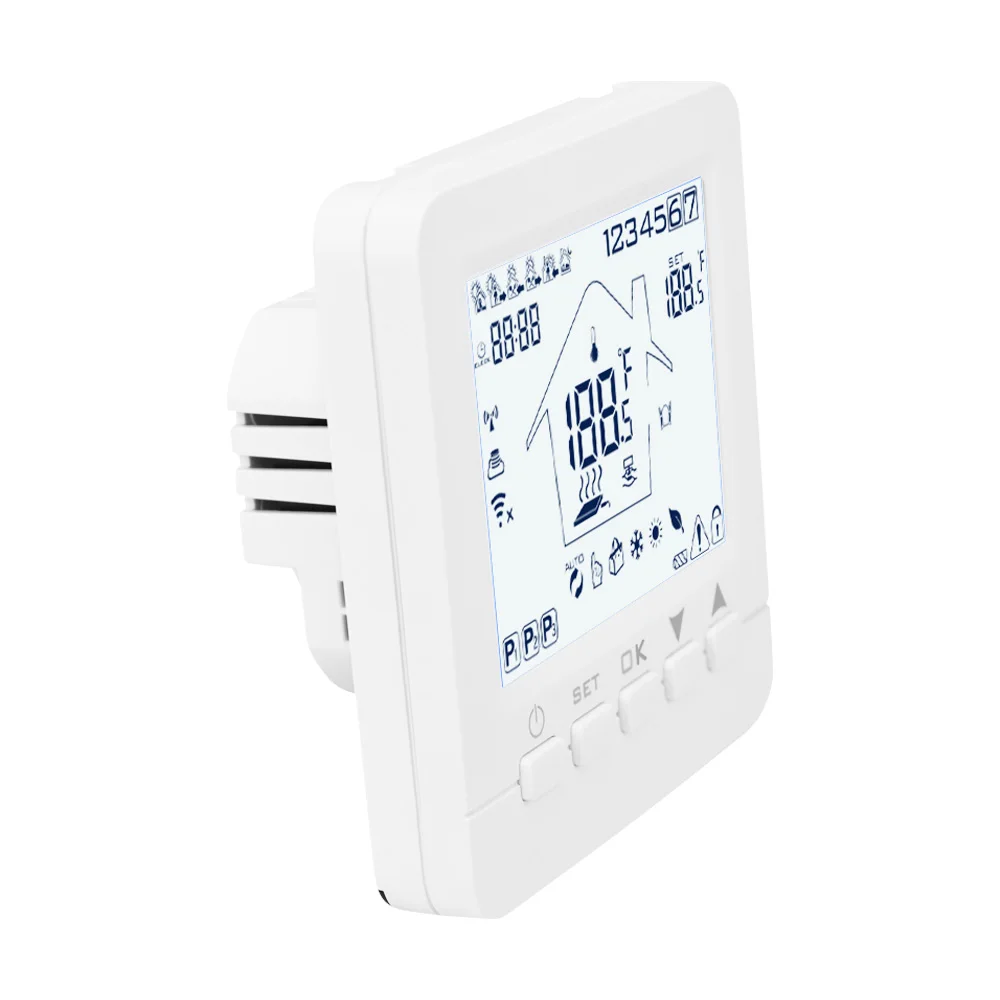

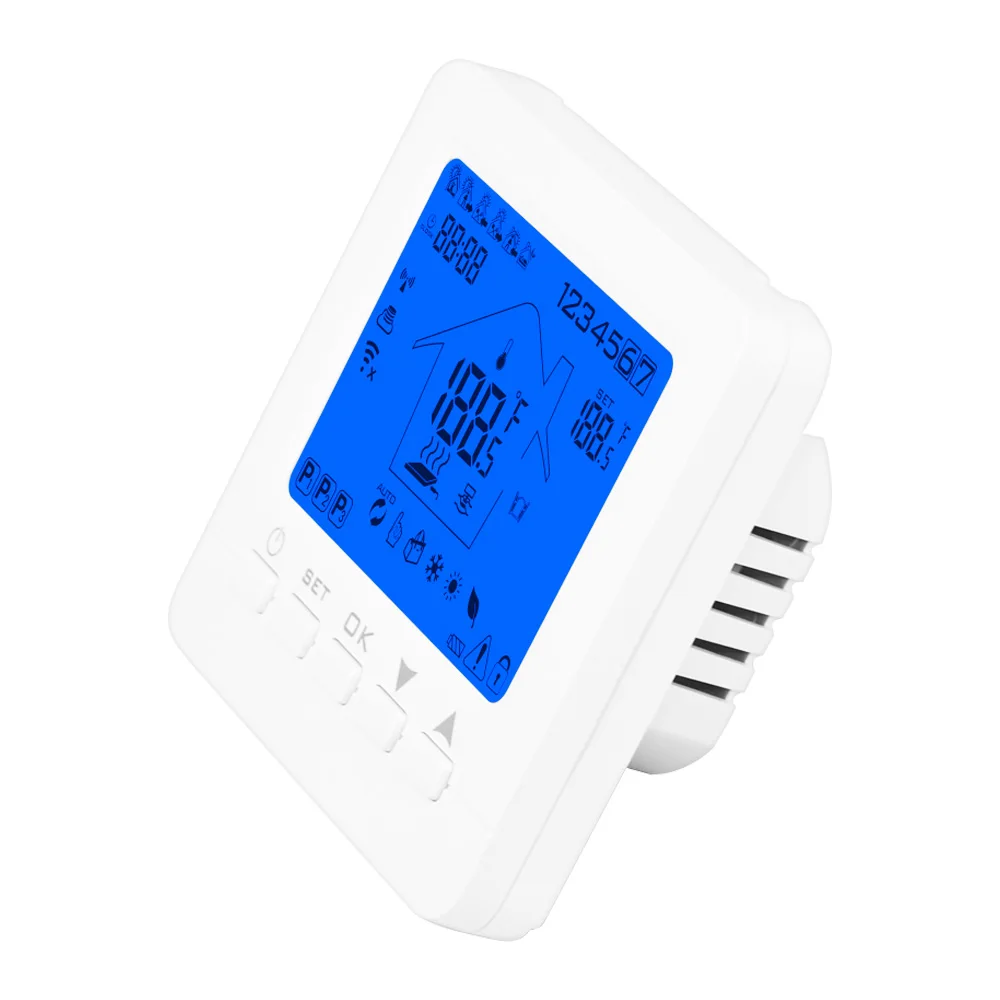

.16A AC 220V WIFI Термостат отопления Система водяного / электрического отопления WIFI Термостат Управление APP для теплого пола | |
Характеристики:

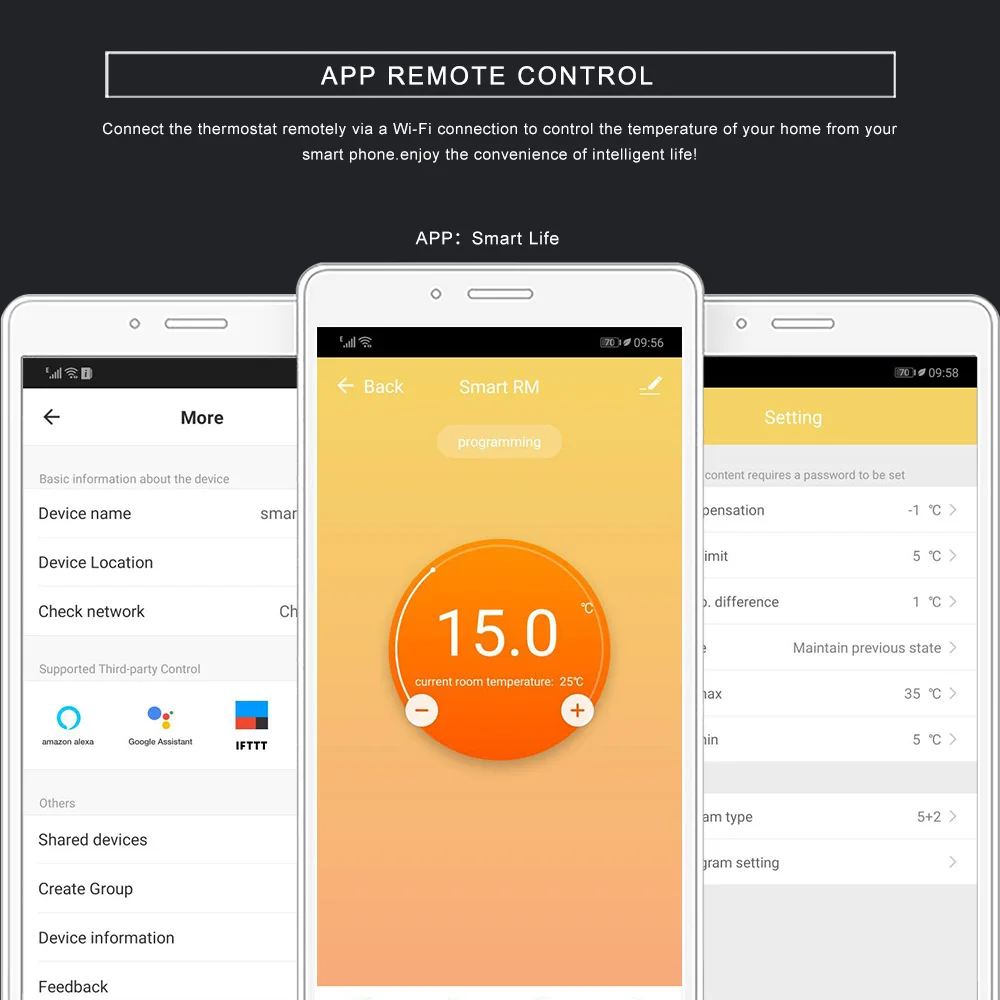

Удаленный C ontrol и V oice ControlПодключите термостат удаленно через соединение Wi-Fi, чтобы контролировать температуру вашего дома со смартфона; совместим с Amazon Alexa и Google Assistant для голосового управления и освобождает руки.

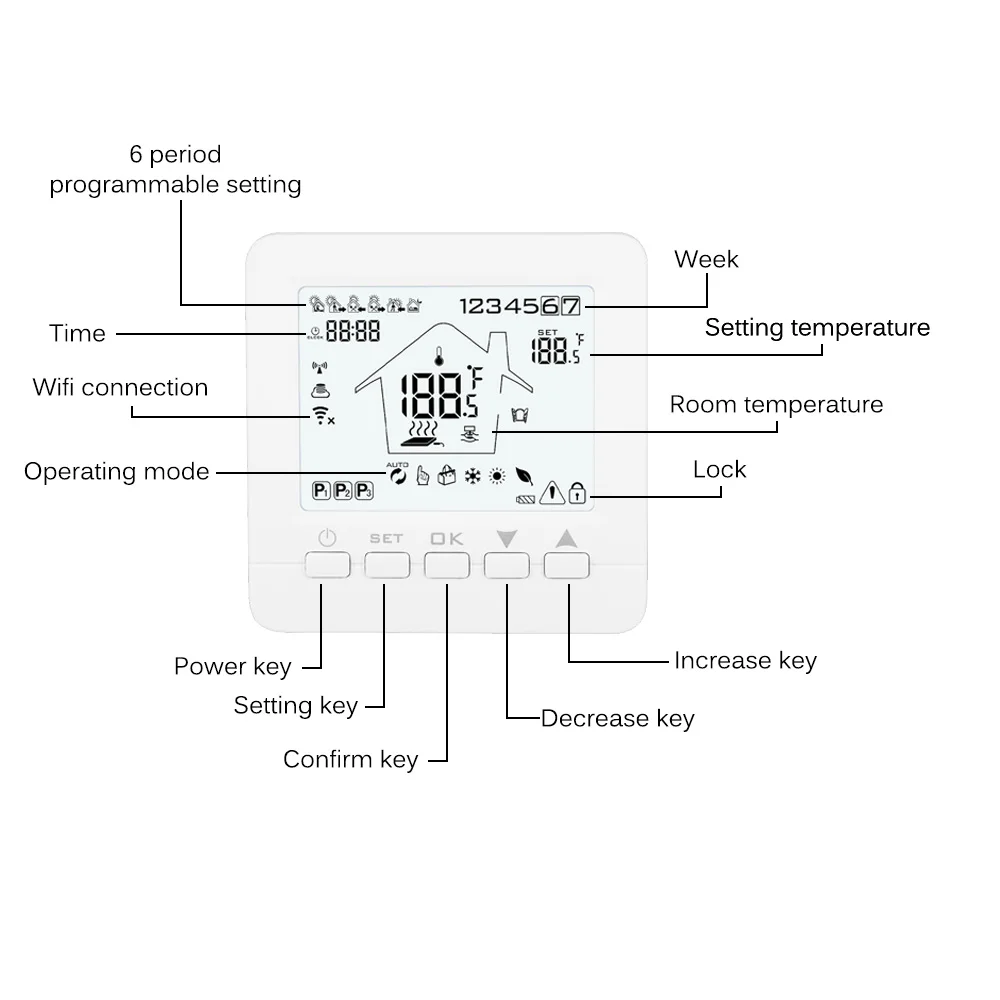

Термостат Программируемый
Он включает в себя ручной и программируемый режимы, позволяющие настроить 5 + 2 дня / 6 периодов в соответствии с вашим образом жизни; таким образом, он позволяет избежать траты энергии, когда вас нет, и гарантирует, что ваш дом будет именно таким, как вам нравится, когда вы приедете.
Простая установка
Встроенный термостат легко монтируется согласно руководству пользователя, подходит для квадратных 60 мм, 86 * 86 мм или европейских круглых моделей (не входят в комплект)
Расширенная совместимость
В основном применяется для настенных котлов, клапанов NC / NO, тепловых насосов и других водонагревателей для нагрева воды.
Многофункциональный
Этот термостат также имеет функцию памяти и функцию блокировки от детей, которые обеспечивают лучший контроль и безопасность детей; он имеет элегантный внешний вид, большой ЖК-экран и сенсорный экран для быстрой и простой работы.
Примечание:
- Сантехническим термостатом можно управлять только грунтовым отоплением и газовым настенным котлом. Это реле 3А без внешних датчиков, потому что нагревательное оборудование не требует температурной защиты, как электрическое нагревание.
- Термостат электрического обогрева может управлять только электрическим нагревательным проводом, электронагревательной пленкой и настенной нагревательной пластиной, потому что все они имеют ток 16 А и нуждаются в внешних датчиках для ограничения температуры нагревательного оборудования, тем самым защищая безопасность оборудования.
Технические характеристики:
Тип: Цифровой термостат
Количество: 1шт
Материал: ПК, АБС
Цвет: белый
Подсветка: синий / белый
Вилка: ЕС и Великобритания
Дисплей: ЖК-экран 64 x 64 мм
Напряжение: 95-230 В
Источник питания: 2 AA * 1.Щелочные батареи 5 В
Текущий заряд: 3 А (управление водяным нагревателем) / 16 А (управление электрическим нагревателем)
Точность дисплея: 0,5 ° C
Установка диапазона температур: 5-35 ° C
Диапазон температур дисплея: 0-40 ° C
Рабочая среда Температура: 0-90 ° C
Датчик температуры: NTC (10K) 1%
Выход: реле переключения
Беговая программа: установить на 1 неделю как цикл
Система поддержки: для iOS 9.0 или выше, для Android 4.0 или выше
Класс защиты: IP 20

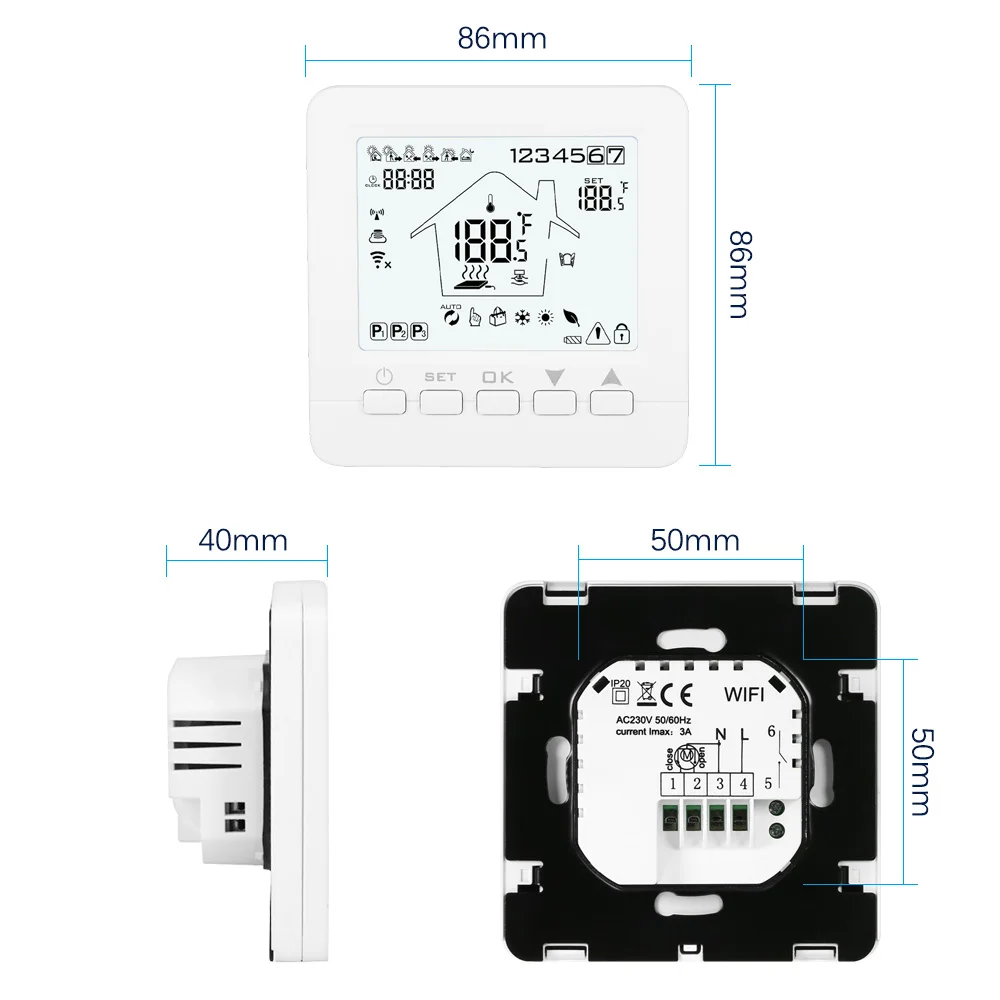

Размер: 8.6 * 8,6 * 2,7 см / 3,4 * 3,4 * 1,1 дюйма
Вес нетто: 220,0 г / 7,8 унций
Упаковка:
1 * цифровой термостат
1 * Внешний датчик
1 * Руководство пользователя
Упаковочный лист
1 * цифровой термостат
1 * Внешний датчик
1 * Руководство пользователя
3A Еженедельный программируемый беспроводной комнатный RF & WIFI Термостат для подогрева пола для системы теплого пола Работает с Alexa Главная страница Google | |
3A Еженедельный программируемый беспроводной комнатный радиочастотный и беспроводной термостат подогрева пола для системы теплого пола Работает с Alexa Google home

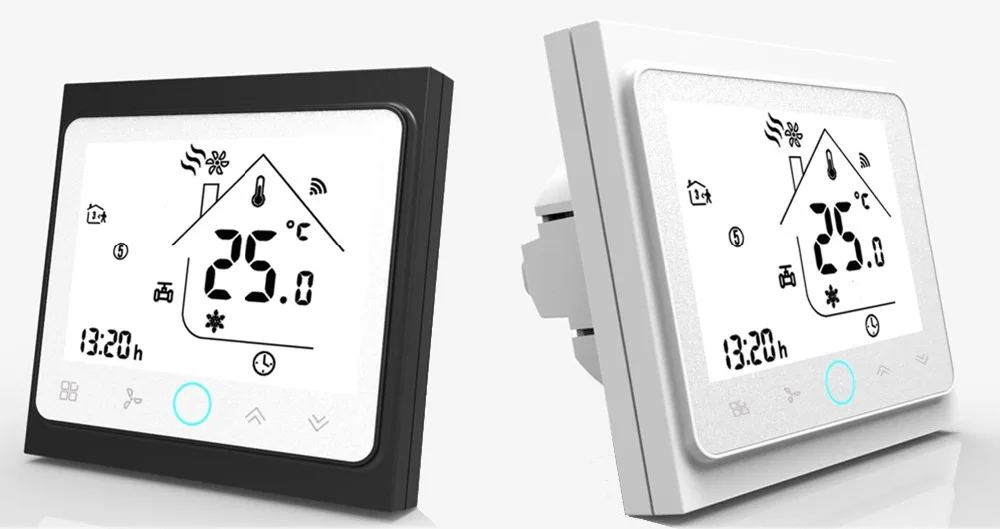

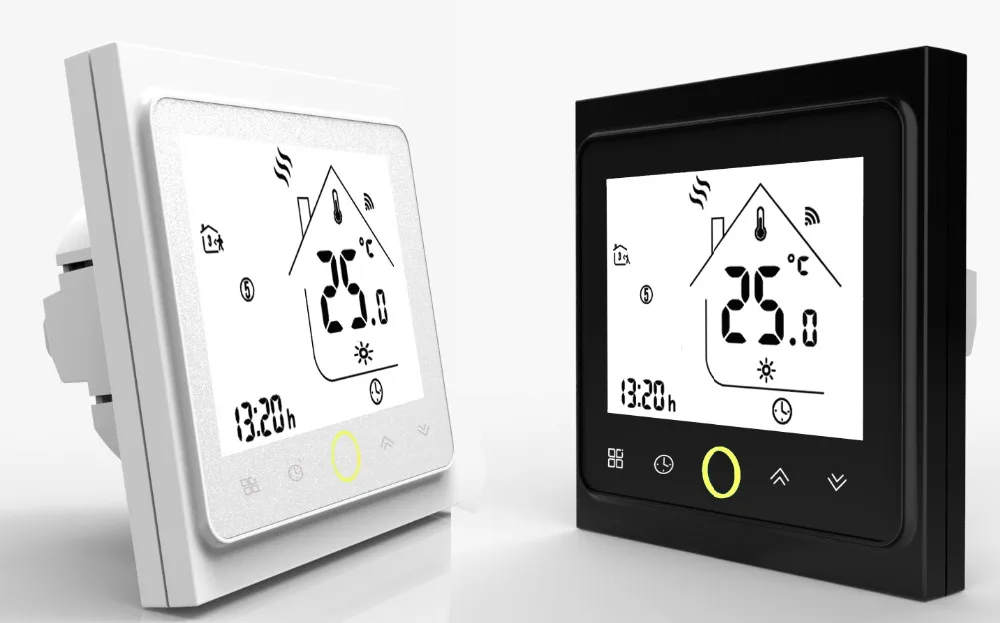

Современный термостат с сенсорным экраном и Wi-Fi BAC-002 был разработан для включения / выключения водяного клапана, электрического привода, радиаторного клапана, термостатического радиатора путем сравнения комнатной температуры и заданной температуры.как достижение цели комфорта и экономии энергии с помощью вашего мобильного телефона. Независимо от того, остаетесь ли вы дома или за границей, вы можете контролировать температуру в комнате. без труда.
Технические данные:
Блок питания | 95-240 В переменного тока, 50 ~ 60 Гц |
Точность отображения | ± 0,5ºC |
Датчик зонда | Скрытый и NTC3950, 10K |
Потребляемая мощность | <0.3Вт |
Ток нагрузки | 3А |
Диапазон регулировки температуры | 5 ºC — 35 ° C |
Предельный диапазон температур | 5-99 ° С |
Гистерезис | 2 ° С |
Состояние изоляции | Нормальная среда |
Текущая программа | 5 + 2 четыре периода |
Установка | 86 * 86 мм или европейская круглая коробка 60 мм |
Сертификат | CE, RoHS |
Характеристики:
— Функция управления интернетом через Wi-Fi, контролируйте температуру в доме из любого места.
APP phone WIFI, эта функция не является обязательной. Разные цены.
— Большой сенсорный ЖК-экран с подсветкой
— 5 + 2 четырехпериодных программных расписания для максимального комфорта. экономика.
— 6-периодная ежедневная программируемая регулировка температуры
— Большой экран с подсветкой легко читается даже в темноте.
— Управление температурой в одно касание отменяет расписание программы в любое время.
— Материал сопротивления рамы, безопасный и надежный
— Точность отображения температуры в помещении составляет ± 0,5 ° C.
— Память данных при выключенном питании.
— Функция автоматической калибровки комнатной температуры
— Подходит для скрытого ящика 86 мм и европейского круглого ящика 60 мм.
-Добавлено много новых функций, которых раньше не было:
1. Интеграция с Amazon Echo и Google Home
2. Поддержка 14 языков
3. Поддержка совместного использования устройства
4. Доступен групповой контроль
5. Поддержка управления локальной сетью или 3G / 4G. и т.д,.
Ваш термостат подходит для установки в стандартную коробку диаметром 86 мм или европейскую коробку диаметром 60 мм. |
Шаг 1.Держите власти о фф. См. Рис. 1 |
Шаг 2. Снимите монтажную пластину, повернув часть ЖК-дисплея. См. Рис. 2. |

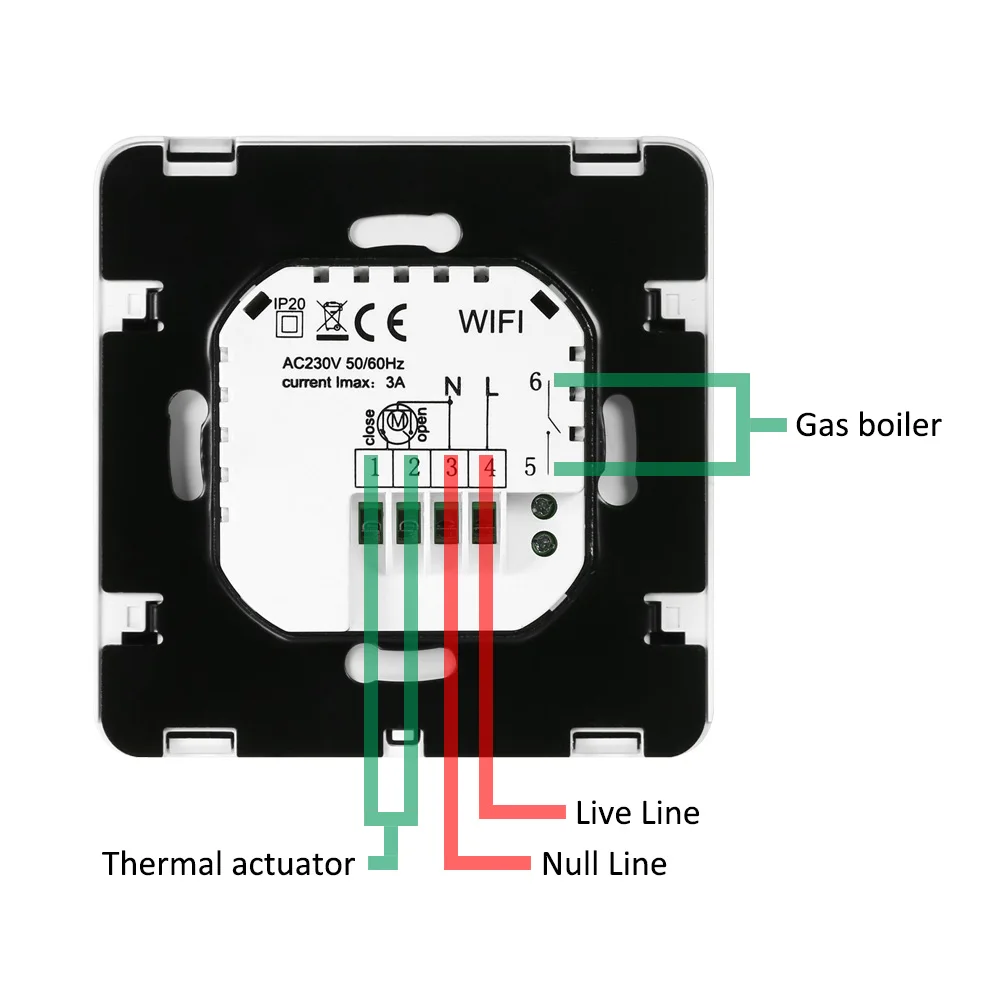

Шаг 3. Подключите источник питания, загрузите в соответствующие клеммы. (См «Электропроводка термостат» для деталей и рис 3). |
Шаг 4. Закрепите монтажную пластину в стене шурупами в коробке. См. Рис. 4. |
Шаг 5.Закрепить корпус thermoatat и монтажная пластина через вращение. См. Рис. 5. |
Шаг 6. Установка завершена. См. Рис. 6. |
В комплект входит:
1 * Термостат
2 * Крепежные винты
1 * Руководство пользователя термостата
1 * Отвертка, установочный инструмент и подарок (бесплатно)
Smart WiFi Термостат 3A / 16A Регулятор температуры Электрический теплый пол Комнатный термостат Работает с Echo Google Home Tuya | |
- Мы отправляем по всему миру, за исключением APO / FPO
- Товары отправляются из Китая авиапочтой, доставляются в большинство стран в течение 15-25 рабочих дней
- Срок доставки зависит от пункта назначения и других факторов, это может занять до 30 рабочих дней.
- Мы принимаем Alipay и Paypal здесь
- Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
- Гарантия 6 месяцев. Покупайте с уверенностью
- Если вы не удовлетворены полученным товаром, верните его в течение 14 дней для замены или возврата денег
Пожалуйста, свяжитесь со мной, прежде чем вернуть его.
- Если товар неисправен в течение 3 месяцев, мы вышлем вам замену без наценки
Или предложите возврат средств после получения дефектного товара.
- Если товар неисправен через 3 месяца, вы все равно можете отправить его нам.
Мы отправим вам новый после получения дефектного товара. Но вам придется заплатить дополнительную плату доставку.
- Мы не несем ответственности за уплату таможенных пошлин или налогов на импорт.
- Мы оставим ПОЛОЖИТЕЛЬНЫЙ ОТЗЫВ после получения оплаты.
Пожалуйста, свяжитесь с нами, если вы не удовлетворены товаром после его получения.
- На все электронные письма ответят в течение 1 рабочего дня.
Если вы не получили наш ответ, пожалуйста, повторно отправьте электронное письмо, и мы ответим вам как можно скорее.
- Только для серьезных покупателей! Пожалуйста, разместите заявку, только если вы согласны со всеми пунктами.
Теперь, если вы покупаете наши продукты, оставьте нам отзыв с 5 звездами и поделитесь им в своей социальной сети, например Facebook, Twitter, VK, Instagram и т. Д. Отправьте нам скриншот, и вы получите дополнительную скидку.Удачных покупок в Интернете.
- В: Как мне оплатить покупку?
A: Мы принимаем следующие способы оплаты: кредитная карта; Money Booker; Т / Т; Вестерн Юнион.
- Q: Есть ли номер для отслеживания моего товара?
A: Если вы хотите, чтобы посылка отслеживалась, выберите авиапочту Китая, почту Сингапура или экспресс-доставку
.
- Q: Поставляется ли этот продукт в розничной упаковке?
A: Мы указали детали упаковки в описании каждого продукта, пожалуйста, проверьте это, спасибо!
- Q: Я являюсь торговым посредником, я хотел бы купить много ваших товаров, какова оптовая цена?
A: Если вы хотите купить большое количество, отправьте нам электронное письмо, мы предложим вам лучшую цену, спасибо!
,
