Терморегулятор для обогревателя, как правильно подключить?
Содержание статьи
Схема подключения
Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.
Терморегулятор полагается встраивать между обогревателем и автоматом.
Мы рассмотрим две схемы подключения.
Стандартная
Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.
Один термостат обладает мощностью 3 кВт. Её вполне хватит для обслуживания 3-х обогревателей, которые чаще всего используют как в квартирах, так и в частных домах.
Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.
Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.
В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.
Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.
Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.
С помощью магнитного пускателя
Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.
Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.
Предназначение магнитного пускателя заключается в частом включении и отключении силовых электрических цепей.
Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.
Нюансы подключения
Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:
- если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
- лучше располагать регулятор от пола на высоте в 150 сантиметров;
- монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
- если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
- подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.
Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:
- когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
- когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.
При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.
Модель с выносным датчиком
Перечисленные выше рекомендации помогут понять, как подключить потолочный инфракрасный обогреватель к терморегулятору. Этот принцип также применяется практически для всех приборов, которые установлены на стенах или потолке. Однако с инфракрасным обогревателем, который находится в полу, дело обстоит иначе.
В этом случае под ламинат или линолеум укладывают специальную нагревательную пленку. Эта система называется «теплый пол». Она является эффективнее, чем настенные или потолочные обогреватели. Чтобы контролировать ее нагрев, чаще всего применяют терморегуляторы с выносным датчиком.
В этом случае от прибора будет отходить еще один провод. На его конце будет установлен небольшой датчик замера температуры. Его необходимо смонтировать непосредственно рядом с пленкой в полу. Для помещений со средней и небольшой площадью инфракрасный теплый пол можно подключать от розетки. Его мощность редко превышает 1,5 кВт.
Подключение терморегуляторов к инфракрасным электрообогревателям
Эффективная работа обеспечивается правильной установкой. Во-первых, нужно продумать в каком месте техника будет находиться. Прибор не должен располагаться в зоне повышенной влажности и вблизи тепловых источников. При несоблюдении этих правил, замер температуры может получиться не точным, что приведет к неправильной работе обогревательного устройства.
Следующий важный вопрос – как подключить терморегулятор к источнику питания и к самому обогревателю. Для замыкания цепи используется реле автоматического выключения. Приведем самые распространенные схемы подключения.
Первый способ подключения терморегулятора к обогревателю инфракрасного типа заключается в использовании одного термостата на один обогреватель. Данный вариант является самым простым методом подключения терморегулятора своими руками.
Второй способ подразумевает параллельное подключение сразу двух обогревательных устройств к одному терморегулятору. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Есть вариант использования одним терморегулятором больше двух электрообогревателей.
Несмотря на сложность подключения, такая схема является самой практичной. Здесь принцип действия устройства основан на применении электромагнитного пускателя для безопасного использования электроприбора.
Некоторые производители могут предложить вам готовую схему, имея в продаже собственные магнитные пускатели. Поэтому, если вы слабо разбираетесь в электротехнике, лучше, предварительно, внимательно ознакомиться с инструкцией для подключения, либо довериться работе профессионалов.
Стоимость и виды инфракрасных обогревателей с регулятором температуры на примере трех популярных образцов. Модели инфракрасных терморегуляторов настенного и потолочного типа являются самыми популярными в своем сегменте продукции. Главное их отличительное качество – компактные габариты.
Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Рассмотрим несколько вариантов.
как подключить термостат в розетку для бытовых приборов, схема подключения терморегулятора с датчиком температуры воздуха
Стандартный электрообогреватель, не имеющий регулятора нагрева, не очень удобен, а порой и просто опасен в эксплуатации. При беспрерывном использовании таких приборов есть высокий риск возникновения пожара, а температуру самого воздуха в помещении можно контролировать только при включении и выключении обогревателя. Поэтому имеет смысл приобрести специальный терморегулятор для него.
Что это такое?

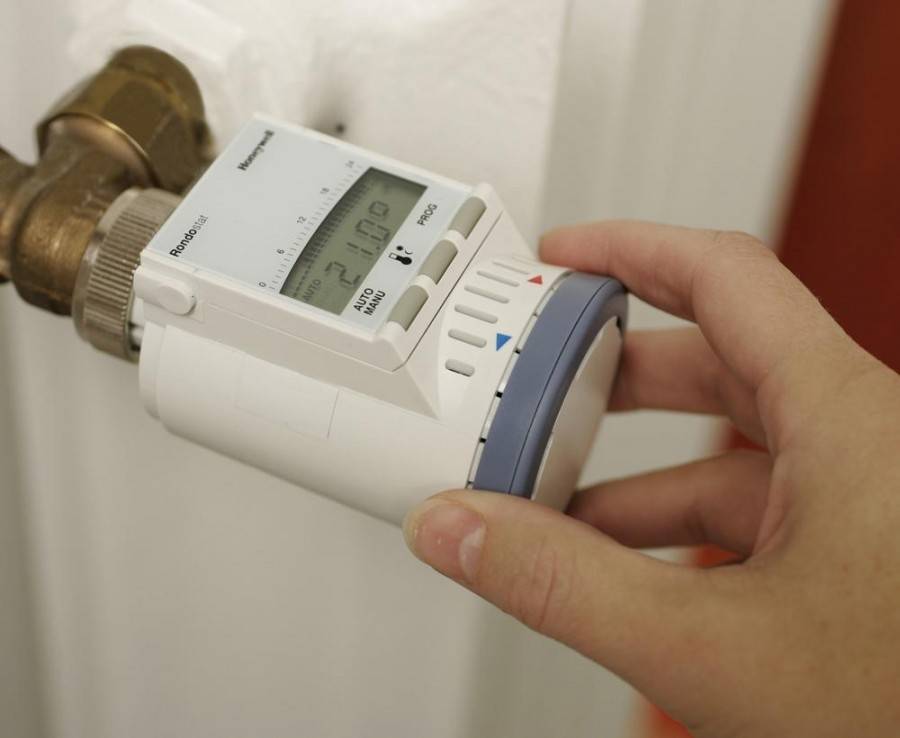

Терморегулятор для обогревателя представляет собой специальное устройство, которое позволяет поддерживать заданную температуру воздуха в помещении. Во многих современных моделях обогревателей такой термостат уже встроен производителем. Если же его нет, то можно приобрести прибор и отдельно. При этом есть виды, которые как подключаются к самому отопительному прибору, так и к электрической розетке.
Внешний вид этого приспособления в зависимости от его типа и производителя может существенно разниться. Но, как правило, это небольшая квадратная или прямоугольная коробочка с дисплеем, на котором и отображаются параметры работы, заданные пользователем. Терморегулятор позволяет не только более безопасно и удобно использовать обогреватель, но и существенно сэкономить на оплате электроэнергии. Дело в том, что приборы без термостата потребляют примерно на 40% больше электричества, чем модели, имеющие такой термостат.
Принцип работы
Суть проста – небольшой датчик заранее программируется человеком на поддержание определенной температуры воздуха. Когда обогреватель нагревает воздушные массы до заданного показателя, то он автоматически отключается. Когда же температура в комнате падает, прибор вновь начинает работать. Использование таких терморегуляторов позволяет всегда поддерживать оптимальную температуру не только в жилых комнатах, но и на складах, в подвалах и во многих других помещениях.
К тому же некоторые модели термостатов можно программировать не только на поддержание определенной температуры воздуха в комнате, но и задавать часы включения и выключения устройства. Это позволяет прогревать комнату к определенному времени – например, к началу рабочего дня или, наоборот, к приходу домой. Терморегуляторы – это нужные и важные устройства для тех, кто ценит не только максимально комфортные условия в помещениях, но и прежде всего переживает за безопасность использования электрообогревателей.
Виды
Сегодня существует множество различных моделей терморегуляторов. Все они подразделяются на 2 большие группы по типу управления:
- механические модели;
- электронные устройства;
- электромеханические девайсы.
Безусловно, первый вариант является наиболее простым и бюджетным, зато второй многофункциональный и современный. Итак, электронные терморегуляторы состоят из 3 основных частей.
- Ключ-реле. Именно с его помощью осуществляется управление девайсом.
- Датчик, который и определяет температуру нагрева воздуха в помещении.
- Микропроцессор. Эта часть терморегулятора координирует движение всех остальных его частей и отвечает за правильность выполнения всей работы в целом.
Простейшее устройство этого прибора обеспечивает простоту его эксплуатации. Для простых бытовых обогревателей такой терморегулятор станет прекрасным и бюджетным дополнением. Данное приспособление встраивается непосредственно в сам обогреватель, точнее, в его центральную часть либо же вблизи розетки. Несмотря на простую конструкцию, даже механические терморегуляторы можно встраивать в «умный дом» и настраивать их не только на поддержание конкретной температуры воздуха в помещении, но и определять с их точностью температуру любых электрических приборов в доме, тем самым повышая уровень пожарной безопасности.
Механические приспособления являются еще более простыми в своем устройстве и использовании. Состоят они из баллона со штоком, внутри которого и помещено специальное жидкое вещество. По внешнему виду напоминают обычную запорную арматуру, правда, имеют маленький размер. Крепятся обычно на сам обогреватель. Простейшие терморегуляторы этого вида обычно устанавливают в погребе, на складах, а также в прочих нежилых или редко посещаемых помещениях.
Простая и безопасная конструкция позволяет использовать их длительное время даже без пристального внимания человека.
Электромеханические терморегуляторы являются современными и многофункциональными. Принцип их действий довольно прост – внутри располагается специальное реле, и определённая часть его при интенсивном нагревании расширяется, тем самым подавая сигнал обогревателю об отключении. И наоборот, когда реле остывает, прибор получает сигнал о включении. При этом внешний вид такого терморегулятора может отличаться в зависимости от производителя и конкретной модели. Есть девайсы, оснащённые просто реле, а есть и те, что имеют специальный дисплей.
Такой вариант терморегулятора подойдет и для погреба, и для складского помещения и, конечно же, для частного дома. Помимо этого, в отдельную категорию специалисты относят и терморегуляторы, предназначенные для инфракрасных обогревателей. Они имеют 2 разновидности – механическую и электронную. Но при этом само устройство и принцип его работы более сложен, чем у девайсов, изготовленных для стандартных обогревателей.
В отдельную категорию относят и розетки-термостаты. Некоторые называют такое приспособление погружным термостатом. В данном случае сама розетка уже оснащена специальным контроллером нагрева самого обогревателя и воздуха в помещении. Правда, терморегулятор все же можно будет приобрести заранее и отдельно. Затем при помощи специальных пазух в него вставляют розетку и крепят на стену, как обычный источник электроэнергии. Далее пользователь программирует термостат на время работы и необходимую температуру воздуха в помещении. Также можно установить и максимальную температуру нагрева самого прибора.
Далее все, что необходимо – это просто включить обогреватель в розетку-термостат и наблюдать за процессом. Большим плюсом является и то, что такой термостат можно с легкостью использовать не только как регулятор нагрева воздуха в помещении, но и как регулятор его охлаждения. Существуют еще и GSM управляемые и Wi-Fi регулируемые приспособления. Они являются самыми дорогостоящими и современными. Программировать такие терморегуляторы можно через любое мобильное устройство и через него же можно задавать или менять команды, а также в любое время проверить эффективность и правильность работы этого девайса.
По типу подключения все терморегуляторы вышеописанных видов также подразделяются на 2 большие группы.
- Стационарные, то есть те, что крепятся к стене при помощи проводов и специальных схем. После установки такого девайса свободно переносить его из помещения в помещение уже не получится.
- Переносные или розеточные. Здесь все просто – при необходимости можно легко перенести из одной розетки в другую и использовать практически в любом помещении.
Есть и еще один критерий, согласно которому все реализуемые сегодня терморегуляторы подразделяются еще на 2 группы.
- Со встроенным датчиком температуры.
- С выносным датчиком. Здесь он располагается обычно на конце кабеля, длина которого колеблется от 150 до 300 см.
Каждая разновидность такого устройства является рекомендуемой, но необязательной для установки в каком-то определенном помещении. При желании любой тип этого приспособления можно устанавливать на любом обогревателе.
Однако чтобы повысить эффективность использования терморегулятора, перед его приобретением и покупкой лучше всего проконсультироваться со специалистами.
Производители
Сегодня многие мировые бренды осуществляют изготовление и реализацию терморегуляторов для обогревателей различного типа. Есть среди них и те, что выпускают только 1 вид такого прибора, а есть и те, что предлагают покупателям разные его типы. Перед покупкой в первую очередь стоит обратить внимание и изучить ассортимент таких производителей.
- Китайский бренд Sardo, предлагает клиентам широкий ассортимент розеточных терморегуляторов. Все модели просты и удобны в монтаже и эксплуатации. Они позволяют не только создать максимально комфортную температуру в помещениях любого типа, но и делают это безопасно и не затратно.
По словам владельцев таких терморегуляторов, потребление электроэнергии самими обогревателями снижается почти на 20%.
- Ballu – еще один производитель, который занимается изготовлением терморегуляторов любого типа. Все модели изготавливаются в соответствии с самыми строгими требованиями безопасности и качества. Именно поэтому они не только просты и эффективны в использовании, но и полностью безопасны.
- Eberle – еще один производитель, в ассортименте которого представлены модели всех типов терморегуляторов, за исключением розеточных. Каждый прибор прост в эксплуатации и установке, позволяет повысить эффективность и безопасность использования обогревателей любого типа и мощности. В ассортименте представлены модели терморегуляторов не только различных характеристик и размеров, но и разных цветов.
- Terneo – этот бренд специализируется на изготовление мобильных терморегуляторов, в частности, розеточного типа. Каждый прибор имеет качественную сборку, компактный размер и может быть установлен на обогреватели любого типа. Длительная и безопасная эксплуатация, стильный и современный дизайн в сочетании с доступной ценой – это именно то, что лучше всего характеризует продукцию этого бренда.
Все вышеописанные бренды, существуют на рынке уже довольно давно. Поэтому их продукция хорошо знакома и обывателям, и профессионалам. Именно их отзывы и подтверждают высокое качество и долговечность терморегуляторов этих брендов.
Правила выбора
Но мало знать, товарам каких производителей можно доверять. Необходимо также заранее оценивать основные критерии выбора конкретной модели терморегулятора.
- Контроль за температурой нагрева воздушных масс в помещении. В первую очередь следует убедиться в том, что девайс контролирует именно этот показатель, а, например, не степень нагрева самого обогревателя. В противном случае приобретением может оказаться вообще бесполезным.
- Важно учитывать и максимальную мощность самого отопительного прибора. Именно на ее основе следует выбирать и мощность терморегулятора. Оптимальным вариантом считается тот случай, когда мощность самого термостат как минимум на 20% выше предельной мощности обогревателя.
- Необходимо учитывать тип помещения, его местонахождение и конкретные характеристики, в частности, влажность воздуха, частоту проветриваний и некоторые другие. Чем хуже будут условия эксплуатации, тем мощнее и защищеннее должен быть и сам терморегулятор.
- Необходимо определить задачи, которые будет выполнять данное приспособление.
Если помимо контроля за температурой воздуха, будут выполняться и другие задачи, тогда экономить не стоит и следует покупать более дорогостоящие модели.
Конечно, не стоит забывать и о таких показателях, как внешний вид, размер и цвет терморегулятора. Они хоть и не являются ключевыми при выборе, но все же оказывают влияние на покупку. Лучше всего, что термостат гармонично вписывался в окружающую обстановку и не сильно выбивался из общего интерьера комнаты.
Схема подключения
К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.
- Большая часть терморегуляторов рассчитана на работу от подключения к сети с напряжением 220 В. Перед подключением необходимо удостовериться в том, что этот показатель соответствует реальности.
- Лучше всего если розетки и сам датчик будут закреплены на одном уровне примерно на высоте полутора метров от пола. Если розетки расположены выше или ниже, следует использовать удлинитель.
- Важно расположить терморегулятор так, чтобы он не был расположен рядом с входной дверью, окном или же любыми отопительными приборами. Такие перепады температуры будут искажать реальные данные, в итоге работать термостат будет неправильно.
- Перед подключением терморегулятора необходимо проверить исправность розетки, а также самого обогревателя. Все составляющие такой системы отопления должен находиться только в исправном состоянии.
- Как только монтаж терморегулятора будет окончен, необходимо сразу же запрограммировать его на дальнейшую работу – то есть задать настройки.
Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.
Также внимательно следует изучить инструкцию по эксплуатации и лишь после этого приступать к монтажным работам.
О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.
Cхемы подключения инфракрасного обогревателя через терморегулятор
Более того, они универсальные и позволяют устанавливать не только инфракрасные, но и приборы любого другого типа, например, масленые или конвекционные. Представленные ниже варианты, расположены от самого простого к сложному. Каждый следующий, устраняет недостатки предыдущего и даёт новые возможности потребителю, но при этом усложняется монтаж, увеличивает количество используемых материалов.
Основные схемы подключения инфракрасных обогревателей
1. Прямое
2. Через термостат, включаемый в розетку
3. Через стационарный механический/электронный терморегулятор
4. Через терморегулятор и контактор
Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.
К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.
Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.
Минусы очевидны:
— Невозможность в автоматическом режиме регулировать температуру
Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой — как только становится холодно – вы его включаете, если стало жарко — выключаете.
— Нельзя подключать к одной розетке несколько ИК-обогревателей
Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.
— Занимается одна из электрических розеток
Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.
— Необходимость ручного включения и выключения
Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.
— Внешний вид
Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.
Основные преимущества:
— Простота инсталляции
Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:
— Стоимость реализации
Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.
— Возможность использовать существующую сеть квартиры или дома
Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.
ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.
Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:
— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку
— Вам придётся занять одну из розеток помещения
— Внешний монтаж портит общий вид интерьера
Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.
При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.
Основные недостатки
— привязка к расположению розеток
Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.
— необходимость покупки доп. оборудования – терморегулятора для розетки
Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.
— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору
Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.
— Внешний вид монтажа
На виду остаются все проводники, занимается розетка.
Преимущества:
— Простота
Реализация не требует никаких подготовительных работ или навыков и знаний.
— Возможность автоматической регулировки и поддержания нужной температуры
Вы получаете полностью автоматизированную систему отопления.
Это, на мой взгляд, самая оптимальная схема подключения инфракрасного обогревателя. Можно применять любой — механический, электромеханический или цифровой(электронный).
При её реализации, устраняются многие наиболее важные недостатки предыдущих способов.
При этом потребуется заранее выполнить электропроводку от электрощита до места установки инфракрасного обогревателя. Возможен вариант с внешней прокладкой, например, в кабель-канале – но этот способ менее безопасный и часто портит внешний вид помещения.
Электропроводка прокладывается от электрического щита или другого источника, до терморегулятора, а уже от него идёт к обогревателю.
Самое сложное здесь — это коммутация проводов внутри регулятора. В качестве примера самого доступного и распространенного механического терморегулятора, взял модель BALLU BMT-1. На его примере, на схеме ниже, показано как правильно подключить проводники внутри.

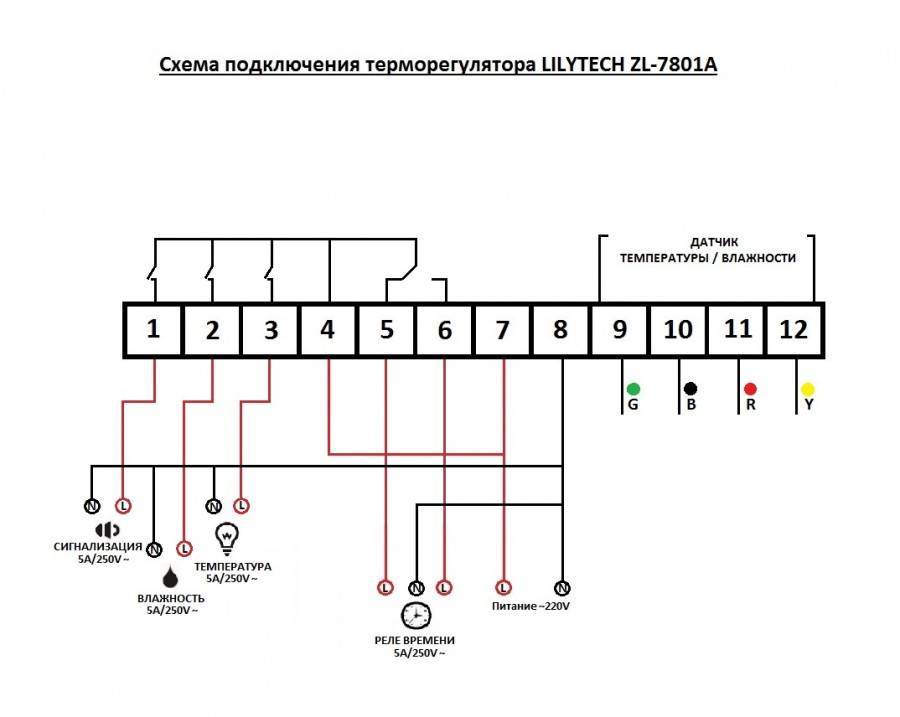

Большинство механических термостаты имеют схожие схемы монтажа, вы это можете видеть на примере модели ZILON, которую мы рассматривали ранее. Кроме того, вместо механического, нередко применяются цифровые(электронные) датчики, они имеют большее количество режимов работы, вариантов регулировки и вешнего вида. Пример монтажа одного из них доступен ЗДЕСЬ.
Главные недостатки
— Большие финансовые затраты, чем у предыдущих схем
Для реализации необходимо предварительно выполнить электропроводку, докупить электротехническое оборудование, терморегулятор и кабель.
— Необходимость дополнительных электромонтажных работы
Потребность в предварительных работах про прокладке кабелей, установке регуляторов, требует привлечения соответствующих специалистов-электриков. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.
— Невозможность установки нескольких ИК-обогревателей или одного мощного
Контакты терморегулятора, редко допускают возможность подсоединения к нему тока большего чем 10А, в редких случаях 16А. Соответственно, максимальная суммарная мощность обогревателей не должна превышать 2-3 кВт.
Преимущества Подключения ИК обогревателя через терморегулятор
— Возможность автоматической регулировки температуры в помещении
Вы получаете полностью автоматизированную систему отопления. Которая сама поддерживает температуру, включается и выключается в запрограммированное время.
— Удобство управления
Вы сами выбираете место установки термостата и его расположение не привязано к месту установки нагревающих элементов.
— Полностью безопасная скрытая электропроводка
Электрическая проводка, выполняется заранее. При этом вы можете правильно выбрать сечение проводников, тип их соединения в распределительных коробках и т.д. При этом все проводники скрыты, значительно уменьшается вероятность повреждения кабелей.
— Внешний вид
Скрытые за отделкой стен кабели и возможность выбора внешнего вида управляющих устройств – позволяет сохранить первоначальный вид интерьера и даже украсить его.
ВЫВОД: Если отбросить сложности монтажа и дополнительные затраты на оборудование и электропроводку, это практически идеальный вариант по функционалу, для небольших помещений. Где зачастую достаточно одного, двух обогревателей, общий потребляемый ток которых не превышает 10-16А для поддержания комфортной температуры лучше не придумать.
Если же у вас стоит задача обогревать большое помещение с использованием нескольких отопительных электроприборов или энергоёмких, мощных моделей, для вас лучший вариант подключения через термостат и контактор.
Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.
Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.
Схема подключения нескольких обогревателей через контактор выглядит следующим образом:
Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.
Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.
Недостатки инсталляции с использованием контактора
— Стоимость реализации
Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.
— Сложность монтажа
Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.
— Ограничение подключаемой мощности
Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.
Преимущества подключения обогревателей через контактор и терморегулятор
— Возможность регулировки температуры в помещении
Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.
— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих
Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта
— Возможность простого усовершенствования системы
Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.
— Внешний вид, удобство и безопасность
Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.
ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.
В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.
Если же вы используете или знаете другой способ подключения и считаете, что он достоин упоминания – напишите об этом в комментариях к статье, это будет полезно многим.
Схема подключения механического терморегулятора
Современные домашние механические терморегуляторы, как правило, могут применяться не только в отоплении квартиры или дома, но и в системах охлаждения. Принцип работы тут простой — пока не достигнута выставленная регулятором температура срабатывания – включены обогреватели – котлы и иные компоненты системы обогрева, или же наоборот, когда достигается выставленная температура, включается кондиционер и работает до того момента, пока температура воздуха не понизиться ниже выставленного, порогового значения. Чаще всего к термостату подключают только отопление.
Для реализации таких различных схем подключения, в механическом термостате имеется две различные клеммы, первая из которых используется для подключения отопительных компонентов, а вторая для охладительных.
Вообще, производители предлагают различные модели терморегуляторов, которые могут отличаться между собой наличием или отсутствием некоторых дополнительных опций, но основной набор функций обычно единый.
Тут стоит напомнить, что для работы механическому терморегулятору не требуется подключение к сети или использование элементов питания. Внутри него производится лишь коммутация проводки, идущей до климатических систем, а работа всех алгоритмов управления заложенных в них, основана на изменении механических свойств материалов при изменении температуры. Подробнее о принципе работы, устройстве и применении стандартных комнатных механических терморегуляторов в отоплении читайте в нашей статье «Механический терморегулятор для отопления | Термостат»
Зачастую, производители не особо стараются сопроводить свои механические терморегуляторы удобными, подробными инструкциями по подключению, ограничиваясь лишь общей схемой, которую без знания основ электротехники бывает тяжело понять. Так, например, с комнатным механическим термостатом Zilon za-1 в комплекте поставляется вот такая схема подключения:
Согласитесь, схема совершенно не информативная, подключить согласно такой инструкции механический термостат сможет далеко не каждый. И этот пример, к сожалению, не единичный и подобное встречается довольно часто.
Ниже я привожу более наглядную, чем стандартная, схему подключения механического терморегулятора.

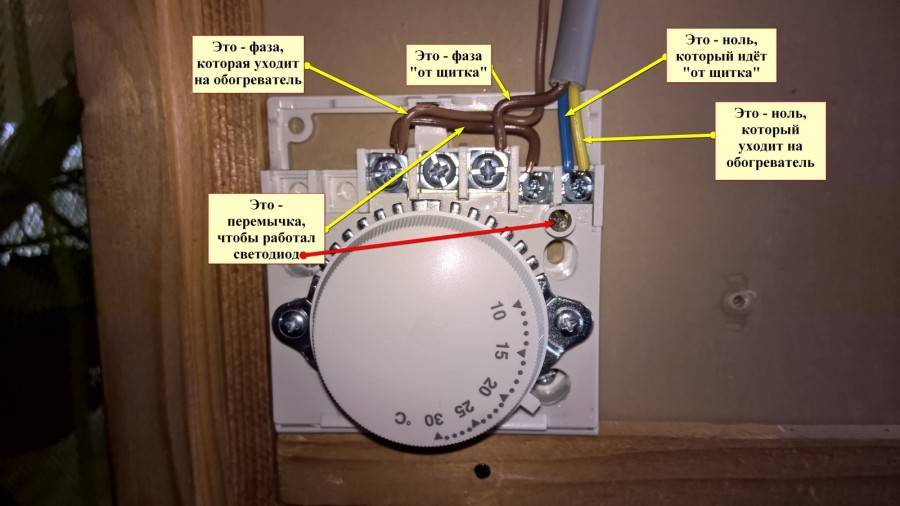

Как видите, основные здесь клеммы для подключения «4», «5» и «6», а сам терморегулятор работает по принципу переключателя. Пока температура окружающего воздуха не достигла выставленной регулятором величины, электрический ток, подведенный на клемму «6», подаётся на контакт «4», но как только будет достигнута необходимая температура, режим меняется и ток начинает поступать на клемму «5». Таким образом, к клемме «4» подключаются отопительные приборы, которые обогревают помещение и, если ничего не подключено к клемме «5», просто отключаться при достижении нужной температуры. А к контакту «5» обычно подключается охладительные системы, которые начинают работать лишь когда температура воздуха превысит заданное значение.
Клеммы «1» и «2» это контакты для подачи питания на лампу – индикатор работы домашнего механического терморегулятора. К клемме «2», требуется подключать последовательно провод, идущий от клеммы «4» или «5», в зависимости от того к какой из них подключена нагрузка — отопление или охлаждение. Таким образом, пока электрический ток поступает на климатический прибор, индикатор светится, указывая нам о том, что прибор в рабочем режиме.
Клемма «1» нужна для подключения нулевого провода, требуемого для того, чтобы лампа светилась или как общая клемма для нуля, если у вас реализована следующая схема подключения механического термостата:
Как видите, в этой схеме, в терморегуляторе осуществляется вся коммутация, минуя распределительные (распаячные) коробки. В терморегулятор заходит кабель с фазой и нулем домашней электросети, а также от него проброшен провод до управляемых им климатическим систем, например, до обогревателя. Внутри произведена вся необходимая коммутация, необходимая для работы такой системы. Иногда такая схема подключения бывает единственно возможной, особенно когда требуется подключить отопительные или охладительные приборы с наименьшими трудозатратами. Достаточно проложить до термостата фазу и ноль и так же прокинуть от него две жилы кабеля до приборов, которыми он будет управлять.
Очень важно! Все представленные выше варианты схем подключения комнатного механического термостата актуальны лишь для подключения к нему нагрузки с током не более 10-16 ампер ( в зависимости от модели). Довольно часто этого бывает достаточно, но если используете термостат с энергоёмкими устройствами, то чаще всего единственно возможным вариантном становится подключение механического терморегулятора через пускатель.
Электромагнитный пускатель – это по большому счету выключатель (реле), рассчитанный на управление большими токами.
Принцип действия пускателя достаточно прост, при подаче даже небольшого тока его на управляющую клемму, которая связана с магнитной катушкой, эта катушка втягивает сердечник, в результате чего некоторые контакты пускателя замыкаются, а другие наоборот размыкаются. Применяется магнитный пускатель как раз в таких случаях как наш, когда требуется управлять электрооборудованием с большими токовыми нагрузками.
При срабатывании механического термостата, ток поступает на уравляющую клемму пускателя, который в свою очередь подключает нагрузку – например электрообогреватель. Когда в помещении температура воздуха поднимется до нужного уровня, указанного регулятором термостата, цепь разомнется и соответственно пускатель отключит отопительный прибор.
Выбор той или иной схемы подключения зависит от вашей конкретной ситуации, но как вы уже могли заметить, вариантов использования у механического термостата масса. Если же вы не можете определиться, как лучше выполнить монтаж, какую схему или алгоритм лучше использовать, пишите в комментариях к статье, постараемся помочь.
Как подключить терморегулятор к обогревателю?
Электрические конвекторы – отличная альтернатива газовому отоплению. Они полностью безопасны, не требуют установки отопительных труб, способны быстро нагреть воздух в помещении до необходимого уровня. Обладая оригинальным дизайном, отопительные панели гармонично впишутся в любой интерьер. Одним из главных преимуществ электрических конвекторов отопления является возможность регулировки их работы разными системами управления. Это позволяет эксплуатировать отопление в разных режимах и максимально точно контролировать обогрев помещения.
Какими бывают терморегуляторы к автономным обогревателям
Принято выделять два основных вида терморегуляторов:
- механические устройства;
- электронные (программируемые) устройства.
Механические термостаты отличаются простотой конструкции. Они не подключаются к стационарной электросети, контроль за уровнем температуры осуществляется специальной мембранной, чувствительной к разогреву и охлаждению. При достижении определенной температуры мембрана рассоединяет сеть и обогреватель отключается. Чувствительность такого устройства составляет полградуса, температурный диапазон от +50 С до +302 С. Монтируются механические терморегуляторы на стену. Врезная или накладная установка позволяет их применять с любыми типами проводки.
Электронные термостаты оснащены дисплеем, отображающем процессы в отопительной системе. Могут комплектоваться двумя датчиками, отслеживающими температуру воздуха и теплых полов. Электронные устройства точнее механических, диапазон регулировки от +50 С до +450 С. Более дорогие программированные модели могут быть встроены в систему «Умный дом», позволяют регулировать температуру воздуха на протяжении определенного отрезка времени. Терморегуляторы универсальные устройства, при необходимости они могут обслуживать электрические теплые полы.
Особенности подключения терморегуляторов к обогревателям
Обогреватель устанавливается, как и все электроприборы, он запитывается через розетку или отдельную линию. Термостат монтируется между электрическим щитком и обогревательным прибором. Терморегулятор имеет 4 контакта, два на вход и два на выход. Автомат из электрощита подсоединяется к клеммам входа, к клеммам выхода в соответствии с полярностью подсоединяют отопительное оборудование. По этому принципу осуществляют установку одного термостата для одного нагревательного прибора. В случае когда необходимо последовательно присоединить пару обогревателей, от термостата к одному, а затем к другому отопительному прибору идет пара проводов. При параллельном типе подключения от регулятора отводится 4 провода на фазу и нейтраль и направляются к обогревателям. Электрические провода в комплектацию термостатов не входят, их следует приобретать отдельно. Для корректной работы устройств термостаты нельзя монтировать на сквозняках, под прямыми солнечными лучами, на внешней стороне стены.
Меры предосторожности при подключении
Установка терморегулятора или программатора без риска для жизни и здоровья требует соблюдения следующих правил:
- предварительное отключение электричества перед началом работы по подключению с помощью главного рубильника;
- соблюдение принципов и правил эксплуатации устройств;
- применение изделий, соответствующих украинским показателям качества и нормам.
Выбор необходимых проводов
Провода для подключения терморегулятора выбираются по двум признакам:
- цвету;
- сечению.
При этом сечение провода подбирается по назначению линий групповых сетей. Цвета распределяются следующим образом:
- фаза: черный, красный, оранжевый, коричневый, фиолетовый;
- заземление: желто-зеленый;
- ноль – голубой.
Схемы подсоединения терморегулятора
В зависимости от характеристик используемого оборудования, предлагается несколько вариантов подключения. В их числе:
- с подключением без контрольного провода;
- с контрольным проводом;
- с использованием «тока несущей частоты», подсоединяя как с контрольным проводом, так и без него.
Рассмотрим каждый из вариантов отдельно.
Подключение терморегулятора без контрольного провода
Данная схема имеет два варианта:
- при подключении конвекторов с мощностью менее 1100 Ватт;
- с конвекторами, мощностью более 1100 Ватт.
В первом случае нет потребности в установке переключателя мощности. Схема подключения будет выглядеть следующим образом:
При необходимости подключения устройств, мощность которых превышает значение в 1100 Вт, рекомендуется использование переключателя мощности. В данном случае схема претерпевает изменения и будет реализоваться подобным образом:
Подключение терморегулятора электрического отопления с использованием контрольного провода
Данная схема подразумевает подсоединение фазы ко второй клемме программатора. Контрольные провода подключаются к клемной колодке электрораспределительного щитка. Общий для всех контрольных элементов провод подсоединяется к оставшимся клеммам (1 или 3) программатора, при этом каждая клемма предназначается для одной зоны.
Схема подключения:
Подключение терморегулятора отопления с помощью «тока несущей частоты»
В данных аппаратах сигналы от «тока несущей частоты» поступают в электросеть. Расположенные на конвекторах приемники ловят эти сигналы и, исходя из характеристики сигнала производят процессы включения требуемых конвекторов.
Конкретный приемник выбирается с учётом характеристики конвектора, а именно: оснащенностью контрольным проводом. Для правильного выбора рекомендуется получить консультацию специалистов магазина. Данный вариант подключения будет составляться таким образом:
Как подключить терморегулятор к обогревателю?
Терморегуляторы для обогревателей торговой марки terneo бывают двух видов в зависимости от способа монтажа — с установкой их непосредственно в электрическую розетку (rz, srz, rzx, pro-z) либо в предварительно смонтированный подрозетник (rol, vt, pro и sen).
Далее подробнее разберем — как нужно подключать терморегуляторы к обогревателям? Подключение терморегуляторов, предназначенных для розеток, делается следующим образом. Вилку регулятора вставляют в ответную часть стандартной розетки (расчетный ток которой не менее 16 А) с заземляющей клеммой (соединенной с соответствующим контуром здания). Важно обеспечить надежные контакты во всех парах клемм. К штатной розетке терморегулятора нужно подключить вилку, к примеру, от инфракрасного нагревателя (нагрузки). В свою очередь, его ток не может превышать те же 16 А.
Важно помнить, что все терморегуляторы terneo предназначены для эксплуатации исключительно внутри помещений. При этом риски от попадания влаги и водяных брызг в месте монтажа этих регулирующих устройств должны быть сведены к минимуму. Монтировать регуляторы в бассейнах, ванных и туалетных комнатах, кухнях следует так, чтобы полностью исключить случайные попадания брызг на них. Не рекомендуется устанавливать терморегуляторы рядом с нагревательным / охладительным оборудованием или на уровне пола. Также регулирующие устройства нельзя подвергать воздействию сквозняка и прямого солнечного света.
От короткого замыкания цепь питания нагревателя защищает автоматический выключатель (АВ). Его обязательно устанавливают перед терморегулятором. АВ должен быть рассчитан на номинальный ток до 16 А. Его подключают в разрыв фазного проводника в соответствии со схемой 2. Устанавливают АВ внутрь распределительного щитка. Аналогично, чтобы защитить пользователей от поражения током утечки, поставьте также в щит устройство защитного отключения (УЗО). Важно — ток, коммутируемый терморегулятором, должен быть не более 2/3 от максимальной величины, приведенной в паспорте устройства.
Теперь рассмотрим, как подключить обогреватель через терморегулятор, который смонтирован в подрозетник.
Для устройств моделей rol, vt и pro важно отметить следующее. При первом включении нужно обязательно внести в настройки этих терморегуляторов мощность, которую нагреватель (нагрузка) потребляет от электросети. Это позволит термодатчику более правильно измерять температуру, а терморегуляторы моделей pro и pro-z за счет этого правильнее ведут статистику энергопотребления нагрузки.

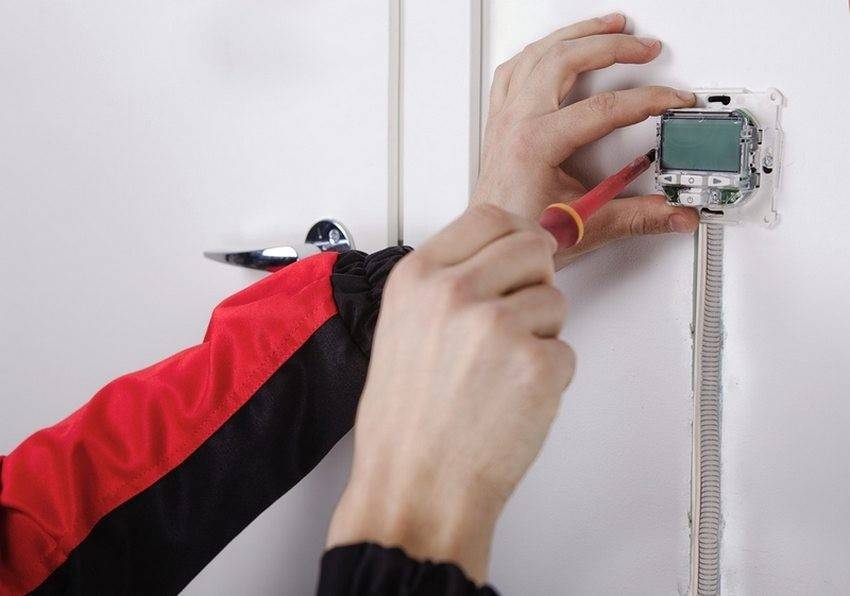

Все терморегуляторы, устанавливаемые в подрозетник (rol, vt, pro и sen), надо монтировать на внутренних стенах помещений, не освещаемых напрямую солнцем и вдали от мощных потоков воздуха (сквозняков). Это делается для корректного измерения температуры встроенным датчиком. Допустимая высота установки терморегуляторов равна 0,4 – 1,7 м относительно уровня пола (рис.1). Перед установкой в стене делают круглое углубление под монтажную коробку (стандартный диаметр 60 мм) и канавки, в которые укладывают и фиксируют провода питания. Их с запасом заводят в подрозетник.
Затем для терморегуляторов выполняют электрические соединения. С регулятора демонтируют декоративную лицевую панель, помещают его внутрь подрозетника и закрепляют там винтами. Соединительные клеммы терморегуляторов рассчитаны на провода сечением до 2,5 мм² (рекомендуется не меньше, чем 2 × 1 мм²). Чтобы уменьшить механические усилия на клеммах, используют многожильный провод из мягкого металла (медь). Алюминий крайне не желателен. Жилы обжимают в клеммах с помощью отвертки с плоским лезвием (ширина не более 3 мм), момент затяжки не должен превышать величину 0,5 Н × м. Более широкое лезвие инструмента может повредить клеммы. Это ведет к отказу в гарантийном ремонте терморегулятора.
Важно контролировать, чтобы коммутируемый регулятором к обогревателю ток не превышал 2/3 паспортного. В противном случае нагреватели подключают посредством контактора (схема 3). В его качестве может выступить подобранное (на соответствующий ток) силовое реле либо магнитный пускатель. Это делается в нескольких случаях:
- Если питающее напряжение может сильно превысить 230 В, что приведет к возрастанию мощности, потребляемой нагрузкой.
- К регулятору надо подключить один или несколько нагревателей, суммарная мощность которых больше 3000 ВА. При этом мощность нагрузки в терморегуляторе надо устанавливать минимальной для правильных показаний датчика температуры воздуха.
Оцените новость:
Как подключить терморегулятор к инфракрасному обогревателю
Инфракрасные обогреватели представлены в большом разнообразии, но не все модели оснащены терморегуляторов. Такое приспособление позволяет контролировать работу прибора, обеспечивая равномерный и эффективный обогрев помещения. Подключить терморегулятор можно и своими руками, а знание особенностей и правильный выбор этой детали обеспечивают лёгкость работы.
Конструкция и назначение терморегулятора
Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.
Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения
Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.
Терморегуляторы разнообразны, но имеют одинаковые функции
Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.
Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.
Основные варианты терморегуляторов
Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.
В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля
На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

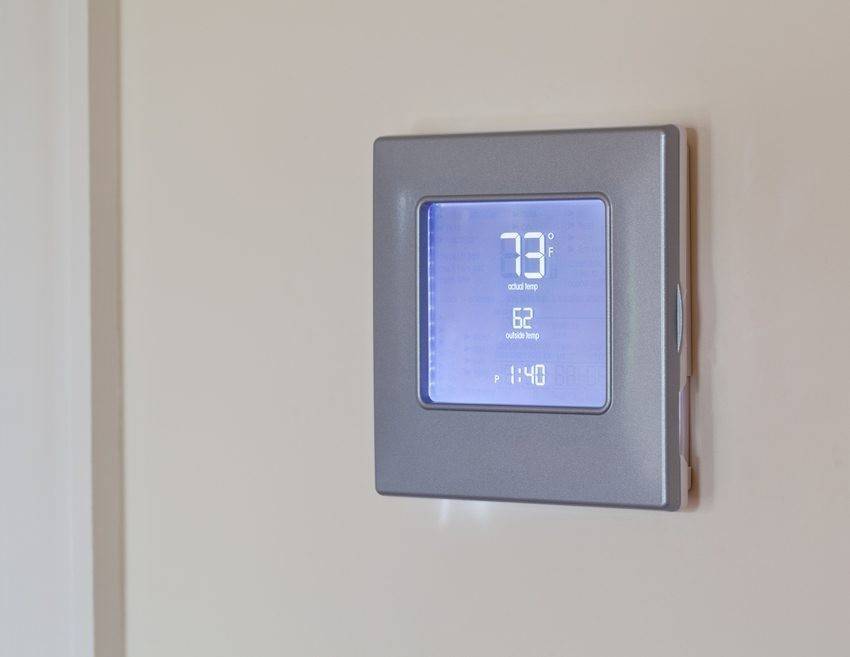

Электронный терморегулятор имеет дисплей, на котором отображается вся информация
В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.
Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.
Видео: особенности выбора терморегулятора для инфракрасного обогревателя
Схемы вариантов подключения
Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.
Инфракрасные панели легко дополнят любой интерьер
Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:
Особенности моделей терморегуляторов
Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.
Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей
Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.
Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом
Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.
Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов
Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.
В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств
Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.
Рекомендации по правильной установке
Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:
- в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
- монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
- потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
- рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.
Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения
Видео: конструкция и подключение механического терморегулятора
Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.
|
Быть
будьте осторожны при подключении резервуара к источнику переменного тока. Контроль
с термостатами водонагревателя или с цифровым контроллером Источник: |
|
| Формула
для отопления в идеальном
окружающей среды без учета потерь тепла от пребывания на открытом воздухе,
отсутствие изоляции: галлонов в час (электричество) = (кВт x 3413), разделенное на (темп.подъем x 8,25) или (кВт x 414) деленное на (повышение температуры) Допустим, у вас есть элементы мощностью 5500 ватт. предположим, что температура входящей воды 65F, и вы хотите нагреть бак до 105, или 40 повышение температуры. Элементы мощностью 5500 Вт или 5,5 кВт x 3413 = 18771,5 Если у вас есть элементы мощностью 4500 Вт и температура поступающей воды составляет 55
и вы хотите нагреть до 120, тогда повышение температуры будет 65 Это число для КАЖДОГО элемента, но НЕ учитывает потери тепла от открытый резервуар, комнатная температура или отсутствие изоляции. |
|
| Изображение большего размера |
Контроль
коробка для резервуара, показанного выше, с использованием цифрового контроллера Цифровой контроллер включает контактор (простой электромагнитный переключатель) Есть 4 контактора … по 1 на каждый элемент Есть 4 выключателя… 1 для каждого элемента А они установили таймер задержки, потому что вся нагрузка 4 элементов 120 ампер … и они хотели, чтобы 2 элемента запускались позже первых двух элементы, чтобы главный выключатель не срабатывал Купить Корпус: Шкафы из стекловолокна Арлингтон / 12 x 12 x 4 14x12x6 корпус Altelix шкафы Поликарбонат корпуса Коническое сверло 1/4 «-1-3 / 8 отверстий Ресурсы: Установка таймера задержки Контакторы Выберите прерыватель и размер провода |
|
Цифровой
контроллер… активируется датчиком температуры
Пропорциональный Интегральное производное / ПИД-регулирование ПИД-регулятор активируется термочувствительной термопарой или RTD. Используйте ПИД-регулятор для управления любой другой схемой. Лучше использовать ПИД-регулятор для управления контактором или реле вместо прямого подключение нагрузки к PID Используйте контактор или реле, как показано на рисунках ниже «Выходной привод имеет разрешение около 3%». Таким образом, если значение температуры ПИД-регулятора равно 140, то фактическая температура составляет 140 3%. или 4.2 погрешность. Использование отдельного контактора или реле, рассчитанного на элементы и
двигатели позволяют выполнять миллионы операций без риска перегрузки и перегорания
клемм PID. Ресурсы: |
|
| Пример
Электропроводка ПИД-термостата К
использовать термопару (милливольт
вход, вызванный нагреванием зонда термопары), подключите термопару к
клеммы 4-5. Кому
используйте RTD (сопротивление вызвано
нагревательного датчика RTD): Проверьте входное и выходное напряжение перед покупкой PID Максимальная температура водонагревателя для жилого обогревателя 210 перед TP
выпускает воду. Термопары можно использовать для измерения температуры до 2700 градусов по Фаренгейту. |
|
| Общая информация о ПИД-регуляторе Для подключения на этой странице требуется ПИД-регулятор с релейным выходом и номинальное напряжение. 120-240 вольт. релейный выход включает клеммы 8-7-6, с клеммой 7 COM и 6 и 8 коммутационные клеммы NO и NC …. (нормально открытый, нормально открытый) замкнут) Выходное реле макс. 3 А … достаточно, чтобы зарядить
контактор. Добавьте линейный предохранитель на 3 А, чтобы защитить ФИД от 30 А в среднем.
имеется в контуре водонагревателя. |
|
| Другое
модели PID имеют входное напряжение AC-DC 12-24 В, а некоторые указывают
Выход твердотельного реле SSR (12-24 В постоянного тока) вместо реле
вывод.. Solid состояние выходной клеммы 8 + и 6 — …. эти клеммы подключен к твердотельному реле, которое может активировать цепь. Solid реле состояния обычно недостаточно надежны для водонагревателя на 30 ампер цепи, и если они выходят из строя, они выходят из строя в положении ON. Руководство |
|
| При такой схеме подключения оба горячих провода к элементу отсекаются контактором. НЕ ПОДКЛЮЧАЙТЕ цепь водонагревателя 240 вольт 30 ампер к PID … необходимо использовать контактор Купить: Жесткие Государственная релейная плата для Arduino Ресурсы: Переподключите
водонагреватель для PID Провода термостата и элемент, как показано PID, например, питается от 120 В. |
|
| Добавить PID в водонагреватель для отключения солнечной энергии насос до того, как он перегреет бак и отключится ECO-reset на верхнем термостате Это для резервуара двойного назначения, к которому вы подключаете свой собственный солнечный коллектор, но оставьте электрическое соединение. Обычный домашний водонагреватель НЕ рассчитан на использование солнечной энергии, и Кнопка ECO-reset не выключит солнечный насос, если для этого не будет переподключена цель. Солнечные температуры могут достигать 180F … это фатальная температура, если разрывы бака при перезагрузке ECO. Вставьте зонд рядом с верхним термостатом. Жесткие Государственная плата реле для Arduino |
|
| Купить: Рыбы бит | |
| Контроль температура с помощью термостата духовки 16 ампер при 240 вольт. Используйте контактор для управления элементом на 30 А 240 В Купить: |
|
| Подробнее:
Электрический
водонагреватель Переключатель биметаллический на два разные металлы, зажатые вместе. Металл расширяется при нагревании, за исключением того, что один металл расширяется иначе, чем другой металл, вызывающий деформацию или изгиб. Электрический водонагреватель внутри термостат, изгиб металла открывается и закрывается механическим переключателем. Типичный
бытовой неодновременный водонагреватель имеет 2 ТЭНа, называемых
верхний и
ниже
элементы. Оба элемента на обычном жилом водонагревателе никогда не
ВКЛ в
в то же время, если не будет изменена конкретная проводка.Как
для подключения термостатов |
См. Больше Некоторые термостаты Винты L2 и T1 — это пустой паз или заклепка, так как провода не подключаются к либо L2, либо T1. Брендов термостата немного различаются, винты расположены иначе, некоторые числа немного отличаются, но основная концепция такая же, как у от бренда к бренду. Инструкции по водонагревателям доступны в Интернете. Этикетка сбоку резервуара показывает мощность прибора в ваттах и вольтах. К каждому термостату прилагается инструкция. Термостат должен плотно прилегать к стенке резервуара, чтобы показания температуры точный и водонагреватель защищен от перегрева |
Подробнее:
Электрический
Последовательность работы термостата водонагревателя Водонагреватели бытовые можно подключить 4 основных способа.Не одновременный встречается в большинстве бытовых водонагревателей. Plus одновременно, избыточный, и в непиковое время. Ключ — это знание как работает термостат. Как подключить термостаты Схема Слева показан основной неодновременный термостат функция. Этот термостат найден на водонагревателях 240 Вольт, имеющих 2 элемента. Проверьте этикетку сбоку бак для информации о напряжении. Рисунок вольт, ампер, ватт Питание от блока выключателя подключается к винтам L1 и L3> некоторые термостаты, винты имеют маркировку 1 и 3. Верхняя половина термостата — это ECO или отключение энергии выкл.> ECO чувствителен к нагреванию, поэтому, если температура достигает опасно высокие 150-180F, затем отключается ECO, и водонагреватель больше не работает. Это предотвращает взрыв водонагревателя. Просмотр диаграммы, питание от L1 и L3 проходит через красный сброс ECO и переходим к винтам L2 и L4. После прохождения электроэнергии через ECO он может использоваться для нагрева воды. Чтобы контроль нагрева, мощность поступает на термостат, который начинается с T1 винт. Внутри термостата биметаллический переключатель. Два разных металла слились вместе. Каждый металл по-разному расширяется при нагревании. Поскольку два металла соединены, металл, который больше всего расширяется, вызывает биметаллический переключатель на изгиб. Изгибающее действие открывает и закрывает переключатель. На схеме биметаллический переключатель подключен к T1. когда температура внутри бака прохладная, биметаллический переключатель упирается в Т2 поэтому мощность передается от T1 к T2, а затем к верхнему нагревателю элемент.Когда температура внутри бака высокая, биметаллический переключатель отключается. от T2 и щелкает до T4. Когда это происходит, T1 передает питание на T4, Таким образом, верхний нагревательный элемент отключается, и мощность переходит на нижний элемент и термостат через винт Т4. В 240 Вольт водонагреватель, элементы должны получать питание от 2-х горячих проводов. Диаграмма показаны горячие выводы на винтах L1 и L3. В описании выше питание от одного горячего вывода переключалось между Т2 и Т4. Оттуда, мощность передавалась к элементам, но цепь еще не была завершена.Чтобы завершите схему 240, каждый элемент должен подключиться обратно к L4 винт. См. Полную принципиальную схему ниже. |
Газ термостат расположен внутри медной трубки на задней стороне газового регулирующего клапанаПриродный газ или пропан поступает в термостат газового регулирующего клапана по желтой гибкой или черной газовой магистрали.Если термопара или термобатарея установлены правильно расположен в пилотном пламени, то небольшое напряжение подается на газовый клапан, указывая на то, что газ безопасен для входа в клапан. С механическими термостатами газовых клапанов,
пилотное пламя нагревает конец термопары.Термопара — это
2 соединенных вместе разнородных металла, которые производят небольшой ток при
с подогревом. Небольшой электрический ток проходит от термопары.
через медную линию до нижней части регулирующего клапана, где он
подключается к электромагниту. Когда электромагнит находится под напряжением, он
удерживает предохранительный клапан открытым, пока пилотное пламя нагревает
термопара. Когда магнит закрывается, он издает слышимый звук, который может
быть обнаруженным при поиске и устранении неисправностей. Термостат для считывания температуры на газовом клапане расположен внутри
медная трубка, которая выступает в резервуар и считывает температуру воды.Когда температура воды упадет ниже выбранной настройки термостата, тогда
газовый клапан выпускает газ через трубку коллектора в
горелка расположена в камере сгорания. Газ
вытекает из горелки, где пилот
свет воспламеняет газ. Если горелка загрязнена, засорена или
заблокирован, газ может не загореться сразу, что приведет к несгореванию
накопление газа до тех пор, пока не достигнет запального пламени, вызывая взрыв
опасность. Горелка нагревает дно резервуара для воды, и
вода нагревается. На современных газовых водонагревателях, если подача приточного воздуха
ограничивается, то поток горячего газа сгорания вверх
замедлился и застрял внутри камеры сгорания. Результат перегревается в
камера сгорания.
У разных производителей водонагревателей есть
разные системы воздухозабора.
В зависимости от события перегрева и конкретной модели водонагревателя
Необходимо сбросить совокупную стоимость владения.Ремонт может быть простой очисткой воздуха
впускной экран, и
сброс теплового сброса TCO и оценка подачи воздуха и
вентиляция. |
|
Тест
Термостаты для электрических водонагревателей Испытание не раскрывает проблемы с залипанием и калибровкой !!! Для торговца и желающих обязательно почините, термостаты лучше заменить Как заменить термостаты водонагревателя Никогда не трогайте ВЛАЖНЫЙ водонагреватель до выключения питания Протекает водонагреватель |
|
| Избегайте
электрическое поражение / Ленточный мультиметр ведет к дереву Стойка на сухих досках Не прикасайтесь к металлу Носите сухую одежду Не прикасайтесь к мокрому водонагревателю Надевайте изолированные перчатки Не держите во рту металлические предметы Не опирайтесь ни на что из металл |
Электричество
горит во время испытаний ниже Тестирование термостатов, как показано ниже, не выявит заедания и проблемы с калибровкой. Оба термостата заменить проще. Ресурсы Как заменить термостаты водонагревателя Как проверить элементы Купить: |
| Ремонт EZ | Если
вам НЕ комфортно работать с живым электричеством, тогда выключите
включите питание и используйте ремонт EZ Ремонт электрического водонагревателя EZ решит 95% проблем: Выключите питание. |
| Краткое описание квалифицированного ремонта | Если вы безопасно работаете с электричеством, используйте
квалифицированный ремонт водонагревателя Питание включено. Абсолютная опасность поражения электрическим током. Вызовите сантехника или электрика. Читать краткую pdf |
| Тест электрические термостаты: шаг за шагом с иллюстрациями | |
| Тесты
Ниже показано, работают ли термостаты водонагревателя. Однако термостат может пройти испытания, указанные ниже, и по-прежнему неточная калибровка и некорректное считывание температуры И заедающий термостат может временно отключиться во время теста, и работают правильно. Легче заменить оба термостата и начать все заново Как заменить термостаты водонагревателя Шаг 1: Запуск с холодным или холодным баком Выключите водонагреватель на время Дайте перегретому баку остыть Откройте кран горячей воды, чтобы холодная вода наполнила дно бака |
|
| Изображение большего размера |
ШАГ
2: Электропитание выключено / Проверьте детали водонагревателя Откройте крышки на водонагревателе: удалите изоляцию и пластиковые защитные кожухи. Перед тестированием: выключите питание и осмотрите детали. Проверить на влажность и ржавчину. Утечка в водонагревателе Проверить, нет ли перегоревших и оплавленных проводов. замените деталь расплавленной проволокой и испытательной проволокой Проверьте, плотно ли прилегают термостаты к стенке резервуара Убедитесь, что все винты плотно прилегают к медному проводу Ресурсы Как заменить термостат Как проверить элемент Как заменить элемент Устранение неисправностей электрического водонагревателя |
| Ресурсы Как работают термостаты Внепиковые термостаты и таймеры Как подключить термостаты |
|
| ШАГ
3: Включите питание / проверьте на 240 Вольт: 1) Проверьте два верхних винта на верхнем термостате: Должно быть 240 Вольт. Проверить каждый верхний винт на оголенной металлической части резервуара. Тест должен читать 120 вольт. 2) Если проверка двух верхних винтов термостата не показывает правильные
напряжение: Проверьте соединения в верхней части резервуара: Проверьте красный и черный
провода:
должно читаться 240Вольт. |
|
| ШАГ
4: Нажмите ECO до упора. Убедитесь, что ECO включен. |
|
| Изображение большего размера Step 5: Проверить, работает ли ECO 1) Тест L1 — L4 = показывает 240 Вольт. Если нет напряжения и ECO не сработал, затем верхний термостат плохой. 2) Тест L3 — T2 покажет 240 Вольт (если вода в резервуаре холодная, и
питание было только что включено) Один должен быть 240 В, а другой 0 В |
|
| ШАГ
6: Если водонагреватель НЕ получает 240 Вольт, проверьте водонагреватель.
выключатель и цепь. Проверить цепь 240 вольт на водонагреватель от выключатель |
|
| Отзыв: Вода в резервуаре холодная или холодная. Водонагреватель имеет напряжение 240 В на верхнем термостате. Водонагреватель — это обычный бытовой водонагреватель с подключенной проводкой. для неодновременной работы. Прочтите этикетку сбоку бака и найдите слова: Неодновременно Как работают электрические водонагреватели Как подключить термостаты Оба элемента получают питание 120 В на синий и / или красный провод. Детали сухие, водонагреватель без протечек, расплавов нет. провода или детали и запаха гари отсутствует Термостаты и элементы были покрыты изоляцией при закрытии резервуара были удалены.По окончании необходимо установить крышки и изоляцию на место. |
|
