Как подсоединить к водопроводу посудомоечную машину: Подключение посудомоечной машины к водопроводу и канализации: схема, фото, видео

К посудомоечным машинам у большинства людей отношение пока еще остается достаточно настороженным – стоит ли приобретать дорогостоящее оборудование, если помыть посуду, в принципе, несложно и вручную. Однако, если вспомнить совсем недавнее прошлое, то примерно то же самое говорили об автоматических «стиралках», о кухонных комбайнах, даже о телевизорах на заре появления пультов дистанционного управления, а теперь без этого сложно представить нормальный быт. К хорошему и удобному привыкаешь быстро, поэтому многие хозяева, уже установившие посудомоечную машину на своей кухне, уже ни за что не захотят лишаться подобного «удобства».

Их примеру следуют другие, и посудомоечные машины все чаще становятся атрибутом современной кухни. Однако, это вовсе не та разновидность бытовой техники, которую можно просто распаковать, включить в розетку и сразу начать пользоваться. Помимо достаточно сложной электромеханической «начинки» и автоматики, такой аппарат, в определенной, конечно, степени, являются еще и сантехническим прибором. Поэтому чрезвычайно важным моментом является правильное подключение посудомоечной машины к водопроводу и канализации. «Самодеятельность» в этом вопросе не приветствуется – придется соблюдать целый ряд определенных требования. Попробуем разобраться в этом подробнее.

Несколько общих рекомендаций по установке посудомоечных машин

Надо полагать, что если хозяева все же решились на покупку посудомоечной машины, то ими уже заранее продумано место ее установки. В общих чертах зависит оно от того, какая модель больше приходится по вкусу – компактная настольная или встраиваемая в кухонную мебель. Соответственно, могут быть и серьезные отличия по установке и подключению прибора к коммуникациям.

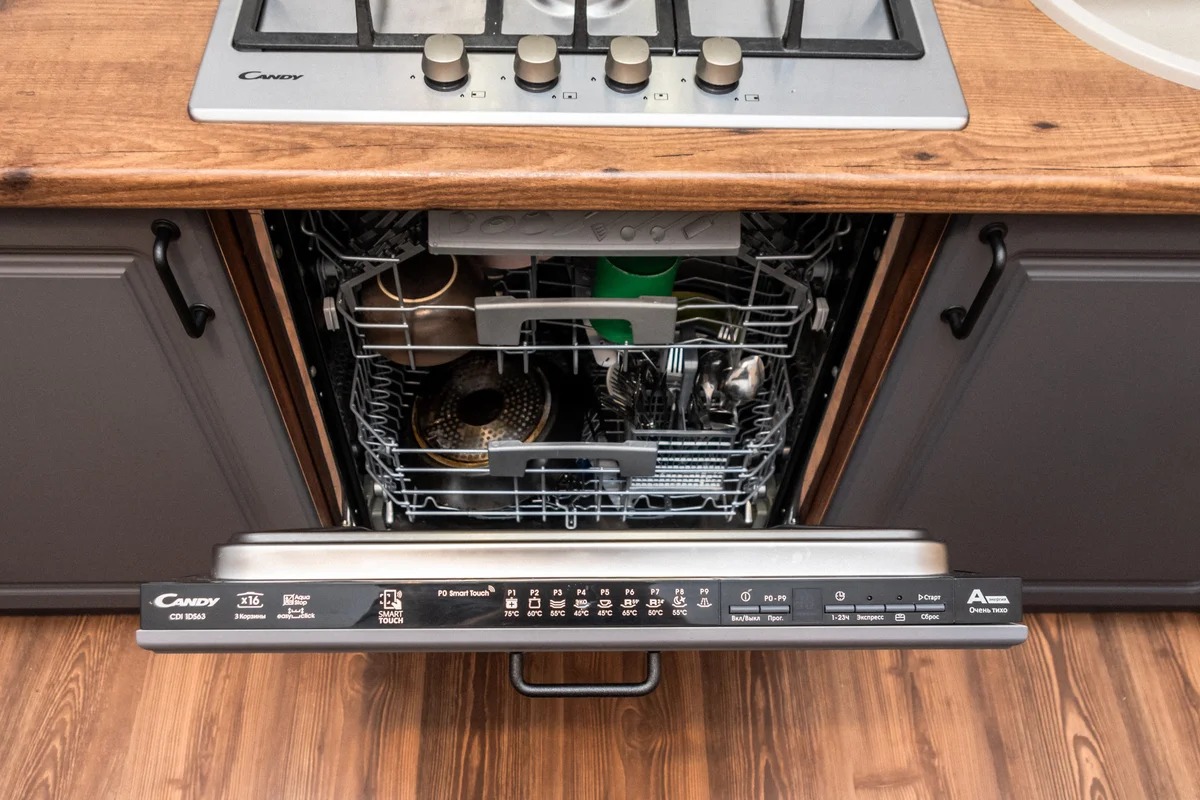

И в том, и в другом случае место установки машинки стараются по возможности максимально приблизить к области кухонной мойки. Это объясняется просто – появляется возможность подключения прибора к инженерным коммуникациям, не прибегая к сложной процедуре врезки в трубы – вполне достаточно будет тех соединений и узлов, которые обеспечивают подачу воды на смеситель и отвод ее слив ее из мойки в канализацию. Удлинение штатных шлангов посудомоечной машины, в особенности – сливного, не приветствуется, так как возможности откачивающего насоса ограничены, и перегружать его не стоит, чтобы не вызвать быстрого износа.

Впрочем, такое размещение вовсе не является догмой – можно расположить посудомойку и в более удобном, с точки зрения хозяев, месте, но с таким расчетом, чтобы в радиусе длины штатных шлангов была возможность врезки в соответствующие трубы водопровода и канализации (этот пример также будет рассмотрен в публикации), или же придется продумывать прокладку дополнительного участка таких труб именно для целей подключения прибора.

Безусловно, к будущему месту установки посудомоечной машины должна быть заранее подведена линия электропитания соответствующего сечения, и установлена отдельная розетка, обязательно с контуром заземления. Использования удлинителей должно полностью исключаться. Вода, повышенная влажность и электричество – и так уже достаточно опасное «соседство», поэтому никакие попустительства типа: «у Пети так подключено – и ничего страшного» — абсолютно недопустимы.

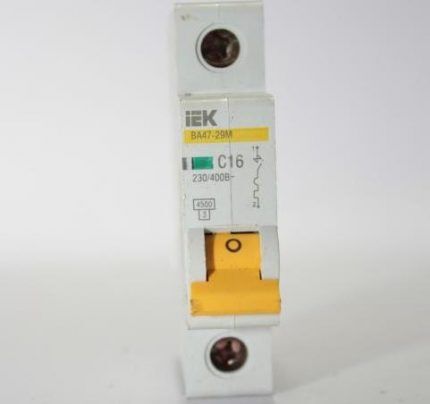

Электроснабжение кухни – вопрос повышенной важности!

Отличительными особенностями любой кухни являются не только высокий уровень влажности и постоянное использование воды, но и, пожалуй, самая большая потребляемая мощность установленных в ней электроприборов. Холодильник, микроволновка, стиральная и посудомоечная машины, вытяжка, электрическая плита и духовой шкаф, и это еще не считая освещения и мелкой бытовой техники! Как правильно организовать электроснабжение кухни – подробно рассказано в статье нашего портала, посвященной монтажу электропроводки в квартире.

Место под установку должно быть подготовлено – иметься соответствующая ниша для врезки нужных размеров или свободное пространство на столешнице для настольной установки. Основание должно обеспечивать надежное положение прибора, в строго горизонтальном положении, с опорой на все стойки во избежание люфта или повышенной вибрации. Для каждой модели посудомоечной машины имеются свои требования по подготовке места, в технической документации приводится описание монтажа, в комплект обычно входят все необходимые крепежные детали.

Есть еще один нюанс подготовки к установке машинки – он должен быть учтен заранее. Многие модели на задней части корпуса имеют выходы кабеля питания и шлангов, смещенные в одну из сторон. Таки образом, допустимое расстояние до точек подключения может быть разным слева и справа от посудомойки. Обычно эта особенность также указывается производителем в технической документации.

Прежде чем браться за самостоятельную установку посудомоечной машины хозяин должен очень взвешенно оценить свои возможности и умения. Если есть какие-либо сомнения в собственных силах, лучше пригласить опытного мастера-сантехника, имеющего положительные рекомендации (на этом поприще подвизается немалое количество откровенных «шабашников»). Дело в том, что нарушение правил установки вполне может привести к прекращению действия гарантийных обязательств производителя. Нередко в крупных салонах-магазинах практикуется фирменная установка, за невысокую цену, а порой даже и вовсе бесплатно – как один из способов стимулирования покупательской активности. Этот вопрос следует сразу уточнить при покупке.

В том случае, когда такой услуги не предоставляется, а вызов мастера видится существенными лишними затратами, то нет ничего невозможного и в самостоятельной установке. И если «вынести за скобки» уже упоминавшуюся линию электропитания и особенности монтажа аппарата в нишу, то главным этапом процесса становится правильное подключение посудомоечной машины к водопроводу и канализации.

Подключение посудомоечной машины к водопроводу и канализации

Последовательность этапов, и всегда ли есть необходимость в стационарном подключении

Эти этапы могут проводиться в любой последовательности. По большому счету, больше сложностей доставит подготовка к подключению – монтаж всех необходимых для этого элементов. А, собственно, коммутация выходящих из посудомоечной машины шлангов с водопроводом и канализацией станет заключительным шагом, который выполняется практически одновременно, вместе с окончательной установкой прибора на место.

Сразу можно оговориться об одном моменте.  Настольные посудомоечные машины, в принципе, иногда могут и вовсе обходиться без стационарного подключения к коммуникациям. Шланг подачи воды в этом случае подключают непосредственно к изливу кухонного смесителя (для этого существуют специальные переходники), а шланг слива опускают и фиксируют в чаше мойки.

посудомоечная машина

Иногда такую схему преподносят чуть ли не как выдающееся достоинство – мол, хозяева имеют возможность экономно использовать пространство столешницы, доставая из места хранения и устанавливая посудомойку только по мере надобности.

Позвольте с такими «достоинствами» не согласиться:

• Первое – вряд ли отыщутся такие хозяева, которые будут таскать массивную технику туда-сюда. Это просто неудобно, да и на пользу дорогостоящему прибору не пойдет. А использовать посудомоечную машину от случая к случаю, «по праздникам» – так зачем тогда ее вообще приобретать? Она должна стать верной помощницей на кухне, а вовсе не предметом «тайной гордости» ее обладателей.
• Второе – от частых подключений и отсоединений шланга подачи воды не проживет долго ни одно соединение — ни резьбовое, ни раструбное. Не сильно хорошо это и для смесителя — лишние нагрузки на излив разбалтывают его.
• Третье – опущенный в чашу мойки шланг слива из посудомойки таим определенную опасность. Неаккуратное движение, резкий напор, детская шалость – все это может привести к выскакиванию шланга из раковины наружу со всеми вытекающими (в буквальном смысле слова) последствиями.
• И четвертое – это просто неудобно. Упрощая себе работу при первоначальной установке прибора, хозяева значительно усложняют себе дальнейшую его эксплуатацию. Работа посудомоечной машины будет требовать постоянного контроля, а кроме того, пока идет процесс мытья, практически «парализуется» кухонная мойка, которая может в это время потребоваться для других нужд.

Итак, лучшим выходом все же будет стационарное подключение к водопроводу и канализации, независимо от типа модели. Причём никакой ощутимой разницы по порядку выполнения работ – нет.

Подключение посудомоечной машины к водопроводу

Начнем с подключения подачи воды.

Для начала – небольшая ремарка. Бытует мнение, что в целях экономии посудомоечную машину выгоднее подключать к трубе горячего водоснабжения, дескать, не будет расходоваться дорогостоящая электроэнергия на нагрев воды до требуемой по программе мытья температуры.

Действительно, некоторые модели посудомоек такую опцию поддерживают. Мало того, существуют даже машины, в которых предусматривается подключение одновременно к двум магистралям — холодного и горячего водоснабжения.

Это все обязательно должно быть указано в паспорте изделия. Подключать машинку к горячей воде, если эта возможность не оговорена производителям, запрещено. Электроника прибора может не понять этого, и такая самодеятельность часто заканчивается «вылетом» запрограммированных алгоритмов мытья посуды.

Но даже если такая возможность выбора между горячим и холодным водопроводом предоставлена, практически все мастера в один голос рекомендуют не экспериментировать, и ограничиться обычным подсоединением к холодной воде. Тому есть ряд логичных объяснений.

— Во-первых, качество горячей воды очень часто далеко от идеала.

— Во-вторых, случается так, что температура воды в горячем водопроводе превышает необходимый уровень нагрева, установленный для посудомоечной машины. Вроде бы – ничего страшного, но это опять может «ввести в заблуждение» программный блок управления прибором.

— В-третьих, ни для кого не секрет, что проблемы с подачей горячей воды случаются во много раз чаще, чем с холодной, а в летнее время, в период проведения ремонтно-профилактических работ в котельных, вообще могут быть длительные отключения. Получается, что в подобных ситуациях придется переходить на ручное мытье посуды или же срочно проводить переключение на холодную подачу. Не слишком ли хлопотно?

— И в-четвертых, в вопросах экономии – тоже все не столь очевидно. Современные посудомоечные машины класса А и выше отличаются очень рациональным расходованием и воды, и электроэнергии, и не должны «пробить брешь» в бюджете из-за счетов на электричество. С другой стороны, если квартира оборудована водомерами, то и расход воды на мытье посуды придется оплачивать по «горячему» тарифу, а он тоже немаленький.

Решать, конечно, хозяину, но добрый совет – подключаться именно к холодной воде.

Теперь, собственно, о самом подключении. Здесь может быть несколько вариантов.

А. Самое простое решение – когда место установки посудомоечной машины и длина ее шлангов предоставляют возможность подключения к патрубку, к которому присоединена гибкая подводка, идущая на кухонный смеситель.

Для этого из инструментов понадобятся всего лишь разводной ключ, уплотнительная подмотка, и необходимо будет приобрести специальный проходной тройник с краном, предназначенным именно для таких целей.

Такой тройник имеет резьбу ½ дюйма «мама» для запаковки на патрубок водопровода (поз. 1), с противоположного края – резьбу ½ дюйма «папа» (поз. 2) для обратного подключения гибкой подводки смесителя, то есть обеспечивает сквозной проход воды. Боковой отвод оснащен резьбовой частью ¾ дюйма (поз. 3), идеально подходящей для присоединения шлангов посудомоечных или стиральных машин. Кран (поз. 4) дает возможность открывать и закрывать подачу воды в этом направлении по мере необходимости.

Подключение не составит большого труда.

• Перекрывается вентиль общей подачи холодной воды в квартиру. Далее, можно открыть любой водоразборный кран (лучше всего – расположенный на ближе всего к уровню пола), чтобы сбросить избыточное давление в отсеченном участке домашнего водопровода.
• Далее, с помощью гаечного ключа отворачивается гайка гибкой подводки смесителя, освобождается резьбовая часть патрубка. Если нужно, с нее удаляются остатки старой подмотки.
• Следующим шагом наматывается уплотнительная подмотка, в направлении закручивания гайки. Для этих целей может использоваться ФУМ-лента, но более надежным бывает соединение, уплотненное обычной льняной паклей с обмазыванием специальной пастой типа «Unipak».

• На подмотанную резьбу плотно накручивается тройник. При закручивании необходимо проследить, чтобы боковой выход с краном оказался в удобном положении для подключения шланга посудомоечной машины.

Тут можно сразу отметить один важный момент. Многие современные посудомоечные машины оснащены системой «аква-стоп», имеющей электромагнитный клапан, который моментально перекроет подачу воды в шланг если появятся признаки протечки (падения давления). Корпус этого клапана – достаточно большой по размерам, и расположен именно с той стороны шланга, которая подключается к водопроводной трубе.

Это означает, что и при подготовке к работе, и уже конкретно при монтаже тройника, необходимо учитывать то, как встанет этот блок «аква-стоп», достаточно ли будет для него места.

• После того как тройник установлен, можно сразу установить на новое место гибкую подводку кухонного смесителя, при необходимости поменяв резиновую кольцевую прокладку.
• Кран на тройнике переводится в положение «закрыто», и после этого можно открыть общую подачу воды – сразу будет возможность проверить сборку на отсутствие протечек, а при необходимости – провести подтяжку.

• Последним шагом накручивается пластиковая гайка шланга посудомоечной машины. Она имеет собственное уплотнительное кольцо, и никаких подмоток делать не требуется. Закручивание производится без использования какого бы то ни было инструмента – достаточно хорошо приложенного усилия руки.

На этом, по сути, вариант подключения к водопроводу непосредственно под кухонной мойкой может считаться выполненным. Но стоит обратить внимание еще на один нюанс.

Использование тройниковой схемы будет удобным, если подключается одна дополнительная точка водоразбора. Однако, на практике пространство под мойкой часто бывает загруженным куда сильнее. Например, сюда могут быть подведены шланги стиральной и посудомоечной машин, установлен фильтр тонкой очистки питьевой воды, да еще нередко подключается проточный водонагреватель (колонка) или бойлер.

При таких условиях тройниковая система себя не оправдывает – под мойкой образуется сложная и тяжеловесная конструкция из тройников и переходников, окруженная «паутиной» шлангов и гибких подводок, что создает немалые трудности и для контроля, и для проведения каких-либо профилактических или ремонтных работ. Гораздо удобнее будет установить снизу небольшой коллектор, на 4÷5 выходов, подключить его к водопроводной трубе, а от него уже вести коммутацию на все точки водоразбора.

Такой коллектор можно приобрести в готовом виде – металлический или полипропиленовый. Для тех, кто имеет в своем распоряжении аппарат для сварки ПП-труб, несложно будет очень быстро изготовить коллектор нужной конфигурации из полипропиленовых тройников – это часто бывает даже выгоднее.

посудомоечная машина

В этом случае для подключения посудомоечной машины приобретается уже не проходной тройник, а переходник с краном.

Коллектор несложно надежно закрепить на поверхности стены (хомутами или дюбелями), и вся разветвленная коммутация в пространстве под мойкой примет организованный вид. Кроме того, снизится до минимума взаимозависимость подключенных приборов, работающих одновременно – при тройниковой схеме открытие воды на одной точке водоразбора обычно влечет падение напора на других.

Б. Второй вариант – длины шлангов до мойки не хватает, наращивать их – нецелесообразно или невозможно из-за особенностей расстановки кухонной мебели, но рядом с местом установки посудомоечной машины проходит труба холодного водопровода.

Принцип прост – необходимо, перекрыв воду, вырезать небольшой участок трубы, а на его место установить тройник. К перпендикулярному выходу тройника запаковывается уже упоминавшийся выше кран, а к нему же подключается шланг посудомоечной машины.

Исполнение подобной переделки зависит от материала трубы.

• Если это металлопластиковая труба – то сложности нет никакой. Вырезается фрагмент, и на его место ставится тройник с пресс-фитингами, для запаковки которых достаточно набора гаечных ключей. Далее – установка крана с обычной подмоткой – и узел готов к подключению прибора.

• Ненамного сложнее врезаться в полипропиленовую трубу, правда, для этого уже потребуется специальный сварочный аппарат. Конечно, приобретать его из-за трех-четырех стыков – невыгодно, но обычно такой прибор несложно арендовать на день-другой, это не столь дорого.

Сварочный аппарат для полипропиленовых труб – надежный домашний помощник.

Если говорить честно, то собственное недорогое оборудование для сварки полипропиленовых труб никогда не помешает иметь – оно может выпучить в различных ситуациях, позволит легко и дешево модернизировать домашние коммуникации. Как правильно выбрать аппарат для сварки полипропиленовых труб – в специальной публикации нашего портала. А другая статья поможет легко и быстро научиться самостоятельному монтажу полипропиленового трубопровода.

При сваривании полипропилена на уже смонтированном ранее участке необходим определенный люфт трубы, чтобы была возможность завести их с двух сторон в паяльник сопрягаемые детали. Это не всегда возможно, поэтому легче прибегнуть к вывариванию двух накидных гаек-«американок», а между ними уже разметить обычный латунный тройник с запакованным на нем краном для подключения шланга посудомоечной машины.

фум лента

• Сложнее всего придется, если необходимо врезаться в стальную трубу.

— Можно вырезать участок, нарезать резьбу на оставшихся концах, и уже от нее монтировать тройник, или по принципу сгона, или также с использованием «американок». Недостаток – сложность с нарезкой резьбы, так как потребуется специальный инструмент.

— Другой вариант – установка так называемой ремонтной обоймы (бандажного тройника).

Такое изделие позволяет врезаться в стальную трубу практически в любом удобном месте на прямом участке. Обойма с резиновыми уплотнениями устанавливается на трубе в нужном положении, крепко затягивается болтами. Затем через отверстие тройника аккуратно сверлится стенка трубы. Далее, все просто – запаковка крана и подключение шланга, как обычно.

Способ – достаточно простой, но, если честно, то его особо не хвалят. Во-первых, ослабляется тело трубы. Во-вторых, известны случаи начала протечек именно в этом месте, и устранить их – будет очень сложно. И в третьих, рассверленное в трубе отверстие часто становится уязвимым местом с точки зрения образования засоров.

В. Наконец, третий вариант, когда посудомоечная машинка расположена далеко от трубы холодного водоснабжения.

Наращивать длину шлангов – это повышать уязвимость коммуникаций к возможным протечкам – любая гибкая подводка все же менее надежна, нежели стационарная качественная труба. Значит, необходимо именно воду и вести к машинке.

Прокладка дополнительного участка водопровода к месту установки прибора – обычно не составляет никакого труда, да и средств потребует невеликих. Другое дело, насколько это будет удобно, да и красиво. Если труба полностью скроется за предметами кухонной мебели – вопросов никаких нет.

Но лучше всего, конечно, все вопросы будущей установки продумывать заранее, то есть при монтаже домашнего водопровода и канализации сразу предусматривать точки подключения бытовой техники. Идеальный вариант – это скрытая прокладка труб с монтажом водяных розеток на стенах в нужных местах.

Подключение посудомоечной машины к канализации

Можно встретить массу статей, в которых утверждается, что подключение посудомоечной машины к канализации – вообще простейшая операция, не требующая соблюдения никаких правил. Мол, дренажный шланг прибора устанавливается через уплотнительную резиновую муфту в специально подготовленный для него раструб 50 мм канализационной трубы – и на это вопрос решен. Увы, не все так просто, а последователи подобной методики вполне могут столкнуться с весьма неприятными моментами.

Во-первых, обязательным условием должен стать водяной затвор, иначе неприятные запахи из канализации станут проникать по шлангу внутрь посудомойки.

Во-вторых, следует предостеречься от обратного тока воды из канализацию в машину. Для этого верхняя петля дренажного шланга должна быть расположена не менее, чем 400÷500 мм от уровня пола. Откуда взялись эти значения? По все видимости, принимается в расчет уровень заполненной ванной – при резком выпуске воды и каких-то временных проблемах с проходимостью канализационной трубы, вода в ней, согласно физическому закону сообщающихся сосудов, будет стремиться подняться на общий текущий уровень. Петлевидный изгиб на нужной высоте не позволит ей проникнуть в посудомоечную машину.

В-третьих, непосредственное включение дренажного шланга в канализационную трубу с использованием уплотнения делает это соединение практически герметичным. Как ни странно, но в данном случае это вовсе не является достоинством. В идеале, давление в канализационных трубах должно выравниваться с атмосферным, чтобы не создавалось участков разрежения. В противном случае это может закончиться так называемым «сифонным эффектом» — массовый сброс воды на одном из участков вызывает самопроизвольный ее ток на других, соединенных с ним. Это приводит к тому, что труба сама по себе начинает «высасывать» воду из посудомоечной машины. Такое явление может вызвать разбалансировку автоматики, появление программных ошибок и даже выход оборудования из строя. Кстати, не исключается полностью и обратный вариант – забрасывание грязных стоков в машину, о последствиях которого чем даже думать не хочется.

Но с другой стороны, негерметичное соединение шланга и трубы – это возможность протечки и распространения неприятных запахов. Как поступить правильно.

Существует несколько приемлемых вариантов:

• Один из самых простых, недорогих и эффективных – установка на кухонной мойке сливного сифона со специальным патрубком для подключения дренажных шлангов бытовой техники.

Как видно из иллюстрации, сифон может иметь и два патрубка – если есть необходимость подключения и стиральной, и посудомоечной машины.

Патрубок обычно оканчивается коническим штуцером, рельефная, ступенчатая поверхность которого обеспечивает надежную фиксацию шлага после затяжки хомута.

переходник с краном

Такое присоединение дренажного шланга, в принципе, отвечает все перечисленным выше требованиям:

— Водяной затвор от распространения запахов со стороны канализации обеспечивается самой конструкцией кухонного сифона.

— Точка подключения расположена вверху, сам по себе формируется верхний изгиб дренажного канала.

— Вместе с тем, дренажный шланг не связан герметично с канализационной трубой – он сообщается с атмосферой через сливное отверстие мойки. То есть сифонный эффект полностью исключается.

• Указанный выше способ – очень хорош, но, увы, не всегда возможен. Например, мойка располагается вне досягаемости дренажного шланга посудомойки, и приходится протягивать участок канализационной трубы. Другой пример – сама конструкция мойки и ее «фирменного» слива не предполагают внесения каких-либо изменений, и такое подключение становится невозможным.

Делать нечего, придется подключаться к канализационной трубе. Если ее выход уже занят гофротрубой из мойки – ничего страшного, можно поставить «косой» тройник, вновь подключить сифон, а второй выход использовать для посудомойки. И соединение здесь, как ни крути, все равно придется делать герметичным, с использованием уплотнительной резиновой муфты, иначе не избежать неприятного запаха.

Но как же тогда быть с остальными требованиями к подключению?

Проще всего решается вопрос с обеспечением водяного затвора и обеспечением необходимой высоты петли. Можно приобрести специальную полимерную вставку (они часто даже входят в комплект поставки оборудования), закрепить ее в намеченном месте на стене, зафиксировать в ней на нужной высоте шланг. При этом необходимо добиться такого положения шланга, чтобы обязательно создался и нижний изгиб (по типу буквы S) – он будет служить водяным затвором.

Но как же быть с потенциальной угрозой «сифонного эффекта»? На этот счет также есть готовые решения.

— Установка на шлаге простейшего «антисифонного» клапана.

Стоит такое изделие недорого, и устанавливается очень просто. Шланг режется, а затем соединяется уже посредством этого клапана, с обтяжкой хомутами. Недостаток простейшего устройства – недолгий срок эксплуатации, обычно не превышающий полугода. После этого придется приобретать новый клапан, так как он не обслуживанию практически не поддается.

— Более разумный вариант – приобрести клапан–«антисифон», исполненный в виде петли. Мало того что этим решаются сразу все проблемы правильного размещения шланга – такие устройства вполне подлежат регулярной очистке, то есть служить будут значительно дольше.

Немного более дорогостоящим и сложным в исполнении, но зато чрезвычайно удобным в эксплуатации и отвечающим абсолютно всем требованиям решение стане установка специального настенного сифона для посудомоечной (стиральной) машины. Они бывают настенного или скрытого исполнения, разной степени декоративности, но объединяет их наличие всех необходимых клапанных устройств, обеспечивающих всестороннюю безопасность подключения прибора к канализации.

Задний широкий патрубок герметично подсоединяется к вертикально расположенной отводке 50-мм канализационной трубы, а к переднему патрубку подключается дренажный шланг посудомоечной машины. По сути, получается своеобразный аналог водяной розетки, только прямо противоположного предназначения. Их обычно и замещают рядом, создавая специальную зону коммутации прибора.

Мало того, если хочется придать такому узлу подключения еще и внешнюю «импозантность», то можно приобрести целую консольную конструкцию, которая включает в себя и сливной сифон со всеми клапанами, и водяную розетку с краном, и даже розетку электропитания. Такие устройства обычно снабжаются декоративными фасадными пластинами – и красиво, и все необходимое для подключения как на ладони.

И, наконец, можно упомянуть еще одно очень занятное технологическое решение. Некоторые производители комплектуют свои модели специальным клапаном, обеспечивающим необходимый воздушный разрыв для исключения негативного воздействия со стороны канализации. Интересен сам конструктивный подход – клапан врезается в поверхность столешницы или задней горизонтальной панели кухонной мойки.

Такой клапан размещают в месте, где он не станет мешать, сверху прикрывают декоративным колпаком. Время от времени он будет требовать профилактики, но снять колпачок и провести чистку – не составит никакого труда.

Итак, были рассмотрены различные вариант подключения посудомоечной машины к водопроводу и канализации. Некоторые из них – совершенно просты, другие потребуют определенных знаний и умений. Тем не менее, ни про один нельзя сказать, что он полностью недоступен для самостоятельного исполнения.

В завершение – небольшой видеосюжет, в котором мастер делится своим опытом подключения посудомоечной машины. После получения информации, изложенной в статье, читателю, наверное, будет интересно посмотреть и проанализировать некоторые ошибки, допущенные установщиком. Слепо копировать это – не нужно.

Видео: пример подключения посудомоечной машины

инструкция как правильно подключить самому

На чтение 14 мин. Обновлено 16 июля, 2020

Отношение к бытовой технике для мытья посуды пока еще остается довольно критическим. Но многие все же решаются на такой шаг, поэтому перед покупкой такой техники необходимо четко представлять, как производится подключение посудомоечной машины к канализации и водопроводу.

Отношение к бытовой технике для мытья посуды пока еще остается  довольно критическим. Но многие все же решаются на такой шаг, поэтому перед ее покупкой необходимо четко представлять, как производится подключение посудомоечной машины к канализации и водопроводу.

Но если вспомнить совсем не такое далекое уж прошлое, подобное отношение было и к другой бытовой технике – автоматическим стиральным машинам или кухонным комбайнам.

Сегодня же трудно представить себе квартиру или дом без этих атрибутов современной жизни. Человек быстро привыкает к комфорту и неохотно с ним расстается.

Такой же процесс проходит сегодня и с посудомоечными машинами. Но в отличие от других видов домашнего оборудования, посудомойку нельзя доставив домой, удалив упаковку сразу подключить к электрической розетке.

Функционально посудомоечный агрегат представляет собой еще и сантехническое оборудование со сложной начинкой системы управления.

Естественно, посуда без воды не моется, поэтому ее нужно подсоединить к водопроводной сети и произвести правильное подключение к канализационной системе.

Подключение посудомоечных машин к коммуникациям

Бытовая техника не может работать без воды, слива использованной воды и электричества. Как обеспечить ее необходимыми ресурсами?

Подсоединение к водопроводу, определяем место установки, необходимые материалы и инструменты

Применяются несколько способов выполнения такой работы. Первый из них разработан и применяется, когда установка бытовой техники производится на стадии строительства дома при выполнении капитального ремонта в помещении.

В этих условиях отсутствуют ограничения по выполнение штробления стен, что позволяет устроить скрытые подводки.

Второй способ применяется при установке посудомоечной машины в уже оснащенное помещение кухни с минимальными изменениями интерьера.

Многие обладатели посудомоечных машин стремятся подключить к своему агрегату не только холодную, но и горячую воду. Причиной для принятия такого решения является стремление снижению расходов на нагрев воды. Позиция понятна, но подходить к ее реализации надо очень осторожно.

Программное обеспечение в системе управления посудомоечных машин не всех моделей предназначено для использования смешанных потоков.

Следует внимательно изучить инструкцию по эксплуатации конкретного агрегата, чтобы выяснить, предназначен ли он для такого подключения. Электронная начинка может просто не понять сигнала и устройство не сработает в нужном режиме.

Даже если возможность такого подключения имеется и оговорена в технических документах, опытные люди рекомендуют отказаться от него. Тому есть несколько причин:

1. Качество воды из системы горячего водоснабжения оставляет желать лучшего.
2. Возможны случаи, когда горячая вода из трубопровода имеет температуру выше, чем допустимая для использования с этим устройством. Это только на первый взгляд несущественно – блок управления может сработать некорректно.
3. Неувязки с подачей воды из системы ГВС случаются намного регулярнее, чем с холодной. А в жаркий период неизбежен месячный перерыв в работе ГВС, связанный с плановыми ремонтами. Таким образом, неизбежны длительные простои дорогостоящей техники и мытье посуды вручную. Альтернатива – срочный переход на работу машины для мытья посуды от холодного водопровода.
4. Вопрос экономии ресурсов также неоднозначен. Современные посудомойки класса «А» для посуды расходуют энергию весьма экономично, а если жилью оборудовано счетчиками расхода воды, то при расчете будут использоваться по тарифу за горячую воду.

Решать, разумеется, Вам, но мнение специалистов склоняется в пользу холодной воды.

Первый способ подключения посудомойки к водопроводу

Самое очевидное решение – подключение посудомоечной машины к отводу, к которому подключен гибкий шланг от смесителя. Для этого должно быть достаточно их длины из комплекта продажи агрегата.

Для такого присоединения понадобится проходной тройник, гаечный ключ соответствующего размера и уплотняющая подмотка для резьбовых соединений.

Патрубок боковой отводки имеет резьбу ¾ дюйма, подходящий для установки шланга посудомоечных машин.

Подсоединение производится в следующем порядке:

1. Отключить водоснабжение квартиры на стояке. Открывается кран на любой точке водоразбора для сброса излишнего давления в отключенном контуре. Желательно воспользоваться краном, который расположен как можно ниже по отношению к полу.
2. Воспользовавшись гаечным ключом, отвернуть гайку гибкой подводки. При необходимости – очистить резьбу от остатков старой уплотняющей подмотки.
3. Намотать на резьбу новую уплотнительную подмотку, воспользовавшись лентой ФУМ или, что надежнее, льняную паклю. Ее необходимо наматывать в направлении закручивания гайки, а поверх намотки наложить герметизирующую пасту «Unipak».
4. На подготовленную резьбу плотно навернуть проходной тройник таким образом, чтобы боковой отводок находился в удобном для пользования месте.
5. На оставшуюся свободной резьбовую часть навернуть гайку гибкой подводки, предварительно очистив резьбу. Прокладку лучше заменить новой.

По окончании установки произвести пробное включение и проконтролировать соединение на отсутствие протечек.

Современные посудомоечные машины частот оснащаются специальным запорными устройствами аварийного назначения. Это, так называемый, «аква-стоп», представляющий собой обычный электромагнитный клапан, срабатывающий при резком падении давления в устройстве. Он мгновенно останавливает агрегат, предотвращая залив кухни и соседей снизу.

Система подключения тройником вполне оправдана при подключении одной единицы оборудования. Но, если, кроме подключения посудомоечной машины, нужно задействовать и другие агрегаты – стиральную машину (читайте статью как подсоединить стиралку), бойлер, водонагреватель или другие – под раковиной образуется много тройников и клубок трубок и шлангов. Что не всегда становится уместным.

В такой ситуации предпочтительно воспользоваться коллектором – это металлическая или пластиковая трубка с 5-ю или 6-ю резьбовыми выходами сбоку. К нему можно поочередно подключить все необходимые приборы, а свободные выходы, считая их резервными, заглушить.

Тогда в любой момент можно подключить новое дополнительное оборудование. Кроме того, поскольку каждый выход снабжен шаровым краном, можно временно отключить любой прибор, не влияя на функционирование системы в целом.

Второй способ подключения посудомоечных машин к водопроводу

Его применяют в тех случаях, когда длины шлангов из комплекта продажи недостаточно, чтобы использовать ближайшую водоразборную точку. В этом случае надо использовать трубу водопровода.

Метод состоит во вставке в действующую трубу тройника с боковым отводом. Порядок действий следующий:

1. Отключить контур холодного водоснабжения, перекрыв кран на стояке.
2. Разметить на трубопроводе место вырезки.
3. Вырезать кусок трубы необходимого размера, оставляя возможность размещения стандартного тройника с боковым отводом.
4. Установить тройник.
5. К боковому отводу подключить шланг машины.

В зависимости от вида материала трубопровода, технология установки может быть различной. Проще всего сделать врезку на металлопластиковой трубе. Для этого используются стандартные пресс фитинги.

Главное при выполнении этой операции – правильная разметка длины вырезаемого участка и точная резка перпендикулярно оси трубы. Это достигается применением специального инструмента, предназначенного для этой операции.

Несколько сложнее сделать вставку в полипропиленовый водопровод. Соединение концов полипропиленовых труб производится методом пайки. Если в вашей квартире водопровод из этого материала, паяльник, скорее всего, в хозяйстве имеется. А если его нет, покупать вовсе не обязательно. Паяльник можно взять в аренду на несколько дней за небольшую плату.

Однако впаять вставку в готовый водопровод вовсе не просто – место действия ограничено в пространстве, а свести соединяемые концы практически невозможно. Для такого соединения нужно использовать гайки-американки, которые поочередно припаиваются к концам соединяемой трубы.

Имея такие окончания на трубе, вставить тройник не представляется возможным.

Сложнее всего делать врезку на стальной трубе. После вырезки куска трубы образуется два конца, на которых надо нарезать резьбу. Такая операция не всегда возможна ввиду ограниченного доступа. Кроме того, для этого нужен специальный инструмент.

Проблему можно решить применением бандажного тройника, устанавливаемого на водопроводную трубу.

Используя такой способ проще всего сделать подключение посудомоечной машины к водопроводу. Тройник устанавливается на трубу с использованием резинового уплотнения, надежно стягивается винтами, после чего в стенке трубы высверливается отверстие нужного диаметра.

Но стоит отметить, что такое соединение недостаточно надежно и чаще дает протечки в сравнении с другими способами.

Третий способ подключения к водопроводу

Проблемы с подключением возникают, когда место установки находится на значительном удалении от водопроводных сетей. В таком случае никаких шлангов не хватит, а гибкие подводки гораздо менее надежны, чем водопроводные трубы.

В таком случае не устройство приближают к воде, а воду к ней. Прокладывается дополнительная нитка водопровода, а дальнейшие действия – как указано выше, в зависимости от материала трубопровода.

Вообще, в идеальном варианте, при строительстве дома или капитальном ремонте, нужно проявить немного прозорливости и установить в разных местах водяные розетки. Тогда подключение техники любого вида превращается в элементарную десятиминутную операцию.

Подключение посудомоечных машин к канализации – общие моменты

На первый взгляд эта операция предельно проста. Достаточно вставить выходной шланг посудомоечной машины в подготовленное заранее колено с входом 50 миллиметров, и дело сделано. На практике это может обернуться несколько иначе:

1. При подключении посудомоечных машин таким методом трудно обойтись без запаха из сливной системы. Его можно избежать только устройством воздушной пробки на сливе.
2. Возможен обратный ток сливаемых вод по трубке из сливной трубы в внутрь устройства. Поэтому высота петли канализации для посудомоечных машин должна составлять не ниже 40-50 сантиметров от пола. Происхождение этой рекомендации связано с высотой уровня воды в ванное, которая при залповом сбросе может поднять уровень жидкости в сливной системе и спровоцировать затопление агрегата содержимым сточной системы.
3. Непосредственное подсоединение сливного шланга к раструбу сточной трубы, учитывая герметичность стыка, как бы это не показалось странным, играет отрицательную роль. Поскольку слив является самотечной системой, давление внутри него стремится к атмосферному. При нарушении этого равновесия возможно возникновение «сифонного эффекта». Обильный сброс жидкости в каком-либо месте вызывает падение давления в другом. Возможны ситуации, когда пониженное давление в трубопроводе будет «высасывать» воду из рабочей зоны посудомоечной машины. Последствия предсказуемы – сбой в работе программного обеспечения агрегата и выход его из строя. Подключение посудомоечное машины к канализации напрямую следует исключить категорически.

Нельзя исключать и такой вариант, когда низкое давление на сливе послужит причиной обратного тока и слитая ранее вода будет засосана внутрь. После этого посудомоечная машина еще долго будет пахнуть канализацией.

Говоря о не герметичности стыка сливного дренажа и сливной трубы, следует помнить, что это место будет служить источником протечек и нехорошего воздуха в помещении. Как можно правильно подключить к канализации слив посудомоечных машин? Для этого есть несколько методов.

Подключения к канализации – первый метод

Один из них состоит в использовании сифонов для кухонь, оборудованных специальными выходами для подключения дренажных трубок бытового оборудования. Это дает возможность произвести подсоединение нескольких агрегатов. При этом лучше не совмещать по времени операцию слива в этих агрегатах. Но это уже забота пользователя.

Отводной патрубок заканчивается насадкой, обеспечивающей герметичность соединения при затяжке винтового хомута.

Такой способ подключения является очень надежным, отвечая на все перечисленные выше возможные проблемы:

• устройство сифона само по себе конструктивно обеспечивает образование водного заслона, препятствующего проникновению «ароматов» из канализации;
• выполняется требование по высоте расположения канализации для посудомоечных машин, верхний изгиб получается сам по себе при установке;
• сливной отвод не связан непосредственно с трубой канализации, а стыкуется через проем в мойке для дренажа, что препятствует возникновению эффекта сифона.

Предлагаемый метод подсоединения хорош всем, но не всегда удается его реализовать. Например, если дренажное отверстие находится на удалении от места установки мойки или раковины. В такой ситуации придется  устраивать слив для посудомоечных машин напрямик в трубу канализации.

Подключения к канализации – метод второй

Многие обладатели посудомоечных машин предпочитают не связываться напрямую с канализационной системой, сбрасывая отработавшую воду непосредственно в мойку.

Основным мотивом для такого решения является утверждение, что машина нужна только после большого застолья, например – приема большого количества гостей. В таких случаях агрегат нужен периодически. Наверное, при таком подходе необходимо задуматься, нужна ли такая бытовая техника вообще.

Оптимальная схема подключения посудомоечной машины к канализации может выглядеть следующим образом.

При подключении дренажа посудомоечной машины непосредственно к трубе канализации на нее нужно установить переходник, который представляет собой угловой отводок от сливной трубы.

Другие варианты подключения посудомойки к канализации, если они и существуют, можно считать экзотикой. Выбор способа подсоединения зависит от взаимного расположения агрегата и точки слива.

Оба приведенных варианта работоспособны и надежны при правильном исполнении и вполне могут быть выполнены своими руками.

Подключение посудомоечной машины к электросети

Бытовая техника этого вида не отличается высокой мощностью – чаще всего она не превышает 2,5 киловатт. Чтобы подключить устройство такой мощности достаточно провода сечение 2,5 миллиметра в квадрате.

Проводник такой конструкции (двойная изоляция) наиболее приспособлен к использованию во внутренних электропроводках.

Для более безопасной эксплуатации его лучше прокладывать в штробе.

Силовой кабель с вилкой, который установлен на посудомоечной машине, имеет длину 1,3-1,5 метра, поэтому розетку надо устанавливать на стене по возможности ближе к месту ее постоянного расположения. Для подключения следует использовать фурнитуру повышенной степени защиты.

Обязательным требованием является наличие заземляющего контакта. Такому требованию в полной мере соответствуют розетки вида Шико на 16 ампер.

Подключение к сети нужно производить через дифференциальные автоматы на 16 ампер, при этом ток утечки не должен превышать 30 миллиампер.

Розетка для посудомойки размещается на стене. Высота установки не выше 90 сантиметров от пола, при этом необходимо, чтобы она не находилась сзади устройства, а с любой стороны сбоку.

Проверка правильности установки и подключения

Поводом для проверки является банальная ситуация – включенная по всем правилам машина не работает. Для установления причины нужно произвести несколько простых действий:

1. Надо убедиться, что питание подается к посудомоечное машине и его величина не отклоняется от требуемой. Необходимо убедится в исправности розетки, вилки и подключающего провода. Большинство посудомоек подключается к сети напрямую, поэтом необходимо убедится, что напряжение присутствует на входном контакте автомата.
2. При управлении розеткой переключателем (автоматом) необходимо проверить его работоспособность тестером. Для этого необходимо снять его крышку и щупами прибора замкнуть цепь. Если прибор показывает, что цепь замыкается – автомат работоспособен. В противном случае его нужно заменить новым.
3. Надо убедиться, что дверца агрегата закрыта, в противном случае машина не включится. Для этого при открытой дверце необходимо вручную нажать на рычаг запирающего устройства, после чего нажать кнопку ВКЛ. Если машина при этом не запускается, нужно заменить защелку новой.
4. Нужно проверить работу кнопок управления на панели, убедившись, что все они установлены в правильном положении.
5. Посудомойка может неровно располагаться на полу. В таком случае автоматика так же может блокировать начало работы. Надо ее выставить ровно с помощью регулировочных винтов в ножках, на которых она устанавливается.

Если все предпринятые меры не оказались эффективными, нужно приглашать специалиста из гарантийной мастерской. Самостоятельно разбирать машину не рекомендуется – будет утеряно право на ремонт по гарантии.

Типовые ошибки при монтаже посудомоечной машины

Практически вся бытовая техника, используемая в доме, связана с использованием электричества и воды. Поэтому она является источником повышенной опасности. Для безопасной эксплуатации необходимо:

1. При подключении посудомойки, необходимо использовать соответствующие мощности автомат и УЗО, либо дифференциальный автомат. Нельзя использовать модульный автомат, а тем более – предохранительные пробки.
2. Установка посудомоечной машины в непосредственной близости к стене. При этом возможна деформация шлангов, автоматика машины может работать со сбоями или произойдет залив помещения.
3. Машина должна располагаться строго горизонтально, допуск по уклону составляет не более 2-х градусов. Регулировка установки производится выворачиванием/заворачиванием ножек. В некоторых моделях положение задних опор регулируется специальным винтом, выходящим на лицевую сторону.

4. Установка розетки электропитания под машиной. При заливе водой такой монтаж приводит к короткому замыканию с непредсказуемыми последствиями.

5. При удлинении шланга подачи воды ни в коем случае не режьте штатный шланг. В ряде моделей внутри него устанавливается сигнальный провод, реагирующие на разрыв шланга и вы лишитесь этой важной защитной функции.
6. Применение льняной пакли для уплотнения резьбовых соединений может быть опасным, если не знать, как ею пользоваться. Чрезмерное количество этого материала может разорвать тонкую накидную гайку из пластика по причине разбухания волоком при намокании. Воспользуйтесь ФУМ лентой.

Самостоятельная установка и подключение посудомоечной машины к коммуникациям

Корректная работа посудомойки зависит не только от качества запчастей и сборки. На бесперебойность функционирования и нормальное исполнение агрегатом основных задач оказывает влияние правильное подключение посудомоечной машины к коммуникациям. Хотите выполнить эту работу самостоятельно, но сомневаетесь, что все получится?

Мы поможем вам в реализации задуманного. В статье подробно описаны этапы установки техники, подключения розетки, подвода воды и обустройства системы слива. Чтобы не столкнуться с аварией, протечкой или скорым ремонтом, нужно придерживаться рекомендаций производителя, обозначенных в инструкции.

Содержание статьи:

Выбор места с учетом способа установки

Чем раньше вы задумаетесь о приобретении техники, тем меньше хлопот будет при дальнейшем благоустройстве кухни.

Идеальный вариант – комплексный ремонт, включающий в себя:

• составление проекта;
• прокладку труб водопровода и канализации;
• проведение отдельных электролиний для мощных агрегатов;
• отделку помещения;
• установку мебели и техники.

В этом случае риски того, что не хватит ниши для посудомойки или не подойдут ее размеры, сводится к нулю. Стены с выведенными разъемами для подключения выглядят аккуратно, требования техники безопасности соблюдены.

Современная кухня представляет собой помещение, заполненное большим количеством крупной и мелкой бытовой техники. Составление проекта помогает правильно расположить как сами приборы, так и места подключения – розетки

Место монтажа зависит от типа машины, соответственно, от способа ее установки.

Все устройства принято делить на две категории:

• отдельностоящие, переносные, представляющие собой мобильный агрегат;
• встраиваемые, стационарные, для монтажа которых необходим шкаф.

Для правильной установки размер посудомоечной машины также имеет большое значение. Выделяют подкатегорию , с уменьшенными габаритами.

Среди них есть как отдельностоящие приборы, предназначенные для установки на столешницу или в нишу шкафа, так и встраиваемые.

Варианты расположения посудомоек:

Галерея изображений

Фото из

Близость коммуникаций облегчает процесс подачи воды и отвода хозяйственных стоков. Очищать посуду перед загрузкой в лотки около мойки тоже намного удобнее

Если рабочая зона частично перенесена в «остров», представляющий собой автономный блок модулей в центре кухни, то посудомойку можно встроить и в него

Сложность установки заключается в отдаленном от коммуникаций расположении мебели. Для работы машины потребуется удлинение труб или шлангов более чем на 1,5 м

Модель, не предназначенную для встраивания, можно поставить на любое свободное место, но с одним условием – подводкой воды, канализации и электричества как можно ближе

Компактные ПММ так и называются – настольные. Чаще всего их устанавливают прямо на столешницу, около мойки или рабочей поверхности – стола для нарезки

Среди небольших по размеру моделей есть и встраиваемые посудомойки, которые можно разместить как под столешницей, так и выше, в «пенале» или тумбе на высоте 90-120 см

Чтобы не занимать полезную поверхность на рабочем кухонном столе, посудомойку можно расположить в одну из свободных ниш в шкафу, по типу микроволновки

Если позволяют размеры компактной машины, ее можно поставить в шкаф, скрывающий коммуникации мойки. Этот способ облегчает подключение прибора, но пользоваться им не очень удобно

Встроенный тип посудомойки установлен рядом с мойкой

Машина интегрирована в «остров» в центре помещения

Посудомойка установлена в отдельностоящую кухонную тумбу

Свободное расположение отдельностоящей модели

Компактная модель установлена поверх столешницы

Компактная модель ПММ встроена в мебель

Настольная посудомойка установлена в нише/на полке

Мини-посудомойка установлена под раковиной

Продумать, как и куда установить посудомоечную машину, нужно заранее. Главным образом следует грамотно расположить агрегат относительно коммуникаций – максимально приблизить его к трубам.

Рекомендуем также в зоне доступности вмонтировать шкафы для посуды и прочей утвари, которая предназначена для мойки в ПММ.

Процесс уборки пройдет гораздо быстрее, если очистка тарелок от крупных кусков, в лотки посудомойки, выкладывание чистой посуды на полки произойдет с одного и того же места.

Важность использования инструкции

Производители отвечают за качество своей продукции, поэтому новые посудомойки имеют гарантию – от 12 месяцев до 5 лет. Сдать в сервис неисправный китайский агрегат чаще можно в течение 1 года, европейский – 2 лет.

Однако неправильная установка машины, противоречащая требованиям производителя, лишает покупателя права на бесплатный ремонт или замену техники.

Следовательно, главным документом и руководством по монтажу посудомойки становится инструкция. Это книжечка с подробным описанием процесса установки и подключения новой посудомоечной машины к водопроводу и канализации.

Также в инструкции заложены технические требования, которые касаются параметров подключаемой электросети, давления в трубах и др. Характеристики машины также нужно учитывать.

В инструкциях описание всех действий сопровождается понятными схемами, на которых изображено, как правильно присоединять шланги, фиксировать машину в шкафу, располагать ее относительно труб (+)

Так, полновстраиваемые ПММ с большой массой размещают на полу, дополнительно фиксируя на стенках шкафа или столешнице. А вот компактные модели можно интегрировать в шкаф, который способен выдержать их вес даже с учетом загруженных контейнеров и воды.

Если в течение полугода какие-то выйдут из строя из-за неправильного расположения шлангов или сильного вибрирования корпуса, их придется менять за свой счет – гарантия снимается.

Подключение ПММ к коммуникациям

Чтобы машина заработала, необходимо обеспечить подачу электричества и холодной воды, а также обустроить слив использованной жидкости в канализацию.

Если отдельная розетка для ПММ установлена во время ремонта, первый этап можно пропустить, однако два следующих выполняются в процессе подключения в любом случае.

Этап #1 – монтаж отдельной розетки

Удлинителем, вставленным в общую розетку, фильтром или тройником пользоваться не рекомендуем.

Подобные «посредники» могут не выдержать нагрузки, выйти из строя или даже расплавиться. Обязательно потребуется отдельное электроустановочное изделие «евро» стандарта, с заземлением и высокой  от влаги.

Блоки встроенных в стену или накладных розеток устанавливают в удобных для использования местах: над столешницей или под ней, но с легким доступом

Слишком близко от пола закреплять розеточный блок не советуют – во время протечки вода может попасть внутрь изделия. Минимальное расстояние от напольного покрытия – 15-20 см.

Это актуально для встраиваемых моделей, когда розетку располагают на стене за корпусом посудомойки. Для отдельностоящих агрегатов обычное расположение – на расстоянии 40-90 см от пола.

Кроме розетки потребуется провод, лучше в негорючей изоляции и с сечением, рассчитанным на повышенную нагрузку. Подходящий вариант – медный 3-жильный провод ВВгнг 3*2,5.

Зачищенные от изоляции концы проводов вставляют в клеммы, закручивают винтами или закрепляют защелками. Для провода заземления, который можно узнать по желто-зеленой изоляционной пленке, предназначена отдельная клемма

Установка  относится к элементарным бытовым умениям, поэтому многие справляются с ее монтажом самостоятельно. Однако если навыков не хватает, лучше все работы по электрообустройству доверить специалисту.

От розетки провод тянется к электрощиту, где установлен отдельный . Аналогичные автоматы рекомендуется предусмотреть на каждый мощный бытовой прибор – при необходимости не придется отключать всю «кухонную» линию.

Образец подходящего по параметрам автоматического выключателя для линии, проведенной к посудомойке. Номинальный ток – 16А, вр/ток хар-ка – С, класс токоограничения – 3

Даже если вы теоретически знаете,  на дин-рейку, выполнять все электротехнические работы в щитке должен представитель УК или другой обслуживающей организации.

После окончания монтажа необходимо проверить, как работает розетка. Для этого включают автомат и вставляют в розетку вилку простейшего прибора, например, настольной лампы.

Этап #2 – обеспечение подачи воды

Чтобы машину можно было использовать в любое удобное время, следует шланг подачи воды присоединить к трубе или гибкой подводке резьбовым соединением посредством тройника или переходника.

Легче всего совершить врезку в сеть, если посудомойка размещена по соседству от раковины со смесителем. Гибкую подводку окручивают, вместо нее устанавливают тройник

Длина шланга подачи воды – 1-1,5 м. Именно на таком расстоянии от магистрали производители рекомендуют устанавливать посудомойку, чтобы она функционировала правильно.

Порядок действий:

• откручиваем гибкий шланг смесителя от трубы;
• присоединяем тройник с размерами ½ дюйма «мама» и «папа» по прямому отрезку, с ¾-дюймовым отводом сбоку и краном перекрытия воды;
• для герметичности соединения используем фум-ленту или другой уплотнитель;
• патрубок ¾ дюйма выводим в удобное для присоединения шланга направление;
• прикручиваем гибкую подводку на отвод ½ дюйма и шланг посудомойки на боковой отвод;
• тестируем подачу воды, при необходимости подтягиваем соединения.

В зависимости от того, насколько далеко находится машина от мойки, выбирается тот или иной способ подключения.

Галерея изображений

Фото из

Если вместо одной посудомойки нужно подключить несколько устройств, которым необходима подача холодной магистральной воды, используют коллектор и набор переходников

Бывает, что машину устанавливают далеко от мойки, но вблизи от трубы с холодной водой. Тогда тройник с отсечным краном врезают в магистраль, и вода поступает сразу в посудомойку

Чтобы не вырезать отрезок трубы, используют ремонтную обойму. Ее затягивают болтами на участке врезки, затем сбоку высверливают отверстие, монтируют кран и прикручивают шланг

Использование гибких шлангов не всегда целесообразно, поэтому, если машина установлена далеко от магистрали, осуществляют подводку воды наращиваем трубы

Применен коллектор для нескольких подключений

Правильная врезка в пластиковую трубу

На стальную трубу установлен тройник

Выполнено наращивание пластиковой трубы для посудомойки

Все способы функциональны и по-своему хороши, поэтому решать как своими руками подключить новую посудомоечную машину, придется владельцам агрегата исходя из конкретных условий.

Детали для подключения продаются в магазинах сантехники, поэтому проблем с приобретением тройников, коллекторов, уплотнителей возникнуть не должно. Старайтесь не экономить на деталях и выбирать пусть более дорогие, но качественные узлы и прокладки.

Особенности подключения компактных устройств

В инструкции мини-посудомоек отмечен способ установки без стационарного присоединения к коммуникациям. Перед мойкой шланг подачи воды надевают на носик смесителя, а сливной шланг опускают в раковину.

Отсутствие постоянного подключения актуально только в одном случае – если посудомойку приходится часто переставлять на другое место или перевозить в другой дом, например, на дачу

Некоторые используют такой способ, однако он таит в себе неудобные моменты:

• приходится каждый раз проделывать лишние действия;
• шланги лежат на видном месте и портят общий вид;
• из-за частого подключения/отключения места соединений быстро разбалтываются и изнашиваются;
• сильный напор воды может «выбить» шланг из раковины, в итоге произойдет потоп;
• мойка остается занятой, пока происходит процесс мытья и ополаскивания посуды.

Следовательно, для надежности лучше выбрать определенное место для установки и обеспечить постоянное герметичное подключение.

О подключении к горячему водоснабжению

Возможность подключения к обоим трубопроводам – с горячей и холодной водой – покупатели рассматривают как полезную опцию и даже готовы переплатить за «полезное» дополнение.

Однако существует немало причин, по которым не стоит «экономить» на разогреве машины и использовать горячую воду:

• по составу горячая вода бывает хуже холодной;
• электронный блок «вылетит», если температура воды в сети будет выше, чем запрограммировано;
• при централизованной подаче горячую воду часто отключают.

Сама экономия также ставится под сомнение. Современные модели и так считаются довольно экономными, учитывая небольшое потребление электроэнергии.

А с применением горячей воды некоторые узлы могут раньше времени выйти из строя, и придется значительную сумму потратить на ремонт.

Предполагает ли двойное подключение ваша посудомойка, можно выяснить, изучив инструкцию и схемы подключения. На задней стенке машины находятся два шланга подачи воды вместо одного

Грубейшей ошибкой считается подсоединение горячей магистрали к устройству, рассчитанному исключительно на подачу холодной воды. Детали машины не выдержат высокой температуры и быстро сломаются.

Этап #3 – устройство слива в канализацию

Отвод стоков – необходимое условие правильной работы посудомойки, для этого предусмотрен сливной шланг.

Существует два способа присоединения его к канализационной магистрали:

• напрямую в трубу посредством резиновой муфты;
• через сифон, расположенный под мойкой.

Второй вариант наиболее удачный, так как сразу решает все проблемы: устраняет запахи, предохраняет от обратного тока жидкости, создает необходимое давление в трубе, защищает от протечек.

Придется приобрести новый сифон, если старый не рассчитан на подключение бытовых приборов, и продумать расположение сливного шланга.

Галерея изображений

Фото из

Сифон с дополнительным патрубком

Пластиковая вставка для подъема

Защитная петля из шланга

Нарощена необходимая длина сливного шланга

Чтобы одновременно соблюсти герметичность соединений и нормальное, без разрежений, давление в магистрали, при прямом подключении (без гидрозатвора) используют «антисифонный» клапан. Это недорогое пластиковое изделие, которое вставляют прямо в прорезь в шланге.

На этом подключение коммуникаций можно считать оконченным. После тестового запуска станет понятным, насколько правильно выполнены соединения шлангов и нужна ли дополнительная герметизация.

Нюансы установки встраиваемой техники

Отдельностоящие агрегаты просто устанавливают на предусмотренное для них место, затем производят подключение. Встраиваемые модели нужно интегрировать в мебельный гарнитур.

Вот несколько полезных рекомендаций, которые могут пригодиться в процессе :

• размеры шкафа для встраивания должны соответствовать габаритам корпуса посудомойки, для сравнения нужно сверяться с предоставленными производителем схемами;
• обязательно используйте защитные приспособления, которые находятся в комплекте – металлическую планку для укрепления столешницы, парозащитную пленку;
• для выравнивания корпуса подкручивайте ножки, обычно их три – две находятся спереди и одна – сзади;
• не забудьте вставить боковые втулки и зафиксировать корпус саморезами;
• декоративные панели фиксируйте строго по шаблонам или трафаретам, которые также есть в комплекте поставки.

Посудомойки разных производителей могут иметь конструкционные отличия, поэтому следует опираться только на инструкцию конкретной модели.

В документе четко изложено, как правильно установить посудомоечную машину, в каком порядке нужно производить действия по монтажу и подключению коммуникаций.

Выводы и полезное видео по теме

Нюансы присоединения шлангов к трубам раскрыты в следующем ролике:

Подробная инструкция по навешиванию фасада:

Обеспечение электропитания посудомоечного агрегата рассмотрено в следующем сюжете:

На первый взгляд, все мероприятия по установке посудомойки кажутся простыми и не требующими специальных навыков. Однако в процессе монтажа или подключения зачастую возникают вопросы, поэтому надеяться только на собственные силы не нужно.

Если нет опыта подобных работ, заручитесь поддержкой специалистов. Особенно это потребуется там, где необходимо соблюсти требования техники безопасности.

У вас есть личный опыт установки и подключения посудомоечной машины? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Как подключить посудомойку к водопроводу и канализации самостоятельно

Подключение посудомоечной машины можно поручить специалисту сервисной службы, оплатив услуги мастера и расходные материалы. Но есть и другой путь – ознакомиться с регламентом на присоединение аппарата к коммуникациям, самостоятельно проработать план производства работ, оценить свои способности и возможности. Если прежде приходилось заниматься ремонтом сантехнических устройств и электромонтажом, то затруднений по установке посудомойки возникнуть не должно. Чтобы уберечь умельцев от ошибок, наиболее частые из них рассматриваются.

Размещение посудомоечной машины

Место для установки ПММ выбирают ещё до покупки аппарата. Если это ниша, то замеряют её габариты, чтобы посудомойка могла свободно в ней поместиться. Другие возможные размещения – в кухонную мебель: под столешницу, мойку, варочную панель. Критерии, по которым определяют оптимальное расположение машины:

• расстояние до коммуникаций водоснабжения и канализации – в пределах 1,5 м;
• близость, доступность розетки с заземляющим контактом и достаточной мощности;
• нахождение рядом с мойкой и стиральной машиной.

Если ПММ относится к разряду компактных моделей, её можно установить прямо на столешнице, недалеко от посудной раковины. Такой вариант хорош, когда кухня тесная, а свободных ниш нет. При этом о канализации можно не беспокоиться: сливной шланг просто опустить в мойку.







Второй аспект рационального размещения ПММ – навесить в подручном месте шкафы для посуды. Процесс очистки столовых приборов ускорится, если операции по удалению с тарелок остатков пищи, загрузка чашек в моечную камеру, раскладка готовых к применению предметов будут выполняться с одного рабочего места.

к содержанию ↑

Требования к источнику питания

Основная потребляемая мощность в машине сосредоточена в трубчатом электрическом нагревателе – ТЭН. Величина нагрузки аппарата указывается на корпусе ПММ и в паспорте на бытовой прибор. Если машина потребляет 2 кВт, розетка должна выдерживать силу тока в 16 А, а её расположение и устройство должны удовлетворять таким условиям:

1. Открытый доступ для включения, отсоединения штепсельной вилки ПММ. Нельзя располагать розетку за корпусом машины: только справа или слева.
2. Размещение для встроенной модели – выше столешницы (90 см от пола) или в соседней тумбе. В обоих случаях расстояние до мойки 0,5–1 м. Для отдельностоящих ПММ рекомендованная высота закрепления розетки на стене – 40–90 см, а минимальная – 20.
3. Монтаж отдельной линии от квартирного электрощитка. Используют кабель с медными проводниками сечением 2,5 мм² и заземляющей жилой – её изоляция окрашена в двойной жёлто-зелёный цвет.
4. Подключение к электросети выполняется через устройство защитного отключения (УЗО) и автоматический выключатель на 16 А, чтобы обезопасить людей от токов утечки (30 мА) и короткого замыкания. Вместо двух приборов можно поставить один, который их заменит – дифференциальный автомат с теми же параметрами.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Готовность розетки к эксплуатации нужно проверить, например, с помощью настольной лампы. Заменять прокладку кабеля удлинителем, сетевым фильтром, тройником нельзя: чрезмерная нагрузка может вызвать возгорание розетки и проводов.

к содержанию ↑

Подключение аппарата к водоснабжению

Прежде всего нужно определиться с тем, какая вода будет потребляться посудомоечной машиной. Вариантов 3: горячая, холодная, совместный источник. Сам монтаж несложен, если мойка рядом.

Точка примыкания

Конструкция ПММ предполагает подключение машины к холодной воде: на это указывает ТЭН, вмонтированный в моечный аппарат. Из-за постоянного удорожания электроэнергии возникает вопрос – не подключиться ли к горячей магистрали, чтобы сэкономить на киловатт-часах. Чтобы понять, что лучше, нужно оценить достоинства и минусы каждого варианта, видеть их особенности:

1. Шланг заливочный для подсоединения к магистрали. Синим цветом маркируются рукава для пропуска холодной воды, красным – горячей. Есть и универсальные – они отмечаются сине-красной полосой. Пренебрегать различиями в исполнении шлангов нельзя: существует риск, что изделие не выдержит высокой температуры.
2. Подключение к горячей магистрали кажется целесообразным из-за возможной экономии электроэнергии. Полоскание будет выполняться также нагретой водой, что способствует быстрой сушке посуды.
3. Причины отказаться от подсоединения к горячей трубе: температура, на которую рассчитаны детали ПММ, не должна быть выше 60ºС. В магистрали нередко это значение превышается, что идёт не на пользу технике, создаёт опасность для потребителя. Программы с режимом 50ºС могут стать недоступными к применению. Качество горячей воды всегда хуже: холодная считается питьевой и очищается до соответствующих санитарных норм.

Изготовители предлагают модели ПММ с подключением к горячей и холодной воде. Чтобы в этом убедиться, следует заглянуть в технический паспорт посудомоечной машины или посмотреть на заднюю стенку аппарата: там должно быть два входа для подключения шлангов. Большинство же моделей ПММ по всему миру выпускаются под пользование холодной водой. Такой вариант присоединения и рассматривается дальше.

Выгодна-ли посудомойка?

О-да!Нет

Монтаж водораспределительной арматуры

Близость аппарата к мойке обеспечивает простое подключение: в месте присоединения гибкого шланга от смесителя к магистрали вкручивается тройник с двумя отводами и краном. Если фильтр грубой очистки воды конструкцией ПММ не предусмотрен, его встраивают сразу после вентиля. К штуцеру на выходе из фильтровальной системы подсоединяется заливной шланг машины с вмонтированным в него устройством «Аквастоп».

Монтаж арматуры выполняется в следующем порядке:

1. Перекрыть на квартирном стояке холодной воды.
2. Отсоединить от трубы гибкий шланг смесителя, вкрутить на его место тройник с вентилем.
3. Подключить к одному отводу рукав смесительного устройства, а к другому – фильтр и заливной шланг ПММ.

Когда около мойки не нашлось места для посудомойки, потребуется удлинить гибкий водопровод за счёт наращивания его дополнительным рукавом, но не больше, чем на 4 м. Соединение шлангов производится с помощью трубки с двумя хомутами. При удалённости ПММ от точки подключения ≥4 м прокладывают жёсткий участок водопровода.

к содержанию ↑

Водоотведение от посудомойки в канализацию

Для начала нужно осмотреть водосток из мойки. Снизу к отверстию раковины крепится сифон, через который жидкость перетекает в канализационную трубу. Это наиболее удобное место для организации слива из ПММ. Также на самой водоотводной магистрали устраивают резервный приёмный патрубок для подключения сантехники. Оба варианта пригодны для обустройства точки подсоединения слива из моечного аппарата.

Может оказаться так, что доступным местом для присоединения будет участок канализации без отводов. Тогда понадобится переделка:

1. Найти стык на магистральной трубе, сделать разъём удалением одного элемента.
2. Вставить в образовавшийся промежуток тройник и добрать длину дополнительной вставкой.
3. Загерметизировать новые стыки.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Сливной шланг можно подсоединить непосредственно к такому отводу, уплотнив вход резиновой манжетой. Подключение через сифон проще: на нём могут быть предусмотрены патрубки для присоединения шлангов стиралки, посудомойки. Если отводов нет, то нужно приобрести другую модель сифона и установить вместо прежнего образца.

к содержанию ↑

Монтаж новых коммуникационных труб

Если точка присоединения к водопроводу или канализации находится далеко от посудомоечной машины, придётся прокладывать новые трубы. Трасса и вид крепления выбираются индивидуально применительно к каждому случаю. Этапы строительства:

1. Составляется эскиз с нанесением схемы трубопровода и обвязки его сантехнической арматурой.
2. Размечается трасса от врезки в магистраль до ПММ, в стене штроборезом устраивается борозда под размер трубы – достаточно пропиленовой Ø20 мм.
3. Нарезются отрезки нужной длины до угла или поворота. Следует оставлять запас по 15 мм с каждого торца.
4. Соединить способом пайки трубу и фитинги, зафиксировать на стене водорозетку для ПММ, вкрутить в неё угольник с резьбой под гайку ¾ дюйма шланга подачи воды.

По готовности трубопровода его проверяют на утечки, после чего штробу заделывают. Аналогичным образом, но в нижней части стены прокладывается канализационный водоотвод. При его устройстве выдерживается уклон в сторону слива из расчёта опускания трубы на 1 см с каждым метром длины.

Выставили жёсткость воды в ПММ?

Да, конечно.Нет.

к содержанию ↑

Присоединение к сливу и монтаж в проём

Подключение сливного шланга ПММ к канализационной трубе можно выполнить через манжету нужного диаметра. При этом изгиб рукава машины находится на высоте 70 см от пола, для чего он крепится к посудомойке на том же уровне. Оставшиеся операции по монтажу:

1. Вставить вилку шнура техники в розетку.
2. Включить аппарат в тестовом режиме. Устранить дефекты, если они проявятся.
3. Закрепить ПММ в подготовленной нише или проёме.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

На завершающем этапе обращают внимание на парозащиту мебели, в которую встраивается прибор: к нижней части столешницы крепится металлическая пластина. Она будет исполнять роль защитного экрана, не даст разбухать элементам из дерева.

к содержанию ↑

Использование сифона и смесителя для примыкания

Близость мойки – самый простой путь для запуска посудомоечной машины. Нет необходимости прокладывать трубопроводы, количество переделок сокращено до минимума. Для новых домов такой подвод коммуникаций – правило. Для подключения бытовой техники оборудуются:

1. Розетка с заземлением, рассчитанная на мощности стиралок и ПММ.
2. с двумя дополнительными отводами – для СМА и посудомойки.
3. Тройник на холодной трубе под мойкой с кранами и тремя штуцерами: 1 на смеситель, 2 – для бытовой техники.

Когда такой комплектации нет, дополнительную сантехническую арматуру устанавливают самостоятельно.

Рейтинг надёжности посудомоечных машин

Сделайте ваш выбор! У вас есть 2 голоса.

к содержанию ↑

Рекомендации по отдельным монтажным операциям

В состав работ по установке ПММ входит также выравнивание положения машины с помощью регулировочных винтов. Два из них располагаются в передней части корпуса, один – сзади. Встраиваемые модели раскрепляются в проёме с помощью втулок и саморезов. Советы, которые помогут правильно подключить и продлить срок безаварийной работы посудомойки:

• сливного шланга размещением в мойке может грозить затоплением соседей, если рукав выпадет из раковины – лучше подсоединить его через сифон;
• заземляющий провод от розетки ПММ подключается к одноимённой шине квартирного щитка – запрещается заземлять машину на трубопроводы газа, отопления, воды;
• зазор между стеной и задней панелью аппарата должен быть ≥5 см, чтобы обеспечить циркуляцию воздуха;
• электрические розетки для каждого бытового прибора большой мощности: плиты, стиральной машины, ПММ должны иметь обособленное подключение к квартирному щитку, чтобы не возникло перегрузки в электросети.

В комплекте с аппаратом идёт инструкция для пользователя, где изложен, в том числе и регламент подключения. Каждая модель ПММ индивидуальна, но рекомендации общие.

к содержанию ↑

Типовые ошибки монтажа

На первом месте при производстве установки моечной машины обязательно должно быть соблюдение правил безопасности и устройства электроприборов. Чтобы не пришлось переделывать уже выполненный монтаж, нужно учитывать опыт мастеров, которым доводилось запускать в работу посудомоечную машину. Ошибки, часто повторяемые домашними умельцами:

1. Не надо упрощать электрозащиту ПММ – подключать нужно через дифавтомат или приборную пару автомат+УЗО. Никаких «пробок» быть не должно.
2. Обязательно выдерживать зазор между стеной и корпусом машины. Шланги могут оказаться пережатыми, табло будет высвечивать ошибку.
3. Устанавливать аппарат в строго вертикальном положении. Лучше – с помощью строительного уровня. При регулировке стремиться к тому, чтобы между верхом машины и столешницей щель была минимальной.
4. Ставить розетку 220 В под мойкой – плохое решение. Протечка может вызвать короткое замыкание и пожар.
5. Подключать аппарат к горячей воде нецелесообразно: экономия проблематична, а урон деталям ПММ можно причинить существенный.
6. Учитывать при удлинении сливного шланга, что нельзя его укорачивать: в нём может размещаться устройство защиты от протечек. Достаточно просто нарастить основной рукав.

Не нужно использовать лён для уплотнения резьбовых соединений – он может набухнуть и порвать гайку. Лучше и удобнее пользоваться сантехнической лентой ФУМ – фторопластовым уплотнительным материалом.

Итог: самостоятельно подключить посудомоечную машину можно, если придерживаться изложенного регламента. Рекомендации и предупреждения мастеров о возможных ошибках помогут их избежать.

к водопроводу и канализации, самостоятельно к сети

Посудомоечные машины плотно вошли в нашу жизнь, так же как когда-то стиральные. При этом подключить этот агрегат к коммуникациям в квартире ничуть не сложнее, чем стиральную. Более того, многие производители прилагают подробную инструкцию, как подключить посудомоечную машину к коммуникациям. Главное – соблюсти основные моменты и не наделать ошибок.

Посудомоечная машина давно перестала быть роскошью, а стала незаменимой помощницей на кухне для многих хозяек.

Процесс подключения посудомоечной машины к водопроводу и канализации условно можно разделить на три основных этапа:

• Подготовительные действия
• Подключение шланга к водопроводу и труб к канализации
• Установка розетки и подсоединение к электрической сети

Кроме главного предназначения – мытья посуды, у нее имеется еще масса достоинств: экономия времени, воды.

На каждом этапе есть свои нюансы, которые не видны сразу, но затем будут влиять на работу прибора.

Как подготовить машину к установке

Для начала нужно подобрать главное – саму машину для мытья посуды и место ее установки. При выборе агрегата основным критерием будет его размер, а также тип установки – встроенный или отдельно стоящий. В зависимости от размеров и способа установки подбирается и место на кухне. При этом оно должно быть не дальше полутора метров от мойки.

Для домашнего пользования посудомойки бывают трех типов – отдельно стоящие, встраиваемые и частично встраиваемые.

Обусловлено это двумя моментами:

• Удобством подключения
• Безопасностью от протечек
• Удобство использования

Если машина стоит дальше от водопроводного стояка, то она будет дольше набирать и сливать воду, шланги будут больше нагружаться. Кроме того, существенно возрастает вероятность их повреждения, и как следствие, разлива воды в квартире.

Преимущества встраиваемой посудомойки перед отдельно стоящей заключаются в том, что она значительно экономит кухонное пространство, и гармонично вписывается в готовый дизайн.

Еще одна причина установить посудомойку ближе к раковине – это удобство складывания тарелок и их хранения. Собирать грязную посуду удобнее в мойке. Здесь ее проще отсортировать, очистить от лишнего жира и пищи. Шкафы для хранения посуды устанавливают обычно рядом с мойкой, что тоже удобно. Когда все находится в одном углу – это упрощает и облегчает домашнюю работу.

Вам останется только решить, какого размера машинка вам необходима, и соотнести габариты техники с местом ее предполагаемого расположения.

Установка машины на отдельное место

Отдельно стоящую машину установить проще, так как для него не надо готовить специальную нишу. Размеры знать, необходимо, но несколько сантиметров здесь роли не играют. Но даже это место нужно подготовить. Сначала его необходимо освободить. Затем спланировать, как будут подключаться коммуникации. Обязательно нужно установить розетку заранее.

Посудомойки бывают нескольких размеров, и, соответственно, вмещают разное количество посуды.

Установка встраиваемой машины

Встроенный прибор более компактен и смотрится в интерьере весьма стильно. Перед тем как встроить прибор в нишу, нужно узнать его точные размеры – чтобы он аккуратно встал на место.

У различных производителей техники допускаются расхождения в размерах максимально до 5 см.

Место для встраивания нужно подготовить следующим образом:

• Зазор между агрегатом и стенками ниши должен быть около 1 см. Расстояние между задней стеной и устройством должно быть побольше и составлять не менее 10-15 см.
• Заранее необходимо установить розетку. Желательно, чтобы она была над нишей.
• Все водные коммуникации, шланги и трубы подключаются перед установкой прибора.

Полноразмерные целесообразно выбирать, если у вас много родственников и гостей полон дом.

Розетка электросети должна находиться в обоих случаях рядом, в зоне досягаемости. Посудомоечная машина потребляет много энергии, поэтому подключать ее нужно только к отдельной электроточке. Включать ее в розетку с разветвителем, от которой питаются другие приборы не рекомендуется. Особенно опасно использовать одну розетку для таких устройств, как стиральный автомат, чайник, мультиварка или аэрогриль. Эти изделия потребляют много энергии, и одна точка или ее провода могут просто не выдержать и сгореть. По этой же причине не стоит пользоваться удлинителем.

Потребление электроэнергии и энергоэффективность − так же важный момент, на который следует обращать внимание при покупке.

Как правильно подключить посудомоечную машину к водопроводу

Первым делом выполняют подключение посудомоечной машины к водопроводу и канализации. Это достаточно простой процесс, который можно выполнить самостоятельно.

Вам необходимо будет тщательно продумать и просчитать расположение всех коммуникаций, которые потребуются для подключения машины.

Для этого надо подготовить несколько дополнительных деталей:

• Сифон со штуцером
• Особую гидроизоляционную ленту
• Тройник из металла или металлопластика
• Шаровой кран
• Шланг нужной длины

По возможности лучше отдавать предпочтение металлическим деталям. Изделия из пластика или других легких материалов достаточно быстро могут треснуть, что приведет к протечке воды. Важно не перепутать гидроизоляционную ленту с изоляционной – это разные изделия. Изоляционный материал предназначен для работы с электрическими проводами и экранирует электроток, а гидроизоляционный – не пропускает воду.

При составлении проекта учитывайте, что удачнее всего будет агрегат расположить рядом с мойкой.

Шланги обычно поставляются в комплекте, но они вполне могут оказаться короткими. В этом случае необходимо приобрести новое изделие. Оно должно быть полностью цельным. Если попытаться удлинить старый – то это только приведет впоследствии к протечкам. Длина нового изделия тоже не должна быть слишком большой, так как это будет затруднять работу насоса.

Устанавливайте ПММ подальше от источников тепла, так как повышенная температура может негативно сказаться на работе техники.

Подсоединять устройство к водопроводу нужно через трубу холодной воды по двум причинам:

• Холодная вода более дешевая.
• Качество холодной воды заметно лучше, она менее жесткая. Это продлит срок службы фильтра и самого прибора.
• В горячей воде нет никакого смысла, так как прибор автоматически ее нагревает.

Совет! При подключении лучше установить дополнительный фильтр. Тогда вода будет менее жесткой, что сэкономит время и средства на чистке машины и продлит срок ее службы. В противном случае со временем на деталях машины будет образовываться накипь или налет. И посуда, вымытая здесь, будет иметь неприятный запах, а в конце концов, начнут ломаться отдельные детали и агрегат выйдет из строя.

Перед подключением подачи воды к машинке следует перекрыть вентиль подачи воды в дом.

Сам процесс подключения посудомоечной машины к водопроводу и канализации довольно прост. Важно соблюсти все этапы последовательно:

1. Надо отключить воду в квартире. Кран обычно находится рядом со стояком.
2. Отделить шланг от смесителя на кухне. Такое соединение обычно находится под раковиной.
3. В месте подсоединения смесителя установить тройник, а к нему подсоединить шаровой кран. К этому крану, в свою очередь, подключается шланг посудомоечного прибора.
4. Между шлангом и агрегатом размещается фильтр для воды.
5. Затем изделие подключается к фильтру.
6. Все соединения необходимо замотать гидроизоляционной лентой во избежание протечек.

В случае использования жестких труб вместо заливного шланга, следует установить фильтры для грубой очистки воды перед трехходовым краном.

Как установить тройник на посудомойку

Установка тройника на трубу под раковиной особенно важна, так как оно будет подвергаться давлению больше всего. Сначала необходимо установить тройник на саму водопроводную трубу. Именно поэтому важно использовать латунную или металлическую деталь. После к нему сначала подключается смеситель раковины. А к другому выходу – шланг посудомоечной машины. После этого обязательно нужно замотать детали гидроизоляционной лентой.

Устанавливаем тройник с трехходовым угловым краном, восстанавливаем подачу воды к существующему потребителю и подключаем заливной шланг нашей моющей техники.

Как вывести шланг в канализацию

После этого необходимо подключить машину к канализации. Обычно это происходит через сифон, расположенный под раковиной. Важно, чтобы он имел специальный отвод. Также между сифоном и шлангом слива необходимо установить специальный обратный клапан, который будет предотвращать обратный поток грязной воды из канализации.

Последним важным этапом подключения посудомоечной машины к коммуникационным сетям является водоотведение, или, по-другому, подсоединение к канализации.

Этот процесс также состоит из нескольких этапов:

1. Выходной шланг закрепляется вертикально на стене, выше входа в канализационную трубу на 50-60 см
2. Закрепленный шланг нужно немного изогнуть и подсоединить к сифону под раковиной. Изгиб нужен, чтобы вода из слива раковины не попадала в шланг посудомоечной машины.
3. Если на раковину установлен сифон без дополнительного отвода, то можно подключить агрегат напрямую. В этом случае нужен будет отдельный сифон, который устанавливается между шлангом и трубой.

Вариант с установкой сифона более прост и надежен. Для этого необходимо обычный сифон под мойкой заменить на модель с дополнительным патрубком.

Теперь подключение посудомоечной машины к водопроводу и канализации успешно завершено. Осталось только включить ее в сеть и проверить работу.

Подключение посудомоечной машины к сети

Как говорилось выше, включать посудомоечную машину можно только в отдельную электроточку. Причем она должна быть евростандарта с заземлением. Желательно, чтобы в конструкции розетки присутствовала дополнительная защита от попадания влаги. Изделия с такой защитой стоят ненамного дороже обычных, но при этом весьма эффективны в использовании. Ведь даже одна капля, попавшая в розетку, может стать причиной короткого замыкания, которое может привести к пожару.

Для такой техники, как посудомоечная машина, требуется отдельная розетка, желательно с заземлением.

Расположение розетки должно быть комфортным, функциональным и безопасным. Поэтому здесь важно учесть несколько моментов:

• Выводить розетку следует непосредственно от электрощитка.
• При размещении внизу она должна быть не ниже 15-20 см от пола. Это важно на случай протечки шланга, чтобы ее не залило водой.
• От мойки розетку располагают не ближе полуметра, что защищает ее от попадания воды.
• Розетка должна быть доступна, то есть установлена так, чтобы в случае чего до нее легко было добраться.
• Идеальное место для устройства розетки – чуть выше столешницы над посудомоечной машиной.

От места установки машинки до розетки расстояние должно быть не более чем полтора метра, так как по стандарту длина шнура у изделия обычно и равняется 1,5 метрам.

Для розетки понадобится провод, рассчитанный на повышенную нагрузку в 16 А и 2-3 кВт. При этом провод должен быть трехжильный, так как одна из фаз будет заземление. В идеале подойдет модель ВВгнг 3*2,5. Провод прокладывают прямо от распределительного щитка. Если провод не был заложен при ремонте, то обычно его прокладывают поверх стены и затем закрывают пластиковым коробом. Здесь к этому устанавливается отдельный автоматический выключатель. Это устройство сработает и выключит ток, в случае если в розетку попадет вода и произойдет короткое замыкание. Так как провод ведет к отдельному автомату, то ток выключится только в этой розетке, а не во всей квартире.

Если у вас нет необходимого опыта, то электромонтажные работы необходимо доверить квалифицированному специалисту.

Протягивание провода и установку розетки лучше заказать в управляющей компании. Для этого есть две существенные причины:

1. Делать весь монтаж электропроводки должен специалист с соответствующим уровнем допуска
2. Управляющая компания будет нести ответственность за проведенные работы. В случае неисправности или неправильно подключения вся вина ляжет на электрика.

Для посудомойки требуется отдельная розетка, так диктуют нам правила безопасности.

После того как розетка установлена ее следует проверить – для этого в нее необходимо включить любую лампу. Если все в порядке, то можно приступать к проверке самой машины.

Проверка на работоспособность

Для проверки всех подключений и работы самой машины ее включают на обычный режим мойки. При этом нужно внимательно отслеживать следующие моменты:

• Появление подтеканий воды на шлангах и в местах соединений
• Посторонние шумы
• Дрожь и тряска прибора
• Медленная скорость поступления воды
• Медленный нагрев

Чтобы установить машинку в шкаф необходимо демонтировать фасады, снять петли, заднюю стенку, чтобы не мешала монтажу шлангов и нижнюю полку.

Если все в порядке и неполадок не обнаружено – можно смело устанавливать машинку на место. После этого она полностью пригодна к использованию.

Какие бывают ошибки при подключении и установке

Несмотря на то что, как установить посудомоечную машину, подробно описано в инструкции, при ее подключении могут возникнуть обычные трудности или ошибки. Их очень важно избегать, так как неправильная установка может привести не только к поломке, но и к отказу в гарантийном ремонте.

Правильная установка любой бытовой техники гарантирует ее долгую и бесперебойную эксплуатацию.

Основные ошибки:

• Подключение агрегата к водопроводу без фильтра. Экономить на фильтре смысла нет, ремонт прибора будет стоить дороже.
• Подключение к крану горячей воды. Этот вид подключения уменьшает срок службы изделия.
• Подключение к бойлеру напрямую. Машины все равно будет включать нагрев воды. А в бойлере ее может при этом не хватить и тогда придется пользоваться холодной водой или ждать, когда в бойлере снова появится горячая.
• Использование дешевых пластиковых деталей. Они выйдут из строя очень быстро, а замена и устранение протечек будет стоить дороже.

Нежелательно ставить посудомоечную технику вплотную к стиральной машинке и другой технике.

Самое важное при подключении – проверить надежность всех соединений. Если есть сомнения насчет каком-либо узла, то работу необходимо переделать. Ведь устранять протечки и поломки будет гораздо дороже. А надежно подключенная машины прослужит долго и освободит полезное время для семьи и отдыха.

Как видите, устанавливать встраиваемую посудомоечную машину самостоятельно не такое уж сложное дело.

ВИДЕО: Как установить посудомоечную машину на кухне.

самостоятельно, схема, тройник, Bosch, как правильно, слива, своими руками, для дачи с баком для воды, Siemens, без сифона, Electrolux

Провести подключение посудомоечной машины к водопроводу и канализации можно самостоятельно, для этого требуются расходные материалы и инструменты. Безотказная работа устройства обеспечивается только при правильном монтаже. Допущенные ошибки не только становятся причиной появления течи, но и приводят к уменьшению эксплуатационного срока изделия.

Необходимые инструменты и комплектующие

Подключить посудомойку Electrolux можно с учетом рекомендаций, изложенных в инструкции по эксплуатации. Для самостоятельного проведения работ потребуется:

• Электрическая дрель или перфоратор со соответствующим режимом, насадки.
• Крестообразная и плоская отвертки.
• Подключение посудомоечной машины к канализации предусматривает применение труб для создания отводящей системы. Для работы требуется ножовка или специальные ножницы. Изменение длины каждой секции проводится с зачисткой торцевой поверхности.
• Строительный уровень, который применяется для проверки угла наклона канализационной трубы и расположения ПММ.
• Набор гаечных ключей.
• Кусачки и хорошо наточенный нож.
• FUM-лента. Подключить посудомоечную машину к водопроводу и канализации просто за счет применения резьбовых соединения, которые должны быть надежно изолированы.
• Запорный кран диаметром ¾ дюйма для создания ответвлений трубопровода.
• Для организации слива требуется сифон. Если в непосредственной близости расположена стиральная машина, то можно использовать 1 сифон для отвода стоков от 2 устройств.
• При отсутствии мощной розетки с правильным заземлением требуется трехжильный провод с качественной изоляцией. Для повышения безопасности создается отдельная линия, предназначенная для питания ПММ.

Для посудомойки требуются шланги, т.к. те, которые идут в комплекте, часто не имеют требуемой длины. Соединение отдельных секций проводится при помощи хомутов. Тройник требуется для создания сложной системы водопровода. Водоснабжение посудомоечной машины Siemens не во многом отличается от системы, которая создается для оборудования других производителей.

Подключение к водопроводу

Для обеспечения стабильной работы посудомойки она должна быть постоянно соединена с системой водоснабжения. К создаваемому подключению предъявляются нижеприведенные требования:

• Надежность.
• Высокая пропускная способность.
• Длительный эксплуатационный срок.

Подключить посудомоечную машину своими руками можно через смеситель и от бака с водой, который обеспечивает бесперебойную подачу воды на загородном участке.

Некоторые модели ПММ могут подключаться к источнику теплой воды, этот момент указывается в инструкции по эксплуатации. Специалисты не рекомендуют проводить это по следующим причинам:

• Низкое качество воды, наличие большого количества примесей.
• Иногда вода из трубопровода имеет температуру, больше рекомендуемой. Установленный блок управления сработает неправильно, что приведет к поломкам.
• Намного чаще встречается ситуация с перебоями подачи воды. Если подача прекращается на момент прохождения цикла мойки, то это может привести к перегреву установленного ТЭНа .
• Вопрос экономии ресурсов. Современное оборудование относится к классу А+ и выше, что позволяет снизить расходы.

Подключение к источнику теплой воды позволяет ускорить цикл мойки и увеличить срок службы нагревательного элемента.

Через смеситель и трубы подачи воды

В квартире чаще всего для подключения к водопроводу применяется смеситель. Всю проводимую работу разделяют на несколько основных этапов:

• Подбирается наиболее подходящее место для подсоединения гибкого шланга.
• Проводится установка тройника. На момент соединения на резьбовую поверхность рекомендуется намотать ФУМ-ленту. Она существенно повысит степень герметизации соединения.
• Сверху на тройнике крепится гибкий шланг.
• При подключении ПММ рекомендуется устанавливать фильтр тонкой очистки, после него — перекрывающий кран. Наличие в системе фильтрующего элемента позволяет существенно продлить эксплуатационный срок устройства.
• К крану подключается шланг от самого устанавливаемого оборудования.

Для посудомоечной машины Bosch требуется исключительно источник холодной воды. Продукция других производителей может подключаться к системе горячего водоснабжения, что указывается в инструкции по эксплуатации.

Техникой какого производителя пользуетесь дома?Poll Options are limited because JavaScript is disabled in your browser.

• Bosch 15%, 775 голосов

  775 голосов 15%

  775 голосов — 15% из всех голосов

• Samsung 15%, 759 голосов

  759 голосов 15%

  759 голосов — 15% из всех голосов

• LG 13%, 673 голоса

  673 голоса 13%

  673 голоса — 13% из всех голосов

• Atlant 7%, 336 голосов

  336 голосов 7%

  336 голосов — 7% из всех голосов

• Indesit 6%, 321 голос

  321 голос 6%

  321 голос — 6% из всех голосов

• Electrolux 5%, 280 голосов

  280 голосов 5%

  280 голосов — 5% из всех голосов

• Philips 3%, 170 голосов

  170 голосов 3%

  170 голосов — 3% из всех голосов

• Ariston 3%, 166 голосов

  166 голосов 3%

  166 голосов — 3% из всех голосов

• Beko 3%, 166 голосов

  166 голосов 3%

  166 голосов — 3% из всех голосов

• Xiaomi 3%, 137 голосов

  137 голосов 3%

  137 голосов — 3% из всех голосов

• Haier 3%, 134 голоса

  134 голоса 3%

  134 голоса — 3% из всех голосов

• Redmond 2%, 116 голосов

  116 голосов 2%

  116 голосов — 2% из всех голосов

• Liebherr 2%, 92 голоса

  92 голоса 2%

  92 голоса — 2% из всех голосов

• Gorenje 2%, 88 голосов

  88 голосов 2%

  88 голосов — 2% из всех голосов

• Siemens 2%, 86 голосов

  86 голосов 2%

  86 голосов — 2% из всех голосов

• Karcher 2%, 82 голоса

  82 голоса 2%

  82 голоса — 2% из всех голосов

• Whirlpool 2%, 78 голосов

  78 голосов 2%

  78 голосов — 2% из всех голосов

• Hansa 1%, 70 голосов

  70 голосов 1%

  70 голосов — 1% из всех голосов

• Candy 1%, 67 голосов

  67 голосов 1%

  67 голосов — 1% из всех голосов

• Zanussi 1%, 66 голосов

  66 голосов 1%

  66 голосов — 1% из всех голосов

• Midea 1%, 65 голосов

  65 голосов 1%

  65 голосов — 1% из всех голосов

• Vitek 1%, 59 голосов

  59 голосов 1%

  59 голосов — 1% из всех голосов

• AEG 1%, 45 голосов

  45 голосов 1%

  45 голосов — 1% из всех голосов

• Dyson 1%, 35 голосов

  35 голосов 1%

  35 голосов — 1% из всех голосов

• Thomas 1%, 33 голоса

  33 голоса 1%

  33 голоса — 1% из всех голосов

• Miele 1%, 31 голос

  31 голос 1%

  31 голос — 1% из всех голосов

• Scarlett 1%, 30 голосов

  30 голосов 1%

  30 голосов — 1% из всех голосов

• Zelmer 0%, 25 голосов

  25 голосов

  25 голосов — 0% из всех голосов

• BBK 0%, 25 голосов

  25 голосов

  25 голосов — 0% из всех голосов

• Nord 0%, 23 голоса

  23 голоса

  23 голоса — 0% из всех голосов

• iRobot 0%, 23 голоса

  23 голоса

  23 голоса — 0% из всех голосов

• DeLonghi 0%, 21 голос

  21 голос

  21 голос — 0% из всех голосов

• Kuppersberg 0%, 13 голосов

  13 голосов

  13 голосов — 0% из всех голосов

• Smeg 0%, 10 голосов

  10 голосов

  10 голосов — 0% из всех голосов

• iLife 0%, 5 голосов

  5 голосов

  5 голосов — 0% из всех голосов

Всего голосов: 5105

Голосовало: 2940

22.01.2020

×

Вы или с вашего IP уже голосовали.

Без водопровода с баком для воды

При отсутствии центральной системы водоснабжения есть возможность подключить посудомойку к накопительному баку с водой. Подсоединение проводится с установкой на чердаке емкости, которая предварительно заполняется. Посудомоечная машина для дачи без водопровода с баком для воды может работать при обеспечении рекомендуемых условий. Рекомендации по созданию системы следующие:

• Большинство моделей может функционировать при давлении 0,1 МПа. Этот параметр указывается в паспорте и инструкции по эксплуатации.
• Обеспечить подобное давление при подаче воды с бака можно при его установке на высоте 2-3 м.

Баки для временного хранения воды часто устанавливаются при создании автономной системы водоснабжения на загородных участках.

Подключение к канализации

Стабильный слив может быть организован через сифон или врезание трубы. Особенности создания системы отвода следующие:

• Большинство методов подсоединения становятся причиной появления неприятного запаха после мойки посуды. Устранить подобную проблему можно путем установки воздушной пробки.
• Есть вероятность обратного тока стоков. Поэтому рекомендуется создавать высоты петли не ниже 50 см. При сливе из ванны есть вероятность повышения общего уровня воды в системе.
• Сток естественным образом становится причиной появления сифонного эффекта. Обильное отведение большого количества жидкости в одной части системы становится причиной падения в другой.

Специалисты категорически запрещают проводить прямое соединение с канализацией. Неправильное подключение посудомойки к канализации становится причиной обратного тока стоков, от неприятного запаха избавиться не получится в течение длительного периода. Негерметичность стыка сливного трубопровода становится причиной появления неприятного запаха в помещении.

Через сифон

Подключая трубы через сифон, можно сделать сложную систему, которая будет обладать высокой эффективностью. Среди особенностей подобной схемы выделяют нижеприведенные моменты:

• Отводной канализационный патрубок представлен насадкой, которая используется для обеспечения герметичности при затягивании специального хомута.
• Конструктивные особенности сифона определяют образование водного заслона. Он исключает вероятность появления неприятного запаха.
• Подсоединенный сифон обеспечивает требования по высоте расположения канализации. Верхний изгиб получается естественным образом.
• Сливной отвод не соединяется напрямую с трубой канализации. Подсоединить посудомойку самостоятельно проще, однако подобная схема может привести к появлению сифонного эффекта.

Недостатком рассматриваемого метода подключения можно назвать то, что его применение возможно не во всех случаях. Установка оборудования на большой удаленности требует применение другого метода.

Врезка в трубу

Упростить задачу по созданию канализационного отвода можно путем прямого подключения машины к трубе. Основной причиной создания подобной системы становится то, что мойка заполняется полностью исключительно после нечастых больших застолий. Соединение дренажа непосредственно к трубе предусматривает применение переходника, представленного угловым отводом от сливной трубы.

Врезка в трубу при подключении посудомоечной машины к канализации предусматривает точную подгонку всех элементов. Этот способ подсоединения выбирается в случае удаленного расположения бытовой техники от смесителя.

При подключении посудомойки нужно предусмотреть и правильное питание системы. Для обеспечения безопасности эксплуатации кабель прокладывается в штробе. Строительный материал выступает в качестве дополнительной изоляции. Обязательное требование — наличие заземляющего контакта, который не соединен с коммуникациями. Прокладываемый кабель должен быть рассчитан на передачу тока 16 А.

Чтобы при самостоятельном проведении работы избежать ошибок, необходимо придерживаться следующих рекомендаций:

• При соединении с устройством нужно использовать автомат соответствующей мощности. Запрещается применять предохранительные пробки и модульный автомат.
• Запрещается проводить установку оборудования в непосредственной близости со стеной. Незначительное смещение приводит к деформации шлангов, машина начнет работать со сбоями.
• Устройство должно располагаться строго вертикально. Этот момент указывается в инструкции по эксплуатации. Максимальное отклонение составляет 2°.
• Розетку располагают высоко над полом. Это исключает вероятность короткого замыкания в случае затопления кухни.
• При создании отводящего трубопровода большой длины не рекомендуется резать штатный шланг. Это связано с тем, что внутри может быть сигнальный провод, являющийся элементом предохранительной системы.
• Запрещается использовать льняную паклю, т.к. со временем она расслаивается и небольшие частички могут попасть в систему.

Подключение посудомойки проводится с учетом ее расположения. Предварительная подготовка основания позволит избежать сбоев на момент выполнения цикла.

Как подключить посудомоечную машину к водопроводу и канализации

Вряд ли найдётся такой человек, который бы занимался мытьём посуды с удовольствием. Но ведь на дворе XXI век. И эту утомительную и неприятную процедуру всё больше людей поручают бытовой технике. А точнее, автоматической посудомоечной машине. Естественное желание для новых обладателей этого прибора – как можно быстрее привести посудомоечную машину в рабочее состояние. А для этого требуется подключить её к водопроводной трубе и сливу канализации.

Место где будет базироваться посудомоечная машина может быть уже определено при заказе кухонной мебели (для встраиваемых моделей) или определяется пользователем. Но очень важно помнить, что у посудомоечных машин есть ограничение по длине коммуникаций.

А потому водопроводные трубы и сток канализации должны быть в непосредственной близости. Проще говоря посудомоечная машина на кухне должна располагаться недалеко от мойки. Ограничение связано с тем, что возможности сливной помпы не безграничны.

Далее, рассмотрим процесс подключения поэтапно.

Соединение с водопроводом

По аналогии с подключением стиральных машин, к водопроводу будем подключаться с помощью крана-тройника.

Заливные шланги посудомоечных машин собственно такие же, как у стиральных. Тот же самый диаметр пластиковых гаек на концах шланга диаметром 3/4 дюйма. Разве, что у посудомоечных машин в большем количестве моделей используются шланги с различными типами клапанов для защиты от протечки.

Шлангами без подобного клапана обычно укомплектованы бюджетные модификации. Диаметр соединения при этом остаётся прежним. Другое дело, что наличие клапана от протечки увеличивает размер шланга на его конце. Поэтому при установке крана это необходимо учитывать.

Что нам понадобится для монтажа. Да ничего не обычного.

• Сам тройник. Диаметр выходного крана тройников может быть и 0,5 дюйма. Нам нужен на 3/4. Соответственно в процессе подготовки к подключению посудомоечной машины нужно запастись именно таким. Если в вашем доме уже заранее был установлен полудюймовый кран – просто придётся воспользоваться переходником. Найти его можно в магазинах, которые специализируются на сантехнике или на рынке.
• Уплотнительные материалы для резьбовых соединений. Какие – решайте сами. Их разновидностей и марок сейчас множество. Сантехническая нить или фум-лента вполне подойдёт.
• Гаечный ключ (накидной) соответствующего размера или разводной. Можно, в принципе, обойтись обычными плоскогубцами. Кому что удобней.

Установка крана-тройника

Кран будем ставить между шлангом смесителя мойки и водопроводной трубой. Подключение, за редким исключением, делается к холодной воде. Всё ещё возможно найти «эксклюзивные» модели с возможностью соединения с горячей водой, вот только если учесть качество этой горячей воды в наших трубах – экономия на энергопотреблении может привести к обратной ситуации. Вместо экономии, можно потратиться на новую машину (уже со стандартным подключением).

Итак, перекрываем подачу воды. Откручиваем шланг холодной воды смесителя в месте его соединения с водопроводной трубой. Укрепляем резьбовое соединения заранее подготовленным уплотнительным материалом. И накручиваем тройник на трубу.

На другую сторону тройника навинчивается шланг смесителя. Затягиваем аккуратно, чтобы не нарушить прокладку в шланге. Подключаем воду и проверяем соединения на протечки. В случае необходимости подтягиваем. С краном разобрались. Остаётся только подключить к нему заливной шланг посудомоечной машины.

Есть ещё возможный вариант – установка хомута бандажного типа, оборудованного запорным шаровым краном. Такое приспособление устанавливается непосредственно на «тело» водопроводной трубы и в ней высверливается отверстие, которое и перекрывается краном. Вот только зачем усложнять процесс и сверлить дырки в трубах.

Ведь ранее описанный способ и гораздо проще, и надёжнее и, самое главное, намного эффективнее в дальнейшем использовании. Краны с бандажным хомутом довольно быстро засоряются. Да и зачем дырявить водопроводные трубы если есть более удобные методы. Сомнительно, что кто-то будет устанавливать посудомоечную машину где-нибудь, кроме кухни. А значит, принимаем первый вариант как самый оптимальный.

Посудомоечная машина к водопроводу подключена. Половина из запланированных работ выполнена. Осталось совсем немного. Продолжаем установку.

Подключение к канализационной системе

А сначала простой совет или даже рекомендация – перед тем как приступить к стационарному монтажу слива машины проверьте канализационную трубу на кухне на засоры. Если вода в раковине уходит плохо, возможно, нужно прочистить канализацию.

Очень часто на сайтах магазинов, торгующих бытовой техникой, можно прочитать разные отзывы о довольно приличных моделях посудомоечных машин. Причём одни отзывы восторженные, а другие негативные. А интересно то, что почти весь негатив звучит условно так – у меня плохо сходит вода, внутри машины остаётся большая лужа и тому подобное.

Такое, конечно, возможно при неисправности, но не в новой же посудомоечной машине! Есть две реально возможных причины – слишком длинный сливной шланг и плохая проходимость канализационной трубы. И в обоих указанных случаях «несчастная» помпа трудится по максимуму, но не способна справиться с чрезмерной нагрузкой.

А просто можно было заранее подготовиться к правильной установке машины. И тогда восторженных отзывов прибавилось бы. А теперь от лирики непосредственно к подключению.

Единственный тип посудомоечной машины, которая может не подключаться к канализации стационарно – это компактные машины на 6 комплектов посуды. Имеются ввиду не встраиваемые, а отдельно стоящие модели. Они обычно располагаются прямо на столешнице, могут даже отключаться и убираться в шкаф.

И сливной шланг таких машин вполне можно закрепить на раковине. Только вот не совсем это удобно и не самым эстетичным образом выглядит. Принимаем как факт то, что посудомоечные машины стационарно соединяются с канализационной системой. Из того и будем исходить дальше.

Что понадобится для монтажа слива

Есть два вероятных варианта. Один не хуже другого.

В первом случае подключаем сливной шланг посудомоечной машины непосредственно в канализационную трубу. Тогда нам обязательно понадобится специальный пластиковый тройник с резиновым переходником.

Оптимальным считается его вертикальное расположение. Такой способ установки лучше всего защищает от вероятных протечек. Конечно, расположение тройника будет зависеть от расположения самой канализационной трубы. Нижний конец тройника вставляется непосредственно в основную трубу системы канализации.

К верхнему его отводу соединяется слив мойки, а к дополнительному ответвлению через резиновый адаптер сливной шланг вашей посудомоечной машины. Вот теперь всё готово. Никаких сложностей для любого человека, имеющего опыт в работе с сантехникой.

Второй вариант – использование сифона для раковины снабжённого патрубком для подключения сливного шланга посудомоечной машины. В случае если помимо посудомоечной на кухне установлена ещё и стиральная машина просто нужно будет приобрести и поставить сифон, оборудованный двумя патрубками.

Для более надёжного соединения рекомендуется использовать специальную муфту-переходник. Закрепляется сливной шланг посудомоечной машины при помощи хомутов.

Приобрести подходящий для подключения слива сифон можно в любом магазине, торгующем сантехникой. Их всевозможных разновидностей немало. Да и цены вполне доступны. Будем считать, что одним из приведённых способов посудомоечная машина соединена со сливом.

Вот теперь посудомоечная машина полностью подключена к водопроводной системе и канализации. А означает это, что она теперь окончательно подготовлена к дальнейшему её использованию по прямому назначению.

Удаляем из машины все остатки упаковочных материалов и, вооружившись инструкцией пользователя, производим пробный запуск. В процессе надо будет внимательно понаблюдать за местами сделанных соединений. Если нужно подтянуть резьбу или хомуты до полной герметичности.

Как установить посудомоечную машину | Домашние руководства

Вы можете установить встроенную посудомоечную машину на своей кухне, даже если она никогда не была установлена ​​ранее. Для сантехники посудомоечной машины требуется дренажная линия и линия подачи, и вы можете дооснастить свою существующую сантехнику, чтобы принять эти предметы. Хотя это может показаться сложным, есть продукты, разработанные специально, чтобы помочь вам внести эти изменения в вашу сантехнику. Выбирая место для вашей новой встроенной посудомоечной машины, не забудьте установить ее рядом с раковиной, чтобы обеспечить легкий доступ к существующим сливным, водопроводным и электрическим соединениям.

Добавление клапана подачи воды

Отключите подачу воды в ваш дом или воспользуйтесь ключом счетчика, чтобы отключить подачу воды на внешний счетчик. Откройте кран рядом с выключателем или откройте внешний кран рядом с вашим счетчиком. Это позволит слить лишнюю воду из водопроводных линий.

Вымойте из-под раковины, чтобы получить доступ к клапану подачи горячей воды. Используйте плоскогубцы, чтобы ослабить стяжную гайку на клапане, который соединяет подачу с краном.Будьте готовы к тому, что вода будет вытекать из линии подачи при ее снятии.

Ослабьте зажимную гайку, удерживающую клапан подачи горячей воды на медной трубе под раковиной, используя разводной ключ. Попробуйте снять клапан подачи с трубы вместе с зажимной гайкой и медным наконечником, который находится под гайкой. Если подающий клапан, наконечник и стяжная гайка соскальзывают, перейдите к шагу 6. ​​

Вручную затяните стяжную гайку обратно на подающий клапан. Прикрепите труборез к медной трубе непосредственно за стяжной гайкой.Затягивайте ручку по часовой стрелке, пока лезвие не упрется в медную трубу.

Скрутите труборез вокруг медной трубы. С каждым поворотом слегка затягивайте ручку. Продолжайте вращать труборез вокруг медной трубы, чтобы прорезать трубу и освободить подающий клапан. Используйте лезвие для удаления заусенцев, прикрепленное к труборезу, чтобы сгладить внутренние края разрезаемой трубы.

Очистите наружную часть медной трубы наждачной бумагой, чтобы удалить отложения.Используйте чистую ткань, чтобы вытереть остатки наждака с трубы.

Вставьте гайку с двойным выпускным / двойным запорным клапана над медной трубой, убедившись, что потоки лицом вперед. Наденьте латунный наконечник, поставляемый с новым запорным клапаном, на трубу. Наденьте новый двойной выпускной / двойной запорный клапан на трубу. Сдвиньте наконечник к новому клапану. Наденьте стяжную гайку на обойму и на резьбу нового клапана. Затяните стяжную гайку рукой.

Прикрепите разводной ключ к новому подающему клапану, чтобы он был устойчивым.Используйте другой разводной ключ, чтобы затянуть гайку клапана по часовой стрелке.

Подсоедините линию подачи крана горячей воды к одному из двойных запорных клапанов, оставив оставшийся клапан для линии подачи посудомоечной машины. Обязательно поверните обе ручки клапана по часовой стрелке до упора, чтобы оба клапана находились в положении «Выкл.».

Слив посудомоечной машины с вывозом мусора

Отключите вывоз мусора от настенной розетки под раковиной.

Ослабьте два винта, удерживающие выпускную трубку на стороне вывоза мусора.Осторожно снимите выпускную трубку с утилизации, чтобы не повредить сливную линию.

Вставьте одноразовый гаечный ключ или отвертку с плоским лезвием в один из трех круглых выступов на монтажном кольце, удерживающих утилизацию мусора на монтажном кронштейне. Поместите одну руку под мусоропровод, поворачивая воротник по часовой стрелке, чтобы освободить его от раковины.

Положите мусор на пол вашего шкафа. Вставьте отвертку с плоским жалом в сливной патрубок посудомоечной машины, расположенный над патрубком выпускной трубки.

Ударьте рукоятку отвертки молотком, чтобы выбить сливную пробку со стены утилизации. Доберитесь до мусора и удалите пластиковый заглушку.

Замените утилизацию в монтажном кронштейне под раковиной. Используйте отвертку с плоским лезвием или разгрузочный гаечный ключ, чтобы повернуть монтажный хомут против часовой стрелки, чтобы закрепить мусор в раковине.

Снова подсоедините выпускную трубку к стороне вывоза мусора и вставьте ее обратно в настенную розетку.

Слив посудомоечной машины без вывоза мусора

Ослабьте скользящую гайку, крепящую хвостовую часть слива к корзине слива под раковиной, с помощью плоскогубцев. Осторожно вытяните оригинальную хвостовую часть из сливной корзины, чтобы не повредить сливные линии.

Закрутите пальцами или плоскогубцами противоскользящую гайку, удерживающую нижнюю часть хвостовика слива в Р-ловушку против часовой стрелки. Поднимите оригинальный сливной наконечник из P-ловушки. Снимите скользящие гайки с оригинальной хвостовой части.

Измерьте длину оригинальной сливной хвостовой части. Перенесите измерение длины на новый патрубок слива. Отводной сливной патрубок имеет отдельную трубу, постоянно соединенную со стороной сливного отверстия, которая используется для присоединения сливной магистрали посудомоечной машины.

Отрежьте нижнюю часть новой хвостовой части, чтобы она соответствовала длине оригинальной хвостовой части ножовкой. Используйте наждачную ткань, чтобы сгладить неровные края разреза. Наденьте скользящие гайки на хвостовую часть.

Вставьте нижнюю часть хвостовой части в P-ловушку.Вручную затяните нижнюю скользящую гайку или используйте плоскогубцы, чтобы закрепить наконечник на P-ловушке. Не перетягивайте скользящую гайку, так как это может повредить трубу.

Вставьте верхнюю часть новой сливной хвостовой части в сливную корзину. Наденьте скользящую гайку на резьбу сливной корзины и затяните ее вручную или используйте плоскогубцы. Не перетягивайте скользящую гайку, так как это может повредить сливную линию.

Отверстия для доступа

Прикрепите 1/2-дюймовую кольцевую пилу к дрели.

Просверлите три отверстия в стене возле пола кухонного шкафа. Одно отверстие для источника питания, одно для дренажной линии и одно для линии питания. Сделайте отверстия не менее 1 дюйма друг от друга и закройте заднюю стенку шкафа.

Пропустите линии через отверстия в стене шкафа при завершении установки посудомоечной машины, подключив дренажные линии и линии подачи воды и подключив прибор к электричеству.

Как устранить неполадки в посудомоечной машине Bosch, которая не наполняется водой | Home Guide

Лори Бреннер Обновлено 14 декабря 2018

Когда вы запускаете цикл стирки на вашей посудомоечной машине Bosch, и она не работает, сохраняйте спокойствие. Это может быть что-то простое, особенно если вы только что установили его. Убедитесь, что шнур питания подключен правильно и автоматический выключатель не отключился. После этого, если его водопровод не был промыт перед установкой, внутри него могут быть пузырьки воздуха, препятствующие прохождению воды через шланг с нужным давлением.Отключите линию подачи воды от посудомоечной машины и промойте 2 галлона воды через нее перед повторной установкой шланга. Если это не помогло, устраните проблему с заполнением посудомоечной машины Bosch путем устранения.

Прерывание цикла

Посудомоечная машина Bosch не заправляется водой, если предыдущий цикл был прерван. Перезагрузите посудомоечную машину, нажав и удерживая кнопку «Пуск» не менее трех секунд. В зависимости от модели посудомоечной машины Bosch вы также можете нажать кнопку «Отмена-Сброс», чтобы перезагрузить посудомоечную машину.Выберите новый цикл и нажмите «Старт».

Водоснабжение

Проверьте линию подачи воды под раковиной. Если по какой-либо причине он был выключен и по ошибке выключен, посудомоечная машина не может наполниться водой, даже если прибор включен. Ищите перегиб в линии водоснабжения. Если вы найдете его, закройте водяной клапан и снимите шланг и перегибы. Присоедините шланг подачи воды и включите клапан.

Шланговый фильтр

Большинство посудомоечных машин Bosch содержат небольшой фильтр внутри конца шланга, чтобы предотвратить попадание осадка из вашей воды внутрь посудомоечной машины.С отсоединенным шлангом подачи воды, удалите фильтр изнутри шланга, тщательно очистите его, чтобы удалить остатки железа или осадок, и замените. Снова установите шланг и снова откройте клапан подачи воды.

Давление воды

Убедитесь, что у вас достаточно давления воды для работы посудомоечной машины. Возьмите 1-литровый контейнер и включите кран, чтобы заполнить его. Если у вас достаточно давления воды, чтобы запустить посудомоечную машину, контейнер должен заполниться в течение 30 секунд. Если заполнение контейнера для галлонов занимает больше времени, возможно, в вашей системе подачи воды недостаточно давления, чтобы эффективно использовать посудомоечную машину.

Вода в бассейне

Посудомоечная машина не заполняется для нового цикла, когда она не слита из последнего. Если вы откроете посудомоечную машину, чтобы найти лужу воды внутри, найдите ловушку для крупных предметов в центре нижней части посудомоечной машины. Снимите нижний лоток для доступа к ловушке для крупных предметов. Поверните верхнюю часть ловушки для крупных предметов против часовой стрелки на четверть оборота и поднимите ее. Тщательно очистите его сетчатый фильтр. Удалите все крупные предметы, такие как зубочистки, кости, разбитое стекло или остатки пищи, из области фильтра.Очистите большой сетчатый экран, который окружает ловушку для крупных объектов, прежде чем переустанавливать все в порядке, обратном удалению. Закройте дверь, чтобы проверить, не истощена ли посудомоечная машина. Если это произойдет, вы можете начать следующий цикл.

Впускной клапан для воды

Внутри нижней части посудомоечной машины за ударной панелью находится впускной клапан для воды, работающий от электричества. Выньте шнур питания Bosch из розетки или отключите питание устройства с помощью автоматического выключателя. Снимите защитную панель, отвинтив два винта с обеих сторон.Отвинтите винты, которые удерживают панель передней двери на месте изнутри посудомоечной машины; потяните дверную панель вниз и отложите ее в сторону. Закройте дверцу, чтобы получить доступ к клапану подачи воды. Водозаборный клапан имеет два провода, которые соединяют его со схемой устройства. Убедитесь, что они надежно закреплены. Также проверьте клапан на наличие повреждений или утечек. Если она повреждена, купите деталь, используя правильный номер модели для вашей посудомоечной машины, и замените ее; в противном случае обратитесь к специалисту по ремонту прибора, чтобы сделать это за вас.

Как устранить неполадки в посудомоечной машине Maytag, не заполняющейся водой | Домашние руководства

Прежде чем обращаться за обслуживанием посудомоечной машины Maytag, так как она не наполняется водой, сначала выполните несколько шагов по устранению неполадок, чтобы сузить проблему. В некоторых ситуациях вы можете найти проблему и устранить ее без дорогостоящего ремонта. При поиске неисправностей в вашей посудомоечной машине — или в любом случае механическом устройстве — используйте аргументацию, приписываемую францисканскому монаху 14-го века и логику Уильяму Оккамскому.Принцип, широко известный как бритва Оккама, предполагает, что самый простой ответ часто является правильным.

Процесс устранения

Чтобы разработать метод устранения неполадок, необходимо начать с устранения распространенных проблем, которые могут привести к тому, что ваша посудомоечная машина не заполнится водой. Сначала проверьте питание и воду. Если посудомоечная машина подключена и водяной клапан включен, найдите электрическую панель обслуживания вашего дома, чтобы увидеть, не сработал ли автоматический выключатель для посудомоечной машины.Скачок напряжения или перегрузка в цепи приведет к отключению выключателя и отключению питания от всего, что подключено к этой цепи.

Посудомоечная машина

После устранения простых вещей, затем проверьте саму посудомоечную машину. Осмотрите внутренность посудомоечной машины, чтобы определить, не заблокирован ли рычаг в посудомоечной машине или бак полностью не опорожнен. Некоторые посудомоечные машины Maytag не будут заполняться водой, если какой-либо элемент, который должен свободно перемещаться внутри посудомоечной машины, не может двигаться.Осмотрите дверь, чтобы увидеть, защелкивается ли она. Если дверь не полностью входит в зацепление или закрывается, защелка открытой двери посылает сигнал для предотвращения заполнения посудомоечной машины водой.

Float Float

Посудомоечные машины Maytag оснащены устройством защиты от переполнения. Поплавок защиты от переполнения — в зависимости от вашей модели — находится в переднем правом или левом углу ванны. Поплавок отключает воду в посудомоечной машине, чтобы защитить ее от переполнения. Если поплавок застрянет в поднятом положении, вода не попадет в посудомоечную машину.Снимите нижний поддон в посудомоечной машине, чтобы добраться до цилиндрического поплавка. Отсоедините винт и кронштейн сзади с помощью отвертки, которая удерживает крышку над поплавком. Поднимите крышку с поплавка. Проверьте это, слегка нажав на нее. Если он не двигается, удалите застрявшую пищу, посуду или препятствия, которые удерживают ее на месте. Если у него есть свободное движение, выключатель, который приводит в движение поплавок, мог не работать. Слушайте звук щелчка при нажатии на поплавок. Если это щелкнет, это вероятно хорошо; если нет, вам нужно будет заменить его, чтобы посудомоечная машина наполнилась водой.

Впускной клапан

Впускной клапан под посудомоечной машиной находится справа или слева. Снимите удар ногой — отсоедините винты с обеих сторон и снимите панель с посудомоечной машины. Найдите клапан подачи воды, обозначенный линией подачи воды, которая его подает. Отсоедините разъем, который ведет к впускному клапану. Подсоедините к нему вольтметр, вставив два провода от вольтметра в каждое из отверстий в разъеме. Установите счетчик на вольт и снова включите омыватель.Цикл слива включится первым, но после его завершения должен сработать переключатель впускного клапана, показав 120 вольт на счетчике. Если это не так, впускной клапан неисправен и требует замены. Если у вас нет опыта или вам неудобно с этим шагом, позвоните специалисту по ремонту для завершения тестирования и замены.

Посудомоечная машина

не наполняется водой

Посудомоечная машина не наполняется? Если ваша посудомоечная машина не наполнится водой, вот детали, на которые вам нужно обратить внимание. У вас может быть плохая деталь или проблема с подачей воды в посудомоечную машину. Проверьте все детали, которые мы перечислим ниже, и вы быстро почините свою посудомоечную машину. Сделай сам и сэкономь!

Как починить посудомоечную машину без воды

Клапан подачи воды в посудомоечную машину
Этот клапан наполняет посудомоечную машину необходимым количеством горячей воды. Клапан подачи воды управляется с пульта управления или таймера (таймер предназначен для более старых посудомоечных машин, таких как посудомоечные машины популярных марок Maytag и Kenmore, плата управления предназначена для более новых посудомоечных машин) . Клапан находится за нижней панелью доступа в нижней части посудомоечной машины. Клапан имеет 2 провода, выпускной шланг к внутренней ванне посудомоечной машины, а также линию горячей воды от вашего дома (обычно это линия из-под раковины). Сначала проверьте подачу воды, чтобы убедиться, что во время заполнения цикла происходит достаточное давление воды на клапан.Если вы получаете правильное давление воды, возможно, клапан неисправен. Убедитесь, что сетчатый фильтр на впускном клапане для воды не засорен. Если они забиты, удалите их и протестируйте посудомоечную машину. Если он не засорен, проверьте работу клапана. Чтобы быть уверенным тест с мультиметром. Если клапан находится в рабочем состоянии, перейдите к приведенным ниже деталям, чтобы убедиться, что они не вызывают проблему NO FILL.

Клапан подачи воды в посудомоечную машину здесь

Проблема подачи воды в посудомоечную машину
Убедитесь, что водяной клапан в посудомоечной машине включен и полностью открыт. Если это так, то убедитесь, что жесткая вода ничего не забила. Жесткая вода может засорить клапан подачи воды. В впускном клапане для воды установлен небольшой фильтр. Если посудомоечная машина забита, она не может заполниться. Также убедитесь, что давление воды в клапане правильное. Клапан должен работать не менее 20 фунтов на кв. Дюйм, чтобы он работал как задумано.

Проверьте подачу воды в посудомоечную машину под раковиной, чтобы убедиться, что в нее поступает вода

Поплавковый / поплавковый выключатель посудомоечной машины
Этот поплавок находится в нижней части бака для посудомоечной машины, обычно спереди слева.Этот поплавок является предохранителем, который срабатывает, когда вода заполняет вашу посудомоечную машину и отключает воду до того, как она станет слишком высокой и переполнится. Убедитесь, что ничто не удерживает поплавок в верхнем положении. Он должен иметь возможность свободно перемещаться по вертикали. Внутри есть маленький выключатель. Если поплавок движется свободно, то у вас может быть плохой поплавок. Этот переключатель представляет собой небольшой микровыключатель. Когда поплавок поднимается, он нажимает на переключатель, и вода отключается. Если переключатель неисправен, шайба либо переполнится, либо НЕ ЗАПОЛНИТСЯ.Проверьте непрерывность поплавкового выключателя с помощью мультиметра, чтобы убедиться в его исправности.

Поплавковый выключатель посудомоечной машины — проверьте с помощью мультиметра, чтобы убедиться, что он работает

Выключатель дверцы посудомоечной машины
Этот выключатель не позволяет мыть посудомоечную машину, когда дверца находится в открытом положении. Когда дверной выключатель неисправен, посудомоечная машина не заполняется. Переключатель находится за дверной панелью в верхней части дверцы посудомоечной машины. Убедитесь, что дверной выключатель работает.Чтобы добраться до выключателя, снимите внутреннюю дверь с внешней двери (см. Видео на YouTube для вашей модели посудомоечной машины). Найдите дверной выключатель и проверьте его непрерывность с помощью мультиметра. Если нет преемственности, замените дверной выключатель посудомоечной машины.

Дверной выключатель для посудомоечной машины Здесь

Если у вас возникли проблемы с тем, что ваша посудомоечная машина не наполнена водой, оставьте свой вопрос ниже, и мы будем рады помочь вам починить вашу посудомоечную машину.

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

ALLEN VETTER — Помощник по ремонту DIY

Аллен — специалист по техническому обслуживанию и ремонту бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт устранения неисправностей и ремонта всех видов техники. Свяжитесь здесь
Подробнее Сделай сам Советы, хитрости, идеи, ремонт:

.

Разное
