Укладка плитки под уклоном: делаем душевую с уклоном под слив

Укладка плитки в душе с уклоном под слив

Данной публикацией продолжается цикл статей по ремонту, и сегодня изучим особенности укладки плитки в душе с уклоном под слив. При этом в роли облицовочного материала определим керамическую плитку с параметрами 300 на 300, 450 на 450 мм либо аналогичные им. Нам уже знакомы методы, с помощью которых устраиваются уклонные плоскости, но предлагаем остановиться сегодня на наиболее легком, с несколько «завинченной» поверхностью. Стяжка в выполнении представляет собой простейший элемент, но вот уложить сверху облицовочный керамогранит достаточно трудно. Кроме того, все рассматриваемые мероприятия используются для создания наклонов за счет толщины клеевого раствора, по обычной стяжке, если площадь ее не слишком большая.

Спешим внести ясность: все рабочие этапы подразумевают наличие определенного стажа в облицовке плиточным материалом. Без соответствующего опыта рекомендуется сначала потренироваться на нормальной поверхности. Для отделки уклона потребуется минимальное представление по созданию кафельной плоскости, каким образом поведет себя материал после «задавливания» любого из углов и иных особенностей. Подобный навык описывать сложно – всегда рекомендуют познавать его на практических действиях.

Геометрические особенности материала

Не у каждого профессионального плиточника этот нюанс находится в памяти, и что уж говорить про начинающих мастеров. Но разъяснения по этому явлению дать попытаемся, так как при отделке нестандартной поверхности они представляют важность.

Предположим, укладка плитки под уклон к трапу предстоит на неидеальном полу, имеющем по краям возвышенности. Вы выложили три элемента, на первый взгляд – все нормально. В точке выкладки четвертой плитки основа несколько выше – на целый сантиметр, к примеру. При этом неровность приходится не под всю плоскость керамического элемента, а располагается ближе к одному из краев. Логично предположить, что находящаяся в таком месте плитка будет с одного края задрана, ведь под ним остается «шишка». На деле все значительно печальней – нарушается эстетичность облицовочного слоя, ведь угол, противоположный завышенному краю, получается ниже расположенной рядом плитки, образуя своеобразную «возвышенность». Проще говоря, когда один из угловых участков материала приклеен выше, то располагающаяся напротив точка опускается ниже нужного уровня на аналогичное расстояние. Правило простое и обязательное – керамический плиточный материал

не изгибается.

Рекомендуется не забывать про такую особенность, иначе укладка плитки на пол с уклоном идеальной не получится.

В связи с тем, что у материала отсутствует необходимая гибкость, участки с многогранными и непрямолинейными плоскостями отделывают мозаикой. Каждое искажение поверхности воспринимает плитка небольших размеров, и в окончательном варианте участок мозаики размером 400 на 400 мм получится изогнутым либо закрученным.

Порядок разметки

Сначала проводится разметочная линия, пересекающая центральную точку слива и совмещенная с заломной линией на песчано-цементной стяжке, либо обычная, по центру, когда выведение наклона планируется клеевой массой.

При выкладке «конвертом» черту проводят по диагональному направлению, под «крест» – параллельно по отношению к стенам. Некоторые вместо черты натягивают нити, что тоже допускается. Отметим, что облицовка «крестовым» способом позволяет разметочные линии смещать от осей сливного отверстия к одному из краев.

Очередной этап – разметка и выпиливание четырех элементов, создающих плоскость непосредственно у слива. Ранее намеченная разметка должна строго пройти по линии креста, созданного стыкованным плиточным материалом.

Места примыканий пиленных участков рекомендуется сразу выравнивать, примерить, как ляжет такая плитка по отношению к трапной решетке с учетом клеевого раствора. Удостоверьтесь, что слив нормально вписывается, удачно стыкуются все края, не образуя превышений. Если все нормально – приступайте к выкладке.

Выполняем укладку плитки на пол под уклоном

Подготовленный облицовочный материал укладывается вокруг сливного отверстия на клей, толщина слоя которого минимальная. Пузырьковым строительным уровнем контролируется плоскость на предмет ее строгого наклона в сторону слива. У нас получилось четыре раздельных плоскости, представляющих собой основы под формирование аналогичного количества уклонных поверхностей, направленных к трапу.

Правилом либо уровнем проверяется каждая выложенная плитка, выверяется направление каждой плоскости, достаточность их уклонных углов. Возможно, плоскость сокращена до такой степени, что не остается места, чтобы заложить облицовочную плитку и фиксирующий ее клей. Идеальным вариантом окажется, если под правилом всегда остается свободное пространство для плиточного материала и нескольких миллиметров клеевой смеси.

Далее укладка плитки с уклоном к трапу выполняется с таким расчетом, чтобы выводить одну из четырех намеченных плоскостей, отдаляясь от сливного отверстия. Первую плитку закладывают от предшествовавшего ряда, после чего ряд доводится до стенки либо границы другой облицовки.

Отметим одну особенность: если облицовочные работы проводятся по стяжке с наклонами и «завинченными» плоскостями, то толщина слоя плиточного раствора увеличивается с удалением от слива и переломных осей. Если укладка плитки выполняется на ровном основании, клеевой слой увеличивается значительно сильнее, превышая все разрешенные нормы.

Следует понимать, что по образованному плиточными швами кресту идет заламывание плоскостей. Выкладывая несколько облицовочных элементов в одну плоскость, необходимо пользоваться маленьким уровнем, прикладывая его к швам и проверяя отсутствие изломов.

Как бы вы не старались, при работе вероятно появление огрехов. К примеру, выяснится, что уклонный угол чрезмерно большой к краю, и было бы отлично его как-то уменьшить, заломив поверхность в неожиданном для этого месте. Нам уже известно, что дополнительный излом формируется цельным рядом. Необходимо только отслеживать, чтобы на облицовочном материале оставался минимальный уклон к сливному отверстию, и наклон этот неизменно наращивался при очередном удалении от трапа.

Во время укладки плитки на пол в бане с уклоном к сливу рекомендуется отслеживать эстетичность: не оставлять ступеней на шовных участках, использовать пластиковые крестики и клинышки, чтобы швы получались максимально одинаковыми. Одним словом, выполнять все требования, предъявляемые к облицовочным работам керамическим плиточным материалом.

Что предпринять, когда возникла необходимость в заломе поверхности?

Как положить плитку в бане или в душе с уклонами под слив, мы разобрались. Но представьте себе ситуацию, что по независящим от вас причинам создалась ситуация, требующая «выгнуть» одну из укладываемых плиток.

Если отсутствует возможность, чтобы не «задрать» любой из углов – это вполне нормально. К сожалению, вся эстетичность внешнего вида окажется сильно подпорченной. Решение одно – распиливать плиточный материал (нужное количество элементов) по диагонали. Распил выполняется аккуратно, срез шлифуется абразивным камнем, фаска снимается.

Есть один нюанс – в момент диагонального распила «съедается» мизерная доля площади облицовочной плитки, и при ее укладке становится ясно, что элемент стал несколько меньше, чем его цельные собратья. Чтобы избежать этого, предлагается простое решение – соответствующие вставки готовить из двух разных элементов, выпиливая каждую из половинок несколько большей по размеру, чем необходимо в реальности. К сожалению, это решение увеличивает расход плиточного материала, но позволяет сохранять эстетичность уложенного пола.

Чтобы избежать подобных проблем, перед тем, как положить плитку с уклоном к трапу, рекомендуется тщательно все проверить и просчитать, чтобы не доводить дело до распила элементов по диагонали.

В принципе, на этом рекомендации по выкладке облицовочного керамогранита на наклонной поверхности закончены. Работа не такая уж и простая, большинство нюансов приходится познавать самостоятельно во время выполнения облицовки.

В своих советах мы ничего не говорили про гидроизоляционный слой – в большинстве ситуаций возникает необходимость в его обустройстве

Кстати, по такому же принципу создается уклон при укладке тротуарной плитки к дренажным колодцам водосточной системы.

Вам будет интересно:

Укладка плитки обычного размера с уклоном под слив

Эта публикация является продолжением статьи «стяжка с уклонами» и мы будем рассматривать облицовку плиткой с уклонами под сливной трап. Не просто облицовку, а именно напольной плиткой обычных размеров 30*30 см., 45*45 см. или подобных. В предыдущей статье рассматривались несколько способов формирования уклонов, мы остановимся на самом простом, с частично «завинченными» плоскостями. Хотя стяжка является самой простой, укладка плитки на нее наоборот, достаточно сложная. Также, описываемые работы применимы для формирования уклонов чисто толщиной клея, на стяжке без уклонов, естественно, при небольшой ее площади.

Сразу оговорюсь: работы требуют каких-никаких навыков в укладке напольной плитки, не имея никакого опыта, лучше сначала попрактиковаться в укладке на ровные площади. Для уклонов нужно хотя-бы общее представление о формировании плоскости на кафеле, как он себя ведет, например, при задавливании одного угла и прочие особенности. Такой опыт достаточно сложно описать, лучше один раз прочувствовать.

Особенности плитки. Геометрия

Далеко не все опытные плиточники помнят о данном нюансе, а новички тем более. Попробуем все-таки объяснить это явление, очень важное при облицовке сложных поверхностей.

Представим неидеальную плоскость, на которой имеются завышенные края. Вот мы положили три плитки под гребенку, все идет отлично… На месте, где должна лежать четвертая, основание немного выше положенного, например на 1 сантиметр. Причем «шишка» занимает не всю площадь будущей четвертой плитки, а находится на самом краю. По всей логике, уложенная на это место плитка будет с одним задранным краем, который будет находиться над «шишкой». Однако все гораздо хуже — нарушится вся эстетическая геометрия облицовки: противоположный от задратого края угол будет ниже примыкающей плитки и получится приличная «ступенька». Если один угол плитки приклеить выше положенного, противоположный по диагонали угол опустится ниже требуемого ровно на столько, на сколько задран первый или поднимутся грани, подходящие к завышенному углу. Это обязательное правило — керамическая плитка не «умеет» гнуться.

Конечно фото не лучшего качества, но присмотревшись, можно понять: если поднять всего один уголок — вся плитка не будет вписываться в облицовку. В этом примере противоположный угол остался на месте, однако на двух гранях появились ступени. А это фото демонстрирует выход из ситуации — заламывать придется весь ряд!

Категорически рекомендую осознать этот принцип, иначе высока вероятность выполнить облицовку сложной поверхности на «хуже некуда»!

Именно по причине отсутствия «гибкости», различные многогранные и непрямолинейные плоскости обычно облицовывают мозаикой. Искажение поверхности берет на себя каждая маленькая плиточка в мизерной степени, в итоге кусок мозаичного полотна 40*40 см. может быть прилично изогнут или закручен. Обычная же плитка не может изгибаться, поэтому нужно кропотливо учитывать геометрию.

Разметка

Первым делом нужно разметить линию, проходящую через центр трапа и совпадающую с линией залома на стяжке или просто центральную линию, если планируется выводить уклоны плиточным клеем. При укладке конвертом это будет линия по диагонали, крестом — параллельная стенам. Для удобства вместо линии можно натянуть нитку. Стоит заметить, что при облицовке «крестом» разметку можно сместить от оси трапа к краю, как на первом фото этой публикации.

Следующим этапом нужно разметить и выпилить четыре плитки, формирующие плоскости вокруг слива — это основа. Ранее размеченная линия должна четко проходить по одной из линий креста, образованного стыками плиток. Пиленные примыкания на керамограните следует сразу подровнять абразивным диском по камню (пилится алмазным, абразивным подравнивается).

Выпиленные плитки следует примерить к трапу, как они будут лежать с учетом толщины клея. Нужно убедиться, что слив хорошо вписывается, выпиленные края хорошо стыкуются между собой, без ступенек. Если все в порядке — можно начинать укладку.

Укладка

Подготовленные плитки укладываются на минимальные слои клея вокруг трапа. Пузырьковым уровнем следует проконтролировать, что плоскости наклонены четко в сторону трапа. Мы получили четыре отдельные плоскости, которые послужат основанием для формирования четырех плоскостей-уклонов в сторону слива. Более длинным уровнем или правилом нужно проконтролировать каждую плитку, как выйдет данная плоскость далее, достаточен ли уклон, а может плоскость наоборот, сильно прижата и под правилом нет места для клея и керамогранита.

Совет: для облицовки лучше взять пластиковые крестики потолще, например 2,5 мм. Это упростит формирование красивых швов при непростой работе.

В идеале, когда под приложенным правилом есть место под плитку и несколько миллиметров под клей.

Дальнейшую укладку следует вести в таком порядке, чтобы укладывать ряды одной из четырех плоскостей, удаляясь от слива. Первая плитка в ряду закладывается от предыдущего ряда и размеченной лини, далее нужно доводить ряд до стены или иной границы облицовки. Следует заметить, если работа выполняется по стяжке с уклонами с «завинченными» плоскостями (смотри предыдущую публикацию), то слой плиточного клея будет увеличиваться по мере удаления от трапа и осей-переломов. При работах по ровному основанию без уклонов, естественно, слои клея будут увеличиваться еще сильнее и могут превышать все допустимые нормы (собственно для этого предварительно и заливается стяжка с разуклонкой).

Нужно ясно понимать, что по кресту, образованному швами от трапа, идет залом плоскостей. При укладке нескольких плиток одной плоскости, следует прикладывать маленький уровень на швы, для контроля отсутствия залома.

Как бы этого не хотелось, но в процессе могут появиться огрехи. Например, станет выясняться, что уклон слишком большой к краям и неплохо было бы его уменьшить, заломив плоскость в незапланированном месте. Дополнительные изломы, как мы поняли в самом начале, нужно формировать целыми рядами. Главное нужно следить, чтобы на плитке был минимальный наклон в сторону трапа и этот наклон неизменно увеличивался по мере удаления от слива.

В процессе необходимо еще и пристально следить за эстетичностью: не допускать ступеней на швах, используя пластиковые крестики и клинья, стараться делать швы максимально одинаковыми. В общем все то, без чего не обходятся любые плиточные работы.

Что делать, если все-таки нужно заломить плоскость?

Если по каким-либо причинам возникла необходимость «погнуть» отдельно взятую плитку, когда невозможно не задрать один угол — выход есть. Правда он достаточно подпортит эстетичность. Решение — распилить плитку по диагонали. Пил нужно делать очень аккуратно, с последующей шлифовкой абразивным диском и снятием фаски. Один момент — при распиле по диагонали, на распил уйдет мизерная часть площади керамогранита, однако при укладке выяснится, что плитка получилась меньше не пиленных «собратьев». Поэтому диагональные вставки лучше всего выпиливать из двух плиток. Две половинки нужно выпиливать немного больше, чем реальная половина.

А вообще, нужно более тщательно подходить к вопросу и обходиться без диагональных распилов.

Собственно вот на этом и все… Укладка плитки с уклонами дело достаточно непростое и многие нюансы придется постигать самостоятельно в процессе. В этой публикации не была упомянута гидроизоляция — в большинстве случаев она нужна. Думаю на эту тему будет отдельная статья.

Оцените публикацию:

Оценка: 4.6 (8 голосов)

Смотрите так же другие статьи

Укладка плитки под уклон к трапу: нюансы и рекомендации

В душевых кабинах, банях, саунах, на автомобильных мойках, в туалетах или в цехах, а также в тех местах, где происходит постоянное попадание воды или других жидкостей на покрытие пола, появляется необходимость оборудовать пандусы.

Узел устройства пандуса.

Пандус – это участок пола с наклоном в сторону стока жидкости – трапа. Пандус и пол вокруг него облицовывают напольной керамикой. Сам наклон формируется за счет подложного слоя, а укладка плитки под уклон к трапу имеет ряд особенностей.

Некоторые особенности

Угол уклона рассчитывается в зависимости от ожидаемого объема жидкости, которая должна поступить в трап максимально быстро. При этом в помещениях, где находятся люди, таких, например, как душевая комната, баня, промывочная, уклон не должен превышать 1°, чтобы не вызвать падения и возможную травму.

Плитку можно уложить на пол с уклоном не более 2°. Стоки, изготовленные путем заливки бетона и получения монолитного покрытия, могут иметь уклон до 5°. Расчет уровня перепадов прост: если уклон составляет 1°, значит, на расстоянии в 1 м перепад уровня составит 10 мм, при уклоне в 2° – 20 мм и т.д.

В проектной документации на пандусы обязательно указываются углы наклона.

Схема расчета угла наклона пандуса.

При организации полов на грунте или сыпучей почве наклон формируется за счет планировки земляной основы. Для помещений с малой площадью пола уклон к трапу делают за счет подложки под основу, на которую происходит укладка плитки, при этом более чем в 40 мм он не может быть, так как возможно сползание керамического покрытия.

Сформированные уклоны пандуса очищают от строительного мусора, промывают и проверяют направление стока воды. Только после этого делают раскладку плитки в зависимости от места устройства трапа и лотков. Планировка стоков организуется таким образом, чтобы потоки стекающей жидкости не перетекали через дорожки или переходы внутри помещения.

Те части пола, на которых собирается жидкость для поступления в трап, отделяются друг от друга разрубами. Разруб – это диагональная линия, которая входит в угол трапа. Если трап квадратный, следовательно, и разрубов будет четыре, по одному на каждый угол. Между разрубами наклонная поверхность имеет вид равнобедренной трапеции или треугольника.

При наличии двух пандусов области стока каждого трапа разделены водораздельной линией, которая должна проходить строго между двумя трапами, если другое ее положение не оговорено в проекте.

Вернуться к оглавлению

Рекомендации по укладке

Устройство укладки плитки на пол с уклоном: 1 – фризовые ряды; 2 – линии разруба; 3 – неполномерные плитки; 4 – маячные ряды; 5 – растворная прослойка; 6 – гидроизоляция; 7 – решетка трапа; I–IV – последовательность укладки плиток по треугольникам

1. Перед тем как положить плитку, необходимо уложить слой гидроизоляции, чтобы жидкость не размывала основу и под плиточным покрытием не скапливалась влага.
2. Укладка плитки начинается от стенок. В первую очередь облицовывают горизонтальный фриз в 3-4 ряда плиток. Количество горизонтальных рядов плитки зависит от ее ширины и размера помещения. После этих рядов начинается укладка плитки на наклонные участки сбора стока.
3. Перед началом облицовки стоков проверяется надежность крепления трапа, угол наклона и качество гидроизоляционного слоя.
4. Раскладка, которая применяется для облицовки полов с уклоном, называется конверт. Суть этого варианта раскладки в том, что укладка плитки на наклонных поверхностях начинается с основания равнобедренного треугольника. В первую очередь выкладываются цельные плитки.
5. Начинать необходимо строго с середины основания. Если в первый ряд основания кладется четное число целых плиток, то укладка производится по обеим сторонам перпендикуляра, который поделит равнобедренный треугольник на два прямоугольных.
6. Если в первом ряду нечетное количество целой плитки, то первая плитка кладется на перпендикуляр своей линией середины.
7. Следующий ряд укладывается вперевязку, как кирпичная кладка. В процессе облицовки наклонных секторов необходимо регулярно проверять параллельность рядов основанию фриза и толщину швов между рядами. В случае даже незначительного сдвига швы соседних стоков не совпадут на разрубе.
8. Для удобства укладки и контроля центра кладки устанавливают маяки и протягивают шнуры. Их еще называют причальными. Маяки устанавливаются попарно, первый маяк из пары ставят строго посредине стены горизонтального фриза, а второй – у трапа. По шнуру делают установку плитки, так называемый маячный ряд, или на жаргоне плиточников – провеска.
9. Этот, можно считать, вертикальный ряд, укладывается только целыми керамическими плитками, и начинается он от основания треугольника стока до трапа. Если возле трапа осталось место после укладки последней целой плитки маячного ряда, в которое необходимо вставлять врезку из плитки, то его оставляют до момента, когда будут закладываться разрубы.

Вернуться к оглавлению

Нюансы облицовки пандуса

Последовательность облицовки пандуса следующая.

• первым делом обкладывается керамическим покрытием дальний от входа в помещение треугольник сбора воды;
• затем очередь доходит до левого и правого от дверей сборов;
• последним подлежит облицовке слив, ближайший к входу.

Схема облицовки пандуса.

Такая последовательность позволяет уменьшить перемещение по свежеуложенным плиткам других наклонных участков пандуса. Однако если позволяет время, после облицовки трех смежных секторов стока лучше дать клеящей смеси время на высыхание в соответствии с условиями, указанными изготовителем на упаковке с клеем.

На линиях водораздела полов, построенных с уклоном, находится деформационный шов. Этот шов более всего подвержен различного рода повреждениям наряду с разрубами и местами сопряжения двух разнородных плоскостей, лотков и трапов. К укладке керамики в этих местах предъявляют особые требования.

В случае сильных и постоянных нагрузках в районе деформационных швов, что, например, наблюдается на мойках автомобилей, эти места усиливают при помощи металлических уголков. Сами швы заливаются разогретой битумной массой, которая после застывания играет роль буфера, поглощающего часть нагрузок.

Вернуться к оглавлению

Завершающие моменты в работе

Схема готового пандуса с размерами.

После укладки всех целых плиток и высыхания клеящей смеси под ними необходимо облицевать разрубы. В обкладке разрубов будут нужны только обрезные плитки. При этом каждый обрез подбирается индивидуально. Нарезать несколько десятков одноразмерных обрезков керамики не получится, так как все они имеют привязку к конкретному ряду целых плиток.

Напольная облицовка, без уклона или с ним, состоит из достаточно толстых и прочных плиток, которые невозможно порезать стеклорезом или ручными щипцами-плиткорезами. Для этого идеально подходит стационарный плиткорез с электрической подачей и режущим роликом с алмазным покрытием. Стоимость такого плиткореза достаточно велика. Строительные фирмы часто сдают такие станки в аренду, но и аренда не отличается дешевизной.

Выход из положения – это плиткорез ручной, установленный на массивной станине и имеющий толстые направляющие для ролика.

При небольших пропилах, а также для обточки краев обреза используют болгарку, на которую установлен обрезочный круг с алмазным напылением.

Для фугования лучше всего применить затирку на цементной основе с гидроизолирующими добавками, также обратившись к рекомендациям изготовителя керамической плитки. Тогда будет гарантия того, что и клеящая смесь, и смесь для затирания швов будут иметь максимальное по крепости и влагоустойчивости соединение.

два варианта грамотной укладки системы

Ремонт – это всегда хлопотно. Каждый, кто сталкивается с необходимостью начать такие работы, стремится выполнить их как можно качественнее. Отремонтированное по всем правилам помещение будет не только функциональным и красивым, но и срок эксплуатации его будет очень продолжительным. Ремонт санузла – особо ответственное мероприятие. Повышенная влажность и постоянная угроза протечек заставляют владельцев серьезно задумываться о защите от воды. Многие решаются обустроить наклонный пол в ванной. Таким образом можно выполнить дополнительный аварийный слив или же установить душевую кабину без поддона.

Полы такого типа, с установленными на определенном расстоянии трапами-сливами, можно встретить в промышленных помещениях, общественных банях и прачечных. Система предотвращает серьезные последствия случайных протечек сантехнического оборудования, отводя скапливающуюся на полу воду в канализацию. В квартирах наклонные полы с трапами используются намного реже, но, тем не менее, встречаются. Владельцы ванных комнат, расположенных в многоэтажных домах, используют их как аварийные сливы.

Аварийный слив, расположенный прямо в полу ванной, убережет от серьезных последствий протечек сантехнического оборудования

Обустроить пол с уклоном достаточно сложно. Сначала нужно выбрать тип наклона. Можно организовать слив двух типов: конвертом и с двух плоскостей. В любом случае начинаем работы с подготовки основания. Если проводится ремонт старой ванной, предполагается наличие старой стяжки. В этом случае нужно избавиться от отслужившего свое напольного покрытия. Чаще всего стяжка под ним находится в плачевном состоянии, но даже если она выглядит как новая, следует избавиться и от нее. При необходимости используем перфоратор, особенно тщательно обрабатывая места стыков стен с полом.

Демонтаж старого покрытия пола

Проводим осмотр основания. Все трещины, щели и отверстия необходимо аккуратно заделать. Для этих целей используем недорогой плиточный клей. Операция необходима, чтобы не было перерасхода дорогостоящей грунтовки, гидроизоляции, а также для предотвращения быстрого износа изоляционного слоя и стяжки. Если же обнаружены значительные неровности, которые превышают допустимыми нормативами пределы, придется проводить выравнивание основания готовыми смесовыми материалами. Неплохо также обработать готовую к дальнейшей работе поверхность грунтовкой, которая увеличит адгезию гидроизоляции и чернового пола.

Маячки из гипсокартона под стяжку

Дополнительная водонепроницаемая изоляция считается обязательным этапом в проведении ремонтных работ. Для обустройства этого слоя можно использовать разные типы материалов. Чаще всего выбирают один из трех вариантов:

• Оклеечная изоляция. Представляет собой рулонные материалы, наклеивающиеся на основание. Покрытие наносят с небольшим нахлестом и заводят на стены на высоту порядка 15 см так, чтобы получилась своеобразная водонепроницаемая чаша. Самоклеющиеся материалы хорошо фиксируются и не требуют особых навыков нанесения.

• Битумное эмульсионное покрытие. Очень легко наносится валиком или кистью. Однако срок его службы очень мал – всего пять лет. Затем изолирующий эффект резко снижается.

• Обмазочные материалы. Отличаются отличной водонепроницаемостью, представляют собой сухие смеси или готовые составы. Материал, имеющий консистенцию сметаны, наносится валиком или кистью, захватывая и стены на высоту около 10 см. Перед его нанесением стыки полов и стен желательно дополнительно изолировать специальной водонепроницаемой лентой. В зависимости от вида покрытия может варьироваться количество слоев и сроки их высыхания.

Обмазочная гидроизоляция пользуется особой популярностью благодаря легкому нанесению и отличным эксплуатационным характеристикам

Следующий этап – укладка стяжки. Для ее выполнения используем цементо-песчаную смесь. Начинаем с нанесения разметки. Лазерным нивелиром определяем уровень высотных отметок будущей горизонтальной плоскости и устанавливаем специальные маячки. Между ними натягиваем шнур, необходимый для выравнивания профилей по вертикали. Раствор, приготовленный точно по инструкции производителя, выкладывается на пол. Последовательно заполняем все пространство до верхней точки маячков. Выравниваем смесь шпателем или правилом. Чтобы избавиться от нежелательных пузырьков воздуха в бетоне, проходим всю поверхность специальным валиком с иголками.

После высыхания стяжка готова. Необходимый уклон пола в ванной обеспечивается специальным подстилающим слоем, к обустройству которого теперь можно приступать. Для его монтажа также используются маячки, установленные с учетом необходимого перепада высот, которые впоследствии заливаются раствором. Наклонные участки принято называть пандусом, а лоток, в который будут собираться стоки – трапом. Расчет угла наклона провести достаточно просто: если уровень понижается каждый метр на 1 см, то значение уклона принимается за 1°. Больший наклон определяется пропорционально.

Установка трапа

Размечаем стоки и трап. При укладке «конвертом» сток должен находиться в самом центре помещения. К нему подводится канализационная труба. От стен к трапу спускаются пандусы. Они отделены друг от друга диагональными разрубами и выполнены в виде равнобедренных треугольников. Нужно тщательно проверить надежность установки трапа, точность угла наклона и качество гидроизоляции. Если все хорошо, начинаем монтаж облицовки. Первым укладываем горизонтальный фриз шириной в 2-3 ряда, располагаем его по периметру стен. Монтируем плитки-маячки около трапа по горизонтали.

Линии перелома делят «конверт» на четыре равнобедренных треугольника, сходящихся к сливу

Далее ведем монтаж от сходящихся у трапа треугольников. Первым монтируем ряд-провеску от горизонтального фриза до слива. Чтобы выполнить его ровно, в качестве ориентира протягиваем шнур от плитки-маячка до фриза.

Выкладываем пол рядами облицовки с горизонтально ориентированными межплиточными швами, которые должны быть параллельны фризам. Мастера советуют использовать сначала целые плитки. После того, как будут облицованы равнобедренные треугольники, образующие поля пандуса, переходим к линиям разруба. Для работы с ними используются разрезанные плитки. Форма пластин определяется индивидуально для каждой исходя из места расположения разруба.

Чтобы конструкция получилась аккуратной, первым выкладываем пандус, расположенный напротив входа. После него облицовываем левый и правый фрагмент «конверта». Последним монтируем участок у входа. Более простой вариант обустройства наклонного пола – выполнение слива между двух плоскостей. В этом случае линия перелома будет проходить строго по центру трапа и шов облицовки также придется на нее.

Бывает, что наклонный пол требуется обустроить на небольшом участке ванной комнаты. Чаще всего это душ со сливом в полу. Такие конструкции становятся все более популярными, поскольку отличаются привлекательным внешним видом и очень удобны для людей с ограниченными возможностями и пожилых членов семьи.

Душ со сливом в полу отличается не только привлекательным внешним видом, но и удобством

Обустройство душа со сливом в полу проходит в несколько этапов:

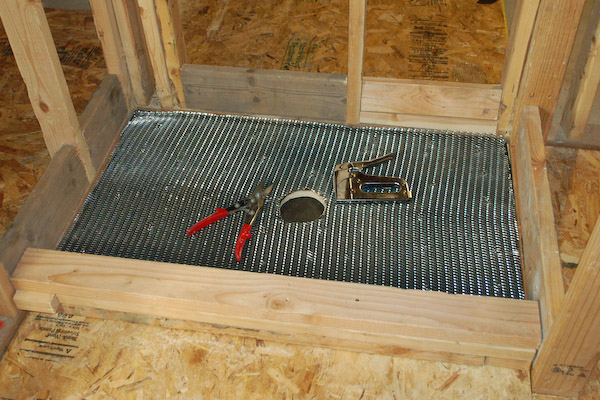

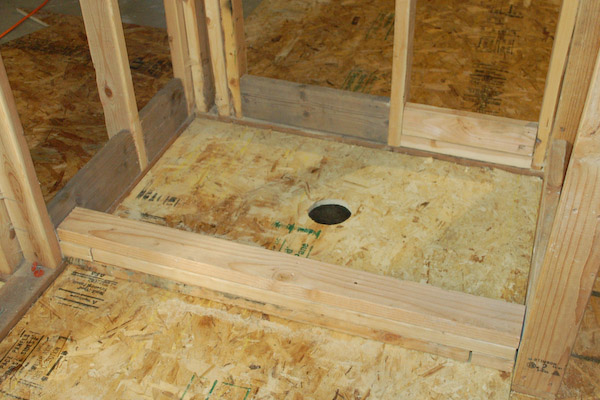

• Собираем каркас, который станет формой для бетонной основы. Из досок 5х10 по нужным размерам собираем коробку.

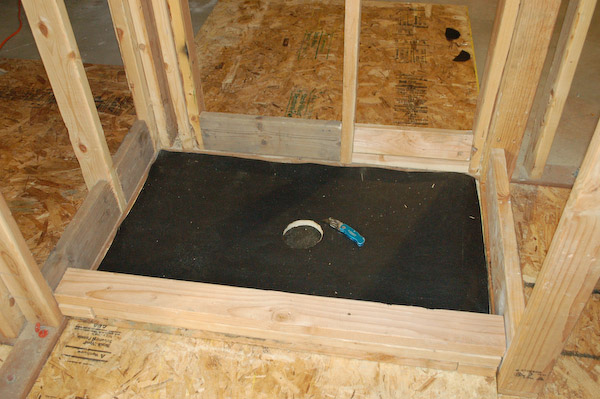

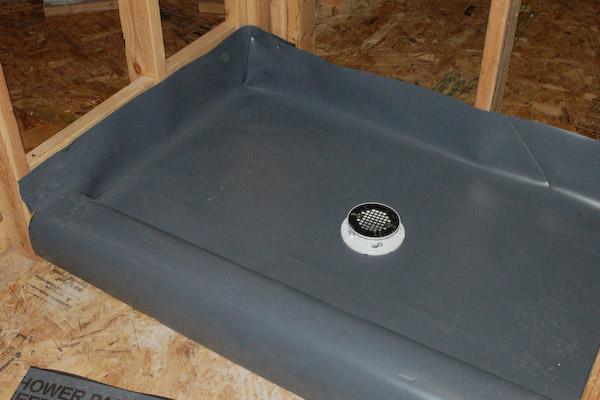

• Укладываем гидроизоляцию. Лучше всего воспользоваться специальной резиновой мембраной, расположив ее так, чтобы она полностью закрывала днище подготовленной формы и заходила на стены на нужную высоту.

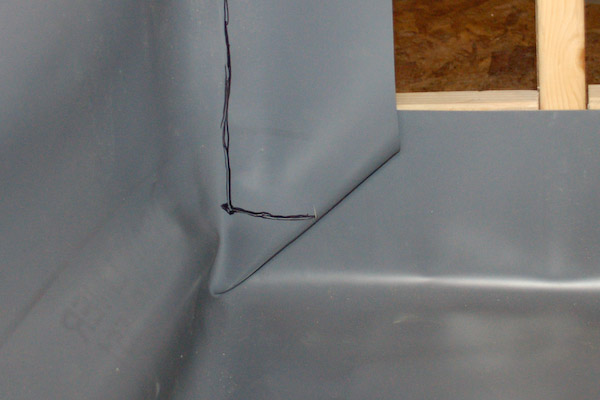

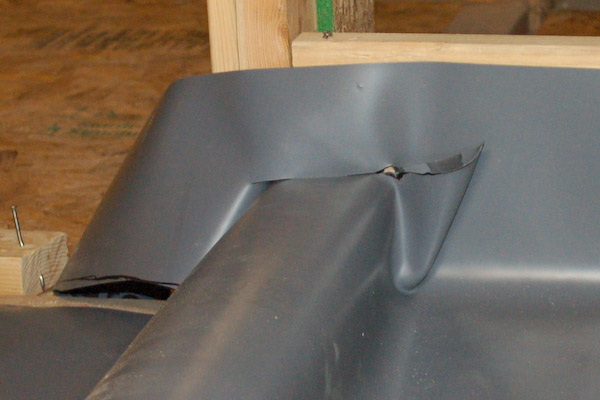

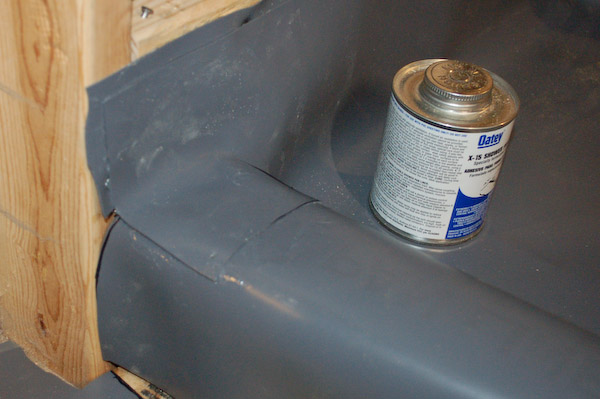

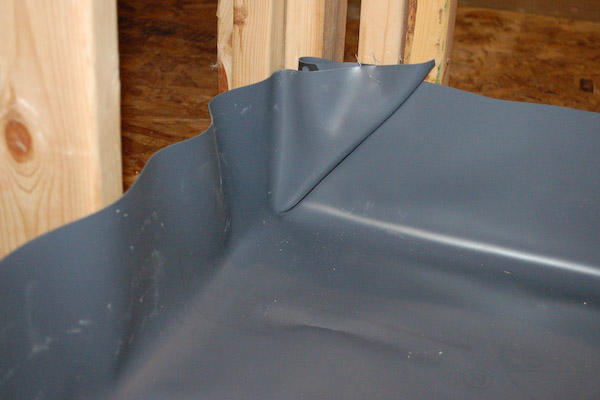

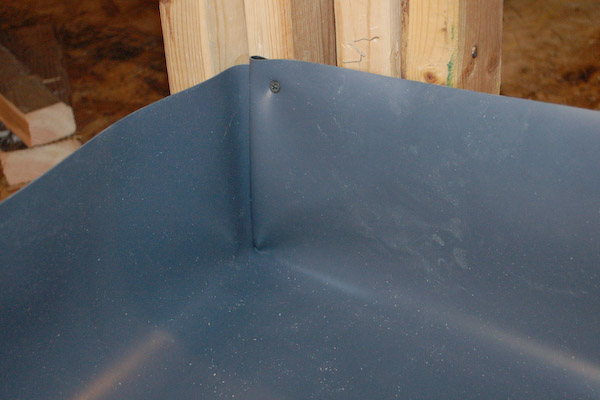

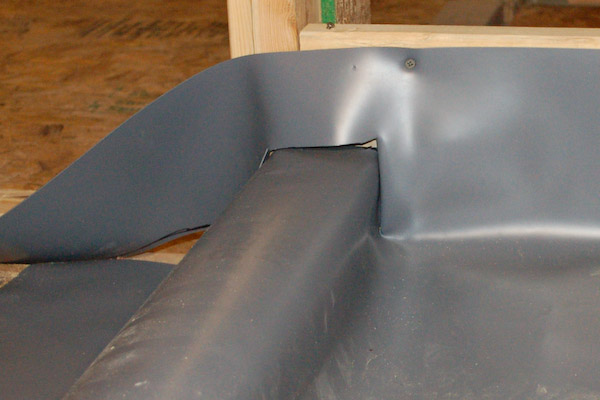

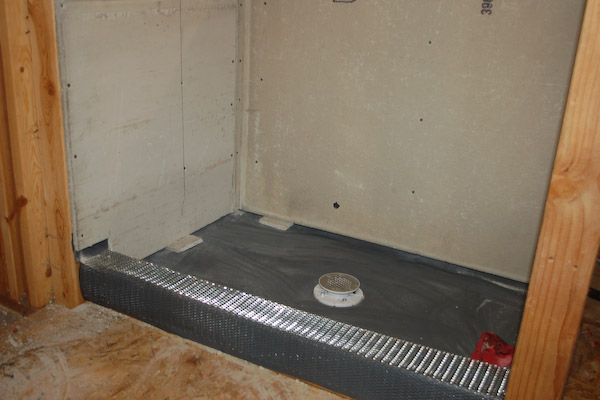

• Закрепляем мембрану. Начиная с угла, выпрямляем покрытие, слегка потягивая его, плотно прижимаем к доскам и закрепляем гвоздями с большими шляпками. Крепежи устанавливаем на высоте минимум 20 см от дна сооружения.

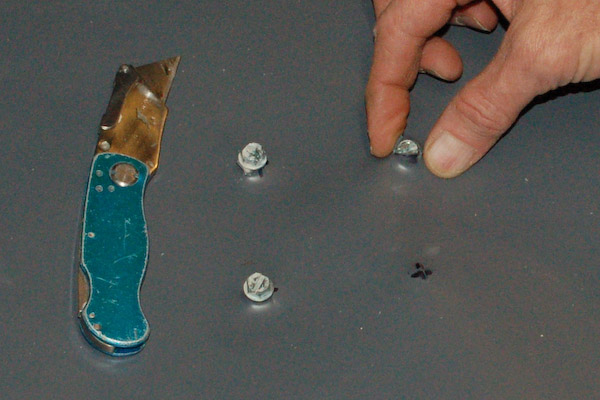

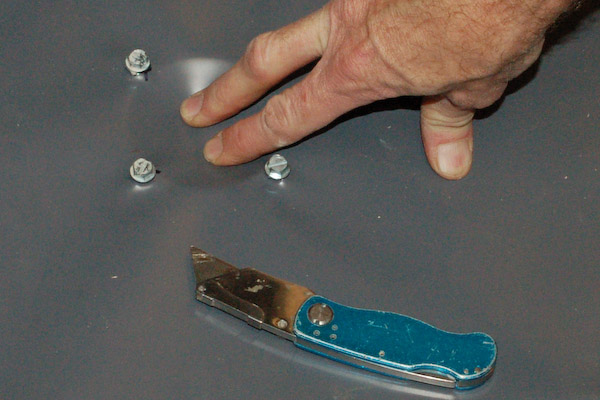

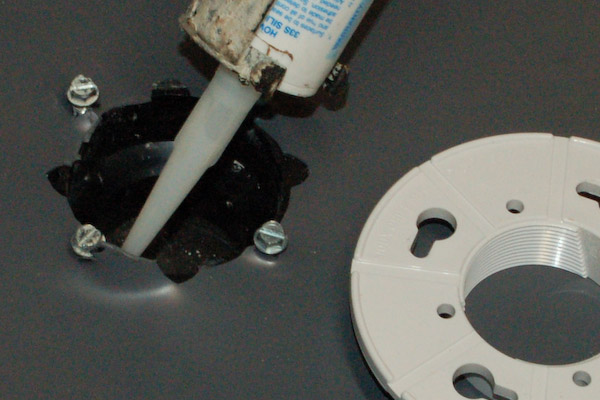

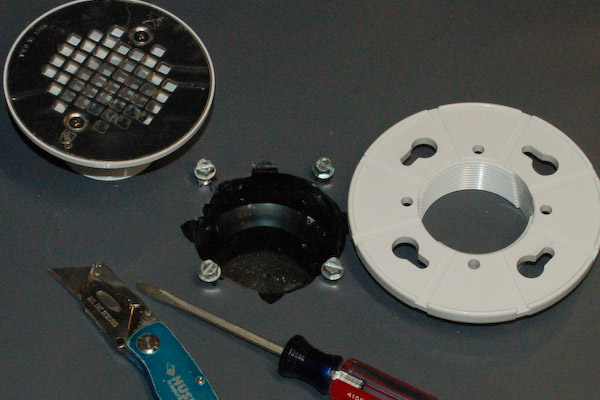

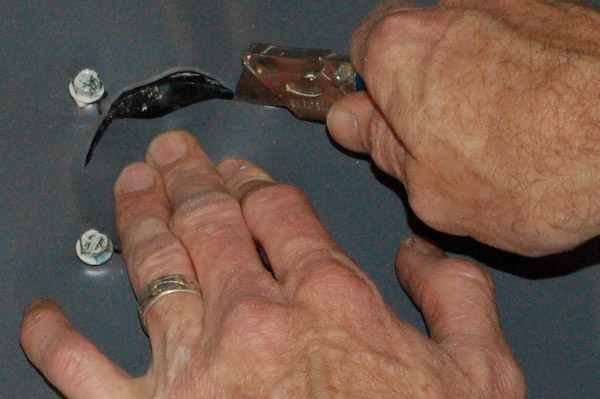

• Готовим сливное отверстие. Острым ножом вырезаем круг нужного диаметра. Он не должен превышать размеры слива, иначе вода сможет просачиваться в бетон. Устанавливаем и затягиваем болтами сливную пластину.

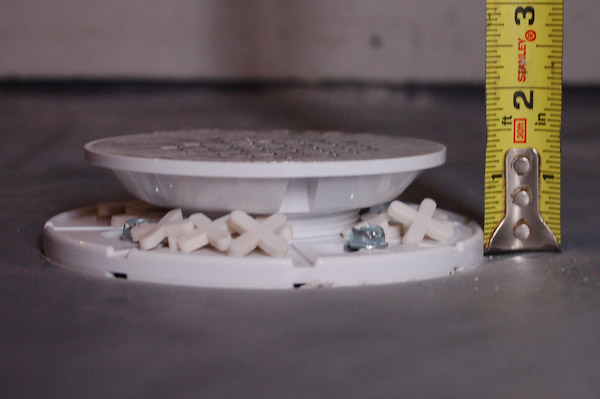

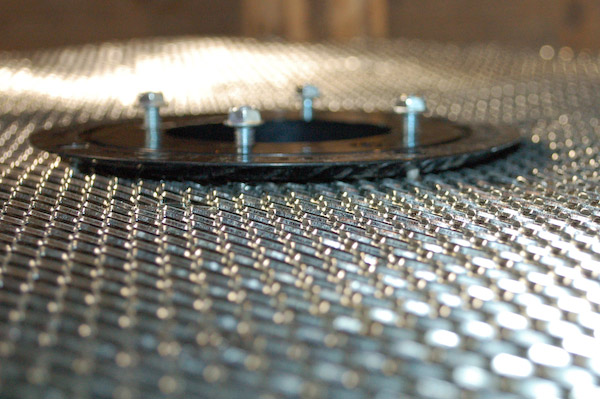

• Монтируем слив. Завинчиваем устройство на высоту порядка 3 см. Заклеиваем его защитной лентой, чтобы подготовить к бетонированию.

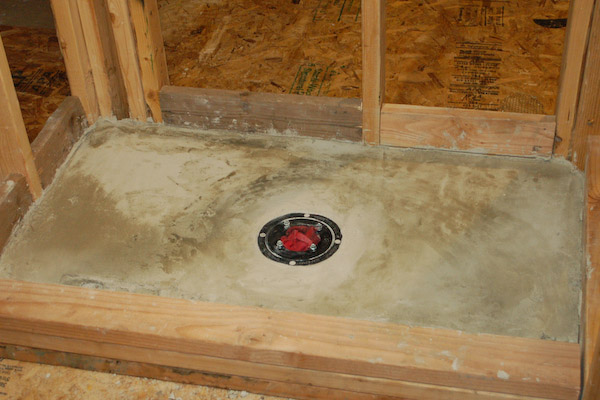

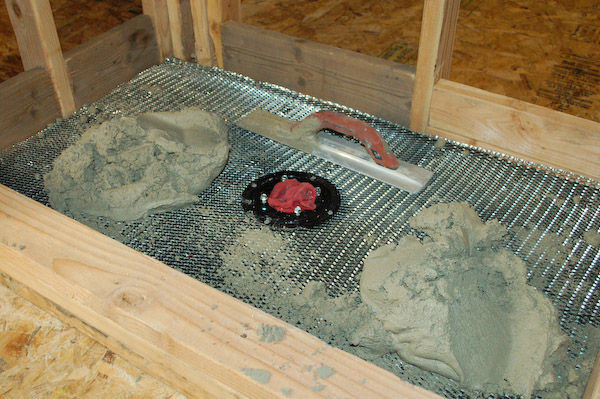

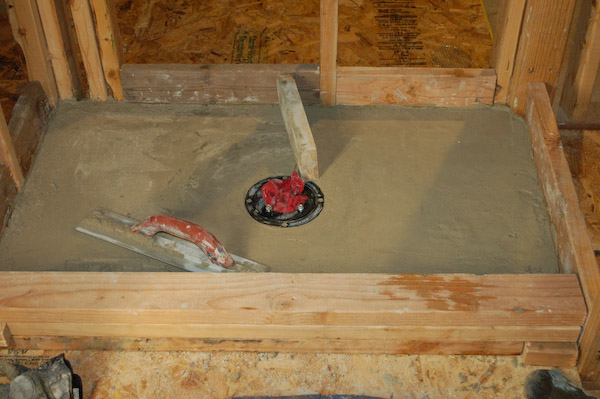

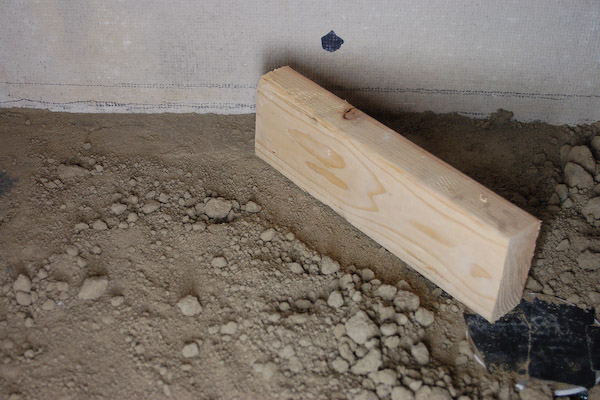

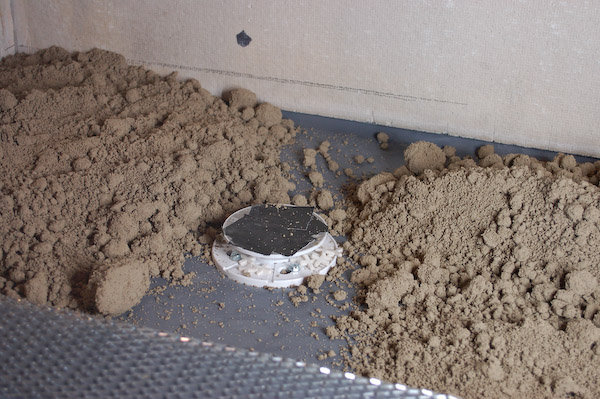

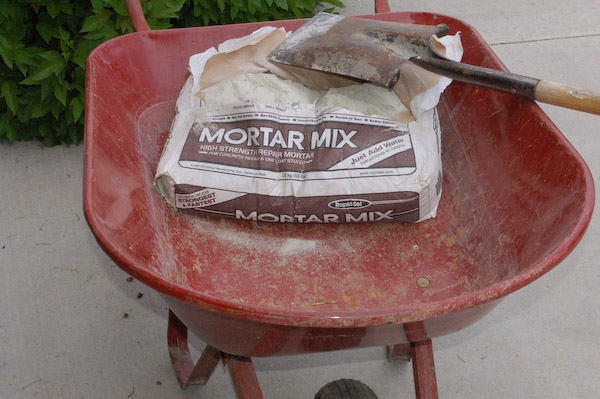

• Готовим раствор и с помощью шпателя укладываем его на подготовленную поверхность. Толщина слоя у стенок должна составлять порядка 6 см, около слива – около 3 см. Работы выполняются очень аккуратно, плоской стороной шпателя. Основание просушивается, после чего оно готово для дальнейшей облицовки плиткой.

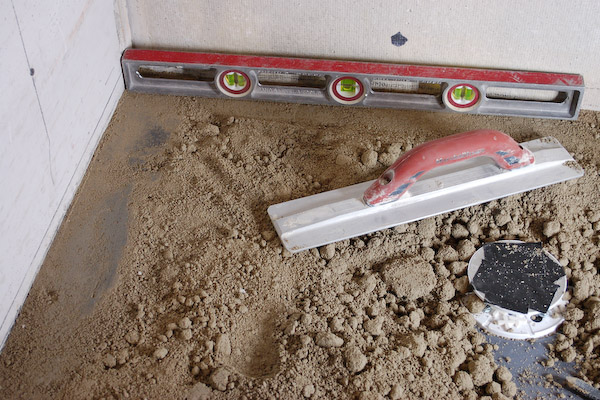

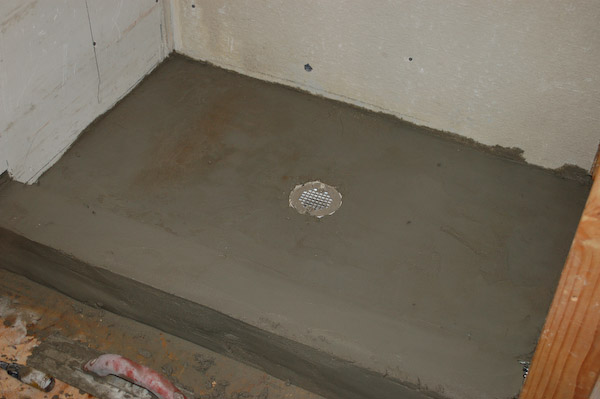

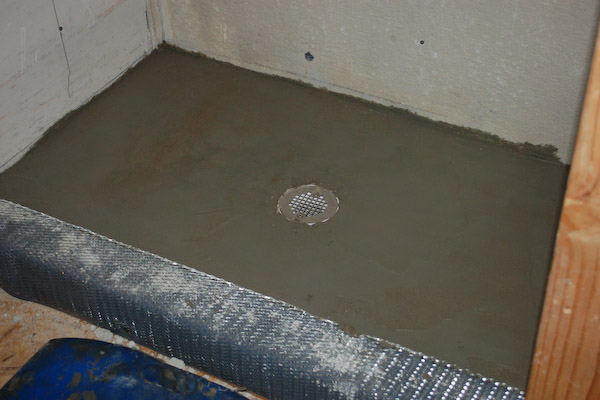

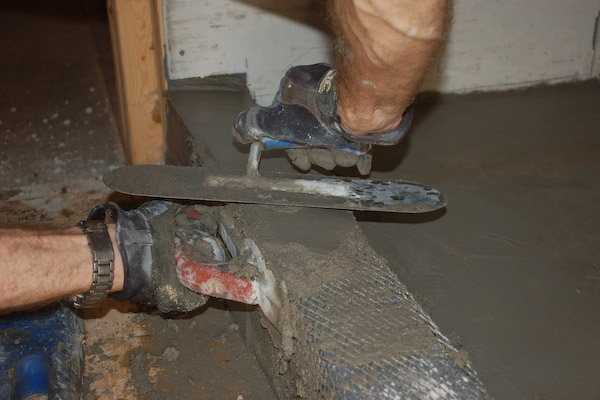

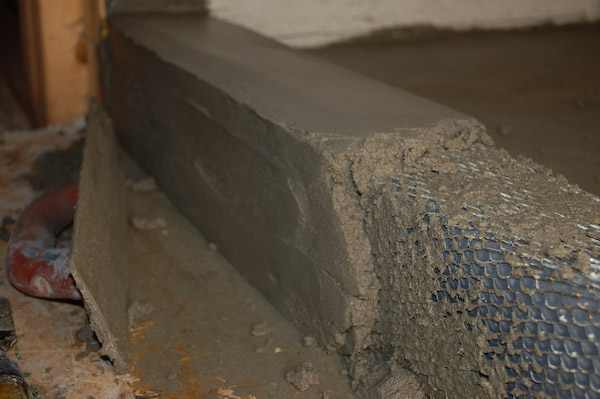

Укладка раствора производится очень аккуратно. Бетон разглаживается плоской стороной шпателя

В ванной комнате наклонный пол может быть установлен с разными целями. Вне зависимости от последующего назначения конструкции работы выполняются по схожей схеме. Может показаться, что они очень просты, однако это не так. Только опытному человеку под силу грамотно выставить маячки и залить качественную стяжку, которая является залогом хорошего наклонного пола. Лучше, если эту ответственную работу выполнят профессионалы, которые гарантируют безупречное качество своих услуг.

Пригодилась статья? Расскажите друзьям:

Уклон пола в ванной

---

Согласно Своду Правил ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ (АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНИП 2.04.01-85*) СП 30.13330.2012:
8.4.4. Уклон пола в душевых помещениях следует принимать 0,01 — 0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.

---

Полы с уклоном. В помещениях бань и душевых полы устраивают с уклоном. В конструкции таких полов входит гидроизоляция, препятствующая проникновению сточных вод в толщу конструкции. Наклонные участки пола называют пандусом.

Полы из плитки укладывают с уклоном 1—2%. При уклоне 1 % на каждый метр длины уровень пола понижается на 1 см, при уклоне 2° — на 2 см и т. д. В небольших помещениях уклон устраивают за счет утолщения подстилающего слоя. Он не должен превышать 40 мм.
Не допускается устраивать уклон за счет толщины прослойки. Увеличение ее толщины более 15 мм вызовет отслоение плиток.

Направление уклона пандусов зависит от местоположения трапов и лотков. При этом направление стока воды не должно пересекать проходов.

Участки покрытия, собирающие сток, разделяют линиями разруба — диагоналями, проходящими через углы трапа. Такие наклонные участки пола имеют форму равнобедренных треугольников.

Если в помещении предусмотрено два трапа, смежные треугольные участки покрытия разграничивает линия водораздела 5, отстоящая от трапов на одинаковом расстоянии. В полах с лотками, участки покрытия, собирающие сток, имеют прямоугольную форму.

Наклонные участки покрытия начинаются от полосы, равной ширине двух-трех рядов плитки, проходящей по периметру стены.

Плиточные полы с уклоном: а, б — при одном и двух трапах, в, г — с лотком при одном и двух трапах; 1 —горизонтальные участки покрытия, 2 — треугольный пандус, 3 — линия разруба, 4 — трап, 5 — линия водораздела, 6 — лоток, 7 — прямоугольные пандусы; стрелками показано направление водостока

По материалам книги: Горячев В. И., Неелов В. А. Облицовочные работы — плиточные и мозаичные, а также сайта gardenweb.ru

---

Уклон канализации

Прежде чем начать обзор трапов и лотков, рассмотрим параметры их выбора, а именно — необходимую пропускную способность и параметры на нее влияющие.

Итак, согласно ГОСТ 1811-97 (ТРАПЫ ДЛЯ СИСТЕМ КАНАЛИЗАЦИИ ЗДАНИЙ), трапы следует изготавливать следующих типов:
Т50 — трап с прямым отводом условным проходом 50 мм;
ТК50 — трап с косым отводом условным проходом 50 мм;
Т100м — трап с прямым отводом условным проходом 100 мм, малый;
ТК100м — трап с косым отводом условным проходом 100 мм, малый;
Т100б — трап с прямым отводом условным проходом 100 мм, большой;
ТК100б — трап с косым отводом условным проходом 100 мм, большой;
ТВ50 — трап с вертикальным отводом условным проходом 50 мм;
ТВ100 — трап с вертикальным отводом условным проходом 100 мм.

и обеспечивать водоотведение со следующими параметрами:

Трапы типов Т50, ТК50, ТВ50 должны обеспечивать отведение сточных вод в количестве не менее 0,7 л/с; трапы типов Т100м, ТК100м, ТВ100 — не менее 2,1 л/с; трапы типов Т100б и ТК100б — не менее 3,7 л/с при средней высоте слоя воды перед внешней кромкой решетки не более (20+3) мм.

Уклон канализации оговаривает Свод правил СП 30.13330.2012 Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85).

Пункт 8.4.4, в частности, гласит: Уклон пола в общественных душевых помещениях следует принимать 0,01-0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.

Канализация: уклон трубы не должен превышать 0,15 (за исключением ответвлений от приборов длиной до 1,5 м), т.е. 15см на 1 метре. В противном случае, вода быстро уйдет, а все остальное останется.

Размеры и уклоны лотков следует принимать из условия обеспечения самоочищающей скорости сточных вод, наполнение лотков — не более 0,8 их высоты, ширину лотков — не менее 0,2 м.
Ширина лотка назначается в зависимости от результатов гидравлического расчета и конструктивных данных; при высоте лотка свыше 0,5 м ширина его должна быть не менее 0,7 м.

Как положить мозаичную плитку под уклоном самостоятельно

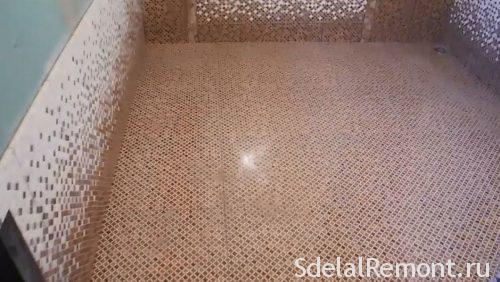

Довольно популярным вариантом отделки ванной комнаты является укладка керамической мозаики. Именно потому важным вопросом становится, как положить мозаичную плитку. В особенности важным фактором становится укладка под уклоном, что особенно необходимо при обустройстве покрытия в душевой, а также для того, чтобы избежать скопления воды в труднодоступных местах.



Подготовительные работы

Прежде чем начинать непосредственно укладку плитки следует провести ряд подготовительных работ.

Конечно же, необходим демонтаж старого покрытия, уборка мусора, и самым главным становится выравнивание пола, а именно – стяжка под наклоном. Именно она и будет обуславливать наклон плитки. Давайте немного подробней об этом:

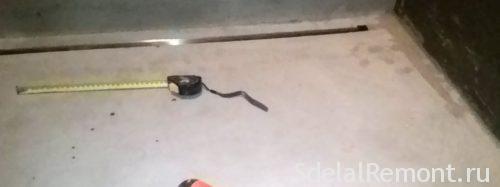

1. В случае заливки всей ванной уклон выполняется или к одной стене, соответственно делается в одну сторону. Или же выполняется к центру ванной, соответственно обуславливает наклон в четырех направлениях от каждой стены.
2. Аналогично выполняется и стяжка для душевой, но здесь направление наклона обуславливается расположением трапа для слива воды.
3. Различие высоты уровня пола должно быть выполнено не менее чем на 1 сантиметр при расстоянии в 1 метр. Соответственно, чем больше угол наклона, тем быстрей будет стекать вода. Но в то же время не следует делать его слишком большим, поскольку на полу неудобно будет стоять, а кроме того появляется риск скольжения и падений.
4. И последним. Не менее важным этапом подготовительных работ становится гидроизоляция пола в ванной. Выполняется она в большинстве своем с использованием двухкомпонентных составов, кроме того в несколько слоев.

Важно! Гидроизоляция выполняется не только по поверхности пола, но также заходит и на стены по высоте не менее чем на 10-15 сантиметров.

Гидроизоляция душа перед укладкой мозаичной плитки

На этом основные подготовительные работы закончены. После высыхания гидроизоляционного материала дополнительно проводится финишная подготовка, которая представляет собой окончательное выравнивание и грунтовку. Выравнивание в данном случае выполняется с помощью плиточного клея, соответственно после его высыхания поверхность грунтуется.

Укладка плитки мозаики

Теперь, соответственно можно переходить непосредственно к работам по укладке. Для начала необходимо определится, какой тип плитки используется. В частности, мозаика бывает нескольких видов:

1. В первом случае элементы плитки наклеиваются изнаночной стороной на синтетическую сетку.
2. Во втором держатся лицевой стороной на бумажной основе.

Чтобы правильно наклеить материал важным фактором становится правильно определить его вид.

Гидроизоляция перед укладкой плитки в душевой

Необходимый инструмент

Теперь рассмотрим, что нужно, чтобы положить плитку. Для укладки мозаики нам понадобятся следующие приспособления:

1. Кисти или же валик для грунтовки поверхности.
2. Набор шпателей, среди которых обычные, зубчатые и силиконовые. Размер зубьев шпателя должен быть не менее 2,5 миллиметров, что поможет укладывать плитку без лишних загрязнений.
3. Емкость для клея.
4. Рулетка и карандаш.
5. Валик резиновый.
6. Строительный уровень.

После того как инструменты подготовлены, можно переходить к следующему этапу укладки.

Разметка поверхности

Для выполнения разметки понадобится рулетка и карандаш. Непосредственно раскладка мозаичной плитки выполняется от дальней стены к двери. Проводим предварительную раскладку, и карандашом отмечаем места, где должен быть уложен каждый лист.

В некоторых случаях, рассматривая, как правильно положить плитку своими руками, появляется необходимость обрезки листов. Разрезаются они малярным ножом, поскольку сам лист состоит из множества мелких частей, достаточно разрезать слой материала, на котором они закреплены, чтобы разделить его на необходимые части.

Раскладку необходимо проводить таким образом, чтобы элементы, требующие обрезки непосредственно самой плитки отсутствовали. В крайнем случае, необходимо максимально сократить их количество.

Процесс укладки плитки

Теперь пришло время рассмотреть, как положить плитку на клей. Рассмотрим весь процесс в виде пошаговой инструкции.

1. Для того чтобы положить плитку под уклоном все условия выполнены, потому процесс самой укладки очень схож с отделкой стандартной керамической плиткой. Клей разводим в емкости согласно инструкции на упаковке, после чего начинаем его нанесение.
2. Отметим, что используется в данном случае специальный белый клей (в особенности, если укладывается стеклянная мозаика, более подробней о таком виде клея можно узнать в отдельной статье).
3. С помощью стандартного малярного шпателя обустраиваем слой клея в 3 миллиметра, после чего распределяем и разравниваем его зубчатым шпателем. Это помогает создать необходимую рельефность слоя, что помогает лучше положить мозаичную плитку.
4. Наносится клеевая смесь строго на небольшой участок немного больше, чем сам лист плитки (если вы проводите укладку уже не первый раз, и уверены что сможете выполнить работы быстро, то можно предусматривать нанесение на площадь трех-четырех листов).
5. Теперь укладываем лист мозаики на распределенный клей и придавливаем его руками, что бы клей лучше распределился.
6. Далее сразу раскатываем мозаику с помощью резинового валика (не оказывайте сильное давление на плитку при раскатке, поскольку можете сильно усадить ее на клей, что потребует в дальнейшем укладывать лист по новой). Также можно для такой цели воспользоваться приспособлением как показано на фото.
7. Таким же образом, постепенно укладываются и остальные листы: наносим клей, прикладываем лист плитки, раскатываем валиком.

Теперь вы узнали, как положить плитку мозаику своими руками, но это еще не конец. Хоть сама укладка и завершена, остается еще несколько процессов.

Затирка и герметизация

Теперь мы переходим к последней стадии, рассматривая как положить плитку мозаику в ванной. А именно эта стадия подразумевает затирку швов, а также герметизацию.

Затирка плитки

Непосредственно сами работы этого этапа выполняются после того, как плитка полностью высохнет. Сама затирка может проводиться несколькими видами смесей, в частности это эпоксидные составы и цементные. Рассматривая вопрос выбора смеси, следует учитывать некоторые факторы:

1. Цементный состав довольно прочем, его можно выполнить абсолютно в любом цвете, а кроме того со временем заменить или же обновить, что в случае с эпоксидными составами недоступно.
2. Среди недостатков цементной смеси можно отметить то, что она впитывает грязь и ржавчину, что способствует ее потемнению и загрязнению со временем, именно поэтом нежелательно использовать белую смесь.

Нанесение цементного состава выполняется с помощью силиконового шпателя по всей поверхности мозаики. Необходимо тщательно заполнить все швы, а после того, как затирка подсохнет (на что обычно требуется 10-20 минут), выполняется промывка с помощью влажной губки. Промывается плитка до полной очистки от остатков состава. В завершении протирается хлопковой тряпкой.

Рассматривая эпоксидный состав, его нанесение несколько сложней, и далеко не каждый специалист умеет правильно с ней обращаться. Здесь также есть ряд особенностей:

1. Необходимо идеально соблюдать все пропорции смешивания компонентов затирки.
2. Способ нанесение схож с цементной, но делать все необходимо намного быстрей и практически сразу смывать остатки состава с плитки, поскольку скорость ее застывания намного больше.
3. Ни в коем случае нельзя дать составу застыть, поскольку удалить с поверхности остатки высохшей затирки практически невозможно.

И еще одним важным фактором становится герметизация швов, которая в обязательном порядке проводится на стыках плитки со стенами и в углах. Также, по возможности, можно провести герметизацию плиточных швов всего покрытия.

Пропитка CT 10 для швов

Пропитка CT 10 используется для обработки заполненных затирками швов плиточных облицовок,  с целью придания им водоотталкивающих и противогрибковых свойств, внутри и снаружи зданий. Применяется на облицовках, подверженных периодическому или постоянному увлажнению – в ванных, душевых, туалетах, кухнях, на балконах.

В случае с цементной затиркой это обеспечит ее долговечность и обезопасит от загрязнений, которые отмечались выше.

Заключение

Теперь вы узнали, как положить плитку на пол под уклоном, и что для этого необходимо. Теперь осталось только вооружится временем и инструментами, чтобы провести самостоятельный ремонт. Но, кроме того, эти знания помогут вам при работе с наемным специалистом. В частности, благодаря таким познаниям вы сможете указать на ошибки работника. И в завершение предлагаем просмотреть несколько видеороликов, на которых наглядно показывается каждый этап укладки и также предоставлены дополнительные рекомендации.

Укладка плитки в душевой кабине с уклоном к трапу |

11.03.2016 profipol_dp 2 294 просмотра

Укладка плитки на душевом подиуме с уклоном к сливному трапу (15 фото)

Итак, мы сделали душевой подиум своими руками, затем мы сделали полную комплексную гидроизоляцию душевого поддона, теперь пришло время укладки плитки в этом самом душевом поддоне.

Начинаем как всегда с рассчета и разметки.

Мы решили, что в нашем случае красивее всего будет смотреться плитка уложенная симметрично от центра длинного сливного трапа.

Ну а вообще, конечно же, все относительно. Т.к. подиум очень неправильной формы, то вариантов раскладки боло очень много. Но остановились мы именно на таком.

Уклон к трапу

Уклон к сливному трапу мы сделали заранее, еще на этапе устройства стяжки в душевой. Теперь нам остается просто укладывать плитку на тонкий слой клея под гребенку.

Угловые элементы (в правом верхнем и нижнем углах) мы не приклеивали, а просто выложили их через крестики для того, чтобы контролировать ровность укладки.

Позже мы из достанем и немного подрежем. Вы все увидите.

Укладываем всю основную площадь плитки.

А на фото ниже виден уклон к трапу.

Облицовка бортика душевого поддона

Начинаем облицовку бортика в душевую кабину. Плитка подрезается под 45 градусов для формирования прямого угла на бортике подиума.

Верхняя ответная плитка подрезается с двух сторон, т.к. с внутренней стороны бортика также будет вклеиваться заусованная плитка.

А вот и подрезанные угловые плитки. Плитка подрезалась для того, чтобы на сливной трап правильно установилась декоративная накладка.

Так же как и при укладке в ванной мы укладываем сначала напольную плитку, а затем накрываем ее нижним рядом настенной плитки.

К сожалению, внутренняя часть борта запечатлена только в таком виде. В готовом окончательном виде фото не оказалось. Но там тоже все красиво, можете поверить.

После укладки мы, как всегда, чистим швы, пылесосим их, вымываем плитку и затираем межплиточные швы.

Затирка была использована обычная, на цементной основе.

Это тоже интересно:

Как построить плиточный душевой поддон

Изготовление и установка душевого поддона из цементного раствора

При строительстве плиточного душевого поддона важно начинать с пола с уклоном к сливу. Склон построен с слоем раствора поверх пароизоляции, чтобы исключить возможность повреждения водой деревянной конструкции вашего дома. Из этой статьи вы узнаете, как построить поддон для плитки из раствора. В растворе есть все, что есть в бетоне, кроме камней, раствор делается из песка и цемента.

Есть и другие продукты и системы, разработанные в последние годы. Это полы из пенопласта с уклоном, покрытые водонепроницаемой мембраной, а затем выложенные плиткой.

кратко, как

В этой статье вы найдете информацию о:

1. Frame The Tile душевой поддон
2. Установите строительную бумагу и расширенную проволочную сетку
3. Прикрепите нижнюю часть зажимного узла слива
4. Замешайте раствор и установите его на проволочную сетку
5. Установите вкладыш для душевого поддона из ПВХ и нанесите герметик между вкладышем из ПВХ и зажимным узлом слива.
6. Установить цементную подкладку на стены
7. Установить расширенную проволочную сетку на душевой бордюр
8. Установить строительный раствор поверх ПВХ-вкладыша
9. Установить строительный раствор на душевой бордюр

инструментов и материалов

• Молот
• Универсальный нож
• Стяжка прямая 2х4
• Мастерок по бетону, Mag
• Емкость для замешивания раствора
• Дрель шуруповерт для установки цементной плиты
• Степлер
• Кусачки для резки просечно-вытяжной металлической планки
• Силиконовый герметик для ПВХ-вкладыша к зажимному патрубку слива
• Раствор
• Модификатор латекса, необязательный, но помогает при более тонких областях нанесения

step 1 Frame The Tile душевой поддон

Душевой поддон должен быть правильно обрамлен, чтобы выдерживать облицовку поддона и укладку цемента.Используйте доску размером 2×8 или больше, размещенную на краю между каждой стойкой на душевой стороне стены. Он не должен быть красивым, просто убедитесь, что он находится заподлицо с лицевой стороной стены. В качестве меры предосторожности вы должны засунуть в канализацию свободную тряпку, чтобы любые инструменты или цемент, которые вы уронили в канализацию, можно было легко извлечь, пока вы строите плиточный душевой поддон.

, шаг 2 Установка строительной бумаги и проволочной сетки

С помощью степлера накройте строительную бумагу на пол до верхней части блокировки поддона.Это сделано для того, чтобы раствор и влага, которую он может удерживать, не соприкасались с деревом.

Установите просечно-вытяжную сетку на весь пол в душевой с помощью скоб. Вырежьте достаточно большую область вокруг слива, чтобы пропустить через него сливной узел.

, шаг 3 Присоедините нижнюю часть зажимного узла слива

Дренажный узел состоит из двух основных частей: нижнего и верхнего. Отделите верхний и нижний концы сливного узла друг от друга и прикрепите нижний конец к сливной трубе.Верх нижнего конца сливного узла должен быть не более чем на 3/8 — 1/2 дюйма над деревянным полом.

Зажимной сливной узел поддона для душа находится над полом примерно на 1/4 дюйма. Первый слой раствора заполняется заподлицо с верхом сливного узла.

шаг 4 Смешайте раствор и установите его на проволочную сетку

Раствор для замешивания: Готовый раствор в мешках — лучший вариант для изготовления единого душевого поддона. Он поставляется с добавками, которые делают его очень прочным.При смешивании с водой давление составляет 7000 фунтов на квадратный дюйм. Смешивать с ним добавку не нужно. Добавки или модификаторы только усложнят работу.

Вы будете укладывать два слоя раствора с прокладкой из ПВХ между ними, как два слоя торта с глазурью между ними. Первый слой раствора заделывают в проволочную сетку и спускаются от водостока вверх к стенам по периметру.

Начните со слива, выровняв его с верхом нижнего конца сливного узла, который должен быть не более чем на 1/4 дюйма над деревянным полом, и наклонив его вверх и в сторону от слива примерно на 1/4 дюйма на ногой к стенам.

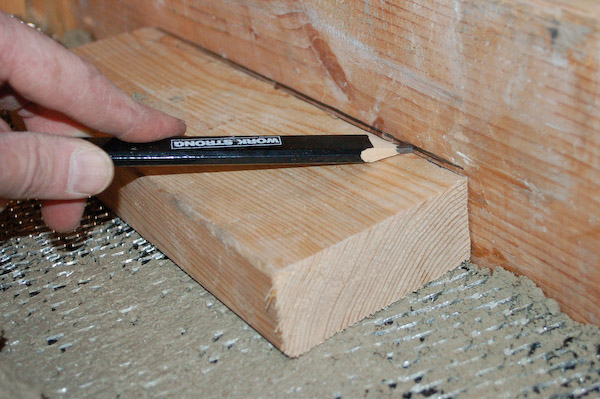

Найдите стену или угол, наиболее удаленный от слива, и найдите высоту раствора в этом углу с уклоном 1/4 дюйма на фут. Проведите эту линию уровня по всему периметру душа и нанесите раствор на эту линию полностью вокруг душа. Ваш уклон может быть больше в некоторых частях душа, но у вас будет горизонтальная линия, чтобы начать всю плитку позже.

Убедитесь, что растворный пол имеет уклон от стены к стоку и не имеет неровностей или провалов.Проведите прямую линию по периметру облицовочного поддона, чтобы знать, на какую глубину затереть и утрамбовать раствор. Поскольку вы устанавливаете уклон 1/4 дюйма на фут, подойдет доска следующей толщины. Всегда округляйте в большую сторону.

• На расстоянии 2 футов будет доска 1/2 дюйма
• На расстоянии 3 футов будет доска толщиной 3/4 дюйма.
• На расстоянии 4 футов будет доска толщиной 1 дюйм
• На расстоянии 5 футов будет доска 1 1/4 дюйма

Смешайте раствор, поместите его на проволочную сетку и сформируйте уклон, используя шпатель и кусок дерева, отрезанный примерно такой длины, чтобы дотянуться от отметки по периметру до верхней части сливного узла.

Дайте раствору затвердеть в течение дня. Через 24 часа раствор все еще будет зеленым, и вы сможете его сколоть и поцарапать, это нормально. Вы можете работать с ним в этом состоянии, только будьте осторожны с ним, т.е. Не ударяйте по нему молотком, не роняйте на него тяжелые предметы и не режьте канцелярским ножом.

шаг 5 Установка вкладыша поддона из ПВХ

Позвольте облицовке поддона из ПВХ подниматься по стенам над блоками 2×8 по периметру.Убедитесь, что он переходит через бордюр у входа в душ и спускается на пол перед бордюром. Нащупайте болты на сливе и используйте универсальный нож, чтобы вырезать крестик на каждом болте. Затем прижмите ПВХ-пленку к болтам.

Найдите слив между болтами, нажав на центр слива. Это покажет, где находятся края слива.

Вырежьте ПВХ-пленку вокруг слива, примерно 2 дюйма в круге.

Если на фланце есть дренажные отверстия, вам нужно сделать вырез вокруг них, чтобы вода могла течь мимо лайнера в слив.Каждая модель трапа для душевого поддона из плитки отличается, поэтому изучите свою и убедитесь, что вода будет стекать с верхней части ПВХ-вкладыша в слив.

Прикрепите прокладку из ПВХ к сливу с помощью 100% силиконового герметика. Наносите герметик только под облицовку из ПВХ и поверх узла зажима слива. НЕ НАЗЫВАЙТЕ УПЛОТНИТЕЛЬ НА ВЕРХНУЮ ЛАЙНЕР ИЗ ПВХ. После нанесения герметика вы установите верхнюю часть зажимного узла слива, прикрутив его к нижней части. В результате будет образована водонепроницаемая прокладка из ПВХ-поддона.

Излишки облицовки на внутренних углах будут скучены из-за двух соседних стенок. Сделайте аккуратный сгиб к одной стене или другой и временно прикрепите верхнюю часть к ближайшей стойке, чтобы у вас не осталось дыры в полу.

Вы можете переместить складку наружу и использовать «винт-захват», чтобы удерживать ее на месте. Просто убедитесь, что винт находится как минимум на 4 дюйма выше верхней части поддона поддона.

Бордюр для душа немного сложнее из-за различных типов складок вокруг бордюра.Эта техника разрезает ПВХ-подкладку в верхней части бордюра, а не возле пола душа. Обрежьте лайнер по линиям, показанным ниже. дважды проверьте свои разрезы перед тем, как разрезать, чтобы убедиться, что он правильно сложится после разреза. Отметка подкладки перманентным маркером в том месте, где вы будете вырезать, помогает визуализировать порезы.

После обрезки лайнера он ложится и складывается, как показано ниже.

Заправьте складку за стенной клапан для более чистой установки и для того, чтобы заплатка имела ровную поверхность, к которой прилипает.

Для внешних углов, на бордюре у входа в душевую кабину, вы можете либо установить заранее сформированный угол, либо сделать заплатку из обрезков облицовки поддона из ПВХ, как показано здесь. Вы можете приобрести внешний угол и жидкий цемент, чтобы приварить его к облицовке из ПВХ, где вы приобрели облицовку из ПВХ.

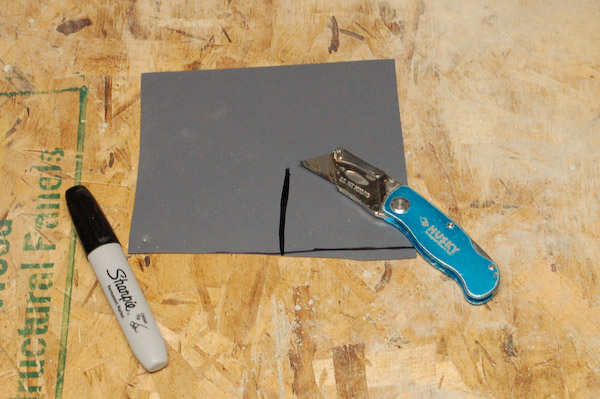

Создавая заплатку лайнера из обрезков лайнера, обрежьте одну линию примерно от центра до внешнего края так, чтобы два клапана свисали.

Нанесите клей на оба куска ПВХ-лайнера.Пусть одна створка находится на бордюре, а другая спускается вниз у бордюра к полу душа.

Дайте высохнуть. Всегда лучше иметь пластырь побольше.

Готовая и герметичная облицовка поддона! Готово для цементной подкладки и проволочной сетки.

шаг 6 Установка цементных Бакер Board On The Walls

Установите цементную подкладку толщиной 1/2 дюйма на стены, 1/2 дюйма сделает ее такой же толщины, как и любой смежный гипсокартон.Для начала оставьте зазор в 1/2 дюйма между поддоном для цементного раствора и краем цементной плиты. Я использую обрезок цементной плиты в качестве временной распорки, чтобы удерживать цементную плиту от пола. Установите винты в центре панель и продвигайтесь к краям. Вверните винты так, чтобы головки были на одном уровне с поверхностью панели, и убедитесь, что панели имеют хороший контакт со стеновыми стойками. Для получения дополнительной информации об установке цементной плиты на стены прочтите статья: Как установить цементную подкладку на стены душевой

, шаг 7 Установите расширенную проволочную сетку на душевой кабине

Перед нанесением последнего слоя раствора на поддон для душа необходимо установить просечно-вытяжную сетку на бордюр для душа поверх облицовки поддона из ПВХ.Проволочная сетка будет покрывать весь бордюр с внутренней стороны поддона для душа наверху раствора, покрытого раствором, поверх бордюра и вниз до пола в ванной. Сделайте его плотно прилегающим и кладите скобы только на стороне ванной, СНАРУЖИ от бордюра (чтобы не проделать дыры в подкладке на влажной стороне). Внутренняя часть будет удерживаться вторым слоем раствора. Вы можете перекрыть стыки в расширенном металле примерно на 6 дюймов, если вам нужно использовать более одной детали.

, шаг 8 Установите строительный раствор поверх ПВХ-вкладыша

Перед нанесением раствора поверх ПВХ-вкладыша необходимо защитить дренажные отверстия на сливе.Рядом с болтами, которые крепят верхнюю и нижнюю части сливного узла, есть три отверстия. Используйте распорки для плитки, мелкий гравий или другой материал, который вы можете удалить позже, чтобы строительный раствор не попал в отверстия для просачивания.

Установите слив так, чтобы его верхняя часть находилась на расстоянии 1-1 / 4 дюйма от верха ПВХ-вкладыша. (Убедитесь, что у верхней части слива достаточно поворотов, чтобы откинуть его достаточно высоко, чтобы вместить плитку и тонкий набор, еще на 1/2 дюйма, когда плитка укладывается поверх раствора).

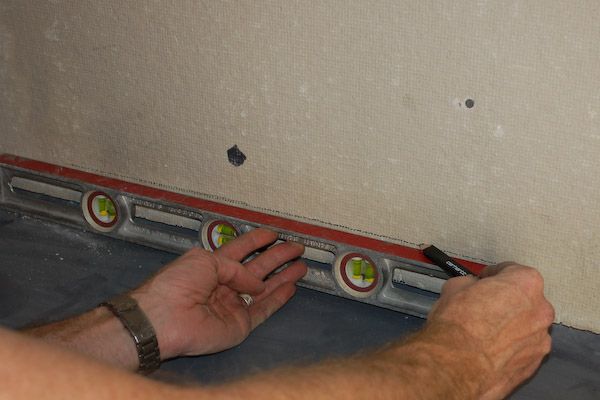

Определите уклон и карандашом сделайте отметку уровня по периметру стен, чтобы обозначить глубину раствора.Нанесите раствор от этой линии к сливу душа. Обеспечьте уклон 1/4 дюйма на фут, как вы делали для слоя раствора под облицовкой из ПВХ.

Смешайте раствор с водой (не используйте латексный модификатор, потому что он затрудняет получение хорошего ровного пола из-за того, что он становится слишком липким) и довольно сухим, почти как торт после приготовления. Вы должны уметь делать шар из грязи в руке, и когда вы открываете руку, мяч остается в такт, и на вашей руке не будет влаги или части грязи.

Поместите грязь в поддон для душа.

Создайте линию стяжки по краям, выровняв слой грязи для настила по линии, проведенной ранее. Когда вы выравниваете стены, у вас будет меньший уклон в углах, потому что они дальше от водостока, но вам нужна ровная линия раствора вдоль стен, чтобы плитка располагалась на уровне пола душа.

Нанесите раствор вокруг водостока поверх разделителей плитки.

• Выровняйте раствор вдоль стен, а затем выровняйте раствор между стенами по периметру и сливом с помощью куска 2×4, чтобы у вас был ровный уклон от стен к сливу.
• Укладывайте раствор твердым слоем без провалов и неровностей, ваша плитка ложится прямо на поверхность.
• Убедитесь, что слой раствора прижимает металлическую планку к бордюру. Он должен плотно прилегать к бордюру.
• Используйте стяжную доску, чтобы создать ровный уклон между линией на стене и верхом желоба.

Металлическая планка удерживается скобами с внешней стороны душа и раствором с внутренней стороны душа. Заливка ступки поддона для душа готова.

шаг 9 Установка строительного раствора на бордюр

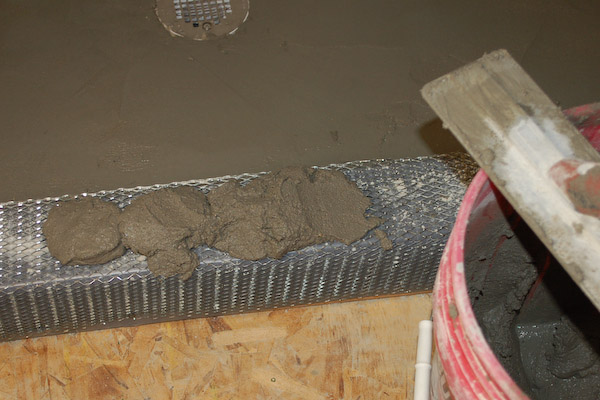

После того, как пол будет закончен, необходимо укладывать строительный раствор на металлическую обрешетку и облицовку из ПВХ на бордюре. Создайте бордюр, вдавив раствор в расширенный металл на бордюре, сделав его толщиной до 1 дюйма сверху и 1/2 дюйма по бокам.Сделайте его гладким и прямым, помните, что вы собираетесь укладывать плитку поверх этого и этого.

Используйте два шпателя вместе, чтобы образовать красивые плотные квадратные края.

Верх бордюра поддона обычно составляет около 1 дюйма и слегка наклонен в душ, чтобы вода стекала обратно в душ. Стороны бордюра должны быть примерно 1/2 дюйма, чтобы они могли выровняться с гипсокартоном на поверхности. снаружи и цементная плита внутри. Затем плитка может перекрывать стык между бордюром для душа и гипсокартоном или цементной панелью, стыковавшейся с бордюром, это позволяет плитке перекрывать стык, создавая законченный вид.

Пол в душевой и бордюрный пол в комплекте и под плитку.

Отвинтите слив для душа на 1/2 дюйма или на высоту верхней части плитки. Когда закончите, он должен быть примерно на 1/16 дюйма ниже верхней части плитки, чтобы вы не уперлись в него пальцем ноги.

Дайте настояться день и приступайте к укладке плитки.

Статьи по Теме .

Как уложить плитку вокруг водостока | Руководства по дому

Керамическая плитка — один из самых прочных искусственных материалов, которые вы можете использовать в домашних условиях или в офисе. Плитку можно так же легко укладывать на стены и на пол, но в обоих случаях иногда необходимо обрезать такие предметы, как стены, углы и стоки в полу. Кроме того, из-за того, что большинство водостоков имеют наклонную поверхность, входящую в водосток, важно использовать плитку правильного типа, соответствующую этому уклону, чтобы вода стекала правильно.

Уложите полевую плитку до точки, в которой необходимо сделать прорези для слива, чтобы они подходили к сливу. Сложите кусочки, которые нужно разрезать, в сухую, поместив их на слив, как если бы они были целыми. Нанесите карандашные отметки на лицо в соответствии с размером слива, глядя вниз через стыки раствора и отмечая край слива.

Пронумеруйте детали карандашом или сделайте соответствующие обозначения, чтобы знать их расположение. Отодвиньте их от слива и снова соберите на ровной поверхности.Отвинтите сливную крышку от пола.

Переверните сливную крышку вверх дном и совместите ее край с отметками на плитке. Карандашом нарисуйте контур слива на лицевой стороне плитки. Закрутите сливную крышку на место.

Положите одну из отмеченных плиток на режущую поверхность. Удерживайте плитку ногой. Возьмитесь за угловую шлифовальную машину обеими руками и включите ее. Сначала вырежьте линию от центра разреза, поэтому, если у вас есть U-образная отметка, прорежьте середину U.Затем прорежьте две диагональные линии, идущие от внешних верхних краев буквы U до центральной отметки в нижней части буквы U. Удалите отходы.

Держите шлифовальный станок так, чтобы лезвие вращалось заподлицо с лицевой стороной плитки. Аккуратно прижмите закругленный край лезвия к поверхности плитки, следуя контуру карандашной линии. Позвольте вращению лезвия мягко отшлифовать материал и постоянно регулировать лезвие так, чтобы оно следовало круглому контуру вашей карандашной линии.Обходите весь край, делая контур по ходу движения.

Повторите то же самое с другими частями дренажной плитки.

Проверьте детали относительно водостока на полу и произведите окончательную регулировку. Нанесите тонкий раствор на пол вокруг слива с помощью зубчатого шпателя и положите кусочки плитки на пол. При необходимости открутите или прикрутите слив, чтобы смыть его с поверхностью плитки.

.
