Расчёт угла наклона крыши

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш: высокие — с углом в 45–60 градусов; скатные — с наклоном от 30 до 45 градусов; пологие — с углом уклона 10–30 градусов; плоские — с углом 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие. Потому что такие кровли из-за большого угла наклона имеют очень большую площадь. У большой площади поверхности очень высока парусность. Соответственно, очень велика нагрузка на всю конструкцию стропильной системы. И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании. Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские. При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре. И если крепление кровли будет ослабленным, может произойти срыв всей конструкции. Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25–30 градусов. Если же сила ветра невелика, то величина уклона крыши может равняться 30–45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона. В этом случае высокая крыша вне конкуренции. На кровлях с большим уклоном снег не задерживается. Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.). Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах. Тем больший вес будет воздействовать на всю конструкцию. Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше — это неплохо. Он обеспечивает небольшую дополнительную теплоизоляцию. Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер. Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать. Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра. Для каждого из материалов этот параметр свой. И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

• для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
• угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2–5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
• производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
• для металлической черепицы значение этого параметра равняется 14;
• для ондулина — это величина в 6 градусов;
• минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие — сплошная обрешетка;
• для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах. Дадим совет — придерживайтесь этих правил, чтобы посреди зимы не пришлось всю кровлю перестилать.

Если в регионе дожди и снега случаются часто, то оптимальной будет крыша, угол наклона скатов у которой будет составлять 45 — 60 градусов. Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега. Потому что прочность стропильной системы не беспредельна. А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе. При меньшем наклоне снижается ее парусность. И не возникает запредельных нагрузок на кровельный материал и стропила. Также не произойдет срывания крыши при резких порывах ветра. При этом оптимальный угол уклона кровли равняется 9–20 градусов.

Очень часто в регионе есть и снега, и ветер. Например, Оренбургская область. В таком случае выбирают среднее значение угла наклона. Как правило, его величина находится в диапазоне 20 — 45 градусов. Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен. Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину. В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

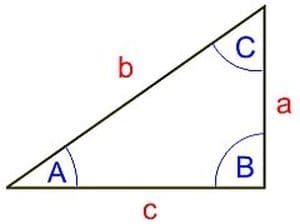

Рассмотрим пример. Катет С — это половина ширины здания. Катет, а — это высота от перекрытия до конька. Гипотенуза является длиной ската. Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота — 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса. Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса. Зная несколько параметров, можно без проблем вычислить другие. В том числе и угол наклона четырехскатной крыши. Следует помнить о том, что все размеры необходимо снимать максимально точно. А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер. Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны. А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

самостоятельное определение угла в градусах

Проекты загородных домов должны соответствовать многим требованиям, пожеланиям и даже причудам каждого владельца. Но в большинстве случаев их объединяет одна особенность — без надёжной крыши не может обойтись никакое здание. В этом случае на первый план ставится не только архитектурная задумка здания, но также специфические требования к показателю угла наклона крыши.

Особенности конструкции крыши

Проектировка конструкции крыши — это довольно непростой процесс, который требует от владельца большой ответственности, особенно это относится сложной конфигурации зданий. Лучше всего будет доверить такое дело мастеру, который опытен и обладает навыком в таких делах, у него есть соответствующие программы и инструменты, с помощью которых он сможет произвести более точные расчёты. Но владелец дома также может заинтересоваться некоторыми моментами установки скатов, с теоретической точки зрения. К примеру, очень важно точно знать, как рассчитать общий угол уклона крыши самостоятельно, для начала хотя бы приблизительно.

Это поможет сразу же спроектировать необходимый вам результат работы, который будет соответствовать реальным условиям региона, по конструкции самой крыши, по планируемому материалу, а также по назначению чердака. В некоторой степени показатель угла ската крыши поможет провести предварительный расчёт всех параметров и числа пиломатериалов для стропильной системы и общей площади кровли.

Для чего необходимо подкровельное пространство

Перед расчётом угла наклона крыши очень важно точно определить, в каких целях будет использоваться в доме чердак. Если вы хотите сделать его жилого типа, то угол наклона потребуется большой — чтобы помещение было более просторным, а также высоким. Второй выход — провести ломанную установку — мансардную кровлю. В большинстве случаев данный тип крыши создаётся двускатным, но в конструкции может быть и четыре ската. Во втором случае вариант считается более сложным, поэтому без опытного проектировщика обойтись будет невозможно, но многие предпочитают проводить такую процедуру самостоятельно.

При увеличении показателя уклона крыши нужно помнить о следующем:

1. Владельцу придётся затратить намного больше финансовых средств на кровельные материалы, так как площадь скатов возрастёт.
2. На большие скаты происходит сильная нагрузка со стороны ветра. Если сравнивать общую нагрузку на одном и том же доме с углом ската в одиннадцать градусов и сорок пять, то во втором случае она будет в пять раз больше. Чтобы кровля могла выдерживать такие нагрузки и активно подавлять их, стропильную систему делают усиленного типа — возводятся балки и стропила с большим сечением и меньшим шагом. А это ведёт к увеличению стоимости работы.
3. Если угол наклона ската превышает 60 градусов, то снеговые нагрузки значительно увеличиваются — осадки скатываются и не успевают задержаться на поверхности крыши. Но при создании мансарды ломанного типа снеговые нагрузки учитываются при расчёте верхней части крыши — в этом месте плоскость обладает уклоном меньше 60 градусов.
4. Не все кровельные материалы разрешено применять для устройства крутых скатов, так что во внимание нужно брать максимальный угол наклона, с которым могут использоваться такие виды крыш.

Это совсем не значит, что крыши с небольшим уклоном чем-то лучше. Они обходятся по стоимости материалов намного дешевле кровли, но обладают и своими недостатками:

1. Требуют установки снегозадержателей, чтобы не дать возникнуть лавинообразному сходу снега.
2. На месте снегозадержателей нужно устанавливать обогрев кровли и водосточной трубы — это обеспечит таяние снега и своевременный отвод воды с крыш.

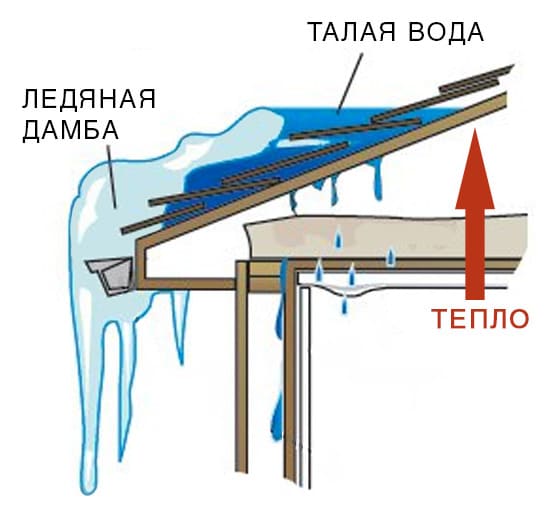

3. При небольшом уклоне велик шанс того, что влага начнёт затекать в сами стыки. В результате это приведёт к необходимости дополнительной гидроизоляции.

Кровли с малым уклоном также не считаются хорошим решением для дома. Рассчитывать уклон крыши следует таким образом, чтобы найти общее соотношение между внешним видом (дом должен выглядеть красиво и изящно), практической стороной (при наличии используемого чердака), а также материалом (стоимость всей работы должна быть оптимальной).

Уклон угла в градусах

Наклонный угол, как и другие фигуры по геометрическим законам, измеряется в градусах. Но во многих документах, включая СНИПы, такой показатель величины будет отражён в процентах, именно поэтому не нужно предъявлять слишком строгих требований, чтобы использовать лишь одну общую единицу измерения.

В этом случае главное — высчитать пропорции для соотношения, если владельцу потребуется перевести проценты в градусы и, наоборот. Это очень важно для удобства при проведении вычислительных работ.

Сам коэффициент пересчёта градусов варьируется с 1,7 (для одного градуса) до 2 (до 45 градусов). В том случае, когда очень важно использовать показатели, выраженные не целыми процентами, а в виде цифрового изображения, используют промилле — сотые доли %.

Если следовать теории, то показатель наклонности может варьироваться от 60 до 70 градусов, но в действительности делать этого не будет смысла. Да и на внешний вид такая конструкция будет выглядеть непривлекательно, конечно же, если только ваш дом не находится в горной местности.

Скатная и плоская крыша — особенности

Плоские перекрытия представляют собой исключительно горизонтальную поверхность, как бы ни казалось странным название. Строительный азимут в этом случае также обладает наклоном, хоть и не таким большим — его минимальный показатель должен доходить до трёх градусов.

Владелец при установке плоской поверхности должен понять, что в этом случае требуется создать водоотводный воронок, стенки которого будут наклонены на 1,5 градуса.

Если же говорить о величинах плоской поверхности, то уклон в таком типе кровли должен варьироваться от 5 до 7 градусов. Это обусловлено тем, что крыши с углом, превышающим 10 градусов, сложно отнести к плоским. При всём этом 12−15 градусов чаше всего уже относится к минимальному порогу для скатной поверхности. Оптимальная величина считается довольно широкоформатной.

Оптимальный наклон для схода снега в этом случае будет варьироваться от 40 до 50 градусов.

Например, для односкатного навеса лучше всего использовать диапазон от 20 до 30 градусов, а при двускатных конструкциях показатель возрастает до 45 градусов. Данный объёмный интервал покажет на индивидуальные показатели и тип кровли.

При небольшом азимуте стыки проходят обработку водостойким и морозостойким герметикам в обязательном порядке. Если показатель ската крыши доходит до 15 градусов либо превышает его, то настилание профнастила должно проходить при нахлесте в 200 миллиметров, если же уклон крыши меньше пятнадцати градусов — нахлест увеличивается сразу на несколько «волн».

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

1. Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
2. Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
3. При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
4. Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
5. Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

1. Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
2. Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
3. Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
4. После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
5. В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Сам алгоритм расчёта наклонности крыши можно разделить на четыре шага. Для начала необходимо учесть все природные особенности, которые будут влиять на будущую поверхность, сверяем свои строительные планы с ценой на нужные материалы в интернет-магазине, определяем тип применяемого в работе материала и продолжаем находить больше полезной информации о строительной работе и по возможности спрашиваем все интересующие вопросы у специалистов.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

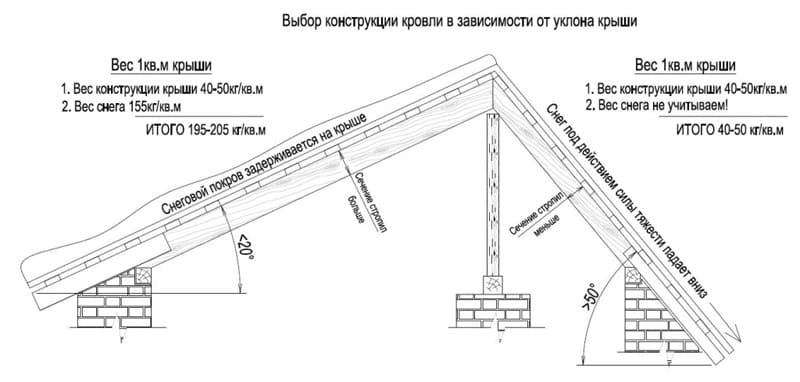

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

как посчитать угол наклона крыши, длину стропил и площадь кровельного материала

При проектировании стропил кровли частного дома нужно уметь правильно рассчитать угол наклона крыши. Как сориентироваться в различных единицах измерения, по каким формулам вести расчёт и как влияет угол наклона на ветровую и снеговую нагрузку крыши, мы и поговорим в этой статье.



Кровля частного дома, возводимого по индивидуальному проекту, может быть очень простой или удивительно причудливой. Угол уклона каждого ската зависит от архитектурного решения всего дома, наличия чердака или мансарды, используемого кровельного материала, климатической зоны, в которой располагается приусадебный участок. В компромиссе этих параметров нужно найти оптимальное решение, сочетающее прочность крыши с полезным использованием подкрышного пространства и внешним видом дома или комплекса построек.



Единицы измерения угла наклона крыши



Угол наклона — это величина между горизонтальной частью конструкции, плитами или балками перекрытия, и поверхностью кровли или стропилами.



В справочниках, СНиП, технической литературе встречаются различные единицы измерения углов:

· градусы;

· соотношение сторон;

· проценты.

Ещё одна единица измерения углов — радиан — в таких расчётах не применяется.



Что такое градусы, все помнят из школьной программы. Соотношение сторон прямоугольного треугольника, который образован основанием — L, высотой — Н (см. на рисунок выше) и настилом крыши выражается, как Н:L. Если α = 45°, треугольник — равносторонний, и соотношение сторон (катетов) равно 1:1. В случае, когда соотношение не даёт чёткого представления о наклоне, говорят о проценте. Это то же отношение, но рассчитанное в долях с переводом в проценты. Например, при H = 2,25 м и L = 5,60 м:

· 2,25 м / 5,60 м · 100 % = 40%

Цифровое выражение одних единиц через другие наглядно изображено на диаграмме ниже:

Формулы для расчёта угла наклона крыши, длины стропил и площади покрытия кровельным материалом

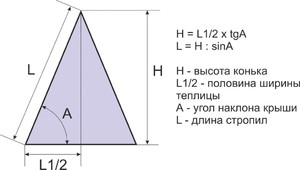

Чтобы легко рассчитать размеры элементов крыши и стропильной системы, нужно вспомнить, как мы решали задачи с треугольниками в школе, пользуясь основными тригонометрическими функциями.



Как это поможет в расчёте крыши? Разбиваем сложные элементы на простые прямоугольные треугольники и находим решение для каждого случая, пользуясь тригонометрическими функциями и теоремой Пифагора.

Проще всего рассчитать односкатную или двускатную крышу. Высота конька и пролёт — величины известные, угол и длина стропил определяются легко.

Чаще встречаются более сложные конфигурации.



Например, нужно рассчитать длину стропил торцевой части вальмовой крыши, которая представляет собой равнобедренный треугольник. Из вершины треугольника опускаем перпендикуляр на основание и получаем прямоугольный треугольник, гипотенуза которого является средней линией торцевой части крыши. Зная ширину пролёта и высоту конька, из разбитой на элементарные треугольники конструкции можно найти угол наклона вальмы — α, угол наклона кровли — β и получить длину стропил треугольного и трапециевидного ската.

Формулы для расчёта (единицы измерения длин должны быть одинаковыми — м, см или мм — во всех расчётах, чтобы избежать путаницы):

Внимание! Расчёт длин стропил по этим формулам не учитывает величину свеса.

Пример

Крыша — четырёхскатная, вальмовая. Высота конька (СМ) — 2,25 м, ширина пролёта (W/2) — 7,0 м, глубина наклона торцевой части крыши (MN) — 1,5 м.

Получив значения sin(α) и tg(β), определить значение углов можно по таблице Брадиса. Полная и точная таблица с точностью до минуты представляет собой целую брошюру, а для грубых расчётов, которые в данном случае допустимы, можете воспользоваться небольшой таблицей значений.



Таблица 1

Угол наклона крыши, в градусах	tg(a)	sin(a)
5	0,09	0,09
10	0,18	0,17
15	0,27	0,26
20	0,36	0,34
25	0,47	0,42
30	0,58	0,50
35	0,70	0,57
40	0,84	0,64
45	1,00	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87
65	2,14	0,91
70	2,75	0,94
75	3,73	0,96
80	5,67	0,98
85	11,43	0,99
90	∞	1

Для нашего примера:

· sin(α) = 0,832, α = 56,2° (получено интерполяцией соседних значений для углов в 55° и 60°)

· tg(β) = 0,643, β = 32,6°(получено интерполяцией соседних значений для углов в 30° и 35°)

Запомним эти цифры, они пригодятся нам при выборе материала.

Для расчёта количества кровельного материала потребуется определить площадь покрытия. Площадь ската двускатной крыши — прямоугольник. Его площадь — произведение сторон. Для нашего примера — вальмовой крыши — это сводится к определению площадей треугольника и трапеции.



Для нашего примера площадь одного торцового треугольного ската при CN = 2,704 м и W/2 = 7,0 м (расчёт необходимо выполнить с учётом удлинения кровли за пределы стен, принимаем длину свеса — 0,5 м):

· S = ((2,704 + 0,5) · (7,5 + 2 х 0,5)) / 2 = 13,62 м²

Площадь одного бокового трапециевидного ската при W = 12,0 м, H_с = 3,905 м (высота трапеции) и MN = 1,5 м:

· L_к = W — 2 · MN = 9 м

Вычисляем площадь с учётом свесов:

· S = (3,905 + 0,5) · ((12,0 + 2 х 0,5) + 9,0) / 2 = 48,56 м²

Суммарная площадь покрытия четырёх скатов:

· S_Σ = (13,62 + 48,46) · 2 = 124,16 м²



Рекомендации по наклону крыши в зависимости от назначения и материала



Неэксплуатируемая крыша может иметь минимальный угол наклона 2–7°, что обеспечивает невосприимчивость к ветровым нагрузкам. Для нормального схода снега угол лучше увеличить до 10°. Такие кровли распространены при строительстве хозяйственных построек, гаражей.

Если подкрышное пространство предполагается использовать в качестве чердака или мансарды, наклон одно- или двускатной крыши должен быть достаточно большим, иначе человек не сможет выпрямиться, а полезная площадь будет «съедена» стропильной системой. Поэтому целесообразно применить в таком случае ломаную крышу, например, мансардного типа. Минимальная высота потолков в таком помещении должна быть не менее 2,0 м, но желательно для комфортного пребывания — 2,5 м.

Варианты обустройства мансарды: 1-2. Двухскатная крыша классическая. 3. Крыша с переменным углом наклона. 4. Крыша с выносными консолями



Принимая тот или иной материал в качестве кровельного, необходимо учитывать требования по минимальному и максимальному уклону. В противном случае, возможны проблемы, требующие ремонта крыши или всего дома.

Таблица 2

Тип кровли	Диапазон допустимых углов монтажа, в градусах	Оптимальный наклон кровли, в градусах
Кровля из толя с посыпкой	3-30	4-10
Толевая кровля, двухслойная	4-50	6-12
Цинковая кровля с двойными стоячими фальцами (из цинковых лент)	3-90	5-30
Толевая кровля, простая	8-15	10-12
Пологая кровля, крытая кровельной сталью	12-18	15
Шпунтованная черепица с 4-мя желобками	18-50	22-45
Гонтовая кровля	18-21	19-20
Шпунтованная черепица, нормальная	20-33	22
Профнастил	18-35	25
Волнистый асбестоцементный лист	5-90	30
Искусственный шифер	20-90	25-45
Шиферная кровля, двухслойная	25-90	30-50
Шиферная кровля, нормальная	30-90	45
Стеклянная кровля	30-45	33
Черепица, двухслойная	35-60	45
Желобчатая голландская черепица	40-60	45

Полученные в нашем примере углы наклона находятся в диапазоне 32–56°, что соответствует шиферной кровле, но не исключает и некоторые другие материалы.



Определение динамических нагрузок в зависимости от угла наклона



Конструкция дома должна выдерживать статические и динамические нагрузки от крыши. Статические нагрузки — это вес стропильной системы и кровельных материалов, а также оборудования подкрышного пространства. Это постоянная величина.

Динамические нагрузки — величины переменные, зависящие от климата и времени года. Чтобы верно рассчитать нагрузки с учётом их возможной сочетаемости (одновременности), рекомендуем изучить СП 20.13330.2011 (разделы 10, 11 и Приложение Ж). В полном объёме этот расчёт с учётом всех возможных при конкретном строительстве факторах в этой статье не может быть изложен.

Ветровая нагрузка вычисляется с учётом районирования, а также особенностей расположения (подветренная, наветренная сторона) и угла наклона крыши, высоты здания. Основу расчёта составляет ветровое давление, средние значения которого зависит от региона строящегося дома. Остальные данные нужны для определения коэффициентов, корректирующих относительно постоянную для климатического района величину. Чем больше угол наклона, тем более серьёзные ветровые нагрузки испытывает крыша.



Таблица 3

Район строительства	I	II	III	IV	V	VI	VII	VIII
Расчетная снеговая нагрузка	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)



Снеговая нагрузка, в отличие от ветровой, связана с углом наклона крыши противоположным образом: чем меньше угол, тем больше снега задерживается на кровле, тем ниже вероятность схождения снежного покрова без применения дополнительных средств, и тем большие нагрузки испытывает конструкция.



Таблица 4

Снеговой район	Города	Снеговая нагрузка кгс/м3
		Односкатные		Двухскатные
		0-25°	25-30°	20-39°
1	Калининград, Донецк, Вильнюс, Ростов-на-Дону, Астрахань	50	40	65
2	Рига, Минск, Киев, Белгород, Волгоград	70	55	90
3	Москва, Смоленск, Брянск, Курск, Воронеж, Саратов, Тамбов, Ульяновск	100	80	125
4	Архангельск, Вологда, Петрозаводск, Нижний Новгород, Самара	150	120	190



Подходите к вопросу определения нагрузок серьёзно. Расчёт сечений, конструкции, а значит, надёжности и стоимости стропильной системы зависит от полученных значений. Если вы не уверены в своих силах, лучше заказать расчёт нагрузок у специалистов.



http://www.rmnt.ru/ — сайт RMNT.ru

Как рассчитать угол наклона крыши

Содержание статьи:

Многие хозяева загородной недвижимости говорят о том, что крыша собственного дома должна быть не только надёжной, но и красивой. Добиться максимальной функциональности и красивого внешнего вида рассматриваемой конструкции можно при правильном подборе материалов, а также вычислении необходимого уклона. В нашей статье опишем, как рассчитать угол наклона крыши. Для этого необходимо владеть данными о ветровой и снеговой нагрузке, месте строительства и свойствах покрытия.

Перед тем как определить угол наклона крыши в градусах нужно узнать для каких целей будет использоваться чердак. Если эта часть дома будет жилой наклон нужно делать максимальным, что позволит увеличить высоту потолков и сделает помещения просторнее. Вторым вариантом выхода со сложившейся ситуации будет устройство ломаной мансардной кровли. В большинстве случаев подобную конструкцию делают двускатной, но некоторые могут иметь и четыре ската. Здесь нужно всё тщательно высчитать, ведь при увеличении высоты конька увеличивается полезный объём мансарды. Вместе с тем повышается площадь покрытия и финансовые вложения на устройство кровли.

До того как рассчитать угол наклона кровли ознакомьтесь со следующей полезной информацией:

• При увеличении высоты конька возрастают финансовые вложения на используемые для покрытия материалы;
• На скаты со значительной площадью сильнее воздействует ветер. Если взять два здания с одинаковыми габаритными размерами, но имеющие разный угол наклона в градусах (например, 11 и 45), то нагрузка от одинаковых по силе потоков ветра на второй дом будет почти в 5 раз выше.
• Если вы не знаете, как найти угол наклона, возьмите его большим от 60 градусов. На таких кровлях не задерживаются атмосферные осадки и снег.
• Не каждое изделие для кровли может применяться на больших по углу наклона скатах. Под углом наклона подразумевается соотношение высоты ската к половине ширины дома.

Крыши с небольшим углом уклона имеют уменьшенную площадь по сравнению с крутыми кровлями, они гораздо дешевле, но при монтаже такого покрытия тоже нужно учитывать определённые нюансы:

• Устройство специальных снегозадержателей для предотвращения схода лавин. Одним из вариантов отвода снеговых масс считается устройство специального обогрева для ускорения таянья снегов.
• При незначительных перепадах высот покрытия существует высокая вероятность проникновения влаги в конструкцию кровли через стыки. Чтоб крыша не дала течь необходимо использовать усиленную гидроизоляцию.

Как можно понять, конструкции с небольшим уклоном имеют больше недостатков, чем положительных качеств. В связи с этим каждый строитель должен знать, как определить угол наклона крыши в градусах.

Как величина уклона зависит от используемого материала

Кровля загородного дома или хозяйской постройки может иметь низкие или отвесные скаты. Во время проектирования этой конструкции необходимо рассчитать сечение стропил и расстояние между ними. Как определить угол наклона для разных кровельных материалов, пытаются понять многие, но эти значения давно уже вычислены.

Во время монтажа рулонных гидроизоляционных материалов, когда рубероид укладывается в два слоя, наклон покрытия не должен превышать 15 градусов. Многие хотели бы знать, как определить угол наклона крыши в градусах если она покрыта тремя слоями гибкой черепицы. В данном случае описываемый показатель может меняться от 2 до 5 градусов.

Обратите внимание на следующие нюансы устройства:

• Наплавляемый рубероид рекомендован к использованию при величине уклона до 25˚ в два слоя, от 0 до 10˚ – в три слоя. При наличии крыши с уклоном 10…25 градусов можно уложить один слой рулонных материалов, но лицевая поверхность такого покрытия должна иметь специальный защитный слой.
• Асбестоцементные листы используются на кровлях, имеющих уклон до 26˚.
• Минимальный уклон для натуральной черепицы составляет 33 градуса;
• Профлист или металлочерепица – 29 градусов и больше.

Расход кровельных изделий тоже зависит от рассматриваемого параметра. так конструкции с небольшими уклонами стоят гораздо дешевле аналогов, имеющих угол больше 45 градусов.

Что влияет на наклон

Все используемые кровли могут иметь различную форму и количество скатов. Например, у гаражей или других хозяйских построек может присутствовать всего один скат, у сараев таких плоскостей две, а вот кровли гражданских зданий состоят из двух или четырёх скатов. Как определить угол наклона крыши в градусах недоумевают многие строители. По мнению экспертов, подобные расчеты можно проводить при помощи специальных матриц или графиков. Кроме этого, узнать угол наклона крыши можно из курса геометрии при помощи треугольника. Чаще всего описываемый конструкционный элемент напоминает именно эту фигуру.

На этапе проектирования кровли нужно выбрать необходимые изделия и провести необходимые расчёты. Замечено, что тип покрытия берётся во внимание при расчёте угла любой скатной конструкции. Если хозяин постройки не знает, как посчитать наклон правильно, то эта величина находится в пределах 9-20 градусов. При проектировании кровли здания учитывайте следующие нюансы:

• предназначение постройки;
• материал, из которого изготовлено покрытие;
• климатические особенности региона строительства.

Если планируется монтаж крыши с двумя или большим количеством скатов нужно обратить внимание не только на перечисленные требования, но и на район строительства. Также необходимо брать во внимание предназначение чердачного помещения. Если мансарда будет использоваться для хранения ненужных вещей, то делать ее высокую и повышать расход кровельного материала нет смысла. При использовании жилого чердачного помещения необходимо выбирать стропила с максимальным сечением и размещать их на небольшом расстоянии друг от друга.

Зависимость угла от места строительства

В регионах с постоянными сильными ветрами необходимо делать уклон минимальным. В связи с этим нагрузка от потоков воздуха на кровлю будет небольшой. Высокие крыши страдают от ветра гораздо больше, чем низкие. Нельзя сказать, что ветер не срывает покрытие с крыш, имеющих небольшой уклон. Далее узнаем, как найти угол наклона кровли для зданий, построенных в регионах с постоянными ветрами:

• При небольшой интенсивности воздушных потоков уклон имеет значение 34-40 градусов;
• При наличии сильных ветров этот показатель уменьшают до 15…25 градусов.

В местности с большим количеством атмосферных осадков наклон желательно увеличивать до параметров в 60˚. Такой уклон позволит быстро выводить снег и воду за пределы покрытия. Уклон крыши обычно меняется в диапазоне 9…60˚, но самыми распространёнными вариантами уклона считается диапазон 19…44 градуса.

Пример расчёта

А теперь ознакомимся, как рассчитать угол наклона крыши на конкретном примере. Для начала необходимо узнать высоту конька по отношению к основанию. Этот параметр зависит от предназначения чердака. Если это помещение будет использоваться в качестве мансарды, то нам понадобится ещё одна величина – длина фронтона или основания.

Как измерить угол наклона, если высота от основания кровли до конька составляет 1,8 метра, а длина фронтона принимается кратной 6 метрам. Для начала необходимо разделить «подошву треугольника» на две части, а затем вычисляют синус угла по теореме Пифагора.

В нашем случае, это значение синуса угла, который находится из соотношения прилежащей стороны к противолежащей. Сначала делим треугольник на две равные части 6/2=3. Теперь вычисляем синус нужного угла 3/1,8= 1,6. Заглядываем в таблицу Брадиса и видим, что это значение соответствует углу в 59 градусов.

---

Советуем почитать:



---







Оптимальный угол наклона двухскатной крыши: порядок расчета пошагово

Фундамент и крыша – два самых важных и сложных по расчетам архитектурных элемента любого здания. Несущие элементы крыши – стропильная система, а ее показатели во многом зависят от угла наклона скатов. Обыкновенные застройщики выбирают оптимальный угол наклона крыши, исходя из иных критериев, чем проектировщики.

Оптимальный угол наклона двухскатной крыши

Содержание статьи

По каким критериям выбирают угол застройщики

Их не совсем интересуют расчеты на прочность несущих узлов, им малоинтересно влияние угла наклона двухскатной крыши на стоимость и сложность стропильной системы и т. д.

На что обращают внимание обыкновенные застройщики?

Параметры выбора угла наклона крыши	Краткое описание
Внешний вид	Каждый владелец желает иметь красивый дом со своими индивидуальными отличиями. На внешний вид дома большое влияние оказывает угол наклона скатов. Архитекторы имеют свои требования к зданиям, дома должны органично вписываться в стиль уже существующих строений. Особенно строго к этому параметру относятся, когда дом располагается в пределах города. Довольно часто органы местного самоуправления принимают решения, запрещающие нарушать традиционный архитектурный вид. Нельзя, к примеру, строить дом с углом наклона крыши 45°, если на этой улице все строения имеют наклон не более 20°.
Используемые кровельные покрытия	Этот фактор оказывает очень незначительное влияние на оптимальный угол. Кровельные материалы имеют лишь общие рекомендации по монтажу на плоских и наклонных крышах. Плоские крыши имеют угол наклона скатов менее 10°, все конструкции с углом наклона, превышающим эти значения, считаются наклонными. Технология монтажа кровельных материалов с углом наклона 15° ничем не отличается от технологии кровельных работ на скатах с наклоном 45°. Есть, правда, ограничение для штучной черепицы, ее можно устанавливать на крышах с углом наклона не менее 22°.
Назначение чердачных помещений	Чем больше угол наклона скатов, тем выше чердачные помещения. Такие крыши строятся для зданий с мансардами. На этот фактор застройщики обращают большое внимание, но не все так просто, как может показаться на первый взгляд.

Эти пожелания архитекторами принимаются во внимание во время проектирования и расчета элементов стропильных систем. Но к ним добавляется еще довольно большое количество чисто инженерных факторов, оказывающих решающее влияние во время расчетов параметров стропильной системы. И угол наклона скатов среди них не единственный, все значения зависят друг от друга и не могут не учитываться при разработке проекта.

Как выбирают оптимальный угол проектировщики

Расчеты делаются на основании СНиП 2.01.07-85. Размещаемые нормы используются во время расчетов с учетом постоянно действующих, временных и особых нагрузок и их различных сочетаний.

СНиП 2.01.07-85. Файл PDF откроется в новой вкладке

Нагрузки и воздействия

Какие нагрузки принимаются во внимание при определении угла наклона крыши

Нагрузки делятся на несколько категорий в зависимости от продолжительности их воздействия: длительные, кратковременные и особые.

1. Длительные (постоянные) нагрузки на стропильную систему. К ним относится вес кровельных материалов, утеплителей, деревянных элементов стропильной конструкции. К этой категории следует относить нагрузки, возникающие вследствие тепловых расширений и изменений линейных размеров из-за изменений показателей относительной влажности пиломатериалов. Нормативные изменения температур определяются по формулам отдельно для отапливаемых и неотапливаемых помещений. Вес снегового покрова также считается длительной нагрузкой на стропильную систему и в обязательном порядке принимается во внимание во время определения оптимального угла наклона стропильных ног.

   Нагрузка на стропильную систему



   Снеговые нагрузки считаются длительными и принимаются в расчет

2. Кратковременные. На стропильную систему оказывает влияние вес рабочих, складируемых стройматериалов, масса специального оборудования и инструментов, используемых во время строительства, и ветровые нагрузки.

   Ветровые нагрузки на крышу

3. Особые нагрузки. Усилия, возникающие во время стихийных бедствий, землетрясений, взрывов, при резкой потере несущей способности одного или нескольких нагруженных узлов стропильной системы.

   В числе особых нагрузок — землетрясения и стихийные бедствия

Во время определения угла наклона крыши учитывается максимально возможное сочетание нагрузок. Оба эти параметра оказывают влияние на толщину и длину стропильных ног. Расчет стропильной системы и угла наклона скатов делается по предельным состояниям с учетом всех неблагоприятных факторов.

Максимальные прогибы и перемещение стропильных ног регламентируются без зависимости от их линейных размеров и не должны приводить к частичной разгерметизации крыши. Ко всем типам крыш, вне зависимости от угла наклона, выдвигаются такие условия:

• должна гарантироваться безопасная эксплуатация зданий;
• целостность конструкции не может нарушаться даже во время кратковременных пиковых нагрузок;
• внешний вид крыши не должен изменяться весь период эксплуатации.

Стропильная система должна выдерживать пиковые нагрузки без деформаций

При этом каждое требование должно выполняться вне зависимости от других. Предельные значения прогиба стропил ограничиваются с учетом эксплуатационных характеристик кровельных материалов. Если нормативные значения не оказывают заметного влияния на внешний вид, то они не корректируются.

Практический совет. Намного проще целостность кровельного пирога крыши обеспечивать не за счет увеличения прочности стропильной системы, а за счет использования специальных конструктивных компенсаторов.

Компенсатор усадки, скользящая опора

Цены на снегозадержатели

Снегозадержатель

Как рассчитать оптимальный угол наклона

Калькулятор по расчету высоты конька

Перейти к расчётам

Как уже указывалось, на угол наклона скатов оказывает влияние снеговая и ветровая нагрузки, общий вес кровельного пирога и масса стропильной системы. Если используются современные легкие утеплители, то их вес можно не учитывать.

Шаг 1. Расчет снеговой нагрузки. Предварительные условия зависят от нормативных показателей снеговой нагрузки с учетом климатической зоны расположения здания и коэффициента уклона скатов. Заметьте, не от величины наклона, а от ее коэффициента. Чем меньше угол наклона, тем меньше коэффициент. К примеру, если угол равняется 15°, то во время расчетов используется коэффициент 0,27, если угол наклона скатов равняется 45°, то коэффициент равен 1,0. Большой угол наклона существенно уменьшает давление снегового покрова на стропилины, и наоборот, чем он меньше, тем значительнее усилия действуют на стропила. Для регионов с высоким снеговым покровом оптимальный угол наклона скатов должен быть не менее 35°. За счет этого уменьшается высота задерживаемого кровлей снега, он быстрее сходит. Кроме того, в таком положении на стропила действуют не только усилия на изгиб, но и на сжатие. А пиломатериалы намного лучше работают на сжатие, чем на изгиб. Увеличение оптимального угла наклона дает возможность уменьшать линейные размеры нагруженных элементов, что оказывает благоприятное влияние на общую стоимость стропильной системы.

Снеговая нагрузка

Как измеряется угол наклона

Практический совет. Узнать коэффициент угла можно самостоятельно при помощи рулетки. Измерьте высоту стропильной системы и разделите эту величину на половину ширины дома. Потом в таблице найдите ближайшее значение коэффициента, оно обозначает оптимальный угол наклона стропильной ноги.

Региональные значения нагрузок от ветра и снега указаны в СНиП 2.01.07-85, во время расчетов нужно пользоваться имеющимися в нем таблицами и рекомендациями.

Карта снеговых нагрузок

Файл для скачивания. Нагрузки и воздействия

СНиП 2.01.07-85

Схемы распределения нагрузки и величина коэффициента указаны в таблицах нормативного документа. Если они возникают лишь на части поверхности крыши, то нужно брать значения, действующие на половине пролета стропильной системы. В этом случае допускается использование упрощенных схем, но угол наклона ската всегда должен учитываться.

Шаг 2. Расчет ветровой нагрузки.

Ветровая нагрузка

В этом случае угол наклона скатов оказывает противоположное влияние. Чем он больше, тем выше парусность (аэродинамическое сопротивление) строения, соответственно, тем больше максимальные нагрузки ветра. Инженерам надо выбрать оптимальную середину, угол наклона скатов влияет на многие параметры строения. Усилия зависят от нормативных значений давления ветра в каждой климатической зоне. Дополнительно используется аэродинамический коэффициент. Он учитывает конкретную местность расположения строения (на открытой стройплощадке, в черте города и т. д.), высоту и парусность (коэффициент аэродинамики) дома.

Принимается средняя скорость за три самых холодных месяца, именно в этот период возможны максимальные усилия на стропильные ноги. При этом нагрузка от ветра должна приниматься как сумма давления на внешнюю поверхность, силы трения, направленных по касательной линии к кровельным материалам и нормального давления на внутренние элементы крыши.

Карта ветровых нагрузок

Коэффициенты аэродинамического сопротивления устанавливаются отдельно для внешнего давления, силы трения о поверхность крыши, парусного сопротивления и внутреннего давления. Для скатных крыш с углом наклона не более 25° используется коэффициент 2,0. Отдельно рассчитывается стропильная система по показателям пульсирующего давления, возникающего при сильных порывах ветра.

Шаг 3. Масса кровельных материалов. Чем тяжелее кровля, тем больше нагрузки действуют на стропильную систему. Для одинаковых по толщине и ширине стропильных ног нужно увеличивать угол наклона, в таком положении возрастают продольные усилия и уменьшаются перечные. А именно критических поперечных усилий больше всего боится стропильная нога. Но лишь по этому критерию выбирать оптимальный угол наклона нельзя, мы уже упоминали, что следует учитывать все факторы, и не только инженерного, но и дизайнерского характера. При расчетах берите вес кровельного материала с учетом его особенностей, весом обрешетки и утеплителей можно пренебречь, но вес стропил учитывается.

Масса кровельных материалов

Нагрузка на стропила с зависимости от материала кровли

Важно. Если крыша будет покрываться мягкими кровельными материалами, то алгоритм расчет веса немного меняется. Под мягкие покрытия обязательно делается сплошная обрешетка из плит ОСП или фанеры толщиной не менее одного сантиметра. Такие материалы имеют большую массу и оказывают заметное влияние на общий вес кровельного покрытия, это нужно в обязательном порядке принимать во внимание.

Шаг 4. Определение суммарной нагрузки на крышу. Заключительный показатель нагрузки, оптимальный угол наклона скатов двухскатной крыши во многом зависит от его значений. Общая нагрузка определяется суммированием всех ранее рассчитанных усилий.

Определение суммарной нагрузки на крышу

Для повышения надежности здания инженеры всегда делают закругления полученных параметров в сторону увеличения. Дело в том, что рассчитать до килограмма величину нагрузок даже теоретически невозможно, не говоря уже об упрощенных практических расчетах. В связи с этим при первой возможности принимаются меры для обеспечения запаса прочности и устойчивости несущих конструкций строения.

Расчет стропильной системы

К сведению. В московском регионе крыша площадью 100 м2 должна выдерживать нагрузку примерно 30 тонн. Это очень большие усилия, вот почему выбор оптимального угла наклона имеет такое большое значения с инженерной точки зрения. Если во время расчетов будет допущена ошибка, то возможен прогиб стропил или полное разрушение конструкции. Прогиб стропильной системы обязательно станет причиной нарушения герметичности кровли и появления протечек, их устранение сложный и длительный процесс. Полная потеря устойчивости крыши – аварийная ситуация со всеми крайне негативными последствиями. В деревянных домах одномоментное разрушение крыши может сдвинуть несущие стены, что еще более усугубит ситуацию.

Как учитывается угол наклона при расчете стропильной системы

Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.

Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.

Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие

Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.

Практический совет. Во время выбора оптимального угла наклона двухскатной крыши нужно добиваться, чтобы за счет увеличения продольных уменьшались поперечные усилия. То есть, по возможности увеличивать угол наклона скатов.

Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.

Таблица размеров и других параметров стропил

ГОСТ 24454-80. Файл для скачивания

Пиломатериалы хвойных пород

С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.

Оптимальный шаг и сечение стропил под металлочерепицу

Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.

Элементы стропильных систем

Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.

Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.

Монтаж стропильной системы двухскатной крыши должен производиться по проекту

На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.

Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.

Деформация древесины

Мера усадки и деформации симметричной доски зависит от распиловки

Цены на различные виды бруса

Брус

Как влияет угол наклона на длину стропильных ног

Имея оптимальный угол наклона крыши строителям надо рассчитать длину стропильных ног и высоту вертикальных стоек. Сделать это можно при помощи калькулятора. Рассмотрим пример расчета, так будет легче понять алгоритм действий. Как узнать интересующие параметры стропильной системы, зная угол наклона скатов?

Шаг 1. Нарисуйте на бумаге прямоугольный треугольник. Горизонтальный катет должен равняться половине ширины дома. К примеру, если ширина строения 8 м, то длина катета будет 4 м.

Схема треугольника

Шаг 2. Умножьте длину катета на тангенс угла наклона крыши. Обе величины нам известны. Если угол наклона 35°, то второй катет имеет размер 2,8 м. Это высота вертикальной стойки стропильной системы. Теперь нужно вычислить длину стропил.

Умножьте длину катета на тангенс угла наклона крыши

Шаг 3. Разделите длину нижнего катета (4 м) на косинус 35°. В нашем случае длина стропильных ног буде равна 4,88 м. Если с косинусом работать сложно, то длину гипотенузы можно узнать с помощью теоремы Пифагора. Сумма квадратов катетов равняется квадрату гипотенузы.

Разделите длину нижнего катета (4 м) на косинус 35°

Указание размеров на чертеже

К полученному значению длины стропилины следует добавить размер свеса, он зависит от архитектурных особенностей строения.

Стропильная система по указанным вычислениям

Наращивание стропильных ног и свесы

Практические советы

Инженерные расчеты параметров стропильной системы делают только специализированные проектные компании с лицензиями и допусками. Самостоятельно работы выполнить сложно, для этого нужно иметь инженерное образование. Что советуют опытные строители с большим практическим стажем?

1. Оптимальный проектный угол наклона крыши можно изменять лишь в сторону его увеличения. Такие изменения уменьшают нагрузку на элементы стропильной системы и не могут стать причиной нарушения устойчивости конструкции.

   Угол наклона крыши

2. Нередки случаи, когда уже во время строительства заказчики по тем или иными причинам требуют внести изменения в проектную документацию. Можно принимать их пожелания во внимание только в тех случаях, когда изменения не оказывают негативного влияния на устойчивость стропильной системы. Если необходимо уменьшить расчетный угол наклона, то необходимо увеличивать ширину досок или устанавливать дополнительные распорки. Первый вариант не уменьшает чердачное пространство, используется часто.

   Если необходимо уменьшить расчетный угол наклона, то необходимо увеличивать ширину досок или устанавливать дополнительные распорки

3. Никогда не надо компенсировать изменение угла наклона крыши за счет изменения расстояния между стропильными ногами. В соответствии с современными нормативными требованиями шаг стропильных ног учитывает стандартную ширину утеплителей. Если его изменить в ту или иную трону, то существенно усложниться процесс монтажа кровельного пирога теплых крыш для мансардных помещений.

   Укладка базальтового утеплителя между стропилами

Цены на минвату

Минвата

Оптимальный угол наклона крыши обязательно нужно иметь в виду во время обустройства водосточной системы и элементов для снегозадержания. Он в любом случае должен гарантировать нормальный стек дождевых и талых вод, минимизировать риски появление протечек из-за незначительных нарушений технологии кровельных работ.

Видео – Расчет дины стропил в зависимости от угла наклона крыши

Как определить угол наклона крыши в градусах

Как рассчитать угол наклона крыши

Как рассчитать угол наклона крыши

Проекты возводимых загородных особняков могут учитывать множество требований, пожеланий и даже причуд или «капризов» их владельцев владельца. Но всегда их «роднит» общая особенность — без надежной крыши никогда не обходится ни одно их зданий. И в этом вопросе на первый план должны выходить не столько архитектурные изыски заказчика, сколько специфические требования к этому элементу строения. Это надежность и устойчивость всей стропильной системы и кровельного покрытия, полноценное выполнение крышей своего прямого предназначения – защиты от проникновения влаги (а в ряде случаев, кроме того, еще и термо- и звукоизоляции), при необходимости – функциональность расположенных непосредственно под кровлей помещений.

Проектирование конструкции крыши – дело чрезвычайно ответственное и достаточно непростое, особенно при сложных ее конфигурациях. Разумнее всего будет доверить это дело профессионалам, которое владеют методикой проведения необходимых расчетов и соответствующим программным обеспечение для этого. Однако, владельцу дома тоже могут быть интересны некоторые теоретические моменты. Например, немаловажно знать, как рассчитать угол наклона крыши самостоятельно, хотя бы приблизительно — для начала. Это даст возможность сразу прикинуть возможность реализации своих «авторских прикидок» — по соответствию задуманного реальным условиям региона, по «архитектуре» самой крыши, по планируемому кровельному материалу, по использованию чердачного помещения. В определенной степени рассчитанный угол ската кровли поможет провести предварительный подсчет параметров и количества пиломатериалов для стропильной системы, общей площади кровельного покрытия.

В каких величинах удобнее измерять угол ската крыши?

Казалось бы – совершенно излишний вопрос, так как все со школьной скамьи знают, что угол измеряется в градусах. Но ясность здесь все же нужна, потому что и в технической литературе, и в справочных таблицах, и в привычном обиходе некоторых опытных мастеров нередко встречаются и иные единицы измерения – проценты или же относительные соотношения сторон.

И еще одно необходимое уточнение — что принимается за угол наклона крыши?

Угол наклона – это угол, образованный пересечением двух плоскостей: горизонтальной и плоскостью ската кровли. На рисунке он показан буквой греческого алфавита α.

Интересующие нас острые углы (тупоугольных скатов не может быть просто по определению), лежит в диапазоне от 0 до 90°. Скаты круче 50 ÷ 60 ° в «чистом» виде встречаются чрезвычайно редко и то, как правило, для декоративного оформления крыш – при строительстве остроконечных башенок в готическом стиле. Однако есть и исключение – такими крутыми могут быть скаты нижнего ряда стропил крыши мансардного типа.

И все же чаще всего приходится иметь дело со скатами, лежащим в диапазоне от 0 до 45°

С градусами понятно – все, наверное, представляют транспортир с его делениями. А ка быть с другими единицами измерения?

Тоже ничего сложного.

Относительное соотношение сторон – это максимально упрощенная дробь, показывающая отношение высоты подъёма ската (на рисунке выше обозначена латинской Н) к проекции ската крыши на горизонтальную плоскость (на схеме – L).

L – это может быть, в зависимости от конструкции крыши, половина пролета (при симметричной двускатной крыше), пролет полностью (если крыша односкатная), либо, при сложных конфигурациях кровли, действительно линейный участок, определяемый проведенной к горизонтальной плоскости проекцией. Например, на схеме мансардной крыши такой участок хорошо показан – по горизонтальной балке от самого угла до вертикальной стойки, проходящей от верхней точки нижнего стропила.

Угол уклона так и записывается, дробью, например «1. 3».

Однако, на практике нередко случается так, что использовать величину угла уклона в таком представлении будет чрезвычайно неудобен, если, скажем, числа в дроби получаются некруглые и несокращаемые. Например, мало что скажет неопытному строителю соотношение 3. 11. На этот случай есть возможность воспользоваться еще одной величиной измерения уклона крыши – процентами.

Находится эта величина чрезвычайно просто – необходимо просто найти результат деления уже упомянутой дроби, а затем умножить его на 100. Например, в приведенном выше примере 3. 11

3. 11 = 0,2727 × 100 = 27,27 %

Итак, получена величина уклона ската кровли, выраженная в процентах.

А что делать, если требуется перейти от градусов к процентам или наоборот?

Можно запомнить такое соотношение. 100 % — это угол 45 градусов, когда катеты прямоугольного треугольника равны между собой, то есть в нашем случае высота ската равна длине его горизонтальной проекции.

В таком случае, 45° / 100 = 0,45° = 27´. Один процент уклона равен 27 угловым минутам.

Если подойти с другой стороны, то 100 / 45° = 2,22 %. То есть получаем, что один градус – это 2, 22% уклона.

Для простоты перевода величин из одних в другие можно воспользоваться таблицей:

Для наглядности будет полезным привести графическую схему, которая очень доступно показывает взаимосвязь всех упомянутых линейных параметров с углом ската и величинами его измерения.

К этому рисунку еще предстоит вернуться, когда будут рассматриваться виды кровельных покрытий.

Зависимость типа кровельного покрытия от крутизны ската

Планируя постройку собственного дома, хозяин участка наверняка уже проводит «прикидку» и своей голове, и с членами семьи – как будет выглядеть их будущее жилье. Кровля в этом вопросе, безусловно, занимает одно из первостепенных значений. И вот здесь необходимо учитывать то, что далеко не всякий кровельный материал может использоваться на различных по крутизне скатах крыш. Чтобы не возникало недоразумений позднее, необходим заранее предусматривать эту взаимосвязь.

Крыши по углу наклона ската можно условно разделит на плоские (уклон до 5°), с малым уклоном (от 6 до 30°) и крутоуклонные, соответственно, с углом ската более 30°.

У каждого из типов крыш есть свои достоинства и недостатки. Например, плоские крыши имеют минимальную площадь, но потребуют особых мер гидроизоляции. На крутых крышах не задерживаются снежные массы, однако они больше подвержены ветровой нагрузке из-за своей «парусности». Так и кровельный материал – в силу собственных технологических или эксплуатационных особенностей имеет определенные ограничения на применения с разными уклонами скатов.

Обратимся к уже рассматриваемому ранее рисунку (схема A). Черными кружками с дугообразными стрелками и синими цифрами обозначены области применения различных кровельных покрытий (острие стрелки указывает на минимально допустимое значение крутизны ската):

1 – это дранка, щепа, натуральный гонт. В этой же области лежит и применение до сих пор используемых в южных краях камышовых кровель.

2 – натуральное штучное черепичное покрытие, битумно-полимерные плитки, сланцевые плитки.

3 – рулонные материалы на битумной основе, не менее четырёх слоев, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики.

4 – аналогично пункту 3, но для надёжности кровли достаточно трех слоев рулонного материала.

5 – аналогичные вышеописанным рулонные материалы (не менее трех слоев), но без наружной защитной гравийной посыпки.

6 – рулонные кровельные материалы, наклеиваемые на горячую мастику не менее, чем в два слоя. Металлочерепица, профнастил.

7 – волнистые асбестоцементные листы (шифер) унифицированного профиля.

8 – черепичное глиняное покрытие.

9 – асбестоцементные листы усиленного профиля.

10 – кровельная листовая сталь с развальцовкой соединений.

11 – шиферное покрытие обычного профиля.

Таким образом, если есть желание покрыть крышу кровельным материалом определенного типа, угол уклона ската должен планироваться в указанных рамках.

Зависимость высоты конька от угла наклона крыши

Для тех читателей, которые хорошо помнят курс тригонометрии средней школы, этот раздел может показаться неинтересным. Они могут сразу его пропустить и перейти дальше. А вот подзабывшим это нужно освежить знания о взаимозависимости углов и сторон в прямоугольном треугольнике.

Для чего это надо? В рассматриваемом случае возведения крыши всегда в расчетах отталкиваются от прямоугольного треугольника. Два его катета – это длина проекции ската на горизонтальную плоскость (длина пролета, половины пролета и т.п. – в зависимости от типа крыши) и высота ската в высшей точке (на коньке или при переходе на верхние стропила – при расчете нижних стропил мансардной крыши). Понятно, что постоянная величина здесь одна – это длина пролета. А вот высоту можно изменять, варьируя угол наклона крыши.

В таблице приведены две основные зависимости, выраженные через тангенс и синус угла наклона ската. Существуют и иные зависимости (через косинус или котангенс) но в данном случае нам достаточно этих двух тригонометрических функций.

Зная эти тригонометрические тождества, можно решить практически все задачи по предварительному проектированию стропильной конструкции.

Так, если необходимо «плясать» от четко установленной высоты подъёма конька, то отношением tg α = H / L несложно будет определить угол.

По полученному делением числу в таблице тангенсов находят угол в градусах. Тригонометрические функции часто бывают заложены в инженерные калькуляторы, они есть в обязательном порядке в таблицах Exel (для тех, кто умеет работать с этим удобным приложением. Правда, там расчет ведется не в градусах, а в радианах). Но чтобы нашему читателю не приходилось отвлекаться на поиски нужных таблиц, приведем значение тангенсов в диапазоне от 1 до 80°.

В случае, наоборот, когда за основу берется угол наклона кровли, высота расположения конька определяется по обратной формуле:

H = L × tg α

Теперь, имея значения двух катетов и угла наклона кровли, очень просто вычислить и требуемую длину стропила от конька до карнизного свеса. Можно применить теорему Пифагора

S = √ (L² + H²)

Или же, что, наверное, проще, так как уже известна величина угла, применить тригонометрическую зависимость:

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами .

Малоуклонная крыша та крыша. монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
• От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков. снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0. 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24 0.

Минимальный уклон для кровельных материалов (покрытий)

Определение номинального угла наклона кровли

Сложно представить себе любое здание без крыши. Кровля должна защищать здание от воздействия природных осадков, обладать огнестойкими и водонепроницаемыми свойствами, обеспечивать эффективный отвод атмосферных осадков. Долговечность эксплуатации здания и его отдельных элементов во многом зависит от качественной крыши. Для достижения лучших результатов стоит использовать более простые виды скатных крыш: односкатные, двухскатные, вальмовые, полувальмовые, мансардные.

Минимальный угол наклона крыши из металлочерепицы должен составлять 14 градусов.

Основные данные

График выбора кровельного материала в зависимости от уклона крыши.

Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.

Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов. При выборе конфигурации важно помнить, что от угла наклона напрямую зависит выбор кровельных материалов. Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади.

Зависимость полезной площади мансарды от уклона крыши.

Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, — уклон крыши в %.

Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

Как измерить уклон

Таблица соотношения градус/процент уклона кровли.

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:

i = 10 метров (заложение)

h = 4 метра (высота конька)

i= h / (1/2) = 4 / (10/2) = 0,8

Для того чтобы измерить уклон в %, это отношение умножают на 100

Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.

На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение уклона кровли из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

Единицы измерения и инструменты

В основание металлической конструкции встроены цифровой дисплей с элементами управления.

Величина уклона на всех чертежах может обозначаться в градусах или в процентах, а сам он обозначается буквой «i». В настоящий момент нет строгих правил, как обозначать данную величину. Единицей измерения считают градусы или проценты (%).

Угол уклона измеряется двумя способами:

1. Специальным уклономером.
2. Математическим способом, с помощью вычислений.

Уклономер — это специальная рейка с рамкой, у которой между планками есть ось, на которой закреплен маятник, и своя шкала деления. Когда эта рейка расположена в горизонтальном положении, то маятник на ее шкале отклонен на ноль градусов. Для произведения измерения уклона ската рейку прибора располагают перпендикулярно коньку, в вертикальном положении.

По шкале определяют угол отклонения маятника, который указывает уклон этого ската данной крыши в градусах. Этот метод определения применяется очень и очень редко. На данный момент разработано множество геодезических приборов для определения этих величин и специальные уровни-уклономеры, как капельные, так и электронные.

Можно спокойно рассчитать наклон данной крыши, не прибегая к использованию специальных геодезических, механических и других видов приборов для замеров уклона. Необходимо просто измерить некоторые параметры крыши:

1. Вертикальная высота (обозначается как H) — высота от верхней точки данного ската (обычно считают от конька) до самой нижней точки (так называемого карниза).
2. Заложение — горизонтальный промежуток от самой нижней точки данного ската до самой верхней его точки.

Уклон крыши (его величину) с применением математического расчета находят так.

Угол наклона отдельного ската i выражается через отношение измеренной высоты крыши Н к расстоянию заложения L. Таким образом

Для точного определения этого значения в процентах отношение i умножают на 100. Затем, для определения его значения в градусах, мы производим перевод процентов в градусы.

Для полного понимания этого метода приведем наглядный расчет:

высота равна 3,0 м,

длина заложения равна 5 м.

По формуле вычисляем i:

Источники: http://www.spbud.com.ua/articles/kak-rasschitat-ugol-naklona-krishi-58.html, http://krovli.club/uklon-kryshi, http://1metallocherepica.ru/raschet/kak-opredelit-uklon-krovli.html

Сбитый крыши

Любой плотник знает, что в основе конструкции крыши лежит математика. Невозможно построить крышу, не зная математики, особенно тригонометрии. Это нужен, например, для рассчитать крутизну крыши — крыша подача.

В северном климате скатная крыша предпочтительнее, чтобы дождевая вода не скапливалась на крыша, что произойдет в случае заблокирован сток воды с плоская крыша.Одна из основных причин засорения дренажей — холодная погода. что вызывает засоры, когда вода превращается в лед; Другой Причины включают листья, мусор и т. д.

По этой причине во все времена предпочитали скатные крыши. в странах Северной Европы.

На рисунке ниже показан пример плоской крыши и скатной крыши:

Как мы видим, самая простая и самая распространенная скатная крыша имеет форму единого треугольника . Ситуация становится более сложно, когда две или более скатных крыш соединяются вместе .Это создает различных наклонов в одном месте, которые необходимо согласовать (построить).

1. Ридж 2. Бедра 3. Гейбл 4. Карниз 5. Лезвие грабли 6. Карниз

Источник: O Plekk Катусемейстер

Здесь мы видим разные углы и формы, которые могут быть на крыша.

Скатные крыши могут быть разных форм, наиболее распространенными являются двускатные и шатровые крыши. Бывают и крыши не такой простой формы. Ниже представлены несколько скатных крыш разной формы:

Источник: Shelton Roofing Santa Cruz

Источник: Insenerigraafika. Ольга Овтаренко (электронная почта)

Участки

Плотники не относятся к углу крыша как 30, но предпочитаю использовать скат крыши.Скат крыши — это ее вертикальный подъем, деленный на его горизонтальный пролет (или «пробег»), называемый уклоном в геометрии или касательную функцию в тригонометрии.

На рисунке ниже показаны различные разрешенные уклоны для разных крыш. изображены материалы. Например, в случае кровли из рулонного металла это может быть минимум 5 (как показано на график). Это означает, что мы не можем использовать металлопрокат для плоских крыш, потому что он не быть водонепроницаемой конструкцией.

1: планка и черепица

2: керамическая черепица

3: окно в крыше

4: битумный рулон с треугольной рейкой

5: битумная черепица

6: цементная черепица

7: битумная волновая плита и жестяные кровельные листы

8: фиброцементная плита

9.металлочерепица

На графике выше мы также можно увидеть различные значения, заданные как соотношение — для наклона 5 соотношение составляет 1:12 . Мы знаем, что на дорожных знаках уклон дороги также дано, но показано в процентах.

Давайте посмотрим, как эти разные значения связаны друг с другом:

Как мы все знаем, полный круг равен 360 градусам . На графике ниже мы видим, что в случае уклон крыши, если смотреть тригонометрически, одна сторона крыши находится в квартале I , а противоположная сторона — в квартале II .

Разделение на кварталы можно увидеть на изображении ниже:

Если мы говорим о выражении высоты звука в виде отношения, это будет отношение длины сегменты друг к другу.

Например: если Соотношение уклона крыши составляет 1: 1, мы говорим о равнобедренном треугольнике , а уклон крыши можно задать как 45. Для вычисления наклона мы используем функцию касательной , что означает 1: 1 = 1, где загар 45 = 1

Для выражения уклона крыши в виде отношения, высоты или около того. называется подъем будет дан как значение из 1.Расстояние от подъема крыши до края обозначено цифрой x (также называемой пробегом ). Значение x показывает, сколько высот до края крыши.

Для Пример: если x = 2, то 1: 2 = 0,5. В итоге tan 0,5 = 26,57≈ 27

Если угол наклона кровли больше 45 или другими словами соотношение больше чем tan> 1, прогон будет постоянным со значением , равным 1 .

Для Пример: задано значение шага 1,5: 1.Это означает x = 1,5 и показывает, сколько прогонов укладывается в подъем.

Разные пути до вычислить шаг крыши

Задача: Дана крыша высотой 4 м и пробегом 12 м. Рассчитайте уклон крыши и задайте его в соотношении!

Вот 2 способа решения проблемы:

Метод 1: Если шаг задан как отношение 1: x, мы можем сделать следующее, чтобы найти x:

Уклон крыши 1: 3

Метод 2: Мы также можем использовать следующее решение

Высота 4 метра соответствует 12 м горизонтали длина.Зная это, мы можем сделать следующие расчеты для подъема на 1 м:

Уклон крыши 1: 3

Шаг

также может отображаться как процентов и промилле . Проценты в основном используются для дорог и холмов, на фрезы используются для укладки откосов полов и прокладки водопроводных и канализационных труб, где поля намного меньше.

Шаг в процентах равен 1/100

1 м = 100 см

, следовательно, 1% составляет 1 см на метр

1 м = 1000 мм

для этого 1 составляет 1 мм на метр

Учитывая значения для бега и подъема, мы можем вычислить в процентах или на мельницы пека следующим образом:

Если нам нужно вычислить одно из этих значений, мы можем преобразовать формулу.

Например: чтобы найти рост, мы можем преобразовать формулу следующим образом:

Если длина нашего забега 1 м (100 см), то при шаге 1% подъем будет 1 см. У бега длиной 2 м будет подъем на 2 см при том же шаге.

Когда при расчете на мельницы, пробег 1 м с шагом 1 будет имеют подъем 1 мм. Маршрут длиной 2 м будет иметь подъем на 2 мм с учетом такая же подача.

Чтобы найти значения для прогона, мы должны снова преобразовать формулу:

Иногда нам может понадобиться построить крышу с одинаковым шагом , но разными измерениями

В этом случае мы используем принцип аналогичных треугольников для выполнения вычислений.

Расчет можно произвести с помощью перекрестного умножения :

Когда мы сравним с , шагами , они будут такими же , даже с разным подъемом крыши.

Реально это будет выглядеть как на картинке ниже:

Приведем еще несколько примеров того, как бывают питчи. связаны друг с другом. Например, если мы знаем% питча, но хотим выразить его как угол через касательную, мы можем сделать это следующим образом:

Как показано на графике, учитывая рост и пробег, мы будем знать процентное значение шага (до 45) и может вычислить тангенс, используя такое же соотношение — это даст нам угол.

Отсюда мы можем получить угол α = 16,66924423 ≈ 16 42

Далее поясняется, чтобы получить это решение, мы приравняем пробег к 100 и выберем рост, который при деление на 100 даст нам процентное значение. Поскольку процент — это в основном соотношение между бегом и подъемом, процентное значение в то же время тангенс угла.

На рисунке выше показаны разные пропорции. шаг может быть таким же.Однако если мы Возьмем пробег за 1 , мы можем показать поле:

Мы уже знаем, что загар 16 42 ≈ 0,3

Лестница и канализация

Другая часть конструкции, использующая Расчет шага (или уклона) лестниц и канализации (особенно самотечного трубы, не столько напорные трубы).

Лестницы должны иметь определенные размеры, чтобы что люди могут с комфортом ими пользоваться. Для расчета высоты лестницы a используется простая формула.Кто хочет стать строителем, должен обязательно запомните эту формулу:

2h + b = 630 мм

Эта формула помогает найти оптимальное соотношение между подъемом и проступью ступеньки.

h = подъем ступени

b = ступенька

Сумма двойного подъема и протектор дает постоянный. Отсюда можно определить высоту тона — обычно От 1: 1,5 до 1: 2.

Для ширины шагов рекомендуется формула h + b = 450 мм.

Дополнительно к шаг, лестница будет иметь общий подъем и общий пролет, что также важно измерения.

Изображение: Википедия

Когда при строительстве многооборотных лестниц необходимо также убедитесь, что на нем нечетное количество ступенек, иначе придется менять ноги при подъеме по лестнице. Все ступени тоже должны иметь одинаковый подъем — человеческий. мозг приспосабливается к определенному ритму ходьбы, поэтому, если одна ступенька отличается по высоте, вы можете споткнуться о шаги.

Таблица выше показывает, что при соотношении 1: 1 треугольник будет иметь точное форма как на фото рядом — равнобедренная треугольник с углом 45, равным 100%, и касательной 1.

Дано соотношение 1: 100, уклон будет таким, как на картинке сбоку, с углом 1% и касательная 0,01. С 1: 1000 действует та же логика.

Например

Если мы знаем значение тангенса, тогда мы можем записать шаг в виде отношения в следующим образом:

Дано загар 0,5 = 26 33 54,18

Марка шаг как отношение 1: x, где x равно 0,5 (также тангенс)

Следовательно шаг можно задать как 1: 2

значение x в соотношении показывает, как много частей целого, которое он составляет, поскольку 1 представляет собой целое (l = 1 на график), поэтому 1: 0,5 = 2.Вы также можете показывать высоту звука как единицу измерения.

как уже упоминалось, если подъем (h) больше, чем разбег (tan> 1), тогда значение x выше значения шага детали обозначается: x: 1

Для Например, если значение тангенса равно 2, значение наклона равно 2: 1

В для канализационных труб мы также используем смолы, но там они указаны в промилле.

На фото ниже — поперечный разрез канализационного трубопровода, который применяется для трубных марок в строительных чертежах.Как видите расстояние между двумя колодцами (от центра) составляет 34500 мм, а разница высот колодцы 300 мм.

Давайте посмотрите на другой пример. Как рассчитать шаг трубы в соотношении и в проценты. Чтобы вычислить шаг, мы должны нарисовать треугольник, где h отмечает разницу в высоте и l расстояние между двумя лунками.

Дано h = 300 мм и I = 34500. Используя кросс-умножение, мы можем сначала вычислить шаг как отношение.

Замена x со значением получаем шаг 1: 115

ср также можно использовать перекрестное умножение, когда мы знаем высоту тона (1: 115) и хотим вычислить разница высот h.

то же самое касается l.

шаг в процентах: 1: 115 x 100 ≈ 0,87%

Вкл. с другой стороны, если мы знаем процентное соотношение, мы можем рассчитать соотношение как следует:

это можно представить как соотношение 1: 115

В чтобы вычислить шаг в процентах, мы должны использовать тангенс

вариант 1: загар = ч / л

вариант 2: соотношение 1: x

загар = 300: 34500 ≈ 0,0087 или в основном то же отношение 1: 115 ≈ 0,0087

загар 0,0087 = 0,41011655 или 02436,42

В рисунок под канализационной линией изображен в земле до того, как он был засыпанный землей.

Расчет площади

Большая часть строительства — это подсчет объемов. Это необходимо для планирование и заказ материалов, а также расчет цен.

Например, иногда только шаг и высота от земли. показано на чертеже проекта. Для расчета площади крыши необходимо знать длину и ширину крыши (на картинке выше: 12 000 мм и 6034 мм) Но если мы знаем только шаг, мы должны взять рисунок и на основе ширину здания рассчитываем по размерам крыши.

Эти измерения нужны не только для расчета количества необходимых материалов но также для устройства крыши, например, на длину стропила.

Например

Дано ширина половины дома 4860мм, затем шаг 35 по высоте кровли составит:

загар 35 x 4860 мм = 3403 мм

Зная по высоте мы можем рассчитать длину стропила.

В Чтобы рассчитать угол между стропилами, мы можем использовать простую математику. Все мы нужно знать, какие ангелы появляются, когда мы пересекаем две параллельные линии третьей линия.

Когда Имея дело со сложными поверхностями, мы должны разделить область на части.

как мы можем видеть на графике выше, что есть разные способы сделать область измерения проще. Один из способов — разделить область на множество меньших участков и вычислить их площади отдельно, а затем либо суммировать, либо вычесть отдельные участки.

Но как действовать, если у крыши более одного угла, как показано ниже:

Это двухмерный чертеж крыши, представленный на чертеже проекта, далее к нему обычно также дается трехмерный рисунок.

Шаги на чертеже даны под углом 45 °. Бедра на концах также находятся на уровне 45. Если мы проведем условную линию вертикально от H, I до K, их шаг будет 45. Если мы знаем угол и длину крыши, мы можем рассчитать высоту крыши, которую мы понадобится позже для того, чтобы рассчитать площадь кровли.

Поскольку угол равен 45, мы знаем, что имеем дело с равнобедренным треугольник с двумя сторонами равной длины. Это делает наши расчеты Полегче.

Например, высота крыши составляет половину ширины крыши, или 4000 мм. Это можно увидеть на рисунке ниже, на котором показан вид крыши сбоку. Для расчета длины бедра нам понадобится калькулятор.

Мы можем использовать теорему Пифагора, поскольку длина бедра равна гипотенуза A, B и H.

Длина A, B и H равна

Это это высота бедра, которая с точки зрения бедра будет выглядеть нравится:

BH представляет собой гипотенузу и представляет высоту крыши. Решение было полученный по теореме Пифагора. Длина гипотенузы:

С это не равнобедренный треугольник, мы можем сделать выводы, что хотя все скаты крыши находятся под углом 45 градусов, это не относится к углам его вальмы.

Если мы знаем эти измерения, мы можем приступить к вычислению площади Крыша. Мы видим, что элементы крыши состоят из разные геометрические формы. Напоминаем, что давайте посмотрим, какие формулы мы будем необходимость.

.

c # — Как рассчитать угол наклона?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира

.Алгоритм

— Как рассчитать угол по трем точкам?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

.

c # — Как рассчитать угол между линией и горизонтальной осью?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Загрузка…

.
Разное
