Как подключить автомат в щитке без ошибок
Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

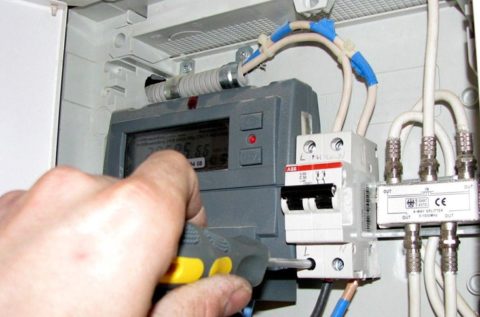

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.
Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».
Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим,
Подключение автоматов в щитке – вход сверху или снизу?
Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

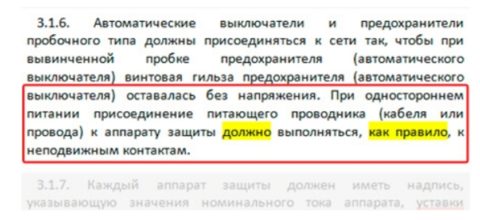

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:
Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

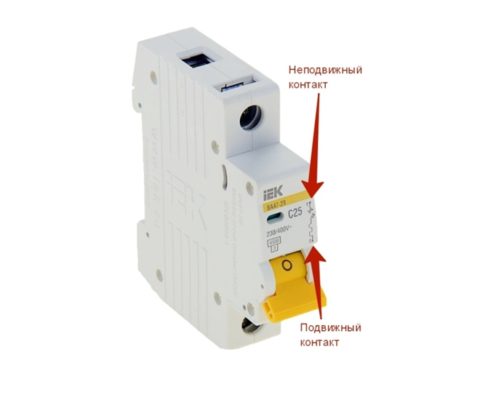

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.
Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

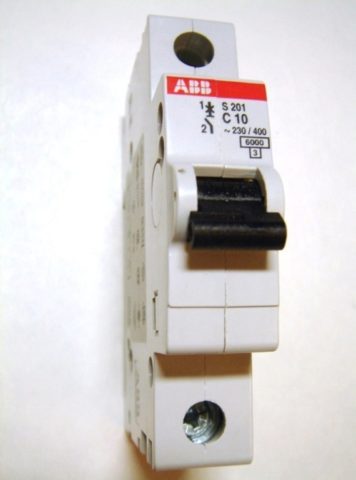

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.
Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.
Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.
По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.
Теперь представим, что подключение автоматов в распределительном щите
В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.
Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя. |
Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.
Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
Подключаем провода к автомату – кабель с монолитной жилой
Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.
Ошибка – 1. Попадание изоляции под контакт.

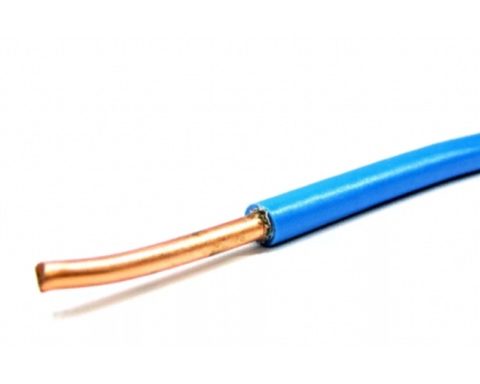

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.
Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.
Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.
Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.
Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.
Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.
Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

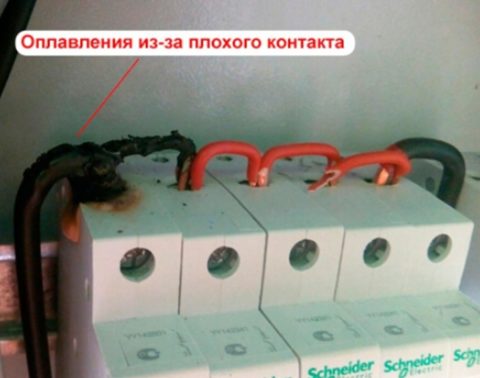

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару. |

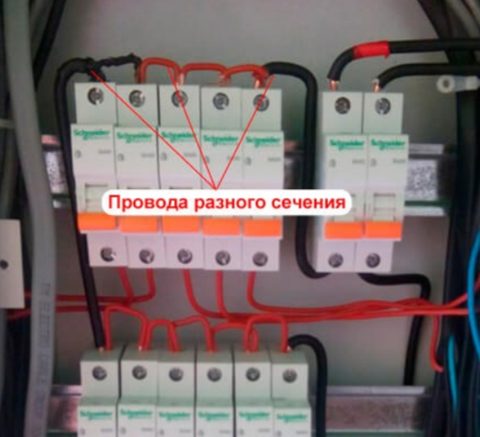

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.
Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.
Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.
Ошибка – 3. Формирование концов жил проводов и кабелей.
Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.
Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.
Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.
Присоединение к автомату многожильных проводов
Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.
Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.
Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.
Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.
Пайка проводов под зажим автомата — ERROR (ошибка)

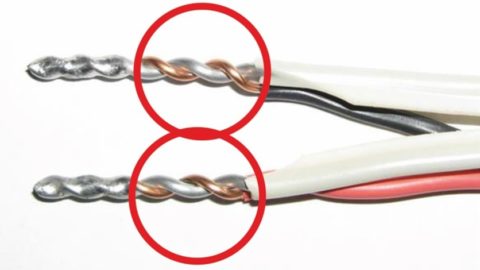

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.
Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?
При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

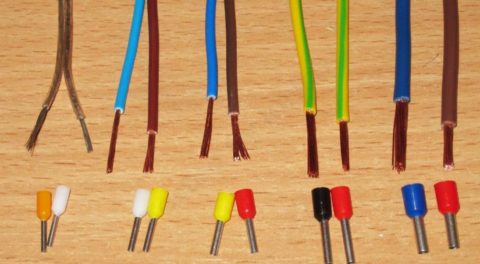

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.
Понравилась статья — поделись с друзьями!
Как подключить автоматический выключатель | Заметки электрика
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Подключить автоматический выключатель может практически каждый, но зачастую выполняют это не совсем правильно.
Дело в том, что между электриками идут постоянные споры: кто-то питание подключает на неподвижные контакты, а кто-то на подвижные. Спорить не нужно, открываем ПУЭ и читаем п.3.1.6:
Почти во всех автоматических выключателях, УЗО и дифавтоматах неподвижный контакт располагается сверху.
Вот пример однополюсного автомата ВА47-29 С16:
Аналогично, у дифавтомата АВДТ 32, С16, 30 (мА):
Из пункта 3.1.6. можно сделать вывод, что словосочетание «должно выполняться, как правило» носит скорее всего рекомендательный характер, т.е. не запрещает. Вот поэтому этим пунктом многие электрики и пренебрегают. В принципе это на работу автомата никак не влияет, он все равно отключится при коротком замыкании или перегрузе — неоднократно проверял сам лично.

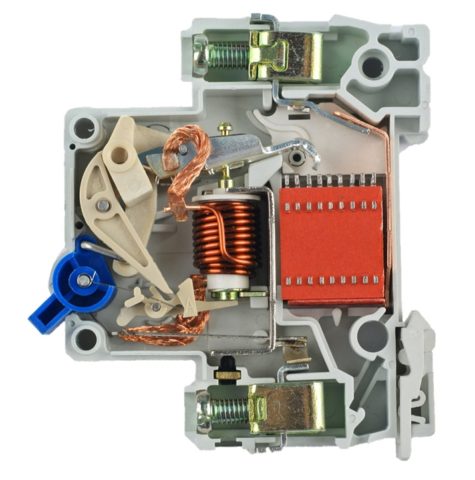

Рассмотрим вкратце устройство модульного однополюсного автомата ВА47-29. Дело в том, что поверхность неподвижного и подвижного контактов имеют разнородные сплавы. Согласно заводским испытаниям IEK, при коммутации переменного тока выгорание обоих контактов идет равномерно, поэтому здесь не критично с какой стороны подключать питание. А вот при коммутации постоянного тока значительной величины периодически наблюдается перенос металла с одного контакта на другой, поэтому в этом случае питание нужно подавать только на неподвижные контакты.
Лично я сторонник того, чтобы питание всегда подавалось на неподвижные контакты с целью привести к однообразию (везде одинаково) все схемы подключения автоматических выключателей, особенно, в жилом секторе.
При этом повысится электробезопасность при обслуживании и эксплуатации электрических сетей, уменьшатся ошибки персонала при выводе в ремонт электрооборудования и т.д.
Перейдем к практике.
Подключение однополюсных и двухполюсных автоматических выключателей
Как правило, в однофазных сетях 220 (В) применяют однополюсные или двухполюсные автоматы. Если ввод в квартиру выполнен двумя проводами (фаза L — красный цвет, ноль PEN — синий цвет), т.е. у Вас система TN-C (читайте про нее более подробно), то схема будет следующей:

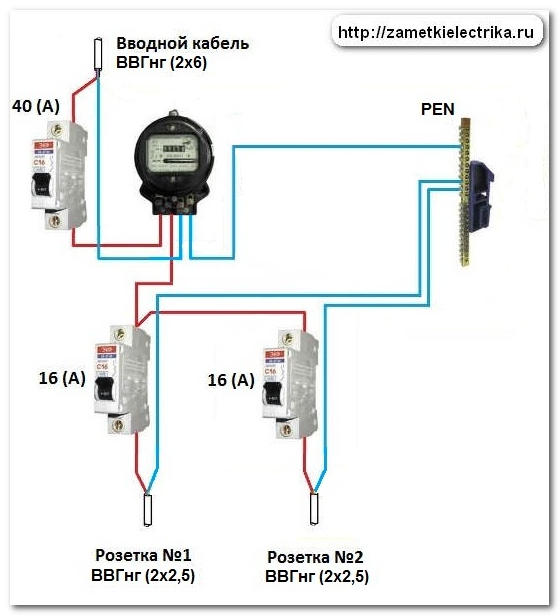

Питающая фаза подключается на клемму (1) вводного однополюсного автомата 40 (А), а далее с клеммы (2) проходит через однофазный счетчик и распределяется по групповым автоматам 16 (А). Питающий ноль проходит через счетчик и подключается к нулевой шине PEN.
Если ввод в квартиру выполнен тремя проводами (фаза L — красный цвет, ноль N — синий цвет, земля PE — желто-зеленый цвет), т.е. у Вас система TN-C-S или TN-S, то схема будет такой:
В этом случае питающая фаза подключается к вводному двухполюсному автомату 40 (А) на клемму (1), а ноль на клемму (3). С выходной клеммы (2) фаза проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и распределяется по групповым автоматическим выключателям 16 (А). С выходной клеммы (4) ноль проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и подключается на нулевую шину N.
Схема подключения трехполюсных и четырехполюсных автоматов защиты
Для подключения трехфазных двигателей применяются трехполюсные автоматы, например, ВАМУ-10.
На неподвижные контакты (1,3,5) подключается трехфазное питающее напряжение (А,В,С), а к подвижным контактам (2,4,6) подключается обмотка двигателя.
В трехфазных сетях с системой заземления TN-C, TN-C-S или TN-S также можно применять трехполюсные автоматические выключатели.
В трехфазных сетях с системой заземления TN-C-S или TN-S допускается устанавливать четырехполюсные автоматы. Они подключаются аналогично, только там добавлен еще один полюс «N».
Присоединение жил проводов и кабелей к автомату
У каждого автомата свои требования по подключению проводников: сечение, длина зачищаемой изоляции, тип соединения. Читайте паспорт — там все написано.
Например, для подключения автомата ВА47-29 С10 требуется зачистить жилу провода примерно на 0,7-1 (см).
Затем необходимо вставить ее в контактный зажим и зафиксировать с помощью винта.
После затягивания проверьте фиксацию провода путем легких подергиваний в разные стороны.
Если у Вас гибкий провод, то лучше применять наконечники соответствующего сечения.
Следите за тем, чтобы под контактный зажим не попала изоляция провода.
Не нужно сильно затягивать винт, т.к. это может привести к деформации корпуса автоматического выключателя. При деформации корпуса меняется положение внутренних токоведущих частей, что приводит к быстрому выходу его из строя или повышенному нагреву.
Как подключить несколько автоматических выключателей в одном ряду?

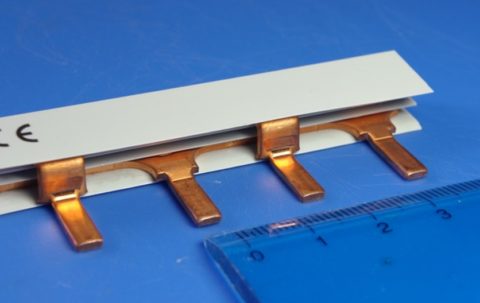

Если в одном ряду в щитке установлено несколько автоматов, то целесообразно соединить их между собой не перемычками из провода, а специальной медной соединительной шинкой (ШС) — «гребенкой». Она отрезается по нужной длине и подключает фазы ко всем автоматам в ряду в необходимой последовательности.
Более подробно о ней читайте в этой статье.
P.S. На этом я завершаю свою статью. Все имеющиеся у Вас вопросы задавайте в комментариях. Буду рад Вам помочь.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Как правильно подключить автоматы в электрическом щите
Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании. Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием. В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.
Классификация автоматических выключателей
Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:
- Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
- Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
- Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
- Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.
- Тип корпусной части. Она может быть модульной, литой или открытой.
- Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.
Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:
- Возможность размыкания электроцепи на расстоянии.
- Присутствие сигнальных контактных групп.
- Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.
Пошаговая схема выбора автоматического выключателя на видео:
Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.
В бытовых условиях чаще всего применяются модульные автоматические выключатели, маленькие и легкие. Название «модульные» они получили благодаря своей стандартной ширине, которая составляет 1 модуль (1,75 см).
С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:
- Дифференциальные.
- Автоматические.
- УЗО.
УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.
Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.
В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.
Защитные автоматы: устройство и принцип работы
Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.
В состав изделия входят такие элементы:
- Корпус.
- Система управления.
- Верхние и нижние клеммы.
- Устройство коммутации.
- Дугогасительная камера.
В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.
На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.
У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.
Такой выключатель оборудован индикатором положения, который позволяет легко узнать, включен автомат (красная лампочка) или выключен (зеленая).
Наглядно принцип работы автоматических выключателей на видео:
Расцепитель
Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.
Тепловой расцепитель
Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.
Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.
Магнитный расцепитель
Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.
Селективные автоматы с полупроводниковым расцепителем
Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.
Автоматический выключатель без расцепителя называется разъединителем.
Как выбрать автомат?
Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.
Основные параметры автоматических выключателей
К характеристикам защитных автоматов относятся:
- Номинальная величина тока (в Амперах).
- Рабочее напряжение электросети (в Вольтах).
- Максимальный ток короткого замыкания.
- Предельная коммутационная способность.
- Число полюсов.
Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.
При выборе чаще всего руководствуются такими основными показателями, как ток отключения при КЗ, а также ток перегрузки.
Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.
Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.
Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.
Установка защитного автомата в электрощитке своими руками
В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.
В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.
Для установки понадобятся контрольные приборы и инструмент, в который входят:
- Монтажный нож.
- Отвертки (крестовая и шлицевая).
- Мультиметр или индикаторная отвертка.
Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.
Двухфазное и трехфазное подключение более сложное, и желательно, чтобы оно выполнялось специалистом.
Однополюсный автомат
Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.
Применение одно, двух и трехполюсных автоматов на видео:
Двухполюсный автомат
Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.
Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.
Подсоединение проводов
К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.
Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:
- Фазный кабель – белый или коричневый.
- Нулевой провод – черный, синий или голубой.
- Проводник заземления – зеленый.
Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.
Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:
- Попадание изоляционного слоя под контактный зажим.
- Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.
Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.
В принципе, это не является ошибкой, но все же в этом случае лучше использовать специальную шину, нарезанную по нужному размеру – так называемую гребенку. С ее помощью провода подключаются к пакетникам в нужной последовательности.
Особенности подключения СИП к вводному автомату
Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.
Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.
Пошагово монтаж автомата – на следующем видео:
Заключение
В этой статье мы разобрались с вопросом, как правильно подключить защитные автоматы в электрическом щите, а также рассмотрели разновидности этих устройств и особенности их работы. Воспользовавшись изложенной информацией, вы сможете самостоятельно произвести установку пакетника и подключение его к домашней сети. Естественно, при этой процедуре нужно строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.
Как правильно подключить автомат: схемы подключения
Автор Aluarius На чтение 6 мин. Просмотров 1.8k. Опубликовано
Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.
Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.
Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.
И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.
Устройство автомата
Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.
Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.
Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.
Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.
Электромагнитный расцепитель
Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».
Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.
Тепловой расцепитель
Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.
Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.
Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.
Схемы подключения
Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.
Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.
Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.
Полезные советы
Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?
- У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
- Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
- Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
- Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
- Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.
Заключение по теме
Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.
Как подключить автомат к проводке в распределительном щитке
Каждый дом или квартира требует подключения к электроснабжению, осуществляемого посредством установки распределительных коробок. С целью безопасности и учета электроэнергии в щитках устанавливаются различные модули — приборы контроля, автоматы и другие средства защитного отключения. Существует множество различных вариантов, как можно подключить автоматический выключатель в цепь электрощита.
Как подключить автомат в щитке без ошибок
Современные распределительные электрощиты оснащаются различными модулями учета и защиты. Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Часто происходит их ошибочное подключение, вследствие чего нарушается работоспособность целого устройства.
При техобслуживании щитов неоднократно замечались нарушения монтажа сторонних модулей, приводивших к нестабильности работы системы. Подсоединение автоматических устройств не подразумевает особых знаний, тем более многие оснащены инструкцией или схемой подключения. Теоретически электрики знают, как правильно подключить автомат в электрическом щите, но в практике по невнимательности либо в спешке часто допускают ошибки.
Подключение автоматов в щитке вход сверху или снизу
Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Автоматические модули отключения имеют одну или несколько пар соединительных контактов. Одни являются фиксированными, другие подвижными, что часто приводит к заблуждению. Согласно пункту 3.1.6 правил установки электрооборудования, при одностороннем включении, подводка цепи на распределительную коробку должна осуществляться к неподвижным контактам.
Данное условие распространяется как на подключение автоматов, так и сторонние модули защиты. Иногда встречаются исключения, зависящие от марки, даты изготовления и других технических факторов. Чтобы верно смонтировать автомат в щиткесвоими руками, нужно разобраться, где находиться подвижный и неподвижный контакты.
На примере АВ серии ВА47-29, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Идентичное расположение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее назначение и расположение соединительных клемм. Аналогичными изготовителями являются компании Schneider Electric и Hager.
Средства УЗО предназначены для предотвращения коротких замыканий или перегрузок цепи. При возникновении угрозы скачков напряжения, срабатывает специальный разъединитель, локализующийся внутри блока. Его действие основано на тепловой или электромагнитной индукции. При этом неважно, к какой клемме будет подключена фаза. Поэтому включение автомата сверху или снизу не имеет существенной разницы, и в обоих случаях произойдет его отключение.
Почему не рекомендуется подключать АВ снизу
Некоторые модели современных изготовителей допускают подключение автоматов в распределительных щитах к нижним клеммам. Они оснащены специальными фиксирующими рейкамиили шинами.
Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не запрещает осуществлять соединение на нижний контакт. Данное правило работает как общепринятый порядок, благодаря которому, опытный электрик понимает, что перед обслуживанием электрощита необходимо обесточить его. Первое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Следовательно, после отключения на нижних контактах и отходящих цепях, напряжение отключится.
Если представить ситуацию, когда нижняя клемма используются для подключения фазных проводов, электриком, который не счел нужным соблюдать правила подключения согласно ПУЭ. Когда пришло время заменить автомат, другой специалист по привычке отключает питание верхнего контакта и пытается отсоединить автомат, касаясь нижних контактов голыми руками. В результате получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.
При Союзе все автоматические выключатели имели один стандарт, который предполагал расположение неподвижных клемм сверху. Теперь, учитывая разнообразие и широкий ассортимент АВ импортных производителей, трудно сказать, где какой расположен контакт. Одни компании придерживаются общепринятых правил, другие наоборот пытаются разнообразить свою продукцию, внося свои новшества.
На промышленных предприятиях вместо обычных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же сделать наоборот и перевернуть РБ, то его положение будет выглядеть непривычным и даже быть неудобным. Если посмотреть опытным глазом сразу видно правильность подключения. Если рубильник выставлен правильно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.
Подключаем провода к автомату кабель с монолитной жилой
При установке предохранительных устройств, нередко совершаются идентичные ошибки при подключении автомата. Чтобы не повторить их в будущем, стоит рассмотреть конкретныепримеры, которые совершаются намного чаще других.
Попадание изоляции под контакт — ошибка?
Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Часто случается так, что при установке автоматических выключателей либо смены коробки, спустя время, внутри него происходит выгорание проводки. Это случается, когда концы проводов плохо зачищены и частицы изоляции попадают под фиксатор, тем самым ухудшая плотность соединения. В связи с этим и происходит плавление изолирующего слоя электропроводкии изоляции автомата, что может вызвать возгорание.
Чтобы не сделать подобных ошибок, необходимо тщательно очистить концы проводов подсоединяемых к автоматической защите, после чего убедиться, что на зачищенных концах не осталось изолирующих частиц. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом.
Почему нельзя подключать несколько жил разных сечений на одну клемму?
Иногда возникает потребность установки нескольких автоматов, питаемых одной жилой и для этого целесообразно употреблять специальные рейки или гребенчатые шины. Однако они редкооказываются в наличии, поэтому приходится воспользоваться обычными перемычками — кусочками проводов, соединяющих питание с АВ.
Такое соединение можно осуществить в щитке своими руками. Для этого потребуются перемычки из электропровода идентичной площади поперечного сечения. Чтобы изготовить перемычку необязательно обрезать, очищать и соединять каждый кусочекмежду собой. Достаточно отмерить необходимую длину, чтобы хватило объединить все контакты АВ, а затем, придав необходимую форму, зачистить провод на изгибах, вставляющихся в зажимы автоматов. Таким образом, выходит целостная, непрерывная перемычка.
Не рекомендуется соединять автоматы посредством жил различного сечения. Когда концы будут фиксироваться в клеммах, толстые жилы затянутся хорошо, а жилы меньшего сечения, расположенные рядом окажутся ослабленными. Впоследствии, на этом месте начнет плавиться оболочка проводов и контактов АВ, что может спровоцировать возгорание.
При установке АВ в квартире или частном доме, применяют проводку сечением 2.5 мм2. Это обуславливается нагрузкой, объемом затрачиваемой энергии, а также указывает, на сколько ампер нужно ставить автомат.
Монтаж
Перед монтажом защитных устройств необходимо заранее определить, сколько проводов можно подключить к автомату, как будут соединяться питательные жилы, только после этого думать о подсоединении АВ к электроцепи. Если есть какие-то сомнения, то лучше обратится к основам установки электрооборудования. В них подробно описано, как правильно подключать автоматы в электрическом щите, подготавливать провода и осуществлять обслуживание электрощитов.
Для установки автомата в электрощит потребуются некоторые инструменты и материалы:
- Кабели одного сечения для основной цепи и перемычек при монтаже нескольких АВ.
- Изоляционная лента.
- Нож для очистки концов от изоляции.
- Отвертки различных типов — крестовая или шлицевая.
- Приборы для определения фазы — индикатор или мультиметр.
- Пассатижи или обычные кусачки.
Для того чтобы понять какие действия необходимо выполнять в разных ситуациях, нужно рассмотреть разные способы подключения — однополюсный и двухполюсный.
Однополюсный
При однополюсном подключении, необходимо наличие минусового и силового проводника. Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Нулевой проводник также запитывается посредством подключения через счетчик.
Иногда допускается монтаж АВ на нулевой проводник, хотя это перечит правилам, указанным в ПУЭ, где сказано, что расцепители ставятся тогда, когда при срабатывании будут обесточиваться всепроводники относящиеся к данной цепи. Многие устанавливают два автомата, один на плюс, второй на минус. Поэтому стоит задуматься, нужно ли ставить автоматы на ноль, когда существуетугроза несработки оборудования согласно описанию ПУЭ.
Двухполюсный
При таком подключении АВ в однофазных сетях, применяют три типа проводника — заземление, питание и нейтраль. Входные контакты, расположенные на верхней части АВ, маркированы нечетными числами, а выход — четными.
Питающая жила соединяется с входом 1, после чего плотно зажимается в клемме. Идентичным способом подсоединяется нейтраль, подходящая к клемме 3. Затем силовая жила проводится через прибор учета и равномерно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, посредством прохождения через трехфазные считывающие и защитные блоки.
Особенности схем подключения
Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.
Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.
Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.
Схема Подключения Автоматов — tokzamer.ru
Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.
Белая — фаза, который соединяется с ближайшим автоматом в верхней части.
Оголенный конец должен немного выступать за пределы автомата, а защищать их должен диэлектрический корпус, надеваемый поверх выключателя.
установка и подключение автоматов

Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы.
Четырехполюсные автоматы подключаются в трехфазную сеть как вводные автоматы, где фазы используются как отдельные линии сети с индивидуальными элементами нагрузки.
Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Они бывают разных размеров, в том числе и под два автомата.

Как вариант, вместо скруток можно применить соединение жил проводов сжимами с изолированными корпусами. Коль проводка скрытая, то обратите внимание на первый тип, а если открытая — то на второй.

Подробно о простой схеме Рассмотрим подключение УЗО с автоматами на простой квартирный щит. Для этого используется специальное обжимное устройство, купить которое можно в магазинах электрики.

Электропроводка как разделить на группы. Электропроводка своими руками
Основные виды автоматических выключателей
Размещают схему подключения УЗО на его корпусе. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару. На примере АВ серии ВА, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.
Отличия типов электрических автоматов B и C не так существенны; Номинальный ток. Разберём подробнее нанесённые на автомат знаки и цифры: Бренд.

Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка.

Основной рабочей частью является биметаллическая пластина.
Если не разберетесь, пишите подскажу.
Провод, рассчитанный под используемый бытовой прибор, сечение должно превышать в два раза нагрузку.

Показывает текущее состояние контактов.

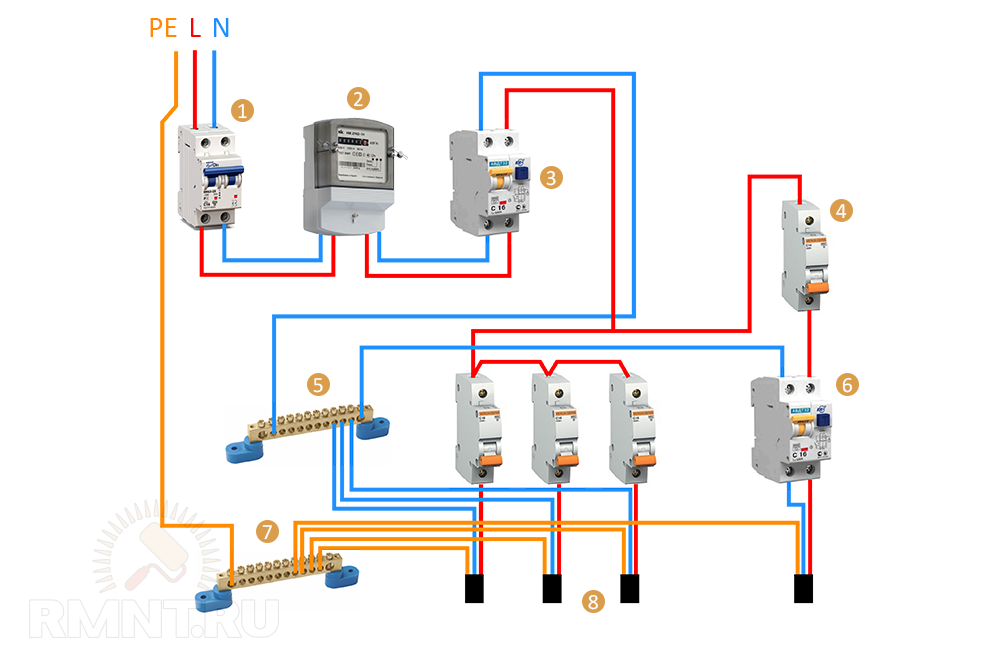

Электрическая схема подключения автоматических выключателей.

Смотрите также: Как пользоваться прибором
Подключаем провода к автомату – кабель с монолитной жилой
Можно свести жилые помещения под один автомат, на другой повесить бойлер, на третий автомат кондиционер и т. Методики проверки УЗО Монтаж электрического щитка Электрический щиток в квартире, его важность в системе электроснабжения дома чрезвычайно велика.
Номинальное напряжение. Перед нами автомат серии ВА фирмы iek.
Через автоматический выключатель подключают фазный провод, заземляющий и нейтральный проводник, на осветительные приборы и розетки проходит напрямую.

Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки. Подключение автоматов в щитке вход сверху или снизу Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Исключительно полезна установка УЗО там, где присутствуют дети.
Что важно сделать И вот вы подошли, к, пожалуй, самому ответственному моменту — заполнению щитка. Что сказано в ПУЭ по этому поводу? Также может устанавливаться в качестве защиты между щитом и помещением.
Показатель рабочего тока. Выводы и полезное видео по теме Нюансы установки всех элементов на квартирном щитке : Подробности монтажа УЗО: УЗО и автоматы — оборудование технически сложное. Причем на каждую группу нужен автомат со своими характеристиками. Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения.
Что сказано в ПУЭ по этому поводу? Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.
Смотреть нужно на 1 и 3 контакте если смтреть слева на право , туда подключены жилы питающих проводов. Проводники неправильно соединяются.
Схема подключения ДИФАВТОМАТА.
Как выбрать
Возгорание по вине электропроводки возможно также при перегрузке электропроводки, что ведет к перегреву изоляции и возможному короткому замыканию и воспламенению изоляции. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.
При этом неважно, к какой клемме будет подключена фаза. Предельная коммутационная способность. Как выбрать автомат?
Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в щитке , считающиеся основными.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты верхние? Показатель рабочего тока. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты.
Читайте также: Сделать смету на электромонтажные работы скачать
Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов.
Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом. Установка однофазной схемы не слишком отличается от монтажа трёхфазного способа.
Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров по количеству ответвлений. Используется преимущественно в трехфазных цепях. Где применяются и как подключаются одно-, двух-, трех- и четырехполюсные автоматы В однофазных сетях напряжением В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. Он может быть переменным, постоянным или же комбинированным.
После этого, на основе уже имеющихся данных и создается схема щитка. Чего не следует делать?
Автоматический выключатель. Опасная ошибка при выборе.
Как в Щитке Подключить Автомат: Поэтапная Инструкция

Перфекционизм для электриков важен не меньше, чем для эстетов
Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.
Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.
Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.
Порядок подключения автоматов – что нужно помнить всегда
Казалось бы, что может пойти не так при подключении однополюсного автомата?
Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.
Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Как поменять автомат в щитке — работа с электричеством всегда требует ответственного отношения к делу
Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.
Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.
Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.
Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Выдержка из ПУЭ – всегда при возникновении вопросов нужно обращаться за помощью к технической документации
Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Перед вами однополюсной автомат в разрезе
- Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Как подключить автоматы в щитке — схематическое обозначение разных типов контактов на автомате
Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.
Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?
- Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
- Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Как подключаются автоматы в щитке: ABB – однополюсной автомат
- Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
- В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
- Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

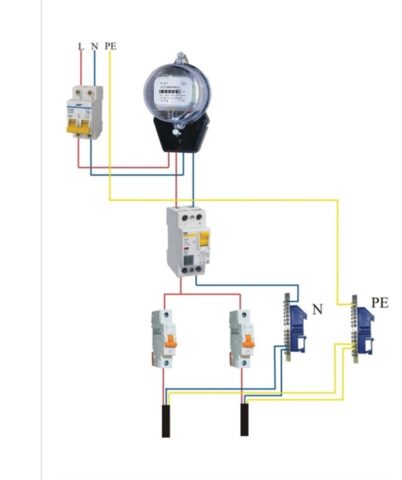

Параллельная схема подключения автомата в щитке
Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.
Подключение к автомату проводов
В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.
- Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Зачищенный от изоляции провод – используйте специальный инструмент, чтобы не повредить металлическую жилу
- Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
- Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.
- Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Неразрывная перемычка заводского производства – плоские выводы фиксируются очень надежно
Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.
Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

Электрик установил провода разного сечения – заметно оплавление изоляции на черных проводах
В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.
Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.
Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.
На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

Из-за локального перегрева изоляция провода и корпус автомата оплавились – цена неправильной установки пожар и все вытекающие последствия
По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.
- Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.
- Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
- Для этого зачистите не 1, а 2 см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.
Как присоединить к автомату многожильный провод
Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Выводы многожильных проводов стоит оконцевать – наконечника разных размеров
Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.
Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.
Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.
Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.
Допускается ли пайка проводов при подключении автомата

Подключение автомата в щитке – запаянное соединение под высокой нагрузкой будет ненадежным
Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?
Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.
При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.
Порядок установки устройств в щитке
Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.
Шаги, фото | Описание |

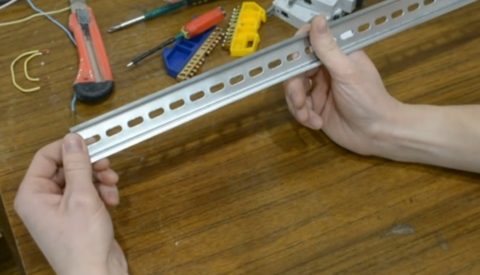

![]() Шаг 1 – установка DIN рейки |
Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь. |

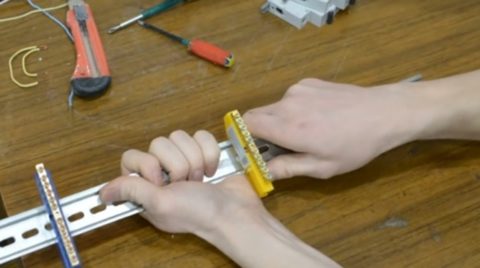

![]() Шаг 2 – установка шин |
На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края.
Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов. |

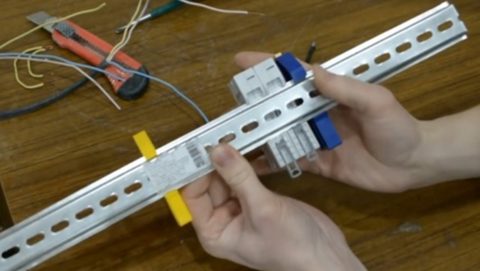

![]() Шаг 3 – установка автоматов |
Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять. |

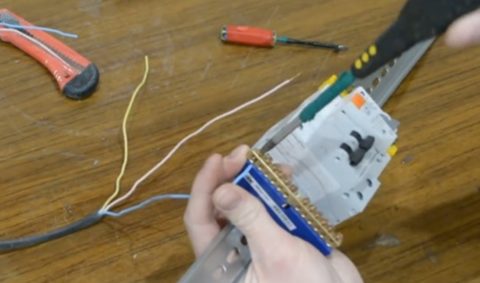

![]() Шаг 4 – подключения нуля |
Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза.
Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто. |
![]() Шаг 5 – подключение фазы (первым запитывается обычно автомат слева) |
Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание. |

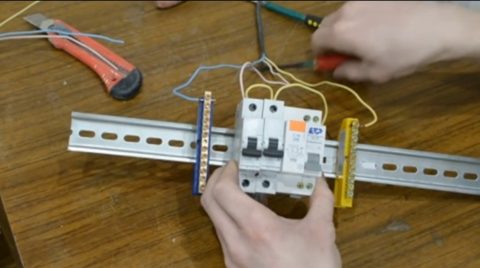

![]() Шаг 6 – подключение диф автомата |
Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении?
На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу. |

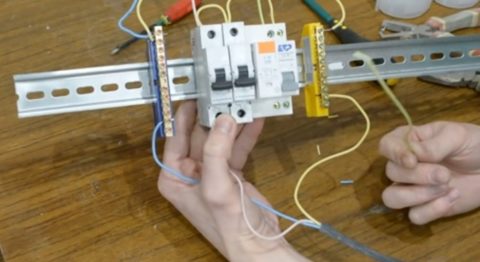

![]() Шаг 7 – подключение проводов, идущих от комнат |
Далее автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам, розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом.
|
Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.
Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.
Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.
Видео в этой статье помогут в изучении темы.
c # — Как использовать автоматический выключатель?
Переполнение стека- Около
- Товары
- Для команд
- Переполнение стека Общественные вопросы и ответы
- Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
- работы Программирование и связанные с ним технические возможности карьерного роста
- Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
- реклама Обратитесь к разработчикам и технологам со всего мира
- О компании
Istio / Circuit Breaking
В этой задаче показано, как настроить прерывание цепи для соединений, запросов, и обнаружение выбросов.
Прерывание цепи — важный шаблон для создания отказоустойчивого микросервиса. Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.
В этой задаче вы настроите правила разрыва цепи, а затем протестируете конфигурация путем преднамеренного отключения автоматического выключателя.
Приложение httpbin
служит серверной службой для этой задачи.
Создайте клиента для отправки трафика на службу httpbin
. Клиент
простой клиент нагрузочного тестирования под названием fortio.
Fortio позволяет контролировать количество подключений, параллелизм и
задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя.
политики, которые вы установили в DestinationRule
.
Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.
В настройках DestinationRule
вы указали maxConnections: 1
и
http1MaxPendingRequests: 1
. Эти правила указывают, что если вы превысите
одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда
istio-proxy
открывает канал для дальнейших запросов и подключений.
Позвоните в службу с двумя одновременными подключениями ( -c 2
) и отправьте 20 запросов
( -n 20
):
$ kubectl exec -it "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Warning http: // httpbin: 8000 / прибудете
20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Закончилось через 59,8524 мс: 20 звонков. QPS = 334,16
Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
# диапазон, средняя точка, процентиль, количество
> = 0,000499 <= 0,001, 0,0007495, 10,00, 2
> 0,001 <= 0,002, 0,0015, 15,00, 1
> 0,003 <= 0,004, 0,0035, 45,00, 6
> 0,004 <= 0,005, 0,0045, 55,00, 2
> 0,005 <= 0,006, 0,0055, 60,00, 1
> 0,006 <= 0,007, 0,0065, 70,00, 2
> 0,007 <= 0,008, 0,0075, 80,00, 2
> 0,008 <= 0,009, 0,0085, 85,00, 1
> 0,011 <= 0,012, 0,0115, 90,00, 1
> 0,012 <= 0.014, 0,013, 95,00, 1
> 0,014 <= 0,0144329, 0,0142165, 100,00, 1
# target 50% 0,0045
# target 75% 0,0075
# target 90% 0,012
# target 99% 0,0143463
# target 99,9% 0,0144242
Используемых сокетов: 4 (для идеальной поддержки активности - 2)
Код 200: 17 (85,0%)
Код 503: 3 (15,0%)
Размеры заголовка ответа: количество 20, средн. 195,65 +/- 82,19 мин. 0 макс. 231 сумма 3913
Тело ответа / общие размеры: количество 20 ср. 729,9 +/- 205,4 мин. 241 макс. 817 сумма 14598
Всего выполнено 20 вызовов (плюс 0 разминок) в среднем 5,687 мс, 334,2 запросов в секунду
Интересно видеть, что почти все запросы были выполнены! istio-прокси
дает некоторую свободу действий.
Код 200: 17 (85,0%)
Код 503: 3 (15,0%)
Увеличьте количество одновременных подключений до 3:
$ kubectl exec -it "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Предупреждение http: // httpbin: 8000 / get
20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Обработанный код ошибки 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Завершено через 51,9946 мс: 30 звонков. QPS = 576,98
Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
# диапазон, средняя точка, процентиль, количество
> = 0.0004298 <= 0,001, 0,0007149, 16,67, 5
> 0,001 <= 0,002, 0,0015, 36,67, 6
> 0,002 <= 0,003, 0,0025, 50,00, 4
> 0,003 <= 0,004, 0,0035, 60,00, 3
> 0,004 <= 0,005, 0,0045, 66,67, 2
> 0,005 <= 0,006, 0,0055, 76,67, 3
> 0,006 <= 0,007, 0,0065, 83,33, 2
> 0,007 <= 0,008, 0,0075, 86,67, 1
> 0,008 <= 0,009, 0,0085, 90,00, 1
> 0,009 <= 0,01, 0,0095, 96,67, 2
> 0,014 <= 0,015943, 0,0149715, 100,00, 1
# target 50% 0,003
# цель 75% 0.00583333
# target 90% 0,009
# target 99% 0,0153601
# target 99,9% 0,0158847
Используемых сокетов: 20 (для идеальной поддержки активности - 3)
Код 200: 11 (36,7%)
Код 503: 19 (63,3%)
Размеры заголовка ответа: количество 30 ср. 84,366667 +/- 110,9 мин 0 макс 231 сумма 2531
Тело ответа / общие размеры: количество 30 ср. 451,86667 +/- 277,1 мин. 241 макс. 817 сумма 13556
Всего выполнено 30 вызовов (плюс 0 разминок) 4.000 мс в среднем, 577.0 запросов в секунду
Теперь вы начинаете видеть ожидаемое поведение при размыкании цепи. Только 36,7% запросы выполнены успешно, а остальные были перехвачены прерыванием цепи:
Код 200: 11 (36.7%)
Код 503: 19 (63,3%)
Запросите статистику istio-proxy
, чтобы увидеть больше:
$ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_total: 29
Вы можете увидеть 21
для значения upstream_rq_pending_overflow
, что означает 21
до сих пор звонки были помечены как разрыв цепи.
Осуществить размыкание выключателя при переходе через ноль тока
Simscape / Электрооборудование / Специализированные системы питания / Основные блоки / элементы
Описание
Блок выключателя реализует автоматический выключатель, время размыкания и замыкания которого может контролироваться либо с внешнего Simulink ® (режим внешнего управления) или от таймера внутреннего управления (режим внутреннего управления).
В модель включена демпфирующая цепь серии RS-CS.Его можно подключить к автоматическому выключателю. Если блок выключателя включен последовательно с индуктивной цепью, разомкнутой цепью или источником тока, вы должны использовать демпфер.
Когда блок выключателя установлен в режиме внешнего управления, вход Simulink появляется на значке блока. Управляющий сигнал, подключенный к входу Simulink, должен быть либо 0
, который размыкает прерыватель, либо любым положительным значением, которое замыкает прерыватель. Для наглядности для включения выключателя обычно используется сигнал 1
.
Когда блок выключателя установлен в режиме внутреннего управления, время переключения указывается в диалоговом окне блока.
Когда выключатель замкнут, он представлен сопротивлением Ron. Значение Ron можно установить настолько малым, насколько необходимо, чтобы им можно было пренебречь по сравнению с внешними компонентами (типичное значение составляет 10 МОм). Когда выключатель разомкнут, он имеет бесконечное сопротивление.
Процесс гашения дуги моделируется путем размыкания выключателя, когда его ток проходит через 0 при первом переходе через ноль тока после перехода управляющего входа Simulink с 1 на 0.
Эксплуатация | Условия |
---|---|
Выключатель замыкается, когда | Управляющий сигнал переходит в 1 (для дискретных систем управляющий сигнал должен оставаться на 1 в течение по крайней мере, в три раза превышающий период выборки) |
Выключатель размыкается, когда | Управляющий сигнал переходит на 0 Ток выключателя проходит через 0 |
Примечание
Блок выключателя может быть неподходящим коммутационное устройство для цепей постоянного тока.Для таких приложений рекомендуется использовать блок Ideal Switch в качестве коммутационного устройства.
Ограничения
Когда блок подключается последовательно с индуктором или другим источником тока, необходимо добавить демпфирующую цепь. В большинстве приложений вы можете использовать резистивный демпфер (параметр демпфирующей емкости установлен на inf
) с большим номиналом резистора ( демпферный сопротивление установлен на 1e6
или около того). Из-за ограничений моделирования внутренняя индуктивность выключателя Ron не может быть установлена на 0.
Используйте алгоритм жесткого интегрирования для моделирования цепей с блоком Breaker. ode23tb
с параметрами по умолчанию обычно дает лучшую скорость моделирования.
Для дискретных моделей управляющий сигнал должен оставаться на уровне 1 как минимум в течение трех периодов времени выборки, чтобы правильно закрыть блок выключателя, в противном случае устройство остается открытым.
.Как сбросить автоматический выключатель
В большинстве домов используются автоматические выключатели, отключающие питание комнаты при возникновении электрической перегрузки или короткого замыкания. Автоматический выключатель удобно отключает питание только проблемной цепи, не отключая все в доме [источник: Barnhart, Carey, Hamilton, Prestly, Strong]
Вот как сбросить автоматический выключатель. Важно: Во избежание поражения электрическим током наденьте защитные очки, убедитесь, что ваши руки сухие, отойдите в сторону и стойте на сухой поверхности при включении автоматического выключателя.
- Выключите все освещение и отключите все от электросети в затронутой комнате или комнатах.
- Возьмите фонарик и откройте панель автоматического выключателя, чтобы вы могли видеть автоматические выключатели. Каждый прерыватель имеет три положения: на , на и центральное положение.
- Найдите автоматический выключатель с переключателем в центральном положении.
- Установите переключатель на на , а затем на на .
- Подождите немного, чтобы проверить, остается ли переключатель в положении на . Если это так, автоматический выключатель сбрасывается, и в комнату восстанавливается питание. Если переключатель не остается в положении на , это указывает на серьезную проблему с проводкой. Обратитесь к квалифицированному электрику.
Предполагая, что переключатель остается включенным, пора найти причину проблемы. Двумя наиболее распространенными причинами являются короткое замыкание устройства или одновременное выполнение слишком большого количества вещей, что приводит к перегрузке цепи.
Вот как найти проблему:
- Проверьте короткое замыкание, включив каждый свет. Если прерыватель остается включенным, осторожно подключите каждое устройство. Если автоматический выключатель срабатывает, когда вы что-то подключаете, вы нашли источник проблемы. Отключите устройство от сети и перезапустите прерыватель. Вы можете проверить подозрение на короткое замыкание, проверив шнур питания на наличие расплавленной изоляции. Также проверьте вилку и розетку на запах гари или обугливания.
- Проверьте, нет ли перегрузки, подключив все и включив все.Если срабатывает прерыватель, либо выключите некоторые источники энергии, такие как кондиционер или обогреватели, либо подключите их к розетке другой цепи [источник: сделай сам].
