Как правильно подключить теплый пол: Правильное подключение электрического теплого пола

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

К сведению! Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Смотрите видео

К сведению! Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Смотрите видео

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

К сведению! При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Видео

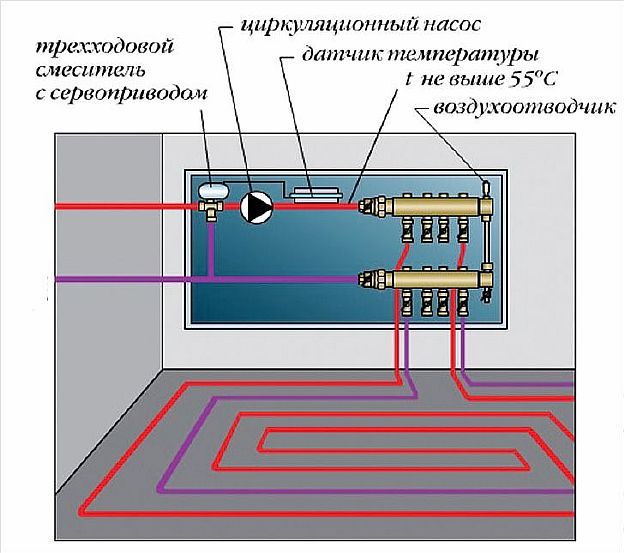

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Видео

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

К сведению! При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

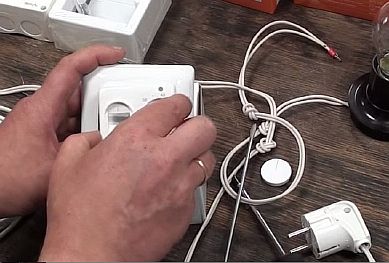

Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

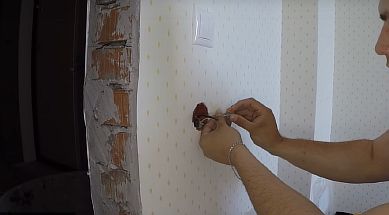

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Как подключить теплый пол к терморегулятору: инструкция, схема подключения и настройка

Владельцы квартир всё чаще устанавливают у себя тёплые кабельные полы или инфракрасные маты, как основное или дополнительное отопление. Это связано с тем, что они экономичны, комфортны, не портят интерьер. Но без терморегулятора достичь требуемого температурного показателя не возможно.

Статья поможет разобраться во всём многообразии регуляторов. Мы расскажем — что такое термостат, как он работает, какие есть виды, каким производителям лучше отдавать предпочтение. Вы узнаете — как подключить тёплый пол к терморегулятору.

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Кроме того, терморегулятор может включать экономичный режим в ночное время, а также можно установить полное его отключение в заданный период времени, а это — экономия электрического тока.

Виды

Есть несколько видов терморегуляторов, они различаются способами управления: механические, цифровые, программируемые. Кроме того, приборы отличаются  количеством каналов управления:

• двухзоновые — функционируют сразу на двух участках отопительной системы;
• одноканальные — сигналы обрабатываются с одного датчика.

По монтажу, бывают — настенные и встроенные.

Механический

Прибор простой, стоит не дорого. Имеет переключатель кругового типа на лицевой стороне, для настройки он поворачивается по кругу.

Есть устройства, оснащённые несколькими режимами регулировки. Процесс включения и выключения ручной, отсутствует возможность экономить электричество.

Механический терморегулятор

Цифровой

Популярный термостат современного класса. Им можно производить регулировку температурного уровня достаточно точно. Бывают приборы как встраиваемые, так и накладные, с сенсорным или кнопочным вводом.

Наличие электронного табло позволяет устанавливать необходимую температуру тёплого пола. Дополнительные функции — автоматическое отключение, возможность установки подающего питания на пару градусов ниже, что позволит экономить электрическую энергию.

Программируемый

Программируемый термостат — имеет повышенную эффективность, но цена дорогая. Встраиваемые устройства бывают небольшого размера, или в виде больших сенсорных панелей.

Электроника аппарата позволяет осуществлять точную установку температурного уровня, а также время включения и отключения прибора. Все показатели отражаются на панели терморегулятора. Принцип работы даёт возможность экономить на потреблении энергии.

Комбинированный

Блок регулятора выглядит просто, оснащён внешним пультам управления. Включение и выключение механического термостата осуществляется вручную.

Аппарат укомплектован пультам управления, что позволяет не монтировать его на стене — это плюс, так как коробочка не портит дизайн помещения.

Какой терморегулятор выбрать

Механический аппарат подойдёт для небольших обогреваемых площадей, например ванная комната. Потребление электричества, для обогрева такого помещения, не значительное, при этом пол будет прогреваться быстро. Осуществлять программирование режимов нагрева в такой комнате не имеет смысла.

Если помещение просторное, то для его обогрева потребуется большой объём ресурса, важна возможность регулировки нагрева. То есть, чтобы тёплый пол грел тогда, когда в комнате находятся люди. В данном случае, рекомендованы цифровые или программированные модели, их высокая цена компенсируется сокращением затрат на электричество при эксплуатации.

Важно учитывать мощность прибора. Если есть вероятность превышения показателя максимальной мощности термостата, то следует брать программированный.

Производители

К основным производителям, выпускающим терморегуляторы для тёплых полов, относятся:

1. Технолюкс — известная фирма. Выпускаемые модели качественные, просты в установке и регулировке. Недостаток — высокая стоимость материалов.
2. Grand Meyer — бренд популярен во всём мире, его продукция качественная, и по доступной цена.
3. Energy — приборы этой фирмы подходят для любых тёплых полов. Они оборудованы ЖК-дисплеем, и способны экономить ресурс.

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

1. Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет. Особенно это важно, при наличии встроенного терморегулятора.
2. Не устанавливать на наружной стене, которая контактирует с улицей.
3. Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
4. При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
5. Располагать вблизи электрической сети.
6. На расположение регулятора также влияет размер провода от датчика. Его следует размещать на расстоянии не менее 50 см от стены.

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

Схема подключения теплого пола к терморегулятору

Практически у всех регуляторов одинаковая схема подключения. В комплект магазинных приборов входит инструкция.

Терморегулятор представляет собой квадратную коробку с распиновкой выводов. На задней стенке есть схема — как подключить провода. Даже любитель может разобраться в инструкции, так как все клеммы пронумерованы:

• № 1 — 2 — для питающего кабеля;
• 3 — 4 — для нагревательных элементов;
• 6 — 7 — для термодатчика тёплого пола.

Есть маркировка из букв:

• L — фаза, для белого, чёрного, коричневого проводника;
• N — ноль, для синего кабеля.

Бывают модели, где для подключения заземления и экранированной оплётки есть отдельная клемма (земля — жёлто-зелёный провод). Современные приборы, имеющие дистанционное управление обладают дополнительной клеммой, чтобы подключать данные каналы.

Схема подключения терморегулятора

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

• Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.

Подрезаем провода

• Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.

Производим заземление

• Снимается с термостата верхняя крышка с экраном.

Снимаем крышку с терморегулятора

• Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.

Ослабляем клеммы

• Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.

Подсоединяем термодатчик

• Подводится источник электроэнергии:
• разъём номер 1 — к нему подсоединяется фазовый кабель L;
• гнездо 2 — нулевой N.

Подключаем питание

• Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
• в третью клемму вставляется провод N;
• в четвертую — фаза L.

Подключаем кабель пола

• Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.

Помещаем прибор в подрозетник

• Фиксируется терморегулятор саморезами к подрозетнику.

Крепим на саморезы

• Одевается верхняя лицевая панель.

Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот  безопасность под вопросом.

Если перепутаны провода, то при выключении прибора, произойдёт разрыв не фазового, а нулевого проводника. В итоге, в тёплом полу фазовый проводник не отключится, что несомненно опасно.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции

Отличия в подключении термостата от вида кабеля

Схемы подсоединения терморегулятора к тёплым полам с разным кабелем, не значительно, но отличаются. У кабелей различное строение и количество жил, бывают: двухжильные и одножильные.

Подключение к термостату двужильного кабеля

Двужильный кабель — три провода под защитной оболочкой. Два токопроводящих (коричневого и синего цвета), один заземляющий (жёлто-зелёный). Данный вид предпочтительней при оборудовании тёплых полов, так как подсоединяется к термостату только одним концом.

Схема подключения:

• в 3 клемму вставляется коричневый фазовый проводник;
• в 4 — синий нулевой;
• в 5 — заземляющий.

Схема с двужильным кабелем

 Одножильного кабеля

Одножильный кабель — в нём всего один токоведущий провод, а второй заземляющий. Особенности подключения следующие:

• к 3 — 4 контакту подсоединяются оба конца токоведущего кабеля;
• к 5 подводится заземление.

Схема с одножильным кабелем

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

1. Нажимается клавиша включения электропитания «0»;
2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
3. Когда набирается температура, высвечивается «set»;
4. Желаемый температурный уровень отражается на индикаторе «run»;
5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

• подъёма;
• ухода из дома;
• возвращения на обед;
• ухода с обеда;
• возвращения вечером;
• ночное.

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

• калибровка, переключение и одновременное включение датчиков;
• настройка температурного ограничения;
• установка шага включения и отключения температуры;
• регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Видео инструкция: как самостоятельно подключить

как правильно подключить сервопривод, грамотная схема подсоединения одножильного теплого пола через полотенцесушитель

Основой теплого пола могут быть различные виды схем подключения. Подключение электрических приборов требует опыта. Для грамотного выполнения работ пригодятся знания об основных правилах установки электрических приборов.

Особенности и виды

Электрические системы включают одножильный или двухжильный кабель. Способ укладки нагревательных элементов бывает ленточным, а тип кабеля – резистивным. Еще стоит рассмотреть подробнее тонкости подключения популярной сегодня ИК системы теплого пола.

В чем различия между одножильным или двухжильным кабелем? Отличия как раз в способах монтажа. Одножильный кабель предполагает возврат к термодатчику. С двужильным кабелем цепь замыкается специальным наконечником. Плюс выбора двужильного варианта в простом монтаже и возможностях установки в комнатах, отличающихся сложностью планировки.

Резистивный кабель обеспечит единую температуру элементов на любом участке системы, что часто бывает неудобно. Изменение степени нагрева жил обеспечит экранированный саморегулирующийся двужильный кабель. Нагрев может быть взаимосвязан с изменением температуры в комнатах. Состояние окружающей среды учитывает специальное внутреннее устройство. Рассмотрим подробнее преимущества двух вариантов нагревательных элементов:

Одножильный кабель:

• невысокая цена;
• выдерживает высокую температуру;
• меньше расходуется электричество.

Двухжильный кабель:

• легкий монтаж;
• неизменность естественного электромагнитного поля в помещении;
• отсутствие необходимости установки термодатчика.

О правильном выборе двухжильного кабеля расскажет обозначение CT, CF, CR. Провод должен быть обеспечен наружной изоляцией и медным экраном. Устройство одножильного элемента требует обязательного термодатчика. При этом один конец кабеля подцепляется к устройству. Затем провод пропускают по помещению. После второй конец кабеля опять возвращают к термодатчику, замыкая систему. Наличие электромагнитного поля одножильного провода можно исключить выбором варианта с тефлоновой защитой. Защита качественно уменьшит излучение.

При обустройстве ИК теплого пола стоит понимать, что помещения будут прогреваться за счет излучения инфракрасных волн. Принцип функционирования схож с применением электрических кабелей. Основная характеристика – потребление немалого количества энергии. Но инфракрасная пленка отличается некоторыми конструктивными достоинствами. Например:

• положительное действие инфракрасного излучения на человека;
• несложная установка;
• необязательное наличие защитного слоя при укладке таких основ как плитка, ламинат, паркет или доска;
• равномерность теплого излучения.

При монтаже таких оснований как линолеум, ковролин и прочее подобное, все же потребуется жесткое основание, в качестве которого подойдет фанера. Но даже в этом случае ИК теплый пол монтировать проще и быстрее, чем прокладывать кабельный вариант. Возможно, и в этом кроется секрет популярности данного вида.

Значительной экономии электричества можно добиться с водной системой. Водный пол – это вид обогревательного элемента, который состоит из трубок, вдавленных в бетон. По ним циркулирует жидкость, подогреваемая отопительным котлом. В многоквартирных домах возможна установка системы без дополнительного котла. Теплоноситель будет поступать из магистрали.

Самая простая схема объединяет все трубы в единый коллектор. Усовершенствованная схема предполагает дополнение в виде трехходового клапана с термодатчиком и термоголовкой. Рассмотрим подробнее все виды.

Схема подключения теплого пола

Последовательная схема электрополов подразумевает следующие этапы работ:

• определение места укладки и термодатчика;
• укладка кабельных матов/проводов;
• изменение направления матов/проводов при необходимости;

• установка датчика температуры;
• подключение системы к терморегулятору;
• покрытие матов/проводов стяжкой;
• укладка финишного покрытия пола.

Если подключение нагревательных элементов осуществляется через терморегулятор, то стоит принять во внимание популярные виды этих устройств. Они бывают механические или интеллектуальные, контролирующие показатели окружающей среды и самого пола. Монтаж может быть осуществлен от полотенцесушителя, сервопривода, к гребенке.

Монтаж теплого пола доступно осуществить самостоятельно, только если есть уверенность в своих умениях.

Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Подключение к электросети может быть осуществлено через розетку или через специальный электрощит. На сегодняшний день наиболее популярные устройства – электронные терморегуляторы. Отдельное автоматическое устройство, подключенное через электрический щит, послужит обеспечением номинала мощности при разнице в напряжении. Ограничением служит максимальное напряжение, которое требуется устройству. Эта величина должна быть идентичной той, что выдает система.

Схема установки к электричеству следующая:

• установка датчика;
• подводка сетевых кабелей;
• подводка жил самой системы.

Жилы системы снабжаются соответствующими буквами или цветом. Для проверки соответствия сетевых жил можно применить индикаторную отвертку. На них не всегда присутствует маркировка.

Если концом инструмента прикоснутся к фазе, то на ней загорится лампочка.

Для подключения сети выполняют действия:

1. Подключить жилы сети к датчику, контакты 1,2. Обозначения можно посмотреть сбоку терморегулятора.
2. К гнезду один подключить фазу (L), к контакту 2 подключить ноль (N).
3. Жилы присоединяются к контактам 3 (N), 4 (L).
4. К 5 и 6 осуществляется подключение термодатчика.

Далее можно проверить исправность подключения. Нужно включить устройство и установить минимальную температуру. Затем увеличить показания до максимальных значений.

Водяной теплый пол

Установка системы отличается, ее основные принципы далее:

Подключение коллектора:

• установка коробки так, чтобы к ней можно было в дальнейшем получить доступ;
• установка запорных кранов;
• подключение подачи и обратного хода жидкости;
• соединение труб с коробкой. Если трубы различаются диаметрами, то возможно использование переходников;

• установка измерительных приборов, которые помогут в контроле показателей;
• установка смесительного насоса. Хотя подключение может быть осуществлено и без насоса. Он нужен для уменьшения температуры носителя при перегреве;
• установка отдельных коробок для каждой комнаты, если нужна регулировка в отдельных комнатах.

Водяной теплый пол подключается последовательно или параллельно. Последовательная схема нуждается в дополнительном циркуляционном насосе, который обеспечит подачу жидкости. Система отличается высокой производительностью. Плюс параллельного способа в том, что каждая из веток системы может работать отдельно. Отводы требуют установки дополнительной запорной арматуры. Еще один положительный момент упрощенный монтаж.

Инфракрасный теплый пол

Инфракрасный теплый пол подключается через термодатчики. Это устройство будет способствовать в экономии электроэнергии и превращает вашу систему в автоматическую. Типовая установка ИК пленки через термодатчик имеет стандартный вид. Как и в случае с кабельной системой, фаза и ноль цепляются к соответствующим клеммам на регуляторе. Из оставшихся разъемов выходят жилы на термодатчике. Небольшая отрицательная характеристика схемы – путаница кабелей между собой.

Некоторые новички применяют альтернативный способ подключения инфракрасной пленки без пересечения кабелей. В этом случае все фазные проводники заводятся с одной стороны, а ноль с другой стороны. При монтаже этой схемы нужно очень внимательно соединять одноименные контакты согласно схеме.

Как правильно подключить своими руками?

Общие принципы монтажа и установки системы к электричеству уже рассмотрены выше. Стоит изучить подробнее схему монтажа отдельных видов.

Так, например, монтаж и установка при первом запуске, включающего нагревательные кабели возможен после заливки стяжки, а также укладки изоляции на поверхности. Учтите особенности схем нагревательных элементов: укладка змейкой или по кругу. Кабельный теплый пол – самая сложная система подключения, его нельзя монтировать без заземления, напрямую. Проще произвести работы с электрическими матами. Это тот же кабель, вмонтированный в специальной пленке. Электроэнергия подключается от специального щита без установки термодатчика. Электрические пленки удобны в обустройстве и недороги по стоимости.

Схема устройства инфракрасной пленки обычно входит в комплект. Монтаж пленки должен производиться на ровную поверхность с подложкой утеплителем, отражающей излучение. Контактные клеммы для присоединения цепей обычно уже есть на самой пленке. Некоторые виды пленок можно разрезать по специальным отметкам.

Особенности схемы с водным носителем подразумевают несколько типов подключения. В основе:

• схема с трехходовым клапаном;
• схема с циркуляционным насосом.

Установка без насоса выгодней, так как клапан обеспечивает хорошую циркуляцию теплоносителя из водонагревателя. Схема укладки труб бывает:

• спиральная;
• петлями;
• сдвоенная спираль.

Установка и настройка

Чтобы теплый электропол можно было привести в действие, важно продумать место монтажа термодатчика в квартире. Это устройство будет способствовать удобному управлению и обеспечивать нужную температуру нагревательных элементов.

Установить терморегулятор можно стационарно или воспользоваться специальной розеткой, которая будет работать как отдельный термодатчик.

Перед подключением системы важно проверить стяжку, убедиться в том, что покрытие полностью просохло.

Чтобы выполнить подключение инфракрасной пленки, контакты проводов, которые проводят ток, зачистить и зажать плоскогубцами. Выполнить изоляцию. Подключить пол через медные многожильные провода с сечением не менее 1,5 мм. Для правильной работы устройства пригодятся термодатчики. Варианты установки устройств предполагают размещение поверх пленки или при помощи пластиковой трубки, которая размещается в углублении в полу.

Если теплый пол планируется в нескольких помещениях дома, целесообразно предусмотреть монтаж нескольких датчиков. Это особенно важно, если у отапливаемых помещений различаются режимы эксплуатации.

Рекомендации по эксплуатации

Обогрев полов на современном этапе – не роскошь, а бытовая потребность. В системах могут использоваться различные виды нагревательных элементов. Все они предполагают различные условия эксплуатации. Считается, что длительностью срока службы обладают пленочные типы устройств. Чтобы они действительно долго работали без ремонта и замены, учтите простые правила:

• оптимальный температурный режим +20+30 градусов;
• нельзя эксплуатировать пленочные виды без датчиков регуляции определенной температуры;
• нельзя закрывать пол с обогревом одеялами, картонной бумагой, мебелью;

• в случае отсутствия в помещении с теплым полом на длительный срок не рекомендуется полностью его отключать. Лучше установить датчики на минимальную мощность;
• не нарушать цельность установленной пленки. Не стоит сверлить, вбивать гвозди, выполнять прочие подобные работы;
• отключать систему обогрева, если в нее попала жидкость. Включать систему можно только после полной просушки;
• для комфортного нахождения в жару теплый пол можно полностью отключить;
• использовать оборудование исключительно в соответствии с инструкциями.

Процесс монтажа инфракрасного теплого пола смотрите далее.

Подключение тёплого пола — варианты, схемы, пошаговые инструкции!

Современные технологии установки систем подогрева полов сегодня активно применяются в жилищной и социально-бытовой сфере. Благодаря им можно добиться максимально комфортного микроклимата в помещении, не затрачивая при этом излишних средств на отопление. В качестве теплоносителя в них может использоваться электричество или жидкость, а устройство контуров можно не только проектировать в процессе постройки, но и сделать более тёплым и уютным старый дом.

Подключение тёплого пола

Подключение тёплого пола является темой нашей сегодняшней публикации. Мы расскажем о двух наиболее популярных способах их обустройства: водяном, функционирующем от газового котла – это вариант для частных домов, и электрическом кабельном, который годится и для квартиры.

Содержание статьи

Схемы обустройства водяного пола

Полы, теплоносителем в которых является вода (антифриз), могут подключаться по самым разным схемам. Откуда берётся такое разнообразие?

Есть разные способы подключения водяного теплого пола

Всё дело в том, что:

• пол может подключаться к котлу напрямую, а может и через существующую систему отопления;
• котёл может работать только на контур пола, а может ещё одновременно обеспечивать дом горячей водой и подавать теплоноситель на радиаторы основного отопления;

Принцип действия водяного теплого пола

• имеет значение разновидность и мощность котла, в котором может быть встроен циркуляционный насос. Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;
• в комбинированных системах, имеющих несколько контуров, температура теплоносителя должна быть разной. В батареях она может составлять 70-80 градусов, для раздачи на краны достаточно +45. А вот для тёплого пола оптимально 35 градусов (максимум 55), так как эта отопительная система является низкотемпературной.

Принцип укладки водяного пола

Так что обобщать технологии подключения напольного контура к котлу было бы в корне неправильно. Поэтому наиболее часто применяемые схемы мы рассмотрим каждую по отдельности, а вам уже решать, какая из них применима в конкретной ситуации.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Вариант 1. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях, когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола, проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

Расширительный бак

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.

Расчет мощности теплого водяного пола

Вариант 2. Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

1. Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.

   Подключение через трёхходовой клапан

2. Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
3. Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.

   Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Вариант 3. Подсоединение пола через смесительный узел

Это ещё один способ подключения тёплого пола к системе, имеющей контуры с разными температурами теплоносителя. Его очень удобно использовать при устройстве большого количества контуров, в помещениях, располагающихся на разных этажах.

Подсоединение пола через смесительный узел

В такой системе остывший теплоноситель с обратной трубы подмешивается к горячему. Кроме смесительного клапана, о котором говорилось выше, узел для смешивания горячей и остывшей жидкости содержит два коллектора, циркуляционный насос, клапаны, препятствующие обратному оттоку теплоносителя.

Но самое главное — в нём есть балансировочный клапан, который может дозировать количество остывшего теплоносителя. Соответственно, температура теплоносителя на выходе из узла будет наиболее стабильной и пол никогда не перегреется. В этом и есть основное преимущество данной схемы перед предыдущим вариантом.

Смесительно-насосный узел для теплого пола

Примечание! Смесительно-насосный узел можно купить от производителя в максимальной заводской готовности, а можно собрать и самостоятельно из купленных по-отдельности деталей. Как это делается, вы узнаете из пошаговой инструкции, которая имеется на нашем сайте.

Структура смесительного узла будет зависеть от того, сколько именно и каких контуров она обслуживает, и какой вид смесительного клапана в неё внедряется. Если трёхходовой – то выглядеть узел в сборе будет так, как показано на фото.

Как выглядит собранный смесительный узел

Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

1. При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.

   Подключение теплых полов к центральному отоплению напрямую

2. Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора.

   Автономный модуль для регулирования температуры пола

3. Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
4. Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.

Если сравнивать надёжность и эффективность всех представленных схем, на первое место можно поставить вариант номер три с подключением через насосно-смесительный узел.

Особенности устройства и подключения кабельного пола

Виды электрического теплого пола

Электрические полы могут монтироваться из инфракрасной плёнки или стержневых матов, но мы уделим внимание кабельному варианту, который монтируется под стяжку. Это современное и очень надёжное решение, позволяющее организовать полы с подогревом не только в частном доме, но и в квартире, а также отапливать помещения, в которых нет воды, но есть электричество.

1. Технология монтажа такого пола намного проще водотрубного. Здесь главное — правильно подсоединить провода к терморегулятору. Базовым элементом этой системы является греющий кабель, и при его покупке следует выяснить его мощность по отношении к единице длины. Важно, чтобы этот показатель не превышал 21 Вт/м и не был менее 17 Вт/м.

   Монтировать кабельный пол проще, чем водяной

2. Для обустройства подогреваемых полов можно использовать саморегулирующийся кабель. Но у него есть один минус. Уровень выделяемого им тепла зависит от температуры окружающей среды, и если пол закрыть ковром или мебелью, либо облицевать пол керамической плиткой, пол будет самостоятельно охлаждаться.
3. Поэтому в таких системах чаще используется резистивный кабель как наиболее оптимальный вариант, подходящий для любых типов покрытий. Он может быть одножильным или двужильным, толщиной до 3-х и 5-ти мм соответственно. Монтируется такой кабель проще, а вот стоит дороже. Провода минимальной толщины (2-3 мм) укладывают под сухую стяжку, а толстые заливают монолитным способом.

   Кабельный теплый пол

Вторым по значимости элементом, с помощью которого, собственно, и управляется вся система, является терморегулирующее устройство. Его стоимость составляет львиную долю цены пола, но без него никуда. Сэкономить можно разве что, приобретая модель с минимальным набором опций. А вариантов существует множество, есть и беспроводные, и сенсорные, и кнопочные.

Терморегулятор для теплого пола

Подбирать термостат вам всё равно придётся самостоятельно, так как в комплект пола он не входит.

Монтаж кабеля

Работы по монтажу кабеля достаточно просты. Для наглядности представим инструкцию в виде таблицы с картинками и комментариями.

Кабельный теплый пол Electrolux Twin Cable

Таблица. Пошаговая инструкция по монтажу.

Шаги, фото	Описание работ
Шаг 1. Расчёт площади подогреваемого пола	Количество кабеля, необходимого для обогрева комнаты, рассчитывается за минусом площади, занимаемой стационарной мебелью. Максимальная мощность двужильного кабеля составляет 2500 КВт, и если требуется больше, то укладывают несколько кабельных секций.
Шаг 2. Подготовительные работы, связанные с установкой термостата	Сначала подготавливается место под установку регулятора. Оно может быть любым – главное, чтобы не ближе 30 см к полу и не мешал расстановке мебели. Если пол монтируется в помещении с повышенной влажностью (ванной, бане), термостат лучше расположить с наружной стороны стены.
Шаг 3. Сверление выемки под коробку регулятора	Далее с помощью дрели с корончатой насадкой сверлится отверстие под корпус терморегулятора.
Шаг 4. Нарезка штрабы под провод	Болгаркой нарезается штраба сечением 20*20 мм для прокладки провода.
Шаг 5. Уборка в помещении	По окончании подготовки стены к монтажу терморегулятора следует заняться подготовкой пола к укладке кабеля. Начинаете с уборки.
Шаг 6. Грунтование чернового пола	Если основание пола бетонное, его нужно загрунтовать, чтобы оно не пылило.
Шаг 7. Укладка теплоизолятора	Даёте грунту высохнуть и стелете теплоизолятор фольгой вверх, чтобы тепло отражалось в комнату. На заметку! В данном случае кабельный пол монтируется в квартире, а в качестве утеплителя используется материал на основе вспененного полиэтилена. Но если у вас, допустим, полы по грунту на первом этаже частного дома, вы можете взять и более толстый утеплитель ППС или даже сделать 2 слоя. Главное, чтобы сверху была фольга.
Шаг 8. Фиксация полотен скотчем	Чтобы полотна не смещались и не образовывались мостики холода, их нужно закрепить специальным фольгированным скотчем.
Шаг 9. Нарезка монтажной ленты	Для раскладки кабеля используется металлическая монтажная лента. Нарезаете её на полосы нужной длины, для чего необходимо иметь под рукой ножницы по металлу.
Шаг 10. Монтаж ленты	Лента монтируется к основанию параллельно с шагом 50 — 100 см. К бетону крепление производится с помощью дюбелей и пластиковых саморезов.
Шаг 11. Укладка кабеля	Приступаете к раскладке кабеля. При этом имейте в виду, что между ним и стеной должно быть расстояние минимум 5 см, а если в комнате есть радиатор или другой отопительный прибор, то от него до крайней петли кабеля должно быть более 10 см.
Шаг 12. Расчёт шага укладки кабеля	Чтобы правильно уложить кабель, нужно рассчитать шаги. Это делается по формулам, которые вы видите на фото. При укладке нужно стараться, чтобы отклонения от расчёта составляли не больше 1 см.
Шаг 13. Крепление кабеля в монтажной ленте	Монтаж секции начинается с подводки кабеля к месту расположения терморегулятора. Конец кабеля, соединённый посредством полимерной муфты с проводом термодатчика, фиксируется в монтажной ленте так, как показано на фото. И с этого места начинается раскладка контура.
Шаг 14. Раскладка кабеля змейкой	По всей обогреваемой площади старайтесь чётко соблюдать шаг укладки кабеля. Он не должен чрезмерно натягиваться и пересекаться, следите так же, чтобы не было изломов. Между витками не должно быть меньше 8 см.
Шаг 15. Протяжка конца кабеля с датчиком в гофру	Концевик с температурным датчиком пола вставляете в гофру и закрываете её заглушкой.
Шаг 16. Укладка гофры в штрабу	Укладываете гофру в подготовленную ранее штрабу так, чтобы конец с датчиком плавной линией опускался на пол.
Шаг 17. Укладка гофры с датчиком пола	Радиус изгиба трубки не должен превышать 5 см. Длина той части гофры, которая лежит на полу, составляет примерно полметра от места изгиба.
Шаг 18. Фиксация датчика в трубке	Положение датчика необходимо зафиксировать всё к той же монтажной ленте. Так как диаметр трубки слишком большой по сравнению с кабелем, делается это с помощью пластикового хомута. Примечание! Длина трубки должна быть такой, чтобы её второй конец доходил до коробки терморегулятора. Это позволит при необходимости заменить датчик без демонтажа покрытия пола.
Шаг 19. Вывод конца кабеля к терморегулятору	Конец кабеля – тот, с которого начиналась его укладка по контуру, вдоль стены выводится к месту расположения штрабы.
Шаг 20. Подключение кабеля к термостату	Остаётся только подсоединить провода к терморегулятору. Сделать это несложно, так как клеммы на его тыльной стороне обозначены цветом, соответствующим цвету монтажных проводов. Инструкция так же прилагается.
Шаг 21. Подготовка концов провода к соединению	Концы проводов нужно облудить, подключить к термостату, и, включив на минуту электричество, проверить работоспособность системы. Замеряете сопротивление мультиметром, и записываете показания в паспорт.
Шаг 22. Зарисовка контура пола	В инструкции по монтажу кабельного пола есть специальное приложение, на котором необходимо зарисовать расположение всех элементов системы с обязательной привязкой к помещению. Выглядеть ваш чертёж должен примерно так, как это показано на картинке.

Пример вырезанного технологического окошка

Если ваш тёплый пол будет закрываться монолитной стяжкой, то перед тем, как приступить к её выполнению, в теплоизоляторе, на расстоянии 30-40 см друг от друга, нужно вырезать вот такие, как на фото, технологические окошки. При замоноличивании они заполняются раствором и намертво фиксируют подложку с кабелем в стяжке.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Подключение теплого пола к системе отопления. 4 способа подключения

90000 How to connect a warm floor? 90001 90002 How to connect a warm floor? 90003 90002 The presence of a warm floor in the room gives a guaranteeoptimal temperature regime, which occurs as a result of a uniform and efficient heat distribution. The system of electric underfloor heating has been most widely used due to reasonable cost and a large choice of installation options. It can be installed in an apartment and in a private house. 90003 90002 Consider how to connect a warm floor.Electric floor heating is a system with underfloor heating elements. They are connected with a thermostat. Elements of an electrical floor include: 90003 90008 90009 A heating resistive cable that has a high electrical resistance, when it passes an electric current, he heats up. 90010 90009 Thermal mats. They are placed on a heat-insulating film. 90010 90009 Heating film. It is made in the form of strips, a thickness of 0.5 cm, when passing through the current, they heat up. 90010 90015 90002 In such premises as a bathroom, toilet, The shower and kitchen are most often laid with electric underfloor heating.For this system on 1 square. The capacity of 110 / 120W will suffice, provided that the thermal insulation is of a very high quality. For a 10 sq.m. 50 meters of cable is required. 90003 90002 Consider how to connect the warm floor correctly. 90003 90020 Mounting on the basis of electric warm mats 90021 90008 90009 It is necessary to make a fine in the floor and the wall. It is laid corrugated tube with a temperature sensor. 90010 90009 Clean the surface of the floor from debris, if necessary, produce its primer.90010 90009 If there is an old tile in the room, there is no need to clean it. The mat spreads directly over her. 90010 90009 Carefully cut the mat grid, and turn it in the desired direction. 90010 90009 Strengthen the mat using a special gun or with the help of an adhesive tape. If the mesh has an adhesive backing, use adhesive materials. 90010 90009 To check up absence of damages, after that it is possible to put a tile glue and to make tile laying. 90010 90015 90002 The adhesive must be allowed to dry for 6-7 hours, after which the system can be switched on.90003 90020 Mounting on the basis of heating cables 90021 90008 90009 Consider installation on the basis of heating cables and how to connect a floor thermostat. To the network the system of thermal floors is connected only through thermostats. 90010 90009 Prepare the floor surface: clean and level it. 90010 90009 The prepared surface is laid with thermal insulation. 90010 90009 Using adhesive tape, the joints between the insulation sheets are glued. 90010 90009 The laying of reinforcing mesh and fillingintermediate thin screed.Its thickness should be of the order of 2-3 cm. In order for the screed to gain the required strength, it is necessary to sustain it for 4-5 days and after that a mounting tape is attached to the surface. 90010 90009 The cable is laid. Begin it from the place of connecting the wiring from the thermostat. 90010 90009 The thermoregulator is installed inside the corrugatedtube. In order to easily replace the sensor, in case of failure, the tube is laid between two threads of the cable and covered with a plug.The connection is made in accordance with the attached instructions. 90010 90009 After connecting all the elements of the systemelectric heating, conduct its testing, then make a second coupler. Before this, it is necessary to clean the surface and make a primer. The second screed should have a greater thickness. It can be up to 10 centimeters. The screed should dry out and gain strength for a month. 90010 90009 Before filling the second screed, It is necessary to draw a diagram of laying the heating cable.It should specify the basic dimensions, the number of cable wires, the location of the thermostat, the number of couplings for the connection and their location. 90010 90015 90002 In rooms with high humidity thermostatis prohibited. It must be taken out of this room. But some manufacturers produce devices with a high degree of protection against moisture, such thermostats can be installed in rooms with a high moisture index. 90003 90002 Today the market has a floor with a built-inheating system.Heating elements are built into the laminate. Such a floor can be installed on any surface. Installation of such a coating is very simple, it is necessary to connect the heating elements, and then fix the boards together. About the water-heated floor you can read in our article — «How to make a warm water floor?». 90003 .90000 How to Keep a Room Warm With an Area Rug | Home Guides 90001 90002 Energy savings are important, but sometimes it comes down to just wanting to keep your toes toasty. A good area rug can do both: reduce the amount of heat needed to keep you warm in a room and create a soft, warm barrier between your feet and the cold, hard floor — especially if the floor is above an unheated crawl space or in a room over a garage. 90003 90004 Insulation 90005 90002 Area rugs warm a room by acting as insulation between the floor and your feet; an area rug keeps your feet from coming in contact with a cold surface.Generally, a thicker area rug better insulates the room and your feet from the cold. 90003 90004 Stitch Count 90005 90002 Stitch count, also called needle count, makes a big difference in the warmth of a rug as well. The stitch count refers to how many loops or threads of yarn have been used in the rug. A higher stitch count means the rug is denser and can offer better insulation. A thick rug with a low stitch count might not be as effective as blocking out the cold as a somewhat thinner rug with a high stitch count.To really keep the room warm with a rug, look for one that is thick and has a high stitch count. 90003 90004 Materials 90005 90002 The materials used to construct the rug also affect its ability to provide insulation against the cold. Wool is one of the top insulators and is also durable and soft. On the other hand though, it can be expensive and require special cleaning methods. Cotton, acrylic and nylon all provide good insulation but are not as durable as wool. They are also more affordable and easier to clean.90003 90004 Size 90005 90002 For maximum warmth, choose an area rug that covers almost the entire floor. The more a rug can insulate the floor surface, the warmer the room will stay. If a single large rug is not affordable or practical, consider several matching or coordinating rugs. In sitting areas, like near the couch, make sure the rug is at least large enough to keep your feet from coming in direct contact with the cold floor. 90003.90000 How To Warm Floor Use Heating Mat Install Outdoor Diy System For 90001 90002 90003 90004 Underfloor heating mat for your tile and wood floor 90005 90006 90007 90002 90003 90004 90005 90006 90007 90002 90003 90004 90005 90006 90007 90002 90003 90004 90005 90006 90007 90002 90007 90002 90003 90004 Description Table 90005 90006 90007 90034 90035 90036 90037 Cable Construction: 90038 90037 Twin Pure Copper Conductor 90038 90041 90036 90037 Rated Voltage: 90038 90037 AC: 110V / 220V / 230V 90038 90041 90036 90037 Output Power: 90038 90037 150W / SQM, 180W / SQM, 200W / SQM 90038 90041 90036 90037 Heating Cable Outside Diameter: 90038 90037 3.6mm 90038 90041 90036 90037 Material of Heating Cable’s Inner Insulation: 90038 90037 FEP 90038 90041 90036 90037 Material of Heating Cable’s Outer Jacket: 90038 90037 PVC 90038 90041 90036 90037 Max. Ambient Temperature: 90038 90037 85F / 30C 90038 90041 90036 90037 Min. Installation Temperature: 90038 90037 40F / 5C 90038 90041 90036 90037 Cold Lead Power Cable: 90038 90037 length: 2.0m, spec .: 3×1.5sqmm 90038 90041 90090 90091 90002 90003 90006 90007 90002 90004 90003 Price includes: 90006 90005 90007 90002 1.Amazing warm underfloor heating mat. Easy fit with self-adhesive mesh. 90007 90002 2. One piece of cold lead power cable at 2.0m length by 3×1.5sqmm. 90007 90002 3. Comprehensive installation manual. 90007 90002 90007 90002 90003 90004 What we have for you: 150W-180W-200W / SQM 90005 90006 90007 90002 90003 90004 90005 90006 90007 90002 90003 90004 90005 90006 90007 90002 90007 90002 90003 90004 Advantages: 90005 90006 90007 90002 There are various types of heating including natural or propane gas and oil, but electric heat, though not always the most efficient cost-wise (depend on your electricity rates), is probably the most common, mainly because it is readily available in most areas.90007 90002 Compared to other heating systems, the investment costs for electric underfloor heating are extremel low. Customized installation of the heating elements means that only the selected areas are heated. This an added source of savings. 90007 90002 90003 90004 Features & 90005 90006 90003 90004 B 90005 90006 90003 90004 enefits 90005 90006 90003 90004 90155 90005 90006 90007 90002 1. Dual core with simple single connection point, easy to install. 90007 90002 2. The 3.6mm thin heating cable keeps the raise in the floor height to minimum. 90007 90002 3. Various sizes of floor heating mats are designed to fit the heated area of ​​any type floors. 90007 90002 4. Tough fluoropolymer conductor insulation with hard PVC outer insulation ensures the durability. 90007 90002 5. 100% armoured earth coverage to entire wire offers safety & peace of mind. 90007 90002 6. Cold lead cable at 2.0m length and 3×1.5sqmm is connected to the heating cable end so to keep safety from the high temperature.90007 90002 7. Two conductor constuction emits no harmful EMF. 90007 90002 8. Complete all-in-one with mat (glass fiber mesh) and cable facilitates convenience in plastering finish. 90007 90002 9. Flexibility — possible to flexibly install in any shape at any place. 90007 90002 10. Separate control for each area. 90007 90002 11. Genuine full 10-year manufacture experience backs up the heating mat guarantee. 90007 90002 90004 90003 How we making & packing: 90006 90005 90007 90002 90007 90002 90007 90002 90007 90002 90007 90002 90007 90002 90004 90003 How to choose the correct and needed heating mat for your house? 90006 90005 90007 90002 (The correct size is required as the wire CAN NOT be reduced or extended) 90007 90002 90007 90002 Step1: Measure the heated area 90007 90002 Determine the heated area of ​​the floor where there are no permanent fixtures or furniture such as showers, toilets, vanities, or cabinets.Measure the heated area of ​​the floor. 90007 90002 (For example: the area of ​​the bathroom is 8.75m². When you subtract the area of ​​the vanity, shower and toilet, the total heated area is only 6.45m²) 90007 90002 90007 90002 Step2: Determine the power supply voltage 90007 90002 Make sure the supply voltage is the one you need. 120V / 220V / 230V 90007 90002 90007 90002 Step3: Plan the design 90007 90002 Determine the optimum floor heating mat layout for your heated area to ensure coverage. Select a spot for the thermostat in the wall above the heated area where it can be reached by the 2.5m cold lead on the heating mat, and the floor temperature sensor. 90007 90002 90007 90002 Step4: Confirm your product selection 90007 90002 Confirm that your heating mat is no larger than the heated area. For example, if the heated area is 6.45m², select the 6.0m² heating mat system. 90007 90002 90007 90002 90007 90002 90007 90002 90007 90002 How to install the heating mat? 90007 90002 90007 90002 You will require the following items to install and test the system: 90007 90002 · Scissors 90007 90002 · Utility knife 90007 90002 · Wire strippers 90007 90002 · Tape measure 90007 90002 · Screwdriver 90007 90002 · Multimeter 90007 90002 You will also need the appropriate tools and materials to install your particular floor.Likely including products like self-leveling mortar, thin-set mortar, backer board, tile, a notched trowel, and any other tools for your specific floor. 90007 90002 90007 90002 90007 90002 90007 90002 Step1: Plan layout 90007 90002 Make a sketch layout or a floor plan of the room, including all permanent furnishings. Indicate all dimensions required to determine the available floor area and the position of the thermostat. 90007 90002 (We recommends that the installation is documented with photos to note the location of connections and the sensor.) 90007 90002 90007 90002 Step2: Transfer layout to floor 90007 90002 Draw an outline of the layout on the room floor including a foot print of all furnishings that are not yet installed. Unroll the first few feet of the heating mat. The starting point of the cable must be placed within 2.5m from the thermostat. 90007 90002 90007 90002 Step3: Install sensor 90007 90002 If using a floor temperature sensing thermostat, install the sensor now, either in conduit tube, or directly to the subfloor.90007 90002 (It is recommended that the sensor be installed in conduit tube. This will allow the sensor to be easily replaced in the unlikely event of failure. The sensor and / or tube needs to be installed between the thermostat wall box and the sensor position . The conduit tube must be partially countersunk into the subfloor. Cut a channel approximately 8cm deep X 8cm wide in the floor and wall up to the thermostat for the sensor conduit. The conduit has to go from the thermostat and minimum of 25cm away from the wall towards the middle of the floor.) 90007 90002 90007 90002 Step4: Prepare subfloor surface 90007 90002 Clean and vacuum the floor thoroughly and remove dust and debris from the floor that may damage the heating cable. 90007 90002 90007 90002 Step5: Measure the resistance (The first time) 90007 90002 Use a digital ohm meter to measure the resistance of the heating mat. 90007 90002 90007 90002 Step6: Begin laying the heating mat 90007 90002 According to your different demand, you can choose firstly place such as backer board, then reflecting film, finally place the heating mat such that the connection point and the sensor are in their intended positions and bring the power cable to thermostat or connection box.90007 90002 Begin unrolling the heating mat evenly across the floor outside the areas that you marked previously. When you reach the next wall, cut the mesh, turn the mat, and begin rolling in the desired direction. 90007 90002 (NEVER CUT OR SHORTEN THE HEATING CABLE! Ensure that the mat is in full contact with the subfloor at all times. Avoid walking on the mat! If this is not possible, Pease use shoes with soft soles!) 90007 90002 When approaching obstacles (toilets, cabinets, etc), carefully remove some of the heating cable from the mat and lead the cable around the obstacle.In some cases pieces of the mesh will be cut away entirely. Remember to never cut the cable. Use hot melt glue or a thin strip of tape to secure the loose cable to the floor. It is highly recommend to take photos of the installed heating mat before installing the flooring. 90007 90002 90007 90002 Step7: Measure the resistance (the second time) 90007 90002 Refer to Step 5. 90007 90002 90007 90002 Step8: Install floor covering 90007 90002 Ensure that the sensor conduit has been properly installed before proceeding (See step 3).90007 90002 In the case of tiles, proceed with the installation of the tiles by covering the heating cables with a layer of thin-set cement as directed by the tile manufacturer. Ensure that the thin-set mortar covers the entire height of the heating cable as the tiles are installed. In the case of a wood, engineered or laminate floor covering, it is recommended that the flooring manufacturer be contacted. For wooden floors, a minimum of 5cm of self-leveling cement over the heating cable is recommended.Ensure that all moisture in the self-leveling cement has been fully eliminated in accordance with the drying times recommended by the manufacturer (for exact drying time). 90007 90002 (The system must not be turned on until the thin-set cement has fully dried. A minimum of 2 weeks is recommended.) 90007 90002 90007 90002 Step9: Measure the resistance (The third time) 90007 90002 Refer to Step 5. 90007 90002 90007 90002 Step10: Install the tile 90007 90002 To install the tile, apply a layer of acrylic or latex modified thin-set using the ridged side of your trowel.Tile and grout the floor using best industry practices and in accordance with instructions provided by the manufacturer of the tile. 90007 90002 90007 90002 Step11: Connect power supply and thermostat 90007 90002 The connection of the power supply and the thermostat must be done by qualified electrician. The electrician should connect the floor sensor to the thermostat, take the final resistance reading. 90007 90002 (You need to mark the appropriate circuit breaker reference label indicating which branch circuit supplies the circuits to those electric space heating cables.) 90007 90002 90007 90002 Step12: Measure the resistance (The fourth time) 90007 90002 Refer to Step 5. 90007 90002 90007 90002 Step13: Enjoy the comfort of heating mat 90007 90002 90007 90002 90007 90002 90003 90004 FAQ: 90005 90006 90007 90002 a) . Is electric heating system a big consumer of electricity? 90007 90002 The running cost of a heating mat will depend on the following conditions. 90007 90002 1). How well insulated the room is; 90007 90002 2). The output and type of system; 90007 90002 3).The energy tariff in your country; 90007 90002 4). The thermostat settings of your choice. 90007 90002 Below is the examples of monthly running electricity consumption for standard 12w / m 150w / m2 electric heating mat. 90007 90002 Room Type Heated Area (sq.m) AM Heating Hours PM Heating Hours Monthly Electricity consumption 90007 90002 Bedroom 15 3 3 405kw / h 90007 90002 Bathroom 3.5 0 2 31.5kw / h 90007 90002 Kitchen 6 0 2 54kw / h 90007 90002 Lounge 25 1 2.5 393.75kw / h 90007 90002 90007 90002 b).What are the floor material requirements for installing the Floor Heating Mat System? 90007 90002 · Laminated boards 90007 90002 · Tiles 90007 90002 · Marble 90007 90002 · Vinyl boards 90007 90002 90007 90002 c). Does each room require its own thermostat? 90007 90002 We would recommend that each room has its own heating system controlled by its own thermostat. This will allow for simpler and more accurate temperature of each room and will avoid heating rooms which do not require it. 90007 90002 90007 90002 d).How long will it take for the underfloor heating system to warm up? 90007 90002 It will be dictated by the insulation used beneath it and the output of the system. Generally, the better insulated the sub-floor, the faster the system will warm up, with backer board, facilitating a very speedy warm up time of as little as 15 minutes, and un-insulated concrete floors causing the slowest time. 90007 90002 90007 90002 90007.90000 WIFI Temperature Controller Smart Thermostat APP Controls Google Home Electric Heating Weekly Programmable for Warm Floor | | 90001 90002 90003 90004 90005 We Ship to Worldwide, except APO / FPO 90006 90005 Items are shipped from China using Airmail, reach most of the countries within 15 to 25 business days 90006 90005 Delivery time depends on destination and other factors, it may takes up to 30 business day 90006 90011 90002 90003 90002 90003 90002 90003 90004 90005 We accept Alipay and Paypal, Credit Card, Money Booker, T / T, Western Union, here 90006 90011 90004 90005 All major credit cards are accepted through secure payment processor ESCROW.90006 90011 90002 90027 90003 90002 90003 90002 90003 90002 90003 90004 90005 6 Months Warranty. Buy with confidence 90006 90005 If you are not satisfied when you receive your item, please return it within 14 days for a replacement or money back, 90006 90011 90002 Please contact us before you return it. 90003 90004 90005 If item is defective in 3 month, we will send you a relacement without extra charge, 90006 90011 90002 Or offer refund after we receive the defective item.90003 90004 90005 If item is defective after 3 months, you can still send it back to us. We will send you a new one after receiving the defective item. 90006 90011 90002 But you have to pay the extra shipping fee. 90003 90002 90003 90002 90003 90002 90003 90002 90003 90004 90005 We depend on customers ‘satisfaction to succeed, your positive feedback of 5 stars is very important to us, 90006 90011 90002 if you are satisfied with our product, please leave us a positive feedback (5 stars) 90003 90004 90005 Please do not leave us a negative feedback before contacting with us, we will try our best to solve the problem, 90006 90011 90002 please help us to improve 90003 90004 90005 Now if you purchase our products, leave us 5 stars feedback and share it to your social network, such like Facebook, Twitter, VK, Instagram and etc.Send the screenshot to us, you will get an extra discount. Happy shopping online. 90006 90011 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90004 90005 We are not responsible for any custom duty or import tax. 90006 90011 90004 90005 All emails will be answered within 1 business day, If you do not receive our reply, 90006 90011 90002 please kindly re-send your email and we will reply to you as soon as possible.90003 90004 90005 Serious Buyer Only! Please place bid only if you agree with all the items 90006 90011 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90004 90005 Q: Is there any Tracking Number for my item? 90006 90011 90002 A: If you want the parcel to be tracked, please choose the China post air mail, Singapore post, or Express 90027 90003 90004 90005 Q: Does this product come with retail package? 90006 90011 90002 A: We have declared the packing detail on the description of each product, please check it, Thank you! 90027 90003 90004 90005 Q: I am a reseller, I would like to buy many pieces of your item, what’s the wholesale price? 90006 90011 90002 A: If you would like to buy large quantity, please send email to us, we will give you the best price, thanks! 90003 90002 90003 90002 90003 90002 90003 .

Разное
