Как правильно соединить трубы сэндвич – Как соединять трубы дымохода сэндвич?

Переход с кирпичной трубы на сэндвич по правилам противопожарной безопасности

Удобный способ ремонта старого кирпичного дымоотводящего канала – замена выводящей трубы из помещения на современный металлический сэндвич. Важно правильно выполнить переход с кирпичной трубы на сэндвич, соблюдая все правила пожарной безопасности.

Преимущества сэндвич-трубы для дымохода

Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

• Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
• Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
• Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
• Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
• Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
• Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
• Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
• Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

К недостаткам сэндвич-трубы можно было бы отнести ее высокую стоимость. Однако это компенсируется простотой монтажа и возможностью сэкономить на привлеченных специалистах.

Обратите внимание! Для дымохода печей, которые топят дровами или углем, требуется качественная нержавейка не менее 1 мм толщиной. Жаростойкость до 1000 градусов.

Добросовестные производители маркируют товар соответствующим образом. Перед покупкой деталей для перехода с кирпичной трубы на сэндвич стоит тщательно изучить сопровождающую документацию.

Переход на сэндвич-трубу – предварительные работы

Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.

Предварительно следует провести подготовительные работы:

• Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
• Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
• Заделать старый проем в кровле.
• Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
• Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.

Обратите внимание! При демонтаже кирпичного канала особое внимание следует уделить соблюдению техники безопасности.

Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.

Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.

Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.

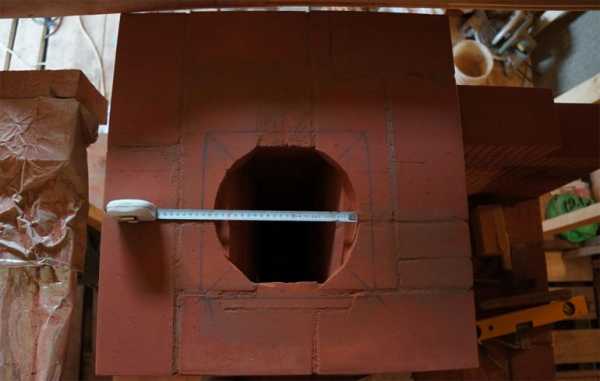

Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.

При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

Правила сборки сэндвич части дымохода:

• Сборка конструкции осуществляется снизу вверх.
• Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).

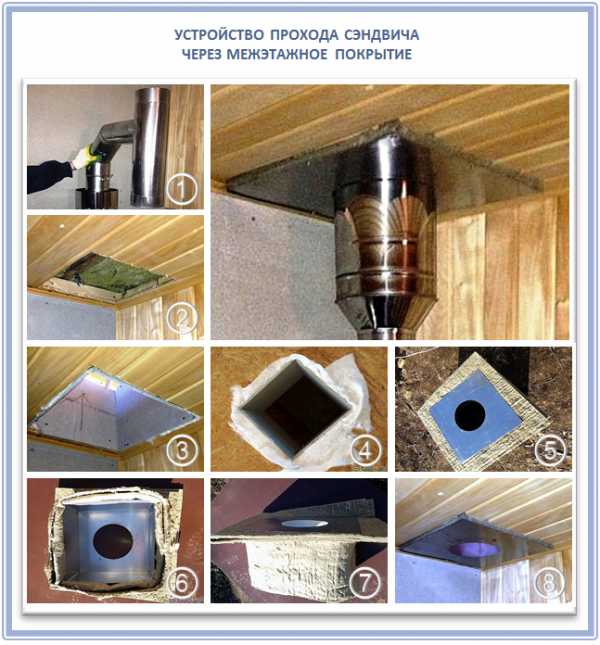

• На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
• Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.

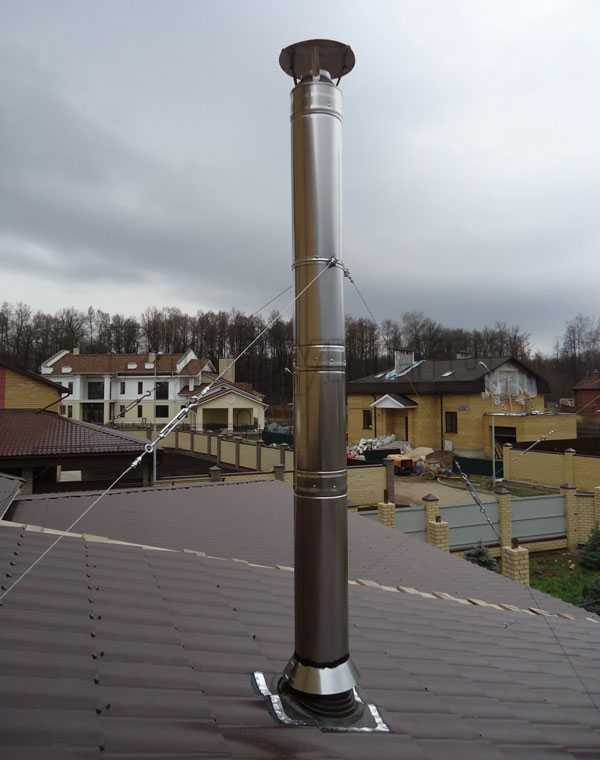

• Для закрепления высокой конструкции использую натяжные тросы.

Общие правила монтажа перехода:

• Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
• Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.
• Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).

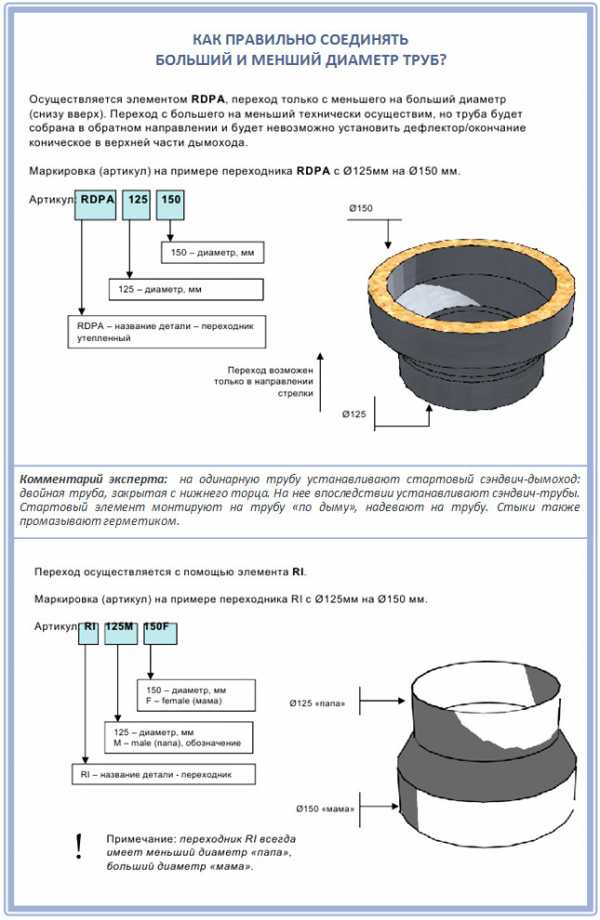

• Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным. Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

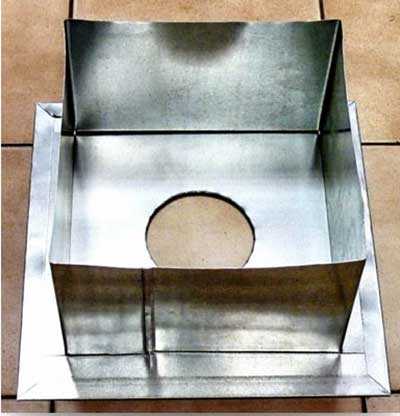

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода. Размеры платформы точно по внешнему краю сечения кирпичного канала.

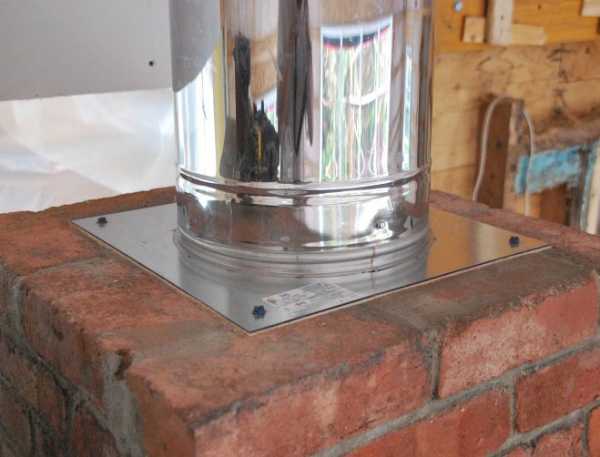

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

infotruby.ru

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

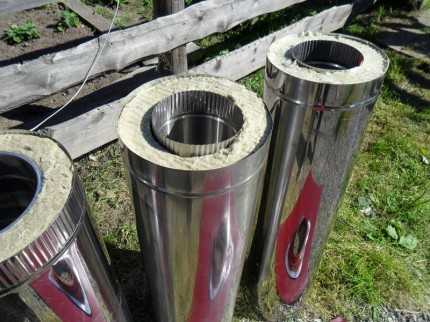

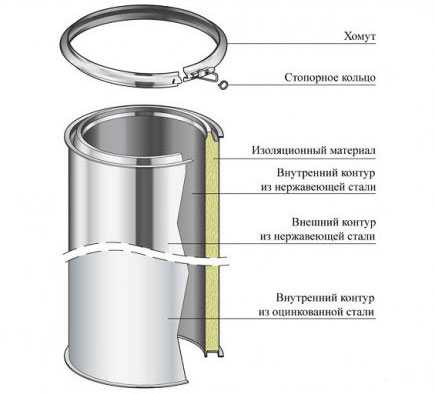

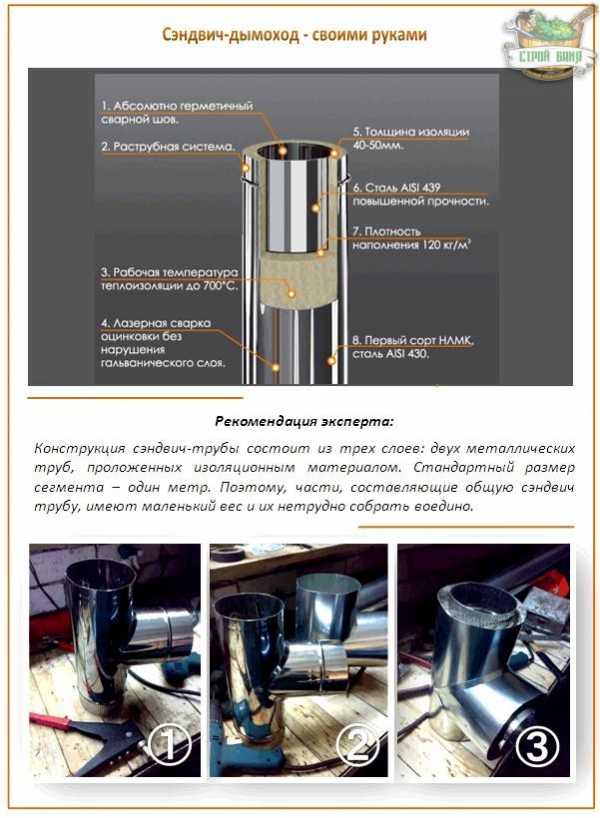

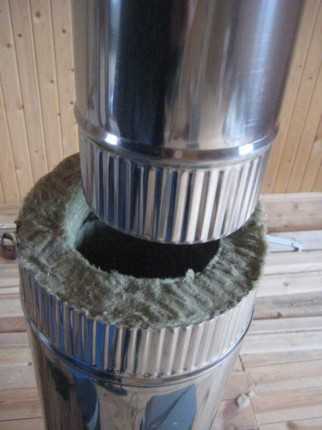

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

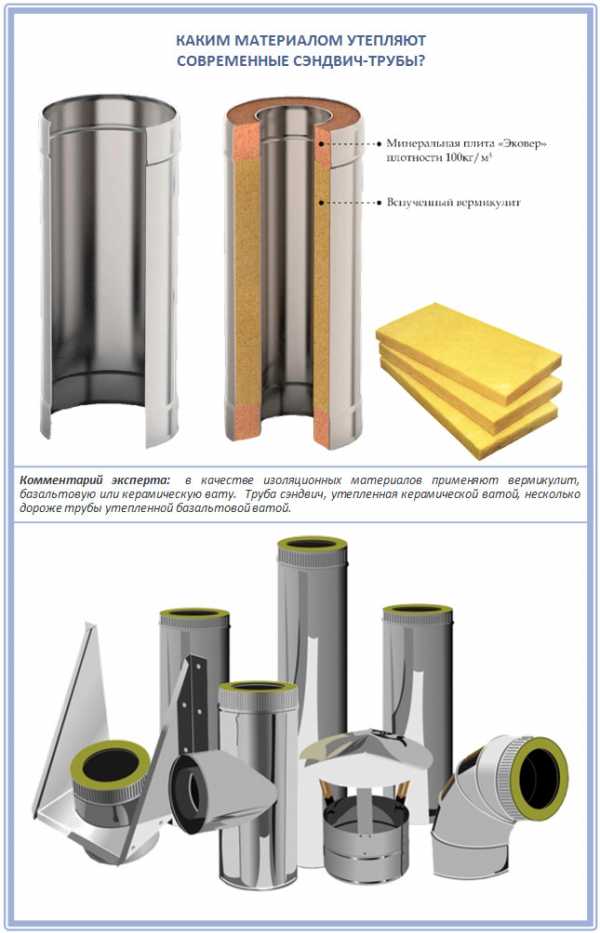

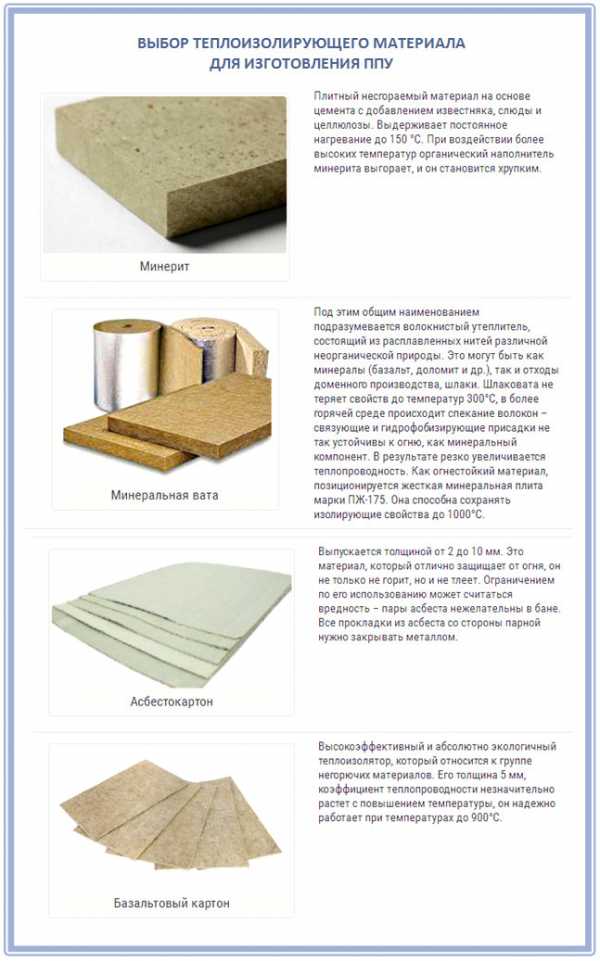

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

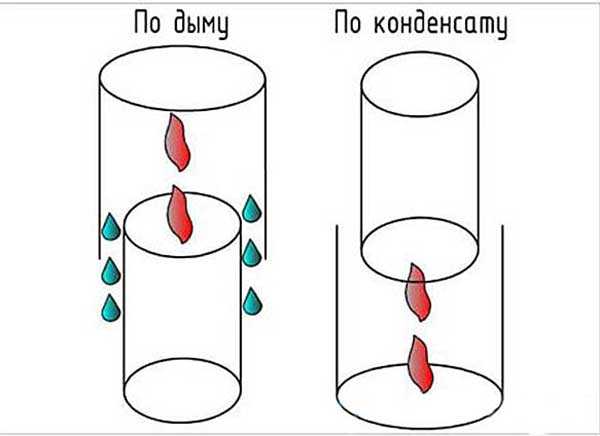

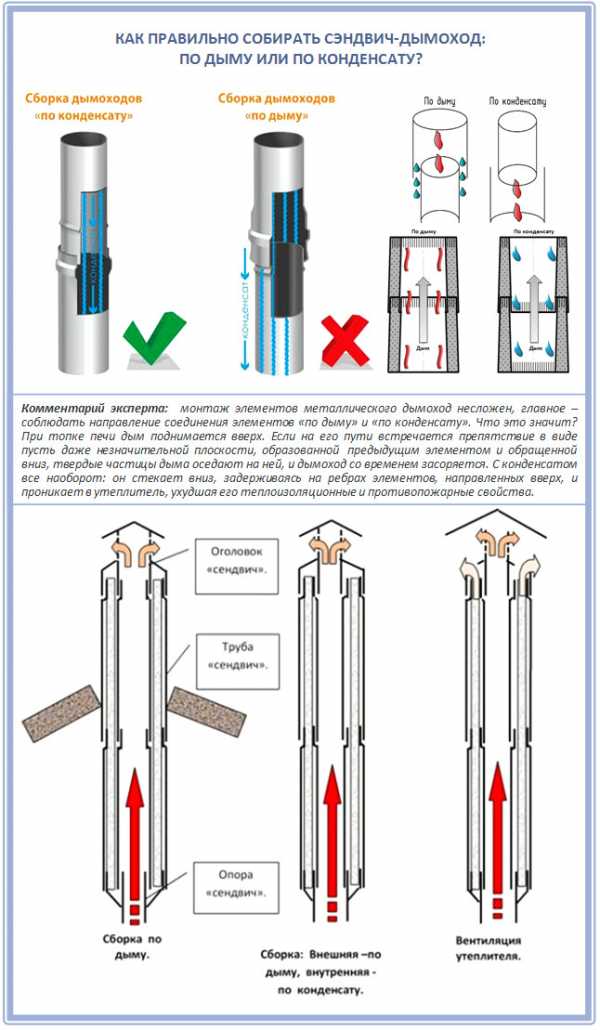

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

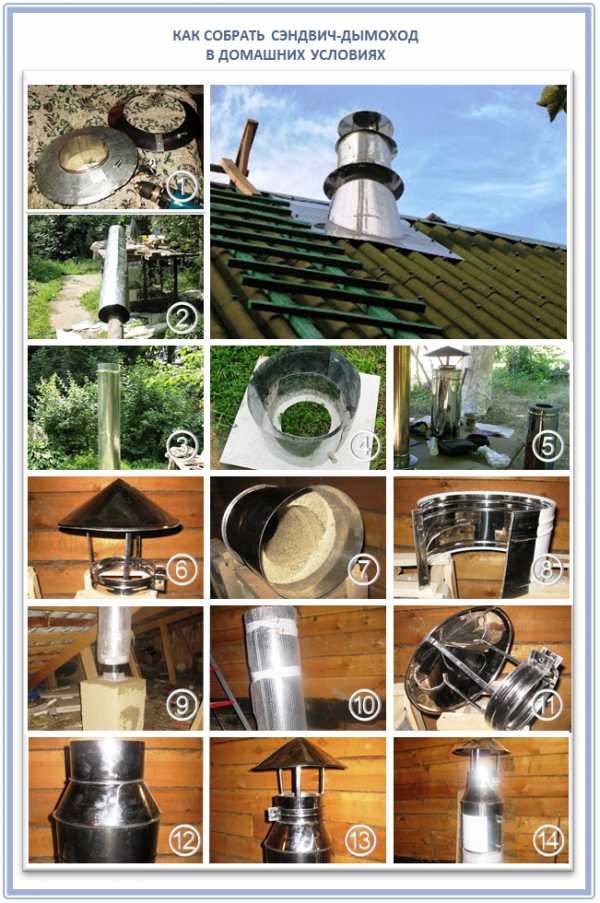

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

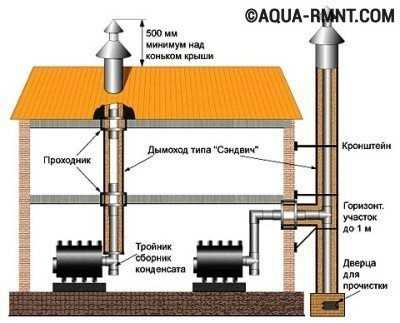

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

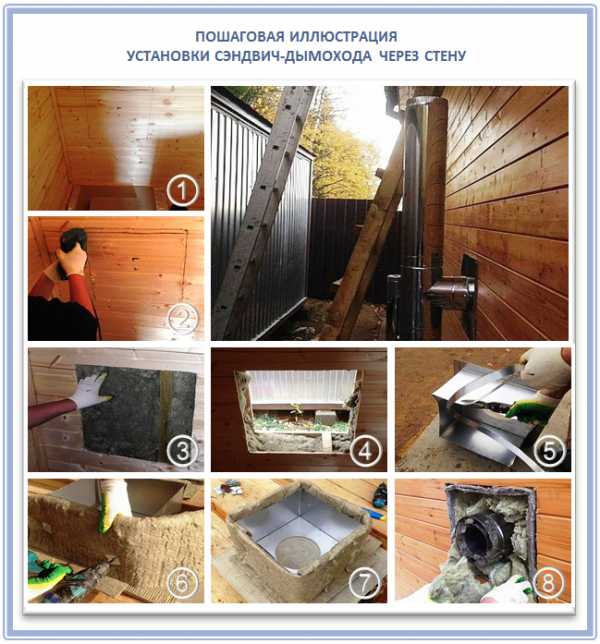

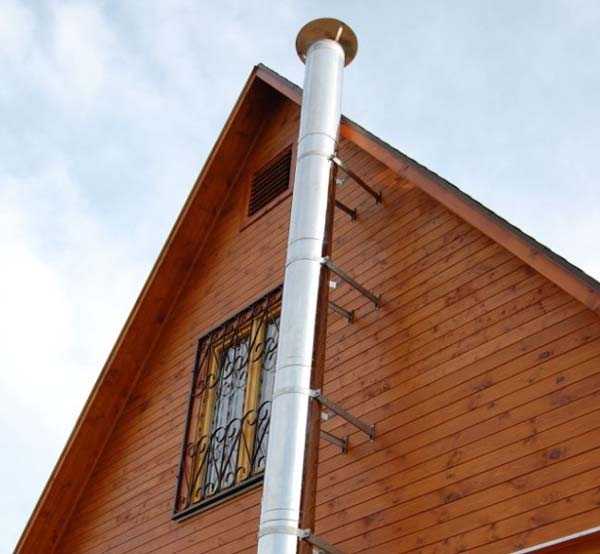

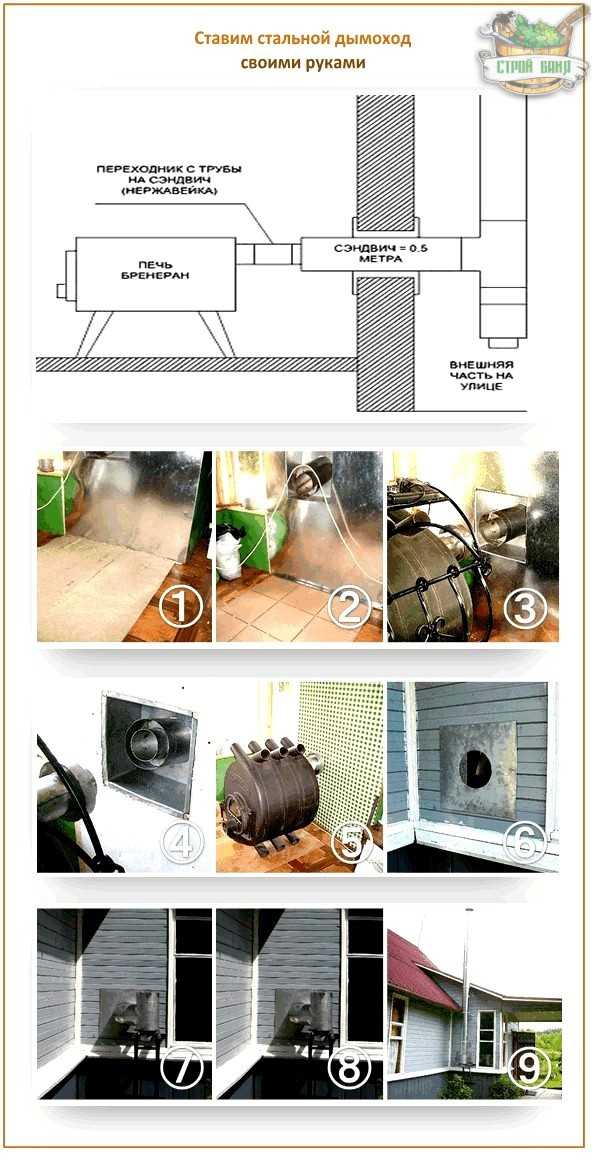

Этап II. Вариант 1. Проводим дымоход через стену

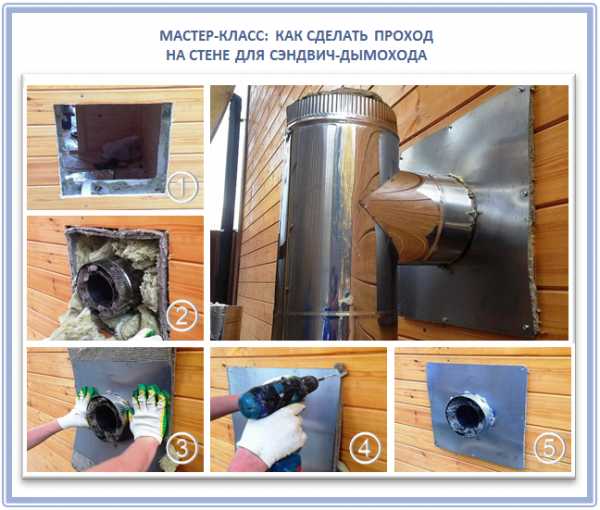

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

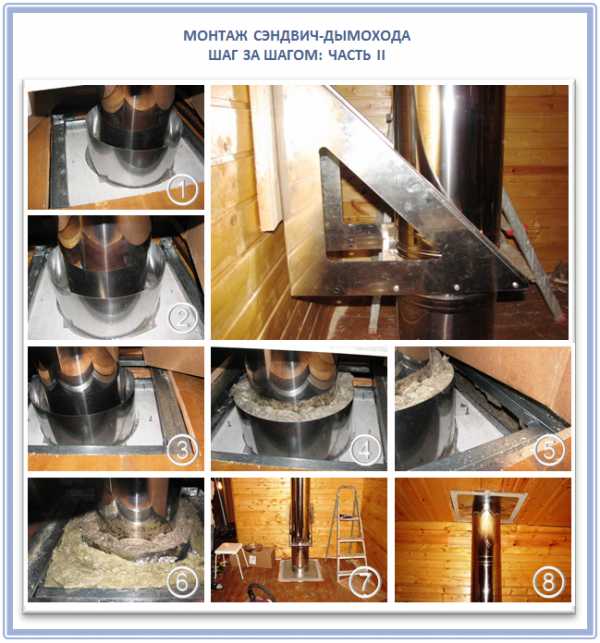

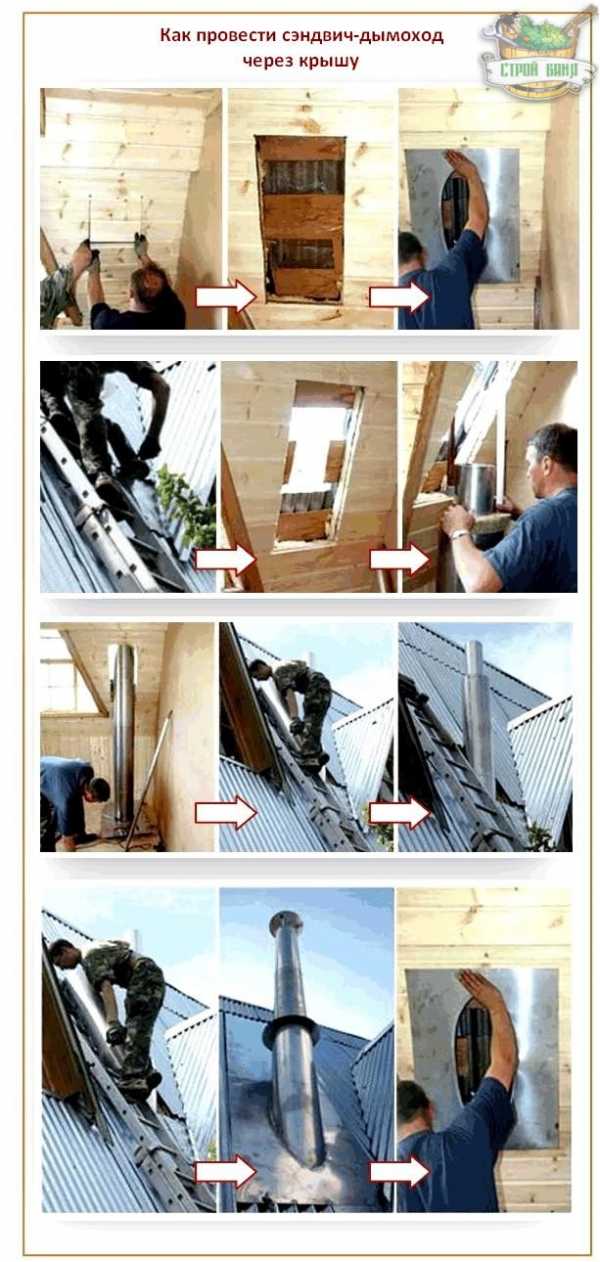

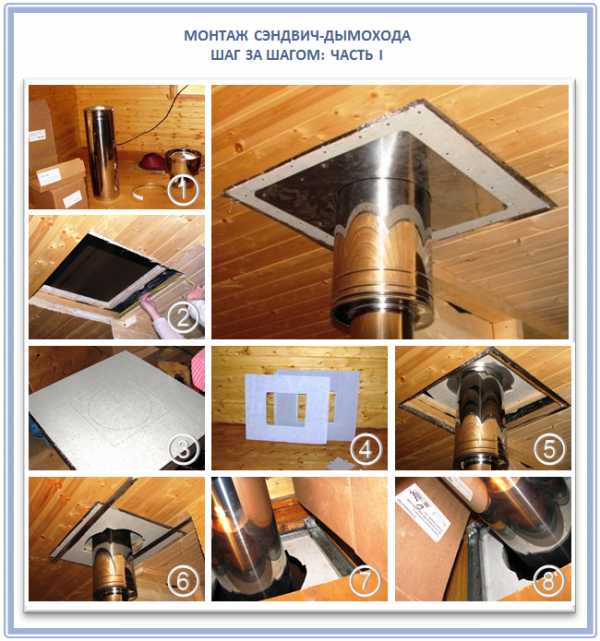

Этап II. Вариант 2. Проводим дымоход через крышу

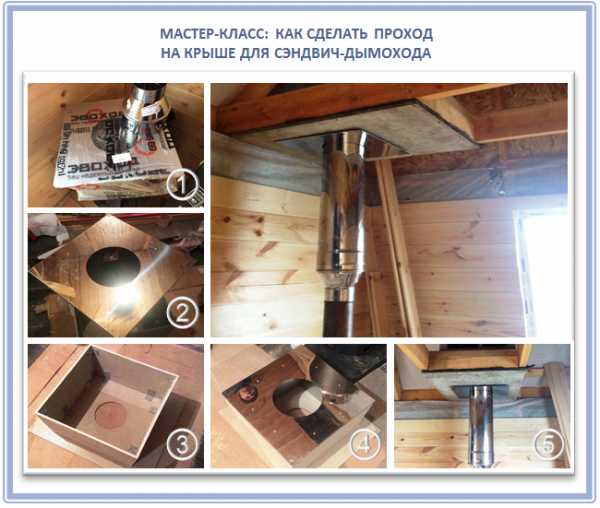

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

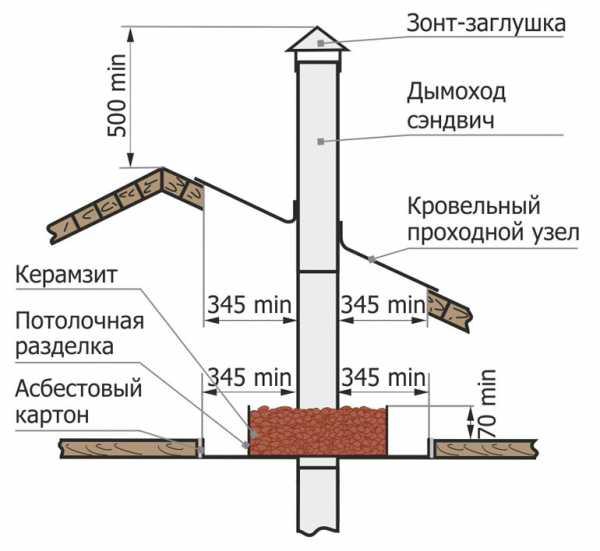

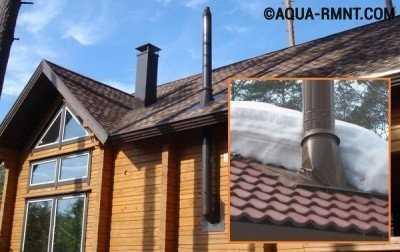

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

stroy-banya.com

выбор, соединение, установка своими руками

Практически для любого здания, независимо от его предназначения, требуется дымоход, тем более, если в помещении установлена печь или даже обычный камин. Система дыоотведения должна обязательно отвечать положенным нормам и монтироваться, согласно принятых строительных правил и рекомендаций. Главные критерии, которым должна отвечать и сэндвич труба для вашего дымохода – это обеспечение надежной, безопасной и эффективной работы по выводу газов и прочих вредных веществ, имеющих свойство образовываться во время горения.

Если перед вами только встал вопрос выбора конструкции, вы еще не знаете всех нюансов и особенностей, предлагаем изначально обратить ваше внимание на такую конструкцию, как сэндвич трубы. Подобные системы оптимальны сразу по нескольким основным причинам. К примеру, установка конструкции из сборных систем, таких как сэндвич, не требует сложных технологических сооружений, вы справитесь даже в одиночку. Кроме того, подобные дымоходы по своим свойствам и характеристикам обслуживания зарекомендовали себя, как достаточно прочные и износостойкие дымоходы.

Устройство дымохода из сэндвич труб

Такие системы представляют собой конструкцию, в основе образованую с помощью двух контуров, которые между собой в свою очередь разделяются ощутимым слоем утеплителя. Как правило, изоляционный слой составляет около 50-60 мм.

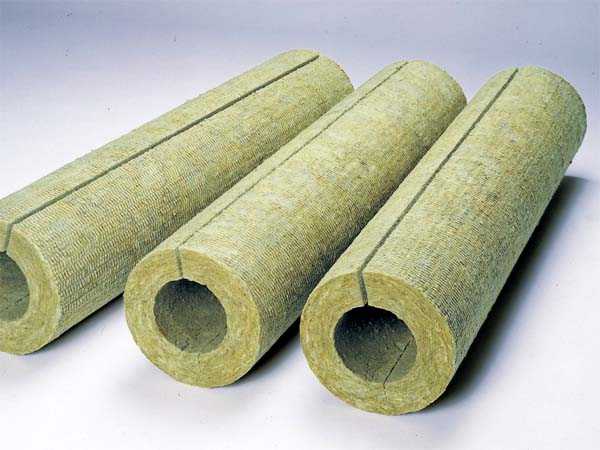

Базальтовая теплоизоляционная скорлупа для дымоходов

Изоляцию используют из таких материалов:

• Базальтовая вата.
• Минеральное волокно.

Среди основных преимуществ или даже качеств таких материалов, можно отметить невероятные огнестойкие характеристики, высокую устойчивость к воздействиям химических реагентов и осадков.

Контур изнутри зачастую берется за основу только из металлов «нержавейки», состав которой может включать в некоторых случаях даже молибден. Наружный контур многие производители стараются сделать из обычного оцинкованного металла. Это делается для того, чтобы уберечь конструкцию от воздействия холодных температур, ведь не секрет, что именно оцинковка отлично справляется даже с большими перепадами минусовых показателей. Сэндвич труба для дымохода в таком случае обладает увеличенными износостойкими характеристиками и может служить даже в северных районах.

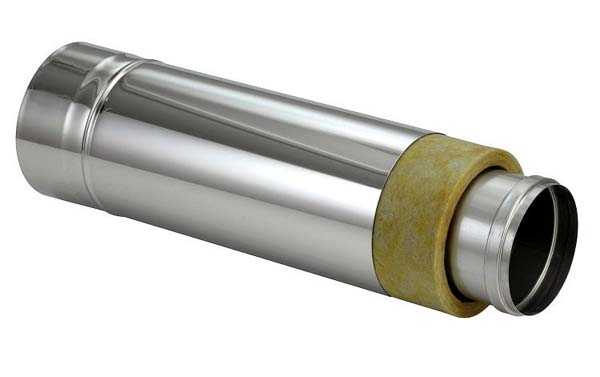

Сэндвич труба имеет трехслойную структуру, в середине находится изоляционный материал

Что касается утеплителя, то здесь все банально просто, им «обертывается» внутренняя труба, поверх чего после вставляется металлический кожух из оцинковки.
Учитывайте тот факт, что дымоход труба сэндвич должна обязательно быть оборудована специальным зонтиком, которым предотвращает засорение системы и попадание влаги.

Кроме того, особых условий требует к себе не только конструирование оголовка, но и соединения всех отрезков, которые обязательно должны быть хорошо за герметизированы. Устанавливается сэндвич труба для дымохода независимо от положения котла, разрешается внутри и снаружи здания. При монтаже нужно учитывать особенности крепления и расположения отрезков, их расположение по отношению к предыдущему отрезку. Подробней о технологии укладки, будет немного позже.

Технические характеристики сэндвич трубы для дымохода

Такой дымоход, как сэндвич подразумевает различие не только по размерам, но и по весу, а также диаметру. Поэтому производя расчет в обязательном порядке нужно ориентироваться на подобные показания. По техническим характеристикам, все подобные дымоходы подразделяются на такие подвиды:

• Одностенные.
• Двухконтурные.
• Одноконтурные.
• Гофрированные.
• Гибкие.

Также не забывайте, что по техническим нормам и свойствам, наиболее оптимально собирать конструкции из отрезков метровой длины. Кстати, в последнее время, заводы такими размерами только и оперируют.

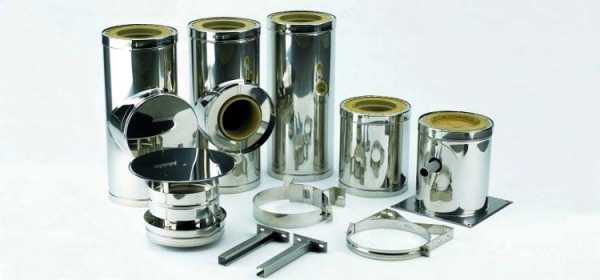

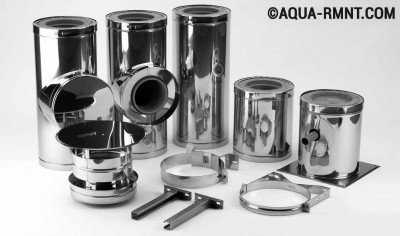

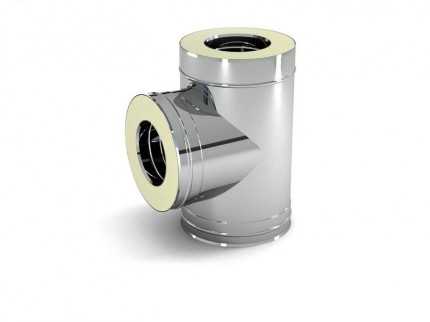

Комплектующие для сэндвич дымоходов

У каждого из видов есть свои преимущества, а главное особенности монтажа, но об этом узнаете в другой статье посвященной монтажу сэндвич дымохода. Здесь же приведем примеры общих параметров. Среди главных особенностей такой конструкции дымохода сэндвич, выделяют удивительные параметры работы и износостойкости. При благоприятных условиях, система может прослужить порядка 20 лет, естественно, с оговоркой, что вся конструкция изначально была собрана правильно.

Также не забывайте, что правила монтажа сэндвич элементов напрямую касаются диаметра сэндвич трубы. Не забывайте обращаться к инструкции и рекомендации к вашему котлу либо печи, потому что большинство производителей на сегодня требуют к своей продукции определенные правила взаимодействия. К примеру, ни в коем случае, не устанавливайте в котел с патрубком 100 мм, трубу больших размеров, даже если используется переходник специальный. Котел может попросту не справится с таким напором тяги, либо наоборот не станет разгораться из-за завихрений. В общем, очень много всевозможных нюансов, которые следует придерживаться каждому домовладельцу.

Плюсы и минусы дымоходных труб сэндвич

Для начала нужно вспомнить, что собой представляет подобная конструкция. Как выше уже разобрались – это многослойный «пирог». Проще говоря – это две трубы вставленные друг в друга и имеющие между собой прослойку из утеплителя. Таким обозом дымоход уберегается с одной стороны от воздействия горячих газов, с другой холодных температур.
Итак, для начала перечислим основные достоинства, которые могут выделяться на фоне других труб:

• Универсальность. Подразумевается возможность использования для самых разных материалов, не зависимо от типа дома.
• Компактность.
• Легкость монтажа.
• Эстетичность.
• Пожаробезопасность.
• Возможность установить дымоход на абсолютно любом типе крыши, стропильная система не становится преградой.
• Многослойность обеспечивает меньшее оседание сажи и копоти, а также образования конденсата.

К недостаткам можно отнести некоторые проблемы, к примеру:

• Стоимость. По сравнению с другими разновидностями, действительно высокая стоимость.
• Небольшой срок эксплуатации. Хотя данный факт является противоречивым, но все же некоторые дыма отводящие системы готовы прослужить гораздо дольше.

Как видим, даже парочка ни значительных недостатков не способна перекрыть все преимущества таких систем. Кстати, если для вас серьезное значение имеет первый пункт, касающийся цены конструкции, то можно сэкономить, если сделать хорошую сэндвич трубу своими руками. Как правило, лучшие дымоходы получаются своими руками, когда человек знающий дело, создает что-то конкретно под себя.

Рекомендации по выбору

Подбирая элементы конструкции, многие упускают из вида сочетание диаметра труб и сечение патрубков источника отопления. Принято считать, что сечение рабочей зоны канала не должно быть меньше выходящего патрубка. Кроме того, не забывайте учитывать требования, которые возлагаются на сэндвич для дымохода, а именно нормы СНиПов. Согласно им, сечение «привязано» к мощности котла, печи. Итак:

1. до 3,5 КВ. – не менее 195 кв. см.
2. до 5,2 КВ. – не менее 290 кв. см.
3. до 7 КВ. – не менее 380 кв. см.

Кроме того, обращайте внимание на толщину утеплителя. Значение в пределах:

• 250 градусов равны 30 мм.
• 400 градусов не менее 50 мм.
• Свыше 800 градусов не менее 100 мм. Сюда относятся твердотопливные котлы.

Кстати, уточняйте не только саму толщину, но и диапазон тех температур, при которых подобный утеплитель разрешается эксплуатировать. Для примера, температуру в 850 градусов, способны выдержать далеко не все базальтовые утеплители.

Не стоит пренебрегать правильным выбором маркировки самой стали. Для наглядного примера нужно обратить внимание на свойства, простая оцинковка скорей подходят для маломощных газовых котлов. Твердотопливные, а также напольные газовые, должны иметь дымоход из стали по маркировке не меньшей АИС 439 с прибавкой в сплав титана. В некоторых случаях требуется использование стали маркировки АИС 316И или АИС 321.

Не забывайте и тот факт, что чем выше температура газов, тем сильней воздействует конденсат на внутренние стенки. Учитывайте особенности внутренних швов, чтобы не было попадания конденсата внутрь трубы, в утеплитель. Конструкции сэндвичей, используемые для мощных угольных, дровяных печей должны обладать толстыми стенками и утеплителем слоем не менее 100 мм. Особенно это правило нужно учитывать при внутри домовой проводке канала.

Особенности монтажа

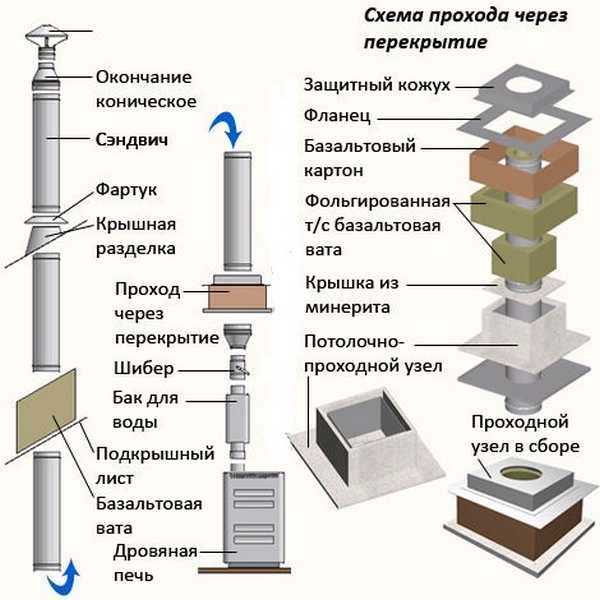

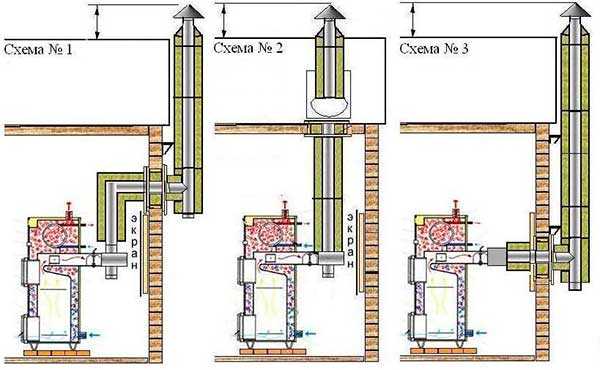

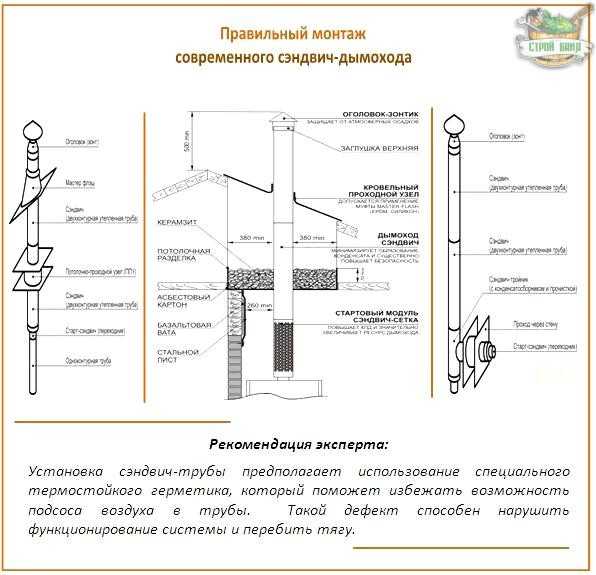

Схема сэндвич дымохода и комплектация проходного узла

Дымоход из сэндвич панелей должен не только обладать соответствующими характеристиками, но и быть установленным по всем «канонам» технической документации и правил. Некоторые из особенностей мы приведем ниже, на них нужно обращать внимание в первую очередь. Итак:

• К патрубку запрещается подключать напрямую сэндвич. В противном случае произойдет, так называемое «спекание» утеплителя и превращение его в камень с последующей потерей свойств.
• Учитывайте особенность размещения в деревянных домах. Даже с учетом двойного покрытия, внешние стенки имеют особенность нагреваться, поэтому слой теплоизоляции от огнестойких материалов не менее 250 мм., а, от пожароопасных не менее 450 мм.
• Сборка должна производится по схеме, чтобы верхняя часть канала вставлялась в нижнюю. Таким образом, вы уберегаете конструкцию от попадания внутрь неё влаги и прочих химических реагентов, образованных во время сгорания и образования конденсата. Что касается соединения «лежачих» участков, то используется схема стыковки сэндвич трубы для дымохода «по дыму». То есть, первая входит во вторую.

odymohodah.ru

как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

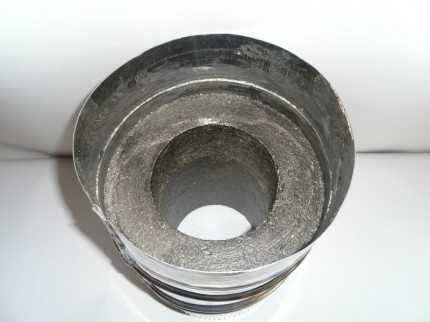

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

• отличная стабильная тяга;
• практически отсутствует конденсат;
• поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
• простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!

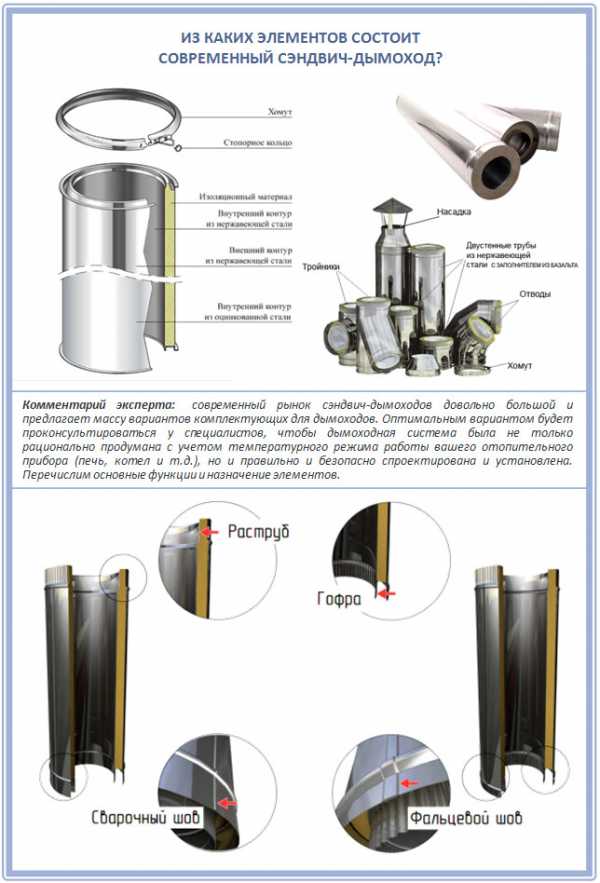

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.

Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

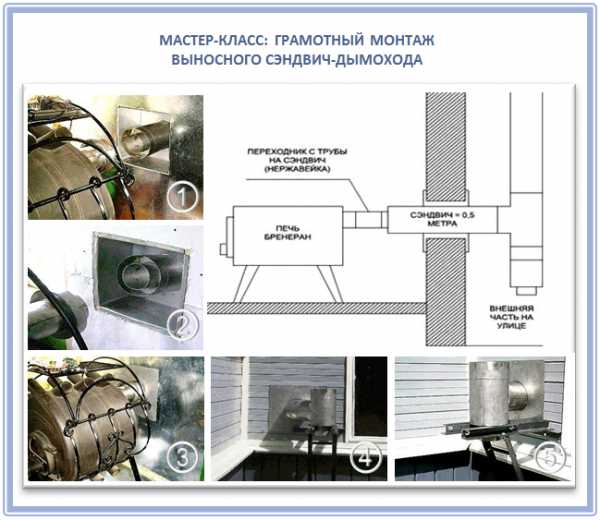

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

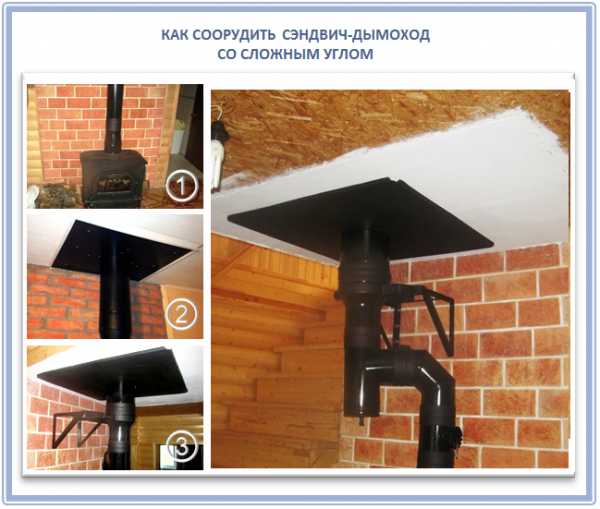

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

Устройство такого дымохода относительно простое:

• Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
• А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

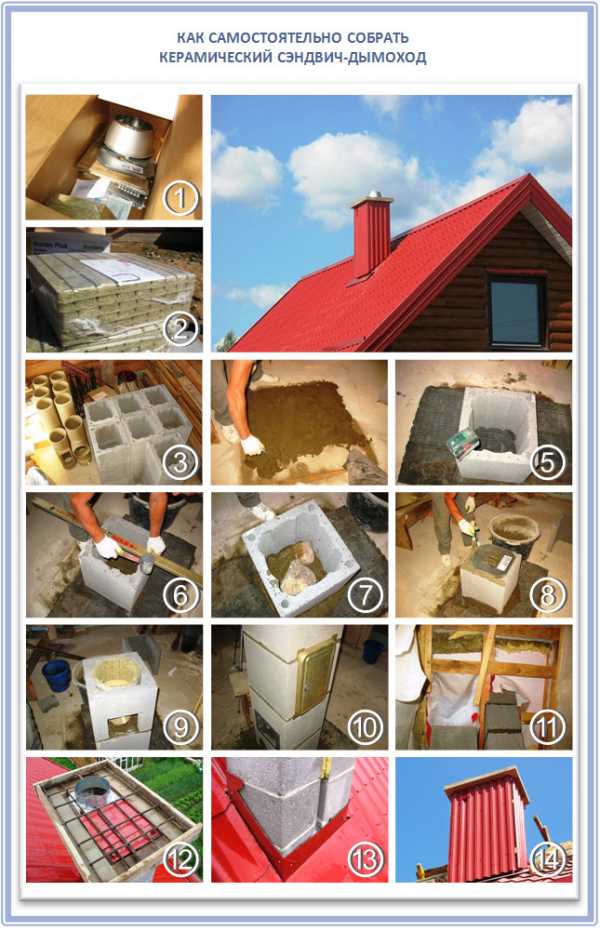

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

• Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
• По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
• Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
• К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
• Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
• Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

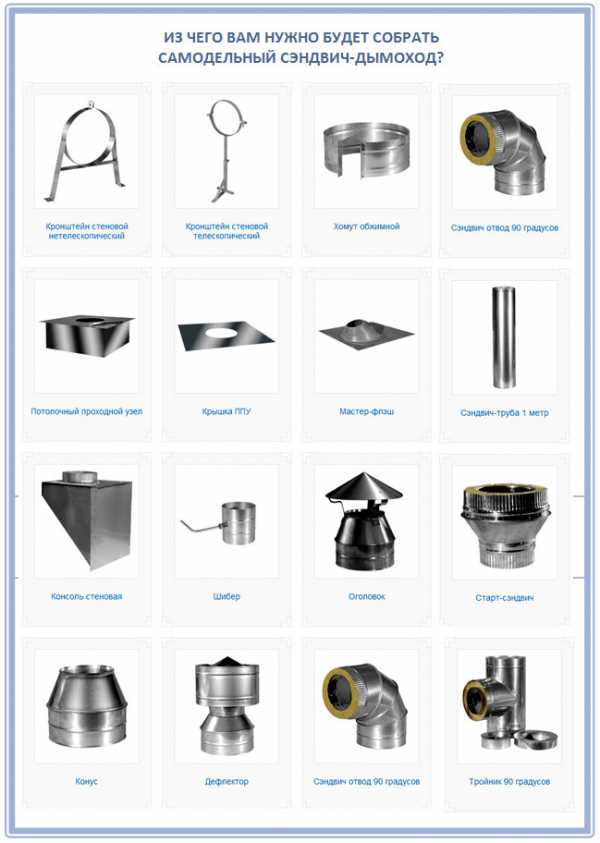

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
2. Какая температура будет отходящих газов?
   Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
3. На какую температуру рассчитана изоляция сэндвича?
4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т.к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.

Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.

И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

• Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
• Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
• Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
• Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
• Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
• Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

krovgid.com

все про установку сэндвич-трубы » Аква-Ремонт

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

• внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
• утеплитель надежно защищает наружный контур от перегрева;
• конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
• обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

• настенные кронштейны, которые удерживают конструкцию;
• ревизия, имеющая окно для чистки и подставки под нее;
• набор переходников;
• тройники;
• колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
• обжимные хомуты для соединения отдельных элементов конструкции;
• разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
• розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

• при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
• при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
• при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.

aqua-rmnt.com

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

postroju-dom.ru

Обустраиваем дачный дом современным дымоходом. Расскажем, как соединить «сэндвич» трубы

Как правильно изготовить сэндвич – трубы.

«Сэндвич» – трубы состоят из трех основных элементов:

• наружная труба;
• внутренняя труба;
• прослойка из минеральной ваты.

Одна труба находится в середине другой, между ними расположен изоляционный слой. За счет этого уплотнителя наружная труба практически не нагревается, кроме того минеральная вата не горит, и не может стать источником возгорания. Такая простая конструкция обеспечивает большую надежность и долговечность данного дымохода. Так что есть повод задуматься о том, как своими силами соединить сэндвич – трубы, и установить на своем участке такую систему отвода дыма.

Своими усилиями изготовить дымоход из «сэндвич – труб» довольно просто, и материалов для этого потребуется совсем немного. В качестве материала для внутренней трубы берем простую нержавеющую сталь, внешняя же оболочка может быть из любого материала (медь, латунь или оцинкованное железо). Трубу из нержавейки обматываем утеплителем – базальтовой или минеральной ватой, и вставляем в наружную трубу. Иногда приходиться наружный слой складывать из нескольких кусков. Тогда особенно внимательно нужно отнестись к их креплению между собой. Для оформления стыков можно использовать саморезы или блошки, и соединять между собой также и отдельные составляющие, а не только сам отрезок трубы.

Также стоит обратить внимание на температуру выхода дыма, если она сравнительно невысока, в качестве утеплителя можно использовать обычную минеральную вату. Если же планируются обогрев дома с помощью камина или печи, которую топят углем, необходимо взять базальтовую вату, поскольку она выдерживает больший температурный режим. Также ширина внутренней трубы должна быть значительно увеличена, чтобы быстро не прогорели ее стенки при больших нагрузках.

Самым лучшим и дешевым материалом для изготовления и установки «сэндвич – трубы» на загородном участке является нержавеющая сталь. Она не подвержена воздействию атмосферных явлений и будет служить долгие годы, 6не разрушаясь.

Как установить трубы сэндвич.

После самостоятельного изготовления потребуется правильная установка трубы – « сэндвич». Следует учесть тот факт, на участке крепления отводящей трубы к нагревающему устройству температура очень высока. Поэтому изолировать эту часть нужно очень осторожно и внимательно. Необходимо обустроить конструкцию таким образом, чтобы иметь возможность замены перегоревшего участка без разборки всего дымохода. При наклонном размещении трубы нужно установить специальный краник для слива конденсата, который может появиться при большом перепаде температур.

При стандартном вертикальном размещении дымохода следуйте приведенной ниже инструкции:

• внутреннюю оболочку устанавливаем раструбами вверх, при таком расположении конденсат не может пройти наружу;
• внешнюю же трубу собираем наоборот – раструбами вниз, при таком монтаже дым не проникнет в середину помещения. Эта технология называется «Монтаж по дыму».

Для того, чтобы не допустить возможность возгорания необходимо изолировать трубу от потолочного перекрытия. Для этого можно воспользоваться той же минеральной ватой или специальными пустотелыми коробами из жаростойкого материала. Правильная установка трубы «сэндвич» избавит от лишних хлопот в дальнейшем, и исключит возможность пожара. Также можно воспользоваться стальным листом, прибитым на потолок в месте выхода трубы наружу. В этом случае это обеспечит и дополнительный источник тепла в помещении, поскольку металл прекрасно нагревается и долго удерживает температуру, не расплавляясь. При соединении «сэндвич» труб позаботьтесь и о герметизации этих стыков. Для этой цели подойдет специальный печной герметик на основе силиката натрия.

Установка «сэндвич» — труб на крыше.

При монтаже наружной части дымохода на крыше, следует учесть несколько факторов:

• при горении твердого топлива по дымоходу поднимаются искры, и существует опасность воспламенения покрытия на крыше;
• при сильном ветре продукты горения могут оседать на различных поверхностях, в том числе и на постиранном белье, и это следует учитывать при размещении бельевых веревок.

В любом случае, высота трубы должна быть достаточной, чтобы избежать вероятности пожара и избавить от других неприятностей.

ogodom.ru
