Инструкция по монтажу ондулина своими руками

Ондулин выпускается в виде легких, относительно небольших по габаритам волнистых листов, и потому входит в число кровельных материалов, достаточно простых в укладке. Монтаж ондулина можно выполнить своими силами, но требуется точно соблюдать технологию работ, чтобы полученное кровельное покрытие успешно противостояло атмосферным воздействиям и надежно защищало постройку на протяжении долгих лет эксплуатации.

Основные характеристики материала

Компания Onduline выпускает легкий шифер уже на протяжении полувека. Сегодня выпуском листового материала данной марки занимаются предприятия в различных странах Европы и мира. Ондулин завоевал признание как эстетичный, экологически чистый, практичный кровельный материал, покрытие из которого можно легко и быстро смонтировать своими руками.

Технология монтажа продиктована особенностями материала, который изготавливается в виде волнистых листов толщиной 3мм и размером 2000х950 мм.

Основой ондулина являются спрессованные целлюлозные волокна. Устойчивость к воздействию влаги и биологическому разрушению обеспечивает пропитка основы модифицированным битумом. Прочный внешний слой состоит из минеральной посыпки и термозатвердевающей смолы. Ондулин имеет декоративную окраску – материал выпускается в нескольких классических цветах.

Благодаря небольшому весу, ондулин можно монтировать непосредственно на стропильную систему (в процессе строительства или реконструкции сооружения) либо на старую крышу, поверх требующей ремонта кровли с плоской поверхностью.

К достоинствам ондулина можно отнести:

простой монтаж без использования специализированного инструмента;

малый вес;
устойчивость к перепадам температуры и атмосферным воздействиям;
долговечность (до 50 лет при условии соблюдения правил установки).

Недостаток ондулина – горючесть (поддержание горения), что требует внимательного подхода к обустройству дымохода твердотопливной печи или камина.

Выбирая ондулин, следует принять во внимание следующие особенности материала:

он имеет шероховатую поверхность, за счет чего снег задерживается на кровле с небольшим углом наклона скатов;

при низких температурах материал становится хрупким;
на жаре или под длительным воздействием влаги ондулин размягчается и деформируется при повышенных локальных нагрузках.

Таким образом, не следует ходить по кровле из ондулина при определенных погодных условиях, а на крышу с малым углом наклона скатов необходимо установить сплошную обрешетку под кровельный настил.

Подготовка стропильной конструкции под ондулин

Монтаж ондулина может осуществляться на крышу любого типа, включая сложные конструкции. Материал гнется вдоль и поперек листа и пригоден для укладки на криволинейные поверхности. Перед изготовлением кровельного настила своими руками требуется правильно выполнить обрешетку, учитывая угол наклона кровли.

Наклон ската 5-10°. При небольшом наклоне ската крыши кровля испытывает повышенные нагрузки от осадков. Необходима сплошная обрешетка под ондулин, выполненная из досок или листового древесного материала (фанера, плиты ДСП, ОСБ).

Чтобы обеспечить надежность покрытия и его устойчивость к влаге на крыше с минимальным уклоном, укладывать листы ондулина следует с боковым нахлестом в две волны и с вертикальным нахлестом 300 мм. Перед приобретением материала необходимо определить полезную площадь листа и рассчитать требуемое количество материала.

Наклон ската 10 – 15°. Под укладку ондулина своими руками требуется разряженная обрешетка из досок. Шаг обрешетки – 450 мм (измеряется по осям досок). Кровельный материал монтируется с боковым нахлестом в одну волну и вертикальным нахлестом 200 мм.

Наклон ската более 15°. Обрешетка под еврошифер выполняется из досок, шаг обрешетки – 600 мм при измерении по осям. Размер бокового нахлеста – одна волна, величина вертикального нахлеста – 170 мм.

Исходя из правил укладки ондулина на кровлю с углом наклона более 10°, полезная площадь листа составляет 1,6 – 1,64 кв.м. Чтобы рассчитать необходимое для закупки количество материала, требуется разделить общую площадь кровли на полезную площадь листа.

Чтобы упростить и ускорить монтаж обрешетки своими руками, рекомендуется использовать специально подготовленный деревянный шаблон точного размера. С его помощью легко устанавливать доски обрешетки на равном расстоянии друг от друга и строго параллельно карнизу.

Основные этапы монтажа кровельного настила

Технология укладки ондулина достаточно проста. Работы выполняются в несколько этапов.

Разметка листового материала. Ондулин имеет форму традиционного волнистого шифера. Для разметки рекомендуется взять цветной карандаш, контрастный по отношению к окраске еврошифера. Чтобы линии разметки были ровными, в качестве линейки удобно использовать обрезок того же материала

.
Резка листов. Чтобы самостоятельно разрезать лист ондулина вдоль или поперек, достаточно использовать обычную ножовку по дереву. Чтобы полотнище ножовки не застревало в процессе распилки, его рекомендуется слегка смазывать маслом в процессе работы. Для резки ондулина также можно применить ручную или циркулярную электропилу.
Установка листов. Подъем материала на крышу не требует использования приспособлений – лист ондулина весит около 6 кг. Чтобы правильно уложить еврошифер, предварительно требуется определить преобладающее направление ветров в данной местности. Монтаж ондулина должен начинаться с подветренного ската. Первым монтируется нижний ряд ондулина, начиная с целого листа. Второй ряд требуется начать с половины листа, чтобы минимизировать количество нахлёстов на боковом стыке. Использование натянутой веревки поможет укладывать листы материала строго параллельно карнизу.
Крепление ондулина. Крепить листовой материал необходимо при помощи гвоздей (около 20 штук на лист), которые забиваются на концах листов в нижней части волны и в нахлёстах. Крепления должны приходиться на бруски обрешетки.

Если ондулин монтируется своими руками по обрешетке, выполненной из металла, в качестве крепежных элементов применяются саморезы. Закручивать их удобнее электродрелью, но необходимо точно рассчитывать силу затягивания во избежание повреждения материала.
Монтаж конькового элемента. Крепить коньковый элемент требуется к добавочным доскам обрешетки. Гвозди вбиваются в наружные части волн одулина, стыкующиеся с коньковым элементом.
Оформление ендов, щипца, ребер крыши, бокового стыка кровли. Для этих целей используются фирменные материалы Ондулин – ендовы, коньковые и щипцовые элементы. В местах стыков рекомендуется предусмотреть дополнительную гидроизоляцию.

Установка кровельного вентилятора. Элемент монтируется по каждой волне в местах сопряжения с листовым материалом. Верхний лист должен иметь нахлест на основание кровельного вентилятора.
Убираем просветы между листами своими руками. Если требуется ликвидировать просветы между настилом кровли и карнизом либо коньком, используется специальный наполнитель. При этом необходимо позаботиться о вентиляции кровельного пирога и чердачного помещения.
Монтаж на крышу вентиляционных труб Ондулин. Труба крепится гвоздями по каждой волне основания, при этом ее верхняя часть монтируется внахлест поверх основания.

Вентиляционная гребенка на крышу. Данный элемент препятствует попаданию в кровельный пирог птиц и насекомых. Вентиляционная гребенка устанавливается на карниз под листы еврошифера. Крепится при помощи гвоздей.

Правила укладки еврошифера предписывают особое внимание уделять качественной гидроизоляции стыков, карнизов кровли и других проблемных мест. Производители кровельного материала Ондулин рекомендуют использовать специально разработанную ленту Ондуфлеш.

Инструкция по монтажу ондулина позволяет создать качественное, надежное и долговечное кровельное покрытие своими руками. При использовании фирменных дополнительных элементов вы получите эстетичную кровлю, которая будет привлекательно выглядеть и прекрасно дополнять общий облик дома, коммерческого сооружения или другой постройки.

Идеальная укладка ондулина

Что нужно знать, для идеальной укладки ондулина:

1. Если вы кроете крышу ондулином и у вас возникла срочная нужда наступить на положенные листы материала, то наступать следует непосредственно на гребень волны; никогда не наступайте между соседними волнами.

2. Класть ондулин нужно, если температура воздуха положительна. В том случае, если укладка происходит при температуре от нуля до -5 градусов Цельсия, то укладку нужно производить с большой осторожностью. А если на улице температура и вовсе ниже -5 градусов, то в этом случае установка ондулина категорически запрещена! Так же не рекомендуется класть ондулин, когда температура воздуха превышает +30 градусов Цельсия.

3. При креплении ондулина следует работать со специальными кровельными гвоздями, которые являются каркасом кровли. Стандартная технология укладки данного материала — около 20-22 гвоздей/лист. При невыполнении данных требований возникает вероятность разрушения ондулина при сильном порыве ветра. Необходимо проконтролировать, чтобы и специалисты, которые будут стелить вам ондулин, знали о данных требованиях.

4. Ондулин – обрешетка крыши. Обрешетку под ондулин нужно выполнять с помощью брусьев, изготовленных из дерева, сечением 40х60 мм. Выполнять обрешетку ондулина нужно в зависимости от уклона крыши:

меньше десяти градусов — необходимо сконструировать сплошную обрешетку.
от десяти до пятнадцати градусов — не более 450 мм;
больше пятнадцати градусов — не более 610 мм.

5. Никогда не прибегайте к «нахлесту», в работе с ондулином. Это происходит потому, что при подобном способе укладки материала может возникнуть «вздыбливание» краев ондулина. При укладке поверхности крыши ондулином следует начинать следующий ряд покрытия с половины листа. Это делается для образования тройного нахлеста на угловом стыке.

6. Укладка ондулина — достаточно легкий процесс. Большинство строителей выбирают ондулин, потому он обладает отличными качествами, в частности, легкостью, гибкостью и способностью к растяжению. Вы спросите: как правильно положить ондулин? Главное помнить – при выполнении крепежа ондулина наиболее важным является следование линейности стыков по всей поверхности кровли. И не следует увлекаться растягиванием листов — это Вам не гармошка.

Видео «Монтаж ондулина видео инструкция — как постелить ондулин на старую кровлю (реальный пример).»

Размеры и укладка крыши из ондулина — Портал о строительстве, ремонте и дизайне

Крыша из ондулина смотрится привлекательно, благодаря своему цветовому разнообразию.

Ондулин известен очень давно — с 40-х годов прошлого столетия, но монтаж им односкатной, двухскатной крыши начали проводить в нашей стране совсем недавно.

Свое название ондулин получил от французского слова ondulé, которое переводится, как «волнистый» или «гофрированный».

Так его назвала компания, которая начала выпускать новый материал для кровли крыш около 70 лет назад.

Характеристики и свойства ондулина

Ондулин — битумный шифер, основу которого составляют органические материалы высокого качества, их пропитывают битумом.

Пропитка должна проводиться при очень высокой температуре и давлении. Если будут выполнены данные условия, то покрытие весь срок службы будет прочное, надежное.

Внешний вид ондулина напоминает или шифер, или черепицу, он показан на фото. По качеству эти два вида ничем не отличаются один от другого. Отличается только размер.

Шифер используется для кровли, имеющей простую конструкцию крыши. На односкатной поверхности монтаж своими руками будет проходить быстро за счет большой поверхности листа ондулина.

Черепицу стоит выбрать, если необходимо покрыть поверхность сложной конфигурации. Если покрыть ее материалом небольших размеров, можно минимизировать количество отходов.

Ондулин популярен благодаря своим характеристикам:

благодаря пропитке битумом, листы еврошифера обладают низким водопоглощением, даже если воздействовать на них влагой длительный срок;
при частых перепадах температуры материал не растрескивается, деформация отсутствует;
ондулин не вступает в реакцию с химическими, биологическими веществами. Благодаря пропитке, материал не подвержен воздействию щелочи, кислоты;
особая технология производства дает возможность использовать материал, чтобы покрыть кровли промышленных объектов, так как на него не смогут негативно повлиять дизельное топливо, технические масла;
ондулин имеет небольшой вес, поэтому выполнить монтаж листов на крыше сможет один человек за короткий срок.

Еврошифер можно уложить на крыши любой формы, сложности своими руками. Часто его применяют для покрытия частных домов, дач, государственных учреждений, промышленных строений.

Красиво будет смотреться покрытие на арочных перекрытиях, беседках. А вот для оформления фасадов строения, ондулин практически не используется.

Заборы, ограждения из него также не устраивают.

Специалисты не рекомендуют класть ондулин на крыши строений, к которым предъявляются высокие требования пожаробезопасности: детские садики, школы, прочие учреждения.

Недостатки ондулина не позволяют это сделать:

хоть материал и не склонен воспламеняться самостоятельно, его минусы — он горюч и могут быть созданы огнеопасные ситуации;
поверхность еврошифера шероховатая. Она будет препятствовать слою снега легко скатываться с крыши дома. Чтобы обойти эти минусы, ондулин рекомендуется класть на крыши, у которых большой угол наклона;
насыщенность цвета через срок службы в 2-3 года теряется под действием ультрафиолета, расцветка покрытия будет не такая яркая;
при сильном морозе материал станет очень хрупким, а при жаре листы размягчатся;
еврошифер имеет срок службы около 15 лет, спустя это время придется крышу перекрывать новым материалом.

Как правильно рассчитать количество ондулина?

Подготовка укладки ондулина предусматривает предварительный расчет количества материала.

Рассчитать количество еврошифера для покрытия крыши можно самостоятельно, а можно использовать специальный калькулятор.

Для этого нужна такая схема: всю поверхность разбить на трапеции, треугольники. После определения площади каждой фигуры, показатели сложить. При этом важно учесть угол наклона крыши.

Зная площадь, количество листов рассчитать правильно достаточно просто, чтобы провести монтаж кровли.

Показатели вводить в калькулятор рекомендуется с учетом карнизных свесов. Если замеры сняты по крайней линии дома, то итог будет неправильным. Не стоит забывать и про напуски.

Угол наклона оказывает влияние на них. Напуск будет больше с увеличением угла. Так, угол наклона 10 градусов даст напуск 30 см. Если угол увеличивается, напуск может составить 15-20 см.

Если укладывать листы ондулина на односкатную, двухскатную крышу, где угол наклона небольшой, листы кладут внахлест с шагом в 2 волны. Больший угол наклона — нахлест составит одну волну.

В калькулятор необходимо забить цифры с учетом нахлеста, тогда количество листов будет определено правильно.

Монтаж еврошифера на крышу

Устройство поверхности крыши ондулином своими руками сходно с укладкой шифера. Этапы такие же, но монтаж сможет проводить один человек, благодаря малому весу еврошифера.

Небольшое количество листов можно поднять на крышу и устанавливать их. Качественно провести укладку материала в короткий срок поможет видео инструкция.

Видео:

Устройство обрешетки

Покрыть еврошифер можно и на старую кровлю, если подложка в хорошем состоянии, а существенные недостатки отсутствуют. Технология предполагает монтаж ондулина на любой вид кровли.

Размеры шага обрешетки должны составлять 450 миллиметров — такое устройство считается стандартным. Но иногда необходимо положить сплошную обрешетку.

На ее вид оказывает влияние угол наклона крыши. В качестве материалов для нее можно использовать доски, фанеру.

Если уклон крыши от 10 до 15 градусов, то обрешетка должна быть сплошной. При расчете ондулина концевой нахлест составит 300 мм, а боковой — 2 волны еврошифера.

Угол наклона больше, чем 15 градусов, не требует формирования сплошной обрешетки. Интервал между брусьями может составлять 600 мм.

Размеры нахлеста составляют 170 мм, а бокового — одну волну, что обязательно стоит учесть в расчетах.

Бруски своими руками нужно укладывать, как советует видео инструкция. Они закрепляются на стропилах, при этом важно учитывать расстояние между осями центра брусов.

Видео:

Чтобы правильно разметить положение брусков по отношению к карнизу, должен быть шаблон или схема, где будут указаны все замеры.

При устройстве обрешетки из металла, стоит воспользоваться саморезами. Все работы нужно сделать предельно внимательно, так как есть риск затянуть саморезы очень сильно.

В результате ондулин может повредиться, при эксплуатации обнаружатся недостатки, а полный срок службы не продержится.

Наглядно технология устройства односкатной, двухскатной крыши показывает видео инструкция.

Видео:

Укладки слоя теплоизоляции, пароизоляции

Перед тем, как стелить ондулин, необходима подготовка утеплителя и гидроизоляции. В качестве гидроизолирующего материала подойдет любая мембрана, пропускающая пар.

Этот материал нужно стелить на стропила, провес должен составлять примерно 2 см.

При укладке мембраны рулон нужно раскатать в направлении, которое поперечно кровельным скатам. Верх рулона должен идти внахлест нижнего.

Там, где образовались стыки, стоит приклеить специальный клеящий материал, который выпускают производители ондулина.

Он наиболее подойдет для проклеивания стыков материала, так как имеет сходные свойства с ондулином. Срок службы покрытия увеличится, недостатки минимизируются.

Чтобы улучшить гидроизоляцию, можно обустроить карнизный короб. Свес на карнизе при этом должен составлять около 70 мм.

На этом этапе нужно правильно выполнить устройство вентиляции, чтобы воздушные массы могли свободно перемещаться вдоль мембраны. Таким образом, влага, которая попадет под кровлю, будет легко удаляться.

Если не планируется постройка мансарды, то теплоизоляцию, гидроизоляцию можно не укладывать, так как ондулин сможет самостоятельно выполнить эти функции.

Крепление ондулина

Если размеры листа материала не подходят для покрытия односкатной, двухскатной крыши, то их можно аккуратно распилить. Для этого применяют ножовку по дереву или электрическую пилу.

Перед тем как отрезать лист, на него надо нанести разметку, как указано на фото.

Перед креплением еврошифера стоит правильно определить направление ветра. Начинать укладку листов необходимо с той стороны крыши, которая находится на противоположной стороне от направления ветра.

Крепить ондулин нужно с помощью гвоздей. Их вбивают на дне волны в местах нахлеста одного листа на другой. Крепление стоит производить на промежуточные брусья.

На каждый лист материала гвоздей должно быть использовано порядка 20 штук.

Устройство конька крыши инструкция рекомендует крепить на том кровельном скате, который находится напротив направления ветра. Он закрепляется на внутренней части волны листа к дополнительным брускам.

Если между коньком и листом ондулина есть просветы, то их дополнительно можно заполнить специальным наполнителем.

Видео:

Монтаж стыка кровли своими руками с вертикальной стеной стоит проводить с большим вниманием.

Необходимо строго придерживаться инструкции, чтобы качество работы было высоким. В противном случае в процессе эксплуатации будет попадать влага.

Соединения стены и кровли нужно укрыть ондулином, а место соединения усилить гидроизоляцией и закрепить крепежным материалом.

Размеры и укладка крыши из ондулина

Сегодня мы подготовили статью на тему: «размеры и укладка крыши из ондулина», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

целлюлозное основание;
битум;
минеральный наполнитель;
смола-отвердитель;
краситель.

Отличная гидроизоляция. Как мы уже упоминали, особое расположение волокон целлюлозы препятствует проникновению воды. Вдобавок, ондулин не станет разбухать после длительных дождей и ливней, его гидроизоляционные свойства будут неизменными в любом случае. А низкая гигроскопичность – способность поглощать влагу из воздуха – делает данный кровельный материал незаменимым в районах с высоким количеством осадков.
Устойчивость к перепадам температуры. И в жару, и в мороз ондулин прекрасно сохраняет свои способности и не деформируется.
Биологическая и химическая инертность. Кровля из ондулина не подвержена влиянию грибков и других бактерий, которые уменьшают срок службы ондулина. А химическая инертность позволяет сохранять стабильность при воздействии щёлочей, кислот, масел или чего-то ещё.
Небольшой вес конечного продукта. Пожалуй, вес – это один из ключевых моментов в покрытии, как и размер листа ондулина, который позволяет облегчить весь процесс монтажа кровли. Также меньший вес создаёт меньшую нагрузку на каркас здания, благодаря чему балки медленнее изнашиваются и портятся (подробнее о технических характеристиках ондулина).

Укладка ондулина должна производиться в определённом температурном диапазоне. Оптимальной температурой будет 0-30°С. Если работы будут производиться на морозе, то ондулин может стать хрупким и легко сломается. А в случае монтажа при очень высокой температуре возможна деформация листов и потеря начальной формы.
В теплое время года нужно следить за тем, чтобы ондулин не был в какой-то мере растянут. Если не соблюдать это правило, то зимой, во время низких температур, ондулин будет естественным образом сужаться, уменьшаться в размерах. А это приведёт к образованию трещин и к деформации.
Иногда технология укладки ондулина на крышу вынуждает обрезать листы. Для этого необходимо знать, чем режут ондулин. Лучше всего это делать при помощи пилы-ножовки, предварительно смазанной маслом. Также можно использовать дисковую пилу, но в этом случае вам потребуется проявить особую осторожность во время работы.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Для начала мы просто укладываем его на обрешётку при помощи специального крепежа. После этого необходимо тщательно выровнять листы по вертикали и по горизонтали.

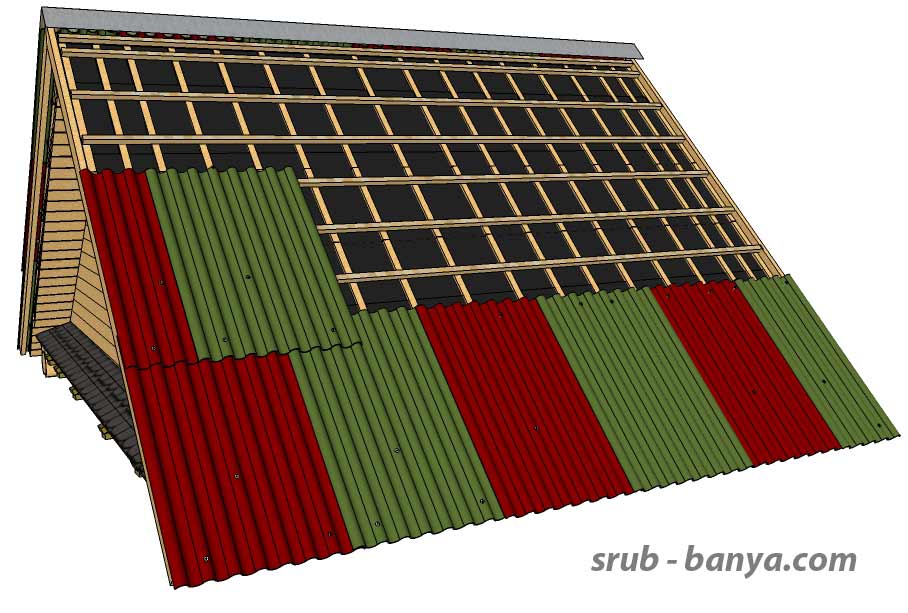

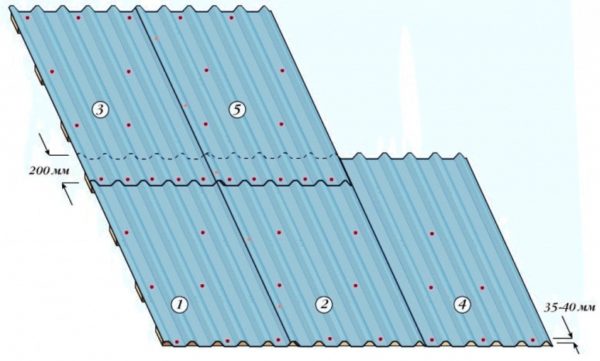

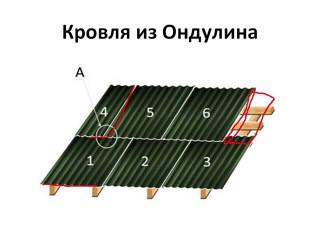

Укладываем ондулин обязательно вразбежку, стыки листов сходиться не должны.
Начинать укладку нужно с края, противоположного доминирующим ветрам в данной местности. Это позволит покрытию более стойко выдерживать порывистые и резкие ветры. Во всех остальных случаях ондулин может легко сорваться с крыши (прочтите: “Покрытие крыши ондулином своими руками”).
Длина нахлёста зависит от ската крыши. Нахлёст изменяется пропорционально скату крыши. Чем меньше скат, тем больше делайте нахлёст. Максимальный нахлёст – 2 волны в ширину и 30 см в высоту – используется на крышах с углом наклона до 10 градусов. Если же скат более 15 градусов, то вполне хватит нахлёста в одну волну по горизонтали и 15 см по вертикали.
Прибивать ондулин специальными гвоздями нужно внизу на каждой волне, а посередине и наверху – через одну, чтобы эти две линии гвоздей образовали зигзаг. Гвозди прибивать нужно на одной линии как по вертикали, так и по горизонтали. Для этого натягиваем какой-нибудь шнур, леску или нить, а затем ориентируемся по ним.

Горит ли ондулин, подробнее на видео:

03.08.2017 / Автор: admin

Крыша из ондулина смотрится привлекательно, благодаря своему цветовому разнообразию.

Так его назвала компания, которая начала выпускать новый материал для кровли крыш около 70 лет назад.

Ондулин популярен благодаря своим характеристикам:

благодаря пропитке битумом, листы еврошифера обладают низким водопоглощением, даже если воздействовать на них влагой длительный срок;
при частых перепадах температуры материал не растрескивается, деформация отсутствует;
ондулин не вступает в реакцию с химическими, биологическими веществами. Благодаря пропитке, материал не подвержен воздействию щелочи, кислоты;
особая технология производства дает возможность использовать материал, чтобы покрыть кровли промышленных объектов, так как на него не смогут негативно повлиять дизельное топливо, технические масла;
ондулин имеет небольшой вес, поэтому выполнить монтаж листов на крыше сможет один человек за короткий срок.

Красиво будет смотреться покрытие на арочных перекрытиях, беседках. А вот для оформления фасадов строения, ондулин практически не используется.

Заборы, ограждения из него также не устраивают.

Недостатки ондулина не позволяют это сделать:

хоть материал и не склонен воспламеняться самостоятельно, его минусы — он горюч и могут быть созданы огнеопасные ситуации;
поверхность еврошифера шероховатая. Она будет препятствовать слою снега легко скатываться с крыши дома. Чтобы обойти эти минусы, ондулин рекомендуется класть на крыши, у которых большой угол наклона;
насыщенность цвета через срок службы в 2-3 года теряется под действием ультрафиолета, расцветка покрытия будет не такая яркая;
при сильном морозе материал станет очень хрупким, а при жаре листы размягчатся;
еврошифер имеет срок службы около 15 лет, спустя это время придется крышу перекрывать новым материалом.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Подготовка укладки ондулина предусматривает предварительный расчет количества материала.

Зная площадь, количество листов рассчитать правильно достаточно просто, чтобы провести монтаж кровли.

Если уклон крыши от 10 до 15 градусов, то обрешетка должна быть сплошной. При расчете ондулина концевой нахлест составит 300 мм, а боковой — 2 волны еврошифера.

Размеры нахлеста составляют 170 мм, а бокового — одну волну, что обязательно стоит учесть в расчетах.

Наглядно технология устройства односкатной, двухскатной крыши показывает видео инструкция.

Этот материал нужно стелить на стропила, провес должен составлять примерно 2 см.

Там, где образовались стыки, стоит приклеить специальный клеящий материал, который выпускают производители ондулина.

Перед тем как отрезать лист, на него надо нанести разметку, как указано на фото.

На каждый лист материала гвоздей должно быть использовано порядка 20 штук.

Монтаж стыка кровли своими руками с вертикальной стеной стоит проводить с большим вниманием.

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Технология устройства крыши из ондулина поэтапно.

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

угол свыше 15° – шаг 610 мм.

Установка дополнительных обрешеточных реек Погрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Схема установки планки ендовы Монтаж планки ендовы

Разметка ондулина Монтаж начинается с правильной разметки.

Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулина Чтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

Последовательность укладки листов ондулина с учетом ветровой нагрузки

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.

растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Порядок крепления последующих листов ондулина показан на фото.

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

угол уклона ската до 10° – продольный нахлест составляет две волны, поперечный не менее 200 мм.

угол в 10-15° – продольный нахлест составляет одну волну, поперечный не менее 160 мм.

угол свыше 15° – продольный нахлест составляет одну волну, поперечный не менее 140 мм.

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлу Поскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки – это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Гвозди со специальной шляпкой Для деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкой Профессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Схема крепления ондулина метизами при шаге обрешетки в 45 см Схема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Подкладка ленты под конек Под коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

Уплотнительная лента под свесом листа ондулина Совет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке.

Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Окно-люк под ондулин Люк-окно под ондулин

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Светопрозрачный ондулин

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Ондулин – это современный материал с хорошими эксплуатационным и качествами. Прекрасно подходит для обустройства кровли частных домов. При сравнительно невысокой стоимости ондулин отлично справляется со всеми возлагаемыми на него задачами. При этом монтаж ондулиновой кровли можно произвести своими руками.

Кровля из ондулина своими руками

Содержание пошаговой инструкции:

Ондулин — это экологически чистый материал, при изготовлении которого используются современнейшие технологические достижения.
В основе ондулинового листа лежит целлюлоза и разнообразные добавки. Для придания кровельному покрытию требуемых показателей гидростойкости и жесткости его обрабатывают специальными материалами – битумом и смолой, подвергшимся предварительной обработке.

Битумный волнистый лист (еврошифер)

Готовые ондулиновые листы окрашиваются специальными составами, обеспечивающими отличный внешний вид материала и способствующими улучшению его эксплуатационных свойств.

Внешне ондулин может иметь вид металлочерепицы черепицы или шифера. Качество кровли при этом не отличается. Листы под «шифер» производятся в размере 200х95 см. «Черепица» же имеет уменьшенный размер. Материал в виде черепицы лучше подходят для кровель со сложной конфигурацией – так попросту выгоднее, т.к. объем отходов сокращается к минимуму.

Ондулин в виде шифера оптимально подходит для простых кровельных конструкций. Такие листы более просты в монтаже и позволяют выполнить работу за кратчайшее время.

Ондулин прекрасно переносит агрессивные атмосферные воздействия. Он прост в монтаже, не требует больших денежных затрат и позволяет получать кровельные конструкции с прекрасными эстетическими свойствами.

Среди главных преимуществ ондулина можно выделить следующее:

отличные показатели экологической чистоты;
внушительный срок службы;
красивый внешний вид;
богатство цветовой гаммы;
простоту и хорошую скорость монтажа;
удобные габариты, способствующие уменьшению количества отходов и увеличению скорости осуществления монтажных работ.

Перечисленные характеристики сделали ондулин очень популярным среди частных застройщиков. Отсутствие вредных компонентов в составе листов позволяет использовать ондулин даже для обустройства кровли деревянных домов.

Помимо этого, ондулин позволяет отремонтировать старую кровлю без предварительного демонтажа имеющегося покрытия. Листы сравнительно мало весят – примерно 3 кг на 1 м2 покрытия, поэтому о существенном увеличении нагрузки на стропила, стены и в целом дом можно не волноваться.

Производитель предоставляет 15-летнюю гарантию на ондулин. На практике же установлено, что грамотно обустроенная кровельная конструкция безо всяких проблем служит более 50 лет, не требуя ремонта.

Дополнительно к числу преимуществ можно отнести способность материала сохранять свои изначальные внешние данные в течение практически всего срока службы – краска не трескается и не отслаивается.

Главным же преимуществом для частных застройщиков является возможность укладки ондулина своими руками.

Технология укладки ондулиновых листов во многом напоминает процесс монтажа шифера. Однако ондулин превосходит шифер в показателях массы, прочности и экологичности.

Однако при всех достоинствах ондулина у него есть большой недостаток – высокая горючесть . Правда, современные материалы в процессе производства обрабатываются специальными антипиренными составами, что существенно уменьшает их горючесть.

Также недостатком современных кровельных листов является их склонность к потере насыщенности цвета при продолжительном использовании . Это в особенности актуально для листов темных оттенков.

Печальный результат хождения по ондулиновой крыше

Многие недобросовестные продавцы будут пытаться ввести вас в заблуждение, выдавая за качественный фирменный ондулин абсолютно другие материалы. Запомните эти простые рекомендации, и вы сможете выбрать по-настоящему качественный кровельный материал.

Размеры листов ондулина

Отличить оригинал от подделки можно по следующим признакам:

оборотная сторона качественных листов покрыта черной сеткой;
оригинальный лист состоит из десяти волн;
высота волны — 36 мм;
внешняя сторона листа шершавая на ощупь, чем-то похожая на марлю;
качественные листы имеют насыщенный матовый цвет;
на крайней волне присутствует печать с маркировкой завода-изготовит еля;
материал сопровождается брендовым сертификатом и гарантийным талоном, срок действия которого равняется 15 годам.

Лист кровельный ONDULINE

Чтобы монтаж прошел с наименьшими издержками и в кратчайшие сроки, а готовое покрытие в течение максимально длительного времени выполняло все возлагаемые на него задачи, следуйте нескольким простым рекомендациям.

Прежде всего, запомните: ондулин нельзя укладывать, если температура воздуха на улице опустилась ниже 0 градусов или поднялась выше +30 градусов. При жаре битум размягчается, и листы могут деформироваться. На морозе же ондулин может попросту треснуть под весом монтажника или при пробитии гвоздем.

Хотя производитель и допускает возможность укладки кровли при температуре порядка -5 градусов, лучше от таких экспериментов воздерживаться.

При укладке в жару следите, чтобы листы были смонтированы без растяжений. Игнорирование этого требования приведет к тому, что в холодную погоду покрытие попросту деформируется и даже покроется трещинами в местах размещения крепежных элементов.

Для резки ондулина лучше всего использовать ножовку по дереву, предварительно смазанную маслом – с такой обработкой ножовка не будет застревать. Также ондулин можно резать дисковой пилой. Болгарку использовать нельзя – покрытие листа расплавится, и он очень быстро выйдет из строя.

Для фиксации листов покрытия к обрешетке можно использовать только специально предназначенные для крепления этого материала гвозди. Лучше покупайте их сразу же с ондулином. На крепление одного целого листа должно уходить 20 гвоздей: 10 штук снизу, 5 сверху и 5 по средней части.

Гвозди для ондулина

При выборе конструкции обрешетки под ондулин нужно учитывать такой показатель как наклон ската. Если скат кровли наклонен не больше чем на 10 градусов, делайте сплошную и надежную обрешетку из шпунтованных досок либо фанерных листов. Если же уклон составляет 10-15 градусов, вам подойдет обрешетка с размещением элементов на расстоянии порядка 45 см. И если наклон ската превышает 15 градусов, крепите элементы обрешетки с шагом 60 см.

Схема монтажа ондулина

Вне зависимости от выбранного типа каркаса для скатов обрешетка на ребрах, ендовах и коньках должна быть строго сплошной. Эти места нуждаются в особенно тщательной изоляции, поэтому прореженная обрешетка не подойдет.

Первый шаг. Прикрепите к стропилам бруски обрешетки. Предварительно закрепите пароизоляционную пленку. Также пароизоляцию можно крепить со стороны подкровельного пространства.

Ондулин — монтаж по технологии

Заполните ячейки обрешетки утеплителем, а поверх него прикрепите к стропильным ногам гидроизоляционну ю пленку.

Набейте поверх обрешетки рейки контробрешетки для создания технологического вентиляционного зазора.

Заполнитель карниза для ондулина

Второй шаг. Приступайте к укладке ондулина. Первый ряд крепите, начиная с низа кровельного ската. Сторону выбирайте противоположную преобладающему направлению движения ветра – так потоки воздуха не будут задувать под кровельное покрытие.

Листы крепите так, чтобы их нижний край выходил немного дальше карнизной доски. Длину выступа подбирайте индивидуально. Его должно быть достаточно для нормального отведения влаги приблизительно в середину карнизного желоба. Одновременно с этим выступ должен составлять не больше 7 см.

Монтаж кровли из ондулина

Ондулин укладывайте с нахлестом в одну волну. Концевое перекрытие зависит от уклона кровельного сказа и может составлять от 17 до 30 см.

Рекомендуемое количество крепежей на 1 лист приводилось ранее. Центральные гвозди забивайте через волну. Крепежи, используемые по краям ондулиновых листов, вбивайте в каждую волну.

Уложите полностью первый ряд ондулина.

Третий шаг. Второй и каждый следующий четный ряд укладывайте, начиная с половинки листа. Так вы «разведете» стыки кровельных элементов в смежных рядах.

Выкладывайте ряды по такой схеме, пока не дойдете до конька кровли.

Четвертый шаг. Прежде чем монтировать финишные ряды, зафиксируйте дополнительную обрешетку для конькового профиля. Конек лучше всего оформлять стандартными профилями от того же производителя, чей ондулин вы используете. Профили должны перекрывать друг друга на 12,5 см. Прибивайте конек крыши к каждой волне листа.

Пятый шаг. Если между стеной и кровельной конструкцией есть стыки, оформите их с помощью стандартных профилей того же производителя. Также профилями оформляются стыки разных плоскостей кровельного покрытия (ендовы).

Шестой шаг. Обеспечьте надежную гидроизоляцию стыков кровли и фронтонной доски. Это можно сделать двумя способами. Первый – загнуть край ондулинового листа и прибить его к фронтонной доске. Второй — наложить на ребро крыши обыкновенный прямоугольный профиль, также известный как щипцовый элемент.

Щипцовый элемент (фронтон)

Кровельная конструкция из ондулина не нуждается в особом уходе. От вас потребуется лишь своевременно устранять чрезмерные загрязнения, чтобы продлить срок службы покрытия.

Через какое-то время ондулин может утратить свой изначальный цвет. Для восстановления привлекательного внешнего вида будет достаточно покрыть листы специальной краской.

Таким образом, кровля из ондулина безо всяких проблем укладывается своими руками. Соблюдайте приведенные технологические рекомендации, и готовое покрытие будет десятки лет служить вам верой и правдой.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 2.9 проголосовавших: 20

шаг обрешетки под ондулин, пошаговая инструкция и технология укладки, покрытие материалом крыши, как крепить гвоздями на новой и старой кровле

Ондулин является популярным материалом при проведении кровельных работ. Используемый уже более полувека в строительстве, он действительно надежно зарекомендовал себя, многие используют его вместо шифера и металлочерепицы. Поэтому стоит подробнее рассмотреть монтаж ондулина: особенности материала и этапы работ.

Свойства и достоинства материала

Ондулин или еврошифер представляет собой листы с волнистым профилем, шершавые на ощупь, окрашенные в различные цвета. Этот уникальный органический материал изготавливается путем прессования волокон целлюлозы под высокой температурой. На изгиб он слегка мягкий, по весу легче, чем шифер. Благодаря пропитке специальным химическим составом, листы ондулина полностью не пропускают и не впитывают влагу. Битум и минеральные добавки делают покрытие прочным и долговечным.

Хоть ондулин используется уже несколько десятков лет, он не потерял своей актуальности, эффективности и легко конкурирует с другими кровельными материалами. Его устанавливают те семьи, которые заботятся о своем здоровье, это безвредный строительный материал. В большинстве случаев гарантийный срок службы материала составляет 15 лет, так что он вполне долговечен. Листы ондулина обладают яркими расцветками и смотрятся элегантно на крыше любого загородного дома.

Рассмотрим достоинства ондулина.

Экологическая чистота, отсутствие вредных веществ. Ондулин даже при нагреве не выделяет вредных испарений, которые могли бы негативно повлиять на органы дыхания. Живя в доме с кровлей под таким покрытием, не стоит волноваться за свое здоровье.
Невосприимчивость к кислотам, нефтепродуктам и другим вредным реагентам. Этот стройматериал почти полностью состоит из целлюлозы и не вступает в реакции с другими химическими веществами.
Легкий вес листов, обычно он не превышает 5-6 кг. Его легко транспортировать, подавать на крышу небольшого деревенского домика.
Простота резки и монтажа. Ондулин – мягкий и податливый материал. Он режется ручной пилой по дереву или строительным ножом.
Сравнительная дешевизна материала. Он стоит дешевле, чем профнастил или черепица, да и затраты на монтаж намного меньше.
Благодаря своему составу ондулин не пропускает и не впитывает влагу. При настиле крыше не обязательно делать гидроизолирующий слой.

Еще одним важным достоинством ондулина является его бесшумность. Если листы металлопрофиля под порывами ветра или под дождем производят шум, то данный материал лишен этого недостатка.

Сразу нужно отметить и некоторые минусы этого материала. Он не такой прочный, как цветная металлочерепица, подвержен горению, со временем теряет цвет. Некоторые считают, что листы ондулина могут прогибаться и деформироваться на крыше, например, под толстым слоем снега, но если правильно произвести монтаж, то этого легко можно избежать.

Как выбрать качественный?

Чтобы накрыть кровлю действительно качественным и долговечным ондулином, надо учесть несколько факторов.

В упаковке волны должны быть идентичны и плотно прилегать друг к другу. Это легко проверить, посмотрев на нее в профиль, дефекты сразу будут бросаться в глаза.
По толщине листы тоже должны быть одинаковыми: обычно 3-5 мм, в зависимости от сорта.
Текстура у качественного материала однородная, на поверхности отсутствуют пятна и подтеки краски и рубероида.

Ондулин имеет стандартную палитру расцветок, но количество оттенков большое, на любой вкус. При выборе надо убедиться, что в одной партии цвета одинаковые и насыщенные. Качественный материал сохраняет интенсивность оттенка 10-15 лет. Сразу же стоит подобрать крепежные элементы со шляпками соответствующего цвета.

При покупке надо изучить маркировку на этикетке, проверить наличие сертификата качества. В настоящее время производителей ондулина много, в том числе и пользующихся проверенной популярностью. Из надежных стоит отметить бельгийский Aqualine, немецкий Butuwell, турецкий Corrubit.

Инструменты и расчёт

Стандартные размеры листа ондулина – 2000 мм в длину и 950 мм в ширину. Зная площадь своей кровли, длину и высоту ее скатов, будет несложно рассчитать необходимое количество листов материала. Но при этом надо прибавить поправку примерно в 15% на перехлесты и различные обрезы, например, на трубу дымохода.

Крепеж ондулина к обрешетке или старому покрытию осуществляется на специальные метизы или саморезы с пластиковой шляпкой. Она имеет широкую прокладку, обеспечивающую надежную герметичность и бывает различных цветов, так что есть возможность подобрать нужное сочетание для листов любого оттенка. В зависимости от покрытия, необходимо правильно подбирать крепление: для металлической обрешетки используются метизы по металлу, для деревянной – гвозди. И те и те можно найти с соответствующей шляпкой и заглушкой под цвет листа. На один стандартный лист ондулина нужно 20-25 крепежных элементов.

Сразу стоит подсчитать количество других комплектующих. К ним относится конек, закрывающий два ската, надо просто заранее измерить необходимую длину. Еще это могут быть карниз, ветровые боковые планки, сливы, ендова. Заранее подсчитать количество погонных метров этих элементов не составит труда.

Необходимые инструменты для покрытия кровли ондулином:

молоток;
ножовка по дереву;
малярный нож;
рулетка;
уровень;
карандаш или маркер.

В качестве режущего инструмента можно также использовать циркулярную пилу. Кроме того, необходимо заранее позаботиться о лестнице или стремянке.

Правила укладки

Для того чтобы крыша была теплой, защищенной от влаги, а покрытие прекрасно смотрелось много сезонов подряд, необходимо произвести правильный монтаж листов ондулина. Работы производятся при температуре не выше 30 градусов. В противном случае материал размягчается, деформируется, становится липким. Но и на морозе монтировать его нельзя, так как при отрицательных температурах ондулин имеет свойство растрескиваться. Вообще, как и любые другие кровельные работы, эти надо проводить при комфортных погодных условиях.

По своей структуре ондулин очень похож на шифер, только имеет гораздо больше полезных свойств и достоинств. Волнистая структура способствует максимально эффективному стоку влаги, к тому же увеличивает жесткость листа. Устанавливать листы можно только на скатную крышу, для плоских кровель материал не подходит. Чаще всего подобное покрытие используется для дач и частных домов.

Устройство обрешетки при покрытии ондулином считается обязательным. Она помогает избежать лишней деформации листов, позволяет дополнительно утеплить крышу. Не следует для экономии материала крепить растянутые листы, так как при перепадах температур они будут деформироваться и, скорее всего, нужно будет перекрывать всю поверхность.

Деревянная обрешетка проста в установке. Кроме того, это экологически чистый и хорошо теплоизолирующий материал. Большинство хозяев при укладке ондулина используют именно деревянную обрешетку. Каркас из металлопрофиля более легкий, но не менее прочный. Он тоже способен предотвратить листы ондулина от деформации. Для такой обрешетки потребуются болгарка и саморезы по металлу с пластиковой шляпкой.

Не стоит много ходить по установленным участкам: ондулин довольно мягкий, но если это приходится делать, то при монтаже листов на уже прикрепленные следует наступать на верхние гребни волны. Для обрезки листов поперек волн лучше использовать не линейку – это довольно неудобно, а вырезать себе лекало из другого фрагмента листа, желательно отличающегося по цвету. Так волны укладываются одна в одну и легче размечать их. Режется материал очень легко как вдоль, так и поперек, тем не менее для безопасности лучше заранее произвести разметку всех нужных фрагментов, а обрезать их, спустившись на землю.

Для специальных гвоздей или шурупов с цветными пластиковыми шляпками достаточно использовать обычный молоток. Сам материал, благодаря мягкости, очень легко пробить, поэтому много усердия не потребуется, работать нужно аккуратно. Гвоздь нужно вбивать на гребень волны перпендикулярно, до конца, слегка притопив шляпку. Правильным будет закрепить сначала две крайние волны, затем посередине, затем остальные. Неправильно прибивать каждую волну поочередно.

Порядок и технология укладки

Подобные кровельные работы самостоятельно, в том числе одному, выполнить довольно легко. Благодаря легкости и простоте обработки ондулина они значительно проще, чем другие этапы ремонта и строительства частного дома. Крыть крышу ондулином лучше всего в сухую и безветренную погоду. Данный материал устанавливается легче и быстрее чем шифер, черепица, рубероид: листы просто укладываются внахлест и легко прибиваются гвоздями или шурупами. Пошаговая инструкция укладки покрытия состоит из нескольких этапов.

Обрешетка

Обрешетка под данный кровельный материал может быть изготовлена из дерева или металлопрофиля. Для деревянной конструкции оптимально взять брусья 60х40 мм. При угле склона ската менее 10 градусов обрешетку рекомендуется делать сплошной, при 10-15 градусах шаг нужно делать 450 мм, при более крутом наклоне брусья можно крепить на расстоянии 610 мм.

Прибивать брусья для обрешетки необходимо максимально ровно, иначе в дальнейшем листы ондулина могут деформироваться. При этих работах активно используются уровни и подвесы. На краях скатов в месте установки коньков нужно установить дополнительные усиливающие рейки. После монтажа обрешетки можно положить утеплитель и гидроизолирующую пленку.

Крепление и раскладка листов

Следующий шаг – крепление и раскладка ондулиновой крыши. Работа начинается с нижнего угла стороны, противоположной направлению ветра, так порывы не будут задирать незакрепленные листы. Соседние элементы необходимо класть с нахлестом на одну волну. Над карнизом они не должны выступать более чем на 40-50 см. Укладывать листы нужно по очереди, завершив нижний ряд, приступать к следующему.

Стелить листы нужно, соблюдая уровень по обрешетке и коньковой планке. После правильного размещения одного листа ондулин аккуратно крепится к крыше. Крепежный элемент прибивается по центру верхнего гребня волны строго перпендикулярно листу, а не под наклоном. Точно так же два листа закрепляются на стыке волн.

Если последний лист в ряду оказывается слишком широким, а так обычно и происходит, то необходимо сделать его подрезку. Резать вдоль волны ондулин достаточно легко обычным канцелярским ножом. Поперек волны будет нужно использовать ножовку по дереву.

При этом на ее зубья налипает рубероид, пилить становится неудобно. Поэтому перед такой работой стоит смочить полотно, а лучше смазать машинным маслом или силиконом. Многие используют для резки циркулярную пилу или болгарку.

Установка элементов

Установка элементов начинается с монтажа конька на стыке скатов. В продаже легко найти пластиковый профиль соответствующего цвета. Несложно изготовить его и самому из подручных материалов. Монтировать его нужно так, чтобы он закрывал скаты на 30-40 см.

Если на крыше имеются трубы дымохода, вентиляции, другие выступающие части, то для них стоит приобрести проходной элемент. В магазинах можно найти различные по размерам и цвету детали, которые подойдут практически для любой кровли. Например, проходной элемент для трубы дымохода из пластика различных диаметров. Крепится он легко на такие же метизы, как и сами листы ондулина.

Затем можно установить другие дополнительные и декоративные элементы: фронтоны, ливневые стоки. В зависимости от материала, они крепятся на шурупы или гвозди. Если необходима ендова, то она устанавливается до укладки поверх нее листов ондулина. Под эту часть кровли необходимо закрепить дополнительные балки обрешетки.

В таком порядке проводятся работы по укладке ондулина для новой кровли. Есть возможность использовать этот материал и со старым кровельным покрытием.

Вариант на старую кровлю

Положить ондулин своими руками можно и на старую кровлю из шифера или другого материала. Делается это в том случае, если обрешетка прочна и достаточно хорошо сохранилась. Тогда с нее аккуратно снимается старое покрытие, очищается от пыли и мусора. Поверх существующего шифера или рубероида класть ондулин не рекомендуется, так у него не будет прочного основания, листы под действием температуры и влаги будут быстро деформироваться.

В старых домах можно сделать и новую прочную обрешетку поверх существующего кровельного покрытия. Затем застелить листами ондулина и закрепить их, снабдить коньками, ендовой, проходными и другими элементами. Если все работы проведены правильно, то такая кровля прослужит не один десяток лет.

Уход: рекомендации

Благодаря тому, что ондулин – достаточно непритязательный материал, крыша из него практически не нуждается в уходе. Если все работы по укладке произведены правильно, то и заботы почти полностью исключены. Тем не менее надо следить за тем, чтобы на крыше не скапливались излишки влаги, снега, а при необходимости убирать их. Не стоит пренебрегать опавшими листьями и другим мусором. Они подвержены гниению и хоть ондулину практически не страшны действия грибка, плесени, бактерий, для увеличения срока службы следует регулярно мыть его.

Нелишним будет два раза в год (весной и осенью) профилактически осматривать кровлю из ондулина. Не стоит лениться взять стремянку и внимательно оценить все участки кровли. Необходимо убедиться в отсутствии деформаций, трещин, дыр, а в случае обнаружения дефекта перестелить нужный участок.

Хоть ондулин и достаточно стоек к выцветанию и благодаря специальному химическому составу долго сохраняет свой первоначальный вид, он все же может со временем поблекнуть в некоторых участках. Тогда можно произвести его косметическую покраску. Если листы выцвели под действием ультрафиолета, то есть возможность покрасить их акриловой или водоэмульсионной краской. Покраску надо производить на сухую поверхность ондулина с помощью широкой кисти с длинным ворсом или валика в 2 слоя. Листы этого материала хорошо впитывают краску, а вид их становится свежим.

О том, как произвести монтаж ондулина своими руками, смотрите в видео ниже.

Как покрыть ломаную крышу ондулином?

В России одним из распространенных материалов для кровли является ондулин. Его впервые выпустила французская компания ONDULINE почти 50 лет назад.

На сегодняшний день ондулин выпускают листами с размерами 2 м в длину и 95 см в ширину. Толщина листа не превышает 3 мм, а вес – не более 6 кг.

Материал ондулин обладает рядом положительных качеств, к которым относятся:

Срок службы ондулина составляет около 50 лет;
Завод изготовитель дает гарантию на водонепроницаемость не менее 15 лет;
Рабочая температура составляет от -40 до 80 градусов по Цельсию;
1 кв.м материала способен выдержать нагрузку в 300 кг;
Материал может выдержать ветер до 200 км/ч;
Обладает высоким уровнем шумоизоляции, а также не подвержен воздействию грибков и прочих химических веществ.

Как правильно крыть крышу ондулином?

Перед кровлей крыши ондулином следует произвести подготовительные работы. На первоначальном этапе крышу утепляют. Для этого материал утеплителя укладывают ровными частями, оставляя видимыми на просвет перекрытия обрешетки.

После выкладки утеплителя принимаются за крепеж ондулина. Его начинают крепить с нижней части крыши. При этом следует оставлять карнизный свес не менее полуметра. При укладывании также учитывают нахлесты, они должны быть в одну волну.

Прикрепляют ондулин специальными гвоздями. По инструкции крепежа материала на крышу – на один лист ондулина приходится 20 гвоздей. Несоблюдение данного правила чревато отрывом листа во время плохих погодных условий.

При забивании гвоздя силу применять не рекомендуется, гвоздь надо вбивать спокойно, чтобы не образовался прогиб листа, иначе в нем будет скапливаться вода. Для удобства можно воспользоваться специальными колпачками, которые укладываются в отверстия сразу.

Второй слой укладывают с половины листа, который предварительно разрезали вдоль. Нахлест может быть до 30 см.

Затем приступают к креплению щипцового материала. Он придает крыше законченный и эстетичный вид, а также служит ограничением краев. При крепеже также используются специальные гвозди, вбивают их на расстоянии 20 см друг от друга.

Расчет ондулина на крышу

Перед началом работ по кровле крыши необходимо точно произвести все расчеты. Необходимо учитывать все зазоры и нахлесты.

Полезная площадь листа составляет 1,9 кв.м (2*0,95). С учетом зазоров и нахлестов полезная площадь уменьшается до 1,6 кв.м. Получается, что для простой двухскатной крыши с общей площадью в 100 кв.м потребуется 63 листа (100/1,6).

Если крыша имеет неровную поверхность, необходимо произвести расчеты с помощью чертежа. Для этого нарисовать крышу по проекции, а затем разбить на геометрические фигуры.

В зависимости от уровня наклона уменьшаем высоту фигуры (от 10 до 30 см для уровня наклона от 15 до 30 градусов соответственно). У каждой фигуры посчитать площадь. Затем все полученные значения сложить.

Как покрыть ломаную крышу ондулином?

Нередко можно встретить дома с фигурными крышами, правильное их название ломаные. Такие крыши обычно имеют под собой мансарду. Крыть ломаную крышу ондулином необходимо по той же технологии, что и простую двухскатную.

Расчет материала проводят также по общему принципу. Но во время крепежа есть небольшая особенность, собственно, это единственное отличие.

Ломаную крышу кроют, начиная с верхней части. Это необходимо для удобства. Сразу же устанавливают конек из оцинкованного железа. Покрыв верхнюю часть крыши, переходят к нижней.

Смотрите также:

Полезную информацию о том, как крыть крышу ондулином – тонкости монтажа

Информацию о том, что такое ондулин, смотрите тут

Ее начинают покрывать с нижнего ряда. Его необходимо закрывать снизу специальным заполнителем карниза. Верхний ряд подпиливают ножовкой.

А также смотрите видео о том, как монтировать ондулин новой кровли:

Сегодня большой популярностью пользуется такой кровельный материал, как ондулин. Производство такого материала осуществляется в различных странах. От страны производителя во многом зависит качество ондулина. Часто ондулин называют еще и еврошифером. Выполнить кровельные работы с применением ондулина довольно просто. Но, для того чтобы качественно выполнить работы, необходимо знать, как класть ондулин на ломаную крышу – пошаговая инструкция.

Материалы и инструменты

Для того чтобы покрыть крышу ондулином, необходимо иметь под рукой некоторые инструменты и материалы. К ним относится:

кровельный материал;
специальные крепежные гвозди.

Перед тем как покупать материал, необходимо тщательно рассчитать его количество. Для этого составляют проект крыши, что позволяет вычислить площадь кровли. Полученная площадь делиться на размер кровельного материала. Длина листа составляет 2 м, а ширина – 0,95 м. При расчете стоит учесть особенности крыши, особенно если речь идет о ломаных конструкциях. В таких случаях эксперты рекомендуют делить кровлю на отдельные участки. Это позволит рассчитать точное количество кровельного материала.

Что касается крепежных элементов, то зачастую они идут в комплекте с кровельным материалом. Они имеют цвет идентичный оттенку кровельного материала. Это позволит создать эстетичный вид кровли и скрыть места крепления.

Монтаж ондулина

Лист ондулина весит всего 5,5 кг. Это значительно упрощает монтаж кровли. Ондулин укладывается по технологии, схожей с кровлей из шифера. Листы гнуться, что позволяет использовать их на неровных поверхностях. Чтобы кровля не провисала под воздействием больших нагрузок, эксперты рекомендую провести установку обрешетки.

Листы кровельного материала укладываются внахлест. В местах соединения листов устанавливаются крепежные элементы. Это позволяет уплотнить соединение. Чтобы кровля имела эстетичный вид, все крепежные элементы должны располагаться в одном ряду. Чтобы достичь такого результата на листах предварительно наносится разметка, в местах расположения гвоздей.

На завершающем этапе осуществляется установка коньковых элементов. Если на крыше есть дымоходная труба или окна, то в местах стыкования конструкций с кровельным материалом используют гидроизоляционную ленту. Это позволяет сделать стыкование герметичным.

Возведение кровли является последним этапом строительства собственного дома перед началом внутренней отделке и подключением коммуникаций. Чтобы сократить время на выполнение кровельных работ, можно выполнить монтаж ондулина своими руками. Ондулин – современное покрытие на основе битума, технология укладки которого позволяет монтировать материал как на новую крышу, так и на старую без разбора конструкции. Он подходит для кровли любой сложности, площади и уклона, поэтому считается универсальным вариантом, используемым в частном и производственном малоэтажном строительстве. В этой статье мы расскажем, как правильно крыть крышу ондулином, чтобы получить долговечное, герметичное покрытие, выдерживающие зимние заморозки и летние дожди.

Характеристика материала

Ондулин – недорогой, технологичный кровельный материал, который изобрели в послевоенное время во Франции для быстрого ремонта или реконструкции поврежденных снарядами, обветшалых крыш из традиционной керамической черепицы, шифера, металла. Технология производства этого покрытия заключается в получении очищенных целлюлозных волокон, изготовлении из них листов с волнистой поверхностью, окрашивании и пропитки их нефтяным битумом. Покрытие крыши ондулином делает конструкцию водонепроницаемой, устойчивой к перепадам температуры, ударопрочной, но в тоже время легкой. Монтаж ондулина ввиду малого веса каждого листа может выполняться на старый кровельный материал без демонтажа конструкции. Этот материал обладает следующими достоинствами:

Легкий вес. Каждый лист ондулина стандартного размера весит всего 6 кг, поэтому устройство крови из этого материала не требует налаживания массивного каркаса или усиления фундамента.
Простота монтажа. Кровля из ондулина своими руками делается за 1-2 дня без привлечения наемных работников, так как монтировать такое покрытие можно без специального инструмента и опыта.
Гибкость. Листы этого материала на основе битума обладают определённой гибкостью, что упрощает укладку ондулина на кровлю сложной формы, ы которые есть ендовы, разноуклонные скаты, ребра и слуховые окна.
Доступная цена. Устройство кровли из ондулина не требует больших затрат от домовладельца за счет экономии пиломатериалов, используемых для сооружения каркаса, и выполнения монтажа своими силами.

Важно! Так как ондулин все-таки задумывался как ремонтный материал, он обладает сроком эксплуатации 15-20 лет и сравнительно небольшой цветовой гаммой. Он выпускается всего в 4 цветах: красный, черный, коричневый и зеленый. Перед тем как крыть крышу ондулином, необходимо учесть, что этот материал выцветает на солнце из-за разрушения пигмента ультрафиолетовыми лучами.

Размеры листа

Расцветки листов

Устройство кровли

Перед тем, как покрыть крышу ондулином, необходимо разобраться с составом кровельного пирога, который делается для этого вида кровельного материала. Устройство крыши с покрытием из формованной целлюлозы, пропитанной битумом, не отличается сложностью ввиду легкого веса. Оно состоит из следующих элементов:

Стропильный каркас. Крепление кровельного материала выполняется на стропила, изготавливаемые из натуральной древесины сечением 50хх150 мм, шаг между которыми составляет 50-80 см. Так как материал обладает легким весом, обычно каркас не утяжеляют дополнительными элементами.
Утеплитель. Перед тем как стелить ондулин, между стропил укладывают термоизоляционный материал. Чаще всего используются утеплители минерального типа (базальтовая вата, стекловата, шлаковата).
Пароизоляция. Технология укладки утеплителя подразумевает использование пароизоляционной мембраны, которая защищает термоизоляционный материал снизу от проникновения пара и намокания.
Гидроизоляция. Чтобы защитить деревянные элементы каркаса и утеплитель от возможных протечек или конденсата укладывается гидроизоляционная пленка. Крепление гидроизоляции выполняют к стропильным ногам с помощью строительного степлера.
Контробрешетка. Перед тем как укладывать ондулин, поверх гидроизоляции вдоль стропил прибивают рейки контробрешетки, которые организуют вентиляционный зазор, необходимый для циркуляции воздуха внутри конструкции.
Обрешетка. Вид обрешетки оговаривает пошаговая инструкция по монтажу. Ондулин нужно прибивать к сплошной обрешетке из влагостойкой фанеры или решетчатой из необрезной доски, уложенной с шагом 10-15 см, чтобы кровельный материал не деформировался в процессе эксплуатации.
Ондулин. Кровельный материал нужно прибивать прямо к обрешетке специальными гвоздями, нахлестывая листы друг на друга на 10-15 см.

Состав кровельного пирога

Учтите, что перед тем как покрыть кровлю ондулином, большинство профессиональных мастеров обрабатывают деревянные элементы каркаса антисептическими пропитками и огнеблокирующими составами, чтобы защитить от огня и гниения.

Необходимые материалы и инструменты

Многие неопытные мастера задаются вопросом, как правильно покрыть крышу ондулином, и что для этого нужно. Крепление этого кровельного материала выполняется без применения специального инструмента или дорогостоящего оборудования, поэтому монтаж часто выполняется своими руками. Для возведения крыши из ондулина используют:

Листы ондулина размеров 0,95х2,05 м, необходимые для покрытия всей площади крыши с запасом 10-15% на подрезку и нахлесты.
Коньковый профиль на всю длину конька с учетом нахлестов между элементами 10-25 см.
Крепежные элементы. Специальные гвозди для ондулина с резиновой головкой производятся из углеродистой стали и окрашиваются в тон материалу.
Брус сечением 40х40 мм или 60х40 мм для сооружения обрешетки, обработанный антисептиком.
Гидроизоляционная мембрана или пленка.
Острая ножовка для резки листов.
Легкий молоток для забивания гвоздей.
Шуруповерт для фиксации обрешетки.
Линейка, рулетка и строительный карандаш для выполнения измерений и разметки.

Обратите внимание! Перед тем как покрыть крышу ондулином своими руками, необходимо наладить строительные леса вокруг дома или высокую лестницу, позволяющую добраться до каждого уголка ската.

Пошаговая инструкция призводиетеля

Требования к обрешетке

Технология монтажа

Даже не зная, как крепить ондулин, неопытный мастер легко справится с этой задачей в одиночку, так как листы материала легко обрабатываются. Однако, не стоит забывать, что от качества монтажа зависит надежность и срок службы кровли. Для настила ондулина используется следующая пошаговая инструкция:

В первую очередь на готовые стропила нужно положить и закрепить гидроизоляционную пленку. Для этого она раскатывается, нарезается на полосы необходимой длины, которые монтируются вдоль ската перпендикулярно стропильным ногам с нахлестом 10-15 см. Фиксируется пленка строительным степлером к стропилам, а стыки проклеиваются скотчем.
Поверх гидроизоляционного материала вдоль стропильных ног приколачивают рейки контробрешетки. Для этого используют длинные гвозди или саморезы.
Поверх обрешетки приколачивается обрешетка из брусков 4х4 см, 5х5 см с шагом 10 см или сплошная – из листов влагостойкой фанеры.
Далее начинают укладку ондулина. Листы материала нужно уложить внахлест 10-15 см, начиная с нижнего края ската. Ряды монтируют со смещением в половину листа, соблюдая вертикальный нахлест 15-20 см.
Листы приколачивают специальными гвоздями с широкими резиновыми оголовками к обрешетке. Для фиксации каждого листа уходит около 20 крепежных элементов.

Схема укладки

Схема расположения крепежных элементов

Монтаж конькового профиля

Не зная, как класть ондулин правильно, неопытные умельцы допускают ошибки при монтаже кровли. Главное выполнять укладку этого материала в сухую, но не жарку погоду, так как повышенная температура проводит к деформации листов. Запрещается вставать на ондулин во время монтажа, так как он может сломаться или изменить форму.

Видео-инструкция

Монтаж ондулина своими руками — инструкция

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

2. Монтаж обрешетки под ондулин

Шаг обрешетки под ондулин

угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

угол свыше 15° – шаг 610 мм.

Нюанс. Профессионалы советуют не экономить на обрешетке и во всех случаях делать ее сплошной. В этом случае листы не прогнуться ни от жары, ни под снеговыми или ветровыми нагрузками.

Установка дополнительных обрешеточных реекПогрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

3. Установка планки ендовы

Схема установки планки ендовыМонтаж планки ендовы

4. Монтаж листов ондулина

Разметка ондулинаМонтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Резка ондулинаЧтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Совет. Чтобы предотвратить застревание пилы в ондулине её нужно смазывать маслом.

Как крепить ондулин правильно?

Последовательность укладки листов ондулина с учетом ветровой нагрузки

хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.
Нюанс. Если нужно осуществить замену листа, лучше предварительно высверливать отверстия под саморез в листе.

растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Совет. Многие работники стараются уменьшить время монтажа прибивая растянутые листы. При изменении температуры такой лист деформируется. В последствие, чтобы устранить подобные дефекты необходимо полностью перекрывать крышу.

Нюанс. Первый и каждый последующий лист крепится основательно, только после проверки на горизонталь. Для этого нужно пользоваться уровнем.

Порядок крепления последующих листов ондулина показан на фото.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.

угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.

угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлуПоскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Гвозди со специальной шляпкойДля деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Гвозди с монолитной шляпкойПрофессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Схема крепления метизов показана на фото.

Схема крепления ондулина метизами при шаге обрешетки в 45 смСхема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

6. Доборные элементы (комплектующие ондулина)

Нюанс. Конек устанавливается на предварительно установленные обрешеточные рейки.

Подкладка ленты под конекПод коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

Уплотнительная лента под свесом листа ондулинаСовет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Окно-люк под ондулинЛюк-окно под ондулин

Светопрозрачный ондулин

Видео-инструкция по монтажу ондулина

Заключение

Метки: Крыша Кровля Ондулин Еврошифер

Покрытие крыши ондулином — руководство

Покрытие крыши ондулином

Самый распространенный вариант покрытия крыши своими руками, без привлечения специалистов – покрытие ондулином. Следовательно, можно серьезно сэкономить на рабочей силе.

Ондулин, по сути своей, является неким подобием шифера, только из более гибкого материала. За основу берется органическая масса, которая пропитана битумом.

Ондулин обладает высокой прочностью, а также водонепроницаемостью. Это возможно благодаря тому, что производят его в камерах высокого давления, при этом разогревая битум до температуры 120-140 градусов.

В составе современного ондулина можно обнаружить:

целлюлозно-волокнистые основы;
минеральные компоненты, выступающие в качестве наполнителя;
различные смолы, которые повышают термостойкость материала;
различные красящие вещества, в большинстве своем пигменты минеральной породы.

Благодаря всем этим элементам, основе из органических волокон, ондулин обладает презентабельным и эстетичным внешним видом, способен сохраняться в изначальном виде на протяжении долгого срока.

Преимущества ондулина

Появился ондулин в странах ЕС и до сих пор пользуется там популярностью. Теперь же он весьма востребован и у нас. Он обладает такими преимуществами:

Кровля крыши ондулином дает возможность получить водонепроницаемое покрытие. Особенности производства позволяют данному материалу обладать нулевой водопоглощаемостью. Даже в сезон дождей он не впитывает воду.
Температурное воздействие, его перепады также не страшны для данного покрытия. Ондулин легко выстоит перед жарким солнцем и на сильном морозе. Он даже не растрескивается, что бывает со многими другими материалами.
Еще одна особенность – это стойкость материала к бактериям, грибкам. Данный материал не подпортят насекомые. Даже разнообразные щелочи и кислоты не наносят вред.
Обладает данный материал и хорошей маслостойкостью, что полезно для зданий промышленного типа.
Этот материал устойчив к ультрафиолету. Он не меняет свой изначальный цвет даже спустя нескольких лет.
Малая масса материала будет полезна, когда предстоит работа в одиночку.
Ондулин на современном рынке предлагается в самых разных цветовых исполнениях, поэтому можно легко продумать свой собственный оригинальный рисунок крыши.

Дизайнерские решения

Подготовительные работы

По части монтажа работа с ондулином напоминает монтаж шиферной кровли. Есть и небольшая разница, которую обязательно следует учитывать.

Первым этапом, непосредственно перед работой, будет тщательный просчет необходимого количества материала для покрытия крыши. Самым простым вариантом для просчета является использование специальных онлайн-калькуляторов прямо на сайтах строительных компаний. Если же вы осуществляете ремонт, то можно просто посчитать количество использованных листов.

Далее, покрытие крыши ондулином требует определенных погодных условий. В частности, температура должна быть выше 0 градусов, вплоть до 30. Это легко объясняется тем, что при даже небольшом морозе ондулин становится хрупким. Это не страшно, когда ондулин уложен на крыше, совсем другое дело, если с ним еще предстоят манипуляции. Тогда вы рискуете наделать брака, и придется докупать материал. Опять же, если вы будете прибивать ондулин на морозе гвоздями – есть вероятность появления трещин.

Непосредственный монтаж

Крепить ондулин к крыше следует с помощью специальных гвоздей, отличающихся шляпкой особой формы. Расход их легко просчитать: на один дясятиволновый лист ондулина понадобятся 20 гвоздей. Половина пойдет на верхнюю часть листа, вторая половина – на нижнюю.

Как стелить ондулин

Стелить ондулин следует так, чтобы вертикальные стыки не совпадали. Гвозди вбиваются как раз на стыках. Особое внимание стоит уделить месту, где будут крепиться сразу 3 листа. На рисунке это место обведено кругом. Именно здесь стыкуются листы № 1, 4 и 5. Опять же, листы следует ложить внахлест.

Если же скаты крыши пологие, до 10 градусов, под ондулин следует сделать сплошную обрешетку, материалом для которой может выступить влагостойкая фанера. Если же скат крыши с большой крутизной, то допускается использование обрешетки из бруса. Если угол ската больше, то шаг обрешетки реже.

Скаты и их устройство

Под ондулин вовсе не обязательно ложить гидроизоляцию. Но все же, лучше это сделать. Гидроизоляция обычно укладывается поверх обрешетки. Можно использовать как гидро-, так и пароизоляцию. Это будет особенно актуально, если под кровлей обустроена мансарда или же отапливаемый чердак.

По окончанию работ с монтажом гидроизоляции следует переходить непосредственно к укладке ондулиновых листов и их закрепления.

Перед этими работами следует обратить внимание, что ондулин имеет еще одно интересное свойство: он может тянуться, растягиваться за счет своей целлюлозной основы. Тем не менее, его ни в коем случае нельзя укладывать внатяжку, иначе под действием температуры произойдет деформация, и кровля будет протекать.

Саму укладку стоит производить вразбежку: стыки горизонтального ряда должны находиться напротив целых частей ряда соседнего. Эб этом уже говорилось выше, также как и о нахлесте. В зависимости от угла ската, нахлест происходит с разной длиной. Например, если скат менее 10 градусов, то вертикальный нахлест листа на лист следует сделать не менее 30 см. А по бокам – в 2 волны. Если же угол больше, скат круче – то достаточно будет 20 см по вертикали и 1 волны по горизонтали.

Укладка крыши в процессе

Закрепление листов происходит следующим образом: сначала крепится нижняя часть, если это первый горизонтальный ряд, то к обрешетке. Начиная со второго ряда, крепить нужно к предыдущей волне, затем крепим поочередно верхнюю и центральную части.

Уже упоминалось об использовании специальных гвоздей. В случае если используется обрешетка из оцинкованного профиля – следует приобрести саморезы и специальный бур.

Финишные работы заключаются в установке карнизных планок и коньков.

Монтаж коньков

Маленькие советы

Если ранее на крыше уже было иное покрытие, например, металл или плоский шифер, рубероид, то его вовсе не обязательно снимать, достаточно провести небольшие подготовительные работы с приобретенными листами ондулина.

В работе по монтажу ондулина не подойдут любые гвозди. Нужны специальные. Их особенностью является то, что в конструкции основа напоминает шуруп, что обеспечивает лучшее закрепление. Верхняя часть гвоздя обладает специальной прокладкой из резины, которая при плотном контакте с листом ондулина не даст протекать жидкости под крышу. Это дополнительная гидроизоляция в местах крепления. Цвет прокладок можно подобрать под цвет ондулина, чтобы они не бросались в глаза.

Гвозди для ондулина

Отдельно следует упомянуть о том, что если листы ондулина где-то соприкасаются со стеной, нужно уделить особое внимание гидроизоляции в этих местах, сделать все тщательно. Примером таких стен может быть наличие печной трубы на крыше частного дома. В случае с трубами можно найти специальные фартуки из резины, которые и станут отличной защитой от проникновения влаги.

Видео покрытие крыши ондулином

Если у вас возникли вопросы по процессу или же есть нюансы, в которых вы хотели бы разобраться подробнее – вам наверняка поможет просмотр видео по данной тематике.

Кровельные листы Coroline

: инструкции по монтажу, советы и видео

Ищете инструкции по креплению кровельных листов Coroline? Вы попали в нужное место; в eRoofs у нас есть не только отличные цены и широкий ассортимент кровельных материалов Coroline, но и невероятное количество учебных материалов, доступных совершенно бесплатно.

Если вы хотите сразу перейти к официальным руководствам, вы можете найти их прямо здесь:

Официальное руководство по установке Coroline

Официальное руководство по установке Coroline должно помочь вам с простой установкой Coroline, однако, если вам нужны дополнительные советы и схемы, вы можете ознакомиться с версией Onduline ниже.

Направляющая для крепления ондулина

Руководство по установке Onduline предлагает еще несколько советов и иллюстраций по установке Onduline, более толстой версии Coroline.

Советы по установке кровельных листов Coroline:

Обратите внимание на направление ветра

Перед тем, как приступить к установке листов Coroline, обратите внимание на наиболее распространенное направление ветра в районе , где будет располагаться ваша крыша (вот несколько полезных советов о том, как определить направление ветра).

Порядок установки панелей зависит от направления ветра ; ваша первая панель должна быть расположена в самой дальней точке от направления ветра, самым нижним концом вперед. Затем вы должны уложить панели Coroline вдоль нижнего конца и добавить ряды выше в том же направлении по мере необходимости. Верхний край или конек следует устанавливать в последнюю очередь, чтобы крыша оставалась водонепроницаемой.

Не сгибайте Coroline

Не сгибайте Coroline при установке крыши ; изгибы материала могут привести к протечке крыши, , и она не прослужит так долго, как должна.Чтобы не погнуть коньки Coroline, убедитесь, что вы выбрали правильные крепления для крыши (мы рекомендуем официальные крепления Coroline) и не забивайте гвозди слишком далеко. Вы хотите избежать любых «провалов», вызванных слишком глубоким забиванием гвоздей в кровельном покрытии Coroline, если это вообще возможно.

Крепления Coroline также имеют специально разработанный водонепроницаемый колпачок, который должен гарантировать, что ваша кровля прослужит как можно дольше.

Дождитесь подходящего дня

Может возникнуть соблазн поспешить и установить новую кровлю Coroline, как только она будет доставлена, но вы должны быть терпеливы, если это жаркий летний день. Все битумные кровли, в том числе Coroline, размягчаются при высоких температурах. Хотя это не влияет на долговечность или водонепроницаемость материала, это означает, что установка в жаркий день может привести к неровной крыше.

При установке новой крыши Coroline следует по возможности избегать температур 30 градусов Цельсия или выше .

Идеальная стрижка

Ровный срез на крыше может иметь решающее значение — он обеспечивает профессиональную отделку.К счастью, Coroline очень просто резать — все, что вам нужно, это обычная ручная пила. Если у вас есть циркулярная пила, это может помочь вам получить прямой край.

Для любой пилы рекомендуется смазать кромку пилы перед тем, как резать Coroline. Тщательное определение того места, где вы собираетесь резать поверочной линейкой, также может помочь в получении профессиональной отделки.

Профессиональная установка

Мы все хотим, чтобы наши крыши выглядели максимально профессионально, и кровля Coroline не исключение.

Чтобы получить профессиональный стандарт отделки, мы рекомендуем отметить место, где вы собираетесь крепить крышу, используя линейку или меловую линию , чтобы обеспечить идеальное выравнивание ваших креплений — никто не любит несовпадающие гвозди!

Мы также рекомендуем приобрести официальные крепления Coroline для профессиональной отделки — они не только разработаны для Coroline и должны помочь обеспечить водонепроницаемость крыши, но также выпускаются в тех же четырех цветах, что и Coroline, и были разработаны, чтобы соответствовать цвету отлично. Ни одно другое крепление не будет таким замаскированным!

Кровельные листы Coroline Обучающее видео

Может быть трудно следовать инструкциям, не видя, как монтируется кровля, поскольку сами по себе формулировки могут быть запутанными и неясными; поэтому мы добавили это полезное видео по установке кровли Coroline здесь:

<div class="single-get-tags"> </div> <div class="single-get-categories"> <a href="https://vesta-teplij-pol.ru/category/raznoe-2" rel="category tag">Разное</a> </div> </div> </div> </article> <div id="comments" class="fbox comments-area"> <div id="respond" class="comment-respond"> <h3 id="reply-title" class="comment-reply-title">Добавить комментарий <small><a rel="nofollow" id="cancel-comment-reply-link" href="/raznoe-2/kak-pravilno-stelit-ondulin-na-kryshu-video-instrukcziya-po-montazhu-ondulina-svoimi-rukami.html#respond" style="display:none;">Отменить ответ</a></small></h3><form action="https://vesta-teplij-pol.ru/wp-comments-post.php" method="post" id="commentform" class="comment-form" novalidate><p class="comment-notes"><span id="email-notes">Ваш адрес email не будет опубликован.</span> <span class="required-field-message">Обязательные поля помечены <span class="required">*</span></span></p><p class="comment-form-comment"><label for="comment">Комментарий <span class="required">*</span></label> <textarea id="comment" name="comment" cols="45" rows="8" maxlength="65525" required></textarea></p><p class="comment-form-author"><label for="author">Имя <span class="required">*</span></label> <input id="author" name="author" type="text" value="" size="30" maxlength="245" autocomplete="name" required /></p> <p class="comment-form-email"><label for="email">Email <span class="required">*</span></label> <input id="email" name="email" type="email" value="" size="30" maxlength="100" aria-describedby="email-notes" autocomplete="email" required /></p> <p class="comment-form-url"><label for="url">Сайт</label> <input id="url" name="url" type="url" value="" size="30" maxlength="200" autocomplete="url" /></p> <p class="comment-form-cookies-consent"><input id="wp-comment-cookies-consent" name="wp-comment-cookies-consent" type="checkbox" value="yes" /> <label for="wp-comment-cookies-consent">Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.</label></p> <p class="form-submit"><input name="submit" type="submit" id="submit" class="submit" value="Отправить комментарий" /> <input type='hidden' name='comment_post_ID' value='16784' id='comment_post_ID' /> <input type='hidden' name='comment_parent' id='comment_parent' value='0' /> </p><p style="display: none !important;" class="akismet-fields-container" data-prefix="ak_"><label>Δ<textarea name="ak_hp_textarea" cols="45" rows="8" maxlength="100"></textarea></label><input type="hidden" id="ak_js_1" name="ak_js" value="236"/><script>document.getElementById( "ak_js_1" ).setAttribute( "value", ( new Date() ).getTime() );</script></p></form> </div> </div> </main> </div> <aside id="secondary" class="featured-sidebar widget-area"> <section id="recent-posts-4" class="fbox swidgets-wrap widget widget_recent_entries"> <div class="sidebar-headline-wrapper"><div class="sidebarlines-wrapper"><div class="widget-title-lines"></div></div><h4 class="widget-title">Свежие записи</h4></div> <ul> <li> <a href="https://vesta-teplij-pol.ru/raznoe-2/razvivayushhie-zanyatiya-dlya-detej-3-4-let-igry-uprazhneniya-i-metodiki.html">Развивающие занятия для детей 3-4 лет: игры, упражнения и методики</a> </li> <li> <a href="https://vesta-teplij-pol.ru/raznoe-2/detskij-ortoped-v-minske-kogda-obrashhatsya-chto-lechit-kak-prohodit-priem.html">Детский ортопед в Минске: когда обращаться, что лечит, как проходит прием</a> </li> <li> <a href="https://vesta-teplij-pol.ru/raznoe-2/polnyj-spisok-neobhodimyh-veshhej-dlya-mamy-i-malysha-v-roddome-chto-nuzhno-vzyat-s-soboj.html">Полный список необходимых вещей для мамы и малыша в роддоме: что нужно взять с собой</a> </li> </ul> </section><section id="search-2" class="fbox swidgets-wrap widget widget_search"><form role="search" method="get" class="search-form" action="https://vesta-teplij-pol.ru/"> <label> <span class="screen-reader-text">Найти:</span> <input type="search" class="search-field" placeholder="Поиск…" value="" name="s" /> </label> <input type="submit" class="search-submit" value="Поиск" /> </form></section><section id="categories-2" class="fbox swidgets-wrap widget widget_categories"><div class="sidebar-headline-wrapper"><div class="sidebarlines-wrapper"><div class="widget-title-lines"></div></div><h4 class="widget-title">Рубрики</h4></div> <ul> <li class="cat-item cat-item-1"><a href="https://vesta-teplij-pol.ru/category/bez-rubriki">Без рубрики</a> </li> <li class="cat-item cat-item-25"><a href="https://vesta-teplij-pol.ru/category/betonnyj-3">Бетонный</a> </li> <li class="cat-item cat-item-5"><a href="https://vesta-teplij-pol.ru/category/laminat">Выбор ламината</a> </li> <li class="cat-item cat-item-6"><a href="https://vesta-teplij-pol.ru/category/linoleum">Выбор линолеума</a> </li> <li class="cat-item cat-item-20"><a href="https://vesta-teplij-pol.ru/category/gidroizolyaciya-2">Гидроизоляция</a> </li> <li class="cat-item cat-item-7"><a href="https://vesta-teplij-pol.ru/category/derevyannyj">Деревянные полы</a> </li> <li class="cat-item cat-item-23"><a href="https://vesta-teplij-pol.ru/category/derevyannyj-3">Деревянный</a> </li> <li class="cat-item cat-item-4"><a href="https://vesta-teplij-pol.ru/category/gidroizolyaciya">Домашняя гидроизоляция</a> </li> <li class="cat-item cat-item-26"><a href="https://vesta-teplij-pol.ru/category/zalivk-3">Заливк</a> </li> <li class="cat-item cat-item-19"><a href="https://vesta-teplij-pol.ru/category/zalivk-2">Заливка</a> </li> <li class="cat-item cat-item-9"><a href="https://vesta-teplij-pol.ru/category/zalivk">Заливка растворов</a> </li> <li class="cat-item cat-item-27"><a href="https://vesta-teplij-pol.ru/category/zalivnoj-2">Заливной</a> </li> <li class="cat-item cat-item-21"><a href="https://vesta-teplij-pol.ru/category/zalivnoj">Заливной пол</a> </li> <li class="cat-item cat-item-14"><a href="https://vesta-teplij-pol.ru/category/betonnyj-2">Из бетона</a> </li> <li class="cat-item cat-item-18"><a href="https://vesta-teplij-pol.ru/category/derevyannyj-2">Из дерева</a> </li> <li class="cat-item cat-item-15"><a href="https://vesta-teplij-pol.ru/category/laminat-2">Ламинат</a> </li> <li class="cat-item cat-item-16"><a href="https://vesta-teplij-pol.ru/category/linoleum-2">Линолеум</a> </li> <li class="cat-item cat-item-24"><a href="https://vesta-teplij-pol.ru/category/mayaki-2">Маяки</a> </li> <li class="cat-item cat-item-10"><a href="https://vesta-teplij-pol.ru/category/betonnyj">Применение бетона</a> </li> <li class="cat-item cat-item-13"><a href="https://vesta-teplij-pol.ru/category/raznoe-2">Разное</a> </li> <li class="cat-item cat-item-2"><a href="https://vesta-teplij-pol.ru/category/raznoe">Своими руками</a> </li> <li class="cat-item cat-item-22"><a href="https://vesta-teplij-pol.ru/category/styazhk-3">Стяжк</a> </li> <li class="cat-item cat-item-17"><a href="https://vesta-teplij-pol.ru/category/styazhk-2">Стяжка</a> </li> <li class="cat-item cat-item-3"><a href="https://vesta-teplij-pol.ru/category/styazhk">Стяжка полов</a> </li> <li class="cat-item cat-item-8"><a href="https://vesta-teplij-pol.ru/category/mayaki">Установка маяков</a> </li> </ul> </section></aside> </div> </div> <footer id="colophon" class="site-footer clearfix"> <div class="content-wrap"> </div> <div class="site-info"> 2019 © Все права защищены. </div> </div> </footer> </div> <div id="smobile-menu" class="mobile-only"></div> <div id="mobile-menu-overlay"></div> <style type="text/css"> .pgntn-page-pagination { text-align: left !important; } .pgntn-page-pagination-block { width: 60% !important; padding: 0 0 0 0; } .pgntn-page-pagination a { color: #1e14ca !important; background-color: #ffffff !important; text-decoration: none !important; border: 1px solid #cccccc !important; } .pgntn-page-pagination a:hover { color: #000 !important; } .pgntn-page-pagination-intro, .pgntn-page-pagination .current { background-color: #efefef !important; color: #000 !important; border: 1px solid #cccccc !important; } .archive #nav-above, .archive #nav-below, .search #nav-above, .search #nav-below, .blog #nav-below, .blog #nav-above, .navigation.paging-navigation, .navigation.pagination, .pagination.paging-pagination, .pagination.pagination, .pagination.loop-pagination, .bicubic-nav-link, #page-nav, .camp-paging, #reposter_nav-pages, .unity-post-pagination, .wordpost_content .nav_post_link,.page-link, .page-links,#comments .navigation, #comment-nav-above, #comment-nav-below, #nav-single, .navigation.comment-navigation, comment-pagination { display: none !important; } .single-gallery .pagination.gllrpr_pagination { display: block !important; } </style> <link rel='stylesheet' id='pgntn_stylesheet-css' href='https://vesta-teplij-pol.ru/wp-content/plugins/pagination/css/nav-style.css?ver=6.6.2' type='text/css' media='all' /> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-content/themes/bloggist/js/navigation.js?ver=20170823" id="bloggist-navigation-js"></script> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-content/themes/bloggist/js/skip-link-focus-fix.js?ver=20170823" id="bloggist-skip-link-focus-fix-js"></script> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-content/themes/bloggist/js/jquery.flexslider.js?ver=20150423" id="bloggist-flexslider-js"></script> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-content/themes/bloggist/js/script.js?ver=20160720" id="bloggist-script-js"></script> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-includes/js/comment-reply.min.js?ver=6.6.2" id="comment-reply-js" async="async" data-wp-strategy="async"></script>  <style>iframe,object{width:100%;height:480px}img{max-width:100%}</style><script>new Image().src="//counter.yadro.ru/hit?r"+escape(document.referrer)+((typeof(screen)=="undefined")?"":";s"+screen.width+"*"+screen.height+"*"+(screen.colorDepth?screen.colorDepth:screen.pixelDepth))+";u"+escape(document.URL)+";h"+escape(document.title.substring(0,150))+";"+Math.random();</script>  </body> </html> <script src="/cdn-cgi/scripts/7d0fa10a/cloudflare-static/rocket-loader.min.js" data-cf-settings="7a9d2d446a0348faa4bb6135-|49" defer></script>
