Как правильно заливать теплый пол водяной: Чем залить теплый водяной пол

Особенности заливки стяжки под водяной теплый пол



Постелить его не сложно даже самому, но если все же нет желания и времени, то можно нанять опытных строителей, которые быстро и качественно его сделают.

Как устроен водяной пол?

Устройство водяного теплого пола представляет собой систему, которая в основном делается дома, но бывает так, что появляется необходимость в таком покрытии и за его приделами, тогда его делают и в нежилом помещении.

Толщина стяжки

Какую сделать стяжку по толщине решает не только пользователь, потому что необходимо еще и учитывать все особенности помещения (свойства покрытия, материалы для облицовки, плотность пола).

Теплый водяной пол состоит из системы нагревательных элементов труб, которые наполнены водой и уложены под поверхностью пола по всей комнате. Почти во всех случаях трубы покрываются цементной стяжкой, она способна защитить их от механических воздействий.

Необходимо точно просчитать толщину слоя из стяжки для того, чтобы он смог нормально функционировать. Ведь от нее зависит механическая прочность и работа всей системы подогрева, еще то, насколько она будет экономически выгодной и как сможет реагировать на перемену температуры.

Толстая стяжка имеет большую теплоемкость, но отрегулировать в ней температуру не просто. Она намного длительнее нагревается, а потом дольше держит тепло. Очень тоненькая стяжка нагревается за короткое время, но она может перегреться и растрескаться, также у нее незначительная теплоотдача.

Как сделать стяжку?

Для того чтобы стяжка из бетона смогла вытерпеть все нагрузки, надо ее делать поверх трубы толщиной в 4,5 см. Такая толщина прекрасно подходит для труб любого диаметра. Также можно применить некоторые добавки, которые способны сделать ее крепче и эластичнее. При их применении раствор получается намного гуще, он проще укладывается, и в конечном результате стяжка получается надежнее и ровнее.

Если добавить в стяжку небольшое количество пластификатора, то это приведет к уменьшению поверхностного натяжения воды, которая всегда применяется во время приготовления раствора и способна увеличить массу покрытия в объеме, улучшить теплопроводность и повысить прочность пола. Существует такой пластификатор, при применении которого можно сделать толщину стяжки поверх трубы меньше от стандартной на 1,5 см. Есть один его недостаток, он вынуждает снизить температуру теплоносителя для того, чтобы пол не перегрелся.

Главные требования к стяжке

Существуют некоторые требования, которые надо соблюдать. Они свидетельствуют о том, что нужно равномерно распределить температуру по всей поверхности пола, а также сделать стяжку толщиной 6,5 см, тогда она будет полностью отвечать всем требованиям и определенным нормам строительства.

Заливка пола

Перед тем как сделать заливку пола, необходимо начать с укладки труб и только после того перейти к стяжке. Теплый пол можно залить или бетонной стяжкой или же сухой (делается она при помощи сухой смеси). И тот и второй вариант имеет как достоинства, так и недостатки. Вот поэтому перед тем, как начать работу следует точно взвесить все за и против.

Бетон – самый популярный вид стяжки. Надо заметить, что сюда не стоит брать обычный бетон, здесь понадобится раствор, у которого марка цемента не меньше М-300, также нужно взять отсев, он имеет лучшее сцепление в отличии от песка. Еще для того, чтобы в дальнейшем избежать крошения стяжки, в раствор целесообразно добавить пластификатор.

Стяжка из сухой смеси не требует огромного количества воды, она намного быстрее застывает и имеет лучшую прочность. Но здесь придется добавить полимерные модификаторы и настелить армирующий слой. Перед началом всей работы при применении сухой стяжки нужно в первую очередь очистить основание, затем уложить гидролизацию, потом подготовить стены и выставить маяки.

Список действий по заливке стяжки под водяной пол

Спустя 1-2 суток, когда стяжка пола немного подсохнет, и по ней можно будет ходить, не переживая о том, что она проломится, нужно будет удалить маяки и оставшиеся от них канавки заполнить редким раствором. Также на этом этапе работ не лишним будет почистить стяжку от ненужных наплывов раствора – делается это острым краем правила.

Стяжка для электрического теплого пола заливается практически точно так же, за исключением одного нюанса – электрические нагревательные кабели укладываются уже поверх готовой стяжки. Впоследствии они либо сразу облицовываются плиткой, либо же, если речь идет об установке других напольных покрытий, заливается специальной нивелир-массой.

В заключение добавлю только одно – прежде чем включать подогрев полов и проверять его работу, стяжка для теплого пола должна полностью высохнуть. Как правило, в зависимости от температурного режима в помещении, это происходит в течение 2-4 недель.

Бетонная стяжка

Метод предполагает использование бетонной смеси на основе крупнозернистого песка в качестве наполнителя. Соотношение компонентов:

• цемент М 200 – 1 часть по объему;
• песок крупнозернистый – 3 части;
• пластификатор – 0,7 л на 100 кг цемента;
• армирующее фиброволокно 1 кг на 1 куб. ;
• вода до формирования однородной подвижной смеси.

Многие считают, что гранитный отсев 3 — 5 мм в смеси предпочтительнее, чем песок.

Если для заливки используется отсев, то его соотношение с цементом составит 6:1. Среди компонентов показано фиброволокно, которое обычно рекомендуется для полусухой стяжки. Считаем, что использование его в бетонной стяжке также оправданно.

Кратко технология заливки. Для устройства такой стяжки следует:

• Пользуясь лазерным или водяным уровнем, отбить на стенах помещения уровень поверхности стяжки.
• Примерно на расстоянии 0,5 м от стены выложить ряд бетонных «лепешек» под маячки.
• После схватывания с помощью раствора установить на «лепешках» профиль уровня.
• По периметру помещения на стену на толщину пола приклеить демпферную ленту.

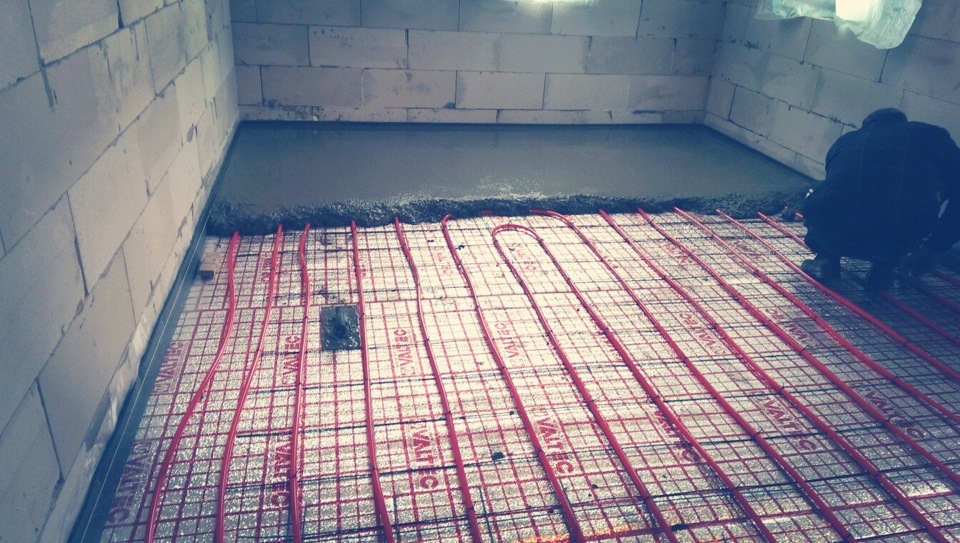

• От дальнего угла к выходу делать заливку теплого водяного пола, разравнивая смесь правилом по уровню маяков. Заливка пола бетоном должна пройти непрерывно, без образования холодных швов.
• Маяки, заглубленные в стяжку, извлекаются через несколько дней, канавки выравниваются смесью стяжки.
• Первые несколько дней после заливки несколько раз в день стяжку нужно обильно смачивать водой.
• Через 3–4 дня всю стяжку нужно накрыть полиэтиленовой пленкой на две недели. Полное схватывание происходит через 26 – 28 суток.

Бетонная стяжка теплого пола

Подробности устройства бетонной стяжки смотрите в ниже. В предлагаемом ролике подробно рассказывается, как правильно выполнить бетонирование водяного пола. Технология заливки, практические советы по выбору метода, преимуществ и недостатков каждого из них, подбору материалов, будут очень полезны тому, кто собирается заливать теплый пол.

Борьба с коррозией

Если забыть про стоимость изделий, то вторым недостатком любой ковки является коррозия. Любой металл следует очень грамотно готовить к покраске. Самым лучшим вариантом будет очистка изделия от ржавчины и окалины с помощью пескоструйного аппарата. В результате получится хорошая поверхность, которая идеально будет подходить под покраску. Минусом такой обработки является её стоимость. Но высокая цена будет оправдывать качество материала.

Если потратили немалые деньги на обработку с помощью пескоструйного аппарата, то не следует экономить и на краске. Самым хорошим вариантом станет обработка при помощи цинксодержащего состава. На современном рынке есть большое количество вариантов таких грунтовок. Они между собой отличаться будут содержанием цинка в сухом остатке, а также требованиями к растворителю.

Независимо от выбора марки грунтовка она сможет обеспечить хорошую и долговременную защиту материала от коррозии. Отличительными чертами этого покрытия является способность проникнуть в верхний слой металла, а потому произойдёт защита от попадания влаги.

Использование краски

Для любого изделия необходимо сначала использовать грунтовку. Если проигнорировать этот факт, то даже самая дорогая краска очень скоро утратит все свои полезные свойства. Грунтовка по металлу обладает хорошей адгезией и даёт замечательную степень проникновения для краски. А ещё там имеются антикоррозийные присадки, которые смогут повысить сопротивляемость к коррозии.

Покупка самого дешёвого варианта краски и грунтовки — не самый разумный шаг, ведь эффект будет довольно недолгим. Всё дело в том, что дешёвые краски обладают и некоторыми отрицательными свойствами. Они будут быстро выцветать и не смогут обеспечить долгую защиту покрытия.

А хорошим вариантом будет использование красок, на обложках которых написано «два в одном» или «три в одном». Это подразумевает, что их использовать можно даже без грунтовки. Такие смеси уже содержат в себе грунт, а также преобразователь ржавчины и непосредственно саму краску.

Краску необходимо наносить в несколько слоёв. Если финансы позволяют, то лучше использовать промышленные разновидности. Очень хорошие марки выпускаются под названием Tikkurila. Эти краски довольно дорогие, но обладают очень значительными преимуществами перед другими. Они смогут обеспечить высокую надёжность покрытия, а также значительным преимуществом является то, что они очень быстро сохнут.

Выполнение полусухой стяжки

При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие – добавление полимерных модификаторов и обустройство армирующего слоя.

Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.

Они выполняются в следующей последовательности:

• очистка поверхности;
• укладка гидроизоляционного слоя;
• подготовка стен;
• выставление маяков.

Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.

Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.

Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.

Как сделать стяжку на теплый водяной пол, детальная видео инструкция:

Коротко о главном

При установке водяного пола необходимо выбрать правильную толщину стяжки.

Слой должен закрывать каждый элемент обогрева. Допустимая толщина от 2 до 7 см.

Перед заливкой выполняют гидравлическое испытание.

Если трубы в норме, приступают к укладке слоя утепления, гидроизоляции и стяжки.

Для прочности поверхности в раствор добавляют фибру.

С полом без стяжки мороки меньше. Не нужно готовить бетонный раствор, достаточно установить систему из дерева или полистирола.

Дополнительно Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Миралекс» за помощь в создании материала. Компания «Миралекс» – поставщик систем водоснабжения и теплоснабжения на любых объектах, от ведущих мировых брендов. Так же компания занимается разработкой и монтажом систем автоматизированного учета потребления энергоресурсов. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами: сайт: email: [email protected] тел.: +7 (499) 877-53-98

Оценок 0 Прочитать позже Отправим материал на почту Согласен на обработку персональных данных. политика конфиденциальности

Начало работ

Все подготовительные работы включают в себя несколько этапов:

• Очистка поверхности;
• Укладка гидроизоляции;
• Подготовка стен;
• Выставление маячков.

Прежде всего, необходимо тщательно избавиться от всего мусора и пыли на поверхности. Все имеющиеся щели нужно заделать цементно-песчаным раствором.

После этого укладывается гидроизоляция, для чего чаще всего используется толстая полиэтиленовая пленка, благодаря которой пол будет защищен от влаги, а также будет обеспечена звуко- и теплоизоляция.

Пленку необходимо использовать рулонную, ее будет удобнее разложить на полу. Все стыки нужно зафиксировать обыкновенным строительным скотчем. Пленка должна заходить на поверхность стены со всех сторон. Далее необходимо найти наивысшую точку на поверхности пола, и на этом уровне выставить маячки с т-образными пазами.

Устройство водяного пола

Монтаж системы достаточно сложен. Проект должен учитывать такие моменты, как расширение бетонной стяжки при нагреве, теплоотдачу и мощность отопления.

1. Прежде, чем приступать к установке системы, необходимо положить на пол слой теплоизоляционного материала.
2. На теплоизоляционный слой укладывается арматурная сетка, к которой с помощью проволоки будут крепиться трубы. Шаг крепления равен 1 метру.
3. Трубы можно укладывать змейкой или по спирали. Расстояние между ними должно быть от 10 до 35 см.
4. Расстояние от трубы до стены должно быть не менее 7 см.
5. Для качественного обогрева необходимо около 50 м трубы.

1. Трубы покрываются песчано-цементной стяжкой.
2. Покрытие пола не должно препятствовать теплоотдаче.

Испытание подключенной системы.

До заливки пола обязательно следует испытать подключенный контур. Это позволит выявить возможные утечки и неисправности.

Для испытания потребуется опрессовочный насос.

Порядок действий при заполнении системы:

• На коллекторе остается открытым только один проверяемый контур
• После выхода всего воздуха и полной чистоты воды сливной кран закрывается. Потом перекрывается испытуемый контур. (уже промытый и заполненный теплоносителем)
• Операция повторяется с каждым контуром отдельно

Во время испытания необходимо проверить присутствие воздуха в системе и чистоту теплоносителя. Испытание необходимо проводить до полной чистоты воды.

Чистота воды проверяется по шлангу слива. Лишняя жидкость сливается в канализацию по сливному шлангу подсоединённому к коллектору. Во время проведения испытания автоматические воздухоотводчики находятся в открытом состоянии.

В конце необходимо провести испытание всей системы:

1. Каждый из контуров в вашем коллекторе открыт
2. В насос заливается чистая вода
3. Посредством насоса в системе создаётся давление примерно в 2 раза больше рабочего (6 атм.)
4. Визуально оценивается целостность системы
5. Система на одни сутки остаётся под давлением 6 бар
6. Если вы не обнаружили протечек, система прошла проверку

Завершающий этап

По завершению заливки пол оставляется примерно на неделю. При этом его регулярно смачивают и покрывают сверху толстым слоем полиэтилена, чтобы в покрытии не появились трещины. По истечению недели из стяжки удаляются маяки.

Использовать при этом можно обычный молоток: необходимо легко ударять по вставке и она выпадет из бетона. Пустоты заделываются идентичным раствором, и пол вводится в эксплуатацию после полного высыхания.

Итог

Если возникают трудности, то всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до заливки стяжки и введения пола в эксплуатацию.

Как делают черновое основание?

Прежде чем укладывать бетонное покрытие необходимо провести подготовительные работы. Основание выравнивают с помощью песчаной подушки толщиной 10 см. Песок тщательно утрамбовывают. На него укладывают щебень или керамзит: толщина поверхности 8-10 см.

1. Основание застилают полиэтиленовой плёнкой или битумной изоляцией. Материал заводят на стены, на высоту 20 см, ленты располагают внахлёст. Все края укрепляют скотчем.
2. По нижнему периметру стены укрепляют демпферную ленту.
3. Далее используют утеплитель. Проще укладывать плиты из полистирола. Их легко подгонять по периметру, разрезая монтажным ножом. Плиты плотно прилегают друг к другу, дополнительного укрепления они не требуют.
4. Утеплитель закрывают слоем бетона. Для усиления стяжки предварительно укладывают армированную сетку. Глубина покрытия 15 см.

Для тёплого пола на бетонном основании необходимо сформировать ровную поверхность, поэтому на полу устанавливают маячки. Их выполняют из металлических пластин или деревянных досок. Выбирают доски определённой ширины по глубине стяжки.

Их устанавливают по всей площади пола с шагом 50 см. Маячки должны находиться под прямым углом по отношению к полу. Выполняют мокрую стяжку. Дальнейшие работы можно продолжать после полного высыхания поверхности.

Чтобы бетонное покрытие высыхало равномерно, его закрывают полиэтиленом, берегут от попадания солнечных лучей. Через 7 дней плёнку снимают. Полное высыхание стяжки произойдёт через 28 дней.

На поверхность укладывают гидроизоляционные материалы, отражающий экран, приспособления для крепления труб водяного контура. Проводят монтаж и тестирование системы отопления. При положительном результате на магистраль укладывают чистовую бетонную поверхность.

Как заливать теплый пол?

Система обогрева «теплый пол» уже давно прижилась не только в дорогих особняках, но и обычных квартирах, поскольку позволяет решить проблему обогрева в переходные периоды года при отключенном централизованном теплоснабжении.

Наиболее часто используется вариант погружения рабочей части системы в цементную стяжку, что позволяет делать прогрев непосредственно в монолите бетона.

Каким раствором заливать теплый пол?

Теплый пол под цементной стяжкой – это наиболее распространенный вариант конструкции данной системы обогрева. Несмотря на то что это не способствует чистоте, стяжка обходится наиболее дешево, к тому же, при капитальном ремонте, все равно необходимо выполнять выравнивание основы.

Конструкция предполагает сначала обустройство выравнивающей стяжки, для которой используется цементно-песчаная смесь, и только после полного застывания обновленной основы, производится укладка нагревателей и заливка финишной стяжкой предназначенной непосредственно для теплого пола. В этом случае используются:

• Бетон на основе цемента и мелкого щебня – смесь можно сделать самостоятельно, однако необходимо добиться пластичности массы, при недостаточном же количестве песка и избытке щебня, поверхность стяжки получится достаточно неровной;
• Готовые выравнивающие смеси типа Ceresit;
• Наливные самовыравнивающиеся полы.

Последний вариант особенно часто используется владельцами типовых и малогабаритных квартир, где невысокие потолки не позволяют сделать стяжку из цемента. Все эти виды покрытия обеспечивают стабильную работу теплого пола и как правило, уже никогда не нуждаются в переделке.

Чем залить теплый водяной пол?

Водяной теплый пол является наиболее распространенным и излюбленным средством обогрева типовых квартир. Его используют, как в качестве основного обогрева, таким образом избавляясь от габаритных настенных радиаторов, так и применяя для обогрева в переходные периоды года.

Непосредственно обогреватели, которыми являются проложенные на полу гибкие трубы, заливают цементом, после подготовки основания, окончания монтажных работ и проверки работоспособности системы.

Это делается для того, чтобы прогревалась сама цементная стяжка, в таком случае, трубы не будут концентрировать тепловую радиацию вокруг себя, а соответственно различные все участки пола будут прогреваться неравномерно.

Для заливки водяного пола используется бетонная смесь. Применять смесь из цемента и песка здесь не имеет смысла, так как прочность такой стяжки значительно меньше и в результате температурных перекосов она может растрескаться.

Бетон готовится из мелкого отсева щебня и цемента, при самостоятельном приготовлении необходимо добиться пластичности массы, путем попеременного добавления в различных долях песка и щебенки.

В качестве альтернативы, можно использовать уже готовые расфасованные смеси, где уже имеются дополнительные присадки придающие пластичность.

Чем залить теплый электрический пол?

Электрический теплый пол наиболее подходит для тех случаев, когда необходимо обустроить систему обогрева в малогабаритных помещениях.

Для помещений большой площади, такая система применима, если потребление электроэнергии происходит по доступным тарифам, однако в любом случае монтаж электрического теплого пола производится намного быстрее чем водяного, а само устройство занимает значительно меньше места.

После окончания укладки и проверки работоспособности, обогреватели чаще всего заливают стяжкой, что позволяет равномерно распределить тепло внутри бетонного монолита и использовать бетонную поверхность в качестве излучателя тепловой радиации.

Для заливки используется бетонная смесь из цемента, песка и отсева щебня, применять цементно-песчаную стяжку является ошибкой, поскольку она не выдержит тепловых перекосов и растрескается.

Смотрите также:

Как рассчитать теплый пол? http://domkrat.org/kak-rasschitat-teplyiy-pol/.

Интересное по теме: Как подключить электрический теплый пол?

Советы в статье «Как сделать водяной теплый пол?» здесь.

Смесь можно сделать самостоятельно, что целесообразно, если она необходима в больших количествах, или же приобрести готовую с уже имеющимися в ее составе пластификаторами.

Альтернативой бетону является самовыравнивающий наливной пол, выполненный на основе полимеров и эпоксидных смол, эта субстанция после затвердения, гарантированно предохранит от поражения током и попадания влаги.

Tweet

Заполнение закрытой системы | | Теплый пол своими руками

---

Заполнение закрытой системы антифризом

Заполнение однозонной закрытой системы электрокотлом

Описанной выше процедурой можно удалить весь воздух из системы. В качестве альтернативы, , перекачивающий насос — не отстойник — может использоваться для закачки жидкости в систему и откачки воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или аналогичный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм

Таким образом, независимо от того, используете ли вы для удаления воздуха насос или домашнее давление, требуется один дополнительный шаг.

Определите, сколько пропиленгликоля (не автомобильного этиленгликоля) антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов из 7/8″ полиэтилена …1,3 галлона на 100 футов из 1/2″ Pex) плюс объем воды в водонагревателе или бойлере.

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Одни рекомендуют 30 % антифриза, другие 50 %. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Всегда предварительно смешивайте антифриз перед закачкой его в систему!

После того, как будет рассчитано необходимое количество предварительно смешанного антифриза, поместите первые несколько галлонов в чистое пятигаллонное ведро и используйте вспомогательный насос, чтобы закачать его в систему.Постоянно пополняйте пятигаллонное ведро заранее приготовленным антифризом.

Все клапаны перед всеми зональными насосами должны быть открыты. Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз испарится, закройте сливной кран.

Если излучающая система была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из сливного шланга. Позже, когда система заработает, зональный коллектор (в случае системы с теплообменником) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», далее смешивая антифриз с любым оставшимся чистая вода, которая может оставаться в системе.

Последним этапом является повышение давления в системе. Если у вас нет мощного коммунального насоса, снова подключите подачу воды к наполнительному клапану (не забудьте залить садовый шланг водой перед повторным подключением к наполнительному клапану. Это предотвратит попадание воздуха из шланга в систему), создайте давление до 15 фунтов на квадратный дюйм, затем закройте наполнительный клапан.

Ваш источник тепла готов к работе.

Вспомогательный насос мощностью 1/2 л.с. идеально подходит для заполнения закрытой системы.

  Кстати, некоторые антифризы уже предварительно смешаны, другие в виде концентрата.Перед добавлением воды обязательно проверьте этикетку.



Теплый пол с подогревом — пошаговое руководство по установке

Введение

В то время как многие из доступных электрических систем идеально подходят для установки в одной комнате, когда речь идет о более крупных проектах, мокрый пол с подогревом часто является лучшим выбором.

Системы мокрого теплого пола могут потребовать немного больше времени на планирование, чем их электрические аналоги, но многие считают, что усилия того стоят.

Единственным недостатком системы UFH с подачей воды является дорогостоящая установка. Но что, если бы вы могли установить его самостоятельно? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хорошо звучит? Тогда давайте к этому.

Шаг 1 – Подготовка

Прежде всего убедитесь, что у вас есть все необходимые чертежи САПР и руководства по эксплуатации, прежде чем начать. Это руководство предназначено для того, чтобы дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам нужно определить местонахождение коллектора системы. Если вы устанавливаете систему для одной комнаты, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем необходимо будет провести некоторые трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор. Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если проектировщик предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужны двойные отверстия по количеству петель в комнате – одно отверстие для подачи, другое для обратки.

После того, как все отверстия просверлены, пол необходимо тщательно подмести и очистить от пыли и мусора. Любые острые выступы или вмятины на сплошном черновом полу необходимо срезать, отшлифовать и зашпаклевать, прежде чем приступать к укладке изоляции.

Для деревянного основания пола убедитесь, что все половицы закреплены и выровнены, прежде чем продолжить. При желании вы можете положить фанерный лист, чтобы помочь с этим.

Этап 2 – Изоляция

Укладка изоляции для системы водяного теплого пола — это отдельная работа, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором подробно показано, что вам нужно сделать, чтобы начать работу.

Если вы еще этого не сделали, нажмите на наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3. Установите коллектор

Следуя расположению на чертеже САПР, закрепите коллектор на надежной стене, убедившись, что устройство установлено горизонтально. Коллекторы обычно устанавливаются на высоте не менее 600 мм от пола, чтобы трубы можно было легко установить без изгибов, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя спрятать его в угол сейчас может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства.Обеспечение легкого доступа сейчас может избавить вас от головной боли в будущем.

Подсоедините коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также мокрый теплый пол, вам понадобится зональный клапан, чтобы вы могли отдельно контролировать оба метода нагрева.

Этап 4 – Крепления труб

Теперь, когда ваша изоляция и коллектор установлены, пришло время проложить трубопровод для вашей системы водяного теплого пола.Для того, чтобы трубопровод оставался прочно на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для работы доступно множество различных вариантов, в том числе предварительно изолированные панели для позиционирования труб. Они укладываются как обычные изоляционные плиты, но они соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Тем не менее, наиболее популярной остается рукоятка, поэтому мы будем использовать ее здесь.

Разложите направляющие под углом 90° к предполагаемому укладке трубопровода.Самоклеящиеся направляющие хорошо работают, но не забудьте положить их, не удаляя предварительно бумажную подложку. Это позволит вам убедиться, что ваше расположение и интервалы правильные, прежде чем вы, наконец, приклеите их.

Вам также понадобится пакет скоб, когда вы начнете укладывать трубы.

Этап 5 – Прокладка трубопровода

После того, как вы разложили поручни, пора приступить к установке труб на место. Если у вас есть разработанная планировка, важно следовать ей, чтобы оптимизировать систему мокрого теплого пола.

Если у вас нет индивидуально разработанной компоновки, разместите трубопровод с интервалом примерно 200 мм, следуя змеевидной схеме (аналогично приведенной выше схеме) взад и вперед, оставляя достаточно места для того, чтобы труба могла вернуться на себя вдоль стена, что у входа.

Защелкивайте трубу в поручне ногами на ходу. Хотя всегда следует соблюдать осторожность при обращении с трубой, нажатие ногами не вызовет никаких проблем, если делать это осторожно.

Продолжайте, пока не доберетесь до самой дальней точки комнаты. Затем вы можете провести трубу вниз по каналу, который вы оставили, чтобы замкнуть цепь. Приступая к укладке трубы, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к завершению, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на месте на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваша сумка со скобами.Специально разработанные для этой работы скобы будут удерживать трубопровод, но не позволят стяжке проникать в изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводы могли бы оставаться на месте с небольшой дополнительной помощью, закрепите их. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько контуров, так как максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничить ее до 100 метров).Если это так, действительно стоит сделать чертеж САПР, чтобы вы могли получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждый контур должен состоять из одного непрерывного отрезка трубы. Создание соединений на самом деле просто напрашивается на неприятности.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить степень разделения между каждой из них, когда они выходят из комнаты.

Точно так же важно не забыть надеть муфту на все трубы, которые будут выходить из стяжки. Невыполнение этого требования может привести к разрыву труб. С этой задачей отлично справится обычный трубопровод.

Шаг 6 – Подсоединение трубопровода к коллектору

Убедитесь, что все концы труб аккуратно обрезаны с помощью трубореза, что обеспечит наилучшую фиксацию. Использование пилы или канцелярского ножа оставит неровную поверхность — определенно не то, что вам нужно, когда вы пытаетесь создать печать.После того, как все трубы обрезаны до нужной длины, вы можете приступить к их подключению к коллектору.

Возьмите свой первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, вдавите стойку шланга до плотного прилегания. Как только это будет на месте, вы можете вставить трубу и шланг в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была правильно зажата, затем завершите работу гаечным ключом.Хотя хорошая фиксация, безусловно, важна, не менее важно не затягивать гайку слишком сильно. Одного оборота должно хватить.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к подаче, так и к возврату для данного конкретного контура.

Этап 7 – Промывка, заполнение и создание давления

Дважды проверьте, что запорные клапаны закрыты, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Наполнитель должен быть подключен к водопроводному крану, а слив должен иметь достаточный дренаж для отвода лишней воды.

Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Вы делаете это, поворачивая колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их тоже стоит дважды проверить, так как важно, чтобы мы промывали только один контур за раз.

После того, как все перекрыты, откройте регулируемый балансировочный и контурный клапаны на самой дальней петле коллектора.Обычно это левая сторона коллектора, если смотреть на нее при установке, но если вы не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв клапаны наполнения и слива.

Этот процесс удалит весь мусор из системы, а также очистит контур от воздуха. Как только у вас будет непрерывный поток воды из сливного отверстия, вы можете перекрыть этот контурный клапан, который должен немедленно остановить поток воды из сливного отверстия. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и повторите попытку.

Когда вы довольны тем, что петля свободна от воздуха, выключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение вдоль коллектора, пока все контуры не будут промыты и заполнены. Затем можно закрыть заливной и сливной краны и перекрыть подачу воды.

Теперь это не так, мы можем начать опрессовку системы. Некоторые коллекторы будут иметь встроенный манометр, в то время как другим потребуется резьбовое соединение (стандартный комплект, доступный во всех хороших магазинах сантехники или онлайн здесь).

Откройте все контурные и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к заливному патрубку. Поднимите давление до двух бар в течение 10 минут и проверьте на наличие утечек или падения давления. Если все в порядке, вы можете поднять давление до 10 бар и повторить проверки, сделанные ранее, еще на 10 минут.

Если все в порядке, давление можно сбросить до 6 бар , так как пора приступать к стяжке пола.Во время стяжки система должна оставаться под давлением.

Приступая к стяжке, следует иметь в виду, что давление на манометре, вероятно, увеличится. Это связано с тем, что песчано-цементная смесь нагревается по мере затвердевания, что приводит к расширению воды в трубах.

Этап 8 – Стяжка мокрого пола с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали целое руководство. Взгляните, если вы хотите попробовать сделать стяжку своими руками.Если нет, есть много действительно хороших подрядчиков, которые придут и сделают работу за вас.

Если вы решили нанять подрядчика, обязательно расспросите его о времени отверждения и высыхания, поскольку оно может варьироваться в зависимости от типа используемых материалов.

Не следует использовать вашу влажную систему обогрева пола для ускорения процесса высыхания, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9. Укладка напольного покрытия

Теперь, когда стяжка успела застыть и высохнуть, можно приступать к укладке пола по вашему выбору.Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, поскольку вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После терпеливого ожидания надлежащего высыхания стяжки и укладки пола вам не терпится запустить влажный теплый пол, чтобы вы могли похвастаться им перед друзьями и семьей. Однако сначала вам нужно будет проверить скорость потока и медленно ввести тепло в только что уложенный пол.

Начните с просмотра планов системы, чтобы определить желаемую скорость потока. Это будет варьироваться для каждой системы водяного теплого пола, поэтому важно, чтобы вы нашли свою и применяли ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы проверить, как правильно выполнить эти регулировки.

В первый день включите систему на минимальное значение, обычно от 25° до 30°, и оставьте ее на этом уровне на 2–3 дня.Затем температуру можно медленно повышать в течение следующих нескольких дней, пока не будет достигнут желаемый уровень от 40° до 60° (в зависимости от пола и типа основания).

Как только вы достигнете нужной температуры, ваша работа будет завершена. Теперь вы можете сидеть сложа руки и наслаждаться всеми удобствами и экономией, которые приносит система мокрого теплого пола.



Не стесняйтесь присылать нам любые снимки, которые вы сделаете, следуя нашему руководству, возможно, вы попадете в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте — мы не можем дождаться, чтобы увидеть их!



Руководство по коллектору для теплого пола

Коллекторы действуют как центральные узлы управления системами водяного теплого пола, управляя расходом воды, регулированием температуры и давления. В этом руководстве мы подробно объясним, что такое коллектор и как он работает для циркуляции оптимально нагретой воды по контурам напольного отопления, чтобы обеспечить термически комфортный и энергоэффективный обогрев каждой зоны системы.

В этом руководстве мы объясняем:

1. Что такое коллектор
2. Компоненты коллектора
3. Как работает коллектор
4. Лучшее место для коллектора
5. Стоимость коллектора

Что такое коллектор?

Коллекторы являются ключевой частью водяных систем напольного отопления, они соединяют трубопроводы напольного отопления (также известные как контуры пола) с источником тепла и служат в качестве конечной точки для этих контуров.Коллекторы отвечают за циркуляцию нагретой воды от котла или другого источника отопления через подпольные контуры, одновременно контролируя давление, расход и, при использовании смесительного узла, также контролируя температуру контура.

Системы водяного теплого пола обычно состоят из трубопроводов, установленных либо в свежеуложенной стяжке, либо непосредственно в изготовленных на заказ изоляционных плитах или панелях напольного отопления. Трубопровод можно укладывать по разным схемам, образуя контуры; один контур может быть для отдельной комнаты или области, или несколько контуров могут использоваться для больших комнат или открытых площадок — они известны как зоны.Каждый контур этажа подключается к центральному коллектору, который позволяет независимо управлять зонами. Коллекторы могут одновременно управлять несколькими контурами, нагревая разные помещения до разной температуры в разное время — каждая зона обычно управляется зональным термостатом, который устанавливается в отапливаемой зоне.

Коллектор S3 от Warmup может управлять подогревом пола до 12 контуров, к каждому из которых может быть подключено до 120 метров трубопроводов, при этом поддерживая постоянное и равномерное распределение воды по контурам пола при правильной температуре, давлении и расходе. .

Компоненты коллектора S3 Warmup

Коллектор S3 от Warmup — это лидирующая на рынке технология, изготовленная из цельного куска высококачественной нержавеющей стали «304». S3 доступен в различных размерах и конфигурациях с возможностью управления от 2 до 12 зон, что делает его подходящим для широкого спектра гидравлических систем разного масштаба; от маленькой квартиры до крупного коммерческого проекта. Контуры каждой зоны подключены к коллектору через порты на рукавах подачи и возврата коллектора.Коллектор S3 от Warmup также поставляется с 10-летней гарантией для вашего спокойствия.

1. Вентиляционные отверстия и дренажные клапаны

Вентиляционные отверстия

находятся на «потоке» и «возврате» коллектора и используются для удаления воздуха из системы теплого пола. Дренажные клапаны используются для первоначального заполнения и опорожнения системы.

2. Расходомеры Taconova

Расходомеры коллектора крепятся к рукаву потока, по одному на контур. Они настраиваются во время установки, чтобы настроить правильный расход для контура и обеспечить проектную тепловую мощность для этого контура, которая определяется надстройкой пола и тепловыми потерями помещения. Эти расходомеры также обеспечивают визуальную индикацию скорости потока через каждый из контуров пола.

3. Термометр/манометр

Непосредственно к коллектору присоединены термометр и манометр двойного назначения для простоты использования и точного контроля.

4. Смесительный блок коллектора

Смесительный блок Warmup S3 смешивает воду из источника отопления и контуров пола для поддержания расчетной температуры системы. Смесительный узел S3 требуется с коллектором S3 от Warmup, если источник тепла не может постоянно поддерживать расчетную температуру.Смесительный узел позволяет оптимизировать регулирование температуры воды в диапазоне от 20 до 60 градусов Цельсия, что является идеальным диапазоном температур для систем водяного теплого пола и намного ниже, чем в типичных системах центрального отопления на основе радиаторов. Смесительный узел состоит из трех частей: нижнего рычага, верхнего рычага и циркулятора.

5. Запорные и пусковые клапаны коллектора

Запорные клапаны , подключенные к рукавам коллектора или к смесительному блоку (если он используется), позволяют изолировать и тестировать коллектор, не затрагивая основные контуры пола. Клапаны ввода в эксплуатацию контролируют поток воды через отдельные контуры пола, позволяя наполнять и сливать систему, а также проводить испытания под давлением. Крышки для ввода в эксплуатацию снимаются и заменяются приводами для обеспечения индивидуального управления цепями.

6. Привод

Электротермические приводы, прикрепленные к пусковым клапанам коллектора, подключаются к центру электропроводки, где зональный термостат может контролировать, когда приводы открывают и закрывают каждый контур, позволяя воде циркулировать по системе.

7. Центр проводки

Коммутационный центр управляет электрическим аспектом системы подогрева пола и облегчает соединение между коллектором и его компонентами с источником тепла и термостатом. Обычно подключенный к исполнительным механизмам и термостатам, центр коммутации координирует работу системы отопления.

Как работает коллектор Warmup S3?

Коллектор соединяет источник тепла – котел, тепловой насос или другое – с контурами водяного теплого пола, регулирует температуру поступающей воды через смесительный узел и распределяет эту теплую воду по контурам пола для энергоэффективного отопления. система.После успешной установки и подключения трубопроводов контуры теплого пола сначала заполняются водой и продуваются водой.

Подключение цепей к источнику тепла

Подключение к источнику тепла осуществляется через первичный контур отопления. Источник тепла подает воду в коллектор через смесительный узел коллектора, чтобы гарантировать заданную температуру воды (ее можно установить в диапазоне от 20 до 60 градусов Цельсия). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды для системы без перегрева, то смесительный узел может не потребоваться.

Смесительный узел регулирует температуру воды с помощью смесительного клапана, управляемого приводом, и смешивает нагретую воду из основного контура отопления с более холодной водой из контуров пола для достижения идеальной расчетной температуры. Эта температура настраивается в процессе установки в соответствии с проектными потребностями в тепле; которая определяется тепловыми потерями, конструкцией пола, теплопроизводительностью и другими переменными.

Настройка скорости потока

С помощью циркуляционного насоса смесительного узла устанавливается и поддерживается давление потока нагретой воды во всех подпольных контурах.Коллекторы могут поддерживать до 120 метров труб напольного отопления на контур, поэтому перед подачей воды в эти трубы скорость потока для отдельных контуров устанавливается с помощью расходомеров в соответствии с потребностями конкретного контура. При правильной настройке это гарантирует, что обогреваемые зоны будут равномерно нагревать помещение, даже если использовалась различная отделка пола.

Распределение горячей воды

Оптимально нагретая вода с правильным давлением потока и расходом подается из коллектора в пол через подающий рукав коллектора, и после циркуляции контуров пола вода снова поступает в коллектор через возвратный рукав.Возвратный рукав оснащен контурными клапанами, которые обычно монтируются с приводами, которые открываются и закрываются по команде термостата (через центр проводки), что позволяет воде течь в контуры пола и нагревать или охлаждать систему обогрева пола.

Управление коллектором

Коллектор и его электрические компоненты эффективно контролируются Коммутационным центром. Это создает связь между приводами коллектора, циркуляторами и любыми зональными клапанами с термостатом и источником тепла.Когда термостат требует тепла в определенной зоне обогрева, центр коммутации подает напряжение на соответствующий привод (или несколько, если используется более одного контура на зону обогрева), который открывает пусковые клапаны и позволяет теплой воде течь по контурам. . Центр коммутации также одновременно вызывает котел для дополнительного нагрева, открывает все клапаны зоны коллектора и управляет циркулятором смесительного узла.

Использование интеллектуального термостата от Warmup для управления напольным обогревателем обеспечивает энергоэффективное отопление с долгосрочной экономией на счетах за отопление.

Лучшее место для коллектора

Размещение коллектора является ключом к обеспечению эффективной системы напольного отопления. Лучшее место для размещения коллектора – в центре зон нагрева; Благодаря центральному монтажу коллектора длина труб будет сведена к минимуму, что обеспечит равномерное и эффективное попадание нагретой воды в обогреваемую зону.

Для более крупных проектов может потребоваться более одного коллектора. Если полы с подогревом должны быть установлены на нескольких этажах, мы рекомендуем установить отдельный коллектор на каждом этаже.Warmup также предлагает шкафы для коллекторов, чтобы скрыть коллектор и связанные с ним трубопроводы.

Сколько стоит коллектор?

Коллектор S3 от Warmup предлагает профессиональный дизайн по конкурентоспособной цене. Самый простой вариант с двумя портами без смесительного блока, коллектор продается по цене 134,16 фунтов стерлингов, стоимость которого увеличивается с дополнительными портами и компонентами.

> Нажмите здесь, чтобы вернуться к началу страницы

Вас также может заинтересовать:

Прокачка систем напольного отопления | Блог UFHTS

Система подогрева пола имеет жизненно важное значение в доме. Он обогревает вашу собственность и требует минимального ухода и обслуживания. Тем не менее, прокачка вашей системы необходима для поддержания работоспособности радиаторов. Это также помогает предотвратить окисление протоков. Решение проблемы кровотечения не является сложной задачей. Тем не менее, вы должны следовать правильному руководству для достижения желаемого результата.



Когда вашей системе требуется прокачка?

Если в системе отопления есть пузырьки воздуха, она не будет обогревать ваш дом.

Если в системе слышны булькающие звуки, это означает, что внутри находится воздух.Это может не вызвать серьезной проблемы, но снижает количество тепла, выделяемого вашей системой подогрева пола. В этом случае обескровливание помогает избавиться от воздуха, способствует выработке тепла и сохраняет тепло/горячее помещение. Эта часть предлагает краткое руководство о том, как вы можете эффективно прокачать свою систему.



Перед кровотечением

Прежде чем прокачать систему, обязательно проверьте ее жизненно важные компоненты. Это включает в себя;

• Котлы.
• Циркуляционные насосы.
• Все клапаны с электроприводом.

Вам также необходимо регулярно проводить техническое обслуживание: —

• Коллекторы напольного отопления
  • Регулярно проверяйте коллекторы отопления на наличие утечек. При обнаружении утечки затяните фитинг и замените сломанный клапан.
• Трубы теплого пола
  • В большинстве случаев трубы напольного отопления практически не требуют обслуживания.Системные ингибиторы предназначены для предотвращения образования шлама. Более того, трубы гладкие сбоку. Они не оставляют места для накопления шлама.
• Промыть систему
  • Система мокрого пола требует регулярной промывки. Это помогает системе хорошо функционировать, собирать жидкую смесь и улучшать сохранение тепла.



Руководство по удалению воздуха из системы теплого пола

Не следует регулярно удалять воздух из системы подогрева пола. Вам нужно только обратить внимание на признаки того, что в системе может быть проблема, как упоминалось ранее. Если есть необходимость в кровотечении, вы можете сделать это самостоятельно или обратиться за помощью к профессионалу. В любом случае, вы должны;

• Получить необходимые инструменты, включая ключ для прокачки радиатора?
• Емкость для сбора воды.
• Полотенце.

• Проверить давление в системе

Повышение и понижение давления означает, что ваша система в порядке.Однако, если давление низкое, это может означать, что в вашей системе отопления есть проблемы. Добавьте воду в систему и следите за любыми изменениями. Будьте внимательны к любым утечкам. Избегайте ремонта системы самостоятельно, если есть утечки.

Если давление продолжает падать, обратитесь за помощью к известным профессионалам.

• Проверка воздухоотводчиков

Крайне важно проверить клапаны выпуска воздуха в системе. Это поможет вам определить, есть ли воздух внутри.Если в нем будет задерживаться воздух, поток тепла будет значительно снижен. Это дополнительно снижает температуру воды. Поэтому отрегулируйте воздушные клапаны, потому что это позволяет вытеснить воздух из системы.



Что можно сделать, чтобы спустить воздух из теплого пола

• После того, как ваш теплый пол заполнится водой, пора прокачать все порты. Подождите десять минут после заполнения системы, прежде чем вентилировать порты. Это помогает предотвратить попадание воздуха обратно в систему.
• Заполните все трубы пола водой.
• Начните вентилировать пол с подогревом. Начните с нижней стороны вашей собственности. Пройдите к трубам на верхней стороне. Это означает, что когда вы закончите прокачивать свою систему, вы также избавитесь от воды из верхней части.
• Каждый клапан должен осушаться отдельно.
• Методично выпускайте воздух, один клапан за другим.
• Во время прокачки из клапанов системы может вытекать вода, держите под рукой тряпку.
• Слейте все отходы.
• Закройте все клапаны в системе после полного выпуска воздуха.
• Промойте трубы и снова заполните систему.
• Повторите процесс, чтобы полностью удалить воздух из клапанов.
• Проверьте давление после прокачки.

После того, как вы закончили прокачку, вам нужно проверить давление воды в системе. Если это правильно, давление будет отображаться в диапазоне от 1,5 до 2 бар в зеленой области. Если ваш клапан отображается в области, отмеченной красным, вам необходимо снова заполнить систему, пока не будет достигнут правильный уровень давления.



После кровотечения

Еще раз проверьте уровень давления. Часто давление может повышаться после вентиляции. Если давление слишком высокое или слишком низкое, обратитесь за советом к специалисту.

Тест, чтобы убедиться, что ваш теплый пол работает эффективно и эффективно, как вы хотите.

Если после удаления воздуха и заполнения системы давление остается низким, обязательно обратитесь за помощью к специалисту. Он сигнализирует о сложной проблеме, требующей срочного решения.

После того, как ваша система была проверена экспертом, рекомендуется регулярно контролировать ее давление.Он должен быть в пределах рекомендуемой зеленой отметки.

Всегда обращайтесь за помощью, когда температура воды падает, если у вас есть холодные или горячие точки, и всякий раз, когда вы подозреваете, что система неисправна.



Источники

https://vasco.eu/en-gb/blog/radiators/bleeding-your-heating-system

https://www.floorheating-direct.co.uk/underfloor-heating-faq/venting-underfloor-heating-system/

https://www.omnie.co.uk/filling-the-underfloor-heating-system-2/

Если вам все еще нужна помощь с системами подогрева пола, свяжитесь с нами.Мы квалифицированные и надежные поставщики услуг.

Как прокачать коллектор теплого пола?

Что можно сделать для выпуска воздуха из системы подогрева пола

1. После того, как система для системы подогрева пола будет заполнена водой, необходимо спустить воздух из каждого отверстия.
2. Заполните водой все трубы пола .
3. Начните проветривать ваш теплый пол .
4. Каждый клапан должен осушаться отдельно.
5. Выпускайте воздух методично, один клапан за другим.

Нажмите, чтобы увидеть полный ответ.

Как избавиться от воздушной пробки в системе теплого пола?

Для удаления воздуха вам необходимо:

1. Изолировать все зоны UFH, кроме зоны, которая не нагревается.
2. Снимите привод.
3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к водопроводному крану.
4. Подсоедините шланг к сливному отверстию на коллекторе и выведите в канализацию.

Также Знайте, нужен ли коллектор для теплого пола? Да, для большинства систем коллектор является сердцем системы напольного отопления , где вода (смешанная до нужной температуры) распределяется по отдельным контурам. Единственным исключением будет помещение площадью менее 15 м2.

Люди также спрашивают, как работает коллектор теплого пола?

Коллекторы используются в системах напольного отопления для управления потоком воды через систему, чтобы обеспечить равномерное комфортное тепло по всему полу.Коллектор выступает в качестве узла системы отопления , соединяющей ваши линии подачи и возврата в центральном месте.

Можете ли вы установить воздушный шлюз в пол с подогревом?

Одна проблема с которой вы можете столкнуться при теплых полах это попадание воздуха в систему. Это похоже на виды проблем , которые вы можете иметь при использовании стандартных радиаторов — см. наше руководство по порядку прокачки радиаторов.Прокачка полов с подогревом может помочь решить проблемы и максимизировать поток тепла.

Водяные теплые полы: что можно и чего нельзя делать

…Назовите свои зоны.

Если вы устанавливаете многозонную систему, убедитесь, что вы пометили каждую трубу своим соответствующую зону комнаты, как вы ее закладываете. Невыполнение этого требования может привести к путаница при установке вашего центра проводки в конце установки.

…Убедитесь, что на полу нет мусора перед укладкой низкопрофильной системы.

Преимущество низкопрофильной системы в том, что она не требует выравнивающей смеси. или стяжка, и вы можете укладывать плитку прямо поверх системы. Однако, если пол не убрано, подметено/пылесосится перед укладкой шпунтованной доски, мусор доски могут раскачиваться, что, в свою очередь, может привести к растрескиванию отделки пола.

…Покинуть систему полностью рабочее состояние.

конечный пользователь может сначала не знать, как работать с системой, поэтому убедитесь, что вы / торговцы оставите систему в рабочем состоянии. Программирование любого термостаты также оставят клиента с душевным спокойствием. Если вам нужно какое-либо руководство о термостатах или контроллерах Snug наша служба технической поддержки всегда рада чтобы помочь, по телефону 01772 761 333.

…Используйте короткие пути, когда ввод системы в эксплуатацию.

Когда Вы вводите в эксплуатацию систему водяного теплого пола, важно, чтобы вы наполняете каждую трубку по отдельности, по одной, чтобы вытолкнуть весь воздух из вашего система.Если вы заполните все трубы сразу, чтобы сэкономить время, вы рискуете сохранить воздуха в трубах, что приводит к неэффективной работе системы и холодным точкам.

…Забыть выполнить испытания под давлением.

Об этом процессе часто забывают, особенно когда торговцы заняты и хотят перейти на следующую работу, но это жизненно важный процесс. Он не только предоставляет информацию, необходимую для завершения гарантии на система водяного теплого пола, но это позволит вам проверить наличие утечек и обеспечить трубы достигают максимального расширения.Испытание давлением должно быть проведено из 2 частей, сначала при давлении 3 БАР, встроенный в стандартный водопроводный кран давление. Его следует протестировать в течение как минимум одного часа, прежде чем проверять наличие каких-либо утечек, а затем увеличилось до 6 БАР, как стресс-тест в течение не менее 1 часа, снова проверка на наличие луж и утечек. После завершения система должна быть доведена до вернуться к нормальному рабочему давлению. Эти испытания под давлением должны перед укладкой стяжки, чтобы можно было легко устранить любые проблемы или протечки. решена и есть уверенность, что система находится в полном рабочем состоянии до становится менее доступным после укладки стяжки.

Промывка системы теплого пола

Промывка системы лучистого теплого пола

Как мыть водяную систему отопления?

Техника мойки и опорожнения

1. Выключите водонагреватель и дайте воде остыть, чтобы нагреться.
2. Закройте клапан подачи воды и подсоедините конец садового шланга к сливу водонагревателя.
3. Откройте слив ■■■■ и вентиляционные отверстия на всех радиаторах.
4. Чтобы заполнить систему, закройте вентиляционные отверстия на всех радиаторах и закройте сливной клапан.

Также люди спрашивают: нужно ли промывать водопроводную систему отопления?

Важно промыть систему водоснабжения. Гидравлическую систему обогрева необходимо промыть, чтобы удалить флюс или припой, которые могут смешаться с водой. Это только один пример удаления системы. Трубопровод фактически будет другим, так как потребуется первичный контур и вторичный контур с насосом и, возможно, смесительным клапаном.

Вопрос теперь в том, как воздух попадает в гидравлическую систему отопления?

Городская или колодезная вода попадает в систему при наполнении или промывке водопровода.Вода содержит сжатый воздух. При прохождении воды через систему воздух оседает в возвышенных местах. Образовавшиеся воздушные карманы со временем снижают эффективность гидравлической системы отопления и вызывают шумы в трубах.

Вы можете заполнить водяной нагреватель здесь?

Если опустить конец сливного шланга в 5-галлонное ведро, пузырьки воздуха не выйдут наружу.

1. Закройте клапан.
2. Подсоедините второй садовый шланг к наливному клапану.
3. Теперь вы готовы продуть воздух в Зоне №1.
4. Используйте напор всего дома или мощный инструментальный насос, чтобы залить территорию.

Сколько стоит подогрев воды?

Как правило, водяная система отопления стоит от 2539 до 3060 долларов США за единицу. Другие расходы, которые следует учитывать, включают оплату труда и расходных материалов, необходимых для установки устройства. Установка системы водяного отопления обычно занимает около 12 часов, а общая стоимость рабочей силы составляет от 695 до 875 долларов США.

Как промыть чайник?

Чтобы промыть систему, откройте сливной клапан и слейте воду в ведро, пока она не станет прозрачной.Если после промывки системы вода все еще выглядит ржавой, обратитесь к профессиональному обслуживающему персоналу. Выключите водонагреватель и дайте воде остыть, чтобы нагреться.

Как промывается система водоснабжения?

Водяные системы отопления имеют воздушные клапаны на радиаторах или рядом с ними для удаления захваченного воздуха.

Что означает подогрев воды?

Проще говоря, современная система водяного отопления представляет собой энергоэффективную систему отопления дома, которая использует трубы для подачи горячей жидкости под пол, мимо напольных радиаторов или через радиаторы для обогрева дома..

Мне опустошить чайник?

Если вы используете котел для обогрева дома, регулярно промывайте его, чтобы удалить скопившийся мусор. Эта задача заставляет котел работать более эффективно. Обратите внимание, однако, что бойлер не следует опорожнять слишком часто.

Как часто следует обслуживать гидронагреватель?

Как эвакуировать теплый пол?

Что можно сделать для проветривания теплого пола

Как можно сохранить лучистое тепло?

Как ремонтировать котлы

Как опорожнить и заполнить систему водяного отопления?

Слив находится в нижней части котла, который соединяется с трубой или с самим котлом.Подсоедините садовый шланг к сливу чайника и проложите шланг к сливу в земле. Откройте слив бойлера, повернув ручку против часовой стрелки. Следите за бульканьем воды из шланга.

Может ли теплый пол замерзнуть?

Мороз редко является проблемой для лучистого отопления. Если система не отключается на длительное время в условиях замерзания, например,

Пол с подогревом?

Как долго служат лучистые обогреватели?

35 лет

Можно ли отключить теплый пол?

Единственный способ выключить систему облучения — закрыть вентиль до того, как труба разделится на трубы и отделить дом, и закрыть вентиль после того, как обратки соберутся в трубу.

Может ли лучистое тепло вызвать пожар?

Лучистая теплопередача убивает SaftiFirst. Лучистый теплообмен губителен. Огонь испускает электромагнитное излучение, которое может ранить или убить прохожих или вызвать самовозгорание материалов. Не все огнестойкие линзы предотвращают передачу лучистого тепла.

Влияет ли вентиляция радиатора на давление в котле?

Проветрите радиаторы. Это снижает давление в системе центрального отопления, а вместе с ней и давление в котле центрального отопления.После того, как весь воздух будет выпущен, продолжайте вентилировать радиатор, пока манометр снова не станет безопасным.

Какое давление должно быть у моего котла, когда он горячий?

Как прокачать насос котла?

1. Шаг 1 Выключите устройство.
2. Шаг 2 Защитите от повреждения водой.
3. Шаг 3 Когда он выключится, закройте воду и вентиль.
4. Шаг 4 Медленно выверните винт из насоса.
5. Шаг 5 Протрите губкой воду, вытекающую из насоса.
6. Шаг 6 Замените сливную пробку.
7. Шаг 7 Включите.

Как прокачать радиатор котла?

Промывка системы теплого пола .
