Принцип работы теплого электрического пола

Любой электрический теплый пол основан на высокоэффективных нагревательных элементах, расположенных в стяжке или на ней и приборе контроля и управления. Множество греющих элементов и моделей терморегуляторов позволяют устанавливать теплые полы в любых помещениях и применять их для различных целей обогрева. При этом принцип действия любой системы всегда одинаковый.

Принцип работы электрического теплого пола

Работа системы заключается в обогреве пола или всего помещения в соответствии с заданным пользователем режимом. Механизм работы происходит по следующему принципу. Пользователь выбирает температурный режим и включает систему. Терморегулятор замыкает контакт и подает питание к нагревателям. Пол постепенно нагревается, а его температура контролируется термодатчиком. После достижения заданной температуры, контакт реле термостата размыкается и пол начинает остывать. Как только пол остыл на 1-2°C (в зависимости от модели терморегулятора) контакт снова замыкается и пол снова начинает нагреваться.

Постоянное повторение этих циклов позволяет поддерживать выбранную температуру постоянной.

Функциональные различия теплых полов

Есть 2 основных различия работы теплых электрических полов – это способ контроля температуры и теплоемкость пола. Именно эти различия определяют предназначение обогрева. Контроль нагрева осуществляется по полу, когда терморегулятор оснащен выносным датчиком температуры, который вместе с нагревателем установлен в полу. Такие системы применяют для обогрева напольного покрытия для комфортного контакта с ногами или возможности играть на полу ребенку без опасности простыть.

Когда для нагрева применен кабель нагревательный, пол обладает способностью накапливать тепло, и чем больше масса стяжки, тем больше тепла он накапливает. Поэтому, чтобы ускорить прогрев пола применяют тонкие полы на основе тонких кабелей или матов. Для отопления кабельными теплыми полами наоборот полезен толстый слой стяжки, благодаря которому система становится экономичнее, так как время остывания увеличивается, а расход электроэнергии уменьшается.

Контроль температуры в случае отопления производится встроенным датчиком воздуха или двумя датчиками пола и воздуха. Во втором случае основной контроль производится по воздуху, а датчик пола служит для ограничения температуры пола согласно допусками для напольного покрытия или индивидуальных предпочтений.

Инфракрасные полы отличаются способом теплопередачи. Тепло передается инфракрасным излучением, а воздух греется от вторичных источников. В таких полах применяется инфракрасная греющая пленка, а аккумуляция тепла отсутствует. ИК-пол по своим функциям может выполнять роль отопления и местного обогрева пола.

Подогрев пола: как это работает

Если вы когда-либо принимали участие в споре на тему, как обогреть дом (женщины говорят об этом чаще), вы скорее всего слышали информацию о системе теплого пола. Обычно такая информация не всегда является правдивой. Всякий раз во время обсуждения преимущества любого продукта, будь-то новый автомобиль, газонокосилка или радиатор отопления, здорово узнать мнение людей, которые уже использовали эту вещь и могут поделиться опытом.

Если таких знакомых нет, настало время исследовать вопрос самостоятельно и узнать какие преимущества предлагает пол с подогревом. Откиньтесь на спинку стула и расслабьтесь, а если электрический теплый пол уже установлен, то усядьтесь на него и продолжайте читать статью.

Как это работает?

Подпольное отопление превращает пол в большой, теплый и уютный радиатор. После того, как температура поверхности пола поднимается выше температуры воздуха, тепло распределяется равномерно по всей поверхности покрытия. Правильно установленная система теплого пола не должна оставлять даже точечных холодных зон, создавая гостеприимную атмосферу в помещении. Поскольку площадь пола значительно больше площадки радиатора, его не нужно нагревать до высоких температур, чтобы обеспечить комфортную температуру.

Есть два типа напольного отопления:

Водяной теплый пол

Этот тип пола в качестве нагревательных элементов использует установленные внутри бетонной стяжки трубы, по которым циркулирует теплоноситель.

Трубы для теплого пола позволяют равномерно распределить тепло по всей поверхности пола с максимальным КПД, но сама конструкция является громоздкой и сложной в монтаже.

Электрический теплый пол

В качестве источника тепла используется греющий кабель, который нагревается под воздействием электрического тока и передает тепло непосредственно напольному покрытию. Такую систему подогрева пола можно использовать практически с любым материалом.

Это дорого?

Если теплый пол необходимо установить по всему дому, то по сравнению с системой отопления это будет значительно дороже, поскольку электрический подогрев пола требует больше материалов и включает в себя трудоемкие и дорогостоящие работы. Стоит отметить, что укладка теплого пола самостоятельно, резко сокращает расходы.

Обустройство качественной изоляции увеличит расходы, но обязательно принесет экономию в перспективе

Теплый пол водяной или электрический?

Хороший вопрос. Электрический теплый пол под плитку, как правило нагревается немного быстрее, а стоит дешевле, чем водяной теплый пол. Оба варианта могут использоваться для обогрева всего дома или отдельных комнат. Например, только на первом этаже или просто в ванной комнате, чтобы не становится босыми ногами на холодную плитку. На взгляд наших специалистов, лучше купить электрический пол. Основные преимуществ такой системы обогрева:

• экономия места
• легкость установки и управления
• длительный срок службы (более 25 лет)

Доступные в различных формах, электрические системы можно приобрести в виде нагревательных матов, которые удобно использовать для больших площадей. Для небольших пространств можно купить электрическую кабельную систему, в основе которой лежит нагревательный кабель в изоляции из полиэтилена. Специалисты не рекомендуют использовать теплый электрический пол для обогрева больших площадей.

Какой материал пола выбрать?

Еще один хороший вопрос.  Есть два основных вида деревянного пола. Самым подходящим считается ламинат или паркет. Когда дело доходит до установки пола с подогревом, плавающее напольное покрытие устанавливается на подложку из вспененного полиэтилена. Подкладка позволяет панелям ламината расширяться и сокращаться естественным образом. Выбирайте качественную подложку при монтаже теплого пола, это значительно продлит срок службы ламината.

Второй тип — пол из натурального дерева. Деревянные доски имеют свойство деформироваться в процессе высыхания древесины, в идеале доски должны укладываться сухими. После покупки, дайте материалу акклиматизироваться в помещении в течении минимум 1 недели, а лучше нескольких месяцев.
Помните, что древесина является плохим проводником тепла. Худшее, что вы можете сделать после монтажа системы обогрева под деревянный пол — положить ковер поверх напольной доски. Любое покрытие пола из дерева в значительной мере снизит теплоотдачу и эффективность.

Ковер. Если вы были в импровизированной студии звукозаписи или жили в квартире с тонкими стенами и потолками, то знаете, что ковровое покрытие действует как большой изолятор (не только шума, но и тепла). Чем толще ковер, тем меньше будет тепловая эффективность теплого пола.

Покрытие деревянного пола коврами сделает его более трудным и дорогим для обогрева

Камень и мрамор — наверное лучше всего подходят для системы обогрева пола. Каменные плиты имеют высокую тепловую массу, что делает их отличными проводниками тепла, которое вы ощутите под ногами. Такие плиты нужно укладывать на клей со специальной добавкой, позволяющей напольному покрытию расширяться и сжиматься.

Керамическая плитка, как и мрамор, отлично подходит для использования с системами теплого пола. Она должна быть установлена на соответствующий плиточный клей, который совместим с системами теплого пола.

Линолеум — еще один отличный вариант для использования с теплым полом. Перед укладкой линолеума подберите клей, который не будет препятствовать нормальному теплообмену. Система нагрева должна быть выключена в течении 48 часов, до и после укладки.

Для теплого пола нужен специальный котел?

Для подогрева пола в частном доме желательно иметь котел. Само собой, чем более эффективный котел, тем более эффективной будет система. Не забывайте: теплый пол может также использоваться с возобновляемыми источниками тепла, как тепловые насосы и солнечные батареи.

Заключительные советы

Установка пола с подогревом не всегда может быть экономически эффективным мероприятием. Самый большой минус таких систем обогрева пола — высокая стоимость установки, которая может не перекрыть всех преимуществ. В домах, которые пустуют в течение дня, медленный разогрев и длительное остывание теплого пола, может быть эффективным и действенным способом отопления. Сочетание двух типов систем отопления (радиаторов и теплый пол) будет наиболее подходящим решением для многих домов, поскольку радиаторы легко могут быть включены в систему подогрева пола.

Мы надеемся, что эта статья оказалась полезной, а если нет, то по крайней мере вы вооружены знаниями, чтобы отстоять свою точку зрения в следующем споре на тему теплого дома.

Подогрев пола: как это работает was last modified: 10 апреля, 2017 by JenniferThompson

Система водяной теплый пол: принцип работы, устройство, описание



От автора

Здравствуйте! В этой статье пойдет речь, как устроена система водяной теплый пол, особенностях его использования и его видах.

Система водяной теплый пол — общее описание

Обогрев пола осуществляется теплоносителем. По названию системы понятно, что теплоносителем водяного теплого пола служит циркулирующая по трубам вода. Регулировка температуры и управление  циркуляцией происходит в специально смонтированном коллекторном шкафу. Трубы укладываются петлями на базовый пол и подключаются к коллекторному шкафу.

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

Укладываются петли водяного теплого пола по двум схемам:

1-Бифилярная система укладки.По другому «двойная спираль» или «улитка»;

2,3-Меандровая система. По другому «зигзаг» или «змейка».

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол . В бетонном теплом полу трубопровод системы закрывается «мокрой» стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

Ограничения при использовании водяного теплого пола

• В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
• Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
• Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения. При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C. В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами холодных и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа  и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».

©opolax.ru

Другие статьи раздела



Похожие статьи

Теплый пол, виды и особенности

Про типы теплых полов

   Прежде всего расскажем о существующих видах тёплых полов, их конструкции, особенностей монтажа и возможностей. Для принятия правильного решения о покупке нужна максимально полная информация.
Аксиома: В многоквартирных домах с центральной системой отопления можно использовать только электрический теплый пол.

Существует водяной вид теплого пола, который отлично работает в индивидуальных домах, но мы будем рассматривать теплый пол электрический. И его разновидности:

нагревательный кабель
греющий тонкий мат
инфракрасная нагревательная плёнка

Расскажем об этих видах нагревательных элементов подробнее

Нагревательный кабель

   Это кабель не просто проводит ток. Он нагревается, отдавая тепло в окружающую среду. Нужно учесть, что поверх такого кабеля делается стяжка толщиной не менее 30 мм. Сначала кабель прогревает слой стяжки и только потом напольное покрытие, затем уже покрытие начнет прогревать помещение. Под кабель очень рекомендуется укладка листовой или рулонной теплоизоляции, уменьшающей потери тепла. Такая система весьма инерционна. Время нагрева такого типа теплого пола составляет от 3 до 8 часов, зато есть возможность реализовать систему с аккумуляцией тепла. В варианте аккумуляции толстая стяжка нагревается ночью – во время дешёвых тарифов, и отдает тепло днем, когда электричество дороже. Ещё один минус — включить кабель можно будет только через 28 суток после заливки стяжки. Плюсы такого теплого пола — относительно низкая цена, надежность, возможность применения практически любого напольного покрытия.

Нагревательные тонкие маты

    Маты представляют собой тонкий, маломощный греющий кабель прикрепленный к ячеистой сетке. Шаг кабеля и его мощность подобраны так, чтобы мы не ощущали разницы температур (тепловой зебры) на обогреваемой поверхности. А это важно, т.к. тонкий мат монтируется непосредственно под плитку или керамогранит, в слой плиточного клея. Его толщина не должна учитываться при определении высоты финишного покрытия. Греющие маты быстро выходят на желаемый температурный режим, и поэтому такой вид теплого пола отлично подходит для работы с умными термостатами. Минус у матов по большому счету один — относительно высокая цена.

Инфракрасная нагревательная плёнка

   Самый новый и быстро развивающийся вид. Представляет из себя тонкую (от 0,3 до 1мм), но прочную слоистую конструкцию. Обязательные слои — изоляционные и излучающие. Изоляция обычно из полиэстера, излучающий (греющий) слой из напыленного карбона.
Менее чем за 10 лет появилось много разновидностей пленок:
— многослойные со сплошным напылением
— с эффектом саморегуляции
— пленки повышенной мощности
Область применения — для полов с покрытием из ламината, линолеума, ковролина, паркетной доски. В сухих помещениях.
Плюсы — быстрый и сухой монтаж, быстрый нагрев, распределение нагревательных элементов по всей площади пленки — равномерный нагрев.
Минусы — невозможность монтажа под плитку и во влажных помещениях.

Монтаж Инфракрасного теплого пола



Теперь про теплый пол

Теперь вы лучше представляет себе тёплый пол, его сильные стороны и минусы.
Системы тёплых полов применяются в двух вариантах —

-Как дополнительный подогрев пола при существующей основной системе отопления

-Как основная и единственная система обогрева

Кстати в порядке информации — отличия обогрева теплым полом и радиаторной системой обогрева

Как известно, теплый воздух всегда поднимается вверх. В случае с радиаторами он поднимается вверх над радиатором и затем, уже охладившись, опускается вниз. Распределение температуры в обогреваемом помещении далеко от идеала. Пол остается холодным, а под потолком воздух оказывается излишне перегрет. В случае с теплым полом распределение температуры оптимально со всех точек зрения — тепло поднимается от пола вверх равномерно по по всему помещению. Очень часто в случае центрального отопления полы греют в санузлах, кухнях и других местах с керамической плиткой. Плитка кажется холодной даже если она комнатной температуры, и подогреть её — хорошая идея.

Сравнение видов тёплых полов

Сводная таблица сравнения — попытка свести вместе особенности конструкции, области применения, монтажа. У каждой разновидности теплых полов свои плюсы, минусы, ограничения.

    Кабельный теплый пол может применяться практически под любые финишные покрытия, в холодных и влажных помещениях. Легко варьируется его удельная мощность — от 120 вт/м2 в теплой кухне до 240 вт/м2 на холодной лоджии. Обогреваемая зона может быть любой конфигурации. Но обязательна цементно песчаная стяжка. Ну и очень долго нагревается.

    Маты тоже можно подобрать по мощности, в зависимости от «холодности» помещения. Оптимальны при частых включениях — выключениях обогрева, т. к. быстро выходят на рабочий тепловой режим, что сильно экономит электроэнергию.

   Инфракрасная пленка незаменима под покрытия, которые не крепятся к основанию, вроде ламината. Тут нагревательный элемент не прогревает никаких лишних слоев, а греет напрямую половое покрытие. В результате максимальная скорость нагрева до желаемой температуры и соответственно значительная экономия.

Управление теплым полом

    Теплый пол управляется с помощью специальных приборов — терморегуляторов. Терморегулятор включает и выключает обогрев по данным температурных датчиков. Обычно это датчик, расположенный под напольным покрытием, в обогреваемой зоне. Крайне важно правильное расположение этого датчика. При кабельном обогрева датчик располагают в одном уровне с нагревательным кабелем, строго посередине между кабелями.В случае с инфракрасной пленкой датчик укладывается непосредственно под карбоновыми греющими полосам. В любом случае нужно предусмотреть возможность замены датчика температуры.

   На графике вы видите изменение температуры теплого пола в зависимости от времени. Дано: кухня частного дома на первом этаже, пол -плитка, греющий элемент — тонкий мат Lavita (Ю. Корея) мощностью 160 вт/м2. Пол дополнительно утеплен экструдированным полистиролом толщиной 50 мм. Сначала мы видим первоначальный нагрев, затем режим поддержания температуры. Как видно из графика гистерезис терморегулятора составляет около 2 градусов. То есть при выставленной на регуляторе температуре 28 градусов, температура изменяется от 26 до 28 град. Цельсия. Видно что соотношение времени работы (нагрева) и времени простоя (охлаждения) равно 1 к 3. 10 минут идет нагрев и 30 минут остывание пола. В конкретном случае можно посчитать расход электроэнергии на обогрев помещения.

Читать о потреблении теплого пола…

   На графике вариант работы простого электромеханического терморегулятора. Экономию электронергии можно значительно увеличить при использовании программируемых приборов. В этом случае вы задаете время работы и температуры нагрева пола по своему желанию. Например пол на кухне нагреется до 30 градусов к 7.00, и выключится в 8.00, когда вы уйдете на работу. Причем умный, самообучаемый программируемый терморегулятор включит обогрев заблаговременно, чтобы к 7.00 вы ощутили под ногами нагретый до указанной температуры пол.

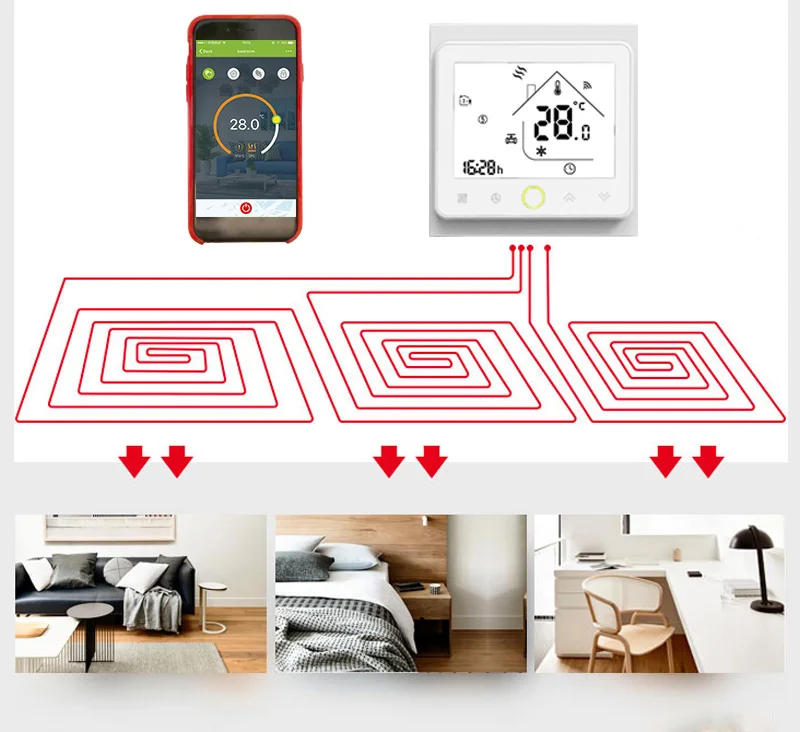

В последнее время появились регуляторы с возможностью встраивания в WI-FI сеть квартиры и возможностью управления со смартфона.

   Как видно из вышеизложенного, для устройства теплого пола нужен учет совокупности большого количества факторов. Нужно учесть разные условия по теплопотерям, возможностям электроснабжения, применимости конкретных греющих элементов и терморегуляторов. Можно рассчитать на этом калькуляторе и сделать всё самостоятельно, но лучше хотя бы проконсультироваться у профессионалов.  Переход в каталог теплых полов…

Видео монтажа мата под плитку

Электрический теплый пол — принцип работы, монтаж: tvin270584 — LiveJournal

Системы теплого пола бывают водяными и электрическими. В этой статье мастер сантехник покажет варианты и этапы монтажа электрического теплого пола на объекте, расскажет об основных особенностях данного решения.

Электрические полы и их разновидности

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени.

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

• Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся;

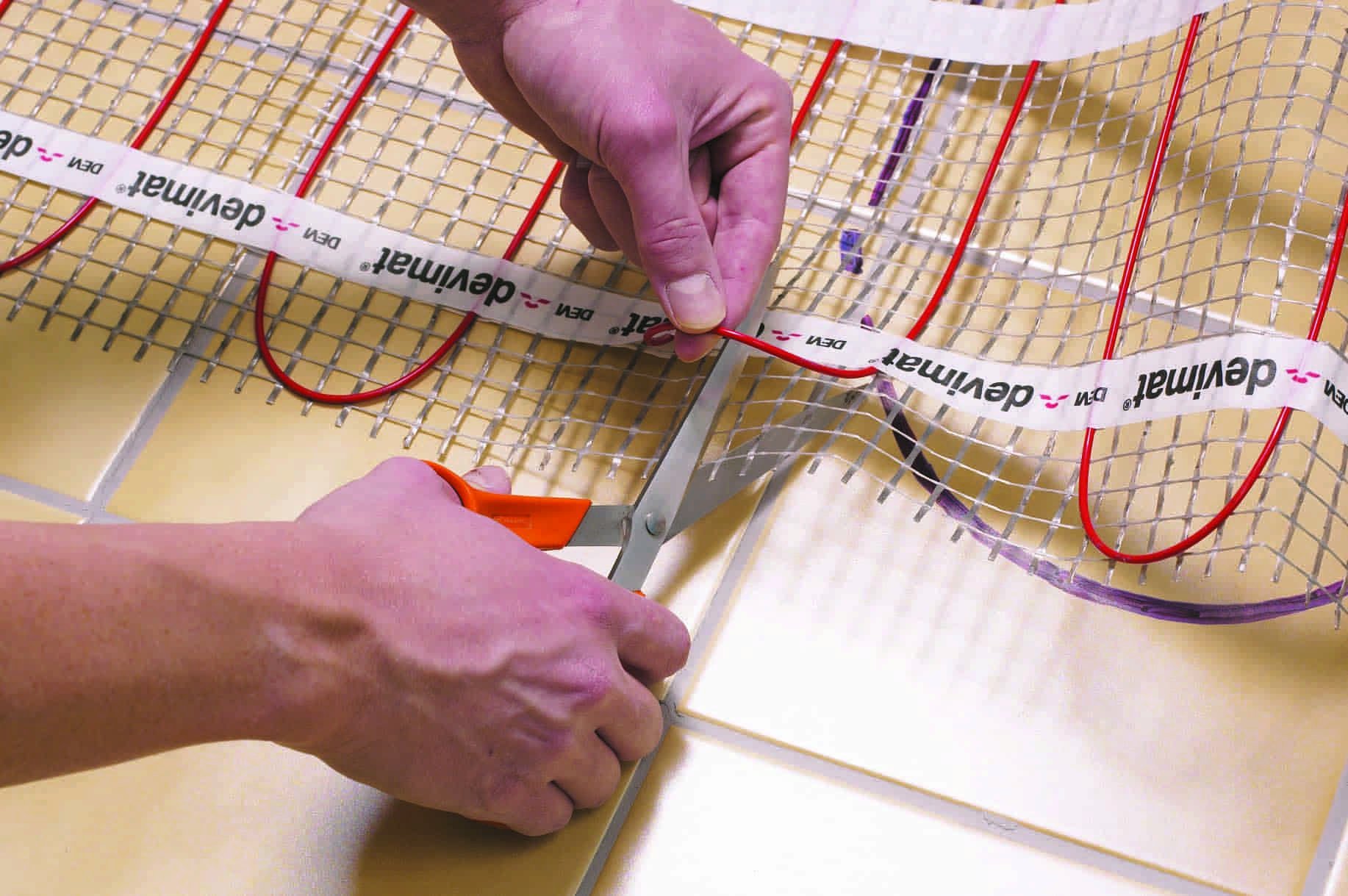

• Мат нагревательный. Представляет собой кабель на монтажной сетке;


• Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом;


• Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах.

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее.

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы.

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором.

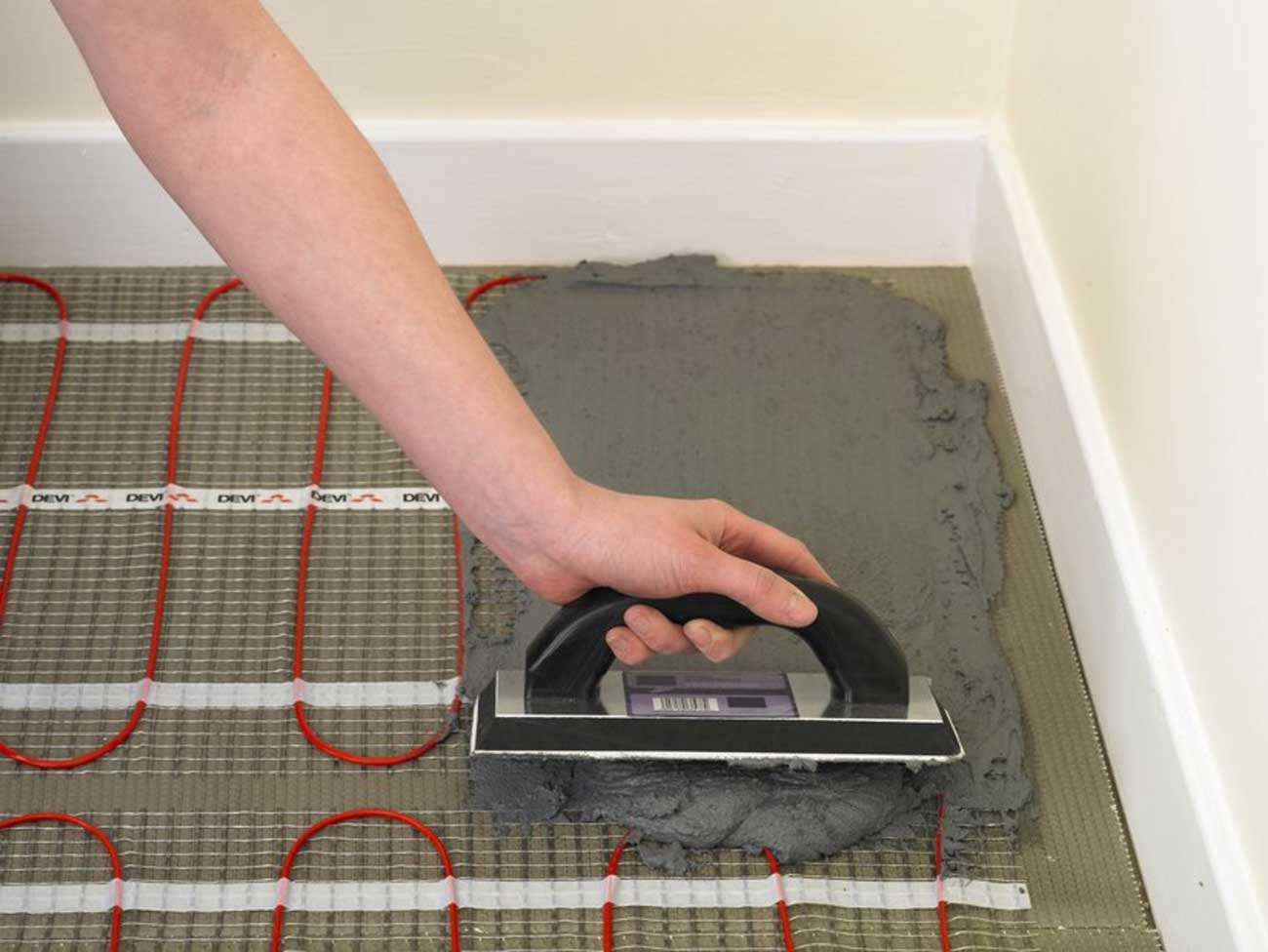

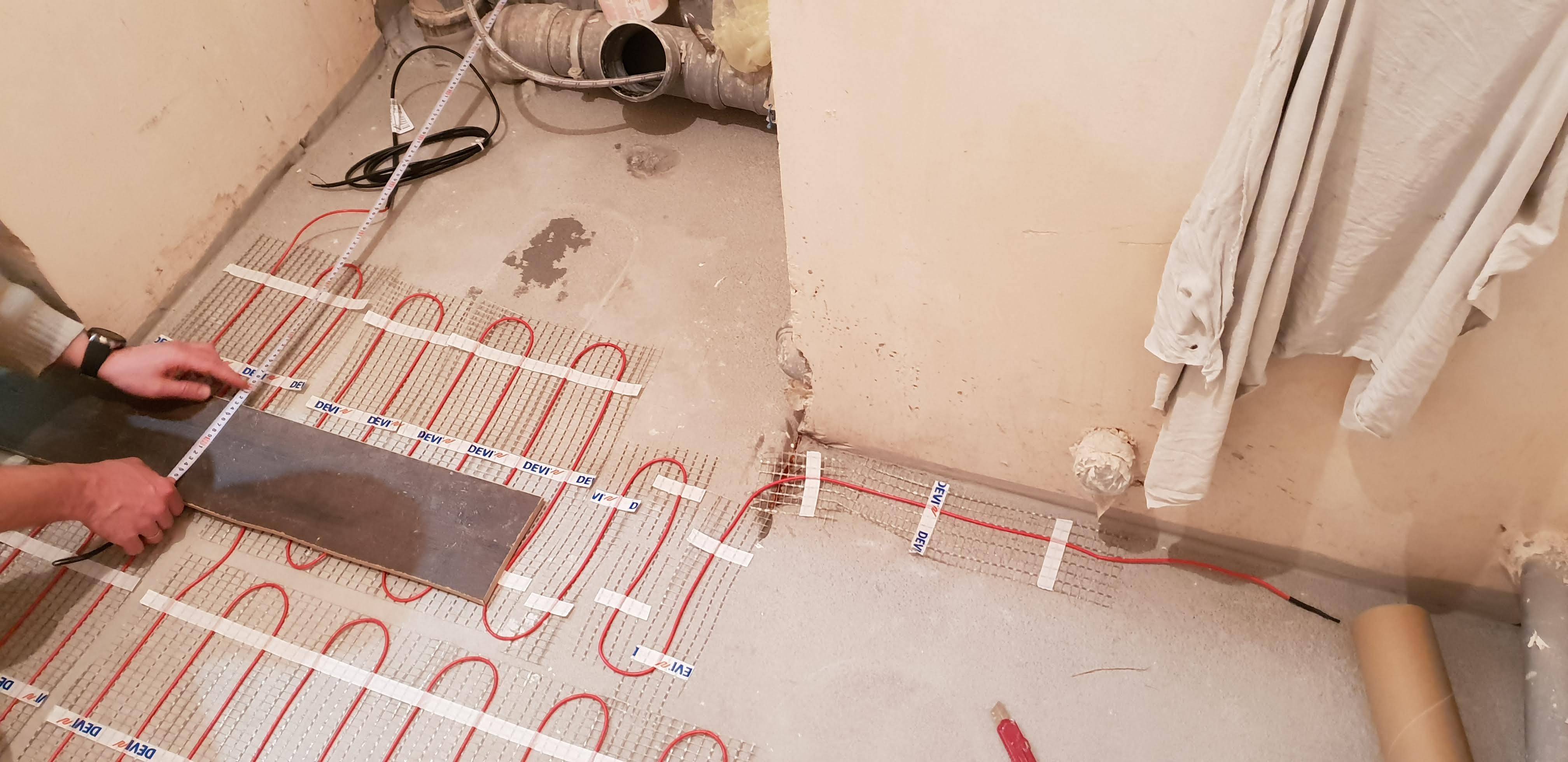

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат.

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта.

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

Видео

В сюжете — Мы покажем все этапы монтажа электрического теплого пола на объекте.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Обратите внимание! Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.
Полностью статья выложена на источнике… https://santekhnik-moskva.blogspot.com/2019/10/Elektricheskiy-teplyy-pol.html

Электрический теплый пол

Теплый пол — это система отопления, где основным или дополнительным источником тепла является греющая конструкция пола.

Что такое теплый пол?
Для большего понимания, что являет собой «электрический теплый пол» разберемся что такое «теплый пол» в целом, и какие виды напольного отопления бывают.

Теплый пол — система отопления, преимущественно, в помещении где полным или частичным источником тепла является греющая конструкция пола.

Наиболее распространенные виды теплых полов: Водяной и Электрический.

Водяной теплый пол — это напольное отопление с определенными конструктивными особенностями укладки труб, теплоизоляционных матов, различных фитингов и автоматики. Данный вид отопления считается одним из самых экономически выгодных в дальнейшей эксплуатации, хотя может быть  и дорогим в монтаже. Идеально подходит для помещений с автономным отоплением не малой площади, в квартирах с центральным отоплением могут возникнуть трудности. Более подробно про водяной теплый пол можно узнать в этой статье.

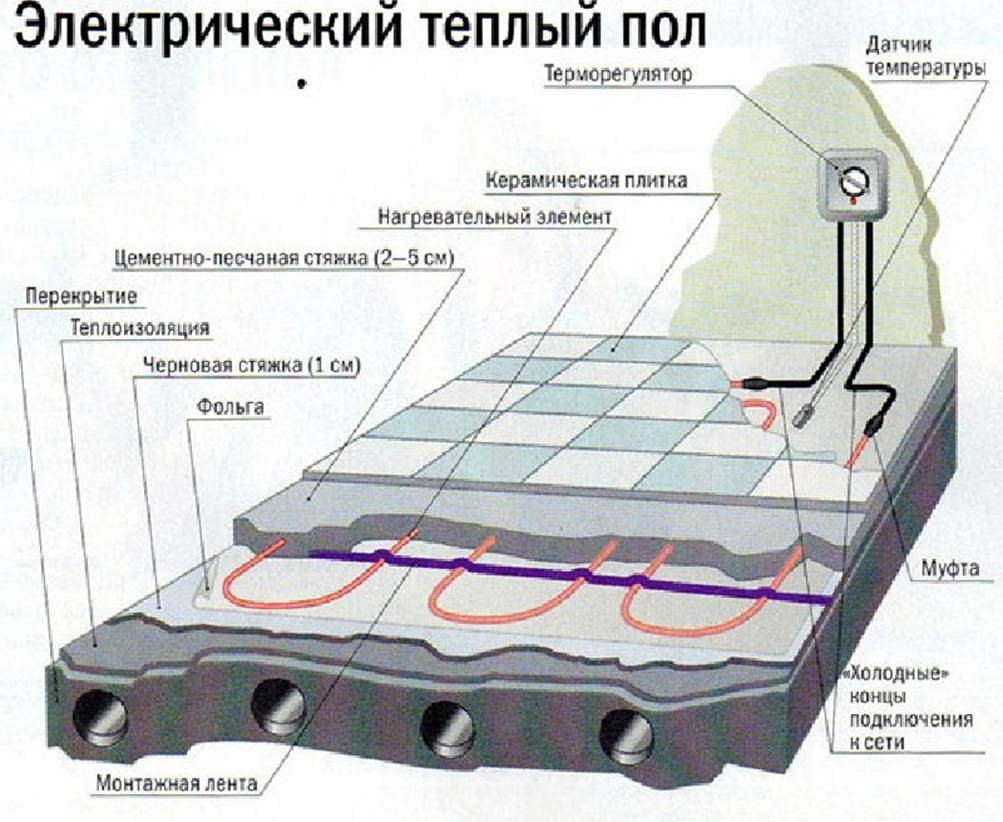

Электрический теплый пол – это инженерная система, в основном, состоящая из нагревательного кабеля и специального мата на которой этот кабель размещен. В данном виде напольного отопление нагревательным элементом будет выступать кабель. Преимущество толщины кабеля дает нам возможность сократить толщину конструкции теплого пола, а значит, использовать его как при новом строительстве, так и при реконструкции.

---

Как работает электрический теплый пол?

Существуют разные модификации электрического теплого пола, которые можно условно разделить на виды:

• кабельный обогрев
• нагревательные маты
• пленочный инфракрасный излучатель
• жидкостно-электрические конструкции

Кабельный обогрев и нагревательный мат, по факту одно и то же. Отличается некими конструктивными особенностями, в частности закрепленным кабелем на специально подготовленном мате. Именно на нагревательном мате остановимся более подробно, так как, он является самым популярным видом конструкции электрического теплого пола.

Принцип работы
Разберемся, почему обычный провод не греет пол и чем же отличается кабель специального назначения?

В обычных проводах, для проводки электричества, специально подбирают сечение металлов и их материалы, чтобы максимально снизить потери по теплу при полных нагрузках, ведь основной задачей является доставить электроэнергию к потребителю. А вот, в кабеле специального назначения, создают конструкции, способные выделять максимальное количество  тепла длительное время и без нарушения эксплуатационных характеристик.

Из чего же состоит кабель?

Одножильный кабель – состоит из оболочки, экранирующей оплетки, изоляции и токопроводящей нить резистивного типа которая выделяет тепло.
Двухжильный кабель имеет дополнительный слой фольгированной экранирующей оболочки расположенной между термостойкой оболочкой и дренажной жилой, далее фторопластовая изоляция и две нагревательные жилы. Именно такая конструкция кабеля делает его более безопасным для эксплуатации.



Одножильный	Двухжильный
Низкая цена Электромагнитное поле Необходимо подключать два холодных конца кабеля	Надежность, прочность Безопасность Необходимо подключать один холодный конец кабеля- простота монтажа

Конструкция резистивного нагревательного кабеля Uponor:

Два нагревательных многожильных проводника (хром/никель) FEP изоляция (фторэтиленпропилен), термостойкая Фольгированная экранирующая оболочка со стекловолокном Термостойкая оболочка ПВХ 3мм, водонепроницаема Многожильный проводник заземления 0,5мм², луженая медь

---

Нагревательный кабель укладывается на поверхность змейкой и крепится определенными крепежными элементами, для того что бы упростить монтаж конструктивно, был разработан специальный мат.

Рассмотрим мат на примере Uponor Comfort E. В зависимости от напольного покрытия и способа его монтажа компания Uponor предлагает два вида матов. Сетка или фольгированный мат.
Резистивный кабель вплетен в мат, и монтажнику достаточно развернуть сложенный рулон на подготовленную поверхность, а липкий слой с обратной стороны мата закрепит его к поверхности. Все комплектующие для подключения входят в комплект. Для изменения направления кабеля при раскладке не составит трудности открепить кабель от сетки и уложить в нужном направлении. Важно! Соблюдать расстояние между кабелем в 6 см.

Мы рекомендуем использовать электрический теплый пол в помещениях, где нет возможности смонтировать водяной теплый пол, а так же в помещениях малой площади (сан.узел, душ, ванная). Электрический теплый пол в малых помещениях даст ряд преимуществ:

---

	Не нужно запускать всю систему отопления для обогрева малого помещения — в случае просушки помещения от влажности, или с целью комфорта.
	Экономически выгодный монтаж — в случае проектирования водяного теплого пола в малом помещении в совокупности с теплым полом других помещений могут возникнуть нюансы с балансировкой всей системы, что будет значительно удорожать весь проект в целом.
	Электрический теплый пол даст возможность минимизировать высоту стяжки с греющим «пирогом».

Электрический теплый пол — виды систем и особенности монтажа

Электрический теплый пол это достаточно молодая, но уже хорошо зарекомендовавшая себя система обогрева, которая, в зависимости от вида, может использоваться в качестве основного или дополнительного отопления. Детская, кухня, санузел, балкон, веранда, баня или гараж — установка теплого электрического пола возможна практически в любых помещениях и под любое напольное покрытие. Главное, исходя из характеристик и способа монтажа, правильно выбрать свою систему «теплого пола».

Виды систем теплого электрического пола.

Исходя из типа обогревающего элемента, электрические теплые полы делятся на: резистивные (тепло генерируется при прохождении электрического тока по кабелю, он нагревается и отдает тепло окружающей среде) и инфракрасные (работают по принципу инфракрасных обогревателей, которые сами практически не нагреваются, грея только непрозрачные предметы вокруг).

По видам электрические теплые полы подразделяются на:

Кабельный электрический пол — резистивная система «теплого пола», в которой могут использоваться различные нагревательные кабели: одножильные, двужильные или полупроводниковые, с эффектом саморегуляции нагрева. При монтаже кабель укладывается змейкой с шагом 10-15 см, крепится на металлическую монтажную ленту или металлическую /капроновую сетку и заливается бетонной стяжкой высотой от 30 до 50 мм. Преимуществом такой системы является возможность укладывать кабель с большим или меньшим шагом, соответственно увеличивая или уменьшая обогрев конкретного участка пола. Из недостатков можно выделить трудозатратный монтаж, определенные сложности при замене вышедшего из строя участка нагревательного кабеля и более длительный прогрев пола из-за большой высоты стяжки. На сегодняшний день, именно эта система электрического обогрева пола является наиболее надежной.

Однако, и с этими недостатками можно справиться, используя тонкий или сверх тонкий нагревательный кабель. Укладывать такой кабель можно в тонкую стяжку или в слой плиточного клея. Имея небольшое сечение, он изготавливается с большим запасом механической и электрической прочности, а изоляция такого кабеля выдерживает нагрев до 180 0С.

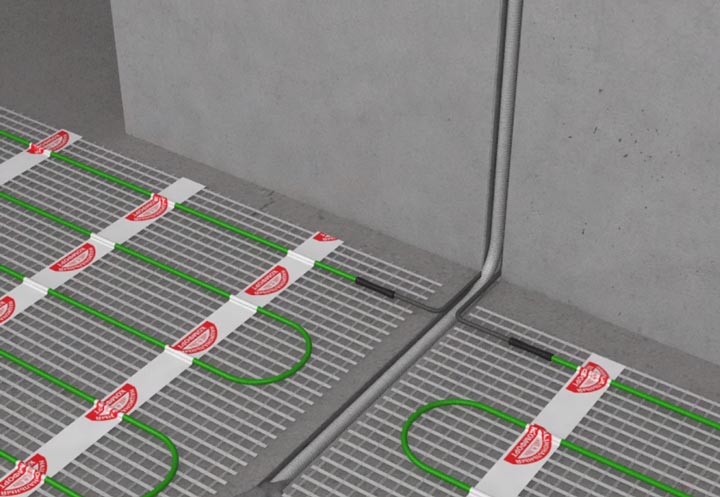

Нагревательные маты — система идентична кабельному электрическому полу с той разницей, что нагревательный кабель уже закреплен на несущей стеклосетке и готов к монтажу. Конструкция нагревательного мата представляет собой стеклосетку, шириной 50 см. На ней, с шагом 5-7 см, закреплен тонкий (3 мм) нагревательный кабель. Нагревательные маты — готовая конструкция, значительно упрощающая укладку и монтаж системы. Маты легко режутся на отдельные фрагменты, без нарушения целостности нагревательного кабеля, что позволяет их укладывать в помещении практически любой формы. В зависимости от напольного покрытия, монтаж матов может производиться как в тонкую стяжку, так и на клеевую смесь для плитки. В отличие от кабельного теплого пола под стяжку, монтаж нагревательных матов можно производить на любом этапе ремонта или строительства.

Инфракрасный теплый пол — работает по принципу инфракрасного обогревателя. Инфракрасное излучение распространяется прямолинейно и вызывает нагрев, находящихся на его пути, объектов. Конструкция состоит из полос термоусадочной пленки (шириной от 50 до 100 мм) с расположенными в ней карбоновыми полосами, которые, в свою очередь, соединены проводниками из меди и серебра. Толщина такой конструкции составляет всего 0,4 мм. Предназначен инфракрасный пленочный пол для укладки под ламинат или паркетную доску. Для монтажа нагревательной пленки под линолеум или ковролин, на пленку дополнительно кладутся листы типа ДСП.

Стержневой теплый пол (инфракрасные стержневые маты) — инновационный вид инфракрасного теплого пола. Сочетая в себе достоинства кабельных и пленочных систем обогрева, он набирает все большую популярность. Конструкция термомата состоит из двух параллельных проводников в полимерной изоляции, между которыми размещены нагревательные стержни. Стержни наполнены карбоновым составом и закреплены с обоих концов токопроводящими шинами. Стержневой теплый пол считается самой интеллектуальной системой обогрева. Секрет в том, что в инфракрасном стержневом мате есть система саморегуляции.  Благодаря такому свойству нет риска локального перегрева — набрав верхний предел установленной температуры, стержень просто «закроется». В отличие от всех других типов электрических полов, стержневой теплый пол можно монтировать и под мебелью. Ширина стержневых матов составляет 83 см, толщина — 0,8 см, а максимальная длина — 20 м. Монтаж производится в стяжку или плиточный клей.

Любая система электрического подогрева пола подключается и управляется через терморегулятор (термостат). С помощью внутренних и внешних датчиков температуры, терморегулятор отслеживает и контролирует температуру нагрева пола. Внутренние датчики температуры устанавливаются при монтаже теплого пола в стяжке или под напольным покрытием. Внешние датчики (вспомогательные) отслеживают температуру воздуха и устанавливаются, как правило, на стене.

Самый простой терморегулятор позволит поддерживать заданную температуру пола, отключая питание системы при нагреве пола до установленной температуры и включая её тогда, когда пол «остыл». Более сложные модели могут учитывать время суток, будни и выходные дни, а так же самостоятельно отключать питание на время, пока дома никого нет или перед приходом хозяев заранее включать обогрев пола. Уже существуют термостаты, которыми можно управлять с помощью мобильного телефона или интернета. Такой доступ к системе позволяет скорректировать работу программы, если вдруг у Вас изменились планы. Да, стоит такой терморегулятор не в пример дороже, но расходы окупаются за счет более рационального потребления электрической энергии.

Использовать электрический теплый пол в качестве основного отопления рационально только при условии хорошей теплоизоляции помещения. В противном случае, весь обогрев, а соответственно и затраты на него, в буквальном смысле, утекут как вода в песок. А вот используя его как дополнительное отопление, можно достичь оптимального результата между комфортом и затратами. И тогда в Вашем доме, не зависимо от температуры за окном, всегда будет тепло и уютно.

Материалы, близкие по теме:

Руководство по теплому полу | Ваши ответы на часто задаваемые вопросы

Как работает теплый пол?

В системах напольного отопления ваш пол работает как радиатор. UFH обогревает помещение снизу вверх через серию труб (теплый водяной теплый пол) или кабелей (электрический теплый пол), встроенных в пол.

Существует множество различных типов теплого пола – например, тонкий теплый пол для реконструкции.

Если вы подумываете о подогреве пола в новом проекте строительства или реконструкции, наш технический менеджер по работе с клиентами Рэйчел Робертс, которая имеет более чем 17-летний опыт работы с подогревом пола в Nu-Heat, готова объяснить.

Это видео отвечает на наиболее часто задаваемые вопросы, которые мы слышим, включая:

Прочтите ответы на часто задаваемые вопросы или перейдите к разделу руководства по напольному отоплению:

Переход на пол с подогревом Часто задаваемые вопросы

Каковы преимущества теплых полов?

• Уровни комфорта: Теплый водяной теплый пол дает более комфортное тепло, чем радиаторы.Это кажется естественным, так как это похоже на то, как вас согревает солнце. Там, где радиаторы нагревают воздух за счет конвекции, направляя холодный воздух от пола к потолку, напольное отопление производит лучистое тепло. Весь пол обогревается, поэтому тепло отдается равномерно – никаких холодных пятен, духоты и сквозняков. Вы также получите прекрасный теплый пол.
• Низкие эксплуатационные расходы: После установки полы с подогревом очень энергоэффективны – примерно на 25 % эффективнее, чем радиаторы. Он использует более низкие температуры и покрывает гораздо большую площадь поверхности комнаты.При правильной установке теплый пол может помочь вам сэкономить энергию и сэкономить деньги на ежемесячных счетах.
№
• Свобода дизайна: Пол с подогревом освобождает пространство на стенах и полу, предоставляя больше свободы при оформлении интерьера. Системы UFH невидимы, так как они скрыты под полом, что делает их идеальными для жизни с открытой планировкой. Просмотрите наши тематические исследования, чтобы увидеть, как настоящие домовладельцы использовали полы с подогревом для преобразования своей собственности.
• Безопасность и здоровье: Мягкое тепло и низкая влажность создают более благоприятные условия для мебели, а циркуляция пыли и клещей уменьшается, что делает воздух чище и менее аллергенным.Пол с подогревом идеально подходит для аллергиков, а также пожилых людей и детей, так как нет открытых горячих или острых поверхностей.

Сколько стоит установка и эксплуатация теплых полов?

Возможно, теперь вы знаете, как работает пол с подогревом, но может ли он на самом деле сэкономить вам деньги на ежемесячных счетах?

Теплый водяной теплый пол действительно эффективен — примерно на 25 % эффективнее радиаторов в сочетании с современным конденсационным котлом и до 40 % эффективнее при работе от теплового насоса.Из-за этого эксплуатационные расходы часто ниже, чем у традиционной радиаторной системы, и составляют примерно треть стоимости эквивалентной электрической системы UFH.

Когда вы покупаете полы с подогревом у Nu-Heat, вы получаете стандартную пожизненную поддержку специалистов от нашей отмеченной наградами службы поддержки клиентов. Наши проекты и системы защищены страхованием профессиональной ответственности. Мы предлагаем до 50 лет гарантии на основные компоненты, такие как трубы напольного отопления, цилиндры тепловых насосов и коллекторы.

Подходит ли мой дом для системы подогрева пола?

Независимо от возраста, размера или конструкции вашей собственности, есть вероятность, что она подходит для напольного отопления. Независимо от того, строите ли вы пристройку, новую постройку или ремонтируете свой существующий дом, мы спроектируем ваш UFH так, чтобы он идеально подходил вам.

Программное обеспечение Nu-Heat для проектирования

использует расчет тепловых потерь для каждой комнаты, чтобы создать идеальную энергоэффективную систему.

Мы смотрим на возраст и конструкцию вашей собственности; уровень изоляции и остекления вашего дома; ваше местоположение и ориентация вашей собственности; выбранное вами напольное покрытие; и как вы используете различные области вашего дома.

Чем более энергоэффективной будет ваша система подогрева пола, тем меньше будет стоимость UFH и ежемесячных счетов.

Все новостройки в Великобритании построены в соответствии со строгими требованиями к изоляции и воздухонепроницаемости — ключевым требованиям для эффективного подогрева пола. Систему можно использовать в старых объектах, если уровень изоляции максимально повышен в соответствии с действующими строительными нормами. Там, где это невозможно, помогут другие улучшения, например, двойное остекление.

В здании, внесенном в список памятников архитектуры, где такие усовершенствования нецелесообразны, можно установить UFH, но для этого может потребоваться более высокая температура подачи и меньшее расстояние между трубами, чем в хорошо изолированном здании. Мы предоставляем конкретную информацию об ожидаемой тепловой мощности каждой системы и даем четкое указание на любые области, которые могут испытывать дефицит в самые холодные дни.

Если мы считаем, что квартира не подходит для полов с подогревом, мы всегда сообщим вам об этом .

Как устроен теплый пол – нужно ли перекапывать пол?

Нет! Для новостроек и пристроек популярным выбором является укладка трубопровода в слой стяжки нового пола по мере его укладки. Мы можем помочь вам с процессом установки теплого пола и найти установщика.

Все наши системы UFH были разработаны с учетом простой установки. Благодаря более чем 60 различным типам напольного отопления, чертежам расположения труб, понятным руководствам по установке и технической поддержке установка системы Nu-Heat UFH проста.

Вот что происходит при монтаже стяжки теплого пола в новостройке или пристройке.

Полы с подогревом также могут быть установлены поверх существующего пола, а низкопрофильные системы сведут к минимуму любое нарушение работы арматуры и фурнитуры. Для ремонта дома, когда вы модернизируете пол с подогревом в существующем доме, идеально подходят тонкие и низкопрофильные системы UFH. Вот что происходит во время установки теплого пола при ремонте.

LoPro ^® 10 компании Nu-Heat можно укладывать непосредственно на существующий пол, увеличивая общую высоту всего на 15 мм. Большинство домов подходят для UFH, некоторые из них готовы к немедленной укладке ваших напольных покрытий.

Установка теплых полов — довольно простая процедура, но для ее правильного выполнения требуется определенная концентрация. Nu-Heat предоставляет четкие, полностью иллюстрированные руководства по установке.Бесплатные технические консультации доступны по телефону или электронной почте в рабочее время от опытных специалистов по напольному отоплению.

Какие напольные покрытия лучше всего подходят для полов с подогревом?

Камень и керамика

Твердое напольное покрытие является наиболее эффективным типом напольного покрытия для полов с подогревом. Камень, мрамор, полированная стяжка или керамическая плитка являются наиболее теплопроводными напольными покрытиями, позволяющими быстро передавать энергию на поверхность. Каменным плитам требуется больше времени для достижения нужной температуры, но выделяемое тепло будет таким же, как и у более тонкого камня.

Древесина и инженерная древесина

Инженерный деревянный пол — лучший вариант деревянного пола для использования с UFH, поскольку он хорошо работает при колебаниях температуры. Твердые лиственные и хвойные породы также хорошо передают тепло, но очень важно получить правильную толщину древесины. Паркет также можно использовать, если он непрерывно приклеен к стяжке или деревянному настилу для хорошей теплопередачи.

Инженерные плиты более стабильны, чем плиты из цельной древесины, но более низкая рабочая температура полов с подогревом означает, что можно успешно использовать большинство твердых пород древесины, хотя они должны быть хорошо выдержаны или высушены в печи.

Важно помнить об «эффекте коврика»! Если вы положите ковер на деревянный пол, уложенный на пол с подогревом, захваченное тепло может повредить деревянный пол. Перед установкой UFH всегда проверяйте, подходит ли ваш пол.

Ламинаты и винил

Это практичный и универсальный выбор напольного покрытия, но важно проверить рекомендуемую производителем максимальную температуру поверхности пола, чтобы убедиться, что напольное покрытие совместимо с системой подогрева пола.

Мы рекомендуем установить датчик температуры пола для защиты более чувствительных напольных покрытий.

Подходят ли ковры для полов с подогревом?

Под ковром можно использовать как водяной, так и электрический пол с подогревом, но суммарный рейтинг ковра и подложки не может превышать 2,5. В противном случае он будет действовать как изолятор и препятствовать поступлению достаточного количества тепла в помещение. Использование ковра допустимо, если значение tog (включая подложку) не превышает 2,5, а в идеале меньше 1,5. Подложка из войлока и резины может быть менее эффективной, чем подкладка из пеноматериала на вафельной основе.

Прочтите наше полное руководство по напольному отоплению, чтобы выбрать лучшее напольное покрытие

Можно ли сделать теплый пол наверху или в квартире?

Для напольного отопления на верхних этажах Nu-Heat ClippaPlate ^® можно установить между балками или над ними с помощью металлической диффузорной пластины. Они устанавливаются снизу до того, как будет установлен потолок, или сверху, до того, как будет установлен настил пола, не добавляя высоты к уровню пола наверху. Вот видео о том, что происходит, когда вы устанавливаете теплый пол наверху.

У нас также есть специальные акустические решения UFH для снижения воздушного и ударного шума между этажами.

Водяной или электрический – какой тип теплого пола лучше?

В системах водяного теплого пола нагретая вода перекачивается по территории здания по ряду труб, встроенных в пол. Системы с подогревом воды идеально подходят для больших объектов или объектов с более низким уровнем изоляции из-за их более высокой теплоотдачи. Эти системы могут быть соединены с возобновляемыми источниками энергии, такими как воздушный или наземный тепловой насос.

Электрический теплый пол состоит из кабелей, проложенных по настилу пола. Эти системы и комплекты идеально подходят для установки в небольших помещениях, таких как ванные комнаты. Они быстро нагреваются, но не так хорошо сохраняют тепло, как теплая вода UFH.

«Мокрый» или «сухой» тип напольного отопления может относиться к тому, использует ли система воду или электричество, а также использует ли он процесс укладки жидкой стяжки в отличие от других методов. Мы поможем подобрать для вас лучший теплый пол.

Как осуществляется управление теплым полом – нужны ли новые термостаты?

Nu-Heat предлагает ряд термостатов для каждого дома, от простых термостатов с круговой шкалой до интеллектуального управления и домашних проводных или беспроводных решений с поддержкой домашней автоматизации. Мы разработаем ваш UFH, чтобы дать вам полный контроль над отоплением, с индивидуальным контролем температуры в каждой комнате и расписанием. Мы даже можем спрятать ваши термостаты.

• Термостаты с циферблатом позволяют устанавливать основные графики отопления и переключаться в режим отпуска, когда вы уезжаете
• Программируемые термостаты обеспечивают гибкое управление, позволяя вам зонировать разные комнаты или зоны вашего дома
• Интеллектуальные термостаты с проводным или беспроводным подключением позволяют управлять вашим UFH из любого места, где есть подключение к Интернету

Вы даже можете подключить теплый пол к своему смартфону, установив приложение с некоторыми пакетами.Любая система подогрева пола Nu-Heat с интеллектуальным пакетом neoHub+ совместима с Apple HomeKit и Amazon Alexa.

Ознакомьтесь с полным ассортиментом термостатов для теплого пола

Могу ли я использовать теплый пол с тепловыми насосами и солнечными панелями?

Если вы создаете более экологичный дом, многие типы напольного отопления можно сочетать с возобновляемыми вариантами, такими как солнечные тепловые панели, воздушные или геотермальные тепловые насосы. Вот объяснение возобновляемых источников энергии и напольного отопления.

Полы с подогревом идеально подходят для интеграции с тепловыми насосами из-за низких температур подачи, используемых обоими компонентами. UFH не является ограничивающим фактором в такой системе. Уровень изоляции имеет решающее значение для дизайна и, следовательно, для производительности. Если изоляция достаточна, системы могут быть рассчитаны на самые низкие температуры, которые могут быть ниже 40°C.

Nu-Heat использует специальное программное обеспечение собственной разработки, помогающее в процессе проектирования. Программное обеспечение Optimizer устанавливает наиболее подходящую схему обогрева пола и определяет различные технические требования, включая правильное расстояние между трубами для каждой комнаты и оптимальную температуру подачи воды.Наше собственное программное обеспечение для прогнозирования используется для правильного расчета тепловых насосов.

Узнайте больше о наших решениях в области возобновляемых источников энергии

У меня есть котел и радиаторы – можно ли мне еще и теплый пол?

Нет необходимости в специальном котле – полы с подогревом работают с газовыми, жидкотопливными и газовыми котлами, а также с тепловыми насосами. UFH также можно использовать вместе с существующей системой отопления. Прочтите наше руководство по теплому полу для комбинирования UFH с радиаторами здесь.

Почему я должен выбрать разработанную систему UFH – нельзя ли просто установить комплект самостоятельно?

Недвижимость всех возрастов может быть подходящей для напольного отопления, но так же, как нет двух одинаковых домов, нет и двух одинаковых комнат в вашей собственности.Мы проведем расчет теплопотерь для каждой комнаты, прежде чем спроектировать для вас лучший теплый пол; специально для вашего дома и того, как вы его используете. Тем не менее, мы также предлагаем комплекты для теплого пола в нашем магазине.

Безопасно ли спать моим питомцам на полу с подогревом?

Nu-Heat уверен, что питомцы будут очень довольны. Пол с подогревом отлично подходит для сна собак, кошек и малышей.

Мифы о теплых полах, РАЗВЕРНУТЫ!

Мы рады, что наше руководство по подогреву пола оказалось вам полезным. В Nu-Heat нам ежедневно задают сотни вопросов о подогреве пола и о том, как он работает, многие из них касаются одних и тех же вопросов и забот.

Даже сейчас существует множество распространенных заблуждений относительно НФГ. Чтобы помочь любому домовладельцу, строителю или установщику, который исследует UFH для проекта, мы развеиваем мифы о UFH.

Миф: теплые полы небезопасны и могут протекать

Наши трубы для напольного отопления чрезвычайно прочны и не дают протечек. Вам придется физически проколоть трубку, чтобы создать утечку, что требует значительных усилий! В трубе никогда нет соединений, кроме как на коллекторе, поэтому в системе нет слабых мест, где могла бы возникнуть утечка.Подробнее о трубке Fastflo можно узнать здесь.

Трубы, которые мы поставляем, имеют сертификат качества ISO9001 и разработаны в соответствии с высокими европейскими отраслевыми стандартами.

Миф: теплый пол долго прогревается

Различные системы напольного отопления имеют различную тепловую мощность и время срабатывания.

Использование объекта недвижимости является важным фактором при выборе способа работы напольного отопления. Некоторые системы UFH нагреваются очень быстро и хорошо подходят для помещений, владельцы которых регулярно заглядывают и уходят в течение дня.Другие предназначены для медленного накопления и отдачи тепла, что хорошо подходит для тех, кто проводит больше времени дома.

Например:

• LoPro ^® имеют низкий профиль, менее 22 мм, поэтому они обеспечивают быстрое время нагрева наравне с радиатором.
• ClippaPlate ^® , для UFH наверху, удерживает трубы на одном уровне с полом, что также обеспечивает быстрое время нагрева.
• Стяжка пола с подогревом, наиболее распространенная система для новостроек, удерживает трубу UFH в толстом слое стяжки.Это решение требует больше времени для нагрева, но оно также сохраняет тепло в течение гораздо более длительного периода времени.

Миф: теплые водяные полы не подходят для одноместных комнат

Теплый водяной пол можно установить всего в одной комнате. Часто клиенты хотели бы включить UFH в новую пристройку, не обновляя свою систему отопления, и это вполне возможно. Мы предлагаем онлайн комплекты для обогрева пола OneZone ^® , которые идеально подходят для однокомнатного UFH в различных помещениях.Они могут даже работать непосредственно от существующего контура радиатора.

Миф: электрические теплые полы лучше подходят для ванных комнат и кухонь

Более низкая первоначальная стоимость электрического UFH может показаться заманчивой при установке в таких местах, как кухня или ванная комната, но, поскольку это электрическая система, ее эксплуатация значительно дороже — примерно в три раза больше, чем стоимость UFH с подогревом воды — так что это лучше всего подходит для небольших площадей.

UFH для теплой воды состоит из гораздо большего количества компонентов, поэтому его установка и первоначальная стоимость немного выше.Но вы получаете выгоду от гораздо более низких эксплуатационных расходов в будущем, и это на 25% эффективнее, чем радиаторная система.

Нет смысла устанавливать электрический теплый пол в большом помещении, если вы никогда не сможете им пользоваться из-за огромных ежемесячных счетов.

Каковы недостатки теплых полов?

Возможно, вы задавались вопросом – «какие недостатки у теплых полов». Что ж, мы рассмотрели все преимущества и развенчали мифы, так что, как видите, их не так уж и много.

Хорошо, меня интересует пол с подогревом! Что дальше?

Как работает теплый пол?

Теплые полы (UFH) существуют уже сотни лет.

Первые теплые полы были обнаружены в Северной Корее. Древние римляне и греки также использовали системы подогрева пола в виде гипокауста. Эти системы поднимали пол с помощью колонн, а горячий воздух проходил через пространство под ним, чтобы нагреть пол.
Именно в 1980-х годах системы напольного отопления получили более широкое распространение во всем мире, в том числе в Великобритании.

Чтобы лучше понять UFH, в этой статье мы рассмотрим различные темы, указанные ниже:



Как работает UFH?

Принцип теплого пола очень прост. Вместо того, чтобы монтировать металлические панели на стенах, трубы прокладываются в полу, и по ним циркулирует теплая вода, так что пол фактически становится большим радиатором.

Поскольку пол больше по сравнению с обычным настенным радиатором, его температура должна быть всего на несколько градусов выше температуры воздуха, чтобы обеспечить достаточное количество тепла для мягкого обогрева всей комнаты.

Основной целью проектирования напольного отопления является создание равномерной и равномерной температуры источника по всей площади пола в здании для обеспечения постоянного уровня комфорта во всем здании.

Петли труб обычно устанавливаются под всей площадью пола. Эти контуры подключены к центральному коллектору, в который подается горячая вода от подходящего источника тепла, например, бойлера или теплового насоса.

Для получения дополнительной информации прочитайте нашу статью о том, как работает лучистое отопление и охлаждение?



Является ли UFH хорошим соотношением цены и качества?

UFH — это настоящая лучистая система, которая обогревает от пола до потолка. UFH позволяет избежать потери тепла на высоких уровнях, а поскольку весь пол прогревается равномерно, оптимальный комфорт достигается во всем помещении.

Комнатный термостат можно настроить на 1-2°C ниже, чем у радиаторной системы, и в помещении все равно будет комфортнее. Эксплуатация системы при более низкой температуре и сокращение потерь тепла на уровнях выше уровня головы обеспечивает значительную экономию затрат на топливо.

Однако трудно определить точную экономию, которая может быть достигнута, поскольку необходимо учитывать эксплуатационные факторы, такие как конструкция пола, материал напольного покрытия, расстояние между трубами и температура воды, циркулирующей по трубам UFH.



UFH лучше, чем радиаторы?

Система теплых полов равномерно распределяет тепло по помещению, что обеспечивает комфортную среду с оптимальной энергоэффективностью.

Радиаторная система, с другой стороны, сначала концентрирует тепло в одной области, а затем распределяет его по всей комнате. Это делает его крайне неэффективным, а также существует риск потери тепла через потолок.

Для получения дополнительной информации по этой теме, пожалуйста, посетите нашу статью о теплых полах и радиаторах.



Какие материалы используются в напольном отоплении?

Установка UFH отличается от обычного центрального отопления. Хотя источник тепла часто один и тот же, материалы и способ распределения тепла различаются:

1. Имеется центральный распределительный пункт, коллектор, который обслуживается основным источником тепла и распределяет теплую воду по трубам системы УФГ.
2. UFH работает с низкой температурой воды на подаче и обратке и поэтому требует собственных регуляторов температуры воды и насоса.
3. UFH использует всю площадь пола в качестве теплоносителя, заменяя радиаторы или конвекторы.



Можно ли использовать термостат или регулятор температуры воды с UFH?

Чтобы соответствовать требованиям BS EN 1264, необходимо обеспечить контроль температуры воды. Это гарантирует, что максимальная температура поверхности пола не будет превышена.

Все регуляторы температуры воды Uponor предназначены для смешивания и регулирования температуры воды на подаче основного источника тепла с температурой обратной воды UFH до температуры, подходящей для системы UFH.



Может ли теплый пол работать с бойлером?

Традиционно основным источником тепла был котел, производящий низкотемпературную горячую воду для системы. Современные высокоэффективные конденсационные котлы идеально подходят для УФГ, так как низкая температура воды позволяет котлу работать в конденсационном режиме.

Если источник тепла может обеспечить и поддерживать постоянную или переменную температуру воды для требований к UFH, может не потребоваться никаких дополнительных средств контроля температуры воды.

Однако при выборе котла необходимо тщательно обдумать, поскольку не все устройства совместимы. Всегда уточняйте особенности применения у производителя котла.



Могут ли теплые полы работать с тепловыми насосами?

Да, пол с подогревом, безусловно, может работать с большинством тепловых насосов. Совсем недавно стали доступны другие источники, которые идеально подходят для UFH, такие как тепловые насосы с источником тепла из земли или воздуха. Тепловые насосы становятся все более популярными из-за потенциальной экономии энергии.



Можно ли устроить теплый пол с деревянным полом?

Есть много типов деревянных полов, которые считаются подходящими для использования с UFH. Существует также несколько способов установки бруса, которые также необходимо учитывать перед проектированием системы.

Особое внимание следует уделять влажности деревянных полов. Не все деревянные полы подходят для UFH, поэтому следует обратиться за консультацией к поставщику напольных покрытий или в торговую ассоциацию TRADA.



Можно ли установить пол с подогревом в ванной и как это работает?

Да, электрический теплый пол можно использовать в ванных комнатах. Для получения дополнительной информации ознакомьтесь с нашим Руководством для начинающих по устройству полов с подогревом в ванных комнатах.



Каков срок службы теплых полов?

Электрическая система обогрева пола Uponor имеет срок службы более 25 лет, если напольное покрытие остается неповрежденным. Системы на водной основе могут прослужить до 25 лет, а система, использующая газовый котел, может прослужить около 10 лет из-за множества компонентов, которые, возможно, потребуется заменить.

В линейке напольного отопления Uponor вы можете выбрать различные решения, такие как: Minitec, сухие системы Siccus, комплекты для теплого пола и электрические системы Comfort E.

Свяжитесь с командой Uponor уже сегодня, и мы поможем вам найти подходящую для вас систему напольного отопления.

Что такое пол с подогревом и как он работает?

Пол с подогревом добавляет лучистого тепла в любой дом . Он не только прекрасно ощущается под ногами, но и равномерно распределяет тепло. В отличие от отопления обычными радиаторами, в доме не останется холодных мест.

Теплый пол – это не новая концепция. Мы знаем, что широко использовалась во времена Римской империи , но есть также свидетельства того, что системы подогрева пола существовали еще в 2 000 г. до н.э. в том, что мы сейчас называем Пакистан, и аналогичная система использовалась в корейских домах в 1 000 г. до н.э. Римляне обычно использовали эту систему (известную как гипокауст) в общественных банях и частных виллах . По сути, это включало в себя поднятие пола на столбах, а затем циркуляцию воздуха, нагретого открытым огнем, в пустоте под полом .Чем ближе комната к огню, тем теплее.

Пример системы гипокауста в Арле, Франция (Thermes de Constantin)

Преимущества теплых полов

Прелесть напольного отопления заключается в том, что тепло равномерно распределяется по всему дому , благодаря равномерному размещению труб под полом, и его можно легко контролировать с помощью термостатов. Тепло, исходящее от радиатора, нагревает воздух прямо над радиатором – в результате он быстро рассеивается и удаляется от нужной области.Ваш теплый воздух находится в комнате вертикально, но остается холодным на уровне пола. При напольном отоплении тепло исходит непосредственно от вашего пола — поскольку теплый воздух поднимается вверх, это означает, что он равномерно распределяется по всей комнате .

Еще одним огромным преимуществом напольного отопления являются его энергоэффективные свойства . Радиаторам нужна гораздо более горячая вода, чтобы почувствовать воздействие тепла, поэтому ваш котел работает интенсивнее. Благодаря равномерному распределению труб теплого пола они работают намного эффективнее и могут работать с гораздо более прохладной водой.

С эстетической точки зрения полы с подогревом являются более элегантным решением. Нет стен, занятых неприглядными радиаторами, вместо этого у вас остается комната с полностью открытой планировкой, и все стены свободны, и вы можете делать, что хотите.

Водяной или электрический нагрев?

Есть два вида теплых полов: водяной и электрический . Электрическая система подогрева пола подходит для небольших помещений (например, ванной комнаты) и работает независимо от вашей обычной системы центрального отопления.Электрическая система обогрева пола состоит из электрических нагревательных проводов, которые можно достаточно легко установить прямо под полом. Обычно управляется таймером.

Систему водяного теплого пола необходимо устанавливать при укладке нового пола, поэтому обычно используется в новых постройках или при строительстве пристройки . Вам нужен довольно надежный котел для обогрева пола, поэтому это следует обсудить с вашим сантехником, чтобы узнать, сможет ли существующий котел справиться с дополнительной мощностью.

Трубы теплого пола работают за счет пропускания по ним нагретой воды. Трубы равномерно уложены петлями по всему помещению, что дает прекрасное равномерное тепло . Как упоминалось ранее, трубы центрального отопления под полом необходимо довести только до температуры от 40°C до 45°C , что намного эффективнее, чем от 70°C до 80°C градусов, необходимых для ощущения воздействия тепла. от радиаторов.

Трубы укладываются на черновой пол и крепятся к изоляционным плитам.Рекомендуется нанять опытного сантехника для установки системы подогрева пола . После укладки труб важно не ходить по ним и убрать все инструменты. Все испытания труб должны проводиться на этом этапе. После установки и испытания труб их следует быстро покрыть стяжкой или сухой смесью во избежание риска повреждения труб, а также потому, что при резком падении температуры вода в трубах не замерзнет.

Трубы теплого пола уложены и готовы к бетонной стяжке

Пол с подогревом и полированный бетон

Бетонная стяжка, уложенная поверх труб, должна иметь минимальную толщину 75 мм. Это также минимальная толщина, необходимая для шлифования стяжки, если вы выбираете полированный бетонный пол . В идеале для системы теплого пола следует использовать полиуретановую изоляцию толщиной не менее 50 мм. Это очень качественная изоляция , которая может использоваться как для бетонных, так и для деревянных конструкций подвесного пола .Изоляцию следует укладывать под черный пол, чтобы тепло не уходило в землю, хотя в некоторых случаях его укладывают поверх черного пола.

При укладке бетонной стяжки перед первым включением системы подогрева пола ей необходимо дать полностью высохнуть. Компания, укладывающая стяжку, посоветует вам лучший период ожидания — если вы планируете отполировать бетон, сообщите им об этом. Также очень важно, чтобы температура поднималась очень постепенно.Ваша новая система подогрева пола при первом включении должна быть настроена на минимальную настройку , а температура должна повышаться на 2°C в день, максимум до 50°C для бетонных полов. Это поможет предотвратить растрескивание бетона.

Половое центральное отопление лучше всего работает под твердым или полированным бетонным полом, где накапливается скрытое тепло, которое медленно высвобождается тепловой массой. Бетон является отличным проводником тепла и очень хорошо удерживает тепло .Вот почему пол с подогревом так хорошо подходит для полированных бетонных полов . По сути, это похоже на гигантский радиатор под ногами.

Управление системой подогрева пола

Теплый пол имеет более низкую скорость отклика, чем водяные радиаторы. При первоначальном включении может пройти несколько часов, чтобы ощутить преимущества, хотя точное время зависит от нескольких факторов, таких как толщина вашей плиты. Тем не менее, вы можете разделить свой дом на зоны в зависимости от того, хотите ли вы, чтобы они были теплее или холоднее , и соответствующим образом отапливать их — с помощью термостатов, запускающих систему.Хотя для того, чтобы тепло подействовало, требуется немного больше времени, запас тепла в бетоне означает, что ваш пол будет продолжать излучать тепло после того, как система отключится.

Конечно, минус такого решения в том, что нельзя в спешке обогреть дом, если наступит внезапное похолодание. И, с другой стороны, если температура внезапно повысится, может потребоваться некоторое время, чтобы снизить температуру в вашем доме, если вы не решите открыть все окна! Однако мы считаем, что преимущества напольного отопления намного перевешивают любые недостатки , и что это идеальное решение для обогрева современного энергоэффективного дома.

Как работает теплый пол?

Полы с подогревом становятся все более популярными в Новой Зеландии как средство постоянного обогрева дома и способ улучшить жилое пространство.

Как работает теплый пол?

Системы напольного отопления могут работать на большинстве видов топлива. Теплый пол обеспечивает сочетание излучаемого и конвекционного тепла, создавая комфортную и постоянную температуру между полом и потолком.

Системы теплого пола располагаются под вашими полами.В отличие от радиаторного центрального отопления, которое вторгается в ваше пространство в ваших комнатах и ​​определяет, где вы можете разместить мебель, напольное отопление не влияет на ваше пространство.

Стремление к использованию возобновляемых источников энергии для источников тепла позволяет использовать системы напольного отопления различными способами. Обычный газовый, жидкотопливный или твердотопливный котел можно использовать с «мокрой» системой. Тепловые насосы более эффективны при более низких температурах, при которых работают системы напольного отопления. Системы напольного отопления не должны работать при высоких температурах, так как они обогревают большую площадь, и тепло может теряться без необходимости.Можно использовать котел на биомассе, а систему можно даже дополнить солнечной тепловой панелью. Теплый пол также может работать от электричества.

«Мокрый» теплый пол

По контурам циркулирует нагретая вода по армированным полиэтиленовым трубам. Есть отдельные схемы для разных комнат и зон. Каждый контур подключается к коллектору и имеет регулирующие клапаны и термостат. Это позволяет нагревать разные помещения до разных температур и в разное время, сводя к минимуму ненужное потребление энергии.

Коллекторы распределяют воду с температурой 35-60°C, которая, в свою очередь, нагревает пол до комфортной температуры 18-29°C. Когда в комнате достигается заданная температура, термостат подает сигнал на клапан на коллекторе, чтобы закрыть контур в этой комнате.

Существует три основных типа мокрого теплого пола:

1) Массивные полы
Это обычный выбор для новостроек. Полы с подогревом являются постоянными, так как они встроены в бетонные полы или стяжку.Сначала укладывается изоляция, а затем по определенному шаблону укладываются трубы перед заливкой бетона или стяжки. Затем можно накладывать многие виды отделки пола, включая дерево, камень, плитку, винил или ковер, хотя необходимо тщательное рассмотрение, чтобы гарантировать, что на него не повлияет тепло и / или он не будет изолировать от него.

2) Подвесные полы
Система подогрева пола устанавливается между лагами или рейками в подвесном перекрытии с соответствующей изоляцией внизу.Обшивка обычно состоит из шпунтованной доски пола. Это позволяет укладывать ряд напольных покрытий с теми же соображениями, что и выше.

3) Плавающие полы
Это самый быстрый и простой в установке тип напольного отопления, так как не требуется затвердевания стяжки или бетона. Эта система идеально подходит для модернизации существующих домов, поскольку ее можно использовать поверх существующего массивного или деревянного пола. Трубы вставляются в предварительно отформованные нагревательные пластины, которые упираются в канавки в изоляции.Однако вы можете обнаружить, что уровень вашего пола значительно приподнят, чтобы вместить систему.

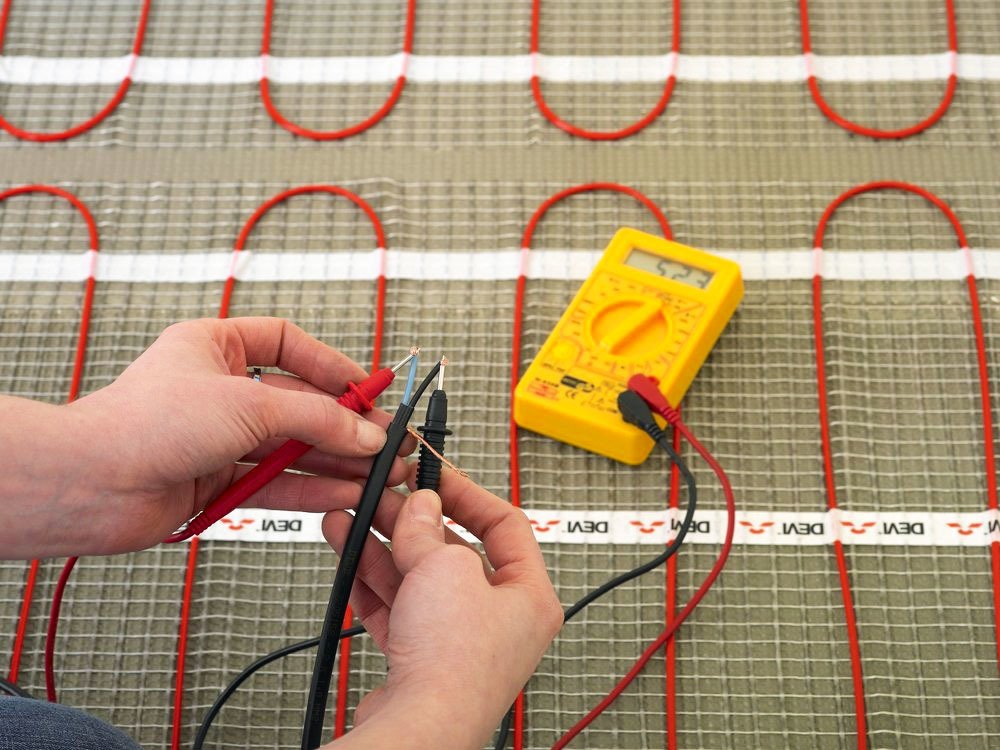

Электрический теплый пол

Электрический теплый пол использует провода, которые нагреваются при подаче электричества. В новостройках обычно используется стяжка, а в существующих – электрическое покрытие или плитка.

Электрический теплый пол часто используется с модернизированным теплым полом, так как его проще установить, чем водяные трубы. Он также, вероятно, будет более отзывчивым, чем влажные системы, поэтому быстрее прогреет комнату. Стоимость использования электроэнергии необходимо учитывать, поскольку она значительно дороже в качестве топлива для отопления, чем газ, поэтому вам нужно будет учесть это в своем бюджете.

Радиаторное отопление

Радиаторные системы представляют собой эффективную и экономичную форму центрального отопления. Они широко используются по всей Европе. Они работают за счет циркуляции горячей воды через панели радиатора, и тепло выделяется в комнаты, естественным образом поднимаясь из металлического корпуса радиатора.

Радиаторы

— отличный вариант, если у вас очень мало места под домом или его вообще нет. У них быстрое время нагрева и охлаждения. У них есть гибкость с их управлением в том, что если у вас есть одна часть вашего дома, которая выходит на юг и обычно холодная, радиаторы в этой части дома могут быть настроены на обогрев, в то время как другие радиаторы в северной части вашего дома могут быть отключены. выключен и наоборот.

Что еще?

Теплый пол не для нетерпеливых. Обычно для нагрева и охлаждения требуется гораздо больше времени, чем для других форм центрального отопления. Частично это связано с «тепловой массой» стяжки или бетона, в который он залит, в сочетании с более низкой рабочей температурой. Если вы планируете модернизировать свой дом, имейте в виду, что очень важно сначала обеспечить хорошую изоляцию вашего имущества. Многие дома в Новой Зеландии, особенно старые дома, плохо изолированы. Вам нужно будет проверить, соответствует ли ваша изоляция действующим нормам, прежде чем устанавливать пол с подогревом, чтобы воспользоваться всеми преимуществами этого.

Если в вашем доме люди бывают только несколько часов утром и несколько часов поздно вечером, пол с подогревом может оказаться для вас не лучшим вариантом. Поскольку пол с подогревом не нагревается мгновенно, его может быть недостаточно для обеспечения достаточного тепла.

Теплые полы Часто задаваемые вопросы

Общие вопросы по напольному отоплению

Нужен ли мне специальный котел?

Нет, вы можете использовать теплый пол с существующим котлом – газовым, жидкотопливным или сжиженным; он также может работать с использованием тепловых насосов.

Какие системы лучше — водяные или электрические?

Как правило, системы водяного теплого пола (мокрые системы) немного дороже в установке, чем электрические системы напольного отопления, но дешевле в эксплуатации.

Как работает система водяного теплого пола?

Подпольное отопление основано на принципе подъема тепла, и когда теплая вода перекачивается по трубам под полом, тепло излучается в комнату через подвесной деревянный или бетонный пол, создавая идеально контролируемое помещение.

Теплый пол дешевле в эксплуатации и эффективнее радиаторов?

Да, в зависимости от вашего котла, его эксплуатация может быть на 40 % дешевле, и он гораздо более управляем и, следовательно, эффективнее, чем традиционные радиаторы.

Каково время прогрева и насколько он горячий?

Это зависит от теплопроводности ваших напольных покрытий — камень и плитка, например, являются отличными проводниками и могут переносить тепло до 29°С и выше, в то время как ковер менее эффективен при 27°С. Однако при эффективной работе теплого пола на полу всегда будет комфортно ходить, сидеть или лежать. Если это вас беспокоит, обратитесь к производителю вашего напольного покрытия. Теплый пол требует очень мало времени для повышения температуры в помещении.

Можно ли использовать с разными типами пола? Могу ли я установить его с ковром или плиткой?

Вы можете использовать любой тип напольного покрытия — от ковра или плитки до каменных плит или дерева; даже новая мода на кожаные полы подходит для системы «теплый пол».Тем не менее, всегда проверяйте у производителя, если не уверены.

Можно ли устанавливать полы с подогревом в зимних садах и ванных комнатах?

Да, может; пол с подогревом является популярным дополнением ко многим ванным комнатам (часто с добавлением полотенцесушителя), зимним садам и даже влажным помещениям.

Можно ли использовать теплый пол на верхних этажах?

Абсолютно!

Как пользоваться теплым полом? Дешевле ли оставить отопление включенным?

Теплый пол работает при более низкой температуре, чем радиаторы, и общий совет гласит, что его нужно оставлять включенным постоянно, контролируя температуру с помощью термостата. Это очень эффективный метод, так как для нагрева стяжки, окружающей трубы, требуется энергия, а его включение сводит к минимуму требуемую энергию и снижает затраты.

Ретро фитинг для теплого пола

Будет ли подогрев пола работать с моей текущей конструкцией центрального отопления?

Да, вы можете установить подогрев пола с вашей существующей системой. Вы можете выбрать, чтобы внизу был теплый пол, а наверху обычный, или в одной комнате пол под полом, а в остальных нет — выбор за вами.

Подходит ли в моей квартире пол с подогревом?

Полы с подогревом могут быть установлены почти в каждом доме; в более новых домах действуют строгие правила по уровню изоляции, и поэтому они идеально подходят, в то время как в более старых домах можно использовать эффективные решения по переоснащению, которые можно установить под существующей конструкцией пола

Могу ли я дооснастить полы с подогревом в своем доме?

Модифицированная система подогрева пола означает, что ее можно установить поверх существующего черного пола, сведя к минимуму подъем уровня пола. Это доски с пазами, или врезанные в них колышки, куда можно укладывать трубы, не садясь гордо.

 Подходит ли конструкция моего существующего пола для подогрева пола?

Большинство черновых полов подходят для укладки полов с подогревом, и существует множество вариантов дизайна для подходящего сочетания. Сначала следует уложить влагонепроницаемую мембрану, затем слой изоляции, затем трубы и, наконец, сам пол. Это создает эффективную систему, в которой тепло может подниматься в помещение.

Изменится ли высота моего этажа?

Некоторые системы позволяют поднять существующую высоту пола только на 2,5 см, включая необходимую теплоизоляцию пола; однако, вероятно, лучше всего оценить подъем на 5 см.

Монтаж теплых полов

Какой размер комплекта для подогрева пола мне нужен?

Размер комплекта зависит от размера площади и количества помещений, которые необходимо обогреть.

Как рассчитать необходимый размер комплекта теплого пола?

Необходимо рассчитать площадь помещения без учета стационарной мебели, такой как ванны или кухонные гарнитуры – под этими предметами система труб не размещается. Вы должны стремиться покрыть от 80 до 95% свободной площади пола для эффективной системы; этот расчет позволит избежать создания каких-либо холодных пятен.

Сколько стоит установка теплого пола?

Стоимость установки теплых полов варьируется в зависимости от размера и простоты установки. Для завершения большинства проектов требуется всего один или два дня, но большой или коммерческий проект может занять больше времени. В результате каждый проект оценивается индивидуально.

Могу ли я установить его самостоятельно?

Может быть установлен опытным домашним мастером; однако фактическая работа не будет покрываться гарантией, и у вашей страховой компании могут возникнуть проблемы в случае претензии.

Как создать макет?

Трубы для теплого пола очень гибкие по своей конструкции — комнаты необычной формы или коридоры можно легко разместить, изогнув трубы. Доступно множество шаблонов конструктора.

Обслуживание теплых полов

Как долго прослужит система теплого пола?

Трубы, используемые для теплых полов, должны иметь предполагаемый срок службы 50 лет в соответствии с отраслевым стандартом DIN 4726; однако более 100 лет вполне возможно.

Что произойдет в случае неисправности или утечки?

Поскольку трубопроводная система не имеет соединений, а срок службы труб составляет более 50 лет, утечка крайне маловероятна; однако, если утечка все же возникает, ее можно легко устранить с минимальным вмешательством. На нашу работу распространяется гарантия, и в маловероятном случае неисправности мы устраним ее быстро и эффективно.

Будет ли мой теплый пол требовать обслуживания, и вы предлагаете постоянную поддержку?

Системы напольного отопления требуют минимального обслуживания, и да, мы всегда готовы оказать постоянную поддержку и дать совет.

Купить сейчас

Как работает теплый пол?

«Мы специализируемся на проектировании, поставке и монтаже сверхэффективных систем водяного теплого пола».

Чтобы получить бесплатное коммерческое предложение, отправьте по электронной почте свои планы этажей (в формате .pdf) с изложением требований вашего проекта по адресу:

info@centralunderfloorheating. com

Центральное отопление полов — Водяное отопление полов » How Works

Добавьте нотку роскоши в свой дом
с помощью новой суперэнергоэффективной системы центрального подогрева пола
.

Как работает система водяного теплого пола?

Краткое объяснение того, как работает теплый пол.

---

Теплая вода подается по трубам в полу

Пластиковые трубы, специально предназначенные для теплых полов, укладываются на равном расстоянии под полом в песчано-цементную стяжку. Теплая вода прокачивается по трубам, и тепло от воды передается стяжке. Весь пол медленно нагревается, и, достигнув нужной температуры, равномерно прогревает воздух над ним.

Весь пол становится низкотемпературным радиатором

В отличие от радиаторов, которые обогревают относительно небольшую и сфокусированную площадь, система напольного отопления использует всю площадь пола каждой комнаты для выделения тепла, поэтому нет необходимости работать при высоких температурах. Обычно температура воды в системе теплого пола составляет от 35 до 55 градусов Цельсия – в зависимости от конструкции пола.

Пол нагревается

Когда система включена, температура пола будет составлять 25–33 градуса Цельсия, по которой приятно ходить, а температура воздуха у ваших ног выше, чем над головой.Результатом является система отопления, которая не только высокоэффективна, но и чрезвычайно удобна.

Воздух в помещении нагревается до нужной температуры

Термостаты в каждой комнате регулируют температуру воздуха, включая и выключая поток теплой воды, проходящей через пол. Это позволяет индивидуально и очень точно контролировать температуру в различных помещениях или зонах здания.

Вода нагревается котлом или тепловым насосом

Теплая вода может подаваться бойлером или тепловым насосом и распределяться по трубопроводу под полом с помощью коллектора из нержавеющей стали.Коллектор является центром системы и необходим для управления потоком, температурой и направлением воды.

Эффективность может быть улучшена

Эффективность системы теплого пола можно повысить, понизив температуру воды и увеличив количество труб в полу. Системы напольного отопления с трубами на правильном расстоянии друг от друга могут эффективно работать при температуре подачи до 35 градусов Цельсия.

Изоляция под трубами отопления предотвращает потери тепла вниз

Для правильной работы системы напольного отопления под трубами отопления и стяжкой всегда должна быть установлена ​​соответствующая изоляция, чтобы тепло излучалось вверх и не терялось вниз в бетонное основание или любое воздушное пространство под полом.

Выбор правильной отделки пола имеет решающее значение

Отделка пола не должна изолировать стяжку и препятствовать проникновению тепла в помещение. Плитка и каменные плиты, любые деревянные полы толщиной до 22 м, а также комбинации ковров и подложки толщиной до 1,5 тонны являются идеальной отделкой пола.

---

Обогрев полов | Только радиаторы

В то время как определенное большинство наших домов отапливаются радиаторами, есть еще один вариант – теплые полы. Далее в этой статье мы подробно расскажем об электрических теплых полах, о том, как они работают и какие преимущества они будут иметь в вашем доме.

Это еще один крупный игрок в решениях для домашнего отопления, и это понятно. Это необычный, адаптируемый и невидимый способ обеспечить ваш дом жизненно важным теплом.

Тема теплых полов может быть немного запутанной, поэтому, как всегда, когда дело доходит до объяснения тонкостей домашнего отопления, Only Radiators здесь, чтобы помочь.

Горячая тема — извините за каламбур.Недавно в этом же блоге мы публиковали восхитительно информативную статью о теплых полах и радиаторах , хотя в этой новой статье мы сосредоточимся исключительно на основных типах теплых полов и поможем вам определить, какая система является идеальной для вас. .

Итак, почему бы нам не начать с небольшой предыстории теплых полов?

Урок истории теплого пола

Теперь, хотя его распространенность в современном домашнем дизайне может указывать на его относительную молодость, на самом деле на протяжении многих лет существовало множество различных типов напольного отопления.

Да, эта технология восходит к 5000 г. до н.э., к корейским корням, и была воспроизведена во многих формах и размерах, прежде чем появилась усовершенствованная версия напольного отопления, которую вы видите сегодня.

Пожалуй, самая известная из этих систем — римская гипокауст.

Само слово «гипокауст» происходит от древнегреческих слов «гипо» («под») и «кауст» («сожженный»). Система работала за счет циркуляции горячего воздуха в полой камере под комнатой, чтобы впоследствии нагревать пол в этой комнате.

Сначала это была роскошь, предназначенная только для величественных вилл, но затем она стала обычным явлением в римских домах. Видите ли, система гипокауста была довольно революционной, поскольку это была первая система напольного отопления, получившая широкое международное признание. Ее воспроизвели греки и бессчетное количество других цивилизаций по-своему, чтобы сделать технологию доступной для низших классов.

Если вы отправитесь в однодневную поездку в любую из фантастических римских руин, разбросанных по всей Великобритании, будьте внимательны. Вполне вероятно, вы увидите некоторые свидетельства существования системы гипокауста, которая сохраняла пальцы ног первоначальных владельцев красивыми и горячими в оживленные британские вечера.

И вот, более 2000 лет спустя, мы помогаем вам найти лучшее решение для обогрева пола в вашем собственном доме. Возможно, тогда тоже был ведущий специалист по отоплению, как и мы, хотя мы уверены, что наш сайт лучше разработан.

Впрочем, хватит истории! Давайте посмотрим, как выглядит мир теплых полов в наши дни, не так ли?

Типы напольного отопления

В Only Radiators мы поставляем огромный ассортимент продуктов для подогрева пола.Оставайтесь с нами, и вскоре вы будете знать почти все, что нужно знать по этой теме.

«Подождите!» Я слышу, как ты плачешь. «Прежде чем вы углубитесь во все эти технические вопросы, как работает пол с подогревом?»

Не волнуйтесь, мы доберемся до этого. Видите ли, поскольку мы рассматриваем две основные формы, в которых вы видите пол с подогревом, мы будем раскрывать, как именно работает каждая система. Тем не менее, основной процесс тот же — выровняйте нижнюю часть комнаты с источником тепла, который будет излучать указанное тепло и который (надеюсь, если вы настроите его правильно) поднимется в комнату.

Просто и эффективно – так, как это было на протяжении тысячелетий. Материалы могут меняться, но концепция остается неизменной.

Водяной теплый пол («мокрый»)

В системе водяного теплого пола вода циркулирует по трубам под помещением в нижнем слое пола. Это был популярный путь в прошлые десятилетия. Хотя и не без недостатков, часто попадая в горячие и холодные точки по всему дому.

Поддержание влажной системы включает в себя укладку специальной плитки, выемку грунта под полом, дренаж и многое другое, от одной мысли об этом мы устаем!

Более того, необходимость замены определенных участков трубы превратила влажные системы напольного отопления в настоящий кошмар для строителей во всем мире.Вот почему мир отопления был так взволнован введением системы, которую мы сейчас обсудим.

Электрический теплый пол («сухой»)

В системе электрического теплого пола используются теплоизлучающие провода, проложенные под вашим полом. Он «сухой», потому что в нем нет воды, понимаете? Это так просто, как кажется, и вышеупомянутые строители обрадовались.

Тем не менее, в электроустановках вы обнаружите расхождение между системами электропроводки, установленными непосредственно под плиткой, и системами электропроводки, встроенными в саму плитку.

В Only Radiators мы рекомендуем сухой подход. По уважительной причине, конечно, вот три основные причины, почему.

Электрический (теплый пол) проспект

БЫСТРЕЕ НАГРЕВАЕТСЯ

  Как и все устройства с питанием от сети, электрический теплый пол может нагреваться до необходимой температуры за меньшее время, чем водяной эквивалент.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Электрический теплый пол также является самым простым в установке, особенно если вы не выбираете интегрированный маршрут. Хотя это, безусловно, наиболее вероятно, чтобы выиграть награды за дизайн, этот путь делает замену неудобной.

Это также означает, что отопление и напольное покрытие раздражающе переплетены — замените одно, и вам нужно будет заменить другое. При использовании стандартного сухого маршрута ощутимой потери производительности нет, так что это наша рекомендация!

ПРОСТОТА

Еще одно фантастическое качество установки электрических теплых полов – простота их укладки.

При покупке ковриков для электрического подогрева пола в размерах, наиболее подходящих для вашей комнаты, установка вашей системы будет очень похожа на укладку ковра.Это означает, что его можно легко отремонтировать и переставить, и он может справиться со всеми теми настройками, которые, как мы знаем, вам нравятся фанатики DIY.

Так высоко и сухо! Что дальше?

Теплый пол более эффективен, чем радиаторы?

Я знаю, что вы задаетесь вопросом: «Может ли теплый пол заменить радиаторы?»

Да, безусловно, может.

Но вопрос о том, следует ли это делать, очень спорный и зависит исключительно от вашего дома.Вы слышите много историй о том, что теплый пол не работает должным образом. Чаще всего это не вина самой системы.

Выберите пол с подогревом, например, для старинного семиэтажного особняка со сводчатым потолком, и вы, вероятно, не почувствуете скачка эффективности. Однако, если вы сможете разработать дизайн, который лучше всего подходит для вашего дома, вы вполне сможете создать систему, которая будет более эффективной, чем одни только радиаторы.

Все дело в том, чтобы понять, какой тип системы лучше всего подходит для вас.Использование

Итак, экономичен ли электрический теплый пол?

Существует огромный спектр затрат на напольное отопление в зависимости от выбранной вами системы, качества продукции, способа установки и многого другого. Как и во всем, вы можете сделать это по дешевке или на высшем уровне. Что будет иметь реальное значение, так это то, насколько он реагирует на уровень использования, который вам требуется от него.

Существует распространенное заблуждение, что электрические теплые полы обойдутся вам дороже, чем обычные радиаторы.Да, установка, вероятно, будет стоить вам дороже, в конце концов, просто больше нужно сделать, больше выкопать и уложить. Однако, поскольку нагревательные маты управляются термостатом и устанавливаются непосредственно под полом, время нагрева не только быстрое, но и эксплуатационные расходы намного меньше, чем ожидалось.

Приведенная выше таблица основана на предположении, что ваши комнаты хорошо изолированы. Если вы установите некоторые из наших изоляционных плит Comfortzone, вы увидите резкое повышение эффективности любой системы напольного отопления на целых 50%.Они уменьшают потери тепла вниз и обеспечивают более быстрое время нагрева, что означает, что ваша комната быстрее достигнет желаемой температуры. Благодаря этому отопление не должно работать так интенсивно в течение длительного периода времени.

Некоторые смягчающие факторы, которые могут привести к перегрузке и чрезмерной компенсации вашей системы подогрева пола, включают сквозняки, плохую изоляцию и вытяжные вентиляторы. Какую бы систему подогрева пола вы ни решили установить, ей придется работать дольше и усерднее, чтобы ваша комната достигла желаемой температуры.Вам не понравится видеть резкое влияние на ваши счета за отопление, когда вы знали, что можете что-то сделать, чтобы этого избежать!

Выберите и смешайте свой путь к успеху в области электрического теплого пола

Правильно – многие решают оборудовать свой первый этаж теплыми полами для поддержания базовой температуры. Затем они полагаются на радиаторы наверху для быстрого нагрева, когда направляются на уютную ночь.

Вы также должны иметь в виду, что для запуска теплых полов ваши полы должны быть правильно изолированы.Этот подход вдвое сократит любые из этих дорогостоящих обновлений изоляции, необходимых для безопасной работы вашего теплого пола.

Вы не хотите тратить 20 часов на установку теплых полов только для того, чтобы обнаружить, что ваш дом не может безопасно их поддерживать. Итак, если вам нужно узнать требования к изоляции, просто позвоните нам.

А если вдуматься, какой вообще смысл в теплых полах наверху?

Итак, мы установили, что лучшим подходом может быть сухая система на первом этаже, но что, черт возьми, мы укладываем поверх нее? Это аккуратно приводит нас к…

Какое напольное покрытие лучше всего подходит для напольного отопления?

СЛАНЕЦ, ПЛИТКА, МРАМОР И ДРУГИЕ

Это основные материалы, которые действительно следует учитывать при сочетании с напольным отоплением.Все они являются отличными проводниками тепла, а это означает, что они наиболее эффективно отводят тепло от выбранной вами системы и направляют его вверх в помещение.

Единственным фактором, который необходимо проверить, является совместимость вашего плиточного клея и системы напольного отопления. Вы бы не хотели растопить связь и скользить по только что уложенному полу!

ДЕРЕВЯННЫЕ ПОЛЫ

Системы подогрева под деревянными полами полностью зависят от самой древесины. В конце концов, есть два основных типа древесины, используемых в популярных домашних полах: ламинат или массивная древесина.

Электрические системы обогрева полов для деревянных полов лучше всего работают в сочетании со слоем вспененного полиэтилена толщиной 3 мм. Это поможет провести тепло вашего пола, а также позволит вашему новому деревянному полу правильно установиться на место.

Если вы выбрали этот путь, советуем не переборщить с дорогой мебелью и толстыми коврами. Эти дополнения только усложнят работу обогрева пола.

КОВЕР

Возможно, наименее вероятный кандидат, когда дело доходит до решения, какое напольное покрытие лучше всего сочетается с вашим полом с подогревом.Ковер, тем не менее, является эффективным проводником тепла. Объедините это качество с матами, из которых состоит большинство электрических систем подогрева пола, и на этот раз ваш проект «сделай сам» начнет казаться простым.

Ваш ковер поможет удерживать генерируемое тепло, поднимающееся в комнату (если он не слишком толстый!).

Подобранная спичка

Некоторым из нашей команды нравятся полы с подогревом, в то время как другие являются ярыми приверженцами радиаторов.Единственное, с чем мы можем согласиться, — это оптимальное сочетание электрических систем подогрева пола под сланцем, плиткой, мрамором или подобным напольным покрытием.

На самом деле, мы готовы поспорить, что через 2000 лет, когда какая-либо развитая человеческая или даже инопланетная цивилизация будет составлять карту нашей (текущей) истории, они будут документировать эту оптимальную комбинацию точно так же, как мы только что прославляли систему гипокауста. выдающихся римлян.

Да, можете поверить нам на слово (ну, кроме инопланетян… может быть?).

Теплый пол только с радиаторами

Взгляните на некоторые из наших лучших вариантов напольного отопления ниже.

.
