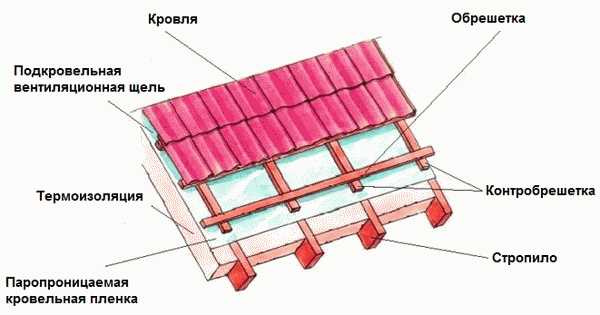

мауэрлат, стропила, контробрешетка и обрешетка
Крыша — очень важный функциональный элемент дома. Для обеспечения необходимой прочности ее конструкции производятся специальные расчеты, в том числе и определение количества необходимого пиломатериала. Это очень важно для определения объема предстоящих работ ввиду значительной стоимости строительного материала.

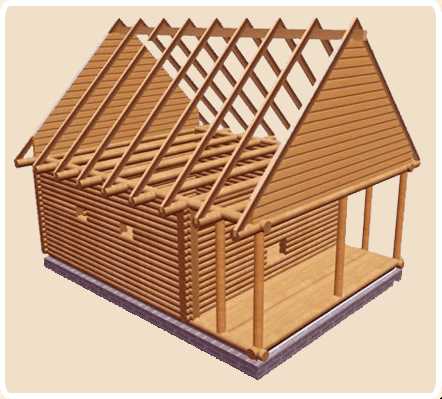

Схема наслонных стропил.
С чего начать вычисления?
Количество необходимого пиломатериала напрямую зависит от нескольких факторов. Производя расчет, необходимо учитывать:
- площадь сооружения, покрываемого крышей;
- тип кровли;
- материал покрытия;
- климатические условия;
- размер и сечение деревянных балок;
- приблизительный вес всей конструкции.
Проще всего самостоятельно выполнить расчет для сравнительно простых крыш, одно- и двускатных.
Полный расчет материалов для крыши.
Шатровые, вальмовые или ломаные конструкции кровли более сложные и требуют наличия определенных знаний для качественного расчета необходимых материалов. Количество скатов в каждом конкретном случае будет зависеть от формы дома и личных предпочтений хозяев. Определение количества пиломатериала в значительной мере зависит именно от этого показателя. Каркасом для крыши является стропильная система.
Оно должна без проблем выдерживать сильные порывы ветра, значительную толщину снегового покрова и другое воздействие, сохраняя саму крышу в рабочем состоянии. Стропильная система представляет собой конструкцию, сооружаемую из бруса с различным сечением, досок, бревен, других материалов и крепежей. Основными элементами, которые будут рассчитываться, являются мауэрлаты, стропила, обрешетка и контробрешетка. Расчет максимальной нагрузки на 1 м стропил выполняется с использованием специальных таблиц.
Вернуться к оглавлению
Выполнение расчета стропильной системы

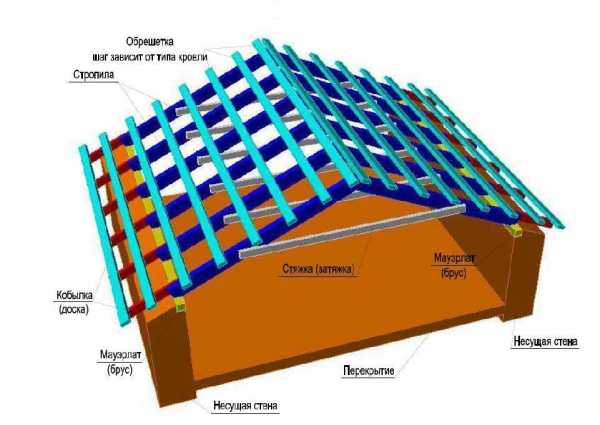

Расчет стропильной системы.
Определение количества пиломатериала, необходимого для сооружения крыши, выполняют в таком порядке:
- Мауэрлаты укладывают по периметру кирпичного дома, поэтому расчет пиломатериала в данном случае сводится к вычислению периметра здания. Для мауэрлатов используют качественные бревна или брус минимальной толщиной 100 мм.
- Чтобы рассчитать пиломатериал для стропил, необходимо определить их длину. Для примера возьмем двускатную крышу высотой 4 метра для дома размером 8 на 10 метров. Стропила устанавливаются поперек 10-метровой стороны. Используя теорему Пифагора, производят расчет:
- а = √(в2 + (с/2)2), где;
- а — длина стропила;
- в — высота крыши;
- с — ширина здания + выпуски под карнизы по 0,5 м;
- а = √(42 + (9/2)2) = 6,02 м.
- Сечение стропильного бруса вычисляют, опираясь на множество факторов. Для простых конструкций используют рекомендательные таблицы. Например, при длине стропил 6 м и шаге 0,6 м их сечение должно быть не менее 50 на 200 мм, при шаге 1,1 м — 100 на 200 мм, а при шаге 1,75 м — 100 на 250 мм.
- Далее определяют общее количество бруса для стропил. Например, если будет использоваться брус сечением 50 на 200 мм, то при длине крыши 10 м необходимо 17 пар стропил (10 / 0,6 = 16, 66), что при длине одной стропильной ноги 6,02 составит:
17 х 2 х 6,02 = 205 м
При шаге 1,1 м необходимо 9 пар брусьев, или:
9 х 2 х 6,02 = 109 м
Стропила являются основными несущими элементами конструкции, испытывающими значительные нагрузки, поэтому для них следует приобретать качественный пиломатериал из хвойных пород с минимальным количеством сучков, без трещин.
- Кроме стропил, производят расчет пиломатериала для контробрешетки (в случае устройства гидроизоляции). Она укрепляется на стропилах для создания зазора между обрешеткой и гидроизоляционной мембраной. Для устройства контробрешетки используют бруски толщиной 2-5 см, общий метраж которых соответствует общей длине необходимого стропильного бруса.
- Количество пиломатериала для обрешетки зависит от выбора кровельного материала. Например, для битумной черепицы или оцинкованных стальных листов устраивают сплошную обрешетку, для полимерной и керамической черепицы — частую, а для металлочерепицы и ондулина — редкую. Для сплошной обрешетки используют доски, а для обрешетки с определенным шагом — бруски толщиной не менее 5 см. К определению величины шага следует подходить с особым вниманием. Слишком большое расстояние может привести к деформации кровельного покрытия, а слишком маленькое — к необоснованному увеличению общей массы конструкции.
- Кроме указанных элементов, в конструкции крыш используют стойки из бруса толщиной 100-150 мм для укрепления конструкции, затяжки, кобылки, подшивочные и лобовые доски.
Зная, как рассчитать пиломатериал, можно самостоятельно определить его примерное количество. Для полного расчета следует обратиться к квалифицированным специалистам, которые учтут все нюансы и особенности конкретного здания.
masterbrusa.ru
Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу
Металлочерепица появилась в череде кровельных материалов относительно недавно, но стремительно завоевала популярность. Это объясняется просто – при правильной укладке такое прикрытие обеспечивает надежную защиту дома от атмосферных осадков, одновременно придавая крыше достоверную имитацию натуральной классической черепицы.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу
Популярность этого покрытия основана еще и на том, что его укладка не представляет особого труда, и с ней хозяин дома должен справиться даже самостоятельно, естественно, имея помощника, но не прибегая к найму бригады. Четкий профиль металлочерепицы позволяет без особого труда совмещать соседние листы, и совершить ошибку даже при желании – весьма сложно. Но все это будет справедливым лишь в том случае, если под такую кровлю смонтирована качественная обрешетка. Разобраться, сколько досок иди бруса потребуется для ее создания поможет калькулятор расчета пиломатериалов для обрешетки под металлочерепицу.
Ниже будет приведено несколько комментариев о работе с программой.
Содержание статьи
Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу
Перейти к расчётамПояснения по проведению расчетов
В отличие, например, от профнастила или ондулина, металлочерепица даже на небольших углах крутизны скатов не требует сплошной обрешетки. Это объясняется геометрией ее профиля – в любом случае опора на основу приходится только «ступенькой», то есть нижней частью каждого модуля, имитирующего отдельную черепицу. Ниже расположена схема, демонстрирующая этот принцип. Видно, что в промежутке между ступеньками, даже если смонтировать сплошную обрешетку, кровельное покрытие в нее все равно опираться не будет.

Схема, демонстрирующая, как опирается лист металлочерепицы на обрешетку.
А это, в свою очередь, означает, что шаг обрешетки должен строго соответствовать длине модуля выбранной металлочерепицы. Большинство моделей имеют шаг 350 мм, но есть разновидности с шагом 400 мм, а некоторые профили вообще отличаются мелкими «черепичными плитками» длиной в 300 и даже 200 мм.
Итак, для расчетов необходимо указать в соответствующих полях ввода следующие данные:
- Площадь кровли, которую придется предварительно подсчитать самостоятельно. Это не так сложно — скаты обычно представляют собой простые геометрические фигуры, размеры которых известны. Может предложить и несколько готовых решений на этот счет:
Как правильно подсчитать площадь кровли?
На страницах нашего портала можно найти калькулятор расчёта площади трехщипцовой крыши, программу определения площади вальмовой м шатровой крыши. Если кровля имеют сложную форму, и ее скаты образую какие-то нестандартные геометрические фигуры, вызывающие затруднения, попробуйте поискать ответ в специальной статье нашего сайта, полностью посвящённой расчетам площадей.
Следующим шагом потребуется указать продольный шаг металлочерепицы, то есть длину ее модуля.
- Переходим к некоторым нюансам. Вдоль карнизного веса рекомендуется усилить обрешетку, добавив еще одну «внеплановую» доску – это облегчит в дальнейшем монтаж ветровых досок по фронтонным свесам. Аналогично поступают и вдоль линии конька. Поэтому потребуется указать общую длину карнизов и суммарную длину коньковой линии.
- Если сооружается многощипцовая крыша, то обязательно будут ендовы – линии пересечения скатов с образованием внутреннего угла. В районе ендов для крепления желобов и гидроизоляции потребуется обрешетку выполнить сплошной. Значит, необходима добавить досок и на эти цели.
- И, наконец, необходимо выбрать материал, из которого будут монтироваться направляющие обрешетки.
— Доска толщиной 25 мм обычно применяется при расстоянии между стропилами не более 600 мм.
— При шаге стропильных ног от 600 до 800 мм надёжнее будет себя вести обрешетка из доски толщиной 32 мм.
— При расстоянии между стропилами более 800 мм лучше использовать не доски а брус 50×50 мм – он в меньшей степени подвержен изгибу.
- Итоговый результат будет показан в кубометрах, в «чистом виде» и с учетом 10 процентом необходимого запаса. Кроме того, для удобства пользователей результат сразу пересчитывается в погонную длину, а также в количество досок или брусков, исходя из их стандартной длины в 6 метров.
Важные нюансы оборудования обрешетки под металлочерепицу.
Безусловно, в приведенном выше описании рассказано далеко не все. И если по монтажу обрешетки под металлочерепицу есть невыясненные вопросы, то перейдите по ссылке к соответствующей публикации нашего портала.
stroyday.ru
Расчет пиломатериалов для крыши — Все о древесине
Расчет количества пиломатериалов для крыши
Многих интересует сколько пиломатериала потребуется для строительства дома в общем и отдельных его элементов в частности, особенно это касается такой сложной конструкции как крыша дома. Это нужно не только для того, чтобы определить объем работ, но и в первую очередь для того, чтобы определить, какая сумма потребуется для покупки пиломатериалов.
Однозначного ответа на вопрос сколько нужно пиломатериала дать нельзя, так как конструкция крыши зависит от множества факторов, таких как:
- площадь дома;
- вид крыши;
- не утепленная или мансардного типа;
- климатические условия;
- материал покрытия.
В этой статье мы постараемся обрисовать в общих чертах устройство кровли, чтобы вы сами смогли посчитать количество нужных пиломатериалов, исходя из того, какую крышу вы задумали.

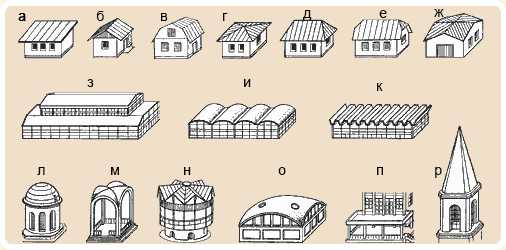

Виды крыш
Виды крыш могут быть совершенно разными, и ограничиваются только вашей фантазией. Ниже представлены основные типы кровельной системы:
а) кровля односкатная; б) кровля двускатная; в) кровля ломаная; г) кровля шатровая; д) кровля вальмовая; е) полувальмовая кровля; ж) кровля из косых поверхностей; з) кровля производственная; и) сводчатая кровля; к) складчатая кровля; л) куполообразная кровля; м) кровля — крестовый свод; н) кровля многошипцовая; о) сферическая кровля; п) плоская кровля; р) кровля шпилеобразная.

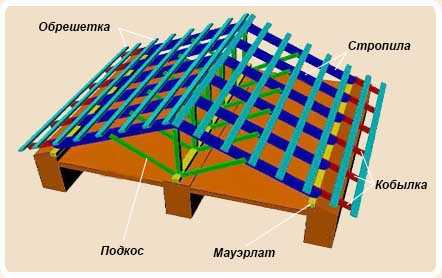

Элементы крыши из пиломатериалов
Начальный элемент кровли —
Далее устанавливаются стропила. Если есть возможность, то проектируя дом, можно сделать так, чтобы длина стропил не превышала 6 метров (как мы уже знаем из статьи «Выбор пиломатериала — геометрические характеристики» это стандартная длина пиломатериалов). Если размер дома или его конструкция не позволяют привязаться к размеру строипил, то нужно быть готовым к наращиванию конструкции, что приведет к увеличению количества пиломатериалов и удорожанию работ. Рассчитать длину стропил можно имея чертеж будущей крыши и немного знаний математики. На пример для дома 10×15 метров стропила будем устанавливать поперек длинной стороны.
Если посмотреть с фронтальной стороны мы увидим равносторонний треугольник. Длина равных сторон треугольника и будет длинной наших стропил. Для расчета длины нужно знать основание треугольника (10 метров + выпуск под карнизы с каждой стороны по 50 см) и высоту крыши (для примера возьмем 5 метров). Далее по теореме Пифагора вычисляем:
a=√(b²+(c÷2)²)
где а — длина стропильной ноги; b — высота крыши; c — ширина дома + карнизы, итого получаем a=√(5²+(11÷2)²)=7.43 м. Придется наращивать, менять форму крыши, или стропила опирать непосредственно на мауэрлат, а карнизы устраивать дополнительно. Вариантов на самом деле множество, поэтому важно очень хорошо представлять, какую крышу мы хотим возвести, и исходя из этого проводить расчеты.
Стропила — это основные несущие элементы конструкции кровли, на которые воздействует основная нагрузка — собственный вес, вес других элементов кровли и атмосферные осадки. Поэтому важно выбирать качественный пиломатериал — сухой, без трещин и с минимальным количеством сучков (толщина бруса должна быть 50 мм, ширина — 150-180 мм и длина — 4-6,5 м). Лучше всего для этого подходят хвойные сорта древесины.
Расчет сечения стропил довольно не простое занятие, оно зависит от многих факторов, таких как качество материала самих стропил, материал кровли, тип крыши и размеры, уклон скатов и высота дома, климатических условий и др. Ниже приведена таблица, носящая рекомендательный характер по расчету сечения и шага стропил для несложных конструкций кровли центральной части России:
Шаг стропил, м | Длина стропильной ноги, м | ||||||
---|---|---|---|---|---|---|---|
3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | |
0,6 | 40×150 | 40×175 | 50×150 | 50×150 | 50×175 | 50×200 | 50×200 |
0,9 | 50×150 | 50×175 | 50×200 | 75×175 | 75×175 | 75×200 | 75×200 |
1,1 | 75×125 | 75×150 | 75×175 | 75×175 | 75×200 | 75×200 | 100×200 |
1,4 | 75×150 | 75×175 | 75×200 | 75×200 | 75×200 | 100×200 | 100×200 |
1,75 | 75×150 | 75×200 | 75×200 | 100×200 | 100×200 | 100×250 | 100×250 |
2,15 | 100×150 | 100×175 | 100×200 | 100×200 | 100×250 | 100×250 | — |
После того как стропила установлены, вдоль стропильной ноги на гидроизоляционную мембрану укладывается контробрешетка. Задача контр обрешетки закрепить гидроизоляцию и сделать зазор между мембраной и обрешеткой для лучшей циркуляции воздуха и свободного стека конденсата. Брусок для контробрешетки обычно выбирают толщиной 2-5 см. Далее на контробрешетку монтируют обрешетку, которая служит для поддержки и крепления кровли. Обрешетка может быть сплошной или с определенным шагом. Шаг обрешетки зависит от угла наклона ската крыши и от материала кровли.
Профнастил, металлочерепица, гибкие кровли, сотовый поликарбонат и др. виды кровли все они имеют разные характеристики (вес, размеры, прочность), которые влияют на шаг обрешетки. Шаг следует рассчитывать внимательно, так как при излишне большом шаге конструкция крыши может не выдержать нагрузки и деформироваться, или даже обрушится, а при излишне маленьком шаге произойдет увеличение пиломатериала и соответственно стоимости, да и утяжелит конструкцию в целом, что так же может привести к деформации и обрушению. Материал для обрешетки так же как и для стропильных ног следует выбирать хвойных пород, без трещин, с минимальным количеством сучков, не тронутый гнилью и влажностью не более 25%, толщина брусков должна быть не менее 5 см. Ниже, в таблице, указаны сравнительные характеристики кровельных материалов и частотой обрешетки для них:
Материал | Вес 1м2/кг | Срок службы | Прочность | Обрешетка |
---|---|---|---|---|
Алюминий | 2 | 100 | средняя | сплошная |
Оцинкованная сталь | 4,2 | 50 | высокая | сплошная |
Керамич. черепица | 43 | 100 | высокая | частая |
Металлочерепица | 5 | Более 30 | высокая | редкая |
Ондулин | 5,8 | 25 | низкая | редкая |
Медь | от 5 | 100 | высокая | сплошная |
Металлочерепица с подсыпкой | 7 | 50 | высокая | редкая |
Битумная черепица | 8 | 20-25 | средняя | сплошная |
Полимерная черепица | 22 | 100 | высокая | частая |
В завершении приведем примерный перечень деревянных элементов конструкции кровли и их сечения:
- для мауэрлата используют брус 100×100мм, 100×150мм, 150×150мм;
- для диагональных ног и ендов чаще всего применяют брус сечением 100×200мм;
- для ригелей выступающих опорой для стоек применяют брус сечением 100×150мм, 100×200мм;
- датериалом стоек чаще всего выступает брус 100×100мм или 150×150мм.
Конечно, для более детального расчета, лучше обратится к специалистам. Тем более в этой статье не рассмотрены такие элементы кровли как затяжки, прогоны, кобылки, лобовые и подшивочные доски, карнизные короба, не говоря уже об утеплении крыши. А если хочется все же построить все самому, то надеемся, что данный материал вам помог или хотя бы задала правильное направление для поисков нужной вам информации.
www.anywood.ru
Онлайн калькулятор расчета двускатной крыши
Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Укажите кровельный материал:

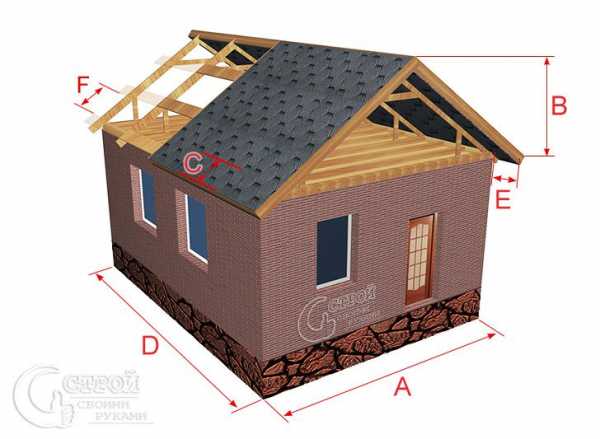

Введите параметры крыши:
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:

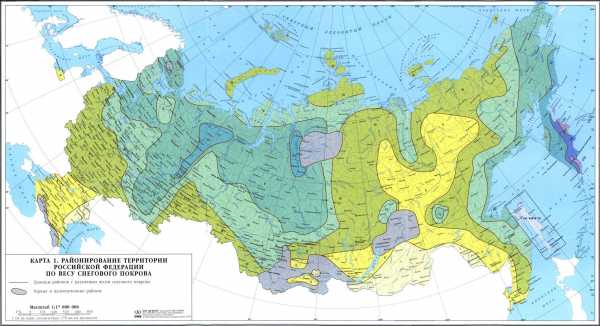

Расчёт снеговой нагрузки:

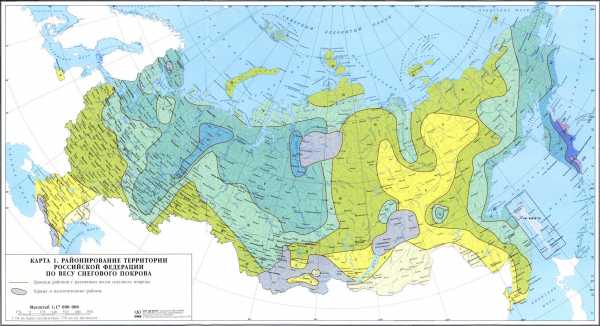

Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

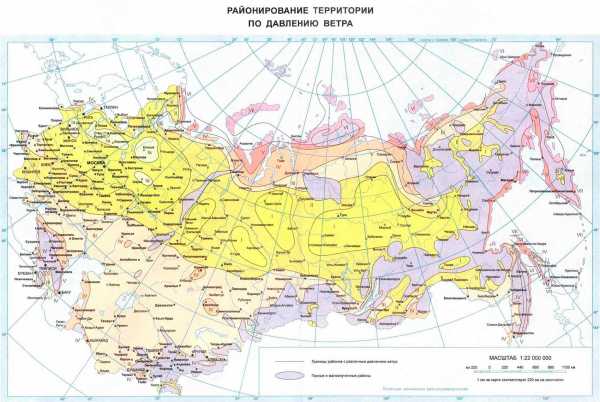

Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы
Рассчитать
Результаты расчетов
Крыша:
Угол наклона крыши: 0 градусов.Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м2.
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.
Дополнительная информация о калькуляторе
Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.
Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.
Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.
Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.
Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.
Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.
Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!
Пояснения к результатам расчетов
Угол наклона крыши
Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.
Площадь поверхности крыши
Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.
Примерный вес кровельного материала
Предположительный суммарный вес кровельного материала.
Количество рулонов изоляционного материала
Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.
Нагрузка на стропильную систему
Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.
Длина стропил
Стропила измеряются от основания ската до конька крыши.
Количество стропил
Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.
Минимальное сечение стропил
Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.
Количество рядов обрешётки
При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.
Равномерное расстояние между досками обрешетки
Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.
Объем досок обрешетки
Количество досок требуемых для обрешетки всей крыши (в кубических метрах).
Примерный вес досок обрешетки
Общий вес досок, используемых при обрешетке.
stroysvoimirukami.ru
Расчета двускатной крыши — кровли, площади, стропильной системы
Воспользуйтесь онлайн калькулятором двускатной крыши для расчета количества обрешетки, угла наклона стропильной системы, нагрузки (ветровой и снеговой) на кровлю. Наш бесплатный калькулятор поможет рассчитать необходимое количество материала для данного типа кровли.
Укажите кровельный материал:

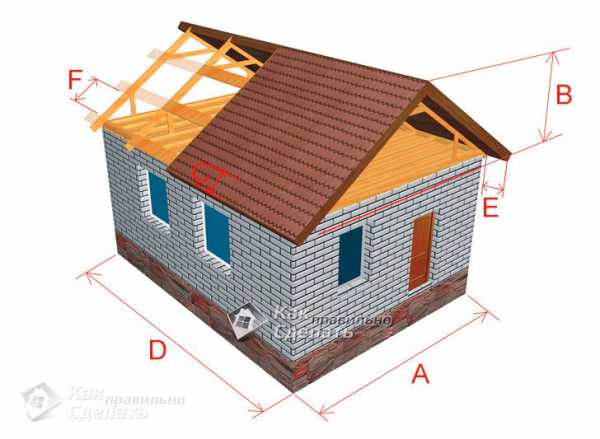

Введите параметры крыши:
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

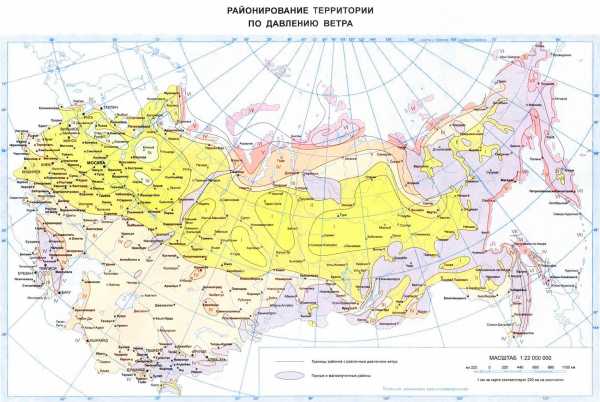

Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы
Рассчитать
Результаты расчетов
Крыша:
Угол наклона крыши: 0 градусов.Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м2.
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.
О калькуляторе
Онлайн-калькулятор двускатной крыши, также называемой двухскатной, поможет вам рассчитать нужный угол наклона скатов, определить сечение и количество стропил, объем материалов на обрешётку, расход изоляционных материалов, и при этом учтет существующие нормы по ветровым и снеговым нагрузкам. Вам не придется выполнять лишние дополнительные расчеты, ведь в данном калькуляторе присутствует большинство существующих кровельных материалов. Вы без труда сможете рассчитать расход и вес таких распространенных материалов, как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин и других. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.
Обратите внимание! Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.
Двускатная крыша (встречаются варианты наименования «двухскатная крыша» и «щипцовая крыша») – наиболее распространённый вид крыши, в которой присутствуют два наклонных ската от конька до наружных стен сооружения. Популярность этого типа крыш объясняется их умеренной стоимостью, лёгкостью возведения, хорошими эксплуатационными качествами и привлекательным внешним видом.
В такой конструкции стропила разных скатов опираются друг на друга попарно и обшиваются досками обрешетки. Торец здания с двускатной крышей имеет треугольную форму и называется фронтоном (также встречается наименование «щипец»). Обычно под скатами кровли располагается чердачное помещение, естественно освещаемое при помощи небольших оконных отверстий, расположенных в верхней части фронтонов.
При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .
О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму внизу страницы. Будем рады услышать ваше мнение.
Дополнительная информация о результатах расчётов
Угол наклона крыши
Под этим углом наклонены скат и стропила к основанию крыши. Кровельные материалы имеют индивидуальные предельные углы наклона крыши, поэтому у некоторых материалов угол может находиться за пределами допустимых норм. Удовлетворяет ваш угол выбранному материалу или нет — вы узнаете в результатах расчетов. В любом случае, всегда есть возможность скорректировать высоту подъёма крыши (В) или ширину основания (А), либо выбрать другой кровельный материал.
Площадь поверхности крыши
Площадь всей поверхности кровли, включая свесы. Чтобы определить площадь одного ската, достаточно полученное значение разделить на два.
Примерный вес кровельного материала
Вес выбранного кровельного материала из расчета общей площади крыши (с учетом свесов).
Количество рулонов изоляционного материала
Необходимое для постройки крыши количество изоляционного материала. Указано количество в рулонах, необходимое для всей площади крыши. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.
Нагрузка на стропильную систему
Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.
Длина стропил
Полная длина стропил от конька крыши до края ската.
Количество стропил
Суммарное количество стропил, необходимое для стропильной системы при заданном шаге.
Минимальное сечение стропил / Вес стропил / Объем бруса
- В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Здесь указаны сечения, которые можно использовать при постройке заданной конструкции. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши и выбирает удовлетворяющие им варианты сечений.
- Во второй колонке указан суммарный вес всех стропил с указанным сечением, если их использовать для строительства заданной крыши.
- В третьей колонке указан суммарный объем этого бруса в кубических метрах. Этот объем вам пригодится при расчете стоимости.
Количество рядов обрешётки
Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Для расчета количества рядов обрешетки одного ската нужно разделить полученное значение на два.
Равномерное расстояние между досками обрешетки
Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.
Объем досок обрешетки
Суммарный объем обрешетки для заданной крыши. Данное значение поможет вам рассчитать затраты на пиломатериал.
Примерный вес досок обрешетки
Суммарный вес всей обрешетки.
kakpravilnosdelat.ru
Расчет кровли двухскатной крыши
Расчет двухскатной крыши
Укажите необходимые размеры в миллиметрах
X — ширина дома
Y — высота крыши
C — размер свеса
B — длина крыши
Y2 — дополнительная высота
X2 — дополнительная ширина
Справка
Программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.Так же можно расчитать некоторые полезные размеры крыши.
Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.
Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.
Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.
В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем.
В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.
Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.
Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.
Не забудьте точнее выставить величину нахлеста.
При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.
Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.
Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.
И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.
www.zhitov.ru
материала покрытия, высоты, пиломатериала, леса, калькулятор, как правильно рассчитать площадь
Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.
Любое строительство сопровождается выполнением целого ряда различных расчетов, связанных с самыми разными параметрами, например – вычисление прочности конструкции или требуемого количества строительных материалов. В данной статье будет рассказано о том, как выполняется расчет крыши дома и отдельных ее элементов.
При выполнении подобного расчета используется целый ряд вспомогательных данных, например – различные размеры и габариты.
Рассматриваемый нами расчет материалов для крыши потребует наличия следующей информации:
- Расчет пиломатериала на крышу требует значений сечения балок и примерного веса всей конструкции крыши, включая материал покрытия;
- Для того, чтобы рассчитать материал на крышу, должны быть известны ее размеры, а также размеры непосредственно материала.
Первым делом рассмотрим расчет системы стропил, то есть кровельной конструкции из древесины.
Расчёт стропильной системы
Монтаж кровли
Стропильная система – это набор бревен или брусьев, составляющих в совокупности каркас кровли. Существуют различные типы крыш, соответственно и стропильные системы могут отличаться друг от друга.
Так, например, крыши могут быть одно-, двух-, трех- или четырехскатными.
Количество скатов влияет на результаты, полученные при расчете прочности и нахождении наиболее подходящей толщины бревна или бруса, от чего зависит также и количество используемого материала.
Следовательно, расчет леса на крышу в первую очередь начинается с выбора типа материала.
В случае, если система стропил изготовлена из брусьев, расчет может производиться двумя способами:
- Сечение бруса известно, рассчитываем параметры укладки;
- Известны параметры монтажа брусьев, необходимо рассчитать сечение.
Расчет шага укладки брусьев требует предварительного расчета нагрузки на кровлю, состоящей из отдельных нагрузок, основными из которых являются собственный вес крыши и вес ее покрытия.
Второстепенной временной нагрузкой считается снежный покров, давление которого на систему стропил может в определенные моменты превышать нагрузку, создаваемую перекрытиями.
Кроме того, рассчитывая нагрузку, можно учесть и вес людей, выполняющих на крыше различные работы по ремонту или обслуживанию. Ветровая нагрузка также учитывается при выполнении расчета.
Важно: выполняя расчет крыши, рекомендуется оставить небольшой запас надежности, позволяющий обеспечить сохранность кровли в чрезвычайных ситуациях, например – при урагане.
После расчета общей нагрузки следует рассчитать, сколько стропил требуется распределить под нужным углом, чтобы обеспечить необходимую прочность кровельной конструкции.
Данный расчет выполняется следующим образом:
- При помощи специальных таблиц, которые можно найти в специализированных справочниках, определяют максимально возможную нагрузку на погонный метр бруса стропил.
- Рассчитывается общий метраж, позволяющий обеспечить с запасом требуемую прочность.
- С учетом длины одного стропила своими руками рассчитывается общее их количество.
- Вычисляется количество стропильных пар, которые затем распределяют вдоль всей длины крыши.
Полезно: для расчета нагрузок может также использоваться калькулятор расчета крыши, позволяющий снизить риск ошибок или погрешностей.
Приведем пример конкретного расчёта: допустим, уже выполнен расчет крыши – высоты, длины и прочих параметров. Длина крыши составляет 4,5 метра, угол уклона — 30°.
Сечение имеющихся стропил длиной 3 метра позволяет выдерживать не более 100 кг на погонный метр.
- Расчет снеговой и ветровой нагрузок показывает, что совокупная нагрузка составляет 2400 кг.
- С учетом имеющихся данных шаг стропил, позволяющий создавать нагрузку на один метр, не превышающую 100 кг силы, рассчитывается довольно легко: 2400 делим на 100, получаем в результате 24. Соответственно, минимально допустимый метраж стропил составляет 24 м.
- С учетом, что известна длина одного стропила, требующееся количество стропил также рассчитывается довольно просто – 24/3 = 8 штук. Поскольку стропила устанавливают парами, количество пар рассчитывается путем простого деления количества стропил на два – 8/2 = 4 пары стропил.
- Минимальное расстояние между стропилами рассчитывается путем деления общей длины крыши на число, на единицу меньшее количества пар (поскольку одна пара находится на краю): 4,5 / (4 – 1) = 1,5 м. Учитывая исходные данные максимальный шаг установки стропил составляет 1,5 м, но наибольшая надежность обеспечивается их установкой на меньшем расстоянии, например – каждые 90 см.
- Данное расстояние будет оптимальным для укладки стропил с учетом того, что 4,5 м делится на 90 см без остатка, то есть требуется 5 пар стропил. С учетом крайней пары, получаем искомый результат: шесть пар трехметровых стропил.
Далее рассчитывается количество материала требующегося для покрытия кровли. Для этого также надо знать, как правильно рассчитать площадь крыши.
Расчёт покрытия для крыши
Двускатная крыша
Расчет материала на крышу требует таких данных, как площадь покрываемой поверхности и размеры используемого материала. Допустим, что в качестве кровельного материала используется металлочерепица. Рассмотрим расчет размеров данного материала.
Полезно: для облегчения расчета площади можно также использовать специальную программу-калькулятор расчета площади крыши.
Для металлической черепицы, аналогично шиферу, существует два размера, точнее две ширины – реальная и эффективная:
- Под реальной шириной понимают действительное расстояние между краями листа;
Эффективной называют ширину, покрываемую одним листом материала.
Важно: выполняя расчет покрытия крыши, следует помнить, что значение эффективной ширины всегда меньше значения ширины реальной.
Данная разница появляется из-за того, что в процессе настилания черепицы каждый следующий лист немного накрывает предыдущий как сбоку, так и снизу и сверху. Соответственно, длина листа может классифицироваться по тому же признаку.
Стандартными размерами листа черепицы являются следующие:
- Реальная ширина составляет 1180 мм;
- Эффективная – 1100 мм.
Теперь, когда с шириной все ясно, можно приступать непосредственно к измерениям, цель которых – установить длину крыши, которую планируется покрыть. Для этого длина всей крыши измеряется по коньку или карнизу.
Допустим, что полученная длина составляет шесть метров. Данное значение делим на 1,1 м, получаем в результате 5,45. Результат округляется в большую сторону — получаем 6 листов. Это – требуемое количество листов материала для укладки одного ряда черепицы вдоль всей длины крыши.
Далее рассчитываем, сколько листов требуется для укладки одного вертикального ряда от конька до карниза. Для этого измеряется длина ряда, включающая в себя следующие параметры:
- Расстояние между коньком и карнизом;
- Длина карнизного свеса;
- Размер нахлеста, составляющий обычно около 150 мм.
Допустим, что расстояние между коньком и карнизом составляет 4 м, лист выступает снизу на 30 см. Таким образом, общее расстояние составляет 4,3 м.
Допустим также, что длина одного листа равна 1 метру. Вычитая 15 см из каждого листа под нахлест, получаем эффективную длину листа, составляющую 85 см. Следовательно, для покрытия всего ряда потребуется 4,3/0,85 = 5,05 листа.
Полезно: в данном случае можно округлить полученное значение до 5 листов, поскольку оставшееся пространство может быть покрыто коньковой черепицей.
Количество паро- и гидроизоляционного материала рассчитывается путем деления покрываемой площади на площадь используемого материала.
Рассмотрим заодно, как считать площадь крыши: допустим, что крыша двускатная, длина одного ската составляет 5 м, ширина – 4 м. Общая покрываемая площадь в таком случае будет равна 5 х 4 х 2 = 40 м2.
Далее вычисляется площадь паро- и гидроизоляционного материала в рулоне. Допустим, что в одном рулоне 80 м2 материала, 15% из них вычитаем на такие элементы, как нахлесты и перекрытия. Получаем в результате 70 м2, соответственно одного рулона материала будет достаточно.
При выполнении расчета стоимости следует принимать во внимание как основные используемые материалы, так и запасные.
Стоимость рассчитывается путем умножения требуемого количества материала на стоимость данного материала, причем, в случае расчета материала впритык, расчетную стоимость следует увеличить примерно на 10%.
Общая стоимость крыши включает в себя также стоимость выполнения кровельных работы и возможных консультационных и транспортных услуг.
Вот и все, что хотелось рассказать о расчете крыши. Приступая к строительству, важно помнить о том, что лучше потратить время на расчет до возведения кровли, чем тратить впоследствии гораздо больше времени и денег на исправление различных недостатков, выявленных в ходе эксплуатации.
krovlyakryshi.ru
