Как рассчитать угол ската крыши: расчёт и таблица соотношений проценты-градусы.

минимальный и оптимальный уклон плоской и скатной кровли в процентах и градусах СНиП

Крыша занимает важное место в проектировании любого типа зданий, поскольку она отвечает за обеспечение элементарных условий комфорта и не дает внешним факторам нанести вред убранству дома.

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Чем выше конек, тем больше полезная площадь подкровельного пространства.
Но одновременно увеличивается и площадь крыши

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

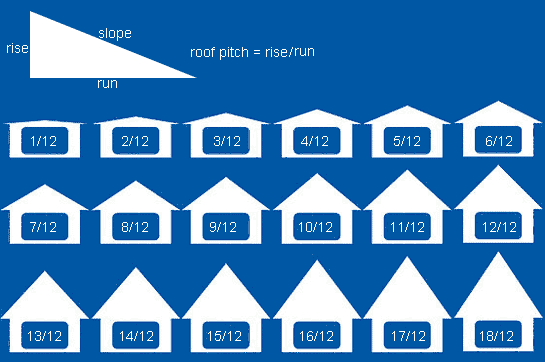

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Влияние климатических факторов

На угол наклона кровли влияет количество снега, выпадающее за зиму в конкретном регионе. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Все более-менее просто. По данным многолетних наблюдений вся территория РФ разделена на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карты, закрашены разными цветами, так что ориентироваться несложно. По карте определяете местоположение дома, находите зону, по ней — значение ветровой и снеговой нагрузки.

Расчет снеговых нагрузок

На карте снеговых нагрузок стоит две цифры. Первая используется при расчете прочности конструкции (наш случай), вторая — при определении допустимого прогиба балок. Еще раз: при расчете угла наклона кровли пользуемся первой цифрой.

Основная задача расчета снеговых нагрузок — учесть планируемый уклон кровли. Чем круче скат, тем меньшее количество снега может на нем удержаться, соответственно, меньшее сечение стропил или больший шаг их установки потребуется. Для учета этого параметра вводятся поправочные коэффициенты:

• угол наклона менее 25° — коэффициент 1;
• от 25° до 60° — 0,7;
• на крышах с уклоном более 60° снеговые нагрузки не учитываются — снег не удерживается на них в достаточных количествах.

Как видим из списка коэффициентов, изменяется значение только на крышах с углом наклона 25° — 60°. Для остальных это действие смысла не имеет. Итак, чтобы определить действительную снеговую нагрузку на планируемую крышу, берем значение, найденное по карте, умножаем на коэффициент.

И все это крыша должна выдержать

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол уклона кровли — 45°. По карте это 4-ая зона, со средней снеговой нагрузкой 240 кг/м². Крыша с таким скатом требует корректировки — найденное значение умножаем на 0,7. Получаем 240 кг/м² * 0,7 = 167 кг/м². Это — только часть расчета угла наклона крыши.

Расчет ветровых нагрузок

Влияние снега высчитать просто — чем больше снега в регионе, тем больше возможные нагрузки. Предсказать поведение ветра намного сложнее. Можно только ориентироваться на преобладающие ветра, местоположение дома и его высоту. Эти данные при расчете угла наклона кровли учитываются при помощи коэффициентов.

Карта ветровых нагрузок РФ

Положение дома относительно роза ветров имеет большое значение. Если дом стоит между более высокими зданиями, ветровые нагрузки будут меньше, чем в том случае, когда он находится на открытой местности. Все дома по типу расположения делят на три группы:

• Зона «А». Дома, находящиеся на открытой местности — в степи, пустыне, тундре, на берегах рек, озер, морей и т.п.
• Зона «Б». Дома находятся в лесистой местности, в небольших городках и поселках, с препятствием для ветра высотой не более 10 м.
• Зона «В». Здания, которые находятся в районах плотной застройки, высотой не менее 25 м.

Дом считается принадлежащим к данной зоне, если указанное окружение находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) находятся только небольшие одноэтажные дома или деревья, он считается принадлежащим к зоне «Б» (даже если территориально находится в крупном городе).

В зависимости от зоны, вводятся коэффициенты, учитывающие высоту здания. Потом их используют при расчете ветровой нагрузки на крышу дома.

Например, рассчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б». По карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг/м². В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Перемножаем: 32 кг/м² * 0,5 = 16 кг/м².

Но это еще не все. Надо еще учесть аэродинамические составляющие ветра (при определенных условиях он стремиться сорвать крышу). В зависимости от направления ветра и его воздействия кровлю, ее делят на зоны. В каждой из них возникают разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают — это неоправданно. Для упрощения расчетов рекомендуют брать показатели из самых нагруженных зон G и H (смотрите таблицы).

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты применяют к рассчитанной выше ветровой нагрузке. Если коэффициента два — с отрицательной и положительной составляющей, считается оба значения, а потом они суммируются.

Найденные значения ветровых и снеговых нагрузок являются основой для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м². Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.

Итак, выводы. Рассчитать угол наклона крыши — это, Скорее, выбрать один из возможных вариантов. Важно только чтобы выбор этот оказался правильным.

Расчет угла наклона крыши StroiKa12.com

Крыша – это один из важнейших элементов любого строения. Именно она надежно защищает здание от воздействия негативных факторов окружающей среды, от атмосферных осадков.

Разумеется, хорошая конструкция должна быть водонепроницаемой, обеспечивать качественный отвод атмосферных вод, а также обладать высокой устойчивостью к огню. Вместе с тем, крыша должна быть удобной для проведения ремонта в период ее эксплуатации.

Следует помнить, что именно от надежности и качества кровли вашего дома будет напрямую зависеть, сколько прослужит само здание. В настоящее время многие домовладельцы отдают предпочтение покатой крыше.

Надо сказать, у такой конструкции есть несколько очевидных преимуществ. Кроме того, следует правильно делать расчет угла наклона крыши.

Плюсы покатой крыши

Простые конструкции, такие, как односкатные и двускатные крыши, вальмовые или мансардные, всегда были и остаются самыми качественными и надежными вариантами. Без сомнения, преимущество покатой крыши заключается именно в гармоничном сочетании отличного качества и простоты в исполнении.

Такая крыша состоит из базового элемента кровли, а также обрешетки и стропил.

Что касается кровли, она служит для защиты здания от воздействия природных явлений, снега и дождя. Стропила же, а также обрешетки, поддерживают всю конструкцию, передают нагрузку на стены.

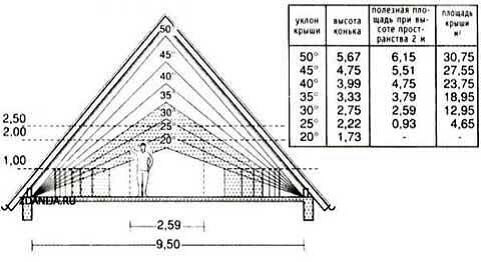

Рис. 1 Рассчитываем угол наклона крыши

Следует заметить, что покатая крыша защищает здание от осадков за счет определенного наклона кровли.

Прежде, чем приступить к монтажу покатой (или, как ее еще называют, скатной) крыши, необходимо произвести точный расчет угла наклона крыши.

Даже для тех людей, которые не являются специалистами в области строительства крыш, совершенно очевидно: чем угол наклона меньше, тем больше возникнет впоследствии проблем с герметичностью.

И это абсолютно не зависит от того, какой строительный материал вы выбираете для покрытия вашей крыши.

Факторы, которые влияют на выбор угла наклона

Конечно же, вам следует знать при расчете угла уклона крыши, какие факторы необходимо принимать во внимание. Так, среди важнейших параметров можно назвать:

• Ветер. Само собой разумеется, что крыша будет оказывать большее сопротивление ветру при большем наклоне. Однако слишком большой угол наклона является достаточно опасным для крыши. Так, например, при увеличении угла с минимального показателя (11 градусов) до 45 градусов, ветровая нагрузка возрастает в пять раз. Но с другой стороны, при выборе очень маленького угла наклона возникает другая проблема: при сильном порыве ветра кровлю может просто сорвать;
• Снег и дождь. Совершенно очевидно, что снег лучше сходит с крыши, имеющей большой угол наклона. Так, если он составляет более 45 градусов, обеспечено полное скатывание снега. И чем выше угол наклона, тем более герметичной будет красивая кровля вашей крыши. Объяснить это легко: дело в том, что при воздействии на крышу ветер обычно загоняет под стыки кровли атмосферную воду. Но чем больше вы сделаете уклон крыши, тем меньше вероятность попадания воды под стыки кровельных материалов.

Исходя из этих факторов, необходимо производить расчет угла наклона крыши. Для районов с сильными показателями ветра специалисты рекомендуют наклон крыши в 15-20 градусов, а для районов с нормальными показателями – около 35-40 градусов.

Однако следует помнить, что расчет угла наклона крыши обязательно нужно производить индивидуально для каждого конкретного здания.

Следует также подчеркнуть, что при расчете обязательно следует учесть особенности не только климата местности, но и конструкции самого строения.

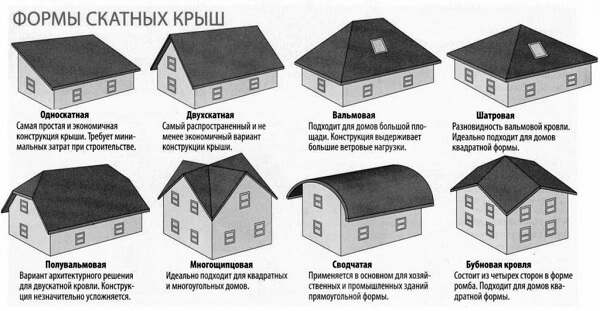

Рис. 2 Формы скатных крыш

Способы произведения расчетов

Следует помнить, что подбор правильного угла – это очень важный этап конструирования будущей крыши здания. Обычно угол наклона крыши составляет от 11 и до 45 градусов, конечно же, бывают и исключения.

В том случае, если увеличить угол наклона, уменьшается, соответственно, снеговая нагрузка на крышу.

Но вместе с тем, чем больше будет показатель, тем воздействие ветра окажется сильнее. Это приводит к тому, что при возведении крыши требуются более прочные строительные материалы, стропила и обрешетки. А это значит, что будущая крыша обойдется вам дороже.
расчет уклона крыши

Помните: угол наклона влияет напрямую не только на качество, но и на количество материала для обустройства кровли.

Чем больше угол, тем, соответственно, больших денег будет стоить кровля.

Определенный угол уклона придается крыше в зависимости от выбранного материала, а также от климатических условий. В случае, если в районе в большом количестве наблюдаются атмосферные осадки, уклон крыши должен быть круче.

Соответствующий угол наклона будущей крыши можно определить, учитывая предполагаемую нагрузку. Как же рассчитать нагрузку? Для этого вам нужно принимать во внимание два показателя:

• Вес будущей конструкции;
• Нагрузку снега для данной местности.

Первым делом, нужно взять вес квадратного метра каждого слоя кровли, а затем сложить показатели для всех слоев. Следующий шаг: умножение получившегося результата на показатель 1,1.

Наглядный пример подобных расчетов

Предположим, толщина вашей обрешетки составляет 2,5 сантиметра, и 1 квадратный метр будет весить 15 килограммов. Вы планируете класть утеплитель толщиной 10 сантиметров: вес этого материала составляет около 10 килограммов на квадратный метр.

Также вам предстоит использовать Ондулин, весом 3 килограмма на квадратный метр.

Итак, наш расчет: 15+10+3 * 1,1 = 30,8 килограммов на квадратный метр. По усредненным показателям, для жилых домов нагрузка на кровлю обычно не превышает 50 килограммов на один квадратный метр.

Следует заметить, что для ряда покрытий сильно завышена допустимая нагрузка, однако, вам не нужно этим пренебрегать.

Предположим, вы решите лет через двадцать сменить кровлю, и кровельный ковер будет тяжелее, чем раньше. В данном случае и требуется тот самый коэффициент надежности 1,1 – его обязательно нужно учитывать, как коэффициент запаса.

Наконец, сделаем расчет нагрузки от собственной массы крыши. Назовем ее для простоты Н1. Она будет равна:

Н1 = 50кг/кв.м*1.1 = 55 кг/кв.м.

И непременно помните: когда вы начнете считать сечение стропильной ноги, прибавьте вес стропила к весу будущего кровельного ковра.

Учимся пользоваться таблицей Брадиса

Что касается снеговой нагрузки, коэффициент будет зависеть от того, какой угол наклона вы выбрали для вашей крыши. Итак, если наклон составляет менее 25 градусов, коэффициент составляет 1, а если от 25 до 60 градусов, то принимается во внимание коэффициент, составляющий 1,25.

А вот в том случае, если вы выбираете угол наклона более 60 градусов, учитывать нагрузку от снега не нужно.

Если вам необходимо найти угол наклона кровли, воспользуйтесь математической таблицей Брадиса (таблицей тангенсов).

Высоту в коньке следует разделить на ? длины фронтона, и по соответствующему значению в таблице найти угол наклона.

А вот для того чтобы математическим способом вычислить высоту конька, следует рассчитать ширину пролета дома, разделить этот показатель на два, а затем умножить на относительную величину, которая будет индивидуальной для определенного угла наклона.

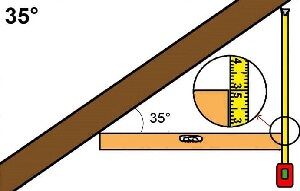

Также для определения угла наклона и высоты конька можно воспользоваться угольником.
расчет наклона крыши.

Попробуем разобраться на конкретном примере. Ширина будущего здания составляет 8 метров. Делим это значение на два, получаем 4 метра.

Рис.3 Зависимость угла наклона крыши от материала для кровли

Нам нужно определить высоту поднятия стропил в случае, если уклон кровли составляет 25 градусов. Итак, находим в соответствующей таблице показатель, соответствующий данному углу наклона: он составляет 0,47.

Умножаем половину ширины нашего здания на данную относительную величину. Получаем следующий расчет: 4*0,47=1,88. Соответственно, при таком раскладе нам нужно будет поднять стропила на высоту, составляющую 1,88 метра.

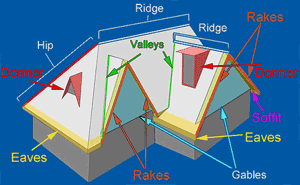

Рис. 4 Схема кровельной системы

Выбор кровельного материала в зависимости от угла наклона

Следует подчеркнуть, что все материалы для обустройства кровли объединяются в отдельные группы: по их физическим свойствам, техническим характеристикам, а также ценовым параметрам.

Приведем некоторые рекомендации, которые помогут вам подобрать наиболее подходящий материал для обустройства крыши:

• В том случае, если наклон кровли совсем небольшой, и составляет где-то от 2,5 до 10 градусов, обычно применяются покрытия из каменной крошки (крупнозернистой), а также из гравия. Слой верхнего покрытия составляет для гравия – 10-15 миллиметров, для каменной крошки – 3-5 миллиметров.
• Если уклон кровли составляет от 10 градусов, и при этом была использована базовая битумная водоизоляция, необходимо выполнить верхний слой из крупнозернистого материала. В том случае, если показатель такой же, а материал выбран пленочный рулонный, то необходимо будет использовать специальный окрасочный слой для защиты.
• В том случае, если угол кровли составляет до 20 градусов, а само покрытие выполняется из металлического профнастила, или же асбестоцементных листов, следует непременно провести герметизацию всех стыков. Стоит ли выбирать металлочерепицу.

При углах до 60 градусов нужно обязательно проводить герметизацию стыков листов кровли из меди или стали. При этом стыки непременно должны быть двойными.

Учитывая все перечисленные параметры и делая правильные расчеты, можно сконструировать надежную крышу, которая прослужит ни один год или десяток лет.

как правильно сделать расчет своими руками

Чтобы построить кровлю со скатными плоскостями грамотно, предварительно следует определить оптимальный угол ската крыши. Чтобы выполнить такой расчет, необходимо узнать: от чего зависит значение этого показателя для кровли.

Скатные кровли

Имеющийся у скатных кровель угол ската крыши является их основным отличием от плоских кровель. Когда уклон крыши больше 10°, то она уже является скатной.

Если же значение угла ската менее 2,5°, такая кровля относится к плоским. Встречаются кровли, уклон которых больше 80°, но возводятся они достаточно редко.

Двускатная кровля

Значение угла кровли зависит от множества факторов, не всегда связанных с природными явлениями, особенно от характеристик применяемого для покрытия крыши стройматериала.

Чем угол наклона крыши больше, тем на нее будут действовать сильнее нагрузки ветром.

Рост значений кровельного уклона с 10° до 45° приводит к пятикратному росту ветровой нагрузки.

Однако если возвести крышу с небольшим углом наклона, то ветер, проникая под места стыковки кровельных материалов, просто может посрывать кровельные листы со своих мест.

С кровель с большим значением уклона скатных поверхностей гораздо быстрей уходит влага, и сходят снежные массы. Максимальные значения нагрузок масс снега установлены на скатных плоскостях в 30°.

На кровлях с 45° углом наклона скатных плоскостей достигается максимально полноценное схождение масс снега, а с кровель с меньшими углами массы снега легко сдуваются хорошим ветром.

Важно: если уклон скатной поверхности будет недостаточным, то дующий ветер может загонять дождевую воду под места стыков кровельных листов. Это явление и устанавливает минимально допустимое значение угла между кровельными скатами.

Так, для черепичин минимальное значение угла наклона — 22°, для шиферного покрытия – 30°, для гибких покрытий – 5°.

Получается, что обустроить кровлю в местности с обильными осадками лучше сразу со скатными поверхностями, расположенными под углом 45°.

Если осадков в месте расположения будущей кровли выпадает мало, то достаточно будет значения угла уклона в 30°.

Со средними показателями ветровой нагрузки справится крыша, имеющая наклон 35-40°, а в районах, где часто дуют сильные ветра, необходим угол уклона от 15°до 20°.

Как рассчитать угол уклона кровли

Чтобы обеспечить долгосрочную эксплуатацию и надежность строящейся крыши нужно изначально, еще на этапе планирования строительства кровли, правильно рассчитать ее уклон. Его размер зависит не только от конструктивных особенностей крыши, но и от типа, используемого на ней для покрытия стройматериала:

1. При подсчете угла уклона крыши нужно учитывать климатические характеристики местности, в которой проводится ее установка.

Учет климатических особенностей местности

Чем суше и теплее в месте возведения крыши, тем более пологой она может быть. Увеличение угла уклона скатных поверхностей, приведет к сокращению накопления снежных масс на крыше, следовательно, и снеговая нагрузка на кровлю будет сведена до минимума.

Однако у этого увеличения есть и обратная сторона. Больший угол ската крыши приводит к росту ветровой нагрузки, поэтому слишком крутую кровлю нельзя использовать в местах с преобладающими ветрами. Чаще всего уклон скатных поверхностей крыш находится в диапазоне 10° — 60°.

2. Увеличивая угол ската крыши, значительно возрастает общая стоимость ее строительства.

Например, возводя крышу со скатным уклоном в 60°, материальные расходы увеличиваются в два раза, по сравнению с возведением плоской кровли. У крыши с наклоном 45°, будут в 1,5 раза расходы выше общей стоимости аналогичной плоской.

3. Рассчитывать кровельный уклон необходимо как отношение между ½ заложения и общей высотой до конька, в этом случае уборка с кровли снежных масс не составит особого труда.
4. Также необходимо учитывать, что в ендове наклон делается не менее 1%. Также нужно помнить, что если кровельный уклон планируется менее 10°, а кровля покрыта слоем гибких стройматериалов, то обязательно уложить для защиты на ее поверхность слой крошки – гравийной или каменной.

Толщина этого гравийного слоя делается не менее 1 см, а аналогичного слоя из каменной крошки — 0,3 см.

Для металлочерепичного или шиферного покрытия между настилами стыки необходимо обязательно герметизировать.

Рассчитывая угол ската крыши, необходимо учитывать, что от размера угла скатных поверхностей будет зависеть вид отведения атмосферной влаги.

Водоотведение в таких случаях бывает наружным (неорганизованным), и внутренним (организованным), а также смешанным.

Важно: необходимо помнить: отсутствует такое обустройство кровли, при котором удовлетворяются одновременно все требования, связанные с особенностями климата.

Поэтому при планировании углов скатов кровли необходимо найти равновесие. Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость.

Кровля из натуральной черепицы

Выбор кровельного материала

После расчета размера уклона подбирается нужный для покрытия крыши стройматериал. Здесь необходимо отметить, что штучные кровельные стройматериалы, такие как натуральная черепица и шифер, применяются для монтажа на скатных поверхностях с уклоном больше 20°. Если при использовании этих покрытий уклон крыши будет меньше указанного значения, то в межэлементные стыки покрытия будет попадать влага, которая за очень короткий срок приведет всю кровлю в непригодное для дальнейшей эксплуатации состояние.

Рулонные гибкие покрытия используются чаще для покрытия плоских кровель или крыш, угол скатных поверхностей у которых меньше 30°. Это связано с тем, что при больших значениях наклона, в результате действия высоких температур, такое покрытие может сползти с поверхности кровли.

Использовать такие гибкие стройматериалы можно практически на всех видах кровель.

Для установки металлочерепицы и металлопрофиля необходимый угол уклона кровли должен быть более 10°.

Кровля является плоской, если уклон ее перекрытия меньше 3°. Для возведения кровли такой конструкции необходим небольшой объем стройматериалов, но строить такую кровлю можно только тогда, когда в районе ее постройки выпадает немного осадков.

Любые кровельные скаты имеют несколько, подходящих для монтажа на них, видов кровельного покрытия. Самые популярные виды кровельных стройматериалов для покрытия:

1. Черепица. Идеальное покрытие кровли. Крыша, покрытая черепичинами, обладает множеством преимуществ перед другими. Натуральная черепица прошла многовековую проверку на крышах и очень популярна у многих домовладельцев и сегодня. Сейчас можно купить огромное количество разновидностей этого стройматериала.
2. Кровельные панели, укомплектованные всем необходимым для современной кровли сразу в заводских условиях. Такие панели включают нескольких слоев: плиту, основание, тепло- и пароизоляторы. Устанавливаться панели могут в любой период года, а сам процесс монтажа не требует особой подготовки, так как панели склеиваются между собой с помощью самоклеящейся спецленты. Основной недостаток такого стройматериала — его большая цена.

   Кровельные панели

3. Стальные листы. Производятся в заводских условиях из оцинковки. Стройматериал экологичен и достаточно стоек к действию коррозии. Эксплуатироваться такое покрытие может до 75 лет. Однако такая кровля имеет не очень современный вид.
4. Штучные деревянные элементы – гонт, дрань. Сегодня эти стройматериалы для монтажа кровли практически не применяются, потому что эта кровля имеет множество недостатков — гниет, пожароопасна и разрушается насекомыми.
5. Шифер асбестоцементный. Высокопрочный, огнестойкий, долговечный и не пропускающий влагу кровельный стройматериал. Сегодня он выпускается разного цвета, а не только серого.

Все вышеперечисленные типы покрытий крыши размещаются на скатных поверхностях, угол уклона которых должен соответствовать применяемому стройматериалу покрытия, и опираются на стропильную конструкцию, передающую массу кровли на домостроение. Несущая система включает стропильные фермы и обрешеточную конструкцию.

Как рассчитать угол наклона крыши

Содержание статьи:

Процесс возведения крыши может остановиться, если заранее не подумать о таких вещах как угол наклона кровли и используемый кровельный материал. Так как эти два показателя имеют прямое влияние друг на друга, то их обязательно стоит учитывать наравне. Напомним, что кровли могут иметь один, два или четыре ската. В зависимости от типа, необходимо правильно подобрать углы скатов и материалы. В данной статье речь будет идти как раз о том, как рассчитать угол наклона крыши.



Что влияет на угол ската крыши?

Точный угол зависит от ряда факторов:

• выбранного материала кровли;
• климатических особенностей региона;
• целевого назначения здания.

В случае двухскатной крыши и более сложной конструкции, на выбор угла влияет не только особенности климата, но также и цели использования чердака. Так, например, если он будет нежилым, то есть используется для хранения различных вещей, то не нужно организовывать большую высоту подкровельного помещения. Ну а если под крышей будет полноценная мансарда, то здесь не обойтись без высокой крыши с большими углами наклонов.

Но на что в итоге следует обратить внимание? На дизайнерское решение, то есть на проект здания, на выбранный материал кровли, на количество осадков и силу ветров.

Очевидно, что для регионов с сильными ветрами необходимо возводить крышу с малыми углами — это позволяет снизить нагрузки на стропильную систему, а также избежать неприятного эффекта «срывания» кровли. Такая же конструкция крыши пригодится и для домов, возведенных в солнечных регионах с высокой температурой воздуха и малым количеством осадков. Для регионов с выраженными атмосферными явлениями (дожди, град, снегопады) угол наклона кровли должен быть большим — вплоть до 60 градусов. Это позволяет разгрузить крышу и стропила от нагрузки снега и воды. Кроме того, благодаря быстрому удалению осадков с поверхности, снижается вероятность протекания кровельного материала в местах стыков.

Для того, чтобы рассчитать угол наклона крыши необходимо принимать во внимание все вышесказанное. Как правило, оптимальными считаются углы наклона скатов в пределах 20-45 градусов. Перед тем, как рассчитать крышу дома, стоит учитывать ширину стены, то есть расстояние от начала скатов, так как при увеличении этого значения можно значительно снизить угол, при этом не ограничив чердак в высоте.

Для возведения крыши с уклонами больше 9 градусов можно применять практически все доступные на рынке кровельные материалы — черепицу, профнастил, шифер и т. д. Но здесь важно учитывать индивидуальные требования каждого отдельного материала, а также понимать, как рассчитать уклон кровли правильно.

Кровля из металлочерепицы

Хорошо известно, что металлочерепица гораздо тяжелее других материалов. Именно поэтому стоит очень внимательно проводить расчеты несущей способности системы стропил. Особенно важно учитывать вес материала и угол наклона крыши для металлочерепицы в регионах с сильными ветрами. Динамические нагрузки оказывают крайне негативное влияние на материал и несущую конструкцию, особенно сильно это проявляется при больших углах наклона крыши.  Для кровель, возводимых с использованием металлочерепицы, среднее значение угла наклона составляет 22 градуса. Согласно наблюдениям профессионалов именно такой уклон позволяет предотвратить скапливание и проникновение влаги на стыках, хорошо отводить снег и воду, а также противостоять нагрузкам ветра. Минимальный угол наклона крыши при этом должен составлять не менее 14 градусов. Для мягкой черепицы этот показатель равен 11 градусам, при этом такая кровля требует организации сплошной обрешетки.

Кровля из профнастила

Данный материал пользуется огромной популярностью. Он отличается малым весом, простотой установки и ремонта. Кроме того, закрепить листы профнастила на обрешетке очень просто. Минимальный угол такой кровли составляет 12 градусов. Именно эта рекомендация указана в инструкции большинства производителей материала.



Кровля из рулонных «мягких» материалов

К таким материалам относят ондулин, рубероид, мембранные покрытия. В зависимости от количества слоев, используемых для покрытия крыши, угол наклона может колебаться от 2 до 15 градусов. Так, для двухслойной кровли уклон составляет 15 градусов, в то время как трехслойная конструкция позволяет покрывать плоскую крышу с углом наклона 2-5 градусов.

Мембранные покрытия могут использоваться для возведения крыш абсолютно любой конфигурации независимо от ее сложности. Так, угол наклона четырехскатной крыши (отдельных ее элементов) может составлять от 2 градусов.

Как можно понять из всего сказанного выше, выбранный угол наклона зависит от решения хозяина. Но при этом во внимание принимаются нагрузки на несущую конструкцию (статические и динамические). Также важно учесть тип обрешетки и ее шаг, так как эти параметры зависят именно от угла наклона. Для малых углов шаг обрешетки составляет в среднем 35-45 см.

Угол наклона крыши напрямую влияет и на расход кровельного материала. Так, чем больший угол, тем больше потребуется материала для покрытия плоскостей.

Во время подбора кровельного материала можно воспользоваться следующими советами:

• при малом уклоне кровли (до 10 градусов), крышу можно покрыть с использованием гравия и крошки камня. При этом берут слой гравия равный 15 мм, а крошки камня — 5 мм;
• при более выраженных углах наклона крыши обязательно применяют гидроизоляцию с помощью битума. Для рулонных материалов, кроме всего прочего, необходимо провести покрытие защитным материалом;
• асбестоцементные листы и профнастил требуют обязательной герметизации швов. Все стыки при этом делаются двойными.

Что нужно знать при выборе крыши — видео урок:

Как рассчитать угол наклона крыши

Данный угол зависит от высоты подъема конька над внешней плоскостью потолка. Этот параметр зависит от цели использования чердачного помещения. Так, если чердак необходим только в хозяйственных целях, то высота конька может быть небольшой. Если же помещение будет использоваться как мансарда, то необходимо поднять его на значительную высоту (подробнее: «Как рассчитать высоту крыши дома»). Расчеты при этом можно провести по простой схеме.

Формула расчета угла наклона крыши:

Sin(а)=a/b,

• где a — половина ширины фронтона;
• b — выбранная высота конька.

Предположим, что дом имеет ширину 6 м, а чердак будет использовать для хранения различных хозяйственных вещей, поэтому он будет возвышаться на 1,8 м. Таким образом, синус угла скатов будет равен Sin(а) = 3/1,8 = 1,67. Используя специальные тригонометрические таблицы переведем полученное значение в градусы. В итоге скаты будут иметь угол наклона около 59 градусов. Для большей простоты проведения кровельных работ его можно принять равным 60 градусам.

Как рассчитать угол наклона крыши с примерами

Крыша дома должна быть надежной и красивой, а возможно это при правильном определении ее угла наклона для данного вида  кровельного материала. Как рассчитать угол наклона крыши — в статье.

Назначение подкровельного пространства

Содержание статьи

Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а  большинство предпочитает делать все самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете  верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

  Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.

Наименование кровельного материала	Минимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин	6­°
Цементно-песчаная и керамическая черепица	10°
Гибкая битумная черепица	12°
Металлочерепица	6°
Асбо-цементные или сланцевые плиты	27°
Стальные оцинкованные, медные, цинк-титановые листы	17°
Профнастил	6°

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материала	Рекомендуемый угол наклона минимальный/максимальный	Какой наклон ската делают чаще всего
Кровля из толя с посыпкой	3°/30°	4°-10°
Двухслойная толевая	4°/50°	6°-12°
Цинковая с двойными стоячими фальцами	3°/90°	5°-30°
Шпунтованная черепица с 4-мя желобками	18°/50°	22°-45°
Голландская черепица	40°/60°	45°
Обычная керамическая черепица	20°/33°	22°
Профнастил и металлочерепица	18°/35°	25°
Асбоцементный шифер	5°/90°	30°
Искусственный шифер	20°/90°	25°-45°
Солома или камыш	45°/80°	60°-70°

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Влияние климатических факторов

На угол наклона кровли влияет количество снега, выпадающее за зиму в конкретном регионе. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Все более-менее просто. По данным многолетних наблюдений вся территория РФ разделена на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карты, закрашены разными цветами, так что ориентироваться несложно. По карте определяете местоположение дома, находите зону, по ней — значение ветровой и снеговой нагрузки.

Расчет снеговых нагрузок

На карте снеговых нагрузок стоит две цифры. Первая используется при расчете прочности конструкции (наш случай), вторая — при определении допустимого прогиба балок. Еще раз: при расчете угла наклона кровли пользуемся первой цифрой.

Основная задача расчета снеговых нагрузок — учесть планируемый уклон кровли. Чем круче скат, тем меньшее количество снега может на нем удержаться, соответственно, меньшее сечение стропил или больший шаг их установки потребуется. Для учета этого параметра вводятся поправочные коэффициенты:

• угол наклона менее 25° — коэффициент 1;
• от 25° до 60° — 0,7;
• на крышах с уклоном более 60° снеговые нагрузки не учитываются — снег не удерживается на них в достаточных количествах.

Как видим из списка коэффициентов, изменяется значение только на крышах с углом наклона 25° — 60°. Для остальных это действие смысла не имеет. Итак, чтобы определить действительную снеговую нагрузку на планируемую крышу, берем значение, найденное по карте, умножаем на коэффициент.

И все это крыша должна выдержать

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол уклона кровли — 45°. По карте это 4-ая зона, со средней снеговой нагрузкой 240 кг/м². Крыша с таким скатом требует корректировки — найденное значение умножаем на 0,7. Получаем 240 кг/м² * 0,7 = 167 кг/м². Это — только часть расчета угла наклона крыши.

Расчет ветровых нагрузок

Влияние снега высчитать просто — чем больше снега в регионе, тем больше возможные нагрузки. Предсказать поведение ветра намного сложнее. Можно только ориентироваться на преобладающие ветра, местоположение дома и его высоту. Эти данные при расчете угла наклона кровли учитываются при помощи коэффициентов.



Карта ветровых нагрузок РФ

Положение дома относительно роза ветров имеет большое значение. Если дом стоит между более высокими зданиями, ветровые нагрузки будут меньше, чем в том случае, когда он находится на открытой местности. Все дома по типу расположения делят на три группы:

• Зона «А». Дома, находящиеся на открытой местности — в степи, пустыне, тундре, на берегах рек, озер, морей и т.п.
• Зона «Б». Дома находятся в лесистой местности, в небольших городках и поселках, с препятствием для ветра высотой не более 10 м.
• Зона «В». Здания, которые находятся в районах плотной застройки, высотой не менее 25 м.

Дом считается принадлежащим к данной зоне, если указанное окружение находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) находятся только небольшие одноэтажные дома или деревья, он считается принадлежащим к зоне «Б» (даже если территориально находится в крупном городе).

В зависимости от зоны, вводятся коэффициенты, учитывающие высоту здания (приведены в таблице). Потом их используют при расчете ветровой нагрузки на крышу дома.

Высота здания	Зона «А»	Зона «Б»	Зона «В»
менее 5 метров	0,75	0,5	0,4
от 5 м до 10 м	1,0	0,65	0,4
от 10 м до 20 м	1,25	0,85	0,55

Например, рассчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б». По карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг/м². В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Перемножаем: 32 кг/м² * 0,5 = 16 кг/м².

Но это еще не все. Надо еще учесть аэродинамические составляющие ветра (при определенных условиях он стремиться сорвать крышу). В зависимости от направления ветра и его воздействия кровлю, ее делят на зоны. В каждой из них возникают разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают — это неоправданно. Для упрощения расчетов рекомендуют брать показатели из самых нагруженных зон G и H (смотрите таблицы).

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты применяют к рассчитанной выше ветровой нагрузке. Если коэффициента два — с отрицательной и положительной составляющей, считается оба значения, а потом они суммируются.

Найденные значения ветровых и снеговых нагрузок являются основой для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м². Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.

Итак, выводы. Рассчитать угол наклона крыши  — это, Скорее, выбрать один из возможных вариантов. Важно только чтобы выбор этот оказался правильным.
