Как сделать уровень лазерный: Как сделать лазерный уровень — делаем нивелир своими руками

Лазерный уровень своими руками — из лазерной указки, пошаговое руководство по изготовлению, настройка, калибровка и ремонт

Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор. Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

  • призменные;
  • ротационные;
  • точечные.

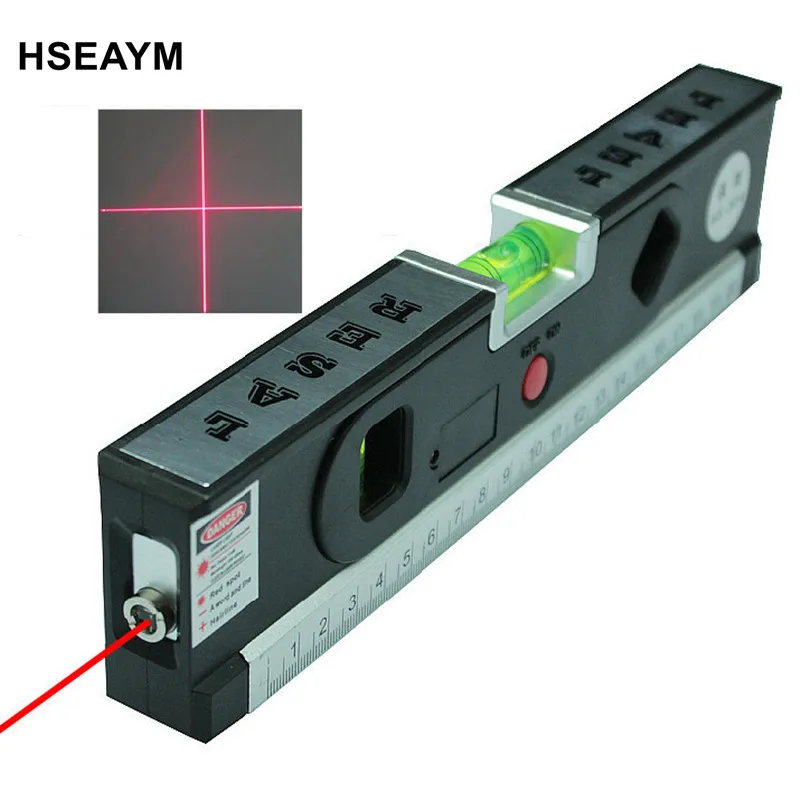

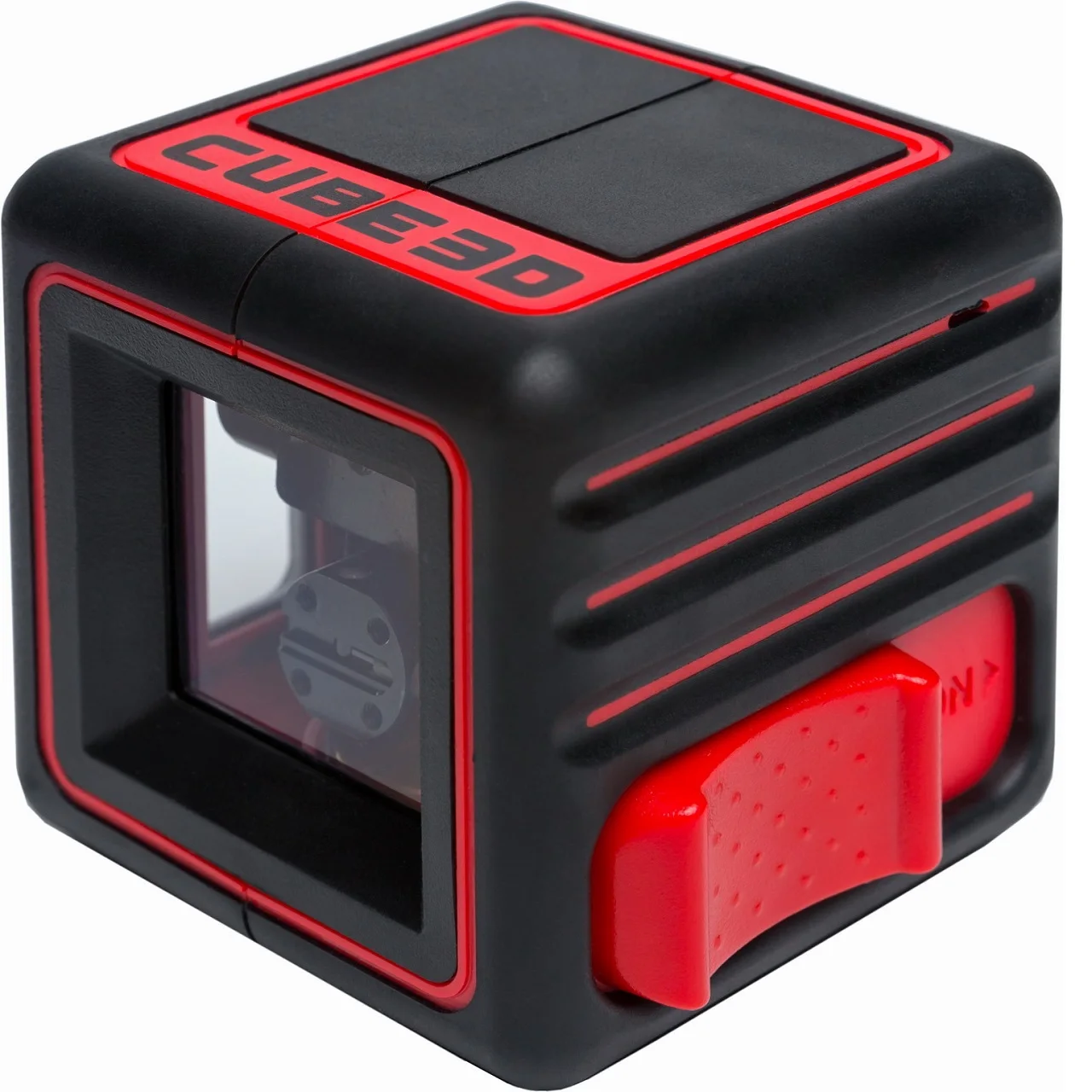

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

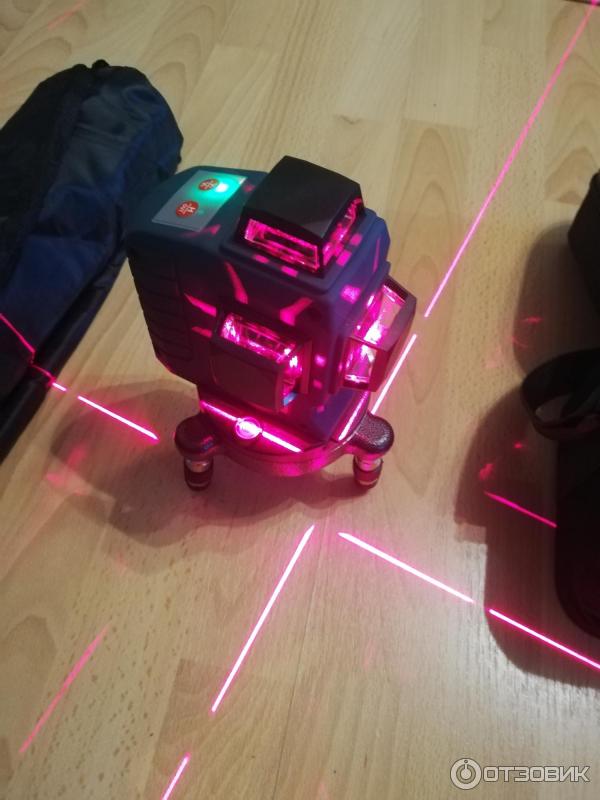

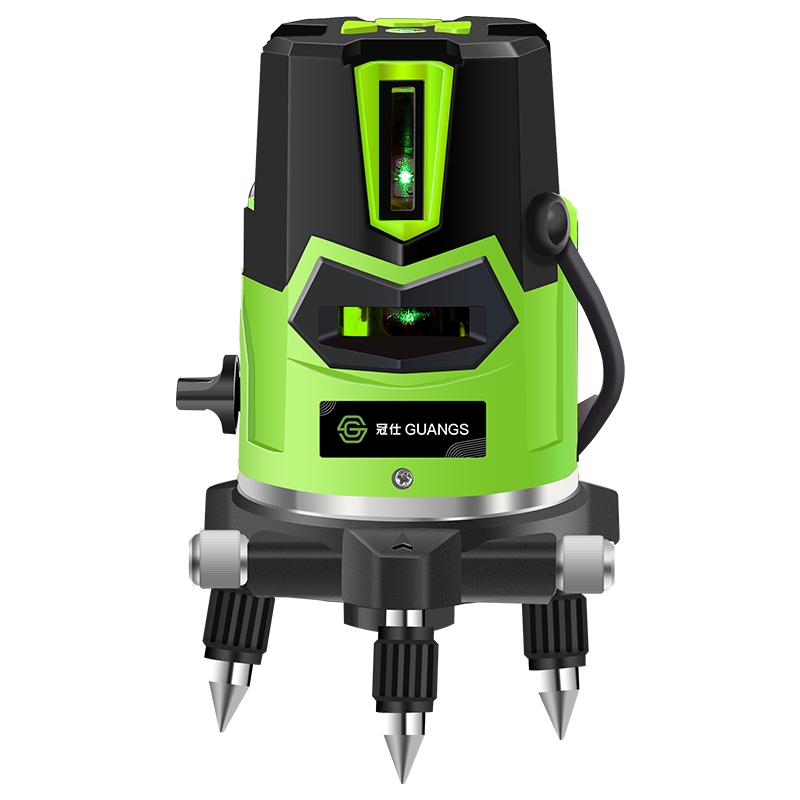

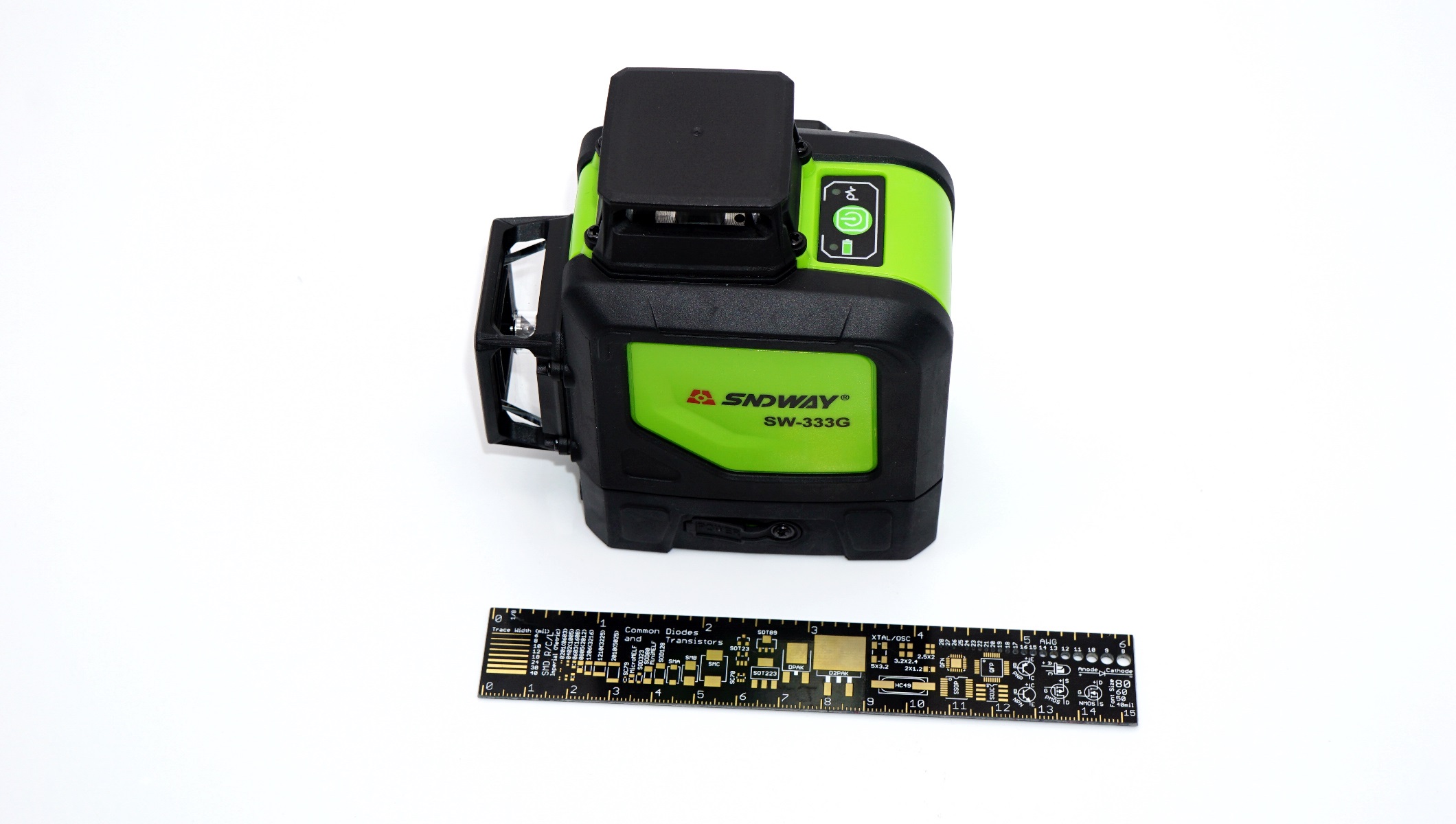

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

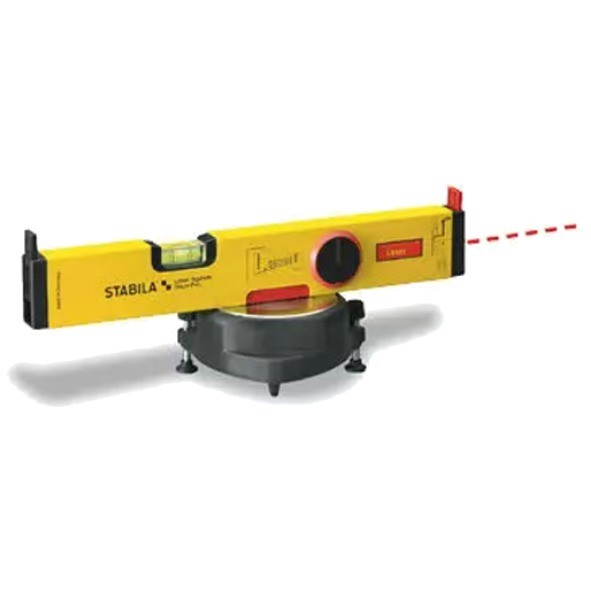

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза.

Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно.

Они необходимы при следующих видах работ:

  • разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
  • разметка и определение направления;
  • поверхностное выравнивание пола, стен и потолка;
  • обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
  • проведение коммуникационных магистралей;
  • установка переборок и подвесных аксессуаров;
  • монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

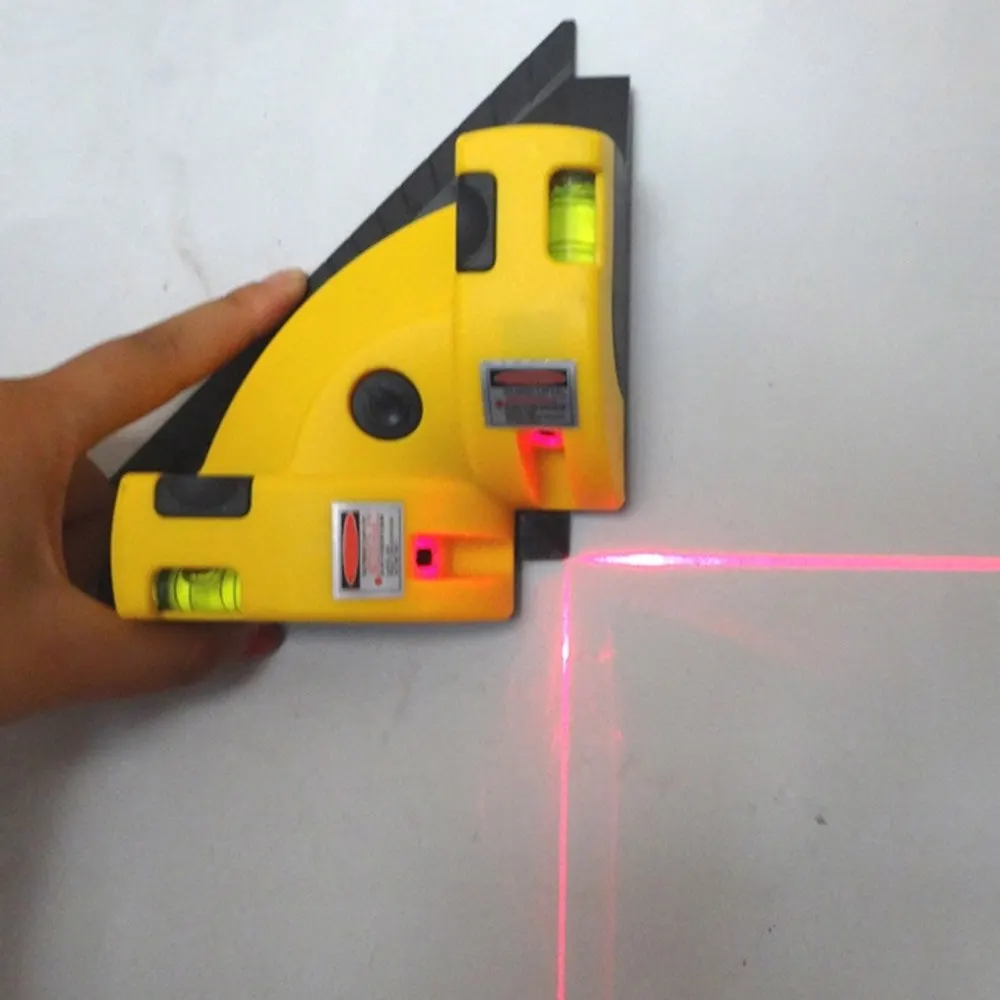

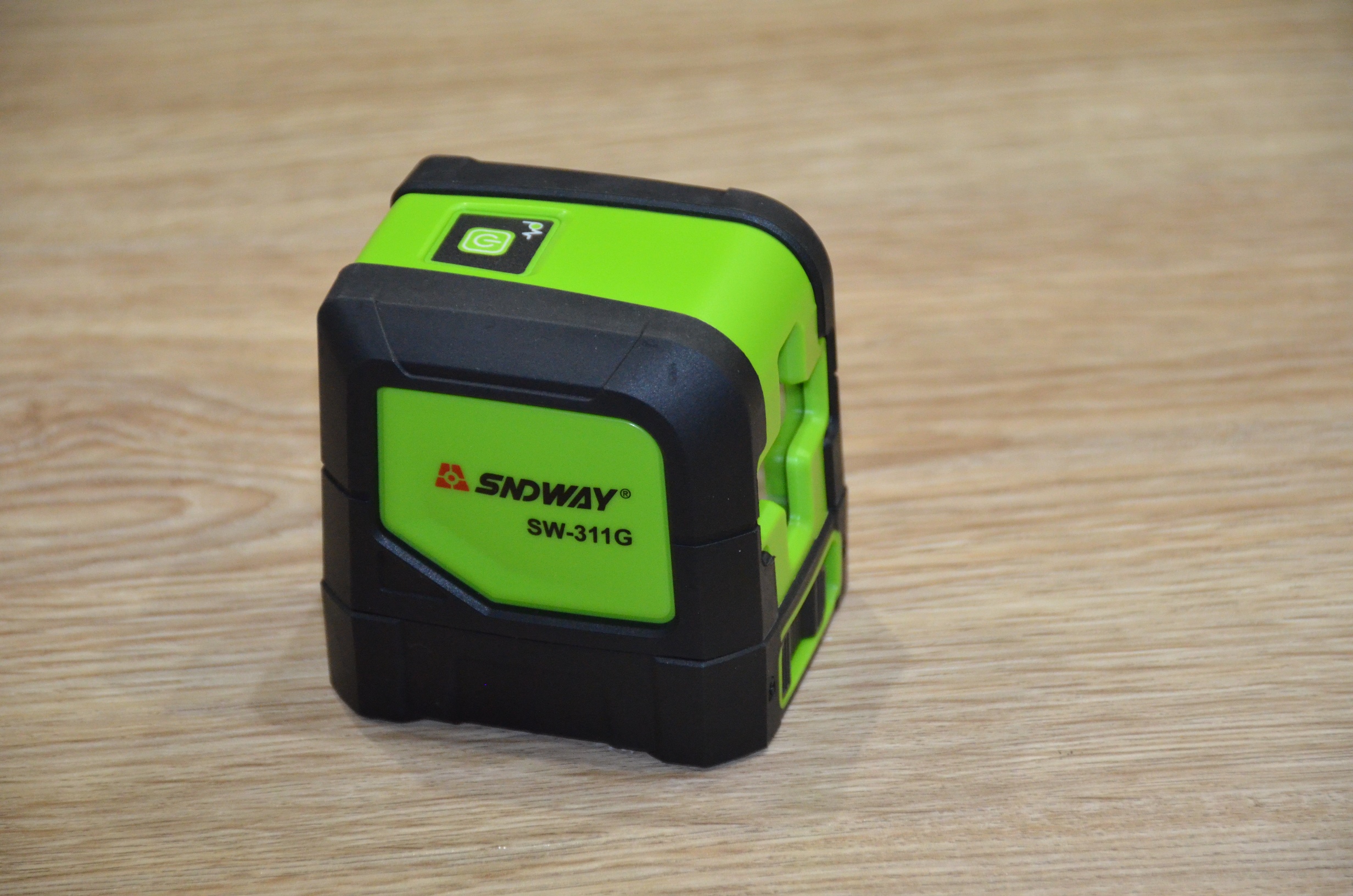

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары.

А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

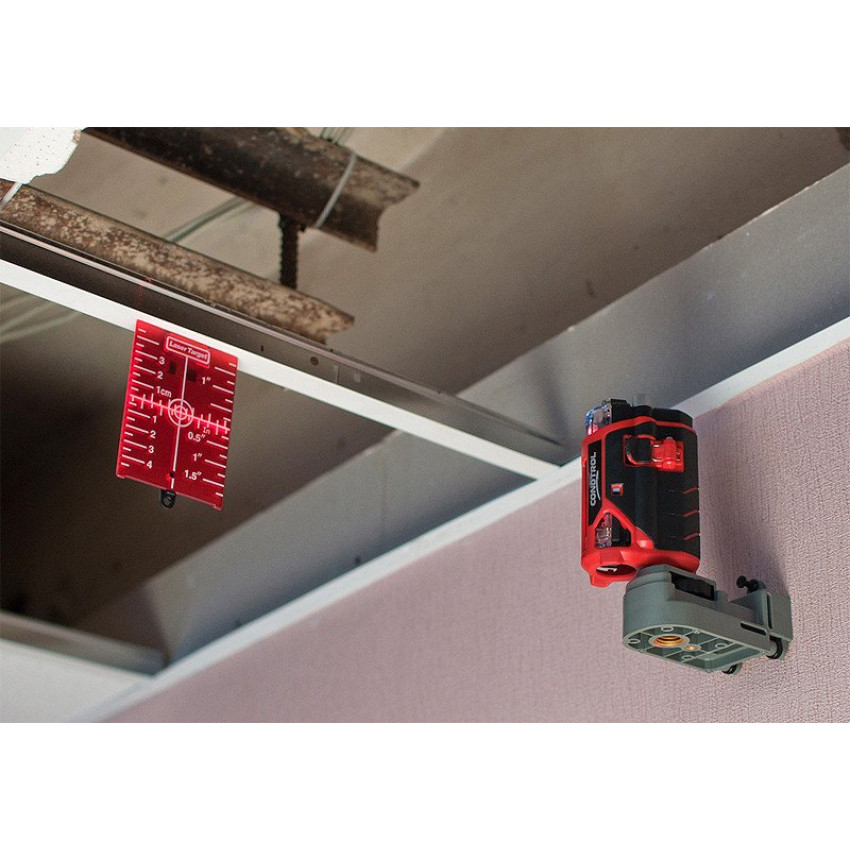

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке.

Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

  • клей;
  • пилки по металлу;
  • лобзик;
  • кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

  1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

    Лазерная указка излучает точку

  2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

    Если пропустить луч указки через рефлёный пластик, получится линия

  3. Приклеиваем пластиковый круг на наконечник указки.

    Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

  1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
  2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
  3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению.

Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

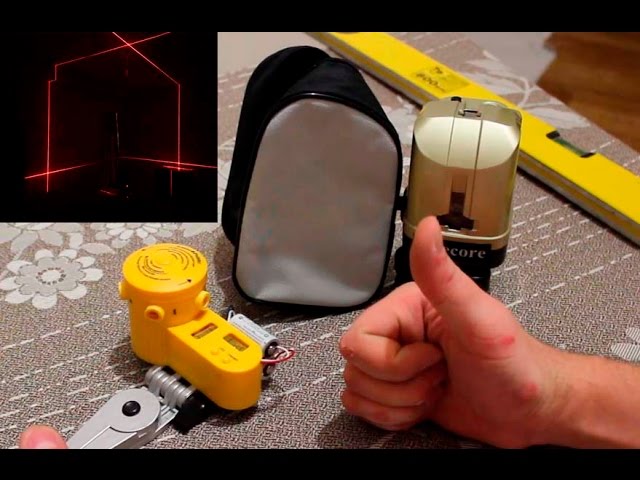

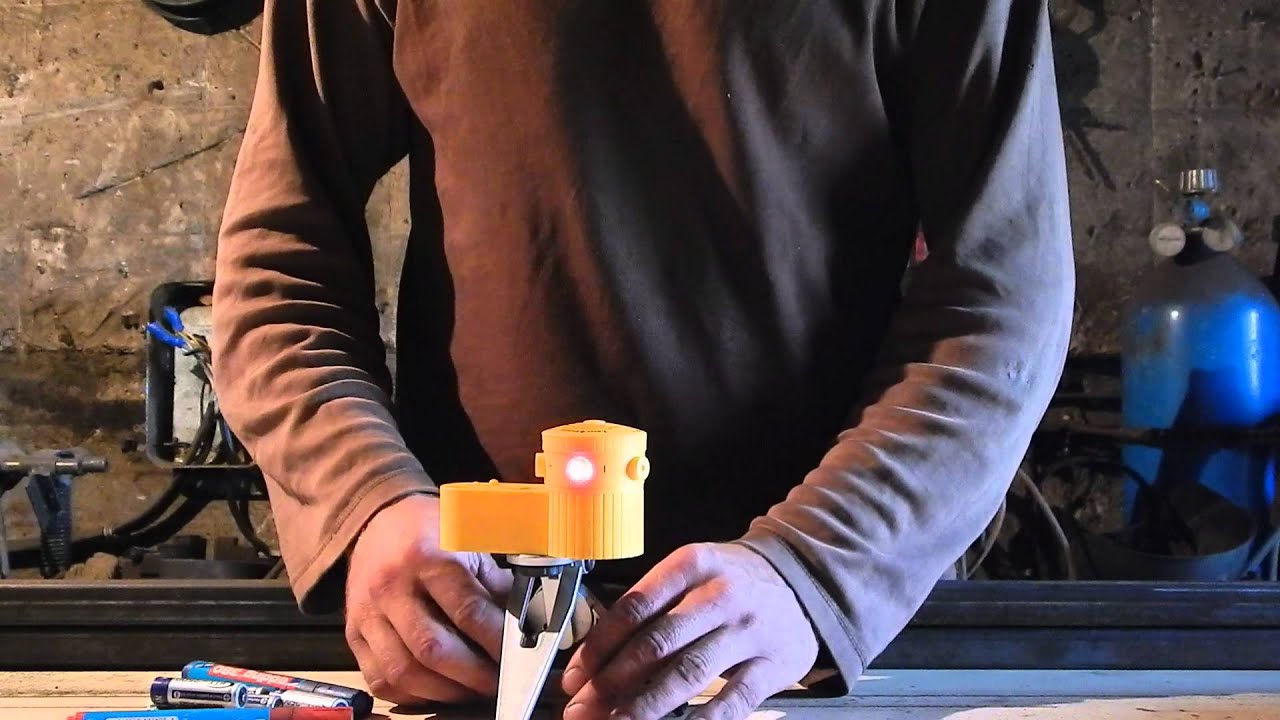

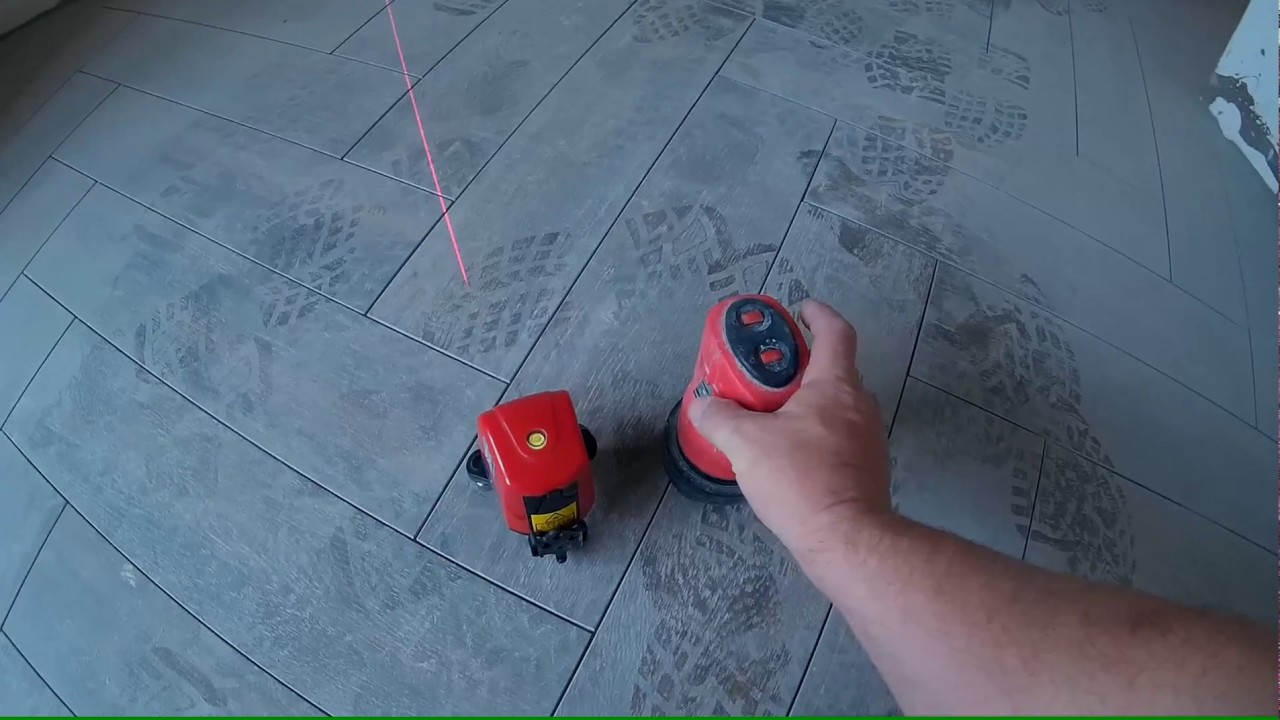

Видео: лазерный уровень своими руками

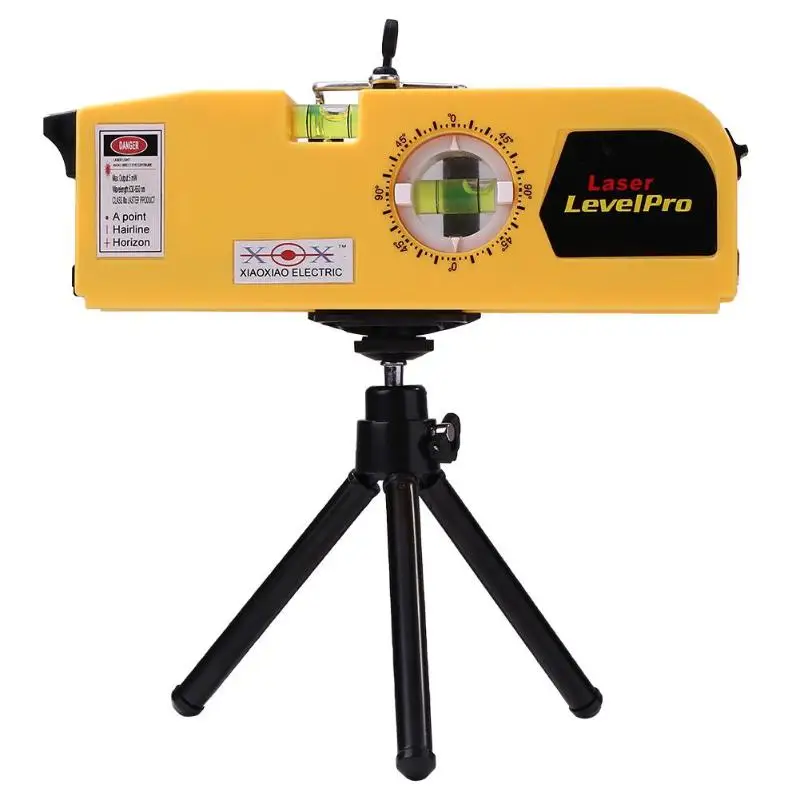

Помимо этого, лазерные уровни могут отличаться и по устройству крепления:

  • штатив;
  • магнит;
  • ремни.

Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.

Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.

Способы самостоятельного изготовления

Есть несколько способов сделать устройство своими руками. Для этого некоторые материалы придется приобрести, но большинство из них найдется практически в любом доме.

Из лазерной указки

Самый простой и малозатратный вариант можно сделать из обычной лазерной указки. Для этого понадобится купить саму указку. Помимо нее, понадобится:

  • брусок из дерева длиной 50 см и с размером сторон 25 мм;
  • шнур строительный или его аналоги;
  • палка для опоры готового уровня;
  • дрель.

В брусе с обеих концов высверливают отверстия. Одно из них предназначено для крепления излучателя, а второе — для шнура или верёвки. Указку надёжно закрепляют на одном из концов, а на другом конце продевают шнур таким образом, чтобы он мог свободно помещаться в отверстии.

Палку для опоры можно использовать совершенно любую. Подойдёт даже лопата, воткнутая в землю. Главное, чтобы была возможность свободно подвесить получившуюся конструкцию. Опора же должна быть надёжно зафиксирована, и только это позволит получить максимально точную разметку.

Такой уровень позволяет размечать необходимые поверхности везде, где это потребуется, а также использовать как самодельный нивелир. При его использовании предпочтительнее снизить освещённость, что даст более чёткие отметки.

Устанавливать собранную конструкцию лучше в пределах центра комнаты. А контролировать точность можно с помощью палки, на которую будет нанесена отметка при фиксировании первой точки.

Пенопласт и ёмкость с водой

Этот способ самодельного уровня еще более простой. Всё, что понадобится для его изготовления, это:

  • указка лазерная;
  • кусочек пенопласта;
  • пластилин, изолента, пластырь для крепежа;
  • небольшая ёмкость с водой, например, старая кастрюля.

К пенопласту необходимо максимально ровно прикрепить лазерную указку. В подготовленную ёмкость набрать воды до самого верха. Аккуратно поместить пенопласт с излучателем на поверхность воды. Теперь остаётся только расположить получившуюся систему на необходимой высоте.

Делая очередную отметку, пенопласт поворачивают до следующего размечаемого места. Когда все точки будут готовы, их достаточно соединить между собой строительной рулеткой.

Такой вид прибора хоть и не является идеальным, но позволяет получить довольно точные результаты.

Излучатель в виде креста

Более сложный, но очень точный лазерный уровень удобно использовать в любых ситуациях, особенно для установки навесной мебели. Хотя сложным его можно назвать лишь по отношению к другим, но собирается он просто. Для такого варианта понадобится:

  • четыре лазерные указки;
  • штатив от видеокамеры;
  • три компакт диска;
  • старый привод от плеера или компьютера;
  • материал для крепления: скотч, пластырь, изолента.

Использование штатива обусловлено тем, что это позволяет разместить указку максимально ровно относительно горизонта, перемещать установленную конструкцию по горизонтали на необходимую высоту, вращать излучатели, не сбивая установленные параметры.

Для начала на штатив нужно жёстко зафиксировать привод от плеера. Компакт диски между собой склеить и установить в привод. На них, в форме креста, прикрепить лазерные указки. И устройство полностью готово к работе.

Преимущество такой модели в том, что вращать его можно в любом направлении, а также поднимать и опускать без потерь точности. Это позволяет отбивать уровень без постоянной перенастройки.

Система с маятником

Сделав простой лазерный уровень своими руками, можно попробовать создать и более сложные модели, максимально приближенные к заводским аналогам. Очень точные данные дает уровень с использованием маятниковой системы. Бо́льшая часть работы в этом случае придётся именно на сам маятник, излучающая же система много сил не отнимет.

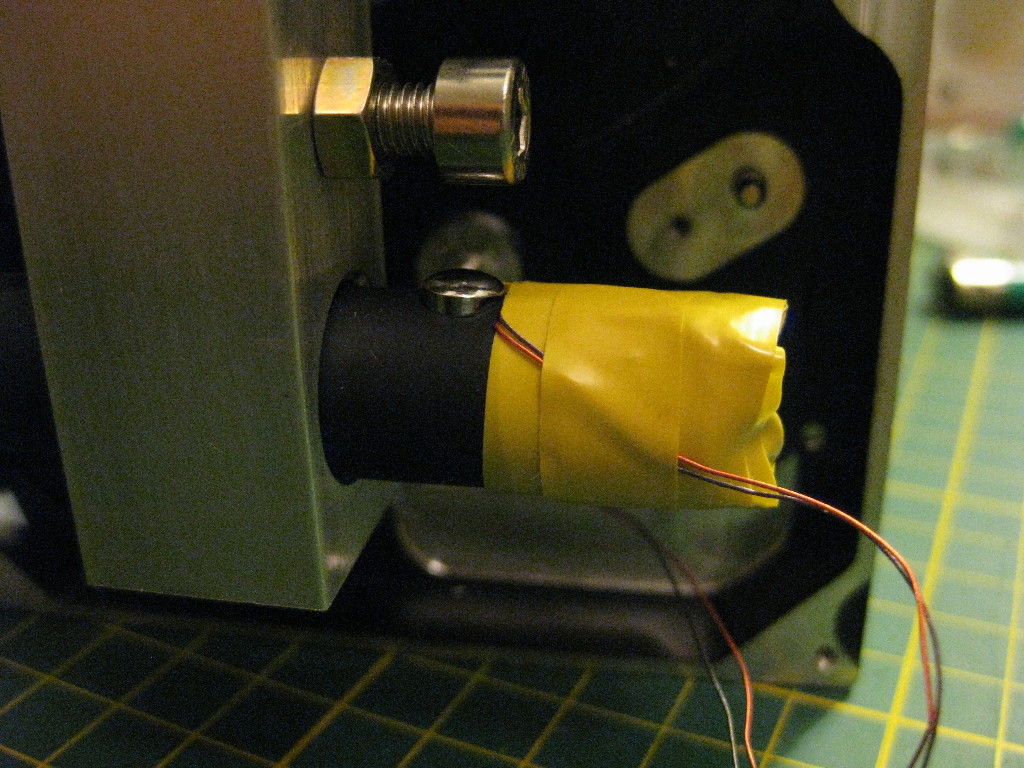

В этом случае указка не понадобится. Вместо неё используется лазерный модуль с уже установленными в нём призмами, позволяющими проецировать горизонтальную и вертикальную линии.

Сам модуль работает от трёх-четырёх пальчиковых батареек. Именно такое количество элементов питания является оптимальным: две слишком быстро разряжаются, а большее число делает систему чересчур тяжёлой. Для них понадобится отсек, его можно взять от старой игрушки.

Модуль, батарейки и другие части, участвующие в процессе, нужно собрать в один блок. Когда эта часть готова, её нужно установить на подготовленный заранее маятник. И уже после можно подумать о корпусе конструкции.

Для него отлично подойдёт отрез пластиковой сантехнической трубы, в которой заранее вырезаются отверстия для лучей. Здесь же устанавливается выключатель. На этом сборка уровня закончена.

Но его ещё придётся откалибровать. Использовать в этих целях можно водный уровень, которым на стене производят две отметки на расстоянии пяти-шести метров. Если луч будет совпадать с отметками, то дополнительной юстировки не понадобится. В противном же случае придётся маятник подстроить.

Достоинства и недостатки

Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле. И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца.

Среди основных достоинств уровней с лазером можно выделить:

  • низкая стоимость;
  • большая длина лучей;
  • невысокие показатели погрешности;
  • скорость при использовании;
  • быстрое и простое создание с минимум материалов.

Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.

Минусов совсем немного:

  • неудобство использования некоторых конструкций;
  • приобретать для изготовления все равно что-то нужно, например лазерную указку.

Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.

Лазерный уровень своими руками — детальная инструкция по изготовлению

Использование инновационных технологий в строительстве уже не новость. Точные приборы и оборудование позволяют выполнять уникальные композиции в архитектурных изысках.

Создавая неповторимый дизайн, обеспечивают высокое качество строительства.

Но не только профессионалы пользуются сложной техникой. Все чаще ремонтные работы владельцы «кровных квадратных метров» выполняют самостоятельно. Обустройство пола относится к наиболее скрупулезному, трудоемкому и точному этапу. Без соответствующих приборов здесь просто не обойтись.

Выравнивание стяжки невозможно выполнить без нивелира. Среди возможных вариантов выбор, обычно, делается в пользу лазерного прибора. Его можно купить, а также сделать лазерный уровень своими руками. Другими словами, вполне реально собственноручно сконструировать и смонтировать прибор, измеряющий перепад высот.

Нужен уровень для работы? Решайте проблему собственными силами!

Зачастую, покупать многофункциональный профессиональный нивелир для домашних работ нет потребности, да и стоит он недешево. Если ты «сам себе режиссер», умеешь держать в руках инструмент, полон желания попробовать себя в роли конструктора, смело берись за дело. Чтобы смастерить измерительный прибор понадобится минимум инструмента и материала. Но вначале следует определиться, какого вида будет изобретение.

В любом случае, какой бы прибор не использовался в работе,
задействован общий принцип: встроенный источник при
включении начинает излучать световые волны.  Они формируются
в узконаправленный поток при помощи линзы (или призмы).
Фокусируются в одной точке или сплошной линией отражаются
на встречающейся на пути луча-потока поверхности.

Лазерная указка: урок для начинающих

Среди «самоделкиных» популярностью пользуются два простейших варианта прибора.

Вариант №1.

Для работы понадобится:

  • уровень пузырьковый
  • лазерная указка
  • небольшой кусочек картона
  • ровные деревянные планки
  • тренога (черенок лопаты, колышек)
  • небольшой кусок резины (пористой)
  • шурупы
  • листовой пластик (можно заменить фанерой).

Прежде, чем изготовить лазерный уровень, видоизменяем указку. Из набора насадок для прибора пригодна только та, где отсутствуют картинки. Нужно сделать вначале ее цельной, заклеив картоном отверстие. Затем определив, где находится центр насадки, поставить точку. В этом месте иглой «продырявить» поверхность, образовав другое отверстие малого диаметра.

Чтобы будущий прибор был устойчивым на плоскости, нужно выбрать надежную опору. Для этих целей можно приспособить обыкновенный штатив или треногу. Главное, чтобы конструкция не шаталась. Сверху крепится строго горизонтально кусок пластика или фанеры. Это будет основание, на котором расположится нивелир.

Для его крепления необходима планка идентичной длины. Она фиксируется шурупом строго по центру основания-фанеры. Резьбовое соединение должно обеспечить свободное вращение прибора в различных направлениях для разметки плоскости. Останется установить на собранную конструкцию указку. Вначале на строительном пузырьковом уровне укладывается резина, своеобразный амортизатор, нивелирующий погрешность при измерениях величины наклона. На резине фиксируется указка.

Изготовить лазерный уровень самостоятельно – полдела. Нужно убедиться, что он функционирует. Перед проведением работ выполняется «калибровка». Тренога ставится на ровное основание, обеспечивается ее устойчивость. Выставляя конструкцию строго горизонтально, постоянно нужно сверяться с показаниями пузырькового указателя. Эту процедуру также периодически повторяют во время проведения строительных работ. Включив прибор, фиксируют точку на стене, оставленную лучом. Проверив соблюдение горизонтали, поворачивают нивелир по заданному направлению. Получив еще одно изображение точки, отмечают и его. Соединенные леской (шнуром) обе отметки дают искомую горизонталь. Включением указки заканчивается проверка работоспособности лазерного уровня пред началом проведения работ.

Вариант №2.

  • Нужна все та же указка в рабочем состоянии,
  • полуметровый деревянный брус сечением 2,0х 2,0 см,
  • веревка (можно использовать кусок бельевой),
  • дрель,
  • приспособление под стойку (подойдет лабораторный штатив с фиксатором-зажимом).

Изготовление лазерного уровня своими руками начинается с того, что на деревянной основе (бруске), сверху, на обоих концах выполняются параллельно одно к другому два сквозных отверстия такого же диаметра, как указка и веревка. Указка в выполненную нишу должна вставляться не слишком плотно (слегка «ходить» в конусообразное отверстие). Если приложить усилие и плотно зафиксировать ее, то можно обеспечить постоянно включенное положение.

Круглая прореха гораздо большего диаметра, чем диаметр веревки, нужна, чтобы подвесить конструкции на опору. Протянув один конец бечевки требуемой длины, крепким узлом фиксируем его на бруске. Другой конец завязывается петлей и вешается на держатель опоры (штатива). Установка с нивелиром должна находиться в неподвижном состоянии и прочно стоять на участке производства работ.

Поворачивая излучаемый элемент в нужном секторе, находят искомые точки. Любым удобным способом отмечают это место. На таком же расстоянии при неизменной высоте находятся другие высоты, и ставятся метки. Соединив воедино шпагатом, леской, веревкой обозначения, получим требуемую горизонталь.

Вариант № 3.

Понадобится: вода и емкость для нее (миска, ванночка). Пластырь, пластилин, хомут (одним словом, то, чем можно зафиксировать деталь). Указка лазерная. Кусок пенопласта.

Работа выполняется в следующем порядке:

  1. Пенопласт помещают на воду, налитую в емкость. При этом сама посудина по размеру должна быть больше плитки пенопласта настолько, чтобы легкий материал свободно перемещался по ней – был «на плаву».
  2. Одним из фиксаторов на пенопласт крепится указка. Ее расположение должно быть таким, чтобы не касаться воды и дна емкости.
  3. Плавающая конструкция выставляется на требуемую высоту. Излучающая указка включается.
  4. Отраженные точки помечаются. А дальше — по «накатанной» схеме.
