Монтаж теплого пола, как установить теплый пол
Теплый пол – это популярный способ отопления домов, а также квартир в Челябинске и Челябинской области. Быстрый монтаж теплого пола, несложная эксплуатация, а также высокая эффективность данной технологии сделали ее более популярной, нежели традиционное печное и водяное отопление. Теплые полы бывают трех типов: пленочные, водяные, а также электрические.
Электрические полы
- Перед тем, как установить кабельный электрический теплый пол, необходимо очистить, а при необходимости, выровнять поверхность.
- После этого укладываетеся теплоизоляция.
- На теплоизоляцию укладывается специальная монтажная лента (обычно идет в комплекте с кабельным теплым полом)
- Затем укладывается греющий кабель и фиксируется лепестками на монтажной ленте.
-
После этого проверяется сопротивление греющего кабеля (оно должно соответствовать сопротивлению указанному в паспорте на монтируемую модель теплого пола).
- Рядом с греющим кабелям крепится датчик терморегулятора (обязательно в трубку — для того, чтобы была возможность замены датчика)
- Провода от греющего кабеля и кабель датчика температуры пола прокладываются к стене и поднимают к месту установки терморегулятора.
- Завершается процесс установки теплого пола монтажом электронного терморегулятора, позволяющего управлять работой теплого пола.
- Остается только залить стяжкой греющий кабель, подождать до полного высыхания стяжки и можно включать теплый пол.
Подробную информацию о том, как смонтировать теплый электрический пол, можно узнать у наших специалистов, имеющих солидный опыт укладки электрического пола. Кроме этого, внизу страницы размещено посвященное монтажу теплого пола видео, которое поможет вам узнать как сделать теплый электрический пол самостоятельно.
Сверху электрического пола может быть уложено любое покрытие: ковролин, паркет,ламинат, линолеум и пр. Преимущества электрического пола: простота управления процессом нагрева, отсутствие необходимости обслуживания системы.
Электро-водяной теплый пол
Процесс монтажа электро-водяного теплого пола больших денежных затрат не требует. Технология теплого пола водяного типа предусматривает нагрев воздуха в комнате за счет нагрева в трубе жидкости. Преимущества электро-водяного пола: долговечность, ремонтопригодность, доступная цена монтажа теплого водяного пола, отсутствие электромагнитного излучения, полная электробезопасность.
Укладка электро-водяных полов имеет ряд особенностей. Монтаж теплого пола осуществляется на утепленное основание, пластиковыми хомутами к металлической сетке (либо в специальные маты для водяного теплого пола). Процесс устройства электро-водяного теплого пола является достаточно простым, поэтому может выполняться невысококвалифицированными рабочими .
Инфракрасный пол
Как уложить теплый пол инфракрасного типа? Инфракрасный пол наиболее комфортен и легок в монтаже. Процесс его монтажа предусматривает укладку под используемое напольное покрытие пленки, изготовленной из углеродного полимера. Стоимость установки зависит, непосредственно, от площади помещения, типа пленки, а также особенностей расположения полос. Процесс управления системой осуществляется при помощи специального терморегулятора. Преимущества инфракрасного пола: существенная (до пятидесяти процентов и более) экономия электроэнергии, по сравнению с кабельными, а также простота укладки.
Монтаж инфракрасного теплого пола видео
Вернуться на главную
Водяной теплый пол своими руками, наиболее популярные схемы и способы укладки
Автор: Юрий Дата: 09.09.2020 Просмотров: 868 Комментарии: 0
По сути, есть 4 способа монтажа теплого пола по разным схемам укладки в частном доме или квартире:
— наем специалистов с работой под ключ установкой котла, системы в целом и заливки стяжки (требует немалых средств, на выходе получаете полностью готовый результат)
— наем специалистов для укладки теплоизоляции, трубы, коллектора и пр. , (позволяет проверить чисто систему теплого пола, полное подключение к системе отопления может делаться позднее). Стяжка может выполняться самостоятельно или сторонней организацией.
Узнайте больше о монтаже электрического и водяного теплого пола своими руками
— самостоятельная установка наиболее простых элементов, выполнение простых, но трудоемких процессов: укладка теплоизоляции + укладка демпфера и прочего, укладка трубы. После выполнения основой простой роботы
— полная самостоятельная установка (должна выполняться людьми, которые уже имеют опыт работы в том направлении)
Итак, рассмотрим способ полного самостоятельного монтажа.
Для монтажа вам понадобиться такой материал:
— гидроизоляционные материалы для 1 этажа
— теплоизоляционные материал (минвата, полистирол, пенопласт не ниже 35 кг м3)
— демпферная лента
— Т образный демпфер для больших комнат
— отражатель с разметкой от 40 микрон и более
— крепеж трубы: якорная или танкерная скоба или хомут, забивной, возможно монтажная планка гак и пр…
— возможно армирующая сетка металлическая с ячейкой 10 на 10 см
— труба теплого пола желательно 16 диаметра со стенкой 2мм
— гребенка или коллектор (возможно с насосом), для одноконтурной системы – унибокс
— по необходимости коллекторный шкаф внутренний или наружный
— колена изгиба трубы
— материалы для стяжки + фибра + пластификатор
Возможно, вам понадобиться такой инструмент:
— плоскогубцы
— уровень строительный
— рулетка
— гаечный и разводной ключ
— такер (не обязательно)
— отвертки плоские и шестигранные
— возможно компрессор
— возможно шлифмашинка
— молоток и зубило
— пайка для PPR труб, в случае разводки ППР труб от отопления
— перфоратор или дрель с ударным механизмом
— возможно размотчик шланга (не обязательно)
Итак, у Вас есть необходимый материал и инструмент.
Основные схемы укладки трубы:
Этапы роботы и выполнение робот:
2. На теплоизоляцию следует уложить химически устойчивую от щелочей пленку или другой материал (возможно, ваш теплоизолят уже проклеен). Не стоит использовать вспененный полиэтилен с фольгой.
3. Если у Вас предусмотрено укладка армирующей металлической сетки — уложите ее

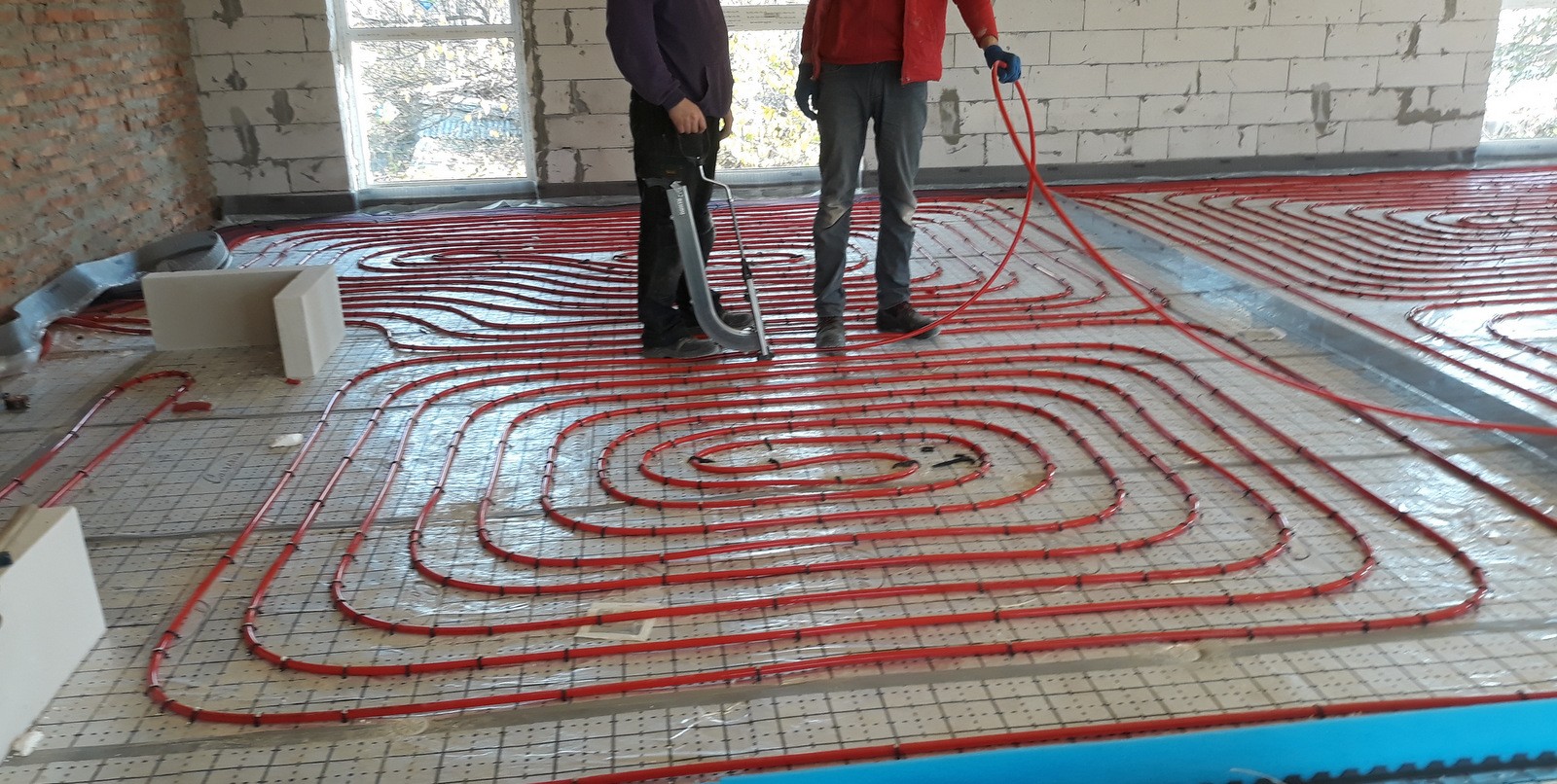

4. После создание прочной ровной утепленной основы происходит укладка шланга. Не стоит замерять заранее длину трубки и укладывать ее отрезанным куском, лучше мотать трубку с цельной бухты и возвращать назад к коллектору. Трубу можно закреплять если есть сетка хомутами, но сильно не придавливайте, если нет сетки, то используют якорную или такерную скобу. Скобы используют если поверхность пробиваемая, например – полистирол.
В качества схемы укладки используйте метод улитки или двойной змейки, обычную змейку можно использовать на малых площадях в 1-3 м2. Длинна одного контура не должна превышать 100 м/п, желательно до 80 м/п. Наиболее предпочтительным шагом является 15 см, возле холодных стен можно уплотнить до 10 см. Если вы не рассматриваете теплый пол как средство отопления и у вас есть, например радиаторы, то можно делать шаг и 20 см. Не забывайте об отступления от стен, внутренние 20-25 см, наружные 15 см.
5. После того, как вы уложили шланг по контурам, можете приступать к установке коллектора или гребенки, если у вас небольшие теплые полы с малыми контурами, то возможно, использование просто гребенки со спускником и евроконусом. Для этого вы должны быть уверены в том, что температура подачи воды будет не более 50С, а насос справиться с давлением. Если у вас основательно большой пол, тогда используйте полноценный коллектор в сборе с насосом.
6. Присоедините к коллектору трубы от отопительной системы с помощью кранов американок или прочих комплектующих.
7. Выполните проверку системы под давлением.
8. Залейте стяжку толщиной 5-7 см с пластификатором.
9. Перед полноценным запуском стравите весь воздух в теплоносителе, настройте расходомеры согласно длине контура.
10. Не запускайте полноценно нагрев теплого пола до момента армирование бетона – 28 дней не запускать!
Наиболее важно в монтаже теплого пола – хорошая твердая основа, качественная труба которая уложено правильно и нормальная стяжка, все остальное – поправимо.
устройство и монтаж своими руками
Водные процедуры принесут максимум пользы и удовольствия лишь тогда, когда в помещении ванной комнаты созданы комфортные температурные условия. Одним из способов достичь желаемого результата – сделать теплые водяные полы в ванной . Чтобы избежать серьезных затрат, монтаж теплого пола можно произвести своими руками. Для этого необходимо иметь не только строительные, но и инженерные знания.
Для работы системы необходима постоянная подача горячей воды. Жители многоэтажных домов могут взять воду нужной температуры только от стояка с горячей водой, то есть из общего для всех источника. Сделав петлю по ванной, вода остынет и вернется в тот же стояк уже достаточно холодной, что обязательно заметят соседи с нижних этажей.
Таким образом, чтобы получить официальное разрешение на монтаж теплого водяного пола в ванной, следует проложить отдельные коммуникации непосредственно из бойлерной. Такие мероприятия не только дороги, но и не подлежат самостоятельному выполнению.
Не пытайтесь обойти закон, подключая систему к радиаторам центрального отопления. Во-первых, летом ваши полы останутся без обогрева, во-вторых, замерзающие зимой соседи непременно докопаются до истинной причины холода в своих квартирах.
Владельцам частных домов повезло намного больше. У них есть возможность подвести горячую воду для теплого водяного пола непосредственно из личной котельной.
Схема теплого водяного пола
Главным узлом всей системы обогрева является коллектор. Его предназначение – принять горячую воду, остудить ее до нужной температуры, распределить по трубам, проложенным под напольным покрытием. Чтобы самостоятельно собрать этот важный агрегат следует разобраться, как он работает.
Схема работы коллектора
Согласно схеме, на которой синим цветом обозначена холодная вода, а красным – горячая, последняя, имея температуру около 90 градусов, поступает на вход устройства из котельной. На ее пути оказывается термостатический клапан и термоголовка с погружным зондом – обычная ручка, позволяющая выставить желаемую температуру воды. Комфортной принято считать температуру около 50 градусов. Внутри системы уже есть остывшая вода, которая смешивается с поступающей в тех пропорциях, которые ей «продиктует» погружной зонд. Иначе говоря, ваша задача – крутить ручку, а все остальное система сделает автоматически.
Для того чтобы теплая вода смогла распространиться по всем трубам и вернуться обратно, в схеме коллектора предусмотрен насос. Трубы для обогрева пола подключаются к распределительной гребенке и, сделав круг под напольным покрытием, возвращаются к коллектору. Часть остывшей воды смешивается с горячей, а часть уходит в бойлерную, чтобы вновь нагреться.
Упрощенная схема работы коллектора
Коллектор оснащается расходомерами, показывающими температуру в каждой секции водяного пола в ванной, значение которой можно выставлять самостоятельно. Байпасная линия стабилизирует давление теплоносителя, горячей воды, и позволяет слить ее из системы при аварии.Для установки коллектора необходимо специальное место: ниша в стене или шкаф, занимающий достаточно большой объем внутри стены или жилого пространства.
Зная принцип работы коллектора, самостоятельный монтаж водяного теплого пола сведется к приобретению комплекта коллекторных узлов и сборке схемы своими руками.
После сборки и монтажа коллекторного узла в заранее отведенном для него месте, наступает черед укладки труб, по которым подается горячая вода. Теплый пол в ванной монтируется из мягких труб, которые можно изгибать в любом направлении. Укладывают их не прямо на бетонную поверхность, а на специальный теплоизоляционный слой, препятствующий растрескиванию стяжки пола.
Общий вид системы теплого пола
Для самостоятельных работ наилучшей подложкой для труб станет специальный материал, созданный для монтажа водяного теплого пола в ванной. Он имеет «каналы», по которым проложить трубы собственными руками не составит труда.
Монтаж пола начинается с подготовки напольной поверхности. Для этого необходимо выполнить следующие работы.
- Тщательно очистить основание пола. Оно должно стать идеально чистым.
- По периметру ванной приклеить рантовую ленту.
- Уложить теплоизоляцию или материал с «каналами».
- Раскатать трубы, следя за шагом укладки, который не должен быть более 30-и см. Крепеж труб производится с помощью скоб или крепежной проволоки. Теплоизоляция с «каналами» не нуждается в дополнительном крепеже.
Трубы, уложенные на специальную теплоизоляцию, укреплять не надо
После окончания работ по монтажу требуется провести предварительные испытания рабочего состояния системы, чтобы потом не пришлось вскрывать пол в поисках неисправности. Для этого давление в трубах повышается до 5 атмосфер, что превышает норму почти в два раза. Если испытания прошли успешно, можно смело приступать к следующему этапу: заливке стяжки.
Финишное покрытие можно настилать лишь спустя месяц после заливки. Не торопитесь, дайте возможность стяжке полностью высохнуть.
Для ванных комнат подходят не все покрытия, а водяной теплый пол диктует еще и свои условия. Материалы, которые без проблем «живут» в «тепличных» условиях повышенной температуры и влажности, должны иметь коэффициент сопротивления теплопередаче не выше 0,15 м2хК/Вт. Лучше всего тёплые водяные полы в ванной «уживаются» с керамической или каменной плиткой.
Напольное покрытие должно иметь на этикетке специальное обозначение, означающее совместимость материала с теплым водяным полом.
Теплый пол в ванной: мечты сбываются
Монтаж водяных полов в ванной собственными руками будет иметь успех, если вы обладаете инженерно-строительными знаниями. При неправильном выполнении хотя бы одного этапа работы, все старания не только пойдут насмарку, но и могут закончиться аварией. И тогда вместо экономии вы получите массу дополнительных расходов. Не проще ли обратиться к профессионалам, чтобы сберечь свои нервы и деньги.
Пригодилась статья? Расскажите друзьям:
⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий
Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.
Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.
Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.
Макет укладки кабеля под стяжку на фольгированный теплоизолятор
или на теплоизолятор и штукатурную сетку
В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.
Неправильный выбор мощности мата (150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.
Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.
Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.
Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.
Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов:
- Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.
- В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания AC95-240V 50-60Hz. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!
- Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола. В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы. Пример, терморегулятор Mycond Touch.
Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.
4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.
Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.
особенности его использования и монтажа
Если вы стремитесь повысить качество отопления в вашем доме, обратите внимание на тёплый водяной пол. Его можно использовать в качестве основного и дополнительного источника тепла. Предлагаем познакомиться с устройством, преимуществами и недостатками подобных отопительных систем.
Тёплый водяной пол поможет сделать холодную квартиру тёплойЧитайте в статье
Принципиальная конструкция теплого водяного пола
Традиционная конструкция тёплого водяного пола предполагает наличие нескольких слоёв, укладываемых в определённой последовательности. При этом толщина формируемого пирога должна составлять 8-14 см при максимальной нагрузке на перекрытия 300 кг/м².
Если в качестве основания выступает бетонная плита, тёплый водяной пол включает:
- гидроизоляционный слой, чаще всего формируемый с помощью полиэтиленовой пленки;
- демпферную ленту, укладываемую по периметру и изготавливаемую из полосок теплоизолятора или спецматериала с клейкой основой;
- утеплитель, выбираемого с учётом месторасположения строения. Самым популярным является экструдированный пенополистирол толщиной 5-10 см;
- армирующую сетку;
- водяной контур;
- стяжку.
Если устройство теплого водяного пола осуществляется в частном доме, устраиваемый пирог включает:
- слой грунта толщиной 15 см;
- слой щебня толщиной 10 см;
- слой песка толщиной 5 см;
- черновую стяжку;
- гидроизоляционный слой;
- демпферную ленту по периметру;
- утеплитель;
- армированную стяжку с отопительным контуром.
Система без стяжки состоит из слоя паро- , гидроизоляции, полистирольных плит, теплоотражающих пластин, труб и настила из гипсо-волокнистых плит.
Комплектующие элементы, которые надо иметь в наличии
Тёплый водяной пол состоит из:
- водонагревательного котла;
- нагнетающего насоса, если такового не имеется в составе котла;
- шаровых клапанов на входе котла;
- труб разводки;
- коллектора, позволяющего отрегулировать тепловой поток. С помощью двух разветвителей к одной основной линии подключается несколько контуров тёплого пола. Один позволяет распределить горячую воду, второй – собрать холодную;
- труб, монтируемых по напольной поверхности. Для изготовления отопительного контура предпочтительно использование изделий из сшитого полиэтилена или полипропилена. Последний должен быть армированным для обеспечения достаточных прочностных характеристик;
- фитингов.
Достоинства и недостатки водяного тёплого пола
Основными преимуществами водяного тёплого пола являются:
- эстетичность. Элементы системы отопления находятся под декоративным покрытием, а потому не способны ухудшить внешний вид помещения, выполненного в любом стиле;
- безопасность. Можно не опасаться ожога при случайном касании отопительной системы;
- экономичность. Если сравнивать тёплый водяной пол с отопительной системой, включающей радиаторы, экономия может достигать 20-30%;
- комфортность. По тёплому полу комфортно перемещаться даже в сильный мороз, что особенно актуально для семей с маленькими детьми. При этом если у пола температура будет +22°С, то на уровне головы – +18°С. При радиаторном отоплении происходит круговая циркуляция воздушных масс: тепло сначала поднимается, а затем опускается, остыв, к полу. В результате человек чувствует себя некомфортно;
- длительный срок службы. Система, изготовленная из качественных материалов, способна прослужить до полувека;
- равномерный прогрев помещения;
- возможность изменения степени нагрева.
Из недостатков стоит отметить:
- сложность монтажа в квартире, расположенной в многоквартирном доме;
- трудоёмкий монтаж;
- сложность выполнения ремонтных работ.
Ведущие производители систем обогрева пола
Если вы решили приобрести качественную систему, обратите внимание на продукцию следующих торговых марок:
- Rehau. Продукция немецкого производителя отличается высоким качеством. Для изготовления труб используется сшитый полиэтилен, а потому отопительный контур отличается низким уровнем шума, антикислородным барьером и длительным сроком эксплуатации;
- Sanext. Итальянский производитель предлагает всё необходимое для устройства надёжного водяного пола. На трубы из сшитого полиэтилена наносится трёхслойное покрытие для улучшения эксплуатационных характеристик;
- Aquatherm. Продукция немецкого производителя востребована у покупателей. Компания предлагает трубы с различными эксплуатационными характеристиками. Для изготовления отопительного контура используется полиэтилен и полибутен;
- Uponor. Продукция финского производителя отличается высоким качеством изготовления, долговечностью и надежностью. В каталоге представлены все элементы отопительной системы;
- EMMETI. Итальянский производитель предлагает большой ассортимент изделий, соответствующий требованиям стандарта ISO 9001. Выбор может быть сделан в пользу труб PEX и металлопластиковых;
- Henco. Данный товарный знак принадлежит бельгийской компании Henco Industries. Компания предлагает всё необходимое для устройства отопительной системы;
- OVENTROP. Немецкий производитель предлагает всё необходимое для устройства тёплого водяного пола;
- KERMI. Для изготовления элементов водяного контура немецкая компания использует современное оборудование и тщательно контролирует основные параметры;
- Thermotech. В каталоге шведской компании представлены легко монтируемые системы, которые можно использовать при выполнении работ в помещениях различного назначения;
- VALTEC. Совместное российско-итальянское предприятие использует современное оборудование, предлагая качественную продукцию;
- Compipe. Компания выпускает металлопластиковые трубы, а также изделия, необходимые для устройства тёплого водяного пола.
Предлагаем познакомиться с отзывами реальных покупателей:
Отзыв теплом водяном поле Valtec:
Подробнее на Отзовик: http://otzovik.com/review_3209882.html
Отзыв теплом водяном поле Iso Therm:
Подробнее на Отзовик: https://otzovik.com/review_4759504.html
Расчёты перед установкой
Чтобы при выполнении монтажных работ не возникало трудностей, до закупки необходимых материалов следует выполнить расчёт их количества. Для этого вычерчивается подробная схема с контурами будущего водяного теплого пола.
Для расчёта нужного количества надо знать схему укладкиВнимание! В местах, где планируется установка мебели или сантехники, укладка труб нерациональна. Между тёплым водяным полом и стеной должно быть минимум 30 см.
При разработке конфигурации теплого водяного пола следует помнить, что:
- контур с поперечным сечением 16 (20) мм не должен иметь длину более 100 (120) м. Превышение указанного параметра может спровоцировать снижение давления в системе. Данной длины достаточно для отопления комнаты с площадью до 15 м²;
- если в состав системы входит несколько контуров, они должны иметь сопоставимую длину;
- трубы должны располагаться с шагом 15 см. Для домов, располагающихся в регионах с холодной зимой, шаг стоит уменьшить до 10 см.
Комментарий
Михаил Старостин
Руководитель бригады ремонтно-строительной компании «Дом Премиум»
Задать вопрос«В среднем при укладке труб с шагом 15 см/м² их потребуется 6,7 м, при шаге 10 см/м² – 10 м.
«При расчёте параметров теплового пола следует также учитывать толщину использования цементно-песчаной стяжки. Каждый дополнительный сантиметр стяжки на 5-7% снижает теплопоток.
Для расчёта необходимого количества надо знать площадь комнаты и шаг укладкиСовет! Чтобы укрупнённо рассчитать протяжность отопительного контура тёплого водяного пола, надо площадь комнаты разделить на принятый шаг, а затем полученное значение умножить на поправочный коэффициент (1,1).
Порядок монтажа водяного тёплого пола
Если вы решили самостоятельно выполнить монтажные работы, следует заранее подготовить необходимые материалы и инструмент, а также познакомиться с тонкостями монтажа. Последовательность действий будет зависеть от выбранной технологии.
До начала монтажа следует познакомиться с основными положениямиПодготовительный этап
До начала монтажных работ монтируется окно, устанавливаются двери, выполняются черновые отделочные работы, подключаются коммуникации, готовится ниша, для размещения коллекторов. Место выбирается таким образом, чтобы к ним был обеспечен свободный доступ.
Комментарий
Михаил Старостин
Руководитель бригады ремонтно-строительной компании «Дом Премиум»
Задать вопрос«Для стабильной работы отопительной системы высота перепадов основания не должна превышать 5 мм.
«Основание следует тщательно выровнятьБолее подробно с технологией выравнивания бетонного пола можно по следующему видео:
Бетонная технология
Данный вариант актуален для частных малоэтажных домов, имеющих крепкие перекрытия. Сверху на водяной контур заливается стяжка, аккумулирующая тепло. Предлагаем познакомиться с последовательностью выполнения работ, соблюдение которых позволит сформировать качественную отопительную систему.
Выбор в пользу бетонной технологии делается только при наличии прочного основанияУтепление пола
После подготовки основания приступают к укладке теплоизоляционного слоя. Чаще всего предпочтение отдается пенополистиролу, имеющему плотность 30-35 кг/м³ и минимальную толщину 5 см.
Внимание! Предпочтительно использование утеплителя толщиной 10 см.
Работы выполняем следующим образом:
Иллюстрация | Описание действия |
Производим укладку пеноплекса, обеспечивая плотное прилегание листов друг к другу. При этом следует обеспечить смещения стыковых швов. Каждый лист последующего ряда должен быть смещён относительно листов предыдущего минимум на треть. Если укладка второго слоя теплоизоляции не предусмотрена, крепим плиты при помощи пластиковых дюбелей. | |
Укладываем Порилекс либо любую другую металлизированную теплоизоляцию с запуском на стену. Благодаря её наличию тепло, выработанное водяным отопительным контуром, будет возвращаться внутрь комнаты. | |
Укладываем армирующую сетку, которая будет использоваться для крепления трубы. | |
Крепим сетку к полу, используя металлические пластины. |
Внимание! Если работы выполняются на втором этаже, до утеплителя обязательно укладывается слой гидроизоляции.
Укладка труб и гидравлические испытания
Работы выполняем в следующей последовательности:
Иллюстрация | Описание действия |
Укладка труб выполняется строго в соответствии с ранее принятой схемой. Как правило, это «улитка», «змейка» либо комбинированный вариант, обеспечивающий более равномерный прогрев пола. В процессе укладки крепим отопительный контур к сетке. От стены отступаем минимум 30 см. Укладку начинаем от котла. | |
Монтируется шкаф с распределительным коллектором. К нему подключаются трубы. Чтобы избежать чрезмерного перегрева, прямой контур следует изолировать. |
Следующий этап — гидравлические испытания. Для этого трубы водяного тёплого пола заполняются водой. Обязательно из контура вытесняется воздух путём последовательного открывания регулирующих вентилей и расходомеров. Автоматические воздухоудалители должны быть в закрытом положении.
Внимание! Опрессовывание металлопластиковых труб выполняется под давлением 6 бар, из сшитого полиэтилена – вдвое превышающим рабочее.
Заливка стяжки
Заливку стяжки выполняют следующим образом:
Иллюстрация | Описание действия |
Для формирования ровной поверхности по всему основанию устанавливаются маяки. Положение каждого контролируется с помощью уровня. | |
Готовится раствор, в состав которого обязательно добавляется фиброволокно и пластификатор. | |
По всему периметру комнаты устанавливаем демпферную ленту. Для предотвращения смещения демпфера во время заливки стяжки прижимаем её с помощью бетонного раствора. Заливаем бетонную смесь и тщательно её разравниваем, ориентируясь на ранее выставленные маяки. |
Технологическая пауза и установка финишного покрытия
Окончательный этап включает следующие этапы:
Иллюстрация | Описание действия |
Через 1-2 суток, в зависимости от влажности воздуха, дождавшись подсыхания залитой стяжки, приступают к её выравниванию. Для этого удаляют ранее выставленные маяки. | |
С помощью правила выравнивают основание. Контролируется качество выполненных работ в различных направлениях. Чтобы бетон набрал достаточную прочность, поверхность следует периодически поливать и накрыть полиэтиленовой плёнкой. После этого приступают к укладке выбранного декоративного покрытия |
Настильная полистирольная технология
Если выполняется устройство системы отопления в деревянном доме, вместо бетонной технологии предпочтительно использование настильной полистирольной. Такая конструкция имеет меньший вес, а потому можно не опасаться за прочностные характеристики перекрытий. Такой вариант актуален для квартир, располагающихся в многоэтажных домах. Предлагаем познакомиться с алгоритмом устройства тёплого водяного пола по данной технологии.
Пенополистирольные плиты обеспечивают точное позиционирование отопительного контураУкладка полистирольных плит
Укладку полистирольных плит выполняют на слой паро- и гидроизоляции. Все элементы тщательно соединяют между собой специальными замками. Монтаж выполняют от дальнего угла слева направо.
Плита должна обладать достаточными эксплуатационными нагрузкамиУстановка теплоотражающих пластин и труб
Работы выполняем следующим образом:
Иллюстрация | Описание действия |
В пазы разложенных полистирольных плит закладываем теплоотражающие пластины. Они должны надёжно зафиксироваться в нужном положении. | |
Начиная от подающего коллектора, придерживаясь принятой схемы, производим укладку труб тёплого водяного пола. Работы следует выполнять в обуви с плоской подошвой. |
Настил гипсо-волокнистых плит и монтаж финишного покрытия
Работы выполняем следующим образом:
Иллюстрация | Описание действия |
Укладываем полиэтиленовую плёнку толщиной 200 мк. Её характеристики должны допускать возможности использования в системе «тёплый пол». | |
Придерживаясь рекомендаций компании производителя, производим укладку гипсо-волокнистых плит. После этого можно приступать к монтажу выбранного финишного покрытия. |
Более подробно с данной технологией можно познакомиться в следующем видео:
Установки коллекторного узла
Монтаж коллекторного узла имеет свои нюансы. Предлагаем посмотреть следующее видео, чтобы избежать возможных ошибок при выполнении работ:
Правила эксплуатации тёплого водяного пола
Чтобы смонтированная конструкция прослужила достаточно долго, следует:
- отключать системы, отправляясь в длительную командировку;
- своевременно контролировать рабочее давление;
- выполнять профилактические мероприятия по устранению возможных неполадок в работе циркуляционного насоса и вентилей.
Делитесь в комментариях, какой системе тёплого пола вы отдали предпочтение и довольны ли полученным результатом.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Как монтировать теплый пол — По полу
Оглавление:
- Введение
- Как устраивается водяной теплый пол?
- Последовательность работ
- Теплоизолирующий слой и арматурная сетка
- Монтаж контуров
- Бетонная стяжка
- Чистовой пол
В жилых комнатах тепло должно идти от пола, ему совсем не обязательно подниматься до самого потолка и обогревать его. Это достигается уменьшением мощности обогрева и, значит, теплый пол — экономичный способ обеспечить дом теплом. Он разделяется на 2 вида: электрический и водяной, но принцип устройства каждого из них основан на нагреве труб, проложенных под поверхностью пола.
Электрическая система основана на питании специальных кабелей электроэнергией, вследствие этого они передают наружу преобразованное тепло. Водяной теплый пол устроен по-другому: внутри труб движется горячая вода и через их стенки отдает тепло наружу. Следует отметить, что в многоэтажных домах запрещается подключать к водяному полу воду из радиаторов централизованного отопления. Если решено монтировать отдельный контур подогрева воды, требуется брать разрешения в соответствующих инстанциях.
Отсюда вывод: целесообразно устраивать данную систему, как основной и единственный способ отопления помещений. Иначе монтаж контура и оплата за централизованное отопление сделают обогрев довольно дорогостоящим. Наиболее экономически оправдан данный вид отопления в частных домах, так как контур для подогрева воды в них обустраивается в любом случае. Часто она подается в радиаторы, при этом такой обогрев комнат менее эффективен, так как оставляет пол холодным из-за поднимающегося вверх теплого воздуха.
Как устраивается водяной теплый пол?
Монтаж системы можно заказать специализированной фирме, которая занимается этим профессионально. В этом есть преимущество: они сделают работу самостоятельно, и владельцу помещения не потребуется изучать все тонкости проведения работ. Однако это обернется финансовыми затратами, при этом не во всех отдаленных от городов населенных пунктах есть возможность воспользоваться их услугами.
Учитывая, что монтаж не является сложным мероприятием, можно устроить водяные теплые полы своими руками так же качественно, как делают это специалисты. Соблюдение технологии и грамотное следование правилам обеспечат успешное проведение работ. Для этого надо понять, из каких слоев состоит система. Она должна укладываться на бетонный пол посредством монтажа армированной стяжки. Таким образом, система состоит из следующих составляющих:
- основание пола;
- железобетонная стяжка с трубками-носителями тепла;
- утеплитель и гидроизоляционный слой;
- верхнее (чистовое) покрытие пола.
Для того, чтобы работы выполнялись качественно, проект можно заказать в специальной организации, а затем начинать монтаж своими руками.
Последовательность работ
Основанием пола служит плита перекрытия (в многоэтажном и частном домах) или земляной пол (система устраивается на этапе строительства частного дома). Во втором случае пол бетонируется в следующей последовательности:
- гидроизоляция,
- термотруба пластиковая,
- демпферная лента,
- крепежи для труб,
- арматурная сетка.
Теплоизолирующий слой и арматурная сетка
На следующем этапе работ производится укладка теплоизоляционного слоя. Это могут быть, например, плиты пенополистирола, толщина их для конкретного пола указывается в проекте. Плиты укладываются встык по всей площади помещения, между собой они не закрепляются. Сверху на пенополистирол укладывается арматурная сетка. Именно на нее будут укладываться контуры водяного теплого пола, затем заливаться бетонным раствором. Таким образом, она играет роль стяжки. Характеристики арматурной сетки:
- диаметр прутка 5 мм,
- величина шага 100 мм или 150 мм.
В качестве контуров применяется труба из термостойкого пластика. Она укладывается цельным контуром единой линией в виде петли и не должна иметь стыков. Количество контуров и длина каждого из них определяются проектом. Контур должен начинаться и заканчиваться в зоне распределительного коллектора, который прикрепляется к стене в месте, оговоренном проектом.
Наиболее комфортно и надежно закреплять контур хомутами (пластиковыми или металлическими). Труба прикрепляется к арматурной сетке, расстояние между хомутами составляет в среднем 35 см. Способ укладки контуров, расположение каждого его участка, а также размер шага соблюдаются соответственно указанным в проекте.
Изменять данные характеристики категорически запрещается во избежание изменений в работе системы.
Для того, чтобы трубы не истирались на выходе из стяжки, а точнее — в месте подъема к коллектору, к ним прикрепляются металлические защитные уголки. Далее на каждом контуре обрезаются секатором излишки, при этом следует делать это под прямым углом во избежание неплотного соединения. Трубы подсоединяются к распределительному коллектору и закрепляются с помощью фитинга. Следует учитывать, что диаметр трубы должен соответствовать диаметру стыковочного узла коллектора. Далее система заполняется водой и проверяется на герметичность. Настраиваются режимы распределительного коллектора.
Бетонная стяжка
Для устройства теплых полов применяются специальные смеси, которыми выполняется стяжка. Однако использование классического строительного раствора из бетона и песка не является нарушением технологии и может использоваться также успешно. Важно соблюдать толщину стяжки, она не должна быть менее 5 см, так как прогрев поверхности может происходить неравномерно. Оптимальный вариант 7-8 см. Следует учитывать, что добавление в раствор пластификаторов не освобождает от применения арматурной сетки и не позволяет делать стяжку меньше, чем 5 см. Для того, чтобы нагрузка на трубы распределялась равномерно, желательно укладывать и на них армирующую сетку.
Чистовой пол
После полного застывания раствора и проверки работы системы можно начинать монтаж напольного покрытия. Разновидностей его множество, и практически любое можно применять с системой теплый водяной пол. От теплопроводности материала чистового пола зависит степень нагрева помещения и увеличение/уменьшение температуры подогрева воды.
Каждому хочется, чтобы его дом был самым уютным, самым комфортным, с поддержкой комфортного тепла необходимого человеку, без которого всякое помещение будет неуютным и не комфортным в полной мере.
Для обогревания квартиры используют разные системы, такие как котлы, на любом виде топлива, централизованное отопление и ныне популярная система отопления, которую называют «теплый пол». Система эта обычно устанавливается специалистами, а можно весь монтаж выполнить самостоятельно, что, конечно же, намного сократит материальные расходы, а значит и гораздо выгоднее. Во избежание, каких бы то ни было различных ошибок и чтобы правильно выполнить монтаж теплых полов своими руками, вам необходимы некоторые основные познания.
О разных видах таких систем и основных правилах установки теплых полов и пойдет речь ниже.
Содержание
-
1 Электрический вид теплых полов и его монтаж
-
2 Гидроизоляция
-
3 Нагревательный кабель и его монтаж
-
4 Водяной вид теплых полов и его монтаж
Электрический вид теплых полов и его монтаж
Сейчас, как правило, устанавливают один из двух наиболее используемых видов теплых полов — водяной и электрический. Оба эти вида теплых полов устроены довольно просто и похожи между собой. Прежде чем начать монтаж теплого пола нужно подсчитать нужное количество и мощность кабеля для обогрева. (В инструкциях производителя указываются все характеристики, а также способы расчета нужного количества кабеля).
Перед самым началом проведения монтажа электрического вида теплых полов необходимо освободить от мебели комнату, подготовить само основание пола, удалив старые напольные покрытия, а при необходимости сделать выполнить цементную стяжку пола. Затем на стене готовят место для установки термостата, с помощью которого можно будет регулировать температуру обогрева полов.
На этом собственно подготовительный этап и заканчивается и можно начинать непосредственно монтаж теплого электрического пола.
Гидроизоляция
Материалом для гидроизоляции обычно служит простая полиэтиленовая пленка, которую применяют, чтобы около нагревательного кабеля не возникал конденсат. После слоя пленки в качестве гидроизоляции, укладывают теплоизоляционный слой из пенофола, имеющего самоклеющийся слой в сочетании со слоем из фольги.
Пенофол укладывается фольгой вверх, причем все стыки между листами проклеиваются строительным скотчем. Теперь на этот теплоизоляционный слой укладывается армирующая сетка для придания большей прочности цементной стяжке и чтобы избежать перегрева кабеля в случае его контакта с теплоизоляцией.
Нагревательный кабель и его монтаж
Монтаж производят следующим образом: нагревательный кабель укладывают на пол с расстоянием шага до 25 см и фиксируют к полу при помощи монтажной ленты.
Чтобы теплый пол функционировал нормально, необходима установка специального термодатчика, чтобы при неисправности его заменять без демонтажа. Такой термодатчик устанавливают в специальную трубу, и затем тщательно проверяется правильность проведения монтажа и надежность всех соединений.
До того как выполнять цементную стяжку нужно обязательно проверить исправность и работоспособность электрического теплого пола при помощи специального тестера, измеряя сопротивление. Параметры этих сопротивлений указываются в паспорте изделия. Если работа теплого пола исправна, то теперь пол можно залить цементной стяжкой, которая должна быть толщиной не больше 4 сантиметров и не иметь в себе пустоту. Когда стяжка полностью высохнет (на это может уйти не меньше недели), начинают укладывать декоративное напольное покрытие.
Проверку же работы установленного теплого пола возможно проводить не раньше, чем через месяц, для того чтобы раствор высох окончательно и не получилось бы короткое замыкание.
Водяной вид теплых полов и его монтаж
Самый распространенный способ, при помощи которого производят монтаж теплых водяных полов — это бетонная система. При этом методе нужна, также как и при монтаже электрических полов, предварительная подготовка основания полов. Так как водяные полы имеют большой вес, то армирующим слоем служит 5-миллиметровая арматура, которую укладывают ячейками с размерами не больше 15 сантиметров.
Трубы укладывают на пол, расстоянием около 30 см друг от друга змейкой или спиралью и фиксируют к полу с помощью дюбелей или хомутов. Оба края этих труб выводят в коллекторный шкаф, где устанавливают вентили для перекрытия теплоносителя и регулирования температуры и где систему теплый пол присоединяют к основному контурному котлу или к отопительной системе. После того как проведен монтаж труб, проверены соединения, производят заливку полов цементной стяжкой, толщиной чуть больше чем в системах электрического теплого пола.
Ну, вот и все. Монтаж теплых водных полов выполнен и, как и в первом случае после полного высыхания цементной стяжки начинают укладку напольных покрытий.
- Автор: Милана
- Распечатать
- 5
- 4
- 3
- 2
- 1
Как установить систему водяного теплого пола?
Это гостевой блог Адама Бранделла, опытного установщика напольного отопления. Адам является основателем Circa Installations & Floor Heat Store с многолетним опытом установки напольного отопления.
Спросите большинство людей, почему они выбрали систему водяного обогрева пола , и вы обнаружите, что это энергоэффективная, безопасная и надежная система отопления. В этом сообщении в блоге я поделюсь некоторыми из лучших советов по установке напольного отопления, которые я узнал за годы работы установщиком напольного отопления. Независимо от того, являетесь ли вы профессиональным установщиком или энтузиастом-любителем, я надеюсь, что вы найдете эти советы полезными.
6 советов по успешной установке теплого пола
1. Очистите черновой пол перед установкой трубы теплого пола
Современные трубы, используемые во влажных системах, прочны и долговечны. Тем не менее, тщательно очистите черный пол перед установкой и укладкой труб теплого пола, чтобы избавиться от неровных краев, которые могут их повредить. Перед укладкой изоляционного слоя, входящего в комплект, может потребоваться укладка влагонепроницаемой мембраны на черновой пол.
Труба крепится к простому набору узлов, которые удерживают ее в таком положении, что каждая петля находится на заданном расстоянии — обычно от 200 мм до 250 мм, в зависимости от типа пола. Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м.
2. Сначала установите коллектор в системах водяного теплого пола
В мокрых системах коллектор – блок, к которому подсоединяется петля трубы в конкретном помещении – должен быть установлен в первую очередь. При выборе места установки необходимо учитывать вес устройства и труб, которые в конечном итоге подключаются.
При электрическом напольном отоплении необходимо, чтобы квалифицированный электрик выполнил как минимум подключение к сети в соответствии с BS7671-2008 и действующими правилами электропроводки IEE.
3. Помните о максимальных температурах и последнем напольном покрытии
Одним из наиболее важных моментов, на который следует обратить внимание, является вид готового напольного покрытия, которое будет укладываться поверх системы, поскольку некоторые напольные покрытия имеют ограничение по максимальной температуре.Виниловые полы имеют максимальную температуру 27°C, как и ковровые покрытия, ламинат и деревянные полы.
Подробнее о мощности и температуре пола здесь.
4. Повышение эффективности за счет изоляции
Я не могу не подчеркнуть, насколько важна установка изоляционных плит Warmup. Многие люди пытаются сэкономить деньги и не заморачиваться с изоляцией пола, но она имеет огромные преимущества от сокращения времени нагрева до экономии энергии и снижения эксплуатационных расходов в долгосрочной перспективе.
5. Планирование и измерение
Планирование имеет важное значение, поэтому тщательно измерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, так как в долгосрочной перспективе это значительно ускорит установку.
Не забудьте рассмотреть все приспособления и фитинги, которые будут установлены. Например, при установке в ванной комнате унитазы, трубы для полотенцесушителей и радиаторы должны быть закреплены на полу. Все это необходимо учитывать при монтаже системы, чтобы не повредить нагревательный провод при установке вышеперечисленного.Кроме того, убедитесь, что ваш существующий черный пол свободен от пыли и грязи, и, если это деревянный черный пол, убедитесь, что половицы не скрипят, так как исправить это впоследствии будет непросто.
6. Испытательный теплый пол
Очень важно протестировать систему до и после всех этапов установки. Если вы не уверены, просто попросите вашего электрика сделать это до того, как ляжет последнее напольное покрытие.
Также помните, что все системы Warmup поставляются с гарантией установки SafetyNet™, которая означает, что если нагреватель будет поврежден во время установки, он будет заменен бесплатно, что дает вам дополнительную заботу при установке системы.
Дополнительный совет: защитите свою новую систему
№При укладке нагревательного мата укладывайте его проводами вниз к основанию пола, а сеткой вверх, это обеспечит лучшую защиту нагревательного провода во время укладки. Всегда следуйте производственным инструкциям или обратитесь за профессиональной консультацией, если сомневаетесь.
И, наконец, если окончательным напольным покрытием будет плитка или керамика, я всегда рекомендую использовать гибкий самовыравнивающийся латекс или эластичный клей для плитки, чтобы покрыть коврик для подогрева пола защитным слоем, так как это облегчает укладку плитки.
Как выбрать электрическую или гидравлическую систему пола
Современные системы теплого пола делятся на мокрые (или «водяные») и сухие, или электрические. Сухие системы, как правило, проще и работают от электросети, тогда как мокрые системы используют петлю труб, несущих воду и подключенных к котлу или другому источнику тепла. Что касается проблем с установкой напольного отопления, у компетентного мастера не должно возникнуть серьезных проблем с установкой любой системы, хотя мокрые системы могут быть более сложными.
Расположение также повлияет на ваш выбор
Ваш выбор системы зависит от того, куда она пойдет. Новые строительные проекты хорошо подходят для влажных систем, поскольку трубы для теплого пола часто встраиваются в новые бетонные полы, тогда как кабели и маты, из которых состоят электрические системы, могут быть уложены поверх чернового пола до того, как будут покрыты любым выбранным напольным покрытием. При кафельных полах кабели будут герметизированы плиточным клеем. Деревянные и ламинированные полы, винил и ковры также можно использовать с системой.
Помощь в выборе системы
Если вы не уверены, какой тип лучше всего подходит для вашего проекта, обратитесь к квалифицированному электрику или в компанию Warmup, чтобы получить совет относительно пригодности выбранной системы и обсудить любые ремонтные работы, которые необходимо выполнить до начала установки. Warmup, самый продаваемый в мире бренд напольного отопления, является отличным выбором для этой системы. Вы должны остерегаться более дешевых альтернатив, изготовленных из продуктов низкого качества, и всегда удостоверяться, что вы покупаете подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить наилучшее соотношение цены и качества.
Не знаете, какую продукцию использовать при следующей установке напольного отопления?
Взгляните на линейку продукции Warmup для удобства.
Публикация в блоге в сотрудничестве с Floor Heat Store
Как установить теплый пол в спальне
Вы выкатываетесь из постели холодным зимним утром, и ваши ноги касаются холодного деревянного пола. Ты бежишь, дрожа, в душ, отчаянно надеясь, что вода быстро нагреется. Звучит знакомо?
Именно по этой причине многие домовладельцы устанавливают в своих спальнях пол с подогревом.Вместо ежедневных неприятных пробуждений от шока от холодных полов напольное отопление обеспечивает более теплую атмосферу в помещении, сохраняя при этом привлекательный внешний вид и текстуру ламинированного или винилового пола.
Итак, как установить подогрев пола в перестроенной спальне?
В этом посте мы дадим вам пошаговые инструкции по установке подогрева пола как под плавающие полы, так и под полы из виниловой плитки, которые являются одними из наиболее распространенных типов напольных покрытий, используемых при реконструкции спален.
Из-за различий между инженерными полами и виниловой плиткой, метод укладки напольного отопления немного отличается, если вы используете плавающий ламинат или инженерные полы по сравнению с укладкой роскошной виниловой плитки.Мы дадим вам пошаговые инструкции для обоих, поэтому, если вы ищете установку под виниловую плитку, прокрутите вниз до этого заголовка.
Подготовка чернового пола: снос и очистка
Снос и очистка необходимы для любой реконструкции, и полы не являются исключением. Когда вы выбрали комнаты, в которых хотите установить новый теплый пол, снимите и утилизируйте старое напольное покрытие, чтобы вы могли добраться до черного пола. Ваш черновой пол, скорее всего, будет из дерева (например, прессованной доски), но это также может быть цементная плита или даже цементная плита.Если вы устанавливаете систему напольного отопления поверх цементной плиты, мы определенно рекомендуем использовать изоляционную подложку для создания термического разрыва, который предотвратит потерю тепла в плиту.
Если необходимо, вам может понадобиться заменить часть или весь черный пол. Мы рекомендуем эту статью о том, как заменить черный пол. Прежде чем перейти к остальной части установки, обязательно очистите поверхность основания, отшлифуйте все выступы, которые слишком высоки, и заполните все отверстия в основании.
Установка под плавающие ламинированные полы
Теперь, когда вы подготовили черновой пол для укладки, вам необходимо установить систему электрического обогрева пола. В дополнение к материалу для пола и нагревательным элементам вам понадобится термостат с датчиком пола, подложка, омметр, лента и режущие инструменты (канцелярский нож или ножницы). Для плавающих полов вы будете устанавливать наши нагревательные элементы Environ, которые предназначены для этого применения (среди прочего).
1. Тестовые материалы
Поскольку ваш электрический подогрев пола будет установлен под полом, очень важно проверить его перед установкой. Холодные выводы — это электрический шнур, идущий от коврика к термостату. Маты, работающие от сети 240 вольт, имеют красные и черные провода (с плетеным или зеленым заземлением). Коврики, работающие от 120 вольт, имеют желтый и черный провода. Убедитесь, что все ваши маты имеют одинаковую свинцовую цветовую схему; подключение 120-вольтовой системы к 240-вольтовой системе вызовет серьезные проблемы, и наоборот.
На этикетке UL каждого коврика есть место для записи ваших первых показаний и сравнения их с заводскими настройками.
Поскольку в каждой комнате разное количество и расположение матов (в соответствии с планом SmartPlan для обогрева пола), проверьте каждый мат и запишите результаты.
2. Установка подложки
Перед тем, как положить маты, установите подложку. В плавающих полах электрические нагревательные маты укладываются между подстилкой и напольным покрытием без использования клея.Подложка, которую мы рекомендуем для использования с нашими системами обогрева пола Environ, которая является нашей рекомендуемой системой для плавающих полов, представляет собой пробку. Пробковая подложка не только помогает повысить энергоэффективность системы, но и обеспечивает некоторую амортизацию для нагревательных проводов. Кроме того, пробковые листы, которые мы продаем, имеют достаточную толщину, чтобы в них можно было прорезать канал, чтобы сращивание производителя не выступало наружу и не могло привести к неровной поверхности.
3. Разместите нагревательные элементы
Следующим шагом будет размещение нагревательных элементов Environ в соответствии с планом WarmlyYours SmartPlan.Если вы используете рулоны Environ Flex, их можно установить методом «вырезать и перевернуть».
Будьте осторожны при разрезании гибких рулонов, чтобы не перерезать нагревательные провода, а только фольгу. Чтобы увидеть это в действии, вы можете посмотреть наш видеоурок по укладке плавающих полов из ламината.
4. Вырежьте каналы для холодного ввода/сростка производителя
Вырежьте полосы шириной 1/2 дюйма в подкладке, чтобы поместить холодный ввод и сросток производителя. Их можно закрепить клейкой лентой.Затем вам нужно будет убедиться, что все они достигли коробки, и снова проверить каждый коврик с помощью омметра, чтобы убедиться, что электрическая система не повреждена, прежде чем вы будете укладывать пол.
5. Укладка напольного покрытия
Теперь вы готовы к укладке плавающего напольного покрытия. На этом этапе обязательно соблюдайте рекомендации производителя.
6. Выполните электрические соединения и последний раз проверьте
Теперь пришло время подключить систему. Окончательное электрическое подключение должно выполняться лицензированным электриком. Важно, чтобы они следовали инструкциям в руководстве по эксплуатации вашего термостата, чтобы подключить электропроводку к термостату и убедиться в наличии хороших электрических соединений и работе системы.
Наконец, в последний раз проверьте нагревательные элементы и запишите показания.
Укладка под роскошную виниловую плитку
Несмотря на некоторые сходства с укладкой напольного отопления в спальне под плавающий ламинированный пол, существуют некоторые существенные отличия при укладке виниловой плитки (LVT) или любого другого пола поверх себя. -выравнивающий цемент.Встраивая нагревательные элементы в самовыравнивающийся цемент, вы получите плоскую поверхность для укладки напольного покрытия поверх нее, и, если у вас относительно тонкий LVT, вам не придется беспокоиться о том, что напольное покрытие прилегает к кабелям от пола. нагревать.
1. Дополнительная подготовка полов Это основа, на которую можно положить пол.
2. Тестовые материалы
Для этой установки мы будем использовать Flex Roll TempZone, который является нашим самым популярным нагревательным элементом для пола. Обратите внимание, что в этой системе есть листы электрических данных, которые необходимо сохранить, чтобы соответствовать требованиям кодекса. Один идет рядом с коробкой выключателя, а другой помещается в руководство по установке домовладельца. Наклейку на холодном проводе необходимо оставить в пределах 3 дюймов от термостата для домашнего осмотра.
Цвет шнуров такой же, как у матов Environ: красный и черный на 240 Вольт, желтый и черный на 120 Вольт.Проверьте провода с помощью омметра и убедитесь, что все они соответствуют рекомендуемым показаниям, указанным на этикетке изделия. Ваш омметр должен показывать 0 или O/L от красного и черного до земли.
3. Раскатанные маты и датчик пола
Гибкие рулоны TempZone должны быть раскатаны в соответствии с планом WarmlyYours SmartPlan так, чтобы сетка была сверху, а проволока была обращена к основанию пола. Это помогает защитить нагревательный кабель от повреждения сверху во время монтажа.
При обрезании и повороте рулона следите за тем, чтобы никогда не перерезать нагревательный провод, а только сетку, а затем осторожно перемещайте рулон, чтобы изменить направление.
Датчик должен находиться примерно на 6 дюймов в зоне нагрева и на равном расстоянии между проводами. Убедитесь, что ваш датчик проходит параллельно проводам. Такое размещение гарантирует, что вы получите наиболее последовательные (и точные) показания температуры пола для оптимальной работы вашей системы отопления.
4. Прикрепите рулоны к черновому полу
Используя строительные скобы или горячий клей, прикрепите сетку (ни в коем случае не скрепляйте, не ударяйте и не обрезайте нагревательные провода ни в одном из наших продуктов) к черновому полу.Используйте количество, необходимое для того, чтобы изделие ровно лежало на полу с одинаковым интервалом.
5. Перепроверьте материалы
Перед тем, как перейти к следующему шагу, убедитесь, что все работает и шнуры достают до термостата. Перепроверьте показания в омах для всех нагревательных элементов и запишите свои показания.
6. Уложите самовыравнивающийся цемент
На этом этапе вы можете замешать самовыравнивающийся цемент и распределить поры в соответствии с его инструкциями.Если вы хотите увидеть, как выглядел процесс заливки одной из установок отопления, которые мы недавно сделали, посмотрите наше видео об установке подогрева пола в роскошной комнате с виниловой плиткой.
После заливки цемента необходимо дать ему затвердеть в течение времени, рекомендованного производителем. Очень важно не включать систему нагрева до того, как клей полностью затвердеет, иначе он может стать очень хрупким.
7. Укладка напольного покрытия
Пришло время уложить напольное покрытие в соответствии с инструкциями производителя.
8. Выполнение электрических подключений и проверка нагревательных элементов
Последними вашими действиями являются лицензированный электрик, выполняющий окончательные электрические соединения системы (подключение нагревательных элементов к термостату), а затем вы или они могут проверить систему с помощью омметр и задокументировать показания в копии руководства по установке, принадлежащей домовладельцу.
Наслаждайтесь теплым полом
Теперь у вас есть система обогрева пола! Независимо от того, используете ли вы его в качестве дополнения к принудительному воздушному отоплению или в качестве основного обогрева помещения, вы готовы перейти к следующему этапу: наслаждаться полами с подогревом.Теперь вы можете встать с постели утром и насладиться комфортным теплом, приступая к утренней рутине.
Помимо спален, наши электрические системы обогрева полов также могут быть установлены в любой другой комнате дома и настроены в соответствии с вашими потребностями. Если вы готовы оценить стоимость реконструкции вашего дома и спланировать превращение своей холодной спальни в дружелюбную и теплую среду, воспользуйтесь нашим конструктором предложений по проектированию лучистого напольного отопления, чтобы оценить, сколько будет стоить система напольного отопления для вашей собственной спальни!
Основные советы по успешной установке напольного отопления
Несомненно, популярность напольного отопления (UFH) растет. Поскольку все больше и больше застройщиков используют эту технологию отопления в своих новых постройках, а домовладельцы хотят модернизировать ее в своих домах, полезно знать о передовых методах установки UFH.
В этом блоге мы поделимся некоторыми важными советами от наших экспертов по напольному отоплению, которые помогут упростить ваш следующий проект, от укладки изоляции и размещения коллектора до испытаний под давлением и многого другого.
1. Подготовьте основание пола с соответствующей изоляцией
Перед прокладкой любого трубопровода или установкой коллектора убедитесь, что основание пола уложено соответствующим количеством изоляции.Изоляция является ключом к обеспечению эффективной работы системы и отсутствию потерь тепла.
Строительные нормы и правила гласят, что для новостроек необходимо использовать изоляцию толщиной не менее 100 мм. Для модернизации можно использовать изоляцию толщиной 50 мм.
2.
Выберите центральное легкодоступное место для коллектора
Размещение коллектора является ключевым элементом любой системы UFH, и настоятельно рекомендуется размещать его в центре дома по следующим причинам:
- Во-первых, разместив коллектор в центре дома, вы можете уменьшить вероятность прокладки трубопроводов в нескольких комнатах.Это означает, что общая длина трубопровода уменьшается, что помогает сократить время монтажа и затраты на материалы.
- Во-вторых, сокращение длины трубопроводов повышает энергоэффективность, так как воде не нужно проходить через несколько зон, чтобы достичь места назначения. Это также снижает возможность передачи тепла в зоны, которые не нужно нагревать.
Для дальнейшего обслуживания и обслуживания коллектор также должен быть размещен в легкодоступном месте.
3. Ознакомьтесь с инструкциями производителя
Это может показаться несколько очевидным, однако хорошей отправной точкой будет внимательное прочтение инструкций производителей, поскольку они содержат подробное руководство по установке. Например, следование инструкциям, прилагаемым к коллекторам, может избавить вас от трудоемкой доработки в будущем.
В наших системах напольного отопления JG к каждому коллектору прилагается пошаговое руководство по установке, которое покажет вам, как проложить трубопроводы, как уложить трубу и как ввести систему в эксплуатацию, чтобы обеспечить успешную установку.
4. Сначала установите коллектор, а не трубопровод
Распространенная проблема, с которой мы сталкиваемся, возникает, когда трубопровод устанавливается перед коллектором. Это может привести к запутыванию трубок при подсоединении к коллектору.
Лучше всего сначала установить коллектор, а затем прокладывать по одному контуру от подачи коллектора к возврату. Также важно промаркировать каждый контур на коллекторе, чтобы в дальнейшем было легко определить, какой контур в какое помещение или зону входит.Мы поставляем наклейки с нашими коллекторами JG Underfloor, которые можно использовать для маркировки трубопроводов для облегчения идентификации.
5. Маркировка подающего и обратного трубопровода от котла
Маркировка подающего и обратного трубопроводов от котла – еще один очень важный шаг, который часто упускается из виду.
Если подача и обратка не соединены должным образом на коллекторе, т. е. подающая труба подключена к обратной сети и наоборот, это может привести к неэффективной работе системы отопления.
В то время как коллектор по-прежнему сможет смешивать воду, он не сможет делать это так, как предполагалось. Это означает, что вода не будет поступать в зоны с нужной температурой, и вы не сможете контролировать работу коллектора.
6. Аккуратно заполните систему и избегайте воздушных пробок
№
После укладки труб необходимо заполнить систему водой и проверить трубопровод под давлением перед укладкой стяжки. Так что, промывая шлангом патрубок, важно следить, чтобы не было пузырьков воздуха.
Здесь есть несколько важных советов. Во-первых, заполнять по одному контуру за раз. Если вы попытаетесь заполнить все контуры одновременно, вы можете получить пузырьки воздуха, которые могут сильно повлиять на производительность системы UFH. Воздушные шлюзы могут остановить циркуляцию в системе, а пузырьки воздуха могут уменьшить массу воды в трубопроводе, что означает, что меньше тепла будет передаваться в пространство пола.
Еще один совет — установить автоматический воздухоотводчик (AAV) на коллектор, чтобы помочь вытеснить воздух из системы, а также предотвратить скопление воздуха в системе позднее.Коллекторы для теплого пола JG поставляются с предварительно установленным AAV, поэтому вам не нужно беспокоиться об установке его отдельно. Но если вы покупаете коллектор без AAV, мы рекомендуем устанавливать их в самой высокой точке коллектора.
После установки инженеры-сантехники и специалисты по отоплению должны также рекомендовать клиентам поддерживать UFH, как и любую другую систему центрального отопления, и регулярно промывать систему каждые 1-2 года, чтобы предотвратить скопление воздуха в системе.
7.Всегда проверяйте трубопровод давлением перед укладкой стяжки
Как упоминалось ранее, перед укладкой стяжки необходимо проверить трубопровод под давлением. Это нужно для того, чтобы проверить наличие утечек в системе до того, как стяжка и пол упадут.
Надежный способ сделать это:
- Испытание под давлением 2 бар в течение 10 минут, проверка на наличие утечек.
- Если проблем нет, проверьте систему еще на 10 минут при давлении 10 бар.
- Если после этого утечек нет, оставьте систему под давлением, но уменьшите давление до 3-5 бар, пока стяжка не опустится.
- После укладки стяжки давление можно снизить до рабочего давления, которое обычно составляет 1-2 бар.
8. Добавьте антифриз для зимней установки
Если UFH устанавливается в зимние месяцы, будь то новостройка или модернизация, вода, оставшаяся в трубах, потенциально может замерзнуть, если трубопровод оставить на холоде. Это может ослабить трубу и привести к ее разрыву либо сразу, либо, что еще хуже, позже, когда будет уложен пол.
Во избежание этого добавьте в воду немного раствора антифриза при создании давления в системе. Когда проект завершен, вода может быть смыта и заменена обычной водой.
9. Не трясите стяжку
И последнее, о чем следует помнить: ни в коем случае нельзя допускать растрескивания стяжки из-за слишком быстрого нагрева системы при первом запуске, что иногда называют «ударом» стяжки.
В идеале перед прогревом системы убедитесь, что стяжка затвердела.Затем постепенно повышайте температуру, начните с 25°C и добавляйте 5°C каждый день, пока вода не достигнет желаемой температуры.
UFH — это самый энергоэффективный и удобный способ обогреть дом, но для того, чтобы система работала эффективно, необходимо убедиться, что она установлена правильно. В RWC наша команда дизайнеров САПР и технические специалисты помогут вам спланировать и реализовать ваш следующий проект от начала до конца. Нажмите здесь, чтобы связаться с нами.
Чтобы узнать больше о JG Underfloor, посетите https://www.johnguest.com/speedfit/теплый пол/
Автор: JG Marketing
Как установить теплый пол в ванной
Прочтите наше экспертное пошаговое руководство о том, как установить теплый пол в ванной комнате — идеальная установка для морозного, неприветливого утра!
Каковы преимущества установки теплых полов в ванной?
Что вам понадобится?
Шаг 1. Подготовка
Шаг 2. Укладка утеплителя чернового пола/термоплиты
Шаг 3.Укладка теплых полов
Шаг 4. Обработка углов
Шаг 5. Неудобные области
Шаг 6. Установка датчика/зонда
Шаг 7. Подключение термостата
Шаг 8. Продолжаем добавлять пол в ванной сверху
Перейти к разделу этого поста, щелкнув ссылку выше.
электрическая установка подогрева пола для ванной комнаты — направляющая
Мысль о том, чтобы покинуть свою поджаренную теплую постель морозным утром, становится намного проще, когда вы знаете, что пол в вашей ванной комнате имеет идеальную температуру благодаря подогреву пола. Это прекрасное чувство, и в наши дни все больше и больше людей экономят деньги, самостоятельно устанавливая эту технологию под полом.
Выбор напольного отопления для ванной комнаты в качестве способа обогрева вашей ванной комнаты является разумным выбором. Вы заметите, что количество энергии, которое вы используете для обогрева ванной комнаты, уменьшится, а после того, как она снизится, обслуживание практически не потребуется. Еще одна выдающаяся особенность теплых полов заключается в том, что они расширят пространство в вашей ванной комнате, потому что теперь нет необходимости устанавливать радиатор на стене.Это идеально подходит для небольших ванных комнат, где пространство может быть в большом почете.
Монтаж теплых полов – простой и понятный процесс, с которым может справиться любой способный человек. Самостоятельное выполнение некоторых, если не всех работ по установке при ремонте вашей ванной комнаты, действительно может помочь сэкономить деньги, и, надеюсь, с помощью этого экспертного руководства вы сможете избежать затрат на наем профессионала для этой задачи. Установка напольного отопления — это промежуточная работа своими руками, а это означает, что вам понадобится опыт выполнения других работ своими руками по дому, и у вас будет здоровая уверенность в своих силах.Как и всегда с нашими руководствами «Сделай сам», важно не торопиться, тщательно планировать и иметь твердую решимость осваивать новые навыки.
*Обратите внимание. Если в какой-то момент во время установки вы почувствуете, что откусили больше, чем можете прожевать, или вообще в чем-то не уверены, мы рекомендуем вам вызвать профессионала. Также обратите внимание, что подключение системы подогрева пола к электросети в вашем доме всегда должно выполняться квалифицированным электриком категории P.
Каковы преимущества установки теплых полов в ванной?
● Снижение затрат на электроэнергию
● Больше свободного места в ванной комнате, потому что нет необходимости в радиаторе
● Равномерное распределение тепла
● Требуется минимальное обслуживание
● Простота установки
● Роскошная функция, повышающая стоимость вашего дома
Что вам понадобится?
● Теплый пол
● Термостат для теплого пола
● Теплоизоляционные/термоплиты (опционально)
● Водонепроницаемая лента (дополнительно)
● Канцелярский нож (дополнительно)
● Мультиметр
● Клейкая лента
● Ножницы
● Рулетка
● Долото (дополнительно)
● Молоток (дополнительно)
Готов? Пойдем!
Шаг 1. Подготовка
Первое, что нужно сделать перед тем, как заказать пол с подогревом, — это точно измерить площадь пола вашей ванной комнаты. Нет необходимости включать пол с подогревом под какие-либо постоянные приспособления в вашей ванной комнате, такие как туалетный столик, туалет или ванна. Кроме того, имейте в виду, что вы хотите оставить зазор примерно 150 мм (6 дюймов) между полом с подогревом и любыми стенами или постоянными приспособлениями. Совет эксперта : закажите пол с подогревом немного больше, чем вы думаете, вам может понадобиться для покрытия любых неудобных мест в вашей ванной комнате (см. неудобные места ниже).
После того, как вы сделали заказ и он прибыл к вам домой, первое, что нужно сделать, это прочитать инструкцию, прилагаемую к вашему напольному отоплению. Поверьте мне, когда я говорю вам, что 30 минут, потраченные на изучение инструкций сейчас, сэкономят вам часы позже, когда вы приступите к прокладке и установке новой системы. Также обратите внимание, что данное руководство не заменяет инструкций, которые вы получаете при работе с напольным отоплением.
Следующее, что действительно важно, это чтобы пол в вашей ванной комнате был как можно более чистым.Пропылесосить установленный пол с подогревом — это настоящий кошмар, поэтому отложите эту работу сейчас, чтобы потом не мучиться от душевных страданий.
Наконец, распаковав напольное отопление и убедившись, что все детали присутствуют и учтены, вам необходимо получить точные показания сопротивления на концах проводов, отходящих от сетчатого мата напольного отопления. Вы берете это значение сопротивления, чтобы убедиться, что ваш теплый пол работает должным образом, а также чтобы убедиться, что во время доставки к вам домой не произошло никаких повреждений.
Показания сопротивления снимаются с помощью мультиметра, и цифры, которые вы хотите получить от вашей системы, будут указаны в вашем руководстве по эксплуатации. Запишите цифры, которые вы берете с мультиметра, в свое руководство по эксплуатации, потому что вы будете продолжать снимать показания сопротивления на протяжении всего процесса установки, и это действительно помогает иметь ваши цифры под рукой в любое время.
Если вы никогда раньше не пользовались мультиметром, не волнуйтесь, это очень просто и совсем не опасно.Для получения дополнительной информации узнайте, как пользоваться мультиметром.
Этап 2. Укладка утеплителя чернового пола / термопанелей (дополнительно)
Изоляционные плиты для чернового пола (иногда называемые термоплитами или даже опорными плитами) представляют собой листы изоляционной плиты, которые укладываются под пол с подогревом. Это необязательный шаг. Изоляционные плиты устанавливаются, чтобы предотвратить утечку тепла от вашего напольного отопления вниз в ваши половые доски, а не вверх и в вашу ванную комнату.
Решение об установке изоляционных плит полностью зависит от вас. Производители заявляют, что включение этих досок под пол с подогревом повысит его эффективность и, в свою очередь, сэкономит ваши деньги. Еще один фактор, который следует учитывать, заключается в том, что установка этой функции немного увеличит общую высоту пола вашей ванной комнаты.
Установить эти доски очень просто. Положите доски по всей поверхности пола вашей ванной комнаты, а в неудобных местах вы можете обрезать отдельные доски канцелярским ножом, чтобы получить нужные вам формы.Соедините отдельные доски вместе водонепроницаемой лентой вдоль стыка между досками. При укладке изоляционных плит на доски деревянного пола можно дополнительно прикрутить их шурупами.
Этап 3. Укладка теплых полов
Ваша система обогрева пола представляет собой электрический провод, прикрепленный к свернутому сетчатому листу. Уложить пол с подогревом буквально так же просто, как развернуть этот сетчатый лист, чтобы покрыть всю поверхность вашей ванной комнаты.Помните, что вам не нужно закрывать участки под стационарными приспособлениями, такими как ванны и туалеты, и оставлять зазор примерно 150 мм (6 дюймов) между краем вашего теплого пола и стеной вашей ванной комнаты.
Приступая к укладке сетки для теплого пола, обратите внимание на два провода, которые выходят из начала листа сетки. Эти два провода в конечном итоге будут подключены к вашему термостату, поэтому не забудьте расположить эти провода близко к тому месту, где вы хотите расположить термостат.
Прикрепите сетку для обогрева пола к земле с помощью клейкой ленты. Сделайте все возможное, чтобы края листов сетки не торчали, потому что вы рискуете зацепить их шпателем при подготовке раствора для последующей укладки плитки.
Когда вы закончили укладывать сетку для теплого пола, пришло время снова измерить сопротивление с помощью мультиметра, чтобы убедиться, что вы не повредили свою систему во время этого процесса. Если ваши показания мультиметра отличаются от значений, которые вы видите в руководстве по эксплуатации, обратитесь к производителю; контактные данные будут в вашем руководстве.
Шаг 4. Обработка углов
Преимущество использования сетчатых листов при укладке теплых полов заключается в том, что с их помощью можно легко сгибать углы. Листы сетки можно легко разрезать, а затем повернуть либо на 90 градусов (чтобы пойти в другом направлении), либо даже на 180 градусов (чтобы вернуться на себя) углов. Помните: никогда не режьте электрический провод, а только сетку, на которой он сидит! Таким образом, сетчатые листы могут быть размещены так, чтобы покрыть весь пол вашей ванной комнаты, а электрический провод может проходить НЕОБРЫВНО по всему периметру.
Шаг 5. Неудобные места
Лучший способ справиться с неудобными участками — это полностью удалить электрический провод с сетчатого листа. Аккуратно используйте ножницы, чтобы отрезать провод, а затем поместите провод вручную в труднодоступные места вашей ванной комнаты, такие как ниши и изогнутые края. Прикрепите свободные провода к полу с помощью клейкой ленты и убедитесь, что провода всегда находятся на расстоянии не менее 50 мм (2 дюйма) друг от друга, когда они ослаблены.
Совет эксперта : Если у вас остались излишки сетчатых листов, когда весь пол в ванной покрыт, снимите электрический провод с сетчатых листов и аккуратно уложите его по краю ванной в зазоре 150 мм (6 дюймов). между стеной вашей ванной комнаты и началом вашего теплого пола. Ни в коем случае не пытайтесь перерезать электрический провод, чтобы сделать его короче!
Шаг 6. Установка сенсора/зонда
Датчик теплого пола (или зонд, как его иногда называют) проверяет температуру вашего пола. Правильная установка датчика гарантирует, что ваш термостат будет иметь точные показания температуры, что, в свою очередь, сделает вашу систему более эффективной.
Датчик размещается между любыми двумя линиями электрического провода (внутри сетки теплого пола) рядом с краем вашей комнаты, где вы планируете установить термостат.Закрепите датчик клейкой лентой.
Другой вариант, который может сделать цензор немного более безопасным, — это выдолбить участок размером с ручку либо из ваших досок пола, либо из изоляционных плит (если они используются), а затем поместить датчик в это углубление.
Когда вы закончили установку датчика, вам необходимо измерить еще одно значение сопротивления с помощью мультиметра, а затем записать полученные значения в инструкции по эксплуатации.
Шаг 7. Подключение термостата
Каждый термостат для каждой системы подогрева пола немного отличается, поэтому мой лучший совет – как можно тщательнее следовать руководству пользователя.Подключение термостата, по сути, представляет собой подключение проводов, идущих от листа электрической сетки (иногда называемого «холодной сказкой») к термостату, подключение датчика к термостату и последующее крепление термостата к стене.
Затем термостат должен быть подключен к электросети в вашем доме. Всегда помните, что подключение вашего термостата к электросети в вашем доме ДОЛЖНО выполняться электриком, имеющим квалификацию P.
Не забудьте в этот момент еще раз измерить сопротивление с помощью мультиметра.
Шаг 8. Продолжаем добавлять пол в ванной сверху
Теперь ваш пол с подогревом установлен, и последняя работа в списке — укладка пола в ванной комнате сверху. Электрические полы можно использовать с плиткой для ванной, ламинатом или настоящим деревянным полом. Совет эксперта : если вы планируете укладывать плитку на пол, то вы можете нанести раствор для плитки прямо поверх сетчатых листов под полом, этот процесс на самом деле помогает защитить и изолировать проводку.Не забудьте дать затирке для плитки полностью застыть перед первым включением системы.
Если вы выполните описанные выше шаги, вы должны быть уверены, что сможете самостоятельно установить пол с подогревом. Пол с подогревом — это такое приятное дополнение к вашему дому, и я очень надеюсь, что вам и вашей семье понравится ощущение теплых ног. Если у вас есть какие-либо вопросы об этом руководстве или вы хотите получить дополнительную техническую консультацию, пожалуйста, задайте свои вопросы в разделе комментариев ниже.Спасибо за чтение и удачи с вашим новым теплым полом.
Эдвард, Victorian Plumbing
Как установить теплый пол | Наш удобный справочник UFH
Вы задумали установить в своем доме систему подогрева пола, но откладываете объем предстоящих работ?
Установка теплых полов не так сложна, как вы думаете, и позволяет домовладельцам освободить пространство на стенах, ранее занимаемое радиаторами, и потенциально повысить ценность своих домов без огромных финансовых затрат.
Во многих случаях домовладельцы, обладающие небольшими знаниями в области рукоделия, могут успешно установить свои собственные полы с подогревом и создать отличный новый источник тепла, который обеспечивает равномерную и комфортную температуру во всем помещении. Если это похоже на вас, прочитайте наше руководство ниже о том, как самостоятельно установить теплый пол, и узнайте, почему это не такой сложный процесс, как вы могли подумать ранее.
Спланируйте планировку
Многие люди в качестве первого проекта решают установить пол с подогревом в местах, которые имеют тенденцию терять много тепла, например, в зимнем саду.Это не только дает им возможность проверить преимущества напольного отопления на себе, но и позволяет отточить свои навыки для будущей установки в остальной части дома.
Для начала вам необходимо решить, где вы будете проводить установку теплого пола, и спланировать планировку. Точно измерьте площадь помещения и убедитесь, что вы оставляете зазор около шести дюймов от стен и любых дверных косяков.
Если ваше пространство немного неудобно и имеет изгибы, всегда полезно заказать немного больше матов для подогрева пола, чем вам на самом деле нужно.Хотя это немного повысит ваши расходы на теплый пол, важно, чтобы у вас было достаточно материалов для завершения работы, а не приходилось заказывать больше и вызывать ненужные сбои в доме.
При размещении заказа убедитесь, что вы также включили любые аксессуары для напольного отопления, такие как термостат и датчик, так как это также поможет вам сэкономить время.
Прочитайте инструкции
После того, как ваши материалы для обогрева пола будут доставлены, найдите время, чтобы прочитать и понять инструкции по установке, так как это сэкономит вам время в долгосрочной перспективе.
Далее пора заняться напольными покрытиями и очистить территорию от всего, что вам не понадобится в процессе монтажа теплого пола, ведь чем больше у вас будет свободного места для работы, тем лучше.
Если у вас есть под рукой мультиметр (или вы можете его одолжить), рекомендуется получить точные показания сопротивления на концах проводов, которые отходят от сетчатого мата напольного отопления, так как это покажет вам, правильно ли работают маты, прежде чем вы устанавливаете их.
Если все в порядке, можно переходить к следующему шагу.
Дополнительная изоляция
Чтобы избежать потерь тепла, мы рекомендуем вам также добавить дополнительную изоляцию в ваш заказ на пол с подогревом. Он размещается под нагревательными матами и предотвращает утечку тепла на землю под ним. Его очень просто установить самостоятельно, используя несколько режущих инструментов и немного времени.
После того, как это будет уложено, пришло время положить маты для подогрева пола поверх изоляции.Это очень легко сделать самостоятельно, так как теплый пол поставляется в виде свернутого мата, поэтому достаточно просто развернуть каждый мат и положить его в правильное положение.
Убедитесь, что коврики состыкованы, но не перекрываются, и закрепите их клейкой лентой. Помните, что вам нужно будет оставить зазор в шесть дюймов между ковриком и любыми стенами.
Еще одна вещь, на которую следует обратить внимание, — это два провода, которые идут от матов с подогревом пола, так как они в конечном итоге будут подключены к вашему термостату, поэтому убедитесь, что вы расположили провода в правильном месте во время процесса установки подогрева пола.
Термостат хорошего качества не сильно повысит расходы на теплый пол, но он вам обязательно понадобится, чтобы закончить работу. Вам также понадобится датчик, чтобы убедиться, что ваш теплый пол работает правильно, и его следует установить до того, как вы добавите напольное покрытие.
Последние штрихи
После того, как ваши теплоизоляционные маты и маты с подогревом пола установлены и закреплены с подключенным датчиком, пришло время соединить ваш термостат с проводами от нагревательных матов, как обсуждалось ранее.
После того, как это будет сделано, и термостат будет установлен на стене, вам понадобится квалифицированный электрик, чтобы подключить вашу систему подогрева пола к сети и подписать проект как безопасный.
Как только электрик сделает это, вы можете заменить напольное покрытие и наслаждаться прекрасным теплым полом, который обеспечит вас инновационным источником тепла на долгие годы.
Как установить теплый пол
Теплый пол поможет вам свести к минимуму потери энергии и легко поддерживать желаемую температуру в помещении.Системы напольного отопления просты в установке и являются долгосрочным решением для ваших холодных ног и помещений. Их легко укладывать с небольшой помощью инструкций производителя и общего представления о том, что необходимо сделать. Если вы энтузиаст DIY, вот что вам нужно сделать.
Планируйте, измеряйте и выбирайте правильный вариант
Перед тем, как приступить к реализации проекта по утеплению пола, вам необходимо выбрать правильный тип. Есть два типа, которые вы можете использовать, первый — электрический, который подключается к электросети.Второй использует горячую воду для обогрева полов и подключается к бойлеру. Водяные или мокрые системы производят более низкие температуры, поэтому они лучше подходят для полов из массивной древесины. Это логичный выбор для тех, кто надеется использовать экологически чистые источники тепла, такие как геотермальный насос. Сухую или электрическую систему лучше всего использовать для обогрева кафельных полов. Два типа обогрева можно использовать с другими типами пола, но обязательно спросите и упомяните об этом при покупке в отопительной компании.Кроме того, вы должны быть в состоянии сообщить им о размере комнаты, которую вы будете покрывать теплым полом.
Подготовьте место
Для начала нужно поднять пол в комнате. Точный процесс будет зависеть от типа используемого пола, большинство из них имеют систему защелкивания или систему «язык и рост». Ваша первая задача будет заключаться в том, чтобы определить, какие половицы были размещены последними, и начать оттуда. Инструмент, который вам понадобится больше всего, – это лом. Это не щадящий инструмент, поэтому вам придется сделать все возможное, чтобы быть бережным, чтобы сохранить доски и повторно использовать их после того, как вы отключите отопление.Следующий шаг вполне закономерен и включает в себя очистку чернового пола, чтобы устранить все препятствия для процесса укладки и предотвратить повреждение системы. Если вы используете мокрый тип, начните с покрытия пола влагонепроницаемой мембраной.
Как установить мокрую систему
Покройте мембрану изоляцией, входящей в комплект. Важно не делать зазоров, которые впоследствии могут быть заполнены стяжкой. Теперь вы можете установить систему крепления для труб, входящую в комплект, и расположить ее так, чтобы она находилась под углом 90 градусов к трубам или в этом месте в предполагаемом направлении труб.Уложите трубу, начиная от коллектора, до самой противоположной стороны комнаты и возвращайтесь назад, используя змеевидный узор. Не бойтесь наступить на трубу, она прочная и хорошо защищена. Как только это будет сделано, вы можете проверить его, чтобы убедиться в отсутствии утечек, и покрыть его слоем стяжки толщиной 75 мм. Стяжка должна полностью высохнуть, прежде чем система будет введена в эксплуатацию. Когда дело доходит до подключения системы к остальной части отопления вашего дома, вам понадобится профессиональный сантехник для выполнения этой работы.
Как установить сухую систему
Сначала уложите изоляцию.Как только это будет сделано, вы можете протестировать макет коврика, чтобы убедиться, что у вас есть четкое представление о шагах, которые вам нужно предпринять. Убедитесь, что маты не слишком далеко друг от друга и что кабели не перекрываются. Их следует размещать на расстоянии около 10 см от стен, ванн и туалетов. При прокладке синего кабеля держите линии на расстоянии не менее 5 см друг от друга. Следующее, что вам нужно сделать, это закрепить его двусторонним скотчем. Надежно закрепите напольный датчик на полу в месте, близком к стене и под термостатом. Наймите квалифицированного электрика для подключения системы к сети. Вы много сэкономили, проложив систему самостоятельно, но профессиональная работа с окончательной проводкой — это вопрос безопасности вашей семьи. Когда все готово, можно нанести стяжку.
Установка теплых полов может вызвать некоторые затруднения, так как вам придется эвакуировать часть вашего дома. Когда я занимаюсь ремонтом или ремонтом, я всегда пользуюсь услугами компании «Sydney Storage», чтобы собирать и хранить свою мебель по очень доступной цене.Я нашел это, чтобы быть самым дешевым беспроблемным решением. Найдите кого-нибудь на месте, кто может сделать то же самое для вас. Как только вы будете готовы, вы можете просто попросить вернуть свои вещи, и они перевезут их для вас.
Пол с подогревом — хороший выбор, так как он не занимает жилой площади, не представляет опасности для ваших домашних животных или детей, чист и прост в обслуживании.
Как установить теплый пол
06 ноября 2019 г.Зачем устанавливать теплые полы?
Установка теплых полов в вашем доме предлагает огромный спектр преимуществ.Мало того, что вы можете ходить зимой без необходимости надевать свои пушистые тапочки, это также невероятно экономично, энергоэффективно и помогает вам сэкономить место, которое в противном случае было бы занято радиаторами или другими отопительными приборами.
Помимо преимуществ экономии места, полы с подогревом также намного эффективнее распределяют тепло по помещению, чем другие виды отопления, которые нагревают только воздух в непосредственной близости. Самостоятельная установка теплого пола может показаться сложной задачей, но это не обязательно так.Мы проведем вас через процесс установки теплых полов в вашем доме.
Шаг 1: Подготовка
Любой вид ремонтных работ требует подготовки, и установка теплых полов не является исключением. Вот подготовительная работа, которую вам нужно будет сделать в первую очередь:
- Поднимите и снимите любой существующий пол
- Убедитесь, что ваш черный пол очищен от мусора. Это предотвратит повреждение труб при укладке.
- Во многих случаях необходимо установить влагозащитную мембрану на черновой пол.Если вы не уверены, лучше всего проконсультироваться со специалистом по подогреву пола, таким как мы.
- (Только для систем водяного теплого пола) Необходимо выбрать подходящее место для коллектора. Это центральный узел управления вашим теплым полом.
Этап 2: Укладка теплоизоляции пола
Толщина и тип изоляции могут различаться, поэтому мы рекомендуем вам проконсультироваться со специалистом по этому шагу. Слой изоляции будет герметизирован по краям стены, чтобы гарантировать, что жидкая стяжка не проникнет на черный пол.
Шаг 3: Установите коллектор (только для систем водяного теплого пола)
№Прежде чем приступить к прокладке труб системы водяного теплого пола, убедитесь, что коллектор установлен в подходящем месте на прочной стене, способной выдержать вес агрегата и подсоединенных труб. Коллектор подключается к существующему водопроводу.
Если вы устанавливаете электрический теплый пол, вам потребуется квалифицированный электрик для подключения вашего напольного отопления к сети.
Шаг 4: Установка трубных захватов
Теперь, когда фундамент готов, пора приступать к прокладке трубопровода. Чтобы убедиться, что ваши трубы остаются зафиксированными на месте, вы можете использовать различные методы, такие как панели для позиционирования труб или поручни. Поручни должны располагаться под углом 90° к направлению трубопровода.
Шаг 5: Прокладка трубопровода
Этот шаг будет проще, если вы заранее спланировали расположение вашей сети трубопроводов. Если у вас нет проекта для работы, то трубопровод должен следовать змеевидной схеме с интервалом 200 мм.
Помните, что в системе водяного теплого пола оба конца трубопровода должны быть соединены обратно с коллектором.
Шаг 6: Установка жидкой стяжки
Теперь, когда ваш трубопровод готов и все правильно подключено, вы можете установить жидкую стяжку поверх. Жидкая стяжка превосходит другие традиционные стяжки, так как она специально разработана для обеспечения наилучшей теплопроводности.
Компания Wright Minimix разработала собственную самовыравнивающуюся жидкую стяжку Wrightflow, которая высыхает в течение 48 часов.Он также имеет сниженный риск растрескивания и быстро монтируется, обеспечивая при этом превосходную долговечность и проводимость.
Шаг 7: Укладка напольного покрытия
№После того, как жидкая стяжка полностью затвердеет, можно приступить к укладке напольного покрытия по вашему выбору. Включите теплый пол и наслаждайтесь ощущением тепла под полом!
В Wright Minimix мы являемся вашим универсальным магазином для всего, что касается бетона, включая изготовленные на заказ жидкие стяжки. Если вам нужна помощь в установке системы теплого пола, наша команда всегда готова помочь. Свяжитесь с нами сегодня по телефону 0117 958 2090, чтобы обсудить ваши требования.
.
