Лестница на второй этаж в частном доме своими руками

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

• первая глава содержит в себе общие рекомендации;
• вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
• третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
• последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

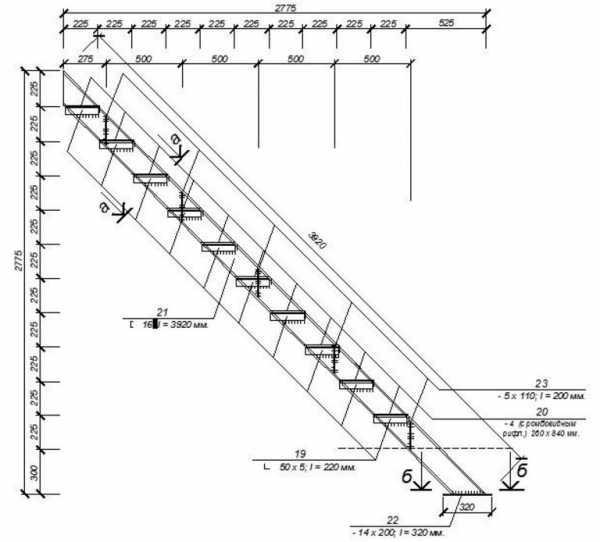

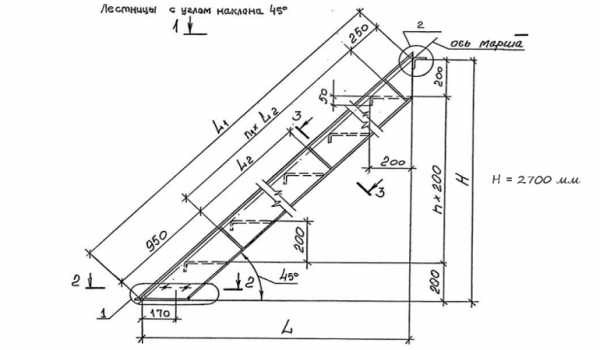

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

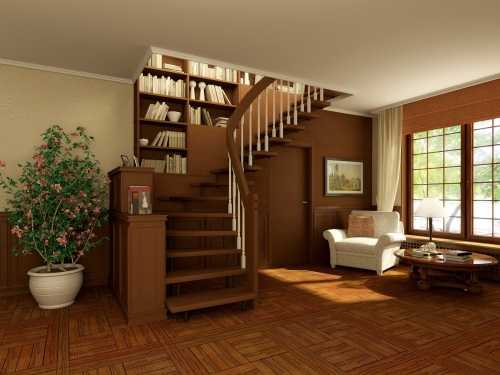

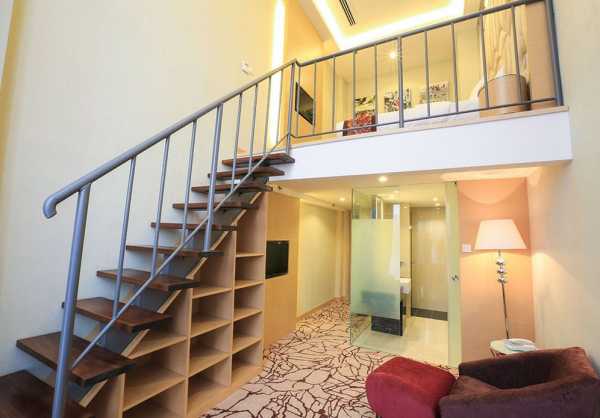

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

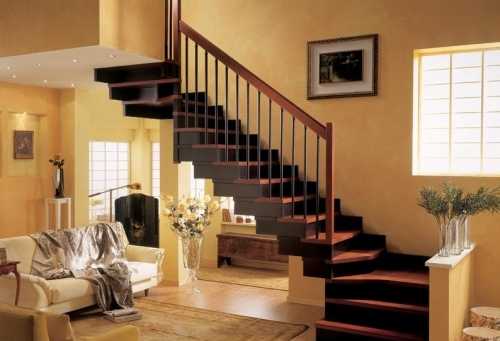

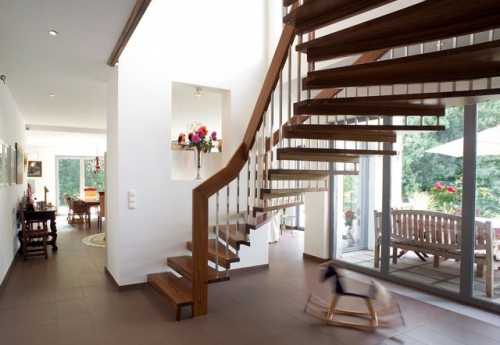

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

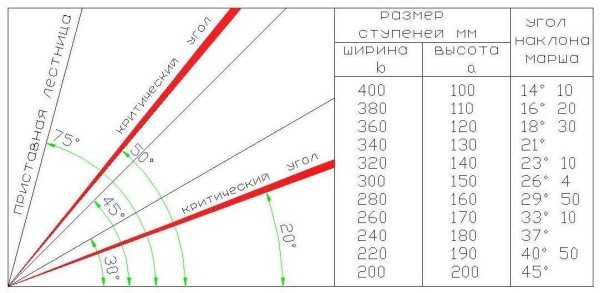

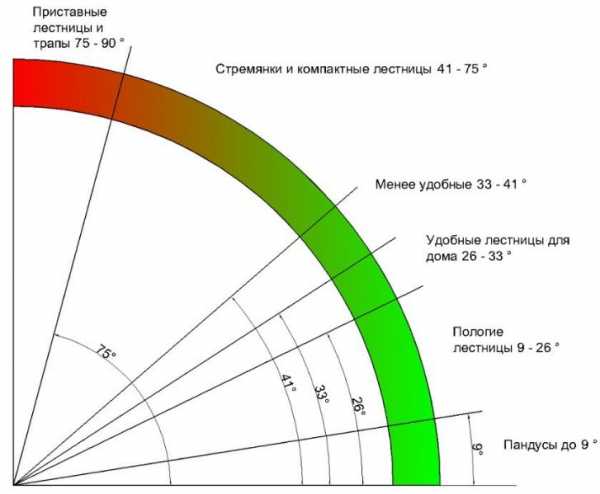

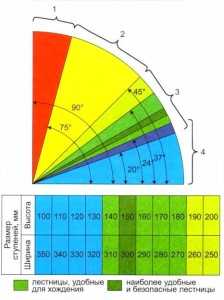

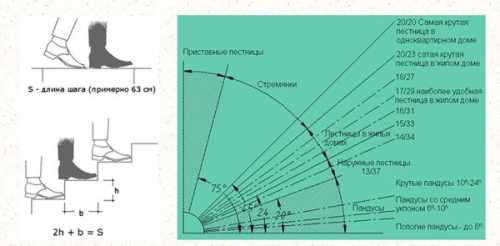

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

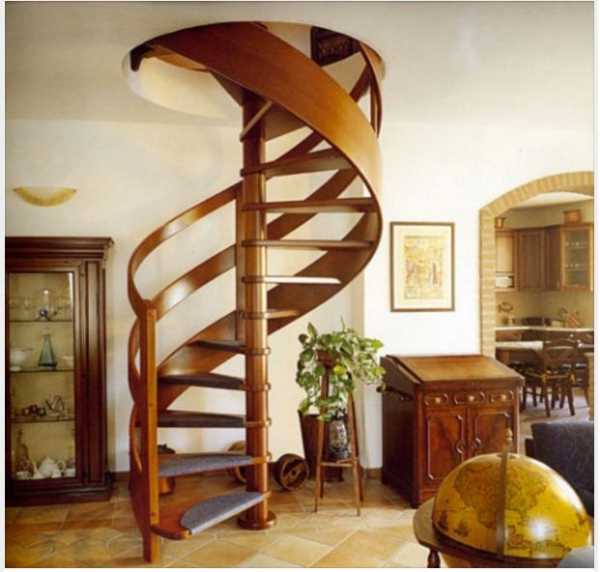

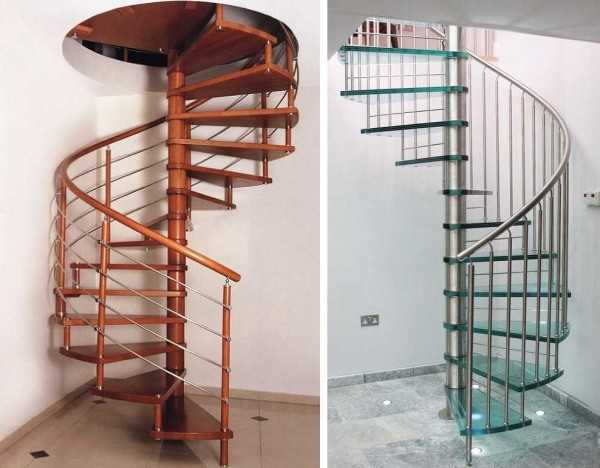

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

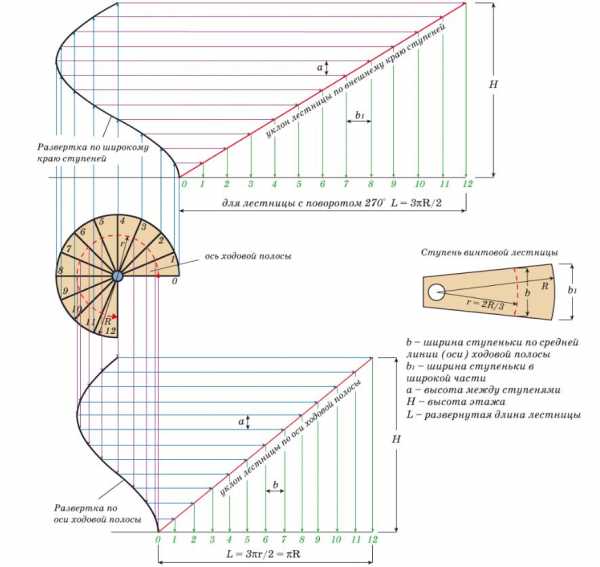

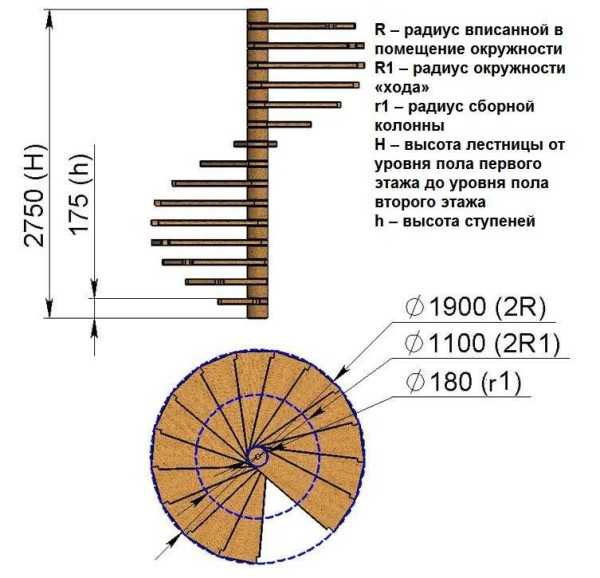

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

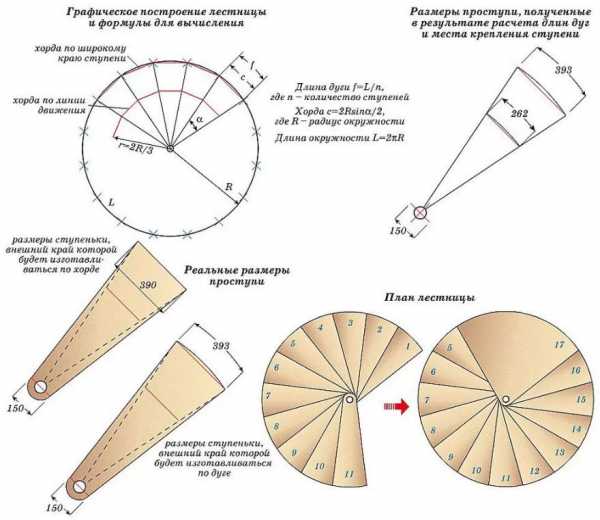

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

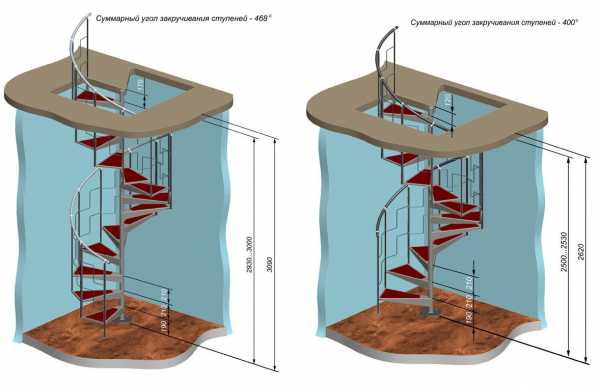

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

Высота лестницы (са)		Количество ступеней	Количество проступей	Диаметр лестницы (140, 150, 160, 170см)	Диаметр лестницы (180, 190, 200см)
от	до			Угол поворота лестницы	Угол поворота лестницы
210	235	9	10	270°	202,5°
235	260	10	11	300°	225°
260	285	11	12	330°	247,5°
285	310	12	13	360°	270°
310	335	13	14	390°	292,5°
335	360	14	15	420°	315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

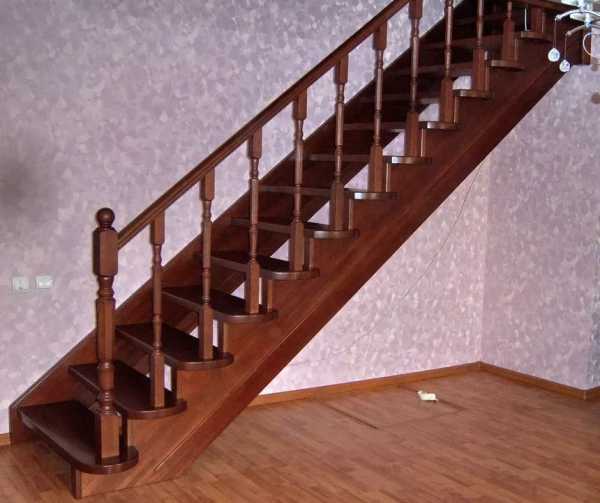

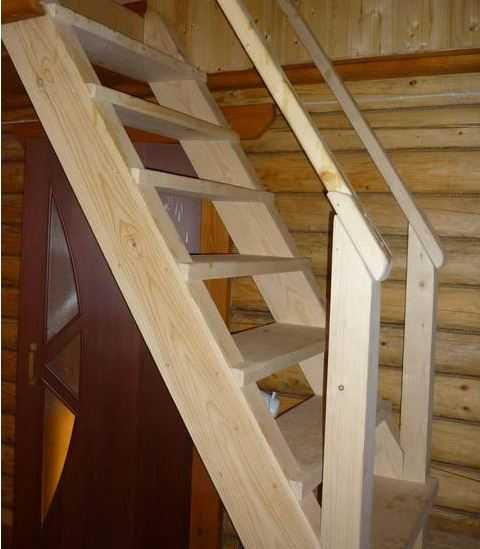

Из дерева

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

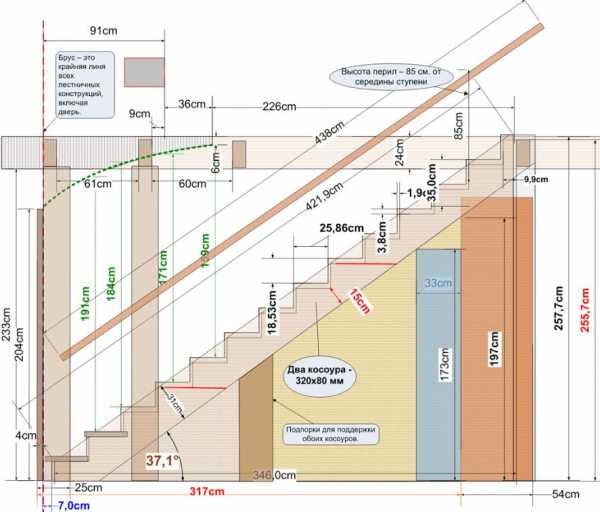

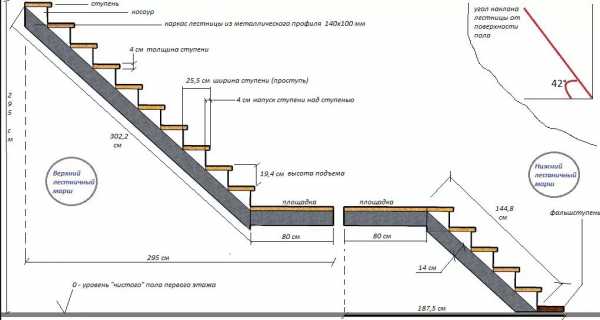

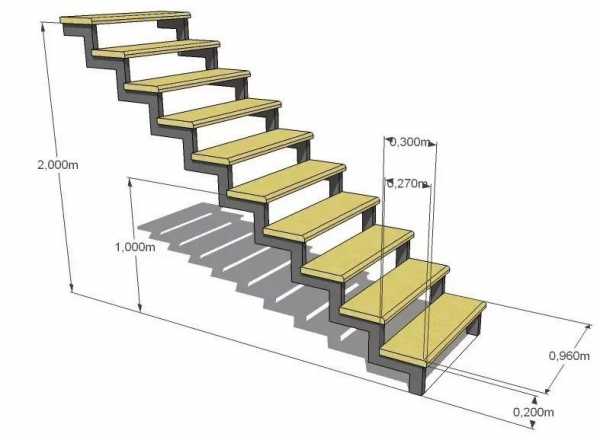

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

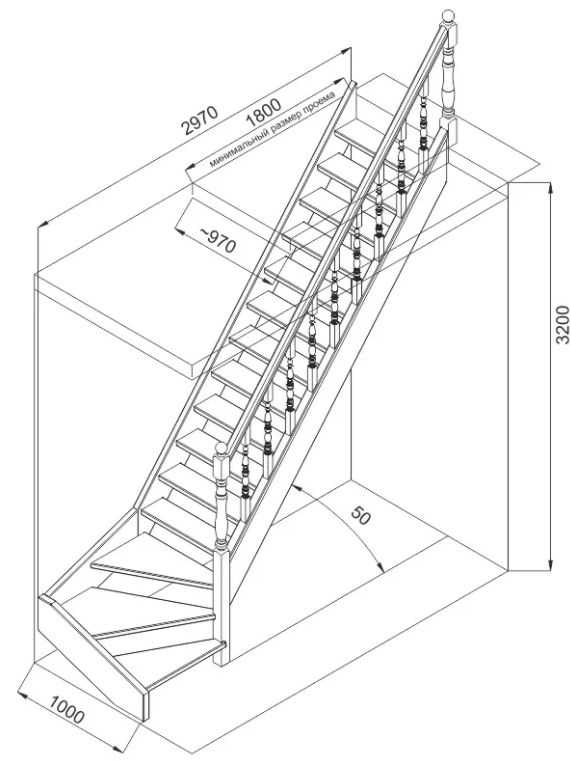

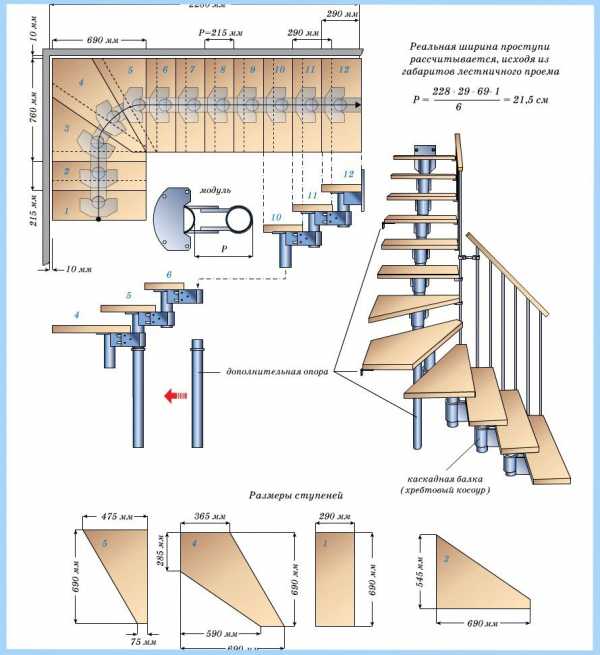

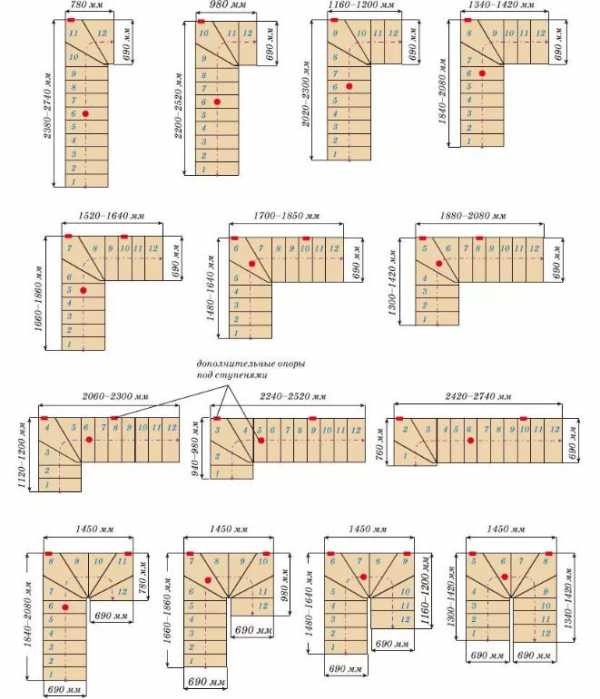

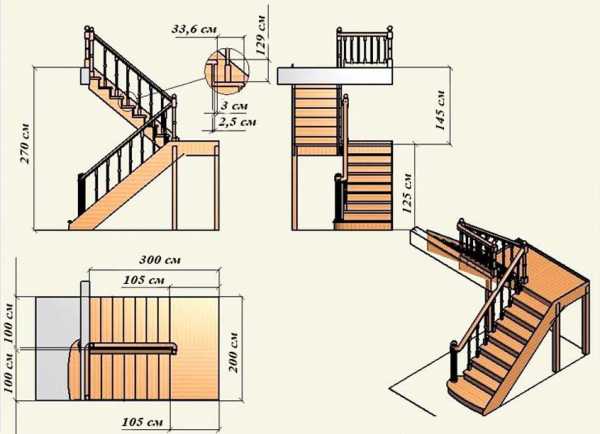

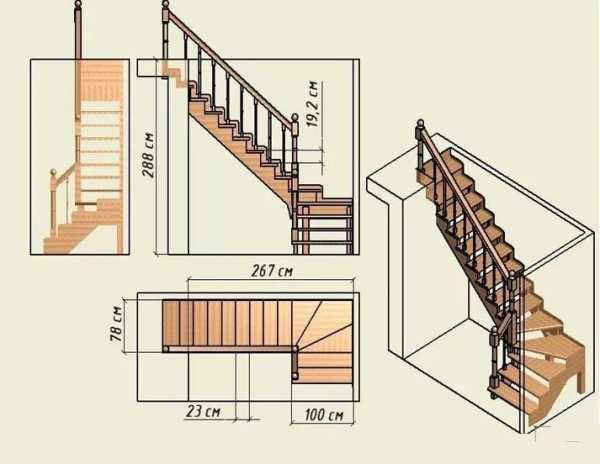

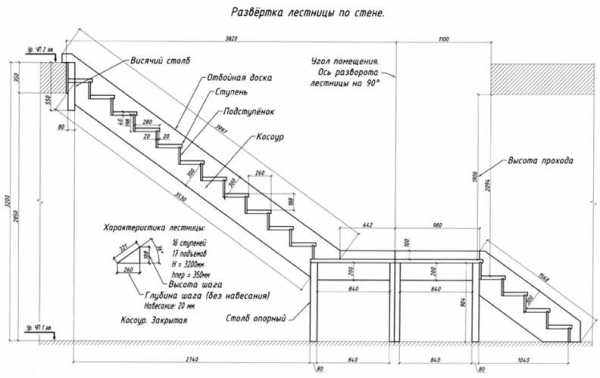

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

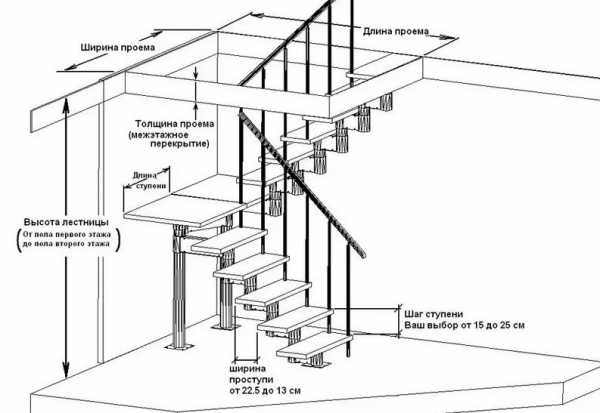

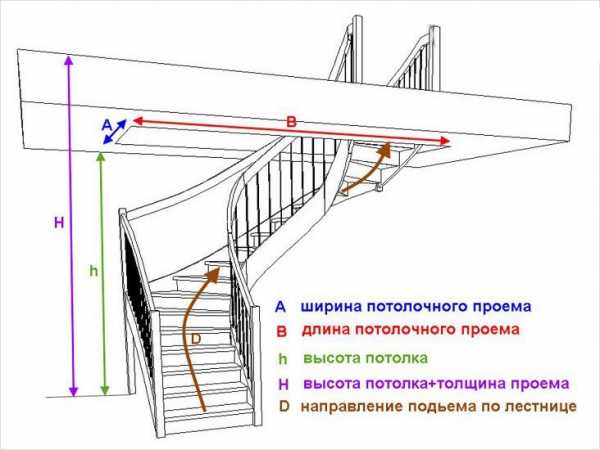

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

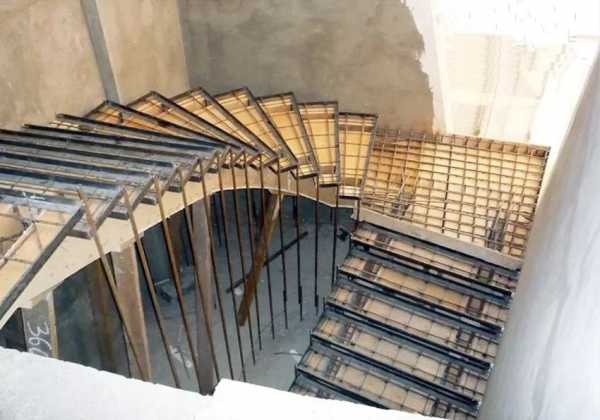

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

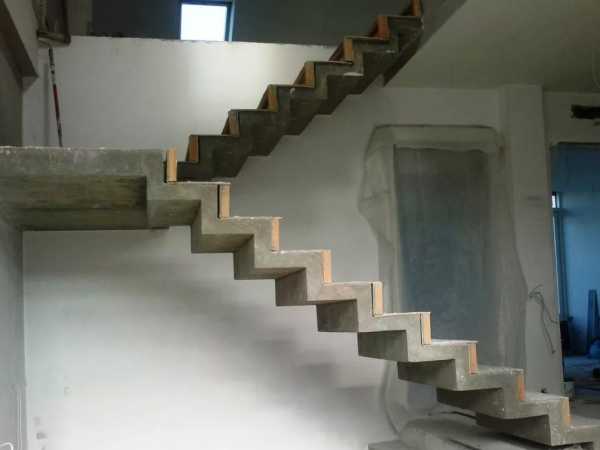

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

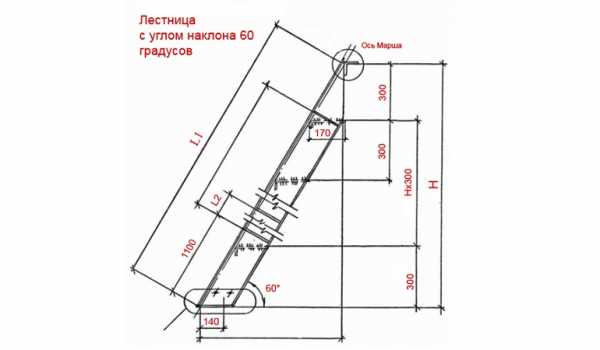

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

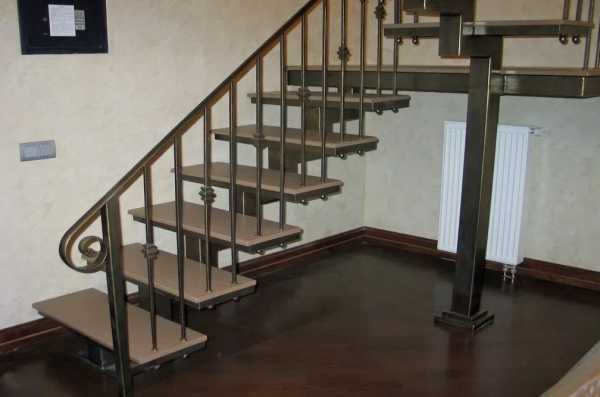

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

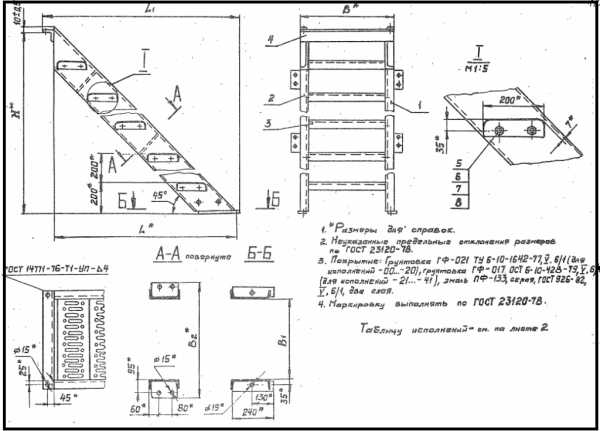

Одномаршевая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

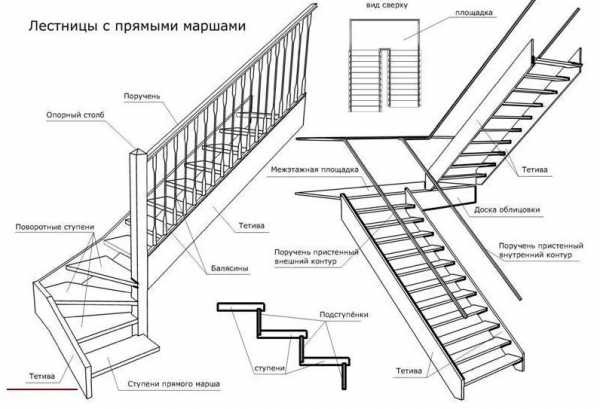

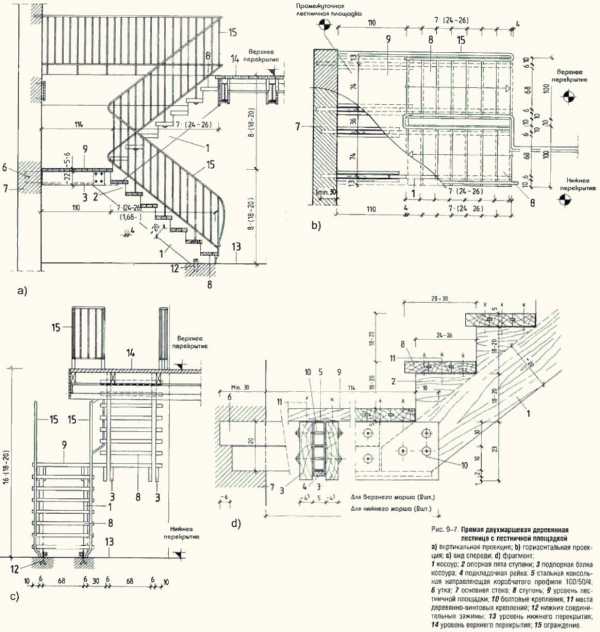

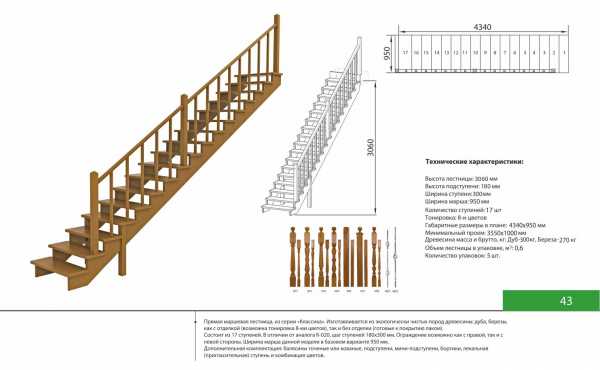

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

nadoremont.com

винтовая, маршевая, на больцах, фото, видео

Если в частном доме не один этаж, без лестницы не обойтись. Но кроме того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе конструкции обращать надо внимание не только не габариты и то, сколько места она занимает в помещении, но и обязательно учитывать стилистику. Тогда лестница на второй этаж, сделанная своими руками будет не только функциональным предметом, но еще и украшением интерьера. Работа сложная и ответственная, но справится можно.

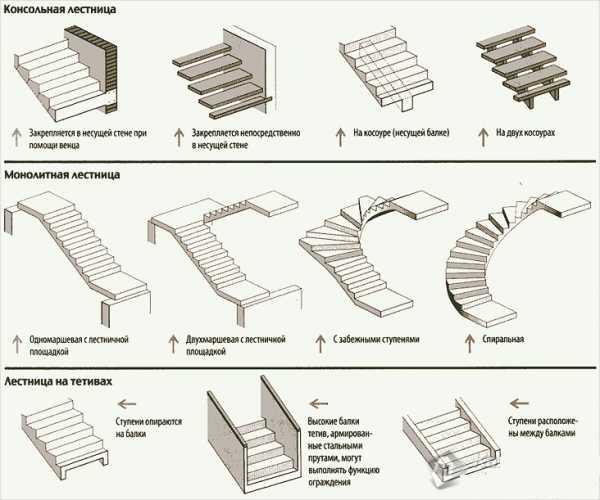

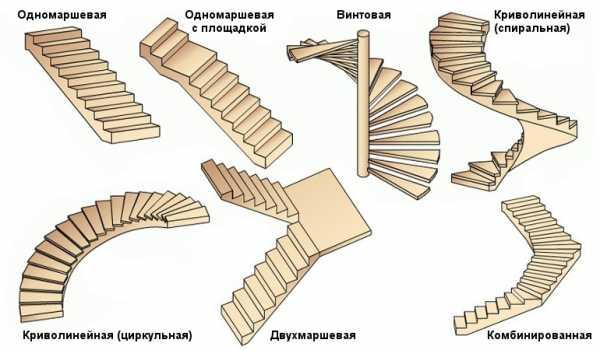

Виды лестниц на второй этаж в частном доме

Содержание статьи

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

• Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные.

  Самые компактные межэтажные лестницы

• На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким.

  Лестницы на больцах — очень интересно выглядят

• Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью.

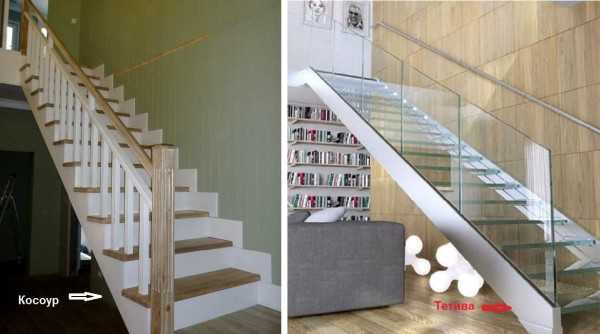

  Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

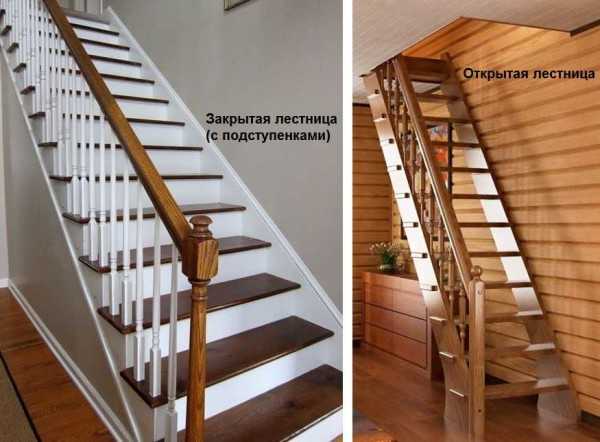

Ступени могут быть открытыми и закрытыми

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

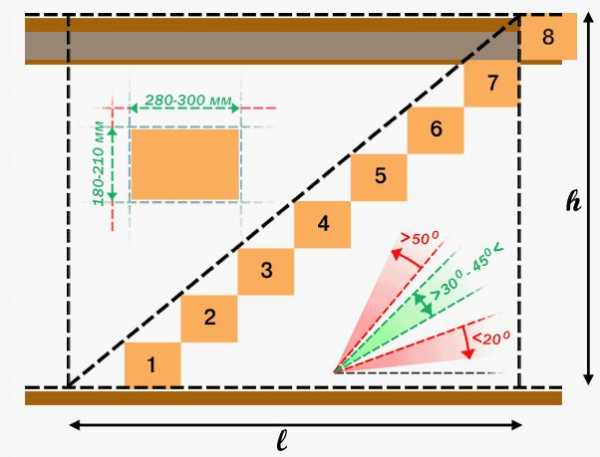

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.

  Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

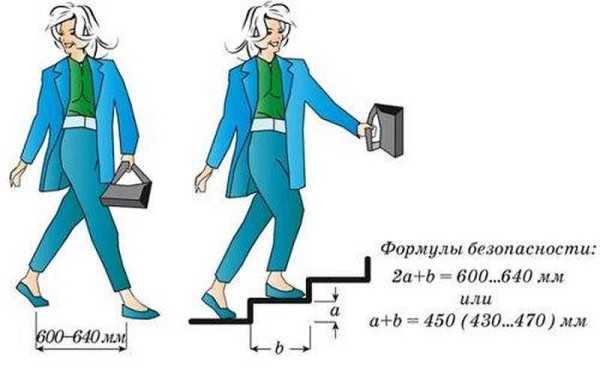

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см.  Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится.

Следующая особенность —  ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

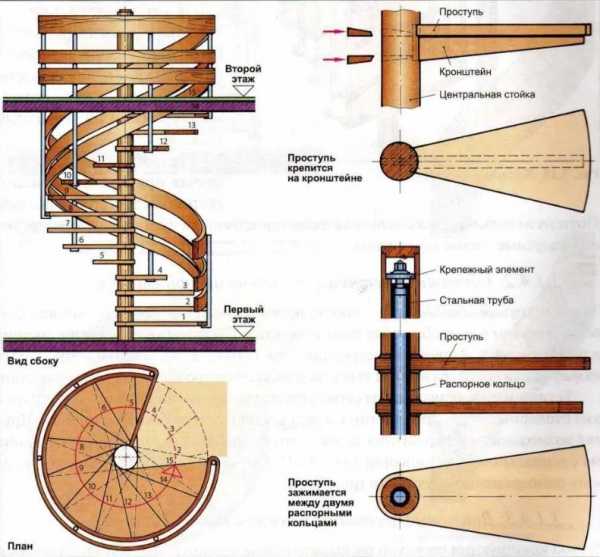

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

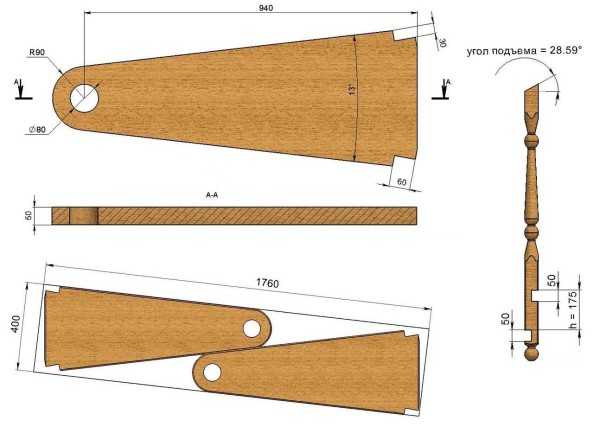

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается  клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

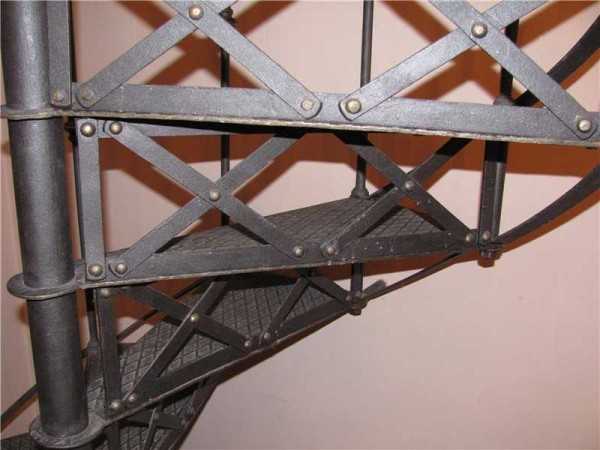

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

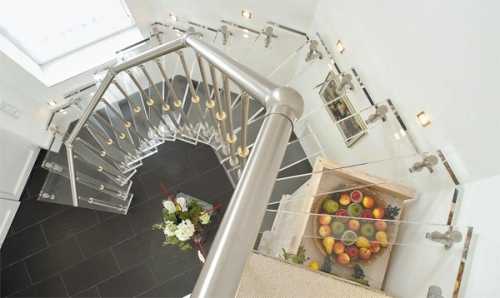

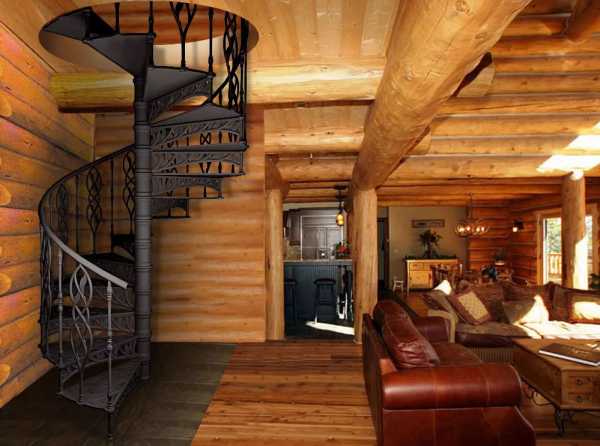

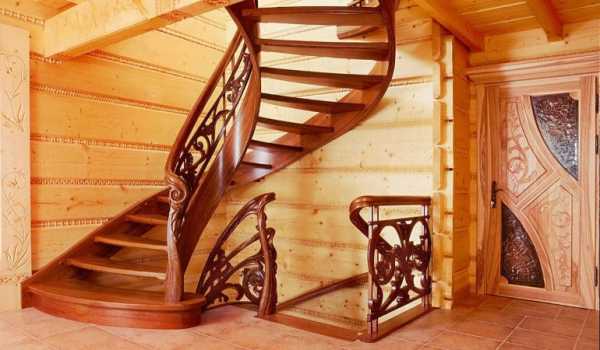

Винтовая лестница на второй этаж: фото интересных вариантов

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды

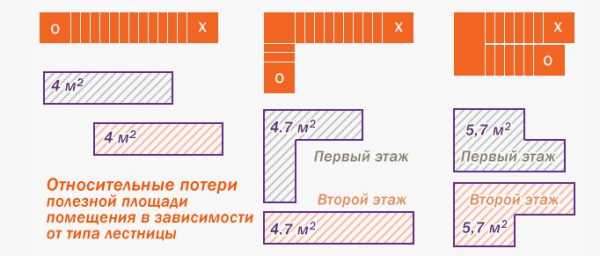

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

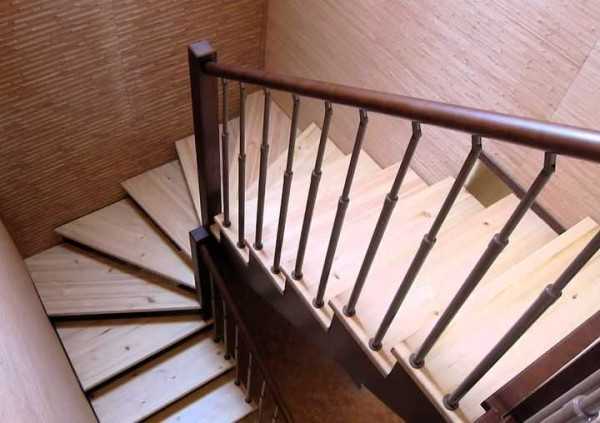

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа. В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов.

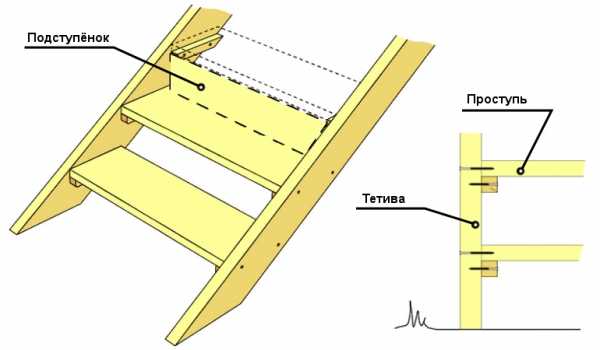

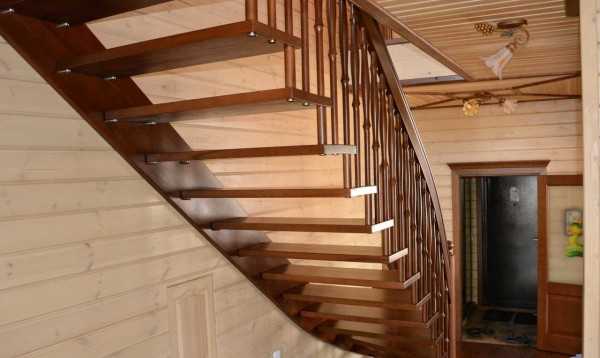

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

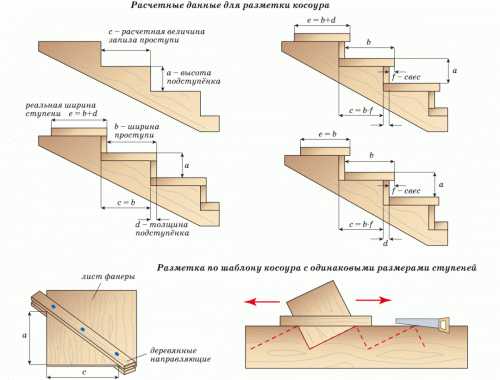

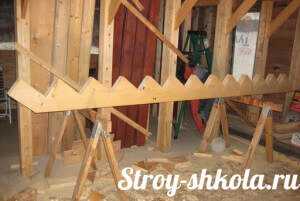

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.



Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

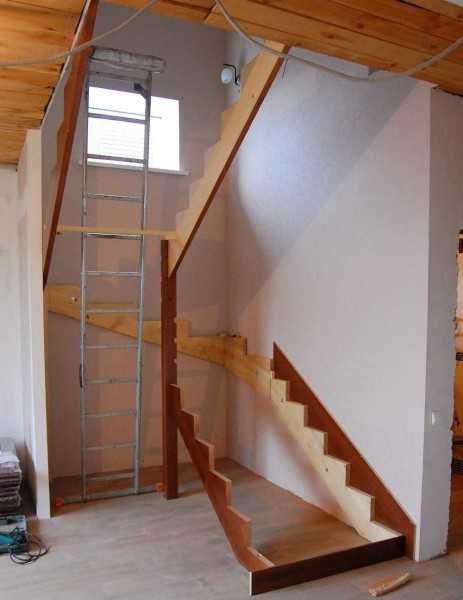

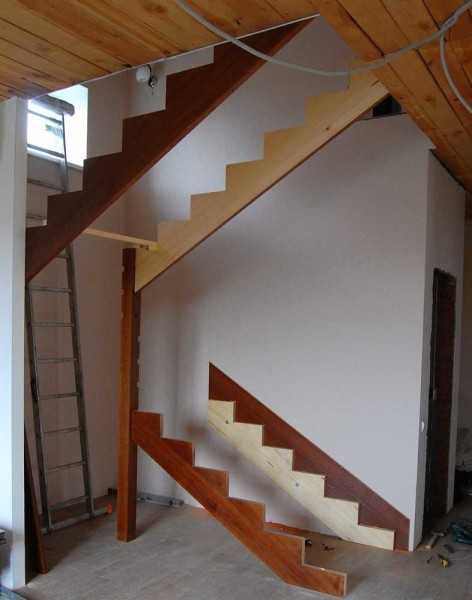

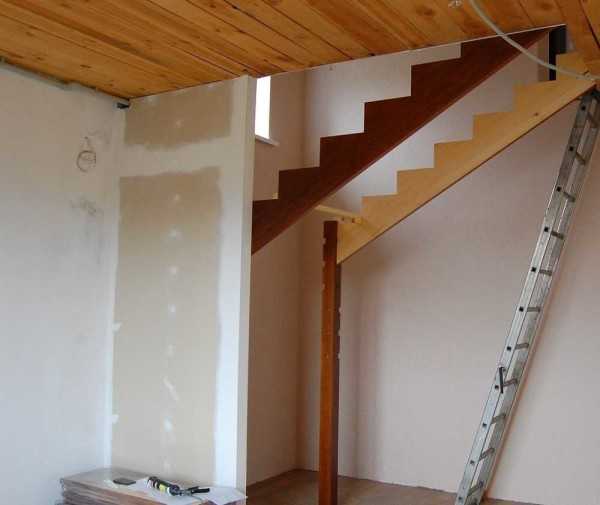

Косоуры установлены

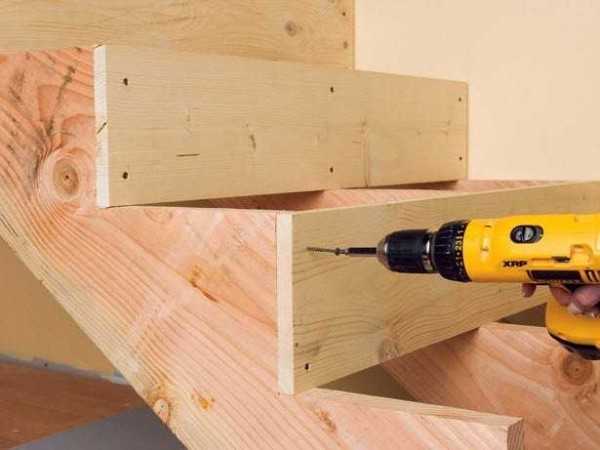

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

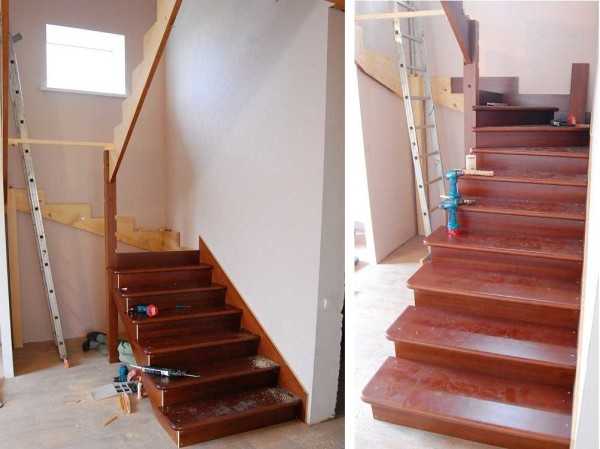

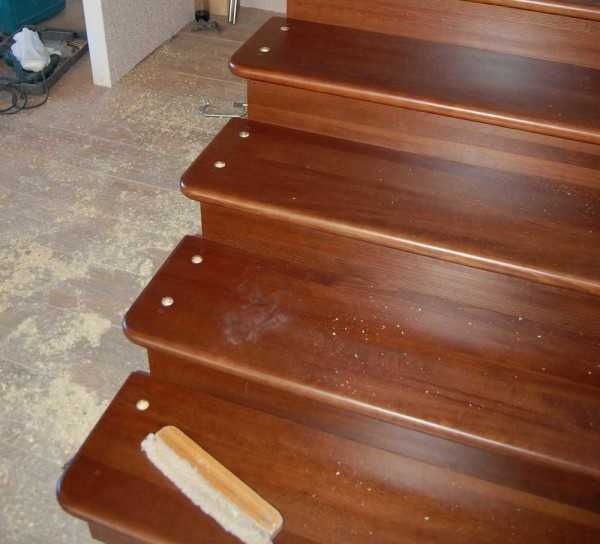

Монтаж ступеней

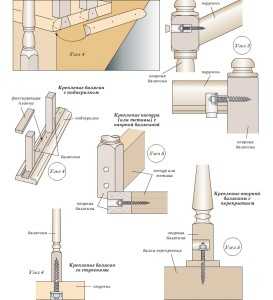

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясин

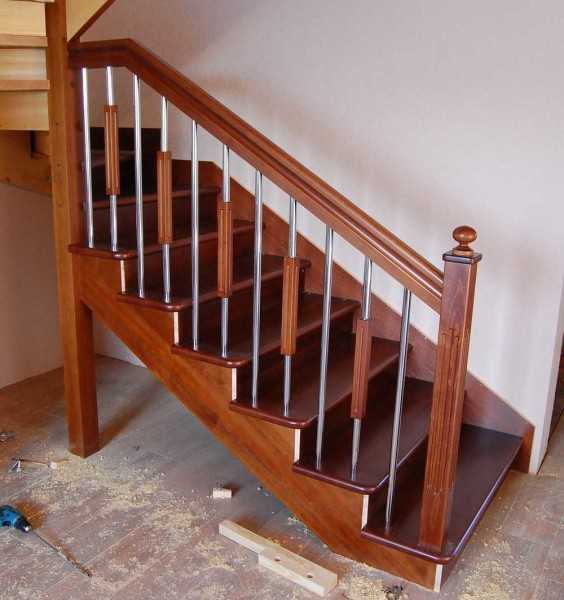

Сами балясины и перила

Вид сверху

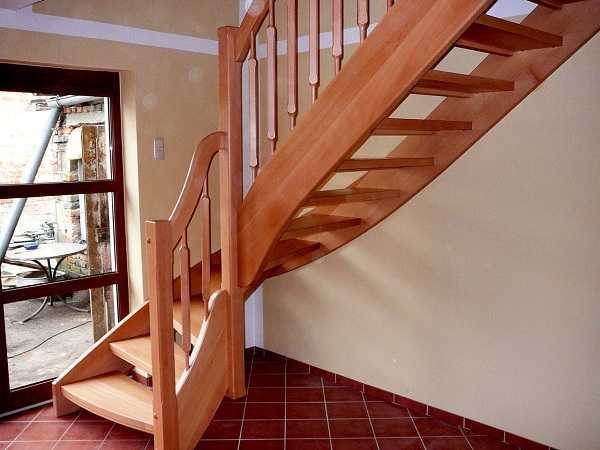

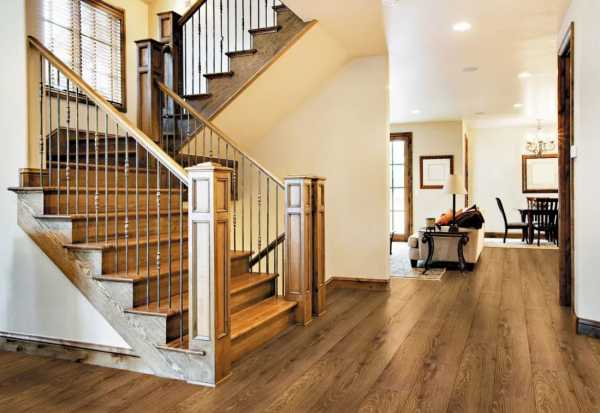

Фото интересных маршевых лестниц на 2 этаж

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

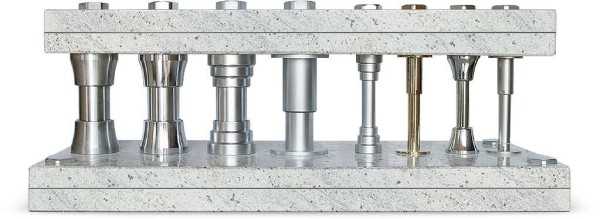

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

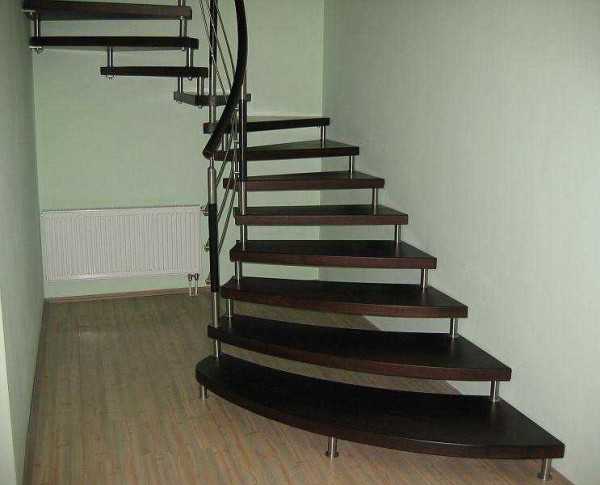

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Фото некоторых лестниц на 2 этаж на больцах

stroychik.ru

Как сделать лестницу на второй этаж своими руками

Здесь мы рассмотрим, как сделать лестницу на второй этаж в жилом доме или двухуровневой квартире. Лучше всего сделать деревянную лестницу. Она легче, дерево хорошо подходит для жилых помещений и с экологической точки зрения, и с точки зрения дизайна, ну, а кроме того, для изготовления своими силами деревянная лестница несколько проще, чем, к примеру, громоздкая и тяжелая бетонная или металлическая, при устройстве которой необходимы сварочные работы. В других материалах нашего цикла мы рассматривали изготовление стремянки, винтовой, бетонной, деревянной лестницы, здесь рассмотрим как сделать лестницу на второй этаж.

Содержание
1. Определение размеров лестницы на второй этаж.
   1.1 Расчёт количества ступеней деревянной лестницы на второй этаж.
   1.2 Определяем размер проекции лестницы на пол.
2. Изготовление деталей лестницы на второй этаж своими руками.
3. Сборка лестницы на второй этаж своими руками.
4. Необходимые инструменты для изготовления лестницы на второй этаж.
5. Вопросы по устройству лестницы.

Определение размеров лестницы на второй этаж

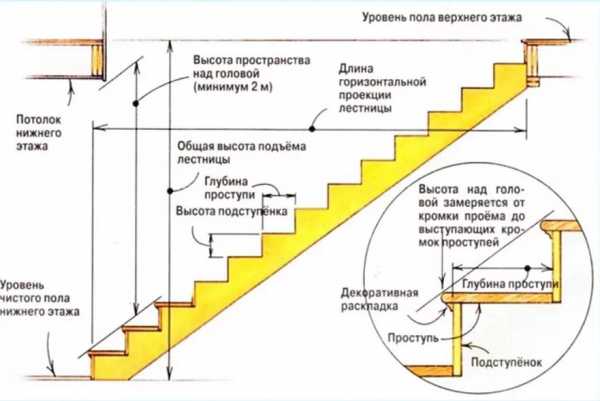

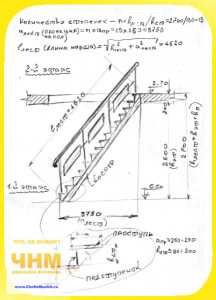

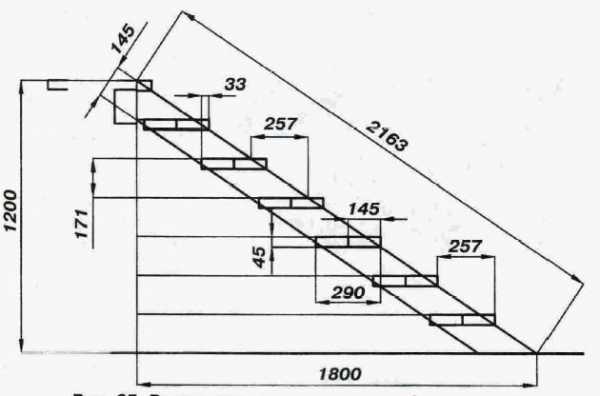

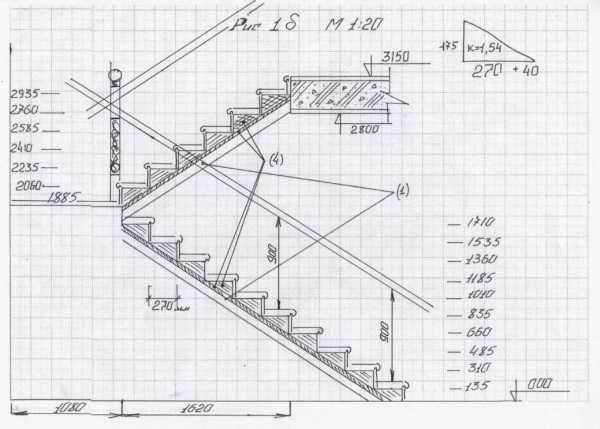

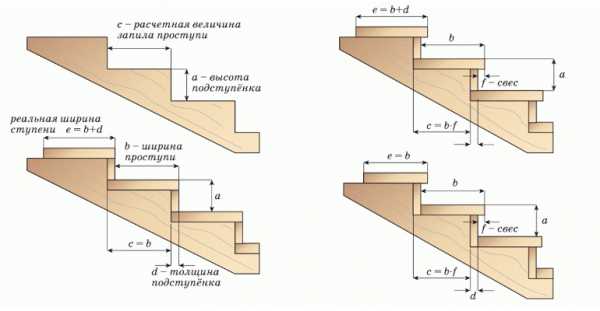

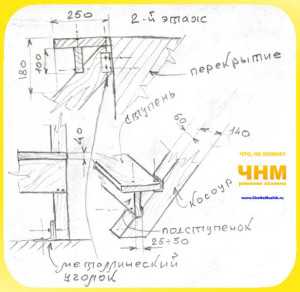

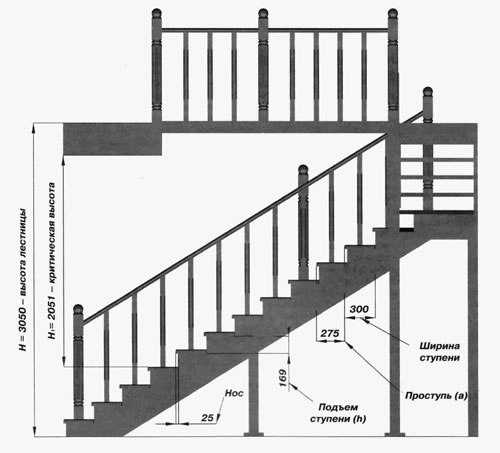

Такая лестница в разрезе показана на рисунке, рассмотрим его поподробнее. Перед тем как приступить к изготовлению деталей лестницы, необходимо определить ее размеры. Поскольку мы собрались сделать лестницу на второй этаж, один размер у нас уже есть – высота лестницы. Она будет равна расстоянию от пола до потолка (высота первого этажа) плюс толщина перекрытия. На нашем примере это 2700 мм (все размеры на рисунке приведены в миллиметрах).

Расчёт количества ступеней деревянной лестницы на второй этаж

Определяем требуемое количество ступеней. Известно, что оптимальная высота ступени находится в пределах 180-200 мм. Примем для нашей лестницы минимальный размер 180 мм, разделим на него 2700 мм и увидим, что наша лестница будет иметь ровно 15 ступеней.

Определяем размер проекции лестницы на пол

Теперь определим размер проекции лестницы на пол, чтобы понять, как разместить конструкцию в помещении. Оптимальная ширина проступи находится в пределах 250-300 мм; примем 250 и, умножив эту величину на количество ступеней, получим 3750 мм. Наконец, длину лестницы определим по теореме Пифагора как корень квадратный из суммы квадратов катетов прямоугольного треугольника. Катеты у нас проекция лестничного марша на пол и его высота; значит, гипотенуза, она же длина лестницы, равна 4620 мм.

Изготовление деталей лестницы на второй этаж своими руками

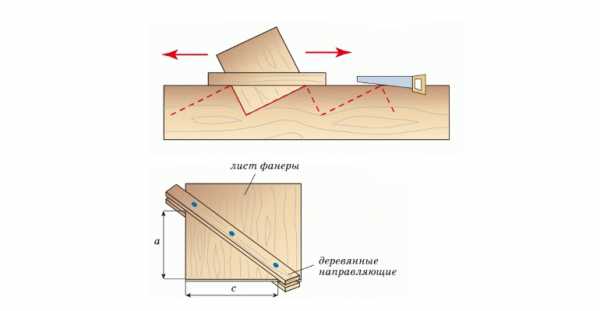

Следующим этапом будет изготовление деталей лестницы. Из деревянного бруса сечением 140 х 60 изготовим два косоура, из доски толщиной 30-40 мм — пятнадцать ступеней, а из доски 25-30 мм – пятнадцать подступенков. Длина ступени выбирается в зависимости от размеров помещения, однако следует учитывать, что, если ширина лестничного марша становится меньше метра, это начинает создавать определенные неудобства.

Важно: приобретая дерево для лестницы, обращаем самое тщательное внимание на качество. Дерево не должно иметь участков сероватого цвета, видимых деформаций и, само собой, трещин.

Влажность древесины без специальных приборов определить не получится, но если влажность превышает норму уж совсем беспардонно, то взяв в руку доску, можно почувствовать, что она заметно тяжелее, чем ожидалось. Строганая древесина (а именно такую нужно приобретать) должна быть гладкой, не иметь шероховатостей, выпавших сучков. В идеале сучков не должно быть вообще, как минимум, на брусьях для косоуров. На подступенках и даже на ступенях некрупные, до сантиметра в диаметре, сучки не имеют большого значения, но следует помнить: больше чем один сучок на метр доски – явный перебор!

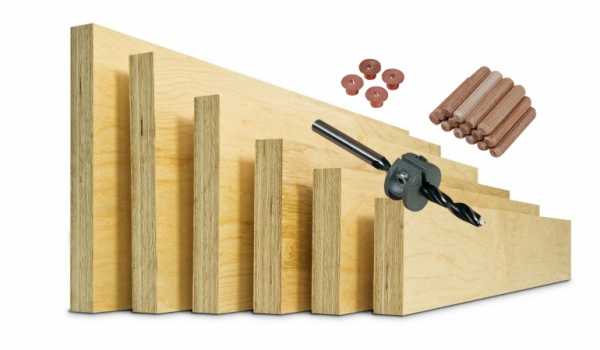

Если нет доски нужной ширины, можно собрать ступени из двух узких, соединив их на деревянных мебельных нагелях и клее. Для этого, высверлив в боковой грани доски углубления, равные половине длины нагеля, молотком до упора вбиваем нагели (они должны входить плотно, чтобы невозможно было вытащить пальцами). Затем, смазав торцы нагелей краской, на гладкой поверхности сдвигаем доски между собой боковыми гранями. В местах, где отпечаталась краска, высверливаем отверстия глубиной больше, чем выступающая часть нагелей. Нагели и доски в местах стыка промазываем клеем и собираем, пристукивая молотком через деревянную прокладку (чтобы не повредить поверхность). Нагели ставят через каждые пятнадцать – двадцать сантиметров.

Такая сборная ступенька вполне заменит цельную. Единственный недостаток такой конструкции: идеально точно совместить доски удается крайне редко, поэтому придется поработать рубанком, чтобы подровнять нашу ступеньку.

Сборка лестницы на второй этаж своими руками

Перед тем как сделать лестницу, точнее собрать ее в единую конструкцию, выполняем примерку деталей и при необходимости их подгонку. После того как все детали изготовлены и подогнаны, зачищаем их наждачной бумагой, особенно тщательно шлифуем торцы. Соединения выполняем с помощью нержавеющих шурупов, предварительно промазав соприкасающиеся поверхности клеем. В качестве клея можно использовать эмульсию ПВА либо столярный клей. Как выглядят узлы сопряжения, узлы крепления лестницы к полу и перекрытию, можно увидеть на рисунке выше.

Детали лестницы покрывают морилкой, затем несколькими слоями водостойкого прозрачного лака. Вместо морилки можно покрыть дерево за два раза горячей олифой. Это лучше сделать до сборки, чтобы не испачкать головки шурупов. Для защиты от попадания олифы и лака, места, куда будет наноситься клей, закрывают малярным скотчем.

Лестница, изготовленная по такому варианту, имеет своим недостатком громоздкость, однако проста и требует для изготовления минимум инструментов (если к внешнему виду не применять высоких требований, можно вообще обойтись ножовкой и молотком). Однако иногда сделать лестницу на второй этаж жилого дома хочется поизящнее. В этом случае применяют схему не с накладными, а с врезными ступенями. Разметка при этом будет выполняться так же, как и в первом варианте. А как такая лестница и ее узлы будут выглядеть, можно увидеть на рисунке ниже.

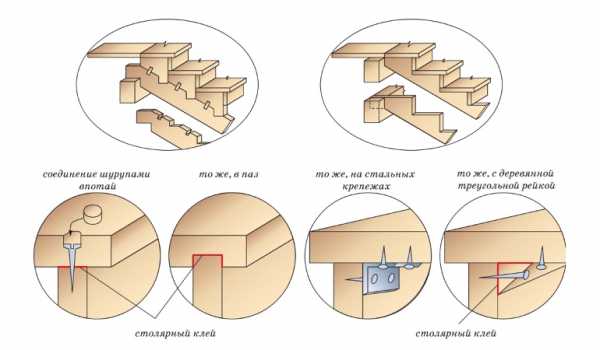

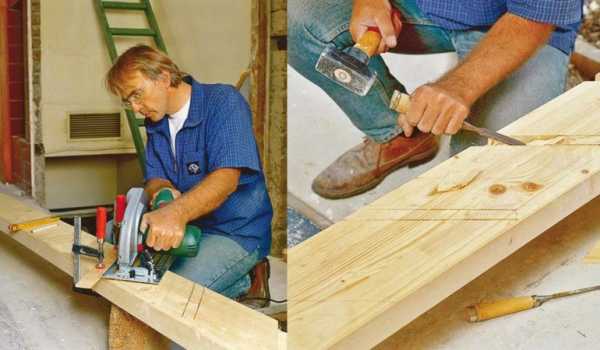

Для того чтобы прорезать в косоурах пазы для фиксации ступеней, помимо ножовки понадобится стамеска. Сборку лучше выполнять не на шурупах, как в первом варианте, а на болтах с полукруглой головкой, имеющей прорезь под широкую шлицевую отвертку. Выполняют соединение следующим образом: после того как в косоуре выбраны пазы под ступени, в них сверлятся отверстия диаметром 9 мм, проходящие сквозь косоур и расположенные по центру паза.

Ступеньку вставляют в паз и через отверстие делают карандашом метку на ее торце. Сняв ступеньку, высверливают в торце ступени отверстие для ввинчивания турбомуфты.

Турбомуфты нужно приобретать под болт М8 и длиной 30-40 мм. Турбомуфта ввинчивается в ступеньку, затем ступенька вставляется в паз и затягивается болтом, который ввинчивается во внутреннюю резьбу турбомуфты. Такое крепление обеспечивает великолепную прочность и надежность. Как выглядит такое соединение в разрезе можно увидеть на рисунке ниже.

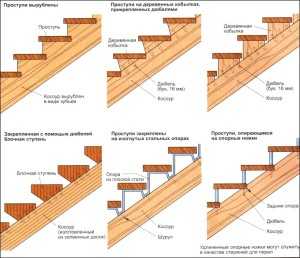

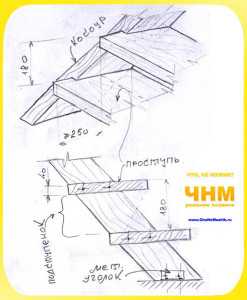

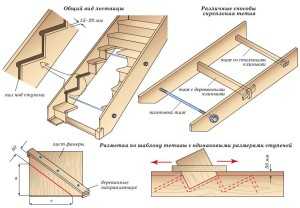

На том же рисунке вы можете увидеть и второй вариант крепления – с помощью мебельного винта. Выполняется это крепление аналогично турбомуфте, но отверстие в ступеньке высверливается под винт, приблизительно на 2 мм меньше, чем его диаметр.

Головка болта утапливается в предварительно высверленное цилиндрическое углубление, которое впоследствии закрывается декоративной заглушкой. Турбомуфты, болты, винты и заглушки легко можно приобрести в магазинах, где продается мебельный крепеж. Там же можно приобрести и сверла по дереву нужного диаметра. Смазывать клеем места соединений не обязательно.

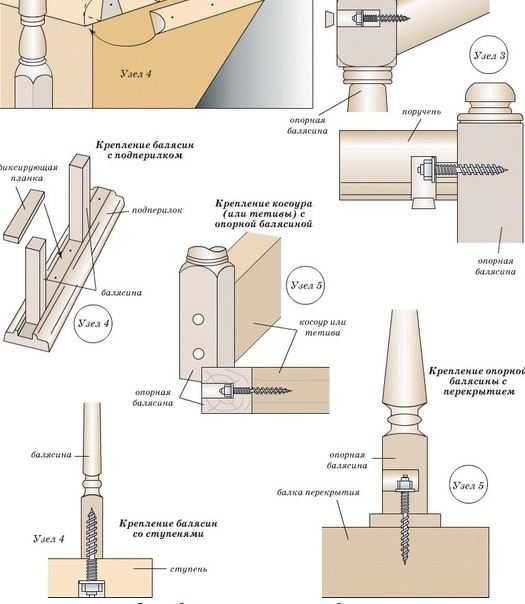

Сделать лестницу на второй этаж нельзя без применения надежных креплений. Но если ваша задача – сделать деревянную лестницу для дачи, особенно, небольшую, на три – пять ступеней (к примеру, для беседки), можно обойтись и без дополнительных креплений каждой ступени. Достаточно надежно зафиксировать верхнюю и нижнюю опорные части лестницы.

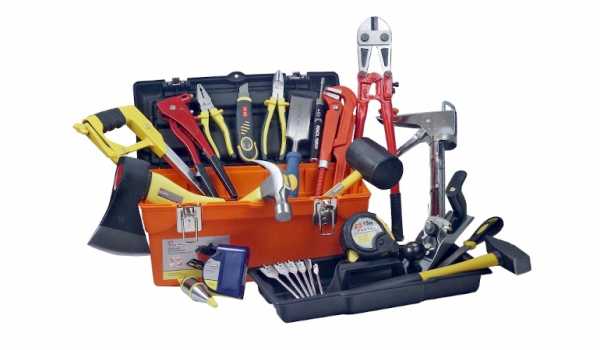

Необходимые инструменты для изготовления лестницы на второй этаж

Итак, как сделать деревянную лестницу своими руками, мы разобрались. Теперь – какие для этого понадобятся инструменты.

Для сверления отверстий – дрель или коловорот. Для резки дерева потребуется пила ножовка, причем лучше две: с крупными зубцами и мелкими (2-2,5 мм).

В зависимости от вида крепежных элементов нужны будут отвертки с соответствующими жалами, еще лучше – шуруповерт с набором бит. Кстати, шуруповерт с успехом заменит дрель. О стамеске для выборки пазов уже упоминалось. Кроме того, понадобится нетяжелый (150-200 граммов) молоток как для работы со стамеской, так и для прочих нужд. Запаситесь рубанком для подгонки деталей, поскольку брус и доска нередко отличаются от заявленных продавцом размеров, и их придется подгонять (особенно, если придется ступеньки делать сборными, о чем уже упоминалось выше).

Для шлифовки понадобится наждачная бумага трех видов: крупного зерна, среднего и мелкого – для чистовой шлифовки. Не надейтесь, что плохо зашкуренную поверхность скроет лак! Если не постараться, то и после десятка слоев лака, поверхность все равно будет матовой, а то и шершавой. Работы лучше всего производить в матерчатых перчатках во избежание заноз.

Для замеров и разметки нужна будет рулетка, плотницкий угол, карандаш, металлическая или деревянная линейка длиной не меньше 50 см. Еще вам потребуются внимание и творческий задор.

Вопросы по устройству лестницы

Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Лестницы своими руками чертежи, фото видео

Подробная и простая схема для стандартной лестницы на второй этаж.



Планируете постройку частного дома на два этажа или больше? Рекомендуем сразу распланировать, какой будет лестница. И мы в этом поможем – в данном материале подробно рассказано про виды для коттеджей, дач и частных домов, требования к конструкции. Также с помощью схем и чертежей мы на примере расскажем, как рассчитывается и строится лестница. Конструкция довольно простая – с кровлей не сравнить, поэтому изготовить её сможет и хозяин, обладающий только минимальными строительными навыками. Мы расскажем, как сделать так, чтобы вместо деревянной лестницы не получилось стремянки. Изучив чертежи и схемы, можно сделать качественную конструкцию.



Виды

В частных домах уже на протяжении столетий используются два типа, которые мы кратко рассмотрим:

• Маршевые. Этот вариант наиболее простой в исполнении, при этом конструкция отличается надежностью. Если за дело берется новичок, то маршевая деревянная лестница будет отличным решением. Также конструкцию можно разделить на одномаршевую и двухмаршевую. Несмотря на отличия между этими видами, сложность изготовления у них одинаковая.
• Винтовая. Работа для профессионалов, так как требует тщательных замеров и расчетов. Один просчет может испортить всю конструкцию, поэтому своими руками сделать её может только мастер. Главное преимущество такой конструкции – это компактность, ведь конструкция занимает минимальное количество пространств в доме. Зачастую винтовая деревянная лестница является центром композиции интерьере. Единственный минус – это довольно крутой подъем, который отрицательно сказывается на безопасности.

Разновидности маршевых лестниц.





Разумеется, что разбирать мы будем маршевую лестницу, хотя рекомендуем ознакомиться и с винтовыми вариантами. Своими руками проще выполнять маршевой вариант, к которому есть чертежи.Еще один недостаток винтовой лестницы заключается в том, что переносить габаритные предметы с одного этажа на другой будет неудобно.



Подготовка материалов и особенности работы

Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.

Начнем с материалов для строительства конструкции на второй этаж:

• шурупы;
• толстые доски, которые в дальнейшем превратятся в ступеньки;
• бруски – сечение должно быть не менее 40 миллиметров.

Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.





Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:

• угол наклона лестницы;
• ширина;
• высота всей конструкции;
• количество ступеней.



Если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.

Чертежи

Простейший чертеж маршевой лестницы на второй этаж, которую хозяин сможет изготовить своими руками. Чертеж демонстрируют довольно большую конструкцию, но иногда такая лестница ведет на второй этаж.



 Здесь подробно расписаны размеры ступенек и брусьев. Это простой чертеж, на котором изображена профильная проекция.

 Полноценный чертеж со всеми проекциями, который позволит полностью рассчитать деревянную лестницу на второй этаж.





Расчеты и процесс изготовления

Отталкиваться необходимо от комфорта – лестница не должна быть как стремянка. Оптимальный угол наклона должен быть 30-45°. Что касается ширины ступеньки, то она может быть 30-35 сантиметров, минимум – это 25 см. Также важным фактором является площадь, которая будет выделена под лестницу. И если места мало, то можно сузить ступеньки.

Схема деревянной конструкции на второй этаж:

Зная расстояние между этажами, можно рассчитать количество ступенек. К примеру, высота от пола до пола составляет 290 сантиметров, ступеньки выбраны по 20 см. После нехитрых вычислений получается 14,5 ступенек. Необходимо округлить до 14 или 15. В первом случае высота каждой ступеньки должна быть 20,71 см, а во втором – 19.33 см.

В примере используются целые числа – высота лестницы на второй этаж 260 см, каждая ступенька идет по 20 см, в итоге их получается 13. Что касается размеров лестничного марша, то его ширина не должна быть менее 70 сантиметров. В большую сторону уклон может быть любым. В примере, рассматриваемом в этой статье, лестничный марш имеет ширину в 1 метр.

Также стоит обдумать площадки, которые будут внизу и вверху. Размеры должны соответствовать габаритам лестничного марша. Идеальной формой будет прямоугольник или квадрат.Это самые простые схемы для изготовления деревянной лестницы на второй этаж. Главное, подобрать удобный угол наклона, чтобы в итоге не было стремянки.





Самым надежным вариантом является прямая лестница. П-образный вариант подходит для частных домов, где большая площадь. Г-образную конструкцию новичок вряд ли осилит.

Выбор способа установки

В конструкции будущей лестнице могут присутствовать:

• Тетивы. Этим словом называются балки, поддерживающие конструкции с двух сторон.
• Косоуры. Второй вариант – это балки, которые держат ступени лестницы снизу.

Так выглядит конструкция деревянной лестницы с тетивами.



Монтаж

Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. В примере рассмотрен вариант с косоурами. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры устанавливаются на опорный брус. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.





В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху косоуров, делать это удобнее всего саморезами.Подступенники – это дополнительный элемент.



Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они являются декоративными и поддерживающими элементами.На изображении показаны способы крепления балясин.





Теперь установка:

1. Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Если конструкция большая, то посередине лестницы не помешает дополнительная опора.
2. Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
3. После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
4. Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
5. Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно взять морилку.

В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Если угол рассчитан правильно, то стремянки не будет.

jsnip.ru

Как сделать лестницу на второй этаж своими руками: фото и чертежи с размерами

Дерево пользуется неизменной популярностью среди владельцев частных домов. Этот податливый материал сгодится для любых строительных работ. Особенно ярко потенциал древесины раскрывается при устройстве лестниц на второй этаж. Расскажем о том, как грамотно составить проект, рассчитать размеры и подобрать инструменты.

Виды межэтажных лестниц

Существуют следующие виды межэтажных лестниц:

• Одномаршевые.

• Одномаршевые с площадкой.

• Двухмаршевые.

• Винтовые.

• Спиральные.

• Циркульные.

• Комбинированные.

Конечный выбор зависит от габаритов и геометрии помещения. Самый простой вариант — одномаршевый, а наиболее сложный — комбинированный.

Как рассчитать размеры лестницы на второй этаж

Подробный чертеж лестницы в разрезе изображен на рисунке ниже. Перед изготовлением элементов конструкции следует определиться с ее размерами.

Так как будет конструироваться лестница на второй этаж, то высота известна заранее — это расстояние между этажами.

Нужно замерить расстояние от потолка до пола с учетом толщины перекрытия. В нашем случае это 2700 мм:

Теперь необходимо рассчитать число ступеней.

У ступени различают горизонтальную плоскость — проступь и вертикальную (высоту подъёма) — подступёнок. Бывают лестницы с подступёнком и без него.

Практикой доказано, что оптимальная высота ступени рассчитывается, исходя из показателей 150-200 мм. Например, размер ступеней лестницы у нас составляет 200 мм. Тогда 2700 мм делится на 200 мм, и получается 13 ступеней.

В СНИП точно определены размеры:

• Для жилых и общественных помещений: высота подступёнок — 148 мм, ширина проступи — 300 мм.

• Для подвальных и чердачных помещений: высота подступёнок — 171 мм, ширина проступи — 260 мм.

Схема установки ступеней:

Зачастую ступени опираются на вырезы в тетивах, вставляются или врезаются во внутреннюю часть их поверхности.

Дальше необходимо спроецировать конструкцию лестницы на пол помещения с тем, чтобы определить, как она будет размещаться в комнате. Ширина проступи лестницы лежит в пределах 250-300 мм. У нас это 250 мм, и после умножения величины на 13 ступеней, получается размер проекции, равный 3250 мм.

Последнее, что нужно сделать — вычислить длину лестницы. Она определяется по теореме Пифагора. Это значение соответствует квадратному корню, взятому из суммы квадратов катетов прямоугольного треугольника.

В нашем случае гипотенуза равняется 3260 мм. Это и есть искомая длина.

Как сделать элементы лестницы

Следующий этап — изготовление деталей и элементов лестницы. Необходимо взять деревянный брус сечением 140×60 мм, из которого будут изготавливаться косоуры.

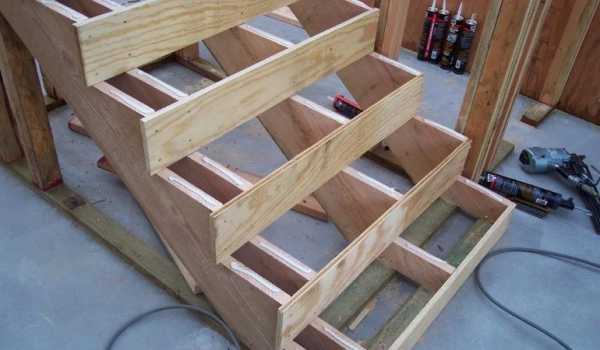

Косоур — несущая конструкция лестничного марша, в виде балки (бруска) с гребенкой по верху, на которую устанавливаются ступени.

Расчетные данные для разметки косоура:

Разметка по шаблону косоура с одинаковыми размерами ступеней:

Их нужно два штуки, и изготавливаются они из досок толщиной 30-40 мм — 13 ступеней, а из досок толщиной 25-30 мм получается 13 подступёнков. Длину ступени следует выбирать исходя из размеров комнаты.

Также следует принимать во внимание, что при ширине лестничного марша меньше 1 метра возникнут определенные неудобства при строительстве и эксплуатации лестницы.

Покупая дерево для строительства лестницы, уделите внимание качеству материала. Он должен быть однородного цвета, без сероватых участков, деформаций и трещин.

Влажность древесины вы не сможете определить без специальных приборов, но слишком большое количество «воды» чувствуется на вес — такая доска будет намного тяжелее, чем вы ожидали.

Строганое дерево (а именно такую древесину следует покупать) должно быть гладким, без шероховатостей, без сучков и других дефектов. Особенно следует избегать сучков на брусьях для лестничных косоуров.

На одном погонном метре пиломатериалов не должно быть больше одного сучка.

Если не удалось найти доски требуемой ширины, то можно сделать ступеньки из нескольких узких досок, соединив их мебельными нагелями на клею:

Для того, чтобы соединить доски нагелями, в боковых гранях высверливаются углубления, равные половину длины нагеля, и деревянный гвоздь вбиваются молотком до упора. Дальше его торцы смазываются краской, и доски сдвигаются друг к другу боковыми гранями.

В тех местах, где остался след краски, высверливаются отверстия на глубину немного больше, чем выступающие нагели.

И доски, и деревянные гвозди в тех местах, где они будут состыковываться, необходимо смазать клеем и собрать. Чтобы не осталось следов на поверхности от ударов молотка, нужно подкладывать деревянную планку. Нагели нужно крепить через каждые 150-200 мм.

Такая ступенька, собранная из нескольких досок, полностью заменит изготовленную из цельной доски. Недостаток этой ступени — миниатюрный зазор, ведь пиломатериалы не получится совместить абсолютно точно, поэтому поверхность нужно будет доработать рубанком, чтобы окончательно ее выровнять.

Как собрать лестницу на второй этаж

Перед сборкой лестницы в единую конструкцию нужно примерить все детали, и при необходимости подогнать их под размеры. После этого следует зачистить элементы шлифовальной шкуркой. Особое внимание уделите торцевым поверхностям.

Соединять все детали нужно нержавеющими шурупами с предварительной промазкой поверхностей клеем ПВА, столярным клеем или Бустилатом.

Затем все элементы лестницы покрываются морилкой, а после нее наносится несколько слоев прозрачного водостойкого лака. Если морилки нет, то разрешается обработать деревянные поверхности разогретой олифой 2-3 раза. Состав лучше наносить до сборки деталей, чтобы головки шурупов не испачкались.

Чтобы защитить места, на которые будет наноситься клей, от лака и олифы, их заклеивают специальным малярным скотчем.

Если вы хотите, чтобы ваша лестница выглядела изящнее и элегантнее, можно использовать схему с врезными ступенями. Разметка всех элементов в этом случае выполняется так же, как и прежде.

Чтобы прорезать пазы в косоурах для жесткой фиксации ступеней вместе с ножовкой используется и стамеска:

Сборку этой конструкции лучше выполнять не шурупами, а крепить ступени болтами с закругленной головкой, которая снабжена прорезью под шлицевую широкую отвертку.

Соединение делается так:

1. После выборки пазов под ступени в косоуре нужно просверлить отверстия диаметром 10 мм в центральной части паза.

2. Ступенька вставляется в паз, и через просверленное отверстие делается метка. Затем на этом месте высверливается отверстие для того, чтобы можно было ввинтить резьбовую вставку.

3. Ввёртыши лучше всего использовать под болты с резьбой М8 длиной 40-50 мм.

4. Вставку необходимо ввинтить в ступеньку, которую затем вставить в паз и затянуть болтом. Такой способ монтажа обеспечит превосходную надежность и хорошую прочность.Крепить можно и мебельными винтами.

5. Головку винта нужно утопить в высверленную фаску, которая потом будет закрыта декоративной пластмассовой заглушкой.

Все крепежные детали и сверла по дереву можно купить в строительных магазинах.

Построить деревянную лестницу на второй этаж без надежной фиксации невозможно. Но, если конструкция небольшого размера: для дачного домика в 5-6 ступеней, то дополнительные крепления для ступеней устраивать не обязательно. Добротный каркас выдержит нагрузки.

Инструменты для сборки лестницы

С чертежами, конструкцией и процессом сборки деревянной лестницы своими руками все понятно. А инструменты потребуются вот какие:

• Чтобы сверлить отверстия, понадобится ручная или электрическая дрель, на крайний случай — коловорот.

• Чтобы резать доски и другие деревянные детали, необходима ножовка по дереву. Для мелких элементов можно использовать ножовку по металлу с крупными зубцами.

• Для крепления болтов, винтов и шурупов потребуются отвертки с соответствующим набором наконечников или электрический (аккумуляторный) шуруповерт. Можно пользоваться и электродрелью, но она слишком тяжелая.

• Чтобы делать пазы, следует запастись стамеской. Пригодится и легкий молоток. Массы в 200-250 граммов будет достаточно.

• При шлифовке и выравнивании пиломатериалов не обойтись без рубанка и наждачной бумаги всех размеров: крупной, средней и мелкой.

• Для разметки и замера нужно захватить с собой рулетку, слесарный угол, простой твердый карандаш и несколько линеек длиной 50-80 см.

Мелкозернистой бумагой обязательно нужно зачищать все детали, иначе после высыхания лака волокна дерева станут топорщиться, что отрицательно скажется на внешнем виде всей лестницы.

Обучающее видео

В завершении материала предлагаем посмотреть видео с изготовлением деревянной двухмаршевой лестницы:







bydom.ru

Как сделать лестницу на второй этаж

Как изготовить лестницу своими руками? Такой вопрос задают себе желающие самостоятельно построить дом или дачу, либо обустроить двухуровневую квартиру. Ничего особенного по большому счёту в обустройстве лестницы нет, так как новейшие технологии существенно упрощают данный процесс. Поэтому если вы – мастеровитый человек, то изготовить металлическую лестницу или лестницу из древесины собственноручно не составит большого труда. В этой статье вы узнаете, какие бывают межэтажные лестницы, из какого материала они изготавливаются и как рассчитать основные параметры лестницы. Внимательно следуйте инструкции, и у вас все получиться!

Оглавление:

1. Лестница как атрибут интерьера
2. Маршевые лестницы
3. Винтовые лестницы
4. Материал для изготовления лестницы
5. Готовые комплекты лестниц
6. Как самостоятельно изготовить лестницу

Лестница как атрибут интерьера

Лестница является одним из центральных элементов интерьера помещения, и при ее проектировании большое внимание следует уделить внешнему виду, не забывая при этом о функциональности и надежности. Перед непосредственным созданием лестницы рекомендуется учесть некоторые факторы, от которых будут зависеть её размеры и конструкция.

К подобным факторам относят доступную площадь и высоту помещения, удобство использование лестницы для людей, проживающих в доме, и максимальную нагрузку, на которую рассчитано изделие.

Архитекторы утверждают, что как узловая точка интерьера лестница на себе несет важнейшую стилевую и конструктивную нагрузку. Гармонии между эстетичностью и функциональностью можно достичь благодаря тщательному планированию на стадии разработки проектной документации. Геометрическое построение лестницы зависит от дизайна, материала и условий эксплуатации, поэтому его необходимо определять до начала проведения строительных работ.

Благодаря современным технологиям лестница может быть импозантной, оборудованной во французском стиле времен Луи XII, легковесной в ультрасовременном стиле хай-тек или массивно-грубоватой в стиле кантри.

Маршевые лестницы

Прежде чем определиться, кукую выбрать лестницу, стоит рассмотреть главные виды – маршевые и винтовые лестницы. Конструкция маршевой лестницы — довольно проста и подойдет вам, если вы планируете сделать ее самостоятельно (марши – непрерывные ряды ступеней). Но в этом случае для обеспечения приемлемого уклона и высоты ступенек нужна немалая площадь. Подобные модели лестниц очень удобны в эксплуатации и выдерживают большие нагрузки. По маршевой лестнице можно без проблем поднять на второй этаж мебель и крупные предметы.

Такие лестницы – безопасны во всех аспектах, поэтому и являются лучшим выбором, если в доме проживают пожилые люди или дети.
Маршевые лестницы бывают прямыми и поворотными. Первые являются самыми простыми. Они прочны по конструкции, легки в изготовлении и удобны в использовании. Если ступеней в лестнице больше десяти, марш делится промежуточной площадкой на две части. Так получается поворотная лестница. Преимущество поворотной модели перед прямой состоит в том, что ступени при одинаковой высоте занимают меньшую площадь. Подобные лестницы устанавливают, как правило, вдоль двух стен, обустраивая под ними кладовку.

Винтовые лестницы

Винтовые (спиральные) лестницы имеют более сложный каркас лестницы: они состоят из забежных ступеней, которые размещаются по правильному радиусу. Они используются в случае ограниченного пространства, когда не получается создать безопасный уклон обычной лестницы из-за нехватки площади. Устанавливают винтовую лестницу обычно между двумя стенами в углу. К основным недостаткам относят не слишком удобную конструкцию, затрудняющую подъем и не позволяющую перемещать крупногабаритные предметы. Однако искусно выполненная винтовая лестница отличается достаточной прочностью и может выступать главным связующим звеном интерьера, тогда её устанавливают в центре холла.

Винтовые виды лестниц можно приобрести в готовом для установки варианте. Но зависимо от пожеланий клиента, многие архитекторы отступают от привычных канонов и идут на некий эксперимент. В результате такого творчества рождаются неожиданные авангардные конструкции. К примеру, изогнутые лестницы со ступенями, расположенными по неровному радиусу (S-образные, треугольник, овал), ломаные (криволинейные, Z-образные), лепестковые (ассиметричные ступени, утиный шаг) и приставные модели на роликах.

Материал для изготовления лестницы

Какой бы вы не выбрали вариант лестничного сооружения, в конечном счете, его долговечность и качестве будут зависеть от материалов, используемых для возведения лестницы. Материалом для изготовления ступеней служит камень (кирпич, ракушечник, керамзитобетон) или древесина твердых пород (ясень, дуб, клен, ель, сосна). Лучше всего для лестничных ограждений подойдут металлы и их различные сплавы – алюминий или нержавеющая сталь. В интерьерах современных домов неплохо смотрятся и лестницы комбинированного типа, что собраны из пластика, дерева и металла.

При выборе материалов для изготовления лестниц своими руками необходимо помнить, что ступени из камня выполняются только из блоков, что подготовлены промышленным методом и не иначе. При кустарных методах изготовления ступеней из камня избежать трещин на них вряд ли не удастся.

Древесина легко поддается обработке в домашних условиях и дополнительно дает декоративный эффект при правильном использовании лакокрасочных веществ. В целях предотвращения деформации ступени из дерева должны набираться из отдельных ламелей, которые друг с другом склеиваться по специальным технологиям. Деревянные лестницы из дубовых досок – особенно прочны и долговечны.

Готовые комплекты лестниц

Большое количество производителей предлагает частному застройщику готовые комплекты разного рода сборно-разборных лестниц, которые изготовлены с соблюдением всех необходимых технических стандартов по типовым размерам из различных материалов.
Этот вариант станет для вас приемлемым, если вы желаете сэкономить значительную сумму денег на монтаже и хотите быть уверенным в качестве готовой лестницы. Прежде чем заказать комплект рекомендуется произвести расчет лестницы, выполнив замеры высоты от лестничного пролета до пола, ширины и длины лестничного пролета.

Затем следует выбрать подходящий размер, тип лестницы и материал, а потом можно заказывать модель со склада. Готовые комплекты лестниц для монтажа в своем доме настолько разнообразны, что частный застройщик не ограничен в воплощении своей дизайнерской фантазии. Все лестницы производственного выполнения разделяются на несколько классов: эконом, элит и бизнес.

Как самостоятельно изготовить лестницу

Чтобы сделать лестницу из дерева своими руками, нужно, прежде всего, определить геометрию лестничного проема. Винтовая лестница лучше всего выглядит в проеме как окружность, а к обычной маршевой лестнице гармонично подойдет прямоугольник или квадрат. Для новичков в строительном деле предназначены простые конструкции, к примеру, лестницы с забежными ступенями, закрепленные на косоуре.

Составляющие элементы лестницы

Тем застройщикам, которые впервые сталкиваются с изготовлением лестниц, следует познакомиться с основными конструктивными элементами лестницы, чтобы понимать, о чем в дальнейшем пойдет речь.

• Маршевый пролет — ступени, идущие по прямой линии;
• Поворотная площадка – территория, что разделяет маршевые пролеты;
• Подступеньки – вертикальные части ступенек;
• Косоур — монолитная деревянная или металлическая балка для закрепления ступеней;
• Ступени — горизонтальные части ступенек;
• Балясины – опоры для перил;
• Тетиво — боковая балка, которая соединяет ступени;
• Забежные ступени – ступени, которые конструктивно позволяют сделать поворот лестницы;
• Фризовые ступени – нижняя и верхняя ступенька каждого этажа.

Строительные нормы

Любая лестница должна соответствовать установленным строительным нормам, гарантировать безопасность проживающих в доме и обеспечивать комфортный подъем на второй этаж. Слишком высокие ступени лестницы делают трудным восхождение по ней, а мелкие ступени опасные и неудобные — мелко и часто шагая, можно споткнуться. При построении межэтажных лестниц очень часто застройщики допускают ошибки. Поэтому необходимо детально и грамотно спроектировать проект и сделать точный расчет конструкции.

Первым условием успешного изготовления межэтажных лестниц собственноручно является правильный расчет конструкции. Решите для себя, будет ли лестница двухмаршевой или одномаршевой, какой ширины будете делать лестницу, какой будет высота подступенек, и какой шириной делать ступени.

Ширина, высота и угол наклона лестницы

Определяя ширину лестницы, следует помнить, что чем шире конструкция, тем лучше. Подобные лестницы более безопасны и удобны для ходьбы. Чтобы выяснить, какой высоты изготавливать деревянную лестницу, стоит закрепить на вершине террасы прямую доску таким способом, чтобы она с запасом перекрывала место, откуда предполагаемо начнется подъем лестницы. С помощью уровня рекомендуется проверить горизонтальность крепления доски и откорректировать при необходимости.

Далее нужно рассчитать угол наклона будущей лестницы, потому что правильный угол наклона является основным требованием безопасного и комфортного движения. Ведь спускаться или подниматься по слишком крутой лестнице тяжело. Наиболее удобным для движения по лестнице будет угол наклона в пределах 30 — 45 градусов. К тому же конструкция с меньшим углом занимает больше пространства.

Высота подступенка и ширина ступени

Получив значение ширины и высоты лестницы, можно приступить к вычислению высоты подступенка. Для подъема на практике наиболее удобными являются лестницы, высота подступенка которых составляет 140 — 170 миллиметров, а ширина ступени — 340 — 370 миллиметров.
Высоту подступенка следует делать не больше 200 миллиметров и не меньше 120 миллиметров.

Выступ ступени должен быть около 20-40 миллиметров. Чем выше сделаете подступенок, тем ступень должна быть уже, и наоборот. Ширина ступеней, по крайней мере, должна равняться ее высоте. Желательно, чтобы ступень вашей лестницы соответствовала 42 размеру обуви или достигала 28-30 сантиметров.

Разметка косоура и нарезка ступеней

Перед размещением ступеней следует решить, как косоур будет присоединяться к террасе. Он непосредственно крепится к балке террасы или под помостом к конструкции таким способом, чтобы последней ступенью считалась поверхность террасы.
Дальше возьмите металлический разметочный угольник и лекало, на котором следует нанести рассчитанную высоту подступенка, к примеру, 17 сантиметров, и ширину ступени, например, 29 сантиметров. И с помощью лекала разметьте косоур.

Дальше при помощи круглой пилы стоит вырезать ступени. Будьте внимательны, крайне не желательно выходить за пределы линий. Закончить отрезки лучше ручной пилой. Затем с помощью готового косоура разметьте остальные косоуры. На них экономить не рекомендуется, потому что они обеспечивают жесткость вашей лестнице. А вот при возникновении прогибов ступеней начинается расшатывание всей конструкции.

После этого нарежьте подступени и ступени. Внимание обратите на то, что вырезать ступени следует, учитывая толщину подступеней. И не забывайте учесть выступ ступени над подступенком на 20-40 миллиметров

Выбор материала

Любой застройщик после того, как рассчитал лестницу и её основные параметры, должен выбрать материал, потому что от него зависит конечная стоимость, эстетичный вид и эксплуатационные свойства готовой лестницы. В наше время большей популярностью пользуются дуб, липа, сосна, металл и стекло. Материал изготовления ступеней в идеале должен соответствовать общей стилистике интерьера жилища.

Если полы в помещении отделаны деревом, то ступени лучше изготовить из раушпунта. Для создания балясин нужны бруски 50 на 50 сантиметров, из блокхауса могут получиться прекрасные перила. Купить декоративные элементы можно в любом магазине строительных материалов. Сделайте обычные и забежные полотна ступеней в том количестве, что понадобиться для изготовления лестницы своими руками. Чтобы кромки выглядели аккуратнее, следует обработать их круглой фрезой.

Монтаж лестничной конструкции

Монтаж лестничной конструкции на косоурах следует начинать с установки опорного столба и монтажа подступенков. Закрепить конструкцию можно при помощи саморезов, но лучше пользоваться еще и жидкими гвоздями, чтобы лестница не скрипела. Потом нужно подогнать поворотные ступени. Вот теперь основа конструкции готова.

На стене необходимо разметить размещение косоуров, если возникнет необходимость, то следует внести коррективы в рассчитанные размеры ступеней. Потом рисунок переводиться со стены на кальку, а после этого — на заготовку косоуров. Используя простую ножовку и дисковую пилу, делаются выемки под ступени.

К стене готовый косоур крепится саморезами. Ступени и подступок с косоуром и друг с другой соединяются аналогично, шляпки саморезов углубляются в дерево. Открытая часть ступеней вашей лестницы закрывается тетивой. В довершении изготавливаются перила для лестниц, крепятся балясины и декоративные элементы. Под лестницей для рационального использования можно оборудовать шкафчики для различных мелочей, антресоли и гардеробную.

В этой статье вы узнали об основных терминах, которые применяются при изготовлении лестниц, научились рассчитывать такие параметры, как высота и угол наклона лестницы, ширина ступеней и высота подступенек, а также ознакомились с основными материалами, что используются для изготовления лестниц. В любом случае умение сконструировать практичную, надежную и удобную лестницу для своего дома обязательно вам пригодится.


strport.ru

Лестница на второй этаж дома своими руками

Лестница на второй этаж – необходимый элемент двухэтажного дома, при этом она должна быть не только удобной, крепкой и надежной, но и гармонировать с интерьером дома. Конструкции лестниц могут отличаться как формой, так и материалом, из которых они изготовлены. В частных домах чаще всего устанавливают лестницы из дерева, при этом могут быть использованы металлические опоры и конструкции.

Делаем лестницу на второй этаж

По форме лестницы могут быть маршевые – прямые или поворотные, или винтовые. Вторые занимают меньше места, при этом они менее удобны для постоянной ходьбы. Маршевые лестницы отнимают у помещения значительную площадь, однако, при разумной планировке пространство под лестницей можно зашить перегородкой и использовать как кладовую или гардеробную.

Поворотные лестницы выполняют Г-образными или П-образными, с забежными ступенями или промежуточными площадками. Они занимают меньше места в помещении, однако несколько сложнее в выполнении. Прямые маршевые лестницы имеют простую и надежную конструкцию, и сделать их своими руками сможет каждый.

Конструкция прямой маршевой лестницы

Любая лестница имеет ступени – они принимают основную нагрузку. Ступени, в свою очередь, опираются на косоуры или тетивы. Косоур – это балка, имеющая пилообразную форму, ступени опираются при этом на горизонтальный срез, а к вертикальному срезу «зубьев» крепят подступенки. Лестница может быть выполнена с одним центральным косоуром с опорой ступеней на стену, либо с опорой на два боковых косоура.

Конструкция прямой маршевой лестницы

Тетивы – толстые балки, в которых выбраны пазы для ступеней и подступенков. Тетивы изготовляют из толстой доски, а паз вырезают по шаблону. Между собой тетивы стягивают с помощью тяжей из дерева либо металла.

Способы крепления тетив для лестницы

Подступенки выполняют декоративную функцию, позволяя зашить подлестничное пространство наглухо. Лестницу можно сделать и без подступенков, тогда ее конструкция будет более легкой.Для удобства и безопасности лестница должна быть оснащена перилами. Каркас перил выполняют из опор – балясин, и поручня. Кроме того, лестницы могут иметь площадки в верхней и нижней части, опорную ступень и другие элементы.

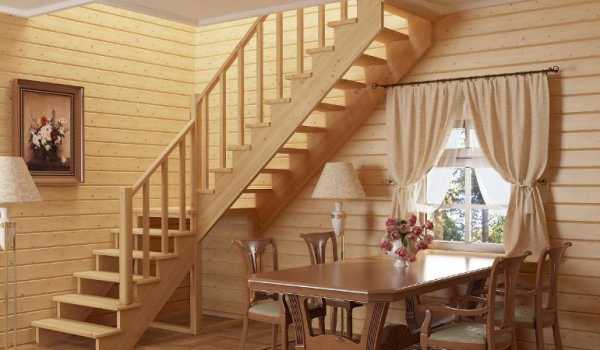

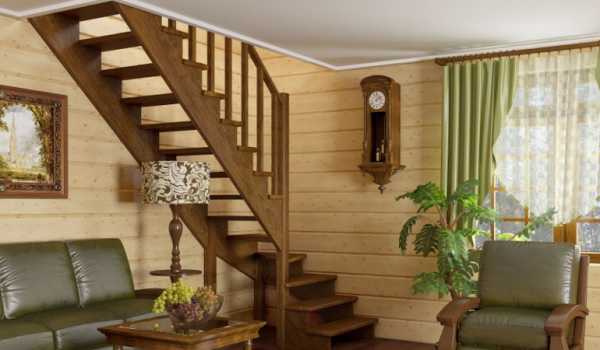

Наиболее простой универсальной конструкцией для самостоятельного изготовления является лестница на двух косоурах. Ниже рассмотрена пошаговая технология ее изготовления.

Лестница из дерева на косоурах

1. Расчет количества ступеней и проектирование лестницы.Прямая маршевая лестница соединяет два этажа, поэтому имеет высоту не менее 2-2,5 метра. Угол наклона лестницы для удобного передвижения по ней не должен превышать 35-40 градусов. При таких параметрах длина основания лестницы получается не меньше 4 метров, а длина пролета – более 5 метров. Ширину ступеней выбирают от 20 до 30 см, высота должна колебаться в пределах 10-20 см.  Наиболее удобными для передвижения взрослых людей являются лестницы с углом наклона 35 градусов и шириной и высотой  ступеней 300 мм и 150 мм соответственно. Проектируют лестницу и рассчитывают количество ступеней так:

   Таблица размеров ступеней по мере их безопасности в мм

• высоту лестницы делят на предварительно принятую высоту ступени, полученное значение округляют до большего целого числа;
• умножают количество ступеней на предварительно принятую ширину ступени и получают длину основания лестницы;
• вычисляют длину пролета по теореме Пифагора;
• вычисляют отношение высоты лестницы к длине пролета, оно должно находиться в пределах 0,5-0,7.
• Если геометрические вычисления вызывают затруднение, можно просто начертить лестницу в масштабе и измерить длину пролета и угол.
• При расчете необходимо учесть, что деревянный дом в первые два-три года дает значительную усадку, и жестко закрепленная лестница может деформироваться или изменить угол наклона.
• Изготовление косоуров.

Изготовление косоуров для лестницы

Косоуры изготовляют из хорошо высушенной доски из твердых пород древесины: сосны, бука, дуба. По результатам расчетов выполняют шаблон из картона или тонкой фанеры, имитирующий форму выступа и учитывающий угол наклона лестницы. В верхней и нижней части косоуров выполняют пазы, с помощью которых они будут крепиться к балке перекрытий сверху и к опорному брусу снизу. С помощью электролобзика выпиливают на косоурах выступы, после чего обрабатывают заготовки с помощью шлифмашинки или наждачной бумаги.

1. Установка косоуров. Косоуры устанавливают в заранее определенном месте, закрепляя в нижней части с помощью опорного бруса, а вверху – с помощью врубки в балку потолочного деревянного перекрытия. Можно установить на балке перекрытия металлические опоры, к которым крепят косоуры с применением анкерных болтов. Нижнюю опорную балку также крепят на анкерные болты. При установке косоуров обязательно используют уровень.

   Технология установки косоуров

2.  Изготовление ступеней и подступенников. Ступени изготовляют в необходимом количестве из сухой доски толщиной не менее 36 мм и шириной доски не менее выбранной ширины ступеней. Ступени могут немного выступать за плоскость подступенка, поэтому обрезать более широкую доску не нужно. Доски нарезают по необходимой длине, равной ширине лестницы с учетом перил, обычно это значение составляет 0,8-1,2 метра. Ступени шлифуют, срезая острые кромки.Подступенки выполняют из сухой доски толщиной не менее 20 мм, ширина доски равна высоте ступеней, а длина – ширине лестницы.
3. Крепление ступеней. Крепят к установленным косоурам сначала подступенки, а затем ступени с помощью саморезов и столярного клея. Клеем промазывают все стыки для уменьшения скрипа при ходьбе по лестнице.

   Технология крепления ступеней

4. Изготовление перил. Для выполнения перил используют балясины и поручни. Балясины можно изготовить из бруска квадратного сечения или купить готовые, резные. Балясины устанавливают на ступени, обычно по одной балясине на каждую ступень. В начале и конце лестницы устанавливают опорные балясины, между ними – декоративные. Крепят балясины к ступеням с помощью саморезов, после чего устанавливают декоративные заглушки в местах крепления. Перила также закрепляют с помощью саморезов с нижн6ей стороны.

   Схема монтажа перил

5. Обработка и нанесение декоративного покрытия
6. Лестница, как и любая другая деревянная конструкция, нуждается в защите от воздействия влаги. Деревянные лестницы покрывают с этой целью краской, лаком либо защитным бесцветным или тонирующим составом. При этом лучше использовать покрытия, не образующие очень гладкой поверхности – скользкие ступеньки опасны, особенно при спуске вниз. Перед нанесением покрытия лестницу еще раз шлифуют, чтобы убрать все заусенцы, задиры. Места креплений закрывают заглушками из дерева. Покрытие наносят кистью или небольшим валиком в два-три слоя, при этом позволяя предыдущему слою хорошо просохнуть.

   Нанесение защитного покрытия

7. Установить прямую маршевую лестницу не всегда возможно из-за ее габаритов. Для экономии места можно выполнить другие разновидности лестниц, например, лестницу «гусиный шаг».

stroyvopros.net
