В настоящее время традиционные металлические водостоки все чаще заменяются на современные пластмассовые системы, которые считаются более практичными и надежными. Хотя по ходу монтажа и сохраняются все прежние этапы установки, однако на это тратится намного меньше времени и сил.


Особенности водостока из поливинилхлорида

С конструктивной точки зрения пластиковая система водостока практически не отличается от металлической. Выпущенные в промышленных условиях изделия комплектуются тем же набором составляющих, предназначающихся для обустройства горизонтальных и вертикальных веток.

Процедура сборки и монтажа водостоков включает то же число этапов и схожую последовательность операций. При этом по ходу изготовления и установки ПВХ конструкций невозможно не учитывать специфику материала изготовления. Изделия на полимерной основе обычно обладают характерной нестабильностью размеров, которые зависят от колебаний температуры.


При нагревании пластиковых деталей происходит их удлинение; охлаждение способствует возвращению прежних геометрических размеров. Водостоки, которые эксплуатируются в условиях улицы зимой будут охлаждаться, а летом – нагреваться. Как результат, происходит или их удлинение, или укорачивание. Пытаться сохранять линейные размеры полимерных изделий в стабильном состоянии практически бесполезно. К этому явлению просто приходится приспосабливаться, учитывая его по ходу проектирования и установки водостоков.

Водосточные ПВХ контуры комплектуются специальными компенсаторами и соединителями. С их помощью достигается безвредность для системы в целом колебание размеров отдельных его составляющих. Таким образом становится возможным определенное их передвижение в ту и другую сторону.


Также полимеры обладают еще одним немаловажным свойством, которое требует обязательного учета во время оснащения пластиковыми водостоками кровли (подробнее: «Как выполнить монтаж пластикового водостока – установка по инструкции»). Речь идет о том, что ПВХ изделия определенной длины начинают провисать и деформироваться, если под ними не предусмотреть опоры. Во избежание провисаний достаточно гибких пластмассовых желобов, под ними монтируются специальные держатели с шагом не менее 60 см.

Если это не сделать, существует высокая вероятность прогибания горизонтальных участков в промежутках между опорами. Провоцирует это явление обычно или собственный вес, или нагрузка от выпавших осадков. Как правило, места прогибов начинает постепенно обрастать грязью и накапливать воду. При наступлении морозов эти участки становятся особо опасными, так как могут разрываться от замерзания.

Как собрать и установить водосточную систему

Монтажные работы по сооружению ПВХ водостоков проводятся в строгой последовательности отдельных операций.

Краткий перечень проводимых при этом операций выглядит следующим образом:

  1. Составление проекта. Разрабатывается простая схема, в которой учитываются оптимальные параметры и количество основных составляющих элементов водосточной системы. Также важно учитывать крепежные комплектующие.
  2. Проведение сборки и монтажа водоприемника. Он состоит из желоба и воронки, предназначенной для приема атмосферных осадков. Водоприемная часть собирает их с кровли, направляя по водосточным стоякам.
  3. Проведение сборки и установки водосточной системы
    . В ее состав входят водосточные стояки, задачей которых является направлять водные потоки в нужную часть отмостки или внутрь ливневой канализации.


Обустройство водостоков всегда начинается сверху, с движением вниз. Это подразумевает первоочередную сборку и установку водоприемной части, к которым впоследствии присоединяют стояки водостоков. По ходу работы важно наблюдать строгую последовательность этапов монтажа. Причина такой щепетильности кроется в технологической специфике системы и технических особенностях материала изготовления.

Рекомендации по проектированию перед установкой

Разрабатывая проект для обустройства водосточной системы, важно неукоснительное соблюдение определенных технологических предписаний: лишь таким образом может быть достигнуто качественное отведение атмосферных осадков с поверхности кровли.


При этом необходимо учесть следующее:

  1. Оптимальную форму водостоков. На двухскатных крышах чаще всего устанавливают два отдельных желоба. Для оснащение четырехскатных конструкций используется установка желоба водостока сплошного типа, состоящего из нескольких частей. Его сооружение осуществляется при помощи угловых соединительных элементов.
  2. Число стояков. Стояки полимерных водосточных желобов устанавливаются чрез каждые 12 м. Если желоб, который обычно повторяет размер карниза, длиннее 12 м, потребуется использовать пару стояков. Стандартные водоприемные воронки в таком случае дополняются компенсирующей воронкой.
  3. Целесообразность применения компенсирующих воронок. Их применяют обычно в тех случаях, когда общая длина желоба превышает 12 м, или, когда возникают технические трудности с расширением (обычно это бывает из-за стенок соседних зданий, если они расположены впритык). Кроме того, компенсирующими воронками нередко оснащается сплошная водосточная система по периметру кровли.
  4. Подбор желобных держателей. Монтаж водосточных труб осуществляются при помощи крюкообразных кронштейнов различной длины. Крепление длинных держателей осуществляется на обрешетку до того, как уложено покрытие. Фиксацию коротких элементов на лобовую доску можно провести в любое удобное время. Нередко это делают по завершению кровельных работ.
  5. Уклон желобов. На этот параметр влияет марка используемой системы. Производители обычно рекомендуют уклон в пределах 2-5 мм, из расчета на 1м погонный. Обустройство уклона должно осуществляться в ту сторону, где располагается водоприемная воронка. Для этих целей используются смещенные по высоте кронштейны.


Настоятельно рекомендуется определить точки установки стояков еще на этапе проектирования. При этом не должно страдать визуальное восприятие экстерьерной композиции. Чаще всего их монтируют на углах здания. Еще одним вариантом их размещения может стать созданная эркером ниша или центр стены: это делают в тех случаях, когда там размещается приемная точка ливневой канализационной системы.

Если атмосферная вода сбрасывается на отмостку, то стояки нужно разместить так, чтобы при этом не страдали пешеходные дорожки, вентиляционные отдушины и входы в подвалы. Проектировать водосточные системы для каркасных построек – более сложное занятие, так как там потребуется ориентация вертикальных линий по несущим каркасным стойкам. То же самое касается и зданий, обшитых сайдингом.

Как рассчитать водосточные элементы

Определение необходимого количества элементов, требующихся для сооружения водосточной системы, происходит с учетом особенностей каждого конкретного случая. Все чаще при сооружении частных домов стараются использовать оригинальные конструкции, что накладывает определенный отпечаток и на расчет кровельных и водосточных систем. Однако определенные расчетные шаблоны существенно облегчают выполнение вычислений.


Существует очень простая схема расчета водостока двухскатной крыши, где длина скатов не превышает 12 м:

  • Желоба. Их метраж должен соответствовать длине карнизов. Линейное температурное расширение данных элементов не будет встречать никаких препятствий, поэтому параметры компенсационных расширений в данном случае можно опустить.
  • Желобные соединители. Так как желоба имеют длину по 3 м, то каждая 12-ти метровая линия обустраивается с помощью 3 соединителей.
  • Пара воронок. По количеству водосточных желобов.
  • Кронштейны. Чтобы подсчитать число крюков, необходимо поделить длину карниза на равные части, не превышающие 60 см. Перед этим потребуется сделать отступ от края на 50 мм.
  • Добавочные кронштейны. Установленная на углу здания воронка оснащается еще одним дополнительным держателем. Если воронка размещена по центру стены, таких держателей потребуется два.
  • Две пары желобных заглушек. Каждая ветка оформляется двумя заглушками.
  • Верхние и нижние колена, по 2 шт. Из них сооружаются отводы стояков.
  • Две короткие трубы, чтобы соединить колена. Они применяются в случае превышения свесами карниза параметра в 25 см. Отрезки труб отмеряют и обрезают по месту монтажа. Если ширина карнизного свеса менее 25 см, колена стыкуются напрямую друг ко другу.
  • Трубы под стояки. Для определения их длины замеряют расстояние от карниза до земли При этом производится вычитывание длины водосточного отвода и слива. Земную поверхность и стояк должно разделять не менее 20 см.
  • Крепежные кронштейны. Два из них потребуется обязательно: один – на нижнем колене, второй – на сливе стояка. Остальными крепежами оформляется каждое соединение водосточной системы, с шагом не менее 150 см. Читайте также: «Как установить водосток – варианты установки и инструкция по монтажу».


Чтобы рассчитать водосточную схему дома с мансардой, применяют этот же метод. То же самое касается оснащения водостоками многоярусных скатных крыш, где каждый скат рассчитывается отдельно. Чтобы определить число элементов и крепежей для полувальмовой и вальмовой кровли, придется столкнуться с дополнительными сложностями. В этом случае понадобится закупка не менее четырех угловых деталей и двух соединителей-компенсаторов. Компенсирующие и соединители функционируют по тому же принципу, что и линейные элементы. Однако в этом случае подобные компенсаторы необходимо установить в каждом замкнутом контуре.

На этой же стадии необходимо определить диаметр будущей конструкции. Комплектующие водостоков производятся в ряде типоразмеров, во избежание переливания по ходу отведения атмосферных осадков. Как гласят технические рекомендации, каждый м2 кровли должен оснащаться водосточными трубами сечением 1,5 см квадратных. Данный коэффициент является усредненным для центральных регионов нашей страны. Чтобы точно подобрать типоразмер водосточной системы, нужно первым делом определить, какую площадь кровли в состоянии обслужить одна воронка. Так как частные дома редко обладают площадью скатов более 80 м2, то чаще всего для установки водосточных желобов используют трубы сечением 100 мм, с возможностью корректировки данного параметра в ту или иную сторону.

Монтаж водостоков, желобов и труб на примере

Для простоты понимание лучше разобрать конкретный пример, в котором водосток монтируется на длинные металлические кронштейны после укладки кровельного материала. Благодаря использованию цементной черепицы существует возможность демонтажа нижнего ряда укладки.

В нашем случае монтаж желобов водосточной системы будет осуществляться на двух отдельных скатах длиной 12 м. Фронтонные свесы в этом примере будут иметь ширину 50 см. Воронка монтируется с таким расчетом, чтобы скрепленный с ней стояк находился в 10 см от угла.


Вначале фиксируются длинные кронштейны:

  1. Выполнение предварительной примерки, с прикладыванием крайнего держателя к участку монтажа.
  2. Чертеж линии сгиба. При этом кровельное покрытие должно заходить на желоб примерно на 1/3. Как только требуемая точка найдена, ножка кронштейна оснащается меткой.
  3. Определение наклона по отношению к воронке. При необходимости уклона каждого метра карниза на 3 мм общая высота определяется умножением 3 мм на 12. Полученный параметр 36 мм показывает разницу по высоте сгибов на крайних крюках.
  4. Нанесение линии сгибания. Это делается путем выкладывания необходимого числа кронштейнов в одну линию, с нанесением на их ножки наклонной линии.
  5. Нумерация отмеченных кронштейнов.
  6. Сгибание желобных держателей. Самый простой вариант – применить тиски. Работа должна проводится осторожно, во избежание повреждения антикоррозийного слоя.

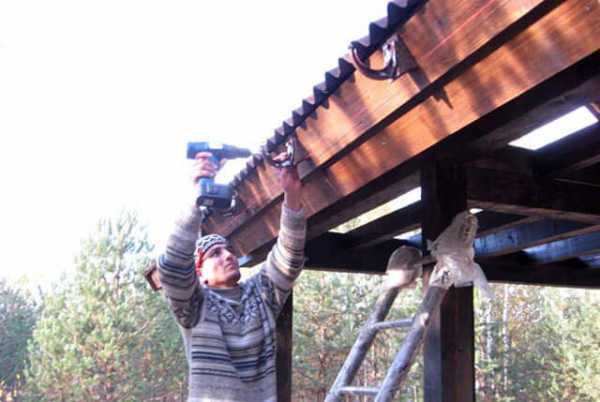

  7. Крепление двух крайних держателей на поверхность обрешетки.
  8. Натяжка между ними одной или двух контрольных лесок. Одна из них применяется для обозначения дна, вторая обозначает верхние точки.
  9. Монтаж остальных кронштейнов по натянутым лескам.


Данный этап является наиболее сложным. Далее подготавливают к монтажу водосточный желоб и воронку. Для этого проводится примерка того участка желоба, на которую посредством воронки будет осуществляться крепление стояка. Для определения точного места для изготовления отверстия под воронку она надевает поверх желоба.

После обрисовки маркером контуров воронки проводится выпиливание ниши при помощи ножовки, с последующей зачисткой обрезанных кромок наждачной бумагой. Для фиксации воронки на желоб предусмотрены специальные защелкивающиеся борта.

Сооружаем водосточный стояк

Вначале надо собрать переход между горизонтальным и вертикальным участком водосточной системы. При наличии узких карнизов для этого достаточно соединить верхнее и нижнее колено.

Широкие карнизы потребуют проведения дополнительных работ:

  1. Соединение патрубка воронки с верхним коленом клеевым способом.

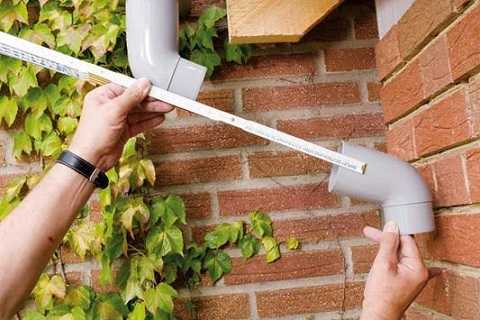

  2. Дополнительная примерка. Она осуществляется путем прикладывания нижнего колена на место монтажа. Для определения расстояния между коленями используют линейку.
  3. Для вычисления полной длины соединительного участка плюсуют расстояние между коленями, высоту патрубка верхнего колена и высоту встречной части нижнего колена.
  4. Раскрой и зачистка материала.
  5. Сборка перехода. При этом важно отметить точку, где прилегает верхний хомут. После этого переходник вновь разбирается для установки хомута. При окончательной сборке хомута все его детали намазывают клеем.
  6. Разметка точек расположения хомутов стояка. Для соединения полимерных водосточных труб применяются муфты, каждую из которых оснащают отдельным хомутом.
  7. Стыковка элементов стояка. Двигаться в этом случае нужно сверху вниз. При установке муфт внутри раструбов оставляют 10-15 мм для компенсационного расширения.
  8. Затяжка хомутов. Делать это следует не очень плотно – трубы должны иметь возможность двигаться.
  9. Установка слива на нижнюю трубу. Для этого используют водостойкий клей.


При отведении дождевой воды внутрь ливневой канализации стояк можно не оснащать сливом. В данной схеме труба просто оставляется выше канализационного водозабора на расстоянии 50-100 мм. Чтобы система не засорилась, желоба по верху перекрываются решетками. Также существует вариант с установкой защитных сеток на воронки.



kryshadoma.com

Монтаж водостоков для крыши: разметка, крепление, установка слива

  • Всегда ли требуется установка водосточной системы?
  • Виды водосточных систем и особенности материалов
  • Как крепить водостоки: правила монтажа

    • Предел мечтаний каждого индивидуального застройщика, как можно скорее, возвести крышу над домом. Но закончатся ли на этом их проблемы? Крыша готова, но какое разочарование! После первых же сильных осадков его ждут изрядно намокшие стены и цоколь от начавшегося водопада с крыши. Очевидно, что единственным способом избежать подобных неприятностей будет монтаж водостоков для крыши.

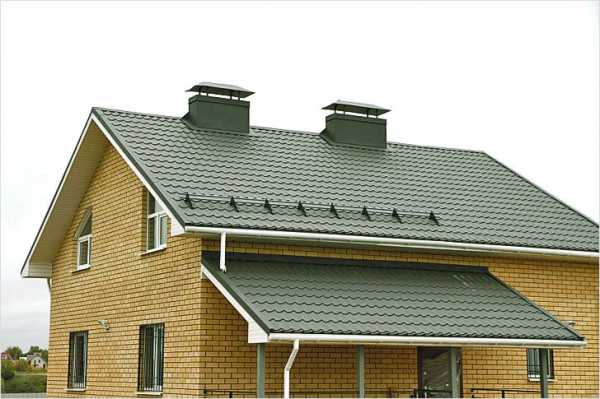

    Система водостока, действительно, – один из важнейших элементов крыши, впрочем, и всего здания в целом. Она необходима по нескольким причинам.

    • При дожде с ветром карнизы не помогают оградить фасады от попадания влаги, а вода разрушительно действует на большинство из стройматериалов – на кирпич и цементную штукатурку, бетон и дерево. Помимо этого, при намокании стены частично лишаются своих теплоизоляционных свойств.
    • Ударяясь об отмостку, вода с крыши проникает в песчано-гравийную подушку под цоколь здания, а чрезмерное увлажнение цоколя может обернуться довольно неприятными последствиями, вплоть до сокращения срока службы фундамента. Кроме этого, влага, просочившись в подполье или подвальные помещения, вызывает гниение деревянных конструкций пола, ухудшает микроклимат дома.

    Всегда ли требуется установка водосточной системы? ↑

    Чаще всего установка водостока является необходимым решением проблемы водоотвода с крыши. Однако есть ряд случаев, когда наличие водосточной системы не является строго обязательным условием. В первую очередь это относится к простейшим крышам, односкатным, но и в этом случае не обойтись от определенных предусловий:

    • наклона ската крыши должно быть достаточно, чтобы вода, дождевая или талая, стекала с кровли сразу вниз, не касаясь фасада здания;
    • металлическое покрытие кровли требует регулярной проверки на целостность окрашенной поверхности – это позволяет своевременно принять защитные меры против коррозии.

    Виды водосточных систем и особенности материалов ↑

    Детали водостока могут быть изготовлены из оцинкованной стали, ПВХ -пластика, меди, алюминия или сплава цинка и титана. Наиболее экономичными считаются системы из пластика или стали.

    Царапины на поверхности пластика мало заметны, так как тип используемого материала покрашен в массе и устойчив к всевозможным атмосферным воздействиям. Детали системы между собой склеивают либо соединяют посредством резиновых уплотняющих прокладок.

    Оцинкованная сталь элементов водостока часто имеет полимерное покрытие, имеющее различные оттенки, поэтому цвет водостоков можно с легкость подобрать соответственно цвету фасада или кровли. Соединение деталей системы в этом случае выполняют при помощи скоб с защелками или замков через резиновые прокладки.

    Из чего состоит? ↑

    Самым популярным решением для отвода воды с кровли является вариант, который использует следующие основные элементы водостока крыши – водосточные трубы и подвесные желоба. Помимо них в состав системы обычно включают защитные сетки, угловые элементы, ревизии, детали крепления типа кронштейнов, держателей, хомутов и прочего.

    Максимальный диаметр сечения водосточной трубы обычно колеблется в пределах 7–10 см, а желоба 120–150 мм. Последние могут иметь разную форму: полукруглую, полуовальную, трапециевидную, прямоугольную или более сложную форму. Основным критерием выбора чаще является их эстетичность. Водосточные трубы должны по своей форме соответствовать форме желоба. Элементы системы все между собой легко стыкуются и можно без особых трудозатрат смонтировать водостоки для крыши. Правильный монтаж водосточной системы обеспечивает исправный отвод воды с крыши.

    Количество элементов, необходимое для конкретной водосточной системы, определяют, исходя из общей площади кровли. Естественно, чем она больше, тем водосточная система будет сложнее. По сути монтаж водостоков для крыши не особо сложный процесс. С ним может справиться любой с небольшим опытом работы со строительным инструментом. Главное выполнить установку качественно, в строгом соответствии с пунктами инструкции.

    Как крепить водостоки: правила монтажа ↑

    Прежде всего проводится проектный расчет, чтобы определить основные параметры: диаметры и длину труб и желобов, места креплений и другое.

    Все работы непосредственно связанные с установкой водостока разбивают на несколько этапов.

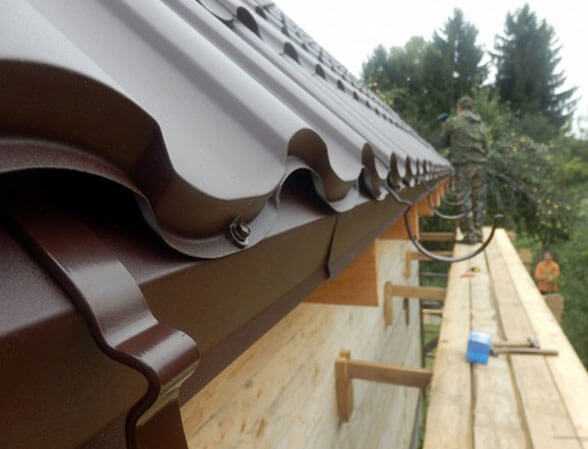

    Разметка и крепление кронштейнов ↑

    Тщательно измерив крышу по периметру, определяют длину желоба водоотвода. Затем отмечают места расположения воронок водостока.

    Важно!

    Воронка должна быть установлена ниже капельника, причем минимальное расстояние между последним и отверстием воронки, куда стекает вода, равна одному сантиметру.

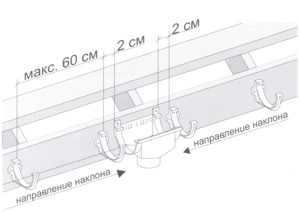

    Затем начинают закреплять крюки. Первыми, учитывая наклон водостока, два – самый короткий кронштейн для водостока и самый длинный, между ними протягивают шнурок. Именно по этой линии будет располагаться нижняя часть водосточного желоба. Далее между ними распределяют остальные с шагом в зависимости от материала водостока:

    • 0,5-0,6 м – для пластиковых;
    • 0,75-1,5 м – для металлических.

    Установка сливов и желобов ↑

    Водосточный желоб должен легко ложиться в воронку, чтобы добиться этого при помощи ножовки или ножниц для резки металла в воронке с двух сторон вырезают полукруг. Затем в нее вставляют желоб и загибают его кромки и фиксаторы воронки: передний фальц воронки заходит за кромку желоба, а фиксаторы – заводят и загибают поверх задней.

    Совет

    Воронку слива прикрепляют к желобу перед тем, как его зафиксируют крюками.

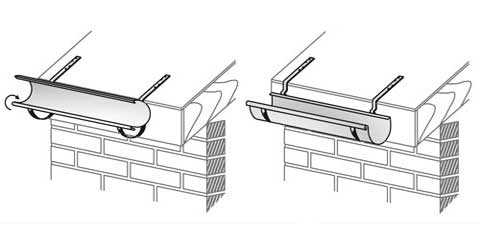

    Крепление желоба водостока выполняют следующим образом:

    • желоб вкладывают в кронштейн, заводя его переднюю часть под загнутый конец последнего,
    • поворачивают на 90⁰ в сторону ската крыши;
    • фиксируют при помощи пластин.

    Совет

    Если водосточная система выполнена из пластика, то воронку и желоб склеивают специальным клеем.

    Установка труб ↑

    Водосточные трубы отпиливают в соответствии с требуемой длиной. К стене здания крепят держатели для трубы: один верхней, а один – в нижней части здания. Если труба состоит из нескольких частей, объединяют с помощью соединительных труб и закрепляют в держателях. Отмостка должна отстоять от сливного колена на расстоянии от 30 см.

    Соединение желобов ↑

    Монтажные работы заканчивают соединением друг с другом. Для этого используют муфту, в которую предварительно вставлена специальная уплотнительная полоса из резины, ребристой стороной вверх . Фиксирующая часть замка при этом должна быть разогнута на 90⁰. Соединительную муфту необходимо расположить таким образом, чтобы она оказалась посередине стыков желобов, сохранив между ними незначительный люфт – они не должны соприкасаться. После чего защелкивают замок соединителя.

    Соединители желобов водостока одновременно выполняют роль компенсаторов. Желоба под действием жары, как правило, расширяются и увеличиваются в длине. И хотя удлинение на каждый метр довольно незначительно, скорее всего, водосточную систему придется перекрашивать. Благодаря компенсаторам удается избежать искажения конструкции.

    Рекомендуем

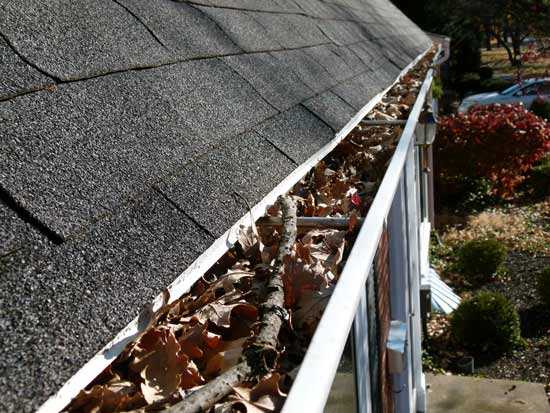

    Поверх желобов рекомендуется устанавливать пластиковое сетки, которые защитят их от попадания всевозможного мусора.

    Смотрите монтаж водосточной системы на видео:

    © 2019 stylekrov.ru

    stylekrov.ru

    Как пошагово производится установка водостока своими руками

    Содержание статьи

    Водосточная система — это неотъемлемая часть любого здания. Она защищает его фасад от влаги, которая скапливается, а затем стекает по крыше вниз. Сегодня элементы таких систем изготавливают из различных металлов, в том числе и меди, и разных видов пластика.

    Подготовка к установке водостока

    Водосток своими руками может быть устроен из любого материала, так как инструкция по монтажу одна на всех. Связано это с тем, что они имеют одинаковую структуру, вне зависимости от материала изготовления отдельных их элементов.

    Вернуться к содержанию ↑

    Пошаговая инструкция монтажа

    Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.

    Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.

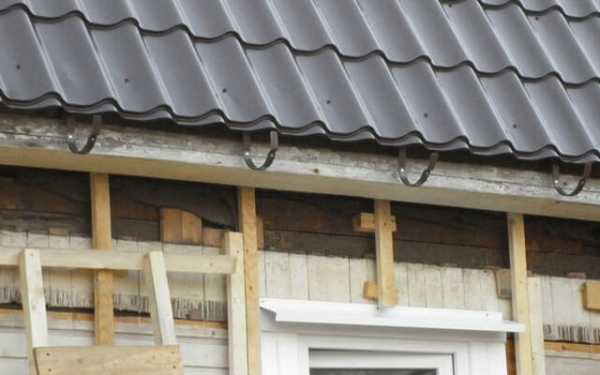

    Монтаж крепежных элементов

    Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:

    • Стропильная система;
    • Стена.

    Совет! Крепить кронштейны нужно так, чтобы их осевая линия была немного наклонена. Достаточно будет 5 см на каждые 10 метров. Это позволит позже установить желоб с уклоном в сторону сливной трубы.

    Расстрояние между кронштейнами

    В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.

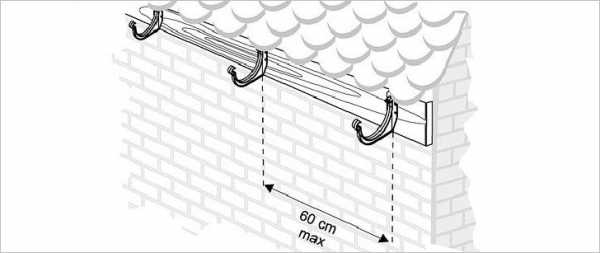

    Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см. При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.

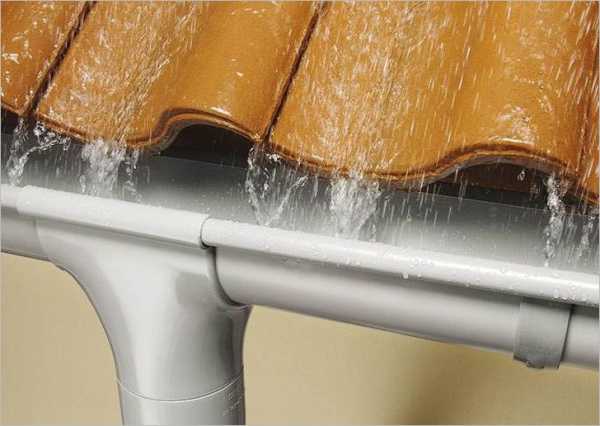

    Установка воронок

    Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу.
    Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.

    Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.

    Установка воронки

    Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.

    После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.

    Работа с желобами

    Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.

    Те края, которые остаются неиспользованными, закрываются специальными заглушками.

    Соединение желобов

    Совет! заглушки следует приобретать только с резиновыми уплотнителями. Если же таковых не имеется, то такой уплотнитель следует сделать самому.

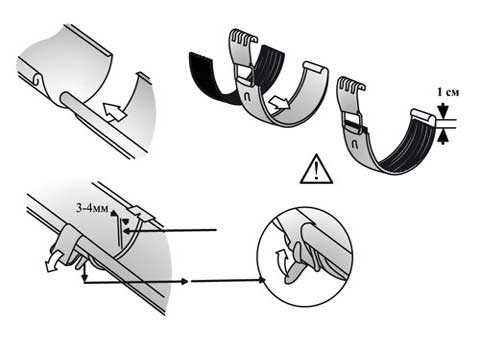

    Процесс соединения желобов

    Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.

    Установка колен

    Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.

    Установка колен

    Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.

    Монтаж стояков

    Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.

    Как работать с хомутами

    Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.

    Конечный элемент – слив

    Слив по форме очень напоминает колено. Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.

    Слив водостока

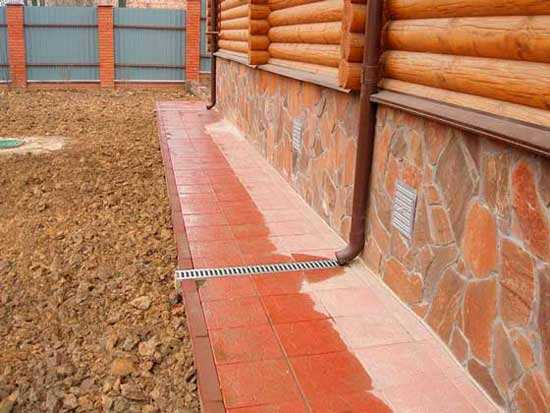

    Труба и слив устанавливаются так, чтобы от края последнего до отмостки было около 40 см.

    Вернуться к содержанию ↑

    Вывод

    На этом монтаж водосточной системы можно считать полностью завершенным. Надо сказать, что одним из самых главных требований, которые предъявляются к таким системам, являются прочность и надежность. Нагрузки на них всегда разные, поэтому и рассчитывать нужно на максимально возможную, а именно, на количество воды, на осадки в виде снега и так далее.

    Для обеспечения прочности, достаточно просто должным образом установить все элементы, а также обеспечить герметичность всех швов. Выполнив эти два мероприятия, любая схема водостока будет надежной и долговечной. Остается только сделать!

    Вернуться к содержанию ↑

    Монтаж водостоков

    АвторПоделитесьОцените

    Виктор Самолин

    Интересное по теме:

    vseotrubax.com

    Как установить водостоки на крыше

    Отсутствие возможности нормального отвода осадков с кровли здания способствует скорейшему приведению крыши в непригодное состояние. Чтобы этого не случилось, для кровли сначала проектируется, а затем устанавливается водосточная система с желобами и трубами стока. Плохо работающая система водостоков или ее полное отсутствие становится причиной возникновения на крыше постоянной сырости и неконтролируемых стоков водной среды во время осадков в виде дождя и снега. Такой непорядок на кровле приводит к негативным последствиям не только для крыши, но и всего здания в целом, начиная от его стен и заканчивая фундаментом.

    Применяемые материалы

    Сегодня рынок водосточных систем предлагает для монтажа материалы и конструктивные элементы к ним из материалов разного состава. Все они имеют свои особенности. Поэтому, перед тем как сделать водосток с крыши, сначала нужно изучить, какие материалы можно использовать для этой работы.

    Система собрана из оцинкованного листа

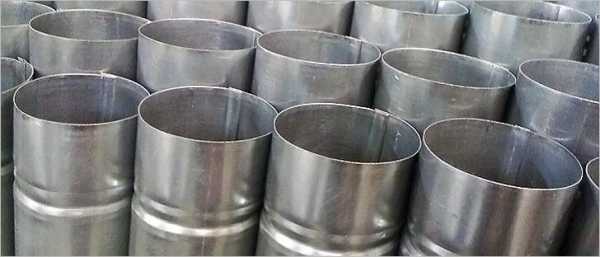

    Оцинкованная сталь, которая является классической и сравнительно недорогой. К сожалению, этот материал недостаточно стоек к процессам коррозии, что приводит к его недолгой эффективной эксплуатации.

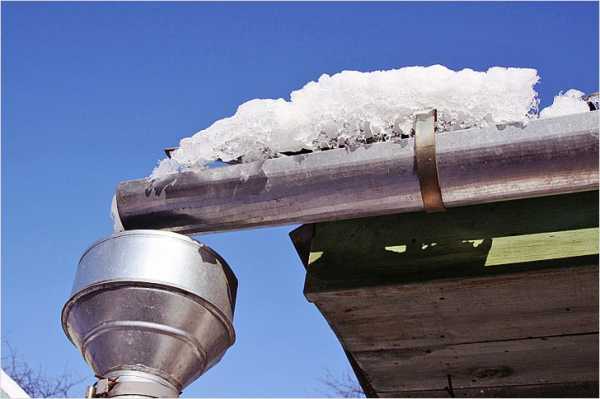

    Металлический водосток



    Оцинкованная сталь со слоем покрытия полимерного. Водосточная сеть, сооруженная из такого материала, визуально смотрится красиво – можно подобрать цвет, который будет гармонизировать с покрытием крыши. Кроме того, срок службы материала больший, чем оцинкованной стали. К минусам относятся высокие цены на изделия с полимерным покрытием и необходимость повышенного внимания при установочных работах.

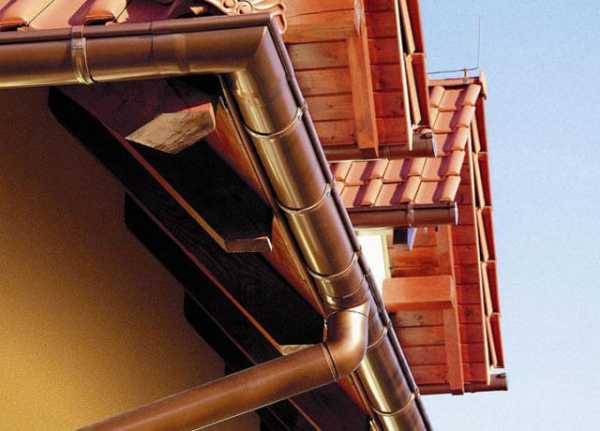

    Медный водосток с нанесенным покрытием

    Медь, которая визуально облагораживает водосточную систему, но поддается внешнему воздействию и дорого стоит.

    Металлопластиковый слив

    Металлопластик (пластик) на сегодня наиболее востребован, так как дешево стоит и прост в установке. Кроме того, отличается хорошими эксплуатационными характеристиками.

    Расчет

    Расчет системы по площади крыши

    Для того, чтобы приобрести необходимый материал, сначала производится расчет системы водостоков, которая состоит из следующих изделий:

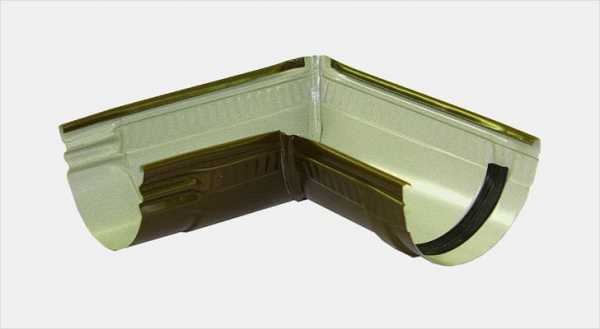

    • водосточные желоба, состоящие из кронштейнов, муфты, элементов углов, воронки и заглушки;
    • труб, состоящих из кронштейнов, муфты, верхних и нижних колен.

    Обратите внимание! Расчет водостоков отталкивается в первую очередь от площади кровельного водосбора. В зависимости от этого параметра выбирается диаметральный размер желоба и количество воронок.

    Принято, число водосточных труб должно соответствовать количеству кровельных углов. Составить схему сети водостоков можно самостоятельно, вооружившись типовыми проектами, СНиПами и другой нормативно-технической литературой. Если же нет опыта таких расчетов, желательно обратиться к специалисту.

    Общие рекомендации для расчета рабочих характеристик элементов системы водостока приведены ниже:

    • при постройке небольшого здания с площадью кровли до 70 м², диаметр желобов должен иметь коридор 7,0 ÷ 11,5 см, а сечение водосточных труб должно быть в пределах 5,0-7,5 см;
    • для дома средних размеров с площадью крыши до 100 м², показатель сечения желоба может начинаться от 11,5 см и заканчиваться 13,0 см при диаметре от 7,5 см до 10,0 см;
    • если сооружения крупные и кровельная площадь начинается от 100 м², диаметр желобов должен быть в пределах 14,0 ÷ 20,0 см, а диаметр труб – 9,0 ÷ 16,0 см.

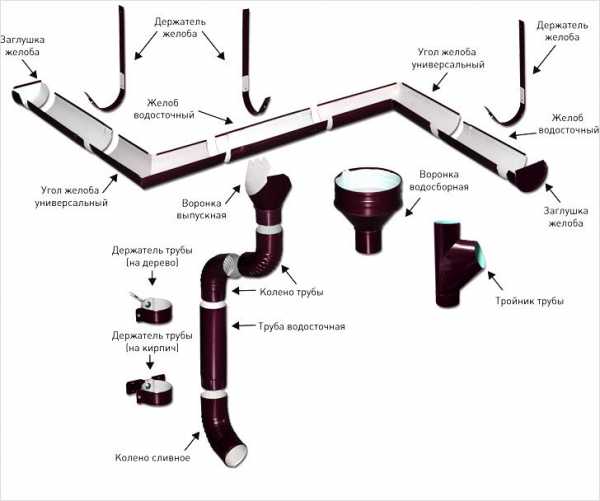

    Элементы системы водостока

    Исходя из правила пропорции отношения площади скатов к числу труб водостоков, принимается на 100 м² плоскости 1 водосточная труба.

    Обратите внимание! Для водоотвода важно придерживаться приемлемого уклона желобов. Если он будет мал, вода в сборниках будет задерживаться, при излишнем уклоне – воронка не пропустит накатывающейся воды. Предел уклона желоба от 0,003 до 0,005.

    При покупке изделий нужно рассчитывать их количество. Зная существующие геометрические параметры крыши и размеры предлагаемой продукции нужно рассчитывать нужный метраж исходя из экономии материала. Монтируя единую систему желобов, обязательно учитывать количество муфт соединения. Подсчитать их число очень просто. Если, к примеру, желобных фрагментов будет 20 штук, то муфт должно быть 19 – на 1 меньше.

    Монтаж

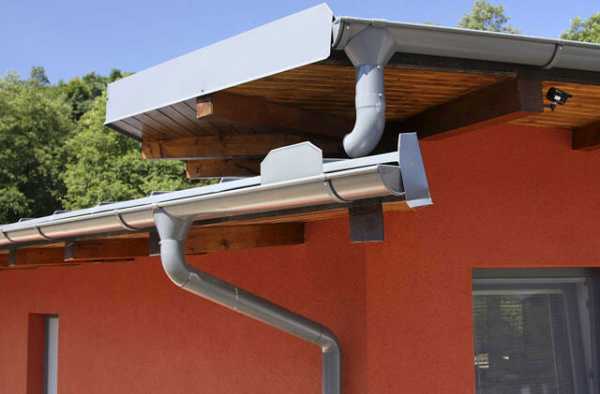

    Монтаж водосточной системы

    По строительным нормам устройство системы водостоков проводится еще до начала кровельных работ. Ни одна установка желобов не может обойтись без предварительной монтировки кронштейнов, на которых будут держаться водосборные лотки.

    Правила крепления

    При нормальном проведении работ кронштейны фиксируют к головной доске или к ногам стропил при отсутствии первого элемента нижней обвязки крыши. Расстояние между кронштейнами определяется материалом желобов. Если лотки сделаны из пластика, шаг крепежных деталей будет равняться 50 см. При металлической водосточной системе расстояние между кронштейнами будет состоять около 100 см.

    Воронки и угловые желоба должны фиксироваться кронштейнами по 2 штуки из сопредельных сторон. Лоток нужно устанавливать таким образом, чтобы его средняя часть выходила на свес крыши. При таком положении даже при ливне осадки не будут литься через бортики.

    Дальше пойдет речь об установке водостоков, исходя из нужного уклона лотка. Желоба должны быть установлены с перепадом 0,3 ÷ 0,5 см на 1 м длины, другими словами, при протяжности лотка 11,0 м уклон будет равен 3,3 ÷ 5,5 см.

    Работа начинается с крепления первого кронштейна к головной доске в самом ее начале. Далее на противоположной стороне устанавливается последний крепежный элемент под уклоном, определенным расчетом. Между 2-мя кронштейнами натягивается веревка, на которую при ее фиксации будут ориентироваться остальные крепежные элементы.

    На закрепленные крюки цепляются желоба. Они передней частью заводятся под согнутый выступ кронштейна и поворачиваются до упора в сторону стены с таким расчетом, чтобы n-подобное образование превратилось в u-образный водосток. Фиксируются желоба специально подобранными пластинами.

    Если применяются системы водостока, изготовленного из пластика, установка креплений отдельных элементов происходит 2-мя методами:

    • используя уплотнители из резины;
    • используя сварку холодного типа.

    Оба варианта достаточно хороши, но кроме преимуществ, имеют и недостатки. Резиновые прокладки, кроме того, что хорошо уплотняют элементы водостоков, еще и компенсируют расширение трубных размеров при температурных скачках. Однако время для таких прокладок не является положительным фактором, так как с его течением резиновые изделия теряют свои рабочие функции.

    Если же применяется второй метод установки водосточной системы, использующиеся клеящие смеси закрепляют соединения надежно и надолго, ведь сварка холодного типа крепит элементы на молекулярной основе. Недостатком такого метода является неспособность соединенных труб гибко реагировать на перепады температуры, что приводит к их растрескиванию.

    Элементы монтажа

    Крепление водосточных труб и выпускных воронок – это следующий этап работ. При пластиковой системе водоотвода в желобе, где будет установлена воронка, ножовкой с мелкими зубьями пропиливается отверстие, края которого обрабатывают наждачной бумагой или круглым напильником.

    Верхнюю сторону воронки полоской обрабатывают клеем с отступом от края водосточного элемента 10 мм. По диаметру уже готового отверстия наносят в 2 круга клей на расстоянии 5 мм между собой. С работой по приклеиванию воронки медлить нельзя. Ее заносят под лоток и прижимают в месте образовавшегося отверстия. Нагревая пластик с одной и другой стороны от отверстия в середине желоба, где находится воронка, делаются своеобразные закрепительные «слезники».

    На конечном этапе работы устанавливаются водосточные трубы, которые собственно и заканчивают процесс отвода воды из кровли. При выполнении этой работы нужно знать следующее:

    • труба должна быть от стены дома на расстоянии от 30 до 80 мм и уж никак не меньше, иначе стена от частого соприкосновения с водой будет сыреть, что может привести к грибку внутри помещения;
    • крепежные кронштейны при установке на расстоянии между собой до 2 м, должны обязательно быть вмонтированы в месте соединения труб;
    • дистанция между грунтовой поверхностью и трубным сливом должна быть до 0,3 м, а в присутствии водоотвода – до 0,15 м.

    Установка водостоков – это сложная работа, к которой нужно подходить со всей ответственностью, о чем свидетельствует видео, демонстрирующее, как лучше устанавливать водостоки.

    Видео

    Предлагаем ознакомиться с видеоматериалами, посвященными монтажу водостоков:

    В следующем видео вы увидите процесс монтажа пластикового водостока:

    Последняя редакция: 03.12.2014 Автор: Врубель Ярослав Григорьевич

    kryshasvoimirukami.ru

    как рассчитать и сделать, инструкция по монтажу

    Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

    Водосточные системы являются неотъемлемой составляющей для защиты кровли дома от излишней влаги. Их основная функция – как можно быстрее отводить все типы осадков со скатной кровли. В нашей статье мы расскажем о том, как установить водосточную систему своими руками по всем правилам монтажа, чтобы она прослужила максимальный срок и выполняла свое основное предназначение без ремонта и поломок.

    В зависимости от компании производителя, правильного монтажа и соблюдения условий эксплуатации большинство водосточных систем могут прослужить от 5 до 12 лет.

    На самом деле, очень часто можно увидеть такую картину: водосточная система установлена не так давно, но уже вышла из строя или имеет повреждения, которые негативно сказываются на выполнении ее основной функции – отведении влаги с кровли.

    Как установить водостоки правильно, чтобы они прослужили весь заявленный производителем срок и даже дольше?

    Важно знать: существуют расчеты пропускной способности водосточной системы кровли. Если их произвести правильно, то Ваша водосточная система будет хорошо справляться с нагрузкой и отводить влажность и воду с кровли заблаговременно.

    Соответственно, на кровле не станет задерживаться излишняя влага, она будет менее подвержена коррозии и затеканиям. Как итог – такая кровля не доставит владельцам дома хлопот по ее ремонту или (что еще хуже) полной замене кровельного покрытия.

    Основные типы водосточных систем

    Существует классификация водосточных систем в зависимости от:

    • материала, из которого изготовлены водосточные системы;
    • диаметра желоба;
    • диаметра трубы.

    Самым простым и менее затратным по финансам является водосточная система, которую изготавливают из оцинкованного металла (толщина листа металла 1-2 мм). Такие водосточные системы сегодня не являются дефицитом, их можно приобрести на любом строительном рынке.


    Основные преимущества данной водосточной системы:
    1. Простота монтажа. Можно осуществить даже своими руками, без привлечения помощи извне.
    2. Самый бюджетный вариант водостока.
    3. Долговечность.
    4. Прекрасно дополняет общий вид старых и реконструируемых домов (в том числе и в стиле кантри).

    Важно знать: трубы и желоба должны иметь один типоразмер. При покупке не забывайте обращать внимание на их маркировку.  Впоследствии это облегчит монтаж всей системы водостока.

    Водостоки пластиковые — монтаж которых тоже вполне реально выполнить своими руками, имеют не меньшую популярность. Да и предложения современного рынка весьма разнообразны.

    Большинство  производителей выпускают конкурентоспособную продукцию разных типоразмеров, что вполне устраивает домовладельцев, так как облегчает процесс расчета водостока и выбора необходимых конструкций для конкретного дома.

    Стоимость многих пластиковых водостоков предопределена их полимерным материалом. Поэтому Вы можете приобрести как бюджетный вариант, так и более дорогостоящий.

    Пластиковая водосточная система

    Основные преимущества пластиковой водосточной системы:

    1. Простота монтажа. С таким водоотводом с крыши вполне реально справиться самостоятельно.
    2. Прекрасные декоративные качества.
    3. Долговременность конструкции.

    Основные недостатки водосточной системы из пластика:

    1. Хрупкость.
    2. При неправильном монтаже может измениться форма и цвет.
    3. Низкая сопротивляемость ультрафиолетовому излучению.

    От того, как установить водосток правильно, чтобы он был надежным и выполнял на все 100% возложенную на него функцию, зависит и правильный выбор материала, из которого он будет изготовлен.

    Наиболее надежными, но в то же время и самыми дорогими, является водосточная система металлическая в полимерной пленке. Благодаря металлу, такой водосток для крыши  надежно сохранит свою форму.  Благодаря полимерной пленке, покрывающей металл, такой водосток менее всего подвержен коррозии.

    Что немаловажно: современные производители выпускают огромный ассортимент расцветок полимерной пленки. Поэтому достаточно легко подобрать ее цвет, который будет дополнять и гармонировать с общим видом архитектурной застройки.

    Расчет элементов для водосточной системы дома

    От того как рассчитать водосточную систему зависит ее функциональность и время эксплуатации.

    Расчет водосточной системы

    Для того чтобы рассчитать диаметр и длину всей водосточной системы дома нужно знать следующие размеры:

    1. Высоту дома.
    2. Площадь кровли.

    Еще нужно правильно рассчитать диаметр и длину водосточного желоба.

    Важно знать: Желоб имеет длину определенного размера. Поэтому необходимое количество штук желоба будет кратно его длине.

    Небольшой совет: если площадь дома более 100 кв. м., то приобретайте желоб с максимальным диаметром.

    Как правильно установить водостоки, например, для дома, высота стен которого равна 4,5 м и один скат имеет ширину кровли 9 м? Для этого вам потребуются следующие элементы водосточной системы:

    1. 3 шт. водосточного желоба, длина каждого 3м;
    2. Правая заглушка желоба.
    3. Левая заглушка желоба.
    4. 2 шт. воронки.
    5. 16 шт. кронштейнов для крепления желоба.
    6. 4 шт. водосточной трубы (ее диаметр 3 м).
    7. 2 шт. соединительных элементов для трубы.
    8. 10 шт. креплений трубы к стене.
    9. 6 шт. поворотов трубы (угол 45 градусов).

    Необходимы инструменты для  монтажа водостока:

    1. Нож строительный.
    2. Перфоратор.
    3. Уровень строительный.
    4. Маркер.
    5. Дрель.
    6. Отвес.
    7. Болгарка.

    Пошаговая инструкция установки системы водостока

    Для установки водостока, независимо от его размеров и материала, из которого он произведен, нужна  инструкция по монтажу водостоков.

    Выполняя ее пошагово можно установить качественный водосток и своими руками.

    Инструкция по монтажу водосточной системы

    Итак, шаг №1 – установка креплений для желоба водостока. Существует несколько типов крепления в зависимости от них его можно устанавливать на стене или на стропильной конструкции крыши.

    Важно знать: задайте необходимый уклон в сторону водосточной трубы (в несколько градусов). Такая мера позволит воде максимально быстро уходить в трубу и избавит переливы через края желоба. Соответственно не будет затеканий и намокания кровли и стен дома.

    По стене нужно равномерно распределить кронштейны, расстояние между ними должно составлять от 500 до 600 мм.

    Монтаж + водостоки пластиковые на стропильной конструкции лучше всего сделать так: прикрепить кронштейны на конструкцию стропильной системы к каждой кобылке специальными саморезами. Проще всего это сделать при помощи обычной дрели.

    В тех местах, где будут установлены трубы для водостока, нужно установить специальные водоприемные воронки. В том случае, когда монтаж водостоков пластиковых предполагает применение водоприемных воронок в качестве соединителя для желоба, начинать работу нужно с их установки.

    Напомним, что на концах таких воронок есть специально обустроенные приспособления – место, где наносится клей или резиновые уплотнители (для металлического водостока). Эти воронки при помощи кронштейнов нужно закрепить к кровельной конструкции.

    Итак, кронштейны надежно закреплены, переходим к следующему этапу нашей инструкции.

    Отверстие в месте крепления водоприемной воронки

    Шаг №2 – обустройство водоприемной воронки. До того, как монтировать желоб, нужно в месте крепления водоприемной воронки вырезать отверстие и нанести на желобе контур под будущую воронку.

    Применяя мелкозубчастую ножовку, вырезаем отверстие, зачищаем края. Для того чтобы прикрепить воронку из пластика, нужен специальный клей.

    Его Вы купите в любом строительном магазине. Металлические системы закрепляются при помощи специального фиксатора (он имеется на передней части желоба и воронки).

    Шаг№3 – установка водосточного желоба.

    Важно знать: первое крепление нужно установить непосредственно под коленом трубы в сорок пять градусов, направляя трубу к воронке. Для этого нужно замерить расстояние (при помощи рулетки) и обрезать необходимый кусок трубы при помощи строительного ножа или болгарки.

    Пластиковые водостоки нужно крепить с шагом 50-60 см, металлические  – от 70 до 150 см. Крепление нужно производить с уклоном желобков в сторону воронки  на 2-3 мм.

    Многие строители предпочитают собирать желоба воедино с заглушками и воронками прямо на земле, после этого поднимают их наверх и устанавливают на кронштейны. Мы не рекомендуем такую работу выполнять самостоятельно.

    Как минимум, нужны две пары рук и две лестницы, чтобы одновременно начинать подъем с двух сторон.

    Поэтому лучше собрать систему наверху. Тем более, что монтаж пластиковых водостоков не составляет особой сложности, сборку легко выполнить, вспоминая, как в детстве собирали конструктор – такое подобие сборки современных систем водостока.

    Сборка пластикового водостока

    Не менее важно знать: водосток + как правильно установить, чтобы равномернораспределить все крепления по стене. Для этого нужно выдерживать шаг от 800 до 1000 мм.

    Небольшой совет: надежно прикрепить к водосточной трубе кронштейны помогут заранее подготовленные отверстия в стене. Их можно пробурить при помощи перфоратора.

    Проверить, насколько правильно установлены вертикальные кронштейны можно при помощи строительного отвеса.

    Заключительный этап – отмеряем необходимый размер трубы, ее лишнюю часть отрезаем и закрепляем трубу на стене.

    Для того чтобы вода отводилась от фундамента и стен дома, на ее нижний конец рекомендуем надеть поворот и добавить небольшой отрезок трубы.

    Как обеспечить отвод воды от фундамента

    От того как правильно установить водосток, зависит и своевременный отвод собранной воды от фундамента Вашего дома. Для этого рекомендуем обустроить ливнеприемник небольшого размера.

    Установить его нужно в том месте, где из водосточной трубы выходит вода.  Для этого Вам понадобятся полимерные трубы, конец которых можно вывести непосредственно на улицу или к фильтрующему колодцу.

    krovlyakryshi.ru

    Как установить водосток — установка водостока

    У вас на крыше застаивается вода? Тогда вам есть о чем побеспокоиться, потому как вода со временем разрушит покрытие крыши. Во избежание дорогостоящего ремонта, вам следует составить проект водоотводной системы и установить ее. Хорошо продуманная и качественно установленная система водоотвода будет служить гарантией долгой эксплуатации здания. Водостоки и крыша – это те важные связующие в обустройстве собственного дома, на которых экономить было бы крайне неразумно. Если вы не знаете, как установить водосток, и установите его неправильно, это приведет к тому, что вода будет заливать стены и подмывать фундамент, а это в свою очередь приведет к преждевременному разрушению вашего жилища. И тут сработает умная пословица: «Скупой платит дважды». И наоборот, правильный монтаж водостоков станет залогом комфортной и долгой жизни в собственном доме!

    Знакомимся с азами

    Элементы водоотвода

    Система водостока в основном состоит из обычного желоба, его муфты, кронштейнов, воронки, нижнего и верхнего колена, водосточной трубы и ее муфты. Площадь крыши будет служить основанием для проведения расчетов водоотводной системы. Здесь все очень банально: число углов и количество водоотводных элементов на крыше должно быть равным. При имеющихся данных дальше можно отталкиваться от простых стандартных расчетов. К примеру, если ваш дом компактен, с площадью скатов не больше 70 м2, тогда сечение желоба на крыше должно быть в пределах 11,5 см. Соответственно, диаметр труб должен составлять от 5 до 7,5 см. В тех случаях, когда площадь скатов в доме превышает 100 м2, потребуются желоба от 14–20 см с диаметром трубы до 16 см, но не меньше 9 см.

    Схема крепления

    Обратите внимание! Очень важно рассчитать точный уклон водоотводной системы. Если он будет недостаточным, вода будет постоянно переполнять желоба. И наоборот, если уклон будет большим, тогда воронка не будет пропускать всю поступающую воду. В большинстве случаев уклон желоба рассчитывается в следующих пределах – от двух до пяти миллиметров на погонный метр.

    Главные задачи при проектировании

    Медный водосток

    Для осуществления правильных расчетов требуемого количества исходных материалов для монтажа водоотводной системы следует руководствоваться нижеприведенными аспектами:

    1. Правильный расчет всей площади крыши, а также каждого отдельного ската. В соответствии с этими данными определяется требуемая пропускная способность водоотводной системы крыши, диаметр каждой водосточной трубы и, разумеется, размер желоба.
    2. Составление предварительного плана, на котором будут отображаться все элементы водосточной системы. Так, вы сможете поэтапно распределить работу, и, что самое главное, рассчитать предельно точное количество всех составляющих и их конкретное месторасположение. Все это можно сделать на копии чертежей крыши.
    3. Не менее важно верно выбрать материал, из которого производитель изготовил водоотводы. В основном отталкиваться следует от внешнего вида дома, а также собственных представлений. Стоит отметить, что пластиковые водосточные элементы по сроку эксплуатации практически не уступают своим металлическим аналогам. Хотя первые стоят дешевле вторых. Однако пластиковые водосточные элементы не будут гармонично смотреться с медной либо черепичной кровлей.
    План водосточной системы

    Правильно подходим к выбору материала

    В строительных магазинах есть большой выбор материалов для установки водоотливных систем. С одной стороны, элементы водоотвода должны гармонично вписываться в экстерьер дома, но с другой – они не должны очень уж ударять по кошельку.

    Оцинкованный водосток

    В советские времена водостоки в большинстве случаев изготавливались из оцинковки и жести. Эти материалы обладают своими преимуществами, а именно низкой стоимостью. Однако жесть достаточно мягкий материал, из-за чего зимой, после образования льда в трубах, водостоки попросту лопаются или расходятся по швам. Другой их существенный недостаток – коррозия и окисление. Продолжительность службы такой системы составляет десять, в самом лучшем случае пятнадцать лет.

    Что касается водостоков из ПВХ, то они обладают большим количеством плюсов, например, пластик в отличие от металла не коррозирует. Он также может выдержать температурный диапазон от -50° до +70° С. Этот материал очень пластичный и не лопается. Продолжительность службы подобных водоотводных элементов до 50 лет. Монтаж пластиковых водоотводных труб намного легче, чем установка их металлических аналогов. Главный недостаток материала заключается в изменении размеров, если наблюдаются резкие перепады температуры.

    Обратите внимание! Профессионалы рекомендуют осуществлять монтаж водостоков из ПВХ с применением резиновых уплотнителей.

    Элемент с резиновыми уплотнителями

    Стальные водосточные элементы имеют более высокую стоимость, однако они обладают большим количеством преимуществ по сравнению со своими собратьями из иных материалов. Они не боятся коррозии, являются долговечными, покрытие и цвет таких водостоков одинаковы с обеих сторон. Они выдерживают очень высокую амплитуду колебания температур. Однако стальные водостоки сложно перевозить и устанавливать. С деталями следует обходиться очень аккуратно. Механические повреждения ухудшают не только внешний вид, но и свойства материала.

    Водостоками экстра-класса называют те образцы, которые производятся из титан-цинка либо меди. Срок их службы очень большой. Они супер устойчивы ко всем колебаниям температур. Однако и цена у них очень высокая.

    Система с медными софитами

    Если вы определились с выбором материала, то уже сможете приступать к установке водостока. Помните о технике безопасности в процессе выполнения работ по монтажу водостоков. Обувь должна быть удобной, а лестницы – устойчивыми и крепкими. Используйте страховочный пояс при работе на крыше.

    Выполняем весь монтаж собственноручно!

    Сток воды

    Для монтажа водосточной системы из металла вам понадобится следующий набор инструментов:

    1. Универсальная отвертка.
    2. Маркировочный шнур.
    3. Молоток.
    4. Крюкогиб.
    5. Рулетка, имеющая длину от 3 м.
    6. Трубные клещи.
    7. Ножовка по металлу.

    Обратите внимание! При резке труб и желобов нельзя использовать болгарку. Дело в том, что в процессе резки болгаркой происходит нагрев специального покрытия, что приводит к повреждению элементов водоотводной системы.

    Инструкция по монтажу

    Монтаж водоотводных элементов производят, как правило, при строительстве, еще до начала монтажа кровли. Стоит заметить, что установка кронштейнов для последующего монтажа желобов – задача не из легких. Обычно их закрепляют на лобовую доску крыши либо к системе стропил. Расстояние между кронштейнами может быть разным, в зависимости от того, из какого материала сделаны желоба.

    Схема монтажа кронштейнов

    Если вам предстоит установить пластиковые желоба, тогда кронштейны крепятся каждые 50 см, а при монтаже желобов из металла эти показатели находятся в пределах 60 см. На воронке, а также по углам желоба, следует провести монтаж дополнительных крепежей. Приблизительно на половине воронки должен находиться срез крыши, в таком случае даже при сильном проливном дожде вода не будет перетекать через края желобов. Что касается угла наклона, то тут нужна аптечная точность, потому как иначе система водоотвода будет неисправна. Для достижения этой цели, закрепите первый кронштейн, а ниже по высоте установите последний. Между ними натяните крепкую веревку. По образовавшейся линии устанавливаются все последующие крепежи. После на установленные кронштейны монтируется сам желоб.

    Крепление водосточного желоба

    Как уже упоминалось выше, водостоки из пластика монтируют с использованием резиновых уплотнителей, но также может быть применен метод холодной сварки. Стоит заметить, что резиновые прокладки гарантируют отличное уплотнение и некую амортизацию, что необходимо при перепадах температур из-за свойства водоотводной системы изменять размеры. Со временем резиновые прокладки утрачивают присущую им пластичность, из-за чего их свойства ухудшаются. Соединение способом холодной сварки будет наиболее эффективным в том случае, если в процессе монтажа используются специальный клеящий герметик. Тем не менее, такой способ не обеспечит компенсации при изменениях размеров конструкции вследствие перепада температур.

    Резиновые прокладки теряют пластичность

    Теперь можно приступать к установке воронок. Если система сделана из пластика, то на месте воронки сделайте отверстие. С внутренней стороны воронки для слива воды нанесите полосу герметика, можно клея, расстояние от края должно быть ровно 1 см. На отверстие тоже нанесите клеящее вещество и без промедления соедините детали так, чтобы воронка располагалась под желобом.

    Как сделать отверстие

    Обратите внимание! В процессе монтажа водосточных труб необходимо уделить внимание расстоянию между стеной и трубой. Оно может составлять от 3 до 8 см, это должно быть соблюдено, чтобы на стену не попадала влага. Крепления для монтажа труб рекомендуют устанавливать через каждые 1–2 м.

    Для создания прочной конструкции на местах соединения труб установите крепления. Расстояние до поверхности земли от слива трубы должны быть не меньше 30 см.

    Если вы будете внимательны к выполнению всех процессов, то сможете успешно справиться с установкой водостока. Может быть, вы уже занимались монтажом водоотводной системы? Какие трудности вам встречались на пути к успешному завершению работ? Как вы с ними справились? Помните, что ваш опыт может пригодиться кому-то, поэтому не скупитесь на комментарии!

    Видео

    Смотрите инструкцию по установке водостока. Вы узнаете, как крепить кронштейны, водосточные трубы и многое другое, получите несколько полезных советов:

    Последняя редакция: 13.04.2015 Автор: Максим Викторович

    fasadoma.ru

    Установка водостоков на крыше своими руками: технология

    Обеспечить хороший отвод жидкости с кровли – это очень важная часть строительства дома. Предлагаем рассмотреть, как осуществляется правильная установка водостоков на крыше своими руками, пошаговые инструкции и схемы монтажа, а также цена деталей.

    Содержание:

    Информация о водосточных системах

    Монтаж водостока на даче или дома, должен осуществляться по специальной технологии, она зависит от материала, из которого изготовлен желоб. Если для материала барильет используется пластик, то его нужно резать специальной насадкой для болгарки, таким образом, Вы сможете максимально аккуратно выполнить работу. После резки при помощи напильника необходимо зачистить места обработки. В том случае, если у Вас водосток состоит из металлических деталей, его необходимо резать специальными ножницами, а по окончанию работы смазать металл грунтовкой и краской для наружных работ.

    Фото — Схема водостока

    Самостоятельная установка водостока включает в себя следующие этапы:

    1. Оценка и планирование проекта. Перед тем, как установить сточные желоба, нужно тщательно проверить поверхность здания. Осмотрите панель и софиты на наличие признаков перепревшего дерева, надломленных досок, ржавых планок и панелей. Для того чтобы обеспечить тщательный просмотр, Вам необходимо снять все декоративные элементы, коронки и защитные решетки.
    Фото — Вывод водостока.
    1. Его разработка. Нарисуйте эскиз и измерьте ​​дом. На фото демонстрируется примерная схемы водосточной системы для типичного дома с двухскатной крышей. Запишите длину системы и отметьте места установки водосточной трубы. После этого нужно подсчитать количество внутренних и внешних углов и заглушки (обратите внимание, они право или лево-конечные). Измерьте высоту водосточных труб и добавьте 1 метр желоба для установки разветвления у земли. На жилых зданиях необходимо использовать три локтя у барильета. Существует два типа локтей. Большинству установок необходимы только передние локти, но иногда, чтобы сделать водосток на ломаной крыше нужно проработать боковой локоть.

    Вот несколько советов по планированию:

    • Перед началом работы нужно найти подходящий профиль желоба. Это может быть круг, полукруг или прямоугольник. Специалисты советуют для водостоков на крыше использовать полукруг, а для организации стока воды — круг.
    • Отметьте на чертеже, где вы расположите кровельные желоба. Если для Вас очень важен экстерьер, то можно устроить встроенные водостоки на крыше. Совет: легче всего монтировать трубы навесным способом.
    • Просчитайте угол наклона стока, нормы зависят от его материала, особенно если монтируете высокие водостоки.


    Видео: схема установки водосточной системы

    Пошаговая инструкция

    1. Изготовление водостока

    Разрежьте барильет выбранного профиля, чтобы уменьшить длину. Согните желоба, вырежьте дно. Собирать отдельные части водосточной системы гораздо удобнее на земле, чем при помощи подвесных приспособлений. Все колени нужно закрепить при помощи герметика, шов должен быть не меньше 5 сантиметров, это поможет минимизировать вероятность слома водосточной трубы. На фотографии Вы видите, как закреплять угловые конструкции.

    Фото — Локти водостока

    Многие монтажники также покрывают места соединений специальным составом, который повышает коррозионную стойкость металла.

    В местах, где заканчивается водосточный желоб, его необходимо сократить приблизительно на 2-5 сантиметров, это нужно для обеспечения максимального напора слива. Затем приложите к желобу торцевую крышку с заклепками и изнутри соедините с водосточной системой при помощи герметика.

    Фото — Составляющие водостока
    1. Добавьте водосточные трубы и накладки (водостоки)

    Отметьте положение центра розетки водосточной трубы на дне желоба. После этого вырежьте V-образное сечение на трубе, и при помощи фланца упрочните отверстие, далее установите розетку. Это же действие нужно проделать в каждой трубе, где планируется розетка.

    1. Далее следует установка уклона

    Количество и размер водостока определяет, как быстро желоба будут выводить воду. Если Вы не обустроите наклон, то вода будет застаиваться в некоторых участках, что приведет к образованию коррозии. Уклон составляет по 0,7-0,9 мм на каждые 3 метра системы. Если лицевые доски дома находятся на одном уровне, Вы можете использовать их в качестве основы для наклонных желобов. Проверьте это, удерживая уровень против нижнего края. Если они не находятся на одном уровне, то потребуется отрегулировать линию наклона, пока она не будет соответствовать нужному показателю.

    Фото — Воронка водостока
    1. Смонтируйте софиты

    Чтобы вода не затекала под кромки крыши, нужно установить софиты. Самые дешевые защитные приспособления изготавливаются из пластика и сайдинга, наиболее прочные и долговечные из алюминия.

    1. Добавьте скрытые кронштейны

    Установите вешалки каждые 60 сантиметров для поддержки стока и укрепления переднего края конструкции. Для этого при помощи дрели сделайте отверстие, далее при помощи строительных саморезов закрепите навесы. Для установки трековых барильет Вам могут понадобиться шарнирные устройства.

    1. Прикрепите водосточные барильеты

    Теперь производится установка локтя к розетке. На каждой стороне трубы оставьте 5-7 сантиметров для подстраховки. После монтажа при помощи ножовки устраните ненужный участок трубы.

    Фото — Соединение водостоков

    После окончания монтажных работ, при помощи пластиковых решеток, нужно защитить открытые места труб от листьев, пыли и прочих загрязнений. Если у Вас скрытые водостоки, то накрыть места установки можно при помощи мягкой битумной черепицы. Такая же технология используется для тротуарных стоков.

    Кроме монтажа решеток, проводится установка обогревателей. Они необходимы для защиты водостоков от повреждений из-за перепадов температур, также если в трубе замерзает вода, то работа желоба значительно ухудшается. Для обогрева используются силовые кабели, которые монтируются по всей площади водостока. Такая система антиобледенения также используется для организации водоснабжения, прогрева зимой металлочерепицы и прочих покрытий кровли.

    Фото — Защита водостока

    Правила установки металлических водостоков:

    1. Крепежные элементы нужно крепить на деревянные стропильные ноги с расстоянием 50 сантиметров (разрешается погрешность 10 %).
    2. Укладку желобов начинаем от воронки (конечные детали водоотводов). Их можно соединять между собой при помощи клея, герметика, соединительных муфт для вентиляции;
    3. Вода, когда стекает с кровли, должна попадать в центр желобов. Это главный секрет профессиональных мастеров;
    4. Если Вам необходимо выводить жидкость из подкровельного пространства, то потребуется укладка капельника. Его монтируют на стропила, накрывая гидроизоляцией.

    Технология установки и расположения водостоков на крыше полностью зависит от используемого материала. Раз в полгода очищайте водостоки от грязи и листьев, протирайте места креплений антикоррозийным составом. Каждый год проводится полное восстановление системы: окраска, проверка, при необходимости, сварка швов.

    Фото — Загрязненные водостоки

    Обзор цен

    Установка простых водостоков своими руками осуществляется достаточно легко, но если у Вас нет должного опыта, то лучше обратиться за помощью к специалистам. Предлагаем рассмотреть, какова стоимость установки водостоков в разных городах СНГ (прайс-лист взят с сайтов самых популярных компаний в России):

    Город Цена, с учетом отдельных элементов из пластика
    Белгород 3150
    Волгоград 3050
    Воронеж 3000
    Казань 3150
    Калуга 3050
    Киев 3300
    Краснодар 3050
    Сочи 3150
    Ставрополь 3050
    Ульяновск 3150
    Уфа 3150
    Челябинск 3050
    Самара 3000
    Фото — Водосток по периметру дома

    Наиболее популярные марки прямоугольных и круглых водостоков для загородных домов: Devi, EKAROS P.V.M. AS, Flamingo, Murol. Их продажа производится в дилерских центрах и магазинах партнеров. Эти же марки часто устанавливаются для мансардных окон. Покупать водосточные трубы лучше оптом, поставка осуществляется за счет компании-продавца.

    26 Май 2014       Автор: Владимир Бакаев


    www.proprofnastil.ru

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
