Онлайн калькулятор односкатной крыши, обрешетки и стропильной системы
Информация по назначению калькулятора
Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной. Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.
Общие сведения по результатам расчетов
- Угол наклона крыши — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
Площадь поверхности крыши
— Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
- Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
- Длина стропил — Длина стропила от конька до основания ската
- Минимальное сечение стропил — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
- Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
- Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
stroy-calc.ru

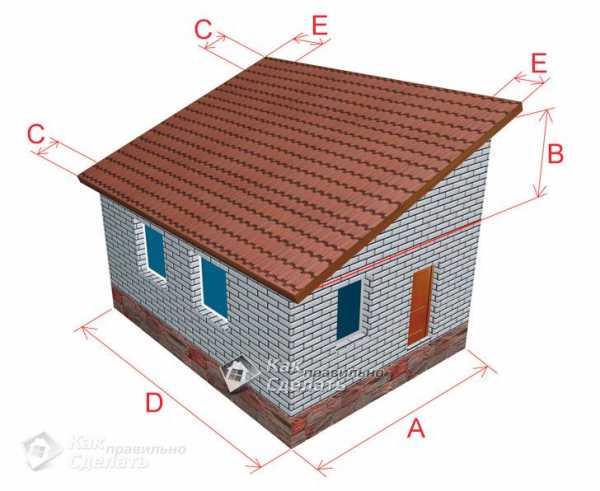

Расчет односкатной крыши, угла наклона
С помощью данного калькулятора можно провести расчет односкатной крыши — угла наклона ската, точное количество обрешетки, количество и размер стропил. Бесплатный строительный онлайн калькулятор по расчету односкатной крыши.
Укажите кровельный материал:

Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Расчёт снеговой нагрузки:

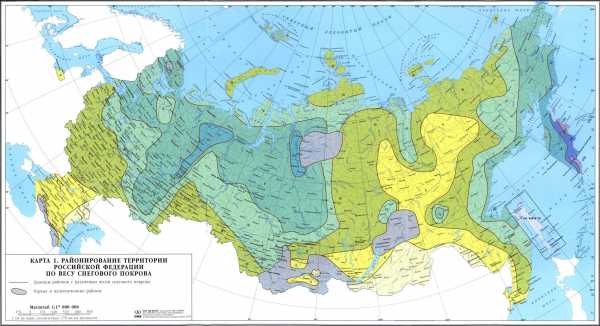

Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы

Рассчитать
Результаты расчетов
Крыша:
Угол наклона крыши: 0 градусов.Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м2.
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки: 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров:
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.
О калькуляторе
Онлайн-калькулятор односкатной крыши поможет рассчитать правильный угол наклона ската, определить сечение, шаг и количество стропил, узнать требуемый объем обрешётки и других материалов, необходимых в строительстве крыши. Калькулятор поможет произвести расчеты по большинству существующих кровельных материалов. Здесь вы сможете произвести расчеты битумной, цементно-песчаной, керамической черепицы, металлочерепицы, асбестоцементного шифера, ондулина и некоторых других, менее распространенных материалов. Данный калькулятор сможет рассчитать параметры любой односкатной крыши, в том числе плоской.
Обратите внимание! Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.
Односкатная – простейшая конструкция крыши. Поскольку она имеет только один скат, то и строится довольно просто, да и расход материалов при этом является минимальным. Этот вид крыши часто применяется в строительстве гаражей, сараев, различных нежилых вспомогательных строений, как с чердаком, так и без него.
При постройке односкатной крыши можно использовать любые виды кровельных материалов, изоляционных материалов и утеплителей. Устанавливать такую крышу можно под разными углами, однако чаще её угол делают малым, вплоть до 0º (плоской крыши). Но важно помнить, чем меньше угол, тем сильнее это сказывается на снеговых нагрузках, а значит такую крышу нужно своевременно чистить от снега.
При заполнении полей калькулятора вы можете свериться с дополнительной информацией, расположенной под знаком .
Если у вас возникнут вопросы или появятся идеи по улучшению калькулятора, то вы можете воспользоваться формой комментариев, находящейся внизу страницы. Будем рады услышать ваше мнение.
Дополнительная информация о результатах расчётов
Угол наклона крыши
Угол, под которым наклонены скат и стропила к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор проинформирует, можно ли возвести крышу под данным углом из выбранного материала. Если вам потребуется изменить угол, для этого достаточно скорректировать высоту подъёма крыши (В) или ширину основания (А).
Площадь поверхности крыши
Площадь всей поверхности кровли, включая боковые и торцевые свесы. Это значение поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.
Примерный вес кровельного материала
Суммарный приблизительный вес кровельного материала. Рассчитывается исходя из заданной площади крыши с учетом свесов.
Количество рулонов изоляционного материала
Необходимое для постройки крыши количество изоляционного материала, указанное в рулонах. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.
Нагрузка на стропильную систему
Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.
Длина стропил
Полная длина стропил от конька крыши до края ската.
Количество стропил
Для возведения крыши вам потребуется данное количество стропил, если располагать их с указанным вами шагом.
Минимальное сечение стропил / Вес стропил / Объем бруса
- Чтобы обеспечить крыше механическую прочность, следует придерживаться указанных в первой колонке сечений стропил. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши.
- Во второй колонке указан суммарный вес всех стропил для крыши данной конструкции.
- Для удобства дальнейших расчетов указан общий объем бруса стропил в кубических метрах.
Количество рядов обрешетки
Число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.
Равномерное расстояние между досками обрешетки
Расстояние, которое рекомендуется выдерживать между досками обрешётки, чтобы оптимизировать расход материала и обойтись без его подрезки.
Объем досок обрешетки
Общий объем досок на обрешетку (для всей крыши). Для удобства расчетов затрат на пиломатериалы используйте данное значение, указанное в кубических метрах.
Примерный вес досок обрешетки
Суммарный вес досок обрешетки.
kakpravilnosdelat.ru
Субъект федерации | Город | Снеговой район | Ветровой район |
Адыгея | Майкоп | 2 | 1 |
Алтайский край | Барнаул | 4 | 3 |
Бийск | 4 | 1 | |
Рубцовск | 3 | 3 | |
Амурская область | Благовещенск | 1 | 3 |
Архангельская область | Архангельск | 4 | 2 |
Северодвинск | 4 | 2 | |
Астрахань | 1 | 3 | |
Башкортостан | Нефтекамск | 5 | 2 |
Салават | 5 | 3 | |
Стерлитамак | 5 | 3 | |
Уфа | 5 | 2 | |
Белгородская область | Белгород | 3 | 2 |
Старый Оскол | 3 | 2 | |
Брянская область | Брянск | 3 | 1 |
Бурятия | Улан-Удэ | 1 | 3 |
Владимирская область | Владимир | 3 | 1 |
Ковров | 4 | 1 | |
Муром | 3 | 1 | |
Волгоградская область | Волгоград | 2 | 3 |
Волжский | 2 | 3 | |
Камышин | 3 | 2 | |
Вологда | 4 | 1 | |
Череповец | 4 | 1 | |
Воронежская область | Воронеж | 3 | 2 |
Дагестан | Дербент | 2 | 5 |
Махачкала | 2 | 5 | |
Хасавюрт | 2 | 5 | |
Забайкальский край | Чита | 1 | 2 |
Ивановская область | Иваново | 4 | 1 |
Иркутская область | Ангарск | 2 | 3 |
Братск | 3 | 2 | |
Иркутск | 2 | 3 | |
Калининградская область | Калининград | 2 | 2 |
Калмыкия | Элиста | 2 | 3 |
Калужская область | Калуга | 3 | 1 |
Обниск | 3 | 1 | |
Камчатский край | Петропавловск-Камчатский | 7 | 7 |
Кемеровская область | Кемерово | 4 | 3 |
Киселевск | 4 | 2 | |
Ленинск-Кузнецкий | 4 | 3 | |
Новокузнецк | 4 | 3 | |
Прокопьевск | 4 | 2 | |
Кировская область | Киров | 5 | 1 |
Костромская область | Кострома | 4 | 1 |
Краснодарский край | Краснодар | 2 | 6 |
Новороссийск | 2 | 5 | |
Сочи | 2 | 4 | |
Красноярский край | Ачинск | 4 | 3 |
Красноярск | 3 | 3 | |
Норильск | 5 | 3 | |
Курганская область | Курган | 3 | 2 |
Курская область | Курск | 3 | 2 |
Ленинградская область | Санкт-Петербург | 3 | 2 |
Липецкая область | Елец | 3 | 2 |
Липецк | 3 | 2 | |
Магаданская область | Магадан | 5 | 5 |
Марийская Республика | Йошкар-Ола | 4 | 1 |
Мордовия | Саранск | 3 | 2 |
Московская область | Балашиха | 3 | 1 |
Железнодорожный | 3 | 2 | |
Жуковский | 3 | 1 | |
Коломна | 3 | 1 | |
Красногорск | 3 | 1 | |
Люберцы | 3 | 1 | |
Москва | 3 | 1 | |
Мытищи | 3 | 1 | |
Ногинск | 3 | 1 | |
Одинцово | 4 | 1 | |
Орехово-Зуево | 3 | 1 | |
Подольск | 3 | 1 | |
Серпухов | 3 | 1 | |
Химки | 3 | 1 | |
Щелково | 3 | 1 | |
Электросталь | 3 | 1 | |
Мурманская область | Мурманск | 5 | 4 |
Нижегородская область | Арзамас | 4 | 2 |
Дзержинск | 4 | 1 | |
Нижний Новгород | 4 | 1 | |
Новгородская область | Великий Новгород | 3 | 1 |
Новосибирская область | Новосибирск | 4 | 3 |
Омская область | Омск | 3 | 2 |
Оренбургская область | Оренбург | 4 | 3 |
Орск | 4 | 2 | |
Орловская область | Орел | 3 | 2 |
Пензенская область | Пенза | 3 | 2 |
Пермский край | Пермь | 5 | 2 |
Приморский край | Артем | 3 | 4 |
Владивосток | 2 | 4 | |
Находка | 2 | 5 | |
Уссурийск | 2 | 3 | |
Псковская область | Великие Луки | 3 | 1 |
Псков | 3 | 1 | |
Республика Карелия | Петрозаводск | 2 | 5 |
Республика Коми | Сыктывкар | 5 | 1 |
Ухта | 5 | 2 | |
Ростовская область | Батайск | 2 | 3 |
Волгодонск | 2 | 3 | |
Новочеркасск | 2 | 3 | |
Новошахтинск | 2 | 3 | |
Ростов-на-Дону | 2 | 3 | |
Таганрог | 2 | 3 | |
Шахты | 2 | 3 | |
Рязанская область | Рязань | 3 | 1 |
Самарская область | Волжский | 4 | 3 |
Новокуйбышевск | 4 | 3 | |
Самара | 4 | 3 | |
Сызрань | 3 | 3 | |
Тольятти | 4 | 3 | |
Саратовская область | Балаково | 3 | 3 |
Саратов | 3 | 3 | |
Энгельс | 3 | 3 | |
Сахалинская область | Южно-Сахалинск | 4 | 4 |
Свердловская область | Екатеринбург | 3 | 2 |
Каменск-Уральский | 3 | 1 | |
Нижний Тагил | 4 | 2 | |
Первоуральск | 4 | 2 | |
Северная осетия | Владикавказ | 2 | — |
Смоленская область | Смоленск | 3 | 1 |
Ставропольский край | Невинномысск | 2 | 5 |
Ставрополь | 2 | 5 | |
Тамбовская область | Тамбов | 3 | 2 |
Татарстан | Альметьевск | 5 | 2 |
Казань | 4 | 2 | |
Набережные Челны | 5 | 2 | |
Нижнекамск | 5 | 2 | |
Тверская область | Тверь | 4 | 1 |
Томская область | Томск | 4 | 3 |
Тульская область | Новомосковск | 3 | 1 |
Тула | 2 | 1 | |
Тыва | Кызыл | 2 | 1 |
Тюменская область | Тобольск | 4 | 2 |
Тюмень | 3 | 2 | |
Удмуртия | Ижевск | 5 | 1 |
Ульяновская область | Димитровград | 4 | 2 |
Ульяновск | 4 | 2 | |
Хабаровский край | Комсомольск-на-Амуре | 4 | 3 |
Хабаровск | 2 | 3 | |
Хакасия | Абакан | 2 | 3 |
Ханты-Мансийский АО | Нефтеюганск | 4 | 2 |
Нижневартовск | 5 | 2 | |
Сургут | 4 | 2 | |
Челябинская область | Златоуст | 4 | 2 |
Копейск | 3 | 2 | |
Магнитогорск | 4 | 3 | |
Миасс | 3 | 2 | |
Челябинск | 3 | 2 | |
Чеченская Республика | Грозный | 2 | 4 |
Чувашия | Новочебоксарск | 4 | 2 |
Чувашская Республика | Чебоксары | 4 | 2 |
Якутия | Якутск | 2 | 2 |
Ямало-Ненецкий АО | Новый Уренгой | 5 | 2 |
Ноябрьск | 5 | 2 | |
Ярославская область | Рыбинск | 4 | 1 |
Ярославль | 4 | 1 |
poweredhouse.ru
Угол наклона, высота и уклон односкатной крыши: как выполнить расчет
Во всем земном шаре существуют тысячи и тысячи архитектурных традиций в плане внешнего вида крыш. Но современные архитекторы полностью изменили представление о культуре загородного строительства, введя односкатные формы крыш как идеально сочетающиеся с ландшафтным дизайном и многообразные в исполнении. Конечно, задали это новый модный тон жители Австралии, где отсутствие снегов вообще как природного явления позволяет им творить с архитектурой жилых домов все, что фантазия продиктует.
Но в снежных регионах России такую крышу строить можно, но с соответствующим уклоном и в правильном направлении. Одним словом, главный параметр функциональности – угол наклона односкатной крыши, высчитывать который мы сейчас научим вас.
Чтобы у вас было какое-то общее представление, посмотрите это видео:
Первым делом рассчитайте нагрузки на односкатную крышу. Их принято делить на постоянные и динамические. Первые – это вес кровельного покрытия, которые всегда находится на крыше, такие установки, как антенны и тарелки, дымоход и прочее. Т.е. все то, что будет на кровле и днем, и ночью.
А динамические нагрузки, или, как их еще называют, переменные, – это те, что бывают время от времени: снег, град, человек, ремонтные материалы и инструменты. А еще ветер, который ну очень любит срывать односкатные крыши ввиду их парусности.
Снеговые нагрузки
Так, если сделать уклон односкатной крыши в 30°, зимой снег будет давить на нее с силой по 50 кг на каждый квадратный метр. Просто представьте, что на вашей крыше будет сидеть по одному человеку на каждый метр! Вот такая нагрузка.
А если поднять крышу до выше 45°, снег с большой вероятностью и вовсе не сможет задержаться (еще это зависит от шероховатости кровельного покрытия). Но для средней полосы России, где снегопады умеренные, односкатную крышу достаточно делать и в пределах 35-30°:

Минимальный угол, который должен быть, чтобы снег смог сходить с односкатной крыши сам – это 10°. А максимальный – 60°, ведь делать крышу более крутой уже нет смысла. То же самое касается и снега, который еще больше цепляется за такую крышу.
Вот почему владельцы односкатных хозяйственных построек зимой часто берутся за лопату. Спасает только площадь покрытия: чем она меньше, тем меньше вероятность того, что снег сможет прогнуть материал.
Ветровые нагрузки
А вот в ветреных регионах строить крыши с крутыми скатами нельзя вообще. Для сравнения: уклон односкатной крыши в 11° испытывает ровно в 5 раз больше силу ветра, чем скат в 45°. Ввиду этого учтите, что односкатную крышу всегда делают низкой частью к подветренной стороне.
Комбинированные нагрузки
А еще обязательно рассчитайте для односкатной крыши такой значение, как сочетание максимально неблагоприятных постоянных и временных нагрузок. Т.е. ту критическую точку, которую должна уметь выдерживать стропильная система. Об этом, кстати, нередко забывают! Думают, вот, снег крыша выдержит, ветер тоже…
А что, если вам с другом придется в сильную бурю и снегопад вылезти на крышу? Рассчитана ли конструкция одновременно и на снег, и на ветер, и на ноги хотя бы двух человек? Вот так и случаются неприятности.
Уклон односкатной крыши – в довольно широком диапазоне: от 6° до 60°. Все зависит от местности, в которой вы собрались строиться: если вам нужно успешно сбрасывать тонны снега каждую зиму, тогда делайте скат покруче, если планируете защититься от ветра – тогда более пологой. А еще от многих других факторов, в том числе и эстетических.
Крутые односкатные крыши
Чем больше угол у такой крыши, тем быстрее по ней стекает вода в желоба. Здесь не будут задерживаться ни листья, ни грязь, а потому само кровельное покрытие прослужит намного дольше. Кроме того, на такой кровле больше видна визуальная эстетика выбранной гибкой черепицы или металлопрофиля, что часто играет большую роль для хозяев.
Малоуклонные односкатные крыши
Скорость стекающей дождевой и талой воды на малоуклонных скатах намного ниже, а потому здесь есть риск застаивания воды, собирания грязи и застревания льда. На таких кровлях быстро развивается мох и налипает листва. Особенно, если кровельное покрытие шероховато.
Что же касается дождевой воды, то главное требование к кровле, чтобы вода на ней при таянии снега или после дождя на оставалась на поверхности кровельного материала, а легко скатывалась. Если же она имеет слишком низкий уклон (для определенной местности), то жидкость будет подолгу стоять во всех неровностях и швах. И чем дольше – тем больше у нее шансов проникнуть внутрь и создать много проблем в виде сырости, испортившегося утеплителя и коррозии металлических элементов крыши:

Но, если над такой постройкой возвышается большая крыша дома, то ничего страшного:

Но здесь все равно есть свой плюс: чем меньше угол наклона односкатной крыши, тем более близка геометрия внутренних помещений к традиционному кубу. А, значит, воспринимается легче и используется с большей пользой.
Поэтому, чем ниже угол наклона такой крыши, тем больше нужно заботиться о ее гидроизоляции, чтобы талые и дождевые воды не смогли проникнуть в стропильную систему. А потому здесь уже нужные такие кровельные покрытия, как мембраны, рулонная изоляция или цельные листы.

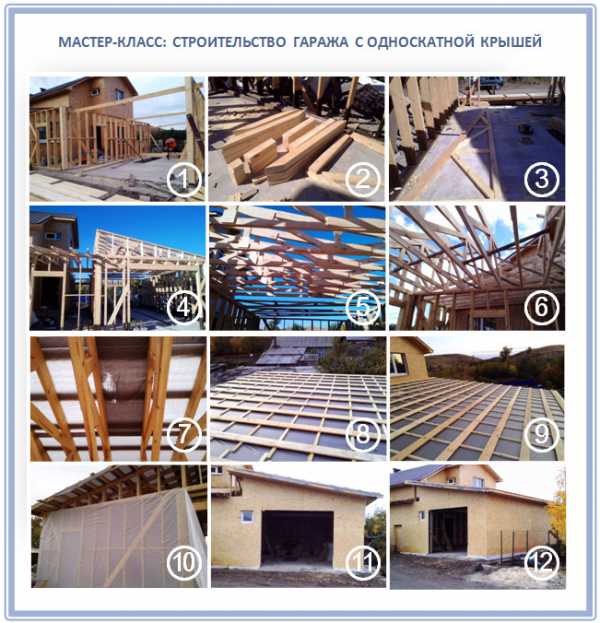

Со стандартным углом наклона односкатная кровля строится так:

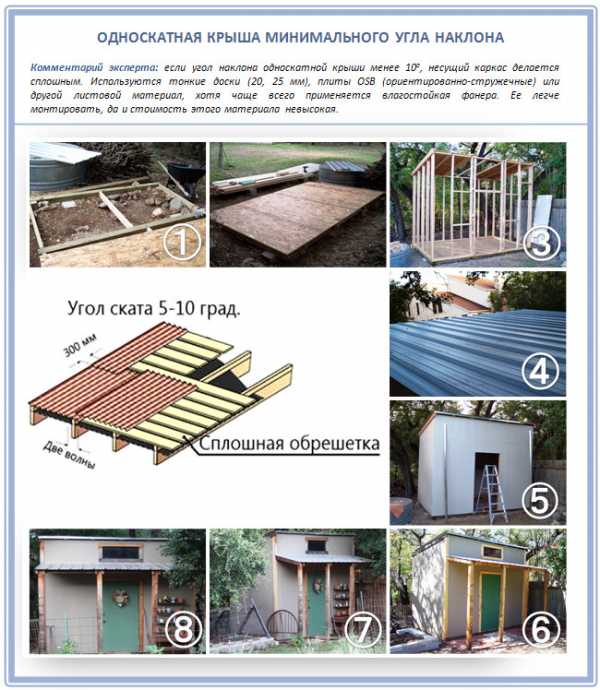

Минимальный угол односкатной крыши
Односкатную крышу, угол которой всего 3-5%, нередко делают инверсионной. Т.е. подвергают ее определенным дополнительным нагрузкам: ходят по ней, выращивают на ней сад или даже используют как открытую террасу. Как здесь:

Кроме того, при определенном угле односкатная крыша направляет поток воздуха в нужном направлении, захватывая осадки и отводя их. Помните об этом!

В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.
Вентилируемая конструкция
Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.
Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.
Но у вентилируемой односкатной кровли есть свои ограничения. Так, угол наклона у нее может быть только в пределах от 5% до 20%, иначе воздух не сможет эффективно проходить через продухи.


Невентилируемая конструкция
Этот тип односкатной крыши преимущество строят на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6%, хотя никаких ограничений к нему нет.
Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которые, к слову, и сами по себе особо не образовываются в подобных постройках:

Комбинированная конструкция
Такие крыши совмещают устройство обоих предыдущих видов. Здесь нужный уклон крыши придается за счет теплоизоляции. Получается экономно, но зимой придется постоянно счищать снег.
Но и устройство такой односкатной крыши уже другое, ведь к переменным и статическим нагрузкам теперь добавляются еще и динамические. И обычно все выглядит так: снизу профнастил, на нем – два слоя утеплителя и хорошая гидроизоляция.
Зависит угол односкатной крыши также от таких параметров, как типа соединения стропил к мауэрлату или стенам. Давайте разберемся подробнее.
Углом односкатной крыши принято называть угол, под которым стропила и скат крыши наклонены к горизонтальной плоскости потолка. Причем отнеситесь серьезно к этой схеме, если вы хотите обеспечить вашей крыше правильную механическую прочность:

Угол наклона скатов измеряется в процентах и градусах. Но, если с градусами еще более-менее понятно (спасибо школьному курсу геометрии), то что такое проценты? Проценты – это отношение разницы высоты конька и карниза к горизонтали ската, умноженное на 100.
Есть еще один интересный момент: многие архитекторы специально рассчитывают угол односкатной кровли так, чтобы он был равен углу возвышения солнца в данной местности в середине весны. Тогда можно до миллиметра рассчитать, когда и какая будет тень, что важно для планирования террас перед домом и других мест отдыха.
Свои требования к минимальному и максимальному углу наклона односкатной кровли имеют и современные кровельные материалы:
- Профнастил: min 8°- max 20°.
- Фальцевая кровля: min 18°- max 30°.
- Шифер: min 20°- max 50°.
- Мягкая кровля: min 5°- max 20°.
- Металлочерепица: min 30° – max 35°.
Конечно, чем меньше угол, тем более дешевые материалы вы можете применять: рубероид, профнастил и подобные им.
Вы удивитесь, но специально для малоуклонных кровель сегодня разрабатывают те же виды кровельного покрытия, что обычно используются при наклоне не менее 30°. Зачем? Такова мода в Германии, которая дошла и до нас: односкатная крыша почти пологая, а кровля – стильная. Но как? Просто производители улучшают качество замков, делают больше область нахлеста и тщательнее продумывают защиту от грязи. Вот и все хитрости.
А от выбранного угла наклона крыши и планируемых на ее нагрузок определяемся с видом крепления стропил к стенам. Так, всего таких видов три: висячие стропила, наслонные и скользящие.
Висячие стропила
Висячие стропила – единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.
Проще говоря, у вас есть только внешние несущие стены, и никаких перегородок внутри. Скажем, это довольно сложная стропильная система, и к ее строительству нужно подходить с ответственностью. Вся проблема в больших пролетов и в давлении, которое оказывается на стены:

Или как в этом проекте:

Наслонные стропила
Здесь уже вся крыша давит минимум на три опоры: две внешние стены и одну внутреннюю. А сами стропила здесь используются плотные, с сечением не менее 5х5 см брусков и 5х15 см стропильных ног.
Скользящие стропила
В этой стропильной системе в качестве одной из опор служит бревно в коньке. И для соединения с ним стропил используются такие специальные элементы, как «скользячки». Это металлические элементы, которые помогают стропилу при усадке стен немного двигаться вперед, чтобы избежать трещин. Совсем немного! И благодаря этому устройству крыша легко переносит даже достаточно ощутимую усадку сруба, без каких-либо повреждений.
Суть проста: чем больше в стропильной системе узлов, тем она гибче и прочнее. Тем больше односкатная крыша способна выдерживать давление веса кровельного покрытия и снега, и при этом не ломаться. Но есть стропильные системы, где соединение вообще статично:

Вот три самых популярных способа точно вычислить нужную высоту будущей крыши.
Способ №1. Геометрический
Односкатная крыша имеет вид прямоугольного треугольника. Длина стропильной ноги в этом треугольнике – гипотенуза. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.
Способ №2. Тригометрический
Еще один вариант расчета длины стропильных ног такой:
- Обозначим А длину стропильных балок.
- Обозначим Б длину стропил от стены до конька, или длину части стены в этой области (если стены вашей постройки разной высоты).
- Обозначим Х длину стропил от конька до края противоположной стены.
В этом случае Б = А * tgY, где Y – это угол наклона крыши, а длина ската высчитывается так:
Х = А / sin Y
На самом деле все это не сложно – просто подставьте нужные значения, и вы получите все параметры будущей крыши.
Способ №3. Онлайн-калькуляторы
Кстати, рассчитать нужный угол односкатной крыши помогут также современные онлайн-калькуляторы. Обычно их настраивают под действующие СНиПы – «Нагрузка и воздействие» ТКП 45-5.05. Но этот метод можно использовать только как дополнительный.
Вычислили? А теперь переходим к строительству самой крыши:

Надеемся, что вы во всем разобрались легко!
krovgid.com
Онлайн калькулятор расчета угла наклона и стропильной системы двухскатной крыши
Информация по назначению калькулятора
Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Общие сведения по результатам расчетов
- Угол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
- Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
- Примерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
- Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
- Длина стропил — Длина каждого стропила от конька до основания ската
- Минимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
- Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
- Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
- Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
stroy-calc.ru
Расчет угла наклона односкатной крыши, онлайн калькулятор |
Последняя связанная с остальными тема — односкатная крыша. Угол наклона, расчет площади, стропильной системы, обрешетки – все эти данные можно получить быстро и бесплатно в предлагаемом онлайн калькуляторе.
Нужно сразу заметить, что проекты домов с односкатной крышей по-прежнему востребованы среди застройщиков. Почему? Такое строение обходится дешевле остальных, т.к. солидная сумма экономится на кровле, стропилах и обрешетке.
Т.е. понятно, почему. Односкатная крыша — самая простая конструкция. Один скат прилично снижает расход стройматериалов на ее обустройство. Такой вариант (тип) кровли больше подходит для малоэтажных и вспомогательных построек — гаражей, хозблоков и пр. Однако, можно встретить и частные дома, покрытые односкатной крышей.Как быстро, правильно и без ошибок рассчитать строение с односкатной крышей?
Калькулятор угла наклона односкатной крыши
Укажите кровельный материал:
Введите параметры крыши:
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы
Рассчитать
Результаты расчетов
Крыша:
Угол наклона крыши: 0 градусов.Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м2.
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки: 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.
Какую информацию дает онлайн калькулятор ориентировочного расчета после введения исходных данных? Что мы видим на выходе?
- Угол наклона проектируемой односкатной крыши.
- Площадь ее поверхности.
- Вес и количество рулонов кровельного (мягкого или твердого) материала.
- Нагрузку на стропила, их количество, а также длину.
- Сечение стропил, вес и необходимый объем бруса.
- Число рядков обрешетки, необходимое количество досок. Далее — расстояние между ними, их объем плюс вес.
Как видно, информация более чем исчерпывающая. Имея ее, можно приступать к проектированию дома, расчетам и составлению предварительной сметы расходов.
На заметку. При расчетах следует ответственно подойти к выбору материала кровли. Необходимо учесть климатические условия конкретного региона и среднюю снеговую и ветровую нагрузку. От выбранного вида кровли (твердая она будет или мягкая) будет зависеть вся конструкция обрешетки.Все остальное предельно просто. Не нужно ломать голову над формулами, высчитывая угол наклона, следует ввести в онлайн калькулятор геометрические размеры здания и быстро получить основные данные по параметрам односкатной крыши.
Данный онлайн калькулятор удобен и предназначен в основном для расчета стройматериалов, которые потребуются для сооружения конкретной односкатной крыши. Кроме того – для расчета угла наклона. Кроме всех прочих условий, калькулятор учитывает и климатические условия нужного региона.
Egor11stroydombystro.ru
Расчет односкатной крыши онлайн калькулятор
Скачать, сохранить результат
Выберите способ сохранения
Информация
Онлайн калькулятор для расчёта стропильной системы — интерактивный инструмент моментальной конкретизации технических характеристик кровли. Многофункциональный модуль помогает максимально быстро и точно рассчитать необходимое количество кровельных, гидроизоляционных материалов и утеплителя, а также наглядно обозначить конструкционные особенности стропильной системы. Грамотный, ювелирно точный расчёт односкатной крыши в режиме онлайн минимизирует непроизвольные ошибки и позволяет спроектировать идеальный вариант кровли.
Функции и преимущества онлайн калькулятора
- Экономит время измерительных операций, помогает компетентно выполнить расчёт стропил односкатной крыши и разработать проект неуязвимой и долговечной кровли.
- Позволяет рассчитать мауэрлат, гидроизоляцию, контробрешётку и утеплитель отдельно, определить оптимальный угол наклона, расчёт которого займёт всего несколько секунд.
- Опции 2D и 3D визуализации обеспечивают наглядность расчётных манипуляций, что позволяет своевременно внести нужные коррективы и поправки.
- Возможность максимально точно рассчитать количество необходимых стройматериалов гарантирует целевое использование средств, оптимизирует бюджет обустройства крыши.
- Программа моментально рассчитает метрические характеристики, а также необходимый объём стройматериалов как для жёсткой, так и для мягкой кровли.
Внимание, справка!
- Ширина стропил с подпорками либо прогонами 100–150 мм, а без опор 200 мм. Длина зависит от угла наклона, но не должна превышать 5 метров, ибо возможно провисание.
- Для обрешётки кровли из металлочерепицы подойдёт доска 30х100 мм. Гибкая кровля или металлическая, может быть с большим шагом, поэтому используем доску 30х100–150 мм.
- Шаг по осям для металлочерепицы 350 мм. Для других материалов это значение можно увеличить.
- Стандартные размеры ОСП 250х125 сантиметров.
- Рабочая ширина листа металлочерепицы 110 см (общая 118 см). Длина зависит от условий заказа, минимальная 1 метр.
- Для мауэрлата используем доску 50х150 мм, а если нужно равномерно распределить нагрузку, то брус 150х150 мм.
- Для теплых помещений обязательно нужно использовать контробрешётку толщиной не менее 30 мм, гидроизоляция
- Толщину утеплителя для нашего региона нужно рассматривать от 100мм до 250мм
Задействовать калькулятор для расчёта односкатной кровли — рациональный способ быстро и бесплатно получить максимально точные расчёты стропильной системы крыши.
поделиться и оценить
Смотрите также:
Добавить комментарий
calcstroy.ru
