Сфера строительства развивается с каждым днем, но важность максимальной точности при расчетах тех или иных значений показателей остается прежней. Раньше расчеты требовали знания множества формул, которые не всегда простые. Люди получают высшее образование для того, чтобы иметь возможность работать в строительной отрасли. Сегодня необходимость в заучивании формул и самостоятельно расчете всех показателей исчерпала себя. Был создан онлайн-калькулятор, который рассчитывает любые интересующие Вас показатели. Для расчета необходимо просто ввести исходные данные, которые потребует калькулятор, а после он автоматически выдаст Вам показатель с предельной точностью.

Калькулятор уклонов является одним из таких инструментов. Он позволит произвести расчет уклона и избавит от долгих и крайне важных расчетов. Обычно данный расчет требует при строительстве частных домов, на крышу которого кладется кровля и при кладке необходимо рассчитать уклон кровли в процентах.

В этих случаях наш онлайн-калькулятор избавит Вас от лишних трудностей. Также есть возможность рассчитать уклон кровли в процентах, а некоторые случаи могут требовать просчитать уклон кровли в промиллях.

Какие преимущества дает калькулятор уклонов:

Предельная точность выполненных расчетов, которая позволит Вам избежать неудач в процессе строительства.

• Экономия времени, благодаря исключению необходимости самостоятельных расчетов.
• Комфортный интерфейс калькулятора, который также принесет Вам определенное удовольствие от работы и не заставит долго разбираться в его работе.

Для того, чтобы воспользоваться нашим калькулятором, Вам необходимо зайти на сайт и провести следующие действия:

Определить что именно нужно посчитать (превышение через уклон и расстояние, уклон через превышение и расстояние или расстояние через превышение и уклон).

• Выбрать единицу измерения.
• Ввести данные и нажать кнопку «рассчитать».
• Пролистать вниз страницы и Вы увидите точный ответ.

поделиться и оценить

Смотрите также:

Добавить комментарий

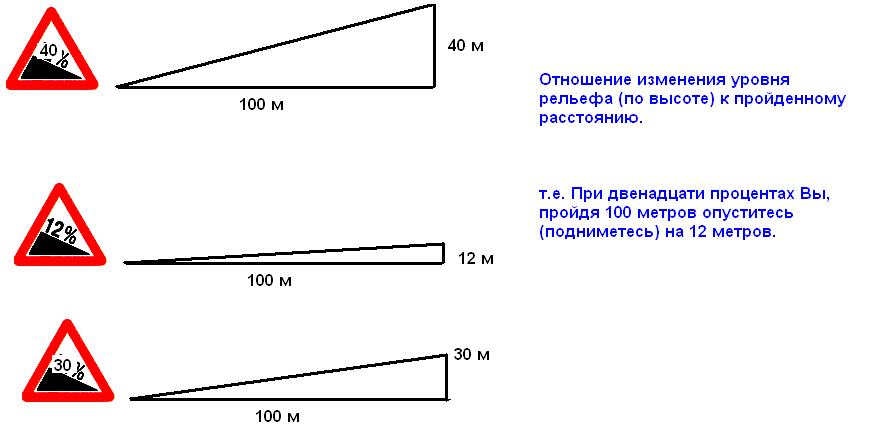

Как посчитать уклон в процентах

При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

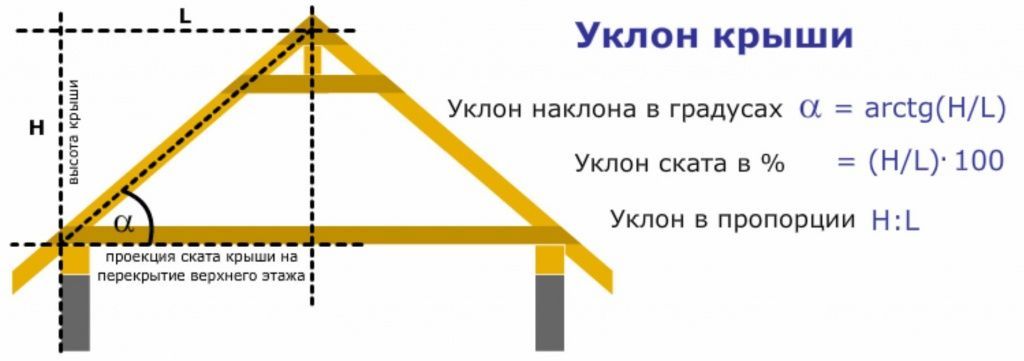

Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

Методы вычислений уклона в процентах

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

• самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
• измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
• используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

Определение уклона при строительных работах

Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.

Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.

В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.

Смотрите также:

Как отправить груз транспортной компанией? http://domkrat.org/kak-otpravit-gruz-transportnoy-kompaniey/.

Интересное по теме: Кто такой столяр и чем он занимается?

Советы в статье «Виды укладки ламината» здесь.

Как запилить стропила под нужным углом и нужных размеров смотрим в видео:

© 2021 stylekrov.ru

как посчитать уклон канализации в процентах

Для стоковой системы нельзя устанавливать трубы в произвольном порядке. Незначительный  угол наклона конструкции канализации приведет к засорам. Если уклон большой, то появятся протечки и возникнет шум.

Уклон трубы зависит от ее длины, чем она длинней, тем больше уклон

Стенки канализационных сетей обрастают наслоениями со временем, так как в сточных водах содержаться мусор и остатки еды.

Оптимальный угол отображается в сантиметрах. Существуют специальные нормативы и проводятся расчеты для его определения.

Как правильно рассчитать уклон

Чтобы рассчитать угол наклона для определения высоты наклона данное значение умножается на длину магистрали. Полученная цифра отображает перепад расстояний между началом и концом изделия.

Создавая проект важно учитывать повороты и соединения магистрали, а также точки сброса стоков.

Для сантехнического оборудования существуют нормы при создании отводов:

• для умывальника подбираются изделия с диаметром от 40 до 50 мм, а минимальный уклон канализации от 0,25;
• для унитазов данное значение равняется 0,12 – 0,02.

При установке наружных систем проводятся расчеты. Для этого используется трубопровод большего диаметра, чем при монтаже внутридомовых коммуникаций.

Применяются следующие правила:

1. Для труб диаметром 150 подбирается уклон в 0,08.
2. При применении конструкций с сечением 200 мм, наклон берется 0,07-0,05.

Есть ограничения по возможному  значению. Для наружной схемы показатель равняется 0,15. Угол наклона канализации на 1 метр равен 15 см.

Постепенное снижение  выполняется, чтобы твердые вещества в системе находились во взвешенном состоянии. Это предотвращает налипание на поверхность стен конструкций.

На коротких участках, от раковины до ванной, не так важно считать уклон.

Для определения нужного понижения используется уровень, так как не все полы отличаются ровной поверхностью.

Если не получается сделать нужный наклон. То выбирается предельно допустимый уровень снижения. Труба 150 имеет значение в 0,07. Для магистралей в 200 мм – 0,05.

В многоквартирных зданиях конструкции укладываются с равномерным понижением. При этом происходит бесперебойное течение стоков. Если нарушается уклон канализационной трубы, то ветка изгибается, и происходят засоры.

При проектировании канализации учитывается нижняя отметка трубопровода. Таким местом считается введение системы в стояк.

Значение высоты, на которую поднимают магистраль, зависит от ее протяженности и сечения.

Очень важно сделать правильный уклон канализационной трубы

Если наклон недостаточный, то скорость жидкости по проводящим конструкциям замедлится. При этом возникнет застой воды. Большой уклон повлечет проблемы. Образуется засор, и сорвутся водяные затворы.

Оптимальный уклон канализации на 1 метр способствует скорости в 0,7-1 метров в секунду. При этом твердые вещества не оседают на стеновых поверхностях, а находятся во взвешенном состоянии.

Наклон внутреннего трубопровода

Постепенное снижение и значение снип трубы зависит от определенного сечения. В ванной и на кухне применяются различные магистрали. Водоснабжение и канализация выполняется с учетом определенных параметров.

При установке унитаза используются магистрали с сечением в 100 мм, при этом снижение  варьируется от 0,012 до 0,02.

Для умывальников, ванной и раковины на кухне подбираются изделия в 50 или в 40 мм. При этом нормальный угол трубы считается 0,035-0,025.

Для точного расчета применяется пузырьковый уровень. Если сразу выбрать нужный инструмент в дальнейшем не придется переделывать канализационную систему.

При монтаже внутренней канализации применяются следующие рекомендации:

1. Нельзя применять повороты магистралей под прямым углом. Рекомендуются отводы под углом в 45 градусов.
2. Если элементы располагаются вертикально, то используются прямые углы.
3. При поворотах конструкции выполняются специальные соединения для контроля конструкции.

Если трубы небольшой протяженности, то уклон в процентах выполняется больше нужного.

Вносить изменения в снип уклоны запрещено. Это приведет к нарушениям гидродинамических характеристик. При этом возникнут гидроудары. В некоторых случаях выполняется контруклон.

Необходимо правильно посчитать уклон. Данное значение составляет примерно два см на один погонный метр магистрали. Это означает, что каждый метр контура выполняется ниже предыдущего на два сантиметра. Все значения по снип определяют еще на стадии проектирования.

Угол магистрали измеряется в сантиметрах. Это не делается в градусах, чтобы исключить ошибки при монтажных работах. Подобные недочеты приводят к заторам и пробкам, что потребует очистки конструкции.

Стандарты на трубы для канализации

Наружные сети водоснабжения и канализации содержат стандартные размеры для укладки системы. Диаметр наружных магистралей больше внутренних конструкций.

Превышать допустимые значения не рекомендуется, чтобы не произошло забивания и заиливания.

Для элемента с диаметром в 150 мм уклон потребуется в 0,008. Для большего сечение данное значение уменьшается.

При большом наклоне жидкость не будет очищать стены от твердых нечистот и просвет со временем сузится.

Размеры пластиковых элементов для канализации зависят от области применения: внутренняя или наружная канализация.

ПОСМОТРЕТЬ ВИДЕО

У наружных изделий будет больше толщина стенок. Бывают следующие стандартные трубы:

1. Трубы из полипропилена имеют следующие стандартные размеры сечения: 50, 40 или 110.
2. Изделия из полиэтилена высокой плотности выполняются смотанными в катушки. Они бывают безнапорными и напорными. Их диаметры 50, 90 или 110.
3. Магистрали из поливинилхлорида бывают в сечении от 10 до 315 мм.

Трубы для канализации отличаются устойчивостью к влиянию агрессивной среды. Качественная продукция характеризуется гладкостью, что предотвращает образование засоров. Укладываются трубы в производственные и бытовые грунты. Трубы отличаются низкой теплопроводностью, что предотвращает промерзание.

Угол уклона пандуса

Основным нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» С Изменением №1 — актуализированная версия СНиП 35-01-2001.

Допустимые значения угла наклона пандуса

— Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
— При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)
— На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
— Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п
— В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения»  «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Что обозначают цифры

1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.

Какой длины делать пандус?

Расчет длины пандуса в зависимости от высоты
Высота пандуса, м	Длина пандуса, м
	1:10=10%=5,7° (используется при перепаде высот менее 0,2 м)	1:12=8%=4,8° (для временных, приспосабливаемых и реконструируемых сооружений)	1:20=5%=2,9° (стандартный показатель)
0,1	1	1,2	2
0,2	2	2,4	4
0,3	3	3,6	6
0,4	4	4,8	8
0,5	5	6	10
0,6	6	7,2	12
0,7	7	8,4	14
0,8	8	9,6	16
0,9	9	10,8	18
1	10	12	20
1,1	11	13,2	22
1,2	12	14,4	24
1,3	13	15,6	26
1,4	14	16,8	28
1,5	15	18	30


 Зеленый — допустимые значения, красный — недопустимые.

Если Вам необходимо самостоятельно рассчитать угол уклона пандуса, зная его длину и высоту, то необходимо воспользоваться следующей формулой
arcsin(h/L), где h — высота, L — длина.
Для этого воспользуйтесь инженерным калькулятором

Примеры внедрений

Калькулятор угла уклона пандуса

Калькулятор для пандуса

В соответствии с СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001» «Максимальная высота одного подъема (марша) пандуса не должна превышать 0,45 м при уклоне не более 1:20 (5%). При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)».

Соотношение	Проценты	Градусы
1:20	5%	2,9°
1:12	8%	4,8°
1:10	10%	5,7°

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в милиметрах. Нажмите кнопку «рассчитать». Длина наклонной площадки в рассчитывается в милиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения»

При высоте марша до 800 мм — мах угол 2,86°
При высоте марша до 200 мм — мах угол 5,71°
Для временных конструкций
при высоте марша до 800 мм — мах угол 4,76°

Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе. Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам. Как результат — недоступность для людей с ограничениями.

Нормативы для пандусов 2018

По нормативам СП 59.13330.2016 (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:

Список документации, рекомендуемой к ознакомлению:

СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
ГОСТ Р 51261-2017 содержит технические требования к стационарным опорным устройствам.
СП 30-102-99 содержит требования к входной площадке.
СП 59.13330.2016 содержит предписания по доступности зданий и сооружений для маломобильных групп населения

Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона — это соотношение длины к высоте подъема.

Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.

Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:

• При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
• Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
• Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать  разворотную площадку или площадку отдыха.
• Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
• Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
• Поверхность пандуса должна быть нескользкой текстурой.
• Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.

Поручни для пандуса

— В начале и конце поручни должны быть длиннее на 300 мм и иметь закруглённую форму.

— Верхний поручень расположен на высоте 900 мм.

— Расстояние между поручнями 900-1000 мм.

— Перила должны быть круглого сечения с диаметром от 30 до 50 мм.

— Начало и конец маркируются предупредительными полосами.

— Нижний поручень должен быть на высоте 700 мм.

— По продольным краям марша пандуса следует устанавливать бортики высотой не менее 0,05 м.

— Покрытие пандуса должно обладать противоскользящим эффектом.

— Минимальное расстояние от гладкой стены 45 мм, от неровной 60 мм.

— Поручни с внутренней стороны не должны прерываться.

— Поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки.

Если пандус изначально соответствует всем строительным параметрам, то его можно оснастить необходимыми дополнительными устройствами при их отсутствии:

• Опорными поручнями. Расстояние между  поручнями пандуса одностороннего движения должно быть в пределах 0,9-1,0 м, чтобы инвалид-колясочник мог на них подтянуться. Также для удобства и безопасности хвата поручни должны иметь закругленную форму и выступать на 300 мм от края.
• Контрастной тактильной разметкой (для незрячих и слабовидящих людей). Разметкой следует обозначать сами поручни и подстилающую поверхность. С внутренней стороны поручней можно приклеить тактильные наклейки для обозначения начала и конца препятствия.

Если пандус изначально не соответствует конструкторским параметрам в соответствии со сводами правил, то его следует демонтировать, а на его месте организовать доступный пандус.

ВОПРОСЫ ПО АДАПТАЦИИ
АВТОПАРКОВКА ДЛЯ МГН
АДАПТАЦИЯ ТРОТУАРОВ ДЛЯ НЕЗРЯЧИХ
АДАПТАЦИЯ ЛЕСТНИЦ ДЛЯ МГН
АДАПТАЦИЯ ВХОДНОЙ ГРУППЫ
АДАПТАЦИЯ ХОЛЛА В ПОМЕЩЕНИИ
АДАПТАЦИЯ САНУЗЕЛА ДЛЯ НЕЗРЯЧИХ
АДАПТАЦИЯ ЛИФТОВ ДЛЯ МГН

НАШЕ ПРЕИМУЩЕСТВО — ДОЛГОЛЕТНИЙ ОПЫТ и КАЧЕСТВО!

Расчёт угла наклона крыши | Альфалес

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш: высокие — с углом в 45–60 градусов; скатные — с наклоном от 30 до 45 градусов; пологие — с углом уклона 10–30 градусов; плоские — с углом 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие. Потому что такие кровли из-за большого угла наклона имеют очень большую площадь. У большой площади поверхности очень высока парусность. Соответственно, очень велика нагрузка на всю конструкцию стропильной системы. И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании. Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские. При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре. И если крепление кровли будет ослабленным, может произойти срыв всей конструкции. Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25–30 градусов. Если же сила ветра невелика, то величина уклона крыши может равняться 30–45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона. В этом случае высокая крыша вне конкуренции. На кровлях с большим уклоном снег не задерживается. Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.). Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах. Тем больший вес будет воздействовать на всю конструкцию. Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше — это неплохо. Он обеспечивает небольшую дополнительную теплоизоляцию. Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

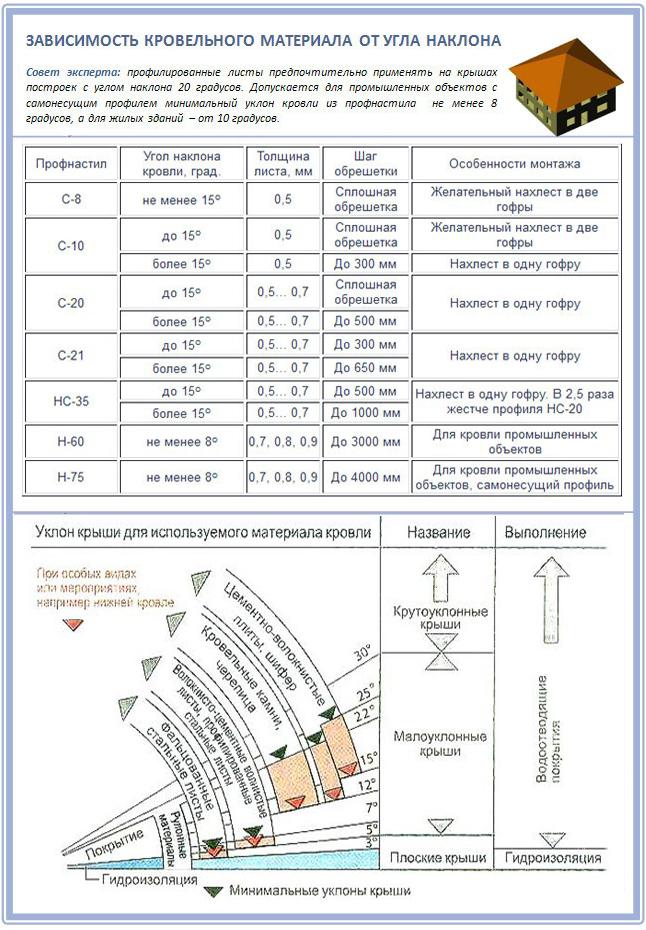

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер. Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать. Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра. Для каждого из материалов этот параметр свой. И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

• для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
• угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2–5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
• производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
• для металлической черепицы значение этого параметра равняется 14;
• для ондулина — это величина в 6 градусов;
• минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие — сплошная обрешетка;
• для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах. Дадим совет — придерживайтесь этих правил, чтобы посреди зимы не пришлось всю кровлю перестилать.

Если в регионе дожди и снега случаются часто, то оптимальной будет крыша, угол наклона скатов у которой будет составлять 45 — 60 градусов. Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега. Потому что прочность стропильной системы не беспредельна. А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе. При меньшем наклоне снижается ее парусность. И не возникает запредельных нагрузок на кровельный материал и стропила. Также не произойдет срывания крыши при резких порывах ветра. При этом оптимальный угол уклона кровли равняется 9–20 градусов.

Очень часто в регионе есть и снега, и ветер. Например, Оренбургская область. В таком случае выбирают среднее значение угла наклона. Как правило, его величина находится в диапазоне 20 — 45 градусов. Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен. Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину. В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Рассмотрим пример. Катет С — это половина ширины здания. Катет, а — это высота от перекрытия до конька. Гипотенуза является длиной ската. Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота — 10 метров, то следует пользоваться формулой:
cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса. Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса. Зная несколько параметров, можно без проблем вычислить другие. В том числе и угол наклона четырехскатной крыши. Следует помнить о том, что все размеры необходимо снимать максимально точно. А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер. Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны. А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Как использовать формулу наклона и найти наклон прямой, положительный, отрицательный или неопределенный.

Разные слова, та же формула

Первый пример

Наклон линии , проходящей через точку (1, 2) и точку (4, 3), равен $$ \ frac {1} {3} $$.

Помните: разница значений y указывается в числителе формулы, а разница значений x — в знаменателе формулы.

Может ли любая точка быть $$ (x_1, y_1) $$?

Есть только один способ узнать!

Теперь давайте используем точку (4, 3) как $$ x_1, y_1 $$, и, как видите, наклон упрощается до того же значения: $ \ boxed {\ frac {1} {3}} $.

балл (4, 3) как $$ (x_1, y_1) $$

$$ slope = \ frac {y_ {2} -y_ {1}} {x_ {2} -x_ {1}} = \ frac {3-2} {4-1} = \ frac {1} {3} $$

балл (1, 2) как $$ (x_1, y_1) $$

$$ slope = \ frac {y_ {2} -y_ {1}} {x_ {2} -x_ {1}} = \ frac {2-3} {1-4} = \ frac {-1} {- 3} = \ frac {1} {3} $$

Ответ: не имеет значения, какую точку поставить первой.Вы можете начать с (4, 3) или с (1, 2), и в любом случае вы закончите с тем же номером! $$ \ frac {1} {3} $$

Пример 2 наклона линии A

Наклон линии , проходящей через точки (3, 4) и (5, 1), равен $$ — \ frac {3} {2} $$, потому что каждый раз, когда линия понижается на 3 (изменение y или подъем) линия переместится вправо (разбег) на 2.

Видеоурок на уклоне линии

Наклон вертикальной и горизонтальной линий

Наклон вертикальной линии не определен

Это потому, что любая вертикальная линия имеет нулевое значение $$ \ Delta x $$ или «пробег».Всякий раз, когда знаменателем дроби является ноль, в данном случае дроби, представляющей наклон прямой, дробь не определена. На рисунке ниже показана вертикальная линия (x = 1).

Наклон горизонтальной прямой равен нулю

Это потому, что любая горизонтальная линия имеет нулевое значение $$ \ Delta y $$ или «подъем». Следовательно, независимо от того, что это за прогон (при условии, что он «не равен нулю!»), Дробь, представляющая наклон, имеет ноль в числителе.Следовательно, наклон должен быть равен нулю. Ниже изображена горизонтальная линия — вы можете видеть, что она не имеет никакого «подъема».

Есть ли у двух точек на линии одинаковый наклон?

Ответ: Да, и это важный момент, о котором следует помнить при вычислении наклона.

Каждая линия имеет постоянный наклон.Другими словами, наклон линии никогда не меняется. Эта фундаментальная идея означает, что вы можете выбрать любых 2 точек на линии.

Подумайте об идее прямой линии. Если бы наклон линии изменился, то это была бы зигзагообразная линия, а не прямая, как вы можете видеть на картинке выше.

Как вы можете видеть ниже, наклон остается неизменным независимо от того, какие 2 точки вы выбрали.

Наклон прямой

никогда не меняется

Проблема 1

Каков наклон прямой, проходящей через точки (10,3) и (7, 9)?

Покажи ответ

$ \ frac {rise} {run} = \ frac {y_ {2} -y_ {1}} {x_ {2} -x_ {1}} $

---

Использование $$ \ red {(10,3)} $$ как $$ x_1, y_1 $$

$ \ frac {9- \ red 3} {7- \ red {10}} \\ = \ frac {6} {- 3} \\ = \ в коробке {-2} $

Использование $$ \ red {(7,9)} $$ как $$ x_1, y_1 $$

$ \ frac {3- \ red 9} {10- \ red 7} \\ = \ frac {-6} {3} \\ = \ в коробке {-2} $

Задача 2

Линия проходит через (4, -2) и (4, 3).Какой у него наклон?

Покажи ответ

$ \ frac {rise} {run} = \ frac {y_ {2} -y_ {1}} {x_ {2} -x_ {1}} $

---

---

Использование $$ \ red {(4,3)} $$ как $$ x_1, y_1 $$

$ = \ frac {-2 — \ red 3} {4- \ red 4} знак равно \ frac {-5} {\ color {красный} {0}} \\ = \ текст {undefined} $

Использование $$ \ red {(4, -2)} $$ как $$ x_1, y_1 $$

$ = \ frac {3- \ red {-2}} {4- \ red 4} знак равно \ frac {5} {\ color {красный} {0}} \\ = \ text {undefined} $

Задача 3

Линия проходит через (2, 10) и (8, 7).Какой у него наклон?

Покажи ответ

$ \ frac {rise} {run} = \ frac {y_ {2} -y_ {1}} {x_ {2} -x_ {1}} $

---

Использование $$ \ red {(8, 7)} $$ как $$ x_1, y_1 $$

$ \ frac {10 — \ red 7} {2 — \ red 8} \\ = \ frac {3} {- 6} \\ = — \ frac {1} {2} $

Использование $$ \ red {(2,10)} $$ как $$ x_1, y_1 $$

$ \ frac {7 — \ red {10}} {8- \ red 2} \\ = \ frac {-3} {6} \\ = — \ frac {1} {2} $

Задача 4

Линия проходит через (7, 3) и (8, 5).Какой у него наклон?

Покажи ответ

$ \ frac {rise} {run} = \ frac {y_ {2} -y_ {1}} {x_ {2} -x_ {1}} $

---

Использование $$ \ red {(7,3)} $$ как $$ x_1, y_1 $$

$$ \ frac {5- \ red 3} {8- \ red 7} \\ = \ frac {2} {1} \\ = 2 $$

Использование $$ \ red {(8,5)} $$ как $$ x_1, y_1 $$

$$ \ frac {3- \ red 5} {7- \ red 8} \\ = \ frac {-2} {- 1} \\ = 2 $$

Задача 5

Линия проходит через (12, 11) и (9, 5).Какой у него наклон?

Покажи ответ

$ \ frac {rise} {run} = \ frac {y_ {2} -y_ {1}} {x_ {2} -x_ {1}} $

---

Использование $$ \ red {(5, 9)} $$ как $$ x_1, y_1 $$

$$ \ frac {11 — \ red 5} {12- \ red 9} \\ = \ frac {6} {3} \\ = 2 $$

Использование $$ \ red {(12, 11)} $$ как $$ x_1, y_1 $$

$$ \ frac {5- \ red {11}} {9- \ red {12}} \\ = \ frac {-6} {- 3} \\ = 2 $$

Задача 6

Каков наклон прямой, проходящей через (4, 2) и (4, 5)?

Покажи ответ

$ \ frac {rise} {run} = \ frac {y_ {2} -y_ {1}} {x_ {2} -x_ {1}} $

---

Использование $$ \ red {(4,5)} $$ как $$ x_1, y_1 $$

$$ \ frac {2 — \ red 5} {4- \ red 4} \\ = \ frac {-3} {\ color {красный} {0}} \\ = undefined $$

Использование $$ \ red {(4,2)} $$ как $$ x_1, y_1 $$

$$ \ frac {5 — \ red 2} {4- \ red 4} \\ = \ frac {3} {\ color {красный} {0}} \\ = undefined $$

ПРЕДУПРЕЖДЕНИЕ! Можете ли вы уловить ошибку в следующей задаче, которую Дженнифер пыталась найти уклон, который проходит через точки $$ (\ color {blue} {1}, \ color {red} {3}) $$ и $$ (\ color {blue} {2}, \ color {red} {6}) $$.У нее были небольшие проблемы с применением формулы наклона, она пыталась вычислить наклон 3 раза, и она дала 3 разных ответа. Сможете ли вы определить правильный ответ?

Задача

Найдите наклон прямой по двум точкам.

Попытка № 1

$ slope = \ frac {rise} {run} \\ = \ frac {\ color {красный} {y_ {2} -y_ {1}}} {\ color {синий} {x_ {2} -x_ {1}}} знак равно \ frac {6-3} {1-2} \\ = \ frac {3} {- 1} = \ в коробке {-3} $

---

Попытка № 2

$$ slope = \ frac {rise} {run} \\ = \ frac {\ color {красный} {y_ {2} -y_ {1}}} {\ color {синий} {x_ {2} -x_ {1}}} знак равно \ frac {6-3} {2-1} \\ = \ frac {3} {1} \\ = \ в коробке {3} $$

---

Попытка № 3

$$ slope = \ frac {rise} {run} \\ = \ frac {\ color {красный} {y_ {2} -y_ {1}}} {\ color {синий} {x_ {2} -x_ {1}}} \\ = \ frac {2-1} {6-3} \\ = \ в коробке {\ frac {1} {3}} $$

Покажи ответ

Правильный ответ — попытка №2.

В попытке №1 она не всегда использовала очки. В первой попытке она сделала следующее:

$$ \ frac {\ color {red} {y {\ boxed {_2}} — y_ {1}}} {\ color {blue} {x \ boxed {_ {1}} — x_ {2}}} $$

Проблема с попыткой №3 заключалась в изменении подъема и бега вспять.Она поместила значения x в числитель (вверху), а значения y в знаменатель, что, конечно же, противоположно!

$$ \ cancel {\ frac {\ color {blue} {x_ {2} -x_ {1}}} {\ color {red} {y_ {2} -y_ {1}}}} $$

Практика уклона Генератор задач

Вы можете сколько угодно практиковаться в решении такого рода задач с помощью приведенного ниже генератора задачи наклона.

Он будет случайным образом генерировать числа и запрашивать наклон линии, проходящей через эти две точки. Вы можете выбрать, насколько большими будут числа, отрегулировав уровень сложности.

Отвечать

Создать новую задачу уклона

Калькулятор уклона

По определению, уклон или уклон линии описывает ее крутизну, уклон или уклон. Где м — уклон θ — угол наклона

Если известны 2 точки

Если известны 1 точка и наклон

Уклон, иногда называемый в математике градиентом, — это число, которое измеряет крутизну и направление линии или участка линии, соединяющей две точки, и обычно обозначается м . Как правило, крутизна линии измеряется абсолютным значением ее наклона, м .Чем больше значение, тем круче линия. Учитывая м , можно определить направление линии, которую описывает м , на основе ее знака и значения:

• Линия увеличивается и идет вверх слева направо, когда m> 0
• Линия убывает и идет вниз слева направо, когда m <0
• Линия имеет постоянный наклон и является горизонтальной при m = 0
• Вертикальная линия имеет неопределенный наклон, так как это приведет к дроби с 0 в знаменателе.См. Приведенное ниже уравнение.

Наклон — это, по сути, изменение высоты при изменении горизонтального расстояния, и его часто называют «подъем через пробег». Он находит применение в градиентах в географии, а также в гражданском строительстве, например, в строительстве дорог. В случае дороги «подъем» — это изменение высоты, а «пробег» — это разница расстояний между двумя фиксированными точками, если расстояние для измерения недостаточно велико, чтобы учитывать кривизну земли. как фактор.Математически наклон представлен как:

В приведенном выше уравнении y ₂ — y ₁ = Δy или вертикальное изменение, а x ₂ — x ₁ = Δx или горизонтальное изменение, как показано на представленном графике. Также видно, что Δx и Δy — это отрезки прямых, которые образуют прямоугольный треугольник с гипотенузой d , причем d — это расстояние между точками (x ₁ , y ₁ ) и (x ₂ , y ₂ ) .Поскольку Δx и Δy образуют прямоугольный треугольник, можно вычислить d , используя теорему Пифагора. Обратитесь к калькулятору треугольника для получения более подробной информации о теореме Пифагора, а также о том, как рассчитать угол наклона θ , указанный в калькуляторе выше. Кратко:

d = √ (x ₂ — x ₁ ) ² + (y ₂ — y ₁ ) ²

Вышеприведенное уравнение является теоремой Пифагора в своем корне, где гипотенуза d уже решена, а две другие стороны треугольника определяются вычитанием двух значений x и y , заданных двумя точками. .Учитывая две точки, можно найти θ , используя следующее уравнение:

m = загар (θ)

По точкам (3,4) и (6,8) найдите наклон прямой, расстояние между двумя точками и угол наклона:

d = √ (6-3) ² + (8-4) ² = 5

Хотя это выходит за рамки данного калькулятора, помимо его основного линейного использования, концепция наклона важна в дифференциальном исчислении. Для нелинейных функций скорость изменения кривой меняется, а производная функции в данной точке — это скорость изменения функции, представленная наклоном линии, касательной к кривой в этой точке.

Определение уклона линии

Ранее в Уроке 3 было сказано, что наклон линии на графике положения в зависимости от времени равен скорости объекта. Если объект движется со скоростью +4 м / с, то наклон линии будет +4 м / с. Если объект движется со скоростью -8 м / с, то наклон линии будет -8 м / с. Если объект имеет скорость 0 м / с, то наклон линии будет 0 м / с. Наклон линии на графике зависимости положения от времени говорит обо всем.Из-за его важности изучающий физику должен хорошо понимать, как рассчитать наклон прямой. В этой части урока будет обсуждаться метод определения наклона линии на графике положения и времени.

Начнем с рассмотрения графика зависимости позиции от времени, представленного ниже.

Линия идет вверх вправо. Но математически, насколько он наклоняется вверх за каждую 1 секунду по горизонтальной (временной) оси? Чтобы ответить на этот вопрос, мы должны использовать уравнение наклона.

Использование уравнения наклона

Уравнение наклона говорит, что наклон линии определяется путем определения величины подъема линии между любыми двумя точками, деленной на величину пробега линии между теми же двумя точками. Другими словами,

• Укажите две точки на линии и определите их координаты.
• Определите разность y-координат этих двух точек ( подъем ).
• Определите разницу в координатах x для этих двух точек (, запуск ).
• Разделите разницу в координатах y на разницу в координатах x (подъем / спуск или наклон).

На диаграмме ниже показано, как этот метод применяется для определения наклона линии. Обратите внимание, что три разных вычисления выполняются для трех разных наборов двух точек на линии. В каждом случае результат один: уклон 10 м / с.

Так что это было легко — все, что нужно, — это подъем за пробегом.

Теперь попробуем более сложный пример. Рассмотрим график ниже. Обратите внимание, что наклон не положительный, а скорее отрицательный; то есть линия наклоняется вниз. Также обратите внимание, что линия на графике не проходит через начало координат. Расчет уклона относительно прост, когда линия проходит через начало координат, поскольку одна из точек находится в точке (0,0).Но здесь дело обстоит не так. Проверьте свое понимание расчета уклона, определив наклон линии ниже. Затем нажмите кнопку, чтобы проверить свой ответ.

Проверьте свое понимание

1. Определите скорость (т. Е. Наклон) объекта, как показано на графике ниже. Если вы считаете, что знаете ответ (и не раньше), нажмите кнопку, чтобы проверить его.

Калькулятор уклона

Калькулятор уклона определяет уклон или градиент между двумя точками в декартовой системе координат.Наклон — это в основном величина наклона линии, которая может иметь положительное, отрицательное, нулевое или неопределенное значение. Прежде чем мы сможем использовать калькулятор, вероятно, стоит узнать, как найти уклон по формуле уклона. Чтобы найти уравнение прямой для любых данных двух точек, через которые она проходит, используйте наш калькулятор формы пересечения наклона.

Как найти уклон

1. Определите координаты (x₁, y₁) и (x₂, y₂) . Воспользуемся формулой для вычисления наклона прямой, проходящей через точки (3,8) и (-2, 10) .
2. Введите значения в формулу. Это дает нам (10-8) / (- 2-3) .
3. Вычтите значения в скобках, чтобы получить 2 / (- 5) .
4. Упростите дробь, чтобы получить наклон -2/5 .
5. Проверьте результат с помощью калькулятора уклона.

Чтобы найти наклон линии, нам нужны две координаты на линии. Достаточно любых двух координат. Мы в основном измеряем величину изменения координаты y, часто называемую подъемом , деленную на изменение координаты x, известное как прогон .Вычисления при нахождении наклона просты и включают не что иное, как базовое вычитание и деление.

Формула наклона

наклон = (y₂ - y₁) / (x₂ - x₁)

Обратите внимание, что наклон прямой легко вычисляется вручную с использованием небольших целочисленных координат. Формула становится все более полезной, поскольку координаты принимают большие значения или десятичные значения.

Стоит упомянуть, что любая горизонтальная линия имеет нулевой градиент, потому что горизонтальная линия имеет те же координаты y.Это приведет к нулю в числителе формулы наклона. С другой стороны, вертикальная линия будет иметь неопределенный наклон, поскольку координаты x всегда будут одинаковыми. Это приведет к ошибке деления на ноль при использовании формулы.

Так же, как наклон может быть вычислен с использованием конечных точек сегмента, также может быть вычислена средняя точка. Средняя точка является важным понятием в геометрии, особенно при вписании многоугольника внутрь другого многоугольника с его вершинами, касающимися середины сторон большего многоугольника.Это можно получить с помощью калькулятора средней точки или просто взяв среднее значение каждой x-координаты и среднее значение y-координаты, чтобы сформировать новую координату.

Наклон линий важен для определения того, является ли треугольник прямоугольным. Если любые две стороны треугольника имеют наклон, умножающийся на -1, то треугольник является прямоугольным. Вычисления для этого можно выполнить вручную или с помощью калькулятора прямоугольного треугольника. Вы также можете использовать калькулятор расстояний, чтобы вычислить, какая сторона треугольника самая длинная, что помогает определить, какие стороны должны образовывать прямой угол, если треугольник правильный.

Знак перед градиентом, предоставляемый калькулятором наклона, указывает, увеличивается ли линия, уменьшается, постоянная или неопределенная. Если график линии перемещается из нижнего левого угла в верхний правый, он увеличивается и, следовательно, является положительным. Если он уменьшается при движении из верхнего левого угла в нижний правый, то градиент отрицательный.

FAQ

Как найти наклон из уравнения?

Метод для нахождения наклона из уравнения будет варьироваться в зависимости от формы уравнения перед вами.Если уравнение имеет форму y = mx + c, то наклон (или градиент) равен м. Если уравнение не в такой форме, попробуйте переставить уравнение. Чтобы найти градиент других многочленов, вам нужно будет дифференцировать функцию относительно x .

Как рассчитать уклон холма?

1. Используйте карту, чтобы определить расстояние между вершиной и основанием холма по прямой.
2. Используя ту же карту или GPS, найдите высоту между вершиной и основанием холма .Убедитесь, что точки, от которых вы измеряете, такие же, как в шаге 1.
3. Преобразуйте оба измерения в одинаковые единицы. Если вы не уверены, используйте конвертер длины Omni.
4. Разделите разницу в высоте на расстояние между двумя точками.
5. Это число представляет собой уклон холма, если он увеличивается линейно. Если этого не произошло, повторите шаги, но там, где наблюдается заметное изменение наклона.

Как рассчитать длину откоса?

1. Измерьте разницу между вершиной и основанием уклона по отношению к осям x и y.
2. Если вы можете измерить только изменение x, умножьте это значение на градиент, чтобы найти изменение по оси y.
3. Убедитесь, что единицы для обоих значений совпадают.
4. Используйте теорему Пифагора, чтобы найти длину уклона . Возвести в квадрат как изменение x, так и изменение y.
5. Сложите два значения вместе.
6. Найдите квадратный корень из суммы.
7. Это новое значение — длина откоса.

Что такое уклон 1 к 20?

Уклон 1/20 — это уклон, который увеличивается на 1 единицу на каждые 20 единиц, пройденных по горизонтали. .Так, например, пандус длиной 200 футов и высотой 10 футов будет иметь уклон 1/20. Уклон 1/20 эквивалентен уклону 1/20 (как ни странно) и образует угол 2,86 ° между собой и осью x.

Как найти наклон кривой?

Поскольку наклон кривой изменяется в каждой точке, вы можете найти наклон кривой, дифференцируя уравнение относительно x и в полученном уравнении заменяя x на точку, в которой вы хотите найти градиент.

Скорость изменения такая же, как и крутизна?

Скорость изменения графика — это также его наклон , который также совпадает с градиентом. Скорость изменения можно найти, разделив изменение в направлении y (вертикальное) на изменение направления x (горизонтальное), если, конечно, оба числа находятся в одинаковых единицах. Скорость изменения особенно полезна, если вы хотите предсказать будущее предыдущего значения чего-то , так как при изменении переменной x будет присутствовать соответствующее значение y (и наоборот).

Где вы используете склон в повседневной жизни?

Склоны (или уклоны) находят множество применений в повседневной жизни . Есть несколько очевидных физических примеров — у каждого холма есть уклон, и чем круче холм, тем больше его уклон . Это может быть полезно, если вы смотрите на карту и хотите найти лучший холм для езды на велосипеде. Вы также, вероятно, спите под наклоном, крышей, которая имеет высоту . Наклон крыши будет меняться в зависимости от стиля и места проживания.Но, что более важно, , если вы когда-нибудь захотите узнать, как что-то меняется со временем, вы построите график с наклоном .

Что такое уклон 10%?

Наклон 10% — это уклон, который увеличивается на 1 единицу на каждые 10 единиц, пройденных по горизонтали. (10%). Например, крыша с уклоном 10% и шириной 20 м будет иметь высоту 2 м. Это то же самое, что и градиент 1/10 , и между линией и осью x образуется угол 5,71 °.

Как найти участок под откосом?

Чтобы найти площадь под уклоном, необходимо проинтегрировать уравнение и вычесть нижнюю границу площади из верхней границы.3.5).

Разделите m на новый номер заказа и поставьте его перед новым x.

Умножьте c на x и добавьте это в новую строку.

Решите эту новую строку дважды: в первой, где x — это верхняя граница области, которую вы хотите найти, и в другой, где x — это нижняя граница.

Вычтите нижнюю границу из верхней.

Поздравьте себя с достижением.

Какой градус уклона 5: 1?

Наклон 5 к 1 — это наклон, который при каждом увеличении на 5 единиц по горизонтали увеличивается на 1 единицу .Число градусов между наклоном 5: 1 и осью x составляет 11,3 °. Это можно найти, сначала вычислив наклон, разделив изменение направления y на изменение направления x, а затем найдя арктангенс угла наклона.

Как рассчитать уклон | Блог по математике ∞

Что приходит на ум, когда вы слышите термин «наклон»? Вы думаете о ком-то, кто спускается на лыжах с большой горы? Или вы думаете о горке на детской площадке? Независимо от того, о чем вы думаете, скорее всего, это будет что-то на склоне.Когда вы изучаете наклон в алгебре, вы изучаете наклон вместе с другими характеристиками линии.

Узнать, как правильно рассчитать уклон, — это простой процесс, если вы точно знаете, что означает «уклон». В двух словах, наклон любой линии — это изменение значений y по сравнению с изменением значений x.

Когда вы начинаете вычислять уклон, процесс может показаться вам немного запутанным, поскольку линии даны в нескольких разных формах. Например, вы можете рассчитать наклон по графику линии, уравнению линии, таблице точек к линии или когда вам даны любые две точки на линии.

Что такое наклон?

Прежде чем вы погрузитесь в поиски наклона линии, вы должны точно понять, что означает этот термин. Наклон используется для определения крутизны линии и может использоваться, чтобы показать, насколько что-то меняется с течением времени. Наклон рассчитывается с помощью простого алгебраического уравнения.

Наклон определяется как подъем за пробег. Он записывается в виде дроби следующим образом:

4 шага для расчета уклона

Наклон линии можно определить с помощью следующих четырех шагов.

Шаг 1: Найдите две точки в любом месте линии.

Шаг 2: Подсчитайте подъем (в единицах вверх или вниз), чтобы перейти от одной точки к другой. Это числитель.

Шаг 3: Определите пробег (единицы слева направо) для перехода от одной точки к другой. Это знаменатель.

Шаг 4: Если возможно, упростите дробь.

Полезный совет: Если считать вправо или вверх, число будет положительным.Если вы считаете влево или вниз, число будет отрицательным.

Решите уклон с двумя точками на линии

Когда вам дают две точки, вы можете легко определить точку линии; однако важно правильно маркировать номера. Например, первая точка отображается как (x _1, y ₁ ), а вторая точка записывается как (x _2, y ₂ ).

Это означает, что x ₁ — это первое заданное значение x, а x ₂ — второе.То же самое и с y.

Когда у вас есть свои точки, которые в этом примере будут (7, 8) и (4, 2), вы можете вставить их в формулу для наклона.

Для определения наклона, когда вам даны две точки на линии, можно использовать простое уравнение:

Y ₁ — Y ₂ / x ₁ — x ₂

В качестве примера можно подставить указанные числа, чтобы решить следующее уравнение:

8 — 2/7 — 4

Это равно 6/3 и может быть уменьшено до 2.Это означает, что линия имеет наклон 2.

.

Имея информацию здесь, вы на правильном пути к вычислению наклона любой линии, легко и без колебаний.

9. Уклон

Уклон — это мера изменения высоты. Это важный параметр в нескольких хорошо известных прогностических моделях, используемых для управления окружающей средой, включая Универсальное уравнение потерь почвы и модели загрязнения из неточечных источников в сельском хозяйстве.

Один из способов выразить наклон — в процентах.Чтобы вычислить наклон в процентах, разделите разницу между отметками двух точек на расстояние между ними, затем умножьте частное на 100. Разница в высоте между точками называется подъемом. Расстояние между точками называется пробегом. Таким образом, наклон в процентах равен (подъем / пробег) x 100.

Рисунок 7.10.1 Расчет крутизны в процентах. Подъем на 100 футов над спуском на 100 футов дает 100-процентный уклон. Подъем на 50 футов по сравнению с бегом на 100 футов дает 50-процентный уклон.

Другой способ выразить наклон — это угол наклона или градус наклона. Как показано ниже, если вы визуализируете подъем и бег как стороны прямоугольного треугольника, то степень наклона — это угол, противоположный подъему. Поскольку угол наклона равен тангенсу доли подъема / хода, его можно вычислить как арктангенс подъема / хода.

Рис. 7.10.2. При подъеме на 100 футов над спуском на 100 футов получается угол наклона 45 °. Подъем на 50 футов по сравнению с пробегом на 100 футов дает угол наклона 26,6 °.

Вы можете рассчитать уклон на контурной карте, проанализировав расстояние между контурами. Однако, если вам нужно вычислить много значений уклона, вы захотите автоматизировать процесс. Оказывается, что расчет уклона намного проще вычислить для данных высот с координатной сеткой, чем для векторных данных, поскольку отметки более или менее равномерно распределены в растровых сетках.

Было разработано несколько алгоритмов для расчета наклона в процентах и ​​степени наклона. Самый простой и распространенный метод называется методом соседства .Метод соседства вычисляет уклон в одной точке сетки путем сравнения отметок восьми точек сетки, которые ее окружают.

Рисунок 7.10.3 Алгоритм соседства оценивает наклон в процентах в ячейке 5 путем сравнения отметок соседних ячеек сетки.

Алгоритм соседства оценивает наклон в процентах в ячейке сетки 5 (Z ₅ ) как сумму абсолютных значений наклона восток-запад и уклона север-юг и умножает эту сумму на 100. Рисунок 7.10.4 показано, как рассчитываются уклон с востока на запад и уклон с севера на юг. По существу, наклон с востока на запад оценивается как разница между суммами высот в первом и третьем столбцах матрицы 3 x 3. Точно так же наклон с севера на юг — это разница между суммами высот в первой и третьей строках (обратите внимание, что в каждом случае среднее значение взвешивается с коэффициентом два).

Рисунок 7.10.4 Алгоритм соседства для вычисления наклона в процентах.

Щелкните здесь, чтобы увидеть текстовую версию уравнения, показанного на изображении выше

На рисунке показано, как можно рассчитать уклон местности в заданной ячейке сетки высот на основе высот восьми окружающих ее ячеек сетки.Сначала по столбцам сетки рассчитывается уклон с севера на юг. Затем по строкам сетки рассчитывается уклон с востока на запад. Квадратный корень из суммы уклона с севера на юг и уклона с востока на запад, умноженный на 100, равен процентному уклону в исходной ячейке сетки. Модный технический термин для процедуры — «алгоритм соседства».

Алгоритм соседства вычисляет уклон для каждой ячейки в сетке высот, анализируя каждую окрестность 3 x 3. Наклон в процентах может быть преобразован в градус наклона позже.Результатом является сетка значений уклона, подходящая для использования в различных моделях потери почвы и гидрологических моделях.

Навыков Графика: Четвертый блок

Навыки Графика: Четвертый блок

---

Расчет уклона

---

Чтобы рассчитать наклон прямой, вам нужны только две точки из в этой строке ( x 1, y 1) и ( x 2, y 2).

Уравнение, используемое для расчета наклона по двум точкам:	На графике это можно представить как:

Есть три шага в расчете наклона прямой линия, когда вам не дано ее уравнение.

1. Шаг первый: Определите две точки на линии.
2. Шаг второй: Выберите одно из значений ( x 1, y 1) а другой должен быть ( x 2, y 2).
3. Шаг третий: Используйте уравнение наклона для вычисления наклона.

Найдите минутку, чтобы проработать пример, в котором нам два очка.

Пример

Допустим, точки (15, 8) и (10, 7) находятся на прямой.Каков наклон этой линии?

1. Шаг первый: Определите две точки на линии.

   В этом примере нам даны две точки (15, 8) и (10, 7), по прямой.

2. Шаг второй: Выберите одно из значений ( x 1, y 1) а другой должен быть ( x 2, y 2).

   Неважно, что мы выберем, поэтому примем (15, 8) ( x 2, y 2).Возьмем точку (10, 7) быть точкой ( x 1, y 1).

3. Шаг третий: Используйте уравнение для расчета уклона.

   После того, как мы завершили шаг 2, мы готовы рассчитать уклон. используя уравнение для наклона:

   Мы сказали, что действительно не имеет значения, какую точку мы выберем как ( x 1, y 1) и который должен быть ( x 2, y 2).Покажем, что это правда. Возьмите те же две точки (15, 8) и (10, 7), но на этот раз мы вычислим наклон, используя (15, 8) как ( x 1, y 1) и (10, 7) как точку ( x 2, y 2). Затем подставьте их в уравнение для наклона:

   Получаем тот же ответ, что и раньше!

Часто вам не дадут два балла, но нужно будет определить две точки на графике.В этом случае процесс то же самое, первый шаг — определить точки из график. Ниже приведен пример, который начинается с графика.

Пример

Каков наклон линии, представленной на графике? Наклон этой линии равен 2.

[подробное решение для примера]

Теперь найдите время, чтобы сравнить две строки, которые находятся на тот же график.

Обратите внимание, что линия с большим уклоном тем круче два. Чем больше уклон, тем круче линия. Держать в помните, вы можете делать это сравнение только между линиями на графике если: (1) обе линии нарисованы на одном наборе осей, или (2) линии нарисованы на разных графиках (т. е. с использованием разных наборов осей), где оба графика имеют одинаковый масштаб.

Теперь вы готовы попробовать практическую задачу.Если у вас уже есть выполнил первую практическую задачу для этого блока, который вы можете пожелать попробовать дополнительную практику.

---

.

Разное
