Как крепить мауэрлат к керамзитобетонным блокам без армопояса

Для равномерного распределения на стены нагрузок от ветра, снега и веса самой крыши используют деревянный брус (мауэрлат).

Его монтаж является первым шагом в строительстве любой крыши. Важно, чтобы при проектировании была учтена данная конструкция, поскольку иначе возникающие усилия не будут должным образом передаваться на ограждающие и несущие элементы здания.

Существующие способы крепления

Отказ от использования армопояса в большинстве случаев – необоснованный риск. Именно устройство армированной бетонной ленты по периметру внешних стен дома позволяет добиться надежного крепления и быть уверенным в устойчивости крыш при любых погодных условиях.

Все существующие альтернативные методы не могут должным образом гарантировать долговечность и устойчивость каркаса кровли.

Рассмотрим применяемые методы крепления мауэрлата к стенам из керамзитобетона:

• при помощи проволоки;
• с использованием дюбелей и анкеров;
• с применением химических анкеров;
• установка металлических шпилек на пластинах в предыдущие ряды.

Крепление при помощи проволоки

Для работ используют пучки стальной проволоки, диаметром не менее 3 мм (пучок состоит из 4 или 3 жил). За 2 последних ряда на раствор укладывают пучки так, чтобы они свисали с обеих сторон на достаточную длину для привязки мауэрлата.

Шаг расстановки проволоки должен соответствовать шагу стропил. Узлы крепления располагают между стропилами.

Последовательность монтажа такова:

1. На выложенную стену укладывают гидроизоляционный слой.
2. Брус укладывают поверх этого слоя, выравнивая по горизонтали.
3. Используя ломик производят затяжку проволоки для плотного прижатия бруса к стене.

Существует мнение, что проволока при больших ветровых нагрузках может нарушить целостность кладки и ослабить крепление мауэрлата.

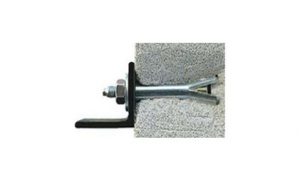

Дюбели и анкера

Использование этих креплений может вызвать раскалывание керамзитобетонных блоков. Если застройщик все же рискнул использовать дюбели и анкера для фиксации мауэрлата, то следует выбирать изделия длиной от 300 до 500 мм.

Высокая стоимость дюбелей и анкеров такого размера – еще один недостаток такого метода.

Порядок установки при этом методе следующий:

1. Укладка гидроизоляции (оптимальный вариант – рубероид).
2. Установка мауэрлата и его выравнивание.
3. Разметка бруса с целью определения мест опоры стропильных ног и расположения анкеров между ними.
4. В мауэрлате и стене просверливают отверстия, в которые устанавливают анкер и забивают на всю длину молотком.
5. С помощью ключа анкера затягиваются до плотного прижатия бруса к стене.

Достоверных данных о надежности монтажа мауэрлата с использованием дюбелей и анкеров нет. Поэтому останавливая свой выбор на этом способе, застройщик действует на свой страх и риск.

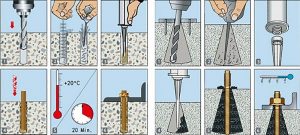

Химические анкера

Суть метода заключается в использовании специальных химических веществ, быстро отвердевающих, обладающих отличными адгезивными свойствами и продолжительным сроком службы.

Промышленно выпускаемые смеси имеют высокую цену и долгий срок эксплуатации (до 50 лет). Однако, существует более дешевый способ заменить из – использовать эпоксидную смолу и отвердитель.

Через сутки такая самодельная смесь приобретает свои окончательные прочностные характеристики. Известны такие торговые марки, выпускающие химические анкера: «Technox», «Tecscal», «Fischer», «Hilti», «Sormat».

Различают такие разновидности промышленно выпускаемых химических анкеров:

1. Ампульные. В просверленное отверстие для анкера вставляется специальная капсула и затем всверливается анкер. Капсула разрушается и при контакте с воздухом ее содержимого происходит застывание в течение 45 минут.
2. Полимерные составы в тубах. Их использование осуществляется при помощи пистолета-дозатора.
3. Химические анкера. Предусматривают высверливание полости в стеновом материале. Полость напоминает конус, зауженный кверху. Ее заполняют на 75% специальным составом и затем вкручивают анкер.

Высокая стоимость этого метода с лихвой окупается его эксплуатационными характеристиками.

Исключение растрескивания стенового материала по причине отсутствия распирающих нагрузок – одно из главных преимуществ использования химических составов.

Металлические шпильки на пластинах

Предварительная установка шпилек в кладку позволяет упростить процесс монтажа мауэрлата и добиться надежной фиксации.

Для этого к шпилькам привариваются перпендикулярно металлические пластины. Изделия устанавливают в кладочный шов перед возведением последнего ряда.

Основная функция пластин – сопротивление выдергивающим усилиям и создание опоры для шпилек. При использовании данного метода в блоках последнего ряда предварительно создают отверстия, затем в них при кладке заводятся шпильки.

Важно сохранить вертикальность кладки последнего ряда. Далее в брусе просверливаются соответствующие отверстия и он буквально «одевается» на имеющиеся выступы.

Отказ от установки армированного пояса при возведении стен из керамзитобетона – неоправданный риск. Поскольку не имеется достоверных данных о сроке службы кровли при использовании альтернативных методов монтажа, рекомендовать их как надежные не приходится.

Каждый застройщик, выбирая такой способ установки мауэрлата действует по своему разумению и не имеет никаких гарантий по поводу надежности такого крепления.

А как вы знаете как крепить мауэрлат к керамзитобетонным блокам без армопояса? Поделитесь своим опытом в комментариях.

к газобетону, к керамзитобетонным блокам, к кирпичной стене, к армопоясу, фотографии и видео

На поверхность крови могут действовать различные силы: ветер, нагрузка снега и дождя. Поэтому так важно надежно закрепить крышу к несущим стенам и равномерно перераспределить все эти силы. В ином случае крыша может быть легко сорвана сильным порывом ветра или покоситься в одном месте. Для того, чтобы избежать всего этого, необходимо очень качественно и, главное, правильно провести крепление мауэрлата к стене (подробнее: «Какое крепление мауэрлата к стене выбрать – варианты и способы монтажа»).

Для создания этого элемента используют хвойные породы дерева. В основном применяют брус сечением 150*100, 150*150 или 80*180 мм. Помимо этого можно использовать обычное бревно диаметром 18 см, но его необходимо очистить от коры. Также для плотного прилегания мауэрлата к стене, одну сторону такого бревна необходимо подпилить.

Крепление мауэрлата можно проводить несколькими способами:

Способы крепления мауэрлата к стене из дерева

Если стены дома возведены из клеенного или оцилиндрованного бруса, то мауэрлат кладут по верхнему венцу стен. Крепление проводят так же как и остальные элементы стен. В домах из брусьев вместо мауэрлата можно использовать верхний венец. Также в домах с каркасом из дерева в качестве мауэрлата может использоваться верхняя обвязка.

Крепление мауэрлата к кирпичной стене

Укладку мауэрлата на такие стены проводят по всему периметру, с размещением ближе к внутренней стороне. Снаружи деревянный элемент защищается небольшим выступом стены. Место для укладки мауэрлата необходимо подготовить еще на этапе возведения стен. Также необходимо заранее определиться с методом крепления.

В зависимости от выбора, меняются некоторые операции подготовительных работ:

• Крепление мауэрлата проволокой. Проволоку катанку необходимо заложить между кирпичами за три ряда до края стенки. Ее вмуровывают в кладку. Длину проволоки подбирают такой, чтобы ее хватило для обвязки бруса. Количество мест закладки проволоки должно соответствовать количеству стропильных ног.
• Закладка деревянных пробок. В кирпичную кладку закладывают деревянные пробки, по размерам равные одному кирпичу. При этом эти элементы необходимо обязательно обработать антисептиками. Пробки можно закладывать непосредственно под мауэрлатом или через один ряд кирпича. Но делать это необходимо ближе к внешней плоскости стены. Мауэрлат фиксируют по заложенным пробкам с использованием металлических скоб. В этом случае количество креплений также должно соответствовать количеству стропильных ног (прочтите также: «Мауэрлат: размеры и особенности крепления»).

• Арматурные анкера для крепления мауэрлата. В кирпичную кладку вмуровывают арматуру на высоте не менее трех рядов до ее конца. Диаметр арматуры должен быть не менее 10 мм. Ее изгибают в форму буквы Г. Короткий край не должен быть меньше 25 см. Именно этот участок арматуры закладывают в кладку кирпича. Длинный край при этом вертикально торчит из стены. Размещают арматуру в места осевой разметки мауэрлата. Длина вертикального куска арматуры должна быть достаточной для того, чтобы пройти через мауэрлат и выступить из него на 25 см. В брусе высверливают отверстия, через которые его надевают на арматуру. Затем ее загибают и фиксируют гвоздем. Как и в предыдущих двух случаях, количество креплений должно быть равным количеству стропильных ног.

Крепление мауэрлата к армопоясу

Для зданий, которые строятся из ячеистых блоков бетона или сборных панельных конструкций, монтаж мауэрлата обязательно требует установку армопояса своими руками. Укладывая арматуру в опалубку, необходимо заложить шпильки диаметром от 10 мм с нанесенной резьбой и приваренной внизу поперечиной.  Шпильки размещают равномерно по площади армопояса. Их количество должно быть равным или большим числа стропильных ног. Из армопояса шпильки должны торчать на длину толщины мауэрлата и дополнительных 4 см для затяжки двух гаек. Нанося разметку расположения резьбовых креплений, на мауэрлате необходимо отметить места установки стропил. В идеальном случае крепление мауэрлата к керамзитобетонным блокам располагается ровно посередине между стропильным ногами. Также важно избегать совпадения крепления с местом установки опоры (прочтите также: «Как крепить мауэрлат к газобетону»).  Перед заполнением опалубки бетоном, необходимо обмотать резьбу закладных шпилек малярным скотчем. Это поможет предотвратить загрязнения резьбы и прихода ее в негодность. После того, как армопояс высохнет и приобретет прочность, можно приступать к закладке мауэрлата. Но перед этим в нем необходимо просверлить отверстия под шпильки. После этого брус фиксируется двумя гайками. Для того, чтобы со временем соединение не ослабло, необходимо завершить его контргайкой. Читайте также: «Крепление стропил к стене дома».

Крепление мауэрлата на армопояс, подробнее на видео:

Для того, чтобы уменьшить количество стыков в конструкции мауэрлата, для его создания выбирают брусья максимальной длины. Отдельные элементы сращивают косым прирубом с фиксацией болтами, саморезами или гвоздями. На углах конструкцию мауэрлата усиливают металлическими пластинами или скобами.

Крепление мауэрлата к армопоясу: варианты и особенности

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы. Мауэрлат – это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой. После укладки мауэрлата важно надежно закрепить крышу дома. При изготовлении стен из ячеистых блоков следует продумать крепление мауэрлата к керамзитоблокам без армопояса, а также вместе с ним. Рассмотрим, как нужно установить мауэрлат, чтобы не разрушить пористый бетон. Ведь при неправильном креплении блоки могут растрескаться.

Как крепить мауэрлат – варианты фиксации

Строители в своем лексиконе используют термин «мауэрлат», имея в виду специальную раму, закрепленную на торцевой поверхности капитальных стен. Независимо от того, выполняется ли для возведения несущих стен кирпичная кладка или используются пористые блоки, обязательным элементом здания является мауэрлат. Его делают из швеллера или деревянных брусьев. Мауэрлат объединяет в общую схему кровельную конструкцию и коробку дома. Демпферная рама обеспечивает равномерное распределение нагрузок на стены и надежно соединяет кровельную ферму с коробкой.

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат

В зависимости от того, какие материалы используются для строительства стен, применяются различные методы крепления мауэрлата:

• установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
• монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Приняв решение использовать керамзитобетонные блоки для возведения стен здания, следует учитывать их нагрузочную способность. Пористый керамзитобетон не способен воспринимать значительные нагрузки. Однако при небольшой массе кровельной конструкции допускается установка мауэрлата на торцевую поверхность керамзитобетонных стен.

Для этого следует выполнить указанные действия:

1. Нарезать куски стальной проволоки.
2. Уложить проволоку между блоками верхних рядов кладки.
3. Завершить кладку, обеспечив выход свободных концов проволоки.
4. Уложить деревянный брус на поверхность керамзитобетонных стен.
5. Стянуть проволокой мауэрлат через предварительно выполненные отверстия.

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Монтаж мауэрлата на газобетон без армопояса

Технология установки мауэрлата на поверхность газобетонных стен, не оборудованных армопоясом, аналогична методу крепления к блокам из керамзитобетона.

При выполнении работ следует обращать внимание на ряд моментов:

• укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
• подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
• обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
• соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Для повышения надежности крепления мауэрлата и предотвращения деформации коробки здания сооружается армированный пояс.

Ширина армопояса, должна соответствовать ширине стены

Он позволяет решить ряд серьезных задач:

• сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
• предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
• придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

Выполняйте работы по сооружению армопояса в следующей очередности:

1. Смонтируйте опалубочную конструкцию по контуру коробки.
2. Соберите и установите внутри опалубки арматурный каркас.
3. Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
4. Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
5. Произведите заливку опалубки бетонной смесью.
6. Выполните демонтаж элементов опалубки после твердения бетона.

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Анкерный болт является распространенным крепежом

Используются следующие методы крепления стропил:

• стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
• вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
• выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
• металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
• металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;
• монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Выбор метода крепления осуществляется индивидуально. При этом необходимо учитывать конструктивные особенности здания, а также материалы, из которых изготовлены стены и стропильная ферма.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

• крепление отожженной проволокой;
• монтаж с помощью резьбовых шпилек;
• фиксация с использованием химических анкеров.

Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

• габаритные размеры коробки здания;
• конструкцию кровельной фермы;
• массу стропильной конструкции;
• материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

1. Нарезать из отожженной проволоки отрезки нужной длины.
2. Многократно скрутить проволоку и закрепить внутри кладки.
3. Запустить свободные отрезки проволочной петли через отверстия бруса.
4. Тщательно перекрутить проволоку, не допуская ее разрыва.

В участках связывания обеспечивается прочный прижим бруса к опорной поверхности коробки. При выполнении работ важно правильно рассчитать длину проволочных отрезков, позволяющую обеспечить плотный охват мауэрлата. Преимущества проволочного метода фиксации – легкость выполнения работ и незначительный уровень затрат.

Как видно сам мауэрлат и процесс его крепления являются очень важным

Крепление пояса под мауэрлат резьбовыми шпильками

С помощью шпилек, изогнутых под углом 90 градусов, выполняется надежная фиксация мауэрлата на верхнем уровне стены. На конце шпильки, предназначенном для крепления бруса, выполняется резьба М8-М10. Изогнутый конец крепежного элемента, имеющий гладкую поверхность, располагается внутри стенной кладки или в армопоясе. Длина загнутой части составляет 0,35-0,4 м.

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

• высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
• интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
• надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

Метод крепления с использованием стальных анкеров похож на способ фиксации резьбовыми шпильками. Монтаж крепежных элементов производится до заливки армированного пояса бетонным раствором.

При выполнении работ важно соблюдать ряд требований:

• выполнить правильную разметку в брусе координат крепления;
• соблюдать ровный шаг между стальными анкерами;
• выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

По эффективности крепления данный способ более надежен, если сравнивать с использованием отожженной проволоки.

Как нужно установить мауэрлат – тонкости монтажа

При выполнении монтажных работ обратите внимание на следующие нюансы:

• расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
• крепление мауэрлатного бруса параллельно кровельному коньку;
• обеспечение горизонтальности поверхности для монтажа бруса;
• пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Подводим итоги

Для обеспечения прочности строений важно надежно закрепить мауэрлат. Технология позволяет выполнить крепление мауэрлата к керамзитоблокам без армопояса и на поверхность бетонного контура усиления. Для фиксации бруса используются различные технологические приемы. Необходимо ответственно подойти к выбору способа крепления для обеспечения надежной фиксации кровельной конструкции.

Крепление мауэрлата к кирпичной стене без армопояса, способы крепления к керамзитоблокам и другим материалам



Крепление мауэрлата к кирпичной стене без армопояса

Существует 2 типа крепления мауэрлата:
1й принимает на себя распорные нагрузки, при это Вам необходимо делать армопояс. Как делается данная конструкция, Вы можете посмотреть в предыдущей инструкции.
2й не принимает на себя распорные нагрузки, при этом крепление мауэрлата делаем к кирпичной стене, к керамзитоблокам блокам и так далее, то есть почти к любому материалу. Именно как делается данный способ мы, и объясним в данной статье, а также в верху Вы можете посмотреть наглядно, как выглядит данный узел.



Важно знать:

Крепление мауэрлата к кирпичной стене без армопояса или к любому другому материалу можно делать только при 2х условиях:
1. На мауэрлат не должны передаваться распорные нагрузки. Чтобы они не предавались, делаются определенные крепления стропила к коньку и к мауэрлату, как они делаются, смотрите предыдущею инструкцию. Если Вы сделаете не правильные узлы, то будут очень плохие последствия.
2. Как правило нераспорную кровлю делают если она до 150м2 и нет сильных ветровых нагрузок.
Если выше перечисленные 2 пункта соблюдены, то переходим к инструкции крепления.



Инструкция: Крепления мауэрлата к кирпичной стене без армопояса

При данном методе мауэрлат не требует жесткого закрепления к стене, он более дешев в изготовление и прост. Крепление мауэрлата делается без армопояса к кирпичной стене, керамзитоблокам и другим материалам. Способов крепления много, такие как с помощью скоб, анкеров, проволочных скруток и так далее.
Приведем популярный пример крепления к кирпичной стене:
1 – Изготовите деревянные пробки размером с кирпич и обработайте их битумным праймером.
2 – Установите деревянные пробки с внутренней части стены на расстояние друг от друга от 500мм-700мм.
3 – Уложите гидроизоляцию (между стеной и мауэрлатом)
4 – Устанавливать мауэрлат необходимо ближе к внутренней стене.
5 – закрепляем мауэрлат с помощью скоб (одна сторона крепится в мауэрлат, а другая в пробку).
Закрепляем с помощью скоб
6 – С краю стены желательно сделать небольшой выступ.
Более подробно вы можете посмотреть выше в 3D модели.



Подведем итог:

В крепление мауэрлата к кирпичной стене без армопояса нет нечего сложного, но не забывайте, что на нее не должны передаваться распорные нагрузки, а это достигается правильной сборки узлов крепления стропила к мауэрлату и к коньку (смотрите в предыдущее инструкции).
У данного способа есть существенные ограничения и недостатки: кровля должна быть до 150м2, а также при этом вся конструкция будет статически не устойчива и очень слаба к ветровым нагрузкам. У нее есть также и преимущества: она более легка в изготовление, а также на порядок дешевле, чем кровля, которая будет передавать распорные нагрузки.



кладка на анкеры, на проволоку

Когда при строительстве используется газобетон без армопояса, то нужно использовать другую технологию для крепления кровли к пористым блокам. Для этого в верхней части сооружения на стенах монтируется специальное устройство — мауэрлат. Этот элемент участвует в равномерном распределении силовой нагрузки материалов крыши. Он выступает своеобразным переходником между ячеистыми несущими конструкциями и балками.

Можно ли обойтись без армопояса?

Мауэрлат — один из важных элементов конструкции строения. Он выполняет несущую функцию, поэтому принцип работы можно сравнить с фундаментом здания. Эта деталь удерживает на себе всю конструкцию крыши — стропильную систему, кровельное покрытие, утепляющего «сендвича». Кроме того, не стоит забывать о ветровой и снеговой нагрузках, с которыми «сражается» это сооружение.

Чтобы обойтись без армирующего пояса между стенами из газобетона, нужно выполнить такие условия:

• Равномерно распределить массу и нагрузку крыши здания на стены.
• Надежно зафиксировать систему стропил.
• Предотвратить точечную нагрузку на облегченный монолитный материал.

С этой проблемой вполне может справиться брус из дерева, который крепится по всей длине за блоки на торцах стены. Крепление мауэрлата к газобетону без армопояса облегчает монтаж системы стропил, ведь такие элементы сложно соединить поодиночке напрямую без переходника к стене. Для этого используются специальные крепежи — глухие и подвижные с разнообразием соединительного материала.

В большинстве случаев мауэрлат делается из дерева, что уменьшает вес конструкции и упрощает ее укладку.

Мауэрлат выполняется из того материала, что и система стропил — он может быть деревянным и металлическим. Обычно используется лиственные породы дерева, так как стальная конструкция будет слишком тяжелой, ее укладка будет сложной, а цена — высокой. Деталь из натурального материала обрабатывают антибактерицидными веществами, ими равномерно накрывают газобетонные стены, крепиться между собой с помощью замкового соединения, усиленного гвоздями.

Минимальное сечение бруса из дерева, который нужно закрепить к газобетону, должно составлять 100*100 мм. Для большей прочности конструкции возможно применение материала больших размеров.

Методы кладки газобетона без армопояса

Перед тем как крепить мауэрлат к стенам, необходимо выбрать средство для создания гидробарьера между газобетоном и распределителем нагрузок. Для этих целей подходит рубероид, полиэтиленовая пленка или другие современные дорогостоящие средства. Это мероприятия обязательное, в противном случае из-за разности материалов под влиянием перепада температур между стенами и мауэрлатом начнет собираться конденсат, который будет разрушать и бетонную основу и деревянный или металлический стабилизирующий элемент.

Кладка на анкеры и дюбели

Для размещения металлического каркаса применяются U-подобные блоки, которые формируют желоб.

Крепление мауэрлата к газобетону таким способом предусматривает создание особой версии армопояса. Для этого используются U-подобные блоки из железобетона, из которых укладывают верхний ряд стен. Таким образом формируется углубление в виде желоба, в который помещается металлические элементы металлокаркаса. Далее из проволоки изготавливаются анкеры, которые аккуратно и ровно монтируются перпендикулярно плоскости переходника из дерева или металла. Контролируется размещение крепежей при помощи бечевки.

Потом выполняется заливка армирующего пояса раствором бетона. Операцию следует выполнить за один заход. Выставлять можно анкеры в любом количестве, но оно должно быть не меньшим числу стропил. При этом элементы кровли не должны прикрывать крепежи, поэтому перед установкой конструкции метят место закрепления анкеров. После того как бетонный раствор созрел, а крепеж прочно зафиксирован, крепится мауэрлат. В балке заранее готовят отверстия под дюбели, для этого деревянную конструкцию укладывают на анкеры и стучат тяжелым предметом. В полученных таким образом вмятинах сверлят дыры. Монтаж выполняют гайками с шайбами.

Анкер Дюбели и газобетон Монтаж химанкера Соединение

Когда крыша строится для небольшого сооружения, масса кровельного материала незначительная, то можно использовать в качестве крепежа дюбеля. Эти элементы выполнены из стали и имеют вид болта с квадратным основанием, ширина которого 50 мм. При укладке газобетона в нем фиксируются крепежи с накрученными гайками. Далее выполняется работа по алгоритму для анкеров. Можно использовать вариант с созданием армирующего слоя и с бетонированием.

При монтажных работах не допускается сдвиг мауэрлата.

На проволоку

Зафиксированная в стене проволока может служить фиксатором для переходника между стенами и крышей.

Когда выкладываются последние 2—3 уровня из газобетонных блоков, монтируется между материалом металлическая проволока. Она должна надежно закрепиться в стене, а ее длины должно хватать для фиксирования переходника между стенами и крышей. В мауэрлате делаются отверстия, через которые он монтируется к несущей конструкции. В этом варианте не используется армирующий пояс.

На химические анкеры

Технологичный способ монтажа мауэрлата. Для этих целей покупают специальное средство глубокого проникновения в капсульной расфасовке. Вещество прочно монтирует деревянный брус к бетонной основе. Реагент не разрушает и не деформирует внутреннюю структуру монолитного материала, что важно для крайних стенных элементов. Химические анкеры — клеящая смесь, которая состоит из синтетических составных. Раствор надежно закрепляет конструкцию для монтажа кровли сооружения.

как изготовить керамзитобетонные блоки своими руками

Для возведения небольших построек нужен строительный материал, с помощью которого можно легко и быстро реализовать свои идеи. Для таких целей могут подойти и прочные современные легкие агрегатные блоки. Они легкие, хорошо сохраняют тепло и с их помощью можно быстро построить нужный объект. Мало кто знает, а вот из керамзитобетонных блоков своими руками сделать в домашних условиях вполне реально.

Для непосредственного процесса изготовления этих блоков необходимы песок, вода, глина, цемент, вибростанок, стальной лист.Не нужно прилагать больших усилий, производство этих изделий — довольно простой и легкий процесс. В состав бетона входят песок, цемент и гранулы керамзита.

Для начала приготовьте следующие компоненты в правильных пропорциях: три части песка, одну часть воды и одну сухую цементную смесь, шесть частей гранул керамзита. Эту смесь добавить в миксер в определенной последовательности: вода, глина, цемент. Таким образом, легкие агрегатные блоки своими руками сейчас на начальной стадии изготовления.Раствор помешивайте несколько минут, не останавливая процесс ни на минуту. Степень готовности определяется следующим образом: если раствор брать в руки, он должен вытекать из него.

Как видно из вышесказанного, производство керамзитобетона является абсолютно несложной процедурой, но следует тщательно следить за соблюдением последовательности закладок компонентов в смесителе, чтобы не нарушать технологический процесс изготовления раствора.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Далее с помощью предварительно приготовленного виброформата формируется керамзитовый блок из легкого бетона.Поместите стальную пластину в формовку, заливая приготовленную смесь. После включения моторного блока — верхняя часть станка должна начать активно вибрировать. Это необходимый процесс. Необходимо выпустить лишний воздух и состав будущего блока был равномерно распределен по объему изделия. Не забудьте удалить весь лишний крошечный бетонный раствор. Теперь легкие агрегатные блоки своими руками готовы, нужно лишь поднять плиту вместе с агрегатом. Прокрутите хорошую вибрацию ручки, и тогда блок будет доставлен.

Сейчас начинается завершающий этап производства. Вскоре керамзитовые блоки, сделанные своими руками, отправятся сохнуть. В любом случае не торопитесь и не снимайте стальную пластину раньше времени. Должно пройти не менее двух дней, прежде чем блоки из легкого заполнителя полностью высохнут. Только по истечении этого времени можно будет освободить блок, и только тогда он будет полностью готов к использованию.

Изготовление керамзитобетонных блоков в домашних условиях позволяет сэкономить необходимые деньги.Свободные деньги можно потратить на внутреннюю отделку или другие строительные цели.

.

MANSARD СВОИМИ РУКАМИ — УСТРОЙСТВО И КРЕПЛЕНИЕ КОШЕЛЬКА MAUERLATE | Своими руками

Мауэрлат — важная деталь конструкции крыши и при строительстве дома на ней нужно уделять особое внимание, инструктируя разработку и укладку этого элемента профессионалам

Это важный конструктивный элемент. Передает нагрузки с ската крыши на стены дома. Поэтому устойчивость кровли зависит от ее правильной фиксации.

Мауэрлат — турник, обычно квадратного сечения, который служит опорой для наклонных деревянных стропил и распределяет нагрузку, создаваемую кровлей конструкции.Это необходимый элемент традиционного каркаса дома на одну семью.

В идеале каждая проектная документация должна содержать подробный чертеж, показывающий, как починить мауэрлат, и точное описание процесса. Если он не прилагается, нужно попросить дизайнера разработать конкретное решение.

Это особенно важно при изменении конструкции крыши в готовом проекте — в этом случае следует проверить, подходят ли поперечное сечение мауэрлата и способ его крепления для новой конструкции.Чтобы мауэрлат выполнял свои функции, его необходимо прочно прикрепить к стене. Поэтому его крепят в ближайший железобетонный элемент: венец потолка, венец чердачной стены или укрепляющие его столбы.

Несколько советов по ремонту Mauerlt

1. Анкеры в столбах, укрепляющих чердачную стену. Их устанавливают до того, как бетон в колоннах застынет. Впоследствии на них устанавливаются просверленные соответствующим образом мауэрлаты
.
2. Мауэрлаты соединяются столярными креплениями (нарезка 20-50 см).Кроме того, их можно соединять болтами или соединительными листами жести, если рядом с местом соединения с обеих сторон нет болтов, которыми крепится мауэрлат
.
3. После установки болтов мауэрлата затяните ключом (молотком забивать нельзя!). На первом этапе подтягиваются не до упора, потом все болты еще раз «проходят» и затягиваются до конца
4. Стропила своей нижней частью соединяют с мауэрлатом вырубками и дополнительно скрепляют гвоздями, а некоторые — специальными элементами из стального листа с готовыми отверстиями под гвозди

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Защита деревянных свесов кровли Чем и как защитить свесы …

Самостоятельная замена порванной, поврежденной защитной подкладочной пленки под кровлю Как заменить подкровельную изоляционную пленку …

Очистка от снега с кровли самодельным устройством Устройство для очистки кровли от…

Беседка с резным декором своими руками — ФОТО РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Размечено …

Мини-веранда своими руками (рисунок + фото) Как пристроить мини-веранду к дому Новинка …

Стабильные складные козочки для мастерской своими руками — фото и рисунок Козочки складные для мастерской …

Игрушечный домик своими руками — пошаговое описание и фото Как сделать кукольный домик по своему …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

ПРЕКАСТ-БЕТОННЫЕ БЛОКИ

Сборный бетонный блок в основном используется в качестве строительного материала при возведении стен. Иногда его называют бетонной кладкой (ББК). Бетонный блок — это один из нескольких сборных железобетонных изделий, используемых в строительстве. Термин сборный железобетон относится к тому факту, что блоки формуются и затвердевают перед тем, как их доставят на строительную площадку. Большинство бетонных блоков имеют одну или несколько полостей, а их стороны могут быть отлиты гладкими или иметь рисунок.При использовании бетонные блоки складываются по одному и скрепляются свежим бетонным раствором для образования стены желаемой длины и высоты.

Бетонный раствор применяли римляне еще в 200 г. до н. Э. связывать фигурные камни вместе при строительстве зданий. Во время правления римского императора Калигулы, в 37-41 годах нашей эры, небольшие блоки сборного железобетона использовались в качестве строительного материала в районе современного Неаполя, Италия. Большая часть бетонных технологий, разработанных римлянами, была потеряна после падения Римской империи в пятом веке.Только в 1824 году английский каменщик Джозеф Аспдин разработал портландцемент, который стал одним из ключевых компонентов современного бетона.

Рис. Сборные железобетонные блоки

Первый полый бетонный блок был спроектирован в 1890 году Хармоном С. Палмером в США. После 10 лет экспериментов Палмер запатентовал эту конструкцию в 1900 году. Блоки Палмера имели размеры 8 дюймов (20,3 см) на 10 дюймов (25,4 см) на 30 дюймов (76,2 см), и они были настолько тяжелыми, что их приходилось поднимать на место с помощью небольшой кран.К 1905 году около 1500 компаний производили бетонные блоки в Соединенных Штатах.

Эти ранние блоки обычно отливались вручную, и средняя производительность составляла около 10 блоков на человека в час. Сегодня производство бетонных блоков — это высокоавтоматизированный процесс, который может производить до 2000 блоков в час.

Сырье для сборных железобетонных блоков:

Бетон, обычно используемый для изготовления бетонных блоков, представляет собой смесь порошкообразного портландцемента, воды, песка и гравия.В результате получается светло-серый блок с мелкой текстурой поверхности и высокой прочностью на сжатие. Типичный бетонный блок весит 38-43 фунта (17,2-19,5 кг). В общем, бетонная смесь, используемая для блоков, имеет более высокий процент песка и более низкий процент гравия и воды, чем бетонные смеси, используемые для общих строительных целей. В результате получается очень сухая густая смесь, которая сохраняет свою форму, когда ее вынимают из блочной формы.

Если вместо песка и гравия используются гранулированный уголь или вулканический пепел, полученный блок обычно называют шлакоблоком.В результате получается блок темно-серого цвета с текстурой поверхности от средней до грубой, хорошей прочностью
, хорошими звукоизоляционными свойствами и более высоким показателем теплоизоляции, чем у бетонного блока. Типичный шлакоблок весит 11,8-15,0 кг (26-33 фунта).

Легкие бетонные блоки изготавливаются путем замены песка и гравия керамзитом, сланцем или сланцем. Керамзит, сланец и сланец получают путем измельчения сырья и его нагревания до 900–24 около 2000 ° F (1093 ° C).При этой температуре материал раздувается или надувается из-за быстрого образования газов, вызванного сгоранием небольших количеств органического материала, заключенного внутри. Типичный легкий блок весит 22–28 фунтов (10,0–12,7 кг) и используется для строительства ненесущих стен и перегородок. Для изготовления легких блоков
также используются расширенный доменный шлак, а также природные вулканические материалы, такие как пемза и шлак.

В дополнение к основным компонентам бетонная смесь, используемая для изготовления блоков, может также содержать различные химические вещества, называемые добавками, для изменения времени отверждения, увеличения прочности на сжатие или улучшения удобоукладываемости.
В смесь могут быть добавлены пигменты, чтобы придать блокам равномерный цвет, или поверхность блоков может быть покрыта запеченной глазурью для придания декоративного эффекта или защиты от химического воздействия. Глазури обычно изготавливаются с использованием термореактивного смолистого связующего, кварцевого песка и цветных пигментов.

Стандарты качества для сборных железобетонных блоков:

Индийские стандарты: IS: 9893-2007, IS: 15658-2006 /, IS: 5751-1984

Европейские стандарты: EN 13369

,
