Какой диаметр трубы использовать для теплого водяного пола: Какой диаметр трубы для теплого пола будет идеальным?

Содержание:

Теплые полы уже давно с успехом используются для отопления помещений в качестве основного, дополнительного или альтернативного источника тепла. Такие конструкции позволяют сделать пребывание в доме комфортным и уютным. В данном материале расскажем о том, из каких труб делают теплые водяные полы, будь то автономная система или комбинированная схема с установкой основных радиаторов.

На что обращать внимание при выборе труб

Водяное отопление пола является более трудозатратным в процессе укладки, чем, скажем электрическое. Однако с экономической точки зрения, в долгосрочной перспективе оно будет намного выгоднее. Чтобы система функционировала корректно – важно грамотно ее спроектировать, выбрать качественные расходники и произвести укладку с учетом всех нормативов.

В процессе эксплуатации теплоноситель в трубах не будет прогреваться более 30-50 ℃, так что помещение будет отапливаться равномерно и постепенно. При этом затраты на отопление сократятся на 20-30 %.

Чтобы определиться, какие лучше трубы для теплого пола, обратите внимание на такие характеристики:

• уровень теплопроводности;
• срок эксплуатации и прочность;
• условия использования;
• тонкости укладки;
• соответствие качества продукта его цене;
• деловая репутация изготовителя.

Изготавливают трубы для теплого водяного пола из самых разных материалов – полипропилена, металлопластика, меди и прочих. Как правило, внешнее сечение их колеблется в пределах 16-18 мм.

Обратите внимание, что для монтажа теплого пола важно приобретать трубы именно для отопления, а не водопроводные. Обращать внимание стоит на товары от проверенных производителей, а продукция в торговые точки должна поставляться со всеми сертификатами качества. Эти документы можно потребовать у продавца.

Поскольку смонтированную систему отремонтировать будет очень сложно, шланг для теплого пола должен быть достаточно долговечным и прочным. Оптимальным вариантом для отопления считаются трубы из сшитого полиэтилена (детальнее: «Как укладывать сшитый полиэтилен для теплого пола: укладка труб своими руками»).

Характеристика труб из различных материалов

Чтобы помочь потребителям определиться, какую трубу лучше использовать для теплого пола, рассмотрим основные показатели наиболее востребованных материалов.

Чаще всего используются трубы из меди, полипропилена, металлопластика и сшитого полиэтилена.

Изделия из меди

Медь до сих пор активно используется для производства отопительных труб, поскольку отличается высокой долговечностью. Этот материал отличается антибактериальными свойствами и устойчивостью к окислению. Кроме того, медные изделия могут эксплуатироваться при температурах в пределах от -100 до +250 ℃ и довольно устойчивы к механическим нагрузкам.

При условии, что укладка медных труб для пола с водяным отоплением была выполнена правильно, такая система способна функционировать в течение порядка 50 лет без угрозы расплавления, деформации или трещин. Несмотря на высокую стоимость медных трубных изделий, в долгосрочной перспективе такие затраты окупятся с лихвой.

Тем не менее, есть у медных труб и некоторые недостатки. В частности, они довольно требовательны к жесткости и кислотности воды. В частности при циркуляции носителя со щелочной или кислой средой, система выйдет из строя, по меньшей мере, вдвое быстрее. Читайте также: «Какая труба для теплого пола лучше – виды, характеристики, требования».

Кроме того, желательно не сливать воду из системы слишком часто, а также не комбинировать в одном контуре медные и стальные элементы, поскольку эти металлы имеют различные электрохимические характеристики.

При оборудовании теплого пола из медных труб должны быть использованы крепежи, арматура и соединительные элементы из аналогичного материала. Это увеличивает затраты на монтаж всей системы примерно на 1/3. Кроме того, необходимо будет оплатить работу людей, выполняющих укладку теплых полов.

Тем не менее, соединительные детали – пресс-фитинги, отличаются высокой прочностью, так что можно не сомневаться в надежности и долговечности функционирования всей системы. Стыковка труб пресс-фитингами выполняется на специальном оборудовании, которое есть в наличии у специалистов, так что без их помощи не обойтись.

Все эти факторы приводят к тому, что результирующая стоимость обустройства теплого пола из медных труб обходится потребителям достаточно дорого.

Металлопластиковые трубы для водяного пола

Трубы из металлопластика стоят намного дешевле, чем медные, поэтому они пользуются заслуженной популярностью.

Среди преимуществ таких изделий можно назвать:

• высокая сопротивляемость окислению;
• долгий срок эксплуатации – порядка 50 лет, равно как и медных;
• небольшая масса – благодаря этому трубы удобно транспортировать и укладывать;
• экологичность – полимерные материалы не вступают в реакцию с примесями, находящимися в теплоносителе;
• звукоизоляция – вода, проходящая по трубам, не создает такого сильного шума, как при контакте со сталью.

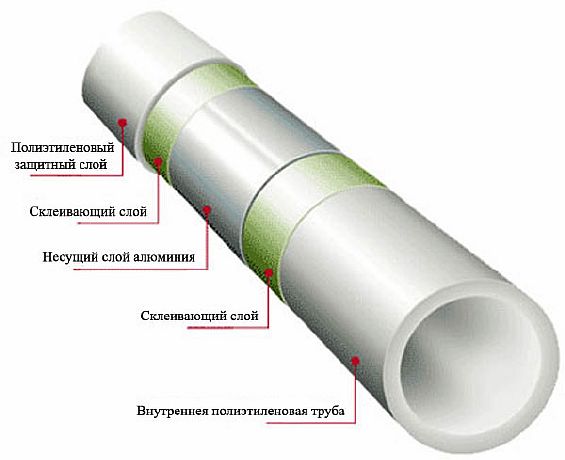

Строение металлопластиковых труб предполагает наличие нескольких слоев – полимерного материала внутри и снаружи, а также алюминия, придающего материалу крепость. Изнутри поверхность трубы является очень гладкой, так что на стенках не образовывается налет. Кроме того, этот слой защищает алюминий и клеящие материалы от воды.

От того, насколько качественный клей использован для производства труб, будет зависеть их долговечность. Если клей начинает разрушаться, полимерные слои будут отставать, а труба потеряет герметичность. Определить качество клея можно путем прогрева труб до 90-100 ℃ и оценки результата.

В идеале внешний вид изделия на срезе должен остаться прежним. Если же станут отчетливо видны слои материалов, то не стоит останавливать свой выбор на данных изделиях.

Хотя трубы из металлопластика не выдерживают открытого пламени, на обустройство теплого пола это не влияет. В данном случае стоит подумать, какого диаметра выбрать трубу для теплого пола с учетом имеющихся в наличии фитингов. Если их внутреннее сечение будет меньше диаметра трубы, на швах станет образовываться известковый налет (прочитайте: «Какой диаметр трубы для теплого пола лучше использовать – расчет диаметра, в зависимости от материала труб»). Со временем это приведет к подтеканию теплоносителя.

Диапазон рабочих температур для металлопластиковых труб составляет от -10 до 95 ℃. Возможен кратковременный нагрев до 110 ℃. В случае перегрева труба будет безнадежно испорчена.

Обратите внимание, что при монтаже фитингов важно не пережать накидную гайку, чтобы на поверхности трубы не образовался надрез – он может стать причиной протечки. Если вы не имеете навыков подобных работ, лучше доверить укладку теплого пола специалистам.

Трубы для теплого пола из полипропилена

Хотя пластиковые трубы для теплого пола данной категории отличаются низкой ценой, экологичностью и долгим сроком службы, они не отличаются большей популярностью. Дело в том, что они достаточно трудоемки и неудобны при монтаже.

Изделия достаточно плохо гнутся – их радиус изгиба равен 8-9 диаметрам. Например, у сшитого полиэтилена это значение равно 5. Из-за большого радиуса укладку теплого пола выполняют достаточно сложно. Даже если взять минимальный диаметр трубы для теплого водяного пола, равный 16 мм, укладывать их можно с отступом порядка 12,8 см. Уложив нагревательный контур с такими отступами, невозможно добиться достаточной мощности и обогреть помещение качественно. Кроме того, укладка таких труб возможна лишь при температуре окружающей среды не ниже 15 ℃, а в северных регионах это может стать серьезной проблемой.

Стоит отметить, что стыковка полипропиленовых труб производится методом пайки. В результате получается качественное очень надежное соединение, которое не требует больших временных затрат.

Отопительные шланги из сшитого полиэтилена

Сам по себе полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Сшитый полиэтилен (PEX) получают благодаря новым технологиям, которые позволяют подтолкнуть к взаимодействию атомы углерода и водорода. Последующая обработка под высоким давлением приводит к образованию дополнительных молекулярных связей, а также росту прочности материала.

Несмотря на то, что данную технологию изобрели более 40 лет назад, массовое производство красной трубы для теплого пола из нового материала начали не так давно. Он отличается высокой прочностью, устойчивостью к истиранию и механическим повреждениям, не растрескивается и не боится перепадов температур. Насколько выраженными будут те или иные характеристика материала, зависит от способа и степени сшивания.

Оптимальным вариантом для теплого пола будет материал со степенью сшивания в пределах 65-80 %. Соответственно, чем выше степень, тем лучше изделие и выше его стоимость. Однако благодаря долговечности труб излишние расходы на них в скором времени окупятся.

При малой степени сшивания трубы не будут способны противодействовать повышенным нагрузкам. Кроме того, значение имеет, каким методом выполнялось соединения молекул – азотным, пероксидным, радиационным или силановым.

Наиболее прочным и качественным является материал, маркированный как PEX-a. Является самым дорогим из всех вариантов сшитого полиэтилена. Более доступный для потребителя и обладающий высокими качественными характеристиками материал – полиэтилен марки PEX-b. Он выполнен силановым способом сшивки.

Рассмотрим основные достоинства такого материала:

• Использование материала при температурах от 0 до 95 ℃ без потери его функциональных возможностей.
• Имеет высокие температуры расплавления и возгорания. Сшитый полиэтилен начнет плавиться по достижении температуры в 150 ℃, а загорится лишь при 400 ℃.
• Структура материала позволяет ему восстанавливать первоначальную форму и внешний вид после нагревания, даже если изделие было деформировано.
• Трубы из данного материала отлично переносят перепады давления в любых отопительных системах. Заявленный уровень давления, при котором они бессбойно функционируют, составляет 4-10 атмосфер. Точное значение можно узнать из технической документации.
• PEX-трубы отличаются пластичностью, поэтому не переламываются даже при многократном перегибе трубы в одном месте.
• Изделия из сшитого полиэтилена не подвержены окислительным процессам и не позволяют грибку и бактериям разрастаться на их стенках.
• Материал является экологически безопасным. При эксплуатации не выделяется токсинов, а в процессе горения он распадается на углекислый газ и воду.

Рекомендованный диапазон температур для использования российских труб для теплого пола составляет 0-95 ℃. Однако он способен сохранить свои свойства и при похолодании до -50 ℃, и при повышении температуры до 150 ℃. Тем не менее, такие экстремальные нагрузки могут повлиять на срок службы материала.

Некоторые потребители могут перепутать термостойкий полиэтилен и PEX-трубы. Первый материал способен выдерживать достаточно высокие температуры, однако остальные его качества существенно уступают сшитому полиэтилену. В частности, PEX-трубы более надежны во время эксплуатации при высоких нагрузках и отличаются более длительным сроком службы. С этим, они имеют более высокую цену.

Трубы из сшитого полиэтилена с успехом используются для укладки теплого водяного пола, системы транспортировки горячей воды и отопления. Единственная слабость материала – чувствительность к лучам прямого солнечного света. Хотя для теплых полов это неважно.

Стоит отметить, что снаружи трубы покрыты антидиффузным слоем, который защищает их от проникновения кислорода в структуру материала. Чтобы не повредить этот слой, транспортировку и монтаж следует выполнять очень аккуратно.

Изогнутая труба из сшитого полиэтилена после прогрева вернется к исходной форме. При этом место изгиба будет практически незаметным, а материал сохранит свои качества.

Какой материал выбрать? Какие трубы лучше

В зависимости от типа материала, который будет выбран, нужно будет определяться, какой диаметр трубы лучше для теплого пола. Как правило, предпочтение потребителей отдается либо металлопластиковым изделиям, либо PEX-трубам. Причем последний вариант занимает все более прочные позиции на рынке. Читайте также: «Какие трубы использовать для теплого пола – виды, преимущества и недостатки».

Если же самостоятельно вы не можете сделать выбор, то все проектные и строительные работы лучше доверить профессионалам. В таком случае вы будете уверены, что теплый пол изготовлен качественно и прослужит очень долго.

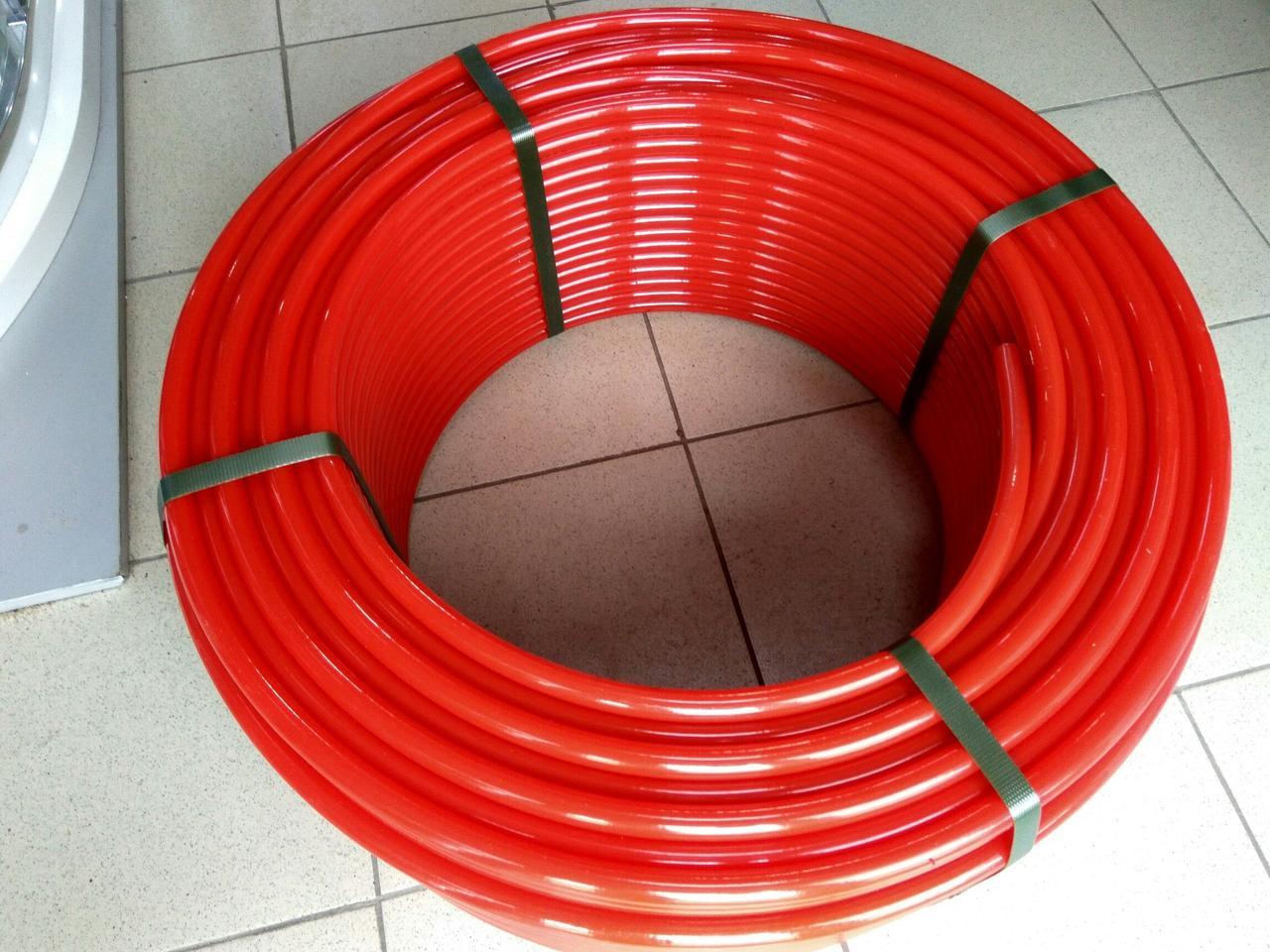

Труба РЕХ для тёплого пола

Система водяного напольного обогрева предполагает наличие котла с теплообменником, в котором происходит нагревание теплоносителя. Горячая вода из котла поступает в магистраль, которая находится на полу. Проходя по водяному контуру, теплоноситель остывает и возвращается вновь в теплообменник.

Для магистрали используют оцинкованные, медные и пластиковые трубы, которые могут выдерживать высокие температуры. Вода, выходящая из котла, имеет температуру 80 0С.

Для напольного обогрева рекомендуют использовать магистрали РЕХ из сшитого полиэтилена. Они обладают уникальными характеристиками. Их легко укладывать на основании пола. Какие особенности имеют трубы РЕХ? Как осуществлять монтаж водяной магистрали?

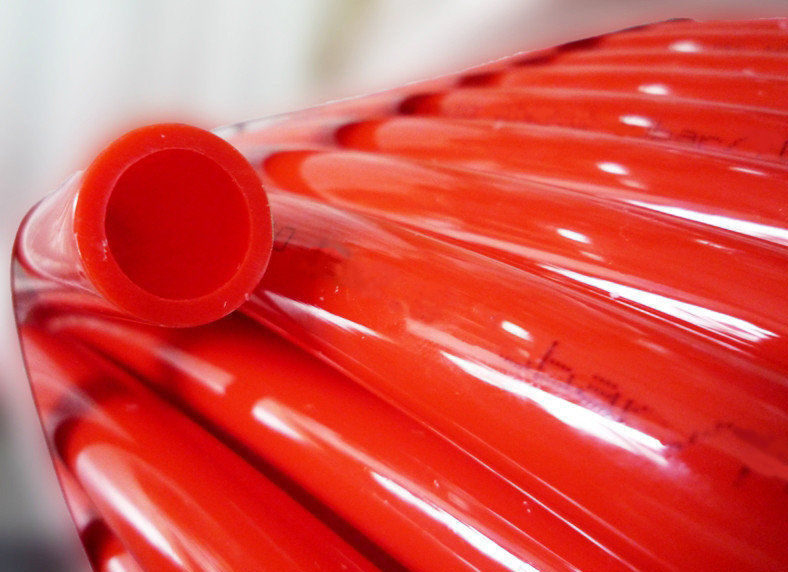

Характеристики трубы РЕХ

Контур из сшитого полиэтилена применяют для холодного и горячего водоснабжения. Материалом для изделий является полиэтилен определённой плотности. Для сшивания используют различные методики. В зависимости от способа производства трубы подразделяют на классы:

• РЕХ-а – изготавливается из полиэтилена высокой плотности; для производства используют пероксидную методику; полиэтилен расплавляют при высокой температуре, достигая аморфного состояния вещества; изделия формируют методом экструзии: продавливают аморфную смесь через формующее отверстие;
• РЕХ-b – для производства используют полиэтилен средней плотности; материал размягчают, достигая твёрдообразного состояния; сшивку выполняют после экструзии;
• РЕХ-с – сырьём для данного вида изделий служит полиэтилен средней плотности; сшивку производят при нормальной температуре окружающей среды; сырьё находится в твёрдом состоянии.

РЕХ-а представляет собой многослойную трубу. Внутренний и внешний слой образован сшитым полиэтиленом. Между ними находится алюминиевая вставка, которая поддерживает постоянную форму изделия. Все слои соединены клеевым раствором. Он не изменяет свои свойства при повышении или понижении температуры. Изделия из полиэтилена имеют отличные характеристики, но через защитные слои к теплоносителю могут проходить молекулы кислорода, которые насыщают воду.

Чтобы устранить проникновение кислорода внутрь трубы, стали использовать изделия с внешним защитным слоем EVOH. Он представляет собой тонкий слой пластика, выполненного из поливинилэтилена. Защитный слой является кислородным барьером для теплоносителя, который циркулирует в водяном контуре.

Для напольного обогрева используют трубу РЕХ-а. В жидкостной магистрали циркулирует горячая вода, но отдавая тепло, она остывает. Магистраль из сшитого полиэтилена РЕХ-а хорошо выдерживает изменение теплового режима. Они могут функционировать при температуре 160 0С. Изделия не деформируются, сохраняя целостность покрытия при заниженных температурах. РЕХ-а выдерживает мороз -10 0С. Для тёплого пола рекомендуют использовать трубу 16*2 мм.

• Пластиковые изделия выдерживают не только высокий и низкий тепловой режим, но и высокое давление теплоносителя. Магистраль функционирует нормально при давлении более 10 бар. Материал устойчив к гидроудару.
• РЕХ-а обладает высокой эластичностью. РЕХ-b – легко ломаются, трубы твёрдые. РЕХ-с отличаются нормальной эластичностью, но к высоким температурам изделия не приспособлены. Их рекомендуют использовать для холодного водоснабжения.
• Пластичность РЕХ-а позволяет укладывать водопровод с изгибами до 5 диаметров. Данная характеристика является привлекательной для монтажа магистрали для системы тёплый пол.
• Отмечается высокая прочность материала.
• Пластик долговечный. Он не подвергается коррозии, инертен к химическим средам строительных растворов.
• Труба для тёплого пола диаметром 16 мм обладает малым весом, что облегчает монтаж водопровода.

Важным свойством труб РЕХ-а является наличие «памяти» формы материала. Данную характеристику используется при монтаже водяной магистрали. Можно увеличивать диаметр трубы с помощью специальных инструментов, но материал всегда стремится вернуться в исходное состояние.

Изделие РЕХ-b данной характеристикой не обладают. У РЕХ-с свойство «памяти формы» сильно снижено. Какие способы используют для соединения водопровода?

Как соединить трубы?

Для соединения участков магистрали из сшитого полиэтилена используют фитинговое соединение. Фитинги используют латунные, бронзовые или из пластика, который выдерживает высокие температуры. Выбирают втулки и обжимные кольца определённого диаметра. Для магистрали водяного отопления выбирают трубы для тёплого пола РЕХ 16*2 мм, 20, 35 мм. Толщина стенки 2 мм. Производятся они в бухтах. Длина изделия в бухте 40-50 м.

Приобрести их можно в Москве и в других крупных городах. Для водяной магистрали участки соединяют напрессованным способом. Для монтажа необходимо использовать расширитель с насадками определённого диаметра и прессовочные клещи. Как соединяют трубы?

1. Необходимо выровнять край трубы. Для этого её располагают горизонтально и отрезают конец под углом 900.
2. Надевают обжимное кольцо.
3. На расширитель устанавливают насадку, которая будет соответствовать диаметру изделия.
4. Размещают насадку внутри трубы, поворачивают её на 1200. Выжидают минуту.
5. Изымают инструмент и вставляют фитинг. Через минуту материал восстановит свою форму. Полиэтилен плотно прилегает к фитингу.
6. Далее работают с прессовочными клещами. С помощью инструмента надвигают обжимное кольцо на фитинг.

Соединение между трубами для тёплого пола РЕХ прочное. Швов практически не образуется. Полиэтилен соединяется с фитингами на молекулярном уровне. Герметики не используют. Изъять фитинг невозможно. Если возникает такая необходимость, то участок соединения вырезают.

Как проводят монтаж магистрали?

Для водяного напольного обогрева потребуется ровная поверхность чернового основания. Рекомендуют выполнить стяжку, наливной пол или использовать самовыравнивающую смесь. Укладку водопровода производят на сухой поверхности. Рекомендуют использовать изоляционные материалы, чтобы всё тепло от водяного контура направлялось к полу.

1. Основание закрывают тонкой полиэтиленовой плёнкой.
2. Укладываю теплоизоляцию. Рекомендуют использовать контурное покрытие из пенополистирола «Rehau». Труба для тёплого пола РЕХ хорошо подходит к контуру покрытия. Магистраль укладывают «змейкой» или «улиткой», обводя выступающие контуры-бобышки. Они обжимают трубу с боковых сторон, надёжно фиксируя её на определённом месте.
3. Магистраль подводят к коллектору, который имеет выход для горячей и охлаждённой воды. Подключают всю систему к нагревательному котлу. Проводят тестирование системы обогрева.
4. Заливают тёплый пол с трубами РЕХ бетонной стяжкой глубиной до 8 см.

В качестве утеплителя для основания пола используют плиты из пенопласта. На плиты располагают фольгированный материал. Это отражающий экран, который направит тепло вверх. Для укрепления магистрали используют армированную сетку и монтажные скобы.

Скобы устанавливают на сетку с определённым шагом. Они выполнены из пластика, имеют зубцы, направленные вниз. Зубцы не позволят водяному контуру изменить положение, выйти из паза.

Трубы РЕХ используют не только для напольного обогрева, но и для холодного и горячего водоснабжения. На внутренней поверхности изделия не образуется коррозии и соляного осадка, что продлевает срок службы водяного контура.

При нагревании сшитый полиэтилен РЕХ-а не выделяет токсичных веществ. Изделия используют на фармакологических предприятиях. Сшитый полиэтилен для РЕХ-а и РЕХ-с относят в группу экологически чистых изделий.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Расход трубы для теплого пола на 1м2

Этапы расчёта теплового пола

После определения формы контура производится вычисление размеров трубопровода в соответствии со строительными нормами и правилами. Расчет трубы для теплого пола зависит от материала изделия. О том, какие расчеты необходимо произвести перед укладкой водяного отопления, смотрите в этом видео:

https://youtube.com/watch?v=tqmDowcXyOg

Применяются такие материалы, как нержавейка, медь, полиэтилен, пенопропилен и металлопластиковые изделия. Каждый материал обладает своим коэффициентом теплопроводности. В зависимости от теплоотдачи материала можно подобрать оптимальный шаг и рассчитать длину.

Объем жидкости, заполняющий отопительную систему — важный показатель

Расчет теплых водяных полов продолжается вычислением объёма жидкости, которой необходимо заполнить систему. Этот показатель напрямую зависит от диаметра и длины трубопровода. Скорость циркуляции жидкости в системе определяется с учётом параметров трубопровода, таких как внутренний диаметр трубки и давление, на которое она рассчитана.

На основании собранных данных определяется мощность водяного теплого пола. Этот показатель позволяет подобрать оборудование для поддержания температуры и давления в системе.

В частных домах можно использовать тепловой насос. При его применении не потребуется дымоход, система будет работать без подключения к вентиляционной шахте.

В другом случае можно подключить подогреватель пола к отопительной системе. В квартирах оптимальным вариантом будет использование небольшого электрического нагревателя. Подробнее об устройстве нагревающихся полов смотрите в этом полезном видео:

Безусловно, тёплые полы повысят общий уровень комфорта. Также результат этой работы повлияет на привлекательность недвижимости в случае продажи. Энергоэффективность подобных систем позволяет экономить на отоплении, поддерживая комфортный уровень температуры в осенний, зимний и весенний периоды.

Тонкости расчета

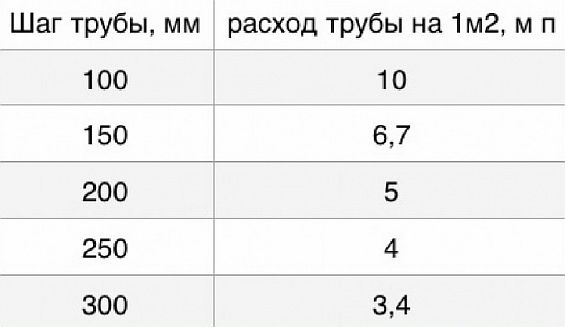

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Трубы для теплого пола: какие лучше выбрать

На чтение 8 мин.

В наше время очень много людей всё чаще устанавливают у себя в квартирах, либо в частных домах, один из видов отопительных приборов — тёплые водяные полы. Таким образом создаётся дополнительный комфорт и уют в жилищах. Перед монтажом тёплого пола встаёт важный вопрос, какую трубу выбрать. С развитием современных технологий такой выбор достаточно разнообразен. Поэтому рассмотрим основные моменты, которыми следует руководствоваться при подборе трубы.

Трубы для водяного пола и основные критерии их выбора.

Для того что бы подобрать оптимальный вид труб, следует чётко представлять себе условия, в которых они будут функционировать. Помимо этого нужно представлять себе некоторые особенности тёплых водяных полов:

• Рабочая температура теплоносителя в тёплых полах редко превышает температуру в 50 градусов. Обычно она колеблется в пределах 30-40 градусов. Поэтому материал, применяемый при изготовлении труб тёплого пола должен обладать очень хорошей теплопроводностью (для передачи тепла сквозь цементную стяжку)
• Длина прокладываемой трубы довольно часто превышает длину в 100 м. (длина зависит от диаметра). Поэтому, для облегчения работы насоса, внутренние стенки трубы должны быть как можно более гладкими.
• При нагревании контура труб водяного пола происходит его удлинение. Поэтому материал труб должен иметь небольшой коэффициент теплового расширения. Либо обладать достаточной эластичностью и прочностью оболочки, для препятствия деформации и разрушениям.
• При возникновении форс-мажорных обстоятельств, в случае поломки коллектора, материал должен выдержать температуру воды центральной системы (70-90 градусов)
• Помимо вышеперечисленного материал должен обладать следующими свойствами: повышенной защитой от коррозии, полной герметичностью, простотой установки и отсутствием стыков. Такого тщательного подбора материала можно избежать выбрав электрический теплый пол.
• Трубы и комплектующие должны иметь приемлемую цену.

Какие трубы для тёплого пола существуют.

Все трубы для устройства тёплого водяного пола можно разделить на две большие группы: металлические и полимерные.

При обустройстве тёплого водяного пола используют два вида металлических труб: медные и гофрированные из нержавеющей стали.

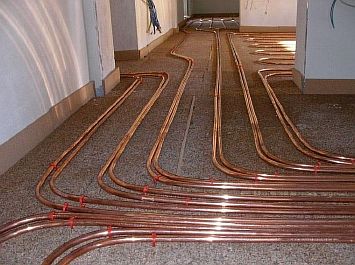

Медная труба для тёплого пола.

Для её изготовления применяется отожженная медь диаметрами 15, 18, 22 мм. Трубы продаются бухтами по 25 м. (толщина стенок 1 мм.) Рассматривая медные трубы для использования в тёплых полах, стоит отметить следующие их достоинства:

Какие трубы для теплого пола лучше выбрать исходя из характеристик, рейтинга производителей

Водяные тёплые полы с каждым годом набирают популярность. Важнейшая часть данной конструкции — трубы. Сегодня на строительном рынке представлено большое количества труб для нагревательных водяных половых систем от разных производителей. Поэтому, во всём этом многообразии сложно правильно выбрать контур для тёплого пола.

Данная статья раскроет все плюсы и минусы каждого вида. Это поможет разобраться в особенностях изделий, и приобрести качественную трубу по приемлемой цене, для укладки в «пирог» тёплого пола в частном доме или квартире.

Характеристики труб для водяного тёплого пола

Сооружение водяного тёплого пола — сложный и трудоёмкий процесс, особенно при использовании стяжки из бетона, и необходимости армировать конструкцию. Поэтому к трубам, которые планируется укладывать в «пирог», предъявляются большие требования.

Важно! Запрещено применение стандартных водопроводных труб ПВХ.

Так как они не выдерживают высоких нагрузок, которые образуются вследствие высоких температур и давления создаваемого в трубопроводе.

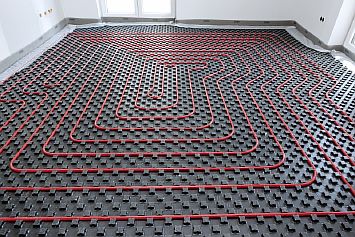

Главное требование к трубопроводной магистрали в тёплом водяном полу, как в частном доме, так и в квартире — долговечность и герметичность. Необходимо чтобы при резком перепаде температуры не произошло разгерметизации системы.

Ведь при наличии стяжки, найти и устранить дефект сложно. Кроме того, он должен выдерживать воздействие агрессивных химических соединений, которые находятся в теплоносителе, и механические нагрузки. Не маловажное значение играет эластичность контура — он должен легко сгибаться.

Не следует забывать и про уровень теплопроводности при выборе змеевика для тёплых полов водяного типа, чем больше этот коэффициент, тем устройство работает эффективней. А также, про степень расширения при нагреве, допустимым считается до 0,25 мм/мК.

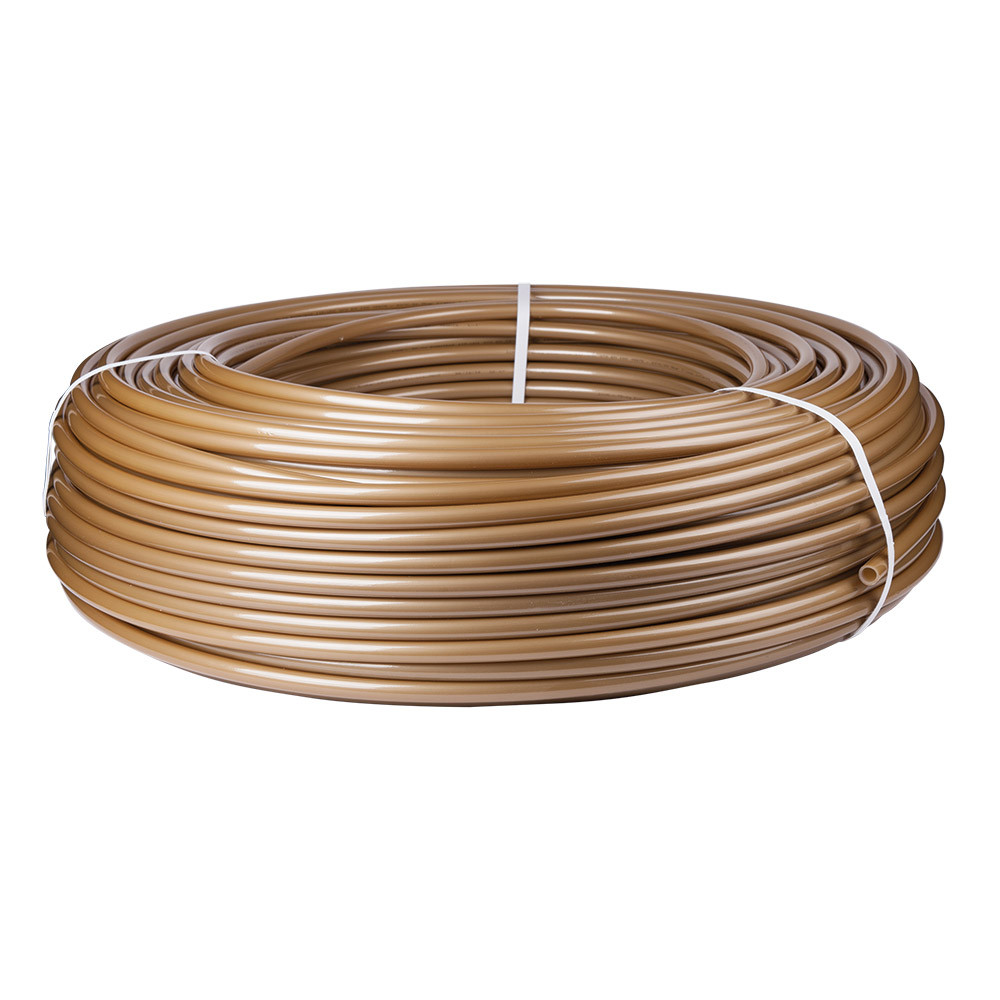

Выпускаются трубы в бухтах с определённым метражом. Приобретая следует помнить, что петли должны быть цельными, без соединений.

К сведению! Трубопровод для нагревательных водяных полов обязательно должен иметь маркировку, разрешающую их использование в греющих полах.

Какие трубы подходят для тёплого пола?

Контуры производятся из различного материала, на прочность и стоимость влияют его  особенности и характеристики. Каждая модель имеет положительные и отрицательные стороны.

Полимерные

Полимер — распространённый материал, из него изготавливается несколько видов труб для водяных нагревательных полов. Он химически нейтрален, что делает его устойчивей к высоким температурам, до +95 градусам.

К сведению! На полимерных трубах, которые предназначены для укладки в водяные тёплые полы ставится маркировка PN 10. При её наличии, температурный максимум для такого трубопровода 55 градусов.

Полимерные трубы бывают нескольких видов:

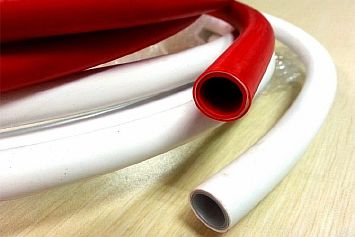

1. Из сшитого полиэтилена — новый тип полиэтилена, в нём молекулы соединены между собой поперечными связями. В итоге, материал получается с устойчивой структурой, и с улучшенными качественными характеристиками.

Рассмотрим его свойства:

• не подвержен коррозии и действию химикатов;
• эластичен — трубы из него гибкие, и легко гнутся под любым углом, без использования специального оборудования;
• имеет повышенную устойчивость к резким перепадам температуры;
• изделия имеет небольшой коэффициент шероховатости внутри — это уменьшает гидравлическое сопротивление.

К сведению! Змеевик из сшитого полиэтилена обладает структурной памятью — при нагреве изделие приобретает изначальную форму.

Данный трубопровод выпускается нескольких видов — это зависит от сшивочной технологии:

• PEX-a — сшивка пероксидная, осуществляется нагрев полиэтилена под повышенным давлением в присутствии с пероксидами, полученный материал прочен и эластичен, он способен выдержать нагрев до 95 градусов;
• PEX-b — сшивка производится по силановой технологии, на полиэтилен оказывается воздействие химикатами, чаще силаном, что придаёт устойчивость к окислению, и делает его жёстким;
• PEX-c — готовое изделие облучается электронами, на российском рынке используется мало;
• PEX-d — азотные, процесс производства данного вида сложный, поэтому он не распространён.

Все виды труб PEX возможно использовать для системы «тёплый пол». Однако, более популярны — PEX-b и PEX-c, так как они эластичней и имеют небольшой угол изгиба. А PEX-a обладает повышенной степенью сшивки, поэтому для укладки требуется специальное оборудование. Кроме того, стоит эта модель намного больше своих аналогов.

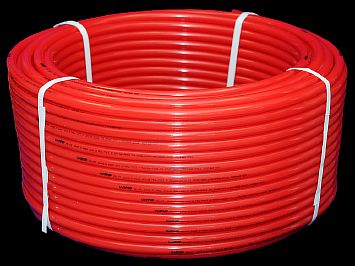

2. Полиэтиленовые с повышенной термостойкостью PE-RT — модифицированный вид, основной компонент — октен. Отличие данного материала от труб PEX — он бесшовный, нет надобности его дополнительно сшивать, так как структура имеет устойчивую молекулярную решётку.

Устройство со змеевиком PE-RT работает бесшумно, даже при прохождении по нему теплоносителя под сильным давлением. Способно выдерживать высокие отрицательные температуры. Срок эксплуатации термостойкого полиэтилена исчисляется несколькими десятками лет.

Такой ПЭ хорошо переносит высокие температуры и повышенное давление, но не длительное время. Кроме того, он не способен противостоять агрессивным веществам и не имеет структурную память.

Однако PE-RT всё чаще укладывается в «пирог» нагревательного водяного пола, в следствии доступности по ценовому показателю.

3. Полипропиленовые — обладают массой достоинств и предназначены для водопроводов и радиаторного отопления. А вот использовать в тёплых полах нельзя, так как у них:

небольшая длина — этого не достаточно для петель пола;

плохая пластичность — практически невозможно изогнуть под нужным углом;

невысокая теплопроводность — сложно обеспечить необходимый теплообмен между контуром и поверхностью пола.

Кроме того, они подвержены термическому расширению, даже армированные — при заливке стяжки трубы будут испытывать повышенное внутреннее давление, что скажется на их долговечности.

Поэтому, несмотря даже на невысокую цену полипропиленовых труб, их не рекомендовано класть в конструкцию тёплых водяных полов, но если вы все таки решили произвести монтаж с помощью полипропиленовых материалов, читайте статью как лучше всего произвести укладку.

Металлические

Трубы из металла выпускаются:

• Медные — применяются не часто. Во-первых, стоимость медных труб для теплого пола намного выше других моделей. А во-вторых, укладка медного трубопровода довольно сложный процесс, и без специализированного оборудования и строгого соблюдения технологических правил не обойтись. То есть, сделать самостоятельно водяной пол из этих труб не получится.

Однако стоит отметить, что медные змеевики имеют идеальные характеристики для размещения в «пироге» водяного тёплого пола. Так как, медь:

• отличный проводник тепла — обеспечит высокую теплоотдачу;
• долговечна и не подвержена коррозии;
• пластична — при правильном соблюдении технологии, радиус изгиба может быть минимальным;
• имеет высокую механическую прочность, и не боится высоких температур.

К сведению! Многие производители покрывают изделие сверху полимерной плёнкой, что оберегает его от агрессивного воздействия химикатов находящихся в бетонном растворе стяжки.

• Гофрированные из нержавеющей стали — на рынке данный вид появился недавно, но уже зарекомендовал себя с положительной стороны. Так как, трубы сделаны из нержавеющего металла, то коррозии они не подвержены. Кроме того, оснащаются дополнительным защитным полимерным покрытием.

Стоит отметить хорошую гибкость трубопровода и способность удерживать заложенный изгиб, что важно при укладке сложной схемы. Помимо этого, за счёт гибкости изделия, полностью исключён перелом контура.

Нельзя не сказать и об устойчивости гофротруб к различным видам воздействия: механическим, температурным и химическим.

Выпускаются трубы в бухтах, длиной 30 или 50 метров. Этого не всегда достаточно, чтобы сделать цельную петлю. Однако, способ соединения данных труб фитингами настолько совершенен, что узлы можно размещать под стяжкой. Это единственный вид трубопровода, участки стыковки которых разрешено заливать бетонным раствором.

Цена на данную модель достаточно высокая, поэтому и укладка гофры в тёплых полах не популярна.

К сведению! Стальные трубы ВГП — категорически нельзя применять при монтаже тёплых водяных полов.

Металлопластиковые

Металлопластиковый трубопровод — цельносварной, соединяется лазером или ультразвуком. Этот вид часто используется в конструкциях греющих полов. Одна из причин — отличная гибкость пластика, его легко изогнуть даже без нагревания. Он прочен, устойчив к перепадам температуры и экологически безопасен.

В продажу изделие поступает в бутах до 50 метров, это позволяет стелить цельные петли в небольших помещениях. Для больших площадей буты поставляются с контуром до 90 метров.

Пластиковый трубопровод с металлической прослойкой — многослойная конструкция, состоит из:

• внутреннего слоя — сшитый полиэтилен;
• металлизированного — алюминиевая фольга разной толщины;
• наружного — тонкое полимерное покрытие для защиты от механических повреждений.

К сведению! Такая металлизированная конструкция не допускает образование коррозии, так как внутри поверхность гладкая, что не способствует отложениям и снижает гидросопротивление.

Разнообразие соединяющих фитингов для металлопластиковых труб, делает укладку лёгкой и быстрой. А при соблюдении правил при монтаже и эксплуатации, изделие прослужит больше 50 лет.

Ещё одно преимущество металлопластиковых изделий — высокая теплопроводность, в сравнении со шлангом из сшитого полиэтилена, что позволяет быстро прогревать поверхность. Недостаток — возможность залома трубопровода, при этом потребуется удалить данный участок изделия, так как отсутствует свойство восстанавливать форму.

Как рассчитать длину трубы для тёплого пола?

Смотрите видео монтажа, как произвести расчет и какие трубопрокатные материалы выбрать и почему.

Определять размер контура для водяного пола следует ещё при проектировании конструкции. Длина его зависит от укладочного шага. Стандартный шаг колеблется от 100 до 300 мм.

Наиболее простой метод вычислить длину трубопровода — взять средний показатель, на 1 м2 — 5 метров контура, при  шаге 200 мм.

Более точный способ — использовать формулу

 L = S / N * 1,1, где:

L — длина контура;

S — площадь помещения;

N — укладочный шаг;

1.1 — запас изделия для поворота.

Расчёт для каждой петли пола необходимо делать отдельно, а потом сложить все показатели. Кроме того, следует не забыть добавить расстояние от пола до коллектора.

К сведению! Если полученный результат превышает допустимый размер контура — 120 метров, то помещение нужно разделить на несколько петель.

Облегчить процесс расчёта можно используя онлайн-калькулятор для определения длины трубопровода.

Подбор оптимального диаметра

Выбирая диаметр контура, следует отталкиваться от протяжённости петли и теплопроводимости материала. Распространённые размеры, применяющиеся при сооружении тёплых полов — 16, 20 и 25 мм.

Определяя диаметр изделия, надо учитывать следующие моменты:

• чем меньше диаметр труб, тем увеличивается гидросопротивление, а уровень теплообмена понижается;
•  чем больше сечение, тем необходимо делать толще стяжку, при этом повышается нагрузка на перекрытия и уменьшается высота потолка.

Важно! Если длина не соответствует диаметру контура, то это может привести к превышению гидросопротивления над техническими возможностями циркуляционного насоса.

При длине трубопровода 70 метров, рекомендовано брать диаметр труб — 16 мм. При размере петли 90 метров — подходящее сечение 20 мм, а при 120 — 26 мм.

Выбирая диаметр изделия обязательно нужно учитывать уровень теплоотдачи трубного материала. При укладке медного или металлопластикового змеевика, лучше использовать контур сечением — 14 или 16 мм. При применении полимерных труб — 20 или 25 мм.

Какую трубу лучше применять для теплого пола?

Какую трубу выбрать для нагревательного водяного пола — отталкиваться нужно от характеристик материала и помещения, а также своих финансовых возможностях. Если позволяют средства и конструкция перекрытий, то идеальный вариант — медная.

Однако, чаще при сооружении водяных тёплых полов используются металлопластиковые или PEX-трубы. Если сравнивать оба вида, они обладают практически одинаковыми характеристиками:

• соединение элементов производится без использования инструмента и не требуется большого опыта в данной работе;
• процесс монтажа не продолжительный;
• трубы хорошо гнутся.

Стоит заметить, что изделие из металлопластика имеет большую теплопроводность и быстро греется, но и стоимость его на порядок выше, чем из сшитого полиэтилена.

При анализе надёжности обоих видов, сшитый полиэтилен занимает первое место, так как стыки фиксируются специальными герметичными гильзами. У металлопластиковых контуров участки соединения труб и фитингов открыты, что может привести к течи при эксплуатации пола.

Лидирует сшитый полиэтилен и по такому показателю, как прочность. Например, периодическая разморозка и заморозка пола с трубами PEX, никак не отразится на контуре, а вот металлопластиковый трубопровод может разорвать.

К сведению! При сооружении тёплых полов нельзя использовать тяжёлые стальные трубы, они увеличат нагрузку на перекрытия.

Рейтинг производителей

Помимо характеристик, выбирая трубное изделие, необходимо обращать внимание на марку и производителя. Лучше отдавать предпочтение проверенным брендам, которые пользуются популярностью на рынке.

К основным и хорошо зарекомендовавшим себя производителям относятся:

1. Rehau — страна производитель Германия. Специализируется на выпуске труб PEX для тёплых полов и водоснабжения, с шумопоглощающими свойствами и антикислородным барьером. Фирма производит продукцию нескольких серий, которые различаются по цвету: белые, красные, оранжевые. Гарантийный срок эксплуатации 10 лет, а при правильном использовании будет работать более 50 лет. Изделия данного бренда имеют высокую теплоизоляцию, прочность и эластичностью.
2. Sanext (Италия) — выпускает многослойные контуры PEX. Они обладают защитными свойствами от шума и проникновения газа. Гарантийный срок — 10 лет. Допустимый изгибочный диаметр — 10 см. Компания обещает бесперебойную работу контура до 50 лет.
3. Uponor — производитель Финляндия. Ассортимент огромен — металлопластиковая и полиэтиленовая арматурная продукция, которая не подвержена коррозии и разрушению под действием химикатов. Защитные слои оберегают трубы от механического воздействия.
4. Emmeti (Италия) — производит металлопластиковые и PEX-полиэтиленые трубы. Фирма осуществляет контроль за технологическим процессом, вся продукция имеет сертификаты соответствия качества.
5. Valtec — совместное производство Италия и Россия. Компания выпускает комплекты для обычных условий, а также разработала арматуру под нестандартные помещения. Наборы от данного бренда для тёплых полов легко установить собственными силами. Продукция — отличный теплопроводник и не поддаётся воздействию химикатов.

Приобретение качественного материала гарантирует эффективное и долговечное функционирование тёплого пола. Кроме того, при правильном выборе вы сможете создать экономичную и внешне эстетичную половую обогревательную систему в квартире.

Видео – какую трубу лучше выбрать и почему

90000 Common Water Heater Problems (AND WHAT TO CHECK) 90001 90002 90003 Note: This post may contain affiliate links. This means that at no cost to you, we may receive a small commission for made purchases. 90004 90005 90002 A hot water heater is one of the most important appliances in your home but often taken for granted. Unless it’s been turned off for some reason, such as while you’re on vacation, a water heater is used every single day. Like any other appliance, problems can come up. 90005 90002 Fortunately, tank-type water heaters are fairly simple products.While all their components are important, there are relatively few of them when compared to other appliances. Most fixes can be made on your own without spending a fortune. Though if it’s a problem with the water tank itself, a new water heater is usually the only solution. 90005 90002 Below are some of the most common issues homeowners may experience in regards to water heaters and hot water. To make it easier for you, there are sections for both Electric and Gas water heaters. Troubleshooting a problem is essentially a process of elimination so work your way down the list until you find the issue that most resembles what you are experiencing.90005 90002 As always, if you are not completely comfortable with making the repairs yourself, please call a professional plumber. 90005 90014 Electric Water Heater Troubleshooting 90015 90002 (Click to jump to GAS water heater problems) 90005 90018 90018 (click to enlarge) 90020 Water Leaking From the Top 90021 90002 If you believe you have a leak near the top of your electric water heater, it could be one of a few things. The cold inlet or hot outlet pipes may be loose, the T & P valve may have failed, or inlet valve may be leaking.All are easily fixed. For more information, see Water Heater Leaking from the Top. 90005 90020 Water Leaking From the Bottom 90021 90002 An electric water heater that’s leaking from the bottom is typically because of normal condensation, a leaking electric heating element gasket, or a small amount of water being expelled through the overflow pipe because the T & P valve is opening to release excess pressure in the tank. 90005 90002 In some cases, the actual tank is leaking and the only fix is ​​to replace the water heater.For more information, see Water Heater Leaking from the Bottom. 90005 90020 No Hot Water 90021 90002 Water in an electric water heater is heated by two heating elements (in most cases). The most common reason for absolutely no hot water is that the circuit breaker has tripped and you should first check the breaker box. 90005 90002 If that’s not the cause then the heating elements may have failed and need replacement. It may also be an issue with the limit / reset switch on the thermostat. It may have tripped due to the water being way too hot or simply failed and needs replacement.90005 90020 Not Enough Hot Water 90021 90002 Not having enough hot water is most likely due to an issue with the thermostat. It may be as simple as adjusting the desired water temperature on the thermostat for the particular heating element. 90005 90002 On electric models, the thermostat is usually hidden behind an access panel on the side of the tank and a layer of insulation. Unlike gas models, an electric thermostat is set at the factory and not intended to be changed but is sometimes necessary to do so.90005 90002 During the cold winter months, you may need to slightly raise the thermostat temperature since the hot water gets cooled quicker through colder pipes as it travels through your home’s plumbing. 90005 90002 Other possible reasons for not having enough hot water include a faulty thermostat, faulty element, loose wiring, or simply a water heater tank that’s too small for your needs. See «What size water heater do I need» for more info. 90005 90002 90047 90047 90005 90020 Water is Too Hot 90021 90002 Again, this is likely related to the thermostat (s) where the temperature is set too high.Simply gain access to the thermostat and adjust as needed. This may also be needed when transitioning from cold to warm seasons. For our recommended temperature setting, click here. 90005 90002 If you can not lower the water temperature low enough, you may need to replace your thermostat or there may be some type of wiring issue (recommended to call a pro if the later). 90005 90020 Water Takes Too Long to Reheat 90021 90002 This is one of the downsides with electric water heaters. On average, recovery time (time it takes to reheat entire supply of water) on an electric model is double that of a comparable gas model.The amount of time it takes to heat up water can vary quite a bit between different models. Newer is usually better. 90005 90002 That said, if it’s taking longer than usual for the hot water to recover, there may be an issue with the heating elements (including sediment build-up on them) or thermostat and those parts may need to be replaced. 90005 90002 If your household tends to use more hot water now than a few years ago, you may want to consider investing in a new model with a larger capacity tank, a tankless model, or installing a point-of-use water heater that’s close to the water source you use the most (ie: the shower).But we recommend to do some research on the tankless vs tank water heater comparison. 90005 90020 Low Hot Water Pressure 90021 90002 Most often, those reporting to have low hot water pressure have an older home with 1/2-inch diameter galvanized piping that enters and leaves the water heater. Since water pressure is automatically limited, the only solution is to install modern 3/4-inch piping which allows more water to flow through. 90005 90002 Sediment, calcium-deposits, and rust inside your plumbing or sink aerators may also contribute to low hot water pressure.90005 90020 Water Heater is Making Strange Noises 90021 90002 If you hear popping, hissing, banging, knocking, or other strange noises from your water heater, it’s most commonly due to scale build-up on your heating elements or too much sediment build-up in the bottom of the tank. 90005 90002 Other causes of noises include a leak somewhere, too much pressure inside the tank, or noisy pipes because of normal expanding / contracting. When your water heater is making noise, it’s often harmless but should always be looked into for piece of mind.90005 90020 Dirty or Rusty Colored Water 90021 90002 Rusty hot water is often a sign of corrosion of the anode rod or even tank itself. If left untreated, your water heater will most likely need replacing once the corrosion gets serious enough for the tank to develop a leak. Replacing the anode rod is easy to do and can add years to your water heater. 90005 90002 If the water is not rusty but dirty or discolored, it may be because of scale build-up on the heating elements or sediment that’s making its way into the hot water outlet.90005 90020 Smelly Hot Water 90021 90002 Most likely, smelly or stinky hot water is due to bacteria in the tank. Homes which use well water as their water source are more susceptible to their water giving off a foul odor. Periodic flushing of the water heater may temporarily help but to actually fix the sulfur or rotten egg smell from your hot water, you’ll likely need to replace the anode rod. Better yet, consider a powered anode rod which will get rid of the smell and last the longest. 90005 90002 A quick fix may be to increase the thermometer temperature to about 140 degrees to kill off any remaining bacteria.90005 90002 For more detailed information on troubleshooting an electric water heater, watch the video below: 90005 90002 90091 90092 90093 90005 90014 Gas Water Heater Troubleshooting 90015 90097 90097 (click to enlarge) 90020 Water Leaking From the Top 90021 90002 Same as with an electric water heater, you should first check the cold water inlet and hot water outlet pipes and connections to make sure they are not loose. A faulty or loose temperature and pressure relief valve or inlet valve may also be the cause of leak.90005 90002 See Water Heater Leaking from the Top for more information. 90005 90020 Water Leaking From the Bottom 90021 90002 When you see water that appears to be leaking from the bottom of a gas water heater, it could be because of condensation (try turning up the thermostat), a leaking or loose drain valve, or the T & P valve draining some water through the overflow pipe due to tank overpressurization. 90005 90002 If the leak is from the water heater tank due to corrosion, replacement of the water heater is necessary.See Water Heater Leaking from the Bottom for additional information. 90005 90020 No Hot Water 90021 90002 The very first thing to check is if you have gas flow and that your pilot light is on. If yes, the issue may be with the thermocouple which is not correctly sensing that the pilot light is on and in turn does not ignite the gas. The thermocouple may need to be replaced (or simply cleaned). 90005 90002 If you have a newer style water heater with electronic ignition, check your breaker box to see if the circuit breaker is tripped.See here for more info. 90005 90020 Not Enough Hot Water 90021 90002 Some reasons for not having enough hot water or running out of hot water too soon include not having the thermostat set at a high enough temperature (especially in the winter months), a faulty thermostat, or a broken or damaged dip tube which allows the incoming cold water to mix with the hot water at the top. 90005 90002 Sometimes not enough hot water is simply because you have a water heater tank that’s too small for your needs.Even though you may have a 40 gallon tank, only about 28-30 gallons of it may be usable hot water at a time. Upgrading to a larger water heater or a tankless model may be in your future. 90005 90020 Water is Too Hot 90021 90002 Most likely, you have the thermostat set too high. This is most common when transitioning to the warmer Spring and Summer months and forgetting to set back the temperature after raising it to account for the colder Winter temps. Less likely is a faulty thermostat that needs replacement.90005 90020 Water Takes Too Long to Reheat 90021 90002 If it feels like your gas water heater recovers too slowly, the thermostat may be set too low, the burner orifice may be too dirty or clogged and requires cleaning, the gas pressure may be too low , or the vent flue may be too dirty and also require cleaning. 90005 90002 For many, it’s simply a matter of having too small of a water heater tank for their family’s needs and it’s never given a chance to fully recover. 90005 90020 Low Hot Water Pressure 90021 90002 If you have an older home, there’s a good chance you have the smaller 1/2-inch diameter galvanized piping throughout your home.This greatly reduces the amount of hot water than can flow through your home’s plumbing. 90005 90002 Unfortunately, the only way to get noticeably higher hot water pressure is to switch out to the newer 3/4-inch piping that’s used in today’s homes. Definitely not a small task. 90005 90002 You may be able to slightly increase water pressure by cleaning out sink aerators or shower heads which tend to get clogged over time. Also, make sure your water inlet valve is fully open and not partially closed.90005 90020 Pilot Will Not Light 90021 90002 When you know exactly how to light a pilot light on a water heater yet it will not light, there are a few possibilities as to why. Either the pilot light orifice or tube is clogged or needs replacement, the thermocouple is loose or faulty, there is air in the gas line, or the gas valve is defective. 90005 90020 Pilot Will Not Stay Lit 90021 90002 Just as annoying as a pilot light that will not light, is a pilot light that frequently goes out. Often, thermocouple replacement is necessary but there are other reasons if your pilot light keeps going out.Other possibilities include a bad gas valve or partially clogged vent which can cause downdrafts that blow out the pilot light. 90005 90020 Burner Does Not Stay Lit 90021 90002 A burner that at times goes out or produces an unusual, higher or lower than usual flame or even a whistling sound, is most often due to dirty or clogged burner orifices. As with the pilot light, a faulty thermocouple or dirty vent may also be the cause of the problem. 90005 90020 Water Heater is Making Strange Noises 90021 90002 Same as an electric water heater, hissing, popping, knocking, or banging noises can sometimes come up.On gas models, this is typically due to sediment build up in bottom of the tank, expanding / contracting piping which rubs against wood framing within the walls, or dirty / clogged parts which gas flows through. 90005 90020 Rusty Colored Water 90021 90002 Once again, corrosion of the anode rod or the inside of the water tank itself is usually to blame. While replacing the anode rod is not complicated or expensive, the bigger problem lies if the tank shows signs of corrosion. It’s then only a matter of time before a leak develops and a new water heater will be needed.90005 90020 Smelly Hot Water 90021 90002 Likely due to bacteria build up inside the tank. Simply turning up the thermostat to about 140 degrees should kill off the bacteria but a full clean-out of the tank with chlorine bleach may be necessary. If the smell comes back, the anode rod is likely at its end of life and will need replacing. 90005 90165 Related Posts: 90166.90000 M5 3A with NO / NC actuator MINCO HEAT Water Floor Heating Valve Manual Room Thermostat Warm Floor Water heat actuator controller | | 90001 90002 90003 90002 90003 90006 M5.03I used for water heating, like electric valve and water heating actuator. 90007 90002 90003 90010 90011 90012 Charactristics 90013 90014 90003 90016 90017 Mounted on the surface of the wall indoors 90018 90017 Temperature range: + 5 / + 40 degree centigrade 90018 90017 Applied in the auto-control system of space heating 90018 90017 LED turned on while heating 90018 90017 Satisfing the requirement of safty, energy saving and comfort 90018 90027 90010 90003 90010 90011 90012 Specification 90013 90014 90003 90016 90017 Voltage: 220VAC 90018 90017 Power consumption: 5VA 90018 90017 Temperature control range: 5 ~ 40 degree centigrade 90018 90017 Temperature limit range: 25 ~ 55 degree centigrade 90018 90017 Power save mode temperature: 5 degree centigrade 90018 90017 Temperature deviation: ± 0.5K 90018 90017 Ambient temperature: -5 ~ 50 degree centigrade 90018 90017 Degree of protection provided by enclosure: IP20 90018 90053 90027 90006 NO / NC Actuator 90007 90002 90011 90012 Charactristics 90013 90014 90003 90010 AC 230V thermal actuator is a two point from switching device. 90003 90010 It is usually applied to control radiator, 90003 90010 floor heating system or zone valves. 90003 90010 It can automatically close the flux of system under 90003 90010 the control of room thermostat and other electrical switch, 90003 90010 This model only can be used as on-off administrator.90003 90010 90003 90010 90011 90012 Specification 90013 90014 90003 90010 90003 90010 Voltage: AC230V 90003 90010 Power Consumption: 2VA 90003 90010 Stroke: 3mm 90003 90010 Running Time: 3-5min 90003 90010 Valve interface: Cap nut M30 * 1.5mm 90003 90010 Ambient Temperature: -50 ~ 60 degree centigrade 90003 90010 Cable Length: about 81cm 90003 90010 Housing Material: Anti-flammable PC (anti-flammable PA66 as internal components) 90003 90010 Protective Housing: IP54 90003 90010 Mounting Position: Vertical position to 85deg decline 90003 90010 90106 90003 90010 Package includes: 1 x M503I room thermostat 90003 90010 2 x screws 90003 90010 1 x thermostat user manual 90003 90010 1 x Thermal Electric Actuator 90003 90010 1 x Actuator User Manual 90003 90010 90011 90012 90013 90014 90003 90010 90011 90012 90127 90013 90014 90003 90010 90011 90012 90013 90014 90003 90010 90011 90012 90140 90013 90014 90003 90010 90011 90012 90147 90013 90014 90003 90010 90011 90012 90154 90013 90014 90003 90010 90011 90012 90161 90013 90014 90003 90010 90011 90012 90168 90169 90170 90171 90172 90173 90174 90013 90014 90003 90010 90011 90012 90013 90014 90003 90010 90003 90010 90003 90010 90189 90190 90191 90192 90193 90194 90195 90003 90010 90198 90003 90010 90201 90003 90010 90003 90010 90011 90012 FAQ 90013 90014 90003 90010 1.If I order this product now, when will I receive it? 90003 90010 Uusually we will send out your product within 3 working days. The shipping days needs 15 ~ 60 working days to arrive. If you need it urgently, please contact us before you pay, we could use quicker shipping method but price will higher. 90003 90010 2. I need this for my bedroom forfloor heating, will it work? 90003 90010 This thermsotat can control 3500W max. Please calculate the cable total power and compare. It is ok if power is less than 3500W.90003 90010 3. Why it does not work when I receive it? 90003 90010 All thermostats before sent out are severely tested. If there is really any thermostat that does’t work, please contact us within 7 days since you receive it. If turned out to be our responsbility, we will send you a new one for free or negotiate partial refund or full refund (excluding freight). 90003 90010 4. I saw the same one from other suppliers, why yours are expensive? 90003 90010 Firstly, our thermostat has been sold for 6 years, the quality is highly promised.The material we use are imported PC fire-resistant material, which is the best one for thermostat. 90003 90010 Secondly, there exists a batch of same thermostats as ours, which are fake and inferior goods.The surface will turn yellow after using a time and have potential safity problems. So please pay attention when you make choice. 90003 90010 5. What if I do not like it when I get it? 90003 90010 We accept you send it back but you need pay the both ways freight and any cost during the way, like the tax.90003 90010 6. Will this thermostat come with the sensor or I should buy separately? 90003 90010 All the thermostats will come with matched sensor. Also, we could offer only thermstat or only sensor if you need. 90003 90010 7. I do not want my order now, please cancel it. 90003 90010 If you order it but have not pay, it will cancel itself at last. If you have paid already, there is two situations: 90003 90010 1) if we have already sent out your product and it is on the way, and we are not able to get it back, we will not refund fully (will calculate our loss and then decide how much refund is ok) 90003 90010 2) If we have not sent out your product or it has been sent out but we are able to get it back without any cost, we will make full refund.90003 90010 8. Hi, I want to order 100pcs, what is the price? 90003 90010 We will calcuate the price with special discount and choose a suitable shipping method (like FEDEX, DHL, UPS, or SF). 90003 90010 90003 90010 90003 90010 90254 90003 .

Разное
