Какой диаметр трубы использовать для теплого водяного пола: Лучшие трубы для теплого водяного пола

Какие трубы лучше использовать для теплого водяного пола, как выбрать

Проектируя теплый пол для своего жилья, в первую очередь, приходится выбирать, какой материал использовать для его монтажа.

Теплый пол стоит недешево, и восстановление неправильно спроектированной конструкции потребует не меньше сил и средств, чем создание новой.

Под покрытием теплого водяного пола трубы заливаются бетоном, и при малейшем их повреждении конструкцию приходится разрушать.

Какие требования применяются к расходным материалам

В результате, каждый домовладелец становится перед выбором – приобрести супердорогой материал или сэкономить средства и пойти на какой-либо компромисс.

Сегодня рынок предлагает пять основных материалов, которые применяются при монтаже водяного теплого пола.

Каждому из них присущ ряд достоинств и недостатков.

Чтобы теплый водяной пол прослужил долго и не разочаровал владельца, уложенные в покрытие трубы должны обладать следующими свойствами:

• Долгий срок эксплуатации.
  Трубы (как согнуть профильную в домашних условиях), которые прослужат менее 30-50 лет, укладывать в пол недопустимо.
  Делать капитальный ремонт чаще этого срока – непозволительное расточительство.
• Высокая теплоотдача.
  Вода в теплом полу отдает тепло трубам, а те – покрытию пола по всей длине трубы.
  Чем выше теплоотдача, тем равномернее нагревается половое покрытие.
• Высокая прочность.
  Если напор воды разорвет трубу, уложенную в полу, то это чревато проведением капитального ремонта.
• Высокая гибкость.
  Чем меньше возможный радиус изгиба трубы, тем проще укладывать трубы, направляя в нужную сторону, и при монтаже расположить ближе друг к другу.
• Низкий коэффициент расширения.
  Трубы при нагревании расширяются и удлиняются.
  Чем меньше коэффициент расширения, тем меньшей нагрузке подвергается напольное покрытие (заливка теплого водяного пола своими руками) и меньше вероятность его повреждения.
• Экологичность.
  При своем повреждении, а тем более, при эксплуатации, трубы (видео, как согнуть без трубогиба посмотрите здесь) не должны выделять вредных для человеческого здоровья веществ.

А известно ли вам, как почистить колодец своими руками? Узнать про все возможные способы очистки источника автономного водоснабжения можно в полезной статье.

Описание того, что нужно для подключения посудомоечной машины прочитайте на этой странице.

Из популярной меди

Медь – вещество, хорошо сопротивляющееся агрессивному воздействию воды, поэтому срок службы таких полов превышает полвека.

Медные трубы выдерживают давление теплоносителя до 400 атмосфер (как выбрать регулятор давления воды в квартире прочитайте здесь), температуру – до трехсот градусов Цельсия, обладая при этом высочайшей теплоотдачей.

Эти трубы не подвержены известкованию и непроницаемы для газов, им не страшны домашние грызуны.

Медные трубы можно изгибать с минимально возможными радиусами изгиба без малейших повреждений, опережая в этом конкурентов.

Но наряду с такими неоспоримыми достоинствами, медные трубы для теплого пола имеют и существенные недостатками:

• Стоимость пола, изготовленного из этих труб, высока по сравнению с другими материалами.
  В Европе медные трубы широко распространены, но в России они используются, главным образом, в элитных постройках.
• Для монтажа потребуется профессиональное оборудование.
  Медные трубы нельзя соединять ни с какой другой фурнитурой, кроме латунной, что хоть и не сильно, но усложняет процесс монтажа.
• Медь обладает хорошей электропроводностью, поэтому такие полы станут источником серьезной опасности в случае случайного пробоя электропроводки в системе отопления.

Полипропиленовые трубы

Трубы из полипропилена наиболее дешевы среди своих конкурентов, но вполне пригодны для создания теплого пола, выдерживая температуру воды до 95 градусов Цельсия (как рассчитать объем расширительного бака для отопления закрытого типа).

При монтаже таких труб достигается высокая прочность соединяемого участка из-за того, что соединяемые детали расплавляются и буквально «врастают» друг в друга.

Срок эксплуатации труб из полипропилена достаточно велик – не менее 25 лет.

Несмотря на это, полипропиленовые трубы реже других используются для теплого пола. Причина – в недостаточной гибкости.

Эти трубы позволяют делать изгибы без повреждения своей структуры радиусом, превышающим диаметр трубы в восемь раз.

Если труба имеет диаметр 1,6 см, то минимально возможный радиус изгиба составит 12,8 см, а соседние витки будут лежать на расстоянии 25,6 см.

А что вы знаете про устройство глубинного насоса для скважины? Технологические характеристики и описание водяных помп опубликовано в полезной статье.

Прежде, чем купить душ Шарко, рекомендуем прочитать этот материал.

На странице: https://ru-canalizator.com/vodosnabzhenie/avtonomnoe/ochistka-vody.html написано про аэрационные колонны для обезжелезивания воды.

При таком расстоянии между нагревательными элементами теплый пол не будет прогреваться равномерно.

У него будет ощущаться разница температур между участками, находящимися над трубами, и участками между ними.

Теплоотдача таких труб невысока и в системе приходится поддерживать температуру воды выше, чем, например, в полах с металлическими трубами.

[note]Монтировать пол из полипропиленовых труб возможно только в теплом помещении или теплое время года, при температуре не ниже +15 градусов Цельсия.[/note]

Металлопластиковая продукция

Трубы из металлопластика длительное время считались оптимальным вариантом для создания теплых полов. Они представляют собой алюминиевую трубу, снаружи и внутри покрытую полимерным материалом.

Наружный слой защищает трубу от механических и прочих воздействий окружающей среды, а внутренний предотвращает зарастание проходного диаметра со временем.

Все слои соединены между собой клеящим веществом.

Металлопластиковые трубы выдерживают температуру теплоносителя до 110 градусов Цельсия и весьма устойчивы к коррозии, что делает их схожими с полипропиленовыми.

Однако, использование пластика не позволяет изгибать трубы радиусом, меньшим, чем восемь диаметров трубы. Но приданную при монтаже форму, они держат лучше, чем полипропиленовые.

Кроме того:

• колебание температуры теплоносителя при регулировке нагрева теплого пола негативно отражается на стенках труб;
• при неоднократных попытках изогнуть трубу возможно повреждение внутреннего металлического слоя;
• недопустимо скручивание труб «винтом», т.е. вдоль продольной оси;
• при эксплуатации труб из металлопластика необходима осторожность – при перегреве соединяющий слои состав теряет гибкость и клеящие свойства.
  В результате возникает риск расслоения слоев трубы на составляющие части по всей своей длине.

Несмотря на такие негативные качества, металлопластик наиболее доступен и популярен и очень часто применяется для создания теплых полов.

Срок эксплуатации металлопластиковых труб

составляет не менее полувека.

Сшитый полиэтилен

Профессиональные установщики теплых полов, часто рекомендуют использовать этот новый материал, сильно отличающийся от других «пластиковых» собратьев, и имеющий массу достоинств:

1. из-за гибкости трубы, витки пола укладываются близко друг к другу;
2. низкий коэффициент расширения при нагревании позволяет трубам выдерживать температуру до 120 градусов Цельсия без деформаций;
3. облегченный монтаж при помощи специальных фитингов из металлопластика;
4. меньшее количество соединений при монтаже, чем у конкурентов, из-за гибкости труб, что увеличивает удобство транспортирования и укладки;
5. значительная прочность и износостойкость;
6. при перегибе не образуются заломы.

К недостаткам труб из сшитого полиэтилена относятся:

• необходимость жесткой фиксации при монтаже, т. к. они совершенно не держат приданную форму, самостоятельно и разгибаются при малейшем напоре воды;
• стоимость труб из сшитого полиэтилена выше, чем металлопластиковых.

Гофрированные из нержавейки

У нержавеющей гофрированной трубы есть ряд несомненных плюсов по сравнению с металлопластиковыми трубами, из которых часто монтируют теплые водяные полы:

• у нержавеющей трубы большой коэффициент теплоотдачи, поэтому шаг витков отопления делается меньше, чем при использовании металлопластика, снижая этим температуру подаваемой воды;
• гофрированная труба легко гнется;
• срок эксплуатации определяется сроком эксплуатации сменных уплотнительных колец в фитингах – 30 лет, сам материал не подвержен коррозии;
• эти трубы переносят колебания температур без повреждений из-за малого коэффициента линейного расширения.

К недостаткам гофрированных нержавеющих труб относятся всего пара факторов:

• высокая стоимость;
• малый срок службы уплотнительных колец в фитингах.

Проектируя теплый водяной пол, необходимо помнить, что делается он не на год-два, и при монтаже следует использовать только качественные трубы зарекомендовавших себя производителей, из какого материала они бы ни были изготовлены.

Выбор материалов для теплого водяного пола каждый делает самостоятельно, но практика эксплуатации показала трех лидеров в этой области:

• трубы из сшитого полиэтилена;
• нержавеющие гофрированные трубы;
• металлопластик европейских производителей.

[note]Определившись с типом труб, стоит пригласить для расчетов и монтажа профессионалов – результат вас не разочарует долгие годы.[/note]

А какие трубы лучше для водопровода металлопластик или полипропилен, надеемся, что наша статья поможет вам, уважаемый читатель, сделать правильный выбор.

Посмотрите в предлагаемом видео, какие, по мнению ведущих специалистов в сфере сантехнического оборудования, считаются лучшими для водяного пола.

какие лучше и как укладывать своими руками

Для напольного обогрева в частных домах, которые не имеют возможности подключиться к центральному отоплению, используют водяной напольный обогрев. Для жидкостного контура, по которому проходит теплоноситель, выбирают металлические и пластиковые элементы. Материал должен обладать определёнными характеристиками.

В магистраль, которая находится под стяжкой, нагнетается горячая вода под давлением. Контур претерпевает большую нагрузку. Для системы хорошо подходит трубопровод из меди, оцинкованной стали, сшитого полиэтилена, полипропилена. Какие трубы лучше выбрать для тёплого пола? Какими характеристиками должен обладать материал? Как проводят укладку магистрали?

Требования к материалу

Система напольного жидкостного обогрева предполагает наличие нагревательного оборудования. Это может быть котёл или печь с теплообменником. Вода в нём разогревается до 80-90 0С. В магистраль теплоноситель поступает температурой 65 0С.

Чтобы разрешить вопрос, какую трубу лучше выбрать для системы отопления, необходимо, обратить внимание на устойчивость материала к высоким температурам. При аварийных ситуациях температура теплоносителя может достигать 70-80 0С.

Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом. Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами.

Для эффективного обогрева водяной контур укладывают под бетонную стяжку. Она долго остывает, сохраняя тепло облицовочного покрытия пола. Изделия должны выдерживать нагрузку не только теплоносителя, но и быть устойчивыми к механическому воздействию глубокой стяжки.

Если проект тёплого пола требует укладку контура сухим способом, но прочность изделий может быть снижена. Какие ещё требования предъявляют к трубам тёплого пола?

1. Высокая теплопроводность материала, из которого выполнены изделия для тёплого пола.
2. Инертность к химическим веществам строительного раствора для стяжки.
3. Низкая сопротивляемость по отношению к теплоносителю. Все поверхности трубы для тёплого пола должны быть гладкими; шероховатость увеличивает гидравлическое сопротивление магистрали; увеличивается нагрузка на котёл или печь.
4. Устойчивость к коррозии и к воздействию биологических микроорганизмов.
5. Простота монтажа системы обогрева.

Обращают внимание не только на качество, но и на стоимость изделий. Медь стоит дороже, но водяной контур прослужит долго. Своими руками магистраль уложить сложно. Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен.

На поверхности пластиковых труб указываются их основные характеристики. РЕх-а обозначает, что пластик выполнен из сшитого полиэтилена; использована пероксидная сшивка. РЕх-b – сшивка проведена силановым методом.

Сочетание «РЕrt» ставят на материале, выполненном из термостойкого полиэтилена. «AL» – обозначает, что изделие многослойное, имеет алюминиевую вставку. «EVOH» – поверхность покрыта оболочкой, которая является кислородным барьером и отражает УФ-лучи. Указывают диаметр трубы для тёплого пола, толщину стенки, рабочий температурный режим и давление.

Характеристика материала

Самым лучшим материалом для контура тёплого пола является медь. Теплопроводность у металла намного выше, чем у пластика. Он выдерживает любые перепады давления и температуры. Рабочая температура меди 200 0С, давление 67 бар; при качественной пайке выдерживает гидроудар.

Рабочая температура стали 150 0С, давление 15 бар. Медь и сталь не пропускают кислород, не вступают в реакции с химическими веществами бетона и теплоносителя. Среди недостатков выделяют сложность монтажа своими руками, дорогая стоимость материалов, высокий вес изделий.

Пластиковое оборудование стоит дешевле, чем металлическое. Его легче использовать. Магистраль легко монтировать своими руками. Для соединения контура не требуется особого навыка. Какие пластиковые трубы использовать для тёплого пола?

• «РЕх-а» – из сшитого полиэтилена; разновидность «flex» имеет серебристый оттенок; материал однослойный, рабочая температура 95 0С, давление 9 бар.; покрыта защитным слоем «EVOH». Изделия «stabil» имеет внутреннюю прослойку из алюминия; оптимальная температура в системе 70 0С, давление 10 бар. РЕх-а розового цвета – материал создан специально для производства водяных контуров отопительной системы. Красная труба для тёплого пола предназначена для жидкости 95 0С, который подаётся под давлением 10 бар.
• «РЕrt» – материал хорошо удерживает форму при циркуляции горячей воды в магистрали; оптимальная температура жидкости 95 0С, но изделие не деформируется при 110 0С. Оптимальное давление до 9 бар. «РЕrt» может быть многослойным, с кислородным барьером.
• «ППР» – это полипропилен. Для системы напольного обогрева используют многослойный пропилен с алюминием или стекловолокном. Рабочая температура 70 0С, давление 6 бар. Хорошо функционируют при 95 0С. Размягчение материала происходит при 110 0С. Тёплый пол из полипропиленовых труб прослужит 30-50 лет.

Пластик обладает важной характеристикой – «памятью формы». Данное свойство облегчает соединение участков магистрали. Монтаж проводят методом напрессовки, с помощью расширителя и прессовочных клещей, или методом пайки; используют специальный паяльник с насадками определённого диаметра.

Укладка контура

Для напольного обогрева хорошо подходят пластиковые изделия диаметром 16-20 мм, с толщиной стенки 2 мм. Установку проводят «улиткой» или «змейкой». При выполнении «улитки» шаг укладки трубы может быть минимальным, но не менее 10 см. Если располагать контур «змейкой», то поворот магистрали должен составлять не менее 5 диаметров. При выборе изделия 16 мм, радиус изгиба не может быть менее 8-10 см; предусматривают такое же расстояние труб на тёплом полу.

Для эффективного обогрева необходимо правильно рассчитать количество трубы для тёплого пола. Если используется изделие диаметром 16 мм, то максимальная длина системы 100 м; для 18 мм – 122 м; для 20 мм – 125 м. Перед монтажом системы отопления необходимо сделать проект.

Тёплый контур не укладывают под мебелью, вблизи обогревательных приборов. От стены отступают 30 см. Необходимо посчитать обогреваемую площадь помещения. Для расчёта шага и метража водяного контура используют калькуляторы или таблицы. Учитывают толщину стяжки, теплопроводность напольного покрытия.

Если теплоноситель, который выходит в систему имеет температуру 30 0С, то при шаге трубы 20 см температура пола будет равна 25,9 0С. При этом воздух в помещении прогреется до 22 0С. Для организации водяного контура потребуется на 1 м2 обогреваемой поверхности 5 м нагревательного элемента.

Чтобы увеличить температуру пола до 26,5 0С, шаг уменьшают до 15 см; на 1 м2 понадобится контур 6,7 м. Данные показатели приемлемы для укладки трубы 16*2 мм.

Для напольного обогрева спальни потребуется меньше материала. Оптимальная температура в помещении 18 0С. температура пола должна быть 24 0С, теплоноситель 30 0С. шаг между витками «змейки» 15 см. Для 1 м2 понадобится контур длиной в 10 м.

Для системы напольного обогрева лучше использовать магистраль из металла, но всё чаще выбирают пластиковые изделия. Монтаж отопления можно наладить за несколько часов. Ведущими производителями оборудования для тёплого пола являются Германия, Чехия, Италия: компании имею дилеров в Москве и в других городах СНГ.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Отопление водяным теплым полом

Первый теплый пол-история возникновения

Первый теплый пол обнаружили при раскопках Древнего Рима, в римских банях. Под перекрытием нашли каналы, где теплый газ циркулируя отапливал здание.

На заре развития технологи, только богатые люди могли себе позволить такое отопление дома. Сложная организация процесса, постоянное присутствие работника поддерживающего огонь в печи, давала возможность избранным наслаждаться комфортом.

Прогресс стремительно набирает обороты, новые разработки удешевили обслуживание теплых полов. Сегодня водяной теплый пол как способ отопления дома, доступен каждому.
Традиционные радиаторы крепятся к стенам, первым делом отапливая пространство под потолком напрасно расходуя энергию. Человек охотнее воспринимает тепло, если оно идет снизу, а не наоборот. Замечали как возле радиаторов образуются черные пятна? Это эффект конвекции, поднимает пыль и гоняет её по комнате, теплый пол избавит от такой неприятности. Это самый экономичный вид отопления, ноги ходят по теплому, а голова находится в прохладе. Поверьте очень приятно. Воздух в доме сохраняет влажность, очень актуально для людей с заболеваниями дыхательных путей. Было замечено, что комнатные растения, гораздо лучше переносят отопительный сезон.

Выбираем водяное отопление пола или электрическое

В современных постройках применяют различные теплые полы, на основе греющего кабеля, пленочные нагреватели, гидравлические. Водяной теплый пол имеют как недостатки, перед электрическими, так и ряд преимуществ.

Рассмотрим все отличия:

• Электрические разрешено размещать в любых типах жилых помещений, независимо от статуса . Толщина бетонного покрытия над греющим кабелем или плёнкой минимальна. Наверное это все преимущества электрического подогрева над гидравлическими.
• К преимуществам водяного способа, относится увеличение площади нагреваемой поверхности. Концентрация тепла там где быстрей остывает, дает возможность снизить интенсивность обогрева дома сохраняя комфорт. За счет оптимального направления тепловых потоков, расходы на поддержание благоприятного микроклимата становятся меньше на 15-20%. В рублях получится ощутимый довесок бюджета семьи. Особенно если отопление дома расходует дорогую солярку, электричество либо сжиженный газ. Совмещая приятное с полезным водяные теплые полы выходят на передний план отопления в новостройках. Многоэтажки запрещают использование гидравлического подогрева, это привилегия частных домов. Сплошной метод укладки, позволяет сильней увеличить греющую поверхность и снизить интенсивность нагрева. Пропала потребность обходить кухонный гарнитур или шкаф, мебель не привязана к месту, водяным теплым полам не страшны локальные перегревы.

Укладка водяного теплого пола

Комбинируя укладку, змейку или улитку тепловой поток направляется вдоль стен, окон, а проходные зоны остаются прохладными. Больше греем там где сильней остывает. Это особенно актуально когда на улице трещат морозы и теплоноситель разогревается. Укладка электрического теплого пола, подразумевает равномерное распределение пеплового потока.. Ограниченная площадь электро- подогрева требует создать интенсивный и равномерный тепловой фон везде где не стоит мебель. Звучит красиво, но тут кроется минус сухой технологии. Добиться охвата и фокусировки нагрева отдельных участков не удастся, нужно сильней нагревать всю ограниченную поверхность. То есть в какой то момент морозного дня, вам станет неприятно находиться на полу из за нагрева поверхности выше 35 С.

Рассмотрев этапы возникновения, развития и преимущества. Перейдем к моменту выбора подрядчика для монтажа ВТП под ключ или к планам монтажа своими руками.

Проект водяного теплого пола как самодостаточного отопления дома, требует продуманного и взвешенного подхода. Ошибку, в последствии сложно или невозможно исправить. Хорошо выполненный теплый водяной пол, это когда разница между подачей теплоносителя и обраткой составляет 5-7 С, а температура максимального разогрева 35С. Такое отопление позволит детям в самые лютые морозы ползать в трусах по полу и оставаться здоровыми.

Хитрости монтажа водяного теплого пола

Хочу поделиться малениким лайфхаком. Если очень хочется ВТП но средства на покупку дорогой специализированной трубы ограниченны, а её надо много от 7 погонных метров на м2. Можно использовать ПНД полиэтилен низкого давления, допустимый нагрев 40 С, чего полностью хватает. Ожидаю что сейчас в меня полетят помидоры))) Спецы скажут -УЖАС исправить полы гораздо дороже, чем один раз потратиться. Нарушать Библию «отоплятора» , это вызвать гнев всех «отопляторских» Богов.
Ни минуты не стану спорить с ними. Так сложилось, что планируя постройку своего дома очень хотелось отопление как у богатых римлян, а бюджет был ограничен. Поразмыслив рискнул. Экспериментировал естественно на себе и риск оправдал все надежды. Удалось сэкономить без потери качества круглую сумму. Первому теплому полу на основе ПНД подключенному к тепловому насосу, уже 12 лет. Ни каких намеков на износ нет. Водяной теплый пол прослужит очень долго, пластиковая труба консервируется в бетоне. А перегореть там просто нечему.

Водяной теплый пол своими руками

Планируя монтаж своими руками или прибегая к услугам наемной рабочей силы, изучите маленькие тонкости отопления ВТП. Приятно ходить по полу нагрев которого ниже температуры человеческого тела, к тому же так рекомендуют врачи. Теплый не значит горячий, иначе возникает риск заработать варикозное расширение вен. Добиваясь комфорта, нам не нужны болячки. Заказчикам услуг необходимо знать особенности в первую очередь. Так как квалификацию подрядной организации, удастся оценить когда переделать что либо, будет уже невозможно.

Прежде всего, сам дом должен быть теплым. Тепловые потери дома, при пиковых нагрузках не должны превышать 70 Вт на м2 площади. Сегодня практически каждая новостройка соответствует требованиям, но есть резервы экономии о которых написано ниже.

Водяное отопление пола и остекление

Известно, что 35% тепла покидает дом через остекление окон. Для сокращения потерь используйте пластиковые окна со стеклопакетами по технологии низкоэмиссионное стекло. Покрытия бывают двух типов, i-стекло (Double Low-E)-мягкое и К-стекло (Low-Е) — твердое. Стоит такое напыление сущие копейки, а результат превысит ожидания. Сокращение расходов на 10-15% очень к стати, для семейного бюджета. О пользе многокамерности рам вам расскажут в любой конторе установщике. Им выгодны дорогие качественные рамы, эффект от них есть,добавьте сюда качественный стеклопакет и экономьте на отоплении.

Водяной теплый пол под ламинат и другие покрытия.

Финишные отделочные материалы применяйте без утеплителя, иначе пропадет эффективность прогрева. Для покрытия подойдут: плитка ПВХ, линолеум без основы, кафель, керамогранит, ламинат. Особых требований к покрытию нет, главное обращайте внимание на стойкость к температуре ламината. В прочем большая часть из них без проблем выдерживает температуру теплого водяного пола 35 С. Большего нам и не надо, даже противопоказано.

Монтаж своими руками водяного теплого пола

 Делая отопление дома своими руками помните, что, диаметр трубы ВТП составляет от 16 до 20 мм. Петли необходимо начинать укладывать змейкой вдоль стен, а затем улиткой выходить к центру помещения . Так вы добьетесь локального перегрева там где это требуется. Оптимальная длинна петель 16й диаметр 60-80 метров, 20й диаметр 70-90 м, шаг укладки 150 мм. Длинные петли и широкий шаг укладки увеличат разность температур между подачей- обраткой. Это снизит равномерность нагрева, пол начнет «полосить».
Старайтесь чтобы петли по длине не отличались друг от друга более чем на 15%. Так в последствии будет легче добиться баланса водяного отопления. Оптимальная толщина стяжки над трубой 30 мм. Если сделать тоньше, ногами ощущается разница подачи-обратки. Большая толщина, повышает инерционность и нагрузку на перекрытия . Про нагрузку рассказывать смысла нет и так всем понятно. Большая инерционность значит, что водяной пол будет медленно нагреваться-остывать. Отопление дома будет запаздывать за изменениями внешних метео условий.
Сделать чертеж водяного теплого пола удобнее в программе «рисование теплого пола».  Освоить её просто, инструкции и примеры работ присутствуют в утилите. Всегда стремитесь к золотой середине, крайности только вредят.

Соблюдая эти простые рекомендации, вы сможете сделать монтаж отопления дома самостоятельно, своими руками без ошибок. Надеюсь эта статья поможет.

Водяной теплый пол и его конструкция

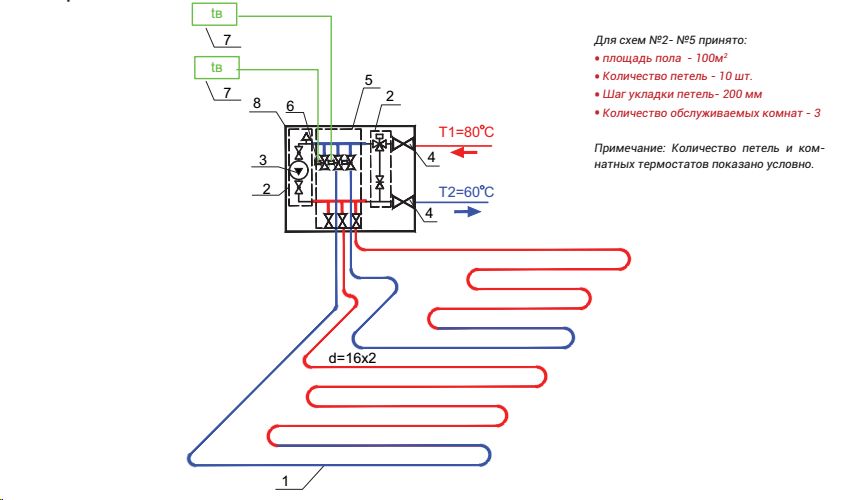

        Водяной теплый пол устроен как контура в виде змеевиков из труб (обычно в отапливаемой бетонной плите), по которым от коллектора циркулирует вода с температурой +30 +45°С. Контура из труб соединяются с распределительным коллектором теплого пола. Вся обширная поверхность греющей плиты водяного теплого пола равномерно нагрета и отдает тепло посредством мягкого теплового излучения, равномерно обогревая все помещение.

        В системах водяного теплого пола применяется следующее оборудование для водяного теплого пола:

• Труба теплого пола диаметром 8, 12, 16, 17, 20 мм и магистралей 36 и 32 мм
• Распределительные коллекторы теплого пола
• Интегрированные коллекторы со встроенным смесительным узлом
• Насосно-смесительные узлы теплого пола
• Автоматика (термостаты, электроприводы для коллекторов, коммутационные блоки)
• Комплекты фитинга для пластиковой трубы теплого пола
• Шкафы для коллекторов
• Поворотные направляющие для труб 16, 17, 20, 26, 32 мм
• Крепежные элементы: хомуты, гарпунные скобы и т.п.
• Демпферная лента
• Теплоизоляция для труб
• Теплоизоляция или маты для теплого водяного пола

        Кроме того, необходимо выбрать тип системы и технологию устройства теплых водяных полов. В зависимости от конструкции перекрытия, а также  особенностей здания применяются различные виды или типы водяного теплого пола: бетонные или безбетонные (настильная, сухая) системы.

 Запросите бесплатный расчет водяного пола для Вашего дома

        Водяной теплый пол бетонного типа — самый популярный. В этом случае трубы контуров заливаются бетонной стяжкой, монтируются в толще монолитного перекрытия или фундамента. Технология монтажа труб теплого водяного пола предусматривает их крепление по армирующей сетке или арматуре, по теплоизолирующим матам по направляющим рельсам или гарпунными скобами, или по матам с бобышками. На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

Водяной теплый пол конструкция

       Бетонная система водяного теплого пола:

• в бетонной стяжке по сетке (самый распространенный), по направляющим, на гурпунных скобах, на клипсах, на подложках с фиксирующими бобышками,
• в монолитных межэтажных перекрытиях (система MultiLevel),
• в фундаментной плите (утепленная шведская плита -УШП),
• На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

        Водяной теплый пол в Новосибирске (как и везде) чаще всего делается под стяжку, хотя в случае деревянных перекрытий все чаще применяется теплый водяной пол без стяжки в виде сухих настильных систем.

        Настильные системы теплого пола (сухой, безбетонный тип) делятся на ряд подвидов: полистирольные и деревянные в разных вариантах и исполнениях. Монтаж данных систем отличается отсутствием «мокрого» процесса (т.е. отсутствием бетонных работ), что позволяет смонтировать систему быстро и чисто.

        Облегченные настильные системы водяного теплого пола (сухой водяной теплый пол без стяжки):

             При проектировании учитываются как используется водяной теплый пол под плитку, ламинат, линолеум или паркетную доску.

 Закажите предварительный расчет водяного пола бесплатно

 На главную

Труба PEX 101: все, что вам нужно знать

Фото: istockphoto.com

Сшитый полиэтилен (PEX), разновидность гибкого пластика, в настоящее время заменяет традиционную медь и оцинкованную сталь в качестве линий водоснабжения как в новых постройках, так и реконструкция проектов. Вы, вероятно, видели рулоны синих и красных труб из PEX в проходе с сантехникой в ​​вашем местном магазине товаров для дома, но могли не знать, что эта красочная трубка теперь позволяет энтузиастам-домашним мастерам заменять свои протекающие водопроводы вместо того, чтобы звонить профессионалу. .Читайте дальше, чтобы узнать больше о PEX — что это такое, где его можно использовать, а также обо всех плюсах и минусах этого популярного сантехнического материала.

PEX, прошлое и настоящее

В 1968 году немецкий ученый Томас Энгле открыл способ сшивания обычного пластика (полиэтилена) под действием излучения для получения материала в гораздо более эластичной форме. Новый пластик, превращенный в гибкую трубу PEX (также известную как труба PEX), прибыл в США в 1980-х годах, первоначально для систем лучистого напольного отопления: гибкая труба встраивается в бетонную плиту, и горячая вода подается через нее для нагрева плиты и излучать тепло в остальную часть комнаты.Труба PEX остается популярной для теплого пола.

Фото: homedepot.com

Хотя использование PEX для систем водоснабжения было широко распространено в Европе с 1980-х годов, здесь он появился поздно, потому что некоторые ранние версии немного испортились под воздействием высоких уровней хлора, характерных для систем водоснабжения США. Добавление антиоксидантов во время производства сделало PEX пригодным для транспортировки питьевой воды, и за последние два десятилетия он стал популярным, поскольку соответствовал нашим стандартам питьевой воды.

Жалобы на ранние системы водоснабжения PEX возникли, когда фитинги, используемые для соединения труб, вышли из строя и протекали. Улучшенная арматура решила эту проблему, и популярность PEX резко возросла. Сегодня полиэтиленгликоль используется более чем в 60% новых систем водоснабжения жилых домов.

Детали PEX

PEX доступен различной длины, от коротких 10-футовых частей (для небольшого ремонта) до рулонов длиной более 500 футов, которые используются для установки всей системы водоснабжения дома.Диаметр труб PEX составляет от 3/8 до 1 дюйма, а их цветовая кодировка позволяет легко определить, для чего используется конкретная труба. Хотя существует три типа PEX (см. Label Lingo ниже), разные цвета не означают различий; они просто позволяют установщику легко определить, по каким линиям идет горячая вода, а по каким — холодная.

• Красная труба PEX подает горячую воду.
• Голубая труба PEX для подачи холодной воды.
• Труба PEX белого цвета может использоваться как для горячей, так и для холодной воды.
• Серая труба PEX , как и белая, может использоваться как для горячей, так и для холодной воды (хотя не все центры DIY имеют серую воду).

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Фантастическая гибкость

Традиционные водопроводные системы из меди и оцинкованной стали включают в себя главные линии и серию небольших ответвлений, ведущих к каждому приспособлению. Каждая ветвь, которая присоединяется к основной линии, требует отдельного подключения.PEX имеет явное преимущество перед этими материалами из-за его гибкости, которая позволяет одному концу трубы PEX подключаться к коллектору PEX (основная система контроля воды), а затем беспрепятственно проходить через стены и полы к отдельному приспособлению. . Он называется «домашняя канализация», благодаря использованию полиэтиленовой пленки одной длины для каждого устройства подачи горячей и холодной воды в вашем доме, это устраняет риск утечек в нескольких местах подключения.

Фото: istockphoto.com

Преимущества и недостатки

Помимо гибкости, PEX имеет другие преимущества — и два основных момента.

ПРОФИ

• Установка PEX не требует пайки, как медь и оцинкованная сталь.
• PEX расширяется, что делает его более устойчивым к растрескиванию при замерзании, чем медь или сталь.
• PEX не подвержен коррозии, которая может происходить как с медными, так и с стальными трубами, что приводит к утечкам и загрязнению водопровода.
• Вода бесшумно протекает через полиэтилен PEX, устраняя «гидравлический удар», связанный с металлическими трубопроводами.
• Цветовая кодировка (красный и синий) упрощает различение линий горячего и холодного питания.
• PEX можно подключать к существующим металлическим линиям подачи с помощью соответствующих фитингов.

CONS

• PEX не подходит для использования на открытом воздухе. Ультрафиолетовые лучи вызывают быстрое разрушение PEX — трубки, оставленные на открытом воздухе, могут затвердеть и потрескаться в течение нескольких месяцев.
• PEX в настоящее время не может быть переработан, потому что он не плавится, как другие перерабатываемые пластмассы. Однако с ростом популярности PEX, вероятно, возрастет и спрос на способ его вторичной переработки.
• Хотя установка удобна для самостоятельного выполнения, для работы с PEX требуются специальные разъемы и инструменты.

Фото: istockphoto.com

Этикетка Lingo

Различные типы PEX отличаются производственным процессом, используемым для изготовления трубок. При покупке PEX вы можете заметить рулоны с обозначениями A, B или C. Выберите трубку, наиболее подходящую для ваших нужд:

• PEX-A производится с использованием пероксида. Этот тип PEX является наиболее гибким из трех типов и подходит для использования во всех домашних водопроводах. Он в наибольшей степени расширяется при воздействии ледяной воды, поэтому он наиболее устойчив к растрескиванию при низких температурах. С ним легко работать, но он дороже, чем B или C. 10-футовый кусок PEX-A стоит от 3,50 до 7,50 долларов, в зависимости от марки и диаметра. Помимо гибкости, PEX-A не имеет значительных преимуществ перед PEX-B.
• PEX-B производится методом отверждения во влажной среде. PEX-B немного жестче, чем PEX-A, и имеет отчетливую «память» катушки, которая заставляет трубку возвращаться в исходное свернутое состояние. Однако память катушки не является препятствием для установки, и PEX-B часто является предпочтительным выбором для жилищного водопровода, потому что он также расширяется, чтобы противостоять растрескиванию при замерзании воды, но дешевле, чем PEX-A: 10-футовая секция PEX-B стоит от 2,50 до 5,50 долларов в зависимости от марки и диаметра. PEX-B также отличается повышенной устойчивостью к хлору, что делает его хорошим выбором в областях, где вода сильно хлорирована.
• PEX-C изготавливается методом облучения. Поскольку это самая жесткая версия, работать с PEX-C труднее всего; эта жесткость также делает его наиболее склонным к перегибам, а также к растрескиванию при замерзании воды. Эти нежелательные свойства делают PEX-C наиболее подходящим для краткосрочного ремонта, когда нет необходимости огибать острые углы. PEX-C — самый экономичный выбор, 10-футовая секция стоит от 1,75 до 3,50 долларов, в зависимости от марки и диаметра.

Фото: homedepot.com

Выполнение соединений PEX

Для создания водонепроницаемых соединений труб PEX вам потребуются подходящие инструменты и расходные материалы. Для каждого из следующих способов соединения фитинги и соединители должны точно соответствовать размеру трубы PEX. Сотни типов фитингов, обычно из латуни, доступны для соединения PEX с существующими медными или стальными трубами, а также для соединения с арматурой. Также доступны фитинги для соединения труб разных размеров.Следующие пять методов используются для обеспечения водонепроницаемости соединений.

Фото: amazon.com

• Медный обжим: Один из наиболее распространенных способов соединения PEX — это медные обжимные кольца (см. На Amazon), для чего требуется специальный инструмент для обжима PEX (см. На Amazon) . Медное кольцо надевается на конец трубки PEX, и затем в трубку PEX вставляется фитинг. Затем медное кольцо проталкивается до конца трубки — поверх фитинга — и используется инструмент для обжима PEX, чтобы плотно обжать медное кольцо (и трубку) на месте.
• Расширительные соединения: Расширяющий метод соединения PEX включает использование специального расширительного инструмента PEX (см. Amazon) для увеличения диаметра трубки PEX перед вставкой конца фитинга. Затем трубка PEX сжимается до исходного размера, чтобы создать водонепроницаемое уплотнение вокруг фитинга.
• Хомуты из нержавеющей стали (SSC): Метод SSC для соединения PEX включает использование зажимного инструмента с храповым механизмом для затягивания колец из нержавеющей стали вокруг соединений PEX (вид на Amazon).Подобно методу обжима меди, стальное кольцо надевается на трубку PEX перед тем, как вставить фитинг. Затем зажимной инструмент с храповым механизмом используется для сжатия язычка на кольце, который надежно затягивает кольцо вокруг трубки и фитинга.
• Компрессионные фитинги: Фитинги этого типа включают в себя надевание латунной гайки с резьбой на конец трубки PEX, за которой следует коническое пластиковое компрессионное кольцо (вид на SupplyHouse). Затем в конец трубки PEX вставляется полая латунная трубка.Затем все это вставляется в конец фитинга с резьбой, а затем на конец фитинга навинчивается латунная гайка с резьбой. Когда гайка затягивается, она прижимает пластиковое компрессионное кольцо к концу латунного фитинга, создавая уплотнение.
• Вставные соединения: Самый быстрый способ соединения PEX — это метод вставной посадки, который включает в себя покупку специальных вставных фитингов, которые «захватывают» конец трубы PEX, когда вставляют его через конец (см. На Amazon ).Для использования нажимных фитингов не требуются специальные инструменты, но требуется специальное съемное кольцо, чтобы снять их с конца трубы после того, как вы ее подсоедините. В детстве, если вы когда-нибудь играли с одной из тех «ловушек» из бумажных трубок, которые хватали ваш палец при вставке в трубку, вы получите представление о том, как работает соединение «push-fit».

Советы по использованию PEX

• Для достижения наилучших результатов используйте только рекомендованные инструменты для выполнения соединений PEX. Например, вы не получите такую ​​тугую посадку, если попытаетесь использовать плоскогубцы для обжима соединительного кольца, как при использовании обжимного инструмента PEX.
• Храните PEX в помещении, вдали от солнечного окна, так как труба портится под воздействием ультрафиолета.
• Используйте резак для PEX, чтобы делать чистые концевые надрезы, с которыми будет легче работать.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии

курса.»

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации. «

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным.Я многому научился и их было

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно воспользуюсь вашими услугами снова.

проеду по вашей роте

имя другим на работе.»

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что уже знаком с вами

с деталями Канзас

Авария City Hyatt «

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится просматривать текст перед покупкой. Нашел класс

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

— лучшее, что я нашел ».

Рассел Смит, П.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на изучение

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,

человек узнает больше

от сбоев.»

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент для ознакомления с курсом

материалов до оплаты и

получает викторину.»

Arvin Swanger, P.E.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

в режиме онлайн

курса.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемые темы »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то непонятной секции

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

Обзор текстового материала. Я

также оценил просмотр

предоставлено фактических случаев »

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

тест действительно потребовал исследований в

документ но ответы были

в наличии »

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курса со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курса. Процесс прост, и

намного эффективнее, чем

вынуждены путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

легче поглотить все

теории »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40% «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правила. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация

. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предоставляет удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким и

в хорошем состоянии »

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Строительство курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. »

Юджин Брэкбилл, П.Е.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на номер

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное »

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернись, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Dennis Fundzak, P.E.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

часовой PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

Сертификат

. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много разные технические зоны за пределами

своя специализация без

приходится путешествовать.»

Гектор Герреро, П.Е.

Грузия

Как установить водяное отопление в полу | Руководства по дому

Водяное отопление в полу, также известное как лучистое тепло, можно установить между черным полом и напольным покрытием, но если ваш пол уже установлен, он также может проходить под черным полом. В последнем случае вам понадобится доступ к нижней стороне пола, чтобы вы могли прикрепить трубы отопления, которые обычно сделаны из трубок из сшитого полиэтилена или PEX.Трубы подключаются к бойлеру, который нагревает воду, и во многих случаях домовладельцы используют существующий водонагреватель. Чтобы предотвратить перегрев, который может повредить пол, следует установить датчик, регулирующий температуру в трубах.

Определите размер используемой трубки. PEX бывает диаметром 1/2, 3/4 и 1 дюйм, а оптимальный размер обеспечивает достаточное количество лучистого тепла, чтобы поддерживать температуру в комнате, не перегружая водонагреватель. Возможно, вам стоит назначить консультацию со специалистом, чтобы определить размер, который вам больше всего подходит.

Пройдите в комнату под той, которую вы хотите обогреть, и откройте балки пола, если они еще не открыты. Это может включать удаление гипсокартона, снятие изоляции или и то, и другое. С помощью монтировки удалите все гвозди, торчащие из чернового пола между балками.

Спланируйте маршрут трубопровода и просверлите отверстия подходящего размера в балках, чтобы можно было продеть трубку между отсеками, используя угловое сверло. В большинстве случаев вы, вероятно, захотите установить два отрезка трубок в каждом отсеке.В этом случае вы просверлите все отверстия на одной стороне пола и согните трубку на другом конце.

Закрепите алюминиевые рассеивающие пластины к черному полу вдоль запланированного пути трубопровода. Трубка входит в каждую пластину, а металл распределяет тепло по более широкой площади пола. Установите пластины с зазором от 6 до 12 дюймов между ними встык. Используйте крепеж, который не проникает в черновой пол — в большинстве случаев хорошо подойдут шурупы или гвозди диаметром 3/4 дюйма.

Установите трубку, вставив ее в пластины резиновым молотком и продев ее через отверстия в балках.Вытяните трубку до точки, в которой она соединяется с нагревателем.

Заполните каждый отсек изоляцией из стекловолокна. Если вы не планируете устанавливать гипсокартон, закрепите войлок на месте, протянув проволоку через каждую и прикрепив концы к балкам кровельными гвоздями.

Установите медные тройники на входе и выходе вашего водонагревателя, чтобы создать соединения для трубок лучистого отопления. Медные трубы 3/4 дюйма от этих тройников должны доходить до рециркуляционного контура, обычно устанавливаемого на стене рядом с обогревателем.Насос прокачивает воду по контуру и обходит нагреватель до тех пор, пока датчик не обнаружит, что температура упала ниже определенной точки. Когда это происходит, открывается клапан, и вода из нагревателя смешивается с циркулирующей водой.

Подсоедините трубку PEX к контуру рециркуляции, используя соответствующие переходники медь-PEX.

Ссылки

Советы

• Если вы устанавливаете лучистое тепло перед укладкой пола, создайте пространство для труб, установив второй черновой пол на полосах пиломатериалов толщиной 1 или 1 1/2 дюйма.Этот метод значительно увеличивает высоту пола и может потребовать модификации дверных проемов и переходов на полы в других помещениях.
• Керамическая плитка является предпочтительным напольным покрытием для систем лучистого отопления, но также подходят древесина твердых пород и винил. Если у вас ковровое покрытие, ковер может плохо проводить тепло.

Предупреждения

• Обратитесь в местную строительную администрацию, чтобы узнать обо всех применимых разрешениях и нормативных требованиях для вашего проекта.Если у вас нет необходимого опыта, нанимайте квалифицированного подрядчика для выполнения любых окончательных подключений сантехники и электропроводки.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Первичная / Вторичная сантехника | | Теплый пол своими руками

Первичный / вторичный трубопровод уже много лет используется в системах отопления и охлаждения коммерческих и жилых помещений.При использовании лучистого отопления насос надлежащего размера на первичном контуре включает нагреватель по запросу всякий раз, когда какая-либо зона требует тепла. Это создает контур циркуляции горячей воды между нагревателем и парой близко расположенных тройников, которые пересекаются с вторичным контуром .

Фактически, близко расположенные тройники становятся «источником тепла» для излучающего зонального коллектора через вторичный контур. Когда излучающая зона требует тепла, горячая вода забирается из близко расположенных тройников и направляется в излучающую трубку.

Primary / Secondary сантехника решает несколько проблем. Во-первых, он предотвращает перегрев некоторых типов котлов, гарантируя, что надлежащее количество жидкости всегда циркулирует через внутренний теплообменник системы — даже если только небольшая зона (то есть низкий расход) требует тепла.

Кроме того, для очень больших зон, трубопровод Primary / Secondary предотвращает превращение нагревателя в «узкую точку» в излучающей системе. Другими словами, нагреватель может обладать достаточной мощностью нагрева (т.е.е. высокий выход BTU), но входные и выходные порты слишком малы, чтобы пропускать большой объем воды, необходимый для большой излучающей системы.

Важное примечание: для относительно небольших излучающих систем, использующих менее 3000 погонных футов PEX 7/8 ″ XL, первичная / вторичная сантехника не требуется. Если, как указано выше, конкретный производитель котла не требует наличия первичного / вторичного водопровода для защиты внутреннего теплообменника агрегата.

Водонагреватели Takagi по запросу, например, не требуют первичного / вторичного водопровода.Тем не менее, было бы огромной ошибкой запускать даже скромную систему теплого пола непосредственно от водонагревателя.

Опять возвращается в поток. Входные и выходные порты устройств по запросу крошечные, и это ограничение может «задушить» расход, необходимый для излучающего пола. По этой причине трехходовой смесительный клапан подходящего размера устанавливается между обогревателем по запросу и зонным коллектором излучающего пола. В этой конфигурации радиационный циркуляционный насос (ы) набирает из порта «смешивания» комбинацию «горячего» порта смесительного клапана (линия от нагревателя) и «холодного» порта смесительного клапана ( тройник от линии, возвращающейся от пола к обогревателю), решая проблему объема / расхода.Крошечные отверстия больше не имеют значения, потому что от нагревателя по запросу требуется лишь небольшое количество нагретой воды — по той простой причине, что вода в полу возвращается в нагреватель только на десять градусов холоднее, чем когда она ушла.

Другими словами: вода, поступающая в радиантные насосы, в основном та же самая вода, которая только что вернулась с пола — с небольшим впрыском горячей воды из нагревателя по требованию (вспомните десять градусов, которые мы использовали для нагрева зоны ?).

Итак, если излучающая система имеет лотов трубок (более 3000 погонных футов 7/8 ″), мы не забираем воду из системы из трехходового смесительного клапана, и мы, конечно, не будем ее тянуть. прямо из блока по запросу.Вместо этого первичный контур становится механизмом, с помощью которого нагревается большой контур , большой объем , вторичный контур . (см. фото ниже)

Горизонтальная труба наверху этой фотографии является сердцем вторичного контура . Правый конец этой трубы будет соединяться со стороной подачи коллектора излучающей зоны. В левый конец поступает возвратная жидкость из зонного коллектора .Размер этого вторичного контура может быть достаточным для размещения даже самой большой излучающей системы.

Насос, который вы видите на первичном контуре , забирает возвратную воду из близко расположенных тройников вторичного контура, отправляет ее в нагреватель по запросу, где она повторно нагревается, а затем возвращает ее во вторичный контур. Этот первичный контур протекает всякий раз, когда активен вторичный контур (т. Е. Зоны требуют тепла)

Конечно, для того, чтобы конфигурация водопровода Primary / Secondary работала должным образом, расстояние между тройниками, пересекающими вторичный контур, должно соответствовать определенным инструкциям по водопроводу.То же самое и с прямыми участками трубы по обе стороны от каждого тройника.

Важно: Никогда не обрезайте ни один из двух штырей, припаянных к близко расположенным тройникам.

Хотя иногда, особенно в условиях тесного монтажа, возникает соблазн «обрезать» прямые медные штыри, выходящие из близко расположенных тройников… НЕ ДЕЛАЙТЕ ЭТО! ОЧЕНЬ важно, чтобы близко расположенные тройники находились на расстоянии друг от друга не дальше , чем в 4 раза больше диаметра трубы любого размера, составляющей первичный / вторичный контур, и не менее важно, , чтобы длина прямых труб, отходящих на от близко расположенные тройники должны быть на по крайней мере в в 6 раз больше диаметра трубы.

Другими словами, если, скажем, первичный / вторичный контур собран с использованием трубы диаметром 1 дюйм, близко расположенные тройники должны быть не шире, чем 4 дюйма от центра к центру, а прямые трубы на обоих концах тройников должны быть быть не менее 6 дюймов в длину.

Обрезка заглушек для того, чтобы «поместить пакет» в тесную зону, нарушает баланс между первичным и вторичным контурами.

Я мог бы пойти на сложный урок физики и объяснить, почему эти параметры должны соблюдаться (на самом деле, я не мог), но достаточно сказать, что сантехническая промышленность потратила годы на формулирование этих правил.Они работают. А поскольку цель первичного / вторичного водопровода — предотвратить «падение давления» между различными насосами в одной и той же системе, нарушение вышеуказанных правил откроет дверь для множества нежелательных и хаотических потоков.

По этой причине компания Radiant Floor Company предварительно собирает комплект сантехники Primary / Secondary в нашем магазине. Это исключает любые догадки во время установки и предоставляет заказчику простую в сборке, полностью маркированную систему корпусов с практически всей пайкой, выполненной нами.

Можно добавить больше прямой трубы или изгиба к заглушкам, припаянным к близкорасположенным тройникам, но никогда не обрезать их.

Вариант «открытая система» конфигурации первичного / вторичного водопровода

Конфигурация первичного / вторичного водопровода также может быть спроектирована для обеспечения горячего водоснабжения. В этом случае в системе устанавливаются два смесительных клапана: один для излучающих зон (см. Схему), а второй для подачи горячей воды.Таким образом, возможны два температурных градиента от одного и того же источника тепла.

И, как и в любой другой открытой системе, застоя предотвращается путем подачи пресной воды в систему отопления через пол каждый раз, когда используется горячая вода.

На схеме ниже показана конфигурация трубопроводов, когда первичный / вторичный водопровод используется в «закрытой» системе, то есть когда источник тепла предназначен для излучающего теплого пола и не обеспечивает горячее водоснабжение.

TPR Клапаны и нагнетательный трубопровод

от Nick Gromicko, CMI® и Kenton Shepard

Клапаны сброса температуры / давления или TPR — это предохранительные устройства, устанавливаемые на водонагревательных приборах, таких как бойлеры и водонагреватели для бытового водоснабжения.TPR предназначены для автоматического сброса воды в случае, если давление или температура в резервуаре для воды превышает безопасный уровень.

При выходе из строя датчиков температуры и предохранительных устройств, таких как TPR, вода в системе может перегреться (превысить точку кипения). Как только резервуар разорвется и вода попадет в атмосферу, он почти мгновенно расширится до пара и займет примерно 1600 раз больше своего первоначального объема. Этот процесс может продвинуть нагревательный бак, как ракета, через несколько этажей, что приведет к травмам и значительному материальному ущербу.

Взрывы водонагревательных приборов случаются редко, так как они требуют одновременного сочетания необычных условий и выхода из строя резервных компонентов безопасности. Эти условия возникают только в результате крайней небрежности и использования устаревшего или неисправного оборудования.

Клапан TPR срабатывает, если температура воды (измеряется в градусах Фаренгейта) или давление (измеряется в фунтах на квадратный дюйм [PSI]) превышает безопасный уровень. Клапан должен быть подключен к сливной трубе (также называемой сливной линией), которая проходит по длине бака водонагревателя.Эта труба отвечает за направление горячей воды, выпущенной из TPR, к надлежащему месту слива. Крайне важно, чтобы сливные трубы соответствовали следующим требованиям, которые можно найти в мини-курсе InterNACHI по выпускным трубам водонагревателя на сайте www.nachi.org/ образование. Выпускная труба должна:

1. быть изготовлена ​​из утвержденного материала, такого как ХПВХ, медь, полиэтилен, оцинкованная сталь, полипропилен или нержавеющая сталь. Не следует использовать ПВХ и другие неутвержденные пластмассы, так как они легко плавятся.
2. не меньше диаметра выпускного отверстия клапана, который он обслуживает (обычно не менее 3/4 дюйма).
3. не уменьшаться в размере от клапана до воздушного зазора (точки выпуска).
4. быть как как можно короче и прямее, чтобы избежать чрезмерной нагрузки на клапан.
5. следует устанавливать таким образом, чтобы дренаж под действием силы тяжести.
6. не попал в ловушку, поскольку стоячая вода может загрязняться и попадать обратно в питьевую воду. слив в канализацию в полу, в приемник непрямых отходов или на улицу.
7. нельзя напрямую подключать к дренажной системе, чтобы предотвратить обратный поток, потенциально загрязняющий питьевую воду.
8. Нагнетание через видимый воздушный зазор в том же помещении, что и водонагревательный прибор.
9. следует сначала направить по трубопроводу к приемнику непрямых отходов, например ведру, через воздушный зазор, расположенный в обогреваемой зоне, при выпуске на улицу в зонах, подверженных замерзанию, поскольку замерзающая вода может заблокировать трубу.
10. не должны заканчиваться на высоте более 6 дюймов (152 мм) над полом или приемником отходов.
11. разряд таким образом, чтобы не вызвать ожогов.
12. разряд таким образом, чтобы не повредить конструкцию или имущество.
13. Разрядка до точки завершения, которая легко заметна жильцам, потому что разряд указывает на то, что что-то не так, и для предотвращения ненаблюдаемого ограничения завершения.
14. должны быть подключены независимо от дренажа другого оборудования, поддонов водонагревателя или выпускного трубопровода предохранительного клапана к месту разгрузки.
15. нигде нет клапанов.
16. без тройников.
17. не имеют резьбового соединения на конце трубы, чтобы избежать закупоривания.

Утечка и активация

Правильно функционирующий клапан TPR выбрасывает мощную струю горячей воды из выпускной трубы при полной активации, а не небольшую утечку. Негерметичный клапан TPR свидетельствует о том, что его необходимо заменить. В том редком случае, когда клапан TPR действительно срабатывает, домовладелец должен немедленно отключить воду и обратиться к квалифицированному сантехнику за помощью и ремонтом.

Инспекторы должны рекомендовать домовладельцам проверять клапаны TPR ежемесячно, хотя инспекторам никогда не следует делать это самим. Инспектор должен продемонстрировать домовладельцу, как можно отключить основное водоснабжение, и объяснить, что он может быть расположен на главном кране водоснабжения дома или на перекрытии подачи воды для прибора, на котором установлен TPR.

Табличка технических данных TPR

• Давление, при котором срабатывает клапан TPR, напечатано на табличке данных, расположенной под испытательным рычагом.Это количество не должно превышать предельное рабочее давление, указанное на паспортной табличке водонагревательного прибора, который он обслуживает.
• Номинальное значение BTU / HR, указанное на паспортной табличке водонагревательного прибора, не должно превышать TPR, которое указано на паспортной табличке TPR.
• Клапаны TPR с отсутствующими табличками с данными следует заменить.

Хотя клапан TPR может никогда не сработать, он является важным элементом безопасности для бойлеров и бытовых водонагревателей. Инструкции, касающиеся этих клапанов и их выпускных труб, отражают реальные опасности, к которым каждый домовладелец и домашний инспектор должны отнестись серьезно.Дополнительную информацию по этому вопросу можно найти в мини-курсе InterNACHI по выпускным трубам водонагревателя, в курсе InterNACHI по осмотру сантехники или обратившись к квалифицированному сантехнику.

Нагревание до радиационного обогрева трубы PEX

Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней.Любезно предоставлено фото: REHAU

.

Со времен Римской империи излучающие системы использовались для подачи тепла в здания. Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение. С появлением в 1960-х годах передовых материалов, в частности PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легкодоступным.

Труба

PEX уже широко используется в Европе для полов с подогревом.В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.

Как работает лучистое отопление?
Нагреваемые поверхности излучают энергию, которая поглощается другими предметами в комнате. Эти объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой лучистой теплопередачи.

Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом.Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева намного более однородный, что означает меньшее количество холодных / горячих точек (Рисунок 1, следующая страница).

Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу. Им часто требуется открытый огонь для соединения систем лучистого отопления.Эти традиционные материалы также трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта по сравнению с системами трубопроводов PEX, которые могут быть собраны в наборы домовладельцев своими руками.

Рис. 1 Традиционное распределение лучистого тепла. Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.

Таким образом, неудивительно, что трубки из PEX становятся все более популярными для систем лучистого отопления.Помимо простоты использования, PEX популярен потому, что:

• Он может обогреть все в комнате равномерным и равномерным теплом.
• Может быть проще установить, чем другие материалы.
• Экономичен, снижает эксплуатационные расходы.
Системы
• Hydronic бесшумны и чисты — нет шумных вентиляторов или сухого продуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
• Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут регулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
Трубопроводные системы
• PEX не видны, что означает отсутствие громоздких приборов, регистров или вентиляционных каналов.

Дом Кейта Петерсона — один из первых в США, кто получил Знак одобрения свободы ™ — поддерживаемую отраслью и ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными. Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.

PEX трубы: факты и цифры
PEX имеет трехмерную молекулярную связь, созданную в структуре пластика до или после процесса экструзии.Посредством химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением. Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.

Рисунок 2 Система отопления с закрытым и открытым контуром

Институт пластмассовых труб (PPI) TR-4, Основы гидростатического проектирования (HDB), Основы расчета прочности (SDB), Расчетные параметры давления (PDB) и минимально требуемой прочности (MRS) для термопластичных материалов труб или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).

Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии с ASTM International F 876, Стандартной спецификацией для трубок из сшитого полиэтилена (PEX), ASTM F 877, Стандартной спецификацией для горячего и холодного пластика из сшитого полиэтилена (PEX). Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник материалов по напорным трубам из термопластов (см. B137.5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра, диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).

---

Три метода сшивки полиэтилена

Радиация
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок с помощью обычного оборудования. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активизировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)

Engel (пероксидный процесс)
Этот процесс смешивает пероксид с полиэтиленом высокой плотности и подает смесь в экструдер под высоким давлением. Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.

Процесс Sioplas (силан)
Предварительная экструзионная обработка заключается в прививке сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи.Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими соседними полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.

---

Труба

PEX может быть изготовлена ​​с кислородным барьером из EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется, чтобы минимизировать перенос кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.

Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая компрессионные, развальцованные и обжимные кольца. (Их можно использовать, потому что эффекты сшивки PEX устраняют опасения по поводу ползучести, хладотекучести и растрескивания под напряжением.) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.

Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Трубу обычно устанавливают в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого обогрева. Обученный и сертифицированный установщик может гарантировать, что система работает на оптимальном уровне и будет реализована предполагаемая экономия затрат.Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы. В редких случаях бытовая система горячего водоснабжения используется для обогрева небольших помещений, например, ванной комнаты.

Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он, очевидно, не очень устойчив, — говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность — важный фактор, повлиявший на строительство этого дома.”

«PEX делает сияние практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его проще размещать в виде петель из-за его гибкости.
— Гэри Рунян, менеджер по разработке продуктов в Zurn

В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма). Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями с расстояниями, определенными проектировщиком.

Входящая вода самая теплая, поэтому она сначала направляется в области с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубки перед выходом располагается в областях с более низкими потерями тепла. Например, большинство систем спроектировано для запуска первой — и самой теплой — части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).

Требуемый погонный фут трубы зависит от многих факторов. Но, как правило, жилые системы часто используют около полуметра (от 1 до 2 футов) труб на квадратный фут площади пола для нормального отопления. Для участков с высокими тепловыми потерями количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.

Трубу PEX можно укладывать в пол несколькими способами.Для нового строительства трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждые метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек, с заливкой бетона или раствора поверх. Для подвесного пола трубку можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб

.

При необходимости трубу можно установить под подвесным полом. После укладки и закрепления петель систему следует протестировать под давлением 689 кПа (100 фунтов на квадратный дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т.е.е. подключение к коллекторам выполнено правильно).

Заключение
Простые в установке и экономичные трубопроводы из PEX обеспечивают постоянный и равномерный нагрев. Легко понять, почему системы лучистого отопления, вероятно, станут популярными в ближайшие годы. Устранение принудительного использования воздуха для обогрева помещения может помочь избавиться от большого количества вредной пыли и аллергенов. Строители во времена Римской империи знали, что делали

Теплый пол с подогревом | Трубопроводы PEX | Напольное отопление

Существует несколько способов подобрать размер трубок и коллектора RHT PEX для вашего магазина, ангара или дома.Самый простой способ определить количество труб, которые вам понадобятся, — это сначала выбрать подходящий размер и расстояние между трубками для вашего приложения, а затем определить общую линейную площадь трубопровода на основе приведенных ниже множителей площади в квадратных футах.

Для жилых помещений, а также малых и средних магазинов и гаражей. O ₂ Кислородный барьер PEX-трубка является стандартной. С трубой ½ «6» шаблон иногда используется в ванных комнатах и ​​для экстремально холодного климата, шаблон 8 «и 9» является стандартным для большинства жилых помещений в большинстве климатических условий, а шаблон 12 «используется в гаражах и жилые помещения в более теплом климате.Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки из полиэтилентерефталата с кислородным барьером & frac58; «. Для трубок & frac58;» стандартным является 12-дюймовая модель, но 16-дюймовая модель может использоваться в более теплом климате или при очень низких температурах. желательна температура окружающей среды. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) стандартная труба PEX с кислородным барьером ¾ «. Для трубок» используется расстояние 16 или 18 дюймов, в зависимости от климата и желаемых условий. температура для пространства.

Теперь, когда вы выбрали размер и расстояние между трубами PEX для своего проекта, просто умножьте квадратные метры обогреваемого пространства на один из следующих множителей, чтобы определить общую линейную метраж трубы, которая вам понадобится. Обязательно используйте правильный множитель, соответствующий выбранному вами интервалу:

• Расстояние 6 дюймов = кв. Фута x 2,0
• Расстояние 8 дюймов = квадратный фут x 1,5
• Расстояние 9 дюймов = кв. Фута x 1,34
• Расстояние 12 дюймов = кв.футов x 1,0
• Интервал 16 дюймов = кв. Фута x 0,75
• Расстояние 18 дюймов = кв. Фт. X 0,67

После того, как вы определили фактическую общую длину трубы, которая вам понадобится, следующим шагом будет определение количества петель или контуров трубы. С трубкой ½ дюйма длина цепи 300 футов является стандартной, но цепи от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. Для трубок & frac58; «и ¾» стандартными являются контуры длиной 500 футов. Так, например, если вы используете ½-дюймовую трубу и определили, что вам понадобится 900 футов трубы, у вас будет три контура по 300 футов каждая и 3-х портовый коллектор.Если вы используете НКТ & frac58; «и определили, что вам потребуется 3000 футов трубы, у вас будет шесть контуров по 500 футов каждый и 6-канальный коллектор.

Если вам нужна дополнительная помощь в определении размеров, расстояния и / или компоновки трубок из полиэтиленгликоля для вашего проекта, компания BlueRidge будет рада помочь вам в этом. Предлагаем бесплатные услуги по проектированию и компоновке НКТ при покупке НКТ и коллекторов. Просто посетите нашу страницу Free Radiant Design и заполните форму запроса на дизайн, чтобы получить бесплатную оценку материалов, необходимых для вашего проекта: http: // www.
