Какой стороной класть инфракрасный теплый пол
Какой стороной класть теплый пол и комплектующие
Какой стороной укладывать пленочный теплый пол
В большинстве случаев укладка пленочного теплого пола производится фирменными надписями с разметкой вверх.
Однако обратите внимание на места соединений проводов и токопроводящих шин греющей пленки. Места не должны выступать вверх и мешать дальнейшей укладке теплораспределяющего слоя или финишного напольного покрытия. Если коннекторы выступают, то следует перевернуть греющую пленку надписями вниз и сделать вырезы в теплоизоляционном слое.
Укладывать инфракрасную греющую пленку с заземляющим слоем Marpe Plus необходимо заземляющим слоем с нанесенными фирменными надписями вверх. При этом заземляющий слой подсоединяется к отдельному проводу с помощью коннектора.
Какой стороной укладывать подложку (теплоизоляционный слой Marpe)
Теплоизоляционная подложка MARPE Heating Film изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой, что обеспечивает теплоизолирующие свойства и сохранение формы без сжатия на длительное время.
Укладывается теплоизоляционная подложка разметкой и надписями вверх, а неметаллизированным отражающим слоем вниз.
Какой стороной укладывать теплораспределяющий слой Marpe
Теплораспределяющий слой Eco-Board имеет однородную структуру (базальтовая крошка и полимеры), сторона его укладки не имеет значения. Для удобства мы рекомендуем класть теплораспределяющий слои фирменными надписями вверх.
Монтаж теплоизоляционных слоев и прочих комплектующих сторонних производителей выполняется в соответствии с инструкцией изделия, а сторона укладки зависит от материала их изготовления.
Остались вопросы?
Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете необходимых комплектующих и выборе терморегулятора по телефону или по электронной почте .
Инфракрасный теплый пленочный пол: все нюансы самостоятельного монтажа
Инфракрасные теплые полы появились относительно недавно, однако успели оттеснить традиционные греющие водяные и кабельные конструкции на второй план. Принципиально иной способ обогрева помещения при помощи инфракрасного излучения делает эту систему наиболее эффективной и практичной из всех существующих.
Как это работает
Инфракрасный или, как его еще называют, пленочный греющий пол представляет собой заламинированные в плотную полистирольную пленку излучатели из карбоновой пасты. По медным проводкам подается напряжение, активирующее их работу. Генерируемые излучателями инфракрасные волны аккумулируются расположенным поверх пленки напольным покрытием, которое начинает отдавать тепло в помещение.
Отличительным свойством такого нагрева является равномерность и наиболее оптимальное распределение температур в комнате. Самым прогретым участком при работе инфракрасного отопления будет пол, чем выше от него, тем температура ниже. Такие условия, по мнению медиков, наиболее оптимальны для организма человека. Подключение системы осуществляется через терморегулятор, который позволяет поддерживать в отапливаемом помещении наиболее комфортную температуру.
Почему выбирают именно эту систему
В отличие от традиционных теплых полов на основе греющего кабеля и труб с циркулирующим теплоносителем, пленочные имеют множество преимуществ:
- Возможность монтажа под любое финишное напольное покрытие. Инфракрасные системы можно установить на наклоненные под разными углами, вертикальные и горизонтальные поверхности.
- Ширина пленки минимальна, около 0,4 мм, поэтому монтаж греющего пленочного пола не поднимет высоту напольного покрытия. Это особенно удобно, если планируется установить систему не во всем здании, а только в некоторых его комнатах.
- Небольшое энергопотребление, которое связано с высокой теплопроводностью карбона. Затраты на электроэнергию значительно ниже, чем при отоплении жилища при помощи других систем, работающих на электричестве.
- Простота монтажа, который не требует обязательного сооружения стяжки или нанесения плиточного клея. Так же не потребуется установка нагревательного котла для теплоносителя. Поэтому пленочный греющий пол можно без проблем уложить самостоятельно.
- Долговечность и высокая надежность. Нагревательные элементы соединены параллельно, поэтому даже в случае повреждения участка греющей полосы, оставшиеся излучатели продолжают свою работу.
- Абсолютная безопасность для человека. Пленка производится из экологически чистых материалов, а уровень электромагнитного излучения, исходящего от работающего устройства, практически равен фоновому.
- Возможность легкого демонтажа системы, при этом она сохраняет свою работоспособность. В последующем пленочный пол можно вновь уложить в другом месте, на его эксплуатационных характеристиках это никак не отразится.
Определяем необходимое количество материалов
Начнем с термопленки. Прежде всего определяем площадь помещения, в котором будет уложена система. Производитель рекомендует закрывать пленкой не всю поверхность, а только 75-80% пола в том случае, если конструкция будет использоваться как единственный источник отопления, и около 40% для дополнительного обогрева. Нужно учитывать, что инфракрасная пленка укладывается так, чтобы по периметру комнаты она отступала от стен на 10-40 см. Расстояние между полосами может быть до 10 см. Кроме того не рекомендуется укладывать материал под массивной мебелью, крупной бытовой техникой и т.п.
Лучше всего на листе миллиметровке с соблюдением реальных пропорций выполнить примерную схему укладки пленки, так будет проще делать расчеты. Следует помнить, что пленочный пол можно разрезать. На поверхности материала нанесены специальные метки, показывающие места возможного разреза. Расстояние между ними составляет около 25 см. Таким образом можно подсчитать количество необходимых для укладки секций и, соответственно, длину материала.
Так же необходимо просчитать нагрузки по мощности, определить, соответствуют ли они возможностям электросети и, исходя из полученных данных, подобрать сечение силового и монтажных проводов. Так как мощность, потребляемая системой, известна, силу тока легко определить, разделив это значение на напряжение в сети. Исходя из получившейся величины, выбираем необходимое сечение проводов.
Например, если одна секция теплого пола при максимальной нагрузке потребляет 10 Вт за час, а таких секций в квадратном метре – 20, то потребляемая мощность на 1 кв. м составит 200 Вт. Далее умножаем получившееся значение на площадь комнаты и получаем мощность, потребляемую системой. Величину делим на 220В и определяем силу тока, подбираем необходимое сечение проводов.
Бытует мнение, что на подложке под теплый пол можно сэкономить. На деле это совершенно не так. Карбоновые излучатели испускают инфракрасные волны как вверх, так и вниз. То есть обогревают не только напольное покрытие, но и перекрытия, на которые они уложены. Таким образом, существенные теплопотери неизбежны. Однако если уложить под пленку фольгированную подложку, которая будет отражать тепловое излучение, оно будет направлено только вверх. Что предотвратит потери тепла и увеличит эффективность работы пленочного греющего пола.
Подложка под пленку может быть разной. Обычно используются такие варианты:
- Металлизированная полимерная пленка. Укладывается непосредственно под термопленку, отражающей стороной вверх.
- Магнезитовая плита или ДВП, уложенные на алюминиевую фольгу, которой покрыт основной пол. Категорически запрещается монтировать инфракрасную пленку поверх алюминиевой фольги, это неизбежно приведет к замыканию и полному выходу из строя всей системы.
Монтаж инфракрасной пленки
Только после того, как все материалы подготовлены, можно приступать к укладке. Она производится в несколько этапов:
- Готовим основание. Греющая пленка очень требовательна к состоянию поверхности, на которую производится укладка. Основу необходимо тщательно очистить от грязи и пыли, проверить ее горизонтальность. Для этого лучше всего воспользоваться уровнем. Перепад высот, который допустим при монтаже инфракрасного греющего пола, составляет 3 мм. Основу при необходимости выравнивают, тщательно просушивают и еще раз очищают от пыли. Лучше всего воспользоваться промышленным или бытовым пылесосом.
- Укладываем изоляцию. В целях защиты греющей пленки от губительного воздействия влаги, первым на основание монтируется слой гидроизоляции. На него – теплоизоляция. Материал укладывается ровно, без зазоров. Стыки полотнищ обязательно проклеиваются скотчем.
- Определяем место для терморегулятора. В том случае, если не требуется монтаж отдельной проводки для системы, лучше всего устанавливать его около существующей электропроводки. Монтируется терморегулятор на стене, рядом с розетками, чтобы не мешать в дальнейшем расстановке мебели или бытовой техники. Прибор может быть установлен стационарно со скрытой проводкой, или подключен с помощью шнура в действующую розетку. В этом случае должны быть учтены все устройства, которые будут подключены через этот же прибор. Специалисты рекомендуют подключать терморегулятор через отдельный автомат, если мощность системы превышает 2 кВт.
- Укладка термопленки. В соответствии с составленной схемой монтажа разрезаем материал на полосы. При этом учитываем, что максимальная длина полотнища не должна превышать 8 м, иначе система не сможет нормально функционировать. Пленка раскладывается лицевой стороной вверх, так, чтобы выступающие медные контакты оказались внизу. Расстояние между полосами не должно быть меньше 0,5 более 10 см. Категорически запрещается укладка внахлест. Разложенная в соответствии со схемой пленка закрепляется на основе скотчем. Все манипуляции следует выполнять крайне осторожно, чтобы не наступить на материал или не допустить падения на него инструментов.
- Подключение медных контактов-шин. Для этого зачищаем конец провода длиной порядка 1 см и вставляем в хвостовик контактного зажима. Его, в свою очередь, устанавливаем одной стороной на медную шину, а другой – внутрь пленки. Хорошо прижимаем зажим пассатижами, чтобы не допустить искрения. Крепим элемент к медной муфте. Все места подключений и линии отреза греющей пленки обязательно изолируются специальным винил-мастичным скотчем, который идет в комплекте с системой. После того, как все секции греющей пленки соединены, обязательно измеряем сопротивление схемы на концах проводов, которые будут подключаться к термостату. Рассчитываем получившуюся нагрузку и сравниваем ее с той, которая максимально допустима для выбранной модели термостата. Если расчетная величина меньше как минимум на 20%, можно приступать к подключению.
- Подключение полотнищ к термостату. Подключение проводится параллельно. Проводя эту операцию лучше всего по возможности убирать провода под плинтус. Отдельные участки можно укладывать под теплоизоляцию. Устанавливаем датчик для контроля температуры напольного покрытия, который должен входить в комплект термостата. Датчик монтируется под карбоновую полоску. При выборе места для него учитывается напольное покрытие, если оно мягкое, то элемент устанавливается на участке с наименьшей нагрузкой. Подключаем термостат.
- Тестирование системы. Конструкцию включаем, внимательно осматриваем на предмет возможного искрения или сильного нагрева контактов. Постепенно поднимаем температуру до рабочих значений, систему еще раз осматриваем.
Укладка напольного покрытия
Последний этап работ – монтаж финишного покрытия. Если выбирается ковролин, ламинат или линолеум, их можно укладывать обычным образом прямо на инфракрасную пленку. Если же предполагается монтаж керамической плитки, потребуется проведение дополнительных работ. Нужно отметить, что если планируется укладка плитки, первичная стяжка, на которую монтируется пленка, должна быть максимально выровненной. Монтаж пленочного греющего пола под стяжку производится следующим образом:
- Перед пленкой на подготовленную основу укладывается подложка Полиформ ВООР, которая не окислится и не разрушится под стяжкой как другие фольгированные материалы.
- Поверх подложки описанным выше образом укладывается инфракрасная пленка. Единственное отличие монтажа – через каждые десять см в ней прорезаются окошки размером 2х15 см на линиях отреза. Отверстия прорезаются до бетона, пленка удаляется вместе с подложкой.
- Система подключается и проверяется ее работоспособность.
- Поверх пленки укладывается монтажная сетка из металла с шириной ячейки 1 см.
- Система заливается плиточным клеем слоем шириной от 0,5 до 1 см. Все места, где были прорезаны технологические окошки, тщательно промазываются, воздух из-под пленки удаляется.
- Сырая стяжка накрывается плотной полиэтиленовой пленкой и прижимается сверху листами гипсокартона или фанеры. Пленка не пропустит в стяжку воздух, и она не «вздыбится».
- После подсыхания раствора пленка убирается и проводится заливка основной стяжки шириной 2-3 см.
- На готовую стяжку монтируют плитку.
Включать систему можно только после полного высыхания раствора, не ранее, чем через 28 дней.
Инфракрасный пленочный пол – эффективное, долговечное и практичное решение. Его неоспоримое достоинство – возможность самостоятельного монтажа. Нужно только со всей серьезностью отнестись к выбору материалов, тщательно выполнять все инструкции по укладке и тогда дом будет радовать уютом и теплом.
Пленочный инфракрасный теплый пол: обзор системы и технология монтажных работ
Комфортная температура в доме является одной из основных составляющих понятия «уют». Ведь, согласитесь, какой бы красивой не была отделка стен, и какой бы удобной не была мебель, если в доме холодно, полноценно отдохнуть и расслабиться здесь не получится. Не надеясь на бесперебойную работу коммунальных служб, все больше наших соотечественников устанавливают в своих квартирах альтернативные источники тепла. Самыми популярными из них являются всевозможные теплые полы. К сожалению, монтаж водяного или электрического подогрева пола требует масштабных бетонных работ. Что же делать, если косметический ремонт в квартире или доме уже окончен, а о монтаже «теплого пола» как-то забыли. Единственным выходом из такой неприятной ситуации может стать инфракрасный теплый пол.
Что такое инфракрасный обогрев и как он работает?
Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.

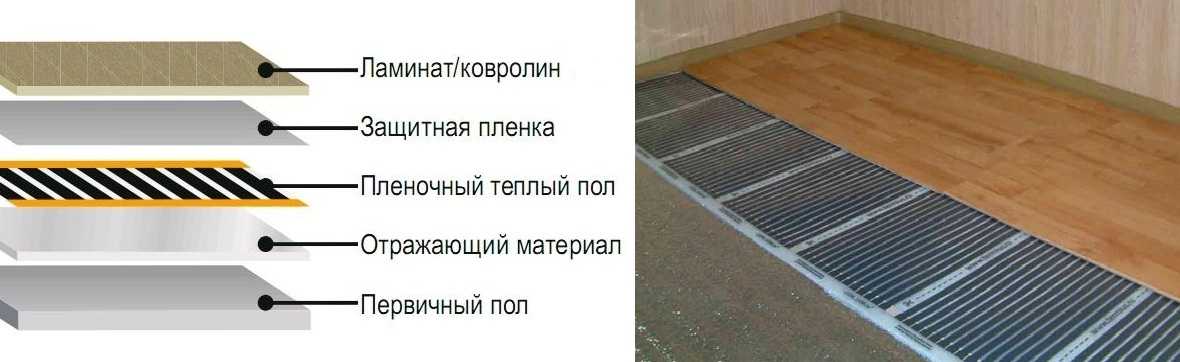

Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.
Преимущества инфракрасной системы перед другими вариантами теплого пола:
- Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
- Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
- Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
- Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
- Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
- Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
- Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
- Легко подключается к системе «умный дом».
- Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.
Важно также отметить, что легкостью отличается не только монтаж, но и демонтаж системы. В случае необходимости, при переезде вы можете забрать ее с собой.
Технические характеристики и область использования
Если вы уже решили использовать для обогрева инфракрасный теплый пол, технические характеристики приведенные ниже помогут вам точно рассчитать количество необходимого материала и грядущие затраты на отопление:
- Ширина – от 0,5 до 1 м;
- Длина рулона – 50 м;
- Толщина листа – от 0,23 до 0,47 мм;
- Потребляемая мощность одного м 2 пленки – 25-35 Вт/ч;
- Температура на поверхности пленки – 33°С.
Следует помнить, что в случае использования инфракрасной термопленки в качестве основного источника тепла, она должна покрывать не менее 70% поверхности пола. Такой обогрев не рекомендован в областях с суровым климатом. В этих регионах инфракрасный обогрев может быть использован только в качестве дополнительного или аварийного. Если произошла авария в системе центрального отопления или отопительный сезон еще не наступил, а на улице уже холодно, монтаж теплого пленочного пола не даст вам замерзнуть.
Разрезать термопленку можно только в специально отмеченных местах, учитывайте это при расчете необходимого количество материала. Как правило, расстояние от одного места возможного разреза до другого около 25 см. Для того, чтобы не покупать лишнего уточните детали у продавца.
Кроме того, использовать инфракрасный обогрев можно не только в доме, но и в большинстве хозяйственных построек, где подведение центрального отопления затруднено. Это может быть гараж, теплица или сарай для животных. В сильные морозы использование термопленки поможет предотвратить замерзание трубопровода или обледенение крыльца.
Технология укладки и подключения системы
Как правило, продавцы пленочного теплого пола рекомендуют поручить его монтаж специалистам. В этом случае вы получите гарантию на выполненные работы около 1 года. Но услуги мастеров стоят не дешево, а ведь ничего сложного в этой работе нет.
Даже если вы совершенно «не дружите» с электричеством, можно уложить пленку самостоятельно, а электрику поручить только ее подключение к сети:
- Для начала необходимо определиться с местом расположения термостата и установить его.
- Очистите пол от мусора и пыли. Установка пленочного теплого пола должна производится на сухое, чистое и прочное покрытие.
- Если черновое покрытие пола влажное, необходимо обеспечить гидроизоляцию термопленки. Сделать это можно при помощи полиэтиленовой пленки толщиной не менее 50 мкм.
- Следующим слоем должна быть теплоизоляция на основе полипропиленовой или металлизированной лавсановой пленки. Не допускается использование теплоотражателей на основе алюминиевой фольги.
- Теперь необходимо нарезать ИПО на полосы необходимой длины. При работе в большом помещении следует учитывать, что длина одной полосы не должна превышать 10 м. Отступите от каждой стены 20-30 см и разложите пленку по полу так, чтобы медные шины были внизу и закрепите скотчем. На этом этапе работы необходима особая аккуратность – не наступайте на пленку и не допускайте падения инструментов.
Важно заметить, что наложение одного листа ИПО на другой запрещено. Это может привести к преждевременному выходу системы их строя.
Если вы все-таки решили воспользоваться услугами электрика, самое время звать его на помощь. Если же ваш выбор — делать все самостоятельно, воспользуйтесь следующим алгоритмом подключения пола к электричеству:
- Для начала необходимо зачистить конец провода (8-10 мм) и вставить его в хвостовик контактного зажима.
- Затем зажим с проводом установите на ИПО так, чтобы одна его сторона располагалась на медной шине, а другая внутри ИПО.
- Изолируйте линии отреза шины и места подключения провода отрезками винил-мастичного скотча.
- Когда все концы листов термопленки подсоединены, необходимо измерить электрическое сопротивление схемы на тех концах проводов, которые будут подключены к термостату.
По формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, рассчитайте нагрузку и сравните ее с максимально допустимой для вашей модели термостата. Если получившаяся цифра минимум на 20% меньше указанной на термостате, можно приступать к его подключению. - Отрезки термопленки к термостату необходимо подключить параллельно. Старайтесь делать это так, чтобы пучки проводов можно было спрятать под плинтус. Во избежание повреждений провода, отдельные его участки можно прятать под теплоизоляцию.
- В комплект термостата должен входить специальный датчик температуры, который будет контролировать нагрев напольного покрытия. Устанавливать его необходимо под карбоновую полосу. Если в качестве финишного покрытия вы планируете использовать мягкий материал, устанавливайте датчик в месте с наименьшей нагрузкой.
- Теперь подключите термостат к электросети и протестируйте систему. По всей поверхности пола не должно быть искрения или нагрева контактов. Задайте необходимую температуру нагрева.
Установка пленочного теплого пола завершена. Осталось только уложить финишное декоративное покрытие.
Укладка финишного покрытия
Укладка коврового покрытия, паркета или ламината на инфракрасную пленку ведется по стандартной схеме, а вот кладка керамической плитки имеет некоторые особенности. Ламинированая поверхность пленки может нарушить сцепку плиточного клея с черновым полом. Для ее улучшения рекомендуется уложить на полу монтажную сетку с ячейкой до 20 мм и закрепить ее в тех местах, где нет ИПО.
После завершения работ по укладке плитки клеевой раствор должен полностью просохнуть. Происходит это через 28-30 дней. Включать систему подогрева раньше этого срока не рекомендуется.
С ростом популярности этого материала появляется все больше фирм, производящих инфракрасный теплый пол. Покупать этот материал следует только у проверенного поставщика, который не только способен поддержать выданную гарантию, но и готов предоставить полную информацию о тонкостях монтажа, присущих именно его продукции.
Несколько распространенных вопросов и ответов
Какую мощность пленки лучше выбрать?
Комплекты CALEO выпускаются разной мощности: 130, 150, 170 и 230 Вт/ м2, а также 35/175 и 75/280 Вт/ м2.
Можно ли устанавливать теплый пол CALEO без теплоотражающего материала? Применение теплоотражающего материала не
только способствует уменьшению энергозатрат, но и..
Какую мощность пленки лучше выбрать?
Часто задают вопрос: «Достаточно ли мощности 130 Вт/ м2 для стандартного помещения?»
Какой стороной вверх укладывать термопленку?
А если у ламината уже есть подложка?
Можно ли пленку укладывать под плитку?
Почему же пленку категорически не рекомендуют укладывать в стяжку? Причин несколько.
Можно ли пленку использовать в качестве основного отопления?
Почему CALEO не выпускает «сплошную» пленку?
Чем саморегулируемая пленка CALEO PLATINUM лучше обычной?
На помощь придет саморегулируемый пленочный теплый пол CALEO PLATINUM. Он устроен таким образом, что, в принципе, не даст нагреться полу свыше 30. 35 °С. Причина — эффект полной саморегуляции, благодаря которому при нагревании потребляемая мощность автоматически резко снижается.
И, самое главное, при этом достигается высочайший уровень безопасности эксплуатации. Ну, а для потребителя появляется еще одно качество — возможность менять обстановку и передвигать мебель.
Почему именно CALEO?
Поэтому большинство дилеров предпочитают работать именно с маркой CALEO, которая является абсолютным и многолетним лидером в области рекламы и продвижения.
Уникальность товара, самый широкий ассортимент, реальные, а не виртуальные гарантия и сервис, более 40 сервис-центров по всей России — это и есть марка CALEO!
Пленочный тёплый пол EASTEC. Инструкция по монтажу, видео инструкция
Термическая пленка представляет собой совокупность греющих карбоновых углеродных полос, соединенных двумя медными токопроводящими шинами с использованием специальных контактов из серебряной пасты. С двух сторон карбоновые нагревательные элементы заламинированы в специальный электротехнический полиэстер, обеспечивающий полную водонепроницаемость пленки и высокую защиту от электрического пробоя. Полученный таким образом теплый пол имеет однородную структуру, высокие электроизоляционные свойства, механическую прочность всех электрических соединений.
Произведенный на современном оборудовании с использованием инновационных технологий, пленочный пол EASTEC и по сей день остается одним из самых безопасных, надежных и эффективных способов обогрева.
Монтаж
1. Для монтажа плёночного тёплого пола EASTEC потребуется:
Для улучшения эффективности и повышения КПД работы плёночного тёплого пола, рекомендуется использовать теплоотражающую подложку. Желательно выбирать материал, не содержащий в себе алюминиевый слой, в противном случае необходимо заземлять подложку. Так же потребуется обычный скотч или степлер.
2. Вычислите площадь и размеры поверхности для монтажа тёплого пола
Термоплёнка EASTEC укладывается на свободную, незанятую мебелью поверхность. Приготовьте площадь под укладку плёночного пола с учётом отступа от стен и мебели не менее 5см, и не менее 10 см, от других нагревательных приборов. Для использования тёплого пола в качестве основного источника тепла, необходимо покрыти не менее 70% площади отапливаемого помещения.
3. Разложите теплоизоляцию
Теплоотражающая подложка укладывается на чистую, ровную поверхность. Минимальное её количество должно совпадать с количеством теплого пола EASTEC. Рекомендуется укладывать теплоизоляцию на всю площадь помещения, чтобы исключить перепады между теплоотражающей и ламинатной подложкой и уменьшить общие теплопотери в помещении. Для крепежа подложки к полу можно использовать степлер, скотч или другой подобный материал.
4. Установите датчик температуры пола
прежде чем уложить нагревательную пленку, необходимо установить датчик температуры пола, который входит в комплект к терморегулятору. Для этого необходимо определить для него место таким образом, чтобы после укладки тёплого пола он находился в зоне его действия (т.е. под карбоновыми полосами). Далее сделайте прорезь в теплоизоляции и уложите в неё датчик температуры. Конец от датчика подведите к месту установки терморегулятора.
5. Уложите участки термоплёнки на теплоизоляцию
Перед раскладкой тёплого пола на заранее определенную конфигурацию, необходимо разрезать его на подходящиедля этого полосы. Помните, что плёнку можно резать только по пунктирной линии, проходящей каждые 25 см. Прикрепите термоплёнку EASTEC к теплоотражателю, использую скотч или степлер (используя степлер помните, что скобы не должны контактировать с карбоновыми полосами и медными шинами).
6. Установите терморегулятор
Терморегулятор устанавливается либо на стене (накладной монтаж), либо в стену (встраиваемый монтаж), не ниже 35 см. над финишным покрытием, в наиболее удобном для пользователя месте (рядом с розетками или недалеко от электропроводки),, так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни, установке бытовой техники и др. Регулятор можно устанавливать как стационарно, так и подключать в уже имеющуюся розетку с помощью медного провода с вилкой.
7. Протяните монтажные провода и определите места для контакта
Все полосы плёночного пола EASTEC соединяются между собой параллельно. для удобства монтажа рекомендуется укладывать основные провода под плинтусом по одной стороне помещения. на указанной ниже схеме для наглядной демонтсрации параллельного соединения показан двухсторонний монтаж двумя одножильными проводами. Для укладки проводов по одной из сторон помещения, проще использовать двужильный кабель. Для подключения необходимо использовать многожильный мягкий кабель.
8. Соедините термоплёнку EASTEC с проводом
Монтажные «крабы» установите на медную шину в «кармашек» вместе с оголённым проводом (на расстоянии в 1 см.) и обожмите пассатижами, либо спец. инструментом.
*вариант параллельного подключения двух участков плёнки
9. Изолируйте места подключения
Для изоляции понадобятся отрезки битумного скотча (в комплекте с «крабовыми» контактами). После подключения монтажных проводов, места подключения, как и места отреза необходимо изолировать. Удобнее всего это сделать с помощью битумного скотча. Со стороны подключения кабеля используется по 2 фрагмента скотча на одно соединение. они приклеиваются друг напротив друга, так чтобы полностью закрыть оголённые участки «клипсы» и монтажного провода. Конец отреза изолируйте одним фрагментом скотча, перегнув его по отрезу медной шины.
Для обеспечения надежнойизоляции контактов подводящих кабелей с нагревательной плёнкой, достаточно руками обжать отрезки битумного скотча. Битумный скотч пластичен, легко прилипает и принимает необходимую форму. Полностью изолированный при помощи битумной изоляции контакт, становится совершенно безопасным на очень продолжительный срок.
10. Подключите соединительные провода к терморегулятору
Для управления нагревом плёночного пола EASTEC можно использовать любой терморегулятор для «тёплого пола». Подробную схему подключения можно найти в инструкции к терморегулятору.
11. Установите и подключите термодатчик пола к терморегулятору
Датчик температуры пола устанавливается между термоплёнкой EASTEC и теплоотражающим материалом. Для выравнивания пола под финишное покрытие, сделайте канавку (углубление) под теплоизоляцией по форме термодатчика. Такие же углубления необходимо сделать и для участков термопленки с изоляционным битумным скотчем.
12. Подключите терморегулятор к электрической сети
Для подключения терморегулятора к электросети желательно воспользоваться услугами квалифицированного электромонтажника. Не забудьте про дополнительные электроприборы, которые могут быть подключены к той же сети. Для системы, можностью 2кВт и более, желательна установка дополнительного автомата.
13. Протестируйте систему обогрева
Включите терморегулятор и установите желаемуютемпературу пола. Проверьте нагрев каждой полосы термоплёнки EASTEC. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.
Пленочный теплый пол какой стороной укладывать
Какой стороной класть инфракрасный теплый пол
Одним из самых эффективных источников обогрева помещений считается пленочный теплый пол.
В нашей статье ознакомимся с особенностями и принципом работы такой конструкции, узнаем расход электроэнергии, а также виды напольного покрытия, которые подойдут для данного источника обогрева.
Что собой представляет
Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности.
Инфракрасный пол быстро решает проблему экстренного прогрева помещений.
Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть.
Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер.
Сама конструкция состоит из нескольких нагревательных матов, встроенного датчика и термостата, при помощи которого производится регулировка температуры нагрева. Если мощность обогревательной системы превышает 2 кВт, ее подключают к электрическому щитку через отдельный кабель.
Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом.
Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены.
Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.
Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет.
Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления.
Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку.
Расход электроэнергии
В последнее время сохраняется тенденция к постоянному подорожанию энергоносителя, поэтому вопрос с расходом электроэнергии для автономных отопительных систем остается актуальным для многих пользователей.
При покупке пленочного теплого пола многие интересуются у консультантов о том, сколько придется платить за такое отопление.
Для определения финансовых затрат необходимо ознакомиться с потреблением энергии теплым полом.
Подсчитать энергоэффективность рассматриваемых отопительных систем достаточно сложно, так как каждая модель пленки будет иметь свою мощность (выраженную в ватах или киловаттах), а также собственные потери тепловой энергии. Также нужно учесть вид и качество утеплителя, количество окон и дверных проемов. Реальный расход электроэнергии будет немного отличаться от расчетного, ведь терморегулятор и датчик дают возможность сократить время на обогрев помещений. То есть система будет работать не более 70% от расчетного времени.
На правильность подсчета расхода электроэнергии повлияют:
- Общая полезная площадь загородного дома или квартиры. В данном случае затраты будут составлять только 70 или 80% от указанного параметра, ведь инфракрасную пленку не укладывают под громоздкую мебель. В обогреве помещений в этих местах нет никакой необходимости.
- Присутствие в системе терморегулятора и термодатчика. Эти два прибора в системе теплого пола снижают затраты на отопление.
- Наличие качественных теплоизоляционных материалов.
- Максимальный расход энергоресурсов наблюдается в момент запуска отопительной системы.
Расход энергоресурсов будет зависеть от вида отопительной системы.
Если пленка используется в качестве временного источника нагрева, то каждый квадратный метр площади обогревающих приборов расходует до 160ватт в час.
В случае когда теплый пол считается основным источником нагрева, его мощность может возрастать до 200…400 ватт/м2.
Максимальные расход наблюдается на этапе прогревания помещения, затем энергопотребление падает. В общем, потребность в энергоресурсах вычисляется исходя из площади помещений с теплым полом.
Под какие покрытия подойдет
Инфракрасный теплый пол прекрасно сочетается фактически с любым видом напольного покрытия.
Пленка идеально подойдет под ламинат (если использовать правильные классы ламината), линолеум, пробковое покрытие, ковролин, паркет.
Как утверждают эксперты, пленочные конструкции абсолютно безопасны при укладке на основание из дерева. В данном случае существует минимальная вероятность возгорания материала.
Нагрев пленки происходит до температуры в +50 градусов, эти показатели вполне безопасны для дерева и других поверхностей.
Инфракрасный теплый пол прекрасно сочетается с линолеумом, но рассматриваемый материал нужно укладывать на заранее выровненную жесткую поверхность, например листы фанеры или ДВП.
Далее происходит монтаж специальной теплоотражающей подложки и финишного покрытия. Хорошим вариантом отделки считается использование ламината.
Ламинированные панели тоже укладываются поверх подложки, они имеют устойчивость к высокой влажности и резким перепадам температур.
Как выбрать линолеум для квартиры, который подошел бы и для теплого пола, читайте по ссылке.
Еще одним вариантом напольного покрытия для пленочного пола считается кафель.
Такие изделия имеют высокие показатели теплопроводности, что в конечном итоге улучшает эффективность отопительной системы.
Для повышения комфорта теплый пол укладывается в таких помещениях, как кухня, ванная комната и коридор.
Монтаж пленочного пола своими руками
Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол.
Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.
Подготовка поверхности пола
На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания.
Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем.
Места стыкования этого материала скрепляют строительным скотчем.
Укладка нагревательной пленки
Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов.
Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу.
Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.
Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча.
Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами.
При этом наложение отдельных фрагментов пленки друг на друга не допускается.
Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана.
Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).
Установка терморегулятора
Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается.
Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора.
Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.
Соединение всех элементов
Желательно, чтоб установка терморегулятора проводилась в непосредственной близости к существующей электропроводке в месте, которое не загромождено мебелью или габаритной бытовой техникой.
Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.
На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе.
Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике.
Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала.
Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.
Пробный запуск
После проведения всех монтажных работ нужно проверить работоспособность системы.
Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы.
В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения.
После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.
Укладка напольного покрытия на теплый пол
Ранее мы уже говорили о том, что инфракрасный теплый пол может укладываться под любые типы покрытий, хотя самым распространенным из них считается ламинат или керамическую плитку.
В последнем случае связывающим слоем служит клеевая смесь толщиной до 2 миллиметров с армирующей сеткой.
Такая конструкция покрытия позволит равномерно разделить тепло по всей поверхности и создаст жесткую прослойку для предотвращения повреждения самой пленки.
Перед тем как стелить ламинат на обогревательные элементы настилают подложку или плотную полиэтиленовую пленку, после этого можно проводить монтаж доски.
С мягкими напольными покрытиями, например, ковролином или линолеумом дела предстоят чуть-чуть сложнее. Для начала нужно уложить основание или фанеры или плит осп, а затем настилают финишное покрытие.
Крепление выравнивающего слоя к черновому полу происходит при помощи дюбелей, гвоздей или саморезов (в зависимости от типа основания).
Отзывы об использовании
Форумчане и другие пользователи интернета оставили многочисленные отзывы об использовании пленочного теплого пола, вот некоторые из них:
Отзыв №1
Установил в загородном доме в кухонном помещении теплый пол с отражающим экраном (мощность обогревающего элемента 150вт/м2), напольное покрытие кафель.
Приобретением доволен, так как использование терморегулятора позволяет минимизировать затраты энергоносителей.
Во время моего отсутствия на даче включаю систему через конденсаторы и механическое реле (программирует не более 3 часов работы в сутки).
Это позволяет всегда поддерживать минимальную плюсовую температуру в помещении (зимой она не опускалась ниже +3 градусов).
Теплый пол эксплуатирую на протяжении 5 лет, претензий к его работе нет.
Единственным недостатком считается необходимость отдельного подключения с использованием УЗО.
Отзыв №2
Наша спальня находится в угловой части панельного дома, в этой комнате есть большое окно, поэтому в зимнее время года приходилось спасаться от холода использованием обогревателей.
Эту систему эксплуатируем более 3 лет, недостатков не обнаружили.
Отзыв №3
Живу в многоэтажке на первом этаже с неотапливаемым подвалом, поэтому постоянно ощущаю дискомфорт от хождения по холодному напольному покрытию. Увидев рекламу в интернете, решился на установку ИК пола от производителя Термо Дар.
Заказал товар и услуги по монтажу. Приобретением доволен, квартира нагревается быстро, сырость отсутствует. Еще одним преимуществом этого изделия считается 15 летняя гарантия.
Единственным минусом можно назвать невозможность самостоятельной установки обогревательных элементов.
Отзыв №4
Заказали теплый пол от марки Калео. На протяжении зимы эта обогревательная система была включена на 24 градуса, когда на дворе становилось слишком холодно, переключали на +26. Вся семья ходила по комнатам босиком.
Из минусов эксплуатации покрытия определили изменение цвета напольного покрытия под нагрузкой (на линолеум поставили мешок с ненужными вещами).
Напрашивается вывод – теплый пол не выдерживает высоких нагрузок, поэтому его нельзя стелить под мебелью.
Полезная статья? Добавьте к себе в закладки!
Источник: http://po-polu.ru/plenochnyj-teplyj-pol.html
Инфракрасный теплый пол своими руками — укладка, монтаж и подключение
Каждый дом должен быть теплым. Осуществить это можно разными способами: при помощи централизованного, печного и других видов отопления.
Все чаще владельцы жилья выбирают в качестве отопительной системы инфракрасный пленочный теплый пол, практичный и очень эффективный вариант.
Принцип работы и преимущества такой системы
Сама по себе система греющих полов далеко не нова. Вплоть до недавнего времени широко использовалось две разновидности конструкции: водяной и электрический пол.
В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая в трубах, уложенных под напольное покрытие.
Во втором помещение обогревал электрический кабель, так же проложенный под полом.
Каждая из них недостаточно проста в монтаже и имеет существенные недостатки, чего не скажешь о новой системе инфракрасного греющего пола.
Его главное отличие – в применении для обогрева инфракрасного излучения, что позволяет нагревать предметы в помещении, от которых тепло распространяется в воздух.
Инфракрасный греющий пол — лучшее решение для тепла в доме, но никакая система теплых полов не заменит полноценное отопление!
Основой для излучения служит особая карбоновая паста, запаянная внутрь пленки из полиэстера. Поэтому систему еще называют инфракрасный карбоновый теплый пол.
Принцип работы конструкции достаточно прост: по медным проводникам к излучателям подается напряжение, которое их активирует. Серебряное напыление не позволяет стыкам токоведущих контактов подгорать.
Подключают систему к электрической сети через терморегулятор. Инфракрасные греющие полы имеют множество достоинств:
- Низкое энергопотребление за счет очень высокой теплопроводности карбона. Траты на электроэнергию существенно ниже, чем при отапливании помещения другими способами.
- Возможность установки практически под любое известное финишное покрытие, даже под натяжной потолок. Могут монтироваться на вертикальных, наклоненных под любым углом и горизонтальных поверхностях.
- Простота установки. Не требуется обязательная укладка в клей для плитки или стяжку. При необходимости монтаж инфракрасного пленочного теплого пола можно без проблем осуществить самостоятельно.
- Высокая надежность, что обеспечивается параллельным соединением элементов. При повреждении участка греющей полосы остальные продолжают исправно функционировать.
- Возможность быстрого демонтажа и повторного монтажа, что особенно удобно при переезде или любой перепланировке помещения.
- Максимальная безопасность для человека.
Узнайте о преимуществах и недостатках монтажа тёплого пола под линолеум: https://aqua-rmnt.com/otoplenie/teplyj-pol/vodyanoj-infrakrasnyj-teplyj-pol-pod-linoleum.html.
Порядок работ по укладки и монтажу
Работы по установке достаточно просты. Они проводятся в несколько этапов.
Этап #1 — подготовка основания
Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной.
Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности.
Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом.
Только после этого начинается установка теплого инфракрасного пола.
Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее.
Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные.
Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию.
Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.
Схема укладки инфракрасного теплого пола под линолеум или ковролин
Этап #2 — составление схемы укладки
Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки.
При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен.
Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.
Этап #3 — укладка и подключение системы
Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям.
Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода.
Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов.
Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов располагают на токонесущей поверхности, а остальные – внутри пленки.
Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать.
После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора.
Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки.
Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.
В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища
Греющие полосы инфракрасного теплого пола подключаются параллельно
Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же
Подробнее можно посмотреть на видео:
Этап #4 — тестирование после монтажа
Перед тем, как приступить к монтажу напольного покрытия, необходимо протестировать систему.
Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно.
Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.
Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально.
Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.
Источник: https://aqua-rmnt.com/otoplenie/teplyj-pol/infrakrasnyj-plenochnyj-teplyj-pol.html
Инфракрасный пленочный теплый пол — уют и комфорт в доме
Ходьба по холодному полу занятие не особо приятное. Более того, не безопасное, потому что может привести к возникновению простудных заболеваний.
А если в доме растут маленькие дети, то подогрев пола лучше всего защитит их от опасных недугов.
Поэтому, чтобы оградить своих близких от болезней и сделать свой дом уютным и комфортным, домовладельцам стоит подумать о том, чтобы установить в нем инфракрасный теплый пол.
Инфракрасное излучение обогревает не воздух, а предметы, находящиеся в помещении
↑ Чем хорош инфракрасный теплый пол?
Инфракрасный пленочный теплый пол – новейшая разработка на рынке услуг.
Многие люди интересуются, чем же такой пол лучше других хорошо известных теплых полов, как, например, водяной? Самое большое отличие такого пола от других состоит в том, что в его устройстве используются инфракрасные излучения.
Одно из самых современных и актуальных покрытий для пола – пленочный теплый пол нанотермал. Нанотермал – это новейший материал, открытый японским ученым в 1991 году.
Структура данного инфракрасного теплого пола такова: на основу из полиэстеровой пленки наносится медь, серебряная, а также графитовая паста (карбон).
Серебряный и медные проводники обладают наименьшим сопротивлением и обеспечивают отсутствие окисления, а карбон (основной нагревательный элемент) имеет великолепные эксплуатационные характеристики. Верхний слой пола состоит из защитной ламинирующей пленки.
Электрический ток проходит через медную полосу и попадает на графитовые полосы (нагревательные элементы), которые излучают инфракрасные волны. Длинноволновое излучение само по себе обогревает не воздух, а объекты, находящиеся в помещении.
Обычные теплые полы нагревают в основном воздух в помещении, который поднимается наверх и находится под потолком, а не там, где находитесь вы, поэтому для создания общего теплового слоя тратится большой объем электроэнергии.
Инфракрасный пленочный теплый пол в детском саду
А вот пленочный теплый пол нагревает равномерно все помещение и тепло сохраняется именно в том месте, где вы находитесь.
Характерным для таких полов является тот факт, что они абсолютно не сушат воздух и не способствуют циркуляции пыли в помещении.
Также они не генерируют отрицательные ионы, поэтому хорошо подходят людям, страдающим аллергическими заболеваниями.
↑ Преимущества инфракрасного пленочного пола
- Легкость монтажа. С его укладкой может справиться даже непрофессионал.
- Безопасность. Отсутствует риск короткого замыкания, пожара.
- Возможность монтажа в любых помещениях, и даже в тех, в которых отмечен высокий уровень сырости.
- Обогрев можно установить не только на пол, но и на стены, потолок, другие поверхности (на зеркало, картину, ковер и др.).
- Высокий (до 97%) КПД. Такой показатель – самый высокий среди всех видов отопительных систем.
- Совместимость с любыми напольными покрытиями.
- Отсутствие электромагнитного излучения.
- Благотворное влияние инфракрасного излучения на человеческий организм (повышение иммунитета, улучшение кровообращения, нормализация обмена веществ и др.).
- Устойчивость к любым механическим повреждениям (даже если произойдет какой-нибудь разрыв, можно ремонтировать или менять секцию, а не всю систему).
- Экологическая чистота, бесшумность.
Систему обогрева можно установить не только на пол, но и на потолок
↑ Монтаж инфракрасного теплого пола
Прежде чем начать монтаж теплого пленочного пола, необходимо внимательно осмотреть место будущего монтажа, убрать все выступающие предметы, удалить сколы, трещины, которые могли бы нарушить систему обогрева. Не забываем, что не нужно монтировать пленку под площадь пола, занятую мебелью. Будет нормально, если укроем пленкой около 70% площади помещения.
Достаточно укрыть термопленкой около 70% площади помещения
↑ Укладка теплоотражающего покрытия
Сначала на очищенный выровненный пол укладываем слой парогидроизоляции с 20-сантиметровым перекрытием. Это специальная термостойкая пленка с высокой плотностью. Закрепляем ее при помощи скотча.
Укладка теплоотражающего покрытия
Укладываем по верху пенополиэтиленовый утеплитель, имеющий слой напыления металлизированной фольгой, прикрепляем его к полу двусторонним скотчем. Полосы крепим между собой. Обращаем внимание на то, чтобы утеплитель был уложен отражающей поверхностью вверх.
Важно знать! Нельзя применять в качестве теплоотражающего покрытия алюминиевую фольгу или другие материалы на ее основе. Использовать нужно только рекомендованные поставщиком материалы.
Система инфракрасного обогрева изолируется с двух сторон изолирующей пленкой в виде рукава.
Если не имеем такую пленку, можно использовать два слоя гидроизоляции: один — укладываем на черновой пол, другой – на термопленку, под финишное напольное покрытие.
↑ Укладка термопленки
Пленку кладут лицевой стороной кверху. Медный проводник при этом находится внизу. Полосы энергопленки разрезаем на куски нужного размера и укладываем их на расстоянии не более 10 см друг от друга.
Разрезать пленку можно только в специально указанных на ней местах.
Лучше всего монтировать термопленку по длине помещения, тогда получатся больше целых полос и, соответственно, меньше точек подключения проводов.
Укладка термопленки
Прикрепляем полосы пленки к теплоотражающему материалу, используя малярный скотч. Это делается для того, чтобы избежать ее сдвига при дальнейшей укладке финишного покрытия пола.
Пленочные полосы приклеивают малярным скотчем к теплоотражающему покрытию
Боковые края термопленки (там, где нет токопроводящих элементов), крепим с помощью монтажных скоб или саморезов.
Крепление боковых краев термопленки с помощью монтажных скоб
Термопленку нельзя укладывать внахлест. Медные токопроводящие полосы допускается располагать не ближе чем на 2 см друг от друга.
Выполняя монтаж инфракрасного теплого пола, стараемся не ставить на пленку тяжелые предметы, не ходить по ней в обуви, чтобы не повредить ее или соединительные провода.
Устанавливаем контактные зажимы на медную полосу таким образом, чтобы его гладкая сторона находилась внутри теплого пола, а вторая сторона – с наружной стороны на медной полосе.
Закрепляем контактный зажим, проверяем, чтобы он был плотно зажат и не давал искрения.
Затем изолируем линии отреза медной полосы в конце пола, используя изоляцию из комплекта теплого пола.
В местах изоляции зажимов и контактных полос получается, как правило, утолщение системы. Поэтому в таких местах рекомендуется сделать надрезы в слое теплоизоляции для выравнивания поверхности пола под укладку финишного покрытия.
↑ Установка терморегулятора
Перед установкой терморегулятора нужно выбрать место его крепежа. Удобнее всего устанавливать его на стене, где есть рядом электропроводка и чтобы впоследствии он не помешал монтажу кухни, бытовой техники или расстановке мебели.
Установка терморегулятора
Терморегулятор может быть монтирован как стационарно (с наружной или скрытой проводкой), так и свободно, с подключением к имеющейся уже розетке при помощи шнура.
↑ Укладка монтажных проводов
Места присоединения монтажных проводов к термопленке рекомендуется выводить под монтажный короб или под плинтус.
Если предполагается сделать скрытым соединительный кабель, тогда предварительно необходимо проштробить в стене канал.
Пленку подсоединяют к сети параллельно, а это значит, что все монтажные проводки подключаются по одной стороне помещения.
Укладка монтажных проводов
Провода можно подключить механическим способом, при помощи заклепок, или же припаиванием к медному проводнику, используя для этого олово 90. Если подключение проводим при помощи заклепок, закрепление оголенного провода к наконечнику производим при помощи пассатижей.
Подсоединение монтажных проводов к термопленке
Далее переходим к изолированию мест соединения, а также мест выхода медной полосы на линиях, где мы отрезали пленку.
Для этого используем входящую в комплект термопленки специальную изоляцию.
Производитель комплектует, как правило, каждый отрезок пленки 4-мя частями изоляции.
Каждый отрезок термопленки комплектуется 4-мя частями изоляции
Для изоляции каждого соединения используем 2 части.
Электро- и гидроизоляция соединения
Одну часть закрепляем с наружной стороны, а другой закрываем внутреннюю сторону пленочного пола и наконечника с проводкой. Так обеспечивается надежная электро- и гидроизоляция соединения.
↑ Подключение соединительных проводов к терморегулятору
Теперь подключаем провода к терморегулятору. Для этого лучше применять разноцветные провода. Схема данного подключения детально изложена в руководстве к устройству.
Подключение соединительных проводов к терморегулятору
Датчик температуры пола устанавливаем ближе к терморегулятору. Закрепляем его скотчем на черной полосе пленки.
Чтобы поверхность пола было как можно ровнее, проделываем штробу в утеплителе и даже в полу, если есть такая необходимость.
А чтобы произвести быстрый демонтаж датчика при возникшей неисправности, кабель от термодатчика к терморегулятору лучше уложить в гофротрубку.
Конец гофротрубки обязательно нужно загерметизировать при помощи жидкого пластика или изоленты, чтобы в датчик не попала влага от плиточного клея или при укладке стяжки.
↑ Подключение терморегулятора к электросети
Эту процедуру должен произвести квалифицированный специалист.
Обязательно учитываем при этом все электрические устройства, которые будут подключены дополнительно к данной сети.
Если суммарная мощность системы превышает 2 кВт, рекомендуется подключить ее через отдельный автомат.
Подключение терморегулятора к электросети
↑ Тестирование работы системы инфракрасного обогрева
Укладка пленочного теплого пола практически завершена. Осталось провести визуальный осмотр системы, проверить надежность крепления проводов и изоляции соединений.
При необходимости устраняем возможные источники короткого замыкания, затем тестируем повторно систему.
Измеряем сопротивление каждой полосы термопленки, оно должно быть не меньше 1 Мом.
Чтобы проверить работу установки, включаем систему обогрева и притрагиваемся рукой к каждой полосе термопленки. Она должна излучать приятное тепло примерно 40°С.
↑ Укладка финишного покрытия
Убедившись в том, что система работает исправно, можем приступить к укладке финишного покрытия.
Укладываем листы фанеры на парогидроизоляцию (под линолеум, ковролин, паркет, паркетную доску) или же ГВЛ (под плитку), прикрепляем их к полу шурупами и выравниваем под финишное напольное покрытие.
Укладка финишного напольного покрытия на теплый пол
Если для финишного покрытия не требуется дополнительная стяжка, оно укладывается прямо на термопленку.
При установке ламинатного пола на термопленку нет необходимости укладывать подложку под него.
Если укладываем керамическую или керамогранитную плитку, не забываем использовать строительную сетку.
Важно знать! После укладки керамической плитки стяжке нужно дать время для полного высыхания (приблизительно 20 дней), и только потом начать пользоваться инфракрасной системой обогрева пола.
Укладывая пленочный теплый пол своими руками, следуйте всем рекомендациям и правилам установки, и тогда эта уникальная система обогрева подарит здоровье, уют и тепло вашему дому.
Источник: http://mrpol.su/teplyj-pol/infrakrasnyi-teplyj-pol.html
Инфракрасный теплый пол: обзор видов, расчёт и подготовка листов, подключение
Тёплый климат является главным требованием, которому зимой должно соответствовать жилье. Создать его могут разные системы отопления. Очень успешно делает это инфракрасный теплый пол.
Он может стать как основным средством отопления, так и дополнительным.
Также причиной, почему его следует выбрать, является простой монтаж, который не требует проведения особых строительных работ.
статьи
- 1 Виды
- 2 Расход энергии
- 3 Подложка
- 4 Подготовка листов
- 5
Виды
Наиболее часто люди покупают инфракрасный пленочный пол.
Инфракрасный пленочный пол
Он же является одним из двух видов. Другим является стержневой тёплый пол. Оба вида успели испытать многие люди. Конечно, они оставили свои отзывы в различных видео.
Пленочный теплый пол бывает биметаллическим или углеродным.
Биметаллический представляет собой композицию, состоящую из двух слоев полиуретана и размещенного между ними нагревательного элемента, который сделан из двух металлов:
Углеродистый пленочный пол представляет собой определенное количество нагревательных полос, которые производители прячут в лавсановую пленку. Сами полосы является карбоновыми. Они лежат поперек пленки. Все их концы соединены перпендикулярно расположенной серебряно-медной лентой.
Пленка обоих видов надежно защищает внутренние элементы от влаги, а также делает невозможным электрический пробой.
Стержневой вид представляет собой мат, в котором находятся гибкие стержни, а также набор шин. Последние объединяют нагревательные элементы и подают к ним ток.
Любой стержневой пол имеет нагревательные элементы, сделанные из композитного материала. Его основа является графитной.
Она, нагреваясь, способна расширяться, что уменьшает количество точек соприкосновения и повышает сопротивление.
Стержневой инфракрасный пол способен справиться с большими нагрузками.
Стержневой инфракрасный пол
Он часто монтируется под плитку. Также хорошо работает при высокой влажности. Поэтому отзывы о нем часто являются позитивными.
Расход энергии
Перед тем как говорить о том, сколько электроэнергии потребляет пленочный теплый пол, стоит обратить внимание на некоторые технические характеристики нагревательных пленок. Ведь это напрямую влияет на мощность всей системы, о которой часто звучат положительные отзывы. Вся термопленка всегда смотана в мобильный рулон.
Мобильный рулон
Ширина ее колеблется от 50 до 100 сантиметров. В одном рулоне обычно полоса длиной до 50 метров. Конечно, покупатель, который любит изучать разные отзывы, может выбрать пленку меньшей длины.
Лист имеет толщину 0,23-0,47 миллиметра. Мощностью одного квадратного метра является 25-35 Вт/ч. Нагреваясь, система создает на своей поверхности температуру, равную 33 градусам.
Для расчета общей «аппетитности» системы, нужно определить площадь помещения и вычесть площадь, которую будет занимать тяжелая мебель.
Расчёт общей «аппетитности» системы
Как отмечают производители, пленочный пол не способен выдержать ее вес, поэтому в зоне размещения мебели его организовывать не следует. Далее умножают количество квадратных метров на мощность нагревательной ленты, о которой часто повествуют в видео и оставляют положительные отзывы.
Если стержневой или пленочный теплый пол будет представлять собой основной вид отопления, то он должен покрывать не менее 70% пола.
При этом нужно учитывать, что нагревательные панели не должны перекрывать друг друга.
Мобильный нагревательный лист не должен заходить под плинтус или любой декоративный элемент.
Кроме этого, инфракрасная пленка для теплого пола должна размещаться на расстоянии 50 мм от любого электрического кабеля и 200 мм от другого источника тепла (духовки, камина или горячей трубы).
Эти мелочи влияют на общую площадь используемых нагревательных панелей и на сам расход электроэнергии.
Учет таких нюансов также позволяет спланировать размещение нагревательных листов.
Производители рекомендуют ставить любой тёплый мобильный лист вдоль помещения.
Подложка
Пленочный теплый пол всегда стелется на специальную подложку.
Задачей последней является не пропускать тепловую энергию вниз и защищать от влажности.
Если основание часто становится влажным, то под пленочный пол стоит стелить полиэтиленовую пленку толщиной, большей 50 мкм.
Стелить полиэтиленовую пленку
Сверху нее размещается теплоизоляционный материал. Он отражает тепло, которое создал пленочный теплый пол, обычно имеет хорошие свойства. Об этом свидетельствуют различные отзывы.
Таким материалом является вспененный полиэтилен, который покрывают металлизированным лавсаном.
Толщина этого теплоизолятора должна составлять три миллиметра. Запрещено ставить под тёплый пол материалы, покрытые алюминиевой фольгой.
Об этом отмечают производители в своих видео.
Подложка под инфракрасный теплый пол всегда устанавливается на чистую, ровную без острых выступов поверхность. Также ее нужно зафиксировать. Для этого применяют строительный скотч.
После начинается подготовка и монтаж инфракрасного теплого пола своими руками.
Подготовка листов
Поскольку листы продаются в рулонах, перед укладкой их нужно разрезать и должным образом готовить. Мобильный лист можно разрезать в любом месте.
Желательно делать это в той зоне, которая размещается между черными полосами — нагревательными элементами. Длина одной полосы не должна превышать 10 м.
Подготовка листов, которые потом сформируют пленочный теплый пол, заключается в подключении к ним проводов. Для этого на краю медной полоски делают дыроколом отверстие. Далее между двух пленок засовывают контактную клемму. После ее фиксируют заклепкой.
Подключении к ним проводов
Закрепление последней требует использования заклёпочника или молотка. Далее нужно убедиться в прочности соединения. В конце изолируют место соединения.
Для этого под место контакта и сверху ставят битумную или виниловую ленту, фиксируя ее обычной изолентой (часто этот процесс показывают в специальных видео).
Благодаря этому мобильный тёплый пол будет безопасным.
Также подготовку можно делать после того, как листы были уложены на основание. Все зависит от размеров листов.
Если они малые, то этот процесс можно сделать сразу. Если же полоса длинная, то подсоединить контакты можно после.
Стоит сказать, что медную полоску на месте разреза всегда изолируют.
Каждую полосу, которая образует тёплый пол, стелют так, чтобы контактные полосы были внизу.
Далее расстеленные листы нужно зафиксировать. Это можно сделать с помощью скотча.
Если электрический тёплый пол будет размещаться под плиткой, то его нужно зафиксировать.
Электрический тёплый пол
Это делают, используя дюбели или степлер. Закрепляющими элементами нельзя пробивать черные полосы. Скобы или дюбели должны проходить через специальные прозрачные зоны, по которым не течет электрический ток.
Рекомендовано размещать крепежные элементы так, чтобы между ними и токопроводящими частями было расстояние, равное 6 мм. К другим также относятся и серебряные электрические шины.
После фиксации каждый мобильный лист подключают к общему кабелю, который нужно разместить под плинтусом. Размещенные в два ряда нагревательные электрические полосы подсоединяют параллельно.
Этот способ часто демонстрируют видео, которое собрало разные отзывы.
Далее необходимо замерить сопротивление системы.
Он разный и поэтому собрал разные отзывы. К этому устройству подключают как кабель, идущий от нагревательных панелей, так и кабель датчика температуры.
Подключают как кабель
Последний нужно завести под пленку на 15-20 сантиметров и зафиксировать на теплоизоляции. Фиксация производится с помощью скотча и часто показывается в видео.
Чтобы не повредить головку термодатчика, предварительно нужно сделать углубление на черновом основании.
После систему включают, проверяют ее работу. Если пленка выделяет тепло, то все работает исправно. Далее остается расстелить пароизоляцию и уложить напольное покрытие.
Если в качестве покрытия владелец хочет выбрать ковролин или линолеум, то сверху пароизоляции ставят листы фанеры.
Конечно, их нужно прикрепить анкерными болтами (эта процедура часто демонстрируется в видео).
На фанеру укладывают финишный слой, который часто собирает положительные отзывы.
В ситуации укладки на тёплый слой паркета, ламината монтаж фанеры не нужен.
Покрытие ставят сверху пароизоляции
Покрытие ставят сверху пароизоляции.
В этом видео вы узнаете, как правильно уложить тёплый инфракрасный пол.Благодаря данному материалу вы получите много полезной информации.
Источник фотографий: teplowood.ru; centro-pol.ru
Источник: https://delo-pol.ru/sistema-toplyy-pol/infrakrasnyj-obzor-vidov-rascheta-podklyucheniye.html
Пленочный теплый пол
Одним из самых эффективных источников обогрева помещений считается пленочный теплый пол. В нашей статье ознакомимся с особенностями и принципом работы такой конструкции, узнаем расход электроэнергии, а также виды напольного покрытия, которые подойдут для данного источника обогрева.
Что собой представляет
Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности.
Инфракрасный пол быстро решает проблему экстренного прогрева помещений. Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть. Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер.
Сама конструкция состоит из нескольких нагревательных матов, встроенного датчика и термостата, при помощи которого производится регулировка температуры нагрева. Если мощность обогревательной системы превышает 2 кВт, ее подключают к электрическому щитку через отдельный кабель.
Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом. Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены. Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.
Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет. Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления. Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку.
Расход электроэнергии
В последнее время сохраняется тенденция к постоянному подорожанию энергоносителя, поэтому вопрос с расходом электроэнергии для автономных отопительных систем остается актуальным для многих пользователей. При покупке пленочного теплого пола многие интересуются у консультантов о том, сколько придется платить за такое отопление. Для определения финансовых затрат необходимо ознакомиться с потреблением энергии теплым полом.
Подсчитать энергоэффективность рассматриваемых отопительных систем достаточно сложно, так как каждая модель пленки будет иметь свою мощность (выраженную в ватах или киловаттах), а также собственные потери тепловой энергии. Также нужно учесть вид и качество утеплителя, количество окон и дверных проемов. Реальный расход электроэнергии будет немного отличаться от расчетного, ведь терморегулятор и датчик дают возможность сократить время на обогрев помещений. То есть система будет работать не более 70% от расчетного времени.
На правильность подсчета расхода электроэнергии повлияют:
- Общая полезная площадь загородного дома или квартиры. В данном случае затраты будут составлять только 70 или 80% от указанного параметра, ведь инфракрасную пленку не укладывают под громоздкую мебель. В обогреве помещений в этих местах нет никакой необходимости.
- Присутствие в системе терморегулятора и термодатчика. Эти два прибора в системе теплого пола снижают затраты на отопление.
- Наличие качественных теплоизоляционных материалов.
- Максимальный расход энергоресурсов наблюдается в момент запуска отопительной системы.
Расход энергоресурсов будет зависеть от вида отопительной системы. Если пленка используется в качестве временного источника нагрева, то каждый квадратный метр площади обогревающих приборов расходует до 160ватт в час. В случае когда теплый пол считается основным источником нагрева, его мощность может возрастать до 200…400 ватт/м2. Максимальные расход наблюдается на этапе прогревания помещения, затем энергопотребление падает. В общем, потребность в энергоресурсах вычисляется исходя из площади помещений с теплым полом.
Под какие покрытия подойдет
Инфракрасный теплый пол прекрасно сочетается фактически с любым видом напольного покрытия. Пленка идеально подойдет под ламинат (если использовать правильные классы ламината), линолеум, пробковое покрытие, ковролин, паркет. Такая отопительная система может укладываться и под плитку, но для обогрева керамики лучшим вариантом станет использование кабельного теплого пола. Как утверждают эксперты, пленочные конструкции абсолютно безопасны при укладке на основание из дерева. В данном случае существует минимальная вероятность возгорания материала.
Нагрев пленки происходит до температуры в +50 градусов, эти показатели вполне безопасны для дерева и других поверхностей. Инфракрасный теплый пол прекрасно сочетается с линолеумом, но рассматриваемый материал нужно укладывать на заранее выровненную жесткую поверхность, например листы фанеры или ДВП. Далее происходит монтаж специальной теплоотражающей подложки и финишного покрытия. Хорошим вариантом отделки считается использование ламината. Ламинированные панели тоже укладываются поверх подложки, они имеют устойчивость к высокой влажности и резким перепадам температур.
Как выбрать линолеум для квартиры, который подошел бы и для теплого пола, читайте по ссылке.
Еще одним вариантом напольного покрытия для пленочного пола считается кафель. Такие изделия имеют высокие показатели теплопроводности, что в конечном итоге улучшает эффективность отопительной системы. Для повышения комфорта теплый пол укладывается в таких помещениях, как кухня, ванная комната и коридор.
Монтаж пленочного пола своими руками
Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.
Подготовка поверхности пола
На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.
Укладка нагревательной пленки
Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.
Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.
Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).
Установка терморегулятора
Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.
Соединение всех элементов
Желательно, чтоб установка терморегулятора проводилась в непосредственной близости к существующей электропроводке в месте, которое не загромождено мебелью или габаритной бытовой техникой.
Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.
На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.
Пробный запуск
После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.
Укладка напольного покрытия на теплый пол
Ранее мы уже говорили о том, что инфракрасный теплый пол может укладываться под любые типы покрытий, хотя самым распространенным из них считается ламинат или керамическую плитку. В последнем случае связывающим слоем служит клеевая смесь толщиной до 2 миллиметров с армирующей сеткой. Такая конструкция покрытия позволит равномерно разделить тепло по всей поверхности и создаст жесткую прослойку для предотвращения повреждения самой пленки.
Перед тем как стелить ламинат на обогревательные элементы настилают подложку или плотную полиэтиленовую пленку, после этого можно проводить монтаж доски. С мягкими напольными покрытиями, например, ковролином или линолеумом дела предстоят чуть-чуть сложнее. Для начала нужно уложить основание или фанеры или плит осп, а затем настилают финишное покрытие. Крепление выравнивающего слоя к черновому полу происходит при помощи дюбелей, гвоздей или саморезов (в зависимости от типа основания).
Отзывы об использовании
Форумчане и другие пользователи интернета оставили многочисленные отзывы об использовании пленочного теплого пола, вот некоторые из них:
Отзыв №1
Установил в загородном доме в кухонном помещении теплый пол с отражающим экраном (мощность обогревающего элемента 150вт/м2), напольное покрытие кафель. Приобретением доволен, так как использование терморегулятора позволяет минимизировать затраты энергоносителей. Во время моего отсутствия на даче включаю систему через конденсаторы и механическое реле (программирует не более 3 часов работы в сутки).
Это позволяет всегда поддерживать минимальную плюсовую температуру в помещении (зимой она не опускалась ниже +3 градусов). Теплый пол эксплуатирую на протяжении 5 лет, претензий к его работе нет. Единственным недостатком считается необходимость отдельного подключения с использованием УЗО.
Отзыв №2
Наша спальня находится в угловой части панельного дома, в этой комнате есть большое окно, поэтому в зимнее время года приходилось спасаться от холода использованием обогревателей. Вскоре мы узнали, что такая бытовая техника сушит воздух, поэтому мы отказались от обогревателей и заказали укладку теплого пола. Эту систему эксплуатируем более 3 лет, недостатков не обнаружили.
Отзыв №3
Живу в многоэтажке на первом этаже с неотапливаемым подвалом, поэтому постоянно ощущаю дискомфорт от хождения по холодному напольному покрытию. Увидев рекламу в интернете, решился на установку ИК пола от производителя Термо Дар. Заказал товар и услуги по монтажу. Приобретением доволен, квартира нагревается быстро, сырость отсутствует. Еще одним преимуществом этого изделия считается 15 летняя гарантия. Единственным минусом можно назвать невозможность самостоятельной установки обогревательных элементов.
Отзыв №4
Заказали теплый пол от марки Калео. На протяжении зимы эта обогревательная система была включена на 24 градуса, когда на дворе становилось слишком холодно, переключали на +26. Вся семья ходила по комнатам босиком. Из минусов эксплуатации покрытия определили изменение цвета напольного покрытия под нагрузкой (на линолеум поставили мешок с ненужными вещами). Напрашивается вывод – теплый пол не выдерживает высоких нагрузок, поэтому его нельзя стелить под мебелью.
Полезная статья? Добавьте к себе в закладки!
Какой стороной класть теплый пол и комплектующие
В большинстве случаев укладка пленочного теплого пола производится фирменными надписями с разметкой вверх.
Однако обратите внимание на места соединений проводов и токопроводящих шин греющей пленки. Места не должны выступать вверх и мешать дальнейшей укладке теплораспределяющего слоя или финишного напольного покрытия. Если коннекторы выступают, то следует перевернуть греющую пленку надписями вниз и сделать вырезы в теплоизоляционном слое.
Укладывать инфракрасную греющую пленку с заземляющим слоем Marpe Plus необходимо заземляющим слоем с нанесенными фирменными надписями вверх. При этом заземляющий слой подсоединяется к отдельному проводу с помощью коннектора.
Теплоизоляционная подложка MARPE Heating Film изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой, что обеспечивает теплоизолирующие свойства и сохранение формы без сжатия на длительное время.
Укладывается теплоизоляционная подложка разметкой и надписями вверх, а неметаллизированным отражающим слоем вниз.
Теплораспределяющий слой Eco-Board имеет однородную структуру (базальтовая крошка и полимеры), сторона его укладки не имеет значения. Для удобства мы рекомендуем класть теплораспределяющий слои фирменными надписями вверх.
Монтаж теплоизоляционных слоев и прочих комплектующих сторонних производителей выполняется в соответствии с инструкцией изделия, а сторона укладки зависит от материала их изготовления.
Возврат к списку
Инфракрасный теплый пленочный пол: все нюансы самостоятельного монтажа — Строительство и ремонт
Инфракрасные теплые полы появились относительно недавно, однако успели оттеснить традиционные греющие водяные и кабельные конструкции на второй план. Принципиально иной способ обогрева помещения при помощи инфракрасного излучения делает эту систему наиболее эффективной и практичной из всех существующих.
Как это работает
Инфракрасный или, как его еще называют, пленочный греющий пол представляет собой заламинированные в плотную полистирольную пленку излучатели из карбоновой пасты. По медным проводкам подается напряжение, активирующее их работу. Генерируемые излучателями инфракрасные волны аккумулируются расположенным поверх пленки напольным покрытием, которое начинает отдавать тепло в помещение. Отличительным свойством такого нагрева является равномерность и наиболее оптимальное распределение температур в комнате. Самым прогретым участком при работе инфракрасного отопления будет пол, чем выше от него, тем температура ниже. Такие условия, по мнению медиков, наиболее оптимальны для организма человека. Подключение системы осуществляется через терморегулятор, который позволяет поддерживать в отапливаемом помещении наиболее комфортную температуру.
Почему выбирают именно эту систему
В отличие от традиционных теплых полов на основе греющего кабеля и труб с циркулирующим теплоносителем, пленочные имеют множество преимуществ:
- Возможность монтажа под любое финишное напольное покрытие. Инфракрасные системы можно установить на наклоненные под разными углами, вертикальные и горизонтальные поверхности.
- Ширина пленки минимальна, около 0,4 мм, поэтому монтаж греющего пленочного пола не поднимет высоту напольного покрытия. Это особенно удобно, если планируется установить систему не во всем здании, а только в некоторых его комнатах.
- Небольшое энергопотребление, которое связано с высокой теплопроводностью карбона. Затраты на электроэнергию значительно ниже, чем при отоплении жилища при помощи других систем, работающих на электричестве.
- Простота монтажа, который не требует обязательного сооружения стяжки или нанесения плиточного клея. Так же не потребуется установка нагревательного котла для теплоносителя. Поэтому пленочный греющий пол можно без проблем уложить самостоятельно.
- Долговечность и высокая надежность. Нагревательные элементы соединены параллельно, поэтому даже в случае повреждения участка греющей полосы, оставшиеся излучатели продолжают свою работу.
- Абсолютная безопасность для человека. Пленка производится из экологически чистых материалов, а уровень электромагнитного излучения, исходящего от работающего устройства, практически равен фоновому.
- Возможность легкого демонтажа системы, при этом она сохраняет свою работоспособность. В последующем пленочный пол можно вновь уложить в другом месте, на его эксплуатационных характеристиках это никак не отразится.
Определяем необходимое количество материалов
Начнем с термопленки. Прежде всего определяем площадь помещения, в котором будет уложена система. Производитель рекомендует закрывать пленкой не всю поверхность, а только 75-80% пола в том случае, если конструкция будет использоваться как единственный источник отопления, и около 40% для дополнительного обогрева. Нужно учитывать, что инфракрасная пленка укладывается так, чтобы по периметру комнаты она отступала от стен на 10-40 см. Расстояние между полосами может быть до 10 см. Кроме того не рекомендуется укладывать материал под массивной мебелью, крупной бытовой техникой и т.п. Лучше всего на листе миллиметровке с соблюдением реальных пропорций выполнить примерную схему укладки пленки, так будет проще делать расчеты. Следует помнить, что пленочный пол можно разрезать. На поверхности материала нанесены специальные метки, показывающие места возможного разреза. Расстояние между ними составляет около 25 см. Таким образом можно подсчитать количество необходимых для укладки секций и, соответственно, длину материала. Так же необходимо просчитать нагрузки по мощности, определить, соответствуют ли они возможностям электросети и, исходя из полученных данных, подобрать сечение силового и монтажных проводов. Так как мощность, потребляемая системой, известна, силу тока легко определить, разделив это значение на напряжение в сети. Исходя из получившейся величины, выбираем необходимое сечение проводов.
Например, если одна секция теплого пола при максимальной нагрузке потребляет 10 Вт за час, а таких секций в квадратном метре – 20, то потребляемая мощность на 1 кв. м составит 200 Вт. Далее умножаем получившееся значение на площадь комнаты и получаем мощность, потребляемую системой. Величину делим на 220В и определяем силу тока, подбираем необходимое сечение проводов.
Выбираем подложку
Бытует мнение, что на подложке под теплый пол можно сэкономить. На деле это совершенно не так. Карбоновые излучатели испускают инфракрасные волны как вверх, так и вниз. То есть обогревают не только напольное покрытие, но и перекрытия, на которые они уложены. Таким образом, существенные теплопотери неизбежны. Однако если уложить под пленку фольгированную подложку, которая будет отражать тепловое излучение, оно будет направлено только вверх. Что предотвратит потери тепла и увеличит эффективность работы пленочного греющего пола.
Подложка под пленку может быть разной. Обычно используются такие варианты:
- Металлизированная полимерная пленка. Укладывается непосредственно под термопленку, отражающей стороной вверх.
- Магнезитовая плита или ДВП, уложенные на алюминиевую фольгу, которой покрыт основной пол. Категорически запрещается монтировать инфракрасную пленку поверх алюминиевой фольги, это неизбежно приведет к замыканию и полному выходу из строя всей системы.
Монтаж инфракрасной пленки
Только после того, как все материалы подготовлены, можно приступать к укладке. Она производится в несколько этапов:
- Готовим основание. Греющая пленка очень требовательна к состоянию поверхности, на которую производится укладка. Основу необходимо тщательно очистить от грязи и пыли, проверить ее горизонтальность. Для этого лучше всего воспользоваться уровнем. Перепад высот, который допустим при монтаже инфракрасного греющего пола, составляет 3 мм. Основу при необходимости выравнивают, тщательно просушивают и еще раз очищают от пыли. Лучше всего воспользоваться промышленным или бытовым пылесосом.
- Укладываем изоляцию. В целях защиты греющей пленки от губительного воздействия влаги, первым на основание монтируется слой гидроизоляции. На него – теплоизоляция. Материал укладывается ровно, без зазоров. Стыки полотнищ обязательно проклеиваются скотчем.
- Определяем место для терморегулятора. В том случае, если не требуется монтаж отдельной проводки для системы, лучше всего устанавливать его около существующей электропроводки. Монтируется терморегулятор на стене, рядом с розетками, чтобы не мешать в дальнейшем расстановке мебели или бытовой техники. Прибор может быть установлен стационарно со скрытой проводкой, или подключен с помощью шнура в действующую розетку. В этом случае должны быть учтены все устройства, которые будут подключены через этот же прибор. Специалисты рекомендуют подключать терморегулятор через отдельный автомат, если мощность системы превышает 2 кВт.
- Укладка термопленки. В соответствии с составленной схемой монтажа разрезаем материал на полосы. При этом учитываем, что максимальная длина полотнища не должна превышать 8 м, иначе система не сможет нормально функционировать. Пленка раскладывается лицевой стороной вверх, так, чтобы выступающие медные контакты оказались внизу. Расстояние между полосами не должно быть меньше 0,5 более 10 см. Категорически запрещается укладка внахлест. Разложенная в соответствии со схемой пленка закрепляется на основе скотчем. Все манипуляции следует выполнять крайне осторожно, чтобы не наступить на материал или не допустить падения на него инструментов.
- Подключение медных контактов-шин. Для этого зачищаем конец провода длиной порядка 1 см и вставляем в хвостовик контактного зажима. Его, в свою очередь, устанавливаем одной стороной на медную шину, а другой – внутрь пленки. Хорошо прижимаем зажим пассатижами, чтобы не допустить искрения. Крепим элемент к медной муфте. Все места подключений и линии отреза греющей пленки обязательно изолируются специальным винил-мастичным скотчем, который идет в комплекте с системой. После того, как все секции греющей пленки соединены, обязательно измеряем сопротивление схемы на концах проводов, которые будут подключаться к термостату. Рассчитываем получившуюся нагрузку и сравниваем ее с той, которая максимально допустима для выбранной модели термостата. Если расчетная величина меньше как минимум на 20%, можно приступать к подключению.
- Подключение полотнищ к термостату. Подключение проводится параллельно. Проводя эту операцию лучше всего по возможности убирать провода под плинтус. Отдельные участки можно укладывать под теплоизоляцию. Устанавливаем датчик для контроля температуры напольного покрытия, который должен входить в комплект термостата. Датчик монтируется под карбоновую полоску. При выборе места для него учитывается напольное покрытие, если оно мягкое, то элемент устанавливается на участке с наименьшей нагрузкой. Подключаем термостат.
- Тестирование системы. Конструкцию включаем, внимательно осматриваем на предмет возможного искрения или сильного нагрева контактов. Постепенно поднимаем температуру до рабочих значений, систему еще раз осматриваем.
Укладка напольного покрытия
Последний этап работ – монтаж финишного покрытия. Если выбирается ковролин, ламинат или линолеум, их можно укладывать обычным образом прямо на инфракрасную пленку. Если же предполагается монтаж керамической плитки, потребуется проведение дополнительных работ. Нужно отметить, что если планируется укладка плитки, первичная стяжка, на которую монтируется пленка, должна быть максимально выровненной. Монтаж пленочного греющего пола под стяжку производится следующим образом:
- Перед пленкой на подготовленную основу укладывается подложка Полиформ ВООР, которая не окислится и не разрушится под стяжкой как другие фольгированные материалы.
- Поверх подложки описанным выше образом укладывается инфракрасная пленка. Единственное отличие монтажа – через каждые десять см в ней прорезаются окошки размером 2х15 см на линиях отреза. Отверстия прорезаются до бетона, пленка удаляется вместе с подложкой.
- Система подключается и проверяется ее работоспособность.
- Поверх пленки укладывается монтажная сетка из металла с шириной ячейки 1 см.
- Система заливается плиточным клеем слоем шириной от 0,5 до 1 см. Все места, где были прорезаны технологические окошки, тщательно промазываются, воздух из-под пленки удаляется.
- Сырая стяжка накрывается плотной полиэтиленовой пленкой и прижимается сверху листами гипсокартона или фанеры. Пленка не пропустит в стяжку воздух, и она не «вздыбится».
- После подсыхания раствора пленка убирается и проводится заливка основной стяжки шириной 2-3 см.
- На готовую стяжку монтируют плитку.
Включать систему можно только после полного высыхания раствора, не ранее, чем через 28 дней.
Инфракрасный пленочный пол – эффективное, долговечное и практичное решение. Его неоспоримое достоинство – возможность самостоятельного монтажа. Нужно только со всей серьезностью отнестись к выбору материалов, тщательно выполнять все инструкции по укладке и тогда дом будет радовать уютом и теплом.
Комментарии Инфракрасный теплый пол какой стороной укладывать. Какой стороной класть теплый пол и комплектующие
ГлавнаяПолИнфракрасный теплый пол какой стороной укладыватьКакой стороной класть теплый пол и комплектующие
Какой стороной укладывать пленочный теплый пол
В большинстве случаев укладка пленочного теплого пола производится фирменными надписями с разметкой вверх.
Однако обратите внимание на места соединений проводов и токопроводящих шин греющей пленки. Места не должны выступать вверх и мешать дальнейшей укладке теплораспределяющего слоя или финишного напольного покрытия. Если коннекторы выступают, то следует перевернуть греющую пленку надписями вниз и сделать вырезы в теплоизоляционном слое.
Укладывать инфракрасную греющую пленку с заземляющим слоем Marpe Plus необходимо заземляющим слоем с нанесенными фирменными надписями вверх. При этом заземляющий слой подсоединяется к отдельному проводу с помощью коннектора.
Какой стороной укладывать подложку (теплоизоляционный слой Marpe)
Теплоизоляционная подложка MARPE Heating Film изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой, что обеспечивает теплоизолирующие свойства и сохранение формы без сжатия на длительное время.
Укладывается теплоизоляционная подложка разметкой и надписями вверх, а неметаллизированным отражающим слоем вниз.
Какой стороной укладывать теплораспределяющий слой Marpe
Теплораспределяющий слой Eco-Board имеет однородную структуру (базальтовая крошка и полимеры), сторона его укладки не имеет значения. Для удобства мы рекомендуем класть теплораспределяющий слои фирменными надписями вверх.
Монтаж теплоизоляционных слоев и прочих комплектующих сторонних производителей выполняется в соответствии с инструкцией изделия, а сторона укладки зависит от материала их изготовления.
Возврат к списку
heating-film.ru
Плёночный тёплый пол — укладка и подключение своими руками
Пленочным называется теплый пол, нагрев которого осуществляется с помощью инфракрасных излучающих панелей, толщиной, соизмеримой с толщиной полимерной пленки. Отсюда и название «пленочный пол».
Греющими элементами в нем являются полосы углеродного материала, шириной 15 мм, соединенные между собой токопроводящими медными шинами с серебряным покрытием. Для защиты от воздействия влаги и механического повреждения греющие элементы заламинированы между двумя слоями плотного полимера.
В итоге получен уникальный инфракрасный прибор отопления, поверхность которого нагревается до сравнительно невысоких температур 40-80 С, но, благодаря большой площади излучающей поверхности, пленочный теплый пол обеспечивает отличный прогрев помещения. Неудивительно, что популярность этого устройства растет день ото дня.
На сегодняшний день пленочные инфракрасные обогреватели выпускают многие компании, как в России, так и за рубежом. Их продукция в основном различается по цене и по области применения: есть пленочные обогреватели, предназначенные для сухого монтажа без последующей стяжки, а есть устройства специально под последующую заливку строительным раствором.
Но, несмотря на различия, принцип монтажа электрического пленочного пола одинаков для всех и состоит из нескольких этапов.
Разметка и монтаж основания пленочного пола
Перед началом монтажа делается разметка основания. Если предполагается последующая заливка стяжкой, то от стен делается отступ на 10 см. Также учитывается наличие в помещении других отопительных приборов: от радиаторов отопления делается отступ 30 см, а от камина не менее одного метра.
При укладке пола без последующей стяжки учитывается также расположение мебели в помещении: под нею укладка пленки не производится.
Подготовка основания
В подавляющем большинстве случаев одна сторона пленочного пола имеет глянцевое, а вторая сторона матовое покрытие. Укладка пленки производится матовой стороной вверх, а глянцевой стороной вниз. Производители уверяют, что при этом тепло отдается только в направлении матовой стороны, но на деле нагревается все пространство, контактирующее с обогревателем.
Если базовое основание пола представляет собой бетонную стяжку с достаточно высокой теплопроводностью, то часть выработанного пленочным полом тепла будет направлено на ее нагрев, что приведет к непродуктивному использованию выработанной тепловой энергии.
Поэтому на базовое основание пола предварительно укладывают слой теплоизоляционного материала.
Если предполагается заливка стяжкой, то теплоизоляционное покрытие укладывается полосами, между которыми делается отступ 10 см. Инфракрасный теплый пол (пленка) в дальнейшем укладывается на эти подготовленные полосы и монтируется с расстоянием 10 см.
Дело в том, что стяжка отлично прогревается, тепло теплопроводностью распределяется по всей ее площади, а затем излучается в пространство комнаты. В этом случае монтаж греющих элементов на некотором расстоянии вполне оправдан и позволяет сэкономить. Если в экономии нет необходимости, пленочные элементы можно укладывать встык, предварительно встык уложив теплоизоляционное покрытие.
При «сухом» монтаже с последующим использованием для отделки поверхности линолеума или ламината теплоизоляционный слой укладывают, закрывая им полностью поверхность пола. При этом используют материал толщиной не менее 3 мм, а лучше 5 мм. В последующем в него углубляют соединительные провода.
Теплоизоляционный слой можно дополнить отражающими элементами, например, фольгой, а можно использовать природный теплоизоляционный материал пробку.
Укладка пленки теплого пола
Перед укладкой пленки на подготовленное основание производят ее раскрой. Разрезы делают по светлым полосам (темные полосы это нагревательные элементы). Листы укладывают встык, соединяя между собой скотчем. Матовая сторона пленки должна быть сверху. При этом медные нагревательные элементы будут находиться внизу.
На местах раскроя пленки находятся оголенные медные провода. Их нужно обязательно заизолировать, исключив контакт меди с воздухом и последующее ее окисление. Для этого используют битумную изоляцию. Место изоляции обязательно углубляется в подложку.
Выходы, к которым позже будут подключены электрические провода, изолировать не нужно, к ним необходимо присоединить зажимы. При этом одну часть зажима обязательно помещают под пленку непосредственно на медь. Так контакт будет лучше. Место контакта сжимают плоскогубцами.
Подключение пола к электричеству
Все панели (их может быть несколько) соединяются параллельно. Если у вас недостаточно опыта, используйте при монтаже провода двух цветов. Так будет проще исключить ошибки. Правило простое: левый край соединяется только с левым краем, а правый край должен быть соединен с правым краем.
Технология простая: кончик провода освобождается от изоляции, вставляется в зажим и скрепляется плоскогубцами. Место контакта нужно заизолировать битумной лентой, углубить в подложку, а затем заклеить скотчем.
Подводящий провод электропроводки также углубляют в слой теплоизоляции.
Еще один необходимый элемент это температурный датчик. Его устанавливают обычно под второй панелью от стены, располагая под пленкой и подключают к терморегулятору.
Поверх инфракрасной пленки укладывают фольгированный рулонный материал, излучающая поверхность которого должна быть направлена в помещение.
При подключении к электрической сети пол должен быть обязательно заземлен!
aquagroup.ru
Монтаж итп. Инфракрасный обогрев.
В данной статье мы рассмотрим технологию монтажа и наладки системы отопления с помощью инфракрасного обогрева в частном доме, квартире или офисе.
До последнего времени в мире для дополнительного или первичного отопления применялись два вида «теплых полов»: система с использованием электрического кабеля и «водяной теплый пол», греющий за счет проходящей по трубам горячей воды. Сегодня в продаже стали появляться отопительные системы, основанные на пленочной технологии. Такие системы получили название «инфракрасный теплый пол» (ИТП). Такая технология быстро завоевала приверженцев в разных странах, хотя, например, в Украине и других странах СНГ ее стали применять относительно недавно. Эта технология прошла все необходимые испытания и получила сертификаты.
Коренное отличие ИТП от водяного или кабельного в том, что в его системе обогрева используется дальнее инфракрасное излучения с длиной волны 5-20 мкм. Излучателем волн служит углеродная (карбоновая) паста, запаянная в пленку из полиэстера. Толщина пленки 0,4 мм, а напряжение 220 В переменного тока подается по медно-серебрянному проводнику. Это является революционным отличием от других схем отопления, в которых отопление происходит за счет конвекции воздуха. Так как теплопроводность карбона гораздо выше, чем у других материалов, то потребление электроэнергии гораздо ниже, чем у аналогичных систем.
В статье «Лучистая система отопления» речь идет о том же принципе обогрева, однако использована несколько иная терминология и есть одно технологическое отличие: применен другой тип пленки. ПЛЭН — более толстая и тяжелая, а длины излучаемых волн в обоих случаях одинаковы.
Монтаж ИТП
Прежде, чем приступить к монтажу ИК-теплого пола, необходимо тщательно осмотреть будущее место монтажа, удалить все выступающие предметы, трещины, сколы и предметы, которые могут нарушить систему.
Укладка теплоотражателя
На выровненный очищенный пол уложите с перекрытием в 20 см слой парогидроизоляции. Это особая термостойкая пленка, имеющая плотность более 140 г/м кв. Ее необходимо закрепить с помощью скотча.
Затем укладывают пенополиэтиленовый утеплитель, который имеет напыление металлизированной фольгой толщиной 40 мкм, и прикрепляют его к полу на двусторонний скотч. Полосы крепятся между собой. Эти покрытие направляет распространения тепла. Утеплитель укладывается на подготовленную поверхность пола, отражающей поверхностью вверх.
Систему инфракрасного обогрева изолируют с двух сторон специальной изолирующей пленкой, представляющую собой рукав. Если такой пленки нет, то можно использовать парогидроизоляцию с обеих сторон: один слой изоляции уложим на подготовленный черновой пол, другой слой положим сверху нагревательной пленки, под напольное покрытие.
Укладка энергопленки
Пленка кладется лицевой стороной кверху. При такой укладке медный (луженый) проводник должен находиться внизу. Полосы энергопленки допускается укладывать на расстоянии 10 см друг от друга, чтобы равномерно покрыть всю площадь комнаты.
Если пленка уложена верно, то все надписи на пленке будут читаться правильно. Полосы термопленки крепятся на утеплителе при помощи двустороннего строительного скотча, для того, чтобы не было сдвига ее во время укладки напольного покрытия. Боковые края термопленки, на которых нет токопроводящих элементов, можно крепить при помощи саморезов или монтажных скоб.
Термопленка укладывается только в один слой, без перекрытия. Допускается перекрывать боковые прозрачные края. Медные токопроводящие полосы должны располагаться не ближе 2 см друг от друга. При работе с теплыми ИК-полами старайтесь не повредить нагревательную пленку и соединительные провода, не ходите по пленке в обуви, не ставьте на нее тяжелые предметы.
Чтобы не давать смещаться полосам, необходимо скрепить куски пленки при помощи малярного скотча или мебельных гвоздей, а при использовании деревянного чернового пола можно применить степлер.
Обращаю внимание, что прибивать элементы можно только через прозрачный ободок сбоку элемента. Нельзя крепить элемент ближе, чем в 6.4 мм к токопроводящему участку элемента. Укладывайте систему таким образом, чтобы силовые провода проходили под плинтусом.
Там, где производится изоляция контактных полос и зажимов, обычно наблюдается утолщение системы. В таких местах лучше сделать надрезы в теплоизоляции для того, чтобы выровнять поверхность пола для укладки финишного покрытия в дальнейшем.
Подключение может производиться механически, с помощью заклепок, или с помощью припаивания к медному проводнику — в этом случая используйте олово ПОС 90.
Для подключения проводников к пленке удалите изоляцию с конца проводника на расстоянии 8-10 мм, вставьте оголенный конец проводника в пистон контактного зажима и обожмите его специальной обжимкой.
Для изоляции места соединения используйте специальную изоляцию, которая входит в комплект каждой полосы термопленки. Обычно производитель комплектует каждый отрезок пленки 5 кусками каучуковой изоляции, 2 клеммы и 2 заклепки.
Для изоляции клеммы используйте 2 куска изоляции. Один кусок укладывают сверху, другой — снизу. Таким способом обеспечивается электроизоляция и гидроизоляция соединения.
В точках подключения выводных концов образуются утолщения, и под ними необходимо делать вырезы в утеплителе для выравнивания плоскости обогревателя. Это позволит уменьшить давление покрытия пола на места подключения. Такие вырезы делают канцелярским ножом или ножницами. Подводящие провода подключают к терморегулятору по схеме, указанной на применяемом терморегуляторе. Чтобы не пересекать провода, их подсоединяют к клеммам и подключают к противоположным сторонам обогревателя. Линейный провод тянут по одной стороне, а нулевой — по другой. ПВХ-изоляция проводников от времени может высохнуть, и в местах пересечения проводов есть вероятность короткого замыкания. Поэтому прокладывайте провода так, чтобы все провода лежали под плинтусом. Если вы решили уложить соединительный кабель скрытно, то можно пробить канавку в стене или использовать кабельные лотки. При монтаже термопленки под ламинат проводники укладывают внутри утеплителя. При этом в нем делают надрез под проводом и в него укладывают провод. После этого провод необходимо заклеить лавсановым скотчем.
После подключения всех элементов системы к электросети, необходимо произвести «ходовые испытания» теплого пола, проверяя пробником точки подключения монтажных проводов и изоляцию по линии отреза. Затем можно укладывать необходимое напольное покрытие. Для удобства полосы теплого пола можно закрепить малярным скотчем.
Подключение соединительных проводов к терморегулятору
Для подключения лучше применять провода разных цветов. По государственному стандарту рекомендуется подключать к нулевому проводу проводники желто-зеленого цвета.
При установке термопленки под ламинат, линолеум, ковровое покрытие, датчик температуры пола монтируется между утеплителем и термопленкой как можно ближе к терморегулятору и устанавливается около черной полосы термопленки. Чтобы выровнять поверхность пола под финишное покрытие, проделайте штробу в утеплителе, а при необходимости и в полу. Для быстрого демонтажа датчика при его неисправности лучше уложить кабель от термодатчика до терморегулятора в гофротрубку.
Конец гофротрубки, где подключен датчик, обязательно загерметизируйте с помощью изоленты или жидкого пластика — для того, чтобы при укладке стяжки или плиточного клея в датчик не проникла влага.
Подключение терморегулятора к электрической сети
Для работы можно использовать любой регулятор температуры, применяемый для теплых полов. Сначала нужно определить мощность терморегулятора. Как я уже говорил, 1 м² пленки потребляет 224 Вт. Общая мощность потребления энергии производится при умножении этого числа на площадь, покрываемую обогревающей пленкой.
Обычно регуляторы температуры рассчитаны на ток в 16А или 3520 Вт, а это значит, что максимальная обогреваемая площадь термопленки будет 15,7 м². Есть модели терморегуляторов, которые позволяют программировать продолжительность работы, время включение и отключения инфракрасного обогрева пола, температуру нагрева. В зависимости от ваших потребностей, подбирается терморегулятор.
Для подключения терморегулятора к электрической сети лучше пригласить квалифицированного электрика. Если вы будете проводить подключение самостоятельно, необходимо соблюдать все меры техники безопасности. При мощности системы более 2 кВт я рекомендую подключать ее от отдельного автомата.
Тест системы инфракрасного обогрева
Проведите визуальный осмотр системы, проверьте надежность крепления проводов, изоляции. Измерьте сопротивление каждой нагревательной полосы, его значение должно быть не менее 1 МОм.
После устранения возможных источников короткого замыкания или работы над разомкнутыми цепями, проведите повторный тест системы.
Для проверки работы системы включите систему обогрева и проверьте рукой температуру пола для каждой полосы термопленки. Пленка должна излучать комфортное тепло около 40⁰ С.
Укладка покрытия
Уложите на парогидроизоляцию листы фанеры (под паркет, линолеум, ковролин, паркетную доску), либо листы ГВЛ (под плитку), прикрепите их к полу анкерными болтами (шурупами) и выровняйте под финишное покрытие.
Если напольное покрытие, не нуждается в дополнительной стяжке, то оно ложится непосредственно на термопленку. При установке ламината на термопленку, подложка под ламинат не укладывается.
В заключение хотелось бы еще раз обратить ваше внимание на необходимость аккуратности при выполнении всех этапов работ. При условии, что все комплектующие у нас были качественными, 99% неисправностей в таких системах связаны с неграмотным монтажом.
www.diy.ru
Подложка под пленочный теплый пол, выбор теплоизоляции ИК пола
- Содержимое:
- Обязательно ли укладывать подложку под ИК пол
- Как выглядит послойный «пирог»
- Какую подложку укладывают под теплый пол
- Какую дополнительную теплоизоляцию надо
Обязательно ли укладывать подложку под ИК пол
Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.Подложка одновременно выполняет сразу несколько важных функций:
- Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
- Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
- Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.
Как выглядит послойный «пирог» под плёночный пол
Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.Как в результате должен выглядеть «пирог»?
- Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.
- Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.
- Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.
- Пленка ИК пола.
- Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.
Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.
Какую подложку укладывают под теплый пол
Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму. Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:- Тепла.
- Конвекции воздушных потоков.
- Излучению.
Какую дополнительную теплоизоляцию надо под ИК пол
Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:- Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).
- Не допустить свободного перемещения нагретого воздуха из здания.
Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.
На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.
Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.
Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.
avtonomnoeteplo.ru
Как класть теплый пол: устройство, схемы и инструменты
Теплые полы — одно из самых удачных решений для обеспечения вашего комфорта. Если вы еще не решились на монтаж или думаете над типом обогрева, данная статья поможет определиться с выбором.
Схема установки теплого пола.
Преимущества теплого пола:
- комфорт. Холодные полы зимой — малоприятное явление. Сколько бы вы ни прогревали дом или квартиру, полы теплее не становятся, ведь тепло всегда поднимается вверх. Установив систему теплых полов, вы забудете об этой проблеме. Особенно это актуально для семей с детьми;
- удобство эксплуатации;
- практичность, надежность;
- система незаметна в интерьере;
- даже если теплоноситель не слишком прогрет, в доме будет тепло.
Разновидности теплых полов
Система теплого пола может быть нескольких видов: водяной, электрической и инфракрасной.
Рассмотрим принципы работы каждого из видов теплых полов, отличия и особенности монтажа инфракрасного пола.
Вернуться к оглавлению
Водяной теплый пол
Схема установки водяного теплого пола.
Принцип его действия достаточно прост: пластиковые трубы, по которым циркулирует вода, укладываются по всей площади комнаты. Вы можете регулировать температуру по своему усмотрению. Такое удовольствие стоит относительно недорого, однако не в каждой квартире возможно его уложить. К тому же водяной теплый пол «съедает» около 10 см высоты комнаты.Многие боятся и протечек воды, но при грамотной установке такая возможность сводится к минимуму.
Вернуться к оглавлению
Электрический теплый пол
Название говорит само за себя, это — электрический кабель, уложенный в определенном порядке под стяжку. Как правило, систему укладывают на небольших площадях, а при интенсивном ее использовании вам придется оплачивать немалые счета по электроэнергии. Эти недостатки могут сделать использование электрического теплого пола нецелесообразным.
Вернуться к оглавлению
Инфракрасный теплый пол
Схема подключения инфракрасного теплого пола.
Инфракрасный теплый пол, недавно появившись на рынке, быстро завоевал популярность. Принцип его действия немного отличается от действия водяного и электрического теплого пола: с помощью инфракрасного излучения нагревается не воздух, а предметы. То есть вы будете ощущать тепло от пола лишь когда наступите или прикоснетесь к его поверхности. Монтаж инфракрасного пола должен производиться строго по правилам, желательно, чтобы это делали специалисты.
Существует два вида инфракрасного пола: стержневой и пленочный теплый пол. Они различаются между собой особенностями монтажа и эксплуатации. Например, пленку можно укладывать под ламинат, линолеум, ковролин и т. д. Стержневая система предусматривает последующую стяжку, на которую кладется любое покрытие. И еще пленку нельзя положить в тех местах, где предусмотрена стационарная мебель (шкафы, диваны и т. п.), а также в комнатах с повышенной влажностью (во избежание попадания воды на ее поверхность).
Вернуться к оглавлению
Как монтировать инфракрасный теплый пол
Материалы и инструменты:
- система инфракрасного теплого пола;
- теплоизоляционный материал;
- полиэтиленовая пленка;
- скотч;
- ножницы;
- обжимные клещи;
- отвертка.
Вернуться к оглавлению
Порядок проведения работ по монтажу стержневого пола
Устройство стержневого пола.
- Подготовка поверхности. Она должна быть ровной и чистой.
- Укладка теплоизоляционного материала на пол. Его листы скрепите между собой скотчем.
- Начинаем класть маты возле того места, где впоследствии будет находиться регулятор температуры. Расстелив рулон по длине комнаты, разрезаем с одной стороны провод (между гибкими стержнями) и продолжаем разворачивать мат в противоположном направлении. Повторяем эти действия пока не устелим всю комнату.
- Скрепляем стержни мата между собой и с теплоизоляционным материалом.
- Подключаем мат к терморегулятору, устанавливаем датчик температуры
- Ножом делаем отверстия в теплоизоляционном материале (для хорошего сцепления раствора с полом).
- Проверяем систему, включив ее в сеть.
- Делаем стяжку.
Вернуться к оглавлению
Порядок проведения работ по монтажу пленочного пола
Дальнейшие действия будут зависеть от того, какое напольное покрытие вы собираетесь класть. Но приступать к его укладке необходимо после полного высыхания стяжки.
- Просчитываем площадь, на которую будете класть пленку.
- Очищаем и выравниваем поверхность.
- Укладываем теплоизоляционный материал.
- Кладем полосы пленки на расстоянии друг от друга 5 см, крепим их скотчем.
- Специальными клипсами соединяем провода, пленку и медные шины.
- Устанавливаем термодатчик.
- Включаем систему в сеть для проверки — не более чем на 15 минут.
Теперь можно класть напольное покрытие. Если это будет ламинат, то под него обязательно нужно положить полиэтиленовую пленку для пароизоляции. Если ковролин или линолеум, то кладутся листы ДВП. На первый взгляд установить инфракрасный теплый пол под силу даже новичкам, но в этом деле найдется столько «подводных камней», что монтаж своими руками может обойтись очень дорого. Поэтому какой бы вид теплых полов вы не выбрали, прежде всего проконсультируйтесь со специалистами.
1poteply.ru
Инфракрасный пленочный теплый пол плюсы и минусы
Инфракрасный пленочный теплый пол, об этом продукте сейчас ходит много разных слухов, мнений и рассуждений, все о нем слышали, но никто ничего толком не знает, а производители понятно дело рисуют нам самыми яркими красками все преимущества и достоинства своего товара. Давайте попробуем разобраться в данном вопросе, рассмотрим тему инфракрасного пленочного теплого пола более подробно и попробуем расставить все точки над «и».
Мир вокруг нас стремительно меняется, если еще несколько лет назад люди отапливались только с помощью спиральных обогревателей, то сейчас на рынке отопительных приборов все кардинально изменилось. Вовсю применяться новые разработки и технологии, созданные для облегчения повседневной жизни людей. Одну из таких разработок мы подробно рассмотрим в этой статье, инфракрасный пленочный теплый пол.
Бесспорно, этот продукт является удачным изобретением и имеет кучу достоинств, о которых мы поговорим, но имеет и недостатки, о которых так часто забывает упомянуть производитель.
Разумеется, на рынке представлено огромное количество разнообразных фирм и марок, возьмем для примера Французскую пленку максимальной комплектации GOLD с эффектом саморегуляции и анти искровой сеткой, название не пишу, чтобы не делать рекламы.
Плюсы
инфракрасного пленочного теплого пола, обозначенные производителем- Простой и быстрый монтаж (2 часа)
- Не нужна стяжка, можно без проблем уложить под ковролин и ламинат и линолеум
- Высота помещения остается без изменений (толщина пленки 3 мм)
- Очень высокая надежность
- Экономит до 20 % электроэнергии и денег сравнительно с другими разновидностями теплых полов
- Устраняет различные неприятные запахи (пример: табак, краска)
- Не сушит воздух, влажность воздуха в отапливаемом помещении остается неизменной
- Ионизирует воздух
- Дает противоаллергический эффект
Минусы
инфракрасного пленочного теплого пола, обозначенные производителем- Разумеется их нет
А что по факту?
- Монтаж, с натяжкой можно назвать легким, расстелить подложку и нарезать пленку особых трудностей не вызовет. А вот сделать правильное подключение контактов к пленке получиться далеко не у всех. Дело в том, что серебряный контакт нужно вставить в пленку правильной стороной, иначе он зажмется не правильно, отсюда слабый контакт. Зажать его можно только один раз, в противном случае придется обрезать пленку и использовать новый контакт, а их в упаковке ограниченное количество. Время, затраченное профессионалом электриком с 7 летнем стажем на полный монтаж пола комнаты S=18м2, 6 часов, если делать все по технологии предложенной производителем.
- Стяжка действительно не нужна, а вот ровная поверхность на которую будет ложиться подложка очень даже, кривой пол грозит повреждением пленки.
- По поводу экономии высоты, пол на котором будет лежать пленка должен быть ровный, производитель в инструкции предлагает стелить фанеру (по практике лучше использовать фанеру 10 мм) или ДСП (1,5-2 см), плюс подложка (3 мм), пленка (3 мм), полиэтиленовая пленка (1-1,5 мм), ламинат (3-5 мм) или линолеум (2-4 мм).
- Высокая надежность, только при 100% соблюдении инструкции и 100% правильном выполненном монтаже.
- Экономия 20 % относительно других видов теплых полов определенно присутствовать будет, при условии хорошо функционирующего местного отопления и эксплуатации пола в температурном режиме не более 21,5 Со (собственный опыт).
- С неприятными запахами не обманули, в ионизированном воздухе не приятные запахи действительно долго не живут. Более того на крупных предприятиях, где применяться сушильные камеры для одежды и обуви, так же устанавливаются ионизаторы воздуха для удаления неприятных запахов.
- Воздух не сушит, но в комбинации с местным отоплением этот эффект пропадет.
- На счет противоаллергического эффекта, на мой взгляд преувеличено (сын склонен к аллергии, изменений после установки пола не было никаких), хотя если дополнить ионизированный воздух, увлажнителем и очистителем…., вполне вероятно положительный эффект все-таки произойдет.
Нюансы, которые стоит учесть
- На пленочный теплый пол нельзя ставить мебель, он должен быть открытым, в противном случае в этом месте будет происходить очень сильный нагрев, от которого будет портиться мебель, покрытие пола и сама пленка. Плюс ко всему в данном случае очень увеличится расход электроэнергии.
- Место, в котором размещен датчик температуры пола и воздуха, также нельзя закрывать, иначе он будет некорректно работать.
- Если инфракрасный пленочный теплый пол планируется монтироваться под ламинат, то пол обязательно должен быть ровный и чистый, после сборки ламината нужно выждать необходимое время, чтобы ламинат прогрелся до комнатной температуры и только потом включать теплый пол.
Монтаж пленочного теплого пола своими руками
Несколько лет назад на рынке теплых полов появился новый энергосберегающий инфракрасный пленочный материал. И многие его достоинства привели к тому, что он произвел настоящий фурор. Так, монтаж пленочного теплого пола своими руками можно производить под любое покрытие, будь то ламинат, паркет, линолеум или плитка.
Его важными особенностями является отсутствие необходимости в цементной стяжке во время укладки, а также он намного экономичнее в расходе электроэнергии кабельного теплого пола, который, кстати, обязательно нужно заливать цементной стяжкой. Что важно, в случае переезда можно легко и просто демонтировать пленочный пол и постелить его заново в новом помещении. (См. также: Установка тонкого тёплого пола своими руками)
Кроме того лечебные свойства инфракрасного света уже давно используются в медицине, а значит, что такой пол будет оказывать только положительное воздействие на здоровье всех проживающих. Пленка инфракрасного теплого пола будет вырабатывать тепловые лучи, которые легко проходят через напольное покрытие и оказывают лечебный эффект на здоровье человека.
Монтаж пленочного теплого пола своими руками
После того как поверхность пола была очищена и подготовлена на него укладывается теплоизоляционный материал. При выборе теплоизоляции следует ориентироваться на то, каким будет ваше финишное покрытие. Если планируется положить ковролин или линолеум, то изоляцию можно сделать любой, только учесть толщину листа в 3-5 мм. На стыках листы нужно проклеить скотчем. Если же планируется класть керамическую плитку, то обычно рекомендуют использовать в качестве теплоизоляции техническую пробку, имеющую толщину 2 мм.
Во время монтажа следует заранее определиться с положением терморегулятора, а также составить схему монтажа, для того чтобы инфракрасная пленка была впоследствии разложена на полу правильно. При этом укладывать ее следует только на открытых участках, где не будет стоять мебель. (См. также: Как сделать электрический теплый пол своими руками)
Далее технология монтажа пленочного теплого пола подразумевает, что пленку нужно разрезать на полосы нужного размера по отмеченным производителем линиям. Затем пленку необходимо разложить на полу так, чтобы она соответствовала схеме.
Важно! Класть ее следует медной полосой вниз и контактами к стене, где планируете установить терморегулятор.
После этого инфракрасная пленка подключается к проводке. Не забудьте установить на краях медной полосы контактные зажимы и подключить к ним контактные провода. Обязательно следует заизолировать все места подключения проводов к зажиму, а также места разреза пленки с обратной стороны при помощи битумной изоляции. (См. также: Установка тёплых электрических полов своими руками)
Далее технология монтажа пленочного теплого пола предполагает подключение датчика температуры пола. Это производят с нижней стороны пленки. Не забудьте его заизолировать. После того как теплый пол полностью уложен и все провода и контакты подключены, нужно установить терморегулятор и также его заизолировать. После этого можно подключить к электросети.
Важно! Перед тем как укладывать финишное покрытие обязательно протестируйте теплый пол, учитывая, что поверхность должна прогреваться равномерно.
Поверх теплого пола нужно уложить полиэтиленовую пленку, после чего можно класть финишное покрытие.
Важно! Учтите, что в случае, если финишным покрытием будет плитка, после ее укладки стяжке нужно дать просохнуть в течение 20 дней. Только после этого можно будет пользоваться новой системой обогрева пола. (См. также: Как правильно уложить теплый пол под ламинат своими руками)
Пленочный теплый пол под ламинат
В стандартный набор материалов для укладки пленочного теплого пола под ламинат входит рулон термопленки, контактные зажимы для нее, комплект электропроводки, изоляция для контактных зажимов. В принципе вам понадобится к этому набору приобрести только терморегулятор с температурным датчиком.
При укладке теплоотражающего слоя под ламинат не рекомендуется применять материалы, покрытие которых выполнено с использованием алюминиевой фольги. Для монтажа хорошо подойдут материалы, имеющие покрытие из металлизированной лавсановой или полипропиленовой пленки.
Сама установка такого пола под ламинат достаточно проста. Начинается она с укладки теплоотражающего слоя на ровное основание. После того как листы теплоотражателя разложены, их нужно скрепить между собой скотчем. Далее можно приступать к термопленке, которую нужно класть контактами к терморегулятору. (См. также: Как положить тёплый пол в гараже своими руками)
Совет! Стоит помнить, что самым экономичным вариантом расположения полос такой пленки будет вдоль длинной стены, ведь при этом получится меньше точек подключения, а значит, и меньше проводов.
Полосы теплого пола нужно прикрепить к предыдущему слою с помощью того же скотча. Следующим этапом является установка терморегулятора. Он обычно крепится на стене или включается в розетку. Далее следует подключить провода. Тут нужно установить контактные зажимы, осуществить прокладку проводов, обжим контактов и их изоляцию. После этого их можно подключить к терморегулятору. К нему же подключается термодатчик. Остается только произвести тестирование нового теплого пола и можно укладывать ламинат.
Пленочный теплый пол под плитку
Монтаж пленочного теплого пола под плитку имеет свои особенности и требует гораздо больше усилий и времени, чем в других случаях. Ведь изначально он планировался только для сухой укладки. Это означает, что не каждый пленочный пол может выдержать соприкосновение с щелочной средой цементной стяжки или плиточного клея.
Важно! Укладку пленочного пола следует производить только при плюсовой температуре!
Пленку укладывают вниз стороной, где видны медные токопроводящие шины. При этом основа обязательно должна быть сухой и чистой. Чтобы не произошло смещения полос в дальнейшем после подключения можно прикрепить их малярным скотчем. Не забывайте, немаловажно добиться плотного контакта между пленкой и теплоизоляционным материалом. Это исключит появление завоздушенных пустот.
После того как выполнены все работы по укладке пленки, подсоединены термодатчик и термостат, теплый пол можно подключить к сети и протестировать его. Затем, в случае если все нормально, поверх пленки укладывается полиэтиленовая пленка. Также поверх этого слоя гидроизоляции следует положить полимерную, но не металлическую строительную монтажную сетку, имеющую размеры 20-40 мм.
Важно! Если на пол ожидается высокая нагрузка, то в качестве защитного покрытия поверх гидроизоляционного материала допустимо положить СМЛ или влагостойкий ГВЛ, имеющий толщину до 6 мм.
Монтаж такого пола под плитку завершается укладкой этой самой плитки либо керамогранита. Следует учесть, что слой плиточного клея в этом случае должен составлять около 10 мм. Клей также следует брать специальный для теплого пола. Чтобы компенсировать тепловое расширение между напольным покрытием и стеной нужно оставить небольшой зазор, который потом можно закрыть плинтусом.
При выборе теплого пола такого типа ориентироваться следует, прежде всего, на производителей, которые гарантируют качество, подтвержденное документально. Так, среди таких фирм особо выделяют пленочные теплые полы Caleo. Они предлагают теплые полы, как для сухого монтажа, так и для «мокрого» монтажа. В первом случае выполнить укладку можно без стяжки и клея при любых видах ремонта. Во втором случае пленочные теплые полы Caleo укладываются в стяжку либо в плиточный клей. Производительно рекомендует это делать еще на стадии капитального ремонта.
Подложка под теплый пол
Современные технологии отопления сделали большой шаг вперед, поэтому использование электрических теплых полов получает все большее распространение. Важное значение имеет вопрос теплоизоляции: она позволяет значительно сберечь электроэнергию, сохранив высокое качество обогрева.
Для теплых полов рекомендуется использовать подложку, содержащую материалы, отражающие тепло, поэтому оптимальным вариантом подложки для теплого пола является вспененный полиэтилен либо полипропилен со слоем металлизации, покрытые лавсановой пленкой.
Это гибкий, тонкий, термостойкий и экологичный материал. Его размещают непосредственно под теплым полом, при этом отражающая сторона должна быть направлена вверх.
Подложка не только обладает отражающим и теплоизолирующим свойствами, но и улучшает гидро-и звукоизоляцию помещения. Благодаря ей сберегается 85-90% тепловой энергии, что значительно сокращает расходы на электричество.
Подложка под нагревательные маты
При обустройстве теплого пола при помощи нагревательных матов, подложка не используется!
Маты для теплого пола укладываются в тонкий слой плиточного клея или ровнителя. Толщины этого слоя не достаточно для создания прочного основания для финишного напольного покрытия (обычно керамогранитной плитки).
Таким образом, предполагается, что изначально произведено утепление стяжки пола на которую укладываются маты.
Подложка для кабелей в стяжку
При обустройстве теплого пола с помощью нагревательных кабелей, подложка укладывается на черновой пол, сверху укладывается кабель и производится залитие стяжки.
При использовании подложки без металлизированного слоя (например пенополистирола) необходимо обеспечить зазор между подложкой и нагревательным кабелем (например с помощью армирующей сетки). В противном случае возможен чрезмерный перегрев кабеля и его преждевременный выход из строя.
При использовании подложки с металлизированным слоем на вспененной основе, нагревательный кабель для теплого пола может быть уложен прямо на подложку. Металлизированный слой обеспечивает равномерное отражение тепловых лучей в сторону напольного покрытия, а вспененный материал имеет низкое значение теплопроводности, что также не дает тепловой энергии уйти через стяжку в перекрытие.
Некоторые варианты подложки для теплого пола (например IR-Reflector) имеют специальную разметку в виде сетки, что облегчает монтаж кабеля с требуемым шагом.
Подложка под инфракрасную пленку
Другая разновидность нагревательной электрической системы – пленочный теплый пол. Для его правильной работы нужно тщательное соблюдение инструкции по монтажу. И подложка – не исключение:
Подложку нужно разместить металлизированным слоем вверх по всей площади будущего теплого пола. Соседние полотна стыкуются а оставшиеся швы обязательно фиксируются клеящей лентой или термостойким скотчем. Это улучшает гидро- и пароизоляцию покрытия.
Инфракрасная пленка укладывается прямо на подложку.
Подложка под инфракрасный стержневой теплый пол
Под стержневой теплый пол укладка подложки производится так же, как и при использовании нагревательной пленки, но для обеспечения сцепления тонкой (толщиной 2 см) стяжки с черновым основанием пола, в подложке делаются прямоугольные вырезы.
При кажущейся простоте, подложка – действительно важный элемент напольного обогрева. Она позволяет усилить преимущества электрических теплых полов и при этом значительно снизить как теплопотери, так и затраты на электроэнергию.
Все о QuietWarmth — Центр знаний
Что такое QuietWarmth?
Изготовленные MP Global Products, системы лучистого теплого пола QuietWarmth включают пленочные маты, которые сочетают в себе более 30 лет уникальных научных достижений в области поверхностного отопления с запатентованной технологией теплого пола.
Сверхэффективный QuietWarmth Пленочные изделия для лучистого теплого пола надежно и недорого согреют практически любую внутреннюю поверхность пола в вашем доме: кухню, семейную комнату, подвал и т. Д.
Warm Your Floor предлагает два варианта, которые совместимы практически с любым типом пола:
Перед установкой QuietWarmth всегда уточняйте у производителя напольного покрытия совместимость с системами лучистого обогрева.
В чем преимущества QuietWarmth?
Полы с подогревом по любой поверхности
Пленки для лучистого обогреваQuietWarmth входят в число самых простых в установке продуктов в отрасли , особенно для соединяемых вместе / плавающих полов.Революционная конструкция пленочных матов означает, что передача энергии обеспечивает 100% покрытие.
Установите любой нагревательный мат QuietWarmth без самовыравнивающегося раствора и беспорядка .
Установите пол с подогревом QuietWarmth на бетонную плиту, плитку или даже плавающий пол. Под соединяемыми / плавающими полами QuietWarmth не требуется без раствора или клея для установки .
Просто разверните маты, проложите провода и уложите пол.
В случае традиционной укладки плитки или приклеивания прикрепите маты и приклейте непосредственно к черному полу и выложите плитку обычным способом.
Экономическая эффективность с запрограммированным бесшумным термостатом
QuietWarmth обеспечивает нежное тепло для ваших ног всего за пенни в день!
Площадь в 60 квадратных футов стоит всего 0,086 доллара за первый час достижения желаемой температуры и половину этой суммы за каждый последующий час (исходя из среднего национального тарифа на электроэнергию в размере 0,12 доллара за киловатт-час).
Для расчета энергопотребления вашего проекта используйте следующую формулу:
Общая площадь обогреваемой площади в квадратных футах x 12 ÷ 1000 x Местные затраты на киловатт-час. Стоимость электроэнергии
Чтобы сделать пол QuietWarmth еще более энергоэффективным, установите термостат для контроля температуры.Всегда настоятельно рекомендуется использовать термостат с вашей системой теплого пола для регулирования тепловой мощности. Таким образом, вы не перегреете полы, и они будут теплыми, когда вам это нужно.
Как это работает?
MP Global Products использует технологию токопроводящих чернил в своих пленочных матах QuietWarmth, питающихся от параллельных заводских выводов, которые потребляют меньше энергии, чем традиционные проводные системы лучистого теплого пола. Коврики настолько тонкие, что не поднимут высоту вашего пола.
Системы подогрева пола с отслаиванием, приклеиванием и защелкиванием обеспечивают гибкость и позволяют точечно нагреть пол, просто разместив маты в нужном месте. Пленку с защелкиванием также можно обрезать до нужной длины. *
* Функция обрезки по длине не распространяется на отклеивающиеся и приклеиваемые маты для кафельных и клеевых полов.
Коврик любого типа может быть установлен на бетонный или фанерный черновой пол в соответствии с соответствующими инструкциями по установке.Перед установкой пленки для плавающих полов необходимо установить нижнюю пароизоляцию на бетонный черновой пол. Раствор для отслаивания и наклеивания можно сразу приклеить к ровному и чистому основанию пола.
Видео по установке
…………
Как установить в теплый пол
Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм и более), инженерной древесины и плавающих полов
QuietWarmth — это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов.Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Полное руководство по установке теплоизлучающего покрытия см. В руководстве по установке, прилагаемом к каждому рулону QuietWarmth.
Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.
QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов.Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON) для использования в тех случаях, когда может потребоваться резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономичности мы рекомендуем приобрести термостат с датчиком температуры пола для регулирования температуры.
Сначала в общих чертах наметьте конфигурацию системы отопления.Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика пола, основных электрических соединений и термостата. Также важно спланировать положение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.
При составлении схемы системы необходимо следить за тем, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата).Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другой строительной конструкцией. Оставление не менее 6 дюймов от стены до края мата с нагревательной пленкой позволит провести провода от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреться).
После того, как вы составили хороший план, тщательно очистите существующий черновой пол от любых предметов или мусора.
При укладке поверх бетона убедитесь, что пароизоляция установлена перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной к ней пароизоляцией. Раскатайте подстилку, готовую к лучистому теплу… покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная пароизоляционная сторона находится вверх. Стыки кромок подкладки стыкуются изолентой. Используя схему, которую вы сделали ранее, раскатайте нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать планировке вашего плана.
При настройке нагревательных матов прорежьте свободное пространство между нагревательными полосами на пунктирных линиях. Никогда не выполняйте резку ближе, чем на ”к нагревательным полоскам. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.
После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол на ровном месте без выступов.
Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Следите за тем, чтобы датчик не касался черных полос нагревательного мата. Вырежьте часть подкладки и надавите на разъемы вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем закрепите изоленту. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода вниз в прорезь для прокладки к распределительной коробке.
После установки всех этих компонентов система должна быть готова к подключению и к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, пора подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или лицензированным электриком. Для завершения этого заключительного этапа требуются несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.
При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾ ”от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.
Пропустите подводящие провода через канал основания стены и через кабелепровод в распределительную коробку 4 × 4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.
Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или позвоните своему любимому лицензированному электрику, чтобы выполнить эту задачу.
Установка электрического лучистого отопления в полу
Мы с женой недавно купили дом с недостроенным подвалом и бетонным полом, который мы решили превратить в уютное пространство, которое наши дети могли бы использовать в качестве игровой.Они еще очень молоды и много времени проводят, играя на паркете. Мы решили установить легкую разворачивающуюся внутрипольную электрическую систему лучистого отопления под новым плавающим полом, чтобы дополнить естественное тепло в комнате и сделать ее уютным местом для игр. Большую часть работы я делал сам.
Первое, что я сделал, — покрыл бетонный пол раскатной пароизоляцией. Затем я построил черновой пол из фанеры.
Вот как я установил излучающую систему.
Шаг за шагом
Шаг 1: Подметите черный пол, чтобы удалить всю пыль, грязь, случайные гвозди, шурупы и другой мусор, чтобы получить чистую рабочую поверхность.Не оставляйте ничего, чтобы телеграфировать через подкладку или готовый пол.
Шаг 2: Нарисуйте эскиз предполагаемой компоновки системы лучистого обогрева, включая предполагаемое расположение датчика температуры пола, термостата и распределительной коробки, убедившись, что заводские провода на концах излучающих матов находятся в правильном положении. на той же стороне комнаты, что и распределительная коробка.
Будьте внимательны, следуя инструкциям. Система, которую я использовал, требует, чтобы между краями ближайших матов и стеной оставалось не менее 6 дюймов, чтобы было достаточно места для прокладки проводов к распределительной коробке.
Step 3: Здесь я развернул готовую к тепловому излучению подкладку под названием QuietWalk от MP Global Products, которая покрыла всю площадь пола. Подложка включает пароизоляцию, которая помогает отводить влагу над черным полом и под чистым полом. Он также амортизирует пол, чтобы поглощать звук и сводить к минимуму щелчки при ходьбе по плавающему полу, а его коэффициент сопротивления составляет 0,5, что поможет сохранить теплоту в подвале зимой.
Шаг 4: Следующий шаг — стыковать швы подкладки, используя изоленту, чтобы удерживать их на месте.Эта подкладка имеет хорошее сопротивление сжатию, поэтому она не сжималась под моими коленями, пока я наклеивал пленку.
Шаг 5: Затем я развернул панели системы теплого пола QuietWarmth. Я вписываю их в планировку комнаты, вырезая ножницами по пунктирным линиям между сияющими чернильными элементами. Я заклеил и изолировал обрезанные края прилагаемыми изоляционными дисками из каптона. Панели бывают нескольких конфигураций ширины / длины, поэтому было легко уместить планировку подвала с минимальным разрезом.
Я выбрал пленку Perfectly Warm Radiant Heat Film, потому что она была разработана специально для плавающих деревянных и ламинатных полов (а также некоторых плавающих плиточных полов) и может быть установлена на подложку. Ультратонкая беспроводная нить накала составляет всего 0,016 дюйма. толстый.
Шаг 6: Провода для элементов прикрепляются на заводе к одному концу, противоположному концу, который можно обрезать для калибровки. Здесь я использовал свой универсальный нож, чтобы вырезать тонкую неглубокую прорезь в подкладке, чтобы пропустить электрические провода, чтобы на полу не было высоких точек.
Шаг 7: Теперь пора врезать провода и закрепить их клейкой лентой на месте, чтобы они не двигались.
Шаг 8: Раскатайте вторую панель, прилегая к первой (не оставляя зазора).
Шаг 9: Затем я установил датчик в полу, который отслеживает температуру пола (а не в комнате) и стремится к настройке всего на несколько градусов выше комнатной. Затем я проложил провод датчика температуры пола в том же канале, что и подводящие провода, и закрепил их изолентой.
После еще нескольких регулировок я протянул все подводящие провода и провод датчика температуры пола к распределительной коробке на стене, а оттуда я провел набор проводов к термостату на стене.
Шаг 10: Следующим шагом является проверка всех электрических соединений с помощью омметра, чтобы убедиться в правильности соединений на данном этапе. Одной из отличительных особенностей этой системы является то, что полосы нагревательной пленки уложены параллельно на прокладке, поэтому, если одна полоса окажется поврежденной или поврежденной, остальные полосы продолжат нагреваться.
В этот момент, после проверки с помощью омметра, мой электрик подключил термостат к сервисной панели домашней электропроводки в соответствии с инструкциями в руководстве по установке, прилагаемом к системе лучистого отопления.
Шаг 11: Я был готов установить плавающий пол под дерево над панелями электрического излучающего тепла. Излучающая система, которая обеспечивает постепенное дополнительное тепло за счет нагрева ультратонкой гибкой излучающей тепловой пленки с низким сопротивлением, потребляет всего 12 Вт на квадратный фут и соответствует гарантийным требованиям моего плавающего пола (и большинства других плавающих полов, хорошо).
Дети и домашние собаки любят играть на полу, что, кстати, очень приятно, когда я иду по нему босиком.
Примечание редактора: MP Global Products L.L.C. новатор и лидер в производстве американских экологически чистых волоконно-акустических подкладок и внутрипольных систем электрического лучистого обогрева для плавающих полов и для плиточных полов. Узнайте больше о продуктах на сайтах www.quietwalk.com, www.quietwarmth.com или позвоните по телефону 888-379-9695.
Рекомендуемые статьи
Подогрев полов для виниловых полов
Доступные решения для обогрева виниловых полов
Теплые полы и долговечный винил — идеальное сочетание.Надежные системы теплого пола от ThermoSoft выдержат испытание временем и будут обеспечивать тепло, роскошь и комфорт на долгие годы. Благодаря системам лучистого обогрева, упрощающим установку и пользующимся репутацией надежных, вы можете модернизировать пол, не вызывая у себя головной боли.
Тип винилового покрытия, который у вас есть, определит тип системы теплого пола, который вам понадобится. ThermoSoft предлагает варианты, которые совместимы со всеми типами винила — независимо от того, нужна ли вам мягкая подложка, добавление минимального профиля или когда вы укладываете новый бетонный пол.
подробнее »
КАК СМОТРЕТЬ НА
КАК СМОТРЕТЬ НА
Системы обогрева магазинов по типу пола
Плитка и камень
Спроектированная и массивная древесина
Ламинат
Винил
Ковер
Бетонная плита решений для обогрева полов от ThermoSoft
- Эффективно передает тепло
Виниловые полы эффективно удерживают и излучают тепло. Вы будете чувствовать себя теплее дольше и быстрее.
- Носки не нужны
Забудьте про холодный пол и почувствуйте гостеприимное тепло от пальцев ног.
- Преобразует обычное пространство
С полами с подогревом вы превратите повседневное пространство в роскошное уединение в собственном доме.
- Минимизация времени и труда
Системы, разработанные с учетом наиболее эффективного процесса установки.
- Обогревает помещения любой формы и размера
Доступна профессиональная помощь в дизайне, поэтому любой проект — это легкий ветерок.
- Разработано с определенной целью
Мы не стремимся просто обогреть пол; мы стремимся предоставить продукт, который обеспечивает высокое качество готовой продукции.
- Подключается быстро и легко
Заводские подводящие провода делают электрические соединения простыми и легкими для систем ThermoSoft.
- Практически универсальная совместимость
Выбирайте любимое напольное покрытие. Наши системы отопления подойдут для всего, что вы можете в них бросить.
- Технологичность
Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом умнее.
- Совместимость
Протестировано и одобрено многими производителями напольных покрытий.
- Нет дополнительной высоты пола
У нас есть решения, позволяющие добавить тепла без увеличения высоты.
- Сертификат безопасности
Зарегистрирован UL или ETL для США и Канады.
- 10-летняя или пожизненная гарантия
Системы отопления ThermoSoft рассчитаны на длительный срок службы.
- Премиум-поддержка производителя
Ведущая в отрасли прямая поддержка в США.
Наши обязательства перед вами
При поддержке реальных людей
Мы знаем, что быть лучшим — это не просто означает превосходные продукты, это означает подкреплять их превосходным обслуживанием.
Приоритет 1: сделать вас счастливыми
Создание радости и комфорта с помощью наших обогревателей — наша основная мотивация.
Лучшее в отрасли соотношение цены и качества
Качество американского производства, простая установка и безопасная работа.Все это по конкурентоспособным ценам для лучшей цены на лучистое отопление.
Инновационная и надежная конструкция
Движение отрасли вперед с помощью инноваций, и здесь для долгосрочного сотрудничества с высочайшей надежностью. Вот почему наши системы есть и у нас дома.
Понимание ваших потребностей
ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.
Постоянная целостность
Наша репутация — один из наших лучших активов.Мы заработали эту репутацию, выполняя все обещания.
Популярные новости и видео
Веб-семинар NWFA, часть 1
59:12 мин.
Веб-семинар NWFA, часть 2
55:49 мин.
Веб-семинар NWFA, часть 3
57:59 мин.
Веб-семинар NWFA, часть 4
54:56 мин.
Веб-семинар NWFA, часть 5
59:24 мин.
Веб-семинар NWFA, часть 6
50:43 мин.
Развенчание мифов о лучистом напольном отоплении
Обычное тепло vs.Электрическое лучистое тепло
Выбор термостата для системы электрического отопления
Уход за паркетным полом с лучистым обогревом
Установка лучистого тепла под деревянные полы
Теплый пол с пленочным лучистым обогревом
f MYHEAT электрическая пленка Это простой способ установить комфортный пол с подогревом, который прослужит десятилетия, не требует обслуживания и обеспечивает значительно более низкие эксплуатационные расходы по сравнению с альтернативными системами отопления.
Обеспечивая больший комфорт, чем любая другая система отопления, пленка MYHEAT является наиболее эффективным средством передачи тепла из существующих. Это низкотемпературная система, которая излучает лучистую тепловую энергию (например, от солнца), обеспечивая непревзойденный комфорт. Страдающим аллергией будет полезно практически полное отсутствие циркуляции воздуха, пыли и сухости, характерные для традиционных систем отопления.
Устанавливаемая в рамках проекта реконструкции или нового строительства, электрическая пленка для теплого пола MYHEAT может быть установлена поверх бетонного или деревянного чернового пола или встроена в пол, чтобы вы могли нанести любую отделку пола по своему желанию.Он идеально подходит для установки там, где предполагаемой отделкой пола будет паркет из твердой древесины, дерева, ламината или деревянного паркета. Он также одинаково подходит для ковров, винила и линолеума при использовании с нашей системой накладок.
Нагревательные элементы MYHEAT мощностью 130 Вт / м 2 или 160 Вт / м 2 — это универсальная система теплого пола.
Если вы устанавливаете нагревательные элементы MYHEAT поверх любого деревянного или твердого бетонного пола, вы должны сначала установить слой теплоизоляции MYHEAT толщиной 6 мм, чтобы минимизировать тепловые потери вниз и предотвратить повреждение нагревательных элементов MYHEAT.Теплоизоляция также помогает «успокоить» последующую поверхность пола. Изоляцию можно обрезать для подключения межсоединительной проводки и датчика температуры пола.
После того, как электрические теплые полы MYHEAT уложены и выполнены соединения, весь пол должен быть покрыт слоем пароизоляции из полиэстера, который можно приобрести в MYHEAT.
В местах стыковки краев полиэфирной пленки они должны перекрываться на 200 мм, чтобы вода не попала на нагревательные элементы, если на пол когда-либо прольется вода.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Полупроводящая углеродная пленка в ламинированной полиэфирной пленке
Чрезвычайно низкая высота сборки — менее 7 мм
Провод холодного конца csa1,5 мм2
Гц 230/240 В: 50
Номинальная мощность 130 Вт / м 2 или 160 Вт / м 2
1 x Коричневый 5-метровый соединительный кабель «холодного хвоста» (более длинный по запросу)
1 x Синий 5-метровый «холодный хвост» соединительные провода (более длинные по запросу)
Двойная изоляция для конструкции класса 2
Маркировка CE и соответствие всем соответствующим техническим стандартамКОДЫ ИЗДЕЛИЯ
Для 160 Вт / м 2 просто измените код детали с 130MH- на 160MH —
300 мм ШИРИНА | ||||
Код детали | Длина (м) | Мощность (Ш) | ||
130МН-320 | 2.0 | 70 | ||
130MH-325 | 2,5 | 88 | ||
130MH-330 | 3,0 | 105 | ||
130MH-335 | 3,5 9049 9049 | 9049 | 4,0 | 140 |
130MH-345 | 4,5 | 158 | ||
130MH-350 | 5,0 | 176 | ||
130497 9049 905 -360 | 6.0 | 211 | ||
130MH-365 | 6,5 | 228 | ||
130MH-370 | 7,0 | 246 | ||
130MH-7,5145 9049 | ||||
130MH-7,5 9049 9049 | 8,0 | 281 | ||
130MH-385 | 8,5 | 298 | ||
130MH-390 | 9,0 | 316 | ||
10.0 | 351 |
ШИРИНА 500 ММ | |||
Код детали | Длина (м) | 90 -500 ВыходH 5145122 | |
130MH-525 | 2,5 | 153 | |
130MH-530 | 3,0 | 183 | |
130MH-514 535 | 9049 90494.0 | 244 | |
130MH-545 | 4,5 | 275 | |
130MH-550 | 5,0 | 306 | |
130MH-55145 | 130MH-55145 | 90496,0 | 367 |
130MH-565 | 6,5 | 397 | |
130MH-570 | 7,0 | 428 | |
-580 | 8.0 | 489 | |
130MH-585 | 8,5 | 519 | |
130MH-590 | 9,0 | 550 | |
130MH-595 9049 5 | 10,0 | 611 |
ШИРИНА 1000ММ | ||||
Код детали | Длина (м) | 48 | Выход (Ш)2.0 | 252 |
130MH-1025 | 2,5 | 315 | ||
130MH-1030 | 3,0 | 378 | ||
130MH-1014 9049 9049 9049 130491 | 4,0 | 504 | ||
130MH-1045 | 4,5 | 567 | ||
130MH-1050 | 5,0 | 631 | ||
1304975 | 694 | |||
130MH-1060 | 6,0 | 757 | ||
130MH-1065 | 6,5 | 820 | ||
130MH-10147 | 7,5 | 946 | ||
130MH-1080 | 8,0 | 1009 | ||
130MH-1085 | 8,5 | 1072 | ||
1135 | ||||
130MH-1095 | 9,5 | 1198 | ||
130MH-10100 | 10,0 | 1261 |
4 11 [9 Best Disclaimer Floor Guide] | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.
Представьте себе: вы возвращаетесь после адского рабочего дня.И как только вы сделаете первый шаг в своем доме, жаркий теплый воздух внутри вас полностью омолодит. Звучит неплохо, правда?
Вот что может сделать для вас система лучистого теплого пола. Фактически, система лучистого теплого пола может стать вашим идеальным решением, если вы живете в районах с холодными суровыми зимами. Более того, это стоит намного меньше, чем те экстравагантные печи, которые вы используете для обогрева своих комнат.
Однако купить систему лучистого теплого пола, отвечающую всем вашим требованиям, намного проще, чем сделать.Рынок наводнен посредственными вариантами, и чаще всего мы попадаемся на ложные уловки и в конечном итоге покупаем тот, который оказывается пустой тратой наших инвестиций.
Итак, чтобы помочь вам с этой проблемой, мы рассмотрели некоторые из высокопроизводительных систем теплого пола, доступных на рынке прямо сейчас.
Но если они не соответствуют всем вашим основным требованиям, в конце вы также найдете подробное руководство для покупателя. Вам предложат подробный тур, чтобы объяснить каждую полезную функцию одиннадцати лучших систем лучистого теплого пола.
Итак, без лишних слов, давайте начнем, ладно?
Лучшие системы теплого пола
-
Электрическая система теплого пола площадью 25 кв. Футов от HeatWave
Мы сохранили позицию numero uno для одной из лучших систем теплого пола от бренда Heatwave. Это одна из известных американских электротехнических компаний, которая более двух десятилетий поддерживает звездную репутацию. Недавно нам представилась возможность протестировать его модель площадью 25 кв. Футов, и мы очень довольны ее тонкопрофильным ковриком, который находится в таком доступном ценовом диапазоне.
Почему нам понравилось?
Мы были более чем взволнованы, когда Heatizon прислал нам эту систему подогрева пола для проверки, и самым первым аспектом, который привлек наше внимание, был тонкопрофильный коврик для электрического подогрева пола. Что ж, как и ожидалось, он не только подходит для всех видов кафельных / каменных полов, но и плавно прилегает к полу. В основном это связано с тем, что эти маты имеют липкую основу, которую можно легко прикрепить, отсоединить и переставить по мере необходимости на черновой пол.
Кроме того, в отличие от большинства продуктов, представленных на рынке, нагревательные маты этой модели не выпирают. Чтобы закрепить его на чистой и гладкой поверхности пола, достаточно лишь надавить ладонью. Эта уникальная функция не только экономит время, но и значительно упрощает общий процесс установки.
Более того, он был протестирован и рассчитан на использование как во влажных, так и в сухих помещениях. Итак, если вы ищете единственное решение для всех комнат вашего дома, вы можете попробовать эту модель.
Кроме того, эта система отопления может обогреть любую комнату вашего дома менее чем за полчаса, и ее можно оставлять включенной столько, сколько вам нужно. Но что действительно отличает его от конкурентов, так это дополнительный термостат, который вы можете запрограммировать в соответствии с вашими требованиями. И мы упомянули ограниченную пожизненную гарантию, которая позволяет вам мирно обогреть свой дом.
Что могло быть лучше?
Единственный аспект, который нас немного разочаровал в этой исключительной модели, — это то, что ее установка может быть довольно сложной.Сообщается, что некоторые клиенты столкнулись с бесчисленными проблемами, поскольку им пришлось иметь дело с большим количеством проводов во время установки, чем они ожидали
Pros
- Программируемый термостат с четким дисплеем
- Может использоваться в течение недель / месяцев без переключения it off
- Подходит для нескольких вариантов напольного покрытия
-
Электрическая водонагревательная система на 120 В от HeatTech
Когда дело доходит до выбора модели для типичных помещений прямоугольной формы, HeatTech можно рассматривать как одну из самые проверенные бренды.Мы протестировали электрическую систему обогрева пола HeatTech на 120 В и очень рады поделиться с вами впечатлениями о нашем фантастическом опыте.
Почему нам понравилось?
Прежде всего, мы хотим обратить ваше внимание на толщину этого мата ⅛ дюйма, которая делает его идеальным выбором для использования под полом. Этот уникальный аспект предотвращает существенное увеличение высоты пола и обеспечивает поддержание нормальных параметров, в отличие от большинства продуктов в этом ценовом диапазоне.Фактически, это одна из тех важных особенностей, которые в первую очередь привлекли наше внимание.
Кроме того, нет необходимости использовать степлер или какие-либо другие средства для удержания мата на месте. Благодаря клейкой задней панели вы можете успешно укладывать систему отопления, как профессионал.
Кроме того, он также оснащен фирменным цифровым программируемым термостатом и датчиком Aube Th215-AF-120S, который намного превосходит любую другую модную модель последнего времени. Вам нужно просто настроить его один раз и наслаждаться теплом своего дома, не беспокоясь о его контроле.
Помимо качественного дизайна, этот известный бренд также предоставляет 120-дневную политику возврата и быструю доставку, что делает его одним из продуктов, которые необходимо покупать в нашем списке.
Что могло быть лучше?
Несмотря на то, что это один из самых доступных и интересных вариантов, он имеет определенные недостатки. Во-первых, липкое покрытие работает только на чистых поверхностях. Во-вторых, заказанный нами коврик не покрыл всю площадь пола. Надеемся, что производители позаботятся об этой ситуации и увеличат длину коврика в будущих моделях.
Плюсы
- Клейкая задняя панель
- Тонкий профильный мат
- Цифровой программируемый термостат для определения пола
Минусы
- Клейкая задняя панель работает только на чистых поверхностях
- 23 Короче 900 Комплект для обогрева пола SunTouch WarmWire
- Термостат с технологией SmartStart
- Внесен в список UL
- Активный мониторинг энергопотребления
- Сложно работать с несколькими программами
- Поверхности, покрытые только клеем
Коврик площадью 25 кв. Футов Коврик для обогрева пола
Если вам нужен продукт, который не только согревает ваше пространство, но и добавляет ему элегантности, тогда выбирайте этот коврик от Warming Systems.Этот большой коврик площадью 25 квадратных футов, изготовленный из высокопрочных материалов, сразу готов к работе и обеспечивает необходимую передышку от холодных полов. Давайте углубимся в его основные функции и посмотрим, что они принесут.
Почему нам понравилось?
Поскольку этот продукт по своим характеристикам очень похож на наш включенный в список продукт HeatTeach, возможно, внимательное изучение сравнительного анализа даст вам исчерпывающее представление.
Хотя он почти похож на коврик для подогрева пола от известного бренда HeatTech, его отличает качество проволоки и сетки. Во время тестирования, когда мы использовали тонкий набор для покрытия проводов, он нагрелся намного быстрее по сравнению с другими матами. Эта функция значительно снизила не только энергопотребление, но и общее время нагрева.
Что нам больше всего понравилось в этом продукте, так это то, что инструкции чрезвычайно просты для выполнения любым домовладельцем.В целом, мы считаем, что можно с уверенностью сказать, что системы Warming проделали большую работу по обеспечению максимальной отдачи от этого теплового коврика, который творит чудеса, чем те, которые стоят в более высоком диапазоне.
Что могло быть лучше?
Хотя эта система подогрева пола делает холодные полы вещью прошлого, она не лишена определенных недостатков. Однако единственное, что мы заметили в этой системе отопления, — это яркая зеленая подсветка термостата. Хотя это не является серьезным недостатком, мы надеемся, что производители рассмотрят эту проблему и улучшат свои будущие модели.
Плюсы
- Мат из качественной проволоки и сетки
- Снижает энергопотребление
- Простые инструкции по установке
Минусы
- Яркая зеленая подсветка термостата
- Простая установка
- Самый тонкий матовый профиль
- Энергоэффективный обогреватель
- Отсутствие термостата
- Требуется 45+ 9025 минут для разогрева 9025 9001 Электрическая напольная система площадью 30 кв. Футов
- Наличие передовой технологии чернил
- Функция Plug-and-play
- Низкое энергопотребление
- Соотношение цена / качество
-
SEAL 70 Sq Ft 120V Коврик для обогрева пола
- Разработан из высокопрочных материалов
- Самоклеящийся мат
- Уменьшает электромагнитные поля до сверхнизких уровней
- Отсутствие совместимого термостата
- 35 9130 Пол Нагревательный кабель
- Простота установки и обслуживания
- Кабель длиной 362 фута
- Ограниченная пожизненная гарантия
- Трудно прочитать номера термостатов
- Кабели площадью 70 квадратных футов
- Двухпроводная технология
- Автоматический программируемый термостат
- Подходит как для сухих, так и для влажных полов
-
Системы обогрева Электрическая плитка Теплый пол
9— это бренд, который сейчас довольно популярен в каждом доме.Недавно мы наткнулись на его нагревательный кабель и решили попробовать. Мы были впечатлены его безупречной работой и решили поделиться с вами своим опытом. Если вы ищете продукт с высокими характеристиками и ограниченным бюджетом, который не разочарует, у нас нет лучшего предложения, чем этот комплект кабелей.
Почему нам понравилось?
Начнем с того, что этот нагревательный кабель выполняет то, что должен делать, и всеми возможными способами. Этот нагревательный комплект нагревается примерно за 20 минут.И он может согреть каждый уголок вашего дома, не перегружая бюджет.
Мы оценили тот факт, что, в отличие от других моделей нагревательных кабелей, этот более прочный. Вместо наклеек этот комплект поставляется с пластиковыми направляющими для кабелей, с помощью которых можно закрепить проводку на черновом полу. Мы проверили это в нашей мастерской и обнаружили, что он значительно улучшает отделку по сравнению с другими наборами кабелей.
Кроме того, он поставляется с дополнительным термостатом Aube # Th215-AF-GA, который прост в установке и эксплуатации.Кроме того, этот высокотехнологичный прецизионный термостат дает вам возможность точно контролировать температуру пола для максимального комфорта и экономии энергии. Короче говоря, все эти премиальные функции делают этот нагревательный кабель одной из лучших систем теплого пола за последнее время. раз. Знак «Сделано в США» определенно играет огромную роль в том, чтобы сделать его фаворитом публики.
Что могло быть лучше?
Несмотря на то, что это один из лучших комплектов кабелей для обогрева пола, мы считаем, что для его нагрева требуется немного больше времени по сравнению с другими системами отопления.Кроме того, этот продукт не вызывает особых поводов для жалоб.
Плюсы
- Термостат Aube
- Пластиковые кабельные направляющие
- Сделано в США марка
Минусы
- Для разогрева требуется 20+ минут
- Электрическая система обогрева пола
Последняя рекомендация в нашем списке — это не что иное, как кабель для обогрева пола от HeatTech.Особенностью, на которую мы обратили внимание с самого начала, является высокая плотность тепла и рассеиваемая мощность. Давайте посмотрим, что может предложить эта система отопления и что делает ее одной из последних рекомендаций в нашем списке обязательных к покупке.
Почему нам понравилось?
Откровенно говоря, эта модель HeatTech доступна по цене, имеет привычные звоночки и звоночки, а гарантия на нее составляет 25 лет. Для всех, кто новичок и только экспериментирует с дебютной системой подогрева пола, это может быть один из лучших вариантов для вас.
Несмотря на то, что он доступен в недорогом ассортименте, это также одна из тех моделей, на которые очень полагаются продвинутые любители. В основном это связано с его плотностью тепла и рассеиваемой мощностью. Кроме того, этот комплект даже поставляется с одним армированным 10-футовым проводом с холодным выводом, который достаточно прочен, чтобы с легкостью переносить эти мощности.
Вы также оцените систему на 120 В этой системы напольного отопления, которая позволяет прокладывать до 600 футов кабеля на одном термостате. Что еще мы могли пожелать в этом ценовом диапазоне?
Что могло быть лучше?
Это, пожалуй, единственная модель в нашем списке, которая требует больше всего времени для обогрева вашей комнаты по вашему желанию.Фактически, вам нужно около часа, чтобы достичь желаемой комнатной температуры. Вдобавок к этому эта модель поставляется с термостатом с 11 программами, что усложняет нам работу. Это единственные аспекты, которые нас разочаровывают, но в остальном этот продукт имеет отличное соотношение цены и качества.
Плюсы
- Поддерживает высокую плотность отвода тепла
- Гарантия 25 лет
- Система подогрева пола 120 В
Минусы
- На нагрев примерно около часа
Системы лучистого теплого пола — это роскошная домашняя особенность и популярная тенденция в новом жилье.Фактически, с течением времени это стало основной необходимостью, которая может помочь вам вести комфортную, чистую и продуманную жизнь. Но для получения правильных результатов важно выбрать продукт, который лучше всего подходит для ваших нужд.
Несомненно, путешествие в поисках идеального для многих становится довольно трудным. Но не о чем беспокоиться. Мы здесь, чтобы помочь вам выбрать идеальный продукт в соответствии с вашими потребностями и насладиться теплом, которого вы заслуживаете, в покое.
В связи с этим, вот несколько вещей, которые вы должны рассмотреть перед тем, как отправиться за покупками:
Если вы новичок в использовании систем лучистого теплого пола, это очень важно понять. что есть в основном два типа систем радиационного отопления, из которых вы можете выбрать.Это электрическая и гидронная системы. Вам нужно будет выбрать тот, который больше всего подходит для вашего типа номера.
Теперь, если у вас уже есть водяная система в вашем доме, определенно имеет смысл выбрать водяные излучающие обогреватели для пола для вашего дома. Эти системы очень дешевы и просты в установке. Поскольку эти системы обычно не требуют обслуживания, они также могут с легкостью обеспечить годы надежной эксплуатации.
С другой стороны, вы также можете выбрать электрическую систему водяного теплого пола.Но одним из основных недостатков этого типа системы отопления является то, что их установка чрезвычайно дорога. Кроме того, если возникнут проблемы с нагревательными матами, вам придется заняться ремонтом всего пола.
Второй аспект, который необходимо учитывать при установке системы отопления, — это размер комнаты. Помните, что эти системы покрывают всю площадь пола для эффективного обогрева помещения. Поэтому всегда разумно приобретать утеплитель, соответствующий размеру напольного покрытия.В случае помещения неправильной формы мы всегда рекомендуем покупать комплект электрического отопления.
Большинство людей склонны игнорировать этот аспект, но важно приобрести систему подогрева пола, которая поставляется с терморегулятором. Большинство современных систем оснащены термостатом, поэтому коврик можно автоматически выключить, если пол или окружающее пространство становятся слишком горячими. Как вариант, мы предлагаем приобрести систему с программируемым термостатом.Это дает возможность устанавливать разные температуры в течение дня или недели, что дает вам полный контроль.
В отличие от любого другого продукта, систему подогрева пола сложно обслуживать. Его нельзя ни счистить, ни разобрать. Вот почему долгая гарантия имеет большое значение. Продукта с гарантией 2–3 года будет недостаточно, и, честно говоря, риск не стоит того. Следовательно, всегда не забывайте покупать продукт с ограниченной пожизненной гарантией или, по крайней мере, с 20-летней гарантией.Все, что ниже этого, будет пустой тратой ваших инвестиций.
Это сложный выбор, поскольку все перечисленные выше варианты имеют свои уникальные особенности и преимущества. Мы по-прежнему рекомендовали бы два самых продаваемых бестселлера — HeatWave за его системы с высокими эксплуатационными характеристиками и HeatTech за его доступные продукты. Однако мы склоняемся на сторону отопительных систем Warming Systems. Он самый быстрый в нагревании и имеет общий знак качества.
Но, если вас интересуют нагревательные кабели для обогрева вашей комнаты, разумно рассмотреть Heatwave и SunTouch. Кабели для теплого пола этих двух самых популярных брендов считаются лучшими электрическими кабелями для обогрева пола. Sun-Touch — это технологически ориентированный продукт, который предпочитают технически подкованные пользователи, а кабели HeatWave очень просты в установке.
Теперь вы знаете все, что могли, о системах лучистого теплого пола. Пора покупать себе и держать зимних богов в страхе.Удачных покупок!
13 лучших пропановых обогревателей сегодня
11 лучших комплектов для теплового обнаружения утечек
13 лучших тепловизионных камер прямо сейчас | Справочник покупателя
Системы подогрева проезжей части и переносные коврики — сравнение затрат и области применения
Установка инфракрасного пленочного теплого пола своими руками
- Монтаж теплого пола — Общие указания
- Монтаж инфракрасного теплого пола Caleo
- поскольку тепло, передаваемое полу, проходит через спектр длин волн инфракрасного излучения, количество тепла, передаваемого через верхнюю поверхность пола, зависит от длины волны; так, пленочный пол имеет длину волны в пределах 5-20 мкм, что позволяет передавать более 90% тепла через плитку или стяжку; Инфракрасный пол
- способствует увеличению количества отрицательных ионов в помещении, которые также называют «витаминами в воздухе», потому что они помогают человеку лучше поглощать кислород во время процесса дыхания;
- дарит свежесть и чистоту;
- практически нет э / м излучения, эти полы абсолютно безвредны для человека;
- несмотря на более низкую температуру, чем в стандартном корпусе обогрева помещения (около 5 градусов Цельсия), хозяин и его гости будут чувствовать себя не менее комфортно и уютно; Инфракрасное излучение
- нагревает предметы в комнате, которые передают свое тепло человеку.
Инфракрасная пленка для теплых полов была изобретена в конце ХХ века, а в России появилась в начале этого века.В этой статье мы постараемся разобраться в устройстве пленочного пола и разобраться, как проходит процедура монтажа своими руками.
Конструкция перекрытия ↑
По устройству пленочный пол очень прост. Итак, представьте себе длинный рулон пленки определенной ширины. Например, 1 метр. И вот по этой пленке, то есть по ширине, проложены греющие теплые полосы из углепластика. Основное их предназначение — быть резистором, подключенным к тёплому полу напряжением 220 Вольт.
Обычно один рулон пленки имеет длину от 7 до 13 метров. Эта длина зависит от одного фактора: толщины медных полосок, идущих вдоль пленки. Именно по этим полосам протекает ток, и от их структуры (чем больше, тем лучше) зависит, какое максимальное количество тока проходит через пленку.
Большой недостаток инфракрасных пленочных теплых полов состоит в том, что разработчикам такой конструкции приходится сочетать медные полосы с полосами из углеродного волокна. Некоторые страдают током и отсутствием тепла, другие — сопротивлением, и от них исходит тепло.Обычно их подключают к подложке из серебра, которая дает наименьшее значение сопротивления.
Но это в случае несущего тока макаронных изделий с серебром — а это дешевые теплые пленочные полы. Если Вы приобретете качественный инфракрасный пол, то можете быть уверены, что никаких дефектов и расслоений из-за перепада температур не будет. Такие пленки содержат в своем составе еще и «антиискровую» сетку.
Во время монтажа процесс еще проще благодаря наличию специальных секций через каждые 25 сантиметров, позволяющих обрезать ленту в этом месте, не беспокоясь о том, что она может быть повреждена.В этих местах нет важных элементов. Все электрические и нагревательные полоски расположены между двумя слоями пленки разной толщины. Итак, общая толщина пленки обычно не превышает 400 мкм (или 0,4 мм).
Обратите внимание, что этот пленочный пол требует аккуратного и бережного обращения, от транспортировки до укладки и последующего использования. Использовать установку на стяжку не обязательно, так как, как показывает практика, пленка с годами изнашивается. Помните, что самая маленькая трещина или царапина — угроза Вашей безопасности!
Полезные функции инфракрасный пол ↑
Подготовительный этап ↑
Первый шаг — очистить комнату от ненужных предметов интерьера — мебели, техники, ковров и т. Д. Далее нужно разобрать пол, чтобы избавиться от напольного покрытия — будь то линолеум, плитка или пол. Затем внимательно осмотрите наш теплый пленочный пол и проверьте его на наличие дефектов, таких как полости, трещины, острые неровности и неровности. Все это может привести к разрушению поверхностного пленочного покрытия! А это угроза безопасности.Выровняйте пол. Во всевозможные ниши можно поместить подложку, отражающую тепло, которую вы собираетесь использовать в качестве «подстилки» для секса в инфракрасной пленке.
Выбор места расположения датчика температуры ↑
Следующим шагом будет поиск места для установки датчика температуры. Думаю, все так просто?
Во-первых, поймите, что датчик нужно устанавливать на подложку, между ней и пленочный пол. Если установить датчик под подложку, то он будет касаться холодного пола.Температура пленки пола повышается, поэтому датчик будет отслеживать неверные показания.
Во-вторых, примите во внимание тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод прочный и жесткий, что позволяет избежать его деформации. Если у вас получилась идеально гладкая поверхность пола, возьмите долото (например) или выступ, чтобы проделать отверстие для датчика, выходящее из кабеля. Чтобы избежать неприятных сюрпризов, сделайте отверстие чуть больше датчика, примерно на 3-5 мм в разные стороны от него.
Выбор места расположения терморегулятора ↑
Следующим шагом является поиск места, куда мы крепим наш термостат, что позволяет видеть всю информацию на дисплее, показания пола пленки, задавать определенные условия нагрева и т. Д. Сложность заключается в том, что обычно устанавливается термостат. с проводом не более 3-х метров. Итак, если Вы устанавливаете теплые полы пленкой примерно по центру комнаты, Вам придется дописивать эти провода к датчику температуры, чтобы прикрутить их к термостату.Терморегулятор лучше всего вешать на стену под уровень Вашего роста, при этом не нужно наклоняться к розетке и выставлять температуру, проводя от любого кабельного вывода в стене на высоту перед глазами.
Термостаты бывают разных версий: для одного требуется ниша в стене (необходимо вручную сделать монтажную коробку в нишу), другие крепятся непосредственно к стене, третьи требуют установки переходной коробки на стене, которая в Будущее будет прикреплено к терморегулятору.
Установите отражающую подложку теплопередачи ↑
Для установки подложки Вам понадобится сама подложка, а также двухсторонний скотч плюс майлар с металлическим покрытием или однотонные канцелярские товары (при отсутствии лавсана).
Важно! Вы хотите выбрать область подложки, которая хотя бы немного больше пола пленки. Зависит от величины тепловых потерь: чем больше разница в площади между подложкой и пленкой, тем меньше потерь вы получите.Пока вы решаете, класть теплые полы пленкой на всю площадь комнаты или на отдельных участках.
Итак, прежде всего, купите в строительном магазине двусторонний скотч. Приклейте так, чтобы можно было прикрепить к углам первой полоски подложки. Затем приклейте ленту по длине подложки примерно на метр. Снимите защитную полосу с ленты и приклейте к ней подложку. Это поможет добиться желаемого эффекта, а подложка будет формироваться ровно и ровно.В таком случае, поскольку вы использовали минимальное количество ленты, можно приклеивать подложку.
Уложить стык подложки в стык, после чего швы между ними нужно будет заклеить майларовой лентой или обычными канцелярскими принадлежностями, если там нет майлара. Это поможет согреться.
Монтаж теплой инфракрасной пленки ↑
При установке большей части нагревательной пленки следует учитывать следующее: не рекомендуется под тяжелой мебелью, такой как шкаф, диван и т. Д., Потому что мебель будет удерживать тепло, что приведет к нагреву самой пленки.Это может привести к выходу из строя всей ленты или ее частей. Заранее продумайте, где у Вас будет стоять мебель, будет ли она перестановкой в квартире.
Удобство заключается в том, что производители пленок рекомендуют закладывать до 70% площади пола, достаточной для эффективного обогрева. В этом случае можно нарезать полосками пленку любой структуры: Г-образной, Т-образной, но хотя бы собрать мозаику под полом!
Когда вы определитесь с местом установки пленки, вырежьте нужные кусочки, затем приступайте к укладке на поверхность подложки.Медные полоски для прохождения тока должны быть направлены вниз. Затем используйте майларовую или коробчатую ленту, чтобы закрепить пленку на подложке. Когда вы это сделаете, приклейте ленту по краю полосы пленки на длину, заходя с конца примерно на 20 см, потому что вам еще нужно соединить пол пленки и нужен доступ под пленку. Плотно запечатать не получится.
Подключение инфракрасной пленки ↑
Для соединения пленки используются специальные хомуты под названием «крабы». Итак, одна половина «краба» вставлена между двумя пленками, другая часть расположена на медных полосках снизу.Затем они сжимаются под давлением пружины.
Для того, чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металлический «краб» может окислиться и вскоре тепло инфракрасной пленки выйдет из строя), сделайте так: ножом разложите два слоя пластика. заверните, вставьте спичку, а затем положите деталь «краб», чтобы не сломать зубы на «крабе». «Краб» нужно починить! Проверить это, отодвигая их в сторону.
Электропроводка ↑
При подключении полоски пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение до 220 Вольт.Т.е. их нужно подключать параллельно, а не последовательно, потому что тогда каждая полоса будет из-за угольной ленты уменьшаться из-за сопротивления напряжению.
Используйте многожильный, нетвердый провод, площадь поперечного сечения которого выбирается в зависимости от максимальной нагрузки. Итак, 1 квадратный метр теплого пола потребляет около 220 Ватт электроэнергии. Подсчитайте, сколько у вас квадратных метров, и умножьте это число на 220. Получите общую мощность. В основном, 1,5 квадратных миллиметра вы должны покрыть полностью.
Ниже представлена схема, по которой можно подключить инфракрасный теплый пол.
Как спрятать проводку ↑
Скрывать проводку следует между подложками. Выделите для этого место, вставьте обратно провода и заклейте майларовым скотчем (если нет, то нормальным). Для разводки без нахлеста, параллельно. Когда вы прорезаете канавку в подложке, затем полностью заклейте ее изолентой, чтобы детали не разделялись. Провода от полосок пленки должны доходить до точки подключения терморегулятора.
Как подключить терморегулятор ↑
Выходя из коробки в стене, провода должны быть по длине, не короткие и не длинные, примерно 10-15 сантиметров. Если ваш регулятор монтируется через адаптер коробки, вы должны вырезать прямоугольное отверстие, чтобы открыть все порты.
Следующая система обогрева премиум-класса, которую вы можете рассмотреть, принадлежит мировому бренду — SunTouch. Это одна из самых высокотехнологичных систем отопления, которые вы найдете в этом списке.Этот комплект обогрева, оснащенный программируемым термостатом с сенсорным экраном, — это то, что вы можете выбрать, если хотите, чтобы ваше зимнее холодное утро было теплым и приятным. Знайте, что делает эту модель действительно одной из лучших —
Почему она нам понравилась?
Этот продукт сразу включает в себя все необходимое для быстрого и экономичного обогрева вашего просторного дома. Этот коврик для подогрева пола максимально приближен к совершенной автоматизации, которую мы можем получить по крайней мере в настоящее время.Все, что вам нужно сделать, это подключить провода через сенсорный термостат и полностью забыть даже о холодных мраморных полах зимой.
Что отличает его от других продуктов в списке, так это технология SmartStart. Эта функция помогает автоматически запускать систему в желаемое время по вашему усмотрению. Просто запустите его, когда выходите из офиса, чтобы, когда вы подойдете домой, пол будет достаточно теплым, чтобы вы полностью расслабились.
В целом, эта система отопления покрыта всем необходимым современному дому в напольном коврике с подогревом.И это оправдывает его дорогой диапазон.
Что могло быть лучше?
Совершенство — это миф, особенно когда речь идет о высокотехнологичных продуктах, таких как Suntouch Heat Kit. Несмотря на то, что есть бесчисленное множество выигрышных функций, у него есть определенные серьезные недостатки. Подобно модели HeatTech, клей для матов этой замечательной системы приклеивается только к хорошо пропылесосенному черновому полу. Несмотря на то, что он чрезвычайно удобен для пользователя, существует слишком много программ, с которыми иногда может быть сложно справиться.
Плюсы
Минусы
Nuheat — один из тех известных брендов, которые всегда стремятся предложить своим клиентам высококачественные наружные и внутренние системы.Они разработали модель Pentair F1509 со всеми основными функциями, которые вы искали в системе отопления до сих пор. И мы можем с уверенностью сказать, что этот коврик успешно доказывает превосходство бренда.
Нет товаров.
Почему нам понравилось?
Мы искали систему подогрева пола, которая могла бы добавить теплоты полу без чрезмерного увеличения высоты. И мы обнаружили, что этот коврик толщиной ⅛ дюйма идеально подходит.Этот коврик — не только одна из самых тонких моделей в этом списке, но и довольно универсальный, идеально подходящий для всех типов каменных полов как внутри, так и снаружи.
Хотя во всем остальном Nuheat конкурирует с другими моделями из нашего списка, но обладает уникальной особенностью, которая помогает ему превзойти остальные. Как и модель Warming systems, она также включает сетчатый коврик; а не ковер с абразивными поверхностями с обеих сторон. Это позволяет мату идеально смешиваться между строительным раствором и разбавленным раствором.
В целом, если вы ищете продукт с соотношением цены и качества и беспроблемный продукт, то это устройство Nuheat может стать для вас одним из идеальных вариантов. Кроме того, сэкономить несколько долларов на счетах за электроэнергию также становится довольно легко благодаря энергосберегающему обогревателю, которым он оснащен.
Что могло быть лучше?
В отличие от большинства наших рекомендаций в списке, этому мату с подогревом пола от Nuheat требуется более 45 минут, чтобы достичь минимального повышения температуры на 20 градусов по Фаренгейту.Хотя стоит подождать, к нашему дискомфорту добавило отсутствие дополнительного термостата, с помощью которого можно легко регулировать температуру в комнате.
Плюсы
Минусы
Говоря о самых популярных системах лучистого теплого пола, мы не можем игнорировать эту высокотехнологичную модель от QuietWarmth.Это устройство оснащено передовой технологией чернил, подходящей для всех типов плавающих полов. И эта уникальная особенность делает крайне важным включение продукта в наш список обязательных для покупки. Читайте дальше, чтобы узнать больше о его примечательных особенностях.
Почему нам понравилось?
Несомненно, эта электрическая система QuietWarmth представляет собой высокопроизводительный аппарат с широким спектром уникальных функций, которые вы найдете в значительном ценовом диапазоне. Благодаря одной из самых премиальных функций эта система также оснащена передовыми чернилами. технология.Это делает его на 100% идеальным для всех видов современных полов, таких как паркетная доска, плавающий ламинат, плавающая плитка, пробка, винил, бамбук и т. Д.
Кроме того, эта модель отличается простотой установки. Все, что вам нужно сделать, это выполнить четыре простых шага — установить подложку, развернуть тепловую пленку, соединить провода вместе и установить окончательное напольное покрытие. А система теплого пола установлена - все просто!
В качестве бонуса пленка этого излучающего коврика для подогрева пола потребляет всего 12 Вт для повышения температуры пола до комфортного уровня.Это означает, что он не только гарантирует теплые полы за небольшую часть стоимости других систем, но также поможет снизить ваши счета за электроэнергию.
Что могло быть лучше?
Несмотря на то, что в нем используются передовые технологии, которых нет ни в одной другой модели из нашего списка, в некоторых случаях это происходит за счет дефектных конструкций. Но до сих пор мы не заметили каких-либо серьезных повреждений, кроме дополнительного термостата, который был немного устаревшим.
Плюсы
Пришло время поговорить о последнем продукте нашей серии обычных систем теплого пола.И это 120-вольтный электрический коврик для обогрева пола, который идеально подходит для полов, таких как керамика, плитка и строительный раствор. Изготовленная из высококачественного материала и оснащенная для безопасности стойкой с противоударным нагревательным кабелем, система Seal 70 кв.м может быть достойным вариантом для впечатляющего обогрева вашего дома.
Почему нам понравилось?
Начиная с USP продукта, это устройство разработано из высокопрочных материалов, которые могут использоваться как при модернизации, так и в новых конструкциях.Двойные проводники этого блока покрыты тефлоновым покрытием с плетеной броней, а затем заключены в огнестойкую оболочку. Это означает, что изделие можно устанавливать даже во влажных помещениях, таких как ванная комната или кухня, без риска электрического разряда.
Нам также понравилось продуманное включение самоклеящейся детали, которая делает его идеальным для бесчисленных типов поверхностей пола. Кроме того, эта система отопления также способна генерировать и передавать тепло на площади до 700 квадратных футов, что делает ее одним из наших вариантов в доступном ценовом диапазоне.
Изюминкой является то, что эта модель также оснащена 10-футовым холодным выводом и номинальным напряжением 120 метров. Это гарантирует, что электромагнитные поля уменьшаются до сверхнизкого уровня, делая ваш дом полностью безопасным как для детей, так и для домашних животных.
Что могло быть лучше?
Хотя этот коврик для подогрева пола достаточно эффективен в том, что он делает, немного разочаровывает то, что необходимо приобрести отдельный термостат, совместимый с устройством.Таким образом, пользователям часто приходится сталкиваться с трудностями при выборе идеального термостата, что для многих может занять немного времени и быть непростым делом.
Плюсы
Минусы
Этот список был бы неполным без этого эффективного и доступного устройства от Heatwave.Если вам нужен только надежный и функциональный блок, который может похвастаться выдающимися характеристиками и долговечностью, то этот кабель от Heatwave определенно стоит посмотреть. Хотя это не лучший кабель для обогрева пола, который мы когда-либо встречали, он по-прежнему обеспечивает достойную производительность. .
Почему нам понравилось?
Как мы упоминали ранее, этот кабель для теплого пола Heatwave представляет собой недорогую альтернативу коврику, который очень легко установить и обслуживать. Он включает в себя все элементы, которые могут потребоваться в системе отопления.Кроме того, он также оснащен кабельной стяжкой, которая поможет вам обеспечить более безопасную установку.
Возможно, самое лучшее в этом продукте — это то, что этот комплект имеет впечатляющую длину кабеля — 362 фута. Это дает большую свободу действий в вопросах точности и измерения. Даже если вы ошиблись, не нужно выходить и покупать еще — у вас все равно будет достаточно для работы.
В общем, если вы достаточно уверены в правильности установки комплекта кабелей, не используя подложку из коврика, этот доступный универсальный комплект может стать для вас идеальным выбором.Кроме того, он поставляется с впечатляющей ограниченной пожизненной гарантией, которая значительно его подкрепляет.
Что могло быть лучше?
Хотя Heatwave проделала фантастическую работу, предложив что-то новое, она не могла все сделать правильно. Мы обнаружили, что термостат не так интуитивно понятен. Цифровой дисплей иногда может быть довольно трудночитаемым. Поэтому мы рекомендуем приобрести запасной термостат и подключить их оба для лучшего использования.
Плюсы
Минусы
Всемирно известный бренд SunTouch возвращается в наш список с еще одним уникальным продуктом — комплектом для обогрева пола SunTouch Warmwire.После тестирования этого продукта мы можем сказать, что он оснащен качественными проводами и полностью программируемым термостатом, что делает его одним из самых ценных продуктов в нашем списке. Давайте посмотрим, что еще может предложить этот нагревательный комплект.
Почему нам понравилось?
Нам уже известно, что SunTouch намного опережает своих конкурентов, когда речь идет о выпуске продуктов с передовыми технологиями. И нагревательный кабель ничем не отличается. Этот нагревательный комплект с проводами высшего качества обеспечивает идеальное тепло как на влажном, так и на сухом полу.
Кроме того, с этим комплектом вам больше не нужно беспокоиться о перегреве помещения. Изделие оснащено термостатом, который автоматически включается и выключается, чтобы обеспечить идеальное тепло — будь то в ванной или гостиной.
Не забывайте, что этот продукт также предлагает 70 квадратных футов кабеля. Пары из них будет достаточно, чтобы эффективно покрыть большие пространства. Кроме того, как и нагревательный мат Seal, он оснащен технологией двойного провода, которая значительно снижает электромагнитные поля до сверхнизкого уровня.
Что могло быть лучше?
Если честно, этот продукт слишком дорогой, чтобы быть полупрофессиональной системой водяного отопления. Большинство его конкурентов обеспечивают более высокую эффективность по сравнительно низкой цене, что вызывает разочарование.
Плюсы
