КЛАДКА ИЗ КАМНЕЙ НЕПРАВИЛЬНОЙ ФОРМЫ — Строительство и архитектура
Из камлей неправильной формы выполняют бутовую и буто-бетонную кладку.
Бутовой называют кладку, выполненную из природных камней, соединенных раствором (рис.IХ.22,а). Для бутовой кладки используют: камни неправильной формы — рваные камни; постелистые — камни с двумя параллельными плоскостями; булыжник — камни, имеющие округлую форму.
Бутовую кладку применяют при возведении фундаментов, стен подвалов, подпорных стенок и т. п., причем в фундаменты и стены подвалов укладывают рваные камни, а в конструкции, воспринимающие значительные вертикальные нагрузки- постелистые камни. Постелистые камни целесообразно использовать также для возведения стен одно- и малоэтажных жилых зданий. Кладку из бутового камня ведут рядами, выкладывая углы, пересечения и стены фундаментов, а также верстовые ряды из более крупных камней.
Бутовую кладку производят следующими способами: «под лопатку» или «под залив».
Из камлей неправильной формы выполняют бутовую и буто-бетонную кладку.
Бутовой называют кладку, выполненную из природных камней, соединенных раствором (рис.IХ.22,а). Для бутовой кладки используют: камни неправильной формы — рваные камни; постелистые — камни с двумя параллельными плоскостями; булыжник — камни, имеющие округлую форму.
Бутовую кладку применяют при возведении фундаментов, стен подвалов, подпорных стенок и т. п., причем в фундаменты и стены подвалов укладывают рваные камни, а в конструкции, воспринимающие значительные вертикальные нагрузки- постелистые камни. Постелистые камни целесообразно использовать также для возведения стен одно- и малоэтажных жилых зданий. Кладку из бутового камня ведут рядами, выкладывая углы, пересечения и стены фундаментов, а также верстовые ряды из более крупных камней.
Кладку «под лопатку» выполняют на растворе горизонтальными рядами из подобранных по высоте камней с перевязкой швов по двухрядной системе. Толщина каждого ряда около 25 см.



Для обеспечения требуемой плотности, монолитности и прочности кладки количество втапливаемых камней не должно превышать 50% объема возводимой конструкции и камни должны располагаться на расстоянии 4…5 см друг от друга и от наружной поверхности конструкции.
Бутобетонная кладка имеет большую прочность и менее трудоемка по сравнению с бутовой кладкой, но приводит к увеличению расхода цемента.
IX.22. Кладка из камней неправильной формы
а — бутовая; б — бутобетонная; 1 — верстовые камин; 2 —раствор; 3 — щебеночное основание; 4 — постелистые иамиж; 5 — бетонная смесь
Кладка из камней неправильной формы
Навигация:
Главная → Все категории → К
Кладка из камней неправильной формы (бутовая кладка) — кладка, применяемая при сооружении фундаментов, стен подв.


При кладке стен из бутового камня с облицовкой внутр. стороны кирпичом сначала выкладывают наружную версту из бутового камня, после этого кладут на такую же высоту внутр. версту облицовки из тычкового и ложкового рядов кирпича, затем укладывают бутовый камень между наружной верстой и кирпичной облицовкой. В дальнейшем процесс повторяется и через каждые 4—6 ложковых ряда кирпичной облицовки бутовую кладку перевязывают тычковым рядом
кирпичной кладки.
Бутобетонная кладка состоит из бетонной смеси, в к-рую горизонт, рядами втапливают бутовые камни «изюм», объем к-рых составляет почти половину общего объема кладки. Бутобетонную кладку применяют при толщине фундаментов или стен более 40 см и ведут в опалубке или в траншеях враспор со стенками. Бутобетонную кладку послойно уплотняют вибротрамбованием. Эта кладка менее трудоемка, чем бутовая, для ее производства не нужны высококвалифициров. каменщики, прочность ее выше, чем бутовой.
Похожие статьи:
Культура управления
Навигация:
Главная → Все категории → К
Статьи по теме:
Главная → Справочник → Статьи → Блог → Форум
Технология каменной кладки.

1. ТЕХНОЛОГИЯ КАМЕННОЙ КЛАДКИ
Правила разрезки кладки1
Камень — один из самых
долговечных строительных
материалов, о чем свидетельствуют
древнего зодчества, возведенные
несколько тысячелетий назад.
2
В те времена обработка камня была
очень трудоемкой, поэтому строители
старались использовать камни большого
размера. Так, в греческих постройках
попадаются камни длиной 19 м.
Затем люди пришли к выводу, что можно
применять камни гораздо меньшего
размера, если правильно разделить
каменную конструкцию на отдельные
части.
3
4. Схемы к правилам разрезки кладки:
а — воздействие на кладку наклонной силы; б, в членение рядов кладки на камни; г, е — кладка сперевязкой вертикальных швов; д, ж — кладка без
перевязки швов
4
Правильную разрезку кладки затем
стали называть правилами разрезки
(или правилами укладки камня).

Были установлены три основных
правила разрезки кладки
5
Первое правило разрезки устанавливает,
что ряды камней в кладке необходимо
располагать параллельно друг другу и
перпендикулярно действующей нагрузке.
Наибольшие грани (постели) камней
должны опираться на лежащий ниже ряд
по всей плоскости. При кладке арок,
подпорных стен допускается наклонное
действие нагрузки, но угол наклона
действующей силы не должен превышать
17 градусов (рис. а).
6
Второе правило разрезки предусматривает, что
деление кладки в пределах каждого ряда
необходимо производить системой плоскостей
(вертикальных швов), перпендикулярных
постелям камней. При этом поперечные швы
должны быть перпендикулярны наружной
поверхности кладки, а продольные швы параллельны ей. В кладке не должно быть
клиновидных камней (включений), которые под
действием нагрузки могут раздвинуть соседние
камни и нарушить целостность конструкции
(рис.

7
Третье правило разрезки устанавливает,
что вертикальные швы должны быть
перекрыты (перевязаны) камнями через
каждый ряд кладки, поскольку при
совпадении вертикальных швов массив
кладки представляет собой ряд столбов,
находящихся под нагрузкой отдельно, что
может привести к их расслоению.
8
Виды и конструкции каменных
кладок. Системы перевязки
9
Каменные конструкции выполняют из
природных или искусственных камней.
Природные каменные материалы могут
использоваться после предварительной
обработки: колотыми и тесаными из
твердых пород камня (гранит, мрамор),
пилеными из мягких пород (туф,
ракушечник), а также в необработанном
виде: из рваного и постелистого бутового
камня (известняка, песчаника),
булыжного камня и др.
10
Из искусственных каменных материалов
наиболее широкое применение получили:
кирпич глиняный полнотелый, пористый,
пустотелый, лицевой и силикатный;
пустотелые и поризованные
керамические камни; мелкие бетонные и
керамические блоки, масса которых
допускает их укладку вручную.

11
В зависимости от вида применяемых
каменных материалов кладка носит
названия: кирпичная (сплошная и
облегченная), мелкоблочная (из
керамических и бетонных камней),
тесовая, бутовая и бутобетонная.
Разновидностями сплошной кирпичной
кладки являются армированная,
декоративная и кладка с облицовкой.
12
Для повышения прочности кладки и
придания ей монолитности камни
скрепляют между собой раствором,
способствующим распределению усилий
между камнями и предохраняющим
кладку от продувания и проникновения
влаги.
Зазоры между смежными камнями,
заполненные раствором, называются
швами, а грани камней — постелью,
ложком и тычком
13
Кладка из
естественного камня:
а, б, в необработанного бута
рваного, постелистого
(плитного),
булыжника; г, д, е обработанного колкой,
теской, пилением
14
15
Элементы кладки:
а — швы; б — грани кирпича; в — ряды; г кирпичи; д, е — штрабы убежистая и
прямая соответственно; 1, 2 — швы
вертикальные поперечные и продольные;
3 — шов горизонтальный; 4, 5, 6 — тычок,
постель, ложок соответственно; 7, 8наружная и внутренняя версты; 9 забутка; 10 — растворная постель; 11, 12ряды тычковый и ложковый; 13, 14, 15,
16 — кирпичи — целый, трехчетвертка,
половинка, четвертка соответственно
16
Наиболее распространенные
системы перевязки кадки
17
18
Распространенные системы перевязки
кладки:
а, б, в, г — однорядная: цепная,
крестовая, голландская, готическая
соответственно; д — двухрядная
английская; е — двухрядная с вставными
тычками; ж — трехрядная; з — пятирядная;
и, к — разрезы стены при пятирядной и
однорядной перевязке; л, м — раскладка
кирпичей в углах при однорядной и
пятирядной системах перевязки; I — VI номера рядов
19
20.

помощью механической обработки
можно получить камни правильной
формы. Однако в большинстве
случае, особенно в сельской
местности, используют не
обработанные естественные
бутовые и валунные камни.
20
Бутовый камень чаще всего
заготавливают из известняка или
песчаника. Различают рваный бут и
постелистый (с двумя
параллельными гранями).
21
Кладку из бутового камня
подразделяют на «сухую», «под
лопату», «под залив» и
бутобетонную кладку.
22
Кладка из бутового камня:
а — «под лопатку»; б — «под скобу»; в — с расшивкой швов
«
скарпель
24. Каменная кладка в условиях низкой и высокой температур
Отрицательная температура существенноотражается на процессе ведения каменных
работ. Каменщик под воздействием холода
ведет кладку менее аккуратно. Изменяются
свойства материалов, главным образом
раствора, который при замерзании в отличие от
других материалов увеличивается в объеме до 9
%, а до замерзания быстро теряет подвижность
и плохо заполняет узкие щели в кладке.

результате раствор не только теряет прочность,
но также не обеспечивает должной
монолитности кладки, что вызывает ее
повышенную неравномерную деформативность
24
после отrаивания.
Зимой при укладке теплого раствора на
охлажденный кирпич из-за гравитации и
градиента температур вода из раствора
уходит в нижние кирпичи. Раствор
обезвоживается, теряет подвижность и
не обжимается верхним кирпичом. При
дальнейшем охлаждении оставшаяся
вода превращается в лед, увеличивается
объеме, разрыхляя шов и препятствуя его
сцеплению с кирпичами.
25
После оттаивания твердение раствора
возобновляется, но из-за отсутствия
должного количества воды процессы
гидролиза и гидратации цемента
протекают вяло, не обжатый при укладке
раствор дает большую и неравномерную
усадку. В результате зимняя кладка
отличается от летней большей
деформативностью и меньшей
прочностью.
26
Метод замораживания заключается
в том, что кладка ведется так же,
как летом, но на подогретом
растворе.

температурах можно возводить не
более четырех этажей (15 м),
запрещено выполнять кладку из
рваного бута.
27
Кладка на растворах с противоморозными
добавкам и может применяться при
температуре окружающей среды до -35
ос. Это основано на свойстве растворов
ряда солей не замерзать при
отрицательной температуре, что
обеспечивает условия твердения
строительных растворов в определенных
пределах при отрицательных
температурах.
28
При температуре до -15 ос в
строительные растворы вводят
нитрит натрия (NaN02), при более
низкой температуре — смесь из
нитритов, нитратов и хлоридов, а
также поташ (К2СО3).
29
Применяющаяся в некоторых
странах (Канада, Германия) кладка
в тепляках под пленочным
покрытием создает условия работ,
аналогичные летним.
30
Жаркие и сухие условия на возведенную
кладку влияют самым негативным
образом. Из кирпича испаряется поровая
влага, что сопровождается увеличением
его общего водопотребления и
возрастанием интенсивности «отсоса»
влаги из раствора.

по поверхности таких кирпичей,
мгновенно теряет свою подвижность, что
не позволяет каменщику произвести
качественное обжатие шва. Сцепление
раствора с сухим камнем оказывается
слабым, а монолитность кладки
недостаточной.
31
Бутовая кладка
Вернуться на страницу «Каменная кладка»
Кладка из природных камней
Бутовую кладку выполняют из камней неправильной формы массой не более 30 кг: рваный камень, с двумя примерно параллельными гранями, и булыжный округлой формы. Кладку ведут горизонтальными рядами по возможности одинаковой толщины с перевязкой швов и чередованием в каждом ряду тычковых и ложковых камней. Перед укладкой камни очищают, а в сухую, жаркую и ветреную погоду смачивают водой.
В процессе возведения фундамента первый ряд из крупных камней выкладывают насухо, тщательно заполняют пустоты щебнем, утрамбовывают и заливают жидким раствором, кладку последующих рядов выполняют двумя способами – под залив или под лопатку.
Во время кладки под залив, каждый ряд камней высотой 15-20 см кладут насухо враспор со стенками траншей (в плотных грунтах) или в опалубке (см. рис. 1, а, б). В этом случае версты не выкладывают. Пустоты между камнями заполняют щебнем и заливают цементным раствором подвижностью 13 – 15 см. Учитывая то, что раствор не всегда попадает в места, где камни касаются друг друга, и неравномерно распределяется по поверхности, в кладке образуются пустоты, что влияет на ее прочность. Поэтому под залив делают кладку фундаментов только под здания, не выше чем в два этажа.
Кладку под лопатку начинают с верстовых рядов высотой 30 см на растворе подвижностью 4 – 6 см. Выступы камней, которые мешают кладке, скалывают. Каждый камень кладут на раствор и осаживают ударами кувалды. В промежутки между верстовыми рядами набрасывают раствор и на него укладывают камни забутки. Пустоты между камнями заполняют щебнем (см. рис. 1, д, е, ж, з). Кладку под лопатку применяют для возведения стен, простенков и столбов. Камни в таком случае подбирают одной высоты по шаблону, скалывают их лицевую сторону для получения ровной поверхности кладки.
Бутовые стены облицовывают кирпичом одновременно с кладкой, при этом каждый шестой тычковый ряд лицевой поверхности связывают с бутовой кладкой (см. рис. 1, е).
Для создания декоративной поверхности стены из бутового камня, например, подпорной, применяют циклическую кладку (см. рис. 1, ы, и). Кладку ведут под лопатку с таким размещением камней наружной версты, чтобы обеспечить перевязку с внутренней верстой или забуткой и создать соответствующий рисунок из швов между камнями. Кладку выполняют под расшивку (шов шириной 2 – 4 см) с предоставлением соответствующей формы. В сухую, жаркую и ветреную погоду, кладку защищают от высыхания брезентом, рулонными кровельными материалами или матами. После перерыва в возведении кладки, поверхность кладки очищают от мусора, при необходимости увлажняют, а затем продолжают кладку принятым способом.
Горизонтальность и прямолинейность рядов кладки, особенно верстовых, проверяют шнуром-причалкой, который натягивают между порядовками или шаблонами.
Бутобетонна кладка. Кладку из бута и бетонной смеси ведут враспор со стенами траншей (в плотных грунтах) или с боковыми щитами опалубки (см. рис. 1, в, г). Укладка осуществляется горизонтальными слоями не выше 0,3 м. После укладки слоя бетонной смеси, поверхность уплотняют поверхностным вибратором.
Рис. 4.6 – Возведение конструкций подземной части здания из бутового камня, крупных бетонных блоков: а, б – кладка ленточных фундаментов из бутового камня под залив враспор в соответствии с грунтовой стенкой и опалубкой; в, г – то же, из бутобетона; д, е – то же, под лопатку, соответственно до 1,25 м глубиной; ё – то же, с одновременной облицовкой кирпичом; ж – кладка стен из бутового камня под скобу, соответственно план и фасад; з , и– то же, циклическая; к, л – возведение фундаментов и стен подвала из крупных бетонных блоков; 1, 9 – траншеи с вертикальными и наклонными стенками; 2 – щебень; 3 – бут; 4 – цементный раствор; 5 – опалубка; 6 – рабочий настил; 7 – подкос; 8 – подкладка; 10 – бутобетон; 11 – ящик для раствора; 12 – деревянный щит для приема бутового камня; 13 – желоб для подачи бута; 14, 15 – лоток для подачи раствора; 16 – гидроизоляция; 17 – кладка из лицевого кирпича; 18 – бетонная подготовка; 19 – фундаментный блок-подушка; 20 – причалка из проволоки; 21 – постель из раствора; 22 бетон в примыкании; 23 – армированный пояс; 24 – стеновые блоки.
В процессе возведения бутовых фундаментов организация рабочего места зависит от глубины их заложения (траншей). При глубине до 1,25 м, ящики для раствора и камни размещают на краю траншеи (рис. 1, д). При кладке на глубине более 1,25 м камень и щебень размещают вне траншей. Ящики с раствором устанавливают краном непосредственно на кладку или заполняют их вручную с помощью лопатки (рис. 1, е).
Ленточные фундаменты и стены из бутового камня толщиной 80 см кладут под лопатку звеньями «тройка», а тонкие стены и столбы – звеньями «двойка». В случае работы звеном «двойка», забутку кладут два каменщики.
В процессе бутобетонной кладки, камни укладывают штабелями вдоль фронта работ так, чтобы их количество не превышало половины объема массива.
Для приема бетонной смеси и укладки ее в тело фундамента между штабелями камней, надо оставлять соответствующие разрывы. Бутобетонну кладку выполняют звеном «двойка».
Расшивка, типы кладки каменного забора
Швы могут быть расшиты глубоко и не глубоко. Благодаря
глубокой расшивке каменная кладка приобретает объем, поэтому смотрится лучше.
Чтоб расшить швы ограды глубоко, потребуются следующие инструменты:
- проволочная щетка,
- чистик,
- куски поролона.
После того, как раствор в кладке застынет (примерно через три-четыре часа), можно начинать расшивку швов:
- Берем проволочную щетку и зачищаем камень от остатков раствора.
- Той же щеткой надо зачистить и швы каменной кладки. Учтите, что щетка должна быть не прямоугольной, а плоской.
- Потом чистиком в швах выполняют канавки глубиной от одного до двух сантиметров. Канавки должны обладать не полукруглой формой, а прямоугольной.
- После этого берут кусок поролона и моют камень, а также швы ограды от остатков раствора.;
Оттягивать процесс расшивки надолго нельзя, т.к. чем раствор будет тверже, тем вам будет тяжелее его выполнять.

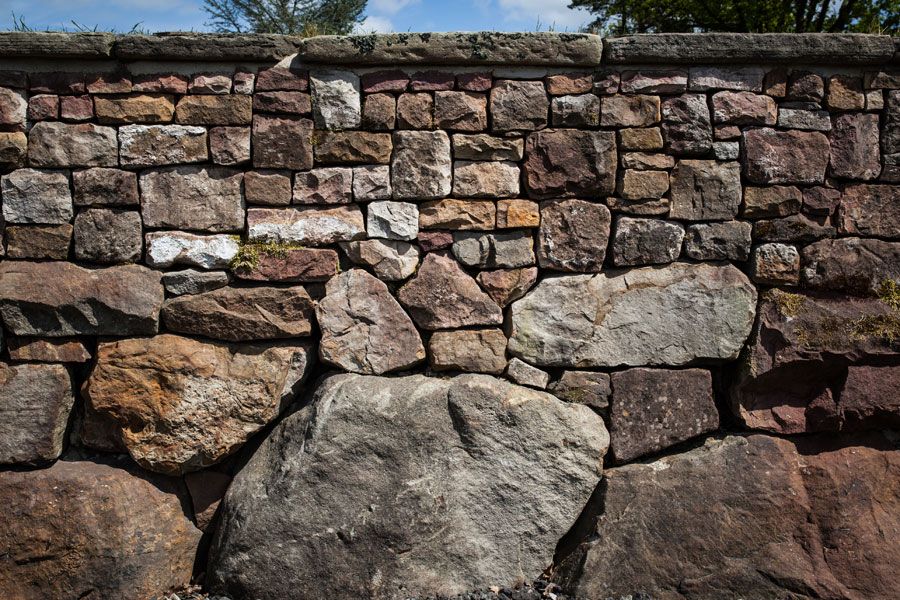

Бутовая кладка «дикая»
Данный тип кладки бута называют «диким», т. к. используется
натуральный камень неправильной формы. Его связывают меж собой посредством
цементного раствора. Размер применяемых камней может быть различным. Материал
лучшего качества обычно кладут с лицевой стороны ограды. Однако в ходе
транспортировки, а также обработки каменного материала остается довольно много
не кондиции, которую выбрасывать жалко. В связи с этим мастера используют
«дикую» кладку бута с внутренней стороны забора.
Кладка традиционная тесовая
Тесовой называют кладку из натурального камня неправильной формы (трапеции либо параллелограмма), у которой имеется две параллельные стороны. «Лицо»; камня может быть гладким либо «рваным». Данный вид кладки применяют для замуровывания лицевой стороны каменного ограждения. Для этого вначале отбирают камень более высокого качества и лучшей формы. Весь оставшийся материал используют для внутренней стороны ограждения.
Кладка тесовая улучшенная
Отличие кладки тесовой улучшенной от предыдущего вида кладки
состоит в более качественной обработке каменного материала. Камню придают форму
квадрата либо прямоугольника. Данный тип кладки применяют для создания колонн,
столбцов и лицевой стороны ограды из природного камня. Швы в такой кладке
располагаются только вертикально либо горизонтально. Следующее отличие
заключается в том, что здесь предпочтение отдается натуральному камню
прямоугольной формы (длина камня намного больше ширины). Такие каменные
заготовки называют «карандашами». Мастера-каменщики лично приезжают в карьер,
чтоб заготовить этот качественный материал. Улучшенную тесовую кладку забора из
бута могут качественно выполнять только опытные мастера, прошедшие курс обучения
за рубежом.
Видео. КАК СДЕЛАТЬ ЗАБОР ИЗ КАМНЯ БЫСТРО
Видео. Особенности сухой кладки забора
Статьи о заборах и ограждениях на участке
Кладка искусственного камня
Что только не сооружают из камня, результат всегда радует. Искусственный камень внешне идентичен природному. Он бывает правильной и неправильной формы. В основном, камень производится в виде плашек, плиток, может иметь округлую или криволинейную форму. Надо сказать, что и привычные нам кирпичи и блоки — это тоже искусственные камни.
Способы и методы кладки камня правильной формы одинаковы для всех его видов. Они соответствуют принципам кладки кирпича во всех ее модификациях. С искусственными камнями несовершенной формы сложнее. Здесь необходимо иметь определенные навыки и знания.
Способы кладки
- «Сухой» и «мокрый» метод кладки
Кладка искусственного камня с использованием цемента, соответственно — «мокрая». Отличительная особенность «сухой» кладки — скрупулезный подбор идеально совпадающих камней, тщательная подгонка их друг к другу. Все щели, образующиеся между камнями заполняются строительными смесями и тогда кладка получается прочной и долговечной.
- Кладка искусственного камня и кирпича
Камни укладываются в ряды широкой стороной друг на друга. Такие ленты называют «постелями». Если кирпич уложен длинным ребром к внешней стороне возводимого объекта, то такую кладку называют «в ложок». Если же камень направлен к нам узким ребром, значит это кладка «в тычок».
Способов перевязки камней здесь несколько. Самый традиционный — ложковые ряды с некоторым смещением кирпичей относительно друг друга.
Есть и способы декоративной кладки: американская, английская и фламандская.
- Кладка декоративного камня
Декоративный — это точно такой же искусственный камень, но его используют исключительно в целях облицовки. Он напоминает обычную керамическую плитку с декоративной поверхностью. Видов этой поверхности очень много, но она всегда повторяет особенности природного камня. В названии декоративного камня заложена ассоциация с определенным видом натурального: дикий сланец, известняк и пр. Но может быть и «состаренный кирпич» и «искусственно пиленный камень», все зависит от фантазии и изобретательности производителя.
В общих чертах, в кладке декоративного камня используют те же приемы, что и при укладывании обычной плитки. Существенное различие в том, что если плитку мы начинаем класть снизу наверх, то с камнем все наоборот: исключительно сверху вниз. Такое различие продиктовано мерой предосторожности от попадания на поверхность декоративного камня связующего состава: клея.
К сожалению, из-за своей специфической поверхности, камень плохо поддается очистке.
Перед процессом укладки рекомендуется тщательно подготовить поверхность стены: обезжирить, выровнять, загрунтовать. Словом, все, как с плиткой. Те же советы и в отношение клея: его можно наносить как на сам камень, так и на стену.
Еще один важный момент. Если декоративный камень правильной формы, его укладываем вплотную друг к другу, создавая эффект монолитности.
Что касается «неправильных» камней, то здесь есть своя особенность. Самый применяемый метод, это так называемая кладка «под расшивку». Швы между камнями имитируют кирпичную кладку, каменные монолиты (мостовая, старинные постройки). Расшивка считается очень важным моментом. Она ответственна не только за внешний вид будущей поверхности, но и герметезирует ее. Чаще всего для тщательного заполнения швов используют строительный пистолет, или же просто выдавливают смесь из целлофанового пакета с отрезанным уголком. Процесс заполнения швов нужно производить очень аккуратно, стараясь не испачкать поверхность камня.
Кладка искусственного камня, несомненно, требует определенных знаний и навыков. Но и не профессионал при должном подходе может получить потрясающий результат.
Виды кирпичной и каменной кладки — О строительстве и реммоте, немного о кровле
Для монолитности и придания прочности, последовательности кладки делаются с несовпадением вертикальных швов, другими словами с их перевязкой.
Назначение каменных работ и виды каменной Кладки
Каменные работы делают при возведении разных каменных сооружений и конструкций зданий; фундаментов, стен, столбов, перегородок и др.
В зависимости от используемых материалов различают следующие виды каменной кладки:
1) кирпичную,
2) мелкоблочную,
3) бутовую,
4) бутобетонную,
5) тесовую.
Самый распространенной есть кирпичная кладка. Делают ее из полнотелого и пустотелого глиняного кирпича для всех конструкций марок 75-300 и силикатного полнотелого, пустотного и пористого кирпича для наземных конструкций марок 75-300.
Мелкоблочную кладку делают из неестественных и природных камней верной формы с массой и размерами, допускающими ручную кладку.
К неестественным материалам относят: керамические и силикатные камни, цементные камни, грунтобетонные саман и блоки. Последние два вида небольших блоков используют в сельскохозяйственном постройке.
В качестве природных материалов применяют камни верной формы, выпиленные из известняка, ракушечника, туфа и др.
Бутовая кладка — это кладка из природных камней неправильной формы, именуемых бутовым камнем. Ее используют в основном для устройства фундаментов и стен подвалов.
Бутобетонная кладка складывается из бутового камня, утапливаемого в цементную смесь, и используют ее для тех же целей, что и бутовую.
Тесовую кладку делают из природных, предварительно обработанных камней. Используют для мостовых опор, путепроводов, подпорных стенок, набережных, труб под насыпями и т.д.
трудоёмкость кладки и Высокая стоимость и обработки тесаного камня ограничивают область применения тесовой кладки в пользу облицовки вторыми видами каменной кладки.
Для облицовки строений, не считая камней, используются плиты, выпиленные из гранита, других пород и мрамора натурального камня с обработкой их наружных поверхностей.
Каменную кладку создают поштучной укладкой камней на раствор, связывающий камни между собой.
В следствии благодаря выравниванию поверхностей соприкосновения обеспечивается более равномерная передача упрочнений на камни, и предохраняется кладка от проникания и продувания воды. состав и Вид раствора зависят от назначения каменной кладки, условий ее работы и указываются проектом.
В зависимости от принятой отделки поверхности стен швы между отдельными камнями всецело заполняют раствором, придавая им определенную форму расшивкой, либо оставляют незаполненными на глубину 1—1,5 см. Соответственно кладка носит название под расшивку и в пустошовку. Кладку, выполненную в пустошовку, потом оштукатуривают либо облицовывают.
В соответствии с нормативным требованиям, для камней и кирпича верной формы толщина горизонтальных швов должна быть не меньше 10 и не более 15 мм (средняя 12), вертикальных в пределах 8-15 мм (средняя 10).
Правила разрезки каменной кладки. Для обеспечения работы кладки как предотвращения перемещения и монолитного массива камней под действием нагрузок в ходе эксплуатации конструкции нужно располагать их, выполняя определенные условия, каковые принято именовать правилами разрезки.
Первое правило — кладку нужно вести последовательностями, ограниченными плоскостями, перпендикулярными направлению действующих сил. Руководствуясь этим правилом, каменную кладку, принимающую вертикальные нагрузки, ведут горизонтальными последовательностями. В сводах и арках плоскости, ограничивающие последовательности кладки, должны быть перпендикулярными к кривой давления.
Наряду с этим обеспечивается работа камней на сжатие, и исключаются сдвигающие упрочнения.
Допустимое отклонение перпендикуляра к плоскостям, ограничивающим последовательности кладки, с направлением действующих сил, высказываемое углом не должно быть больше 15-17°. Величину этого угла определяют из условия уравновешивания сдвигающего упрочнения от действия наклонной силы и противодействующей ему силы трения.
Второе правило — в каждого последовательности боковые грани камней должны образовывать две совокупности взаимно перпендикулярных плоскостей. Наряду с этим одна совокупность плоскостей должна быть перпендикулярна постели и лицевой поверхности кладки, а вторая — параллельна лицевой поверхности и перпендикулярна постели. Эти плоскости образуют в кладке вертикальные поперечные и продольные швы.
В случае если боковые грани камней в нарушение этого правила будут расположены наклонно, то они, уподобляясь клину, под действием нагрузок смогут раздвинуть соседние камни, а кромки камней с острыми углами отколоть.
Третье правило — вертикальные поперечные и продольные швы в смежных последовательностях не должны совпадать, другими словами иметь перевязку.
При применении в кладке прочных растворов, на цементном вяжущем допускается оставлять без перевязки вертикальные продольные швы в пяти последовательностях либо вертикальные поперечные швы в трех последовательностях кирпича. В случае если массив кладки разрезать по всей высоте вертикальными швами, то образуются отдельные неустойчивые столбы, каковые под действием нагрузки смогут деформироваться.
КИРПИЧНАЯ КЛАДКА
Виды.
По конструктивным и технологическим изюминкам кирпичную кладку разделяют на:
1) целую,
2) облегченную,
3) армированную,
4) декоративную,
5) кладку с облицовкой.
Целая кладка. Это кладка, созданая в форме монолитного массива толщиной, кратной 0,5 кирпича.
Последовательности целой кладки складываются из кирпичей, уложенных на протяжении наружных граней стенки, именуемых верстами, и заполнения между ними — забутки.
В последовательности кирпич укладывают на протяжении стенки долгой (ложком) либо маленькой (тычком) стороной.
От того, как уложены кирпичи в стенке, целый последовательность именуют ложковым либо тычковым.
Забутку выкладывают тычками либо применяют половинки.
При целой кладке стен используют однорядную (цепную) либо многорядную совокупности перевязки; для узких простенков (шириной до 1 м) и столбов — трехрядную.
При однорядной (цепной) совокупности перевязки тычковые и ложковые последовательности чередуются. Любой вертикальный шов нижнего последовательности перекрывается кирпичами верхнего последовательности.
Наряду с этим в каждом последовательности вертикальные поперечные швы перекрываются на 1/4, а вертикальные продольные — на 1/2 кирпича.
Для перекрытия вертикальных поперечных швов на 1/2 кирпича начинают кладку последовательности с трех четверок (3/4 кирпича). С фасадной стороны связанные между собой кирпичи по вертикали образуют рисунок в виде цепочки (этим и разъясняется сохранившееся до сих пор наименование — цепная перевязка).
Кладка с однорядной совокупностью перевязки отличается большой прочностью; в ней всецело соблюдаются все три правила разрезки.
Но она требует больших затрат труда на укладку громадного количества верстовых последовательностей (составляющих 75% общего объема кладки при толщине стен в два кирпича) и заготовку трех четверок.
Многорядная совокупность перевязки основана на чередовании одного тычкового последовательности с пятью ложковыми.
Наряду с этим вертикальные поперечные швы перекрывают вышележащими кирпичами в каждом последовательности, а продольные швы — лишь через пять последовательностей. В таковой кладке несущая свойство образовывает 94% по отношению к этому показателю кладки с однорядной совокупностью перевязки.
Но она менее трудоемка благодаря уменьшению количества верстовых последовательностей (58% общего объема кладки при толщине стен в два кирпича) за счет увеличения забутки и сокращения заготовки трех четверок.
Трехрядная совокупность перевязки (предложена Л. Н. Онищиком) допускает совпадение вертикальных продольных и поперечных швов в трех смежных последовательностях, перевязывая их четвертым рядом кладки.
Независимо от принятой совокупности перевязки требуется последовательности кладки — первый и последний, и на уровне обрезов стен и столбов, в выступающих элементах (карнизах, поясах и т.п.), под опорными частями балок, других конструкций и плит — выкладывать тычками из целых кирпичей.
Вынужденные разрывы в кладке допускается делать в виде наклонной либо вертикальной штрабы.
Для связи с примыкающей кладкой в швы вертикальной штрабы закладывают конструктивную арматуру — как минимум несколько стержней диаметром до 8 мм через 2 м по высоте и на уровне перекрытия. Отличие в высоте возводимой кладки на смежных участках не должна быть больше высоты этажа.
Облегченная кладка — это облегченные ограждающие конструкции, складывающиеся из двух параллельных стенок толщиной в полкирпича любая, между которыми размещают теплоизоляцию в виде засыпки, легкого бетона, блоков-вкладышей, плитного утеплителя (используется в малоэтажном сельском постройке). Для связи стенок между собой используют горизонтальные вутообразные армированные растворные и кирпичные диафрагмы, тычковые последовательности, входящие в термоизоляционный слой на полкирпича и кирпичные вертикальные стены.
Армированная кладка. Для увеличения несущей свойстве очень сильно нагруженных стен, узких простенков и столбов используют поперечное и продольное армирование кладки, размещая арматуру в горизонтальных и вертикальных швах. Наряду с этим толщина швов в кладке обязана быть больше сумму диаметров пересекающейся арматуры на 4 мм, при соблюдении нормативной средней толщины шва.
Поперечное армирование реализовывают сетками прямоугольной формы либо типа «зигзаг» с диаметром стержней 3-8 мм, каковые укладывают не реже чем через пять последовательностей кладки. Сетки «зигзаг» располагают в смежных последовательностях так, дабы направление прутков в них было взаимно перпендикулярно. Отдельные (контрольные) финиши стержней должны выступать на 2-3 мм.
При продольном армировании стержни размещают в вертикальных швах либо снаружи конструкции и связывают хомутами.
Декоративная кладка.
Сейчас широкое распространение взяли две разновидности декоративной кладки: вертикальные швы по высоте строения в наружной версте совпадают во всех последовательностях. С наружной стороны стенки кладка складывается из чередующихся трех ложковых и одного тычкового последовательностей.
Вертикальные и горизонтальные швы делают однообразной толщины, придерживаясь одного профиля при расшивке швов.
В декоративных целях используют кроме этого сочетание силикатного и глиняного кирпичей.
Кладка с облицовкой.
При таковой кладке наружную отделку стен делают в один момент с их возведением. Для облицовки применяют лицевой кирпич, укладывая его в наружный верстовой последовательность в один момент с кладкой простых кирпичей, используя многорядную совокупность перевязки.
Лицевой слой кладки связывают наряду с этим с массивом стенки тычковыми последовательностями. В один момент с кладкой стен делают кроме этого облицовку закладными либо прислонными керамическими плитами.
Разработка целой кирпичной кладки. Все операции по укладке кирпича каменщик делает вручную. Для этого он должен иметь приспособления и специальные инструменты.
По назначению их разделяют на производственные и контрольно-измерительные.
К производственным инструментам относят:
— комбинированную кельму, предназначенную для разравнивания раствора на стене, скалывания кирпича и образования швов;
— молоток-кирочку для тёски и рубки кирпича;
— лопату растворную для подачи раствора на стену, расстилания на стене при образовании перемешивания и швов в коробке;
— расшивку для придания швам нужной формы.
В качестве контрольно-приспособлений и измерительных инструментов используют:
— причалку — крученый шнур диаметром 2-3 мм, натягиваемый горизонтально для обозначения верхней поверхности верстовых последовательностей;
— уровень, в большинстве случаев, длиной 1,2-1,5 м для лицевой прямолинейности поверхности и контроля рядов кладки;
— отвес для проверки ее вертикальности; рулетку измерительную железную и складной метр;
— порядовки, созданые в форме железных уголков либо древесных реек для разметки наружных последовательностей по высоте, с нарезанными через каждые 77 мм делениями, по которым закрепляют причалку;
— причальные скобы для крепления причалки при кладке внутренней версты;
— угольник для проверки закладки углов стен и столбов.
Процесс кирпичной кладки стен складывается из последовательности последовательно делаемых перестановки операций: и рабочих установки причалки; раскладки и подачи кирпича на стене; расстилания и подачи раствора; укладки кирпича на раствор с заполнением швов; проверки правильности кладки.
При необходимости выполняют расшивку швов, тёску и обколку кирпича.
Установку причалки выполняют для каждого последовательности кладки наружной и через два-три последовательности внутренней версты. Для наружной версты причалку крепят к порядовкам, каковые устанавливают с наружной стороны выкладываемой стенки на всех углах, пересечениях и не реже 12 м одна от второй на прямых участках. Натягивание причалки при кладке внутренней версты реализовывают посредством причальной скобы.
Острым финишем ее забивают в шов кладки, а тупым, с прикрепленным шнуром, опирают на маячный кирпич кладки.
Вольный финиш причалки наматывают на ручку скобы. причалки и Установку порядовок делает каменщик самая высокой квалификации в звене посредством подручного.
Дабы причалка не провисала, под нее через 4-5 м укладывают маячные кирпичи на растворе.
Кирпич подают и раскладывают так, дабы было комфортно в будущем укладывать его на раствор. Для кладки ложкового верстового последовательности целесообразно раскладывать кирпич стопками по два кирпича в каждой, располагая их параллельно либо наклонно продольной оси стенки.
Для тычкового последовательности стопки кирпичей располагают перпендикулярно оси стенки.
Наряду с этим кирпич, предназначенный для наружного верстового последовательности, раскладывают на внутренней половине стенки, а для внутреннего верстового последовательности — на наружной половине.
Раствор подают и расстилают растворной лопатой сходу под шесть-семь кирпичей. При кладке в пустошовку слой раствора не доходит до края стенки на 2—2,5 см; при кладке под расшивку и с полным швом — на 1— 1,5 см.
Под забутку раствор расстилают кельмой целой полосой без отступок.
заполнение швов и Кладку кирпичей реализовывают разными методами в зависимости от положения кирпича в последовательности, требуемой полноты образуемого шва, пластичности раствора.
Кладку верстовых последовательностей делают: в присык с подрезкой раствора либо в прижим, кладку забутки — в полупритык.
Метод в присык используют при кладке стен в пустошовку. Каменщик гранью наклонно расположенного кирпича загребает часть разостланного раствора для образования вертикального шва. Неспешно сглаживая, кирпич придвигают к ранее выполненной кладке и, нажимая рукой, осаживают его на место.
Данный метод укладки самый производительный, кирпич возможно класть в один момент двумя руками.
Методом в присык с подрезкой кирпичи укладывают при полном заполнении швов для расшивки. Раствор загребают гранью кирпича, но при осаживании его часть раствора выжимают на лицевую поверхность и подрезают кельмой.
Метод в прижим используют для кладки под расшивку, при необходимости более полного заполнения шва. Чтобы получить, вертикальные швы, каменщик разравнивает и загребает раствор кельмой в сторону ранее уложенного кирпича, а после этого придвигает его прикасаясь к кельме, в один момент вынимая ее. Излишки раствора срезают.
Метод в прижим требует более твёрдого раствора, чем в присык, и более трудоемкий.
Метод в полуприсык применяют при заполнении забутки, и содержится он в укладке на растворную постель в один момент обеими руками двух кирпичей. Вертикальные швы наряду с этим заполняют лишь частично.
Всецело их заполняют при расстилании раствора под последующий последовательность кирпичей.
Правильность кладки контролируют посредством контрольно-приспособлений и измерительных инструментов по мере ее возведения, но не реже двух раз на любой метр высоты, дабы вовремя внести исправления. Отклонение кладки от вертикали не должно быть больше 10 мм на один этаж и 30 мм на все строение, отклонение последовательностей кладки от горизонтали — 15 мм на 10 м длины стенки, ширина простенков — минус 15 мм, ширина проемов — + 15 мм.
тёска и Обколка кирпича содержится в подготовке неполномерных кирпичей для перевязки швов (четверок, половинок и трех четверток). Предварительно каменщик отмечает линию обрубки кирпича, а после этого молотком-кирочкой перерубает его. Фасонную теску кирпича для архитектурных подробностей делают на особых станках.
Расшивка швов — завершающая операция кладки. Делают ее по окончании укладки каждых одного-двух последовательностей и предварительной очистки лицевой поверхности посредством инструмента-расшивки соответствующего профиля.
Приведенный технологический процесс кирпичной кладки возможно организован поточно-расчлененным либо поточно-кольцевым (конвейерным) способом.
При поточно-расчлененном способе для работы каменщиков выделяют захватку, которую разбивают соответственно числу звеньев на делянки.
Размеры делянки должны обеспечить достаточный фронт работ для звена соответствующего состава в течение смены.
Состав звеньев каменщиков зависит от сложности кладки, толщины стенки, совокупности перевязки швов. Он приводится в технологических картах, картах трудовых процессов для кирпичной кладки и образовывает 2-6 чел.
В звене обязанности распределяются так, дабы все каменщики были равномерно загружены в течение смены и делали рабочие операции, по сложности соответствующие их разряду.
Звено «двойка» рекомендуется прикладке стен с солидным числом проемов либо архитектурных подробностей толщиной до полутора перегородок и кирпичей.
В таком звене каменщик IV (V) разряда устанавливает порядовку, натягивает причалку, ведет кладку верстовых последовательностей, а каменщик II разряда подает и расстилает раствор, раскладывает кирпич, делает иногда совместно с ведущим каменщиком кладку забутки, оказывает помощь устанавливать контрольные приспособления.
Звено «тройка» целесообразно использовать при толщине стен в два кирпича с менее сложным архитектурным оформлением.
В нем каменщик IV (V) разряда устанавливает порядовку, натягивает причалку, кладет версты; каменщик II разряда подает и расстилает раствор, раскладывает кирпич, а каменщик III разряда делает забутку, оказывает помощь устанавливать контрольные приспособления.
Звено «пятерка» самый действенно при кладке стен толщиной в два и более кирпичей с маленьким числом проемов и несложным архитектурным оформлением.
Наряду с этим каменщики IV (V) и III разрядов кладут наружную версту, каменщики IV и II разрядов — внутреннюю, а второй каменщик II разряда — забутку.
При исполнении кладки поточно-кольцевым (конвейерным) способом выделенную для бригады захватку на делянки не разбивают. Кладку в пределах захватки ведут постоянным потоком укрупненными звеньями («шестерками» либо «пятерками»), каковые перемещаются на протяжении возводимой стенки по кольцу одно за вторым на расстоянии 6-8 м, выкладывая один последовательность кладки.
При работе «шестеркой» звено разделяют на три «двойки», делающие соответственно кладку наружной версты, внутренней и забутку.
В звене «пятерка» два каменщика выкладывают наружную версту, а остальные три участника звена — забутку и внутреннюю версту. Поточно-кольцевой способ целесообразно использовать при возведении строений несложного очертания в плане со стенками толщиной два и более кирпича, с малым числом проемов и несложным архитектурным оформлением.
Наряду с этим существенно увеличивается производительность труда.
Значительное влияние на производительность труда оказывает организация рабочего места каменщиков. Оно должно пребывать в сфере обслуживания подъемного крана и включать три территории:
— рабочую территорию шириной 0,6-0,7 м;
— территорию материалов — 1м;
— территорию прохода рабочих — 0,8-0,9 м.
Неспециализированная ширина рабочего места каменщиков — достигает 2,5 м. Кирпич располагают на протяжении фронта работ, меняя с раствором.
При кладке стен с проемами кирпич размещают наоборот простенков, а раствор — наоборот проемов. В пределах рабочего места кладку ведут ярусом высотой до 1,2 м. В ходе кладки яруса производительность труда каменщика изменяется, достигая громаднейшего значения на высоте 0,6 м от уровня рабочего места.
Это говорит о наличии резерва увеличения производительности труда за счет улучшения организации рабочего места.
Целой кладкой делают карнизы стен, перемычки, арки, перегородки, своды и др. Карнизы с маленьким свесом, не превышающим половины толщины стенки, устраивают методом постепенного напуска последовательностей кирпичей-тычков, свешивающуюся часть уравновешивают вышележащей кладкой либо заанкеривают.
Проемы в стенках в большинстве случаев перекрывают сборными бетонными перемычками.
В малоэтажном сельском постройке проемы пролетом до двух метров кроме этого перекрывают рядовыми перемычками. Их устраивают по опалубке из отборного кирпича на растворе марки 25 и выше, высотой не меньше 1/4 ширины проема.
По опалубке расстилают раствор слоем 2-3 см и в него утапливают арматурные стержни диаметром не меньше 6 мм.
Проемы до двух метров возможно кроме этого перекрывать клинчатыми перемычками из обычного кирпича без армирования, укладывая его с клиновидными швами по опалубке. Проемы до четырех метров перекрывают арочными перемычками. Их выкладывают по опалубке из досок, прибитых к кружалам криволинейного очертания в один момент с двух сторон от пят к замку.
В ходе кладки стен в них устраивают дымоходные и вентиляционные каналы.
Для соблюдения верного гладкой поверхности и направления каналов стенок применяют шаблоны (из дерева либо кровельной стали), поднимаемые вверх по мере кладки. Швы кладки нужно шепетильно заполнять, а стены канала промазывать жидким глинопесчаным раствором. Для устройства каналов возможно кроме этого использовать керамические блоки с отверстиями.
Температурные и осадочные швы устраивают, оставляя зазор на всю высоту кладки участков стен, снабжая наряду с этим перевязку кирпичей, лежащих у самого края.
Перегородки в зависимости от протяженности возводят толщиной 1/4—1/2 кирпича, с перевязкой швов в смежных последовательностях кладки. Для придания устойчивости их армируют металлическими прутками диаметром до 6 мм.
К столбам и стенам перегородки крепят при помощи металлических ершей либо штырей (по два-три на каждую сторону).
Особенности разработки облегченной кирпичной кладки. Конструктивное отличие используемых видов облегченной кирпичной кладки отражается на организации и технологии строительного процесса по сравнению со целой кладкой.
Дабы не допустить громадных потери при расстилании раствора на узкие параллельные стены толщиной в полкирпича, вместо растворной лопаты для расстилания раствора используют особый железный лоток с ручками; стеновой материал раскладывают на стене не стопками, а по одному кирпичу. Укладывают кирпич на раствор, в большинстве случаев, в прижим, шепетильно заполняя, вертикальные и горизонтальные швы.
Облегченные стенки с теплоизоляционной засыпкой возводят звенья «тройка», поделив делянку на две части. На одной ведущий каменщик V (IV) разряда и подручный III разряда делают кладку стенки до диафрагмы, на другой подручный III (II) разряда сейчас засыпает пустоты ранее выложенной кладки теплоизоляционным материалом, уплотняет его, устраивает растворную диафрагму.
Кладку стен с заполнением легкобетонными вкладышами кроме этого выполняют звеньями «тройка», но делянку на части не разбивают.
Ведущий каменщик V (IV) разряда выкладывает верстовые последовательности, подручные III (II) разряда подают материал и выкладывают забутку. Наряду с этим забутку кладут сразу после наружной версты, а внутреннюю версту по окончании укладки вкладышей. Подобно делают кладку с твёрдыми теплоизоляционными плитами.
Стенки колодцевой кладки с засыпкой вакуумов советуют делать звеньями «четверка». В пределах делянки кладку ведут на высоту 6 последовательностей без заполнения колодцев. Первый каменщик V (IV) разряда и один из каменщиков III (II) разряда ведут кладку наружной версты, а второй каменщик V (IV) разряда с другим каменщиком III (II) разряда — кладку внутренней поперечных стенок и версты.
Засыпку стен осуществляет особое звено рабочих. Операции по засыпке теплоизоляционных материалов механизируют посредством раздаточного бункера и подъёмного крана.
МЕЛКОБЛОЧНАЯ КЛАДКА ИЗ КАМНЕЙ ВЕРНОЙ ФОРМЫ
Кладка из керамических, силикатных, цементных и природных камней. Используемые для кладки стен мелкоштучные камни по своим размерам заменяют пара стандартных кирпичей, что вносит кое-какие особенности в процесс их укладки.
Кладку из керамических камней со сквозными поперечными щелевидными вакуумами делают с применением однорядной перевязки.
Дабы раствор не затекал в сквозные щели, его подвижность при образовании горизонтального шва не должна быть больше 7-8 см.
В кладке из пустотелых силикатных и цементных камней и из целых природных камней перевязывают поперечные вертикальные швы тычковыми последовательностями не реже чем в каждом третьем последовательности.
Камни с несквозными вакуумами кладут отверстиями вниз либо вверх. Во втором случае, дабы раствор не проваливался, вакуумы заполняют изоляционным материалом.
Для кладки тычкового последовательности камни укладывают на долгое ребро, для ложкового — стоймя.
По окончании нанесения раствора на горизонтальную постель кладки и на верхние поверхности камня его поднимают двумя руками, поворачивают на 90° и укладывают на раствор, хорошо прижимая к ранее уложенному камню и осаживая нажимом рук.
Кладку из неестественных и природных камней ведут звеньями «двойка» в составе каменщиков IV и III (II) разрядов. Сперва выкладывают наружную версту, после этого забутку, а затем — внутреннюю версту.
При кладке с одновременной облицовкой лицевыми камнями целесообразно использовать звенья «четверки».
Первые два каменщика устанавливают облицовку, а за ними два вторых ведут кладку. Кладку камней с засыпкой вакуумов ведут звенья «тройка».
В них один рабочий засыпает пустоты.
Кладка из грунтобетонных блоков и самана. Из грунтобетонных блоков и самана выкладывают строения высотой до двух этажей. Толщина стен в 1-1,5 камня.
Для перевязки швов меняют кладку тычковых и ложковых последовательностей.
цокольную часть и Кладку фундаментов стенки из грунтобетонных блоков делают целой на растворе марки 10-25. Наружные стенки возможно возводить с применением колодцевой кладки на растворе марки 10. Колодцы засыпают шлаком либо сухим просеянным грунтом, перемешанным с известью и соломенной сечкой-пушонкой, с уплотнением ручными трамбовками.
Через каждые 500—600 мм по высоте устраивают растворные диафрагмы. Целую кладку из грунтобетонных блоков делает звено «двойка». Для колодцевой кладки целесообразно использовать звенья «четверка» с разделением труда между участниками звена так же, как при кирпичной кладке.
Засыпает колодцы звено подсобных рабочих.
Кладку стен из саманных блоков ведут на глинопесчаном растворе 1:1—1:1,5 с добавкой 0,5 части соломенной сечки. Перевязку швов реализовывают по однорядной совокупности.
Бутовую и бутобетонную кладку делают из бутового камня неправильной формы — бута. Для лицевых поверхностей кладки выбирают постелистые камни, имеющие примерно параллельные грани. Различают два метода производства бутовой кладки: «под лопатку» и «под залив».
Для производства каменных работ нужно бесперебойно поставлять на строительную площадку раствор, другие материалы и кирпич.
Все транспортные процессы делают с применением комплексной механизации, при минимальных затратах ручного труда.
Рандомные показатели записей:
виды и способы кладки
Подборка наиболее релевантных статей:
видов каменной кладки: каменная кладка, бутовая кладка
Когда камни используются в качестве строительных элементов, каменная кладка называется каменной кладкой . Эта статья о каменной кладке, типах камня, используемого в каменной кладке, характеристиках каменной кладки и т. д.
Камень — природный материал, полученный из горных пород. У него нет определенной формы, но представляет собой смесь двух или более минералов. Каменная кладка – это сооружение строительных блоков, скрепленных раствором.
Типы каменной кладки
а) Бутовая кладка
В бутовой кладке используются каменные блоки
либо раздеты, либо сравнительно грубо одеты. Кладка имеет широкие швы
так как используются камни нестандартного размера.
i) Случайный щебень
• Без курса
Это самая грубая и самая дешевая форма каменной стены. Так как камни не однородны по форме и размеру, они расположены с большим позаботьтесь о том, чтобы распределить давление по максимальной площади и в то же время избежать длинных вертикальных суставы.
Рис. Каменная кладка стены• Построено по курсу
Аналогичен необработанному, за исключением того, что работа грубо выровнена, чтобы сформировать ряды толщиной от 30 до 45 см.
Связанный: преимущества эпоксидной заливки, процедура и оборудование
ii) Квадратный щебень
• Без курса
Камни с прямыми ложами и сторонами расположены в нерегулярный рисунок, чтобы придать хороший внешний вид и избежать образования длинных, непрерывные стыки.
• Построено по курсу
Камни с прямым ложем и сторонами выровнены по форме
курсы разной глубины.
• Обычный курс
Камни с прямыми ложами и сторонами выровнены до формы курсы разной глубины, но высота камней в каждом ряду одинаковая.
Рис2. Непройденный, построенный на курсе Обычный курсированныйiii) Щебень разного типа
. Кладка полигональная бутовая
Камни этого типа обработаны молотком на лицевой стороне до неправильной многоугольной формы.
Если камни имеют грубую форму для грубой подгонки, такая работа называется грубой подборкой. Если камням тщательно придана форма, чтобы они плотно прилегали друг к другу, такая работа называется тщательно подобранной.
Связанный: Как делается бетон (новое исследование)
• Кладка из кремневого бутового камня
В этом типе основным материалом являются «кремни или булыжники» и используются те, которые различаются по ширине и толщине от 7.5 см до 15
см и длина варьируются от 15 см до 30 см. Камни очень бардовые, но
хрупкий.
Прочность таких стен можно увеличить с помощью шнуровки ряд тонких длинных камней или кирпичей с вертикальными интервалами от 1 до 2 м.
iv) Кладка из сухого щебня
В этой кладке, как следует из названия, раствор не используется в швах, поэтому он является самым дешевым, но при строительстве требуется более квалифицированная рабочая сила. Использование сухой бутовой кладки для ненесущих стен, таких как составные стены.
б) Кладка из тесаного камня
В кирпичной кладке квадратные или прямоугольные блоки, б/у одеты и имеют очень тонкую постель и торцевые соединения.
i) Тонкая обработка тесаного камня
Это тончайшая каменная кладка. Ложе, стыки и грани камней долото, чтобы удалить все неровности и получить идеально горизонтальные и вертикальные стыки.
ii) Обработанный черновой ашлар
Кровати и борта обработаны точечной обработкой, а лицевая сторона обработана грубой обработкой.
Читайте также: Строительство кирпичной кладки, лабораторные испытания, классы кирпича, дефекты кирпича
iii) Облицовка тесаным камнем.
Открытая поверхность камней не обработана, а сохранена как такой, чтобы дать грубую облицовку.
iv) Ашлар с фаской
Это особый тип из тесаного камня с облицовкой, в которой полоса предусмотрена по периметру открытая грань скошена под углом 45° на глубину 25 мм.
v) Блок тесаного камня в ряду
Непосредственно между тесаной и бутовой кладкой. Лица каждый камень обработан молотком, но вертикальные швы не такие прямые и хорошо, как в кирпичной кладке.
Vi) Облицовка из тесаного камня
Поставляется вместе с кирпичными или бетонными блоками для придания лучший внешний вид. Внешние грани камня грубо обработаны и скошены.
Виды камня, используемые в каменной кладке
а) Магматические камни
Эти камни получают из магматических пород, образованных из
охлаждение и затвердевание магмы, образовавшейся внутри Земли при высоких
температуры во время вулканической деятельности.
Они обычно используются для целей, требующих прочности и долговечность, такие как бордюрные камни, столешницы, полы и волнорезы. Магматический камень варьируется от очень мягких пород, таких как пемза и шлак, до несколько более твердые породы, такие как туф, и твердые породы, такие как гранит и базальт.
б) Осадочные камни
Получают из осадочных пород, которые образуются путем накопления и цементации минеральных зерен (отложений), переносимых ветром, водой или льдом в водоем или осадками на месте.В основном в каменной кладке используются два типа осадочных камней: известняк и песчаник. Одной из осадочных пород является известняк, который состоит в основном из минералов кальцита и арагонита, которые представляют собой различные кристаллические формы карбоната кальция.
Известняк является основным строительным материалом и используется в различных областях, таких как строительный материал, в качестве заполнителя для основания дорог, в качестве белого пигмента или наполнителя в таких продуктах, как зубная паста или краски, а также в качестве химического сырья.
С другой стороны, песчаник представляет собой эластичную осадочную породу, состоящую в основном из минералов размером с песок (в основном кварц и/или полевой шпат) или зерен породы. Он относительно мягкий, благодаря чему его легко изменить в соответствии с требуемой формой.
Обычно используется как настил или материал для мощения, он также использовался в художественных целях для создание декоративных фонтанов и статуй.
в) Метаморфические камни
Их получают из метаморфических пород, которые представляют собой ранее существовавшие породы, которые были изменены под воздействием высокой температуры и/или давления или химических условий.Они традиционно использовались для вырезания статуй и облицовки многих византийских и ренессансных итальянских зданий. Сланец и мрамор — это метаморфические камни, обычно используемые в строительной индустрии.
Сланец обычно используется для полов, крыш и
столешницы, тогда как мрамор подходит для облицовки стен, кровли, полов,
и все другие внутренние и внешние приложения.
Требования к камню
а) Внешний вид и общая структура :
Камни, используемые для облицовочных работ, должны иметь однородный цвет, должны быть устойчивы к атмосферным воздействиям и должны полироваться.
б) Вес:
Камни должны быть плотными и менее пористыми; хорошие строительные камни должны иметь удельный вес от 2,4 до 2,8. При использовании для куполов, кровельных покрытий и т. д. предпочтительны более легкие сорта камней.
c) Твердость и ударная вязкость:
Камни, используемые для полов и тротуаров, должны быть достаточно твердыми, чтобы противостоять абразивным нагрузкам, возникающим из-за износа и трения. Они также должны быть достаточно прочными, чтобы выдерживать напряжения, возникающие из-за вибраций машин и движущихся над ними грузов.
г) Долговечность:
Камни должны обладать естественной прочностью, чтобы выдерживать разрушительное воздействие различных агентов, непрерывно воздействующих на них. Долговечность камня зависит от соотношения между его химическим составом и атмосферой. Прочность камня также зависит от текстуры камня. Для хороших работ следует выбирать кристаллические однородные и мелкозернистые разновидности камней с плотной структурой.Поверхность свежерасколотого камня должна быть однородной по текстуре, цвету и твердости
E) Огнестойкость Минералы, составляющие камень, должно быть так, чтобы форма камня сохранилась, когда есть огонь. Известняк устойчив к огню до температуры 800°C. Песчаник с силикатами в качестве вяжущего очень хорошо противостоит огню.
е) Обрабатываемость
Камни должны быть такими, чтобы их можно было легко резать, формовать, резать и обрабатывать. Это важное соображение с экономической точки зрения. Однако это свойство камня в отличие от его прочности, долговечности и твердости. Следовательно, это должно быть правильно соотнесено с ситуацией, в которой камень будет использоваться.
Новинка для вас: Методы подкрепления, процедура, использование при укреплении и ремонте фундамента
Спецификация каменной кладки
Ниже приведены спецификации каменной кладки, а для каменной кладки из тесаного камня:
а) Раствор, используемый в работа должна иметь прочность не менее 5 Н/мм2 или 7.5 Н/мм2 через 28 дней указано. Раствор должен быть жидким, смешанным тщательно, а затем заливается в суставы.
б) Все стратифицированные камень, имеющий плоскости залегания, должен быть уложен с естественным ложем как можно ближе возможно под прямым углом к направлению нагрузки. Естественное ложе должно быть радиальным для использования в арочные кольца.
c) За исключением стен из сухого щебня, все стыки должны достаточно толстым, чтобы предотвратить контакт камня с камнем, а зазор должен быть полностью заполнен раствором.
d) Камни должны быть чистыми и должным образом смоченными, прежде чем они
используется, чтобы избежать всасывания воды из раствора.
e) Кровать, на которую должен быть положен камень, должна быть очищена, смачивается и покрывается слоем свежего раствора.
f) Все камни должны быть полностью уложены раствором как в постели, так и в вертикальных швов и тщательно зафиксировать с помощью деревянного молотка
.сразу после укладки и прочно залитых раствором до того, как он установился.
ж) Чистая и влажная стружка и сколы должны вклиниваться в швы и слой раствора, когда это необходимо, чтобы избежать толстого шва или слоя раствора.
h) Обработка камней должна производиться до их укладки и в соответствии с установленным требованием.
i) Следует избегать непрерывных вертикальных швов.
j) Необходимо часто проверять вертикальность стены. с отвесом.
k) Сквозные камни должны использоваться на расстоянии 1,5 м.
l) Высота кладки TI1e должна использоваться равномерно.
м) Под балки, фермы, подоконники и т.п. крупные плоские камни
должны использоваться.
n) Перед продолжением работы, кладка, построенная накануне, должна быть хорошо очищена и освобождена из незакрепленных частиц.
o) Отверждение должно быть делать правильно в течение 2-3 недель.
р) Кладка не должна класть, когда их температура ниже 3°С. Вновь уложенную кладку следует защищены от пагубного влияния погоды.
Использование различных камней
а) Гранит: это используется для облицовки рабочих стен, ступеней, подоконников, опор мостов, колонн и дорог металл.
b) Гнейс: используется для мощения улиц и грубого камня. кирпичная стена.
c) Мрамор: используется для полов, ступеней и декоративных работ. так как его можно легко вырезать и в то же время хорошо полировать.
d) Сланец: в основном используется в кровельных работах, а также в подоконниках и влагостойкие курсы.
e) Кварцит: это
используется в подпорных стенах, щебне, бетонном заполнителе, отсыпке щебня
кладка и облицовка зданий.
f) Песчаник: это используется в облицовочных работах, ступенях, стенах, щебне и декоративной резьбе.
г) Известняк: это используется в полах, ступенях, стенах, щебне, производстве извести при взрыве печь и др.
з) Базальт и ловушка: Применяется в щебне, для бутовой кладки, фундаментных работ и др.
i) Латерит: это используется в качестве строительного камня, а также в кладке щебня и грубого камня.
j) Мурум: метаморфическая порода коричневого или красный цвет. Он используется в щебне и садовых стенах.
k) Мел: это чистый белый известняк, мягкий и легко превращающийся в порошок.Он используется в производстве портландцемента и пенетрации стекольной замазки.
Вам также понравится:-
(Посетили 50 301 раз, 79 посещений сегодня)
Продолжить чтение
Каменная кладка Строительство – Материалы и классификация
🕑 Время чтения: 1 минута
Каменная кладка — это вид каменной кладки, в котором используются камни и раствор. Эта строительная техника используется для возведения фундаментов, полов, подпорных стен, арок, стен и колонн. Камни, используемые для строительства каменной кладки, являются природными камнями. Эти природные камни разрезают и обрабатывают до нужной формы, чтобы использовать их в каменной кладке. Камни – один из самых прочных и долговечных строительных материалов.
Материалы и виды каменной кладки строительной кратко объясняются.
Материалы, используемые для каменной кладки
Материалы, используемые для каменной кладки:
- Камни
- Раствор
1.Камни
Камни, используемые для каменной кладки, должны быть твердыми, прочными и не иметь трещин, отверстий от песка и полостей. Выбор камня для конкретной работы зависит от доступности камня и важности конструкции. Обычными камнями, используемыми для строительства каменной кладки, являются известняк, песчаник, гранит, мрамор, латерит и т. д.
2. Раствор
Вяжущим материалом, используемым для каменной кладки, является раствор. Цемент или известь с песком и водой образуют смесь для кладочного раствора.Образовавшаяся смесь имеет однородный характер. На выбор раствора для кладки влияют два основных фактора:
- Требуемая прочность
- Цвет камня
- Нагрузки, действующие на конструкцию
Классификация каменной кладки
Две основные классификации каменной кладки:
- Кирпичная кладка
- Кирпичная кладка из тесаного камня
1. Кирпичная кладка
Это тип каменной кладки, при котором используемые камни либо необработанные, либо грубо обработанные.Эти каменные конструкции не имеют одинаковой толщины. Прочность бутовой кладки зависит от:
- Качество используемого раствора
- Использование длинных сквозных камней
- Правильное заполнение раствором между камнями пространства и швы
Кирпичная кладка может быть снова отнесена к
а. Кирпичная кладка из рядового бутового камня
б. Кирпичная кладка из необработанного бутового камня
в. Сухая бутовая кладка
д. Полигональная кладка
эл.Кремневая кладка
а. Кирпичная кладка из рядового бутового камня
В рядовой каменной кладке камни в определенном ряду имеют одинаковую высоту. Следовательно, используемые камни имеют разные размеры. В этом типе все курсы не имеют одинаковой высоты. Этот тип обычно используется при строительстве общественных зданий, устоев, жилых домов и опор обычных мостов.
Рисунок 1. Кирпичная кладка из булыжникаб. Кирпичная кладка из необработанного бутового камня
Кладка из необработанного бутового камня – самая дешевая и грубая
вид каменной кладки.В этих конструкциях используются камни различных
форма и размер. Камни берутся непосредственно из карьера под названием
необработанные каменные блоки. Курсы не поддерживаются регулярно в этом методе
строительства. Сначала укладывают более крупные камни. Пространства между
они заполнены сколами или снеками. Он делится на два типа:
- Кирпичная кладка из необработанного щебня
- Квадратная кладка из булыжника из необработанного щебня
Кладка из булыжника произвольной формы : В этом типе слабые углы и края камня удаляются с помощью молотка каменщика.В стыках и косяках используются более крупные камни, чтобы увеличить прочность кладки.
Рис.2. Случайная каменная кладка из необработанного щебняКвадратная кладка из необработанного щебня : Здесь камни имеют примерно квадратную форму и используются в строительстве. Облицовочные камни обработаны молотком. Более крупные камни используются в качестве квойнов. Щепа не используется в качестве подстилки.
Рис.3. Квадратная необработанная бутовая кладкав. Полигональная бутовая кладка
Здесь камни для кладки имеют грубую форму в виде неправильных многоугольников.Затем камни укладываются таким образом, чтобы избежать вертикальных стыков в облицовке. По возможности ломайте суставы. Использование каменной крошки для поддержки камней.
d. Кремневая каменная кладка
В районах, где кремень имеется в избытке, применяется кладка из кремневого щебня. Кремни представляют собой конкреции кремнезема неправильной формы. Они очень твердые, но хрупкие по своей природе. Толщина кремней варьируется от 8 до 15 см. Их длина варьируется от 15 до 30 см.
эл. Кладка из сухого бутового камня
Это конструкции из бутовой кладки, выполненные без применения раствора. Небольшие пространства заполнены более мелкими каменными кусочками. Применяется при отсыпке земляных дамб и откосов каналов.
Рис.5. Кладка из сухого щебня2. Кирпичная кладка
Кладка из тесаного камня строится из точно обработанных камней, имеющих однородные и тонкие швы. Толщина швов составляет около 3 мм, которые располагаются в различных узорах.Размер каменных блоков должен быть пропорционален толщине стен.
Различные типы кирпичной кладки:
- Кирпичная кладка из тесаного камня
- Блоки из тесаного камня в ряду
- Кирпичная кладка со скошенными углами
- Кирпичная кладка из тесаного камня с черновой обработкой
- Кирпичная кладка с облицовкой из камня или карьера
1. Кирпичная кладка
1. Кирпичная кладка 013
В тесаном мелком каменная кладка, каждый камень имеет одинаковый размер и форму, почти прямоугольной формы.Следовательно, эта форма обеспечивает идеальные горизонтальные и вертикальные стыки с соседними камнями. Строительство из тесаного мелкозернистого кирпича очень дорого.
2. Кирпичная кладка из тесаного камня
Камни этого типа имеют тонко обработанные грани. Поверхность камней сделана шероховатой с помощью инструментов. По периметру черновой обработанной грани каждого камня предусмотрена полоса шириной 25мм.
Рис.6. Ашлар Тонкая и грубая кладка3. Каменная и карьерная облицовка
Этот тип кладки имеет полосу шириной 25 мм, сделанную долотом по периметру каждого камня. Оставшуюся часть лица оставляют в том же виде, в каком получили.
4. Блок тесаного камня в рядовой кладке
Этот тип представляет собой сочетание кладки из тесаного камня и бутовой кладки. Облицовка кладочных камней представляет собой либо грубую обработку, либо обработанные молотком камни. Фундамент стены может быть выполнен из бутовой кладки.
Рис.7. Каменная кладка Ашлар-Рок и Ашлар-Блок5. Кирпичная кладка из тесаного камня с фаской
Полоска поставляется, как показано на рисунке ниже.А вот борта скошены или скошены под углом 45 градусов при помощи стамески на глубину 25мм.
Рис.8. Кирпичная кладка из Ашлара с фаскойЧитайте также: Типы кладочных конструкций на основе материала
Каменная кладка — есть метод безумия!
Это правда. Некоторые из наших самых ценных уроков извлекаются из наших ошибок. Но зачем делать ненужные и дорогостоящие ошибки, особенно когда речь идет о чем-то столь постоянном и видимом, как каменная кладка? Итак, мы делимся некоторыми уроками, извлеченными из пошагового процесса укладки облицовки из натурального тонкого строительного камня, и подробностями того, что делает законченную укладку красивой, что не всегда так очевидно, как вы думаете…
Искусство каменной кладки
Каменная кладка изумительна. Если вы когда-нибудь наблюдали за умелым каменщиком, занимающимся своим делом, это почти как просмотр пьесы по сценарию или, осмелюсь сказать, балета. Искусное движение – это настоящее искусство. Конечно, такой навык не приходит в одночасье. Однако есть возможность сделать кладку самостоятельно, если вы немного смелы и не торопитесь. В этом блоге я расскажу о некоторых особенностях, которые помогут вашей работе выглядеть хорошо. Это также поможет вам понять, почему некоторые каменные инсталляции выглядят так, а не иначе, и почему некоторые из них выглядят лучше, чем другие.
Несколько лет назад мы сняли видео по монтажу каменной кладки, чтобы дать представление о пошаговом процессе укладки облицовки натуральным тонким камнем (НТВ). Если вы никогда не смотрели его, вы найдете множество подробностей, которые помогут вам отлично начать (см. встроенное видео ниже).
На видео показана кладочная кладка из натурального тонкого шпона (НТВ) с использованием растворной смеси типа S. Еще одним соображением при выборе и покупке материалов для приклеивания тонкого каменного шпона являются продукты для укладки каменной кладки, предлагаемые Laticrete.Кроме того, Laticrete предлагает 15-летнюю и 25-летнюю гарантию на работу и материалы при выполнении поэтапной укладки шпона каменной кладки.
Детали хорошей и плохой каменной кладки
Некоторые из наиболее важных особенностей, отсутствующих в видео, во многом связаны с тем, что делает установку красивой. Может показаться странным, что приходится что-то объяснять, но это не так очевидно, как вы думаете. Как только вы узнаете, как должна выглядеть хорошая укладка шпона из натурального камня, вы навсегда заметите это, глядя на проект, который включает в себя строительные изделия из шпона из камня.
Прочные растворные швы
Прежде всего, это растворный шов. Вы могли бы подумать, что это камень, но именно эта деталь может иметь значение. Растворный шов является ключевым элементом. Независимо от того, уложено ли оно всухую, сгребено, заподлицо или залито; плохой минометный шов выделяется.
Что такое, спросите вы, плохой растворный шов? Он может быть в нескольких формах. Один из них — несоответствие размеров. Если вы делаете типичный растворный шов, средняя установка будет иметь шов примерно 1/2 дюйма.Даже с плохим камнем, если вы сохраните целостность шва, это может иметь большое значение в мире.
Хорошо, это изображение (выше) является крайностью и имеет больше, чем просто плохие швы раствора, но вы поняли идею. Заметили, как соединение непоследовательно? Он переходит от плотного к разнесенному. Алмазная пила могла бы спасти проект; но, как видите, стык просто не выглядит правильным. После того, как подрядчик был уволен с этого проекта, пришел другой каменщик, снял и установил камень.Посмотрите, какая разница!
Финишная обработка швов раствором
Следующее, что нужно знать о суставах, это то, как вы их «заканчиваете». Если вы сгребаете, наносите удары или чистите строительный раствор; важно, чтобы вы делали это, когда раствор имеет примерно одинаковую твердость – часто называемую «твердой отпечатком пальца».
Если вы ударите по шву, когда он слишком влажный, известь в растворе вытянется на поверхность, и шов станет легче, чем остальные швы.Единственная хорошая вещь в этом заключается в том, что он обычно выравнивается, поэтому швы раствора со временем совпадают. Однако поначалу это многих отпугивает.
Этот удивительный дом (на фото выше) украшен каменной кладкой из античного бронзового полевого камня, а также швами из известкового раствора, вытащенного на поверхность. Вы видите (слева), насколько белые суставы? Как я уже сказал, в данный момент это немного странно; но, по крайней мере, это не вечная проблема.Эти типы проблем часто возникают из-за завершения работы в конце дня, потому что может потребоваться много времени, чтобы раствор застыл достаточно, прежде чем закончить шов. Иногда каменщики используют факел, чтобы ускорить процесс. Это эффективно, просто нужно быть осторожным.
Стили и узоры каменной кладки
Следующее, на что следует обратить внимание, это стиль камня, который вы устанавливаете. Может и не похоже, но способ до безумия в установке есть. На самом деле существует шаблон для различных типов камней.
Схема установки Ashlar Line иногда называется схемой 2:1. Это, как это звучит, 2 меньших камня на 1 большой камень.
Приведенный выше образец смеси Chilton Custom Country Blend иллюстрирует рисунок 2:1. Это продукт из нашей линейки Ashlar, но таким образом можно укладывать множество различных типов изделий из камня — два камня стыкуются друг с другом и создают вертикальный шов. Это делает несколько вещей. Во-первых, установка каменных блоков таким образом разбивает стыки, чтобы они не пересекались друг с другом.Это также помогает удерживать горизонтальные стыки от образования длинных неровных участков. Еще одна вещь, на которую следует обратить внимание, — это вариации вертикальных швов. Хорошее эмпирическое правило состоит в том, чтобы иметь как минимум четыре дюйма между вертикальными стыками, чтобы вертикальные стыки не проходили на большое расстояние вверх и вниз; вместо этого они должны располагаться в шахматном порядке.
Следующий тип каменной кладки мы называем мозаикой. Те же правила в значительной степени применимы и к размерам швов, а также к тому, чтобы швы не были слишком длинными по вертикали или горизонтали.Единственное отличие от узора Mosaic Line (иногда называемого нерегулярным) заключается в том, что вы должны следить за «промежностью» камней.
В основном, когда камни выровнены друг с другом, вы должны наблюдать за тем, чтобы в суставе появился большой треугольник, потому что формы камней не совпадают. На приведенном выше образце фотографии Antique Copper Fieldstone изображена довольно хорошая каменная кладка. Области, где промежности каменных частей немного больше, чем они, вероятно, должны быть, обозначены белыми треугольниками.Вы можете видеть, что стык между этими камнями немного больше остальных. Это не плохо — просто не так хорошо, как могло бы быть.
Типы растворных швов
Последняя деталь, которую нам нужно рассмотреть, — это различные типы растворных швов — гребенчатые, заподлицо, затирка, сухая укладка и т. д. Есть несколько других, более старых, но мы пока остановимся на основных. Ниже представлены четыре фотографии Chilton Country Squire, каждая из которых имеет свой растворный шов.
1.Стандартный / скошенный строительный раствор (серый)
На Рисунке 1 показан стандартный растворный шов. Он имеет серый раствор. Этот тип сустава часто называют гребенчатым. Есть много способов выполнить эту отделку, от использования куска дерева или указки. Как только раствор затвердеет от большого пальца (изображено ранее в этом сообщении для прессы и блога — консистенция, при которой вы можете надавить на него и в основном увидеть свой фактический отпечаток большого пальца ), вы должны использовать выбранный инструмент, чтобы соскрести раствор примерно на 1/. 4 – 1/2 дюйма назад.Затем с помощью жесткой щетки удалите остатки раствора. Это также помогает герметизировать стыки и предотвратить микротрещины.
2. Соединение заподлицо с раствором (бафф)
Изображение 2 имеет более плоский стык. Он также имеет раствор желтовато-коричневого цвета, который влияет на внешний вид окончательной установки. В этом случае раствор почти на одном уровне с поверхностью камня, но не покрывает поверхность.
3. Затирочный раствор (бафф)
Изображение 3 имеет затирку. Это похоже на стык заподлицо, но в этой установке вы используете мастерок, чтобы нанести раствор на поверхность камня, покрывая часть каменных частей.Это похоже на старые методы каменной кладки, когда каменная кладка использовалась в строительных проектах для реальной конструкции (например, каменная стена, показанная ниже), а не только для того, чтобы проект выглядел хорошо. После того, как раствор вдавится на место с помощью шпателя, вы должны почистить его, чтобы предотвратить микротрещины. Некоторым людям нравится просто ударять по шву шпателем, чтобы получить более гладкую поверхность; просто убедитесь, что раствор имеет постоянную «твердость» при выполнении этого типа установки.
4.Сухой строительный раствор
Изображение 4 представляет собой установку в сухом штабеле. Как видите, миномета почти не видно. Одним из преимуществ соединения методом сухой укладки является то, что не нужно ждать, пока раствор высохнет, поэтому вы можете работать до конца рабочего дня. Самая трудная часть этой установки — усилия, необходимые для того, чтобы камень выглядел хорошо. Важно иметь шлифовальную машину или алмаз, чтобы помочь зашлифовать высокие места. Это поможет камням плотнее прилегать друг к другу. Кроме того, вы должны быть немного более осторожными при использовании этой установки для наружных работ, потому что вода может намного легче проникнуть за камень; что еще более важно для вас включить нашу систему плача или использовать продукты Laticrete MVIS.
Ваш лучший источник информации о каменной кладке
Вот и все — это основы! Если вы планируете установить камень самостоятельно, самое главное — не торопиться и не торопить процесс. Если у вас есть вопросы, свяжитесь с вашим представителем Buechel Stone, чтобы помочь с некоторыми деталями. Они станут отличным источником информации и помогут направить вас в правильном направлении.
ПОДПИСЫВАЙТЕСЬ НА НАШУ НОВОСТНУЮ БЮЛЛЕТЕНЬ, чтобы быть в курсе всего, что делает наша команда Buechel Stone #Rockstars, чтобы обеспечить будущее, построенное на историях успеха ваших собственных проектов.Мы также сообщим вам, когда покажем новые ИСТИННЫЕ ИСТОРИИ о коллегах-создателях, вдохновивших не только нашу отрасль! Потому что качественные продукты — это только начало. И предоставление лучших впечатлений — это то, что заставляет нас вставать с постели каждое утро, что делает Buechel Stone вашим ЕДИНСТВЕННЫМ РЕАЛЬНЫМ ВЫБОРОМ в STONE.
Майк Бюхель
Главный операционный директор, владелец
Buechel Stone Corp.
*Примечание редактора: этот пост был первоначально опубликован 25 апреля 2013 г. и был переработан и обновлен 20 июля 2018 г.
Сухие каменные стены — Принципы структурно-надежного строительства — Журнал Masonry
Сухие каменные стены или каменные стены, построенные без использования раствора, существуют уже тысячелетия. Есть примеры сухих каменных стен и построек, которым 5000 лет и которые стоят до сих пор. Почти везде в мире, где было много камня подходящих размеров, строились стены. Долговечность и прочность сухой каменной кладки полностью зависит от того, как она уложена.
Сухие каменные стены — идеальная форма строительства, когда у вас есть готовый запас камня. Они долговечны (обычно 100–200 лет) по сравнению с другими формами ограждений и часто дольше, чем каменная кладка. Когда сухая каменная стена, наконец, выйдет из строя, ее можно восстановить, используя тот же камень.
Сухие каменные стены обычно строятся из местного камня, традиционно прямо из земли поблизости. Строя без раствора, вы упрощаете необходимые инструменты, материалы и расходные материалы.Традиционно сухие каменные стены строились из необработанного камня, и различные стили отражают наилучшее использование доступного камня.
По сути, сухая каменная стена — это конструкция, которая может изгибаться и двигаться. Когда земля оседает или вздымается, хорошо построенная сухая каменная стена будет просто двигаться вместе с землей. Из-за этого сухая каменная стена обычно требует минимальных работ по фундаменту по сравнению с работами с раствором.
Сухая каменная стена также позволяет воде легко проходить сквозь нее, в то время как стена, покрытая известковым раствором, задерживает влагу, что часто приводит к разрушению, когда вода замерзает.Во многих случаях хорошо построенная сухая каменная стена прослужит дольше, чем стена, оштукатуренная известковым раствором. Во многих случаях строительство без раствора также исторически достоверно.
Традиционно во многих районах строительство сухих каменных стен было отдельной профессией от каменной кладки, и тех, кто занимался этой профессией, называли «стенщиками». На протяжении большей части 20-го века сухие каменные стены находились в упадке, но в последние несколько десятилетий наблюдается сильное возрождение, поскольку сохранение исторического наследия, долговечность, эстетика и сокращение выбросов CO2 стали движущими факторами во многих проектах.
Прочность сухой каменной стены зависит от того, как она уложена, и в меньшей степени от используемого камня, трудно присвоить ей расчетную прочность. Однако на большей части территории США и всего мира преобладают сухие каменные стены. В сочетании с планами и спецификациями, подробно описывающими правильную укладку, это часто можно использовать для преодоления проблем с прочностью.
Для того, чтобы стать мастером возведения стен из сухого камня, требуется практика и обучение, а для достижения мастерства часто требуются годы, если не десятилетия.Однако концепции не сложны, и всего за несколько дней обучения многие люди могут построить достаточно структурно прочные стены.
The Stone Trust, некоммерческая организация, была основана в 2010 году с целью сохранения и развития искусства и ремесел сухой каменной кладки. Он был создан группой преданных своему делу специалистов по строительству из сухого камня, обеспокоенных тем, что отсутствие знаний о строительстве из сухого камня приводило к некачественной работе, которая часто терпела неудачу.
The Stone Trust быстро разросся и стал инструментом обучения, обучения, сертификации и ресурсов для строителей и проектировщиков каменных стен по всей Северной Америке.С 2010 года семинары и сертификаты прошли более 1400 человек.
Практическое обучение — основа программы The Stone Trust. В 2018 году было проведено более 40 семинаров продолжительностью от 1 до 5 дней. Он предлагает все: от вводных семинаров, посвященных основным принципам, до продвинутых специализированных курсов по формовке камней, строительству арок, ступеней и другим функциям.
Это обучение дополняется сертификацией сухой каменной кладки Ассоциации возведения стен из сухой каменной кладки Великобритании (DSWA-GB).DSWA-GB является старейшей и наиболее широко признанной сертификационной программой по сухой каменной кладке. Получение сертификата — лучший способ быстро улучшить свои навыки и полномочия. Все чаще в проектах указываются требования к сертифицированным специалистам по стенам, а работодатели ищут сертификаты.
DSWA-GB имеет 4 уровня: начальный, средний, продвинутый и мастера. Каждое испытание представляет собой практическое практическое восстановление участка стены за 7 часов. Качество пройденной работы, объем стены и сложность фич — все увеличивается с каждым уровнем.Подчеркивается структурная целостность, и эффективная работа имеет решающее значение, поскольку необходимая скорость сборки высока.
Информация доступна на сайте www.thestonetrust.org
Базовая конструкция стены:
Традиционные сухие каменные стены чаще всего строились как заборы для скота. С диапазоном высоты от 3 до 6 футов. Стены высотой менее 3 футов часто выглядят незавершенными и, как правило, не имеют достаточной площади лицевой стороны, чтобы неровности отдельных камней визуально сливались в гладкую и ровную поверхность стены.
Все сухие каменные стены должны иметь баттер (верх уже, чем низ). Это повышает стабильность, прочность, эффективность строительства и использования камня. Тесто описывается как отношение пробега к подъему. Тест 1:6 означает, что на каждые 6 дюймов высоты стена становится уже на 1 дюйм с каждой стороны. Типичный диапазон для жидкого теста составляет от 1:6 до 1:10.
Если вы используете более плоские камни, может подойти более крутое тесто, например, 1:10. Если вы используете более неправильный камень или если у вас есть широкий выбор размеров, обычно подходит более наклонный тест 1: 6.Верхняя ширина стены обычно составляет от 14 до 18 дюймов. Более узкие стены позволяют более эффективно использовать камень, в то время как более широкие стены облегчают использование более крупного камня, который может быть немного прочнее. Базовая ширина от 28 до 34 дюймов является довольно типичной.
Исходный камень:
Камень на поддонах может отлично работать, но, как правило, довольно дорог, и часто сортируется по размеру / выбору для применения в кладке или шпоне. Чтобы иметь все размеры, необходимые для строительства сухой каменной стены, часто необходимо приобретать несколько сортов или размеров.
Отвалы из каменных карьеров или строительных площадок, карьеры по производству щебня размером 18 дюймов и хвосты гравийных карьеров могут быть хорошими источниками камня. В этих источниках может быть много непригодного для использования камня, но часто он доступен всего за 20 долларов за тонну. Даже с разрешения землевладельца снос старых каменных стен или построек, как правило, не одобряется, а во многих районах это незаконно.
Можно построить стену практически из любого типа камня, но не из любого камня можно добиться любого внешнего вида или стиля.Что такое «хороший камень», может быть определено желаемой астатичностью. Плоский камень не обязательно хорош, и часто строить из него медленнее, чем из блочного или округлого камня. В общем, ищите камни, которые, как правило, имеют 1 большее измерение (кубы и сферы трудно построить, но прямоугольники и цилиндры работают хорошо). Если желателен более изысканный вид, лучше всего подойдет более плоский камень меньшего размера.
Инструменты:
Несмотря на то, что профессиональные стенорезчики могут использовать целый ряд инструментов, для качественной работы многого не требуется.Вот основные сведения:
-
- Тетива Мейсона (лучше всего использовать плетеную тестовую леску весом 216 фунтов, избегайте легкой витой лески)
- Рамки из теста для удерживания тетивы имеют ключевое значение для эффективного строительства. Их можно просто сделать из дерева и/или арматуры 5/8”.
-
- Лопата для подготовки фундамента
-
- 6-футовая монтировка для перемещения больших камней
- Кирпич или молоток (около 22 унций)
-
- Молотки от 2 до 4 фунтов для обработки камня
- Кувалда от 6 до 10 фунтов для дробления больших камней
Если вы занимаетесь обработкой камней, набор специальных молотков и зубил для обработки камней может значительно повысить эффективность и точность. Веб-сайт Stone Trust предлагает отличный ресурс с инструментами для продажи и описанием наилучшего использования. Stone Trust также предлагает широкий спектр демонстрационных инструментов для использования на семинарах. Подготовка Целью подготовки основания является минимизация оседания и максимизация дренажа. Подготовка основания обычно довольно проста: снимите дерн или рыхлый верхний слой почвы и уплотните. Если почва кажется особенно склонной к оседанию, удерживанию воды или вы ищете дополнительную гарантию того, что стена будет служить долго, хорошим решением будет заложить фундамент из чистого щебня.
В зависимости от места и ситуации типичным протоколом является глубина щебня от 6 до 18 дюймов, примерно на фут шире стены. Щебень от 3⁄4” до 2 1⁄2” без мелких фракций является типичным подходящим диапазоном размеров. Преимущество 3/4 дюйма в том, что его легче сгребать, в то время как большие размеры, как правило, более стабильны. Используйте остроугольный щебень, а не окатанный гравий.
Если вы устанавливаете фундамент из щебня, воде нужен выход, иначе вы просто устроили водоем под своей стеной.Перфорированная труба диаметром 4 дюйма, выходящая на дневной свет, является наиболее распространенным решением.
При уплотнении фундамента наиболее эффективным является каток типа Jumping Jack. Поездка туда и обратно несколько раз с загруженным пикапом или частью оборудования также довольно эффективна. Прогулка за виброплитой не эффективна. В целом, фундаменту, как правило, уделяется избыточное внимание, часто как способ компенсировать плохую практику строительства сухих каменных стен. Хорошо построенная отдельно стоящая стена обычно хорошо сидит прямо на естественной почве.
Управление материальными потоками:
Сортировка камня и его размещение перед началом строительства значительно увеличит вашу скорость и позволит использовать каждый камень с максимальной пользой. При строительстве вам понадобится равное количество камня с каждой стороны стены. Начиная с фундамента стены, оставьте 18 дюймов свободного пространства для ходьбы с каждой стороны. Затем выровняйте самые толстые камни, которые у вас есть, ближе всего к стене, а камни уменьшающейся толщины размещайте постепенно дальше от стены.Как минимум рассортируйте камни на ряды большие, средние и маленькие.
Специальные элементы, размер и форма которых необходимы для сквозных камней, облицовочных камней, накладных камней и т. д., должны быть установлены дальше от стены и должны быть четко различимы, чтобы они случайно не были встроены в стену в неподходящий момент. Hearting следует размещать в сваях возле фундамента стены через каждые 6 футов или около того, что позволяет легко добраться до него в любое время. 5-галлонные ведра также отлично подходят для перемещения сердца.Квалифицированный мастер может справиться с 20-тонным самосвалом примерно за день.
Когда вы строите, каждый раз, когда вы ловите себя на мысли о том, чтобы обвести камень или разбить его на мелкие кусочки, спросите себя, действительно ли он находится где-то еще в стене. Чаще всего это так, и это увеличит прочность стены, ускорит вашу сборку и уменьшит расход материала.
5 основных правил возведения стен (врезка):
Сухая каменная стена в основном держится за счет трения и силы тяжести.Трение между камнями препятствует их скольжению, а вес камней увеличивает трение. При строительстве стены цель всегда состоит в том, чтобы максимизировать трение и использовать гравитацию с максимальной выгодой. Это можно свести к 5 основным правилам:
- Установите все камни так, чтобы их длина уходила в стену, а не вдоль нее. Так же, как и при штабелировании дров, когда в готовой стопке видны только концы дров. Размещая камни по длине, вы максимизируете трение между камнями, а также приближаете центр масс каждого камня к ядру стены.Это правило чаще всего нарушается и является одной из основных причин разрушения стен.
Установка камней в стене так, чтобы длинный край был виден в лицо, называется трассировкой.
- Сердце крепко. Душевность — это ключ к построению прочной стены. Он добавляет множество точек соприкосновения между камнями, увеличивая трение, и не дает камням двигаться независимо от всей стены. Однако все, что вы можете легко перелопатить, слишком маленькое, чтобы использовать его для сердцебиения, и будет действовать как шарикоподшипники в стене.Важно использовать наименьшее количество самых больших кусков для заполнения пустот.
- Пересеките стыки. Так же, как и при стандартной кирпичной кладке, каждый камень должен перекрывать шов в нижнем ряду и плотно сидеть на двух камнях по обе стороны от этого шва.
Вертикальные швы, идущие вверх по стене через несколько рядов, называются бегущими швами.
- Строить с плоскостью стены. Установите настенные камни так, чтобы их грани совпадали с внешней стороной стены, создавая гладкую ровную плоскость.
- Установить уровень камней. Каждый камень, установленный на стене, должен поддерживать камни сверху. Самый простой способ добиться этого — установить каждый камень таким образом, чтобы верх (или, в некоторых случаях, низ) был на одном уровне. Хотя есть определенные типы строительства, которые не следуют этому правилу, всегда нужно думать о планировании камней на следующем ряду.
Заключение
Возведение стен из сухого камня само по себе является ремеслом. Методы проектного строительства разрабатывались на протяжении сотен лет, чтобы максимизировать долговечность и эффективность строительства. Возведение стен из сухого камня имеет долгую историю и по-прежнему подходит для многих проектов сегодня. Современные проекты, как правило, больше связаны с эстетикой, чем с функциональностью, поэтому важно помнить, что нельзя жертвовать структурой ради достижения определенного вида. Ничто не выглядит хуже, чем рухнувшая стена, а прочная стена будет хорошо выглядеть для будущих поколений.
Об авторе: Брайан Пост является сертифицированным мастером по сухой каменной стене DSWA-GB (один из 8 мастеров в США).Он также является лицензированным ландшафтным архитектором. Брайан является исполнительным директором The Stone Trust, сертифицированным DSWA-GB инструктором и экзаменатором по возведению стен из сухого камня. Он также является владельцем ландшафтной архитектуры Standing Stone, дизайнерской строительной фирмы, специализирующейся на сложных проектах из сухого камня.
Слова: Брайан Пост, исполнительный директор The Stone Trust
Фото: The Stone Trust
Компьютерное моделирование внеплоскостного поведения неармированной неправильной кладки
https://doi.org/10.1016/j.engstruct.2020.111181Получить права и содержимоеОсновные моменты
- •
-
Анализ внеплоскостного поведения неармированных каменных конструкций неправильной формы.
- •
-
LDPM воспроизводит развитие повреждений и распространение трещин в кирпичной кладке неправильной формы.
- •
-
Реалистичные прогнозы отказов различных сложных механизмов и конфигураций.
- •
-
LDPM является альтернативой анализу пределов при оценке механизмов локального обрушения.
- •
-
Отверстия в стенах и граничные условия определяют локальные и глобальные механизмы обрушения.
Abstract
Уязвимость конструкций из каменной кладки к сейсмическим нагрузкам составляет одну из основных прикладных областей исследований в области проектирования конструкций. В данной статье основное внимание уделяется анализу внеплоскостной реакции неармированных каменных конструкций. Несмотря на успех во многих приложениях, традиционный анализ на основе континуума, а также упрощенные аналитические модели в значительной степени не позволяют правильно уловить сложные механизмы разрушения, возникающие для этого типа конструкций.Чтобы преодолеть эту проблему, в этом исследовании используется дискретная модель, так называемая решетчатая модель дискретных частиц (LDPM), для описания структурного поведения различных каменных конструкций вплоть до их разрушения. LDPM моделирует поведение каменной кладки на уровне камня. Взаимодействие между камнями, которые ограничены слабыми слоями строительного раствора, регулируется определенными определяющими уравнениями, описывающими разрушение при растяжении с размягчением при деформации, когезионный и фрикционный сдвиг, а также реакцию на сжатие с упрочнением при деформации.Эта рукопись направлена на проверку предложенной модели экспериментальными данными, доступными в литературе.
Кроме того, моделируются опрокидывающиеся стены с отверстиями и без них, анализируются связанные с ними локальные механизмы обрушения и сравниваются с классическим кинематическим анализом. Наконец, численно исследуются более сложные механизмы для воспроизведения поведения систем панелей, включенных в непрерывность фасада. Результаты показывают, что LDPM способен фиксировать развитие повреждения и распространение трещины, которые приводят к общему обрушению, и его можно уверенно использовать в качестве альтернативного метода для выполнения предельного анализа механизмов локального обрушения.Предлагаемый численный подход предоставляет инженерам мощный инструмент моделирования для анализа поведения конструкций из каменной кладки с различными геометрическими конфигурациями и в очень общих условиях нагрузки.
Ключевые слова
Ключевые слова
Недорого поведения
Землетрясение
Характеристики 50007
Решенная дескриптация.
Рекомендуемые статьиСсылки на статьи (0)
Посмотреть полный текст © 2020 Elsevier Ltd. Все права защищены.
Рекомендуемые статьи
Ссылки на статьи
Тенденции каменной кладки в Новой Англии
За прошедшие годы каменная кладка претерпела значительные изменения. Домовладельцы все чаще ищут способы персонализировать свои дома и дворы. Каменная кладка и ландшафтный дизайн из камня — одни из лучших способов добавить стиль и функциональность вашему дому. В Новой Англии каменщики раздвигают границы дизайна. Это попытка помочь каждому домовладельцу почувствовать, что его задний двор уникален.Используйте эти тенденции каменной кладки Новой Англии, чтобы помочь вам в вашем следующем крупном ландшафтном проекте!
Классические пешеходные дорожки
Классические каменные дорожки всегда в моде. Живете ли вы в доме в стиле ранчо или в индивидуальном доме, дорожка может объединить ваш ландшафт. Вы можете выбрать деревенский вид с камнями неправильной формы или современную чистую дорожку. Кроме того, одним из самых популярных подходов к пешеходным дорожкам в Новой Англии является смешанный деревенский вид. Это соответствует камню с окружающим ландшафтом для естественного потока.
— популярный выбор для тех, кто ищет более естественный вид своего ландшафта. Камни неправильной формы создают более естественный путь. Это особенно верно по сравнению с традиционными бетонными или гравийными дорожками.
Дорожки — это декоративный и практичный способ использования натурального камня. Многие семьи предпочитают использовать камни, которые они нашли во время своих путешествий. Этот индивидуальный подход оживляет дорожку. Дорожка становится естественной темой для разговоров с гостями и соседями.
Современные каменные стены
Стены из каменной кладки — вечная тенденция, независимо от того, функциональны они или декоративны. Эти стены долговечны и долговечны. Они часто обеспечивают структурную целостность ландшафта вокруг них. Кроме того, когда эти стены построены из искусно отобранных камней, они создают ощущение ручной работы.
Стены из натурального камня — популярный выбор для акцентирования холмов. Это делает их одновременно практичными и декоративными. Даже крепкие подпорные стены могут быть декоративными разделительными линиями, когда за работу берется мастер-каменщик.
Стены, которые используют тот же тип камня, который используется в качестве фартука на летней кухне, являются новой тенденцией. Эти типы стен помогают связать воедино украшение всего заднего двора.
Ямы для костра на заднем дворе
Ямы для костра и камины всегда являются центральным украшением любого двора. Ямы для костра, сделанные из традиционного кирпича или природного камня неправильной формы, являются естественным местом сбора. Благодаря своей функциональности и стилю они пользуются популярностью на мысе. Ямы для костра и камины бывают разных размеров, чтобы соответствовать заднему двору, в котором они находятся.Многие семьи предпочитают костровые ямы из-за их меньшего размера и тенденции становиться центральным элементом заднего двора. Это очень популярный выбор для реализации тенденций каменной кладки Новой Англии.
Декоративная кладка
Один из самых популярных образов включает в себя узор из камней с характерным цветовым акцентом. Декоративная кладка возвращается на северо-восток. От изготовленных на заказ каменных стен до отделки вокруг бассейнов, натуральный камень может связать воедино весь ландшафт.Каменные веранды и внутренние дворики всех цветов, но особенно серого или синего камня, чрезвычайно популярны.
Декоративная кладка — это прежде всего стиль. Многие семьи выбирают для своего ландшафта натуральные камни, которые соответствуют цвету их дома. Другие предпочитают использовать камни, которые действуют как контрастный цвет по сравнению с их домом. В любом случае, кладка из натурального камня — это интересный и уникальный способ добавить украшения, формы и функциональности заднему двору.
Уникальные творения
Бригады опытных каменщиков гордятся своим творческим подходом и своим дизайнерским чутьем.Имея достаточно времени и необработанный камень, каменщик может воплотить в жизнь то видение, которое домовладелец видит в своей голове. От длинных дорожек до каменных скульптур, каменщик может добавить ручной работы и уникальности любому заднему двору.
Популярные стили, такие как деревенский натуральный камень, могут привлечь внимание к естественной красоте вашего ландшафта. Другие предпочитают современный вид, который делит их двор на аккуратные и упорядоченные участки. Оба стиля чрезвычайно популярны на мысе.
Натуральный и гладкий камень вне зависимости от того, как он используется, в тренде ландшафтного дизайна Северо-Востока.Камины получают макияж с камнем, который привлекает внимание. Каменные дорожки помогают перегонять гостей из одного участка заднего двора в другой. Бассейны из натурального камня всегда востребованы, так как этот стиль напоминает людям о курортном и пляжном отдыхе. Независимо от того, какая из этих тенденций каменной кладки Новой Англии вам подходит, свяжитесь с нами, чтобы обсудить ваш следующий проект!
Испытание каменной кладки неправильной формы, усиленной перекрестно-ламинированной древесиной
Действия
‘) var buybox = документ.
