Каркас для сэндвич панелей для гаража: пошаговая инструкция с фото, чертежами и видео

пошаговая инструкция с фото, чертежами и видео

Сэндвич-панелями стали активно пользоваться в строительстве из-за прочности и хороших теплоизоляционных свойств. Из этого материала часто делают гаражи. Поскольку сборка сэндвич-панелей проста, помещение для стоянки автомобиля возводится за считаные дни, причём оно может быть любых размеров. И сделать это все реально своими руками.

Достоинства и недостатки материала

Лист, по своей структуре похожий на многослойный бутерброд, привлёк к себе внимание строителей не без оснований. Сэндвич-панель состоит из двух пластов оцинкованной стали или полимерного материала, между которыми спрятан толстый слой утеплителя — либо вспененного пенополистирола, либо минеральной ваты. У собранного из такого строительного сырья гаража есть немало преимуществ, обусловленных его техническими характеристиками.

Сэндвич-панель представляет собой материал, который состоит из металлических планок и минеральной ваты между ними

Достоинства

Гараж, построенный из сэндвич-панелей, имеет неоспоримые преимущества:

• не требует оснащения помещения отопительным прибором, так как не выпускает тепло, словно термос, даже если температура на улице 20⁰ ниже нуля;
• не пропускает звуки, то есть урчание прогревающегося двигателя из гаража доноситься не будет, а значит, не потревожит сон домочадцев;
• строится без применения специальной техники, ведь панели из двух защитных пластов и слоя утеплителя не тяжёлые;
• сооружается даже зимой, если до наступления холодов была залита бетонная платформа;
• может гармонировать по своему цвету с домом;
• прекрасно смотрится без облицовки дополнительными материалами;
• не ржавеет от атмосферных осадков, не вбрасывает в окружающую среду вредных летучих соединений и не портится под воздействием высокой температуры.

Недостатки

Среди слабых сторон материала можно выделить следующее:

• необходимость установки вентиляционной системы, если под прессом двух внешних пластов выбранных для строительства сэндвич-панелей находится минеральная вата;
• стены спустя некоторое время могут покрыться царапинами;
• сэндвич-панели, в месте соединения которых оказалось мало утеплителя, будут промерзать.

Отзывы о гараже из сэндвич-панелей

Подготовка к строительству гаража

Заранее необходимо составить проект и определиться с размерами, выбрать материал и подготовить все необходимые инструменты.

Составление проекта конструкции

В схеме могут быть отображены параметры кровли, стен и других составляющих конструкции. Главное, чтобы ширина гаража была на 1 м больше автомобиля.

Из сэндвич-панелей можно построить гараж для нескольких машин

Аналогичное требование предъявляется к длине сооружения. В нём, несмотря на габариты поставленного транспорта, должно оставаться как минимум 1,5 м свободного места, если предполагается, что кроме машины площадь будет занимать оборудование.

Советы по выбору материала

Тому, кто планирует построить гараж из сэндвич-панелей, предстоит столкнуться с трудностями ещё на этапе закупки материала. Дело в том, что в продаже есть панели разных размеров. Например, длина может составлять от 2 до 12 м, а ширина — от 50 до 120 см. Помочь в этом может составленный чертёж.

Сэндвич-панели отличаются не только размером, но и толщиной. При выборе этого параметра следует ориентироваться на климатические условия. При сильных зимних морозах рекомендуется выбирать панели толщиной 30 см. Кроме того, надо обратить внимание на оснащение замковыми соединениями, обеспечивающими герметичность стыков.

Разумеется, рассматривать следует только те панели, защитный слой которых выполнен из стали. Они идеально подходят для возведения стен гаражной конструкции, так как прочны и устойчивы к воздействию паров бензина, воды и растворителя.

Инструкция по расчёту материала

Сколько именно сэндвич-панелей нужно купить в строительном магазине, можно посчитать по формуле: n = S помещения / S одной панели. Например, если площадь гаража составляет 58,5 м², а листа — 8 м², то при строительстве понадобится 7 панелей.

Панелями могут быть покрыты и стены, и крыша гаража

Кроме материалов для возведения стен и кровли, понадобится и другое строительное сырьё:

• гравий;
• песок;
• щебень;
• бетонный раствор;
• комплект профиля для боковых стен.

Инструменты

Планируя построить гараж из сэндвич-панелей, нужно запастись специальными инструментами:

• дрелью;
• болгаркой;
• шуруповёртом;
• перфоратором;
• ножницами для разрезания металла;
• строительным уровнем;
• рулеткой;
• маячками и саморезами по металлу.

Поэтапное руководство по монтажу панелей своими руками

Строительство гаража следует начинать с сооружения фундамента и полового покрытия. Конечно, не всегда требуется обустройство «подушки» и установки несущей конструкции. Но, если владелец автомобиля задумал возвести надёжное сооружение, то без фундамента не обойтись.

Фундамент с ямой и пол

Для монтажа надо:

1. Разметить участок, очистить его от дёрна и разровнять лопатой. Потом по периметру гаража следует выкопать ров глубиной в 50 см и шириной 60 см. После этого 20 см дна приготовленной ямы надо засыпать слоем песка. Его нужно разровнять и уплотнить.

   Подготовка площадки для сооружения бетонного основания должна быть тщательной

2. Установить в вырытый ров опалубку из крепких досок на расстоянии 40 см друг от друга. Необходимо, чтобы опалубка поднималась на 20 см над землёй. Ровность установленной конструкции следует проверить строительным уровнем. Затем внутрь опалубки полагается постелить материал, сквозь который не просачивается влага, например, плотный полиэтилен. Потом нужно уложить в два ряда 4 металлических прута. Места, где арматура соприкасается друг с другом, необходимо скрепить проволокой.
3. Приготовить бетонную смесь из цемента, песка и мелкофракционного щебня. Чтобы консистенция раствора получилась идеальной, необходимо брать это сырьё в пропорциях 1:2:2. Цемент и песок смешиваются с водой до тех пор, пока будущий бетон не станет похожим на жидкую сметану. Как только этого удастся добиться, в смесь следует добавить щебень, тщательно перемешав его с остальными компонентами.

   Опалубку нужно заливать сразу же после приготовления бетона

4. Залить опалубку жидким бетоном, поверхность обязательно выровнять и накрыть клеёнкой, чтобы в бетонную смесь не попадал мусор, и подождать затвердения ленточного фундамента;
5. Пока бетон сохнет, можно сделать смотровую яму. Для этого необходимо вырыть ров шириной 1,2 м и высотой 3,2 м. Глубина выкопанной ямы должна быть не менее 2 м. Её дно и боковые стороны следует обложить рубероидом, сложенным в несколько слоёв, или другим материалом, защищающим яму от сырости. Необходимо, чтобы края гидроизоляционного материала на 30 см выступали над полом. Затем прямо на слой рубероида нужно налить жидкий бетон толщиной 10 см.

   Стены смотровой ямы рекомендуется обложить кирпичом

6. Как только бетонный раствор застынет, по бокам ямы нужно выложить кирпичные стены. Их потребуется покрыть гидроизоляционным материалом, оставшимся внизу бетонной стяжки. Все стыки обязательно надо промазать жидким битумом. После этого пространство вокруг смотровой ямы вплоть до высоты пола следует засыпать землёй.
7. Снять опалубку.
8. Площадь внутри будущего помещения присыпать песком и разровнять, а сверху поставить металлическую сетку, прутья которой имеют диаметр 10 мм и связаны проволокой. Поскольку арматура должна полностью находиться в бетоне, её необходимо немного приподнять над песчаной подушкой, воспользовавшись обломками кирпичей.


   Поверх песка должна находиться арматура

9. Приступить к выравниванию поверхности, для чего по периметру гаража через каждый метр следует поставить маячки немного выше арматуры. При этом необходимо использовать строительный уровень и длинную доску, которые помогут расставить направляющие ровно.
10. Залить «подушку» бетонным раствором с низким содержанием щебня, и разровнять готовый пол уже по установленным маякам.

Как построить типовой каркас гаража

Чтобы собрать костяк для стен гаража из сэндвич-панелей, нужно выполнить следующее:

1. Нарезать профили, согласно размерам стен помещения и соединить их в 4 прямоугольника.
2. Приставить к каждому прямоугольнику дополнительные рёбра (на расстоянии 0,5 м друг от друга).
3. Придать каркасу каждой стены устойчивости, стянув его по диагонали лентой из металла, а затем скрепить все элементы конструкции друг с другом саморезами.

   Панели крепятся на железный каркас

4. Соорудить потолочное перекрытие, используя профили большой ширины, то есть снова создать прямоугольную конструкцию с дополнительными рёбрами.
5. Сконструированные стенки поставить на ровную площадку и соединить, вооружившись крепёжными элементами и строительным уровнем.

Обшивка стен и крыши

Покрыть каркас гаража сэндвич-панелями не так сложно, как может показаться. Главное, во избежание перекосов пользоваться уровнем и начинать с обшивки стен, а уже потом браться за обустройство крыши.

Процесс состоит из определённых этапов:

1. Сначала следует обшить стены. Первая панель прикладывается изнаночной поверхностью к обрешётке каркаса одной из стен и закрепляется в верхнем углу. Затем лист нужно зафиксировать на месте саморезами по металлу в верхней волне обшивки. Крепёжные элементы не стоит погружать чересчур глубоко в сэндвич-панель, чтобы их резиновые прокладки не деформировались. Затем уже прикреплённый лист надо соединить друг с другой посредством замков на их кромках, уплотнительной прокладки и силиконового герметика.
2. Приступать к покрытию сэндвич-панелями крыши. Для этого листы материала полагается устанавливать по длине кровли и прикреплять к металлическому каркасу саморезами. Все стыки необходимо промазывать силиконовым герметиком, отличающимся морозостойкостью, и закрывать защитными прокладками. Последние сэндвич-панели следует укладывать вдоль конька.

   Одна панель скрепляется с другой довольно прочно и надёжно

Ходить по сэндвич-панелям во время их установки на крышу нельзя. Всё-таки этот материал хрупкий. Перемещаться, раскладывая панели, следует по настилу из крепких досок, временно опирающемуся на каркас крыши.

По окончании этих работ в гараж можно поставить широкие двери, которые тоже можно обшить сэндвич-панелями. На них нужно установить замки, и прикрепить засовы.

Как передвинуть гараж

Конструкция, собранная из сэндвич-панелей, одновременно легка и прочна. Поэтому при необходимости её можно перенести на другую площадку. Для этого нужно только воспользоваться подъёмным краном. Правда, предполагая, что однажды гараж придётся перемещать, необходимо заранее установить в нём транспортные проушины. Они крепятся к металлическому каркасу сооружения, а также кровельным панелям через аккуратные отверстия, которые обязательно замазываются герметиком.

Как только придёт время поднимать гараж специальной техникой, чтобы перевезти на другой участок, потребуется лишь срезать фиксирующие его на бетонном основании анкерные болты.

Видео: как построить гараж из сэндвич-панелей своими руками

Гараж, сооружённый из сэндвич-панелей, прослужит хозяину автомобиля долгие годы, поскольку он невероятно удобен и практичен. При желании его легко превратить в мастерскую, установив внутри помещения электрическое отопление. К тому же такой гараж легко передвинуть.

По образованию — филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

как построить каркасную конструкцию своими руками

Очень дешевый, простой и легкий способ сделать укрытие для машины — соорудить гараж из сэндвич-панелей. Этот материал для строительства можно изготовить самостоятельно, а можно приобрести уже готовый. Монтаж таких конструкций происходит достаточно быстро.

В этой статье будет рассказано о преимуществах возведения конструкции из этих плит, а также о том, как изготовить их самостоятельно. В конце приведена пошаговая инструкция возведения гаража из этого строительного материала.

Преимущества

Стеновые панели для гаража имеют целый ряд преимуществ, которые делают их очень популярными при возведении стен и кровли крыши.

К основным достоинствам данного строительного материала относят:

1. Простоту монтажа.
2. Отсутствие необходимости прибегать к грузоподъемной технике при возведении стен.
3. Легкая конструкция, которая упрощает процесс работы, а также помогает сэкономить средства на доставке материалов к месту строительства.
4. Постройки из данного материала легко демонтировать.
5. Низкая стоимость стройматериала. В сравнении с другими изделиями эти стоят в несколько раз дешевле.
6. Защита от возгорания. Каждая единица товара имеет встроенную систему пожаробезопасности.
7. Экологичность используемого сырья.
8. Прочность сооружения. Конструкции из сэндвич-панелей имеют стойкость к механическому воздействию.
9. Отсутствует необходимость дополнительного утепления, теплоизоляции или шумоизоляции помещения. Возможность регулировки уровня шумоизоляции: чем толще единица материала, тем этот показатель выше.
10. Возможность установки в любое время года независимо от погодных условий.

Возможно, Вас заинтересует, как сделать вентиляцию в гараже.

Материал изготовления

Можно изготовить сэндвич-панели своими руками – это значительно дешевле, чем заказывать их в магазине и оплачивать доставку. Хотя они имеют небольшой вес, у них значительный объем, и это делает доставку дорогостоящей.

Из чего изготавливают этот стройматериал:

• оцинкованные листы железа или профнастил в качестве наружного слоя;
• экструдированное волокно минеральной ваты или пенопласт (допускается пенополистирол) в качестве внутреннего слоя;
• полиуретановый двухкомпонентный клей для соединения слоев.

Как изготовить сэндвич-панели своими руками из профнастила:

1. Перед началом изготовления нужно закупить все материалы. Таковыми могут быть: клей, профнастил, утеплитель (пенопласт или пенополистирол. Можно воспользоваться другими видами утеплителей – выбор является индивидуальным).
2. Монтаж производится на ровной гладкой поверхности. На нее лицом вниз укладывается один лист профнастила, на который помещается небольшое количество клея.
3. На него укладывается лист утеплителя, который поверх также смазывается клеем.
4. Второй лист профнастила укладывается лицевой стороной вверх. Таким образом, изготавливается 1 деталь.
5. Поскольку для лучшего скрепления деталей строительного «бутерброда» нужно прессование, рекомендуется изготовить несколько панелей, сложить их в стопку, высота которой будет составлять до 120 см.
6. Прессование должно происходить под давлением в 0,3 атмосферы или более.
7. Процесс прессования должен продолжаться до тех пор, когда клей полностью затвердеет. Обычно для этих целей достаточно от 2 до 4 часов.

Строим гараж из сэндвич-панелей

Строительство из сэндвич-панелей гаража для машины включает в себя несколько основных этапов:

• подготовка территории;
• заливка фундамента;
• установка каркаса;
• обшивание плитами;
• заключительные работы.

После того как установлен каркас для сэндвич-панелей, особую роль играет точность выполняемой работы. Даже небольшие погрешности будут заметны.

Подготовительные работы

Быстровозводимые конструкции должны иметь особо прочный фундамент, поскольку именно на него будет приходиться основная нагрузка. При возведении стены из сэндвич-панелей можно выбрать монолитный, плитный фундамент или свайный.

Выбор должен зависеть от:

• геологических данных места застройки;
• гидрогеологических условий;
• конструкционных особенностей возводимого здания;
• величины планируемой нагрузки на фундамент.

Если возводимое здание планируется сдавать в эксплуатацию лишь на определенный срок, можно воспользоваться легким фундаментом. Если возводимый гараж из сэндвич-панелей своими руками предназначен для короткого срока службы (до 10 лет), то можно воспользоваться несколькими видами фундамента:

• ленточным;
• бетонной плитой 200 мм;
• обойтись выравниванием территории и бетонированием пола.

Таким образом, можно сказать, что строительство гаражей из сэндвич-панелей не всегда требует предварительного сооружения фундамента.

Как залить фундамент:

1. На выровненной земле делают разметку, которая составляет основу гаража.
2. По периметру выкапывает траншею шириной 60 см и глубиной 50 см.
3. Дно траншеи утрамбовывают песком, слой – 20 см.
4. Устанавливают опалубку.
5. Готовят бетон из цемента, песка и мелкого щебня.
6. Опалубку заливает бетоном.
7. После его застывания опалубка снимается.
8. Будущий пол засыпается песком, трамбуется.
9. Устанавливается арматурная сетка со связанными между собой прутьями при помощи проволоки.
10. Заливается и выравнивается пол.
11. После его застывания работы продолжаются.

Строительство каркаса

Возводя гараж из сэндвич-панелей своими руками, в первую очередь устанавливаем металлический каркас, который обеспечивает жесткость возводимой конструкции.

На этот каркас будут установлены ограждающие конструкции, перегородки и стены, кровельные перегородки, при помощи каркаса формируются предполагаемые окна и двери здания. Каркас может быть также деревянным.

Это более экологичный материал, который обладает невысокой теплопроводностью. Самое сложное в монтаже каркаса – сделать все по уровню, так как малейшее отступление от нормы приведет к неровному установлению строительных «бутербродов».

Важно! Если каркас для сэндвич-панелей будет возводиться из дерева, ему необходима дополнительная пропитка в качестве защиты от воздействия насекомых и вредителей. Железобетонный каркас или металлический не нуждается в такой обработке.

Металл необходимо обработать средствами, защищающими от коррозии. Железобетон не требует обработки. В то же время нельзя говорить об абсолютной превосходности бетонных каркасов. Они очень тяжелые, и устанавливать их можно только на фундамент. Если же фундамент не заливается, необходимо установление металлического каркаса. Металлический относится к числу легких, однако он самый дорогостоящий из всех вышеперечисленных.

Как сделать каркас для сэндвич-панелей:

1. Монтаж должен производиться на металлопрофильной основе. Ориентируясь на предполагаемый размер здания, изготавливаются основные угловые стены.
2. Затем, следуя чертежам местонахождения перегородок и крепления кровельных углов, устанавливается каркас для этих элементов зданий.
3. Расстояние между металлическими планками не должно превышать 60–70 см. Это обеспечит конструкции надежность.

Как обшить стены и крышу

Возводя стены из сэндвич-панелей, следует придерживаться алгоритма обшивания в вертикальной плоскости. Если гараж небольшой, можно справиться с установкой конструкций самостоятельно.

Стены из сэндвич-панелей возводят так:

1. Обшиваются все стены по очереди. Началом должен послужить верхний угол одной из стен здания.
2. Соединение плит происходит при помощи установленных на плитах замков. Скрепляясь друг с другом, плиты обеспечивают надежность конструкции.
3. Плиты крепятся по направлению сверху вниз.
4. Закрепленные между собой листы при помощи замков необходимо уплотнить при помощи герметика.
5. Все стыки необходимо утеплить при помощи минеральной ваты.
6. Чтобы стыки выглядели эстетично, на них устанавливаются нащельники.

Внимание! Обшивание кровли осуществляется по такому же принципу. Начало работ должно приходиться на один из верхних углов кровельного покрытия.

Полезные советы

При установке стеновых панелей для гаража следует придерживаться нескольких основных правил:

1. Сэндвич-панель необходимо закреплять крепежными элементами исключительно под углом 90 градусов.
2. Крайний крепежный элемент должен находиться на расстоянии не более 5 сантиметров от края листа. Прикручивая саморезы шуруповертом, желательно использовать биту с ограничителем. Если используются кровельные саморезы, которые имеют уплотнительную пресс-шайбу, нельзя вкручивать ее глубже, чем до соприкосновения с профилем листа. Более глубокое вкручивание приведет к деформации внешней поверхности изделия. В результате нарушается герметичность.
3. При установке плит отходить от рабочего места можно только после полного закрепления последней детали. Если есть необходимость отойти, а плита не прикреплена полностью и надежно, лучше ее снять, чтобы избежать случайного падения детали со стены. Это может быть опасно для жизни и здоровья того, кто находится внутри здания.
4. При монтаже кровли из таких листов необходимо оставлять зазор в 30 мм между монтируемыми стеновыми и кровельными плитами. Это необходимо, чтобы кровля имела деформационный шов. Это добавит конструкции надежности и поможет избежать деформации кровельного покрытия.
5. При монтаже дверных проемов и окон следует крепить плиты к каркасу, закреплять их, а затем вырезать по линиям перегородок каркаса отверстия для окон и дверей. Последовательное установление плит необходимо для герметичности построенного здания.
6. При самостоятельном создании плит необходимо использовать двухкомпонентный клей. Именно он служит связью между металлопрофилем и утеплителем.

Важно! При выполнении любых видов работ обязательно нужно придерживаться абсолютно всех правил техники безопасности.

Полезное видео: как построить гараж самостоятельно



При небольших умениях, а главное, при желании, создать своими руками сэндвич-панели из профнастила вполне возможно. Из таких плит несложно возвести здание, например, гараж. Простота возведения гаража заключается еще и в том, что под легкую конструкцию из таких плит не требуется заливать фундамент – это значительно сокращает время проведения работ и помогает сэкономить затраченные на строительство средства. Придерживаясь небольшого количества вышеописанных правил, можно соорудить конструкцию, которая будет служить долго.

Рассмотрим как построить гараж из сэндвич панелей

Содержание статьи

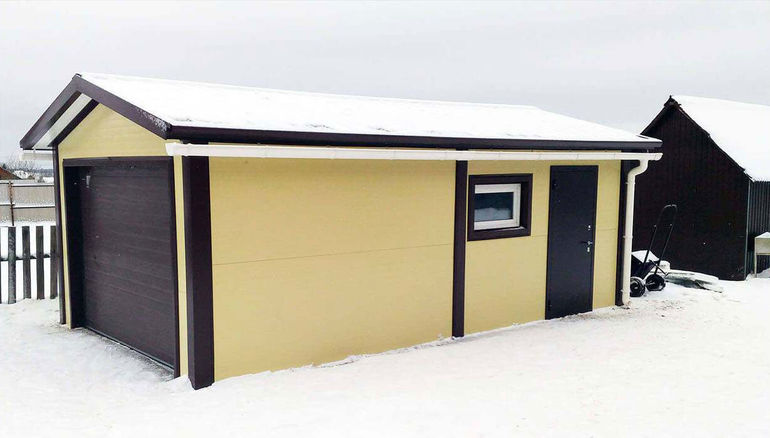

Пример гаража, построенного из сэндвич-панелей

Любой автомобилист, который любит свою машину и заботится о её сохранности, будет стараться обеспечить максимально комфортные условия для хранения транспорта. Известно, что длительное хранение автомобиля на улице под воздействием факторов окружающей среды, негативно влияет на состояние кузова и снижает сроки эксплуатации.

Если вы являетесь счастливым обладателем собственного участка, то гараж построить из сэндвич панелей стоит незамедлительно, поскольку этот вариант будет относительно не дорогим, прочным и комфортным для хранения автомобиля и проведения мелкого ремонта.

В этой статье мы детально рассмотрим процесс постройки собственного гаража из сэндвич-панелей и дадим несколько полезных советов.

Что такое сэндвич панели

Устройство сэндвич панели

Гаражи из металла долгое время были популярным решением для хранения автомобиля, однако они имели ряд существенных недостатков. Металл не сохранял тепло, и в холодное время года в нём было очень холодно. Летом, напротив, металл очень сильно нагревался, что вынуждало владельцев обустраивать дополнительное утепление, которое существенно уменьшало и без того маленькую площадь.

Кирпичные строения при должном уровне утепления являются идеальным решением, однако, цена такого монолитного гаража не всем по карману. К тому же строение очень сложное и требует привлечения компетентных специалистов, а в некоторых случаях возведение такой капитальной постройки и вовсе невозможно.

Сборные гаражи из сэндвич-панелей лишены всех упомянутых недостатков, поскольку панели выполнены в виде многослойного пирога, состоящего из двух листов профильного металла, между которыми имеется утеплительный слой из полиуретана, пенополистерола или прессованной минеральной ваты.

Пример стеновых и кровельных панелей

К сведению. В большинстве случаев внутренний лист панелей выполнен из ровного листа металла для удобства его монтажа на каркас, а наружная часть имеет рельефную поверхность. Кровельные панели отличаются от стеновых более крупным рельефом и специальными наплывами для герметичного соединения друг с другом, как показано на фото выше. На рынке можно встретить сэндвич панели, которые в качестве наружных слоёв имеют древесные или композитные листы, однако для постройки гаража лучше применять металлические.

Создавая проект гаража из сэндвич панелей, необходимо размеры гаража подгонять под типовые размеры панелей, для того, чтобы избежать большого количества остатков и лишних разрезов. На рынке можно встретить панели длиной от 2 до 12 метров и шириной от 50 до 120 см.

Также может быть и разная толщина, которая выбирается в зависимости от климатических условий региона. Каждая панель имеет специальные замковые соединения для герметичности стыка, а внутренний наполнитель служит теплоизоляцией и гараж не нуждается в дополнительном утеплении.

Другими словами, это уже готовая часть стены, которая просто устанавливается на каркас и не требует дополнительной облицовки.

Преимущества гаражей из сэндвич-панелей

Быстровозводимые гаражи из сэндвич панелей обладают целым рядом преимуществ, которые выгодно отличают их от других типов строений.

К таким преимуществам можно отнести:

• Терморегуляция. Панельные гаражи удерживают тепло в зимний период, а в летнее время сохраняют прохладный климат в помещении.
• Звукоизоляция. Чем толще панель, тем выше уровень звукоизоляции. Работающий двигатель или шумные ремонтные работы не будут тревожить соседей.
• Легкость материала. Панели отличаются маленьким удельным весом, что существенно ускоряет скорость постройки и не требует использования спецтехники. Это же качество делает лёгким всё строение, что позволяет не делать массивный фундамент, как при постройке гаража из кирпича.
• Строительство гаражей из сэндвич панелей может проводиться в любое время года, так как материал не имеет усадки и тепловых расширений. Исключением является только создание фундамента под гараж.
• Сэндвич панели имеют высокую пожарную безопасность и являются экологически чистым материалом. Металлические листы имеют полимерное покрытие, защищающее их от коррозии.

К сведению. Панели имеют большое разнообразие цветовых исполнений и рельефного рисунка, что позволяет вписать постройку в любой ландшафтный дизайн. При покупке материала к нему прилагается инструкция по правилам монтажа сэндвич панелей, следование которой существенно упростит и ускорит процесс постройки.

Роллетные ворота для гаражей из сэндвич-панелей

Проектируя гаражи сборные из сэндвич панелей, лучшим вариантом для ворот будет роллетная конструкция (см. Роллеты в гараж: их цена и качество), которая имеет маленький вес и существенно экономит пространство. При необходимости роллеты всегда можно оборудовать дополнительным электроприводом с дистанционным управлением.

Подготовка фундамента для будущего гаража

В качестве основания под будущий гараж можно использовать ленточный или монолитный фундамент (см. Как залить фундамент под гараж: делаем правильно). Если поверхность пола внутри гаража планируется делать из бетона, то лучше сразу заливать монолитный фундамент.

Поскольку сендвичные панели для строительства гаража имеют легкий вес, то строение в общем получается не тяжелым и массивного ленточного фундамента не требуется. Для создания монолитного фундамента требуется вырыть котлован по форме будущего гаража на глубину 40-50 см и плотно утрамбовать грунт.

Затем на дно котлована укладывается песчаная подушка в 10 см, следом укладывается слой щебня в 10 см и тщательно утрамбовывается. Песчано-гравийная подушка служит компенсатором при подвижках грунта в результате его промерзания или намокания, что существенно снимает нагрузку с монолитной плиты.

Заливка монолитного фундамента для гаража

Затем в котлован устанавливается опалубка, которая будет на 15-20 см выше поверхности участка, для того, чтобы талая вода не попадала в помещение гаража. После опалубки устанавливается металлическая армированная сетка, которая изготавливается из прутьев диаметром 8-10 мм. После чего она заливается бетоном, как показано на фото выше.

Важно. При укладке армирующей сетки прутья связывают между собой монтажной проволокой. Сварку применять нельзя, поскольку фундамент будет испытывать деформационные нагрузки и сварка лопнет. Перед тем, как построить модульный гараж из сэндвич панелей на монолитном фундаменте, проведите разведку местности на наличие и уровень грунтовых вод. Если грунтовые воды высокие и есть вероятность подмыва фундамента, то перед укладкой песчано-гравийной подушки необходимо проложить слой гидроизоляции из плотной монтажной плёнки с напуском на стены котлована.

Установка каркаса для сэндвич панелей

Устанавливают сэндвич панели для гаража на специально подготовленный каркас, который может быть выполнен из дерева или металла (см. Металлический каркас для гаража своими руками).

Итак:

• В деревянном каркасе применяется брус 10х10 см или более, в зависимости от площади гаража. Для крепления брусьев между собой используются уголки из оцинкованного металла и саморезы по дереву.
• Металлический гараж возводят из стальных профилей. Можно использовать металлические трубы или уголки, а также П-образные оцинкованные профили. Соединяют металлический каркас при помощи сварки, а в разборном варианте при помощи болтовых соединений. П-образный профиль скрепляется специальными шурупами по металлу.

Пример металлического каркаса из П-образного профиля

Строительство из сэндвич панелей гаража начинается с установки закладного профиля на фундаменте, который называется ригель. Ригель устанавливают на расстоянии 10-15 см от края плиты и крепят у фундамента при помощи специальных дюбелей.

Важно. Установка первого ригеля является самым важным этапом, поскольку от него зависит правильная геометрия всего строения. Ригель должен быть максимально выверен по горизонтали, и при необходимости производится установка специальных подкладок. Между ригелем и фундаментом монтируют ленту гидроизоляции из вспененного полиэтилена или рубероида, как показано на фото ниже.

Гидроизоляционная лента между фундаментом и каркасом

Важно. Если каркас делается из деревянного бруса, то в этом случае ригель перед укладкой необходимо обработать специальными пропитками, которые защитят дерево от гниения и воздействия влаги. Обратите внимание на отступ в 10-15 см от края стяжки, который предусмотрен для толщины сэндвич-панелей. При заливке стяжки она должна быть на 10-15 см больше по периметру, чем размер гаража.

Сам каркас состоит из жестких прямоугольников для каждой стены с дополнительными ребрами жесткости. Угловые стойки должны быть усилены. Для крыши изготавливаются фермы и устанавливаются на уже готовый стеновой каркас. Примерная схема каркаса показана на изображении ниже.

Схема каркаса из металлического профиля для гаража

Важно. Осуществляя строительство гаража из сэндвич панелей на каркасе, особое внимание уделите тем частям, на которые будет повышенная нагрузка, таким как проём для ворот, угловые стойки. Верхний горизонтальный профиль, на котором установлены фермы. Расстояние между ребрами жесткости выбирается в зависимости от ширины сэндвич-панелей таким образом, чтобы стык панелей приходился на ребро и была возможность надёжно его зафиксировать шурупами.

Сборку можно проводить как по месту, так и каждую секцию отдельно. Модульный вариант позволит быстрее и точнее сделать каркас, если рядом есть ровная поверхность для его сборки.

Установка сэндвич панелей на каркас

Постройка гаража из сэндвич панелей может проводиться как в горизонтальном, так и в вертикальном варианте размещения панелей, но чаще всего используется именно вертикальный метод, поскольку так легче стыковать панели между собой и они не испытывают нагрузки друг на друга.

При установке первой панели в месте её контакта с поверхностью фундамента укладывают специальную изоляционную ленту, как показано на фото ниже. Эта лента служит гидроизоляцией и одновременно даёт небольшой зазор для теплового расширения панели.

С наружной части стыка устанавливают специальный отлив, который отводит стекающую воду за пределы основания.

Пример установки панели на фундамент

При креплении панелей к каркасу используют специальные шурупы, которые имеют резьбу в начале шпильки и возле основания шляпки. На конце шурупов обычно имеется специальный бур, для крепления к металлическому каркасу, а для крепления к деревянному каркасу бур не используется.

Элементы крепления сэндвич-панелей к каркасу и между собой

Панели соединяют между собой специально предусмотренным замковым соединением, которых существует несколько разных видов. Собирая гараж из сэндвич панелей своими руками, необходимо потренироваться с прилагаемым усилием для закручивания шурупа. Если сильно передавить, то шуруп продавит панель и нарушит герметичность соединения.

Монтаж всегда начинается со стеновой угловой панели, и от правильности её установки зависит весь дальнейший набор. Для удобства монтажа и временного фиксирования панелей можно использовать специальные струбцины.

Если панели не имеют замковых соединений, то в месте их стыка устанавливается уплотнительная резина (1) и закрывается стыковочной декоративной планкой (2). Для крепления стыковочной планки применяют шурупы по металлу (4) с уплотнительной резинкой (3), как показано на фото ниже.

Пример стыковки панелей без замкового соединения

В местах угловых соединений панели устанавливают вплотную друг к другу и между ними прокладывают изоляционный материал, после чего стык закрывают декоративной накладкой, как на изображении ниже.

Пример угловой стыковки сэндвич панели

Если монтируется гараж сборный из сэндвич панелей с установкой двухскатной крыши, то кровельные панели монтируют также, как и стеновые. В месте конькового соединения делают тепловой зазор в 2-3 см, который заполняется минеральной ватой и закрывается декоративной накладкой.

Пример стыковки кровельных сэндвич панелей

По периметру крыши на краях кровельных панелей монтируют отливы для отвода дождевой воды за пределы фундаментного основания. На этом сборку можно считать оконченной и приступать к монтажу гаражных ворот.

Полезные советы

Когда строим гараж из сэндвич панелей, необходимо помнить несколько важных правил:

• Все панели имеют защитную плёнку, которая снимается только после полной сборки гаража.
• Старайтесь не повредить краску на наружной металлической части панели, поскольку в месте повреждения металл начнёт ржаветь.
• В процессе монтажа не опирайте на панель лестницу и другие предметы.
• Для раскроя панелей применяйте болгарку с отрезным диском по металлу.

На этом теоретическую часть можно считать оконченной, а для закрепления полученных знаний рекомендуем просмотреть видео материал в конце статьи.

Строительство гаража из сэндвич панелей своими силами

Гараж из сэндвич-панелей строится быстро и обладает рядом преимуществ перед традиционными металлическими, бетонными или кирпичными гаражами. Он прочен, обладает хорошей теплоизоляцией, пожароустойчив, легко монтируется на готовом фундаменте, имеет эстетичный внешний вид, возможность сделать в нём автоматические двери.

Какие панели выбрать?

Содержание статьи

Сэндвич-панели — продукт современных технологий, пользующийся большой популярностью в строительстве зданий на каркасной основе. Имеет трёхслойную структуру, сильно напоминающую бутерброд — два слоя обшивки и утеплитель посередине. Большое распространение на рынке получили СИП панели — разновидность «сэндвичей».

Верхний и нижний её слои представляют собой плиты из деревянной стружки, между которыми находится слой теплоизоляционного материала — пенополистирола. СИП панели чаще используют в строительстве каркасных домов.

Для гаража этот материал тоже подойдёт, но более практичным решением будет выбор сэндвич-панелей с металлическими верхними слоями из оцинкованной стали. Они лучше выдерживают действие агрессивных веществ, которые бывают в гараже — бензина, паров воды, растворителей. Можно выбрать панели с гладким наружным профилем или декоративным — под сайдинг или бревна. Материал утеплителя повлияет на теплоизоляционные характеристики постройки и её конечную стоимость.

Строение сэндвич панели

Виды утеплителя

«Сердцевиной» сэндвич-панелей обычно бывают следующие материалы:

• Минеральная вата. Производится из силикатных расплавов горных пород, шлаков, их смесей. Отличается хорошей теплостойкостью, звукопоглощением, не поддерживает открытого горения. Чувствительна к уровню влажности в помещении, боится попадания воды, поэтому требуется хорошая вентиляция.
• Пенополиуретан. Наиболее лёгкий и прочный из-за своей ячеистой структуры. Не подвержен действию грызунов, микроорганизмов, плесени. При горении на поверхности материала образуется корка, и пламя затухает. Материал обладает хорошими гидроизолирующими свойствами.
• Пенополистирол. Лёгкий материал так же с ячеистой структурой. Используется в строительстве сельскохозяйственных, торговых, производственных, складских помещений. Низкая стойкость к действию растворителей.
• Стекловолокно. Изготавливается из очень тонких стеклянных нитей, устойчиво к воздействию химических компонентов, экологично, не горит. Запрещается использовать при температурах выше 40 градусов.

Изготовить панели самостоятельно или заказать готовые?

Габариты сэндвич панели

Сэндвич-панели можно изготовить самостоятельно, не обращаясь к продавцам стройматериалов и посредникам. Однако, при всей кажущейся простоте стоит понимать, что есть ряд нюансов.

1. Нужно иметь определённый опыт. Если вы ничего не мастерите своими руками, будет сложно. Кроме того, без специального оборудования производительность труда будет крайне низкой.
2. Нужны специальные инструменты для резки дерева и металла, приспособление для быстрого и равномерного нанесения клея, а также хороший пресс.
3. Большое внимание стоит уделить приготовлению клея, лучше однокомпонентного. Он должен после отвердевания сохранять свойства в течение длительного времени, наноситься тонким слоем, не слишком быстро схватываться.

Главное преимущество панелей, изготовленных профессионалами — качество. Их производят на заводах на специальном оборудовании, соблюдая условия техпроцесса, которые невозможно обеспечить в домашних условиях. К тому же при серийном выпуске значительно снижается стоимость изготовления продукции.

Техника безопасности при изготовлении плит

Если вы решили самостоятельно изготовить сэндвич-панели для гаража, не забывайте о мерах предосторожности во время работы:

• Защищайте дыхательные пути от пыли и аэрозолей;
• Работайте в перчатках;
• Будьте осторожны во время резки материала, надевайте защитные очки;
• Помните о возможности пожара, держите под рукой огнетушитель.

Цена вопроса

Изготовленные вручную сэндвич-панели могут стоить дешевле покупных в том случае, если выбраны дешёвые исходные материалы. Однако качество таких панелей не идёт ни в какое сравнение с заводским. Чтобы постройка из «сэндвичей» служила долго, их нужно изготавливать с соблюдением технологий производства.

Этапы строительства гаража

Габаритные размеры гаража Основные детали устройства гаража Устройство ленточного фундамента для гаража Заливка бетона для гаража Если залить площадку бетоном, то затем можно сэкономить на устройстве пола гаража

1. Фундамент и пол. Поскольку строительный материал лёгкий, под гараж не нужно внушительное основание. Подойдёт просто забетонированная площадка, столбчатый или ленточный фундамент. Пространство внутри засыпают песком, который хорошо утрамбовывают.

Сверху укладывают арматурную сетку, выставляют маяки, выравнивают их между собой.

Под сетку подкладывают кусочки кирпича, чтобы она была впоследствии утоплена в бетон. Далее, заливают пол раствором и разравнивают смесь, ориентируясь на маяки.

Монтаж каркаса гаража на фундамент

2. Каркас. Когда фундамент полностью готов, на нём возводят металлический каркас будущего строения. Для этого используется угловой профиль 50*50 или 75*75 мм, который соединяется сваркой или с помощью болтов. Сначала основание каркаса крепят к фундаменту, стыки уплотняют герметиком. Нижний ярус каркаса должен лежать абсолютно горизонтально.

Элементы крепления сэндвич панелей к каркасу

Затем к нему прикрепляют заранее собранные прямоугольники стен, на них крепят дополнительные рёбра из профиля через каждые 50 см. Перпендикулярность стен проверяют с помощью отвеса.

Сборка каркаса гаража Сборка гаража – укладка перекрытия и подготовка к обшивке

Для потолочного перекрытия берут профиль большей толщины, который так же сначала соединяют в прямоугольник, а затем крепят дополнительные элементы. Крышу укладывают поверх гаража и крепят саморезами по металлу.

Монтаж ферм для крыши Нахлест кровельных панелей

3. Обшивка. Работа начинается со стен. К цоколю на анкерах через каждые 50–60 см крепится нижняя направляющая с наклеенной уплотнительной лентой и отверстиями под крепления. Хорошо проверяют горизонтальность с помощью уровня. В паз направляющей закладывается полоска уплотнителя. На каркас наклеивают уплотнитель по всей высоте.

Первую панель вставляют в направляющую и крепят к каркасу с помощью саморезов с шестигранной головкой, проверяя её по уровню. Вторую панель совмещают с первой, защёлкивают замок, затем крепят к каркасу.

Чтобы швы были без зазоров, в них вставляют уплотнительные прокладки. Рекомендуется на стыках использовать герметик. Чем лучше защищены стыки, тем теплее получится готовый гараж. Саморезы располагают минимум в 5 см от стыковочного края панели с шагом 50 см. Если на стену будут приходиться большие нагрузки, то шаг уменьшают.

Углы, стыки закрывают защитными пластинами и уголками. При необходимости панели обрезают электролобзиком или ножовкой по металлу с мелкими зубцами.

После завершения обшивки с поверхности панелей снимают защитную плёнку. Крышу обшивают по такому же принципу, начиная снизу и двигаясь к коньку. Где необходимо, вставляются уголки, водостоки, другие элементы кровли. Швы обязательно промазываются герметиком, стыки закрываются накладками. Если утеплитель в панелях из минеральной ваты, то обязательно нужно сделать водосток, чтобы внутрь крыши не попала влага.

Сборка гаражных ворот Схема гаражных ворот

4. Ворота. На заключительном этапе строительства навешивают ворота, делают замки. Для ворот собирают прямоугольный каркас, вставляют посередине вертикально направляющую планку.

К ней крепят сэндвич-панели, стыкуя их друг с другом и фиксируя по краям саморезами. Углы ворот дополнительно затягивают по бокам. С одной стороны закрепляют на кронштейнах несущую балку. Над ней устанавливают С-профиль под зубчатую рейку электропривода.

Полезные советы

Полезные советы

При работе с сэндвич-панелями возникает ряд нюансов монтажа:

• Обшивку гаража лучше осуществлять в сухую погоду, независимо от вида материала-уплотнителя.
• Саморезы лучше использовать с уплотнительной шайбой. При сборке нужно затягивать саморезы хорошо, но не пережимать слишком сильно шайбу.
• Вкручивать саморезы нужно строго перпендикулярно к панелям.
• Панели требуют аккуратного с собой обращения, так как их поверхность довольно легко поцарапать. Если это произошло во время установки, царапины покрывают двумя слоями масляной краски.
• Наступать на панели во время обшивки крыши нельзя, так как они могут проломиться. Передвигаться по крыше можно, только используя деревянный настил, опирающийся на каркас гаража.
• Чтобы панели плотнее прилегали друг к другу, во время монтажа их фиксируют струбцинами.
• Для резки материала нельзя использовать болгарку. Резку проводят на средних оборотах двигателя электроинструмента.
• Рекомендуемый угол уклона кровли составляет 7 градусов. При большем значении угла требуется установка дополнительных опорных элементов, иначе крыша будет испытывать повышенные нагрузки.
• При внутреннем обустройстве гаража помните, что нельзя крепить на стены из сэндвич-панелей тяжёлые полки с инструментом.

Грамотно собранный и установленный гараж будет служить вам верой и правдой в течение десятков лет. Он станет надёжным укрытием для вашего автомобиля, кладовой и мастерской для вас.

Гараж из сэндвич панелей своими руками: этапы + инструкция!

Перед началом возведения любого сооружения, будущие владельцы должны продумать общий вид (дизайн) и подобрать проект, по которому в дальнейшем и будет проходить стройка. Если Вы строите гараж из сэндвич панелей своими руками самостоятельно, то можно просто заказать или скачать готовый чертеж.

Это важно! Перед скачиванием проекта убедитесь в наличии всех необходимых размеров на плане, разрезов, выверенных по осям фасадов и описания тех материалов, которые указаны на чертежах.

После выбора размеров и проекта можно начинать строительство гаража из сип панелей – закапаете комплект сборных панелей, подручный инструмент и все необходимые материалы, описанные в смете. Обязательно проверьте, чтобы в состав комплекта входил металлический каркас, материал обшивки стен и кровли, крепежные элементы для соединения с фундаментом и набор герметичных прокладок.

Далее в статье рассмотрим те этапы, которые Вам необходимо пройти, чтобы построить гараж из сэндвич панелей своими руками.

Подготовка площадки и фундамента для гаража из сэндвич панелей

Фундамент для гаража из сэндвич панелей

Каркас гаража из сэндвич панелей вместе с кровлей весит значительно меньше, чем металлические или блочные боксы. Поэтому массивное бетонное основание под данный тип гаража не требуется. Многими специалистами в принципе оспаривается необходимость сооружения фундамента под каркасный гараж. Они предлагают соорудить площадку по следующему плану:

1. Выровнять площадку (с помощью слоя земли и песка),
2. Засыпать ее 5-10 см слоем гравия и щебня,
3. Вывести дренажные трубы,
4. Залить по контору опалубки все бетоном.

Но если Вы не хотите, чтобы через 3-5 лет в собранном своими руками гараже из сендвичных панелей не подмыло углы, то задумайтесь о заливке традиционного ленточного фундамента. Его можно легко сделать самостоятельно – нужно лишь придерживаться следующего плана:

• 1 этап — подготовка места под будущее сооружение.

Выбираете максимально ровную поверхность на территории участка. Делаете разметку осей по плану. После этого снимается верхний (черновой) слой земли и с помощью песка разравнивается площадка. Далее нужно выкопать траншею размером 50 на 60 см (глубина и ширина траншеи соответственно). Остается только засыпать выкопанное пространство песком мелкой фракции слоем в 20 см и хорошо его утрамбовать. Можно переходить к следующему этапу подготовки площадки для гаража из сип панелей своими руками.

Соединение фундамента с каркасом

• 2 этап — установка опалубки.

Для опалубки Вам потребуется закупить 2-3 см нестроганую доску. Доски в 1 слой обкладываете во всю длину выкопанной траншеи с обеих из сторон. На дне закрепляете теми же досками рулон полиэтиленовой пленки. Она необходима для выполнения гидроизоляционных функций.По окончанию установки опалубки необходимо в соответствии с чертежи произвести раскладку и связку арматуры. Обвязку всех элементов друг с другом проводят при помощи мягкой проволоки или жгутов.

Совет! Если Вы хотите значительно сэкономить на строительстве гаража из сэндвич панелей своими руками, то вместо металлической арматуры можете использовать стеклопластиковую. Она обладает повышенными характеристиками прочности на растяжение и абсолютно не подвержена коррозии или гниению. По стоимости выходит в разы дешевле металла, а за счет малого веса нет необходимости тратиться на доставку и разгрузку.

• 3 этап — подготовка раствора для заливки бетонного основания.

Легче всего будет заказать машину с бетонной смесью маркой не меньше M100. Но так как мы решили строить гараж из сип панелей своими руками, то и бетон будем делать самостоятельно. Для этого возьмите металлический лист длинной 2 метра и шириной в районе 1 метра. На него добавьте исходные материалы исходя из соотношения – на одну лопату цемента нужно добавит две лопаты песка и мелкой щебенки.

Сначала всухую перемешиваем ингредиенты и начинаем понемногу добавлять в получающуюся смесь воду. Постоянно перемешивайте раствор до растворения всех материалов и доведения смеси до густой консистенции. Не уверены, что сможете хорошо перемешать? Приобретите в аренду бетономешалку и добавляйте все материалы прямо в нее.

• 4 этап — заливка бетоном армированной опалубки.

Аккуратно ровным слоем заливаете бетонным раствором траншею на всю глубину. Не забудьте по окончанию работ выровнять поверхность верхнего слоя и укрыть его сверху оставшимися досками. Через пару дней полейте фундамент водой – это обеспечит схватывание связующего и повышение прочности основания.

Заливка бетонных полов для гаража из сип панелей

После того, как ленточный фундамент схватился и стал прочным можно приступить к заливке полов. Для этого расстояние между стенок ленты необходимо засыпать и выровнять песком. Сверху на слой песка укладывается, связанная ранее, армированная сетка. Толщина прутьев у сетки чаще всего составляет не больше 10 мм.

Важно! Для того чтобы сетка не опустила ниже уровня утрамбованного песка, по краям ленты предварительно закрепляем битые кирпичи или направляющие. Они будут задерживать сетку на нужной высоте.

Если не хотите получить перекосов, то обязательно выставьте по всему периметру будущего гаража маячки – быстро выровнять их можно с помощью длинного уровня или прямой 2-ух метровой доски. Раствор для полов готовится по тому же соотношению, что и для фундамента. Единственная разница кроется в консистенции – воды в растворе должны получиться больше. Благодаря заливному полу Вам не придется устанавливать лаги и выравнивать напольное покрытие после перекосов.

Как правильно сделать каркас для гаража из сэндвич панелей?

Сборка конструкции для SIP панелей

Несмотря на то, что мы строим гараж из сэндвич панелей с нуля, стеновой комплект Вы должны заказать на заводе. Обязательно перед проведением работ проверьте соответствие размеров, формы и цвета панелей заказанному варианту.

Каркас для сэндвич панелей для гаража состоит из вертикальных стоек и горизонтальных перемычек между ними. Комплект несущих и усиленных стоек должен располагаться в углах конструкции. Также дополнительное усиление требуется для обвода гаражных ворот. Промежуточные опоры располагаются между стойками равномерно с шагом 50-80 см.

Внимание! Шаг до 1 метра устанавливается для профилей из оцинкованного металла. Если Вы решили каркас гаража из сэндвич панелей делать на основе стального проката, то можно увеличить шаг установки до 2-2,5 м.

Сборка стен под sip панели для гаража

Соединяют каждую стенку отдельно. При этом сначала все элементы свариваются на земле в горизонтальной плоскости. Только после проверки вертикальности и перпендикулярности всех элементов происходит возведение и монтаж “коробки”. Для этого достаточно будет закрепить каждую стенку к цокольному ригелю и друг с другом по углам.

Сборка каркаса под кровлю

Сборка каркаса из сэндвич панелей

При выборе односкатной крыши необходимо дополнительно между вертикальными стойками сварить прямые поперечины. Если кровля двухскатная – обязательно устанавливают усиленные фермы в виде треугольных конструкций.

Для кровли строительство каркаса сэндвич панельных гаражей производят на основе широкого стального профиля. Это позволит обезопасить крышу в зимнее время – именно зимой кровля испытывает дополнительную нагрузку в виде слоя снега. Профиля соединяются поочередно в прямоугольник и их дополнительно необходимо усилить ребрами жесткости. Крыша устанавливается на каркас для стен с помощью стандартных саморезов.

Соединить все элемента каркаса гаража из сэндвич панелей своими руками фото и видео материалы помогут лучше всего. На видео рассказаны все нюансы и ошибки при монтаже конструкции. Как только сборка каркаса закончена, то его обязательно проверяем на прочность и переходим к установке самих сип панелей.

Обшивка конструкции гаража из сэндвич панелей своими руками

Обшивка сэндвич панелями

Начинается обшивка с торцевой стены. Первую панель Вам необходимо уложить ровно на каркас и закрепить с помощью саморезов или шпилек в верхнем углу. Затем выравниваем положение листа по отвесу и окончательно фиксируем. Закрепление панелей между собой происходит за счет встроенных замков, которые расположены на поверхности кромки.

Важно! Чтобы избежать промерзания швов между блоками листов укладывайте в промежутке силиконовый уплотнитель. Также не забудьте закрепить струбцины, которые защитят панели от расширения или сужения при перепаде температур.

На этом процесс того, как построить гараж из сэндвич панелей может считаться законченным. Вам останется в готовое сооружение лишь добавить окна, гаражные ворота и обустроить само помещение. Видео гаража из сип и сэндвич панелей своими руками поможет наглядно увидеть все описанные этапы. Желаем Вам удачной стройки и хорошего настроения!

Post Views: 48

Гараж из сэндвич-панелей — сборка своими руками, фундамент, видео

Надежное укрытие для своего автомобиля можно сделать быстро и, главное, недорого, к тому же строение будет выглядеть весьма привлекательно и эстетично. Мы предлагаем вашему вниманию рассмотреть вариант постройки гаража из сэндвич-панелей самостоятельно.

Что представляет собой сэндвич панель

Сэндвич-панель — это строительный материал с двух-трехслойной структурой (пирог): один-два листа и утеплитель. В трехслойном «пироге» листы посредством горячего или холодного прессования склеивают между собой утеплительный материал. Двухслойная структура — лист плюс утеплитель.

Листы могут быть сделаны из металла или ДВП, ДСП, пластика. В качестве утеплителя используют:

• минеральную вату;
• пенополиуретан;
• пенополистерол;
• стекловолокно.

Не каждый из представленных материалов подходит для постройки гаража. Металлические сэндвич-панели в любом строительстве используются чаще, а для возведения гаража — это один из лучших вариантов. К тому же материал выпускают как кровельный, так и стеновой, то есть можно сделать: стены, ворота и потолок, используя только сэндвич-панели.

Для быстрого возведения, пожалуй, это лучший материал. Когда идет постройка здания со сложными архитектурными формами, то сэндвич-панели изготавливают непосредственно на объекте. Сделанные своими руками сэндвич-панели из профнастила значительно снижают стоимость проекта — это известно каждой строительной компании.

Начало самостоятельного строительства

Каким бы легким не планировался будущий объект, под него нужно возводить надежное основание. Фундамент для сэндвич-панелей при строительстве гаража обычно делается ленточный мелкозаглубленный.  Основанием могут также служить уложенные в траншеи бетонные блоки. Сложный, неустойчивый грунт требует более мощного основания. Когда грунт ненадежен, то быстровозводимые гаражи из сэндвич-панелей устанавливают на монолитную плиту.

Строительство ленточного фундамента — пошаговая инструкция:

1. Разметка участка с помощью шнура и вбитых колышков.
2. Вырыть траншею, размер: глубина — 30 см., ширина— 30 см.
3. Засыпка песчанной подушки — 10 см, утрамбовывание.
4. Укладка гравия — 10 см, утрамбовывание.
5. Изготовление деревянных щитов для опалубки.
6. Установка щитов посредством распорок и укосов, придаем ровное расположение опалубки в траншее.
7. Изготавливаем одно-двухрядную арматурную конструкцию (подойдут прутья размером 10-12 мм).
8. Опустив и закрепив сваренную арматуру, заливаем бетон.

Бетон окончательно застынет через три недели. Для придания максимальной прочности, фундамент каждый день поливают водой (железят).

Желательно, чтобы каркас из арматуры не касался дна траншеи, для этого под него можно подложить кирпичи, добившись одинаковой высоты по всему периметру.

Перед установкой щитов опалубки, края в траншеи выровнять, подрезая лопатой. Песок и гравий перед трамбовкой смачивать водой.

Строительство монолитного фундамента под гараж из сэндвич-панелей

Пошаговая инструкция:

1. Вырыть котлован, глубина до 35 см.
2. Засыпать слой песка до 10 см.
3. Засыпать слой гравия до 10 см.
4. Устанавливаем щиты по периметру котлована.
5. Связываем арматуру проволокой с ячейкой 30х30 см, сделать 2 решетки по размеру опалубки.
6. Уложить обе решетки в котлован, между дном и решетками установить кирпичи.
7. Заливаем бетон, выравниваем, поливаем фундамент каждый день.

Каркас под сэндвич-панели

Каркас гаража можно исполнить двумя способами: сделать деревянную обрешетку с брусом размера 100х100 мм. или применив стальной оцинкованный профиль, в виде уголка или П-образной формы.

При использовании древесины, необходимо ее обработать антисептическими средствами. Брусья крепятся между собой стальными пластинами-накладками, которые вкручивают шурупами.

П-образный профиль продается в строительных магазинах в комплекте панельного гаража.

Перед установкой каркаса фундамент следует накрыть гидроизоляцией. В качестве материала можно использовать рубероид, который уложить в два слоя.

Посредством анкеров и специальных дюбелей по периметру фундамента крепится цокольный ригель. Этот этап должен быть точно выверен, от горизонтального баланса будет зависеть правильная геометрия конструкции.

На следующем этапе устанавливают вертикальные усиленные стойки, начинать нужно с углов. Усиленные стойки закрепляют также в проем ворот. Между ними ставят промежуточные стойки с шагом от 50 до 80 см. Следует помнить, что в стальных конструкциях шаг между стойками не должен превышать 3-х метров.

Каждая стенка каркаса собирается на земле в горизонтальном положении. Затем собранные элементы закрепляют к угловым стойкам, к ригелю и между собой.

По этому же принципу собирается каркас на крышу. После проверки каркаса на прочность, приступают к сборке сэндвич-панелей гаража.

Монтаж стеновых и кровельных сэндвич-панелей

Сэндвич-панели устанавливаются в вертикальном положении. Панель крепится к верхнему и нижнему профилям саморезами шагом не меньше 50 см. начинают с какого-нибудь угла, выравнивая сэндвич-панель по отвесу. Необходимо создать первой панели строго вертикальное положение, ведь от этого будет зависеть положение всех четырех стен. Соединительные элементы — замки в сэндвич-панелях бывают разных типов, места соединения промазывают силиконовым герметиком.

Стыки между панелями при необходимости скрепляются металлическими накладками. Угловые стыки закрывают деталью, называемой — фасонный элемент.

После устройства всех сэндвич-панелей проводятся изоляционные работы. По периметру устанавливают отлив и нащельник, пустоты заполняются монтажной полиуретановой пеной или герметиком.

После установки сэндвич-панелей на стены, следует удалить с них защитную пленку. До монтажа снимать пленку не рекомендуется. Можно повредить поверхность деталей, что впоследствии приведет к коррозии.

Установка сэндвич-панелей на крыше выполняется точно так же, как и на стены и начинают с нижнего края. И не имеет особого значения двухскатная кровля или крыша представляет собой площадку с уклоном. Закрепляются детали к фермам к верхнему гребню волны. Каждый стыковочный шов промазывается герметиком, ведь это крыша, поэтому дополнительно все стыки закрывают защитными декоративным накладками.

Чтобы не помять панели, при монтаже крыша застилается деревянным настилом. Если в качестве утеплителя в сэндвич-панелях встроена минеральная вата, то установка водостока обязательна. Потолок в гараже можно сделать также из сэндвич-панелей. В этом случае тепло дольше будет сохраняться внутри помещения. Сделав обрешетку на потолок, прикрепить к ней сэндвич-панели, а места стыков потолка со стеной загерметизировать монтажной пеной.

При подрезании использовать «болгарку» не рекомендуется. От нагрева нарушается антикоррозийное покрытие сэндвич-панелей.

Для подрезки применяют электролобзик, у которого меньше оборотов, чем у «болгарки». Если все же покрытие нарушено, то закрасьте поврежденные места масляной краской.

Оказывается, нет ничего сложного в создании гаража из сендвичных-панелей своими руками, стоит всего лишь начать и действовать как описано в этой статье.

Видео о самостоятельном строительстве гаража

Быстровозводимый гараж из сэндвич-панелей своими руками

Являясь обладателем транспортного средства и частного дома с небольшим участком, стоит задуматься о возведении на нем гаража. Построить капитальную конструкцию не всем под силам. Она выйдет в крупную сумму. Но, есть более доступная по вложениям альтернатива такому сооружению — это гараж из сэндвич-панелей.

Положительные и отрицательные стороны сэндвич-панелей для гаража

На отечественном рынке сэндвич-панели не являются новинкой. Они давно и успешно применяются для возведения ангаров, складов, небольших рынков и даже гаражей для транспортных средств. Такая востребованность материала объясняется наличием у него следующих положительных сторон:



• невысокие трудозатраты при возведении сооружений. Тут же нужно упомянуть и о меньшем времени, которое потребуется для проведения работ «под ключ»;
• отсутствие потребности в тяжелом фундаменте. Нагрузка на основу невысокая;
• панели имеют небольшой вес и транспортировать их можно вручную;
• доступная цена. Большое количество производителей сэндвич-панелей привело к снижению их стоимости и к увеличению качества материала;
• звуко- и теплоизоляция. Внутреннее содержимое панелей сохраняет тепло внутри, и не дает холодному воздуху, и шуму проникнуть в помещение;
• при вертикальном давлении панели выдерживают нагрузку до 6 тонн. Землетрясения до 9 баллов не приведет к разрушению объекта из данного материала.

Заканчивает список положительных сторон презентабельный внешний вид конструкции. В данном случае гараж будет гармонично смотреться на фоне остальных построек.



Минусов немного, но все же потратить пару минут на знакомство с ними стоит. Первый недостаток — это относительно небольшой срок службы. Если кирпичный гараж простоит не менее века, то такая же конструкция из сэндвич-панелей не более 50 лет. Металлический каркас раз в 3-5 лет требуется осматривать на предмет наличия коррозии. Если она присутствует, то потребуется дополнительная обработка поверхности лакокрасочными составами. Стены панелей не рассчитаны на высокую нагрузку. Поэтом вешать на них крупные шкафы, полки и многое другое не следует.

Характеристики материала

Сэндвич-панель — это материал, имеющий многослойную структуру. С двух внешних сторон расположены листы профнастила. Внутри же находится утеплитель. В качестве последнего могут быть использованы пенополиуретановые плиты, пенополистирол или же минеральная вата. Длина панелей может варьировать от 2-х до 12 м. Ширина при этом остается неизменной — 1 м. Между собой листы собираются посредством замка. Соединение отличается прочностью и теплоизоляционными свойствами. В дополнительном креплении потребности не будет. В соответствии с ареалом использования сэндвич-панели бывают:

• кровельными;
• стеновыми.

Чертеж будущего гаража и подготовка инструментов

Можно построить гараж стандартных размеров — длина 7 м., ширина — 5 м., высота — 3 м. либо же возвести конструкцию более крупных габаритов. В последнем случае в ней может будет предусмотреть место для хранения, к примеру, инструментов, а также колес. Что касается крыши, то можно обойтись односкатным вариантом. Рассчитать требуемое количество панелей можно, определив площадь каждой из сторон, и в последующем разделив полученную цифру на площадь одной панели. Взять материал стоит с запасом, так как возможен перерасход. Фундамент для гаража может быть плиточным или ленточным. Что касается глубины залегания основы, то можно обойтись 40 см. Ширина фундамента аналогичная. Рассчитать необходимое количество цементного раствора.



Если гараж будет стандартных размеров, то необходимо примерно 3,3 м3 раствора. Принимается во внимание ленточный фундамент. Для конструкций иных габаритов произвести расчеты лично. Умножить длину гаража на ширину и глубину фундамента, а после умножить ровно на два. Такое же проделать с шириной конструкции. Полученные значения сложить. Что касается инструментов, то потребуется следующее:

• лопата;
• молоток;
• тачка для вывоза земли;
• бетономешалка. Если раствор будет доставлен в готовом виде, то ее можно убрать из списка;
• ножницы по металлу;
• электропила по металлу;
• шуруповерт;
• рулетка;
• колья и веревка;
• нож;
• строительный уровень.

Строительство гаража из сэндвич-панелей – этапы

Если все необходимое есть — материалы и инструменты, то можно переходить к строительной деятельности. Этапы работ следующие:

1. Выбор места и разметка. Потребуется использовать рулетку, колья и веревку. Желательно чтобы к каждой из сторон гаража можно было подойти. Также конструкция не должна мешать проходу до тех или иных объектов на участке. Убедиться, что машина беспрепятственно сможет въехать в гараж;
2. Рытье траншеи под фундамент. Вырыть можно самому или обратиться в организацию, которая предоставляет спецтехнику в аренду. За определенную плату траншея будет выкопана экскаватором;
3. Сооружение «скелета» из арматуры для фундамента. Разделить арматуру на требуемые отрезки и связать специальной проволокой. Можно соединить элементы, используя сварочный аппарат. Но, опытом работы с таким инструментом обладают немногие;
4. Изготовление опалубки и залив цементной смеси. Смесь должна быть стандартной и состоять из песка, цемента и щебня. Соотношение песка к цементу — 3 к 1. В течение 3-х недель суток идет набор прочности. Многое зависит от температуры на улице. Не забыть накрыть полиэтиленовой пленкой основу;
5. Монтаж каркаса гаража. Можно использовать для этого брусья размером 10 на 10 см. или металлические прямоугольные трубы. Соединяются элементы между собой соответствующими крепежными материалами. Расстояние между горизонтальными элементами не должно быть более 50-80 см.;
6. Установка слоя пластичной изоляции. Она необходима для того, чтобы избежать соприкосновения сэндвич-панелей с основой;
7. Крепеж панелей. Между ними наносить герметик. Это улучшит гидроизоляционные свойства будущей конструкции. Разделять сэндвич-панели пилой по металлу. Утеплитель легко режется ножом;
8. При монтаже кровли обеспечить свес не менее 25 см;
9. Зазоры и щели закрыть специальными профильными материалами.

Что касается ворот, то они могут быть распашными или роллетными. Тут уже выбор зависит от личных предпочтений. Оснастить гараж можно ремонтной ямой. В таком случае необходим будет кирпич для сооружения стен. Фундамент гаража немного приподнят над землей. Соответственно потребуется организовать покатый заезд в него. Это легко удастся сделать с помощью все того же цементного раствора. При желании гараж можно оснастить дверью и окнами.

Видео строительства гаража из сэндвич-панелей можно просмотреть по ссылке:

Получайте новые статьи на почту каждый день!

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

Carports гаража панели сэндвича / гараж

автомобиля панели сэндвича Eps

навесы для гаража из сэндвич-панелей

Хороший Характер нашего строителя дома из сэндвич-панелей с ударопрочностью:

1. Простой цементный фундамент

2. Защита окружающей среды, отсутствие мусора

3. Двери, окна и внутренние перегородки могут быть гибко фиксируется

4. Красивый внешний вид, разные цвета стен и крыши

5. Экономия затрат и удобство транспортировки

6.Можно использовать повторно, перемещать и даже перепродавать.

7. Защита от ржавчины и срок службы более 15 лет

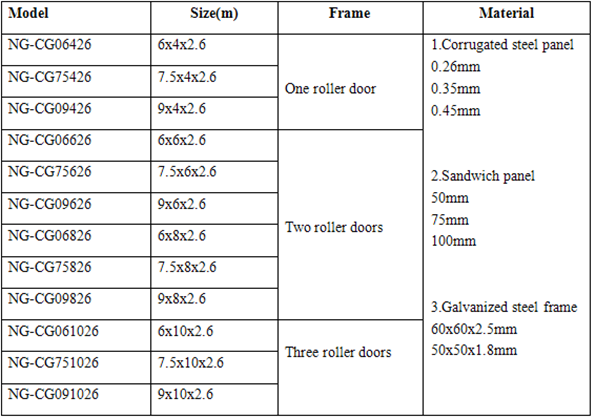

Стандартные спецификации

FAQ

Как купить вашу идею?

Вы можете предоставить нам свой рисунок, и мы изготовим его как ваш.

Как платить?

TT и L / C приемлемы, и TT будет более оценен. 30% депозита перед производством, баланс 70% перед загрузкой TT.

Какой срок доставки?

Зависит от количества заказа. Обычно срок доставки составляет от 15 до 25 дней.

Как установить после прибытия товара в пункт назначения?

Мы предоставим вам подробные иллюстрации.

Каркас и доставка гаража

Контакты

.

Сборный гаражный сарай сэндвич-панелей стальной конструкции с квартирой

Описание продукта

Сборный гаражный сарай сэндвич-панелей стальной конструкции с квартирой

Сборный гаражный сарай сэндвич-панелей стальной конструкции с квартирой представляет собой металлическую конструкцию, изготовленную с сталь для внутренней опоры и внешней облицовки, в отличие от зданий со стальным каркасом, в которых обычно используются другие материалы для полов, стен и внешней оболочки.Стальные здания используются для различных целей, включая складские помещения, рабочие места и жилые помещения. Они подразделяются на определенные типы в зависимости от того, как они используются.

Сборная стальная конструкция сэндвич-панели гаражный навес с квартирой
Основная стальная рама	Q345B	горячекатаный H-профиль или стальной сварной H-профиль
Purlin	Q235B Q345B	C Section Сталь или Z-профиль Сталь
Облицовка крыши	Сэндвич-панель Гофрированная	Сэндвич-панель из пенополистирола, сэндвич-панель из стекловолокна, сэндвич-панель из минеральной ваты и сэндвич-панель из полиуретана или стальной лист
Стеновая панель	Сэндвич-панель Гофрированная	Сэндвич-панель из пенополистирола, сэндвич-панель из стекловолокна, сэндвич-панель из минеральной ваты и сэндвич-панель из полиуретана или стальной лист
Анкерный стержень	Q235B	Стальная круглая труба
Скоба	Q235B	Круглый стержень
Колонна и поперечная скоба	Q235B 900 22	Угловая сталь или стальная или стальная труба с Н-образным сечением
Коленная распорка	Q235B	Угловая сталь
Водосточный желоб	Q235B	Цветной стальной лист
Водосток	ПВХ	ПВХ труба
Дверь	пластиковая сталь Алюминиевый сплав	Откройте дверь, раздвижную дверь, рулонную дверь
окна	пластиковую сталь Алюминиевый сплав	раздвижные окна
Высокопрочный болт	45 #, 20MnTiB, 35VB	Стандартные детали

,

Панельный гараж для сэндвич-панелей, съемный на продажу

Это наш основной продукт, называемый контейнерным домом с плоской упаковкой. Он широко используется для офисов, жилых помещений и коммерческих киосков.

Характеристики продукта:

Размеры (мм) и вес (кг)

2

)

2 2 900 ‘

Тип

Внешний

6

Внешний

21 0 Внутренний вес (

Длина

Ширина

Высота (упаковка)

Высота (в сборе)

Длина

Ширина

6055

2435

648/864

2591/2790

5860

2240

250041

Этаж

Стальная рама	— из холоднокатаных, сварных стальных профилей, толщиной 4 мм
	— 4 угловых отливки, сварные
	— 2 кармана для вилочных погрузчиков (кроме 30 футов) — расстояние 1200 мм (внутренний зазор карманов вилочного погрузчика: 240 × 80 мм)
	— стальные поперечины, толщина = 2 мм
Изоляция	— Минеральная вата толщиной 100 мм
Черновой пол	-0.Оцинкованный стальной лист толщиной 5 мм
Пол	— фанерная плита 18 мм
	— пол ПВХ 1,8 мм — класс горючести B1 — трудногорючие — класс плотности дыма Q1 — низкий выброс дыма — коэффициент износостойкости: уровень T

Крыша

Стальной каркас	— изготовлен из холоднокатаных сварных стальных профилей толщиной 3 мм
	— 4 отливки уголка, сварные
	— поперечины стальные, толщина = 2 мм
Покрытие крыши	— 0.Оцинкованный стальной лист толщиной 5 мм — шов на 360 градусов на стыке кровельных панелей
Изоляция	— Минеральная вата толщиной 100 мм
Потолок	— ДСП 10 мм ( V 20), ламинированный с двух сторон, белый — ДСП соответствует уровню эмиссии E1
Разъем CEE	— утоплен в рамке с короткой стороны

Изоляция

Rockwool	— плотность: 120 кг / м3
	— класс воспламеняемости A — негорючий — класс плотности дыма Q1 — низкий уровень дымовыделения
	— сертифицировано: CE & GL
NeoporR	9000 2 — плотность: 18 кг / м3
	— класс воспламеняемости B1 — негорючие — класс плотности дыма Q1 — низкий уровень дымности
	— сертифицирован: CE & GL

Покрытия (опционально)

Deco Coating

Специальное покрытие может быть нанесено поверх сэндвич-панели и сделать внешнюю поверхность стены похожей на штукатурку или деревянную отделку.Это делает контейнерный дом уютным и менее индустриальным.

От нашего завода до зарубежного клиента есть два способа доставки домов. Если ваш порт может принимать SOC (контейнер, принадлежащий грузоотправителю), 4 стандартные каюты могут быть упакованы как 20-футовый контейнер и отправлены голыми. Если нет, можно загрузить 7 стандартных кают в один 40-футовый HC.

От мастерской дилера до клиента, после сборки может быть доставлен 6-метровым грузовиком.Ширина и высота находятся в пределах ограничения движения.

Мы можем предоставить услуги по дизайну, производству, логистике и обучению на месте.

Каковы ваши условия оплаты?

50% предоплата и остаток до погрузки контейнера.

Панелированный гараж сэндвич-панели съемный для продажи

.

Magiccore Custom сэндвич-панель контейнер для хранения гараж сборный дом контейнер для гаража

MagicCore индивидуальный контейнер для хранения сэндвич-панелей гараж сборный дом контейнер для гаража

Деталь продукта

Параметры продукта:

Деталь	Детали
Внешние размеры (L W «H)	L6000 * W3000 * h3700 мм; L12000 * W3000 * h3700 мм; (доступны нестандартные размеры)
Основная рама	Стальная труба
Стеновая панель	Цветные стальные сэндвич-панели Варианты материалов: EPS / Стекловата / Минеральная вата / ПУ
Кровельная панель	Цветные стальные сэндвич-панели Варианты материалов: EPS / Стекловата / Минеральная вата / ПУ
Пол	Доска MGO
Окно	Раздвижные окно Опция: сетка, защита от кражи, рулонная штора
Дверь	Защитная дверь / Сэндвич-панель делать или
Загрузка	6 комплектов в 20’GP 14 комплектов в 40’HQ

Показать детали продукта:

1.Размер дома: 6 * 3 * 2,7 м (контейнер 20 футов))
2. Материал стены / крыши: сэндвич-панель EPS 50 мм
3. Материал пола: плита Mgo 15 мм
4. Размер колонны: 100 * 100 * 2,5 мм стальная труба

5.Мы можем изготовить индивидуальный размер, возможно более высокое
6. Для дополнительных опций можно установить электрическую и другую арматуру (туалет / ванная комната / кухня).

Наши инженеры могут спроектировать в соответствии с вашими потребностями.

Успешный проект

Ниже представлены презентации контейнеров для наших клиентов в России и Панаме.

Упаковка и доставка

Простота установки:

FAQ

1. Q: Вы фабрика или торговая компания?

A: Guangxi Magic Core Steel Structure Engineering Co., Ltd. Компания с фабрикой, расположенной в Циньчжоу, и офисом в Наньнине, Гуанси.

2. В: В чем ваше преимущество по сравнению с другими компаниями?

A: Конкурентоспособная цена, хорошая упаковка и круглосуточный ответ круглый год.

3. Q: Как установить?

A: Мы предоставим вам инструкцию по установке и видео. В случае необходимости вам будут отправлены технические специалисты и строительная бригада.

4. Q: Сколько времени занимает доставка?

A: Регулярно 7-15 дней, в зависимости от количества и продуктов.

5. В: Как я могу получить расценки на проекты?

A: Если у вас есть рисунок, мы можем предложить вам расценки в соответствии с вашим рисунком.

Если у вас его нет, наш инженер разработает для вас чертеж для подтверждения, а затем предложит вам коммерческое предложение.

.

Разное
