Кирпичная печь колпаковая своими руками – простая конструкция для постройки своими руками

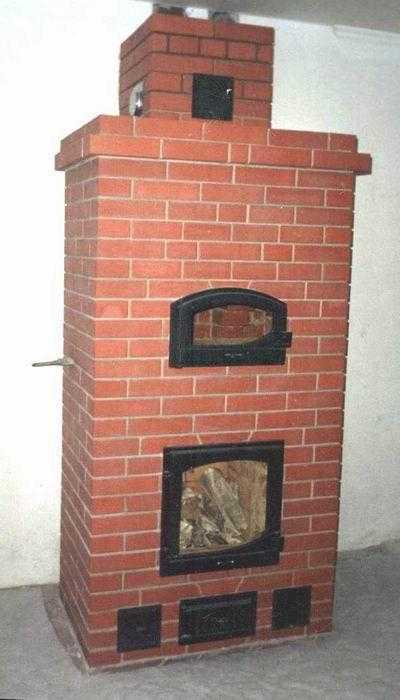

Дровяная кирпичная печь-стенка колпакового типа

Дровяная печь в доме, это, кроме вульгарного теплогенератора, еще и особенная атмосфера и уют в доме. Есть что-то притягательное в ежедневном ритуале возни с закладкой дровишек, растопкой и регулировкой печи. Потрескивание дровишек, ровный гул пламени, шум чайника на плите – нет, воля ваша, всё это важная составляющая бытия. Иногда чувствуешь себя Прометеем, иногда задумываешься над хрупкостью человеческого существования, требующего множества условий, чуть не главное из которых – тепло. Не делегируешь это право кому то чужому и непонятному, сам, своими золотыми. К тому же, живой огонь в домашнем очаге, взывает к инстинктивному, видимо вынесенному из пещер, чувству безопасности и этакой правильности. Окажись рядом некто склонный к эзотерике – нарассказывал бы еще об огненных энергиях.

Каждому хочется малость погреться –
Будь ты хоть гомо, хоть тля.

В.С.Высоцкий «Каждому хочется малость погреться».

История этой печки такова — в городок, недалеко от которого мы живем, из большого города приехали наши друзья, завели себе кусочек в частном секторе и для начала, построили небольшой бревенчатый домик, чтобы в будущем использовать его как хозяйственное помещение и баню. Ныне, пока не будет построен основной дом, там будут жить. Глава семейства – Михаил, на фото выше именно он – прошу любить и жаловать.

Обучаю играть на гитаре
Ледокольщика Сашу Седых,
Ледокол по торосу ударит —
Саша крепче прихватит лады.
Ученик мне достался упрямый,
Он струну теребит от души…

Юрий Визбор. «Обучаю играть на гитаре».

Постановка задачи.

Миша – большой ценитель разного рода походной романтики и традиционных, помянутых выше ценностей, словом – воробей стрелянный, на мякину не возьмешь. Решил завести дровяную печь, настоящую, кирпичную. Печь будет использоваться для отопления в начальный период строительства, после, в режиме «баня», останется, к ее трубе, будет подключена металлическая банная печь.

Ориентируясь на окончательную «банную» планировку, нашли наиболее удобное место, подобрали и готовую конструкцию с порядовками. Складывать печь, хозяин дома решил собственноручно. Навыки печного дела отсутствовали, зато в наличии имелся энтузиазм, трудолюбие и готовность учиться, а это дорогого стоит. Вашего покорного слугу позвали в качестве помощника-консультанта – «поставить» основные навыки, поучавствовать в сложных и ответственных моментах. И вот что у нас получилось в четыре руки.

Общее описание.
Печь, которую мы строили – дровяная, кирпичная, теплоемкая. По назначению – отопительно-варочная, конструктивно – печь-стенка, с вынесенной плитой уменьшенного размера. Конвективная система – колпакового типа. Труба насадная. Предусмотрена футеровка топливника огнеупорным кирпичом.

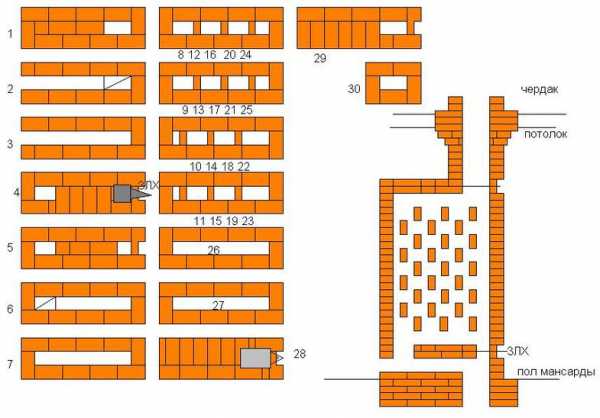

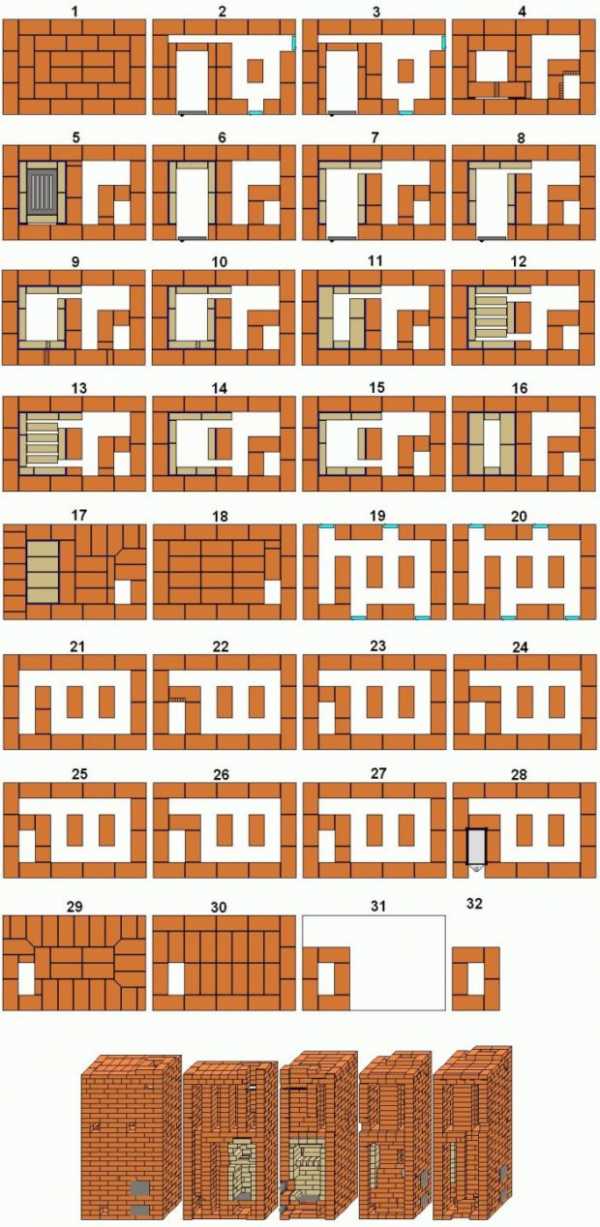

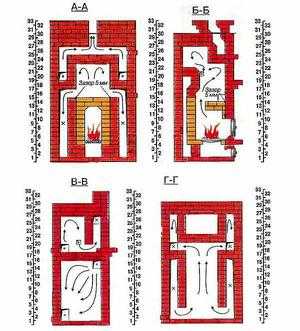

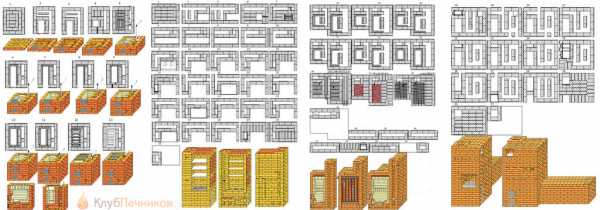

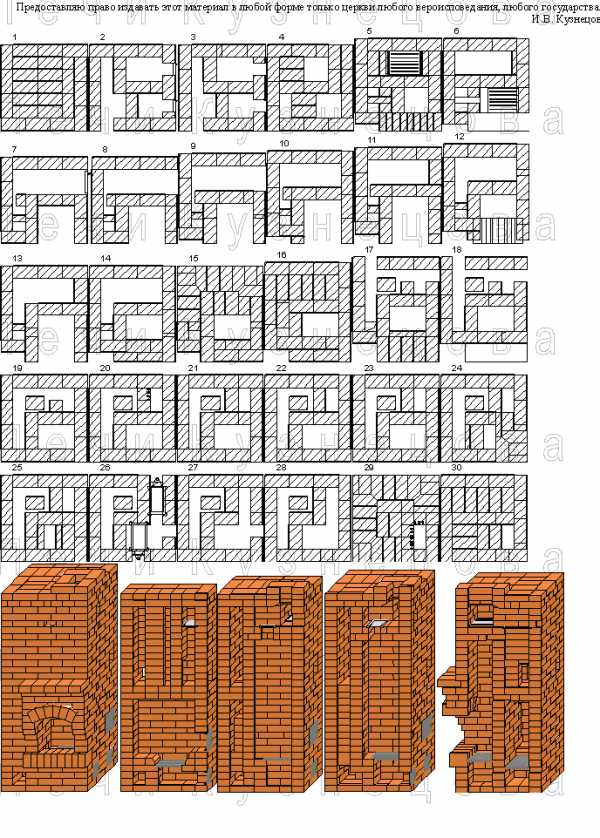

Схема и порядовки печи.

Порядовки здесь довольно меленько – картинка вырезана из учебного фильма, желающим покрупнее и поподробнее, рекомендую обратиться к ним, к фильмам. Адреса их приведены в конце статьи.

Что было использовано в работе.

Инструменты.

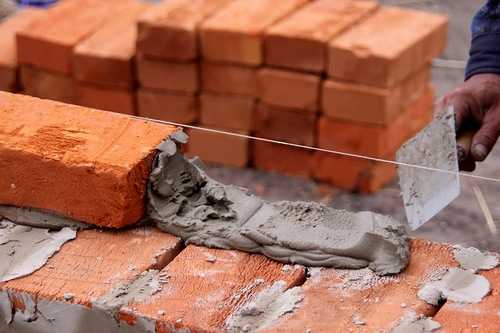

Главный инструмент печника – специальный мастерок или кельма. Удобнее маленький и узкий. Непременно отрезная машинка (болгарка) с алмазным диском, тяжелая резиновая киянка, правило или хорошая прямая рейка длиной метра полтора. Защитный прозрачный щиток или очки, наушники. Набор обычного слесарного инструмента, разметочный инструмент, уровень, лучше коротенький и длинный. Веревочки. Пригодился шуруповерт. Пользовались сваркой. Для приготовления глиняно-песчаной смеси, удобно пользоваться мощной низкооборотистой дрелью с насадкой-мешалкой. Емкости для вымачивания кирпича, материалов, воды, замачивания глины. Большое сито для просеивания песка и протирания-процеживания глины. Не повредит хороший удлинитель с парой розеток и лампа-переноска.

Материалы.

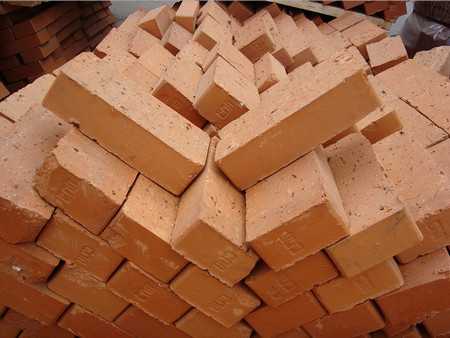

Понятно кирпич, глиняный и шамотный, в нужном количестве. Глина, песок, мертель или специальный состав для кладки огнеупора. Базальтовый картон. Стальная отожженная проволока или тонкая перфорированная лента для закладывания в швы. Печные приборы (дверка, шиберы), сопутствующие мелочи.

По порядку.

Фундамент тяжелой теплоемкой печи – традиционно глубок, массивен и весьма материалоёмок. Здесь использовался заглубленный фундамент облегченного типа (две плиты со столбиками между ними), аналогичный печным фундаментам.

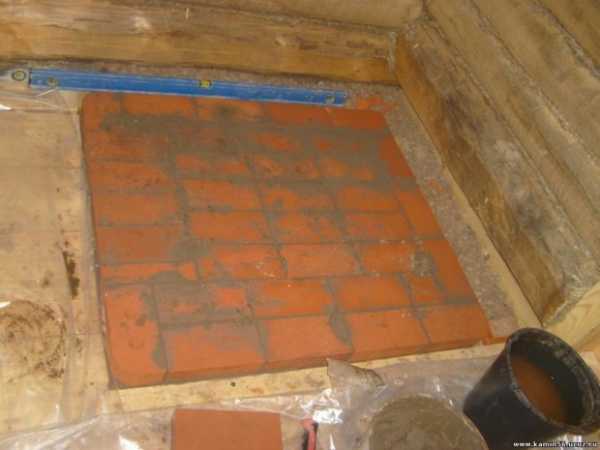

После гидроизоляции фундамента и разметки, приступили к кладке первых рядов. Уже здесь были «поставлены» базовые печные навыки – приготовление глиняно-песчаной смеси, вымачивание и кладка кирпича, его резка алмазным инструментом (УШМ, алмазный диск). Отвес на фото – ось будущей дымовой трубы.

Да, на порядовке есть ошибка – отсутствие второго от фундамента, сплошного, с перевязкой кирпичей, ряда.

У нас получилось еще более надежно – до уровня «чистового» пола, пришлось выкладывать аж четыре сплошных ряда. Вышло это от того, что первоначальный вариант пола – бетонная стяжка, был заменен деревянным полом.

Замуровывание прочистной дверцы. Волевым решением, принято – применить стандартные печные чугунные приборы (дверки), с креплением их на проволочные оттяжки. Здесь дверец всего три. Вообще говоря, рекомендуют заменять их половинкой кирпичика на ребро, и в этом есть резон – любая дверца не герметична, а подсос холодного воздуха снижает КПД печи. Кроме того – в более сложных печах, чисток, порой, до десятка – заменив их кирпичиком, мы значительно сэкономим силы, время и средства. Печь с большим количеством чугунных дверок выглядит менее эстетично.

Выложив черновые «подпольные» ряды, натягиваем по углам вертикальные, тщательно выверенные по отвесу веревочки. В кладке, они крепятся к небольшим гвоздикам, забитым в глиняные швы. Чтобы натянутые струной веревочки не подняли кирпич над собой, нагружаем его. К слову сказать – кроме веревочек, используют длинные нетолстые бруски или доски. Практика, однако, показывает, что веревочки значительно проще, кладка с ними точнее и удобнее.

Интересный момент – перемычки в колпаках. Дело в том, что кирпич расположенный целиком внутри нагревается значительно сильнее, выходящего одной стороной вовне, соответственно, больше расширяется – распирает и выпирает. При грамотном выполнении такого места, кирпичи, нагревающиеся сильно по-разному, следует стыковать через мягкую огнеупорную прокладку.

Обратите внимание на удобную врезку кирпичей перемычки в стенку. Такая врезка выполняется через каждые три-четыре кирпича. Остальные (половинки), стоят на врезанном.

Топливник – наиболее теплонагруженная и потому — самая ответственная часть печи. Монтаж печных приборов, в топливнике, всегда был самым критичным в смысле надежности, местом. Как правило – первой разрушается именно заделка топочной дверцы. При исполнении топливника, чаще всего допускается наибольшее количество ошибок, здесь же они, наиболее критичны.

В нашей печи, применен зольный короб, имеющий много преимуществ, в сравнении с традиционной дверкой.

Перекрытие зольника в любом случае одинаково – торцы кирпичей имеют косой срез под углом 45° и один кирпич, поддерживает другой. Кирпичи никогда не должны опираться на металлические рамки печных приборов, к ним они прижимаются через слой эластичного огнестойкого материала (базальтовый картон, асбестовый шнур вымоченный в глиняном растворе).

Отделка топливника огнеупором, сильно повышает живучесть печи – глиняные кирпичи изнутри выгорают и постепенно разрушаются. Через несколько лет требуется ремонт, сложность которого зависит от конструкции печи и может быть довольно высокой. Огнеупорная футеровка позволяет применить в печи «высокотемпературное» горение, протекающее при температурах до 1000°С и имеющее много преимуществ. Имеются и недостатки – шамотный кирпич имеет большую теплопроводность и степень расширения при нагреве, чем обычный глиняный кирпич – перевязка их – грубая ошибка. Кладка топливника из одного огнеупорного кирпича, пожароопасна – внешние стенки быстро и очень сильно нагреваются. Для длительной надежной, а главное безопасной службы, шамотное «ядро» складывается внутри топливника из глиняного кирпича, причем связки между ними нет, конструкция такой футеровки – вроде как у «плавающей стяжки». Зазор между стенками (около 10мм), заполняется базальтовым картоном, либо остается пустым (на время кладки, в него помещается упаковочный гофрированный картон, извлекаемый перед установкой плиты).

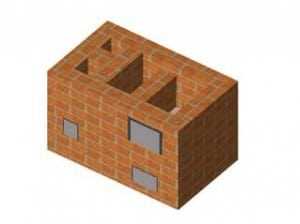

На фото – начало, дно огнеупорной футеровки. Выпиливание места для чугунного колосника. Колосник должен устанавливаться свободно, с небольшим зазором, чтобы при нагреве он не раздвигал кирпичи. К дровам, должна быть обращена ровная сторона с относительно узкими щелями, иначе, в колоснике будет застревать угли. Щели колосника, очень желательно расположить вдоль топки – поперек, неудобно орудовать кочергой. Стенки кирпичного топливника выстилаются базальтовым картоном – у нас это базальтовый огнеупорный стеганый мат, фольгированный с одной из сторон (для теплоизоляции металлических печных труб). Внешнюю стенку топливника, лучше сложить практически полностью, до плиты, затем изнутри, выкладывается футеровка. Обычно, высота плиты невелика – как раз хватает дотянуться через край до дна.

Заделка топочной дверцы. Саму дверцу хозяевам очень хотелось со стеклом, пришлось побегать поискать и даже ехать за ней в ближайший крупный город. Дверца чудо как хороша – широкий удобный фланец, герметичная конструкция, удобная закрывашка, большой размер. Заделку решили делать испытанную, широкий лицевой фланец, позволил сделать упрощенный короб из нержавеющей стали.

Обратите внимание на кирпич перекрытия топочной дверцы, он опирается на соседние кирпичи, но не на железку. Всё металлическое, отделено от кирпичного слоем базальтового мата – ему есть куда расширяться при нагреве.

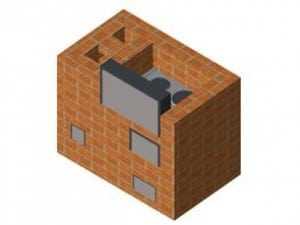

Внутри топливника видны скосы к колоснику, чтобы угли скатывались на решетку.

Перекрытие первого колпака – по замыслу конструктора печи, выполнено необычно – целым кирпичом, лежащим обоими концами на стенках, так, пожалуй, надежнее, чем обычно, хотя и требует больше резки. Внешнее с внутренним связано через полоску базальтового мата.

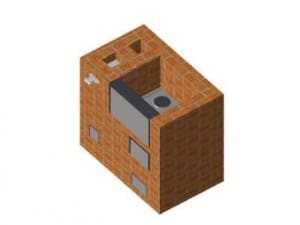

На 16 ряду сомнительное место – задвижка внутри, открывающаяся через прочистную дверку. Это позволило сосредоточить оба печных прибора в одном ряду. Мы сразу не сообразили и сделали по порядовке, однако, можно было выполнить это место и более традиционно – например, перенести задвижку на боковую сторону. К слову – она переключает место преимущественного нагрева – в закрытом состоянии, он в основном нижний, в открытом – прогревается и верх. Нам показалось, что частота пользования этой задвижкой будет крайне невелика.

У имплантированной задвижки был обрезан «язык», в остатке, мы просверлили отверстие и завинтили длинный винтик М5 с гайкой и стопором – за него, задвижку удобнее подцеплять одним пальцем.

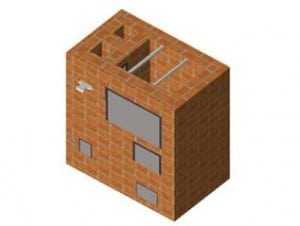

Теплообменник мы вживили покупной — круглый и плоский, нержавеющей стали, он появился у нас слишком поздно для рациональной установки – поставили его под перекрытием последнего верхнего колпака. Задача его – согреть немного воды для хозяйственных нужд. Грамотней, было бы установить его под верхом первого, нижнего колпака. Ах да, там он еще и мешался будущей банной печке, словом – сделали вот так.

Теплообменник представлял собой этакий плоский блин, с коротенькими выводами ¾ дюйма. К ним мы приварили удлинения, так, чтобы из нижней трубки все сливалось, а из верхней выходил весь воздух. На удлинениях, приварены четыре пластинки удерживающие теплообменник в кладке, аналогично таковому в банной печи.

Установка чугунной плиты происходила в последнюю очередь – долго не могли подобрать подходящую – Мише очень хотелось с большой дыркой посередине, чтобы ставить в нее полукруглое дно имеющегося казана – чтобы плов, уха, шурпа, почти как на костре. Поблизости не нашлось, подобрали стандартную двухместную с одной дыркой. По длине, пришлось ее чуток подрезать.

Разметили и выпилили гнездо для установки чугунной плиты, с зазором по бокам понятно – около 5 мм на сторону. Указанные стрелочками кирпичи, были призваны расширить зону нагрева плиты, однако, походив вокруг и почесав затылки, решили все-таки не использовать эту часть плиты – заложили эти углубления базальтовым матом. Небольшая часть плиты сверху, будет нагреваться только от теплопередачи по железке, оно и неплохо – очень удобно, когда можно отставить чайничек или кастрюльку с раскаленного на горячее, чтобы не кипело, но и не остывало.

Огнеупорные кирпичи верхнего ряда скошены к краю, чтобы расширить зону омываемую пламенем. Футеровка сделана не доходящей до чугунного настила 15…20мм, чтобы ей было, куда расширяться вверх.

Миша примеряет плиту после обрезки.

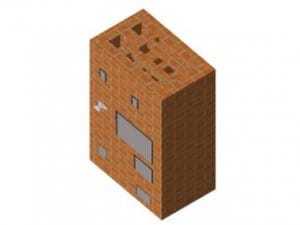

Вуаля! Осталась дымовая труба, о чем позже.

Учебные фильмы конструктора этой печи

Начало, теория, обоснование

Ответы на вопросы

Порядовки печи, их толкование

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Колпаковая печь Кузнецова: порядовка, фото, схема

Большой вклад в развитие печного дела внес И.В. Кузнецов, посвятивший практически всю свою жизнь изобретению и совершенствованию большого количества новых конструкций печей. Он целенаправленно трудился над тем, чтобы его разработки эффективно работали и приносили пользу людям.

Усовершенствование спроектированных ранее тепловых конструкций основывается на оснащении их более рационализованными возможностями. Таким образом, у некоторых моделей претерпевала изменения топка, повышалась сохранность тепла, добавлялось определенное оборудование и прочее. То, что конструкции, созданные Кузнецовым, работают качественно, уже давно доказано их большой популярностью и многими годами эксплуатации. Положительные отзывы о печах Кузнецова мотивируют многих на самостоятельное изготовление бытовых тепловых устройств. В таком случае можно немного сэкономить, но нужно правильно подбирать материалы и неукоснительно выполнять схему порядовки печей Кузнецова.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

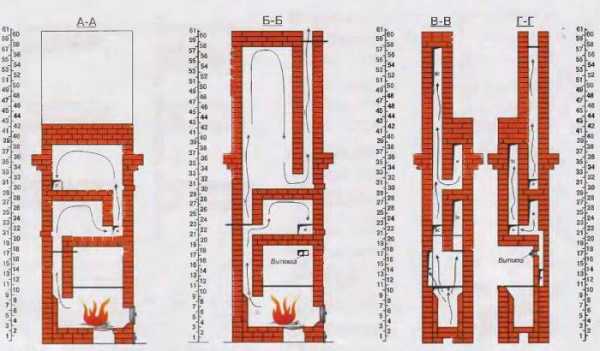

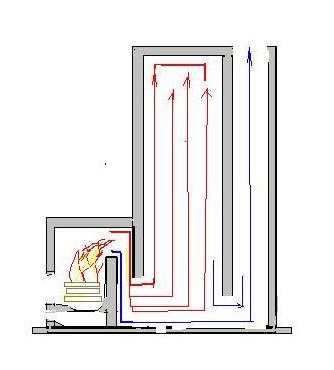

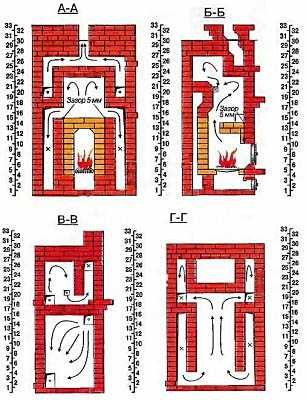

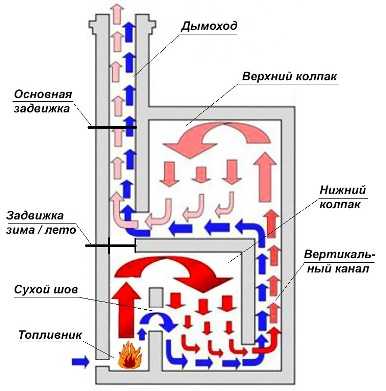

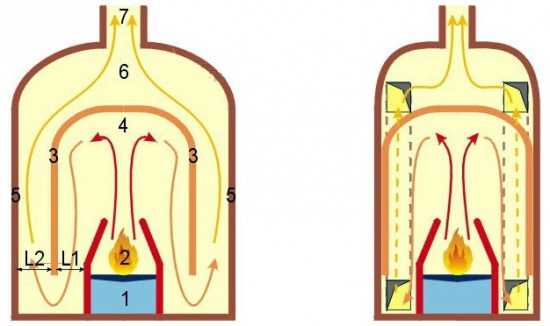

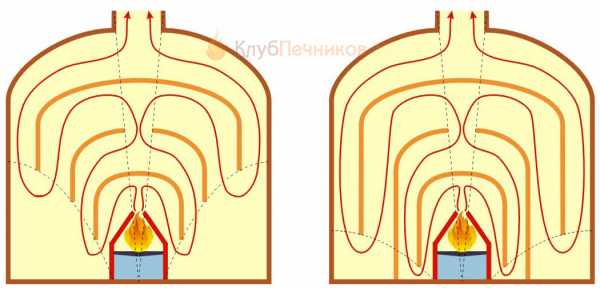

Схема работы колпаковой печи Кузнецова

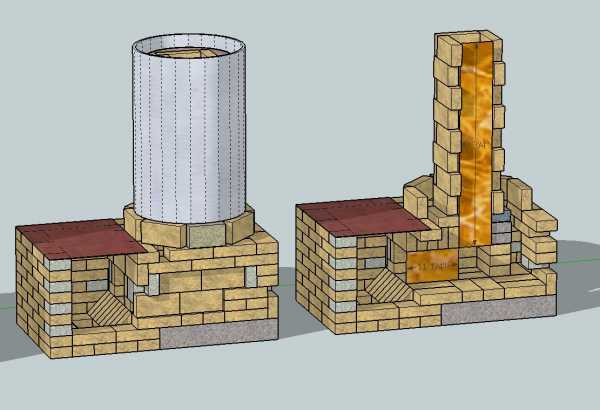

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера. При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.

Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

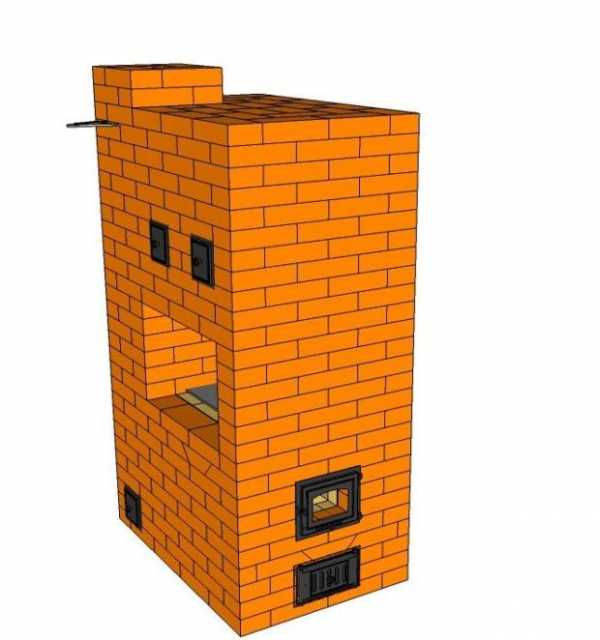

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

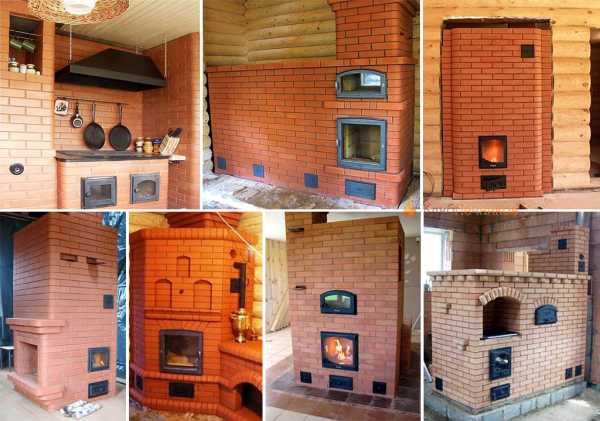

Разновидности печей

Колпаковые печи Кузнецова, спроектированные в основном с целью использования в быту, сооружаются для выполнения определенных функций. Различают следующие виды таких конструкций:

• варочного типа – для приготовления пищи;
• отопительные – для обеспечения жилого помещения теплом;
• банные печи Кузнецова – для обогрева бань;
• уличные печи имеют вид простых барбекю или целых печных комплексов;
• для выпекания хлеба часто совмещаются с другими видами печей;
• печи-камины, выполняющие скорее эстетическую роль.

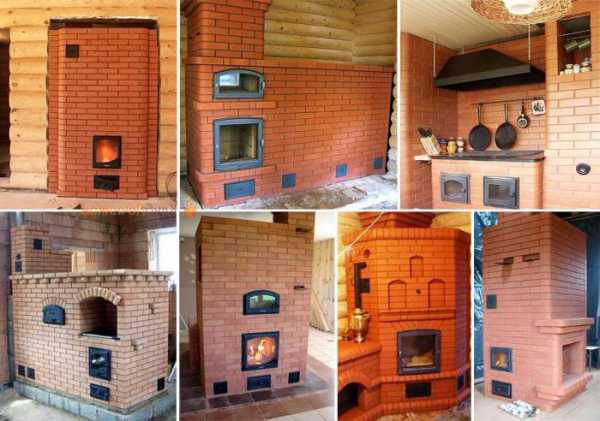

Здесь названы лишь наиболее распространенные виды кузнецовских печей. Часто специалисты создают комбинированные варианты таких конструкций, отличающихся своей многофункциональностью. Хорошо всем знакома, например, отопительно-варочная печь, благодаря которой можно и дом обогреть, и пища приготовлена.

Сильные стороны кузнецовских печей

Более конкретно можно выделить следующие преимущества конструкций Кузнецова:

1. Колпаковая печь кузнецова с котлом и хлебной камерой. Источник

   Коэффициент полезного действия достигает 80%.

2. Не требуется использование промышленных технологий и уникальных материалов для обеспечения высокой температуры сгорания топлива.
3. В колпаковой печи любой вид топлива превращается в золу с образованием минимального количества сажи.
4. Уход за колпаковой отопительной печью Кузнецова совсем несложен из-за практически полного сгорания сажи. Чистку конструкции можно проводить раз в несколько лет.
5. По сравнению с централизованной системой отопления, обладающей такой же теплоотдачей, как и кузнецовская отопительная печь, в доме, где она установлена, температура воздуха более стабильна. При этом нормальное суточное функционирование конструкции Кузнецова обеспечивается всего лишь двумя топками.
6. Экономия средств, идущих на приобретение материала для обустройства короткого дымохода (поскольку тяга и так хороша), а также удобство монтажа такого элемента конструкции.
7. Водогрейный контур встраивается в печь без какого-либо ущерба для технических параметров сооружения.

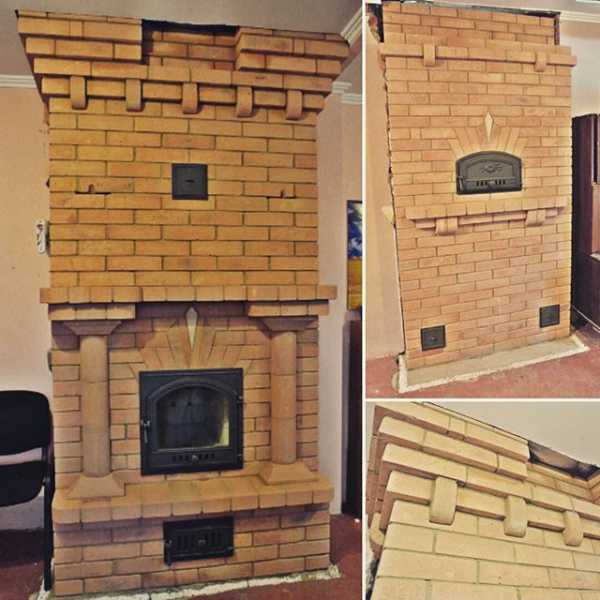

8. Внешний вид и изящность двухколпаковой печи Кузнецова позволяет решать различные задачи, стоящие перед дизайнером и касающиеся стилистического оформления помещения.

Самостоятельное изготовление

Пример работы. Источник

Прежде чем начать строительство колпаковой печи Кузнецова своими руками, нужно четко знать, какую роль в доме или на приусадебном участке она будет выполнять. Во всеобщее пользование представлено более 150 чертежей печей, разработанных Кузнецовым. Каждый может выбрать себе наиболее приемлемый вариант, но здесь мы рассмотрим технологию строительства достаточно простой колпаковой печи Кузнецова своими руками для отопления жилого помещения.

Проектируя установку двухколпаковой печи Кузнецова своими руками на первых этапах строительства дома, позаботьтесь о том, чтобы она смогла равномерно обогреть все помещения жилого назначения. Не совсем удобно сооружать такую конструкцию в уже выстроенном полностью доме. Тем не менее, если возникла такая необходимость, то почему бы и не постараться над таким проектом. Важно только при определении места обустройства дымохода обратить внимание на расположение несущих конструкций и балок.

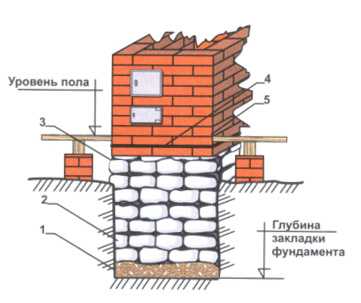

Фундамент под печь нужно планировать или вместе с возведением основы для дома, или в уже готовом здании, но следует подготовиться к тому, что процесс будет трудоемкий и затратный по времени.

Подготовительные работы

Колпаковая печь Кузнецова своими руками на начальном этапе возведения предполагает закладку фундамента. Для выполнения этого процесса нужно запастись штыковой и совковой лопатой, а также следующими материалами:

• песком (3 части), цементом (1 часть) и водой для приготовления раствора;
• армирующим прутом среднего сечения;
• полиэтиленовой пленкой;
• доской для сооружения опалубки.

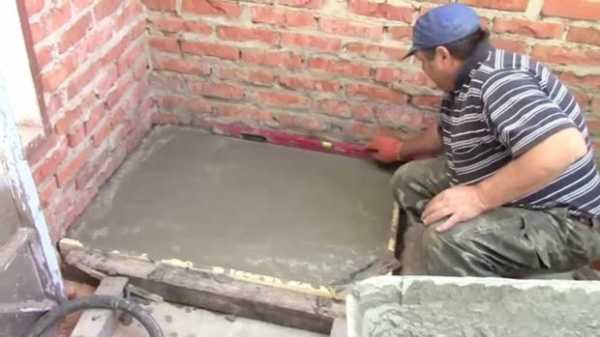

Работы по обустройству фундамента должны выполняться в следующем порядке:

1. нужно выкопать котлован с ровными стенками на глубину до 1 м. Минимальные размеры должны составлять: в ширину 1 м, в длину 1,5 м. При необходимости увеличения периметра ямы следует соблюдать пропорции.
2. Дно котлована нужно засыпать слоем песка (высота 15 см) и оставить в таком виде на пару дней для свободного оседания.
3. Соорудить опалубку можно как из досок и фанеры, так и из подходящих изделий из древесины (старых дверей, отдельных элементов отжившей свой век мебели и прочее).
4. Из-за того, что конструкция печи Кузнецова отличается небольшим весом, армирующий прут можно брать не особо толстый.
5. Заливать раствор нужно медленно, по ходу выпуская пузырьки воздуха за счет перекапывания его лопатой. Такие действия приведут к укреплению фундамента. В итоге поверхность фундамента должна иметь вид ровной гладкой плиты, уровень которой на 2 кирпича не доходит до пола.

После заливки свежеприготовленный фундамент нужно оставить в покое на 5-7 дней, а то и более (на 20-25). Время, отведенное для полного застывания и высыхания основы, важно предусмотреть заранее. В этом случае не стоит торопиться. Чем дольше выстоится фундамент, тем выше будет его прочность и устойчивость всей конструкции печи.

Выполнение основных требований

Некоторые моменты при возведении:

1. Кирпич, из которого сооружается внутренняя огнеупорная оболочка, при нагревании склонен к расширению. Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
2. Огнеупорную оболочку внутри печи создает шамотный кирпич, установленный на ребро. Чертежи не всегда передают этот момент, однако его следует учесть. При установке простых кирпичей из глины допускается свобода действий со стороны мастера.
3. Используя проволоку, нужно в каждом 3 ряду кирпичей выполнять их связку.
4. При установке всех металлических приспособлений важно оставить место с учетом их возможного расширения. Специальной прокладкой ограничивают касание изделий из металла к кирпичной кладке.
5. По окончании сооружения печи Кузнецова своими руками рекомендуется использовать огнеупорный состав для обработки кирпичей.
6. Запускать колпаковую печь в работу нужно постепенно, начиная с разогрева на минимальной температуре, а затем ее повышая.

Подготовка инструментов и основных материалов

Основательно подготовиться к сооружению печи Кузнецова своими руками можно только тогда, когда под рукой будет в наличии болгарка, оснащенная алмазными дисками, и перфоратор с насадкой в виде миксера. Кроме того, к месту установки отопительного устройства нужно доставить следующие материалы:

1. кирпич двух видов: огнеупорный (шамотный) и простой глиняный марки М150. Количество этого материала рассчитывается в соответствии с чертежом, разработанным специалистом.
2. Глина хорошего качества – в пределах 100 кг.
3. Песок, очищенный от камушков и различных примесей. Его потребуется в 2 раза больше, чем глины.
4. Вместо предыдущих двух компонентов можно воспользоваться уже готовой сухой смесью, предлагаемой строительными магазинами, для приготовления раствора. Такой вариант заготовки песка и глины удобен тем, что производители товара уже предусмотрели нужные пропорции этих материалов. Готовую смесь можно брать из расчета примерно 0.2 куб. м на 500 штук кирпича.
5. Различная фурнитура, изготовленная из металла, представлена поддувальной и топочной дверкой, задвижкой, колосником, обычной стальной и заборной пластиной. Кроме этих изделий нужно еще запастись проволокой длиной 5 м, а также стальными уголками в количестве 2 штук.

Важные моменты

Правильная порядовка колпаковой печи Кузнецова позволит добиться равномерного прогревания стен и обеспечить отличную тягу.

Перед тем как начать кладку, многие мастера стелят рубероид. Однако мы рекомендуем уложить слой фольги, которая, обладая способностью к отражению, позволит лучше сохранить тепло.

Теплоотдача устройства во многом зависит от количества отделений, созданных в нем. Однако, для сооружения самой теплой колпаковой печи при их выстраивании важно соблюсти порядок кладки и условия объема.

Как выглядит. Источник

Чтобы сохранить эстетичность внешнего вида и физические параметры конструкции, которые изначально заданы на чертеже, следует своими руками шлифовать каждый кирпич перед тем, как выстраивать из него кладку.

Не допускается никаких изменений в порядовке. Однако от 23 до 27 уровня можно применить свою фантазию для декорации сооружения.

Выполнение кладки колпаковой печи

После окончательного застывания фундамент покрывается фольгой, отражающей вверх нисходящий поток тепла. Такое покрытие может слегка выступать за периметр фундамента. По окончании строительных работ излишек фольги уберется.

Как уже не раз упоминалось, кладка колпаковой печи Кузнецова выстраивается со схемой, предложенной изобретателем конструкции:

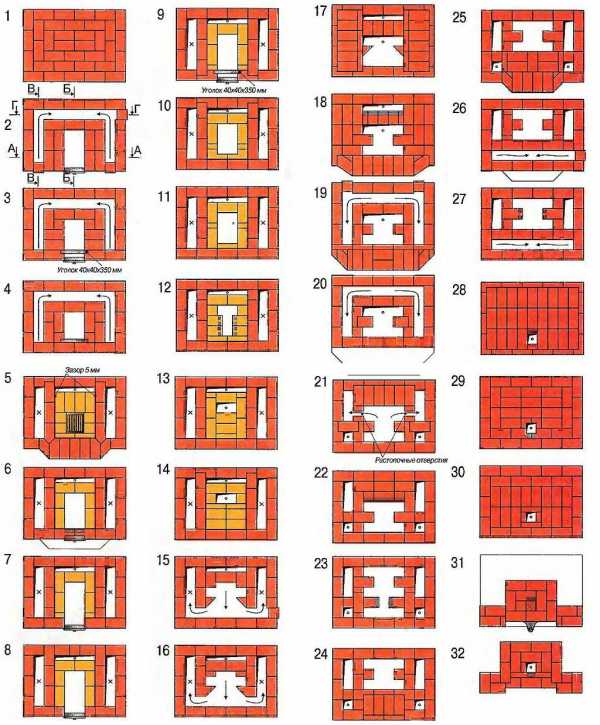

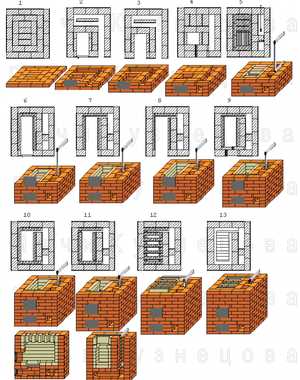

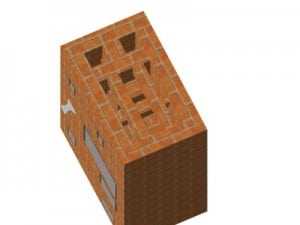

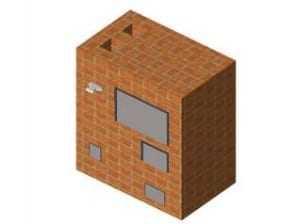

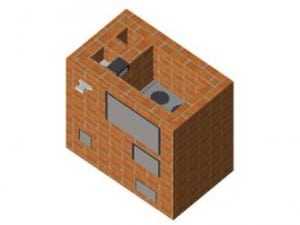

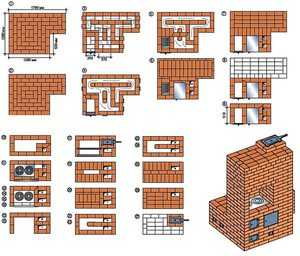

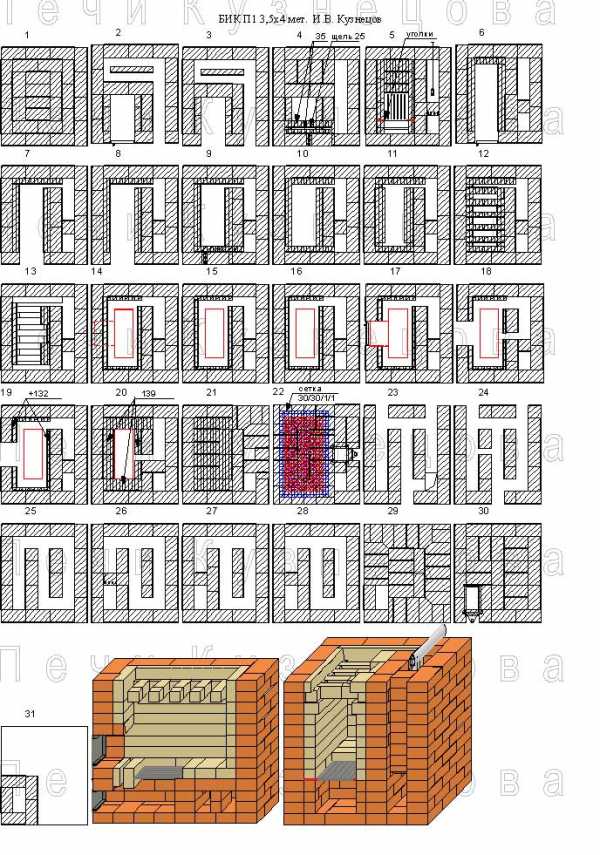

Порядовка колпаковой печи Кузнецова

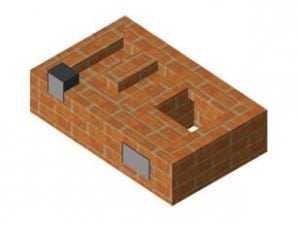

1. при возведении боковых стенок используется ложковый способ выкладывания кирпича. Работа выполняется справа налево. Таким образом, начало передней и задней стенок представлено четырьмя, левой – тремя, а правой – двумя кирпичами. Последняя пара располагается между крайними кирпичами фасадной и задней стороны печи.
2. В этот ряд вставляется поддувальная дверца и закладывается проем для чистки печи от сажи. Такое окошко можно располагать с любой стороны конструкции, но только ниже уровня топки.
3. Этим рядом продолжается выстраивание стенок по примеру предыдущего уровня.
4. Пространство над поддувалом суживается и достигает в ширину размеров 1,5 кирпича.
5. Отдаленный от топки угол обустраивается перегородкой, которая будет выполнять роль трубы, ведущей из нижнего в верхний отсек.
6. Кладка боковых стенок продолжается равномерно, а для сброса продуктов горения в поддувало делается ободок из огнеупорных кирпичей и укладывается колосник.

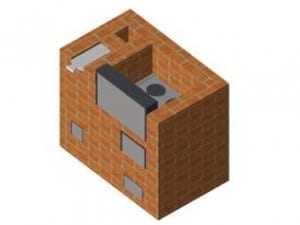

7. Следующим рядом образуется начало топки, из которой дымоход выводится в соседнее пустотное отделение.
8. Аналогичный предыдущему ряду.
9. Огнеупорная оболочка создается из выложенного в полкирпича шамота и выполняется накрытие топки.
10. Выполняется аналогично.
11. Происходит смена кладки в полкирпича на целую единицу.
12. В полкирпича из огнеупорного материала выполняется решетка.
13. Кладка продолжается без изменений.
14. На месте решетки образуются 2 дымохода.
15. Кладка продолжается аналогично предыдущему ряду.
16. Боковые стенки огнеупорной оболочки продолжают выстраиваться в целый кирпич, и выполняется перекрытие дымоходов, ведущих в воздушное отделение.
17. Плотно устанавливается стальная пластина, перекрывающая допуск дыма на верхний уровень. Выход к нижнему дымосборнику закрывается с помощью кирпича. Теперь дым может выйти наверх только через ход, заложенный в 5 ряду.
18. Этим рядом начинается верхний уровень конструкции и фиксируется стальная пластина с трех сторон кирпичом, а с четвертой – раствором.
19. В дымосборник укладывается кирпич в качестве опоры для верхнего покрытия печи. В один кирпич выкладывается пазуха для выхода дыма в трубу из верхнего дымосборника.
20. Продолжение кладки.
21. Закладывается выход в трубу.
22. Стальной пластиной, которой предназначена роль поддержки кирпича под паросборник, накрываются передние стенки духовки.
23. Выкладывается в четверть кирпича вытяжка для паросборника, а для остальной части потолка делается перекрытие.
24. Идет ровная кладка.
25. Между дымоходом и паросборочной трубой устанавливается закрытое соединение.
26. Последующие два ряда аналогичны 24 и 23.
27. Труба оснащается пластиной-заборником.
28. Создается сплошное перекрытие из кирпича.
29. Этот ряд аналогичен предыдущему и усиливает его кладку.
30. Последующими рядами выкладывается труба сечением в 1 кирпич.

Похожие статьи:

pechnoedelo.com

Печь колпаковая Кузнецова — порядовка своими руками :: SYL.ru

Создание хорошей кирпичной печи – довольно тяжелый труд, это еще и искусство, а также умение мастера. А вот печи Кузнецова известны не только специалистам кирпичного дела, но и множеству владельцев частных домов, где это оборудование создает тепло и уют.

Данные конструкции известны с 1962 года, сегодня они значительно усовершенствованы и обросли более 150 разработками, которые охватили весь диапазон отопительного печного оборудования. Возможно, и вам стоит обратить внимание на данное высокотехнологичное оборудование.

Принцип работы

Печь колпаковая, о которой ведется речь в статье, сконструирована по особому принципу, он предполагает движение горячих газов по каналам. Кирпич нагревается, вследствие этого сами газы охлаждаются. Причём тяга здесь совершенно необходима, ведь благодаря ей возможно движение воздушных масс. Такой отопительный прибор состоит из отдельных колпаков, которые перевернуты вверх дном. Иногда они располагаются друг над другом, в остальных случаях – один за другим, однако конструкции сообщаются между собой с помощью сухого шва. Его заполняют теплоизоляцией или раствором, через это пространство газ переходит из одного колпака в другой.

О строительстве фундамента

Колпаковая печь, порядовка которой представлена в статье и должна быть вами изучена перед началом работ, предусматривает наличие фундамента. Его следует установить на твердую поверхность. Вес сооружения будет солидным, поэтому к строительству фундамента необходимо подойти со всей серьезностью. Он должен быть заложен еще при строительстве дома.

Его ширина должна оказаться больше размера отопительной конструкции на 10 см по периметру. Встраивать печь в уже готовый дом будет достаточно сложно, поэтому при таких условиях необходимо обратиться к профессионалам. Если вас заинтересовали колпаковые печи Кузнецова, порядовка своими руками вами вполне может быть выложена, однако предварительно необходимо заняться основанием, которое при наличии готовой постройки не следует связывать с главным фундаментом. В этом случае конструкцию может повести в сторону.

Особенности кладки: подготовка материалов

Печь колпаковая, которая описывается в статье, создается из полнотелого глиняного кирпича, который кладется в основу дымохода и корпуса. Следует выбирать изделия марки М-150 и выше, тогда как размер кирпича должен составить 250 x 120 x 65 мм. Для того чтобы определить количество кирпича для укладки такой печи, необходимо умножить количество рядов на 0,8. Этого объема будет достаточно для кладки корпуса, учитывая отбраковку и бой.

Для расчёта материала, который лежит в основе дымохода, необходимо действовать по другой схеме. Для начала определяется число кирпичей на один ряд, это число умножается на количество рядов. Для каждой конструкции это значение будет зависеть от высоты здания и габаритов печи. К полученному значению следует добавить 10% на бой, так удастся получить искомое число.

О конструктивных особенностях

Печь колпаковая будет иметь ещё и шамотное ядро. Для его укладки следует использовать кирпич Ш-5, его размеры равны 230 x 114 x 40 мм. Если вы планируете использовать кирпич марки ШБ-8, то его габариты должны быть равны 250 x 123 x 65 мм. Количество материала высчитывается по схеме. Важно учитывать, что ядро в таких вещах не будет связано с корпусом, между ними нет точек соприкосновения.

Щель в 6 см будет располагаться между параллельными стенками, а именно шамотным рядом и корпусом. Для упрощения работы по выдержке данного расстояния необходимо выкладывать ядро в самом начале, обернув его картоном соответствующей толщины. Для повышения качества теплоизоляции топки необходимо уложить базальтовый картон или другой теплоизолятор.

Рекомендации по проведению работ

Когда выкладывается печь колпаковая, вы должны учитывать, что керамический кирпич в рядах не будет совпадать по высоте с соответствующим параметром рядов из шамотного кирпича. В этом случае нужно будет осуществить подгонку. Важно выдерживать горизонтальность и вертикальность, отслеживая угол и ширину шва.

На практике вы сможете понять, что размеры керамического кирпича отличаются от стандартного. Однако отклонения могут быть некритичными, при этом можно осуществить корректировку с помощью толщины шва. При расчётах по этой причине высоту нужно брать с учетом высоты кирпича и толщины шва. Этот параметр составляет 70 мм. Однако шов не должен оказаться больше 7 мм, именно поэтому следует искать в продаже кирпич нужных размеров и качества.

Для справки

В том месте, где заканчивается укладка шамота, необходимо обустроить компенсационные зазоры, они будут учитывать коэффициент и расширение материала. Их наличие обязательно, так как расширение шамотного кирпича гораздо больше по сравнению с керамическим. Если зазора не будет, то ядро в процессе эксплуатации печи разобьет кладку из-за того, что расширяется сильнее.

Дополнительная информация о величине зазора и внутренних конструктивных особенностях

Колпаковая печь своими руками вами вполне может быть сложена. Для этого важно учитывать величину зазора, высчитывая его по отметкам на порядовке. Высота стенки из керамического кирпича должна быть рассчитана следующим образом: число рядов нужно умножить на высоту ряда, учитывая толщину шва. Это позволит получить искомую величину, которая должна оказаться больше высоты шамота на 15 мм. Этот зазор и будет компенсационным.

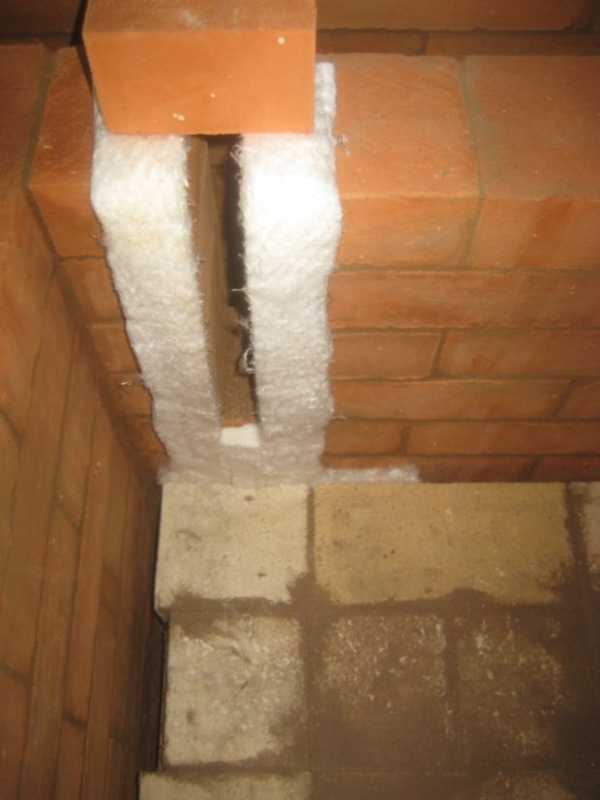

Образовавшиеся пустоты должны быть заполнены базальтовой каменной ватой, но стоит отказаться от стекловаты, которая обладает температурой эксплуатации больше 1200 °С. Когда колпаковая печь своими руками выкладывается, внутри могут быть стенки и столбики, толщина первых из которых обычно равна четверти кирпича. При этом изделие обычно укладывается на ребро или плашмя. Существуют места, где в одном ряду кирпич может располагаться плашмя, тогда как в другом – на ребре. При этом размер следует подогнать, разрезав кирпич.

Рекомендации специалиста

В том месте, где будет располагаться печное литье, важно учитывать некоторые нюансы. Над дверцей топки шамот следует устанавливать на ребро. Если существует перепад высот, то пустоты можно будет заполнить пластинами из шамота. Между кладкой и металлическими частями должен быть оставлен промежуток 5 мм, он необходим из-за разницы температурных расширений. В зазор должен укладываться теплоизолятор, температура эксплуатации которого составляет 1200 °С и выше. Для теплоизоляции литья раньше использовались картон или базальтовая вата.

Какой раствор для кладки печи Кузнецова использовать

Если будет выкладываться колпаковая печь Кузнецова своими руками, то необходимо позаботиться о выборе раствора. Кладка корпуса из керамического кирпича осуществляется на основе глиняно-песчаного раствора. Для огнеупорного шамота необходимо подготовить состав, это может быть огнеупорная мастика.

Вымачивать кирпич перед кладкой печи не рекомендуется. Делать это необходимо, лишь когда сырье используется вторично. Сразу после завершения работ конструкция просушивается, даже если вы не планируете ее немедленно вводить в эксплуатацию. Если этой рекомендацией пренебречь, то первые несколько топок будут сопровождаться выделением запаха угара.

Особенности порядовки

Печи колпакового типа выкладываются с учетом наличия канала, который располагается между первым и вторым ярусом. Этот узел должен обустраиваться в четверть кирпича, тогда удастся увеличить длину топки. Верхнее перекрытие колпаков делается на 17-м или 18-м ряду. Два прохода оставляются на 21-м ярусе, они должны быть вдоль боковых внутренних стенок. Боковые стены должны быть выложены кирпичом, укладываемым на ложок. Двигаться необходимо справа налево. Это позволит видеть кирпичи: два – справа, четыре – впереди и сзади, три — слева.

На втором ряду будет располагаться поддувало и дверки для чистки. Печь имеет удобную конструкцию во внутренней части, благодаря этому можно установить ее в любое место, однако дверки должны располагаться под топкой. Что касается третьего ряда, то он укладывается по такому же принципу. Когда выполняется колпаковая печь своими руками, порядовка вами должна быть учтена. В четвертом ряду она должна предполагать уменьшение отверстия, для того чтобы обеспечить падение остатков сгоревшего топлива. В ширину сужение должно быть равно 1,5 кирпича.

В дальнем углу должна находиться перегородка, которая будет соединять нижний и верхний уровни по типу трубы. Следующий ряд укладывается по той же технологии, однако для ободка нужно применить огнеупорный кирпич. Сверху выкладывается колосник. Шестой ряд станет первым рядом будущей топки. Дымоход будет выходить из неё, направляясь в другое отделение. В следующем ряду необходимо действовать почти так же, тогда как в восьмом топка накрывается обычным кирпичом, а изнутри выкладывается огнеупорными изделиями.

В десятом ряду используются целые кирпичи, которые лягут в основу внутренней части топки. Решетка из огнеупорных изделий выкладывается на 11-м ряду. Когда вами выстраивается колпаковая печь для отопления дома, в 12-м и 13-м рядах необходимо убрать решетку, в этом месте появятся два дымохода. В следующем ряду дымоход перекрывается, чтобы сделать его отделением для воздуха. Можно применить при этом стальную пластину, тогда как кирпич пойдёт на перекрытие нижнего сборника дыма.

Укладка второго уровня

В большинстве случаев описываемая конструкция укладывается по стандартным размерам, однако вы можете подобрать габариты индивидуально. При этом можно добавить пластину-заборник, уложив следующий уровень в 15-м ряду. При этом пластина укрепляется с трех сторон, применить для этого нужно цементный раствор. В центре дымосборника укладывается кирпич, который станет колонной для крышки.

За плитой должна быть пазуха для перемещения продуктов сгорания из сборника дыма. Эту процедуру следует продублировать в следующем ряду. Когда выполняется колпаковая печь для отопления, в рядах с 17-го по 22-й необходимо перекрыть доступ к трубе, через пазуху дым будет выходить наружу.

Для поддержки кирпича паросборника следует использовать стальную пластину, уложив ее на передние стены. Для паросборника специалисты рекомендуют использовать кованые ободки. Здесь же осуществляется перекрытие, а следующий ряд выкладывается по такой же методике. Еще одна ступень должна быть в 23-м ряду. В этом месте происходит соединение дымохода с трубой для сбора пара. При этом нужно использовать закрытое соединение. Ряды до 24-го укладываются так же, затем можно приступать к укладке трубы, диаметр которой будет равен одному кирпичу. Вся конструкция накрывается крышей, дальше ведется однокирпичная труба. На этом можно считать, что колпаковая кирпичная печь почти готова.

Заключение

Печь Кузнецова обязательно должна быть разделена между фундаментом и основной кладкой рубероидом. Некоторые специалисты используют в качестве гидроизоляции слой фольги, которая имеет способность к отражению и сохранению тепла. Теплоотдача конструкции будет зависеть от количества отделений внутри. Но для сооружения теплой колпаковой печи важно соблюсти ещё и условия объёма, а также порядок кладки.

Изделия для формирования стенок следует предварительно отшлифовать. Лучше порядовку самостоятельно не изменять, однако ряды с 23-го по 27-й можно модифицировать с учетом фантазии, тогда вы получите сооружение уникальной конструкции.

www.syl.ru

схема, порядовка с фото и видео и прочее

Печи, созданные по проектам Игоря Кузнецова, в настоящее время являются одними из самых эффективных среди всех существующих конструкций. Вот уже полста лет такими печами пользуется огромное количество людей не только в нашей стране, но и за её пределами. Построить своими руками такую печь в своём доме или на даче можно, если придерживаться рекомендуемой схемы кладки определённой модели.

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

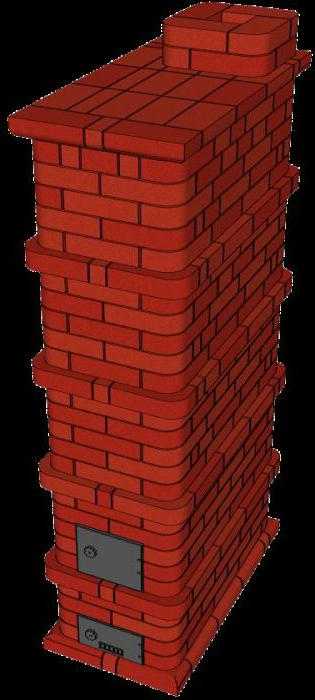

Колпаковая печь Кузнецова

Самые популярные проекты печей:

• Варочные (используются для выпечки и приготовления еды).

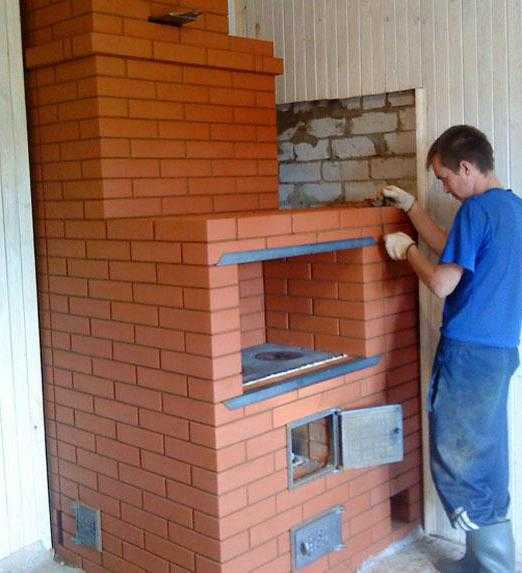

  Колпаковая печь Кузнецова с варочной плитой

• Хлебные (могут совмещаться с варочными).

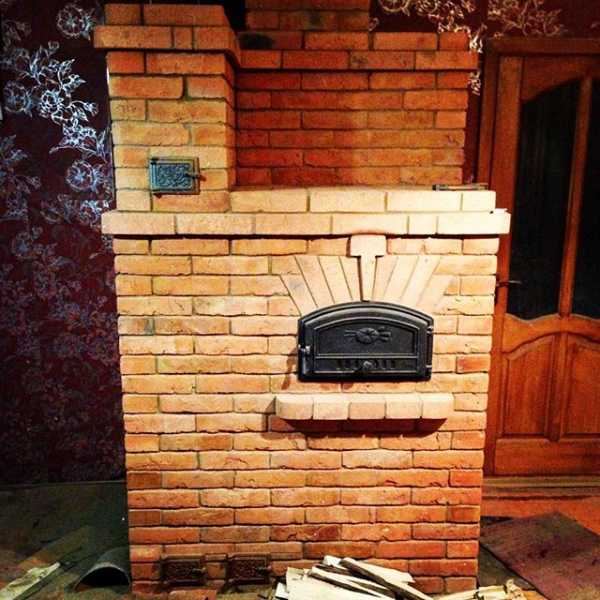

  Хлебная печь Кузнецова

• Для отопления домов.

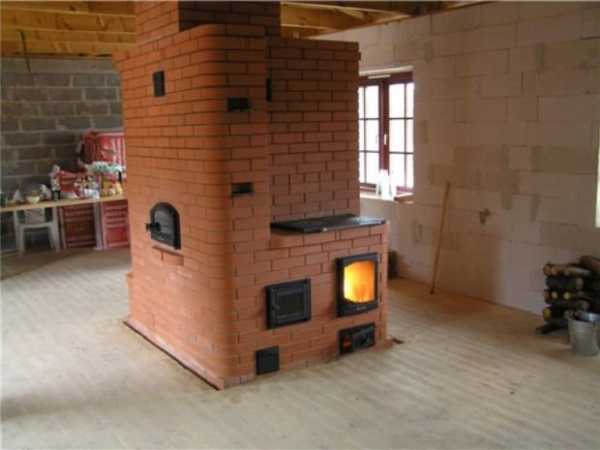

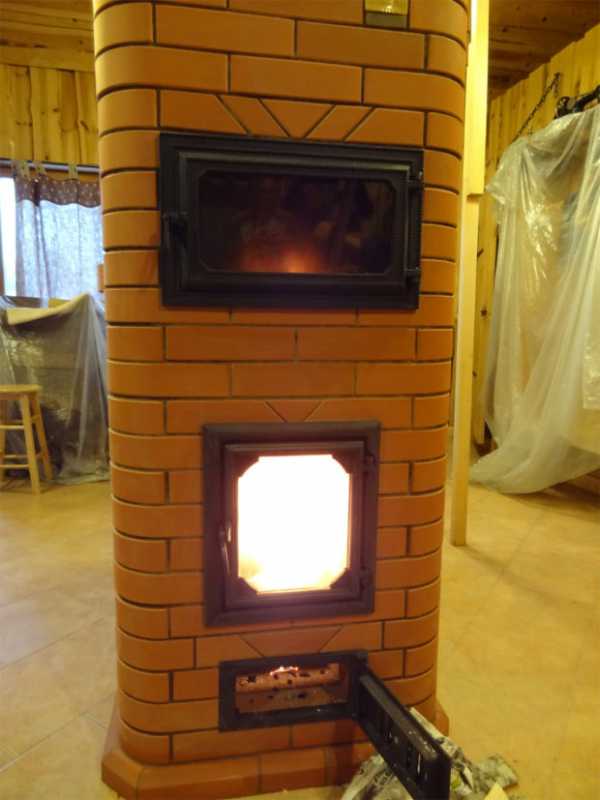

  Колпаковая печь для отопления дома

• Банные.

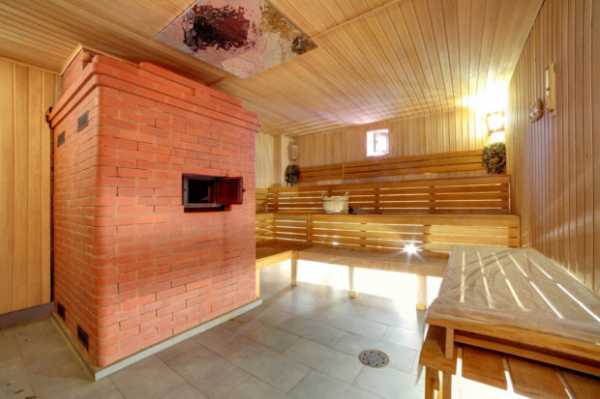

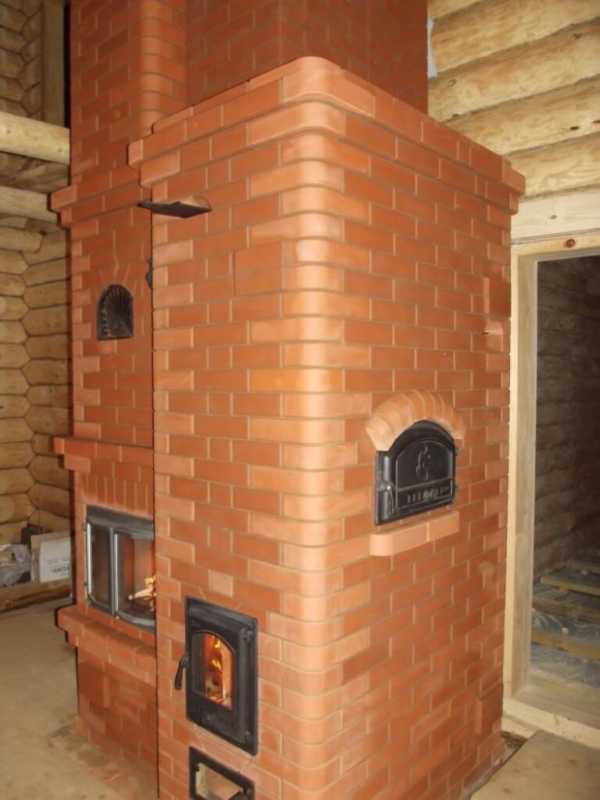

  Колпаковая печь для бани по проекту Кузнецова

• Уличные (предназначены для гриля, барбекю или для создания большой кухни).

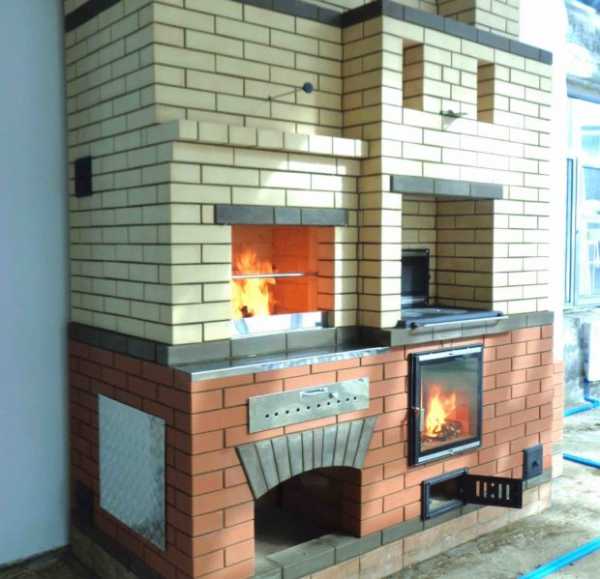

  Большой печной комплекс Кузнецова

• Каминного типа (для создания дизайна интерьера и частичного отопления помещений).

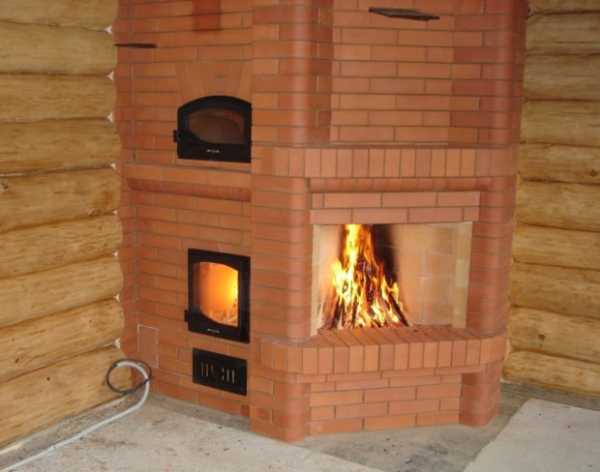

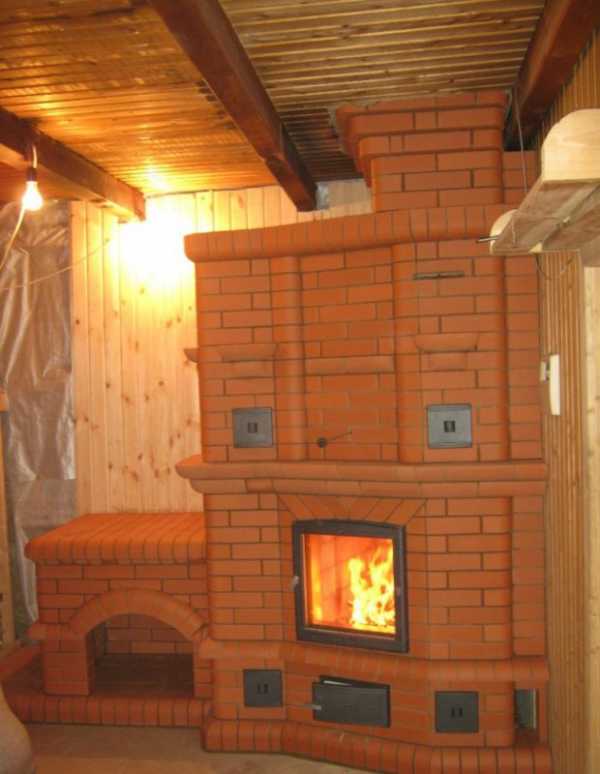

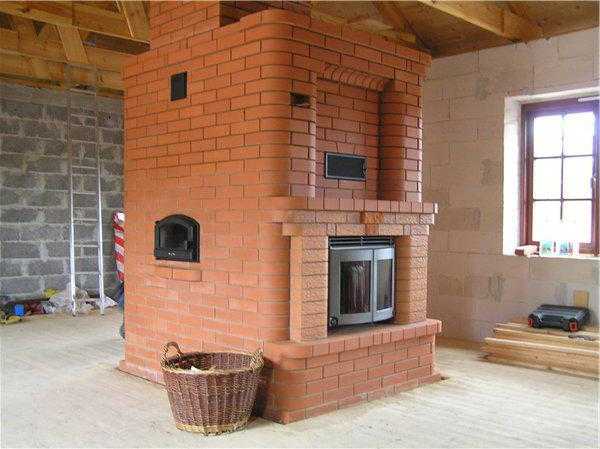

  Колпаковая каминная печь Кузнецова

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

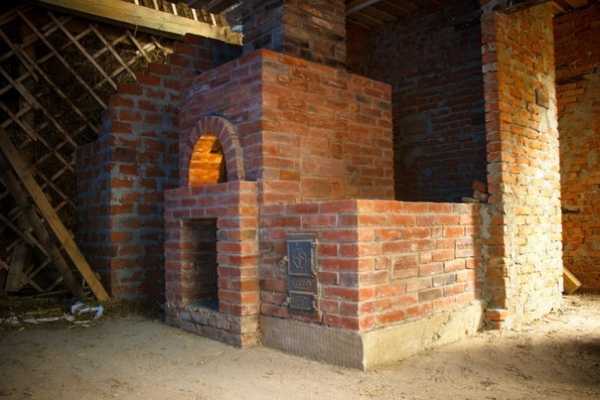

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

• Равномерное прогревание печи и теплоотдача.
• Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
• Горят без сажи и дымообразования.
• Редко нуждаются в чистке (раз в несколько лет).
• Имеют низкий уровень теплопотери.
• Высокая степень экономичности.
• Устойчивость к появлению трещин.
• Возможность совершенствования дизайна.
• Имеют максимальную температуру сгорания топлива.
• Возможность топки различными видами твёрдого топлива.
• Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Конструкция и её отличительные черты

Принцип устройства колпаковых печей достаточно простой и заключается в том, что нижний ярус конструкции и очаг совмещаются в общее пространство. Его и называют колпаком, внутри которого осуществляется циркуляция раскалённых газов.

Самые лёгкие раскалённые газы, которые образуются при сгорании топлива, поднимаются кверху колпака. Там они будут находиться до тех пор, пока всё их тепло не перейдёт кирпичным стенкам кладки.

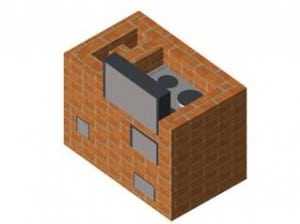

Стандартная конструкция колпаковой печи

При остывании они становятся тяжёлыми и опускаются вниз. На их место «приходят» следующие горячие газы, и такой круговорот происходит до тех пор, пока в очаге горит топливо. Таким образом, горячий воздух всегда находится под своеобразным колпаком, пока кирпич не заберёт на себя всё тепло. Он не сможет выйти пока полностью не остынет и не станет тяжёлым, чтобы опуститься вниз.

Особенности конструкции колпаковых печей

Для того чтобы понять как действует такая печь, мы можем рассмотреть вариант со стеклянной ёмкостью, когда в ней горячий дым не может никуда выйти и постепенно опускается вниз при охлаждении.

Но необходимо знать, что остывший газ, который снижается книзу, не холодный в прямом смысле этого слова. Он имеет температуру более 200°С, а температура горения твёрдого топлива около 800°С, поэтому и воздух, поднимающийся вверх, будет такой же горячий. Остывая, газ опускается к выпускным каналам, которые расположены внизу печной кладки. А затем он поступает в следующий колпак, находящийся над первым. И если для этого колпака газ был достаточно холодными, то для верхнего он будет раскалённым и поэтому опять поднимется в самый верх. Там они также нагреют материал стенок печи. После остывания опустятся вниз, как и в первом случае, но уже с температурой около 130°С.

Вот и весь процесс работы печи, но, как и у каждого эффективного устройства, здесь присутствует небольшой нюанс, который называется «сухой щелью». Она представляет собой проём, расположенный вертикально в печи шириной около 2–3 сантиметров, который совмещает топку с нижним колпаком от самого пола до конечной точки камеры. Благодаря сухой щели тяжёлый холодный воздух напрямую может выйти в трубу, не перемешиваясь с поднимающимся горячим газом и не уменьшая эффективности сгорания твёрдого топлива.

Сухой шов в кладке колпаковой печи

Банная печь имеет такой же принцип работы, как и отопительная, но по своей конструкции немного отличается.

• Нижний колпак оснащён специальным металлическим противнем с камнями.
• Есть доступ для поступления воды и специальные отверстия для выхода раскалённого пара.
• Печь имеет более толстые наружные стенки, которые дают возможность камням максимально нагреваться, а само помещение не перегревается.
• Колпак имеет контур для нагрева воды в моечной комнате.

Камни подогреваются двумя методами:

• Непосредственно от раскалённых газов.
• В стальном закрытом поддоне.

Так как камни располагаются вверху первого колпака и поэтому они прогреваются до максимальной температуры. Это происходит за счёт того, что раскалённый воздух «обволакивает» камни со всех сторон одновременно.

Для такой печи лучше всего приобретать округлые обтекаемые камни. Такая форма будет отлично справляться с нагревом воздуха.

При возможности к камням можно добавить 1/3 часть чугунных чушек.

Расчёт основных параметров

Для того чтобы правильно построить печь Кузнецова необходимо точно соблюдать разработанную специалистами схему. Мастера, которые имеют большой опыт работы в строительстве таких печей, рекомендуют перед тем, как начать капитальную кладку потренироваться положить её «насухо», если вы делаете это в первый раз.

Если печь будет возводиться на стадии строительства самого дома, то необходимо составлять проект таким образом, чтобы она смогла отапливать сразу несколько помещений.

Фундамент для печи должен быть качественным и иметь обязательно гидроизоляционный слой. Также необходимо учесть, что фундамент дома не должен переходить в основу для печи. Эта конструкция должна иметь собственный фундамент, дающий свою усадку.

Бетонное основание должно быть больше размеров печи примерно на 10 сантиметров со всех сторон. Степень его заглубления будет зависеть от высоты конструкции и грунтового состава, где будет строиться печь. Обычно глубина котлована составляет от 40 до 60 сантиметров. На дно укладывается подушка из песка для гидроизоляции и слой щебня для упрочения постройки. Для формирования боковых стенок устанавливают опалубку из досок.

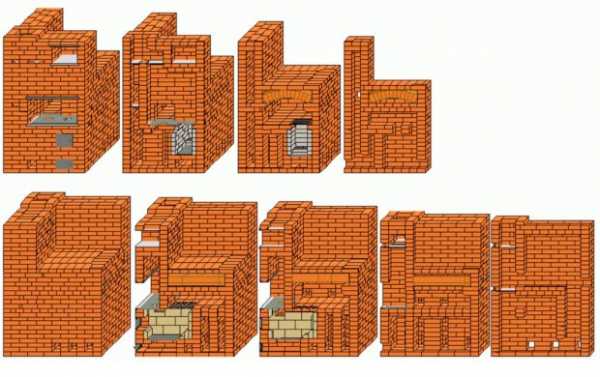

Схема порядовки колпаковой печи ОВИК-9

• Печь (ОВИК-9) имеет варочную камеру с 2 конфорочной плитой и стальными закрывающимися дверцами.
• Оборудована отдельным вытяжным каналом, который позволяет регулировать температурный режим внутри запертой ниши.
• Может использоваться в качестве духовки, поэтому в стенки встраиваются металлические полозья для противней.
• Двухколпаковая печь может использоваться в «летнем» и «зимнем» режиме. Поэтому летом на ней можно только готовить.

  Отопительно-варочная печь Кузнецова ОВИК-9

Глубина топки 450х470 мм с сухим швом для расширения кирпича в 2–3 см. Если топочная необходима больших размеров 510х530 мм, то задняя стенка выкладывается не в ½ кирпича, как показано в порядовке, а в ¼ кирпича.

Необходимые материалы и инструменты

Для строительства печи нам понадобится достаточно большое количество материалов и инструментов. Данный список не учитывает устройство фундамента и дымохода.

• Красный кирпич — около 450 штук.
• Для устройства топки огнеупорный кирпич (марки ША-8) – 22 штуки.
• Дверца для топки (марки ДТ-3) размер 210х250 мм.
• Дверца для поддувала (ДПК) размер 140х250 мм.

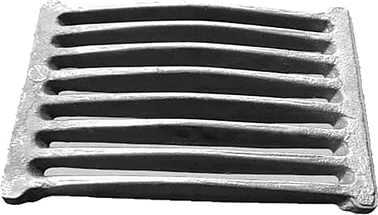

• Решётка колосниковая размер 250х252 мм.
• Варочная панель (плита) с 2 конфорками размер 586х336 мм.
• Дверцы для варочной топки размер 510х340 мм — 2 штуки.
• Задвижка для топки размер 130х130 мм.
• «Летняя» задвижка размер 130х130 мм.
• Задвижка для трубы дымохода размер 130х250 мм.
• Уголок металлический размер 36х36х4х600 мм — 4 штуки.
• Полоса металлическая размер 40х4х600 мм.
• Лист металлический размер 600х550х3 мм.
• Предпотолочный металлический лист размер 500х700х3 мм. Можно заменить керамической плиткой или любым огнеупорным материалом.

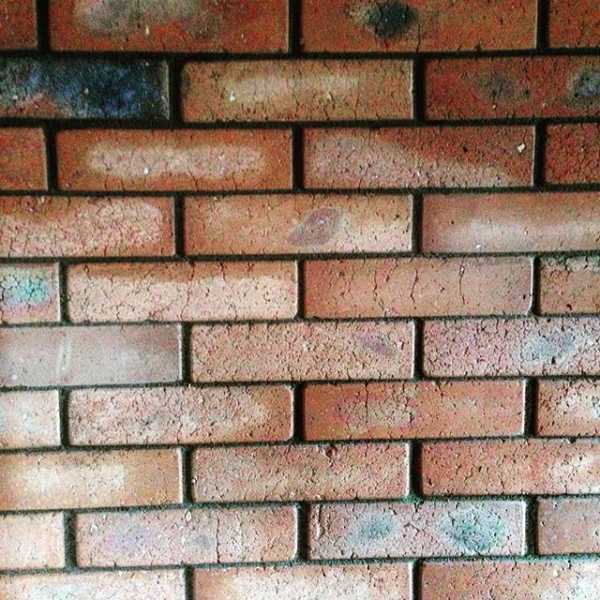

  Кирпич для кладки колпаковой печи

Инструменты

• Кельма.
• Отвес и строительный уровень.
• Ёмкость для замеса раствора.
• Шпатели.
• Уголок строительный.
• Перфоратор.
• Болгарка.
• Насадка миксер.

Подготовительные работы перед сборкой печи

Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.

Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.

• Колпак и очаг должны совмещаться сухим швом — размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
• Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
• Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.

Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала.

Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.

Полезные советы мастерам перед началом работы

• Огнеупорная защита внутри печи должна располагаться таким образом, как — будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
• Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
• Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
• После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
• Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.

Строительство колпаковой печи своими руками

Возведение печи мы будем начинать с фундамента, так как именно он является её основой и одним из главных элементов обеспечения прочностных характеристик конструкции.

1. Выкапываем прямоугольную яму, глубиной около 1 метра (размеры: ширина 1 м, длина 1,5 метра).
2. На дно насыпаем песок слоем около 15 см и оставляем на несколько дней для усадки.
3. Делаем опалубку из досок или других ненужных деревянных изделий.
4. Кладём нетолстый металлический прут для армирования бетона.
5. Медленно заливаем бетон, периодически удаляя из него пузырьки воздуха с помощью обычной лопаты или небольшого бетонного вибратора. В результате у нас должна получиться ровная гладкая плита. Фундамент на 2 кирпича не должен доходить до уровня пола.

   Устройство фундамента для печи

Оставляем бетон застывать на несколько недель, так как чем дольше выстаивается фундамент, тем он будет прочнее и надёжнее.

Пошаговая инструкция по кладке печи Кузнецова своими руками — порядовка (фото)

1. Выкладываем первый ряд кирпича. Он должен быть идеально ровным, так как является прочной основой для будущей порядовки. Толщину швов делаем около 5 мм. Проверяем правильность углов. На эту кладку у нас уйдёт 20 кирпичей.

   Выкладываем первый ряд кирпича для печи

2. Начинаем создавать камеру поддувала и нижний колпак. Для того чтобы можно было очистить его основание после окончания кладки, мы ставим две половинки кирпича, выступающие из основного ряда, и не садим их на раствор. Устанавливаем дверцу поддувала и временно подпираем кирпичами.

   Кладём второй ряд печи

3. Кладём 3 ряд по чертежу. В период кладки плотно закрепляем дверцу поддувала.

   Укладка третьего ряда

4. Выкладываем частично 4 ряд из шамотного кирпича. Из него создаём боковые стенки топочной и торцевую стенку. Дверцу поддувала перекрываем 2 обычными кирпичами, немного выпускаем их над ней и стёсываем наискось. Также с торца поддувала кладём 2 обтёсанных кирпича. Между двумя видами кирпичей мы оставляем пятимиллиметровый зазор. Для этого мы кладём между ними простой пятимиллиметровый гофрокартон. В будущем он просто выгорит и останется необходимое нам тепловое отверстие. Такие щели мы должны будем делать и в других рядах, где будут стыковаться два вида кирпичей.
5. Продолжаем кладку 4 ряда. После того как мы укладываем кирпичи сбоку над дверцей поддувала, перекрываем середину двери огнеупорным и обычным кирпичом, обтёсанным с обеих сторон сбоку. Нам надо будет взять 1 обычный и 1 шамотный кирпич.

   Укладка четвёртого ряда

6. С пятого ряда мы создаём топливную камеру. Срезаем наискось кирпич и кладём переднюю стенку очага. Внутреннее пространство топочной между кладкой должно быть аналогично размеру колосника, чтобы он легко встал в кирпичный прямоугольник и на выступающие на 10 -15 мм кирпичики предыдущего ряда. Между стенками и решёткой делаем пятимиллиметровый зазор. За топкой, где располагается первый колпак, создаём канал в ½ кирпича для соединения двух колпаков. Нам понадобится 12 и ½ красного и 4 огнеупорных кирпича. Здесь же на выпирающие кирпичи предыдущего ряда выкладываем колосник (не закрепляем раствором). Отверстия засыпаем песком.

   Укладываем пятый ряд

7. На шестом ряду мы устанавливаем дверцу камеры сгорания. Отверстия между кирпичами и дверцей заполняем асбестом.

   Укладка шестого ряда

8. Кладём следующий ряд. При кладке торцевой стенки топочной с левой стороны делаем зазор в 2–3 см, который и будет служить сухим швом. Используем 12 обычных и 3 огнеупорных кирпича.

   Укладка седьмого ряда

9. Восьмой ряд кладём по чертежу, используя 12 керамических и 3 огнеупорных кирпича.

   Укладка восьмого ряда

10. В 9 ряду мы делаем стенки очага, а между ним и колпаком снизу создаём проход, куда будут уходить продукты сгорания. Боковые стенки мы делаем ниже остальной кладки на десять миллиметров. Кирпичи, которые мы кладём над топкой, немного сдвигаем, чтобы перекрыть небольшую часть её обрамления. Перед этим стёсываем кирпичи наискось и так создаём «выемку», в которую будем укладывать основной центральный кирпич. Используем 12 обычных и 2 с половиной огнеупорного кирпича.
11. Здесь же между фасадными боковыми кирпичами, которые находятся над дверцей камеры, кладём центрирующий кирпич, накрывающий ободок дверцы. Перед этим стёсываем его наискось. Боковую часть камеры слева накрываем полоской из асбеста 10 мм. Она выровняет весь 9 ряд.

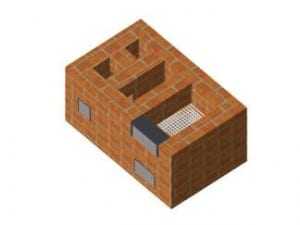

    Укладка девятого ряда

12. На кирпичи десятого ряда, которые накрыты огнеупорным асбестом, на «сухую» кладём обычный кирпич. В кладке, которая обрамляет топочную, делаем маленький десятимиллиметровый вырез, на котором будет лежать варочная панель. Между плитой и кирпичом со всех сторон мы оставляем щель в 5 мм для нагрева металла. Шамотный кирпич, который укладываем спереди и справа топки, стёсываем наискось. Делаем небольшой десятимиллиметровый зазор между плитой и кладкой.
13. После того как мы выложили 10 ряд, на проёмы в кладке мы помещаем бечёвку из асбеста, которая пропитана смесью глины. Сверху кладём панель. Все отверстия между ней и кирпичами засыпаем песком.

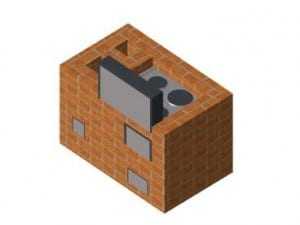

    Укладываем десятый ряд

14. На 11 ряду мы начинаем создавать стенки камеры для приготовления еды и устанавливать рамку с дверцами. Между стальной рамой и кладкой делаем щель в 5 мм. Для формирования рамы мы обматываем её огнеупорной верёвкой.

    Укладываем одиннадцатый ряд

15. Выкладываем 12 ряд по чертежу из 11 керамических кирпичей.

    Укладываем двенадцатый ряд

16. На 13 ряду мы продолжаем формировать камеру и боковые каналы.

    Укладываем 13 ряд

17. Выкладываем 14 ряд строго по чертежу.

    Укладываем 14 ряд

18. Кладём 15 ряд в два подхода. Сначала стенки камеры и каналов мы поднимаем на уровень стальной рамы дверцы, а затем создаём для неё перемычку. На этот ряд мы помещаем металлический лист 600х550 мм и делаем в нём вырез для вытяжки. Для прочности мы сверху листа кладём 4 железных уголка и 1 полоску.

    Укладка 15 ряда

19. На уголки 16 ряда и полоску мы кладём обычный кирпич как указано на чертеже. Оставляем открытыми проёмы каналов. На кирпичах, которые обрамляют ближний канал и для вытяжки перед кладкой мы делаем отверстия для задвижек дымохода. Делаем в кладке щель в 5 мм.
20. Здесь же на площадке с проёмами мы ставим 2 задвижки.

    Укладываем 16 ряд

21. На следующем ряду очаг для приготовления еды и задвижки мы перекрываем керамическим кирпичом, чтобы отводные каналы были открытыми.

    Укладываем 17 ряд

22. Далее мы формируем второй колпак. Для этого без раствора устанавливаем две половинки кирпича, которые поднимаем выше главной кладки. Это необходимо для того чтобы затем можно было почистить основание печного колпака. После окончания кладки мы закрепляем эти кирпичи раствором.

    Кладём 18 ряд

23. Кладём 19 ряд по чертежу из 12 с половиной красных кирпичей.

    Кладём 19 ряд

24. Выкладываем 20 ряд по чертежу из 13 с половиной красных кирпичей.

    Кладём 20 ряд

25. Выкладываем 21 ряд по чертежу из 14 кирпичей.

    Кладём 21 ряд

26. Далее мы кладём большой участок печи по указанному чертежу с чередованием рядов. Так мы выкладываем 22, 24 и 26 ряд по 14 кирпичей каждый.

    Выкладываем 26 ряд

27. Выкладываем 23 и 25 ряд таким же образом.

    Выкладываем 25 ряд

28. Для 27 ряда нам понадобится 14 кирпичей, но их размещение на кладке немного отличается от предыдущих. Здесь мы готовим основу для следующих практически сплошных поверхностей.

    Кладём 27 ряд

29. На 28 ряду в кладке, которая обрамляет дымоходный канал, мы делаем вырезы в 10 мм для монтажа главной задвижки дымохода. Делая проёмы, мы регулярно прикладываем задвижку, чтобы она располагалась в 5 мм от стенок печи и свободно вставала в сделанный нами зазор.

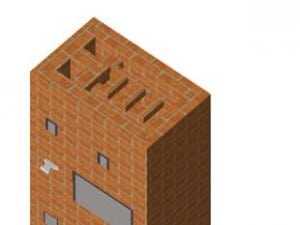

    Кладём 28 ряд

30. Здесь же в проём на раствор мы устанавливаем и саму задвижку
31. На 29 ряд мы берём 19 обычных кирпичей и практически полностью перекрываем поверхность конструкции. Оставляем нетронутым только отверстие дымохода с задвижкой.

    Кладём 29 ряд

32. На 30 ряду мы также практически полностью перекрываем поверхность печи по схеме.

    Кладём 30 ряд

33. На 31 ряду мы закладываем основание трубы в 1 кирпич. Размер её должен соответствовать сечению дымохода. Кладка осуществляется из 5 кирпичей.

    Кладём 31 ряд

34. Затем создаём трубу дымохода. Для каждого ряда нам надо по 5 керамических кирпичей. Печь построена. Теперь она должна выстояться до полно высыхания раствора.

    Выкладываем дымоходную трубу нужной высоты

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

• Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
• Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
• Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
• После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

Колпаковые печи кузнецова: схемы и описание конструкций

Принцип колпаковых печей был известен давно, но детально разработан и приспособлен для устройства домашних обогревательных приборов был благодаря известному печнику и изобретателю Игорю Викторовичу Кузнецову. Получил широкое распространение не только в России, но и за рубежом.

О чем эта статья

Принцип действия печи

Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.

В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.

Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.

Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

• ИОК – чисто отопительная печь;
• ОВИК – отопительная-варочная без использования шамотного кирпича;
• ОВИК БК – отопительно-варочная с боковым камином;
• ОВИК ЗК – отопительно-варочная с задним камином;
• ОВИК Л – отопительно-варочная с лежанкой;
• Буква «Д» добавляется в индекс маркировки при наличии духовки;
• ПКИК1К – печи со встроенным калорифером;
• БИК – банные печи;
• РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты, чтобы остановить выбор на том или ином варианте.

Особенности колпаковых печей

1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200°С. Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто— или минеральным картоном.
2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20—30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400°С, что вполне безопасно для металла.
4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20—50% ниже, чем в печах с прямоточным отведением печных газов.

Особенности банных печей Кузнецова

Широко используемые банные печи из металла обладают несколькими недостатками – малой теплоемкостью, расположением топочной камеры непосредственно в помещении парного отделения что вынуждает загружать топливо непосредственно в помещении парной, а это – неизбежный мусор. Самым существенным недостатком таких печей является нагрев только внутри парного отделения. Предбанник и помывочное отделение остаются не отапливаемыми.

Банные печи «кузнецовки» лишены этих недостатков. Конструкция печи предусматривает ее установку в простенке между парной и помывочным отделением/предбанником.

В помещении парной находится только каменка и кран бака с нагретой водой.

Основное тело печи и дверца топочной камеры расположены со стороны предбанника. Так же бак для воды обслуживается через подсобное помещение. Это позволяет избежать повышенной влажности из-за испарения во время нагрева печи.

Благодаря высокой теплоемкости печь, после окончания помывки, длительное время остается горячей. За счет этого происходит высушивание бани, не остается влажных поверхностей влекущих разрушение древесины, а вода в баке длительное время остается горячей.

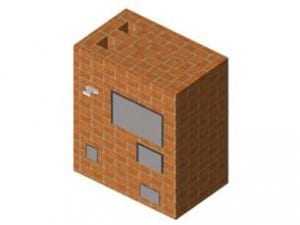

Порядовка банной печи по проекту Кузнецова:

Отопительно-варочные колпаковые печи

Главное их достоинство – совмещение в одной приборе функций варочной печи и отопителя помещения. Благодаря тому, что наиболее разогретая зона расположена внутри печи готовить на ней комфортно. Не ощущается чрезмерного жара от стенок. Не происходит перегрева верхней части печи и создания под потолком зоны повышенной температуры. Конвекция воздуха в помещении происходит равномерно.

Хозяйки смогут оценить достоинство печи Кузнецова не только пользуясь плитой, но и духовкой. В ней никогда не произойдет обугливания блюда, так как температура в верхнем колпаке печи никогда не поднимается выше 400°С, даже при самой интенсивной топке. Обычно она держится на уровне 200— 250°С. Постоянная конвекция печных газов внутри колпака равномерно разогревает духовку со всех сторон, не перегревая одну из стенок или дно.

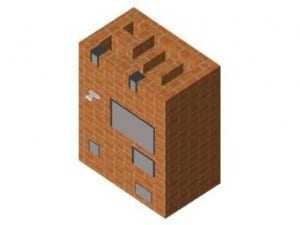

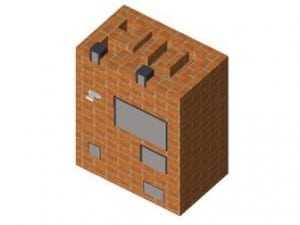

Порядовка отопительно-варочной печи:

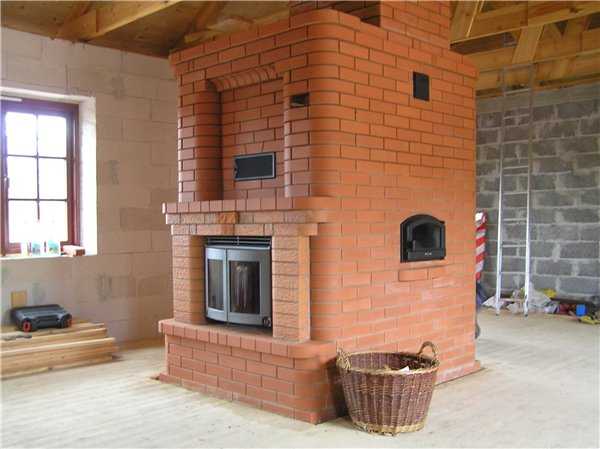

Печь с камином

Совмещение открытого очага с полнофункциональной печью создают особую атмосферу. Обычный камин обогревает помещение только во время горения дров.

Комбинированная с камином печь предусматривает различные варианты использования: одновременно оба отопительных прибора или по отдельности.

Камин, в зависимости от проекта может находиться:

1. Сбоку от топочной камеры;
2. Над топочной камерой;
3. На задней стенке печи.

Это позволяет зонировать помещение, отделяя зону отдыха от собственно кухни.

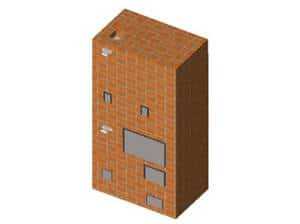

Порядовка печи с камином:

Колпаковые печи Кузнецова сложны в кладке. На постройку печи самой простой конструкции уходит 2–3 недели. Самостоятельно приступать к постройке следует только в том случае, если есть навыки в кладке более простых конструкций.

И.В. Кузнецов охотно делится своим опытом и раскрывает секреты строительства, правила выбора и обработки материалов для печей на своем сайте: http://www.stove.ru

На нем, в открытом доступе, есть несколько десятком наиболее распространенных и универсальных печей для любых нужд. От простых отопительных, до специальных хлебных, превосходящих по своей функциональности популярные ныне тандыры или помпейские печи.

izkirpicha.com

кладка своими руками, схемы, порядовка

Печи Кузнецова хорошо известны не только печникам – они обогревают множество домов в России и за ее пределами. И. В. Кузнецов работает над усовершенствованием печей с 1962 г. и собрал вокруг себя крепкий коллектив единомышленников. В активе команды – более полутораста разработок, охватывающих едва ли не весь диапазон бытовых печей, см. рис.

Некоторые из печей И. В. Кузнецова

Многие хотели бы сложить какую-то из печей Кузнецова своими руками, и эта статья – им в помощь. Но мы не собираемся раскрывать некие потаённые секреты «кузнецовок» – их просто нет. На сайте Игоря Викторовича stove.ru желающие бесплатно найдут огромный массив печной информации: от сведений по конструированию и строительству печей до подробных чертежей и рекомендаций по установке печи в доме и устройстве отмостки вокруг здания с печным отоплением. Не намерены мы также что-то в этой домашне-печной энциклопедии критиковать или поправлять: нам до И. В. Кузнецова по печному делу, мягко говоря, далековато.

Цель настоящей статьи – дать к своду сведений Кузнецова своего рода введение, позволяющее свободнее ориентироваться в исходном материале. Поясним на примере, зачем это нужно.

Допустим, я автомеханик-универсал с большим опытом и хочу передать его другим интересующимся. Автомобиль – штука сложная. Если я начну по ходу изложения отвлекаться, подробно объясняя, что как обкат и кастер (положим, читатели не совсем уж чайники, ездят-то теперь все) влияют на управляемость и путевую устойчивость машины, а диаграмма газораспределения – на расход топлива в зависимости от дорожных условий, и прочее в том же духе, я в конце концов запутаюсь до того, что сам перестану понимать, как работает автомобиль, на котором я езжу. Волей-неволей мне придется излагать материал пусть и «на пальцах», но по-профессиональному бегло.

Однако читать его будет тяжеловато даже таким же, как и я, специалистам, а у дилетанта вообще голова кругом пойдет. Поэтому мне в помощь понадобится некто, кого можно условно назвать «получайником». На самом деле он вовсе не чайник, может сам и подвеску отрегулировать, и толкатели клапанов выставить. Но в данном случае его задача – описать, как вся начинка машины собирается в одно целое, управляемое по принципу: «Рулем рулить, газом газовать, тормозом тормозить».

В автомобилестроении СССР подобная ситуация возникла в конце 50-х – начале 60-х, когда промышленность начала выпуск автомобилей для широкой продажи населению. Тогда вышел в свет супербстселлер того времени – «Как работает автомобиль». Под редакцией не кого иного, как самого главного конструктора легендарной «Победы» А. А. Липгарта.

Информация «от получайника» еще не позволит приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно прикидывать по ходу дела нужные значения численных параметров. Но она по сути своей фундаментальна: владея ею, профессиональный текст читается уже с пониманием и быстрее. И, если где-то что-то в нем непонятно еще, это уже не вызывает потерянности и метаний, а просто отметку в уме: вот об этом нужно разузнать подробнее.

О печах и печном отоплении правительство пока никаких эпохальных постановлений не принимало. Но их роль в бытовой теплоэнергетике во времена дефицита энергоресурсов несомненна: уже отопительная печь с КПД 70% при массовом использовании даст экономию топлива в масштабе государства, т.к. в проекты новеньких теплоцентралей закладываются потери тепла в магистралях в 35%, и уменьшить их пока нет возможности. Так что с популяризацией печных знаний приходится выкручиваться самому, не будучи ни Липгартом, ни Кузнецовым. Что ж, попробуем.

Почему – кузнецовки?

Но стоит ли останавливаться особо на печах именно Кузнецова? Стоит, потому что они того стоят. Игорь Викторович с самого начала рассматривал печи русского образца не как охраняемый реликт прошлого или дорогой предмет роскоши, но как непременный атрибут экономичной энергетики будущего, которое ныне – настоящее. Остальные спохватились, что называется, когда жареный петух клюнул.

В результате – кузнецовка на 4 кВт обогревает дом в 100 кв. м. так же, как фирменная «оттуда» топка на 12 кВт. Что, кстати, говорит не об изобретении вечного двигателя, а о том, что фирменные рекламисты свои проспекты творят, пожалуй, вынюхав «дорожку счастья». Во всяком случае, факт, что Кузнецову постоянно поступают заказы из США, Канады, Швеции, Финляндии, которые по печам сами не в хвосте плетутся. Конкретно же преимущества кузнецовок заключаются в следующем:

• Высокий КПД – 80% для печей Кузнецова не диво.
• Высокая температура сгорания топлива без использования технологий и материалов, требующих промышленного производства.
• Как первое следствие из предыдущего – всеядность. В кузнецовках до золы сгорает любое топливо, а осаждение сажи минимально.
• Второе следствие – несложный уход: т.к. сгорает и сажа, печи Кузнецова можно не чистить годами.
• Меньшая материалоемкость в сочетании с равномерной теплоотдачей между топками: в городской квартире с центральным отоплением температура в течение суток колеблется больше, чем в доме, отапливаемом кузнецовкой при 2-х топках в сутки.
• Широкие возможности встраивания водогрейного контура без ухудшения технических параметров печи.
• Хорошая тяга при коротком дымоходе, что удешевляет и упрощает строительно-монтажные работы при ее постройке.
• Пластичность конструкции и внешнего вида как следствие двухколпаковой схемы (см. далее): не ухудшая печи, ее можно сконструировать практически под любое помещение и требования дизайна.
• Автоматическое перераспределение тяги по каналам при переходе от протопки к остыванию, что гарантирует от угара: вьюшку почти никогда не требуется закрывать, она предусмотрена более для нештатных режимов работы.

Примечание: изобретенный И. В. Кузнецовым способ перераспределения тяги в корне отличается от известной газовой вьюшки. По нему поток, создаваемый тягой, пропускается мимо нагретых частей тела печи специальными низовыми каналами, а когда в топке горит пламя, конвекция от него оттягивает поток воздуха на себя. В результате не требуется отдельная система вентиляции помещения. Кроме того, газовую вьюшку может выдуть обратной тягой при задувании в трубу, или, наоборот, вытянуть при сильном ветре, а в кузнецовке любой поток воздуха пройдет мимо всего, что он мог бы выстудить.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную голландку. В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Первое: колпак на колпаке

Принцип построения печи, позволяющий реализовать преимущества свободного хода газов, известен давно. Это – двухколпаковая печь, схема устройства которой показана на рис. Начнем разбор с левой его поз.

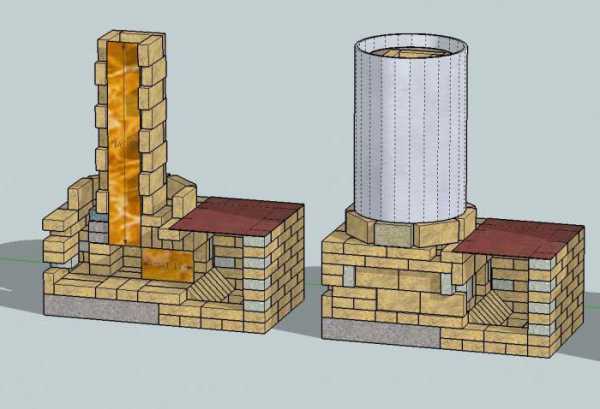

Схемы двухколпаковых печей

Наружный воздух поступает через поддувало 1 в топку 2. Топка может быть снабжена сужающимся соплом – хайлом – в котором в одноколпаковой печи образуется газовая вьюшка: легкие нагретые газы под колпаком своим давлением не пускают «на продув» тяжелый наружный холодный воздух, как воду в опрокинутый стакан. Но в двухколпаковых печах газовая вьюшка из-за тяги со стороны второго колпака часто оказывается неустойчивой. Поэтому двухколпаковые печи до Кузнецова строили редко.

Сразу после растопки, когда горят самые легкие и энергичные фракции топлива, горение происходит в режиме, близком к наиболее эффективному пиролизному. В печах Кузнецова – в пиролизном режиме, они специально так и сконструированы. Пиролизные газы догорают под сводом 4 первого колпака 3. Подсводное пространство первого колпака аналогично дожигателю чисто пиролизной печи.

Пиролизное горение под колпаком получается саморегулирующимся: если топливо очень уж разгорелось, «подушка» догорающих газов расширяется вниз; вверх не дает свод колпака. Из-за этого затрудняется отток дымовых газов, он ведь идет вниз. Соответственно, слабеет и тяга, горение немного утихает. Если же горение ослабевает, все происходит наоборот.

При переходе горения в малоактивный режим или дотлевание углей оба колпака работают уже просто как теплоприемники канальных печей, добирая остаточное тепло топлива. Но в голландках и шведках оно большей частью «просвистывает» в трубу: согласно всем известному гидродинамическому закону Бернулли, в узком канале скорость потока будет больше. А под колпаками остаточные газы будут неторопливо ворочаться, пока их тепло не уйдет в кирпич.

Примечание: в канальных печах при сильном ветре снаружи часто приходится выгребать из топки еще тлеющие уголья и закрывать вьюшку, иначе все тепло «высвистит», пока топливо догорит до золы. В колпаковых печах этого вредного эффекта нет – резкое расширение от дымохода в колпак не позволяет ветру разгуляться в печи, и можно спокойно ждать, пока топливо не отдаст свой запас энергии до последней калории.

Идеальная двухколпаковая печь – круглая в плане. Тогда ее тело 5 является одновременно и вторым колпаком. В нем также есть невидимая зона термохимических реакций 6 под сводом. В ней нейтрализуются остатки моноокиси углерода (угарного газа) и окислов азота, образующихся в топке вследствие значительно более высокой, чем в пламенной печи, температуры сгорания. В дымоход 7 уходят только углекислый газ и пары воды.

Хотя круглую кирпичную печку обычного типа сложить можно, но, если она двухколпаковая, устроить в ней прочистные дверцы сложно, а чистить ее (когда-то же, да придется) трудно. Поэтому на практике двухколпаковые печи выполняют, если привлечь аналогию с электроникой, не по параллельной, а по каскадной последовательной схеме: второй колпак водружают на первый и соединяют колпаки между собой дымоходами (или одной сплошной широкой щелью) с тыла печи, правая поз. на рис. КПД кирпичной печи при этом падает всего на 1-2 процентных пункта.

Примечание: чтобы в круглой двухколпаковке газовая вьюшка была устойчивой, кроме ураганных ветров, кольцевой зазор L2 между первым и вторым колпаками должен быть шире такого же L1 между топкой и первым колпаком.

В том и другом случае во второй колпак можно безо всяких опасений встраивать водогрейный регистр любого типа. Основное тепло телу печи передается под сводом первого колпака. Это, кстати, тоже одна из причин, почему раньше двухколпаковки не были в употреблении: при дешевом топливе небольшое повышение КПД не окупало сложности работы, а мыться на кухне в корыте тогда было делом обычным.

Теперь и топливо дороже, и требования к качеству жизни выше. И тут второй колпак пришелся как раз кстати. Сколько бы тепла под ним не ушло в водогрейку, режим горения не нарушится: первый колпак из плохо проводящего тепло кирпича надежно изолирует высокотемпературный каскад от паразитных теплопотерь.

И в то же время газы под второй колпак подходят, с одной стороны, достаточно остывшие и прореагировавшие, чтобы теплообменник можно было выполнять из обычных конструкционных материалов, не опасаясь его прогорания и осаждения сажи на нем. С другой – температура во втором колпаке при КПД печи в 80% будет в пределах 200-400 градусов, что дает как раз достаточный температурный градиент для эффективной передачи тепла воде.

О многоколпаковках

В принципе возможно круглую колпаковую печь выполнить многокаскадной; каждый каскад – 2 колпака, с отверстием в своде и глухой сверху, как показано на рис. При трех каскадах (6 колпаков), конструкцию, которую можно условно назвать печью со свободным ходом газов (левая поз. на рис.) возможно сделать самонастраивающейся под любое топливо, от мазута до кизяка, с КПД до 97-98% в любом режиме топки. Однако точному аналитическому расчету она не поддается, а компьютерное моделирование требует достаточно мощной аппаратной и программной платформы.

Схемы многоколпаковых печей

Печь с четными (с отверстием в своде) колпаками, доведенными до ее пода (правая поз. на рис.), способна, в принципе, показать КПД в 85-90%, в зависимости от режима горения и вида топлива. Но и ту, и другую, во-первых, очень сложно чистить. Во-вторых, первый колпак получается очень маленьким, и температура под ним будет вполне пиролизной, около 1500 градусов. Никакой металл ее не выдержит, разве что платина. Вольфрам и тот сгорит, как нитка лампочки с разбитой колбой. А будет ли держаться на весу футеровка для пиролизных печей, на опыте пока никто не определял.

Примечание: черные пунктирные линии на рисунках – не металлоконструкции. Это образующие (параболы и прямые) соответствующих размеров: диаметров дымовых отверстий и расстояний нижних обрезов колпаков от пода.

Видео: пример проекта двухколпаковой отопительно-варочной печи

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной, отопительно-варочной, двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание: И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного кирпича марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т.п.

Несвязанные и связанные строительные модули

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

О последователях

Чертеж самодельной печи Кузнецова

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

Порядовка самодельной печи Кузнецова

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.

Видео: процесс кладки печи 3 х 3,5 кирпича

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать из металла. Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Загрузка…

Обсуждение темы «Печь Кузнецова»

clubpechnikov.ru

Схема строительства печи Кузнецова своими руками

Построить хорошую печь из кирпича довольно сложно, для этого нужно обладать умением. Мастерство всегда передавалось из поколения в поколение, и одним таким известным печником является И.В. Кузнецов. Он использовал специально разработаный принцип строительства печей.

Содержание материала

Устройство печи Кузнецова

В большинстве моделей, которые были придуманы ранее, горячие газы всегда двигались по каналам. Во время их движения конструкция нагревалась, а затем сама остывала. Это движение газов образовывала тяга. При этом корпус прогревался неравномерно, что в итоге приводило к трещинам. Теплообменник помещался в топку, потому что больше для него места не было. Там он напрямую контактировал с огнем и его срок службы быстро иссякал.

Кузнецов использовал для своей модели совсем другой принцип движения газа. Печь имеет колпаки, перевернутые вверх дном. Колпаки можно крепить друг над другом и связать между собой сухим швом, в результате чего по ним начинает проходить газ от одного колпака к другому. Именно из-за этого принципа работы печь Кузнецова еще называют колпаковой.

Совершенствовать свои конструкции И.В. Кузнецов начал в 1962 году, и вокруг него собралось большое количество единомышленников. Многие дачники также хотят создать печь Кузнецова своими руками. Скажем сразу, построить колпаковую печь Кузнецова своими руками можно, но вот многие потаенные секреты единомышленники мастера раскрывать не стали, а, может, их просто и нет.

Стоит отметить, что, благодаря принципу работы печи Кузнецова, есть возможность не только создать отдельное отопление в доме, но еще и получить подачу горячей воды. Для этого колпак с задней стороны необходимо оборудовать стальным теплообменом.

Также рекомендуем прочитать:

Преимущества колпаковой печи Кузнецова:

1. Дымные газы расслаиваются по всей конструкции одинаково после топочной камеры.
2. В одной постройке может быть не один, а несколько колпаков. Они помогут достичь больше тепла.
3. Колпак находится около топки и в него попадают все угарные газы. Поэтому зола, угарный газ и летучий углеводород, которые в других печах выходят через дымоход, в данном случае догорают под колпаком. Это позволит увеличить теплоотдачу и минимизировать выработку сажи.
4. С помощью своей конвекции все продукты, образующиеся в результате горения, не могут выбраться из печи, поэтому отдают ей свое тепло.
5. Теплообменник в этой постройке находится в колпаке или снаружи топочной камеры, поэтому он не влияет на температуру огня и не может снизить КПД.

Галерея: печь Кузнецова (25 фото)

Виды сооружений

Колпаки внутри печи можно располагать по-разному, поэтому видов печей много. Можно возвести печь своими руками для двухэтажных домов, и оба этажа будут обогреваться одинаково. Даже можно сделать постройку с лежанкой (обогрев такого вида является конвекционным) или внутри можно поставить теплообменник. Данный вид конструкции называют котлом, он имеет маркировку КИК.

Существует вид постройки в форме камина, их обычно строят в домах за городом. Отопительные газовые печи имеют обозначение ИОК, а если в них есть лежанка, то добавляется буква “Л”. Если в таких конструкциях присутствует еще и духовка, то тогда обозначается буква “Д”.

Настоящие русские колпаковые печи Кузнецова имеют маркировку РТИК, их насчитывается около 10 моделей, из них две имеют лежанки. Такие печи строят чаще всего в банях. Но вот массивную кирпичную печь установить там тяжело, поэтому многие выбирают для бань металлическую конструкцию. Банные печи имеют маркировку БИК, Кузнецов спроектировал их так, чтобы они были малогабаритными, выглядели презентабельно и занимали небольшую площадь.

Особенности конструкции

По своим особенностям колпаковые печи, которых всего немного больше 150 образцов как колпаковых, так и двухколпаковых, можно поделить по следующему функционалу:

• отопительные;
• гриль;
• варочные;
• комплексные;
• камины.

Материал изготовления

Чтобы построить обычную печь Кузнецова своими руками, вам нужен будет следующий материал:

• полнотелый кирпич 754 шт.;
• шамотный кирпич 63 шт.;
• песок 140 кг;
• дверца на поддувало;
• задвижка;
• огнеупорная глина 130 кг;
• стальная проволока;
• уголок из стали 35х40х40 см;
• колосники.

Этапы строительства

Для тех, кто решил построить колпаковую печь своими руками, нужна точная и пошаговая инструкция, называемая порядовкой. Главное, чтобы во время строительства колпаковой печи Кузнецова порядовка соблюдалась внимательно, а также учесть все технологии, которые используют квалифицированные строители.

Заливка фундамента

В том случае, если фундамент дома используется и для основания печи, то нужно подогнать размеры под саму конструкцию. Если же такого нет, то лучше всего для постройки залить отдельный фундамент и сделать его немного шире, примерно на 12–15 см, чем ширина самой конструкции.

Сам Кузнецов всегда говорил: чтобы фундамент был глухим, надо сделать его из силикатного кирпича.

Укладка печи

Необходимо заранее подумать над тем, где будет находиться дымоход — на крыше дома или в помещении. Ведь дымоход имеет свои определенные требования.

Первый и второй ряд нужно выкладывать из шамотного кирпича. Не забудьте, что для них не нужен раствор, который был замешан для фундамента, используется новый. После второго ряда можно уже переходить на вывод для дымового канала, но лучше всего, если дно конструкции, согласно порядовке, будет немного толще.

Дымовой канал способствует лучшей теплоотдаче, поэтому нужно установить 4 чистки. Одна будет находиться сзади, вторая и третья — по бокам, а последняя — в поддувало. Размер чисток подбирается индивидуально для каждой постройки. Чтобы проверить правильность установки согласно схеме, можно использовать строительный уровень или же уголок.

По схеме трудности может доставить кладка маленьких половинчатых кирпичей. Чтобы произвести ровную и качественную резку кирпичей, лучше всего воспользоваться болгаркой.

Затем во время строительства колпаковой печи Кузнецова порядовка указывает на формирование стенки, которая находится между печью и поддувалом. После того как приступите делать укладку пятого ряда кирпичей, нужно установить колосник.

Затем по схеме производите укладку остальных рядов. В рядах №17-18 нужно сделать перекрытие для колпаков. В ряде №21 необходимо оставить несколько проходов так, чтобы они проходили вдоль правой и левой стенки только с внутренней стороны.

Если придерживаться порядовки и иметь наглядную схему перед собой, то построить колпаковую постройку можно без труда, и проблем не появится.

Проверка работы

Когда кладка уже произведена, нужно сделать первую пробную топку. Для этого нужно использовать немного топлива, чтобы построенная конструкция нагревалась постепенно. После этого начнется обжиг всей печи, при этом проверится ее работоспособность. Если были обнаружены хоть какие-то дефекты, то их сразу нужно устранить.

Советы по укладке

Чтобы правильно произвести кладку кирпичей во время строительства колпаковой печи своими руками, нужно придерживаться некоторых советов:

• Не нужно делать топочную камеру какой-либо частью колпака, потому что топливу для горения нужно определенное пространство, чтобы в конструкции была высокая температура. Если же топка будет частью колпака, то у вас получится обычная русская печь с плохой тягой.
• Обжиг нужно делать при минимальной температуре и постепенно увеличивать интенсивность горения.
• При максимальной температуре кирпич начинает расширяться, по этой причине шамотный короб, установленный внутри, начинает “подвешиваться”, другими словами, вокруг него появляется пустое пространство.
• После того как кладка закончится, нужно на весь кирпич нанести огнеупорный состав.
• После каждого второго ряда кирпичей нужно прокладывать стальную проволоку, чтобы усилить связку.
• Двери и остальные металлические детали необходимо монтировать так, чтобы они смогли расшириться при высокой температуре. Чтобы отделить кирпич от металла, необходимо создать новую прокладку.

Колпаковая печь Кузнецова, порядовка которой создана с максимальной точностью поэтапных шагов, бывает не только с одним колпаком, но еще и еще двухколпаковой, что позволяет прогревать помещение большой площадью.

Как видно, простую колпаковую конструкцию можно возвести своими руками, но если вы хотите в своем загородном жилье более функциональную печь, схема укладки которой сложна, то лучше всего прибегнуть к помощи опытных печников. Они сделают свою работу быстро, придерживаясь порядовки, а готовая конструкция прослужит долгое время. Ведь тонкостей и различных нюансов в строительстве постройки Кузнецова много, и это займет некоторое время.

Несмотря на это, можно построить колпаковую печь своими руками с помощью порядовки и схемы. Главное — желание, и тогда печь принесет радость и уют в доме.

Еще вариант статей по теме

1teplica.com
