Способы кладки стен из облицовочного кирпича в Воронеже |
Облицовка фасадов кирпичами может вестись одновременно с возведением кладки. При этом могут применяться керамические лицевые, отборные стандартные, силикатные, бетонные лицевые кирпичи и другие штучные изделия.
Способы кладки облицовочного кирпича
Облицовка стен с помощью лицевого кирпича производится сразу же при возведении стены, на том же кладочном растворе. Для облицовки применяется одинарный или утолщенный полуторный кирпич, который укладывается одновременно с кладкой обычных кирпичей, используя многорядную систему перевязки. Кроме декоративного может использоваться любой другой керамический облицовочный материал.
Раскладка кирпичей при кладке прямого угла (одинарный облицовочный кирпич, утолщенный полуторный основной) представлена на рисунке:
Вначале выкладывается облицовочная верста: тычковый ряд целых кирпичей, три-четыре ряда ложковых рядов. Перевязка вертикальных швов облицовки по углам кладки обеспечивается укладкой в смежных тычковых рядах трехчетверток.
Затем на уровне лицевых тычковых кирпичей кладка выравнивается рядовым нелицевым кирпичом (тычковый ряд). После этого выкладывается внутреннюю часть стены, состоящая из трех рядов по цепной системе перевязки. Облицовка перевязывается через каждые четыре ряда тычковыми кирпичами, которые защемляются во внутренней части стены.
Если производится облицовка утолщенным кирпичом или керамическим камнем, то применяется метод обычной кладки. Сначала выкладывается облицовочная верста (один тычковый и три ложковых ряда), а внутренняя часть стены на эту же высоту возводится из рядовых одинарных кирпичей. Облицовочная верста выкладывается по многорядной системе перевязки, в углах каждый тычковый ряд должен содержать по две трехчетвертки. Кладка основной части стены и облицовочной ведется с помощью цепной системы перевязки.
Данный вид кладки получил широкое распространение при строительстве жилых комплексов и строительстве частных домов.
Кладка из легкобетонных камней с кирпичной облицовкой
Кладка из двух видов материала носит название смешанной, или комбинированной. Чаще всего наружная часть — это лицевой кирпич или другие защитно-декоративные материалы, а основная — пенобетонные, газосиликатные или керамзитобетонные блоки. Между этими двумя частями обычно располагают слой теплоизоляционного материала, поэтому еще одно название такой кладки — трехслойная.
Трехслойная кладка возводится обычно в два этапа: сначала кладется несущая внутренняя стена, в которой оставляются анкеры, а затем на них монтируют термоизоляцию и фасадный слой.
Применение легкобетонных блоков мало чем отличается от использования кирпича. Ряды блоков перевязываются так же, как и кирпичные ряды с использованием только одного типа перевязки — ложкового (каждый нижний блок перекрывается верхним на половину своей длины).
Кладка ведется от углов здания, с отступом от облицовочного ряда на величину зазора для размещения в нем утеплителя.
Минимальная ширина простенков в несущих стенах должна быть не менее 1 030 мм. Над оконными и дверными проемами укладываются железобетонные перемычки (заход их на простенки должен быть не менее 250 мм), причем под опоры этих перемычек укладывается арматурная сетка (размер ячеек 70 х 70 мм, диаметр проволоки 4 мм).
Утеплительный слой закрепляют на возведенной основной стене на проволочных анкерах или специальных тарельчатых дюбелях (их должно быть как минимум пять единиц на каждый 1 квадратный метр поверхности). Допустимо использование ветрозащитного стеклохолста или другого подобного материала, однако между утеплителем (утеплителем и ветрозащитой) и облицовочным слоем необходим дополнительный вентиляционный зазор. Достаточна его ширина 20-40 мм.
Затем сооружается наружная стена из облицовочного кирпича. В нижнем ряду ее кладки устраиваются так называемые «продухи» — зазоры шириной 10-12 мм (около 70-75 таких зазоров на каждые 20 «квадратов» стены. Такие же продухи устраиваются и в самом верхнем ряду, под карнизом. Шаг по горизонтали между двумя продухами должен быть не более 4 метров.
Часто нижние продухи выкладываются с использованием щелевого кирпича, положенного на ребро. Второй вариант — неполное заполнение цементным раствором вертикального шва между кирпичами.
Два основных слоя трехслойной кладки (внутренний несущий и внешний облицовочный) связываются между собой гибкими связями.
Последние служат своеобразными мостиками холода, они значительно снижают термическое сопротивление всей конструкции. Самый заметный теплосопротивляющий эффект дают жесткие кирпичные связи, потому их устраивают гораздо реже.
Использование мостиков холода из нержавеющей стали может значительно уменьшить теплопотери. Эти закладные элементы выполняются в виде скобы из проволоки 4-6 мм. Края скобы отгибаются в разных плоскостях и располагаются в растворе соединяемых стен, в каждом третьем ряду по вертикали и на расстоянии не более 750 мм по горизонтали.
Виды кирпичных кладок
Виды кладокСуществует более 10 видов кладки облицовочного кирпича.
1. Ложковая кладка в полкирпича
Кирпич укладывается длинной стороной и в каждом следующем ряду сдвигается относительно предыдущего на половину для перекрытия вертикального шва.
2. Ложковая в четверть кирпича
Технология такая же, только смещение производится на 1/4 кирпича.
3. Тычковая
Кирпич укладывается короткой стороной и так же, как и в случае с ложковой кладкой, сдвигается в каждом следующем ряду наполовину.
4. Ложковая диагональная со сдвигом в четверть кирпича
При укладке ложковой стороной кирпич в каждом ряду сдвигается на четверть.
5. Голландская
Кладка облицовочного кирпича, при которой один ряд укладывается только короткой стороной, а следующий – чередованием «ложка» и «тычка».
6. Крестовая Тип I
Производится чередование ложкового ряда и тычкового.
7. Крестовая Тип II
Кладка лицевого кирпича выполняется по аналогии с Крестовой Тип I, но со сдвигом стыков на 1/2 длины в каждом втором ложковом ряду.
8. Готическая
В ряду чередуются «ложок» и «тычок», при этом относительно предыдущего ряда «тычок» смещается на половину своей длины, а «ложок» – на 1/3 длины.
9. Цепная кладка
Выполняется по схеме: два «ложка» – один «тычок» – два «ложка».
10. Хаотичная кладка «дикая»
В природе нет ничего симметричного и именно поэтому хаотичная, или «дикая» кладка является наиболее естественной для визуального восприятия. Большое количество частных домостроителей в Европе выбирают хаотичную кладку для своего дома.
Рекомендации:
· Выборочно 4-16 тычков на 1м
· Перевязка только в четверть кирпича
· При использовании ¼ и ¾ кирпича в кладке также возможна перевязка в полкирпича
· Минимальное смещение тычков в двух последовательных рядах составляет 1 ½ тычка
· Тычки, расположенные на одной вертикальной линии, должны располагаться на расстоянии не менее 5 рядов друг от друга
· Допускается не более 5 ступеней в кладке
· Не допустимо устройство цепной кладки
11. Силезская
Укладка выполняется чередованием в каждом ряду: два «ложка» – один «тычок» со смещением в каждом ряду аналогично готической кладке.
12. Фламандская
Чередование «ложков» и «тычков» в каждом ряду, при этом каждый следующий ряд располагается так, чтобы его «тычки» находились в центре «ложков» предыдущего ряда.
Решая, какой вид кладки облицовочного кирпича выбрать для своего дома, стоит ориентироваться на свои эстетические предпочтения: посмотрите, какие кладки использовали другие строители, и как выглядят дома с тем или иным вариантом кирпичного рисунка.
Кладка облицовочного кирпича с гарантией качества
Каждому владельцу своего дома хочется украсить его, придать зданию более привлекательный и презентабельный вид. При наличии финансовых возможностей, чаще всего выбор падает на облицовку дома кирпичом. Цена облицовочной кладки в компании «КАДЕТ-СПб» одна из самых низких на рынке!
Изменить архитектурную экспозицию сооружения с легкостью поможет внешняя отделка. Кладка облицовочного кирпича придаст фасаду более привлекательный вид. Это очень кропотливая работа, которая требует соблюдения технологий и аккуратности, но результат будет заметен на протяжении долгого времени.
Виды облицовочной кладки
Декоративное оформление дома – это главная функция облицовочного покрытия. Именно поэтому производители предлагают широкий выбор фактур и оттенков внешней части кирпича. Сырье и технология оказывают немалое влияние на характеристики изделия и его внешний вид. Существует несколько видов и подвидов кирпича для облицовки.
Кирпич из керамики является классическим, который изготавливается из обожженной глины. Имеет бело-желтый или красноватый оттенок, который зависит от сырья. Керамический кирпич устойчив к механическим воздействиям и ультрафиолету, благодаря чему не теряет свой цвет от выгорания. При этом хорошо пропускает пар и не дает влаге задерживаться в кладке. Поверхность керамического кирпича волнистая или ровная, сама текстура шероховатая или гладкая.
Следующим видом является гиперпрессованный кирпич, в его состав входит известняк или ракушняк с добавлением красителей и портландцемента. Производят такой кирпич пустотелым, фигурным и полнотелым, под высоким давлением путем прессования. По стоимости гиперпрессованный кирпич ниже, чем керамический. Он достаточно устойчив к морозу и влаге.
Преимущества облицовки дома кирпичом
Кирпичи для внешней отделки делятся на 2 группы:
- Пустотелый – изготавливается с отверстиями в теле. Данный вид снижает вес кирпичей и теплопроводность.
- Полнотелый – материал отличается высокой прочностью и плотной сплошной структурой.
Облицовочный материал имеет стабильные геометрические размеры, с небольшими неточностями:
- Высота – 2 мм;
- Длина – 4 мм;
- Ширина – 3 мм.
Во время выбора материала необходимо тщательно его осматривать на наличие сколов и дефектов и учитывать такие критерии:
- Качество лицевой стороны материала;
- Наличие разных цветов изделия;
- Гладкая или рельефная поверхность.
Основные рекомендации по облицовочной кладке
Соблюдение всех правил по кладке поможет добиться ее максимального качества:
- Прежде всего, следует знать, что предварительная кладка выполняется без раствора. Таким образом возможно заведомо определить количество кирпича, нуждающегося в обрезке.
- Материал подрезается при помощи болгарки, оборудованной диском по камню. Запрещается работа молотком или диском по металлу.
- Раствор для кладки состоит из песка на 60%, воды на 20% и 20% цемента. Перед замешиванием необходимо просеять песок. По консистенции раствор должен быть густым, а кирпич ложиться плотно. Чтобы придать оттенок смеси, добавляют специальные красящие пигменты. Перед закладкой керамические изделия замачивают.
- При помощи мастерка можно сразу убрать любые загрязнения с лицевой части кирпича. Убрать лишние остатки можно с помощью влажной ткани и протирать кладку из облицовочного кирпича через 3-4 ряда.
- Чтобы обеспечить хорошую вентиляцию кладки, принято не заполнять раствором каждый ~4 шов.
- Облицовка дома производится при температуре выше +5ºC.
Кладка облицовочного кирпича
В первую очередь важно определить места подрезки кирпича для углов, проемов окон и дверей. Делается это сухим раскладыванием. Затем приступают к выравниванию цокольного уровня. Укладка первого ряда кирпича производится по всему периметру сооружения. При нанесении раствора следует придерживаться отступа от края на 1,5 см.
Далее формируют столбы по углам, на высоту 5-8 рядов. Укладка кирпичей остальных рядов ведется по натянутой между элементами нити. Благодаря такому ориентиру соблюдается горизонтальность. Облицовка надежно привязывается к стене при помощи проволоки, которую крепят к анкерам.
После того, как раствор полностью схватился, специальным приспособлением расшивают швы. Лицевая часть кирпича должна оставаться чистой – за этим нужно следить и протирать ее, при необходимости. Ведь, внешний облик готовой облицовочной кладки – главное ее преимущество.
Важно помнить: облицовка дома кирпичом не только делает его внешний вид потрясающим, но и отлично защищает его от любых невзгод! За фасадными работами обращаются в «КАДЕТ-СПб». Нами производится облицовочная кладка – цена народная, а качество профессиональное.
Кладка фасада из облицовочного кирпича при крупно-, и малоэтажном строительстве
Кладка фасада из облицовочного кирпича при крупно-, и малоэтажном строительстве в обязательном порядке завязывается на несущие стены. Кладку выполняют и при строительстве новых домов, и при ремонте старых сооружений. Чаще всего одновременно производится и утепление стен. ⠀
⠀
Многослойная система в таком случае состоит из: ⠀
🔹 Несущей конструкции;
🔹 Слоя теплоизоляционного материала;
🔹 Воздушного зазора;
🔹 Облицовочной части фасада.
Кирпичная облицовка, которая не прикреплена к несущей конструкции, может довольно легко разрушиться от механического воздействия или под собственным весом. Гибкая связь для облицовочной кирпичной кладки с успехом решает эту проблему.⠀
⠀
Композитные армирующие изделия имеют много положительных моментов в применении:⠀⠀
🔹 Они обладают небольшим весом, что почти не создает дополнительной нагрузки на кирпичную кладки:
🔹 Данные элементы имеют высокие характеристики по прочности на растяжение.⠀
🔹 Высокая степень адгезии к кладочному раствору.
🔹 Стойкость от коррозии, которая возникает в результате действия щелочной среды бетонного раствора.
🔹 Низкий коэффициент теплопроводности позволяет избежать возникновения «мостиков холода» в конструкции кладки.
🔹 Долговечность самих элементов во многом обеспечивается их стойкостью к действию химических веществ.
🔹 Основным минусом композитной арматуры является низкий показатель упругости стержней. По этой причине она применяется только для горизонтального армирования кладки.
На рынке Владивостока «Гибкие связи» представлены продукцией «Бийского завода стеклопластиков». У нас есть официальный дилер данного завода.
Готов оспорить данное решение в комментариях.
#СтроительствоВладивосток #СтройкаВладивосток #КирпичВладивосток #АссоциацияКаменщиков #ОбучениеВладивосток #Каменщик #КаменщикВладивосток #КирпичнаяКладка
Кладка облицовочного кирпича, какие кладки бывают?
Для начала названия граней
Постель — рабочая грань изделия, расположенная параллельно основанию кладки (это часть с размерами 250х120 мм)
Ложок — средняя по площади грань изделия, расположенная перпендикулярно к постели ( с размерами 250х88 мм)
Тычок — наименьшая грань изделия, расположенная перпендикулярно к постели (с размерами 120х88 мм).
Кладка облицовочная «Фламандская»
Используется для стен толщиной в один кирпич, но также ее можно возводить для стены и в пол кирпича.
Особенность этой кладки заключается втом, что в одном ряде чередуется ложковая и тычковая кладка. В случае когда кладка ведется не в один, а в пол кирпича тычковая кладка делается из половинок кирпича.
Кладка облицовочная «ложковая/косая четверть»
Используется для стен толщиной в пол кирпича.
Каждый ряд кирпича в этой кладке выкладывается со смещением на одну четвертую длинны кирпича предидущего ряда в одну сторон. Тоесть в процессе кладки должна получаться узор лесенка.
Кладка облицовочная «ложковая/четверть кирпича»
Используется для стен толщиной в пол кирпича.
Каждый ряд кирпича в этой кладке выкладывается со смещением то в одну то в другую сторону на одну четвертую длинны кирпича предидущего ряда.
Кладка облицовочная «Готическая»она же верстовая кладка, польская кладка, русская, старорусская
Используется для стен толщиной в один кирпич, но также ее можно возводить для стены и в пол кирпича.
Особенность этой кладки при которой кирпич укладывается порядно с чередованием тычка и ложка, а вертикальные швы совпадают через ряд. В случае когда кладка ведется не в один, а в пол кирпича тычковая кладка делается из половинок.
Кладка облицовочная «Голландская»
Характерна для архитектуры Голландии и других северных стран в XVII и XVIII веках.
В этой кладке одиг ряд выкладывается из одних тычков, а в другом ряде чередуется ложковая и тычковая кладка
Кладка облицовочная «Бранденбургская»
В Бранденбургской кладке чередуют две длинные и одну короткую стороны, в каждом ряду они сменяют друг друга. Через два ряда тычки расположены друг над другом вертикально . Между рядами смещение происходит на одну половину короткой стороны.
Кладка облицовочная «Английская крестовая перевязка»
Ведется с чередованием рядов из тычковых и ложковых кирпичей таким образом, что удается избежать вертикальных швов в центре стены. Некоторые считают, что это самая прочная превязка, и поэтому часто используется для строительства подпорных стен. В тычковом ряду, для расположения швов уступами, используются предварительно расколотые кирпичи.
Кладка облицовочная «Американская» вид колодезной кладки
Это фактически несколько стенок в пол кирпича отстаящих друг от друга на 1-2 см. Эти стенки высотой по пять рядов соединяются попарно по толщине стены путем укладки на них тычковых рядов. Пространство 1-2см между стенками совершенно не заполняется раствором, а остается пустым, что дает дополнительную теплоту стене. кроме того, при кладке на известковых растворах эти стены значительно быстрее просыхают, что очень важно для одно сезонного строительства.
Кладка облицовочная «Английская»
Чередуют ряды из тычковых и ложковых кирпичей таким образом, что удается избежать вертикальных швов в центре стены. Некоторые считают, что это самая прочная превязка, и поэтому часто используется для строительства подпорных стен. В тычковом ряду, для расположения швов уступами, используются предварительно расколотые кирпичи.
Кладка облицовочного кирпича — Воротынский завод
Продумывая архитектуру здания, владельцы выбирают цвета, фактуры, материалы. Однако, остановившись на виде кирпича, необходимо оговорить тип кладки, ведь именно она влияет на восприятие строения в целом. Сегодня, продукция ведущих предприятий отрасли отличается не только разнообразием цвета керамического облицовочного кирпича, но и фактур, размеров. Если рассматривать кладку в зависимости от используемого кирпича, наличия или отсутствия декоративных элементов, то условно выделяют:
- прямую – гладкую, используется для кирпича одного цвета, стена выполняется без рельефных элементов;
- декоративную – выкладываться из кирпичей различного оттенка или вообще разных цветов, иногда с включением несложных рельефных элементов;
- художественную (узорно-рельефную) – самый впечатляющий вид кладки, использованный при строительстве церквей в «русском» силе: Спас на Крови в Питере или Собор Василия Блаженного в Москве.
Рассмотрим эти виды укладки подробнее.
Прямая.Самая распространённая из перечисленных. В такой кладке традиционно используется кирпич керамический облицовочный размер которого 250х120х65мм или 250*120*88мм. Длинная рабочая сторона материала называется ложок, короткая – тычок. Гладкая прямая кладка предполагает создание необычного и красивого фасада путем смещения перевязок (стыков рядов кирпича относительно друг друга). Прямых кладок много, например:
- Ложковая в половину или 1/4 кирпича – материал кладут рабочей (длинной) стороной, смещая в каждом втором ряду привязку на половину (или четверть) размера ложка.
- Тычковая. Материал кладут короткой стороной, смещая в каждом втором ряду привязку на половину тычка.
- Голландская – чередование рядов ложковой и тычковой кладки.
- Диагональная, крестовая различных типов и пр. (по виду рисунка, который получается на фасаде).
- Хаотичная кладка выполняется без четкого соблюдения порядка выкладки ложковой и тычковой сторон материала.
Предполагает создание геометрических рисунков привязок с расставлением акцентов за счет цвета и фактуры материала, а также использования рельефных элементов. Такая облицовка – самый простой способ создать нетривиальный дизайн при помощи обычного кирпича.
Создать эксклюзивный, харизматичный и в то же время элегантный фасад можно при помощи баварской кладки, завоевавшей сегодня необыкновенную популярность. Для организации такого фасада потребуются 3…4 оттенка облицовочного кирпича (чем больше оттенков – тем сложнее класть), традиционных для баварской кладки красно-коричневых цветов.
Не только цвет, но и фактура материала имеет значение. Например, фактурный керамический облицовочный кирпич, кладка которого осуществляется рельефной поверхностью – прекрасный способ создать декоративную рельефную кладку, передающую ощущения старинного особняка, простоявшего не один десяток лет.
Узорно-рельефная (Художественная).При этом способе облицовочный керамический кирпич укладывается всеми указанными выше способами с добавлением художественных элементов. В результате фасады имеют негладкую поверхность, украшаются объемными узорами, выступами, спиралями и т. д. Для выполнения такого фасада необходима высокая квалификация каменщика, что обойдется не дешево, но дом в этом случае получается настоящим произведением искусства.
Красота фасада – это вопрос не только цвета и фактуры, но и вида укладки материала, который используется при постройке. Выбирайте грамотно!
Кладка облицовочного кирпича — цена за 1м2 в Москве, мастер кладки кирпича
Если необходимо узнать стоимость облицовочной кладки и найти квалифицированного каменщика, качественно предоставляющего такие услуги по доступной цене, обратитесь на YouDo. Опытные мастера, зарегистрированные на сайте, применяют в работе современные строительные технологии и профессиональное оборудование, что обеспечивает высокое качество кладки.
Что влияет на стоимость облицовки?
Каменщик, зарегистрированный на Юду, озвучит вам, сколько стоит выполнение кладки фасадного облицовочного материала после составления сметы и определения объема работ. Для этого мастер приедет к вам по указанному адресу, проведет основные замеры элементов конструкции дома и рассчитает общую площадь поверхностей, которые необходимо облицевать.
На сайте Юду вы можете очень быстро найти опытного архитектора, который выполнит проект по наружной отделке кладкой кирпичом. Мастер поможет:
- создать эскиз, благодаря которому вы представите, как будет выглядеть фасад
- рассчитать в штуках количество отделочного материала
- определить количество декоративных элементов для облицовки окон, арок, углов и бровок
- разработать тип фасадной обрешетки и выбрать систему утепления здания
- определиться с типом кладки облицовочного кирпича
Расценки на разработку проектных документов вы узнаете при общении с исполнителем Юду. В смете будет указано точное количество рядового силикатного и облицовочного кирпича, а также других строительных материалов, которые необходимо приобрести. Когда вы утвердите проектную документацию и согласуете стоимость кладки облицовочного кирпича за 1 м2, исполнитель Юду приступит к ее реализации.
Закупку облицовочного кирпича, необходимого для лицевой кладки, вы можете осуществить сами или поручить выполнение этой задачи каменщику, зарегистрированному на Юду. Опытный специалист сможет приобрести материал для облицовки по оптимальной цене, а также недорого организовать его доставку. Исполнитель выберет облицовочные материалы, обладающие большим сроком эксплуатации, отличными теплопроводными свойствами и высокой прочностью.
Расценки на укладку керамического облицовочного кирпича, которую выполнит квалифицированный каменщик, зарегистрированный на Юду, зависят от способа ее реализации и сложности выполнения композиции. Укладка ложковым или тычковым способом обойдется дешевле, чем крестовым или двухрядным методом.
Стоимость кладки облицовочного кирпича, которую сделает исполнитель Юду, также зависит от ряда факторов. К ним следует отнести:
- сложность подготовки обрешетки и основания для облицовки
- способ утепления наружных поверхностей здания
- сложность монтажа кладочных армирующих сеток
- методы расшивки швов
- высоту здания и площадь стен в квадратных метрах
Расценки на надежную укладку облицовочного материала в зимнее время будут несколько выше, чем летом. Исполнитель Юду по доступной цене установит:
- эркерные углы
- арки, колонны и полуколонны
- угловую развязку
- цокольную и карнизную бровку
- подоконники, дверные и оконные углы
По окончании облицовки каменщик, зарегистрированный на Юду, проверит уровень качества укладки материала и расшивки швов.
Как на YouDo заказать услуги исполнителя?
На сайте YouDo вы очень быстро узнаете стоимость кладки облицовочного кирпича, а также сможете заказать услуги квалифицированного каменщика – для этого необходимо оформить и опубликовать заявку. Вскоре вам поступит несколько коммерческих предложений от специалистов. Выберите понравившегося исполнителя и согласуйте с ним, какая будет стоимость облицовочной кладки в вашем случае.
94% | РЕВЕТ | Кирпичная кладка |
3% | АТБАТ | Лицом к кувшину |
3% | КАМЕНЬ | Каменная кладка |
2% | ПРОТИВОПОЛОЖНЫЙ | Лицом к лицу в другом направлении |
2% | ПРАВЫЙ | Сторона, обращенная на восток с точки зрения человека, смотрящего на север |
2% | НА ВОСТОК | Может быть, крыло больницы обращено к раннему солнцу |
2% | ЖИВОТНЫЕ | Существа, идентифицированные маленькими пластинами, обращенными назад |
2% | ВВЕДИТЕ | Ключ, который часто имеет левую стрелку |
2% | НАЗАД В БУДУЩЕЕ | Предположительно столкнулись с тем, что скрывается за серией фильмов? |
2% | ПАНДА | «Крестному отцу» может грозить вымирание |
2% | СЕЛФИ | Фото сделано на фронтальную камеру |
2% | ЙОГАПОС | Техника, такая как полумесяц или собака мордой вниз |
2% | ОСТРОВ | Человека может немного тошнить от путешествия, если он смотрит не в ту сторону |
2% | БЕТИДЕ | Случайно жить лицом к морю |
2% | НЯНЯ-КОЗА | Воспитательница ребенка, подвергшегося нападению — грудное молоко не предлагают! |
2% | ОНТРИЛ | Перед судьей |
2% | РЕПЕТИЦИЯ | Пытается снова повернуться лицом к поезду Eurostar. |
2% | ПОСТОЯННАЯ | Настойчивый преступник сталкивается со временем |
2% | МАК | Цветочная сила вскоре сталкивается с концом враждебности |
2% | СЛАБОСТЬ | Столкнувшись с противными змеями, мы с тобой можем проявить робость |
Кирпич лицевой — Технические характеристики — MAC
Облицовочный кирпич
Спецификация на лицевой кирпич
На протяжении многих лет каменная промышленность в сотрудничестве с Американским обществом испытаний и материалов (ASTM), международной организацией по стандартизации, которая разрабатывает и публикует добровольные согласованные технические стандарты для широкого спектра материалов, разработала стандарт под названием ASTM C216, Стандартные технические условия на облицовочный кирпич (полнотой кладки из глины или сланца). Эта спецификация предлагает руководство по оценке кирпича и устанавливает спецификацию, своего рода установку планки, гарантирующую качество продукта.
Спецификация ASTM C216 классифицирует все кирпичи, которые представляют собой керамические изделия, изготовленные из глины, сланца или природных земных веществ, на три типа кирпича в каждом из двух сортов. Два сорта: это класс SW (суровое атмосферное воздействие), который представляет собой кирпич, который будет более устойчивым к повторяющимся циклам замораживания и оттаивания, и кирпич класса MW (умеренное атмосферное воздействие), который не должен подвергаться большому количеству циклов замораживания и оттаивания.Виды кирпича – ФБС, кирпич общего назначения. FBX, кирпич общего назначения, где требуется более высокая степень точности и более точные размеры и размеры. Кирпич типа FBA — это кирпич, который имеет больше вариаций по размеру и текстуре для создания большего архитектурного эффекта.
Одним из технических вопросов, который время от времени возникает в каменной промышленности, является работа с колотым кирпичом. Архитекторы и владельцы не хотят никаких сколов в готовом продукте. Нельзя их за это винить! Большинство каменщиков осознают это и намеренно не кладут колотый кирпич.Если при установке встречаются сколы, они либо помещают их туда, где их можно использовать для резки, либо используют их в незаметных местах, например, на верхней части стены, где облицовка из листового металла может покрыть кирпич. Некоторые кирпичи могут быть повреждены при транспортировке или погрузочно-разгрузочных работах до установки. ASTM C216 рассматривает ограничения, касающиеся колотого кирпича, в разделе, озаглавленном «Отделка и внешний вид».
В разделе «Отделка и внешний вид» этой спецификации поясняется, что некоторые сколы в кирпиче допускаются.Спецификация с помощью нескольких таблиц указывает допустимый процент стружки в зависимости от типа кирпича. При наличии незначительных сколов на лицевой стороне и торцах кирпича не должно быть трещин или других дефектов. Существует требование к расстоянию, с которого стена может быть осмотрена и оценена, а также к освещению, которое позволяет правильно рассмотреть кирпич. Эта спецификация содержит несколько таблиц с информацией, необходимой для оценки кирпичной стены на соответствие спецификации ASTM C216.
В этой спецификации очень подробно описаны характеристики кирпича, такие как заказ кирпича, материалы и производство кирпича, физические свойства кирпича, выцветание, допустимые размеры и испытания кирпича. Чтобы ознакомиться с этими характеристиками и использовать эти сведения в качестве справочного материала для кирпича, вы можете приобрести копию спецификации ASTM C216 на веб-сайте www.ASTM.org
.Подробнее >
Кирпичная кладка Термины и определения
🕑 Время чтения: 1 минута
Кирпичная кладка Термины и определения
Курс Курс представляет собой горизонтальный слой кирпичей или камней.
Кровать Это поверхность камня, перпендикулярная линии давления. Он указывает на нижнюю поверхность кирпичей или камней в каждом ряду.
Задняя часть Внутренняя поверхность стены, которая не подвергается воздействию, называется тыльной стороной. Материал, формирующий заднюю часть, называется подложкой.
Лицо Внешний вид стены, подверженной воздействию погодных условий, называется лицом. Материал, используемый для облицовки стен, называется облицовочным.
Сердцевина Это внутренняя часть стены между облицовкой и подкладкой.
Боковой Это поверхность, образующая границу кирпичей или камней в направлении, поперечном забою и ложу.
Соединение Это стык двух или более кирпичей или камней. Если шов параллелен слою кирпичей или камней в ряду, то он называется швом постели. Стыки, которые перпендикулярны стыкам кровати, называются вертикальными стыками, боковыми стыками или просто стыками.
Коллектор Это кирпич или камень, который лежит наибольшей длиной под прямым углом к поверхности работы.. в случае каменной кладки заголовок иногда называют сквозным камнем. Ход кирпичной кладки, при котором все кирпичи укладываются в виде перемычек, известен как перемычка.
Носилки Это кирпич или камень, который лежит своей длинной стороной параллельно лицевой стороне изделия. Ход кирпичной кладки, при котором все кирпичи укладываются как подрамники, известен как ряд подрамников.
Бонд Это способ укладки кирпичей таким образом, чтобы отдельные блоки были связаны друг с другом.Склеивание необходимо для устранения непрерывных вертикальных швов как в теле, так и на лицевой стороне стены.
Сколы Это каменная крошка, используемая для заполнения пустот в каменной кладке.

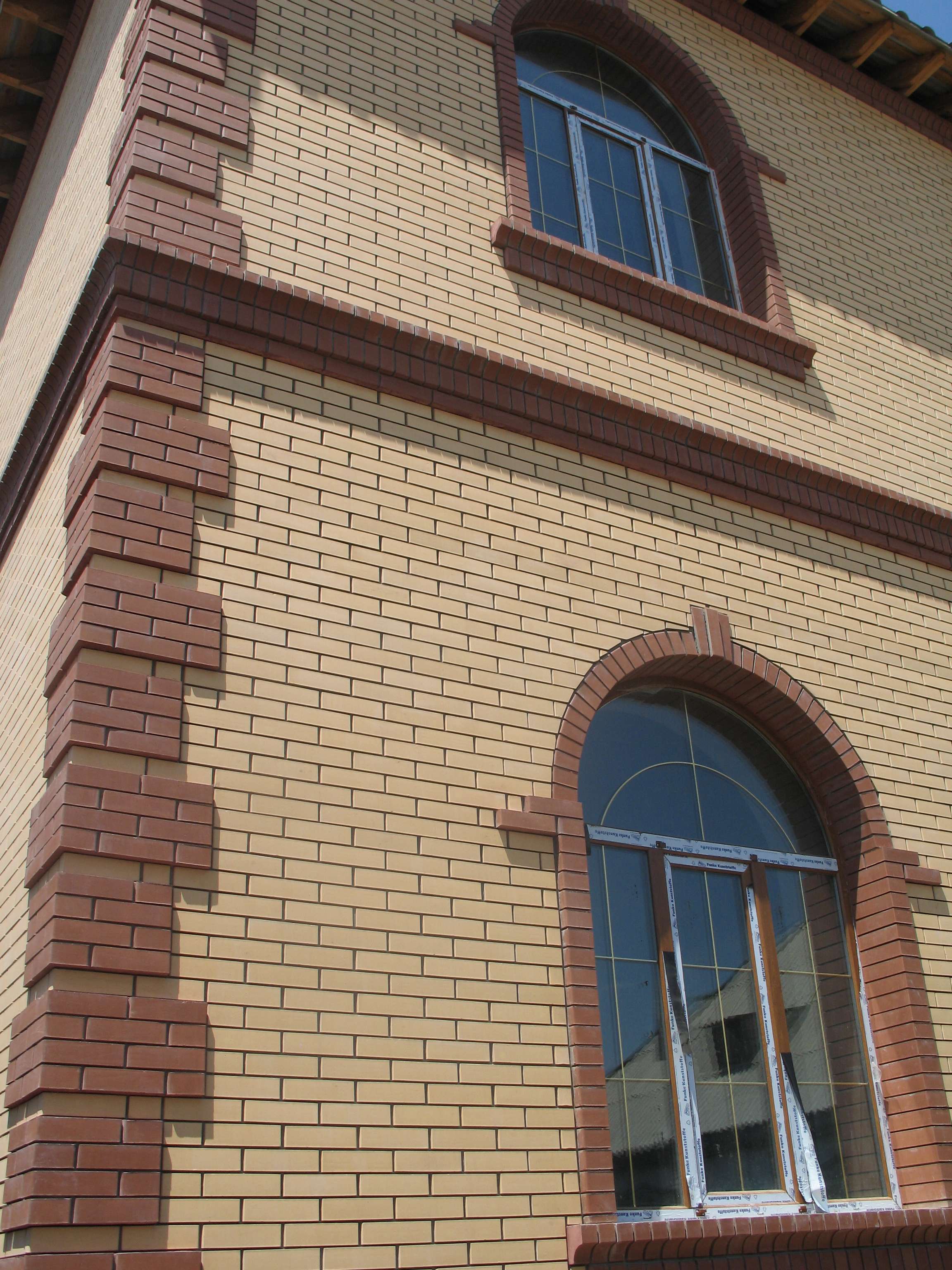

Квоинс Это камни, используемые для углов стен строения.
Летучая мышь Это часть кирпича, разрезанная по ширине.
Доводчик Это часть кирпича, разрезанная вдоль таким образом, что одна его длинная сторона остается неразрезанной.
Королева ближе Это часть кирпича, полученная путем разрезания кирпича по длине на две части.
Король Ближний Это части кирпича, полученные путем отрезания треугольной части между центром одного конца и центром одной стороны.
Скошенный Доводчик Это та часть кирпича, в которой вся длина кирпича скошена для сохранения половины ширины на одном конце и полной ширины на другом.
Лягушка Это углубление или углубление на верхней поверхности кирпича, сделанное с целью формирования шпонки для растворов. Это также снижает вес кирпича.
Цоколь это горизонтальный ряд из камня или кирпича, предусмотренный у основания стены над уровнем земли. Он указывает высоту уровня земли над естественным уровнем земли. Защищает здание от сырости.
Цокольный ряд Это самый верхний ряд цокольной кладки.
Струнный курс Это горизонтальный выступ каменной кладки, выступающий за лицевую сторону стены для отвода дождевой воды с лицевой стороны. Он придает эстетичный вид конструкции и, как правило, предусмотрен на каждом этаже.
Порог Это горизонтальный элемент из камня, бетона или дерева, используемый для отвода дождевой воды с поверхности стены непосредственно под оконным проемом. Он поддерживает вертикальные элементы деревянной оконной рамы.
Перемычка Это горизонтальный элемент из камня, кирпича, дерева, железа или железобетона, используемый для поддержки кладки или груза над проемом.
Косяки Это вертикальные стороны проема для дверей и окон. Они могут быть простыми или растопыренными, а также могут быть снабжены углублениями для дверных и оконных рам.
Вскрывает Это открытые вертикальные поверхности, оставшиеся по бокам проема после того, как дверь или оконная рама были установлены на место.
Карниз Это выступающий орнаментальный ряд у вершины здания или на стыке стены и потолка.
Курс блокировки Он располагается поверх большей части каменной кладки, предусмотренной непосредственно над карнизом, чтобы предотвратить тенденцию карниза к опрокидыванию. Это также добавляет эстетики карнизу.
Копинг Это ряд, расположенный на открытой верхней части внешней стены, чтобы предотвратить просачивание воды.
Консоль Это расширение одного или нескольких рядов камня или кирпича от лицевой стороны стены, служащее опорой для стеновых плит.
Шаблон Кусочки камней, помещенные под конец балки, распределяют нагрузку по большей площади. Подробнее: Калькулятор кирпича — Расчет количества кирпичей для стен, колонн, фундаментов Дефекты кирпичной кладки из-за плохого качества изготовления и их устранение Единицы измерения оплаты общестроительных работ Различные типы перемычек и их использование в строительстве Типы связей в строительстве кирпичной кладки стен и их использование Процесс возведения колонн из кирпичной кладки
ГЛОССАРИЙ ТЕРМИНОВ ПО БЕТОННОЙ КАДКЕ
ГЛОССАРИЙ ТЕРМИНОВ ПО БЕТОННОЙ КЛАДКЕ
Блок «А»: Пустотелая кладка с одним концом, закрытым поперечной стенкой, и противоположным концом, открытым или не имеющим торцевой поперечной стенки. (См. «Открытый торцевой блок».)
Поглощение: Разница в количестве воды, содержащейся в блоке бетонной кладки, в условиях насыщения и в сухом состоянии, выраженная в весе воды на кубический фут бетона. [4]
Ускоритель: Жидкая или порошкообразная добавка, добавляемая к вяжущей пасте для ускорения гидратации и ускоренного набора прочности. Примером ускорительного материала является нитрит кальция.
Клейкий анкер : Анкерное устройство, которое помещается в предварительно просверленное отверстие и закрепляется с помощью химического состава.
Добавка: Вещество, кроме предписанных материалов воды, заполнителей и вяжущих материалов, добавляемых в бетон, раствор или раствор для улучшения одного или нескольких химических или физических свойств. [3]
Заполнитель: Инертный гранулированный или порошкообразный материал, такой как природный песок, искусственный песок, гравий, щебень, шлак, мелочь и легкие заполнители, которые при соединении цементной матрицей образуют бетон, цементный раствор или раствор. [3]
Воздухововлекающие: Способность материала или процесса образовывать систему равномерно распределенных микроскопических пузырьков воздуха в вяжущей массе для повышения удобоукладываемости или долговечности конечного продукта.Некоторые примеси действуют как воздухововлекающие агенты.
Анкер: Металлический стержень, стяжка, болт или лента, используемые для крепления кирпичной кладки к другим элементам. Можно отливать, приклеивать, расширять или закреплять в кирпичной кладке. [1]
Уголок: Секция из конструкционной стали, две ножки которой соединены друг с другом под углом 90 градусов. Используется в качестве перемычки для поддержки каменной кладки над проемами, такими как двери или окна, вместо каменной арки или усиленной каменной перемычки. Также используется в качестве полки для вертикальной поддержки каменной кладки.Иногда его называют разгрузочным углом.
Арка: Вертикально изогнутый сжимаемый конструктивный элемент, перекрывающий отверстия или углубления. Также может быть построена плоской с использованием специальных форм каменной кладки или специально размещенных элементов.
Площадь поперечного сечения брутто: Площадь, очерченная внешними размерами кладки в рассматриваемой плоскости. Сюда входит общая площадь сечения, перпендикулярного направлению нагрузки, включая области внутри ячеек и пустот.[1]
Площадь в чистом поперечном сечении: Площадь блоков кладки, цементного раствора и раствора, пересекаемых рассматриваемой плоскостью, исходя из внешних размеров и без учета площади всех пустот, таких как незалитые ядра, открытые пространства или любой другой участок, лишенный каменной кладки. [1]
Осевая нагрузка: Нагрузка, действующая на стену или другой элемент конструкции и действующая параллельно оси элемента. Осевые нагрузки обычно действуют в вертикальном направлении, но могут быть и в другом направлении в зависимости от типа и ориентации элемента.
Основа: Стена или поверхность, к которой крепится шпон. Материалом основы может быть бетон, каменная кладка, стальной каркас или деревянный каркас. [1]
Балка: Конструктивный элемент, обычно горизонтальный, предназначенный в первую очередь для сопротивления изгибу.
Вороненый блок: (см. «Шлифованный лицевой блок»)
Площадь основания: Площадь поверхности каменной кладки, контактирующей с раствором в плоскости растворного шва.
Цемент из доменного шлака: Цемент с добавками, содержащий доменный шлак.
Цемент с добавками: Портландцемент или портландцемент с воздухововлекающими добавками в сочетании с такими материалами, как доменный шлак или пуццолан, которые обычно представляют собой летучую золу. Может использоваться в качестве альтернативы портландцементу в строительных растворах.
Блок: Сплошной или пустотелый блок, крупнее блоков размером с кирпич. (См. также «Бетонный блок, бетонная кладка, каменная кладка»)
Блок-машина: Оборудование, используемое для формования, укрепления и уплотнения форм при производстве бетонных блоков.
Связка: (1) Расположение блоков для обеспечения прочности, устойчивости или уникального визуального эффекта, создаваемого путем укладки блоков по заданной схеме. См. ссылку 6 для иллюстраций и описаний распространенных моделей скрепления кирпичной кладки. (2) Физический клей или механическое соединение между элементами кладки, раствором, цементным раствором и арматурой. (3) Для соединения витых или каменных блоков.
Связующая балка: (1) Залитый раствором ряд или ряды каменных блоков, армированные продольными стержнями и предназначенные для восприятия продольных изгибающих и растягивающих усилий, которые могут возникать в каменной стене.(2) Горизонтальный залитый раствором элемент в кирпичной кладке, в который встроена арматура.
Блок соединительных балок: Полый элемент с вдавленными стенками или с «выбивными» стенками (которые удаляются перед укладкой) для размещения горизонтальной арматуры и цементного раствора.
Разрушитель сцепления: Материал, используемый для предотвращения слипания двух поверхностей.
Стыковая кладка: Размещение блоков кладки таким образом, чтобы головные швы в последовательных рядах были смещены по горизонтали не менее чем на одну четверть длины блока.[1] Центрирование головных соединений над блоком, расположенным ниже, называется центральным или половинным соединением и является наиболее распространенной формой подвижного соединения. Горизонтальное смещение между головными суставами в последовательных рядах на одну треть и одну четверть единичной длины называется третьей связью и четвертной связью соответственно.
Связка, штабель: В целях проектирования конструкций в соответствии с требованиями строительных норм и правил для каменных конструкций вся каменная кладка, не уложенная на подвижной связке, рассматривается как связка штабеля. [1] В обычном употреблении связка укладки обычно относится к кирпичной кладке, уложенной таким образом, что головные швы в последовательных рядах выровнены по вертикали. Также называется скреплением отвесным соединением, прямым стеком, соединением домкратом, соединением домкрата на домкрате и соединением в шахматном порядке.
Прочность сцепления: Сопротивление отделению раствора от блоков кладки, раствора и цементного раствора от арматурной стали и других материалов, с которыми он находится в контакте.
Кирпич: Массивная или пустотелая кирпичная кладка из бетона, глины или камня.
Консоль: Элемент, конструктивно поддерживаемый только на одном конце посредством фиксированного соединения.Противоположный конец не имеет структурной поддержки.
Накладной блок: Сплошная плита, используемая в качестве перекрывающего элемента. Может иметь гребни, фаски или уклоны для облегчения дренажа. (См. также «Копировочный блок».)
Полость: Непрерывное воздушное пространство между витками каменной кладки или между каменной кладкой и ее резервной системой. Обычно более 2 дюймов (51 мм) в толщину. (См. «Шарнирное соединение».)
Ячейка: Полое пространство внутри блока бетонной кладки, образованное наружными оболочками и стенками.Также называется ядром.
Вяжущий материал: Общий термин для любого неорганического материала, включая цемент, пуццолан или другие мелкодисперсные минеральные добавки или другие химически активные добавки, или смесь таких материалов, которая затвердевает и набирает прочность в результате химической реакции с водой. В целом к вяжущим материалам относятся: портландцемент, гидравлические цементы, известковая замазка, гашеная известь, пуццоланы и молотый гранулированный доменный шлак. [3]
Отверстие для очистки/очистки: Отверстие достаточного размера и на таком расстоянии, чтобы можно было удалить мусор со дна пространства для цементного раствора.Обычно располагается в первом ряду кладки. [2]
Строительство в холодную погоду: Процедуры, используемые для возведения каменной кладки, когда температура окружающего воздуха или температура каменной кладки ниже 40°F (4,4°C).
Замковое соединение: Вертикальное продольное пространство между сучьями кладки или между сучками кладки и опорной конструкцией, иногда заполненное строительным раствором или цементным раствором. Обычно менее 2 дюймов (51 мм) в толщину. [1] (См. также «Полость»)
Цвет (пигмент): Совместимая, цветостойкая, химически стабильная добавка, придающая цементной матрице ее цвет.
Колонна: (1) В конструкциях — относительно длинный, тонкий конструкционный сжимаемый элемент, такой как стойка, колонна или распорка. Обычно вертикальная колонна воспринимает нагрузки, действующие преимущественно в направлении ее продольной оси. (2) Для целей проектирования изолированный вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к толщине, не превышает его толщину в 3 раза, а высота превышает его толщину в 4 раза. [1]
Комбинированное действие: Передача напряжения между компонентами элемента, спроектированного таким образом, чтобы при сопротивлении нагрузкам объединенные компоненты действовали вместе как единый элемент. [1]
Прочность на сжатие: Максимальная сжимающая нагрузка, которую выдерживает образец, деленная на чистую площадь поперечного сечения образца.
Прочность каменной кладки на сжатие: Максимальная сила сжатия, выдерживаемая на единицу чистой площади поперечного сечения каменной кладки, определяемая путем испытания призм каменной кладки или в зависимости от отдельных элементов каменной кладки, строительного раствора и цементного раствора в соответствии со справ. 2. [2] (См. также «Заданная прочность кладки на сжатие».)
Бетон: Композитный материал, состоящий из вяжущего вещества, реагирующего с водой, воды и заполнителя (обычно из комбинации мелкого и крупного заполнителя) с добавками или без них.В портландцементном бетоне вяжущее представляет собой смесь портландцемента с водой и может содержать примеси.
Бетонный блок: Полый или сплошной бетонный блок. Больше по размеру, чем бетонный кирпич.
Бетонный кирпич: Бетонный полый или сплошной элемент меньшего размера, чем бетонный блок.
Бетонная кладка: Полая или сплошная кладка, изготовленная с использованием низкочастотной высокоамплитудной вибрации для уплотнения жесткого или очень сухого бетона.
Соединитель: Механическое устройство для соединения двух или более частей, частей или элементов вместе; включает в себя анкеры, настенные связи и крепежные детали. Может быть как структурным, так и неструктурным. [1]
Соединитель, стяжка: Металлическое устройство, используемое для соединения каменной кладки в многожильной стене или для крепления каменной облицовки к ее основе. [1] (См. также «Привязка».)
Контрольный шов: Непрерывный несклеенный шов каменной кладки, который формируется, распиливается или обрабатывается в каменной кладке для регулирования местоположения и количества трещин и разделения, возникающих в результате изменения размеров различных частей конструкции, что позволяет избежать развития высоких напряжений. .
Coping: Материалы или каменные блоки, используемые для формирования верхней части стены, опоры, дымохода или пилястры для защиты нижней кладки от проникновения воды.
Перегородочный блок: Массивная бетонная кладка, предназначенная для использования в качестве верхнего финишного слоя при возведении стен.
Выступ: Проекция последовательных рядов с лицевой стороны каменной кладки. [1]
Ядро: (см. «Сотовый»)
Коррозионностойкий: Материал, который обработан или покрыт для замедления коррозионного действия.Примером может служить сталь, оцинкованная после изготовления.
Курс: Горизонтальный слой каменной кладки в стене или, что гораздо реже, изогнутый над аркой.
Борьба с трещинами: Методы, используемые для контроля протяженности, размера и местоположения трещин в кирпичной кладке, включая арматурную сталь, контрольные швы и размерную стабильность кладочных материалов.
Отбраковка: Кирпичная кладка, которая не соответствует стандартам или спецификациям и поэтому была отклонена.
Отверждение: (1) Поддержание надлежащих условий влажности и температуры во время начального схватывания для достижения необходимой прочности и уменьшения усадки в продуктах, содержащих портландцемент. (2) Начальный период времени, в течение которого вяжущие материалы набирают прочность.
Влагонепроницаемость: Обработка каменной кладки для замедления прохождения или поглощения воды или водяного пара либо путем нанесения подходящего покрытия или мембраны на открытые поверхности, либо с помощью подходящей добавки или обработанного цемента.
Защита от влаги: Непроницаемый горизонтальный слой для предотвращения вертикального проникновения воды в стену или другой каменный элемент. Влажный затвор состоит либо из массивной каменной кладки, металла, либо из тонкого слоя асфальтового или битумного материала. Обычно его размещают рядом с уровнем земли, чтобы предотвратить миграцию влаги вверх за счет капиллярного эффекта.
Диафрагма: Система крыши или пола, предназначенная для передачи боковых сил на стены, работающие на сдвиг, или другие элементы, сопротивляющиеся боковой нагрузке.[1]
Фактический размер: Измеренный размер блока или сборки бетонной кладки.
Номинальный размер: Указанный размер плюс допуск на растворные швы, обычно ⅜ дюйма (9,5 мм). Номинальные размеры обычно указываются целыми числами. Сначала указывается ширина (толщина), затем высота и длина. [1]
Размер, указанный: Размеры, указанные для изготовления или изготовления узла, соединения или элемента.Если не указано иное, все расчеты основаны на указанных размерах. Фактические размеры могут отличаться от указанных на допустимые отклонения. [1]
Дюбель: Металлический арматурный стержень, используемый для соединения кирпичной кладки с кирпичной кладкой или с бетоном.
Капельница: Канавка или щель, прорезанная ниже и немного позади передней кромки выступающего блока или элемента, такого как подоконник, перемычка или карниз, для стока дождевой воды и предотвращения ее проникновения через стену.
Усадка при высыхании: Изменение линейных размеров бетонной стены или блока из-за высыхания.
Сухой штабель: Кладочная кладка без раствора.
Эксцентриситет: Расстояние между равнодействующей приложенной нагрузки и центральной осью элемента кладки под нагрузкой.
Расчетная высота: Высота раскосного элемента в свету между боковыми опорами, используемая для расчета коэффициента гибкости элемента.[1]
Эффективная толщина: Предполагаемая толщина элемента, используемая для расчета коэффициента гибкости.
Высолы: Отложение или корка растворимых солей (обычно белого цвета), которые могут образовываться на поверхности камня, кирпича, бетона или раствора, когда влага проходит через материалы кладки и испаряется на поверхности. В новом строительстве иногда называют расцветом нового здания. Как только структура высыхает, налет обычно исчезает или удаляется водой.
Эквивалентная толщина: Толщина твердого тела, до которой можно было бы уменьшить полый элемент, если бы материал элемента был перелит в элемент с такими же размерами лицевой стороны (высота и длина), но без пустот. Эквивалентная толщина 100% сплошного блока равна фактической толщине. Используется в основном для определения показателей огнестойкости кирпичной кладки.
Распорный анкер: Анкерное устройство (на основе фрикционного захвата), в котором распорная втулка расширяется, вызывая клиновидное действие, когда в нее затягивается болт.
Лицевая сторона: (1) Поверхность стены или кирпичной кладки. (2) Поверхность блока, предназначенная для обнажения в готовой кладке.
Лицевая оболочка: Внешняя стена пустотного блока бетонной кладки. [5]
Раствор лицевой облицовки: Пустотелая каменная конструкция, в которой раствор наносится только на горизонтальную поверхность лицевых облицовок и головных швов на глубину, равную толщине лицевой облицовки. Раствор на поперечные стенки блока не наносится.(См. также «Полная засыпка раствором».)
Облицовка: Любой материал, образующий часть стены и используемый в качестве отделочной поверхности.
Застежка: Устройство, используемое для крепления компонентов к кирпичной кладке, обычно ненесущих по своей природе.
Огнестойкость: Оценка, присваиваемая стенам, указывающая период времени, в течение которого стена служит барьером для прохождения огня, горячих газов и тепла при стандартном испытании на огнестойкость и струйку из шланга. Для кирпичной кладки огнестойкость чаще всего определяется на основе эквивалентной толщины каменной кладки и типа заполнителя.
Облицовка: Тонкий непроницаемый материал, укладываемый в швы раствора и воздушные зазоры в кирпичной кладке для предотвращения проникновения воды и облегчения стока воды.
Зола-уноса: Мелкодисперсный остаток, образующийся в результате сжигания молотого или пылевидного угля.
Фундамент: Элемент конструкции, передающий нагрузку непосредственно на грунт.
Морозостойкость: Способность сопротивляться повреждениям от циклического замерзания и оттаивания влаги в материалах и, как следствие, расширению и сжатию.
Полная засыпка раствором: Кладочная конструкция, при которой раствор наносится на всю горизонтальную поверхность блока кладки и головные швы на глубину, равную толщине лицевой оболочки. (См. также «Метолит для лицевой оболочки».)
Кладка стеклопакетов: Кладка, состоящая из стеклопакетов, скрепленных раствором. [1]
Глазурованный блок: Блок из бетонной кладки с постоянной облицовкой из гладкой смоляной плитки, нанесенной при изготовлении.Также называется предварительным блоком.
Шлифованный лицевой блок: Блок бетонной кладки, поверхность которого отшлифована до гладкости, обнажая внутреннюю матрицу и заполнитель блока. Также называется полированным или отточенным блоком.
Затирка: (1) Пластичная смесь вяжущих материалов, заполнителей, воды, с добавками или без них, первоначально доведенная до консистенции заливки без расслоения компонентов во время укладки. [3] (2) Затвердевший аналог таких смесей.
Затирка для предварительного напряжения: Цементная смесь, используемая для герметизации предварительно напряженных связок. [2]
Цементный раствор, самоуплотняющийся: Высокотекучий и стабильный цементный раствор, используемый при заливке раствора с высоким и низким подъемом, который не требует уплотнения или повторного уплотнения.
Подъем раствора: Приращение высоты раствора в пределах всей заливки раствора. Заливка раствора состоит из одного или нескольких подъемов раствора. [2]
Заливка раствора: Общая высота кладки, которую необходимо залить раствором перед возведением дополнительной кладки. Заливка раствора состоит из одного или нескольких подъемов раствора. [2]
Кирпичная кладка с цементным раствором: (1) Кладочная конструкция из пустотелых элементов, в которых полые ячейки заполнены раствором, или многослойная конструкция, в которой пространство между элементами полностью заполнено раствором. (2) Кладочная конструкция с использованием сплошных блоков кладки, где внутренние швы и пустоты заполнены раствором.
Затирка, высокий подъем: Техника затирки кладки в подъемах на всю высоту стены.
Заливка, низкий подъем: Техника заливки раствором по мере возведения стены, обычно до высоты строительных лесов или скрепления балок, но не более 4–6 футов (от 1219 до 1829 мм), в зависимости от ограничений кода.
Блок «Н»: Полый блок кладки без поперечных перемычек на обоих концах, образующих букву «Н» в поперечном сечении. Используется с армированной каменной конструкцией. (См. также «Открытый торцевой блок».)
Заголовок: Элемент каменной кладки, соединяющий два или более смежных витка каменной кладки.Также называется бондером. [1]
Высота стены: (1) Расстояние по вертикали от стены фундамента или другой подобной промежуточной опоры до верха стены. (2) Расстояние по вертикали между промежуточными опорами.
Отношение высоты к толщине: Высота каменной стены, деленная на ее номинальную толщину. Толщина стенок полости принимается как общая толщина минус ширина полости.
Заливка под высоким подъемом: (См. «Заливка под высоким подъемом.»)
Блок пустотелой кладки: Блок, чистая площадь поперечного сечения которого в любой плоскости, параллельной несущей поверхности, составляет менее 75 % его общей площади поперечного сечения, измеренной в той же плоскости. [4]
Хонингованный блок: (см. «Шлифованный блок»)
Строительство в жаркую погоду: Процедуры, используемые для возведения кладки, когда температура окружающего воздуха превышает 100°F (37,8°C) или температура превышает 90°F (32,2°C) при скорости ветра более 8 миль в час (13 км/ч) .
Осмотр: Наблюдения для проверки того, что каменная конструкция соответствует требованиям применимых стандартов проектирования и контрактной документации.
Блок для косяка: Блок, специально сформированный для косяка окон или дверей, обычно с вертикальным пазом для установки оконных рам и т. д. Также называется блоком для створки.
Соединение: Поверхность, на которой соединяются или упираются два элемента. Если они скреплены раствором, объем, заполненный раствором, является соединением.
Армирование швов: Стальная проволока, укладываемая в швы на строительном растворе (по лицевым оболочкам в пустотелой кладке). В многопроволочных узлах арматуры между продольными проволоками через равные промежутки вварены поперечные проволоки.
Нахлест: (1) Расстояние, на котором два стержня перекрываются при формировании соединения. (2) Расстояние, на которое одна единица кладки простирается над другой.
Соединение внахлестку: Соединение арматурной стали путем нахлеста концов арматуры.
Боковая опора: Средства крепления элементов конструкции в горизонтальном пролете колоннами, контрфорсами, пилястрами или поперечными стенами или в вертикальном пролете балками, перекрытиями, фундаментами или крышами.
Легкий заполнитель: Природный или искусственный заполнитель низкой плотности, такой как керамзит или агломерат, сланец, сланец, диатомитовый сланец, перлит, вермикулит, шлак, природная пемза, вулканический пепел, диатомит, агломерированная летучая зола или промышленный пепел.
Кирпичная кладка из легкого бетона: Блок с плотностью в сухом состоянии менее 105 фунтов/фут 3 (1680 кг/м 3 ). [4]
Известь: Оксид кальция (CaO), общий термин для различных химических и физических форм негашеной извести, гашеной извести и гидравлической гашеной извести.
Перемычка: Балка, установленная или построенная над проемом в стене для восприятия дополнительной нагрузки.
Блок-перемычка: U-образный блок кладки, уложенный открытой стороной вверх для размещения горизонтальной арматуры и цементного раствора для формирования непрерывной балки.Также называется блокировкой канала.
Несущая: (см. «Стена, несущая»)
Инъекция с низким подъемом: (См. «Инъектирование с низким подъемом»)
Готовая каменная кладка: Искусственное негорючее строительное изделие, предназначенное для укладки вручную и соединения раствором, цементным раствором или другими способами. [5]
Кирпичная кладка: Совокупность каменных блоков, соединенных раствором, цементным раствором или другими общепринятыми методами. [5]
Кладочный цемент: (1) Вяжущий материал, смешанный на мельнице, в который добавляют песок и воду для приготовления раствора. (2) Гидравлический цемент, произведенный для использования в строительных растворах для каменной кладки.
Бетонная кладка среднего веса: Блок, плотность которого в сухом состоянии составляет не менее 105 фунтов/фут 3 (1680 кг/м 3 ), но менее 125 фунтов/фут (2000 кг/м 3 ). [4]
Метрическая система: Международная система (SI), стандартная международная система измерения. Жесткая метрика относится к продуктам или материалам, изготовленным в соответствии с указанными метрическими размерами. Мягкая метрика относится к продуктам или материалам, изготовленным в соответствии с размерами, указанными на английском языке, а затем преобразованными в метрические размеры.
Состав смеси: Пропорции материалов, используемых для производства раствора, цементного раствора или бетона.
Модульная координация: Обозначение блоков кладки, дверных и оконных рам и других строительных компонентов, которые соединяются друг с другом во время строительства без индивидуальной настройки.
Модульная конструкция: Конструкция со стандартными единицами измерения или размерами для гибкости и разнообразия использования.
Содержание влаги: Количество воды, содержащейся в единице во время отбора проб, выраженное в процентах от общего количества воды в единице при насыщении.[4]
Строительный раствор: (1) Смесь вяжущих материалов, воды с мелким заполнителем, с примесями или без примесей, используемая для возведения блоков каменной кладки. [3] (2) Затвердевший аналог таких смесей.
Растворная подушка: Горизонтальный слой раствора, используемый для укладки каменной кладки.
Растворная связка: (см. «Связка»)
Растворный шов, постель: Горизонтальный слой раствора между элементами кладки. [1]
Растворный стык, головка: Вертикальный строительный стык, уложенный между кладочными элементами в створке. [1]
Профиль строительного шва: Готовая форма открытой части строительного шва. Общие профили включают:
- Вогнутая: изготавливается с помощью закругленного фуганка, это стандартный растворный шов, если не указано иное. Рекомендуется для наружных стен, так как легко отводит воду.
- Скошенный: соединение, в котором снаружи соединения удалено от ¼ до ½ дюйма (от 6,4 до 13 мм).
- Ударил: почти заподлицо. См. также «Забастовка.
Сечение нетто: Минимальное поперечное сечение рассматриваемого стержня.
Ненесущие: (см. «Стены, ненесущие»)
Бетонная кладка нормального веса: Блок, плотность которого в сухом состоянии составляет 125 фунтов/фут 3 (2000 кг/м 3 ) или больше. [4]
Блок с открытым концом: Полый блок с одним или обоими открытыми концами. Используется в основном с армированной кирпичной конструкцией. (См. блок «А» и блок «Н».)
Parging: (1) Покрытие поверхности раствором, который может содержать гидроизоляционные ингредиенты. (2) Процесс нанесения такого покрытия.
Опора: Изолированная каменная колонна или несущая стена, не соединенная по бокам с соответствующей кладкой. Для проектирования вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к его толщине, не менее чем в три раза превышает его толщину и не превышает его шестикратную толщину, а высота которого менее чем в пять раз превышает его длину.[1]
Пигмент: (см. «Цвет»)
Пилястра: Скрепленная или замковая каменная колонна, являющаяся частью стены. Он может быть заподлицо или выступать за одну или обе поверхности стен. Он имеет однородное поперечное сечение по всей высоте и служит вертикальной балкой, колонной или тем и другим.
Пилястровый блок: Бетонные блоки для кладки, предназначенные для использования в строительстве простых или железобетонных пилястр и колонн.
Гладкая кладка: (См. «Неармированная кладка.»)
Штукатурка: (См. «Штукатурка»)
Пластификатор: Ингредиент, такой как добавка, вводимая в вяжущий материал для повышения его удобоукладываемости, гибкости или растяжимости.
Последующее натяжение: Метод предварительного напряжения, при котором напрягаемые элементы натягиваются после укладки кладки. [1] См. также «Стена предварительно напряженная».
Преднапряжение: Стальной элемент, такой как проволока, стержень или прядь, используемый для придания каменной кладке предварительного напряжения.[1]
Призма: Небольшая сборка, состоящая из каменных блоков и раствора, а иногда и цементного раствора. В основном используется в целях контроля качества для оценки прочности полноразмерных элементов кладки.
Прочность призмы: Максимальная сила сжатия, выдерживаемая на единицу чистой площади поперечного сечения каменной кладки, определяется путем испытания призм каменной кладки.
Спецификации проекта: Письменные документы, определяющие требования к проекту в соответствии с параметрами обслуживания и другими конкретными критериями, установленными владельцем или агентом владельца.
Обеспечение качества: Административные и процедурные требования, установленные контрактной документацией и кодексом, для обеспечения того, чтобы построенная кладка соответствовала контрактной документации. [1]
Контроль качества: Планируемая система действий, используемая для обеспечения уровня качества, соответствующего потребностям пользователей и использования такой системы. Целью контроля качества является создание системы, которая является безопасной, адекватной, надежной и экономичной.Общая программа включает в себя интеграцию факторов, в том числе: правильную спецификацию; производство в полном соответствии со спецификацией; проверка, чтобы определить, соответствуют ли полученные материалы, продукты и услуги спецификациям; и обзор использования для определения любых необходимых изменений в спецификациях.
Армированная кладка: (1) Кирпичная кладка, содержащая армирование швов раствором или заполненные цементным раствором сердечники, используемые для сопротивления нагрузкам. (2) Элементарная кладка, в которую армирование встроено таким образом, что материалы компонентов взаимодействуют друг с другом, чтобы противостоять приложенным силам.
Арматурная сталь: Сталь, встроенная в кирпичную кладку таким образом, что два материала действуют вместе, чтобы противостоять силам.
Замедлитель схватывания: Ингредиент или добавка к раствору, замедляющая схватывание или твердение, чаще всего в виде тонкоизмельченного гипса.
Ребристый блок: Блок с выступающими ребрами (прямоугольного или круглого профиля) на лицевой стороне для эстетических целей. Также называется рифленым.
Консольный блок: (см. «Консольный блок.»)
Блок с насечками: Блок с канавками на лицевой стороне для эстетических целей. Например, канавки могут имитировать гребенчатые соединения.
Защитный блок: Открытый каменный блок, используемый в декоративных целях или для частичной защиты от солнца или взглядов.
Оболочка: (см. «Лицевая оболочка»)
Подпорки и распорки: Подпорки или стойки, используемые для временной поддержки элементов во время строительства.
Усадка: Уменьшение объема из-за потери влаги, понижения температуры или карбонизации вяжущего материала.
Подоконник: Плоский или слегка скошенный элемент, устанавливаемый горизонтально у основания проема в стене.
Простая опора: Элемент, конструктивно поддерживаемый сверху и снизу или с обеих сторон посредством штифтового соединения, которое не предполагает передачи момента.
Коэффициент гибкости: (1) Отношение эффективной высоты элемента к радиусу вращения. (2) Отношение высоты элемента к его толщине.
Оползень: (1) Падение высоты вяжущего материала по сравнению с его первоначальной формой в пластическом состоянии.(2) Стандартизированное измерение пластичного вяжущего материала для определения его текучести и удобоукладываемости.
Осадочный блок: Блок бетонной кладки, изготовленный таким образом, что он неравномерно оседает или прогибается до затвердевания.
Растворный шов: Растворный шов, заполняемый после укладки блоков путем «набрасывания» раствора краем шпателя.
Блок сплошной кладки: Блок, чистая площадь поперечного сечения которого в каждой плоскости, параллельной опорной поверхности, составляет 75 или более процентов от его общей площади поперечного сечения, измеренной в той же плоскости.[4] Обратите внимание, что канадские стандарты определяют твердую единицу как 100% твердую.
Отслаивание: Отслаиваться или отслаиваться под действием внутренних или внешних сил, таких как воздействие мороза, давление, изменение размеров после установки, вибрация, удар или какое-либо их сочетание.
Указанные размеры: (см. «Указанный размер»)
Предписанная прочность кладки на сжатие, f’ : Минимальная прочность кладки на сжатие m, требуемая договорной документацией, на которой основывается проект (выражается в единицах силы на единицу чистой площади поперечного сечения).[1]
Раздельный блок: Блок бетонной кладки с одной или несколькими поверхностями, специально расколотыми для придания шероховатой текстуры в эстетических целях. Также называется блоком с разрезной или каменной поверхностью.
Хомут: Арматура на сдвиг в изгибаемом элементе. [1]
Забастовка: Для отделки растворного шва движением кельмы или специального инструмента, одновременно удаляя выдавленный раствор и выравнивая поверхность раствора, оставшегося в шве.
Штукатурка: Комбинация цемента и заполнителя, смешанная с соответствующим количеством воды для образования пластичной смеси, которая будет прилипать к поверхности и сохранять наложенную на нее текстуру.
Температура: Для увлажнения и перемешивания раствора до нужной консистенции.
Тепловое перемещение: Изменение размеров из-за изменения температуры.
Стяжка: (см. «Соединитель, стяжка»)
Допуск: Указанный допуск в отличие от указанного размера, местоположения или размещения.
Инструменты: Сжатие и придание формы поверхности растворного шва с помощью инструмента, отличного от кельмы. См. «Профиль строительного шва» для определения общих швов.
Кирпичная кладка неармированная: Кирпичная кладка, в которой принимается во внимание сопротивление кладки растяжению и пренебрегается сопротивлением арматуры, если она имеется. Также называется простой кирпичной кладкой. [1]
Шпон, приклеенный: Кирпичный шпон, прикрепленный к подложке за счет адгезии.[2]
Шпон, анкерный: Кирпичный шпон, прикрепленный и поддерживаемый в поперечном направлении с помощью подложки через анкеры и поддерживаемый вертикально фундаментом или другими конструктивными элементами.
Шпон, каменная кладка: Кирпичная кладка, которая обеспечивает отделку стеновой системы и передает внеплоскостные нагрузки непосредственно на основу, но не считается повышающей устойчивость стеновой системы к нагрузкам. [1]
Стена, склеенная: Кирпичная стена, в которой две или более перемычек соединены между собой, образуя составную структурную единицу.
Стена, полость: Стена из многослойной некомпозитной кладки со сплошным воздушным пространством внутри стены (с изоляцией или без нее), которая связывается металлическими стяжками. [1]
Стена, составная: Многослойная стена, в которой отдельные кирпичные кладки взаимодействуют друг с другом, чтобы противостоять прикладываемым нагрузкам. (См. также «Составное действие».)
Стена, навес: (1) Ненесущая стена между колоннами или опорами. (2) Ненесущая наружная стена, вертикально опирающаяся только на свое основание или имеющая несущую опору через заданные вертикальные интервалы. (3) Наружная ненесущая стена каркасной конструкции. Такие стены могут крепиться к колоннам, перемычкам или перекрытиям, но не
.Стена, фундамент: Стена ниже ближайшего уровня пола, служащая опорой для стены, опоры, колонны или другой структурной части здания и, в свою очередь, поддерживаемая фундаментом.
Несущая стена: Стена, выдерживающая вертикальную нагрузку в дополнение к собственному весу. По правилам стена, несущая вертикальные нагрузки более 200 фунтов/фут (2.9 кН/м) в дополнение к собственному весу. [1]
Стена, многовитковая: Стена, состоящая из 2 или более кирпичных витков.
Стена ненесущая: Стена, которая не выдерживает никакой вертикальной нагрузки, кроме собственного веса. По нормам стена, несущая вертикальные нагрузки менее 200 фунтов / фут (2,9 кН / м) в дополнение к собственному весу. [1]
Стена, панель: (1) Наружная ненесущая стена каркасной конструкции, полностью поддерживаемая на каждом этаже. (2) Ненесущая наружная каменная стена, имеющая несущую опору на каждом этаже.
Стена, перегородка: Внутренняя стена без несущей функции. [2]
Стена, предварительно напряженная: Кирпичная стена, в которую были введены внутренние сжимающие напряжения для противодействия напряжениям, возникающим в результате приложенных нагрузок. [1]
Стена, армированная: (1) Кирпичная стена, армированная сталью, заделанной таким образом, что два материала взаимодействуют в силах сопротивления. (2) Стена, содержащая арматуру, используемую для сопротивления сдвиговым и растягивающим напряжениям.
Стена, подпорная: Стена, предназначенная для предотвращения движения грунтов и конструкций, размещенных за стеной.
Стена, экран: Стена из каменной кладки, имеющая более 25% открытой площади, предназначенная для декоративных целей, как правило, для частичной защиты от солнца или обзора.
Стена на сдвиг: Стена, несущая или ненесущая, предназначенная для сопротивления боковым силам, действующим в плоскости стены. [1]
Стена с одинарной сеткой: Стена толщиной в один кирпичный блок.
Стена, сплошная кладка: Стена, сложенная из сплошных каменных блоков или из пустотелых блоков и монолитного раствора.
Настенная стяжка: Металлический соединитель, соединяющий кирпичные кладки.
Настенная стяжка, шпон: Настенная стяжка, используемая для соединения облицовочного шпона с подложкой.
Водопроницаемость: Способность воды проникать сквозь такие вещества, как раствор или кирпич.
Гидроизоляция: (1) Методы предотвращения просачивания влаги через кирпичную кладку.(2) Материалы, используемые для предотвращения проникновения влаги через каменную кладку.
Водоотталкивающие свойства: Уменьшение впитываемости.
Водоотталкивающие свойства: Материал, добавляемый в кладку для повышения сопротивления проникновению воды. Может быть поверхностной обработкой или интегральной водоотталкивающей добавкой.
Web: Часть пустотелой бетонной кладки, соединяющая лицевые оболочки.
Сливное отверстие: Отверстие, оставленное (или вырезанное) в растворных швах или облицовочных панелях каменной кладки для выхода влаги из стены.Обычно располагается непосредственно над миганием.
Удобоукладываемость: Способность раствора или затирки легко наноситься и распределяться.
Wythe: Каждая непрерывная вертикальная секция стены толщиной в одну единицу кладки. [1]

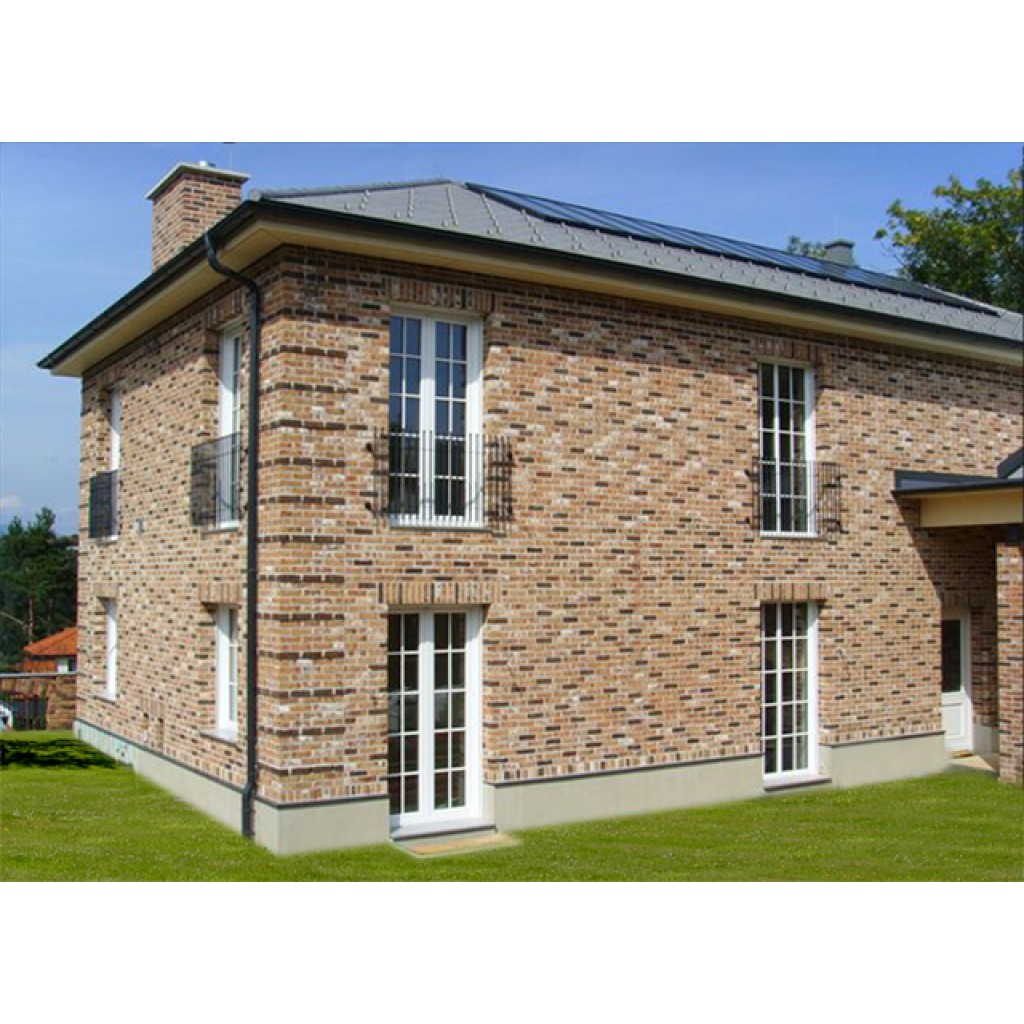

Кирпич облицовочный
Кирпич облицовочный представляет собой кладочный кирпич, который используется для наружной облицовки однослойной и облицовочной оболочки двухслойной кладки. Облицовочную кладку (облицовочную оболочку) обычно выполняют открытой кирпичной кладкой. Облицовочный кирпич должен быть морозоустойчивым. Камень классифицируется как морозостойкий согласно DIN EN 772-18 (испытание с 25 или 50 сменами заморозки/оттепели).
Общий термин для морозостойкого кирпича (облицовочный кирпич, клинкерный кирпич, кирпичная плитка и облицовочный кирпич) обычно представляет собой только название облицовочный кирпич . Следует отметить, что к облицовочному кирпичу предъявляются повышенные требования (морозостойкость, точность размеров, сырье). Если требования, предъявляемые к внешнему оформлению, особенно высоки, следует выбирать облицовочный кирпич из-за его большей точности размеров.
Во многих случаях, особенно в случае фасадов периода 1870–1914 гг., в качестве облицовочного кирпича использовался особо точно изготовленный клинкерный кирпич, в отличие от кладочного кирпича. Суставы особенно узкие и точные. Как правило, с современными фасадами такой точности уже не добиться.
Плитка (кирпич лицевой плоский)
Кирпич плоский, морозостойкие керамические плиты для облицовки фасадов. Традиционно они имеют толщину около 10-20 мм.Однако также доступны ремни толщиной от 5 до 25 мм. Они либо формуются и обжигаются специально для этого применения, либо вырезаются в кирпичной кладке из массивного клинкерного кирпича или облицовочного кирпича из текущего производства и должны изготавливаться в соответствии со стандартами кладочного кирпича DIN 105 и DIN EN 771-1. В качестве альтернативы они также могут быть изготовлены в соответствии с DIN 14411 для керамической плитки. [1]
В дополнение к плоским панелям обычно предлагаются соответствующие угловые плитки, которые можно расположить по углам здания таким образом, что облицованный плиткой фасад практически неотличим от полнотелого кирпича. стена.
Sparverblender
Облицовочный кирпич эконом-класса представляет собой клинкерный или облицовочный кирпич толщиной около 50 мм и вдвое меньшей ширины, чем обычный кирпич. Как и кирпичную плитку, они могут быть изготовлены путем расщепления рядовых (вертикальных перфорированных) кирпичей форматов НФ и ДФ (реже также 2 ДФ) по продольной оси.
обработка
DIN 1833 VOB Часть C «Кладка» предписывает последующую заливку «внешней облицовки и открытой кладки». Еще свежий кладочный раствор должен быть соскоблен на глубину не менее 15 мм, чтобы обеспечить достаточную анкеровку нанесенного позже раствора для швов.
Иногда, после затвердевания раствора, кладку очищают путем подкисления остатков раствора перед окончательной заливкой швов. При использовании соляной кислоты объемный процент не должен превышать 2%. Перед очисткой кладку необходимо предварительно увлажнить до насыщения. После очистки его следует промыть большим количеством воды снизу вверх , чтобы промывочная вода не стекала сверху на нижние участки, которые теперь снова высыхают и поэтому могут быть поглощены кислой водой.
Fachverband Ziegelindustrie Oldenburg, с другой стороны, рекомендует избегать всех этих операций и вместо этого заглаживать швы сразу после укладки кирпича, чтобы избежать образования высолов на поверхности кирпича. Абсорбирующие кирпичи перед обработкой следует предварительно увлажнить, чтобы не подвергать опасности полное схватывание раствора из-за обезвоживания. В противном случае готовую кладку следует предохранять от дальнейшего проникновения влаги, чтобы не мобилизовать растворимые соли, содержащиеся в растворе и в меньшей степени в кирпичах.Использование соляной кислоты может быть использовано как для преобразования карбонатных вяжущих, содержащихся в растворе, в хлорид кальция и другие соли, так и само по себе может привести к обесцвечиванию поверхности камня. Если появляются высолы, их можно частично удалить щеткой. Сильное проникновение влаги в стену на этапе строительства может привести к выцветанию через три года после завершения. [2]
литература
- Силикатный кирпич: проектирование, строительство, исполнение .Насер Альтаха: вода и кислота? Внимание! , Fachverband Ziegelindustrie Oldenburg; Б + Б 6/98; In: Ziegelindustrie.de
-
Размеры для Лицо Lopo:
Толщина: 55 мм — 75 мм
95 мм
Длина: 210 мм — 290 мм
Ширина: 55-120 мм
(Примечание: длина, ширина и толщина должна быть пропорциональна.)
Кирпичи для угла и подоконника доступны для каждой серии.
- Тип N — используется в обычных каменных стенах выше уровня земли. Это наиболее распространенный раствор для кладки, используемый в неструктурных применениях в новом строительстве. Обладает хорошими связующими свойствами и хорошей устойчивостью к проникновению воды.
- Тип S — обычно используется в конструкционной каменной кладке. Имеет более высокую долю цемента и впоследствии может иметь повышенную усадку раствора.
- Тип M — обычно используется только в приложениях ниже уровня земли.
- Носилки — блоки ориентированы горизонтально с открытым лицом (чаще всего)
- Коллекторы — блоки ориентированы перпендикулярно поверхности стены с открытым концом (могут быть истинными или ложными коллекторами)
- Солдаты — юниты ориентированы вертикально с открытым лицом
- Уключина — блоки ориентированы перпендикулярно поверхности стены с открытым концом и поверхностью (часто используются на подоконниках и на вершинах стен)
- Шпон (стеновая система обеспечивает облицовку и сопротивляется передаче ветровой нагрузки только на опорную конструкцию)
- Несущая/несущая стена (может быть облицовкой, но также обеспечивает несущую систему)
- Дренажная полость за шпоном
- Система накладок у основания шпона
- Уплотнители для полости оконных проемов (оконные, дверные, жалюзийные рамы и т.п.)
- Система боковых креплений для крепления шпона к несущей конструкции
- Вертикальная опорная система для поддержки веса шпона
- Приспособления для расширения/сжатия стеновой системы
Глиняный лицевой кирпич LOPO Китайский производитель терракотовых фасадных панелей
Облицовочный глиняный кирпич
Облицовочный кирпич — это тип кирпича, который в основном используется в качестве фасадного материала зданий, к которому предъявляются гораздо более высокие требования, чем к обычному кирпичу, с точки зрения эстетики и устойчивости к атмосферным воздействиям. Являясь классическим и выразительным облицовочным материалом, глиняный облицовочный кирпич может создавать различные визуальные эффекты за счет различных отделок и текстур кирпича, рисунков укладки, цветов, цементных швов, а также методов укладки.
Являясь профессиональным производителем облицовочного кирпича в Китае на протяжении почти двух десятилетий, компания LOPO стремится производить высококачественный облицовочный терракотовый кирпич высокого класса. С точки зрения визуального представления, по сравнению с металлическими или стеклянными ненесущими стенами, лицевой кирпич LOPO может иметь разный внешний вид фасада, который может хорошо подходить для архитектурных поверхностей с различными методами кладки. Кроме того, его можно использовать в сочетании с другими материалами, такими как стеклоблоки, для улучшения фасада и пространственного эффекта.Независимо от того, используется ли он в зданиях в современном или традиционном стиле, этот продукт предлагает архитекторам большую гибкость и свободу.
Цвета и текстуры облицовочного кирпича
Наш облицовочный кирпич доступен в широком диапазоне цветов: от красного, белого, серого, желтого и коричневого до цвета металлик или даже черного углерода. Что касается текстуры поверхности, мы предлагаем естественные гладкие, шлифованные, шлифованные, прокатанные текстуры и другие обычные поверхности, а также различные поверхности ручной работы.Богатый цвет, форма и фактура поверхности в сочетании с различными техниками кладки и цветами раствора открывают многочисленные возможности для оформления фасада здания.
Размеры и формы облицовочного кирпича
В дополнение к обычным размерам и формам лицевой кирпич LOPO может быть изготовлен в широком диапазоне форматов и специальных форм, что позволяет архитекторам и дизайнерам создавать свои уникальные фасадные проекты, такие как наш специальный Кирпич лицевой длинный ряд.Кирпичи профильной формы могут быть изготовлены по индивидуальному заказу, чтобы соответствовать требованиям архитектурного дизайна, чтобы они либо становились элементами дизайна, либо подходили для различных применений.
Установка кирпича
В современном строительстве лицевой кирпич может использоваться как в конструкционной, так и в неконструкционной кладке в качестве архитектурного покрытия. В соответствии с целью проектирования и производственными требованиями лицевой кирпич LOPO может быть изготовлен в виде полнотелого кирпича или кирпича с отверстиями , которые используют различные фасадные системы для установки. Облицовочный кирпич обычно крепят следующим способом: путем кладки кирпича образуется кирпичная стена определенной толщины.Затем он соединяется с основной конструкцией здания с помощью металлических соединительных деталей или предварительно встроенных стальных стержней и, таким образом, становится единым целым. Горизонтальные держатели и вертикальные арматурные стержни усиливают его структуру, улучшают его пластичность, обеспечивают безопасность и стабильность, а также обладают хорошими антисейсмическими характеристиками.
Облицовочный кирпич Особенности и преимущества
Обожженный из качественной глины при высокой температуре, лицевой кирпич LOPO безопасен для окружающей среды, долговечен и обладает превосходными физическими свойствами.
1.Низкое водопоглощение и хорошая атмосферостойкость. Независимо от того, применяется ли он в регионах с высокой или очень низкой температурой, это лучший фасадный материал.
2. Обладает хорошей прочностью на сжатие, что делает его долговечным при низких затратах на техническое обслуживание.
3. Хорошая теплоизоляция может снизить энергопотребление здания.
4. Высокая температура (более 1000 градусов) обжига делает его абсолютно пожаробезопасным.
5. Он отличается стойким цветом и никогда не выцветает в атмосферных условиях.
Кирпичные стеновые системы | WBDG
Введение
Кирпичная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для формирования прочной облицовочной системы и для достижения различных эстетических эффектов. Элементы кладки могут располагаться в разных положениях для создания различных рисунков на внешней стене. Помимо формирования внешней облицовки, каменные стены могут служить частью несущего каркаса здания. Кирпичные стены также обычно повышают огнестойкость стеновой системы или конструктивных элементов.
Кладка стен может быть одинарной или многослойной. Ширина кладки относится к толщине стены, равной толщине отдельных блоков.
Описание
Каменная кладка обычно возводится (укладывается) на месте с использованием готовых блоков кладки и раствора, замешанного на месте. Элементы укладываются в раствор на разную высоту, при этом прочность конструкции достигается во время отверждения раствора. Каменная кладка может образовывать структурные элементы (обычно несущие стены, колонны или пилястры) и/или готовую систему облицовки.
Кирпичные блоки
Обычно используются несколько различных типов каменных блоков. Обычные типы блоков каменной кладки включают блоки из глины и бетона, которые могут быть сплошными или пустотелыми, глазурованными или неглазурованными. Другие типы блоков каменной кладки включают блоки из литого камня и силиката кальция.
Глиняные изделия
Блоки из глиняного кирпичаобычно используются в кирпичной кладке. В зависимости от используемой глины и способа формирования блоков при изготовлении, глиняные блоки имеют различные цвета, размеры и текстуры.Другие типы блоков включают блоки из глазурованного кирпича (глиняного и бетонного), бетонный кирпич, кирпич из силиката кальция и пустотелую глиняную плитку (обычно используемую в старых каменных зданиях).
Блоки глиняной кладки обычно изготавливаются из мягкой глины, экструдированной в требуемую форму на заводе-изготовителе. На внешней поверхности кирпича может быть выполнено несколько различных видов отделки, таких как проволочная резка или шлифовка, в зависимости от метода, используемого для придания кирпичу желаемой формы. Затем кирпичные блоки нагревают в печи (обжигают) до температуры от 1100 до 1200 градусов по Фаренгейту, чтобы создать структурные свойства блоков.
Блоки могут быть полыми (сердцевины занимают более 25% блока) или сплошными. Блоки, отнесенные к категории твердых, обычно содержат сердечники для обращения и обеспечения более равномерного зажигания. Для большинства наружных стен используются блоки, относящиеся к категории сплошных.
Стандартом для блоков из глиняной кладки является ASTM C216 (Стандартные технические условия для облицовочного кирпича (полные блоки из глины или сланца). В этом стандарте и в строительных спецификациях блоки из глины классифицируются по сортам (NW, MW или SW) и типа (FBA, FBS и FBX).Марка кладки зависит от требуемой прочности блоков. Как правило, класс SW (сильное атмосферное воздействие) рекомендуется в большинстве районов США. Эти агрегаты гораздо более устойчивы к циклическому замораживанию-оттаиванию. Установки MW (умеренное атмосферостойкость) следует использовать только в районах, где не ожидаются циклы замерзания. Блоки NW (незначительное атмосферное воздействие) следует использовать только во внутренних условиях, когда внутренний воздух кондиционируется и нет воздействия влаги.
Тип устройства зависит от требуемых допусков на размеры.Обычно указывается тип FBS, если не требуются необычно жесткие допуски. Если требуются жесткие допуски, следует указать тип FBX. Блоки типа FBA обычно используются для создания деревенского вида с высокой точностью размеров.
Блоки кладки из глазурованной глиныдолжны соответствовать требованиям ASTM C126 (Стандартные технические условия для облицовочной плитки из глазурованной керамической конструкционной глины, облицовочного кирпича и полнотелых блоков кладки).
Бетонные блоки (БКМ)
Бетонные блоки кладки (БКМ) изготавливаются из смеси портландцемента и заполнителей в контролируемых условиях.Устройства могут иметь различные размеры, но обычно имеют лицевые размеры 8 дюймов в высоту и 16 дюймов в ширину (номинал). Бетонные блоки обычно изготавливаются в форме желаемой формы, а затем отверждаются под давлением на заводе-изготовителе. Блоки часто используются, когда кладка должна сформировать несущую стену или внутреннюю перегородку между помещениями внутри здания. Бетонные блоки могут быть изготовлены разных размеров и с различной фактурой лицевой стороны.
Бетонные блоки кладки должны соответствовать требованиям ASTM C90.Устройства классифицируются по весу (легкие, нормальные и тяжелые). Структурные блоки кирпичной кладки бывают нормальными или тяжеловесными. Легкие блоки используются в ненесущих условиях или в качестве облицовки.
Поскольку эти блоки, как правило, больше, чем блоки из кирпича, время строительства, необходимое для укладки блоков, обычно меньше, чем для кирпича. Блоки могут быть цельными или полыми (две или три жилы) и могут иметь сплошные или фланцевые концы. Сердечники обеспечивают непрерывные вертикальные пустоты, которые часто армируются.Стальные стержни помещаются в стержни, а цементный раствор устанавливается вокруг стержней. Таким образом, стена действует подобно железобетонному элементу.
Миномет
Растворобычно состоит из цемента, извести и песка, хотя известковые растворы также могут быть составлены без использования цемента. Компоненты и пропорции строительных растворов варьируются в зависимости от желаемых свойств раствора. Растворы, состоящие из портландцемента и извести, а также песка, являются наиболее распространенными. Предварительно смешанные растворы должны быть тщательно проверены, чтобы определить фактические компоненты смеси.
Существуют различные типы растворов в зависимости от требуемой прочности. Растворы для нового строительства обычно относятся к типам N, S или M. Для ремонта существующих зданий могут потребоваться некоторые другие типы, такие как тип O, или даже более мягкие растворы, чтобы воспроизвести свойства исходного раствора. Наиболее распространенные типы кирпичной кладки и их использование в новом строительстве:
Пропорции раствора и требования к смешиванию изложены в ASTM C270 и в соответствующих технических примечаниях, опубликованных Американским институтом кирпича (Brick Institute of America). Как правило, строительные растворы смешивают на месте с водой, чтобы получить влажную жидкую смесь с достаточным количеством воды для удобоукладываемости.Раствор периодически подвергается повторному отпуску (в смесь добавляется дополнительная вода) для поддержания удобоукладываемости. Через два часа сцепление свежего неиспользованного раствора с новыми элементами значительно снижается. Поэтому раствор, не использованный в течение двух часов, следует выбросить.
Основы
Установка
Кирпичная кладка должна быть установлена на прочном жестком основании. Обычно это бетонный фундамент, конструкционная сталь или система бетонных балок. Большинство строительных норм и правил не позволяют поддерживать вес кирпичной кладки на деревянном каркасе из-за потери прочности деревянного элемента под воздействием влаги.Опорная система должна быть рассчитана на небольшие прогибы (обычно 1/600 пролета), чтобы избежать растрескивания кладки.
Элементы кладки укладываются на раствор. Горизонтальные стыки между блоками называются стыковыми соединениями, а вертикальные стыки называются головными стыками. Кладка из глиняного кирпича должна иметь сплошные (полноценные) швы оголовка и постели. В бетонной кладке элементы обычно укладывают на раствор только на лицевые оболочки (подложка лицевых стенок). Это связано с размером сердечников и сложностью установки строительного раствора в перемычках между сердечниками без возможности заполнения сердечников значительным количеством строительного раствора.Полная засыпка блоков бетонной кладки обычно выполняется только в том случае, если часть ячеек будет заполнена раствором. Там, где выполняется заливка раствором, необходимо следить, чтобы раствор не попадал в ячейки, так как это приведет к образованию слабой плоскости в растворе.
Курсинг
Блоки каменной кладкитакже могут быть разных размеров и форм для удовлетворения конкретных потребностей проекта. Блоки также могут быть ориентированы по-разному для создания различных эстетических эффектов. Общие схемы курсов следующие:
Расширение и усадка единиц
После изготовления блоки из глиняной кладки расширяются под воздействием влаги. Это объемное изменение блока приводит к необратимому аккумулированному росту стеновой системы. Бетонные блоки обычно дают усадку после изготовления. Эти движения, если они не учтены в конструкции элементов кладки, могут вызвать растрескивание, выкрашивание и смещения в кладке. По этой причине в строительстве из глиняной кладки необходимы компенсационные швы, особенно в местах, подверженных воздействию внешней среды, где блоки могут намокнуть. Компенсационные швы обычно требуются в углах, смещениях и других изменениях плоскости стены; изменения в конструкции стены; и на обычных расстояниях (обычно от 20 до 30 футов по центру максимум, в зависимости от единиц измерения).Рекомендации по проектированию/размещению компенсационных швов приведены в Техническом примечании 18A Ассоциации кирпичной промышленности (BIA).
Стены из бетонной кладки обычно армируют швами для контроля усадки. В зависимости от размера и шага арматуры расстояние между контрольными швами будет варьироваться. Тем не менее, контрольные швы необходимы во всех стенах из бетонной кладки. Рекомендации по размещению контрольных швов приведены в Tek Note 10-A Национальной ассоциации бетонщиков (NCMA).
Как глиняная, так и бетонная кладка также подвергаются циклическим тепловым движениям. Эти материалы расширяются при высоких температурах и сжимаются при низких температурах. Подвижные суставы также должны приспосабливаться к этим движениям.
Настенные системы
Кладка стен может быть нескольких видов:
Следует предвидеть проникновение воды через наружные элементы кладки, подвергающиеся воздействию дождя.Вода обычно протекает через перегородки между раствором и агрегатами. Это может быть связано с расслоением, пустотами и трещинами. Также может происходить проникновение воды, хотя обычно в меньшей степени, из-за впитывания через элементы и раствор. В наружной каменной кладке должны быть предусмотрены системы для предотвращения проникновения воды в стеновую систему.
Кирпичный шпон
Кирпичный шпон состоит из внешней части каменной кладки, которая образует только облицовочный материал. Необходима боковая поддержка кладочного шпона.Обычно это обеспечивается внутренней стеной. Общие внутренние стены (опорные стены) представляют собой холодногнутые стальные каркасные стены с водонепроницаемой обшивкой и бетонной кладкой.
Критические компоненты облицовочной кладки, подверженные воздействию влаги, включают:
Стены из шпона спроектированы как «дренажные стены» в отношении их сопротивления проникновению воды. Воздушное пространство/дренажная полость должна быть установлена за облицовкой каменной кладки, чтобы позволить воде, проникшей в кладку, стекать вниз к основанию стены, откуда она может быть направлена наружу. Эта дренажная полость должна оставаться открытой, чтобы вода могла свободно стекать. Там, где существуют ограничения в полости, рекомендуются оклады для сбора воды и отвода ее наружу. Это требуется в отверстиях в кирпичной кладке, таких как окна, опоры и т. д. В основании дренажной полости должна быть установлена система гидроизоляции, состоящая из трехстороннего поддона, обычно образованного металлическими и/или мембранными материалами, собирать воду, проникающую в дренажную полость, и направлять ее наружу через стоки или водостоки.Эти оклады должны быть спроектированы так, чтобы быть водонепроницаемыми, особенно в углах, нахлестах и на концах каменной кладки. Торцевые дамбы необходимы на концах, чтобы предотвратить боковое стекание воды с гидроизоляции в соседнюю конструкцию. Обычными материалами для наплавки являются нержавеющая сталь, медь и медь со свинцовым покрытием. Эти металлические накладки долговечны, могут быть герметизированы и включают в себя припаянные углы и торцевые перемычки. Мембранные материалы, такие как прорезиненный битум и EPDM, также могут использоваться в сочетании с металлическими отливами для герметизации верхней части металлического отлива к опорной конструкции.
Крайне важно, чтобы на внутренней поверхности дренажной полости (на поверхности подпорки) имелась влагозащита для предотвращения проникновения воды в опорную конструкцию. Рекомендуемая ширина полости за каменной кладкой составляет минимум 2 дюйма.
В летние месяцы воздушное пространство за кирпичной облицовкой обычно содержит горячий и влажный воздух по сравнению с внутренним пространством. Этот воздух может достигать относительно высокого давления пара по сравнению с внутренним пространством.В зимние месяцы это воздушное пространство может быть заполнено относительно холодным воздухом по отношению к интерьеру. Особенно это актуально для северного климата. Если этот воздух контактирует с внутренней частью оконных рам или внутренней отделки, может образоваться конденсат. По этой причине, как правило, рекомендуются уплотнители полостей на окнах, дверях и других проемах, чтобы предотвратить попадание воздуха из полости (и влаги) в дверные/оконные рамы.
Вертикальная опора для каменной кладки обычно предусмотрена на каждой линии пола.Для облицовки кирпичной кладкой на каждой из вертикальных опор должны быть предусмотрены условия для вертикального расширения кладки. Это достигается за счет пропуска раствора между верхним слоем кладки и нижней стороной опоры. Этот шов должен быть спроектирован с учетом вертикального расширения кладки, а также структурных прогибов опоры. В бетонных конструкциях также следует учитывать ползучесть бетонного каркаса.
Металлические стяжки необходимы для бокового крепления облицовки к опорной стене.Обычно они расположены на расстоянии 16 дюймов от центра в каждом направлении.
Несущие стены из кирпичной кладки
Несущие стены из кирпичной кладки обычно строятся из бетонной кладки. Бетонную кладку можно армировать как по вертикали, так и по горизонтали для достижения требуемой прочности на изгиб. Вертикальная арматура, устанавливаемая в ячейках бетонной кладки, обычно заливается сплошным раствором. Горизонтальная арматура обычно устанавливается с использованием сварных проволок заводского изготовления, которые заделываются в стыки станины.Хотя эта горизонтальная арматура повышает прочность кладки, особенно для горизонтальных пролетов, она также служит для предотвращения растрескивания при усадке.
Если в качестве наружных стен используются несущие стены из каменной кладки, обычно рекомендуется второй ряд кирпичной кладки. В этой конструкции кирпичная кладка может быть построена как составная стена (оба выступа действуют как единое целое, чтобы противостоять нагрузкам) или как некомпозитная стена (отдельные выступы действуют независимо, чтобы выдерживать нагрузки). Поскольку ожидается проникновение воды через наружную стенку каменной кладки, обычно не рекомендуется полагаться на одну вертикальную стенку каменной кладки в качестве системы наружных стен.Если должны быть установлены одинарные наружные стены, на внешней поверхности должен быть предусмотрен барьер, такой как наносимое жидкостью, воздухопроницаемое каменное покрытие или внешняя облицовка (EIFS, металлические панели, штукатурка и т.п.), чтобы предотвратить проникновение воды в помещение. каменная кладка. Добавки могут использоваться при изготовлении блоков бетонной кладки для уменьшения проникновения воды из-за впитывания в сами блоки. Тем не менее, смесь также должна быть смешана с раствором для достижения надлежащего сцепления. Эти системы могут эффективно уменьшать проникновение воды в каменную кладку; однако не следует полагаться на них для предотвращения проникновения воды.
Тепловые характеристики
Кирпичная кладка обычно представляет собой большую тепловую массу, которая может нагреваться и охлаждаться под воздействием солнца и внешних температур. Каменная кладка, подвергающаяся воздействию солнечного света, может нагреваться до температуры, значительно превышающей 100 градусов по Фаренгейту. Кирпичная кладка поглощает тепло и отдает его окружающим компонентам стеновой системы. При низких температурах кирпичная кладка будет прохладной, особенно в затененных местах. При проектировании тепловые характеристики каменной кладки обычно основаны в первую очередь на изоляции, размещенной в полости стены или внутри опорной стены.Обычно считается, что каменная кладка обеспечивает небольшую изоляционную ценность.
Пожарная безопасность
Каменная кладка обеспечивает значительное улучшение пожарной безопасности стен зданий. Бетонная кладка обычно используется для строительства брандмауэра. Огнестойкие характеристики основаны на толщине кладки.
Акустика
Из-за своей массы каменные стеновые системы могут обеспечить лучшую звукоизоляцию, чем более легкие стеновые системы, такие как металлические панели. Для улучшения акустических характеристик бетонную кладку обычно заполняют изоляцией, чтобы устранить пустоты в ядрах.
Техническое обслуживание
При правильной конструкции каменные стеновые системы требуют относительно небольшого обслуживания по сравнению с другими стеновыми системами. Срок службы кладки может составлять 100 лет и более, в зависимости от детализации и ухода. Наиболее частым обслуживанием является регулярная замена герметика в деформационных швах, по периметру проемов (окна, двери и т.д.) и на сквозных примыканиях стен. Срок замены герметика зависит от используемого герметика, но обычно составляет от 7 до 20 лет.
Замена швов в наружной кладке обычно требуется через 20–30 лет после укладки, в зависимости от типа и качества первоначальной укладки кладки.
Приложения
См. Приложения для конкретных климатических условий по проектированию ограждений зданий.
Детали
Следующие сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF™ (Design Web Format™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от названия чертежа.
Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.
Глиняный кирпич Внутренний угол PDF
Глиняный кирпич Внешний угол PDF
Глиняный кирпич Сквозная гидроизоляция PDF
Возникающие проблемы
Новые разработки в конструкции каменных стен включают использование предварительно напряженной каменной кладки. Он заключается в строительстве стены из бетонной кладки с кабелями внутри ячеек, аналогично элементу из предварительно напряженного бетона. После возведения стены тросы натягиваются и крепятся к кладке.Это может значительно повысить устойчивость каменной стены к нагрузкам на изгиб и изгиб.
Необходимость сделать ограждающие конструкции зданий взрывостойкими заставила рассмотреть варианты конструкции фасада из армированной кладки с учетом водонепроницаемости и тепловых характеристик.
Дополнительные ресурсы
ВБДГ
Цели проектирования
Функциональность / Эксплуатация — обеспечение надлежащей интеграции продукта/системы
Продукты и системы
См. соответствующие разделы в применимых спецификациях руководства: Спецификации унифицированного руководства по объектам (UFGS), Спецификации руководства VA (UFGS), ПРОЕКТ Федерального руководства по спецификациям зеленого строительства, MasterSpec®
