Клапан термостатический трехходовой – Трехходовой клапан для отопления с терморегулятором, его виды, устройство

Трехходовой клапан для отопления с терморегулятором, его виды, устройство

В процессе проектирования отопительной системы производится расчет необходимой мощности тепловых приборов. Так удается обеспечить в помещениях комфортные условия проживания. Однако, могут присутствовать внешние факторы, из-за которых температурные условия в доме могут изменяться. Чтобы поддерживать заданную температуру в помещении, нужно регулировать температуру теплоносителя в отопительном контуре. Для этой цели предназначен трехходовой клапан для отопления. За счет применения терморегулятора управление температурным режимом становится более удобным.

Еще одним предназначение такого клапана является распределение теплоносителя по разным контурам. Например, в отопительные радиаторы должна поступать вода одной температуры, а в системе «теплого пола» температура теплоносителя должна быть другой. Трехходовой клапан не служит для уменьшения потока рабочей среды, а лишь смешивает несколько потоков в один, сообщая ему заданную температуру. Либо разделяет один поток на два, идущие в разные контуры.

Устройство и работа клапана

Конструктивно трехходовой клапан для отопления с терморегулятором или без него состоит из металлического корпуса с тремя патрубками. Внутри корпуса находится механизм, который осуществляет управление потоками теплоносителя в автоматическом режиме. Данный механизм бывает двух типов:

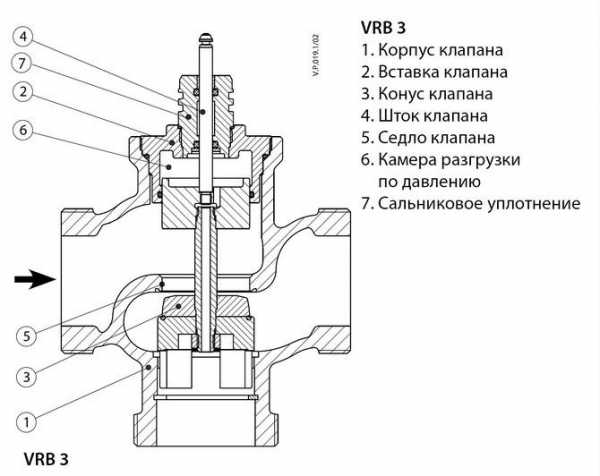

1. Седельный. Управляется рабочим штоком, который двигается вверх и вниз. Конец штока выполнен в виде конуса. Внутри клапана имеется седло, которое перекрывается частично или полностью конусным наконечником штока в процессе его перемещения.

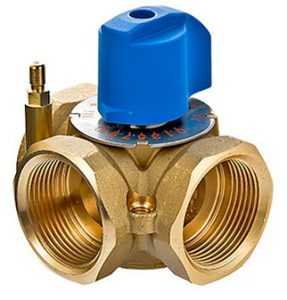

2. Поворотный. Регулятором у него служит шар или сектор, имеющий проем для прохода жидкости. Данный шар поворачивается, открывая или перекрывая поток теплоносителя. Принцип работы такой же, как и у обычного шарового крана.

Кратко рассмотрим, как работает трехходовой клапан, имеющий терморегулятор. Температура теплоносителя удерживается краном в заданных пределах. При изменении температуры относительно такого предела происходит изменение объема расширяющейся жидкости (газа), которая находится в терморегуляторе. Жидкость давит на шток, который приоткрывает магистраль с холодной или горячей жидкостью. Тем самым температура вновь выравнивается до заданных показателей.

Виды клапанов

По принципу работы данная арматура подразделяется на 2 типа:

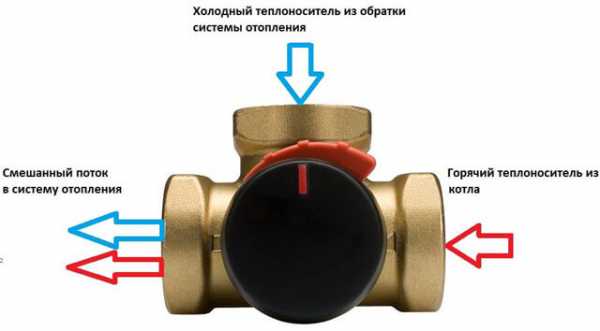

1. Смесительный клапан. Имеет 2 входных патрубка и 1 выходной. В один из патрубков подается горячий теплоноситель от котла, а вход второго патрубка соединен с «обраткой». Таким образом, смешивая эти два потока в необходимых пропорциях, добиваются на выходе заданной температуры теплоносителя.

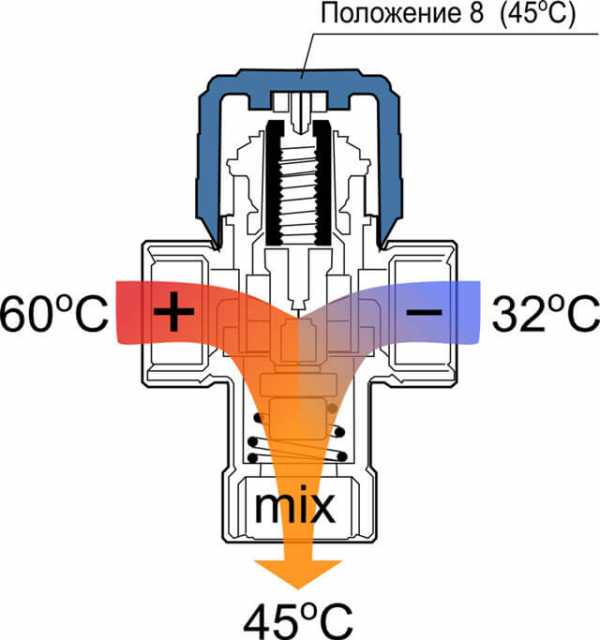

   Принцип работы смесительного трехходового клапана

2. Разделительный клапан. Он выполняет прямо противоположную работу, разделяя один поток на два контура. Соответственно, у него имеется только 1 вход, но 2 выхода. Такие краны популярны в системах обвязки водонагревателей. Если необходимо разделить поток теплоносителя на 2 части, то без такой арматуры обойтись просто невозможно. Тем более, что можно регулировать количество поступающей в разные контуры жидкости.

Внутренняя конструкция двух типов клапанов заметно различается. В клапане смесительного типа установлен шток с одним перекрывающим элементом, который двигается между двумя подающими патрубками. В разделительном же кране на одном штоке находятся 2 таких элемента. Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второй патрубок.

Управление трехходовым клапаном

Трехходовой клапан для отопления с установленным терморегулятором может управляться вручную или автоматически:

1. Ручное управление. Такой трехходовой термостатический смесительный клапан практически ничем не отличается от обычного шарового крана. Его предназначение выдают лишь 3 патрубка на корпусе. Хозяева помещения самостоятельно могут регулировать степень нагрева радиаторов и системы «теплого пола», температуру в других контурах. Для этого достаточно просто повернуть ручку в соответствующее положение. Несмотря на то, что такие краны являются недорогими, пользоваться ими не совсем удобно. Необходимо постоянно следить за температурой теплоносителя и регулировать ее.

2. Автоматическое управление. Такой трехходовой клапан работает без постороннего вмешательства. Достаточно лишь единожды выставить ему настройки. Различают следующие разновидности внешних приводов, управляющих работой крана:

Особенности монтажа трехходового клапана

Трехходовой клапан в системе отопления может устанавливаться как при одноконтурном, так и при многоконтурном распределении теплоносителя. Например, такой вариант отлично подойдет для двухконтурной системы, в которой теплоноситель направляется в радиаторы отопления, а также в систему «теплого пола».

Читайте в отдельной статье: Как подключить батареи отопления — различные схемы.

Установка арматуры особой сложности не представляет. На корпусе крана имеется стрелка, показывающая направление потока теплоносителя в системе. Поэтому установить арматуру неправильно практически невозможно. Единственное, на что необходимо обратить внимание, так это на место расположения клапана. Он должен быть врезан в магистраль до циркуляционного насоса. Это гарантирует нормальную работоспособность отопительной системы.

Расположение трехходового клапана в отопительной системе

Когда выполняется установка трехходового клапана, необходимо следить за тем, чтобы внутрь крана не попали посторонние предметы или мусор. Это требование особенно актуально в том случае, если кран устанавливается сварным способом. Кусочек окалины или капля расплавленного металла способны нарушить нормальную работу крана, а то и вовсе привести к его заклиниванию. Именно поэтому предпочтительней выглядит резьбовое соединение.

Читайте также: Расширительный бачок для отопления и его назначение.

Совет: Желательно обеспечить возможность снятия крана с отопительной магистрали для профилактической проверки или ремонта. Такую проверку рекомендуется выполнять перед началом каждого отопительного сезона.

Как выбрать трехходовой клапан

Немаловажным моментом является выбор подходящего трехходового крана. Для того, чтобы сразу выбрать его правильно, не тратя время на последующий обмен, необходимо руководствоваться следующими советами:

1. Предварительно узнайте расход теплоносителя в вашей системе. Это можно взять из документации, прилагаемой к отопительному котлу. Далее можно выбирать клапан по пропускной способности.

2. Способ управления клапаном. Он может управляться вручную или автоматически. Если вам удобнее управлять работой клапана вручную, то выбирайте недорогой трехходовой кран ручного типа. Если предпочитаете автоматику, то определитесь с типом автоматического управления. Например, клапан будет реагировать на температуру теплоносителя или на температуру комнатного воздуха.

Совет: Клапан с автономным терморегулятором обойдется дешевле, нежели модель с электроприводом. Да и безопасность у такого устройства будет выше. Также учтите, что клапан с внешним контроллером — это практически самый дорогой вариант такой арматуры.

3. Диапазон изменяемых температур. Зная температуру теплоносителя, который будет циркулировать в отопительной системе, выбирайте устройство с соответствующими температурными характеристиками.

4. Материал корпуса. Такие краны чаще всего изготавливают из латуни, которая имеет хорошие антикоррозионные свойства. Именно такой материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, поэтому их применение весьма специфично.

5. Диаметр патрубков. Он должен соответствовать диаметру имеющихся в доме отопительных трубопроводов. Тогда не придется дополнительно покупать переходники.

Правильно выбрав и установив трехходовой кран с терморегулятором, вы обеспечите свой дом надежной системой отопления в зависимости от своих потребностей. Тем самым не только будет достигнут максимальный уровень комфорта в доме, но и будут экономиться энергоносители. Такой подход в современном мире является единственно верным во всех отношениях.

okanalizacii.ru

устройство, принцип работы, подключение трехходового клапана к котлу

Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

• Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
• Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
• Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
• Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Применение и схемы подключения

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение

Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно выбрать клапан, схему подключения и тип привода, задействованного в этой схеме.

cotlix.com

Клапан трехходовой смесительно разделительный. Термостатические смесительные клапаны

Фев 16, 2017

В процессе проектирования отопительной системы производится расчет необходимой мощности тепловых приборов. Так удается обеспечить в помещениях комфортные условия проживания. Однако, могут присутствовать внешние факторы, из-за которых температурные условия в доме могут изменяться. Чтобы поддерживать заданную температуру в помещении, нужно регулировать температуру теплоносителя в отопительном контуре. Для этой цели предназначен трехходовой клапан для отопления. За счет применения терморегулятора управление температурным режимом становится более удобным.

Еще одним предназначение такого клапана является распределение теплоносителя по разным контурам. Например, в отопительные радиаторы должна поступать вода одной температуры, а в системе «теплого пола» температура теплоносителя должна быть другой. Трехходовой клапан не служит для уменьшения потока рабочей среды, а лишь смешивает несколько потоков в один, сообщая ему заданную температуру. Либо разделяет один поток на два, идущие в разные контуры.

Конструктивно трехходовой клапан для отопления с терморегулятором или без него состоит из металлического корпуса с тремя патрубками. Внутри корпуса находится механизм, который осуществляет управление потоками теплоносителя в автоматическом режиме. Данный механизм бывает двух типов:

1. Седельный. Управляется рабочим штоком, который двигается вверх и вниз. Конец штока выполнен в виде конуса. Внутри клапана имеется седло, которое перекрывается частично или полностью конусным наконечником штока в процессе его перемещения.
2. Поворотный. Регулятором у него служит шар или сектор, имеющий проем для прохода жидкости. Данный шар поворачивается, открывая или перекрывая поток теплоносителя. Принцип работы такой же, как и у обычного шарового крана.

Кратко рассмотрим, как работает трехходовой клапан, имеющий терморегулятор. Температура теплоносителя удерживается краном в заданных пределах. При изменении температуры относительно такого предела происходит изменение объема расширяющейся жидкости (газа), которая находится в терморегуляторе. Жидкость давит на шток, который приоткрывает магистраль с холодной или горячей жидкостью. Тем самым температура вновь выравнивается до заданных показателей.

Виды клапанов

По принципу работы данная арматура подразделяется на 2 типа:

Внутренняя конструкция двух типов клапанов заметно различается. В клапане смесительного типа установлен шток с одним перекрывающим элементом, который двигается между двумя подающими патрубками. В разделительном же кране на одном штоке находятся 2 таких элемента. Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второй патрубок.

Управление трехходовым клапаном

Трехходовой клапан для отопления с установленным терморегулятором может управляться вручную или автоматически:

1. Ручное управление. Такой трехходовой термостатический смесительный клапан практически ничем не отличается от обычного шарового крана. Его предназначение выдают лишь 3 патрубка на корпусе. Хозяева помещения самостоятельно могут регулировать степень нагрева радиаторов и системы теплого пола, температуру в других контурах. Для этого достаточно просто повернуть ручку в соответствующее положение. Несмотря на то, что такие краны являются недорогими, пользоваться ими не совсем удобно. Необходимо постоянно следить за температурой теплоносителя и регулировать ее.

2. Автоматическое управление. Такой трехходовой клапан работает без постороннего вмешательства. Достаточно лишь единожды выставить ему настройки. Различают следующие разновидности внешних приводов, управляющих работой крана:

Особенности монтажа трехходового клапана

Трехходовой клапан в системе отопления может устанавливаться как при одноконтурном, так и при многоконтурном распределении теплоносителя. Например, такой вариант отлично подойдет для двухконтурной системы, в которой теплоноситель направляется в радиаторы отопления, а также в систему теплого пола.

Установка арматуры особой сложности не представляет. На корпусе крана имеется стрелка, показывающая направление потока теплоносителя в системе. Поэтому установить арматуру неправильно практически невозможно. Единственное, на что необходимо обратить внимание, так это на место расположения клапана. Он должен б

ruscos.ru

Трехходовой термостатический смесительный клапан для теплого пола – что это?

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

• горячая вода поступает к коллектору, входящему в систему теплого пола;
• при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
• если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
• внутри происходит смешивание двух потоков;
• после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

• Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
• Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
• Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

• Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.

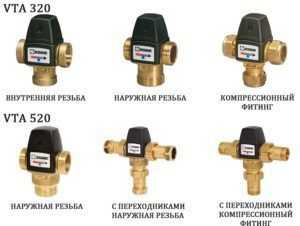

  Трехходовые клапаны Esbe модели VTA320

• Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
• Возможность получения автоматического режима функционирования.
• Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой  модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости.

Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м².

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

• Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
• L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

  Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

• клапан обратный;
• датчик температурный;
• насос циркуляционный;
• смесительный трехходовой клапан.

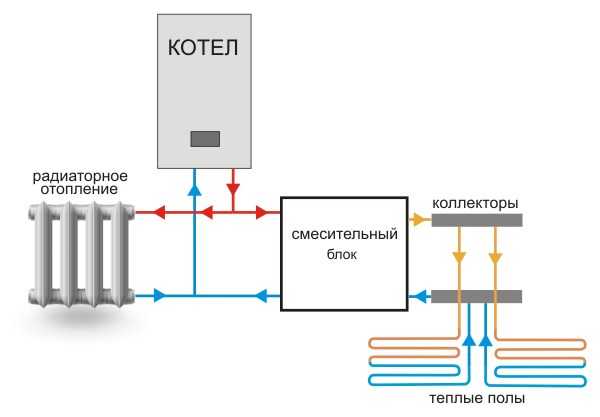

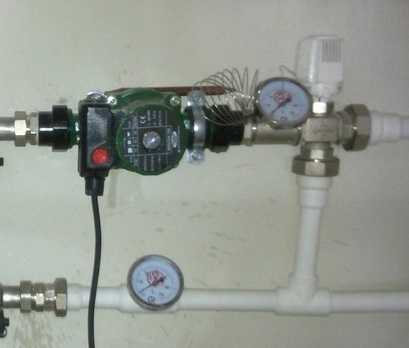

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения

• Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
• Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
• Распределение теплоносителя по трубам теплого пола.
• Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

kaminyn.ru

Термостатические смесительные клапаны, принцип работы, схемы подключения.

Трехходовой смесительный клапан предназначен для смешивания двух входящих в него потоков (холодного и горячего) в один исходящий с заданной температурой. Данные клапаны особенно востребованы в бытовых системах горячего водоснабжения для защиты потребителей от ошпаривания. Они также могут обеспечивать горячее водоснабжение непосредственно от водонагревателей проточного или накопительного типа или использоваться на предварительном этапе подмешивания. Не менее часто применяются и для поддержания стабильной температуры подачи в системах теплых полов.

Принцип работы.

Внутреннее регулирование клапанов осуществляется автоматически благодаря наличию термочувствительного элемента, который контактирует со смешанным потоком и сжимается или расширяется в зависимости от отклонения температуры смеси от заданного выходного значения, тем самым, увеличивая, либо уменьшая входные отверстия горячей или холодной воды.

Как действует защита от ожогов?

Большинство присутствующих сейчас на рынке термостатических клапанов имеют устройство температурной защиты – «защита от ошпаривания». В случае неожиданного прекращения подачи холодной воды в клапан автоматически перекрывается и подача горячей воды, тем самым исключается возможность подачи горячей воды без предварительного подмеса потребителю.

Направление потоков.

Существует две схемы направления потоков в термостатическом клапане – симметричная и асимметричная. Выбор определенной схемы зависит от типа установки и удобства монтажа в той или иной системе отопления или ГВС. Рассмотрим подробнее каждую из них.

ГВ — горячая вода;

ХВ — холодная вода;

СВ — смешанная вода.

Симметричная Т- образная схема направления потоков

Подача холодной и горячей воды производится с противоположных сторон, смешение происходит в середине. Данная схема очень распространена в Европе, что связано с компактностью клапанов.

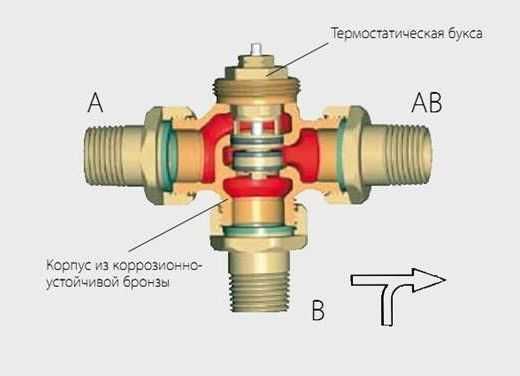

Асимметричная L – образная схема направления потоков

Подача горячей воды осуществляется сбоку, холодной- снизу. Получила свое распространение благодаря универсальности и простоте получаемого смесительного узла.

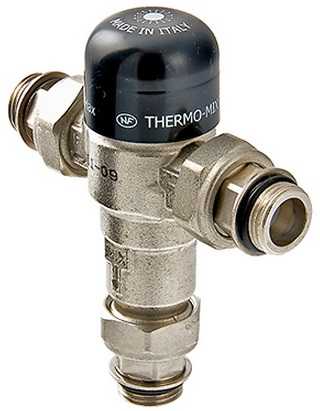

Примеры внешнего вида термостатических клапанов c симметричной и асимметричной схемой направления потоков:

Именно о термостатических клапанах с асимметричной схемой расположения потоков далее и пойдет речь.

Сферы применения термостатических смесительных трехходовых клапанов.

Термостатические смесительные клапаны являются универсальными приборами. Их используют как для горячего водоснабжения, так и в системах отопления. Все зависит от правильности выбора самого клапана и его подключения. Ниже приведены различные схемы подключения данного типа клапанов. Это далеко не все возможные варианты, но чаще всего используемые.

Водоснабжение

Самая простая и используемая схема подключения трехходового термостатического клапана в водоснабжении выглядит следующим образом:

А: обратный клапан
В: трехходовой термостатический смесительный клапан.
1: линия ГВС
2: линия ХВС
3: смешанный поток

Данная схема предназначена для стабилизации температуры в подающей линии на горячее водоснабжение. Как это выглядит на практике:

Рис. 3

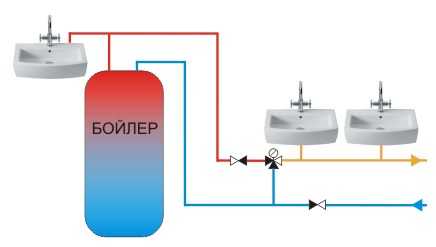

Рис. 3 Данная схема подключения используется в тех случаях, когда циркуляционная линия горячей воды отсутствует. В этом случае термостатический клапан должен обязательно комплектоваться обратными клапанами на линиях подачи горячей и холодной воды.

Рис. 4

Рис. 4 Пример установки в систему горячего водоснабжения с циркуляционной линией. Рециркуляционный контур в данном примере служит для подачи нагретой воды к потребителям, без каких- либо задержек.

Рис. 5

Рис. 5 В данном примере одна из водоразборных точек устанавливается перед термостатическим клапаном. При такой схеме перед патрубком подачи горячей воды в смесительный клапан обязательно должен быть установлен обратный клапан.

Схемы подключения термостатических клапанов в напольном отоплении.

Теперь переходим к схемам использования трехходовых термостатических смесителей в системах отопления. Чаще всего клапан используется в смесительном узле для теплых полов.

Схема с одним контуром напольного отопления рис.6

Рис. 6 Термостатический смесительный клапан поддерживает постоянную температуру, установленную в настройках клапана. На контуре напольного отопления в обязательном порядке должен быть установлен собственный циркуляционный насос.

Схема с несколькими контурами напольного отопления рис.7

Остановимся на смесительном блоке поподробнее (рис 8).

Рис. 8

Рис. 8 Главной задачей смесительного узла является присутствие дополнительного контура с отдельным кольцом циркуляции. По этой причине у смесительного блока имеются две входящие и две выходящие точки. Две точки справа- это соединение распределительного коллектора для питания контуров теплого пола. Две точки слева — это циркуляция теплоносителя для получения тепла по мере необходимости.

Ниже приведены два варианта схемы смесительного блока (на самом деле этих вариантов может быть множество, но остановимся на самых распространенных).

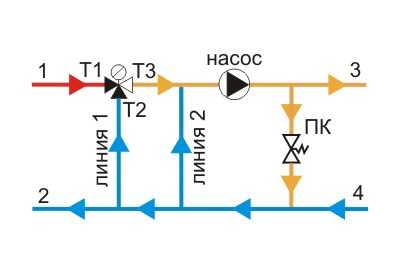

Рис. 9

Рис 9 В данной схеме линия №2 необходима для увеличения расхода насоса. Так как у термостатических трехходовых клапанов низкая пропускная способность, что может создавать гидравлическое сопротивление и, как результат — расход насоса будет маленьким, что приведет к неэкономичности системы (насос будет работать с лишними нагрузками и потреблять лишнюю энергию). Также без линии 2 будет проблематично прокачать большое количество контуров. Если предполагается установка термостатического клапана с большой пропускной способностью, то необходимость в линии 2 отпадает.

При такой схеме может возникнуть ситуация, при которой поток на линии 1 опустится ниже критического и контуры теплых полов будут недостаточно нагретыми. Самые распространенные причины такой ситуации:

а) Недостаточный напор на линии 1, вследствие чего клапан слабо пропускает поток в точке 1.

б) Клапан по своим характеристикам не способен пропустить достаточный поток в точке 1. В этом случае единственным вариантом будет замена клапана на прибор с большей пропускной способностью (KVs).

Если предполагается первая причина, то можно сузить сечение линии 2, либо поставить на линию 2 балансировочный клапан (рис.10).

Рис. 10

Рис. 10 Балансировочным клапаном вы сможете регулировать величину потока через линию 2 и, тем самым, увеличивать или уменьшать подачу на линии 1.

Надеемся, эта статья помогла вам понять основные принципы работы и использования трехходовых термостатических клапанов. Подводя итог, хотим особо отметить, что главными преимуществами данных приборов являются относительно невысокая цена и простота установки, а недостатком – низкая пропускная способность самого клапана (Kvs), что ограничивает его использование в системах с большими потоками теплоносителя.

Сейчас на рынке присутствуют более совершенные альтернативы с хорошей пропускной способностью, но все эти варианты значительно дороже и требуют некоторых навыков при их монтаже. Об этом и многом другом мы расскажем в следующих статьях.

Выбрать термостатический смеситель у нас >>

www.altermo.ru

виды, термостатический смесительный клапан для котла, термосмесительный клапан, подключение

Содержание:

В современных системах обогрева помещений, работающих на твёрдом топливе, есть возможность установки трёхходового клапана для твердотопливного котла, который помогает регулировать режим температуры теплоносителя, идущего к батареям. Это актуально ещё и в связи с тем, что в системах, которые работают на твёрдом топливе, существует такая проблема, как резкие перегревы и закипание жидкости, выполняющей роль теплоносителя. Не всегда есть возможность проконтролировать этот процесс, поэтому установка такого оборудования ещё и выполняет роль системы безопасности.

Как работает клапан и для чего он нужен

Стремление к экономии энергоресурсов приводит к созданию всё новых видов оборудования, которое позволяет решать эту задачу. По своей конструкции трёхходовые клапаны объединяют в себе пару двухходовых устройств. Однако они не перекрывают течение теплоносителя, а выполняют функцию регулировки интенсивности водного потока для достижения нужного температурного режима.

Важно. Трехходовой клапан дает возможность, не меняя площадь радиаторов, обеспечивать помещение необходимым количеством тепла, исключительно в границах мощностных характеристик отопительной системы.

У трехходового клапана бывают внешне различные конфигурации и разные типы приводов, но задача одна: смешать два потока воды разной температуры в один поток с установленным температурным уровнем. Жидкость при этом будет перемещаться от одного патрубка к другому, пока температура не дойдёт до необходимой величины. После этого привод будет поэтапно впускать теплоноситель из третьего патрубка для поддержания температуры требуемого температурного уровня. Поэтому и называют его «трёхходовой клапан», так как все действия происходят в три шага.

Главное назначение трехходового смесительного клапана для котла — стабильное поддержание в помещении комфортного теплового баланса. При этом такая задача решается не путём уменьшения температуры теплоносителя, а путём изменения количества жидкости. Это особенно актуально в случаях, когда температуру теплоносителя другим путём понизить невозможно. Несмотря на то, что устройство выполняет такую сложную задачу, по своей конструкции оно достаточно простое.

Конструктивные отличия устройства

По конструктивным отличиям трёхходовые клапаны делятся на следующие виды:

1. Смесительный клапан с регулированием штока вверх и вниз («шток-седло»). Шток перемещается с помощью электромеханического привода. По сути, здесь речь идёт о предельной автоматизации работы и регулировки системы. Смесительный клапан предназначен для соединения водных потоков и терморегуляции. Для входящих потоков, у которых различная температура, предусмотрено два входа, и один выход. Эти клапаны часто применяют и при монтаже тёплых полов, чтобы не допустить перегрев системы.
2. Второй вид — это разделительный клапан, работающий по системе «шарик-гнездо». Местоположение шарика изменяется благодаря его вращению. Этот клапан используют, если теплоноситель требуется подавать сразу в несколько направлений. По сути, он представляет собой смеситель, формирующий водный поток необходимой температуры.  Устройство обладает хорошей износостойкостью, так как предназначено выдерживать резкие перепады температур жидкости. Классифицируют его в качестве запорной арматуры. В домовладениях, где воду расходуют в небольшом объёме, он может применяться и как обычный смеситель.

По форме клапан похож на обычный тройник. Однако функциональные возможности у него совершенно иные. Клапан трехходовой используют и в качестве смесителя, а так же распределителя воздуха или горячей воды.

Какие виды трехходовых клапанов используются

Термостатический смесительный клапан для котла оснащён двумя патрубками для входа и одним для выхода. Типы приводов, посредством которых распределяется жидкость, бывают следующими:

• пневматическими;
• гидравлическими;
• ручными;
• электромеханическими.

Электромеханические, в свою очередь, бывают следующих видов:

• термостатические;
• головчатые.

Термостатический тип приводов обычно используют в быту. Под воздействием высокой температуры чувствительный элемент расширяется, давит на шток устройства и открывает его. Таким образом смешиваются холодная и прогретая жидкости. Термостатическая головка оснащена температурным выносным датчиком, который устанавливают вместо термостата.

Важно. Наиболее удобным, простым и точным способом регулировки потока теплоносителя считается термостатический привод, который не использует электроэнергию.

Устройства с электроприводом принимают сигналы для смешивания жидкости с управляющего блока. Клапаны с сервоприводами — это упрощённые варианты моделей с контролёрами, где управление клапаном происходит напрямую.

Если привод у трехходового термосмесительного клапана для котла головчатый, то кран управляется посредством нажима головки на шток. Этот тип с успехом применяют в напольных системах отопления. Ручной привод приводится в действие путём вращения колпачка, который поставлен на вентиль.

Важно. Если приобрести трехходовой термостатический клапан для котла, к которому можно подключить сервопривод, то авторежим особенно пригодится при системе водяного тёплого пола.

Как выбирать термостатический смесительный клапан

Термостатический смесительный клапан для твердотопливных котлов следует подбирать по параметрам, которые имеют отношение как регулирующей арматуре, так и к характеристикам конкретного отопительного котла:

1. По материалу изготовления. Это чрезвычайно важный критерий выбора, влияющий на технические и эксплуатационные характеристики устройства. Лучшим считается медный или чугунный клапан.
2. По объёму потребления теплоносителя. Этот показатель можно узнать из техпаспорта к котлу или из проектной документации к отопительной системе. Расход теплоносителя следует обязательно знать, чтобы соотнести его с пропускной возможностью клапана.
3. Трехходовой термостатический клапан для твердотопливного котла выбирают, исходя из модификации привода и схемы обвязки. В упрощённом варианте схема следующая: клапан подаёт теплоноситель с третьего патрубка на первый. Как только жидкость в котле нагреется до необходимой температуры, из второго патрубка выйдет поток не прогретого теплоносителя. По сути, произойдёт обмен, когда холодная жидкость из бака теплового аккумулятора сменяется на горячую. Если на кране стоит контролёр, то обвязка более сложная. Здесь понадобится двухконтурный и двухприводный смесители. Первый (термостатический) ставят рядом с источником тепла. Второй привод электрический и управляется контролёром, подающим сигналы от датчика. Термостатический клапан для твердотопливных котлов держит заданную температуру воды.

   Важно. Выбор привода это чрезвычайно важная составляющая при приобретении термосмесительного клапана для твердотопливного котла. Ручные гораздо дешевле, более надёжные, но менее функциональны, электрические ломаются быстрее и стоят значительно дороже, но задачу решают кардинально.

4. Важнейшим рабочим параметром трехходового смесительного клапана для твердотопливного котла является предельно допустимая температура теплоносителя. Она должна быть от 35 до 60 градусов. Если речь идёт о клапанах для горячего водоснажбения или о полах с водяным подогревом, там требования к устройствам с термостатическим приводом иные, так как температура доходит до 90 градусов.
5. При приобретении клапана нужно учитывать размеры внутреннего и наружного диаметров для подсоединения к отопительной системе. В том случае, когда не удаётся найти нужный размер, можно использовать для решения проблемы обычный переходник.

Требования к эксплуатации

При подключении трехходового клапана к котлу, который работает на твёрдом топливе, нужно строго соблюдать правила эксплуатации системы:

1. Периодически проводить тщательный осмотр системы, чтобы убедиться в его стабильной работе.
2. Не допускать применения оборудования не по его назначению.
3. Всё оборудование для отопительной системы должно соответствовать техническим возможностям отопительного котла.
4. Нельзя устанавливать запорную арматуру между расширительным баком и системой отопления.
5. Чтобы котёл соответствовал правилам по безопасному использованию, отопительная система оснащается краном аварийного сброса, который экстренно срабатывает, когда необходимо понизить давление в отопительной системе.
6. Для простоты монтажа, направление движения теплоносителя с трехходовым термосмесительным либо распределительным клапаном, изображено на корпусе устройства стрелками либо буквами. Ставить устройство в отопительную систему следует только по указанным направлениям. Несоблюдение этого правила может стать причиной поломке всей системы и даже взрыву котла.

Монтаж трёхходового термостатического смесительного клапана для твердотопливного котла делают и в случае одновременного подключения нескольких контуров отопления с различными температурными показателями.

Все перечисленные требования необходимо неукоснительно соблюдать, чтобы увеличить срок службы всего оборудования отопительной системы и обеспечить безопасную и эффективную работу.

teplospec.com

принцип работы термостатического смесительного в системе, установка и подключение, как работает

Трехходовой клапан — это вид запорной арматуры.

Она предназначена для смешивания или перенаправления потоков для достижения нужной температуры теплоносителя.

Устройства применяются для создания разделительных или смесительных узлов магистралей отопления вне зависимости от их вида и температурных условий.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Трехходовые клапаны для отопления: что это такое?

Термовентиль подготавливает теплоноситель с заданными параметрами и применяется:

• для управления системой подогреваемого пола;
• с целью регуляции и контроля отопления в комнатах одного здания, в том числе между этажами;
• для создания отопительных систем в нескольких отдельных зданиях.

Приборы выполняют регулировку выделения тепла, изменяя количество, а не температуру теплоносителя. Благодаря этому можно выполнять обогрев помещений разной интенсивности, не меняя размер радиаторов.

Конструкция

Трехходовой клапан — металлический тройник с тремя патрубками, сверху оснащённый шайбой регулировки. В смесительном кране два впускных отверстия и одно — выпускное. В разделительном — два выходных патрубка и один входной.

Для изготовления корпуса используются латунные сплавы, чугун, а также другие материалы с антикоррозийным покрытием.

Фото 1. Металлический трехходовой клапан для системы отопления, сверху располагается шайба регулировки.

Регулирующим элемент

ogon.guru

Разное
