Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
5. Термометры, регистрирующие общую температуру на подаче и в обратке.
6. Отсекающие шаровые краны и крепежные кронштейны.

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

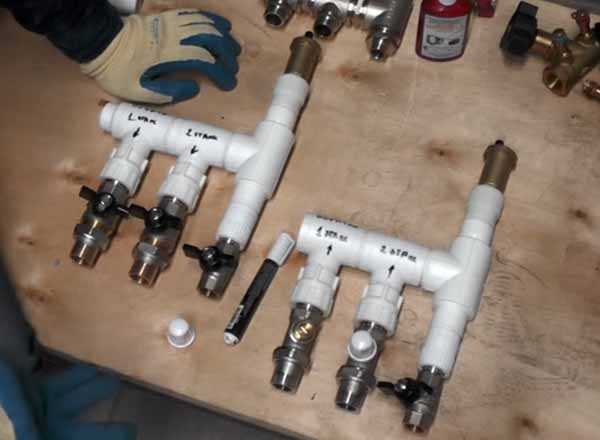

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Как собрать самодельный коллектор для теплого пола

4.8 95.33% 30 голосов

otivent.com

принцип работы, правила установки и подключения

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

• подающая гребенка – отвечает за подачу теплоносителя;
• обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

Коллектор в системе отопления

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

• воздуховыпускных клапанов;
• водосливных клапанов;
• расходомеров;
• счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм³.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

• верхнее подключение;
• нижнее присоединение;
• установка сбоку;
• ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

• избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
• за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
• в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
• переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
• уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
• кран – необходим для подключения к устройству идущей от котла трубы;
• сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

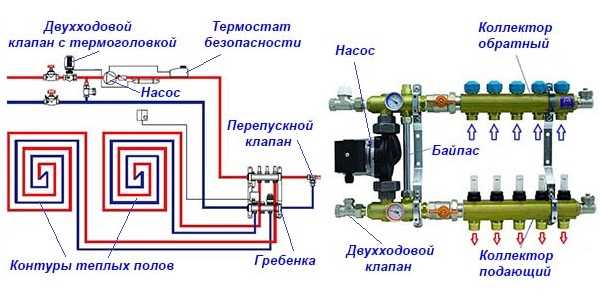

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

sovet-ingenera.com

Коллекторная схема водоснабжения | elesant.ru

class=»eliadunit»>



Вступление

Комплект устройств при помощи, которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:

1. последовательная или тройниковая;
2. веерная или коллекторная;
3. смешанная (последовательная и параллельная в одном помещении).

Подробно о схемах водоснабжения квартиры вы можете почитать в статье: Способы разводки водопровода в квартире. В этой статье я разберу подробно веерную иначе коллекторную схему водопровода.

Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо .

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается водопровод, называется коллектор. В схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей вод.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Преимущества и недостатки коллекторной системы водоснабжения

К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес

• Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
• Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.

К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.

Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.

Чертеж коллекторной схемы водоснабжения

На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.

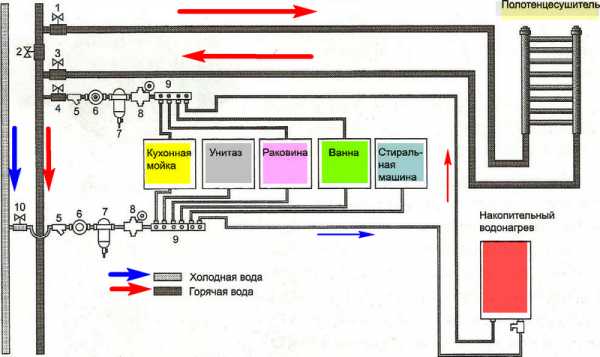

Коллекторная схема разводки водопровода:

1 ,3 Шаровые краны на полотенцесушитель;

2 Шаровой кран на перемычку байпас;

4 Главный он же, аварийный шаровой кран на горячую воду;

5 Фильтр грубой очистки;

6 Счетчик учета;

7 фильтр тонкой очистки с латунной сеткой 100 мкм;

8 Редуктор давления, для домов без подкачивающих насосов;

9 Коллектор;

1О Главный, аварийный шаровой кран на холодную воду.

Что такое коллектор

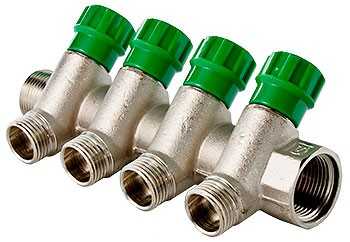

Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока водоподачи. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.

class=»eliadunit»>

Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается.

Выпускаются коллектора с различным количеством выводов. Наиболее распространены на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Из дорогих и надежных можно назвать фирму Valtex.

Принцип работы коллекторной схемы водоснабжения

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за пол-оборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Расчитаны на 8000 циклов.

Еще несколько плюсов коллекторной системы водоснабжения

Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода . Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.

Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.

Несколько примеров схем коллекторной системы водоснабжения

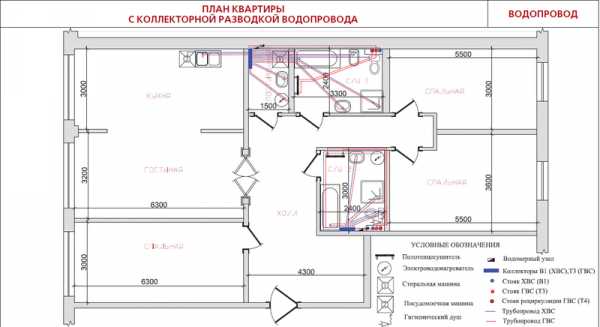

Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.

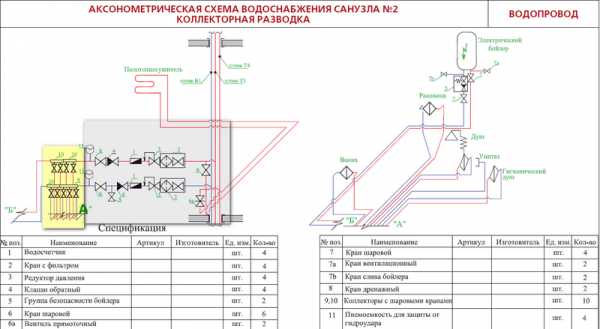

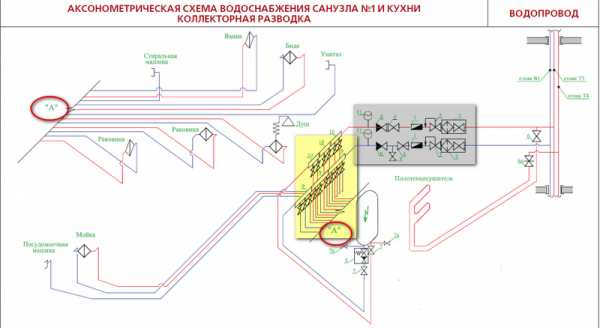

Общая схема водопроводной разводки в квартире с двумя санузлами:

Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.

В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.

Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.

Фотоальбом смонтированных коллекторов

©Elesant.ru

Другие статьи раздела: Водопровод





class=»eliadunit»>

elesant.ru

Гребенки для водоснабжения: монтаж, подключение, коллекторы

Содержание статьи:

Гребенка – это распределительное устройство, которое используют при монтаже отопительных систем, водоснабжения и при подключении теплых полов. Конструкция гребенки позволяет равномерно распределять тепловые потоки по всей площади помещения. Разберем подробнее, для чего нужна гребенка в системе водоснабжения, как ее подобрать и установить.

Назначение гребенки

латунная гребенка для водоснабжения

При прокладке водопровода в старых домах использовался магистральный принцип. Трубы подключались к основной ветке поочередно, поэтому жильцы старого жилого фонда до сих пор страдают от неравномерного распределения давления и температуры. В водопроводах традиционно применялась тройниковая разводка на резьбе или сварке. Тройник не мог обеспечить стабильный напор при включении нескольких точек, для чего и нужна гребенка в системе водоснабжения.

Разводка с помощью коллекторов или гребенок для водоснабжения far лишена таких недостатков. Трубы подключаются к магистрали параллельно. При подключении гребенки холодной или горячей воды даже заполнение бассейна никак не повлияет на водоснабжение соседних квартир.

Распределительная гребенка для водоснабжения выравнивает давление в сети, предотвращает гидроудары и резкое изменение напора. В современных домах разводящие коллекторы устанавливают на горячий и холодный водопровод. С помощью коллектора гребенки создается независимая система водоснабжения для каждой квартиры, кроме этого можно:

• к каждому прибору в квартире подвести водопроводную трубу;
• гарантировать независимую друг от друга работу всех сантехнических приборов.

Для оптимального результата рекомендуется установить коллекторы гребенки на горячее и холодное водоснабжение. На выходе каждой трубы устанавливается кран, с помощью которого можно быстро остановить подачу воды на любой прибор. Это свойство пригодится при поломке крана или сливного бачка.

Виды гребенок

гребенки для горячей и холодной воды

Водопроводные гребенки различаются по:

• степени навороченности;
• материалу;
• числу отводов,
• межосевым расстоянием отводов (36 – 100 мм).

Так, гребенки для водоснабжения far могут изготавливаться из:

• меди;
• стали;
• латуни;
• силумина;
• полипропилена.

Конструкция элементарной распределительной гребенки для водоснабжения проста: это труба с несколькими выходами. Количество выходов может быть от 2 до 4. Такой коллектор рассчитан только для разводки потоков воды и его несложно собрать самостоятельно.

Есть сложные модели гребенок для водоснабжения far с шаровыми кранами и с запорной регулировочной арматурой обязательно на каждый отвод. Краны работают только в двух положениях: включено и выключено, а запорная аппаратура позволяет изменить интенсивность потока. По мнению потребителей, второй вариант удобнее. Наиболее навороченные модели оснащаются механическими или электронными датчиками и рассчитаны на работу в системах отопления и горячего водоснабжения.

Если сантехнических приборов в доме больше 4, вместе соединяют несколько коллекторов. Большое удобство использования такой разводки в возможности оборудовать скрытый водопровод. Гребенка стабилизирует поток воды, понижается вероятность прорыва водопровода.

Выбор гребенки

Подбирая коллектор гребенку водоснабжения, следует уточнить некоторые параметры:

• предельное давление, возможное для этой модели;
• пропускную способность коллектора;
• возможность дополнительного подсоединения приборов.

Распределительные гребенки для холодного водоснабжения производятся с синими кранами, для горячей – с красными. Это удобно при монтаже и эксплуатации.

Установка гребенки

пример установки гребенки в ванной комнате

Распределительный коллектор подключается к стояку и далее от нее протягиваются трубы к сантехническому оборудованию. Как правило, в коллектор отопления устанавливают по две гребенки: на подачу и обратку. В сети водоснабжения монтируют по одной гребенке на холодную и горячую воду.

Монтаж гребенки водоснабжения настолько прост, что не рассматривается сантехниками, как отдельный процесс, а лишь как промежуточный этап в создании системы водоснабжения.

Конструкция рассчитана на любые проблемы монтажа гребенки водоснабжения и предусматривает:

• наличие креплений для установки в монтажном ящике или непосредственно на стене;
• возможность осуществления экспресс-монтажа без дополнительной гидроизоляции;
• оптимальные гидравлические показатели;
• возможность подключения счетчиков тепла;
• сопротивление коррозии.

При установке гребенки в систему отопления следует выдерживать равные расстояния между коллектором и каждым отопительным прибором. Иначе на самых продолжительных отрезках сформируется избыточное давление. Каждый предыдущий отрезок трубы до радиатора отрезается в 2 раза короче последующего.

Как правило, под гребенку оборудуется отдельная ниша, расположенная в стене невысоко над чистовым полом. Гребенки водоснабжения подключают только в сухой кладовке или коридоре. Если место видное, под коллектор изготавливают шкаф – ящик из листового металла с дверцей и техническими отверстиями. В ящике оборудуются крепежи для гребенки. Шкаф можно сделать самому, используя клепку или сварку.

Если коллектор размещается в кладовке, можно обойтись без шкафа. Гребенки навешиваются на стену, на специальные кронштейны. Крепления подбирают в зависимости от размеров гребенки.

Изготовление гребенки своими руками

элементы для гребенки

Хотя экономически это не слишком оправдано, имея необходимый инструмент и много терпения, можно сделать полипропиленовую гребенку самостоятельно. Для этого понадобятся следующие материалы:

• ножовка и паяльник для полипропилена;
• куски полипропиленовой трубы диаметра 25 и 32 мм;
• тройники 32х25х32;
• заглушки под 32-ой диаметр;
• муфты с резьбой внутри 32:1 дюйм и 25:3\4;
• муфты с резьбой снаружи 25:3\4;
• герметик;
• шаровые краны;
• воздухоудалитель.

Можно обойтись без воздухоудалителя. Но обязательно с обоих концов нужно оставить место для подключения к гребенке водоснабжения дополнительных устройств в будущем. Во время сварки важно “на глазок” проверять качество швов, чтобы не допустить полностью заваренные элементы.

Видеоролик о том, как самостоятельно сделать и установить распределительную гребенку для холодной воды:

strojdvor.ru

преимущества и недостатки, виды, критерии выбора, особенности монтажа

Каждой хозяйке знакома проблема уменьшения напора в водопроводе при включении одновременно нескольких точек. Решить вопрос поможет оснащение системы распределительным коллектором. В простонародье узел называют гребёнкой для воды.

Такая схема разводки в настоящее время считается самой эффективной и востребованной. Инженерная конструкция имеет сложное устройство, но обладает преимущественными качествами.

Посмотрите видео об особенностях коллекторов для воды

Плюсы системы коллекторной разводки

— прочное соединение в системе;

— надёжная работа;

— выравнивает давление;

— обеспечивает удобную эксплуатацию бытового оборудования, подключённого к водопроводу;

— допускается установка на трубу с горячей водой;

— исключает перепады температур;

— даёт возможность монтировать водопроводную разводку скрытым способом;

— узловые соединения облегчают ремонт на отдельных участках, не требуют полного отключения.

К недостаткам относится только стоимость коллектора и отдельных деталей, необходимых для его установки (фитинги, стояки, клапаны и др.). К тому же, большое количество подключений делает систему громоздкой. Но если учесть пользу и надёжность работы устройства, то расходы вполне оправданы получаемой выгодой.

Виды распределительных гребёнок

Коллекторы монтируются на горячий и холодный водопровод. Для удобства и предотвращения путаницы производители выпускают модели в разных цветовых решениях (красном и синем).

По видам гребёнки отличаются числом отводов, которое варьируется от 2 до 4. При большем количестве подключений рекомендуется использовать комбинации из нескольких распределительных устройств. Например, имеющиеся 6 точек можно оборудовать двумя гребёнками на 3 выхода.

Не менее полезным будет оснащение коллектором отопительной системы. Обогрев будет производиться равномерно, что исключит разницу в температурном режиме отдельных комнат.

Эксплуатация любого вида распределительного устройства является безопасной. Отсутствие перепада давления исключит аварийные ситуации с прорывами и затоплениями.

Как выбрать распределительный коллектор для воды?

Перед покупкой гребёнки следует ознакомиться с техническими характеристиками разных видов для того, чтобы подобрать оптимальную модель под водопровод.

Факторы, которые должны учитываться при выборе:

• давление в водопроводной системе;

• пропускная способность коллектора;

• количество точек забора воды;

• установка на горячий или холодный водопровод;

• возможность подключения дополнительной точки.

Не меньшего внимания заслуживает материал, из которого выполняется распределительное устройство:

— бронза;

— латунь;

— нержавеющая сталь;

— титан;

— чугун и др.

Предпочтение отдаётся бронзовой или латунной модели, так как на них практически не накапливаются осадки, провоцирующие коррозию.

Выбор места для установки гребёнки

Лучше определять место для установки коллектора ещё на этапе проектирования системы водопровода. Но в большинстве случаев приходится сталкиваться с монтажом в существующую схему. Важными критериями при выборе места являются:

• доступность для выполнения монтажа и ремонтных работ;

• умеренная или низкая влажность;

• наличие несущей стены, к которой можно закрепить гребёнку;

• дополнительное освещение с возможностью осуществлять работы в аварийном режиме.

Некоторые хозяева обустраивают гребёнку в отдельном помещении или устанавливают специальные коллекторные шкафы.

Особенности монтажа распределительного коллектора

• Осуществлять монтаж должен специалист. Без знаний схем разводки, способов подключений и комплектации системы простому обывателю придётся сложно.

• Для фиксации устройства к стене или монтажному шкафу используются крепёжные хомуты.

• Монтаж узла выполняется без дополнительного уплотнения.

• На холодную и горячую воду устанавливается отдельный коллектор.

• На водопровод узел монтируется после фильтра и редуктора давления.

• Распределительная гребёнка обязательно комплектуется запорной арматурой (отсечного типа и регулирующего).

• При оснащении водопроводной системы двухэтажного дома может потребоваться циркуляционный насос.

Осуществлять установку следует только после составления схемы разводки. Рекомендуется учесть возможную впоследствии модернизацию системы. Для этого нужно оставить в коллекторе свободные подключения, закрыв их заглушкой.

        Поделиться:

nastroike.com

Коллекторная разводка труб водоснабжения в квартире своими руками

Очень часто собственники квартир предпочитают самостоятельно проводить коллекторную разводку водоснабжения.

Это позволяет им значительно снизить финансовые затраты на работы, а также сделать все так, как удобно именно им.

Методы прокладки

При закрытом способе разводки водопровода все основные элементы должны быть доступны.Проводить такую процедуру можно несколькими способам:

• закрытым;
• открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

Но стоит помнить, что если будет выбран такой способ, то прокладка разъёмных соединений должна проводиться исключительно в открытом виде.

При этом, можно сразу отметить основные недостатки закрытого метода:

• отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
• необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

• низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
• возможность вовремя увидеть протечку и устранить её;
• легкость проведения ремонта на любом участке;
• возможность улучшить в процессе использования систему.

Выбор труб

Разводка из металлопластиковых трубЧтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

Металлопластиковые трубы очень легко использовать для монтажа и при этом они долговечны. Но главных их минус заключается в невозможности использоваться закрытым способом. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Схема

Прежде всего, необходимо грамотно составить схему разводки будущей системы.

Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

Это дает возможность проводить ремонт на повреждённом участке, не перекрывая все остальные. Также данная схема позволяет равномерно между всеми приборами распределить напор в системе. Но при этом цена этой системы весьма значительная, а также занимает немало места само распределительное звено.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

• места установки, а также размеры сантехники;
• точную длину и положение всех труб;
• места поворотов, а также углов изгиба труб;
• где будут находиться водяные фильтры и счетчики;
• максимально возможный в каждом месте диаметр коммуникаций;
• количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения.

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

1. Прежде всего, на стояке необходимо установить аварийные краны.
2. Дальше монтируют счетчики, а также фильтры для воды.
3. Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
4. Теперь подключаются все сантехнические приборы.
5. Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Стоит отметить, что в таком случае можно неплохо сэкономить свои финансовые средства. А чтобы увеличить общую надежность системы, необходимо минимизировать количество стыков, соединений и даже небольших изгибов.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Установка кранов, фильтров и счетчиков

Чтобы при возникновении протечки была возможность быстро отключить воду, устанавливают аварийные краны, недалеко от входа трубы из магистрального стояка.

Перед началом их установки перекрывают воду на магистрали, а после устанавливают фильтр грубой очистки.

Фильтр рекомендуется устанавливать так, чтобы при необходимости его легко можно было заменить.

Возьмите на заметку: если вы будете самостоятельно монтировать счетчик, то обязательно смотрите, в какую сторону указывают направляющие стрелки, именно они показывают правильное направление движения.

Обычно в комплекте со счётчиком идут и специальные накидные гайки, дающие возможность в случае необходимости отключить прибор, притом не отключая саму систему. После установки устройства, его в обязательном порядке регистрируют в соответствующей организации.

Монтаж редукторов

Редуктор должен быть выбран исходя из его возможностей и показателей давления в сети.Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.

Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

• манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
• во время установки, стоит предусмотреть специальные отсекающие краны;
• нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

Монтаж коллектора и водопроводных труб

Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Замечание специалиста: для проверки прочности системы, в неё подают воду под давлением, в несколько раз превышающем обычное.

Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:

septik.guru

Разное
