Коллектор для водяного теплого пола своими руками: Коллектор для теплого пола своими руками

Коллектором водяного теплого пола называем полный сбор системы, который включает в себя составные части способные создавать необходимую температуру и давление внутри теплого пола. Расмотрим его схему подключения и возможность сбора своими руками.

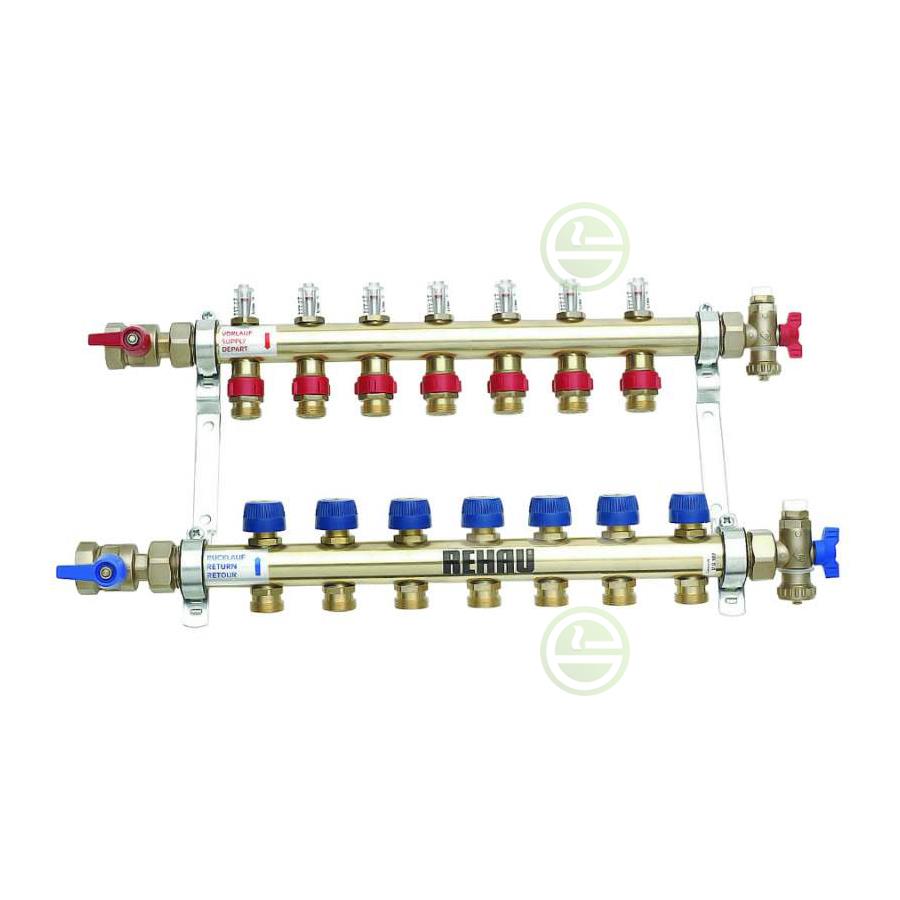

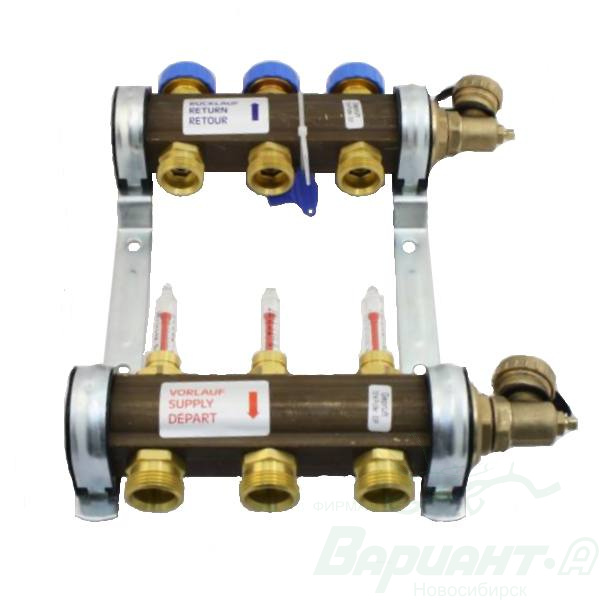

 Лучший выбор коллекторов для теплого пола для вашего ознакомления

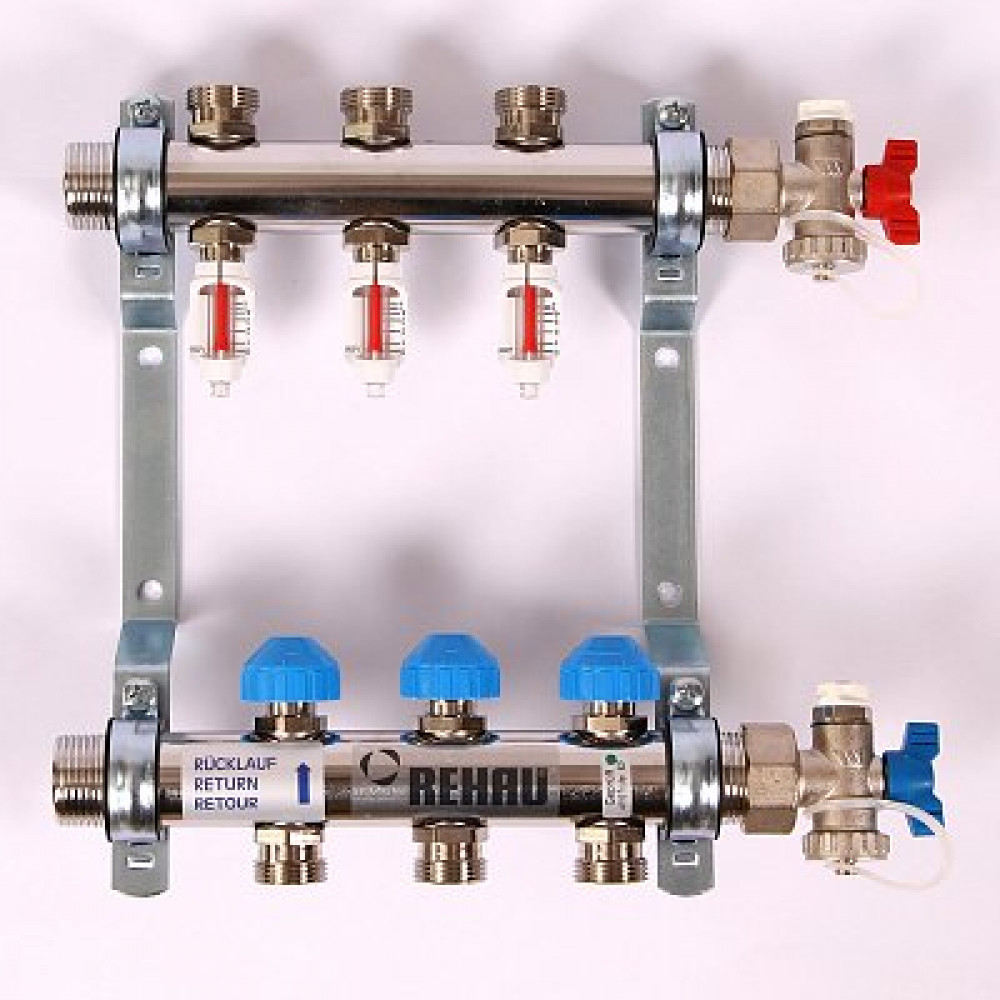

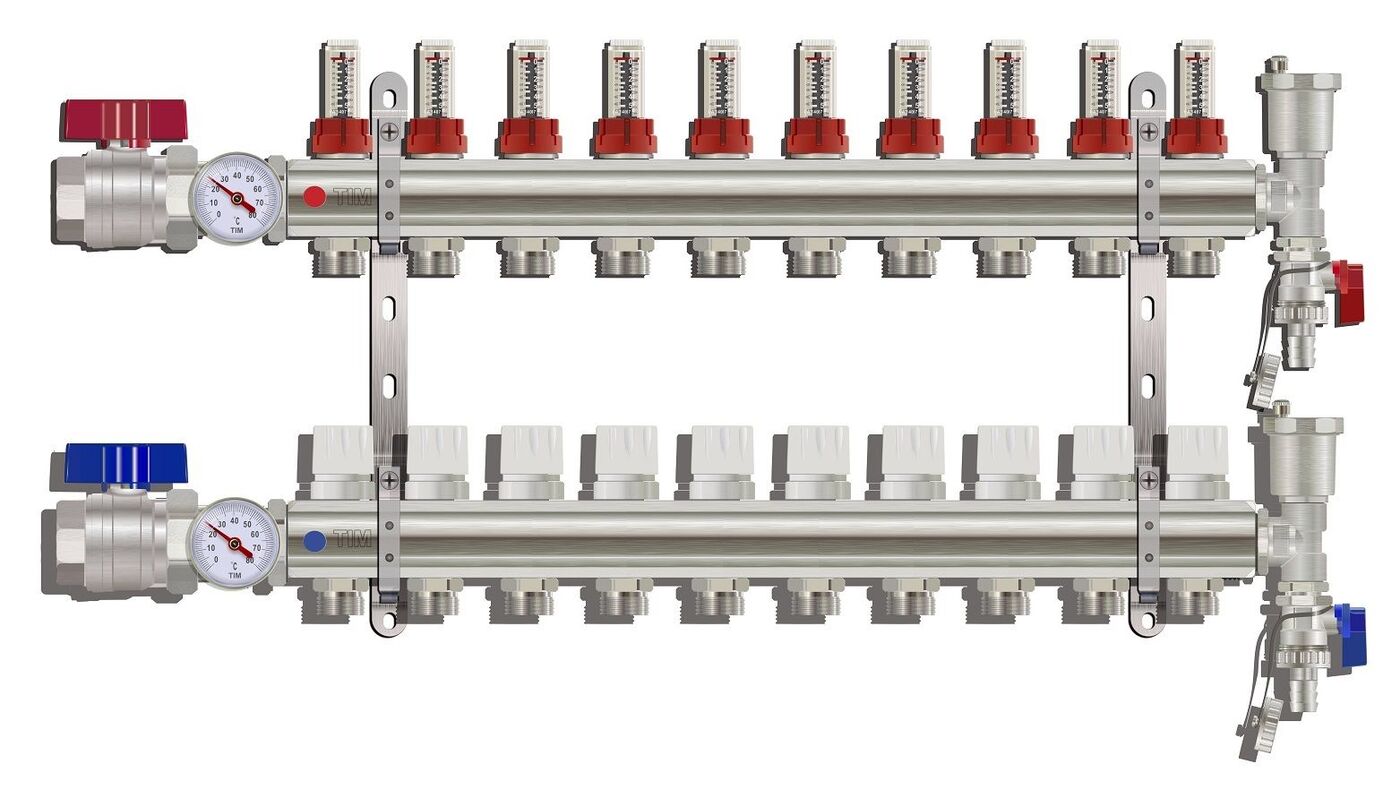

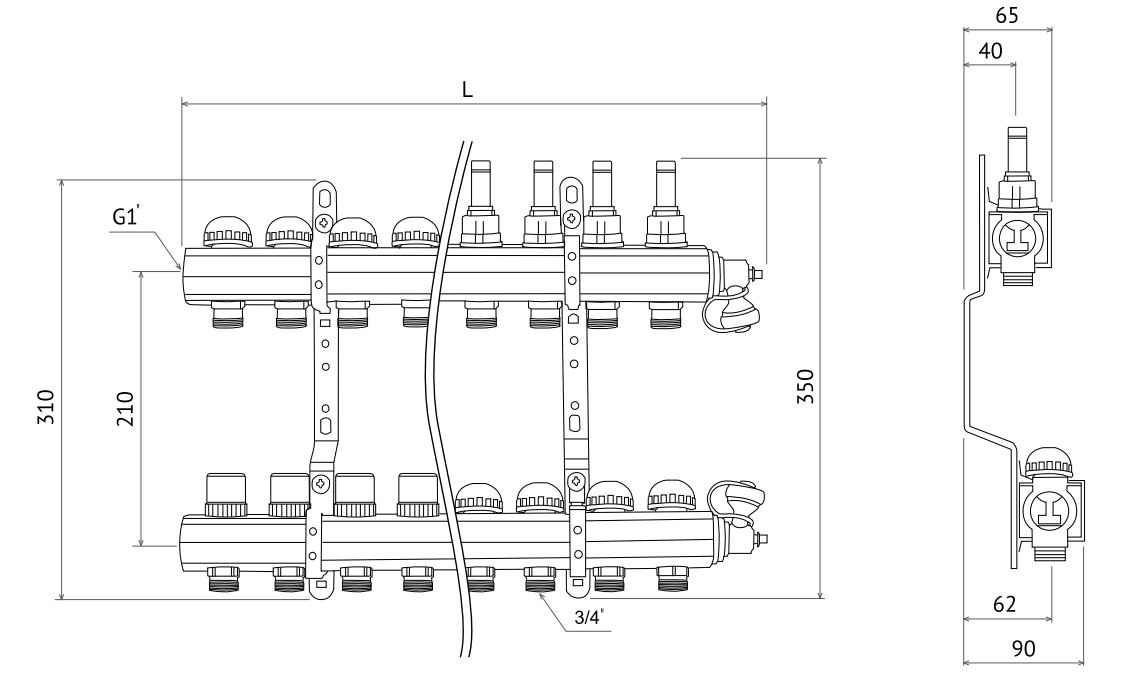

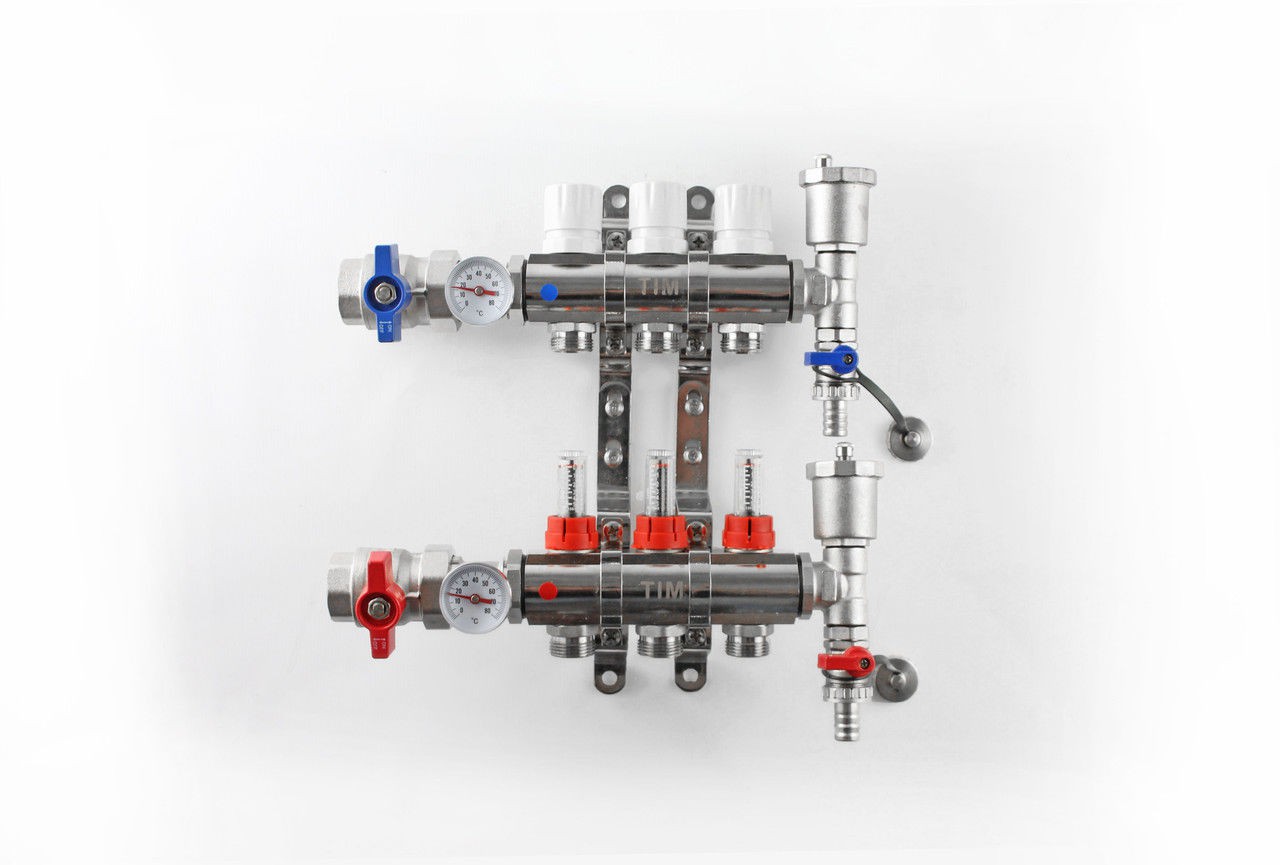

Итак, классический коллектор теплого пола имеет следующие составные части:

— гребенку теплого пола, которая строит с двух балок имеющих краны и расходомеры – обычно имеет диметр 1 дюйм и сделана с латуни, но большое распространение имеют и гребенки с нержавейки

— автоспускник Маевского на гребенке – выполняет функцию стравливателя воздуха

— насосно-смесительный узел с термометрами подачи и обратки и гайками для крепления насоса – крепежная деталь, которая соединяет собой насос, гребенку и клапан с термоголовкой, своего рода соединительный посредник.

— клапан термоголовки – специальное запорное устройство, реагирующее на давление созданное термоголовкой для перекрытия  подачи горячей воды

— термоголовка с погружным датчиком – сама термоголовка надевается на клапан и давит на него после того как капсюль датчика сильно расширяется под воздействием повышения температуры, ведь внутри газ.

— евроконус – крепежная гайка позволяющая удобно и надежно соединить трубу теплого пола из сшитого полиэтилена с коллектором

— возможно футорки, краны американки и пр.

— ну и конечно де крепеж

— возможно так же использование байпаса, который при автозакрытии контуров гоняет воду по малому кругу

Если вы используете дешевую ПЕРТ 1 трубу, то стоит использовать, как защитную систему, —  байпас с трехходовым клапаном и термоголовкой.

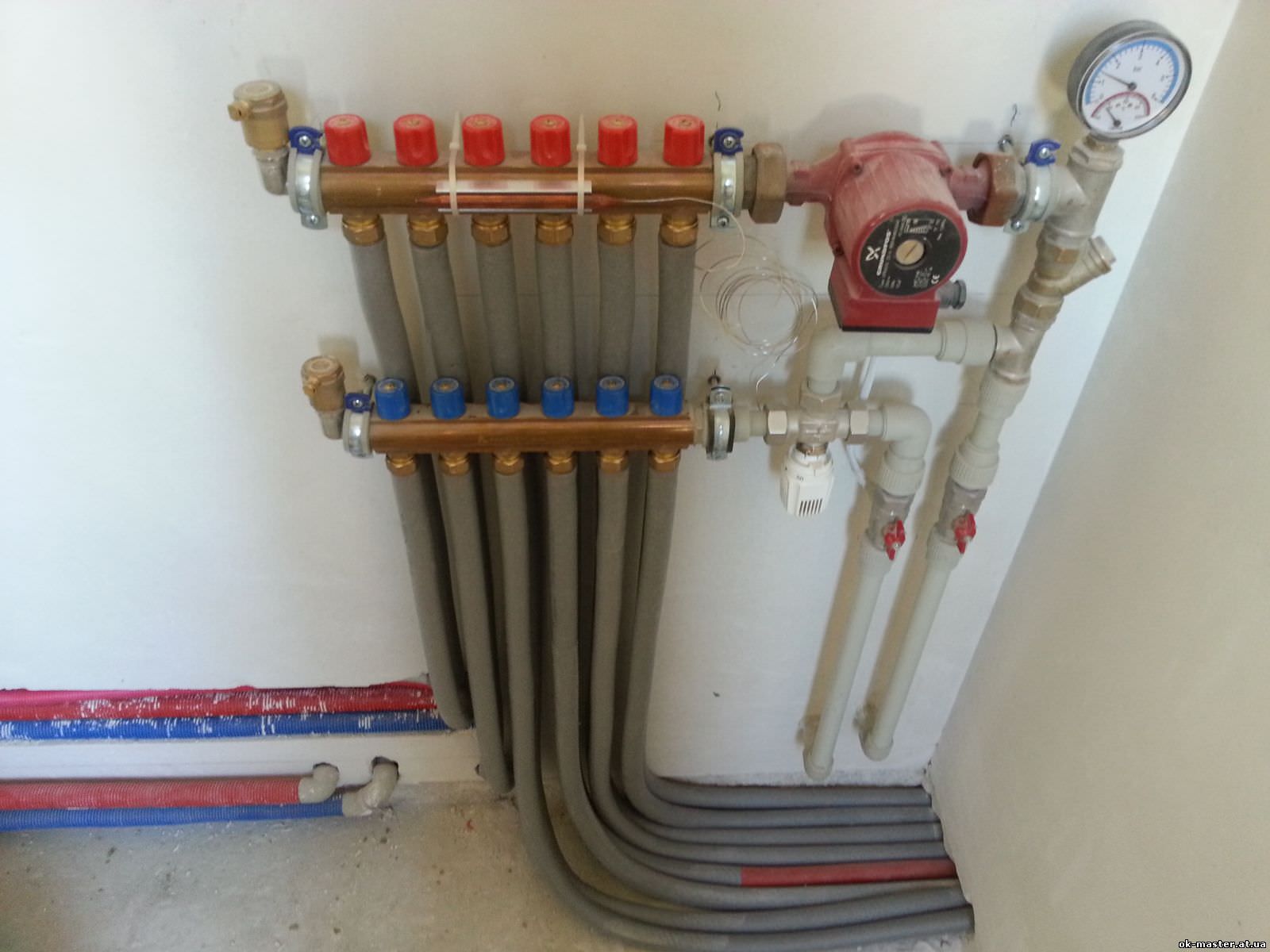

Принцип роботы достаточно простой, горячая вода течет через магистраль подачи в коллектор минуя открытый клапан с термоголовкой (до поры до времени, пока не будет достигнута заданная температура, при ее достижении клапан перекрывает подачу горячей воды,). Далее насос гонит воду на балку подачи с расходомерами откуда та устремляется по конурам. Для того чтоб вода протекала равномерно и равномерно распределяла тепло.

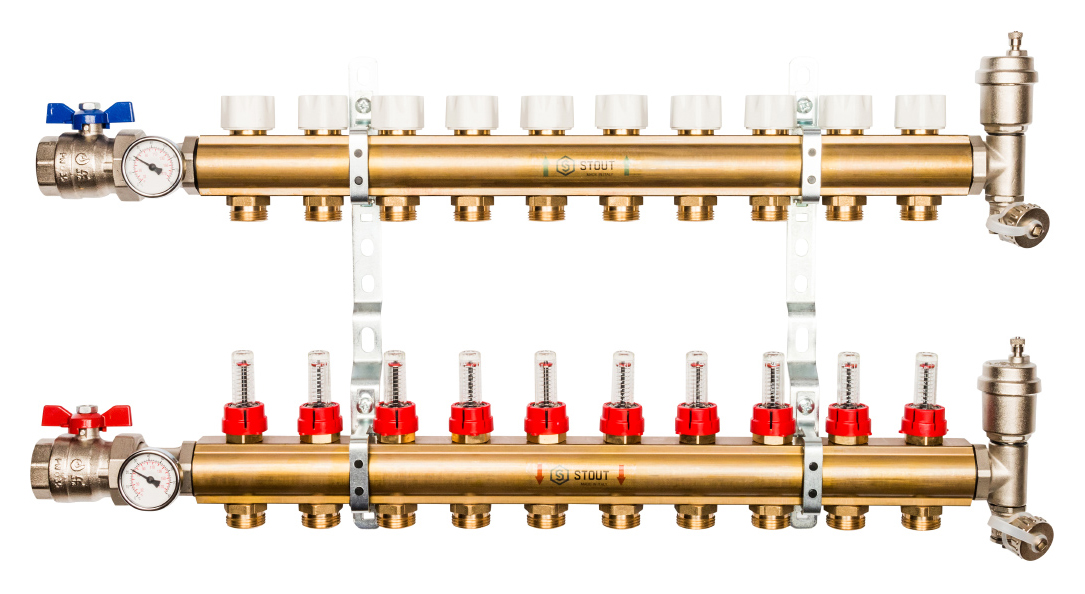

Наиболее рентабельно использовать коллектора с латуни, которые покрытые более плотным металлом, например, — никелированный  итп.

Коллектора бывают с количеством контуров от 2 до 12 и способны покрывать площадь до 240 м2

Желательно не делать контура с длинной труб более 100 м, оптимально до 80 м/п.

Теплый водяной пол своими руками

                Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах —  т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

                    Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту  Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.

Вариант 3 готовый узел:

          Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries.

Вариант 4 комплект клапан+ термоголовка:

На схеме 2 показан теплый пол состоящий из одного, но большого контура. Циркуляцию теплоносителя в контуре обеспечивает насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015  или 1779123 .

Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Calis отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771111  могут управлять комнатный термостат 1779015  или программируемый контроллер 1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Станция управления теплым полом Herz Compact Floor	Схема 6. Станция управления теплым полом Herz Compact Floor

Что еще может понадобится? — Возьмите готовый комплект из оборудования

схема сборки, настройка, принцип работы

Здесь вы узнаете все про коллектор для теплого водяного пола: схема сборки, настройка, принцип работы устройства с расходомерами, а также узнаете какой выбрать сервопривод и зависит ли цена от качества.

Сейчас многие интересуются, как сделать пол с подогревом своими руками.

Водяные коллекторы для теплого пола являются главными элементами систем «теплый дом», которые обеспечивают максимальный уют в любом помещении.

Одной из главных деталей во всей системе является коллектор для теплого водяного пола.

Распределительный коллектор предназначен для контроля и распределения теплоносителя в системах отопления.

Коллектор для теплого водяного пола: как сделать?

Говоря простым языком коллектор-это просто труба. К этой трубе присоединяются другие трубы, которые образуют целостную систему. В зависимости от того, сколько труб подключается к нему, столько он и имеет мест резьбы. В коллекторе для теплого водяного пола цена зависит, в том числе и от количества резьбы на нём.Чем больше резьбы, тем цена дороже.

Принцип работы

Как он работает? Если очень просто, то принцип состоит в том, что вода подается из нагревающего бака в него и по нему переходит, по ответвлениям всей площади пола. Потом она, остывшая, переходит обратно в бак, где нагревается и идёт обратно.

Из чего состоит?

Он состоит из различных коллекторов, переходников, отводчика воздуха, сливных кранов, автоотводчика воздуха, клапана для отсека, европейского конуса, детали для закрепления изделия. Так вкратце выглядит схема сборки коллектора водяного теплого пола.

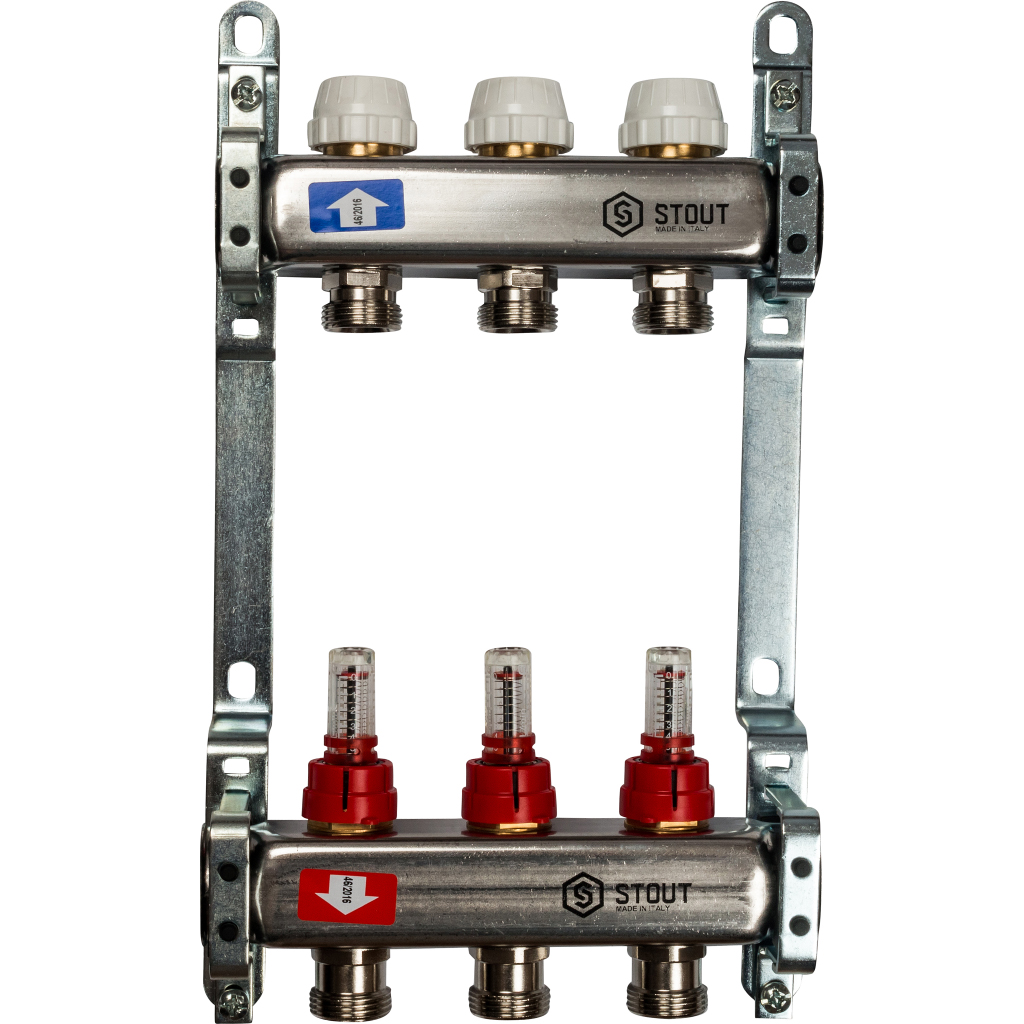

В основном используется 4 главных вида:

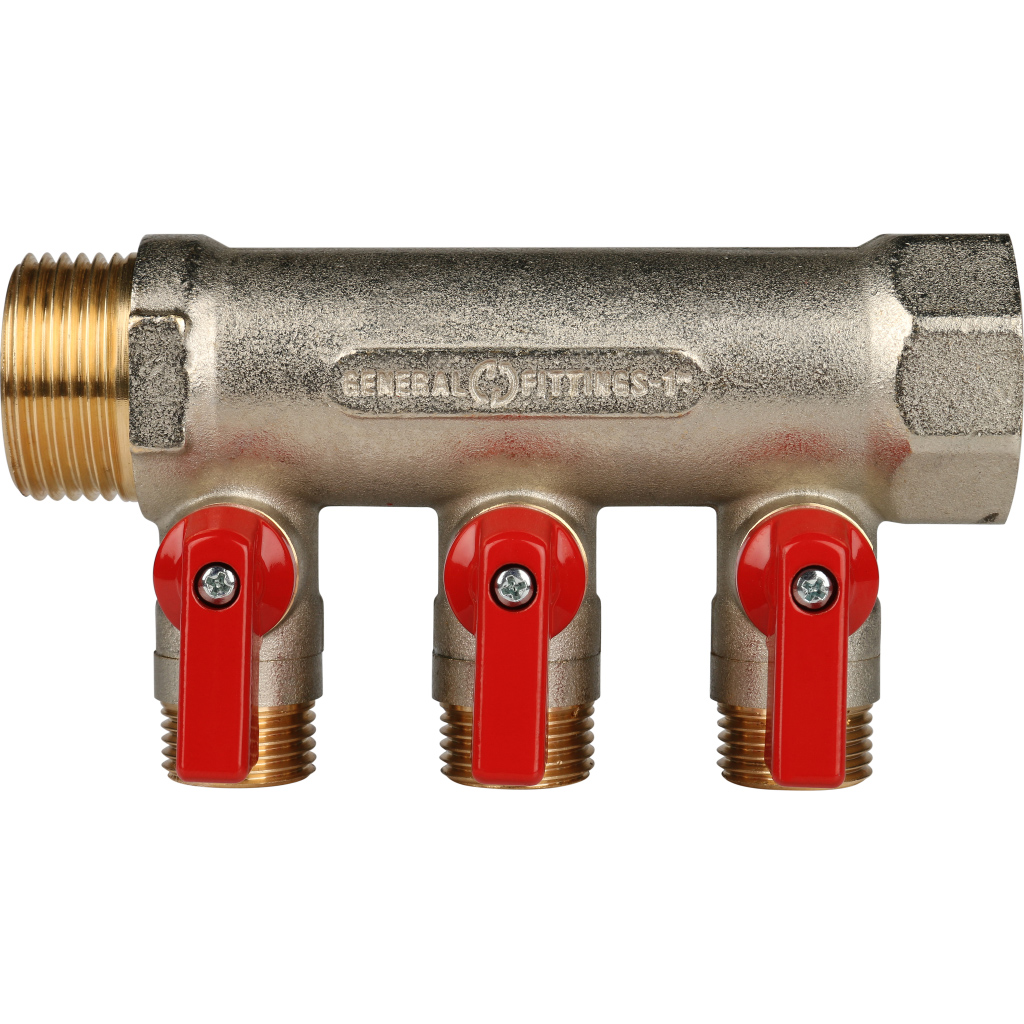

1. Обычная сборка, где есть труба с европейскими конусами. Больше ничего в такой сборке нет. Это вид подходит больше для водоснабжения.
2. Система для теплого водяного пола своими руками делается, в большинстве случаев, из китайских коллекторов. Главная особенность данных деталей в том, что закручивающиеся вентили находятся на изделии. При эксплуатации с ними нет особых проблем кроме одной. Обычно из-под кранов капает вода. Это проблема даже не изделия, а плохого качества воды.Такая проблема решается очень легко. Идет замена резиновых уплотнителей. Это тоже недорогой вариант.Он не предполагает каких-то изысков, типа установки терморегулятора воды. Такой вид схемы сборки коллектора водяного теплого пола годится только для маленьких домов.
3. Это уже вариант, требующий более серьёзных финансовых затрат. Здесь отсутствуют шаровые клапаны, но есть вентили для регулирования, а также европейские конусы под трубы из металлопластика. На эти вентили можно установить специальные приводы, которые будут работать с термостатами, установленными в комнате и регулировать открывание и закрывание вентилей. Таким образом, будет осуществляться регулировка тепла в системе.
4. Бывают такие случаи, когда нельзя выполнить равные контуры. Тогда приходится прибегать к помощи расходомеров. С помощью расходомера можно очень точно отрегулировать проток тепла и если вы используете расходомеры, вне зависимости от длины контуров, поток будет одинаковый. Этот вид используют для подающего коллектора, то есть для подачи воды из бака, а для обратной подачи можно купить более дешёвый вариант с обычными вентилями.

Нельзя устанавливать подающий коллектор внизу, а обратный сверху. Тогда горячий подающий будет греть обратный. Все конечно будет работать, но это в корне не правильно. Также можно отметить еще несколько видов коллекторов для теплового пола, которые имеют место быть.

Это труба, которая имеет смесительный узел, а также с термостатом. Для тех, кто не имеет финансов можно сделать его из полипропиленованных труб и таких же муфт.

Важно понимать, что сам принцип работы коллектора для теплового пола такой же, как и работа обычной батареи!

Схема сборки

Перед установкой нужно понимать несколько вещей:

1. Нужно помнить, что подключается не более девяти контуров к коллектору. Поэтому, если их более девяти, то нужно устанавливать не менее двух.
2. Нужно найти хорошее место для установки.
3. Надо устанавливать четко в центре жилья и чтобы все контуры были одинаковой длины. Это даст хорошее, равномерное прогревание всего пола. Если дом не одноэтажный, то лучше устанавливать изделие под лестницей. В том месте, где мало кто ходит, но с лёгким доступом.

Последовательность:

1. Сначала делается шкаф для коллектора, в который потом поместится собранная система.
2. Для сборки бюджетного варианта с ручной регулировкой, покупаем коллекторы с нужным числом контуров. Потом соединяем его с полипропиленовой трубой, которая идёт от котла. При соединении применяем разъемное соединение. Разъемное соединение сверху накручивается гайкой, а снизу накручивается полипропиленовая труба, у которой тоже есть муфта для крепежа к нему. После этого закрепляем все устройства необходимые для полноценной функциональности. Переходники, кронштейны, краны для слива и так далее. Потом все это помещается в шкаф для коллектора.
3. Присоединяется металлопластиковая труба.
4. Далее к устройству устанавливается отводчик воздуха. При желании к системе коллекторского узла можно подсоединить насос, циркуляционный термодатчик и двух или трехходовые клапаны.

Какой выбрать?

В большинстве вариантов изделие выбирается по кошельку. Чем больше средств, тем продвинутее приобретете коллектор для теплового пола.

Обычно идет расклад между автоматической и ручной регулировкой. Авторегулировка дороже, но гораздо удобнее в эксплуатации. Не надо ничего будет подвинчивать самому, все сделает автоматика.

Все изделия российского производства выполнены из нержавеющей стали, это же можно сказать и о европейских производителях. Они, как правило, имеют все необходимые гнезда для автоматики. Более дешевые китайские изделия возможны исключительно с ручной регулировкой.

При выборе помните, что купив недорогой вариант, может случиться, что придётся дополнительно покупать недостающие детали.

Коллектор для теплого пола своими руками: фото, видео инструкция

Система теплого пола подразумевает наличие не только труб, но и специального коллектора, который обеспечивает правильное функционирование всего оборудования. Монтаж и подключение этой части следует выполнять до того, как будет окончательно залита стяжка, что позволит проверить работоспособность оборудования и выявить возможные фабричные недоработки или вероятные повреждения, нанесенные в момент сборки.

Собрать коллектор теплого пола своими руками не так сложно, как может показаться на первый взгляд. И сегодня мы вас убедим в этом, представив подробную инструкцию, в которой рассказывается, что и как именно нужно делать.

К слову, предварительные испытания необходимо проводить обязательно, ведь если вдруг окажется, что имеются повреждения, придется снимать все покрытие, а это приведет к дополнительным затратам. И немалым!

Зачем нужен коллектор

Без данного элемента отопление не сможет работать, поскольку к нему подводятся все нити трубопровода. Кроме того, следует помнить, что температура воды из котельной чрезмерно большая для теплых полов, а потому помимо описываемого элемента обязательно монтируется дополнительный узел, который и гарантирует снижение температуры до 40 градусов – к нему подключаются трубы с холодной водой.

То есть, оба элемента крайне важны, поскольку именно от них зависит конечная температура теплоносителя и последующее распределение его по контуру.

Что такое коллектор теплого пола и для чего он нужен – видео консультация специалистов:

Особенности работы элементов

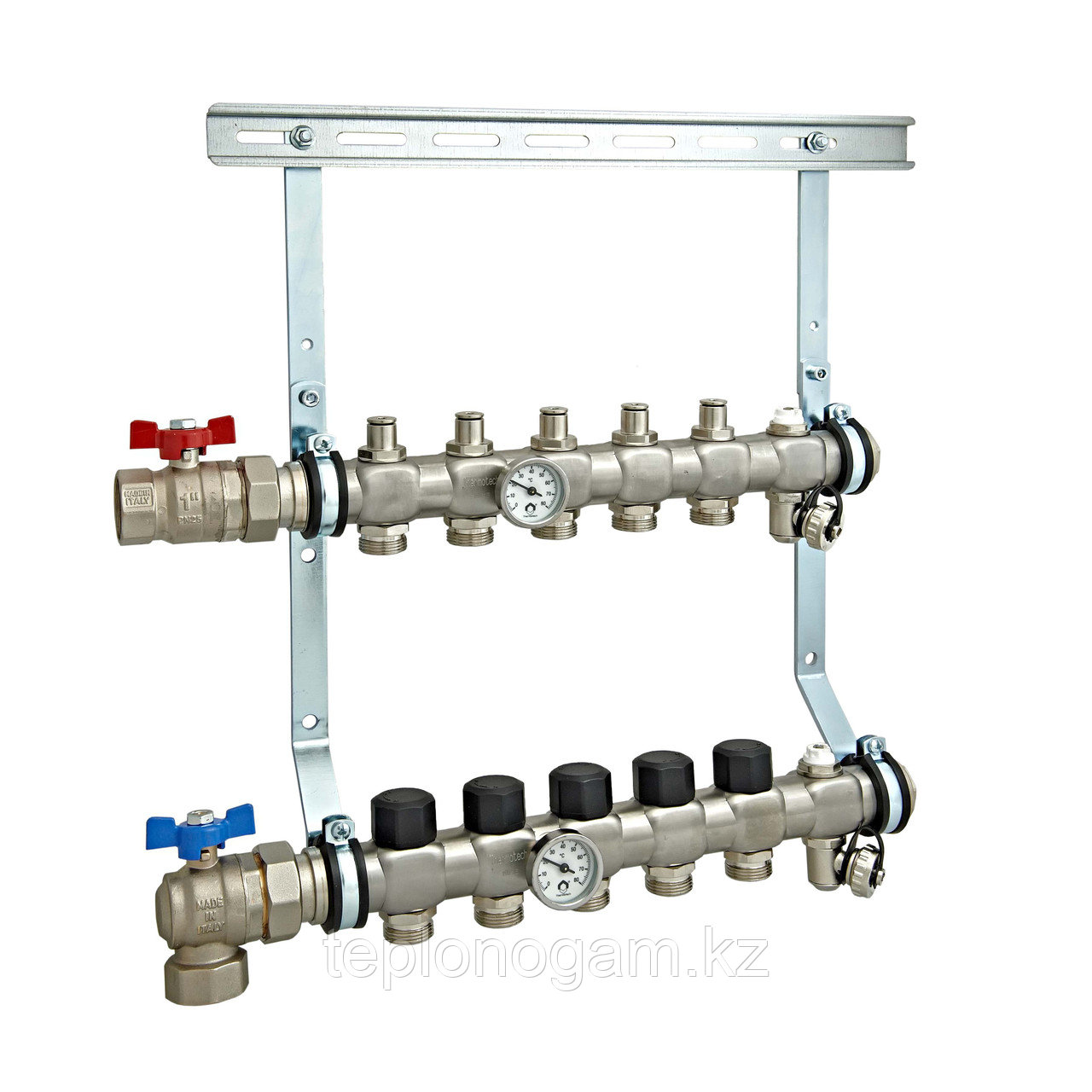

Весь узел представляет собой относительно сложный «организм», в который включены:

• трубка, подающая воду;
• трубка, монтируемая к «обратке».

Сам коллектор изготавливается из надежных, качественных материалов, рассчитанных на долговечную работу даже в самых сложных условиях. Речь идет о:

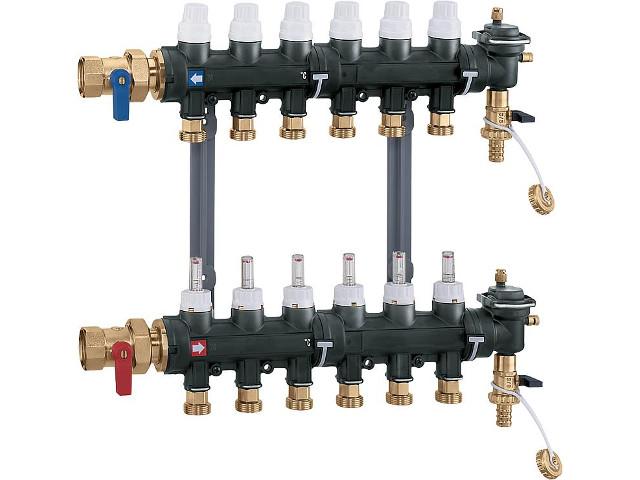

• особо прочной пластмассе;
• латуни;
• качественной нержавейке.

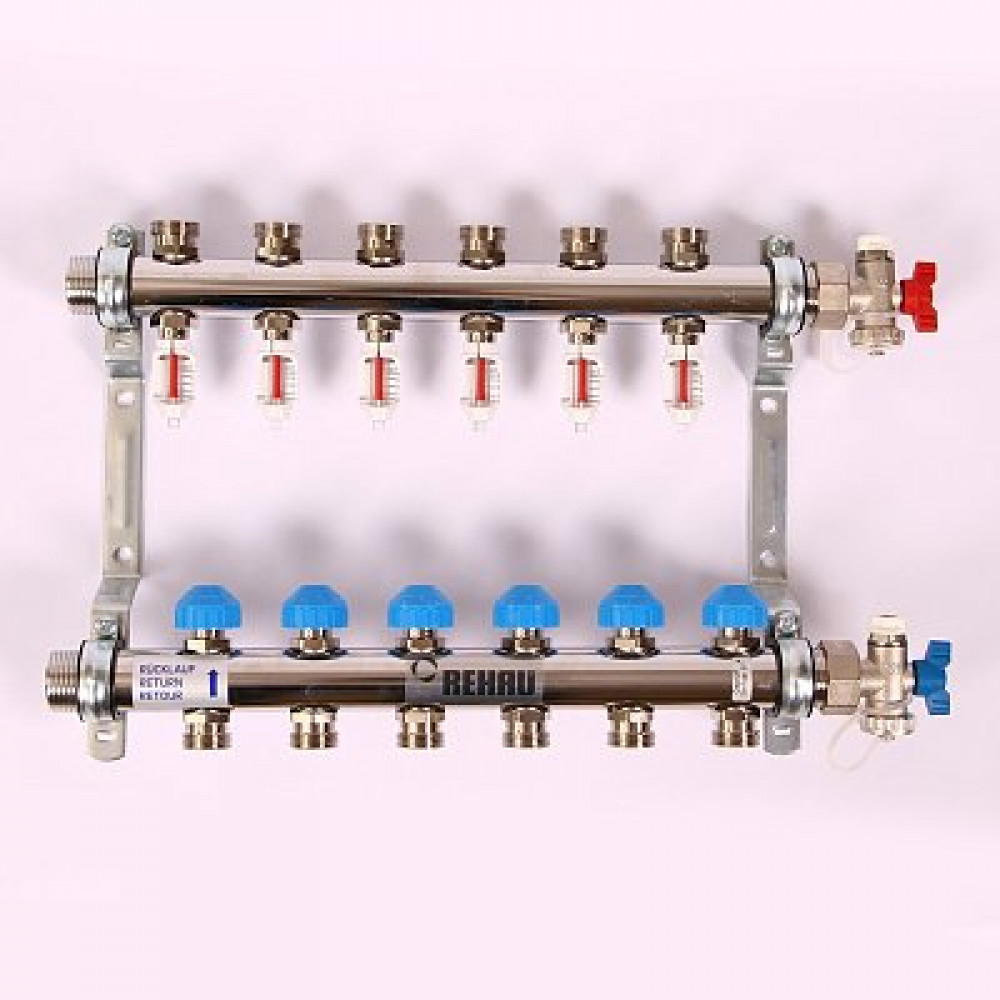

Подробное описание узла выглядит следующим образом:

• подающая трубка – на ней предусмотрены дополнительные отводы с установленными термостатами;
• обратка – на ней установлены датчики протока;
• на термостатических клапанах имеются регулирующие ручки-колпаки, сделанные из пластика – с их помощью можно перекрыть подачу воды;
• датчики протока показывают конкретный объем поданной жидкости, также они позволяют сбалансировать систему.

Стоимость такого оборудования может колебаться в зависимости от производителя, используемых материалов, а также комплектации. Например, наиболее дешевые модели поставляются без датчиков.

Для обеспечения постоянного контроля уровня температуры и давления в сети на оборудование в обязательном порядке устанавливаются:

• манометр;
• термометр.

Чтобы выполнить слив воды в любой момент, имеется сливной кран. Кроме всего указанного, в заводском комплекте обязательно поставляются:

• заглушки, позволяющие прикрыть свободные отверстия, входы или выходы;
• отводные трубки;
• дополнительные сливные краны;
• крепежные аксессуары для монтажа узла.

Как это работает

Это поможет понять, как собрать коллектор для теплого пола своими руками.

Суть функционирования заключается в следующем:

• под воздействием насоса теплоноситель движется по системе;
• для контроля расхода воды предусмотрен клапан – он может регулироваться как вручную, так с помощью автомата;
• при снижении температуры воды ниже установленного уровня, открывается подача горячей воды;
• как только температура поднимется до установленной отметки, клапан подача теплоносителя перекрывается.

Существуют разнообразные схемы функционирования коллекторов. В них могут использоваться различные дополнительные аксессуары. Однако от этого конечные задачи не меняются.

Советы по монтажу

И вот теперь, когда у вас есть вся дополнительная информация, подробно рассмотрим, как выполняется монтаж коллектора теплого пола своими руками – если он был закуплен в полной комплектации, со всеми необходимыми расходными и комплектующими, то выполнить сборку будет не сложно.

Последовательность действий примерно следующая:

• поскольку подающие трубки и обратка, предназначенные для теплоносителя, уже имеют установленные клапаны и датчики, вам нужно всего лишь скрутить их;
• но этот этап нужен не всегда – только в том случае, если поставляемый коллекторы разделен на несколько отдельных секций;
• обеспечьте фиксацию трубок – это упростит дальнейший процесс сборки;
• далее установите все прочие детали, датчики и запорную арматуру.

Каждый комплект обязательно снабжается подробным описанием процесса монтажа. Обязательно изучите инструкцию – в зависимости от модели, возможны небольшие отличия в последовательности действий.

Когда закончите со всем вышеописанным, приступайте к фиксации коллектора, используя для этого поставляемые в комплекте крепежи. По окончании установки выполните монтаж насоса и клапана – их нужно устанавливать строго в соответствии со схемой, а после этого уже подсоединить трубы, которые направлены от котла, а к отводящим отверстиям подключить трубки, идущие к контурам.

Делайте все действия в описанной последовательности, поскольку в противном случае выполнять определенные операции будет неудобно.

Как сделать своими руками

Если вы не хотите тратиться на покупку фабричного изделия (а оно довольно дорогое), то можете попробовать сделать коллектор самостоятельно. Хотя из семейный бюджет нужно выделить средства и купить насос, клапан для смесителя, поскольку заменить их не получится. Впрочем, как и запорную арматуру.

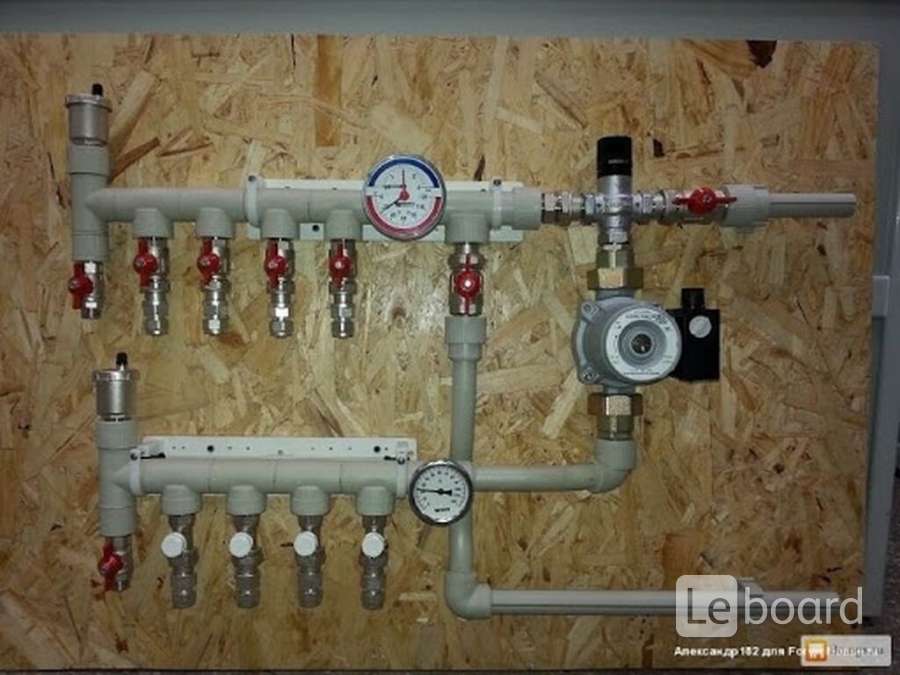

Наиболее доступный вариант – создать узел из пластиковых трубок, спаяв их вместе. Чтобы сделать пластиковый коллектор для теплого пола своими руками, вам нужно подготовить небольшие кусочки обычной полипропиленовой трубы с диаметром отверстия в 25 миллиметров. Также вам понадобятся соответствующие указанному диаметру вентили, отводы и тройники.

Сколько именно потребуется дополнительных деталей – тех же фитингов или вентилей, напрямую зависит от количества монтируемых контуров системы отопления.

Никаких особых, специализированных инструментов не нужно. Достаточно будет:

• ножниц или ножовки для обрезки труб;
• рулетки или линейки для снятия замеров;
• паяльника, предназначенного для полипропилена.

Последовательность действий при работе будет следующей:

• сделайте замеры для того, чтобы разрезать трубки на отдельные отрезы;
• отрезы должны быть такими, чтобы тройники, после того, как вы все соедините, располагались на минимальном расстоянии друг от друга;
• воспользовавшись паяльником, приварите к тройникам переходники и вентили;
• к созданному коллектору подсоедините прочие фитинги, обеспечивающие связь с насосным оборудованием.

Среди недостатков собственноручного созданного узла стоит отметить: в нем не будут присутствовать термостаты и датчики контроля протока, а это значит, что выполнять регулировку придется вручную.

Естественно, никто не запрещает приобрести эти два элемента и установить их, но в таком случае нет смысла в самостоятельной конструкции – проще уже приобрести готовый коллектор.

Заключение, отзывы, советы

Отметим, что на самом деле процесс монтажа фабричного узла – довольно простой. Тем более что в комплекте обязательно поставляется подробная инструкция со схемами и рисунками.

А вот познавательное видео позволит подробнее узнать, как сделать коллектор теплого пола своими руками – это несколько более сложный процесс, хоть и не всегда оправданный, поскольку на часть деталей все равно придется потратиться, а потом еще и выполнить ручную настройку, что может вызвать определенные проблемы.
