Конструкция ломаной крыши стропильная система: двухскатный и мансардный вариант, расчет стропильной системы

двухскатный и мансардный вариант, расчет стропильной системы

Содержание статьи:

Ломаная мансардная крыша представляет собой популярный вариант двухскатной крыши для малоэтажных домов частной застройки. Интерес к нему вызван более рациональным использованием подкровельного пространства загородного дома. При этом площадь чердака значительно увеличивается, что позволяет обустроить там полноценное жилое помещение (мансарду).

Конструктивные особенности ломаной крыши

Ломаная мансардная крыша

В общем случае конструкция ломаной крыши несколько отличается от традиционной двухскатной кровли.

Технические требования

Возведение над своим домом ломаной крыши потребует выполнения ряда требований, которые наверняка приведут к увеличению стоимости проекта:

• Понадобится разработка вентиляционной системы, которая не допустит образование конденсата в помещении.
• Высота потолка в подкровельном пространстве должна быть не менее 2,2 м.
• Нужно обратить особое внимание на конструкцию мансардных окон, которые не должны пропускать воду в подкровельное пространство. Мытье их стекол не должно вызывать каких-либо трудностей.
• Конструкция ломаной крыши не должна привести к превышению допустимых нагрузок на стены и фундамент здания. Для этого понадобится провести инженерные расчеты ее нагрузочных характеристик и геометрических параметров.

Несмотря на то что конструкция ломаной крыши мало чем отличается от двухскатной, обустроить ее далеко не так просто, как кажется на первый взгляд.

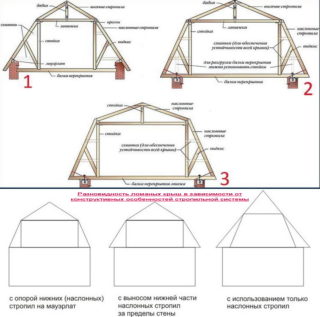

Разновидности стропильных систем

Стропильная система двухскатной ломаной крыши значительно сложнее традиционной. Как правило, при ее возведении используются два вида стропил:

• наслонные, при помощи которых формируют более крутой скат;
• висячие, оформляющие верхнюю, более пологую часть крыши.

Стропильная система наслонного типа представляет собой конструкцию, в которой стропильные ноги опираются на стены дома. При необходимости устанавливают отдельно стоящую дополнительную опору (стену).

Висячая стропильная система опирается только на стены дома, что позволяет с ее помощью перекрыть довольно большие пролеты. Чтобы уменьшить их воздействие на стены, пары стропил связывают затяжкой. В некоторых случаях затяжкой может выступать балка перекрытия. При необходимости середину затяжки подвешивают к коньковому прогону при помощи бабки, что исключает ее прогиб.

Затяжка – горизонтальная балка, связывающая между собой висячие пары стропил. Коньковый прогон – место встречи пары висячих стропил. Бабка – вертикальное крепление висячих стропил и затяжки.

Монтируются стропильные системы для ломаной крыши несколько иначе, чем традиционные.

• При строительстве деревянных домов используют связку мауэрлата с балками перекрытия, что позволяет получить надежное основание для ломаной крыши.
• При возведении кирпичных, шлакоблочных и др. домов мауэрлат крепится к стенам, а балки перекрытия служат опорой для стоек, отделяющих жилое пространство мансарды от остальной части подкровельного пространства.

Мауэрлат – это скрепленные между собой деревянные брусья, к которым крепится стропильная система крыши.

Стропильная система ломаной крыши содержит большое количество вспомогательных элементов (подкосы, стойки, стяжки и пр.), без правильного расчета которых длительное функционирование крыши будет невозможным.

Проектирование и монтаж ломаной крыши

Ломаная крыша проектируется в два этапа:

1. определение площади кровельного покрытия;
2. расчет размеров конструктивных элементов стропильной системы.

Чтобы рассчитать площадь кровельного покрытия, нужно нарисовать схему (план) крыши и указать на нем все необходимые размеры. Затем разбить поверхность крыши на простые фигуры (четырехугольники и треугольники), посчитать площадь каждого из этих элементов и сложить их. Таким образом получают общую площадь кровли.

Вторая часть расчетов представляет собой более сложный процесс, который потребует учета взаимного расположения достаточно сложных узлов и деталей стропильной системы.

Расчет элементов стропильной системы

При разработке стропильной системы необходимо принять во внимание, что на ее конструкцию влияют следующие факторы:

• вес составных частей кровельного покрытия: обрешетка, контробрешетка, гидро- паро- и теплоизоляция, материал кровельного покрытия;
• параметры ветровой и снеговой нагрузки;
• эксплуатационные характеристики: вес персонала, обслуживающего крышу, инженерного оснащения, мансардных окон и пр.;
• геометрические размеры крыши: угол наклона верхних и нижних стропил, размер пролета от конька крыши до свеса карниза, шаг обрешетки, расстояние между стропилами и пр.

Расчет стропильной системы лучше всего доверить компании, имеющей опыт проведения таких работ.

Необходимые материалы и инструменты

Для возведения стропильной системы ломаной крыши лучше всего подходят хорошо просушенные пиломатериалы из хвойных пород древесины (ель, сосна), на которых нет сучков, трещин, следов поражения грибком и прочих дефектов. При этом их влажность не должна быть выше 20%.

Все деревянные элементы должны быть пропитаны огнестойким составом и антисептическим средством. Не помешает обработка древесины средствами, препятствующими процессам ее гниения.

Из инструмента в первую очередь понадобятся:

• молоток;
• дрель;
• ножовка по дереву;
• шуруповерт и пр.

Необходимо также озаботиться наличием большого количества металлических крепежных изделий (уголки, гвозди и пр.), а также изоляционных и кровельных материалов.

Пошаговый монтаж стропильной системы

Монтаж стропильной системы начинают с установки мауэрлата. Способ его крепления зависит от материала стен. Если мауэрлат будет устанавливаться на кирпичные (каменные) стены, в них предварительно устанавливают металлический крепеж. Для этого используют анкера, закрепив их на расстоянии не более двух метров друг от друга. Поверхность мауэрлата размечается под установку крепежа, затем в брусьях сверлят соответствующие отверстия, устанавливают их на анкера и притягивают к стенам гайками.

Установив мауэрлат, приступают к монтажу балок перекрытия и вертикальных стоек. Сначала укладывают крайние балки по торцам здания и только затем промежуточные. Точно так же устанавливают вертикальные стойки. Между стойками ставятся прогоны, завершающие монтаж каркаса для внутренних стен мансарды.

Балки перекрытия, как и вертикальные стойки, должны монтироваться в одной плоскости.

Поперечные балки должны крепиться не к стойкам, а к прогонам. Соединяют их при помощи металлических уголков.

Далее приступают к монтажу стропильной системы. Вначале устанавливают нижние стропила, а затем верхние. Места их крепления размечают по шаблону, причем нижние стропила соединяются с мауэрлатом, а верхние к затяжкам. Порядок установки и тех и других стропилин прежний – сначала крепят крайние, а затем промежуточные. Шаг их установки – не более 1,2 м. При необходимости верхние стропилины соединяют с коньковой балкой.

Во фронтонах нужно оставить проемы для установки мансардных окон. Их общая площадь должна составлять не менее 1/8 всей площади наружных стен мансарды.

Укладка кровли

Процесс обустройства ломаной крыши завершается обшивкой стропильной системы обрешеткой и укладкой кровельного «пирога».

Тип обрешетки и способы крепления ее элементов зависит от вида выбранного кровельного покрытия.

Устройство и расчет стропильной системы ломаной крыши

Ломаные, или мансардные, крыши отличаются достаточно сложной конструкцией, но тем не менее пользуются большой популярностью у домовладельцев. Основная причина, из-за которой возводят такие кровли – максимальное использование подкровельного пространства. Вместительное чердачное помещение и оригинальный внешний вид – безусловные преимущества, которыми стоит воспользоваться.

[contents]

Материал для стропильной системы

Главная составляющая каркаса кровли – древесина. Для устройства стропильной системы обычно используют хвойные породы дерева, с небольшим количеством дефектов. Сосна, ель, пихта – лучшие варианты. Лиственница оптимально подходит для устройства лежней и мауэрлатов.

Древесина должна быть сухой (но не пересушенной), хорошо обработанной и ровной (для монтажа стропильной системы – это важное условие). Вам понадобится несколько кубометров строевого леса.

Толстый квадратный или прямоугольный брус, сечением не менее 20 см, используется как мауэрлат. Лежни тоже можно сделать из бруса, но пойдёт и ошкуренный лафет. Стропильные ноги выполняются из прямоугольного бруса толщиной от 50 до 100 мм и высотой от 150 мм. Обрешётку, в зависимости от выбранного вами покрытия, можно сделать из обрезной доски (толщиной не менее дюйма) или из брусков 40х40 (40х60) мм.

На ломаной крыше сэкономить не удастся – дерева на подобные конструкции уходит больше, к тому же они тяжелее. Это необходимо учитывать при строительстве дома.

Также вам понадобятся разнообразные метизы – кронштейны, скобы, шпильки, гвозди и саморезы. Количество крепежа зависит от размеров каркаса.

И, конечно, необходимо будет приобрести начинку для «кровельного пирога» – паро— и гидроизоляционные материалы, утеплитель.

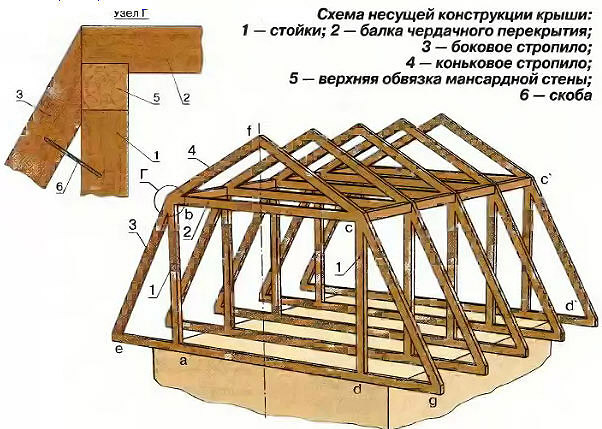

Устройство и основные узлы стропильной системы

Ломаные крыши могут быть и односкатными, и четырёхскатными, но самый распространённым типом является двускатная ломаная крыша. Стропильная система такой кровли (как, собственно, и всех других) состоит из следующих элементов:

• Стропило (или стропильные ноги). Основной элемент каркаса, определяющий жёсткость и прочность конструкции, а также угол наклона скатов.

• Прогон. Опорный элемент, соединяющий стропила.

• Мауэрлат. Своеобразный фундамент стропильной системы, который равномерно распределяет нагрузку на стены здания. На него устанавливаются стропила.

• Обрешётка. Основа для финишного кровельного материала, значительно усиливающая и укрепляющая каркас.

• Конёк. Верхний стык двух скатов, место их соединения.

• Подкосы и стойки. Распорные элементы, предназначенные для укрепления стропил. Крепятся к лежню.

• Лежень. Массивный брус, опирающийся на фронтальные стены и перекрытие. Укладывается параллельно коньку и служит дополнительной опорой для системы стропил.

• Затяжка. Соединительный элемент, который фиксирует стропильные ноги.

• Свес крыши – нижняя часть ската, выступающая за стены. Устроена для того, чтобы осадки не попадали на стены.

• Кобылки. Дополнительные отрезки бруса, удлиняющие стропильные ноги, если их недостаточно для устройства свеса нужного размера.

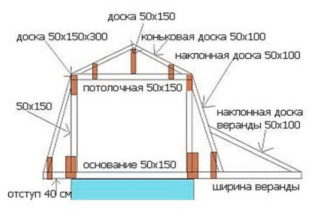

Устройство конструкции стропильной системы

Стропильная система и балки

В конструкцию мансардной крыши входят два виды стропил: наслонные и висячие.

Наслонные стропила, это стропила нижнего ската крыши. Они устанавливаются под острым углом (от 60 градусов), нижняя их часть прочно фиксируется на мауэрлате, а верхняя – на центральном прогоне (или на вертикальных стойках). Для усиления конструкции в верхней части монтируется перемычка (ригель) расположенная параллельно к прогону и соединяющая стропила между собой.

Верхний скат более пологий, его формируют висячие стропила, нижняя часть которых лежит на центральном прогоне, а верхняя – соединяется на коньке.

В случае если нижний скат очень крутой, стропила крепят к балкам перекрытия, которые в этом случае устанавливают с 40-50 см выпуском за несущие стены. При такой системе тоже можно установить мауэрлат, но не на стенах, а на краю балок перекрытия.

Расчёт кровельного материала

Начинать все расчёты необходимо с вычисления общей площади крыши. Конструкция довольно простая и сделать это будет несложно. Затем стоит посчитать отдельно площадь каждого ската, и площади разноуровневых участков – это даст возможность (если вы уже определились с выбором кровельного материала и знаете его рабочие размеры) посчитать количество отходов.

Этого можно и не делать, потому что есть проверенная временем формула: необходимое количество кровельного покрытия – это общая площадь крыши плюс 10%.

Чтобы подсчитать количество изоляционных материалов и утеплителя, нужно площадь крыши разделить на площадь упаковки изоляции и утеплителя.

Расчёт крепежа довольно кропотливое занятие, следует помнить:

• На один кв. м. металлочерепицы необходимо 8 саморезов
• На один кв. м. рулонной изоляции нужно 4 скобы для степлера.
• 6 гвоздей или саморезов уходит на кв. м. обрешётки и контробрешётки.

Количество скоб, кронштейнов и резьбовых соединений зависит от количества стропильных ног и конструкции стропильной системы.

Расчёт самой стропильной системы лучше доверить специалистам, надо учитывать много факторов – удельный вес пиломатериалов, количество осадков, угол наклона скатов, общую нагрузку на несущие стены и т. д.

Естественно, что вам придётся решить, каким материалом обшивать мансарду и подсчитать его количество.

Устройство ломаной двускатной крыши

Устройство стропильной системы мансарды

Инструмент, необходимый для работы:

• Комплект плотницкого инструмента (молоток, пила ручная, топор, стамеска).
• Отвес и строительный уровень.
• Маркер или карандаш.
• Металлический угольник.
• Рулетка механическая.
• Шнур.
• Электрическая дрель и свёрла.
• Шуруповёрт с насадками.
• Степлер.
• Малярный нож.
• Гаечные ключи.
• Электро- или бензопила (как вариант ручная электрическая циркулярная пила).

Перед тем как приступить непосредственно к монтажу, нужно в обязательном порядке выполнить рабочий чертёж кровли, подробный, со всеми размерами.

Строевой лес желательно обработать специальной пропиткой, защищающей от гниения, за день до начала работ. Можно обработать деревянные элементы кровли и после монтажа, но на земле это сделать гораздо удобнее и, следовательно, быстрее.

Общая схема строительства и возведения ломаной крыши

Если необходимо, устанавливают мауэрлат по всему периметру стен. Дома, построенные из дерева, уже имеют мауэрлат – это верхний венец. В кирпичных или блочных зданиях в верхние ряды кладки заранее монтируют шпильки или анкера к которым крепится брус.

Укладывают его заподлицо с внутренней стороной стены, под мауэрлат в обязательном порядке нужно положить гидроизоляцию – гидроизол или обычный рубероид. Размечать крепёжные отверстия можно прямо на месте. В идеале этот элемент кровли должен лежать горизонтально («по уровню»).

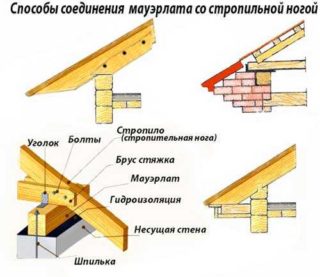

Крепление стропил к мауэрлату

Балки перекрытия, в зависимости от конструкции, можно укладывать в проёмы, оставляемые в кладке до монтажа мауэрлата, а можно крепить на мауэрлат. Расстояние между ними, в зависимости от их толщины и размеров крыши, варьируется от 50 до 100 см. Нижняя (потолочная) сторона балок выравнивается идеально с помощью натянутого между крайними балками шнура. Поверх балок делается сплошной настил из досок.

Затем укладывают лежни (если это предусмотрено конструктивно) под центральные прогоны, параллельно опорным стенам и крепят их.

Следующий этап монтажа – установка стоек. Брус отрезают по размеру, указанному в чертежах. Стоечный брус обычно имеет сечение 100х150 мм. Стойки выравнивают по вертикали с помощью уровня или отвеса и временно фиксируют укосинами. Нижняя часть стойки устанавливается на лежень в отмеченных местах или крепится к балкам перекрытия (на каждую балку). В итоге получается два параллельных ряда стоек одинаковой высоты.

На стойки монтируются центральные прогоны, закрепляются с помощью металлических уголков или гвоздей. Сверху прогонов устанавливают ригеля 50х200 см, вниз узкой стороной. Ригеля между собой прихватывают досками в двух-трёх местах, это временные крепёжные элементы, для получения жёсткой конструкции. По сути, получается контур будущей мансарды – стойки будут основой её стен.

После того как стропильная система будет собрана, стойки дополнительно крепятся подкосами.

Дальнейший монтаж можно осуществлять двумя способами:

• Один из них – собрать на земле верхние стропильные фермы и установить их на прогоны поочерёдно. Такой способ требует большой точности и профессиональных навыков.

• Проще начинать устанавливать стропила непосредственно на крыше.

В первую очередь устанавливают наслонные нижние стропила, временно их закрепляют, выравнивают и крепят основательно. На нижней части стропильных ног делают врезку, чтобы стропило упиралось в мауэрлат или подрезают её под нужным углом и стыкуют с балками перекрытия. Жёстко фиксируют стропила кронштейнами и скобами.

Для монтажа верхних висячих стропил нужно определить центр крыши. На фронтальные мауэрлаты ставят временные стойки, между ними закрепляют доску (временный верхний прогон) и вырезают шаблон.

Убедившись, что он везде подходит, по нему вырезают стропила. Устанавливают на прогоны крайние стропильные фермы и крепят их. По натянутому шнуру выставляют остальные стропила. Затем всю стропильную систему основательно крепят и приступают к обустройству каркаса мансардных окон (если они запланированы). Затем можно приступать к устройству «кровельного пирога» и обрешётки.

Подробнее о технологии установки стропил для ломаной крыши узнаете из видео.

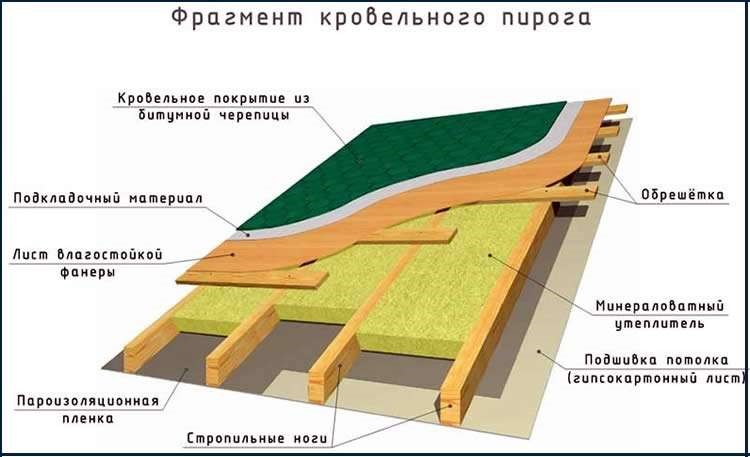

Кровельный пирог

Структура крыши с утеплением.

Кровельный пирог состоит из пароизоляционного слоя, вентиляционных зазоров, утеплителя, гидроизоляционного слоя, обрешётки, контробрешётки и кровельного покрытия.

На внутреннюю сторону стропил расстилают и крепят пароизоляционный материал. Нахлёст составляет около 15 см, стыки проклеиваются. Затем между стропилами плотно укладывают утеплитель, при необходимости в два слоя. Между утеплителем и пароизоляцией должно оставаться свободное пространство для циркуляции воздуха, не менее 40 мм.

Такой же зазор следует оставлять и между утеплителем и гидроизоляционным слоем, который настилается на наружную сторону стропил, с нахлёстом, и фиксируется степлером.

Затем на каждое стропило прибивается деревянная рейка – контробрешётка. На неё, перпендикулярно к стропилам, крепится обрешётка. Она служит основанием для финишного кровельного покрытия.

Мансардные окна

Устройство утеплённой мансарды – это практически второй этаж вашего дома. Если вы будете ее активно эксплуатировать, вам необходимо установить окна хотя бы на фронтоны, чтобы обеспечить естественное освещение днём.

Встроенное в кровлю окно – хорошее дизайнерское решение, правда оно требует устройства дополнительного каркаса, но зато придаёт кровле эффектный внешний вид. К тому же это естественный вентиляционный выход. На рынке кровельных материалов существует большой выбор подобных изделий, найти подходящее окно не составит труда.

Ломаная двускатная крыша – самый эффективный способ получить максимум полезной площади. Соблюдая технологию монтажа, вы своими руками можете создать ещё один жилой этаж. Ещё одним преимуществом этого типа кровель является возможность сделать ваш дом теплее.

Стропильная система ломаной крыши ее устройство и монтаж

Чтобы увеличить полезную площадь своего дома, часто вместо обычней двухскатной или вальмовой крыши строят мансардную, или как ее еще называют – двухскатную ломаную крышу.





Я знаю из своего опыта, что стропильная система ломаной крыши – конструкция не только более сложная в инженерном отношении, но и монтаж ее далеко не прост, как может показаться на первый взгляд. Ведь нагрузку на стены мансардная крыша оказывает гораздо большую, чем традиционные.



Примеры моих работ с описанием и ценами



Конечно, мансардное помещение можно обустроить и под двускатной, и под вальмовой крышей, правда оно будет не таким просторным, как того хотелось бы. Именно поэтому большинство моих заказчиков предпочли ломаную мансардную крышу, позволяющую использовать пространство под крышей по максимуму.

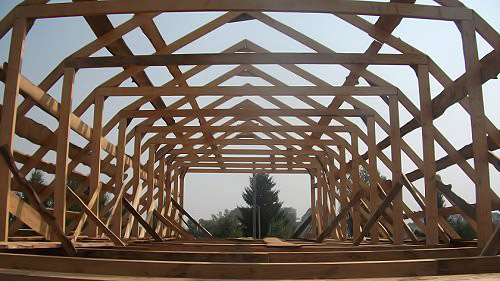

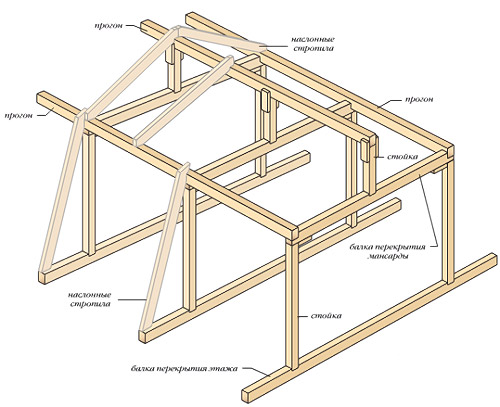

Стропильная система мансарды

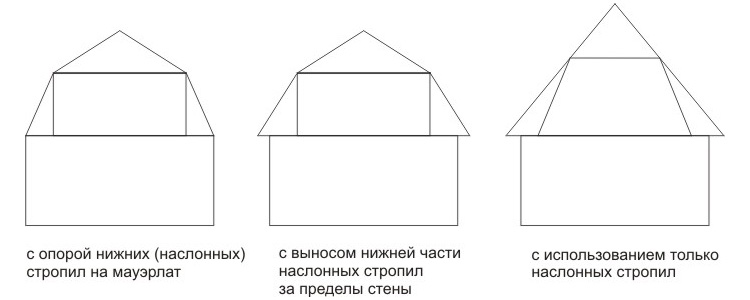

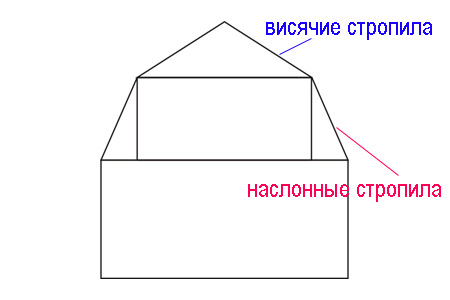

В отличие от стропильных систем двухскатных и вальмовых (как, впрочем, и других) крыш, стропильная система мансарды устроена несколько иначе. Она имеет в своей конструкции два типа стропил: и наслонные и висячие.

В верхней части – от конька до перегиба – используются висячие стропила, опирающиеся на стойки (а в варианте без стоек – на продольный прогон или затяжку) и имеющие более пологий скат.

В нижней части (от перекрытия до перегиба) устанавливаются стропила наслонные.

Один из вариантов такой крыши — когда монтируется на мауэрлат, который жестко совмещается с балками перекрытия, выступающими за пределы стен гораздо больше, чем обычно.

Более подробно я уже писал в статье стропильные системы мансард . Настоятельно рекомендую прежде ознакомиться с ней.

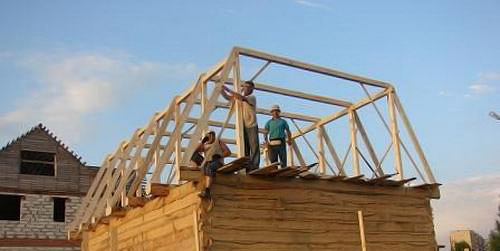

Монтаж  стропильной системы ломаной крыши

Само собой разумеется, что для правильного устройства мансардной кровли вначале производится расчет стропильной системы с учетом ветровой и снежной нагрузки. Лишь после этого можно приступать непосредственно к монтажным работам.

Я расскажу, как строится стропильная система ломаной крыши в случае совмещения мауэрлата с балками перекрытия.

Примерный (мой) монтаж стропильной системы:

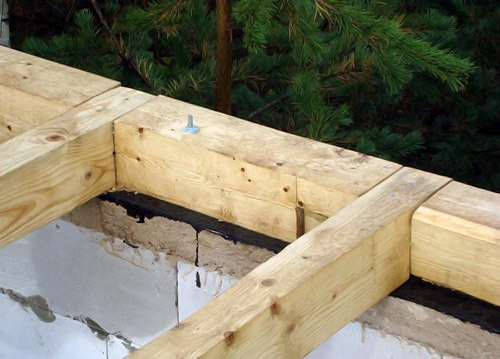

1. Сначала для стропильной системы я жестко скрепляю мауэрлат с балками перекрытия. В итоге получается решетка из толстого бруса (150х150, 100х150), которая и будет основанием будущей стропильной системы.

2. Далее выделяю будущее помещение мансарды стойками и соединяю их продольными прогонами, а затем и балками сверху, которые будут служить затяжками для верхних висячих стропил.

3. Следующий шаг – монтаж наслонных и висячих стропил: я сначала монтирую наслонные стропила, проверяю плоскости крутых скатов, затем висячие.  Особое внимание обращаю на правильность сборки узлов в точках перегиба.

4. При необходимости подпираю наслонные стропила подкосами, а  чтобы верхняя затяжка не прогибалась – подвешиваю ее при помощи бабки.

5. Фасадные конструкции дополнительно монтирую с учетом окон, и если планируется выход на балкон – то и дверей.

Конечно, в ходе проведения монтажных работ может соблюдаться и другая последовательность – это зависит от конкретных условий, материала и других факторов.

Существуют и другие варианты мансардной стропильной кровли. Например, мне нравится, когда все стропила делаются одинаковой длины, а крыша при этом получается в виде половины восьмигранника. В таких крышах можно обойтись без стоек и затяжек (в зависимости от размеров дома) – тогда потолок в мансардном помещении будет выглядеть, как четырехгранный свод.

Также неплохо смотрится и мансарда, один скат которой прямой, а другой – ломаный. Этот вариант приемлем там, где конструктивно необходимо сдвинуть мансардное помещение ближе к той или иной стене. Такая асимметричность фронтона смотрится стильно и современно.



В любом случае, я готов выполнить на высоком профессиональном уровне работы по монтажу стропильной конструкции ломаной крыши любой форма и размера. Мои работники – отличные специалисты.



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Если Вам нужно построить крепкую крышу – обращайтесь к нам, и крыша прослужит Вам не одно десятилетие без капитального ремонта!



Дополнительные материалы по теме





Добавить комментарий

Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

• Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
• Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж.

  Схема основных узлов каркаса

• Стойка. Стойки поддерживают конек или, что более распространено в конструкции мансардных крыш, среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
• Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
• Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.

   Установка стоек и ригеля

5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском. Крепление стропил и подкосов на металлические накладки

   Монтаж верхних стропил

7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

Двухскатная ломаная крыша: особенности конструкции и строительства

Каждый разумный домовладелец хочет обустроить своими руками комфортное, удобное жилище, но при этом рационально распорядиться семейным бюджетом. Для этого необходимо вдумчиво подходить к выбору каждого строительного решения, оценивая эффективность, сравнивая с альтернативными вариантами. Все чаще при строительстве домов эконом-класса застройщиками используется двухскатной ломаная крыша, которая служит прекрасной защитой от непогоды, великолепно справляется с повышенной нагрузкой при выпадении снежного покрова, дает возможность обустройства просторного мансардного помещения пригодного для жилья.

Содержание статьи

Преимущества конструкции

Двухскатная ломаная крыша в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Чаще всего двухскатная ломаная крыша используется, если есть необходимость использовать мансарду в качестве жилого помещения. Ведь геометрия скатов позволяет максимально эффективно распорядиться имеющейся площадью, своими руками оборудовать высокий горизонтальный потолок, вентилируемый чердак, боковые отсеки для сезонного хранения вещей.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, ломаная мансардная крыша будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Этапы строительства

Составление проекта, необходимые расчеты

Так как двускатная ломаная кровля считается довольно сложной, для строительства используются инженерные расчеты, которые можно произвести своими руками или при помощи специальной компьютерной программы. Расчет включает в себя определение следующих параметров:

• Постоянная нагрузка. Определяется суммированием массы всех материалов, составляющих кровельный пирог, стропильной системы, мансардного пола. Проще говоря, это собственный вес конструкции.
• Временная нагрузка. Этот показатель варьируется в зависимости от местности, в которой будет вестись строительство. Он зависит от толщины выпадающего снежного покрова, учитывает ветровые нагрузки.
• Общая нагрузка. Вычисляется сложением значений постоянной и временной нагрузки. Строят чертежи, отражающие все виды воздействующих на крышу нагрузок.

Конструкция стропильной системы

Стропильная система ломаной крыши на первый взгляд довольно сложна. Кажется, что сборка под силу лишь профессиональной бригаде, однако с этой задачей могут справится своими руками три человека, имеющие базовые начальные навыки работы с деревом. Несомненным плюсом является то, что для этого не требуется ни сложная техника, ни специальный инструмент. Система стропил для обустройства пятиугольной мансардной кровли относится к комбинированному типу, она сочетает некоторое элементы от наслонной, а некоторые от висячей. Ломаная крыша, а точнее ее стропильная система, состоит:

1. Верхние стропила наслонного типа. Они изготавливаются из ровных, прочных досок, под небольшим углом сходящихся с образованием конька. Коньковый прогон не используется, так как опираются эти стропила на стойки. Испытывают нагрузку на прогиб, на распирание.
2. Ригели. Затяжки, связывающие верхние стропила внизу ног. Они также изготавливаются из досок толщиной 50-100 мм, они также используются в качестве каркаса для потолка мансарды. Основная задача — гасить распирающую нагрузку от стропил.
3. Бабка. Подвеска из бруса, связывающая конек кровли с ригелем, предотвращающая провисание ригеля, если он имеет достаточно большую длину.
4. Стойки. Вертикальные опоры, на которые наслоняются верхние стропила. Изготавливаются из бруса квадратного или прямоугольного сечения. Также стоки образуют каркас, обшив который, получают мансардные стены.
5. Нижние висячие стропила. Изготовленные по шаблону из досок 50х150 мм или 100х150 мм, они верхушкой упираются в ригель, а нижней — в мауэрлат. Испытывают нагрузку лишь на прогиб, которая минимизируется подкосами. Крепятся по типу ползуна, не жестко.
6. Подкосы. Угловые подпорки, уменьшающие прогиб висячих стропил. Одной стороной они упираются в стойку, другой в стропила.
7. Мауэрлат. Толстый, прочный брус, выполняющий роль основы для кровли, предотвращающий опрокидывание ветром ее скатов. В него опираются висячие стропила. Мауэрлат крепят вдоль двух противоположных несущих стен, на шпильки с бетонной связкой. Он также равномерно распределяет вес кровли на поверхность перегородки.
8. Балки перекрытий. Горизонтальные балки, на которые опираются стойки, а также на которых выполняется монтаж мансардного пола.

Не смотря на кажущуюся сложность, такая стропильная система достаточно просто монтируется своими руками, так как сборка ферм осуществляется на земле, на верх поднимаются уже готовые конструкции, которые нужно только закрепить.

Используемые материалы, необходимые инструменты

Все материалы, которые могут понадобится в строительстве ломаной кровли своими руками достаточно доступны по цене. Однако, требуется их относительно большое количество, поэтому такая крыша считается более дорогостоящей, чем, к примеру, простая двухскатная. Для нее требуется:

• Брус из твердых хвойных пород для изготовления стоек, балок перекрытий, затяжек, ригелей, мауэрлата. Сечение бруса определяется путем расчета нагрузки, чаще всего пиломатериал 100х100 мм или 150х150 мм.
• Обрезная доска 50х150 мм или 100х150 мм для стропил, подкосов. Можно использовать лишь первосортный материал, ровный, без сучков, сколов.
• Необрезная доска для создания обрешетки.
• Материал для обшивки фронтонов. Это может быть вагонка, блокхаус или сайдинг.
• Утеплитель для термоизоляции фронтонов. Чаще всего для это используют минеральную вату на основе базальта толщиной 150 мм.
• Пароизоляционная пленка, гидроизоляционная мембрана нужны для формирования кровельного пирога.
• Кровельный материал, в качестве которого можно использовать металлочерепицу, ондулин, шинглас, шифер.
• Крепеж.

Хотя считается, что специального инструмента для монтажа такой кровли не нужно, все хорошо, если вы располагаете качественным шуроповертом, болгаркой, дрелью. Они сделают рабочий процесс более быстрым, простым. А владельцы электрический рубанков могут с его помощью сэкономить: купить неоструганные пиломатериалы, обработать их самостоятельно. Так как кровля изготавливается большей частью из древесины, а она подвержена воздействию влаги, обязательна обработка всех ее частей антисептическим составом.

Утепление и организация освещения

Так как предполагается использование мансардного помещения как жилого, ломаную кровлю необходимо утеплить. Термоизолировать нужно не только фронтоны, но также непосредственно скаты. Термоизоляция скатов сослужи вам двойную службу: не только предотвратит уход тепла в холодное время года, но и предотвратит от чрезмерного перегрева от крыши в жаркое. Фронтоны чаще всего утепляют минеральной ватой снаружи или изнутри помещения, для скатов же обычно используют самый обычный пенопласт. Качественно выполненное утепление сэкономит хозяевам немалые средства, которые они тратили бы на отопление.

Помещение, в котором отсутствует естественное освещение, нельзя использовать для проживания. Поэтому следует предусмотреть установку окон, которые могут располагаться или на щипцовой стене, или на скате кровли.

Если выбор пал на мансардные окна, то они должны быть специальными, изготовленными с учетом места их установки: их рама должна быть усилена, предусмотрена дополнительная гидроизоляция, специальных механизм открывания, пленка, защищающая от загрязнений, пыли. Площадь окон может занимать до 1/8 общей площади кровли. Стоимость их довольно высока, поэтому если возможности таких значительных вложений нет, лучше остановится на оборудовании обычных большого размера на обоих фронтонах своими руками.

Двухскатная ломаная кровля при использовании качественных строительных материалов, при соблюдении технологии монтажа своими руками прослужит вам не один десяток лет, поэтому жалеть об этом капиталовложении вам не придется!

Видео-инструкция

Монтаж ломаной крыши своими руками

Делаем ломаную крышу самостоятельно

Обычная двускатная крыша имеет сравнительно небольшое свободное пространство, поэтому зачастую при строительстве загородных домов изготавливается ломаная крыша своими руками. Данный вариант является оптимальным и в той ситуации, когда планируется мансардная жилая зона.

Расчет нагрузок на ломаную крышу.

Итак, как построить ломаную крышу правильно?

Для начала требуется заготовить материал. В основном применяются деревянные брусья из древесины хвойной породы 50х100, которая к тому же имеет сравнительно недорогую стоимость. Они понадобятся для возведения стропильной части, без которой невозможна конструкция ломаной крыши .

Для устройства обрешеточной части понадобятся обрезные доски сечением 50х150 мм. Чтобы рассчитать объем, необходимо учитывать особенности кровельных материалов и площадь дома, которые в каждом отдельном случае разные.

Крепление стропильной конструкции выполняется металлическими скобами и кронштейнами, которые соединяются при помощи саморезов.

Мауэрлатные балки прикрепляются на устроенные ранее шпильки, диаметр которых 16-22 мм по длинной стороне стены.

Монтаж ломаной крыши выполняется так же, как и устройство обычной двускатной, только нужно учесть более массивные стропильные перекрытия.

Определившись со всеми параметрами и размерами, можно приступать непосредственно к устройству ломаной конструкции.

Как сделать ломаную крышу

Один из вариантов пропорций для ломаной крыши

Необходимо установить балки перекрытий (сечение 200х100 мм) и мауэрлат, которым является брус из дерева, укладываемый на стены здания. Его исключение возможно лишь в том случае, если выполняется строительство кровли бревенчатых, брусовых либо каркасных деревянных домов. В таких случаях в качестве мауэрлата используют верхние венцы бревен или верхние брусья.

Мауэрлатом обычно являются брусья 150х150 либо 100х150 мм. Они укладываются в одной плоскости с внутренними поверхностями стен. Снаружи можно применить наличие защитного заграждения из кирпича. На стены дома перед укладкой мауэрлата требуется рубероидная гидроизоляция (1-2 слоя).

Сам мауэрлат может крепиться к стене несколькими способами:

1. Закрепляться скобами в брусья, которые вмурованы на 2-3 ряда ниже стенного верха.
2. Если строительство здания выполнено из пенобетона либо газосиликата, под кровлей делается пояс из железобетона, в который при заливке происходит закладка резьбовых шпилек (диаметр 12-14 мм, шаг 150-200 см). В мауэрлатных брусьях просверливаются отверстия, которые нужно рассчитать согласно данным шпилькам, далее брусья монтируются и прикрепляются при помощи гаек и шайб.
3. В кладку из кирпичей ниже верха стен ложится 3-4-миллиметровая проволока из стали, концы которой выпускаются перпендикулярно стене и имеют достаточный выпуск для обвязки мауэрлата.

Требуется строго вертикальное выставление стоек по двум линиям. Вначале они устраиваются по краям (брус 150х100 мм), потом, после натягивания шнурка, выставляются промежуточные (сечение 150х50 мм). При этом шаг между ними должен быть не больше трех метров. Выполняем закрепление всех стоек при помощи временных распорок. Желательно стоечную высоту брать на 10-15 см выше чистовой потолочной высоты.

На стойки сверху происходит устройство прогонов из досок 150х50 мм, устанавливаются остальные стойки. Распорки можно уже не употреблять.

На прогоны крепятся ригели (затяжки), можно использовать в качестве крепежа кровельные уголки. Под затяжки ставится временная подпорка, чтобы в дальнейшем, устанавливая стропила верхнего ската, можно было спокойно работать, не опасаясь их поломки и провисания. После этого требуется ригели скрепить при помощи доски, чтобы увеличить жесткость конструкции.

Установка стропильной части

Для этого приготавливается шаблон, делаются верхние запилы, нижние размечаются по месту и крепится само стропило. На данном этапе рекомендуется установка заглушек для утеплителя.

• устанавливаем стропила верхних скатов;

Вначале изготавливается стропильный шаблон. Для этих целей подойдет любой из обрезков досок 150х25 мм.

Расчет и создание стропильной системы ломаной крыши.

Далее он закрепляется строго по вертикали на крайней затяжке. Один из углов данного отрезка должен иметь совпадение с геометрическими центрами крыши.

Затем берется подходящая доска тех же размеров, прикладывается и при помощи карандаша отчеркиваются верхний и нижний запил.

По шаблону изготавливаются еще 2 стропила и устанавливаются, при этом первая пара стропил закрепляется подкосами, во избежание ее падения.

Таким же методом монтируются и оставшиеся стропила. Промежуточные можно скрепить дополнительно доской, чтобы уменьшить количество подпорок.

• требуется наличие подвесок из доски 150х25 мм, чтобы предотвратить провисание ригелей, когда уберутся временные подкосы;
• правильно выполняется строительство фронтонного каркаса и последующая его обшивка;

Для этого требуется наличие дополнительных стоек, выполняющих функции каркаса фронтона .

Точную установку контролируют натянутым по низу стропил шнурком.

Выполняем оконные проемы. Их размеры и конфигурация выбираются согласно предпочтениям домовладельцев.

• производится подшивка карнизной доски по периметру всего здания. Лобовую доску (прикрепляется к торцам балок) делают при помощи рук из досок 200х25 мм.

Снизу к карнизу подшивается две доски 100х25 мм, чтобы в последующем при отделке снаружи произвести устройство софита, без которого мансардная крыша не будет смотреться.

При этом следует учесть, что если при монтаже водосточной системы будут применяться металлические держатели для желоба, то их установкой нужно заняться на данном этапе (укладывать нужно непосредственно под гидроизоляционное основание из пленки). Рекомендуется выполнить устройство сайдинга на лобовых досках, что позволит облегчить работу в дальнейшем. Если держатели из пластика, то можно сделать это и позднее. Мансардная крыша с применением пластиковых деталей смотрится элегантнее.

Работы по обрешетке и пароизоляции

• строительным степлером закрепляется на стропилах первая полоса пароизоляционной пленки. Если имеются леса, то это только упростит работу;

После прикрепления пленки к стропилам прибивается контробрешетка (рейки 50х25 мм).

Но учтите, что должны оставаться места под нахлесты последующих полос изоляции (около 10-15 см).

В данном случае расстояние между досками зависит от вида кровельного покрытия, при приобретении которого имеется наличие инструкции, где детально описывается схема обрешеточной части под этот материал. Но обычно шаг равен 20-25 см, т.е. она размещается таким образом, чтобы доски приходились на те места, которые удобны для крепежа (волны) и выдерживают нагрузку покрытия. Таким методом покрывается вся крыша.

• далее выполняются фронтонные свесы и отливы, происходит это следующим способом:

1. Ветровая доска (150х25 мм) подшивается к выступающим обрешеточным концам при помощи саморезов.
2. Происходит вставка и закрепление саморезами кобылок фронтонных свесов из доски 150х25 мм. Требуемый шаг составляет около 100 см.
3. Снизу к кобылкам подшиваются доски 100х25 мм, которые в дальнейшем обшиваются сайдингом .
4. Необходимо наличие треугольных кобылок, изготовленных из обрезков досок 150х50 мм. Далее крепим их на вынос и монтируем к ним 2 доски 100х25 мм. В последующем они подлежат отделке сайдингом.

На этом мансардная конструкция готова. Осталось лишь положить кровельное покрытие, что не составит особого труда. Передвигаться при его монтаже следует осторожно, чтобы избежать повреждений крыши и не упасть самому.

Поделитесь полезной статьей:

Как самостоятельно построить ломаную крышу?

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

• вертикальные стойки ;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

• высота стен мансарды должна превышать 2,2 м;
• должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
• кровельный материал должен иметь небольшую массу;
• в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
• мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
• для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

• определение количества необходимого стройматериала;
• вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

1. массу кровли;
2. примерную массу снега;
3. массу обрешетки;
4. массу паро-, гидро- и теплоизоляционных материалов;
5. размеры крыши;
6. углы установки скатов;
7. шаг установки элементов стропильной системы и кровельной обрешетки;
8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

• лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
• древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
• материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

• сначала ставятся крайние балки с торцов здания;
• между ними натягиваются бечевки для указания плоскости;
• устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

• намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
• на стропильных ногах выпиливаются места крепления по шаблону;
• сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
• в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м 3 .

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Крепление стропил к мауэрлату двухскатной крыши

Кобылка в стропильной системе

Самостоятельное возведение ломаной крыши

Возведение крыш мансардного типа является эффективным решением для рационального и изящного расширения жилой площади. Строительство ломаной крыши экономически выгодное и обоснованное предприятие на сегодняшний день, позволяющее застройщику получить почти «даром» драгоценные жилые метры.

Достоинства и недостатки ломаной крыши

Перед тем как построить ломаную крышу своими руками, давайте выясним ее основные преимущества и недостатки.

• крышу можно строить на инфраструктуре старого жилого сооружения;
• увеличение площади проживания за счет использования чердачного помещения;
• здание получает завершенный и уникальный внешний облик;
• мансарду можно соорудить в один или два уровня;
• уменьшение тепловых потерь через крышу сооружения, как следствие – в зимнее время уменьшение энергопотребления.

• уменьшенная высота стен, которая вызвана скошенными потолками;
• требовательные и сложные технологии по гидро- и теплоизоляции;
• использование в помещениях мансардных окон, которые существенно дороже обычных аналогов;
• накапливание снега в зимний период на мансардных окнах приводит к уменьшению инсоляции в помещении.

Отсюда следует, если правильно сделать ломаную кровлю, то многих недостатков можно избежать и ее выгодность становится очевидной.

Требования для строительства ломаных крыш

Возведение ломаной крыши технически сложный процесс, который должен осуществляться профессионалами или людьми, имеющими достаточный навык и опыт в этом виде работы. Строительство ломаной крыши своими руками под силу человеку, который уже имеет определенный опыт в кровле, а вот точный расчет ломаной крыши должен производить опытный специалист. Новичку учесть все тонкости и нюансы будет невозможно.

Перед тем как построить ломаную крышу, необходимо знать какие требования к ней предъявляют :

• высота мансардных помещений должна составлять не менее 2.2 м;
• вентиляция должна быть эффективной от карнизного свеса до конька; плохое вентилирование может привести к накоплению конденсата в подкровельном пространстве и возможной течи;
• кровельные покрытия должны обладать небольшим удельным весом и достаточной практичностью;
• необходимо конструктивно предусмотреть увеличение дополнительных нагрузок на стены сооружения;
• утеплению мансарды необходимо уделить особое внимание; над ней нет тепловой подушки, поэтому в ней происходит наибольшая потеря тепла, чем в нижних этажах помещения;
• пожарная безопасность должна быть обеспечена обработкой деревянных конструкций антипиренами и антисептиками.

Схемы стропильных систем ломаной крыши

Главным отличием ломаных крыш является то, что в них может использоваться только два вида стропил. Либо только наслонные стропила, которые устанавливают на всех скатах, либо на нижних скатах применяют наслонные стропила, а на верхних висячие.

Перед тем, как сделать ломаную крышу, необходимо определится с углами наклонов нижнего и верхнего скатов крыши. Оптимальный угол ломаной крыши для нижних скатов составляет 60-70°, а для верхних 15-30°.

Различают три основные схемы :

1. Прямоугольные треугольники располагают вдоль стен и связывают схватками для того, чтобы они не теряли устойчивость от нагрузок. Стойки выполняют функцию каркаса для будущих стен. Прямоугольные треугольники выполняются по схеме наслонных стропил. Снизу они опираются на мауэрлат. Сверху они сопрягаются с треугольниками из висячих стропил, у которых затяжка выполняет функцию балки перекрытия мансарды.
3. В этой схеме, чтобы увеличить карнизный свес, низ стропилины выводится за пределы внешней стены и упирается не в мауэрлат, а в балку перекрытия. Подстропильная нога (подкос) обязательно устанавливается под стропило. В балку перекрытия врубают стойки на глубину не более 30% высоты балки перекрытия.
5. В этой конструктивной схеме нижние треугольники делаются, как в первой или во второй схеме, а верхний заменяется наслонной стропильной системой. Схватка, которая соединяет нижние треугольники, одновременно является опорным перекрытием для стойки верхнего треугольника.

Монтаж ломаной крыши

Стропильная система ломаной крыши представляет собой модульную конструкцию, в которой наслонные стропила выполняют функцию нижних скатов крыши, а верхние скаты крыш могут быть выполнены из висячих или наслонных стропил.

Перед тем, как сделать ломаную крышу своими руками, необходимо деревянные элементы стропильной фермы обработать специальными растворами антипиренов и антисептиков!

Для элементов стропильной системы выбирают древесину из хвойных пород деревьев с влажностью 18-22%.

Как строить ломаную крышу, поэтапная инструкция :

1. Устанавливаются балки перекрытия и мауэрлат. Сечение балок перекрытия зависит от действующих на нее нагрузок. Обычно берут доски с размерами 150×50 или брусья 100×200 мм, одиночные или сдвоенные, все зависит от ширины пролета и расстояния между соседними конструкциями стропил. Под мауэрлат подкладывают гидроизоляционный слой, выполненный из рубероида или толя.
2. Строго вертикально выставляются стойки. Сначала устанавливают крайние стойки, протягивают между ними бечевку и ставят остальные промежуточные стойки. Стойки фиксируются при помощи временных распорок. Расстояние между соседними стойками не должно превышать двух метров. Высота стоек берется примерно на 100 мм выше, чем желаемая высота чистовых потолков в помещении.
3. Сверху стоек монтируют прогоны из доски и устанавливают недостающие оставшиеся стойки. Полученные в результате конструкции выполняют функцию боковых стен в мансарде.
4. Далее на прогоны крепятся ригеля (затяжки), к примеру, с помощью кровельных уголков. Когда происходит установка ригеля, под каждый из них, примерно по центру, ставится временная подпорка, чтобы избежать провисания. Делается это для того, чтобы при монтаже верхних стропил можно было ходить по затяжкам, не беспокоясь о том, что они могут сломаться. После установки всех затяжек их нужно скрепить доской, чтобы избавить от провисания. Конструкция фермы станет более жесткой. Доска устанавливается не строго посередине, а со смещением от центра в любую сторону на 200 мм.
5. Начинают устанавливать нижние стропильные ноги. Сначала, размечают их будущее расположение на мауэрлате. Шаг между стропилами должен составлять 1-1.2 м. Для удобства работ стропила изготавливают по предварительно сделанному шаблону с необходимым верхним запилом. Нижний запил размечают по месту и затем уже крепят стропило. После монтажа крайних стропилин между ними натягивают шпагат для того, чтобы облегчить дальнейшую установку.
6. Далее устанавливают верхние стропила. Как и с нижними стропилами для простоты монтажа делают шаблон. Если кровля имеет большие размеры, то предусматривают установку верхних стропил на коньковую балку. Если длина крыши небольшая — 8-10 метров, то можно обойтись установкой подкосов.
7. Если проектом предусмотрена установка окон (рекомендуют отводить под окна не менее 1/8 общей площади боковых стен мансардного помещения), то стропила дополнительно укрепляют с помощью поперечных брусков.
9. Далее обшивают фронтон, после чего каркас крыши будет полностью готов.

В конце данной статьи рекомендуем ознакомиться с материалом строительство ломаной крыши: видео о том, как правильно это сделать.

Утепление, гидро- и пароизоляция ломаной крыши

После того, как собран каркас, приступают к обустройству кровельного пирога. Вначале крепят пароизоляционный материал. Он необходим для предотвращения проникновения пара в теплоизоляционный слой. Потом происходит укладка теплоизоляции. В качестве материала чаще всего применяют базальтовый утеплитель. К прокладке тепловой изоляции предъявляют особые требования. Она может состоять из нескольких слоев, которые укладываются внахлест для предотвращения возможных «мостиков» холода.

Отнеситесь к прокладке утеплителя ответственно! Некачественно выполненная теплоизоляция может привести к тепловым «пробоям», что негативно скажется на комфортном проживании в мансардном помещении.

Плотность утеплителя должна быть не менее 35 кг/м 3. Такая плотность необходима для жестких связей и сохранения геометрической формы теплоизоляционного материала, чтобы на крутых скатах не произошла его усадка и прессовка.

Не используйте рулонные утеплители плотностью менее 35 кг/м 3. Со временем, такой утеплитель деформируется, создавая пустые полости внутри кровли, что приведет к ее промерзанию!

Сверху утеплителя прокладывается гидроизоляционная дышащая мембрана. Она позволяет пропускать пары из утеплителя, одновременно удерживая водяной столб.

Не менее важным моментом является вентилирование подкровельного пространства от свеса кровли до конька. Образующийся конденсат, от перепадов наружных и внутренних температур, необходимо удалять путем естественного продуха и высушивания. В сложных кровлях с множеством изломов и ендов легко допустить ошибку и сделать недостаточный продух. Как следствие, возможно локальное скопление конденсата в слабо вентилируемых местах и появление течи.

Последним этапом является установка покрытия кровли. Ее обустройство и монтаж зависит от типа кровельного покрытия.

Как построить ломаную крышу своими руками: видео о том, как это сделать правильно.

Из этого материала вы узнали о том, как правильно сделать ломаную крышу. Соблюдая данные рекомендации и порядок монтажа можно избежать грубых ошибок и соорудить красивую и практичную кровлю.

Похожие новости

Источники: http://kryshikrovli.ru/konstrukciya/drugie/stroim-svoimi-rukami.html, http://besedkibest.ru/o-kryshah/lomanaya-krysha-svoimi-rukami.html, http://vseokrovle.com/mansardnaja/37-stroitelstvo-lomanoj-kryshi.html

Ломаная крыша своими руками — Всё о кровле

Делаем ломаную крышу самостоятельно

Обычная двускатная крыша имеет сравнительно небольшое свободное пространство, поэтому зачастую при строительстве загородных домов изготавливается ломаная крыша своими руками. Данный вариант является оптимальным и в той ситуации, когда планируется мансардная жилая зона.

Расчет нагрузок на ломаную крышу.

Итак, как построить ломаную крышу правильно?

Для начала требуется заготовить материал. В основном применяются деревянные брусья из древесины хвойной породы 50х100, которая к тому же имеет сравнительно недорогую стоимость. Они понадобятся для возведения стропильной части, без которой невозможна конструкция ломаной крыши .

Для устройства обрешеточной части понадобятся обрезные доски сечением 50х150 мм. Чтобы рассчитать объем, необходимо учитывать особенности кровельных материалов и площадь дома, которые в каждом отдельном случае разные.

Крепление стропильной конструкции выполняется металлическими скобами и кронштейнами, которые соединяются при помощи саморезов.

Мауэрлатные балки прикрепляются на устроенные ранее шпильки, диаметр которых 16-22 мм по длинной стороне стены.

Монтаж ломаной крыши выполняется так же, как и устройство обычной двускатной, только нужно учесть более массивные стропильные перекрытия.

Определившись со всеми параметрами и размерами, можно приступать непосредственно к устройству ломаной конструкции.

Как сделать ломаную крышу

Один из вариантов пропорций для ломаной крыши

Необходимо установить балки перекрытий (сечение 200х100 мм) и мауэрлат, которым является брус из дерева, укладываемый на стены здания. Его исключение возможно лишь в том случае, если выполняется строительство кровли бревенчатых, брусовых либо каркасных деревянных домов. В таких случаях в качестве мауэрлата используют верхние венцы бревен или верхние брусья.

Мауэрлатом обычно являются брусья 150х150 либо 100х150 мм. Они укладываются в одной плоскости с внутренними поверхностями стен. Снаружи можно применить наличие защитного заграждения из кирпича. На стены дома перед укладкой мауэрлата требуется рубероидная гидроизоляция (1-2 слоя).

Сам мауэрлат может крепиться к стене несколькими способами:

1. Закрепляться скобами в брусья, которые вмурованы на 2-3 ряда ниже стенного верха.
2. Если строительство здания выполнено из пенобетона либо газосиликата, под кровлей делается пояс из железобетона, в который при заливке происходит закладка резьбовых шпилек (диаметр 12-14 мм, шаг 150-200 см). В мауэрлатных брусьях просверливаются отверстия, которые нужно рассчитать согласно данным шпилькам, далее брусья монтируются и прикрепляются при помощи гаек и шайб.
3. В кладку из кирпичей ниже верха стен ложится 3-4-миллиметровая проволока из стали, концы которой выпускаются перпендикулярно стене и имеют достаточный выпуск для обвязки мауэрлата.

Требуется строго вертикальное выставление стоек по двум линиям. Вначале они устраиваются по краям (брус 150х100 мм), потом, после натягивания шнурка, выставляются промежуточные (сечение 150х50 мм). При этом шаг между ними должен быть не больше трех метров. Выполняем закрепление всех стоек при помощи временных распорок. Желательно стоечную высоту брать на 10-15 см выше чистовой потолочной высоты.

На стойки сверху происходит устройство прогонов из досок 150х50 мм, устанавливаются остальные стойки. Распорки можно уже не употреблять.

На прогоны крепятся ригели (затяжки), можно использовать в качестве крепежа кровельные уголки. Под затяжки ставится временная подпорка, чтобы в дальнейшем, устанавливая стропила верхнего ската, можно было спокойно работать, не опасаясь их поломки и провисания. После этого требуется ригели скрепить при помощи доски, чтобы увеличить жесткость конструкции.

Установка стропильной части

Для этого приготавливается шаблон, делаются верхние запилы, нижние размечаются по месту и крепится само стропило. На данном этапе рекомендуется установка заглушек для утеплителя.

• устанавливаем стропила верхних скатов;

Вначале изготавливается стропильный шаблон. Для этих целей подойдет любой из обрезков досок 150х25 мм.

Расчет и создание стропильной системы ломаной крыши.

Далее он закрепляется строго по вертикали на крайней затяжке. Один из углов данного отрезка должен иметь совпадение с геометрическими центрами крыши.

Затем берется подходящая доска тех же размеров, прикладывается и при помощи карандаша отчеркиваются верхний и нижний запил.

По шаблону изготавливаются еще 2 стропила и устанавливаются, при этом первая пара стропил закрепляется подкосами, во избежание ее падения.

Таким же методом монтируются и оставшиеся стропила. Промежуточные можно скрепить дополнительно доской, чтобы уменьшить количество подпорок.

• требуется наличие подвесок из доски 150х25 мм, чтобы предотвратить провисание ригелей, когда уберутся временные подкосы;
• правильно выполняется строительство фронтонного каркаса и последующая его обшивка;

Для этого требуется наличие дополнительных стоек, выполняющих функции каркаса фронтона .

Точную установку контролируют натянутым по низу стропил шнурком.

Выполняем оконные проемы. Их размеры и конфигурация выбираются согласно предпочтениям домовладельцев.

• производится подшивка карнизной доски по периметру всего здания. Лобовую доску (прикрепляется к торцам балок) делают при помощи рук из досок 200х25 мм.

Снизу к карнизу подшивается две доски 100х25 мм, чтобы в последующем при отделке снаружи произвести устройство софита, без которого мансардная крыша не будет смотреться.

При этом следует учесть, что если при монтаже водосточной системы будут применяться металлические держатели для желоба, то их установкой нужно заняться на данном этапе (укладывать нужно непосредственно под гидроизоляционное основание из пленки). Рекомендуется выполнить устройство сайдинга на лобовых досках, что позволит облегчить работу в дальнейшем. Если держатели из пластика, то можно сделать это и позднее. Мансардная крыша с применением пластиковых деталей смотрится элегантнее.

Работы по обрешетке и пароизоляции

• строительным степлером закрепляется на стропилах первая полоса пароизоляционной пленки. Если имеются леса, то это только упростит работу;

После прикрепления пленки к стропилам прибивается контробрешетка (рейки 50х25 мм).

Но учтите, что должны оставаться места под нахлесты последующих полос изоляции (около 10-15 см).

В данном случае расстояние между досками зависит от вида кровельного покрытия, при приобретении которого имеется наличие инструкции, где детально описывается схема обрешеточной части под этот материал. Но обычно шаг равен 20-25 см, т.е. она размещается таким образом, чтобы доски приходились на те места, которые удобны для крепежа (волны) и выдерживают нагрузку покрытия. Таким методом покрывается вся крыша.

• далее выполняются фронтонные свесы и отливы, происходит это следующим способом:

1. Ветровая доска (150х25 мм) подшивается к выступающим обрешеточным концам при помощи саморезов.
2. Происходит вставка и закрепление саморезами кобылок фронтонных свесов из доски 150х25 мм. Требуемый шаг составляет около 100 см.
3. Снизу к кобылкам подшиваются доски 100х25 мм, которые в дальнейшем обшиваются сайдингом .
4. Необходимо наличие треугольных кобылок, изготовленных из обрезков досок 150х50 мм. Далее крепим их на вынос и монтируем к ним 2 доски 100х25 мм. В последующем они подлежат отделке сайдингом.

На этом мансардная конструкция готова. Осталось лишь положить кровельное покрытие, что не составит особого труда. Передвигаться при его монтаже следует осторожно, чтобы избежать повреждений крыши и не упасть самому.

Поделитесь полезной статьей:

Ломаная крыша своими руками

Благодаря эргономичности и экономичности строительство ломаных крыш и возможности правильно применить чердачное пространство очень известна. Организация утепленных и неутепленных чердачных помещений используют в этой технологии. Эта технология отличается от традиционной тем, что кровельная конструкция здесь идёт с переменным углом наклона скатов, а в обычной – двухскатная система. И поэтому тем желающим, кто хочет сделать такую крышу с чердачным этажом нужно понимать, каким образом устроена система ломаной крыши и как определяются размеры материалов для ее возведения.

Расчеты стропильной системы ломаной крыши

Один из самых известных представителей разряда ломаных крыш – это 5-угольное построение с видимым отличием в углах наклона скатов. Даже при условии незнания всех тонкостей возведения ее, есть возможность разобраться в том, что конструкция устроена из двух ярусов, установленных друг на друга. Располагается мансарда в нижнем фундаментальном ярусе, которая дала еще одно название ломаным крышам. Укрепляющий нижнюю часть крыши, менее обширный ярус-макушка, придаёт форму построению в области вершины. Но использование «ломаной» технологии невозможно всегда узнать по внешнему виду крыши. Крыша может выглядеть как простое двускатное сооружение, зато угол наклона скатов верхнего и нижнего уровня может быть равноправным. Существует бессчётное количество вариаций ломаных крыш, только вот все строятся по одному и тому же принципу – путём возведения двух, или более ярусов.

Немного об особенностях стропильной структуры

Создание стропильного каркаса для двух отделов чердачной крыши производиться по правилам, исходящих от обычной технологии постройки скатных крыш. Низ основы ломаной крыши конструируют с помощью наслонных стропильных упор «ног». В верхней части возможно применение как наслонных, так и висячих стропилин. Низ наслонных стропилин вправе основываться на мауэрлат «Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены.» или на брусья перекрытия.

Основой для верхушки в большинстве случаев используется деревянная рама, наряду с этим, которая играет роль каркаса одной из стен чердака. В организации верхней части крыши обычно направлены на благоустроенность работы для деятеля.

Угол наклона скатов нижнего яруса крыши, по обычаю, гараздо отвеснее, чем верхнего. Они-то и есть явным примером применения «ломаной» технологии в постройке крыши, в виде излома. Тем не менее отвесность нижнего и верхнего яруса скатов может быть одинаковой, отчего ломаное построение может казаться обычной двускатной крышей. Из-за необходимости каркаса нижнего яруса обеспечивать возможность организации используемой области, возводят крышу типичным для ломаных крыш образом. То есть стропильная конструкция обязана располагать нужными деталями с установленной передающей способностью для постройки стен и потолка не утепленного или утепленного чердака.

Детали нижнего и верхнего ярусов рассчитываются отдельным образом, так как на стропильные ноги нагрузки воздействуют неравномерно. Также в пятиугольной ломаной крыше безусловно определяется наличием двух частей, скаты, имеющие разный угол наклона и чаще всего разную длину.

Нагрузки. Его виды и совокупная величина

Трудные расчеты, которые приводят проектировщики строительных компаний не имеет смысла рассматривать, так как каждый расчет индивидуален. Для вас это сделают специалисты. В сети хватает достаточно программ, которые могут за несколько секунд решить сложные математические операции по вычислению сечения стропил, балок и опор. Разберем какие типы нагрузок на стропилы верхнего и нижнего яруса и перекрытие следует знать.

Расчеты нижних стропил производится на сжатие с изгибом, а чаще, только на сжатие, так как крыши таких схем делаются, по стандарту, для более отвесных откосов, на которых снег не держится и основной нагрузкой становится ветер и вес верхнего треугольника. А ветер, даже ураганной силы, вряд ли сломает стропилина, скорее сорвет покров или сбросит всю крышу. Тут уже выступают противоветровые мероприятия: монтаж проволочных скруток и сплетение крыши к единому пояску стены резьбовыми анкерами.

Буквальную мощность от веса снегового покрова, которая требуется для расчета направляющей способности стропильных конструкций в конкретном месте постройки, необходимо определить в районных строительных компаниях или установить по картам СП 20.13330.2011 «Нагрузки и воздействия». Номер снегового региона формируется по карте районирования, которая была составлена по расчетным данным снежного покрова на территории страны. Потом из нижеследующей таблицы выбираем подходящую этому региону снежную нагрузку.

Ветровая нагрузка необходима для расчета крепкости стропильной системы. Для её описания снова же используем карту районирования, но уже составленную по величине давления ветра.

Этот коэффициент нужен для стропильных ног обоих ярусов крыши, так как крутую часть порывистый ветер может сорвать и вынести.

В регионах с высокой ветровой нагрузкой усиливается частота укрепления стропильных ног к стенам, то есть они крепятся проволками почаще, чем просто через одну. Для живучести прибавляется количество ветровых связей – откосов, упор, досок или реек, которые прибиваются к четырем и более стропилинам. Вес их нужно учесть при вычислениях общего веса кровельного перекрытия.

Нагрузка веса кровельной конструкции

Масса кровли – это комплексная характеристика с индивидуальными особенностями. По существу, это вес кровельного челнока определенного утепленного или не утепленного устройства с отчетливым видом покрытия и устроенной специально под покрытие сплошным или редким каркасом. Иссчисляется она на 1 метр кровельной площадки.

Средние значения веса покрытий можно найти по таблице в интернете. Так же в сети можно найти множество фото и чертежей ломаная крыша своими руками. Необходимо принять в расчет, что при использовании выступающих материалов для кровли массу снежного покрова следует увеличить на 10 процентов. Например, если устанавливается шифер или профнастил с большой волной, то нужно иметь на виду, что снеговой кров в каналах может накапливатся и лежать днями.

Масса обрешетки – самая весомая составляющая кровельной постройки. Вес каркаса взаимосвязан с видом покрытия. Структура мягкой крыши нуждается в сплошном настиле из досок, пластов влагоустойчивой фанеры или листов ОСП. Профили из жести, шифер, глиняная черепица устанавливаются на смонтированные с необходимым шагом брусья. Масса каркаса «основы» прибавиться за счёт монтажа диагональных ветровых соединений в местах с наибольшей ветровой нагрузкой. Вес утепления тоже рассчитывают в отдельном порядке.

Для чего необходимы пределы

Каждая деталь крыши может быть под различным видом нагрузок. Вся совокупность нагрузок не должна повергаться деформированию и неисправности, что может привести к обязательной починке. Расчёт несущих построений по стандарту делается с учетом двух предельных значений, это

• Максимальная прочность – состояние, в случае превышения которого приводит к разлому строительной структуры, к потере устойчивости.
• Максимальное деформирование – состояние, в случае превышения которого приводит к непозволительному провесу, в результате чего изменяется геометрия конструкции и ломается узловая связь.

Среди нагрузок, которые действуют на кровлю есть: осадки зимние, ветер, своя масса, вес людей, мебели, которые используют чердак. Влияние нагрузок может быть одновременным, поочерёдным и в сочетании вроде как мебель+человек+ветер; снег+человек и так далее.

Благодаря расчётам предусматривается максимальная вероятность влияния нагрузки предельной величины.

Постройка ломаной крыши своими руками

Перед тем, как начинать строить стропильную систему для ломаной крыши, необходимо сделать расчёт деталей системы и создать проект. Представим, что этот этап сделан.

Посмотрим один из стандартных примеров постройки чердака с двумя ярусами наслонных стропилин, скрепленными сверх кирпичной коробки. К мауэрлату будем закреплять стропильную конструкцию, то есть к деревянной рамке из балки 150х200мм, поместив на одном уровне с внутренним периметром стенок. По внешнему краю коробки помещён ряд кирпичей, которые маскируют маэрлат и снимают часть распорочной нагрузки. Верхняя часть мауэрлата обязана быть выше кирпичного укрепления на 2-3 сантиметра.

Монтаж балок перекрытия

Постройка конструкции начинается с установки самых крайних брусьев, вынос которых определяет ширину карнизного стреха. Дальше по стягивающей между крайними брусьями помещаем промежуточные элементы с шагом, равным протяжённости между стропильными ногами. Для утепленных стропильных систем шаг рекомендуется возводить равным ширине плиты теплоизолятора, чтобы теплоизолятор плотно сидел в нужном для него межстропильном месте. Для неутепленных построек шаг соразмеряется так, чтобы вместилось целое количество стропильных ферм с равномерным промежутком между ними.

Размер бруска для постройки перекрытия 100х200мм. При умещении балок подгоняем их верхнюю плоскость, если не получается поставить строго в горизонталь. Умещение делаем через подтески маэрлата или подкладки щепы под балку. После укрепления брусьев к маэрлату устанавливаем к их торцу короткий брус, таким образом, чтобы они создали плоскость для фронтовых карнизных свесов. Расстояние между короткими брусьями не важен, хоть даже и 1м или вроде того.

Установка стен чердачного пространства

Делаем отметки на построенном перекрытии линии размещения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они в роли каркаса для стен чердака.

Поступаем таким образом:

• Используем брус 100х150мм, которая длиннее на 10 см, чем чистовая высота чердачного потолка; с её помощью монтируем угловые опоры. Согласовываем вертикальность опор с помощью отвеса, укреплять будем после того только, как удостоверимся в идеальности установки. Для полной устойчивости укрепляем их положение временными подпорками.

По подобию устанавливаем упоры посреди торцовых стен.

• Угловые упоры соединяем шнуркой, чтобы определить место монтажа промежуточных подпорок. Для создания промежуточных подпор сойдёт материал 50х150мм с равной угловым подпоркам высотой.
• Сверх двух уровней подпорок складываем балки, изготовленные из досок 50х150мм. В промежуточных упорах больше нет необходимости, построенные стенки будущего чердака крепки и без них.
• Чтобы сформировать потолок необходимо установить доску ребром на балки.
• Доску 25х150мм возводим сверх строящегося чердака. Нет необходимости её монтировать по оси конструкции. Лучшим решением будет параллельно проложить, отступаяя от оси 20-30 сантиметров.

Подгонка стропил нижнего уровня

Стропилы нижнего уровня крыши «ломаной» технологии производятся и устанавливаются обычным наслонным способом:

К торцу возводимого сооружения устанавливаем доску 25х150мм нужной длины и техническим карандашом чертим линии верхнего и нижнего запила. При условии, что в геометрии стропильной конструкции нет недочётов, этот образец можно использовать для производства всех стропилин нижнего ряда.

Если же есть отклонения в работе, делаем монтаж только крайних ног и протягиваем между ними шнурок. По образцу на других стропилинах оставляем только верхний запил. Со шнуровкой сочетая верхнюю часть заготовки, нижнюю линию размечать необходимо по факту.

Ставим стропильные ножки. Укрепляем их к брусьям перекрытия скобами или железными уголками, а сверху к балкам гвоздям, несколько штук.

Случается иногда, что для перекрытия нижней покатой поверхности по всей длине не хватит одной лишь доски. В этих случаях стропилину устанавливают из двух коротких досок, укрепленных куском материала подобного сечения длиной в 1 метр и больше. Но, желательнее всего сделать заказ досок нужной длины, чтобы ослабить сооружение скрепленными участками.

Монтаж стропильных ножек для верхних скатов

Чтобы изготовить и сделать монтаж верхних стропил для начала необходимо сделать отметку центральной оси. Для того, чтобы это сделать нужно обрезок дюймовки прикрепить к самой крайней потолочной доске чердака обязательно вертикально. Ребро обрезка должна точь-в-точь совпадать с отмеченной на схеме основной оси стропильной конструкции ломаной крыши, после:

Делаем мерку к грани дюймовки для создания образца и делаем отметку на ней линии запилов, верхнюю часть из которых проводим прямо вдоль отмеченного куска оси.

Производим по образцу несколько стропильных ножек для верхних скатов. Если нет сомнений в правильности построенного каркаса, изготавливаем сразу пару фуражировок. В другом случае действуем так же, как и с нижними парами.

Монтируем первую пару стропилин, позвав кого-то в помощь. Одному с установкой не пересилить, так как у них нет верхней поддержки. Чтобы только созданная укрепленная стропильная система не развалилась, подпереть её откосом.

Пристраиваем остальные стропильные фермы верхней части конструкции. Необходимо подставить их подкосами через 3-4 штуки. Угол наклона откосов обязан быть больше 45 градусов.

Нужно чередом следовать пути их склона.

Покрытие внешних сторон и создание обрешетки

Не имеет вовсе значение запроектированный тип и шаг установки каркаса, всё равно по линии «хребта» и линии перелома откосов обрешетку делают сплошной. Наперекор направления стропильных ножек «пристреливаются» две доски с зазором 2-3мм между ними. Точно самый сплошное сооружение устраивается в ендовах, если таковы есть, вокруг чердачных окон и дырок для дымохода. Если используются мягкий вариант кровельного покрытия каркас устанавливается сплошной по всей площадке уклона. В случае, если толщина утеплителя равняется или больше ширины стропил, впереди каркаса устанавливается контркаркас, встраиваемая путем монтажа удаленного бруса. Нужен он для образования зазора между гидроизоляцией и покрываемым материалом. В дистанционном бруске нет необходимости в том случае, если толщина теплоизоляционных плит даёт возможность оставить вентиляционный зазор без удалённых хитростей. Также нет необходимости в нем, если строить неутепленную крышу.

По окончанию работ по установке стропильной системы обшиваются карнизы, фронтонные стены, которых называют в деревянном домостроительстве щипцами. Время укладки кровли наступает после устройства прилегающих к фронтонным стенам короткие стрехи.

Показать все варианты построения стропильных конструкций для ломаных крыш своими руками невозможно. Есть различия тип крыш кровли, архитектурных величин, регионы. Есть много разных особенностей, которые применяются в определённых условиях постройки. Но приведённый наш пример прекрасно показывает общий технологический принцип. Эти данные о правилах расчета и схемах постройки должны помочь и обычным мастерам, и хозяевам, который держит под контролем работу наемной бригады.

Сохраните статью

Ломаная крыша — устройство, варианты, инструкция по монтажу

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Особенности стропильной системы:

1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

Стропильная система с бабкой

Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;
Схема без бабки

В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;

Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;
Разница между двускатной и четрехскатной ломаной крышей

Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.

Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева. Такие балки выдерживают резкие перепады температур, противостоят воздействию влаги и снега, а также обладают отличными антисептическими свойствами.

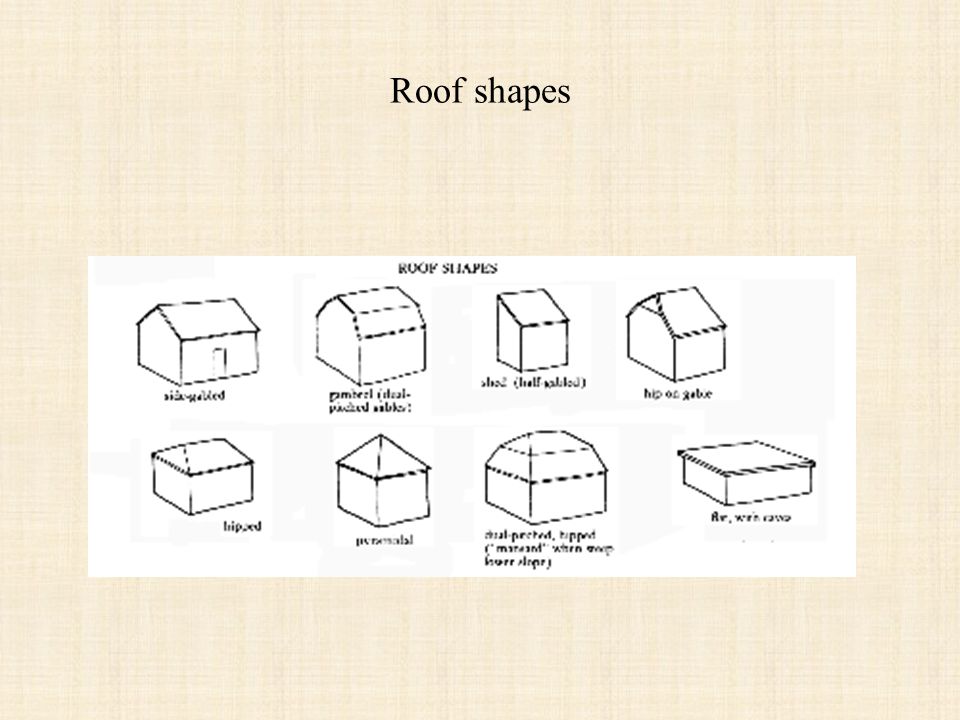

Варианты крыши

Виды ломаных крыш для частных строений:

1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

Конструкция квадратной ломаной крыши

Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е. сезонные;
Пример прямоугольной системы

Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;

Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.

Интерьер мансарды ломаной крыши

Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

Видео: Мансардная ломаная крыша

Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

Чертеж ломаной крыши с окном Пример профессионального чертежа

Пошаговая инструкция, как сделать своими руками ломаную крышу:

1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

Пошаговая инструкция с фото

Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;

Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;

После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;

Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;

Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.

Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

Утепление и отделка

После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

11 Апрель 2016 Автор: Владимир Бакаев

Источники: http://kryshikrovli.ru/konstrukciya/drugie/stroim-svoimi-rukami.html, http://pochtidoma.ru/stroitelstvo/krysha/lomanaya-krysha-svoimi-rukami.html, http://www.proprofnastil.ru/lomanaya-krysha.html

Осмотр крыши: каркас крыши, часть 1

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия при осмотре крутых склонов. -скатные, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Мы не будем углубляться в осмотр чердаков, поскольку эта серия статей из Mastering Roof Inspections в первую очередь посвящена распознаванию дефектов кровли, но вы должны иметь представление о двух основных, базовых системах конструкции крыши: обычные кровельные конструкции и кровельные фермы.

Вы будете оценивать конструкцию крыши изнутри чердачного помещения, но у нас есть технологическое преимущество. Давайте уберем крышу и покрытие стен дома и определим некоторые из наиболее распространенных элементов каркаса крыши.Мы начнем с крыши с традиционным каркасом, на которой отдельные элементы каркаса вырезаются и собираются на месте.

ОБЫЧНЫЕ КРЫШИ

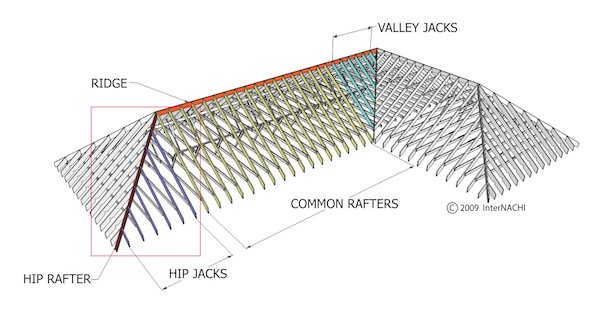

Обычные стропила

Общие стропила

Стропила, которые опираются на внешние стены внизу и соединяются с коньком вверху, называются «общими стропилами» (выделено здесь желтым).

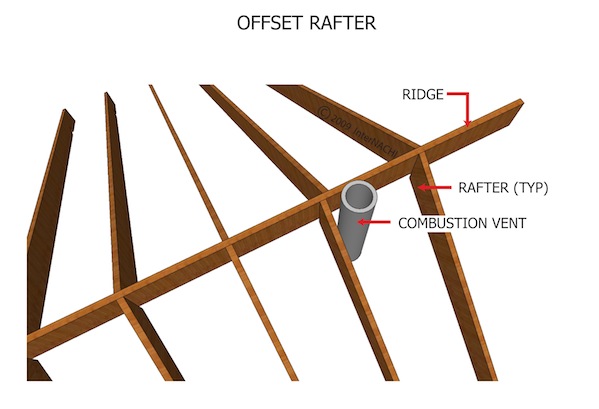

Стропила на противоположных сторонах конька следует устанавливать парами прямо напротив друг друга — хотя, если вы видите несколько несоосных, это не является дефектом.Иногда стропила необходимо немного сдвинуть, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения вентиляционного отверстия.

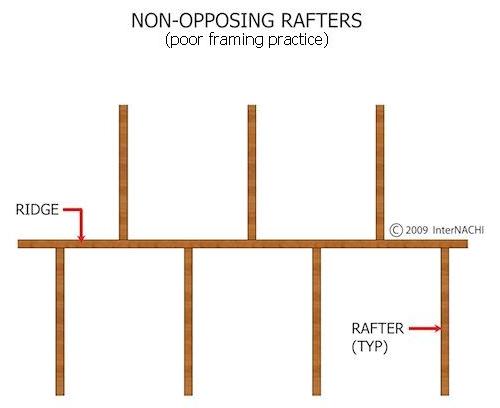

Если вы видите много стропил, которые не совпадают, вы можете прокомментировать это, но в существующих домах не называйте это дефектом, если вы не видите разрушения. В более новых домах многие стропила, которые не выступают против, обычно указывают на некачественный каркас. Это признак того, что вам следует внимательно поискать другие проблемы в конструкции крыши.

Стропила обычно устанавливаются на 24-дюймовых центрах. Если вы видите стропила, установленные на центрах больше 24 дюймов, обратите внимание на признаки разрушения, такие как провисание стропил. Если вы видите провисающие стропила, порекомендуйте выполнить их стабилизацию квалифицированным подрядчиком. Стабилизация обычно включает установку системы прогонов.

Вальмовые

Вальмовые крыши имеют «шатровые стропила», которые ориентированы по диагонали к коньку и наружным стенам. Бедренные стропила называются просто «бедрами» и показаны здесь коричневым цветом.Бедра опираются на внешний угол внизу и соединяются с гребнем на вершине.

Стропила, которые опираются на внешние стены снизу и соединяются с бедром наверху, называются «опорой для бедра» и показаны здесь фиолетовым цветом.

Долины

Там, где гребни меняют направление, создается внутренний угол, который перекрывается «стропилами долины» или просто «долиной», показанной здесь зеленым цветом. Долины также ориентированы по диагонали к гребню и внешним стенам.Долины опираются на стены во внутреннем углу внизу и соединяются с гребнем наверху.

Стропила, которые соединяются с долиной в нижней части и соединяются с гребнем наверху, называются «долинами» и показаны здесь голубым цветом.

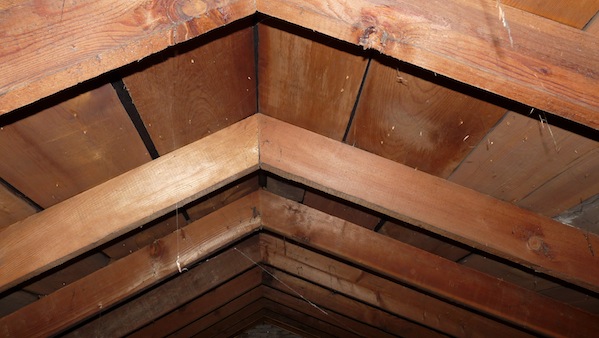

Обычный гребень

На рисунке показан обычный гребень (окрашен в оранжевый цвет). В домах с обычными коньками стропила поддерживают вес крыши и передают нагрузку на крышу через стены на фундамент и, наконец, на грунт.Маршрут, который проходит под весом крыши через элементы каркаса к грунту, называется «путем нагрузки».

Назначение конька состоит в том, чтобы обеспечить простой способ соединения стропил на пике крыши и обеспечить лучшее крепление гвоздями на пике.

В старых домах гребень может вообще отсутствовать. Когда-то в разных частях Северной Америки это было обычной строительной практикой, и это не является дефектом, пока стропила противостоят друг другу.

Спроектированная древесина, используемая для обрамления крыш, имеет очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки данной серии.Производители металлических соединителей для металлоконструкций публикуют спецификации подключения в своих каталогах и на своих сайтах.

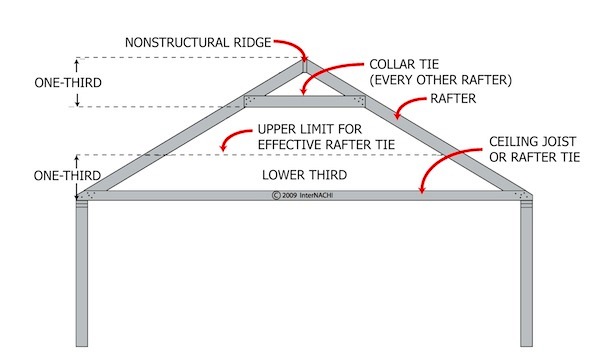

Стропила

В домах с плоскими потолками и чердачным пространством основания противоположных стропил должны быть скреплены между собой балками перекрытия, которые образуют «стропильные связи». Когда стропила установлены перпендикулярно балкам потолка, стропильные балки обычно опираются на потолочные балки.

Стропильные шпалы не позволяют весу крыши раздвигать вершины стен и вызывать провисание конька.

Хомуты

Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на все остальные стропила в верхней трети крыши. Их цель — предотвратить подъем. Следует ли их устанавливать — вопрос инженеров. Они не всегда необходимы, поэтому их отсутствие не является дефектом, но когда вы их видите, они должны быть установлены правильно.

Здесь вы можете увидеть хомутные стяжки, установленные в верхней трети крыши, и стропильные стропы, установленные низко и наложенные на стену.

Системы прогонов

Вы также можете увидеть систему прогонов.

Системы Purlin предназначены для уменьшения расстояния, которое должны преодолевать стропила. Они состоят из креплений, прибитых к нижней стороне стропил и поддерживаемых диагональными распорками.

Нижние части распорок прогонов должны опираться на верхнюю часть несущей стены.Раскосы, которые опираются на балки потолка или которые каким-то образом передают нагрузку с крыши на потолок, являются дефектными установками. Если вы видите распорки, которые опираются на балки потолка, поищите провисание потолка.

Раскосы обычно устанавливаются на каждое второе стропило и должны быть под углом не более 45 °.

Вот система прогонов, установленная в гараже старого дома. У них нет центральной стены, на которой можно было бы удерживать распорки, они опираются на прочную спинку, опирающуюся на балки потолка.Проседания не было, поэтому в акте проверки не было замечаний.

Системы Purlin создавались разными способами — одни лучше, другие. Современные строительные нормы и правила призывают к тому, чтобы подпорки были равными или большими по размеру, чем размеры стропил, но большинство балок, которые вы увидите, не соответствуют этому требованию. Если вы знаете, что дом должен был соответствовать этому коду при строительстве, назовите это дефектом; в противном случае ограничьте осмотр поиском признаков неисправности, таких как провисающие или сломанные стропила и сломанные компоненты.Кроме того, обратите внимание на неправильную установку, такую ​​как распорки, опирающиеся на балки потолка, распорки, но без подпорки, и слишком мало распорок.

В старых домах в некоторых районах обычно не найти защитников. Это проблема качества, если только крыша не провисает; тогда это структурная проблема, и вам следует порекомендовать ее квалифицированному подрядчику.

Термин «прогон» имеет несколько разных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, и от происхождения человека, с которым вы это обсуждаете, так что не надо. Не удивляйтесь, если кто-то попытается вас поправить.

Структурный гребень

В домах со сводчатыми потолками обычно нет стропил, чтобы стены не растекались, а гребень не провисал, поэтому в них используется структурный гребень. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку на крышу без провисания.

Overframe

Когда вы находитесь внутри чердака, вы можете увидеть состояние, при котором конек и несколько домкратов одной секции крыши обрамлены поверх существующей крыши.

Это называется «оверфрейм» и довольно часто встречается в определенных регионах. Построен правильно, конструктивно прочный.

Часто можно увидеть, как часть обшивки крыши снята, чтобы обеспечить проход между чердачными помещениями. Если вы не можете войти в часть чердака, порекомендуйте, чтобы ее осмотрел квалифицированный инспектор после того, как будет предоставлен доступ. Это особенно важно, если в нем есть сантехника или электрические компоненты.

****************************************** ******

,

Горизонтальные стропила — Максимальный пролет

Максимальный горизонтальный пролет стропил из пихты Дугласа для деревянных конструкций выбранной марки и № 1 и № 2 указаны ниже.

Макс. собственная нагрузка (вес конструкции и фиксированные нагрузки) 15 фунтов / фут ² . Живая нагрузка — это вес мебели, ветра, снега и т. Д.

• 1 фунт / фут (фунт _на / фут ² ) = 47,88 Н / м ²
• 1 фут = 0,3048 м
• 1 дюйм = 25.4 мм

Макс. Динамическая нагрузка 20 фунтов / фут ² (956 Н / м ² )

Максимальный пролет (футы — дюймы)
Номинальный размер (дюймы)	Расстояние между стропилами, от центра к центру, OC (дюймы)	Сорт пиломатериалов
		Выбранные несущие конструкции	№ 1	№ 2
2 x 6	12	16 дюймов — 4 дюйма	15 дюймов — 9 дюймов	14 дюймов — 9 дюймов
	16	14 дюймов — 11 дюймов	13 дюймов — 8 дюймов	12 дюймов — 9 »
	24	13 ‘	11′ — 2 »	10 ‘- 5’ ‘
2 x 8	12	21′ — 7 »	19 ‘- 11 дюймов	18 дюймов — 8 дюймов
	16	19 дюймов — 7 дюймов	17 дюймов — 3 дюйма 9 0077	16 ‘- 2’ ‘
	24	17′	14 ‘- 1’ ‘	13′ — 2 »
2 x 10	12	27 ‘- 6’ ‘	24′ — 4 »	22 ‘- 9’
	16	25 ‘	21′ — 1 »	19 ‘- 9’ ‘
	24	20 ‘- 9’	17 ‘- 3’ ‘	16′ — 1 »
2 x 12	12	33 ‘- 6’ ‘	28′ — 3 »	26 ‘- 5’
	16	29 ‘- 5’ ‘	24′ — 5 »	22 ‘- 10’ ‘
	24	24′	20 ‘	18 ‘- 8’ ‘

Макс.Динамическая нагрузка 60 фунтов / фут ² (2873 Н / м ² )

9 0050

Максимальный пролет (фут — дюйм)
Номинальный размер (дюймы)	Расстояние между балками от центра до центра, OC (дюймы)	Сорт пиломатериалов
		Выбранные несущие конструкции	№ 1	№ 2
2 x 8	12	15 ‘- 0 »	13 ‘- 7’ ‘	12′ — 3 »
	16	13 ‘- 7’ ‘	11′ — 9 »	11 ‘
	24	11 дюймов — 7 дюймов	9 дюймов — 8 дюймов	9 футов
2 x 10	12	19 дюймов — 1 дюйм	16 дюймов — 8 дюймов	15 дюймов — 7 дюймов
	16	17 дюймов — 4 дюйма	14 дюймов — 05 дюймов	13 дюймов — 6 дюймов
	24	14 ‘- 2’ ‘	11′ — 9 »	11 ‘
2 x 12	12	23′ — 3 »	19 ‘- 3’ ‘	18 ‘
	16	20′ — 1 »	16 ‘- 8’	15 ‘- 7’ ‘
	24	16′ — 5 »	13 ‘ — 8 дюймов	12 дюймов — 9 дюймов
2 x 14	12	25 дюймов — 11 дюймов	21 дюйм — 7 дюймов	20 дюймов — 2 дюйма
	16	22 ‘- 6’ ‘	18′ — 8 ‘	17′ — 5 »
	24	18 ‘- 4’ ‘	15′ — 3 »	14 ‘ — 3 дюйма

,

ЧАСТЕЙ КРЫШИ: основные компоненты и конструкция

Большинство домовладельцев думают, что их крыши состоят только из одной части: черепицы.

Однако есть несколько компонентов кровли, которые в совокупности образуют водонепроницаемую систему защиты вашего дома, в том числе подкровельный слой, металлический оклад и обшивку крыши.

Главное помнить, что каждый слой должен быть аккуратно установлен как часть интегрированной системы крыши.

Материалы обычно укладываются снизу крыши по направлению к коньку, так что нижний слой будет перекрываться следующим слоем, который, в свою очередь, будет перекрываться следующим слоем.

Внешний вид вашей крыши

Понимая этот перекрывающийся подход, можно понять несколько различных частей вашей крыши и то, как каждый компонент кровли соотносится с каждым другим элементом:

• Битумная черепица
• Подкровельное покрытие
• Обшивка крыши (также известное как «настил»)

Слой 1: Обшивка

Лучше всего начать с обшивки крыши. Эта обшивка обычно изготавливается из фанеры или ДСП.

Эта обшивка укладывается поверх стропил конструкции и помогает создать жесткую поверхность для поддержки следующих слоев.

Обшивка крыши обычно требуется строительными нормами, поскольку она может быть ключевым элементом защиты вашего дома от повреждений водой.

Поскольку оболочка жесткая, она обеспечивает безопасную поверхность для креплений, например, гвоздей.

Слой 2: Подложка

Теперь, когда обшивка уложена, следующий слой, который нужно добавить, — это кровельная подстилка.Обычно это тяжелый войлок или похожий на войлок материал, который может служить водонепроницаемым барьером для вашего дома.

В старых домах может быть или не быть подстилки. Однако в более новых домах обычно требуется подстилка.

Слой 3: Битумная черепица

Наконец, внешний слой, подверженный воздействию элементов (ветер, дождь, снег, град), является слоем черепицы. В 80% жилых домов черепица выполняется из асфальта или асфальтобетонных материалов.

На этой битумной черепице крошечные гранулы помогают поглощать любые повреждения от внешних элементов.

Для некоторых домовладельцев классическая битумная черепица может не обеспечить достаточной защиты, поэтому они могут выбрать керамическую черепицу, металл или шиферную крышу. Конечно, переход на другой тип крыши также меняет понятие «гонта».

В случае, например, металла, у вас также есть возможность установить большие металлические панели с каждой стороны наклонной крыши.

А если у вас плоская крыша, то и черепицы не будет. Вместо этого у вас обычно будет какая-то крыша из битумной композиции, которая устанавливается как один лист, чтобы предотвратить любые зазоры для потока воды.

Однако даже с плоской крышей применимы те же основные принципы: вы будете использовать набор слоев для создания барьера от влаги и повреждения водой.

Другие защитные элементы вашей крыши

Если вы посмотрите на любую крышу, вы, вероятно, также увидите больше, чем просто черепицу. Например, вы можете увидеть, как высовывается дымоход или другая конструкция.

Они также должны быть гидроизолированы, чтобы защитить ваш дом от возможных повреждений.Вот несколько других компонентов вашей кровельной системы:

Названия определенных областей вашей крыши

Подрядчики кровель используют различные термины для описания всех областей вашей крыши. Это может звучать как технические термины, но на самом деле это очень полезные, повседневные термины для размышлений о том, как устроена ваша крыша.

Например, область, которую большинство людей, вероятно, назвала бы «верхом» своей крыши, — это то, что кровельщики называют «коньком». Это самая высокая точка крыши, и она чрезвычайно важна для расчета таких размеров, как уклон и уклон.

Есть еще несколько терминов, которые полезно знать:

• Долина — это внутренний угол, образованный пересечением двух плоскостей наклонной крыши.
• Вальмовый — это внешний угол, образованный пересечением двух наклонных плоскостей крыши.
• Стропила — это деревянные балки, идущие от вершины крыши к основанию.
• Ферма — Ферма представляет собой каркас, состоящий из деревянных балок, которые помогают поддерживать крышу. Стропила, соединенные вместе, помогают сформировать ферму.
• Фасция — это планка, используемая для покрытия карниза. Если в вашем доме есть водосточные желоба, то обычно они прикрепляются к фасции.

Когда вы слышите эти термины, вы можете быть уверены, что ваши кровельные подрядчики действительно знают, что они делают, когда находятся на вашей крыше!

Выводы

Как видите, у крыши есть несколько важных частей. Они разработаны для совместной работы, чтобы защитить ваш дом от любых внешних повреждений. Черепица на крыше очень важна, но хорошо спроектированная кровельная система требует гораздо большего.

Система состоит из нескольких уровней, каждый из которых обеспечивает защитный барьер от воды, снега и града.

.

Конструкция и материалы кровли. Конструкции крыш Хотя, как пытались теоретики, большинство крыш до 20 века имели наклонный скат. 40˚ или.

Презентация на тему: «Структура и материалы кровли. Конструкции крыш. Хотя теоретики пытались, большинство крыш до 20-го века имели наклонный скат. 40˚ или.» — стенограмма презентации:

1 Конструкция и материалы кровли

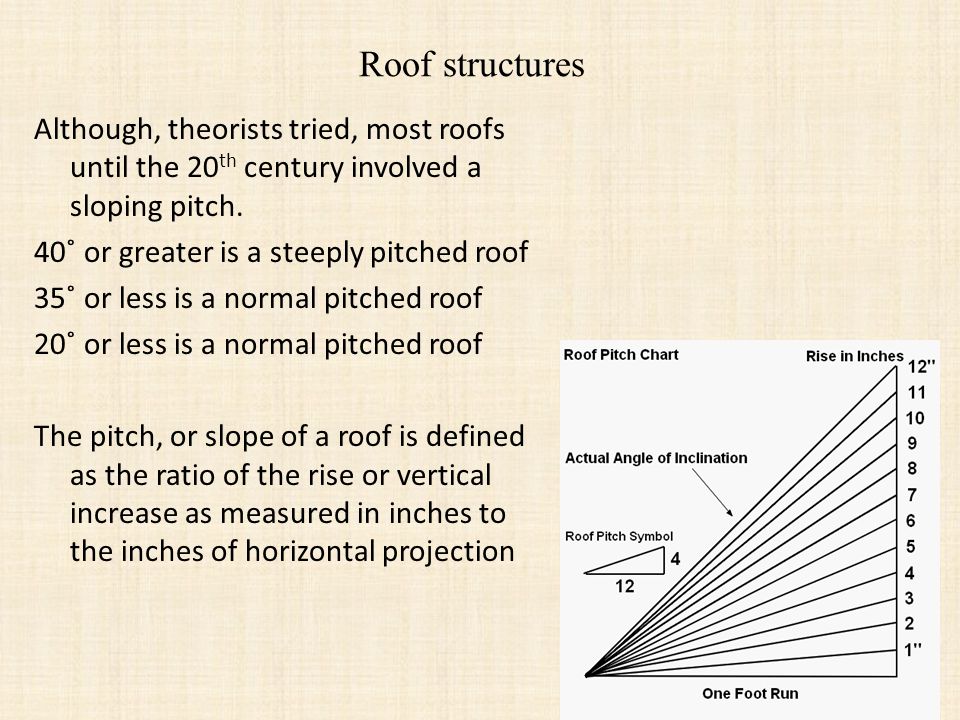

2 Конструкции крыш Хотя, как пытались теоретики, большинство крыш до 20 века имели наклонный скат.40˚ или больше — это крутоскатная крыша 35˚ или меньше — нормальная скатная крыша 20˚ или меньше — нормальная скатная крыша Наклон или наклон крыши определяется как отношение подъема или вертикального увеличения, измеряемое в дюймах до дюймов горизонтальной проекции

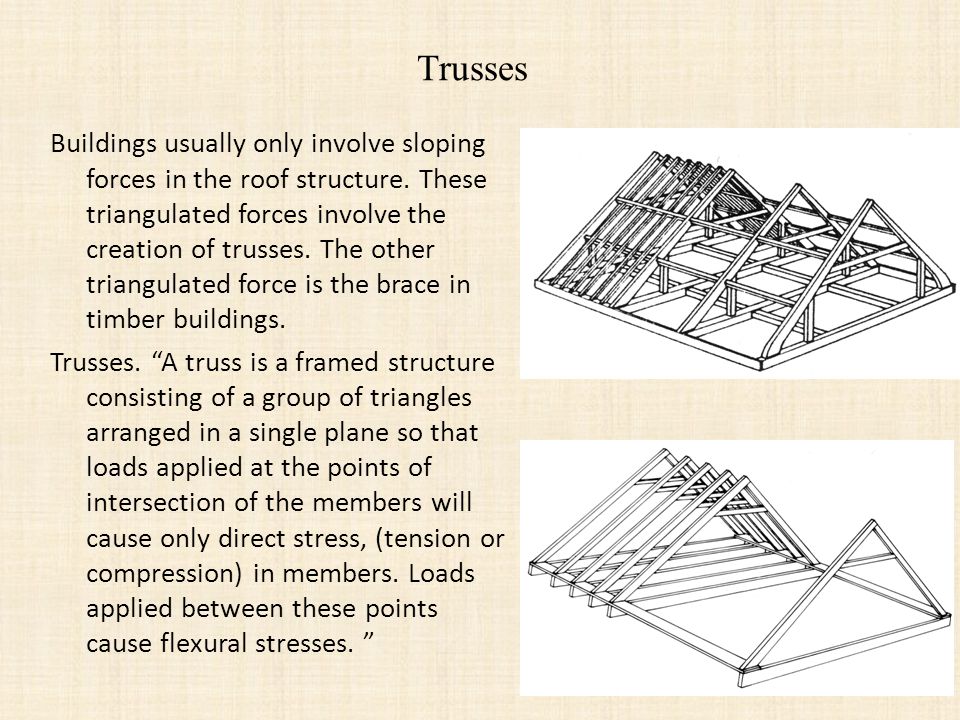

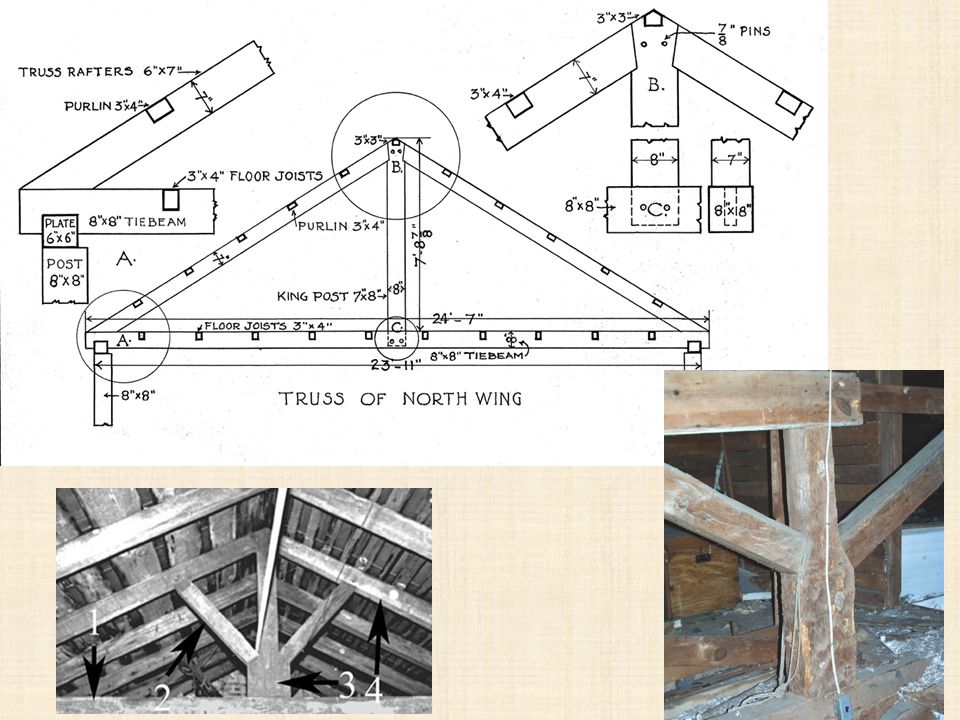

3 Фермы Здания обычно задействуют только наклонные силы в конструкции крыши. Эти триангулированные силы включают создание ферм.Другая триангулированная сила — это распорка в деревянных зданиях. Фермы. «Ферма — это каркасная конструкция, состоящая из группы треугольников, расположенных в одной плоскости, так что нагрузки, приложенные в точках пересечения элементов, будут вызывать только прямое напряжение (растяжение или сжатие) в элементах. Нагрузки, приложенные между этими точками, вызывают напряжения изгиба. »

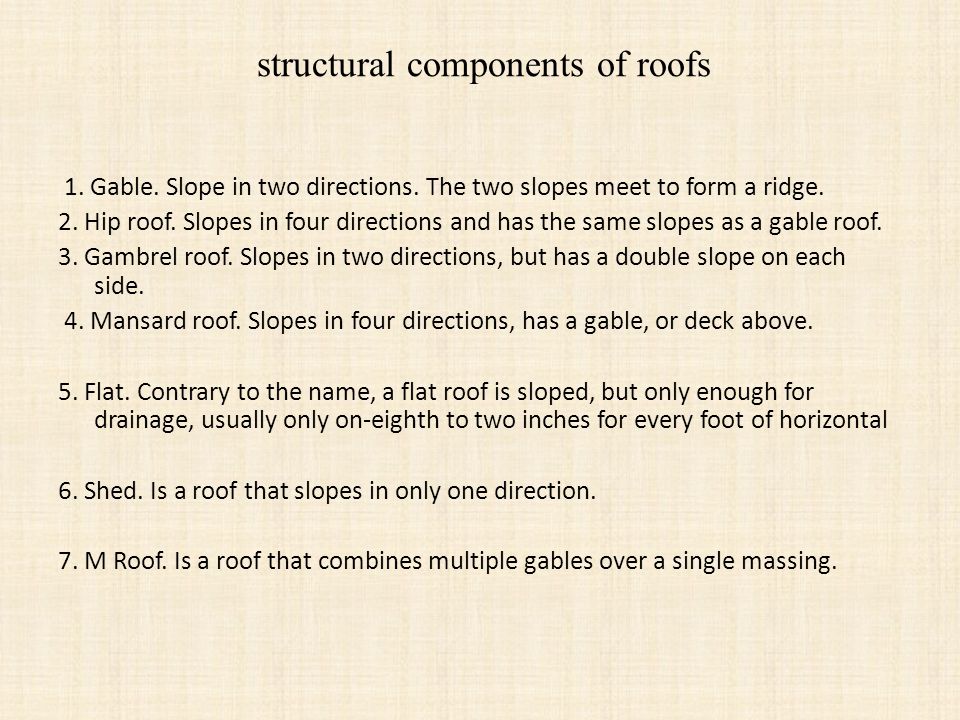

4 конструктивные элементы крыш 1.Гейбл. Спуск в двух направлениях. Два склона встречаются, образуя гребень. 2. Вальмовая крыша. Скатная в четырех направлениях и имеет такой же уклон, как у двускатной крыши. 3. Гамбрельская крыша. Спуски в двух направлениях, но имеют двойной уклон с каждой стороны. 4. Мансардная крыша. Склоны в четырех направлениях, сверху имеется фронтон или палуба. 5. Квартира. Вопреки названию, плоская крыша имеет наклон, но достаточный только для водоотвода, обычно от восьмого до двух дюймов на каждый фут горизонтального 6. Навес. Это крыша, которая наклоняется только в одном направлении.7. М крыша. Это крыша, объединяющая несколько фронтонов в одну массу.

5 Формы крыши

6

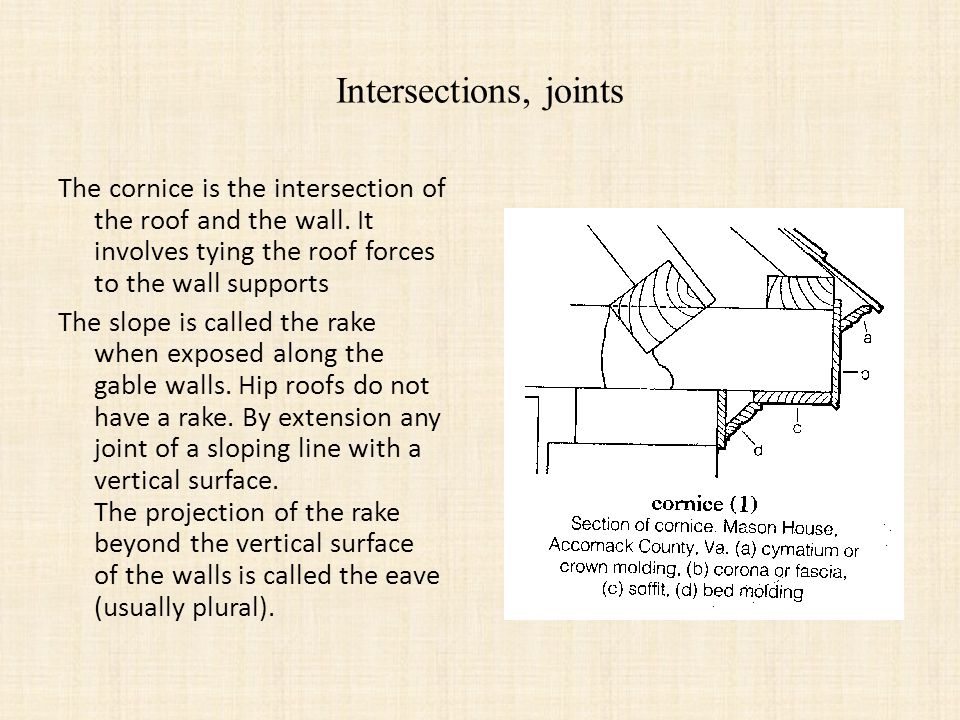

7 Пересечения, стыки Карниз — это пересечение крыши и стены.Это связано с привязкой сил кровли к опорам стен. Наклон называется граблями, если выступать вдоль фронтонных стен. Вальмовые крыши граблей не имеют. По продолжению любое соединение наклонной линии с вертикальной поверхностью. Выступ граблей за вертикальную поверхность стен называется карнизом (обычно во множественном числе).

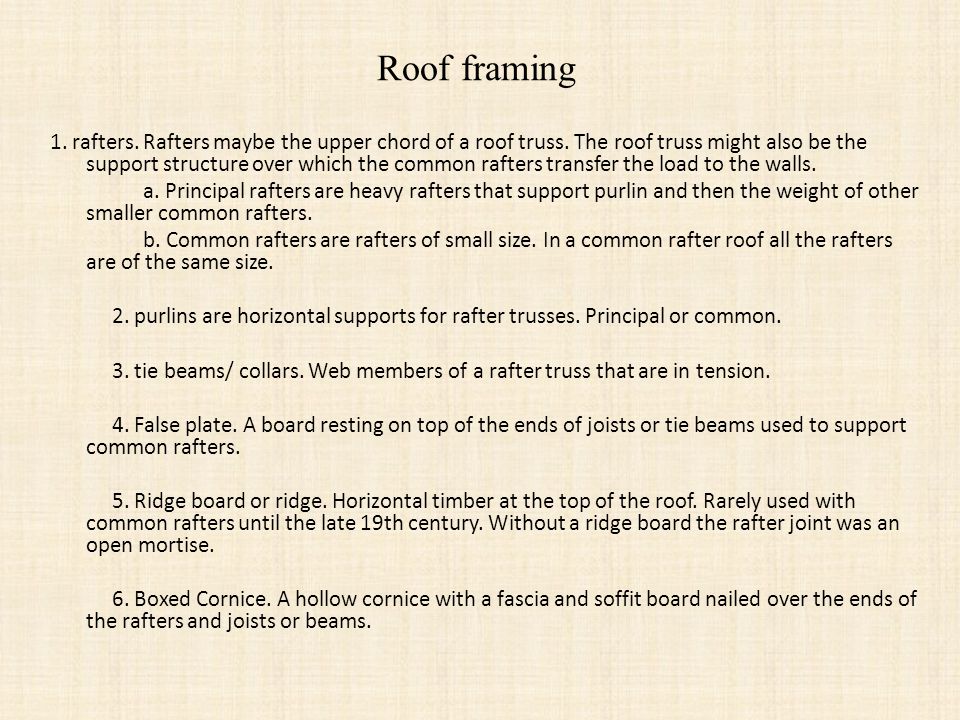

9 Каркас крыши 1. стропила. Стропила могут быть верхним поясом фермы крыши.Ферменной конструкции крыши также может быть опорная конструкция, над которой общие стропила передавать нагрузку на стенки. а. Основные стропила — это тяжелые стропила, которые поддерживают прогон, а затем вес других более мелких обычных стропил. б. Обычные стропила — это стропила небольшого размера. В обычной стропильной крыше все стропила одного размера. 2. прогоны — горизонтальные опоры для стропильных ферм. Основной или общий. 3. связать балки / хомуты. Перемычки стропильной фермы, находящиеся в напряжении. 4. Ложная пластина. Доска, опирающаяся на концы балок или анкерных балок, используемых для поддержки общих стропил.5. Доска коньковая или коньковая. Горизонтальный брус в верхней части крыши. Редко использовался с обычными стропилами до конца 19 века. Без коньковой доски стык стропил представлял собой открытый паз. 6. Штучный карниз. Пустотелый карниз с обшивкой и потолочной доской, прибитой к концам стропил, балок или балок.

.
