Коптильня своими руками: чертежи, размеры и фото

Изготовить классическую коптильню своими руками достаточно просто в домашних условиях. Безусловно, купить изделие гораздо проще, но если вы часто бываете на природе и данный агрегат используете с завидной регулярностью, то выгоднее, конечно, найти схемы и чертежи и выполнить работу самостоятельно.

Оптимальный вариант для отдыха и использования в квартире – это классическая коптильня 500х300х300. Фото различных конструкций можно легко найти в интернете.

Как определиться с выбором

Для придания неповторимого аромата и изысканного вкуса рыбному улову или мясу, необходима качественная коптильня. Чтобы окончательно определиться с выбором, нужно знать некоторые особенности копчения. Копчение бывает двух видов – горячее и холодное. Оба вида подходят для копчения рыбы, мяса, сала и других продуктов.

• Горячее – быстрое копчение (около часа), еда не подлежит длительному хранению и заморозке.
• Холодное – долгое по времени (несколько дней), еда хранится долго, не теряет структуры, не подлежит заморозке.

Вариант для квартиры и выездов на природу предусматривает только коптильни горячего копчения, так как они довольно быстро готовят и удобны из-за небольших размеров.

Разницу в размерах коптильни горячего и холодного копчения можно увидеть на фото, на которых изображены чертежи коптилок. Коптилки для рыбы и мяса обоих видов копчения можно изготовить своими руками, их принцип – в тлении щепы, дым от которой и коптит продукты. Для коптилки подходит почти любой материал, даже вышедшая из строя бытовая техника. Но для изготовления своими руками классической коптильни потребуется нержавейка.

Классическая коптильня

Итак, при изготовлении своими руками, после определения с размерами коптилки и видом копчения, нужно подумать о ее внешнем виде. Классический вариант коптилки с размерами 50х30х30 см. подойдет для средних порций рыбы и мяса, компактен и легок в изготовлении своими руками. Перед выполнением работы лучше ознакомиться с чертежами на фото или посмотреть видео уроки.

         Для работы потребуется:

• листы металла толщиной 2 мм.;
• угольник строительный и рулетка;
• тонкая арматура;
• болгарка и диски к ней;
• сварочный аппарат.

Это минимальный набор для выполнения своими руками небольшой коптилки для рыбы или мяса.

Перед работой лучше всего сделать чертеж на бумаге, а если сомневаетесь, то изготовить схему-лекала на плотном картоне, так будет легче вырезать ровные детали.

Из листа стали необходимо вырезать поперечные стенки 30х30 см. и продольные 30х50 см., таким образом, получится прямоугольная конструкция. Далее необходимо вырезать дно. Его можно сделать чуть больше, чтобы приварить «внахлест». Детали необходимо сварить между собой под углом в девяносто градусов. Конструкция должна быть максимально герметична, иначе едкий дым будет проникать наружу, а тепло уходить. Для более качественной сварки можно дополнительно сварить швы внутри шкафа. Более подробную схему можно посмотреть на фото.

Коптилка обязательно должна иметь крышку. Ее можно сделать «домиком», такая конструкция позволит закрепить крючки для небольших кусков рыбы или других продуктов. Для более герметичного закрывания, например, чтобы пользоваться коптилкой в квартире или дома, крышку оснащают гидрозатвором. Для этого необходимо предусмотреть небольшой канал для воды. Вода заливается в последний момент и исключает попадание дыма в помещение.

Самый простой вариант – это, конечно, обычная плоская крышка, ее делают чуть больше, чтобы коптильный шкаф легко закрывался. На крышку приваривают ручку и вставляют небольшую металлическую трубку для выхода дыма. Трубка удобнее отверстия, так как имеет небольшое сечение, она прочнее, и на нее легко надеть шланг, чтобы в условиях домашнего использования вывести его в форточку.

Чертежи различных моделей крышек можно посмотреть на фото, а также воспользоваться видео-инструкцией, чтобы не ошибиться в размерах.

Схема коптилки изнутри

Далее переходим к внутреннему оформлению шкафа, обязательно в нем должны присутствовать следующие элементы:

• решетка и крючки – для размещения продуктов;
• поддон – для стекания жира с рыбы или мяса.

Решетку и крючки можно изготовить из арматуры, сварив ее между собой. Крючки можно сделать, просто изогнув проволоку. Для них подойдет конструкция из арматуры крест-накрест.  Фото поможет сделать правильную решетку.

Поддон можно также установить на решетку из арматуры. Лучше делать поддон съемным, чтобы его было легко мыть после использования, и он не мешал загрузке щепы.

По бокам коптилки можно установить дополнительные ручки, для удобства переноса и установки на огонь. Такую коптилку можно использовать как на открытом огне – костре или газу, так и разогреть ее с помощью простой бытовой электроплитки. В последнем случае время готовки может быть увеличено, в зависимости от мощности электроприбора. Не рекомендуется использование коптилок на дорогих электрических плитах, так как дно в процессе нагрева может деформироваться и повредить плиту.

Со временем, если объемы заготавливаемых продуктов увеличатся, можно изменить размеры изделия, для этого к уже имеющимся чертежам нужно пропорционально добавить несколько сантиметров. Чертежи помогут не только сделать ровную красивую конструкцию, но и помогут определиться с расчётом материалов. Для создания чертежа своими руками можно воспользоваться фото- или видео-материалами.

Вариации внутреннего оформления коптилки, чертежи

Хоть на первый взгляд конструкция коптилки очень проста, она еще оставляет место для фантазии. Если коптильня изготовлена своими руками, то заменить или улучшить ее конструкцию не составит труда. Ценители отдыха на природе и любители вкусно покушать точно оценят удобство съемных деталей.

Для установки решеток под поддон или продукты можно использовать уголки, которые необходимо приварить с внутренней стороны стенок, чтобы удобно было снимать и мыть. Еще вариант: сделать решетки на ножках, они будут удобнее для установки. Чертежи решетки на ножках можно посмотреть на фото.

Чтобы аромат рыбы или мяса был чуть изысканнее, вместо обычной щепы можно использовать щепу фруктовых деревьев и кустов (вишня, черная смородина). Ни в коем случае нельзя использовать хвойные деревья или кору березы, осины, иначе вкус рыбы и мяса будет горчить.

Также при работе своими руками важно придерживаться всех размеров и использовать измерительные приборы. Коптилку в последствие можно усовершенствовать термометром, это позволит отслеживать температуру копчения рыбы или других продуктов.

poluchi-teplo.ru

чертежи и размеры для строительства переносного цеха

Копчение придает продуктам особый вкус и приятный аромат. К тому же такой способ приготовления пищи помогает продлить срок ее годности. Поэтому многие владельцы домов и дач решают, что им просто необходима коптильня холодного копчения.

Своими руками чертежи и размеры такого устройства изготовить нетрудно, но можно воспользоваться опытом любителей копчения, которым они охотно делятся на тематических форумах в Сети.

…

Вконтакте

Facebook

Twitter

Google+

Мой мир

Отличия коптилен холодного и горячего копчения

Продукты копчения, которые продаются в магазинах и на рынках, имеют сомнительное качество. Нередко для приготовления большого количества копченой продукции производители применяют сильные концентраты, которые придают пище приятный вид и запах, однако лишают ее полезных веществ. Чтобы иметь копчености в достаточном количестве и высокого качества приготовления, некоторые хотят смастерить собственную коптильню на дровах. Есть множество способов это сделать.

Внимание! Коптить можно не только мясные, рыбные продукты и сало, но и многие овощи, орехи, фрукты, ягоды и даже сыры. Для каждого типа продукта нужно подбирать индивидуальную температуру и время копчения, а также правильно выбирать дерево для щепы.

Особенности холодного копчения

Перед тем как сделать холодную коптильню своими руками, необходимо узнать разницу между холодным и горячим копчением.

Коптильня холодного копчения отличается тем, что в ней газы дыма прогорают, благодаря чему все вредные элементы оседают в дымоходе. В результате продукт копчения получает обработку приятным дымком при температуре от тридцати до пятидесяти градусов.

Приготовленный по такому принципу продукт может храниться от нескольких недель до нескольких месяцев в зависимости от его вида.

Особенности горячего копчения

Горячее копчение отличается высокой скоростью. На приготовление пищи можно потратить от пятнадцати минут до нескольких часов, в зависимости от вида продукта и его размера. Температура дыма достигает ста градусов, что возможно благодаря использованию преимущественно щепы, а не дров.

Есть также коптилки полугорячего копчения, температура дыма в которых достигает шестидесяти или семидесяти градусов. Обычно такие конструкции небольшие и простые в транспортировке, благодаря чему их удобно брать на пикник или в поход. Существуют различные чертежи коптилен холодного и горячего копчения, некоторые из них описываются далее.

Изготовление различных разновидностей коптилен

Любая коптильня для мяса, сделанная своими руками, чертежи которой вы можете найти в Интернете, состоит из следующих элементов:

• топки;
• камеры для копчения;
• дымохода.

Материалы для их изготовления могут быть разнообразными. В зависимости от выбора материала выбирается схема конструкции.

Кирпичная и блочная коптильня

Кирпичное сооружение для копчения отличается надежностью и долговечностью. В этом его преимущество и в то же время недостаток.

Если есть намерение использовать коптильню часто, то однозначно есть смысл ее возводить.

Однако в случае редкого применения печи для копчения мяса она будет просто занимать место на приусадебном участке и вызывать множество вопросов у гостей, не имеющих ни малейшего представления о том, каким целям может служить такое сооружение.

Стены камеры нужно выложить из красных кирпичей, изготовленных из глины, или из огнеупорных блоков. Способ их кладки – «на ребро». Клеевым раствором послужит смесь песка и глины. На дно укладывается крышка от бочки или любой подобный материал (поддон, форма из металла). Лучше всего сооружать коптильню высотой полтора метра.

Прежде чем возводить стены, как и в любом строительстве, необходим фундамент. Для его изготовления понадобится плита из железобетона или сетка из металла, залитая раствором из песка, щебня и бетона. Заливка основания проходит в несколько этапов:

1. Выкапывание небольшого котлована.
2. Засыпание дна щебнем и песком для образования подушки.
3. Трамбовка первого слоя.
4. Выкладывание сетки или плиты.
5. Заливание бетонного раствора.

Начинать возведение стен можно только после того, как фундамент полностью застынет.

Что нужно знать, прежде чем начать строить

Строительство коптильни холодного копчения имеет ряд особенностей, с которыми следует ознакомиться, прежде чем начинать работу.

1. Нельзя халатно относиться к выбору места для строительства, поскольку оно будет постоянным. Если правильно выбрать место, к коптильне можно даже подвести водопровод и канализационную систему, а также соорудить коптильню, которая при надобности может служить в качестве мангала.
2. Перед началом кладки кирпича хорошо бы продумать и даже начертить схему возведения каждого ряда стен.
3. Песчано-глиняный раствор можно замешивать собственноручно. Однако проще будет делать это с помощью бетономешалки.
4. При заливке фундамента лучше соблюдать все правила, например, использовать деревянную опалубку и подушку из бетона.
5. Если конструкция будет высокой, то фундамент следует заливать в несколько слоев. Заливку каждого очередного слоя необходимо начинать только после полного высыхания предыдущего.
6. Для того чтобы было проще выполнить разметку, выкладывание первого кирпичного ряда проводится без применения раствора.

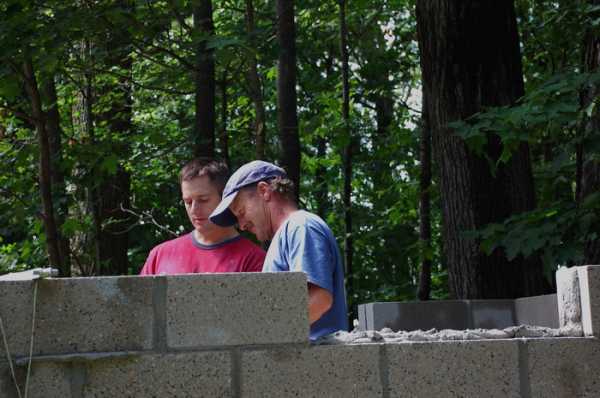

7. Выкладывание блоков необходимо начинать от углов. Для усиления прочности углов следует применить проволоку.
8. К большой коптильне следует соорудить дверь. Изготовить ее можно из дерева и для повышения огнеупорности покрыть глиной. Во время возведения стен необходимо не забыть оставить дверной проем.

Чертеж коптильни холодного копчения из кирпича.

Внимание! Некоторые дополняют чертежи коптильни холодного копчения отделением для хранения запаса дров и других продуктов горения.

Деревянная коптильня

Дерево является чистым экологически материалом, который не будет отрицательно влиять на копченые продукты. Для постройки коптильни следует выбирать древесину плотного и крепкого вида, но в тоже время не содержащую ядовитых смол. Например, это может быть грушевая, ольховая, яблоневая или дубовая древесина.

Оптимальный размер коптильни холодного копчения из дерева равен 80х45х45 сантиметров. Чертеж домашней коптильни требует для воплощения следующих материалов:

• Каркасные брусья размером 5х5 сантиметров. Для их изготовления нужно 800 сантиметров бруса.
• Отшлифованные доски, имеющие ширину 10 сантиметров, а толщину до одного сантиметра. Следует учитывать то, что доски будут выложены в два слоя, чтобы сделать стенки коптильни герметичными и не пропускающими дыма. Первый ряд выкладывается вертикально, а второй – горизонтально.
• Нужно подготовить также вагонку для крыши камеры.
• В целях обеспечения водонепроницаемости коптильни можно смонтировать слой кровли, защищающей от влаги и воды. Однако это не обязательный шаг, можно обойтись и брусом.
• Для удобства пользования нужно подготовить крепление двери и ручку с щеколдой.
• Для возведения основания понадобятся красные кирпичи.
• Для того чтобы защитить деревянные стенки камеры от горения, изнутри потребуется защита из жаропрочных силикатных кирпичей.
• Для выкладывания блоков потребуются цемент и песок.
• Для крыши нужен слой гидроизоляции и элементы герметизации стыка и трубы.
• Металлические или керамические огнеупорные трубы, в диаметре равные 8–10 сантиметрам (с длиной 200–250 сантиметров, и 10–12 сантиметрам (длиной 50 сантиметров).
• Лист из качественного металла, который послужит настилом для топки.

Далее приведена пошаговая инструкция, в ходе выполнения которой чертеж коптильни с размерами превратится в реальное сооружение:

1. Выбор подходящего места для строительства.

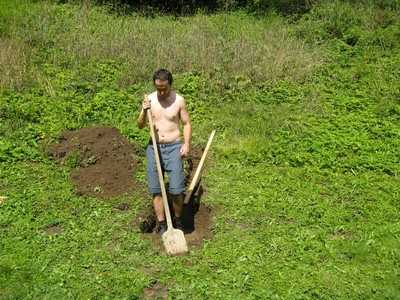

2. Выкапывание двух котлованов, находящихся примерно в 200 сантиметрах один от другого. Котлован для основания должен находиться на небольшой возвышенности, его глубина должна достигать примерно сорока сантиметров. Другой же следует выкопать ниже и  глубиной около 25 сантиметров.
3. Между котлованами выкапывается небольшая траншея, в которую позже монтируется труба для дыма.
4. Котлован для топки хорошо утрамбовывается. Затем в него помещается песок (до высоты около шести сантиметров) и щебень. После этого туда нужно залить смесь цемента и гравия, который закрепит первый и второй слои. Когда бетон высохнет, на него монтируется сетка для армирования. Затем нужно залить цементно-песчаную смесь до высоты около четырех сантиметров.
5. Необходимо утрамбовать поверхность дна траншеи. Туда монтируется труба, диаметр которой меньше. Ее конец должен заканчиваться раньше, чем траншея, примерно на восемнадцать сантиметров.
6. После этого один край трубы замазывается бетоном, и сверху монтируется труба пошире. Она должна заходить на узкую трубу примерно на десять сантиметров. Благодаря этому шагу дым будет лучшим образом остывать.
7. Широкая часть трубы выходит в топочную часть коптильни (примерно на пятнадцать сантиметров). По оба края трубы нужно поставить два кирпичных блока. С них начинается строительство топочной камеры. Толщина стен должна быть равной половине кирпичного блока.
8. Трубу нужно перекрыть досками на время, и залить котлован, в котором она находится, раствором бетона.
9. Когда два ряда стены топочной камеры готовы, можно готовить топочную дверь (подойдет и маленькая, размером 30х19 сантиметров). Однако лучше начинать это делать с первого ряда.
10. Поверх двух временных кирпичей устанавливается плита из огнеупорной керамики или металла.
11. После возведения стен топочной части можно оставить ее для высыхания и перейти к сооружению коптильной зоны. Выкладывание фундамента проводится кирпичными блоками. На один ряд будет затрачено шесть блоков, расстояние между которыми составляет один сантиметр, и общий периметр ряда будет равен пятидесяти сантиметрам. Чтобы стены получились ровными, нужно применять уровень.
12. Высота цоколя равна примерно девяти рядам кирпича, большая половина которых будут над поверхностью почвы (примерно пять рядов). Замуровывая трубу, входящую в коптильную камеру, необходимо качественно закрыть все отверстия и зазоры вокруг нее, чтобы перекрыть доступ влаге и грунтовой сырости.
13. Заливая бетоном траншею с дымоходной трубой, необходимо оставить около семи сантиметров для верхнего слоя почвы.
14. Когда раствор высыхает, все отверстия и зазоры, которые остались возле стен, заполняются глиной или почвой и плотно трамбуются.
15. Следующий шаг – проверка проходимости дыма. В отдел для топки укладывается хворост, бумага и поджигается. Если в коптильный отдел дым попадает без проблем, можно окончательно закрывать почвой и трамбовать траншею с трубой.

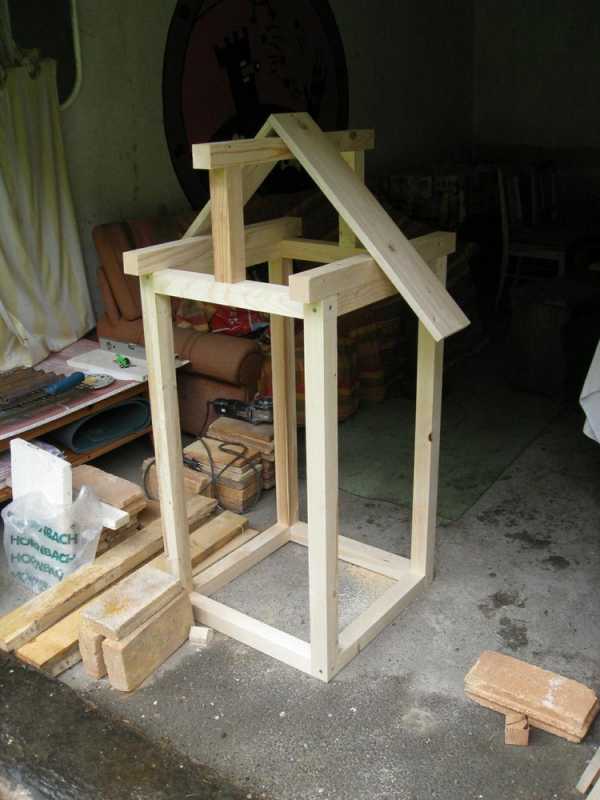

16. Брус нарезается на четыре части по восемьдесят сантиметров каждая, а также восемь частей по 35 сантиметров каждая, три части по 55 сантиметров, и две части по двадцать сантиметров. Монтаж проводится с гвоздями или саморезами для дерева (семь сантиметров).
17. Сначала нужно выполнить переднюю и заднюю часть каркасного сооружения. Доски (35 см) монтируются с краю, находясь между брусками в 80 сантиметров. Таким образом, образуются две рамы равного размера, соединенные внизу.
18. Каркас монтируется в вертикальном положении и закрепляется с помощью доски, размер которой 55 сантиметров. Брусья выходят за пределы каркаса примерно на пять сантиметром. Эти выступы позже будут основой для монтажа кровли.
19. В верхних передней и задней рамах определяется середина. На ней прикрепляется двадцатисантиметровый брус (направляясь вниз). Поверх них монтируется третий отрезок доски, также выступающий по обе стороны на пять сантиметров.
20. Посередине конькового бруса прибивается доска (это нужно сделать по обоим скатам). Готовый каркас нужно покрыть ровными досками, которые будут последним слоем крыши.
21. Затем деревянными досками обшиваются стены постройки.
22. Дверной проем должен быть крупнее самой двери на половину сантиметра по всему периметру, чтобы обеспечить свободное открытие в любую погоду и после возможной деформации дерева из-за мороза или влаги.
23. Пока одна боковая стенка не прошита доской, через нее монтируются перекладины для копчения. Когда они готовы, можно завершать обшивку стен.
24. Согласно оставленному дверному проему изготавливается и прикрепляется дверь.
25. Для повышения качества и долговечности коптильню лучше покрыть слоем, защищающим дерево от влаги.

Чертеж коптильни холодного копчения из дерева.

Некоторые также практикуют строительство места для хранения дров возле коптильни, например, отведя от кровли небольшой навес. По этому же принципу можно создать чертеж коптилки из металла с размерами.

Варианты коптильни холодного копчения из бочки

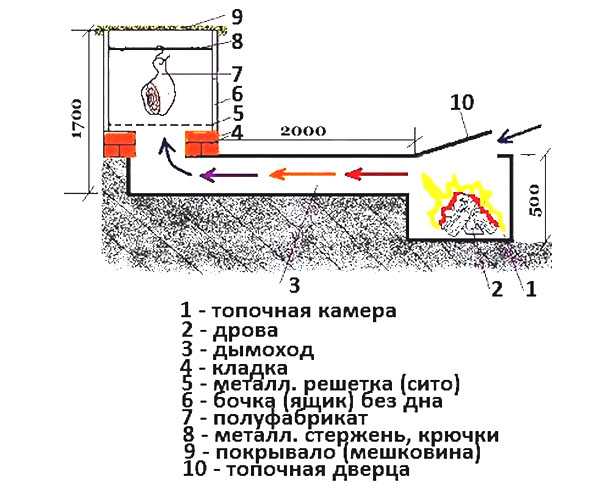

Схема коптильни холодного копчения из бочки проста. Бочка должна вмещать от ста до двухсот литров. С чистой емкости нужно срезать крышку. На дне изготавливается дырка для дымохода. Из крышки можно сделать емкость для жира. Его размер необходимо сделать не меньшим, чем диаметр бочки.

Нужна также одна (или больше) решетка для выкладывания продуктов копчения. Выполнить ее можно из ветвей ивы или из проволоки. Еще один вариант – установить вверху бочки арматуру, на которой будет на крючках висеть мясо. В случае использования нескольких решеток между ними нужно оставлять около пятнадцати сантиметров.

Поддон монтируется с помощью арматурных прутьев. На нем нужна петля для простоты изъятия и очистки. Крышку для бочки можно изготовить из деревянных досок. В ней оставляется несколько небольших отверстий, через которые будет выходить лишняя влага.

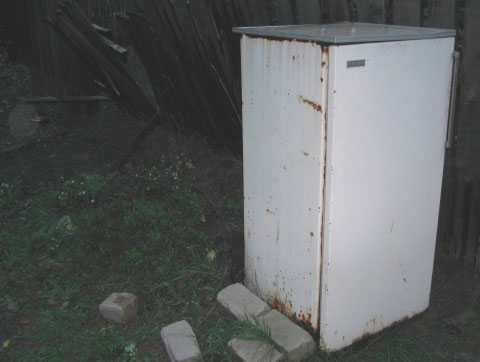

Коптильня, изготовленная из старого холодильника

Из старого холодильника получится отличная коптильня для холодного копчения рыбы своими руками. Чертежи ее просты. Весь каркас уже готов, а продукты копчения будут выкладываться на решетках. Остается только оборудовать дно холодильника как камеру топки и изготовить дымоход. Использовать старый холодильник можно и для копчения любых других продуктов.

Переносные мини-коптильни полугорячего копчения

Из ведра или металлического ящика может быть изготовлена переносная коптильня своими руками. Чертежи ее также элементарны: в емкость просто нужно установить решетку для продуктов, а на дно насыпать ольховую стружку. Конструкция ставиться над раскаленными углями на время от получаса до пары часов (в зависимости от того, что внутри).

Можно сделать ящик для холодного копчения своими руками. Чертежи будут включать в себя пять листов металла, которые нужно сварить, и крышку для них.

Чертеж коптильни холодного копчения из металлического ящика.

Схема классической коптильни изнутри

Классическая коптильня изготавливается по схеме, по которой строится упомянутая выше деревянная коптильня. Сооружается два помещения – одно для разжигания огня, а другое для копчения продуктов. Между ними проводится дымоходная труба.

Для изготовления классической коптильни можно использовать дерево, кирпич, металл и другие огнеупорные материалы.

Дрова и щепа: как правильно выбрать

Как для изготовления, так и для самого процесса копчения не следует применять дерево смолистых пород наподобие сосны или ели, а также дегтярные деревья типа клена или березы. Лучше отдать предпочтение вишне, ольхе, яблоне или дубу. Тогда копченые продукты будут качественными, не содержащими вредных веществ и приятными на вкус.

Копчение продуктов своими руками – увлекательный и несложный процесс, результат которого порадует ваших домочадцев и друзей. Поэтому есть смысл выбрать подходящий тип коптильни и приступить к ее изготовлению.

Видео по теме: коптильня из бочки своими руками

stroim.guru

Самодельная коптильня горячего копчения — чертежи и устройство

Обработка продуктов производится различными способами. Если говорить о копчении, то горячее (по некоторым причинам) предпочтительнее холодного или полугорячего. Технология, основанная на термическом воздействии, применяется, например, для любой рыбы, независимо от ее разновидности, тогда как другие методики (сушка, вяление) имеют в этом плане некоторые ограничения.

Поэтому если уж и делать коптильню горячего копчения, то целесообразнее именно такую, универсальную в применении. Ведь заранее нельзя предположить, с какими продуктами захочется «поработать». О том, как собрать коптильню своими руками, и будет рассказано в данной статье.

С чем определиться перед сборкой

• Материал для изготовления. То, что это металл, понятно. Но желательно использовать «нержавейку». Хотя, в принципе, подойдет и готовый резервуар из железа. Например, бочка или ящик для фасовки сыпучих продуктов (только не из-под лакокрасочных составов). Некоторые умельцы приспосабливают даже оцинкованное ведро. Конструкции из кирпича более сложные для самостоятельного изготовления, так как мало кто сумеет качественно возвести кладку. Поэтому их рассматривать при недостатке опыта не имеет смысла.
• Особенности использования коптильни – стационарная она будет или переносная.
• Объем загрузки продуктов. Они могут быть любыми – мясо, рыба, птица. Следует заранее определиться с габаритами. Кстати, этот фактор никоим образом не влияет на качество приготовления.

Встречаются инструкции по изготовлению электрических коптилен. Насколько это целесообразно, судить вам, уважаемый читатель. Но следует напомнить, что копчение – это не просто процесс термической обработки продуктов, а именно с использованием дыма. Только тогда они приобретают специфический аромат. В этом и состоит смысл копчения.

Устройство и принцип работы

Не поняв всех тонкостей ее конструкции и функционирования, сложно сделать хорошую коптильню. Именно так, чтобы качество готовой продукции было на высоте.

Основные требования к подобным конструкциям – герметичность и удобство пользования крышкой. На ней следует сделать особый акцент. Чтобы в процессе копчения из емкости уходило минимальное количество дыма, крышка должна быть «легкоуправляемой», то есть быстро сниматься и устанавливаться на место.

Рассмотрим основные конструктивные элементы:

Емкость

Естественно, на подставке, чтобы не стояла днищем на грунте.

Решетка (на которую закладываются продукты)

Или «перекладина», если они подвешиваются (например, рыба, птица). Для изготовления пригодится все, что имеется под рукой – пруток, трубки. Чтобы решетку установить внутрь коптильни – уголок в качестве опорной рамы.

Отражатель

Это поддон, устанавливаемый под решеткой. Для чего? В процессе копчения выделяется жир, который будет, естественно, падать — если не поставить отражатель, то прямо на дрова. Жир начнет сгорать, а среди выделяющихся при этом химических элементов, как утверждают специалисты, есть вредные для здоровья. Поднимаясь вверх вместе с дымом, они впитаются в загруженный продукт. Есть и другие объяснения, но уже из этого понятно, что поддон обязательно устанавливается.

Как вариант – 2 емкости, одна в другой. Соответственно, днище внутреннего резервуара должно быть герметичным. Но конструкция неудобна тем, что потом довольно сложно очищать дно от пригоревшего жира.

Термометр

Без него не получится контролировать процесс. Ведь чтобы добиться хорошего копчения, требуется определенный температурный режим.

В процессе монтажа следует учесть, что дым должен обволакивать загрузку со всех сторон равномерно.

«Золотые» правила копчения

Их следует знать и учитывать, приступая к «конструированию».

• Легкий дымок. Это значит, что продукты горения в достаточной степени разбавлены кислородом (темный дым содержит вредные вещества).
• Равномерность. Это касается как разогрева закладки, так и ее окуривания.
• Интенсивность перемещения дыма. Скорость его подъема должна обеспечить качественное впитывание в продукт.

Схемы и чертежи

Процесс копчения – отдельная тема. В зависимости от вида продуктов выбирается температурный режим, длительность их обработки – нюансов много. Прежде чем приступить к изготовлению коптильни, следует внимательно изучить все тонкости технологии. Только тогда можно будет выбрать оптимальный вариант инженерного решения.

Вот одна из простейших моделей коптильни категории «мобильная».

Хороший вариант для тех, кто имеет личное авто и любит отдыхать с выездом на природу.

А такие модели можно установить, к примеру, на дачном участке.

Насколько целесообразно использование паяльной лампы? Все-таки для качественного копчения нужен дым. Поэтому следует отдать предпочтение моделям, «работающим» на дровах.

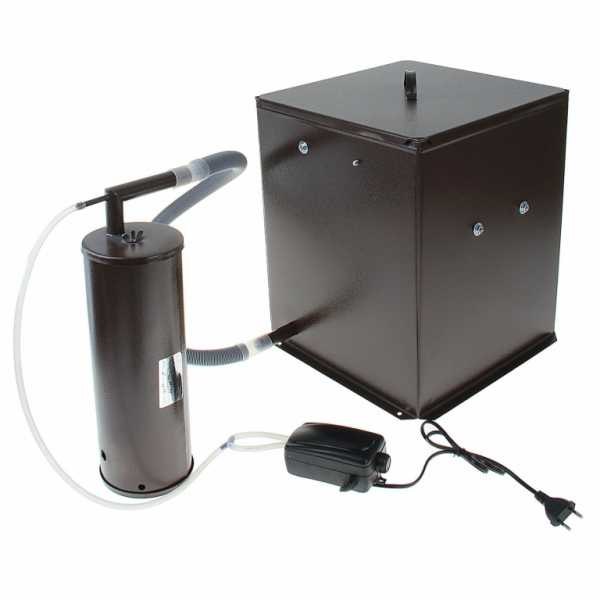

Не менее популярны коптильни, в которых емкость и топка (дымогенератор) разнесены. Это модели стационарные, в которых основные части конструкции соединяются трубой, по которой перемещаются продукты горения. Регулируя наддув (при помощи вентилятора), можно изменять температуру в ту или иную сторону.

Особенности:

• Коптильня должна быть выше топки. Но если искусственный наддув отсутствует (естественная тяга), то на 2 м – минимум.
• Это решение подходит только для обработки мяса. Для рыбы использовать нецелесообразно.

Полезные советы

В качестве топлива лучше всего использовать ольху или можжевельник. Они дают «тот самый» дым, который обеспечивает должное качество копчения. Как варианты – вишня, груша, дуб. В любом случае следует ориентироваться на твердые породы.

Использовать древесину хвойных пород не рекомендуется. Причина – большое содержание смолы (кстати, не всегда полезной).

При закладке топлива его нужно измельчить, так как большие поленья не дадут требуемого жара и дыма. Как правило, древесина используется в виде щепы, опилок, веток или мелких чурок. Перед тем, как приступить к розжигу, ее слой нужно разровнять, чтобы горение было равномерным по всей площади топки.

При первом приготовлении на самодельной коптильне примерно через ¾ часа необходимо снять пробу. Сразу станет понятно, что именно скорректировать. Постепенно появится опыт, и в дальнейшем процесс копчения трудностей не вызовет.

Температура в камере не должна превышать 100 ºС. При отсутствии термометра проверить несложно. Достаточно на крышку брызнуть водой – она не должна закипать. Если это происходит, требуется снизить интенсивность горения дров.

Пример изготовления простой коптильни из бочки смотрите в этом видео:

my-fasenda.ru

чертеж, конструкция и устройство :: SYL.ru

Далеко не многие способны отказаться от таких блюд, как копченое мясо, рыба или птица, поскольку эта еда, как известно, просто по определению не может быть невкусной. Однако приобретать уже готовую продукцию в магазинах хочется не всегда, так как никогда нельзя быть полностью уверенным в качестве продаваемого товара, особенно такого уникального. Но для того чтобы обезопасить себя от неприятностей и навсегда забыть о покупках любимых блюд, следует подробно рассмотреть, как сделать коптильню холодного копчения — аппарат, способный в кратчайшие сроки превратить любой продукт в кулинарный шедевр. Поэтому для начала будет правильнее разобраться с принципом работы этого оборудования.

Общее понятие о копчении

Сам процесс копчения представляет собой своеобразную тепловую обработку еды посредством дыма, идущего от тлеющих частиц древесины. В результате продукт пропитывается специфическим и любимым многими ароматом, частично теряет долю своей влаги, а срок хранения при этом увеличивается.

Стоит отметить, что еда, приготовленная по первому принципу, хранится гораздо дольше. Однако и изготовить такой механизм, как коптильня холодного копчения, своими руками сложнее. Но для начала следует рассмотреть правила, в соответствии с которыми следует готовить еду непосредственно к обработке дымом.

Подготовка продуктов к копчению

Основное назначение соли – уничтожение любых вредных бактерий. Потеря влаги, вызванная такой обработкой, неизменно повлечет за собой гибель всех микроорганизмов. Чтобы избавиться от чрезмерного количества соли, по истечении нужного срока продукт следует замочить в воде на несколько часов.

Далее будущее копченое блюдо требуется качественно провялить, для чего его нужно промокнуть тканью и оставить в сухом и хорошо вентилируемом помещении. При этом важно следить за отсутствием каких бы то ни было насекомых, особенно мух. А уже после такой обработки можно приступать непосредственно к копчению.

Отличие горячего копчения от холодного

Как уже упоминалось выше, эти две технологии пищевой обработки отличаются между собой температурой, при которой выполняется процесс. Причем их различие является довольно существенным: параметр для холодного копчения не должен превышать 350 °C, в то время как горячий вариант допускает показатели, достигающие 950 °C. Такой большой разбег существенно влияет на результат процесса и является основным критерием при приготовлении блюда.

Вследствие этого коптильня горячего и холодного копчения – это схожие между собой механизмы, но разница все же очевидна, что, тем не менее, нисколько не мешает им качественно выполнять возложенные на них задачи.

Высокая температура особым образом влияет на приготовление. Еда при таком способе обработки не только коптится, но и параллельно запекается. Причем этот вариант отличается своей быстротой, так как занимает всего несколько часов. Тем не менее срок хранения будет существенно короче по сравнению с пищей, приготовленной по технологии холодного копчения – всего несколько дней в холодном месте.

Несмотря на быстроту работы, более серьезное внимание следует уделить конструкции, работающей по холодной технологии, так как этот способ пищевой обработки является более распространенным и имеет больше поклонников, нежели горячий метод.

Оптимальное топливо для копчения

Если говорить о том, на каком топливе должна функционировать самодельная коптильня холодного копчения, то это, безусловно, древесина. Причем правильнее будет использовать лиственные породы (ольха, береза, дуб, осина). Улучшить процесс копчения позволит применение хорошо просушенных плодовых деревьев наподобие вишни, яблони и др.

Чтобы придать блюду более изысканный аромат, можно добавить небольшое количество можжевельника с ягодами и иголками.

Категорически не рекомендуется использовать хвойную древесину (сосна, ель), которая не позволит добиться нужного эффекта, а лишь испортит продукты, придавая им неприятный внешний вид. Сырые дрова применять также не стоит, но и чрезмерно сухими они быть не должны. Если в материале не хватает воды, надо стараться не допускать большого пламени, а само топливо следует слегка увлажнить.

Принцип устройства коптильни холодного копчения

Приобрести такой механизм, как коптильня холодного копчения, фото которого можно найти у специалистов по изготовлению данного оборудования, сегодня не составит труда. Однако гораздо приятнее сделать этот прибор собственноручно. Кроме того, это позволит сохранить значительную часть финансовых средств и избавит хозяев от переживаний по поводу потенциально некачественного товара.

Устройство коптильни холодного копчения полностью отличается от образца, работающего по горячему принципу. Главная задача этого оборудования – обработка пищи холодным дымом, температура которого варьируется в районе 30°C. В том случае, если продукты просолены очень сильно, то этот показатель должен быть еще меньше.

Конструкция коптильни холодного копчения имеет в своей основе две камеры. При этом дым сначала находится в первой, а затем, теряя температуру, идет по трубам и поступает во вторую, где находится еда.

Самодельная коптильня холодного копчения требует четкого контроля над температурной разницей, поскольку от этого параметра напрямую зависит тяга, являющаяся основой приготовления. Длина дымохода должна составлять приблизительно 10 м, именно такое расстояние требуется продукту горения для нормального остывания. Чтобы охлаждение проходило без проблем, рекомендуется также применять особые вентиляторы или коллекторы.

Необходимые материалы для изготовления коптильни холодного копчения

Многие потребители часто задаются вопросом о том, можно ли изготовить такой прибор, как коптильня холодного копчения своими руками. Ответ здесь однозначный: это абсолютно реально, но прежде всего следует запастись определенным набором инструментов и материалов, требуемых для этой работы. Так, их список является следующим:

• лист жести;
• бочка, изготовленная из металла;
• сетка из этого же материала;
• решетка;
• некоторое количество болтов и гаек в качестве крепежных элементов;
• кусок такого материала, как мешковина;
• лопата.

Достать этот весьма не объемный набор необходимого оборудования не составит большого труда, и при наличии всех вышеуказанных материалов можно приступать к сборке.

Процесс изготовления коптильни холодного копчения

Для того чтобы правильно соорудить этот механизм, требуется в первую очередь ознакомится со схемой монтажа. Так, чертеж коптильни холодного копчения предусматривает четкое расположение всех составных частей аппарата и не допускает самостоятельного изменения их места, в противном случае вся конструкция может просто не получиться.

Затем необходимо приступить к монтажу дымохода для коптильни. Внешне он должен иметь вид небольшой траншеи шириной приблизительно в 25 см и длиной около 2 м. Далее полученное углубление требуется накрыть любым негорючим материалом (к примеру, шифером) и сверху присыпать землей, чтобы полученная конструкция была герметичной. Для того чтобы полностью обезопасить себя от любой потери дыма, можно облицевать стенки траншеи при помощи кирпича – это укрепит систему и не даст теплу выйти наружу.

По окончании установки дымохода нужно перейти к монтажу коптильной камеры. Наиболее простым вариантом ее устройства станет обычная бочка из металла. Ее дно нужно отсоединить, а на его месте следует зафиксировать специальную крепкую сетку и застелить ее мешковиной. Коптильня холодного копчения, своими руками сконструированная по этому принципу, будет фильтровать сажу гораздо лучше. К нижней части бочки необходимо прикрепить плотную решетку, способную выдержать фильтр.

Завершается устройство коптильни закреплением металлической решетки с помощью болтов примерно в 20 см от края конструкции. На этом элементе и будут лежать предназначенные для приготовления продукты. Если хотите, вместо решетки можно воспользоваться прутьями с крюками, на которые можно подвешивать, например, рыбу..

Домашние коптильни холодного копчения, созданные по такому принципу, позволят по достоинству оценить всю их функциональность и не оставят равнодушным ни однго хозяина.

Далее подробное внимание следует уделить такой функциональной части оборудования, как дымогенератор.

Устройство дымогенератора для коптильни холодного копчения

Сложность монтажа этого элемента обусловлена тем, что производимый в процессе работы дым должен хорошо охлаждаться. Именно поэтому во всех образцах обязательно должна быть предусмотрена специальная система снижения температуры получаемого в процессе работы продукта горения.

Нельзя также не упомянуть и то, что подобный процесс пищевой обработки иногда может занимать долгий срок (вплоть до нескольких недель). А поскольку контролировать интенсивность огня все это время весьма проблематично, то можно воспользоваться специально предназначенными для этого электрическими нагревательными элементами, которые регулярно используются в такой конструкции, как автоматическая коптильня холодного копчения. Они значительно упрощают весь процесс и позволяют избавить себя от необходимости постоянно следить за работой оборудования.

Полугорячее копчение как альтернатива холодному

Так, максимальная температура дыма не должна быть больше 60 °C. В том случае, если труба не является слишком длинной то тяга будет гораздо лучше, а продукты нужно будет продержать в соли не несколько дней, а всего сутки.

Кроме того, снижается и срок самого копчения по такому принципу (около 24 часов).

Этот вид оборудования приобрел большую популярность среди рыболовов и охотников, поскольку вся провизия может храниться на протяжении очень долгого количества времени. При этом совершенно не запрещается экспериментировать с температурой дыма, чтобы добиться максимально приятного вкуса.

Правила хранения копченых продуктов

Не только к приготовлению, но и к хранению продуктов, обработанных таким образом, следует подойти с особым вниманием. Так, горячее копчение допускает держать еду исключительно в холодильнике на протяжении не более 4 дней, поскольку такая пища предназначена для быстрого употребления. Для увеличения времени хранения продукт можно завернуть в заранее промоченную в солевом растворе ткань, а затем еще и лист плотной пергаментной бумаги, что позволит лучше сохранить приятный запах блюда.

С холодным копчением дело обстоит иначе: еда способна храниться на протяжении полугода, а при условии хорошей обработки солью – еще дольше. Оборудование, применяемое на производстве, помогает качественно и равномерно обработать продукты дымом, что еще больше повышает срок их хранения.

Еду, приготовленную в самостоятельно собранной коптильне, необходимо остудить, а после определить ее в темное и сухое помещение с хорошей вентиляцией, например, на чердак. В таких условиях (под крышей) срок хранения продуктов может достигать от 2 до 3 лет.

Категорически не рекомендуется держать еду, обработанную посредством копчения, в помещениях с высокой влажностью, поскольку такой микроклимат является благоприятной средой для образования плесени. Основной признак порчи продуктов – это появление белого налета с неприятным запахом. При обнаружении подобной плесени пищу требуется тщательно промыть рассолом, очистить от появившегося грибка и прокоптить еще раз. Но здесь важно помнить: каждая последующая обработка продукта дымом еще сильнее высушивает его, делает жестче.

Категорически запрещаться употреблять в пищу копченую еду с затхлым и крайне неприятным запахом. Зачастую порча таких продуктов начинается с середины, поэтому для того, чтобы убедиться в качестве готового блюда, следует проткнуть его ножом или палочкой из дерева и понюхать.

При соблюдении всех вышеописанных правил монтажа и хранения коптильня холодного копчения, фото которой вы могли увидеть в статье, прослужит долго и надежно и позволит ее хозяевам регулярно наслаждаться настоящими кулинарными шедеврами.

www.syl.ru

Делаем самостоятельно домашнюю коптильню холодного копчения

Пожалуй, вряд ли найдется хоть один человек, который сможет отказаться от сочного ароматного копченого кусочка мяса или рыбы. Увы, не всегда в магазинах можно найти сырокопченые продукты достойного качества, поэтому здесь мы подробно рассматриваем, как создать коптильню холодного копчения своими руками.

Почему вообще стали применять копчение? Было замечено, что после такой обработки продукты долгое время не портятся и сохраняют свой первоначальный вкус. В давние времена, провиант из копченого мяса или рыбы брали в дорогу путешественники и рыбаки. Это позволяло им во времена плохого улова и долгих странствий поддерживать свое существование.

В современном мире продукты холодного копчения считаются деликатесом. Они привлекают гурманов своим насыщенным ароматом и сочностью. В домашних условиях в коптильнях холодного копчения удается получить особенный, неповторимый вкус.

Процесс копчения заключается в обработке пищевых продуктов дымом, который образуется при тлении мелких частиц древесины – опилок, стружек. При холодном копчении, еда подвергается воздействию дыма при температуре 25-30°C и может занимать от 5 дней до нескольких недель. Результат стоит ожидания. На выходе получается блюдо с удивительными вкусовыми качествами. Процесс занимает столько времени по причине того, что при температуре 30°C очень быстро размножаются бактерии. Не доведя процедуру до конца, это может обернуться плачевными последствиями отравления.

Как сделать коптильню холодного копчения

Для того чтобы сделать коптильню холодного копчения, необходимо оборудовать очаг, камеру для продуктов, а также устройство для сбора жира. Очень важно учесть то, что камера, должна находиться в герметичном корпусе. К выбору места расположения будущей коптильни тоже стоит подойти очень тщательно. Оно должно быть безопасным с точки зрения возникновения случайных возгораний и удобным для самого коптильщика (чтобы была возможность присесть рядом с коптильней, расположить продукты).

Обратите внимание на сырье для очага. Не стоит использовать щепу и опилки хвойных деревьев и осины.

Самым лучшим материалом для топки станут можжевеловая стружка, опилки ольхи, черемухи, березовые веточки (без коры). Можно использовать кленовую щепу или дуба, а также стружку плодовых деревьев (груша, облепиха, черешня).

Конструкция коптильни

Очаг обустраивается на расстоянии от камеры для копчения. Им может послужить, обычная яма. Между собой камера и очаг соединяются специальным тоннелем – дымоходом, через него осуществляется охлаждение дыма до нужной температуры перед попаданием его в камеру с продуктами.

В качестве камеры для копчения можно приспособить старый холодильник, газовую плиту или металлическую бочку. Иногда используют кастрюли и бидоны из металла.

Холодное копчение в домашних условиях и конструкция коптильни предусматривает ряд нюансов:

1. Расстояние между топкой и коптильней должна равняться 2-7 метрам, в случае превышения этого значения, могут быть проблемы с тягой.
2. Штольней-дымоходом может послужить врытая траншея глубиной 0,3 метра и шириной не более 50 см. Дно и стенки необходимо выложить проглинянным кирпичом, прикрыть сверху листом металла и прижать тяжелым предметом (крышка топки может деформироваться). Вместо кирпича вполне пригодна к использованию печная труба.
3. Для выхода избытка дыма и регулирования интенсивности горения, необходимо в крышке очага предусмотреть заслонку.
4. Герметичное соединение дымохода с камерой (необходимый диаметр 20 см), для этого также можно использовать глину или другие подручные средства.
5. Срок приготовления различных продуктов может отличаться, поэтому не рекомендуется их коптить одновременно. По этой же причине не стоит докладывать пищу в камеру в процессе копчения.
6. Размер кусков приготавливаемых продуктов в одном заходе, должен быть примерно одинаковым.

Коптильня холодного копчения своими руками с дымогенератором

Процесс холодного копчения занимает несколько дней. Для поддержания постоянно поступления дыма в коптильную камеру в течение такого длительного времени, был изобретен дымогенератор. Это устройство также открывает большие возможности в получении различных вкусовых качеств одного вида продукта.

Сделать коптильню холодного копчения своими руками с дымогенератором вполне возможно. Понадобятся:

• металлическая труба, любой формы с сечением 100-120 мм;
• труба длиной 2-3 м;
• любой вентилятор;
• фитинг для трубопроводов;
• соединительные провода;
• термометр.

Помимо этого, потребуется аппарат для сварки и ножовка по металлу. Трудность состоит в необходимости умения работать с этими инструментами.

Как правило, коптильня холодного копчения, построенная своими руками, имеет компактные размеры и очень мобильна. При необходимости, ее можно убрать в сарай, гараж, или даже в шкаф. Размер зависит от того, что используется в качестве камеры. Как уже было сказано, для этого можно приспособить любую металлическую коробку нужного вам размера, которую можно собрать самостоятельно. Сама коптильня, должна располагаться выше дымогенератора. В таком положении, даже при остановке компрессора, дым будет продолжать поступать в камеру копчения.

Ниже более подробно рассмотрим, как сделать самодельный дымогенератор для коптильни холодного копчения.

На первом этапе необходимо подготовить корпус для дымогенератора. Для этого от трубы, предназначенной для него, отрезается часть длиной 50-80 см. Изготавливается крышка и дно, плотно прилегающее к корпусу, во избежание высыпания опилок наружу. Далее, чуть выше дна, высверливается небольшие (до 8 см в диаметре) боковые отверстия для розжига опилок и доступа кислорода.

В верхней части дымогенератора (на 5-8 см ниже края) вваривается дымоотвод – штуцер, соединенный с тройником, к которому впоследствии присоединяются две трубки. Одна из них направлена к коптильной камере, другая к компрессору. Тройник можно присоединить и к крышке дымогенератора, а не в боковой стенке.

Для создания тяги легко приспособить аквариумный компрессор или вентиляторы от различных устройств. Основная задача его – постоянное поддержание небольшого потока воздуха, идущего по направлению к коптильне.

Генератор устанавливается на металлическое, бетонное или керамическое основание, во избежание возникновения пожара. При работе он сильно нагревается, что чревато выскакиванием из отверстий для топки горящих опилок и щепы.

Домашняя коптильня холодного копчения работает следующим образом. В дымогенератор загружается сырье – сухая щепа и опилки. Помним, что нельзя использовать продукты хвойных деревьев из-за их смолянистости. Проверяем соединение патрубка с компрессором и дымохода с коптильной камерой, разжигаем топливо. После включения вентилятора начинается процесс копчения. В дымоходе создается разряженное состояние, в результате чего дым втягивается из генератора в коптильню. Через боковые отверстия дымогенератора кислород поступает в топку, что способствует постоянному процессу горения. При помощи термометра, оборудованного в коптильне, осуществляется контроль за температурой копчения. Градусы можно регулировать увеличением или уменьшением длины дымоходной трубы.

Коптильня холодного копчения своими руками из бочки

Зачастую, для сборки коптильной камеры используют обыкновенную металлическую бочку. На схеме ниже представлена коптильня холодного копчения своими руками из бочки.

В работе потребуется решетка из металла или металлические прутья, жестяной лист, кирпичи и другие инструменты, которые есть практически у всех.

Для топки выкапывается яма, в которую укладывается жестяной лист. Это необходимо для того, чтобы процесс тления топлива осуществлялся равномерно. Дымоход представляет собой траншею, рекомендуемые размеры были указаны ранее. Сверху она накрывается любым материалом, устойчивым к горению, например, шифером и присыпается грунтом.

От металлической бочки необходимо отсоединить дно, а вместо него прикрепить металлосетку. В качестве фильтра от сажи может послужить обычная мешковина (во влажном состоянии), которая стелется на нижнюю решетку. Еще одна решетка размещается в верхней части бочки на расстоянии 20-25 см от края. На ней собственно и будут располагаться продукты копчения. При желании, можно установить внутри бочки крючки для подвешивания пищи.

Вои и все. Таким незамысловатым образом получается коптильня холодного копчения своими руками.

Существует уйма способов постройки коптилен собственноручно. Все зависит от наличия тех или иных подручных средств, небольших навыков и фантазии. Поэкспериментировав с простыми материалами и поняв суть принципа, впоследствии можно сварить качественную камеру из нержавеющей стали или выложить ее из жаропрочного кирпича.

Ниже представлены чертежи коптильни холодного копчения своими руками.

1-дымогенератор, 2-дымовой канал, 3-корпус коптильни

Следует отметить еще несколько важных рекомендаций:

1. Процесс холодного копчения занимает много времени, поэтому следует проявлять терпение, следить за температурой в камере и осуществлять копчение в безветренную сухую погоду.
2. Очень важно проводить все подготовительные работы с вечера, а сам процесс копчения начинать с утра.
3. Добавляя в топку в начале или конце цикла можжевеловые или виноградные веточки, а также веточки вишни, можно достигнуть необыкновенного аромата готовых блюд на выходе.
4. Еще раз акцентируем внимание на том, что опилки хвойных деревьев нельзя использовать, это плохо отразится на вкусовых качествах еды.
5. Топливо должно быть непременно сухим, влажные щепки и ветки еще больше затянут процесс приготовления.

Соблюдая эти несложные правила, можно стать настоящим профессионалом холодного копчения и радовать себя и близких людей изысканными деликатесами собственного приготовления.

Напоследок предлагаем закрепить полученную информацию подробным и понятным видеоуроком. Как создать коптильню холодного копчения своими руками, представлено в видео:

glav-dacha.ru

Коптильня холодного копчения своими руками чертежи и инструкция с пошаговыми фото

Содержание статьи:

Процесс холодного копчения отличается тем, что на продукты воздействует холодный дым, температура которого не бывает больше двадцати пяти градусов. Поэтому все чертежи коптильни холодного копчения учитывают расположение топки в некотором отдалении. Пока дым идет по трубе и поднимается в коптильной камере, он охлаждается и освобождается от копоти и вредных примесей.

Коптильня холодного копчения из кирпича своими руками. Пошаговая инструкция

Прежде чем приступать непосредственно к строительству, необходимо сделать чертеж коптильни холодного копчения и разметить расположение всех составных ее элементов на участке. Топочная камера должна отстоять от коптильни не меньше, чем на два с половиной метра. Место лучше выбрать с уклоном, чтобы сама коптильная камера располагалась на возвышении, а топка – под уклоном.

Коптильня холодного копчения. Принцип действия

Наиболее основательной и надежной конструкцией является коптильня холодного копчения из кирпича. Чтобы ее правильно возвести, необходимо учесть несколько моментов. В пошаговой инструкции по строительству коптильни холодного копчения рассмотрены все детали процесса.

• Этап первый – закладка фундамента

На месте, где будет располагаться коптильная камера, выбирается грунт. Глубина ямы должна быть шестьдесят сантиметров. В нее устанавливают опалубку, возвышающуюся над краями на двадцать пять сантиметров. Пространство армируется, в центр ставится десятилитровое ведро, чтобы получилось углубление после заливки бетонного раствора. В этом месте дым будет выходить из трубы. Перед заливкой надо уложить и трубу, которая станет подводить дым. Когда все необходимые элементы будут размещены, пространство фундамента заполняется бетонным раствором.

Пошаговая инструкция по строительству коптильни холодного копчения. Фото

• Этап второй – возведение стен

Для стен такой коптильни используется строительный кирпич или бетонные блоки. Конкретная конструкция коптильни холодного копчения зависит от личных пожеланий владельца. Она может быть совсем маленькой для минимального количества продуктов или же просторной. В ней можно обустроить окно, но оно должно быть небольшим. Поскольку солнечные лучи вредны коптящимся продуктам, оно должно выходить на северную сторону или же располагаться так, чтобы свет не попадал на зону размещения копченостей.

Коптильня холодного копчения своими руками. Фото

• Этап третий – обустройство крыши

Наиболее экономичным, легким в обустройстве и удобным вариантом является мягкая кровля. Для ее создания из бруса небольшого сечения сооружают стропильную систему. На стропила укладывают листовой материал, например, влагостойкую фанеру или плиты ОСБ. На ровную основу монтируются уже элементы гибкой черепицы.

• Этап четвертый – обустройство топки

Топку можно сложить из кирпича или использовать в таком качестве металлическую печку. Если применяется кирпич, то надо взять огнеупорный шамотный. Также нужна огнеупорная труба, которая будет отводить дым от топки к камере копчения. Диаметр трубы должен быть достаточно большим, чтобы дым шел медленно, остывал и освобождался от частичек копоти.

• Этап пятый – внутреннее обустройство

Внутри коптильня устроена очень просто. Над отверстием для выхода дыма устанавливаются решетки и подвешиваются крюки.

После этого коптильней холодного копчения из кирпича можно пользоваться.

Коптильня холодного копчения своими руками. Фото

Упрощает установку коптильни холодного копчения рельеф участка с уклонами и террасами. Наличие террасы позволяет не углублять топку в землю. Ее можно просто расположить на нижнем ярусе, а на верхнем установить коптильную камеру. В результате сокращается количество работ, коптильня возводится быстрее, с меньшими затратами труда и времени.

Пошаговая инструкция по строительству коптильни холодного копчения. Видео

Коптильня холодного копчения из дерева своими руками. Пошаговые фото

Чтобы сделать коптильню холодного копчения своими руками, совсем не обязательно использовать кирпич. Отлично для данной цели подходит и дерево. Поможет в строительстве пошаговая инструкция по строительству коптильни холодного копчения из натуральной древесины.

1. На участке выкапывают траншею для трубы, коптильной и топочной камеры. Глубина траншеи должна быть от полутора до двух штыков лопаты. Часть, предназначенная для трубы, располагается несколько выше, чем яма для коптильни.

Коптильня холодного копчения своими руками. Фото

2. Яму для коптильной камеры выкапывают на два или три штыка лопаты глубиной. При попадании в нее дым слегка задерживается. В это время из него выпадают крупные частички сажи, т.е. дым очищается. После этого он поднимается в коптильную камеру.

3. Яму для топки заливают цементом, чтобы получился надежный пол. Такое ровное основание необходимо, чтобы сложенная из кирпича топочная камера не стала впоследствии разрушаться при естественных подвижках почвы.

4. В траншею для дымохода укладывают трубу. Ее диаметр должен быть достаточным, чтобы дым свободно проходил до коптильной камеры, охлаждаясь по пути.

5. Выкладывают топочную камеру. Для этого берут огнеупорный кирпич, из которого складывают стенки топки и ее верхнюю часть.

6. Закрепляют на топку дверцу из чугуна, которая надежно закрывается. Это заставит дым идти более длинным путем, через дымоходную трубу и будет препятствовать его потере.

Пошаговая инструкция по строительству коптильни холодного копчения. Фото

7. Для коптильни холодного копчения из дерева обустраивают основание. Для этого строительным кирпичом выкладывают стенки углубления под нее и их выводят на некоторую высоту над землей. На такое кирпичное основание потом и будет установлена непосредственно деревянная часть конструкции.

8. Траншею с дымоходной трубой засыпают землей и тщательно утрамбовывают. Земля нужна для лучшего охлаждения трубы и дыма. Влажная земля лучше проводит тепло, чем воздух.

9. Создают деревянную коптильную камеру:

• Чтобы сделать коптильню холодного копчения из дерева, используют деревянные бруски. Желательно взять материал из твердых пород древесины. Из брусков собирают основание будущей камеры.

Коптильня холодного копчения своими руками. Фото

• На основание набиваются ровные дощечки. Они должны максимально плотно прилегать друг к другу, чтобы через щели не выходил дым.

• Крышу делают одно или двускатной. На переднюю часть закрепляют дверь так, чтобы она прилегала плотно и легко открывалась. Избежать самопроизвольного открывания поможет задвижка.

• В крыше оставляют отверстие для трубы и ее туда устанавливают. Труба должна быть небольшого диаметра, чтобы дым не выходил слишком быстро.

• Проверить правильность работы всех частей поможет первая растопка.

Коптильня  из бочки

Если все предыдущие варианты кажутся сложными и дорогими, то стоит обратить внимание на коптильню холодного копчения из бочки. Основой тапкой конструкции послужит бочка из дерева или другого материала. Исключением является только пластмасса. У емкости снимают днище, чтобы дым мог проходить насквозь.

Чтобы сделать коптильню холодного копчения своими руками, в земле надо выкопать две ямы под топку и коптильную камеру, а также соединяющую их траншею. Топка должна быть около пятидесяти сантиметров диаметре, а глубиной около сорока сантиметров. Дно закрывают листом железа. Стенки можно укрепить кирпичом, но и без него топка будет функционировать.

Яму под коптильную камеру из бочки выкапывают на расстоянии около трех метров. По диаметру она должна быть немного меньше диаметра основания бочки, а глубиной примерно в сорок сантиметров.

Ямы соединяют траншеей, которая будет использоваться для проведения дыма. Глубина траншеи должна составлять около тридцати сантиметров. Готовую траншею закрывают металлическими листами, засыпают землей и утрамбовывают. Использовать трубу не обязательно, но стенки траншеи лучше утрамбовать, чтобы они не осыпались со временем.

На дно бочки закрепляют металлическую решетку. На нее будет выкладываться материал для фильтрации дыма, например, солома или мешковина. Фильтрующие материалы увлажняют, чтобы они лучше очищали дым от крупных частичек продуктов сгорания. Такой слой делает дым более легким, тонким, не содержащим сажи. Кроме того, решетка не позволит продуктам провалиться в глубину ямы.

В верхней части бочки устанавливают прутья, на которые будут крепиться крюки для мяса. Можно установить и решетку для размещения продуктов.

Получившуюся коптильню холодного копчения из бочки накрывают мешковиной, деревянным щитом или аналогичным материалом. Коптильня готова и ее можно использовать по назначению.

Чтобы дым не терялся, не выходил снизу из-под бочки, подножие ее засыпают землей. Этот грунт вокруг основания тщательно утрамбовывают.

Коптильня холодного копчения из старого холодильника

Практически в каждом хозяйстве можно найти старый холодильник, который давно сломался. Чтобы не множить количество мусора, его, а точнее корпус, можно использовать для изготовления коптильни.

Соорудить коптильню холодного копчения из старого холодильника совсем не сложно. Для этого потребуется взять корпус холодильника (внутренности демонтируются), трубу длиной около четырех метров, жаропрочные кирпичи для обустройства топки и железная крышка для нее же.

Топку обустраивают ниже уровня коптильной камеры. Лучше использовать участок, имеющий склон для удобного размещения. Для топки выкапывают яму, которую выкладывают жаропрочным кирпичом. Если в хозяйстве имеется металлическая емкость достаточного объема, то можно вкопать ее. Сверху она закрывается металлической крышкой, чтобы дым шел в дымоотводную трубу.

Следующим элементом коптильни холодного копчения из старого холодильника является труба для отвода дыма. Она должна быть довольно большой длины, чтобы дым, проходя по ней, успевал остывать. Кроме того, трубу рекомендуется закапывать под землю. Окруженная сырой землей она будет лучше остывать и остужать дым до нужной температуры.

Вход трубы в корпус холодильника можно выполнить двумя способами. В первом случае привязка делается к уже существующим отверстиям, которые служили для размещения основных рабочих частей холодильника. При этом вход может быть как вверху, так и внизу. Конкретный вариант зависит от модели холодильника.

Второй способ – врезка трубы в нижнюю часть корпуса. Это требует дополнительной работы, но зато обеспечивает наиболее оптимальное поступление дыма. Он будет проходить снизу вверх и обеспечит наилучший результат, поскольку через продукт пройдет больше дыма.

Внутри корпус холодильника оснащают всеми необходимыми приспособлениями для размещения продуктов. Используются решетчатые полки или крючки, чтобы мясо или рыбу можно было подвешивать.

В завершении самодельную коптильню следует оснастить дымоходом для оттока дыма. Но он потребуется только в том случае, если уплотнитель на дверце еще достаточно эффективный и не создает щелей. В большинстве же случаев уплотнитель на старом холодильнике оставляет небольшие щели, через которые и выполняется отток дыма.

Такой вариант утилизации старого холодильника можно считать наиболее оптимальным, т.к. он еще послужит с пользой.

Домашняя коптильня холодного копчения «Дым Дымыч»

Если рассматривая чертежи коптильни холодного копчения, понимаешь, что они не подходят для небольшого приусадебного участка, то стоит обратить свое внимание на домашнюю коптильню Дым Дымыч.

Такая бытовая коптильня изготавливается из холоднокатаного стального листа, толщина которого составляет восемь десятых миллиметров. Емкость для копчения имеет объем тридцать два литра. В комплекте имеются дымогенератор и компрессор. Дым поступает в коптильную камеру через гибкий шланг.

В дымогенератор коптильни закладывается деревянная щепа. Там выделяется дым, который отправляется в коптильную емкость. Регулируется подача дыма при помощи электрического компрессора. Через шланг, длина которого составляет семьдесят четыре сантиметра, дым проходит к заложенным продуктам. Сроки копчения зависят от нескольких факторов. Во-первых, они зависят от веса и объема продуктов, а во-вторых, от активности обработки дымом. Результатом являются сроки, составляющие от пяти часов до пятнадцати.

Такая коптильня имеет сразу несколько преимуществ. Она компактна и в нерабочем состоянии может храниться в любом месте. Использовать устройство можно не только в условиях загородного участка, но и в городе, например, на балконе или неподалеку от дома. Коптильня Дым Дымыч продается в уже полностью готовом для использования виде. Ее не требуется предварительно монтировать или изготавливать собственными силами.

При помощи коптильни легко и относительно быстро изготавливаются вкуснейшие копченые продукты. Длительная обработка холодным дымом создает среду неблагоприятную для бактерий. В результате продукт не только получает неповторимый вкус, но и значительно дольше хранится.

Из представленного разнообразия устройств для холодного копчения каждый может выбрать оптимальный для себя вариант. Если нет желания самостоятельно сооружать коптильню, а объемы приготовления небольшие, то подойдет последний вариант. Если же хочется сделать особенную, собственную коптильню или сэкономить, то можно подобрать любой из вариантов, изготавливаемый своими руками.

Также стоит упомянуть, что продукты перед копчением необходимо подготовить. Их предварительно засаливают по определенной схеме. Если этого не сделать, то настоящие копчености из них не получатся.

openfile.ru
