Коптильня х к своими руками – холодная, горячая. Схемы и чертежи

Технологии и схемы создания коптильни своими руками: фото и видео

Сделать коптильню своими руками сможет каждый рыболов, охотник и все, кто регулярно отдыхают на загородной даче.

В ней можно коптить дичь, рыбу, просто купленное мясо, готовя отличные блюда: балык, домашние колбасы, копченые шейку, грудинку, корейку, курицу – любые продукты из мяса, птицы и рыбы.

Три кита науки копчения

Как сделать коптильню своими руками для копчения рыбы и мяса дома или на даче? Коптильня – несложная в изготовлении конструкция.

Но есть три важных нюанса, которые нужно знать:

• Равномерное окуривание и нагрев. Приготовленный дома к копчению продукт должен принимать тепло и дым равномерно, чтобы не пах горелым и на вкус был одинаковым;
• Дымок должен быть легким. Фракции дыма должны выпадать в осадок, прежде чем достигнут продукта. Легкий дым абсолютно лишен пиролизных газов и именно ему обязаны характерным вкусом копченостей;
• Равномерность проникновения. Конструкция должна держать рабочий дым! Поступающий к продуктам дым равномерно окуривает их, пока не выдохнется и не улетучится и ему на смену тут же поступает следующий объем. Добиться этого несложно, но именно здесь и кроется краеугольный камень науки копчения и дымогенератор придет на выручку.

Прежде чем изучить конкретные рекомендации и чертежи по изготовлению коптильни самому для отдыха дома или на даче, давайте сперва познакомимся с видами копчения:

• Холодное, при температуре до 50 градусов: тончайший букет вкуса и аромата, сравнимый с процессом угадывания вкуса вина. Длится такое копчение до 6 часов для рыбы и до 3 суток для крупного окорока. Холодная коптильня – самая простая из всех, занимает размеры не более 2Х3 м и найдет применение на любой даче. А продукты копчения хранятся в погребе вплоть до 1 года;
• Полугорячее, при температуре до 70 градусов: на вкус и вид продукты данного типа копчения от холодного отличит лишь эксперт. Данный вариант лучше подходит для свежих продуктов: парное мясо, только что выловленная рыба, свежая кура;
• Горячее, при температуре от 70 до 120 градусов: продукты копчения готовятся от 15 минут для рыбы и максимум 4 часа для большого окорока. Но готовые копчености хранятся не более 3-4 суток, да и на вкус они уступают популярному, но длительному холодному копчению.

Домашняя коптильня, созданная своими руками – несложная конструкция, которая строится на науке конвекции.

Постоянный ход дыма, поступление кислорода и температура делают свое дело: можно дома коптить что угодно, вплоть до овощей, ягод и фруктов!

К тому же нет необходимости сооружать печи из кирпича или конструкции из металла и пользоваться гидрозатвором.

Видео:

Печи-коптильни – самые сложные и при их строительстве без помощи знатока не обойтись.

Такие печи занимают много места, за ними нужно постоянно ухаживать. К тому же печи для копчения должны стоять под навесом, так что ее строительство сродни возведению отдельного помещения.

Устройство и виды коптилен

В дачных условиях можно соорудить коптильню из подручных средств.

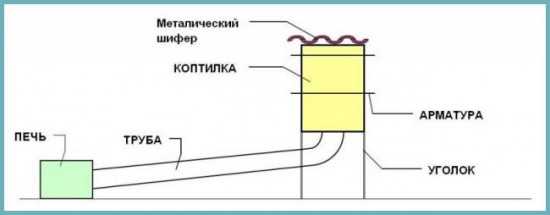

Схема и другие необходимые чертежи для создания коптильни в домашних условиях представлены в статье.

Если запасти металла, кирпича, прикупить нержавейки, снабдить проект гидрозатвором из шланга, то готовая конструкция пригодится на даче и легко уместится на балконе городской квартиры.

Но изготовление мини-коптильни имеет свои нюансы.

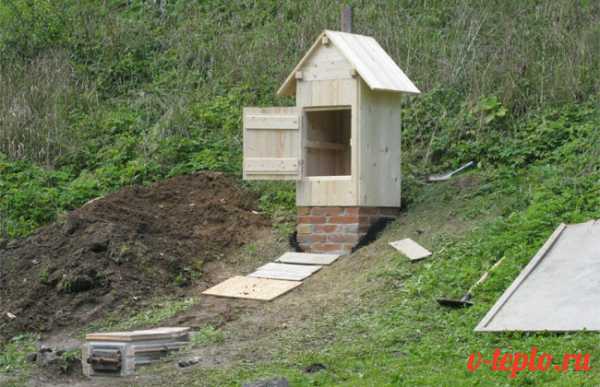

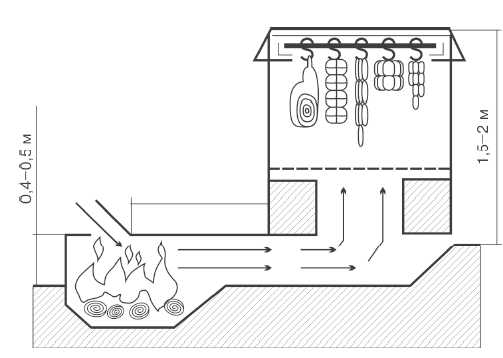

Холодного копчения

Самая простая разновидность, сгодится для мяса и рыбы, а ее изготовление займет минимум времени.

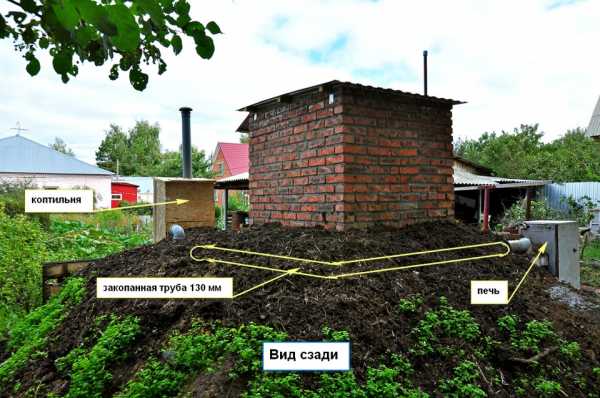

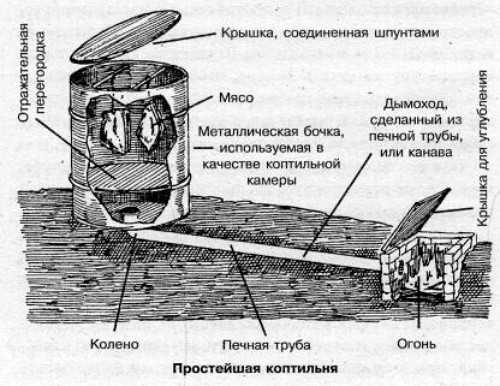

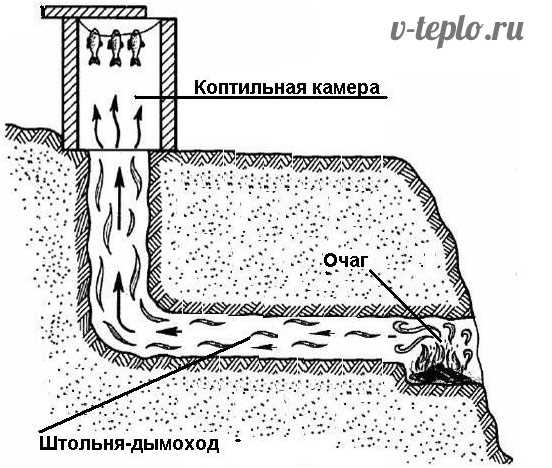

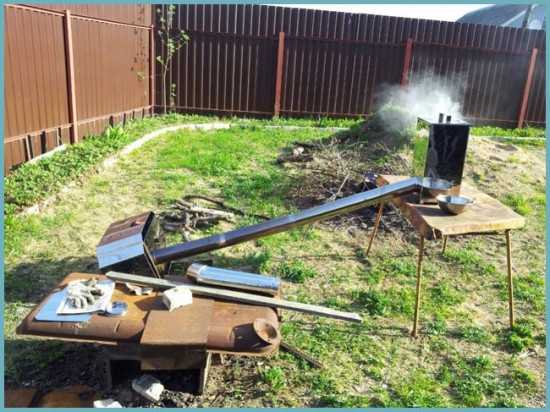

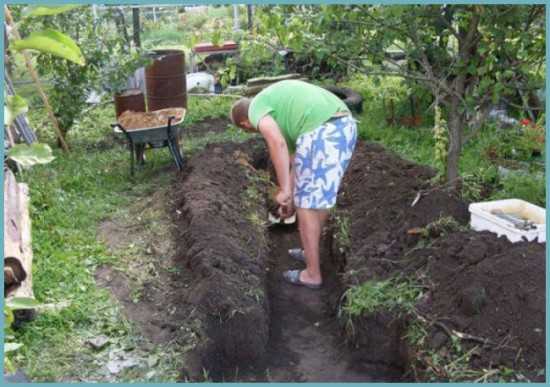

Найдите пологий склон, под углом около 30-40 градусов. Проройте канаву метра два.

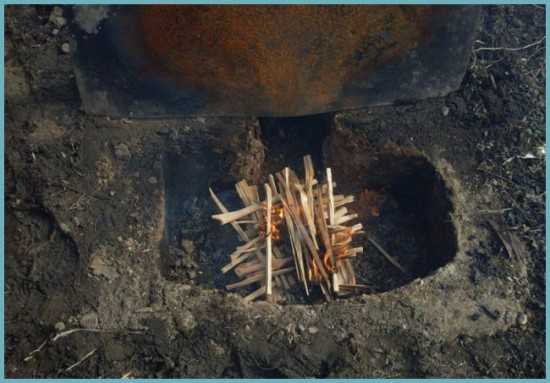

В начале ее вы будете разводить костер, дым будет подаваться по крытому каналу в отсек копчения, роль которого сыграет обычная бочка.

Так как дымоход до коптильной камеры будет не вертикальным, дым будет терять вредные фракции по ходу в толще почвы. Конденсат останется в земле.

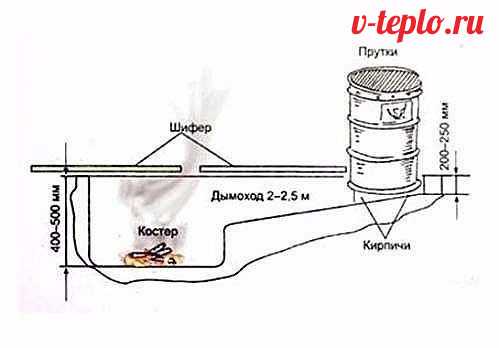

Схема выше показывает, что такую коптильню можно построить самому даже в походных условиях.

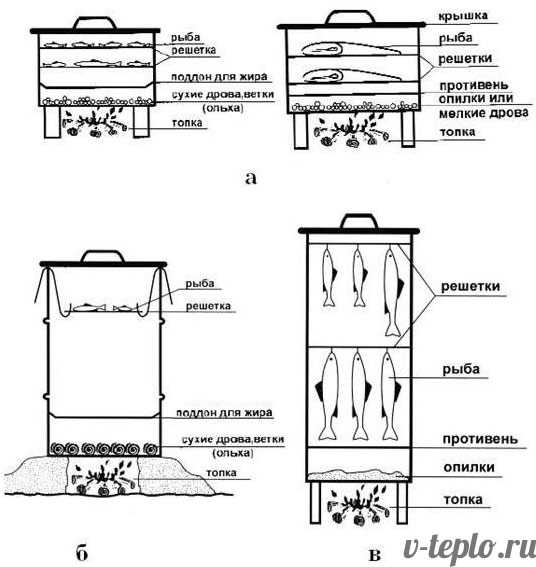

Горячего копчения

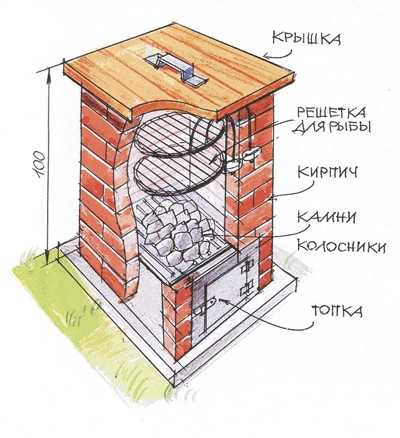

Коптильня для горячего копчения устроена сложнее.

Схема показывает, что это вертикальная конструкция, в которой процесс копчения происходит быстро, потому должен быть отток дыма.

Если вы снабдите крышку гидрозатвором (шланг, опущенный в ведро с водой), то это создаст давление внутри и заготовки прокоптятся равномерно, но нужно постоянно следить за количеством дыма.

Продукты должны устанавливаться только над поддоном, иначе приобретут горечь. Крышку лучше снабдить зазорами, чтобы была постоянная конверсия.

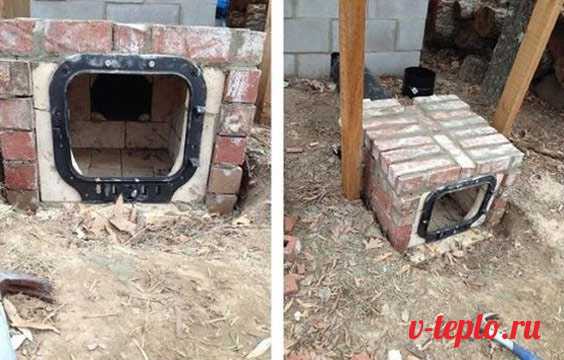

Поверхность кирпича лучше покрыть огнеупорной глиной. Такая коптильня не требует места, но она и не мобильна: стоять ей только на даче, а не дома.

Для копчения нужно много дыма, потому дымогенератор для коптильни станет важным дополнением.

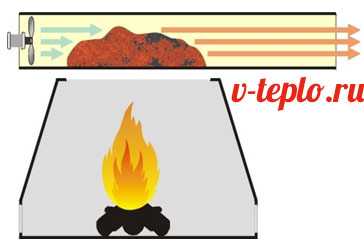

Дымогенератор легко собрать дома своими руками:

• Корпус собирается из металлического бидона;
• Внизу сверлим отверстие для розжига щепы;
• Вверх закрываем крышкой, чтобы избежать подсоса воздуха;
• В качестве компрессора сгодится кулер от компьютера;
• Собираем пайкой/сваркой конструкцию, разжигаем щепку и включаем кулер.

Дымогенератор имеет одну особенность: кулер тянет воздух с дымом, а не толкает дым!

Дымогенератор подсоединяется к коптильной камере напрямую, так как розжиг будет идти в отдельной камере, из которого собственно дымогенератор и гонит образовавшийся дым.

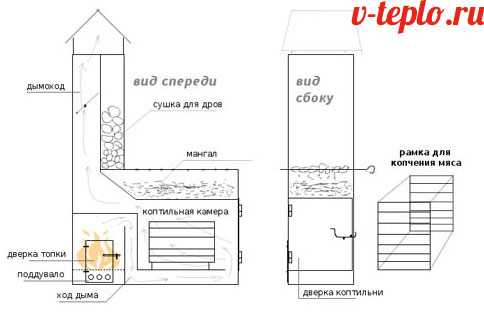

Горячие коптильни и печи неплохо уживаются вместе, но требуют мудреного конструкторского подхода, потому в тексте не рассматриваются.

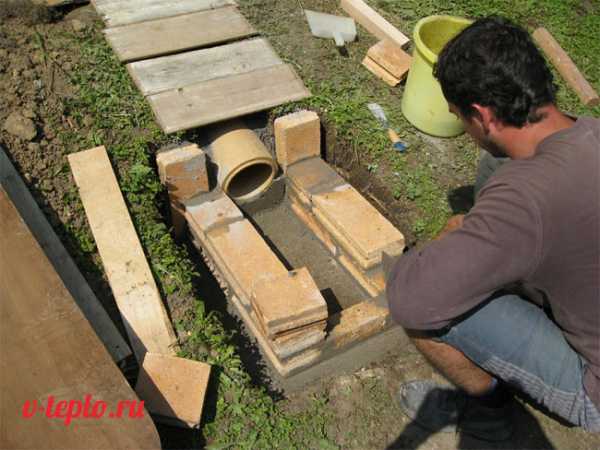

Материалы и изготовление коптильни

Самодельные коптильни отличаются малыми размерами и для изготовления понадобится всего несколько листов металла (желательно из нержавейки), которые нужно будет лишь сварить по линиям.

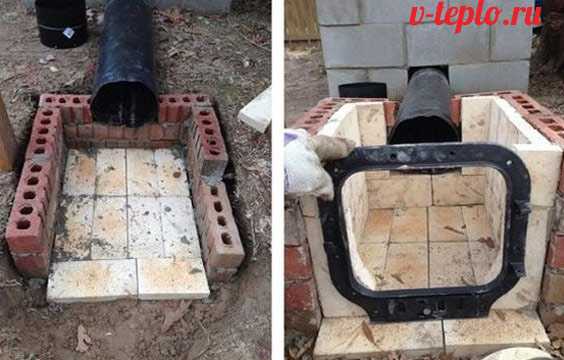

Многие чертежи для создания коптильни содержат рекомендации по использованию кирпича и нержавейки.

В итоге получается кирпичная конструкция, которая вмещает в себя десятки килограммов мяса и рыбы.

Но дымоход из кирпича в коптильне уже после первого сезона приведет к ухудшению вкуса блюд, так как запахи разных закладок оседают на стенках. Так что кирпичная кладка пригодится лишь для поддержки конструкции.

Листы нержавейки и надежная сварка – вот из чего лучше собирать свою коптильню.

Полугорячая коптильня из ничего

Самый простой вариант копчения в домашних условиях. Если у вас дома есть плита с вытяжкой, то поставьте на легкий огонь обрезанную консервную банку, насыпьте щепы для копчения.

В вытяжке вешайте заготовки, не забудьте про поддон для жира. Жир будет капать отвердевшим, а дым пока поднимется на высоту будет в меру охлажденным.

Но много таким способом не накоптишь. Отсутствие печи компенсируйте электрической плиткой.

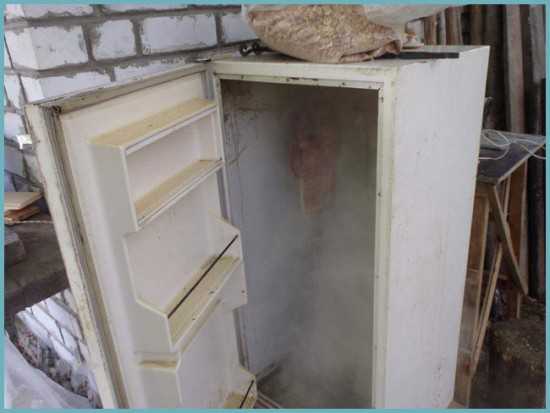

Из холодильника

Размеры холодильника позволяют строить агрегаты для копчения больших продуктов, но только на даче.

Из холодильника нужно извлечь все механизмы и ободрать облицовку с изоляцией.

Коптильной камерой послужит все пространство внутри. Внизу вы установите поддон с щепкой для дыма, выше поставите поддон для жира, а огонь будете разводить подле.

Дымогенератор можно соорудить в моторном отделении.

Внизу холодильника сверлите широкое отверстие, в которое вставляете трубу, а другой ее конец соединяете с выходом печи, в которой сжигаете щепку.

Мобильная коптильня

Мини-коптильня изготавливается из нержавейки, а именно — 3 решеток для гриля и пары прутьев, которые нужно изогнуть в форме буквы П, после, на каждый — приварить по три пары колец на равном удалении друг от друга.

К решеткам приварить вертикально по четыре коротких бруска (2-3 см) и впоследствии вставить в те самые кольца. Решетка должна легко фиксироваться и не «гулять» под весом мяса или рыбы.

Видео:

На природе выройте очаг с дымоходом и можно смело коптить! А если поставить мини-коптильню на газовой печи, то можно не беспокоиться за силу пламени и просто ждать приготовления.

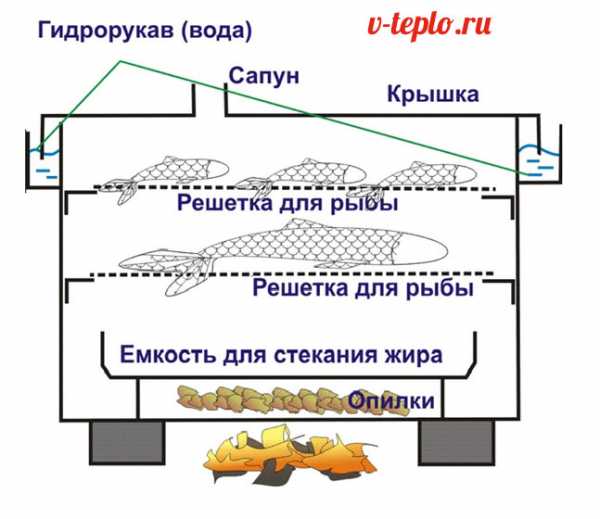

Гидрозатвор

Гидрозатвором пользуются, чтобы отвести дым в воду и не дать тому разойтись по комнате. Это важно, когда вы коптите дома.

Представляет собой простую конструкцию: в крышке коптильной камеры сверлится отверстие, которое трубкой соединяется с емкостью, заполненной водой.

Гидрозатвором также пользуются в том случае, если надо создать давление в камере чтобы прокоптить много продуктов за раз.

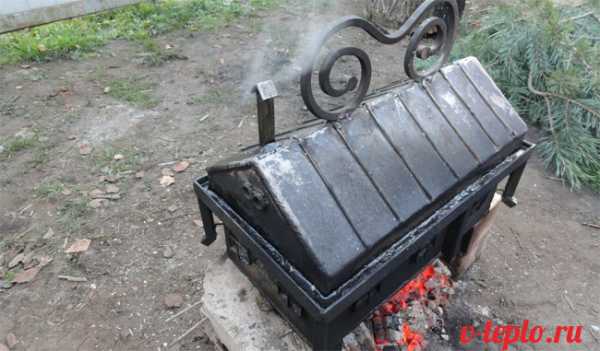

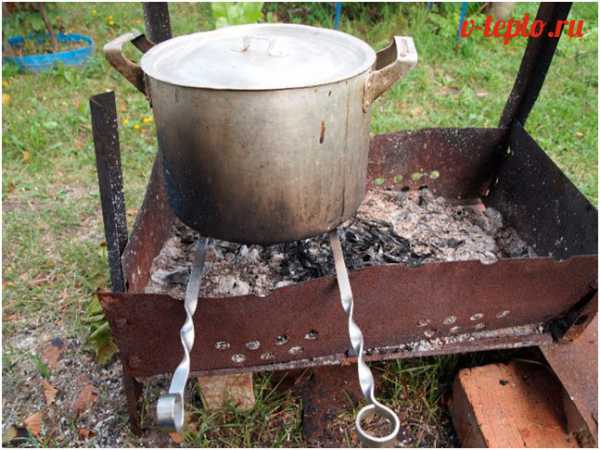

Коптильня-мангал и другие: собираем сами

Жар углей фруктовых деревьев – самый лучший для приготовления блюд на мангале, а его дымок самый подходящий для копчения.

Нужно только правильно совместить коптильный бак и сообщить ему ход дыма от мангала.

Коптильная камера должна иметь сток жира, причем за мангал, так как чужой жир может испортить готовящееся мясо.

Выглядит такая мини-коптильня следующим образом:

• Пресловутый мангал, желательно широкий – так проще собрать все угли для жара/дымка;
• Над мангалом ставится любой просторный бак;
• Бак ставится на подложку из кирпича для доступа кислорода;
• В баке из проволоки сооружаются поперечные распорки на которые вешаются заготовки.

Мангал-коптильня своими руками – незамысловатый агрегат, который напитает коптящееся мясо особым ароматом шашлыка.

Для равномерного и ядреного «шашлычного» копчения рыбы или плотного мяса можно воспользоваться гидрозатвором для коптильни, который пускается со стороны коптильного бака, а сама камера закрывается не глухо крышкой.

Дымогенератор в данном случае не нужен, но лучше готовить большие порции шашлыка – так вы убьете сразу дух зайцев.

Такую коптильню нужно держать только на открытом воздухе, скажем, у себя на даче.

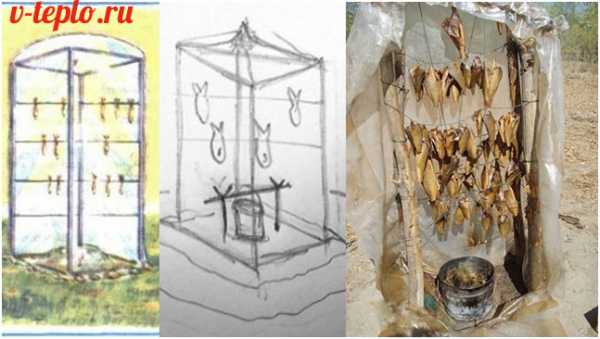

Коптильню холодного копчения легко собрать в полевых условиях и накоптить улов рыбы.

Причем не понадобится никакого металла, кирпича и сборки отдельной печи:

• Возьмите 3-4 метра плотной пленки для парников;
• Вбиваем колья по 1.5-2 метра высотой, в четырех углах очерченного квадрата прямо в землю;
• Противоположные колья соединяем по диагонали прутиками в несколько рядов;
• Вешаем рыбу на прутиках за хвосты. Натягиваем пленку на конструкцию;
• На площадку на земле сыпем полведра горящих углей, ставим два кирпича для заслона и покрываем травой – дымогенератор готов;
• Закрываем полностью пленкой конструкцию и ждем 3 часа до готовности.

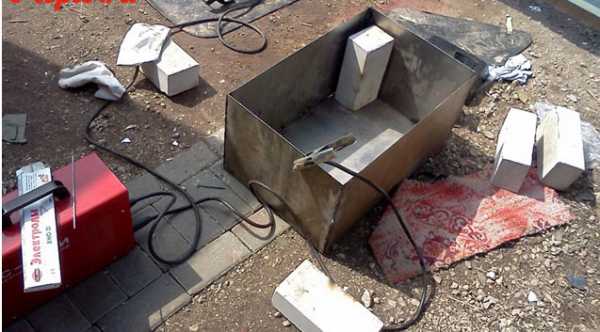

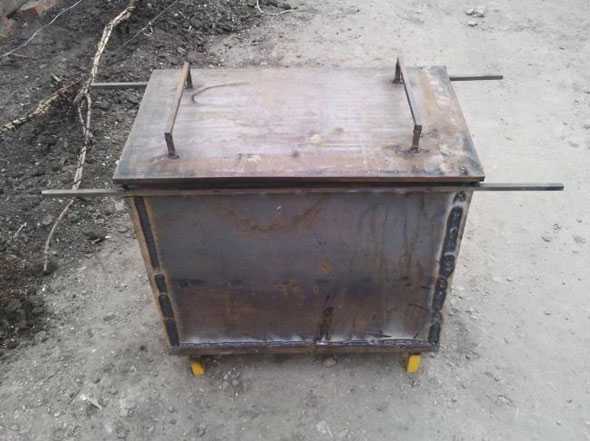

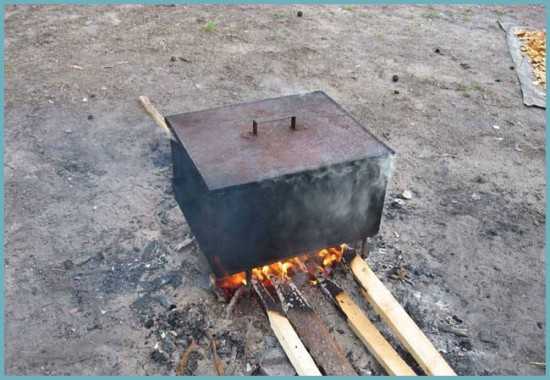

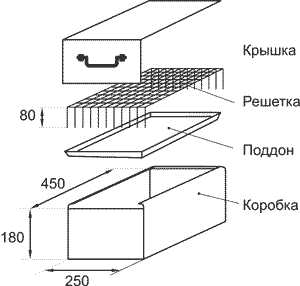

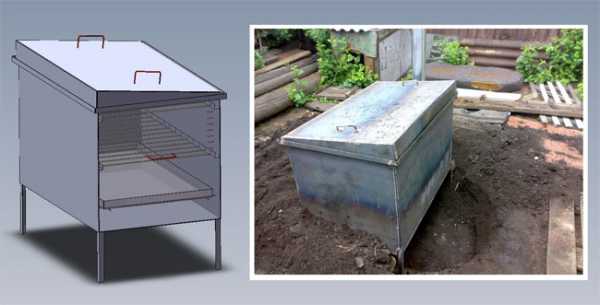

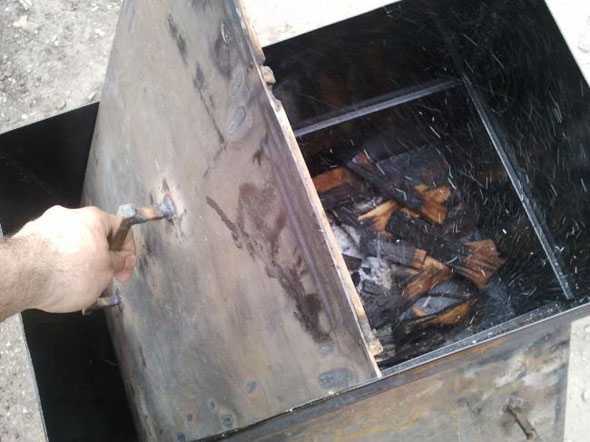

Коптильня горячего копчения – мини-конструкция, которую можно построить из нержавейки.

Вам для создания такой коптильни понадобятся болгарка, сварочный аппарат, тонкая арматура и пара листов металла.

Проводим сварку металла, так чтобы собрать коробку из 4 граней.

Привариваем дно и провариваем швы для герметичности.

Из оставшегося металла варим крышку, размерами чуть больше наружного размера коробки коптильни.

Осталось приварить стержни внутри для поддона, ряд прутьев из металла с крючками для мяса, рыбы — коптильня готова.

Ставим конструкцию на четыре кирпича, разводим подле огонь и готово!

Построить коптильню своими руками может каждый.

Как стоит сделать коптильню, каждый решает для себя, отталкиваясь от условий и материала для ее изготовления – из кирпича, металла, земляной насыпи, тепличной пленки.

Коптить правильно вкусности можно дома, на даче, на выезде, хоть на квартире – лишь бы была правильно соблюдена технология.

Ставить дымогенератор или нет, пользоваться гидрозатвором или только мешковиной, строить коптильню без печи/с печью — все упирается в выбранную вами технологию создания коптильни и только.

www.stoydiz.ru

Коптильня своими руками для холодного и горячего копчения

Попробовать самостоятельно приготовленные в коптильне блюда наверняка хотел бы каждый. Вкус рыбы, мяса, сала, сыра значительно превосходят продукты продающиеся на прилавках магазина. Владельцы загородных домов стремятся соорудить коптильню своими руками для холодного и горячего копчения. Ведь тогда копченые продукты гарантированно будут натуральными, вкусными и полезными.

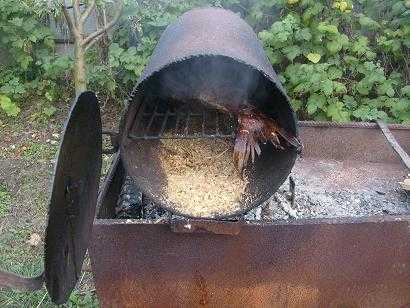

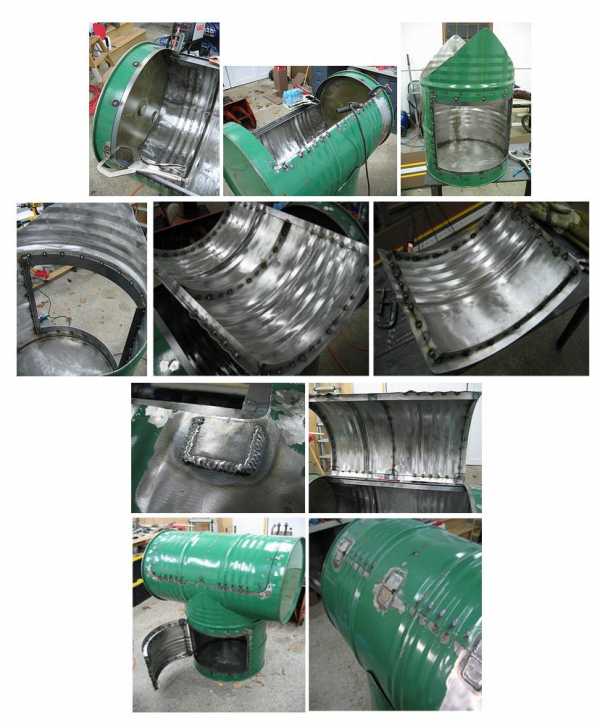

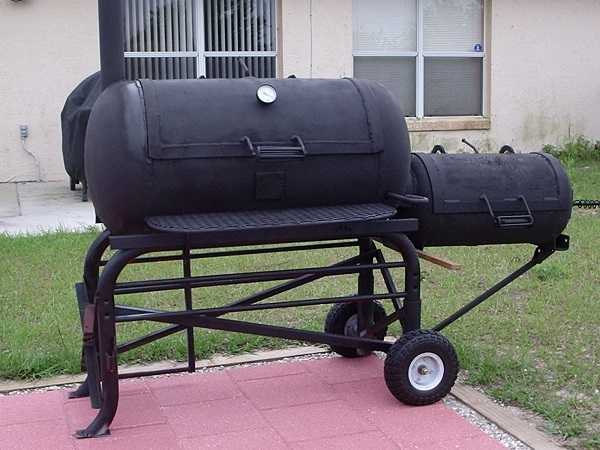

Как сделать коптильню своими руками из бочки?

Коптилки любой конструкции всегда состоят из двух основных камер. Первая предназначена для закладки дров и специальной стружки для образования большого количества дыма. Вторая камера используется для загрузки продуктов, которые хозяин хочет подвергнуть копчению. Если камеры располагаются друг над другом – продукты пройдут процесс горячего копчения, так как дым не успеет охладиться. Конструкция коптильни холодного копчения несколько отличается и во вторую камеру поступает охлажденный дым.

Коптильню холодного и горячего копчения легче всего соорудить из металлической бочки. Итоговая стоимость конструкции будет невысокой, но качество приготовленных в ней продуктов таким же высоким, как при использовании профессиональных устройств.

Коптильню холодного и горячего копчения легче всего соорудить из металлической бочки

При изготовлении коптильни холодного копчения емкость для закладки продуктов устанавливается на расстоянии 3-5 м от камеры сгорания дров. Проходя через дымоотвод диаметром около 100 мм, дым остывает. Камера для продуктов закрывается деревянной, перфорированной крышкой. Такое устройство позволит задержать дым, но в тоже время улетучатся влажные испарения.

Коптильня горячего копчения устроена по-другому. Она состоит из одной металлической бочки и камеры сгорания дров. Тлеющие в нижней камере опилки из дерева лиственных пород будут обильно выделять густой дым, который в горячем состоянии будет поступать в верхнюю камеру. Продукты укладывают на решетку и процесс приготовления будет идти полным ходом.

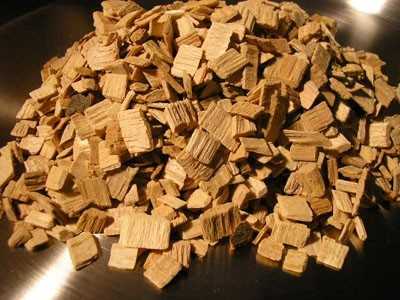

При закладке опилок или древесной стружки важно использовать только хорошо просушенный материал. Непригодны трухлявые, плесневые опилки. Стоит отдавать предпочтение дровам плодовых деревьев, так как именно этот аромат придаст копченому продукту пикантности и особый, нежный вкус.

Как сделать коптильню своими руками: подготовительные работы

Передвижная коптильня

Приступая к самостоятельному изготовлению коптильни из металлической бочки, рекомендуется заранее закупить и приготовить все необходимое. Понадобится профессиональный строительный электроинструмент, а именно:

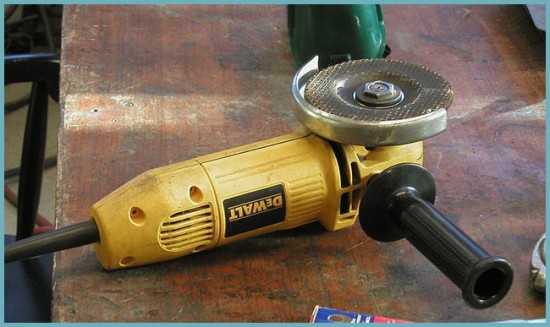

• болгарка;
• сварочный аппарат;
• дрель с набором сверл;
• электролобзик.

В число материалов, которые стоит приобрести входят следующее:

1. Бочка. Это может быть бывшая в употреблении емкость, однако если в ней хранились опасные для здоровья химические вещества или пахучие смеси, то она непригодна. Емкость должна быть чистой, без краски внутри. Если она запаяна сверху, то крышку необходимо срезать. К дну привариваются металлические ножки.
2. Решетка для размещения на ней продуктов в верхней камере.
3. Лист железа. Толщина листа должна составлять около 5 мм. Листовое железо будет использоваться для изготовления камеры копчения.
4. Металлические уголки, дверные петли, труба дымоотвода – все это важные элементы коптильного аппарата.

Как сделать коптильню своими руками: этапы изготовления

Коптильня горячего копчения

Если заготовить весь необходимый инвентарь и материалы, можно приступать к изготовлению коптильни своими руками. Мастера рекомендуют придерживаться такой последовательности действий, а именно:

• изготовление топки. В этом отсеке будет разводиться огонь. На первом этапе болгаркой вырезается отверстие для дверки нужного размера. К вырезанному элементу привариваются петли, а затем деталь в сборе монтируют обратно;
• изготовление дренажных отверстий, которые будут служить в качестве поддувала. Через эти продольные отверстия можно удалять пепел и прочие отходы горения;
• установка дна коптильни – это следующий шаг. Для этой цели используют приготовленное листовое железо. Его приваривают над топкой. Дно намеренно изготавливается из толстого металла, чтобы дольше прослужило. Эта деталь способствует равномерному распределению жара в коптильне и для размещения на ней стружки плодовых деревьев;
• дымовая труба изготавливается из металлической трубы диаметром около 10 мм. Этот элемент приваривает к топочной части коптильни для образования тяги;
• сооружение поддона для сбора стекающего с продуктов жира – следующий этап. Эту деталь можно изготовить из крышки, которая была снята с бочки. Диаметр поддона намеренно изготавливается меньше, чтобы не препятствовать подъему горячего дыма к продуктам в коптильной камере, размер которой составляет около 15 см;
• установка решетки для укладки продуктов;
• изготовление крышки из дерева – заключительный шаг. Предпочтение стоит отдавать лиственным породам дерева. В крышке делаются отверстия, через которые наружу будет выходить пар.

В коптильне продукты готовятся довольно быстро. Так на блюда из рыбы уходит около получаса. Вначале стоит распределить стружку или опилки на дне коптильни, развести огонь. Во время горения дым от дров отводится наружу через дымовую трубу. Опилки плодовых деревьев под воздействием огня начинают выделять приятный, ароматный запах.

Видео об изготовлении коптильни своими руками:

Решили заняться сооружением коптильни своими руками для холодного и горячего копчения? Это хорошая идея, на реализацию которой не нужны большие капиталовложения. Коптильня из бочки собирается в течение одного дня и с задачей справится даже один человек без помощников. Результат в виде вкусных и ароматных копченых продуктов порадует семью и друзей мастера.

remontick.ru

Коптильня горячего копчения своими руками: чертежи, виды, советы

Коптильня горячего копчения своими руками — довольно незамысловатый процесс, однако существуют определенные нюансы.

В основном, коптильня применяется для копчения рыбы или мяса, но также можно коптить и другие продукты, например, сало и многое другое.

Рыба и мясо горячего копчения обладают тонким вкусом и изысканным ароматом.

Но для того, чтобы в полной мере насладиться неповторимым вкусом, следует учитывать определенные тонкости копчения.

Электрическая коптильня, которую можно купить в любом магазине, стоит довольно дорого, поэтому многие любители стараются создать устройство самостоятельно.

О том, как сделать коптильню горячего копчения самостоятельно из кирпича, ведра, холодильника или бочки и поговорим в данной статье.

Особенности горячей коптильни

Иногда сложно определиться, какой вид коптильни лучше сделать своими руками – горячего или холодного копчения?

Если цель состоит в получении вкусной рыбы за короткий срок, то тогда не нужно тратить время на строительство коптильни холодного копчения.

Коптильня горячего копчения позволит приготовить рыбу быстро и вкусно. При таком виде копчения рыба будет готова в течение 40 минут.

Видео:

Рыба холодного копчения потребует больше времени. Качественное приготовление рыбы холодного копчения занимает от трех до пяти дней.

Также строительство коптилки холодного копчения занимает достаточно много времени. Смысл холодного копчения состоит в том, что образовывающийся дым проходит под землей, при этом теряя температуру.

Для коптилки холодного копчения длина дымохода должна быть около 10 метров, чтобы до рыбы дым доходил остывшим.

Также для холодного копчения нужны две камеры – в одной образуется дым, в другой находятся продукты. Поэтому рыба холодного копчения может коптиться в течение нескольких недель.

Продукты холодного копчения обладают более утонченным вкусом.

Основной принцип копчения заключается в том, что при оптимальной температуре нагревания древесина не горит, а тлеет, и при этом образуется много дыма.

Для правильного горячего копчения дно коптильни должно нагреваться до 300-350С.

При выполнении данного обстоятельства опилки медленно тлеют, а при повышении температуры даже на 50 градусов древесина, находящаяся на дне коптильни сгорает и выделяет канцерогены.

На продуктах оседает сажа и они становятся малопригодными для употребления. Смысл копчения в том, чтобы за время копчения рыбы древесина не обуглилась.

Температура копчения самих продуктов составляет 70 – 120 градусов.

В крупногабаритных коптильнях копчение рыбы происходит правильней, так как объем и масса предотвращают перегрев коптильни, негативно отражающегося на вкусе рыбы.

Еще одним условием правильного копчения является легкий дым. Нельзя допускать больших фракций дыма, попадающих на продукты.

Как и в процессе холодного копчения, при горячем — продукты обрабатываются дымом. Постепенность проникновения играет большую роль в процессе горячего копчения.

Легкий дымок должен задерживаться возле рыбы, только тогда аромат проникнет в рыбу равномерно.

Концентрация дыма для горячего копчения считается оптимальной, если рыба полностью окутана дымом и плохо просматривается.

Все данные советы актуальны, если вы решили создать подобное устройство самостоятельно. Но если времени нет, то вам подойдет электрическая коптильня, купить которую можно в любом тематическом магазине.

Делаем коптильню своими руками

Для изготовления коптильни необходимо знать ее устройство и принцип работы.

Коптильня должна иметь две камеры: одна – для размещения продуктов, вторая – для опилок. В большинстве видов коптилен эти две камеры совмещены в одной емкости.

Видео:

Перед началом изготовления коптильни своими руками необходимо сделать чертежи, после чего производить все работы.

Самым простым вариантом является электрическая коптильня, которая не требует усилий по изготовлению, ее просто можно приобрести в магазине и начинать процесс копчения.

Однако самодельные коптильни являются более совершенными. Если сделать коптильню самому, то копчености удивят своим необыкновенным вкусом.

В статье представлены чертежи и схема процесса, как сделать коптильню из кирпича, ведра, старого холодильника и бочки.

Коптилка из ведра

Если в планах копчение небольшого объема продуктов, то можно сделать мини-коптильню своими руками. Изготовление данного вида подойдет для новичков в этом деле.

Для этого потребуется обычное железное ведро (может быть и другая емкость) и крышка.

На дно ведра нужно установить решетку, а сверху сделать отверстия для прутьев с крючками, на которые подвешивается рыба.

В крышке обязательно нужно проделать отверстия для выхода дыма.

На дно насыпаются опилки и щепа, потом коптильня ставится на огонь. При нагревании — опилки и щепа начинают тлеть, после чего подвешиваются продукты.

Огонь под коптильней необходим лишь для поддержания температуры, поэтому он не должен быть большим. Приготовление длится 30-40 минут.

Небольшое пламя допускается лишь в дождь или просто в пасмурную погоду.

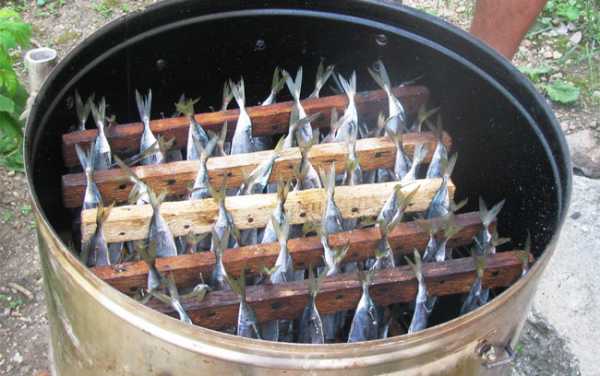

Коптилка из бочки

Когда планируется копчение большого объема продуктов, то можно сделать коптильню из бочки деревянной или металлической. Коптильня из бочки является довольно популярным вариантом коптильни.

При изготовлении коптильни из бочки, в первую очередь, необходимо очищение бочки от краски, если она металлическая. Для этого достаточно в течение 60 минут подержать ее на костре.

При наличии деревянной бочки — ее нужно промыть и высушить на солнце.

Затем в стенах бочки сделать отверстия для крепления прутьев, для подвешивания продуктов.

Теперь нужно сделать стакан из металлической трубы, размеры которого 40-50 см в длину и 0,5-0,6 см диаметром, толщина стенки не более 3 мм. Стакан вставляется в отверстие через дно бочки.

Высота размещения бочки определяется удобством установки стакана. При использовании деревянной бочки стакан защищается асбестовой тканью от перегрева.

Также нужна крышка, для чего используется лист фанеры. Для плотного прилегания крышки к коптильне сверху можно положить груз.

Теперь нужно прогреть дымоход в течение одного часа (период сгорания опилок), используя паяльную лампу или газовую горелку. Пламя нужно контролировать, не допуская появления излишнего дыма.

После полного остывания коптильни можно доставать продукты. Желательно — дать им проветриться на воздухе, для удаления несгоревших опилок.

Коптилка из холодильника

Домашняя коптильня своими руками — вещь неприхотливая и изготовить коптильню можно даже из старого холодильника, главное правильно произвести устройство.

Сначала нужно убрать все пластиковые детали и алюминиевую морозильную камеру. Оставить необходимо лишь металлический корпус и полки-решетки.

Если корпус холодильника с трещинами, то их нужно залатать кусками из железного листа.

На дно холодильника ставится электроплита и включается в электросеть. Отключить плиту необходимо уже через 3 минуты.

На спираль насыпается щепа слоем примерно три сантиметра. Коптится рыба с закрытой дверцей холодильника около 6 часов, мясо готовится дольше.

Рыба и мясо для копчения раскладываются на полках-решетках или подвешиваются на прутьях.

Кирпичная коптилка

Принцип работы коптильни из кирпича ничем не отличается от других. Устройство из кирпича похоже на русскую печь, так как вместо крышки используется деревянная дверца.

Дверцу нужно обложить глиной, а глину закрыть листом железа во избежание осыпания.
Для коптильни из кирпича необходимо сделать крепкий фундамент.

Размеры необходимо запланировать заранее и произвести кладку коптильного шкафа из керамического кирпича.

Размер камеры коптильни из кирпича зависит от количества продуктов, которые планируется коптить. Однако камера, как минимум, должна быть в два раза больше топки.

Нужно создать воздуховод на ¼ высоты коптильни и место соединения защитить воротником. Над входом воздуховода нужно устроить дренаж того же типа, что и для топки.

Вокруг коптильни из кирпича необходимо уплотнить грунт.

Домашняя коптильня из кирпича может быть выполнена и с крышкой, которую можно сделать из металлического листа или доски. Стены строятся из кирпича.

Под крышку, для герметичности, стелется мешковина.

Для копчения нужно снять крышку, уложить дрова и развести огонь. Крышка ставится на место, но нужно оставить маленькую щель для проникновения воздуха.

Видео:

Дым попадает в коптильный шкаф через воздуховод. После того, как образовались угли, нужно добавить фруктовую щепу.

Затем в шкаф укладывается рыба или мясо, а после того, как шкаф заполнится дымом, крышку нужно закрыть. Коптить нужно около часа.

Коптилка из газового баллона

Если в хозяйстве остался газовый баллон, то устройство можно соорудить своими руками даже из этой ненужной вещи.

На первый взгляд изготовление своими руками может показаться сложным, но на самом деле все намного проще.

Прежде чем приступить к каким-либо работам, необходимо выпустить оставшийся газ из баллона. Для чего необходимо вывезти его на пустырь и отпилить вентиль.



Чтобы проверить, что баллон пуст, нужно нанести мыльную воду на вентиль, и если отсутствуют пузыри, значит – баллон безопасен.

Теперь баллон нужно промыть, для этого достаточно наполнить его простой водой. В очищенной емкости можно начинать делать коптильню.

Для укладывания рыбы или мяса понадобится большая дверь, поэтому стены необходимо разрезать не до конца. Следующим действием будет приваривание петли будущей дверцы.

Когда петли готовы, двери можно разрезать до конца. Затем нужно спилить половину дна. Изготовить топку нужно из толстых листов железа и затем приварить к баллону.

Перед первым использованием правильно будет, если протопить баллон дровами.

Коптильная для походов

Большой улов рыбы заставляет задуматься, что же с ней сделать, пока рыба не испортилась. Самый простой выход из ситуации – закоптить рыбу.

Ведь походная коптилка горячего копчения своими руками совсем несложно изготавливается.

Изготовление коптильни потребует ямы в земле диаметром 35 см и глубиной 45 сантиметров. Это яма для выходящего дыма.

Теперь нужно выкопать траншею, которая будет дымоходом коптильни, потом еще одну яму для огня. Таким образом получаются 2 ямки, которые соединены траншеей.

Дым из первой ямки с огнем будет проходить по дымоходу во вторую яму, в которой находится рыба. Траншею нужно закрыть ветками, лучше мокрыми, и присыпать землей или песком.

Отверстие для выхода дыма в земле нужно немного приподнять, используя землю, благодаря чему дым не будет рассеиваться в стороны.

После создания подобия трубы на выходной яме все отверстия нужно засыпать песком или землей. Вот так и изготавливается походная коптильня своими руками.

Для копчения нужно разжечь огонь в глубокой лунке и прогреть ее. После прогревания закрываем лунку. Через пару минут начнется выделение дыма. На выходное отверстие укладываем рыбу.

Коптить около 40 минут.

Правильный выбор опилок

Опилки играют важную роль в процессе копчения. Поэтому важно опилки выбирать правильно. От выбора опилок зависит вкус копченых продуктов.

Обычно рекомендуется использование опилок или щепы определенных пород деревьев: ясеня, дуба, бука, ольхи, осины.

Но лучшие вкусовые и ароматические качества придадут плодовые деревья (яблоня, абрикос, груша, вишня и другие).

Отличным выбор будет щепа можжевельника.

Не рекомендуется применять щепу хвойных деревьев и березы, так как продукты будут иметь горький вкус.

Рекомендуется добавлять ветви винограда, которые придадут особый пряный вкус. Можно закладывать мелкие веточки, щепу и опилку по отдельности или вместе.

От выбора породы дерева зависит и цвет готовых копченостей. Например, опилки красного дерева придадут рыбе красивый золотистый цвет.

Щепа ольхи и дуба придадут коричневый или темно-желтый цвет. Неповторимый цвет и вкус рыбе и мясу придаст стружка граба.

Преимущественно применяется сухая древесина. Сухие опилки повышают влажность дыма, медленно горят, в результате чего сажа оседает на продуктах. Поэтому лучше древесину немного намочить.

Количество опилок зависит от размеров коптильни и количества продуктов.

Видео:

Придерживаться нужно следующих правил: на 3 кг рыбы или на 40 л объема коптильни использовать одну горсть опилок.

Этой дозировки достаточно, поскольку задымление происходит в течение 15 -20 минут и за это время древесина успевает выполнить свое предназначение – впитаться, после чего рыба приобретает неповторимый аромат.

Нельзя злоупотреблять опилками, так как это негативно отразится на вкусе, и превышение нормы вредит здоровью.

Как электрическая, так и самостоятельно изготовленная коптильня требуют определенного ухода.

В статье было рассмотрена устройство коптильни горячего копчения, представлены совету по изготовлению коптильни своими руками из подручных средств и по выбору опилков. Надеемся, данная информация вам пригодится.

www.stoydiz.ru

Как сделать коптильню холодного, горячего копчения из металла своими руками: чертежи фото и видео

Вкус домашних копченостей не идет ни в какое сравнение с магазинными продуктами. Причиной тому изменение технологии копчения в промышленности. Раньше этот процесс занимал довольно длительное время. Сейчас достаточно опустить соленые продукты в «жидкий дым» и сразу можно отправлять на прилавок супермаркетов.

То ли дело натуральные копченые блюда, которые можно приготовить самостоятельно. Необходимо только соорудить своими руками полезную коптильную конструкцию из металла на даче или в походных условиях и наслаждаться вкуснейшими деликатесами. Стоит заметить, что коптильня является незаменимым предметом для тех, кто любит охоту, рыбалку или просто является гурманом. Чтобы смастерить ее не потребуется специальных навыков, достаточно подобрать нужный чертеж или фото и воспроизвести сооружение, хотя, впрочем, можно обойтись и без этих атрибутов.

Интересные идеи коптилен

1. Коптильня из ведра. Понадобится старое ненужное металлическое ведро, несколько решеток и деревянные опилки. В ведро вставляют решетки: одну в 10 см от дна, а вторую на расстоянии 5 см от первоначальной. На дно тонким слоем укладывают опилки и коптильня готова.

   Коптильня из металлического ведра

2. Коптильня из нержавеющей стали. Несложное приспособление, которое удобно использовать в походных условиях. Металлический короб, внутри которого привариваются решетки на расстоянии, как и в ведре. Конструкция устанавливается на костер или мангал, а сверху накрывается крышкой или листом железа. За 15-25 минут из такой коптильни можно получить аппетитную рыбу, мясо, курицу и т. д.
3. Металлические холодильники (б/у). Для этого варианта прекрасно подходят старые советские холодильники. Из них нужно достать все внутренности, крышу сверху срезать. Она будет выполнять роль дымохода. Необходимо установить три пары уголков, две из них для решеток коптильни, а нижняя – для поддона, на котором будет собираться жир и сок. На самом дне холодильника нужно установить электроплиту, после включения которой начнется процесс копчения.

   Коптильня из старого холодильника

4. Коптильня из бочки. Распространенный способ. Конструкция мало чем отличается от предыдущих вариантов. Коптильня оснащена решетками, поддоном для жира. Добавим дымоход и получится коптильня холодного копчения, а если ее разместить над огнем, то можно приготовить деликатесы горячего копчения.
5. Коптильня с гидрозатвором. Смастерить эту конструкцию дома не получится. Но ее с легкостью можно приобрести в магазине или на рынке. Ее отличительной чертой является резервуар, который наполняют водой. А благодаря герметичной крышке дым не выходит наружу, что дает возможность ее использования в квартире.

   Коптильня с гидрозатвором

Совет. Более подробно с вариантами можно ознакомиться, просмотрев видео.

Делаем домашнюю коптильню горячего копчения из металла (чертежи и фото)

Чтобы изготовить коптильню горячего копчения из металла своими руками вам понадобится:

• болгарка;
• арматура;
• аппарат для сварки;

При изготовлении коптильни из металла вам не обойтись без болгарки

• столярный угол;
• листовой металл толщиной 2 мм (67 х 157 см) – 2 шт.

Весь необходимый инвентарь готов, пора приступать к работе. Главное – строго следовать пошаговой инструкции.

Варианты горячих коптилень

1. Взять лист металла и разделить его на четыре одинаковые части с помощью болгарки. Это будут составные части коптильни. Сварить две части под прямым углом. Обязательно используйте столярный угол.
2. Аналогичные процедуры провести с оставшимися двумя стенками коптильни. Тщательно проварите внутренние швы конструкции, чтобы достичь ее полной герметичности.

   Сборка корпуса коптильни из металла

3. Из второго листа вырезать дно для коптильни. Его нужно будет аккуратно приварить к наполовину готовой коптильне.
4. Соорудите крышку. Для этого понадобится лист металла, размер которого должен превышать площадь коптильни.
5. Приварите к крышке дополнительные металлические полосы. Благодаря им крышка коптильни будет плотно закрываться.
6. Используйте арматуру для ножек и ручек, которые будут фиксировать поддон для сбора сока и жира.

   Компактная коптильня на металлических ножках

Такая несложная последовательность действий поможет вам соорудить домашнюю коптильню из металла для горячего копчения. Она прекрасно подойдет для приготовления сала, мяса, рыбы, дичи и т. д.

Как соорудить своими руками металлическую коптильню холодного копчения (чертежи и фото)

Отличие агрегата холодного копчения от горячего состоит в том, что температура намного ниже (порядка 35–40 градусов). Этот эффект достигается благодаря частичному охлаждению дыма во время его прохождения по специальной трубе. Процесс холодного копчения является более длительным.

Холодная металлическая коптильня

1. В земле вырыть яму 50 х 50 см и метровой глубины. Это будет топка. При желании ее можно обложить огнеупорными кирпичами.
2. Далее необходимо выкопать дымоход, который будет вести от топки до камеры коптильни. Его диаметр должен быть не менее 30 см.

   Схема обустройства коптильни для холодного копчения продуктов

3. Выкопать траншею, а сверху прикрыть листовым железом. Чтобы дым не выходил наружу, сверху листы железа присыпают грунтом.
4. Место, где будет соединяться дымоход и коптильня, оборудовать фильтром. Его роль может выполнять металлическая сетка с мелкими ячейками. Она не позволит попасть саже на продукты.

   Подготовка траншеи для дымохода

5. Саму камеру коптильни можно выполнить из металлических листов, сваренных друг с другом. Ее построение схоже с подготовкой короба для коптильни горячего копчения.

   Топка холодной коптильни

6. Вверху коптильной камеры устанавливают решетки, на которых висят крючки. На них удобно навешивать рыбу и мясо для копчения.

Внимание! Коптильня горячего копчения может выполнять роль конструкции холодного копчения, но для этого понадобится дымоход, который будет соединять топку и камеру.

Коптильня холодного копчения готова. Дело осталось за малым – приготовить ваши любимые блюда. Тонкий вкус, невероятный аромат и натуральность продуктов, гарантированное качество коптильни, выполненной своими руками. Соорудить ее сможет даже новичок, и это не займет много времени. Зато результат превзойдет все ожидания. Вы сможете порадовать своих друзей и близких новыми гастрономическими изысками.

Изготовление металлической коптильни своими руками: видео

Металлическая коптильня для дачи: фото

sad24.ru

Коптильня своими руками — Школа по утеплению дома

10.11.2016

Многие мечтают обзавестись личной коптильней, но нынешние цены, как известно, кусаются. Тем не менее, отличительной чертой коптильни является предельная простота конструкции. Следовательно, коптильня своими руками – это вполне реально, даже в отсутствие специальных навыков и знаний. Главное – подготовить все необходимые инструменты/материалы и четко следовать одной из приведенных ниже пошаговых инструкций. Итак ниже на фото показан по этапный процес сборки своими руками эффективной коптильни для холодного копчения:

Содержание статьи:

Вначале стоит заметить, что пища, которая коптилась правильно, «по-настоящему», не только имеет отменные вкусовые качества – этот момент является всего лишь верхушкой айсберга. В действительности же у правильно закопченных продуктов нет никаких вредных свойств. Именно поэтому личная коптильня – это истинная находка для каждого, кто проживает или любит проводить время за городом.

Коптильня холодного копчения своими руками

Вариант 2. Домашняя коптильня горячего копчения

Вариант №3. Коптильня холодного копчения из железной бочки своими руками

Другое простой устройство коптильни приведено на изображении ниже. Коптильная камера в данном случае установлена на кирпичи, зарытые в почву торчком. Если этого не сделать, то камера может сдвинуться по земле, которая раскисла от конденсата.

Принцип действия предельно прост: дым, доходя до камеры, остывает и избавляется от всей вредности, которая уходит в грунт в виде осадка. То же самое касается и водного конденсата. Но не стоит надеяться, что обращаться с такой простой конструкцией легко – напротив, это нужно делать только со знанием дела.

Прежде всего, шифер, который здесь расположен дальше от бочки, предназначается для регулировки распределения дыма. А влажная мешковина, накинутая на устье конструкции, необходимо для задержки в камере дыма и дымооборота в целом. Если коптить правильно, то дым над камерой присутствовать не будет – его остатки будут оседать в мешковине, которая по ходу эксплуатации будет постепенно загрязняться и набирать массу.

Помимо того, за коптильней необходимо постоянно присматривать: если мешковина высохнет и через нее начнет просачиваться дым, ее тут же следует обрызгать водой. Наконец, почва под конструкцией будет раскисать под воздействием конденсата даже в случае сухой погоды или наличия специального навеса. Следовательно, перед каждой новой закладкой продуктов нужно давать конструкции просохнуть. Иначе земля будет не поглощать все ненужное из дыма, а, напротив, возвращать все это обратно. Пища раскиснет, будет вонять и иметь отвратительный вкус.

Обратите внимание! По этой причине вы не найдете на прилавках магазинов копчености, приготовленные настоящим холодным способом. А если и найдете, то лучше обходите их стороной. Вне зависимости от того, каковы их размеры.

Вариант №4. Делаем походную коптильню холодного копчения

Такая коптильня своими руками, которая по праву называется походной, приведена на изображении ниже. Благодаря такому приспособлению можно приготовить продукт, качество которого ничем не уступает тем, что описаны выше. Но даже такая простая конструкция может «похвастаться» своими секретами.

Один из таких секретов заключается, к примеру, в том, что штольню-дымоход необходимо в обязательном порядке рыть либо в суглинке, либо в глине. Суммарная длина шахты должна быть в пределах 250-400 сантиметров.

Обратите внимание! Секрет в том, что такую шахту можно обустроить в обрыве, где находятся норы ласточек-береговушек. Так вам не придется копать слишком много.

Кроме того, не будет необходимости брать с собой бочку или ведро без дна, да и плетни для коптильни в данном случае также необязательны. Если ствол шахты будет достаточно глубоким, то устье можно сделать пошире для закладки, уложить сверху несколько валежин и засыпать все ветками так, как было описано ранее.

Наконец, образование дыма будет контролироваться не заслонкой, и сырыми листьями, которые будут укладываться на огонь. Что характерно, лекарственные травы для этого использовать нельзя.

Коптильня горячего копчения из листов металла своими руками

Далее мы расскажем об изготовлении конструкции, пригодной для технологии горячего копчения, которая выполнена из листов металла.

Вначале подготовьте все необходимое для работы, в частности:

• пару металлических листов размерами 156,5х61 сантиметр, а толщиной – 0,2 сантиметра;
• тонкие арматурные пруты;
• болгарку;
• метр;
• сварочный аппарат;
• угол столярный.

Процесс изготовления не представляет собой ничего чрезвычайно сложного, главное – четко следовать приведенной ниже инструкции. Итак, алгоритм действий в данном случае должен быть следующим.

Шаг первый. Вначале возьмите один металлический лист и разделите его на четыре одинаковые части. Последнее условие должно соблюдаться, если будущая коптильня планируется с квадратным сечением. Резку листа проще всего выполнять при помощи болгарки.

Шаг второй. Далее выполните капельную сварку пары листов. При этом, используя столярный угол, добейтесь того, чтобы две плоскости были соединены под прямым углом. После этого приступайте к сварке оставшихся сторон.

Шаг третий. Чтобы конструкция получилась полностью герметичной, проварите все внутренние швы. При этом важно, чтобы все действия проводились с предельной аккуратностью.

Шаг четвертый. Возьмите второй металлический лист, вырежьте из него днище будущей конструкции. Приварите это дно к предварительно сваренному коробу.

Шаг пятый. Теперь можете смело приступать к изготовлению крышки. Вначале возьмите болгарку и нарежьте с ее помощью четыре одинаковые полосы нержавеющей стали, размеры которых несколько превышают внешний габарит готового короба. Далее приварите к корпусу крышку. В результате у вас должна получиться достаточно глубокая крышка, которую можно будет с легкостью надевать на корпус коптильного приспособления.

Шаг шестой. Можно сказать, что коптильня своими руками почти готова. Но чтобы работа была уже полностью завершена, приварите к корпусу удобные ручки и пару уровней металлических стержней. Помимо того, внизу необходимо приварить стержни, посредством которых будет крепиться поддон, необходимый для сбора жира и соков. Что же касается верхнего ряда прутов, то он необходим для того, чтобы вешать крюки с мясом, рыбой или же салом.

Для более детального ознакомления с процессом изготовления рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Видео – Собственноручное изготовление коптильни горячего копчения

Стоит добавить, что в описанной выше конструкции можно коптить практически любые продукты. В роли же теплогенератора будет выступать электрическая плитка. Если же вам необходимо добиться более высоких температур, то лучше разжигайте костер.

Обратите внимание! Что касается размеров корпуса, то они вполне могут быть и другими. Нужно только, чтобы камера копчения в обязательном порядке была герметичной. По этой причине еще до начала изготовления следует позаботиться о чертежах коптильни или, как вариант, использовать те, что представлены в данной статье. Так вы с легкостью сможете рассчитать требуемое количество расходных материалов.

Ниже приведен еще один любопытный вариант создания горячей коптильни в домашних условиях.

Видео – Простая «горячая» коптильня самостоятельно

Вариант №5. Коптильня холодного копчения из ПЭТ пленки

Итак, вариантов изготовления много, о чем мы только что уже сказали. Мы же начнем с пошаговой инструкции по изготовлению простого приспособления, предназначенного для холодного копчения. Для работы будет использоваться обычная полиэтиленовая пленка.

Шаг первый. Вначале купите саму пленку – потребуется около 2-х метров. Предпочтение отдавайте самому плотному материалу, который, как правило, применяется при обустройстве теплиц. Зашейте «рукав» с одной стороны таким образом, чтобы в результате образовался своего рода мешок.

Шаг второй. Также, чтобы сделать коптильню своими руками, вы должны подыскать небольшой ровный участок земли, площадь которого составляет примерно 1 квадратный метр. Вбейте по углам этого участка деревянные колья, высота которых составляет 2 метра, и соедините их сверху друг с другом при помощи перемычек. Важно, чтобы в результате получилась достаточно устойчивая конструкция.

Шаг третий. Далее соедините между собой колья, которые противоположны друг другу, при помощи диагональных кольев (сделайте это в несколько рядов, как показано на изображении).

Шаг четвертый. Рыбу, которую вы заранее подготовили для копчения, повесьте на прутах, при этом важно, чтобы рыбины не соприкасались друг с другом.

Шаг пятый. Натяните на конструкцию «мешок» из полиэтиленовой пленки, примерно на ? высоты. Засыпьте площадку 1/2 ведра пылающих углей, а сверху уложите еще зеленую траву.

Шаг шестой. Натяните пленку до самой земли, после чего плотно ее прижмите. Необходимо добиться максимальной герметичности самодельной коптильни. Все, устройство полностью готово к эксплуатации, а времени и сил вы потратили самую малость.

Обратите внимание! В дальнейшем при необходимости добавляйте зеленую траву, дабы внутри конструкции был густой дым. Спустя три часа пленку можно снять, а рыбу – проветрить. Если тушки большие, то на следующий день их необходимо повторно прокоптить аналогичным образом.

Дымогенераторы

Чтобы копчение мяса производилось успешно, дымогенератор нужен обязательно. То, как устроен самый простой такой генератор, показано на изображении ниже. Что касается нагревателя, то он здесь показан условно, поскольку, о чем уже говорилось ранее, он может быть абсолютно любым. Также для генератора требуется особое топливо, но об этом несколько позже.

Наддув же обозначен отнюдь не условно. Если генератор работает на естественной тяге (а для этого требуется, чтобы коптильня располагалась на 200-300 сантиметров выше него), то его можно будет использовать разве что для псевдохолодного копчения. Настоящее же горячее копчение требует, чтобы в камере было высокое давление, в то время как тяга, насколько мы знаем, обеспечивает разрежение.

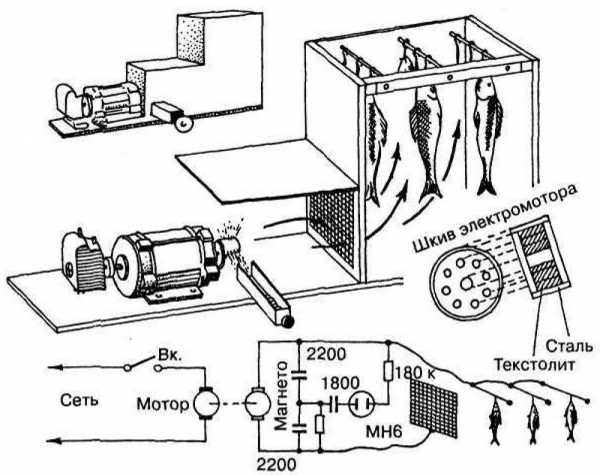

Ниже приведена более интересная схема дымогенератора. Данное устройство функционирует по следующему принципу: чурка, которая поджимается пружиной, оснащенной регулировочным винтом, начинает тереться о шкив еще до начала трения и дымообразования. Здесь же на двигателе располагается вентилятор, который гонит дым внутрь камеры.

На данной схеме изображен коллекторный двигатель переменного тока, и он подходит больше всего. Здесь его мощность должна составлять 200-300 ватт. А вот в случае использования асинхронного двигателя с конденсаторным запуском (а у таких устройств достаточно жесткая наружная характеристика), то для поворота вала потребуется уже примерно 1500-2000 ватт.

Обратите внимание! В итоге вкратце расскажем о дровах, которые можно использовать. Хвойные породы не годятся вовсе, поскольку испортят вкус пищи. Лучшей древесиной для копчения по праву считается вишня, хотя можно использовать и другие фруктовые деревья.

Ключевые принципы правильного копчения

Существует три основных принципа, на которых строится весь процесс копчения. Все это, к слову, вполне доступно даже на кухне обычной городской квартиры, но речь сейчас не об этом. О том, как именно необходимо коптить, мы расскажем в конце статьи.

• Принцип №1. Окуривание и прогрев должны быть максимально равномерными. Пища должна равномерно обволакиваться тепловой энергией и дымом со всех сторон. В противном случае может наблюдаться фракционирование компонентов продукта, из-за чего и вредные вещества появятся, и вкус заметно ухудшится.
• Принцип №2. Проникновение должно быть постепенным. При правильной закладке продукт должен выдерживаться не только в течение определенного времени – также его нужно задерживать около легкого дыма. Компоненты последнего проникнут в продукт равномерно, благодаря чему и будет получено требуемое качество. В целом, процесс должен происходить по следующей схеме: дым окуривает заложенные продукты, пока не «придет в непригодность», после чего меняется на свежий. Этого достаточно легко добиться, поскольку «выработанный» дым, имея тот же температурный показатель, меньше весит, поэтому поднимается вверх. Необходимо только, чтобы он на определенное время задерживался около продукта.
• Принцип №3. Дым должен быть легким. Тяжелые фракции, находящиеся в нем, должны под действием конденсирования выпасть в осадок до того, как дойдут до пищи. Нельзя, чтобы в дыме присутствовали пиролизные газы. Словом, дымок должен быть ароматным и светлым, без угара, при этом – с большим количеством кислорода, который, как известно, способен нейтрализовать пиролизные газы.

А что не имеет значения?

Значения не имеют как раз габариты коптильни. Во время конструирования необходимо соблюдать всего одно требование – между продуктом и стенками прибора, а также другими кусками, должен оставаться зазор как минимум 10-20 миллиметров.

Обратите внимание! Исключением является разве что мелкая рыбешка, которую коптят навалом (к таковой относится треска, тюлька, проч.).

Еще немаловажен материал, из которого изготавливается коптильня. При этом для приготовления медвежатины по технологии холодного копчения, а также другого мяса, имеющего специфический вкус, предпочтение лучше отдавать старой дубовой почке из-под вина либо солений.

Основные способы копчения

Холодное копчение, температура при котором составляет от 30 до 50 градусов, дает самый нежный и изысканный вкус. Свинина, копченная таким способом, может храниться в сухом подвале больше года, в то время как в холодильнике размякнет уже за месяц. Однако холодное копчение занимает достаточно много времени – от трех часов (если речь идет о мелкой рыбе на решетке) до трех дней (к примеру, для массивной свиной ляжки). Более того, продукт следует должным образом подготовить (детальнее об этом – несколько позже), что занимает еще 1-5 дней. Тем не менее, холодная коптильня своими руками самая простая в выполнении, хотя и требует участка земли размером 3,5х2 метра.

Что же касается горячего копчения, то оно выполняется при температуре от 70 до 120 градусов. Некоторые рекомендуют доводить температуру до 350 (!) градусов, однако неизвестно, откуда вообще берутся подобного рода рекомендации. Для горячего копчения не требуется много времени – все занимает не более четырех часов. Также не требуется предварительная подготовка пищи.

Обратите внимание! Горячие копчености заметно уступают холодным по вкусовым качествам, да и хранятся зачастую не более 1,5 суток. В холодильнике их хранить нельзя, поскольку промерзнут. В закрытой посуде протухают, о чем обязательно следует помнить, если вы планируете взять их в дорогу.

Есть еще полугорячее копчение, при котором температура находится в диапазоне от 60 до 70 градусов. Для этого используются самые простые коптильни, предназначенные для холодного копчения. Обычный человек едва ли отличит холоднокопченый продукт от полугорячего по запаху или внешнему виду, зато по вкусовым качествам он такой же, как и горячего копчения.

Для полугорячего способа без подготовки можно использовать исключительно свежие продукты – парное мясо, например, или только что выловленную рыбу.

Ниже будут рассмотрены несколько популярных вариантов изготовления коптильни. Начнем с самого простого – устройства холодного копчения.

Итак, теперь вы знаете, как изготавливается коптильня своими руками, имеете несколько инструкций с соответствующими чертежами. Остается только подготовить все необходимое и приступить к работе! На этом все, удачи и теплых зим!

Чертежи, схемы и дополнительные материалы

1. Устройство стационарного мангала с коптильней



2. схема коптильни горячего копчения



3. Коптильня горячего копчения своими руками



4. Коптильня для горячего копчения



5. Коптильня мангал своими руками из металла чертежи



6. На дно емкости укладывается вещество, которое при нагревании выделяет дым, который и осуществляет копчение. Используется традиционно древесина.



7. Дымогенератор для коптильни схема



8. Схема коптильни из бочки



9. Схема переносной коптильни в виде ящика



10. коптильня своими руками чертеж

Вам может понравиться

v-teplo.ru

чертежи, схема, фото и видео пошаговая инструкция

Холодное копчение принципиально отличается от горячего тем, что продукты обрабатываются коптильным остуженным дымом, минуя этап горячей термической обработки. В результате такого приготовления все блюда приобретают специфический вкус копчения, а входящие в состав дыма вещества и элементы обеспечивают консервацию на протяжении длительного времени.

В этой статье мы расскажем, как выглядит коптильня холодного копчения своими руками, как ее сделать быстро и эффективно, а фото- и видео материалы позволят разобраться досконально в процессе изготовления такого несложного агрегата. Единственное условие – все работы проводятся на открытом участке с использованием специальных подсобных помещений.

Любые изделия, приготовленные путем холодного копчения, могут храниться более 12 месяцев, даже если речь идет о рыбе – скоропортящемся продукте. Каждое такое изделие приобретает неповторимый вкус и сохраняет его на протяжении всего срока, при условии соблюдения правил хранения.

Основной принцип такого копчения заключается в охлаждении коптильного дыма. Если при горячем – он подается напрямую и одновременно с дымом идет термическое приготовление при температуре выше 70⁰С, то при холодном по пути следования дым успевает остыть и обрабатывает продукты при температуре не выше 25⁰С. Путь следования – дымоходная труба длиной не менее 100 см.

Любая коптильня, независимо от температуры обработки, представляет собой агрегат из двух камер – камера сгорания и камера, где располагаются продукты. Но если в горячем приспособлении обе камеры находятся в непосредственной близости друг от друга, то в холодном между ними расстоянии минимум метр, а то и больше, что дает возможность дыму охладиться до определенной температуры.

При холодном копчении дым поступает в камеру с продуктами уже практически холодным – не более 25⁰С.

Как закоптить продукты рыбалке или в походе

Схема самой простой коптильни холодного копчения

В натуральную величину коптильни обычно гораздо более массивные, чем схематическое их изображение, поскольку дыму нужно более 1 метра для хода, чтобы остыть.

Если взять для примера агрегат, который изображен на фотографии (см. ниже), то здесь дымоходная труба чуть менее 3 метров диаметром 0,3 метра. Это наиболее простой вариант, где огонь растапливается в печи наподобие буржуйки, а сама коптильня изготовлена из досок и деревянных брусков. Обе конструкции соединяет трехметровая труба, по которой от печки поступает дым в коптильню непосредственно к продуктам.

Вторая труба, исходящая от печки необходима для того, чтобы выводить излишек коптильного дыма и пиролизных газов, выделяющихся при сгорании твердого топлива (щепы, опилок и пр.)

Наличие дополнительной трубы для выведения излишнего дыма и газов необходимо для равномерного прогревания и копчения продуктов и предотвращения скапливания канцерогенов, которые могут нанести вред здоровью.

Ничего сложного в том, чтобы сделать такую коптильню холодного копчения своими руками, нет. Используются в буквальном смысле подручные материалы, которые есть у большинства на приусадебном участке. А при желании можно еще более упростить как сам агрегат, так и дымоход, чтобы была возможность коптить продукты и в полевых условиях – в походе или на рыбалке.

Опытные рыбаки часто делают такие сооружения, чтобы сохранить свежим улов, если рыбалка растягивается на несколько дней.

Пример коптильни холодного копчения для рыбалки

Такое сооружение необходимо делать на обрыве, чтобы дым, проходящий по дымоходу и задерживающийся в колене, успевал остыть до необходимой температуры.

На фото где изображена коптильня холодного копчения, видно, что вместо дымоходной трубы используется траншея, которую предварительно следует выкопать. В истоке траншеи разжигается костер из щепы и опилок, а дым от него затягивается в подобие трубы и отправляется в коптильню. В качестве последней используется каркас из металла или досок, на который натянули ткань (может также использоваться и брезент).

Перед тем, как приступать к копчению, ткань (брезент) следует тщательно вымочить в воде, чтобы дополнительно снижать температуру дыма.

Время копчения зависит от объема и интенсивности коптильного дыма, а это, свою очередь, следует регулировать размером траншеи. Чем больше, глубже и протяженнее такая псевдо-труба, тем быстрее и эффективнее будет коптиться продукт.

Из чего можно делать коптильную камеру

Первый вопрос, который интересует тех, кто решил занять коптильным агрегатом, из чего может быть изготовлена камера, где будут помещены продукты.

1. Самый простой, можно сказать, примитивный вариант каркас из досок, который затягивается тканью (см.выше) – это чаще всего практикуется вдали от дома, на рыбалке, в походе и т.д.
2. Простой – бочка, где придется нарезать пазы под крючки и вырезать отверстие под дымоходную трубу. Поскольку сама основа уже готова, сложностей не возникнет.
3. Из холодильника – в том случае, когда на даче «завалялся» старый холодильник, который жалко выбросить. Удаляете все пластиковые элементы и оставляете только остов. Делаете отверстие под дымоходную трубу. В качестве месте под продукты будут использовать полки холодильника – в старых советских моделях они были решетчатыми, а не цельными, как сейчас.

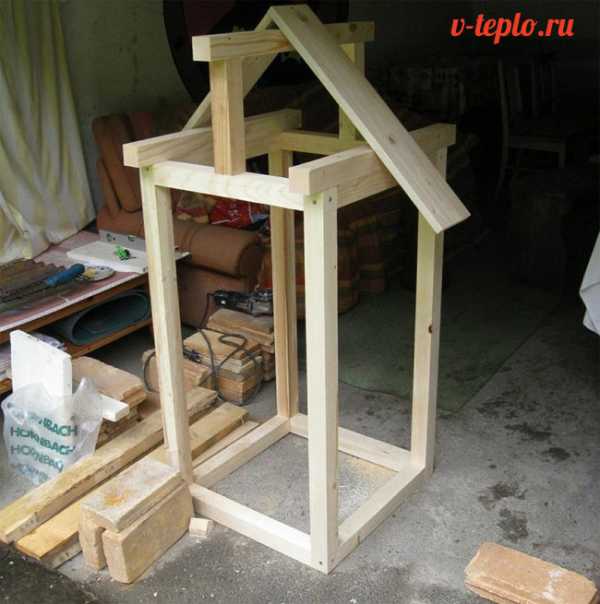

4. Из досок – сбиваете подобие домика из досок и брусков, также делаете крючки для рыбы, мяса, сала и пр. Снизу делаете вход под дымоходную трубу. Это уже пример стационарной коптильни холодного копчения.

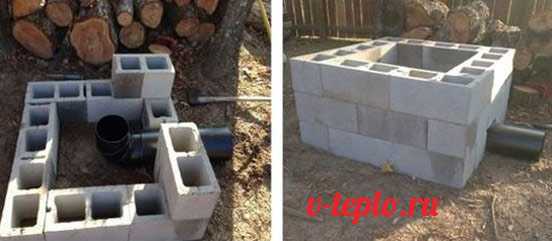

5. Из кирпичей – не только функциональная, но и красивая коптильня, которая станет дополнительным украшением двора.

Так, например если вы планируете достаточно часто коптить продукты и у вас есть участок, лучше всего сделать коптильню из огнеупорного или шамотного кирпича.

Обязательным условием правильного функционирования устройства будет расстояние от камеры сгорания до камеры с продуктами и правильный дымоход. Под правильным понимается диаметру трубы (не менее 30 см) и ее длина (3-5 метров).

Если речь идет о профессиональной организации коптильни, то за охлаждение дыма в системе отвечает специальная холодильная установка, а для нагнетания дыма используются электрические коптильни.

На схеме представлен образец коптильни холодного копчения с использованием указанных выше устройств. Принцип е работы основан на электродвигателе с винтообразной насадкой из металла, на которую крепится деревянный брус. Во время работы насадка начинается крутиться с высокой скоростью, обеспечивая трение об брусок, вследствие чего выделяется большое количество дыма. В дополнительной камере  оседает пыль, а основная часть холодного переходит в камеру с продуктами. Это позволяет приготавливать большой объем копченостей с минимальными затратами. Для получения характерного золотистого цвета продукты дополнительного обрабатываются жидким дымом.

Такой способ не пользуется популярностью у гурманов и любителей действительно копченостей, поскольку дым от трения и дым от огня принципиально отличаются по составу и последующему вкусу.

Зачем нужен дымогенератор?

Для усиления копченого вкуса можно сделать дымогенератор своими руками. С одной стороны, концентрация дыма сделает вкус более характерным, с другой – увеличит срок хранения за счет дополнительного консервирования.

В состав дымогенератора входят:

• рама;
• барабан;
• вентилятор,
• электропривод
• для электрических моделей понадобится термокамера и пульта для управления.

Чертеж дымогенератора для коптильни

Процесс изготовления

Вам понадобится оправка для сальника, которую можно закрыть крышкой от канистры или самостоятельно изготовленной. Подсоединяете таймер (идеально подойдет от старой стиральной машины).

Допустимое давление в дымогенераторе должно находится в пределах 1 атмосферы. Давление создаете с помощью компрессора.

Если расстояние между дымогенератором и камерой приготовления менее 100 см, обязательно следует установить на входе в камере установку для охлаждения дыма.

Как сделать дымогенератор своими руками – видео

Какой бы вариант самодельной коптильни Вы ни выбрали, если все сделать правильно и придерживаться полезных советов в процессе копчения – Вы сможете ежедневно наслаждаться вкуснейшими деликатесами собственного производства.

Общие правила копчения разных продуктов

Коптить в горячих и холодных коптильнях можно любые продукты – мясо, птицу, сосиски, рыбу целиком или по частям, сало, сыр и даже некоторые овощи.

Выбирая между горячим и холодным копчением, следует иметь в виду, что охлажденным способом можно готовить только жирные рыбу и мясо. Например, говядина или кура станут очень жесткими – за несколько суток нахождения в коптильне они просто высохнут.

Птица, не только кура, но и другие виды, коптят горячим способом, в том числе и для полного избавления от гельминтов и яиц глистов.

Любую водоплавающую птицу и речную рыбу, выловленную в открытых водоемах, готовят исключительно горячим способом.

Выбирая рыбу для копчения, учитывайте, что селедка готовится быстрее всего и, в основном, горчим способом. Осетрины и семгу лучше готовить холодным способом, поскольку в горячей коптильни она больше похожа на вареную, только со вкусом дыма.

Перед холодным копчением продукты необходимо засолить, вымыть и просушить, поскольку сам по себе холодный дым паразитов уничтожить полностью не может.

www.portaltepla.ru

виды, советы, фото-схемы и чертежи

На даче коптильню возможно изготовить из бытовых предметов. Нужны кирпичи, запас железа и надо обеспечить конструкцию гидрозатвором сделанным из шланга. Такая постройка поместится на маленькой площади.

Создание небольшой коптильни своими руками обладает не большими тонкостями, о которых мы расскажем в нашем обзоре о коптильнях.

Коптильня холодного копчения

Подойдет для готовки рыбы и мяса, изготовить её не сложно, на построение уйдет мало времени. Необходим постепенно скатывающийся склон, с уклоном примерно 35 градусов. Выройте яму глубиной 200 см. На начальном этапе разводится огонь, дым идет по закрытому пути в камеру копчения, в виде отсека может быть бочка.

Так выглядит простая коптильня холодного копчения

Поскольку дымоход от камеры до коптильни не в вертикальном положении, токсичные части дыма будут теряться в земле, также там будет оставаться конденсированная вода. Её возможно сделать и в походе.

Коптильня горячего копчения

Её изготовить сложнее. На чертеже видно, вертикальное положение конструкции, благодаря этому процесс копчения будет проходить лучше, поэтому для дыма необходимо сделать дополнительный выход. Если сделать крышку с гидрозатвором, будет необходимое давление для того чтобы продукты коптились равномерно. Количество дыма придется контролировать.

Так выглядит коптильня горячего копчения

Еду лучше ставить над поддоном, в противном случае продукты станут горькими. Для постоянной конверсии нужно сделать зазоры в крышке. Кирпич желательно защитить специальной глиной держащей огонь. Этот вариант коптильни подойдет только в условиях дачи. Чтобы копчение проходило нужно большое количество дыма, поэтому дымогенератор необходим.

Дымогенератор несложно изготовить самостоятельно:

• За основу берем железный бидон;
• В нижней части проделываем отверстие;
• Для избежания затягивания воздуха сверху делаем крышку;
• Для уплотнения дыма сойдет вентилятор от PC;
• Делам работу с помощью сварки, разжигаем щепу и запускаем вентилятор.

Так выглядит готовый дымогенератор сделанный своими руками для коптильни

У дымогенератора имеется характерная черта: кулер тащит дым, а не отталкивает его! Дымогенератор ставится к отсеку прямым путем, потому что разжигание происходит в отделенном отсеке из которого дымогенератору придется выгонять дым.

Горячую коптильню совместить с печью (тут на электрокаменки для сауны цена очень низкая) можно, но для этого нужна сложная конструкция, поэтому в тексте мы не будем это расписывать.

Какие нужны материалы для создания коптильни?

Коптильни самостоятельно можно сделать только небольших габаритов. Понадобятся листы железа, сварить надо их по линиям. Для большинства проектов нужен кирпич. На деле выходит строение из кирпича с большой вместительностью. Кирпичный дымоход быстро пропитается вкусом различных блюд, это отразится на других продуктах. Поэтому кирпич нужен только для твердости конструкции.

Хорошая сварка и листы нержавейки — идеальный вариант для создания.

Полугорячая коптильня с нуля

Если вы имеете плиту со специальной вытяжкой, обрежьте консервную банку и разместите её на медленный огонь, наложите щепы. Чтобы жир не пачкал плиту поставьте поддон, продукты можно повесить на вытяжке. Дым будет доходить до продуктов уже охлажденным до нужной температуры. Этим способом много еды не выйдет приготовить. Если нет печи, то можно вместо неё использовать электрическую плитку.

За основу можно взять холодильник, габариты холодильника дают возможность сделать коптильню для больших объемов еды в условиях дачи. Достаем все механизмы, отрываем облицовочную изоляцию.

Все место в холодильнике будет служить камерой для копчения. Щепка должна лежать снизу на специальной площадке, немного выше размешаем площадку для жира.

В месте где находился мотор можно поставить дымогенератор. В нижней части холодильника делайте большое отверстие, в него ставите трубку, трубки нужно объединить с выходом из печки, где сгорает щепка.

Небольшая коптильня из нержавейки

Из названия понятно, что для этой коптильни нужна нержавейка, а конкретно три решетки для гриля и парочка прутьев. Прутья необходимо согнуть в П-образной форме, затем на каждый нужно приварить три пары колец в одинаковом расстоянии друг от друга.

На решетки приделываем с помощью сварки 4 недлинных бруса 2-3 сантиметра, которые потом нужно будет вставить в недавно приваренные кольца. Конструкция должна быть жесткой, то есть не должна «гулять» под массой продуктов. На улице выкопайте очаг с дымоходом и все, можно коптить! Такую коптильню возможно сделать на газовой печи, тогда не надо будет волноваться за силу огня, и просто ждать когда продукты приготовятся.

Для чего нужен гидрозатвор?

Его используют для отведения дыма в воду, тем самым не давая дыму распространяться по помещению. В крышке отсека делается отверстие, которое затем объединяют с источником воды. Его также используют для создания давления в камере, если нужно готовить много продуктов сразу.

Как сделать коптильню-мангал?

Необходимо сделать коптильный бак таким образом, чтобы создать путь для дыма. Камера должна обладать местом куда жир будет стекать, главное чтобы он стекал за пределы мангала, иначе жир может портить готовку.

Описание коптильни:

• Мангал, лучше чтобы он был широким — будет легче убирать угли для дыма.
• Сверху от мангала ставим бак на подставку из кирпича, чтобы был доступ кислорода. Бак сойдет любой, главное чтобы он был просторным.
• Из проволоки внутри бака делаются распорки для того, чтобы вешать продукты.
• Чтобы копчение было равномерным можно поставить гидрозатвор, делается он около бака, при этом отсек накрывается крышкой.

Дымогенератор здесь не нужен. Такой вариант подходит только под открытым воздухом.

Коптильня холодного копчения в практически любых условиях

• Не нужно железо и не нужно делать отдельную печь.
• Берите три-четыре метра парниковой пленки.
• Забиваем колья в почву на пару метров высотой, чтобы получался квадрат.
• Стоящие по диагонали колья объединяем прутьями.
• Размещаем на прутьях продукты, затем натягиваем пленку.
• На земле раскладываем половину ведра углей, размещаем кирпичи для отграничения, прячем травой — дымогенератор сделан.
• Накрываем всю конструкцию пленкой до полного приготовления.

Коптильня горячего копчения

Нужно : Сварочный аппарат, шлифовальная машинка, не толстая арматура и несколько листов железа.

1. Варим железо таким образом, чтобы получилась коробка из четырех граней.
2. Делаем дно, хорошо провариваем швы.
3. Остатки железа используем для создания крышки, чтобы по размерам она была больше граней коробки.
4. Делаем внутри поддон и ряд из прутьев для того, чтобы вешать продукты.
5. Готовую работу ставим на кирпичи с разжигаем под ней огонь.

Так что сделать коптильню под силу каждому. Какую коптильню делать — каждый решает сам, главное это соблюдение всех технологий выполнения!

Предлагаем несколько видео от опытных специалистов, которые расскажут как можно сделать коптильню своими руками

Оцените статью: Поделитесь с друзьями!

mydesigninfo.ru

Разное
