Инструкция по установке доски на фасадную систему EXPRESWOOD

Крепления облегчают процесс установки. С их помощью вы можете установить фасадную доску без саморезов или видимого крепежа. Перед началом работ по установке фасадной системы EXPRESWOOD изучите внимательно инструкцию.

1.Установка кронштейна.

Монтаж фасадной системы EXPRESWOOD начинают с разметки фасада и установки маяков, по которым будут устанавливаться и крепиться к строительному основанию кронштейны. Разметка фасада выполняется с помощью уровня и отвеса. Установка и крепление кронштейнов и вертикальных профилей в пределах захватки производится в зависимости от принятых технологических решений. Горизонтальный шаг установки кронштейнов составляет 400- 600мм. Вертикальный шаг – 800 – 1000мм.

После разметки в поверхности стены сверлят отверстия для крепления кронштейнов фасадными дюбелями, типы и марки которых выбираются в зависимости от материала стены и ее несущей способности. Для предотвращения образования «мостиков холода» и исключения контактной коррозии с материалом стены, под кронштейны устанавливаются термомосты.

2. Установка направляющей на кронштейны

При горизонтальной установке фасадной доски, горизонтальная ось кронштейна должна быть строго перпендикулярна вертикальной оси направляющей. При вертикальной установке фасадной доски вертикальная ось кронштейна должна быть строго перпендикулярна горизонтальной оси направляющей. Наклонное положение направляющей относительно кронштейна приведет к выходу направляющей из плоскости фасада при термических деформациях. Крепление направляющей к кронштейнам осуществляется при помощи заклепочного пистолета. Перед тем как заклепать направляющие необходимо ещё раз проверить уровень и при необходимости выровнять. Необходимо устанавливать направляющие и крепеж доски не далее чем 50мм от краев доски, чтобы края доски были зафиксированы.

3.Установка на направляющую крепления EXPRESWOOD для фасадной доски

Крепления EXPRESWOOD устанавливаются строго по уровню на алюминиевые заклепки, что исключает ослабление фиксации крепежа к направляющей.

4.Установка первой доски на крепеж EXPRESWOOD

Установка первой доски следует начинать с установки крепежа EXPRESWOOD на направляющие. На установленные по уровню крепежи устанавливается в паз первая доска.

5.Монтаж последующих досок

Фасадная доска монтируется в строгой последовательности, начиная с нижней части фасада. Следующий ряд крепежей устанавливается на установленную доску сверху, плотно прижимаются к доске до упора и заклепываются. Последующие доски монтируются аналогично. Горизонтальные стыки фасадной доски осуществляются на скрытый крепеж EXPRESWOOD строго по центру направляющей и самого крепежа. Это позволит исключить провисания фасадной доски и ее дальнейшей деформации.

При монтаже необходимо оставлять технологический зазор между торцами досок 3-5мм. Доски необходимо торцевать под углом 90 градусов. В процессе монтажа рекомендуется торцы досок обрабатывать воском.

6.Покрытие готового фасада натуральным маслом

После того как все фасадной доски установлены на место, необходимо произвести финишное декоративно-защитное покрытие маслом. Покрытие маслом производится мягкой кистью. Важно не допускать появление излишков масла при покрытии доски. Излишки масла необходимо сразу убрать . Масло должно быть полностью впитанным фасадной доской. Рекомендуемая температура при покрытии маслом должна быть не ниже +5 градусов. После высыхания первого слоя масла, доску необходимо покрыть маслом еще раз. Это позволит создать оптимальную защиту от ультрафиолета и избежать появления серого цвета на фасадной доске.

Примечание

Порода дерева	Лоуро	Ипе	Кумару	Тик	Термо-ясень	Термо-хвоя
Область применения*	Внутренняя / наружная	Наружная. Внутренняя при сквозном способе крепления.	Наружная	Внутренняя / наружная	Внутренняя / наружная	Внутренняя / наружная

* Дерево – натуральный материал и в виду своих природных свойств подвержено линейным расширениям, которые зависят от условий эксплуатации. Ответственность за эксплуатацию и связанные с ней возможные изменения параметров изделий из натуральной древесины несет заказчик. Компания Expreswood не несет ответственность за изменения геометрических и иных параметров древесины в процессе эксплуатации.

Крепеж для досок планкена, имитации бруса, вагонки штиль

Для выполнения монтажа доски всегда требуется крепеж. В качестве крепежа для дерева служат гвозди, саморезы, кляймеры или наиболее популярный скрытый крепеж Змейка. Остановимся на каждом из них более подробно.

Цена на крепеж для досок

Название	Размер, мм	Цена, руб	Примечание
Гвоздь горячего цинкования	2,8*75	3,20 руб/шт	Производство Германия. В кассете под нейлер (угол 21о). Можно вбивать и вручную. Расход 20-23 шт/м2
Саморез из нержавейки	4,050 5,060	9,2 руб/шт 10,1 руб/шт	Производство Швеция. Наивысшая атмосферостойкость. Кончик самореза со специальным сверлом, благодаря этому доска не растрескивается. Упаковка 100 шт. Расход 20-23 шт/м2
Саморез со спецпокрытием	4,555 4,875	5,0 руб/шт 7,5 руб/шт	Производство Швеция. Достойный ответ нержавейке. Желтого цвета. Кончик самореза со сверлом, благодаря этому доска не расстрескается. Упаковка 250 шт. Расход 20-23 шт/м2.
Скрытый крепеж Змейка + 3 самореза (216 и 130)	190	16,5 руб/шт +2 руб/за 3шт	Сталь с цинковым гальваническим покрытием. Поставляется в комплекте с 3-мя саморезами. Расход 20-23 шт/м2. Упаковка 100 шт
Кляймер	5-6	70 руб/80 шт	В комплекте с кляймерами идут и гвозди размера 1,2х16-25 мм. Упаковка 80 шт
Скользящий уголок оцинкованный	4040120	25 руб/шт	Для домов подверженных усадке. Обрешетка крепится к стене на данный уголок, в случае усадки дома не происходит излом бруска обрешетки и т.п. Расход 4 шт/м2. Упаковка 50 шт
Брусок строганый (хвоя)	2050 5050	15 руб/м.п. 38 руб/м.п.	Сухой строганый брусок для монтажа обрешетки. Обработка бруска антисептиком + 15 руб/м.п.

Скрытый крепеж Змейка для планкена

Змейка используется для скрытого крепления фасадной и террасной доски. Крепеж досок происходит через отверстия в металлической пластине (см. фото). Самое верхнее предназначено для скрепления доски с направляющей/лагой (шуруп 30 мм), другие отверстия для крепления металлической пластины с доской планкена из лиственницы и т.

п (шуруп 16 мм). Крепеж змейка бывает со стопором и без. Стопор позволяет делать зазор заданного размера между досками планкена. Мы считаем, что использовать змейку со стопором нет смысла, т.к. зазор между досками можно легко задать при помощи спейсеров или подручных предметов (карандаш, гвоздь и т.п.). Рекомендуемая ширина зазора 4-6 мм. Скрытый крепеж змейка для окрашенного планкена хорош тем, что пропадает необходимость в подкрашивании его лицевой части. Расход крепежа змейка на м2 составляет порядка 20 шт. Цена на скрытый крепеж Змейка сформирована с учетом трех подходящих саморезов.

Саморезы (шурупы) для имитации бруса

Данный тип открытого крепежа для досок в основном используется при креплении окрашенной имитации бруса. Крепление досок имитации бруса мы рекомендуем выполнять прямо в пласть доски в местах, где шляпки самореза будут не видны (например, за угловой доской, наличниками и т.п.). Вкручивать саморез в «шип» доски следует по прочим направляющим фасада дома. Стоить помнить, что длина самореза должна быть минимум в 2 раза больше ширины фасадной доски. Шурупы для наружного крепления досок должны быть выполнены из нержавейки или с использованием спецпокрытия, продлевающего срок его эксплуатации. Обычные, непроверенные временем оцинкованные шурупы могут относительно быстро начать ржаветь. При креплении саморезом покрашенной фасадной доски нужно стараться, чтобы шляпка самореза была вкручена вровень с поверхностью доски, т.е. чтобы она не была сильно заглублена или торчала над ее поверхностью. В этом случае целостность лакокрасочного покрытия сильно не нарушается, и оно прослужит дольше. Расход саморезов на м2 составляет порядка 20 шт.

Гвозди горячего цинкования для фасадной доски

Как и в случае с саморезами, не каждый оцинкованный гвоздь подойдет для наружного крепежа фасадных досок. Мы используем рекомендации финских специалистов, которые рекомендуют выполнять крепеж на гвозди горячего цинкования. Данный тип гвоздей делается в кассетах под нейлер (гвоздезабивной пистолет), но их же спокойно можно забивать и молотком вручную.

Как и в случае с саморезом, шляпка вбитого гвоздя должна быть вровень с поверхностью покрашенной доски. Данный тип крепежа мы рекомендуем использовать при креплении окрашенной фасадной доски «Скандинавский стиль». Данная доска обладает шершавой, пиленной поверхностью, за счет этого подкраска шляпок гвоздей, может быть выполнена обычной кистью, без каких-либо видимых отличий. Расход саморезов на м2 составляет порядка 20 шт.

Кляймеры для вагонки и имитации бруса

Скрытое крепление кляймерами мы рекомендуем делать при монтаже покрашенной интерьерной доски. Кляймер доски бывает разного размера, мы предлагаем размер № 4-6. Номер обозначает длину язычка кляймера в мм, который вставляется в паз доски. Цена на кляймеры для вагонки невелика и вполне сопоставима со стоимостью хороших оцинкованных саморезов. На один метр квадратный требуется порядка 20 шт кляймеров.

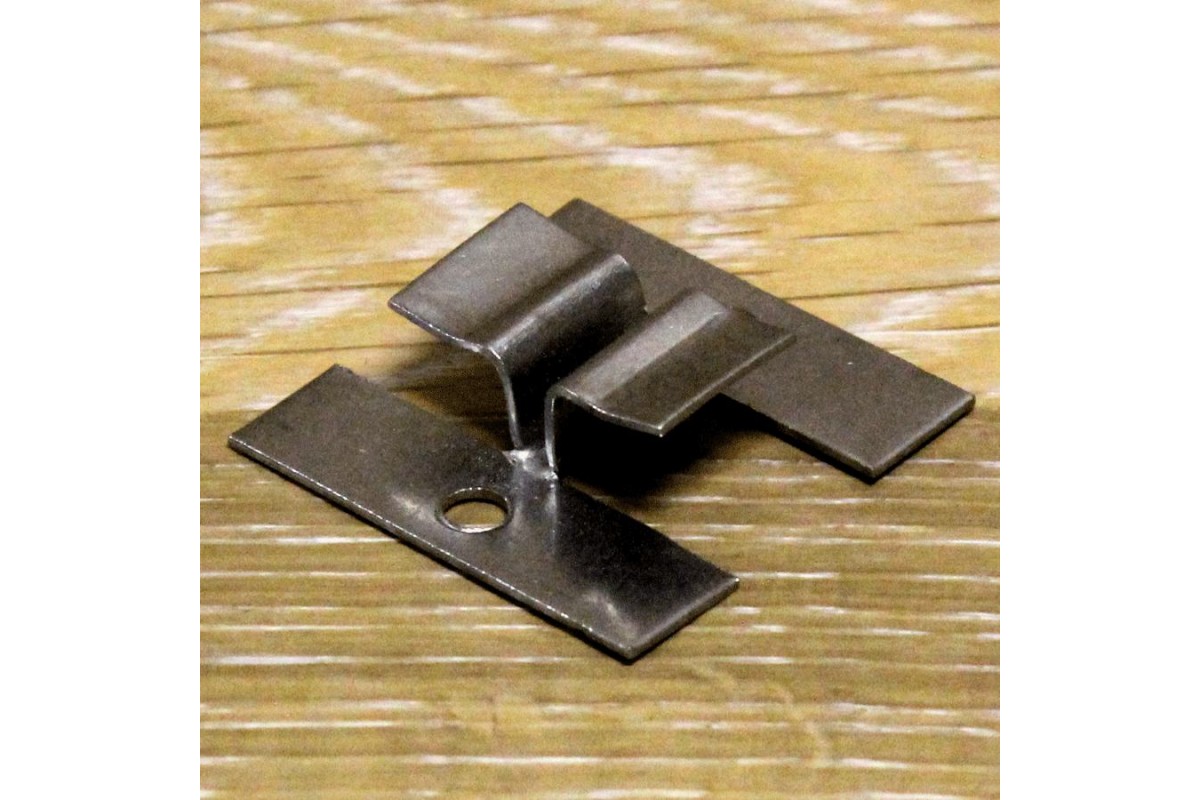

Разновидности крепежа для террасной и фасадной доски

Если вы обустраиваете свой загородный участок или удобный частный домик, без террасной и фасадной доски не обойтись.

Они используются и для создания шикарных беседок, и для безопасного напольного покрытия вблизи водоемов и бассейнов, и для строительства бань. Но для того, чтобы создать готовую конструкцию, придется немало потрудиться. Важно тщательно выбрать крепление для террасной доски, которое бы прослужило вам множество лет, но не нарушило бы при этом эстетической целостности постройки.

Разновидностей крепежа, используемого при монтаже террасных досок, достаточно много. Отличаются данные строительные элементы не одной только формой, но и функциональностью, и стоимостью. В общем, все крепления можно разделить на видимые и скрытые.

Первые, как правило, заметны глазу. Ими доски приколачиваются к прочным лагам с лицевой стороны. А значит, качественное крепление должно быть обработано специальными покрытиями, дабы при любой погоде и климате оставаться надежными, не подвергаясь ржавчине и механическому разрушению.

Скрытый или же невидимый крепеж для террасной доски обладает более высокими эстетическими характеристиками, так как он незаметен для окружающих. Он позволяет с легкостью мыть и чистить готовую конструкцию. Да и травмироваться о такое крепление просто невозможно. Но стоимость его немного выше, нежели обычного элемента для монтажа фасадных и террасных досок.

Теперь стоит более подробно рассказать о двух самых известных крепежах, которые используются при укладке досок и сборе конструкции. Это Гвозdeck и «Змейка».

Гвозdeck – террасная доска вас не подведет!

В настоящее время крепеж Гвозdeck является самым популярным скрытым элементом в монтаже террасной доски. Он применяется при возведении бань, террас, беседок, пирсов. Он незаменим при создании заборов и свесов кровли. Кроме того, он используется при внутренней обшивке здания. Иными словами, область применения такого крепежа очень велика.

Обладает крепеж Гвозdeck и высокими потребительскими свойствами. Он прочно и надежно скрепляет различные элементы конструкции, при этом оставаясь полностью невидимым. При помощи такого крепления хозяин всегда может регулировать зазор между досками, что особенно важно, ведь древесина может рассыхаться при различных температурных режимах. А в монтажных работах Гвозdeck прост, поэтому вы выполните укладку конструкции в считанные часы.

«Змейка» — эстетика превыше всего!

Как свидетельствует инструкция по применению, крепеж «Змейка» относится к скрытым строительным элементам. Она представляет собой оцинкованную пластику, что прибивается к фасадной доске с обратной стороны. Крепеж позволяет надежно зафиксировать прямые доски и планкен скошенного профиля. Этот строительный элемент может использоваться при обшивке зданий, при создании беседок и скамеек, при обустройстве детских площадок и придомовых территорий.

Потребители признаются, что крепеж «Змейка» прост в применении и при монтаже конструкции не отнимает слишком много бесценного времени.

Таким образом, разновидностей крепежей, которые используются при укладке фасадной или террасной доски, очень много. Но выбор ваш станет зависеть не только от финансовых предпочтений, но и от особенностей вашего проекта.

Крепеж для террасной и фасадной доски из дерева.

Товары и услуги компании «ДАРНЕО»

Компания «Дарнео» предлагает крепеж для деревянной террасной доски высокого качества по выгодным ценам. Весь товар в наличии на нашем складе.

Возможен самовывоз или доставка в любой регион России. Продажи оптом и в розницу.

Крепеж для террасной и фасадной доски из дерева

СОЮЗ (шиповый крепеж) используется для горизонтальных террас, имеет два шипа разной высоты, которые снижают риск раскола доски вдоль волокон, может крепиться на лаги из алюминия, дерева или ДПК, позволяет автоматические сформировать зазор между досками;

Конструктор – применяется универсально для монтажа широких и узких досок любого профиля, обеспечивает простой монтаж и микровентиляцию готовой конструкции (зазор 6 мм), крепится на лаги из дерева, пластика, металла, ДПК.

Наша продукция изготовлена из оцинкованного металла (под заказ можем изготовить в термодиффузном цинке или нержавеющей стали), имеет повышенную стойкость к коррозии, поэтому может использоваться для крепления полов около бассейна, в саунах, на кровлях и т. д.

Скрытый крепеж фасадной доски работает с палубными досками, вагонкой, брусом, блок-хаусом. Крепеж конструктор для террасной доски представлен в разном размерном ряду: 19, 145 и 75 мм.

Купить крепеж для террасной доски в Москве

В нашем интернет-магазине вы можете также приобрести следующие элементы для лаговых конструкций и мебели:

Опоры для лаговых конструкций

Кляймеры для досок и вагонки;

Саморезы;

Мебельный крепеж.

Наша компания занимается производством террасной доски и лаги из высококачественных материалов – ДПК (древесно-полимерных композитов). Широкий ассортимент и высокие эксплуатационные качества позволяют использовать материал для отделки различных конструкций.

Наша продукция экологически безопасна, долговечна и прочна. Для изготовления террасной доски мы используются материалы: древесной муки определенной фракции и влажности, связующего компонента ПНД (полиэтилен низкого давления), а также специально разработанные красители и добавки (стабилизаторы и модификаторы).

Такая доска из ДПК обладает ровным цветом, правильной геометрической формой, отличается отсутствием деформаций, разрывов, внешних и внутренних повреждений. Благодаря особому составу материала террасная доска характеризуется влаго- и светостойкостью.

Также, усиленными прочностными характеристиками, повышенной сопротивляемостью возникновению грибка и плесени, что обеспечивает длительность и безупречный внешний вид при эксплуатации покрытий из нее. Заказать полный комплект продукции (доски и крепеж) можно по телефону: +7 (495) 143-38-80. Будем рады ответить на все вопросы.

+7 (495) 143 -38 -80

+7 (977) 269 -69 -95

+7 (977) 269 -69 -87

[email protected]

Россия, г. Москва

Мы всегда рады новым покупателям!

Крепеж для деревянного фасада — монтаж на скрытое крепление, саморезы, кляймеры

Частный дом или коттедж, отделанные натуральной древесиной, всегда выглядят стильно и презентабельно на фоне окружающих строений. Кроме изысканного дизайна, дерево надежно защищает основные конструктивные элементы от влаги и сырости, снижает утечки тепла из внутренних помещений. При монтаже деревянных фасадов могут использоваться различные сорта древесины, а фиксация элементов к обрешетке выполняется несколькими способами. Варианты крепления зависят от используемого крепежа для фасада.

Разновидности деревянных фасадов

Использование натуральной древесины в наружной отделке дома – это не только стильно, красиво, но и экологически безопасно. Вентилируемые фасады обеспечивают свободную циркуляцию воздуха, что положительно сказывается на сроке службы деревянных элементов. Монтаж также не требует больших усилий, а заменить отдельные элементы можно самостоятельно.

Основными материалами для монтажа фасадов являются:

Дранка. Недорогая и практичная дранка представляет собой небольшие тонкие доски, выполненные из различных сортов древесины. Для облицовки здания такой материал является наиболее доступным.
Готовые фасадные панели. Готовые фасадные панели производятся из нескольких деревянных листов, склеенных между собой. Благодаря высокой прочности и жесткости материал пользуется спросом на рынке.
Деревянный сайдинг. Деревянный сайдинг имеет форму длинной доски, а его монтаж выполняется на заранее подготовленный каркас.
Планкен. Для наружной отделки активно используется планкен из сосны или лиственницы. Установка также выполняется на заранее смонтированный каркас.
Фальш-брус. Одним из лучших вариантов облицовки является использование фальш-бруса. Элементы могут устанавливаться как на каркас, так и на стены здания, а внешний вид такого дома напоминает дом из клееного бруса.
Блок-хаус. Для того чтобы получить коттедж, похожий на деревенский сруб, в отделке используется блок-хаус. Материал устанавливается посредством соединения шип-паз и отлично смотрится на любом фасаде.

Выбирая сорт материала для отделки фасада, лучше всего остановиться на лиственнице. Древесина хорошо противостоит воздействию влаги, не боится перепадов температур и механических нагрузок. Кроме лиственницы для облицовки применяют сосну и другие, более дорогие сорта древесины.

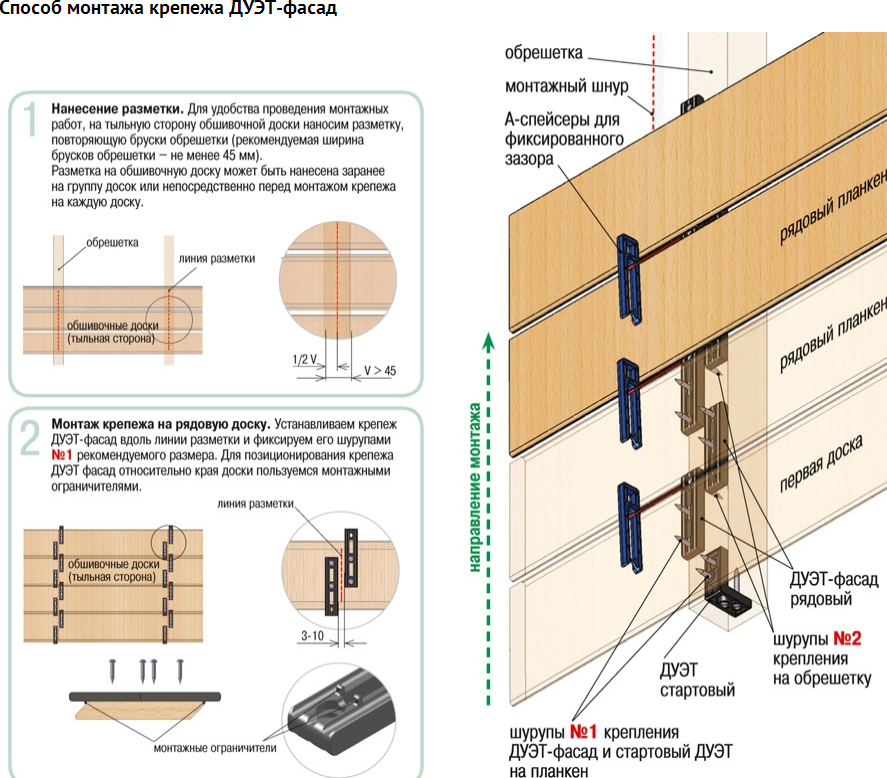

Варианты крепежа деревянных фасадов

Для того чтобы декоративное покрытие служило длительное время, а стены дома не подвергались негативным климатическим воздействиям, между облицовкой и зданием должна присутствовать воздушная прослойка. В первую очередь монтируется каркас, а крепление деревянных отделочных материалов выполняется к обрешетке.

Наиболее распространенными видами крепежа деревянных фасадов являются:

Сквозная фиксация на гвозди или саморезы. Считается самым простым и быстрым способом монтажа. Деревянный элемент насквозь прошивается металлическим крепежом и жестко фиксируется к обрешетке. Использование гвоздей и саморезов с небольшими шляпками, а также последующая обработка поверхности позволяют сделать крепежные элементы незаметными.
Скрытый крепеж саморезами. Для установки вагонки, фальш-бруса или блок-хауса может использоваться скрытый вариант монтажа. Крепежными элементами фиксируется внутренняя часть паза, которая закрывается следующей доской.
Кляймеры. Разновидность скрытой фиксации. Специальные металлические элементы устанавливаются на внутреннюю часть паза и крепятся к каркасу без повреждения доски. Отличный внешний вид поверхности, скрытость фиксаторов и прочность соединения являются основными достоинствами данной технологии.
Крепеж Волна. Является одним из лучших способом фиксации деревянных фасадов. Металлические элементы устанавливаются в шахматном порядке с определенными интервалами и крепятся саморезами. Каждый следующий ряд досок скрывает крепления. Целостность фасада, его прочность и привлекательный внешний вид не вызывают нареканий.

Каждая из технологий фиксации деревянных элементов имеет свои особенности и достоинства. При желании сэкономить, можно использовать простые гвозди и саморезы. Если требуется полностью скрыть крепежные элементы, добавить конструкции прочность и долговечность, сохранить дорогостоящий отделочный материал фактически в первозданном виде, следует обратить внимание на такие системы скрытого крепежа, как: кляймеры, Волна и системы фиксации из стеклоармированного полиамида.

Расчет необходимого количества крепежных элементов

Приобретение крепежных элементов выполняется после расчета их количества, в соответствии с предполагаемым объемом работ. Если крепление будет выполняться на саморезы или гвозди, точный расчет не требуется. Материалы продаются на вес, а образовавшийся после монтажа запас будет использован на хозяйственные нужды. Стоимость такого крепежа является невысокой.

При использовании кляймеров или фиксаторов Волна, точный расчет позволяет существенно сэкономить. Определившись с типом отделочного материала, необходимо измерить площадь поверхности стен и перевести полученную величину в количество элементов фасада. Зная число точек крепления каждой доски, высчитать количество фиксаторов не составляет трудностей. Таким же образом можно рассчитать количество саморезов и гвоздей, необходимых для монтажа деревянных фасадов. Желательно закладывать запас в пределах 10-15 процентов, поскольку в процессе монтажа часть креплений теряется, либо ломается из-за чрезмерных механических усилий.

Монтаж фасадов с помощью крепежа Волна и достоинства технологии

Одной из наиболее востребованных систем скрытого крепежа является «Волна». Крепеж активно используется на протяжении многих лет, и отлично зарекомендовал себя как надежный инструмент для фиксации облицовки из натуральной древесины на длительный срок. Особенно актуальным является использование системы при отсутствии необходимости в монтажном зазоре, к примеру, при монтаже блок-хауса или фальш-бруса.

К достоинствам крепежа Волна можно отнести:

Наличие усиленного металлического профиля волнообразного сечения. Максимальное усилие, которое выдерживает фиксатор, аналогично показателям стальной пластины толщиной 5 мм.
Срок эксплуатации фиксаторов составляет 20 и более лет. Качественная оцинковка гарантирует отсутствие коррозии и окисления металла.
Конструкция крепежных элементов предполагает наличие специальных меток, облегчающих позиционирование и выравнивание досок.
При монтаже без обрешетки, вентилируемый зазор создается из-за особенностей конструкции крепежа Волна, что увеличивает срок эксплуатации древесины.
При монтаже досок с использованием данного крепежа, зазор между соседними элементами отсутствует.
На каждую точку фиксации допускается нагрузка до 50 килограмм.

Технология монтажа проста и понятна любому человеку, все работы можно выполнять самостоятельно, одному или с помощником. В первую очередь монтируется обрешетка из бруска, досок, других материалов. На подготовленный каркас устанавливается стартовый комплект крепежа Волна. Данный этап является наиболее ответственным и должен быть выполнен аккуратно с соблюдением соответствующих рекомендаций по монтажу.

Крепеж устанавливается на элементах отделки в шахматном порядке. Наличие меток позволяет расположить фиксаторы ровно по краю материала. С помощью саморезов Волна фиксируется к оборотной стороне каждой доски. Блок-хаус или фальш-брус устанавливаются на заранее подготовленные полки и также крепятся саморезами к обрешетке. Набор облицовки производится последовательно, с обязательной фиксацией каждого элемента. В результате поверхность принимает идеально ровную форму, а все крепежные элементы скрыты от посторонних глаз.

Использование крепежа Волна – это отличный способ выполнить быстрый и качественный монтаж деревянного фасада. Конструкция дома не имеет значения, равно как и тип используемого материала. Установка облицовки возможна на любую неровную поверхность, а крепежные элементы Волна надежно зафиксируют доски на смонтированном каркасе.

Крепление планкена Змейкой — Richwood.ru

ФАСАДНОЕ КРЕПЛЕНИЕ
КРЕПЛЕНИЕ ФАСАДОВ И ТЕРРАС КРЕПЕЖОМ ЗМЕЙКА

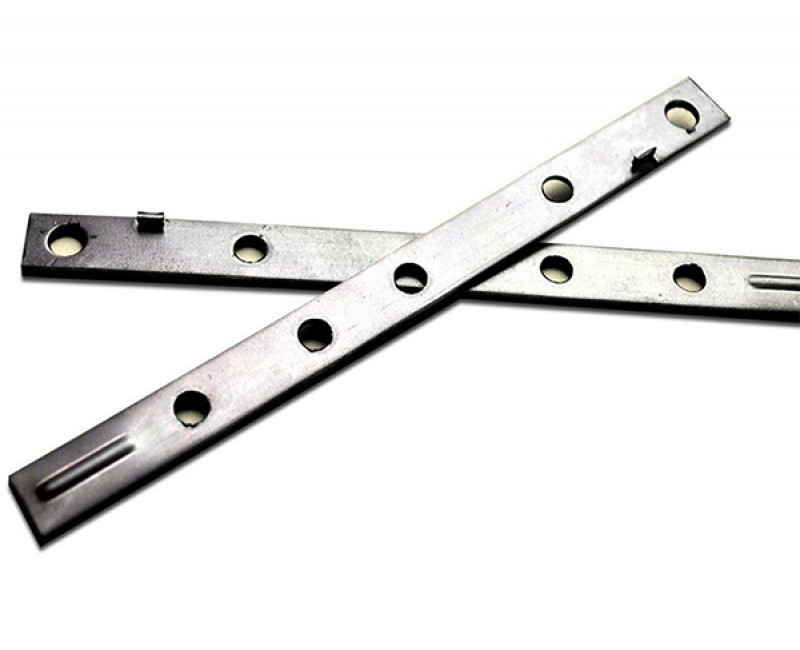

Мы разработали и производим всю гамму крепежей Змейка. Крепежи Змейка — Универсал, Змейка — Лодочка, Змейка — Атлант, Змейка — Мост и Змейка — Швеллер (далее по тексту Змейка) относятся к категории скрытых или невидимых креплений, к виду замковые крепежи. Используя данный крепеж, Вы получите ровный фасад дома и террасу возле дома без видимых элементов крепежа. Более того, если Вы хотите закрыть фасад дома скошенным (косым) планкеном (данный профиль называется параллелограмм или ромбус), то крепеж Змейка является единственным патентованным крепежом в Российской Федерации, при помощи которого возможно выполнить скрытое крепление фасада скошенной фасадной доской. Настоящей инструкцией можно пользоваться для монтажа как крепежом ДекТай Змейка — Универсал, так и при помощи крепежа ДекТай Змейка-Лодочка , Змейка-Атлант, Змейка-Мост, Змейка-Швеллер.

Скрытый крепеж для планкена Змейка

На фотографиях представлен крепеж Змейка — Универсал, вентилируемый фасад дома из скошенного планкена лиственница 20*140 (120), закрепленного при помощи Змейки-Универсал 190УЦС. На крайней справа фотографии изображен крепеж Змейка-Лодочка Л190ТС. Особенности монтажа деревянных вентилируемых фасадов при помощи планкена и крепежа Змейки можно посмотреть здесь.

В зависимости от профиля (сечения) производим 5 видов крепежа Змейка. Их можно посмотреть на странице «Крепеж планкена».

Крепеж Змейка представляет собой металлическую пластину с несколькими отверстиями под шурупы. Одно отверстие (будем называть его отверстием для направляющей ОН ), выполнено в 10 мм от одного края крепежа. Остальные отверстия (будем называть их отверстием для доски фасада или доски террасной-ОД), выполнены ближе к центру пластины. Отверстия выполнены с зенковкой, причем зенковка для отверстий ОН и ОД выполнены на противоположных сторонах Змейки.

Через ОД Змейка скрепляется шурупами 4,5 мм с доской настила (террасной или фасадной доской). Через ОН Змейка скрепляется с направляющей или лагой.

Ширина крепления Змейка 15 мм, длина 145 мм или 190 мм, толщина 2 мм. Террасные (фасадные) доски должны монтироваться на лаги (направляющие), ширина которых должна быть не меньше, чем двойная ширина крепежа, т. е. не меньше чем 30 мм, желательно не менее 40 мм. Связано это с тем, что на одной фасадной (террасной) доске размещаются 2 крепежа Змейка, причем параллельно друг другу.

Змейка 15 мм/145 мм предназначена для крепежа досок шириной от 70 мм -110 мм.

Змейка 15 мм/190 мм предназначена для крепежа досок шириной от 110 мм -150 мм.

Как выполнять фасадное крепление?

Как монтировать террасный настил?

1. Разложите на ровной поверхности фасадные / террасные доски тыльной стороной вверх и выполните разметку мест установки крепежа. Закрепите крепеж Змейка к тыльной стороне фасадной / террасной доски. Закрепите так, чтобы концы пластин выступали с обеих сторон доски. Важно : концы крепежа выступают за торцы доски более, чем на 1 см. Крепеж устанавливается во всех точках пересечения доски с лагой / направляющей.

Разметка фасадной доски и установка крепежа

2. Переверните доски лицевой стороной вверх и монтируйте доски (доски устанавливаются не щитом, а последовательно одна за другой) по направляющим / лагам в соответствии с пп. 3, 4 и 5

3. Установите самую первую доску фасада / террасы. Все доски , кроме первой монтируйте в соответствии с пп.4 и 5.

4. Один конец крепления (на нем отсутствует отверстие под саморез) заведите под предыдущую доску ( которую вы уже прикрепили к лаге / направляющей ) в зазор между доской и лагой / направляющей.

Монтаж скошенного планкена на направляющие.

Шаг1 — подвод крепежа под предыдущую доску.

При установке планкена на угол здания — на фасад одновременно подымается не одна доска, а сразу две угловые, предварительно соединенные на земле уголком.

5. Второй конец Змейки прикрутите через отверстие кончика Змейки к лаге / направляющей. Так поступайте со всеми следующими досками.

Монтаж доски на направляющие.

Шаг 2 — закрепить саморезом конец Змейки на направляющей.

За счет толщины крепежа между лагой / направляющей и террасной /фасадной доской остается зазор в 2 мм.

Между террасными / фасадными досками обязательно оставляйте промежуток 5-8 мм, ширина которого зависит от используемой древесины и ширины доски. При установке термообработанной доски допускается зазор 2-3 мм.

Ниже представлена фотография скрытого крепежа ДекТай Змейка — Лодочка.

В нашей статье Вы можете узнать как вычислить количество крепежа, которое Вам понадобиться при монтаже террасы, стены фасада.

Вы можете РАСПЕЧАТАТЬ ИНСТРУКЦИЮ ПО МОНТАЖУ КРЕПЕЖА «ЗМЕЙКА», в которой также указан расчёт количества крепежа:
