Секционные ворота монтируют для разных видов сооружений, например, технических помещений и хозблоков. Производитель выпускает модели как с утеплительной обшивкой, так и без нее. В первом случае теплоизоляционные свойства подъемного полотна приравниваются к стенке, толщина которой составляет 2 кирпича. Установку секционных ворот часто делают своими силами, поскольку обустроить гаражный проем таким образом предельно легко. На работу потребуется не больше 5 часов.
Подобные ворота можно поставить самомуКорректировка сторон проема
Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:
- Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
- Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.
Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.
В этом видео вы подробнее узнаете о данных воротах:
Производители выпускают подъемные ворота разной конфигурации, но порядок установки практически одинаковый. В некоторых случаях конструкции отличаются методом крепления, а в других — дополнительными комплектующими элементами.

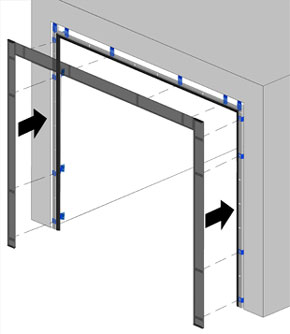

Крепление вертикальных направляющих
На следующем шаге монтажа гаражных секционных ворот устанавливают металлические вертикальные направляющие. Собирают каркас, по которому смещается полотно. Специалисты уделяют повышенное внимание этому этапу работы, поскольку от него зависит легкость подъема конструкции.
Горизонтальное и вертикальное положение изделий контролируют строительным уровнем. Если требуется повышенная точность, пользуются лазерным нивелиром. Все детали между собой вымеряют рулеткой. Ориентиром служат ярко блестящие полосы: если мастер отклонится от заданного размера, то это сразу станет заметно. Ход сборки:
- На стенах по бокам от проема ставят метки. Для этого от пола вверх отступают 100 см и карандашом чертят линию. Из несущих профилей сооружают раму, которую устанавливают во входное отверстие гаража. На детали надевают резиновые уплотнительные ленты, их прочно вставляют в пазы.
- На место стыков перемычки и стоек отрезают лишний кусок эластичного уплотнителя. Достаточно удалить на углах маленький квадрат, именно в том участке, где две полосы накладываются друг на друга. Чтобы сделать это ровно, материал размечают карандашом и отрезают ножницами или ножом.
- После удаления излишков ленты монтируют верхний профиль и вертикальные направляющие. Они оснащены отверстиями, поэтому остается ровно подогнать детали и скрепить их шурупами. Устанавливают временную монтажную перемычку, которая усиливает жесткость изделия и удерживает заданные параметры.
- Собранную конструкцию монтируют с сильным прижимом к стене. Внутренний размер каркаса должен точно совпасть с величиной проема. Специалисты допускают отклонение на 2 мм. В процессе работы уровнем контролируют горизонталь и вертикаль рамы. Конструкцию фиксируют струбцинами там, где на уровне 100 см на стене стоят отметки.
- Вверху опор монтируют ролики. На корпусе стоек есть отверстия для саморезов, поэтому мастер, воспользовавшись перфоратором, сверлит дыры именно в этих местах и совмещает край стойки и колес. Через широкое отверстие в направляющем устанавливают пластмассовый дюбель 5×1 см. Шуруповертом туда закручивают шурупы.
- Каждую опору закрепляют с обоих боков. Крепежные пластины Г-образной формы устанавливают снаружи направляющих. Для них со стороны боковой поверхности производители заранее проделали отверстия. Мастер подгоняет конструкцию до нужного расположения между собой деталей и в одну пластину закручивает 2 шурупа. Этот элемент, зафиксированный на опоре, монтируется к стенке на дюбели и саморезы.
- Изнутри опор проделывают аналогичную работу. В отверстия профиля ставят шурупы с пластиковыми заглушками и вкручивают. Устанавливают перемычку вверху проема. Временное монтажное приспособление и струбцины снимают.
Для стоек слишком большое отклонение недопустимо, иначе секционные ворота не смогут эксплуатироваться должным образом, а работу придется переделывать. Процесс монтажа опор постоянно регулируют уровнем и рулеткой.
Установка потолочных профилей
Здесь немного другая система монтажа направляющих. Детали закрепляют на перекрытиях гаража телескопическими подвесами. Они оснащены прорезями и винтом, который облегчает регулировку высоты конструкции.
Подвесные изделия делят на несколько типов, которые используют для разной величины притолоки. Если высота до потолка от верхушки проема 30 см, то применяют стандартный комплект для низкого монтажа CS1. Для других размеров притолоки предназначены такие варианты: CS2 — 50 см, CS3 — 80 см, CS4 — 150 см.
Детали прикрепляют к перекрытию, устанавливают на нужную высоту, излишки отрезают, но оставляют 2 см длины материала немного ниже крепежного болта. Потолочные профили имеют изгиб. Процесс закрепления:
- К двум профилям монтируют полудугу так, чтобы не было зазоров. Она предназначена для перемещения роликов. На обеих деталях совмещают отверстия, вставляют болты и затягивают их.
- Изготовленные горизонтальные изделия для подъемных ворот закрепляют к опорам. В качестве закрепителей выступают пластины, оснащенные отверстиями. На потолочных направляющих останутся свободные концы, их соединяют перемычкой. Отверстия в элементах выравнивают между собой, вставляют фиксаторы и закручивают их.
- Конструкцию ровняют по уровню и ставят распорку под закрепленную перемычку. Высоту регулируют рулеткой. Подпоркой послужит простая деревянная планка. Фиксируют изделие струбцинами. Направляющие на потолке устанавливают предельно ровно. Монтируют их парами. Первую прикрепляют от проема в длину 30 см, а вторую — 90 см.
После сооружения каркаса мастер проверяет длину по диагонали. Отклонение допускается на 1 мм. Горизонтальность отдельных элементов регулируют уровнем.
Монтаж секций
Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:
- Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
- Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
- Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
- На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
- По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.
Установка секционных гаражных ворот почти окончена. Осталось сделать подъемный механизм для панелей. Монтаж системы управления не займет много времени.
Сборка ручки
В комплект для ручного поднятия и опускания сэндвич-панелей входит пружинный запор и ручка. Человек тянет за трос, и механизм приводится в действие. Пошаговая инструкция:
- Сначала закрепляют ручку. На ней есть отверстия для крепежных элементов, которые устанавливают на нижнюю секцию. Для этого извлекают декоративный корпус на самой ручке, отверстия подгоняются под полотно, ставят болты, которые сильно затягивают. Крышку устанавливают в исходное положение.
- Пружинную задвижку приделывают на высоту 3 секции от пола. В направляющей изготавливают отверстие немного больше, чем сечение штыря.
- На нижнюю петлю с роликом крепят основной трос.
- Другой конец тросика завязывают узлом вверху конструкции, где монтировались потолочные направляющие дуги, они с внешней стороны обустроены специальным углублением.
Останется проверить прочность узлов. Если они ослаблены, то их затягивают пассатижами.
Устройство подъемного механизма
Ворота открывают до того уровня, пока нижняя сторона покрытия не приведет в действие ролик, установленный вверху направляющей. В таком приподнятом состоянии конструкцию фиксируют деревянными планками.
На нижнем ролике есть трос, его край приподнимают наверх, просовывают через верхнее скользящее колесо, прикрепленное к боковой опоре. Далее его заводят на второе колесо, монтированное изнутри профиля. Тросик протягивают поверху до перемычки. На пластинке во внутренней части направляющей ослабляют болт и пропускают край троса. В итоге его помещают в специальное углубление, а крепежный элемент максимально затягивают.
На этом этапе на стойке выбирают промежуточное положение, в идеале — в центре. Затем регулируют пружину и натягивают ее. Она установлена на опоре. Крепят изделие к 4 болтам. Чтобы установить нужное натяжение пружины, ворота приподнимают на высоту 100 см (на уровне первоначальных отметок) и полотно опускают.
Если ворота быстро опустились на пол гаража, это означает слишком слабое натяжение, т.е. пружину надо натянуть еще сильнее. Если сэндвич-панель на этом же расстоянии опустится, но останется небольшой зазор между основанием и первой секцией: следовательно, пружина чрезмерно натянута и не позволяет конструкции полностью закрыться, ее придется ослабить.
Финальная работа предполагает монтаж фиксаторов полотна. Изделие поднимают до того уровня, чтобы от верхней перемычки и низа ворот расстояние составляло 10 см. На направляющей, которая на потолке, карандашом делают отметины в том месте, где заканчиваются секции.
К отметке прикладывают упор, стопор и фиксатор, снова делают метки для крепежа. Фиксатор уже оснащен отверстиями, поэтому их делают только на перекрытии. В итоге подъемные ворота сдвинутся на стопоры и дальше не смогут открыться.
Установка секционных ворот своими руками окончена. Мастер проверяет сборку конструкции, болты, сэндвич-панели, тросы и несколько раз поднимает и опускает ворота, после чего ими можно свободно пользоваться.
подготовка проема, монтаж и регулировка
Ворота секционно-подъемного типа часто устанавливают в гаражах для хранения автомобилей и в других технических зданиях. Такие конструкции очень удобны, так как они открываются вверх и не занимают пространство при открытии. Также они обладают теплоизоляционными свойствами, которые помогают сохранить тепло внутри помещения. Прежде чем заняться установкой секционных ворот, надо разобраться с основными нюансами данного процесса.
Расчет размеров
Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:
- Высота с шириной. В этом случае определяют габариты воротной конструкции. Также при проведении замеров обращают внимание на то, чтобы плоскости располагались параллельно друг к другу. Стенки конструкции должны располагаться в вертикальном положении, а перемычка с нижней гранью — в горизонтальном. Для проверки правильности положения элементов пользуются отвесом или строительным уровнем.
- Размер перемычки. При определении этого параметра занимаются измерением расстояния от края проема до перекрытия потолка. Оптимальный размер составляет 350-550 миллиметров. В такие проемы удастся установить наиболее надежные и качественные модели ворот со специальной подъемной системой.
- Степень вхождения конструкции внутрь помещения. Некоторые не обращают внимания на этот параметр и не определяют его размеры. При расчете величины учитываются особенности системы подъема ворот, а также габариты проема.
Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.
Перечень необходимых инструментов
Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:
- Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
- Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
- Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
- Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
- Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
- Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.
Подготавливаем дверной проем
После предварительной подготовки рабочих инструментов и расчета размеров подготавливают дверной проем, на который будут устанавливать секционные ворота. Людям, которые ранее не работали с проемами, лучше доверить подготовку опытным строителям, которые смогут сделать все качественно.
Сначала придется покрыть все стены тонким штукатурным слоем, который защитит стенки от влаги и появления плесени. Строители советуют заниматься оштукатуриванием перед монтажом, так как после установки направляющих поверхность стен станет недоступной.
Затем уровнем проверяют ровность стены в проеме. Если она будет неровной, установить ворота не получится, и поэтому лучше заранее все выровнять. Даже незначительные погрешность в разы усложняют выполнение монтажных работ. Опытные строители могут установить конструкцию и на искривленной поверхности, однако из-за неровностей плотность крепежей будет низкой.
В конце подготовки дверного проема притолока и стенки отделываются защитными уголками из металла.
Установка торсионного механизма и направляющих
На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.
Монтаж вертикальных направляющих
Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.
Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.
Монтаж горизонтальных направляющих
При выполнении монтажа придерживаются такой последовательности действий:
- Прикрепление направляющих горизонтального типа к стойкам опор.
- Соединение профилей к поверхности потолка при помощи подвеса.
- Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
- Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.
Монтаж торсионного механизма
Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:
- Монтаж механизма в опорные кронштейны.
- Прикрепление к валу подшипников, состоящих из двух пружин.
- Просверливание в барабане отверстия, в которое будет пропускаться трос.
- Установка барабана на вал и фиксация троса при помощи крепежных болтов.
- Регулировка интенсивности натяжения установленного троса.
Монтаж подъемной конструкции и элементов управления
Прежде чем установить подъемные конструкции, надо ознакомиться с особенностями их монтажа. Установка осуществляется следующим образом:
- Конструкцию осторожно помещают в кронштейн, придерживая его изнутри.
- Если при выполнении монтажных работ устанавливается вал, состоящий из двух частей, придется воспользоваться специальной муфтой для ручной регулировки натяжения троса.
- Конструкция монтируется таким образом, чтобы петли, ролики не выступали за боковые части кронштейна. После этого на вале крепится стопорный элемент.
- К кронштейну фиксируется пластина и подшипник, который отвечает за работу подъемного механизма.
Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно.
Сборка секционных элементов
Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.
Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.
Монтаж
После установки секционных компонентов своими собственными руками занимаются монтированием электрического привода, который отвечает за открытие и закрытие ворот. Установка электропривода проводится в несколько этапов:
- Сборка конструкции. Сначала собирается механизм и его направляющий привод. При выполнении сборки следят за тем, чтобы все компоненты были использованы.
- Установка направляющей. Ее монтируют в центральной части потолка и закрепляют шурупами. Работу следует контролировать уровнем, чтобы балка была ровно установлена.
- Монтаж привода. Собранный привод крепится к потолку с помощью крепежных кронштейнов навесного типа.
- Проверка. Последним этапом установки электропривода является проведение проводки. Все провода располагают в нижней части стенки и в потолке.
Работы по регулировке
Чтобы ворота правильно функционировали, придется заранее отрегулировать натяжение тросов. Регулировочные работы проводятся в такой последовательности:
- Фиксация кронштейнов, установленных в нижней части ворот.
- Закрепление шпонки на полотне.
- Ставим ручку вала и поворачиваем ее, пока тросы не перестанут провисать. Для обеспечения оптимального уровня натяжения достаточно провернуть вал 2-3 раза.
После выполнения перечисленных действий тросы хорошо натянутся, и вороты будут правильно работать. Работы по регулировке тросов необходимо периодически повторять, так как со временем их натяжение может ослабнуть.
Заключение
Гаражные помещения часто оснащают секционными воротами со специальным электрическим приводом. Перед их установкой надо разобраться с особенностями проведения монтажных работ и регулировки установленной конструкции.
Секционные ворота в последнее время очень популярны. Въездная группа, организованная таким образом, не только меняет внешний вид помещения (например, гаража), но и используется для герметизации и удерживает тепло. Секционные конструкции заменили огромные распашные, которые в открытом виде занимали много места. Теперь появилась возможность установить красивые, компактные и оригинальные ворота, которые позволяют сэкономить пространство и гармонично вписываются в любой дизайн.
Обычно описываемую модель выбирают владельцы ограниченного свободного пространства. При их открывании конструкция поднимается и не мешает спокойно передвигаться по двору. Подробнее о том, что представляют собой секционные ворота, из каких элементов состоят, и как соорудить их своими руками – в предложенной статье.
Что такое секционные ворота и из чего они состоят
Секционные ворота – это такая конструкция, которая состоит из
- металлических панелей. В свою очередь, в их основе – стальные листы. Между ними помещают уплотнитель. Можно и не утеплять, оставить все, как есть;
- направляющих. Их делают из стального профиля и оснащают кронштейнами. Их устанавливают на потолке и в проеме;
- подвесов;
- пружинного механизма;
- электропривода. Его можно и не устанавливать. В этом случае ворота будут открываться вручную. Но для удобства все же лучше всего купить такое приспособление и подключить его.
Снаружи конструкцию можно украсить на свой вкус. В последнее время, например, очень популярны модели с 3Д-рисунками.
Разновидности и особенности конструкции
Секционные ворота можно установить на любое строение. Сложности могут возникнуть с гаражами, которые были построены давно и далеки от стандартов. В таких случаях рекомендуется заказать конструкцию по собственным чертежам, хотя можно подобрать подходящую и из готовых моделей.
Существуют следующие виды секционных ворот:
- вертикального подъема;
- высокого подъема;
- стандартного подъема;
- низкого подъема.
Поговорим о них подробнее.
Вертикального подъема
Конструкцию с вертикальным подъемом устанавливают на строениях с высоким проемом. Купить их можно в любом строительном магазине. Они очень удобны в использовании, и их легко установить самостоятельно. Дополнительные материалы или сложные детали при этом не требуются. По строению они схожи со стандартной модификацией.
Высокого подъема
Стоимость ворот высокого подъема отличается от других моделей. Дело в том, что их устанавливают в гаражах, где высота въездного проема не позволяет эксплуатировать конструкцию с вертикальным подъемом. Чтобы их установить, нужно использовать дополнительные материалы и специальные кронштейны. Все это и определяет более высокую цену, назначаемую производителями.
Стандартного подъема
Стандартный подъем – самый популярный вариант, ворота с таким механизмом открытия можно легко сделать самому своими руками или купить в магазине. Самое выгодное решение – заказать готовые детали, а затем собрать их в домашних условиях. Стандартная конструкция – универсальна, она подойдет и для новых зданий, и для сооружений, которые построены давно.
Низкого подъема
Конструкция низкого подъема применятся в гаражах, где потолок расположен невысоко. На нем устанавливается аппарат, который помогает открывать и закрывать конструкцию. Вручную такими воротами управлять сложно.
Подбирать конструкционный тип стоит очень внимательно. Важно заранее провести все замеры и проконсультироваться со специалистами. Но, если покупать готовый комплект нет желания, то секционные ворота можно изготовить самостоятельно в домашних условиях.
Изготовление и установка
Можно выбрать самодельные или покупные секционные ворота, изготовить и монтировать их дома своими руками или пригласить профессионалов – все зависит от предпочтений владельца, его финансовых ресурсов и простого желания. В строительных гипермаркетах и частных производственных фирмах продаются готовые наборы, где есть все необходимые детали. Благодаря инструкции нужно только правильно собрать конструкцию и установить ее в запланированном месте.
Работая без помощи мастеров, можно собрать ворота и быть уверенным, что каждый шуруп закручен, и нет погрешностей, которые могут появиться при монтаже. А самое главное, что ворота, изготовленные на заводе и установленные специалистами, ничем не отличаются от самодельных конструкций.
Самый простой вариант – это сооружение с противовесами. Чтобы его построить, необходимо к раме прикрепить трос. Масса противовеса должна быть не меньше массы ворот. Если не соблюсти приведенные условия, то конструкция не сможет нормально функционировать.
Перед тем, как приступить к изготовлению, необходимо провести замеры и сделать чертежи. После этого можно отправляться за нижеперечисленными материалами:
- деревянный брус размером 120×80 мм и небольшой – 10×10 мм;
- арматура;
- уголки двух видов. Для рельсов – побольше, для рамы – среднего размера;
- пружины;
- кронштейны.
Из двух брусьев стоит изготовить коробку. Нижнюю ее часть необходимо укрепить, чтобы вся конструкция не разрушилась. К стене коробку присоединяют с помощью арматуры.
Затем проводятся работы по сооружению рамы под щит. Обшивать его стоит сразу, чтобы потом не возвращаться к этому этапу. После этого можно собрать подъемный механизм. Швеллер необходимо прикрепить к стойкам. Для пружинного механизма нужно просверлить отверстия.
Из металла следует вырезать небольшую пластину. Она необходима для того, чтобы соединить пружину и кронштейн. Теперь можно приступать к установлению рычага для открывания и закрывания ворот.
Из двух уголков одинаковой длины нужно сделать рельсы, по которым будет двигаться полотно.
После этого можно устанавливать щит. Как только монтажные работы будут завершены, необходимо проверить моторчики и, в случае необходимости, усилить крепления. Важно помнить, что ворота устанавливаются не на один год, а на долгое время. Поэтому их механизм должен работать без сбоев.
Как сделать секционные ворота своими руками
Если было принято решение установить на гараж новые и современные ворота, то лучше остановить внимание на секционных конструкциях. Их вполне реально сделать своими руками.
Не каждый владелец гаража имеет возможность купить готовую конструкцию и установить ее. Зачастую такие ворота просто не подходят по размерам к строению. Компании предлагают различные варианты, но вот габариты секционных ворот угадать сложно. Поэтому не стоит искать «идеальные» модели – лучше изготовить ворота самостоятельно в домашних условиях.
Можно напрямую связаться с заводом-производителем, и они по индивидуальным замерам изготовят конструкцию. Заказчику нужно будет просто собрать все детали воедино, и не придется ничего подрезать или подпиливать. Одному проводить монтажные работы – сложно, поэтому лучше обратиться в профильную компанию и воспользоваться помощью специалистов. Но можно позвать друзей и собрать ворота за несколько часов.
Подготовка оборудования
Оборудование стоит приготовить заранее, чтобы в самый ответственный момент не останавливать монтажные работы и не бежать в магазин.
Для полноценной работы понадобятся:
- болгарка;
- перфоратор;
- монтажный инструмент;
- рулетка;
- шуруповерт;
- уровень;
- сверла и электродрель;
- отвертка;
- плоскогубцы;
- кусачки.
Для каждой модели ворот требуется свой перечень инструментов.
Замеры
Стандартные размеры покупных секционных ворот могут сильно отличаться от выполненных замеров. Поэтому прежде, чем приступить к изготовлению и сбору конструкции, стоит произвести точные измерения проема и подбирать комплектующие в соответствии с полученными цифрами.
Схема выполнения замеров для последующих изготовления и монтажа выглядит следующим образом.
- Измеряется высота проема. Нужно указывать не полную высоту, а то пространство, в которое будет проезжать машина. Если высота составляет 250 сантиметров, то стоит указать на 30-40 сантиметров больше, так как после установки ворот высота будет равна примерно 200 сантиметров.
- Необходимо замерить притолоку. От этих цифр зависит выбор конструкции.
- Определяется ширина проема. Ее также нужно увеличить на 20-30 сантиметров.
- Чтобы элементы крепления были доступны, стоит определить технический зазор.
- Конечный этап – это замеры глубины гаража.
Подготовка проема
После того, как проведены замеры, можно отправляться за воротами и недостающими материалами. Пока конструкцию изготовят, стоит подготовить проем к их установке.
Первым делом необходимо оштукатурить проем. Можно этого и не делать, но в будущем будет сложно добраться до участков под воротами.
Важно, чтобы ворота были на одной линии со стенами. Если этого не учесть, то конструкцию просто невозможно будет установить. Большие трещины и щели нужно заделать, чтобы в зимнее время в них не попадал снег.
Притолоку и места около проема стоит отделать металлическим уголком.
Правильная установка секционных ворот гарантирует их долговечность.
Монтаж и регулировка
Соединение полотен – сложный и самый ответственный этап. Неподготовленному человеку будет трудно монтировать ворота. Поэтому в ходе их установки важно точно придерживаться заданного плана работ.
- Следует проверить, подготовлен ли проем, и с помощью уровня измерить ровность пола. Лучше все несколько раз перепроверить, чем заказывать новые детали или подгонять уже готовые.
- Фиксируются вертикальные профили и горизонтальные направляющие. Чтобы полотно поднималось и опускалось, стоит устанавливать рельсы под прямым углом.
- Панель собирается после повторных замеров. Чтобы установить конструкцию идеально, важно, чтобы не было никаких отклонений от первичных замеров.
- Подъемный механизм крепится очень аккуратно и сразу же проверяется. В случае неполадок его необходимо заменить на другой.
- После того, как все детали собраны, разрешается установить замки и ручки.
- Монтаж самодельных или покупных секционных ворот своими руками завершается установкой пружин и ограничителей.
Регулировка секционных ворот осуществляется своими руками сразу же после установки. Важно не только проверить, работает ли подъемный механизм, но и отрегулировать его. Следует внимательно осмотреть конструкцию, смазать пружины, замки и петли, чтобы ворота не скрипели и хорошо открывались.
Как увеличить срок службы
Чтобы ворота прослужили много лет, надо правильно их устанавливать. Все погрешности стоит устранять во время монтажных работ и тщательно подготавливать помещение к установке.
Многие считают, что с помощью монтажной пены можно быстро устранить все погрешности. Это не так. Если обнаружены отклонения от замеров или проседание, пена не поможет. Стоит воспользоваться металлическими подкладками.
Все работы должны выполняться строго по инструкции. Детали необходимо крепить там, где указано, а не в любом удобном месте «на глаз».
Обязательно после монтажа провести регулировку кронштейнов. И не забывать о финальной проверке. Все недостатки лучше исправить в момент установки, чем ремонтировать конструкцию.
Все этапы подробно расписаны в инструкции. Если все делать правильно, то ворота будут служить очень долгое время.
Стоимость
Каждого владельца гаража, который решил сменить старые распашные ворота на секционные, интересует вопрос: сколько будет стоить конструкция? На рынке можно найти разнообразные модели от многочисленных производителей. Конечно же, изделия с коваными деталями, элементами авторского дизайна или из дорогих материалов обойдутся намного дороже обычных моделей.
Самыми популярными являются секционные ворота стандартного подъема. Они окрашены в разные цвета. Любой желающий может подобрать цвет под интерьер, нанести рисунок или сделать покрытие «под дерево». Но эти «украшения» увеличивают цену на 30-40%.
Желающие сэкономить могут сделать ворота самостоятельно. Для этого придется купить необходимый материал. Можно приобрести готовые комплекты и просто собрать конструкцию дома. Стоимость такого набора – на 20-25% ниже цены готовых конструкций.
Установка секционных гаражных ворот
Установка секционных ворот для гаража состоит из нескольких типовых стадий. В этом материале мы расскажем, как установить секционные ворота Doorhan, Alutech и Hormann.
Дорхан
Монтаж ворот Дорхан подробно показан в видео и инструкции от производителя, который обещает, что с процессом установки секционного полотна справится даже новичок.
Серии ворот Yett отличаются быстрым монтажом продолжительностью в 20 минут.
Производитель крепит элементы фурнитуры на заводе, сокращая временные затраты владельца и общую трудоемкость процесса.
Официальная инструкция по сборке ворот Дорхан от производителя.
Yett 01
Yett 02
После того, как инструменты подготовлены, последовательно осуществляют сборку нижней, средней и верхней панелей. Затем выполняют установку вертикальных направляющих. Первым делом проверяют ровность пола проема, а затем крепят нижнюю панель, относительно которой выполняется монтаж вертикальных направляющих.
Затем устанавливаются горизонтальные направляющие, после чего закрепляются опорные кронштейны торсионного механизма. Панели монтируют после распорных втулок, а затем осуществляют монтаж торсионного механизма.
Крепление к потолку осуществляется за счет уголков или универсальных кронштейнов, после чего регулируют натяжение тросов, устанавливают С-профиля, буферы, амортизаторы, ручки и задвижки. Установка своими руками завершается проверкой движения хода полотна.
RSD 02
Видео состоит из двух частей:
Alutech
Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.
Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.
Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.
Официальное видео от производителя.
Более подробное и полное видео с русской озвучкой: в первую очередь актуально для новичков.
Hormann
Сборка ворот Херман (как и любых секционных полотен), не допускает использования монтажной пены и колышков из дерева для регулировки конструкции в плоскости. Для этого нужно применять металлические подкладки. Перед выполнением работ дверной проем нужно разметить в местах, где к нему будет крепиться каркас.
Каждый миллиметр должен быть выверен, малейших перекосов не допускается.
Инструкция по монтажу Hormann с
Z, L, N, H треками.
Прежде чем выполнять установку, нужно собрать несущий каркас и надежно закрепить его в проеме. Далее выполняют монтаж потолочной части несущего каркаса и приступают к сборке панелей. Как утверждают пользователи, которые выполняли установку своими руками, инструкция настолько понятна, что с ней справится даже новичок.
Монтаж электропривода ProMatic:
Как правило, владельцы, уже установившие ворота, отмечают, что процесс монтажа не вызвал у них никаких сложностей.
Среди владельцев гаражей пользуются популярностью ворота секционные, которые способны обеспечить высокий уровень комфорта, безопасности. Изделие часто используется в конструкции складских, промышленных помещений. Популярность обусловлена целым рядом положительных качеств, о которых необходимо знать перед тем как отправиться за покупкой. Рассмотрим основные виды секционных ворот, особенности конструкции, популярные дополнительные опции. Разные производители предлагают множество вариаций поэтому стоит знать на что потребуется обратить внимание, чтобы обеспечить себя надежным, долговечным полотном.
Устройство секционных ворот
Современное изобретение представляет собой металлическое полотно из нескольких секций, которые соединяются петлями. В зависимости от модели размер секции имеет отличительные особенности. Отпирание, запирание ворот осуществляется при помощи подвижно-силового механизма. Готовый вариант получается подвижным, что обеспечивает максимально быструю работу. Полотно при помощи подшипниковых роликов крепится к металлическим направляющим. Подобная особенность предотвращает возможные заклинивания и сбои в работе. Секционные ворота относятся к подвижным запирающим системам, для которых одновременно характерны высокие показатели надежности и подвижности. Необходимо учитывать, что наличие мест соединения секций приводит к проникновению холода, во время зимнего периода.
Такой подход намного удобнее распашных элементов. Кроме удобства необходимо отметить момент экономии пространства. Это особенно важно на узких переулках либо, когда на участке попросту нет свободного места чтобы установить простой, классический вариант распашных ворот. Открыть секционные модели нет необходимости расчищать территории во время обильных снегопадов поскольку они подымаются вверх. Секции могут подниматься вручную, либо с помощью электрического привода. Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки.
Полотно секционных ворот: устройство, размеры, материалы
Основой полотна любых секционных изделий выступает прочная сталь. Только надежные материалы смогут гарантировать защиту от незаконных проникновений. Кроме того, полотно низкого качества может быть повреждено даже от незначительного удара. Подобные вмятины на поверхности могут привести к нарушению эксплуатации изделия. Они бывают двух видов:
- холодная;
- утепленная.
От выбранного вида зависят применяемые при монтаже материалы.
Из чего делают секционные ворота и особенности конструкции
Первый вариант намного дешевле, поскольку состоит исключительно из листов металла без дополнительного утепления. Такие ворота издают сильный шум при открывании, а также плохо сохраняют тепло в помещении, из-за чего в условиях холодного климата используются редко. Они могут защитить только от дождя и порывов ветра.
Для теплых секционных воротах используются сэндвич панели со слоем утеплителя между стальными листами. Под видом теплоизолятора выступает строительная вата или стекловолокно, которая способна существенно снизить воздухообмен между помещением и улицей. Утепленные панели позволяют снизить проникновения шума с улицы либо наоборот.
Стоит отметить что места соединения секций являются своеобразными мостиками холода, которые не защищены никаким утеплителем. Плохая подгонка секций от недобросовестных производителей приведет к тому что места соединений не только будут пропускать холод, но и станут слабым местом перед взломщиками.
Размеры секционных ворот
Размеры секций у разных производителей отличаются. Возможно изготовление по индивидуальным замерам, но чаще всего высота составляет 40 — 60 см., а толщина 30 — 40 сантиметров. Можно купить готовые ворота в сборке востребованных на рынке размеров. Высота готовых конструкций делается около 2,5 м., а стандартная ширина в районе двух метров. Для промышленных построек популярностью пользуются более габаритные размеры для возможности проезда грузового транспорта. Размеры конструкции чаще всего по высоте составляет 6 метров, по ширине 4 м. Ворота подобных габаритов проще найти готовыми. Их доставка, монтаж займет не более двух дней. На производство конструкций других размеров по индивидуальным замерам уходит до двух недель. Изготовление индивидуального проекта может быть несколько дороже. Это обусловлено использованием нестандартных заготовок.
Соединение секций
Отдельные панели соединяются между собой при помощи специальных шарниров. На местах, где секции соединяются, устанавливаются прокладки предотвращающие продувания. Важно проверить качество перед покупкой либо проверить использование во время оформление индивидуального заказа. Может использоваться замок типа паз-шип. Независимо от применяемой конструкции, важно добиться максимально герметичного соединения секций без ущерба подвижности. Но полной герметичности добиться все-таки не удастся исходя из-за особенностей конструкции.
В полость между секциями обязательно вставляются дополнительные резиновые вставки для защиты конструкции от воздействия погодных явлений. Как результат, получается эффективный барьер, предотвращающий проникновение ветра и влаги в помещение. При использовании сэндвич панелей также получается предотвратить утечку тепла, что снижает затраты на обогрев.
Тип подъема ворот
Возможно несколько вариантов подъема ворот. Каждый из них подходит для разных помещений, учитывая высоту потолка. В каждом индивидуальном случае тип должен подбираться, по предварительной оценке, мастера. Не имея нужных знаний не стоит брать изделие доверившись случаю, что может привести к нежелательным последствиям. Только правильно выбранная модель гарантирует долгий срок службы с сохранением всех эксплуатационных качеств.
- Стандартный подъем. Этот вид используется, если расстояние от потолка до верха ворот составляет 35 до 60 см. Такой вариант является самым дешевым. Можно использовать для конструкций высотой до 10 метров и шириной до 7.
- Низкий. Используются при высоте притолоки от 15 до 30 сантиметров. При использовании этого вида нижняя секция немного свисает в проем в открытом положении. Такие ворота могут сооружаться с использованием «барабана» в конструкции. Такой тип подъема требует установки дополнительных направляющих, что существенно увеличивает стоимость. Барабан может устанавливаться, как спереди, так и сзади. Во втором случае нужно использовать специальные крепления для вала. Данный вариант конструкции имеет одну особенность: механизм автоматического подъемника может быть установлен только в потолок.
- Высокий подъем. Такая конструкция используется при высоте притолоки от 60 см. до 5 м. Конструкция требует усиленных креплений, барабана и мощной системы автоматизации, которая может устанавливаться только на вертикальные направляющие. Конструкция отличается надежность и долговечностью, но стоимость получается достаточно высокой.
- Наклонный. Такой принцип используется при наклонном потолке, когда его высота увеличивается к задней стенке. Это самый дорогой вариант, но также подобная конструкция считается самой нестабильной. Используется чаще всего для ситуаций, когда другие варианты неприменимы.
- Вертикальный подъем. Это самый дорогой и надежный вариант, для которого характерна усиленная конструкция. Для использования такого варианта высота притолоки должна быть равна высоте проема + 70 сантиметров при размещении пружины сверху. Если пружина размещается снизу, нужно дополнительно от 40 см. высоты. Может использоваться в ситуациях, когда масса ворот не превышает 1000 кг, поскольку автоматизировать систему можно только при помощи осевого привода.
Оптимальный вид подъема определяется на этапе замеров. Поставщик ворот составляет план проема, на основании которого подбирается оптимальный вид конструкции.
Подъемный механизм ворот
Подъем конструкции осуществляется при помощи торсионных пружин и пружин растяжения. При первом случае пружина накапливает энергию в процессе открытия ворот, которая освобождается при закрытии. При закрытом состоянии механизм находится покое. Растяжные пружины устанавливаются на рельсы. В момент поднятия ворот происходит их растягивание.
Оптимальная конструкция подбирается под температуру гаража. Если помещение отапливаемое, то лучше выбрать первый вариант.
Возможности автоматизации ворот
При помощи специальных устройств процесс открытия ворот можно полностью автоматизировать. Можно использовать использование устройства с креплением в потолок или осевого привода. В первом случае соединение подъемника с воротами осуществляется при помощи цепей. Данный вариант является более дешевым, чем использование осевого привода, но подходит он только для стандартного и низкого типов подъема. Второй вид конструкции принято устанавливать над верхней осью. Этот вид привода является более мощным и дорогим. Используется в ситуациях, когда есть достаточно пространства для установки привода на верхней оси.
Современные технологии позволяют осуществлять запуск привода, как с панели с пусковой панели, установленной на стене гаража, так при помощи использования дистанционных устройств контроля или смартфона.
Внешний вид
Конструкция выглядит современно и привлекательно. У большинства поставщиков панелей есть варианты со стандартным оформлением при помощи прямых линий в виде углублений. Панели стандартного внешнего вида более дешевые, а купить и можно в готовом виде. Многие производители разрабатывают дизайн изделия под заказ. Возможно применение любых решений.
Способы запирания секционных ворот
Можно использовать несколько способов запирания секционных дверей. Самый распространенный – при помощи пружинных задвижек, которые устанавливаются на внутренней части ворот или стены. Использование возможно, когда имеется другой вход в помещение. Данный способ используется по умолчанию на большинстве конструкций. По просьбе заказчика возможна установка и других механизмов для запирания.
Также помещение гаража может запираться при помощи ригельного замка. К конструкции замка должна включаться рука посередине дверей, при повороте которой пазы будут выходить из замков, позволяя открыть дверь. При использовании приводов механического поднятия может использоваться автоблокировка в опущенном положении.
Дополнительные опции
Для секционных ворот может быть предусмотрено множество дополнительных опций, которые делают их использование более комфортным, улучшают внешний вид или увеличивают показатели надежности. Чаще всего дополнительные элементы устанавливаются по просьбе заказчика при изготовлении конструкции под заказ.
Остекление и вентиляционные решетки для ворот
Заказчик может попросить производителя установить вставки со стеклами или решетками для вентиляции в секции. Прорезается отверстие, куда вставляются дополнительные элементы. При остеклении чаще всего устанавливается два окна на верхнюю секцию.
Встроенная калитка (дверь)
В секционных воротах может быть предусмотрена входная дверь с замком. Для реализации этого решения вырезается отверстие под размеры двери на нижних панелях. Двери также изготавливаются из секций, которые устанавливаются в один уровень с остальными. Такая опция является достаточно дорогостоящей, ее предлагают далеко не все производители секционных конструкций.
Средства безопасности и автоматики
На конструкцию ворот устанавливаются системы автоматизации подъема, которые управляются с дистанционных пультов, брелков или смартфонов. Для безотказной работы системы желательно установить дополнительные батареи или систему ручной разблокировки, что поможет открыть ворота в условиях отсутствия электроэнергии.
Для предотвращения травм используются фотоэлементы, фиксирующие движения возле плоскости опускания ворот. В такой ситуации система автоматически блокируется, если закрытию помешает человек или животное.
Блок ручного подъема ворот
При использовании автоматической системы подъема рекомендуется дополнительно установить систему ручного подъема из блоков и тросов. Такая система поможет разблокировать проезд при отсутствующем электричестве или в случае поломки автоматического подъемника.
Производители секционных ворот
Есть несколько производителей конструкций секционных ворот, продукция которых востребована по всему миру благодаря высокому качеству и надежности. К ним относится продукция брендов:
- Hormann;
- DoorHan;
- Алютех.
На ворота данных производителей стоит обратить внимание в первую очередь. Монтаж можно заказать у профессиональных организаций. Есть много мелких производителей секционных подвижных систем, которые доступны жителям большинства населенных пунктов. У них можно заказать производство по индивидуальным замерам, а также уникальный дизайн секций.
Особенности установки своими руками: видео-инструкция по монтажу
Установку секционных ворот не сложно провести самостоятельно. Такой подход поможет сэкономить на оплате монтажных работ. Подробная инструкция в видеоролике поможет наглядно ознакомиться с каждым этапом.
Основные требования к установке секционных изделий: видео руководство
Подробное видео инструкция поможет ознакомиться с основными требованиями строительных стандартов, которые должны применяться при монтаже конструкции.
Подготовка проема для секционных конструкций своими руками: чертежи и схемы устройства конструкции
При сооружении ворот важно правильно подготовить проем для установки секций конструкции. Разобраться во всех нюансах помогут подробные чертежи, представленные на странице.
Ремонт подъемно-секционных вороти
Иногда в работе конструкции происходят сбои и поломки, которые требуют ремонта. Чаще всего неисправности возникают в крепежных элементах, направляющих и пружинах. Проводится замена или регулировка неисправного элемента. Также неисправности могут возникать из-за поломки автоматического подъемника. Еще одна распространенная поломка – повреждение целостности секций вандалами или климатическими явлениями. При подобной проблеме осуществляется их замена. При наличии минимальных навыков работы с механическими конструкциями большинство неисправностей легко устраняются своими руками.
установка гаражных ворот в Москве
Секционные подъемные ворота – очень удобное и практичное изобретение, которое пользуется большим спросом во всем мире. Многие заказчики сомневаются, стоит ли приобретать такой тип конструкции, достаточно ли она надежна и долговечна? Чтобы таких вопросов не возникало, стоит хорошо во всем разобраться.
Секционные ворота для гаража представляют собой систему взаимосвязанных элементов, которая состоит из механизмов, движущегося полотна и направляющих элементов в виде соединенных между собой секций.
Существует большое разнообразие моделей и вариантов, поэтому такие ворота подходят для проемов любых размеров, могут использоваться для частных владений, паркингов, автомобильных стоянок, на складах, торговых объектах для различных промышленных целей. Имеется большая палитра цветов для изделия и возможность нанесения рисунка.
Достоинства
Изделия имеют ряд преимуществ:
— небольшие габариты;
— экономия пространства возле дверного проема гаражного помещения;
— имеется большая палитра цветов и возможность нанесения рисунка;
— монтаж секционных ворот производится оперативно, но требует особых навыков;
— защита от несанкционированного проникновения;
— изоляция шума;
— поддержание комфортного температурного режима;
— удобное управление: открыть или закрыть ворота можно одним нажатием кнопки на дистанционном пульте управления, не покидая при этом автомобиль.
— запорное устройство, которое блокирует движущиеся элементы конструкции во избежание травматизма и защемления посторонних предметов;
— огнестойкость и надежность.
По перечисленным преимуществам, становится понятно, что автоматические секционные ворота намного лучше, практичней и надежней, чем обыкновенные металлические. Современные технологии предоставляют возможность управлять автоматическими гаражными воротами более комфортно и безопасно. Мы осуществляем продажу, доставку и установку автоматических гаражных ворот в Москве и Московкой области.
Недостатки
Минусы имеются, но их количество незначительно:
Техническое обслуживание. Для обеспечения бесперебойной работы необходимо своевременно и регулярно производить техническое обслуживание оборудования.
Цена. Стоимость таких ворот гораздо больше, чем обыкновенных металлических ворот.
Виды
Секционные ворота подразделяются на типы, в зависимости от параметров, особенностей гаражных помещений и условий монтажа.
Гаражные. Устанавливаются для частных владений в гаражных помещениях любых габаритов. Если Вы решили приобрести электропривод для секционных ворот, то лучше остановиться на выборе релейной передачи, при этом система будет работать бесшумно.
Промышленные. Данный тип конструкции предназначен для интенсивной эксплуатации, является подходящим вариантом для промышленных зданий, складов, СТО, паркингов и т.д.
Параметры
Конструкция состоит из сендвич-панелей, которые имеют толщину от 0,9 до 4,5 см.
В качестве утеплителя для сендвич-панелей применяют плотный пенополиуретан. По краям нанесен защитный слой, который поглощает шум, обеспечивающий полную герметизацию и теплоизоляцию.
Автоматика для ворот подбирается, учитывая размеры и вес конструкции. Мощность механизмов должна обеспечивать бесперебойное открытие и закрытие полотна. Чтобы система функционировала долго и надежно не стоит экономить на составляющих.
Управление
Управлять конструкцией возможно при помощи дистанционного пульта или вручную.
При ручном управлении открытие и закрытие ворот выполняется при помощи специальной ручки, которая монтируется внутри и снаружи. Конструкция имеет большой вес, поэтому придется приложить немалое усилие, чтобы привести в действие элементы системы.
Автоматическое управление гораздо удобнее и комфортней, чем ручное. Оно осуществляется при помощи компактного пульта, можно даже настроить такую функцию на мобильном телефоне. Для этого нужно дополнительно приобрести GSM модуль и блок питания !
Монтаж
Установить секционные ворота можно в помещение с любыми габаритами и не зависимо от размера дверного проема. Необходимое условие — притолока должна быть от 30 до 50 см. Открытие ворот выполняется не только под углом 90 град, но и вертикально или под другим необходимым наклоном.
Цена на конструкцию будет более высокой, если она имеет:
— автоматическую систему управления;
— панели с прозрачным фоном;
— уникальное дизайнерское решение или дополнительные встроенные функции.
При выборе подходящей модели, необходимо учесть финансовую возможность.
Продукция фирмы Hormann обладает высоким качеством, редко подвергается поломке. Недостаток: высокая цена на изделия нестандартных размеров и некоторые запчасти, которые поставляются напрямую с завода в Германии.
Изделия компании Alutech являются аналогом немецких производителей и имеют среднюю стоимость.
Наиболее распространенным производителем является Doorhan. Продукция обладает высоким качеством и имеет доступную цену. Запасные детали всегда имеются в свободном наличии.
ГК «АЛЮТЕХ» информирует о начале продаж нового продукта – комплекта для встроенного монтажа секционных ворот.
Встроенный монтаж – способ установки ворот, при котором не требуются боковые и верхние перемычки и ворота устанавливаются внутри проема. Наиболее часто такие проемы встречаются при замене старых распашных ворот на современные секционные.
На рис. 1 вы можете увидеть примеры нестандартных проемов.
проем типа «туннель» | проем без боковых перемычек | проем без верхней перемычки |
Рис. 1. Виды нестандартных проемов |
Для установки ворот в такие проемы раньше требовалось дорабатывать сам проем – возводить дополнительные конструкции, к которым затем крепились несущие элементы ворот.
ГК «АЛЮТЕХ» предлагает более экономичное и элегантное техническое решение – комплект для встроенного монтажа секционных ворот.
В состав комплекта входят кронштейны для монтажа рамы, а также декоративные наличники шириной 107 и 145 мм для облицовки ворот по периметру (рис. 2).
крепление рамы ворот к боковой стене при помощи специальных кронштейнов | декоративные наличники для облицовки рамы ворот снаружи |
Рис. 2. Декоративные наличники и кронштейны встроенного монтажа |
Декоративные наличники для встроенного монтажа доступны в трех базовых цветах: белый, коричневый, антрацит. Это позволит подобрать наиболее подходящее сочетание цвета полотна ворот и декоративных наличников, соблюсти единый стиль оформления фасада.
Комплект для встроенного монтажа применяется для гаражных ворот серии «Standard» и ворот серии «Classic» низкого типа монтажа.
Выбор в пользу встроенного монтажа принесет клиентам очевидные выгоды:
- привлекательный внешний вид ворот за счет использования декоративных наличников, которые также позволят компенсировать неровности стен;
- экономия средств, так как отпадает необходимость возводить искусственные перемычки;
- сокращение времени и стоимости монтажа, поскольку регулируемые монтажные кронштейны обеспечивают легкое и быстрое крепление рамы ворот к боковым стенам гаража.
Различные варианты встроенного монтажа ворот в зависимости от конкретных особенностей помещения представлены на рис. 3.
монтаж в проеме без перемычек (ширина наличника 107 мм) | монтаж в проеме без перемычек (ширина наличника 145 мм) | монтаж в проеме со скошенной боковой стеной |
Рис. 3. Варианты встроенного монтажа секционных ворот |
Уверены, что комплект для встроенного монтажа позволит нашим партнерам наиболее полно удовлетворять нестандартные запросы клиентов, предоставлять выгодные конструктивные и ценовые решения.
ALUTECH Group
Измерьте ширину и высоту структурного проема гаража в нескольких местах, учитывая наименьшую ширину и высоту. Эти размеры теперь становятся наиболее важными деталями при ценообразовании и заказе вашей двери. Игнорировать существующий подрамник при измерении структурного отверстия; если вы не собираетесь использовать его повторно, хотя это особенно редко случается в случае секционных ворот.
Большинство производителей секционных ворот имеют двери, предназначенные для установки на внутреннюю поверхность гаражного проема, максимизируя ширину и высоту проема и учитывая изгиб трека за перемычкой. В случае установки в промежутке между проемами, чтобы максимизировать длину гаража, требуются некоторые секции крепления и фасции. Это также требуется, когда имеется ограниченная высота над отверстием.
- Измерение для установки IN-BETWEEN (выявить) гаражного проема
- Измерение для установки ВНУТРИ (Face-Fit) гаражного проема
- Дополнительная информация
Важно: Секционные ворота всегда будут входить в гараж намного дальше, чем верхние и верхние двери на горизонтальных направляющих, поэтому очень важно, чтобы у вас было свободное пространство, по крайней мере, высота ворот плюс еще 350 — 600 мм, (в среднем) в гараж.
Общее практическое правило: Размер заказа для секционных гаражных ворот всегда равен промежуточному размеру отверстия для рамы для дневного света (учитывайте окружающие крепежную раму и пружины в ваших расчетах) — ножки боковой рамы и секция головки рамы будут варьируется от одного производителя и размера двери к другому.
секционные гаражные ворота
Измерение для установки IN-BETWEEN (выявить) гаражного проема
Примечание: не заказывайте секционные ворота размером 14 x 7 дюймов (4267 x 2125) и ожидайте, что они подойдут ВМЕСТЕ с вашим гаражным отверстием размером 14 x 7 дюймов, всегда есть крепежный подрамник для расчета размера. !
- Измерьте ширину вашего отверстия слева направо в нескольких местах
- Измерьте высоту вашего проема изнутри от пола до нижней части перемычки в нескольких местах.
- Измерьте глубину вашего гаража от внутренней верхней открытой стороны до задней стенки гаража
Выполните наименьшие измерения в качестве используемых размеров.Они станут измерениями для размера заказа двери, плюс ножки рамы и высота надстройки, необходимые для размещения двери и рамы. ОБЩАЯ ширина и высота.
Пример: Размер вашего гаражного проема измеряется шириной 2480 мм и высотой 2250 мм. Ножки рамы для большинства секционных гаражных ворот имеют ширину 90 мм с каждой стороны, поэтому при измерении ширины гаража нужно всего 180 мм. Высота, необходимая для большинства секционных гаражных ворот одинарной ширины, составляет 115 мм при наличии электрического оператора, поэтому при измерении высоты снимите 115 мм.То, что у вас осталось, имеет ширину 2300 мм и высоту 2135 мм. Существует стандартный размер заказа дверей для большинства производителей 2286 мм x 2125 мм (7’6 «x 7’0» в имперских референциях), и это было бы почти идеально для этих размеров с небольшим допуском на установку. Однако вам понадобится промежуточный установочный комплект и некоторые накладки на лицевую панель рамы.
Также обращайтесь к «измерительной вкладке», показанной в интернет-магазине при размещении любого заказа
Перейти к началу страницы Дополнительная информация
Измерение для установки ВНУТРИ (Face-Fit) гаражного проема
Секционные гаражные ворота, установленные ВНУТРИ гаражного проема, позволят максимально увеличить размеры.Большинство из них имеют достаточно большое пространство для опор и высоты рамы, необходимых для изогнутой части направляющей, в которую перемещаются дверные панели.
- Ширина обычно структурного отверстия + 90 мм (каждая сторона)
- Высота, как правило, высота перемычки + (между) 100 — 210 мм (внимательно проверьте каждого изготовителя перед его выполнением)
- Измерьте внутренние грани с обеих сторон отверстия
- Измерьте доступный запас по внутренней части, и это должно быть согласовано с высотой заказа плюс около 300 — 750 мм.
- Измерьте глубину вашего гаража от внутренней верхней открытой стороны до задней стенки гаража
Важно: Секционные ворота также войдут в гараж на горизонтальных рельсах, поэтому важно, чтобы у вас было чистое пространство, по крайней мере, на высоте ворот плюс еще 350 — 750 мм (в среднем) в гараж.
Также обращайтесь к «измерительной вкладке», показанной в интернет-магазине при оформлении заказа.
Возьмите самые большие измерения, которые следует использовать при установке за отверстием, чтобы убедиться, что рама полностью скрыта, а размеры отверстия использованы в полной мере. Однако не имеет значения, показывает ли рама одну сторону или обе стороны, если это позволяет использовать стандартный размер секционных ворот.
Перейти к началу страницы Дополнительная информация
Дополнительная информация
Секционные гаражные воротаявляются одними из лучших универсальных гаражных ворот для изоляции, практичности и безопасности, а также общего качества строительства, предлагая гаражные ворота, которые обеспечат долгие годы безаварийного использования.Панели невероятно прочные, а механизм управления обеспечивает очень плавную работу в своей конструкции. Выбор механизмов обеспечивает большую гибкость внутри гаража, а в случае оснащения электрическим оператором некоторые двери даже предлагают сертификацию «защищены конструкцией» и обеспечивают действительно превосходную устойчивость к любым попыткам принудительного въезда.
Из-за прочности дверных панелей, гаражные секционные ворота могут быть изготовлены в домашних условиях шириной до 8000 мм и высотой 3000 мм, однако при этом будет использоваться более тяжелое коммерческое рабочее оборудование.Существует широкий спектр дизайнов, цветов, материалов и узоров, в том числе с окнами и многим другим, что означает, что обязательно будет секционная дверь, которая идеально подойдет как вашему стилю, так и вашей собственности.
Секционные ворота — это «дверь на всю жизнь» , поэтому убедитесь, что вы заказали правильную дверь для своего дома и по назначению. Для любой помощи в рекомендациях, пожалуйста, напишите или позвоните нам по телефону (01926) 463888.
Перейти к началу страницы
секционных ворот
Секционные ворота, состоящие из плотных полиуретановых дверных панелей, спроектированы в соответствии со стеной, потолок
и другие особенности здания. Это работает, двигаясь к потолку и оставляет пользователя с максимальной пользой. Сэндвич-панели являются прочными, долговечными и надежными с высокой теплоизоляцией.
Панель
- Двусторонняя оцинкованная сталь (0.50 мм) и интенсивная полиуретановая изоляция 150 гр / м2
- Не содержит специальной эпоксидной краски и не содержит полировки ХФУ (хлорфторуглерод)
- Плотность полиуретана 40 кг / м³
- Структура панели для защиты пальцев.
- Класс пожарной безопасности 0-2
- Утепление акрилового окна аппликацией
- Уплотнение внизу, сверху и по бокам панелей, а также между гибкими ровинговыми дверями из ПВХ.
- Армирующие стальные листы армирования, повышающие долговечность двери от ударов и ветра
- Легкое ручное открытие
- Изготовление кадровой двери
Деталь секционных ворот
Толщина панели |
42мм |
Плотность полиуретана |
40 кг / м3 |
Термостойкость |
0.78 (Вт / м2 К) |
Сила |
0,109 (кН / м2) |
Значение звукоизоляции |
R w = 23 дБ |
Панель безопасности |
Безопасность сжатия пальца |
Вес метра |
6.55 кг / т (11,12 кг / м2) |
Толщина краски |
Эпоксидная смола 25 м |
Сопротивление Ветру |
98 кг / м2 |
Инструкции и металлоизделия
Все направляющие, рельсовые системы и другие металлические компоненты, используемые в секционных воротах, изготовлены из оцинкованной методом горячего цинкования по стандартам CE.Все предохранители EPDM, используемые на нижней, верхней и боковых поверхностях дверей, предназначены для обеспечения герметичности.
Колеса и фитинги
Все фурнитура и петли, используемые в этой модели дверей, изготовлены из оцинкованного горячим способом. Колесные пары, которые обеспечивают движение двери, сделаны из полиимида и обеспечивают бесшумную работу с длительным сроком службы.
Spring and Drums
Пружинные системы, обеспечивающие легкость перемещения секционных ворот, специально изготовлены спиральной пружиной.В соответствии с размерами двери производится выбор подходящего лука. У них есть 15 000 — 20 000 раз открытия и закрытия жизни. (Опционально можно выбрать 100 000 пружин открывания / закрывания). Барабанные системы изготовлены из литого алюминия и выбираются в соответствии с типом подшипника двери.
Пневматическая система безопасности
Нижний предохранительный фитиль прикреплен к пневматическому выключателю. В случае контакта с дверью под дверью включается пневматический переключатель, подключенный к гибкому кабелю, что позволяет двери останавливаться и возвращаться.Эта система безопасности является стандартной для всех моторизованных дверей.
Цвет
Внутренние и внешние поверхности дверных панелей имеют оригинальный белый цвет. Можно покрасить в цвет RAL.
Мотор
MFZ OVITOR, прямой от вала, Manuele chinkoir, 380 вольт в зависимости от размера кручения должны быть распределены, электрическая панель, электрическая цепь может быть выключена и включаться и выключаться.1 внутри 3 шага.
(ОТКРЫТО-ОСТАНОВИТЬ-ЗАКРЫТЬ)
Деталь двигателя (MFZ OVITOR)
Рабочий ток |
400 В 50 — 60 Гц |
Рабочая сила |
0.55 кВт |
Текущий |
2,4 А |
Рабочий крутящий момент |
130 Нм |
Количество оборотов (об / мин) |
15 об / мин |
Рабочая температура |
— 20 ° С / + 60 ° С |
Класс защиты |
IP 54 |
Звуковое давление |
|
Секционные ворота Full Vision
Секционные ворота полного обзора, предназначенные для зданий (например, выставочных залов), изготовлены из алюминиевых профилей толщиной 40 см, специально разработанных для этой системы.
Профили предназначены для предотвращения застревания пальцев при открытии и закрытии двери.
Одинарные или двойные акриловые прозрачные окна наносятся между профилями.
Используемые алюминиевые профили окрашены электростатической порошковой краской в дополнительный цвет.
,
