Популярность ломаных крыш обусловлена экономичностью строительства и возможностью рационально применить чердачное пространство. Именно они используются для организации утепленных и неутепленных мансард. Технология сооружения кровельных конструкций с переменным углом наклона скатов отличается от традиционной двухскатной схемы.
Потому желающим обзавестись мансардным этажом и успешно проявить себя на поприще кровельщика необходимо знать, как устроена стропильная система ломаной крыши и каким образом вычисляются размеры материалов для ее сооружения.

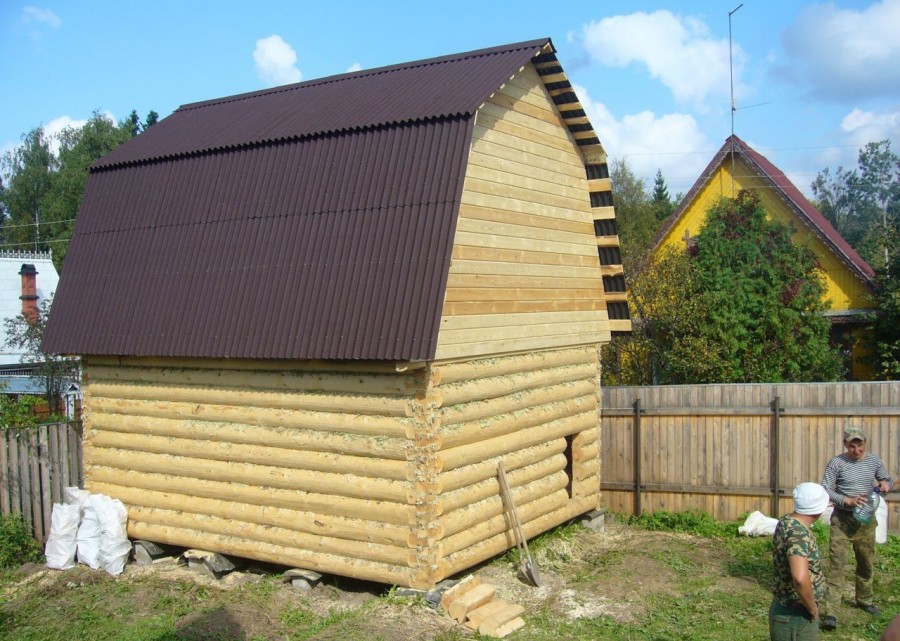

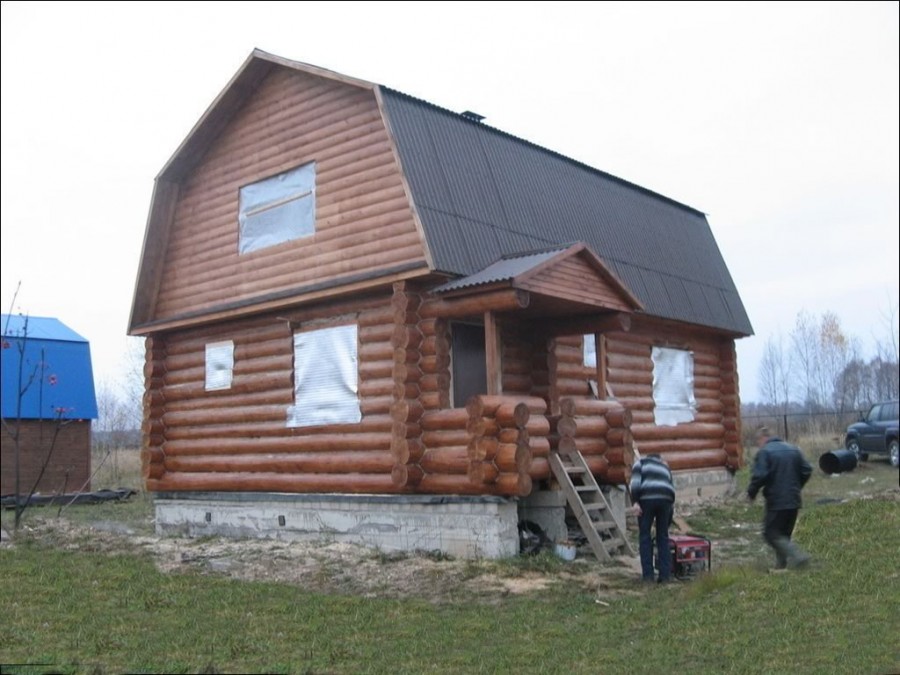

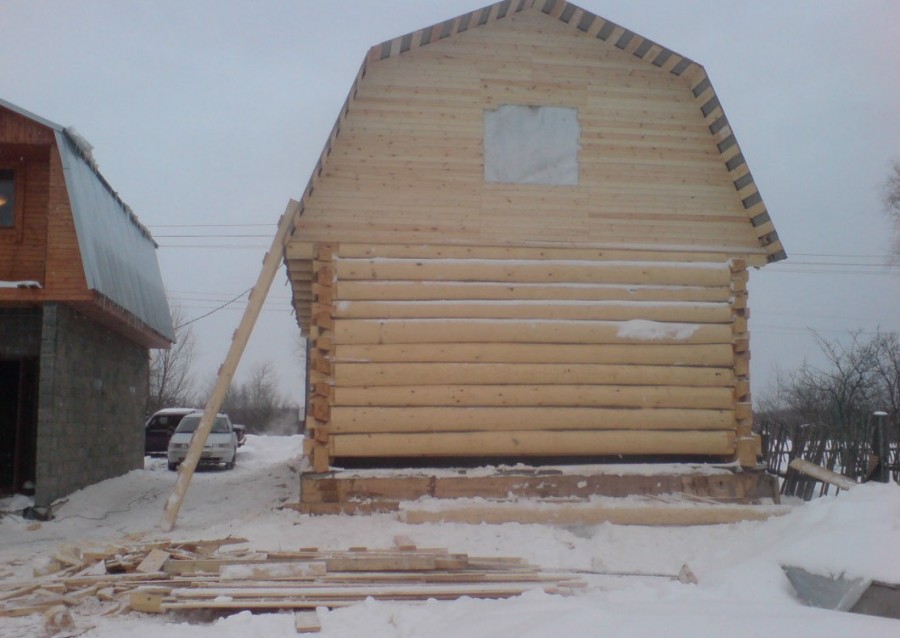

Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.
Кратко о специфике стропильной конструкции
Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная технология строительства скатных крыш. Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног. В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.
По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.
Виды нагрузок и их совокупность
Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего
Любой, наверное, хозяин загородного участка старается использовать свою территорию с максимально возможной полезностью. Хочется, чтобы и дом был вместительным, и чтобы было где гостей принять, и для мастерской отвести место. В то же время, на выделенных «сотках» особо не разгуляешься – необходимо оставить территорию для своих «сельхозугодий», для уютного двора, для гаража или автостоянки, для хозяйственных построек. Выход очевиден – «расти вверх». Двухэтажные полноценные здания – это доступно далеко не каждому, но можно постараться задействовать под полезную площадь чердачные помещения. Одним словом, оптимальным решением становится строительство дома с мансардой.
Ломаная крыша стропильная система расчет с размерами
Итак, настоящая публикация призвана показать, что, если выбрана ломаная крыша стропильная система, расчет с размерами вполне можно провести собственными силами, чтобы получить гарантированно прочную конструкцию. Причем, для такого самостоятельного проектирования не потребуется знаний специальных прикладных программ. Предлагаемый алгоритм, безусловно, упрощен, и не может сравниться по точности с профессиональными расчетами, и если затевается строительство крупного здания со сложной конфигурацией крыши – так или иначе, придется обратиться к специалистам. Но для типичной мансарды ломаного типа над среднестатистическим жилым загородным домом или гаражом – он вполне оправдан.
Особенности стропильной системы ломаного типа
Принцип устройства мансардной крыши ломаного типа
Итак, что же из себя представляет стропильная система ломаного типа?
С некоторой долей условности ее можно отнести к разновидностям двускатной. Но главное отличие в том, что каждый из скатов не представляет собой единой плоскости от конька до карнизного свеса. По определенной горизонтальной линии она «ломается» на две, причем верхняя часть ската имеет куда меньший угол крутизны по сравнению с нижней.
Характерная особенность ломаной крыши понятна уже из ее названия – каждый из скатов «ломается» на две плоскости, различающихся углом наклона к горизонту
Для чего это делается? Ответ очевиден. Если организовывать жилую мансарду под обычной двускатной крышей, слишком большая площадь приходится на «мертвые зоны» — по краям чердачного помещения вдоль линии карнизов. Безусловно, предпринимаются определенные меры, чтобы полезно использовать и эти участки, но возможности все же весьма ограничены, а сделать полноценный потолок, который не будет создавать «давящего» на голову ощущения, то есть с нормальной, привычной для человека высотой, получается только в центральной области чердака. Казалось бы, можно увеличить крутизну скатов – но это приводит к совершенно не оправданному росту высоты конька – такая крыша труднее в монтаже, требует большего количества материалов, и при всем этом – чрезмерная высота всегда становится причиной роста уязвимости конструкции от ветровой нагрузки, снижения общих прочностных характеристик. Одним словом, хлопот с возведением такой стропильной системы (тем более, если это планируется делать самостоятельно) – не оберешься!
А выход прост – повысить крутизну скатов только на «обитаемом» уровне чердачного помещения, до нормальной высоты потолка, а затем перейти к малому углу уклона, чтобы крыша не получалась слишком высокой. Давайте для наглядности посмотрим на один характерный пример.
Сравнение «полезной вместимости» мансардного помещения в домах с крышей обычного двускатного и ломаного типа
Примем, что желательная нам высота потолка в жилой мансарде должна составлять 2,5 метра, и попробуем «вписать» это помещение в пространство чердака. Если даже не обращать внимания на проставленные размеры, то результат, как говорится, виден «невооружённым глазом».
Ну а если оперировать языком цифр, то видно, что даже при весьма большой крутизне скатов в двускатной крыше (а здесь она составляет около 53 градусов), ширина пространства, удовлетворяющего требованию комфортной высоты потолка – чуть больше 2 метров. Иное дело – в мансарде со стропильной системой ломаного типа – ширина «обитаемой зоны» возросла практически вдвое. Еще показательнее это будет выглядеть, если вычислить площадь такого помещения – очевидно, что при довольно скромных размерах здания, скажем, при длине дома в 8 метров, только выигрыш в площади составит порядка 16 м². А это, согласитесь, размер вполне приличной комнаты в городской многоэтажке!
Так что, несмотря на повышенную сложность в возведении крыши ломаного типа, такая затея выглядит вполне оправданной.
Основные элементы конструкции мансардной ломаной крыши
Теперь давайте взглянем, из каких же элементов состоит конструкция стропильной системы ломаного типа. Сразу оговоримся о том, что схем существует немало, и все их рассмотреть – в масштабе одной статьи просто нет возможности. Поэтому выделим две основных, наиболее часто применяемых при самостоятельном строительстве.

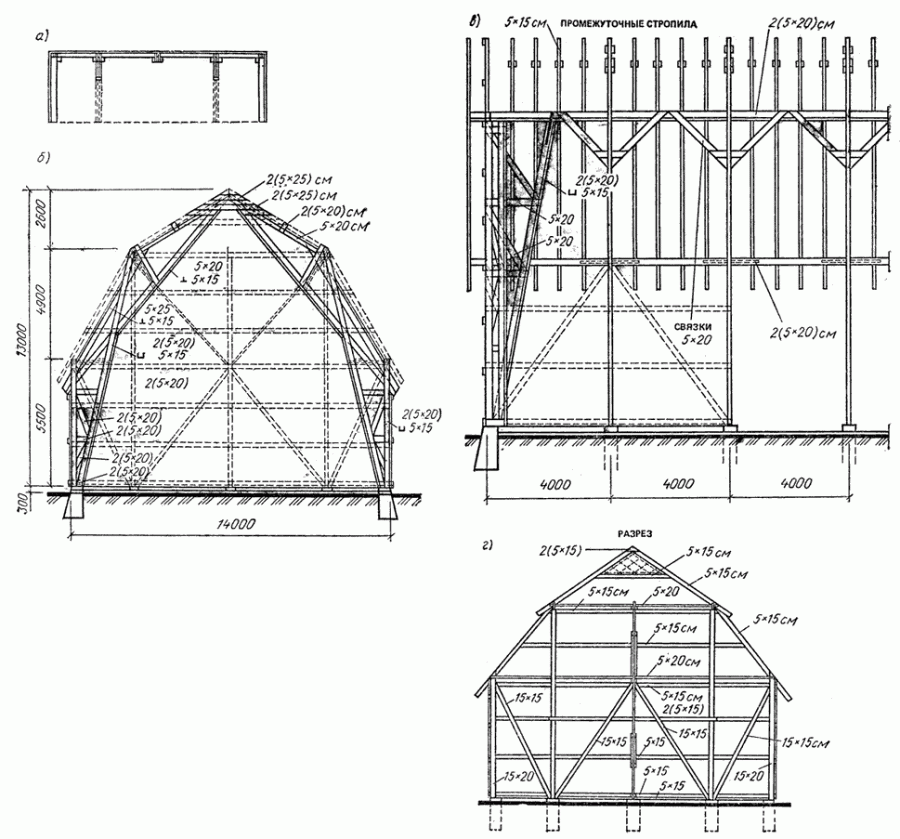

Схема расположения основных деталей системы ломаного типа с опорой мансардных стропил на мауэрлат
На схеме показаны следующие детали:
Стены здания (поз.1) в которые еще при их возведении вмурованы балки чердачного перекрытия (поз. 2). Обратите внимание – в данном случае они расположены даже несколько ниже верхнего обреза стен, что дает определенный выигрыш в высоте мансардного помещения. Но нередко они укладываются и вровень с верхним окончанием стен.
По стенам (по их карнизным сторонам) установлен мауэрлат (поз. 3) – брус, который станет опорой для основных, так называемых мансардных стропильных ног (поз. 4). Чаще всего эти стропила исполняются по наслонной схеме, то есть имеют в верхней части упор на вертикальную стройку (поз. 5). Вся «анфилада» таких стоек по все длине крыши связана общим брусом — прогоном (поз. 6). В верхней части противоположные стропильные ноги, закрепленные на стойках с прогонами, соединены затяжкой (поз. 7). Эта затяжка играет роль усиливающего элемента конструкции, но кроме этого – становится основой для подшивки потока мансардного помещения. То есть ее расположение в данной схеме обычно принимается с учетом комфортной для хозяев высоты потолка.
Основные стропильные ноги, несмотря на то что являются наслонными, все же испытывают немалые нагрузки на изгиб и на сжатие – просто в силу своей длины и особенностей расположения под большим углом. Поэтому их необходимо разгружать, то есть усиливать дополнительными деталями. В этом качестве применяются подкосы – диагонально расположенные опоры (поз. 8) и (или) дополнительные затяжки (поз. 9).
Как правило, крутизна этого ската, сформированного основными, мансардными стропилами, выдерживается в диапазоне от 60 до 70 градусов, хотя может быть даже больше. Это, кстати, дает еще один «плюс» – на плоскости, расположенной с таким уклоном, зимой не будут задерживаться снежные массы, и их при расчете данных стропил можно не принимать во внимание.
Верхние скаты формируют коньковые стропила (поз. 10). Они, безусловно, значительно короче, и обычно располагаются под углом к горизонту от 15 до 30 градусов. Здесь можно применить и висячую схему расположения стропил, без центральной опоры. Но для надёжности нередко и на коньке устанавливается стойки или бабки (поз. 11) с пущенным по ним коньковым прогоном, и тогда, по сути, стропила превращаются также в наслонные.
Еще один нюанс данной схемы. Так или иначе, но создавать карнизный свес крыши над стенами, чтобы защитить их от прямого попадания влаги, придется. Значит, мансардные стропила должны иметь определённое удлинение (поз. 12) для формирования этого свеса планируемой ширины. Другой вариант – использование дополнительных деталей – так называемых «кобылок», с помощью которых наращивается длина стропильных ног. Это будет несколько подробнее рассмотрено ниже.
Цены на крепления для стропил
крепления для стропил

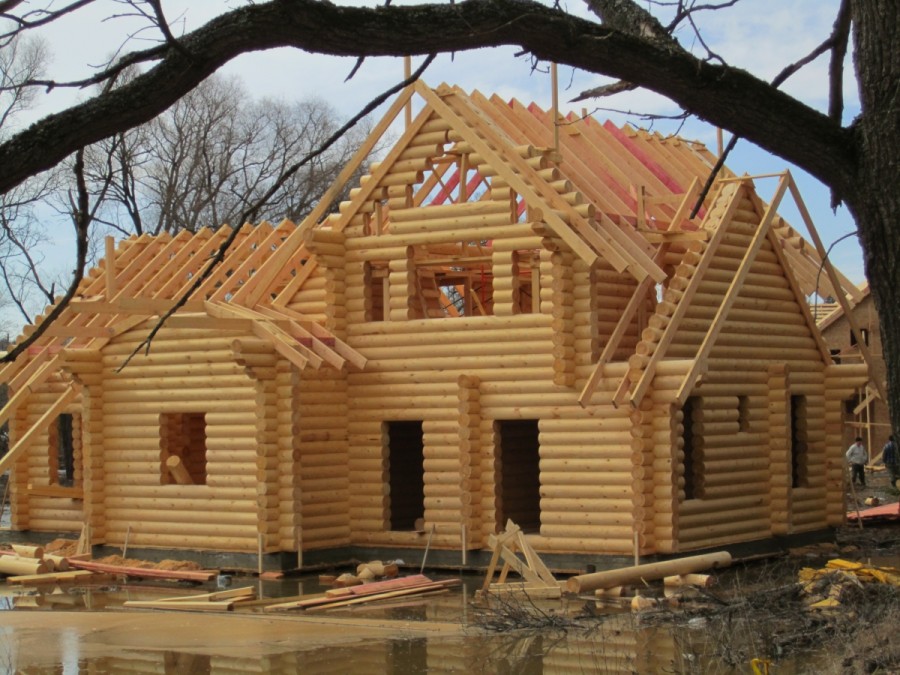

Пример такой конструкции крыши показан на иллюстрации ниже.
Пример стропильной системы ломаного типа с мансардными стропилами, закрепленными на мауэрлате, и с их удлинением для формирования карнизного свеса
Теперь рассмотрим вторую схему, обратив внимание на принципиальное отличие.
Карнизный свес формируется за счет выноса за пределы стен балок перекрытия
В целях максимально полезного использования объёма чердачного помещения, очень часто мансардные стропильные ноги крепят не на мауэрлате, а на балках перекрытия, уложенных на верхних торцах стен здания и вынесенных наружу на необходимое расстояние (поз. 2а). Выигрыш в ширине получающейся комнаты – очевиден. Кроме того, решается еще одна проблема. Вынос балок перекрытия сразу формирует карнизный свес необходимой ширины (поз. 12а). Впоследствии останется лишь подшить его снизу досками или панелями-софитами.

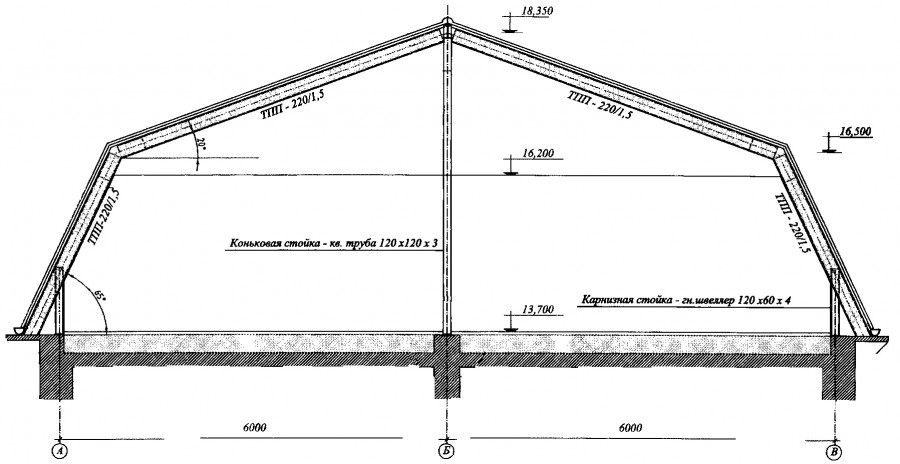

Стропильная система ломаной крыши с вынесенными за пределы стен здания балками перекрытия
Основные требования, учитываемые при проектировании ломаной стропильной системы
Чтобы закончить вопрос с общим устройством и перейти вплотную к расчетам стропильной системы, имеет смысл перечислить основные требования, которые к ней предъявляются.
- Как правило, высота потолка в мансардном помещении принимается не менее 2200 мм – в противном случае неизбежно постоянное давящее ощущение от близкорасположенной потолочной поверхности. Отсюда и начинаются основные расчеты других деталей системы.
- При определении типа кровельного покрытия стремятся выбрать материал с небольшой удельной массой – тяжелую кровлю разместить на крутом скате мансарды будет значительно сложнее, да и надежность установки может быть не гарантирована.
- Стопила, в особенности – основные, мансардные, нередко получаются весьма большой длины, и, скорее всего, потребуется установка усиливающих элементов конструкции (подкосов или затяжек). Промежуточные вертикальные стойки под круто расположенными стропильными ногами становятся малоэффективными.
- Необходимо иметь в виду, что мансарда, если она задумывается жилой и «всесезонной», всегда отличается выраженно большим количеством теплопотерь, так как, по сути, вообще не имеет со стороны скатов кровли никакой термоизоляционной преграды. Все это налагает особые требования к утеплению, которые также могут сказаться и на линейных параметрах деталей стропильной системы. Вместе с тем, слой термоизоляции кровли в большинстве случаев потребует еще и качественной вентиляции утеплителя, иначе он быстро напитается конденсационной влагой и потеряет свои качества.
Мансарда практически всегда требует надежной термоизоляции, и это может сказаться на размерах деталей ее конструкции
- Для строительства мансарды ломаного типа следует употреблять только качественный пиломатериал хорошей степени просушки (остаточная влажность не более 20%) – никому не нужны деформации этой сложной конструкции при усыхании древесины. Не следует приобретать древесину с обилием сучков, с продольными трещинами, с синевой или другими признаками биологического разложения. Перед монтажом элементов системы все они должны получить полноценную обработку специальными составами, защищающими дерево от гниения, поражения плесенью, грибком или насекомыми, повышающими противопожарные качества материала.
Обработка пиломатериалов пропиткой, повышающей их биологическую стойкость и противопожарные качества
Вот теперь, познакомившись с особенностями стропильной системы ломаного типа, можно перейти к ее самостоятельным расчетам.
Как выполнить самостоятельный расчет ломаной стропильной системы
В интернете можно, при желании, отыскать программы расчета стропильных систем, выполненных как в виде специальных приложений, так и по типу алгоритма для использования, скажем, в Microsoft Excel. Мы же предлагаем упрощенную систему расчета, которой, впрочем, будет вполне достаточно для самостоятельного проектирования ломаной крыши для собственного дома небольших размеров или хозяйственной постройки.
В отличие от предлагаемых программ, когда у пользователя только запрашиваются данные, а сама процедура расчета для него остается «за семью печатями», мы проведем вычисления поэтапно, с объяснением каждого выполняемого шага. Это, кстати, поможет и глубже разобраться в конструкции системы и в основных взаимосвязях ее элементов.
Взаимосвязь «крутизна ската – высота помещения мансарды – ширина помещения»
В качестве исходных данных у хозяина дома всегда будет ширина здания (Вд)– размер той стены, над которой станет формироваться фронтон крыши. Кроме того, наверняка имеются пожелания о высоте потолка в мансардном помещении (Нм). Значит, необходимо отследить взаимосвязь – как будет влиять крутизна нижнего ската мансардной крыши (угол а) на вместимость образующегося помещения с заданной высотой потолка, то есть его ширину (Вм). Если затем эту величину Вм разделить на два, то полученное значение покажет еще и расстояние между центром (продольной осью мансарды) и местом установки вертикальных стоек.
Схема для проведения расчетов ширины и высоты помещения
На схеме хорошо показаны те данные, которыми мы будем оперировать при расчетах. Правда, если стропильная система будет делаться по принципу выноса балок перекрытия наружу, потребуется еще один размер – величина этого выноса (Вв).
Особенности такой схемы: добавляется еще один параметр – длина выноса балки перекрытия Вв
Итак, по законам геометрии в прямоугольном треугольнике наши стороны (катеты) соотносятся следующим образом:
Вг = Нв / tg а
Вг – это длина «глухого» участка, то есть между внутренней поверхностью стойки и вершиной угла а (между скатом и балкой перекрытия).
Очевидно, что ширина полезного помещения мансарды (между вертикальными стойками) станет равна общей ширине минус два «глухих» участка.
Чтобы не «мучить» читателя самостоятельными подсчетами, постараемся каждый шаг расчетов снабдить соответствующим калькулятором.
Калькулятор зависимости крутизны мансардного ската и ширины образующегося помещения
Для удобства, в поле ввода сразу предусмотрена возможность расчета для обоих случаев – с опорой стропил на мауэрлат и с выносом балок перекрытия наружу. Просто в случае, если выноса балок нет, необходимо оставить в этом поле значение по умолчанию – «0».
Перейти к расчётам
При необходимости калькулятор позволяет решать и обратную задачу, когда известны желательные параметры комнаты, и необходимо вычислить, какой же крутизна ската должна быть при этом. Изменяя значение угла (градация сделана с точностью до 1 градуса), с ранее заданной шириной здания и высотой потолка, можно быстро прийти к необходимой ширине помещения. Такой подбор займет всего несколько лишних секунд.
Высота и крутизна конькового отдела ломаной крыши
Теперь у нас есть все необходимые величины для того, чтобы «прикинуть» общую высоту крыши, которая складывается из высоты мансардного помещения (Нм) и высоты треугольника, который можно назвать «коньковым» (Нк). Для расчета необходимо еще только определиться с углом крутизны установки коньковых стропил (b) – как уже говорилось, здесь обычно применяют скаты небольшого уклона, от 15 до 30 градусов.
Итак, высота «конькового треугольника» будет равна:
Нк = 0,5 × Вм × tg b
Калькулятор расчета высоты «конькового треугольника» мансардной ломаной крыши
Полученный результат остается суммировать с известной высотой мансардного помещения, чтобы получить суммарную высоту крыши. Для этого, наверное, уже не требуется калькулятора.
И опять же, вполне решается обратная задача. Например, необходимо узнать какую крутизну конькового ската необходимо задать, чтобы получилась крыша, допустим, общей высотой в 4 метра, при том, что потолок в мансарде планируется высотой в 2.3 метра. Простым арифметическим действием находим высоту «конькового треугольника»: 4 – 2,3 = 1,7 м, а затем, варьируя значения угла b, добиваемся нужной высоты в выдаваемом калькулятором ответе.
Расчёт длины стропильных ног
Пришла пора определиться, какой же длины, при полученных выше параметрах, будут стропильные ноги. Опять на помощь идет тригонометрическая формула:
L = Н /sin a = H / cos (90º — a)
Понятно, что для расчета длины мансардного (нижнего) стропила принимается значение высоты, соответствующее выбранной высоте мансардного помещения Нм и угол крутизны ската а, а для конькового стропила – высота «конькового треугольника» Нк и свой угол крутизны b. В остальном же различия нет, так что для поочередного расчета можно воспользоваться одним калькулятором, предлагаемым ниже.
Калькулятор расчета длины стропильной ноги
Если применяется схема с вынесенными балками перекрытия, и карнизный свес сформирован за счет этого, то на этом расчет общей длины стропильных ног закончен. Но в том варианте, когда требуется удлинение стропила для создания свеса, придётся выполнить еще одно вычисление.
Обычно ширина карнизного свеса, для полноценной защиты стен от прямого попадания осадков, задается по горизонтальной оси, то есть расстоянием от стены до края карниза. А при больших углах крутизны, характерных именно для нижних мансардных стропил, даже незначительная ширина свеса потребует довольно большого удлинения стропильных ног.
Карнизный свес, создаваемый за счет удлинения стропильных ног за линию мауэрлата
Для экономии материала, это удлинение часто делают и из досок, наращивая стропила кобылками. Значит, предлагаемый ниже расчет поможет определиться с тем, какая рабочая длина кобылок (без учета соединительного нахлеста) потребуется.
Цены на опоры для стропил
опоры для стропил
Калькулятор расчета необходимого удлинения стропила для создания карнизного свеса
Для расчета необходимо знать уже известный угол крутизны нижнего, мансардного ската а и планируемую ширину карнизного свеса k.
ΔL = k / cos a
Это соотношение заложено в расположенный ниже калькулятор:
Расчет основных нагрузок, выпадающих на стропильные ноги, определение их оптимального сечения
Следующим важным моментом становится определение нагрузок, которые будут выпадать на стропильные ноги. Этот параметр поможет определиться с сечением пиломатериала, которое обеспечит стабильность возводимой системы.
Расчет нагрузок, по правде говоря – это удел специалистов, владеющих теорией сопромата и вооружённых специальными методиками. Но в условиях строительства небольшого частного дома вполне можно применить и упрощённый алгоритм, который даст вполне приемлемый по степени точности результат.
Для подбора сечения пиломатериала мы будем оперировать распределенной нагрузкой, выпадающей на стропильные ноги. Она зависит от шага установки стропил – чем он меньше, чем ниже нагрузка, выпадающая на каждый погонный метр этой несущей детали.
А общая нагрузка складывается из нескольких составляющих – это масса самой системы с кровельным покрытием, ветровое воздействие, давление снежных масс на крышу. Плюс к этому, закладывается еще и определенный эксплуатационный запас – на случай непредвиденных нагрузок, например, стихийного или даже техногенного плана.
Ниже предложен калькулятор, который позволит быстро рассчитать распределённую нагрузку на стропильную ногу. Он, безусловно, требует некоторых пояснений по работе с ним – они также будут приведены.
Калькулятор расчета распределенной нагрузки на стропильные ноги.
Итак, для расчета потребуется ввести:
- Угол ската крыши. Обычно расчет проводится для более длинных мансардных стропил, так что вводится значение угла а. Впрочем, при желании, для сравнения можно провести вычисления и для коньковых – тогда указывается угол b. Угол ската необходим для правильного подсчета снеговой и ветровой нагрузок.
- Планируемый материал кровельного покрытия. В программу расчета, вместе с массой конкретной кровли, сразу занесено среднее значение массы характерной для нее конструкции обрешетки. Сюда же внесено примерный удельный вес утеплителя кровли мансарды. То есть, выбирая кровлю, пользователь сразу вносит и все весовые нагрузки стропильной системы.
- Для определения уровня снеговой нагрузки необходимо указать номер зоны своего региона проживания. Узнать свою зону можно по карте-схеме, расположенной ниже. Значение средней снеговой нагрузки для каждой из зон уже внесено в алгоритм расчета.
Карта-схема распределения территории России по зонам в зависимости от уровня снеговой нагрузки
- Для учета ветровой нагрузки придется ввести несколько параметров:
— Во-первых, по аналогии со снежной нагрузкой, необходимо определить по соответствующей карте свою зону по уровню ветрового давления (данные систематизированы по итогам многолетних метеонаблюдений). Показатели ветрового давления для зон – внесены в базу данных калькулятора.
Зонирование территории России по уровню ветрового давления
— Во-вторых, необходимо определиться со своей «локальной зоной», то есть с особенностями расположения дома на местности, наличием или отсутствием естественных или искусственных преград для ветра. Тут подразумевается градация по трем типам – все они достаточно понятно изложены в интерфейсе калькулятора.
Правда, есть одна тонкость. Преграда для ветра только в том случае принимается в расчет, если она расположена в пределах круга с радиусом 30H, где Н – это высота дома над уровнем земли по линии конька. К примеру, для дома высотой в 6 метров учитываются препятствия, расположенные не дальше 180 метров от него.
Круг, в пределах которого учитываются естественные или рукотворные препятствия для ветра
— Наконец, следует указать и саму высоту будущего дома (по уровню его конька).
- Последнее поле ввода исходных значений – это планируемый шаг установки стропильных ног.
Варьируя этот параметр, оставляя неизменными все остальные исходные данные, можно наблюдать, как изменяется распределенная нагрузка, чтобы выбрать оптимальное значение.
- Итоговый результат будет выдан в килограммах на погонный метр стропильной ноги.
Располагая этим значением, можно войти в таблицу, предложенную ниже, чтобы выбрать брус или доску необходимого сечения.
| Расчетная величина распределенной нагрузки (килограмм на погонный метр стропильной ноги) | Сечение пиломатериала для изготовления стропильных ног | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 100 | 125 | 150 | 175 | доска или брус | кругляк | ||||
| толщина доски (бруса), мм | диаметр, мм | |||||||||
| 40 | 50 | 60 | 80 | 100 | ||||||
| Планируемый пролет стропила между точками опоры, м | высота доски (бруса), мм | |||||||||
| 4 | 3.5 | 3 | 2.5 | 2 | 160 | 150 | 140 | 130 | 120 | |
| 4.5 | 4 | 3.5 | 3 | 2.5 | 180 | 170 | 160 | 140 | 120 | 120 |
| 5 | 4.5 | 4 | 3.5 | 3 | 200 | 190 | 180 | 160 | 140 | 140 |
| 5.5 | 5 | 4.5 | 4 | 3.5 | — | 210 | 200 | 180 | 160 | 160 |
| 6 | 5.5 | 5 | 4.5 | 4 | — | — | 220 | 200 | 180 | 180 |
| 6.5 | 6 | 5.5 | 5 | 4.5 | — | — | — | 220 | 200 | 200 |
| — | 6.5 | 6 | 5.5 | 5 | — | — | — | 240 | 220 | 220 |
В левой части таблицы находят ячейку на пересечении округленной (в большую сторону) распределенной нагрузки с длиной пролёта стропил (расстояния между точками опоры или усиления). Затем из этой строки в правой части таблицы выписываются рекомендуемые сечения бруса (или диаметр бревна, если стропила будут изготавливаться из кругляка).
Кстати, при подборе материала для изготовления стропил обычно учитывают еще и толщину утеплителя, который укладывается между ними. Плюс к этому – необходимо оставить вентиляционный зазор между утеплителем и расположенной над ним паропроницаемой мембраной кровельного «пирога» (еще 20-30 мм). Поэтому имеет, наверное, смысл сразу определиться и с необходимой толщиной утепления, при котором в мансарде будет поддерживаться комфортный для всесезонного проживания микроклимат.
Давайте проведем и этот расчет.
Толщина необходимого утепления мансарды
Расчет толщины утепления скатов мансарды строится на том, что суммарное термическое сопротивление создаваемого «пирога» не должно быть ниже нормированного значения, установленного СНиП.
Найти это значение можно по размещенной ниже карте-схеме. При этом необходимо брать значение «для покрытий» (показано красными цифрами). Оно всегда – самое большое, так как через кровельные покрытия происходят максимальные утечки тепла.
Цены на клееный брус
клееный брус
Карта-схема для определения нормированного значения сопротивления теплопередаче
Для утепления мансарды чаще всего применяют минеральную вату. Однако, это не догма, и можно встретить массу примеров, когда используется пенополистирол (обычный «белый пенопласт» или более безопасный и качественный экструдированный). Кроме того, в последнее время всё шире применяются напыляемые материалы – пенополиуретан или эковата.
Не будем сейчас рассматривать достоинства и недостатки каждого из утеплителей, а просто скажем, что их теплотехнические характеристики, необходимые для проведения расчета, уже внесены в программу калькулятора.
Какие материалы используются для термоизоляции частного дома?
Ассортимент подобных материалов – достаточно велик, и каждый из них обладает своими особенностями. Подробнее об основных утеплителях для дома рассказано в специальной публикации нашего портала.
Наконец, свою роль в термоизоляции мансарды может сыграть и внутренняя отделка помещения. В калькуляторе указаны основные типы материалов для обшивки стен мансарды – необходимо выбрать нужный и указать его планируемую толщину.
Калькулятор расчета толщины утепления скатов мансарды
Перейти к расчётам
Результат выдается в миллиметрах, и его можно затем округлить – привести к стандартным толщинам выпускаемых утеплительных матов или плит.
Кстати, для многих регионов России толщина утепления может оказаться весьма значительной, и для установки плит или матов такой толщины придётся неоправданно, в принципе, увеличивать сечение стропильных ног, что приводит и к удорожанию общей сметы, и к очень серьезному утяжелению конструкции.
Пример утепления скатов кровли в два слоя
Но выход есть – это практика двухслойной укладки термоизоляции. Вначале плиты укладываются между стропильных ног. А затем, для достижения необходимой расчетной толщины термоизоляции, монтируется второй слой, для установки которого достаточно вспомогательной обрешетки из легкого пиломатериала небольшого сечения.
Площадь кровли ломаной крыши
При планировании строительства крыши такого типа обязательным параметром, который необходимо узнать, является суммарная площадь получаемых скатов. Это важно в плане приобретения кровельного материала, утеплителя, требуемых по технологии гидро- и пароизоляционных мембран, для расчета обрешетки, разреженной или даже сплошной – под мягкие битумные покрытия.
(Про обрешетку в данной статье не говорилось намеренно, так как у каждого кровельного материала есть своя специфика в этом вопросе, и общих «рецептов» просто нет).
Схема для подсчета суммарной площади кровельного покрытия мансардной ломаной крыши
Подсчет площади скатов стандартной ломаной крыши, которая рассматривалась в публикации – задача буквально для начальной школы, и нет смысла облекать ее в какой-то онлайн-калькулятор. Просто воспользуйтесь следующей формулой:
S = 2 × D × (Lм + Lк)
где:
S – суммарная площадь скатов ломаной мансардной крыши;
D – длина кровли по линии карнизного свеса;
Lм – длина мансардного стропила. Если для формирования карнизного свеса применялось удлинение стропильной ноги или использование кобылки, то это тоже обязательно принимается в расчет – длина стропила принимается суммарная, с учетом ΔL;
Lк – длина конькового стропила.
Все значения указываются с максимальной точностью в метрах, ответ получается, естественно, в квадратных метрах.
Вместо заключения
Конструкция ломаной мансардной крыши на небольшом по размерам загородном доме (с шириной по линии фронтона в пределах 6÷7 метров) – настолько широко опробованная на практике, что встречается масса рекомендаций по выбору сечения пиломатериалов, даже не проводя расчетов. Так, для стропильных ног советуют использовать доски сечением 50×150 мм (если требуется толстое утепление – то его лучше провести в два слоя). Для стоек и перекрывающих их сверху балок применяют брус сечением от 80×80 до 100×100. Затяжки и подкосы – обычно выполняют из тех же материалов, что и стропильные ноги. Про обрешетку было сказано – в зависимости от выбранного кровельного материала и крутизны скатов.
Правда, при этом часто оговариваются, что такие сечения будут справедливы для районов с не слишком высокой снеговой и ветровой нагрузкой. А вот как уловить эту грань? Может, лучше все же не полениться и провести самостоятельный расчет? Дело ваше.
В завершение публикации – два видео сюжета, посвященные монтажу такой стропильной системы. Хотя вопрос практического монтажа выходит за рамки рассмотрения данной публикации, такое знакомство с одной из существующих технологий возведения ломаной конструкции крыши поможет лучше представить ее устройство для проведения необходимых проектировочных работ.
Видео: Вариант монтажа ломаной стропильной системы – часть 1
Видео: Вариант монтажа ломаной стропильной системы – продолжение
Двухскатная крыша с ломаным скатами, угол наклона которых различается в верхней и нижней части, считается одним из наиболее популярных типов кровли в частном строительстве. Не смотря на техническую сложность конструкции такого типа, она применяются при возведении не только фешенебельных коттеджей, но также обычных дачных домиков. В этой статье вы узнаете, что такое стропильная система ломаной крыши, как выполняется расчет, в чем преимущества, а также особенности монтажа.
Содержание статьи
В классическом понимании ломаная крыша — двухскатная крыша пятиугольной формы, геометрия скатов которой изменена таким образом, что верхняя часть имеет угол 20-30 градусов, а нижняя 50-60 градусов. Ее прародительницей стала традиционна треугольная кровля, которую видоизменили с целью более рационального использования подкровельного пространства, оборудование там жилых помещений или места для складирования вещей, запасов. Сначала строители действовали скорее по наитию, а впоследствии архитекторы, отметившие эффективность применения, стали создавать все больше проектов с кровлей такого типа.
Преимущества и особенности конструкции
Есть ряд причин, по которым в проект дома включается ломаная кровля, чаще всего они вытекают из достоинств:
- Она позволяет максимально эффективно распорядиться пространством, расположенным под крышей. Там может быть оборудовано полноценное жилое помещение с достаточно высоким потолком, с естественным освещением, которое можно использовать в качестве кабинета, спальни, детской.
- Она улучшает внешний вид строения, делая более эффектным. При использовании современных кровельных материалов даже самая простая ломаная кровля, вносит «изюминку» в облик строения, делая дизайн эксклюзивным, дорогим.
- В дом с такой кровлей органично вписывается просторный балкон, благодаря чему подобные проекты пользуются особой популярностью среди заказчиков.
- Великолепно справляется с защитой от ветра и атмосферных осадков. Склоны сконструированы таким образом, что снег не задерживается на них, а свободно соскальзывает.
Чаще всего застройщики прибегают к сооружению кровли с ломаными скатами в ситуациях, когда мансарда дома будет использоваться для жилья. Это на самом деле проверенный временем, наиболее оптимальных вариант, не лишенный своих особенностей:
- Высокая стоимость. Для постройки этой конструкции необходимо большое количество высококачественного материала, так что она обойдется значительно дороже простой двухскатной.
- Техническая сложность, в виду которой осуществить сборку способны профессионалы с высоким уровнем столярных навыков. Для начала строительства нужен сложный расчет и грамотный чертеж. К тому же минимальное количество работников — три человека, бригаде меньшего состава это не под силу.
- Возможные потери тепла во время отопительного сезона, что приводит к большему расходу дров, газа или электричества.
- Высокая стоимость установки специальных мансардных окон.
Стропильная система
Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.
Визуально систему опор можно разделить на две части: верхняя, в форме равнобедренного треугольника, а нижняя — трапеция с большей стороной внизу. Профессионалы советуют использовать висячие и наслонные стропила в комбинации, чтобы конструкция была более надежной.
Вот как она выглядит:
- Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.
- Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.
- Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
- Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.
- Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.
- Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.
- Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
- Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
- Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.
Выбор и подготовка материала
Как вы понимаете, основным материалом для стропильной системы ломаной крыши является древесина. А это, к сожалению, горючий, не влагостойкий, подверженный гниению материал. Эти качества, безусловно, являются недостатками, которые легко устранить, проведя обработку антипиреном, антисептиков, влагозащитной пропиткой. Обрабатывать дерево для эффективной защиты этими составами необходимо в несколько слоев. Расчет необходимого объема антисептика производят согласно рекомендациям производителя.
Используйте высококачественный материал из хвойных пород, без сучков. Если они все же есть, уберите, обработайте специальным средством. Нешлифованное дерево следует предварительно ошкурить, кору в обязательном порядке удалить.
В качестве кровельного материала используется металлочерепица, профнастил, шифер, ондулин, шинглас. Так как конструкция сама по себе массивна, специалисты советуют отдавать предпочтение более легким материалам, чтобы излишне не перегружать стропильную систему. Вес в таком случае станет определяющим фактором при выборе. Обрешетка изготавливается сплошного или решетчатого типа, из необрезной доски или из влагостойкой фанеры. В качестве утеплителя применяются минеральная вата на базальтовой основе или пенопласт. Декоративная обшивка может быть выполнена из сайдинга, блок-хауса или вагонки.
Нюансы монтажа
Начинать возведение кровли необходимо, выполнив расчет нагрузки, которой она будет подвергаться. Для этого складывают вес каждого из материалов кровельного пирога, найти который можно в справочной литературе. Затем определяются временные нагрузки от выпадающего снежного покрова. Когда эти показатели складываются, получается такой показатель, как общая нагрузка, который колеблется в районе 40-50 кг/м2. Согласно этим параметрам определяется, каким запасом должна обладать стропильная система, сечение элементов каркаса. Избавить вас от этих вычислений может специальная программа для расчета, доступная для использования в интернете. После этого составляется чертеж, отражающий расположение всех элементов с рассчитанными размерами.
Дальнейшие действия относятся к собственно монтажу ломаной кровли:
- Производится закупка всех необходимых материалов. Лучше приобрести их с небольшим запасом, чтобы не оказаться в ситуации, когда чего-то не хватает.
- Все деревянные элементы распиливаются в размер согласно шаблону. Быстрее всего это сделать болгаркой или циркулярной пилой.
- Нижние стропила, подкосы, стойки на земле соединяются вместе, образуя, так называемые, фермы.
- Готовые фермы поднимаются на верх для установки.
- Фермы соединяются затяжками, настилаются верхние наслонные стропила.
- Создается обрешетка, монтируется утеплитель, укладывается кровельный материал.
- Фронтоны, свесы обшиваются выбранным материалом, оборудуются оконные проемы.
Если расчет выполнен грамотно, стропильная система ломаной крыши является прочной, надежной конструкцией мансардной кровли, которая прослужит не одно десятилетие при условии регулярного контроля за состоянием.
Видео-инструкция
Как самостоятельно построить ломаную крышу?
Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.
Из каких частей состоит ломаная мансарда?
Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.
В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.
- вертикальные стойки ;
- затяжки — горизонтальные балки;
- стропила — ребра жесткости, являющиеся скелетом всей конструкции;
- подкосы — диагональные балки, поддерживающие стропила;
- мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
- коньковый прогон — совокупность верхних элементов стропильной системы;
- бабки — крепления, обеспечивающие жесткость висячих стропил;
- схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
- обрешетка — каркас для крепления кровельного материала и изоляции;
- кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
- тепло-, гидро- и шумоизоляция.
Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.
Технические требования к ломаной крыше
К ломаным крышам предъявляются следующие требования:
- высота стен мансарды должна превышать 2,2 м;
- должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
- кровельный материал должен иметь небольшую массу;
- в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
- мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
- для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.
Разновидности стропильных систем
Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.
На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.
- Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
- Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
- Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.
Расчет ломаной крыши
Перед началом работы предстоит провести два расчета:
- определение количества необходимого стройматериала;
- вычисление несущей способности конструкции.
Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:
- массу кровли;
- примерную массу снега;
- массу обрешетки;
- массу паро-, гидро- и теплоизоляционных материалов;
- размеры крыши;
- углы установки скатов;
- шаг установки элементов стропильной системы и кровельной обрешетки;
- дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.
На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.
В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.
Какие материалы нужно подготовить?
После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.
Советы по выбору пиломатериалов:
- лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
- древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
- материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.
Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.
Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.
Монтаж крыши
Монтаж мауэрлата
Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.
На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.
Монтаж балок перекрытия
- сначала ставятся крайние балки с торцов здания;
- между ними натягиваются бечевки для указания плоскости;
- устанавливаются промежуточные балки.
Монтаж стоек
Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.
Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.
Установка затяжек
Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.
Установка стропил
Сначала монтируются нижние стропила. Ставят их в следующем порядке:
- намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
- на стропильных ногах выпиливаются места крепления по шаблону;
- сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
- в соответствии с чертежом устанавливаются подкосы.
Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.
Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).
Изоляция конструкции
На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м 3 .
Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.
После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.
Крепление стропил к мауэрлату двухскатной крыши
Кобылка в стропильной системе
Стропильная система ломаной двускатной крыши — расчет и возведение
У многих людей ломаная крыша ассоциируется с конструкцией повышенной сложности современных домов. На самом деле она представляет разновидность обычной двухскатной крыши, рассчитанной под строительство мансарды.
Расчет конструкции
Возведение ломаной крыши намного сложнее, чем обычной двухскатной. Это связано с устройством стропильной системы, требующей более сложный расчет. Такая конструкция кровли больше подходит для построек квадратной формы. Если дом прямоугольный и длинный, пользы от мансарды не будет.
Любая конструкция крыши, так же как и ломаная, предусматривает расчет в два этапа:
- Первый этап предусматривает расчет требуемого количества кровельного материала. Он выполняется исходя геометрических размеров крыши и габаритов финишного покрытия.
- Вторым этапом делается расчет несущей способности стропил.
Последний расчет является сложным и требует учета таких показателей:
- Вес кровельного материала.
- Нагрузка на стропила изоляцией.
- Вес всех элементов контробрешетки и обрешетки.
- Расстояние между коньком и карнизным свесом.
- Угол наклона скатов.
- Расстояние между стропилами и элементами обрешетки.
- Дополнительная нагрузка от стеклопакетов, ограждений, вентиляции и других сооружений. Необходимо даже учитывать вес временно работающих на крыше строителей.
Имея на руках все эти данные, можно произвести расчет по формулам. Существуют, также, специальные программы, упрощающие данное действие.
На этой картинке можно увидеть схему с размерами ломаной крыши:
Здесь изображен расчет стропильной системы:
Сделав весь расчет надо удостовериться, подходит ли деревянный строительный материал по сечению для строительства ломаной двухскатной крыши. Если расчет не соответствует требуемым параметрам, стропильная система и обрешетка может быть изменена по сечению материала. Кроме этого, можно заменить кровельное покрытие.
Для удобства на бумаге надо начертить схему ломаной двухскатной крыши со всеми размерами. Эта таблица поможет сделать чертеж:
Какой материал потребуется для строительства?
По окончании всех расчетов надо приступать к закупке необходимых материалов. Первым делом понадобится брус для мауэрлата. Не обрезную доску можно пустить на обрешетку. На стропила пойдет брус или обрезная доска. Строительство крыш лучше выполнять с хвойных пород дерева. Влажность древесины не должна превышать показатель 20%.
На поверхности должны отсутствовать крупные сучки, следы жизнедеятельности насекомых-точильщиков и гнилые пятна. Перед использованием деревянные заготовки желательно обработать антисептиком.
Для крепления деревянных заготовок понадобятся металлические пластины разной формы, гвозди, болты, саморезы.
Возведение крыши
Закончив расчет ломаной двухскатной крыши, можно приступать к ее строительству. Чтобы иметь полное представление об очередности производимых работ, рассмотрим возведение конструкции на доме квадратной формы размером 8×8 м.
Закладывание основы
Вся стропильная система держится на основе, в качестве которой выступает мауэрлат с балочным перекрытием. Приблизительный расчет параметров указывает оптимальное сечение используемых деревянных балок 10×20 см. Часто стены дома состоят из наружной конструкции, например, облицовочного кирпича, и внутренней конструкции, например, саман или песчаник. Так вот мауэрлат надо располагать на внутренней конструкции. Снаружи в будущем он спрячется за кирпичом. Верхняя часть мауэрлата должна на 3 см выступать выше кирпичной кладки, чтобы вся нагрузка от крыши легла на него, а не на наружную стену.
Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.
Для балок часто используют доску сечением 5×15 см, укладывая ее на расстоянии 60 см, друг от друга. Такой шаг считается оптимальным, так как соответствует ширине кровельного утеплителя.
Последними устанавливают короткие балки, идущие от крайних боковых элементов. Расстояние между ними можно увеличить до 1 м. К мауэрлату балки прибивают гвоздями длиной 15 см или прикручивают саморезами с помощью металлических уголков.
Крепление стоек
Монтаж вертикальных стоек начинают по краям, используя брус сечением 10×15 см. Между ними натягивают шнур и приступают к монтажу промежуточных стоек с доски сечением 5×15 см. Устойчивость стойкам придадут распорки, временно закрепленные к балкам. Подгоняя стойки надо учесть, что их высота должна превышать уровень чистового потолка на 10 см.
Укладка прогона
Сверху стоек монтируют прогон из доски сечением 5×15 см. Получившаяся конструкция является будущими стенами мансарды. Усилить прогоны помогут смонтированные кровельные уголки, а также ригеля. В рассматриваемом примере конструкции дома, длина ригелей будет 5,5 м. Сечение деревянных элементов рассчитывают программой.
Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см.
Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.
Монтаж стропил
Стропильная система двухскатной ломаной крыши начинает возводиться с боковых элементов. Для удобства делают шаблон, а по нему уже выполняют запил верхних концов балок.
Нижнюю часть элементов размечают по месту, делают запил и крепят стропила. Последними монтируют заглушки, удерживающие теплоизоляцию.
Монтаж стропил верхних скатов производится по предварительно изготовленному шаблону. Небольшую доску размером 25×150 см устанавливают вертикально на крайнем ригеле. Один из ее углов обязательно должен сойтись с осью крыши. К получившейся стойке прикладывают другую доску. На ней сверху и снизу наносят разметку запилов. По получившемуся шаблону собирают на земле 2 стропила. Помощники подают их наверх здания, где производится установка по краям будущей крыши. Для устойчивости стропила фиксируют подкосом.
Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.
Завершающие работы
Чтобы ригели не провисли после демонтажа временных подпорок, выполняют нашивку подвесок. Их изготавливают из доски сечением 2,5×15 см. Подвески не должны крепиться посередине каркаса, иначе они здесь просто будут мешать.
Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз.
Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек.
В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.
Что еще почитать по теме?
Стропильная система ломаной двухскатной крыши
Расчет сечения стропил
Стропильная система ломаной крыши
Стропильная система будущего мансардного этажа напрямую зависит от его площади.
Ломаная крыша, в отличие от традиционной, имеет несколько разновидностей:
- имеющая наклон на всех скатах;
- комбинированная (могут быть висячие стропила на верхних скатах, и наклонные на нижних).
При таком варианте строительства скат более пологий, а стропила опираются на стойки. Если в варианте строительства наличие стоек не предполагается, то опорой является продольный прогон.
Если подойти к рассмотрению строения ломаной крыши с геометрической позиции, то она будет представлять простые геометрические фигуры.
- два треугольника с углом 90 градусов, которые формируют нижние скаты;
- треугольник, который формирует верхние скаты.
Два нижние треугольника могут быть выполнены только по наклонной разновидности, а верхний по любой из представленных.
Конструкция ломаной крыши
Главным отличием крыш, о которых идет речь в данной статье, является наличие у нее четырех скатов, она является разновидностью двускатной. Внутреннее пространство чердака расширяется за счет излома, и тем самым получают высокий потолок в мансарде.
В современное время ломаная крыша весьма популярна в строительстве, по причине того, что позволяет обустроить второй этаж строения.
Но не стоит забывать, что строительство ломаной крыши технически сложнее в выполнении, нежели обычной двухскатной. Однако, оно стоит того, ведь по итогам строительства, застройщик получает помещение на втором этаже, которое ничем не уступает нижней части дома по своей площади.
Преимущества ломаной крыши
Ведя разговор о ломаной крыше, нельзя не обратить внимание на ряд ее преимуществ:
- возможность использования имеющего строения для возведения ломаной крыши;
- возможность увеличить площадь строения, а в частности жилую площадь;
- улучшение внешнего вида строения;
- с помощью ломаной крыши здание приобретает законченный вид;
- с помощью мансарды снижаются затраты на отопление по причине того, что меньше становятся теплопотери через кровлю;
- нет необходимости в привлечении специализированной техники для строительства, а также ненужно выселять жильцов;
- в ломаной крыше можно сделать большое количество окон и витражи, что сделает помещение более уютным.
Недостатки ломаной крыши
Помимо основных особенностей, имеются и незначительные недостатки:
- из-за скошенной формы потолка помещение теряет часть полезной площади;
- требуется квалифицированный подход для проведения тепло и гидроизоляции;
- для ломаной крыши необходимы мансардные окна, а они дороже, чем обычные;
- в зимнее время года сокращается количество света, проникающего в помещение.
Разновидности ломаных конструкций
Видов ломаных конструкций несколько, различие основано на количестве скатов. В зависимости от вида крыши будет отличаться и внутренняя планировка помещения, а также его надежность.
- Односкатная крыша. Изготовление такой крыши происходит при помощи закрепления ее на стенах с разной высотой. Такой вариант исполнения крыши самый простой и распространенный.
- Двухскатная. У такой крыши есть два ската, которые направлены в противоположенные стороны. Данный вид крыши хорошо подходит для обустройства под ней мансарды.
- Трехскатная. Данный вид крыши основан на двух торцах. Конструкция такой крыши мало весит (отсутствие одной капитальной стены), поэтому не наносит большой нагрузки фундаменту.
- Четырехскатная. Самый сложный в исполнении вариант крыши, для строительства необходимо произвести сложные расчеты по площади и ветровым нагрузкам.
Виды стропильных систем
Наклонные стропила лучше всего подходят для возведения ломаной крыши. Помимо наклонных, существуют и другие, но они не лучшим образом подходят для таких крыш.
Алгоритм для изготовления мансарды следующий:
- первоначально укладываются балки перекрытий;
- поверх них укладывается настил, который будет выполнять роль строительных лесов;
- создается опора для стропильных ног, и опора для конькового прогона, который будет в дальнейшем крышей.
Потолочные балки мансарды
После проведения расчета нагрузок выбирается толщина бруса для потолка. Лучше если в крыше будет коньковый брус, существуют варианты, в которых его можно не изготавливать, но при этом крыша утрачивает свою прочность.
Важно! Удобно выполнять строительство крыши, в котором сначала изготавливается скелет крыши, а потом на него устанавливаются стропильные ноги.
Ломаная стропильная система
Система ломаной крыши совмещает в себе несколько положительных аспектов, а именно: простота строительства и увеличение площади жилого помещения.
По причине того, что ломаная крыша собирается по модульной методике, выполнять работы по ее возведению можно без привлечения грузоподъемной техники.
Расчет стропильной системы
Стропильная система — основной элемент крыши, который противостоит всем нагрузкам. Для того, чтобы крыша прослужила долго, необходимо произвести точный расчет стропильной системы.
Существуют упрощенные формулы расчетов, которые оптимально подойдут, если эту работу планируется проводить, не прибегая к помощи специалистов.
Единственное отличие упрощенных формул расчетов в том, что они увеличивают прочность конструкции, за счет чего, она становится на порядок дороже в своем исполнении. Для строений с небольшими крышами эти затраты будут незначительны.
Главная цель, которую преследуют расчеты – это вычисление нагрузки, которая будет действовать на крышу.
На крышу действуют следующие нагрузки:
- Масса снежного покрова;
- Воздействие ветра;
- Масса кровли;
- Масса чернового настила и обрешетки;
- Масса утеплителя;
- Сама стропильная система.
Закрепление стропил друг с другом
При проведении расчетов выявляется правильное сечение стропил, которое позволит сделать строение безопасным. Но помимо этого, стропила необходимо правильно закрепить.
Фиксацию стропил можно произвести с помощью:
- шпилек. при этом делается металлическая накладка, которую они удерживают между собой;
- гвоздей, также необходимы специальные скобы;
- гвоздевые пластины прекрасно подходят для крепления деревянных конструкций.
Места, в которые будет производиться крепление, определяются во время произведения расчетов.
Установка мауэрлата
По причине того, что вес крыши достаточно большой, его необходимо равномерно распределить по всей поверхности стен. Назначение мауэрлата именно для равномерного распределения веса. Помимо этого он препятствует опрокидыванию стен.
Способ, по которому будет производиться монтаж мауэрлата, будет зависеть от типа конструкции.
Крепление стропил
С помощью шпилек и анкеров можно фиксировать мауэрлат, но данные приспособления подходят только в деревянном строении. Для того чтобы крыша стояла надежно, поверх стен строится армированный пояс, а уже к нему присоединяется опорный брус.
Армированный пояс представляет собой железобетонную конструкцию. Создают ее сразу на месте. Для того, чтобы сделать армированный пояс, нужно: установить опалубку, залить бетон и произвести армирование. Для выполнения крепления, закладываются анкера, которые фиксируются в бетоне.
Важно! Чтобы правильно выбрать марку бетона, лучше всего проконсультироваться со специалистами. Чем выше класс бетона, тем больше его прочность.
Крепление стропильных ног к мауэрлату
При правильном закреплении стропильной системы срок службы крыши увеличится. От метода, по которому будет произведено закрепление, зависит многое, а в частности устойчивость крыши при воздействии на нее погодных условий. При правильном креплении будут исключены подвижки и смещения, тем самым будет увеличена прочность крыши.
Крыша может быть изготовлена двумя способами: с жестким и подвижным креплением. Какой будет способ, зависит от типов крыши.
В жестком варианте исключено движение элементов, поэтому применяют:
- подшивной брусок и уголки;
- на стропильной ноге должны быть сделаны запилы.
Для выполнения работ можно использовать: скобы, гвозди или проволоку.
Во втором случае предусмотрено забивание гвоздей, они должны пересекаться в мауэрлате, а затем забивается еще один гвоздь.
Для дополнительного усиления соединения можно использовать анкера или проволоку.
Важно! Для ровности наклонов при строительстве можно применять шаблоны, которые позволят минимизировать количество замеров во время монтажа.
Для того, чтобы произошло сопряжение с несколькими степенями свободы, используют специальный крепеж.
Для этого существует несколько вариантов:
- Создание запила. Запил делается в мауэрлате, затем в него укладывают стропильную ногу. Закрепить ее можно с помощью нескольких гвоздей, расположить их необходимо под углом. Если крепление производится одним гвоздем, то он должен быть забит под прямым углом, также закрепление можно производить с помощью металлической пластины.
- Произвести выпуск стропил за пределы стены строения, для фиксации используются крепежные пластины.
- Применение «салазок». С помощью этого элемента создается подвижная конструкция, которая создает необходимую подвижность в рамках определенных пределов.
Любой, из перечисленных выше вариантов, позволит произвести монтаж углов стропильной кровли. При этом все элементы будут опираться в мауэрлат. Но, при этом, иметь необходимую степень свободы, при наличии которой возможно их движение. С помощью движения будет происходить компенсация получаемого напряжения.
Особо важным и подходящим подвижный вариант монтажа является для деревянных строений по причине того, что именно они склонны к усадке.
Если у деревянного дома выполнить жесткую фиксацию, то крыша будет подвержена быстрому разрушению. При подвижной фиксации у стен, а также фронтона будет некоторая свобода движений, которая будет подстраиваться под процесс усадки строения.
Защита древесины
За те годы, что служит крыша, а это несколько десятков лет, случиться может разное. Например, с течением времени может начать попадать вода на стропильную конструкцию, что может привести к ее более быстрому износу. Помимо гидроизоляции хорошо применять дополнительные средства, которые могут защитить древесину.
На древесине можно создать дополнительную защитную пленк у, которая будет защищать ее от влаги. Сделать это можно с помощью специального лакокрасочного покрытия. Покрытие лучше всего наносить в два слоя.
Также стропильную систему можно обрабатывать антисептиком, в состав которого входит медный купорос. Антисептик можно изготовить самостоятельно или приобрести уже готовый раствор.
Устройство гидроизоляции и утепления
Для того, чтобы уменьшить энергетические затраты, а также создать комфортную атмосферу в мансарде, необходимо провести гидроизоляцию кровли. Лучше, если будет применен кровельный пирог, который поможет выровнять уровень влажности в помещении.
Организация обрешетки и кровельные работы
Когда работы по гидроизоляции завершены. можно приступать к выбору кровельного материала. В зависимости от того, какой материал выбран, будет выбран вариант, с помощью которого будет производиться организация обрешетки.
Нужно точно соблюдать все геометрические размеры, это позволит упростить монтаж кровельного материала.
После завершения монтажа кровли, производится монтаж водостоков.
Строительство ломаной крыши с одной стороны достаточно сложная процедура, но при наличии определенных навыков, окажется выполнимой.
Источники: http://besedkibest.ru/o-kryshah/lomanaya-krysha-svoimi-rukami.html, http://proroofer.ru/vidu-krish/dvuskatnaya/stropilnaya-sistema-lomanoj-dvuskatnoj-kryshi.html, http://krovlya777.ru/stropila/stropilnaya-sistema-lomanoj-kryshi.html
Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.
Пользователи часто ищут:
Из каких частей состоит ломаная мансарда?
Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.
В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.
Выделяются следующие основные элементы ломаной крыши:
- вертикальные стойки;
- затяжки — горизонтальные балки;
- стропила — ребра жесткости, являющиеся скелетом всей конструкции;
- подкосы — диагональные балки, поддерживающие стропила;
- мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
- коньковый прогон — совокупность верхних элементов стропильной системы;
- бабки — крепления, обеспечивающие жесткость висячих стропил;
- схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
- обрешетка — каркас для крепления кровельного материала и изоляции;
- кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
- тепло-, гидро- и шумоизоляция.
Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.
Технические требования к ломаной крыше
К ломаным крышам предъявляются следующие требования:
- высота стен мансарды должна превышать 2,2 м;
- должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
- кровельный материал должен иметь небольшую массу;
- в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
- мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
- для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.
Разновидности стропильных систем
Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.
На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.
- Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
- Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
- Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.
Расчет ломаной крыши
Перед началом работы предстоит провести два расчета:
- определение количества необходимого стройматериала;
- вычисление несущей способности конструкции.
Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:
- массу кровли;
- примерную массу снега;
- массу обрешетки;
- массу паро-, гидро- и теплоизоляционных материалов;
- размеры крыши;
- углы установки скатов;
- шаг установки элементов стропильной системы и кровельной обрешетки;
- дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.
На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.
В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.
Какие материалы нужно подготовить?
После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.
Советы по выбору пиломатериалов:
- лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
- древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
- материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.
Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.
Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.
Монтаж крыши
Монтаж мауэрлата
Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.
На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.
Монтаж балок перекрытия
Последовательность установки:
- сначала ставятся крайние балки с торцов здания;
- между ними натягиваются бечевки для указания плоскости;
- устанавливаются промежуточные балки.
Монтаж стоек
Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.
Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.
Установка затяжек
Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.
Установка стропил
Сначала монтируются нижние стропила. Ставят их в следующем порядке:
- намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
- на стропильных ногах выпиливаются места крепления по шаблону;
- сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
- в соответствии с чертежом устанавливаются подкосы.
Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.
Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).
Изоляция конструкции
На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.
Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.
После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.
Ломаная крыша: расчет и монтаж
На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.
Однако, традиционная двухскатная кровля в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.
Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.
Стропильная система ломаной крыши
«Проект дома с ломаной крышей»
Разница между треугольной двухскатной и ломаной крышей
Базовые элементы конструкции
Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.
Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.
Конструкция стропильной системы ломаной крыши
- Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
- Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
- Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
- Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
- Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
- Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.
Строение двухскатной ломаной крыши
Конструкция стропильной системы ломаной крыши
Правила установки мауэрлата
Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.
Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.
Способы установки мауэрлата
Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.
Последовательность сборки стропильной системы
Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:
- Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
- Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
- Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.
Установка стоек
- Прогоны стягиваются затяжкой из доски 100х150 мм, закрепляемой на металлический уголки.
- Устанавливаются нижние висячие стропила ломаной мансардной крыши. Поднимается один брусок наверх, делается верхний запил под нужным углом. Это стропило используется как шаблон, все остальные надпиливаются по образцу на земле. В нижней части стропильной ноги осуществляется крепление по типу ползуна.
Установка висячих стропил
- Настилаются стропильные ноги верхних скатов. Также используется шаблон. Сначала устанавливаются крайние стропила с использованием временных подкосов, затем все остальные.
Наслонные стропила
- Устанавливается подвесная бабка между коньком и затяжкой.
Готовая стропильная система
Дополнительная теплоизоляция
Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.
Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.
Утепление ломаной крыши
На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.
То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.
Сооружение фронтонов
Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.
- Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
- Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
- Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
- Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.
Фронтон мансардной крыши
Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.
Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.
Сооружение обрешетки
Обрешетка ломаной крыши — своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.
- Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
- Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.
Гидроизоляция стропил
Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.
Настил кровли
Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.
Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».
Настил металлочерепицы
- Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
- Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.
Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.
Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.
расчет, стропильная система и монтаж кровли
В большинстве случаев загородные коттеджи строятся с мансардой. И чтобы строение не выделялось слишком высокой кровлей, используют ломаный тип конструкции. Это позволяет применять более легкие стропильные балки, а скаты получаются менее широкими.
Можно найти множество фото ломаных крыш в интернете, и сравнить преимущество четырехскатного каркаса с другими видами конструкций.
Краткое содержимое статьи:
Разновидности ломаных крыш
Строительство такого каркаса с точки зрения экономичности относительно выгоднее других крыш. Для дизайнеров она открывает больше возможностей по оформлению. Существует несколько типов проектов домов с ломаной крышей:
- Типовое решение для дачного домика, с небольшим земельным участком;
- Большая ломаная крыша для частного дома, может иметь сложное конструктивное решение. Часто встречаются крыши, на которых имеется по пять, и шесть скатов кровли;
- Ломаная крыша, имеющая балкон или террасу, смотрится достаточно красиво. Но подобные решения очень трудоемки. Для возведения такого каркаса потребуется помощь высококлассных строительных мастеров.
Как проводить расчет конструкции
Расчеты всех кровельных каркасов осуществляются в несколько этапов: выясняется нужное количество материалов; способность стропильного каркаса выдержать нагрузку. На фото можно найти чертежи ломаных крыш, на которых отмечены все необходимые размеры.
Чтобы рассчитать нагрузку на стропильную систему, нужно воспользоваться следующими значениями:
- Общий вес кровельных материалов;
- Нагрузка от теплоизоляции;
- Общая масса обрешетки;
- Какое расстояние между карнизом и коньком;
- Угол наклона скатов;
- Шаг крепления стропил и обрешетки;
- Вес работников выполняющих монтажные работы, и дополнительный вес стеклопакетов, и вентиляции (если таковые будут).
Зная эти значения можно произвести соответствующие вычисления. Это примеры расчета ломаной крыши. С их помощью можно понять подходят ли сечения различных элементов к выбранной конструкции.
Поэтапное строительство крыши
Чтобы работа прошла успешно, рассмотрим инструкцию для строительства ломаной крыши:
Фиксация мауэрлата проходит с помощью верхнего обвязочного бруса. Монтаж стропильных ног осуществляется в соответствии с чертежным проектом. Крепление опорного бруса и стропильного элемента делается с помощью пазов.
Устанавливается вертикальная стойка, она крепится к балке перекрытия. Процедура повторяется с каждым следующим элементом, образую каркас будущей мансарды. Для связок стоек используются прогоны. Они будут затяжкой для верхних стропил и балок мансарды.
Далее все работы проходят в соответствии с проектом. Стропильные элементы образующие отвесные кровельные скосы, и служащие затяжками верхних стропил с опорным брусом должны выполняться в наслонном виде. Конструкция стропил имеет висячий тип.
Висячие стропила фиксируются на бабках. Это придает конструкции жесткость. Они скрепляются с затяжками.
Если есть необходимость, то устанавливаются подкосы, и распорки. Все детали креплений заранее вносятся в проектные чертежи крыши.
На торцевые стропила монтируются каркасы, на которые будут крепиться фронтоны, проемы дверей, стеклопакеты.
Чтобы правильно сделать ломаную крышу своими руками, нужно четко соблюдать проектные чертежи, и схемы.
Конструктивное преимущество
Конструкция мансарды может быть разной, но преимущество остается за ломаной крышей. При относительно небольшой высоте кровли помещение мансарды получается с высокими потолками. Ее пространство используется более практично.
Можно отметить несколько особенностей конструкции ломаной крыши:
- Повышается теплоизоляция всего дома;
- Подкровельное пространство используется разумно;
- Крутизна боковых скатов не дает снегу задерживаться;
- Мансарда имеет полноценные потолки.
Заключение
При помощи ломаной крыши можно существенно увеличить внутреннее пространство дома. Ее строительство требует профессионального подхода, но благодаря имеющимся простым видам конструкций возможна и самостоятельная сборка.
Минусы подобной кровли в том, что имея большую парусность, она слабоустойчива к сильным порывам ветра. Поэтому ее возведение возможно не во всех регионах страны.

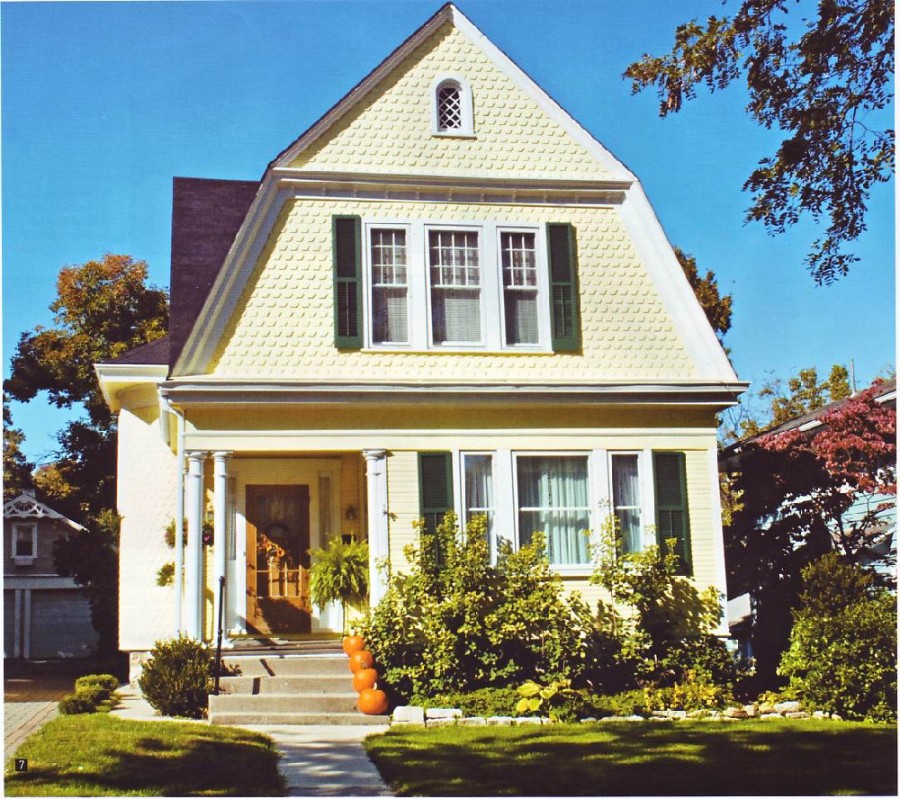

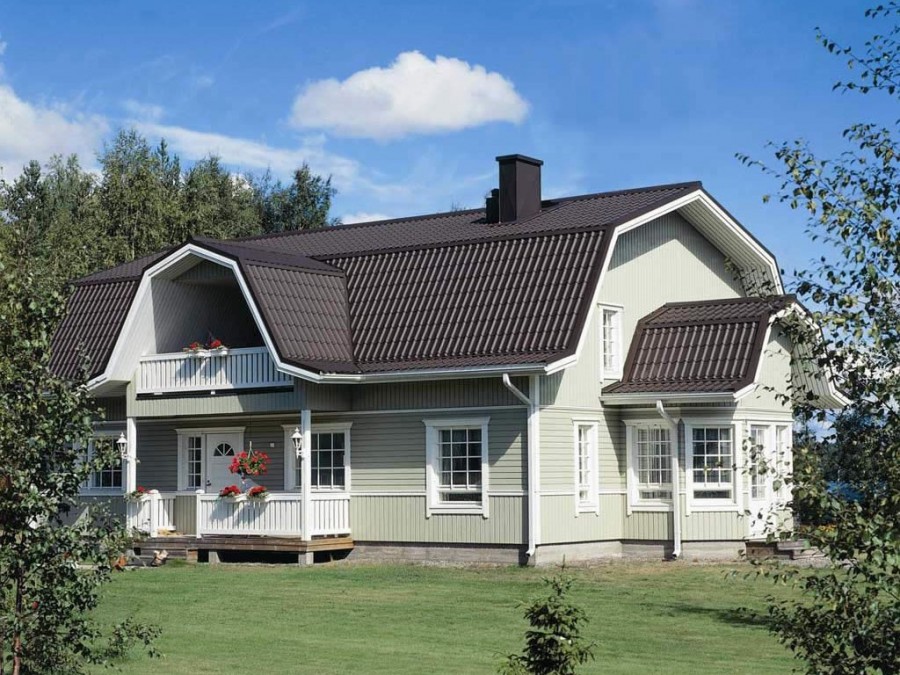

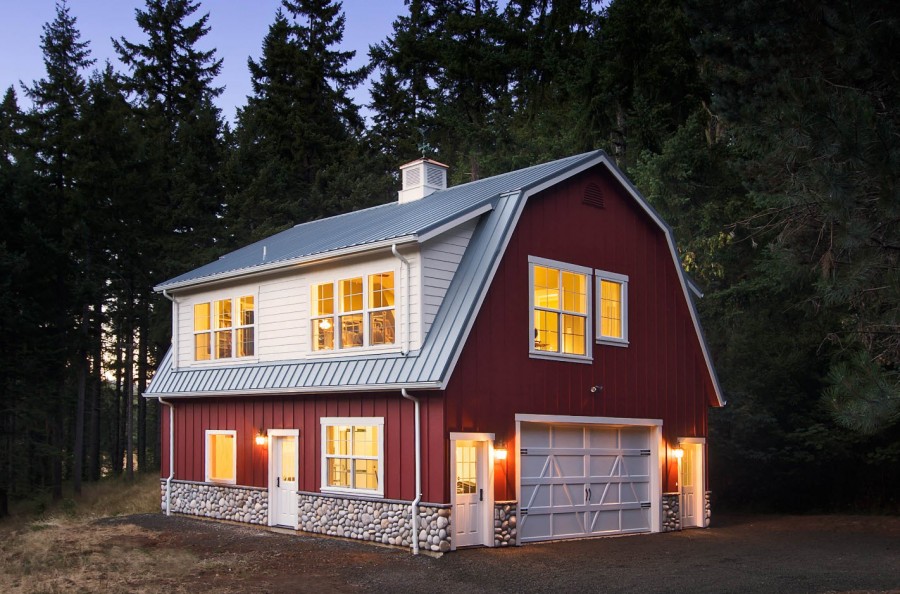

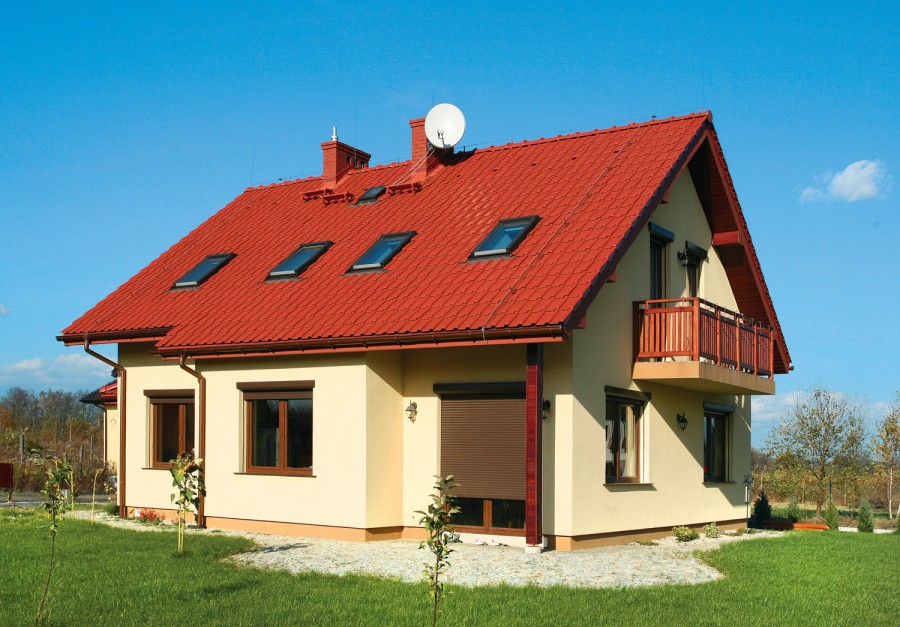

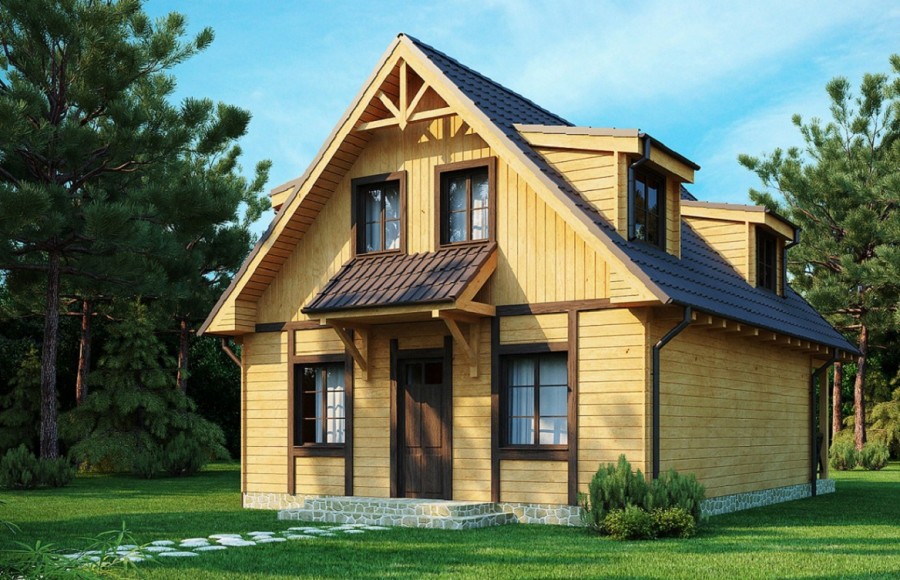

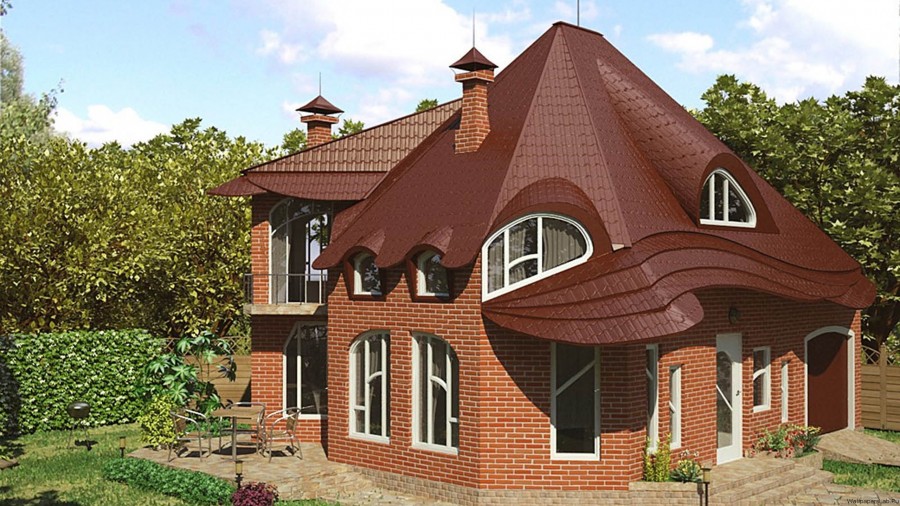

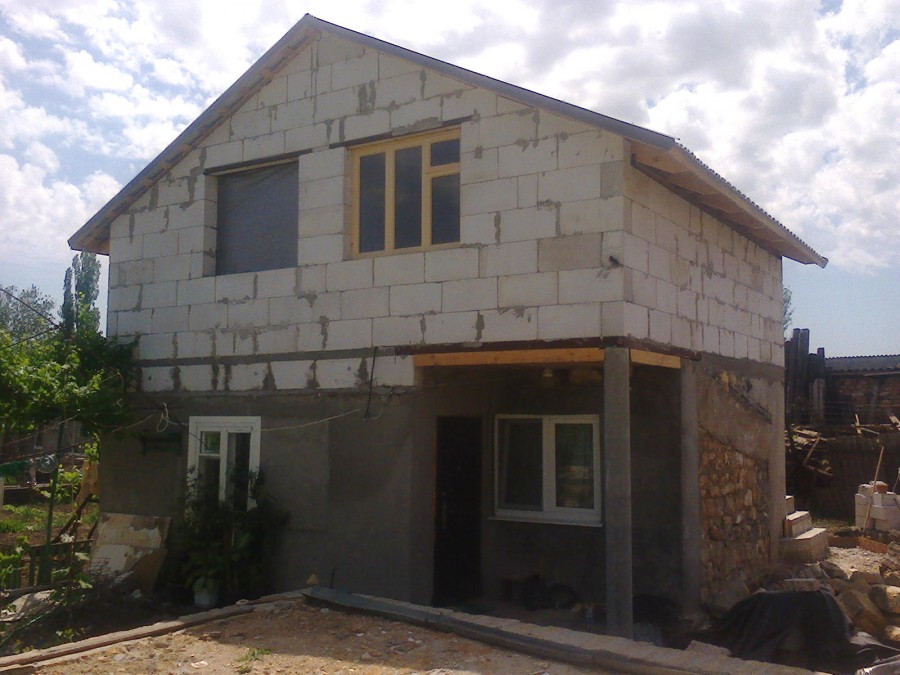

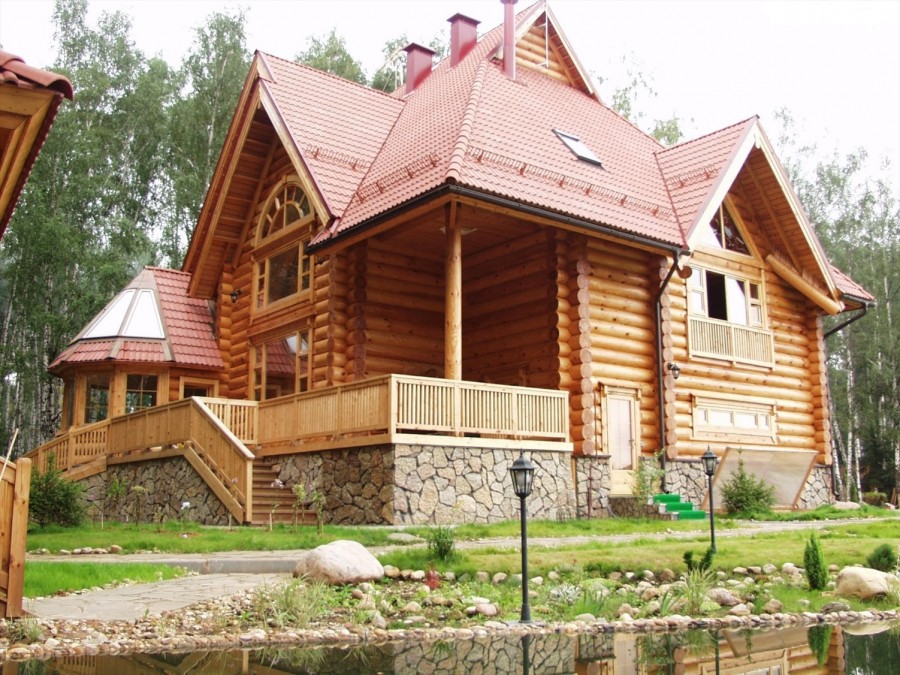

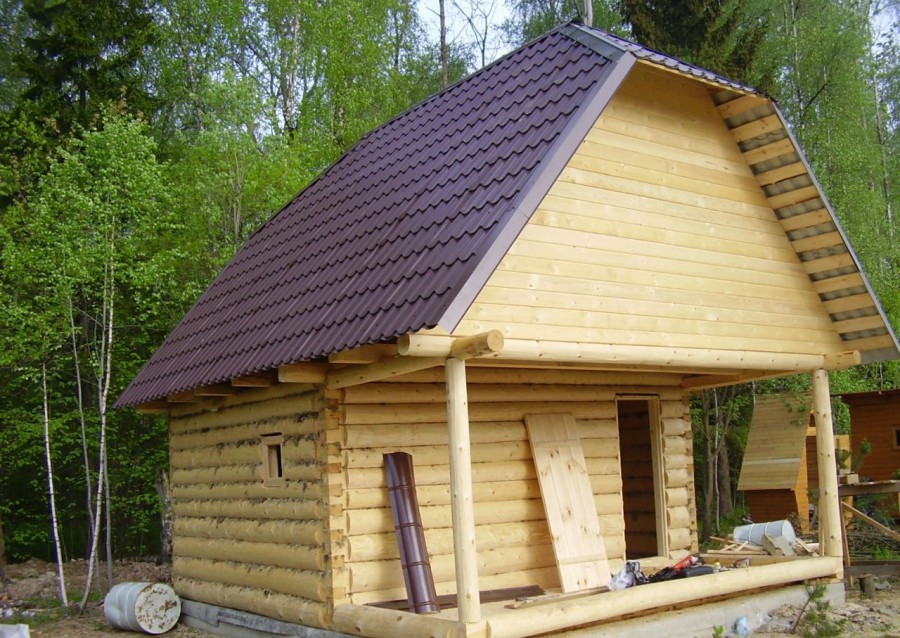

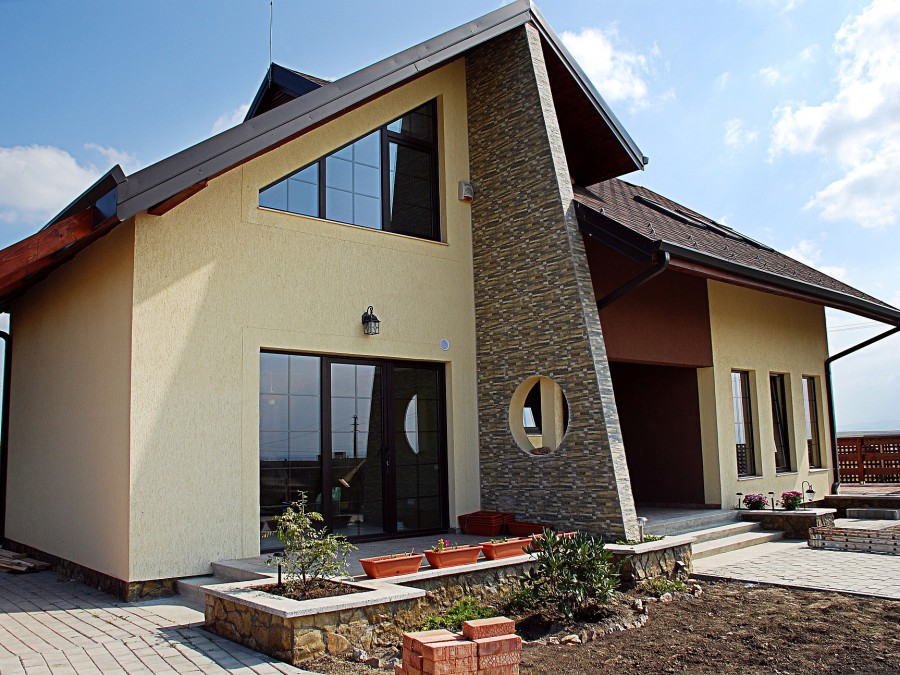

Фото ломаной крыши
Также рекомендуем просмотреть:
Пожалуйста, сделайте репост
КРЫШКА КРЫШЕГО ДОМА
Крыша является одним из важнейших компонентов для строительства дома. Выдерживает сильные факторы окружающей среды, такие как дождь, жара и холод. Крыши — это укрытие, которое обозначает дом.
В зависимости от общей формы крыши можно разделить на две основные категории. Одна — это плоская крыша, а другая — наклонная крыша. Плоские крыши распространены в коммерческих зданиях и их легко построить по сравнению с наклонными.
Наклонные крыши — общая черта для жилых зданий.Они также не позволяют воде или другой грязи накапливаться, позволяя им просто соскальзывать.
Дома с наклонными крышами могут иметь различную форму. Изображения наклонных крыш домов со всего мира демонстрируют различные стили наклонных крыш.
Разнообразие форм может быть использовано в зависимости от потребностей домовладельцев и их эстетических предпочтений.
СТАД КРОВЛИ
Наиболее важной частью любой конструкции кровли является уклон кровли. Уклон крыши можно понимать как степень уклона крыши.
Это, по сути, наклон крыши. Даже у плоских крыш есть понятие подачи. Технически, уклон крыши выражается как 6/12, 6:12, 6 в 12 или даже 6 на 12.
Чтобы понять обозначения, получите представление о понятии высоты. Уклон крыши математически определяется как подъем над пробегом.
В основном, если крыша сдвинулась на 12 дюймов по горизонтали внутрь, и если полученное в результате увеличение высоты крыши составило 6 дюймов, то уклон крыши будет 6/12.
Нормальный уклон крыши дома варьируется от 4/12 до 9/12. Все, что ниже 4/12, имеет низкий уклон, а что-либо выше 9/12 — это крутой склон. Если крыши имеют уклон ниже 2/12, то они считаются плоскими.
PITCH И ЗОЛОТОЕ СООТНОШЕНИЕ
Архитектор всегда проектирует крышу, помня несколько вещей, включая материалы, которые будут использоваться. Склон крыши будет иметь большое влияние на то, как дом будет выглядеть в конечном итоге.
Архитекторы работают в соответствии с пожеланиями владельца дома, когда они проектируют дом, но они также помнят, как будет выглядеть крыша при окончательном строительстве.Это решается с использованием опыта и обращения к золотому сечению.
Проще говоря, Золотое сечение обеспечивает ощущение равновесия и баланса в конструкции. Он присутствует везде и исторически использовался планировщиками на протяжении всей истории, включая строительство Великих пирамид, Тадж-Махала, Парфенона и так далее.
Поэтому, когда архитекторам трудно определить уклон крыши, они ссылаются на соотношение в качестве ориентира.Современные скатные крыши домов также используют ту же концепцию.
Архитекторы не предпочитают площадки с углом 45 o . Причина этого в том, что он не соответствует золотому сечению.
ЗНАЧЕНИЕ УЧАСТКА
Необходимо определить уклон крыши, помня климат региона, в котором он живет.
В районах с сильным снегопадом более плоские крыши не могут быть хорошим выбором, поскольку снег не скользит выкл, положить вес на крышу и создать реальную проблему, если крыша рухнула.
Очень крутые крыши могут также привести к тому, что снег скользит по бокам и падает на людей внизу.
Именно здесь может прийти опытный архитектор, чтобы предложить идеальную подачу для дома, которая не только приятна для глаз, но и отличается высокой функциональностью.
Наклон крыши может сделать или сломать дом. Дополнительная информация по этому вопросу будет очень полезна для контроля расходов и обеспечения безопасности и красоты дома.
Склон крыши влияет на внешний вид дома, но также влияет на количество и тип материала, который можно использовать.
Итак, если крыша крутая, во время строительства потребуется больше материала. Следует также иметь в виду, что при более низком уклоне склон становится более плоским, из-за чего на крышу попадает больше воды.
Это вызывает еще одну проблему — утечка. По мере накопления воды вам понадобится более прочный материал, чтобы сохранить крышу нетронутой.
Это определенно сыграет свою роль при выборе материала для покрытия крыши. Для этой цели могут использоваться как черепица, так и черепица, но материал будет разным.
Глина и сланец могут быть кровельным материалом для уклонов не менее 35 o . Если крыша должна опуститься ниже этого угла, то лучше выбрать бетонную черепицу, чтобы крыша не поддавалась под напором воды.
Если у вас есть высокие дома на крыше, рассмотрите вариант черепицы из асфальта. Резиновые мембраны хорошо сочетаются с плоскими конструкциями. Они не являются хорошим вариантом для скатных крыш по двум причинам.
Во-первых, такой кровельный материал может создавать проблемы при монтаже на более крутых склонах, и, во-вторых, они не создают привлекательного вида при размещении на явно наклонной крыше.
РАЗЛИЧНЫЕ ТИПЫ СКОЛЬЗЯЩИХ КРЫШ
Владельцы дома должны помнить все эти моменты при выборе крыши, на которую они хотят пойти. Есть много вариантов на выбор, и у каждого есть свои плюсы и минусы. Ваше решение должно зависеть от эстетической привлекательности кровли и погодных условий, в которых она будет находиться.
Двускатная крыша — самый популярный стиль скатной кровли. Это крыша, которую вы видите на домах в игре монополии. Две прямоугольные панели одинакового размера соединяются на гребне, образуя двускатную крышу.Это типичная крыша дома, которую можно найти во многих материалах.
При проектировании таких кровель следует позаботиться о том, чтобы увеличить угол наклона, чтобы он больше соответствовал золотому сечению. Как хорошо документировано для сэра Эдвина Лутиенса, одного из величайших архитекторов всех времен, он избежал 45 или шагов. Он даже назвал это «уродливым углом». Это верно для планировщиков сегодня.
Они пытаются достичь угла наклона выше 45 o . Это решение не только придерживается золотого сечения, но и делает наружные стены короче, делая больший акцент на крыше.Конечный результат — приятный и сбалансированный вид в целом.
Крыша соляного ящика
Крыша соляного ящика добавляет немного больше скромной крыше. Стиль почти такой же, как у двускатной крыши, с той лишь разницей, что длина одной из панелей крыши. Одна сторона крыши длиннее другой, что придает дому особый вид.
Они используются в независимых домах, и концепция является продуктом двадцатого века. Этот стиль крыши также пытается достичь более крутого уклона для достижения лучших результатов.
Gambrel Roof
Gambrel Roof — еще один популярный вариант, доступный для владельцев дома. Это имеет две идентичные панели крыши с обеих сторон; однако они не являются прямыми, как у других типов крыш.
Крыши Gambrel имеют два склона — разные скаты крыши в одном доме. Верхний угол наклона является широким, а угол нижнего наклона круче. Это дает крышам Gambrel их характерную форму.
Крыша имеет голландское происхождение и увеличивает пространство на верхних уровнях дома, сохраняя при этом все характеристики наклонной крыши.
Мансардная крыша
Мансарда — это крыша с 4 наклонными сторонами. Его можно представить как четырехгранную крышу Gambrel, что означает, что со всех сторон есть склон. Он имеет более крутой угол на нижнем склоне и более широкий угол на верхнем.
У более крутого нижнего уровня есть окна, которые дают больше места для дополнительных комнат. Учитывая форму мансардных крыш, верхние уровни видны только на расстоянии, а не в непосредственной близости. Эти крыши имеют французское происхождение, а название означает чердачное пространство.Это также взаимозаменяемо используется для крыши Gambrel в европейских странах.
Пирамидальная крыша
Четырехсторонние уклоны не характерны только для мансардных крыш; Крыши пирамиды также идут с этой особенностью. Как следует из названия, эти крыши имеют форму пирамид, крыши с четырьмя наклонными сторонами.
Эти крыши лучше всего подходят для небольших конструкций, таких как хижина фермы. Эти крыши популярны в современной архитектуре, и многие конструкции получают эти крыши.Стены этих домов симметричны и их легко построить. Уклон с более низкой степенью лучше всего подходит для таких четырехсторонних крыш.
Они бы работали еще лучше, если бы стены были меньше, а крыша служила значительной частью дома. Это не только эстетично, но и более энергоэффективно.
Фотографии домов с покатой крышей делают сайт зрелищным.
Они красивы и выглядят по-королевски. Выбор между домами с плоской или высокой крышей зависит от многих факторов, включая погоду, стоимость, личный вкус и, в меньшей степени, район.
В двадцатом веке, возможно, наблюдался натиск плоских крыш с целью экономии средств, но у наклонных крыш с огромными функциональными преимуществами есть своя доля покупателей — бассейн расширяется с каждым днем.
ВИДОВ КРОВЕЛЬНЫХ ФЕРМ
В современном обществе все больше внимания уделяется безопасности, и поэтому вам необходимо установить в своем доме наилучшие возможные типы стропильных конструкций.
Ферма крыши — это, в основном, конструкция, которая включает в себя один или несколько треугольных блоков, которые включают прямые тонкие элементы, концы которых соединены через узлы.
Важно отметить, что внешние силы, возникающие здесь, и их реакции действуют только в области узла, но то, как строится структура, позволяет рассеивать эти силы, какими бы всеобъемлющими они ни были.
Кроме того, соединения в ферме рассматриваются как вращающиеся, что означает, что крутящие силы исключены. Но поскольку существуют различные типы стропильных ферм, давайте выясним, какие из них являются наиболее популярными и какие у них есть отличительные особенности.
Ферма King Post
Большую часть времени эта конкретная ферма изготавливается из дерева, но она также может быть изготовлена из комбинации стали и дерева. Все сводится к архитектору и конструкции здания. Ферма King Post простирается до 8 метров, что делает ее идеальной для нескольких типов домов, особенно небольших.
Pratt Truss
Это один из самых популярных типов стальных стропильных конструкций, и он достаточно экономичен. Этот особый тип фермы предлагает некоторые интересные особенности, в основном благодаря тому, что вертикальные элементы обеспечивают натяжение, а диагональные — сжатие. Важно отметить, что эти фермы можно использовать для пролётов длиной от 6 до 10 метров.
Ферма Post Post
Ферма Queen Post разработана как очень надежный, простой и универсальный тип фермы для крыши, которую вы можете использовать в любой момент времени.Он предлагает хороший пролет, около 10 м, и имеет простой дизайн, что делает его идеальным для широкого круга предприятий.
Howe Truss
Этот тип фермы представляет собой сочетание стали и дерева, что делает его элегантным, а также предлагает очень привлекательный дизайн. Почти все сделано из дерева, однако, элементы натяжения или вертикальные элементы изготовлены из стали, чтобы обеспечить дополнительную поддержку и надежность!
Одна вещь, которая делает Howe Truss экстраординарной, это тот факт, что она имеет очень широкий размах, поскольку она может охватывать что угодно от 6-30 метров.Это делает его универсальным и очень полезным для широкого спектра типов проектов.
Фанерная решетка
Так же, как вы можете видеть на многих фотографиях типов стропильных ферм, ферменная конструкция вентилятора имеет очень простой дизайн и изготовлена из стали. В этой конкретной ситуации фермы образуют финскую ферму крыши.
Кроме того, основной характеристикой здесь является то, что верхние пояса делятся на меньшие длины, поскольку это позволяет сборке получить опору прогиба.Кроме того, вы получаете средний промежуток с этим типом, около 10-15 м, что более чем достаточно для большинства проектов.
Ферма North Light для крыши
Ферма North Light для крыши подходит для больших пролетов, которые проходят более 20 метров и достигают 30 метров. Это происходит потому, что дешевле добавить ферму с широким, большим набором решетчатых балок, которые включают опорные фермы.
Этот метод является одним из самых старых, а также наиболее экономичных, которые вы можете найти на рынке, поскольку он позволяет вам обеспечить надлежащую вентиляцию.Плюс, крыша также имеет большее сопротивление из-за этого.
Если вы ищете типы конструкций стропильных ферм, которые отличаются долговечностью и универсальностью, это очень хороший вариант для проверки. Вы можете использовать его для промышленных зданий, но эта ферма также работает для гостиных и вообще тех помещений, которые очень большие.
Четырехугольные кровельные фермы
Они используются для больших пролетов, и именно поэтому вы можете столкнуться с ними в больших пространствах, которые включают в себя аудитории или даже железнодорожные сараи.
Ферма с параллельными аккордами крыши
Эти типы ферм созданы специально для тех из нас, кто хочет начать строительство крыши, не имея при этом большого бюджета.
Они сделаны из дерева, и лучшая часть их использования в том, что они не требуют ни балки, ни несущей стены. Вместо этого они выбирают полные куски дерева и таким образом снижают количество труда, необходимого для работы с ними.
Это требует больше места на чердаке, и промежуток может быть не лучшим, но цена может оправдать выбор его, если у вас ограниченный бюджет.
Ферма с ножничными крышами
Ферма с ножничными крышами особенно часто встречается в соборах. Он не требует балок или несущих стен, однако он не оставляет много места для изоляции, что делает его энергоэффективность очень низкой.
С другой стороны, преимущество в том, что потолок становится сводчатым, и вы получаете больше места на чердаке.
Поднятого каблук крыша ферменного
Это один из наиболее эффективных видов стропильных древесины, в основном потому, что это приносит очень хорошую комнату для изоляции, но в то же время он также предоставляет вам с очень хорошей системой для структурной поддержки.
Для достижения наилучших результатов могут потребоваться некоторые дополнительные материалы, не говоря уже о том, что затраты могут быть немного выше по сравнению с другими типами ферм, но это поможет вам снизить стоимость счета за электроэнергию, поэтому сохраняйте это в уме.
Большинство стропильных ферм легко настраиваются, но даже при этом их так много, что все сводится к вам и дизайну дома, потому что вам обязательно понравится тот, который соответствует вашим потребностям.
Очень хорошая идея — поработать с подрядчиком по кровле, чтобы изучить ваш дом и выяснить, какая конструкция крыши наиболее подходит для вашего дома.
Таким образом, у вас будет возможность найти ферму высочайшего качества, соответствующую вашему бюджету, и вы получите гарантированные результаты. Изучите типы, которые мы представили в этой статье, а затем выберите лучший, который соответствует вашим потребностям, и вы обязательно оцените результаты!
520x760mm конструкция ферменной конструкции с покатой крышей
Описание продукта
алюминиевая ферма для освещения Spigot, сценическая ферма, ферма для крыши для продажи
конструкция ферменной конструкции с наклонной крышей
сертификация
с совместимостью с CE / TUV с глобальной фермы.
считают, что наша ферма может помочь вашим мероприятиям быть идеальными!
Добро пожаловать в нашу компанию, чтобы узнать нас лучше в городе Гуанчжоу, Китай!
Спецификация фермы:
| Продукт | Соединение | Материал | Размер | Алюминиевый сплав | 220 * 220 мм, 240 * 240 мм, 290 * 290 мм, 350 * 350 мм, 400 * 400 мм, 400 * 500 мм, 400 * 600 мм, 470 * 470 мм, 500 * 600 мм, 520 * 520 мм, 520 * 760 мм, 600 * 760 мм |
| Болт | 100×100 мм, 200×200 мм, 250×250 мм, 300×300 мм, 350×350 мм, 400×400 мм, 450×450 мм, 400×600 мм, 500×500 мм, 500×50000 | 9502 250 * 250 мм, 290 * 290 мм, 390 * 390 мм | |||
| Болт
| 300×300 мм | ||||
| Spigot | 220 * 220 мм, 290 * 290 мм, 390 * 390 мм | ||||
| Болт | 300×300 мм, 400 * 400 мм | Spigot | OD: 2-10м | ||
| Болт | OD: 2-10м |
Материал: алюминиевый сплав 6082-T6 / 6061-T6
Основная труба: 50×2 мм / 50×3 мм / 50×4 мм
Применения: мероприятия, концерты, представления и шоу на открытом воздухе и в помещениях, отели, школы, выставки и т. Д.
Длина: 0,5м, 1м, 2м, 3м, 4м (OEM)
Форма: лестница, треугольник, квадрат, кривая, круг
Размер: 300×300 мм, 350×350 мм, 400×400 мм, 520×520 мм 520×760 мм, 600×760 мм и т. Д.
Фотографии фермы
Упаковка и доставка
Наши услуги
Почему стоит выбрать SgaierTruss?
1.9-летний опыт работы в фермовой и сценической индустрии.
2. Клиенты из более чем 150 стран.
3. Мы являемся производителем, можем предложить вам более низкую цену.
4. Профессиональные инженеры предлагают техническую поддержку для клиентов.
5. Круглосуточные онлайн-услуги от нашего профессионального отдела внешней торговли.
6. Все наше сырье от открытого акционерного общества.
7. Наша полная система контроля качества может гарантировать высокое качество каждого изделия.
8,5 года послепродажного обслуживания.
Выбрав Sgaier Truss, вы получите не только продукты, но и лучший сервис, и лучший режим работы.
Информация о компании
FAQ
1. В: Какой сертификат имеет SgaierTruss?
A: сертификация CE и TUV.
2. Вопрос: каковы условия оплаты?
A: Мы принимаем банковский перевод, Western Union или Escrow,
По T / T, 30% от суммы счета в качестве депозита, 70% баланса оплачивается до отгрузки. И некоторые другие.
3. В: Где находится порт загрузки?
A: Порт Хуанпу в Гуанчжоу или Порты в Шэньчжэне.
4. В: Где находится ваш завод? Как я могу побывать там?
A: Наш завод находится в № 25.Дзинкэн-роуд, деревня Цзиньшань, город Шики, район Панью,
Город Гуанчжоу, провинция Гуандун, Китай,
Это примерно 60 минут на такси от аэропорта Гуанчжоу до нашего завода.
Свяжитесь с нами, если вы хотите посетить SgaierTruss. Мы тепло приветствуем Вас!
5. Вопрос: Как ваша фабрика занимается контролем качества?
A: Мы контролируем качество продукции в соответствии с национальными стандартами.
6. В: Какая у вас упаковка?
A: воздушно-пузырчатая пленка или коробка или футляр.
7. Q: как долго время доставки?
A: Вообще это около 5-15 дней.
8. В: Каково ваше сервисное обслуживание?
A: Бесплатные детали предоставляются после поломки в течение одного года.
9. В: SgaierTruss принимает заказ OEM?
A: Да, мы также приветствуем заказ OEM.
10. Вопрос: Принимает ли SgaierTruss индивидуальный заказ логотипа?
A: Да, мы можем сделать логотип на ферме для клиентов.,
Процесс сотрудничества
Сертификация
Добро пожаловать, свяжитесь с нами по горячей линии 24 часа: 0086-18127852766
или нажмите кнопку ОТПРАВИТЬ, чтобы отправить запрос на
www.sktruss.com www.sgaier.com
,
Товары и услуги
- Все
- Новости & Аналитика
- Продукты и услуги
- Библиотека стандартов
- Справочная библиотека
- Сообщество
ЗАРЕГИСТРИРОВАТЬСЯ
АВТОРИЗОВАТЬСЯ
Я забыл свой пароль.
У вас нет аккаунта?
Зарегистрируйтесь здесь. Домой Новости & Аналитика Последние новости и аналитика Аэрокосмос и Оборона автомобильный Строительство и Строительство потребитель электроника Энергия и природные ресурсы Окружающая среда, здоровье и безопасность Еда и напитки Естественные науки морской Материалы и химикаты Цепочка поставок Pulse360 AWS Welding Di.
