Крыша вокруг трубы: Примыкание кровли к трубе дымохода

Как сделать герметизацию трубы на крыше из профнастила — пошаговое видео и фото

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Содержание статьи

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично.

Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука.

Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

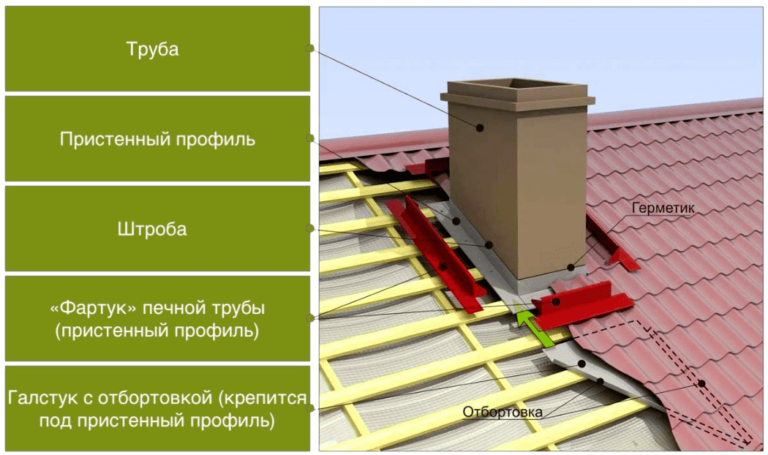

Герметизация прямоугольной трубы

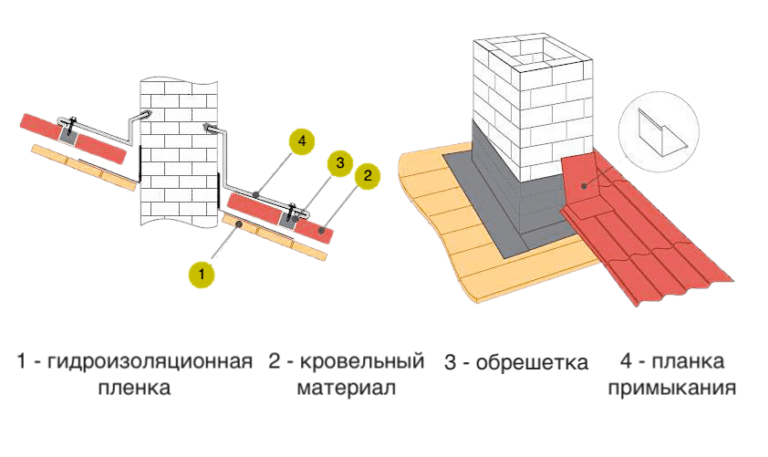

Схема сборки фартука

Элементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходка

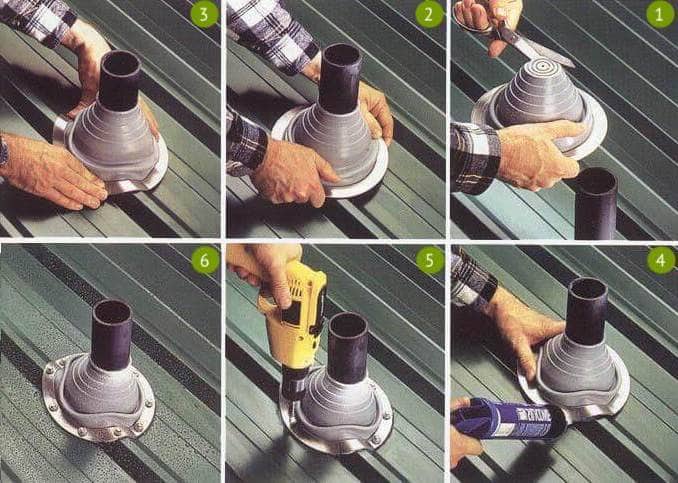

Схема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

Видео-инструкция

Как выполнить весь комплекс работ по кровельной разделке вокруг печной трубы правильно — СамСтрой

Для комфортного круглогодичного проживания, загородный дом должен иметь систему отопления. Вне зависимости от её типа, газовое оно или дровяное, отвод продуктов сгорания происходит через дымоотводную трубу, которая выводиться наружу через крышу дома. Основное назначение кровельной разделки вокруг печной трубы – защита крыши от протечек и перегрева. О том, как выполнить весь комплекс работ правильно и не допустить при этом грубых ошибок, далее в нашей статье.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

-Для прямоугольной и квадратной конструкции подойдет металлический фартук;

-Для круглых выходов часто используются эластичные резиновые или полимерные проходки;

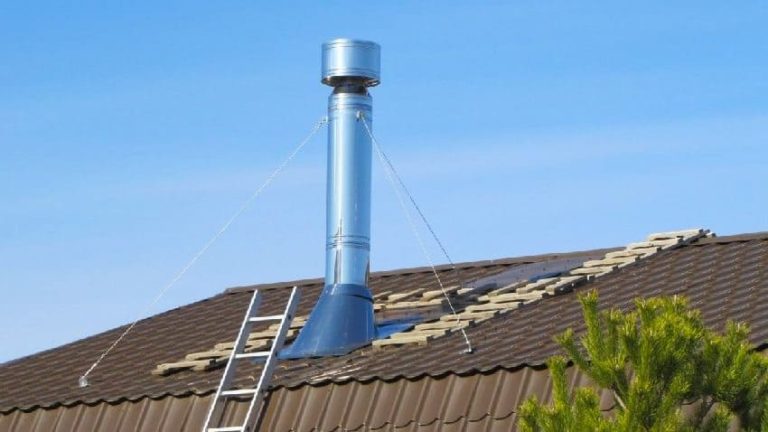

-Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;

-Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

—Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.

-Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ УЗЛА ПРИМЫКАНИЯ КРЫШИ К ДЫМОХОДУ

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1.Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.

2.Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.

3.Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.

4.Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.

5.Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической не изолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.

6.Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Организовывая вывод круглой трубы, достаточно подобрать эластичный уплотнитель, исключающей необходимость дополнительной гидроизоляционной защиты вокруг проходки.

РАЗДЕЛКА НА КОНЬКЕ

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

1.Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.

2.Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.

3.Заполните стыки возле трубы герметиком на силиконовой основе.

4.Прижмите верхними планками фартука.

Отвод дождевой воды от дымохода

ПРОХОДКА НА СКАТЕ

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Разделка для труб шириной более 80 см потребует создания разуклонки на скате крыши для отвода воды, поступающей сверху к центру дымохода.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих

ОБХОД СТРОПИЛЬНОЙ СИСТЕМЫ

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Если вывод осуществляется позднее, важно предусмотреть расстояние от стропил более 20 см, в противном случае потребуется демонтировать обрешетку, ослабив общую систему.

Обрешетка под дымоход

1.Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.

2.Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

-строительный карандаш или маркер;

-дрель и набор сверл;

-болгарка с диском 2 мм;

-силиконовый герметик;

-заклепочник;

-алюминиевая ленты и хомуты;

-металлические уголки;

-кровельные саморезы;

-длинная линейка или рулетка;

-плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

1.На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.

2.Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается нижней стенки стояка.

1.Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.

2.Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.

3.Все детали прочно соединяют саморезами.

4.На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.

5.Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком.

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

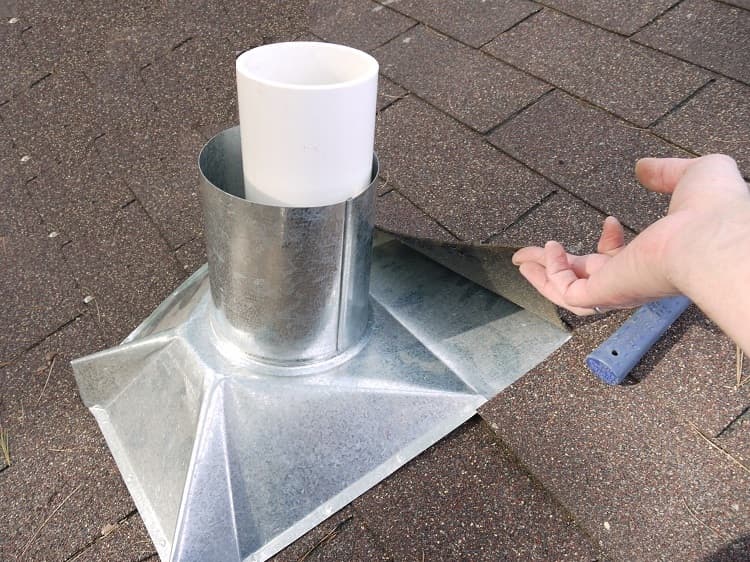

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

1.Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.

2.Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

1.Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.

2.Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.

3.Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

АЛЮМИНИЕВЫЕ И СВИНЦОВЫЕ ЛЕНТЫ

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

1.Очистите место нанесения ленты, после чего плотно прижмите пленку.

2.Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.

3.Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Места соединения фартука с профлистом вокруг дымохода уплотняют кровельным герметиком. Снизу и по бокам устанавливают карнизные отводы, направляющие поток осадков на скат крыши.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

1.В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.

2.Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

1.Для начала заделайте цементным раствором все имеющиеся неровности на трубе;

2.Затем обтяните стенки армирующей сеткой;

3.Завершающим этапом является нанесение штукатурки.

Важно! Прежде, чем замазать первый слой, доведите раствор извести, цемента и шлаковой крошки (или песка) до густоты сметаны, забрызгивайте, не выравнивая. Второе покрытие более плотное, его накладывают мастерком, затирая до получения гладкой поверхности.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

1.Дымоотвод армируют сеткой и забрызгивают первый слой раствора.

2.На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Асбест содержит в себе опасные для человека канцерогены, поэтому специалисты не рекомендуют использовать его в жилых помещениях.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

1.Конструкцию оборачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх оборачивают металлическим листом.

2.В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

КАКАЯ ПРЕСЛЕДУЕТСЯ ЦЕЛЬ

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи.

-Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.

-Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Если наружная часть трубы имеет высоту 2 и более метров, она укрепляется дополнительными растяжками

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1.Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.

2.Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.

3.Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖНЫХ РАБОТ:

1.Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.

2.Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.

3.Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.

4.Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.

5.Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устройство примыкания кровли к трубе

Устранение течи на крыше возле трубы

Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

ИЗОЛЯЦИЯ БИТУМНОЙ ЛЕНТОЙ ПРОХОДИТ В 5 ШАГОВ:

1.Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.

2.Влажной тряпкой удаляют пыль и грязь.

3.В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.

4.Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.

5.Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Ч Герметизация дымохода своими руками с помощью битумной ленты

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

1.В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.

2.Надевают на внешнюю часть стояка, опускают до уровня кровли.

3.В местах соприкосновения крыши с манжетом используют защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Кровельная разделка дымохода – важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

Создавая гидроизоляцию узла примыкания крыши к дымоотводной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.

Как и чем заделать щель между трубой и кровлей из разных материалов

Вывели дымоход через крышу и не знаете, как и чем заделать щель между трубой и кровлей? Зато об этом знаем мы. От ультрабюджетных методов для герметизации шифера до трудоемких способов закрыть стыки на металлочерепице и профнастиле — мы подробно расскажем о каждом из них. Изучайте возможные варианты и выбирайте подходящий. Пошаговые инструкции и описание особенностей всех способов герметизации стыка трубы и крыши прилагаются.

Шифер — самый бюджетный кровельный материал из существующих. Поэтому и решения для герметизации щели между трубой и кровлей тоже должны быть дешевыми, а также простыми и быстрыми в реализации.

Итак, если вы ищете, чем замазать щель между трубой и крышей из шифера, то для этих целей лучше всего подойдет асбестовый раствор. Если же нужен более технологичный и долговечный метод герметизации стыка, тогда поставьте на трубу стальной фартук.

Раствор из цемента с асбестом

Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.

Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.

А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:

1. Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
2. Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
3. Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
4. Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
5. Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.

Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.

Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.

Во-вторых, налепленный на трубу раствор

Герметизация печной трубы на крыше из профнастила

На чтение 4 мин.

При установке печной трубы на кровле здания нарушается герметичность гидроизоляции и повышается риск прохождения влаги при атмосферных осадках. Необходимо знать, как обеспечивается герметизация печной трубы на крыше из профнастила.

Гидроизоляция трубы на крыше

Требования к гидроизоляции

Существуют стандартные требования к гидроизоляции трубы на крыше из профнастила:

1. Повышенная сопротивляемость воздействию влаги. Кровля постоянно находится под влиянием атмосферных осадков, и гидроизоляция должна быть устойчивой к долговременному испытанию повышенной влажностью и не допускать протекания.
2. Устойчивость к колебаниям температуры. Кирпичная прямоугольная труба в отопительный сезон может разогреваться до высоких температур, а в сильные морозы гидроизоляция испытывается минусовыми температурами. Последствия таких перепадов не должны сказываться на герметичности. Солнечные лучи также подвергают гидроизоляцию дополнительным испытаниям на прочность, поэтому необходима устойчивость под воздействием ультрафиолетового излучения.
3. Износостойкость. Элементы, обеспечивающие герметичность кровли на участке дымохода, должны иметь срок надежной службы не меньше, чем другие детали крыши.
4. Совместимость гидроизоляции с кровлей. Необходимо выбирать самый подходящий способ герметизации трубы, с учетом кровельного материала и конструкции крыши, чтобы не возникали зазоры между дымоходом и настилом.

Последствия некачественной герметизации

При некачественном выполнении работ по герметизации шва в месте примыкания кровли к трубе дымохода возможно протекание влаги в образовавшиеся зазоры, это может привести к следующим негативным последствиям:

• загнивание деревянного каркаса крыши в результате продолжительного воздействия влаги или его деформация;
• протекание влаги приводит к образованию конденсата и остыванию трубы, что отрицательно сказывается на тяге в дымоходе;
• большие объемы жидкости, просочившейся в зазоры после атмосферных осадков, способны нанести большой ущерб внутренней отделке помещений;
• профнастил подвергается процессам коррозии с нижней стороны, так как эта часть материала защищена не так хорошо, как наружная;
• намокает утеплитель крыши, это ухудшает его свойства.

Разновидности средств для герметизации

Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:

1. Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
2. Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
3. Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
4. Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
5. Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
6. Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.

Заделка щели

Домовладельцам, которые не знают, как изолировать печную трубу на крыше, но хотят это сделать своими руками, необходимо придерживаться строительных норм и правил. В случае несоблюдения требований придется переделывать работу, а зданию будет нанесен материальный урон. Существуют традиционные методы заделки щелей вокруг дымохода, а также новые технологии.

При использовании традиционного метода следует в нижней части трубы выполнить фартук из оцинкованного листа, его цвет должен совпадать с цветом кровельного материала. Выполнять работы требуется в следующем порядке:

1. Гидроизоляцию и утепляющий слой, которые были подрезаны при обустройстве дымохода, прикрепить к наружной стене кирпичной трубы и подклеить, используя строительный скотч.
2. По периметру дымохода оформить неглубокую штробу при помощи болгарки или другого инструмента, предварительно отметив линией. Поместить в углубление верхнюю планку для примыкания.
3. После завершения процесса установки закрепить планку дополнительно, применив термостойкий герметик.
4. При оформлении нижнего участка фартука выполнить нахлест в 10-15 см. Оснастить эту часть галстуком из гидроизоляционной ленты, чтобы защитить от протеканий.

Места примыкания внешней планки нужно залить герметиком.

как замазать вокруг круглой трубы. Уплотнение дымоходной трубы, если течет

Содержание:

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали, также используется оцинкованная труба для дымохода, чаще всего. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: «Какие герметики для печных труб лучше использовать – виды. характеристики»). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

1. Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
2. Далее на трубу одевают кольцо листового асбоцемента.
3. Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
4. Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

1. Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
2. Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
3. Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

1. Сначала из ленты Вакафлекс выполняют разделку.
2. На следующем этапе эту разделку нужно прижать футляром для трубы.
3. В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

Как правило, при выведении дымохода через крышу из профнастила, используют уже готовую трубную разделку Мастер Флеш. Его достоинство еще и в том, что пользоваться таким набором очень удобно, он применим для кровли из практически любых материалов. Читайте также: «Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов».

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

1. В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
2. На дымоход надевают Мастер Флеш.
3. В основании дымохода укладывают прокладку.
4. Стыки между материалом герметизируют силиконовым герметиком.
5. Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

Проход дымохода через кровлю или крышу в бане: своими руками

От надежности проходного отверстия в крыше зависит пожарная безопасность, защита банного помещения от попадания влаги после осадков. Герметизация крыши от проникновения жидких веществ в местах состыковки со стенками дымохода производится при помощи эластичных лент, фартуков из металла. Комплексная изоляция обеспечивает большую надежность и герметичность. Перед началом строительных работ важно узнать, как своими руками сделать проход для дымохода через кровлю.

Принципы проектирования

Дымоход в банях монтируется для вывода вредных продуктов, оставшихся после перегорания топлива, обеспечения тяги в печи. Способ выведения трубы сквозь кровельное полотно выбирают при проектировании. Главное условие — крыша должна быть защищена от возможного возгорания, в особенности в местах соприкосновения с трубой. Через отверстие не должна просачиваться влага. Высота дымохода выбирается зависимо от расположения кровельного конька и требований СНиП:

1. При расстоянии 150 см от самой высокой точки кровли, труба должна превышать высоту конька на 50 см.
2. При 150–300 см труба может располагаться на одном уровне с коньком.
3. При 300 см от конька под углом десять градусов проводится прямая линия. Ниже этой границы установка дымохода запрещена.

Проходной узел дымоотвода устанавливается в любом месте на крыше. Часто дымоход делают в месте наивысшей точки горизонтального ребра. Такой способ монтажа считается более простым, но стропильная система становится менее прочной, поскольку коньковая балка подвергается распиливанию. Чтобы ее укрепить, нужно установить дополнительные опоры по боковым сторонам конструкции.

Лучше размещать трубу недалеко от конькового элемента. Так обеспечивается защита дымохода от холода, и скопления конденсата.

Проем для выведения дымовыводящей системы может иметь квадратную, круглую, овальную и прямоугольную форму. Для защиты кровли от резкого нагревания устанавливают короб.

Вывод трубы через металлочерепицу

Для защиты соединения кровельной поверхности и печной дымоотводной конструкции производится крепление фартука.

Выведение кирпичного дымохода квадратной или прямоугольной конфигурации сквозь крышу проводится в соответствии с определенными правилами. Из-за нестандартных размеров таких дымоотводов часть покрывающих листов необходимо снять или вырезать отверстие большего диаметра. Для гидроизоляции используют эластичную ленту, одна сторона которой покрыта клеем. Один ее край приклеивается непосредственно на трубное основание, другой крепится к обрешетке крыши. Для фиксации с внешней стороны устанавливается металлическая планка, которую нужно закреплять дюбелями, выдерживающими высокую температуру. Стыки замазываются герметиком.

Фартук для трубы с квадратной, прямоугольной формой делается из металлического листа с гладкой поверхностью. По цвету он должен быть аналогичен покрытию, чтобы не выделяться. Верхнюю часть фартука нужно поместить под металлочерепичное покрытие, расположенного выше трубы. Так обеспечивается защита от стекания воды. Под фартуком иногда устанавливают галстук, защищающий проходное отверстие от осадков.

Выводить круглые дымоходные конструкции, сэндвич-трубы следует с использованием кровельных проходок. В металлочерепице нужно прорезать отверстие круглой формы. Его диаметр должен соответствовать размеру дымоотвода. Поверх трубы следует надеть специальный стакан. Стыки тщательно заделывают герметиком.

Установка дымохода

Крыша из профилированного листа

Самый распространенный материал для покрытия крыш — профнастил. Несмотря на его высокую прочность, нередко в листах возникает протечка. Чаще это связано с неправильным обустройством дымоотвода. Для повышения эффективности дымоход располагают в вертикальном положении. Сделать отверстие внутри крыши из профилированного листа можно при помощи болгарки.

Прямоугольные и квадратные трубы

Установка:

1. Фартук для трубы изготавливается из стального оцинкованного листа.
2. Из металлической заготовки вырезается четыре планки, которые крепятся со всех сторон дымохода. Оцинкованный стальной лист нужно крепить между нижним дымоходным краем и карнизом.
3. Сверху укладывается профилированный настил. Планки должны плотно примыкать к трубным поверхностям. Нижняя их часть присоединяется к обрешетке, верхняя — крепится непосредственно на дымоход.
4. В конструкции дымоотвода необходимо сделать штробу, в которую вставляется планочный край.
5. Первым делом производится монтаж нижней планки, далее идут боковые, в конце устанавливается верхняя. Все листы должны быть подогнуты один под другой.

В завершение проводится укладка профнастила. Перед непосредственным покрытием кровли место выхода дымохода тщательно изолируется самоклеящейся гидроизоляционной лентой.

Круглая труба

Применяют рулонную гидроизоляцию или фольгированную ленту на основе битума. Кровельная проходка, используемая для дымоходов, устанавливается сверху, путем приклеивания на обрешетку. В качестве уплотнителя используют термостойкий герметик.

Крыша с ондулиновым и мягким покрытием

Ондулин подвержен возгоранию. Чтобы обеспечить выход дымоходной трубы, нужно сделать большое отверстие в крыше. Свободное пространство заделывают огнестойким материалом, обеспечивающим защиту внутренних помещений от проникновения капель воды. Для гидроизолирования стыка крыши и дымохода устанавливается кровельная разделка из металла. Обязательное условие — наличие фартука. Края разделки подводят под ондулиновые листы.

Мягкая кровля пожароопасна. Чтобы избежать неприятных последствий, между покрытием и дымоотводной конструкцией оставляется свободное пространство величиной 13–25 миллиметров. Процесс гидроизоляции проводится также, как и при выводе дымохода сквозь металлочерепицу и профнастил. Единственное отличие — вместо эластичной ленты используется ендовый ковер.

Поскольку ондулин и мягкое покрытие огнеопасны, для безопасности посетителей и сохранности кровельного полотна их применение в банях и саунах нецелесообразно. Слабая прочность приводит к их частой замене.

Выбор диаметра

Диаметр дымохода должен быть таким, чтобы обеспечивалась хорошая тяга, осуществлялся выход скопившихся продуктов сгорания. Оптимальная скорость потока газа — 2 метра в секунду.

Если в бане установлена заводская печь, проблем с выбором нужного диаметра не возникает, поскольку он равен размерам выходного патрубка. Если дымоход монтируется на кирпичную печь выбор усложняется.

При известных данных мощности печи, сечения дымохода определить величину диаметра легко:

1. При мощности до 3,5 кВт с сечением 19600 мм2 целесообразно выбирать дымоходный канал с диаметром 158 мм.
2. Имея начальные данные 3,6–5,2 кВт, 28000 мм2, диаметр дымоотводного элемента должен составлять 189 мм.
3. Если мощность более 5,3, но меньше 7,0 кВт, при сечении 37800 мм2, диаметр дымоходного канала должен составлять 220 мм.

Расположение дымоотвода

Дымоходная конструкция располагается в разных местах крыши. Чаще трубы пускают сквозь кровельный конек. В этом случае проще гидроизолировать стыки дымоотвода и крыши. Область установки не позволяет снегу скапливаться на верхней части конструкции. Дождевая вода тоже не накапливается, поскольку стекает по стенкам. Все эти факторы свидетельствуют о том, что влага не наносит вреда герметизации и потолочно-кровельная поверхность остается сухой при любых погодных условиях.

Другой вариант размещения дымохода задействует область, находящуюся ниже конька крыши. В этом случае усиленная гидроизоляция не требуется. Для защиты устанавливается защитный кожух. Он опускается ниже дымоходной конструкции на 70–80 см. В сравнении с размерами основаниями трубы кожух делается на 30–40 см шире с каждой стороны. Таким способом могут заделываться стыки по периметру трубы, что предотвратит попадание воды под кровельное покрытие и потолок в парилке останется сухим.

Если дымоотводная система выводится в центре, нижней части ската крыши, нужна надежная изоляция от влаги. В месте соединения дымохода с кровлей, может просачиваться влага, особенно в дождливую погоду. Вся жидкая масса стекает с конька и возникает риск протекания сквозь плохо герметизированные отверстия. Для защиты устанавливается дополнительная конструкция с коньком, скатами и двумя желобами на стыках с главной кровлей.

Выбор конструкции проводки дымохода

Для вывода системы дымоотведения из парилки сквозь крышу используют кровельную разделку, фартук. На выбор конструкции прохода дымохода влияет несколько факторов:

1. Материал дымоотводной трубы. Чаще используют кирпич с огнеупорными свойствами, керамику, асбестоцемент, металл.
2. Наличие внешней отделки дымохода. Конструкции могут быть оштукатурены или обложены кирпичом.
3. Вид кровельного покрытия.

Для прохождения трубы через крышу устанавливают защитный короб. Зона примыкания разделяется с кровельной поверхностью:

1. Ногами-стропами. Устанавливаются по боковым сторонам трубы.
2. Балками, размещенными поперечно. Крепятся с верхней и нижней части дымохода, на толщину стропил.

Чтобы защитить утеплитель крыши, место перехода покрывают дополнительными слоями паро- и гидроизоляции. В местах их примыкания к защитному коробу нужно обеспечить герметичное уплотнение с помощью специальной ленты.

Осуществляя вывод дымохода сквозь кровлю, следует обеспечить качественную заделку трубы и места соприкосновения с крышей. Проход через черепицу (керамическую, цементно-песчаную) защищается от попадания дождевой воды и снега эластичной лентой, в основе которой лежит свинец, алюминий. С другой стороны — клейкий состав. Заменить ленту можно разделкой из металлического листа.

Герметизация трубы на крыше от дождя. Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: “Какие герметики для печных труб лучше использовать – виды. характеристики”). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

1. Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
2. Далее на трубу одевают кольцо листового асбоцемента.
3. Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
4. Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

1. Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
2. Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
3. Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

1. Сначала из ленты Вакафлекс выполняют разделку.
2. На следующем этапе эту разделку нужно прижать футляром для трубы.
3. В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

Как правило, при выведении дымохода через крышу из профнастила, используют уже готовую трубную разделку Мастер Флеш. Его достоинство еще и в том, что пользоваться таким набором очень удобно, он применим для кровли из практически любых материалов.

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещен

Существующие проходы через крышу с управляемым водоснабжением

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Rev.09)

Требования к строителю системы водного хозяйства

3. Гидравлическая кровля в сборе.
3.1 Ступенчатая и откидная планка на всех пересечениях крыши и стены, выступающая ≥ 4 на поверхности стены над настилом крыши и объединенная с плоскостью дренажа выше. ¹²
3.2 Для домов, у которых нет фундамента на уровне грунта и есть расширяющийся или разрушающийся грунт, желоба и водосточные трубы при условии, что от пустого до бокового трубопровода, отводящего воду на наклонном окончательном уровне ≥ 5 футов.от фундамента или в подземную водосборную систему, не подключенную к дренажной системе фундамента, отводящей воду на ≥ 10 футов от фундамента. Альтернативы и исключения в сноске. ^{3, 13, 14}
3.3 Самоклеящаяся битумная мембрана, модифицированная полимером, во всех впадинах и проходах настила крыши. ^{3, 15}
3.4 В климатических зонах IECC 5 и выше в 2009 г. самоклеящаяся полимерно-модифицированная битумная мембрана поверх обшивки карниза от края линии крыши до более 2 футов.вверх по настилу крыши от внутренней плоскости наружной стены. ^{3, 15}

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

2009 , 2012 , 2015 и 2018 Международный жилищный кодекс (IRC)

Раздел G2427.7.5 (503.7.5) Проходы в кровле.

Раздел P2606 (R2607 в IRC 2012, 2015 и 2018) Гидроизоляция проемов.

M2301.2.7 (M2301.2.9 в 2015 и 2018 IRC) Проходы в кровле и стенах.

Раздел R903.2 Мигает.

Модернизация: 2009 , 2012 , 2015 и 2018 IRC

Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

,

Как установить водоотводную систему | Руководства по дому

Хотя системы вентиляции сточных вод в разных домах могут иметь несколько разную конфигурацию, все они имеют одинаковую базовую структуру и служат одной цели — гигиеничной утилизации отходов и предотвращению попадания канализационного газа в дом. В каждой системе все водостоки соединяются с основной трубой — вертикальной трубой, идущей от канализации через крышу. Нормы регулируют все аспекты установки, включая тип и размер используемой трубы, максимальные и минимальные уклоны и расстояния вентиляции.Многим общинам требуется лицензированный сантехник для установки системы вентиляции сточных вод в доме. Если у вас нет, все равно потребуется осмотр.

Нарисуйте принципиальную схему системы, используя код сантехники в качестве справки. Схема покажет вам, где разместить унитазы, раковины, душевые и ванны, чтобы вы могли связать их вместе наиболее эффективным способом. Это также поможет вам найти лучшее место для штабеля грунта в зависимости от конфигурации дома. Некоторым домам требуется более одного стека.

Установите штабель, который представляет собой вертикальную чугунную трубу или трубу из АБС-пластика диаметром 3 или 4 дюйма, которая входит в канализацию. Привяжите его к канализации с помощью соответствующего санитарного тройника или тройника, в зависимости от расположения и уклона канализации.

Уменьшите высоту стека до 2 дюймов в точке, по крайней мере, на 1 фут выше самого высокого водостока в доме. Вытяните его через крышу, по крайней мере, на 1 фут выше линии крыши. Используйте оклад для герметизации крыши вокруг трубы.

Вытяните 3- или 4-дюймовую сливную линию от каждого унитаза до стеллажа с минимальным уклоном вниз 1/4 дюйма на фут.Отрежьте штабельную трубу в месте их пересечения с помощью ножовки. Приклейте сантехнический тройник с помощью АБС-цемента. Присоединяйтесь к трубам.

Подсоедините стоки от раковин, ванн и душевых к ближайшей сливной линии унитаза или непосредственно в трубу. Используйте трубу диаметром 1 1/2 или 2 дюйма для слива и поддерживайте такой же минимальный уклон, как и на линиях слива. Если стоки находятся на расстоянии более пяти футов от штабеля, вы также должны вентилировать их.

Удалите воздух из приспособления, прорезав дренажную линию с помощью пилы.Установить сантехнический тройник. Вытяните трубу вверх от тройника и привяжите ее к основной вентиляционной трубе. Выше точки соединения не может быть никаких стоков. Если привязать его к основной трубе нецелесообразно, провентилируйте приспособление отдельно, протянув трубу через крышу.

Установите очистную арматуру на каждой сливной линии в доступном месте.

.

Воздушное уплотнение Сантехника и трубопроводы

В черновом полу, стенах, нижних плитах и ​​верхних плитах для водопроводных труб и вентиляционных труб часто прорезаются большие отверстия. Эти щели часто скрыты от глаз в шкафах под раковиной, под ваннами, за душевыми кабинами, за стиральными и посудомоечными машинами или в полостях стен. Если они не закрыты должным образом, через эти промежутки может пройти большое количество воздуха, чему способствуют разницы в давлении и температуре между кондиционируемыми и некондиционированными помещениями.Эти утечки воздуха представляют собой потери энергии; они также потенциально могут пропускать теплый влажный воздух в полости стен или чердаков, где он может конденсироваться на холодных поверхностях, создавая проблемы с влажностью. И наоборот, воздух, попадающий в дом из некондиционных источников, таких как гараж или подполья, может повлиять на качество воздуха в помещении и вызвать сквозняки. Воздушные барьеры должны быть непрерывными, чтобы быть эффективными; это означает герметизацию всех проемов в наружных стенах, а также в стенах и полах, прилегающих к некондиционным помещениям.

Обязательно запланируйте герметизацию отверстий для сантехники после того, как трубы и сантехника были установлены, и до завершения работы с гипсокартоном. Ответственность за герметизацию утечек воздуха вокруг водопровода должна быть включена в контракт на соответствующую торговлю, в зависимости от рабочего процесса на конкретной рабочей площадке.

Как герметизировать отверстия вокруг сантехники

1. Используйте герметик или баллончик с распыляемой пеной, чтобы заделать отверстия для трубопроводов через верхние плиты, нижние плиты и черный пол.Избегайте прокладки водопроводных труб вдоль внешних стен. Прокладывайте трубопроводы рядом с балками пола в полах, если они изолированы войлоком, чтобы минимизировать нарушение изоляции полости. Водопроводные трубы должны быть изолированы согласно R-3 (2012 IECC), даже когда они установлены во внутренних стенах, для сохранения тепла в горячей воде и минимизации возможности конденсации.

   Отверстия из пенопласта для водопровода в верхней плите, пороге или черновом полу

2. Для больших отверстий в верхней или нижней пластине используйте резиновую прокладку.Использование гибкой прокладки позволяет перемещать вентиляционный патрубок без ослабления воздушного уплотнения (Lstiburek 2009).
   1. Вырежьте в прокладке отверстие по ширине трубы.
   2. Нанесите герметик на верхнюю пластину.
   3. Установите прокладку на трубу и надавите, чтобы она приклеилась к герметику.
   4. Закрепите прокладку скобами.
   5. Нанесите больше герметика на трубу.
3. Используйте герметик или баллончик с пеной для распыления, чтобы заделать отверстия, сделанные в балках обода для водопроводных труб.Прокладывайте трубопроводы близко к балкам пола, чтобы избежать сжатия изоляции.

   Заделать отверстия для сантехники в ободе балки герметиком

   Заделать отверстия для сантехники в ободе балки герметиком

4. Используйте герметик или готовые прокладки для герметизации проходов водопроводной трубы во внешних стенах. Убедитесь, что прокладка правильно интегрирована с оберткой дома и что прорези в обертке дома вокруг прокладки заклеены или заделаны.

   Герметизировать отверстия в наружных стенах для сантехники герметиком или прокладкой

5. Для ванн на внешних стенах по возможности избегайте прокладки водяных труб вдоль внешних стен.Установите трубопровод, затем закройте все отверстия в каркасе наружной стены или черновом полу.
   1. Если ванна или душ установлен на внешней стене, изолируйте и герметизируйте внешнюю стену позади ванны листовыми материалами перед установкой ванны. [См. Раздел «Стены за душевыми кабинами и ваннами» для получения информации об изоляции и герметизации наружных стен за душевыми и ваннами.]
   2. После установки слива закройте отверстие вокруг сливной трубы ванны баллонной пеной. Для более крупных отверстий закройте отверстие кусками водостойкого листового материала, такого как жесткий пенопласт или цементная подкладочная плита, которые разрезают, чтобы поместиться вокруг трубы и уплотняют или вспеняют на месте.

   Используйте листовые материалы для герметизации отверстий вокруг сливных труб под баком


.
