Забежные ступени: расчет популярными методами
Забежными называются ступени, ширина которых возрастает от внутренней стороны к наружной. Естественно, расчет забежных ступеней должен производиться с особой тщательностью на этапе расчета лестницы, так как от этого зависит безопасность и удобность всей лестничной конструкции, будь то винтовая лестница или поворот прямого марша. Чаще всего забежные ступеньки делают, когда необходимо уменьшить габариты лестницы путем исключения межпролетной площадки из ее конструкции. При этом место с нестандартными ступеньками становится не очень удобным, особенно для спуска, потому что чем ближе человек ступает к внутреннему краю, тем меньше остается пространства для постановки ног.
Основные требования
При создании лестницы с забежными ступенями нужно придерживаться нескольких основных правил:
- Внешняя часть ступеней не должна быть шире 40 см.
- Минимум для внутренней части – 10 см (имеется в виду ее полезный участок, а не самый край).
- Середина марша – 20 см, и это значение должно соблюдаться на всем протяжении конструкции.
- Радиус кривизны, которым характеризуется поворотная часть, – 30 см минимум.
Важно!Ход забежных ступеней не должен быть извилистым, иначе ходить по ней будет не только неудобно, но еще и опасно.
Расчет забежной лестницы может быть произведен различными методами, смотря на какой угол поворачивается лестница.
Следует отметить, что рассчитать параметры ступенек обычными формулами в данном случае затруднительно, поэтому чаще всего пользуются графическими методами (возможен еще вариант с использованием специализированного ПО, такого, например, как «Компас»). Недостатком графических методов можно считать неидеальность расчетов, то есть вполне возможно, что при монтаже придется немного корректировать размеры отдельных ступеней.
Метод пропорций
Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных). При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы). Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.
Совет!Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.
Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.
Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.
Датский метод
Метод, называемый датским, тоже применяется при расчетах поворотов лестниц на 90° и 180°. В первую очередь строится горизонтальная проекция, на которой, так же как и в методе пропорций, проводят линию середины марша. Эту линию тоже разбивают на отрезки величиной с ширину ступени. Затем нужно определиться с началом забежных ступеней, граница отмечается точкой A. Другая важная точка – начало забежной ступени, находящейся в середине поворота, обозначается буквой B.
Затем половину линии середины марша с отметками проступей разворачивают так, чтобы получилась прямая линия, и от каждой отметки рисуют перпендикуляр . Для отметки, которая обозначает первую забежную ступень (после прямых), длина перпендикуляра выбирается равной ширине проступи. Для отметки на противоположном конце развернутой прямой (отметка забежной ступени, находящейся в середине поворота) длина перпендикуляра берется равной минимальной ширине ступеней. Два полученных перпендикуляра соединяют друг с другом, и получают значения длин перпендикуляров для всех других отметок. Полученные отрезки укладывают по возрастанию в одну прямую, которую проецируют на прямую, по длине равную AB. Это дает полную информацию об узких участках ступеней. Найденные размеры переносят на горизонтальную проекцию (на линию AB) и, соединив точки с отметками на линии середины марша, получают полные габариты всех забежных ступенек.
Другие методы
При использовании метода развертки и метода подъема линий учитываются горизонтальная и вертикальная кривизна поворотной конструкции. В методе развертки первым делом производится определение границ ступенек, после чего чертеж переносится в вертикальную проекцию. Аналогично манипуляциям, производимым в датском методе, разметка размещается так, чтобы получившиеся отрезки можно было перенести в другую плоскость, проведя перпендикулярные линии.
Метод подъема линий
Здесь также нужны две проекции. Горизонтальную рисуют аналогично предыдущим рассмотренным методам, на ней тоже проводится линия середины марша. Кроме того, отмечаются точки, соответствующие началу и концу забежных ступенек. Линия середины марша разбивается на отрезки величиной в ширину ступеней, обычно это 200 мм.
Вертикальная ось вертикальной проекции, в свою очередь делится на отрезки, равные высоте ступенек. Далее выбирают прямые ступени и, соединив их ребра линиями, получают соответствующие отрезки, с помощью которых находят пересечение с осью горизонтальной проекции. Полученная точка используется в дальнейшем для построения окружностей, которые нужны для определения вертикальной проекции линии подъема тетивы. Для нахождения вершин ступеней пользуются вертикальной осью – проводят перпендикулярную ей линию до пересечения с линией подъема. Проекции полученных точек на горизонтальную ось дадут размеры узких частей забежных ступенек. Эти размеры используются для нахождения всех остальных параметров забежных ступенек.
Уклон лестничного марша
Важной характеристикой лестницы является ее крутизна, иначе говоря, угол наклона. От крутизны зависит не только удобство эксплуатации лестничного оборудования, но и безопасность. Человеческий шаг, его среднее значение, является главным ориентиром. Другими словами, удобство передвижения по лестнице требует соблюдения определенной пропорции между высотой подъема человека при каждом шаге и дальностью, на которую он при этом продвигается вперед. В норме отношение высоты лестничной конструкции к длине ее проекции на горизонтальную ось находится в диапазоне от 1:2 до 1:1,75. При выражении данных пропорций в угловых единицах получается, что уклон лестничной конструкции не должен быть больше 30°.
В случае если планируется перемещать по лестнице объемные предметы или пользоваться ею будут несколько человек одновременно, ширину марша следует увеличить, хотя бы до 1,2 м, а лучше – до 1,4 м. При менее насыщенном использовании ширина может быть уменьшена до одного метра. Практические советы при установке лестницы с забежными ступенями
Развитие загородного строительства, возведение двухэтажных квартир, а также разнообразие дизайнерских проектов для строительства коттеджей делают лестничные конструкции востребованными среди потенциальных покупателей.
Лестница с забежными ступенями занимает мало места и удобна в использованииСовременные лестницы, в основе которых лежат интересные проекты, не только обеспечивают беспрепятственный проход между этажами, но и выступают в качестве необычных декоративных элементов.
Фото красивых лестниц с забежными ступенямиГрамотно подобранная модель превратится в запоминающуюся деталь, свидетельствующую о правильной расстановке акцентов в интерьере.
Лестница с забежными ступенями в интерьере двухуровневой квартирыВладельцы просторных коттеджей и загородных домов могут выбирать лестничную конструкцию, отталкиваясь от собственных пристрастий и предпочтений. А вот люди, площадь жилья которых ограничена, должны руководствоваться в первую очередь практичностью.
Например, вместо шикарной маршевой лестницы им следует обратить внимание на П-образную или Г-образную модель, способную поместиться даже в очень маленьком уголке.
Лестница с забежными ступенями отлично решает нехватку места в помещенииСделать лестницу более компактной можно, если отказаться от поворотных площадок, заменив их забежными ступенями. Подобные манипуляции позволяют не ущемлять себя в комфорте, установив достаточно компактную лестницу.
Забежные ступени позволяют отказаться от площадок и сделать лестничную конструкцию более компактнойОсобенности лестниц с забежными ступенями
Ширина забежных ступеней увеличивается от внутренней части к внешней стороне. Учитывая такое изменение размеров, расчет ступенек следует производить с особой тщательностью. Грамотно спроектированные ступени являются залогом безопасности при их использовании.
В основном применение забежных ступенек происходит в том случае, если требуется уменьшить габариты лестницы. Стоит отметить, что нестандартные ступени не всегда удобны в использовании. Это связано с наличием узких мест, куда невозможно поставить ногу.
Забежные ступени должны рассчитываться таким образом, чтобы конструкция получилась удобнойВнешне забежная лестница напоминает круговые ступени, которые располагаются непрерывно, следуя друг за другом. Данные ступени могут заменять лестничную площадку.
Существует несколько самых распространенных типов конструкций:
- Поворотная:
- П-образная.
Среди достоинств лестничных конструкций с забежными ступеньками можно выделить:
- Компактный размер. При установке лестничной конструкции происходит существенная экономия свободного места.
Для лестницы с забежными ступенями не потребуется много свободного места
- Привлекательный внешний вид. Помещение, в котором установлена лестница с забежными ступенями, визуально выглядит более просторным.
Фото лестницы, которая гармонично дополняет интерьер помещения
- Экономия денежных средств при изготовлении и монтаже конструкции.
Но, помимо преимуществ, подобные конструкции имеют и недостатки:
- Поднимаясь или спускаясь по узким ступеням, у человека может возникать чувство дискомфорта.
- В связи со сложной, нестандартной конструкцией, расчет ступеней и других конструктивных элементов отличается сложностью и скрупулезностью.
- Неправильно рассчитанная и сконструированная лестница может быть очень опасной в дальнейшем использовании.
Выполнять проектирование лестницы своими руками или обратиться за помощью к профессионалам – это личное дело каждого владельца дома или квартиры.
При самостоятельном выполнении подобной работы вероятность совершения ошибки очень высока. А профессионалы, работающие в компании ”Лестницы Мастер”, смогут правильно рассчитать все конструктивные элементы, гарантируя безукоризненный конечный результат.
Качественная, надежная и эстетически привлекательная лестница с забежными ступенямиПроектирование поворотной лестницы с забежными ступенями
Существуют определенные требования, которые следует учитывать во время проектирования конструкции:
- Широкая часть ступеньки не должна быть более 40 сантиметров, а узкая – меньше 10 сантиметров.
- Ширина середины ступеней должна быть одинаковой, но не меньше 20 сантиметров.
- Высота может находиться в пределах от 12 до 22 сантиметров.
- Край проступи должен выступать максимум на 4 сантиметра.
Проектирование поворотной лестницы с забежными ступеньками выполняется в соответствии со следующими формулами (j – высота подступенка, e – глубина ступени):
- Формула безопасности: e+j=46 см.
- Формула комфорта: e-j=12 см.
- Формула шага: e+2j=62 см.
Выполнить работу на высоком уровне помогут фото и видео инструкции, рассказывающие, как проектируется лестница с забежными ступенями. После того, как будут определены все размеры основных элементов конструкции, можно приступать к подсчету количества забежных ступеней и к подсчету их конфигурации.
Как упоминалось выше, проектирование поворотной конструкции, даже с учетом доступных фото и видео инструкций, считается очень сложной работой. Итак, для начала отыщем точку А и проведем прямую АС.
Ступеньки могут располагаться разными способами:
- Прямая АС угловую ступень делит пополам.
- Две смежные ступеньки своими концами примыкают к прямой АС.
Если выбран второй вариант установки ступеней, то нужно провести прямую АС. На криволинейном участке отмечаются отрезки равные длине b (где b – ширина прямой ступени). Рассчитывается количество забежных ступенек.
Для нашего примера предположим, что это будут ступени 1, 2, 3, 4. Далее через границу четвертой ступени проводится прямая EB. Точка B лежит на пересечении прямой EB и CA. После этого, от точки А в произвольном порядке откладывается отрезок AD и на нем отмечаются точки 2, 3, 4. Точки откладываются таким образом, чтобы отрезок A2 равнялся двум частям, отрезок 23 – трем частям, а отрезок 34 – четырем частям. Отметим, что за одну часть принимается отрезок произвольной длины.
Расчет конструктивных элементов для лестницы с забежными ступенямиПроектирование П-образной лестницы с забежными ступенями
Для начала следует определить центр дуги, который должен совпасть с внутренним радиусом конструкции. В нашем случае мы определяем точку А. После этого перейдем к подсчету количества поворотных ступеней. Отметим, что чем больше ступенек, тем меньше на каждую из них приходится угол поворота. А это положительно отражается на уровне комфорта при подъеме или при спуске по такой лестнице.
Для нашего примера забежными являются ступени с первой по седьмую включительно. Поэтому, через начало восьмой ступеньки проведем линию DE. Прямая AB разделяет конструкцию на правую и левую части. В самой середине марша проводится кривая AC, которая соответствует линиям движения.
Расчет конструктивных элементов П-образной лестницыНа линии движения от AB откладывается участок, равный ½*b. В нашем случае под b понимается ширина ступеньки. В результате проделанной работы получаем точку 1. От точки 1 откладываем отрезок равный b и получаем точку 2. Аналогичным способом отмечаем точки 3, 4, 5, 6, 7.
После этого через точку A и 1 проводим прямую до пересечения с отрезком DE. Далее проводим прямую через точку А и 2. На линии DE получаем точки 2 и 1. Аналогично получаем 3 – 7. Таким способом определяется конфигурация ступенек. Используются одинаковые подсчеты, как для левой, так и для правой части П-образной лестничной конструкции.
Вывод
Если вы раньше не занимались строительством, то реализовать на практике приведенные выше методы и формулы будет очень сложно. В этом случае лучше всего доверить проектирование поворотной и П-образной конструкции профессионалам. Только грамотно спроектированная лестница с забежными ступенями будет надежной и безопасной в использовании.

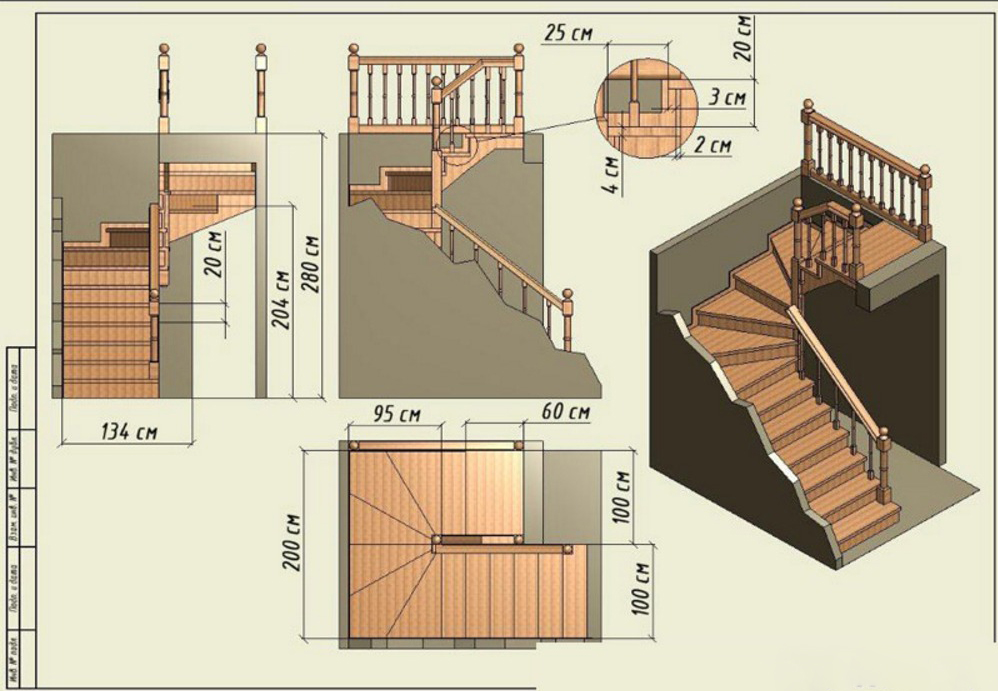

Расчёт лестницы с забежными ступенями на 180
Исходные данные
Лестница
Проём
Ступени
Подступенки
Косоуры (Тетива)
Результаты расчёта
Лестница
Ступени
Косоуры (Тетива)
Подступенки
Поручни
Информация
Основное предназначение нашего онлайн калькулятора — произвести расчет лестницы с забежными ступенями на 180 градусов. Такие лестницы очень распространены в коттеджном домостроении, так как позволяют сберечь достаточно много свободного места. Данный калькулятор поможет разобраться со сложными геометрическими расчетами п образной лестницы, всего в пару кликов. Интегрированная расчетная система данного калькулятора, позволит вам избежать ошибок при проектировании лестницы. Автоматический расчет исключит любые погрешности при составлении чертежей.
Функции онлайн калькулятора и особенности расчета:
Особенностью данного калькулятора является его простота в использовании. Для того чтобы произвести расчет лестницы с забежными ступенями, вам не обязательно разбираться в тонкостях проектирования и иметь специальные знания в области архитектуры.
Перед тем как использовать калькулятор лестницы с поворотом на 180 градусов и забежными ступенями, необходимо разобраться, что же представляет собой данная конструкция. Основной смысл лестницы с забежными ступенями это, прежде всего экономия пространства. Междуэтажная площадка выполняется в виде ступенек и служит для непрерывного продолжения марша. В независимости от того какую конструкцию вы выберете, металлическую или деревянную, она прежде всего должна быть надежной, удобной и максимально безопасной.
Для того чтобы произвести расчет лестницы с поворотными ступенями вам необходимо ввести следующие данные:
- Габаритные размеры, длина, ширина, высота и так далее;
- Геометрические характеристики ступеней и площадки.
Толщина ступени и самого щита напрямую зависит от выбранных вами материалов. Так, например шпунтовая доска, которую чаше всего используют на ступенях имеет толщину 32, 35, 40 миллиметров, не забывайте это при вводе данных в калькулятор. Если при строительстве лестницы вы планируете устанавливать ступени заводского производства, рекомендуется уточнить размеры заранее, так как ширина «заводских» ступеней в большинстве случаев составляет 30 сантиметров;
— Неточности при расчете могут привести в дальнейшем к затруднительному подъему и спуску между этажами, поэтому особое значение стоит уделить наклону косоуров, оптимальный угол для ходьбы 30-40 градусов, наиболее удобная высота шага 15-20 сантиметров.
Из какого материала можно сделать лестницу?
Данный калькулятор отлично подходит для лестниц, выполненных из дерева, но это не значит, что им нельзя пользоваться, если вы захотели произвести расчет бетонной лестницы. Методика расчета, интегрированная в данный скрипт, построена на данных СНиПов и ГОСТов. Удобная консоль ввода данных, а так же простота расчета и точность чертежей на выходе это основные преимущества данной программы. При всей своей простоте, подойдет как для новичка, так и для профессионала.
Чертеж и схема лестницы на второй этаж
Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.
Содержание материала
Виды конструкций, крепления — подбор материала
Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:
- Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
- Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.
Пример чертежа поворотной лестницы с площадкой - Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
- Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
- Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.
Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:
- Больцовое. От немецкого «болты».
Так выглядит больцовая лестницаКрепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.
- Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
- Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
- Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).
Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.
Вернуться к оглавлениюДанные для составления чертежей
Для начала определяются с местоположением будущей конструкции и производят следующие замеры:
- Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
- Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
- Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.
Схема и чертеж лестницы с размерами по высоте и ширине - Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.
До разработки чертежа следует внимательно изучить строительные нормы для лестниц:
Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.
Чертеж лестницы на второй этаж Вернуться к оглавлениюМетоды получения чертежа
Выделить можно несколько способов составления проектной документации:
- Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
- Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
- Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам.
Пример готового чертежа лестницыЭто выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;
- Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
- Обращение к профессионалам. Такой способ считается самым дешевым.
Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. Представленная детализация и рекомендации по материалу смогут обеспечить эстетичность, надежность, долговечность, комфорт и безопасность готовой конструкции.
Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.
Вернуться к оглавлениюОсновные формулы для расчета
Для получения дополнительных данных при составлении чертежа используют несколько основных формул.
- Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
- Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
- Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.
Расчет габаритов ступеней лестницы - Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
- Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.
При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.
Чертежи лестниц
Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.
Прямые
Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.
Схема и чертеж прямой лестницыПомимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.
Поворотные лестницы с площадками
Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.
Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.
При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.
Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.
Лестницы с забежными ступенями
Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.
Пример лестницы с забежными ступенямиОсновная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.
Винтовые
Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).
- Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
- Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
- В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
- Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
- Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
- Окружность с радиусом R1 делим на 15 равных частей;
- Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
- Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
- Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.
Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.
Чертежи лестниц, шаблоны и видео
Использование шаблона лестницы
Самый быстрый способ проектирования лестницы — это просто взять существующий дизайн лестницы и отредактировать его в соответствии с вашим проектом.
(РЕДАКТИРОВАТЬ: примеры моделей лестниц можно посмотреть здесь. Они доступны для загрузки в библиотеках быстрого проектирования StairDesigner. Каждый пример содержит файл StairDesigner. Остальная часть этой статьи ссылается на старую версию StairDesigner.)
Если Лестница соответствует вашим потребностям, вы можете просто взять планы и начать строить, но более вероятно, что вам придется подгонять размеры лестницы в соответствии с вашим конкретным проектом.С StairDesigner очень просто и быстро настроить лестницу модели под любой размер.
В этой статье я покажу вам, как взять одну из наших модельных лестниц и сделать так, чтобы она хорошо подходила к другой совершенно другой лестнице.
Если вы хотите узнать, как спроектировать лестницу из модели, прочитайте эту статью, а затем загрузите оригинальную модель и выполните все действия самостоятельно.
После загрузки распакуйте файл и откройте файл SDS в StairDesigner.
Вот чертеж лестницы в StairDesigner:
Чертеж шаблона лестницы Я хочу адаптировать лестницу к другому лестничному колодцу, вот эскиз новой лестничной ямы:
эскиз размеров лестничного колодца Вот изменения, которые я хочу сделать на лестнице.
— Я хочу сменить ступеньку с кварта на половину оборота.
— Я хочу изменить высоту лестницы с 2800 мм до 2750 мм.
Стены лестничных колодцев не прямоугольные, а углы были измерены с помощью диагональных размеров поперек лестничного колодца (2545 и 2589).
Чтобы упростить сборку, я хочу, чтобы внутренняя струна и ньюэлс находились под углом 90 °, а наружные струны подгонялись под стены.
StairDesigner сохраняет параметры смещения новых записей для каждого нового сообщения.Так как стойки newels удаляются при перепроектировании лестницы, чтобы сохранить те же параметры смещения постов newel, рекомендуется записать их перед изменением размеров лестницы.
Щелкните правой кнопкой мыши новое сообщение, чтобы открыть меню нового сообщения:
Выберите NEWEL POST в меню, и StairDesigner отобразит ПАРАМЕТРЫ NEWEL POST для выбранного сообщения.
Запишите новые параметры смещения поста и опорную точку для дальнейшего использования.
Повторите для каждого нового сообщения.
Для начала мы изменим конструкцию лестницы так, чтобы она подходила для прямоугольной лестницы.
Для этого в StairDesigner откройте диалоговое окно ПАРАМЕТРЫ СКВАЖИННОЙ ЛАМПЫ, нажав кнопку Параметры лестничного колодца:
В диалоговом окне ПАРАМЕТРЫ СКВАЖИНЫ измените параметры полета и добавьте полет 3 № на свой экран. должно выглядеть следующим образом:
Обратите внимание, что лестница больше не соответствует ПРАВИЛУ ЛЕСТНИЦЫ:
2R + H => 600 <640 и кнопка ОК красная.
Давайте использовать StairDesigner для оптимизации лестницы.
Нажмите кнопку HELP:
Вы должны увидеть этот экран:
StairDesigner предлагает изменить 15 подъемов на 14.
Нажмите OK, и на экране появится диалоговое окно ПАРАМЕТРЫ ЛЕСТНИЦЫ новые параметры лестницы и зеленая кнопка ОК.
В окне ПАРАМЕТРЫ ЛЕСНОЙ СТЕНЫ Нажмите «ОК», и StairDesigner нарисует лестницу с их новыми размерами:
Модифицированная лестница Теперь мы вставим новые столбцы:
Наведите курсор на положение новой стойки и нажмите справа:
В диалоговом окне NEWEL POST PARAMETERS измените параметры на исходные значения, которые вы записали ранее.
Вот промежуточные параметры поста newel:
Изменить параметры поста Newel После того, как вы вставили все посты newel, ваша лестница была переработана так, чтобы она подходила для другой лестницы.
Это должно выглядеть следующим образом:
Готовая лестница И в 3D:
Трехмерное изображение готовой лестницы В моей следующей статье я покажу вам, как использовать инструмент TRIANGULATION в программе Stair Designer для настройки наружных струн лестницы в соответствии с внешняя лестница под прямым углом.
Больше видео
Нажмите здесь, чтобы увидеть больше видеоуроков по лестницам.
Как построить намоточную лестницу
Вот прекрасная лестница, впервые сделанная Бернаром Шалонским во Франции. Бернард использовал StairDesigner с нашим сервисом StairFile для проектирования лестницы для намотки.
С планами StairDesigners DXF и небольшим инструктажем, Бернард сумел построить красивую лестницу, далеко не простую базовую конструкцию. Обратите внимание, что, поскольку он не смог найти принтер большого размера, Бернард предпочел использовать ординатные планы, а не полноразмерные бумажные шаблоны.
Этот метод разметки деталей с использованием ординатных размеров из фиксированной точки «0» делает разметку деталей быстрой и точной. Я часто использую этот метод, когда не хочу, чтобы в мастерской было много хлопающих бумаг.
Конечно, с ЧПУ бумажные шаблоны и разметка ушли в прошлое, но для небольших мастерских и любителей разметка, будь то бумажные шаблоны или размерные чертежи, является не только эффективной, но и приятной и удовлетворяющей частью работы.
Обратите внимание, что для тех, кто не привык строить лестницы, понимание процесса разметки — единственный способ полностью понять, как строить лестницы для намотки.
Вот электронная почта Бернарда:
—————————-
Привет Несс,
Между пребыванием в Канаде, Испании, Эльзасе и моими соревнованиями по гольфу, я работал над мой лестничный колодец и построил мою лестницу.
Лестница теперь собрана в моей мастерской, и я очень доволен результатом:
- Спасибо за ваш ценный совет, который был очень полезен.
- Планы в DXF и определение размеров по ординате стали настоящим спасением. У меня почти не было никакой корректировки, когда я собирал лестницу вместе.
- Мне нравятся закругленные ступени стартера, и они действительно добавляют приятный эффект лестнице.
С уважением,
Бернард
——————————————-
План лестницы, нарисованный с помощью функции экспорта StairDesigner DXF.
Первый и второй шаги были изменены с помощью Progecad для прорисовки планов StairDesigner. Этот способ проектирования лестницы с помощью StairDesigner и CADD позволяет нам создавать практически любой дизайн быстро и легко.
Вот первый шаг с использованием ProgeCad и его ординатных размеров.
Размеры ординат отлично подходят для разметки лестничных площадок. Они оставляют рисунок чистым и незагроможденным. Разметка на чертеже очень быстрая и точная.
Если исходная доска расположена под прямым углом, можно просто оставить рулетку на одном краю и отметить все размеры X, переместить ее на следующий край и отметить все размеры Y.
Если вы не хотите размечать и вырезать детали, вы также можете отправить свои планы StairDesigner напрямую Гарету Эллису из MTM интерьеров (сейчас Welshpool Kitchen Company), который будет использовать ваши планы для обработки деталей на его ЧПУ. отличный новый сервис, который вы можете увидеть на его сайте.
Чтобы оптимизировать материалы и обрезку стрингеров, Бернард предпочел иметь прямые боковые стрингеры и поручни.
Тем не менее, для обеспечения плавного обтекания намоточных устройств вокруг новых катушек стрингеры были слегка изменены, добавив изогнутый треугольник в точке их сборки вместе с новыми катушками для размещения дополнительных намоточных машин.
Эта модификация была нарисована непосредственно в плане StairDesigner DXF и показана красным цветом на рисунке ниже.
Вот фотография струны с ее ступенями и проложенными кожухами.Обратите внимание на соединение с новой стойкой с помощью дюбелей и болтов.
Это, безусловно, самый быстрый и простой способ сборки струны и поручня с новеллами.
Сборка лестницы перед монтажом:
Большое спасибо Бернарду за эту статью и его фотографии!
Узнайте больше о лестницах, построенных с помощью нашего сервиса StairFile
Нажмите здесь, чтобы узнать больше о StairFile, нашей бесплатной программе программного обеспечения для проектирования лестниц.
Если вы хотите, чтобы детали вашей лестницы были готовы к сборке, просто отправьте ваши планы StairDesigner Гарету Эллису в Welshpool Kitchen Company.
Крытый моно-стрингер Конструкция деревянной лестницы
Описание продукта
Лестница с одним стрингером — элегантное и сложное решение для помещений и лестниц. Лестница может быть настроена различными способами, чтобы соответствовать точным размерам вашего строительного проекта и виду вашего пространства.
Лестница Spec.
| Высота от пола до пола | Согласно рабочей площадке или чертежу |
| Подъемники | 150-200 мм |
| Ширина лестницы | Индивидуальные |
| Прозрачный протектор с | Индивидуальные |
| Тип протектора | Массив дерева / Многослойное стекло / Мрамор |
| Тип балясины | Закаленное прозрачное стекло / 6 мм кабель / 8 мм сплошная штанга |
| Перила | С или без перил |
| Лестничная балка | 200 * 150 * 6 мм |
| Отделка стали | Матовая / полированная нержавеющая сталь Сталь с порошковым покрытием |
| Дополнительная | Все основные компоненты могут быть настроены по индивидуальному заказу |
- Лестница Стрингер изготовлен из трубы 200 * 150 * 6 мм
- Перила 9 0006: Стеклянные перила / Кабельные перила или Перила из прутка
- Лестничные ступени : Массив дерева / Многослойное стекло или Камень
- Лестница может быть изготовлена на заказ в соответствии с требованиями клиента.
Ступень из нержавеющей стали с перилами из камня для жилых помещений.
Перила из цельного дерева перила из нержавеющей стали
Деревянные перила из стекла с центральной балкой с посадкой
Перила из балясины из нержавеющей стали
Лестницы
будут проверены на заводе перед поставкой.Ниже приведены несколько собранных тестовых снимков
в мастерской.
Упаковка и доставка
Большая часть продукции будет упакована в полностью герметичный фанерный кейс, достаточно прочный для морских перевозок, не требуется фумигация.
Наши услуги
Консалтинговые услуги
Обсуждаем с клиентами и разъясняем их требования и запросы.
Изготовление комплексного решения с цитатой.
Дизайнерские услуги
Мы предоставляем цеховой чертеж для продуктов.
Служба доставки
Организация отгрузки (консолидированная отгрузка, LCL, FCL).
Послепродажное обслуживание
Предоставление чертежей и руководства по монтажу.
При возникновении каких-либо проблем с качеством или совершенной нами ошибки, мы будем нести ответственность за это.
Часто задаваемые вопросы
В: Сколько времени вы производите?
A: 35-40 дней в зависимости от полученного депозита и подписать чертежи магазина.
Q: Принимаете ли вы индивидуальный дизайн и размер?
A: Да. Конструкция и размеры соответствуют вашим требованиям.
В: Как установить лестницу?
A: Мы можем предоставить вам решение по установке или руководство по установке.
В: Я впервые импортирую лестницы и перила, я не знаю, как импортировать?
A: Мы можем предоставить комплексное обслуживание, у нас богатый опыт экспорта, мы можем помочь вам сэкономить ваше время и деньги.
Q: Какую информацию мы должны предложить процитировать?
A: Пожалуйста, пришлите нам чертеж проекта, если у вас есть. Или, пожалуйста, дайте нам знать измерения. Некоторые фотографии строительной площадки будут очень полезны.
Лестницу можно настроить по вашему запросу. Цена варьируется от разных материалов. Пожалуйста, свяжитесь с нами для более точной цены.
,Лестница, покрывающая и наматывающая лестница
лестничное покрытие и намоточные лестницы
модные декоративные стеклянные лестницы в различных космических компонентах
|
0
| Отделка | |||||||
| Стрингер | толщиной 8/10/12/16 мм | А3 Сталь | Выпечка / окрашенная | |||||
| 1225 12000 мм 1 0005 1225 мм 1 0005 | 12000 мм 1 ,52мм + 12мм / 38мм Многослойное закаленное стекло / закаленное стекло | Прозрачное, нескользкое / матовое | ||||||
| Перила | Диаметр.4.4 / 50.8ммx1.5 мм
| 9252 / SS316 | Сатин / зеркальная отделка | |||||
| Балясина | Dia42.4 / 50.8mmx1.5mm | SS304 / SS316 |
|
| Dia 8/10 / 12mm | SS304 / SS316L | Сатинированная / зеркальная отделка
|
Могут быть изменены материалы и технические характеристики ,
Как получить точную лестницу для вашего дома или здания?
Просто отправьте нам по электронной почте L, W, H и S, показанные на следующем чертеже измерения лестницы, вы получите предложение, и мы сможем сделать для вас идеальную стеклянную лестницу.
1. Модные декоративные стеклянные лестницы в различном пространстве легко устанавливаются, НЕТ сварки.
2. Будут предоставлены детальные монтажные чертежи модных декоративных стеклянных лестниц в различном пространстве;
3.Для каждой лестницы на заводе будет проводиться пробная сборка, чтобы убедиться, что все правильно.
Упаковка: EPE, пленка с воздушными пузырьками, полипропиленовые мешки, картонная коробка, деревянный ящик.
Срок поставки: такой же, как в договоре.
Подробнее Варианты модных декоративных стеклянных лестниц в различных пространствах надеются, что вы сможете найти свой дизайн лестницы для своего дома или здания.
Процесс покупки лестниц:
Почему стоит выбрать Foshan Demose Hardware Co., Ltd .:
• Услуги OEM доступны, приглашаем посетить наш завод или выставочный зал, прежде чем разместить заказ
• Контроль высокого качества с ISO9001;
• Производство лестниц до 20 лет, чья продукция экспортируется по всему миру;
• Предоставлены подробные производственные и монтажные чертежи;
• Простота установки, используйте только винты, сварка не требуется.
• Выпуск нового продукта с лучшими ценой и качеством.
Сертификация:
Офис рынка и фабрика
Любые вопросы, пожалуйста, не стесняйтесь обращаться ко мне в любое время.Я отвечу вам быстро. Надеюсь наладить деловые отношения с вами в светлое будущее, я уверен, что мы получим взаимную выгоду с вашим сотрудничеством.
,
