Бетонная лестница на второй этаж своими руками

Как сделать бетонную лестницу на второй этаж своими руками

Как сделать бетонную лестницу на второй этаж частном доме

При строительстве частного дома выше одного этажа, возведение лестницы является одной из важнейших задач. Подготовка к строительству должна быть такой же основательной, как и сама лестница. От ее качества будет зависеть удобство в применении и безопасность всех жителей дома. В больших домах со сложной архитектурой именно лестница выступает главным архитектурным украшением помещения и гордостью хозяина. Если еще нет основательной уверенности, какую именно лестницу сделать: деревянную, металлическую или, все же, монолитную, — то стоит рассмотреть ряд неоспоримых преимуществ последней. Долговечность, бесшумность и огнеупорность – три основных весомых довода в пользу монолитной бетонной конструкции.

Изготовление опалубки

Монтаж опалубки

Опалубка — конструкция предназначена для создания формы для будущей лестницы, а так же она позволяет изготавливать конструкции на нужной высоте.
Монтаж опалубки – процесс весьма щепетильный, и имеет множество нюансов. Если при монтаже между деталями формы будут щели или зазоры, то это самым негативным образом скажется на самой лестнице. Неаккуратно установленная форма может повлечь за собой вытекание бетона, деформацию конструкции и даже ее разрушение. Для качественного монтажа опалубки используют саморезы и металлические уголки, которые с легкостью демонтируются после застывания раствора. Если Вы имеете хоть какой-то опыт монтажа опалубки, то нестандартные размеры или формы лестницы, для Вас будут не критичны.

СОВЕТ!
Перед непосредственным заполнением опалубки бетоном, следует обильно смочить ее водой для расширения и уплотнения досок, что также обеспечит дополнительную герметичность.

Армирование

Армирование — способ увеличения прочности несущей конструкции при помощи арматуры или армированной сетки.

Прежде чем приступать как армированию опалубки нужно проверить качество арматуры. Первое на что стоит обратить внимание, это ржавчина, если арматура слегка местами покрыта ржавчиной, её можно использовать для армирования, если же при воздействии жесткой металлической щёткой форма хотя бы немного деформируется, то такую арматуру использовать не рекомендуется.


Далее нам нужно сделать каркас из арматуры. Для создания каркаса нужно уложить арматуру вдоль опалубки и соединить поперечной арматурой. Желательно выложить 2-3 арматурных каркаса на расстоянии 50-100 мм. друг от друга. Ячейки между арматурой должны получиться +-100 мм.

Армирование арматурой можно разделить на 2 типа:
1.Вязкой
2.

Сваркой

Вязкой
Для армирования таким типом нам понадобится предварительно нарезанная по 25-35 мм. и сложенная в два слоя стальная проволока диаметром 1 мм. Далее каждое стык соединяем так как показано на рисунке.

Сваркой
Сварной шов сам по себе очень хрупок, а значит при малейшем изгибе его можно повредить, например при вибрации раствора или при давлении на арматуру которое создает раствор во время заливки.

Чтобы обеспечить более качественную конструкцию мы советуем использовать арматуру с индексом С (только для этого типа армирования).


Главное преимущество сварки — это быстрота действий, при помощи сварки можно выполнить больший объём работы, чем при помощи связки.

Заливка бетона

Перед тем чтобы залить лестницу, нужно подготовить качественный раствор. Для приготовления раствора необходимо использовать бетономешалку, но если её у Вас нету можно использовать корыто и перфоратор со специальной миксер-насадкой для строительных смесей. Если Вы в будущем планируете изготавливать бетонные конструкции своими руками, желательно приобрести бетономешалку, во-первых: она сократит время работы, во-вторых: при заливке бетона небольшими частями бетон может получиться далеко не высшего качества, так как пока готовится следующий замес, предыдущий за это время может схватиться.

Вторым делом Вам нужно приготовить: цемент 1 часть (желательно марки м400), песок 2 части, щебень 1,5 части, вода 1 часть. Далее начинаем замес раствора, как правило «ингридиенты» пускают и замешивают в такой последовательности: вода — цемент — песок — щебень, если вы чувствуете что раствор получается слишком «сухой», нужно постепенно подливать воды.

Когда раствор готов, можно приступать к его заливке. Бетонную лестницу заливают сверху вниз. После раствор плотно утрамбовывают и тем самым выпускают воздух. Как раствор залит и утрамбован его нужно выровнять при помощи мастерка. Когда всё готово будущую лестницу желательно накрыть полиэтиленовой плёнкой, для того чтобы бетон набрал необходимую прочность.

Время полного застывания бетона 28 дней.

Отделка бетонной лестницы

Удовлетворение от созданного шедевра придет только после окончательного завершения строительства. Здесь можно проявить личные дизайнерские способности, так как бетон прекрасно сочетается с самыми разнообразными отделочными материалами. Простор для воображения практически безграничен.

Отделка деревом

Древесина – самый распространенный отделочный материал для монолитных лестниц. Широкое применение древесина получила благодаря простоте в монтаже, экологичности и возможности выполнять резные, эксклюзивные детали конструкции. Как вся лестница, так и отдельные ее части (перила и ступени) могут быть обработаны деревом. Искусно подобранный оттенок гармонично сольется с общим интерьером.

Стоит отметить относительную легкость дерева по сравнению с другими отделочными материалами.

Отделка керамогранитом

Второй материал, широко используемый в отделке, — керамогранит. Ступени, обшитые материалом, смотрятся добротно и приятно. Но при выборе варианта нужно заранее учесть дополнительную нагрузку на фундамент лестницы, который он создаст. Практичность и долговечность в использовании являются неоспоримыми плюсами, но следует отметить, что без тапочек в холодное время года по такой лестнице не пройдешься.

Как сделать бетонную лестницу на второй этаж в частном доме своими руками: пошаговая инструкция +Видео

Бетонная лестница в частном доме важный конструктивный элемент. Помимо прямого назначения они должны гармонично вписываться в интерьер, придавать внутреннему и внешнему убранству дома эстетичность подходящую под вкус хозяина. Немаловажным является материал из которого следует возводить лестницу.

Он должен быть прочным, надежным и долговечным, поэтому стоит обратить особое внимание на высокое качество материала. Наибольшей популярностью среди хозяев загородных домов пользуются лестницы изготовленные из бетона.

[contents]

Основные преимущества этого материала

• долговечность;
• прочность;
• «гибкость» материала – бетону можно придать любую форму, что поможет построить самые разнообразны по архитектуре лестницы;
• относительная дешевизна материала;
• пожаро- и влагоустойчивость;
• возможность построить бетонную лестницу своими руками;
• бетонные монолитные лестницы выдерживают сильные вибрации, потому что в их конструкцию не входят сборные элементы.

Виды бетонных лестниц

Как вы уже заметили,  их можно разделить на два типа: сборные и монолитные. Конструктивно бетонные лестницы могут быть маршевые или винтовые.

Монолитные бетонные лестницы ведущие на второй этаж, на мансарду или подвал, возводят вместе со строительством всего дома. В противном случае придется строить лестницу из дерева или металла.

Маршевая лестница проще в изготовлении, безопасна для пожилых людей и детей, однако в отличие от винтовой занимает больше пространства. Винтовая лестница интересна своим дизайном, она более компактна, под ее постройку не требуются центровые колонны.

Если лестница необходима снаружи дома, то к стене монтируют готовый железобетонный марш. Убедитесь в прямой поверхности грунта и его устойчивости, чтобы в случае чрезмерной нагрузки лестница не просела и вся работа не ушла на смарку. Обычно, в таких случаях место установки лестницы укрепляют щебнем и песком – 5 см песка и 5 см щебня, сверху залить цементным раствором на 2-3 см., в толщину. При выборе материала учитывайте, что в течении эксплуатации наружная лестница будет

подвергаться природному воздействию.

Перила для лестниц могут быть самыми разнообразными из материалов на любой вкус: бетонные, металлические, деревянные, пластиковые, стальные.

Расчет бетонной лестницы ведется в зависимости от ее геометрических параметров, веса и прочности. Ширина обычно составляет 0,8-0,9 м, угол наклона ступеней 30-45 градусов, удобная глубина ступеней 30 см Если вы решили строить винтовую лестницу, то в таком случае лучше довериться специалисту, чтобы для вас провели расчет опалубки, учли размеры ступеней и высоту напольных покрытий.

Монтаж бетонной лестницы

Когда вы решили как будет выглядеть ваша бетонная лестница, из каких материалов она будет изготавливаться можно приступать к монтажу, технология которого одинакова для обоих типов лестниц.

Первым этапом является возведение опалубки. Опалубка – это конструкция, которая определяет форму будущей лестницы, чаще всего изготавливается из водостойкой фанеры или реже металла. Подпорки также изготавливаются из дерева. Не допускайте появлению скосов панелей или появлению между ними щелей, скрепляйте доски между собой с помощью саморезов.

Второй этап включает в себя армирование. Металлические прутья – основа любой железобетонной конструкции призванной выдерживать большие нагрузки. Арматура 10-12 мм в диаметре скрепляется сваркой или вяжется вручную в виде сетки в один-два слоя и размещается вдоль боковых щитов опалубки на расстоянии 10-12 см. Вместо металлической арматуры можно использовать композитные пруты.

После армирования следует установить доски для будущих бетонных ступеней лестницы, высота их обычно 17-20 см, но может варьироваться в зависимости от наклона лестницы. Бетонная лестница на второй этаж в частном доме может иметь различные размеры ступеней по желанию хозяина, главное, чтобы они были безопасными и удобными при эксплуатации. Перед бетонированием пластины из металла, в те места, где запланирована установка перил.

Третий этап непосредственно бетонирование. Заливка бетоном всей лестницы должна проводится за один раз. Начинают с нижний ступеней и постепенно заполняют бетоном всю лестницу до второго этажа. Бетон обязательно уплотняется с помощью вибратора.

Следует отметить, что марка бетона рекомендуется не ниже В15, а смешивать цемент лучше в бетономешалке.

После полного высыхания, спустя 7-14 дней можно снимать опалубку, нижние опоры убираются спустя 28 дней после бетонирования.

Облицовка бетонных лестниц делается по завершению всех строительных работ в доме. Чтобы не нагружать конструкцию рекомендуется проводить отделку бетонной лестницы с помощью дерева. К тому же дерево имеет отличный эстетический вид и хорошо подходит для любого интерьера. Но при желании можно использовать плитку, камень, ламинат, ковролин.

Плитка или камень довольно холодные, по таким ступеням неуютно ходить босиком, а при падении (к примеру, если в доме есть ребенок), такие материалы могут доставить нежелательные травмы. Плиткой укладывают маршевые бетонные лестницы, когда хотят добиться классического, строго вида интерьера, а обшивка бетонных лестниц ковровыми покрытиями придадут ступеням мягкость, к тому же они имеют хорошие звукоизоляционные свойства.

Самым дешевым, но недолговечным вариантом считается покраска ступеней. Предварительно их следует хорошенько зачистить, отшлифовать от неровностей.



Бетонная лестница своими руками — пошагово от расчетов до заливки

Все чаще загородные дома возводятся в несколько уровней, то есть в проект строительства должен включаться и межэтажный переход – лестница, одна или даже несколько. И тут перед хозяевами часто возникает проблема – какой из вариантов выбрать. Если дом строится деревянный, с многослойными утепленными перекрытиями, то и лестница, соответственно, напрашивается деревянная. А вот для кирпичного или блочного здания, полы в которых будут заливаться стяжкой, вполне подойдет и бетонный монолитный лестничный марш.

Бетонная лестница своими руками

Если поближе познакомиться с общением начинающих строителей на интернет-форумах, то можно заметить, что многих из них отпугивает подобный вариант своей сложностью и масштабностью работ. Да, конечно, бетонная лестница своими руками – это непростая задача. Но все же считать ее невыполнимой — не стоит. Безусловно, необходимо готовиться к весьма длительному и трудоемкому процессу. Но если следовать всем технологическим рекомендациям, то все должно получиться. И в результате в распоряжении хозяина будет сверхнадежная и долговечная лестница, которую можно затем при желании отделать под любой стиль интерьера.

Настоящую статью построим следующим образом. Для начала вкратце рассмотрим, чем бетонная лестница отличается от своих «собратьев» из других материалов. Далее, уделим внимание проведению расчётов будущей лестничной конструкции. Ну а затем – посмотрим на практический процесс строительства такого монолитного межэтажного перехода, обращая внимание на многочисленные тонкости.

Особенности бетонной лестницы. Ее достоинства и недостатки.

Наверное, совершенно лишним будет рассказывать о том, что к любой лестничной конструкции предъявляются особые, повышенные требования обеспечения надежности и безопасности ее эксплуатации. Такие сложные в технологическом плане сооружения всегда строятся с расчётом на очень длительный срок службы, сопоставимый с обозримым периодом возможной эксплуатации всего дома. Для хорошего хозяина никогда не сбрасываются со счетов и вопросы эстетики, особенно если лестница будет размещена на входе в дом или, тем паче, в жилой зоне здания.

По критериям надежности и долговечности бетонные лестницы не имеют равных. А в вопросах возможной отделки под выбранный стиль – ничуть не уступают деревянным конструкциям, если даже не превосходят их

Всем этим качествам в полной мере отвечают монолитные бетонные лестницы. К характерным достоинствам таких конструкций можно отнести следующее:

• Нет никаких ограничений по месту размещения лестницы. То есть она может быть возведена как внутри дома, в помещениях с любым уровнем влажности, так и снаружи, на открытом воздухе. При правильной заливке качественного бетона получившийся марш служит многие десятилетия, невзирая на капризы погоды и особенности климата в регионе строительства.
• Прочность бетона просто несопоставима ни с одной деревянной сборной конструкцией.
• Бетонная монолитная лестница — очень устойчива к постоянным динамическим нагрузкам. Ее элементы (если, конечно, «вывести за скобки» отделку) не будут расшатываться со временем и требовать дополнительного укрепления или даже замены. Автоматически исчезает проблема скрипа ступеней.
• Лестница (опять же, без отделки) становится совершенно безопасна с точки зрения возгорания. Именно бетонные конструкции всегда служат эвакуационными путями на случай форс-мажорных ситуаций.
• Сама технология заливки монолитных лестничных конструкций практически не создает границ для творчества – в принципе, маршам можно придать сколь угодно сложную, замысловатую конфигурацию.  Ни один другой материал, применяемый для строительства лестниц, такими качествами похвастать не может.

Согласитесь, что вряд ли какой другой материал, кроме бетона, позволит так смело «экспериментировать» с формами лестниц

• Готовая монолитная бетонная лестничная конструкция поддается практически любой отделке.

Цены на деревянные лестницы

деревянная лестница

Безусловно, есть у бетонных лестниц и ряд специфических недостатков. Впрочем, это даже, скорее, не столько недостатки, сколько особенности конструкций подобного типа:

• Большая масса получающейся лестницы. То есть для ее установки нужны надежные основания как снизу, в месте максимальной нагрузки, так и сверху, с опорой на перекрытие. Это ограничивает или даже делает невозможным применение такие лестниц в деревянных или каркасных домах.
• Немалая сложность в самостоятельном изготовлении монолитного марша. Впрочем, любую стационарную лестницу можно отнести к конструкциям повышенной сложности. Надо быть готовым к тому, что предстоит и немало весьма трудоемких операций, с большой затратой физических усилий. Тем более, если бетонный раствор планируется изготавливать и заливать в опалубку самостоятельно.
• Технология процесса предполагает довольно значительные сроки строительства такого межэтажного перехода. Как бы ни быстро были проведена подготовительные работы и изготовлена опалубка, и как бы ни хотелось скорее ввести лестницу в эксплуатацию, бетону требуется определенный срок для созревания и набора прочности. Так что около четырех недель, так или иначе, придется потерпеть.
• Бетон нередко «обвиняют» в грубом и скучном внешнем виде. Это – совершенно не состоятельный упрек. Уже отмечалось, что возможности отделки монолитной лестницы – очень широки.

По разнообразию конфигураций монолитные бетонные лестницы ничуть не уступают другим. То есть они могут быть прямыми (маршевыми), иметь один или несколько пролетов с межмаршевыми площадками или с забежными участками между ними, вполне можно залить и винтовую конструкцию. Лестница может «опираться» на стены с обеих сторон, одной своей стороной, или же марш попросту выполняется «висячим», то есть с упором только в пол и верхнее перекрытие.

Бетонная лестница может быть «вписана» в пространство между двумя стенами, примыкать к ним одной из сторон или иметь «висящий в воздухе» марш, обладать забежным участком или даже полностью представлять собою винтовую конструкцию

Кстати, на прочность правильно рассчитанной конструкции это нисколько не влияет. И примыкание лестничных конструкций к стенам делается по большей части из соображений экономии пространства, а не для повышения несущих способностей марша. Да и просто монтировать опалубку под заливку все же удобней вдоль стены.

Верхний марш примыкает к стене дома, а нижний – «висит в пространстве». Стал ли он от этого менее прочным? – да ни в коей мере!

Понятно, что возведение сложных по конфигурации монолитных лестничных конструкций – это удел профессиональных мастеров. Не имея соответствующего опыта, браться за самостоятельное создание такой лестницы – это граничит с авантюризмом. Но вот со строительством обычной маршевой, с площадкой между пролетами – вполне можно справиться, если следовать всем технологическим рекомендациям. Именно такой вариант мы и будем рассматривать дальше – бетонная лестница внутри дома, связывающая два этажа (уровня).

Читайте нашу новую статью на нашем портале — «Винтовая лестница своими руками».

Всё начинается с расчетов!

Совершенно наивным будет полагать, что любую лестницу, в том числе — и бетонную, модно возвести «на глаз», то есть «сообразуясь с моментом» по ходу работы. Такая непродуманная конструкция почти наверняка станет небезопасной, недолговечной, недостаточно прочной да и попросту неудобной для передвижения людей.

Строительство лестницы должно подчиняться определенным «канонам». И начинать следует с определения ее основных линейных параметров. Просто по той причине, что задуманная конструкция банально должна поместиться на выделенном для ее строительства участке.

Расчет основных параметров внутренней лестницы для дома

Раз речь идет о внутренней бетонной лестнице, то, надо полагать, она создается с тем расчетом, что ею будут пользоваться все члены семьи. То есть это не аварийная или хозяйственная, где допускается отклониться от установленных нормативов по крутизне маршей и размеру ступеней.

Итак, для начала необходимо оценить, какое пространство может быть выделено для строительства этого межэтажного перехода. Безусловно, оптимальным вариантом станет планирование создание лестниц еще на этапе проектирования всего дома в целом. Тогда, конечно, проще, так как сам проект обычно разрабатывается специалистами-архитекторами, с учетом пожеланий хозяев, и все сразу становится на свои места.

Цены на металлические лестницы

металлическая лестница

Однако, ситуации бывают разные, и к идее постройки монолитной лестницы хозяева могут прийти и позднее. Например, при проведении масштабной реконструкции, исходя из прочувствованной необходимости иметь такой переход именно в конкретном месте. Вот тогда приходится «вписывать» лестницу на определённом участке, не выходя за его пределы.

Домашние лестницы для общего пользования никогда не делаются чрезмерно крутыми. Такие подъемы станут слишком утомительными, небезопасными, а то и вовсе непреодолимыми для малолетних детей, для людей преклонного возраста или для имеющих определенные ограничения физических возможностей по состоянию здоровья.

Рекомендации по уклону лестничных переходов разработаны с учетом множества разно плановых факторов. Их можно сформулировать так:

Углы крутизны лестничных маршей и степень удобства пользования ими

• Синим цветом, до угла в 20 градусов, показаны пандусы (примерно до 9 градусов) и некоторые наружные лестницы, которые обычно характеризуются широкими проступями и малой высотой ступеней. Для домашнего пользования такие конструкции – крайне неудобны, и ко всему – занимают очень много места. Так что этот вариант — даже не рассматривается.
• Критически малый уклон для внутренних лестниц – это диапазон от 20 до 24 градусов. Но и таких показателей при любой возможности все же стоит избегать.
• А вот выше начинается зеленый сектор — это то, к чему необходимо стремиться. Такие лестницы наиболее комфортны и безопасны в использовании (при правильно подобранной высоте и ширине ступеней). Самым оптимальным вариантом считается диапазон уклонов в пределах от 26 до 33 градусов (он специально выделен на рисунке более темным зеленым сектором).
• Если уж совсем «поджимает пространство», уклон лестницы внутри собственного одноквартирного дома разрешается довести до критической отметки в 45 градусов (желто-зеленый сектор). Конечно, она будет уже не столь удобна для перемещения всех членов семьи, но все же основные требования безопасности и обеспечения комфортности будут соблюдены.
• А вот желтый сектор – это уже хозяйственные лестницы, чаще всего – приставного типа. Их используют для организации проходов на чердаки, в цокольные или подвальные подсобные помещения. Понятно, что пользуются ими нечасто, соблюдая при этом определенные правила осторожности.
• Наконец, красный сектор – это специальные лестницы: пожарные, эвакуационные, технические, наружные приставные. Естественно, такие конструкции не предназначены для повседневного использования, да их обычно и не монтируют стационарно внутри дома.

Итак, совершенно очевидно, что, при равной высоте подъема, чем меньше крутизна  лестничного марша, тем большего пространства он потребует (имеется в виду горизонтальная проекция лестницы на плоскость пола в помещении.).

Одинаковая высота подъёма, но различный угол крутизны лестницы. Хорошо видно, как меняется длина ее горизонтальной проекции.

Высота подъема (от пола до пола) хозяевам известна. Предполагаемое место размещения лестницы — тоже несложно промерить. Значит, можно точно определить, какой крутизны получится лестничный марш. Или, наоборот, исходя из желательной крутизны просчитать, какой участок придется отвести под лестницу.

Поможет нам в этом специальный онлайн-калькулятор, в котором уже заложены тригонометрические зависимости рассматриваемых величин.

Калькулятор зависимости длины горизонтальной проекции лестницы от ее крутизны

Перейти к расчётам

При «вписывании» лестницы в план помещения учитывают еще несколько факторов:

• Проем в перекрытии должен расположиться так, чтобы в любой точке лестницы расстояние от ступеней до преграды сверху составляло не менее 2000 мм. Это — в целях безопасности, чтобы исключить вероятность удариться головой даже для очень высоких людей.

Высота перекрытия над лестничным маршем и расположение проема должны быть такими, чтобы даже высокий человек перемещался свободно, не опасаясь удариться головой

• Ширина лестничного марша не может быть в жилом доме менее 800 мм. Лучше всего ориентироваться на диапазон 900÷1000 мм.
• Бывает, что намеченная крутизна уклона марша задает такую его длину в горизонтальной проекции, что ее попросту невозможно выделить под строительство лестницы, или же ее расположение становится крайне неудобным, загромождающим пространство. Кстати, в условиях частного дома так чаще всего и случается. Значит, есть смысл разбить лестницу на два марша (или даже больше), соединив их или переходной площадкой, или участком с забежными ступенями.

Цены на цемент

цемент мешок

Удобная для пользования лестница может получаться слишком длинной в проекции. Значит, ее можно разделить на два или более маршей, найдя для них оптимальное расположение, чтобы экономилось пространство комнаты.

Забежную лестницу в настоящей публикации рассматривать не станем – для этого на портале есть отдельная статья.

Как рассчитать и построить лестницу с забежным участком марша?

Такая конструкция, безусловно, несколько сложнее в расчетах и монтаже. Но зато она позволяет экономить свободное пространство, да и смотрится – очень выигрышно. Как рассчитать и построить забежную лестницу своими руками – рассказано в статье, к которой ведет рекомендуемая ссылка.

С площадкой между пролетами лестница становится несколько габаритней, чем забежная, но она проще в проектировании и монтаже.

Марши могут располагаться перпендикулярно друг другу, или быть параллельными, идущими в противоположных направлениях

• Площадка должна иметь размеры по ширине в обоих направлениях – не менее ширины самого лестничного марша.
• Независимо от того, сколько планируется сделать маршей на лестнице, угол уклона, ширина и размеры ступеней обязательно выдерживаются едиными.

При нескольких маршах длину их проекции просчитывают отдельно для каждого, сообразись с высотой расположения переходной площадки.

Теперь, когда известны высота подъема, угол уклона и длина горизонтальной проекции, есть смысл сразу просчитать и реальную длину лестничного марша. Этот параметр будет необходим впоследствии для изготовления деталей опалубки, для определения толщины бетонной основы лестницы, для армирования, для расчёта количества раствора и т.д.

Просчитать длину несложно, пользуясь опять же тригонометрическими функциями или же просто применив Теорему Пифагора. А еще проще – воспользоваться предлагаемым ниже калькулятором.

Калькулятор расчета длины лестничного пролёта

Вот теперь, когда определены базовые параметр лестницы и ее будущая конфигурация, модно перейти к расчету размеров ступеней

Расчет размеров ступеней лестницы

Если посмотреть на готовые проекты лестниц, то несложно заметить – чем меньше крутизна подъёма, тем шире проступь ступенек и меньше их высота. И, соответственно, наоборот. Но как выбрать оптимальные значения, которые бы обеспечивали максимальный комфорт при передвижении по лестничному маршу?

Для выполнения таких расчетов существует несколько методик.

Цены на арматуру

арматура

• Самое простое – это подыскать в интернете таблицу, в которой указываются рекомендуемые параметры ступеней для разных углов крутизны лестничных маршей.

Таблица с рекомендуемыми размерами ступеней для лестниц различного уклона

• Второй вариант – применить так называемую «формулу безопасности» лестницы. Она показывает оптимальное соотношение ширины проступи и высоты ступени, в зависимости от средней длины шага человека.

S = 2h + d

где:

S — средняя длина нормального шага. Обычно ее берут в диапазоне от 600 до 640 мм, хотя для высокого человека этого может быть и маловато.

h — высота ступени, мм.

d — ширина проступи.

Надо сказать, что оба указанных метода – не без недостатков. Так, табличный метод совершенно не учитывает длину шага. А некоторые семьи бывают очень высокими (или, увы, наоборот), и среднестатистические параметры лестницы станут для них не особо комфортными. Второй же способ не дает четких размеров – он, скорее, показывает взаимозависимость ширины от высоты. Кроме того, в нем абсолютно не учитывается крутизна лестничного марша.

Есть ли какой-либо универсальный подход. Пожалуй, да. Существует алгоритм расчета ступеней, который учитывает все перечисленные выше исходные критерии.

Он основан на эргономике движения человека — учитывает и нормальную длину шага, и не напрягающую высоту подъема ноги. Так, считается, что для человека является вполне естественным и не вызывающем быстрого утомления перемещение, при котором высота подъема ноги примерно равна половине длины его шага.

Этот «постулат» дает возможность составит в точном масштабе графическую схему, по которой несложно будет определить оптимальные размеры ступеней. Пример такой схемы показан на иллюстрации.

Графический способ точного определения оптимальных размеров ступени лестницы

— Вычерчивается обычная декартовская координатная сетка.

— По горизонтальной оси Х откладываются отрезки, равные (в выбранном масштабе, естественно) длине шага человека. По вертикальной оси Y, соответственно, отрезки, равные высоте подъема ноги, то есть половине длины шага.

— Соответствующие точки (первая с первой, вторая со второй и т.д.) соединяются тонкими линиями.

— Затем из центра координат вычерчивается «линия лестницы» — это луч под углом к оси Х, равным выбранной крутизне лестничного марша. (На иллюстрирующей схеме, просто для сравнения, показано два таких луча).

— Точки пересечения «линии лестницы» с линиями, соединяющими длину и высоту шага, станут внешними углами ступеней.

— Теперь осталось спроецировать профиль самих ступеней вертикальными и горизонтальными линиями (на схеме полученные профили выделены цветными ломаными линиями).

— Далее, замеряются ширина проступи и высота ступени, и масштабируются уже в реальный размер.

Кстати, обратите внимание на ещё один интересный момент. Если соединить тонкими линиями первую высоту шага со второй его длиной, вторую с третьей и так далее, то их пересечение с линией лестницы точно покажут еще и внутренние углы ступеней.

Эту же методику несложно перевести и «язык геометрических формул», применив теорему синусов. Формулу приводить не будем, но она легла в основу предлагаемого калькулятора.

Калькулятор расчета оптимальных ширины и высоты ступеней лестницы

Полученные значения можно считать оптимальными, полученными с учетом всех необходимых условий.

Правда, следует понимать, что и эти значения – еще не окончательные. Теперь их нужно привести к реальной лестнице.

Поступают так.

— Общую высоту подъема лестничного марша делят на рассчитанную высоту ступени – так определяется предварительное число ступеней. Скорее всего, получится дробное число, которое необходимо округлить. В какую сторону?

— Здесь лучше ориентироваться уже по конкретному проекту лестницы. Как уже говорилось, если у нее несколько маршей, то все равно все ступени должны иметь равную высоту (допускается диапазон допусков в ту или иную сторону в пределах 5 мм). То есть необходимо «прикинуть» полученные размеры на все пролеты.

— Далее, предпочтительнее выстраивать лестницу таким образом, чтобы количество ступеней в марше было нечетным. Считается, что человеку всегда комфортнее и начинать, и заканчивать перемещение по лестничному маршу одной ногой. Правило — не обязательное, но рекомендуемое.

— Еще при проектировании маршей необходимо иметь в виду, что количество ступеней даже на самом коротком их них не может быть меньше трех. На маленькой лестнице всегда высока вероятность оступиться. Не делают марши и слишком длинными — они бывают чересчур утомительными для подъема без площадки для отдыха. Максимальное количество – 18, хотя и оно видится слишком большим для разового подъема. Так что лучше все же делить на более короткие марши.

Кстати, готовые лестничные марши в типовых жилых домах массового строительства обычно имеют девять ступеней — «золотая середина».

— Вот теперь высоту подъема следует разделить на уже округлённое число ступеней – так будет получено точное значение высоты одной ступени.

Длину горизонтальной проекции также делят на число ступеней – получают ширину проступи. Бывает, что ее становится недостаточно для нормальной постановки ноги. Один из вполне приемлемых выходов для бетонной лестницы – увеличить ширину проступи за счет создания свеса. Пример такого подхода показан на иллюстрации:

Ширина ступени увеличивается за счет создания свеса над подступенком.

Считается вполне нормальной, не вызывающей неудобства при ходьбе по лестнице, величина этого свеса до 50 мм, чего обычно бывает вполне достаточно для приведения размеров к оптимальным величинам.

Кстати, нет никакой особой нужды усложнять себе этим работу на этапе заливки бетонной лестницы. Такие свесы обычно создаются уже при отделке, например, при обшивке ступеней деревом. Но иметь в виду это на будущее – необходимо.

Еще несколько параметров, важных именно для бетонной лестницы.

Необходимые для дальнейшей работы размеры бетонной лестницы

Большинство параметров, показанных на схеме выше, нам уже известно. Но есть неясность с величиной Z. Это толщина так называемой рабочей плиты лестницы. Она измеряется перпендикуляром от тыльной стороны пролёта к внутреннем углу любой из ступеней. По сути, она и является основной несущей конструкцией, которая будет воспринимать все нагрузки, в том числе и массу самого бетонного монолита.

Расчёт этой толщины – дело очень непростое, связанное со сложными формулами и раскладкой векторов приложения сил. Но на практике вполне можно ориентироваться на рекомендуемые значения, которые в больше мере будут зависеть от длины лестничного пролета, которая нам уже также известна.

Длина «свободного», без промежуточных опор, лестничного пролета, м	Толщина рабочей плиты лестницы (минимальная), мм	Минимальный диаметр прутов продольного армирования, мм	Максимальное расстояние по осям прутов продольного армирования, мм
2	100	10	190
3	150	10	170
4	200	12	150
4,5	220	12	130
5	250	12	120
5,5	270	14	110
6	300	14	100

Бетонные лестницы сверху и снизу обычно заканчиваются опорными или переходными площадками (или фризовыми ступенями), которые представляют со всем маршем единое целое. Толщина этих площадок (В) обычно соответствует толщине рабочей плиты. Площадки, выходящие на верхний уровень (на второй этаж) чаще всего затем скрываются стяжкой пола, которая заливается вровень с ними. Впрочем, это лишь один из вариантов. Опорная площадка снизу должна быть по своей ширине по крайней мере не меньше ширины ступени. Но чаще их делаю более мощными, так как именно на этот участок выпадают самые высокие нагрузки.

Эти площадки или фризовые ступени затем также частично или полностью «поглощаются» стяжкой и окончательной обшивкой пола.

Слишком высокая фризовая ступень пока что смотрится крайне нелепо. Но не забываем, что часть ее высоты потом будет закрыта стяжкой пола и его финишной отделкой.

Про размер площадок речь уже шла выше.

Вот теперь, пожалуй, все. Можно, сообразуясь с размерами помещения, садиться составлять окончательный проект, вписывая его в реальную обстановку. Затем следует несколько раз все перепроверить, чтобы не допустить ошибки, которую ну очень сложно будет исправить впоследствии.

Ну а далее – переходят к практической реализации своего проекта.

Создание монолитной бетонной лестницы своими руками

Если почитать в интернете многочисленные статьи на тему «бетонная лестница своими руками», то, удивительное дело,  подавляющее большинство из них рисует процесс ее возведения простым и быстрым. Так, кстати, и начинают – «это совсем не сложно…» Авторы подобных «опусов» даже не пытаются вникнуть в суть проблемы, не стараются показать читателю, с чем ему придется столкнуться, если он возьмется за самостоятельную работу.

Обычно такие инструкции строятся по принципу простого перечисления технологических операций, с очень поверхностным их рассмотрением. Например: «следующим этапом строится опалубка, которая должна быть очень крепкой, поэтому потребуются подпорки». Или: «укладывается арматурная сетка, которая связывается проволокой».

Все, вроде бы, правильно, и в то же время – «ни о чем». И у неопытного читателя складывается ложное впечатление, что все пройдет гладко без особых усилий. Но с этим — очень сложно согласиться.

Чтобы не быть голословным, предлагаем посмотреть на примере, буквально – пошагово, как опытный строитель возводит бетонную лестницу. Конструкция – не самая сложная, всего два небольших прямых марша с площадкой между ними. И вы сами убедитесь, сколько важных нюансов необходимо соблюдать на всех этапах работ.

Подготовительные работы. Начало возведения опалубки

Итак, исходим из того, что конфигурация и все размеры лестницы уже были просчитаны заранее, согласованы с хозяевами. Начинается «процесс созидания».

Иллюстрация	Краткое описание выполняемых операций
	Итак, в этом довольно тесном закутке необходимо установить монолитную бетонную лестницу. Размеры помещения и конфигурация подъема никак не позволяют ограничиться одним прямым маршем. Решено разбить подъем на два перпендикулярно расположенных марша с площадкой между ними. Марши будут примыкать к стенам помещения. Это несколько облегчает задачу – проще крепить детали опалубки. А начать при таком раскладе удобнее всего с нанесения на поверхность стены реального профиля будущей лестницы. Выведена линия ступеней (показана желтой стрелкой), нижний край несущей рабочей питы (синей стрелкой). Верхняя ступень первого марша переходит в площадку (ее ширина подчеркнута зелеными стрелками).
	Безусловно, все ступени имеют равные размеры, как и требуется правилами. Может показаться, что высота их великовата (получилось 210 на 210) – но так показали расчеты для этого довольно крутого уклона марша, а иначе было не вписать. Ничего, конкретно эта лестница имеет больше хозяйственное предназначение. Но в целом процесс ее строительства ничем не отличается от возведения лестницы и в жилой зоне дома.
	Длина пролёта лестничного марша небольшая, то есть можно ограничиться толщиной несущей рабочей плиты в 100 мм – этого будет вполне достаточно.
	Линия, на которую оказывает мастер – это граница нижнего края бетонной монолитной лестницы. Стало быть, плоскость опалубки должна точно совпасть с ней.
	Готовятся детали опалубки. Продольные несущие балки, на которые будет опираться вся конструкция, подрезаются по торцу под углом, равным углу уклона лестницы. Это необходимо для максимально плотного упора в поверхность пола. Опалубка должна быть способна выдержать весьма нешуточные нагрузки, поэтому ее основные несущие детали и подпорки будут изготавливаться из мощной доски сечением 50×150 мм.
	Первая продольная доска для палубы («хребта») опалубки вырезана – длина ее соответствует длине пролета от пола до лестничной площадки. Раз лестница граничит со стеной, то стена становится удобным «верстаком» для закрепления деревянных деталей по одной из сторон. Сразу нюанс – отбитая линия показывает край бетонной отливки лестницы. Но свою толщину имеет еще и лист ОСП, которых будет полностью обшиваться вся опалубка. В данном случае планируется использовать ОСП толщиной 15 мм – более тонкий может под напором бетонного раствора дать прогиб. Значит, несущую балку необходимо сместить от линии вниз ровно на 15 мм. Для этого можно пробить вспомогательную линию.
	Как крепиться к капительной стене? Удобнее всего, наверное, использовать нагели по бетону. Они надежно удержат детали на выставленном месте, а при разборке опалубки их несложно выкрутить. В рассматриваемом примере мастер применил именно нагели длиной 150 мм – 50 мм ширина доски, и еще 100 мм дадут очень надежную анкеровку.
	Начинается крепление несущей балки. Для этого она устанавливается по линии (как говорилось – с учетом толщины ОСП) с упором в пол. Далее, перфоратором сверлится насквозь через доску отверстие под нагель.
	.В отверстие вставляется нагель…
	…и следующим шагом – нагель заворачивается до упора. Для этого желательно применять мощный ударный шуруповерт с соответствующей битой «под звездочку» – обычный может не справиться.
	Вторым нагелем доска крепится в верхней части, в районе площадки…
	…и третий вворачивается примерно по центру балки. Наверное, достаточно. Следует правильно понимать, что это крепление, так сказать, технологическое. Нагели в данном случае не будут выполнять несущей функции – основная нагрузка будет восприниматься опорами, которые устанавливаются под балку – как раз и переходим к этой операции.
	Устанавливается первая опора. Ее нижний край срезается под прямым углом – для упора в пол, а верхний – под углом, соответствующим крутизне марша лестницы. Это делается для того, чтобы опора максимально плотно прилегла к несущей балке. Не должно быть просветов ни снизу, ни по «линии контакта», иначе конструкция опалубки может получиться недостаточно надёжной.
	Стойку к балке можно закрепить и притянуть с помощью самореза 4.2×75 или 90 мм. Саморез вкручивается снизу под углом.
	А затем опора, для большей надежности, крепится к стене нагелем.
	Одна общая опора устанавливается на стыке марша и лестничной площадки. Обратите внимание – для площадки к стене также закреплена балка, на которую затем будет опираться остальная обрешетка. Кроме этого, вдоль стены расставляются и дополнительные, промежуточные стойки, с шагом примерно 500 мм. Их будет хорошо видно на последующих иллюстрациях. Принцип установки – такой же.
	Производится монтаж каркаса палубы. Для этого готовится вторая балка, идентичная уже установленной. Главная задача – разместить ее строго параллельно той, что закреплена на стене, и на том же уровне по высоте. Для этого по обеим балкам крепится одинаковый черепной брусок (показан желтой стрелкой), с таким расчетом, чтобы после установки на него перекладин палубы (синие стрелки), их верхний край совпал с краем несущей доски. На заднем плане хорошо видны стойки-опоры несущей доски, установленной вдоль стены.
	Производится совершенно одинаковая разметка обеих балок, и к ним крепятся саморезами перекладины палубы. Шаг установки этих перемычек не следует делать больше 300 мм, так как под тяжестью свежезалитого бетона лист ОСП, даже толщиной в 15 мм, может дать деформацию. При монтаже этих перемычек ведется контроль перпендикулярности их установки относительно балок. По строительному уровню проверяется горизонтальность. Так обеспечится правильная постановка второй направляющей несущей балки палубы. Размер перемычек, понятное дело, должен задавать ширину лестничного марша. То есть их длина получается равной планируемой ширине марша минус 100 мм (две толщины доски на несущие балки).
	На этой иллюстрации хорошо показана основа каркаса опалубки в области будущей площадки. Вдоль стен балки крепятся нагелями и подпираются по углам стойками. На «висящих» концах — опора только на устанавливаемые стойки. Все детали между собой скручиваются саморезами.
	Устойчивость к прогибу второй балки обеспечивается также установкой целого ряда стоек. Но они на этой стороне уже имеют несколько другую конфигурацию. Монтируются опоры не снизу, а внахлест, так, чтобы вверху выходили вертикальные участки стоек, к которым будет крепиться боковой внешний борт опалубки. Дополнительной опоры на стену здесь нет, поэтом имеет смысл поставить стойки почаще, с шагом примерно 400 мм.
	Стойки выставляются строго вертикально, причем проверяется вертикальность и в продольной и в поперечной к лестничному маршу плоскостях. Затем производится их фиксация на мощные саморезы длиной 90 или 100 мм, минимум по две штуки на каждый узел, с диагональным расположением. Закреплять можно изнутри или снаружи, или, для надежности, притянуть даже с обеих сторон.
	Чтобы случайно не сместить стойки в ходе выполнения дальнейших монтажных операций, и чтобы они приобрели гарантированную неподвижность при нагрузке на них, их рекомендуется связать общей доской вдоль поверхности пола. Доска крепится на саморезы.
	Монтируются перемычки и на площадке. Создаётся надежная основа для дальнейшей установки фанерного (ОСП) настила. В данном случае это выполнено так, как показано на иллюстрации.
	Перемычки, казалось бы, сделаны из мощной доски, но их длина весьма значительная, и чтобы исключить вероятность прогиба, каждая еще подпирается индивидуальной стойкой по центру. Стойки упираются в пол, а верхним, срезанным под нужным углом торцом – в перекладину, к которой затем фиксируется двумя саморезами.
	После установки всего ряда промежуточных стоек, их также связывают вдоль линии пола общей доской.
	Можно переходить к обшивке созданного участка каркаса опалубки листом ОСП (15 мм). Производится разметка. Ее стараются выполнить очень аккуратно, чтобы при раскрое получить детали с максимально точными размерами. Хорошая подгонка деталей сведет к минимуму количество щелей, что упростит дальнейшие работы.
	Сам раскрой лучше всего проводить с помощью ручной циркулярки. Получается и быстро, и точно, и ровный аккуратный край реза.
	Нарезанные детали палубы укладываются на каркас, при необходимости – производится их окончательная подгонка…
	…а затем они фиксируются к продольным и поперечным элементам каркаса саморезами 55 мм, с шагом примерно в 200 мм.
	Первая проверка прочности палубы – под весом мастера (немалым) никаких прогибов не выявлено.
	Затем был пришит недостающий участок ОСП на наклонном участке марша, обшита площадка. В кадрах не было запечатлено, как устанавливался борт опалубки на участке марша. Но это – несложно. Вырезается из ОСП деталь нужной длины и ширины, с таким расчетом, чтобы она, по крайней мере, была не ниже профиля зубцов заливаемой лестницы. Затем этот борт крепится саморезами 55 мм к выступающим сверху участкам вертикальных стоек по внешнему краю марша. Стараются максимально точно совместить детали палубы и борта, чтобы щель по линии стыка получилась минимальной.
	Далее, переходят к монтажу каркаса опалубки на втором марше, от площадки до пола верхнего уровня. Этот марш значительно короче – он состоит всего из трех ступеней, причем верхняя должна точно выйти на уровень стяжки пола. Работы – аналогичны тем, что были проведены раньше. Мастер на стене размечает контур лестничного марша. Кстати, на иллюстрации хорошо виден край установленного борта нижнего марша.
	Производится точная подгонка несущей балки, которая будет идти вдоль стены. После подгонки по ее образцу вырезается и вторая, аналогичная.
	Работа в данном случае несколько осложняется тем, что лестница частично проходит через угол оконного проема. Но это не страшно – просто здесь необходимо будет предусмотреть дополнительный бортик. Верхний край можно закрепить нагелем к стене.
	Нижний – саморезами к каркасу площадки.
	Установлена и вторая балка – ее сверху закрепили нагелем к перекрытию, снизу – также саморезами к каркасу площадки.
	Можно, кстати, сразу для большей уверенности в правильности установки проверить, как будут стыковаться между собой настилы палубы верхнего марша и площадки. Если все нормально, производится окончательная фиксация балок.
	Внешняя балка, понятно, опирается на стойки. А вот для той, что стоит у стены, приходится придумывать другую опору, так как установке полноценной стойки мешают расположенные внизу инженерные коммуникации. Ничего страшного – вырезается укороченная опора, на фиксацию которой к стене можно не пожалеть трех нагелей.
	Монтируются перекладины каркаса. На столь коротком марше прибивать черепные бруски к несущим балкам, наверное, нет необходимости. Можно обойтись подставками из обрезков доски.
	Производится необходимое усиление конструкции стойками – все как на нижнем марше.
	Стойки на этом участке опалубки получаются максимально длинные. Поэтому желательно, для гарантированной устойчивости, связать их в нижней части не только продольными, но и поперечными досками-затяжками.
	Можно укладывать настил палубы и на верхнем марше.
	Соединение палуб двух участков лестницы на площадке. Этот выступ оказался необходим оттого, что последняя ступень нижнего марша выводит на уровень бетонированной площадки, то ест здесь добавляется еще 100 мм толщины. И лишь затем пойдёт отсчет следующей ступени – уже на коротком марше.
	Верхний край палубы короткого марша «ныряет» под плиту перекрытия. После заливки верхняя ступень встанет вровень с уровнем стяжки пола. Обрезанные концы арматурных прутов перекрытия будут позднее несколько освобождены, чтобы к ним можно было завязаться для объединения армирующего каркаса при его вязке.
	Установлен внешний борт опалубки верхнего марша (желтая стрелка). Чтобы его надежно закрепить по верхнему краю, к перекрытию снизу была нагелями зафиксирована дополнительная упорная доска (синяя стрелка). Бортиком закрывается и угол оконного проема, который приходится на лестничный марш. На данной иллюстрации он не показан – но его будет видно позднее.
	Все щели и пустоты между листами ОСП и между ними и стенами (перекрытием) плотно заполняются монтажной пеной. Ее излишки можно будет удалить после полного расширения и застывания.
	Монтируется опалубка самой нижней, фризовой ступени. Она ограничивается бортами с обеих сторон. Устанавливается и жестко крепится панель из ОСП, которая задает форму первого подступенка.
	После заливки бетона именно на этом участке опалубка станет испытывать наибольшие нагрузки. Поэтому, чтобы подступенок не сорвало с места или не выгнуло наружу, его необходимо усилить. Это и доска по все ширине марша, жестко закрепленная к полу, и дополнительная опора-подкос по центру.
	Все, палуба собрана. Можно переходить к монтажу армирующего каркаса. Вот на этой фотографии, кстати, хорошо показан треугольный бортик, заглушивший угол оконного проема.

Армирование бетонной лестницы

Несколько теоретических рекомендаций по армированию лестницы

Перед тем как перейти к пошаговому рассмотрению процесса создания арматурного каркаса бетонной лестницы, стоит немножко погрузиться в теорию этого вопроса. Это видится необходимым потому, что если судить по некоторым фотографиям в интернете, некоторое малоопытные мастера буквально «фаршируют» свою бетонную конструкцию металлом, используя для этого не только арматуру, но и профильный прокат – трубы, швеллеры, уголки и т.п. А между тем, ничего, кроме вреда, такое перенасыщение не дает. Лестничный марш получается очень тяжелым, без получения каких бы то ни было «преференций» в плане прочности.

Сложно даже представить, какими соображениями руководствовался разработчик вот такой схемы армирование бетонной лестницы? По ней будут ездить танки? Или это просто «развод» заказчика на металл?

Ничего придумывать не надо – существуют рассчитанные и научно обоснованные нормы плотности армирования железобетонных конструкций. С ними можно ознакомиться, отыскав в интернете Свод Правил СП 52—101-2003 в действующей редакции.

В этом документе прямо говорится, что суммарное сечение прутов продольного армирования даже для сильно нагруженных бетонных конструкций (балок или перекрытий) должно составлять не менее 0,25% от площади поперечного сечения самой железобетонной детали. То есть рассчитать необходимое количество продольных арматурных прутов, зная размерные параметры своей лестницы – не составит особого труда.

Чтобы было еще проще, ниже размещен калькулятор, быстро и точно проводящий эти вычисления:

Калькулятор расчёта минимального количества прутов продольного армирования лестничного марша

Полученное значение может быть и не окончательным, так как необходимо соблюсти еще несколько требований:

• Диаметр арматуры должен быть нее менее 100 мм, а при длине марша 3 метра и более – не менее 12 мм.
• Используется только рифлёная арматура периодического профиля, класса не ниже AIII (по другой классификации — А400).
• Расстояние между соседними прутами должно быть не менее 25÷30 мм. В противном случае близко расположенные пруты могут стать «непреодолимой плотиной» для нормального растекания и распределения бетонного раствора, и в толще конструкции останутся воздушные полости.
• Имеет значение расположение прутов относительно краев будущей конструкции – должна обеспечиваться нормативная толщина (не менее 20 и не более 50) защитного слоя, иначе арматура может получить механические повреждения или повергаться активной коррозии.
• Максимальное расстояние между осями продольных прутов, то есть, по сути –шаг их укладки:

— Для конструкций толщиной до 150 мм — не более 200 мм.

— Для более толстых – не более 1,5 Н (Н – толщина заливаемой конструкций), но одновременно – не более 400 мм. При расчете всегда принимается меньшее значение. Например, для толщины плиты в 160 мм нормативный шаг укладки продольных прутьев должен быть не более 240 мм.

Понятно, что для того, чтобы попасть в рамки всех перечисленных правил, иногда приходится несколько увеличивать количество прутов по сравнению с расчетным. Но это, как правило, буквально один, максимум – два прута, чем, кстати, задается очень внушительный запас прочности. Так что перестраховка укладкой избыточного числа продольных прутов – совершенно неразумное занятие.

Существуют определенные правила и для поперечного армирования, которым создается единый каркас.

• Минимальный диаметр прутов для поперечного армирования – не менее 0,25 от диаметра основной арматуры, но при этом не менее 6 мм.
• В железобетонных конструкциях (балках и плитах) толщиной до 150 мм поперечную арматуру разрешается и вовсе не применять. Но без нее, согласитесь, будет неудобно формировать устойчивый каркас. Но шаг здесь, получается, не регламентирован.
• Для конструкций толще 150 мм шаг установки поперечных арматурных прутьев должен составлять не более 15d (где d – диаметр прутов основного армирования). Так, например, для продольного армирования прутом 12 мм нормальный шаг укладки поперечных прутьев будет составлять не более 180 мм.
• Допускается поперечное армирование и готовой сварной сеткой, с ячейками размером не менее 45×45 мм, и не более 100×100 мм.

Для создания арматурного каркаса используется технология вязки с применением специальной стальной проволоки. Сварка арматурного каркаса и не нужна, и может даже серьёзно ослабить создаваемую конструкцию.

Правила вязки арматурного каркаса

От надежности армирования железобетонных деталей здания напрямую зависит их надежность и долговечность. И необходимо не только правильно определиться с плотностью армирования, но и суметь качественно смонтировать каркас. Подробно о типах арматуры, о технологии вязки арматурного каркаса, применяемых при этом материалах и инструментах – в отдельной публикации нашего портала.

Теперь давайте посмотрим, как мастер выполнял армирование на практике

Цены на популярные лестницы

Пример армирования бетонной лестницы — пошагово

Иллюстрация	Краткое описание выполняемой операции
	В рассматриваемом примере мастер будет устанавливать четыре прута продольного армирования диаметром 12 мм. Для такой лестницы, можете проверить – это больше чем достаточно, практически вдвое выше нормы. Лазерный уровень установлен, чтобы точно отбить линии установки продольных прутьев. С обеих сторон оставлено примерно по 70 мм, и пруты расположились с шагом 220 мм по осям. Несколько больше норматива (200 мм), но не критично – тем более, с таким запасом по плотности армирования.
	Пруты должны расположиться в толще бетона, то есть под них необходимо установить подкладки. Мастер принял решение делать их из обрезков ОСП, а арматурные пруты временно фиксировать двумя саморезами. Честно говоря, такое решение выглядит несколько спорным, по нескольким причинам: Во-первых, толщина этих обрезков-прокладок всего 15 мм, что недостаточно до норматива минимум 20 мм. Во-вторых, раз армирование идет в один ярус, было бы разумнее разместить его ближе к центру заливаемой плиты. И в третьих, что, пожалуй, самое главное, после заливки и последующей распалубки снижу на плите останутся «лысые» места с оголёнными участками арматуры. Понятно, что и их несложно затем заделать бетонным раствором. Но дело не в «косметике» — эти участки уже, по сути, не участвуют в общей работе армирования, что может снизить общую прочность конструкции. Успокаивает то, что таких точек — совсем немного на каждый прут.
	При имеющемся запас прочности вряд ли стоит переживать по этому поводу. Но все же, для соблюдения всех правил армирования, лучше приобрести специальные полимерные стойки. Стоимость их не столь высока. Кстати, их отлично можно зафиксировать на наклонной палубе маленькими саморезами.
	Вот так расположились пруты продольного армирования на длинном нижнем марше
	При переходе на плоскость площадки выполнен изгиб арматуры, а концы прутов заведены в просверленные в стене отверстия на 100 мм (заанкерованы).
	Нередко применяется и другой подход. В стенах, например, из газобетона, ровно по толщине будущей площадки вырезаются штрабы глубиной порядка 100-150 мм. В них заводятся пруты продольного и поперечного армирования. После заливки получившаяся плита-площадка окажется как бы вмурованной в стену.
	Нижние концы арматуры пока что просто опущены до плоскости пола. Здесь дальше будет выполняться дополнительная увязка.
	Начинается увязка поперечных прутов. Их, в принципе, можно было взять и потоньше – они выполняют лишь конструкционную функцию образования каркаса. Сразу вопрос – а нужно ли их анкеровать в стены? Некоторые мастера практикуют это, пробуривая отверстия и забивая поперечные пруты в них. Хотя, подобная операция, если вдуматься, является совершенно излишней. Прекрасно служат лестницы, стоящие в отдалении от стены, в которых, понятно, никакой анкеровки нет и быть не может. Так стоит ли голову морочить?
	Увязка каркаса проводится с помощью вязальной проволоки.
	А вот как выполнено армирование в нижней части, на фризовой ступени. Четыре отрезка арматуры изогнуты под нужным углом и увязаны к продольным прутам с нахлестом. И уже к ним увязаны два прутка поперечного армирования.
	Всё, армирование нижнего марша и, частично, площадки, выполнено. На площадке поперечные пруты не ставятся – там будет пересечение продольного армирования двух маршей.
	Далее, переходят к армированию второго марша. Немного освобождают концы арматуры железобетонного перекрытия. Так, чтобы к ним можно было приварить пруты-«удлинители».
	К торчащему концу приварен отрезок арматуры, который изогнут и затем увязан с продольным прутом армирования верхнего марша. Получается очень надежная связь.
	Армокаркас верхнего марша лестницы.
	На площадке пруты продольного армирования обоих маршей пересекаются и увязываются по этим точкам пересечения. Кроме того, мастер увязал дополнительные отрезки прутов, которые станут армированием самой площадки со стороны нижнего марша (здесь, как мы помним, площадка за счет высоты последней ступени получится значительно шире, чем кажется визуально сейчас). И для этих «удлинителей» просто приварил небольшие упорные стоечки.
	По сути, с армированием закончено. Можно переходить к следующему этапу

Небольшая ремарка. Как видно их показанного примера, матер решил не укладывать слой гидроизоляции палубе и бортам опалубки. А между тем, сделать это все же рекомендуется. Полиэтиленовая пленка (толщиной примерно 150÷200 мкм) стоит не столь дорого, а в итоге получаем и большую сохранность материала опалубки, и меньшую вероятность утечки воды из раствора, то есть лучшее его созревание. Расстелить и закрепить плёнку степлером до начала армирования – это дело считанных минут.

Завершение монтажа опалубки – установка перегородок-подступенков

После того как армирование рабочей плиты лестницы полностью завершено, осталось закончить с монтажом опалубки. И здесь предстоит выполнить, наверное, самую сложную операцию – точно установить перегородки, которые после заливки зададут форму подступенков лестницы.

Иллюстрация	Краткое описание выполняемой операции
	Из листа ОСП нарезаются панели, которые в принципе и станут выполнять роль опалубки для ступеней. Их габариты должны соответствовать размерам подступенка. Иногда их делают больше по высоте на 10÷15 мм — дальше будет рассказано, для чего. Так как ступени на лестнице все одинаковые, то и панели имеют один размер. Так что их можно вырезать циркуляркой сразу «пакетом», то есть по нескольку штук.
	Для каждой ступени из доски 50×150 готовится еще по три детали. Это опорная доска длиной в точности по размеру панели, и два отрезка по 100÷150 мм, через которые готовая перемычка будет крепиться к бортам опалубки или к стене. Как выглядит готовая перемычка-подступенок – хорошо показано на иллюстрации. Все детали накрепко скручиваются между собой саморезами.
	Эта же перемычка-подступенок, но в несколько другом ракурсе. Так как все перемычки должны быть одинаковыми, разумно будет поступит следующим образом. Готовится одна, примеряется и, при необходимости, точно подгоняется. Ну а затем по ее образцу можно сразу изготовить все необходимое количество для всей лестницы, чтобы не отвлекаться в дальнейшем от ответственного процесса монтажа.
	Откуда начинать монтаж – большого значения не имеет. В рассматриваемом примере мастер начал сверху. На стенке бортика опалубки нанесена разметка, по которой будут устанавливаться готовые перемычки. Естественно, линии разметки должны быть строго выверены по вертикали и горизонтали.
	Необходимо подготовить несколько штук ровных отрезков ОСП – они послужат в роли временных подставок под перемычки. На иллюстрации показано, как такая подставка крепится на борт опалубки ровно по горизонтальной линии ступени.
	Устанавливается перемычка. Зафиксированная подставка обеспечит точную постановку панели подступенка по высоте, и останется только совместит его край с нанесенной вертикальной линией. После это производится фиксация саморезами к борту и, при необходимости, нагелями к перекрытию.
	Затем, после дополнительного контроля положения перемычки по вертикали и горизонтали с помощью строительного ровня, крепится ее противоположная сторона. Здесь – стена, так что крепление проводится нагелями — две — три штуки. После окончательного закрепления перемычки временные подставки следует сразу демонтировать.
	Так поступают и со следующими перемычками-подступенками. Неплохо иметь под рукой пистолет с монтажной пеной. Можно сразу заполнять те небольшие щели, которые могут остаться по обеим сторонам установленной детали (показано синими стрелками).
	Панели, за счет толстой опорной доски, обладают высоким запасом прочности. Но все же, чтобы полностью исключить вероятность их прогиба при заливке бетона, рекомендуется связать их и по центру, например, вот такими перекладинами.
	Очень важный момент. Нанесенная заранее разметка по всей длине лестницы нередко приводит к весьма серьезным ошибкам. Неточность может быть допущена в начале или на любом другом участке лестницы – и будет только нарастать. Может сыграть «злую шутку» толщина следа маркера или карандаша – вроде бы мелочь, но к концу пролета нередко набегает весьма серьезная погрешность. Поэтому установку каждой из панелей лучше всего проводить «индивидуально», исходя из того, что предыдущая была уже вставлено идеально точно. Это выполнить несложно, соблюдая определенную последовательность действий.
	Итак, исходим из того, что предыдущая ступень выставлена идеально точно по месту, по вертикали и горизонтали. Берем строительный угольник.
	Прикладываем его к нижнему краю предыдущей панели-подступенка, так, как показано на фотографии. Прочерчиваем горизонтальную линию – это будет верхний край ступени.
	По этой линии, точно от дальнего края предыдущей панели, откладывается расстояние, равное ширине ступени.
	Через поставленную точку с помощью строительного уровня отбивается точная вертикальная линия.
	По этой линии, от ранее нанесенной верхней горизонтальной границы ступени, откладывается ее высота.
	Эта точка станет отметкой для установки и закрепления временной подпорки из фрагмента ОСП. После этого перемычку можно установить на место, до упора панели в подпорку. Таким образом, правильная высота установки этого элемента опалубки обеспечена.
	Контроль – если все сделано правильно, то верхний обрез панели придётся ровно по нанесенной только что горизонтальной линии.
	Теперь необходимо совместить боковой край панели с нанесенной вертикальной линией на бортике опалубки.
	Далее, начинают крепление перемычки. Для начала – на один саморез.
	После этого имеет смысл еще раз проконтролировать положение панели по вертикали и горизонтали, ее совмещение с нанесенными линиями…
	… и можно окончательно зафиксировать положение этого края перемычки вторым саморезом, расположив его по диагонали к первому,
	А потом уже выполнить окончательное закрепление, вкрутив для надежности конструкции еще пару саморезов.
	Переходят к закреплению противоположного края перемычки. Для начала, естественно, очередная ревизия ее положения. Уровнем проверяется горизонтальность…
	… а рулеткой – одинаковость размера проступи будущей ступени на обеих концах по ширине лестничного марша.
	Если все нормально (а так, по идее, и должно быть), выполняется закрепление к стене. Вначале одним нагелем…
	… а затем, после очередного контроля положения панели…
	…и вторым. После окончательной фикации не забываем демонтировать временные подпоки на бортике опалубки. Такой «комплекс операций» проводится с каждой перемычкой подступенком, вплоть до конца лестницы. Может, кому-то это покажется излишним и утомительным – но зато точность установки опалубки будет гарантирована.
	Предполагается заливка площадки. А это значит, что имеет смысл сделать некое подобие системы маяков на ней. С одной стороны направляющей для правила при разравниваниии бьетона станет служить панель верхней ступени марша. А к стене можно на этом же уровне закрепить ну хоть тонкую ровную полоску ОСП – этого будет достаточно. Ее потом несложно будет удалить послое первичного застывания раствора.
	Естественно, как уже говорилось, все подступенки-перемычки связываются между собой по центрам перекладинами. Практикуют и иной подход: общая доска-прогон по всей длине марша. Всё зависит, видимо, от того, каким свободным материалом располагает мастер. Но мера эта – необходима.
	Наверняка осталось немало небольших обрезков фанеры (ОСП). Имеет смысл и им найти применение. Так, будет совсем нелишним выполнить усиление по линиям стыков листов, их примыкания к деревянному каркасу, в других местах, кажущихся уязвимыми. Это ничего практически не будет стоить, а лишняя предосторожность не помешает.
	Ну вот на этом, наверное, все – монтаж опалубки закончен, и можно переходить к заливке бетонной лестницы.

Чтобы закончить с опалубкой, еще несколько слов.

Выше говорилось, что нередко панели для перегородок-подступенков делаются чуть больше высоты ступеней. При монтаже верхний край панели устанавливается ровно по верхней границе ступени, а нижний при этом выходит за горизонтальную нижнюю границу.

Установка перегородок-подступенков с несколько «заглубленным» нижним краем

Такой подход оправдан с той точки зрения, что при заливке создается хоть и небольшой, но все же достаточно эффективный барьер, препятствующий свободному перетеканию раствора вниз. Это в определённой степени облегчает сам процесс бетонирования.

Правда, после застывания конструкции и снятия опалубки на всех ступенях останется канавка. Впрочем, ее несложно заделать при дальнейшей отделке лестницы.

Возможно, кому-то покажется, что показанные пример опалубки перенасыщен элементами усиления. Это как раз – не беда. Гораздо хуже, если вдруг прочности созданной деревянной конструкции окажется недостаточно. Строители с большим опытом могут рассказать «веселые истории из жизни новичков», когда результат нескольких дней работы оказывался развороченным напором бетонного раствора. И приходилось вначале заниматься утомительной уборкой этих «руин», а потом приниматься за дело заново, уже, естественно, за свой счет.

Так что в таких вопросах никогда не лишним будет перестраховаться. Тем более что материал все равно не пропадет — после распалубки древесине найдется следующее применение.

Заливка бетонной лестницы

Несколько слов о растворе для заливки лестницы

Ключевым правилом этого этапа работ является то, что независимо от размеров лестницы, большая она или маленькая, ее следует заливать за один заход. Иначе не обеспечится должная монолитность и прочность создаваемой конструкции. А это, в свою очередь, означает, что следует или заранее заказать нужное количество раствора, или создать все условия и обеспечить запас исходных материалов для приготовления бетона по месту работ.

Оптимальным раствором для заливки лестницы будет бетон марки М300 (в крайнем случае – М250). Весовые их пропорции (цемент : песок : щебень) составляют (при использовании портландцемента ПЦ400):

• Для М250 — 1 : 2.1 : 3.9
• Для М300 — 1 : 1.9 : 3.7

Фракция щебня или гравия должна быть в пределах 25÷30 мм, иначе могут быть проблемы с заполнением пространств под арматурным поясом.

Водоцементное соотношение обычно для лестниц делается несколько меньше обычного, примерно в районе 0,6. Бетон, по понятным причинам, в силу особенностей конструкции опалубки, должен получиться пластичным, но не слишком текучим. Для обеспечения пластичности раствора обычно применяют специальные добавки пластификаторы, внося их в установленном производителем количестве.

Подсчитать общее количество необходимого для заливки лестницы бетона — не столь сложно. Размеры конструкции известны, то есть можно, вспомнив формулы геометрии, определить объём, затем добавив к нему 10% запаса. Полученный результат станет основой для заказа раствора, или же от него можно «плясать» при расчёте необходимого количества исходных ингредиентов.

Возможно, читателю окажет неплохую помощь расположенный ниже калькулятор.

Калькулятор расчета раствора для бетонирования лестницы

Перейти к расчётам

Еще один вопрос – нужно ли армировать поверхность самих ступеней? Некоторые мастера прибегают и к такой мере. Но для домашней лестницы подобной необходимости – совершенно не видится. Созданного арматурного каркаса – с избытком хватит для прочности самого марша. А нагрузка на ступени в частном доме никогда не бывает столь высока, чтобы переживать за их целостность.

Читайте инструкцию по отделке бетонной лестницы деревом своими руками, в новой статье на нашем портале.

Итак, если материалы и инструменты готовы к завершающему этапу, можно начинать.

Этап заливки бетонной лестницы — пошагово

Иллюстрация	Краткое описание выполняемой операции
	А работу лучше всего начать с тщательной уборки. За время монтажа опалубки и арматурного каркаса внутри наверняка скопилось немало разнообразного мусора – опилок, щепок, пыли, гнутых саморезов и т.п. Казалось бы – и что в этом такого? Но просто после заливки и последующего снятия опалубки всё это «богатство» окажется влипшим в бетонные стенки лестницы, что и её не украсит, и последующую отделку затруднит. Поэтому — не стоит лениться, пылесос в руки — и тщательная уборка, с особым вниманием всем углам и местам установки опор под арматурными прутьями.
	Если раствор готовится на месте, то, конечно, не обойтись без пары помощников, чтобы процесс шел непрерывно. Особенно это важно, если саму бетономешалку нет возможности расположить в непосредственной близости от опалубки, и раствор приходится носить ведрами. В рассматриваемом примере в качестве пластифицирующей добавки в бетон использовался вот такой раствор компании «Den Braven». По опыту мастера, его добавляют по 250 мл на каждый мешок цемента.
	Начинается замес. В бетономешалку заливается примерно половина требуемого количества воды.
	Аппарат включается, и в смеситель сразу добавляется необходимое количество пластифицирующего раствора – он хорошо и равномерно разойдётся в воде. Затем досыпают одну часть гравия (щебенки) – чтобы тяжелый материал обеспечил хорошую очистку стенок бетономешалки и способствовал лучшему разведению пластификатора.
	Далее, засыпается необходимое количество цемента и песка (хозяева знают, на какое количество готового раствора рассчитана их бетономешалка). И в последнюю очередь добавляется оставшийся объем щебенки и нужное количество воды, для получения однородного, пластичного, но не слишком текучего раствора.
	По мере готовности, раствор доставляется к месту его заливки.
	Заполнять опалубку всегда начинают с нижней ступени, постепенно перемещаясь вверх. Раствор вываливается в опалубку.
	Любая порция выложенного раствора тут же распределяется мастерком и «штыкуется» — протыкается мастерком или обрезком арматуры. Это позволяет предварительно добиться максимальной плотности укладки, выходу воздушных пузырей.
	Заполнены полости первых трех ступеней. Необходимо выполнить еще одну обязательную операцию.
	Простого «штыкования» при заливке столь ответственной конструкции, как лестница — явно недостаточно. Необходимая плотность заполнения опалубки и, соответственно, будущая прочность монолита будет обеспечена только вибрированием. Для этого применяется специальный инструмент – глубинный вибратор. Понятно, что он есть не у каждого, но в наше время существует возможность аренды подобного инструмента.
	Вибратор погружается в свежезалитый бетон, включается, и сразу становится заметно, как раствор проседает вверху и, наоборот, несколько вспучивается в полостях нижних ступеней. При вибрировании очень важно следить за тем, чтобы зонд вибратора не контактировал с армирующим каркасом. Вибрация арматуре противопоказана – от этого в непосредственной близости от прутов могут возникнуть небольшие воздушные полости, которые снизят прочность конструкции.
	Первые ступени отвибрированы – сразу видны излишки, выступившие над плоскостями будущих проступей.
	Эти излишки снимаются мастерком и просто перебрасываются в короба ступеней, расположенных выше. А поверхность ступени разравнивается по уровню панели-подступенка.
	Работа продолжается в той же последовательности – заполнение опалубки двух-трех ступеней, «штыкование», вибрирование, снятие и переброска наверх излишков. Да, при этом нередко приходится неоднократно возвращаться к уже, казалось бы, выровненным ступеням. Что поделать – такова особенность заливки лестницы. Но зато так обеспечится максимальное качество будущей железобетонной конструкции.
	Поле того как в результате вибрирования будет достигнута максимальная плотность бетона, и объем заполнения ступеней обретет стабильность, можно подумать об окончательном выравнивании их поверхностей. Поступают по разному, например, просто разравнивают раствор по уровню подступенка с помощью короткого правила или кельмы. Но наш мастер имеет свой подход к этому вопросу. Он снимает верхний слой примерно на 10-15 мм, перебрасывая раствор вверх. Временно оставляется так.
	Через два-три часа, когда бетон уже начнет схватываться, но еще остаётся влажным, поверхность ступеней заливается пластичным цементно-песчаным раствором в «крепкой» пропорции 1:3 или даже 1:2. На этой стадии никакое расслоение не грозит – обеспечится абсолютная монолитность общей заливки. При этом раствор выкладывается и разравнивается таким образом, чтобы поверхность была на 3÷5 мм выше расчетного уровня ступени.
	Вот в таком состоянии залитая конструкция оставляется для схватывания и набора прочности. Частично излишек раствора уйдет в усадку, а затем, когда будут сняты перегородки, поверхность ступеней шлифуется до идеальной ровности с помощью, например, шлифмашинки с установленной чашкой для бетона.
	Вот они – ровные ступени после выполнения шлифовки. При этом шлифовке никак не мешают камешки щебня или гравия, так как в верхнем слое их попросту нет.
	Контроль уровня ступеней показывает отличное качество работы. Такие ровные бетонные поверхности великолепно поддаются любой последующей отделке.
	В первую неделю после заливки необходимо постоянно увлажнять поверхности, чтобы избежать растрескивания. Снимать опалубку со ступеней допускается при наборе бетоном условной прочности в 50%. В нормальных условиях созревания, то есть при оптимальной влажности и температуре + 20 градусов это займет не менее трех суток. При +10 – 5 суток, при +5 – неделя. В мороз, безусловно, лестницу никто в своем доме заливать не додумается. А вот с демонтажем бортов и самой палубы спешит не следует – лучше дать бетону спокойно, без нагрузки, добраться поближе к «единице» марочной прочности. Во всяком случае, ранее трех недель этого делать не стоит. А ещё лучше – дождаться оптимального срока – четыре недели. Монолитной лестнице тогда уже ничего не будет страшно — ее можно отделывать или даже сразу вводить в обычный режим эксплуатации.

Готовая бетонная лестница на первых порах имеет «скучный» серый вид. Значит, необходимо подумать, как ее «вписать» в планируемый интерьер помещения. Возможностей здесь очень много. Но это уже – тема для отдельного рассмотрения, и статья про отделку бетонной лестницы обязательно вскорости появится на нашем портале. Следите за обновлениями!

*  *  *  *  *  *  *

В завершение публикации – видеосюжет, показывающий несколько другой подход к возведению опалубки и заливке бетонной лестницы.

Видео: Полезные рекомендации по самостоятельному возведению маршевой бетонной лестницы

Бетонная лестница на второй этаж в частном доме: пример + фото

Лестница на второй этаж из бетона – это современное конструктивное решение создания лестницы, которая отлично впишется практически в любой интерьер. Самое главное, чтобы помещение, в котором создается такая лестница, было максимально просторным. Только в этом случае ваша лестница из бетона будет смотреться нежно и изысканно. Давайте рассмотрим этот вид поподробнее.

Ранее мы обсуждали варианты устройства лестницы для дома, а также детально познакомились с отдельной разновидностью деревянных лестниц: на одном косоуре. Если вы читали вышеупомянутый материал, значит, наверняка, заметили одну особенность деревянных лестниц: необходимость создания подпор. Но что, если установка посреди помещения нелепых столбов не входит в ваши планы? Тут то и приходят на помощь бетонные лестницы.

Сложно представить на первый взгляд, как такое вообще возможно, ведь бетон тяжелее дерева и, следовательно, не может парить в воздухе, абсолютно ни на что не опираясь. И, тем не менее, на сегодняшний день существует технология, благодаря которой это возможно. По сути, ничего сверхъестественного нет. Все дело в арматуре, которая, как известно, в сочетании с бетоном способна творить чудеса.

Принцип устройства лестницы из бетона в доме

В частном доме бетонные лестницы на второй этаж, конечно же, в воздухе не парят. Сложный арматурный каркас повышенной прочности держит всю конструкцию в двух местах: в верхней и нижней ее точке. Для пущей надежности концы арматуры не просто запускаются глубоко в несущие стены, но и привариваются к закладным деталям плит перекрытия и т.п.
Самостоятельно сделать каркас для бетонной лестницы на второй этаж можно, но без опыта или даже со средним его уровнем сделать это вряд ли представится вам возможным. Для такой ответственной работы лучше всего воспользоваться услугами профессионалов. Найти таких специалистов не сложно, поскольку данный вид работ сейчас очень распространен. Главное – не попадитесь на шарлатанов.

Если вы собираетесь сделать заказ на работу у человека, попросите у него как минимум сайт с фотографиями выполненных работ, а лучше, при возможности оцените созданные им лестницы в живую. Отдельно взятый специалист или же целая фирма, услугами которой вы решитесь воспользоваться, не просто сделают каркас, но и, скрутив предварительно по расчету правильную опалубку, зальют бетон. Главное, убедитесь, чтобы в бетон долили специальную добавку: пластификатор. Он сделает бетон более эластичным и прочным. На 0,25 куб. м. бетона понадобится примерно 70мг вещества. На вид пластификатор – это черная маслянистая жидкость. Продается она почти во всех магазинах стройматериалов.

Типы бетонных лестниц

Бетонные лестницы на второй этаж в частных домах делают, как правило, двух типов. В первом случае косоур делается узким и тогда эффект получается на подобии, как у деревянной лестницы с одним косоуром, про которую мы писали в одноименной статье «Деревянная лестница для второго этажа в частном доме на одной тетиве». И второй тип – косоур по всей ширине на стандартный манер. Лучше всего сделать лестницу первого типа. Не закрывая пространство под ступенями вы добавите эффект легкости. Такие лестницы будут чудесно смотреться в светлых помещениях с классическим интерьером.

Как облагородить?

Однако одними открытыми ступенями вы не сможете добиться восхищения своих гостей. Лестница на второй этаж из бетона просто требует, чтобы на ней было как можно больше всяческих аксессуаров. Не поленитесь включить воображение. Не стоит думать, что если лестница из бетона, значит, придется постоянно бегать по холодному грязному бетону в носках. Вовсе нет: на бетонный косоур лучше всего прикрепить деревянные ступени. Выбеленный отшлифованный ясень отлично подойдет. Для бетонной лестницы в качестве ограждения идеально подходит кованая работа. Для легкости перила можно сделать ажурными, а металл в некоторых местах покрыть патиной.

По кованому ограждению пустите изящные перила из дерева. Сделать его бесшовным, сложной формы и круглого диаметра сложно, но можно! Для этого по верху поручня на саморезы крепятся тонкие листы фанеры, на которые впоследствии клеятся другие листы всё той же тонкой фанеры.

После, когда все слои засыхают, по контуру с заранее выставленным диаметром удаляются лишние элементы, путем выпиливания.

Подробно описывать этот процесс нет смысла, так как без специального инструмента вы все равно не сможете сделать это самостоятельно. Главное знать, что такое возможно и не повестись на предложение мастеров, которые предложат вам менее интересный вариант создания поручня.

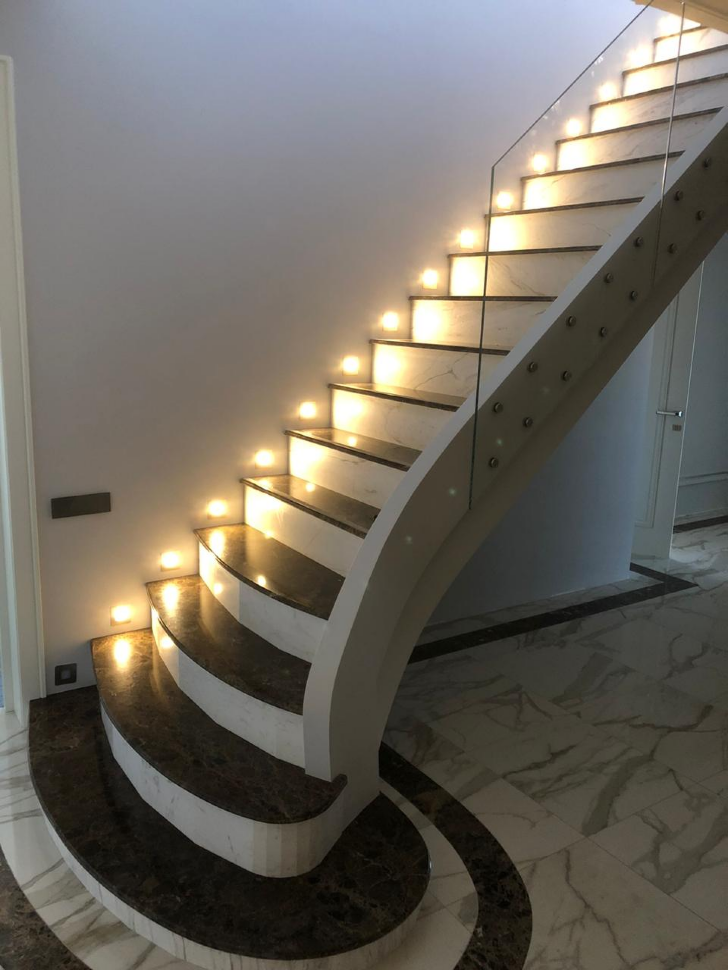

Для своей бетонной лестницы на второй этаж позаботьтесь не только о красоте, но и об удобстве. Что, если ночью вам нужно будет спуститься на первый этаж, а включать свет и будить всех спящих в доме не хочется? Сделайте подсветку в торцах ступеней и тогда вы точно не споткнетесь.

К слову, купить дешево световые приборы можно в китайских интернет магазинах. Единственный минус – доставка порядка 1-2 месяцев.

Напоследок хочется отметить один интересный факт. Несмотря на то, что лестница на второй этаж, выполненная из бетона, висит абсолютно без подпор, при ходьбе по ней не ощущается абсолютно никаких вибраций. Более того, на лестнице, фото которой постоянно фигурировали в этой статье, совершался эксперимент. Четыре взрослых человека прыгали на ней, стоя посередине и при этом ни один из них не мог сказать, что в процессе этого ощутил какие-либо колебания.

Отсюда можно сделать вывод, что лестница из бетона на второй этаж в частном доме – это надежно и долговечно, поскольку железобетон обладает долгим сроком эксплуатации. По поводу материальных затрат: больше всего средств уйдет на проектировку, монтаж арматурного каркаса, опалубки и заливку бетона. Также придется отдать немало на кованое ограждение, поручень и ступени из массива. Все это конечно сложно назвать бюджетным видом лестницы, скорее наоборот. Но будьте уверены, если средства позволяют – такая лестница достойна того, чтобы на нее потратиться!

Дизайн бетонных лестниц: популярные решения

Начиная строительство частного дома, его владелец должен обсудить со специалистами и принять решения по целому ряду ответственных вопросов. Одним из них является выбор материала и проектирование лестницы на второй этаж. Несколько десятилетий назад определенным стандартом считались дорогие конструкции из натурального дерева – от массивных прямых маршей, до экономных по занимаемой площади винтовых лестниц, размещенных где-нибудь в углу. Сегодня в частном доме гораздо чаще можно увидеть монолитную лестницу из бетона.

«Скрипучее» дерево уступило пальму первенства армированному бетону

Время предрассудков, когда бетонная лестница заранее представлялась потенциальному заказчику громоздкой и неуклюжей, напоминающей стандартное ЖБИ изделие для многоэтажных жилых домов, давно прошло. Современные специалисты могут изготовить опалубку любой формы и реализовать проект лестницы самой высокой сложности. В их руках армированный бетон стал гибким и податливым материалом, пригодным для строительства красивых и легких на вид конструкций, которые способны идеально вписаться в интерьер любого дома.

Наиболее востребованные решения

Способность бетона принимать любую задуманную проектировщиком форму обеспечила практически неограниченные возможности дизайна бетонных лестниц и их декоративной отделки. Потенциальному заказчику может быть предложено множество конструкций, из которых он вправе выбрать наиболее соответствующую его эстетическим запросам, финансовым возможностям и уровню амбиций. Продемонстрированные клиенту фото помогают определить стиль и пространственное решение, которое затем будет полностью переработано с учетом специфики конкретного помещения. Как правило, выбор сводится к одному из следующих популярных вариантов:

Прямой «парадный марш»

Подобные конструкции, размещенные по центру даже самой большой комнаты первого этажа, занимают много места и выглядят достаточно громоздко. Органично вписать такое изделие в помещение можно только за счет соответствующей отделки и видоизмененной формы нижних ступеней.

Оптимальные решения в один марш

Намного меньше места занимает прямая маршевая лестница, «прижатая» к одной из стен. В коттедже небольшой площади такая конструкция обеспечит необходимое удобство и безопасность передвижения, а престижный вид поможет создать особая форма нижних ступеней и красивые перила из полированной нержавеющей стали или ограждения из стекла.

Традиционная конструкция в два марша с площадкой

В большом доме и такой вариант имеет право на жизнь. Конструкции из армированного бетона могут быть достаточно «легкими» на вид, а облицовка камнем или натуральным деревом обеспечит желаемый экстерьер.

Поворотная лестница с забежными ступенями

Всегда нестандартное и достаточно трудоемкое изделие, которое может разместиться в помещении небольшой площади. В этом и состоит основное преимущество данного варианта. При грамотном проектировании, перемещаться по такой лестнице будет удобно и достаточно безопасно.

Различные варианты дуговых и винтовых конструкций

Своеобразный «хит» последнего десятилетия. Ажурную винтовую или просто изогнутую по дуге лестницу можно вписать не в любое помещение, где она будет смотреться красиво, современно и органично. Как и в других случаях, итоговое впечатление о такой конструкции будет зависеть от ее отделки.

Лестницы на прямом или изогнутом косоуре

Использование центральных или боковых несущих балок позволяет опереть на них ступени и сделать лестницу визуально более легкой и «прозрачной». Доступны варианты с прямым или дугообразным центральным косоуром, которые одинаково хороши в домах самой разнообразной планировки.

Комбинированные решения

Всевозможные «плоды» фантазии проектировщика. Высокая, изогнутая по дуге конструкция, к примеру, может начинаться с прямого, вписанного в угол марша, что позволяет обеспечить эксклюзивный дизайн бетонной лестницы в доме даже с предельно высокими потолками.

Творческий потенциал проектировщиков компании ПК БЛК позволяет реализовать любые запросы и пожелания заказчика в расчетах и чертежах, а мастерство специалистов, работающих с армированным бетоном, качественно воплотить проект на практике.

Читайте так же: Лестницы в частном доме: особенности бетонных винтовых лестниц

монолитные марши из бетона и ЖБИ, размеры железобетонных конструкций

В любой лестнице главное – это надежность, безопасность и красота, поэтому чаще всего при изготовлении лестниц используют искусственный материал – бетон.

На сегодняшний день у этого материала нет соперников по прочности и сроку службы.

Особенности

Универсальность бетона вместе с инновационными процессами проектирования и отделки позволяет создавать монолитные строения, которые являются визуально приятными и исключительно устойчивыми в частном доме. Используя ведущие технологии производства Северной Европы, опалубка обеспечивает превосходное качество отделки.

Бетон хорошо известен своими прочными, надежными свойствами. Бетонные строения устойчивы к эрозии и повреждениям от наводнений или пожара, а также поставляются в единицах, которые могут быть установлены быстро и эффективно на любом этапе процесса строительства. Построенные в стену, эти отдельные ступенчатые блоки (весом около 130 кг на шаг) поддерживаются вертикально вдоль переднего края, а стена, на которой строится один конец, обеспечивает торсионное удерживание.

Благодаря тонкой общей толщине дизайн обеспечивает большую эстетику по сравнению с традиционными методами устройства загородного дома.

Условия безопасности

Каждая жилая лестница с четырьмя или более стояками должна быть оборудована перилами для безопасности. Установщики должны устанавливать их на 34–38 дюймов над лестницей, а поручни не могут выступать на расстоянии более 4,5 дюйма от стены по обеим сторонам лестничной клетки.

Круглые поручни должны быть от 1/4 до 2 дюймов в диаметре, а поручни других форм иметь внешний периметр размером не более 4 дюймов. Большие поручни должны включать в себя пазы для обеспечения безопасного выхода и входа. Бетонные строения должны быть наклонены для обеспечения надлежащего дренажа, что может помочь предотвратить повреждение от мороза или воды. Конструкции должны надлежащим образом поддерживаться и не иметь трещин, отслаивания или других признаков износа, которые могут способствовать травме.

Условия строительства

Важным шагом при строительстве бетонных лестниц является использование надлежащей опалубки и правильно рассчитанные лестничные марши. Стоит обратить внимание на оптимальные размеры для бетонных лестниц и использовать сплошные деревянные доски. Платы должны иметь толщину не менее 2 см, чтобы поддерживать вес смеси. Вся структура формы должна поддерживаться 4х4 сообщениями. Деревянные доски, создающие ступени, должны крепиться несколькими винтами к боковой конструкции опалубки.

Форма бетонной конструкции на второй этаж должна быть соединена с потолком, если это второй этаж. Рекомендуется заливать бетонный потолок и лестницу в один день, чтобы создать прочную связь между компонентами. Используют длинные винты и гвозди, чтобы закрепить деревянную опалубку. Следует убедиться, что между досками нет зазоров.

Лестнице требуется как минимум 4 недели, чтобы полностью высохнуть.

Плюсы и минусы

Существует много преимуществ выбора сборных железобетонных изделий для архитектурных и строительных изделий всех видов. Железобетонные долговечны, они способны сохранить функциональность и повысить долгосрочную ценность имущества.

К основным преимуществам относятся следующие:

• способны выдерживать возгорание, не горючие, поэтому безопасны;
• низкая вибрация и шум;
• низкое техническое обслуживание;
• высокое качество;

• долговечность смеси;
• круглогодичное производство и монтаж;
• экономическая эффективность;
• немедленный безопасный доступ к верхним этажам;
• использование смеси в качестве упругой, прочной основы допускает применение привлекательной отделки из древесины, камня, плитки.

Если рассматривать недостатки, то стоит выделить следующие:

• большой вес;
• необходимость привлечения тяжелой техники во время строительства.

Виды

Лестница представляет собой набор ступеней, ведущих от одного этажа здания к другому, как правило, внутри. Маршевые промежутки зависят от типа перекрытия, универсальное решение зависит от типа строения. Можно воспользоваться зарубежными проектами для центрального входа.

Типы лестниц, используемые в строительстве зданий, в целом основаны на форме. Могут быть прямые железобетонные, с поворотом и непрерывные – это широкие перекрытия. Есть сборные винтовые или П-образная строение. Можно использовать для строительства ЖБИ или изготавливать из газобетона.

Прямая

Этот тип лестниц используется в условиях между двумя этажами. Она может состоять либо из одного полета, либо более одного с посадкой.

Поворотная

Поворотные конструкции подразделяются на следующие:

• четверть поворотная;
• половина поворота;
• три четверти поворота;
• бифурцированная.

Четверть поворотная – это та, что меняет свое направление либо вправо, либо влево. Она поворачивается на 90 градусов, когда поднимается, чтобы соединить два разных уровня. Она еще называется L-лестницей. Существует такие два типа, как:

• первый вариант имеет четко видимые позиции в начале полета, а также в конце. На четвертом повороте может быть посадка на четверть площади;
• в геометрической лестнице стрингер и поручень являются непрерывными.

В случае поворота наполовину направление движения изменяется на 180º. Такие конструкции довольно распространены и представлены в виде таких трех вариантов исполнения, как:

• в начале и в конце каждого полета новые стойки;
• имеет пространство или колодец между внешними струнами;
• стрингеры и ручные рельсы являются непрерывными, без каких-либо промежуточных стоек.

Направление конструкции три четверти изменяется три раза, а верхний пролет пересекает нижний в случае трех ступеней четверти оборота. Лестница этого типа обычно используется, когда вертикальное расстояние между двумя этажами больше, а также длина лестничной клетки ограничена.

Бифурцированные конструкции обычно используются в общественных зданиях, они имеют более широкий полет, который раздваивается, один поворачивается влево и другой – вправо.

Непрерывная

Эта разновидность имеет геометрическую форму, может быть следующих типов:

• круглая;
• спиральная.

Сборная конструкция

Такие перекрытия особенно подходят для строительства высокоскоростных лестничных клеток. Высококачественная отделка обеспечивает прочную лестницу для длительного обслуживания. Они идеально подходят для строительства высококачественных частных и жилых строений. Плотный сборный бетон обладает отличными акустическими свойствами, связанными с проблемами передачи звука.

Подготовленные бетонные перекрытия являются очевидным выбором для пожарных лестниц. Техническое обслуживание и отличная долговечность являются неотъемлемыми преимуществами конструкции. Сборные бетонные перекрытия предлагают значительные преимущества на этапе строительства проекта, обеспечивая быструю установку и ранний безопасный доступ к последующим этажам.

Каждый сборный бетонный лестничный пролет разработан в соответствии с нормативами и подходит для применения.

Сборные перекрытия могут быть спроектированы как отдельные агрегаты или могут быть изготовлены как полный сборный лестничный пролет и прикрепленная посадка. Подготовительные посадки могут быть прикреплены к верхней или нижней части лестничной клетки, а также снабжены как верхними, так и нижними приземлениями.

Детали бетонной конструкции обеспечивают быстрое и безопасное соединение между лестницей и посадкой. Детали ступни предназначены для сборных конструкций, сидящих на настиле, сборных плитах перекрытия или соединения с промежуточными сборными площадками.

Расчет

Будь то ремонт площадки или ее строительство необходимо делать четкие чертежи, составлять качественный проект. Монолит отличается высокой устойчивостью к износу, можно сделать ступени стандартного типа или затеять строительство модернизированной конструкции. Каждый шаг состоит из двух основных частей: стояка, который является вертикальной частью шага, и протектора.

Другие важные термины, которые следует знать при построении конструкции, включают такие как:

• линия тангажа – это воображаемая линия, которая проходит от кромки нижней конструкции к краю самого верхнего шага;

• шаг конструкции – это угол между основанием конструкции и линией тангажа;
• рост – это общая высота от основания к верхней ступеньке;
• бег – это глубина, что измеряется от передней части;
• стрингеры – это боковые опоры по обе стороны от каждого шага;

Первый этап

Для начала необходимо найти общий подъем перекрытия, измеряя общую высоту от планируемой базы до более высокого уровня или пола. Потом измеряют ход шагов, установив расстояние между самой передней и задней частью конструкции. Находят ширину перекрытия, измеряя расстояние между крайними левыми и правыми границами запланированных шагов.

Второй этап

На втором этапе рассчитывают количество ступеней, которые понадобятся. Это можно сделать, установив подъем конструкции, общую высоту от нижнего уровня до верхнего уровня, и разделив это число на высоту подъема, то есть высоту каждого шага.

Максимальная высота подъема может быть 21 см. Если это число выводится как десятичное, то его необходимо округлить до следующего целого. Если она построена таким образом, что самый верхний протектор – это шаг ниже уровня пола, на котором строите, тогда количество протекторов, которое нужно, будет на 1 меньше, чем количество стояков. В противном случае понадобится равное количество ступеней и стояков.

Важно определить размеры высоты и глубины протектора. Глубина каждого протектора, верхней поверхности ступеньки, является более гибкой, но каждая из них должна быть не менее 27,9 см. Чтобы найти высоту стояков, следует разделить общий подъем всей конструкции на количество стояков.

Стэнеры перекрытия образуют угловые боковые части формы по обе стороны от перекрытия. Чтобы найти длину стрингеров, нужно умножить общий рост на это же значение, затем общий пробег – на его значение. После этого нужно добавить увеличение, умноженное на себя, и пробег, умноженный на себя, а затем взять квадратный корень из этого числа. Чтобы найти угол стрингеров, нужно взять обратный синус (sin -1) роста, разделенный на длину стрингеров.

Третий этап

На следующем этапе стоит выделить основу шагов. Теперь, когда известны общие параметры шага, необходимо разделить область, где будут установлены ступени. Измеряют от угла к углу, чтобы убедиться, что макет правильно вставлен в квадрат, а размеры правильные. Нужно раскопать область, где будут выливаться ступени. Следует использовать лопату, чтобы выкопать углубления 10,2–20,3 см ниже уровня земли в основании перекрытия.

Используя размеры, необходимо сколотить доски для подъема на каждом шагу и две доски для стрингеров (по одной для каждой стороны лестничной площадки).

Ориентированная на землю сторона форм стрингера должна быть разрезана так, чтобы соответствовать высоте (углу) конструкции, а верхняя часть должна быть выполнена зигзагообразно. Если выливаются бетонные ступени, которые образуют правильный угол (L-образная форма), то формы стрингера не должны быть разрезаны под углом. Стоит использовать винты и сверло, чтобы прикрепить каждую доску. Пространство стрингеров должно быть равно примерно запланированной ширине конструкции.

Затем можно укладывать доски ригелей вдоль зигзагов стрингера, которые соответствуют восходящему подъему каждого шага. Ступени будут лежать на суббазе гранулированного наполнителя, который защитит их от сдвигов в земле или износа. Понадобится 10,2–20,3 см заполнения.

Строительные нормы

Строительные нормы обеспечивают безопасность лестниц с соблюдением правил, которые применяются к высоте и глубине каждого шага, опоры и поручней. Во время строительства необходимо серьезно подходить к нормам, поскольку небольшая ошибка может привести к серьезным травмам.

Международный строительный кодекс предусматривает правила шага. Шаг, который другой высоты, ширины или глубины, чем остальные на лестнице, может нарушить баланс человека во время использования конструкции, что приведет к падению. Шаговые строительные нормы основаны на том факте, что люди, использующие перекрытия, ожидают, что каждый шаг будет одинаковой высоты. Строительные нормы обеспечивают безопасность.

Протекторы поддерживают вес пользователя. Глубина всех ступеней на лестнице должна быть одинаковой спереди и сзади, с максимальным изменением 0,375 дюйма между самыми глубокими и неглубокими ступеньками. Протекторы должны быть минимальной глубиной 11 дюймов. Глубина измеряется от переднего и заднего краев соседних ступеней.

Шаг вверх – это расстояние от вершины одного шага до вершины следующего, измеренное вертикально. Рисеры должны иметь максимальную дисперсию 0,375 дюйма между самыми высокими и самыми низкими стояками на лестнице. Они должны иметь максимальную высоту в семь дюймов и минимальную высоту в четыре дюйма. Дома и таунхаусы имеют максимальную высоту подъема 7,75 дюйма.

Конструкции должны быть не менее 36 дюймов в ширину и иметь минимальную отметку 80 дюймов вдоль полного хода перекрытия и одну длину протектора за нижнюю ступень. Высота – это вертикальное измерение от переднего края протектора до потолка выше. Для каждой конструкции требуется посадка с длиной, равной ширине перекрытия, но длина посадки более 48 дюймов не требуется. Конструкции с полным вертикальным подъемом более 12 футов должны иметь посадку между верхним и нижним приземлениями.

Способы производства

Перед тем как опалубка будет залита, необходимо сравнить размеры с теми, что указаны в проекте. При выявлении неточностей придется пересчитывать величины. Ступеньки обязаны быть четко выверенными, а иначе прочность перекрытия ставится под вопрос. Заливать межэтажный переход необходимо монолитом, поскольку переход примет часть несущей нагрузки. Армирование засверливается в стену – это одна из причин, почему так важно соблюдать положенное расстояние.

Можно произвести изготовление конструкции по косоуре. Материал для опалубки обязан быть влагостойким. Прекрасно подходит фанера толщиной 2 сантиметра. Если лестница будет примыкать к стене, высверливается брус сечением 8х8 сантиметров, он необходим для формирования угла наклона.

Можно залить лестницу из забежных ступеней. Строение должно выдерживать вес бетонной смеси. Боковые части и нижний край следует скреплять без зазоров. Сборка каркаса осуществляется при помощи саморезов. Внутренняя часть обрабатывается маслом или выкладывается пленкой. Заливка начинается с верхней ступени, одна порция раствора кратна одной ступени. Через 10 минут выравнивают поверхность и укладывают полиэтилен. Боковая опалубка демонтируется не ранее, чем через 21 день.

Нижние щиты снимают через месяц.

Соединение

Бетонные перекрытия, которые отлиты на месте, требуют много армирования, поэтому, когда система лестниц имеет соединение, оно должно поддерживать нагрузку элементов между ними так, чтобы она была перенесена в опорную точку, такую как стена, луч или колонна. Стены, как правило, представляют собой элементы, несущие основную нагрузку для лестничных клеток.

Если строение окружено бетонным блоком или бетонными стенами, то перекрытия могут поддерживаться непрерывно на двух сторонах с дюбелями или арматурой, проложенными в стены. Автономные системы являются более структурно прочными, если холодные соединения не создаются с одной поддерживаемой посадки на другую.

Когда требуется соединение перекрытия, оно должно включать в себя третью шпоночную глубину двух толщин бетонной поверхности и глубину не менее 1,5 дюйма с дюбелями арматуры, равными количеству арматуры, показанной через секцию. Дополнительные дюбели могут быть добавлены, если глубина и ширина достаточны для их использования.

Бетонные перекрытия должны иметь достаточное крепление под опалубкой для поддержки смеси и арматуры. Хороший коэффициент безопасности должен учитываться, поскольку бетон может накапливаться на лестнице во время заливки, что приводит к тому, что вес подшипника превышает фактический.

Монтаж

Пошаговая инструкция помогает своими руками произвести строительство перекрытия. Сборка занимает не один день. Установка проходит быстрее, если привлечь к работе помощников. Если не планируется строить одноэтажное здание, которое находится на том же уровне, что и земля, то перекрытия имеют жизненное значение для того, чтобы жильцы здания могли перемещаться с одного уровня пола на другой, вот почему узел должен быть прочным.

Бетонные перекрытия особенно популярны, поскольку они более прочные по сравнению с деревянными, и дешевле, чем установка лестниц, изготовленных из металла. При правильном проектировании бетонная лестница не только функциональна, но также может добавить эстетическую ценность в общий дизайн здания. Чтобы не сделать лестницу, состоящую из неровных шагов, нужно сначала рассчитать размеры каждого шага исходя из разницы в высоте пола, длины перекрытия и количества стояков, которые хотелось бы иметь.

После того как различия между обоими этажами измерены, нужно разделить значение высоты, найденное количеством стояков, которые хотелось бы иметь на лестнице.

Затем нужно определить ширину. Обычное эмпирическое правило – это бюджет для обхвата, по крайней мере, на 6 дюймов шире, чем обхват двери. Хотя в целом согласовано, что чем шире, тем удобнее ходить. Если планируется создать посадку, стоит обратить внимание, что окончательная посадка должна выходить из дома на 36 дюймов с минимальной шириной, эквивалентной ширине двери.

Создание каркаса

Теперь, когда есть общее представление о том, как будет выглядеть лестница, необходимо подготовить фундамент, чтобы предотвратить неровные шаги. Общая идея наземной подготовки – это просто убедиться, что земля, на которой будет строиться лестница, является компактной, чтобы предотвратить погружение во время заливки цемента. Точно так же, как было бы плохой идеей построить целый дом на неровной, рыхлой поверхности, также опасно строить тяжелую бетонную лестницу на плохом фундаменте. Лучший способ – это просто взять в аренду механический уплотнитель.

Теперь можно приступить к строительству деревянных панелей, которые представляют собой две панели, выполненные из дерева. Они будут составлять каркас. Очень важно, чтобы панель финализированной формы была очень прочной, поскольку она удерживает форму цементной конструкции по мере ее формирования. Для начала нужно убедиться, что основание обшивки полностью плоское на земле. Далее, проверить наличие пробелов между основанием или крыльцом. Если есть видимые промежутки, то нужно заполнить отверстия. К концу четвертого этапа необходимо иметь наклонную деревянную обшивку, которая перпендикулярна остальной части плоского пола.

Армирование

Большинство видят важность укрепления бетонной конструкции армированием, поскольку перекрытия часто рассматриваются как простые, легкие проекты по сравнению с остальной частью дома.

Специалисты рекомендуют потратить время на укладку стальных стержней в бетонную основу, которые продлят срок службы перекрытия.

Сначала следует произвести бурение отверстий в бетонном фундаменте, а затем забивание арматур. Каждое отверстие должно быть около 4 дюймов в глубину и на расстоянии 8 дюймов друг от друга вдоль стены. Каждый стояк должен быть вырезан и прикреплен к панелям формы с помощью гвоздей. Рекомендовано, чтобы каждая плата стояка была изготовлена размером 2х8 дюймов и имела высоту приблизительно 7,5 дюйма.

Фиксация панелей означает использование структуры для обеспечения того, чтобы бетон не вытекал и не терял свою форму, прежде чем он успеет полностью застыть. Общее правило для бетона заключается в том, что его нельзя использовать повторно. После потери формы он является уже ненужным. Точно так же, как смазывается форма для выпечки перед тем, как заливать смесь теста, необходимо смазать внутреннюю поверхность панели маслом или дизельным топливом.

Заливка

Бетонирование перекрытия займет меньше времени, если заказать готовый раствор цементной смеси. Заливные работы всегда лучше выполнять вдвоем, поскольку цемент довольно сложный и тяжелый строительный материал. Выравнивание нужно производить пока цемент не затвердел, потом ничего не поможет.

Можно замешивать раствор и самостоятельно в миксере, но для этого понадобится больше времени и сил.

Самым важным шагом в процессе заливки является определение ингредиентов, которые будут составлять бетон и их пропорции. Есть много переменных, которые следует учитывать, включая тип цемента, размер и тип заполнителя, количество воды, минеральные и химические примеси. Хотя хороший состав смеси может по-прежнему приводить к неадекватному или плохому качеству бетона, если он выполнен неправильно. Плохой дизайн всегда будет давать плохие результаты.

Чтобы найти наиболее экономичный состав следует учитывать несколько важных моментов.

• Нагрузки. Бетон может быть изготовлен с широким диапазоном прочности, поэтому это часто является отправной точкой. Если смесь будет поддерживать только относительно небольшие нагрузки, использовать ее для создания перекрытия нельзя. Качество бетона определяется такими факторами, как устойчивость к замораживанию или износостойкость.

• Работоспособность. Требуемая обрабатываемость зависит, прежде всего, оттого как следует размещать бетон. Его можно заливать, накачивать и даже распылять на место, и это скажется на работоспособности, которая необходима. А также необходимо учитывать другие факторы, такие как форма пресс-форм, расстояние между арматурными стержнями и оборудование, доступное на месте для консолидации свежего бетона после его размещения. Работоспособность обычно определяется спадом, который является тенденцией к тому, что свежий бетон может распространяться под собственным весом при размещении на плоской поверхности.

• Условия окружающей среды. Если бетон будет подвергаться воздействию суровых условий, то это вполне может определить необходимое качество, а не приложенные нагрузки. В местах с холодной погодой он должен быть способен противостоять замерзанию.
• Поверхностный износ. Для некоторых применений физические нагрузки, как правило, изнашивают бетон, а не разрушают его. Износостойкость верхнего слоя определит, как долго сохранится структура.

Готовая смесь

Большинство смесей выгружают и смешивают в одном месте, а затем транспортируют. В результате качество бетона является высоким. Бетоносмесители могут использоваться для перевозки уже смешанного бетона, или смешение может фактически выполняться грузовиком при его перемещении на участок. Одним из потенциальных недостатков готового бетона является то, что время, необходимое для транспортировки бетона на участок, может занять большую часть раннего периода хорошей обрабатываемости.

Смешивание

Смешивание бетона – это очень важный шаг для достижения хороших конечных свойств, но это может быть довольно сложно без правильного оборудования. Поэтому многие отдают предпочтение использованию готового бетона.

Смешивание распределяет агрегат равномерно по всей цементной пасте, гарантирует, что весь цемент полностью насыщен в воде, и удалит большие воздушные пустоты. Кроме того, смешивание разрушает агломерированные кластеры частиц цемента и позволяет воздухововлекающим примесям создавать правильную систему воздушных пустот. Подмешивание оставляет большие недостатки и, следовательно, приводит к низшей прочности, в то время как избыточное смешивание отходов может разрушить захваченные воздушные пустоты.

Размещение

После того как бетон был надлежащим образом перемешан, его необходимо поместить в опалубку, которая определяет его окончательное положение и форму. Если бетон должен быть усилен, арматура укладывается заранее, чтобы смесь могла обтекать ее.

Если бетономешалка расположена вблизи участка, то смесь можно вылить непосредственно в формы.

В тех случаях, когда это невозможно, ее перевозят в ведрах или тачкой. Если это нецелесообразно из-за требуемого расстояния или размера задания, свежий бетон может закачиваться через систему труб или шлангов на место специальными бетонными насосами.

К смеси, которая должна закачиваться, предъявляют более строгие требования к обрабатываемости. Если она слишком сухая, не будет хорошо накачиваться, а если слишком влажная, то будет стремиться к разделению. Сегрегация может также возникать, если бетон попадает в опалубку слишком быстро, поскольку более крупные частицы заполнителя стремятся вниз.

Консолидация

После того как бетон будет залит, стоит удалить большие воздушные пустоты и убедиться, что смесь вливается во все уголки опалубки. Этот процесс также называется уплотнением. Чрезмерное уплотнение может привести к сегрегации, но более низкая концентрация приводит к менее оптимальным свойствам. Двумя наиболее распространенными методами консолидации являются уплотнение роликами и вибраций. Уплотнение роликами – это более простой и экономичный метод, который подходит для очень крупных конструкций.

Уплотнение вибраций – это механический процесс, который передает импульсы энергии сдвига в бетон обычно с помощью зонда, который вставляется на несколько дюймов. Каждый импульс сдвиговой энергии мгновенно разжижает смесь, позволяя ей течь очень свободно. Это стандартный метод консолидации для общих строительных проектов, за исключением дорог. Энергия сдвига будет проходить только через ограниченную толщину, поэтому, когда размещаются толстые перекрытия, свежий состав выливается в слои.

Каждый слой уплотняется до того, как на него заливается следующий. Вибрация представляет собой шумный и трудоемкий шаг, требующий дорогостоящего и специализированного оборудования. По этой причине растет использование самоконфигурируемого бетона, который протекает так свободно (с помощью химических примесей), что механическая консолидация не нужна.

Работы по отделке

Для бетонных полов и покрытий особенно важны внешний вид, гладкость и долговечность поверхности. Отделка относится к любой конечной обработке уплотнения для достижения желаемых свойств. Затирка – это процесс уплотнения и сглаживания поверхности, которая выполняется, когда бетон начинает затвердевать. Это стандартная процедура для лестниц.

После того как раствор затвердеет, механическую отделку можно использовать для шероховатости поверхности, чтобы сделать ее менее скользкой или отполировать поверхность в качестве декоративного шага, чтобы выявить красоту специального заполнителя, такого как мраморная стружка.

Недавно разработанный процесс, который растет в популярности, включает использование бетонных красителей и поверхностных форм для имитации облика кирпичей. Когда раствор затвердевает и набирает силу, он становится все менее уязвимым, поэтому критический период – это первые часы и дни после заполнения форм. Правильное отверждение обычно сводится к двум факторам: необходимо сохранять его влажным и накрыть пленкой.

Гидратация

Гидратация цемента, как предполагает само слово, включает реакцию с водой. Чтобы правильно уложить раствор, цементная паста должна быть полностью насыщена водой. Если уровень относительной влажности внутри упадет до 90%, реакция гидратации будет замедляться, а на 80% полностью прекратится. Это не только не позволит раствору получить полную силу, но также создаст внутренние напряжения, которые могут вызвать растрескивание.

Чтобы сохранить поверхность, его можно покрывать пластиковой или влажной тканью, ведь это позволит предотвратить испарение, или периодически распылять воду.

Опрыскивание особенно полезно, когда плотность низкая, ведь исходной воды для смеси недостаточно для полного увлажнения цемента. Дополнительная жидкость не будет проникать сквозь толстую конструкцию, но это поможет создать более сильный поверхностный слой.

Обычно возникает желание как можно быстрее удалить опалубку, чтобы продолжить процесс строительства. Однако, если это будет сделано слишком рано, строение будет деформироваться под собственным весом. Это приведет к потере размеров, появлению трещин или даже краху. Подобные проблемы возникают, если нагрузки воздействуют на поверхность пола или плиты слишком рано.

Погода играет важную роль в процессе отверждения. Горячая ветреная погода приводит к быстрому испарению, поэтому особое внимание должно быть уделено тому, чтобы содержание раствора было влажным. Холодная погода заставляет смесь затвердевать намного медленнее. Это задерживает процесс строительства, но в итоге ведет к лучшему качеству, поскольку продукты гидратации развиваются по-разному при разных температурах.

В форму смесь заливают лопатой, тачкой или воронкой. Важно, чтобы не образовалось пустот. Шпатель помогает выровнять поверхность, можно использовать длинную доску. Важно произвести прессование поверхности, чтобы вода вышла наружу. Для этого стоит использовать специальный строительный инструмент, который ускорит процесс.

Только после полного засыхания смеси можно обрабатывать поверхность.

Для улучшения сцепления стоит почистить поверхность. Необходимо взять жесткую щетку и пройтись ею по поверхности бетона, чтобы создать тонкие канавки на поверхности. Гладкий бетон может быть очень скользким, что может быть особенно опасно.

Существует несколько методов отделки, которые можно использовать для достижения гладкой поверхности. Можно установить плиту для разравнивания и использовать ее спереди и сзади бок о бок, чтобы перетащить лишнюю смесь из протектора. Или можно использовать деревянный поплавок, чтобы получить ровную поверхность.

Отделка

При вводе или моделировании перекрытия нельзя забывать о перилах. Их можно облагородить, сделать привлекательными и главным украшением перекрытия. Они обязаны выполнять основную функцию – безопасность. Они обеспечивают ручку, чтобы удержаться от падения, а также служат привлекательным акцентом. Перила должны быть определенной высоты. Большинство требований регламентирует высоту от 34 до 38 дюймов. Они также должны иметь возможность поддерживать определенный вес против них под любым углом (около 200 фунтов).

Существуют также правила, касающиеся размеров перил и расстояния от стены или любой другой структуры.

Цель правил – это обеспечить достаточный захват при восхождении или спуске. Наконец, балясины (вертикальные столбы, которые поднимаются вдоль открытой стороны перекрытия) должны быть расположены достаточно близко друг к другу, чтобы предотвратить несчастный случай с маленьким ребенком. Как правило, это расстояние составляет от 4 до 5 дюймов друг от друга.

Хотя безопасность является основной задачей ручных ограждений, они не должны выглядеть скучными и утилитарными. Многие дизайнеры создали перила, которые варьируются от ультрасовременного до деревенского причудливого стиля. Перила должны сочетаться с архитектурным стилем дома. Они могут быть изготовлены из множества различных материалов. Большинство людей предпочитают древесину, но кованое железо и другие металлы также популярны. Некоторые выбирают красивые металлические элементы с балясинами из стекла для гладкого, современного облика.

Деревянные перила на сегодняшний день являются наиболее распространенными, они нескучные. Дерево можно поворачивать на токарном станке и превращать в различные формы и профили. Является ли это классическим викторианским обликом, взглядом в деревенском стиле или чистыми, современными линиями, его можно окрасить или разукрасить, чтобы перила соответствовали любому интерьеру.

Металлические перила обычно имеют классический, достойный вид. Поскольку металлу легко придавать любую форму, это популярный выбор для тех, кто хочет особый дизайн, например, виноградные лозы или даже музыкальный мотив (стоит подумать о перилах, которые выглядят как ноты). Металл также является обычным выбором для спиральных или винтовых лестниц. Металлические и стеклянные перила идеально подойдут для воплощения современного облика.

Большие листы толстого стекла, покрытые щеткой из алюминиевых поручней, представляют современный дизайн и новые направления.

О том, как сделать монолитную лестницу своими руками, смотрите в следующем видео.

Какая лестница лучше — бетонная, металлическая или деревянная

В этой статье мы хотим вам рассказать преимущества и недостатки лестниц. Давайте вместе подробнее разбираться в этом вопросе – какая же лестница лучше: бетонная, металлическая или деревянная. Преимущества бетонных лестниц стоит на первом месте при возведении нового дома, так как при проектировании объекта архитектор уже заранее знает, где и как будет устанавливаться лестница. Обычно предпочтение отдают лестничным маршам, изготовленным в заводских условиях, где уже соблюдены все технологии и процессы.

К плюсам бетонных лестниц можно отнести:

Быстровозводимость;

Отделка любыми материалами;

Простота конструкции.

Но не всегда нам позволяет ситуация установить лестничный марш именно заводского изготовления. На объектах, где не позволяют габаритные размеры проема вписать типовую лестницу, изготовленную на заводе, люди заливают и армируют лестницу своими силами по своим размерам и требованиям.



В таких ситуациях появляются минусы бетонных лестниц: сложно вылить правильный шаг ступеней и правильный угол поворота.

На второе место смело ставим лестницы на металлическом каркасе. У металлических лестниц преимуществ больше, чем у бетонных, так как лестнице можно придать любую форму. У сотрудников ОДО «Феррумленд» есть опыт в изготовлении лестниц из металла самой разнообразной конфигурации – одномаршевых, двухмаршевых с переходными площадками, лестниц с забегом, консольных, винтовых и на тетивах.

На нашей практике чаще всего заказчики заказывают только металлокаркасы лестниц, чтобы на этапе строки спокойно поднимать строительные материалы на верхние этажи. В качестве временных ступеней можно использовать любые подручные материалы, которые могут полноценно и функционально выполнять роль опоры для человека – доска, фанера и др.

Категорически не рекомендуем на данный металлокаркас лестницы наносить дорогостоящее лакокрасочное покрытие, так как в процессе эксплуатации лестницы строителями, она придет в негодный внешний вид. Лучше всего устанавливать металлический каркас лестницы в огрунтованном виде, а полноценную покраску осуществлять после всех строительно-монтажных работ на верхних этажах. И поверьте, никто не будет беречь вашу лестницу так, как будете беречь ее вы.

После окончания строительно-монтажных работ на металлические каркасы лестниц, изготовленные сотрудниками ОДО «Феррумленд» укладываются деревянные ступени и подступёнки.

Либо в ступени заливается бетонный раствор и укладывается плитка. При желании металлический каркас лестницы с боку (сзади) можно полностью зашить деревом или с помощью гипсокартонных плит. В популярном нынче стиле лофт это делать не обязательно.

Лестничные перила и ограждения для внутренних лестниц рекомендуем устанавливать после проведения всех чистовых строительных работ.

На третье место относим деревянные лестницы. Не будем спорить, что дерево – экологически чисты материал. Но он очень дорогой. Кроме того, через пару месяцев после установки деревянная лестница начинает скрипеть. При перепадах температур она может повести себя непредсказуемым образом, а значит, в помещение должны поддерживаться постоянная температура и влажность воздуха. К тому же деревянная лестница требует к себе дорогостоящего ухода.

В конечном итоге, решать вам – какую лестницу вы хотите видеть у себя в доме. Если вы решили остановить свой выбор на металлической лестнице, то заказать лестницу из металла на второй этаж в Минске можно в ОДО «Феррумленд». Звоните и получайте консультацию от профессионалов.

Бетонная лестница на второй этаж — нюансы строительства — nwhistorycourse.org

Бетонные лестницы на второй этаж — настоящая жемчужина дома в основном в частных домах на несколько этажей, лестницы в подвал на этаж и напольные лестницы из такого материала, как бетон. Он достаточно стойкий, переносит частую эксплуатацию. Также бетонную лестницу можно устанавливать не только в помещении, но и снаружи дома.

Бетонные лестницы в частных домах: достоинства и недостатки

В производстве лестниц из бетона не могут конкурировать ни металл, ни дерево, ни их сочетание.Бетонная лестница на второй этаж отлично смотрится в загородном коттедже, есть дома для постоянного проживания. Эта лестница понравится тем, кто ценит, прежде всего, комфорт и долговечность.

Как и все архитектурные решения, бетонные лестницы имеют свои плюсы и минусы.

Преимущества бетонной лестницы:

1. Не боится огня и воды. Бетонные лестницы не нагреваются (в отличие от металлических) и не замачиваются при контакте с водой на нем.
2. Прочный и надежный.Выдерживает большой вес, можно переносить тяжелую мебель, не повредив сцену.
3. Не требуют особого ухода. Возможно, со временем потребуется только ремонт, но лестница прослужит долго, как и сам дом.
4. Долговечность в эксплуатации.
5. Не скрипит. Бетонные лестницы не расшатываются, и даже после десятилетий использования вы не услышите скрип лестницы.
6. Не боится перепадов температур.
7. У них очень много вариаций декора.Отделка может быть абсолютно любой — из мрамора, дерева, кованого металла, стекла или керамики.

Монолитная лестница из бетона обладает высокой прочностью, а значит, ее длительное использование

Несмотря на многочисленные достоинства, лестницы из бетона имеют незначительные недостатки.

Недостатки бетонной лестницы:

1. Стоимость бетонных конструкций превышает стоимость изготовления лестниц из других материалов.
2. Дополнительная отделка и отделка — дополнительные затраты, которые тоже не каждому по карману.
3. Внешний вид, который может загромождать общий дизайн. Можно попробовать поправить обшивку.
4. Процесс установки потребляющей лестницы. Вы должны установить фундамент, и дальнейшие работы также ведутся с некоторыми перерывами.

Железобетонная лестница в частном доме: популярные варианты

Одним из ключевых элементов в доме является лестница, соединяющая этажи между собой. Его главные особенности — надежность, безопасность и удобство использования. В зависимости от размера комнаты лестницы бывают самых разных форм.

Прямая лестница для небольших загородных домов и загородных домов, кирпичных или газобетонных

Виды лестниц на второй этаж:

1. Прямая лестница. Такую одномаршевую лестницу можно соорудить как в небольшом, так и не очень высоком здании.
2. Лестница Г-образная Соединяет два этажа. Хорошо подходит для большого квадратного зала, расположенного очень близко к двум соседним стенам под углом 90 градусов. Между лестницей может быть небольшой участок или поворотные ступеньки.
3. П-образная лестница в основном используется в гостиницах или очень больших загородных коттеджах. Лестницы расположены на 180 градусов друг от друга и связаны между собой площадкой.
4. Лестница винтовая кривая Занимает мало места. Он идеально подходит для небольших помещений, так как площадь, занимаемая лестницей, составляет около 1,5 кв.м. Лестница, в которой ступени расположены по спирали, очень красиво и украсит любое помещение. Однако такие лестницы считаются менее безопасными и немного неудобными.

При выборе бетонной лестницы на 2 этаж необходимо учитывать общий дизайн помещения, его размеры и другие особенности.Важно, чтобы лестница гармонировала с интерьером и выглядела стильно и красиво.

Бетонные лестницы в частных домах: изготовление и установка своими руками

Самостоятельное изготовление лестницы возможно, если вы имеете представление о том, как происходит этот процесс. Бетонные лестницы изготавливают прямо на строительной площадке, в начале строительства. Это обеспечит легкий подъем на 2-й этаж, ведь во время строительства придется возить тяжелые сумки, стройматериалы, а затем и мебель.Бетонные лестницы без проблем выдерживают любые нагрузки.

Проект строительства бетонной лестницы включает:

1. Расчет высоты и ширины ступеней. В среднем специалисты делают лестницу шириной 85 см, высота ступеней не более 17 см.
Угол подъема лестницы
2. должен составлять от 25 до 45 градусов.
3. Определите тип лестницы — винтовая или маршевая.
4. При изготовлении не забываем про перила. Их установка может осуществляться и после завершения строительства, но с точки зрения их наличия стоит задуматься.

Правильно подобранный уклон бетонной лестницы — залог комфортного лифта на второй этаж

После всех чертежей и предварительных расчетов можно переходить непосредственно к изготовлению лестницы на 2 этаж.

Ступени изготовления бетонной лестницы:

1. Прочная последовательная опалубка из водостойких фанерных плит, гладкая и прочная. Эта опалубка станет основой для бетонных ступеней.
2. Над опалубкой желательно установить арматурный каркас, который будет дополнительно защищен при заливке бетона на этапе.
3. Укрепляя саму конструкцию, необходимо подготовить деревянные балки или металлические прутья, на которых будет основываться эта лестница.
4. После того, как основание будущей лестницы будет готово, можно засыпать бетонные ступеньки.
5. Заливать нужно аккуратно на каждом этапе ровно.
6. После высыхания раствора опалубку можно снимать. Часть опалубки — боковые и ступенчатые балки простреливаются через неделю, фундаментную плиту можно снимать через 3 недели, когда конструкция окончательно просохнет.

В зависимости от типа и размера лестницы ее вес может составлять от 1.От 5 до 2,5тонн. Поэтому очень важно построить прочную и прочную конструкцию, чтобы предотвратить повреждение в будущем.

Отделка бетонной лестницы в частном доме: популярные виды обшивки

Бетонный раствор просох и лестница уже готова к эксплуатации, но ее внешний вид считается неполным, поэтому необходима отделка. В отличие от уличных бетонных лестниц, которые имеют право на существование и без какой-либо отделки, каждый хозяин хочет, чтобы внутренние лестницы были шикарными.

На сегодняшний день популярна такая облицовка ступенек из бетона:

1. Дерево;
2. Мраморная плитка;
3. Ламинат;
4. гранитной плитки;
5. Ковролин.

Лестница не должна быть скользкой — это может привести к травмам

Все облицовочные материалы укладываются на ровную поверхность, поэтому перед облицовкой необходимо добиться идеальных уровней.

При облицовке лестничного марша важно учитывать чистовое покрытие полов.Плитка не сочетается с деревом, а также ламинат с ковролином.

При окончании ступеней нужно учесть изготовление лестничных перил. Рынок современных строительных материалов предлагает достаточно большой выбор перил бетонных лестниц. Изготовленные из кованого железа или дерева, стекла или алюминия, они внесут нотку индивидуальности и разнообразия скучных видов лестниц.

Как украсить бетонную лестницу в доме практично и недорого

Самая дешевая конструкция бетонной лестницы — покраска.Эта лестница выглядит строго, ступеньки останутся холодными, и каждый стук будет слышен. Как правило, такая вагонка применяется очень редко.

Самый популярный вид кожи — дерево. Он не только имеет привлекательный внешний вид, но и способен сохранять тепло зимой и прохладу летом. Магазины предлагают огромный выбор расцветок и пород дерева на любой вкус и кошелек.

При правильной обшивке из высококачественного дерева бетонная лестница может прослужить очень долго

Мягкое ковровое покрытие и материал доступны многим.Он мягкий, держит тепло, обладает противоскользящими и противошумными характеристиками. Ковролин состоит из достаточно длинных синтетических волокон, он не теряет цвет и не протирается.

При выборе отделки очень важно отдать предпочтение облицовочному материалу, который подходит к стилю дома, гармонирует с интерьером и приходится по вкусу хозяевам дома.

Как сделать бетонную лестницу на второй этаж (видео)

В планах постройки многоэтажного загородного дома следует помнить, что при правильной установке бетонная лестница способна прослужить долгие годы.Качественные материалы для ступеней, установки заборов и интерьера делают его прочным, безопасным и надежным.

Бетонная лестница на второй этаж (фото примеры)

Как построить бетонную лестницу? — Как вести

🕑 Время чтения: 1 минута

Строительство бетонной лестницы включает в себя такие этапы, как проектирование, подготовка фундамента, опалубка здания, размещение арматурных стержней, бетонирование, отделка и отверждение. Строительство бетонной лестницы — сложная задача, требующая от инженера, который изучит все аспекты и спроектирует ее, и квалифицированных рабочих, чтобы ее построить.В этой статье мы подробно объясним вам, как построить бетонную лестницу от начала до конца.

Рис. 1: Бетонные лестницы

Ступеньки для бетонных лестниц Ниже приведены этапы строительства бетонной лестницы.

1. Проектирование бетонных лестниц

Проектирование лестницы требует знания аспектов дизайна и изучения местности. Факторами, влияющими на конструкцию лестницы, являются высота пола, ширина лестницы, глубина подступенков, ширина резьбы, толщина лестницы, угол наклона лестницы, нагрузка, прикладываемая к лестнице, и многие другие аспекты, которые требуют квалифицированного инженера. спроектируйте идеальную лестницу.Стандартные размеры компонентов лестницы:

Компонент	Стандартный размер
Резьба	9 — 9,25 дюйма
Подъемник	7,5 — 8,25 дюйма
Ширина	3 фута
Угол полета	30-45 градусов

2. Фундамент и опора для бетонной лестницы Фундамент, на котором опирается бетонная лестница, должен быть правильно сконструирован, чтобы нагрузки лестницы успешно передавались на землю и препятствовали движению лестницы.Если в начале лестницы присутствует балка цоколя здания, то к ним можно присоединить стержни из арматурной стали, которые будут передавать нагрузки. Если балка цоколя не обнаружена, то возводится небольшой бетонный фундамент или каменная кладка большого размера. Для поддержки лестницы наверху, которая ограничивает движение лестницы, обычно используется балка или плита крыши.

3. Устройство опалубки бетонной лестницы Самым важным шагом при строительстве бетонных лестниц является использование правильной опалубки.Угол полета, размеры резьбы и подступенка должны быть тщательно проверены. Обычно при возведении лестницы, прикрепленной к стене, на стене отмечают линию марша, резьбу и подступенки для правильного крепления опалубки или опалубки.

Рис. 2: Работа с формами для лестницы.

Доски должны иметь толщину не менее 2 дюймов, чтобы выдерживать вес бетона. Вся структура формы должна поддерживаться стойками 4 × 4. Деревянные доски используются для создания ступеней и крепятся несколькими шурупами к боковой конструкции опалубки.

Используйте спиртовой уровень, чтобы убедиться, что форма ровная и отвесная, если вы хотите получить аккуратный вид. Форма бетонной лестницы должна соответствовать потолку.

4. Стальная арматура для бетонных лестниц Бетонные ступени должны быть усилены стальными прутьями, чтобы они выдерживали нагрузки, приходящиеся на лестницу, и передавали их на землю. Количество стальных стержней и размер стержней должны быть рассчитаны инженерами-строителями в зависимости от нагрузок, приходящихся на лестницу.

Рис. 3: Стальная арматура для лестниц

Эти стальные арматурные стержни укладываются в опалубку с шагом не менее 25 мм и связываются между собой.

5. Заливка бетона для бетонных лестниц Заливку бетона в опалубку начинают снизу вверх. Бетонная смесь играет важную роль в прочности и долговечности лестницы. Стандартная смесь, используемая для лестницы, состоит из 3 частей цемента, 2 частей песка, 4 частей гравия и воды. При заливке бетона рекомендуется использовать вибратор для бетона, чтобы полностью заполнить зазоры лестницы и избежать образования сот.

Рис. 4: Заливка лестницы

Эту работу следует выполнять с большой осторожностью и терпением, так как любые резкие движения могут нарушить выравнивание опалубки или даже разрушить опалубку. Всегда рекомендуется заливать бетонный потолок и лестницу в один день, чтобы создать прочную связь между этими элементами.

6. Снятие опалубки Для полного высыхания лестницы требуется не менее 21 дня, поэтому демонтаж опалубки следует проводить только через 21 день.В течение 21 дня необходимо провести надлежащее отверждение, чтобы предотвратить образование трещин на лестнице из-за теплового расширения.

Рис. 5: Бетонные лестницы после снятия опалубки

По истечении 21 дня опалубку снимают с помощью молотка и лома. Работайте с терпением, чтобы не повредить бетон или края лестницы.

7. Отделка бетонных лестниц После снятия опалубки лестницу можно закончить разными способами в соответствии с требованиями использования. Его можно просто закончить шпателем или теркой, чтобы получить отделку бетона, можно укладывать цементную плитку или гранит для лучшего внешнего вида.Для отделки лестницы также можно использовать ковролин или дерево.

Рис. 6: Завершение лестницы поплавком.

Подробнее: Различные компоненты лестницы и их детали

Искусство бетонных лестниц | Журнал Concrete Construction

Лестницы играют важную роль во многих проектах. Обеспечивая как доступ, так и выход, лестницы могут быть вне поля зрения и нечасто использоваться — например, в высотных зданиях — или они могут быть одними из самых заметных элементов на входе на площадку.Независимо от того, является ли их основной функцией безопасность жизни или внешний вид, они должны быть хорошо выполнены, чтобы соответствовать требованиям кода и предлагать оптимальную функциональность. Для бетонных лестниц это начинается с правильной установки опалубки.

Эд Фаллин, руководитель проекта Coastal Construction на 55-этажном здании Trump Royale, которое сейчас строится в Майами, говорит, что в этом проекте они заливают лестницы с каждого этажа. «Таким образом, наши лестницы поднимаются вместе со структурой, что помогает экипажам не слишком полагаться на лестницы.”

Фаллин говорит, что, поскольку строительные нормы и правила предъявляют жесткие требования к размерам лестниц, лучше всего иметь на этой части работы лучших плотников по опалубке. Например, на Trump Royale разница в высоте подступенка на марше лестницы от одной площадки к другой ограничена 1/8 дюйма. Общий размер каждого лестничного марша также не должен превышать 3/16 дюйма.

В некоторых других проектах Coastal использовала сборные лестницы, которые устанавливаются на место, и стальные поддоны, которые заполняются бетоном после того, как они были закреплены на месте.«С помощью сборного железобетона вы можете очень точно контролировать высоту своего стояка», — говорит Фаллин, обращаясь к одному из параметров, на котором, как правило, обращают внимание инспекторы. «Строительный отдел проверяет их все».

Лерой Реллергерт Бетонная лестница может стать надежным и красивым входом.

В случае стальных поддонов, по словам Фаллина, укладка бетона обычно отстает на один или два этажа ниже рабочей площадки. Бригады устанавливают фанеру на ступеньки или поддоны, чтобы не споткнуться при использовании этих лестниц до укладки бетона.

По словам генерального суперинтенданта Чака Хиллиарда, в рамках 40-этажного проекта 1450 Brickell — офисной башни класса A, строящейся в Майами — Coastal выполняет отливку большей части бетонных лестниц. Часто лестницы изготавливаются из металлических форм, поэтому их можно отлить и выдержать в контролируемой среде до того, как башенный кран поднимет их на место. Хиллиард говорит, что, хотя это немного дороже, чем формовка и заливка на месте — например, для этого требуется время крана и установка литейного двора на месте — это сводит к минимуму переделки.Кредит от подрядчика по отделке этого проекта также помог компенсировать дополнительные расходы.

«Лестницы могут быть образованы ступенями вверх или на боку, с выступами или без них», — говорит Хиллиард. Он отмечает, что согласованность размеров и отделки является преимуществом, но тот факт, что они уже затвердели, когда ставятся на место, также является преимуществом. «При работе со свежим монолитным бетоном нужно быть осторожнее с разливами. Например, бетон, падающий при заливке следующей площадки, будет прилипать к лестнице из свежего бетона, поэтому защита становится более важной для монолитных лестниц.”

Литье бетонных лестниц на строительной площадке с использованием металлической опалубки для ступеней лестницы приводит к неизменным размерам и отделке. Формовочным подрядчиком этого проекта была CapForm Inc.

По проекту 1450, Хиллиард говорит, что они, вероятно, будут использовать бетонные лестницы для большей части из 35 верхних этажей. «Лестница с уровня земли на второй этаж будет монолитной и установлена ​​позже, после того, как произойдет предполагаемое заселение», — говорит он. Лестницы в других местах, где что-то нетипично, также будут монолитными.Это включает в себя такие вещи, как наличие препятствий, где необходимо отрегулировать выравнивание, и доступ в машинные помещения.

Переезд

Хотя формирование и заливка внутренних лестниц представляет собой ряд проблем, вариативность только увеличивается при рассмотрении внешних лестниц. Иногда лестницы строятся так, чтобы соответствовать другим существующим конструкциям, и могут использоваться в качестве перехода между поверхностями, которые не идеально выровнены. В других случаях лестница стоит особняком в пейзаже.

В любом случае очень важно хорошее планирование. Первая задача — полностью понять, где ваша лестница будет начинаться и заканчиваться. Обычно вы начинаете с приземления сверху или снизу. Он должен быть квадратным и ровным в направлении, параллельном ступеням лестницы, но

Затем рассмотрите общий подъем и пробег лестницы, чтобы определить подъем и пробег каждой лестницы. Если нет веской причины для иного, подъем должен составлять от 6 ½ до 7 ½ дюймов.Одно практическое правило для лестниц в этом диапазоне гласит, что максимальный комфорт для пользователя достигается, когда сумма подъема и ступеньки, без учета носка, составляет 17 ½ дюймов.

Возьмем для примера лестницу с общим подъемом 2 фута 11 дюймов. Если предположить, что четыре подступенка, разделив этот размер на 4, каждый подъем составит 8 ¾ дюймов, что выходит за рамки предлагаемых рекомендаций. Предположим, что пять стояков сделают каждые 7 дюймов. Обратите внимание, что при планировании новой работы верхняя или нижняя отметка, вероятно, может быть скорректирована для получения такого удобного числа, но при сопоставлении существующей работы вы можете получить гораздо менее удобное измерение.Только не забудьте, что высота каждого подступенка должна быть одинаковой.

Прибрежная Строительная Группа Готовые бетонные лестницы поднимут на место. Арматурный стержень, выступающий вверху, служит арматурой для верхней площадки.

Применяя эмпирическое правило сверху, идеальный протектор оказывается 10 ½ дюйма и дает общий пробег 3 фута 6 дюймов от передней части нижнего подступенка до передней части верхнего подступенка. Теперь, когда вы знаете, как должен выглядеть профиль готовой лестницы, можно приступать к обрамлению.

Один из полезных методов — использовать приспособление определенного типа, чтобы свести к минимуму любые несоответствия в повторяющейся работе по обрамлению каждой лестницы. Для этого были недавно представлены два продукта, разработанные опытными подрядчиками по бетону.

Удобный инструмент, разработанный подрядчиком по бетону Чаком Бланкеншипом, позволяет одному человеку построить лестницу. Например, начиная с опалубки, уже установленной для верхней площадки, пара этих регулируемых рам подвешивает следующую подступенку в нужном положении.Затем можно забивать колья, к ним крепить стояк и устанавливать распорки.

Bolt-Rite Использование рам Stair-Pro позволяет одному человеку установить опалубку для бетонной лестницы. Начиная с верхней площадки, каждую подступенку подвешивают на месте, затем прикрепляют к стойкам и подпирают.

Рамы устанавливаются на заданный подъем и спуск, поэтому каждая переходная плата устанавливается точно в правильном месте. Эти устройства производятся и продаются компанией Redding, Калифорния.на базе Bolt-Rite Products, подразделения Northwest Plastics.

Leroy Rellergert, Perryville, Mo., занимается бетонным строительством с 1977 года. За последние несколько лет он разработал систему для подвешивания подступенков к стрингерам, которая дает отделочникам гораздо больше места для отделки каждой ступени и сокращает количество препятствия, которые они должны обойти. Это также избавляет от необходимости заполнять или заделывать отверстия, оставленные в лестнице кольями или распорками, и позволяет повторно использовать большинство формовочных материалов.

Реллергерт говорит, что он научился формировать лестницу, используя стрингеры 2х12 с обратным вырезом для каждой ступеньки. Они были расположены через каждые 36 дюймов по длине лестницы, с подступенками, прикрепленными к вершине выемок. Для этого потребовалось распилить довольно много пиломатериалов, которые впоследствии можно было повторно использовать только для формирования лестниц того же профиля. Это также оставило часть протектора недоступной для отделочников, пока формы не были удалены.

Лерой Реллергерт Урезав каждый последующий стрингер короче, эта бетонная лестница обеспечит хороший переход между тротуаром, спускающимся вниз к передней части фотографии, и верхней ступенькой, которая установлена ​​ровно.Концевые формы и нижняя стрингера еще не построены.

Сегодня, вместо того, чтобы разрезать стрингеры 2х12, Реллергерт выкладывает схему ступеней на 2×6, добавляя дополнительные 5 дюймов в нижнем конце, чтобы поднять стрингер над поверхностями проступи. Удлинители из углового железа, разработанные и запатентованные Rellergert и теперь продаваемые компанией Symons как Concrete Step Wizard, прикреплены к стрингерам в каждом месте подъема. Угол совпадает с отметкой подступенка на 2×6, а верхний и нижний упоры гарантируют, что подступенок будет прикреплен в нужном месте.

«Эта система просто исключает разрезание обратных стрингеров», — говорит Реллергерт. «Он поднимает стрингер на 5 дюймов над подступенком, так что чистовая машина может работать без каких-либо помех».

Чтобы приспособиться к носку, когда поверхность подступенка наклонена вперед, чтобы обеспечить немного более длинный протектор, установщик просто перерисовывает вертикальную линию на 2×6 с правильной ориентацией. Затем углы прикрепляются вдоль этого набора линий.

Стрингеры должны быть установлены по центру 36 дюймов, с меньшим расстоянием на каждом конце в соответствии с общей длиной лестницы.После сборки стрингеров их прикрепляют к верхнему стояку, который либо установлен на месте, либо прикреплен к существующей конструкции.

Одной из полезных особенностей этого подхода является то, что стрингеры можно легко разрезать, чтобы они соответствовали вариациям существующего сорта. Например, Реллергерт сформировал лестницу в Вашингтонском университете в Сент-Луисе, которая начиналась на существующем наклонном тротуаре в нижней части лестницы и заканчивалась на заданном верхнем уровне, на котором будет строиться будущая конструкция, просто обрезав каждую стрингер до необходимого пролета. .

Лерой Реллергерт Эти подступенки наклонены, образуя 1-дюйм. toekick (обратите внимание на расположение стрингера.)

«Этот проект показал, насколько важна проверка размеров в полевых условиях», — говорит Реллергерт.

Подступенки можно вырезать из любого хорошего пиломатериала с прямым формованием, помня, что дефекты на поверхности досок также появятся на подступенках лестницы. Чтобы отделочники имели доступ к ступени как можно дальше назад, Rellergert предлагает обрезать подступенок под углом 45 градусов.Если для дренажа требуется водопад, стояки также можно обрезать, чтобы автоматически учесть это. В рассмотренном примере 7-дюймовую подступенку можно обрезать на 6 ¾ дюймов, чтобы обеспечить встроенный-дюймовый спуск на каждой лестнице.

Когда все стрингеры на месте, подступенки прикрепляются к углам удлинения. После нанесения опалубки на подступенки и уголки пристройки опалубка готова для бетонирования.

Еще одной особенностью этой системы является скорость и простота удаления форм и подготовки их к повторному использованию.Все уголки можно отделить от стрингеров, оставив на подступенках удобные ручки для их опрокидывания от лестницы. В качестве альтернативы, винты можно удалить с подступенков, оставив стрингеры в комплекте для установки следующего набора форм.

Лерой Реллергерт Лестничные опалубки снимаются, как только бетон достаточно затвердеет, обычно в течение двух-четырех часов. В этот момент поверхности можно потереть, чтобы получить более однородную отделку, и можно будет сделать любые необходимые исправления.

Строительство бетонных лестниц — задача сложная и непростая. Но, по крайней мере, что касается опалубки, это намного проще, чем раньше.

Лестница

The Южное здание Плита второго этажа Часть 1. Лестницы и опалубки перекрытий
The поездка в Дуранго за пиломатериалами для плиты второго этажа провалилась потому что дрова нужно было ждать 2 или 3 недели, поэтому мы купили их на месте. На этой картинке изображена примерно половина пиломатериалов.
	Лестницу построили во-первых, чтобы было легче переносить материал в второй этаж — арматура, электрика, сантехника, бетон, и т. д. — и, прежде всего, я J
	Стены кирпичные вдоль склонов есть были сделаны выемки, чтобы бетон плотно прилегал к стена.С каждой стороны площадки убраны кирпичи, чтобы дайте ему полностью войти в стену. Стандарты металла установлены на бетонных ступенях для поддержки руки перила и декоративные изделия Коко для защиты детей от детей. На лестничных площадках будут такие же перила и железные конструкции.
	Когда сделана лестница, начаты работы по опалубке плиты 2-го этажа. ср решили сначала сделать южный дом, чтобы мы могли завершить улица фасадная. Плита будет выступать за переднюю стену и нависать над тротуаром на 18 дюймов (40 см). В результате получится 7 футов глубиной Парадная веранда для 2-го этажа дома.
	Пока все это происходило, мы еще вырыли канаву для канализационной линии и установили большую часть труб и очистных боксов.Я сохраню эта история на другой день. Далее неделю, когда будут завершены опалубочные работы, мы начнем черновые работы с электрикой и водопроводом, а также начало компоновки арматурных стержней.

Как построить лестницу — Руководство своими руками

Как построить лестницу — пошаговое руководство по созданию лестницы своими руками

Есть два разных класса лестниц.Первый класс — это изготовленная на заводе лестница, которая обычно изготавливается в заводском цехе и доставляется на строительную площадку в виде комплекта, готового к сборке и установке. Второй класс, лестница, построенная плотником, и есть лестница, построенная на месте плотником. Этот вид изготовления дешевле и позволяет покрыть лестницу ковром.

Лестницу, построенную плотником, можно украсить деревянной или окрашенной доской для юбки. А простые настенные перила — популярный вариант завершения любого типа лестницы.

При строительстве лестницы функциональность является наиболее важным фактором. Для безопасного проектирования необходимо использовать высочайшую точность. Перед началом строительства вы должны ознакомиться не только с национальными строительными нормами, но и с местными строительными нормами. В некоторых муниципалитетах действуют более строгие правила, чем в других, и проверка в первую очередь устраняет необходимость в последующем восстановлении.

После определения правильных требований к кодам для вашей лестницы, рассмотрите аспекты дизайна лестницы.Помните, что строительные материалы, которые вы используете, будут определять результат вашего готового продукта, а качественные материалы обеспечат качественную работу. Не заблуждайтесь, думая, что поскольку материал будет покрыт ковролином и его никто не увидит, качество стройматериалов не имеет значения; оно делает. При использовании материала более низкого сорта, содержащего сучки и пустоты, в дальнейшем на лестнице могут появиться трещины. На большинстве лесных складов имеется инвентарь, используемый специально для строительства лестниц.

Схемы и расчеты

После того, как вы определили правильные коды для вашего муниципалитета, вы готовы приступить к планированию и расчету вашей лестницы. Возьмите карандаш и запишите свои планы на бумагу, набросав черновой план вашей лестницы.

В данном примере проект представляет собой прямую лестницу. Строительный кодекс, который мы применяем для этого проекта, — BOCA 96 для жилых помещений. В этом коде указано, что максимальная высота подступенка может составлять 7 3/4 дюйма, а длина протектора — не менее 10 дюймов.

Лестница Arke имеет комплекты винтовой и модульной лестницы для самостоятельного строительства.

Сначала определите размер вашей лестничной клетки, убедившись, что у вас есть надлежащая высота над лестницей. Запас очень важен; вы должны иметь возможность безопасно подниматься и спускаться по лестнице. Многие лестницы были вырваны из-за неправильного расчета этого элемента перед построением и установкой лестницы. Нет ничего хуже, чем вбить в вас какое-то обычное чувство лестницы, ударившись головой.В этом примере выступ будет стандартным 1 1/4 дюйма, протектор будет 10 дюймов каждый, а высота над головой будет 6 футов 8 дюймов .

Предполагая, что расстояние от одного готового пола до другого (общий подъем) составляет 118 дюймов, найдите необходимое количество подступенков, разделив общий подъем отделки на 7,5. Полученное количество равно количеству подступенков. Затем разделите это число на общий финишный подъем.

Пример : Общий подъем 118 дюймов / 7.5 = 15,73 — округлить общее количество стояков до 16

Общий подъем 118 дюймов / 16 подступенков = 7 3/8 дюйма каждый подъем

Зная количество подступенков, вы получите количество ступеней — 15 (шестнадцатый подступенок будет располагаться по направлению к верхнему этажу без ступеней наверху). Тогда длина лестницы составит 15 ступеней по 10 дюймов на ступень, или 150 дюймов общей длины. Чтобы определить фактическую общую длину лестницы, необходимо сложить выступ нижней ступеньки и толщину верхнего подступенка.

Пример: Общий пробег проступи 150 дюймов + выступ 1 1/4 дюйма + верхний подступенок 3/4 дюйма = общая длина лестницы 152 дюйма

Затем рассчитайте длину лестничной клетки или ширину вертикальной шахты верхнего этажа, в которой расположена лестница. Это двухэтапный расчет.

Во-первых, необходимо учесть необходимую высоту помещения и конструкцию верхнего этажа, включая высоту балок перекрытия, толщину пола и толщину гипсокартона. В нашем примере мы рассчитаем, что конструкция верхнего этажа будет иметь общую толщину 12 1/2 дюймов.Это число (12 1/2 дюймов), добавленное к желаемой высоте перемычки в 80 дюймов, составит 92 1/2 дюйма. Возьмите этот размер и разделите его на высоту подступенка.

Пример: 92 1/2 дюйма / 7 3/8 дюйма = 12,542

Ответ, который вы получите (12,542), — это количество ступеней, необходимое в открытом проеме, чтобы создать высоту. Это будет означать, что у вас теперь есть протекторы 2,45, расположенные под заголовком. Умножив 12,542 (количество ступеней в чистом проеме) на 10 дюймов (размер глубины проступи) и прибавив 1 1/4 дюйма для выступа и 3/4 дюйма для верхнего подступенка, вы получите длину лестничного проема, необходимую для правильной перемычки. .Результат для нашего примера составляет 127 7/16 дюйма для длины лестничной клетки. Большинство лестниц, расположенных между двумя стенами, имеют готовую ширину 36 дюймов. Чтобы приспособиться к этой готовой ширине, вам нужно сделать приблизительное отверстие в 37 дюймов.

Конечный результат нашей процедуры компоновки: 10 дюймов, подъем 7 3/8 дюйма, длина лестничного колодца 127 7/16 дюймов, ширина лестничного колодца 37 дюймов, ширина отделки лестницы 36 дюймов.

Резка лестницы

Теперь, когда у нас есть указания на бумаге, как построить нашу лестницу, пора приступить к резке.Плотники всегда измеряют дважды и отрезают один раз — хорошее правило, которому следует следовать при стрижке лестниц. Строительство лестницы может быть дорогостоящим; вы хотите приобрести материалы только один раз, поэтому приобретайте и раскройтесь с умом.

Когда вы начинаете проект, убедитесь, что ваше рабочее место чистое и хорошо освещено. Работа в комфортной обстановке немного облегчает выполнение сложной задачи.

Разложите стрингеры, чтобы начать собственно проект лестницы. Сделайте это, установив подъем и спуск лестницы на квадратной рамке.Квадратные зажимы обрамления должны быть отрегулированы до 7 3/8 дюйма на 10 дюймов. Затем отметьте количество ступеней и подступенков, необходимых для этой лестницы. Всегда начинайте с первого подступенка и заканчивайте верхним подступенком и проводите линию второго этажа. На этом этапе полезно подсчитать количество подступенков, чтобы не было ошибки макета. Повторите эту процедуру для всех трех стрингеров.

После того, как вы разметили ступеньки и подступенки, пора окончательно отрегулировать косоур лестницы.Как и в случае с любым хорошо спланированным произведением искусства, может потребоваться доработка дизайна. Чтобы все стояки соответствовали нормам, может потребоваться регулировка верхнего и нижнего стояков. В нашем примере, когда к нижнему прорезу проступи будет добавлен протектор толщиной 1 дюйм, наш нижний подступенок будет на 1 дюйм выше. Обратное верно в верхней части. Когда мы добавляем верхнюю ступеньку, ее толщина вычитается на 1 дюйм из открытой высоты подступенка. Чтобы исправить эту ситуацию, мы вычтем 1 дюйм из разреза нижнего подступенка на уровне пола стрингера.

После того, как вы положили стрингеры, отрежьте треугольные части. Электропила — лучший инструмент для этой задачи, но будьте осторожны, чтобы не порезаться за обозначенные вами линии разметки, что ослабит ваши стрингеры. Окончательный вырез из треугольников можно вырезать ножовкой. После того, как все три стрингера вырезаны, соедините их вместе, чтобы убедиться, что все они совпадают. Три идеальных совпадения — это то, чего вы хотите достичь. Что-нибудь меньше, чем три идеальных стрингера, и вы можете подумать о том, чтобы вернуться к чертежной доске.

Имея на скамейке три симпатичных стрингера, теперь вы можете взять левый и правый стрингеры и расположить их поверх досок юбки размером 1 на 12 дюймов. На каждой доске юбки нарисуйте разрез в месте соединения стрингера с полом и верхним подступенком. Вырежьте эти линии, а также сделайте вертикальный разрез в нижней части доски на высоте плинтуса. Присоедините доски юбки к двум стрингерам. Эти два стрингера готовы, и их можно прибивать к гипсокартону.Если гипсокартона нет, заполните стрингеры на толщину гипсокартона. Всегда, всегда прибивайте гвоздями или винтами к шпилькам. Теперь центральный стрингер готов к установке на верхний коллектор и прикреплен к блокировке на полу.

Теперь, когда ваши стрингеры на месте, пришло время перепроверить все ваши разрезы. Проверьте порезы протектора на уровень и отвес. Проверяйте свои измерения во всех направлениях, слева направо и спереди назад. Проверьте верхний и нижний подступенки — учитывается ли конечная высота проступи? Верхний подступенок должен иметь толщину протектора более 7 3/8 дюйма, а нижний подступенок должен иметь меньшую толщину протектора.

Если после того, как вы дважды проверили все свои разрезы и убедились, что находитесь на правильном пути, пришло время разорвать подступенки до нужной высоты и прибить их на место. Не забудьте приклеить их и прибить гвоздями, чтобы они сохранили долговечность. Ваши ступени должны быть 11-1 / 4 дюйма, чтобы их не нужно было рвать, просто отрежьте их до нужной длины, приклейте и прибейте гвоздями.

Прибейте проступи и подступенки к стрингерам. Установите, забив гвоздями заднюю часть подступенков в ступени, всегда используя крепежные детали с цементным покрытием.

Ваша лестница завершена, за исключением стены или поручня. Поскольку в нашем примере лестница расположена между двумя стенами, нам потребуется установить настенный поручень, чтобы обеспечить соответствие нормам. Установите поручень на высоте 34 дюйма над передней кромкой протектора. Он должен быть 198 дюймов в длину и содержать настенный кронштейн, ввинчиваемый в стойку или основу, каждые 4 фута. В случае открытой секции рельса сбоку от лестницы проще всего установить балясины на угловой заглушке.

Теперь вы готовы к осмотру!

Вверху: Расклад юбки.

Лестничный дом — это искусство. Не ждите, что сможете узнать все из одной статьи. Многие опытные плотники испытывают трудности со строительством лестницы. Так что, если вы немного растрепали волосы, пытаясь создать качественный проект лестницы, вы попали в хорошую компанию. Наберитесь терпения и немного попрактиковавшись, вы продвинетесь в мире по только что построенным ступеням.

Боковое примечание 1:

ЛЕСТНИЧНЫЕ СОВЕТЫ

1.Чтобы создать более мягкий край, где ковер выходит за край протектора, протрите край с круглым заусенцем на 1/2 дюйма перед установкой протекторов в стрингеры.

2. Если материал рассыпается, просверлите отверстия. Это также поможет предотвратить скрип в будущем.

3. Клейкие блоки могут быть размещены на нижней стороне между пересечением ступени и подступенка.

4. Еще одна очень важная вещь, о которой иногда забывают, — это герметизация нижней части лестницы. Это предотвратит скрип и коробление лестницы.

Боковое примечание 2:

СТРОИТЕЛЬНАЯ ТЕРМИНОЛОГИЯ

Лестничное здание — это искусство со своей терминологией. Вот некоторые термины, с которыми вы можете столкнуться при исследовании конструкции лестницы:

Ступени: Горизонтальная прогулочная поверхность лестницы.

Подступенок: Вертикальная поверхность между двумя ступенями.

Стрингер каретки: Опора ступеней и подступенков; обычно разрезают, чтобы ступени располагались в горизонтальной плоскости, а подступенки прибивали к вертикальному разрезу.

Доска для швабры / юбка для швабры : кусок пиломатериала, помещенный рядом с косоурами каретки и используемый для обшивки стены.

Настенный поручень: Поручень по периметру лестницы; обычно устанавливается на расстоянии 34 дюймов от передней кромки протектора. Настенная направляющая должна иметь диаметр от 1 1/4 до 1 1/2 дюйма для облегчения захвата.

Кронштейн для перил : Металлический элемент оборудования, который используется для крепления настенной направляющей к стене.

Поручень: Фасонный деревянный элемент, используемый в сочетании со стойками и балясинами для создания защитного барьера на открытом балконе или открытой секции лестницы. Эти перила также можно закрепить на стене.

Стойка (новинка): Вертикальный деревянный или опорный элемент на площадке или в начале лестницы. Столбик может быть квадратным или поворотным. Стандартный диаметр стойки составляет 3 ½ дюйма.

Настенная крышка: Доска для украшения полустены или для крепления балясин.

Балясины: Вертикальная опора поручня, которая не позволяет предметам или людям переступать через край балкона или открытую сторону лестницы. Балясины также называют веретенами, пикетами или точками.

Высота над головой: Расстояние от передней кромки ступени до жатки прямо над ней. Шесть футов 8 дюймов — это минимальный ориентир, которому нужно следовать.

Общий рост: Размер от одного законченного этажа до готового этажа выше.

Носик: Выступающая кромка протектора. Стандартный размер носика — 1 1/4 дюйма.

Глубина проступи: Размер среза стрингера; глубина горизонтальной прогулочной поверхности за вычетом размера носа. Стандартная глубина протектора — 10 дюймов.

Высота подступенка: Расстояние по вертикали между двумя ступенями; этот размер должен быть одинаковым на протяжении всего полета. Стандартная высота подъема составляет 7 5/8 дюйма и не должна превышать 7 3/4 дюйма.

Общий пробег: Длина всех ступеней вместе взятых.

---

Рекомендуемые статьи

Как заливать бетонную лестницу

5 июля 2012 г. | от Итана (электронная почта) |

Пришло время для еще одного Pro-Follow, и постоянные читатели узнают, что это часть нашей продолжающейся серии по созданию дополнения к зятю. Мы вернулись с ребятами из Лучано Кристофаро Контракторс. Вы уже встречались с Виктором, и сегодня мы проводим время с братом Виктора Карлосом, когда он наливает бетонную лестницу.

Проем для этой лестницы был вырезан из плиты существующего гаража и вырыт экскаватором во время земляных работ. Блочные стены новые, и они были выполнены так же, как и остальной фундамент. После этого ребята добавили засыпку и завалили камнем.

Шаг 1: Распространение камня

Карлос начал с того, что расстелил пласт из камня №2.

Шаг 2: Измерьте и разметьте лестницу

Используя 2-футовый уровень, Карлос начал измерять лестницу на стене из блоков.Эти лестницы будут иметь размеры 7-3 / 4 ″ (подступенок) x 11 ″ (ступенька) с выступом 1 ″. Носик важен, потому что он дает больше места для ступеньки, не удлиняя лестницу.

Pro-Tip: Подступенки лестницы должны иметь высоту от 7 до 7-3 / 4 ″, а ступени лестницы должны иметь глубину от 10 до 11-1 / 4 ″, чтобы соответствовать местным нормам. У Тодда из компании Home Construction Improvement есть удобный калькулятор лестничных косяков, который помогает рассчитать размеры лестницы.

Pro-Talk: Лестничные подступенки иногда называют отбойниками.

После нанесения на карту лестницы с правой стороны, Карлос перенес размеры на левую сторону.

Используя прямой 2 × 4, уровень и квадрат, Карлос убедился, что все разметки одинаковы на каждой стороне.

Pro-Tip: Эта лестница будет внутри помещения и будет абсолютно плоской. Если вы заливаете бетонную лестницу снаружи, сделайте небольшой уклон вниз, чтобы вода стекала с лестницы.

Самая верхняя ступенька короче остальных, и это потому, что команда Стива будет обрамлять пол, поднимая эту ступеньку на нужную высоту.

Вот готовый макет лестницы. Линии, обозначенные маленькими стрелками, параллельны подступенкам (смещение 1-1 / 2 ″) и показывают, где установить опорные блоки, которые будут удерживать формы на месте.

Шаг 3. Создание форм

Карлос с помощью циркулярной пилы распил 2 x 10 до 7-3 / 4 ″ высотой.Он сделал пропил под углом 45 °, потому что тогда ему будет легче вонзать шпателем в угол каждой ступеньки.

Один из ребят также вырезал блоки размером ~ 6 дюймов, которые будут служить опорами для форм.

Шаг 4: Опорные блоки анкера

Карлос использовал винты для бетона, чтобы прикрепить опоры к блочной стене.

Шаг 5: Безопасные формы лестницы

Затем Карлос и его команда прикрепили формы к опорным блокам, проверив, что каждая форма полностью выровнена.

Ребята также позаботились о том, чтобы между камнем и дном форм оставался зазор около 4 дюймов.

Шаг 6: арматурный стержень

Арматура — это сокращение от арматурного стержня, и она очень важна для многих бетонных приложений. В этих лестницах нет необходимости, потому что под блочными стенами и под ступенями есть бетонные нижние колонтитулы. По этой лестнице все равно не идти. Однако, если бы эти лестницы были расположены на безопорной поверхности, арматура была бы очень важна.

Шаг 7: Формы тумана

Используя шланг, ребята обрызгали формы, стены и камни, чтобы бетон не высыхал слишком быстро.

Pro-Tip: Натирание форм моторным маслом (или даже кулинарным спреем) помогает предотвратить прилипание бетона, когда приходит время их снимать.

Шаг 8: заливка бетона

По оценке Карлоса, для этой работы потребовалось около 2 ярдов бетона, и они добавили замедлитель, чтобы предотвратить слишком быстрое высыхание бетона.

После каждой тачки с бетоном один из парней обрабатывал бетон лопатой, устраняя пустоты.

Шаг 9: Удалите бетон

Когда весь бетон был залит, Карлос начал использовать магниевую терку, чтобы оторвать бетон, чтобы создать относительно гладкую поверхность.

Он также проверил, чтобы каждая ступенька была идеально ровной.

Вот фотография Карлоса, работающего с поплавком под одной из форм.Карлос также использовал молоток, чтобы слегка стучать по формам, чтобы удалить пузырьки воздуха.

Шаг 10: Отрежь край

Примерно через 25 минут Карлос повторил процесс разглаживания бетона и проверки его уровня.

Он также использовал обрезной станок для снятия фаски на каждой ступеньке.

Шаг 11: Удалить формы

Примерно через час бетон стал достаточно твердым, чтобы удалить формы.

Шаг 12: Обработка бетона

Затем Карлос снова проверял уровень каждой ступеньки и проводил обрезным станком по углу. После этого он использовал другую поплавок, чтобы закончить подступенок.

Маленькие засохшие кусочки бетона легко соскребать или врезаться в поверхность бетона.

Наконец, Карлос использовал кисть «лисий хвост», чтобы закончить каждый шаг и создать некоторую текстуру.

Pro-Tip: Бетон может стать очень скользким во влажном состоянии.По этой причине многие виды бетонной отделки создают некую текстуру для лучшего сцепления с дорогой.

Завершен

Вот вам готовая лестница. Они отлично выглядят, и их можно использовать в течение 24 часов.

Заливка бетонного пола на втором этаже | DoItYourself.com

Бетонные полы набирают популярность. В полированном состоянии они сияют ярким блеском, а если оставить немного шероховатым, они дополняют более деревенский стиль.Они отлично справляются с излучением тепла и практически не требуют обслуживания. С добавлением глазури или полироли ваш бетонный пол может соответствовать вашему минималистскому стилю или вашему классическому традиционному стилю. Заливать бетонный пол, особенно на втором этаже, для новичка не работа. Однако при правильной планировке и доступе к качественным материалам ваш второй этаж может быть оборудован современным полированным бетонным полом.

Шаг 1 — Проверка фундамента

Убедитесь, что фундамент дома достаточно прочен, чтобы выдержать бетонный пол.Вы хотите быть уверены, что несущие стены выдержат бетон в течение длительного времени. Лучше всего начать этот процесс, когда дом уже будет каркасным. Все кадры должны быть усилены! Бетонный пол рекомендуется добавлять только в том случае, если установка была хорошо спланирована. Фундамент первого этажа и каркас второго этажа должны быть очень прочными. Вы же не хотите начинать процесс, а затем определять, что фундамент здания недостаточно прочен. Вы можете попросить инженера-строителя оценить ваше пространство.

Шаг 2 — Подготовка пола

После того, как вы определили, что фундамент дома достаточно прочен, чтобы выдержать бетонный пол, положите деревянную обшивку. Это деревянное покрытие, которое также должно быть прочнее среднего, будет выступать в качестве чернового пола. Как только деревянное покрытие опустится, добавьте покрытие из пластика. Подойдет душевая лейка или пластиковый рулон толщиной не менее 4 мм. Прикрепите пластик как минимум на шесть дюймов к стене.

Шаг 3 — Добавьте цемент

Спланируйте время доставки цемента и уложите цементные формы. Обязательно прикрывайте проемы дверных проемов и воздуховодов. Отметьте стены, окружающие пол, на заданной высоте пола. Ваши формы должны помочь в этом, но разметка стены делает готовый продукт более точным. Дайте цементу скатиться с грузовика и подготовьтесь к отделке.

Шаг 4 — Отделка пола

Отделка пола может быть долгим и утомительным процессом.Если область, с которой вы работаете, очень большая, вы можете попросить помощи у нескольких друзей. Шагните в цемент и ходите, выравнивая цемент. Используя цементные инструменты, вы можете получить очень ровный результат. Выйди и доделай последние кусочки. Поместите свой уровень наверх и продолжайте, если он не совсем правильный.

Шаг 5 — Полируйте пол

Как только пол полностью высохнет, отполируйте бетон до блестящего блеска или зеркального блеска.Какую бы отделку вы ни предпочли, ваш пол придется по вкусу и будет красивым.

После тщательного планирования и нескольких дней напряженной работы ваш дом может быть оборудован современным бетонным полом.

.

Разное
