Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж
Профильные трубы имеют невысокую стоимость, поэтому часто используются в строительстве и сооружении различных каркасных элементов. Наиболее популярной конструкцией является лестница, также ее прочность зависит от многих факторов, особенно, если это изделие сделано своими руками. Дизайнеры предлагают много видов лестничных конструкций, поэтому, перед тем, как приступить к выполнению задачи, нужно определиться со стилем и наличием всего необходимого для работы.Содержание материала:
Металлическая лестница из профильной трубы: выбор материала
Выбор металла относится к достаточно важной задаче – ведь от качества зависит и прочность общей конструкции, а также ее безопасность.
Делать лестницы из металла стали давно, и это совсем не новая идея. При выборе такой конструкции особое внимание уделяют профильной трубе с сечением 40х60 мм квадратной формы
Но и тяжелый материал имеет свои минусы, поэтому нужно соблюдать советы специалистов и выбирать наиболее подходящий:
- Лестница, сделанная из тяжелого и массивного металла, выглядит грубо и некрасиво, поэтому нужно будет тратить дополнительно денежные средства на создание более эстетичной конструкции;
- Дольше всего прослужит изделие из профильной трубы с сечением 40х60 мм, и квадратной формы.
В качестве недостатков для подобных лестниц можно отнести следующее. Так как металл относится к тяжелым элементам, его нужно облегчать, применяя для декорирования или отделки более легкие детали – стекло, плитку, дерево, керамику. Для крепости конструкции, нужно обязательно сваривать между собой все элементы, а это требует наличия специальных навыков.
Самодельные изделия на второй этаж будут менее крепкими, если использовать профиль с меньшим сечением, или довольно грубыми – если брать более толстый металл.
Советы: как сварить лестницу из профильной трубы самому
Необходимо получить в результате безопасное и красивое изделие.
Монтаж конструкции необходимо начать с установки основания, то есть каркаса лестницы из профильной трубы
Нужно его правильно сконструировать и сварить:
- Сначала необходимо обварить контур, для получения прямоугольника, на который устанавливаются ступени;
- Также нужно приобрести швеллер или профильную трубу с параметрами 10х10 мм;
- Трубу нужно правильно подрезать, чтобы все элементы плотно прилегали;
- Далее необходимо наварить опорные рамы, размер которых должен соответствовать нормам;
Правильная сборка состоит из этапов. А именно: идет параллельная установка 2 швеллеров. Затем следует наваривание контуров из металлического уголка. Далее следует установка и полное закрепление ступенек. Завершающим этапом является установка перил, но их приваривают после покраски основного каркаса.

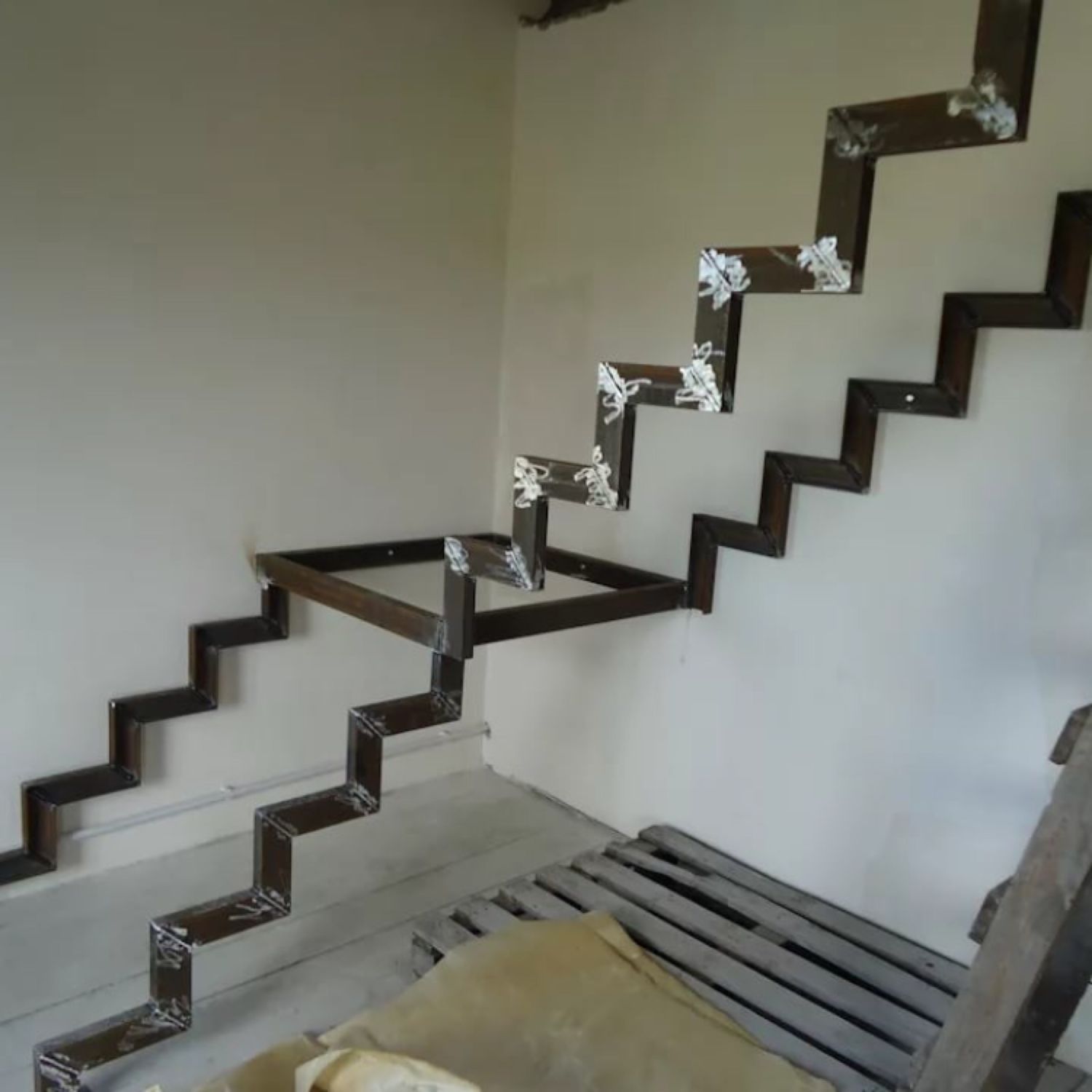

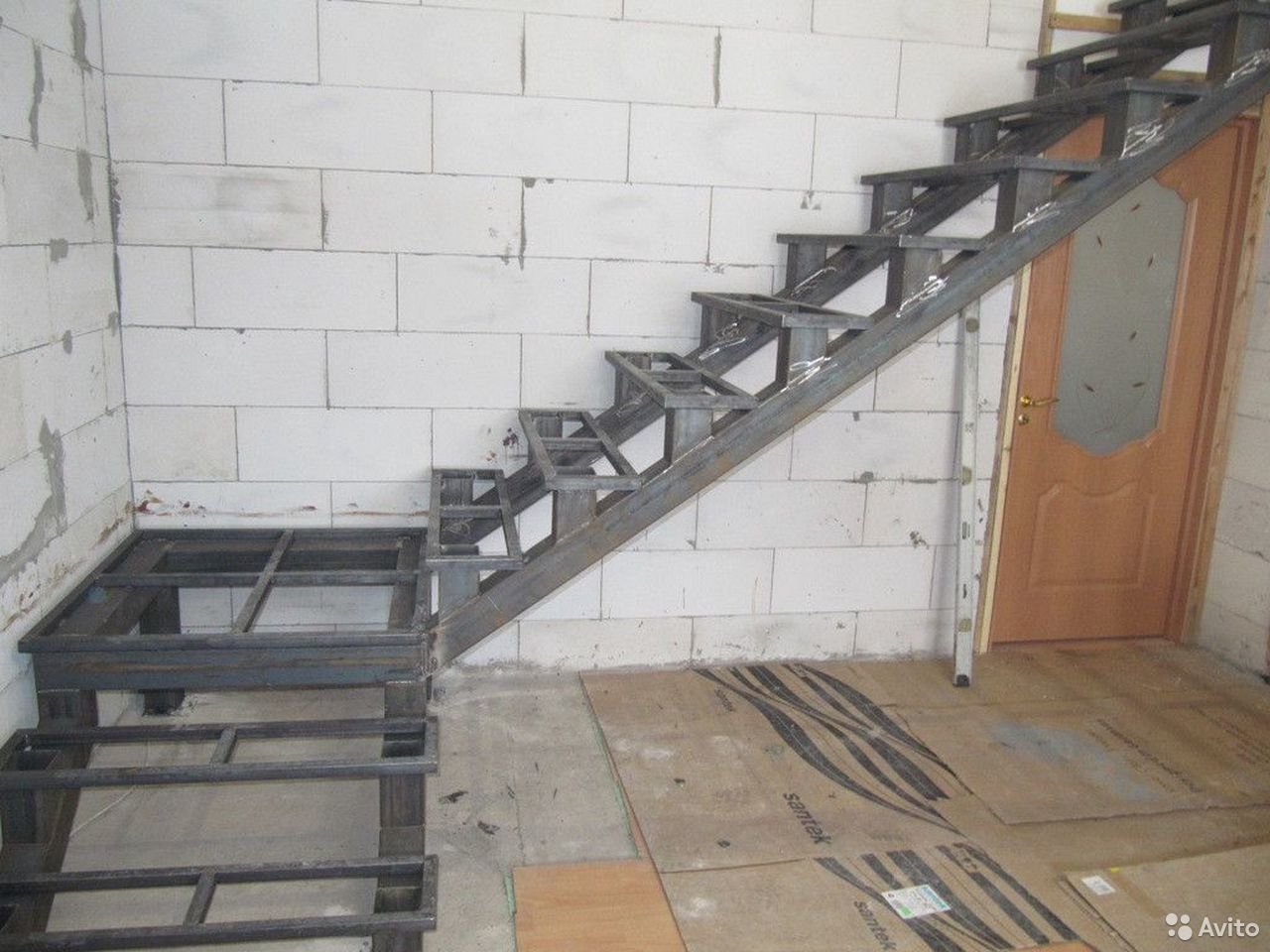

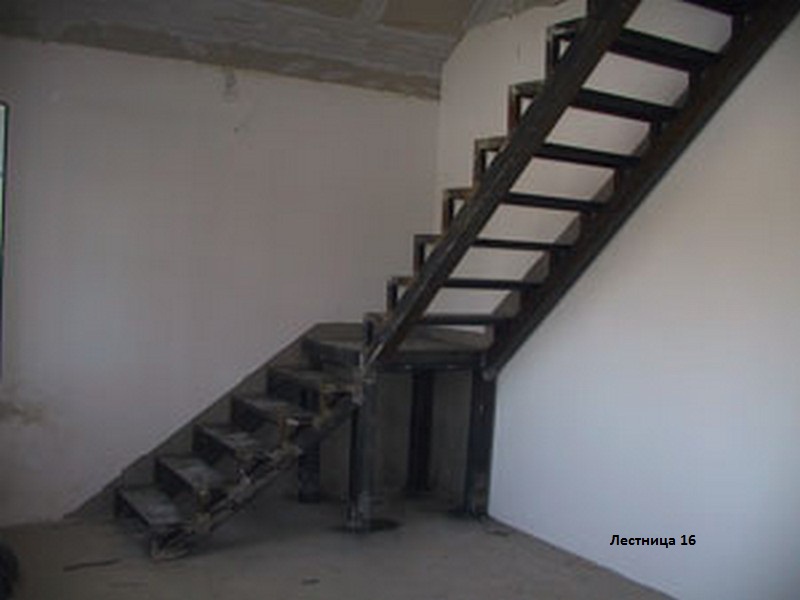

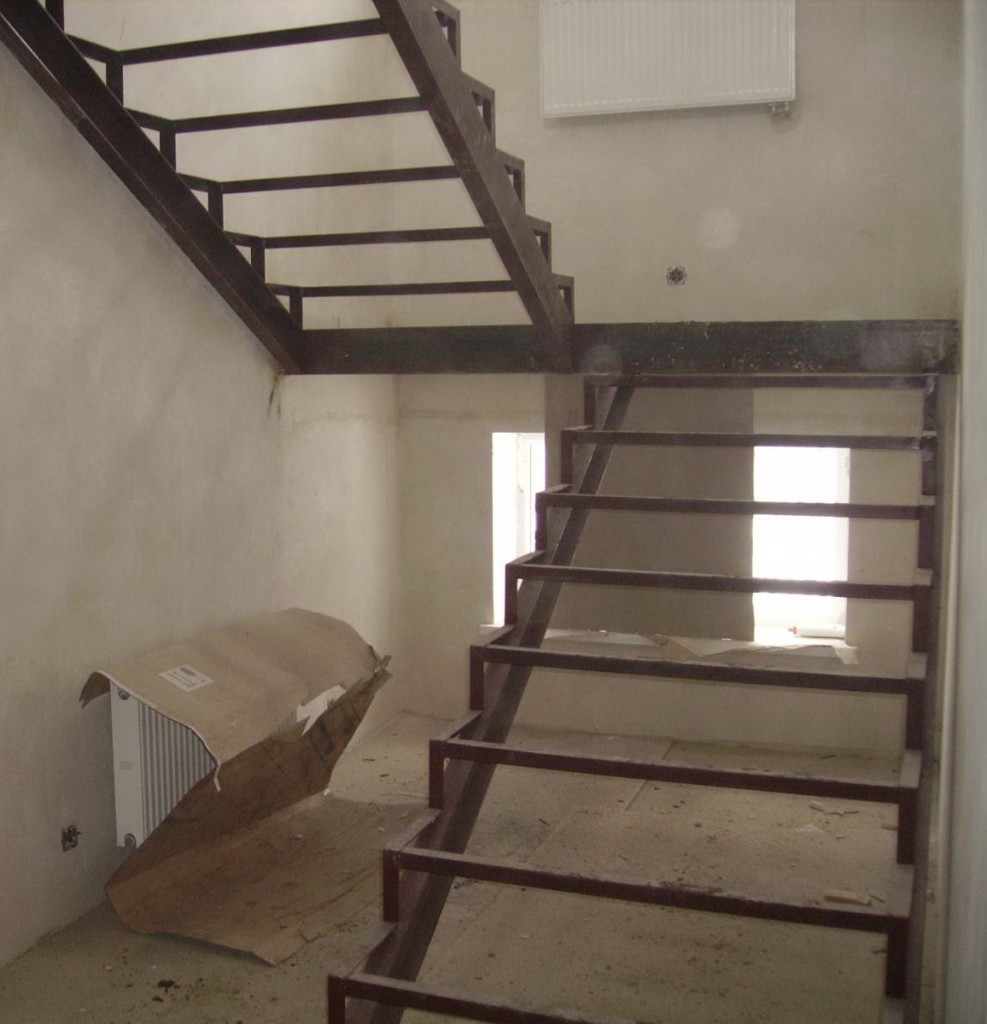

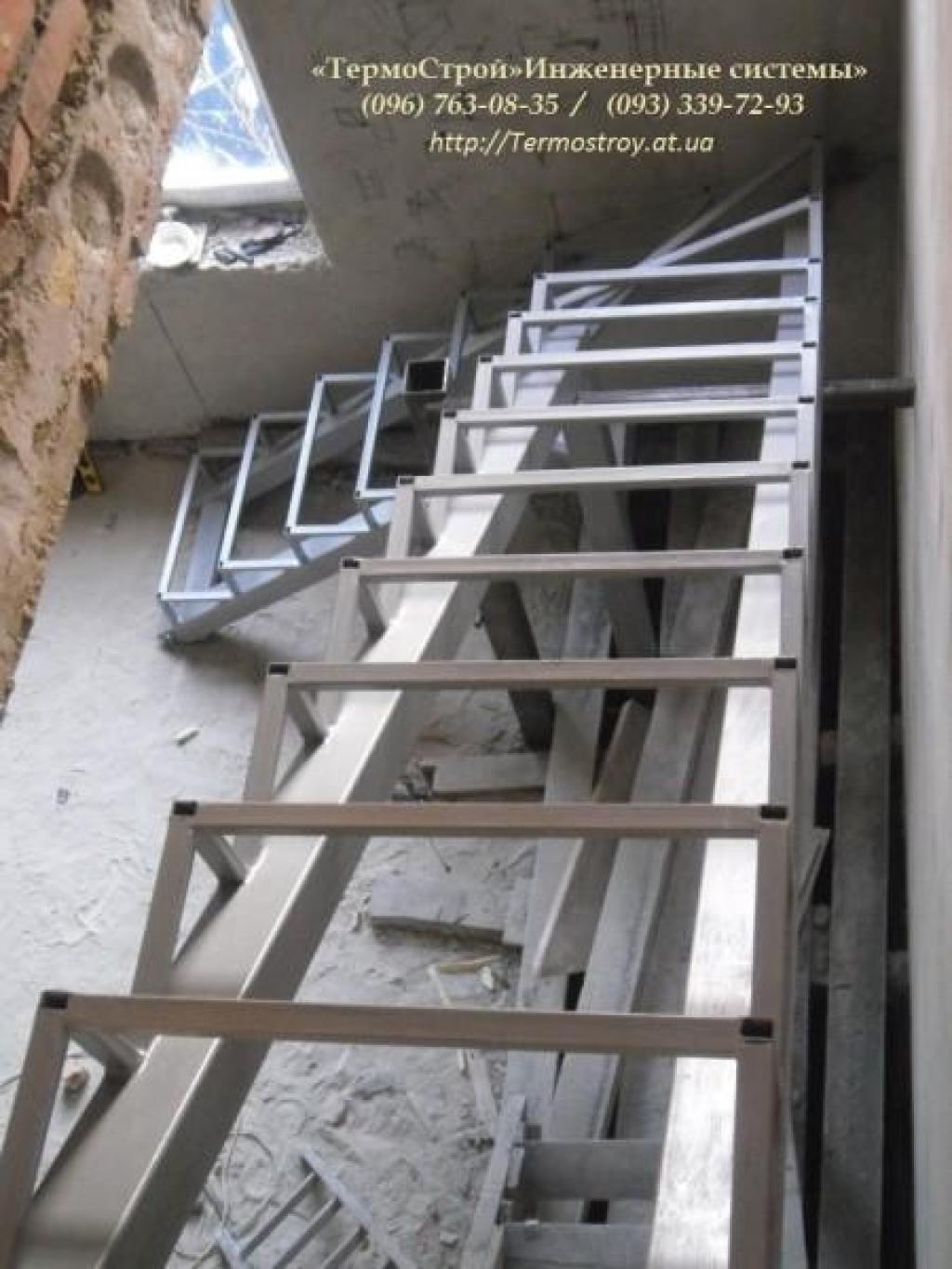

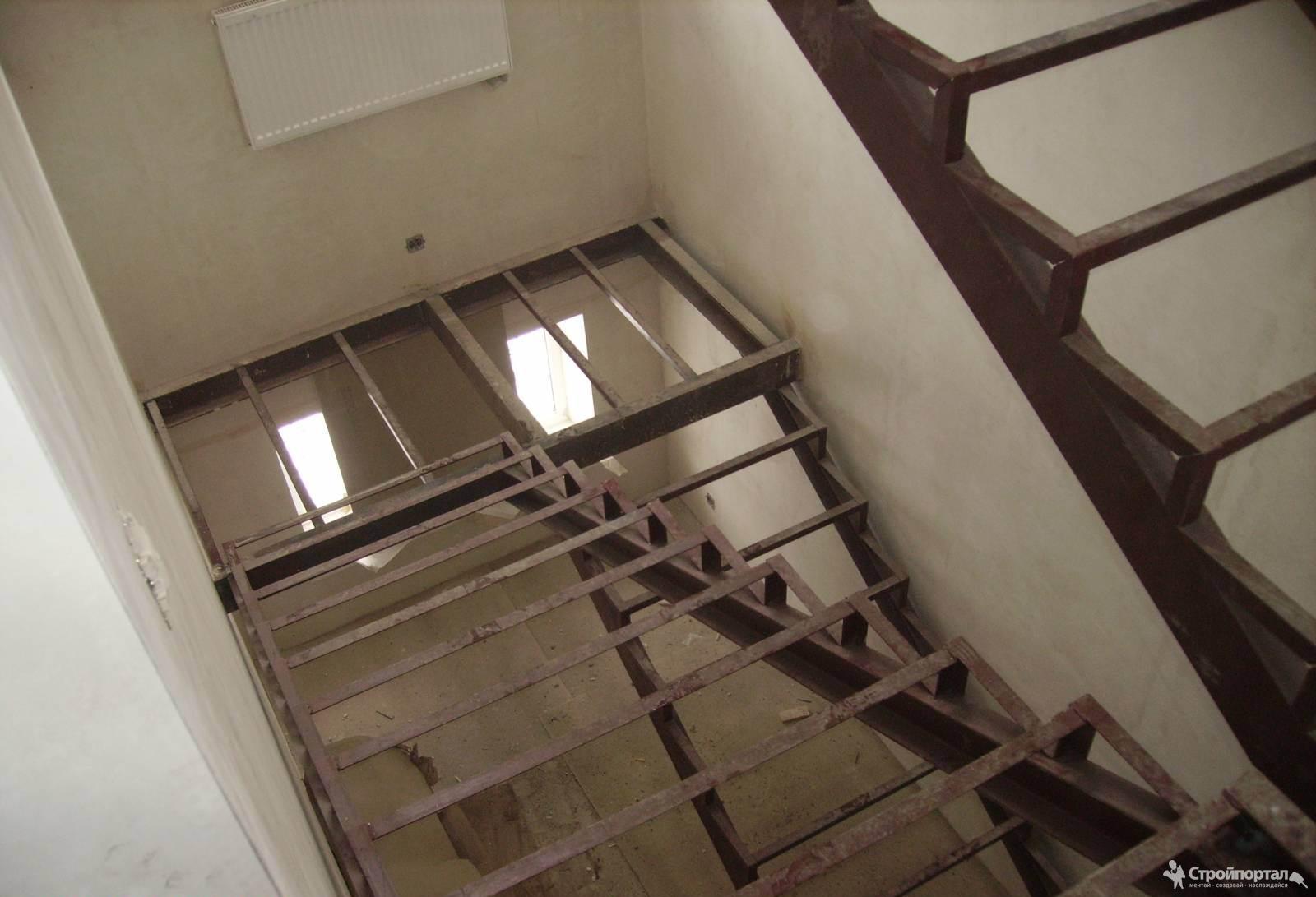

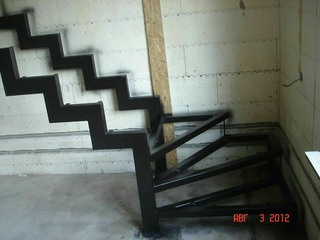

Делаем каркас для лестницы из профильной трубы: советы по работе с изделием
Так как металл является тяжелым элементом, его можно дополнительно облегчить, сделав конструкцию менее массивной. Вместо металлических ступенек, можно использовать легкие породы дерева, наиболее походящим для подобных целей является береза. Независимо от того, где будет размещаться лестничная конструкция, она должна быть обработана специальными антикоррозийными средствами, позволяющими защитить металл от воздействия окружающей среды. Если лестница сооружается с целью эвакуации, то ее нужно обязательно сделать по соответствующим нормам, позволяющим безопасно ее эксплуатировать.
Трубы, сделанные из профиля, нужно установить и закрепить попарно, затем осуществляется монтаж ступеней из того материала, который был выбран
Имеется несколько стилей лестниц.
Их можно изготовить из профильной трубы:
- Приставная конструкция – относится к наиболее легким и простым в сборке, и представляет собой 2 параллельные опоры, и установленные между ними ступени;
- Маршевые лестницы относятся к более сложным видам конструкций, ведь балки нужно устанавливать под определенным углом, и знать нормы;
- Винтовые лестницы сделать самому слишком сложно, поэтому, чаще всего, подобные конструкции заказывают с последующей установкой.
Больцевые лестницы относятся к последним модным веяниям, но ключевым элементом в подобной конструкции является крепкая стена, если она отсутствует, то делать подобную задумку нет смысла, ведь это будет некрасиво и опасно.

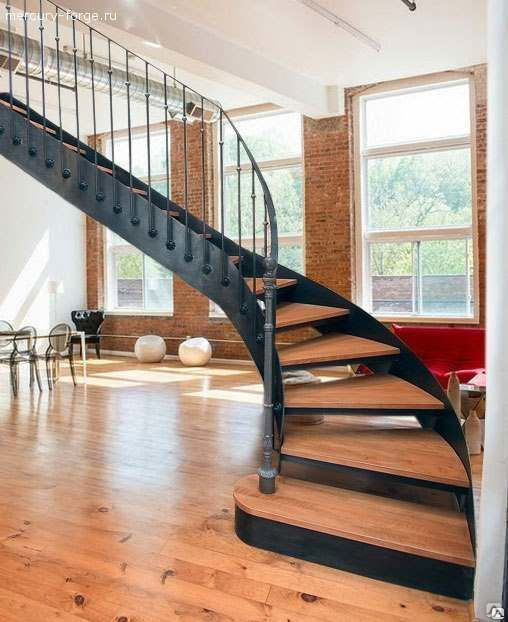

Как делается лестница из круглой трубы: обработка и установка конструкции
Иногда дизайн комнаты сделан не в стиле хай-тек, а в более классическом или деревенском дизайне.
Также как и профильная труба, круглая труба позволяет воссоздать любой тип лестниц от стационарной, на несколько маршей, до приставной и винтообразной
В этом случае, поверх металлического профиля можно установить дополнительную отделку:
- Наиболее привлекательным вариантом является обработка поверхности древесиной;
- Толщина для правильных ступеней должна быть не менее 45 мм;
- Для облицовки перил и других элементов, можно использовать любую толщину, она не имеет особого значения, только эстетическое;
- Даже деревянные элементы нужно обрабатывать специальными маслами и лаком, тщательно отшлифовывать и придавать необходимый оттенок и привлекательный внешний вид.
Иногда, специалисты советуют оставлять небольшую щель между стеной и лестницей, чтобы можно было удобно поклеить обои.
Но более опытные работники немного дополняют эту рекомендацию тем, что лучше в эти щели забить куски арматуры.
Это позволит лестничной конструкции не расшатываться, а при необходимости, их вынимают и проделывают определенную работу.
Лестница из профильной трубы своими руками: достоинства и недостатки
Металлический профиль является достаточно прочным и одновременно гибким материалом, поэтому с его помощью можно сделать изделия различной формы, также этот материал отличается универсальностью, поэтому стал часто использоваться в быту.

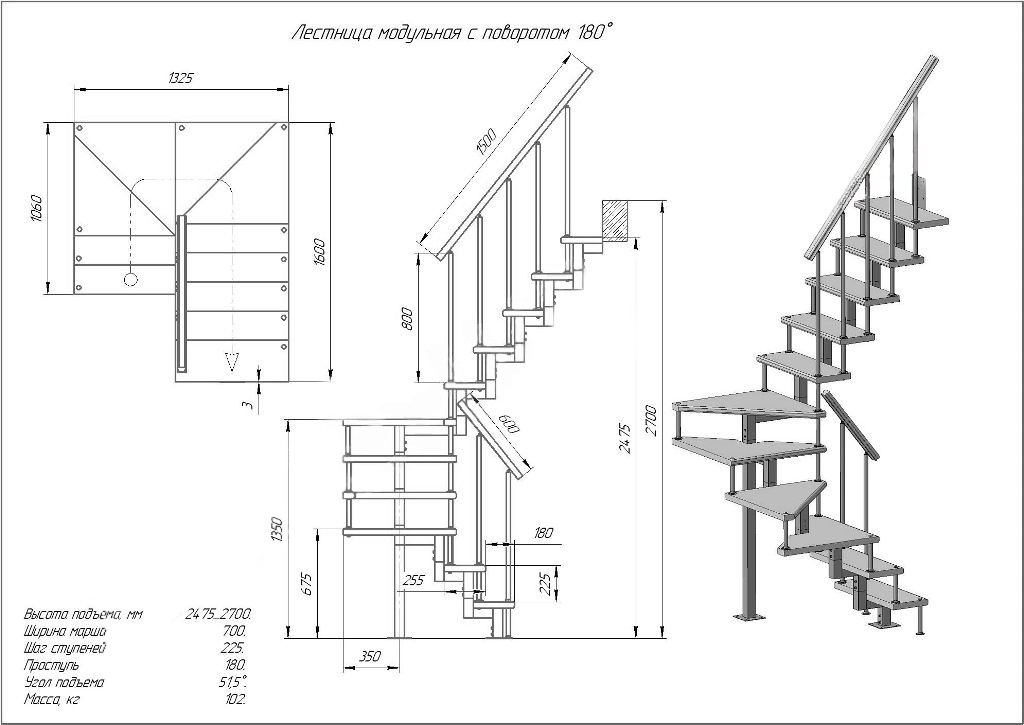

Винтовая лестница с поворотом на 180 градусов собирается из металлических элементов. При сборке их вставляют друг в друга и фиксируют в таком положении
Если с металлического профиля сварить своими руками каркас для лестничной конструкции, она будет иметь множество плюсов:
- С помощью профиля можно сделать разные виды лестниц – винтовую, на 180ᵒ, сварка круглой конструкции будет немного сложнее;
- Благодаря тому, что будет производиться собственноручно расчет, чертежи, метал можно будет скомбинировать со стеклом, пластиком, для получения более эффектного результата, дополнят который разнообразные цветовые сочетания;
- Для более экономного варианта применяется только сам профиль, его можно с легкостью обработать порошковыми красками золотого, бронзового или серебристого цвета, или сделать черную основу, с вкраплениями блестящих элементов;
- Подобная лестница является, и привлекательной внешне, и сможет прослужить долгие годы;
- Если задумка хозяина состоит из нескольких сложных элементов, то собрать ее самостоятельно будет не трудно, нужно только разделить ее на секции, и сделать заготовки;
- Установить подобное изделие можно, как на этапе начального строительства, так и в конце ремонтных работ;
- Ценовая категория для лестниц, изготовленных из металлического профиля, является довольно доступной, поэтому ее сможет позволить себе любой желающий;
К нужным для работы инструментам относятся – сварочный аппарат и необходимое количество электродов, болгарка и круги к ней для обработки металла, набор сверл и перфоратор, молоток и маркеры для измерения.

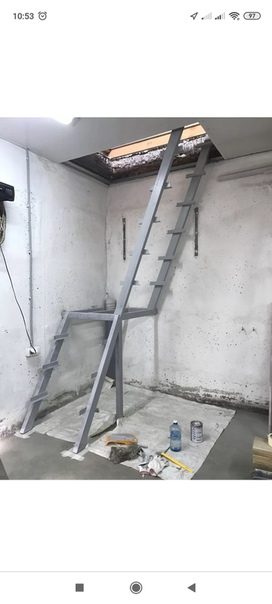

Приставная лестница из профильной трубы своими руками: чертежи (видео)
Если человек не работал с подобными конструкциями, то лучше будет нанять специального работника, тогда будет гарантия крепости и безопасности лестничной конструкции.
Подробно: лестница из профильной трубы (фото примеров)
конструкции, чертежи, расчет и сборка каркаса
Современный частный дом обычно строят с мансардой или вторым этажом. Строительство такого дома стоит намного меньше одноэтажного дома той же площади. На второй этаж, подвал или чердак поднимаются и спускаются по лестнице, которая одновременно выполняет и декоративные и практические функции.
Мы приветствуем нашего постоянного читателя и предлагаем ему статью о том, что такое лестница из профильной трубы и как ее установить своими руками.
Преимущества и недостатки такой лестницы
Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.
Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:
- Каркас из стальной профтрубы имеет очень высокую прочность и не теряет ее со временем.
- Труба – относительно легкий материал (если сравнивать с металлопрокатом сплошного сечения), и конструкция лестницы будет намного легче железобетонной и не намного тяжелее деревянной.
- Очень длительный срок эксплуатации – в условиях сухого жилого помещения срок службы стальных конструкций может достигнуть и превысить 100 лет.
- Стальная труба – очень технологичный материал, и можно реализовать конструкции любой сложности.
- Лестницу из профтрубы можно очень быстро изготовить и смонтировать.
- Стальные профилированные трубы – доступный по цене материал.
- Сталь не гниет, не повреждается жучками, не усыхает и не растрескивается.
- Лестницы из металлоконструкций можно смонтировать в уже построенном доме, из можно модернизировать в любой момент.
- Стальная конструкция более компактна и универсальна, чем железобетонная и деревянная.
Недостатки таких лестниц:
- Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
- Легкие конструкции при спуске-подъеме немного пружинят.
- Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
- Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.
Почему гипсокартон
Как правило, в дополнительной отделке нуждаются лестничные конструкции, собранные в виде основания из металлических элементов. Полноценные деревянные варианты и так отлично впишутся в общий ремонт, но, из дерева может быть создана рама. Почему обшивка лестницы гипсокартоном можно посчитать удачным вариантом отделки? Причины таковы:
- Гипсокартонные листы, металлический профиль и крепежи обойдутся значительно дешевле в сравнении с другими материалами: металлом, деревом, плиткой.
- Такой тип отделки довольно просто выполнить своими руками, и за очень коротки сроки «ввести в эксплуатацию» готовый объект.
- Гипсокартонную обшивку на металлическом каркасе можно декорировать любыми способами, создавая на них лепнину, фактурную поверхность, имитацию мрамора и прочие.
Пример обшивки лестницы листами гипсокартона
Что стоит учитывать при работе с таким материалом, создавая конструкции для использования в специфических условиях? Как обшить лестницу своими руками гипсокартоном, чтобы она надежно служила длительный срок, и соответствовала нормам безопасности, причем имела бы оригинальное оформление?
Виды лестниц из профтрубы
Основные виды лестниц из профтрубы: маршевые, винтовые, стремянки и приставные. Приставные – это просто и проще купить готовую, а про остальные виды мы расскажем подробнее.

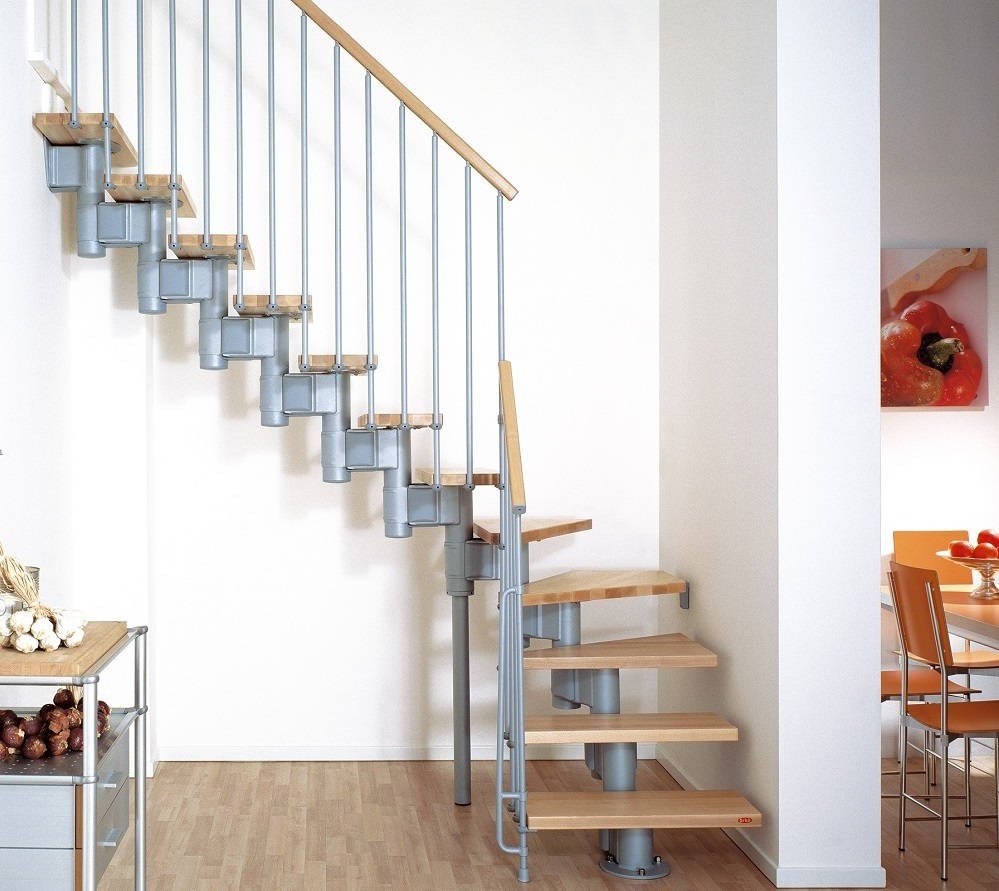

Маршевая
Маршевая лестница состоит из одного или нескольких пролетов, соединяющих межэтажные маршевые площадки и этажи. Ступени в пролетах опираются на один или несколько косоуров, пролеты имеют прямоугольную форму, ступени также представляют собой прямоугольники. Косоуры бывают прямыми и ломаными.
Одномаршевые лестницы устанавливаются в просторных холлах или длинных широких коридорах, чаще используют привычную двухмаршевую конструкцию – ее можно установить в лестничную клетку. Маршей может быть и больше. Одномаршевая лестница удобна тем, что в пространстве под лестницей можно оборудовать кладовую, гардеробную или небольшой санузел.
Удобство одномаршевой лестницы зависит от угла наклона. Крутой угол наклона косоуров делают обычно у маршей, ведущих на чердак или в подвал – редко посещаемые помещения.

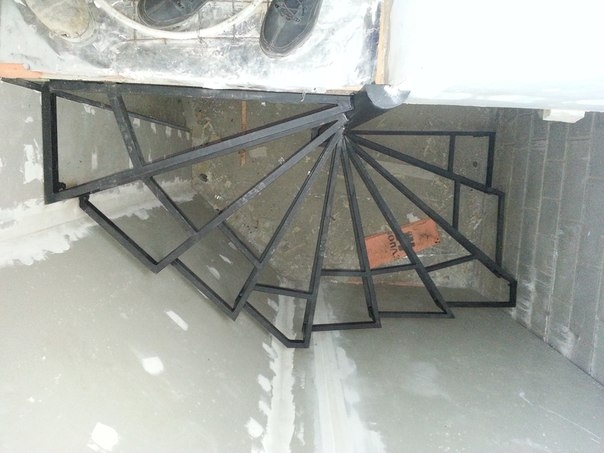

Винтовая
Винтовые лестницы часто устанавливают в жилых помещениях – например, гостиных. Они очень оригинальны и декоративны, компактны, но не очень удобны в использовании. Достоинством маленькой лесенки является компактность — ее можно разместить в круге диаметром 1600 мм. Винтообразные конструкции устанавливаются обычно в маленьких домах в целях экономии места (в больших домах может быть установлена винтовая лестница для красоты и маршевая для прочих целей).
Консоли для ступеней крепятся к центральной опоре по винтовой линии, по наружному периметру на консоли устанавливаются опоры для перил – снаружи лестница закрывается решеткой, добавляющей жесткости конструкции.
Ступени имеют треугольную форму, при спуске и подъеме желательно держаться руками за перила для безопасности, подниматься с предметами в руках очень неудобно. Самый существенный недостаток – невозможность поднять на второй этаж сколько-нибудь крупные предметы меблировки.
Второй существенный недостаток такой – сложность проектирования и особенно изготовления.
В больших домах можно установить поворотную лестницу с большим углом поворота и прямоугольными ступенями – она очень эффектно смотрится, по ней удобно ходить и носить вещи, но она занимает много места. Обычно такие сооружения имеют роскошную отделку в старинном стиле и служат украшением больших особняков.
Стремянка
Это самый простой вид лестницы – две соединенных между собой прямоугольный конструкции из труб, ступеньки-перекладины могут быть с одной стороны или с обеих. Рамы соединяются между собой с помощью специального шарнира. На нижней стороне стоек закрепляют треугольные заостренные наконечники.
Особенности штамповки профиля
Наиболее очевидное отличие профилей разных производителей — индивидуальная схема гибки и штамповки, которой определяется расположение ребер жесткости и наличие дополнительных опций.
Стоечный профиль, к примеру, может иметь высокое разнообразие технологических вырезов на центральной полке. Отгибая лепестки, можно получить отверстия для прокладки коммуникаций в стенах, либо использовать отогнутые элементы для временной фиксации соединительных перекладин.
Есть и более экзотичные особенности: например, профили Gyproc имеют рельефную поверхность, которая позволяет обходиться без скрепления стоек с направляющими, но при этом стойки лишены привычной многим возможности скользить и свободно перемещаться внутри направляющих.
В процессе необходимо будет часто разрезать металлические профили, так как зачастую они не соответствуют необходимым размерам. Для резки лучше всего использовать ножницы по металлу. В любом случае, всегда можно соединить профили, так как металлические инструменты сильно напоминают части конструктора.
Расчеты основных параметров лестницы
Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.
Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны
Длина горизонтальной проекции зависит от высоты этажа следующим образом:
Длина проекции = ctg α х высоту пролета, где α – угол крутизны.
Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.
Калькулятор расчета длины лестничного марша
Длина лестничного марша рассчитывается двумя способами:
- Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α; или длине проекции на горизонталь, деленной на cos α.
- По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.
Калькулятор расчета размера ступеней маршевой лестницы
Оптимальная высота ступеней — 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).
Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней. Пользоваться такой лестницей следует с осторожностью при спуске.
Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.
Изготовление лестницы из профтрубы своими руками
Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.
Необходимые инструменты и материалы
Для сварки металлических конструкций понадобятся:
- Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
- Электроды.
- Дрель, шуруповерт.
- Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
- Ручной фрезер – для сошлифовывания сварных швов.
- Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
- Рубанок.
- Молоток.
- Струбцины.
- Наждачная бумага, кисти.
- Антикоррозионная грунтовка.
- Краска.
- Сушеные доски толщиной 40 мм для ступеней.
- Лак для древесины.

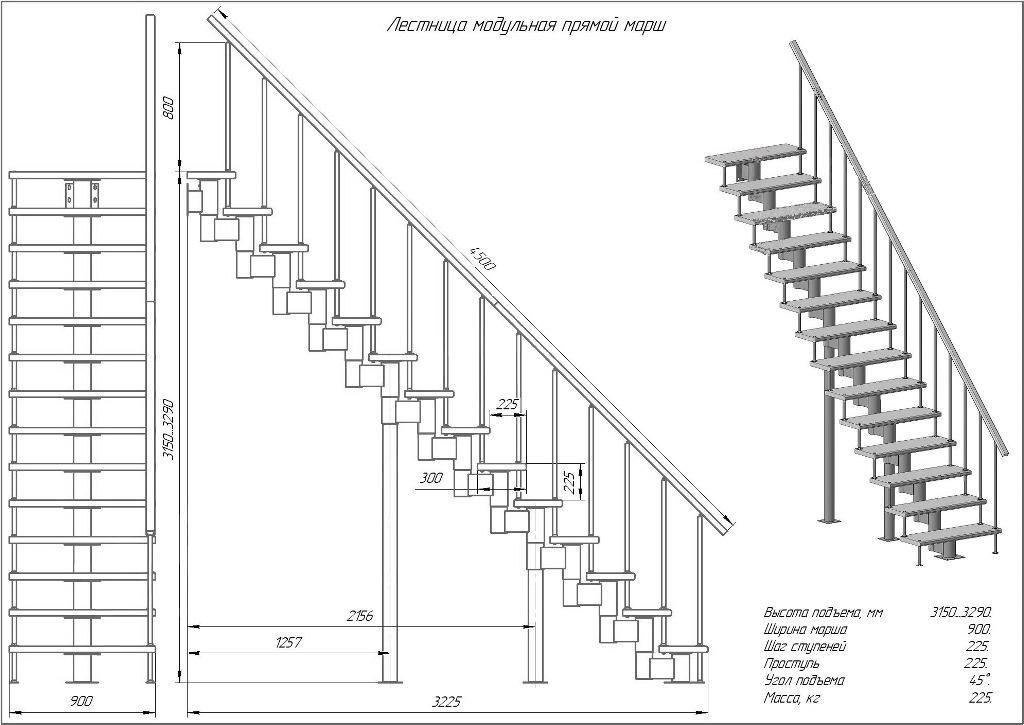

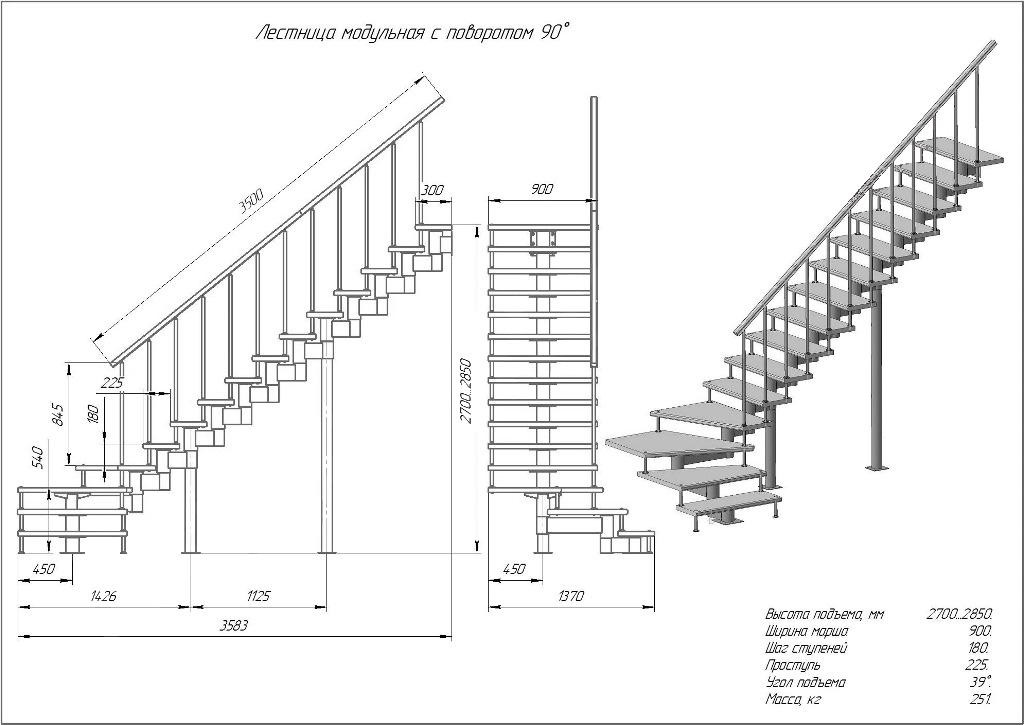

Чертежи и схемы
Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.
Порядок выполнения работ
Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.
Видео по изготовлению
Особенности сборки конструкций при помощи сварки показаны на видео:
Сборка и монтаж конструкции
Ниже пошагово расписана технология сварки и отделки каркаса.

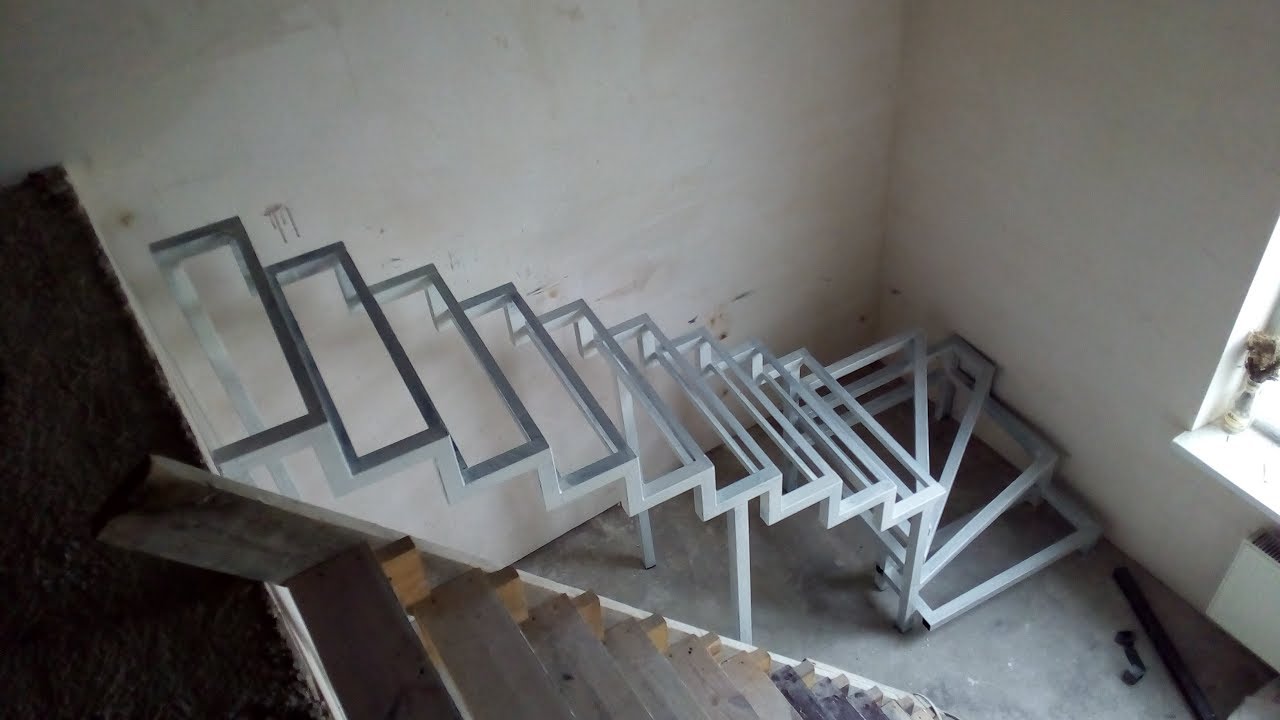

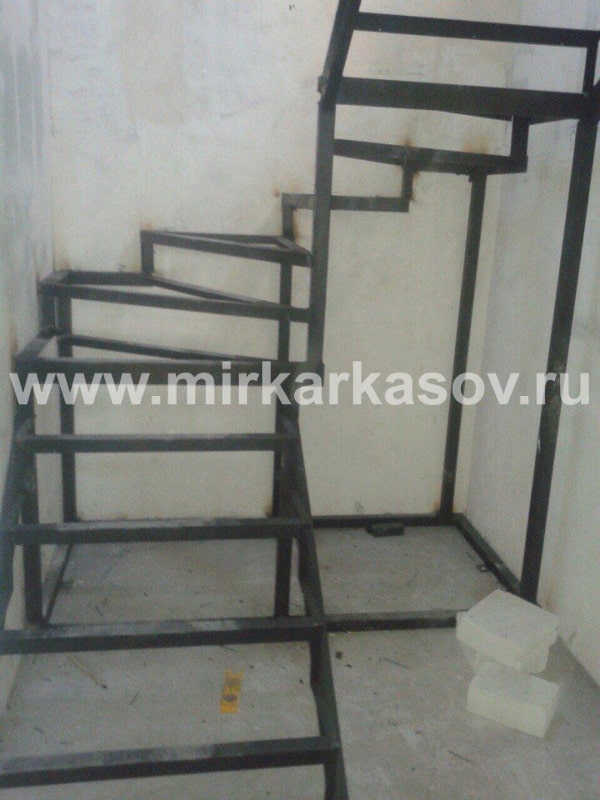

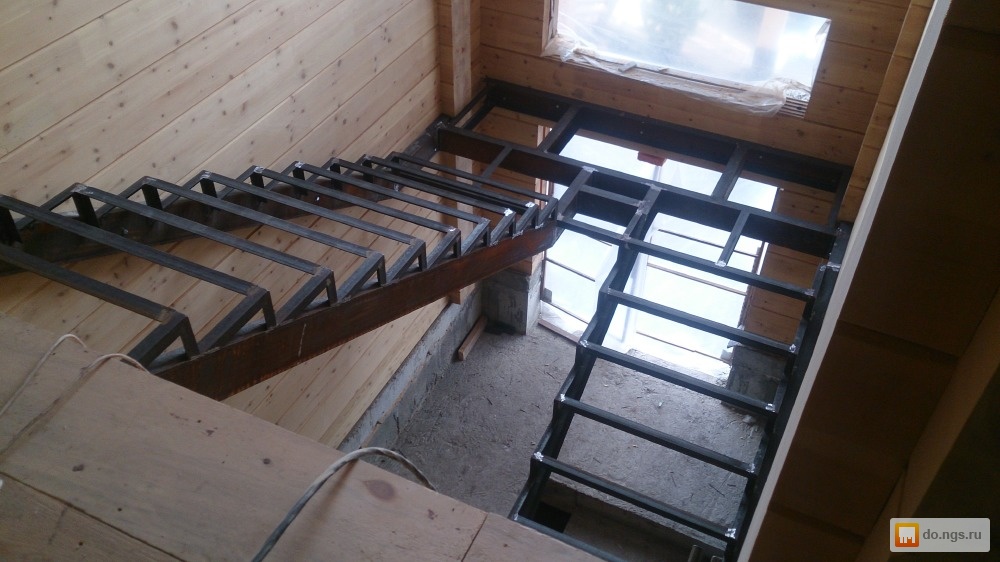

Подготовка каркаса
Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.
После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.
Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

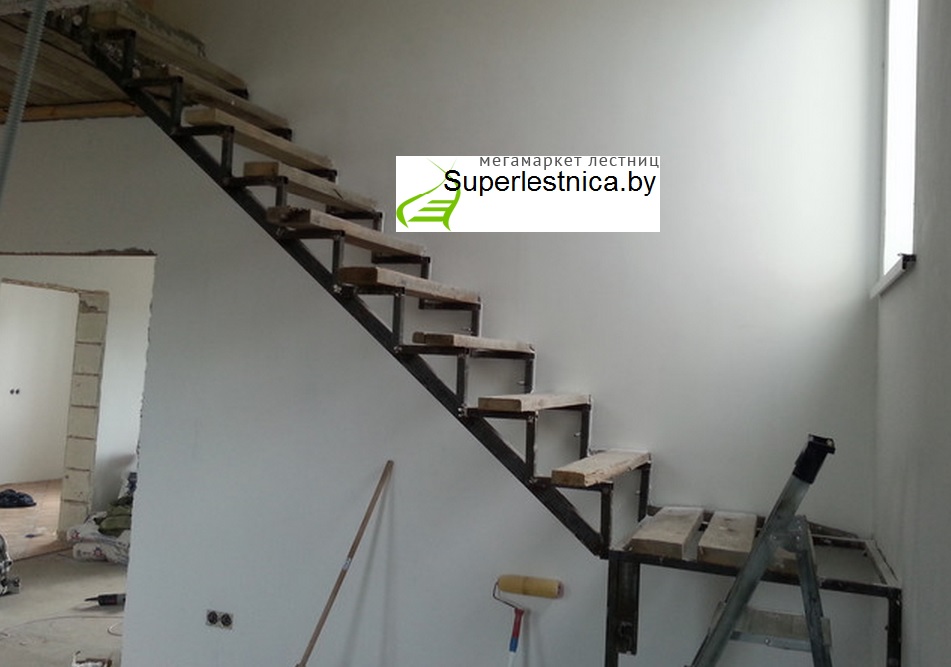

Установка ступеней
Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.
Монтирование ограждения
Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.
Покраска и отделочные работы
До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.
Технология работ
Итак, из гипсокартона на лестничной конструкции можно соорудить следующие элементы: перила с ограждениями, перегородки под маршем, отделку пролета со сторон и подшивку листами снизу.
Схема с размерами для монтажа перил ограждения
Перила
Под перила нужно соорудить каркас, который потом будет обшит гипсокартоном.
Пример обшивки и оформления перил гипсокартоном
Во-первых, зависимо от типа ограждения, крепят направляющие профили к самой лестнице.
Если она металлическая, нужно изначально просверлить отверстия под саморезы для фиксации. Шаг крепления направляющего профиля должен составлять до 200 мм максимум.
Во-вторых, устанавливаются стойки основания, которые вставляют в направляющие и соединяют их с ними.
Схема для крепления перил к лестнице
В третьих, стойки соединяют поверху еще одним направляющим профилем. Обязательно к каркасу монтируют поперечины. Стоит помнить, что большее количество стоек и поперечин сделает всю конструкцию более жесткой. Если запланировано вмонтировать деревянные поручни, в основание металлопрофилей стоит сделать закладку из деревянного бруса под монтаж этого элемента. После сборки основание обшивают гипсокартоном по стандартной схеме. Смотрите в видео: перила для лестницы из гипсокартона.
Отделка лестницы снизу и со сторон
Под такой вид оформления тоже понадобится обрешетка, собранная с направляющих и стоечных деталей. Снизу обрешетку делают, так как на потолок комнаты.
- Крепят направляющие к стене и крайнему срезу лестницы.
- В направляющие монтируют стоечные профили, нарезанные по размеру. Фиксируют их клопами. Если возможно, то эти рейки можно усилить прямыми подвесами, прикрепленными к тыльной стороне ступеней.
Процесс монтажа каркаса для обшивки лестницы гипсокартоном
Подобные конструкции сооружают и с боку лестничного марша. Если сам пролет изготовлен из дерева, при ровных плоскостях можно сделать обшивку непосредственно на поверхность.
Перегородки
Этот элемент по своему устройству ничем не отличается от сборки стен и монтажа межкомнатных перегородок из ГКЛ. Придерживаются такого же алгоритма, с закладными под дверные пролеты, проводкой и звукоизоляцией. Отделку стен вдоль лестничного марша тоже проводят по стандартной технологии, со сборкой обрешетки соединенной с несущей стеной. Отделывают такими же материалами – шпатлевкой стыков и всей поверхности.
Оформление гипсокартоном и дизайн лестничного марша и перил
Оформление делают по подготовленному гипсокартону. Для этого предварительно проводят весь спектр отделочных работ с первоначальной заделкой стыков, и дальнейшей шпатлевкой. Декор лестницы из гипсокартона можно сделать в общем стиле дизайна помещения. В изготовлении таких лестниц своими руками нет ничего сложного, важно только правильно спланировать работы и приобрести необходимые материалы.
Источник

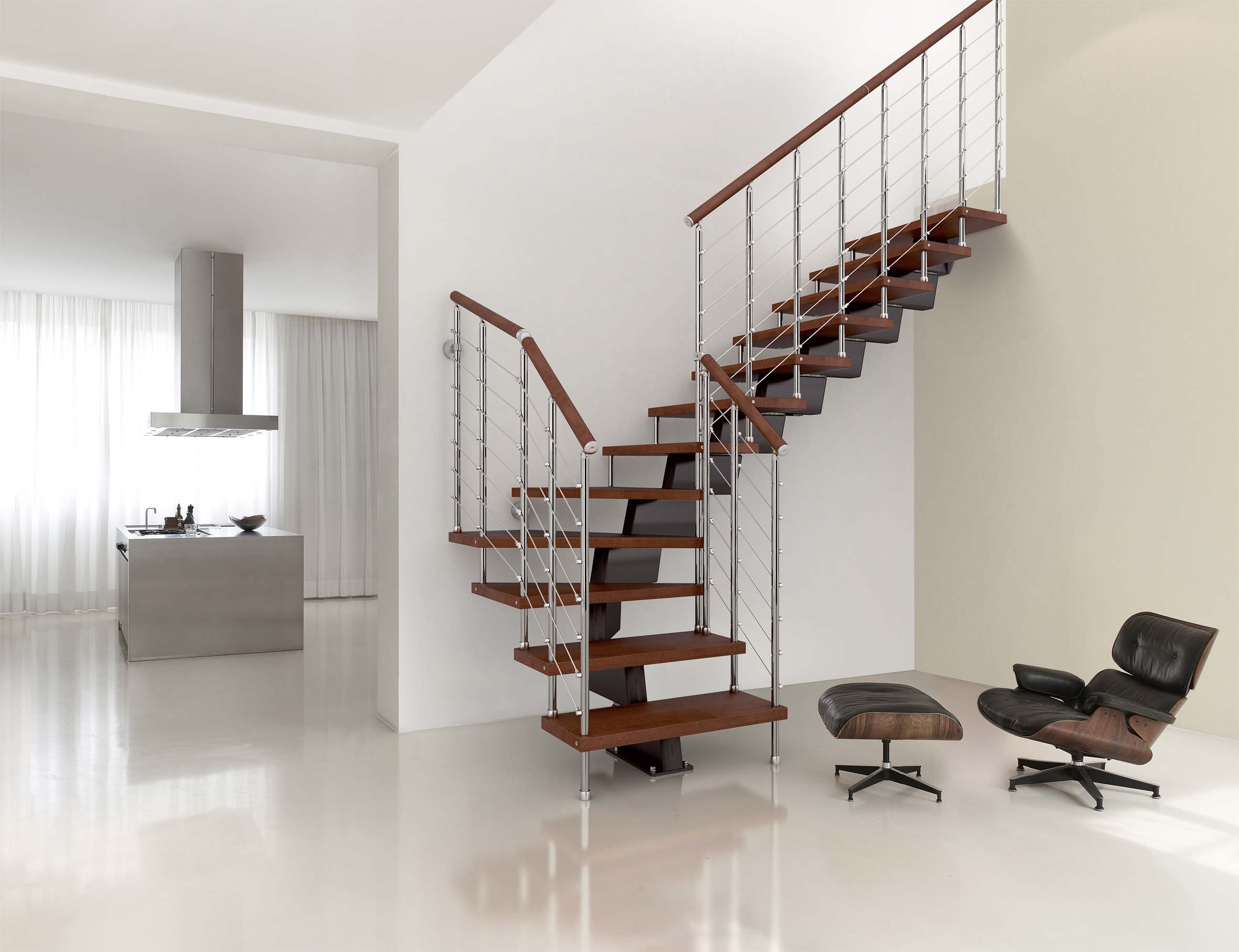

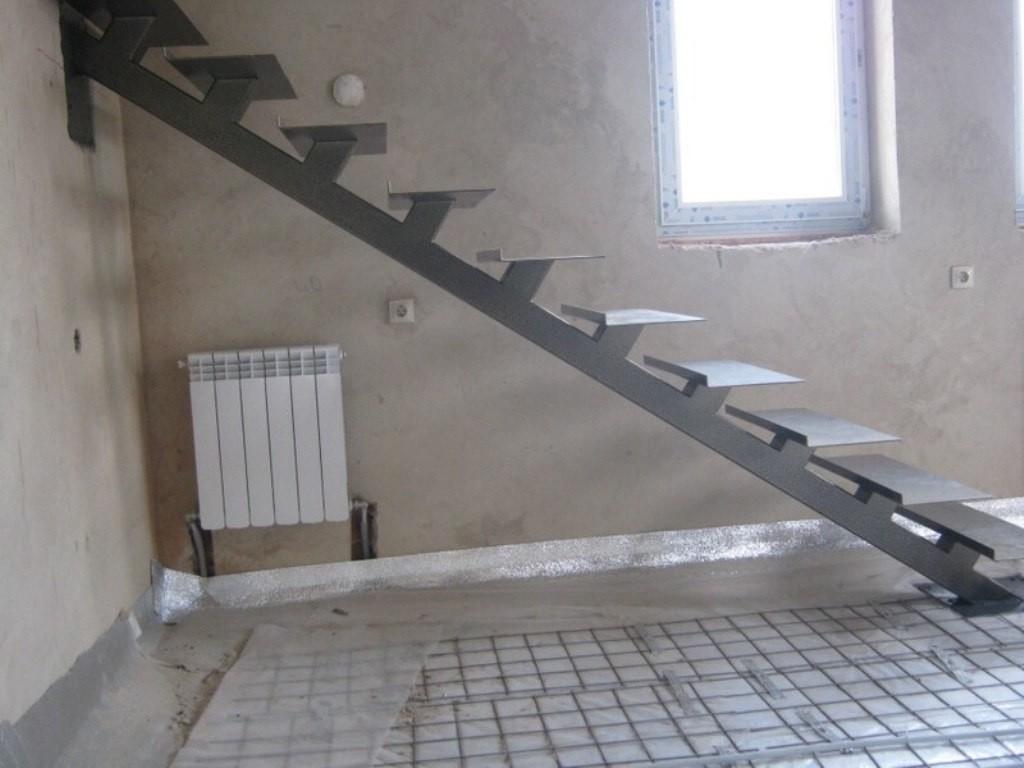

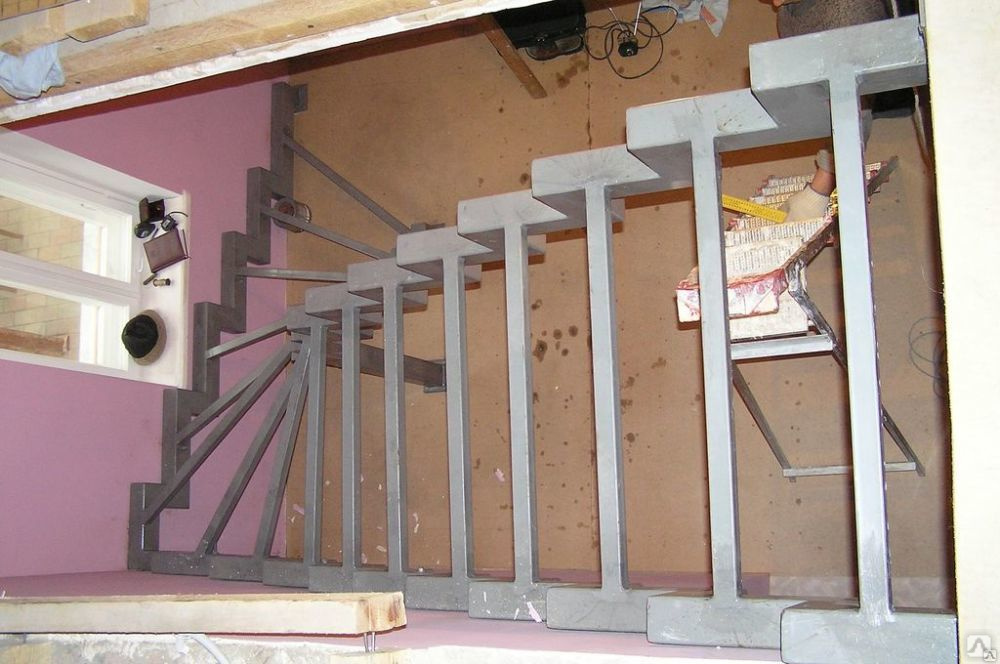

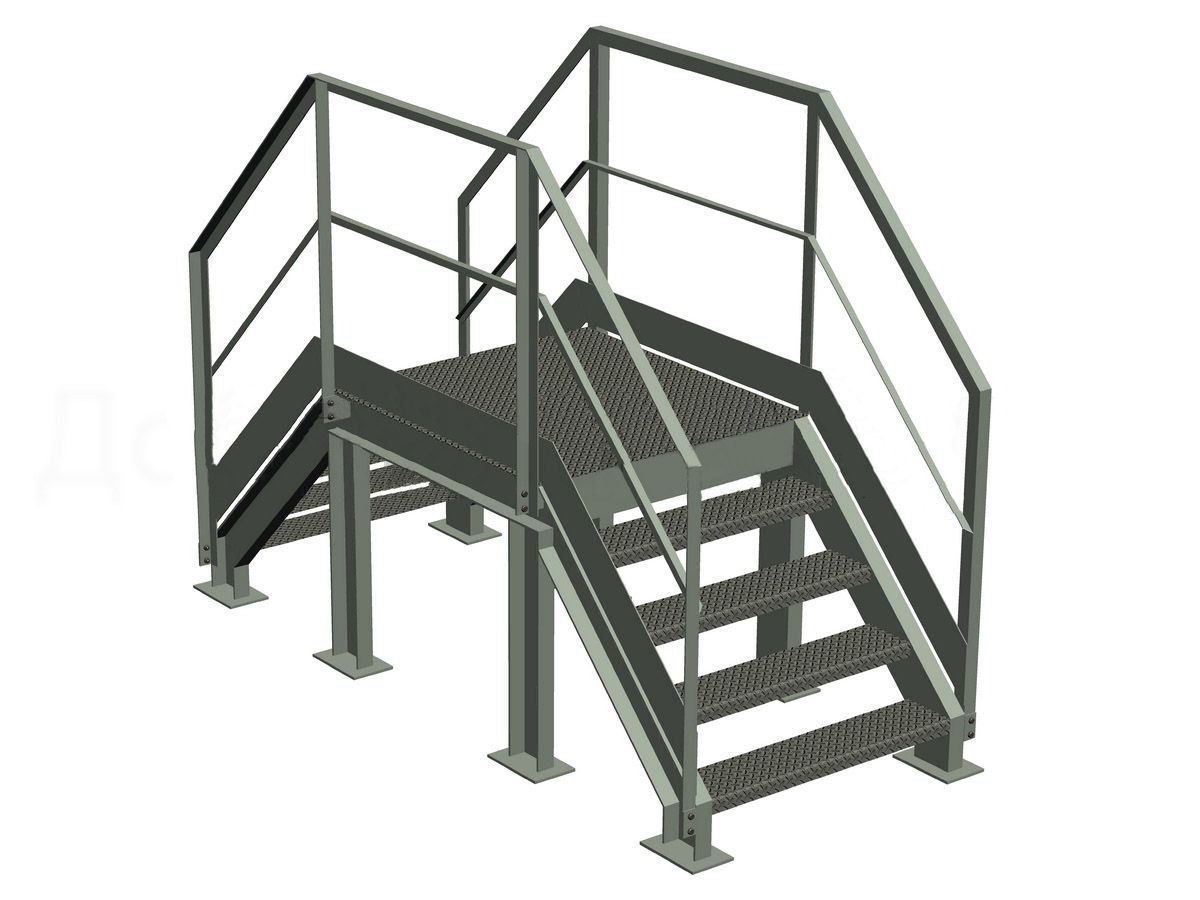

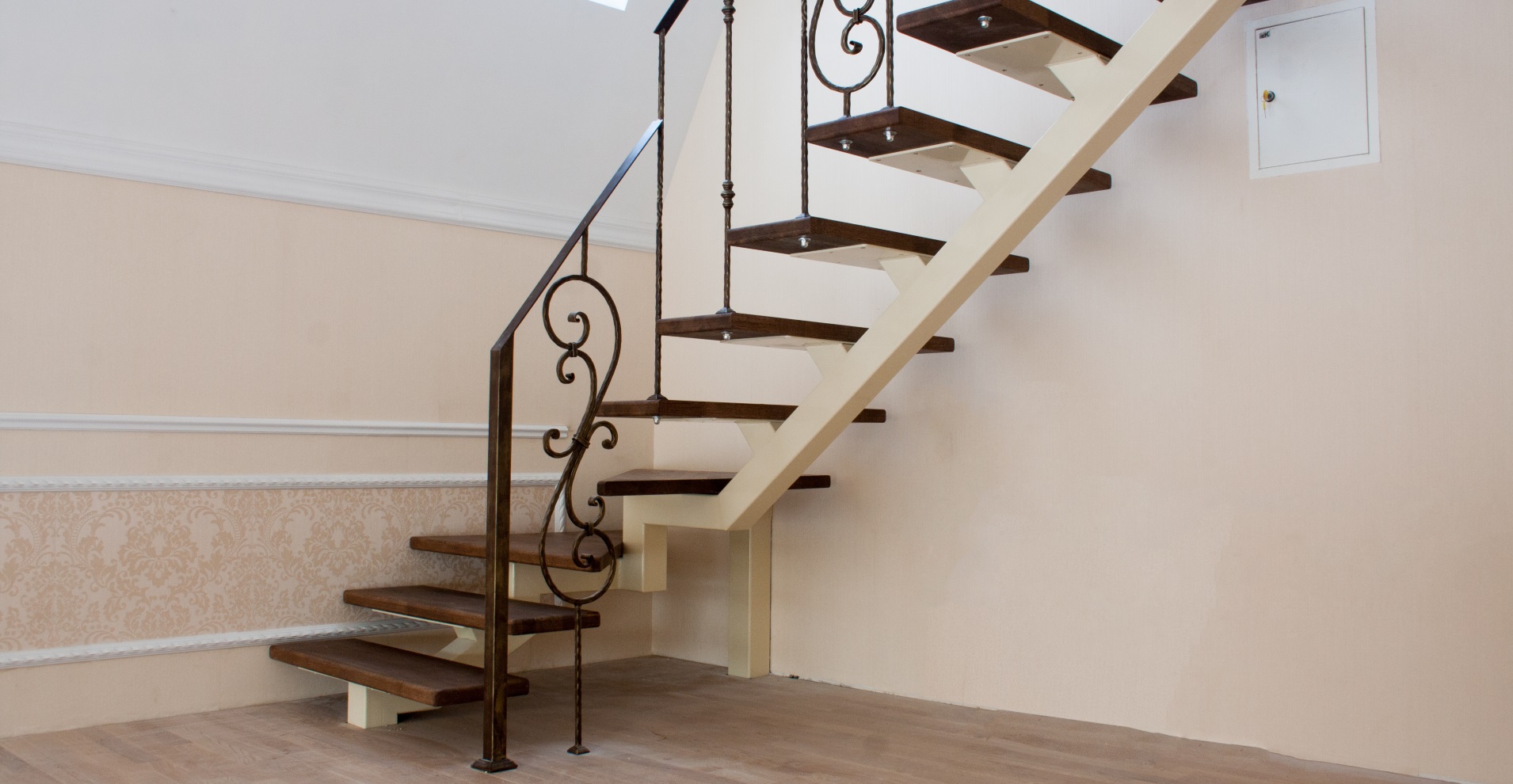

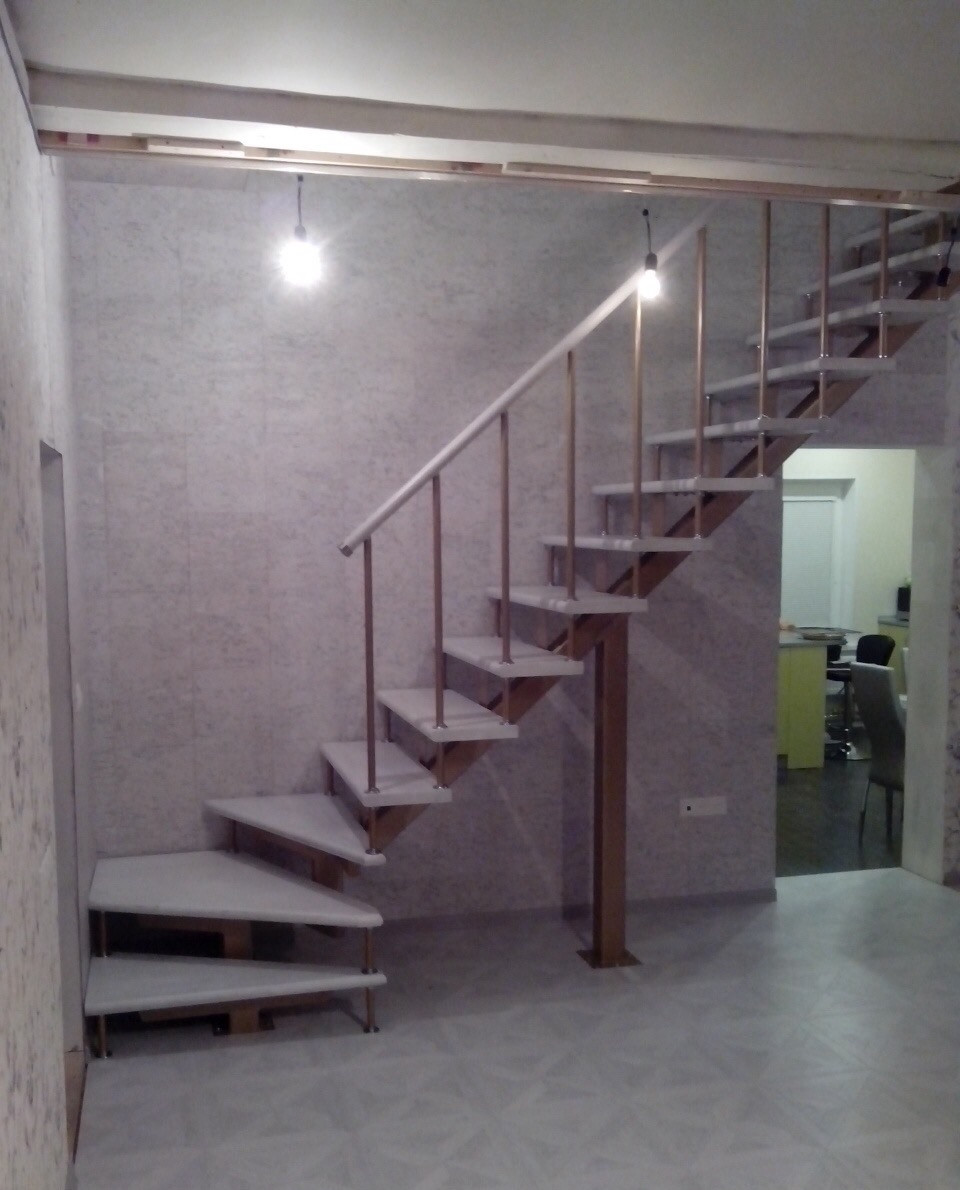

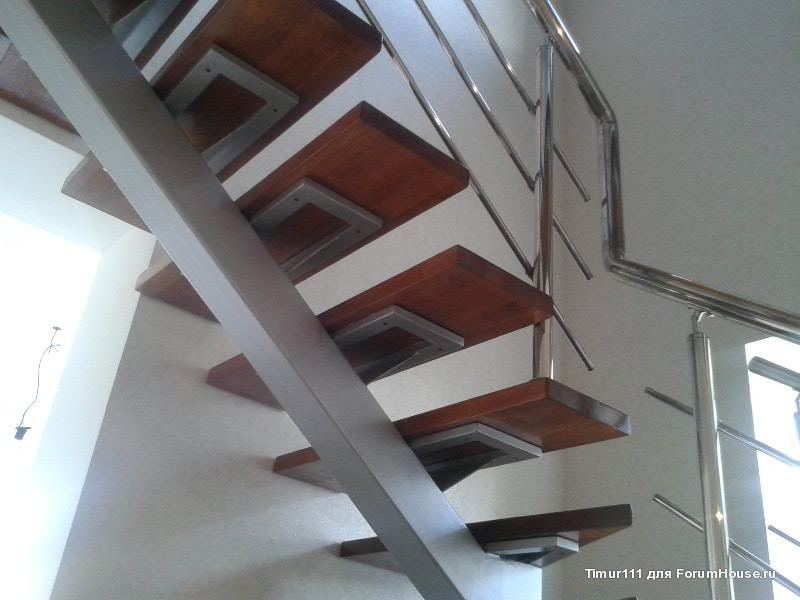

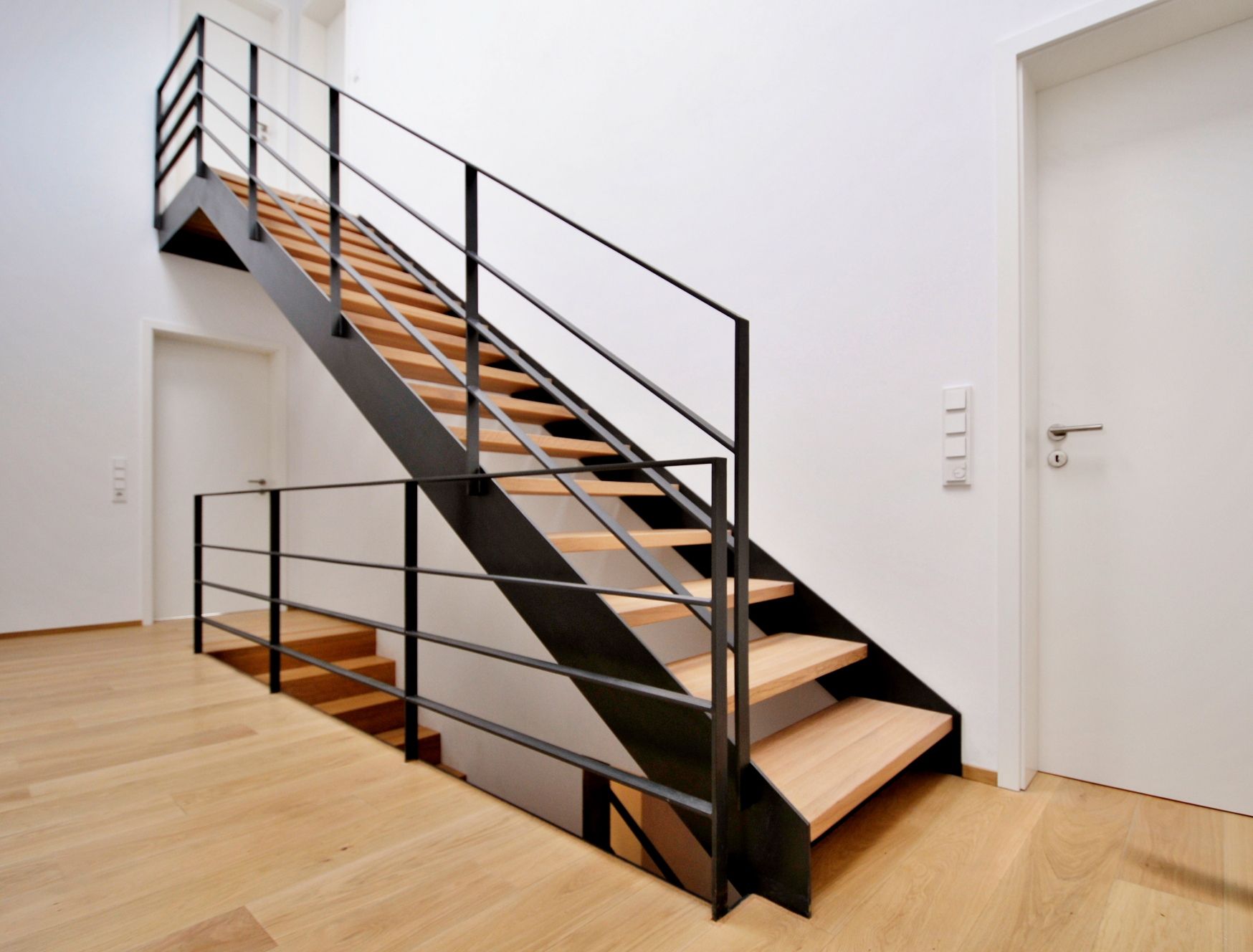

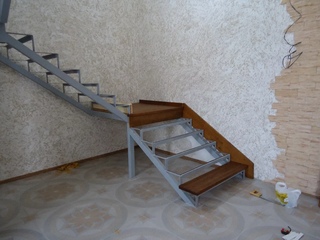

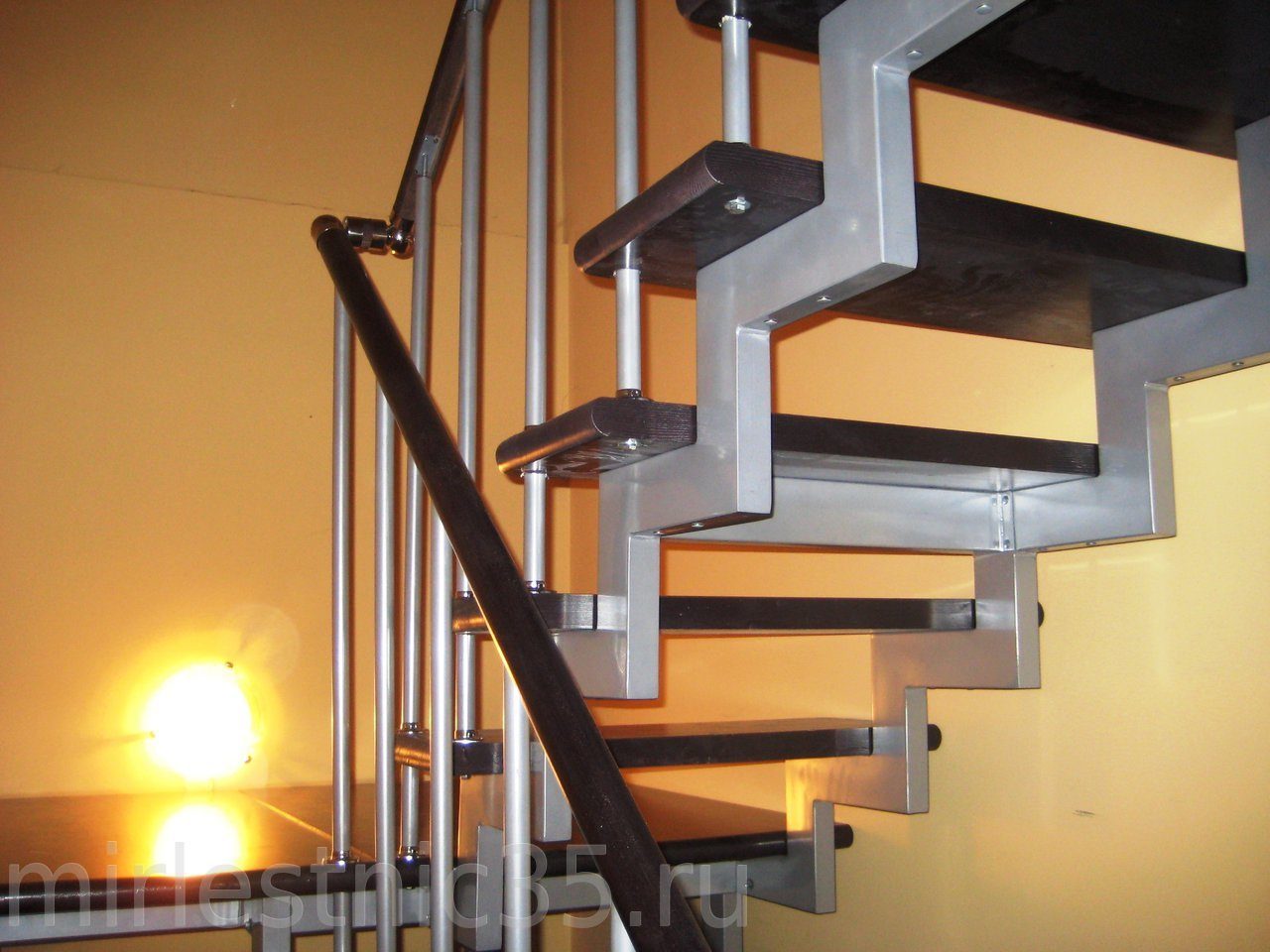

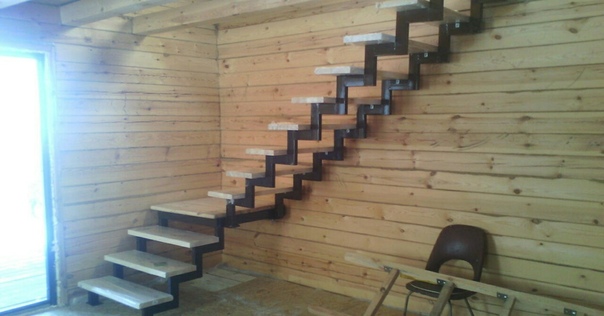

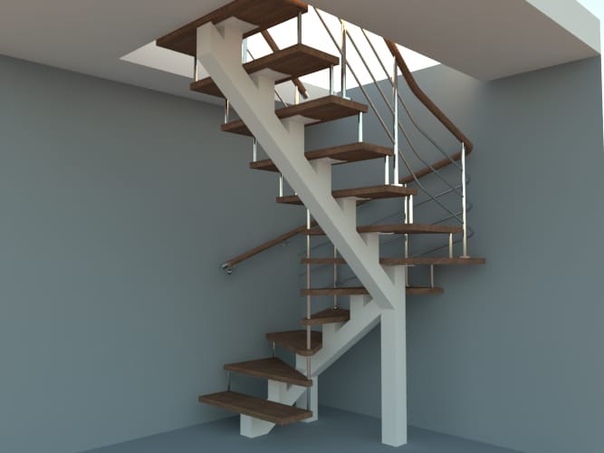

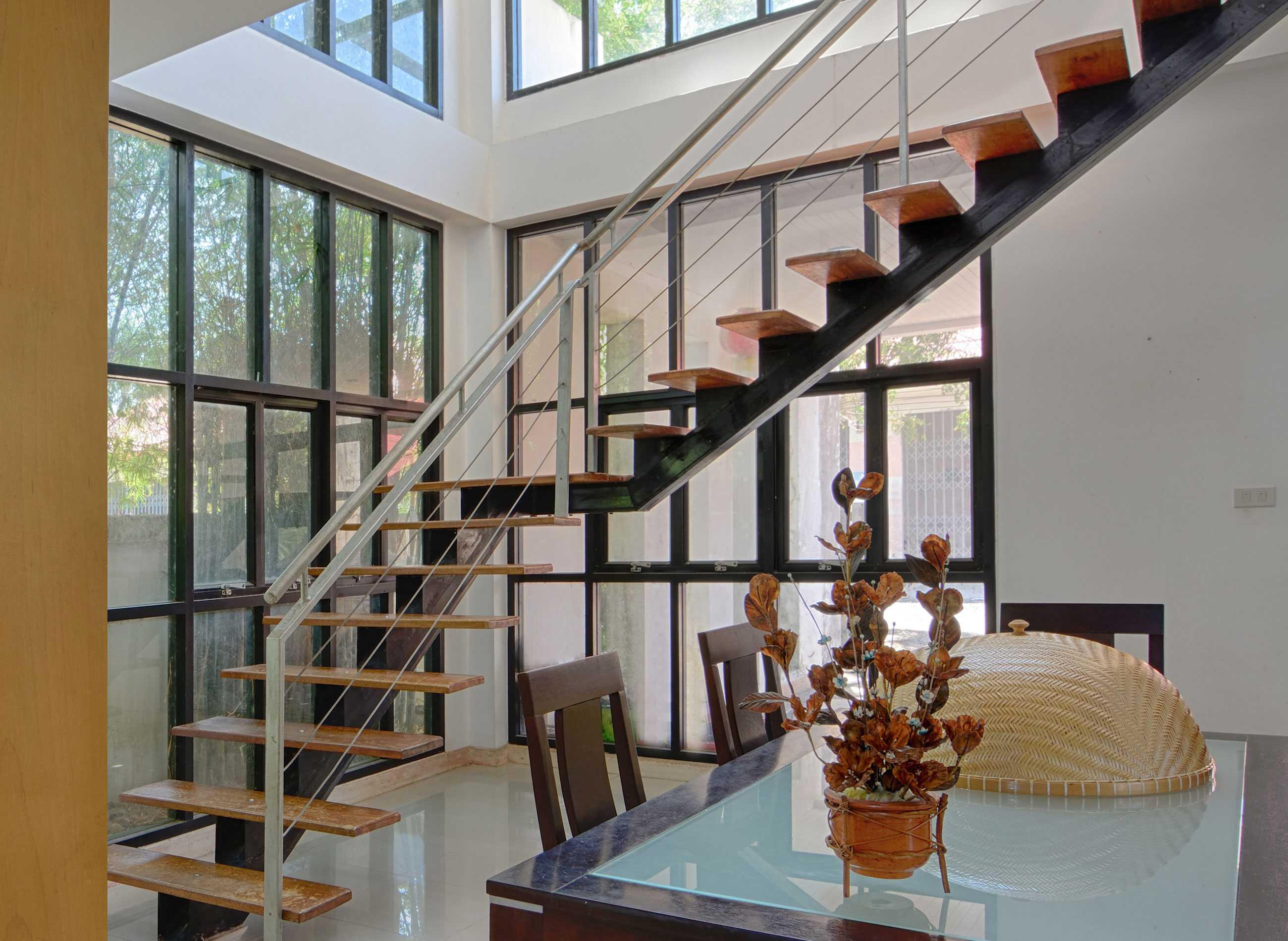

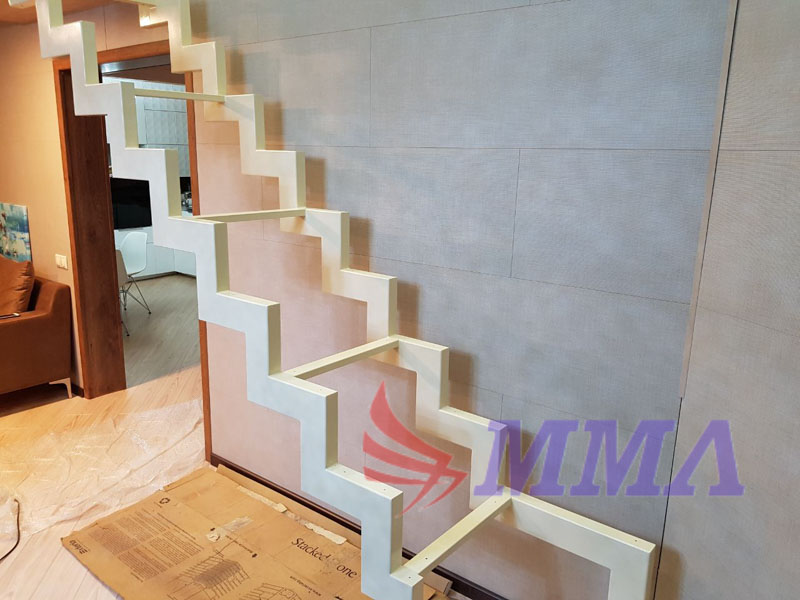

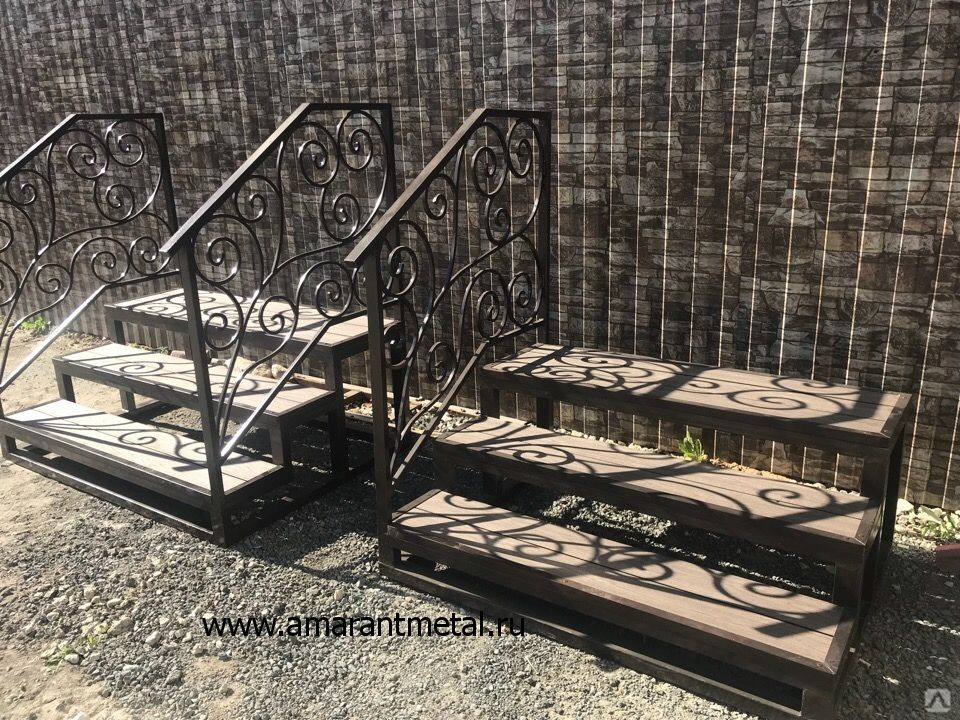

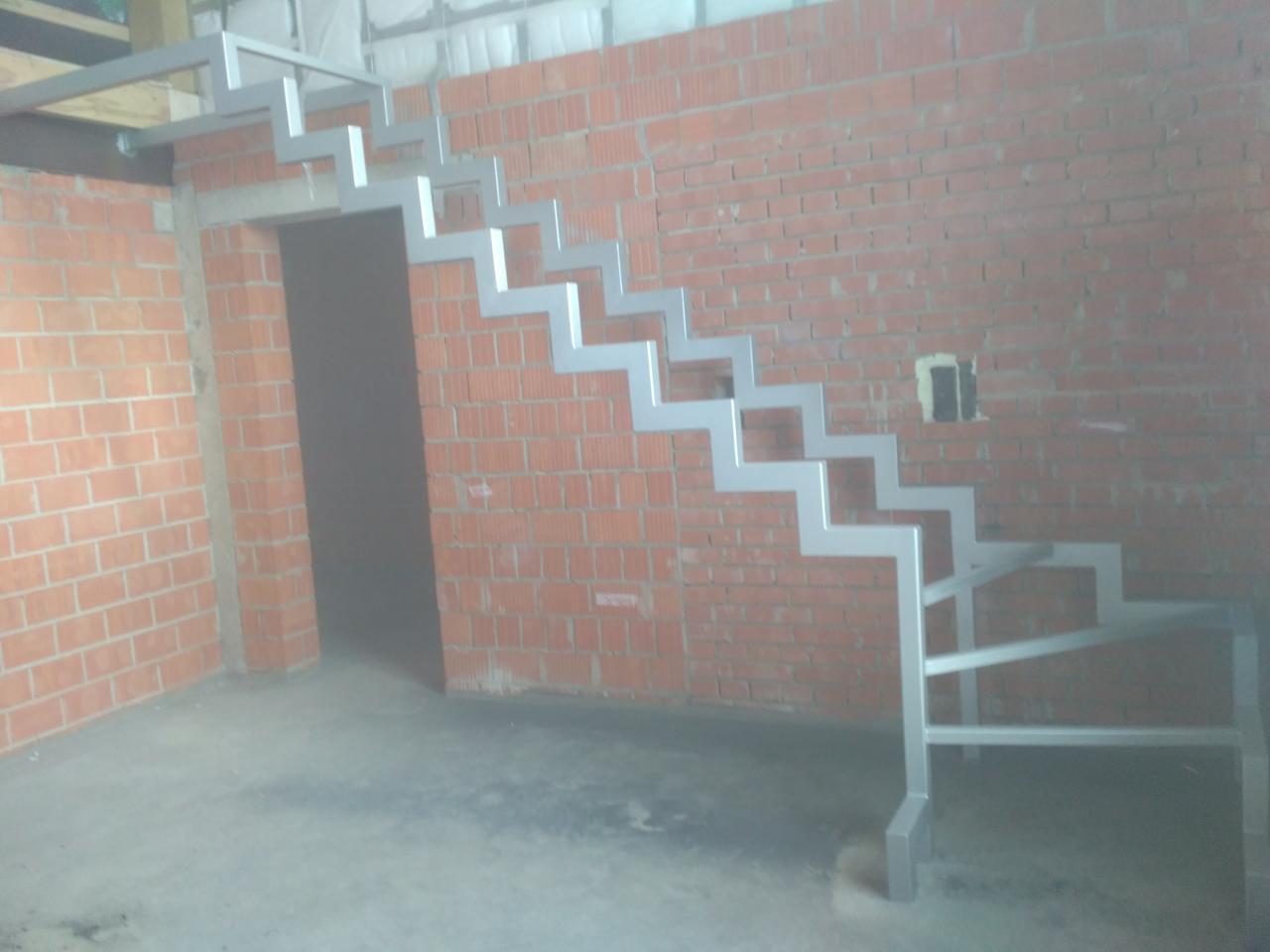

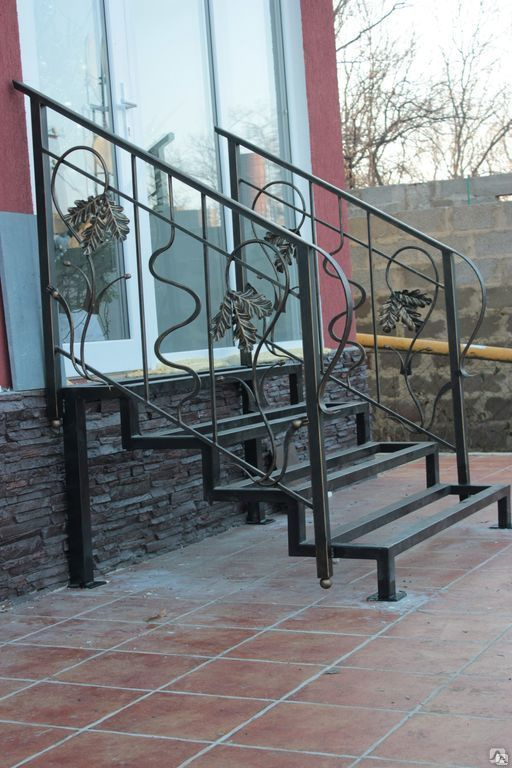

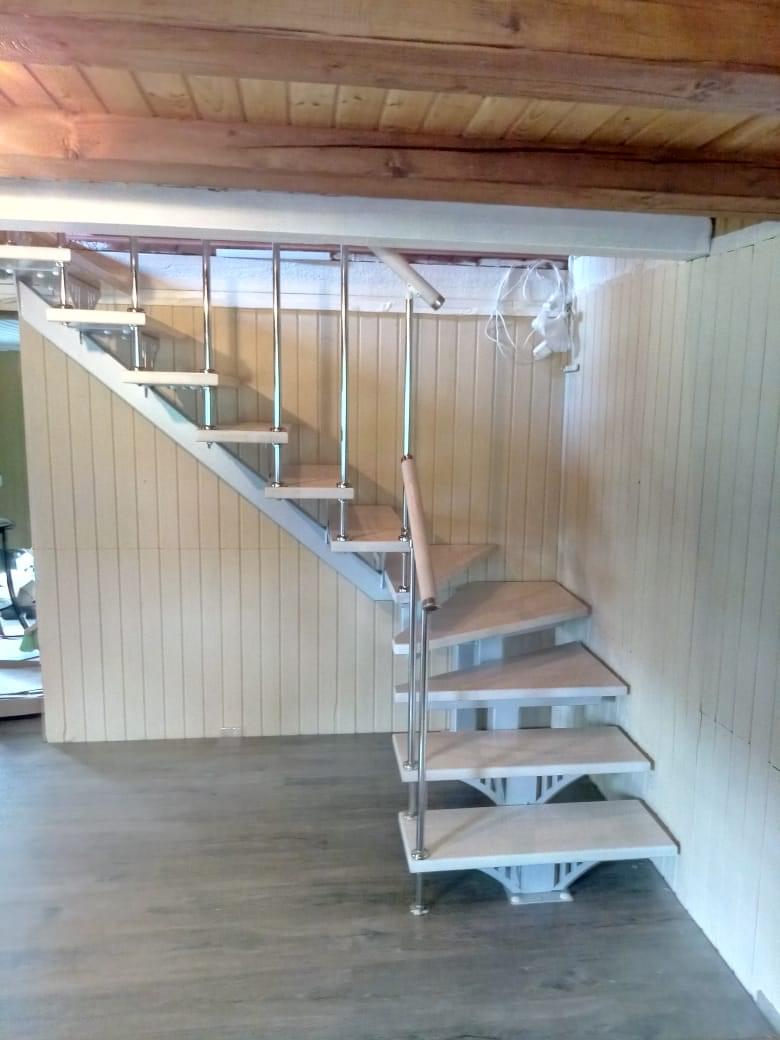

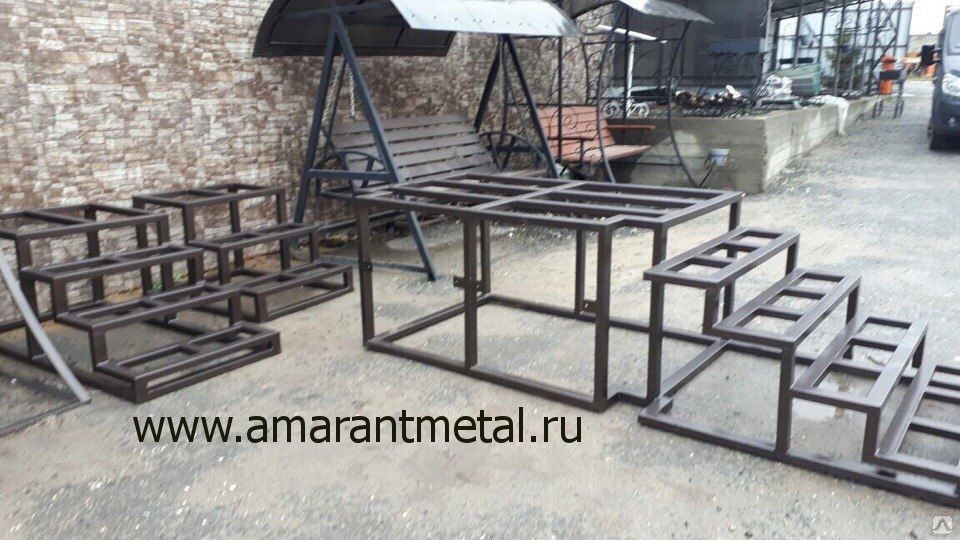

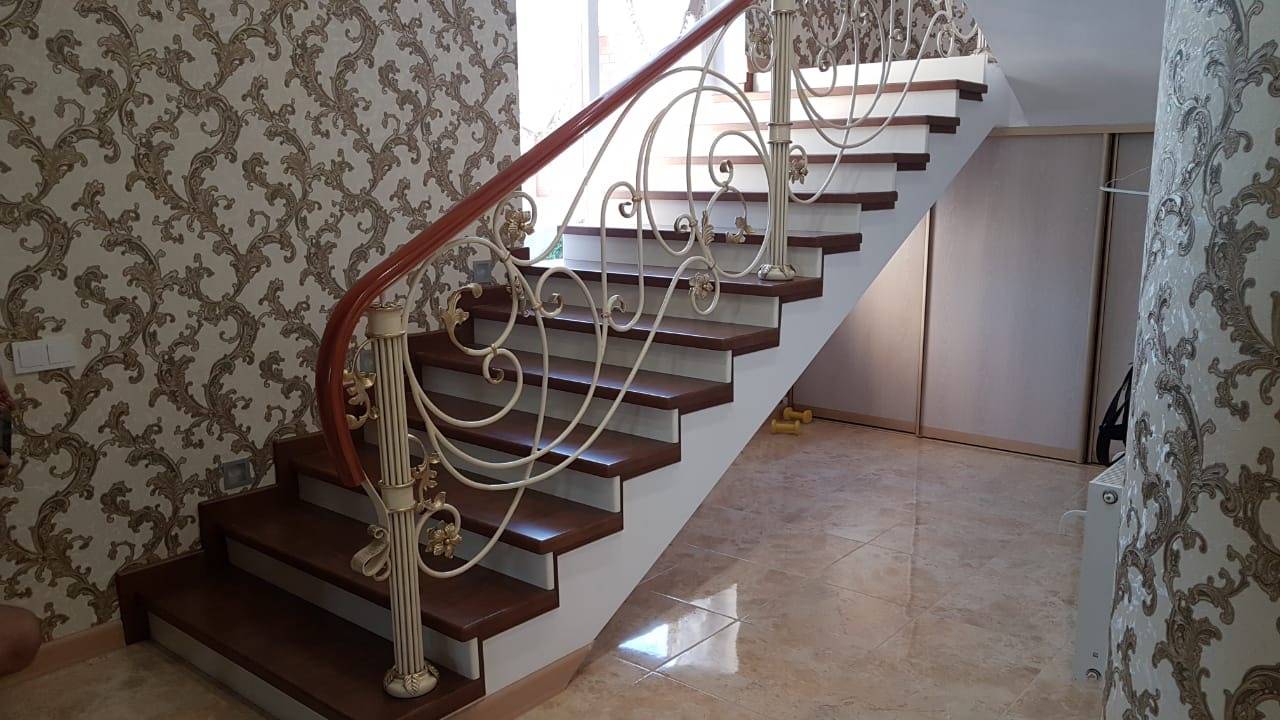

Фото – варианты готовых конструкций
Вариантов конструкций лестниц множество, на наших фото представлены самые декоративные из них:
Лестница из профильной трубы расчет
Эта статья будет полезна тем, кто хочет рассчитать лестницу с 1 на 2 этаж в таунхаусе и коттедже. Не важно, сами Вы будете изготавливать и устанавливать лестницу или заказывать в компании, но очень важно, чтобы Вы могли быть уверены, что это самая идеальная и удобная лестница.
В конце статьи Вы узнаете какое количество ступеней Вам нужно, какие размеры у ступеней будут, какая будет Высота каждой ступени, межэтажная площадка у вас будет или забежные ступени. Этот расчет будет являться техническим заданием по лестнице.
Я тот человек, который за 2017 год установил 410 лестниц. Конечно, я не делаю все своими руками и у меня есть своя команда. Но, думаю, что факта изготовления и установки 410 лестниц достаточно, чтобы Вы смогли дочитать эту статью до конца.
Почему я решил сделать эту статью? Когда я только начал заниматься лестницами на металлическом каркасе, я весь интернет перерыл в поисках полезного контента по расчету лестниц, но его чертовски мало.
Для того, чтобы мы с Вами разговаривали на одном языке и об одном и том же, посмотрите фотографии тех лестниц, которые можно рассчитать после прочтения данной статьи.
А теперь, чтобы укрепить Ваше понимание, что этот расчет подходит для Вашего дома или дачи, посмотрите фото домов, куда можно устанавливать такие лестницы.
Забегу вперед и скажу, что не каждый после прочтения статьи сможет провести расчет каркаса лестницы. Если Вы уже подозреваете, что я говорю сейчас про Вас, то не переживайте, у меня для вас будет хорошая новость: если Вы сможете рассчитать себе лестницу, но у Вас останутся сомнения в правильности расчета, я с удовольствием проверю Ваш расчет и внесу правки. В конце статьи я расскажу подробнее об этом.
Мы будем делать расчет на П-образной лестнице, если у вас Г-образная, то не вешайте нос. Действия одинаковые.
Чтобы проще было понимать расчет лестницы, мы возьмем 1 конкретный объект, где будет стандартная П-образная лестница.
✔ Расчет высоты каркаса лестницы
Нам нужна высота от пола первого этажа до пола второго этажа.
Обратите внимание, что размер не от пола первого этажа до потолка, а именно от пола до пола. Очень важно чтобы этот размер был от чистого пола 1 этажа и чистового пола 2 этажа, если у Вас идет период строительства и стяжка еще не залита или стяжка есть, но нет еще напольного покрытия, то прикиньте приблизительно, на сколько миллиметров у Вас поднимется пол.
Очень важно чтобы размер был от чистого пола 1 этажа и чистового пола 2 этажа!
✔ Оптимальная длина металлической лестницы на второй этаж
Нам нужна длина от стены, где будет поворот лестницы, до края торца перекрытия. Перепроверьте, замерив этот размер с двух сторон. Если размеры не сходятся с двух сторон, берите минимальный.
✔ Расчет ширины металлического каркаса лестницы
Нам нужен размер от левой стены до правой стены.
Замерьте этот размер около торца перекрытия и около стены, которая идет параллельно перекрытию. Если размеры не сходятся берите из них минимальный размер.
*на фото представлена Г-образная шахта
Мы получили 3 размера
Зафиксируйте в таком формате свои размерыЧуть позже, я напишу, почему именно в таком формате необходимо зафиксировать эти размеры.
Четыре основных действия при расчете каркаса лестницы
- Рассчитываем приблизительное количество ступеней. Простая арифметика.
-
Подгоняем межэтажную площадку
☆ Если площадка не подойдет, то рассчитываем забежные ступени
и подгоняем количество ступеней на маршах лестниц
-
Производим более точный расчет количества ступеней, но не окончательный
-
Делаем окончальный расчет лестницы.
Сложно?
Сейчас поясню расчет металлического каркаса лестницы на образном примере:
Представьте себе дорогу на автомобиле от Москвы до Санкт-Петербурга.
Нам не нужно заранее знать всю дорогу от точки А до точки Б, мы знаем, что нужно ехать по Ленинградскому шоссе и этого достаточно чтобы начать движение. А после, уже в процессе движения, мы корректируем путь.
Так же и с лестницей, мы не знаем, какая в конечном итоге получится лестница, но мы двигаемся от самого простого расчета лестницы к сложному.
Итак, едем дальше!
➤Первый шаг
Нам нужно понять примерное количество ступеней на Вашу лестницу.
Для этого нам нужно Вашу высоту разделить на стандартные высоты ступеней
и далее я этот параметр лестницы буду называть подступенком.
В нашем случаев высота составила 2800 мм.
Вот мой расчет
Формула: Высота/подступенок=количество ступеней
Это действие нам нужно повторить 5 раз.Делаем!2800/150=18,62800/160=17,52800/170=16,42800/180=15,52800/190=14,7Перед тем как делать выводы, я прокомментирую чтобы Вы не запутались:
Мы берем высоту от пола 1 этажа до пола 2 этажа
2800 делим на 5 стандартных размеров подступенка.
Результатом вычисления будет примерное количество ступеней.
Чтобы Вы сейчас не утонули в сомнениях, что стандартный подступенок 150 мм, а я рассматриваю вариант априори неудобной лестницы, я сразу скажу, что все верно. Всё дело в том, что по стандарту шаговая часть (проступь) 300 мм, а высота подступенка 150 мм, но на деле такое возможно в очень редких случаях. Это связано с тем, что для таких размеров нужно в 1.5 раза больше пространства для лестницы, чем обычно закладывают в малоэтажном строительстве. Другими словами, чтобы такую удобную лестницу сделать, у Вас должен быть проем для лестницы как в подъезде.
Когда заказчик строит частный дом, чаще всего он вообще не думает о лестнице и, когда я прихожу к нему на объект, он хватается за голову от удивления, какая у него неудобная лестница будет и что нужно, чтобы сделать хоть мало-мальски удобный вариант.
Или возьмем другой пример, таунхаусы в коттеджных поселках, где на этапе проектирования уже закладываются проемы под лестницу, но, при этом, никогда не получается проступь 300 мм и подступенок 150 мм. Чаще всего шаговая часть 250 мм и подступенок 170-180 мм. И, к слову сказать, это вполне удобные лестницы. Но! Если же застройщики будут делать таунхаусы так, чтобы входили стандартные лестницы,
то для Вас, как для заказчиков, цена дома будет на 10-15% дороже от застройщика.
Не привязывайтесь к размерам 300 мм и 150 мм, основывая на советах из интернета. Прочитайте статью до конца и Вы сможете сделать удобную лестницу!Подведем итоги расчета каркаса лестницы:
Мы берем результаты вычислений от минимального размера до максимального.
от 14.7 до 18,6 — это примерное количество ступеней, которое нам нужно уместить в проем лестницы, чтобы она была в пределах указанных параметров для удобного подъема и тем более спуска с лестницы.Но! мы не можем сделать 14 целых и семь десятых ступени или 18 целых и 6 десятых ступени, поэтому эти показатели количества ступеней нужно округлить:
✓ Большое число 18,6 округляем в большую сторону = 19 ступеней
✓ Меньшее число 14. 7 округляем в меньшую = 14 ступеней
➤Второй шаг
Зная примерное количество ступеней, мы можем перейти к ориентировочному размещению элементов лестницы. Нам нужно разместить элементы лестницы таким образом, чтобы попасть в диапазон от 14 до 19 ступеней.
Для того, чтобы научиться размещать элементы лестницы, нужно понимать какими вообще бывают.
Видео (кликните для воспроизведения). |
✔ Прямые элементы (марши)
✔ Поворотные элементы
Обратите внимание на порядок размещения этих элементов. Когда мы будем подгонять эти элементы, то мы сначала будем идти от самого просто (1) к самому сложному (5). Другими словами, если 1й элемент не подходит, мы подставляем 2й элемент, если он не подходит, то 3й элемент и тд.
Как мы узнаем подходит ли элемент или нет? Это станет понятно, когда мы дойдём до конца расчета металлической лестницы на второй этаж.
Для того, чтобы получить идеальную лестницу, мы эти элементы лестницы будем подгонять: добавлять ступени, убирать ступени, делать их шире, делать их уже. Вместо межэтажной площадки пробовать другие элементы лестниц по убыванию удобства элемента, делать их шире и делать их уже.
Далее следуют арифметические вычисления, мужайтесь!
Размещение элементов лестницы начинается с поворотных элементов. Для начала берем межэтажную площадку.
У нас межэтажная площадка с размерами 2000 мм на 1000 м.
Изначальные размеры зависят от Вашего проема. Так как у нас ширина проема 2000 мм, то и ширина площадки тоже 2000 мм. Если бы ширина проема была 1800 мм, то и ширина площадки была 1800 мм.
Сейчас нам нужно разместить прямые марши лестницы. Для этого необходимо понять, какое у нас есть расстояние, чтобы разместить марши лестницы. Для этого мы делаем следующее:
У нас есть 2000 мм (2 м), чтобы разместить туда марш лестницы.
Значит и длина марша будет 2000мм (2м).
Мы берем расстояние 2000 мм (2 м) делим на популярную шаговую часть ступени 250 мм).
Отвечу заранее на вопрос почему мы берем 250 мм (25 см) шаговую часть, потому что это самая популярная шаговая часть ступени и с нее проще делать расчеты, потому что она делится равными частями на 1000 мм (1м).
Самая удобная и поэтому самая популярная шаговая часть ступени 250 мм (25см)
2000 (длина шахты)/250 (шаговая часть)=8 ступеней
Так как у нас ширина шахты с обеих сторон по 3000 мм, мы размещаем одинаковые марши с обеих сторон. Получается такая картина:
➤Третий шаг
Теперь предварительно проверим показатели лестницы:
Посчитаем какое количество ступеней у нас получилось. Получилось 17 ступеней, 16 прямых и 1 поворотная (межэтажная площадка тоже считается ступенькой, как и все остальные поворотные фрагменты). Теперь рассчитаем подступенок.
В нашем примере: 2800/17=164,7 мм
164,7 мм- это высота подступенка. Это 164 миллиметра и семь десятых миллиметра. Естественно, эту цифру нужно округлить (даже линейка, которая продается в магазине, с делениями по миллиметрам имеет свою погрешность, как и всё в мире)
Невозможно будет сделать лестницу с подступенком 164, 7. Так как обычные станки и балгарки не режут металл или дерево с такой погрешностью.
А, так как, мы не строим космический корабль, который полетит на Марс, а всего лишь лестницу, то мы округляем этот параметр до миллиметра.
Резюме: высоту подступенка округляем до 165 мм
Подытожим все параметры, по которым мы будем сравнивать удобство лестницы.
У Вас может возникнуть вопрос: «Куда уйдет погрешность в 0.3 мм, если мы округлили цифры 164,7 до 165?» Ответ: отклонение уйдет на нижнюю ступень, она будет отличаться от всех остальных. 17 * 0.3 мм = 5.1 мм.
Это значит что первая ступень у нас будет на 5.1 мм короче чем остальные.
Если вы дошли до этого момента и все поняли- это очень круто!
Поздравляю, Вы сейчас впервые рассчитали лестницу!
Все же, если для Вас это темный лес, ничего страшного, дочитайте статью до конца, там будет расчет по Вашим размерам. Но не перелистывайте сразу вниз, Вам хотя бы немного нужно уловить логику расчета.
➤Четвертый шаг
У нас получилась вполне комфортная конструкция.
Итак, мы имеем 17 ступеней. 16 прямых и одну межэтажную площадку.
Высота подступенка 165 мм, проступь 250 мм.
Но! Тут еще есть один показатель- это 17 подъемов, давайте разберем его подробнее, я расскажу, чем он отличается от кол-ва ступеней.
Этот показатель отличается от количества ступеней на 1 единицу (прибавить +1 к количеству ступеней, не более).
Это зависит от следующего: используется ли пол второго этажа в качестве ступени или не используется.
Мы просто делаем так, что верхняя ступень лестницы будет являться полом второго этажа (правый вариант на фото выше). Поэтому может получиться так, что у нас 17 ступеней и 18 подъемов. Этот дополнительный подъем мы будем отображать вот таким хвостиком со стороны верхней ступени
Теперь для выбора у нас есть два варианта лестницы:
Другие варианты в данном случае мы не будем рассматривать и из этих вариантов будем выбирать какую лестницу делать.
Конечно, самый удобный вариант- это второй, так как получилась практически идеальная высота подступенка и стандартная шаговая часть.
Первый вариант лестницы нужно будет ставить только в случае каких-то технических нюансов на объекте. К примеру, возникла необходимость удлинить перекрытие и сделать так, чтобы каркас занимал меньше пространства или на той стене, к которой прилегает площадка, расположено окно (радиатор обогревательный, электрический щиток). В этом случае придется пожертвовать немного комфортом, поднимая межэтажную площадку, отказываясь от дополнительного подъема, за счет того, что сделали бы пол второго этажа последней ступенью.Вот теперь Вы точно и окончательно посчитали лестницу!
Получилось? Давайте проверять!
Как проверить правильность своего расчета металлического каркаса лестницы:Берите карандаш, и прямо на стене начиная снизу отрисовывайте габариты ступени. Таким образом, Вы сможете немного «пощупать» как будет выглядеть лестница, будет ли она удобна. И если на том месте где будет лестница есть технические нюансы (электрический щиток, трубы, окно, дверь), Вы сможете проверить не будет ли косяка и не нужно ли будет переделывать лестницу из-за этого нюанса.
Или скидывайте информацию мне (обязательно в том формате, в котором я рисовал для нашего расчета) и я Вам обязательно помогу.
Так же в данном расчете не предусмотрено наличие ступеней за проемом под лестницу, но такое часто может быть
Если Вы карандашиком сами нарисуете на стене будущую лестницу, то Вы сможете увидеть, сколько еще ступеней можно добавить к лестнице.
➤БОНУС
Если Вы дочитали эту статью до конца, Вам нужна моя помощь и перепроверка Ваших расчетов, то присылайте свои данные на мою почту [email protected] и примерный расчет, если он есть.
Маленькая просьба) Присылайте именно в таком формате, чтобы была уверенность что мы друг друга понимаем.
✔ Размеры присылайте в таком формате
✔Свой расчет в таком формате:
Я постарался Вам передать базу знаний. Она должна закрыть большинство сложностей с расчетом лестницы. Но, так как каждая лестница индивидуальна, скидывайте Ваш расчет лестницы на проверку и я Вам обязательно отвечу.
Посмотрите видеоурок к этой статье по расчету лестницы:
Делайте правильную и удобную лестницу, помните, что она должна прослужить Вам долгие годы!Кстати, посмотрите видеообзор дизайнерской лестницы в таунхаусе и на практике узнайте, как использовать расчет лестницы.
Видео удалено.Видео (кликните для воспроизведения).![]() |
Источники:
- Ройтман Дом на ремонте / Ройтман, Герцевич Альфредо. — М.: Стройиздат, 1978. — 527 c.
Лестница из профильной трубы расчет
Оценка 5 проголосовавших: 1Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.
Лестница из профильной трубы как сварить своими руками, чертежи, расчет лестницы на второй этаж,
Как выполнить лестницу из трубы стальной собственными руками
В отличии от старых времен, когда любые изделия из металла изготавливались только методом ковки, в настоящий момент постоянно пользуются сваркой для соединений отдельных элементов, как, к примеру, уголки, швеллеры и профильные трубы. Про то, как сварить лестницу из трубы стальной, и также, какие разновидности данных изделий могут быть, расскажет в этом материале.
Несомненно, не стоит сбрасывать со счётов профессиональных кузнецов, работы которых выделяются хорошим качеством и красотой в эстетическом плане. Но это изделия, скорее, штучные, да и стоят они не дешево. А вот создать лестницу из профильные трубы сможет фактически каждый, если только он умеет обращаться со инверторным аппаратом и заготовил все нужные материалы.
Внешний вид лестницы
Потому как изделия из профиля становятся очень и очень востребованными, в сети можно найти любые вариации лестниц из трубы стальной. Не обошли своим вниманием даже довольно оригинальные решения в виде стеклянных строений без верхушек лестницы или «утиный шаг», другими словами фактически вертикальный пролет лестницы с шириной ступеньки для одной ноги. Впрочем легче всего для строителей которые только начинают сделать маршевую лестницу из профильные трубы собственными руками, она пользуется огромной популярностью среди владельцев домов.
Чтобы правильно выбрать параметры этой конструкции, можно сделать чертежи лестницы из трубы стальной собственными руками, взяв за основу один из самых подходящих проектов и приспособив его под четко установленные размеры.
Маршем называется конструкция, которая расположена между поворотными площадками. Отличают прямые, 2-ух- и многомаршевые строения. Если речь идет о спиральной лестнице, то все ступеньки в ней размещены вокруг одной оси. Их применяют для подъема в середине строения – между этажами или до парадной двери, и также для пересекания неровностей ландшафта.
Наиболее надежными и крепкими считаются лестницы стационарного типа из трубы квадратной. Однако если понадобится можно пользоваться складывающимися портативными изделиями.
Для сборки лестничного марша применяют такого рода материалы:
- элементы из металла – уголки, сварные детали, трубы стальные;
- древесина;
- композиционный материал из бетона и стали;
- материалы на композитной основе.
Вариантов монтажа деталей для лестничного марша может быть несколько, впрочем, наиболее надежным считается сварка конструкций из металла.
Крепление ступенек лестницы может быть:
От варианта крепежа ступенек зависит набор материалов, которые потребуются для строения лестницы из трубы стальной собственными руками. Чтобы было легче подобрать вид конструкции под определённое помещение или окрестность, можно просмотреть ряд фотографий.
Некоторые квалифицированные мастера советуют исполнять из трубы стальной только косоуры или основу конструкции, а для ступенек применять материалы с меньшей массой. Самым оптимальным выбором для основы лестницы будет профиль с размерами 60?40 мм.
Необходимо выделить, что у профильных конструкций есть ряд бесспорных плюсов:
- Хорошая сопротивляемость появлению плесени и коррозии, что их делает оптимальными в местах с постоянными температурными перепадами и без отопления.
- Приставная лестница из трубы стальной скорее всего прослужит очень долго, а в случае ее разборки, металл за ненужностью можно реализовать или сдать в качестве лома.
- Сборка и монтаж металлического модульного или сваренного каркаса выполняется очень быстро и легко.
- Потому как внешний вид лестницы из профиля считается очень простым, не будет составлять огромного труда соединить ее с имеющимся в помещении интерьером.
- Трубы стальные будут абсолютно доступны для многих потребителей, благодаря этому отпускная цена проекта будет низкой. Да многим и работать с металлом легче, чем с древесиной.
- Каркас из металла из профилей превосходит по своей прочности любые остальные такие же строения.
- Срок монтажа лестницы на второй этаж из трубы стальной ощутимо меньше, чем во время работы с деревом, если, разумеется, у вас есть электросварочный аппарат и опыты работы с ним.
- Очень важен тот момент, что из-за наличия основы из металла, в такой лестнице можно соединять очень разные материалы – стекло, мрамор, плитку и даже пластик.
Нужно обратить внимание, что если предполагается сборка нетяжелой конструкции, то и профиль лучше подбирать с тонкими стенками.
Приемлемо применение трубы у которых диаметр 5-7,4 мм, которая будет довольно прочной и удержит вибрацию от нагрузки.
Элементы конструкции
Во время пользования лестницей человек станет на ступеньки, ширина которых достигает полной ширины стопы, либо доходить до каблучка обуви.
Для того чтобы конструкция держалась, применяются косоуры – боковые рейки со срезанными участками, на которые укладывают ступеньки. Кроме того, для соединений проступей и фиксации всей конструкции могут применяться больцы. Тетивами называют торцевые и находящиеся снизу балки, поддерживающие ступеньки. Вертикальные отрезки лестницы, которые подпирают ступеньки, называют подступенками. Они необходимы для усиления всей конструкции.
В основном, один марш лестницы в сооружении из трубы стальной имеет 18-20 ступенек, уложенных на косоуры. Устанавливают ее под стенами и угла, либо на весу между 2-ух этажей, и она состоит из 2-ух маршевых пролетов. Очень часто кол-во ступенек выполняют нечетным, чтобы начинать и завершать подъем на каждый следующий марш с одной и той же ноги. Этим правилом пользуются и в маленьких коттеджах, и в больших зданиях для офисов.
в начале сварки лестницы из трубы стальной все одинаковые элементы из металла кладут попарно, а поверх крепят проступи и подступенки. Сами ступеньки можно сделать из легких материалов, помещенных в каркас из металла, к примеру, они бывают из ламината или из дерева.
Типовый расчет лестницы из трубы стальной выглядит так:
- зазор между соседними ступенями (высота подступенка) должен составлять порядка 14-22 см;
- наклонный угол лестничного марша выполняют в 30-40?, что равно соотношению 1:2 или 1:2,5 длины к высоте;
- ширина ступенек составляет 20-30 см, а если подобран маленькой угол уклона, то она чуть-чуть шире места упора.
Порядок выполнения работ и заготовка материалов
У внутренних и приставных лестниц конструкция абсолютно разная, а самый обычный считается одномаршевая на косоурах для крыльца. Очень сложной считается железная спиральная лестница.
Очередность работ по сборке металлического каркаса из профиля для одномаршевой лестницы такая:
- проектирование и составление чертежа;
- проведение маркировки;
- разграничение профиля на отрезки необходимой длины;
- сборка базового каркаса для установки ступенек;
- приваривание подступенков и ступенек;
- установка конструкции на место и бетонная заливка на площадке;
- монтаж верхушек лестницы;
- кладка древесины в рамы для ступенек;
- конечное украшение.
Выполнить сборку каркаса для лестницы из профиля можно несколькими вариантами. Его можно сделать из парных труб стальных или стальных косоуров, либо воспользоваться швеллером, в котором ступеньки будут приварены сверху на основу или в середине рамы.
Если идет речь о конструкции внутренней лестницы с древесными ступенями, то крепление марша выполняется в первую очередь в верхней точке, а уж потом ее фиксируют внизу. При этом лестницу фиксируют к анкерным болтам в стенках и площадке, служащей первой ступенью.
Напомним, что необходимо помнить о контроле горизонтальности расположения ступенек. Когда все ключевые работы будут завершены, приступаем к сварке верхушек лестницы.
Сборочный процесс спиральной лестницы из трубы и профилей
Спиральную лестницу предпочитают ставить для экономии места. Что бы ее сделать необходима главная опорная труба и заготовки из профиля для ступенек. Для работы потребуется 2 трубы, одна из них с небольшим диаметром станет опорной, а остальная с чуть большим сечением будет разрезана на заготовки по 20-22 см. К этим гильзам будут приварены одинаковые отрезки профиля для ступенек. Получившиеся заготовки будут установлены один на один и развернуты веером, пока не заполнят всю высоту лестницы.
Лестничные ограждения для спиральной лестницы обязаны быть спиральными. Из профиля из стали выполняют основание и консоль, они привариваются вместе. Нужно обратить внимание, чтобы гильзы сидели плотно и не болтались – люфты можно скомпенсировать уплотнительными кольцами. Собранный каркас надо будет прикрепить и покрывать грунтовочным слоем.
Для верхушек лестницы лучше применять красивые воздушные металлической конструкции, а поручни могут быть из пластика или дерева.
Прикреплять спиральную лестницу можно в 2-ух местах между этажами или к стене при помощи спайдерных крепежей. Впрочем существуют и другие методы фиксации. Для декора лестницы из металла лучше воспользоваться специализированной краской – самые актуальные цвета – черный, коричневый, металлик.
Любая поставленная лестница обязана быть как красивой внешне, но и не опасной для пользователей. Благодаря этому если у вас нет уверенности в собственных силах, то сборку и проектирование подобного рода изделий лучше предоставить мастерам.
Tagged : лестница / профильный / сварить / труба / чертежразбираем устройство маршевых и винтовых конструкций, производим монтаж
Изготавливается из профильной стальной трубы, это достаточно популярная конструкция, так как имеет множество преимуществ. Как правило, ее строительством занимаются опытные мастера, так как она должна получиться абсолютно безопасной со всех точек зрения. То есть уметь спокойно выдерживать любую возможную нагрузку от движения людей и грузов, и удобна для подъема и спуска всех живущих в доме, включая детей и членов семьи, достигших почтенного возраста.
А можно ли смонтировать лестницу из профильной трубы своими руками? Вопрос неоднозначный, так как его строительство требует еще очень высоких специфических навыков. Конечно, правильнее будет доверить установку специалистам. Но если хозяин дома имеет базовые инженерные знания, имеет успешный опыт обращения со всеми необходимыми в этом деле инструментами и привык всегда рассчитывать на свои силы, то дополнительная информация о данном виде лестниц и монтажных работах будет не лишней для ему.
Преимущества лестничных конструкций из профильной трубы
Лестница, самостоятельно изготовленная из профильных труб, имеет ряд существенных преимуществ как перед деревянными, так и перед готовыми металлическими конструкциями, которые можно встретить в продаже. К этим преимуществам относятся следующие:
- Возможность существенно сэкономить средства, выделенные из семейного бюджета на строительство или ремонт.
- Правильно изготовленная и собранная конструкция лестницы прослужит очень долго, без необходимости ремонта и реставрации.
- Этот материал позволяет с одинаковым успехом изготавливать лестницы практически любого типа, даже самой сложной конструкции. Труба стальная профильная
- хорошо сочетается с другими материалами по техническим и эксплуатационным характеристикам, а также по своей способности «вписываться» в любой стиль интерьера.
- К преимуществам можно отнести скорость изготовления деталей и их монтажа. Но это преимущество металлических конструкций будет иметь силу только в том случае, если мастер в совершенстве владеет инструментами, а его работа будет осуществляться по заранее разработанным чертежам с точными размерами.
- Возведение лестницы из профильной трубы можно осуществлять на любом этапе строительного процесса, в т.
ч. — и в уже построенном доме.
- Металлоконструкция при соответствующей обработке и отделке пригодна для установки как снаружи здания, так и внутри него. Его прочностные качества, аккуратный и эстетичный внешний вид придают ему универсальность.
- Высокая прочность профилированной стали позволяет изготовить упрощенный вариант каркаса, в котором одна профильная труба, установленная по центральной линии конструкции, выполняет роль опоры для ступеней.
Разновидности лестниц из профильной трубы
Как было сказано выше, из профильной трубы можно сделать практически любую конструкцию лестницы. Чтобы убедиться в правильности этого утверждения, имеет смысл рассмотреть некоторые из них более подробно.
Цена профильной трубы
профильная труба
маршевая лестница
Лестница маршевая может состоять из одного или нескольких пролетов, которые, в свою очередь, соединены друг с другом либо горизонтально установленной переходной площадкой, либо секцией с забежными ступенями. Оба варианта примерно одинаково популярны, а дизайн выбирается в зависимости от площади помещения, в котором планируется установка лестницы.
- Лестницу, состоящую из одного марша, чаще всего устанавливают в просторном помещении. Если его приходится использовать в меньшем помещении, то в этом случае для него необходимо установить большой угол наклона. Так иногда приходится поступать при оборудовании лестниц на чердак или в подвал.
Одномаршевая конструкция, устанавливаемая внутри двухэтажного дома, позволяет рационально использовать все пространство под лестницей.Например, под ней можно разместить кладовку или небольшую кладовку, а иногда помещают даже небольшую ванную комнату.
Еще одна область, где используются одномаршевые лестницы, это вход в дом со стороны улицы, если здание возведено на высоком цоколе. Как правило, в этом случае марш имеет небольшую высоту и небольшой угол наклона.
- Двухмаршевая лестница часто монтируется в помещении, предназначенном специально для этой конструкции – так называемом лестничном пролете.
Однако такой вариант вполне возможен в жилых помещениях – все зависит от площади, которую можно выделить для установки межэтажного перехода.
Для максимальной экономии места такие лестницы часто устанавливают вдоль сходящихся в углу стен, то есть марши делают перпендикулярно друг другу. Этот вариант также позволяет оборудовать под лестницей небольшую кладовку.
В конструкции лестниц с двумя и более маршами, имеющими большую длину, на поворотах чаще всего монтируют площадки, которые, кроме всего прочего, придают каркасу более высокую прочность, чем забежные ступени.
Многие домовладельцы предпочитают проектировать переходные площадки для лестниц с малыми пролетами. Следует отметить, что этот вариант действительно удобнее, чем наматывающие устройства, которые имеют разную ширину по длине. Так, сторона ступени, закрепленная к стене, значительно шире противоположной, расположенной в центре поворота. В связи с этим очень высок риск споткнуться и получить травму.
Цены на деревянные лестницы
деревянная лестница
Согласитесь, лестница с забежными ступенями зачастую выглядит оригинальнее, а еще компактнее.Но, как было сказано выше, этот вариант конструкции менее безопасен в эксплуатации, по сравнению с лестницами с аналогичными основными параметрами, но пролеты которых соединены площадками. Особенно это важно учитывать в тех случаях, когда в доме проживают пожилые люди или маленькие дети.
Конечно, бывает и так, что площадь, отведенная под конструкцию лестницы, ни в коем случае не позволяет обустроить площадку между пролетами. Именно в этом случае вместо него устанавливается секция с забежными ступенями.
Если по ряду причин необходимо построить лестницу с забежными ступенями, то вам придется тщательно рассчитать ее параметры, так как конструкция должна полностью соответствовать существующим правилам безопасности передвижения по ней. Подробная информация о том, как создать проект и произвести необходимые расчеты для последующей установки, предлагается в статье нашего портала.
![]()
Винтовая лестница
Винтовую лестницу можно назвать самой компактной конструкцией, так как она занимает минимум полезной площади.Такой межэтажный переход «умещается на пятачке» размерами всего 1500×1500 мм.
Винтовая лестница выглядит, конечно, оригинально и эстетично, но у такой компактной конструкции немало недостатков.
Первым из них можно назвать то, что поднять по нему массивный предмет мебели на второй этаж или бытовую технику будет практически невозможно, так как в эту конструкцию не очень удобно лезть даже с пустыми руками. монтируется в случае крайней необходимости, то есть при невозможности постройки другого строения из-за малой площади дома.Правда, это тоже практикуется – подобная конструкция создается в качестве дополнительной, несущей больше декоративные функции, а для подъема крупногабаритных грузов в доме есть еще и маршевая лестница.
Если площадь помещения позволяет и есть желание установить эстетичный вариант лестницы на подобии винтовой лестницы, то лучше выбрать подобную ей поворотную конструкцию. Возведя ее, вам не придется монтировать дополнительную прямую лестницу, так как по такой конструкции, при ярко выраженном радиусе поворота и большой ширине марша, на второй этаж вполне можно поднять любую мебель.
Цены на металлические лестницы
металлическая лестница
В винтовой лестнице все ступени имеют одинаковый размер, поэтому неудобств как при спуске, так и при подъеме на второй этаж не будет. Однако эта конструкция достаточно сложна как в расчетах, так и в монтаже. Поэтому его строительство или хотя бы разработку проекта лучше доверить опытным профессионалам.
стремянка
Профильная труба подойдет и для изготовления стремянки, которая часто необходима в быту частного дома.Для того чтобы смонтировать такую передвижную лестницу, вам понадобится профильная труба размером сечения 40×40 или 50×50 мм для опорных стоек, и 20×20 мм для перекладин-ступеней.
Кроме профильной трубы вам понадобится специальный шарнирный механизм. Понятно, что конкретный вид выбирается исходя из размеров сечения профильной трубы, так как шарнир надевается на стойки, а затем крепится к ним саморезами или болтами.
Петли на монтажных площадках имеют специальные отверстия, через которые они будут фиксироваться на металлических стойках.Кроме того, в конструкции шарнира предусмотрен стопор, который предназначен для фиксации стоек лестницы в необходимом положении.
Если такую конструкцию планируется изготовить самостоятельно, необходимо закрепить на нижней стороне стоек наконечники или горизонтальные перемычки-упоры, что сделает эксплуатацию лестницы безопасной.
Естественно, для изготовления любой металлоконструкции вам потребуются специальные инструменты и умение с ними работать. Также необходим заранее нарисованный чертеж лестницы, по которому будет гораздо проще производить монтажные работы.Как пример или отправная точка» — один из вариантов показан на иллюстрации выше.
Разновидности каркасов из профильной трубы
Нельзя обойти вниманием вопрос, какие могут быть каркасы для лестничных маршей из профильной трубы. Материал, вроде бы, везде одинаков, но принципы устройства конструкции имеют существенные отличия.
Цены на лестницы

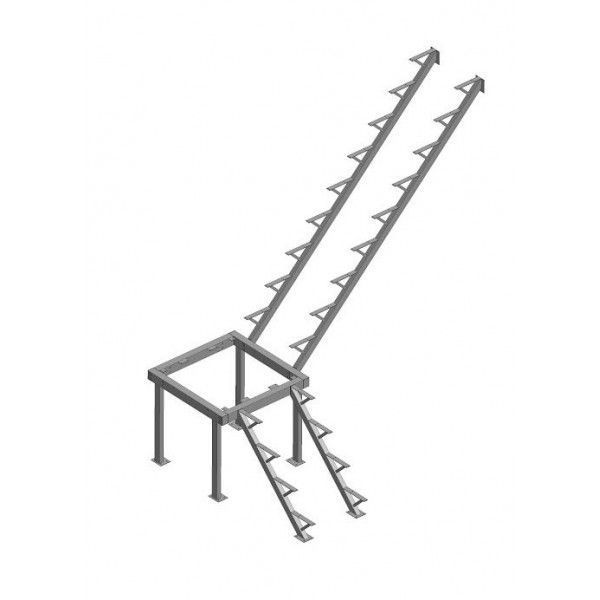

- Наиболее экономичный вариант использования профильной трубы при изготовлении лестницы – каркас на центральном косоуре.Этот вариант может быть выполнен в двух вариантах – это ломаный косоур, повторяющий форму ступеней, или прямой, выполненный из цельной по всей длине марша профильной трубы.
Ломаный стрингер более сложен в изготовлении, так как собирается из отдельных отрезков трубы, вырезанных под прямым углом, которые соединяются между собой в общих деталях сваркой. Затем к каждой из горизонтальных поверхностей стрингера приваривают так называемую «подошву» (монтажную площадку), изготовленную из листового металла толщиной 3÷4 мм.На этой «подошве» будут закреплены проступные доски. Для их фиксации в металлических пластинах предварительно сверлят от четырех до шести отверстий. Через них в древесину будут вкручиваться саморезы. Для такой конструкции вполне может подойти профильная труба размером сечения 80×60 мм.
- Второй вариант центрального стрингера изготавливается из цельной трубы, как правило, сечением 100×50 мм, которая обрезается только на концах, под определенным углом. Затем к торцевым частям трубы, образующим пролет, привариваются пластины или своеобразные ножки, с помощью которых стрингер будет крепиться к потолку и к полу.
На стрингерной трубе делается разметка, по которой будут привариваться стойки для установки ступеней. Стойки состоят из ноги, также из отрезка профильной трубы, со срезанными под прямым углом (в зависимости от крутизны лестничного марша) концами, на которых приварены «подошвы» с отверстиями для крепления на них проступных досок.

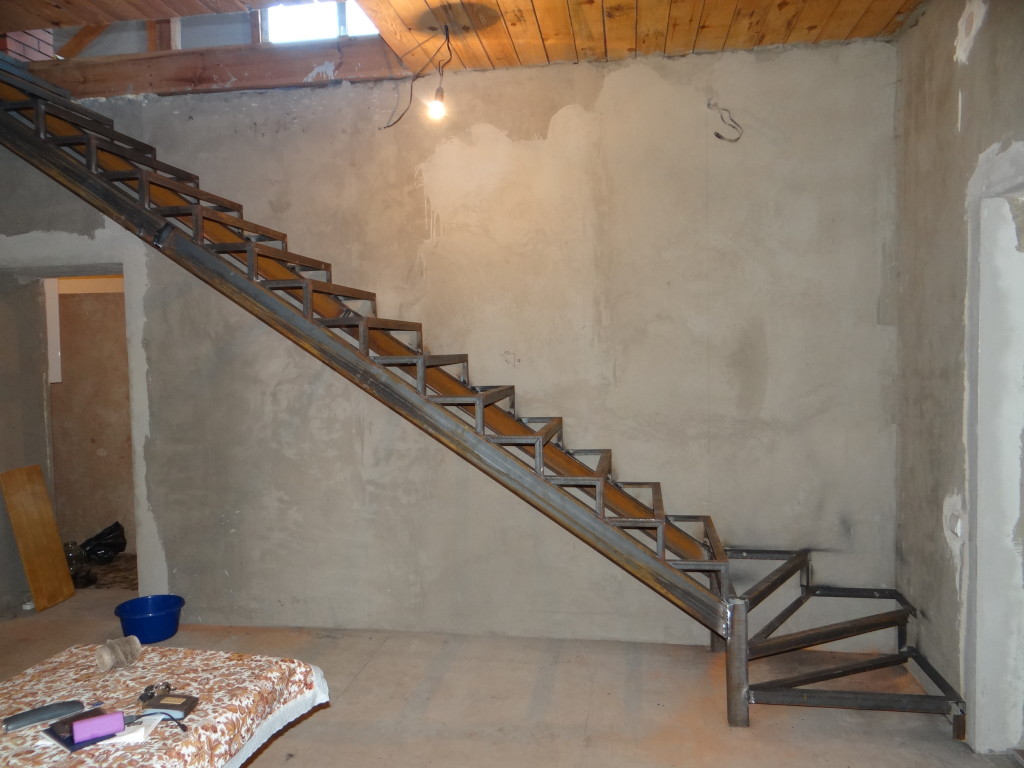

- Для массивных лестниц обычно выбирают более надежный вариант металлоконструкций, состоящий из прямых косоуров, к которым привариваются каркасы для ступеней.Для их основы используется труба 80×60 или 100×50 мм, а для изготовления каркаса под ступени — профиль 25×25 мм или даже уголок с полками такого же размера, что дает некоторую экономию затрат на металл.
. В нижней и верхней частях рамы сваркой закрепляются стойки, вырезанные из металлического листа.

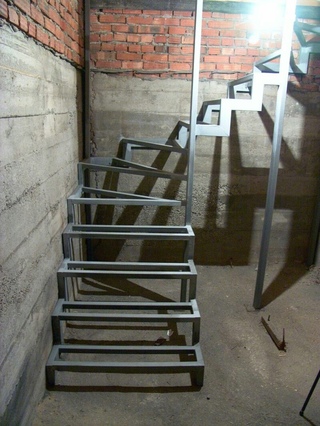

- Более сложный вариант лестницы из профильной трубы представляет собой ломаную конструкцию, состоящую из двух косоуров, в ряде случаев скрепленных между собой перемычками.
Как изготавливают и собирают каркасные конструкции такого типа, будет подробно рассмотрено в таблице-инструкции ниже.
Расчет основных параметров лестницы из профильной трубы
Начиная говорить о расчетах, необходимо сразу сказать, как правильно определиться с выбором профильной трубы по ее размерам. Первое, что нужно помнить, это то, что для стандартной небольшой домашней лестницы на двух косоурах не стоит выбирать трубу со слишком толстыми или тонкими стенками. Слишком толстый металл сделает конструкцию излишне тяжелой, а тонкий профиль ненадежным.
Для правильного определения этого параметра можно обратиться к данным, представленным в этой таблице. В этом случае длина марша рассчитывается между точками опоры. То есть можно предусмотреть элементы усиления — стойки, которые упираются в поверхность пола и косоуры, чтобы при необходимости сделать свободный пролет короче.
Таблица предельных нагрузок на лестничные марши в зависимости от их длины и параметров профильной трубы:
Длина лестничного марша в мм | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 |
---|---|---|---|---|---|---|
Размер сечения трубы и толщина металла мм | ||||||
50×25×2 | 684 | 167 | 69 | 34 | 16 | 6 |
60×40×2 | 1255 | 308 | 130 | 66 | 35 | 17 |
80×40×2 | 1911 | 471 | 202 | 105 | 58 | 31 |
80×40×3 | 2672 | 658 | 281 | 146 | 81 | 43 |
80×60×3 | 3583 | 884 | 380 | 199 | 112 | 62 |
100×50×4 | 5489 | 1357 | 585 | 309 | 176 | 101 |
Однако размеры трубы следует выбирать уже после выбора конструкции лестницы и определения ее основных параметров, выполнения расчетов и составления чертежа.
Итак, для изготовления лестницы необходимо определиться со следующими параметрами:
- Количество маршей в конструкции.
- Высота лестницы или каждого из маршей и угол наклона, который должен быть одинаковым по всей лестнице, независимо от количества маршей.
- Конструкция соединения двух маршей — площадка или забежные ступени.
- Количество, ширина и высота ступеней.
- Периметр лестничной клетки в потолке.
- На основании рассчитанных размеров и составленного чертежа – количество материала, необходимого для монтажа конструкции.
В каждом конкретном случае все эти параметры могут быть разными, так как отличается как площадь помещения, отведенного под лестницу, так и высота потолков, поэтому замеры всегда производятся индивидуально.
Размеры потолочного проема будут зависеть от угла наклона верхнего марша конструкции.И такой проем должен начинаться в том месте, где расстояние от потолка до лестницы будет 2000 мм, то есть чуть больше роста высокого человека.
Угол наклона лестничного марша зависит от высоты подъема (а это высота подступа плюс толщина потолка) и площади, которую можно отвести под строительство, то есть от длины лестничного марша горизонтальная проекция марша на плоскость пола. Если размеры помещения не позволяют разместить один марш (а такое случается довольно часто), его делят на два и даже больше.В этом случае расчет будет вестись уже для каждого марша отдельно, но при соблюдении обязательных условий — угол крутизны и размеры ступеней выдерживаются на всем протяжении лестницы.
Ну, зная эти значения, легко определить длину самого пролета.
Ниже приведены два калькулятора, которые помогут вам определить эти значения.
В отличие от древних времен, когда любые метизы изготавливались только методом ковки, сейчас для соединения отдельных компонентов, таких как уголки, швеллеры и профилированные трубы, активно используется сварка.О том, как сварить лестницу из профильной трубы, а также какие бывают разновидности этих изделий, расскажет этот материал.
Конечно, не стоит сбрасывать со счетов профессиональных кузнецов, работа которых отличается высоким качеством и эстетической красотой. Однако изделия эти достаточно штучные, да и стоят они достаточно дорого. Но создать лестницу из профтрубы может практически каждый, если только он умеет обращаться со сварочным аппаратом и подготовил все необходимые материалы.
Внешний вид лестницы
Поскольку профильные изделия становятся все более популярными, в сети можно найти любые модификации лестниц из профильной трубы. Не привлекли внимания даже смелые решения в виде стеклянных конструкций без перил или «утиного шага», то есть почти вертикального лестничного марша с шириной ступени в один фут. Однако самым простым способом для начинающих строителей является изготовление маршевой лестницы из профтрубы своими руками, которая пользуется наибольшей популярностью у домовладельцев.
Для того, чтобы правильно подобрать параметры данной конструкции, можно сделать чертежи лестницы из профильной трубы своими руками, взяв за основу один из наиболее подходящих проектов и адаптировав его под конкретные размеры.
Марш – это конструкция, которая располагается между поворотными кругами. Различают прямые, двух- и многомаршевые конструкции. Если речь идет о винтовой лестнице, то все ступени в ней расположены вокруг одной оси. Используются для подъема внутри здания — между этажами или до входной двери, а также для преодоления неровностей местности.
Наиболее прочными и надежными являются стационарные лестницы из квадратной трубы. Однако при необходимости можно использовать складные переносные изделия.
Для сборки лестничного марша используются следующие материалы:
- металлические элементы- уголки, сварные детали, профильные трубы;
- дерево; железобетон
- ;
- композиционные материалы.
Способов установки деталей лестничного марша может быть несколько, однако наиболее надежным считается сварка металлоконструкций.
Крепление ступеней лестницы может быть:
- на боли;
- на стрингеры;
- на нитке.
Набор материалов, которые понадобятся для сооружения лестницы из профильной трубы своими руками, будет зависеть от способа крепления ступеней. Чтобы было проще подобрать тип конструкции для конкретного помещения или участка, можно просмотреть ряд фотографий.
Некоторые опытные мастера рекомендуют делать из профильной трубы только косоуры или основание конструкции, а для ступеней использовать материалы с меньшей массой.Лучшим выбором для основания лестницы станет профиль с размерами 60×40 мм.
Следует отметить, что профильные конструкции имеют ряд несомненных преимуществ:
- Хорошая устойчивость к плесени и коррозии, что делает их подходящими для помещений с постоянными колебаниями температуры и отсутствием отопления.
- Лестница из профильной трубы может прослужить довольно долго, а если ее разобрать, то металл можно продать или сдать в лом, если он не нужен.
- Сборка и установка металлического модульного или сварного каркаса производится быстро и легко.
- Так как внешний вид лестницы из профиля достаточно лаконичен, совместить ее с существующим интерьером в помещении не составит труда. Трубы профильные
- будут вполне доступны большинству покупателей, поэтому стоимость проекта будет невысокой. Да, многим легче работать с металлом, чем с деревом.
- Металлический каркас из профилей превосходит по прочности любые другие подобные конструкции.
- Срок монтажа лестницы на второй этаж из профильной трубы значительно меньше, чем при работе с деревом, если, конечно, у вас нет сварочного аппарата и навыков работы с ним.
- Немаловажно и то, что благодаря наличию металлической основы, в такой лестнице можно комбинировать самые разные материалы – стекло, мрамор, плитку и даже пластик.
Обратите внимание, если предполагается сборка облегченной конструкции, то лучше выбрать профиль с тонкими стенками.Оптимально использовать трубу диаметром 5-7,4 мм, которая будет достаточно прочной и выдержит вибрацию от нагрузки.
![]()
Конструктивные элементы
При пользовании лестницей человек стоит на ступеньках, ширина которых может достигать полной ширины стопы или доходить до пятки ботинка.
Для того, чтобы конструкция держалась, используются стрингеры – боковые планки с прорезанными участками, на которые ставятся ступени. Кроме того, болты можно использовать для соединения проступей и фиксации всей конструкции.Тетивами называют концевые и нижние балки, поддерживающие ступени. Вертикальные участки лестницы, поддерживающие ступени, называются подступенками. Они нужны для укрепления всей конструкции.
Обычно один лестничный пролет в конструкции из профильной трубы имеет 18-20 ступеней, уложенных на косоурах. Он устанавливается вдоль стен и угла или подвешивается между двумя этажами и состоит из двух маршевых пролетов. Часто количество ступенек делают нечетным, чтобы начинать и заканчивать подъем на каждый следующий марш одной и той же ногой.Это правило используется как в небольших коттеджах, так и в больших офисных зданиях.
Прежде чем приступить к сварке лестницы из профильной трубы, все одинаковые металлические элементы укладывают попарно, а сверху крепят проступи и подступенки. Сами ступени могут быть изготовлены из легких материалов, помещенных в металлический каркас, например, из ламината или дерева.
Стандартный расчет лестницы из профильной трубы выглядит так:
- зазор между соседними ступенями (высота подступенка) должен быть около 14-22 см;
- угол наклона лестничного марша делается 30-40º, что равно соотношению 1:2 или 1:2.5 длина к высоте;
- ширина ступеней 20-30 см, а если выбран небольшой угол наклона, то он чуть шире упора.
Порядок проведения работ и закупки материалов
Конструкция внутренних и приставных лестниц совершенно разная, и самой простой считается одномаршевая на косоурах для крыльца. Наиболее сложной является металлическая винтовая лестница.
Последовательность работ по сборке каркаса из профиля для одномаршевой лестницы следующая:
- проектирование и составление чертежа;
- проведение разметки;
- деление профиля на отрезки нужной длины;
- сборка основной рамы для установки ступеней;
- сварка подступенков и ступеней;
- установка конструкции на место и заливка бетона на площадке;
- установка перил;
- укладка дерева в рамы для ступеней;
- финальная отделка.
Каркас для лестницы из профиля можно собрать несколькими способами. Его можно сделать из спаренных профильных труб или стальных косоуров, а можно использовать швеллер, в котором ступени будут приварены поверх основания или внутри каркаса.
Если речь идет о конструкции внутренней лестницы с деревянными ступенями, то марш крепится сначала в верхней точке, и только потом в нижней. В этом случае лестница крепится к анкерам в стенах и площадке, которая служит первой ступенькой.
Обратите внимание, что не забывайте про контроль горизонтального положения ступеней. Когда все основные работы выполнены, можно приступать к сварке перил.
Процесс сборки винтовой лестницы из труб и профилей
Для экономии места предпочтительнее устанавливать винтовую лестницу. Для его создания понадобится основная опорная труба и заготовки из профиля для ступеней. Для работы потребуются две трубы, одна из них меньшего диаметра станет эталонной, а другая с чуть большим сечением будет разрезана на заготовки по 20-22 см. К этим втулкам будут приварены одинаковые отрезки профиля для ступеней. Полученные заготовки будут складываться друг на друга и раскладываться веером до тех пор, пока они не заполнят всю высоту лестницы.
Перила для винтовой лестницы должны быть винтовыми. Основание и консоль изготовлены из стального профиля, они сварены между собой. Обратите внимание, что втулки сидят плотно и не болтаются – люфты можно компенсировать уплотнительными кольцами. Собранный каркас нужно будет сварить и покрыть слоем грунтовки.
Для перил лучше использовать изящные воздушные металлические конструкции, а поручни можно сделать из пластика или дерева.
Крепить винтовую лестницуможно в двух местах между этажами или к стене с помощью кронштейнов. Однако есть и другие способы фиксации. Для украшения металлической лестницы лучше использовать специальную краску – самые актуальные цвета – черный, коричневый, металлик.
Любая установленная лестница должна быть не только красивой внешне, но и безопасной для пользователей. Поэтому если вы не уверены в своих силах, то сборку и проектирование таких изделий лучше доверить специалистам.
При проектировании любых металлоконструкций возникает вопрос – какой металлопрокат и какого сечения следует использовать для обеспечения надежности конструкции при воздействии ожидаемых нагрузок. Вы можете найти точные методы расчета или использовать программные ресурсы, позволяющие рассчитать практически любую конструкцию. программное обеспечение, зная технологию производства металлоконструкций и имея представление о металлопрокате.
Очень часто при проектировании небольших и не сложных объектов, например лестницы на второй этаж, приходится выбирать металлопрокат по опыту, как говорится «на глаз». Чтобы хоть как-то оправдать свой выбор, а заодно вселить уверенность в себе и в заказчике, предлагаем вариант простейшего («для новичков») расчета.
Допустим, нам нужно построить металлический каркас лестницы на второй этаж.
Пусть будет: длина лестницы 3м. , угол наклона 30 0 , расчетная нагрузка: 200 кг. — вес конструкции 500 кг. — дополнительная нагрузка. Необходимо выбрать профильную трубу для несущей балки (струны)
Расчет ведется с определенной степенью приближения. На рис.1 показана схема лестничной балки
.Рис. 1 где:
L — длина балки,
q — угол наклона лестницы
В нашем случае: F = 500кг.
Д = 300см.
q = 300
Р = 200кг.
Для простоты расчета и, учитывая, что в результате лестница на второй этаж будет достаточно жесткой, допускающей распределение нагрузок, приведем существующую схему (рис. 1) к схеме с равномерно распределенной нагрузкой ,
Рис. 2 где: b — горизонтальная составляющая луча,
Для нашего случая: b = L * cos q = 300 * cos 30 0 = 260см.
Q = F + P = 500кг.+200кг. = 700 кг.
Г= Вопрос/ б = 700 кг./260см. = 2,7 кг/см.
Под действием нагрузок труба начнет провисать. При незначительных прогибах после снятия нагрузки труба вернется в исходное состояние. Если нагрузка превышает допустимую, может возникнуть деформация (непоправимый прогиб) трубы. Во избежание деформации необходимо компенсировать изгибающий момент (возникающий от действия нагрузки) моментом сопротивления трубы. В нашем случае формула изгибающего момента:
М= д* б 2/8 подставив данные получаем: М = 22815кг.см.
Момент сопротивления трубы зависит от материала трубы (лестничной балки) и рассчитывается по формуле:
Ш= М / Р, где: R — расчетное сопротивление металла
Трубы, для стали Ст.3 — R=2100.
Замена значений M и Р , получаем что Вт = 10.86см3
Моменты сопротивления профильных труб рассчитаны и сведены в таблицы, которые можно найти в соответствующих темах интернета. По таблицам нам нужно взять трубы из которых Ш
на больше, чем получено в наших расчетах (> 10,86). Модуль сопротивления больше значения 10,86 для труб 70х70, 80х80 и т. д. Если взять трубу 50х100, то на стороне 100Вт = 24см3, т.е. почти в два с половиной раза больше, чем в нашем расчете. Таким образом, для балки (тетивы) нашей лестницы на второй этаж вполне подойдет профильная труба 50х100.Дополнительно необходимо проверить прогиб балки (струны, косоуры лестницы). В случае равномерно распределенной нагрузки прогиб определяется по формуле:
f=5 ГБ 4/384 ЭИ где: ф — максимальное отклонение
Г – равномерно распределенная нагрузка
б — горизонтальная проекция луча
Е — модуль упругости (табличные данные)
я
— момент инерции (табличные данные).
Для нашего случая Г = 2,7 кг/см, б = 260 см., Е (для стали Ст.3) = 20,4*10 5 кг.см 2 (справочные данные), I (для трубы 50х100) = 137см. 4 (табличные данные). В итоге:
ф = 0,6см.
Прогиб незначительный, но вначале номы упростили задачу и привели ее к варианту равномерно распределенной нагрузки.В реальности нагрузка будет сосредоточенной и прогиб может быть в три раза больше. С другой стороны, мы рассчитали только одну балку (струну, стрингер). Если взять классический вариант с двумя, например, стрингерами, то прогиб снова уменьшится. В общем случае, если прогиб недопустим, то следует сделать опоры, соединить несколько труб или поискать другие варианты.
В заключение необходимо подчеркнуть, что мы не пытались проводить точные расчеты, а пытались доказать, что трубы 40х80 или 50х100, применяемые при строительстве лестницы, являются вполне правильным вариантом.
Выбор профильной трубы для монтажа лестниц обусловлен тем, что такая конструкция проще в эксплуатации и гораздо вариативнее в исполнении, она подходит для использования как в доме, так и на улице. Однако сделать надежную конструкцию своими руками можно только при наличии опыта сварочных работ.
Профтруба – универсальный материал, одновременно легкий и прочный, эстетичный сам по себе и хорошо сочетающийся с другими строительными и отделочными материалами.
Из металлического профиля можно изготовить как стационарные лестницы, расположенные в доме и на улице, так и мобильные конструкции хозяйственного назначения.
Любая лестница состоит из ступеней и опорной системы — косоура, на который опираются ступени сверху, или тетивы, к которой ступени крепятся на конце.
Опорная система для лестниц из профтрубы обычно представляет собой несущую балку, на которую сверху укладываются ступени.
Отличить:
- косоур прямой — по всей длине лестничного марша расположена прямая балка, к основной балке приварены ножки, на которые будут опираться ступени;
- ломаный косоур состоит из горизонтальных и вертикальных отрезков трубы, соединенных между собой, образуя ступенчатую конструкцию, непосредственно на которую опираются ступени.
Тип лестницы определяется конфигурацией ее основных элементов: маршевые, винтовые лестницы и стремянки различаются по конструкции. Дополнительные детали, такие как перила и балюстрады, добавляют удобство и эстетичности конструкции.
Походный
Конструкции этого типа наиболее удобны для спуска и подъема и достаточно просты в проектировании и монтаже, поэтому их чаще всего возводят в частных домах.
Марш состоит из одного или нескольких маршей, расположенных в ряд параллельных ступеней, опирающихся на один косоур или на два-три параллельных.
Одномаршевую конструкцию можно установить внутри дома, если есть достаточно места. При недостатке свободного пространства, которое можно использовать для организации перемещения между этажами, лестницы возводят в несколько маршей. При этом на углах конструкция дополняется площадкой или забежными ступенями.
Десант дает дополнительную прочность, но значительно съедает место. Для экономии места между маршами делают забежные ступени – их края не параллельны, ширина уменьшается от края лестницы к месту поворота.
Для большей надежности конструкции и экономии места вдоль стен ставят маршевые лестницы, а повороты стараются организовать в углах между двумя стенами.
Маршевые конструкции возводят и на улице – если в доме высокий цоколь или нежилой цокольный этаж, делают один или два маршевых крыльца.
Внимание! забежные ступени из-за разницы в ширине их поверхности более травмоопасны. Риск споткнуться и получить травму особенно высок у детей и пожилых людей.
винт
Лестницы этого типа наиболее эстетичны и экономичны с точки зрения площади, но и наиболее сложны в проектировании и монтаже, поэтому не пользуются всеобщей популярностью.
Опорная система состоит из одного спирального косоура, который опирается на широкий край ступени в виде усеченного сектора, и центральной стойки, к которой ступени крепятся узким краем ступени.
Конструкции винтов выглядят действительно оригинально, и их можно буквально поместить на заплатку. Но подняться по узкой винтовой лестнице самостоятельно сложно, а о подъеме по ней мебели и бытовой техники не может быть и речи.
Чтобы решить эту проблему, можно построить дополнительный лестничный пролет на улице, а спиральную конструкцию оставить в доме больше для красоты.
Практически невозможно представить себе дом без лестницы. Даже если в распоряжении здания всего один этаж, лестницы монтируются на крыльце или поднимаются на чердак и мансарду.
Материалов для создания таких конструкций очень много, но на сегодняшний день наиболее популярен вариант из металлической трубы прямоугольного сечения. Причин тому много, но главные из них — простота конструкции и отличные эксплуатационные характеристики.
Сегодня разберем, как делается лестница из профильной трубы своими руками: видео и подробная инструкция будут прилагаться.
Любая серьезная работа начинается с того, что нужно составить проект возводимого сооружения, ну или хотя бы сделать набросок в виде эскиза. Оплата лестничных конструкций не относится к разряду высшей математики, но все же стоит внимательно отнестись к ней, чтобы не получить нестыковки при сборке лестницы.
Расчет маршевой лестницы
Итак, давайте сначала рассмотрим, как выполняются расчеты маршевых металлических лестниц из профильной трубы.
Лестница — конструкция, собранная из одной или нескольких секций с прямым подъемом.В зависимости от количества маршей различают одномаршевые и многомаршевые варианты. Выбор полностью зависит от расположения лестницы и желаемой высоты подъема.
- В многомаршевых конструкциях марши соединяются с помощью площадок или забежных ворот.
- Такие лестницы могут поворачиваться на 90 градусов — их ставят, когда достаточно места для длительного марша. Участок чаще всего располагается ближе к уровню пола первого этажа, в углу комнаты
- 180 градусов — такая конструкция позволяет разместить два марша меньших размеров.
Подъем такой лестницы пологий, удобный для передвижения. Продолжая конструкцию, можно совершить подъем на любое количество этажей.
- На 270 градусов — в данном случае лестница имеет три марша, каждый из которых поворачивается на 90 градусов относительно соседей. Конструкция очень компактна, что позволяет устанавливать ее в узких местах, таких как небольшой эркер или коридор.
Зная типы конструкций, можно переходить к расчетам.
Действовать нужно в следующей последовательности:
- Определяемся с местом, где хотим установить лестницу.
- Оценив масштаб помещения и высоту этажей второго этажа, можно определить количество маршей. Помните, что на данном этапе все выводы являются оценочными. Более подробно все можно увидеть при расчете.
- Измеряем высоту подъема с учетом толщины межэтажных перекрытий.
Совет! Не пренебрегайте миллиметрами, чтобы в итоге не ошибиться в расчетах. Делайте все максимально точно.
![]()
- Чтобы и взрослым, и детям было удобно подниматься по лестнице, необходимо оптимально подобрать соотношение длины и высоты ступени. Эти параметры еще называют размерами проступи (место, куда упирается нога при подъеме) и подступенка (вертикальной декоративной планки).Оптимальные размеры укладываются в следующие диапазоны: длина 25 – 33 сантиметра, высота 15 – 22 сантиметра.
- Что касается отношения, то оно должно укладываться в формулы 2х + у = 60 (64) или х + у = 47. Все значения указаны в сантиметрах и приведены к ширине шага человека средний рост (175 – 180 сантиметров).
- Количество ступеней рассчитывается очень просто – достаточно высоту проема разделить на высоту подступенка. Получив это значение, можно также рассчитать длину марша – ее нужно умножить на длину проступи.
- Эти значения напрямую связаны с углом наклона лестницы. Как вы поняли, у нас получился воображаемый треугольник, перенеся его в масштабе на бумагу, можно точно измерить угол наклона.
Совет! Чертежи и расчеты удобнее всего выполнять на линованном листе из школьной тетради по математике.
- Но для расчета нам не хватает еще одной величины — длины самого марша.Его может вычислить любой шестиклассник, знакомый с теоремой Пифагора. Ну и помним: a² + b² = c² (квадрат гипотенузы равен сумме квадратов катетов). Допустим, высота нашего воображаемого потолка 260 см, а длина лестницы 400 см. Выполняем расчет: (260*260)+(400*400)=227600. Извлекаем корень и получаем 477 см с «хвостом» — это длина марша.
- Смотрим, получится ли подогнать такую лестницу в намеченном месте, если нет, то можно попробовать изменить параметры проступи и подступенка, или, если вас устраивает угол наклона, то сохранить на разделение подъема на несколько маршей.
- Вообще угол наклона для домашней лестницы очень важен, так как по ней будут проходить и маленькие дети, и пожилые люди. Чем пологий подъем, тем легче будет его преодолеть.
По регламенту значения данного параметра должны быть в пределах от 23 до 45 градусов.
- Но лучше всего, когда значение не превышает 33 градусов, так как более крутые лестницы менее удобны. Меньшие значения больше подходят для пандусов, чем для лестниц.
Совет! Делая расчеты, вы вряд ли сможете подогнать параметры к целым числам — всегда будет небольшой остаток. Округлите результат в большую сторону. Все отклонения от заданных параметров могут быть устранены за счет нижнего шага фриза.
Расчет винтовой лестницы
Винтовая лестница очень красива и выбрана дизайнерами именно по этой причине, кроме того, она занимает много места. меньше места, чем у походного варианта конструкции.Но и минусов у нее предостаточно: такая лестница считается самой опасной при подъеме; на него трудно или даже невозможно поднимать крупногабаритные грузы; цена, которую называют мастера за сборку, непомерно высока.
Но если вам деваться некуда, а нужно установить именно такую опцию, не расстраивайтесь! Мы подробно расскажем, как сделать такой металлический каркас для лестницы из профильной трубы, а также как правильно его отделать.
Сбережения лично.Единственное, что от вас требуется, это умение работать со сварочным аппаратом и рабочая сила, которая будет перемещать габаритные заготовки.
Расчет винтовой конструкции может кому-то показаться слишком сложным, но уверяем вас, следуя за нами, вы не сможете ошибиться, так как вам нужно всего лишь воспользоваться несколькими формулами. В крайнем случае всегда можно воспользоваться специальными калькуляторами, которые легко найти в Интернете.
Итак, запомните обозначения параметров лестницы:
- H — высота пролета.Как и в случае с маршевой лестницей, здесь учитывается толщина потолка.
- h2 — расстояние между витками лестницы. То есть расстояние от одной ступеньки до другой, расположенной ровно над ней.
Минимальное комфортное значение, которое следует соблюдать, составляет 2 метра. Да, даже высокий мужчина не ударит вас головой при подъеме.
- h — высота ступени. Подступенки на винтовых лестницах делаются редко, но параметр остается таким же, как и у маршевых лестниц.Для удобства подъема здесь это значение уменьшено до 12 – 22 сантиметров.
- h2 — глубина шага. Неоднозначное значение, так как ступени винтовых лестниц имеют форму трапеции. ГОСТы и СНиПы устанавливают размер меньшей стороны в 10 см, а большую сторону в принципе не ограничивают (в зависимости от ширины подъема), но рекомендуемое значение составляет около 40 сантиметров.
- Ступень рабочая глубина — это условная линия, по которой будет подниматься человек.Его параметры необходимо рассчитать так, чтобы значение укладывалось в нормированные 25 – 33 сантиметра.
- L — длина лестницы по заданному радиусу.
- R — внешний радиус. Это значение не должно быть меньше 80 сантиметров.
При размещении лестницы в закругленном эркере целесообразно увеличить его до внутреннего радиуса помещения, чтобы иметь возможность упирать свободные края ступеней в стены.
- r1 — рабочий радиус, та самая линия, по которой движется человек при подъеме.
- r радиус центральной опоры. Он потребуется для расчетов, когда в конструкции нет внутренней колонны, а лестница будет опираться на косоуры или примыкающие стены. Выполнение таких лестниц будет непосильной задачей для новичков, поэтому расписывать их мы не будем.
Как и в предыдущем случае, начинаем с измерения высоты пролета. Предположим, что она у нас равна 3 метрам. Затем определяем внешний радиус конструкции, ориентируясь на габариты помещения, в котором будет производиться установка.Для удобства расчетов возьмем 1 метр.
Далее мы определяем точки входа и выхода. Допустим, они у нас стоят друг над другом, то есть угол поворота при подъеме будет ровно 360 градусов. Этих данных будет достаточно для расчета внешней длины подъема.
- Как мы помним из школьного курса геометрии, длина окружности вычисляется по следующей формуле: L = 2πR – где L – длина, R – радиус, а π – постоянная, которая примерно равна 3.14.
- Считаем: 2*3,14*100 (см) = 628, то есть 6м 28 сантиметров.
- Теперь нужно узнать количество ступеней, но для этого сначала нужно определить рабочую длину марша. Принято считать, что подъем человек совершает по радиусу, составляющему 2/3 внешнего. Исходя из этого, ответ можно получить тремя способами.
- Первый, 628*2/3 = 419, округлено в большую сторону;
- Второй, по формуле Lраб = 4/3πR = 4/3*3.14*100=419, тоже с округлением;
- В-третьих, сначала рассчитайте рабочий радиус и выполните расчет по формуле нахождения длины окружности: 2/3*100*3,14*2 = 419 — 4м 19 сантиметров.
- Теперь, зная рабочую длину, мы можем подобрать оптимальную ширину протектора.
Допустим, мы хотим 30 сантиметров. Разделите рабочую длину на это число: 419/30 = 14 округленных. Это количество шагов в диапазоне
- Осталось проверить высоту протектора.Для этого разделите высоту пролета на количество ступеней: 300/14 = 21,42. Значение немного великовато, поэтому попробуем уменьшить ширину проступи до 25 сантиметров: 419/20 = 17; 300/17 = 17,6 см. Теперь подъем будет плавным и комфортным.
- О да! Почти забыл! Полностью определяем геометрию ступени, рассчитав ее внешнюю длину: 628/17=36,9. Недостаточно! Затем снова возвращаемся к подбору параметров, пока не найдем оптимальное значение.
Но это еще не конец, осталось определиться с размером области вывода, с оглядкой на значение h2.По мере подъема каждая ступень будет вычитать из общей высоты пролета значение высоты подступенка. В связи с тем, что h2 ограничен пределом в два метра, ширина площадки не должна быть больше 4-5 проступей – не забывайте о толщине пола.
Процесс сборки каркаса лестницы из профилированной трубы
После того, как все чертежи готовы, можно приступать к изготовлению лестницы. Точное соблюдение всех размеров, полученных при расчетах, не позволит вам ошибиться при разметке заготовок, поэтому будьте внимательны.
Инструменты и материалы
Для выполнения всех работ нам потребуются следующие инструменты:
|
Также возможно крепление элементов с помощью болтовых соединений, но такая конструкция со временем будет расшатываться от нагрузок, и потребуется проводить постоянную ревизию подшипниковых узлов. Сварка создаст монолитную конструкцию, которая к тому же будет выглядеть аккуратнее. |
|
Используется вместе со сварочным аппаратом и является расходным материалом. |
|
Болгарка (болгарка) и отрезной диск по металлу позволят разрезать трубу. |
|
Абразивные и лепестковые диски используются при обработке сварных швов. Первый вариант предназначен для грубой шлифовки, а второй вариант позволит довести поверхность до идеально гладкого состояния.![]() |
|
Перфоратор потребуется для сверления отверстий под крепеж в бетонных и кирпичных поверхностях, в качестве которых могут выступать стальные анкеры или куски арматуры. |
|
Используется в паре с перфоратором, для уже описанных целей. |
|
Для забивания штифтов и анкеров в бетонную поверхность потребуется кувалда или большой молоток. |
|
Для сверления отверстий в трубах под крепеж потребуются сверла по металлу для ступеней. Установить их можно в перфоратор через патрон-переходник, либо в высокоскоростную электродрель. |
|
С помощью гаечных ключей затянем анкеры, хотя их лучше заменить соответствующей насадкой-сверлом. |
|
Чтобы четко выставить горизонталь и вертикаль, нужен небольшой строительный уровень. Лучше приобрести вариант с магнитной лентой, чтобы не отвлекаться на удерживание инструмента во время установки.![]() |
|
Незаменимый инструмент для такой работы.Легко позволяет маркировать заготовки для реза под углом 90 или 45 градусов. |
|
Нужен для детализации. Маркеров лучше купить несколько штук, так как их кончики ворса быстро портятся на шероховатых металлических поверхностях. |
Также перечислим основные материалы, с которыми будем работать:
|
Собственно сама профильная труба для лестницы. Для работы могут пригодиться варианты с разными секциями.Какую профильную трубу использовать для лестницы, мы расскажем в ходе разъяснения порядка монтажа каркаса. Для винтовой конструкции также понадобится круглая труба, из которой будет изготовлена опорная стойка. |
|
Нарезав его на отрезки по 12-15 сантиметров, будем делать сварные крепления. Для этого в основании сверлят отверстие, которое на один шаг меньше диаметра стержня, а затем кувалдой вбивают в него заготовку.![]() |
|
Анкеры заменяют вышеописанный способ крепления элементов каркаса лестницы. Для удобства связок на нижних концах стоек приварены опорные площадки с просверленными отверстиями, через которые и происходит фиксация. Балки просверлены и закреплены горизонтально. Справедливости ради нужно отметить, что первый способ крепления для балок самый надежный. |
|
Из кусочков фанеры или подобных материалов можно собрать трафарет под ступени, чтобы они были одинакового размера и формы. |
Для крепления ступеней к каркасу используются болты или саморезы с шайбами. Болтовое соединение сквозное, а крепление на саморезы можно сделать незаметным, вбив их в ступеньку снизу.
Сборка маршевой конструкции
Распространены два основных типа конструкции, хотя они далеко не единственные.Первый — с наклонной балкой и приваренными держателями под ступени, а второй — с ломаным косоуром из трубы. Давайте рассмотрим оба варианта.
Первый вариант гораздо проще и быстрее, но в итоге выйдет немного дороже, а внешний вид конструкции будет выглядеть очень просто и непритязательно. Этот способ лучше использовать, когда каркас лестницы полностью скрыт после обшивки, либо возводить конструкцию на одной опоре с площадками, как показано на фото выше.
- Удорожание конструкции связано с тем, что в качестве балки используется профильная труба для лестниц сечением 100х100 или даже 150х150. Кроме того, придется сваривать площадки из листового металла толщиной 3 мм, что также выйдет дороже, чем профилированные трубы.
- При сборке первым делом устанавливают наклонные опоры. Если в конструкции предусмотрено 2 марша, то сначала монтируется каркас промежуточной площадки, которая станет опорой для балок.
- Существует два способа приваривания площадок. Первый заключается в том, что после определения угла наклона к балке горизонтально приваривается металлический лист.
Чтобы он выдержал вес движущегося человека, под ним спереди приваривают вертикальную опору из арматуры или куска трубы.
- Во втором способе к балке сначала привариваются треугольники из труб, которые соединяются под прямой линией или острым углом, на случай, если вы хотите, чтобы подступенки уходили внутрь для увеличения площади проступи.
- Поверх этих опорных элементов уже приваривается площадка, хотя можно обойтись и без этого. Края проступи между параллельными углами можно соединить трубными поперечинами или вовсе сразу накрутить на них деревянные ступени толщиной не менее 4 см.
Совет! Кроме того, стоит отметить, что вес конструкции такого типа достаточно велик и есть возможность опрокинуть лестницу на бок. Чтобы этого избежать, на стойки привариваем опорные подкладки из металла толщиной 5 мм – так мы более равномерно распределим вес всей конструкции.
Как сварить лестницу из профильной трубы видео в этой статье покажет наглядно.
Второй вариант конструкции выглядит красивее, но собирать его придется дольше. Оптимальным сечением трубы для него считается 40х60 мм, можно и больше, но учтите, что увеличится масса лестницы, что не всегда оправдано.
Также есть два способа соединения деталей для изготовления готового косоура:
- При первом способе труба разрезается на отдельные части, соответствующие по длине проступям и подступенкам.Их края обрезаются под углом 45 градусов (для более аккуратного реза лучше обзавестись торцовочной пилой) и свариваются между собой, образуя лестницу. В теории все просто, а на деле придется проделать немало сварочных работ, и постоянно следить за точностью расположения деталей. Чтобы упростить задачу, вырежьте из фанеры трафарет, внутрь которого поместите заготовки.
- Второй способ намного проще — берем цельную трубу и размечаем ее таким образом, чтобы точка среза уголка была вершиной равностороннего треугольника.
Второй треугольник будет повернут на 180 градусов относительно первого, то есть его вершина окажется на противоположной стороне. Рисуем треугольники с двух сторон, а затем вырезаем их из трубы так, чтобы ребро, к которому подходят вершины, осталось на месте. Далее нам нужно будет согнуть трубу в этом месте и сварить стык.
Вместо площадки на стрингеры также привариваем поперечины.
Изготовление винтовой лестницы
Монтаж винтовой лестницы начинается с установки центральной опорной стойки.Его диаметр не должен быть меньше 10 сантиметров, чтобы мы могли сохранить размер прилегающего края ступени. Экономить при покупке этого элемента нецелесообразно, так как ось винтовой лестницы испытывает серьезные нагрузки.
Нижний край стойки должен упираться в прочное надежное основание – лучше всего в бетонный пол. Вам также понадобится опорная платформа для распределения веса лестницы.
Совет! Если вы устанавливаете лестницу одновременно со строительством дома, то, чтобы не покупать дорогой листовой металл, опору можно соорудить в виде перекрестия из отрезков той же трубы, которую затем замуровывают в бетонная стяжка.
![]()
Опоры для ступеней могут быть двух видов, которые зависят от сечения используемой трубы. По прочности и внешней эстетической составляющей они мало чем отличаются.
- Если приобретаются трубы сечением 20х20 или 30х30 сантиметров, то по всему периметру лучше наварить полнокаркасную проступь. Для удобства снова воспользуемся трафаретом. Вычислить угол расхождения граней очень просто. Как вы помните, в наших теоретических расчетах мы получили 17 шагов.Берем угол поворота и делим его на это значение: 360/17 = 22 градуса. Вот и весь расчет.
- Второй вариант намного быстрее. Для него понадобятся трубы сечением 40х60. Никаких лекал здесь не требуется – берем кусок трубы, на 8 см меньше длины проступи, прикладываем с конца второй отрезок, который будет соответствовать ширине ступени, и свариваем их буквой «Т» . Посередине также можно добавить поперечный элемент, как показано на фото.
Отделка
Вот вы собственно и собрали винтовую лестницу своими руками. Осталось только облагородить его. В связи с тем, что количество материалов для этого очень велико, а способов отделки еще больше, перечислим только основные этапы.
- Сначала шлифуем поверхность лестницы, особое внимание уделяя сварным швам. В идеале они не должны прощупываться и быть гладкими и ровными.
- Покрываем металл преобразователем ржавчины и смываем согласно инструкции на упаковке.
- Загрунтовать металлическую поверхность.
- Красим всю конструкцию.
- Обшиваем ступени и делаем декоративную отделку вокруг, если это запланировано.
Чаще всего в частных домах в качестве ступеней для таких каркасов используется дерево. Достаточно установить только проступи, и лестница приобретет привлекательный внешний вид. «Лестницы из профильной трубы» — видео, которое мы подобрали, покажет, как выполняется эта процедура. Ну, это все, что у нас есть! До скорого!
8 Различные типы лестничных перил, поручней и материалов
Одним из основных элементов безопасности лестницы являются поручни и перила, которые помогают предотвратить падения и травмы. Эти части лестницы могут быть изготовлены из различных материалов, таких как металл, дерево или стекло, для достижения различных визуальных эффектов. Тип лестничных перил и тип перил также влияют на внешний вид лестницы.
Перила и перила: в чем разница?
Перила и перила — две детали лестницы, которые часто путают.
Перила, также называемые перилами, — это часть лестницы, за которую люди держатся для поддержки при подъеме и спуске по лестнице.Поручень должен обеспечивать устойчивость и непрерывную направляющую вдоль лестницы. Перила могут быть изготовлены из различных материалов. Он может быть прикреплен к стене, выступать со стороны лестничного ограждения или располагаться поверх балясин (вертикальных стоек) на открытой стороне лестницы.
Перила — это барьер, который предотвращает падение людей с лестницы. Перила должны быть достаточно прочными, чтобы не сломаться, если кто-то упадет или толкнет их. Перила также могут быть изготовлены из различных материалов и могут быть выполнены в разных стилях: от серии простых вертикальных стоек, образующих балюстраду, до современных тросовых перил.
Какой материал лучше всего подходит для лестничных поручней и перил?
Лучший материал для лестничных поручней и перил зависит от окружения лестницы и желаемого внешнего вида. Металлы, такие как сталь, алюминий и кованое железо, являются популярным выбором для коммерческих и промышленных помещений, а также для современной обстановки, где дерево придает более классический вид. Стекло часто используется, когда важен вид за перила.
Сталь
Стальявляется популярным материалом как для лестничных поручней, так и для ограждений коммерческих и промышленных лестниц.Сталь также является лучшим материалом для косоуров. Для предотвращения ржавчины часто используется оцинкованная или нержавеющая сталь. Оцинкованная сталь покрыта цинком для предотвращения повреждения стали ниже коррозионными материалами. Хром, никель, азот и молибден добавляются в нержавеющую сталь, чтобы придать металлу устойчивость к коррозии.
Стальные поручни для лестниц
Стальные поручни можно использовать практически в любых условиях. Поручни из оцинкованной или оцинкованной стали являются популярным выбором для сборных промышленных лестниц, где другие компоненты лестницы изготовлены из стали.Поручни из нержавеющей стали для жилых и коммерческих помещений придают элегантный и современный вид. Поручни из нержавеющей стали можно использовать с перилами из других материалов, например из стекла, для создания современного дизайна.
Стальные лестничные перила
Стальные перилатакже можно использовать в различных условиях, включая промышленные, коммерческие и жилые помещения. При использовании в промышленных условиях стальные перила становятся более функциональными. В домах и офисах перила из нержавеющей стали обеспечивают чистые линии и современный внешний вид.Их можно использовать с различными материалами для перил, такими как дерево, для создания желаемого эффекта.
Стальные лестничные перила и перила преимущества и недостатки
Плюсы
- Сталь чрезвычайно прочна и известна своей долговечностью, что делает ее одним из самых безопасных материалов для поручней и перил.
- может быть покрыта порошковыми покрытиями, жидкими красками и грунтовками для улучшения характеристик.
- Оцинкованная и нержавеющая сталь требуют минимального ухода и могут быть очищены с помощью губки и мягкого моющего средства. Сталь
- — это универсальный и атмосферостойкий материал, который можно использовать как внутри, так и снаружи.
Минусы
- При сильной жаре сталь может деформироваться и ослабнуть.
- Стальные поручни и перила могут быть дороже, чем другие материалы, такие как дерево.
- Сталь может быть трудным материалом для проекта «сделай сам» из-за ее веса. Сталь
- также сложна в установке из-за ее веса и требует специального оборудования для регулировки на месте.
Алюминий
Алюминий — это природный элемент, который имеет меньшую плотность, чем другие металлы, что делает его легким по сравнению со сталью. Алюминий выглядит как серебро и очень хорошо отражает свет. Алюминий естественно устойчив к ржавчине и коррозии без какой-либо дополнительной обработки.
Алюминиевые поручни для лестниц
Алюминиевые поручниможно найти в самых разных вариантах. Их можно использовать как внутри, так и снаружи домов, коммерческих зданий и промышленных предприятий.
Алюминиевые перила для лестниц
Алюминиевые лестничные перилачасто используются снаружи для входных ступеней и площадок. Однако они также могут находиться в помещении любого типа здания.
Алюминиевые лестничные перила и перила преимущества и недостатки
Плюсы
- Как и сталь, алюминий очень прочен и долговечен, и его можно использовать для создания очень безопасной среды. Алюминий
- выдерживает даже самые суровые погодные условия и требует минимального обслуживания.
- Поскольку алюминий намного легче стали, он проще в установке и больше подходит для проектов «сделай сам».
- Из-за меньшего веса алюминий легче резать и формовать, чем сталь.
Поэтому он доступен в более широком разнообразии дизайнов и моделей.
- Алюминиевые поручни и поручни могут быть окрашены порошковой краской, что обеспечивает широкий выбор цветов.
Минусы
- Основным недостатком использования алюминия для поручней и перил является то, что он дороже стали. Алюминиевые поручни и поручни
- также легче вмятины и царапины, чем сталь.
Кованое железо
Кованое железо представляет собой сплав железа с низким содержанием углерода. Спрос на этот податливый материал, часто используемый для достижения очень декоративного эффекта, достиг пика в середине 1800-х годов. Сегодня кованое железо больше не производится в массовом масштабе, но по-прежнему производится для реставрации и воспроизведения исторических работ. Большинство изделий, которые сегодня выглядят и описываются как кованое железо, на самом деле изготовлены из мягкой стали с низким содержанием углерода.
Лестничные поручни из кованого железа
Кованые перила можно использовать для внутренних и наружных лестниц в домах и коммерческих зданиях. Кованые перила можно использовать как на прямых, так и на изогнутых лестницах.
Перила из кованого железа
Декоративные кованые перила для лестниц встречаются в частных домах и офисных зданиях. Их можно использовать как для внутренних, так и для наружных работ. Балясины из кованого железа часто используются в сочетании с деревянными поручнями для достижения утонченного и драматического эффекта.
Кованые лестничные перила и перила преимущества и недостатки
Плюсы
- Одним из основных преимуществ кованого железа является его универсальность. Поскольку он податлив, его можно использовать для создания бесконечного множества образов, начиная от гладкого современного стиля и заканчивая сложными листьями или завитками.
- Благодаря своей прочности кованое железо обеспечивает устойчивость и прочность лестниц.
- Поручни и перила из кованого железа могут быть окрашены порошковой краской в различные цвета.
Минусы
- Кованое железо обычно дороже других материалов, отчасти потому, что оно часто изготавливается на заказ.
- Поскольку кованое железо тяжелое, его установка может быть сложной и трудоемкой, что увеличивает трудозатраты.
- При неправильном уходе кованое железо может заржаветь под воздействием погодных условий.
- Чтобы защитить кованое железо от ржавчины, его необходимо периодически покрывать и перекрашивать.
Дерево
Древесина — самый традиционный и классический материал, используемый для поручней и перил.Популярные породы дерева включают красный дуб, который легко окрашивать, шлифовать и обрабатывать, а также белый дуб, который более твердый и водостойкий. Красное дерево, ясень, кипарис, вишня и многие другие породы дерева могут быть использованы для лестничных поручней и перил.
Деревянные поручни для лестниц
Деревянные поручни обычно встречаются в домах и жилых домах. Использование деревянных поручней может варьироваться от палуб до гаражных лестниц и парадных лестниц в старых домах. Тем не менее, деревянные поручни также можно использовать с более современными материалами для перил, такими как металл или стекло, для придания уникального стиля.
Деревянные перила для лестниц
Деревянные перила обычно встречаются в домах и зданиях, оформленных в традиционном стиле, часто в подъездах. Они обычно используются в помещении, но также могут быть снаружи на палубах и других внешних конструкциях при правильном обращении. Как и деревянные поручни, деревянные перила можно комбинировать с другими материалами для создания более современной лестницы.
Деревянные перила и перила для лестниц, преимущества и недостатки
Плюсы
- Одним из основных преимуществ деревянных поручней и перил является природная красота, которую они придают окружающей среде.
- Древесина может быть использована для создания различных образов, так как ей можно придать любую форму. Древесина также может быть окрашена в соответствии с вашим декором или окрашена в любой желаемый цвет.
- Поскольку древесина, как правило, недорога в покупке и установке, она является популярным выбором для проектов реконструкции своими руками.
- Деревянные поручни и перила просты в уходе и чистке.
Минусы
- Внутренние деревянные поручни и перила могут считаться устаревшими, если они не сочетаются с современными материалами, такими как стекло или металл.
Стекло
Хотя стекло может показаться не очень безопасным материалом для изготовления лестниц, на самом деле оно намного прочнее, чем кажется. Стекло бывает нескольких видов, включая прозрачное, полупрозрачное, тонированное, матовое и травленое.
Стеклянные поручни для лестниц
Стеклообычно не используется для поручней лестниц. Обычно для поручней со стеклянными перилами используются другие материалы, такие как дерево или металл.
Стеклянные лестничные перила
Стеклянные перила можно использовать как внутри, так и снаружи, они обычно встречаются в современных коммерческих зданиях и домах.Стеклянные панели, используемые для лестничных перил, могут быть полностью или частично обрамлены нержавеющей сталью или алюминием, а могут быть и безрамными.
Стеклянные лестничные перила и перила преимущества и недостатки
Плюсы
- Стеклянные ограждения обеспечивают безопасность, не мешая обзору.
- Поскольку они пропускают естественный свет, стеклянные перила могут сделать комнату более просторной.
- При использовании на открытом воздухе стеклянные перила могут служить защитой от ветра.
- Стеклянные перила легко чистить.
Минусы
- Хотя стекло легко чистить, это необходимо делать регулярно, так как грязь и отпечатки пальцев могут быстро проявиться.
- Птицы, животные и даже люди могут наткнуться на стеклянные перила, если они прозрачны. Стекло
- относительно тяжелое и может треснуть во время установки, если обращаться с ним неправильно. Поэтому, вероятно, лучше всего его устанавливать профессионалу.
- При использовании на открытом воздухе стеклянные перила со временем могут выветриваться и мутнеть.
Какие существуют типы перил для лестниц?
Лестничные перила могут быть изготовлены из различных материалов, включая металл, дерево и стекло. Тем не менее, существует несколько различных конструкций лестничных перил, от классических перил до более современных тросовых перил или панелей.
Лестничные перила из штакетника
Штакетник состоит из вертикальных стоек, поддерживающих перила. Внизу стойки крепятся к основному поручню или ступеням лестницы.Пикеты могут быть изготовлены из дерева или металла. Это могут быть простые посты или богато оформленные.
Лестничные перила из штакетника
Лестничные перила из штакетника являются наиболее распространенным типом перил и используются повсеместно, от промышленных предприятий до коммерческих зданий и жилых домов. Перила из штакетника можно использовать как внутри, так и снаружи.
Преимущество и недостатки лестничных перил из штакетника
Плюсы
- Лестничные перила из штакетника просты в установке и наименее затратны в производстве
- После установки лестничные перила из штакетника обычно не требуют обслуживания, кроме периодической протирки.
- Пикетные перила доступны в самых разных размерах, стилях и цветах, чтобы соответствовать практически любой среде.
Минусы
- Основным недостатком перил для лестниц из штакетника является их обычный и устаревший вид.
- Штакетник не обеспечивает полностью закрытого бокового барьера. Хотя маловероятно, что человек может провалиться через перила из штакетника, через штакетники можно уронить более мелкие предметы.
Многорядные лестничные перила
Многолинейные лестничные перила состоят из горизонтальных стержней или трубок, которые проходят от стойки поручня к стойке поручня.Стержни или трубки могут быть разных стилей, размеров и материалов, чтобы отразить желаемый вид.
Многорядные лестничные перила
Многорядные перила обычно используются в коммерческих и промышленных зданиях для эвакуационных лестниц и лестниц доступа к оборудованию.
Преимущества и недостатки многорядных лестничных перил
Плюсы
- Многорядные перила придают аккуратный вид лестнице выхода.
- Стержни и трубы, используемые для многорядных перил, могут быть легко изменены в соответствии с потребностями дизайна различных проектов.
Минусы
- Многорядные перила могут создавать потенциальную угрозу безопасности, поскольку дети могут забраться на них. По этой причине перила из штакетника являются более предпочтительным вариантом для мест, доступных для широкой публики, и некоторые местные строительные нормы и правила не разрешают их использование.
Перила вантовой лестницы
В кабельных лестничных перилахиспользуются горизонтальные или вертикальные металлические тросы высокого напряжения вместо пикетов или панелей, чтобы обеспечить барьер со стороны лестницы.Кабельные перила можно использовать с различными материалами для поручней и столбов, включая сталь, алюминий и дерево.
Перила для кабельных лестниц
Тросовые перила можно использовать как на внутренних, так и на наружных лестницах, и они используются для придания современного вида домам и коммерческим зданиям.
Преимущества и недостатки кабельных лестничных перил
Плюсы
- Кабельные перила обеспечивают беспрепятственный обзор, так как кабель обычно намного тоньше, чем традиционные пикеты.
- Как и другие металлические перила, тросовые перила прочны, долговечны и просты в обслуживании, требуют лишь периодической очистки. Кабельные перила
- универсальны и могут быть легко сконфигурированы для любого пространства с использованием широкого спектра комплектов натяжения кабеля, типов стоек и отделки.
Минусы
- Кабельные перила обычно дороже стеклянных, алюминиевых или деревянных перил.
- Некоторые городские и местные органы власти не разрешают такие горизонтальные перила, как кабельные перила.Когда это разрешено, перила кабельной лестницы должны соответствовать нормам.
- Из-за большого количества кабеля, необходимого для обеспечения безопасности, эти перила могут показаться очень загруженными.
- Поскольку обычно также требуется определенный уровень натяжения, эти типы перил лучше подходят для профессионального монтажа.
Лестничные перила с проволочной сеткой
Заборные перила из проволочной сетки состоят из панелей из проволоки, приваренных к четырехсторонней раме. Затем эти панели крепятся к системе перил.Перила с проволочной сеткой могут быть изготовлены из различных металлов, включая нержавеющую сталь и алюминий. Этот тип перил обычно изготавливается на заказ в соответствии с желаемым размером ячейки или отверстия, диаметром проволоки и размером панели.
Лестничные перила с наполнителем из проволочной сетки
Заборные перила из проволочной сетки используются в промышленных условиях и в коммерческих зонах с интенсивным движением, таких как стадионы, колледжи и торговые площади. Заполнение проволочной сеткой также можно использовать для жилых палубных лестниц.
Преимущества и недостатки лестничных перил с проволочной сеткой
Плюсы
- Перила из проволочной сетки обеспечивают прочный и эффективный барьер, а также обеспечивают видимость и вентиляцию.
- Лестницы с перилами из проволочной сетки практически не требуют обслуживания.
- Заполнение из проволочной сетки может быть изготовлено из натурального металла или окрашено в цвет любого помещения.
- Высококачественные материалы, такие как медь, могут использоваться для создания утонченного внешнего вида.
Минусы
- Перила с проволочной сеткой, как правило, дороги, отчасти из-за того, что они часто изготавливаются на заказ.
- При неправильном обращении во время установки сетка может быть повреждена.
Панельные перила лестницы
Панельные лестничные перила аналогичны перилам из проволочной сетки в том, что секции устанавливаются в систему перил. Панельные перила часто изготавливаются из стекла, но также могут быть изготовлены из открытых металлических стержней.
Перила для панельных лестниц
Ограждение из стеклянных панелей часто используется на открытом воздухе, но может использоваться и внутри. Перила из металлических панелей имеют широкий спектр применения в жилых и коммерческих помещениях.
Панельные лестничные перила преимущества и недостатки
Плюсы
- Стеклянные панели обеспечивают отличный обзор, а также защищают от ветра при использовании снаружи.
- Металлические панели могут быть оформлены в различных стилях для придания индивидуального вида.
- Независимо от материала панельные перила относительно просты в уходе.
Минусы
- Перила из стеклянных панелей обычно дороже, чем перила из других материалов.
- Ни стеклянные, ни металлические перила не обеспечивают конфиденциальности домовладельцам или предприятиям, если только не используется матовое стекло.
Какие существуют типы поручней для лестниц?
Поручни могут быть изготовлены из самых разных материалов, включая дерево и различные металлы. Однако существует только два различных типа конструкции поручней – встроенные и настенные.
Поручень на ограждении
Поручень на ограждении — это поручень, который крепится к ограждению и выходит на путь выхода, чтобы обеспечить опору для пользователя, чтобы он мог ухватиться за него отдельно от ограждения.
Поручни с креплением на ограждение
Поручни с креплением к ограждению используются на открытой стороне лестницы. Их можно использовать как с одной, так и с обеих сторон лестницы.
Настенный поручень
Настенные поручни, как следует из названия, крепятся к стене и используются вместо интегрированного поручня с перилами. Стальные настенные поручни обычно изготавливаются из круглой трубы или трубы. Что касается деревянных поручней, два распространенных стиля настенных поручней — это свиное ухо и палочка для швабры.Поручни для ушей свиней имеют форму уха животного, если смотреть сбоку, и крепятся непосредственно к стене без скоб. Поручни для швабры крепятся к стене с помощью скоб. и носят более декоративный характер.
Настенные поручни
Настенные поручни используются на закрытой или пристенной стороне лестницы. Их можно использовать как с одной, так и с обеих сторон лестницы.
Встроенный поручень
Встроенные поручни располагаются поверх перил лестницы и образуют часть балюстрады.Каждый конец поручня поддерживается на каждом конце новой стойкой. Интегрированные поручни из дерева могут быть как рифлеными, так и нерифлеными. С желобчатыми поручнями перила находятся в канавке поручня. В перилах без канавок перила крепятся скобами или привинчиваются к поручням.
Большинство строительных норм и правил, включая IBC, ADA и OSHA, требуют отдельного поручня, устанавливаемого на ограждение, и больше не допускают встроенного поручня.
Интегрированные поручни
Интегрированные поручни используются на открытой стороне лестничного марша, где нет стены.Интегрированные поручни могут быть с одной или обеих сторон лестницы. Встроенные поручни больше не разрешены большинством строительных норм и правил.
Ключи на вынос на различных типах лестничных перил и поручней
Лестничные перила и поручни обеспечивают безопасность человека, пользующегося лестницей, и помогают предотвратить несчастные случаи и падения. Тем не менее, эти части лестницы также имеют большое влияние на внешний вид лестницы.
Лестничные перила и поручни могут быть изготовлены из различных материалов, включая металл, дерево и стекло.Для каждого компонента можно использовать различные материалы, чтобы получить различные визуально привлекательные и интересные стили.
Стили перил, которые варьируются от традиционных штакетников до современных тросов, также влияют на внешний вид лестницы. Стили перил также могут влиять на внешний вид лестницы, но в основном зависят от того, открыта она или закрыта.
Готовы сделать следующий шаг?
|
Травмы пальцев, кисти и запястья
У вас есть травма пальца, руки или запястья?
Да
Травма пальца, кисти или запястья
№
Травма пальца, кисти или запястья
Сколько тебе лет?
Менее 5 лет
Менее 5 лет
5 лет и старше
5 лет и старше
Вы мужчина или женщина?
Почему мы задаем этот вопрос?
- Если вы трансгендер или небинарный человек, выберите пол, который соответствует частям тела (таким как яичники, яички, простата, грудь, пенис или влагалище), которые вы теперь имеете в той области, где у вас проявляются симптомы.
- Если ваши симптомы не связаны с этими органами, вы можете выбрать пол, с которым себя идентифицируете.
- Если у вас есть органы обоих полов, вам может потребоваться дважды пройти этот инструмент сортировки (один раз как «мужской» и один раз как «женский»). Это позволит убедиться, что инструмент задает правильные вопросы для вас.
Прошло ли больше месяца с момента травмы пальца, кисти или запястья?
Да
Травма пальца, кисти или запястья более месяца назад
№
Травма пальца, кисти или запястья более месяца назад
Были ли у вас операции на пальцах, кистях или запястьях за последний месяц?
Если проблема вызвана гипсовой повязкой, шиной или скобой, следуйте полученным инструкциям по их ослаблению.
Да
Операции на пальцах, кисти или запястье в прошлом месяце
№
Операции на пальцах, кисти или запястье в прошлом месяце
Как вы думаете, может ли быть обморожен какой-либо из ваших пальцев?
Да
Воздействие низких температур
№
Воздействие низких температур
Была ли у вас серьезная травма за последние 2-3 часа?Да
Серьезная травма в течение последних 2–3 часов
№
Серьезная травма в течение последних 2–3 часов
Вам трудно нормально двигать пальцами или рукой?
Боль или отек могут ограничивать движения.
Да
Трудно двигать пальцами или рукой
№
Трудно двигать пальцами или рукой
Вы вообще можете шевелить пальцами, кистью и запястьем?
Да
Способен двигать пальцами, кистью и запястьем
№
Невозможно пошевелить пальцами, кистью и запястьем
Были ли у вас проблемы с движением пальцев, кисти или запястья в течение более 2 дней?
Да
Трудно двигать рукой более 2 дней
№
Трудно двигать рукой более 2 дней
Есть ли боль в пальцах, кисти или запястье?
Да
Боль в пальцах, кисти или запястье
№
Боль в пальцах, кисти или запястье
Имеет боль:
Стало хуже?
Боль усиливается
Остался примерно таким же (не лучше и не хуже)?
Боль не изменилась
Стало лучше?
Боль проходит
У вас есть боль в пальцах, кисти или запястье?
Да
Боль в пальцах, кистях или запястьях
№
Боль в пальцах, кистях или запястьях
Насколько сильна боль по шкале от 0 до 10, если 0 — отсутствие боли, а 10 — самая сильная боль, которую вы можете себе представить?от 8 до 10: сильная боль
Сильная боль
от 5 до 7: Умеренная боль
Умеренная боль
от 1 до 4: умеренная боль
Легкая боль
Имеет боль:
Стало хуже?
Боль усиливается
Остался примерно таким же (не лучше и не хуже)?
Боль не изменилась
Стало лучше?
Боль проходит
Боль длится более 2 дней?
Да
Боль более 2 дней
№
Боль более 2 дней
Ваша рука синяя, очень бледная или холодная и отличается от другой руки? Если кисть или предплечье находятся в гипсовой повязке, шине или корсете, следуйте полученным инструкциям по их ослаблению.
Да
Рука синяя, очень бледная или холодная и отличается от другой руки
№
Рука синяя, очень бледная или холодная и отличается от другой руки
Часть пальца частично или полностью отрезана?
Да
Отрезанная часть пальца
№
Отрезанная часть пальца
Это больше кончика пальца или больше половины десятицентовой монеты, или вы видите кость?
Аккуратно смойте всю грязь, заверните отрезанную часть в чистую ткань, положите завернутую часть в полиэтиленовый пакет, поместите пакет на лед, чтобы палец не остыл, и доставьте его в больницу.
Да
Отрублен более кончика пальца
№
Отрублен более кончика пальца
Был ли палец или запястье искривлен или согнут из своего нормального положения, даже если сейчас он вернулся в свое нормальное положение?
Да
Палец или запястье вывихнуты или были вывихнуты
№
Палец или запястье вывихнуты или были вывихнуты
Палец или рука зажаты чем-то, например, банкой или игрушкой?
Да
Зажатый палец или рука
№
Зажатый палец или рука
В вашем пальце или руке застрял предмет, и вы не можете его вытащить?
Это может быть гвоздь, игла или большой кусок дерева, металла или пластика.
Да
Внедренный объект в палец или руку
№
Внедренный объект в палец или руку
В вашу руку или палец попало что-то под высоким давлением, например, масло или краска из распылителя?
Да
В руку или палец вводят что-то под высоким давлением
№
В руку или палец вводят что-то под высоким давлением
Есть ли опухоль или синяк?
Были ли у вас отеки или синяки в течение 30 минут после травмы?
Да
Отек или синяк в течение 30 минут после травмы
№
Отек или синяк в течение 30 минут после травмы
Отек длится более 2 дней?
Да
Отек более 2 дней
№
Отек более 2 дней
Есть ли у вас слабость, онемение или покалывание в руке или кисти, которые длятся более часа?
Слабость – это неспособность нормально использовать руку или кисть, как бы вы ни старались. Боль или отек могут мешать двигаться, но это не то же самое, что слабость.
Да
Онемение, слабость или покалывание в течение более 1 часа
№
Онемение, слабость или покалывание в течение более 1 часа
Подозреваете ли вы, что травма могла быть вызвана жестоким обращением?
Это стандартный вопрос, который мы задаем в определенных темах.Это может не относиться к вам. Но спрашивая об этом всех, мы помогаем людям получить помощь, в которой они нуждаются.
Да
Травма могла быть вызвана жестоким обращением
№
Травма могла быть вызвана жестоким обращением
Как вы думаете, проблема может быть в лихорадке?
Некоторые проблемы с костями и суставами могут вызвать лихорадку.
Имеются ли красные полосы, отходящие от области, или гной, отделяющийся от нее?
Есть ли у вас диабет, ослабленная иммунная система, заболевание периферических артерий или какое-либо хирургическое оборудование в этой области?«Оборудование» включает такие вещи, как искусственные суставы, пластины или винты, катетеры и медицинские насосы.
Да
Диабет, иммунные проблемы, заболевание периферических артерий или хирургическое оборудование в пораженной области
№
Диабет, иммунные проблемы, заболевание периферических артерий или хирургическое оборудование в пораженной области
Как вы думаете, вам может понадобиться прививка от столбняка?Да
Может потребоваться прививка от столбняка
Были ли у вас симптомы в течение более недели?
Да
Симптомы более недели
№
Симптомы более недели
Многие факторы могут повлиять на то, как ваш организм реагирует на симптом, и на то, какой уход вам может понадобиться. К ним относятся:
- Ваш возраст . Младенцы и пожилые люди, как правило, заболевают быстрее.
- Ваше общее состояние здоровья . Если у вас есть такие заболевания, как диабет, ВИЧ, рак или сердечно-сосудистые заболевания, возможно, вам придется уделять больше внимания определенным симптомам и как можно скорее обратиться за медицинской помощью.
- Лекарства, которые вы принимаете . Некоторые лекарства, такие как разжижители крови (антикоагулянты), лекарства, подавляющие иммунную систему, такие как стероиды или химиотерапия, растительные лекарственные средства или добавки, могут вызывать симптомы или усугублять их.
- Недавние события со здоровьем , такие как операция или травма. Подобные события могут вызвать симптомы впоследствии или сделать их более серьезными.
- Ваши привычки в отношении здоровья и образ жизни , такие как привычки в еде и физических упражнениях, курение, употребление алкоголя или наркотиков, сексуальный анамнез и путешествия.
Попробуйте домашнее лечение
Вы ответили на все вопросы.Судя по вашим ответам, вы сможете решить эту проблему в домашних условиях.
- Попробуйте домашнее лечение, чтобы облегчить симптомы.
- Позвоните своему врачу, если симптомы ухудшаются или у вас есть какие-либо опасения (например, если симптомы не улучшаются, как вы ожидаете). Возможно, вам понадобится уход раньше.
Боль у взрослых и детей старшего возраста
- Сильная боль (от 8 до 10) : Боль настолько сильная, что вы не можете терпеть ее более нескольких часов, не можете спать и ничего не можете делать, кроме как сосредоточиться на боли.
- Умеренная боль (от 5 до 7) : Боль достаточно сильная, чтобы нарушить нормальную деятельность и сон, но вы можете терпеть ее часами или днями. Умеренная также может означать боль, которая приходит и уходит, даже если она очень сильная.
- Легкая боль (от 1 до 4) : Вы замечаете боль, но она не настолько сильна, чтобы нарушить ваш сон или активность.
Серьезная травма – любое событие, которое может привести к очень серьезной травме, например:
- Падение с высоты более 10 футов (3.1 м) [более 5 футов (1,5 м) для детей до 2 лет и взрослых старше 65 лет].
- Автомобильная авария, в которой любое транспортное средство двигалось со скоростью более 20 миль (32 км) в час.
- Любое событие, вызывающее сильное кровотечение, которое вы не можете контролировать.
- Любое событие, достаточно сильное, чтобы сильно сломать крупную кость (например, кость руки или ноги).
Боль у детей до 3 лет
Трудно сказать, насколько сильно болит ребенок или малыш.
- Сильная боль (от 8 до 10) : Боль настолько сильная, что ребенок не может спать, не может устроиться поудобнее и постоянно плачет, что бы вы ни делали. Ребенок может брыкаться, сжимать кулаки или гримасничать.
- Умеренная боль (от 5 до 7) : Ребенок очень беспокойный, сильно цепляется за вас, у него могут быть проблемы со сном, но он реагирует, когда вы пытаетесь его утешить.
- Легкая боль (от 1 до 4) : Ребенок немного беспокойный и немного цепляется за вас, но реагирует, когда вы пытаетесь его утешить.
Боль у детей 3 лет и старше
- Сильная боль (от 8 до 10) : Боль настолько сильная, что ребенок не может терпеть ее более нескольких часов, не может спать и не может делать ничего другого, кроме как сосредоточиться на боли. Никто не может терпеть сильную боль более нескольких часов.
- Умеренная боль (от 5 до 7) : Боль достаточно сильная, чтобы нарушать нормальную деятельность и сон ребенка, но ребенок может терпеть ее в течение нескольких часов или дней.
- Легкая боль (от 1 до 4) : Ребенок замечает боль и может жаловаться на нее, но она не настолько сильна, чтобы нарушать его или ее сон или активность.
Симптомы инфекции могут включать:
- Усиление боли, отек, повышение температуры или покраснение в области или вокруг нее.
- Красные полосы, ведущие из области.
- Выделение гноя из пораженной области.
- Лихорадка.
Определенные состояния здоровья и лекарства ослабляют способность иммунной системы бороться с инфекциями и болезнями. Некоторые примеры у взрослых:
- Такие заболевания, как диабет, рак, болезни сердца и ВИЧ/СПИД.
- Длительные проблемы с алкоголем и наркотиками.
- Стероидные препараты, которые можно использовать для лечения различных состояний.
- Химиотерапия и лучевая терапия рака.
- Другие лекарственные средства, применяемые для лечения аутоиммунных заболеваний.
- Лекарства, принимаемые после трансплантации органов.
- Отсутствие селезенки.
Когда область становится синей, очень бледной или холодной , это может означать, что произошло внезапное изменение кровоснабжения этой области. Это может быть серьезно.
Существуют и другие причины изменения цвета и температуры. Синяки часто выглядят синими. Конечность может стать синей или бледной, если вы оставите ее в одном положении слишком долго, но ее нормальный цвет вернется после того, как вы ее переместите. То, что вы ищете, — это изменение внешнего вида области (она становится синей или бледной) и ощущений (она становится холодной на ощупь), и это изменение не проходит.
Шок — это опасное для жизни состояние, которое может быстро развиться после внезапного заболевания или травмы.
Взрослые и дети старшего возраста часто имеют несколько симптомов шока. К ним относятся:
- Потеря сознания.
- Чувство сильного головокружения или предобморочного состояния, как будто вы можете потерять сознание.
- Чувство сильной слабости или проблемы со стоянием.
- Не чувствует себя бдительным или не может ясно мыслить. Вы можете быть сбиты с толку, беспокойны, напуганы или не можете отвечать на вопросы.
Шок — это опасное для жизни состояние, которое может возникнуть вскоре после внезапного заболевания или травмы.
У младенцев и детей младшего возраста часто наблюдается несколько симптомов шока. К ним относятся:
- Потеря сознания.
- Сильная сонливость или трудности с пробуждением.
- Не реагирует на прикосновения или разговор.
- Дыхание намного быстрее, чем обычно.
- Запутался.Ребенок может не знать, где он или она.
Вам может понадобиться прививка от столбняка в зависимости от того, насколько грязна рана и сколько времени прошло с момента последней прививки.
- При грязной ране , в которой есть грязь, слюна или фекалии, вам может потребоваться прививка, если:
- Вам не делали прививку от столбняка в течение последних 5 лет.
- Вы не знаете, когда был ваш последний выстрел.
- Для чистой раны вам может понадобиться прививка, если:
- Вам не делали прививку от столбняка в течение последних 10 лет.
- Вы не знаете, когда был ваш последний выстрел.
При сильном кровотечении любое из следующих утверждений может быть правдой:
- Кровь хлещет из раны.
- Кровотечение не останавливается или замедляется при надавливании.
- Кровь быстро пропитывает повязку за повязкой.
При умеренном кровотечении может быть правдой любое из следующих утверждений:
- Кровотечение замедляется или останавливается при надавливании, но возобновляется, если вы снимаете давление.
- Кровь может просачиваться через несколько бинтов, но не быстро и не бесконтрольно.
При слабом кровотечении может быть правдой любое из следующих утверждений:
- Кровотечение останавливается само по себе или при надавливании.
- Кровотечение останавливается или замедляется до выделения или струйки после 15 минут надавливания.
Он может сочиться или капать в течение 45 минут.
Обратитесь за помощью сегодня
Судя по вашим ответам, скоро вам может понадобиться помощь .Проблема, вероятно, не улучшится без медицинской помощи.
- Позвоните своему врачу сегодня, чтобы обсудить симптомы и договориться о лечении.
- Если вы не можете связаться со своим врачом или у вас его нет, обратитесь за медицинской помощью сегодня.
- Если сейчас вечер, следите за симптомами и обращайтесь за помощью утром.
- Если симптомы ухудшаются, скорее обратитесь за медицинской помощью.
Обратитесь за помощью сейчас
Судя по вашим ответам, вам может понадобиться помощь немедленно . Проблема может усугубиться без медицинской помощи.
- Позвоните своему врачу сейчас, чтобы обсудить симптомы и договориться о лечении.
- Если вы не можете связаться со своим врачом или у вас его нет, обратитесь за помощью в течение следующего часа.
- Вам не нужно вызывать скорую помощь, за исключением случаев, когда:
- Вы не можете безопасно путешествовать, управляя автомобилем самостоятельно или поручив кому-то другому.
- Вы находитесь в районе, где интенсивное движение или другие проблемы могут замедлить ваше движение.
Позвоните 911 сейчас
Судя по вашим ответам, вам нужна неотложная помощь.
Позвоните в службу 911 или в другую экстренную службу по номеру .
Иногда люди не хотят звонить в службу 911. Они могут думать, что их симптомы несерьезны или что они могут просто попросить кого-нибудь отвезти их. Или они могут быть обеспокоены стоимостью. Но, судя по вашим ответам, самый безопасный и быстрый способ получить необходимую вам помощь — это позвонить по номеру 911 для медицинской транспортировки в больницу.
Записаться на прием
Судя по вашим ответам, проблема не улучшится без медицинской помощи.
- Запишитесь на прием к врачу в ближайшие 1–2 недели.
- При необходимости попробуйте домашнее лечение, пока вы ждете приема.
- Если симптомы ухудшаются или у вас есть какие-либо опасения, позвоните своему врачу. Возможно, вам понадобится уход раньше.
Позвоните 911 сейчас
Судя по вашим ответам, вам нужна неотложная помощь.
Позвоните в службу 911 или в другую экстренную службу по номеру .
Надавите на рану, пока не прибудет помощь. Держите область поднятой, если можете.
Иногда люди не хотят звонить в службу 911. Они могут думать, что их симптомы несерьезны или что они могут просто попросить кого-нибудь отвезти их.Или они могут быть обеспокоены стоимостью. Но, судя по вашим ответам, самый безопасный и быстрый способ получить необходимую вам помощь — это позвонить по номеру 911 для медицинской транспортировки в больницу.
Проблемы с пальцами, кистями и запястьями, без травм
Послеоперационные проблемы
Воздействие низких температур
5 преимуществ железных конструкций |
Сделать лестницу не только красивой, но и безопасной можно с помощью перил Элементы ограждения лестницы являются очень значимой составляющей всей конструкции.Именно поэтому к вопросу выбора их модели и формы нужно подходить с большой ответственностью. Основная задача перил – обеспечить повышенный уровень безопасности при передвижении по лестнице. Перилы — это ограждения лестничных маршей различных форм, типов и комплектаций. Отличаются они и материалами, из которых изготовлены, и типом наполнения, и размерами. Наиболее популярными среди прочих являются перила из натурального дерева и металла.
Перила из металла обладают высокими эксплуатационными характеристиками.Они прочны, надежны, долговечны, устойчивы к колебаниям температуры и влаги. Уход за ними достаточно прост, а возможностей оформления очень много.
Перила для металлических лестниц можно использовать как внутри, так и снаружи помещений. Отличным вариантом являются заборы и мансарда на втором этаже дома.
На сегодняшний день наиболее востребованы стальные заборы. Многие производители также предлагают конструкции из латуни, алюминия, железа и чугуна. Каждый из этих материалов включает в себя как положительные, так и отрицательные стороны.
Популярны и востребованы сегодня металлические перила для лестниц
Материалы для изготовления поручней могут быть:
- Алюминий;
- Нержавеющая сталь;
- Трубы ПВХ;
- Стекло.
Кроме того, конструкция поручня может быть сборной и сварной. Изделия из железа делятся на кованые и литые.
При строительстве ограждений для лестниц могут использоваться самые разные технологии и материалы. Если ограждения для лестницы в доме частного сектора выбираются, то тут все зависит от финансовых возможностей и желания хозяев.Поэтому перед началом работы очень важно определить, какой именно вариант конструкции будет для вас наиболее оптимальным. Если учесть наличие других факторов. Основными критериями выбора металла является назначение и условия использования готового изделия. Если они просто устанавливаются в качестве лестничного ограждения снаружи дома, лучше отдать предпочтение прочной нержавеющей стали. Изделия из никеля или чугуна отлично переносят резкие перепады температур, сырость, влажность и другие погодные условия.В помещении можно оборудовать перила из алюминия. Это открывает возможность создания разнообразных конструкций из большего количества форм, в том числе винтовых и поворотных лестниц.
Перила для металлической лестницы в настоящее время являются наиболее популярным решением. Их самостоятельное изготовление значительно дешевле готовой продукции. Правильно смонтированные, они отличаются хорошей прочностью и способны украсить любой интерьер.
Изготовить перила для лестниц из металла можно своими руками, если заранее продумать их конструкцию и подготовить инструменты и материалы для работы
Процесс изготовления этих ограждений сложнее, чем перил из дерева.Для этой работы необходим соответствующий инструмент, материал и хотя бы минимальные знания работы с металлом. Но только результат тоже будет намного лучше. Металлические ограждения могут служить десятилетиями, а уход за ними необходим минимальный. Кроме того, разнообразие возможностей делает каждый экземпляр металлических перил уникальным.
Для изготовления металлических перил Вам потребуется:
- болгарский;
- Сварочный аппарат;
- Труба профильная;
- Металлические стержни;
- Наждачная бумага.
Правильно составив чертеж, используя свои или чужие профессиональные навыки, можно изготовить прекрасную ограждающую конструкцию.
Самые стильные кованые заборы. Однако они очень дороги по стоимости, и их вполне можно заменить сварными, или сборными алюминиевыми. Кроме того, изготовить кованые изделия самостоятельно может не каждый человек, а более простые модели при грамотном подходе подвластны практически всем.
Металлические перила-перила алюминиевых лестниц — отличный вариант для тех, кто решил сделать защиту от падения самостоятельно.Усердно работая и фантазируя от души, можно получить отличный результат.
Не менее популярны заборы из алюминия
.
Алюминиевые перила представляют собой сборные конструкции. Для ограждения простой рядовой лестницы для дома это самый подходящий вариант. Детали из алюминия намного легче стальных, их проще транспортировать и несложно провести монтаж самостоятельно.
При изготовлении металлических поручней самостоятельно необходимо соблюдать следующие правила:
- Оптимальная высота поручня от 90 до 100 см;
- Изделия должны выдерживать нагрузку 100 кг/м;
- Допустимое расстояние между балясинами не может превышать 12 см;
- Поручни должны быть около 5 см в диаметре.
Если лестница расположена у стены, то между ней и поручнем должен быть зазор не менее 10 см. Кроме того, поручень должен быть цельным. В нем не может быть острых углов, неровностей, заусенцев и других нестандартных элементов.
Современные перила для лестниц из нержавеющей стали
Одним из самых распространенных вариантов на сегодняшний день являются металлические перила. С помощью разнообразных дизайнерских решений можно создать любые варианты ограждений лестниц в своем доме. Кроме того, они могут быть задекорированы элементами, состоящими из разных материалов: стекла, пластика, дерева.
Лестничные ограждения из нержавеющей стали позволяют применять современные, стильные ограждения для лестниц. Принцип сборной конструкции позволяет фантазировать, и спроектировать любую конструкцию.
Многие предпочитают устанавливать перила для лестниц из нержавеющей стали, потому что они прочные, практичные и безопасные
Существует несколько способов крепления поручней ее к лестнице. Если расстояние близкое, то его можно просто прикрепить к стене с помощью специальных кронштейнов, которые бывают литыми или шарнирными.При использовании элементов перил из нержавеющей стали мы обходимся без применения сварки. Именно поэтому при необходимости их можно легко демонтировать. После завершения можно добавить различные декоративные элементы: например, покрасить перила или нанести на них защитный слой.
Перила из нержавеющей стали имеют множество преимуществ:
- Очень простая и доступная установка;
- Стильный современный вид;
- Доступная стоимость;
- Легкая конструкция.
Кроме того, использование так называемых шарнирных кронштейнов позволит самостоятельно регулировать уровень поручня.
Ограждения лестничных клеток изготавливаются в целях обеспечения безопасности и удобства при передвижении по лестнице. Перила для лестниц, изготовленные из металла, выполняют роль не только защитную, но и прекрасно справляются с функцией украшения пространства. Благодаря огромному количеству вариантов изделия из металла сегодня пользуются большой популярностью. Они могут быть изготовлены из арматуры, профилей, простых труб и изделий сложной формы.Балясины также могут быть из нержавеющей стали, хромированные и никелированные. Их успешно используют как внутри помещений, так и снаружи. Поручни должны идеально гармонировать с мебелью, идеально вписываться в интерьер комнаты. Предварительные эскизы перил помогут сделать ваш дом стильным, уютным и безопасным.
Когда Дасани ушел из дома — The New York Times
«Ага, мой шкаф», — вмешивается Табита. — «Посмотрите, какой у меня большой шкаф!»
Скоро пора прощаться.Табита стоит рядом со своим мужем Джейсоном, толстым бородатым 42-летним мужчиной, предпочитающим очки в металлической оправе и фланелевые рубашки. Их сыновья — 8 и 11 лет — скоро вернутся из школы вместе со стайкой девочек из Херши.
Табита держит Лео, нового щенка семьи. «Посмотри на моего ребенка сейчас, хорошо?» Шанель говорит собаке.
Две матери обнимаются. Они уже обсудили «четырехнедельный план адаптации» Дасани. Шанель разрешается один раз в неделю звонить Дасани по телефону в заранее назначенное время.В течение месяца не будет посещений — это разделение призвано помочь новым ученикам установить новые связи, особенно со своими родителями.
Это может вызвать всплеск эмоций: печаль, чувство вины, замешательство, ярость. Некоторые дети бунтуют, надеясь, что их проступки отправят их домой. Но чем дольше они смогут терпеть эту разлуку, тем больше у них шансов достичь цели школы — вести «полноценную и продуктивную» жизнь.
Невысказанное сообщение понятно. Чтобы выбраться из бедности, Дасани также должна покинуть свою семью — хотя бы на время.
Дасани не спит в первую ночь. Она никогда не спала одна. Она продолжает тянуться к Ли-Ли. «Я не умею ни с кем спать, — скажет она мне позже. Снаружи небо широкое и темное, снег почти серебристый. Херши настолько тихий, что любой шум раздражает — шорох веток, грохот грузовика.
Все кажется другим, даже воздух. В нескольких футах от него крепко спит 13-летняя соседка Дасани по комнате. Она тоже городская девушка. Но она приехала из Трентона, Н.Дж., восемь лет назад, что достаточно долго, чтобы научиться спать в тишине.
Не только тоска по дому не дает спать Дасани. Она чувствует давление, которое представляет Херши. «Я верю, что смогу осуществить свои мечты в этой школе», — пишет она в своем дневнике. Она мало упоминает о своих 11 соседях по дому, опасаясь, что они могут прочитать дневник и восстать против нее. Ранее они тепло приветствовали Дасани за ужином, склонив головы для изящества. Она ела быстро, как будто еда могла исчезнуть.Новые студенты не привыкли ко вторым порциям или гарнирам. Иногда они охраняют свои тарелки, сгорбившись над каждым приемом пищи, или пытаются распределить ее по рациону, пряча еду в салфетках.
«Лестница»: документальный фильм о Петерсоне Netflix упустил некоторые вещи
ДаремИтак, вы видели «Лестницу», версию режиссера Жана-Ксавье де Лестрейда о запутанном деле против Майкла Петерсона.
Писатель, бывший кандидат в мэры Дарема и обозреватель The Herald-Sun был обвинен в убийстве после того, как его жена Кэтлин была найдена в декабре.9 сентября 2001 года, у подножия их черной лестницы в особняке пары.
«Лестница» собрала множество поворотов и поворотов дела в своих 13 эпизодах, которые дебютировали на Netflix в этом месяце, но они ориентированы на точку зрения Петерсона и его адвоката.
В этой статье мы предлагаем немного больше информации о некоторых людях и деталях дела, связанного со смертью Кэтлин, 48 лет, исполнительного директора Nortel Network и светской львицы Дарема. (Если вы ищете информацию о печально известной теории совы, прочитайте всю историю здесь.)
Военная история Петерсона
В интервью Петерсон сказал, что пошел на войну, потому что хотел увидеть бой и мечтал написать великий американский военный роман.
Покинув Корпус морской пехоты, Петерсон написал три романа, а также стал соавтором биографии и еще одного романа.
Он воспользовался успехом, который последовал за его первыми романами, на известность в Дареме, в том числе в качестве газетного обозревателя. Он безуспешно баллотировался в мэры в 1999 году, а затем в городской совет в ноябре 2001 года, за месяц до того, как Кэтлин была найдена мертвой.
Осенью 1999 года Петерсон вместе с четырьмя другими боролись за пост мэра Дарема. В течение многих лет Петерсон заявлял о серьезной военной травме правой ноги. Он также сказал, что получил два «Пурпурных сердца» во Вьетнаме.
В то время The News & Observer внимательно изучил эти утверждения. В файлах Корпуса морской пехоты нет записей о том, что Петерсон получил медаль «Пурпурное сердце», которую вручают солдатам, раненым или погибшим в бою. Файл подтвердил, что он получил две другие высокие боевые награды, Серебряную Звезду и Бронзовую Звезду за Доблесть.
Вот выдержка из истории 1999 года:
«В одном из интервью Петерсон сказал, что получил одно из Пурпурных сердец, когда во Вьетнаме рядом с ним взорвался фугас. По его словам, радист наступил на мину и погиб от взрыва, а осколок попал ему в правую ногу.
«В меня один раз стреляли, другой был фугас — мой радист наступил на мину», — сказал он тогда.
Столкнувшись с его военными записями, которые показывают, что травма произошла, когда он находился в Японии два года спустя, Петерсон сообщил, что травма ноги произошла в результате аварии двух автомобилей в Японии.Он сказал, что даже его семья и самые близкие друзья не знали правды.
«Это прикрытие; Я признаю это, — сказал тогда Петерсон. «Моя вторая жена [она же Кэтлин], она не знает. Я собираюсь обсудить это с ней сегодня».
Перед судом по делу об убийстве Петерсона в 2003 году The News & Observer поговорили с морскими пехотинцами, Петерсоном и изучили военные архивы, в которых был отчет Петерсона о битве. Затем в статье изложены различные точки зрения на то, что произошло во время битвы во Вьетнаме в 1969 году, которая привела к гибели U.С. радист. Позже Петерсон был награжден медалью Серебряной звезды за боевую доблесть во время этой битвы.
Семья в долгах
В дополнение к утверждению, что Кэтлин обнаружила информацию о бисексуальности Петерсона в ночь ее смерти, прокуратура также утверждала, что Петерсон убил свою жену, чтобы получить контроль над ее активами, включая страховой полис на 1,4 миллиона долларов.
Прокуроры представили экспертов и доказательства, которые высветили опасения по поводу потенциального увольнения Кэтлин в Nortel, где она была директором информационных служб и зарабатывала 145 000 долларов в год.Они также указали на снижение стоимости акций Nortel.
Слева направо: Дэвид Рудольф и Майкл Петерсон, Джим Хардин, Кейтлин Этуотер, Маргарет и Марта Рэтлифф, Тодд Петерсон. News & Observer Staff photosСестра Кэтлин Петерсон, Кэндис Замперини, показала, что в середине 2001 года Кэтлин беспокоилась о потере работы и жаловалась на финансовые трудности, из-за которых семья не могла починить протекающую сантехнику и другие проблемы с домом.
Прокуратура показала, что в конце 2001 года у Петерсонов была задолженность по кредитным картам на сумму более 143 000 долларов, и с их банковских счетов уходило больше денег, чем приходило. Некоторые электронные сообщения Петерсона показали, что за несколько месяцев до смерти его жены он искал финансовую помощь. помощь его детям.
18 апреля 2001 года Петерсон написал дяде по отцовской линии Маргарет и Марты Рэтлифф, двух молодых женщин, которых Петерсон воспитал после того, как их отец погиб на войне, а их мать была найдена мертвой у подножия лестницы в Германии.Марта Рэтлифф должна была поступить в колледж частного университета Сан-Франциско за 33 000 долларов в год, и Петерсон попросил дядю скинуться на 5 000 долларов за семестр. Дядя согласился.
29 ноября 2001 г. Петерсон написал своей бывшей жене Патриции, школьной учительнице в Германии, умоляя ее взять ссуду под залог дома в размере 30 000 долларов для погашения долга по кредитной карте, понесенного их двумя взрослыми сыновьями, Клейтоном и Тоддом. . Молодые люди должны были 1000 долларов в месяц только в виде процентов.
Петерсон закончил сообщение словами: «Я просто не могу обсуждать это с Кэтлин.”
Защита, однако, возразила, что у Петерсонов было много денег и собственный капитал в размере 2 миллионов долларов. Адвокаты защиты указали, что пара была достаточно обеспечена, чтобы отложить зарплату Кэтлин в размере 200 000 долларов и могла бы реализовать опционы на акции, которые принесли бы прибыль в размере 667 000 долларов.
Кстати, особняк Петерсона площадью почти 9500 квадратных футов на Седар-стрит, 1810 был продан летом 2004 года примерно за половину первоначальной запрашиваемой цены. Первоначально дом продавался по цене 1 доллар.175 миллионов, но в конце 2003 года цена была снижена до 975 000 долларов. Особняк с шестью спальнями и шестью ванными комнатами был продан в 2004 году за 640 000 долларов. Налоговые отчеты оценили дом в то время в 925 000 долларов.
В 2008 году дом снова был продан за 1,3 миллиона долларов Бионду Фьюри, экстрасенсу из Нью-Йорка. Согласно налоговым данным округа Дарем, его текущая налоговая стоимость составляет 1,9 миллиона долларов.
Другие интересные факты о доме Петерсонов: ранее он принадлежал всемирно признанному ученому Генри Луи «Скипу» Гейтсу-младшему., который жил там во время преподавания в Дьюке. И это было место для фильма 1990 года «Рассказ служанки», который был снят в Дареме и Роли, и в нем снимались Роберт Дюваль, Фэй Данауэй и Наташа Ричардсон. Имущество использовалось как дом командира и занимало видное место.
Юридические проблемы Клейтона Петерсона
В документальном фильме рассказывается о старшем сыне Петерсона, Клейтоне, который попал в беду в колледже, но не раскрываются детали, из-за которых он провел четыре года в федеральной тюрьме.
Клейтон пережил бурные подростковые годы в Германии, где легкий доступ к алкоголю и увлечение взрывчатыми веществами позже привели его к неприятностям, согласно статье N&O.
Он вернулся в Дарем и решил пойти по стопам своего отца в Университет Дьюка.
В 19 лет Клейтон Петерсон был арестован и обвинен в установке небольшой бомбы в офисе Университета Дьюка.
Клейтон был осужден федеральным судом за хранение разрушительного устройства после признания в апреле 1994 года, что он проник в здание Аллена, в котором находится президент Герцога и несколько других высших административных офисов.Он признался, что поместил самодельную бомбу, погруженную в бензин, в чулан на втором этаже и украл оборудование для идентификации по фотографии, чтобы сделать поддельное удостоверение личности.
Клейтон сказал в интервью 1997 года из тюрьмы репортеру N&O, что он заложил бомбу, чтобы отвлечь внимание от его погони за поддельным удостоверением личности, которое он обсуждал с друзьями. Клейтон Петерсон также сказал, что предпринял шаги, чтобы предотвратить детонацию бомбы.
После освобождения Клейтон поступил в Университет штата Северная Каролина, где стал отличником и стал отличником своего класса.
Тодд Петерсон не сотрудничал
Старший сын Петерсона, Тодд, также окончил Университет штата Северная Каролина и некоторое время работал в Nortel Networks, где работала его мачеха Кэтлин.
Затем он запустил веб-сайт Futazi.com, на котором старшеклассникам предлагались советы о поцелуях, сексе, пьяных друзьях и макияже. В то время как Тодд сказал, что веб-сайт должен давать советы подросткам, таким как его сестры, некоторые говорили, что контент и фотографии скудно одетых девочек не подходят для этой возрастной группы.
Сайт также представил альтер-эго Тодда, бодибилдера «Романа Крофта», с его фотографиями до и после в трусах-боксерах.
Тодд Петерсон слушает, как бывший офицер полиции Дарема Джеймс Маквей описывает свое отношение к ночи, когда его мачеха была найдена мертвой в доме Петерсонов во время дачи показаний 11 июля 2003 года в суде по делу об убийстве его отца Майкла Петерсона. Chuck Liddy News & Observer file photoВ интервью в январе 2002 года Тодд сказал N&O: «Когда я был второкурсником в колледже, я был очень недоволен тем, что я был никем, поэтому я хотел создать что-то.
В ночь смерти Кэтлин Тодд был на вечеринке с друзьями и пришел в дом с четырьмя друзьями после прибытия полиции.
В показаниях полиция ясно дала понять, что Тодд не сотрудничал в ту ночь. Бывший офицер Дарема показал, что ему пришлось попросить Тодда не разговаривать с другими, но Тодд продолжал это делать. По показаниям детектива, полиция перевела двух женщин, которые были с Тоддом, в другую комнату, а затем в какой-то момент Тодд попытался подать сигнал через окно.
В поисках укола
Окружной прокурор Дарема обратился к судье Верховного суда Джиму Хардину. пара.
Хардин утверждал, что Петерсон избил Кэтлин уколом или чем-то подобным, но правоохранительные органы не смогли его найти. Замперини, сестра Кэтлин, сказала, что она нанесла Кэтлин и другим ее братьям и сестрам удар много лет назад.
Ближе к концу судебного процесса 2003 года адвокат Петерсона Дэвид Рудольф представил удар, который, по его словам, был только что обнаружен Клейтоном в гараже Петерсона.
Было проведено несколько обысков, сказал Хардин в интервью на этой неделе. Однажды, по словам Хардина, их было около 20 офицеров, и они были там весь день.
— Я приказал офицерам измерить каждый дюйм этого дома, — сказал Хардин, чтобы получить масштабную модель.
Петерсон заказал дополнительные уколы
В интервью программе BBC Radio 5 Live, которая сделала серию подкастов по делу Майкла Петерсона, Хардин сказал, что прокуроры думали, что это было «что-то вроде укола ударами», но он лично считал, что «мы нашли орудие убийства.
Через три недели после завершения судебного процесса в офис Хардина позвонили из федеральной прокуратуры, сообщил Хардин Би-би-си. Кому-то позвонила женщина из Вермонта и сообщила, что некто по имени Майкл Петерсон заказал три укола, прежде чем Рудольф представил укол, который, по его словам, был найден в доме Петерсона.
— Итак, дама прислала нам заказ на доставку и кредит, — сказал он.
Однако временные рамки не совпадают. Запросы в окружную прокуратуру и прокуратуру, сделанные в прошлом году для ознакомления с этой квитанцией, не увенчались успехом.
Адвокат защиты Дэвид Рудольф держит в руках три кочерги, когда допрашивает детектива полиции Дарема Арта Холланда во время судебного процесса по делу об убийстве Майкла Петерсона в понедельник, 29 сентября 2003 года. Петерсон (справа) предстал перед судом за убийство своей жены Кэтлин Петерсон, был найден мертвым у подножия лестницы в доме Петерсонов 9 декабря 2001 г. AP Photo/Kevin Seifert AP Photo/Kevin Seifertмагазин в штате Мэн.В статье говорилось, что приказ был отдан до того, как в суде появился удар, но неясно, точен ли он.
Некто, назвавшийся Майком Петерсоном, «оставил сообщение на нашем автоответчике, что они ему нужны немедленно», — сообщил The Herald-Sun в марте 2004 года менеджер Алехия Магуайр из Hurlbutt Designs в Кеннебанке, штат Мэн. По словам Магуайра, 82,50 доллара за штуку были отправлены ночным авиарейсом 29 сентября 2003 года.
По ее словам, Петерсону прислали новые иглы, сделанные в Китае, а не антиквариат.
Рудольф представил удар по удару в суде 23 сентября 2003 года.
Хардин сказал, когда он говорил с Би-би-си, что исходил из памяти, и это мог быть Мэн, но он был почти уверен, что количество ударов было три.
Документ, поданный по делу Петерсона от имени Генеральной прокуратуры штата, указывал на то, что Петерсон отдал приказ о двух ударах, но эта связь излагалась немного иначе, чем Хардин.
«В этой связи интересно отметить, что ответчик знал, где можно приобрести иглы для ударов, поскольку он купил и отправил ему две иглы для ударов 29 сентября 2003 года от компании в штате Мэн», — говорится в заявлении штата.
Заявление штата, поданное за несколько лет до того, как возникли вопросы об эксперте обвинения по брызгам крови Дуэйне Дивере, было ответом на безуспешный протест защиты по делу, которое включало утверждение о том, что прокуроры скрыли доказательства относительно монтировки, найденной соседом.
Чтобы еще больше запутать ситуацию, Петерсон сказал Би-би-си, что уколы были заказаны, чтобы показать, что это не мог быть укол, «а затем появляется настоящий укол».
В 2003 году Рудольф сказал The News & Observer, что планировал использовать их в качестве реквизита во время заключительных прений.
Идея заключалась в том, чтобы разбить укол над головой манекена или манекена, чтобы показать, насколько изуродован был бы предмет, если бы он использовался в качестве оружия, в отличие от неповрежденного укола, найденного в гараже Петерсона.
Рудольф сказал, что ударные удары слишком непохожи на ударные удары Петерсона, чтобы сделать эффективную демонстрацию. К тому же, по словам защитника, демонстрация показалась чересчур.
— Я не думал, что это необходимо, — сказал Рудольф.
Ничто из этого не было показано в документальном фильме, который включал в себя обширные кадры совещаний по оборонному планированию.
«Комплекс выживания» Хардина
В документальном фильме упущена кое-какая интересная предыстория о Хардине, в том числе то, что большую часть суда присутствовала одна из его самых больших поклонниц: его мать.
Кэролин Коуч-Хардин иногда готовила обед для прокуроров и их команды, а во время перерывов раздавала леденцы.
Когда Хардину было 12 лет, он наблюдал, как сгорел его семейный дом, забрав двух его младших сестер и брата.
Кауч-Хардин рассказал WRAL в 2003 году, что связал простыни вместе и использовал их, чтобы вылезти из окна.Его брат и две сестры погибли в огне.
«Думаю, у него комплекс выживания. Он пытается восполнить других детей, я думаю, что не выжил», — сказала она WRAL.
Другие эксперты по крови
Итак, что, по мнению Хардина, упустил документальный фильм?
Хардин сказал в интервью на этой неделе, что помимо эксперта по брызгам крови Государственного бюро расследований Дуэйна Дивера, два известных эксперта по брызгам крови консультировались с его командой, а третий консультировался с защитой.
Дивер провел анализ брызг крови для ВОО в деле Петерсона и почти 25 лет работал следователем на месте преступления. Но в 2011 году Дивер был уволен из бюро после ряда запутанных судебных дел, включая реабилитацию Грега Тейлора, который провел 19 лет в тюрьме за убийство, которого не совершал. Дивер не смог сообщить о результатах анализов крови, которые могли бы помочь Тейлору.
В 2011 году судья Орландо Хадсон постановил, что Дивер ввел присяжных в заблуждение по делу Петерсона, что стало одной из причин, по которым был отменён приговор об убийстве.
Два других известных эксперта проверили все, что сделал Дивер, сказал Хардин. Они расходились в нескольких незначительных областях, но «с точки зрения его основных мнений они пришли к одному и тому же выводу», — сказал Хардин.
Хардин сказал, что решил не вызывать этих экспертов, потому что думал, что это вызовет напряжение у присяжных после нескольких дней показаний Дивера.
Штатный сотрудник News & Observer Брук Кейн внесла свой вклад в эту статью.
Вирджиния Бриджес: 919-829-8924, @virginiabridges
Первоначально эта история была опубликована 21 июня 2018 г., 18:08.
Вирджиния Бриджес освещает вопросы уголовного правосудия в журналах The Herald-Sun и The News & Observer. Работает в газетах более 15 лет. Коллегия адвокатов штата Северная Каролина наградила ее премией Media & Law за лучший сериал в 2018 и 2020 годах.
Стеклянный замок: Мемуары
%PDF-1.6 % 562 0 объект > эндообъект 564 0 объект >/Шрифт>>>/Поля[]>> эндообъект 565 0 объект >поток приложение/pdf
