Люк для ванной комнаты под плитку: виды, размеры, установка
При скрытой разводке инженерных систем используется люк для ванной комнаты под плитку напольного, потолочного, настенного способа установки. Изготавливается потайной ревизионный лючок из полимерных материалов или металлов, дверка открывается вбок, откидывается целиком, отъезжает в вертикальной плоскости в сторону на специальных петлях.
Устанавливаются сантехнические люки под ванну, на фальш-панели, короба из ГКЛ, внутри потолков из гипсокартона. Из-за сложной конструкции шарниров смотровой лючок проще купить для самостоятельного монтажа, нежели изготавливать своими руками.
Содержание статьи
Назначение и область использования
Основная проблема санузлов заключается в сосредоточении в этих небольших помещениях всех известных бытовых коммуникаций и приборов:
- стояки и контуры ХВС/ГВС;
- система канализации;
- электропроводка;
- приборы учета холодной, горячей воды;
- распределительный коллектор системы теплого пола;
- запорная арматура.
В стилистическом оформлении интерьеров санузла урбан и хай-тек инженерные системы можно как-то обыграть. Во всех остальных случаях владелец предпочитает замаскировать коммуникации коробами, фальш-панелями под слоем декоративного кафеля, керамогранита.
Однако возникает новая проблема – к трубам, счетчикам, кранам, фильтрам, гидрозатворам сифонов раковин, душевых кабин, ванн, бачкам унитазов необходимо обеспечить доступ. Поэтому в системах ГКЛ/ГВЛ оставляют проем, монтируют люк под металлическую ванну для последующей отделки кафелем, мозаикой в едином стиле со всей стеной, экраном.
Классификация сантехнических люков
Первые ревизионные люки были использованы в XIX веке для наружных канализационных систем. Затем появились аналогичные приспособления для обслуживания уличных водопроводов и электросетей. Сантехнические люки для помещений стали использоваться значительно позже.
Существует классификация люков по следующим признакам:
- пространственное положение – напольные, потолочные, настенные;
- место установки – туалет, ванная;
- материальное исполнение – металл, пластик;
- конструкция – заполняемые, технические;
- способ открывания – распашные, сдвижные, съемные, нажимные, откидные, фронтально-распашные;
Самым удобным считается скрытый съемный и нажимной люк под плитку фронтально-распашного типа. Первый целиком извлекается из проема с помощью присоски, иных приспособлений. У второго дверца вначале выдвигается вперед относительно плоскости ограждающей конструкции, затем распахивается под развернутым углом 180°.
По расположению
Настенный

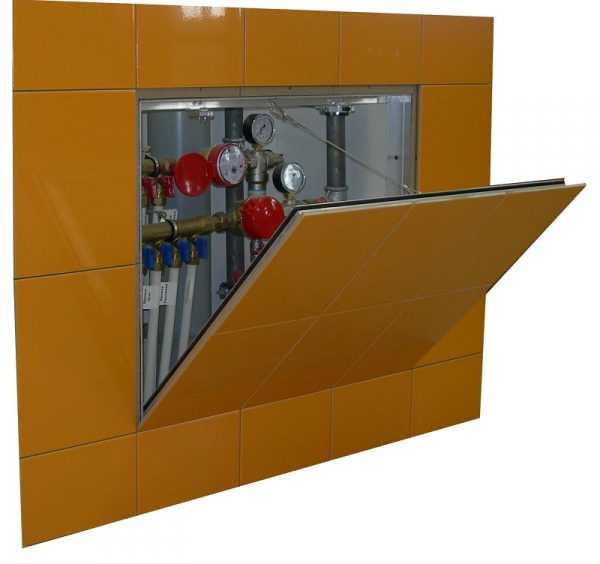

В санузлах квартир чаще всего используется настенный люк невидимка по причине расположения коммуникаций, приборов учета, запорной арматуры в вертикальной плоскости. Кроме того, пользователей часто не устраивает заводской крепеж, способ установки ванны. Поэтому своими собственными руками изготавливаются каркасы из профильной трубы, выкладываются экраны, пьедесталы, подставки из кирпича, позже облицовываемые кафелем, мозаикой.
Однако внутри такой конструкции остается трап, система перелива, гидрозатвор ванны, канализационные трубы и водорозетки. Если сделать в таком экране проем, установить скрытый лючок, то можно будет открывать его для замены и обслуживания вышеуказанного сантехнического оборудования.
Особенности монтажа настенных лючков в зависимости от их конструкции, способа открывания рассмотрены ниже.
Напольный
Основным отличием напольного сантехнического люка является повышенная прочность, несущая способность. В отличие от настенных, потолочных модификаций, по его крышке передвигаются люди, создавая повышенные эксплуатационные нагрузки. Всего существует 3 варианта исполнения напольного люка:
- съемный – заполняемая крышка или технический люк;
- сдвижной – рамка крышки перемещается по направляющим;
- откидной – нажимной или распашного типа.
Технический люк не декорируется плиткой, его дверка уже облицована. Заполняемая крышка представляет собой короб, внутри которого уложена армирующая сетка. В крышку заливается стяжка, толщина которой подгоняется под общий уровень пола для последующей укладки плитки.
Для облегчения подъема тяжелой крышки напольного люка обычно используется газовая пружина.
Потолочный
В случае прокладки коммуникаций по потолку (например электропроводки), может потребоваться люк для обслуживания и ремонта.
Основным отличием потолочного люка является его техническое исполнение. Обычно используется легкий пластиковый вариант с декоративной крышкой. Поскольку облицовка потолков плиткой владельцами недвижимости не практикуется. Съемные крышки под действием гравитации вываливаются из проемов, поэтому монтируются исключительно люки на защелках.
По способу открывания
Распашной
Обычные петли (дверные, рояльные) для ревизионных люков использовать невозможно по двум причинам:
- крепятся шарниры не к самой облицовке, а к каркасу створки;
- плитка имеет толщину, поэтому обычные петли поставить изнутри не представляется возможным.
Поэтому применяются петли либо с изогнутыми картами, либо с несколькими осями шарниров – угловые, скрытые, мебельные, маятниковые. Распашная створка обладает рядом преимуществ:
- простая конструкция;
- обеспечение доступа уже при угле открывания от 90°;
- высокая надежность.
Технология монтажа сантехнического люка на проем, внутри которого установлен счетчик с шаровыми кранами ХВС, ГВС, выглядит следующим образом:
- установка каркаса из двух вертикальных стоек, двух горизонтальных перемычек;
- фиксация каркаса люка к направляющему профилю для ГКЛ;
- регулировка фурнитуры для корректировки горизонтали, вертикали, щелей притвора створки.
Методика установки абсолютно одинакова для всех типов ревизионных люков заводского производства. Для стоек, перемычек каркаса лучше использовать направляющий профиль для систем ГКЛ 60/27. Жесткость конструкции обеспечивается за счет коробчатой конструкции.
Сдвижной люк-купе
Механизм открывания створки сантехнического лючка сдвижного типа имеет оригинальную конструкцию:
- петля трехзвенная, четырехшарнирная;
- одним концом петля крепится к торцу проема, другим к середине створки;
- полотно дверки может перемещаться параллельно стене вбок.
Подобная схема отворения створки актуальна в замкнутом пространстве. Например, между фальш-панелью и бачком унитаза, экраном ванны.

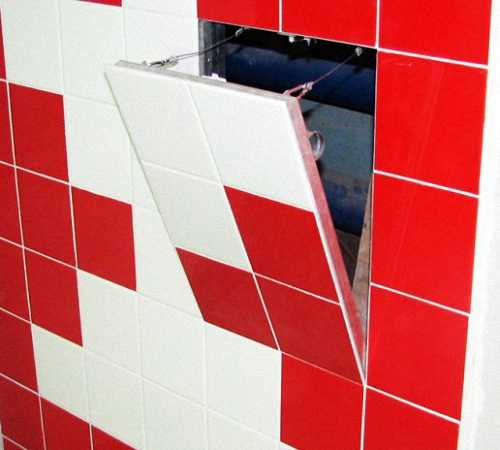

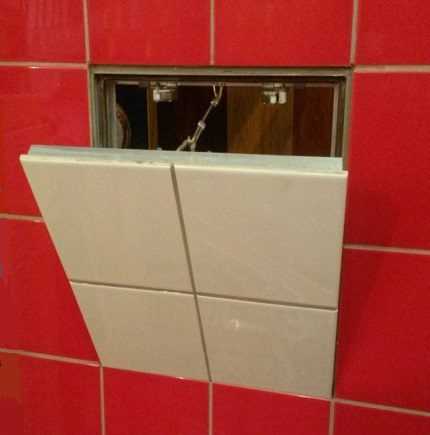

Съемный-откидной
Часто, для экономии бюджета отделки санузлов, такие люки делают своими руками. Про самодельные люки чуть позже, а пока про промышленные варианты.
Для обеспечения безопасности верхний край крышки съемного лючка может дополнительно фиксироваться к каркасу проема цепочкой. Плюс откидных съемных люков в том, что они не требуют много места для открывания и дают полноценный доступ к коммуникациям.
Все вышеперечисленные люки комплектуются нажимной запорной фурнитурой, т.е. чтобы его открыть нужно сначала нажать на край.
По количеству створок
Одностворчатый
Смотровые люки с разными механизмами открывания имеют размер 200х200 … 600х1000 мм. С учетом нормативов СНиП и необходимого свободного пространства возле их дверки одностворчатые модификации выпускают следующих размеров (см):
20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |
Полимерные | |||||||||||
25 | + | – | – | – | – | – | – | – | – | – | – |
40 | + | + | + | + | + | ||||||
45 | – | – | – | – | – | ||||||
Стальные под кафель | |||||||||||
20 | – | + | – | – | – | – | – | – | – | – | |
30 | + | + | + | ||||||||
40 | |||||||||||
50 | – | – | |||||||||
60 | + | ||||||||||
70 | – | – | |||||||||
80 | + | ||||||||||
90 | |||||||||||
100 | |||||||||||
Нажимной «невидимка», на петле, алюминиевый | |||||||||||
30 | + | + | + | + | + | – | – | – | – | – | – |
40 | |||||||||||
50 | |||||||||||
60 | |||||||||||
70 | – | ||||||||||
80 | |||||||||||
90 | |||||||||||
100 | – | ||||||||||
Под ванну с трехзвенной петлей | |||||||||||
40 | – | – | + | + | – | – | – | – | – | – | – |
50 | |||||||||||
Невидимка под стандартную плитку | |||||||||||
20 | + | – | – | – | – | – | – | – | – | – | – |
30 | – | + | + | + | + | ||||||
40 | – | + | + | + | + | ||||||
Нажимной под типовые размеры плитки | |||||||||||
20 | + | – | – | – | – | – | – | – | – | – | – |
30 | – | + | + | + | + | ||||||
40 | – | + | + | + | + | ||||||
Нажимной, распашной под крупногабаритную плитку | |||||||||||
50 | – | – | + | + | + | + | + | + | + | + | + |
60 | |||||||||||
Распашной, нажимной под плитку евроформата | |||||||||||
20 | – | + | + | + | + | – | – | – | – | – | – |
30 | + | + | + | ||||||||
40 | + | ||||||||||
Нажимной Алюклик | |||||||||||
20 | – | + | + | + | + | – | – | – | – | – | – |
30 | + | ||||||||||
40 | + | + | |||||||||
50 | – | + | + | + | |||||||
60 | |||||||||||
Распашной двухшарнирный | |||||||||||
20 | + | + | + | – | – | – | – | – | – | – | – |
30 | – | + | + | ||||||||
40 | |||||||||||
50 | – | ||||||||||
60 | + |
Одностворчатые люки обычно соответствуют размеру одной плитки, чаще устанавливаются вертикально, хотя производителем допускается монтаж петлями вверх, вниз.

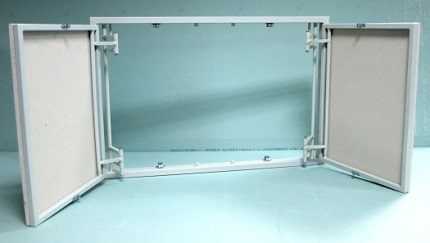

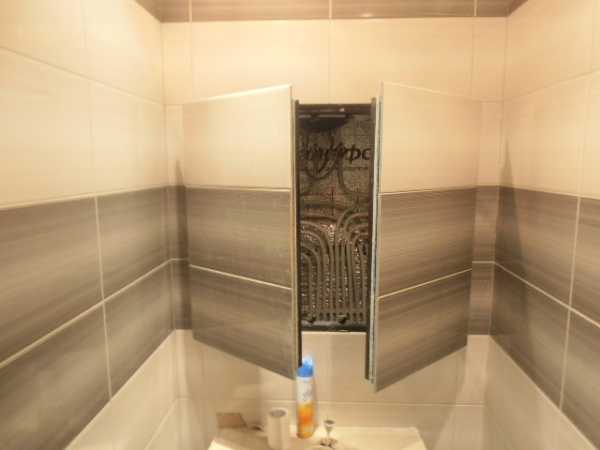

Двустворчатый
Крупногабаритные двустворчатые ревизионные люки обычно изготавливаются на заказ. Это не стандартная позиция ассортимента производителей. Отличиями конструкции от одностворчатых модификаций являются:
- общая рама с распашным или сдвижным нажимным механизмом открывания;
- две створки одинакового, реже различного размера;
- только прямоугольная форма, горизонтальное расположение (петли по бокам вертикально).
В замкнутом пространстве эти крупногабаритные конструкции, не очень удобны. Поэтому владельцы квартир чаще оборудуют свой санузел несколькими одностворчатыми люками.
По материалу изготовления
Металлический
При использовании металлических элементов каркаса, механизма открывания дверки ревизионные люки обладают запасом надежности, высоким эксплуатационным ресурсом. В модификациях под плитку всегда используется обшивка створки гипсокартоном или ГВЛ. Технические люки имеют цельнометаллическую дверку повышенной прочности.
Изготавливаются металлические люки из стали и алюминия. Стальные конструкции прочнее алюминиевых, стоят дешевле, но вместе с тем больше весят, при повреждении покрытия подвержены коррозии, часто не имеют регулировок (обращайте на это внимание при покупке). Алюминиевые люки легче стальных, не подвержены коррозии, почти всегда регулируются, но стоят дороже.
Алюминиевый люкПластиковый
Полимерные материалы менее прочные в сравнении с металлом. Пластиковые люки чаще используются на потолках либо в технических комнатах, где дизайн не так важен. Производители выпускают люки ПВХ квадратной конфигурации с размером сторон 10 – 30 см, либо прямоугольной формы 15х20 см, 20х25 см, 40х50 см и 40х60 см максимум.
Самодельные люки
Отличный вариант сэкономить на приобретении заводского изделия – сделать скрытый люк своими руками. Самый распространенный и легкий способ оборудовать самодельную скрытую конструкцию – повесить одну или несколько плиток облицовочного экрана на магниты. Рассмотрим эту технологию подробней.

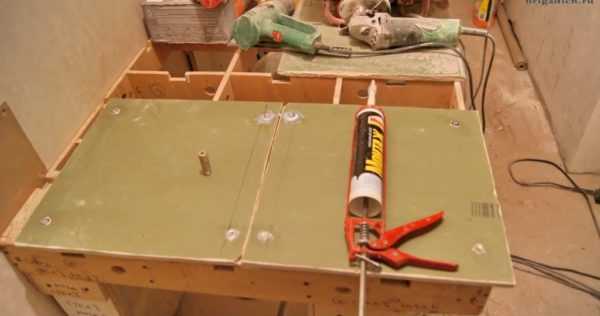

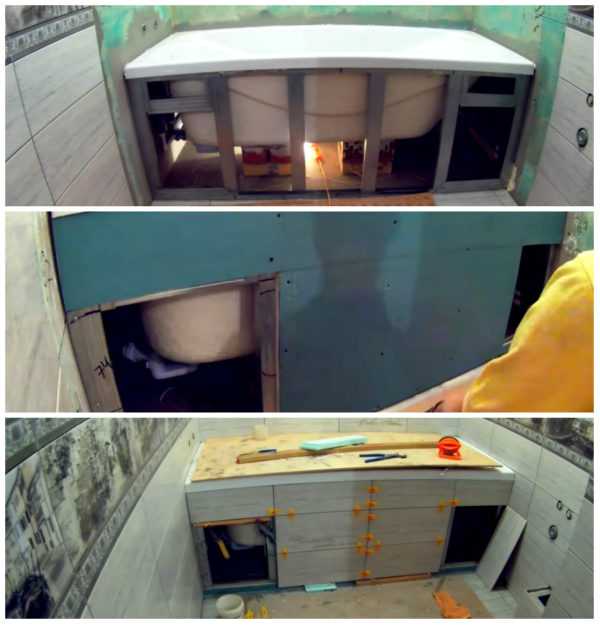

Сначала изготавливается экран под ванну или короб под стояк:
- Собирается каркас из металлического профиля для гипсокартонных систем. Профиль закладывается таким образом, чтобы немного выступать внутрь будущего люка.
- Каркас обшивается влагостойким гипсокартоном. В месте расположения лючка предусматривается отверстие необходимого размера.
- Экран обкладывается плиткой, оставляются ревизионные окна для оборудования съемной дверки.
Совет! Размер люка лучше всего выбирать, отталкиваясь от размеров плитки, чтобы ее не нужно было подрезать.
После схватывания клея, приступают к изготовлению съемной дверцы.
На кусок гипсокартона, который вырезан из ГКЛ, использованного для обшивки каркаса, по углам приклеиваются небольшие неодимовые магниты. При помощи этих магнитов дверка надежно держится на металлических профилях каркаса.
На обратную сторону будущих дверок приклеиваются неодимовые магниты.На гипсокартонные «дверцы» при помощи усиленного плиточного клея приклеивается керамическая плитка, которая выставляется заподлицо с общей облицовкой.
Совет! Для укладки плитки на уже облицованные кафелем поверхности удобно пользоваться монтажными присосками.
Затирка швов возможна только на следующий день. Швы вокруг дверцы заполняются цветным силиконом, который подбирается под цвет основной затирки.
Когда силикон высохнет, острым ножом под углом 45° по внешнему контуру прорезается шов и при помощи хорошей присоски аккуратно вынимается дверца. Излишки силикона с внутренней части люка срезаются, чтобы дверца легко вставлялась и снималась, но шва при этом не было видно.
Готовый люк-невидимка снимается при помощи небольшой липучки.
Особенности установки
При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:
- положение на фальш-панели, коробе, экране под ванной;
- размер плитки, схему ее раскладки на стене;
- способ и сторону открывания;
- вес облицовки, регулярность использования люка.
При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.
Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:
- разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
- подрезка по бокам, сверху, снизу менее 1/3 плитки.
Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.
Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются.
Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.
Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.
masteravannoy.ru
Выбор и правила установки ревизионного люка под плитку
В ванных комнатах устанавливают множество сантехнических приборов, каждый из которых подключен к системам водоснабжения и канализации. Сифоны, краны, счетчики, шланги и трубы способны испортить любой интерьер, поэтому многие владельцы помещений стараются их скрыть.
Отличный вариант маскировки – ревизионный люк под плитку. Здесь главное – выбрать подходящую конструкцию и правильно ее смонтировать. Давайте разберемся, на что обращать внимание при выборе ревизионного люка и каких правил стоит придерживаться чтобы установленная конструкция прослужила долгое время без нареканий на ее функциональность.
Содержание статьи:
Какие функции выполняют ревизионные люки?
Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, и другие подобные конструкции.
Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.
Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками
Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.
Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.
Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь
Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.
Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.
Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур
Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.
Конструкционные особенности моделей
Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.
Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца
По размерам технической ниши выбирают и . Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).
Существует две основные разновидности рам:
- Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
- Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.
Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.
Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола
Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.
В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.
Галерея изображений
Фото из
Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола
Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями
Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции
Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой
Ревизионный люк под плитку в полу

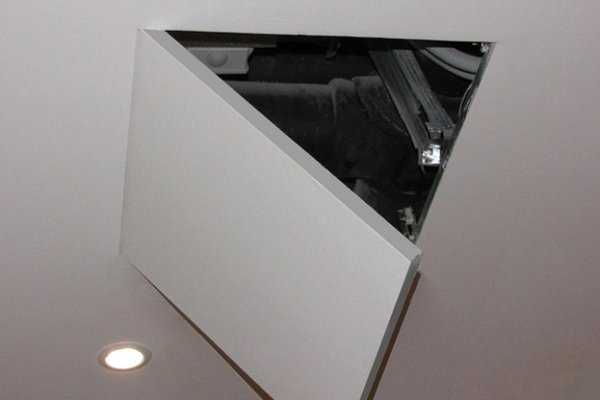

Люк для маскировки коммуникаций на потолке

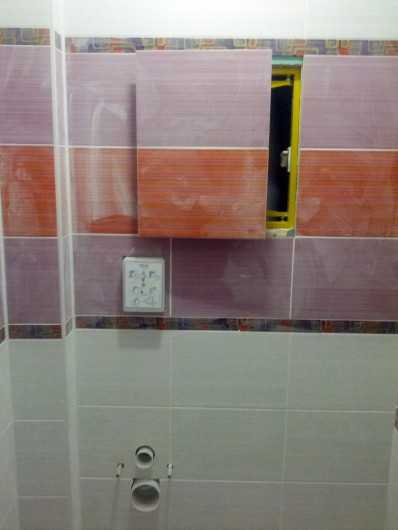

Оформление ревизионных ниш в стене

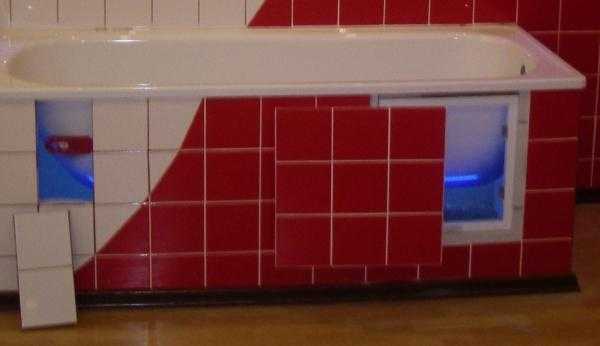

Люк-невидимка со съемной дверцей
Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.
Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.
Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем
В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.
В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.
Механизмы открывания
Производители устанавливают такие механизмы открывания дверок:
- распашной;
- нажимной;
- откидной;
- сдвижной.
Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.
Галерея изображений
Фото из
Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи. Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к. присоски не будут прилипать
Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно
Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом
Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять

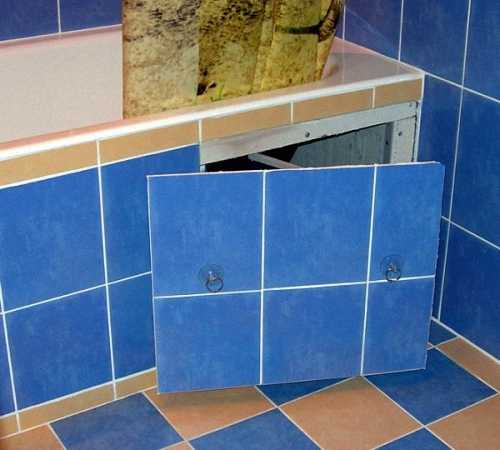

Распашной механизм открывания дверец

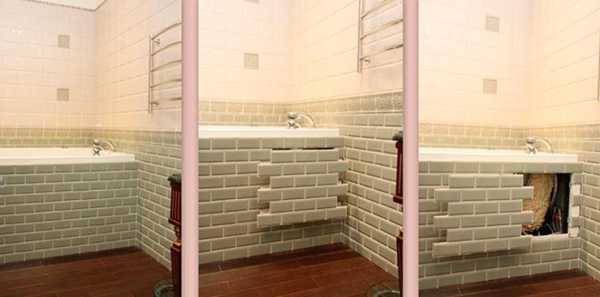

Люк-невидимка с нажимным механизмом

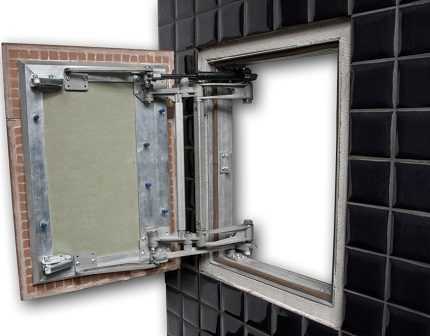

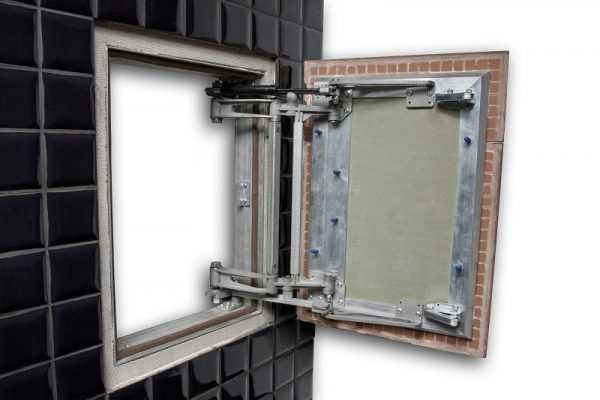

Сдвижной механизм с трехзвенными петлями
Откидной люк для труднодоступных зон
Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.
Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.
Нюансы выбора правильного люка
При выборе размера ориентируются на такие параметры:
- Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
- Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
- Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм). Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.
Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.
Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.
Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно
Есть множество производителей ревизионных люков, продукция которых достойна внимания.
В тройку лучших неизменно входят такие торговые марки:
- «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
- «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
- «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.
Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель. Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой.
Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим .
Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию
Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.
Во втором случае в комплект дополнительно входят ручки-присоски.
Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа
Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.
Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.
Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты
Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.
Инструкция по монтажу люка под плитку
Работы по установке ревизионного люка можно разделить на несколько этапов:
- Подготовка проема.
- Установка рамы с дверцами.
- Отделка внешней поверхности дверок.
- Финишные работы.
Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:
Галерея изображений
Фото из
Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться
В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей
Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают
Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)
Этап 1 – подготовка люка и проема
Этап 2 – установка люка-невидимки в проем ниши
Этап 3 – герметизация шва между конструкцией и стеной
Этап 4 – отделка ревизионного люка кафелем
После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.
Выводы и полезное видео по теме
При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.
Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:
Правильный расчет размера – самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:
С монтажом люка может справиться любой человек, научившийся держать в руках инструменты. Однако есть несколько моментов, которым стоит уделить особое внимание:
Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик.
Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность.
Выбираете ревизионный люк, но пока еще окончательно не определились с выбором? Или уже есть опыт использования подобных конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте комментарии к этому материалу, задавайте вопросы по теме в расположенном ниже блоке.
sovet-ingenera.com
Люк под плитку своими руками
Обустройство люка невидимки помогает сделать внешний вид ванной комнаты более привлекательным. Именно в люке скрываются все коммуникационные элементы ванной. Покупка люка в ванную комнату — процесс дорогостоящий, и не каждый в силе себе его позволить. А вот изготовление люка своими руками обходится гораздо дешевле, хотя требует немалых усилий и времени. О том как сделать люк под плитку и о том, как установить люк под плитку рассмотрим далее.
Оглавление:
- Люки под плитку: особенности, назначение и преимущества установки
- Разновидности и фото люков под плитку
- Изготовление скрытого люка под плитку своими руками
- Монтаж люка под плитку: технология и инструкция
Люки под плитку: особенности, назначение и преимущества установки
Основной функцией сантехнического люка невидимки является скрытие всех коммуникаций, находящихся в помещении и обеспечение свободного доступа к ним в любое время.
Главное преимущество люка под плитку, его незаметность на фоне основного интерьера. Кроме того, они совмещают в себе качества функциональности и простоты.
Среди преимуществ установки люков под плитку следует выделить:
- полную гармонию с интерьером помещения;
- сохранение целостности облицовки;
- наличие прочных дверей позволяет использовать разного рода отделочные материалы, в том числе и плитку;
- незаметность;
- длительность эксплуатации;
- простота установки и сооружения;
- высокий уровень надежности;
- обеспечение свободного доступа к оборудованию коммуникационных систем.
Разновидности и фото люков под плитку
Существует несколько разновидностей люков под плитку:
1. Люки под плитку сдвижного типа.
Данный вариант люка состоит из:
- рамы;
- дверцы;
- замка;
- наружного отделочного слоя;
- петель, которые соединяют его со стеной;
- регулировочных механизмов.
В качестве основного элемента люка выступает рамный механизм, для изготовления которого используется трубчатая сталь или алюминий. Чаще всего используется алюминий, так как он отличается устойчивостью перед коррозией, однако, в случаях, когда люк должен выдерживать большие нагрузки, необходимо его изготовить из стали.
Дверцы, чаще всего изготавливаются из таких же материалов, как и рама. Верхняя ее часть отделывается с помощью влагоустойчивого гипсоволокна или гипсокартона. А на него наносятся отделочные материалы. Периметр дверцы оснащен изоляционным материалом, предотвращающим попадание в люк влаги или воздуха. Кроме того, его наличие обеспечивает защиту внутренней части люка от появления плесени, пыли или грибка.
Сдвижной вариант люка отличается от других его вариаций наличием трехзвенной конструкции петель. Таким образом, обеспечивается фронтальное и боковое открытие дверей. Петли позволят регулировать положение двери в двух вариациях.
Немаловажный элемент — наличие нажимного замка, с помощью которого дверца открывается очень просто и без приложения особых усилий.
Использование раздвижных люков рекомендовано в том случае, если его установка производится в небольшом помещении. Такой тип люка отлично подходит для отделки с помощью кафеля, керамогранита, мозаики и других отделочных материалов. При необходимости в обеспечении свободного доступа к коммуникационной системе, используется данный тип люка. Открывание такого типа люка производится с помощью минимального вытягивания дверцы и отвода ее в сторону. Установка данного люка производится в поверхности вертикальных стеновых перегородок, пеноблоков, стен из гипсокартона, бетона и т.д.
Такие конструкции отлично подходят как для жилых и общественных помещений, так и для установки снаружи зданий. Существует два варианта сдвижных люков:
- люки, которые открываются ручкой присоской, устанавливаются в случае отделки помещения материалами, им;
- люки, кликового типа — используются при отделке с помощью мозаики, плитки с рельефной или матовой поверхностью, для открывания такого типа дверцы не нужна кликовая ручка, она открывается одним нажатием, для того, чтобы закрыть данную дверцу необходимо обеспечить ее заведение характерным щелчком.
2. Распашной тип люка — данный вариант отличается особой популярностью, так как его конструкция самая простая и напоминает обычные распашные дверцы. Такие люки применяют в случае отделки стен в ванной или санузле полуматовой или гладкой плиткой. Ревизионные люки под плитку распашного типа имеют колоссальные преимущества перед другими разновидностями люков. Именно такой вид люка наиболее незаметен после его установки. Плитка устанавливается непосредственно на поверхность дверцы.
Данный тип люков широко распространен для скрытия счетчиков на воду, терморегуляторов, фильтров, сифонов и т.д. Кроме того, такой люк станет отличным местом для обустройства сейфа или потайной полки.
Конструктивные особенности такого люка включают такие элементы:
- сварную раму;
- дверную раму;
- плиту из гипсоволокна;
- отверстия для установки дюбелей и саморезов;
- петли, соединяющие конструкцию наружной рамы с дверцей.
Кроме того, для фиксации люка в определенном положении он оснащается специальными замочными защелками.
3. Люки под плитку нажимные отличаются высокими характеристиками грузоподъемности. С помощью фронтального открывания двери удается предотвратить механические повреждения отделочного материала, в нашем случае, плитки.
В соотношении с техническими конструктивными особенностями такие люки состоят из:
- стальной рамы, закрепляемой в проеме с помощью саморезов;
- рамы для дверцы, которая отделана гипсоволокном;
- двухзвенной петли, которая регулирует открывание дверцы в разных положениях;
- запорных механизмов.

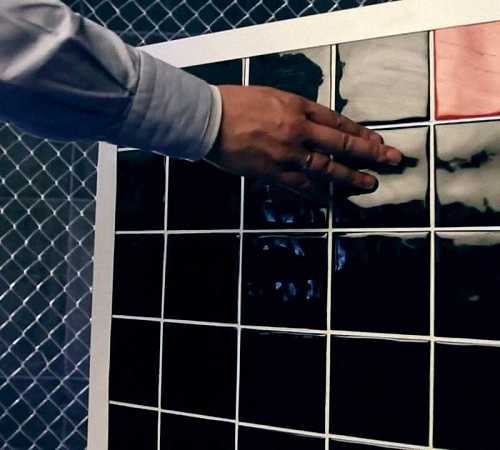

С помощью петель такой тип люка открывается одним нажатием. Дверца как бы вытягивается из стены, тем самым обеспечивая незаметность люка на ней. Петли сконструированы таким образом, чтобы обеспечить отделку двери любыми из материалов, в том числе и плиткой. Данный тип открывания дверцы является самым безопасным из всех вышеперечисленных.
В соотношении с местом расположения люков они бывают:
- настенными — самый популярный вариант, доступ до которого обеспечивается проще всего;
- люки напольные под плитку более сложны в обустройстве и эксплуатации;
- потолочные — применяют крайне редко, хотя их обустройство также возможно.
Размеры люков под плитку напрямую зависят от его внутреннего наполнения, количества коммуникаций и предметов, которые планируется в нем разместить.
Изготовление скрытого люка под плитку своими руками
Для выполнения данной работы потребуется немало времени и сил, при отсутствии навыков в изготовлении подобного рода устройств рекомендуем выполнять работы минимум вдвоем.
Самый простой способ сооружения ревизионного люка — использование мебельной фурнитуры, которая переделывается под запорный механизм самого люка. Из системы понадобится наличие навесов и системы нажима, с помощью которой обеспечится легкое открывание люка.
Для изготовления дверцы потребуется гипсокартон или гипсоволокно с влагоустойчивыми характеристиками. Если планируется в дальнейшем отделать поверхность плиткой, то лучше выбрать вариант гипсоволокна. Именно этот материал отличается более высокой адгезией с плиточным клеем, а соответственно и с самой плиткой.
Сборка люка производится непосредственно на месте выполнения работ, так как эта процедура требует проведения тщательных замеров и корректировки по ходу выполнения всех инструкций.
Для начала нужно определиться с размером люка сантехнического под плитку. При выборе размера следует учесть тот факт, что люк нужно делать как можно меньше. Так как обустройство большой конструкции не имеет никакого смысла.
Размер люка напрямую зависит от типа коммуникаций, к которым требуется доступ. Например, если планируется обустроить люк, для обслуживания счетчика на воду, то для этих целей вполне достаточно площади в одну стандартную кафельную плитку, размером в 10х10 см.
Если необходимо проверять коммуникации в виде сифона, труб и так далее, то размер люка необходимо увеличить до такого размера, чтобы обеспечить беспрепятственный доступ до них.
После определения оптимального размера люка начинается непосредственная работа над его созданием. Проще всего начинать с изготовления рамы, которая будет находиться внутри люка. Ее изготовление — это достаточно простой процесс, который требует внимательности в проведении замеров. Рама изготавливается из стальных или алюминиевых уголков и профилей. Чтобы их соединить потребуется сварочный аппарат и опыт работы с ним.
Далее готовая конструкция устанавливается в нишу и фиксируется в ней с помощью саморезов. Следующий этап предполагает изготовление дверцы, для каркаса которой достаточно применить ОСП, обшиваемые гипсоволокном или гипсокартоном.
Дверца должна иметь такие же размеры, как и люк.
Совет: Выбирайте размеры дверцы с учетом того, что на ней должны поместиться целые плитки, со стыками между ними. То есть, дверца должна быть рассчитана на одну, две, четыре, шесть плиток.
Используя ОСП, старайтесь выбирать материал с высокой плотностью и толщиной минимум в 12 см, так как плитка требует определенной жесткости для ее фиксации на поверхности.
После изготовления дверцы следует процесс крепления к ней навесов, на которых она будет держаться. Учтите, что такой люк устанавливается на одном расстоянии со стеной, он не может быть в нее углублен, так как нарушится целостный внешний вид стены.
Учтите, что упор дверцы должен отличаться максимальной жесткостью. После монтажа дверцы и запорных механизмов начинается процедура укладки плитки. Первая плитка укладывается непосредственно снизу дверцы. Позаботьтесь о тщательном расчете вертикальных и горизонтальных рядов плитки. Для этих целей желательно использовать лазерный уровень. Не следует проводить затирку швов между плиткой, уложенной на дверце. Именно в этом и будет состоять ее единственное отличие от общего интерьера.
Изготовление люка под плитку своими руками будет выполнено качественно лишь в том случае, если будут выполнены все вышеперечисленные условия.
Монтаж люка под плитку: технология и инструкция
Существует несколько этапов установки люка под плитку:
1. Подготовка проема.
Проем под люк должен быть очищен от пыли и грязи, а его размеры должны в точности совпадать с параметрами самого люка.
2. Монтажные работы.
Установите люк в ранее подготовленную поверхность проема таким образом, чтобы обеспечить совпадение плоскости дверцы со стеной, на которой будет располагаться плитка.
Учтите, во время монтажа универсального люка имеющего пружинные замки, следует выдвинуть люк на два, три миллиметра выше стены. Таким образом, после нажатия люка обеспечится герметичность его прилегания.
3. Фиксация люка.
Этот процесс требует закрепления люка в стене дюбелями и саморезами.
Совет: Перед тем как закрепить люк, несколько раз проверьте его ровность, чтобы избежать порчи внешнего вида стены.
Если рама изготовлена из стали, то в нее вкладываются элементы в виде деревянных брусков, которые обеспечивают прочное соединение и фиксацию люка.
Далее проводится регулировка дверцы специальными механизмами, которые предусмотрены для ее открывания. На боковые участки рам устанавливаются специального рода заглушки, улучшающие привлекательность его внешнего вида.
4. Отделка люка с помощью кафеля.
На петельных участках разрешается выступ плитки, максимум на 4,5 см. На других же участках допускается выступ плитки за пределы дверцы максимум на 30%.
Совет: Чтобы обеспечить максимальное сцепление между плиткой и поверхностью дверцы, рекомендуется перед нанесением клея обработать дверцу грунтовкой. Учтите, что клей для плитки должен быть высокого качества, при желании возможен вариант применения жидких гвоздей.
Запрещается наклейка плитки на дверцу люка плиточным клеем на цементной основе, так как из-за высокого веса конструкции, существует риск деформации дверцы.
Для того, чтобы обеспечить ровные стыки между плитками в них устанавливаются крестики. Только после того как клей высохнет, они убираются со швов, а дверца открывается с помощью нажатия.
Для обеспечения звукоизоляции и герметизации дверцы следует по периметру дверцы наклеить малярную ленту. Зазор обрабатывается герметиком, после высыхания которого снимается малярная лента.
Совет: Герметик должен быть на силиконовой основе.
Учтите, если люк имеет нажимную основу, то герметиком заполняется не все пространство, а лишь шов на 3-4 мм. Герметик ни в коем случае не должен попасть под плитку, в противном случае, возникнут проблемы с открыванием дверцы.
Используя эластичный шпатель избавьтесь от излишков силикона. Удалите ленту после высыхания герметика. По истечении 48 часов, произведите обрезку шва под углом в сорок пять градусов.
Совет: Чтобы облегчить открывание люка в процессе его эксплуатации, следует обрезать плитку, находящуюся на стене, а не на дверце.
Люки под плитку видео:
strport.ru
Как не допустить ошибок при установке люка невидимки под плитку, на личном опыте
Вы наверняка задумывались и задавали себе вопрос: Как сделать свой интерьер ванной комнаты или туалета не похожим на другие? Как спрятать коммуникации и при этом чтобы они были легкодоступны? Ответ очень прост — это установка люка невидимку под плитку.
Хочу на личном примере показать весь процесс: от выбора люка, установки и финальной стадии — герметизации швов.
Ну что, Вы, готовы, тогда начинаем.
Выбор люка невидимки под плитку
Самый важный этап — это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.
Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально. Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1
Рис.1. Раскладка плитки на дверце люка
В моем случае плитка выступает слева и справа всего на 25 мм, сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.
Установка люка невидимки
Для правильной установки люка невидимки необходимо сделать минимальный проект, что позволит сэкономить деньги и время на переделку, как было в моем случае, но об этом позже…
Минимальный проект должен содержать:
- Выбрать плитку и соответственно люк;
- Прорисовать раскладку плитки на той стене куда устанавливается люк невидимка, чтобы не было узких подрезов плитки по краям стены;
- Исходя из раскладки плитки и размеров люка — прорисовать, как будут проходить коммуникации (вентили и счетчики воды) , чтобы к ним был удобный доступ;
- Прорисовать, как будут располагаться металлический профиль, на который будет закреплен люк, а в дальнейшем листы гипсокартона;
- Проставить размеры установки люка относительно пола и стен помещения.
Вот мой проект рис.2, для удобства проектирования он был сделан в программе SketchUP.
Рис.2. Проект с размещением всех элементов конструкции, раскладка плитки и основные размеры монтажа.
А теперь по поводу моей ошибки, разводка и монтаж труб водоснабжения были сделаны без предварительного проекта и когда я начал устанавливать люк невидимку с учетом раскладки плитки, то оказалось что один кран и счетчик воды находятся в не зоны доступа люка. Поэтому пришлось переделывать разводку труб, чтобы все краны и счетчики были в зоне доступа. Теперь вы понимаете на сколько важно иметь проект!
Ещё несколько фотографий во время монтажа люка невидимки под плитку:
Рис. 3. Проем в который будет устанавливаться люк невидимка
Рис. 4. Усыновлены металлические профили и на них закреплен люк невидимка
Для жесткости крепления люка рекомендую заложить бруски в металлический профиль
Рис. 5. Вид из люка
Рис. 6. Зашиваем всю конструкцию гипсокартоном
Чем клеить плитку к люку
Так как при установке ревизионного люка мы выставляем его по одной плоскости со стеной из гипсокартона, то и клеить плитку необходимо на плиточный клей, чтобы в дальнейшем поверхность всей стены облицованной плиткой находилась в одной плоскости.
На практике, плитка приклеенная плиточным клеем к люку, от нажатий и открывания люка начинает отклеиваться. После второго приклеивания на плиточный клей она снова отвалилась, было принято решение приклеить её при помощи жидких гвоздей, наклеив на старый слой плиточного клея.
Рис. 7. Вид стены после облицовки плиткой
Рис.8. Приоткрытая дверца люка
Герметизация швов по периметру люка невидимки
После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.
Для герметизации шва нам понадобится:
Рис. 9. Необходимые инструменты
- Силиконовый герметик белого цвета;
- Ножницы;
- Малярный скотч;
- Пульверизатор с мыльным раствором;
- Кисточка с деревянной ручкой;
- Обойный нож.
Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.
Рис. 10. Шов люка обклеенный монтажным скотчем
Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.
Рис. 11. Заполнение шва силиконовым герметиком
В результате получаем вот такую картинку
Рис. 12. Шов полностью заполнен герметиком
Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора
Рис. 13. Обработка швов мыльным раствором
Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.
Рис. 14. Удаление излишков герметика
Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.
Рис. 15. Удаление малярного скотча

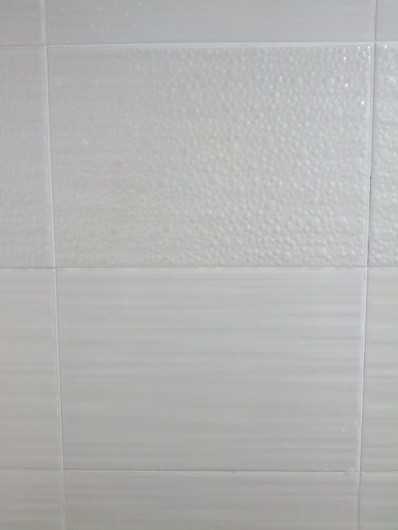

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.
Рис. 16. Шов невидимка
Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.
Рис. 17. Разрезание герметика
Финальный вид туалета, где наш люк невидимка скрывается на стене
Рис. 18. Финальная стадия туалета
internethome.info
Напольные люки-невидимки под плитку
Пространство между перекрытием первого (цокольного) этажа и поверхностью грунта называется техническим подпольем. Техподполье используется для инженерных систем и в качестве погреба, поэтому вход в него, чтобы исключить влияние фактора погоды, устраивается через люк (ляду) в полу первого этажа.
Если пол помещения, в котором уже имеется люк в подвал, планируется отделать керамической плиткой, то нужно оценить конструкцию и техническое состояние лаза, с точки зрения возможности укладки на него керамики. Когда вход в погреб устраивается с нуля, необходимо продумать его размеры, расположение и устройство.
Напольные люки невидимки можно приобрести в стандартных размерах
При проектировании люка в полу необходима консультация специалистов, так как необдуманная резка отверстия в плите перекрытия своими руками чревата её обрушением.
Необходимые условия для отделки крышки люка керамикой
Главное требование к люку в подвал при облицовке его коробки и крышки кафелем – жёсткость, устойчивость составных частей к деформациям, необходимые для обеспечения прочности кладки плитки и монолитности напольной керамической оболочки.
Второе условие — строгая геометрия конструкции. Отклонения ляды от проектной плоскости, не выдержанные величины прямых углов и линейных значений после укладки на неё кафеля перечеркнут достоинства даже эксклюзивной напольной облицовки.
Требования к облицованному плиткой люку
Напольная крышка входа в подвал должна выдерживать значительные нагрузки, возникающие при ходьбе и перемещении мебели.
Ляда должна обладать тепло- и звукоизоляционными свойствами для нейтрализации разницы в температурах помещений и шума работы механизмов, размещённых в техподполье.
Крышка люка в подвал должна быть удобной,безопасной и надежной
Отделанная плиткой крышка люка в погреб должна иметь вес, позволяющий без труда поднять её за ручку силами одного человека без применения подручных средств. Следовательно, габариты ляды, исходя из назначения подвала, не должны превышать необходимых для безопасной эксплуатации размеров.
Из естественного требования к люку – его доступности следует, что крышка лаза в подвал будет расположена на видном месте и потому не должна портить интерьер помещения. Более того, расположение ляды в большинстве случаев не бывает таким, что её отделку можно было бы в художественных целях выполнить контрастирующей с облицовкой пола, например, строго в центре. Поэтому укладку керамики на крышку люка целесообразно произвести так, чтобы превратить его в «люк-невидимку», в закрытом состоянии сливающийся с керамическим покрытием остальной площади.
Крышка люка декорируется в полном соответствии с материалом общего напольного покрытия
Для этого раскладка плитки на крышке должна быть составной частью выбранного способа укладки кафеля на пол, не выделяясь по высоте, ширине и цвету швов, формату и размерам керамики.
Виды люков под отделку керамикой
Все входные устройства в погреб, независимо от конструкции, которых имеется множество, подразделяются на произведённые в промышленных условиях и изготовленные своими руками.
Крышка люка в подвал должна быть удобной, безопасной и надежной
Совершенный люк-невидимка, отвечающий всем требованиям эксплуатации, является сложным устройством, включающим в себя, кроме коробки с крышкой на петлях, следующее оборудование:
- систему газовых амортизаторов для облегчения подъёма крышки;
- запорно-уплотняющее устройство со съёмным ключом для подъёма ляды;
- механизм фиксации крышки в открытом положении;
- декоративную заглушку запорного механизма.
Кроме того, наружная по
zonaplitki.ru
Люк под ванной под плитку, способы открывания и материалы изготовления
Осуществление ремонта в ванной комнате предполагает прокладку технических узлов, которые обычно располагают под чашей ванны. Для того чтобы скрыть коммуникации применяют люк под ванной под плитку, который позволяет обеспечить быстрый доступ для осмотра. Данные устройства различаются по своему внешнему виду и конструкции.
Разновидности ревизионных люков
Ванная комната – помещение с повышенной влажностью, и самый оптимальный вариант ее отделки – облицовка кафелем. Изготовить люк можно своими руками, однако лучше всего приобрести уже готовое изделие. Популярность устройств обусловлена преимуществами:
- легкий доступ к системе водоснабжения и приборам учета воды;
- простой монтаж изделия, с которым справится новичок;
- единая конструкция люка, обрамленного плиткой, позволяет сделать его неприметным в интерьере ванной комнаты;
- благодаря использованию специальных материалов, люк в ванную не будет подвержен коррозии.
Классификация люков разделяет их способу и механизму открытия, по размерам устройства и по материалу изготовления.
По способу открывания
В зависимости от используемого механизма, который устанавливается на устройстве для его работы, люки под плитку бывают:
- распашные – самый распространенный тип люков на сегодня. Используется в большинстве случаев из-за простой конструкции: крепление дверцы к раме происходит за счет петель. Открывается такое изделие с помощью двух присосок на поверхности. Фиксация рамы в нише осуществляется путем применения дюбелей, что предотвращает самопроизвольное открытие дверцы. При отделке лючка плиткой не рекомендуется делать выступы материала более чем на 50 мм, чтобы не возникало проблем при использовании изделия;
- нажимные — люки для ванной комнаты под плитку, которые предполагают облицовку не гладким кафелем, а плиткой с узорами и рельефным рисунком. Конструкция такова: рама, дверца, петли и замки. Чтобы открыть люк необходимо нажать на него руками, после чего роликово-нажимной замок сначала выдвигает дверь, а потом распахивает. Данные модели имеют более высокую стоимость, чем распашные изделия;
- сдвижные – удобны тем, что могут располагаться в местах ванной, где находится сантехника или мебель. Чтобы избежать случайного открывания, в конструкцию монтируют специальные запорные механизмы. Сдвигание вдоль стены происходит за счет применения трехзвенных петель крепления. Сначала дверка выступает вперед, после чего уходит в сторону;
- откидные – используют в случае труднодоступных мест. Такие люки уместно делать в полу, они могут выпускаться с газовыми амортизаторами для более удобного открывания. Конструктивно приспособление имеет газовые пружины, которые крепятся к раме и дверце. Прочная поверхность последней, позволяет клеить любую плитку для скрытия люка. Напольные люки уместны в тех помещениях ванной комнаты, где коммуникации проходят внизу;
- двухдверные – применяются для широких проемов ниш, где не обойтись одной дверкой. По строению бывают нажимными и распашными, где дверцы крепятся с помощью надежных петель;
- усиленные – для их фиксации применяются усиленные петли, а сама конструкция рамы имеет утолщенное сечение. Благодаря этому, у владельцев квартиры появляется возможность отделать дверку тяжелыми по весу материалами, например керамогранитом, мраморной плиткой, натуральным камнем. Повышенная грузоподъемность таких изделий делает уместным их использование для пола.
Перечисленные модели люков не испортят внешний вид интерьера, но для того, чтобы сделать устройство незаметным нужно постараться. Чтобы результат был аккуратным, отдайте дело в руки квалифицированных профессионалов.
Двухдверный
Нажимной
Откидной
Распашной
Сдвижной
По размеру
Большинство производителей предлагают приобрести люк под ванную на заказ: именно так потребитель сможет точно угадать с размерами своей ниши. Подбирается люк согласно размерам одной облицовочной плитки. Некоторые изготовители предоставляют услугу самостоятельного расчета габаритов приспособления: для этого в поле нужно ввести ширину и высоту одной плитки, после чего калькулятор покажет оптимальные устройства. Однако есть более простой способ, просмотреть размеры люка в ванную комнату, так вы сразу сможете учесть его параметры.
Однако на строительном рынке предлагается ряд моделей со стандартными габаритами, которые бывают:
- маленькими;
- средними;
- большими;
- крупными.
Размеры люков могут быть разными
Маленькими люками считаются модели с размерами от 40х40 см. Такие варианты удобно устанавливать как в вертикальной, так и в горизонтальной нише на полу под плитку. Минимальный размер предполагает некоторые трудности в доступе, поэтому прежде чем ставить такое изделие, рассчитайте точные габариты проема для комфортного доступа к коммуникациям.
Средние размеры приспособлений – 50х50 см. Этот тип уже больше предыдущего, следовательно, доступ будет более удобным. За ним располагают объемные инженерные системы в стене: замаскировать люк плиткой можно так, что он будет неприметен на общем фоне.
Большие габариты подразумевают применение сдвижных дверок, потому как одна дверца вряд ли сможет надежно закрыть нишу размером в 80х60 см. Изделие не только помогает скрыть трубы, но и потайные шкафчики под ванной. Установленная дверца обшивается гипсокартоном, после чего люк, расположенный под ванной маскируется под плитку.
Самыми крупными моделями считаются варианты, превышающие 80 см в длину и ширину. Уместно использование такие аналогов для обустройства напольных люков. При открытии обеспечивается широкий просмотр, а скрыть прибор можно керамогранитными плитами. Рассчитывая габариты смотрового люка, оставляйте в запас несколько сантиметров для выступа плитки за пределы двери. Оптимальным станет выступ в 0,5 см со стороны петлевого механизма, и по 50 мм с других боков.
Помните о том, что стоимость изделия также будет зависеть от его размеров, чем больше люк – тем выше цена. Производство на заказ является самым дорогостоящим.
Габаритные размеры люков
По материалу изготовления
Все разнообразие моделей можно условно поделить согласно материалу, из которого они изготавливаются. Сама рамка изделия обычно делается металлической – крепления должны прочно фиксировать дверцу, которая может быть изготовлена из:
- пластик — применяется для люков, которые не подвержены сильной нагрузке. Пластиковые изделия производят белого цвета, впоследствии их можно облицевать плиткой небольшого веса. Они имеют малые размеры и устанавливаются в тех местах, где под ванной расположены счетчики. Для таких целей разумно делать небольшое окошко, которого достаточно для просмотра показателей приборов учета. Пластик для изготовления применяется армированного типа, он прочный в конструкции и устойчив к перемене температуры и влажности;
- металл — такие смотровые люки надежные, но имеют большой вес, из-за чего ограничены их размеры. Если делать приспособление крупных габаритов, понадобится дополнительное усиление петель, поэтому часто металлическими делают напольные люки под плитку, которые оборудуют амортизаторами и пружинами. Настенные устройства также могут быть сделаны из стали, однако сварные швы со временем подвергаются ржавчине из-за постоянной влажности в ванной. Поэтому целесообразнее будет выбрать люк из алюминия: у него малый удельный вес, и он не будет испорчен коррозией;
- гипсокартон — часто такие дверки изготавливаются самостоятельно во время ремонта: таким образом можно существенно сэкономить на покупке. Саму рамку можно сделать из алюминиевого профиля для гипрока, а закрепить дверку на петлях, приобретенных в строительном магазине. В данном случае, владелец сам решает какие размеры будет иметь люк, ему не нужно подстраивать габариты отверстия под стандартные, предлагаемые магазинами. Гипсокартон – прочный материал, позволяющий выдерживать большие нагрузки, поэтому замаскировать лючок под ванну плиткой не составит труда.
Гипсокартонный
Металлический
Пластиковый
Изделие должно хорошо поддаваться будущей отделке, для этого и делают ревизионные люки, которые будут скрывать коммуникации в стене или полу.
Как не ошибиться с выбором
Весь процесс выбора сантехнического люка состоит из последовательных этапов и нюансов, каждый нужно рассмотреть подробно:
- определение места нахождения ниши. В процессе ремонта, когда коммуникации уже проведены, задумайтесь, где бы наиболее удобным было расположение люка. Это может быть как проем в экране под ванной, так и отверстие в полу. При выборе последнего варианта, учитывайте, что дверца люка должна иметь амортизаторы для прочности ее фиксации;
- измерьте габариты ниши — важна длина и ширина будущего устройства, именно от нее нужно отталкиваться при выборе в магазине;
- возьмите купленную плитку и вымерьте ее размеры, запишите полученные замеры, чтоб предоставить их консультанту в магазине;
- при выборе рассчитайте, сколько плиток вместится на дверцу ниши, после чего можно смело подбирать соответствующий по габаритам люк.
Выбранное изделие должно не только подходить по размерам, но также иметь надежный механизм открывания. Лучший выбор нержавеющая сталь или алюминий – таким образом, устройство прослужит долгие годы. Вес конструкции тоже важен: при дальнейшей облицовке, дверцы для ванной не должны провисать под грузом. Это приведет к быстрому износу изделия и его замене.
Механизм рекомендуется проверить тщательно: попробуйте открыть и закрыть люк прямо на месте. Если конструкция заедает, лучше сразу поменять приспособление, ведь работа люка должна быть четкой и плавной. Если был выбран съемный люк – проверьте состояние и надежность фиксирующей цепочки. Она предполагает быть крепкой, способной удержать откидную крышку на весу.
Выбирая сантехнический люк, вспомните есть ли в ванной препятствия для его открытия. От данного показателя будет зависеть тип конструкции и способ открывания. Цвет дверцы не имеет значения, потому как она все равно будет скрыта под плиткой. Традиционными считаются распашные белые люки. Качественное изделие должно отличаться повышенной стойкостью к влаге, быть пожаробезопасным, легким, безвредным для человека и простым в установке.
Видео
Фото
vannayasovety.ru
Люк для ванной под плитку своими руками, размеры люков (фото, видео)
Домовладельцы обычно очень серьезно подходят к обустройству ванной комнаты, подолгу выбирая подходящий дизайн, устойчивые к повышенной влажности отделочные материалы и мебель. Чтобы не портить интерьер помещения видом труб, все коммуникацию прячут внутри специального короба, скрытого от глаз слоем гипсокартона, штукатурки декоративного покрытия.
Содержание статьи
Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками. В случае протечки или поломки отсутствие прямого выхода к коммуникациям приводит к ненужному промедлению, усиливающие негативные последствия происшествия. Чтобы в любой момент иметь доступ к трубам, вентилям и счетчикам, спрятанным внутри гипсокартонного короба, необходим специальный люк для ванны.
Функции
Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:
- Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.
Легкий доступ к датчикам и трубам
- Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
- Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
- Получить доступ к сифону под ванной его для прочистки и обслуживания.
Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.
Разновидности
Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:
- Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
Распашной люк
- Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
Сдвижная модель люка
- Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.
Нажимной люк
Учтите, что при выборе лючка необходимо учитывает размеры и частоту открывания ревизионного окна. Распашные и нажимные модели выдерживают большее количество срабатываний, поэтому служат дольше, реже ломаются.
Материал и размеры
Сантехнические лючки для короба в ванной комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:
- Устойчивость к повышенной влажности. В ванной комнате не избежать контакта с водой, даже внутри короба изделие не защищено от влажного воздуха, поэтому материал не должен вступать в окислительные реакции с кислородом. Пластиковые модели обладают наилучшей влагостойкости.
Пластиковый люк
- Прочность. На дверку люка приклеивают керамическую плитку, маскирующую конструкцию, поэтому он должен выдерживать большой вес, не деформируясь. В этом показателе модели из стали намного опережают более дешевые пластиковые.
Люк под плитку
- Обрабатываемость. Чтобы спрятать дверку ревизионного сантехнического люка, на него наносят слой шпаклевки, окрашивают или своими руками приклеивают декоративную плитку. То есть материал выбирают так, чтобы он подходил к выбранному типу отделочного материала.
Обратите внимание! Размеры ревизионного отверстия выбирают, исходя из назначения, габаритов оборудования, спрятанного внутри короба, и специфики отделочного материала.
Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.
Требования к конструкции
Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:
- Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием.
Схема монтажа люка
- Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
- Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
- К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
- На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.
Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.
Видео-инструкция
sovety-vannoy.ru
