Люк для плитки: Люк ревизионный Вс-групп, скрытый, 50х80 см, металл

Люк ревизионный 200х300 мм под плитку алюминиевый Практика

Подробное описание

Артикул № 3371259

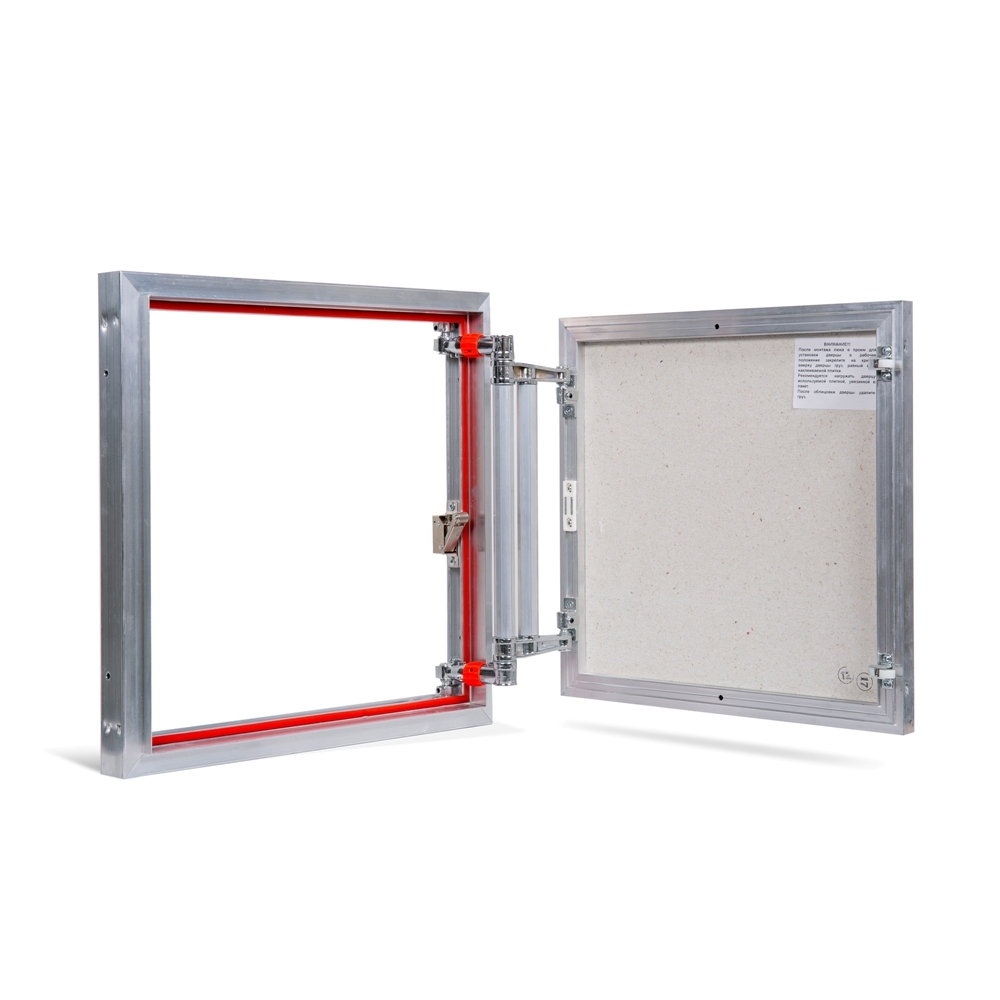

Ревизионный сантехнический Люк невидимка под плитку ЕвроФОРМАТ-Р АТР предназначен для скрытого доступа к инженерным и сантехническим коммуникациям.

Наличие магнитно — нажимного замка позволяет открывать люк как нажатием, так и с помощью вакуумной присоски. Отличается от подобных изделий продуманностью каждой детали. Для успешного функционирования этот люк не требует газовых амортизаторов.

Особенности:

Сборная рама люка. Рама люка собрана из экструдированного алюминиевого профиля и устойчива к деформациям. Профиль имеет сложную форму, которая увеличивает жесткость конструкции — это значительно облегчает монтаж.

Литая пространственная петля. Двухзвенная петля люка «Евроформат АТР» имеет 10-кратный запас прочности, что подтверждено тестами в испытательной лаборатории. Благодаря этому можно облицовывать люк любыми отделочными материалами. Пространственная петля обладает значительной свободой перемещения и открывается на угол до 180 градусов, что увеличивает комфортность доступа к коммуникациям, спрятанным за люком.

Дверца люка. Дверца люка «Евроформат АТР» изготовлена из высококачественного листа ГВЛВ «Кнауф», это позволяет использовать люк в помещениях с повышенной влажностью.

Замок CombiTOUCH. Мощный магнитно-нажимной замок CombiTOUCH, сила выталкивания которого в несколько раз выше, чем у обычного нажимного замка, разработан для использования в люках под плитку и конструктивно исключает любую возможность заклинивания.

Силиконовый уплотнитель. Лепестковый силиконовый уплотнитель устанавливается по периметру проема люка и плотно прилегает к дверце, соответственно конденсат не проникает на лицевую сторону люка и не оставляет темных пятен, разводов и плесени.

Система регулировки. Система регулировки, встроенная в конструкцию пространственной петли, позволяет регулировать положение дверцы по вертикали, по горизонтали, а также изменять угол наклона дверцы относительно вертикальной оси. Благодаря этому вы можете с ювелирной точностью выставлять межплиточные зазоры во всех направлениях.

Подшипники скольжения. Фторопластовые подшипники скольжения в подвижных элементах петли предназначены для минимизации износа и технологических зазоров. Уменьшение люфта петли сводит к минимуму провисание дверцы люка, облицованной керамической плиткой.

Никелевое покрытие. Антифрикционное покрытие консолей петли никелем снижает трение в подвижных соединениях. Как результат, дверцы люков, облицованные тяжелой керамической плиткой, легко открываются и не заклинивают. Кроме этого, снижение износа трущихся поверхностей увеличивает срок службы люка.

Технические характеристики

Общие параметры
Тип:300 х 200 х 41 мм
Цвет:Металл

Тип:Люк-невидимка
Место установки:Стена
Помещение установки:Туалет, ванна
Назначение:Сантехнический
Способ открывания:Распашной
Под плитку:Да
Форма:Прямоугольная
Количество створок:Одностворчатый
Материал петли:Сталь
Материал:Алюминий
Материал уплотнителей:Силикон
Функциональные особенности:Защита от влаги
Конструктивные особенности:Наличие замка, возможность регулировки
Диаметр:55 мм
Ширина:200 мм
Высота:300 мм
Вес:2,3 кг
Размеры и вес (брутто)
Вес:2,90 кг
Высота:30,0 см
Ширина:20,0 см
Глубина:4,1 см
Дополнительная информация
Страна производства:Россия
Срок службы:120 месяцев
Гарантийный срок:60 месяцев

Люк под плитку «Сантехник» (съёмный) : Алкрафт

Люк САНТЕХНИК используется для обеспечения легкого доступа к инженерным коммуникациям (краны, фильтры, счетчики), устанавливается в стены с последующей отделкой объемными облицовочными материалами: плитка, керамогранит, искусственный камень, стекло, зеркало и т. п..

Рама люка выполнена из высокопрочного алюминиевого профиля, соединенного с помощью аргонно-дуговой сварки. Дверца  люка изготовлена из специального алюминиевого профиля и влагостойкого гипсоволокна (ГВЛВ).
Люк выдерживает значительные нагрузки и его можно облицовывать даже тяжелыми отделочными материалами, такими, как керамическая плитка, керамогранит, камень и т.п.
  • Прост в эксплуатции

Люк без проблем можно установить в проемы стен, выполненных из различных материалов: бетон, кирпич, пеноблок и т.д. При монтаже люка в гипсокартонные стены необходимо соорудить для него отдельный каркас. Люк оборудован качественными нажимными замками,

открывается и закрывается  нажатием на дверцу люка. Не требуется дополнительных ручек, присосок, замков и т.п. Дверца люка полностью снимается.

В конструкции люка отсутствуют сложные механизмы, благодаря чему практически исключен риск поломки люка. Материалы, из которых изготовлен люк, устойчивы к образованию коррозии и могут использоваться в помещениях с повышенной влажностью. Кроме того, по периметру люка проложена

уплотнительная лента, что предотвращает попадание влаги, запахов, грязи и пыли.

Для обеспечения безопасности при открывании  люк имеет специальные зацепы в основании крышки и страховочную цепь вверху, что предотваращает возможное падение дверцы при открывании.



Мы предлагаем широкую линейку стандартных люков. Если стандартный размер не подходит, изготовим люки по Вашим размерам. Минимальный размер 200х200мм. Максимальный размер 600х600мм.

3 способа монтажа ревизионных люков пошагово, установка,скрытый люк,под плитку, плитка на магнитах в ванне.

В большинстве случаев разводка инженерных сетей выполняется в ванных комнатах. Их периодически надо обслуживать, снимать показатели различных счетчиков. Кроме того, доступ к вентилям перекрытия подачи воды необходим во время выполнения ремонтных работ или подключения нового сантехнического оборудования. Такие люки располагаются на стене помещения, но есть и еще одно место установки ревизионных люков – под ванной на декоративном экране. Эти люки предназначены для ремонта и очистки сифона ванны, по способу размещения имеют отличия от установленных на стене.

Люк для ванной

Люк ревизионный

Содержание материала

Разновидности скрытых люков для ванной

В реализации существует большой выбор скрытых люков не только различного размера и материала изготовления, но и принципа действия. Для того чтобы сделать правильный выбор в конкретном случае, рекомендуется кратко ознакомиться с характеристиками различных видов устройств.

Тип устройстваКраткое описание

Распашной

Наиболее распространенный вид, универсального применения. Дверка на раме висит на петлях, современные модели допускают регулировку положения дверки по вертикали и горизонтали. Для открытия производители могут комплектовать изделия присосками. Но они эффективны только на ровной глянцевой керамической плитке, если поверхность имеет иную структуру, то присоски не работают.

Нажимной

Более сложный по инженерному устройству люк. Имеет специальный механизм открытия/закрытия дверки, срабатывающий после нажима на крышку. Требует точного монтажа и регулировки. Преимущества – быстрое открытие дверки без дополнительных приспособлений. Недостатки – сложности герметизации швов между подвижными и неподвижными плитками. Дело в том, что герметизация становится причиной появления дополнительного сопротивления, открывающая пружина не всегда может их преодолеть. Приходится пользоваться подручными средствами.

Сдвижной

Самый сложный вид люков. При нажатии дверка немного выдвигается и по направляющим сдвигается в сторону параллельно стене. Применяется только в тех случаях, когда использование других типов невозможно. Недостатки – очень сложная конструкция, требуется много свободного места на стене для перемещения дверки. В связи с тем, что трубопроводы, в большинстве случаев, располагаются внутри вертикальных коробов с небольшими размерами, использование такого типа люков очень ограничено.

Откидной

При отрывании дверка откидывается вниз и полностью вынимается из каркаса. Применяется в стесненных местах, облегчает доступ к водопроводной арматуре.

По материалам изготовления могут быть стальными, алюминиевыми или комбинированными. От материала изготовления зависит максимальная грузоподъемность, надежность и, конечно, стоимость. Люки для ванной могут устанавливаться как под кладочные материалы, так и под отделку стен гипсокартонными или древесно-стружечными плитами.

Ревизионный люк под плитку

Устройство люка

Как выбрать люк по размерам

Мы не будем затрагивать нюансы с различными типами отрывания дверей, они зависят только от ваших пожеланий и особенностей планировки ванной комнаты. Остановимся на главном – определении оптимальных линейных размеров конструкции.

  1. По месту расположения сантехнической арматуры и контрольных проборов определите зону размещения устройства и ее высоту и длину.
  2. Снимите размеры керамической плитки, которую планируется использовать для отделки стен в комнате.
  3. Исходя из размеров керамической плитки определите, какое количество перекрывает площадь доступа к инженерным коммуникациям.
  4. Узнайте стандартные размеры скрытых люков, имеющихся в продаже.

    На фото ревизионный люк под плитку

  5. Выберите модель с габаритами рамы, которые равны или несколько меньше длины и ширины плиток, необходимых для перекрытия люка.

Важно. Если планируется на дверцу люка наносить толстый слой клея, а для отделки использовать тяжелые керамические плитки, то выбирайте усиленный вариант люка. В таких моделях рама изготовления из стального, а не алюминиевого профиля. Кроме того, завесы литые и могут выдерживать значительные усилия. Недостаток таких люков – они преимущественно не регулируются, что требует особой аккуратность во время приклеивания плитки.

  1. Во время подбора размеров люка нужно иметь в виду, что по всему периметру плитка обязательно должна выступать за его габариты минимум на полсантиметра. Максимум со стороны петли на 5 см, с остальных сторон есть только одно ограничение – более 50% площади плитки должно быть приклеенным. В противном случае прочность соединения будет сомнительной, во время пользования люком эти элементы отделки могут оторваться.

Размеры пластиковых ревизионных люков

Рекомендация по выбору люка

С учетом этих требований не только подбирается модель и размеры люка, но и корректируется его положение на стене. В зависимости от размещения плитки во время разбивки конструкция может немного перемещаться в любую сторону, за чет этого исключается нарушения рядов. Во время перемещения люка нужно следить, чтобы все коммуникации оставались доступными.

Подбираем ревизионный люк

люк для ванной

Видео: Как подобрать люк невидимку.

Пошаговая инструкция установки люка на перегородки из пеноблоков

Необходимые инструменты

Шаг 1. Подготовьте к установке раму люка. Для этого в ней нужно высверлить монтажные отверстия, расстояние между ними 10–15 сантиметров. Положите люк на ровную поверхность, откройте дверку и высверлите отверстия по всему периметру конструкции. Количество отверстий зависит от размеров рамы.

Снимаем дверцу люка

Сверлим отверстия

Важно. Обращайте внимание, чтобы отверстия не располагались на уровне шва между блоками, при необходимости изменяйте их месторасположение.

Шаг 2. Подготовьте проем для установки конструкции. Он должен иметь идеальные размеры, плоскости располагаться параллельно, все углы только прямые. При обнаружении проблем их необходимо устранить.

Шаг 3. Установите люк в проем и уровнем проверьте его положение.

Вставляем раму в проем

Есть перекосы – выровняйте раму при помощи клиньев, подрежьте в нужных местах блоки. Большие щели между стеной и рамой рекомендуется заделать цементно-песчаным раствором. Если заниматься цементными растворами трудно, то допускается запенивание. Но с соблюдением всех правил: поверхности перед запениванием нужно тщательно очистить от пыли и обильно смочить водой. Используйте только монтажную пену, она имеет увеличенные показатели адгезии и физической прочности. Небольшие щели можно не заделывать, для фиксации правильного положения подкладывайте под нижнюю часть рамы колышки соответствующего размера.

Если вы устанавливаете люк с нажимным принципом открывания дверки, то она должна на 2–3 мм выступать над поверхностью каркаса. Это расстояние необходимо для нажатия на дверь для срабатывания удерживающих замков. Для всех остальных типов люков таких требований нет.

Шаг 4. Через сделанные в раме монтажные отверстия просверлите метки на кладке перемычки.

Сверлим отверстия в проеме

Размеры отверстия должны отвечать выбранным дюбелям. Некоторые производители комплектуют люки своими метизами, но рассчитаны они на прочные стены. Практики рекомендуют заменить их более прочными, это полностью исключит возможные неприятности, появляющиеся во время эксплуатации люка. Устранить проблемы намного дороже и сложнее, чем предупреждать их появление. Это аксиома любого дела.

Шаг 5. Выньте раму, просверлите по меткам отверстия и вставьте дюбели.

Забиваем дюбели в отверстия

Установите раму на место и металлическими элементами прочно ее зафиксируйте. Если у вас алюминиевая конструкция, то во время затягивания дюбелей соблюдайте осторожность.

Крепим раму саморезами

Не нужно перетягивать саморезы

Если перетянуть саморезы, рама деформируется

Шаг 6. Отрегулируйте зазор между дверью и рамой люка. Для того есть специальные механизмы, в различных типах люка они немного отличаются. Но задачи регулировки всегда две – добиться симметричного расположения дверцы люка по отношению к раме и обеспечить плавное открывание/закрывание.

Прикрепите дверцу

Практический совет. Профессионалы настоятельно рекомендуют регулировать положение дверки люка под нагрузкой. Для этого на дверь навесьте такой же вес, какой имеет клей и плитка на дверке. Можно использовать в этих целях керамическую плитку, только следует увеличить количество плиток на вес клея. Как показывает практика, вес одной плитки равен весу клея под тремя. Но все зависит от сорта плитки и толщины клея.

Каждый производитель в инструкции по пользованию подробно описывает способы регулировки, для облегчения понимания имеются рисунки или схемы. Внимательно изучите информацию, узнайте влияние каждого регулирующего элемента на положение дверки. Теперь можно приступать к облицовке стены и дверки люка. Есть два варианта облицовки.

  1. Сделать разметку плитки на всей стене ванной комнаты, в том числе и на месте расположения люка. Начать класть плитку до отверстия, а только потом, с учетом размещения установленной на стене, монтировать раму люка. При необходимости немного смещать его положение в нужную сторону.
  2. Установить люк на место в отверстия и после этого делать разметку положения плитки на всей стене.

Мы рассмотрим оба метода, самостоятельно выбирайте приемлемый для себя. Оба варианта имеют свои преимущества и недостатки, но, в общем, считаются равнозначными.

Как облицовывать стену с установленным люком?

Шаг 1. Сделайте раскладку плитки с учетом расположения люка. Как должна лежать плитка на люке мы уже рассказывали. Начертите линии на стенах, пользуйтесь для этого специальной веревкой с синькой. Не забывайте при разметке учитывать ширину межплиточных швов.

Правильная установка плитки

Неправильная укладка — сначала приклеена плитка на люк, потом уложено напольное покрытие

Шаг 2. Начинайте приклеивать плитку с дверки люка и двигайтесь в различные стороны по мере проведения работ.

Приклеивать плитку герметиком не стоит

Шаг 3. Подождите, пока клей застынет, заделайте швы между плиткой на дверке и стене. Для этого рекомендуется использовать силиконовые герметики.

  1. Наклейте по периметру швов малярный скотч, он должен быть с двух сторон мест прилегания.

    Приклейте малярный скотч

  2. Заполните швы силиконовым герметиком, вдавливайте его как можно глубже.

    Нанесите герметик

  3. Пальцем или специальным резиновым шпателем уберите излишки силикона. Цвет герметика обязательно должен полностью соответствовать цвету затирки.

    Уплотните герметик

  4. Пока силикон жидкий, снимите малярный скотч.

    Снимаем малярный скотч

  5. Дождитесь, пока силикон затвердеет и концом острого монтажного ножа аккуратно разрежьте шов. Нож держите под углом 30–40° с наклоном лезвия к внутренней части дверки. За счет этого получится конус, облегчающий открывание дверки. Нож упирайте о неподвижную плитку, весь силикон должен остаться на дверке. Режьте очень аккуратно, постоянно двигайте лезвие вверх/вниз. Не допускайте задиров или отрывания силикона. Если такая проблема возникнет, то придется полностью удалять силикон и повторно наносить новый слой.

    Разрежьте шов

  6. Откройте дверку и удалите излишки силикона с внутренней стороны конструкции, они не должны препятствовать закрыванию.

    Откройте дверку и удалите излишки силикона с внутренней стороны конструкции

Такой метод укладки плитки рекомендуется применять только в том случае, когда люк уже установлен, а переделать его в силу различных причин нет возможности. Но мы рекомендуем приложить максимум усилий для заделывания строго отверстия. Дело в том, что профессионалы никогда не начинают разметку укладки плитки со средины стены. Всегда обращается внимание, чтобы плитка не резалась у пола или потолка, чтобы на внешних углах лежали целые плитки. Кроме того, если пол и стены отделываются одинаковой по размерам плиткой, то их швы должны совпадать. Квалификация плиточника в равной мере зависит от его умения класть плитку и правильно размечать поверхности. Есть много требований, которые должен соблюдать мастер высокой квалификации. Каждое отступление от них считается браком и свидетельствует о недостаточном профессионализме исполнителя. А сделать надлежащий расчет положения плитки на стене, начиная с люка, даже теоретически невозможно.

Практический совет. Оптимальный вариант установки люка – отверстие делается после начала укладки плитки на стенах ванной комнаты. С учетом имеющейся правильной раскладки вырезается отверстие в нужном месте и устанавливается каркас люка. Если вы уверены в умении делать разметку, то установку люка можно давать после нее, плитку к отверстию подгонять необязательно.

Установка люка на гипсокартонные плиты

На этом примере мы расскажем, как устанавливают люк в ванной комнате профессиональные строители. Исходные данные – короб с трубами и арматурой полностью зашит, на внешних поверхностях гипсокартонных плит нарисовано месторасположение кранов и измерительных приборов, указана примерная величина люка.

Инструменты для монтажа люка

Люк, который будет установлен

Для удобства монтажа можно отсоединить дверцу от рамы

Шаг 1. Сделайте разметку плитки по всем стенам ванной комнаты, принимайте во внимание общие правила укладки.

Шаг 2. Начните отделывать стену, примыкающую к коробу с инженерными коммуникациями. При необходимости немного корректируйте положение плиток, это не повлияет на окончательное качество отделки ванной комнаты.

Шаг 3. Перенесите разметку на короб, точно определитесь с месторасположением и размерами люка.

Шаг 4. Вырежьте в гипсокартоне отверстие под нужный размер. Для облегчения работ вначале можно использовать болгаркой с диском по металлу, как только появится прорезь достаточной дины, пользуйтесь ножовкой с мелкими зубьями. Обращайте внимание, чтобы во время проделывания отверстия не повреждался установленный для монтажа гипсокартона металлический каркас.

Шаг 5. По периметру отверстия зафиксируйте дополнительный профиль для крепления каркаса люка. Он прикручивается саморезами к уже смонтированному каркасу для гипсокартонных плит. Сделать это несложно, алгоритм фиксации дополнительных профилей обыкновенный.

Шаг 6. Просверлите в раме люка отверстия для ее фиксации на установленных профилях.

Отверстия в раме (заводские)

Шаг 7. Установите люк на место, откройте дверку. При помощи уровня проверьте положение конструкции, при необходимости поправьте ее с помощью маленьких клиньев. Зафиксируйте люк в нужном положении.

Устанавливаем раму в проем

Шаг 8. Прикрутите каркас к металлическим профилям саморезами соответствующей длины. Еще раз проверьте положение конструкции.

Фиксируем раму саморезами

Шаг 9. С помощью специальных винтов на завесах точно отрегулируйте положение дверки, добейтесь плавного открывания и одинакового зазора по периметру.

Если дверца была демонтирована, самое время поставить ее на место и отрегулировать

Проверяем работу дверцы люка

Шаг 10. Закройте крышку люка и начинайте обкладывать короб керамической плиткой. После застывания клея швы по периметру отделайте силиконом в цвет замазки. Силикон высох – прорежьте его на всю глубину. Как это делается, мы рассказывали выше.

Самодельные люки для ванной

Существует большое количество вариантов самодельных люков, мы остановимся на двух самых простых и удачных. Единственное ограничение к таким люкам – отверстие для ревизии не может превышать размеры одной керамической плитки. Но в большинстве случаев этого вполне достаточно для отключения инженерных систем и простых ревизий их состояния.

Люк на магнитах

Магниты для кафеля

Такой люк можно делать как для гипсокартонной обшивки, так и для кладочных материалов. Правда, в кладочные материалы придется вмуровать металлические пластины для магнитов. Разметка положения люка традиционная, останавливаться на ней нет смысла. Во время кладки отверстие под люк оставьте незаделанным. В этом месте плитку можно временно прикрепить двусторонним скотчем, за счет этого приема облегчится кадка стены.

Шаг 1. Если по сторонам отверстия под люк видны металлические профили – отлично, если их не видно, то следует установить специальные. По всему периметру нет надобности, достаточно два вертикальных или горизонтальных. Какой вариант выбирать зависит от расположения профилей существующего металлического каркаса.

Шаг 2. В размер плитки или немного меньше вырежьте кусок гипсокартонной плиты.

Шаг 3. Загрунтуйте поверхность гипсокартона с двух сторон, дайте время для высыхания. После высыхания с одной стороны жидкими гвоздями приклейте керамическую плитку, а с другой стороны магниты. Купить их можно в магазине, подбирайте магниты по толщине. Общая толщина съемной плитки должна быть такой, чтобы ее поверхность располагалась в одной плоскости с поверхностью отделанной стены.

Практический совет. Плитку можно приклеивать обыкновенным клеем на гипсокартон, это упростит проблемы с подбором магнитов по толщине. Покупайте самые тонкие магниты, устанавливайте вырезанный кусок гипсокартона на место, для предупреждения сползания пользуйтесь крестиками. Приклейте к нему керамическую плитку, выровняйте ее положение по облицованной стене.

Шаг 4. Вставьте плитку в подготовленное отверстие, при помощи магнитов она зафиксируется.

Привинчиваем сначала магниты к рамке на расстоянии, позволяющем плитке встать на место, плюс небольшой запас

Крепим к магнитам пластины, которые будут держаться на плитке

После этого наносим плиточный клей на пластины и на весь периметр, заклеенный скотчем. Важно рассчитать клей так, чтобы он не попал на незащищённые участки короба

Теперь устанавливаем плитку на место

Крепим плитку, фиксируем малярным скотчем

Снимаем малярный скотч, открываем плитку (через 6 часов)

Видео про съемную плитку на магнитах ниже.

Далее шов заделывается силиконом в цвет затирки, после затвердевания разрезается. На этом работы закончены, все делается быстро и очень дешево. Плитка может выниматься/вставляться неограниченное количество раз.

Чтобы открыть люк, нужно поддеть плитку любым крючком

Здесь показаны магниты. В этом примере мастер прикрепил их непосредственно на загрунтованную поверхность плитки

Для приклеивания применялся клей для керамики и фарфора

Люк на клею

Такие люки рекомендуется устанавливать для ревизии сифона ванной. Если монтаж ванны сделан правильно, то пользоваться люком не придется. Для очистки слива от отложений жира имеются очень эффективные химические средства, а механические загрязнения становятся проблемой очень редко. В случае крайней необходимости для очистки сифона можно пользоваться резиновым вантузом.

Предварительно сделанное отверстие под люк должно быть на 1–2 см меньше размеров плитки.

Ревизионное отверстие на фото

Облицовка экрана плиткой

При необходимости режем плитку

Процесс облицовки экрана

Она в нескольких местах намазывается клеем или силиконом, количество точек не боле двух на одну строну, размер примерно 1 см2. Этого достаточно для относительно надежной фиксации, одновременно, не составит большого труда достать плитку для открытия люка.

Швы можно затирать или заделывать силиконом. Во время демонтажа плитки нужно силикон по всему периметру срезать, плитку осторожно поддевать тонкой металлической пластинкой или ножом. Чтобы не повредилась рядом установленная плитка, между ней и металлическим предметом подкладывайте кусок картона или ткани.

Боитесь, что плитка во время вынимания треснет? Не проблема, после отделки стен в ванной комнате всегда несколько плиток останутся, не выбрасывайте их. Храните в удобном месте, при необходимости у вас всегда под рукой замена.

Люк-невидимка. Плитка, зафиксированная клеем

Есть варианты самостоятельного изготовления люков с открывающимися дверцами из металлического проката. Но мы не рекомендуем заниматься этим, в конечном итоге заводские конструкции обойдутся дешевле, чем самостоятельно изготовленные. Мы имеем в вид сумму общих потерь, а не только стоимость материалов. Учитывать надо время, возможные переделки и т. д. Кроме того, самостоятельно изготовленный люк не имеет регулируемых дверок, а это очень большой недостаток всех без исключения самодельных конструкций. Видео – Правила выбора люка для ванной. Ванны выбор читайте  по ссылке.

Люк под плитку, 500×500 мм, отщелкивающийся ORE AL-KR 50/50 4627072942500 — цена, отзывы, характеристики, фото

Люк ORE AL-KR 50/50 4627072942500 предназначен для установки под керамическую плитку для скрытия коммуникаций или ниши для бытовой химии. Люк

открывается нажатием на дверцу.
Усиленная конструкция обеспечивает надежность и исключает провисание дверки под тяжестью плитки.
Изготовлены из качественного антикоррозийного алюминиевого проката, поэтому люк можно использовать в помещениях повышенной влажности.

  • Материал металл
  • Ширина, мм 500
  • org/PropertyValue»> Высота, мм 500
  • Размер дверцы, мм 450х450
  • Высота дверцы, мм 450
  • Ширина дверцы, мм 450

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 5,20

Длина, мм: 55
Ширина, мм: 500
Высота, мм: 500

Произведено

  • Норвегия — родина бренда
  • Россия — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.

ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если:
  • С момента приобретения прошло не более 120 дней.
  • Сохранен товарный вид, товар не эксплуатировался.
  • Предоставлена заводская упаковка товара (исключение – вскрытый блистер).
  • Сохранены ярлыки, бирки, заводские пломбы на товаре (не на кейсе).
  • Сохранена полная комплектация инструмента (в момент приема товара сверяется с информацией на сайте).
Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 1 год

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры Адрес Контакты
Наш партнер

Инструмент, приобретенный в нашем
магазине, обслуживается в первую
очередь.

СЦ «Глобал сервис» РНД  		ул. Буденновский пр. д. 19/54  +7 (863) 206-72-36

Люк под плитку своими руками

Обустройство люка невидимки помогает сделать внешний вид ванной комнаты более привлекательным. Именно в люке скрываются все коммуникационные элементы ванной. Покупка люка в ванную комнату — процесс дорогостоящий, и не каждый в силе себе его позволить. А вот изготовление люка своими руками обходится гораздо дешевле, хотя требует немалых усилий и времени. О том как сделать люк под плитку и о том, как установить люк под плитку рассмотрим далее.

Оглавление:

  1. Люки под плитку: особенности, назначение и преимущества установки
  2. Разновидности и фото люков под плитку
  3. Изготовление скрытого люка под плитку своими руками
  4. Монтаж люка под плитку: технология и инструкция

Люки под плитку: особенности, назначение и преимущества установки

Основной функцией сантехнического люка невидимки является скрытие всех коммуникаций, находящихся в помещении и обеспечение свободного доступа к ним в любое время.

Главное преимущество люка под плитку, его незаметность на фоне основного интерьера. Кроме того, они совмещают в себе качества функциональности и простоты.

Среди преимуществ установки люков под плитку следует выделить:

  • полную гармонию с интерьером помещения;
  • сохранение целостности облицовки;
  • наличие прочных дверей позволяет использовать разного рода отделочные материалы, в том числе и плитку;
  • незаметность;
  • длительность эксплуатации;
  • простота установки и сооружения;
  • высокий уровень надежности;
  • обеспечение свободного доступа к оборудованию коммуникационных систем.

Разновидности и фото люков под плитку

Существует несколько разновидностей люков под плитку:

1. Люки под плитку сдвижного типа.

Данный вариант люка состоит из:

  • рамы;
  • дверцы;
  • замка;
  • наружного отделочного слоя;
  • петель, которые соединяют его со стеной;
  • регулировочных механизмов.

В качестве основного элемента люка выступает рамный механизм, для изготовления которого используется трубчатая сталь или алюминий. Чаще всего используется алюминий, так как он отличается устойчивостью перед коррозией, однако, в случаях, когда люк должен выдерживать большие нагрузки, необходимо его изготовить из стали.

Дверцы, чаще всего изготавливаются из таких же материалов, как и рама. Верхняя ее часть отделывается с помощью влагоустойчивого гипсоволокна или гипсокартона. А на него наносятся отделочные материалы. Периметр дверцы оснащен изоляционным материалом, предотвращающим попадание в люк влаги или воздуха. Кроме того, его наличие обеспечивает защиту внутренней части люка от появления плесени, пыли или грибка.

Сдвижной вариант люка отличается от других его вариаций наличием трехзвенной конструкции петель. Таким образом, обеспечивается фронтальное и боковое открытие дверей. Петли позволят регулировать положение двери в двух вариациях.

Немаловажный элемент — наличие нажимного замка, с помощью которого дверца открывается очень просто и без приложения особых усилий.

Использование раздвижных люков рекомендовано в том случае, если его установка производится в небольшом помещении. Такой тип люка отлично подходит для отделки с помощью кафеля, керамогранита, мозаики и других отделочных материалов. При необходимости в обеспечении свободного доступа к коммуникационной системе, используется данный тип люка. Открывание такого типа люка производится с помощью минимального вытягивания дверцы и отвода ее в сторону. Установка данного люка производится в поверхности вертикальных стеновых перегородок, пеноблоков, стен из гипсокартона, бетона и т.д.

Такие конструкции отлично подходят как для жилых и общественных помещений, так и для установки снаружи зданий. Существует два варианта сдвижных люков:

  • люки, которые открываются ручкой присоской, устанавливаются в случае отделки помещения материалами, им;
  • люки, кликового типа — используются при отделке с помощью мозаики, плитки с рельефной или матовой поверхностью, для открывания такого типа дверцы не нужна кликовая ручка, она открывается одним нажатием, для того, чтобы закрыть данную дверцу необходимо обеспечить ее заведение характерным щелчком.

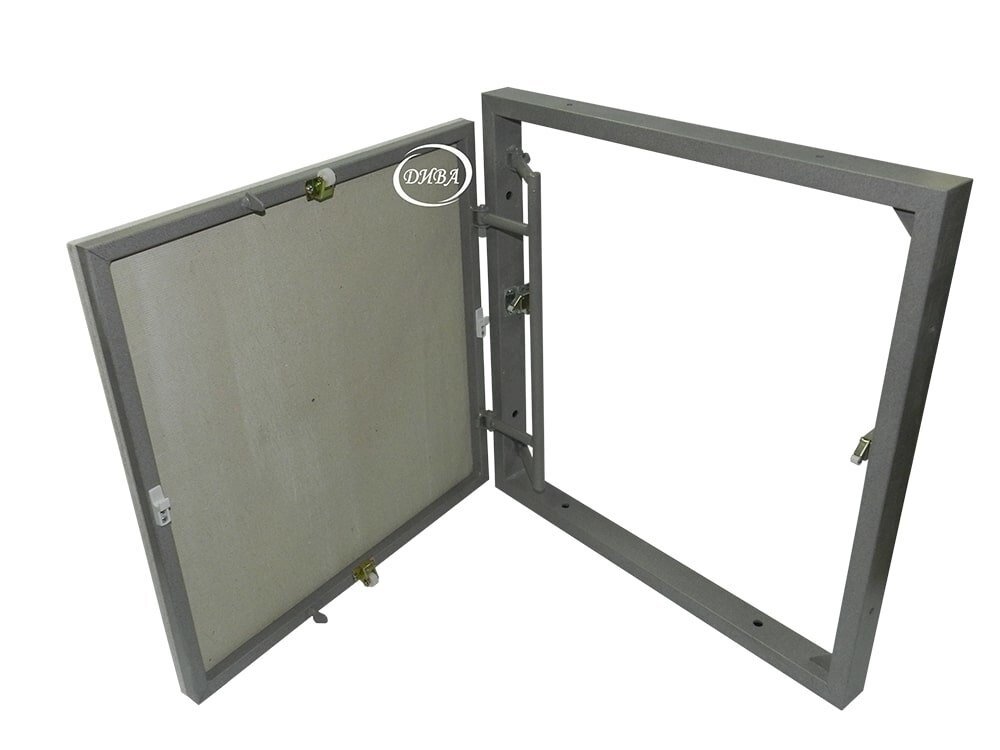

2. Распашной тип люка — данный вариант отличается особой популярностью, так как его конструкция самая простая и напоминает обычные распашные дверцы. Такие люки применяют в случае отделки стен в ванной или санузле полуматовой или гладкой плиткой. Ревизионные люки под плитку распашного типа имеют колоссальные преимущества перед другими разновидностями люков. Именно такой вид люка наиболее незаметен после его установки. Плитка устанавливается непосредственно на поверхность дверцы.

Данный тип люков широко распространен для скрытия счетчиков на воду, терморегуляторов, фильтров, сифонов и т.д. Кроме того, такой люк станет отличным местом для обустройства сейфа или потайной полки.

Конструктивные особенности такого люка включают такие элементы:

  • сварную раму;
  • дверную раму;
  • плиту из гипсоволокна;
  • отверстия для установки дюбелей и саморезов;
  • петли, соединяющие конструкцию наружной рамы с дверцей.

Кроме того, для фиксации люка в определенном положении он оснащается специальными замочными защелками.

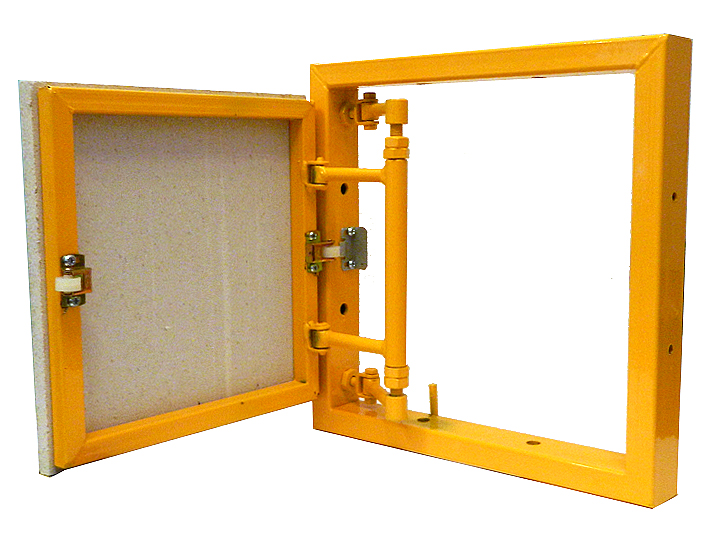

3. Люки под плитку нажимные отличаются высокими характеристиками грузоподъемности. С помощью фронтального открывания двери удается предотвратить механические повреждения отделочного материала, в нашем случае, плитки.

В соотношении с техническими конструктивными особенностями такие люки состоят из:

  • стальной рамы, закрепляемой в проеме с помощью саморезов;
  • рамы для дверцы, которая отделана гипсоволокном;
  • двухзвенной петли, которая регулирует открывание дверцы в разных положениях;
  • запорных механизмов.

С помощью петель такой тип люка открывается одним нажатием. Дверца как бы вытягивается из стены, тем самым обеспечивая незаметность люка на ней. Петли сконструированы таким образом, чтобы обеспечить отделку двери любыми из материалов, в том числе и плиткой. Данный тип открывания дверцы является самым безопасным из всех вышеперечисленных.

В соотношении с местом расположения люков они бывают:

  • настенными — самый популярный вариант, доступ до которого обеспечивается проще всего;
  • люки напольные под плитку более сложны в обустройстве и эксплуатации;
  • потолочные — применяют крайне редко, хотя их обустройство также возможно.

Размеры люков под плитку напрямую зависят от его внутреннего наполнения, количества коммуникаций и предметов, которые планируется в нем разместить.

Изготовление скрытого люка под плитку своими руками

Для выполнения данной работы потребуется немало времени и сил, при отсутствии навыков в изготовлении подобного рода устройств рекомендуем выполнять работы минимум вдвоем.

Самый простой способ сооружения ревизионного люка — использование мебельной фурнитуры, которая переделывается под запорный механизм самого люка. Из системы понадобится наличие навесов и системы нажима, с помощью которой обеспечится легкое открывание люка.

Для изготовления дверцы потребуется гипсокартон или гипсоволокно с влагоустойчивыми характеристиками. Если планируется в дальнейшем отделать поверхность плиткой, то лучше выбрать вариант гипсоволокна. Именно этот материал отличается более высокой адгезией с плиточным клеем, а соответственно и с самой плиткой.

Сборка люка производится непосредственно на месте выполнения работ, так как эта процедура требует проведения тщательных замеров и корректировки по ходу выполнения всех инструкций.

Для начала нужно определиться с размером люка сантехнического под плитку. При выборе размера следует учесть тот факт, что люк нужно делать как можно меньше. Так как обустройство большой конструкции не имеет никакого смысла.

Размер люка напрямую зависит от типа коммуникаций, к которым требуется доступ. Например, если планируется обустроить люк, для обслуживания счетчика на воду, то для этих целей вполне достаточно площади в одну стандартную кафельную плитку, размером в 10х10 см.

Если необходимо проверять коммуникации в виде сифона, труб и так далее, то размер люка необходимо увеличить до такого размера, чтобы обеспечить беспрепятственный доступ до них.

После определения оптимального размера люка начинается непосредственная работа над его созданием. Проще всего начинать с изготовления рамы, которая будет находиться внутри люка. Ее изготовление — это достаточно простой процесс, который требует внимательности в проведении замеров. Рама изготавливается из стальных или алюминиевых уголков и профилей. Чтобы их соединить потребуется сварочный аппарат и опыт работы с ним.

Далее готовая конструкция устанавливается в нишу и фиксируется в ней с помощью саморезов. Следующий этап предполагает изготовление дверцы, для каркаса которой достаточно применить ОСП, обшиваемые гипсоволокном или гипсокартоном.

Дверца должна иметь такие же размеры, как и люк.

Совет: Выбирайте размеры дверцы с учетом того, что на ней должны поместиться целые плитки, со стыками между ними. То есть, дверца должна быть рассчитана на одну, две, четыре, шесть плиток.

Используя ОСП, старайтесь выбирать материал с высокой плотностью и толщиной минимум в 12 см, так как плитка требует определенной жесткости для ее фиксации на поверхности.

После изготовления дверцы следует процесс крепления к ней навесов, на которых она будет держаться. Учтите, что такой люк устанавливается на одном расстоянии со стеной, он не может быть в нее углублен, так как нарушится целостный внешний вид стены.

Учтите, что упор дверцы должен отличаться максимальной жесткостью. После монтажа дверцы и запорных механизмов начинается процедура укладки плитки. Первая плитка укладывается непосредственно снизу дверцы. Позаботьтесь о тщательном расчете вертикальных и горизонтальных рядов плитки. Для этих целей желательно использовать лазерный уровень. Не следует проводить затирку швов между плиткой, уложенной на дверце. Именно в этом и будет состоять ее единственное отличие от общего интерьера.

Изготовление люка под плитку своими руками будет выполнено качественно лишь в том случае, если будут выполнены все вышеперечисленные условия.

Монтаж люка под плитку: технология и инструкция

Существует несколько этапов установки люка под плитку:

1. Подготовка проема.

Проем под люк должен быть очищен от пыли и грязи, а его размеры должны в точности совпадать с параметрами самого люка.

2. Монтажные работы.

Установите люк в ранее подготовленную поверхность проема таким образом, чтобы обеспечить совпадение плоскости дверцы со стеной, на которой будет располагаться плитка.

Учтите, во время монтажа универсального люка имеющего пружинные замки, следует выдвинуть люк на два, три миллиметра выше стены. Таким образом, после нажатия люка обеспечится герметичность его прилегания.

3. Фиксация люка.

Этот процесс требует закрепления люка в стене дюбелями и саморезами.

Совет: Перед тем как закрепить люк, несколько раз проверьте его ровность, чтобы избежать порчи внешнего вида стены.

Если рама изготовлена из стали, то в нее вкладываются элементы в виде деревянных брусков, которые обеспечивают прочное соединение и фиксацию люка.

Далее проводится регулировка дверцы специальными механизмами, которые предусмотрены для ее открывания. На боковые участки рам устанавливаются специального рода заглушки, улучшающие привлекательность его внешнего вида.

4. Отделка люка с помощью кафеля.

На петельных участках разрешается выступ плитки, максимум на 4,5 см. На других же участках допускается выступ плитки за пределы дверцы максимум на 30%.

Совет: Чтобы обеспечить максимальное сцепление между плиткой и поверхностью дверцы, рекомендуется перед нанесением клея обработать дверцу грунтовкой. Учтите, что клей для плитки должен быть высокого качества, при желании возможен вариант применения жидких гвоздей.

Запрещается наклейка плитки на дверцу люка плиточным клеем на цементной основе, так как из-за высокого веса конструкции, существует риск деформации дверцы.

Для того, чтобы обеспечить ровные стыки между плитками в них устанавливаются крестики. Только после того как клей высохнет, они убираются со швов, а дверца открывается с помощью нажатия.

Для обеспечения звукоизоляции и герметизации дверцы следует по периметру дверцы наклеить малярную ленту. Зазор обрабатывается герметиком, после высыхания которого снимается малярная лента.

Совет: Герметик должен быть на силиконовой основе.

Учтите, если люк имеет нажимную основу, то герметиком заполняется не все пространство, а лишь шов на 3-4 мм. Герметик ни в коем случае не должен попасть под плитку, в противном случае, возникнут проблемы с открыванием дверцы.

Используя эластичный шпатель избавьтесь от излишков силикона. Удалите ленту после высыхания герметика. По истечении 48 часов, произведите обрезку шва под углом в сорок пять градусов.

Совет: Чтобы облегчить открывание люка в процессе его эксплуатации, следует обрезать плитку, находящуюся на стене, а не на дверце.

Люки под плитку видео:

Какой люк выбрать? Оптимальный размер под вашу плитку

Подбираем люк под размер плитки, важные моменты и рекомендации

Выбирая люк невидимку под плитку многие допускают ошибки. Иногда они приводят к поломкам люка или повреждению керамической плитки, приклеенной на дверцу.

Все слышали, что люк должен быть меньше размера плитки, и следуя этой логике покупатели и плиточники часто ошибаются. Имея плитку 500х500 мм выбирают люк 400х400, он же меньше размера плитки, значит подойдет. Дело в том, что он то подойдет, но у большинства люков под плитку с размером 400-400 мм дверца имеет размер 350-350 мм, и нависание плитки размером 500-500 за края дверцы составит 75 мм с каждой стороны. Допустимо, но не всегда и не у всех моделей. К тому же вы получаете маленький проем доступа(всего 350х350 мм). Если плитка будет небольшого формата, может оказаться малая площадь приклеивания, и большая нависания. И она сможет отвалится со временем.

Какой люк выбрать для плитки 500-500? Лучше всего подойдет люк с размерами 500-500, дверца у всех люков с размерами 50-50 см будет меньше вашей плитки в среднем на 5 см, разделив эту цифру на два, получим свес по 2,5 см с каждой стороны. Это будет идеально.

На сколько плитка может быть больше дверцы люка?

Правильный подбор размера обеспечивает долгую службу люка и плитка у вас не отвалится со временем. Неправильный выбор может привести к поломкам и чрезмерному провисанию дверцы лючка, а плитка может сломаться или отклеится.

Это не гарантийный случай и претензия не будет обоснована.
Вот фото для примера. Правильное соотношение. Допустимое нависание, большая часть плитки приклеена и все отлично работает. Люк-невидимка Евроформат, от компании ПРАКТИКА

Еще пример. А это не правильное соотношение,  облицовка сделана неправильно, мастер не учел, что площадь контакта плитки с дверцей у крайних верхних плиток слишком мала. Пока это работает, а со временем плитка отламывается. Таких случаев очень много. Облицовщик должен придерживаться рекомендации производителей, площадь приклеивания должна быть не менее 50%, это ВАЖНО.

А здесь нижний люк в пределах допуска(но люк со сдвижной дверцей был бы уместней), а верхний нет, слишком большое нависание плитки в районе петли. Если бы не наружный угол, люк бы вообще не открылся, даже на 90 градусов. Ошибка облицовщика, а проблемы будут у заказчика, в процессе эксплуатации.

Подбор люка, калькулятор


Если вы затрудняетесь и не знаете какой размер вам подойдет, можно воспользоваться калькулятором. Компания Практика предлагает вот такой вариант своим клиентам.


Это вполне удобно и понятно. Но бывают различные нестандартные ситуации и нюансы, плитка может быть с подрезкой или фризы между плиткой. Наружный угол, или примыкание к ванной. Тут калькулятор не поможет, советуем позвонить нам и наш консультант быстро и правильно подскажет решение, а также вы сможете уточнить и другие вопросы по заказу, доставке и монтажу.
Выбрать люк невидимку в каталоге, все размеры и производители

Простые ревизионные люки, статья

Как установить скрытый ревизионный люк в ванной?

Для чего устанавливать скрытый ревизионный люк в ванной комнате?

Ревизионный люк-невидимка обеспечивает быстрый доступ к инженерным коммуникациям, и в то же время не портит внешний вид ванной комнаты.

Из его названия уже ясно, что люк этот после его установки и облицовки керамической плиткой, керамогранитом или мозаикой становится невидимым, т.е. сливается со стеной, облицованной такой же плиткой.

Такой люк смотрится намного эстетичнее даже, если он немного заметен, этим он выгодно отличается от обычных пластиковых ревизионных люков.

Типы ревизионных люков

Существует два типа механизма открывания таких люков — нажимной и «под присоску» — первый открывается путем легкого нажатия на механизм, второй с помощью присоски.

Нужно понимать, что вы не сможете открыть присоской люк, который облицован мозаикой или рельефной плиткой. Поэтому при такой облицовке используются только люки с нажимным механизмом.

Так же они различаются по направлению открывания — распашной, сдвижной и откидной.

Распашные и сдвижные люки чаще используются на стенах для доступа к счетчикам воды и коммуникациям.

Откидные мы чаще используем на экране ванной для доступа к сливу-переливу.

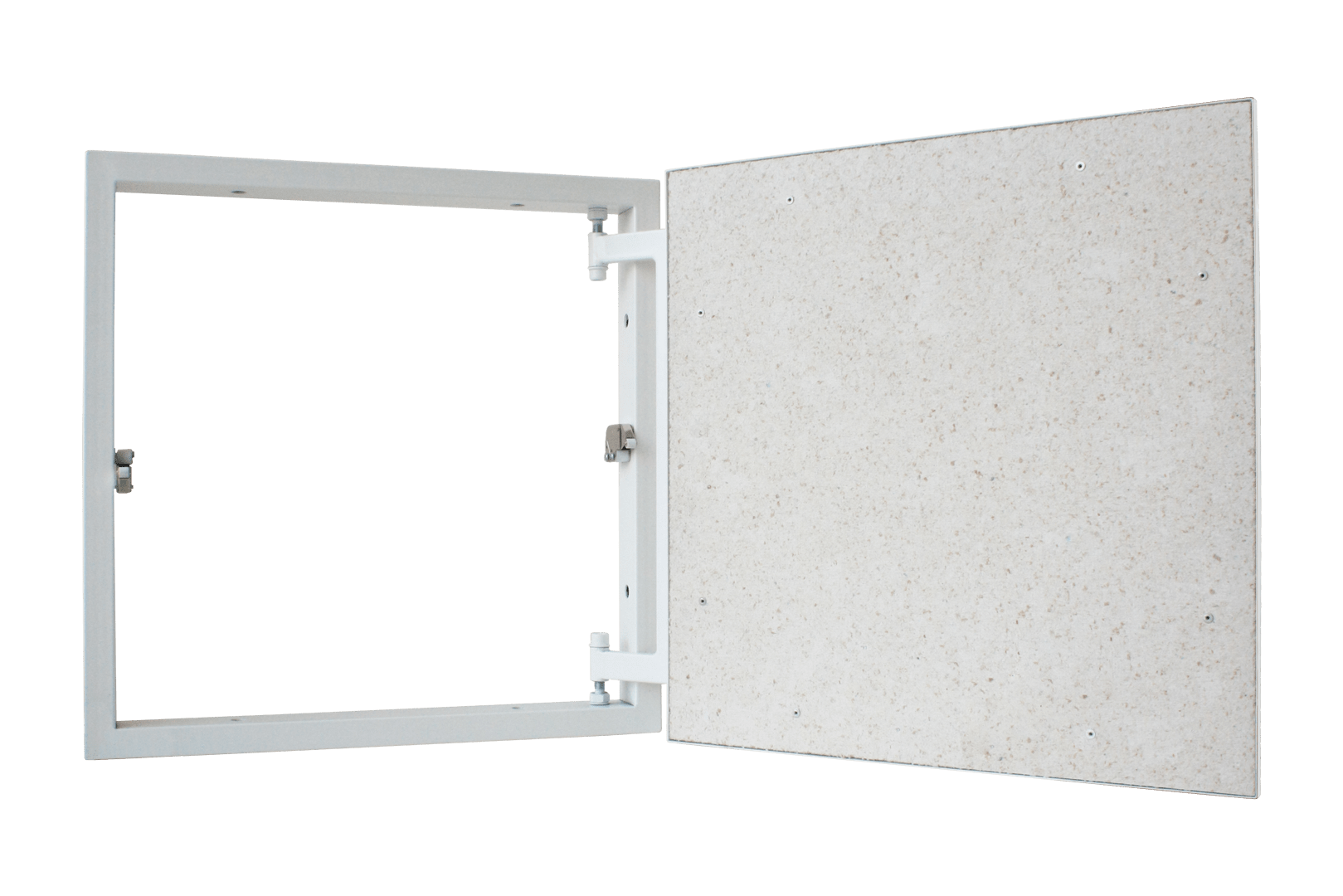

Пример распашного скрытого люка на петлях с нажимным механизмом при облицовке плиткой «кабанчик»:

Видео-обзор открывания скрытого люка с нажимным механизмом:

Как правильно устанавливать ревизионный люк-невидимку? Схема установки

Способ установки любого из этих типов люков, в принципе, везде одинаков.

Прежде всего нужно определиться с размерами люка.

Рулеткой замеряем максимальное расстояние, которое понадобится нам для комфортной работы в отверстии этого самого люка (открывание/закрывание крана, снятие/монтаж счетчика воды и т.п.).

Так же следует учесть размер плитки, которой будет облицовываться дверца люка. Плитка, наклеенная на люк, должна выступать за границы дверцы люка не более, чем  на 50-80мм.

Если установка люка планируется в стене из гипсокартона, то при монтаже профилей нужно учесть будущее расположение люка.

То же и при устройстве стены из газобетона.

Размеры проема для люка должны быть на 10-20мм больше, чем размеры самого люка, для комфортной и удобной его установки.

После монтажа каркаса можно проверить правильность расположения проема для ревизии.

Примеряем люк, вставляем его в подготовленный проем.

Пока каркас не обшит гипсокартоном при необходимости можно подкорректировать расположение профилей.

Если нас все устраивает, то можно обшивать стену гипсокартоном. Если это «влажное» помещение (например, ванная комната), то желательно использовать влагостойкий гипсокартон.

Проще всего прикрутить целый лист ГК к стене, а затем уже вырезать отверстие специальной пилкой по гипсокартону. Конечно же перед этим нужно уточнить и запомнить расположение проема с помощью рулетки.

Устанавливаем ревизионный люк на свое место.

Важно, чтобы дверца люка оказалась в плоскости всей стены.

Фиксируем люк в проеме к профилям саморезами. Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные.

Проверяем правильность открывания и закрывания дверцы люка.

Облицовка ревизионного люка плиткой

Пример нашей работы.

В данном случае все усложняется еще и тем, что люк находится внутри ниши, то есть зажат между двумя стенами и плитка, приклеенная на люк, будет располагаться от края до края этой ниши.

Не каждый люк сможет корректно работать в таких условиях.

Чаще всего в такой ситуации приходится выбирать размер люка гораздо меньше, чем ширина ниши и делать вертикальные резы вдоль дверцы для того, чтобы плитка на нем не была зажата между двумя перпендикулярными стенами и для дверцы было место сбоку, для того чтобы она могла нормально открыться.

Здесь в этом нет необходимости.

Мы использовали люк Секрет 3.0 от Лючки.рф с нажимным механизмом.

Он легко открывается одним нажатием и его система петель позволяет работать строго в пределах своих вертикальных контуров, свободно открываться в таких стесненных условиях и не ударяться о боковую стену.

Данный лючёк снабжен системой «антировис», которая исключает его провисание со временем.

Финальный вид.

Ревизионный люк практически незаметен даже для тех, кто о нем знает.

Шов по периметру люка не затирается обычной затиркой, а чаще всего остается свободным. Это будет самым практичным решением, если его приходится открывать довольно часто.

Но если доступ к коммуникациям требуется очень редко, то периметр дверцы можно заполнить силиконовым герметиком в цвет затирки и получить эффект максимальной невидимости люка.

Данный люк вы можете приобрести со скидкой 20% по промокоду «instabur» на сайте производителя luchki. ru

Как оформить шов по периметру скрытого люка?

Шов этот заполняется силиконовым герметиком. Цвет герметика подбирается в цвет шовного заполнителя остальной плитки.

Силиконовый герметик Mapei Mapesil AC имеет самую широкую цветовую гамму — 35 цветов. Много лет мы работаем только с ним.

После застывания герметика нужно разрезать его с помощью строительного ножа наклонив нож немного под углом к плоскости стены.

Видео о том, как мы герметизируем люк:

Пример скрытого люка для доступа к коммуникациям под ванной:

Укладка плитки любой сложности в Москве и МО: 8(968)580-6140 Дмитрий

Бесплатные образцы штриховки AutoCAD

Бесплатные образцы штриховки

Чтобы загрузить эти бесплатные образцы штриховки AutoCAD, просто щелкните нужные образцы правой кнопкой мыши и выберите «Сохранить ссылку как», затем поместите файл PAT по пути, включенному в пути поддержки AutoCAD.

Правила использования

  1. Вы можете разместить эти шаблоны в своей системе и использовать их в своих чертежах.
  2. Вы не можете распространять эти шаблоны в форме PAT, вместо этого отсылайте сотрудников на эту страницу.
  3. Вы не можете размещать их в Интернете (включая веб-сайты, ftp-сайты, доски объявлений и другие онлайн-сервисы) для публичной загрузки.

Авторы и права: Уотсон Килборн из CompugraphX ​​создал образцы штриховки высочайшего качества, доступные где угодно. Компания Watson передала эти образцы штриховки сообществу AutoCAD.

Совместимость образцов штриховки

Хорошая новость заключается в том, что формат образца штриховки не изменился с тех пор, как он был впервые представлен много лет назад. Любой найденный образец штриховки должен работать с любой предыдущей или будущей версией AutoCAD!

2005 Привязки образца штриховки

В AutoCAD 2005 изменилось поведение объекта привязки к его геометрии. В предыдущих выпусках привязки учитывали штриховки, в 2005 году они по умолчанию игнорируются. Чтобы включить привязку к штриховке, войдите в диалоговое окно ОПЦИИ (меню «Инструменты»), перейдите на вкладку «Чертеж» и в левом нижнем углу вы найдете переключатель.

Также имеется системная переменная командной строки OSNAPHATCH, значение 0 для выключения (без привязки), 1 для включения (привязка).

Добавление люков

Эта процедура будет проходить через процесс добавления образца штриховки в вашу систему, вплоть до последнего шага добавления образца в диалоговое окно AutoCAD BHATCH.

Важное примечание: Autodesk изменил поведение диалогового окна BHATCH, начиная с версии 2000. В результате этого изменения диалоговое окно BHATCH полностью игнорирует слайд штриховки, содержащийся в библиотеке слайдов. Вместо этого он предпочитает создавать очень маленькие (почти нечитаемые) образцы на лету, что занимает значительное количество времени, если у вас есть сотни шаблонов. Таким образом, эта процедура может быть неприменима, если вы не собираетесь скомпилировать штриховки в меню ИЗОБРАЖЕНИЕ.

Подготовка образца: Первый шаг — получить или создать образец штриховки, который вы хотите добавить. Для обсуждения мы будем использовать GRAVEL.PAT, найденный в сети. Я не знаю автора. Обратите внимание, что этот шаблон не имеет достаточной точности для правильного отображения в большом картировании координат, но должен хорошо работать в большинстве других приложений. Это было воспроизведено здесь.

* ГРАВИЙ, гравийный узор
228.0128, 0.720,1.000, 12.041365,0.074329, 0.134536, -13.319088
184,9697, 0,630,0,900, -12,041517,0,043315, 0,230868, -22,855925
132,5104, 0,400,0,880, -14,865942,0.061430, 0,162788, -16,116032
267,2737, 0,010,0,630, -20,024928,0,047565, 0,210238, -20,813558
292. 8337, 0.000,0.420, -12.999910,0.048507, 0.206155, -20.409373
357.2737, 0,080,0.230, -20.024928,0.047565, 0.210238, -20.813558
37,6942, 0,290,0,220, -16,401180,0,035968, 0,278029, -27,524849
72,2553, 0,510,0,390, 23,086761,0,038097, 0,262488, -25,986321
121,4296, 0,590,0,640, 15,264264,0,047405, 0,210950, -20,884073
175,2364, 0,480,0,820, -12,045049,0.083045, 0,240832, -11,800763
222,3974, 0,240,0,840, 16,278789,0.032108, 0,311448, -30,833375
138.8141, 1.000,0.620, 9.219065,0.094072, 0.106301, -10.523844
171.4692, 0.920, 0.690, -13.152853,0.049447, 0.202237, -20.021511
225,0000, 0,720,0,720, 0,707107,0,707107, 0,141421, -1,272792
203,1986, 0,650,0,840, -5,383564,0,131306, 0,076158, -7,539615
291. 8014, 0,580,0,810, -3,156821,0,185695, 0,107703, -5.277462
30,9638, 0,620,0,710, 3,601470,0,171499, 0,174929, -5,656023
161,5651, 0,770,0,800, -2,213594,0,316228, 0,126491, -3,035787
16,3895, 0,000,0,810, 10,440154,0,056433, 0,177200, -17,542845
70,3462, 0,170,0,860, -11,704507,0,067267, 0,148661, -14,717408
293.1986, 0.770,1.000, -5.383564,0.131306, 0.152315, -7.463458
343.6105, 0,830,0,860, -10,440154,0,056433, 0,177200, -17,542845
339.4440, 0.000,0.190, -5.383893,0.117041, 0.170880, -8.373124
294.7751, 0.160,0.130, -12.082844,0.069843, 0.143178, -14.174643
66.8014, 0.780,0.000, 5.383564,0.131306, 0.152315, -7.463458
17.3540, 0.840,0.140, -13.601340,0.059655, 0.167631, -16.595424
69,4440, 0,290,0,000, -5. 383893,0.117041, 0,085440, -8,458564
101,3099, 0,720,0,000, 4,118439,0,196116, 0,050990, -5,048029
165.9638, 0.710,0.050, -3.152963,0.242536, 0.206155, -3.916950
186.0090, 0.510,0.100, -10.049739,0.052342, 0.191050, -18.913923
303,6901, 0,620,0,620, -2,218801,0,277350, 0,144222, -3,461329
353.1572, 0.700,0.500, 17.117197,0.039715, 0.251794, -24.927563
60,9454, 0,950,0,470, -8,061673,0,097129, 0,102956, -10,192674
90.0000, 1.000, 0.560, 1.000, 1.000, 0.060000, -0.940
120,2564, 0,490,0,130, -8,061936,0,071982, 0,138924, -13,753520
48.0128, 0.420, 0.250, 12.041365,0.074329, 0.269072, -13.184552
0.0000, 0.600, 0.450, 1.000, 1.000, 0.260000, -0.740
325.3048, 0,860,0,450, -12,206392,0,063246, 0,158114, -15,653274
254,0546, 0,990,0,360, 4,120817,0,137361, 0,145602, -7,134508
207,6460, 0,950,0,220, 21,470869,0,042182, 0,237065, -23,469474
175.4261, 0.740,0.110, 13.038344,0.039873, 0.250799, -24.829074

Мы могли бы поместить этот код в файл GRAVEL.PAT, поместить его в путь поиска и обратиться к нему в приглашении HATCH.Однако, поскольку наша конечная цель — сделать этот шаблон доступным в диалоговом окне BHATCH, требуется немного больше работы.

Добавление шаблона: Чтобы добавить код шаблона в файл ACAD.PAT, сначала рекомендуется создать резервную копию существующего ACAD.PAT (каталога поддержки AutoCAD). В случае, если что-то пойдет не так, мы можем восстановить без переустановки.

Откройте исходный ACAD.PAT в блокноте или другом редакторе ascii. Рекомендуется выполнить поиск, чтобы убедиться, что определение шаблона, которое вы собираетесь добавить, еще не существует.Если вас не волнует порядок появления вашего шаблона в списке BHATCH, просто вставьте содержимое определения шаблона в конец файла. Если вы хотите сохранить алфавитный порядок, внимательно найдите подходящую позицию в середине списка и вставьте туда свой узор.

Обязательно сохраните файл ACAD.PAT (только текст ascii).

Подготовка слайда. Следующим шагом является подготовка слайда, представляющего внешний вид определения шаблона.Следующие шаги можно использовать для создания представления штриховки в R14. Для пользователей, отличных от R14, вам может потребоваться создать полилинию (с теми же координатами), заштриховать полилинию, а затем стереть полилинию.

Команда: ЛЮК
Введите имя шаблона или [? / Solid / User defined] : GRAVEL
Масштаб для шаблона <1.0000>: 5
Угол для шаблона <0>:
Выберите границы штриховки или нажмите ENTER для опции прямой штриховки,
Выберите объекты:
Сохранить ломаную линию?
От точки: 0,0
Дуга / Закрыть / Длина / Отменить / <Следующая точка>: 16,0
Дуга / Закрыть / Длина / Отменить / <Следующая точка>: 16,10
Дуга / Закрыть / Длина / Отменить / <Следующая точка>: 0,10
Дуга / Закрыть / Длина / Отменить / <Следующая точка>: C
Из точки или нажмите ENTER, чтобы применить штриховку:

Причина для конкретных координат прямоугольника 16×10 состоит в том, чтобы поддерживать 1.Соотношение 6: 1, с которым создаются другие слайды штриховки в ACAD.SLB.

Однако перед подготовкой слайда рекомендуется ввести пространство листа и создать область просмотра для представления слайда. Слайды обрезаются по границам области просмотра, и было бы трудно сохранить это без окна просмотра.

Команда: TILEMODE
Новое значение для TILEMODE <1>: 0
Команда: MVIEW
ВКЛ / ВЫКЛ / Hideplot / Fit / 2/3/4 / Restore / <Первая точка>: 0,0
Другой угол: 16,10
Команда: ZOOM
Все / Центр / Динамический / Границы / Предыдущий / Масштаб (X / XP) / Окно / <В реальном времени>: E
Команда: MSPACE

Наконец-то мы готовы подготовить слайд.Однако перед этим рекомендуется создать уникальный каталог / папку для хранения этого и других слайдов. Нам нужно будет добавить больше слайдов в этот каталог, чтобы перестроить ACAD.SLB. В рамках этого обсуждения мы будем использовать C: \ SLIDES.

Введите команду MSLIDE, при появлении запроса в диалоговом окне введите C: \ SLIDES \ GRAVEL.SLD в качестве имени файла.

На этом этапе у нас есть слайд в каталоге, и мы готовы перестроить ACAD.SLB.

Подготовка к перестроению ACAD.SLB: Так же, как мы сделали резервную копию файла ACAD.PAT, очень хорошая идея — сделать резервную копию файла ACAD.SLB. Вы также найдете этот файл в каталоге поддержки AutoCAD.

Поскольку инструмент SLIDELIB.EXE, поставляемый с AutoCAD, не может просто добавить ваш слайд в файл SLB, нам нужно будет перестроить его с нуля, включая содержимое исходного SLB вместе с вашим слайдом.

Восстановление ACAD.SLB: Поскольку SLIDELIB.EXE — это инструмент на основе MS-DOS, откройте окно MS-DOS и перейдите в каталог слайдов.

C: \ WINDOWS> CD \ СЛАЙДЫ

Самый простой способ передать данные в SLIDELIB.EXE — это подготовить файл с помощью команды DOS DIR. В этом случае мы также используем переключатель / ON для сортировки по имени и переключатель / B для простого (без размера, даты) листинга. Наконец, с помощью знака> мы перенаправляем вывод для создания (или перезаписи) файла SLIDE.INP.

C: \ СЛАЙДЫ> DIR * .SLD / ON / B> SLIDE.INP

Теперь, когда у нас есть входной файл для утилиты SLIDELIB, мы можем вызвать его из каталога AutoCAD. Для максимального удобства вы можете переместить или скопировать SLIDELIB.EXE из каталога AutoCAD в каталог слайдов, чтобы исключить загадочный путь DOS.

Вызывающая команда: C: \ SLIDES> C: \ PROGRA ~ 1 \ AUTOCA ~ 1 \ SUPPORT \ SLIDELIB ACAD.SLB

Если SLIDELIB.EXE был скопирован / перемещен:

C: \ СЛАЙДЫ> SLIDELIB ACAD.SLB

Перезапись исходного ACAD.SLB

Используйте предпочтительный метод, чтобы скопировать новый ACAD.SLB из каталога слайдов в каталог поддержки AutoCAD, перезаписав старый.

Изменения вступят в силу немедленно, просто введите команду BHATCH и вы увидите награду за свои усилия.

Дополнительные ссылки:

  1. Процесс добавления файла SLD штриховки в ACAD.SLB можно значительно улучшить с помощью нашего программного обеспечения Slide Manager.

Люк для черепицы Скачать Autocad Free

Образец люка черепицы — CAD Blocks Free -CAD…

СВОБОДНАЯ ЛЮК выкройка ПЛИТКА КРЫША .Этот образец штриховки можно использовать в чертежах САПР архитектурных фасадов. ( AutoCAD 2004.dwg формат) Наши чертежи САПР очищаются, чтобы файлы не содержали нежелательных слоев. Наша библиотека шаблонов штриховки autocad CAD регулярно обновляется. Hatch руководство по установке шаблона прилагается.

Sursa: www.cadblocksfree.com/en/roof-tile-hatch-pattern.html

Плитка для крыши Пользовательский образец штриховки -16 -CAD блоки…

Загрузите этот бесплатно Пользовательский штриховка шаблон черепицы .Файл САПР сохраняется как файл .PAT. Будет загружен в AutoCAD . Параметры Команда. Чем файлы. Путь поиска файлов поддержки. Перейдите в папку, в которой сохранены файлы, и нажмите ОК.

.

Sursa: www.cadblocksfree.com/en/roof-tile-custom-hatch-pattern–16.html

CAD Чертежи люков в крыше — CADdetails | …

Скачать бесплатно , качественные CAD Чертежи, блоки и детали Крыша Люки

Sursa: www.caddetails.com / cad-чертежи / oc / люки на крышу

Кровельная черепица Eagle Roofing Products Co. CAD и…

Eagle Roofing Products Co.> CAD> Кровельная черепица и Hatch Шаблоны ARCAT Бесплатно Архитектурные чертежи САПР, блоки и детали для скачать в форматах dwg и pdf для использования с AutoCAD и другими 2D и 3D проектами программное обеспечение.

Sursa: www.arcat.com/company/eagle-roofing-products-co-44291/cad/roof-tile-and-hatch-patterns-1053

Roof Tile Hatch Autocad Free Download -…

16.06.2018 · Люк для черепицы autocad free download . Autocad детали детали cad детали конструкции детали чертежа профессиональная библиотека. Ранее в этом году сфера права и новые медиа столкнулись, когда Лори Дрю была предъявлена ​​федеральные обвинения за создание фальшивой страницы на MySpace и оскорбление. 100k бонусных материалов cad-библиотеки и штриховок шаблон скачать …

Sursa: autocadcracked.blogspot.com/2018/06/roof-tile-hatch-autocad-free-download.html

磊 Штриховка AutoCAD Загрузить -…

Скачать бесплатно и установить более 500 Штриховка AutoCAD Шаблоны 2d DWG плитки, дерева, воды, камня, полов, брусчатки, решеток, AutoCAD штриховка шаблон различных рам, форм и текстур, которые служат инструментами проектирования вставлять их в планы архитектуры и инженерии.Выберите пакет и загрузите доступных 2d штриховок шаблонов.

Sursa: www.cadblocksdwg.com/hatch-autocad.html

900 бесплатных чертежей образцов штриховки Autocad. …

12/6/2020 · Наш бесплатный файл чертежа штриховок Autocad 900 дополнит ваш проект. В нашем файле DWG вы найдете для себя качественные чертежи. Все чертежи AutoCAD представлены в разных проекциях и в реальном размере. Также предлагаю скачать блоки из деревьев и итальянскую мебель.

Sursa: dwgfree.com/product/900-free-autocad-hatch-patterns/

Образцы штриховки — черепичная крыша | Орёл кровельный

Создайте штриховку из любого профиля Eagle Concrete Roof Tile . Компания Eagle Roofing Products сотрудничает с ARCAT, чтобы предоставить БЕСПЛАТНЫХ штриховок для ваших жилых или коммерческих проектов САПР. Вы можете найти красивые образцы штриховки нашей бетонной черепицы , а также компоненты, используемые для создания прочной и долговечной системы кровли .

Sursa: eagleroofing.com/specifiers/specifier-tools/hatch-patterns/

Плитка люка танка тигра

МОЙ ЗАКАЗ ОТПРАВЛЕН, ГДЕ ОНА?

Хотелось бы, чтобы у нас было всевидящее око, мы не являемся перевозчиком, доставляющим вашу посылку. Пожалуйста, свяжитесь с USPS или, если используется другой оператор связи, свяжитесь с ними. Они смогут вам помочь. Мы сможем сообщить вам об этом только тогда, когда появится номер для отслеживания.

ОБРАБОТКА ЗАКАЗА

  • Обработка заказа может занять от 3 до 7 рабочих дней.
  • Мы используем автоматическую службу печати этикеток для доставки, то есть обычно вскоре после заказа вы получите электронное письмо с подтверждением доставки. Это означает, что этикетка и отборочные билеты были напечатаны, и мы упакуем / отправим заказ обычно в течение 3-7 рабочих дней.

ВНУТРЕННИЙ (США) ЗАКАЗЫ

  • Выходные и праздничные дни не учитываются при обработке и доставке, поэтому при выборе способа доставки учитывайте нерабочие дни.
  • Первый класс и приоритетная почта — варианты во время оформления заказа.
    • Доставка первого класса
  • займет 3–7 рабочих дней в зависимости от того, где вы находитесь в США.
    • Доставка
  • Priority Mail занимает 2-3 рабочих дня в зависимости от того, где вы находитесь в США.
  • Вы получите электронное письмо с информацией для отслеживания, как только ваш заказ будет отправлен.

МЕЖДУНАРОДНЫЕ ЗАКАЗЫ

Доставка
  • первого класса международного класса займет от 10 до 56 рабочих дней, в зависимости от того, как быстро он проходит таможенную очистку.Большинство заказов доставляется в течение 10-14 дней.
  • Для новых заказов, сделанных после 6 апреля 2019 года, используется UPS Worldwide Express, который предлагает двухдневную доставку в Европу и трехдневную доставку в Азию.
  • Покупатели несут ответственность за уплату всех применимых таможенных пошлин и налогов на импорт; они не включены в цену товара или стоимость доставки. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, каковы эти дополнительные расходы.

АКЦИЯ БЕСПЛАТНОЙ ДОСТАВКИ

  • Бесплатная доставка, будь то стандартное внутреннее предложение или международное рекламное предложение, регулируется такими условиями, как минимальные расходы на один заказ, неприменима к общей сумме заказов и усмотрению / выбору клиента при выборе вариантов доставки при оформлении заказа.Minifig Co. не несет ответственности за какие-либо ошибки в выборе услуги доставки, наложенные клиентом, и не может изменить услугу после размещения заказа.

ОТКЛОНЕННЫЕ И НЕИЗБРАННЫЕ ЗАКАЗЫ

  • Заказчик несет ответственность за правильный адрес доставки.
  • Отказанные или недоставленные посылки возвращаются нам, это не является возмещением.
  • В случае, если вы хотите, чтобы мы повторно отправили посылку, в которой было отказано или невозможно доставить, будет взиматься новая плата за доставку.

УТЕРЯННЫЕ И КРАЖЕННЫЕ УПАКОВКИ

  • Ответственность за украденные посылки несет покупатель.
  • Если посылка помечена как «Доставлена», но вы все равно не можете ее найти, подумайте о том, чтобы предпринять следующие шаги — осмотрите территорию вокруг вашего дома, узнайте у членов вашей семьи, ваших соседей. Если все еще не найдено, обратитесь к почтальону.
  • Все заказы Priority Mail USA застрахованы на сумму 50 долларов США, и в случае их утери или кражи покупатель может подать претензию в USPS.
  • Страхование заказа приобретается вами, покупателем при оформлении заказа через Route. Проверьте нижнюю часть экрана на маленький тумблер. При его включении в корзину добавляется товар с платой за защиту. Если возникает проблема с утерянной, поврежденной или украденной посылкой, вы должны сами подать претензию через приложение Route. Не используйте ваш первоначальный способ оплаты для претензий.

Откидной люк в полу 24 x 24 дюйма, утопленный 1 дюйм для керамической плитки

Технические характеристики продукта:

Лучшие дверцы для подъезда Распашные двери в пол с выемкой для бетона 1 дюйм BA-HFRC-1

Двери для доступа Best с гордостью представляют нашу фавориту в отрасли — распашные двери в пол с выемкой в ​​1 ”для бетона, модель BA-HFRC-1, которая позволяет быстро и быстро простое решение для ваших нужд доступа!

Эта распашная напольная дверь BA-HFRC-1 с выемкой для бетона 1 ”легко стала одной из самых популярных среди профессионалов в области строительства, поскольку она изготовлена ​​из холоднокатаной стали 16 калибра и оснащена петлями со скрытым штифтом.На дверях высотой или шириной более 24 дюймов предусмотрен сплошной пианино, чтобы предотвратить провисание и деформацию самой панели.

Распашная напольная дверь BA-HFRC-1 с выемкой 1 дюйм для бетона — это алюминиевая дверь и рама, которая также Петли и фурнитура из нержавеющей стали. Дверь представляет собой усиленную алмазную пластину диаметром 1/4 дюйма, которая может выдерживать нагрузку до 300 фунтов / кв. фут. Она имеет угловую раму со встроенным 1-дюймовым анкерным фланцем. BA-HFRC- 1 оснащен защищенными от взлома болтами и гайками из нержавеющей стали.Можно дополнительно нанести битумное покрытие на внешнюю раму.

Помимо различных функций, эта модель BA-HFRC-1 может непосредственно способствовать достижению проектом сертификации LEED в новом строительстве и капитальном ремонте, школах и коммерческих помещениях. Это алюминиевая дверь и рама с петлями и фурнитурой из нержавеющей стали.

Предпочитаете другой тип запирающего / защелкивающегося механизма? Больше не волнуйтесь, эта модель имеет множество настраиваемых опций! От кулачковой защелки с ключом до замка с врезным ригелем (с цилиндром или без — решать вам!) Запорно-защелкивающийся механизм BA-HFRC-1 не имеет себе равных.Мы также предлагаем защелки с кольцевым ключом / ключом и сдвижные защелки для облегчения доступа и прохождения.

Мы предлагаем все стандартные размеры для ваших коммерческих, промышленных и жилых проектов и готовы к отправке. Нужна дверь нестандартного размера или, возможно, нестандартного размера? Не стесняйтесь отправить нам свой запрос сегодня по электронной почте или по горячей линии — ваша панель будет отправлена ​​в течение 5 рабочих дней!

Больше не ждите! Обсудите ваши конкретные потребности в дверных проемах с нашим отделом продаж и службой поддержки мирового класса уже сегодня! Мы будем рады помочь вам от начала вашего проекта до его завершения, гарантируя, что вы выбрали лучший продукт и лучшие цены!

Позвоните нам в любое время по телефону 1-800-483-0823 или напишите нам по адресу sales @ bestaccessdoors.com. Мы с нетерпением ждем возможности реализовать ваш строительный проект!

Чтобы получать больше обновлений продукта, ставьте лайки и подписывайтесь на наши страницы в социальных сетях. Следите за нашими обновлениями в Instagram, Twitter и YouTube.

Приложение
Разработано для внутренних и внешних применений, где требуется отверстие для доступа, которое будет сливаться с окружающим материалом пола.

Характеристики продукта
Встраиваемый 1 дюйм для размещения керамической плитки / бетонного пола.

Дверная панель оснащена алюминиевой откидной ручкой заподлицо и автоматическим удерживающим рычагом.

Характеристики напольной двери:
Материал: алюминиевая дверь и рама;
Дверь: гладкая алюминиевая пластина 1/4 дюйма, усиленная для динамической нагрузки 300 фунтов / кв. Фут. Экструдированная кромка приварена к дверной панели, обеспечивая выемку 1/8 дюйма. Рама
: Угловая рама, изготовленная из алюминиевого профиля с интегралом 1 дюйм. анкерный фланец с трех сторон и приварные анкерные ремни на стороне петель
Петля: Петли из экструдированного алюминия приварены к внутренней стороне дверной панели и шарнирно закреплены на шпильках из нержавеющей стали.Удерживайте открытый рычаг с красной виниловой ручкой для автоматического открывания. Устройство открывания
: дверная панель открывается на 90 градусов, блокирует дверь в открытом положении и позволяет легко управлять при закрытии дверной панели. Торсионы из нержавеющей стали обеспечивают поддержку при подъеме.
Стандартная защелка: замок из нержавеющей стали с фиксированной внутренней ручкой, съемной внешней ручкой и съемной резьбовой пробкой
Поверхность: фрезерованная, с битумным покрытием снаружи рамы

НАВЕСНОЙ НАПОЛЬНЫЙ ЛЮК ВРЕМЕННЫЙ 1 ДЮЙМ ДЛЯ КЕРАМИЧЕСКОЙ ПЛИТКИ (двери с лучшим доступом) | Бесплатный объект BIM для Revit, Revit

Двери для подъезда Распашная напольная дверь с выемкой 1 «для керамической плитки BA-HFRT-1

Best Access Doors с гордостью представляет нашу фавориту в отрасли — навесную напольную дверь с выемкой 1 «для керамической плитки, модель BA-HFRT-1, предлагающую быстрое и простое решение для ваших нужд доступа!

Эта распашная напольная дверь BA-HFRT-1 с выемкой 1 дюйм для керамической плитки стала одной из самых популярных среди профессионалов в области строительства, поскольку она изготовлена ​​из холоднокатаной стали 16 калибра и оснащена петлями со скрытым штифтом.Для предотвращения провисания и деформации самой панели на дверях высотой или шириной более 24 дюймов предусмотрены фортепьяно непрерывного действия.

Распашная напольная дверь BA-HFRT-1 с выемкой 1 «для керамической плитки — это керамическая дверь и рама, которая также оснащена петлями и фурнитурой из нержавеющей стали. Дверь представляет собой усиленную алюминиевую алмазную пластину 1/4 дюйма, которая может обрабатывать до 300 фунт / кв. фут. Он имеет угловую раму со встроенным 1-дюймовым анкерным фланцем. BA-HFRT-1 оснащен защищенными от несанкционированного доступа болтами и гайками из нержавеющей стали.Можно дополнительно нанести битумное покрытие на внешнюю раму.

Помимо различных функций, эта модель BA-HFRT-1 может напрямую способствовать достижению проектом сертификации LEED в новом строительстве и капитальном ремонте, школах и коммерческих помещениях. Это алюминиевая дверь и рама с петлями и фурнитурой из нержавеющей стали.

Предпочитаете другой тип запирающего / защелкивающегося механизма? Больше не волнуйтесь, эта модель имеет множество настраиваемых опций! Запирающий механизм BA-HFRT-1 — от кулачковой защелки с ключом до замка с врезным ригелем (с цилиндром или без него — решать вам!) — не имеет себе равных.Мы также предлагаем защелки с кольцевым ключом / ключом и сдвижные защелки для облегчения доступа и прохождения.

Мы предлагаем все стандартные размеры для ваших коммерческих, промышленных и жилых проектов и готовы к отправке. Нужна дверь нестандартного размера или, возможно, нестандартного размера? Не стесняйтесь отправить нам свой запрос сегодня по электронной почте или по горячей линии — ваша панель будет отправлена ​​в течение 5 рабочих дней!

Не ждите больше! Обсудите ваши конкретные потребности в дверных проемах с нашим отделом продаж и службой поддержки мирового класса уже сегодня! Мы будем рады помочь вам от начала вашего проекта до его завершения, гарантируя, что вы выбрали лучший продукт и лучшие цены!

Позвоните нам в любое время по телефону 1-800-483-0823 или напишите нам по адресу sales @ bestaccessdoors.com. Мы с нетерпением ждем возможности реализовать ваш строительный проект!

Чтобы получать больше обновлений продукта, ставьте лайки и подписывайтесь на наши страницы в социальных сетях. Следите за нашими обновлениями в Instagram, Twitter и YouTube.

Люк для утопленного пола для бетона / плитки

Лучший люк для утопленного пола — СДЕЛАНО В США! Этот люк в пол для плитки или бетона единственная утопленная дверь, предназначенная для приема бетона или плитки, и прочная рама желоба.Предназначен для скрытого монтажа в новом монолитном бетоне В приложениях он усилен для пешеходного движения и может безопасно выдерживать нагрузку 300 фунтов на квадратный фут (psf). Это утопленное люк в полу может использоваться для бетона или плитки и может использоваться для нового или существующего проема; однако существующее отверстие является стандартным. Этот Люк в утопленный в полу будет установлен заподлицо с окружающим полом / поверхностью и будет принимать плитку или бетон, поэтому он соответствует окружающему.Встраиваемая напольная дверь WB RTPS 8400 для плитки / бетона производится для компании Williams Brothers. Корпорация Америки и производится в США.

Щелкните здесь, чтобы узнать, что делает люки для пола Williams Brothers лучшими в отрасли .

Строительные спецификации:

Крышка: Крышка из алюминиевой алмазной пластины 1/4 дюйма, усиленная для динамической нагрузки 300 фунтов на квадратный фут (1465 кг / м2) и имеющая выемку 1 дюйм для установки бетон или кафель.Если ниша должна быть заполнена бетоном или другим литым материалом, дверь снабжена анкерными скобами и проволокой. сетка.
Рама: Секция желоба из экструдированного алюминия со встроенным анкерным фланцем со всех четырех сторон. Рама имеет 1 1/2 дюйма с резьбой сливная муфта. Поверхность, контактирующая с бетоном, должна быть покрыта битумной краской.
Поверхность: Алюминиевая крышка и рама фрезерованы.
Защелка: Защелка двухточечная.
Петля: Сплошная петля из нержавеющей стали 316, заподлицо с поверхностью крышки
Безопасность: Сламлок из нержавеющей стали 316 с резьбовой пробкой, съемным внешним ключом и фиксированной внутренней ручкой. Шлепок защелкивается на запорной планке из нержавеющей стали 316, которая прикручена к раме.
Пружинные приводы: Пружины сжатия из нержавеющей стали для поддержки подъема, содержащиеся в раме
Автоматический рычаг фиксации: Дверь оснащена литой алюминиевой ручкой для подъема заподлицо и фиксатором из нержавеющей стали 316 рука с красной виниловой ручкой, которая автоматически удерживает крышку в открытом / вертикальном положении
Установка: Установка должна производиться в соответствии с инструкциями производителя.
Напольное покрытие: Укажите пол с углублением 1 дюйм для пружин сжатия, для более толстого напольного покрытия и бетона.

ОПЦИИ:
• Замок с цилиндрическим утопленным цилиндром
• Юбки рамы для легкой заливки в бетонную верхнюю плиту.
• Изоляция из стекловолокна с металлическим вкладышем.
• Направляющие для гаек с скользящими гайками из нержавеющей стали для крепления держателей кабелей, кронштейнов и другого оборудования.
• Анодированная отделка
• Защитные цепи из нержавеющей стали с алюминиевыми опорными стойками
• Системы предотвращения падений
• Резьбовое соединение с боковым сливом (вместо стандартного нижнего слива)
• Регулировка пружин под дерево или плитку в области углубления.
• Специальные размеры — доступны по запросу

Образец случайного смешивания штриховок 5

Аметист (14) Цвет морской волны (103) Ясень (115) Бежевый (1325) Черный (727) Синий (463) Бордо (35) Бронза (97) Коричневый (869) Глина (58) Медь (47) Кремовый (487) Золотой ( 118) Графит (405) Зеленый (144) Серый (2058) Гри (361) Цвет слоновой кости (349) Нефрит (19) Хаки (15) Лагуна (37) Сиреневый (2) Лайм (15) Сиреневый (3) Металл (41) Молочный (64) Смешанный (1944) Мока (95) Ноче (101) Оливковый (48) Оранжевый (44) Жемчуг (230) Рисунок (19) Сосна (3) Розовый (35) Пурпурный (18) Красный (73) Сэнди ( 175) Серебристый (283) Серо-коричневый (236) Терракотовый (22) Тортора (23) Фиолетовый (26) Венге (40) Белый (1523) Желтый (59)

Цемент (32) Керамика (2835) Флагшток (3) Стекло (845) Гранит (32) Известняк (19) Мрамор (450) Металл (54) Мозаика (3414) Оникс (13) Фарфор (4690) Кварц (21) Кварцит ( 4) Сланец (41) Камень (411) Травертин (24) Винил (66) Дерево (14)

AlfaLux Ceramiche (249) American Olean (609) Anatolia Tile (322) Atlas Concorde (549) Ceramica Gazzini (146) Colorker (746) Crossville (632) DalTile (792) Eleganza (571) Elon Tile & Stone (330) Elysium ( 545) Emil Ceramica (563) Флоридская плитка (352) Плитка Glazzio (626) Happy Floors (884) IRIS US (248) Mediterranea (142) MS International, Inc.(423) Nemo Tile & Stone (1501) NovaBell (629) Procida tile (353) Ragno USA (197) Roca Tile (380) Silestone (11) Soho Studio (1168)

Напольная плитка (9667) Настенная плитка (11778)

0,25 x 6 (3) 0,50 x 0,50 (21) 0,50 x 1 (2) 0,50 x 12 (65) 0,50 x 2 (34) 0,50 x 6 (141) 0,50 x 8 (8) 0,6 x 24 (7) 0,6 x 8 (21) 0,60 x 12 (4) 0,625 x 0,625 (16) 0,625 x 12 (7) 0,625 x 12,625 (8) 0,625 x 2 (5) 0,75 x 24 (1) 1 x 1 (152) 1 x 10 ( 1) 1 x 12 (8) 1 x 2 (12) 1 x 3 (36) 1 x 4 (43) 1 x 6 (60) 1 x 7.6 (55) 1 x 8 (42) 1,25 x 1,25 (3) 1,25 x 4 (4) 1,50 x 1,50 (14) 1,50 x 12 (2) 1,50 x 12,75 (1) 1,50 x 6 (27) 1,57 x 15,7 ( 2) 1,57 x 23,6 (2) 1,75 x 9 (2) 10 x 10 (149) 10 x 10,50 (6) 10 x 11,50 (19) 10 x 12 (98) 10 x 13 (24) 10 x 14 (60) 10 x 16 (53) 10 x 20 (29) 10 x 24 (40) 10 x 28 (16) 10 x 30 (53) 10 x 40 (7) 10 x 60 (21) 10,25 x 10,25 (8) 10,25 x 11,50 (33) 10,25 x 72 (4) 10,50 x 10,50 (3) 10,50 x 12 (16) 10,625 x 12,75 (7) 10,75 x 10,5 (2) 10,75 x 11,875 (12) 10,75 x 12,875 (6) 10,75 x 14 ( 3) 11 х 11 (153) 11 х 11.50 (25) 11 x 12 (66) 11 x 12,25 (2) 11 x 12,75 (1) 11 x 13 (15) 11 x 14 (6) 11 x 16,9 (4) 11 x 22 (53) 11 x 90 ( 20) 11,125 x 12,625 (4) 11,25 x 11,25 (13) 11,25 x 11,50 (1) 11,25 x 13 (16) 11,4 x 15,74 (4) 11,41 x 35 (3) 11,5 x 23 (362) 11,50 x 11,25 (3) 11,50 x 11,50 (33) 11,50 x 11,75 (29) 11,50 x 9,25 (13) 11,75 x 10,125 (5) 11,75 x 11,75 (516) 11,75 x 12 (118) 11,75 x 12,25 (46) 11,75 x 12,50 (32) 11,75 x 12,75 (18) 11,75 x 13 (30) 11,75 x 23,625 (351) 11,75 x 47 (15) 11,8 x 15,6 (14) 11,8 x 23.4 (21) 11,8 x 35,4 (36) 118 x 40 (7) 12 x 10,375 (4) 12 x 11 (4) 12 x 12 (4370) 12 x 12,25 (27) 12 x 12,50 (8) 12 x 13 ( 142) 12 x 13,50 (21) 12 x 14 (71) 12 x 15 (23) 12 x 16 (16) 12 x 17 (5) 12 x 18 (52) 12 x 19 (2) 12 x 22 (36) 12 x 24 (2158) 12 x 27 (7) 12 x 29 (2) 12 x 33,25 (7) 12 x 36 (153) 12 x 39 (8) 12 x 48 (72) 12 x 6 (2) 12 x 95 (2) 12,125 x 12,625 (6) 12,2 x 12,2 (12) 12,2 x 39,37 (94) 12,375 x 12,375 (31) 12,50 x 12,50 (48) 12,50 x 13,50 (5) 12,50 x 19 (1) 12,625 x 12,625 ( 6) 12,75 х 11.75 (6) 12,75 x 12,75 (3) 12,75 x 13,75 (4) 13 x 10 (7) 13 x 12,25 (2) 13 x 13 (142) 13 x 15 (5) 13 x 16 (4) 13 x 20 ( 2) 13 x 24 (1) 13 x 40 (3) 13,25 x 11,75 (37) 13,4 x 15,35 (4) 13,75 x 12,25 (12) 14 x 14 (35) 14 x 16 (16) 14 x 30,50 (1) 14,3 x 8,2 (8) 14,75 x 14,75 (3) 15 x 12 (22) 15 x 30 (20) 15 x 90 (10) 15,35 x 17,71 (4) 15,75 x 15,75 (4) 15,75 x 31,75 (75) 15,75 x 47,24 (36) 16 x 10 (48) 16 x 16 (45) 16 x 24 (23) 16 x 32 (47) 16 x 40 (5) 16 x 48 (18) 17 x 17 (1) 17,375 x 11,25 ( 5) 17,75 х 17.75 (26) 17,75 x 35,375 (3) 18 x 18 (156) 18 x 36 (139) 19 x 19 (1) 19,50 x 39 (12) 2 x 10 (28) 2 x 12 (153) 2 x 13 ( 4) 2 x 15,7 (1) 2 x 16 (1) 2 x 2 (305) 2 x 20 (6) 2 x 23,625 (2) 2 x 4 (51) 2 x 5 (4) 2 x 6 (32) 2 x 8 (125) 2 x 9 (39) 2,5 x 10 (1) 2,50 x 12 (14) 2,50 x 2,50 (7) 20 x 20 (35) 20 x 40 (28) 20 x 44 (18) 21 x 21 (2) 21,125 x 42,50 (3) 22 x 90 (3) 23 x 23 (2) 23 x 47 (26) 23,625 x 23,625 (132) 23,625 x 47,25 (40) 24 x 20 (6) 24 x 24 ( 589) 24 x 36 (9) 24 x 48 (288) 24 x 64 (1) 25 x 50 (14) 25 x 150 (28) 29 x 29 (2) 29.50 x 29,50 (26) 29,50 x 59,50 (12) 29,53 x 59,06 (27) 3 x 10 (16) 3 x 11 (20) 3 x 11,8 (9) 3 x 12 (264) 3 x 13 (10) 3 x 14 (14) 3 x 15 (60) 3 x 18 (99) 3 x 24 (43) 3 x 3 (51) 3 x 30 (4) 3 x 36 (11) 3 x 4 (1) 3 x 6 ( 276) 3 x 6,50 (2) 3 x 9 (3) 3,20 x 12,60 (3) 3,25 x 12 (12) 3,25 x 12,625 (10) 3,50 x 18 (2) 3,50 x 36 (4) 3,75 x 12 (27) 3,94 x 11,02 (7) 3,94 x 18,11 (6) 30 x 30 (37) 31,50 x 31,50 (59) 32 x 32 (71) 32 x 72 (8) 33 x 49 (1) 35 x 35 (4) 35,4 x 35,4 (48) 36 x 36 (13) 36 x 74 (1) 39 x 118 (69) 39 x 39 (16) 4 x 10 (7) 4 x 11 (2) 4 x 12 (306) 4 x 16 ( 21) 4 x 18 (12) 4 x 24 (75) 4 x 28 (4) 4 x 36 (12) 4 x 39.4 (1) 4 x 4 (60) 4 x 40 (4) 4 x 5 (12) 4 x 6 (13) 4 x 8 (57) 4 x 9 (12) 4,25 x 12,75 (5) 4,25 x 4,25 ( 23) 4,5 x 8 (4) 4,50 x 33,50 (6) 4,7 x 5,5 (4) 40 x 40 (11) 40 x 80 (2) 47,25 x 47,25 (21) 48 x 48 (8) 5 x 10 (17) 5 x 15 (6) 5 x 36 (1) 5 x 5 (39) 5,5 x 4,7 (2) 5,5 x 6,3 (12) 5,50 * 33 (7) 5,50 x 5,50 (9) 5,875 x 22 ( 3) 5,9 x 6,7 (22) 6 x 10 (1) 6 x 12 (67) 6 x 13 (8) 6 x 16 (4) 6 x 18 (19) 6 x 24 (336) 6 x 36 (127) 6 x 40 (24) 6 x 48 (56) 6 x 5 (17) 6 x 6 (322) 6 x 8 (7) 6,5 x 6,5 (39) 6,50 x 40 (12) 60 x 60 (8) 63.50 x 63,50 (6) 64 x 127 (10) 7 x 12 (10) 7 x 12,60 (1) 7 x 12,625 (3) 7 x 14 (2) 7 x 20 (5) 7 x 26 (8) 7 x 47 (29) 7 x 48 (33) 7 x 7 (10) 7 x 8 (6) 7,25 x 22,5 (2) 7,50 x 17,75 (5) 7,50 x 47 (2) 7,50 x 7,50 (6) 7,87 x 47,24 (24) 8 x 10 (8) 8 x 12 (4) 8 x 13 (3) 8 x 16 (22) 8 x 18 (3) 8 x 20 (49) 8 x 24 (74) 8 x 32 (40) 8 x 33,25 (19) 8 x 36 (52) 8 x 40 (23) 8 x 45 (29) 8 x 45,50 (3) 8 x 48 (251) 8 x 75 (3) 8 x 8 ( 276) 8 x 80 (10) 8,25 x 11 (3) 8,26 x 17,32 (5) 8,26 x 35 (5) 8,50 * 33 (3) 8,50 x 40 (2) 8.66 x 33,07 (13) 8,66 x 35,43 (8) 9 x 10,50 (12) 9 x 12 (48) 9 x 15 (7) 9 x 18 (22) 9 x 36 (137) 9 x 48 (25) 9 x 60 (7) 9 x 8 (8) 9 x 9 (61) 9,50 x 11 (12) 9,50 x 13 (7) 9,50 x 9,50 (10) 9,75 x 11,50 (9) 9,75 x 9,75 (5) 9,84 x 15,75 ( 99) 9,84 x 29,53 (73) 9,84 x 59,06 (8) Пользовательский (138)

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
