Люстры схема: Как подключить люстру с 2, 3, 4 проводами – 12 схем

пошаговая инструкция по монтажу своими руками

Выбор и монтаж осветительных приборов – одни из самых приятных этапов оформления интерьера жилья. Красивая люстра эффектной конструкции может стать «сердцем» всего дизайна квартиры или дома. Грамотно подобранное освещение способно подчеркнуть все достоинства помещения и скрыть возможные изъяны.

Однако сборка и установка люстры нередко сопряжены с определенными трудностями. Особенно часто проблемы возникают при подключении моделей с обилием плафонов к выключателю на несколько клавиш.

Но зачастую владельцы жилья все же могут обойтись без услуг специалиста и установить люстру самостоятельно. В этом материале мы рассмотрим основные этапы сборки и монтажа, расскажем о тонкостях электрического подключения осветительного прибора и предоставим пошаговую инструкцию установки с наглядными фото и полезными видеоматериалами.

Содержание статьи:

Этапы сборки и подключения люстры

Фактически монтаж любой люстры проходит два основных этапа: механическое и электрическое. В первом случае происходит соединение всех деталей в единую конструкцию. Во время электрической сборки мастеру требуется правильно соединить все провода, разделив их на отдельные группы, чтобы корректно подключить устройство к .

Рассмотрим подробнее основные этапы монтажа и подключения люстры

Этап #1 — механическая сборка конструкции

Большинство производителей светотехники дополняют свою продукцию подробными схемами сборки, которые значительно облегчают процесс соединения всех деталей. Однако, даже если инструкции нет, разобраться в строении даже самой сложной конструкции можно.

Чаще всего поставщики упаковывают разрозненные детали люстры, формируя функциональные блоки. Плафоны помещаются отдельно от рожков, как и сам корпус,  и другие детали.

Плафоны и декоративные элементы изделия закрепляются в последнюю очередь, поэтому их распаковку лучше отложить. Это поможет избежать случайного повреждения хрупкого стекла или деформации декора

После того, как вы убедитесь в полноте комплектации люстры и целостности отдельных элементов, можно переходить к сборке устройства.

Порядок сборки:

1. Соберите верхнюю часть корпуса. Для этого установите декоративную тарелку на стержень люстры, зафиксировав конструкцию гайкой.
2. Закрепите рожки, на которых будут находиться плафоны. Для этого открутите декоративную гайку над защитной крышкой корпуса. После снятия гайки поместите рожок в специальное отверстие на корпусе и зафиксируйте его этой же гайкой.

После механической сборки люстры стоит проверить симметричность расположения рожков. Если конструкция выглядит органично, аккуратно докрутите крепежи с помощью гаечного ключа. Декор и плафоны устанавливаются после подключения прибора к электрической сети и монтажа люстры на потолок.

Этап #2 — разделение проводов на группы

Способ распределения проводов зависит от типа выключателя, с которым будет сопряжена конструкция. Подключение к одноклавишному изделию является наиболее простым, а электроустановочное устройство на две и более рабочие клавиши требует более сложного подхода, так как в этом случае провода распределяются на несколько групп.

Каждый рожок конструкции имеет свои провода, которые подключаются к основному кабелю люстры. Для удобства их обмотка (изоляция) оформляется в разной цветовой гамме.

Провода в рожках люстры также нужно аккуратно вывести через специальные отверстия в корпусе осветительного прибора. После этого их необходимо сгруппировать

Необходимо разбить кабели на группы. Для выключателей с одной и двумя клавишами это будет осуществляться по разным принципам.

Если за включение и выключение люстры будет отвечать электроустановочное изделие с одной клавишей, подсоединение проводов выполняется следующим образом:

1. Используя метод скрутки, соедините между собой все нулевые провода от рожков. Изоляция их жил обычно имеет синий или голубой цвет.
2. Аналогичным способом соедините все фазные провода. Оболочка этой жилы окрашена в коричневый, красный, белый, серый и другие цвета.

Вот и все – группы провод готовы к дальнейшему подключению.

Если питающий провод для подключения люстры имеет три рабочих жилы (L1, L2 и N), осветительный прибор можно подключить к двойному выключателю.

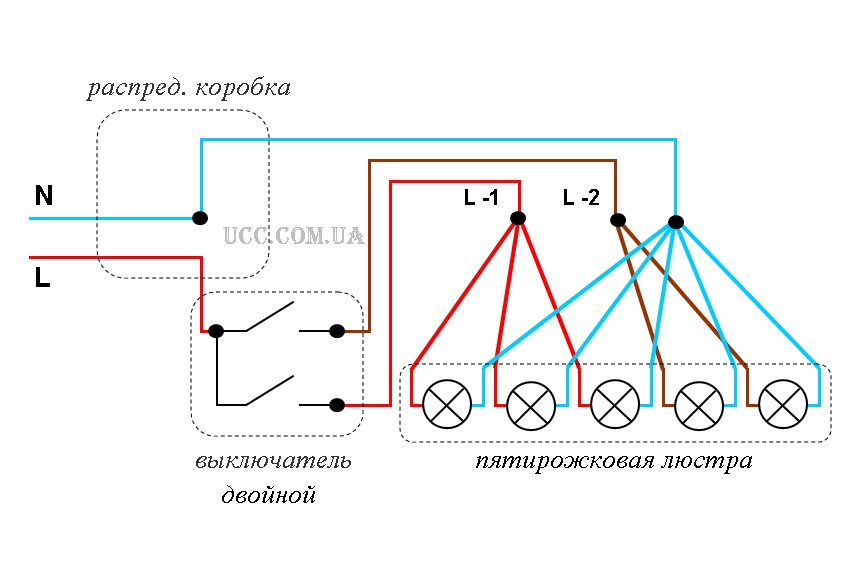

На рисунке выше представлена схема подключения люстры к выключателю на две клавиши. Для удобства пользователей фазы на схеме отмечены разными цветами

В этом случае при разборке проводов от рожков количество жильных групп увеличивается до трех. Первая остается нулевой, а фазные провода необходимо равномерно распределить на две группы – L1 и L2. Впоследствии при подключении они будут рассредоточены на обе клавиши выключателя.

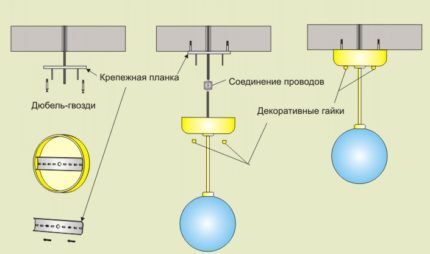

Этап #3 — крепление люстры к потолку

Предварительно стоит прикрепить конструкцию осветительного прибора, используя наиболее подходящий для этого способ.

Для монтажа на бетонных поверхностях чаще всего используют крюк или крепежную планку.

Способ крепления люстры зависит как от конструктивных особенностей самого осветительного прибора, так и от вида потолка в помещении. Пошаговое крепление с помощью планки показано на рисунке выше

Этап #4 — поиск фазы и подключение

Теперь осталось выполнить подключение групп проводов к питающим жилам. Но жил домашней проводки не всегда может быть понятной – иногда все жилы могут быть окрашены в белый цвет. Поэтому перед подключением желательно прозвонить провода индикаторной отверткой или мультиметром, чтобы определить фазу и ноль в кабелях.

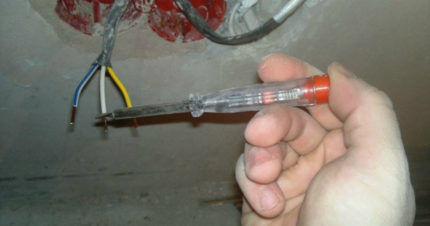

Поиск фазы с помощью отвертки

Индикаторная отвертка удобна в тех случаях, когда кабель электропроводки состоит из двух жил. Проверка фазы и ноля происходит крайне быстро и просто.

Для этого необходимо обесточить линию, выключив соответствующий автомат, после чего , освободив от изоляции примерно 1-2 см.

Затем развести жилы в стороны, чтобы избежать их случайного соприкосновения. Включив питание линии, взять индикаторную отвертку. При прикосновении рабочей части отвертки к фазному проводу устройство подаст световой сигнал. Если же при взаимодействии с жилой лампочка на отвертке не загорается, это означает, что перед нами нулевой провод.

При прозвоне проводов отверткой важно помнить о технике безопасности и не прикасаться к рабочей части устройства и к оголенным жилам.

Для корректной проверки напряжения в проводнике с помощью индикаторной отвертки обязательно необходимо удерживать палец на контактной пластине устройства

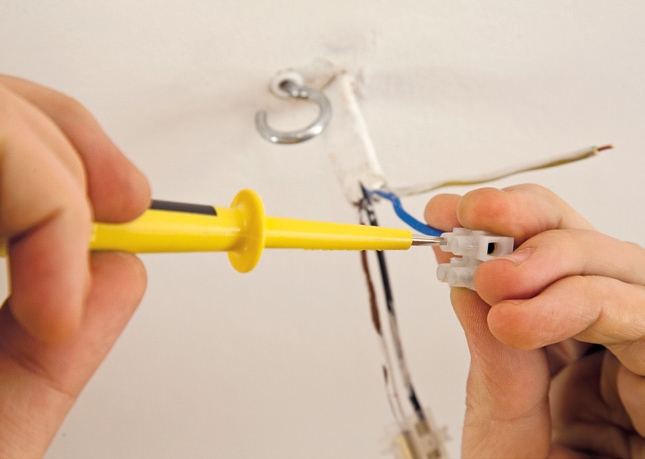

Определение фазы с помощью мультиметра

Мультиметр понадобится в случаях, когда кабель домашней электросети кроме жил фазы и ноля имеет и линию заземления. Так как индикаторная отвертка реагирует только на фазовый провод, отличить с ее помощью нулевой проводник от заземляющего невозможно.

В этом случае необходимо воспользоваться мультиметром, выполнив несколько простых шагов:

1. После определения фазы с помощью специальной отвертки возьмите мультиметр и включите его в режиме измерения напряжения величиной от 220 В.
2. Один щуп прибора подключите к фазному проводу.
3. После этого поочередно подключайте второй щуп к двум оставшимся проводам и фиксируйте выдаваемые устройством значения.

Полученные данные следует интерпретировать следующим образом:

• если при одновременном подключении фазного и неизвестного провода мультиметр сигнализирует о напряжении в 220 В, то второй провод является нулевым;
• если значения существенно ниже нормального показателя напряжения в бытовой электросети (220 В), то исследуемый проводник является защитным (заземление).

После определения назначения всех жил провода можно обесточить сеть и приступать к подсоединению кабеля люстры.

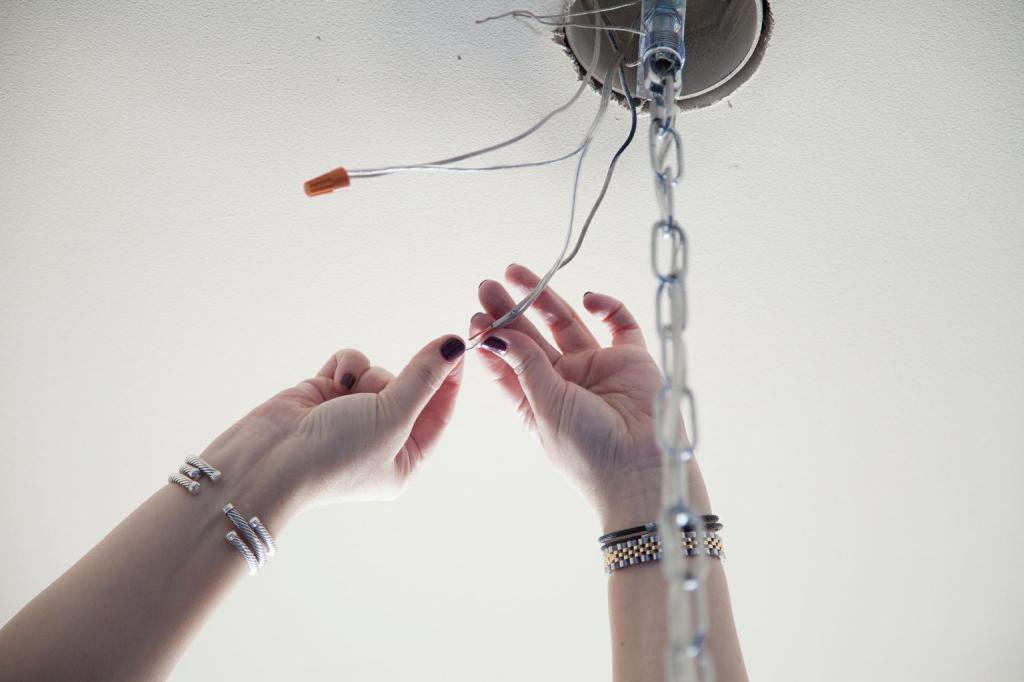

Подключение проводов люстры

Соединение кабелей осветительного прибора с питающим проводом является наиболее ответственным этапом подключения люстры.

Для подключения необходимо подготовленные группы проводов соединить с соответствующими жилами выходящего из потолка кабеля, которые будут питать током всю конструкцию. Для чего используют СИЗ-колпачки или .

Кроме колпачков при соединении жил для защиты скрутки можно применять специальные клеммы Wago. Для каждой группы используется отдельное изделие. В одно из отверстий в клемме помещается скрутка проводов люстры, во втором фиксируется питающая жила, соответствующая группе проводов осветительного прибора: фазная или нулевая

Специальные колпачки-коннекторы, которые должны дополнительно защищать место соединения жил, часто поставляются в комплекте с люстрой. Чтобы установить эту деталь, аккуратно наворачивайте пластиковый колпачок поверх скрутки.

Если производитель не дополнил комплектацию СИЗ-колпачком, его стоит приобрести отдельно, так как при электрическом подключении осветительного прибора ограничиваться одной лишь скруткой недопустимо. Рекомендуем подробнее ознакомиться со электрических проводов.

После этих работ следует аккуратно разместить провода в основании люстры и можно надевать крышку корпуса.

После подключения проводов к сети осуществляется полный монтаж люстры: финальное закрепление декоративной крышки, установка плафонов и декоративных элементов.

Выводы и полезное видео по теме

Автор следующего видео рассказывает о подключении различных видов люстр и объясняет, как подключить люстру с одинарного выключателя на двойной:

Создатель этого видео раскрывает тонкости монтажа люстры на французский натяжной потолок:

Об особенностях подключения и настройки светодиодной люстры с пультом дистанционного управления рассказывает мастер по монтажу осветительных приборов:

Элементарные знания в области электромонтажа дадут возможность самостоятельно собрать и подключить люстру даже с самой необычной конструкцией. Но важно помнить о технике безопасности и обязательно отключать питание линии при подключении осветительного прибора.

Однако при покупке модели с очень сложной конфигурацией или при желании использовать выключатель на три и более клавиши все же стоит обратиться к профессиональному электрику. Мастер сможет грамотно распределить провода и корректно подключить прибор к сети.

У вас остались вопросы по подключению люстры? Вы можете их задать нашим экспертам и другим посетителям сайта – форма обратной связи расположена ниже. Также здесь вы можете оставить рекомендации и поделиться секретами монтажа, которые будут полезны другим пользователям.

Схема подключения люстры на двухклавишный выключатель: правила

Если требуется организовать раздельное включение нескольких светильников или ламп на многосвечовой люстре, оборудование подключается к выключателям с двумя и тремя клавишами. Для многих домашних мастеров остается загадкой, почему клавиш две, а проводов больше, что вызывает, естественно, затруднения при подключении – все лампы могут зажечься, только если обе клавиши находятся в положении вкл. Сегодня мы с вами разберем, как устроена схема подключения люстры на двухклавишный выключатель. По прочтении материала вы легко сможете самостоятельно сделать всю работу правильно.

Многосвечовая люстра

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

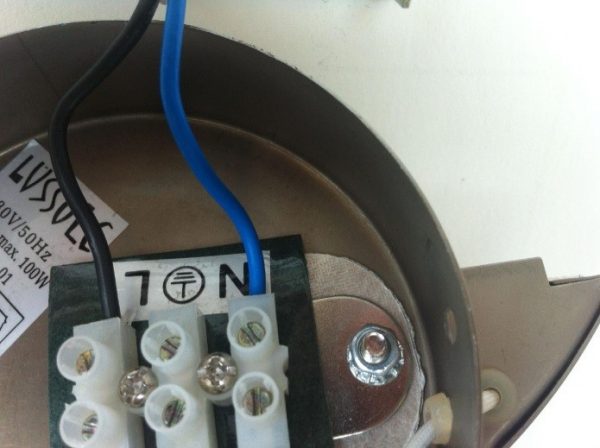

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Совет! Цветовая маркировка проводников помогает дополнительно ориентироваться при организации подключения электрических приборов. Не стоит ей доверять полностью, так как вы не можете знать, как выполнены подключения в распределительной коробке, не заглянув в нее.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

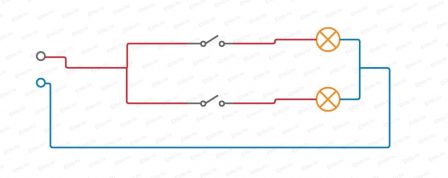

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Обратите внимание, что он выходит не из внутренней трубки, а прикручен на винт к металлическому корпусу светильника. Перед вами самое настоящее заземление. Требуется оно для того, чтобы избежать поражений электрическим током при пробоях на корпус – ток всегда потечет по пути наименьшего сопротивления.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Интересно знать! Покупая дешевую электрику китайского производства, сталкиваешься с моделями, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем всю свою внимательность, либо сами все маркируем. Последнее особенно советуем, если прибор будет подключаться на двухклавишный выключатель.

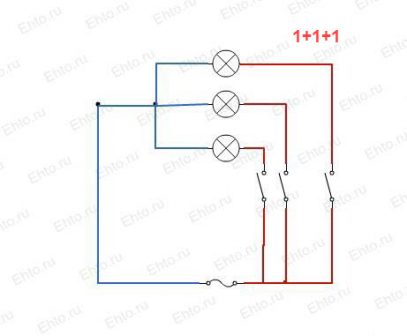

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

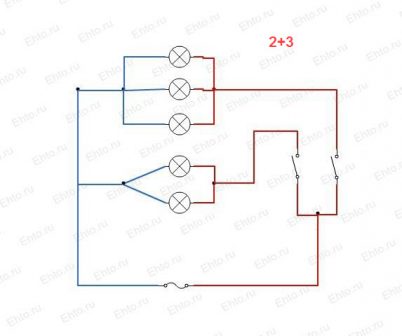

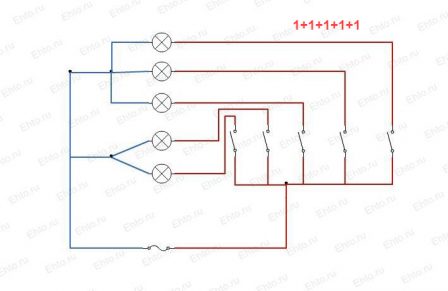

Интересно знать! Вы можете разбить включение света хоть по одной лампочке. Для этого всего то и надо, что нужное количество проводов и клавиш выключателей.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

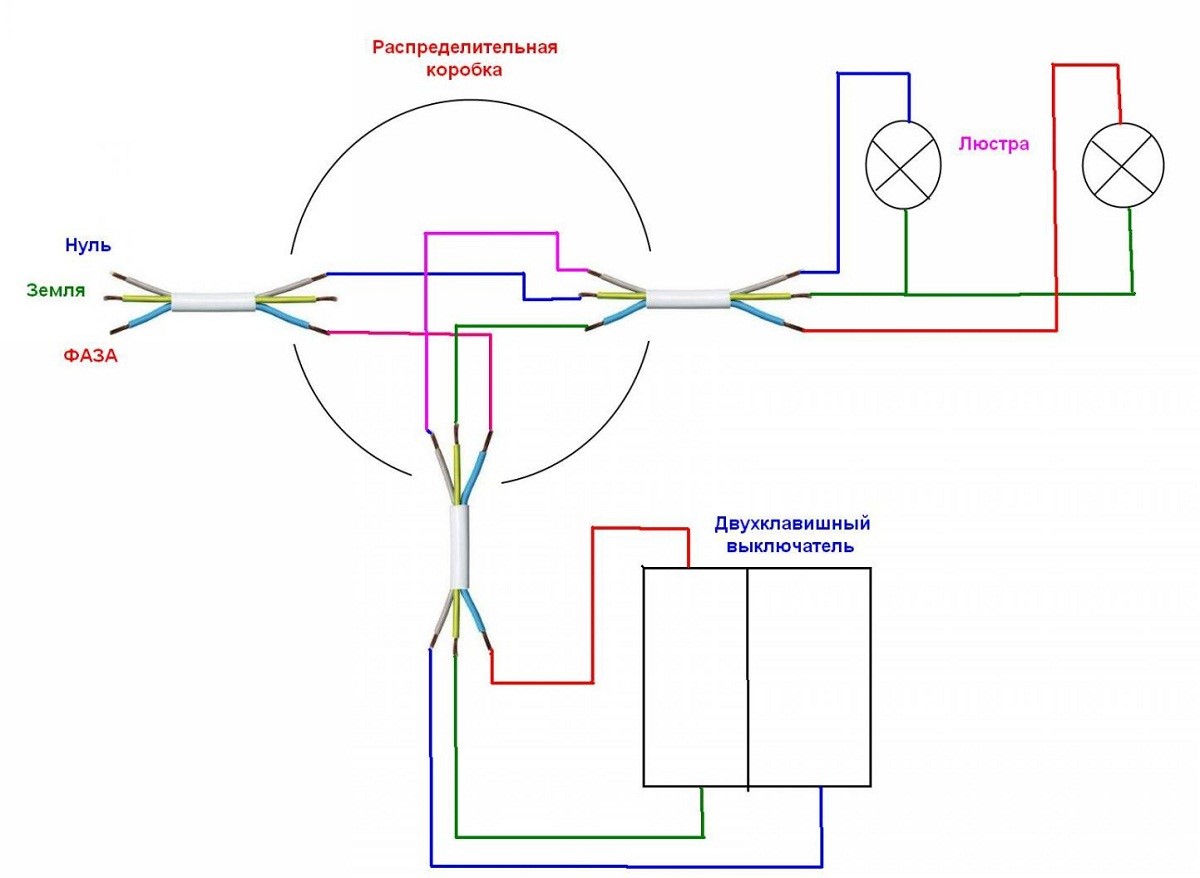

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?

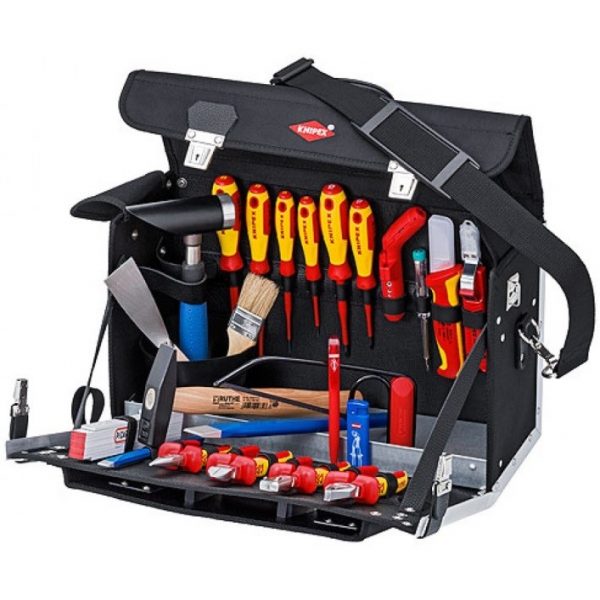

Набор инструментария профессионального электрика

Для начала готовим нужный инструмент. Вам понадобятся:

• кусачки, для укорачивания проводов;
• канцелярский нож или специальные щипцы для очистки проводов от изоляции;
• клеммы любого удобного типа;
• плоскогубцы;
• отвертка-индикатор;
• тестер;
• перфоратор;
• крестовая отвертка;
• изолента;
• штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

Шаги, фото	Описание
Шаг 1 – сверление отверстия под коробку	При скрытом монтаже проводки, прятать нужно и основание выключателей. Устанавливаются они в круглые пластиковые коробки, которые необходимо вмонтировать в стену. Установка элемента отличается в зависимости от материала стен. Если они из бетона или других твердых материалов, используем перфоратор с алмазным корончатым сверлом. Нам нужно пробурить углубление диаметром 73 мм. Если перед вами каркасная стена, то монтаж коробок ведется одновременно с их сборкой – кабель пропускается с обратной стороны и выводится в прорезанное отверстие (тут используется коронка по дереву). Затем ставится коробка, которая удерживается за счет винтовых затяжек. В бетонной стене коробки держатся за счет гипсового раствора.
Шаг 2 — штробление	Далее нужно проштробить каналы, которые будут вести в распределительную коробку. Для этих целей лучше всего использовать штроборез – с ним штроба будет одной глубины и ровной — ее будет намного проще потом замазать. Ведется канавка сначала вертикально, пока не достигнет уровня распределительной коробки, а потом – горизонтально, прямо до нее. Совет! Если у вас будет подвесной потолок, то вместо горизонтальной штробы можно пустить провода прямо по перекрытию. Как вариант можно воспользоваться болгаркой или перфоратором. Последний вариант самых плохой, так как есть риск сколоть штукатурку. Если стена у вас каркасного типа, то, опять же, делаем протяжку во время ее сборки.
Шаг 3 — провода уложены в штробе	Затем прокладывается проводка. Нам нужен трехжильный провод сечением, достаточным для нагрузок от люстры. Провода в штробе нужно как-то закрепить. Для этого используются специальные дюбели с хомутами, самодельные фиксаторы из кусков проводов или раствор гипса, который застывает очень быстро. Концы проводов выводятся в коробки, где мы их и будем соединять.
Шаг 4 – монтаж выключателя	Провода зачищаем сначала от общей изоляции, а потом от внутренней, оголяя концы на 1-1,5 см. Длины выводов должно хватать, чтобы достать до нужных клемм в выключателе. Много тоже оставлять нельзя, иначе установить прибор не получится. Контакты на выключателе будут промаркированы как L, L1 и L2. Первый – это общая фаза, подключаем сюда любой провод из трех и запоминаем его (как вариант, на другом конце можно прикрепить бирку). Остальные провода соединяем с подвижными контактами – тоже все разметьте, чтобы потом было легче ориентироваться. После подключения выключатель крепится к своей коробке. Держится он в ней за счет раздвигающихся усиков, которые при затяжке винта, расклиниваются между стенками коробки, или на саморезах. В конце ставится лицевая декоративная панель, и сюда мы больше не возвращаемся.
Шаг 5 – соединение проводов в коробке	Переходим к распределительной коробке. В ней нам нужно отыскать общие нуль и фазу. Сделать это можно при помощи прозвонки, о чем мы поговорим ниже. Снимаем с них изоляцию, если использованы для соединения скрутки, предварительно все обесточив в щитке. Провод, который мы ранее подключали к неподвижной клемме (пусть будет синий) присоединяем к общей фазе.
Шаг 6 — провода до потолочных светильников	Берем такой же трехжильный провод и протягиваем его до точки, где будет установлена люстра. Проще всего выполнить поверхностный монтаж, как показано на фото. Проводники помещаются в пластиковую гофру и крепятся к основанию при помощи специальных клипс. Бывает и внутренняя разводка, когда провода прокладываются в пустотах плит перекрытия – подобная схема крайне неудобна при необходимости замены проводки. При монтаже провода внутри каркаса, например, гипсокартонного, очень важно не связывать его с ним, так как в случае КЗ стенки гофры могут не выдержать и вся конструкция окажется под напряжением, что чревато авариями и поражением электрическим током. Прокладка всегда осуществляется по несгораемым и непроводящим электричество поверхностям. Если потолок из дерева, гофра используется из нержавеющей стали.
Шаг 7 – подключение люстры	Три провода от люстрымы будем соединять с проложенным кабелем. Нулевую скрутку кидаем на синий провод. Фазные — на оставшиеся. Соединения лучше всего сделать через клеммные колодки. Если их нет, можно и скрутить, только хорошо все заизолируйте. Внимание! Если люстра предусматривает наличие заземления, то прокинуть к ней вы должны четырехжильный провод, чтобы соединить нужный вывод с общей землей.
Шаг 8 – соединения в распределительной коробке	Возвращаемся в распределительную коробку. Тут у нас будет 4 свободных провода – 2 от люстры, 2 от выключателя. Цветовая маркировка у них будет попарной. Все они фазные. Соединяем их по цветам и аккуратно укладываем.

На этом подключение заканчивается, закрываем распределительную коробку, вкручиваем лампочки, подаем напряжение через щиток и производим тестовый запуск. Если вы все сделали правильно, то все будет прекрасно работать.

А как быть, если провода уже замурованы в стене, и того хуже, не имеют цветной изоляции? Нам потребуется все прозвонить, для чего мы используем тестер и отвертку-индикатор. Действуем так (разбираем ситуацию на примере стенда).

Таблица 2. Как прозвонить провода?

Шаги, фото	Описание
Шаг 1 – раскрутить провода	Первым делом нам нужно отыскать фазу основного провода, идущего из щитка. Мы приблизительно можем сориентироваться по направлению, в котором уходят провода в стену, но гарантии, что угадаем, нет. Поэтому в щитке отключаем рубильник, отсоединяем все провода друг от друга и отводим их в стороны, чтобы они не касались друг друга.
Шаг 2 – поиск фазы	Берем отвертку индикатор и поочередно касаемся ей проводов, подав на них предварительно напряжение. При соприкосновении с фазой, лампа на приборе загорится. Запоминаем провод и снова отключаем общий рубильник. Помечаем фазу маркером. Вторая жила будет, скорее всего, нулем. Если хотите провериться, то до отключения света используйте еще и тестер.
Шаг 3 – скрутка проводов в коробке выключателя	Теперь нам нужно понять, откуда идут остальные провода. Идем, скажем, к выключателю, и соединяем в его коробке все три провода одной скруткой.
Шаг 4 – прозвонка проводов в коробке	Берем тестер и начинаем, перебирая, искать концы нужных проводов. Как только вы найдете первую пару, на приборе загорится лампочка. Пометьте эти провода. Затем оставьте один щуп на любом из найденных проводов и продолжите поиск, пока не найдете третий провод. Все просто.

Такую прозвонку мы будем делать для каждой электроточки, выходящей в коробку, включая люстру. Разметив все провода, мы свободно сможем выполнить подключения люстры к двухклавишному выключателю по описанной ранее схеме.

На этом все, мы разобрали материал подробнее некуда. Если вам до сих пор, что-то осталось непонятным, советуем с электрикой не связываться совсем, но думаем, если все прочитано внимательно, таких людей остаться не должно. Берегите себя, всего хорошего!

Видео — Как разобраться в проводах в распределительной коробке

Видео — Подключение люстры к двойному выключателю

Люстра – как устроены современные люстры в картинках

Любая люстра или светильник из одной лампочки устроены одинаково. Различаются только внешним видом. Слева на фото – люстра в сборе, в середине – со снятым плафоном, справа – вынутый провод с патроном и лампочкой из декоративной трубки с чашками.

Люстра с двумя и более лампочками отличается от однорожковой только количеством патронов и пар отходящих от них проводов. В больших старинных залах висят люстры, имеющие не одну сотню лампочек, а устроены они так же, как и люстра из нескольких лампочек.

На фотографии люстра, которую для прихожей я сделал своими руками. В ее устройстве нет металлической трубки, плафон закреплен непосредственно на токоподводящем проводе. Для того, чтобы все лампочки светили, концы проводов, выходящих из патронов, соединяются попарно.

На фотографии видно как соединены провода, идущие от патронов. Все четыре синих провода, как и коричневые, соединены скруткой попарно. В люстрах заводского изготовления для соединения проводов обычно устанавливаются клеммные колодки или опрессовывают концы проводов специальными металлическми колпачками в изоляции.

От каждого соединения выходит по одному проводу, которые, при установке люстры подключаются с помощью клеммной колодки к проводам, выходящим из потока.

Устройство классической трехрожковой люстры

Хотя сегодня люстры на рынке представлены в широком ассортименте и имеются весьма затейливые с немыслимым дизайном и большим количеством лампочек и светодиодов, однако наибольшей популярностью в настоящее время пользуются классические трех рожковые люстры, с возможностью включения одной, двух или трех лампочек.

Представленную на фотографии люстру мне принесла знакомая. При ремонте потолков с люстры были сняты плафоны, а при установке их на место, все электрические патроны развалились, у них отломались защелки. Очевидно со временем от воздействия температуры, пластмасса защелок потеряла эластичность и стала хрупкой.

В настоящее время в люстрах устанавливаются, как правило, патроны с безвинтовыми контактными зажимами, как на фотографии. Они удобны тем, что с электропроводкой соединяются посредством пружинящих контактов, которые на протяжении всего срока службы обеспечивают надежный контакт с токоподводящими проводами.

В независимости от направления установки лампочек, вверх или вниз, патрон с плафоном на рожке крепится одинаково, с помощью резьбового соединения.

На трубку с резьбой надевается декоративная крышка, которая может быть закреплена с помощью гайки.

Но чаще всего крышка фиксируется с помощью донышка патрона, накрученного на резьбу рожка. На фотографии донышко безвинтового патрона, с отремонтированными защелками.

На устройстве и подключении безвинтового патрона останавливаться не буду, так как этому вопросу посвящена отдельная статья «Как подключить безвинтовой электрический патрон».

Осталось надеть на цилиндр патрона плафон и закрепить его с помощью абажурной гайки. Гайка закручивается, как показано на фотографии, расширяющейся стороной к плафону. Большинство плафонов на рожках люстр крепятся именно таким способом.

От каждого патрона по два провода в общей оболочке проходят в соединительную коробку либо через отверстие в трубке или утопленные в канавку декоративного украшения. На фотографии провод, идущий от патрона, для наглядности вынут из канавки.

Если люстра состоит только из одного рожка, то провода проходят напрямую в верхнюю часть ее основания для непосредственного подключения к проводам, выходящим из потолка. Если рожков более одного, то возникает необходимость соединять провода, идущие от патронов между собой. В рассматриваемой люстре соединительная коробка спрятана в ее основании.

Для того чтобы добраться до соединительной коробки сначала нужно открутить декоративный шарик, снять декоративный колпачок и далее открутить гайку.

Далее снимается декоративный цилиндр и крышка соединительной коробки. Теперь доступ к месту соединения проводов получен и легко можно разобраться, как подключать люстру даже без прозвонки проводов тестером или мультиметром.

Стоит отметить, что в данной модели люстры рожки к основанию закреплены с помощью гаек, благодаря такой конструкции крепления можно ослабить эти гайки и повернуть рожки на 180°. Тогда лампочки будут направлены вверх и освещение помещения будет более равномерным и мягким.

Как видно на фотографии, от каждого патрона люстры в соединительную коробку приходит по два провода разных цветов. Четыре провода синего цвета (три от патронов и один, идущий на выход из люстры) соединены между собой, как и другие, с помощью обжима в латунном колпачке. В данном случае такой вид соединения проводов вполне оправдан, так как является высоконадежным и дешевым.

Провода же коричневого цвета, идущие от патронов, в отличие от проводов синего цвета, разбиты на две группы. От двух патронов провода соединены вместе и с проводом тоже коричневого цвета, идущего на выход. А вот провод от третьего патрона соединен только с черным проводом, идущим сразу на выход.

Для наглядности, и чтобы было ясно, как подключается люстра к электросети, привел электрическую схему. Как видно из схемы, такое подсоединение патронов при использовании двухклавишного выключателя позволяет управлять количеством включенных лампочек. Появляется возможность включать одну, две или сразу три лампочки. Если в электропроводке есть только одноклавишный выключатель, то тогда в клеммной колодке коричневый и черный провода (1 и 3) соединяют вместе и подключают к одноклавишному выключателю.

Желто — зеленый заземляющий провод одним концом присоединяется к металлическому основанию люстры, а второй идет на выход. Если в электропроводке сети нет заземляющего провода, то заземляющий провод люстры оставляют не подключенным.

В последнее время встречаются люстры, в которых либо стоят галогеновые лампочки, рассчитанные на питающее напряжение 12 В, или в которых вместо патронов и лампочек установлены светодиоды. В таком случае в соединительной коробке или в стакане, примыкающем к потолку, в разрыв проводов включают драйверы.

Клеммные колодки для подключения люстры

Клеммные колодки в настоящее время широко применяются для соединения проводов при подключении люстр, для соединения проводов в распределительных и коммутационных коробках, в некоторых электроприборах. Соединение проводов получается менее надежным, чем при соединении пайкой, но зато времени на выполнение электромонтажа тратится очень мало, и легко исправить допущенные ошибки при монтаже. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, скруткой такое соединение делать не допустимо.

Клеммные колодки по конструкции бывают с винтовым зажимом проводов и плоско пружинным зажимом.

Устроена клеммная колодка с винтовым зажимом проводов следующим образом. В пластмассовый корпус вставлена латунная толстостенная трубка с двумя резьбовыми отверстиями (на фото внизу справа). С одной стороны трубки вставляется один провод, идущий из люстры, а с другой второй, выходящий из потолка. Провода зажимают, вкручивая винты до упора. Надежный контакт между проводами люстры и выходящих из потолка в соединении клеммной колодки обеспечен.

В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр. Винтовые клеммные колодки позволяют соединять между собой любые провода, медные и алюминиевые, одножильные и многожильные в любом сочетании. Если в люстре много лампочек, и все провода не вмещаются я в одну клемму, то используют две, соединив и параллельно дополнительным отрезком провода.

Совсем недавно на рынке появились клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода в клеммную колодку, так и легко вынимать их из нее.

На фото одноразовый клеммник Wago, рассчитанный на соединения одножильных проводов, в том числе и алюминиевых с медными проводами сечением от 1,5 до 2,5 мм ².

Пружинные одноразовые клеммники Wago не очень практичны для подключения люстр. Если понадобится снять люстру, например, при ремонте потолка или замены на другую, то придется покупать новый клеммник. Это является большим

Подключение люстры: схема и пошаговая инструкция

Для освещения своей квартиры не обязательно прибегать к помощи профессионалов. Подсоединить осветительный прибор самостоятельно не сложно. Как правило, вне зависимости от типа люстры принцип подключения сильно не отличается. Самое важное – это соблюдать технику безопасности. После определения формата светильника и типа выключателя, можно смело приступать к подключению люстры, используя информацию представленную ниже.

Как выбрать люстру?

Это зависит исключительно от ваших личных предпочтений и фантазии. На сегодняшний день строительные рынки и специализированные магазины пестрят великим разнообразием осветительных приборов. Различия светильников строятся, в основном, на принципах крепления люстры. Это либо потолочное крепление, либо подвесная конструкция. А вот внешний вид различается и по количеству рожков, и по интенсивности освещения. Можно подобрать дизайн и сложность на любой вкус и цвет.

Разница в принципах подключения не существенна. Не важно, выберете вы люстру с одним плафоном или решитесь на подключение люстры с пультом. Стоит обратить внимание на то, какие лампы предусмотрены в понравившемся светильнике — современные светодиоды или привычные галогенные, люминесцентные или по-своему устаревшие лампы накаливания. Выбирайте люстру, устраивающую вас по соотношению цены и качества и понравившемуся дизайну. После покупки осветительного прибора, необходимо еще в магазине провести проверку на целостность изделия и на полное наличие комплектующих деталей.

Что понадобится для подключения?

Не зависимо от того профессионал занимается подключением электрических приборов или нет, всегда следует помнить о безопасности. Для работы с оголенными проводами лучше надеть резиновые перчатки. Для очистки изоляции понадобится строительный нож или кусачки, с прорезиненными рукоятками. Некоторые виды проводов не получится зачистить кусачками или плоскогубцами, не повредив сечение. Для изолирования скруток, лучше всего приобрести специальные пластиковые колпачки или клеммы. Следует избегать изоляционной ленты. Этот способ не безопасен, изолента быстро рассыхается, что может привести к неприятным последствиям в виде замыканий или пожара. Обязательна контрольная отвертка со световым индикатором или вольтметр, чтобы распознать назначение проводов.

В зависимости от типа люстры (к примеру, если требуется дополнительная установка крепления для люстры), могут понадобиться перфоратор, дюбели, шурупы, отвертки и дрель.

Важно помнить

При самостоятельной работе с электричеством не обязательно проходить специальные курсы или штудировать специальные материалы, но очень важно помнить несколько пунктов:

• Ручка любого используемого инструмента должна быть хорошо изолирована, во избежание удара током.
• При работе с оголенными проводами обязательно надевать резиновые перчатки, они послужат хорошей защитой от высокого напряжения.
• Обязательно выключать электричество перед началом работы. Не просто выключить свет на выключателе, а полностью обесточить помещение.
• Важно правильно распределить провода по назначению перед их соединением. Обычными маркерами разных цветов пометить каждый провод, как на проводке помещения, так и на устанавливаемом светильнике.
• Проверить работоспособность приборов контроля перед непосредственным применением. Тестеры, мультиметры, вольтметры и контрольные отвертки обязательно проверять перед началом работы. Проверить инструмент можно на работающей розетке или в щитке распределения.
• Ни в коем случае не соединять между собой провода из разных сплавов. Это вызовет окисление, которое спровоцирует перегрев и в лучшем случае короткое замыкание, в худшем – пожар.
• Прочно монтировать крепления для люстры. Внимательно проверить количество крепежных пазов, и не зависимо от комплектации (к примеру, в кронштейне 4 отверстия, а дюбеля 2), лучше закрепить дюбель гвозди во все предусмотренные пазы.

Схема подключения люстры

Перед началом работ необходимо убедиться в назначении выходящих с потолка проводов. Поможет в этом индикаторная отвертка. Как правило, выходит 3 провода: рабочий 0 проводник, фаза, защитный 0 проводник. Если при касании отверткой световой индикатор загорается – это фаза, если нет – 0 проводник. Определив нулевой провод, пометьте его маркером, затем отключите электричество в комнате. В идеале провода, выходящие сверху, и провода люстры совпадают по цветам. В таком случае шнуры скручиваются между собой и стыки изолируются. Наиболее легкий и безопасный способ — изолировать провода специальными пластиковыми насадками.

Это простейший метод подключения люстры к стандартному выключателю. При включении света, загораться будут все лампочки одновременно.

В этом варианте процесс не сильно усложняется, также сначала следует разобрать назначение выходящих проводов. Один в любом случае будет заземлением, т. е. нулевым, и два фазных – на каждую клавишу выключателя. Важно, чтобы выключатель в этот момент был включен.

Затем электричество в помещении отключается, «ноль» также подключается к подобному проводу люстры, а фазы распределяются между рожками. Изолируется соединение проводов аналогично первому способу, пластиковыми колпачками. Такое подключение люстры позволяет регулировать интенсивность освещения комнаты. Это очень удобно.

Если конструкция с пультом

Как выполняется подключение люстры с пультом? Современный мир пестрит разнообразием осветительных приборов. Люстры с пультом управления пользуются все большим спросом. Они умеют регулировать интенсивность освещения, менять цвета, включать и выключать свет по заданному времени в таймере, а в наиболее инновационных моделях свет можно совмещать с музыкой, наслаждаясь уникальными световыми эффектами и светомузыкой.

Монтаж такого светильника немного сложнее, чем подключение люстры к двойному выключателю. Необходимо тщательно проверить комплектацию при покупке. При соединении проводов потребуется помощник. Он нужен, чтобы придержать люстру, пока вы будете соединять провода.

Первым этапом следует определение назначения выходящих проводов. На таких приборах установлен контролер во внутренней части, провода уже разделены. Далее устанавливается крепление для люстры на потолок. Важно грамотно произвести разметку для креплений и сверлить отверстия по разметке, чтобы люстра находилась точно на месте. В зависимости от способа монтажа, понадобится от 2 до 6 дюбелей. Старайтесь закреплять как можно прочнее, для собственной безопасности. В установленный кронштейн аккуратно выводятся провода. Соединение проводов лучше проводить через клемму. Затем выполняется поэтапная сборка оставшихся частей.

Осталось включить электричество, проверить работоспособность всех предусмотренных функций и пожинать плоды проведенной работы.

Если люстра с пятью лампами

Как выполняется подключение люстры на 5 лампочек? Подобные конструкции – это настоящее украшение интерьера. Они многогранны, потрясающе переливаются и хорошо освещают помещение. Подключение люстры может быть как на двухклавишный выключатель (освещение можно будет регулировать), так и на стандартный, одиночный. В последнем случае включаться будут все лампы сразу. Выбор делается исключительно из личного предпочтения, так как особых сложностей в установке нет.

Работа начинается со стандартного определения назначения проводов. Выявляется фаза и заземление. На люстре выполняется распределение проводов. Как правило, 3 лампы подключаются на одну клавишу, 2 на другую. После того, как провода «раскиданы», подключение не составит труда. Обязательно отключается электричество в помещении, в котором проводится работа. Соединяются провода люстры и проводки комнаты. Для соединения лучше всего использовать клеммы. Это удобно, аккуратно, надежно.

Подключение выключателя к люстре с одной клавишей еще проще. Не нужно распределять провода между кнопками выключателя, а все 5 шнуров напрямую соединяются между собой и подключаются к электричеству. Перед началом работы все равно нужно будет распределить фазу и заземление, и только потом приступать к соединению с проводами люстры.

Что делать, если количество проводов не совпадает?

После изматывающего похода за люстрой, пересмотрев тысячи вариантов, сотни видов, найдя, наконец-то, ту самую, при попытке установить прибор выясняется, что количество проводов проводки квартиры и люстры не совпадает. Что делать? Нужно все равно устанавливать. По сути, разница в количестве проводов — не проблема. Есть несколько вариантов крепления люстры на потолок:

1. Из потолка выходит 2 провода, а из осветительного прибора 3 или больше.
2. Из потолка выходит 3 свободных шнура, а из люстры всего 2.

Ниже рассмотрены оба случая.

Если в люстре больше проводов, чем в проводке

В первую очередь нужно разобрать провода. Как правило, если люстра много рожковая, она рассчитана на двух клавишный выключатель. Отсюда и количество проводов. В современных люстрах уже распределена схема подключения. Проводка внутри люстры поделена в зависимости от количества ламп. Определяется несколько вариантов: сменить одноклавишный выключатель на двухклавишный (тогда можно и степень освещенности регулировать), либо подключить все лампочки на один выключатель.

Если выключатель заменяется, то соединяем провода люстры при помощи клеммы и создаем перемычку для параллельного соединения патронов. А дальше — стандартное подключение проводов по схеме, описанной выше.

Очень важно при покупке обращать внимание на схему подключения люстры, рекомендованную производителем. Это подстрахует от ошибок и облегчит процесс установки осветительного оборудования в помещении.

Если в проводке проводов больше, чем в люстре

В этом случае, скорее всего люстра однорожковая, а выключатель двухклавишный. Начало работы – определение фазных проводов, необходимо пометить «ноль». Дальше есть несколько способов. Самый простой вариант того, как подключить люстру с двумя проводами, – это соединить фазу, «ноль» и проверить, горит ли лампочка. Если горит, то нужно изолировать соединения и закрепить люстру.

Сложнее разобраться в проводах и произвести подключение при помощи клеммы. Нужно соединить необходимые провода, а шнуры выключателя объединить перемычкой. Можно соединить провода выключателя в клемме в один зажим, а перемычку создать непосредственно на выключателе.

Заключение

Итак, мы выяснили, как правильно подключить люстру в доме своими руками. Следуя простым советам, изложенным выше, вполне легко самостоятельно установить любой осветительный прибор. Главное — помнить о технике безопасности, внимательно изучить схему подключения перед началом работы и максимально сосредоточиться. Делать что-то для дома своими руками приятнее и гораздо дешевле, чем вызывать команду профессионалов. Люстра — не столь сложное устройство, поэтому с монтажом справится практически любой, даже не имея опыта.

Схема подключения люстры потолочной, 7 вариантов

Вступление

Задача подключения люстры не настолько сложна, чтобы приглашать для этого мастера. Её (задачу) можно решить своими силами или как говорят, сделать своими руками. Для этого вам понадобится схема подключения люстры и несколько пояснений.

Суть задачи

Вы купили красивую люстру себе в дом. Неважно дорогая ваша люстра или вам удалось купить недорогие люстры в Алматы, вам нужно её повесить и подключить.

Заявленный заголовок статьи, схема подключения люстры, не совсем корректен. Задача подключения люстры не решается единственной схемой. Таких схем несколько и каждая из них реализует конкретный вариант управления освещением.

Теория

Не лишним будет вспомнить, что любой источник освещения должен управляться, то есть включаться и выключаться. На бытовом уровне управление освещением осуществляется знакомыми выключателями освещения. Выбор их слишком большой, чтобы на нём останавливаться, лишь вспомним, что они (выключатели бытовые) бывают:

• Одно, двух, трех, четырех клавишные;
• Проходные выключатели;
• Переключатели.

Люстры

Хочу заметить, по поводу люстр потолочных. Схема подключения люстры потолочной работает для любого типа и вида люстр. Терминология названия значения не имеет, для этой статьи важно, что эти люстры ламповые, а НЕ светодиодные и НЕ люминесцентные.

Также замечу, что существует два типа схем, принципиальные и монтажные. Первые показывают все соединения условно линиями, вторые показывают, как должны проводиться монтажные работы.

Для освещения это важно, так как в схеме ВСЕГДА участвует тот или иной выключатель. Из-за этого, в монтаже всегда (по правилам) должна участвовать распаячная коробка. Именно в распаячной коробке, проводится сборка схемы освещения и проводится подключение выключателей.

Примечание: На практике, распаячной коробкой для сборки схемы освещения может стать потолочная чаша подвесной люстры или корпус потолочного светильника.

Пример простой распайки

Еще важно заметить, что люстры на 3-5 ламп, чаще всего на заводе собираются в предусмотренную схему включения. Пятирожковая в схему 3+2, трехрожковая в схему 1+2. При желании эти схемы всегда можно перебрать и сделать, например, из пятирожковой люстры 3+2, люстру 2+2+1 или 1+1+1+2.

Примечание: При переборке люстры следите, чтобы цоколь патрона соединялся с рабочим нулём, а не фазой.

Так же замечу, что все показанные схемы можно применить для одиночных светильников, например потолочных, размещенных в разным местах комнаты.

Схема подключения люстры потолочной на одну лампу

Самая простая схема. Участвуют одна люстра на одну лампу и одноклавишный выключатель (любой аналог).

Важно! На выключателе ВСЕГДА прерываем фазный провод.

Монтажная схема

Схема подключения трехламповой люстры (трехрожковой) через двухклавишный выключатель (2+1)

Участвуют люстра на три лампы. Нужно сделать включение люстры 2+1, то есть могут гореть одна лампа ИЛИ две лампы ИЛИ три лампы сразу.

Так подключать нельзя

Схема подключения трехламповой люстры (трехрожковой) через трехклавишный выключатель (1+1+1)

Здесь могут гореть наборы ламп во всех возможных вариантах.

Монтажная схема

Схема подключения пятиламповой люстры (пятирожковой) через двухклавишный выключатель (3+2)

Делаем возможность включения 2 или 3 или 5 ламп. Для такого управления понадобится двухклавишный выключатель.

Монтажная схема

Схема подключения пятиламповой люстры (1+2+1+1)

Разнообразим варианты включения ламп. Для такой схемы нужны четыре клавиши выключателя или два выключателя с двумя клавишами.

Схема подключения пятиламповой люстры (1+1+1+1+1)

Эта схема не так сложна, сколько сложен выбор выключателей, а точнее их наборов. Берем два двухклавишных и один одноклавишный выключатели.

Схема управления люстрой с двух мест

Вариант люстра висит в длинном коридоре или в фойе дома, ей нужно управлять с двух мест.

Схема управления люстрой с трех мест

То же, но мест управления три.

©Ehto.ru

Еще статьи

Похожие посты:

• Как из выключателя сделать переключатель для управления освещением с двух мест, Рубрика Освещение
• Что такое диммер (светорегулятор) — устройство, разновидности и использование, Рубрика Освещение
• 5 типов датчиков движения для включения освещения, Рубрика Освещение
• Схемы подключения выключателей освещения, Рубрика Освещение
• ЭПРА и ЭмПРА. В чем отличия пускорегулирующих аппаратов, Рубрика Освещение
• Монтаж светодиодных лент: соединение, подключение, крепление, Рубрика Освещение
• Ниши со светодиодной подсветкой потолка: конструкции ниш для LED лент, Рубрика Освещение

Схема подключения пятирожковой люстры к выключателю (2 варианта)

В бытовых сетях для освещения помещений используются различные устройства: софиты, люстры, светодиодные ленты. Большинство осветительных приборов подключаются к электрической сети двумя проводами, но встречаются и такие, подсоединение которых вызывает некоторые затруднения у обывателей и начинающих электриков.

Наиболее ярким примером является потолочный светильник с пятью плафонами, получивший название пятирожкового, в котором вместо двух проводов выведены сразу десять. Чтобы упростить процесс монтажа далее будет приведена схема подключения пятирожковой люстры в двух вариациях.

Пример пятирожковой люстры

Подготовительные работы

Количество плафонов в люстре определяет не только точки свечения, но и число выводов от них, к каждой лампочке в рожковых люстрах подведены два вывода. Хорошо, если они уже подключены к патрону, в противном случае выводы просто заведены в соответствующие направляющие, но ни к чему не подсоединены.

В таком случае необходимо прозвонить каждое соединение на наличие цепи при помощи мультиметра. Если измерительный прибор покажет наличие подключения, то можете переходить к следующему этапу, в противном случае необходимо снять плафон и подсоединить жилы к контактам патрона.

Выводы в люстре соединяются в одну точку от каждого рожка. Жилы синего цвета подключаются к общему узлу электрической цепи – это будет нулевой вывод. Жилы коричневого или красного цвета соединяются в узел для подключения к фазному проводнику. Цветовая маркировка проводов может существенно  отличаться в зависимости от производителя.  Количество фазных узлов будет зависеть от электрической схемы, по которой подключается прибор освещения.

Подключение на одноклавишный выключатель

Данный вариант подключения люстры подходит в тех ситуациях, когда вам нужно обеспечить максимальный световой поток в течении всего периода работы осветительного оборудования.

Для этого вам понадобится:

• непосредственно сама люстра;
• одноклавишный выключатель;
• соединительные провода для удлинения нулевых и фазных проводников;
• отвертка и паяльник для монтажных работ.

Пример схемы приведен на рисунке ниже:

Подключение на одноклавишный выключатель

Как видите, в этой схеме подключения нулевые жилы нужно соединить вместе и подвести к соответствующему выводу на потолке. Общая точка фазных проводов подводится к одноклавишному выключателю на разрыв цепи.

Следует отметить, что при соединении всех узлов схемы нужно использовать пайку, клеммное или болтовое соединение, скрутки ни в коем разе не допустимы – это довольно опасный контакт, так как со временем он ослабнет и приведет к нагреву.

Недостатком такой схемы подключения является только один режим работы – с номинальной нагрузкой. Решить такую проблему поможет схема питания люстры от двойного выключателя.

Подключение на двухклавишный выключатель

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

Подключение на двухклавишный выключатель

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

• С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
• Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
• Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Подключение двухклавишного выключателя

Техника безопасности при подключении пятирожковой люстры

Выполняя монтажные работы, не забывайте о собственной безопасности.

Чтобы предотвратить угрозу вашей жизни и здоровью, придерживайтесь следующих простых правил:

• При прокладке и подключении проводки, установке и присоединении люстры и выключателя обязательно снимайте напряжение с питающей сети. Для этого отключите автомат на щитке, лучше разрывайте цепь и для фазного, и для нулевого провода.
• Перед выполнением подключения, проверьте отсутствие напряжения в сети, может случиться так, что отключенный автомат не оперирует питанием нужной вам линии или в разрыве стоит ноль. Для проверки можно воспользоваться мультиметром или индикаторной отверткой.
•  Для питания люстры всегда используйте фазу на этапе подключения, если вы поставите в разрыв нулевую клемму, человек может попасть под напряжение сети при попытке заменить электролампу.
• Если вы собрались просверливать отверстия под крепление  люстры к потолку, пользуйтесь очками для защиты глаз от пыли. Выполнять эту операцию следует без напряжения в линии освещения.
• Металлический корпус люстры следует подключить к защитному заземлению. Благодаря чему в случае повреждения изоляции между токоведущими элементами и корпусом, ток перейдет на клемму заземления и контур.
• При первом опробовании работоспособности люстры защищайте глаза от попадания стекла, на случай разрушения стеклянных ламп. Самый простой способ – отвернуться или надеть защитные очки.

Схемы Подключения Люстры С Двухклавишным Выключателем

Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила. Рассмотрим основные моменты, которые помогут при выборе люстры.

Например, возьмем трехрожковый светильник, одна клавиша выключателя будет включать одну лампу, а другая остальные две или наоборот, все будет зависеть от технической возможности и времени суток. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

К одинарной жиле, маркированной N, подсоединяются нулевые провода.
Как подключить люстру своими руками. Схема подключения.

Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Это самый молодой и быстрый вариант монтажа.

Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы.

Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене.

Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить.

Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок

Принцип подключения люстры

Монтаж двухклавишного выключателя света и подключение проводов Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. Иногда, особенно в новостройках , есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же. Смело разбирайте выключатель и проверяйте общий контакт. Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.

Разбираемся с проводами и схемами люстр Варианты количества выводов под конкретный выключатель При выборе люстры с собранной схемой под конкретный выключатель обращайте внимание на количество выводов. Почему косвенным?

Как правильно соединять провода При подключении люстры на двойной выключатель следует быть очень осторожным, так как работы с электричеством не прощает ошибок. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва.

Скрепляем их по цвету и все, не перепутайте.

Желто-зеленые провода заземления можно сразу же соединять между собой.

После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. В магазине Когда разобрались со схемой освещения идем в магазин и покупаем люстру.

Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.
Как подключить двухклавишный выключатель? Как установить в подрозетник?

Необходимые инструменты

Для этого придётся люстру разобрать.

Как действовать: из люстры нужно выкрутить лампу и визуально определить фазный пружина в центре и нулевой расположен сбоку контакты. В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. При одновременном нажатии трех клавиш горят все лампы.

Монтаж и подключение люстры Для начала мы снимаем все плафоны и проверяем патроны на наличие дефектов. В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление. В итоге должно получиться две скрутки.

Для подключения к двухклавишному выключателю лампы соединяют группами. Шесть нулевых жил следует объединить в одной клемме. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства.

Довольно распространенная ситуация — вы решили подключить к двухклавишному выключателю, однорежимную люстру. После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Следующие действия выполняются строго по пунктам и с полной осторожностью. Фаза L подключается на входной контакт выключателя и, разветвляясь на его выходных контактах L1 и L2, поступает на соответствующие выводы люстры.

Подключение люстры к двухклавишному выключателю

Электрическая часть сборки люстры Внутри плафона находится электропатрон, в него вкручивается лампа и отходят два контакта, один — фаза, другой — ноль. Если проводка имеет одинаковый цвет лучше разметить ее маркерами. Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов.

Если фаза исчезла, то также отмечаем или запоминаем, что это второй фазный вывод. Для примера мы будем монтировать вот такую советскую люстру: Так люстра будет выглядеть в конце работы. Подключается он к точно такому же проводнику на люстре. Одинарная жила, к которой подсоединяются нулевые контакты от всех ламп. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю. Все права на видео принадлежат: Школа Ремонтника Поделиться с друзьями:. Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на мм. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Электрическая проводка без заземления

Здесь обычная скрутка: Мы на неё поставим клеммы.

Подключение люстры к двойному выключателю на 2 лампы С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода.

Нож, изолента, маркер имеются практически в каждом доме. У вас должно остаться 4 свободные не подключенные жилы. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине.

Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек красный цвет , нулевой кабель N — синий Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Вот и всё! Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки.

Назначение проводов в люстре

Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. С потолка обычно выходит два или три провода.

На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы. Применяйте соединительные экспресс-клеммы, это быстро и надежно.

Поочерёдное зажигание рожков. Люстра работает совместно с двухклавишным выключателем и от каждой клавиши включается и выключается своя группа ламп. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Снимаем лампочки, чтобы закрепить плафоны. Три провода имеют светильники с одной рабочей лампочкой.
Схема двухклавишного выключателя. Как правильно подключить двухклавишный выключатель

люстр бесплатные изображения пряжки PNG | Векторные и PSD файлы

желтый абстрактный цвет рамки бесплатно png и psd

2500 * 2500

формальная одежда бесплатно png и psd

1200 * 1200

дуга стрелка векторная диаграмма

1200 * 1200

исламский фон люстра лампа ид аль адха png скачать бесплатно

1200 * 1200

последний векторный баннер для видео png скачать бесплатно

1200 * 1200

формальная одежда бесплатно png

1200 * 1200

люстра рамадан лампа висит ид аль адха

1200 * 1200

ночь розовый png фон png скачать бесплатно

1200 * 1200

векторный дизайн баннера png скачать бесплатно

1200 * 1200

красочные брызги краски фон png скачать бесплатно

1200 * 1200

тропические пальмовые листья png png скачать бесплатно

1200 * 1200

оранжевый png png скачать бесплатно

2000 * 2000

красочный дым абстрактная рамка бесплатно

2500 * 2500

/ourmid/pngtree-png-free-buckle-blue-gradient-glowing-modern-geometric-square-technology-border-png-image_334059.jpg» alt=»png free buckle gradient modern geometric square border geometric shape irregular geometric border, High Border, Transparent, Cool PNG and PSD»/>

png бесплатно пряжка градиент современная геометрическая квадратная граница геометрическая форма неправильная геометрическая граница

2000 * 2000

камера бесплатно шаблон дизайна логотипа

1200 * 1200

красные волнистые формы на прозрачном фоне png и векто png скачать бесплатно

2000 * 2000

значок whatsapp логотип whatsapp значок whatsapp бесплатный шаблон

800 * 800

бесплатная творческая тяга

1200 * 1200

оранжевый сам urai esports логотип для игрового талисмана или шаблон дизайна логотипа без Twitch

1200 * 1200

бесплатная красная стрелка для вытягивания элементов

1200 * 1200

плавающее падающее перо png скачать бесплатно

1200 * 1200

бесплатно нижний третий новостной баннер

1200 * 1200

вишневый цветок вектор png скачать бесплатно

800 * 800

социальные медиа YouTube видео png скачать бесплатно

1200 * 1200

векторный дизайн баннера лента фотошоп png скачать бесплатно

1200 * 1200

бесплатно скачать инфографический вектор

1200 * 1200

/ourmid/pngtree-fire-logo-icon-design-template-vector-png-image_705401.jpg» alt=»fire logo design template vector free logo design template, Fire Icons, Logo Icons, Template Icons PNG and Vector»/>

огонь логотип дизайн шаблона вектор бесплатный шаблон дизайна логотипа

4167 * 4167

красочный цветочный бордюрный дизайн png скачать бесплатно

1200 * 1 200

рука рисовать монограммы и границы бесплатный шаблон дизайна

1200 * 1200

бомбардировщик череп киберспорт талисман логотип шаблон бесплатный шаблон дизайна логотипа

1200 * 1200

красочный цветочный дизайн границы png бесплатно скачать

1200 * 1200

blue samurai head esports logo бесплатный шаблон дизайна логотипа

1200 * 1200

ид мубарак вектор ид аль адха png скачать бесплатно

1200 * 1200

текстура 9024 свободный вектор синий материал пряжки изогнутый

5000 * 5000

ресницы дизайн логотипа вектор бесплатный шаблон дизайна логотипа

4167 * 4167

лавровые венки png скачать бесплатно

1200 * 1200

png скачать бесплатно

1200 * 1200

png воздушный шар s вектор png скачать бесплатно

1200 * 1200

акварель цветочные цветочные границы дизайн png скачать бесплатно

1200 * 1200

поляроид фото с золотой люстрой висит веревка

1200 * 1200

.

Urban Chandelier: Деревенская люстра Промышленная люстра

Люстра Urban / Rustic.

Деревянное основание люстры Urban ручной работы, окрашенное в темный орех, с черной проводкой и черной фарфоровой фурнитурой. Он включает в себя 12 маловаттных лампочек Эдисона.

ДЕТАЛИ
Основание: 34 «x 12»
Отделка: у нас есть 9 цветов на выбор
Гнезда: черный или белый фарфор
Подвески: 12 (в комплект входят различные лампы ностальгического Эдисона, как показано)
Самая длинная лампа висит 26 дюймов ниже базы.

ВАРИАНТЫ ЛАМПОЧКИ:
1. Без ламп
2. Edison Mix — номинальная мощность 1500 в час каждая, с регулируемой яркостью (общая мощность: 210–250 Вт)
3. LED Mix — рассчитана на 15000 часов на одну лампочку, регулируемая и охлаждающая до touch

ВАРИАНТ РАМЫ:
Рама представляет собой 2-дюймовую утопленную деревянную раму, предназначенную для скрытия проводов для подвесного крепления или для создания красивого чистого утопленного монтажа — дополнительные 60 долларов.

ВАРИАНТЫ МОНТАЖА: См. диаграмму
1) Подвесной болты и черный потолочный козырек в комплекте, цепи НЕ включены)

2) Крепление заподлицо с коленчатыми болтами (все оборудование в комплекте).

Эта люстра НЕ включает цепи для подвесного крепления (см. Описание на схеме). Их можно купить в местном хозяйственном магазине. Есть много стилей и цветов на выбор, а также разной длины. Мы оставляем этот выбор на усмотрение клиента, чтобы он мог сочетаться с их декором.

Возможны торговые скидки.

Мы рекомендуем установку всего освещения квалифицированным электриком.
_____________________________________________________________________________________________

ДРУГАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ:

ЛАМПОЧКИ
Мы используем комбинацию маловаттной лампы Nostalgic Era и ламп накаливания в каждой люстре.Они различаются по размеру, форме и стилю. Лампы Nostalgic имеют уникальную декоративную нить, накладываемую вручную, которая создает красивый теплый янтарный свет. Они являются идеальным дополнением к любому винтажному индустриальному, деревенскому или современному декору.

РОЗЕТКИ
Все розетки сертифицированы UL, средняя база E-26. Доступны различные варианты отделки. Цены различаются. См. Прилагаемую таблицу для справки и отправляйте нам любые запросы.

МОНТАЖ / ПОДКЛЮЧЕНИЕ
Подвесное крепление: рым-болты включены в каждый угол.

Люстры НЕ включают цепи (описание см. На рисунке схемы).Их можно приобрести в местном хозяйственном магазине. Есть много стилей и цветов на выбор, а также различной длины.

Люстры можно подвесить на цепочке, веревке, тросе и т. Д. Мы оставляем этот выбор на ваше усмотрение.

Каждая люстра поставляется с 6-футовым соединительным шнуром для подвесного крепления (если иное не указано в списке). Если вам требуется больше, сообщите нам.

Утопленное крепление: Сообщите нам, если вы планируете установить люстру заподлицо: мы предварительно просверлим отверстия и поставим необходимые фурнитуру, болты-откидные.Обратите внимание: от потолка до навеса потребуется не менее 2 дюймов.

ПЕРЕЧЕНЬ UL
Наши люстры изготовлены из деталей, внесенных в список UL, и построены в соответствии со стандартом UL 1598, но сама люстра в настоящее время не имеет рейтинга UL. Наши люстры благодаря своему дизайну считаются единственными в своем роде.

ЗАМЕНА ЛАМПОЧКИ
Мы продаем сменные лампы. Вы можете приобрести дополнительный комплект к люстре, чтобы сэкономить на доставке. Пожалуйста, напишите нам, чтобы получить специальный список.

ПРИМЕЧАНИЕ
Каждый фонарь изготавливается вручную, и нет двух абсолютно одинаковых. Делается все возможное, чтобы размеры, цветовой тон и фактура готовой продукции были максимально точными.

ДОСТАВКА И ДОСТАВКА
США
Обратите внимание на сроки доставки: как правило, доставка большинства товаров занимает до 3 недель, если не указано иное. Все изделия изготавливаются на заказ под заказ. Если вам нужно срочно оформить заказ, отправьте нам запрос. Мы обычно отправляем FedEx с доставкой на дом или наземным транспортом и USPS в зависимости от размера и веса, и все товары полностью застрахованы.Если вы предпочитаете другого грузоотправителя, сообщите об этом перед покупкой.

КАНАДА
Мы не контролируем пошлины и таможенные сборы в вашей стране, поэтому эту информацию можно получить в вашей стране. Комиссия оплачивается вами при доставке к вашей двери. Получите дополнительную информацию на сайте dutycalculator.com

Когда ваш товар будет доставлен, ваш заказ будет обновлен, и вы получите уведомление об отправке с вашим номером отслеживания.

Спасибо, что заглянули в наш магазин! Не стесняйтесь связываться с нами в любое время.Мы приветствуем ваши вопросы, проблемы и индивидуальные дизайнерские идеи.

.

Люстра — Википедия

Люстра
Sia
Veröffentlichung	17. Март 2014 г.
Länge	3:36
Жанры	Поп
Автор (ru)	Sia, Джесси Шаткин
Verlag (e)	Sony Music Entertainment
Этикетка	Inertia Records, Monkey Puzzle, RCA Records
Альбом	1000 Форм страха

Люстра (englisch für Kronleuchter ) является австралийской певицей-песенником в Sia des im Jahr 2014 erschienenen Albums 1000 Forms of Fear und Die erste Single-Auskopplung des Albums.Es wurde am 17. März 2014 как Musik-Download и в Deutschland am 19. сентября 2014 как CD-Single от Sony Music Entertainment veröffentlicht. Der Song wurde von Sia und Jesse Shatkin geschrieben und von Shatkin und Greg Kurstin produziert. Er gehört zum Жанры поп-музыки, электропоп, электроники и R&B.

Textlich behandelt der Song ein trauriges Thema. Dabei werden detaillierte Beschreibungen über die Denkprozesse und die damit verbundene Demoralisierung eines alkoholabhängigen «Party-Girls» tematisiert.

Люстра erhielt überwiegend positive Kritiken von Musikkritikern, die Sias Songwriting und ihren Gesang lobten. In den USA erreichte die Single Platz 8 der Billboard Hot 100 и wurde Sias erste Сингл in den Hot 100. Bei den Grammy Awards 2015 war der Song in den Kategorien Песня года , Запись года и Лучшая поп-музыка Сольное выступление , sowie das dazugehörige Musikvideo in der Kategorie Best Music Video nominiert. ^[1]

Für das Musikvideo Engagierte Sia die bei der Reality-Show Dance Moms Entdeckte Tänzerin Maddie Ziegler, für die sie zusammen mit американским американским хореографом Райана Хеффингтона и его танцевальной хореографии. Bei den Dreharbeiten führten Sia und Daniel Askill Regie. Im Video tanzt Ziegler mit einer blonden Sia-Perücke в einer verlassenen Wohnung tretend, springend, drehend und kriechend von Raum zu Raum. ^[2] Ziegler bekam die Vorgabe, die gesamte Choreografie in 4 Tagen einzustudieren, schaffte es dann jedoch в ок.3 Stunden. ^[3] Das Video wurde am 6. Mai 2014 veröffentlicht und ist auf YouTube seitdem über zwei Milliarden Mal aufgerufen worden. ^{[4] [5]} Это было сделано на церемонии вручения награды MTV Video Music Awards 2014, полученной за «Лучшую хореографию» и получившую награду Грэмми. ^[6] Zusätzlich zum offiziellen Режиссерская версия Musikvideos wurde ein ungekürzter Режиссерская версия также расширенная версия vom Musikvideo erstellt, der einen verlängerten Anfang und einige zusätzliche Einstellälten am Ende. ^[7] Des Weiteren existiert eine komplett ungekürzte Version, die ohne Schnitte die komplette Хореография, полученная от фон Циглера в einer einzigen Kameraeinstellung zeigt, ein sogenanntes «One-Take» -Video. ^{[8] [9]}

Sia gastierte mit Chandelier in der The Ellen DeGeneres Show 19 мая 2014 года, когда Мадди Циглер и präsentierte das Musikvideo быстро оригинальны в прямом эфире в Бюне. ^[10] Си пел ден Сонг поздно ночью с Сетом Мейерсом утра 9.Июнь 2014 года и Girls-Hauptdarstellerin Lena Dunham tanzte dazu die Choreografie. ^[11] Am 4. Juli 2014 trat Sia bei Jimmy Kimmel Live! auf. Dabei lernten Kimmel и со-модератор Гильермо Родригес die Tanzchoreografie des Videos von Ziegler. ^{[12] [13]} Am 30. Juli 2014 präsentierte Sia den Song in der Vh2 Sendung SoundClash zusammen mit ihren Liedern Elastic Heart и Big Girls Cry . ^[14] Am 8. февраля 2015 года, когда ты хореограф и хореография на вручении премии Грэмми 2015. ^[15] Bei all ihren Auftritten singt Sia stets mit dem Rücken zur Kamera. ^{[16] [17]}

• deutsche Single-CD ^[18]
  1. Люстра — 3:36
  2. Люстра (Four Tet Remix) — 4:31

Люстра wurde weltweit mit 2 × Gold, 41 × Platin и 2 × Diamant ausgezeichnet. Damit wurde die Single laut Auszeichnungen mehr als sieben Millionen Mal verkauft.

Hauptartikel: Sia (Sängerin) / Auszeichnungen für Musikverkäufe

1. ↑ Грэмми 2015 Номинанты . spin.com. Abgerufen am 12. März 2015.
2. ↑ Sia Taps ‘Dance Moms’ Star для видео ‘Chandelier’: смотрите . billboard.com. Абгеруфен, 12 февраля 2015 г.
3. ↑ Мэдди Зиглер говорит о Sia . Candiest.com. Abgerufen am 12. März 2015.
4. ↑ Музыкальное видео Sia’s ‘Chandelier’ Is Hauntingly Beautiful .huffingtonpost.com. Abgerufen am 12. März 2015.
5. ↑ Sia — Люстра (Официальное видео) . youtube.com. Абгеруфен утра 6. Апрель 2019.
6. ↑ Номинация на премию Грэмми за лучшее музыкальное видео . Rollingstone.com. Abgerufen am 12. März 2015.
7. ↑ Sia — Люстра (Расширенная версия) — Даниэль Аскилл . vimeo.com. Abgerufen am 6. августа 2015.
8. ↑ Эксклюзивная одноразовая версия видео Sia’s Chandelier. theguardian.com. Абгеруфен утра 13.Мэрц 2015.
9. ↑ One-Take Version Видео Sia’s Chandelier. YouTube. Абгеруфен утра 25 августа 2015 года.
10. ↑ Джереми Гордон: Сиа исполняет «Люстру» на Эллен . Вилы Медиа. 19. Май 2014. Abgerufen am 12. März 2015.
11. ↑ Меган Гибсон: Посмотрите, как Лена Данхэм танцует под люстрой Сии «Поздняя ночь» с Сетом Мейерсом . В: Время . 10. июн 2014.
12. ↑ Бен Кэй: Смотрите: Сиа выступает на Jimmy Kimmel Live .Следствие звука. 4. Июль 2014 г.
13. ↑ Джимми Киммел и Гильермо изучают танец Сии «Люстра» на YouTube (загружено 4 июля 2014 г.)
14. ↑ Дайан Чо: Эд Ширан, Сет-лист Grouplove + Sia для Эпизода 2 просочился! . Vh2. 29. июль 2014 г. Abgerufen am 12. März 2014.
15. ↑ Посмотрите, как Кристен Уиг исполняет «Люстра» с Сией на церемонии вручения премии «Грэмми» . В: Slate Magazine . 8. Февраль 2015 г. Абгеруфен, 12 марта 2015 г.
16. ↑ Сиа исполняет Люстру для Эллен, но отказывается показывать свое лицо .В: Sydney Morning Herald . 20. Mai 2014. Abgerufen am 7. Juni 2014.
17. ↑ Кейт Колфилд: Sia получает первый альбом № 1 на Billboard 200 с ‘1000 Forms of Fear’ . В: Billboard . 16. июль 2014 г.
18. ↑ Люстра (2-трековая) . Amazon.de (Германия), Amazon.com, Inc. Абгеруфен, 12 марта 2015 г.
19. ↑ ^{a b c d e f} Chartquellen: DE AT CH UK US AU

Studioalben	Только Смотрите • Исцеление — это сложно • Раскрасьте маленького • У некоторых людей есть настоящие проблемы • Мы рождены • 1000 форм страха • Это действует • Каждый день — Рождество
Livealben	Леди Круассан • Телевидение — мой родитель • iTunes Live из Сиднея • iTunes Live — Концертная серия ARIA • Тур «Мы имеем в виду вас» (Копенгаген, 12.05.2010) • Тур The We Meaning You (концерт в Roundhouse 27.05.2010) • Сеансы Spotify
Kompilationsalben	Лучшее из…
одиночные	Исцеление сложно Разрешено • Маленький человек • Выпейте, чтобы напиться Раскрась маленькое Don’t Bring Me Down • Breathe Me • Где я нахожусь • Numb У некоторых людей есть настоящие проблемы Слишком скоро • Девушка, которую вы потеряли из-за кокаина • Скоро нас найдут • Кнопки Мы родились Вы изменились • Хлопайте в ладоши • Принесите ночь 1000 форм страха Люстра • Большие девочки плачут • Эластичное сердце • Fire Meet Бензин Это действует Каждый день — Рождество Санта приходит за нами Вейтере одиночные Под Млечным путем • Никогда не сдавайся • Ангел за крылья • Быть человеком • Освободи меня • Радуга • Гелий • Пламя • Вот я • Я все еще здесь
Особенности	Судьба • Соммерсолт • Я забуду тебя • Обожаю • Титан • Дикие • Дикий Два • Волчица (разваливается на куски) • Тусклый свет • Боевой клич • Кишки над страхом • Дежавю • Золотой • Bang My Глава • Громкая жизнь • Водопад • От заката до рассвета

.

Разное
