Мауэрлат для двускатной крыши: Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

Мауэрлат для двухскатной крыши своими руками

Мауэрлат – это специальный пояс, укладываемый по периметру верхнего торца внешней несущей стены строения и предназначенный для крепления стропильных ног. Древесина считается традиционным материалом для изготовления этого элемента стропильной системы, но если устанавливается металлический каркас под кровлю, то в качестве мауэрлата может укладываться и металлический прокат — двутавр, швеллер или профили.

Мауэрлат для двухскатной крыши своими руками

Мауэрлат для двухскатной крыши своими руками установить относительно несложно – для этого существуют несколько различных технологий. Но при этом следует помнить, что чем надежнее он будет закреплен на стене, тем длительнее станет срок эксплуатации всей конструкции стропильной системы.

Предназначение мауэрлата

Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».

Мауэрлат одновременно выполняет сразу несколько функций

Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.

Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.

Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Таблица размеров деревянных элементов стропильной системы:

Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки	Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба	Доска 50×100.
Ветровые торцевые и подшивные доски	Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Основные способы установки мауэрлатаСуществует несколько подходов к креплению мауэрлата на стене

Выбрав материал для изготовления основы под стропила, нужно определиться, будет ли заливаться по верхней части стены армирующий пояс. Этот элемент конструкции является укрепляющим и предусматривается, как правило, на блочных, кирпичных или засыпных стенах, давая крыше надежную основу. Если же стены – монолитные, или кладка кирпича выполнена в несколько рядов в толщину, то от армирующего пояса отказываются с целью упрощения работ, экономии средств и облегчения всей конструкции дома.

Таким образом, существует два типа обустройства основы под мауэрлат — с заливкой армирующего пояса и без него.

Чтобы обеспечить качественную вентиляцию чердачного пространства и избежать загнивания деревянных элементов конструкции, специалистами рекомендовано закреплять мауэрлат на 300÷500 мм выше балок чердачного перекрытия.

Сравнительная схема вариантов монтажа мауэрлата на стены

Крепление мауэрлата к стенам может быть произведено различными способами, в зависимости от имеющейся основы:

Брус мауэрлата по всему периметру строения жестко связывается в единую раму. Так как пиломатериалы обычно имеют стандартную длину в 6 м, мауэрлат собирают из нескольких отрезков бруса. Их сращивают между собой косым прирубом или вполдерева, а место стыка дополнительно скрепляется саморезами, винтами или деревянными нагелями.

Пример сращивания бруса с использованием нагелей

Угловые узлы рамы скрепляются металлическими пластинами или скобами. Рама может дополнительно фиксироваться скобами и к стене. Одна сторона этого элемента вбивается в мауэрлат, а вторая в стену. В представленной схеме крепления мауэрлата такой вариант фиксации показан с левой стороны.

Соединение в полдерева можно производить на шпильку, вмурованную в стену заранее, или же анкерными креплениями вбиваемыми в сквозные отверстия совмещенных частей бруса.

Место сращивания бруса предусмотрительно рассчитано так, чтобы приходилось на вмурованную шпильку.

Такой вид фиксации мауэрлата на стены возможен без армирующего пояса.

С правой стороны представленной выше схемы показан монтаж бруса на армированный бетонный пояс, в который на определенном расстоянии вмуровываются шпильки для закрепления на них мауэрлата.

Для некоторых типов стен верхняя бетонная обвязка является обязательным условием

Этот способ монтажа применяется для легких засыпных стен или для возведенных из пенобетонных и газосиликатных блоков. В подобной конструкции основная нагрузка от стропильной системы выпадает на армирующий пояс, а мауэрлат равномерно ее распределяет по всему периметру.

Рассмотрим оба случая – с армирующим поясом и без него, более подробно

Установка мауэрлата на стену без армирующего пояса

Основные варианты установки и крепленияМауэрлат может фиксироваться на стене без создания армирующего железобетонного пояса

Существует четыре варианта установки мауэрлата на кирпичную стену без армирующего пояса Самый простой и поэтому распространенный, когда брус закрепляется сверху стены на гидроизоляционный материал:

— На всю толщину поверхности стены, когда стены имеют толщину в один кирпич.

Несколько вариантов крепления мауэрлата на кирпичную стену

— На уровне внутренней поверхности стены, в которую ниже верхнего торца вмурована деревянная пробка глубиной ¼ кирпича. В этом случае скоба вбивается в мауэрлат и пробку.

— На уровне внутренней поверхности стены, на верхней грани которой перед мауэрлатом с внешней его стороны закрепляется деревянный брус-пробка меньшего размера в сечении, обработанный битумным праймером.

— На уровне внутренней поверхности стены, поверх заранее зафиксированной на ней доски-пробки, имеющую высоту кирпича.

Монтаж деревянного мауэрлата на стену продумывается заранее, с учетом подготовительного этапа, который осуществляется еще при проведении кладки стен:

Кладка поднимается выше балок перекрытия на три или четыре кирпичных ряда. Поверхность стены должна быть ровной. Затем укладывается еще один ряд кирпича, но по внутренней стороне стены вместо кирпича устанавливается обработанный брус-пробка, имеющий толщину, равную высоте кирпича.

Затем сверху производится кладка еще одного кирпичного ряда, перекрывающего вспомогательный деревянный элемент.

Далее, по внутреннему краю стены настилается гидроизоляционный материал, сверху которого укладывается брус мауэрлата. На остальную поверхность ширины стены, рядом с мауэрлатом, производится кладка еще одного ряда кирпича – это защитит деревянную деталь от внешней влаги. С этой горизонтальной стороны брус также должен быть отделен от кирпича слоем гидроизоляции

После того как раствор в кладке полностью отвердеет, в мауэрлат и вспомогательный брус-пробку вбивается скоба, фиксирующая деревянную основу на стене.

~~крепление для стропил~~

Во втором случае кладка стены производится полностью из кирпича до необходимой высоты. При кладке следующего ряда, примерно посередине толщины стены, монтируются деревянные пробки, обработанный битумом, а с внутренней стороны оставляется «полка» для мауэрлата. По наружной же стороне, рядом с пробкой, кладется кирпич. Далее, по поверхности расстилается гидроизоляция, и сверху нее закрепляется мауэрлат, который фиксируется скобами к пробкам.
В третьем варианте все работы проводятся так же, как и втором, но кладка заканчивается за два ряда до нужной высоты. Затем на уровне внутреннего края торца стены вмуровываются пробки, пропитанный битумом, имеющие ширину больше ширины мауэрлата, примерно на 50÷60 мм, а высоту – равную высоте кирпича. Рядом с ними на ширину стены или с выступом наружу кладется ряд кирпича. Сверху деревянной пробки, отступив от ее внутреннего края 10÷15 мм, укладывается мауэрлат, который с наружной стороны прикрывается одним рядом кирпича.

Кладка производится со сдвигом кирпичей наружу на 30÷50 мм, при этом формируется ступенчатый уступ. Благодаря тому, что внешний кирпичный ряд поднимается выше уровня закрепления мауэрлата, обеспечивается дополнительная теплоизоляция конструкции, чего не наблюдается в простейшем варианте закрепления, когда деревянный брус попросту устанавливается на гидроизолированный верхний торец стены.

Стоит заострить внимание на гидроизоляции. Этот материал укладывается так, чтобы он отделял необработанную древесину от кирпича или другого материала кладки. Для гидроизоляции может быть использован не только рубероид, но и линокром, технониколь или гидроизол.

Крепежные элементы

Мауэрлат может быть окончательно зафиксирован на стене различными способами – скобами, проволокой, резьбовыми шпильками или анкерными болтами. Как это делается – будет рассмотрено ниже.

Проволочная скруткаЗакрепление бруса мауэрлата на проволочную скрутку

Если планируется закрепление мауэрлата на проволочную скрутку, то его укладывают по внутреннему краю стены, а по наружному производится кирпичная кладка.

Для работы потребуется стальная проволока — «катанка», имеющая диаметр 5÷6 мм. Ее укладывают на этапе возведения стены за 4÷5 рядов кладки до верха, обычно складывая вдвое. Свободной длины концов проволоки с двух сторон стены должно быть оставлено столько, чтобы ее хватило для скрутки на внутреннем ребре установленного мауэрлата.

На схеме хорошо видно, как расположить проволоку, и в каком месте произвести скрутку ее концов.

Сама скрутка осуществляется с помощью монтировки или лома.

Другой вариант закрепления мауэрлата скруткой – концы вмурованной заранее проволоки пропускаются через просверленные в брусе сквозные отверстия.

Закрепление мауэрлата скруткой проволоки, пропущенной через просверленные в брусе отверстия.

В этом случае проволоку с двух сторон поднимают до края стены, затем ее сгибают и пропускают через сквозные отверстия мауэрлата снизу, а затем скручивают так, чтобы брус плотно был прижат к верхней поверхности стены. Крепление с помощью скрутки производится с шагом, равным шагу установки стропил – соединительные узлы оказываются между соседними стропильными ногами.

Закрепление скобами

Как уже говорилось выше, в некоторых случаях в кирпичную кладку вмуровываются деревянные пробки, которые имеют ширину и высоту, равную размеру кирпича. Иногда практикуют пробку из бруса, идущую вдоль всей стены параллельно мауэрлату.

Крепление бруса мауэрлата скобами к заранее вмурованным деревянным пробкам

Пробки обязательно должны быть самым тщательным образом обработаны (пропитаны) битумным праймером, во избежание впитывания древесиной атмосферной влаги. Вкладка деревянных пробок была уже описана выше, и остается только рассмотреть крепление к ним мауэрлата с помощью скоб.

Схема крепления мауэрлата скобами

Для того чтобы скоба аккуратно вошла в древесину, не расколов ее надвое, рекомендовано по разметкам высверлить отверстия, равные по диаметру концам скобы. Затем скоба устанавливается в намеченные отверстия и забивается в них молотком.

Установка мауэрлата на шпилькиМауэрлат монтируется на шпильки, заранее вмурованные в кладку.

Еще один вариант крепления мауэрлата – это установка его на металлические резьбовые шпильки или на пруты арматуры, вмурованные в кладку. Этот способ закрепления используется в том случае, если на стены строения будет приходиться высокая нагрузка. Шпильки обычно располагают между стропил на расстоянии равном шагу установки стропильных ног. Это расстояние иногда может быть увеличено, но в любом случае оно не должно превышать 1500 мм.

Закрепление выполняется в следующем порядке:

Вмуровывание прутов арматуры в кладку и принцип крепления к ним мауэрлата

Подготавливаются отрезки арматуры, согнутые в нижней части в виде буквы Г, или же шпильки, диаметром в 10÷14 мм, в нижней части которых приваривается горизонтальный отрезок, имеющий длину, равную длине кирпича. Такая форма шпильки необходима для более жесткой установки элемента в кладку.
Если выбирается Г-образный вариант шпильки или арматуры, то ее будет достаточно углубить в кладку на три ряда, то есть приблизительно 200 мм. Если же будут установлены ровные шпильки, то их рекомендовано вмуровать на 350-400 мм.
Следующим шагом на верхний ряд кладки укладывается гидроизоляционный материал. Чтобы гидроизоляция ровно легла на поверхность стены, в местах выхода на поверхность шпилек, в рулонном материале прорезаются отверстия.
Далее, на брусе мауэрлата производится разметка для отверстий, через которые он будет надет на шпильки. Этот процесс можно провести достаточно просто, даже без линейки и карандаша. Для этого брус устанавливается сверху, на торчащие шпильки, и его простукивают сверху молотком в областях расположения крепежных деталей. На брусе должны остаться вмятины, по которым будут просверлены сквозные отверстия. Диаметр отверстий должен превышать диаметр шпильки на 2÷3 мм, чтобы брус легко наделся на крепления, без перекосов.
Если брус устанавливается на шпильки, имеющие в верхней части резьбу, то на них надевается широкая шайба и закручивается гайка. Если же мауэрлат монтируется на арматуру, то ее свободный конец необходимо согнуть под прямым углом и закрепить к поверхности бруса мощными гвоздями, которые забивают, а затем сгибают.

Анкерные крепленияБрус мауэрлата, зафиксированный на анкерные крепления

Этот вид крепления подходит для мауэрлата, на который будет приходиться как небольшая, так и высокая нагрузка. Главное отличие анкерного крепления бруса к стене в том, что оно не требует никаких предварительных закладных элементов.

Принципиальная схема установки анкера

Анкерное крепление состоит из двух элементов – самого распорного анкера, устанавливаемого в просверленное для него в стене и брусе отверстие, и винта, который вставлен в него, и на котором сверху накручена гайка. При закручивании гайки винт поступательно перемещается вверх, вместе с конической головкой, которая раздвигает «лепестки» и обеспечивает надежную фиксацию крепежного элемента.

Монтажные работы по установке мауэрлата этим способом производятся в следующем порядке:

На стену настилается гидроизоляционный материал.
Сверху него укладывается брус мауэрлата.
Далее, производится разметка, по которой будут просверлены сквозные отверстия.
Анкеры должны иметь диаметр 10÷15 мм, соответственно отверстия высверливаются сверлом в 12÷17 мм. Сверло должно пройти сквозь брус и углубиться в стену как минимум на 180÷200 мм.
Следующим шагом в отверстия вбиваются анкеры с винтовой частью, на которую затем закручивается с помощью гаечного ключа гайка, под которую подкладывается широкая шайба.

Закрепление мауэрлата на армирующий поясКрепление мауэрлата к предварительно залитому армированному железобетонному поясу

Армирующий пояс под стропильную систему никогда не будет лишним, даже в том случае, если стены строения достаточно прочные, так как крепление на него мауэрлата максимально надежным и прочным. Для некоторых построек армирующий пояс просто необходим, например, это касается засыпных или выстроенных из газобетонных блоков стен. Газобетон достаточно хрупок и очень плохо самостоятельно держит крепежные элементы.

Создание армирующего поясаЗаливка армированного железобетонного пояса – ответственная, но вполне доступная для самостоятельного проведения задача

Армирующий пояс под установку мауэрлата вполне можно сделать без помощников. Конечно, если работу будет проводить один человек, она пойдет намного медленнее, но главное в этом случае — это возможность сэкономить.

Армирующий пояс представляет собой ленту из бетона, внутри которой проходит металлический каркас из арматуры. Ширина пояса должна соответствовать ширине стены, высота его составляет 200÷250 мм, и он проходит по всему периметру строения. Очень важно предусмотреть то, что количество крепежных элементов должно быть равно количеству стропильных ног. Поэтому, рассчитав количество стропил в конструкции крыши, вычисляется шаг месторасположения крепежных закладных деталей.

Для того чтобы пояс был прочным и не крошился, для приготовления раствора берут цемент М400÷500, а готовый бетон из него заливается в опалубку за один заход.

Раствор для заливки армирующего пояса изготавливается из цемента, щебня и песка, в пропорциях 1:3:3. Иногда в смесь добавляются пластификаторы, которые позволяют залитому раствору просыхать равномерно, сокращают количество использования воды при его замешивании.

Вкратце процесс заливки бетонного пояса показан в размещенной ниже таблице:

Иллюстрация	Краткое описание выполняемой операции
	Первым шагом для заливки армирующего пояса устанавливается опалубка. Она может быть изготовлена из разных материалов. Чаще всего для монтажа этой коробки используются доски, а для их скрепления – бруски. Это самый доступный по цене материал, который после застывания пояса может быть снят и использован вторично. Вполне можно использовать пиломатериалы третьего сорта. Для того чтобы залитый раствор не просачивался в зазоры между досок и в стыки между ними и стеной, необходимо изнутри на деревянных стенках закрепить плотный полиэтилен, который может быть снят после застывания бетона.
	Другой вариант опалубки состоит из двух слоев — это фанера, имеющая толщину не менее 10 мм, закрепляемая к стене с наружной стороны, и утеплительный материал, устанавливаемый изнутри конструкции и прижимаемый к бортам из фанеры.
	Желательно установить утеплитель на гидроизоляционный герметик, а также склеить с помощью его угловые стыки материала, а затем дождаться его просыхания. Тогда залитый в опалубку раствор, полностью останется внутри опалубки.
	Еще один вариант – это несъемная опалубка из пенополистирола. Она представляет собой пустотелые блоки, которые собираются в единую конструкцию, и их также желательно закрепить на стене с помощью водостойкого герметика. Такая конструкция одновременно является опалубкой и термоизоляционным слоем, который снизит воздействие мощного моста холода через бетонный пояс, будет сохранять тепло в чердачном помещении. Однако, использовать пенопластовые блоки или внутренний слой термоизоляции на опалубке есть смысл в том случае, если кровельная система сама по себе будет полностью утепленной. Из какого бы материала ни возводилась опалубка, верхний ее край должен быть тщательно выверен по горизонтали с помощью уровня.
	Следующим шагом собирается армирующая конструкция. Вдоль внутренних стенок опалубки, по верхнему и нижнему краю, с отступом от верха и низа по 15÷20 мм, устанавливается арматура.
	Арматура увязывается более тонкой проволокой, и форма каркаса должна в целом повторять форму внутреннего пространства опалубки.
	Между собой отдельные части арматуры скрепляются проволочной скруткой.
	Для того чтобы между внутренними стенками и арматурной системой образовался необходимый просвет, и в тоже время конструкция была зафиксирована в одном положении, на пруты арматуры устанавливаются специальные фиксаторы.
	Фиксатор «звездочка» чаще всего применяется для создания зазора между стеной опалубки и арматурой, который должен быть обязательно заполнен слоем бетонного раствора. Фиксаторы производятся под разными номерами, которые определяют толщину слоя бетона, который разделит арматуру и, в данном случае, утеплитель, а в других вариантах – внешний край заливаемой стены или опалубки. То есть арматурная конструкция — полностью спрятана внутри бетона и будет там в полной безопасности от коррозии. Расстояние может составлять от 15 до 75 мм. Устанавливаются фиксаторы с шагом в 500÷750 мм.
	Закончив армирование опалубки, на расстоянии, равном шагу между стропилами, устанавливают шпильки, так как в этом варианте их вмуровывают в армирующий здание пояс. В нижней части шпилька должна иметь Г-образную форму. На этот загиб она устанавливается на дно опалубки, в средней части арматурной конструкции, и жестко фиксируется проволочными скрутками в двух местах — на горизонтальной нижней и верхней перемычке. Шпильки должны стоять строго вертикально и на одной линии, и подниматься над будущим поясом на толщину мауэрлата, плюс 50÷80 мм.
	Следующим шагом опалубку заполняют бетонным раствором, поверхность которого выравнивают по стенам коробки. Выравнивание поверхности армированного пояса производится с помощью правила или же ровной доски.

После того как армирующий пояс застынет (на этот процесс следует отвести не менее 15–18 дней, а то и больше в зависимости от его толщины), можно переходить к монтажу мауэрлата. Этот процесс уже ничем не будет отличаться от аналогичной операции, когда шпильки вмуровывались в кирпичную кладку.

Видео: оригинальной решение вопроса создания армированного пояса под мауэрлат на газобетонной стене

youtube.com/embed/l8VEnala8Ro?wmode=transparent» frameborder=»0″ allowfullscreen=»allowfullscreen»/>

Мауэрлат для двускатной крыши — устанавливаем своими силамиСтройкод

Пояс из мауэрлата является основой, на которой крепятся стропила. Старайтесь скрепить их как можно лучше. От этого зависит долговечность крыши. Прорабы мауэрлат могут называть мурлатом. Если услышите когда-то, поймёте о чём речь.

О мауэрлате

Двигаясь по периметру стен, укладывают мауэрлат. На нём будут располагаться стропила. Его задача прочно связать крышу со строением. Чтобы её не сорвал ураганный ветер. Благодаря мауэрлату нагрузка равномерно распространяется на стены дома.

К монтажу старайтесь подходить ответственно. Бывает, что дом строят, не используя мауэрлат, что тогда происходит? Стропила закрепляют на балках перекрытия, конечно, если они прочные. Выходит, что крыша своим весом давит на те места, о которые опираются и стропила. Мауэрлат выгодно отличается тем, что распределит равномерно нагрузку на стены.

Особенности

Чаще всего под мауэрлат для двускатных крыш берут не цельные бревна, а брусья. Он более удобный и с ним проще работать. Брус ребристый и устойчивый. Если вы его положите на стены, он не упадёт. Мауэрлат очень важен при возведении крыши, потому, прочтите рекомендации и подбирайте брус нужного диаметра. А какой конкретно нужен? Это зависит от разных параметров:

Общей площади дома и сколько занимает периметр стен?
Типа крыши;
Материала, которым укрыта кровля;
Материала, из которого сделаны несущие конструкции;
Климата в данной местности;
Есть ли мансарда, несколько или другие пристройки?

В большей степени расчёт будет зависеть от того, какого типа крышу вы решили установить на свой дом? В вашем случае она двускатная. От этого и отталкивайтесь, подбирая материалы для строительства.
Какой материал можно выбрать под мауэрлат?
Популярные материалы:
Дерево, а конкретно — брус;
Металл;
Балка двутавровая;
Швеллер.
Рассмотрим разные варианты.
Брус
Как материал, при возведении двускатной крыши подходит брус. Требуется материал с одним из таких сечений (в см):
10х10.
15х15.
10х15
8х18.
20х20
Материал подкладывают под ноги стропильные, пройдясь по всем стенам. Благодаря этому нагрузка на ваш новый дом будет равномерной.
Когда выбираете древесину. Обращайте внимание на наличие сучков по брусу. Они не должны быть более 2/3 от его толщины. Почему? Потому что материал под нагрузкой должен растягиваться, а сучки этому мешают.
Если вам не повезло, попалась сучковатая древесина и вы не знали, что такие брусья нельзя укладывать, то вскоре где-то на стене или нескольких могут образоваться трещины. Это значит, что материал не сработал как амортизатор под тяжестью крыши.
Доски, которые скреплены
Если вы строите, например, дачный домик, у которого не будет тяжёлой кровли, то можете немного сэкономить, положив вместо цельного тяжёлого бруса. Скреплённые между собой доски. Получится неплохой мауэрлат.
Трубы из стали
Бывает, что конструкцию комбинируют, используют одновременно мауэрлат из дерева и стальные трубы. Деревянные брусья не выступают за дом, а с концов к нему прикрепляют трубы. На них и приходится основная нагрузка, когда двухскатный склон у крыши.
Нередко дополнительно при устройстве мауэрлата используют балки. К трубам предъявляют такие требования:
Они должны быть небольшими по сечению. В стропилах проделывают отверстия и через них протягивают трубы;
Выбирайте стальные трубы. Ведь они будут удерживать на себе всю кровлю.
Сталь должна быть качественной. Недопустимо, чтобы материал со временем претерпел деформацию.
В стропилах отверстия проделывают по оси. Их диаметр должен быть меньшим на 10 см, высоты ноги стропильной. Не выходит так? Значит, нужны дополнительные крепления из стали.
Отлично, что трубы из стали отменно сгибаются и они настолько крепкие, что достаточно и небольшого диаметра, чтобы удерживать всю крышу. А то, что в стропилах будут небольшие дыры, им никак не повредит. Они достаточно прочные, чтобы выдерживать нужные нагрузки.
Очень хорошо, что мауэрлат в такой конструкции находится под крышей. Это значит, что он не будет подвергаться воздействию дождя или снега, а значит, не начнёт гнить.
Монтаж мауэрлата
Этот материал по-разному можно крепить к стенам. Рассмотрим варианты закреплений:
Кирпичной кладкой. Требуется фиксация конструкции к брускам из дерева, которые вмурованы в стену от верхнего конца ниже на 2 или 3 ряда. Крепят её с помощью скоб.
Блоки с ячейками. Для такого крепления у крыши заливают армопояс из железобетона. В заливке нужно оставить шпильки резьбовые Ø от 1,2 и до 4 см. Их устанавливают друг от друга через 150 и до 200 см. В заготовках для шпилек нужно просверлить отверстия. Мауэрлатовые брусья притягивают к стене. Потребуются гайки с шайбами.
Если вы ещё строите кирпичные стены. То шпильки можно вмуровывать прямо в кладку. 3 ряда — это достаточная глубина. Чтобы они хорошо закрепились. Дешевле шпилек обойдётся обыкновенная арматура. На неё приваривают гайки.
В кирпичную кладку, отступая от верхнего конца стены 3 ряда, можно вложить 3 либо 4 мм проволоку из стали. Концы нужно вывести по обе стороны: наружу и внутрь. Требуется такая длина, которой хватит, чтобы обвязать мауэрлатные брусья.
Мастера говорят, что по желанию заказчика они смогут монтировать мауэрлат любым способом, но когда вы делаете самостоятельно, можете прислушаться к опыту специалистов.
Ещё один способ укладки
Под мауэрлат люди берут доски обрезные 50х150 мм. На стены нужно разложить эти доски в 1 ряд. Крепят их анкерными винтами (их удобно закручивать отвёрткой). Болты не используют, так как их головки мешают. Анкеры требуются не меньше 20 см.
Дырки в поясе из железобетона или в кирпичной кладке проделайте перфоратором. В досках отверстие можно просверлить обыкновенной дрелью. Теперь нужно разложить на 1-й, 2-й ряд досок, прибивая их друг к другу гвоздями пол 10 см длиной.
Стыки у досок пусть будут в иных местах, получится перевязка. По углам доски аналогично укладывайте с перевязкой. Выйдет 10 см мауэрлат.
Этот способ хорош потому, что:
Доски легче брусьев и их проще поднимать на строящийся дом.
Для досок не нужна трудоёмкая зарезка в полдерева.
Легче проводить работы. Когда стены возводила бригада, а крышу владелец решил укладывать самостоятельно. Ведь каменщикам вряд ли придёт в голову. Что на стенах нужно заложить шпильки или проволоку, бруски.
Наёмным работникам, которые продолжают строительство, приходится иметь дело с тем, что сделали бригады до них, но когда вы выполняете монтаж двускатной крыши самостоятельно, то прикрепите её хорошенько к мауэрлату. Тогда при сильном метре она не сорвётся и даже не сдвинется в сторону, что может спровоцировать появление трещины на стене.

Как грамотно установить мауэрлат?
Приступаете к строительству крыши? Хотели бы сделать всë так, чтобы кровля прослужила долгие годы, не требуя ремонта? Интересует крепление мауэрлата?
Начать нужно с грамотной установки мауэрлата и стропильной системы. Они послужат своеобразным фундаментом вашей кровли.
В разных источниках этот процесс описывают по-разному. Каждый строитель использует свой способ установки и даëт свои рекомендации.
       Эта статья представляет собой полное руководство по конструкции крыши. Здесь вы сможете узнать о разных способах устройства мауэрлата и стропильной системы и выбрать тот, который больше всего подходит именно вам.
       Крыша – удовольствие не из дешëвых, поэтому лучше сразу сделать всë правильно и избежать возможного ремонта в будущем.
       В первую очередь, вам нужно определить, из какого материала будет сделана ваша кровля. Будет ли это натуральная или металлическая черепица, или может быть гибкая черепица. От этого зависит сама конструкция крыши.
       Если вы выбрали металлочерепицу, необходимо определить еë тип. В зависимости от этого шаг обрешëтки будет различным.
       Например, шаг обрешëтки для металлочерепицы «Монтеррей» — 35 см, для металлочерепицы «Андалузия» — 40 см.
       Если ваш выбор — гибкая черепица, то обрешëтка должна быть сплошной.
       Рассмотрим установку мауэрлата и стропильной системы на примере простой двускатной крыши из металлочерепицы. Это наиболее типичный и показательный вариант.
       Строительство крыши нужно начать с укладки мауэрлата. Это толстая балка, как правило, стандартного в сечении размера 15 x 15 см.
       Мауэрлат представляет собой фундамент крыши, на который будут опираться стропила. Он позволит распределить давление от веса самой кровли, снега и ветра на стены и опоры вашего дома равномерно.
       В зависимости от конструкции вашей крыши мауэрлат необходимо уложить либо по оси стены, либо недалеко от еë наружного или внутреннего края. Сделать это желательно так, чтобы он находился не меньше 5 см от границы наружной стены, и плоскости на которую он укладывается. Затем мауэрлат необходимо закрепить на стене.
       Для чего это нужно?
       В первую очередь, чтобы вашу крышу не смог сдвинуть или сорвать ветер. Тогда ваша кровля сможет сохраниться на долгие годы, а вы сэкономите на еë ремонте.
       Крепление мауэрлата к стенам дома можно осуществить несколькими способами. Отличаются они в основном по объëмам кровли и по стоимости.
       Основные способы крепления мауэрлата
1.  Для больших крыш по площади (более 250 кв.м.)
   По периметру стен необходимо залить бетонную балку (или ариопояс). В неë сразу же следует вставить шпильки в вертикальном положении под резьбу м12 или похожую на нее.
   Шпильки по одной нужно расставить по длине мауэрлата на расстоянии другу от друга не менее 2 м и обязательно вблизи к торцам мауэрлата. Шпилька должна выходить из бетонной балки на такую высоту, чтобы она, после установки мауэрлата, выходила еще на 3 см из него. Например, если высота мауэрлата у вас будет 15 см, то высота шпильки должна быть 18 см.
   После того, как шпильки готовы, их необходимо воткнуть в мауэрлат так, чтобы они пронзили его насквозь, и притянули гайками с шайбой к верхней части стены.
   Такой вариант более дорогой, но и более надëжный.
2. Для средних по площади крыш (менее 250 кв.м.)
       Этот способ похож на первый. Основное отличие заключается в том, что вам не потребуется заливать бетонную балку по периметру стены. Шпильки нужно вертикально вмуровать в стену во время кладки.
       Конечно, такое устройство мауэрлата менее надëжно по сравнению с первым способом, когда используется бетон. Однако это можно исправить. Для обеспечения большей надëжности вам следует вмуровать в стену шпильки большей длины.
       3. Для небольших крыш
       Хотите облегчить процесс установки мауэрлата и сократить расходы на него?
       Вам подойдëт этот способ, особенно, если у вас небольшая крыша.Он предполагает крепление мауэрлата к стенам проволокой – катанкой.
       Для этого еще на стадии кладки стен, за 3 ряда до окончания их возведения (либо раньше: чем больше, тем надëжней) вам следует положить середину проволоки между рядами кирпичей. При этом заранее необходимо просчитать длину проволоки так, чтобы длины еë концов хватило для обвязки мауэрлата при завершении кладки стен.
       Можно подумать, что при таком устройстве мауэрлата проволоку будет видно на фасаде или внутри помещения. Но это не так.
       Если вы будете штукатурить стены с двух сторон, то проволоку не должно быть видно. А если этого не предполагается (например, у вас дом из кирпича), то при кладке стен нужно заложить концы проволоки в стену вертикально между кирпичами, заливая раствором.
       Этот способ менее дорогой и достаточно надëжный при условии, что крыша вашего дома небольшая.
       Выберите для себя наиболее приемлемый вариант устройства мауэрлата из трëх предложенных.
       Конечно, если вы хотите сэкономить, то можно обойтись и без мауэрлата и поставить стропила прямо на балки перекрытия. Тогда следует учесть, что прочность стен и балок должна быть высокой, чтобы выдержать концентрированные нагрузки в местах опоры балок. Мауэрлат же позволит вам распределить нагрузку равномерно по всей стене.
       Мауэрлат вместе со стропильной системой образует некий каркас крыши. На нëм будет держаться ваша кровля.
       Что представляет собой стропильная часть крыши?
   Стропило – это наклонная балка. Как правило, она имеет размер в сечении 7х15 см. Хотя в целях экономии можно использовать стропило 5х15 см. Такой размер больше подойдëт для крыш небольшой площади.
       Для натуральной черепицы следует использовать стропило больших размеров — 8х20 см, так как этот материал достаточно тяжëлый.
       При установке стропильной части обычно стропила располагают на расстоянии от 60 до 100 см. Чаще всего это дистанция 70-80 см.
       Как закрепить стропило в нижней части?
   1. Способ крепления стропила к балке, поперечной коньку кровли (без мауэрлата)
       Поперечную коньку балку необходимо положить на стену в одной плоскости со стропилом. При таком способе нагрузка от балки не равномерно распределится на стену, а сконцентрируется в месте еë укладки. Поэтому такая конструкция крепления стропила в нижней части кровли больше подойдëт для небольших и легких крыш.
       2. Способ крепления стропила к мауэрлату
       Этот способ более надëжный. В стропиле необходимо сделать вырез, которым стропило будет упираться на мауэрлат и на прогоны.
       Как делать не следует:
       — не следует просто ставить стропило плоской гранью на мауэрлат. Его сцепление с мауэрлатом будет непрочным, и со временем стропило просто соскользнëт вниз.
       — не следует делать отверстие под стропило в мауэрлате. Прочности сцеплению этот вариант не добавляет. Более того, это со временем может ослабить мауэрлат. Такой способ можно применить только в том случае, если мауэрлат сделан из древесины твëрдых лиственных пород, но не хвойных. Тогда в углубление мауэрлата необходимо вставить заранее заготовленный на стропиле прорез, образуя упорный замок. Такой способ применяется очень редко.
       Итак, нужно правильно сделать вырез на стропиле, а не на мауэрлате.
       После этого необходимо вбить 2 гвоздя крест накрест: с одной боковой части стропила, наискосок сквозь него и в мауэрлат, и со второй части стропила, сквозь него наискосок в мауэрлат. Такой способ крепления позволит предотвратить смещение стропила в сторону от мауэрлата. Для большей надëжности лучше забить дополнительно третий гвоздь перпендикулярно верхней плоскости мауэрлата.
       Закрепив стропило в нижней части, необходимо правильно осуществить соединение стропил в верхней части – в коньке крыши. Есть три основных способа, как это сделать.
       Способы крепления стропил в верхней части:
   1. Соединение встык
Стропило сверху необходимо обрезать под углом, равным по величине углу ската кровли, и соединить его со стропилом с противоположной стороны. Для создания большей опоры стропил друг на друга их необходимо сначала развести, подперев снизу с внутренней стороны, а затем сделать вертикальный разрез обоих стропил одновременно в месте их пересечения.
       После разреза плоскости стропил нужно соединить и скрепить под коньком 2 гвоздями 150 или более. Нужно забить в верхнюю плоскость каждого стропила по одному гвоздю так, чтобы он вошëл в срез противоположного соединяемого стропила.
       Еще больше укрепить конструкцию можно за счëт дополнительной металлической пластины. Еë необходимо прикрепить к стропилам болтами в месте их стыка.
       2. Крепление стропил на коньковый брус (коньковый прогон)
Этот вариант достаточно сложный и не часто используется в строительстве.
Конструктивно он похож на первый способ. Но монтаж конькового бруса – достаточно трудоëмкий процесс. Кроме того, может потребоваться центральная подпорка бруса. А это не совсем удобно, особенно для тех, кто собирается в дальнейшем использовать чердак под жилое помещение.
   В этом способе есть и плюс: осуществить монтаж стропил можно по отдельности, то есть прямо по месту, без заранее заготовленных шаблонов стропил. Нижнюю часть стропила нужно установить на мауэрлат, а верхнюю – на коньковый брус. Тогда стропило будет держаться, и его не нужно будет чем-то подпирать.
   Если длина висящей части стропила равна около 4,5 метра (это максимально допустимая длина), то нужно установить коньковый прогон. Если же коньковая часть чердака потребуется большей ширины, то есть шире 4,5 метров, то необходимо установить брус.
   3. Соединение стропил внахлëст
   Этот способ достаточно простой и часто используется строителями. Стык стропил нужно сделать внахлëст, то есть так, чтобы стропила соединились не торцами, а боковыми плоскостями. Затем их необходимо скрепить болтом или шпилькой под большие шайбы.
  Самый рациональный и точный способ установки стропил на мауэрлат – заготовка шаблонов. Для каждой стороны вашей крыши лучше заготовить свой шаблон.
Сначала нужно взять доску такой ширины, которая потребуется для стропил (обычно это 15 см). Затем следует расчертить необходимую длину стропила и все вырезы над мауэрлатом и прогонами (брусом). Еще раз проверить все размеры и вырезать по ним готовое стропило. Аналогичный процесс нужно проделать и со всеми остальными стропилами, и затем уже готовые стропила поднять и установить по месту. Этот способ позволяет облегчить работу и свести к минимуму расхождения и ошибки.
   В заключение про стропильную систему стоит сказать следующее: оптимальная длина висящего стропила — 4,5 метра. Если вы хотите использовать более длинное стропило (до 6 метров), то следует применять более толстый брус для стропильной ноги. Если же длина стропильной ноги более 6 метров, то потребуются дополнительные опоры под стропила, или так называемые прогоны.
   Лучше заранее определиться с материалами, размерами и способами установки мауэрлата и стропильной системы кровли, чтобы осуществить грамотный монтаж и не столкнуться с проблемами ремонта кровли в будущем.

       Желаем удачи!
Мауэрлат: размеры бруса, толщина, сечение

Мауэрлат для крыши – это как фундамент для всего здания. Именно этот брус считается основанием кровли. Он принимает на себя передаваемую стропилами нагрузку и распределяет ее равномерно по стенам строения. Такая функция важна для прочности дома и его долголетия. Также мауэрлат называют маточным бревном, матицей или маткой и, как правило, выполняется он из бруса с большим сечением. При самостоятельном возведении жилья, пользователи могут столкнуться с рядом проблем. В частности, довольно распространенными являются такие вопросы, как: какой толщины должен быть мауэрлат или как правильно монтируется данный элемент? Чтобы ответить на них, стоит детально рассмотреть технологию установки матицы, параметры, от которых зависит конкретный выбор бревна либо бруса, а также рекомендуемые стандартами размеры для мауэрлата.

Особенности мауэрлата
Можно сказать, что именно мауэрлат – это один из главных элементов кровли. Этот брус является частью стропильной системы и основанием всей крыши. Если строить дом без него, то точечная нагрузка от стропильных ног будет оказывать давление только в определенных местах на стене и со временем прочность всего строения заметно ухудшиться. Кроме того, мауэрлатная балка необходима для фиксации кровельной конструкции, то есть матица прочно монтируется к стенам, а к ней уже закрепляются стропила, подробнее читайте: крепление стропил к мауэрлату. Укладывается элемент с небольшим отступом от края стены, это значит, толщина мауэрлата не может быть шире самой стены. Такая деталь необходима для построек из самого различного материала, при этом в зависимости от типа здания, может меняться конструкция и крепление мауэрлата.
Если дом из кирпича, то для закрепления балки следует смонтировать армопояс из бетона. В этот слой вставляются металлические анкера либо арматура, на которые в дальнейшем и устанавливается мауэрлат, подробнее читайте: армопояс под мауэрлат. Если требуется возводить крышу на деревянном строении, то функции мауэрлата выполняет венец, то есть верхняя балка или брус, также зафиксированные на анкера с несколькими нижерасположенными брусьями либо дополнительно обвязанные в единую систему прочной проволокой. На зданиях, где основной каркас из металла, рекомендуется использовать для мауэрлата металлический двутавр либо швеллер. Наиболее распространенное сечение мауэрлата составляет 15х15 см. Однако, в различных ситуациях, данный параметр может существенно отличаться. Что важно учитывать, при расчете основных размеров? Рассмотрит подробно данный вопрос.
Критерии для расчета мауэрлата

Чтобы маточные балки действительно надежно справлялись со своей основной функцией, важно выполнить данный элемент по всем правилам и с соблюдением предписанных технологий. Определять размеры мауэрлата стоит с учетом 5 основных критериев.

Параметры дома, конкретно периметр и его площадь.
Используемые материалы для стен строения, стропил и финишного покрытия кровли.
Наличие мансардного этажа.
Климатические особенности региона.
Тип конструкции крыши.
При этом именно от вида кровельной системы во многом будут зависеть параметры мауэрлата. Конструкция крыши может иметь самые различные разновидности, вот лишь наиболее популярные:
кровля со скатами – одно-, двух, четырехскатная и так далее;
шатровые или куполообразные крыши;
вальмовая и полувальмовая;
плоские конструкции;
крестообразная или ломанная.

В зависимости от конкретного типа будет меняться и расчет мауэрлата, соответственно изменятся основные значения этого элемента. Чтобы понять, как произвести расчет, стоит воспользоваться специальными формулами.

Общие расчетные параметры
Надежность всего дома и кровли в частности, зависит от верного выбора бруса для устройства мауэрлата. Сечение мауэрлата может быть квадратным либо прямоугольным – это наиболее оптимальные варианты, которые позволяют добиться максимальной устойчивость элемента. Так как, используя круглые бревна, необходимо будет обтесать одну из сторон, которая должна примыкать к стене. Разумеется, без специальных инструментов сделать это идеально ровно не получится, а значит, есть вероятность перекоса стропильной системы в дальнейшем. Поэтому оптимально использовать готовый брус, сечение которого варьируется в пределах 10-25 см. При этом размер мауэрлата должен быть не менее 1/3 от толщины несущих стен, но не слишком большим. Если балка будет массивной, то она создаст дополнительную нагрузку на конструкцию строения, но прочности кровли это не прибавит. Что касается длины, то оптимально использовать брус, равный по данному параметру стене. Если же нет такой возможности и необходимо будет стыковать два элемента между собой, то в этом случае важно применять отрезки равные по длине либо отличаемые минимально. Соединение делается методом перекрытия, то есть на конце одного бруса вырезается верхняя половинка, на другом нижняя, а затем производится наложение двух концов и скрепление их насквозь болтами либо гвоздями.
Чтобы понять, какой должна быть высота мауэрлата, ширина и прочие параметры, следует рассчитать объем деревянной балки и ее вес. Для этого можно воспользоваться простыми формулами. Для расчета массы: m = rV, где r – это плотность древесины и V – это объем. Соответственно, чтобы найти объем, стоит использовать формулы: V = SL, где S – сечение, а L – длина. Если все основные параметры можно измерить самостоятельно, то узнать плотность древесины довольно легко из специальных таблиц, кроме того, многие производители пиломатериала подробно расписывают характеристики реализуемого товара. В частности, наименьшей плотностью обладают такие породы, как пихта сибирская, сосна, ель, липа и прочие. Имея все параметры, останется только подставить их в формулы и получить результат подсчетов.
Рекомендуемые параметры для мауэрлата

В строительных ГОСТах и СНиПах подробно расписан рекомендуемый размер мауэрлата. В частности, наиболее оптимальный вариант – это применение бруса из древесины лиственных пород, сечение которого составляет 10х15 см. Также возможны такие вариации, как 10х10 либо 15х15. То есть не стоит применять балку, ширина которой менее 10 см, так как она не будет отличаться высокой прочностью. Деревянный брус шириной более 25 см будет оказывать огромное давление на стены строения, а, значит, также не сделает его более надежным и долговечным. При этом важно помнить, что от края стены обязательно должен быть отступ, составляющий как минимум 5-6 см. Что касается длины, то стоит выбирать брусья либо равные длине стены, либо составляющие половину размера, то есть чтобы при объединении частей мауэрлата на каждый элемент опиралось одинаковое количество стропильных ног. Это позволит наиболее равномерно распределить нагрузку.

Разумеется, важно не только правильно рассчитать размеры мауэрлата, но также выбрать наиболее качественную древесину для монтажа. Так специалисты рекомендуют применять пиломатериал хвойных пород, который в обязательном порядке обрабатывается антисептическими препаратами, антипиренами и гидрофобизирующими составами. Это поможет защитить дерево от огня, воды, грибка, насекомых и прочих неприятностей, которые могут привести к снижению прочности материала.

Видео по теме:
Подводя итог, можно сказать, что мауэрлат – это важная часть кровельной конструкции. И в обязательном порядке данный элемент должен быть прочным, чтобы суметь выдержать не только давление материалов, используемых при возведении крыши, но также снеговые, ветровые нагрузки и многие другие внешние воздействия. Именно поэтому стоит придерживаться рекомендаций специалистов при подборе размеров мауэрлатной балки, а также рассчитать все параметры прежде, чем приступить к монтажу кровельной системы.

Посмотрите еще статьи:

Мауэрлат — что это: назначение, размеры, расчет

Несущая конструкция крыши и покрытие кровли находятся под воздействием множества сил, порой даже протвоположно направленных. К примеру, если задержавшийся на поверхности кровли дома снег давит на нее своим весом, то сильные порывы ветра «стараются» ее оторвать. Как же не допустить, чтобы крыша не «поехала»?

Некоторые слова из лексикона строителей вызывают недоумение у простого обывателя, например, мауэрлат. Что это известно далеко не каждому. Если говорить вкратце, то именно подобная конструкция служит опорой для всей стропильной системы крыши дома. То есть, можно сказать, что мауэрлат для крыши это тот фундамент, на котором все ее элементы объединяются в цельную конструкцию. Более того, он обеспечивает «ровность крыши», то есть отсутствие даже малейшего уклона в какую-либо сторону. Ведь на самом деле идеально подогнать все стены по высоте в процессе строительства практически невозможно.

Мауэрлат: что это такое, для чего нужен ↑

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.

На заметку
При работе с металлическими фермами используют швеллер или двутавр. Мауэрлат брусового дома есть не что иное, как последний венец, который особенно тщательно зафиксирован на предыдущих.

Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».

Он необходим:

во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши;

во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.

Внимание!
Некоторые мастера рассматривают возможность возведения крыши без мауэрлата, особенно если она небольшого размера. Стропила в этом случае они фиксируют сразу к балкам перекрытия. Но насколько это оправдано,
ведь матица обеспечивает дополнительную жесткость несущей конструкции;

хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.

Какие размеры оптимальные ↑

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще. Во-первых, монтаж облегчает прямоугольный профиль заготовки, во-вторых, брус можно поместить на срезах стен значительно удобнее и устойчивее.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью. Они зависят от определенных параметров:

площадь и периметр дома;

тип крыши;

кровельный материал;

материал, используемый в несущей конструкции;

климатические условия;

наличие мансарды и другие.

Однако, основным показателем, который лежит в основе расчета, является тип крыши.

Сечение подбирается, исходя из формы несущей конструкции и ее веса. Как правило, его размеры соответствуют классическим: 100 на 100 или 150, 150 на 150 или 200.

Совет
Если в силу каких-то причин перепад высот стен оказался значительным, то выровнять его можно не толстым слоем стяжки, а взяв брус другого сечения.

для расчета массы и объема бруса используют следующие формулы:

Расчет для двускатной крыши ↑

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.

На заметку
В любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши.

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.

Устройство мауэрлата ↑

Установка мауэрлата отличается по технологии закрепления к стенам:

кладка из кирпичей. Конструкцию фиксируют к деревянным брускам, вмурованным в стену на 2–3 ряда ниже ее верхнего края. Для закрепления используют скобы.

ячеистых блоков. В этом случае под крышей потребуется прежде залить железобетонный армпояс. При этом в заливку закладывают резьбовые шпильки Ø 1,2–1,4 см с минимальным шагом 150 –200 см. В заготовках под шпильки просверливают отверстия и притягивают брусья мурлата к стене, используя гайки и шайбы.

при возведении стен из кирпича шпильки можно вмуровывать сразу в кладку. Достаточно глубины в три ряда. Расходы можно сократить, если заменить шпильки простой арматурой и приварить гайки.

в кладку из кирпичей, сохранив тот же отступ от верха стены в три ряда, вкладывают 3 или 4-миллиметровую стальную проволоку. Ее концы выводят как наружу, так и вовнутрь. Их длины должно хватить на обвязку брусьев мурлата.

Совет
Нередко при устройстве мурлата требуется сращивать брусья. Для этого выполняют их зарезку в полдерева и скрепляют либо при помощи болтов, либо используя гвозди.

Посмотрите, как на практике осуществляют устройство мауэрлата видео.

© 2021 stylekrov.ru

Устройство стропильной системы двускатной крыши

В одноэтажных домах одним из наиболее распространенных вариантов конструкции крыши является вариант с двумя скатами. Устройство крыши такого типа не отличается сложностью, поэтому ее легко можно смонтировать собственными силами.

Содержание:

Из чего состоит крыша двускатного типа?

Какие бывают стропильные системы крыши двускатного типа?

Как соорудить двускатную крышу своими руками?

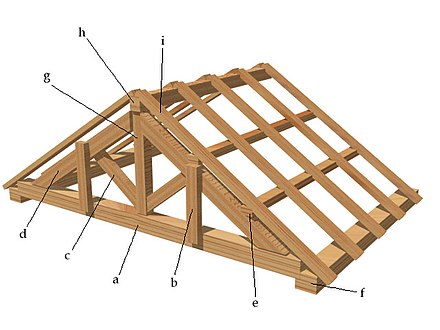

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.

Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.

Конек — это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.

Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.

Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.

Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.

Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.

Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.

Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.

Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.

Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.

Основными критериями крыши является прочность, благодаря которой она будет выдерживать все внешние нагрузки, и легкость, ведь она не должна сильно давить на стены здания. Грамотно сооруженная двускатная крыша обеспечит максимально правильное распределение нагрузок на стены. Самостоятельное возведение двускатной крыши должно быть четко распланировано и распределено на этапы. Это значительно облегчит и ускорит процесс строительства.

Этап 1 – выбор наклона

Наклон двускатной крыши выбирается относительно типа используемого материала и архитектурных особенностей. Но также существуют некоторые аспекты, влияющие на выбор угла.

Стоит всегда помнить о том, что двускатная крыша должна иметь наклон, который будет больше 5 градусов, а в некоторых случаях он может быть и 90 градусов;

Если же в местности, где возводится здание, обычно выпадает много осадков, или же перекрытие кровли будет прилегать неплотно, рекомендуется делать достаточно крутой скат с углом в 35-40 градусов. Но такие крыши не предусматривают возведение чердачной комнаты. Если же комната на чердаке необходима, то нужно делать крышу ломаного типа – с пологой верхней секцией и резким наклоном в нижней секции;

Если же местность обдувается сильными порывистыми ветрами, то желательно делать крышу пологого типа. В случае, если ветер дует постоянно, угол наклона должен быть не менее 15-20 градусов. Также при таких условиях нужно тщательно выбирать кровельный материал;

Идеальным вариантом считается крыша со средними показателями наклона, который будет и не крутым, и не пологим. При грамотной расстановке базовых элементов такая крыша будет очень прочной;

Если же выбрана крыша с достаточно большим углом наклона, важно помнить, что она будет обладать довольно большой парусностью. А это потребует увеличения площади крыши и материала, необходимого для строительства. Поэтому такая кровля потребует больших затрат финансов.

Этап 2 – расчет площади

Для того чтобы закупить необходимые для возведения крыши материалы, нужно сделать грамотный расчет. Для этого необходимо:

Узнать площадь одного ската крыши, а полученный результат умножить на два;

При правильном возведении скат имеет форму наклоненного прямоугольника. Он располагается вдоль самой длинной несущей стены. Поэтому для того чтобы узнать его площадь, необходимо умножить длину и ширину;

Длина ската должна быть идентичной с длиной стены, а также к ней должна быть добавлена длина выступа над фронтоном. Не стоит забывать и том, что выступы будут с обеих сторон.

Ширина ската равняется длине стропил, а также к ней плюсуется длина выступа крыши над стеной.

Этап 3 – определение нагрузки на стропильные ноги

Для того чтобы грамотно возвести конструкцию двускатной крыши, необходимо точно просчитать будущие нагрузки на стропила и определить их характеристики.

В случае возведения типовой постройки в один этаж проектная нагрузка на крышу состоит из веса перекрытия и воздействия внешних факторов, таких как ветер и количество осадков, характерное для региона.

Общая масса кровли рассчитывается путем плюсования всех ее слоев: тепло-, паро-, гидроизоляции, системы стропильных ног, обрешетки и перекрытия. Для получения наиболее правильных показателей необходимо вести расчет веса на 1 квадратный метр конструкции.

Далее полученную цифру необходимо увеличить на 10 процентов. Также можно ввести и коэффициент поправки, который будет составлять К=1,1.

Если планируется в будущем видоизменять конструкцию крыши с изменением наклона, то в расчетах необходимо учитывать и те нагрузки, которые она должна будет выдерживать после модификации. Необходимо немного увеличивать полученные показатели нагрузок. Рекомендуется брать за основу 50 килограмм на 1 квадратный метр.

При расчете нагрузок, производимых осадками и ветром, необходимо отталкиваться от погодных условий региона. Также необходимо учитывать и угол наклона крыши. Если он составляет примерно 25 градусов, то нагрузка от снега будет равна 1. Если же крыша имеет достаточно большой угол (до 60 градусов), то эта цифра увеличится до 1,25. Если же угол больше, нежели 60 градусов, то расчёт снеговой нагрузки не производится.

Так как стропила передают всю нагрузку на несущие стены, их также необходимо тщательно подбирать. Сечение и длина стропил должны быть подобраны в строгом соответствии с вычисленной нагрузкой на крышу и углом ската. Для того чтобы увеличить показатели прочности стропильных ног, полученные данные рекомендуется увеличить на 50 процентов.

Этап 4 – монтирование мауэрлата

Постройка крыши любого типа всегда начинается с возведения мауэрлата. Чтобы грамотно его сконструировать, необходимо знать тонкости этой работы.

Если стены здания были построены из бруса или разного вида бревен, то ее верхняя часть и будет мауэрлатом;

Если же для возведения стен использовался кирпич, то необходимо включить в кладку металлические стержни с резьбой, которая будет крепежным элементом для мауэрлата. Устанавливать такие стержни необходимо как минимум через каждый метр кладки. Для обеспечения прочности диаметр стержней должен составлять приблизительно 1 см. Вмуровывая стержни, необходимо помнить о гидроизоляции, которая должна быть между мауэрлатом и кладкой.

Если стены возводятся из блоков, выполненных из керамики или пенобетона, то верх необходимо залить цементным раствором. Этот слой должен иметь арматуру, а его высота составлять не менее 20-30 сантиметров. Арматура должна содержать металлические стержни с резьбой.

Для того чтобы мауэрлат выступал в роли прочного фундамента для стропильных ног, рекомендуется использовать брус с сечением 15х15 сантиметров.

Мауэрлат необходимо устанавливать на верхний край стены, но не слишком близко к краю, так как его может унести порывом ветра. Мауэрлат можно укладывать на внешний и внутренний края стены.

Профессионалы рекомендуют монтировать мауэрлат на гидроизоляционный слой.

Для того чтобы не возникало провисание, необходимо смонтировать обрешетку из подкосов, стоек и ригеля, которые должны быть изготовлены из лесоматериала размером 2,5х15 сантиметров. Желательно, чтобы угол, образованный подкосом и стропильной ногой, составлял 90 градусов.

Если стропила устанавливаются достаточно длинными, то желательно установить под них дополнительную опору, которая будет ложиться на лежни. Также важно помнить, что для получения прочной и устойчивой конструкции необходимо элементы скреплять с соседними частями.

Этап 5 – монтирование стропил

Для того чтобы сделать двускатную крышу максимально прочной и устойчивой к любым нагрузкам, а также минимизировать расход средств, лучше устанавливать стропильные ноги путем комбинирования висячей и наслонной системы. Для их грамотного возведения существует ряд рекомендаций:

Для того чтобы конструкция была прочной, важно использовать только высококачественный пиломатериал. Если же в балке замечены даже незначительные трещинки или сучки, то его не рекомендуется использовать для стропил;

Все стропильные ноги делаются по одному стандарту, который составляет 5х15х600 сантиметров. Если же используются балки с длиной, превышающей 6 метров, то желательно увеличивать и ширину пиломатериала. Это необходимо для того, чтобы балки не поломались от своего же веса. Желательно использовать доски, ширина которых составляет не менее 18 сантиметров.

На начальном этапе работ по возведению стропильной системы рекомендуется составить шаблон. Для этого необходимо приложить подобранный пиломатериал к балке перекрытия, а также к торцу конька, и очертить две линии, по которым потом необходимо отпилить материал.

Используя подготовленный шаблон, нужно вырезать все стропильные ноги. Далее в них производится верхний запил.

Полученную стропильную ногу необходимо прикрепить запилом к балке перекрытия. Таким же образом устанавливаются и остальные стропила. Но при их монтировании необходимо помнить о том, что устанавливать их нужно парами — с одной и второй стороны скатов. Таким образом, быстрее уменьшатся нагрузки на конек.

Если же скат достаточно длинный, то можно использовать методику сращивания пиломатериала для образования полноценного стропила. Чтобы нарастить стропильную ногу, необходимо скрепить две доски путем дошивания между ними отрезка бруска с идентичным сечением и длиной примерно 1,5 метра. Исходя из составленных схем по обустройству двускатной крыши, стык необходимо размещать в нижней части, а под него нужно монтировать опорную стойку.

Стропила к коньку необходимо крепить при помощи обычных гвоздей, а для крепления к балке перекрытия рекомендуется использовать саморезы. Можно использовать и специальные металлические крепежные пластинки.

Если монтируется стропильная система наслонного типа, то нужно заготавливать опоры, которые устанавливаются под стропила. Для того чтобы максимально уменьшить прогиб стропильной ноги, необходимо произвести верный расчет установки опор.

Если же возводится двускатная крыша с мансардой, то эти опоры будут играть роль костяка будущего помещения.

Также при установке опор важно строго выдерживать намеченный в проектировании шаг.

После того, как все стропила закреплены, монтируется конек, который располагается на их верхнем крае. Для крепления можно использовать как скобки из металла, так и обычные болты.

Этап 6 – придание жесткости

После монтирования стропильных ног необходимо их укрепить и придать необходимую жесткость. Для этого нужно:

Если крыша возводилась над хозяйственными пристройками, саунами или банями, и использовалась висячая система, то рекомендуется соединить стропила попарно с помощью затяжки в нижней части, и ригелем – в верхней.

Если возводимая постройка большая, но достаточно легкая, то рекомендуется делать легкую крышу, так как ее вес должны выдержать стены.

Если здание шириной в 6-8 метров, то стоит делать конструкцию крыши более жесткой. Для этого используются опоры, которые устанавливаются посередине и называются «бабками». Их необходимо устанавливать под каждой стропильной парой.

При пролете стен в 10 метров рекомендуется устанавливать укрепительные балки. В роли дополнительной опоры используются подкосы, которые устанавливаются к каждой стропильной ноге. Желательно, чтобы они располагались поближе к коньку или посередине стропила. В конце их необходимо скрепить между собой и нижней частью «бабки».

Если же монтируется длинная крыша, то необходимо позаботиться о разгрузке фронтовых балок. Для этого устанавливаются раскосы: их верхняя часть должна касаться угла фронтона, а нижняя — центральной балки перекрытия. Для крепления желательно использовать брус с большим сечением.

Если же местность предусматривает постоянные сильные ветра, то стропильные ноги необходимо укрепить диагональными связями. Для этого необходимо прибить брусок к нижней части одного стропила и средней части следующего.

Для того чтобы возведенная крыша была особенно прочной и устойчивой, не рекомендуется использование гвоздей. Желательно заменять их специальными накладками и скобами из металла.

Этап 7 – монтирование обрешетки

Обрешетка – это площадка для укладки перекрытия, поэтому ее крайне важно правильно закрепить. Для этого существуют такие правила:

Рекомендуется использовать только сухой пиломатериал без каких-либо дефектов. Желательно прибивать доску снизу, а возле конька они должны быть сбиты так, чтобы не было ни малейшего зазора.

Для мягкой и рулонной кровли необходимо монтировать двуслойную обшивку. Она будет состоять из разреженного и сплошного слоя. В начале работ необходимо приложить доски с толщиной в 2,5 см и шириной 14 см параллельно коньковой доске. Возможно появление зазора в 1 сантиметр, который не является критичным. Поверх этих досок монтируется сплошной слой, который рекомендуется делать из фанеры для кровли или реек. Далее необходимо осмотреть поверхность на предмет отсутствия торчащих гвоздиков, сучков и других погрешностей.

Если предусматривается перекрытие металлочерепицей, шифером, листовым металлом, то рекомендуется монтировать брусья с сечением в 5х6 сантиметров в один слой. Важно следить, чтобы шаг ложился ровно, без скачков. Длина шага полностью зависит от выбранного типа перекрытия и может составлять от 10 сантиметров до полуметра.

После монтирования обрешетки наступает черед крепления тепло-, паро- и гидроизоляционных материалов и непосредственно материала перекрытия.

Товары, которые были описаны в этой статье:

Двускатная крыша: стропильная система своими руками, способы завязывания франтона, мауэрлат

Простота конструкции, легкость расчетов и отсутствие сложных элементов делают двухскатную крышу самой надежной и удачной для применения.

Наличие двух плоскостей равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков, опасных мест скопления снега или воды.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) — участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать здесь.

В этой статье вы узнаете, как посчитать площадь фронтона двухскатной крыши и как сделать фронтон двухскатной крыши своими руками.

Что такое фронтон крыши и каких видов он бывает

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т.п. Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника, но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.

Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко, был распространен в эпоху классицизма.

Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.

Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.

Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов. Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при мансардной форме крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы: фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления.

Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства — погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся — одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Как рассчитать площадь и размеры

Расчет площади и размера фронтона опирается на геометрию и основывается на данных проекта дома.

Как рассчитать площадь фронтона двухскатной крыши мы можем узнать по формуле площади треугольника — произведение основания на высоту деленное пополам, где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и угол наклона скатов, то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены. То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал, что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона.

Например, каркасный тип имеет значительно меньший вес, он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того — он значительно дешевле любого другого.

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве. Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

Кирпичный (шлакоблочный, газобетонные блоки и пр.) фронтон.

Деревянный, брусовой, бревенчатый тип.

Каркасный тип постройки, самый легкий и имеющий массу вариантов отделки.

Окончательный выбор материала делается самим владельцем исходя из данных конкретных условий и особенностей постройки.

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Часто является, по сути, обшитым крайним рядом стропил. Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши. Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент, его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения. Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут стропила. Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру, один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья, располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

Утепление щипцовой стены

Утепление щипцовой стены важно при планировании использования чердака для жилья или для длительного пребывания в иных целях — мастерская, кабинет и т.д.

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления — изнутри и снаружи. С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи, так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

Все работы должны производиться после консультации с опытными строителями, а элементы конструкции должны иметь запас прочности.

Источник: https://iv-proect.ru/krysha/stropilnaya-sistema-dvuhskatnoj-kryshi-franton-sposoby-zavyazyvaniya-montazh-frontona.html

Как сделать двухскатную крышу своими руками – пошаговое руководство

Содержание:

Монтаж кровли относится к достаточно сложным процессам строительства.

Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу.

Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.

Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.

Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.

Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.

Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.

Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.

Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены.

Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия.

Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек.

Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части.

Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

Подготовительный этап.

Фиксация мауэрлата.

Сборка ферм.

Установка ферм на перекрытия.

Устройство конька.

Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

Молоток и ножовка.

Угольник и уровень.

Крепежные элементы.

Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.

Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.

В балках высверливают отверстия в соответствии с расположением шпилек.

Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.

На шпильках закручивают гайки, прижимая мауэрлат. «Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления».

Результатом этого этапа должен стать прямоугольник правильной формы, расположенный на одной горизонтали. Такая конструкция делает конструкцию более устойчивой и облегчает последующие работы. Завершением работ является вырезание пазов в соответствии с размером стропил.

Устройство висячей стропильной системы

Фермы висячей системы стропил проще собирать на земле. Для этого составляется чертеж, высчитывается длина стропил и угол, под которым они будут соединяться.

В большинстве случаев наклон крыши равен 40 градусам, если строение располагается на открытом участке, то это значение снижают до 20 градусов. Вычисление угла соединения стропил выполняется удвоением угла наклона крыши.

«Как сделать двухскатную крышу своими руками – от стропил до укладки кровельного покрытия».

Длина стропил определяется по расстоянию между внешними несущими стенами и углу соединения стропильных ног. Оптимальной считается длина 4-6 метров, учитывая карнизный свес в 50-60 см. Эти параметры стоит учитывать при решении задачи, как сделать большую крышу.

Вверху стропила скрепляют по-разному: встык, внахлест или «в лапу» с вырезом пазов. Фиксируются стропила болтами или с помощью металлических накладок. Немного ниже монтируется затяжка и готовую конструкцию фермы поднимают на место установки.

Вначале устанавливают фермы по краям, проверяя их вертикальность с помощью отвеса. Одновременно регулируется величина свеса. Стропила крепят к мауэрлату с помощью болтов или стальных накладок.

Иногда используют временные укосины, которые поддерживают ферму в процессе установки. Вставляя остальные стропила, выдерживают одинаковое расстояние между ними.

После установки и фиксации всех ферм по обеим сторонам верхнего ската прибиваю доски сечением 5*15 см.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.

Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.

При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Как установить наслонные стропила

Наслонные стропила устанавливаются в следующем порядке:

Несущая стена, расположенная по центру дома, застилается гидроизоляционным материалом.

Поверх укладывается лежень и крепится посредством болтов или металлическими скобами.

На лежень выставляют стойки из брусьев сечением 10*10 см.

Сверху стоек в горизонтальном направлении прибиваются прогоны, укрепляя конструкцию временными распорками.

Выполняют установку стропил и их фиксацию.

После установки основных элементов конструкции проводят обработку деревянных поверхностей антипиренами.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы.

В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок.

Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

Источник: https://kryshadoma.com/montazh-i-remont-krovli/kak-sdelat-dvukhskatnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo.html

Устройство крыши двухскатной с фронтонами своими руками

Если владелец хочет получить что-нибудь оригинальное, то ему не стоит оставлять без внимания ни одной детали своего дома, в том числе и крышу. Есть дома, которые украшают купола, шпили, а также многогранные конструкции. Но даже их оригинальность никак не может повлиять на популярность классических вариантов. В первую очередь это касается двухскатной крыши, которая имеет простую конструкцию, поэтому ее может построить даже человек с небольшим опытом в строительстве.

Расчет площади крыши

Реализация любого строительного замысла необходимо начинать с составления проекта, в котором должны быть указаны точные размерные характеристики будущего строения.

И здесь очень важно не ошибиться, поскольку от правильности расчетов зависит конечный результат. Еще это приведет к увеличению сметы из-за необходимости приобретения дополнительного количества стройматериалов.

Однако всего этого можно избежать, если вы будете следовать простым правилам:

Не пытайтесь включать в проект вентиляционные отверстия, дымоходные трубы или мансардные окна. Такая работа под силу только специалисту, а у вас, скорее всего, это вызовет лишь путаницу.

Вы должны точно рассчитать длину ската. Поэтому вам нужно знать, что его низ будет находиться у карниза, а верхняя часть — рядом с коньком.

При расчёте длины крыши необходимо брать в учёт конек.

При работе с рулонными кровельными материалами или мягкой черепицей обязательно нужно уменьшить длину скатов на 70 см.

Для облегчения работы по устройству двухскатной кровли необходимо вначале разбить площадь конструкции на простые элементы, рассчитать площадь каждого, а в самом конце их суммировать.

Обычно это можно сделать, даже не зная специальных математических формул, ведь для изготовления наиболее популярных разновидностей кровель используются прямоугольные и треугольные формы.

Виды стропильных систем

Любая крыша обязательно включает в себя такой элемент, как стропила. Присутствуют они и в конструкции двускатной кровли. Стропила необходимы для поддержки кровли, а, учитывая, что крыша подвергается нагрузкам не только со стороны ветра, но и осадков, выбирать стропило необходимо с запасом.

На сегодняшний день в строительстве используются два вида стропильных систем:

При выборе правильного варианта необходимо исходить из габаритов крыши и конструкции дома. При наличии в конструкции дома средней несущей стены ее можно приспособить под основание для наслонных стропильных систем. Если таковой не предусмотрено, то можно использовать промежуточные столбчатые опоры.

Монтаж стропильной системы двухскатной крыши своими руками нужно производить таким образом, чтобы их концы опирались на стены сооружения, а их средняя часть — на стен ы или опоры. Из-за этой особенности элементы стропильных систем работают по принципу балок — всегда на изгиб. Кровли этого типа до сих пор пользуются популярностью в том числе и благодаря своему малому весу.

При отсутствии в конструкции здания промежуточных опор наиболее целесообразно выбирать висячие стропила для устройства двускатной кровли с фронтонами. Наслонные конструкции стоит рассматривать лишь тогда, если опоры установлены с шагом не более 6,5 м.

При необходимости можно увеличить ширину стропил, но для этого придется установить дополнительные опоры.

К примеру, при использовании стропильной системы двухскатной кровли с одной дополнительной опорой расстояние будет равно 12 м, а при использовании стропил сдвумя опорами ширину увеличивают до 15 м.

Для обеспечения максимально плотного примыкания стропила к балке его сперва прикладывают к месту фиксации и наносят отметку для выполнения распила. Именно за счет распила и можно добиться наиболее жесткого соединения бруса с балкой. У строителей это место принято называть подпятником.

При строительстве дома из бруса стропильные ноги нужно укладывать таким образом, чтобы они опирались на верхние венцы, а в качестве крепежа для них используют болты, скобы или нагели.

В процессе установки элементов стропильной системы для кровли с фронтонами своими руками обязательно используют металлические накладки и болты.

В остальных случаях следует применять специальную конструкцию — мауэрлат.

Крепление мауэрлата своими руками

В большинстве случаев внешнюю часть бруса располагают заподлицо с плоскостью стены, присутствующая здесь кирпичная кладка повышает его прочностные характеристики. В соответствии с технологией монтажа мауэрлата, в обязательном порядке необходимо создать слой гидроизоляции. В качестве материала можно использовать рубероид, который желательно укладывать в несколько слоев.

Использование достаточно массивной кровли не гарантирует надежную защиту от ветровых нагрузок, так как она имеет достаточно большую площадь. Поэтому для наиболее эффективного решения этой проблемы необходимо обеспечить надежное крепление мауэрлата. Это является одним из основополагающих требований, соблюдение которых гарантирует качественное устройство двускатной крыши.

Технология монтажа

В процессе монтажа мауэрлата своими руками необходимо сделать так, чтобы эта конструкция и стропила не находились в непосредственной близости друг от друга. Иначе опорный брус может значительно ослабнуть. В качестве одного из вариантов решения этой проблемы может быть разнесение отверстий для шпилек и точек контакта со стропилами на максимально возможное расстояние друг от друга.

Это можно сделать несколькими способами:

Бруски. Их следует замуровать в конструкцию строящейся стены за несколько рядов до ее завершения. Крепление мауэрлата обеспечивается за счёт вбитых в них скоб.

Шпильки. Установка этих элементов производится только тогда, когда стена будет практически построена. Для этого подбирают шпильки диаметром 12-15 мм, глубина их установки должна составлять как минимум два-три ряда. Располагаться крепежи необходимо на расстоянии около 150-200 см.

Стальная проволока сечением 3-4 мм. Ее укладывают за несколько рядов до завершения стены, причем обязательно у неё должны остаться концы, чтобы можно было крепко зафиксировать мауэрлат. Делать таких вкладок нужно столько, чтобы их оказалось больше количества стропильных ног.

Железобетонный пояс. По мнению многих специалистов, этот метод лучше всего подходит для пенобетона, газосиликатных блоков и прочих материалов, обладающих схожими свойствами. Фиксация обеспечивается благодаря резьбовым шпилькам, которые устанавливают в опалубку еще до заливки. Для неё используют ту марку бетона и берут аналогичную плотность армирования, что указаны в проекте.

Если брус планируется крепить с помощью шпилек, то для них предварительно придется проделать отверстия.

Теплоизоляция и обрешетка

Устройство кровли любого типа своими руками в обязательном порядке требует создания теплоизоляционного слоя, который призван сохранять в помещении комфортную температуру и предотвращать выход тепла через стену. Чаще всего для этих целей используют комбинированные утеплители, выполненные на основе минеральной ваты. Одновременно с теплоизоляцией выполняется гидроизоляционный слой и производится укладка пароизоляционного материала.

В качестве гидроизоляции используют специальную мембрану, которую закрепляют поверх стропильной системы. Это делать нужно таким образом, чтобы между листами кровельного материала осталась небольшая щель. При определении ее ширины учитывают используемую технологию и тип кровельного покрытия. Чаще всего ее делают величину 2-5 см.

В процессе укладки гидроизоляции обязательно используют теплоизоляционные маты. Их крепят между стропилами кровли, а, закончив эту операцию, можно переходить непосредственно к укладке пароизоляционной мембраны.

Ее располагают с внутренней стороны помещения, а в качестве крепежа для неё используют скобы. Монтаж мембраны производят с нахлестом, при этом места соединения необходимо обработать специальной клеящей лентой.

Прямо на пароизоляцию укладывают материал, выбранный для внутренней отделки.

Вышеописанным действием монтаж стропильной системы двускатной крыши можно считать практически завершенным. Теперь нужно только уложить обрешетку и кровельное покрытие.

Установка обрешётки

При устройстве обрешётки ее размещают на брусе, находящемся вдоль стропила, называемом контробрешеткой.

Этот элемент необходим для обеспечения воздушного промежутка между слоем гидроизоляционного материала, смонтированного на стропильной системе, и кровельным покрытием.

Благодаря этому зазору будут созданы условия для удаления влаги, проникающей на гидроизоляцию сверху или выходящей в виде паров снизу. При соблюдении всех требований устройства вентиляции можно гарантировать, что гидроизоляционный материал всегда будет оставаться сухим.

В строительстве распространены два основных варианта обрешётки:

Первый, когда она имеет решетчатую конструкцию. Ее следует выбирать при использовании в качестве кровельного материала металлочерепицы или шифера, но при расчете шага необходимо учитывать используемую технологии монтажа.

Еще один вариант обрешётки — сплошная. Для изготовления решетчатой конструкции, как правило, используют брус сечением 50 x 50. В случае со сплошной можно брать фанеру 12 мм, листы OSB или доски.

Монтаж кровельного материала

На заключительном этапе устройства любой крыши выполняется укладка кровельного материала. Нужно учесть, что эта работа в каждом случае будет отличаться, поэтому необходимо подготовиться к этому этапу, а это будет зависеть от выбранного материала. Приводимые здесь рекомендации являются общими, поэтому для получения более подробной информации вам необходимо более подробно изучить выбранную вами технологию устройства кровли.

Среди выполняемых на этом этапе операций в обязательном порядке осуществляется устройство карниза, который придает зданию завершенный вид.

В случае если двускатная мансардная крыша была изготовлена с точным соблюдением требований СНиПов, то в процессе устройства обрешётки желательно сделать выпуски на 30-40 см.

Тогда во время осадков влага не будет мочить стены дома, а просто станет стекать по скатам кровли.

Помня о том, что обрешетка является деревянной конструкцией, нужно быть готовым к ее короблению. Из этого следует, что нужно избегать ровных линий и укладывать бруски методом «вразбежку».

Заключение

Устройство двускатной крыши требует выполнения этапов в определенной последовательности, что, впрочем, относится к любой кровельной конструкции.

Из этого следует, что перед началом работ необходимо тщательно ознакомиться с пошаговой технологией строительства основных элементов кровли и правилами их соединения своими руками. Об этом нужно не забывать и в свете той нагрузки, которая будет приходиться на кровлю крыши.

Поэтому все элементы должны быть выполнены из самых качественных материалов, а соединения — правильно подобранных крепежей.

Источник: https://bane.guru/stroitelstvo-bani/krysha/ustroystvo-kryshi-dvuhskatnoy-s-frontonami-svoimi-rukami.html

Способы завязывания фронтона двухскатной крыши: расчет, пример монтажа

Фронтон – это верхняя часть стены здания, ограниченная с боковых сторон скатами крыши, а снизу карнизом. Если кровля на здании двухскатная, то она формирует два фронтона с боковых сторон чердачного помещения.

Они служат для поддержки стропильной системы, а также для защиты чердачного пространства от атмосферных явлений. При этом способы завязывания фронтона двухскатной крыши несложные и понять, а затем применить эти знания на практике, сможет даже начинающий строитель.

Выбор материала для устройства фронтонов

Фронтон может быть выполнен из разных материалов. В первую очередь, это зависит от материала стен. Если постройка кирпичная, то и фронтон обычно собирают из кирпичей. Деревянные постройки требуют более легкой конструкции фронтона – каркасной (чаще всего) или рубленой (в случае бревенчатых и брусовых стен).

Каркасный фронтон относится к универсальной конструкции, сочетающейся с любым материалом стен: кирпичом, блоками, бревном, брусом, каркасными панелями. Однако каркас на фронтоне требует однотипной отделки всех стен вместе с фасадом – и это тоже необходимо учитывать.

Кирпичные стены, завершающиеся каркасным фронтоном, вместе с ним обшивают (на рейках) брусом, вагонкой, сайдингом.

На бревенчатых стенах сооружают каркасные фронтоны с обшивкой блок-хаусом, а на брусовых – с обшивкой имитацией бруса (тип вагонки).

Особенности конструкции фронтона

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с торца.

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича, блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

Как провести расчет фронтонов

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки.

Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления.

Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;

α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;

H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м2.

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

Устройство кирпичных фронтонов

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.

Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.

Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.

Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.

Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Устройство деревянных фронтонов

Другой популярный строительный материал для домов – дерево. Соответственно, и фронтоны для таких домов, выстраивают не из кирпича или блоков, а из дерева – бревен, бруса или досок.

По конструкции деревянные фронтоны бывают рублеными и каркасными.

Вариант #1 – рубленые фронтоны

Такие фронтоны выполняют из бревен сечением 230-250 мм, разной длины. Каждое последующее бревно для фронтона короче, чем предыдущее. Благодаря этому формируется рубленая конструкция треугольной формы. Рубку выполняют непосредственно на месте строительства.

Бревна фронтона прирубают или устанавливают с помощью нагелей на верхний венец сруба. Оба фронтона после монтажа стягивают слегами – бревнами, тянущимися по всей длине постройки. Если расстояние между фронтонами превышает 6 м, слеги стыкуют по длине на внутренней несущей стене.

Главная слега – верхняя, соединяющая верхние точки фронтонов. Она называется князевой слегой (князьком), на нее в дальнейшем будет опираться конек крыши. Остальные слеги – рядовые – идут вдоль стропил, их врубают в боковые стороны фронтонов.

Рубленые фронтоны гармонично вписываются в облик деревянного сруба, делают его завершенным. В то же время их рубка – мероприятие сложное, требующее большого профессионализма плотников. Поэтому и стоимость рубленых фронтонов может доходить до 30% от стоимости всей коробки дома.

Намного дешевле оказывается возведение каркасных фронтонов, которые, для завершенности образа деревянного дома, можно обшить имитацией бруса или бревна.

Вариант #2 – каркасные фронтоны

Представляют собой каркас из пиломатериалов (досок, бруса), обшитый финишным покрытием. При необходимости, конструкция утепляется по тому же принципу, что и кровля.

Каркасный фронтон не является прерогативой деревянных домов. Его возводят и над кирпичными, и над блоковыми стенами, особенно если нужно сократить срок и стоимость работ.

Предварительно сооружается обрешетка. Доски или рейки достаточного сечения прибивают к мауэрлату и стропильным ногам с шагом примерно 40 см. При горизонтальной обшивке доски (рейки) обрешетки набивают вертикально, при вертикальной обшивке – горизонтально.

Если во фронтоне предусмотрено наличие двери или окна, в ячеистой конструкции обрешетки формируют дополнительный каркас – по размерам планируемого проема. Оставляют пространство для проема и обрамляют его дополнительными рейками.

Готовый каркас обшивают отделочным материалом: досками, вагонкой, имитацией бруса и т.п.

Правила утепление фронтона

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

Каркасные фронтоны двухскатной крыши часто утепляют своими руками, с использованием теплоизолирующих материалов, закладываемых в середину каркаса.

Можно придерживаться такой схемы:

по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;

сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;

между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т.п;

поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;

поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

Очередность работ может незначительно меняться, но схема пирога остается той же (изнутри наружу): пароизоляция, утеплитель, гидроизоляция, зазор, финишная отделка.

Если же фронтон выполнен из кирпича или блоков, то единственно верным решением является наружное утепление. Внутренняя закладка утеплителя, несмотря на свое удобство, может привести к большим проблемам. Стены будут полностью промерзать, а между ними и утеплителем станет скапливаться влага.

Результат: мокрые подтеки на фасаде, появление плесени, гниение утеплителя. Поэтому утепление рекомендуется производить снаружи, с использованием жестких утеплителей (пенопласт, ЭППС, жесткие плиты минеральной ваты).

При «мокром» способе утепления:

в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;

начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;

на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;

выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т.п.) или финишная штукатурка под покраску.

При навесном способе утепления:

к кирпичу фронтона набивают каркас из деревянных или металлических реек;

теплоизоляционные плиты плотно вставляют в ячейки каркаса;

на рейки каркаса закрепляют мембрану ветрозащиты;

обшивают каркас обрешеткой;

на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Внешняя отделка и декор

Монтаж фронтона заканчивается его отделкой, которая по умолчанию должна гармонировать с материалом, использованным для стен постройки.

Если коробка дома выложена из кирпича, фронтон тоже, как правило, делают кирпичным. Затем фронтоны вместе со стенами штукатурят и окрашивают. Или обкладывают облицовочным кирпичом, декоративным камнем. Возможна также отделка сайдингом, вагонкой, имитацией бруса или бревна. Для этого на кирпич набивают рейки, а уже на них нашивают финишную отделку.

Принцип обшивки фронтона сайдингом можно понять, посмотрев видео-сюжет:

Почти те же принципы отделки используются для каркасного фронтона, который надстраивают над кирпичными, блоковыми, каркасными постройками и даже срубами. В случае сруба идеальной отделкой для каркасного фронтона является блок-хаус – имитация бревна. И не отличишь от настоящих бревен!

Рубленый фронтон вообще не требует никакой отделки, кроме покраски или лакировки. Он строится только над бревенчатыми стенами, поэтому в объединении общей стилистикой с коробкой дома не нуждается.

Облицовка завершает устройство фронтона. А облицованный фронтон – завершает устройство крыши. Поэтому только после полной сборки и обшивки фронтона можно сказать, что конструкция двухскатной крыши полностью завершена.

Источник: https://KrovGid.com/drugoe/sposoby-zavyazyvaniya-frontona-dvuxskatnoj-kryshi.html

Как построить стропильную двускатную крышу. Двускатная крыша.

Двускатная крыша — лучший вариант для неопытного строителя, который сможет сделать это самостоятельно. Он несложен в исполнении, но в то же время надежен и выдерживает значительные нагрузки, как ветровые, так и атмосферные. Она, конечно, не очень красива, но в банях смотрится вполне органично.

Чтобы все делать осознанно, необходимо разбираться в устройстве двускатной крыши и назначении всех ее элементов.Начнем по порядку.

Мауэрлат

Большой блок, устанавливаемый на несущие стены по периметру здания. Именно на этот элемент приходится большая часть нагрузки с кровли. И именно мауэрлат переносит его на несущие стены.

Для этого элемента используются бруски квадратного сечения 100 * 100 мм или 150 * 150 мм. Они соединяются со стенами с помощью закладных шпилек. Если ванна деревянная, то верхним венцом обычно является мауэрлат. Для всех остальных типов стен пояс делается из железобетона, в который закладываются шпильки.Затем балка выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его дополнительно фиксируют длинными шпильками.

Так как толщина стен зачастую больше ширины мауэрлата, его можно класть кирпичом с внешней стороны бруса. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и коньки

Конек представляет собой горизонтальный деревянный блок, расположенный наверху крыши и соединяющий два ската.На него и на мауэрлат опираются стропильные ноги или стропила. Поскольку у конька довольно большая нагрузка, его нужно делать значительного сечения и выбирать древесину прочных пород.

Высота конька крыши определяется исходя из уклона крыши и ширины здания. Угол ската кровли — величина, зависящая от климатических факторов: если зимой выпадает много снега, то нужно делать уклоны круче. Снег от них будет хорошо.Если в районе будут сильные ветры, высокая крыша будет испытывать большие нагрузки и может быть повреждена.

Для средних условий угол наклона крыши составляет примерно 35 ° -45 °. Они не будут сильно загружены ветром, а снег не будет сильно затхлым. Кроме того, с этим уголком можно выбрать кровлю любого типа: и любую черепицу, мягкую кровлю, шифер, металлочерепицу.

Помните, что чем выше поднят конек (круче, чем наклон), тем больше будет площадь крыши.А это приведет к тому, что затраты на покупку кровельных материалов и объем работ будут большими.

Зная угол наклона и ширину ванны, можно рассчитать высоту конька крыши. Для этого ширину постройки необходимо разделить на две части (если конек находится посередине, а не смещен в ту или другую сторону) и умножить на тангенс уклона (первая формула на рисунке). Чтобы не искать нужный коэффициент в математических таблицах, он выписан и сведен в простую таблицу.

Скат кровли 5 10 15 20 25 30 35 40 45 50 55 60

Тг А (расчет высоты конька) 0,08 0,17 0,26 0,36 0,47 0,59 0,76 0,86 1 1,22 1,45 1,78

Sin A (расчет длины стропил) 0,09 0,17 0,26 0,34 0,42 0,5 0,57 0,64 0,71 0,77 0,82 0,87

Умножьте ширину дома на это соотношение.Подберите высоту конька для ванны. Например, ширина ванны 4 метра, угол выбран 35 °. Считаем: 4 м / 2 * 0,76 = 1,52 м — высота конька от потолка.

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50 * 150 мм или 50 * 100 мм. Выбор толщины прутков зависит от:

Длина стропильной ноги также рассчитывается по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке).Синусы углов наклона тоже есть в таблице. Найдите правильное значение и посчитайте. Например, для конька мы нашли 1,52 м и угол наклона 35 ° стропилам потребуется 1,52 м / 0,57 = 2,67 м.

Свесные крыши и кобылка

Но крыша не заканчивается точно над несущей стеной. Выступает за стены примерно на 40 см. Этот выступ называется свесом крыши. Это делается для того, чтобы вода стекала дальше от фундамента, не смывала его. Поэтому на стропила уходит больше времени.Если их длины недостаточно, их выращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавить доски — кобылка

Виды стропильных систем

Стропильные системы бывают с подвесными или многослойными стропильными ногами. Подвешивание опирается только на наружные стены здания (на мауэрлат или верхний венец). Чтобы повысить надежность системы, чтобы не разрушить стены, их соединяют затяжками (также называемыми перемычкой или перекладиной).Стропильная система этого типа подходит для зданий с небольшой шириной (менее 10 м) и в тех случаях, когда нет несущей стены, проходящей посередине.

Два типа стропильных систем — с навесными и слоистыми

Второй тип системы — с многослойными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка от кровли распределяется также на среднюю несущую стену через вертикальные перекладины — прогоны, которые устанавливаются с тем же шагом, что и стропила, и опираются на нижнюю тягу.

Монтаж стропил на крышу своими руками

Для большинства бань система изготавливается с подвесными стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериала и меньше времени требуется на его обустройство. Большую часть работы можно переложить на землю.

Сделайте из стропил один треугольник по всем правилам и размерам. Примерьте его, а затем сделайте нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и обмеренные, поднимают на крышу.Они выводятся строго вертикально в обозначенных местах и крепятся к мауэрлату и коньку.

Пример, как сделать двускатную крышу с подвесными стропилами, смотрите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом поддерживают стропильную ногу, а другим упираются в балку перекрытия. Делается это вне зависимости от типа установки стропил: как на навесные, так и на многослойные.Также они устанавливают уклоны, которые делают конструкцию еще более жесткой.

В любом случае стропила нужно будет прикрепить к коньковой балке, а также к мауэрлату. На рисунке ниже показаны варианты крепления к коньку.

Также необходимо будет прикрепить к мауэрлату стропила. Как это сделать — смотрите фото ниже.

Приспособление для точения

Изготовление двускатной кровли своими руками с устройством обрешетки под рубероид.Для этого снаружи стропил раскатывается гидроизоляционная пленка или мембрана. Положите его в горизонтальном направлении. Начинайте снизу, двигаясь вверх. Второй и все последующие ряды укладываются с нахлестом не менее 15-20 см. Крепятся гвоздями или скобами из скоб.

После установки стропильной системы на нее закрепляют пленку или гидроизоляционную мембрану, а поверх обрешетки

Есть два способа — со встречным ящиком и без него.По стропилам набивается контррешетка, а бруски обрешетки уже находятся сверху. Так между гидроизоляцией и рубероидом образуется воздушная прослойка. Этот вариант лучше с той точки зрения, что такая крыша будет лучше и быстрее сохнуть. А это очень важно для ванн.

Без контррешетки бруски укладываются непосредственно поверх гидроизоляции. Здесь тоже есть щель, но она меньше, следовательно, вентиляция будет хуже. Но такой вариант приемлем: меньший расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный рубероид.

Сводка

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов это самый простой вариант, который может сделать непрофессионал.

Большинство домовладельцев отдают предпочтение двускатной крыше . Конструкция имеет ряд преимуществ с точки зрения установки и дальнейшей эксплуатации.

Устройство двускатной крыши

Независимо от того, какой тип двускатной крыши и стропильной системы будет предпочтительнее, Базовый набор элементов всегда постоянен:

мауэрлат

стропильные ноги

Балка коньковая, прогоны,

ящик

подкосы и подкосы,

гидроизоляционный слой и изоляционный слой,

рубероид.

Расчет площади кровли

Для определения площади используется обычное правило расчета площади прямоугольника, оно достаточно простое, но для облегчения работы можно использовать всевозможные онлайн-калькуляторы. Длина соответствует длине конька крыши, а ширина — расстоянию от карниза до конька. Умножение обоих значений дает площадь уклона.

В случае симметричной крыши полученное значение просто умножается на 2.При конструкции скатной крыши необходимо отдельно рассчитать площадь каждого ската, а затем подвести итог.

При необходимости произвести расчет также площади фронтона (например, в случае его отделки тем же профлистом, что и сама кровля) по формуле площади треугольника. Высота (расстояние от конька до основания) умножается на длину основания. Получившаяся фигура соответствует площади двух симметричных фронтонов.На этапе расчета необходимо составить чертеж, конструкцию или схему устройства кровли.

Угол скатной крыши

Эстетические требования и желание сэкономить заставляют играть под углом. Идеальным считается угол при 30 градусах . При наблюдении на крыше не скапливается большое количество дождя. Если вы хотите расширить чердачное пространство, увеличивайте угол.

Здесь свое веское слово говорит и рубероид. Для своего гибкого вида придется довольствоваться углом всего 20 градусов . Metal и Shif p позволяют играть с вариантами в диапазоне 5 — 45 градусов . Угол менее 5 градусов для двускатной крыши больше не действует.

Важно! Чем больше угол, тем больше площадь кровли, больше материалов потребуется для ее монтажа.

Виды стропильных систем

В строительстве используются всего два варианта стропильных систем:

висит. Устанавливается там, где нет возможности установки дополнительных опор.

слоистый . Для его установки необходимо наличие внутренней опоры для стропил. В нем могут быть специально установлены столбы и даже внутренняя стена. Внешние части стропил обязательно упираются в стены. Система максимально легкая.

Пошаговая инструкция устройства двускатной крыши

Монтаж начинается с качественной подготовки основания под стропила. В случае деревянных построек его роль играет верхний венец.Для построек из блоков или кирпича необходимо предварительно установить мауэрлат.

1 ступень: мауэрлат

Мауэрлатом называется верхний венец бруса, переходящий через кладку для возможности крепления кровли. От того, насколько надежно закреплен брус, зависит надежность крепления всей кровли. Его вес особого значения не имеет, летают и большие, и маленькие двускатные крыши.

Для крепления мауэрлата используется один из четырех вариантов:

в последних рядах кладки включена стойка, стоящая вертикально.Он должен быть надежно закреплен и возвышаться над стеной на высоту, позволяющую ему пройти через балку и затянуть гайку.

для крепления шпилек заливается армопояс высотой 30 см. Длина шпильки должна позволять надежно закрепить балку.

используйте проволоку вместо шпильки. Укладывается под последний ряд кладки из блоков через каждые 2 — 2,5 м. Мауэрлат просто привязывается в нескольких местах к стене.

Перед тем, как положить мауэрлат своими руками, важно позаботиться о гидроизоляционном слое.На этом основании начинают возводить стропильную конструкцию.

2 шаг: возведение стропильной конструкции

Сначала устанавливается направляющая. Он соответствует расположению коньковой линии будущей кровли. Чтобы поднять направляющую на нужную высоту, разрешите опору для столбов. Таким образом выбирается желаемая высота крыши. После учета всех нюансов опоры надежно скрепляются подкосами.

Конструкция позволяет точно установить первую и последнюю пару стропил.Для направляющей выбирается сплошная балка. В готовой конструкции это будет коньковый. Между крайними стропилами натягивают шнурок по верхнему и нижнему краю параллельно направляющей. Уже в соответствии с полученной плоскостью устанавливаются остальные пары стропил.

3 ступени: стропила

Стропила должны выходить за край стены, чтобы будущая крыша могла защитить стены от намокания. Верхние концы стропильных ног стыкуются встык и необходимо прикрепить к коньковой балке.Нижний — к бруску или мауэрлату. При установке кровли с уклоном, превышающим стандартный шестиметровый размер, стропила увеличивают.

Сделайте это одним из двух способов:

Две части доски или бруса, используемого для стропил, соединяют отрезком доски 1,5 — 2 метра, пришивая его к каждой из частей. Шаг стропил 0,6 — 1 м с учетом дальнейшего утепления.

Соберите некую ферму. Возьмите две заготовки, полученные первым способом, положите их на край параллельно друг другу и сшейте между собой небольшими отрезками длиной 10-15 см.

Сегменты вставляются каждые 30-50 см. При этом увеличивается вес стропил, но многократно увеличивается запас прочности. Шаг стропил 0,9 — 1 м.

4 ступени: лежа и стойки

Для усиления стропил, предотвращения их прогиба под тяжестью атмосферных осадков, сдвигов в результате ненадежного крепления или активных ударов ветром, под ними устанавливаются специальные стойки. Стойки стоят на специальной балке, переходящей под стропила по направлению от одного фронтона к другому.

Этот бар называется ночлежкой. Он надежно крепится к балкам и служит основой подкосов, подкосов.

5 ступеней: затяжки

Пуфы устанавливаются на небольшом удалении от конька. Их задача — создать дополнительное крепление фермовой пары. Элемент помогает снизить нагрузку на мауэрлат и несущие стены.

При создании жилого чердака под крышей затяжки имеют возможность стать потолочными балками в гостиной.

6-я ступень: утепление двускатной крыши

Рубероид подвержен агрессивным воздействиям окружающей среды, противостояние ему приводит к постоянному скоплению конденсата под ним.Защитить конструкцию позволяет использование специальных материалов. Они выпускаются в виде тонких сетчатых тканей.

В зависимости от типа доступны такие материалы. паропроницаемая, звукоизоляционная, водонепроницаемая . Оберните гидроизоляционную ткань по стропилам и аккуратно закрепите степлером. Материал укладывается вдоль конька, а не поперек него, каждый слой накладывается внахлест, а стыки дополнительно изолируются скотчем.

При необходимости утепляют крышу между стропилами (под слоем гидроизоляции), укладывают утеплитель, а с внутренней стороны стропил натягивают паропроницаемый материал, который также крепят к стропилам и фиксируют стыки лентой .

7 ступень: обрешетка двускатной крыши

Обрешетка — важнейший соединительный элемент всей кровли в единое целое. Он стягивает стропила, равномерно распределяет между ними всю нагрузку и служит опорой для кровли. Обрешетка укладывается полосами строго параллельно коньку. Шаг обрешетки зависит от кровли.

Под гибкими материалами используют сплошную обрешетку, укладывая доску с зазором не более 5 см при выборе сухого материала и не более 3 при работе с сырьем.

Под шифер обрешетка укладывается с шагом 35-70 см. Главный критерий — длина листа. Под листом должно быть три точки опоры.

Шаг обрешетки под металлочерепицу зависит от длины волны. Расстояние от первой линии до второй равно длине волны минус семь сантиметров. Между оставшимися линиями соблюдается размер, равный длине волны.

Под профлист между первыми строчками берется расстояние 30 см, между остальными соблюдается шаг 35 см.

Верхние части обрешетки монтируются максимально близко друг к другу для дальнейшего крепления конька. Допускается использовать для этих целей доски немного шире, чем обрешетка остальной кровли.

Ширина обрешетки должна быть больше расстояния между стропилами. Концы доски выходят за крайние стропила на 20-40 см, чтобы из фронтона образовался карниз.

8 этап: крепление деталей

Качественное соединение обрешетки со стропилами обеспечивает не только возможность безопасного передвижения по кровле при монтаже или дальнейшем ремонте кровли.От этого зависит продолжительность эксплуатации кровли. Ошибки или халатность неизбежно приведут к тому, что часть кровли уйдет в свободный полет при первом серьезном порыве ветра.

Для безопасности кровли все соединительные элементы (саморезы, гвозди) должны быть тщательно утоплены в древесину.

Шаг 9: укладка крыши

3

Завершающий этап монтажа требует предварительного определения линии выступа кровли.Обычно это соответствует 7 см от края стропил. На этом расстоянии натягивается шнурок нижней части обрешетки.

Первый элемент кровли монтируется в одном из нижних углов. Ее нижний край точно совпадает с линией шнурков и вертикальным краем обрешетки. Элемент фиксируется, следующий устанавливается рядом с первым рядом. Второй ряд начинается после того, как первый полностью закончен.

На коньке срезают лишний материал, чтобы зазор между откосами был минимальным, и устанавливают конек.

Двускатная крыша представляет собой сложную конструкцию из взаимосвязанных элементов. При правильном монтаже каждая деталь увеличивает прочность кровли и срок ее службы.

Преимущества двускатной крыши

Для хозяина дома установка такой кровли выгодна наличием просторного чердачного помещения. Его можно использовать как небольшой склад, холодный чердак, а при желании переоборудовать в еще одну жилую комнату.

Двускатная крыша имеет небольшой вес, а при утеплении позволяет существенно сэкономить на материалах.

Конструктивная особенность двускатной крыши

Оба ската крыши упираются в параллельные стены здания. Обязательное условие — одинаковая высота стен. Треугольники, полученные из краев откосов и одной из свободных стен, называются фронтоном. Если вы планируете сделать чердак жилым, то в конструкцию включены дополнительные окна для вентиляции и освещения.

Виды двускатных крыш

Соорудить двускатную крышу своими руками, сделав правильные расчеты, вполне возможно, пользуясь данной пошаговой инструкцией.

При строительстве индивидуального дома одним из важнейших этапов является установка кровельной системы, поэтому многие задаются вопросом: как сделать двускатную крышу своими руками?

Несмотря на то, что в последние десятилетия появились крыши другой конфигурации, двускатная крыша остается самой распространенной конструкцией.

Технология монтажа, крепления и облицовки кровельной конструкции проработана пошагово до мелочей.

При использовании металлочерепицы, шифера, профлиста, ондулина и других материалов технология и последовательность операций остаются прежними.

Перед тем, как приступить к строительству дома, дачи или бани своими руками, необходимо обязательно пошагово разработать чертежи всех узлов конструкции.

Дизайн и форма крыши подбирается в зависимости от размеров здания. При этом обязательно учитывается нагрузка, которую будет испытывать двускатная крыша в процессе эксплуатации.

Чем меньше угол, тем меньше на него влияют дождь, снег и ветер. При этом следует помнить, что угол наклона менее 40 градусов ограничивает рациональное использование мансарды.

В этом случае мансардой будет обустраивать только ломаная форма двускатной крыши. Когда ширина дома превышает 6 метров, стропила укрепляют балками.

На видео показано, где установлены прогоны и стойки.

При устройстве кровли для бани чаще всего используются двускатные крыши с уклоном под углом 45-50 градусов.

При расчете потребности в материалах необходимо помнить, что масса конструкции из профлиста должна быть минимальной и не создавать дополнительной нагрузки на стены и фундамент.

Прочность древесины, досок и других пиломатериалов определяется не только величиной поперечного сечения, но и текстурой древесины.

Фронтон можно зашить вагонкой, если на чердаке хранятся только старые журналы и вещи, которые жалко выбрасывать.

Чтобы определить потребность в рубероиде, нужно определить площадь кровли.

Расчет площади кровли из профнастила или других материалов считается одним из основных этапов проектирования. Все измерения должны выполняться правильно и с приемлемой точностью.

Даже небольшая ошибка может привести к незапланированным расходам на дополнительную закупку материалов.

Когда строительство дома, гаража или бани ведется своими руками, каждая копейка, как говорится, на счету.

При определении общей площади двускатной крыши достаточно вычислить площадь одного ската и умножить на два.

Такими мелочами, как дырки под дымоход или мансардное окно, можно пренебречь.

Особенности конструкции

При проектировании двускатной крыши и разработке чертежей предполагается, что она будет опираться на две стены. Форма крыши разрабатывается в соответствии с дизайном дома в целом.

При строительстве бани, загородного дома или другого легкого сооружения удобнее использовать подвесные стропила.Когда строится большой дом, часто используются стропила.

В данном случае стропильная система имеет более сложную конфигурацию. На фото представлены оба варианта стропильной системы.

При установке кровли своими руками необходимо строго соблюдать последовательность операций при установке стропил. Без помощников в этом деле не обойтись.

В конструкцию двускатной крыши дома входят следующие узлы и элементы:

мауэрлат;

стропильная система;

коньков и подкосов;

ящик;

утепление;

рубероид.

В том случае, когда решено обустроить чердак под крышей, часто применяется ломанная конфигурация. Чердак ограничен двумя пандусами и двумя фронтонами.

Установка чердачного помещения требует дополнительных затрат. В то же время строительство дома с гостиной на чердаке повышает комфортность и его рыночную стоимость.

Мауэрлат установка

Брус, который укладывают по периметру дома наверху стен, называют мауэрлатом.Верхняя обвязка принимает на себя всю нагрузку от кровельной системы и распределяет ее на стены и фундамент.

В качестве мауэрлата берется балка, сечение которой определяется шириной стены. Перед установкой его необходимо пропитать специальным раствором для защиты от возгорания и гниения.

Мауэрлат монтируется так, чтобы его внешний край был на одном уровне с плоскостью стены.

На видео показано, как балка крепится к стене с помощью шпилек. Мауэрлат следует устанавливать правильно и надежно, так как он служит фундаментом для системы двускатной крыши.
Установка мауэрлата
может производиться разными способами. Если стены возводятся из кирпича, то на этапе строительства в кладку замуровывают катанку.

В стержне просверливаются сквозные отверстия, через которые пропускается эта проволока. Следующим шагом будет надежно затянуть проволоку.

Вместо проволоки можно закрепить металлические шпильки диаметром 10 мм и более. Балка надевается на шпильки и фиксируется гайками с широкими шайбами.

Как в первом, так и во втором варианте крепление можно сделать своими руками.В некоторых случаях фронтон прикрепляют к мауэрлату его нижней частью.

Монтаж балок перекрытия

Для того, чтобы выполнить монтаж потолка для дома, используется брус сечением 200х100 мм. Для бани или загородного дома сечение подбирается в зависимости от габаритов конструкции.

Сначала закрепляют две крайние балки, разнесенные по длине конструкции. Следующим шагом будет наметить точки крепления оставшихся балок перекрытия.

Своими руками с помощью шнура и рулетки расстояние между крайними балками разбивают на отрезки длиной 60 см. Именно с этой ступеньки будут установлены стропила на балки перекрытия.

На видео показан этот процесс. Все балки крепятся к мауэрлату гвоздями 200 мм. После этого желательно на балки уложить временный настил из профлистов или досок.

Монтаж можно производить с помощью металлических уголков и шурупов.При установке балок необходимо выдерживать вынос за пределы стен. Размер стебля определяет ширину карниза.

Практика показывает, что достаточно 50-60 см. На этом этапе необходимо предусмотреть, чтобы фронтон был пришит с торцов крыши. Для бани или садового домика можно сделать его в упрощенном виде.

Если у дома ломаная линия, значит, у фронтона значительная площадь. И необходимо предусмотреть возможность устройства двускатного свеса и отлива.

Балки, выложенные на стены, перед креплением необходимо выровнять по горизонтали.

Крепление стропильной системы

Устройство стропильной системы требует использования идентичных друг другу элементов. После того, как балки перекрытия уложены и закреплены, устанавливается коньковая балка.

Для этого по средней линии дома устанавливаются стойки 100х50 мм. Высота этих стоек должна быть равна высоте стен от пола до верхней плоскости мауэрлата.Стойки крепятся подкосами.

В качестве коньковой балки можно взять доску сечением 150х50 мм. Следующим этапом является установка стропил. Для начала нужно сделать шаблон.

Когда строительство ведется своими руками, необходимо после каждого этапа контролировать качество работы.

Сделать шаблон своими руками очень просто. Стропило одним концом прикладывается к балке, а другим к коньковой балке.

Контрольные линии перечеркнуты с обоих концов и по ним срезаны лишние части.Шаблон готов и с его помощью можно подготовить необходимое количество стропил для дома или бани.

Установка осуществляется в определенном порядке. Установив одно стропило, нужно сразу смонтировать противоположное.

Крепление к коньковой балке производится гвоздями, а к балке перекрытия можно закрепить скобу или металлические уголки и саморезы. На видео показано, как это делается.

Независимо от скатной крыши или обычной формы, под стропила устанавливаются вертикальные стойки и горизонтальные ригели.

Устройство фронтона

После завершения монтажа стропильной конструкции фронтон зашивается. Недопустимо строить дом, а не устраивать фронтон. В последнее время фронтон оборудуют профнастилом.

Это качественное решение, хотя в отделке фасада в этом случае могут возникнуть определенные сложности.

Для установки фронтона необходимо произвести монтаж каркаса.

В этом случае обязательно предусмотрен оконный проем. Окно на чердаке необходимо для вентиляции. Чаще всего фронтон обшивают напольной рейкой или вагонкой.

При отделке фасада фронтон декорируется по-разному. На видео показано, как украсить дом с двускатной крышей.

Карниз

Рациональное устройство двускатной крыши предполагает наличие карниза по всему периметру конструкции.Практика показывает, что для бани придется подшить карниз своими руками.

Карниз предназначен для предотвращения попадания дождевой воды под фундамент.

Если здание будет оборудовано металлической дренажной системой, то на этом этапе необходимо установить и закрепить кронштейны для крепления отливов.

Пластиковая система молдинга крепится непосредственно на карниз. Подшить карниз снизу можно сайдингом или листами профнастила.На фото водосточная труба установлена на углу дома.

Обрешетка и изоляция

Первым делом закрепляем на крыше полосу гидроизоляционной пленки внизу ската. Крепится к стропилам строительным степлером.

После этого к стропилам прибивают рейки контр-обрешетки. Если устройство кровли предполагает утепление, то на пленку укладывается теплоизоляционный материал.

На видео показана последовательность работ при устройстве кровельного пирога.При строительстве бани утеплитель крыши не используется.

Обрешетка в данном случае выполняется исходя из определенного рубероида. Крепление профлиста такое же, как и при использовании шифера.

Использование профнастила увеличивает стоимость конструкции, но придает ей большую прочность.

По конструкции и конструкции ящики бывают двух типов. Первый тип предназначен для твердого кровельного материала, такого как металлочерепица, шифер или профлист.

Второй вид обрешетки изготавливается под. В частности, для бани используется рубероид.

Конкретная форма обрешетки и вид кровельного материала выбирается на этапе проектирования. Построить современный дом с двускатной крышей можно только при учете множества нюансов и деталей.

В первую очередь это касается устройства кровли. Не стоит экономить на качестве кровельных материалов. Однако следует избегать дополнительных затрат.

Укладка рубероида

В последнее время на рынке строительных материалов появилось много новинок. Эта тенденция коснулась и двускатной крыши.

Ондулин и металлочерепица заменили привычный и проверенный временем шифер. Кровля из профлиста прослужит долго и надежно при условии правильной установки.

Для того, чтобы выполнить кровельные работы своими руками, нужно хорошо знать технологию и последовательность действий.

Начнем с того, как отрезать металлочерепицу, и обеспечить подъем профнастила к месту крепления. Приобретая рубероид, необходимо руководствоваться правилами его монтажа.

Общие правила

Чтобы построить хороший дом для жизни, необязательно приобретать оригинальный проект.

Намного эффективнее подробно ознакомиться с обустройством домов, которые уже построены в районе.Привлекательно выглядят постройки с куполами и шпилями.

В то же время обычные двускатные крыши отличаются гармонией формы и стиля. Их главное преимущество — надежность и функциональность.

И еще одно преимущество, которое следует отметить — такую крышу можно возвести своими руками с минимальными затратами.

Современное загородное строительство переживает очередной бум. Сегодня можно увидеть купола, шпили и многогранные конструкции, венчающие особняки, расположенные на дачном участке, но классические решения остаются актуальными.К ним относится двускатная крыша, которую не очень сложно построить своими руками. Эта статья как раз и посвящена вопросу создания такой конструкции.

Конструктивные особенности двускатной крыши
Использование конструкции двускатной крыши предполагает, что она будет поддерживаться двумя стенами, расположенными на одном уровне. Образовавшееся чердачное пространство располагается между двумя откосами и стенами треугольной формы. Это фронтоны или щипцы.

Конструкция и технология создания кровельного торта зависит от того, как будет использовано чердачное пространство.Если вы планируете создать здесь гостиную, то проводится утепление, и создаются дополнительные окна, необходимые для инсоляции и вентиляции помещения.

Жилое пространство под крышей называется чердаком и для его создания необходимы определенные навыки. Если это именно ваш случай, то рекомендуем ознакомиться со статьями по созданию мансарды, которые можно найти на нашем сайте.

Решение об установке мансарды следует принимать еще на стадии проектирования, так как это позволит существенно сэкономить.

Виды двускатных крыш

Как правило, все конструкции различаются по углу наклона кровли. Это зависит от нескольких факторов, одним из которых является тип материала, из которого покрыта крыша. Один из самых распространенных сегодня вариантов — угол наклона откосов 35..40 градусов.

Такая крыша легко перенесет снегопад, ведь на ней не будет скапливаться снег, а разный мусор, принесенный ветром, здесь не будет собираться.Единственный недостаток — в получившейся мансарде будет неудобно обустраивать жилье.

Те, кто не понаслышке знает, как сделать двускатную крышу, стараются компенсировать отсутствие условной конструкции. Они используют его продвинутую разновидность, у которой сломанные пандусы. В этом случае верхняя часть крыши будет плоской, а нижняя — с крутым уклоном. Этот вид кровли выдерживает сильные снегопады, справляется с ветровой нагрузкой и подходит для обустройства гостиной.

Расчет площади кровли
Это один из важных элементов дизайна, так как от того, насколько правильно произведен расчет, зависит весь процесс работы.Любая ошибка будет стоить буквально дорого, ведь закупать материалы нужно будет уже во время строительства. Чтобы упростить себе работу, нужно соблюдать ряд правил:

Не учитывайте наличие вентиляционных отверстий, дымоходов или мансардных окон, так как это только вызовет дополнительную путаницу.

Определите точную длину пандусов, нижняя точка которых — карниз, а верхняя — конек.

Определите длину крыши по коньку (результаты, полученные в этих двух точках, умножаются и дают половину требуемой площади для простой формы крыши).

Обратите внимание, что парапеты, свесы и стены брандмауэра также необходимы.

Стоит сказать, что в случае использования рулонных кровельных материалов или мягкой черепицы длина откосов уменьшится на 70 см. Перед тем, как сделать двускатную крышу, вся площадь будущей конструкции разбивается на простые элементы, и для каждого из них проводятся расчеты, после чего суммируется результат. В большинстве случаев знание каких-либо сложных математических формул не требуется, так как наиболее популярные виды крыш собираются из прямоугольных или треугольных форм.

Виды стропильных систем
Стропила — это основной конструктивный элемент любой двускатной кровли. Они выдерживают и вес кровли, и вес того, что на ней скопилось, поэтому выбирают их с запасом. Есть всего два вида стропил — навесные и многослойные.

Подвесные стропила опираются на крайние опоры, поэтому работают как на сжатие, так и на изгиб. Поскольку такая конструкция создает значительную разрывную силу в горизонтальной плоскости, требуется деревянное или металлическое стягивающее устройство в основании стропил.

Выбор одного из видов стропил зависит от размеров кровли и конструкции дома. Если есть средняя несущая стена, то ее можно использовать как основание под кладку стропил. Также подходят промежуточные опоры колонн. Концы стропил должны опираться на стены конструкции, а их средняя часть — на стены или опоры, чтобы их элементы работали как балки — на изгиб. Преимущество такой кровли — небольшой вес.

При установке стропильной системы двускатной крыши целесообразно применение подвесных стропил там, где нет промежуточных опор. Вампиры могут работать только в том случае, если расстояние между опорами не превышает 6,5 метров. Ширину стропил можно увеличить за счет введения дополнительных опор. Если использовать одну дополнительную опору, то расстояние будет 12 метров, а для двух — уже 15 м.

Чтобы стропила плотно прилегала к балке, нужно прикрепить ее к месту крепления и отметить, где будет производиться пропил.Наличие пропила позволит брусу прочно лечь на брус. Такое место называется «упорным подшипником».

Если дом построен из бруса, то стропила опираются на верхние венцы, и их крепление осуществляется с помощью болта, скоб или гвоздя. Стропила соединяются металлическими пластинами и болтами. В остальных случаях рекомендуется использовать мауэрлат, о котором будет рассказано ниже.

Расчет стропильной системы напрямую зависит от размеров дома и типа кровли.Чем они больше и интереснее форма крыши, тем сложнее, поэтому лучше доверить эту задачу профессионалу, так как цена ошибки в этом случае может оказаться слишком высокой.

Мауэрлат — это фундамент, на который будут опираться стропила. Обычно на эту роль претендует брус сечением 15х15 см. Такой элемент хорошо справляется с распределением нагрузки и может служить фундаментом для кровли.Мауэрлат укладывается под стропильную ногу по всему скату кровли.

Наружная часть балки обычно находится заподлицо с плоскостью стен, а кирпичная кладка придает ей дополнительную прочность. Обязательным условием при установке мауэрлата является создание гидроизоляции. На эту роль отлично подойдет рубероид, который лучше положить в пару слоев.

Большой вес кровли — не лучший способ защитить ее от ветра, так как ее площадь велика. Чтобы избежать неприятных ситуаций, вызванных сильным ветром, лучше всего надежно закрепить мауэрлат.Это один из важных моментов, на который нужно обратить внимание всем, кто хочет знать, как правильно сделать двускатную крышу.

Избегайте ситуаций, когда стропила и крепления мауэрлата находятся поблизости. Это значительно ослабляет опорную балку, поэтому отверстия для шпилек и точки соприкосновения со стропилами лучше расположить подальше друг от друга.

Есть несколько способов решить эту проблему:

Бруски. Их укладывают в несколько рядов до завершения стены.Мауэрлат держится с помощью вбитых в них скоб.

Шпильки. Монтаж этих элементов осуществляется, когда кладка стен практически завершена. Диаметр шпилек — 12-15 мм, а глубина установки — не менее нескольких рядов. Расстояние между этими креплениями выбирается в пределах 150..200 см.

Проволока стальная сечением 3..4 мм. Он устанавливается в кладку за несколько рядов до завершения стены и должен иметь концы, позволяющие надежно связать мауэрлат.Количество таких выступов должно быть больше количества стропильных ног.

Пояс железобетонный. Это лучшее решение для пенобетона, газосиликатных блоков и других материалов со схожими свойствами. Крепление осуществляется шпильками с резьбой, установленными в опалубке еще до заливки. Марка бетона и плотность армирования выбираются в соответствии с проектом.

В случае, когда для установки балки используются шпильки, требуется просверлить в ней отверстия.

Сначала на шпильки надевается шайба, а затем затягиваются гайки. В том случае, когда вместо шпилек используется арматура, к ней просто приваривают гайки или пластины после того, как на их место занял мауэрлат.

Теплоизоляция и обрешетка
Специалисты, умеющие правильно сделать двускатную крышу, уделяют именно этому этапу работ особое внимание, так как при всей своей простоте он является одним из самых важных.

Задача изоляционного материала — поддерживать тепло в помещении и не допускать его утечки через стены. На эту роль обычно выбирают комбинированные утеплители, изготовленные на основе минеральной ваты. Утепление проводится совместно с созданием гидроизоляционного слоя и укладкой пароизоляционного материала.

Слой гидроизоляции — это специальная мембрана, которая крепится поверх стропил таким образом, чтобы между этим слоем и листами рубероида оставалось определенное расстояние.Ширина зазора зависит от выбранной технологии и типа кровельного покрытия. Он может варьироваться в пределах 2..5 см.

Когда делается гидроизоляция, укладываются теплоизоляционные маты. Их фиксируют между стропилами крыши, после чего можно приступать к установке пароизоляционной мембраны. Он должен находиться внутри комнаты и держаться за скобки. Перекрывается мембрана, а стыки проклеиваются специальной лентой. Поверх пароизоляции монтируется материал, который будет использован для внутренней отделки.

Стропильная система с кровлей своими руками практически завершена и остается только поставить обрешетку и смонтировать рубероид.

Обрешетка укладывается на балку, расположенную по стропилам — контробрешетку. Основная задача этого элемента в том, что он позволяет создать воздушный зазор между слоем гидроизоляционного материала, уложенного на стропила, и рубероидом. Этот зазор необходим для удаления влаги, попадающей в гидроизоляцию сверху или уходящей в виде паров снизу.При создании правильной вентиляции гидроизоляционный материал почти всегда будет сухим.

Конструкция обрешетки в общем случае бывает двух видов. Первый из них решетчатый. Такой вариант предпочтительнее для металла или шифера, однако шаг подбирается с учетом применяемой технологии. Второй вид обрешетки — сплошной. Если решетчатую конструкцию получить из бруса или доски 50х50, то сплошную можно сделать из фанеры 12 мм, листов OSB или даже плит. Если какой-либо из пунктов до сих пор остается непонятным, то разобраться, как сделать двускатную крышу, будет очень кстати видео, размещенное на нашем сайте.

Укладка рубероида
Завершающим этапом создания любой кровли является установка рубероида. Стоит сказать, что в каждом конкретном случае есть определенные нюансы, незнание которых может привести к дополнительным расходам. Поэтому в данной статье будет представлена только общая информация, а более подробную информацию можно найти в статьях, посвященных конкретной технологии устройства кровли.

Одним из таких общих моментов является устройство карниза, придающего зданию законченный вид.Если создается двускатная крыша по СНиП, обрешетку лучше выпустить на 30-40 см наружу. Это защитит стены дома от дождя, падающего на них со скатов крыши.

10.05.2016 0 комментариев
Многие владельцы дачных участков в целях экономии предпочитают строить дома самостоятельно. При наличии определенных навыков это позволяет прилично снизить расходы на наемных рабочих. Завершающий этап самостоятельного строительства постройки — возведение кровли своими руками.Эта конструкция является неотъемлемой и одной из важнейших частей здания, защищающей его от атмосферных воздействий. Следует учесть, что кровля своими руками не делается, в любом случае потребуется 2-3 помощника.

В контакте с

Одноклассники

Определения элементов крыши

Для начала вам необходимо ознакомиться с некоторыми терминами и определениями:

Крыша — конструкция здания, покрывающая верхний этаж.Он обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.

Кровля — кровельное покрытие, обеспечивающее защиту от атмосферных осадков.

Мауэрлат — элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно это брус или бревно, уложенные на стены по периметру здания, но в случае монтажа металлический каркас может быть выполнен из металла — швеллера или двутавра.

Стропило — наклонный несущий элемент кровли, чаще всего в виде балки.Набор стропил образует стропильную систему, несущую кровлю и передающую нагрузку на мауэрлат.

Кровельный процесс

Приведенная ниже пошаговая инструкция возведение кровли своими руками позволит избежать ошибок и правильно построить крышу. Технология производства работ включает несколько этапов.

Составление конструкции крыши

Перед началом работ необходимо составить подробный чертеж будущей конструкции скатной кровли, это определит необходимое количество стройматериалов и подготовит нужный инструмент.Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложными конструкциями (четырехскатными, шатровидными и шпилевидными). Лучше всего взять за основу типовые чертежи кровельных конструкций, разработанные профессионалами и имеющиеся в открытом доступе.

Мауэрлат установка

Обычно мауэрлат изготавливают из бруса сечением 150 × 100 (150) мм. Его укладывают по внутреннему краю стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена.Мауэрлат защищают от внешних атмосферных воздействий, если каменный дом стоит у кирпичной кладки, если деревянный — таким же слоем гидроизоляции или облицовочных материалов. Бруски мауэрлата по периметру скрепляют в единую конструкцию, выпиливая участки длиной 100-150 мм на половину толщины бруса. и соединяя их болтами или гвоздями. Мауэрлат крепится к деревянным стенам с помощью металлических скоб, к кирпичным стенам, пеноблокам и газосиликатным блокам — шпильками с резьбой диаметром примерно 12-16 мм., Монолитный в железобетонном поясе, расположенном наверху стены. Шпильки размещаются по периметру на расстоянии 1500-2000 мм., В конструкционной балке просверливаются отверстия под них.

Это следующий этап строительства кровли своими руками. Планировка стропил определяется исходя из выбранных конструктивных особенностей кровли. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската кровли. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм.(при сечении балки 80 × 160 мм.) до 1800 мм. (с сечением балки 90 × 180 мм.), с длиной ската кровли до 6 метров при шаге стропил 1000 (1400) мм. потребуется балка сечением 80 × 200 (100 × 200) мм. Однако эти значения не являются обязательными, если в последующем рассматривается вариант укладки рулонной или листовой теплоизоляции, то целесообразнее всего будет подгонять шаг стропил под размер утеплителя. Также тип и соответственно вес выбранной кровли влияет на шаг и размер сечения стропил.Например, тяжелая керамическая черепица или шифер требует большей несущей способности конструкций крыши, чем крыша из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона кровли. Чем больше угол к горизонтали, тем меньше снега будет задерживаться на крыше, что дает возможность уменьшить сечение балки для изготовления стропил. Оптимальный угол наклона — 45 градусов , он обеспечивает устойчивость конструкции к сильным порывам ветра и в то же время не дает скапливаться на крыше значительным снежным массам.

Стропила крепятся к мауэрлату несколькими способами, это может быть врезка с последующим креплением гвоздями или металлическими скобами. В случае использования кронштейнов трудоемкая вставка в стропильную ногу не требуется, конструкции соединяются с помощью саморезов или болтов. Толщина металла кронштейна около 2 мм. и антикоррозийное покрытие обеспечивают надежность и долговечность крепления. В последнее время в строящихся деревянных домах большой популярностью пользуется крепежный элемент «горка», обеспечивающий небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания.Параллельно с креплением стропил к мауэрлату проводится монтаж потолочных лаг — поперечных балок, служащих основанием для устройства мансардного перекрытия. Обычное сечение бревна составляет 100 × 150 или 200 × 100 мм, в зависимости от пролета постройки. Соединяя бревна перекрытия стропилами, можно придать стропильной системе дополнительную прочность.

Верхняя часть стропил при установке кровли своими руками также может быть соединена несколькими способами:

внахлест (в этом случае вырезается полусечение стропил и просверливается отверстие под болт с использованием широких шайб)

путем обрезки концов стропил под углом (верхние концы бруса обрезаются для получения вертикального стыка, используются крепежные пластины или деревянные пластины для обеспечения прочности сборки)

Для обеспечения дополнительной жесткости на расстоянии от верха стропил примерно от общей высоты конструкции крепят горизонтальные затяжки сечением 100 × 50 мм.

Делается вдоль кровли прямо на стропилах с помощью гвоздей или строительного степлера. Работа начинается с низа стропил так, чтобы верхнее полотно перекрывало низ на 5-10 см. . Пленка должна провисать, но не более чем на 2 см. На завершающем этапе этих работ по стропилам по пленке прибивают контррельсы сечением 25 × 50 мм.

Обрешетка предназначена для крепления элементов кровли к конструкции кровли. Обычно для его выполнения используются доски сечением 100 × 25 мм.и достаточно длинной, чтобы покрыть две ступеньки стропил. Крепление к стропилам осуществляется гвоздями длиной не менее 100 мм. Стык досок обрешетки должен находиться на опорах, а расстояние между их концами не должно превышать 5 мм. . Доски, образующие конек (верх стропильной системы), должны располагаться как можно ближе друг к другу. Тип обрешетки выбирается исходя из типа устанавливаемого пола. Для мягкой, черепичной и рулонной кровли требуется сплошной настил.Иногда требуется двухслойный настил, в этом случае первый слой досок параллелен коньку, второй — перпендикулярно скату крыши. Для шиферных и металлических крыш вполне подойдет обрешетка с шагом досок, соизмеримым с габаритами используемого материала.

В зависимости от выбранного кровельного материала применяется и соответствующий способ монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинаются снизу кровли, обеспечивая достаточное перекрытие вышележащего ряда с нижележащим.Шифер и ондулин крепятся к обрешетке кровельными гвоздями, битумная черепица — оцинкованными гвоздями с широкой шляпкой. Металлочерепица укладывается следующим способом: первый лист выравнивается по торцу крыши и карнизу, второй — над первым, третий — сбоку, четвертый — над вторым. Скрепите листы металла оцинкованными шурупами. Керамическая плитка крепится снизу вверх рядами справа налево. Предварительно весь материал выкладывается на обрешетку ровно, стопками по 5-6 плиток.Крепление к обрешетке осуществляется саморезами оцинкованными.

Теплоизоляция

Делается с внутренней стороны кровли в пространство между стропилами. Утеплитель разрезается на необходимый размер так, чтобы ширина листа составляла 20-30 мм. большее расстояние между перилами. Это обеспечит фиксацию материала «врасплох», для распрямления материала после проталкивания между стропилами необходимо щелкнуть по середине листа. Поверх слоя утеплителя крепится пароизоляционная пленка с помощью строительного степлера. Крепление пленки необходимо производить внахлест 5-7 см. .

В контакте с

Конструктивные и монтажные особенности. Порядок выполнения работы

Традиционные двухскатные крыши популярны у владельцев дачных участков и дач. Односпальные кровати проявляют особую осторожность при возведении жилых домов. Однако для строительства хозяйственных построек такая конструкция подходит.Чтобы система отстойной посевной крыши была прочной и долговечной, необходимо будет создать чертеж, разместить участок, на котором будет строиться конструкция, а также подготовить необходимые материалы.

Характеристики односпальных кроватей

Одинарная крыша — это полудвухместный дизайн. Его стропильная система имеет множество преимуществ:

Малая масса. Благодаря этому свойству односторонние крыши можно возводить на любой конструкции без необходимости усиления фундамента.Также их легко ремонтировать.

Наличие материалов. Стропильная система возводится из дерева, которого хватает как раз на достать. Также древесина отличается небольшой ценой.

Простота установки. Стоимость оплаты установщиков невысока, что позволяет минимизировать затраты. Вы также можете построить настоящую систему.

Кроме того, такая кровля имеет ряд недостатков:

Низкая энергоэффективность. При возведении односторонней крыши создается небольшая воздушная прослойка, которой недостаточно для поддержания тепла, исходящего из помещения внизу.Крыша сделана из материалов с высокой теплопроводностью. По этой причине в летнюю жару крыша быстро нагревается, а зимой сильно охлаждается. Чтобы избежать потерь тепла, необходимо провести комплекс мероприятий по утеплению чердачного помещения.

Невозможность создать чердак. Для многих владельцев частных домов создание мансарды становится выгодным, но недоступным решением. Однако солнечные панели можно разместить на такой плоскости.

Из-за небольшого уклона зимой на крышу собирается много снега.Особенно актуальна такая проблема, когда строятся хижины, которые пристраиваются к жилому дому. Снег в этом случае падает с самых крутых скатов кровли. При правильных расчетах кровля сможет выдержать серьезные нагрузки.

Собирая односкатную крышу, эти ограничения следует учитывать в первую очередь. Они существенно повлияют на прочность и долговечность конструкции.

Конструкция стропильной системы

Строповая система одинарная крыша имеет очень простую конструкцию.Он состоит из стоек, прогонов, стропильных ног и под стропильные ноги. Все эти элементы можно увидеть на схеме ниже.

Некоторые элементы следует рассмотреть подробнее:

Maurylalat. Это основа, на которую закладываются фермы. Ставится на стены. Обычно в качестве материала выбирается ползун 150х150 мм. Мауэрлат принимает на себя вес кровли.

Войск. Служит дополнительной опорой для стропильной стопы. Его монтируют под углом к стойке и прикрепляют к ходу. Также называется т.н.Они предотвращают прогиб стропил.

Стропильные ноги. Расстояние между ними варьируется от 60 до 120 см. За счет их установки на стены формируется геометрия стержней кровли.

Подоконник. Его функция идентична функциям мауэрлата, однако этот элемент крепится к внутренним несущим конструкциям стен.

Стойка. Это вертикальная опора, которая опирается на одну сторону несущей перегородки.

Бой. Он расположен горизонтально. С помощью схваток стойки стягивают, что не дает им порезаться.

Подделки. Их стоит применять, если для создания раковины не хватает длины стропила. Такие доски имеют меньшее сечение. Конец фейка должен располагаться на расстоянии от стены постройки не менее 40 см.

Каждый из этих элементов является важной частью рафтинговой системы. При выборе материалов необходимо учитывать возможную нагрузку на систему стропил.

Расчет стропильных ног проводится с учетом различных нагрузок, действующих на крышу.Нагрузка на раму может быть нескольких видов:

Статическая. К таким нагрузкам относится давление кровли и обрешетки, а также дополнительных элементов конструкции.

Динамический. К ним относятся ветровые и снеговые нагрузки. Для каждого региона есть список показателей.

Спец. Такие нагрузки рассчитываются для регионов, в которых возможны землетрясения, штормы и смерчи.

Только при учете всех возможных нагрузок крыша будет прочной и долговечной.Если конструкция будет иметь большие размеры, за помощью в расчетах следует обращаться к профессиональным строителям.

Виды стропильных систем

Существует несколько видов стропильных систем, от выбора которых зависит планировка конструкции. Среди них следует выделить:

Каждая из описанных систем имеет определенные преимущества и особенности установки.

Варианты конструкции

Для определения необходимых элементов стропильной системы следует выполнить возведение конструкции.Необходимо знать его ширину и длину. Существует определенная зависимость типов стропильной системы и расстояния между несущими стенами:

До 4,5 м. При таком расстоянии между опорами можно установить самую простую конструкцию. Для ее постройки потребуется мауэрлат, а также ноги для сплава. При этом установка стропильной системы достаточно проста. Обычно его установка необходима для небольших построек — гаражей и сараев.

начиная с 4.От 5 до 6 мес. Благодаря этому расстояние между опорами рафтинговых ног будет сохранено. Чтобы этого не произошло, их укрепляют поддоном, опираясь на потолочную балку.

До 12 м. При достижении длины крыши в 12 метров можно установить 1 стойку, которая будет поддерживать копоть. Между быстрыми опорами должно быть не менее 1,2 м.

До 16 м. Если между стенами конструкции более 16 метров, необходимо установить минимум 2 стойки, которые скрепляются между собой с натяжкой.Обычно такие рафтинговые системы используются для оборудования крыш крупных сооружений, например загонов для скота или складов.

Следует понимать, что с увеличением масштаба конструкции система чартера должна усложняться. Также следует уменьшить расстояние, на котором будут боковые стропила крыши друг от друга.

Сборка стропильной системы

Как сделать стропильную систему? Односкатная крыша имеет форму треугольника. Некоторые из ее сторон неизвестны, однако их легко вычислить по формуле прямоугольного треугольника.Гипотенуза (самая длинная сторона) в квадрате равна работам квадратов катетов (других сторон).

Как только расчеты будут завершены, необходимо составить схему, на которой будут указаны размеры кровли. Также на нем отразится расстояние между быстрыми ногами.

Количество рабочих шагов зависит от сложности стропильной системы и размеров конструкции. Чтобы разобраться в основах его возведения, следует ознакомиться с особенностью устройства кровли для сарая на 4 человека.5 м шириной.

Этапы строительства:

Как только будут установлены фасадные стены, необходимо нанести гидроизоляцию на те перекрытия, на которые будет устанавливаться мауэрлат. Для этого используется раннероид.

После этого на стене сооружается армированный пояс. Сначала стоит соорудить деревянную опалубку, затем положить в нее стержни арматуры. После этого необходимо залить подготовленным бетоном. Стоит позаботиться об отверстиях для мауэрлата.Перед тем как закрепить опорную планку, ее следует обработать антисептиком и антипиреном.

После этого подготовьте стропильные ноги. Доски необходимо открывать таким образом, чтобы над крышей образовалась протяженность 40 см. Одно стропило следует поднять наверх. При этом важно отметить место для вставок мауэрлата. Все остальные ножки нужно сделать именно по этому образцу.

Теперь необходимо провести установку задних и передних стропил. Между ними следует вытащить, что позволит выровнять остальные стропильные ноги.Лучше, если шаг между ними будет 50-80 см.

Далее следует расстановка ящика. Сплошной тип больше подходит для случаев, когда выбрана мягкая кровля. Вместо досок можно использовать листовой материал. Решетчатые усы необходимо выполнять из необрезанных досок. Которые крепятся перпендикулярно быстрым ногам. Такая система обрешетки устанавливается при установке металлочерепицы или шифера.

Как видно, возведение простой односкатной кровли не занимает много времени, а также не требует значительных затрат.Кроме того, этапы сооружения отличаются простотой. Работу можно сделать самому. Крепеж для стропильной системы подбирается в зависимости от используемых материалов.

выводы

Выбирая одностороннюю систему сплава, стоит выделить ее достоинства и недостатки. Такие конструкции обладают определенным набором свойств. Например, одностоловые крыши крупнее тепловых, что снижает теплоизоляционные свойства кровли. Также следует учитывать угол наклона ската, который влияет на самоочистку кровли.Поскольку стропильная система опирается на балки перекрытия, выбирать последнее следует очень тщательно.

При создании стропильной системы необходимо составить точный чертеж, на котором указаны все элементы конструкции и размеры. Существует несколько типов систем, подходящих для зданий разной ширины. Также различают типы замковых систем, предназначенных для установки на деревянные или кирпичные дома.

Единая чартерная система пришла к нам из США и Европы.Ее арендаторы используют ее надежность и невысокую стоимость, поэтому популярность этого типа очень быстро распространилась. Несмотря на то, что для постройки одного конька требовалось незначительное количество дерева, на такую конструкцию решились немногие. Дело в том, что большинство разработчиков сочли такую систему слишком простой для жилых домов, а другая часть просто не знала, как ее возвести, чтобы доказать обратное. В этой статье я постараюсь объяснить вам, как легко и быстро создавать такие системы и правильно подбирать ступеньки стропил односкатной крыши.

Основа расчетов

Несмотря на свою простоту, одна шлюшка должна соответствовать всем правилам установки. Ведь при серьезных ошибках происходит деформация кровельного покрытия, что неминуемо повлечет не только протечки, но и обрушение всей кровли.

Для достижения максимальной устойчивости кровельной системы необходимо обратить внимание на четыре компонента:

Надежность крепления стропильных ног к эталонному брустеру и коньку;

Правильный подбор вспомогательных деталей для стропильной системы;

Пиломатериалы долговечные и вспомогательные элементы;

Стропильный шаг.

Не думайте, что соблюдая всего четыре пункта, вы добьетесь наиболее устойчивого дизайна. Для этого вам придется использовать все известные методы и технологии.

Значения для расчетов

Невозможно проводить расчеты, не зная тех или иных показателей? Поэтому перед тем, как начать, необходимо убедиться, что у вас есть четыре основных значения.

Параметры рубероида

Шаг стропильной ноги

Паз наклонный

Помимо всех этих показателей, главной задачей любого проекта является расчет максимально допустимой нагрузки на крышу.В него входит довольно много значений и вот список элементов, масса которых особенно важна при расчете:

Стопорные ножки

Океехет

Кровельный пирог

Если вы находитесь далеко от строительной отрасли, вам придется помнить, что расчет максимальной нагрузки на крышу состоит из двух частей. В первом учитываются все используемые материалы, а во втором — снеговая нагрузка вашего региона. Его значение записано в специальный каталог, который вы легко найдете в сети.

Но даже по этим показателям не будет точных, потому что вы забыли о ветровой нагрузке и весе самого рабочего, который будет проводить монтажные работы и последующее обслуживание (ремонт, чистка).

При разработке проекта со строительной организацией используются сложные формулы переоборудования, поэтому, если вы не хотите забивать эту голову, можете воспользоваться рекомендациями опытных людей.

Как рассчитать необходимое расстояние между быстрыми балками

Расстояние между стропилами Single Roof во многом зависит от предварительно рассчитанного максимального шага.Чтобы определить это значение, Вам необходимо иметь значение общей нагрузки, параметры крыши и данные о древесине опор для рафтинга.

Рассчитать оптимальный шаг стропильной стопы можно по следующей методике:

Прежде всего, необходимо найти полную длину крыши. Это значение должно включать любые концы и скосы;

Полученное значение делится на максимально допустимое расстояние между стропилами;

Ответ округляется до самого большого.Это число будет указывать на количество пролетов;

Далее берем значение длины крыши и делим ее на пролеты. Так вы найдете оптимальный шаг;

А чтобы найти количество стропильных ног, необходимо прибавить к пролетам единицу.

Это правило работает для подавляющего большинства крыш, но есть и такие, вычислить которые подобным образом невозможно. Если у вас такой корпус, придется на одном из концов обзавестись дополнительным стропилом.

Система сплавов в зависимости от кровельного покрытия

Ни для чего не секрет, что чем больше масса кровельного покрытия, тем большее количество стропильных ног необходимо установить. Большинство производителей этого материала в инструкции к своему изделию указывают оптимальное количество стропил и их размер.

Не стоит слепо доверять этой инструкции, только если вы не проживаете в центральной полосе России, потому что они написаны для этой территории.Перед тем, как разработать рисунок, внимательно изучите преобладающий ветер и нарисуйте некую розу, которая будет ориентиром для будущего строительства.

Стоит отметить, что в регионах страны, где выпадает большое количество атмосферных осадков в виде снега, лучше всего создавать крутые крыши с уклоном ряда в 35-45 градусов. Обеспечит быстрый естественный короткий Снежный покров с поверхности.

В большинстве случаев стропильная система частных домов создается из бревен, диаметр которых от 12 до 22 сантиметров, бруса или досок с показателями толщины от 40 до 100 и шириной от 150 до 220 миллиметров.

Система стропила под профнастил

Кровельный профнастил достаточно легкий и при этом обладает хорошими прочностными характеристиками. Поэтому пиломатериалы небольшого сечения можно использовать в качестве стропильных ног, но с частым шагом: 0,6 — 1,2 метра. Кровельный конек должен быть под уклоном от 12 до 45 градусов.

Необходимое сечение можно выбрать исходя из расстояния пролета между опорами. Если расстояние около 3 метров, то сечение может составлять 40х150 миллиметров, на 4 метрах это значение увеличивается до 50х180 миллиметров, а на 6 метрах необходимо использовать пиломатериалы сечением 60х200 миллиметров.

Кстати, забор в этом деле тоже играет немаловажную роль. В том случае, когда стропильный шаг представляет собой достойное значение, придется использовать более широкие доски. Например, для ступеней на 0,6 метра потребуются элементы сечением 25х100 миллиметров, а для 1,2 метра — 40х100.

Горловина для профнастила оформляется разрядным способом , а шаг ее элементов должен составлять 50-80 сантиметров. Однако эти значения могут выходить за рамки особенностей самого кровельного покрытия.Вы также можете найти в инструкции, прилагаемой к приобретенному материалу, в инструкции.

Система стропила под керамическую плитку

Керамическая черепица — уникальное кровельное покрытие. Он изготовлен из глины, что делает этот материал очень тяжелым. Проектируемые стропильные системы должны соответствовать следующим требованиям:

В кровельной сфере всего 3 разновидности обрешетки. Один из них может располагаться под углом 12-60 градусов, а два других — под углом 20-45 градусов.В качестве элементов глиняной черепицы чаще всего можно увидеть брус сечением 50х50 миллиметров.

Стропила под металлочерепицу

Из-за того, что металлические листы имеют значительно меньшую толщину. Необязательно устраивать серьезную систему крепления. Поэтому смело можете следовать советам и рекомендациям производителей рубероида.

Стоит сказать несколько слов о единственном нюансе, который позволит сэкономить пиломатериалы. Итак, он заключается в том, что минимальный шаг обрешетки можно увеличить до 1 метра.Это связано с размером листового материала. Когда металлочерепица втрое, то, как правило, она поддерживается обрешеткой только в нескольких местах, а при шаге стропил в 0,6 метра невозможно создать «экономичную» обрешетку, поэтому необходимо менять ее вместе с стропильная система.

Строповка для Ондулина

На сегодняшний день Ондулин уступил место более современным покрытиям, но, несмотря на это, девелоперы, кровля домов которых была уложена асбестовым шифером, стали ухаживать за этим материалом, как за выгодной альтернативой.Он создан на основе битума и стекловолокна, имеет небольшой вес и высокое качество.

Меловая система для Ондулина должна соответствовать следующим параметрам:

Наклон конька должен быть в пределах от 5 до 45 градусов;

При небольшом уклоне шаг стропильных ног должен быть минимальным: 0,6 метра, а при самой крутой крыше это расстояние увеличивается до 0,9 метра;

При пологой крыше допустим до 10 градусов необходимо устраивать прочную обрешетку. Для этого лучше всего использовать влагостойкий фейер, плиту ОСП или разделочную доску сечением 30х100 или брус 40х50 миллиметров.

Что касается сечения стропильных ног, то оно подбирается по тем же правилам, что и для профнастила.

Система стропил для волнистых асбестоцементных листов (шифер)

Удивительно, но о кровельном материале под названием «Сланец» знают все, ведь подавляющее большинство частных домов покрыто этим продуктом. За счет жесткости и составляющих этот материал имеет довольно солидный вес, поэтому необходимо соблюдать рекомендации по устройству стропильной системы, чтобы она не разрушилась до начала эксплуатации.

Низкая герметичность готовой плоскости не позволяет использовать шифер при уклоне уклона менее 22 градусов, это приведет к протечкам. Если вы не можете найти никаких рекомендаций по установке асбестоцементных листов (что маловероятно), то вы всегда вправе воспользоваться инструкцией, прилагаемой к Ондулине;

Максимально возможный строп с шиферной крышей меньше 60 градусов;

Оптимальный шаг стропильных ног лежит в пределах от 0.От 8 до 1,5 метров. Здесь все будет зависеть от нагрузки и сечения пиломатериалов;

Как правило, деревянная система под шифер требует чуть большего сечения, нежели с легкой кровлей. В качестве примера можно привести ситуацию, когда шаг стропила 1,2 метра. Для стропил придется брать брус сечением 75х150 или 100х200;

Что касается обрешетки, то ее элементы тоже будут отличаться от ступеньки стропил. Если он будет до 1,2 метра, то вполне подойдет 50х50 миллиметров, а с большим шагом — 60х60 миллиметров;

Шаг перекладины ящиков должен быть бесшовным, чтобы один лист опирался на 3 элемента.Сланец должен выходить за края на 15 сантиметров с обеих сторон. Например, если рассматривать стандартные размеры асбестоцементного листа (175 сантиметров), то можно использовать шаг вала в 80 сантиметров.

Наверное, стоит напомнить, что асбест — это вредное вещество. Следовательно, при работе с материалом, содержащим его частицы, следует соблюдать технику безопасности. В котором говорится, что рабочий должен иметь при себе средства индивидуальной защиты.

Стропа односкатная и двускатная

В последнее время все больше симпатий вызывает одинарная крыша. Это и понятно, потому что материалы только дороже, и поэтому хочется сэкономить. Благодаря простому дизайну он будет работать. Строповая система одного ската довольно примитивна. Для этого нужно просто поставить балки на макушку и закрепить. Конечно, не стоит забывать и об изоляционном материале.

Максимальный наклон однорядной крыши может составлять 30 градусов, а пролет — 6 метров (это правило действует для пиломатериалов).Наиболее оптимальным считается уклон 15-20 градусов. Под таким углом ветровая нагрузка особого вреда не принесет, а вот снежный покров доставит неудобства. Решением этой проблемы может стать размещение вашего здания «на ветру», что позволит ему естественным образом убрать снежную массу с крыши.

Альтернативный вариант одностоловой кровли — двуплотный. Это определенное количество прямоугольников, соединенных вместе мауэрлатом и коньком. Стоит отметить один интересный факт.Когда форма треугольника приближается к равновесной, его жесткость увеличивается. В связи с этим при наклоне крыши на 60 градусов можно допустить расширение шага между быстрыми ногами.

Но не стоит заигрывать с расчетами, так как это может привести к увеличению расхода парусников и пиломатериалов. Самый оптимальный уклон для двойной системы — 45 градусов.

Если вы решили построить крышу самостоятельно, то обязательно дадите несколько советов, которые не только облегчат вашу работу, но и увеличат срок эксплуатации кровли в целом.

Правильно рассчитать конструкцию — задача непростая, но даже если она сделана правильно, неправильным креплением ее можно сломать. Поэтому крепление рафтинговых ножек на свое место. Выполняйте работу со всей ответственностью. Для повышения квалификации вы можете прочитать информацию в сети или пригласить объект знающего человека;

Шаг рафтинговых ног не должен влиять на теплоизоляцию. Стоит помнить, что тарелки способны незначительно меняться в размерах.Воспользуйтесь этим и подметайте их как можно плотнее. В строительном магазине есть стандартные размеры плит утеплителя в 60, 80, 100 и 120 сантиметров;

Для большинства крыш, уклон которых меньше 45 градусов, необходимо учитывать вес рабочего. Что касается более острых крыш, то в этом нет необходимости, поэтому можно уменьшить шаг стропильных ног на 20%;

Используйте современные технологии и рассчитайте свою крышу с помощью онлайн-калькуляторов.Все, что вам нужно, это ввести точные параметры;

Нормативные документы по ветровой и снеговой нагрузке можно найти в сети или у мастеров на стройплощадке;

Любая древесина, используемая в строительстве, должна быть максимально высушена. Это позволит избежать ее деформации в последующем.

Крыша здания — один из важнейших элементов всего здания. Если вы начнете экономить на кровельном пироге, вам вскоре грозит дорогостоящий ремонт, который коснется не только этого участка, но и всей постройки в целом.Поэтому, если вы хотите получить от своего уюта максимальный срок эксплуатации, не стоит использовать некачественные материалы.

В отличие от двухбундового варианта, однослойная кровля при строительстве жилых домов применяется гораздо реже, можно сказать, даже неохотно. В первую очередь за счет внешней угловатости и излишней простоты. Жилой дом под такой крышей не очень привлекателен. Исключением могут быть авторские дизайн-проекты коттеджей с несколькими многоуровневыми односторонними крышами, они выглядят очень красиво, но достаточно сложны и требуют немалых усилий при практической реализации.

В чем особенность односкатной крыши

Такая система проще и доступнее в изготовлении своими руками, ее достаточно легко собрать для гаража или склада. Нередко одинарная крыша — это самое простое и эффективное решение для обустройства простых подсобных или хозяйственных помещений, например, для изготовления кровли на кирпичной пристройке к дому.

К преимуществам одинарной кровли можно отнести следующие позиции:

Вес от стропил и силовых ферм в каркасе крыши не создает усилия распиловки, как в случае двухстоечных вариантов;

Одинарные стропила Даже при большом размере пролета крыши не требуется использование массивного и толстого бруса, как для более сложных двух- и четырехстраничных вариантов.Основная часть нагрузки передается стропильной системой на балки перекрытия и стены конструкции с помощью насосных, стоек или несущих опорных ферм, изготовленных из обычной 50-й доски;

Использование односкатной кровли зачастую становится единственно возможным вариантом В случае, если нужно выполнить пристройку к капитальному ремонту дома, как на фото, или даже сделать крышу над балконом.

К сведению! В некоторых случаях удается избежать проблем, связанных с асимметрией и значительной боковой нагрузкой на крышу, возникающей из-за сильного ветра со стороны Высокого фронта.Для этого достаточно установить небольшую, в 60-70 см. Наклонный козырек с подветренной стороны.

Благодаря минимальным требованиям Благодаря минимальным требованиям к качеству и размеру пиломатериалов, из которых сооружается отстойник сплошной кровли, простому монтажу стропы и кровельного пакета, такой способ устройства кровли практически незаменим при строительстве любых подсобных построек.

Особенности использования одинарной кровли

Помимо перечисленных преимуществ и простоты устройства, Single System Scroll имеет свою специфику, которую следует учитывать при планировании параметров кровли:

Совет! Наиболее предпочтительным вариантом устройства одностоловой крыши будет вариант пристройки к капитальному ремонту готовой постройки.

Конструкция одинарной крыши для одинарной крыши

Существует три основных способа установки стропил на крышу. По конфигурации конструкции стропила у них много общего, главное отличие заключается в компенсации вертикальных нагрузок на стропило.

Установка стропильной системы из коротких балок

При величине пролета не более 4,5 м стропила могут быть выполнены из бруса или доски сечением 50х100 мм и установлены с опорой на верхнюю и нижнюю. ряд мауэрлата.Если мауэрлат укладывается в нише ниже верхнего края стены, то верхний край стропила прорезает вертикальную вертикаль, а опорная поверхность досок для опоры на брус мауэрлата обжигается. В этом случае стык между концом стропила и поверхностью стены необходимо закрыть элементом фальш-карниза.

Если стропила опирается на мауэрлат, уложенный на верхнюю плоскость стены, то в этом случае край стропильной балки также плавает под опорой на брусе, но вертикальный срез торца выполняется под плоскость стены.После выравнивания стропильной крыши вертикальную секционную плоскость закрывают пленкой и пришитой доской. В обоих случаях рафтинговые балки пришиваются скобами или стальной лентой прямо к доске Мауролалат.

Нижний край стропила можно установить с упором на каменную кладку стен. Для обустройства мойки к стропилам можно вшить планки, а сама балка упереться в угол мауэрлата и закрепить проволочную петлю на внутренней поверхности стен или доской перекрытия потолка.Обычно такой вариант используется для кровли из профильной или битумной черепицы, как на рисунке.

Устройство кровли на длинных стропилах

Более сложным вариантом одинарной кровли является система с большой длиной пролета. При длине перекрытия перекрытия до 6 метров достаточно перекрыть сплавные балки дополнительными опорами. Конечная ножка прикрепляется к классной доске стропильным покрытием с помощью стальных накладок и саморезов.

При длине пролета более шести метров потребуется как минимум одна промежуточная опора на внутренней стене или усиленная балка в перекрытии перекрытия.При большом пролете промежуточных стоек их может быть две-три. В этом случае в поперечном направлении к выступу кровли под стропило укладывается дополнительная планка прогона, выравнивающая плоскость кровли. Каждый забег устанавливается на вертикальную стойку и дополняется подрезанными ножками и дракой.

Установка простой стропильной системы на поперечные рамы-каркасы

Самой распространенной схемой построения каркаса сборных стропил можно назвать вариант с опорой из балок для сплавов в национальных хозяйствах.В предыдущих вариантах установка и крепление стропила боковой крыши выполнялись на основе двух стен разной высоты. Это давало определенные преимущества. Из-за высокой жесткости и прочности кирпичных стен при устройстве кровли возникли проблемы, связанные с возникновением сдвигающих боковых усилий, поэтому конструкция односкатной кровли составлялась только на вертикальные нагрузки.

На практике такие идеальные условия возникают только при выполнении пристройки к готовой кирпичной стене капитального дома.Гораздо вероятнее собрать одинарную крышу на кирпичном или шлаглоковом ящике гаража или бани с одинаковой высотой всех стен. В этом случае стропильная система крыши будет более уязвима к переключающему усилию от ветровой нагрузки.

В этом варианте Для сборки каркаса крыши используются прокатные рафтинговые балки, уложенные на двух национальных фермах или каркасах. Одна из них совмещена с главным фасадом здания, вторая ферма установлена посередине, на капитальном внутреннем стенном корпусе.Вся конструкция крыши смонтирована на уложенной обвязке из 50-миллиметровой доски, выполняющей роль мауролалата. Доска крепится к кирпичной стене с помощью проволоки, стальной ленты и замысловатых дюбелей. Получается прочное и достаточно гибкое крепление.

Сначала изготовьте первую опорную раму. Первая ферма собирается из вертикальных стоек, закрепленных на основании Мауролалата с помощью распорных металлических уголков. Это наиболее трудоемкий и ответственный момент работы, необходимо выровнять верхнюю опорную планку каркаса строго по горизонту, это зависит от того, насколько ровным будет уклон крыши.

Перед тем, как приступить к сборке второй рамы, вы должны собрать две опорных балки для сплава на Земле. Как правило, длинные стропила получают путем сращивания двух укороченных частей путем укладки на третьи части. Оба стропила выкладывают по краям, один конец на первой ферме, второй конец на доску мауэрлата с противоположной стороны, и тщательно регулируют угол наклона обоих стропил.

Далее, ориентируясь на высоту установленных опорных стропил, собираем вторую опорную ферму-каркас, расположенную в центральной части коробки.На следующем этапе перед первым каркасом пришивается доска, устанавливаются распорные балки и ветровые доски, как на фото. Это обеспечит высокую жесткость обеих рам даже при сильном лобовом ветре. В этом специфика создания кровли по пандусу повышенной жесткости.

Стропила Sweet крепятся к обвязочной доске с помощью стальных скоб и проволочных петель. При желании можно использовать как крепеж для стропильной системы, так и болтовое соединение. Одним из преимуществ вращающихся стропил является простой способ их сращивания двух более коротких досок.Чаще всего укладка двух частей стропильного бруса на несущие рамы, после чего две половинки просто сбивают гвоздями. Каждое из стропил тщательно выравнивается по двум точкам — срединному опорному каркасу и нижней точке опоры на обвязке. Далее осталось забить гвоздями 100 мм, уложить и отрегулировать стропильные балки.

Перед выполнением обрешетки зашивают боковые фасады крыши. Это придает всей конструкции необходимую жесткость и прочность.Часть стропила выполняется в виде нижней и верхней раковин. Торцевые поверхности досок для сплава обшивают карнизной доской и зашивают нижнюю часть разделочного ящика. На следующем этапе необходимо связать стропила из обрешеточных досок, их ставят на балки и прибивают в шашечном порядке. Осталось уложить перекрытие потолка и рубероид.

Различная сборка монтажных стропил на одностороннюю крышу

Помимо описанного выше варианта каркаса под моноблочную крышу, на практике часто используются более простые и доступные способы крепления стропильной системы.

Например, при сборке садового домика достаточно просто уложить сплавные балки с определенным шагом на фронтон и верхнюю балку задней стены дома. При этом стропила, помимо конструкции опоры для крыши, играют роль элемента жесткости для всего дома.

Достаточно просто набора одинарной кровли для деревянной пристройки В дом из бруса. Верхний край конька устанавливается на балку, которая опирается на вертикальные стойки, прибитые к стене дома.По фото видно, что нижняя опорная балка для стропил крыши устанавливается на вертикальные стойки, вся конструкция оформлена в виде каркаса с дополнительными лицевыми нервюрами. Каждая из стропил заменена под опорную поверхность балок.

В некоторых случаях, например, при пристройке гаража до капремонта, торцы балок перекрытия можно использовать для крепления стропила, как на фото. В этом случае стропила жестко крепится парой стальных уголков к выступающему концу бруса.

Отправьте материал вам на E-mail

При выборе простой конструкции кровли жилого, хозяйственного или любого другого объекта, а также пристройки к основному зданию, наиболее выгодно будет одиночная. Поднимается достаточно просто, нетребовательна к типу фундамента за счет небольшой нагрузки, а также легко вписывается в смету любого бюджетного проекта. Монолитную крышу оглушить своими руками в кратчайшие сроки даже одним человеком без привлечения дополнительной техники или людей.Конструкция отличается высокой функциональностью и надежностью.

Наиболее частая сфера применения односкатных крыш — бани и хозяйственные постройки

Чтобы понять, стоит ли делать выбор в пользу монолитной кровли, стоит оценить, какие преимущества будут получены и минимизировать влияние недостатков . К преимуществам можно отнести следующие критерии:

Эффективность с точки зрения финансовых затрат не только на строительные материалы, но и на усиление стен с целью повышения их устойчивости к сжимающим и растягивающим напряжениям.

Простая конструкция позволит неспециалистам построить кровлю такого типа и при этом получить оптимальные сроки их эксплуатации, а также отсутствие каких-либо требований к обслуживанию.

Возможность с панорамным видом.

Парусник с уменьшенной крышей при наличии преимущественно направленных ветров и выборе правильного уклона ската.

Высокая ремонтопригодность за счет простоты конструкции стропильной системы и корня.

При выборе правильных углов наклона допускается использование любых кровельных материалов.

Встроенная кровля тоже стояла своими руками. На самом деле для грамотных дизайнеров эти недостатки несущественны и при необходимости легко могут превратиться в достоинства. Так, например, чтобы не сломала крышу, достаточно посадить на участке деревья или построить наверху соседнее строение. Чтобы улучшить эстетику восприятия однослойной кровли, достаточно пойти на хитрость и реализовать проект с многоуровневыми откосами с двух противоположных сторон дома.

Полезная информация! Односкатная крыша не позволяет оборудовать чердачное помещение. Этот факт необходимо учитывать при планировании кровли.

Подготовительные работы
Односкатная крыша своими руками возводится только после подготовительных работ. От их продуманности полностью зависит жизнь конструкции. В первую очередь, это касается правильности планировки кровли и выбора материалов.

Как сделать односкатную крышу?
Для односторонней крыши угол наклона — главный критерий ее надежности.С одной стороны, чем больше угол, тем эффективнее выделяются осадки, а с другой — это главный элемент, который должен выдерживать порывы ветра. При суровой зиме на корне образуется толстый слой льда и снега, который может создавать нагрузки, превышающие допустимые, в результате чего кровля может деформироваться и сломаться. То есть угол наклона конька по этому критерию должен исходить из особенностей климата.

Внимание! Угол наклона кровли должен быть направлен в сторону самых высоких ветровых потоков, чтобы снизить сопротивление конструкции.

Еще одним фактором, влияющим на наклон корня, является кровельный материал, который может иметь различную шероховатость и прочность. Его качественно применимо для кровли можно разделить на углы наклона:

При уклоне конька до 10 0 допускается использование только рулонных материалов, имеющих ровную и относительно гладкую поверхность. К ним относятся каучукоид, битумная черепица и др.

При наклоне от 10 0 до 20 0 используются гофрированные материалы, например шифер, металлический профиль или ондулин.

В качестве уклона конька 28 0 — 35 0 используются гладкие металлические кровельные листы, защемленные фальцованным способом.

Углы наклона 25 0-35 0 подходят для укладки металлической или керамической плитки.

Важная информация! Большие углы наклона, чем 35 0, делать не рекомендуется из-за повышения сопротивления воздушному потоку и ухудшения обтекаемости, что чревато пробоем материала кровли.

Устройство и конструкция односкатной кровли
Устройство одинарной кровли достаточно простое и включает в себя следующие узлы:

Строповая система.Предназначен для восприятия основной нагрузки кровли и равномерного распределения по всей площади стены объекта. Обычно его делают из деревянных балок сечением от 50х100 мм в зависимости от площади кровли и количества опорных элементов.

Изоляционные слои. Их укладывают между стропилами и закрепляют на кожухе и покрытии изнутри здания. Их роль — обеспечить максимальную защиту объекта и несущих элементов конструкции от влаги или замерзания.

Лич. Предназначен для крепления кровельного материала и обеспечения достаточной опорной способности для выдерживания собственного веса и различных предполагаемых нагрузок. Материалом для его изготовления могут служить панели МДФ, обрезная и необрезная доска. Выбор производится в соответствии с типом кровельного материала.

Рубероид. Позволяет обеспечить прекрасные эстетические свойства кровли, а также защитить ее от атмосферных осадков.

Статья по теме:

Типы опор для кровли
Кровельная опора выбирается исходя из массы конструкции и особенностей кровельного материала.Следующие типы опор:

Крышка. Есть дополнительные элементы конструкции, которые устанавливаются равномерно по длине конька во внутренней части крыши.

Подвешивание. SAMI простая схема Крепления основаны только на двух опорах, расположенных над стенами здания.

Раздвижные. Крепление к стенам осуществляется по специальной конструкции с опорой под мауэрлат (обвязка).

Нужно ли обеспечивать вентиляционное пространство?
В некоторых проектах требования к кровельному материалу и наиболее возводимому объекту в силу особенностей условий его эксплуатации создают необходимость обеспечения вентиляции кровли. Ярким примером является баня, где разница температур между внутренними помещениями и внешней средой составляет более 100 ° С. Основная цель — избавиться от образования конденсата и повреждения основных элементов.Для кровли необходимо предусмотреть зазор по фасадам между покрытием, крышей и стропильной системой.

Создание чертежа
Перед созданием чертежа необходимо измерить обвязку стен, если это не было сделано ранее. После этого, учитывая особенности объекта, а также выбранные конструктивные параметры, рассчитайте оптимальные параметры расчета Угол наклона конька.

Оптимальное расстояние между рафилами должно быть 1-1.5 мес. Шаг тени выбирается исходя из требований к укладке рубероида. С учетом всех данных составляется чертеж, а затем будет рассчитано количество стройматериалов, которое потребуется для покупки. Дополнительно рекомендуется делать маржу из расчета 10-15% от суммы.

Перечень необходимого инструмента
Проведение строительных работ Потребуется использование ряда инструментов, которые необходимо подготовить заранее, чтобы не прерывать установку.Поэтому, прежде чем делать основные элементы конструкции и строить монолитную крышу, необходимо подготовить следующие инструменты: отвертка

для удобного соединения элементов конструкции;

карандаш или маркер для разметки;

строительный уровень для регулировки положения частей кровли;

степлер для крепления гидроизоляции;
молоток
для забивания гвоздей;

пила для распиловки стропил под требуемые размеры;

рулетка для измерения;

ссылка для управления вертикальным положением.

Односкатная крыша своими руками пошагово — описание этапов работ
Проведя ряд подготовительных работ, нужно приступить к установке. Этапы установки следующие: Установка стропила, укладка корня, изоляционных материалов перекрытия и основной кровли. Каждый шаг необходимо продумать заранее: все необходимые инструменты и часть материалов поднимаются на крышу для удобного доступа к ним. При таком подходе не будет простоев и задержек, что будет гарантией выполнения работ точно в срок.

Установка рафтинговой системы
Устройство меловой системы однорядной кровли относительно несложно и не потребует наличия опыта данного вида работ или специальных знаний. Однако важно соблюдать последовательность этапов монтажа.

В соответствии с чертежом, на Земле мы распилили деревянные балки 150х150 мм на необходимые размеры перед тем, как поднять их на крышу. Затем обязательно обработайте их антисептиками и нанесите защитный слой.Если этого не сделать, в древесине могут оказаться насекомые или другие вредители, которые нарушают прочность конструкции и требуют замены.

Важно! Все деревянные балки и доски должны быть высушены естественным путем и иметь влажность не более 10%. В противном случае велика вероятность деформации несущей конструкции со всеми вытекающими из этого последствиями.

Со стороны, противоположной углу откоса, устанавливаем опорные стойки, которые иначе называются фронтальными.На этом же этапе следует установить дополнительные опоры, если они предусмотрены конструкцией. В большинстве случаев это обычные распорки. Интервал между ними для установки плитки более 3 м, а для профильных листов — более 6 м.

Внимание! Для пошагового монтажа односкатной крыши делаем своими руками. Необходимо проверить вертикальность стоек, так как даже минимальный угол их наклона может снизить прочность конструкции до уровня ниже минимально расчетного, что приведет к непредсказуемым последствиям.

Готовые балки устанавливают на деревянную обвязку или мауэрлат с креплением «в лапу», «в чашу» или на стальные шпильки. Для первых двух вариантов необходимо будет сделать соответствующие надписи из мауэрлата и стропил в местах их касания. Для этого маркером отмечается точка касания, а затем пила разливает угол на глубину не более 30% от высоты стропила. Дополнительно необходимо установить специальные стальные скобы для увеличения прочности стропила или анкера.

Интервал установки стропил определяется массой рубероида. К таким значениям следует:

для легких рулонных кровельных материалов оптимальное расстояние между стропилами 1,5-3 м;

для листовых материалов и плитки интервал должен составлять 0,7-1 м.

Полезная информация! Все стропила в обязательном порядке должны быть уложены в одной плоскости без перекосов, чтобы обеспечить надежный контакт с ними обреченности.

Статья по теме:

Укладка изоляционных слоев
Укладка изоляции При установке одинарной кровли своими руками выкатываем своими руками для тех построек, которые планируется эксплуатировать в зимнее время, с целью повышения их энергоэффективности. Чтобы закрепить теплоизоляцию со стороны помещения, необходимо в режиме онлайн провести подъем стропильных плит МДФ или досок толщиной 10 мм. В отдельных случаях допускается укладка листов гипсокартона с настилом шкафа для защиты его от конденсата.

Пароизоляционный слой укладывается на расстоянии 15-20 см с обязательной утопкой стыковочных швов специальным скотчем. В местах подгонки к крайним стропилам ориентируются на вертикальную поверхность, чтобы обеспечить максимальную защиту от влаги.

На следующем этапе укладка теплоизоляционного материала. Пошагово посредством монтажа одинарной кровли своими руками рекомендуется использовать утеплитель минераловатными материалами, пенополистиролом или пенопластом.Важный момент при их укладке — обеспечить плотный контакт со стропилами без малейших трещин. Размер размером 1 мм и длиной 10 см способен обеспечить теплопотери в несколько киловатт в зависимости от температуры внешней среды.

Полезная информация! Одинарную кровлю можно утеплить любым теплоизоляционным материалом. Выбор необходимо осуществлять исходя из его экономичности, стоимости и простоты укладки.

Поверх утеплителя обязательно требуется укладка гидроизоляционной пленки.Способ его укладки аналогичен установке вапоризации. Однако есть существенный нюанс — стыковочные швы обязательно должны приходиться на стропила, а фиксация осуществляется на стальных скобах с помощью строительного степлера с шагом 10-15 см.

1 — стропильный; 2 — ригель; 3 — гидроизоляционная пленка; 4 — вертикальная гибель; 5 — горизонтальная обрестена; 7 — пароизоляционная пленка; 8 — гидроизоляционный шов.

Монтаж каркаса и рубероида
Для пошагового выполнения Монтаж одинарной кровли своими руками под мягкие и рулонные кровельные материалы, макияж следует укладывать сплошным слоем.Во всех остальных случаях маркируются доски под резак с интервалом 50-80 см. Толщина досок должна быть более 20 мм, а ширина от 10 см. Крепление выполняется на гвоздях или саморезах к стропильной системе. Затем устанавливаются ветровые доски, которые будут служить ориентиром при укладке рубероида в плане его выравнивания. Однако это не значит, что необязательно контролировать укладку ряда с помощью уровня. Для удобства с двух торцевых частей конька набивают две машины на расстоянии от стены около 0.5 м и натянуть на них нить. Это будет нулевой уровень, для которого нужна строка.

Укладка рубероида производится по соответствующей технологии. Монтаж начинается с одного из углов конька и связывается всей кровлей. Способ крепления определяется выбранным материалом.

Полезная информация! Для жестких листовых материалов крепеж рекомендуется на расстоянии 10-15 см от угла, чтобы предотвратить повреждение или деформацию.

На завершающем этапе выполняется укрытие торцевых частей кровли в скате ската.

Возведение стропильной системы крыши и последующего настила кровли является наиболее важным этапом в любом строительстве. Это очень сложный, сопряженный комплексный тренинг, включающий в себя расчет основных элементов системы и приобретение материалов нужного раздела. Не каждый начинающий строитель сможет спроектировать и отремонтировать сложную конструкцию.

Однако часто при строительстве продающихся зданий, построек хозяйственного или хозяйственного назначения, гаражей, навесов, беседок и других объектов особой сложности кровли нет вовсе — простота конструкции выявляется, минимальное количество материалов и скорость работы, которые довольно бесшумны. Для самостоятельного исполнения. Именно в таких ситуациях рафтинговая система превращается в своеобразный парик -beric
.
В данной публикации основное внимание уделяется расчетам односкатной конструкции кровли.Кроме того, будут рассмотрены наиболее типичные случаи его возведения.

Основные преимущества односкатной кровли
Несмотря на то, что не всем нравится эстетика постройки, над которой монтируется одинарная крыша (хотя сам вопрос неоднозначный), многие владельцы дачных участков при возведении построек, а иногда и жилого постройки, выбирайте этот вариант, руководствуясь рядом достоинств Подобной конструкции.

Материалов для одинарной стропильной системы, особенно если она возводится над небольшой экономичной пристройкой, потребуется совсем немного.

Самая «жесткая» плоская фигура — треугольник. Именно он опирается практически на любую стропильную систему. В системе с одним столом этот треугольник имеет прямоугольную форму, что значительно упрощает вычисления, поскольку все геометрические соотношения известны каждому окончившему школу. Но такая простота никак не влияет на прочность и надежность всей конструкции.

Даже если ведущий самостоятельное строительство, владелец участка ни разу не сталкивался с возведением кровли, установка одностоловой стропильной системы не должна вызывать у него излишних трудностей — это вполне понятно, не так уж и сложно. Часто при перекрытии небольших хозпостройков или других входящих структур вполне можно что-то сделать не без вызова бригады специалистов, а даже без приглашения помощников.

При возведении конструкции кровли всегда важна скорость работы, естественно, без потери качества — я хочу максимально защитить конструкцию от капризов погоды.По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически отсутствуют сложные соединительные узлы, занимающие массу времени и требующие высокоточной подгонки.

Насколько существенны недостатки системы с одним отстойником? Увы, они есть, и с ними тоже надо считаться:

Чердак с одноплатной крышей либо вовсе не ожидается, либо он оказывается настолько маленьким, что о его широком функционале приходится забыть.

Исходя из первого пункта — существуют определенные трудности с обеспечением достаточной теплоизоляции, расположенной под крышей однокомнатного помещения.Хотя, конечно, это можно исправить — ничто не мешает утеплить само кровельное укрытие или устроить утепленный мансардный перекрытие под стропильную систему.

Одинарные кровли обычно делают с небольшим уклоном, до 25 ÷ 30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подходят для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что необходимо учитывать при расчете системы.Но при таких уклонах значительно снижается влияние ветрового давления на крышу, особенно если уклон расположен правильно — с наветренной стороны, в соответствии с преобладающими ветрами в этом районе местности.

Еще один недостаток, пожалуй, можно отнести к весьма условному и субъективному — это внешний вид односкатной крыши. Он может не прийти в голову любителям архитектурных изысков, мол, очень упрощает вид постройки. С этим тоже можно поспорить.Первое — простота системы и экономичность строительства часто все же играют решающую роль при возведении инженерных сооружений. И трижды — если вы видите обзор жилых домов, то можете встретить очень интересные варианты дизайна, в которых остановка сделана на односторонней крыше. Так что, как говорится, о вкусах не спорят.

Как рассчитывается одинарная система пайки?

Общие принципы расчета системы
В любом сценарии единая кровельная система представляет собой конструкцию опор спуска рукавов, установленных параллельно друг другу.Само по себе название — «городские» предполагает, что стропила опираются (забиваются) в две жесткие точки опоры. Для удобства восприятия обратимся к простой схеме. (Кстати, к одной и той же схеме вернутся не один раз — при расчете линейных и угловых параметров системы).

Итак, две точки опоры рафтинговой ноги. Одна из точек (IN) Расположена над нечетным (НО) для определенного значения, превышающего ( h) .За счет этого наклон конька, который выражается углом α.

Таким образом, как уже отмечалось, основой построения системы является прямоугольный треугольник ABC , в котором базой является расстояние по горизонтали между точками опоры ( d. ) — чаще всего это длина или ширина построенного здания. Второй катат — превышение ч. Ну гипотенуза — это длина стропильной ноги между точками опоры — л. Уголок у основания (α) определяет поворот конька крыши.

А теперь несколько подробнее остановимся на основных аспектах выбора конструкции и проведения расчетов.

Каким образом будет создан необходимый уклон конька?
Принцип расположения стропил — параллельно друг другу с определенным шагом, с необходимым углом наклона конька — общий, но добиться этого можно разными способами.

Во-первых, еще на этапе разработки проекта здания сразу закладывается высота одной стены (выделена розовым цветом) с превышением h. относительно противоположного (желтого цвета). Две оставшиеся стены, идущие параллельно скату кровли, имеют трапециевидную форму. Способ довольно распространен, и хотя несколько усложняет процесс возведения стен, но крайне упрощает создание очень быстрой кровельной системы — для этого почти все готово.

Второй метод, в принципе, можно считать первым. В данном случае речь идет о каркасном строительстве. Еще на стадии разработки проекта в него закладываются вертикальные стойки каркаса с одной стороны выше такой же величины. ч. по сравнению с противоположным.

На приведенных выше графиках и на тех, которые будут размещены ниже, схемы выполнены с упрощением — не показаны Маурилалатом, проходящие вдоль верхнего конца стены или планки обвязки на каркасной конструкции.В принципе ничего не меняет, но на практике без этого элемента, являющегося основой для монтажа стропильной системы, не обойтись.

Что такое мауэрлат и как его крепят на стены?

Основная задача этого элемента — равномерное распределение нагрузки от стропильных ног на стены стены. Правила подбора материала и на стены дома — читайте в специальной публикации нашего портала.

Следующий подход практикуется в случае, когда стены имеют одинаковую высоту.Превышение одной стороны стропильных ног над другой может быть обеспечено установкой вертикальных стоек высотой ч. .

Решение простое, но конструкция получается, на первый взгляд, несколько нестабильной — каждый из «треугольников сплава» имеет определенную степень свободы влево — вправо. Это просто устраняется креплением поперечных брусьев (досок) обрешетки и прошивкой прямоугольной лобовой части кровли со стороны фасада.Оставшиеся по бокам треугольники фронтона также сшиты деревом или другим удобным для владельца материалом.

крепление для ГРМ

Еще одно решение проблемы — установка кровли при помощи одностоловых хозяйств. Этот способ хорош тем, что можно после расчетов идеально собрать и уместить одну ферму, а затем, взяв ее за шаблон, сделать необходимое количество точно таких же построек на Земле.

Такую технологию удобно применять в том случае, когда в силу ее большой длины требуется определенное усиление (об этом чуть ниже).

Жесткость всей стропильной системы уже заложена в проекте фермы — достаточно установить эти сборки на мауэрлат с определенным шагом, заходом на него, а затем совместить фермы с обвязкой или поперечными брусьями обрешетки .

Еще одним преимуществом такого подхода является уступка и роли стропильной стопы, и балок перекрытия. Таким образом, существенно упрощается задача теплоизоляции перекрытия и подъема потока — к этому сразу все будет готово.

Наконец, еще один случай — он подходит для ситуации, когда над домом пристройки планируется сплошная крыша.

С одной стороны, стропильные ноги опираются на стойки каркаса или стену возводимой пристройки. С противоположной стороны находится капитальная стена основного корпуса, и стропила могут опираться на закрепленный на ней горизонтальный прогон или на отдельные приставки (кронштейны, закладные стержни и т. Д.), Но также выровнены по горизонтали. Линия крепления этой стороны стропильных ног также выполняется с превышением ч.

Обращаем ваше внимание, что несмотря на различия подходов к установке одностоловой системы, во всех вариантах присутствует один и тот же «сплавный треугольник» — он будет важен для расчетов параметров будущей кровли.

Каким образом обеспечить кровельный скат?
Казалось бы — вопрос праздничный, однако с ним нужно определиться заранее.

В некоторых случаях, например, если есть особые опции и нет, конек следует располагать только по направлению к зданию, чтобы был обеспечен свободный запас ливневой воды и сказочного снега.

Уже есть определенные возможности для желаемой конструкции. Конечно, этого недостаточно, когда рассматривается вариант, при котором стропильная система размещается таким образом, чтобы направление уклона приходилось на фасадную часть (хотя такое решение не исключено). Чаще всего организуются уклоны спины или одной из сторон.

Здесь уже можно взять на себя критерии выбора внешнего дизайнерского оформления построенного здания, особенности площади участка, удобство прокладки коммуникационной системы отвода ливневых вод и т. Д.Но все же необходимо учитывать определенные нюансы.

Оптимальное расположение одинарной крыши с наветренной стороны. Это позволяет минимизировать ветровое воздействие, которое может работать при подъеме приложения вектора силы, когда уклон превращается в своеобразное крыло — ветер пытается сорвать крышу. Именно для односторонних крыш имеет существенное значение. При ветре, так же в кровле, особенно при малых углах наклона катанки, величина ветрового воздействия будет минимальной.

Второй аспект выбора — длина конька: его можно разместить вдоль него с прямоугольной постройкой вдоль или поперек. Здесь важно учесть тот факт, что длина сплава без усиления не может быть бесконечной. Кроме того, чем длиннее пролет стропил по межточечным точкам опоры, тем толще должно быть в сечении пиломатериалы, которые идут на изготовление этих деталей. Эта зависимость будет объяснена немного позже, уже при расчетах системы.

Тем не менее, существует правило, что свободная длина стропильных ног обычно не должна превышать 4,5 метра. При увеличении этого параметра предусмотрены дополнительные элементы улучшения конструкции. Примеры показаны на иллюстрации ниже:

Таким образом, при расстоянии между противоположными стенами от 4,5 до 6 метров уже необходимо установить антропелег (поддон), расположенный под углом 45 ° и опирающийся на жестко закрепленную опорную планку (литен).При расстояниях до 12 метров придется по центру установить вертикальную стойку, которая должна опираться либо на надежное перекрытие, либо даже на капитальную перегородку внутри здания. Стенд также отдыхает в подстилке, а кроме того, с каждой из сторон установлен кабанчик. Это тем более актуально в связи с тем, что стандартная длина пиломатериалов обычно не превышает 6 метров, а стропильную ногу придется делать композитной. Так что без дополнительной поддержки все равно не получится.

Дальнейшее увеличение длины конька приводит к еще большему усложнению системы — возникает необходимость установки нескольких вертикальных стоек, с шагом не более 6 метров, с опорой для стенок сперматозоидов и с обвязка этих стоек боями, с установкой одинаковых подпочвенных покрытий и на каждой стойке, и на Обе внешних стенах.

Таким образом, необходимо хорошо подумать, где выгоднее сориентировать направление кровельного стержня, в том числе из соображений упрощения конструкции чартерной системы.

винт саморез

Какой угол конька конька будет оптимальным?
В подавляющем большинстве, если речь идет о кровле с одним столом, выбирается угол до 30 градусов. Это связано с рядом причин, о самой важной из которых уже говорилось — сильной уязвимости одностоловой конструкции к ветровой нагрузке со стороны фасада. Понятно, что, следуя рекомендациям, направление конька ориентируется в закрытую сторону, но это не значит, что ветер с другой стороны полностью исключен.Чем круче угол ската — тем значительнее становится подъемная сила, и тем большую нагрузку на пробой будет иметь конструкция кровли.

Кроме того, односторонние крыши с большим углом наклона смотрятся несколько непонятно. Конечно, иногда он используется в смелых архитектурных и дизайнерских проектах, но речь идет о более «приземленных» случаях …

Слишком пологий, с углом наклона до 10 градусов, тоже не слишком желателен по той причине, что нагрузка на стропильную систему от снеговиков резко возрастает.Кроме того, с началом таяния снега на нижнем крае конька появляются неровности, затрудняющие свободное приближение талой воды.

Важный критерий выбора угла крутизны конька есть и задуман. Не секрет, что для разных кровельных материалов существуют определенные «рамки», то есть минимально допустимый угол ската кровли.

Угол наклона самого конька может выражаться не только в градусах.Многим мастерам удобнее оперировать другими параметрами — пропорциями или процентами (даже в некоторых технических источниках можно найти подобную систему измерения).

Пропорциональное исчисление — это отношение длины пролета ( д. ) к высоте подъема конька ( ч. ). Это может быть выражено, например, соотношением 1: 3, 1: 6 и так далее.

То же отношение, но уже по абсолютной величине и процентному соотношению, которое дает несколько иное выражение.Например, 1: 5 — крутизна конька 20%, 1: 3 — 33,3% и т. Д.

Для упрощения восприятия этих нюансов ниже размещена таблица с диаграммой-графиком, показывающей соотношение градусов и процентов. Схема полностью масштабируется, то есть легко переводит одни значения в другие.

Красными линиями обозначено условное разделение кровли: до 3 ° — плоская, от 3 до 30 ° — крыша с небольшим уклоном, от 30 до 45 ° — средняя крутизна, выше 45 — крутые уклоны.

Синие стрелки и соответствующие числовые обозначения (в кружках) показывают установленные нижние границы использования того или иного рубероида.

№ Величина уклона Тип допустимой кровли (минимальный уровень уклона) Иллюстрация

1 от 0 до 2 ° Верхняя плоская крыша Или с углом наклона до 2 °.
Не менее 4-х слоев рулонного битумного покрытия, нанесенного по «горячей» технологии, с обязательным верхним напылением мелкозернистого щебня, погружаемого в расплавленную мастику.

2 ≈ 2 °
1:40 или 2,5% То же, что и в пункте 1, будет достаточно 3-х слоев битумного материала, с обязательной шпаклевкой

3 ≈ 3 °
1:20 или 5% Не менее трех слоев битумного рулонного материала, но без гравийной засыпки

4 ≈ 9 °
1: 6,6 или 15% При использовании рулонных битумных материалов — не менее двух слоев, наклеиваемых на мастику горячим способом.
Допускается использование некоторых видов профнастила и металлочерепицы
(согласно рекомендациям производителя).

5 ≈ 10 °
1: 6 или 17% Асбестоцементные шиферные волнистые листы армированного профиля.
EuroShorter (однолинейный).

6 ≈ 11 ÷ 12 °
1: 5 или 20% Мягкая битумная черепица

7 ≈ 14 °
1: 4 или 25% Плоский профиль, армированный асбестоцементным шифером.
Профнастил и металлочерепица — практически без ограничений.

8 ≈ 16 °
1: 3,5 или 29% Кровля из листовой стали с фальцованным соединением соседних листов

9 ≈ 18 ÷ 19 °
1: 3 или 33% Сланец асбестоцементный волнистый обычный профиль

10 ≈ 26 ÷ 27 °
1: 2 или 50% Натуральная керамическая или цементная плитка, сланец или композитная полимерная плитка

11 ≈ 39 °
1: 1.25 или 80% Кровельное покрытие из щепы, duncut, натуральной черепицы.
Для любителей особой экзотики — создание кровли

Имея такую информацию и имея подсказки для будущей кровли, будет легче определиться с углом крутизны конька.
Металлочерепица
.

Как установить желаемый угол наклона конька?
Вернемся снова к нашей базовой схеме «стропильного треугольника», размещенной выше.

Так установить желаемый угол наклона конька α , необходимо обеспечить подъем одной стороны стропильной стопы на ч. . Соотношение параметров прямоугольного треугольника известно, то есть определить эту высоту — сложности не представишь:

ч. = г. × тГ. α

Значение Tangent — это табличное значение, которое легко найти в справочной системе или в таблицах, опубликованных в Интернете.Но чтобы максимально упростить нашему читателю, внизу расположен специальный калькулятор, который позволит производить расчеты буквально за несколько секунд.

Кроме того, калькулятор поможет решить при необходимости и обратную задачу — изменение угла наклона в определенном диапазоне для выбора оптимального значения превышения, когда этот критерий становится определяющим.

Калькулятор расчета верхней точки установки стропила
Укажите требуемые значения и нажмите кнопку «Рассчитать превышение H»

Базовое расстояние между точками Опоры D (метры)

Планируемый угол кромки крыши α (градусы)

Как определить длину стропильной стопы?
В этом вопросе тоже сложно быть затруднительным — по двум всем известным сторонам прямоугольного треугольника не составит труда вычислить третью, используя известную теорему Пифагора.В нашем случае в приложении к базовой схеме это соотношение будет таким:

L² = d² +. г².

L = √ ( d² +. h²)

При расчете длины стропильных ног следует учитывать один нюанс.

При небольшой длине коньков стропило часто увеличивают до ширины выступа роговицы — впоследствии будет легче смонтировать весь этот узел.Однако при больших толщинах стропильных ног или в том случае, когда в силу обстоятельств необходимо использовать материал очень большого сечения, такой подход не всегда выглядит разумным. В такой ситуации используется удлинение стропила с помощью специальных элементов системы — убивает.

Понятно, что в случае одностороннего покрытия корковых подошв их может быть два, то есть с обеих сторон конструкции, или одна — при креплении кровли к стене здания.

Ниже представлен калькулятор, который позволит быстро и точно рассчитать необходимую длину стропильных ног для односкатной кровли. По желанию можно произвести расчет с учетом вздутия роговицы или без него.

Калькулятор расчета длины боковой линии крыши
Введите требуемые значения и нажмите кнопку «Рассчитать длину стопы L»

Высота превышения H (метры)

Базовая длина D (метры)

Условия расчета:

Требуемая ширина карниза Δl (метры)

Номеров:

Понятно, что если длина стропильной стопы превышает стандартные размеры имеющегося бруса (обычно 6 метров), необходимо либо отказаться от формирования с помощью стропил в пользу коблока, либо прибегнуть к сращиванию бара.Сразу можно оценить, к каким последствиям это «наливает» принятие оптимального решения.

Как определить необходимое сечение стропила?
Дина стропильных ног (или расстояние между точками их крепления к мауэрлату) теперь известна. Был найден параметр возвышения одного края стропила, то есть есть еще значение угла ската будущей кровли. Теперь необходимо определиться с сечением доски или бруса, на которое будет производиться изготовление ног для сплава и в связке с ним — этапы их монтажа.

Все перечисленные параметры тесно взаимосвязаны между собой и должны в конечном итоге соответствовать возможной нагрузке на солерную систему, чтобы была обеспечена прочность и устойчивость всей конструкции крыши без ее перекоса, деформации или даже обрушения.

Принципы расчета распределенной нагрузки на рафилированный
Все нагрузки, падающие на крышу, можно разделить на несколько категорий:

Постоянная статическая нагрузка, которая определяется массой стропильной системы, кровельного материала, обрешетки к ней, а с утепленными стержнями — утяжелением теплоизоляции, перекрытия внутреннего потолка чердачного помещения и т. Д.Этот итоговый показатель во многом зависит от типа используемого рубероида — подразумевается, что массивность профнастила, например, не идет ни в какое сравнение с натуральной черепицей или асбестоцементным шифером. И все же при проектировании кровельной системы всегда стремятся удержать этот показатель в пределах 50 ÷ 60 кг / м².

Временные нагрузки на крышу от воздействия внешних причин. Это определенно снеговая нагрузка на крышу, особенно характерная для крыш с небольшим крутым стержнем.Свою роль играет ветровая нагрузка, и хоть на маленьких углах она не так велика, полностью сбрасывать ее со счетов не стоит. Наконец, крыша должна выдерживать человеческий вес, например, при проведении любых ремонтных работ или при очистке кровли от заснеженных сугробов.

Отдельную группу составляют экстремальные нагрузки естественного характера, вызванные, например, аномальными для данной местности ураганными ветрами со снегопадами или дождями, тектоническими шутами и т. Д. Предвидеть их практически невозможно, но при расчете этого случая, закладывается определенный запас прочности элементов конструкции.

Общие нагрузки выражены в килограммах на квадратный метр площади крыши. (В технической литературе часто оперируют другими значениями — килопаскалями. Перевести легко — 1 килопаскаль это примерно 100 кг / м²).

Нагрузка, падающая на крышу, распределяется по быстрым опорам. Очевидно, что чем чаще их устанавливают, тем меньшее давление придется иметь на каждый погонный метр рафтинговой ноги. Это можно выразить следующим соотношением:

QS = QC × s

QR — распределенная нагрузка на метр стропил, кг / м;

КК. — Суммарная нагрузка на единицу площади крыши, кг / м²;

с. — Шаг установки стропильных ног, м.

Например, расчеты показывают, что крыша, вероятно, подвергается воздействию 140 кг. При шаге установки в 1,2 м на каждую точку движения метр стропильных ног должен будет составлять 196 кг. Но если ставить стропила чаще, с шагом, скажем, 600 мм, то степень воздействия на эти детали конструкции резко снижается — всего 84 кг / м.

Но по полученному значению распределенной нагрузки уже легко определить желаемое сечение пиломатериала, способное выдержать такое воздействие, без прогиба, скручивания, трещин и т. Д.Существуют специальные таблицы, одна из которых приведена ниже:

Расчетное значение удельной нагрузки на 1 метр стропильной ноги, кг / м Доска обрезная для изготовления бугристых ног

75 100 125 150 175 от Круглюка из доски (брус)

диаметр, мм. толщина доски (брус), мм

40 50 60 70 80 90 100

Планируемая длина сплава между точками опоры, м Высота доски (брус), мм

4,5 4 3,5 3 2,5 120 180 170 160 150 140 130 120

5 4.5 4 3,5 3 140 200 190 180 170 160 150 140

5,5 5 4,5 4 3,5 160 — 210 200 190 180 170 160

6 5,5 5 4.5 4 180 — — 220 210 200 190 180

6,5 6 5,5 5 4,5 200 — — — 230 220 210 200

— 6,5 6 5,5 5 220 — — — — 240 230 220

Использовать эту таблицу совершенно несложно.

В его левой части находится расчетная удельная нагрузка на быстрый этап (по промежуточному значению, ближайшему к ближайшему).

По найденному столбцу, до значения желаемой длины стропильных ног.

В этой строке с правой стороны таблицы требуемые параметры пиломатериалов — это диаметр карусели или ширина и высота бруса (досок). Здесь вы можете выбрать наиболее удобный для себя вариант.

Например, расчеты дали значение нагрузки — 90 кг / м. Длина стропильной ноги между точками опоры — 5 метров. Из таблицы видно, что можно применить диаметр диаметром 160 мм или доску (ГРМ) следующих сечений: 50 × 210; 60 × 200; 70 × 190; 80 × 180; 80 × 180; 90 × 170; 100 × 160.

Пример «Для малых» предназначен для определения общей и распределенной нагрузки.

Имеется разработанный, достаточно сложный и громоздкий алгоритм расчета.Однако мы не будем перегружать читателя в данной публикации массивом формул и коэффициентов, а предложим воспользоваться калькулятором, специально разработанным для этих целей. Правда, для работы с ним необходимо дать несколько пояснений.

Вся территория России разделена на несколько зон по вероятному уровню снеговой нагрузки. На калькуляторе нужно будет сделать номер зоны для того региона, в котором ведется строительство. Вы можете найти свою зону на схеме ниже:

На уровень снеговой нагрузки влияет угол кровли кровли — эта величина нам уже известна.

Изначально подход аналогичен тому, что в предыдущем случае — требуется определить его зону, но только по степени напора ветра. Схема карты находится ниже:

Для ветровой нагрузки высота крыши увеличена. Не путать с рассмотренным ранее превышающим параметром! В данном случае это высота земли до самой высокой точки крыши.

Калькулятор предложит определить зону строительства и степень открытости строительной площадки.Приведены критерии оценки степени открытости калькулятора. Однако есть нюанс.

Говорить о наличии этих естественных или искусственных препятствий для ветров можно только в том случае, если они расположены не дальше, чем на расстоянии не более 30 × N. где N. — это высота ушастого жилой дом. Это означает, что для оценки степени открытости многоэтажного дома, например, 6 метров, можно рассматривать только те знаки, которые расположены не дальше, чем в радиусе 180 метров.

В этом калькуляторе шаг шага стропы является переменной величиной. Такой подход удобен с тех позиций, что варьируя величину шага, можно проследить, как изменяется распределенная нагрузка на стропило, а значит, выбрать наиболее приемлемый вариант с точки зрения подбора необходимого пиломатериала.

Кстати, если планируется одинарная утепленная крыша, имеет смысл довести ступеньку стропил до размеров стандартных плит утеплителя. Например, если пот базальтовой ваты имеет размер 600 × 1000 мм, то шаг стропила лучше установить либо 600, либо 1000 мм.За счет толщины стропильных ног расстояние «в свету» между ними будет на 50 ÷ 70 мм меньше — это практически идеальные условия для максимально плотного прилегания теплоизоляционных блоков, без зачистки.

Однако вернемся к расчетам. Все остальные данные для калькулятора известны и могут быть рассчитаны.

Устройство стропильной системы двускатной крыши

Благодаря простоте устройства, простоте обслуживания и долговечности, обеспечивающей долгую эксплуатацию, двускатная крыша является наиболее распространенным решением в жилищном благоустройстве.

Виды и особенности двускатной крыши

Форма двускатной крыши определяется на этапе проектирования. Во многом это зависит от дальнейшей эксплуатации. Чердачное пространство … Различают три основных типа двускатной крыши:

Симметричная. Самый распространенный вариант обеспечивает надежное устройство и равномерное распределение нагрузок. Риск погнуть стропила практически отсутствует. Существенный недостаток — невозможность обустройства чердака. Острые углы образуют непригодные для использования участки чердака.

Простая асимметричная … Образование одного угла, превышающего 45 °, обеспечивает увеличение полезной площади … Это позволяет организовать дополнительные жилые комнаты под двускатной крышей. Неравномерное распределение нагрузки на фундамент и несущие стены вызывает затруднения на этапе расчетов по установке стропил.

Прерывистая линия. Излом двускатной крыши может быть внутренним или внешним. Благодаря нестандартной конструкции появляется возможность использовать площадь мансарды для обустройства полноценного второго этажа.Расчеты по установке стропил намного сложнее.

Расчет правильного угла наклона — ключевая задача перед установкой стропил для двускатной крыши. Учитываются климатические особенности региона. Наличие частых и сильных осадков обуславливает необходимость устройства крутого ската двускатной крыши. Установка пологих склонов предпочтительна при значительных ветровых нагрузках. Самый распространенный вариант кровли с возможным диапазоном от 5 до 90 ° имеет уклон от 35 до 45 °, что отличается экономией расхода материала и равномерным распределением нагрузки.

Варианты стропильных систем

Мауэрлат и стропильная система являются несущими элементами двускатной конструкции. Сами стропила состоят из нескольких частей:

стропильных ног и затяжек, соединяющих их и придающих жесткость;

стойки вертикальные;

ригели;

отводы коньковые и боковые;

раскосы продольные, в регионах со значительными снеговыми и ветровыми нагрузками выполняется дополнительная установка диагональных раскосов;
проставки
;

кровать и ящик.

Совет! В схему стропил обязательно входит установка дымохода и вентиляционной шахты.

Для выбранной двускатной конструкции существует три варианта установки стропил. Рассмотрим особенности каждого метода.

При ширине кровли менее 18 м рассматривается вариант установки подвесных стропил. Процесс заключается в закреплении ножки между коньковым прогоном и опорной стенкой. Это снижает воздействие разрывной силы на стропильные ноги.Соединение стропильных элементов осуществляется при помощи стяжки из дерева или металла. Их установка внизу позволяет им выполнять функции несущих балок. Обязательное условие — надежная фиксация затяжки, так как она подвергается разрывным силам.

Стропила не ограничиваются размерами двускатных конструкций, они включают скамейку и стойку. Существенным преимуществом этого вида стропил является простота монтажа. Наличие стеллажа затмевает практичность конструкции.

Сложные конфигурации двускатных крыш предусматривают установку комбинированных стропил.

Определив подходящий вид стропильной системы, переходите к расчету количества материала. Причем каждый элемент кровли требует отдельного чертежа и записи расчетных результатов.

Расчет стропильной системы

Фактически стропильная система представляет собой соединенные между собой треугольные элементы, характеризующиеся максимальной жесткостью. Если двускатная крыша имеет ломаную конструкцию, неправильные прямоугольники необходимо разбить на отдельные составляющие с последующим расчетом нагрузок для каждой части.На завершающем этапе данные подводятся.

Определение постоянных и временных нагрузок

Неотъемлемым условием установки стропил является определение нагрузок на двускатную крышу. Они делятся на постоянные, переменные и специальные. Составляющие величины постоянных нагрузок — это вес обрешетки, отделочные материалы чердака, изоляция и другие элементы, которые обычно составляют вес кровли. В среднем этот показатель нагрузки на стропила составляет 40-45 кг м 2.

Совет! Расчет на прочность двускатной конструкции предусматривает запас 10%.

Ориентируясь на показатели таблицы с указанием веса отдельных материалов для кровли, следует придерживаться показателя максимальной нагрузки 50 кг на 1 м 2 площади кровли.

Само название переменных нагрузок говорит об их противоречивом действии. Это включает в себя силу ветра, эффект снежного покрова и другие виды интенсивного влияния погодных условий.Двускатная крыша похожа на парус, неправильно рассчитанный угол наклона может спровоцировать его разрушение под воздействием сильного ветра. Для расчета этого параметра обратитесь к показателям, указанным в СНиП «Нагрузки и воздействия», с учетом сопутствующих факторов (расположение дома на открытом пространстве или среди многоэтажек). Эффект снега на двускатной крыше определяется как произведение веса снега и поправочного коэффициента, учитывающего аэродинамические эффекты.Согласно СНиП, масса снега колеблется в пределах 80-560 кг / м 2. Зависимость коэффициентов от угла наклона кровли представлена на следующем рисунке:

Если угол превышает 60 °, этот параметр равен не учитывается из-за невозможности затягивания снежного покрова на двускатной конструкции. Особые нагрузки предусмотрены в регионах с повышенной сейсмической активностью, с возможными штормовыми ветрами или смерчами, что не характерно для большинства территорий.

Расчет технических параметров стропил

Монтаж стропил отталкивает форма двускатной крыши, чем она сложнее, тем больше стропильных элементов включает в себя система.При использовании мягкой кровли угол наклона кровли не превышает 20 °, более крутые конструкции требуют установки ондулина, металлочерепицы или стандартного шифера.

Выбор шага стропил зависит от материала кровли и веса двускатной конструкции, он колеблется в пределах 0,6–1,0 м. Количество ножек определяется делением длины крыши на зазор между парами стропил с последующим добавлением 1. Полученный результат показывает количество ножек на одну сторону крыши, для определения общего показателя цифра удваивается. .

При установке стропил не обойдется без определения их длины, для чего используется теорема Пифагора (при 2 = a 2 + b 2), где:

Высота крыши (а) выбирается исходя из возможности дальнейшей эксплуатации чердачного помещения.

Обозначим половину ширины дома через b.

Гипотенуза (c) обозначает искомую величину — длину стропил.

Примечание! Полученный результат следует увеличить на 0,6-0.7 м для распиловки и снятия стропильного элемента за стеной.

Если максимальной длины бруса 6 м не хватает для установки стропильной ноги, его сращивают стыковкой или наращивают.

При определении сечения стропил учитываются следующие факторы:

постоянные и переменные нагрузки:

какой монтажный рубероид будет производиться;

используемая порода древесины;

длина стропильных ног и шаг между ними.

Определить желаемый параметр поможет таблица ниже:

Шаг установки стропил (м)

Длина стропил, м

Анализируя данные, выявляется закономерность: увеличение шага установки стропил пропорционально увеличивает нагрузку на каждую ногу, следовательно, ее сечение должно увеличиваться.

Примерные сечения отдельных элементов стропильной системы двускатной крыши представлены ниже:

Монтаж двускатной крыши

После тщательной перепроверки расчетов приступают к установке мауэрлата.

Мауэрлат

Установка мауэрлата включает следующие шаги:

Крепление бруса к стене для поддержки стропил. Если дом из сруба, верхний венец выполняет функцию мауэрлата. Постройки из пористого материала требуют установки мауэрлата по всей длине несущей стены.

Проблема превышения стандартных размеров пиломатериалов при установке мауэрлата решается их стыковкой.

Для соединения мауэрлата двускатной крыши брус режется исключительно под прямым углом, болты выполняют функцию соединительного звена. Использование проволоки, гвоздей и деревянных дюбелей недопустимо.

Мауэрлат можно установить по центру подпорной стены или со смещением. При креплении конструкции к внешнему краю стены должно оставаться не менее 5 см.Использование гидроизоляционной защиты убережет деревянный каркас двускатной крыши от повреждения влагой. Надежное крепление — обязательное условие при установке стропил и мауэрлата на двускатную крышу. Есть несколько способов выполнить это требование:

для монолитной конструкции идеально подходят анкерные болты;

сруб предпочтительно оборудовать деревянными дюбелями;

пористые материалы хорошо сочетаются с арматурой или шпильками;

в качестве дополнительного крепления при установке стропил используется отожженная проволока;
Шарнирное крепление
предполагает смещение стропильных ног в процессе усадки дома.

Установка стропил

Установка стропильных пар производится двумя способами: непосредственно на крышу, что очень непрактично, или на земле. При втором способе могут возникнуть сложности при перемещении собранных элементов на крышу. Монтажу собранных пар на мауэрлате предшествует подготовка пропилов, они выполняются исключительно на стропильной ноге, чтобы не ослабить основание деревянной конструкции … Варианты крепления показаны ниже:

Для установки парных стропил используются временные подкосы и подкосы.Коньковый узел образуется соединением в верхней части стропильных ног. Процесс предполагает несколько вариантов выполнения задачи:

небольшая конструкция двускатной крыши допускает отсутствие опорной планки;

больших размеров обязывают использовать стропило, которое в дальнейшем служит опорой для стойки.

способ резки.

Варианты обустройства показаны на фото:

Монтаж обрешетки облегчает крепление рубероида, его шаг напрямую зависит от используемого покрытия:

возможен максимальный шаг 44 см при устройстве кровли с шифер или профнастил;

при покрытии металлочерепицей достаточно расстояния 350 мм;

Мягкая кровля предусматривает прочную обрешетку.

Установка стропил содержит множество нюансов, которые заранее сложно предугадать. Шаблоны из тонкой доски способны облегчить подготовку надрезов и надрезов. Видео также ответит на некоторые ваши вопросы.

Двускатная крыша — лучший вариант для неопытного строителя, который можно сделать своими руками. Он прост в исполнении, но в то же время надежен и выдерживает значительные нагрузки как от ветра, так и от осадков. Она, конечно, не очень красива, но в ваннах смотрится вполне органично.

Чтобы все делать осознанно, нужно разбираться в устройстве двускатной крыши и назначении всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой блок, прикрепленный к несущим стенам по периметру здания. Именно на этот элемент приходится большая часть нагрузки с кровли. И именно мауэрлат передает его на несущие стены.

Для этого элемента используются квадратные бруски размером 100 * 100 мм или 150 * 150 мм.Они соединяются со стенами с помощью закладных шпилек. Если ванна деревянная, то верхний венец обычно служит мауэрлатом. Для всех остальных типов стен пояс делается из железобетона, в который закладываются шпильки. Затем штанга выбранного участка «надевается» на шпильки и притягивается гайками. Иногда его дополнительно закрепляют длинными шпильками.

Так как толщина стен зачастую больше ширины мауэрлата, брус можно класть снаружи кирпичом.Это сделает систему более надежной. Только древесину нужно обернуть в два слоя рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек представляет собой горизонтальный деревянный блок, расположенный наверху крыши и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Поскольку конек несет достаточно большую нагрузку, его необходимо делать значительного сечения и выбирать из массива дерева.

Высота конька крыши определяется исходя из уклона крыши и ширины здания.Угол наклона кровли — величина, зависящая от климатических факторов: если зимой много снега, то нужно делать уклоны круче. С них хорошо сойдет снег. Если в регионе будут сильные ветры, высокая крыша будет испытывать большие нагрузки и может быть повреждена.

Для средних условий оптимальный угол наклона крыши составляет примерно 35 ° -45 °. Они не будут сильно загружены ветром, а снег не будет слишком затхлым. Кроме того, под этим углом можно выбрать любой тип.Кровля: и любая из черепицы, мягкая кровля, шифер, металл.

Также помните, что чем выше приподнят конек (чем круче скаты), тем больше будет площадь крыши. А это приведет к тому, что затраты на закупку кровельных материалов и объем работ будут большими.

Зная угол наклона и ширину вашей ванны, вы можете рассчитать высоту конька крыши. Для этого ширину постройки необходимо разделить на два (если конек находится посередине и не смещен в ту или другую сторону) и умножить на тангенс уклона (первая формула на рисунке).Чтобы не искать нужный коэффициент в математических таблицах, он выписан и сведен в простую таблицу.

Угол наклона крыши 5 10 15 20 25 30 35 40 45 50 55 60

Тг А (расчет высоты конька) 0,08 0,17 0,26 0,36 0,47 0,59 0,76 0,86 1 1,22 1,45 1,78

Sin A (расчет длины стропил) 0,09 0,17 0,26 0,34 0,42 0,5 0,57 0,64 0,71 0,77 0,82 0,87

Умножьте половину ширины дома на этот коэффициент.Выберите высоту коньков для вашей сауны. Например, ширина ванны 4 метра, угол наклона 35 °. Считаем: 4 м / 2 * 0,76 = 1,52 м — высота конька от потолка.

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50 * 150 мм или 50 * 100 мм. Выбор толщины прутков зависит от:

Длина стропильной ноги также рассчитывается по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке).Синусы углов наклона также показаны в таблице. Найдите нужное значение и посчитайте. Например, для конька мы нашли 1,52 м и угол наклона 35 °, для стропил потребуется 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылка

Но крыша не заканчивается ровно над несущей стеной … Она выступает за стены примерно на 40 см. Этот выступ называется свесом крыши. Это делается для того, чтобы вода стекала с фундамента, не подрывала его.Поэтому стропильные ноги берутся длиннее. Если их длины недостаточно, их выращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылка
Виды стропильных систем

Стропильные системы поставляются с подвесными или многослойными стропильными ногами. Висячие опираются только на внешние стены здания (на мауэрлат или верхний венец). Чтобы повысить надежность системы, чтобы не обрушить стены, их соединяют затяжками (также называемыми перемычкой или перекладиной).Этот тип стропильной системы подходит для зданий небольшой ширины (менее 10 м) и в тех случаях, когда нет несущей стены, проходящей посередине.

Два типа стропильных систем — с нависающими и многослойными стропилами.
Второй тип системы — с многослойными стропилами. Они опираются на коньковую балку и мауэрлат, но нагрузка от кровли распределяется также и на среднюю несущую стену, через вертикальные балки — прогоны, которые устанавливаются с таким же шагом, что и стропила, и опираются на нижнюю затяжку.

Монтаж стропил двускатной крыши своими руками

Для большинства бань система изготавливается с подвесными стропильными ногами — размеры позволяют это. В этом случае меньше расход пиломатериалов и меньше времени требуется на его обустройство. Большую часть работы можно переложить на землю.

Один треугольник изготавливается из стропил по всем правилам и размерам. Его примеряют, а потом делают необходимое количество точных копий. Готовые стропила с подкосами и ригелями, скрепленные и обмеренные, поднимаются на крышу.Там их выставляют строго вертикально в специально отведенных местах и крепят к мауэрлату и гребню.

Пример того, как можно сделать двускатную крышу с подвесными стропилами, смотрите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливаются вертикальные стойки, которые одним концом поддерживают стропильную ногу, а вторым упираются в балку перекрытия. Делается это вне зависимости от типа установки стропил: как на навесных, так и на слоистых.Также устанавливают откосы, которые делают конструкцию еще более жесткой.

В любом случае стропила нужно будет прикрепить к коньковой балке, а также к мауэрлату. На рисунке ниже показаны варианты крепления к коньку.

Также к мауэрлату нужно будет прикрепить стропила. Как это можно сделать — смотрите на фото ниже.

Устройство для обшивки

Изготовление двускатной крыши своими руками заканчивается устройством обшивки рубероидом.Для этого снаружи стропила раскатывают гидроизоляционную пленку или мембрану. Положите его горизонтально. Они начинают снизу вверх. Второй и все последующие ряды укладываются с нахлестом не менее 15-20 см. Закрепите гвоздями или скобами из скобозабивного пистолета.

После установки стропильной системы на нее закрепляют пленку или гидроизоляционную мембрану, а сверху — обрешетку
Есть два способа — с контр обрешеткой или без нее. По стропилам набивается контррешетка, а сверху уже есть бруски обрешетки.Это создает воздушный зазор между гидроизоляцией и рубероидом. Такой вариант лучше с той точки зрения, что такая крыша будет лучше и быстрее просыхать. А это очень важно для ванн.

Без контррешетки бруски укладываются непосредственно поверх гидроизоляции. Здесь тоже есть щель, но она меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный рубероид.

Результат

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов это самый простой вариант, который может сделать непрофессионал.

Фронтальную стропильную систему выбирают многие владельцы жилых домов. Это связано с его высокой практичностью и простотой создания. Если внимательно изучить устройство стропильной системы двускатной крыши, то процесс ее формирования можно осуществить своими руками. Полученная конструкция отличается высокой надежностью и прочностью, а также гарантирует отличную защиту конструкции от холода и атмосферных осадков.

Основные элементы системы

Конструкция стропильной системы двускатной крыши считается незамысловатой. Он состоит из множества элементов из деревянных элементов разной длины, конфигурации и сечения. К основным узлам относятся:

Мауэрлат. Он представлен штангой с квадратным сечением. Для его создания обычно используется древесина хвойных пород. Его размеры варьируются от 10 до 15 см. Он укладывается по всем несущим стенам здания. К ним он крепится с помощью анкеров или специальных стержней.Если сделать и прикрепить его правильно, то он равномерно распределяет нагрузки от стропильных ног по всем стенам конструкции.

Стропильные ноги. Их создают из бруса размером 15х10 или 15х5 см. При их правильном соединении образуется контур крыши в форме треугольника. Он должен быть прочным и надежным, чтобы выдерживать сильные дождевые и ветровые нагрузки. Стропильные ноги необходимо крепить на расстоянии около 1 м друг от друга.

Подоконник. Создан из квадратного деревянного бруса, сечение которого равно.Укладывается горизонтально на несущую стену внутри здания. Благодаря этому нагрузка, исходящая от багажников, распределяется равномерно.

Затяжка. Этот элемент применяется при выборе подвесной конструкции … Он устанавливается поверх получившегося треугольника из стропильных ног, что обеспечивает его устойчивость.

Стойки. Для их создания используется квадратная планка. Они расположены в вертикальном положении. Они несут нагрузку от конька, после чего она передается на несущую стену внутри здания.

Подтяжки. Установка этих элементов необходима для получения специального передаточного элемента, расположенного между стропильными ногами и различными несущими частями. Благодаря их надежному соединению с затяжкой гарантировано создание прочной конструкции.

Обрешетка. Собран из бруса или досок. Устанавливается перпендикулярно стропильным ногам. Он переносит вес с крыши на стропильные ноги. Для создания этого элемента желательно использовать обрезные доски. Если вы планируете создать кровельное покрытие из мягких кровельных материалов, например битумной черепицы, то обрешетка в обязательном порядке должна быть сплошной.

Коньки. Он представлен самым верхним элементом всей крыши. Благодаря ему соединены два ее склона. Его сборка осуществляется соединением ног стропил в верхней части кровли. Обязательно располагается в горизонтальном положении.

Карниз. Он выступает из каждой стены здания примерно на 40 см. Его установка обусловлена необходимостью защиты стен от потоков воды в результате атмосферных осадков.

Кобылка. Предоставляет возможность создания свеса крыши.Их применяют исключительно в ситуации, когда используются короткие стропильные ноги, поэтому их удлиняют галтелями.

Важно! Шаг между ног стропил выбирается в соответствии с серьезностью кровли, так как чем он тяжелее, тем меньше должен быть этот зазор.

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Виды конструкций

Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.

Типы стропильных систем двускатной крыши:

Все варианты имеют свои особенности, поэтому их характеристики являются предварительными. Если вы планируете монтаж стропильной системы двускатной крыши своими руками, то выбирается простая симметричная конструкция.

Важно! Основа получения идеального результата — грамотные расчеты, а если они неверны, то крыша не будет надежной и долговечной, да и жить в таком доме будет опасно.

Как выбрать материал для создания системы?

При выборе материала учитываются следующие правила:

стропила создаются исключительно из качественной древесины, не имеющей гнилых участков, повреждений, сучков и других изъянов;
Приобретено
доски обрезной для формирования обрешетки;

вся древесина должна быть обработана антисептиками и антипиренами.

Важно! Допускается наличие сучков, но их длина не может быть более 1/3 толщины используемого бруса.

Правила расчета

Чтобы стропильная система двускатной крыши была надежной и качественной, большое внимание уделяется грамотным расчетам. Они должны повлиять на все элементы будущей конструкции:

Расчет нагрузки. На любую систему действуют два типа нагрузки. Постоянные будут регулярно влиять на конструкцию, в том числе вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, дополнений и отделочных материалов, используемых для чердака.Обычно эта нагрузка составляет 40 кг / м. кв. Переменные нагрузки могут иметь разную силу, так как они включают в себя ветер, снегопад и интенсивность осадков. Для расчета нагрузки ветровая нагрузка конкретного региона умножается на специальный поправочный коэффициент.

Определение угла наклона. Кровля с двумя скатами может иметь разный угол наклона, и это определяется используемым рубероидом. Если устанавливается мягкая кровля, то для нее выбирают уклон в пределах от 5 до 20 градусов, либо металлочерепицу — от 20 до 45 градусов.

Оплата снеговой нагрузки … Зимой на крыше может скапливаться много снега. Чтобы избежать каких-либо проблем конструкции, рама должна выдерживать эти нагрузки. Расчет требует умножения веса снега на поправочный коэффициент.

Определение. Зазор между этими элементами обычно выбирается в пределах от 60 до 100 см, и окончательный выбор зависит от крыши и веса кровли.

Определение. Для этого рекомендуется использовать стандартную теорему Пифагора.

Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузка на крышу, тип используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность шторма или торнадо, так как если дом находится в районе, где могут возникать такие нагрузки, то для крыши делается запас прочности, подробнее :.

Виды стропил

Перед непосредственными работами по созданию двускатной крыши своими руками следует составить специальный план, который будет содержать чертеж и план всей конструкции. При этом учитывается, какие стропила будут использоваться, поскольку могут быть использованы типы:

… Подходит для небольших зданий. Их установка заключается в креплении ножек к несущей стене конструкции, а также к коньковому прогону. Особенность использования этих элементов в том, что на стропильные ноги действует разрывная сила, и для уменьшения этого эффекта используются затяжки.Они могут быть деревянными или металлическими.

Принудительный. Подходит для крыш любой формы и размера. Конструкция палубы используется совместно со стойками и станиной. Ложе укладывается параллельно закрепленному мауэрлату, поэтому на него передается определенная часть нагрузки. Это позволяет сгибать вместе ножки стропил, которые дополнительно поддерживаются подставкой.

Комбинированный. Их используют при использовании необычных конфигураций двускатных крыш.

После определения основных конструктивных параметров начинается расчет нужного количества материала.Далее можно переходить к непосредственному созданию стропильной системы.

Монтаж конструкции

Стропильная система двускатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущего сворачивания должна быть четкой и правильно рассчитанной. Для этого рекомендуется использовать специальные компьютерные программы.

Важно! Если есть деньги, можно обратиться в специализированные строительные компании для правильного расчета.

Монтаж стропильной системы двускатной крыши разбит на следующие этапы:

До стен здания. Его установка осуществляется по всей их длине. Если дом из бревен, то мауэрлат выступает его верхним венцом. Если для конструкции выбран газобетон или кирпич, то его монтируют поверх несущей стены по всей ее длине. Требуется сращивание мауэрлата, для чего бруски распиливают под прямым углом и скрепляют между собой болтами.Его можно установить со смещением в сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используют рубероид.

Создание стропильных ферм. Для этого допускается установка балок на крышу или формирование конструкции на земле, после чего она поднимается на крышу. Часто выбирают второй вариант, так как на крыше дома сложно выполнять работы. Но чтобы поднять сделанную конструкцию, вам придется использовать специальное оборудование.Перед соединением ног стропил проверяется правильность их размера и расположения.

… Образованные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы снизу ног делают специальные надрезы. Процесс начинается с того, что концы крыши расположены напротив друг друга. Временные крепежи используются для получения идеального результата при установке элементов. Между неподвижными парами протягивается веревка, что упрощает установку последующих элементов.Монтируются все стропильные ноги, проверяется правильный шаг между ними. Далее устанавливается специальная опора для коньков. Все дополнительные элементы, используемые в стропильной системе, фиксируются пропилом и скобами. Допускается при необходимости удлинить стропильные ноги.

Коньковая установка. Он создается с помощью грамотного соединения поверх всех стропильных ног. Для его формирования используются разные методы, и допускается использование для этого опорной планки, а можно обойтись и без нее.Если используется штанга, то разрешается надевать на нее конек или использовать метод стрижки.

Стропильная система считается изготовленной, но для того, чтобы она была прочной и надежной, необходимо провести капитальный ремонт всех элементов, поэтому устраняются все временные крепления, вместо которых используются качественные изделия исправить все части системы.

Установка обрешетки. Эта конструкция предназначена для удобного передвижения по крыше, а также служит основой для укладки кровли.Его тип и параметры зависят от выбранной кровли. Сплошная обшивка создается, если выбрана мягкая кровля. имеет расстояние между досками в пределах 35 см. Для шифера или шифера этот параметр составляет 44 см.

Двускатная крыша — наиболее распространенная конструкция, применяемая при строительстве жилых домов, поскольку построить двускатную крышу своими руками достаточно просто и быстро. Массовое использование кровли этого типа объясняется ее надежными, проверенными отличными характеристиками: она хорошо справляется с защитой дома от ветра и осадков, зимой легко выдерживает значительную нагрузку от снега, не требуется особых навыков строительства во время его конструкция.Его широко используют не только при строительстве жилого дома, но и хозяйственных построек: бани, гаража, погреба, беседки.

Двускатная крыша своими руками — преимущества

Для начала попробуем разобраться, почему сегодня так популярна двускатная крыша, в чем ее преимущества, например, перед шатровой крышей и какая из них лучше всего подходит.

Подходит большое количество видов рубероида;

Простота конструкции позволяет сделать эту крышу своими руками;

Возможность размещения второго (мансардного, мансардного) этажа;

Легкость укладки крыши на эту конструкцию.

Подготовительный этап

Для начала нужно определиться с размерами крыши и углом ее наклона. Для этого нужно учитывать: количество осадков, снеговую и ветровую нагрузку в вашем регионе, а также тип рубероида, который будет использоваться.

На заметку! Чем меньше угол наклона крыши, тем лучше конструкция выдержит эти нагрузки. Однако слишком маленький угол наклона не позволит полностью использовать чердачное пространство, поэтому необходимо найти золотую середину.

Перед тем, как приступить к строительству кровли, необходимо ознакомиться с тем, что это такое и из чего состоит. В соответствии с проектом плана дома разрабатывается будущая конструкция и форма крыши.

Двускатная крыша состоит из двух наклонных плоскостей (скатов), расположенных под углом друг к другу, соединенных в районе конька. На концах кровли образуются треугольные фронтоны.

Элементы, входящие в каркас крыши

Мауэрлат , как его часто называют (фундамент кровли) — опорная балка для стропил, устанавливаемая поверх стен дома, равномерно распределяющая нагрузку на здание.В доме из дерева последний ряд сруба выполняет роль мауэрлата.

Установка мауэрлата на кирпичные или блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной противопожарным и противогрибковым защитным средством, сечением 100х100 мм. до 150х150 мм.

Стропильные ноги — устанавливаются попарно по обе стороны крыши и закрепляются на коньке, образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в пределах 0.6-1,2 м, и зависит от типа используемого рубероида. Чем тяжелее крыша, тем меньше используется уклон. Стропила изготовлены из сухой обрезной доски хвойных пород, толщиной 50 мм. Для безопасности и долговечности конструкции также необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Его высота в начале и в конце по отношению к верхним точкам стен не должна отличаться.Вы можете измерить это с помощью гидроуровня.

Стойки — вертикально устанавливаемые опоры для стропильной системы. В зависимости от ширины стойки можно устанавливать как непосредственно под коньковый брус, так и дополнительно в промежутке от конька до карниза. Подставки делают из обрезной доски или бруса.

Filly — эти элементы стропильной системы необходимы для удлинения стропильных ног, когда они слишком короткие и невозможно сделать свес необходимой длины.Крепятся к низу стропил путем перекрытия досок меньшего сечения и скрепления между собой гвоздем.

Прогон — турник крепления ног стропил. Крепится изнутри у основания конька или по центру стропильных ног.

Затяжка — брус, закрепляемый снизу, соединяющий стропильные ноги, не позволяющий им расходиться.

Подоконник — горизонтально лежащий на несущей стене внутри сруба опорный брус, на котором устанавливаются стойки, поддерживающие стропильную систему.Материал — брус сечением 100х100мм. до 150×150 мм ..

Подтяжки и подкосы — к подкосу или станине крепятся дополнительные опоры для стропильных ног, придающие конструкции дополнительную устойчивость.

Обрешетка — конструкция из брусьев или досок, необходимых для укладки кровли, крепится перпендикулярно стропильным ногам, уклон зависит от типа кровли. Под битумной черепицей используйте листы фанеры, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Наличие вышеперечисленных компонентов в конструкции крыши зависит от ее типа и размера. Возможны два варианта установки стропильной системы на двускатную крышу: слоистая и подвесная … В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковой балке. Конек должен поддерживаться либо внутренней стенкой, либо стойками.

Подвесные стропила сверху опираются друг на друга, а снизу — на стяжные или балки перекрытия.В домах, построенных из дерева, крепление стропил к мауэрлату производится раздвижным, это позволит избежать поломки каркаса крыши при усадке дома.

Что такое ферменная ферма

Ферма крыши Представляет собой плоскую конструкцию, в состав которой входят: стропила, стойки, раскосы и раскосы. Основная задача такой конструкции — расположить все элементы так, чтобы внутренние стены дома не испытывали нагрузок, а вся вертикальная нагрузка приходилась на внешние, прочные стены. Чем шире пролет, тем больше потребуется подкосов и распорок.

Двускатная крыша своими руками — стропильная двускатная крыша

Стропильная система перекрытий

Подходит для крыш, пролет которых от 10 до 16 м. Стропила можно устанавливать под любым углом, при этом в доме обязательно наличие несущих стен или колонн. Вверху стропила опираются на коньковую балку, поддерживаемую внутренней стеной или стойками, а внизу — на мауэрлат.

Нагрузки в этой конструкции вертикальные, поэтому установка затяжек не требуется.Для усиления стропильных ног устанавливаются перекладины и подкосы .

Пошаговая инструкция по установке

На стенах дома по всему периметру, а также с внутренней стороны на анкерные болты крепят мауэрлат и грядку, дополнительно закрепляя с внутренней стороны прочной металлической пластиной.

Под мауэрлат необходимо подкладывать гидроизоляционный материал, чаще всего используют рубероид. Материал мауэрлата и ложа — брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и станину напротив стропильных ног кладут балки перекрытия. Их изготавливают из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его саморезом или гвоздем.

Стойки
кладут под коньковый прогон на грядку, крепя их к станине мощными металлическими уголками, пластинами или гвоздями, шаг установки не более 2-х метров.Стеллажи (опоры) с помощью уровня выравнивают по вертикали и временно фиксируют любым подходящим способом. Затем на вертикально установленные опоры кладут балку (коньковую штангу) и аналогичным образом закрепляют.

Двускатная крыша своими руками — установка вертикальных стоек под конек

Стропильные ноги изготавливаются из обрезной доски. Сначала делается шаблон одной ножки, где измеряется угол пропила крепления к коньковой планке и мауэрлату. Полученный шаблон необходимо примерить с двух сторон крыши в точках крепления стропил.

Если пила сделана правильно, то остальные стропила изготавливаются по шаблону. В том случае, если мауэрлат и коньковая планка установлены строго горизонтально, подгонку шаблона во всех местах можно не проводить.

Двускатная крыша своими руками — схема крепления основных узлов

Если доска имеет достаточную длину, то свес от крыши оставляют не менее 30 см, в противном случае необходимо будет удлинить стропила, прикрепив к ней дополнительную доску (кобылку).

В коньке стропила крепятся между собой металлическими пластинами и гвоздями. При креплении стропил к мауэрлату используются металлические кронштейны, один конец которых вбивается в доску, второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

При большой ширине кровли стропила укрепляют подкосами, которые крепятся под углом к опорной стойке, стоящей на станине, и к самому стропилу. После того, как все стропила будут установлены, снова измеряется их длина и, если нет необходимости ее регулировать, к концам доски прибивается ветровая штанга.

Важно! Стропила слоистого типа выдерживают более высокие нагрузки, чем система с подвесными стропилами, поэтому эту конструкцию выбирают при строительстве больших домов с наличием мансардного этажа и утепленной кровли.

Стропильная система подвесная

Такая стропильная система идеальна для устройства двускатных крыш, где пролет не превышает 6 метров, а внутренние несущие стены отсутствуют. Опора нижних частей стропил — мауэрлат, вверху, опираясь друг на друга, сами являются опорами.

Особенностью данной конструкции является необходимость использования затяжки, не допускающей расхождения стропильных ног, тем самым на стены дома отсутствует толкающая нагрузка и действует только вертикальная сила. Также можно установить дополнительный болт (перекладину) под коньком. Все строительные работы выполняются по аналогии с системой монтажа слоистых стропил.

Особенности конструкций подвесного типа

Обязательно наличие затяжки, выполняющей основную функцию — закрепление стропильных ног.

При использовании данной системы от мауэрлата можно полностью отказаться; его можно заменить обычной обрезной доской, уложенной на рубероид.

Возможность установки на стены готовых скрепленных треугольников (ферм).

Двускатная крыша своими руками — примеры подвесных стропильных систем (схема)

К преимуществам подвесной системы можно отнести отсутствие опорных стоек по центру, что делает мансардный этаж более просторным и позволяет более рационально спланировать это пространство.

Эта конструкция более легкая в исполнении, требует меньше строительного материала, что автоматически значительно снижает ее стоимость. Рекомендуется использовать при строительстве небольших домов. Надежность такой конструкции достаточно высока.

Как сами видите, двускатная крыша своими руками — вполне выполнимая задача для каждого. Вам просто нужно иметь базовые знания и строительные навыки, чтобы все делать правильно.

Жилищное строительство сегодня настолько разнообразно, что иногда возводимые постройки приобретают совершенно причудливый фантастический вид.В частности, архитекторы любят экспериментировать с крышей, которую делают прозрачной, и в виде листвы дерева или цветка, и с площадкой для скейтбординга — в общем, их фантазия совершенно безгранична. Но мы как-то ближе к простым вариантам, таким как двускатная крыша. О том, что это такое и из чего состоит стропильная система двускатной крыши, мы расскажем в этой статье.

Именно этот тип конструкции наиболее популярен при строительстве жилых домов, так как создает достаточное чердачное пространство, не требующее дополнительного утепления.К тому же двускатная крыша не так сложна в установке, как, например, шатровая, а также не требует огромных вложений на ее установку.

Двускатная крыша — это конструкция, состоящая из двух прямоугольных плоскостей, соединенных между собой в верхней части и со стенами дома в нижней части. Торцевую часть такой постройки обычно возводят из тех же материалов, что и стены постройки, иногда здесь же сооружают вход на чердак.

В последнее время стало очень популярным строительство дополнительной комнаты на чердаке, часто используемой в качестве летней комнаты для гостей.Установка стропильной системы двускатной крыши и последующее утепление полученного помещения позволяют создать полноценное помещение, в котором можно жить как летом, так и зимой.

Все преимущества двускатных конструкций
Основными составными частями стропильной крыши мауэрлата и стропильных ног являются, кроме того, различные подкосы, стойки, ригели, упоры и рейки помогают сделать конструкцию прочной и надежной. Чертеж двускатной крыши также включает слой утеплителя, пароизоляцию, гидроизоляцию и саму кровлю.Благодаря всем этим элементам двускатная крыша имеет ряд преимуществ:

простота технического исполнения;

низкая вероятность протечек, так как конструкция неразъемная;

высокий КПД, так как его строительство требует относительно небольшого количества материалов;

возможность обустройства полноценной жилой площади на чердаке;

простота ремонта при неисправностях;

высокая прочность и износостойкость.

Угол наклона — важная составляющая сплошной крыши
Угол наклона определяется в зависимости от погодных условий региона проживания, особенностей строительных материалов и архитектурных требований.

Например, в районах с нормальным выпадением осадков крыша всегда делается под крутым углом. Это нужно для того, чтобы на его поверхности как можно меньше скапливалось снежных масс, что могло привести к обрушению здания. В регионах с сильнейшими ветрами чаще всего строят плоские крыши, так как ветровая нагрузка на такие конструкции значительно снижается.

В какой бы климатической зоне ни находилось жилище, стропильная система двускатной крыши не может быть построена под углом менее 5 градусов!

Рекомендации по расчету площади двускатной крыши
Расчет площади кровли — рисунок
Расчет не так сложен, как может показаться на первый взгляд, но этот кропотливый процесс требует усидчивости — все данные необходимо перепроверить минимум трижды.Согласитесь, никто не хочет тратиться на совершенно ненужные ему стройматериалы.

В некоторых случаях замер площади кровли может быть затруднен какими-то «препятствиями», например, наличием мансарды или крыш необычной формы — здесь без помощи специалиста вряд ли обойтись. Рассмотрим расчет площади на классическом варианте кровли с двумя скатами:

Сначала определяем длину каждого откоса, она равна расстоянию между нижним краем конька и крайней точкой карниза;

Учитываем все элементы кровли: парапеты, свесы, брандмауэры и другие конструкции, создающие дополнительный объем;

Определяемся с типом рубероида, под который будем рассчитывать площадь;

Следует учитывать, что в том случае, если крыша покрыта рулонными или черепичными материалами, длина каждого ската будет меньше примерно на 0.7 мес.

Не учитываются такие элементы, как вентиляционные шахты, окна и дымоходы;

Когда с учетом всех деталей рассчитывается площадь каждого ската, вычисляем уклоны: элементы откосов умножаются на косинус угла ската крыши, а площадь рассчитывается только на свесы.

Для наибольшего удобства расчета и получения верных данных лучше всего рассчитать площадь каждого элемента отдельно, а затем сложить полученные числа.

Площадь кровли рассчитывалась, с кровлей определились — осталось только детально разобраться во всех конструктивных элементах, таких как стропила, мауэрлат, боковые / коньковые балки, подкосы и раскосы, а также диагональные стяжки, после чего можно приступить к расчету конкретного вида стропильной системы.

Стропила подвесные и слоистые
Конечно, такая конструкция, как стропильная система двускатной крыши своими руками, у многих возникает в сознании как нечто очень сложное и трудоемкое.Но если внимательно отнестись к возведению такой конструкции и заранее изучить необходимый материал — вопрос остается только в том «количестве рук», которое вам понадобится для процесса строительства.

Начнем с подвесных стропил как части кровли. Эти балки имеют всего две точки опоры — стены, поэтому основные нагрузки, действующие на них, — изгиб и сжатие. Вес кровли, а также влияние снега и ветра передаются через подвесные стропила на стены, чтобы это давление компенсировалось, стропила соединяются стяжкой из металла или дерева.Его можно разместить на любой высоте, но чем он выше, тем он должен быть прочнее и долговечнее.

Стропила — это балки, которые имеют промежуточную опору, опирающуюся на внутреннюю стену дома. Основное воздействие на такую конструкцию — изгиб. Несущая конструкция кровли выполняется только из многослойных опор, когда расстояние между ними не более 6,5 м.

Одна и та же крыша может состоять одновременно из многослойных и висячих стропил: там, где есть промежуточная опора, возводятся многослойные стропила, а где нет — висячие.

Мауэрлат и фермы

Нижняя часть стропил в домах из бруса опирается на верхний венец, а в зданиях из кирпича или пенобетона — на специальный брус, называемый мауэрлат. Для его укладки на внутреннюю часть несущей стены, на которой лежит мауэрлат, укладывается гидроизоляционный материал. Длина бруса может быть равна длине стены здания, а может быть подогнана под размер каждой стропильной ноги — это еще более экономично.

Балка коньковая — брус, к которому крепятся верхние части стропил. То есть конек крыши. Его длина зависит от длины кровли, поэтому для ее возведения используется как цельный массив, так и несколько бревен.

Боковые балки нужны для дополнительной опоры стропил, упор также делается на фронтоны здания. Концы таких балок иногда выступают за фронтоны, таким образом получаются разгрузочные консоли, в результате значительно снижается давление кровли на центральную часть балки.

Если кровля здания возводится из тяжелых материалов, например, из натуральной черепицы, то боковые балки выполняются в виде коромысла, для этого бревна слегка подвешиваются и гнутся.

Еще немного о важных элементах крыши Диагональные плиты — рисунок
Дополнительные диагональные плиты называются раскосами, с помощью которых укрепляется стропильная система двускатной крыши и повышаются ветроустойчивые характеристики фронтонов.Верхняя часть распорок упирается в фронтоны, а нижняя — в центральный пол.

Подкосы необходимы для снижения нагрузки на стропильные ноги, их установка под углом 45 градусов и выше позволяет значительно снизить ветровые нагрузки и давление снежных масс на крышу, поэтому в северных регионах страны такие элементы кровли просто незаменимы.

Если крыша состоит из скатов разной площади, то угол их наклона не будет равным.Следовательно, для наибольшей прочности такой конструкции в местах «излома» возводятся вертикальные стойки, на которые опираются боковые балки. Чаще всего такие конструкции строят для чердачных помещений.

В районах с постоянным сильным ветром кровельные системы должны быть усилены диагональными стяжками, которые представляют собой доски толщиной от 25 до 50 мм. Нижний край доски прикрепляется к пятке стропильной ноги, а верхний край — к середине противоположных стропил.

Правильный расчет материалов для стропильной системы двускатной крыши
Не бойтесь самостоятельно произвести все необходимые расчеты, ведь размеры двускатной крыши, особенно если она имеет форму равнобедренного треугольника, без глубоких математических знаний может рассчитать любой человек.

Итак, рассмотрим расчет стропильной системы двускатной крыши на конкретном примере … Дом, для которого требуется возвести такую конструкцию, имеет ширину (W ir) 4 м, длину 6 м и угол наклона наклон стропил (Y) должен быть равен 120 градусам. Крыша будет из металлочерепицы, расстояние между стропилами планируется в 1 метр.

Сначала находим высоту центральной опоры (C):

С = 0,5? W ir / tgY / 2 = 0,5? 4/1.73 = 1,2м

Длина стропильной ноги (Ds) рассчитывается по следующей формуле:

ДС = 0,5? W ir / sinY / 2 + 0,5 = 2,8м

0,5 в этой формуле — это припуск на козырек крыши, его нужно учитывать в обязательном порядке!

Площадь крыши (ПК) = D? Ds? 2 = 33,6 м 2

Получается, что именно столько листов металла нужно для кровли.

Расстояние между каждой планкой обрешетки (Pp) принято равным 35 см, что означает:

Длина обрешетки = Ds / Rp? D? 2 = 96 погонных метров

При длине дома 6м и расстоянии между стропилами 1м нам понадобится 7 стропильных ног, а это значит, что количество бруса для них и для мауэрлата не менее:

Длина планки = (2? Ds + W ir + Ts) = 75.5 ком.

Таким же образом рассчитывается необходимое количество других материалов. Когда все расчеты произведены и закуплено необходимое количество стройматериалов, приступаем к непосредственному возведению двускатной крыши.

Строим двускатную крышу своими руками
Итак, мы подошли к такому моменту, как монтаж стропильной системы двускатной крыши. Этот процесс начинается с возведения балок.

Вариантов их установки всего два:

Если чердачное помещение не планируется использовать под жилье, то для полов подойдут доски 50 размера? 150 мм.

Для обустройства мансарды вам уже понадобится штанга размером 150? 150 мм, и каждая из них точно ложится на несущие стены здания. Только так можно создать по-настоящему надежную и долговечную чердачную конструкцию, только стоимость ее возведения будет намного дороже возведения обычного чердака. Зато жилая площадь дома значительно увеличится — решите, что для вас важнее, и продумайте все до мелочей.

Балки перекрытия укладывают по всей ширине здания, оставляя от несущих стен 500-600 мм на уступ — это защитит стену от воды, стекающей с скатов крыши. На балки по всему периметру дома укладывается доска, которая станет основой стоек стен второго этажа — чердака.

Для изготовления всех элементов кровли используются следующие крепежные материалы:

винты,

гвоздей,

саморезы,

дюбеля,

провод,

металлических квадратов.

Как только стойки будут установлены, можно приступать к устройству стропил.

Такая стропильная система двускатной крыши своими руками является самой простой в техническом исполнении. Почему? Во-первых, потому что не нужно рассчитывать стропильное устройство в зависимости от материала и расположения утеплителя.

А во-вторых, размеры сечения нам тоже не нужны.

Проще всего «приручить» двускатную крышу правильной треугольной формы, ведь все ее составляющие будут иметь одинаковые размеры.

Кроме того, у этой системы есть еще несколько неоспоримых преимуществ:

сечение стропил и балок имеет высокий запас по несущей способности;

такая форма очень надежна, так как нагрузка на конструкцию распределяется равномерно, и исчезает риск деформации стропильных ног;

стропильная система треугольной формы — это самостоятельная конструкция, поэтому при неисправностях в других элементах постройки она остается в целости и сохранности;

балка, уложенная с небольшим свесом, также выступает каркасом на весь вес кровли — а это дополнительная надежность всего здания в целом.

Стропильная система мансарды
Это будет примерно одноуровневая мансарда, так как ее вполне можно построить своими руками. Возведение более сложных конструкций рекомендуется доверить опытным специалистам, так как без их помощи легко ошибиться в расчетах, а результат будет плачевным.

На балку кладут доску, у которой отпиливается нижняя часть — это делается так, чтобы не было зазоров между балками и стропилами.

На доску уложить балку (100 мм), провести линию в месте их стыковки. Затем по этой линии необходимо разрезать доску, в результате чего должна получиться скошенная доска, которая будет плотно прилегать ко всем балкам перекрытия.

Опять разрезаем по этой линии и так далее. Выполнение этих действий обеспечит плотное и точное крепление верхней части стропильной системы, которую можно установить. С помощью вагонки скрепите вверху (на коньке) каждый ряд стропил, в конце закрепите полученную обвязку специальной перекладиной, которая будет выполнять роль перемычки для потолка.

Жесткость возводимой конструкции напрямую зависит от того, насколько плотно стропила будут крепиться друг к другу. Лучше всего использовать специальные металлические накладки — так можно добиться максимальной прочности кровли.

Когда все ряды стропил закреплены, можно приступать к проверке правильности создания фронтонов — они должны располагаться строго под прямым углом. Здесь пригодится строительный отвес — незаменимая вещь в таких ситуациях.

Когда правильность конструкции не вызывает сомнений, можно начинать заглаживать все детали между собой, в этом помогут мягкая проволока, гвозди или скобы.

Теперь нужно натянуть тетиву по верху фронтонов, так будет удобнее устанавливать средние стропила на одном уровне.

Чтобы исключить возможность провисания стропильной системы, необходимо укрепить средние стропила специальными подкосами.

Установка подкосов обычно не вызывает затруднений: нижняя их часть крепится к стойке мансарды, а верхняя — к середине стропильной ноги, где нужно вырезать паз необходимой глубины. Для закрепления конструкции нужно выбирать гвозди от 200 мм.

Вот и все — стропильная система двускатной крыши своими руками готова! Осталось только соорудить обрешетку и накрыть крышу кровлей, но это совершенно разные технологии, о которых пойдет речь в следующей статье.

Стропильная система полушатровой кровли — Полувальмовая кровля

Стропильная система полускатной крыши: достоинства и недостатки

Этот вариант известен как «голландская крыша» из-за его очень широкого распространения в Нидерландах. Его главная отличительная черта — наличие укороченного шатрового и трапециевидного фронтона. Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее других разновидностей.

Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли. Данная модификация позволила расширить список преимуществ такими функциями:

Чердак.

Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение. После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

Противодействие ураганным порывам ветра.

Исключение из конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму. Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

Кастомизация дизайна под индивидуальные требования.

В общем, это свойство есть у всех типов кровли, и этот вариант не исключение.В зависимости от погодных условий в месте расположения постройки она будет возведена либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

Сложность монтажных работ.

Данная конструкция не относится к группе наиболее сложно построенных вариантов. Хотя имеет свои конструктивные особенности, немного усложняющие монтажную задачу. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся у нее незначительным недостаткам можно отнести любую кровлю. Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

Процесс сборки каркаса этого типа крыши

Несмотря на то, что стропильная система полувальмовой крыши состоит из двух частей, относящихся к разным типам крыш, монтаж ее каркаса не так уж и сложен.Этот процесс выглядит следующим образом:

По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс. В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.

При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут фиксироваться основные горизонтальные балки. Обратите внимание, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила.В противном случае прочность конструкции будет ослаблена.

Далее наденьте выступающие металлические прутья мауэрлата. Отдельные сегменты соединяются друг с другом методом шип-паз.

Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтоном и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.

После фиксации конькового прогона приступают к установке боковых наклонных брусьев. Их верхние кромки упираются в прогон, а нижние кромки — в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (проще просто отрезать лишнее).

Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями.По нижним краям вырезаются пазы, после чего окончательно фиксируются с помощью металлических уголков.

После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.

Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов.Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.

Практически завершающим этапом устройства каркаса будет установка карниза кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

Последний завершающий этап возведения кровли включает в себя работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами.Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) — на более крутых склонах.

Особенности конструкции и установки — советы по ремонту

В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной.Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки поливальтовой кровли.

Крыша полускатная для жилого дома

У всех скатных крыш есть одна общая черта — наличие мансарды, которую при правильной отделке можно использовать как жилую. Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

полускатная двускатная крыша;

полускатная четырехскатная крыша.

Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Достоинства и недостатки полушатровой крыши: фото красивых домов

Чем полувальмовая крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а более мелкие скаты имеют форму треугольников.В полувальмовой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Более того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно скапливаться на поверхности рампы, образуя своеобразную «снежную шапку».Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

Среди преимуществ полавальтовой крыши:

наличие дополнительных помещений, которые можно использовать как жилые или чердачные;

эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;

надежная защита дома от воздействия погодных условий: снега, дождя, сильного ветра.

Полезный совет!

Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Из недостатков крохи полубедра стоит отметить:

наличие определенных сложностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамической черепицей

в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;

процесс укладки кровли также приобретает определенные сложности.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

Мансардная полушатровая крыша

Мансардная крыша — это конструкция, имеющая две вершины в форме вырезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидной формы. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Для этого типа кровли характерны следующие достоинства и недостатки:

повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;

эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
Низкий профиль
обеспечивает повышенную устойчивость к вибрации;

из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;

мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
Необходимо рассмотреть возможность дополнительной принудительной вентиляции
, что влечет за собой расходы.

Как устроена стропильная система полувальмовой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены друг за другом. Среди этих конструктивных элементов можно выделить:

стропильная система, которая служит основанием для удержания всех элементов;

Мауэрлат — балка опорная нижняя для стропил;

материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;

кровельное покрытие, обеспечивающее механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной кровли.

Схема полавальтовой кровли и стропильной системы

Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем монтажа.

Длина шпилек должна быть достаточной для обеспечения уступа в 2–3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полвальцовая крыша за счет этого этапа более прочная.

Выбор и установка мауэрлата — один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

Стропильная система полускатной крыши: основы установки

Устройство полавальтовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

В идеале диагональные стропила должны быть продолжением конька, который наверху разделяется на две части и спускается к углам дома.К диагональным стропилам крепятся также выносные опоры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

За счет этого повышается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, самое время приступить к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

Полезный совет! Расстояние между стропилами следует учитывать ширину утеплителя, который вы будете использовать.

Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы фермы.

Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае необходимо установить дополнительные подтяжки на балки, иначе конструкция полаватровой крыши окажется ненадежной.

Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

Чтобы стропильная система получилась надежной и полноценно функционировала годами, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото односкатной двускатной крыши при ширине дома 9 метров.

Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

Измерьте длину ската крыши и разделите на необходимый коэффициент шага между элементами.

Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет то количество стропильных ног, которое необходимо для отделки одного ската крыши заданной длины.

Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

Перед тем, как начать, необходимо рассчитать точное количество используемых балок исходя из проекта
.
В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное, и в большей степени приходится на несущие стены.

Как вариант можно использовать специальные онлайн-калькуляторы для расчетов, хотя гораздо лучше, если у вас есть план или чертеж полаватровой кровли своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

Монтаж скатной кровли: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно будет хорошо выполнять свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть в чердак.

В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этой цели использовался рубероид, но сегодня он уступил место диффузионной мембране.

Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиться грибкам и плесени внутри «пирога».

Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной крыши, предоставленными в Интернете.

Выбор кровельного материала для полушатровой кровли

Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

Асбестоцементные листы, или шифер, — недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

Сланец — достаточно стойкий кровельный материал.

Для полушатровой кровли этот материал не подходит по двум причинам:

такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;

Сланец — довольно хрупкий материал, и его точная резка потребует много времени и усилий.

Металл тоже вполне доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы — небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

Металл — лучший вариант по соотношению цены и качества

Из недостатков этого материала можно выделить целостность листов, обрезка которых для полавальтовой кровли требует определенного мастерства и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

Композитная черепица — один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

легкий материал;

огнестойкость и водонепроницаемость;

огромный выбор цветовых и стилистических решений;

устойчивость к плесени и гниению.

Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы — до 150 лет.

Такое покрытие отлично подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень немалый вес.

Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

Самый прочный вариант кровли — керамическая черепица
.
Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всех видов хвойных пород.

Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли — экономичность, но есть и другие достоинства:

легкий вес;

простота транспортировки и укладки;

долгий срок службы;

устойчивость к коррозионным повреждениям;

большой выбор оттенков.

Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии при наличии механических повреждений, вызванных неправильной транспортировкой и установкой.К тому же укладка профнастила на полускатную крышу, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще более уютным и красивым.

Стропильная система и покрытие

Полуаватная кровля, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать аналогичную крышу?

Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Для определения площади второй фигуры нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение необходимо умножить на 2.

Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение необходимо умножить на 2. Если сложить эти значения, можно получить площадь крыши.

Вернуться к содержанию

Существующие типы стропильных систем полускатной кровли

Схема полушатровой крыши представлена на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

По типу шатровой кровли делятся на:

Голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.

датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым расположены небольшие треугольные фронтоны.

Голландское кровельное строительство

Под потолком мансарды находится чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основные из которых: стропила разного типа, упоры, подкосы и фермы.

Монтаж — дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

Рисунок 1.Схема поливальтовой крыши.

Перед укладкой мауэрлата потребуется сделать железобетонный пояс по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.

Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В этом варианте укладывать мауэрлат следует на боковых откосах. На вальмовых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.

Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.

В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в соответствии с конструкцией. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.

Носовые элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой — на конце коньковой планки.

К основному мауэрлату и коньку крепят обычные стропила боковых откосов.

Стропила крепятся наклонными опорами.

Наиболее подходящей породой для стропильной системы полушатровой кровли является сосна.

Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Самая подходящая порода дерева — сосна.Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

Раскосы и упоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

Далее необходимо будет приступить к завершающему этапу строительных работ: устройству обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу такого типа?

Рисунок 2. Схема конструкции датской кровли.

Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

Строительство по датскому образцу — более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

Для установки датской стропильной системы вам потребуются такие элементы:

Рейки

штанга коньковая;

бедра, обычные и угловые стропильные ноги;

опорных досок;

шпренгелей;

затяжек.

Монтаж этих элементов выполняется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена на рис. 2.

В датском проекте стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и прикрепляется к стропилам боковые пандусы.Внизу элементы будут опираться на мауэрлат.

Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам понадобятся подкосы. Они крепятся снизу основания.

Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов могут быть встроены световые окна.

Стропильные ноги, балки и блок конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

В противном случае конструкция усложнится, могут появиться перекосы и придется проводить ремонтные работы.

Двускатную крышу или любую другую полаватровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

Стропильная система полускатной крыши

Стропильная система полускатной крыши: подробная инструкция по монтажу

Полувальмовая двускатная крыша — мансардная (или как ее еще называют «шатровая») крыша домов, хозяйственных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половатка прямоугольного плана имеет четыре трапециевидные стенки. Они практически всегда располагаются с одинаковым уклоном, что делает их симметричными относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

Достоинства и недостатки полаватровой крыши:

При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;

Сложнее убирать, проводить плановый ремонт;

Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;

Главное достоинство этой конструкции — прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;

У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;

Благодаря низкому профилю такая крыша обладает хорошей вибростойкостью.

Как накачать полубедро

Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, дома можно бесплатно пользоваться программой AutoCAD.

Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полавальтовую крышу своими руками с фото:

Измерьте длину общих стропил, вальмовых балок и спинных досок. После этого нужно рассчитать периметр крыши постройки. Обычные стропила — это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части кровли, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.

Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона кровли.

Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создавать;

После этого вырежьте опорные балки и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;

Разметить вдоль стены места, где будут располагаться стропила;

Расположите стропила по периметру крыши, установите конек на желаемой высоте;

С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;

Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем и со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;

Далее нужно соорудить кровельный пирог.

Полускатная крыша — СМД своими руками

Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Устанавливается такая накладка без нахлеста, но стыки желательно обработать герметиком.

Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем перед началом работ показать свои расчеты, чертежи и схемы специалисту, он поможет проверить правильность и правильность их выполнения.

Расчет кровли

Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

Чтобы узнать высоту крыши необходимо: h = (ß tan a) / 2

Для расчета диагоналей бедра необходимо использовать следующее уравнение:

e = b / (2 cosa)

Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

d = (h4 + (b / 2) 2 + (b / 2) 2) 2

Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

Для более точного результата все проемы в кровле нужно убрать из полученного числа — это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

Как накрыть крышу

Устройство половинчатой крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но для покрытия лучше всего использовать кровельное покрытие. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

Такая архитектура отлично смотрится как на одноэтажных домах, так и на двухэтажных. В наше время все более популярной становится двускатная полувальмовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

Шатровая крыша: стропильная система

Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. Кроме того, под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на откосах установить мансардные окна.

Три вида четырехскатных крыш.

Давайте разберемся со всеми конструкциями, а точнее с их стропильными системами.

Ферма скатной крыши

Чтобы понять, из каких элементов состоит кровельная система вальмовой кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких — равнобедренные треугольники.

В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее возведения, тоже будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

Элемент, соединяющий балку конька с углом постройки, называется стропилами.

Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.

Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.

Есть стропильные ноги, упирающиеся верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

Шатровая крыша (стропильная система) — довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. К тому же существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему вальмовой кровли — схема ее не проста.

На что еще нужно обратить внимание, приступая к возведению вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

Ферма полускатной крыши

Полувальмовая крыша (стропильная система) — это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самое сложное сооружение из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 — голландская конструкция, Рис. 2 — датская.

Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

Подвесные или многослойные стропила, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный скат занимает большое место в кровельной системе дома.

Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.

В полушатровой стропильной системе имеются также укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.

И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и упираются своими верхними торцами на наклонные наклонные стропила.

Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием, в которое входят укороченные центральные элементы. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливаются вертикальные стойки, если нет, листовой материал крепится к стропилам.

Процесс сборки полускатной крыши выглядит следующим образом:

Первая смонтированная коньковая балка. Устанавливается на опорные стойки.

Затем на него укладывают центральные стропила.

Далее, накосные элементы.

После чего установка отверстия.

И последними будут установлены пауки на всех пандусах.

Ферменная конструкция крыши

Стропильная система крыши — самая простая схема, ведь это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

На самом деле собрать стропильную систему тентовой кровли своими руками несложно. Самый сложный узел — это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

Помимо стропильных ног в конструкцию тентовой крыши со стропильной системой входят и другие элементы, составляющие ее неотъемлемую часть. А именно:

Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.

Кровати представляют собой мауэрлат, устанавливаемый внутри конструкции крыши. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, служащие опорными элементами.

Прогоны — это турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.

Шпренгели — это опорные стойки из бревен, брусьев или двойных досок.

Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие — повышение безопасности эксплуатации кровли в целом.

Параметры стропильной системы

Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.

Длина 3-4 м, сечение 90 × 100 мм, расстояние 140-170 см.

Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.

Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия кровли используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Ведь сам профильный настил имеет большую несущую способность.

Как видите, стропильная система крыши — это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, каких размеров и форм, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов — важнейшая составляющая, от которой также зависит сохранность конструкции.

Устройство и расчет стропильной системы полускатной кровли

Крыши полускатные (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное естественное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

Торт кровельный

Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного пирога». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

Обрешетка монтируется прямо на контррешетку и укладывается кровля.

Расчет каркаса двускатной полускатной крыши

Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

Кроме того, в конструкции есть несколько сложных моментов, связанных с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и обшивке полубальтов.

Именно поэтому расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

Устройство стропильной системы

Несмотря на некоторые особенности, стропильная конструкция голландской кровли аналогична любой кровле на основе установки мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

Затем следует надеть балку мауэрлата на смонтированные шпильки и закрепить шайбами и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена кладочным или навесным вариантом.

Устройство стропильной системы

Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

Стропила различаются акцентом на мауэрлат — на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. К тому же этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

Правила установки и монтажа

Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

фермы установки;
№
отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;

стык конька и подкоса снабжен сложным трехплоскостным разрезом;

крепление на установленных участках укороченных стропильных ног с основных откосов, а также на стропилах с полушатровой части;

усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

После крепления поперечных балок процесс монтажа стропильного каркаса завершается и необходимо оборудовать кровельный пирог.

Обобщить

Полускатная двускатная крыша имеет некоторые особенности, которые связаны с тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

Несмотря на то, что полувальмовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

Двухскатная двускатная крыша: стропильная система и конструкция

Двухскатная двускатная крыша — это не только красиво с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, долговечную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

Варианты полускатной крыши

При выборе кровельного материала и угла наклона скатов полаватровой кровли, в первую очередь, принимается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором осуществляется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких — наоборот: уклоны делают более пологими, а свесы увеличиваются.

Следующим фактором, влияющим на уклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное пространство как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

Стропильная система

Единственный недостаток полувальмовой кровли — сложность стропильной конструкции, включающей, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

Сборка стропильной конструкции начинается с установки мауэрлата, задача которого — равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной — скобами, к кирпичу — шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

Шпильки изготавливаются из металлического стержня диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 — 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

После укладки и фиксации мауэрлата устанавливаются стойки и конек. Главное требование этой относительно простой операции — строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепятся к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

Пирог с двускатной крышей

Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть алюминиевой, так как она не подвержена коррозии.

Следующий слой — утеплитель — чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

назначение, установка, укладка и усиление.Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен.Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Мауэрлат с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и габариты армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции.Назначение армопояса:

предотвращение деформации несущих стен;

придает дополнительную жесткость конструкции из газобетона;

равномерное распределение нагрузки по поверхности стен.

Армопояс — это фундамент кровельной системы. Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса составляет около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

Устройство опалубки по периметру здания.

Создание бронепояса из бетонных блоков.

Сборка каркаса из арматуры.

Установка шпилек для крепления.

Заливка блоков бетоном.

Удаление опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата используют металлические балки, швеллеры, уголки.Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения. Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат.Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.

Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату. Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка.Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

Крепление шпильками. Этот вид крепления может использоваться в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.

Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и т. Д.Состав сделан на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.

Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками была продета металлическая проволока.В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях. Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газоблоков возможно без устройства бронепояса.Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

в качестве основы используется легкий деревянный брус сечением не более 20 см;

бруса будут армированы металлическими элементами: замками, гвоздями, металлическими профилями;

снеговые и ветровые нагрузки в вашем районе незначительны;

конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат находится на расстоянии 0.5-1 см от внешнего края несущей стены, а для ее крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?

На сайтах производителей встречаются противоречивые утверждения относительно необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие же предлагают хеджирование.Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит срок эксплуатации постройки.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат
Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса … Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

равномерное распределение веса кровли по стенам;

надежная фиксация стропильной системы;

защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал с большим сечением. Допускается использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат размещают с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата
Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

с использованием стальной проволоки;

с помощью анкеров;

шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой
Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкеровка
В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на этапе заливки. Их закрепляют в желобе, который будет заполнен бетонной смесью с помощью проволоки. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками
Крепление мауэрлата на металлические шпильки можно осуществить 2 способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с углублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отступить.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие решетчатые формы. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

Гофрокартон

Лист медный

Металлочерепица

Оцинкованное железо

Особенности устройства свесов и откосов

При возведении кровли дома из газобетона немаловажную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Это скоро приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли — сложный процесс. Перед началом работы запомните некоторые особенности установки:

Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров

Между стенами и мауэрлатом обязательно проложить слой гидроизоляции

Узлы мансардной конструкции лучше крепить толстыми металлическими скобами

Древесина, используемая для элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом

Лучше отдавать предпочтение хвойным деревьям, так как влияние на них влаги наименьшее

Этап 1 — гидроизоляция точки стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

2 этап — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если у мансардного дома из газобетона будет два ската, то нужно два мауэрлата, если с четырьмя скатами, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 — строительство стропильной системы

Стропильная система должна быть собрана идеально, ведь это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше делать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

При пролете между стенами не более шести метров можно устанавливать наклонные стропила. Если пролет в два раза больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Стропила установим с шагом 60 сантиметров, оставив отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек
Стойки
Ridge могут быть установлены сразу.Между ними будет смонтирован сам конек, но без них можно обойтись.

Монтаж стропил нижних

Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в сплошную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли — желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства кровли

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае необходимо жестко закрепленное устройство мауэрлата, непосредственно связанное в единый контур по периметру здания или жестко привязанное к единому контуру опорного контура монолитной железобетонной обвязки. Поэтому рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только наружных, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех один раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом мокрая древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Сдвиг в этом шарнире также невозможен из-за жесткого крепления стропила уголком и плоского металла вкупе с подшитой снизу опорной планкой. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.

К мауэрлату, закрепленному на стенах, кровле.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус из твердых пород дерева, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на пенобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

Площадь и длина периметра здания.

Тип крыши.

Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.

Климатические условия региона.

Есть ли в доме чердак.

Главное для правильного расчета — это тип конструкции крыши.

Может быть любой:

Classic — крыша с 1, 2, 3 или 4 скатами.

Крестообразная.

В форме шпиля.

Бедро, полуовальное или бедренное.

Сферический.

Квартира.

В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

L — периметр дома или длина бруса;

S — сечение стержня.

В — объем;

r — плотность материала;

м — масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

Для изготовления мауэрлата использовать деревянный брус сечением 10х10 — 15х15 см, желательно использовать материал из лиственной древесины, обработанный антисептиком.
Бруски необходимо укладывать равномерно по всему периметру стен; для соединения их между собой делается прямой замок на стыках планки.
Желательно дополнительно укрепить, закрепив замки крупными гвоздями.

В результате будет жесткая цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.

Не забывайте , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве применяются следующие виды крепления этого элемента:

Трос стальной прочный

Анкеры встраиваемые в стену.

Металлические шпильки.

Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывается стальная проволока, которая прочно фиксируется газобетонными блоками. Он должен выступать с двух сторон на такую длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата могут быть сделаны путем создания армированного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выравнивать горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, обладают низкой прочностью — это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных железобетонных изделий П-образной формы, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно разместить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но они должны быть установлены не меньше, чем стропильные ноги, и установлены так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует обозначить как можно точнее. .

После того, как бетон затвердеет и наберет прочность, в нем надежно зафиксируется анкер.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае вам также потребуется привязать к стержням арматуры анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление — закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже при кладке стен эти штыри вделываются в них, их размера должно хватить, чтобы пройти сквозь толщу бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.

Технология работы:

просверлено в газобетоне отверстие с шагом 1 — 1,5 м;

в них вставляем шпильку и заливаем отверстие цементным молочком;

затем делается гидроизоляция , чтобы не было контакта газобетона с деревом;

сверху кладут мауэрлат и закрепляют его гайками;

После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы потребуется приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер — клей на синтетической основе, проникающий на большую глубину и скрепляющий очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие средства гидроизоляции.

Необходимость этой работы важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Что представляет собой этот элемент мауэрлатной кровли

Фальцованные кровли — это конструкции из рулонной и листовой оцинкованной стали (с защитным полимерным покрытием или без него), а также из цветных металлов. Такие кровли отличаются высокой герметичностью, теплоизоляцией и прочностью.

Монтаж в фальц
Существует 3 варианта изготовления основы для фальш-кровли.Первый вариант — это лестница с клиновидными ступенями, где широкий конец упирается в окружающие стены, а узкий конец — на средний столб. Во втором случае отдельные ступени будут выступать из средних консолей монолитных колонн. В этом случае лестница располагается далеко от стен, до центральной части помещения. В третьем варианте отсутствует внутренняя опорная стойка и ступеньки заделаны в криволинейной стене. Технология складывания применяется при уклоне крыши более 140.Если угол наклона равен величине от 70 до 140, то обязательно устраивают прочный фундамент и применяют двойное фальцевое уплотнение с силиконовым герметиком. При несоблюдении требуемых параметров на внутренней стороне металлических листов образуется конденсат, что приводит к процессу коррозии. При монтаже необходимо использовать болты, проволоку, хомуты и гвозди из оцинкованной стали. Благодаря этому срок службы крепежа и покрытия будет одинаковым. Крыши пальчиковые изготавливаются из металлических листов с помощью специальных молотков.Сначала из заготовок необходимых размеров и форм изготавливаются картины, покрытые скатами кровли, скатами и желобами стен, свесами карнизов. С помощью инструментов и измерительных приборов отметки деталей наносятся на стальных листах, затем они вырезаются ножницами и объединяются в картины с помощью лежачего фальца. При изготовлении заготовок для стоячих швов боковые края загибают. В настоящее время эта технология вытесняет устройство рулонной кровли с помощью электроинструмента.
Кровля
Несколько лет назад кровлю с фальцем делали вручную, что требовало высокого профессионализма специалистов.На сегодняшний день фальцовка в основном производится с применением специального оборудования для фальцовой кровли, что значительно ускоряет процесс изготовления заготовок и снижает вероятность брака.
Порядок накатывания фальца крыши играет важную роль в обеспечении функциональности конструкции.
Армированные кровельные станки позволяют изготавливать качественные швы, в которых соединительным элементом является фальц. В то же время рулонная фальцевая кровля для качественного производства требует применения специального оборудования, так как в этом случае фальц может иметь достаточно большую длину в зависимости от конструкции и размеров кровли.Кроме того, при изготовлении необходимо соблюдать порядок накатывания кровли, который обеспечит изготовление фальца со всеми необходимыми характеристиками. Несоблюдение технологии изготовления фальцовой крыши повлечет за собой дополнительные расходы, поскольку недостаточная герметичность складок, провисание листов и использование дешевых соединителей потребуют ремонта кровли.
При изготовлении фальцевой кровли могут использоваться следующие виды металла: оцинкованная сталь, сталь с полимерным покрытием, медь, алюминий, цинк-титан.
При выполнении кровли из оцинкованной стали необходимо использовать крепежные и соединительные детали из оцинкованной стали, так как от их срока службы зависит срок службы изделия. Качественная фальцевая кровля, в которой узлы выполнены в точном соответствии с технологией укладки, прослужит долгие десятилетия без необходимости регулярного ухода.
Правила устройства кровли с фальцем
При установке кровли с фальцем не предусмотрено крепление металла через лист, а значит, кровля в результате получается без технологических отверстий.Картины соединяются между собой по краям, и крепятся к планке с помощью зажимов. Это удобно, если ширина листов, из которых вы хотите собрать картину, составляет 50-60 см. Самый распространенный размер оцинкованного листа — 1х2 м. Его следует разрезать по двум одинаковым полосам 0,5х2 м. Стальные листы нужно разрезать гильотиной или ножницами, но не болгаркой. Далее необходимое количество листов стыкуется в картину с помощью лежачих складок.Складки загибают в сторону ската крыши. Стальные пластины нарезаются на хомуты — детали для крепления. Эти подготовительные работы проводятся на земле. Чтобы снизить трудоемкость и длительность процесса, можно купить кровельные листы в готовом виде заводского производства. В этом случае замки будут одинакового размера и ровного размера. Затем на крышу с шагом 50 см по вертикали прибивают хомуты. Картины нужно поднять на крышу, свободный конец зажима вставить в боковой замок, который они стыкуют между собой, и закатать двойным стоячим швом.Для выполнения этой операции вам понадобится только крепеж и 2 молотка, а при механизированном креплении вместо молотков используется специальный запайщик. Благодаря такой технологии крепления есть возможность соединять части фальцовой крыши, а также прикреплять их к крыше.
Основные способы и схемы крепления рафтинговых спусков. Стрела наклонной системы

Основным препятствием для начинающих разработчиков, даже если речь идет о простой кровле, может стать незнание, что такое строповочная система.Как их выполнить, чтобы получить прочную, надежную и устойчивую крышу?

Начало проектирования скатной кровли — выбор стропильной системы, которая должна выполнять функции несущей конструкции. Тип конструкций определяется исходя из типа кровли.

В одном случае стропила представляют собой бруски или доски, выступающие в качестве «каркаса» крыши, выдерживающего вес изоляционного и кровельного материала. В другом они могут быть составными и собираться из отдельных элементов, известных как рафтинговые опоры.

Доска и брус должны пройти специальную пропитку — Противопожарный и антисептический. Чем лучше он будет выполнен, тем дольше они прослужат.

Составные рамы делятся на два типа: токовые и висячие. Выбор конкретной системы, помимо архитектурных предпочтений владельцев, зависит от некоторых параметров кровли:

его функционал

количество испытаний нагрузок с учетом климатических особенностей региона.

Подвесные стропила промежуточных опор не имеют, поэтому создают значительную движущую силу, которая в горизонтальной плоскости передается на стены. Для ее уменьшения используется стяжка (деревянная или металлическая), которая, соединяя ножки, завершает треугольную конструкцию. Ноги в нем работают на изгиб и сжатие. Затяжка может располагаться у основания и служит в данном случае балкой перекрытия (такой вариант чаще встречается при устройстве мансарды) или выше.

Какая схема затяжки выше, она с одной стороны должна быть мощнее, а с другой — надежнее подключаться к быстрым ногам.

Городские виды располагаются в домах, имеющих среднюю несущую стену или промежуточные опоры бруса. Их концы опираются на внешние стенки, средней частью — на опору или внутреннюю стенку. В результате элементы работают по принципу балки — только гнуть. Вес стропильной системы в случае звука при той же ширине дома меньше: на нее уходит меньше пиломатериалов, а значит, и денежных затрат.

При установке единой кровельной конструкции над несколькими лонжеронами навесные и хозяйственные фермы могут быть чередованы: для участков без промежуточных опор — устанавливают навесные, где есть непротиворечивые.

Как установить по-настоящему систему

Одним из условий надежности будущей конструкции является правильное устройство крепления стропильной системы.

Щели скатной крыши обычно имеют три наиболее быстрых точки опоры. Их количество может меняться в зависимости от размеров пролета. При ширине пролета до 10 м необходима одна дополнительная опора, при больших значениях их количество увеличивается.
Конструкция подвеса также зависит от ширины пролета.Если он небольшой, затяжку обычно заменяют ригелем. При увеличении пролета затяжка начинает провисать, и ноги будут подпитываться.

При величине пролета
до 9 м подвесные стропила поддерживает бабушка — специальный вертикальный брус. Концы ножек прикрепляются к ее верхнему концу с помощью скобы или зажимов, стежком натягом — зажимом.
до 13 м — усиление осуществляется с помощью малотоннажной техники. Верхние концы опираются на ножку, а ее длина между опорами не должна быть больше 5.5 м, а нижняя — у бабушки.
до 17 метров ножек в нижней части укрепляют с помощью подвески, для верхней — используют шротель-систему: затяжка фиксируется на двух стержнях и устанавливается между ними.

Как закрепить стропила

Независимо от того, проводится ли замена стропильной системы или монтируется в новом доме, следует соблюдать определенные правила.

Простое крепление опоры и балки может быть даже разрушительным — при создании давления на стропило его конец начинает скользить по балке, что приводит к разрушению кровли .

Чтобы избежать скольжения и обеспечить надежность, используйте следующие типы составов:

зуб с шипом

зуб с упором

сфокусируйтесь на конце луча.

Можно использовать два зуба — в зависимости от угла наклона. Кроме того, для крепления к этому компаунду также используются металлические уголки.

Узлы базового каркаса крыши

Узел крепления к балке

В пятке стропил выполнен зуб с шипом, вырезан упор с соответствующим гнездом для шипов.

Глубина гнезда составляет примерно 25-30% толщины бруса.

Мечи выполняются на расстоянии 0,25-0,4 м, начиная с края балки, с которой свисает.

Одиночный зуб выполняется, как правило, вместе с шипом, не допускающим смещения блока. Поэтому такое соединение называется «зуб с шипом и упором».

В случае полого кровли угол наклона менее 35 °, стропильные ноги устанавливают так, чтобы площадь опоры до балки увеличивалась.Для этого мы используем слово с двумя зубами:

два шипа;

упор с шипом и без;

два шипа в замке.

Все соединения в конструкции выполняются с помощью крепежа:

металл — шурупы, гвозди, болты с шайбами, разные уголки;

деревянных — брусья, накладки треугольные (рабы), шипы.

До Мауэрлата:

Есть две технологии по которым.

Жесткий — в данном варианте возможность полностью исключить любые структуры (сдвиги, повороты, изгибы, перекручивания) между этими элементами конструкции.Для достижения этого результата:

при креплении использовать уголки с притачной планкой;

седло (промытое) выполняется на ножке, полученное соединение дополнительно фиксируется проволокой, гвоздями и скобами. Гвозди — гвозди сбоку, навстречу друг другу под углом (в мауэрлате они перекрещиваются), затем забивается третий гвоздь в вертикальном положении. Это более распространенный метод крепления.

Раздвижной (шарнирный) — такое сопряжение, имеющее два уровня свободы, достигается за счет использования специальной застежки, которая дает возможность одному из сопрягаемых элементов свободно перемещаться (как определено).

Можно выделить следующие варианты ремня и мауролалата:

выполнено
, после чего на мауэрлат уложены стропила:

элементов соединены двумя гвоздями навстречу друг другу;

соединены одним гвоздем, который через ножку вводят вертикально сверху вниз в тело основания основания;
Альтернативой
гвоздей могут служить стальные пластины с отверстиями для гвоздей;

скрепить доски к мауэрлату скобой;

изготовить стропильную ногу за стеной и выполнить одиночную фиксацию с помощью крепежных пластин;

использовать специальный стальной крепеж — «салазки».

Во всех этих случаях стопор в мауэрлате обеспечен, но заранее элементы системы имеют возможность перемещаться относительно друг друга.

Такое спаривание особенно актуально для деревянных домов, возведенных из бруса или бревен, которые со временем подверглись усадке. Использование жесткого сопряжения может вызвать нарушение целостности стен.

Стропильная система бывает «плавающей» или жестко закрепленной. Плавающий крепится на специальных кронштейнах, которые позволяют деревянному каркасу «сидеть» одновременно с усадкой фронтонов и не позволяют им свисать над бревном конька.

Узел конькового соединения

Способы подключения в скунсовой части — три.

Домкрат
Верхний край стропила срезается под тем же углом, что и угол наклона кровли, упирается в нужные стропила с противоположной стороны, ее также необходимо подрезать. Опрессовку углов обычно делают по шаблону. Для крепления под конек используют два гвоздя (150 «) и более. Один гвоздь под углом забивается в верхнюю плоскость первого и второго стропил, они должны входить наоборот.Ленточный стык дополнительно укрепляют, накладывая на него деревянную накладку или металлическую пластину, которую притягивают болтами или гвоздями.

В начале планировки мансардной крыши выбирается стропильная система, выполняющая роль опорной конструкции. Требуемый тип стропильной системы определяется исходя из типа кровли.

В зависимости от выбранной системы это могут быть деревянные бруски, используемые в качестве кровельного каркаса, которые ограничивают композитные строительные материалы всей конструкции, или определенные элементы, образующие опоры, называемые быстрыми опорами.Перед началом работ деревянные детали пропитывают специальными составами, защищающими кровлю от возгорания и гниения. От качества выполнения этой процедуры зависит долговечность кровли.

Разновидности стропильных систем и устройство их узлов

Стропильная система делится на два основных типа: Токовая и. Поскольку составные узлы в каждой из систем имеют разные характеристики, выбирается определенный тип стропил, исходя из свойств предпочтительной крыши, включая ее архитектурные особенности.

Основные факторы при выборе желаемого типа системы:

общая функциональность крыши;

сила давления кровельных материалов для строительства;

распространенность и повторяемость атмосферных осадков на территории, где расположен дом.

Подвесной тип не имеет опор, расположенных в промежутках. По этой причине возникает армированное пространство, передаваемое на стены конструкции по горизонтали.Для снижения этого показателя в опорный узел вводится протяженный элемент из дерева или металла, предназначенный для совмещения стропильных ног. Таким образом, узлы подвесных стропил приобретают форму треугольника. Вытянутый элемент размещается внизу ножек, он выполняет функцию перекладины (чаще всего используется в бартальных конструкциях кровли) и работает на изгиб и сжатие. От высоты вытянутого элемента зависит прочность соединения опор с основанием.

Стропила городского типа часто ставят в зданиях, где есть центральная опорная колонна или несущая стена.Стропила опираются на конечности в сторонах конструкции, а центральная часть приходится на колонну или другую опору внутри дома. Такой конструктор рассчитан на гибкое функционирование. Опоры Curvas создают меньшую нагрузку на компоненты конструкции, поэтому их установка не так трудоемка, как в случае подвесных рафилов. К тому же не требует больших материальных затрат.

Также существуют варианты устройства крыш, сочетающие оба типа стропил.При этом каждый вид чередуется, то есть зоны без несущих стен оборудуют подвесными стропилами, а участки с необходимыми опорами — перегородками.

Грамотное устройство стропильной системы

Основным фактором высокой прочности кровли будущего здания является грамотное расположение всех узлов и опорных точек.

В случае городских стропил для мансардной крыши предполагается не менее 3-х реперных точек. Это значение может измениться, если величина пролета превышает стандартные нормы.Например, если величина пролета не более 10 м, потребуется всего одна дополнительная опора.

Сцепка подвесной опоры собирается из расчета размера пролета. На малых пролетах вытянутый элемент чаще всего заменяют на ригель. При больших размерах пролета сохраняются вытянутые элементы, а опоры идут гнутыми.

Таким образом, удары навесного типа могут иметь следующие отличия в размерах пролета:

Рисунок 1.Схема устройства Маузерата.

9 мес. Опоры необходимо держать с помощью деревянного бруса, установленного перпендикулярно мансардному этажу. В зоне основания его укрепляют скобами, а вытянутые элементы крепят на специальных зажимах.

13 мес. Крепление осуществляется с помощью помпы, верх которой опирается на основание, а нижняя часть — на перпендикулярную штангу. Расстояние между опорами не должно быть более 5,5 м.

17 м. Основание необходимо наращивать специальными приспособлениями.Для голенищ используется конструкция шпрегеля: к двум деревянным брускам крепятся вытянутые элементы, между ними монтируется ригель.

Способы крепления узлов

Вне зависимости от того, требуется ли существующая стропильная система или ее возведение с нуля, при креплении ее узлов необходимо соблюдать определенный свод правил.

Прежде всего, следует избегать простейшего крепления перекладины и основания опоры, так как это может иметь разрушительный эффект на всю кровельную систему.

Рисунок 2. Крепление рафтовой ноги к мауэрлату.

Другими словами, из-за нагрузки, создаваемой строительными материалами или атмосферными осадками, концы опор срываются, и система подошвы повреждается. Это приводит к его полному обрушению. Чтобы не допустить такого исхода, необходимо повысить надежность этих узлов. Это достигается с помощью следующих типов приспособлений:

зубьев в шипе;

зубов в фокусе;

упор на конец перекладины.

В зависимости от наклона можно использовать один или два зубца. Для повышения надежности соединения можно создать дополнительный крепеж с металлическим уголком.

Узлы крепления кровельной обрешетки

Основными узлами крепления стропильной системы являются:

Застежка-узелок

Рисунок 3. Схема конькового соединения стропильной системы.

В стропильной подошве зубцы выполнены в шипе, а в перекладине прорезана выемка, что соответствует срезанным зубьям.При этом гнездо должно занимать не более 30% всей толщины перекладины.

Если при строительстве кровли используются легкие материалы, а ее уклон менее 35 °, основания опор размещают так, чтобы их площадь упора была значительно больше балки. Этого можно добиться, применив вставку с двумя зубьями по 2 шипа, фокусировкой (с шипом или без), а также двумя шипами в замке.

Системные узлы крепятся либо к метамам с помощью металлических уголков, либо к деревянным стержням, накладкам и шипам.

Узел крепления мауэрлата

Существует 2 технологии опор крепежа мауэрлата: жесткая и скользящая (рис. 1).

В первом случае между стропилами и мауэрлатом устанавливается прочное соединение без возможности проскальзывания, прогиба и выскакивания. Это достигается размещением специальных уголков с опорной планкой. Сформированный узел должен быть выполнен из надежной проволоки с фурнитурой. Ногти забиваются под определенным наклоном в сторону, так что у мауэрлата они находятся в перекрещенном состоянии.Последний гвоздь прибивается вертикально. Этот метод самый популярный.

Во втором случае крепление осуществляется с помощью специального механизма, допускающего конкретный элемент (в этом случае стропило перемещается в нужном направлении (рис. 2).

Для создания такого компаунда потребуется выполнить вставки на опорах, а затем уложить их на Маурилалат. Как и в предыдущем случае, обе части узла закрепляют с помощью двух скрещенных гвоздей и одного вертикального сверху. Доски мауэрлата фиксируются металлическими скобами.После этого опорная база освобождается от стены и крепится с помощью пластин и салазок. Таким образом, упор идет на мауэрлат, но все составляющие стропильной системы могут двигаться в допустимых пределах.

Этот метод чаще всего используется при строительстве кровельной системы деревянных построек (бревна, бревенчатые дома), для которой характерно образование отложений. Стоит помнить, что при жестком креплении велика вероятность повреждения стен конструкции.

Узел крепления скунов

Такой узел можно создать двумя способами: домкратом и брезентом (рис.3).

Первый метод подразумевает обрезку верхних частей опор под таким же наклоном, что и угол крыши. Их пьют в противоположные подставки, которые тоже нужно разрезать. Крепление создается с помощью двух гвоздей (150 мм), забиваемых сверху под определенным углом, чтобы они правильно располагались внутри каждого стропила. Для повышения надежности швы между опорами заделывают деревянными пластинами или металлическими пластинами.

Второй способ наиболее популярен. От первого способа отличается способ его стыковки.При этом опоры соединяются не концами, а боковыми частями, после чего фиксируются на болтах.

Для прочной и надежной кровли важно качественно изготовить все узлы стропильной системы. Что это значит, разберем прямо сейчас.

Стропила — это каркас кровли, на котором держится внутреннее и внешнее покрытие, утеплитель, гидроизоляция и другие элементы. Также очень часто они используются как основа для общения. На крышу и соответственно стропила возникают огромные нагрузки, которые могут достигать 200 кг / м 2.Это вес строительных материалов, снега с листвой и прочего мусора. А что такое порывы ветра?

Кровельные стропила как основа для коммуникации

При проведении ремонтных работ эта система должна выдерживать не только вес человека, но и необходимое оборудование. При этом все эти параметры строго индивидуальны и зависят от ряда факторов, начиная от конфигурации и заканчивая климатической зоной. Однако в любом случае крыша и все ее элементы должны быть достаточно надежными, и только тогда мы сможем почувствовать себя по-настоящему защищенными.

Для начала необходимо ознакомиться с терминологией. Фундаментом всей системы можно назвать мауэрлат. Представляет собой балку, на которую крепится конструкция. Его основная функция — равномерное распределение нагрузок на стены. А вот балка, на которой крепится doome, называется стропильной ногой. Это важнейший элемент, определяющий угол наклона конька и общий тип крыши. Между собой рафтинговые ноги скрепляют бег. Располагается как сверху, так и сбоку.В зависимости от этого есть скейт и сайдбары. Внизу ножки фиксируются с помощью затяжки.

Маурилалат для крепления стропильной конструкции

Благодаря шпилькам и стойкам балки сплава располагаются максимально. Перпендикулярно ножкам разделочных досок — лампа. Он служит основой для рубероида. А место соединения кровельных стержней называется коньком. На него навешивают твердую обреченность, чтобы сделать эту часть крыши максимально надежной.Продолжение стропильных ног — Фильм. Они расположены под сценой, защищая стены от атмосферных осадков. Очень часто именно эти элементы конструкции начинают гнить первыми, так как они наиболее подвержены негативному воздействию погоды, а сами ножки могут служить очень долго. От того, насколько качественным будет абсолютно каждый узел крепления, зависит надежность всей конструкции. О них поговорим подробнее.

Эта концепция объединяет ряд конструктивных элементов, так как они состоят из ящиков, стеллажей и моек .По сути, эта жесткая конструкция представляет собой каркас крыши. В зависимости от размера и личных пожеланий выделяют четыре типа ферм. Если ширина дома колеблется от 12 до 24 м, то сегментная или трапециевидная форма будет наиболее подходящей. Для более габаритных конструкций, шириной до 36 м, подойдет многоугольник. А вот классический треугольник станет отличным решением при строительстве домов шириной 9-18 м.

Стропильные фермы разных размеров

Материал тоже играет огромную роль.Чаще всего используется древесина. В этом случае установка балок происходит письменно с последующей фиксацией гвоздями, самозатяжкой и другим крепежом. Однако не во всех случаях актуально использование дерева. Так, если длина пролета превышает 16 м, то фермы с натянутыми металлическими стойками подойдут больше, так как в этом случае будет сложно обеспечить надежное крепление деревянных элементов. Также популярен комбинированный тип, в котором одновременно используются и деревянные, и металлические детали.

Лошадь представляет собой горизонтальную опору на стыке двух склонов. Бывает слабая и стропильная система навесного типа. В первом случае крышка устанавливается на стойки, расположенные параллельно длинным стенкам. Очень важно обеспечить максимально прилегающий сплав к коньку, для этого необходимо промыть соответствующий. Фиксация производится ногтями.

Лошадь в месте соединения двух коньков

Если речь идет о навесной конструкции, то концы стропильных ног соединяются попарно.Для обеспечения такого сопряжения конец каждой балки поднимается под углом, равным уклону крыши. Далее стропила соединяются плоскостями секций и закрепляются гвоздями, забиваемыми под углом. Обязательно закройте место стыка металлической пластиной или деревянной вагонкой.

Пары стропильных ног

При соединении слова в Полтера достигается максимальная прочность. Для этого в месте сопряжения рафтинговые ноги соединяют с уступом. Затем просверливается отверстие под болт 14 мм.Дальнейшая фиксация достигается за счет болтового соединения. Что касается раздвижной системы, то в этом случае концы ножек соединяются с помощью петель из металлических пластин.

Это очередной узел крепления стропильных систем, который необходимо прекратить более подробно. Существует две технологии крепления балок к мауэрлату. Жесткие насадки исключают любые смещения, колебания, повороты, скручивания и другие манипуляции. Чтобы добиться подобного эффекта, делают напиток на ноге.Далее компаунд дополнительно закрепляется гвоздями, проволокой, самозатяжкой и другими вспомогательными элементами. Обычно забивают несколько гвоздей под углом так, чтобы они перекрещивались внутри мауэрлата. А потом вертикально рванул еще один гвоздь.

Помыл на ногах перед установкой на мауэрлат

Раздвижные застежки получаются благодаря специальным застежкам. Есть одна, две или три степени свободы этого сопряжения. Такое соединение отлично подходит для деревянных домов, так как жесткая фиксация при усадке может сильно пострадать.Обеспечить такое подвижное соединение можно несколькими способами. Стопа опирается на маулелалат ламинированной планкой или выпиленным зубом и жестко фиксируется металлическим уголком. Таким образом достигается жесткость крепления в горизонтальной плоскости. Вверху ножки соединяются складками, а на горизонтальной платформе SCOS выполнен так, чтобы обеспечивать скользящее соединение.

Раздвижные крепления элементов

Если в месте крепления к мауэрлату вбить на место только один гвоздь или использовать специальные гибкие пластины, то соединение будет скользящим и в этой части стропильная система.

А теперь остановимся на типовых узлах деревянной системы сплавов. Особенность такой кровли — наличие Valm. Подобный тип имеет ряд преимуществ. Они более прочные, так как нагрузка распределяется равномерно по всей поверхности, не боятся сильных ветров и осадков, экономичны. Однако более сложный в технологическом плане.

Типовые узлы вальмовой крыши

Эта крыша состоит из двух длинных трапециевидных стержней, при этом они не закрывают всю площадь, торцы здания находятся под наклоном, установлены треугольные вальмы.В этом случае появляются типовые элементы — дополнительные опоры для рафтинга, из которых формируются коньки. Соединение диагональных балок может быть разным. Выделяются как подвесные фермы, так и наклонная конструкция, которая крепится к мауэрлату.

Кровля из трапециевидных стержней и треугольных клапанов

Если стропила коньков опираются на лошадь, то пикантные ноги должны быть бесшовными с консолью бега на коньках. Очень важно, чтобы выпуск консоли был не менее 100 мм, но не более 150 мм.Нижняя часть диагональных стропил крепится к мауэрлату или специальной балке на стене дома. Иногда для изготовления стропильных ног используют деревянный брус, в этом случае недействительные элементы крепят к специальной доске (морскому дну), закрепленной в хозяйстве. А вот установку на крайнюю навесную ферму производит Шпрегель. При этом в обязательном порядке на балках ног необходимо промыть под углом соответствующего наклона полого конька.

Стропила и светильник — каркас крыши, несущий на себе всю тяжесть кровельного пирога, теплоизоляцию, снеговую нагрузку, поэтому они должны иметь высокую несущую способность, прочность.Идея использовать металлические стропила, чтобы конструкция крыши была более жесткой, не нова, но раньше ее применяли в основном для перекрытия промышленных или хозяйственных построек. Сейчас стропильный каркас и резак по металлу считается реальной альтернативой деревянным элементам кровли, если длина конька превышает 10 метров.

Конструкция линий кровли крыши состоит из множества взаимосвязанных элементов, образующих фермы. Шаг, размер сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации.Кровельный каркас выполняет следующие функции:

Распределение нагрузки. Соединяемые между собой узлы, усиленные уголками, равномерно распределяют вес кровли, чего можно добиться с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.

Придание наклона и формы. Стропила, расположенные под углом к основанию кровли, образуют наклонную плоскость коньков, благодаря чему на поверхности кровли не скапливается снег и вода.

Формирование основы для крепления рубероида. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Формообразователь выступает в качестве основы для фиксации покрытия, равномерно распределяя его вес по стропильным балкам.

Примечание! Какими должны быть все узлы, стропила и светильник конструкции кровли определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо рассчитать общую нагрузку, которой он будет подвергаться.Для этого складывается вес рубероида, утеплителя, гидроизоляции, максимальная снеговая нагрузка с весом стропильной системы.

Виды стропильных систем

Самым распространенным материалом, из которого изготовлен светильник и стропила каркаса крыши, считается дерево. Однако если вес рубероида достаточно большой, а длина ската больше 6 метров, конструкция получается слишком массивной. Строителям приходится уменьшать шаг между быстрыми опорами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент.Разгрузить несущие стены и фундамент здания можно, используя более прочные, но легкие металлические стропила. По типу используемого материала различают следующие типы стационарных телефонов:

Деревянный. На стропила и просушку дерева возводят крышу, длина горки которой не превышает 7-10 метров. Крепление элементов каркаса между собой происходит при помощи саморезов, гвоздей или подвижных металлических элементов. Шаг между ног обычно бывает в пределах 50-80 см.

Металл. Металлический кровельный каркас изготавливается из стального металлопроката с цинковым покрытием, не боится влаги. Стропила и светильник из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метров. Крепление металлических изделий выполняется с помощью сварки или крепежа. Металлические кровельные узлы используются при длине ската от 10 метров.

Комбинированный. Стропильный каркас, сочетающий в себе металлические и деревянные сучки, называется комбинированным. Комбинация опорных элементов из дерева и оцинкованной стали позволяет изготавливать более дешевую конструкцию с высокой несущей способностью, увеличивая шаг между стропилами.

Обратите внимание, что металлические и деревянные элементы каркаса не могут быть соединены между собой без прокладки из гидроизоляционного материала или антисептического препарата. Поскольку металл обладает высокой теплопроводностью, его соседство с деревом приводит к образованию конденсата и намотке стропил.

Способы крепления

Металлические стропила собирают в ферму треугольной, трапециевидной или арочной формы. Рамы рам прикреплены к внутренним ребрам жесткости, которые образуют углы, значительно увеличивая несущую способность рамы.Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Монтаж металлических элементов каркаса крыши выполняется одним из следующих способов:

Крепление сваркой. Если сварить детали стропильной системы на сварочном аппарате, можно получить жесткую конструкцию с высокой прочностью и несущей способностью. Если правильно рассчитать крышу, можно легко облегчить каркас и снизить нагрузку на фундамент конструкции.Недостатком этого метода является то, что сварку на специальном оборудовании может выполнять только профессионал.

Крепление болтами. Крепление стропил с помощью крепежа позволяет выполнить менее жесткий монтаж. Такой способ сборки стропильного каркаса на основе металлических изделий применяется в частном домашнем хозяйстве, где длина коньков не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж кровли.

Опытные мастера делают расчет на то, что стропила выдерживают больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения сечения.Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых производилось сваркой, подходящих для перекрытия конструктивной ширины построек.

Преимущества

Металлический рафтинг-каркас применяется для строительства крыш любой формы, любого объема с уклоном 1-2 градуса. В качестве материала, из которого изготавливаются стропила и балка, используются стальные уголки, круглые и прямоугольные трубы, латунные трубы. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполните расчет конструкции кровли, учитывающий постоянные и временные нагрузки, которые передаются на балки сплава в процессе эксплуатации.Рассмотрены преимущества стропильной системы из этого материала:

Пожарная безопасность. В отличие от деревянных, металлические балки каркаса не подвержены возгоранию, что увеличивает пожаробезопасность здания.

Простое обслуживание. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течение всего срока службы. Они, в отличие от деревянных, не требуют ежегодной обработки антисептиками.

Отъезд. Хотя металлоконструкции стоят довольно дорого, это считается экономически выгодным, так как монтаж выполняется методом сварки, а отходы практически не имеют отходов.

Длительный срок службы. Если правильно произвести расчет нагрузок, кровельный каркас из металла прослужит более 100 лет, что превышает срок службы даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что для изготовления рафтингового каркаса крыши целесообразно использовать сварные металлоконструкции при длине ската от 10-12 метров. В этом случае основная задача — правильно рассчитать нагрузки, а затем определить шаг между ног в соответствии с климатическими характеристиками и свойствами рубероида.

недостатки

Несмотря на очевидные преимущества, металлические сплавные системы не являются самым популярным конструктивным решением в частном домостроении. Даже большой шаг между стропилами и разреженный каркас при дороговизне металла не может сделать конструкцию дешевле деревянной. К недостаткам металлических стропил считаются:

Высокая теплопроводность. Металл имеет высокий коэффициент теплопроводности, поэтому стропила и образующие мосты холодные.С точки зрения энергоэффективности каркас из металла — не лучшее решение.

Проблема транспортировки и монтажа. Выбирая металлическую стропильную систему, учитывайте, что переносить, поднимать на высоту и крепить длинные и тяжелые элементы сложнее, чем стропила из бруса стандартной длины.

Сложность монтажа. Для подъема на высоту и закрепления ферм используется специальная техника, аренда или покупка которой стоит дорого.

Деформация под действием высокой температуры.Хотя металл считается негорючим материалом, при пожаре он сильно деформируется, что обычно приводит к обрушению кровли.

Чтобы определить, есть ли смысл использовать более дорогие элементы сплава из металлопродукции, необходимо произвести расчет каркаса крыши. Если длина конька превышает 10 метров, а нагрузка больше 450-600 кг, то установка металлического каркаса экономически целесообразна.

Видеоинструкция

Стропила — важнейшая часть кровельного каркаса.Ноги стропила передают назад к Маурилалату и несущим стенам дома. От чего зависит качество всей системы рафтинга и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, прежде всего, от качества крепления стропил к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как прикрепить стропила к мауэрлате своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: Некоторые «Матчи»

Для начала предлагаем рассмотреть иллюстрацию, на которой показаны два типа стропильных систем:

Место крепления стропильной стопы к основанию называется опорным узлом.Таких узлов в системе много, но мы подробно коснемся нижних креплений каркаса со стропилами. Ноги для маурилаля и рафтинга практически всегда деревянные, реже — из металла. Дерево выгоднее и удобнее, так как этот материал легкий по весу, прост в установке и долговечен при правильном монтаже и эксплуатации.

Типы опорных узлов по твердости

Опорных узлов — места крепления стропил к элементам кровли:

В случае железных соединений узлы фиксированные, жесткие (сварка или болты).Дерево — материал более мягкий и динамичный, который может разбухать, рассыпаться и деформироваться. В связи с этим специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разные модификации:

Узел с нулевой подвижностью — Жесткое крепление с углами с обеих сторон, при котором крепление стропила к мауэрлату остается фиксированным.

Первая степень мобильности — Луч может вращаться по кругу.

Соединение второй степени подвижности — Круговое вращение со смещением, планируется установка специальных горок или салазок.

Мобильная связь третьей степени — Возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он мобильный или нет, следует применять как минимум два типа фиксации. Например, отрезные планки дополнительно фиксируются изнутри с помощью опорной планки, а динамические соединения укрепляются болтами и специальными стальными уголками.

О типах крепежа Стропилина к основанию

Поговорим о современном креплении.Для прочности и долговечности опорных узлов применяют различные металлические крепежи: балочные держатели, равносторонние, крепежные, анкерные, армированные уголки, пластины, опоры, профили, соединители, анкерные и т. Д. Все эти детали изготавливаются из высокопрочной стали. качественный металл. Для динамических узлов (1,2 и 3 типа) используются ползунки, уголки и перфорированные пластины. Стационарные соединители, анкер и уголки используются для жесткого крепления.

Чаще всего используются такие крепления для стропильной системы:

Для самостоятельной установки больше других подходят перфорированные крепления, так как в них много отверстий под саморезы и болты.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут иметь разную степень подвижности: от «0» до «3». Нулевой градус — это жесткие насадки, исключающие любые изменения расположения балок.

Жесткие соединения: когда они нужны

Мауэрлат устанавливается при необходимости переноса распорки с стропила на несущие стены. В основном это делают в домах из кирпича, панелей и блоков.Деформацию и пересыхание кровли в этом случае стараются исключить, чтобы не допустить изменения нагрузки на несущие стены. Здесь возникает необходимость в несъемном соединении стропильной системы с мауэрлатом.

Неподвижные блоки, фиксированные с

Многие специалисты рекомендуют делать соответствующие кованые места крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти шарики необходимо плотно застелить мауэрлатом.Дополнительно такие узлы усилены болтами, анкерами и металлическими пластинами:

или длинные винты:

И еще один важный момент: размер кластера не должен превышать 1/3 его поперечного сечения. В противном случае стропильная система может потерять несущие способности:

Крепкие сучки без распиловки стропил

В револьверных рафалинговых системах применяется метод крепления с помощью ударной планки. Рафалин прорезается в шаблоне и монтируется (чтобы получилась крыша с нужным уклоном) в месте подгонки к мауэрлату.Изнутри такие стропила усилены опорными брусьями и с двух сторон укреплены уголками к каркасу основания:

Другой вариант — не стыковой узел — жесткое крепление стропила, усиленное брусками-накладками с двух сторон. Две доски длиной не менее метра просверливают каждую стропильную ногу. Один конец таких опор срезан под углом, который соответствует примыканию кровли к кровле (включая стринглин). Доски крепятся к прорези к мауэрлату длинными болтами и армированными стальными уголками.Прутки прикрепляются к местам заранее, сначала по одной. Затем вплотную к обшивке с одной стороны монтируются сами стропила, которые сразу же укрепляются такой же обшивкой с другой стороны. Есть вариант установки сразу двух брусков вагонки, а после — стропила, но этот способ применяется реже, так как требует более точных расчетов.

Когда нужно делать подвижные соединения?

Итак, мы подошли к узлам динамической поддержки — соединениям, которые могут менять свое положение.Для чего это? Помните о физических свойствах материалов — многие из них дают набухание или набухание. В первую очередь, это касается построек из чистого дерева — бруса, спилов и т. Д. Натуральное дерево обязательно дает усадку, благодаря чему ваша кровля может не только деформироваться, но и основательно обрушиться. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять строповое крепление рафтинговых ног мауэрлатом (или верхним венцом среза).

Обязательное условие при установке раздвижных узлов — опора стропильного каркаса на прочный коньковый брус.Поскольку опорные нижние узлы являются динамическими, то максимальной жесткости следует добиться на стержне кровли. Верхние кромки стропила очищаются для плотного соединения между собой и перекладиной конька, соединяются и усиливаются за счет взяток, металлических лент, пластин и уголков. Лучше соединить венцом из бревна, которое уже закреплено на коньке.

Что такое раздвижная застежка?

Подвижное соединение выполняется с помощью установки скользящей застежки, называемой «Салазкс» или «Чистка».Такой узел обеспечивает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных построек:

Вот какие бывают скользящие опоры:

Ли тыкал Ли в стропила, если дом из бруса: альтернативное мнение эксперта

Предлагаю набивку, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск кривизны стропила, во-вторых, уменьшается «мост холода», в-третьих, касательное давление на Маурилалат (верхний брус церкви) и в-четвертых упрощается — упрощается утепление кровли.Недостаток такого метода — при написании верхнего венца балки высота конька уменьшается, поэтому, если высоту потолка планируется поднять, следует предусмотреть на 1 корону больше. Но! Такие схемы подходят только для домов из дерева, так как в кирпичных и бетонных постройках мауэрлат должен быть целочисленным, чтобы сохранить несущие качества.

Как закрепить стропила к балкам?

В простых домах, в основном каркасных, Маурилалат можно отменить. В этом случае к балкам перекрытия крепятся стропила.Самый надежный вариант сборки такой системы — подготовка рафтинговых ферм. Каждая ферма состоит из двух рафтинговых опор, соединяющего риглеля и нижнего натяжного. Для прочности фермы усилить центральными балками и шпильками:

Балки перекрытия укладываются в этом направлении так, чтобы стропильные фермы пересекали их перпендикулярно разным плоскостям. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, при помощи болтов, пяток и усиливается пластинами и металлическими уголками.

Можно крепить стропильные ноги прямо к балке, что дополнительно выполнит стягивающие функции. Для создания качественных опорных узлов в такой системе рекомендуется два способа:

Соединение стропила с балкой двойным зубом — вымытым от балки и сливом стропильной стопы (по два стыковых отвода на каждой).

Болт крепления и зажим. Может быть предусмотрено сквозное крепление, но если доски имеют большое сечение, то нет срока службы и детали соединяются длинными болтами.

Крепление стропил к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо отрезать рафтинговые опоры заданной длины и сделать разметку их ступеней на основе. Оптимальная длина гребного шага стопы — 60-200 см. Также следует определить угол наклона стропила.

Мастер-класс по установке мауэрлата:

II. Создание промытого

Выполняем на каждой стропильной ноге по плотному стыку с основанием. Для повышения прочности на каркас или рафироид можно сделать дополнительное пузырение и установить под каждую стропильную ногу упорный брус.

III. Установка стропил на мауэрлат

Ставить рафироиды необходимо, чтобы не повредить остальные элементы постройки (окна, стены и т. Д.)). Приносим доску с прорезью на балки и укладываем на лыжную планку. Сначала устанавливаем крайние рафтинговые ноги, между которыми нужно протянуть нить, чтобы выровнять все остальные рафалины.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Мы используем для этого некоторые из предложенных креплений:

Гвозди + Стальные уголки с левой и правой стороны стыков между доской и основанием.

Сквозные болты или шпильки + Опора для древесины под шропилин.

Анкер или болты + уголки или стальные пластины и т. Д.

Две накладные доски по обе стороны от сантехнических ножек, установленные на заранее уложенные места мауэрлата, помогут укрепить крепление. Вы также можете использовать проволочное крепление в качестве усилителя прочности. Для этого нужно подготовить стальную скрутку из 2-3 проволок. Его длины должно хватить на то, чтобы стропильная стопа в месте стыка с мауэрлатом и фиксация концов скрутки на металлическом костыле.В качестве костыля можно взять длинный стальной болт, который монтируется в стене на 30-40 см ниже Муролата, строго под узлом опоры.

Так же рассмотрим одну из дедушек — крепление скобами:

И в заключение предлагаем посмотреть видео:

В чем секрет качества стропильной системы: три основных правила Мастера

Качественный пиломатериал — половина пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучьев.

Не менее важна точность измерений, маркировка и равномерность положения насадок. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить выкройку для выполнения пропилов и подводок.

Питье на мауэрлате — потеря опорных функций на 50% и выше. Процент снижения силы зависит от глубины спины.

Когда система сплавов готова, следует очередь на установку обрешетки, утеплителя и настила рубероида.Но это еще одна интересная тема, о которой мы обязательно расскажем в следующей статье. А пока желаем качественных материалов, легкой работы и хороших помощников!
.

Разное

Скат кровли	5	10	15	20	25	30	35	40	45	50	55	60
Тг А (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87


№	Величина уклона	Тип допустимой кровли (минимальный уровень уклона)	Иллюстрация
1	от 0 до 2 °	Верхняя плоская крыша Или с углом наклона до 2 °. Не менее 4-х слоев рулонного битумного покрытия, нанесенного по «горячей» технологии, с обязательным верхним напылением мелкозернистого щебня, погружаемого в расплавленную мастику.
2	≈ 2 ° 1:40 или 2,5%	То же, что и в пункте 1, будет достаточно 3-х слоев битумного материала, с обязательной шпаклевкой
3	≈ 3 ° 1:20 или 5%	Не менее трех слоев битумного рулонного материала, но без гравийной засыпки
4	≈ 9 ° 1: 6,6 или 15%	При использовании рулонных битумных материалов — не менее двух слоев, наклеиваемых на мастику горячим способом. Допускается использование некоторых видов профнастила и металлочерепицы (согласно рекомендациям производителя).
5	≈ 10 ° 1: 6 или 17%	Асбестоцементные шиферные волнистые листы армированного профиля. EuroShorter (однолинейный).
6	≈ 11 ÷ 12 ° 1: 5 или 20%	Мягкая битумная черепица
7	≈ 14 ° 1: 4 или 25%	Плоский профиль, армированный асбестоцементным шифером. Профнастил и металлочерепица — практически без ограничений.
8	≈ 16 ° 1: 3,5 или 29%	Кровля из листовой стали с фальцованным соединением соседних листов
9	≈ 18 ÷ 19 ° 1: 3 или 33%	Сланец асбестоцементный волнистый обычный профиль
10	≈ 26 ÷ 27 ° 1: 2 или 50%	Натуральная керамическая или цементная плитка, сланец или композитная полимерная плитка
11	≈ 39 ° 1: 1.25 или 80%	Кровельное покрытие из щепы, duncut, натуральной черепицы. Для любителей особой экзотики — создание кровли

Расчетное значение удельной нагрузки на 1 метр стропильной ноги, кг / м					Доска обрезная для изготовления бугристых ног
75	100	125	150	175	от Круглюка	из доски (брус)
					диаметр, мм.	толщина доски (брус), мм
						40	50	60	70	80	90	100
Планируемая длина сплава между точками опоры, м						Высота доски (брус), мм
4,5	4	3,5	3	2,5	120	180	170	160	150	140	130	120
5	4.5	4	3,5	3	140	200	190	180	170	160	150	140
5,5	5	4,5	4	3,5	160	—	210	200	190	180	170	160
6	5,5	5	4.5	4	180	—	—	220	210	200	190	180
6,5	6	5,5	5	4,5	200	—	—	—	230	220	210	200
—	6,5	6	5,5	5	220	—	—	—	—	240	230	220

Шаг установки стропил (м)	Длина стропил, м
Шаг установки стропил (м)

Угол наклона крыши	5	10	15	20	25	30	35	40	45	50	55	60
Тг А (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87
