Мауэрлат для двускатной крыши размеры: Рассчитываем размеры мауэрлата для крыши

сечение, угол крепления и наращивание, назначение и правила крепления

Содержание статьи:

Мауэрлат для двускатной крыши помогает ее жестко закрепить и равномерно распределить нагрузку. Следует понимать его устройство и определиться с материалами, технологией строительства, чтобы элемент прослужил долго.

Необходимость и назначение

Мауэрлат распределяет нагрузку кровли на стены

Мауэрлат – это основание конструкции крыши. Элемент выполняет ряд разных задач одновременно:

• Роль основания для монтажа стропил. Крепление мауэрлата помогает объединить их в единую систему.
• Распределение нагрузки, которую приходится нести стенам. Мауэрлаты способствуют увеличению площади воздействия каждого элемента. Это нивелирует неоднородность распределения создаваемых снегом и ветром усилий.
• Компенсация распирания ног стропил.
• Соединение каркаса кровли со стеновыми конструкциями. Устройство мауэрлата создает устойчивую связку крыши с остальным зданием. Благодаря этому ее не сорвут даже мощные ветровые порывы.

Следует разобраться, можно ли возводить крышу без мауэрлата и для каких видов построек существует потребность в нем. Если речь идет о каркасном или легком деревянном домике, этот узел конструкции может быть проигнорирован. Там его функции выполняют бруски либо финальный венец. Если кровля сделана из металла, за рассматриваемые задачи отвечает верховая поперечная перекладина, сделанная из швеллера или высокопрочной трубы.

Если постройка выполнена из блочных материалов, а крыша планируется из древесины, установка мауэрлата необходима. Рекомендована она также при обустройстве мансарды.

Устройство мауэрлата

Мауэрлат – конструктивный узел, находящийся с внешней стороны торцевой стеновой плоскости, демпфирующая конфигурация, выполненная в форме опорной рамки. Она может быть сделана из сталепроката или брусков дерева. Ее назначение – создание замыкающегося контура, объединение крыши с коробкой постройки.

Мауэрлатный брус должен обладать достаточной прочностью, не иметь расселин, трещин и иных нарушений целостности, омертвелостей и сучковатостей. Можно делать конструкцию и из толстых досок. Обычно используются пиломатериалы из хвойных деревьев, например, сосновые или лиственничные. Они легкие, прочные и мало коробятся в случае высыхания. Порой применяется кругляк, у которого тщательно вычищают кору. Одну из сторон при этом надо обрезать на циркулярном станке для создания тесного контакта со стеновой поверхностью.

Чтобы конструкция была надежной, из пиломатериалов нужно удалить ненужную влагу. Для этой цели хорошо подходит сушильная камера.

Сырье нужно обработать антисептическими и противопожарными пропитками. Хорошо, если удастся достать комбинированный состав, совмещающий эффекты обоих типов.

Иногда рекомендуют делать конструкцию из пиломатериалов, заготовка которых проводилась зимой.

Расчет сечения

Чрезмерная толщина элементов – не лучший вариант: в этом случае возникает повышенная нагрузка на здание, и монтажные работы становятся труднее.

При расчете сечения мауэрлата часто ориентируются на поперечник внешних стен. Толщина компонентов возводимой конструкции должна составлять минимум треть от этой величины. Стандартные габариты брусков составляют от 0,15х0,08 м до 0,2х0,2 м.

При монтаже мауэрлата иногда применяют и соединение досок. Это помогает сэкономить на ресурсах, но подходит такое решение только при невысокой нагрузке на конструкцию.

Конструктивные решения наращивания мауэрлата

Иногда при обустройстве мауэрлата для двускатной кровли возникает необходимость наращивания конструкции. По возможности, стоит подбирать цельные балки, имеющие длину, аналогичную таковой у стенки. Но это не всегда получается сделать, поэтому нередко практикуется укладка составных балок. Их элементы нужно подбирать так, чтобы они составляли примерно по половине нужной длины. Большой и маленький фрагменты – не лучший вариант. К примеру, если стеновая длина равна 8 м, стоит выбрать два бруска длиной по 4 м, а не комбинацию из двух- и шестиметрового.

Для объединения фрагментов их торцовые части пропиливаются на половину толщины и промазываются антисептическим составом. В роли элементов крепежа могут выступать специальные пластинки, анкера или гвозди. Иногда все обставляют так, чтобы соединение приходилось на закладную шпильку. Такой вариант дает наиболее прочную конструкцию.

Для соединения поперечных элементов по углам в дырку, проделанную сверлом, забивают шкант. Конечные части балок при этом скрепляют вбитыми наискось скобами. Это делает конструкцию жестче.

Способы крепления

Установить балки можно разными способами. Подходящий метод закрепления зависит от того, из какого материала изготовлены стены здания. Использование нерелевантного соединения легко может испортить элементы конструкции.

К газобетону

Газобетон относится к хрупким материалам, поэтому для него не стоит применять анкера или дюбели. В этом случае в участках закрепления легко могут появиться трещины. Для таких блоков лучше подойдут химические анкерные элементы. В стеновой толще они удерживаются за счет быстро затвердевающего клея. Чтобы установить такой крепеж, в блоке сверлят углубление усеченной конической формы. Вычистив его внутренность, помещают туда стержень с резьбой. Затем производят заливку клея. Когда он схватится, производят крепление балок к шпилькам.

К кирпичной стене

Для кирпичной кладки используют иные методы фиксации. Один из наиболее простых подразумевает заблаговременную закладку толстой проволоки из стали. Ее помещают за 3-4 ряда от верхушки стенки, при этом хвосты должны быть выведены на внутреннюю и внешнюю стороны. Желательно, чтобы число закладок было идентично таковому ног стропил. Чтобы закрепить балку, производят закрутку хвостов поверх нее. При этом элемент мауэрлата притягивается к стенке. Этот способ подойдет и для каменных и бетонных построек. Для максимальной прочности затяжку производят посредством монтировки.

Еще один метод подразумевает задействование скоб. В этом случае на несколько рядов ниже верхушки производят закладку брусковой пробки. Делают это торцевой частью наружу. Один из оконечников скобы забивается в балку, другой – в пробку. Брус должен быть толще, чем длина укороченной стороны крепежного элемента. Размер скобы подбирают идентичным дистанции между пробкой и балкой.

Установка мауэрлата

Чтобы представлять, какую нагрузку конструкция будет создавать на стены, применяют традиционные выражения для нахождения объема и массы: m=V*ρ=L*S*ρ. Чтобы узнать вес мауэрлата, нужны данные о протяженности брусков, площадях их срезов и плотности пиломатериала.

Существует ряд правил, которые нужно выполнять при монтаже данной конфигурации:

1. Монтаж производится по внутренней части капитальной стенки.
2. Нужно заботиться о ровности верхушки кладки. Ее следует выверять по горизонтали.
3. Лучше выбирать бруски или доски с сечением в форме четырехугольника, а не круга, так как в прочно сделанной конструкции низовые области этих элементов плотно соприкасаются с армопоясом либо верхушкой кладки.
4. Дистанция от наружного стенового края до опорного бруска должна быть минимум 50 мм.
5. Нужно позаботиться о внутреннем утеплении опорной конструкции. Для наружной стены применяются такие же теплоизоляционные материалы, как и для стен здания.

Лучше всего скреплять элементы мауэрлата косым прирубом. В этом случае конфигурация становится особенно жесткой при вертикально направленных усилиях.

Другой способ объединения компонентов – «в полдерева» с прямым либо косым замком. В роли крепежных деталей могут выступать разные изделия. Наиболее распространено соединение с помощью болтов. В ходу также массивные саморезы и обыкновенные гвозди.

Применение подложки и гидроизоляции

Когда стена контактирует с мауэрлатной конструкцией, происходит соприкосновение веществ, различающихся по способности к проведению тепла. Из-за этого в этих участках скапливается сконденсированная влага. Контакт с водой приводит к гниению древесины, поэтому чрезвычайно важно обустроить гидроизоляцию, отсекающую пиломатериалы от конструкций, отличающихся от них по эксплуатационным качествам.

Самые распространенные средства для этой цели – рубероид и рулонные изделия с содержанием битума. Выкладывают их всегда в пару слоев. Рубероид может быть раскатан по стеновой плоскости или скреплен с брусовой конструкцией. Во втором случае полоса требуемых габаритов помечается и отделяется от рулона с помощью ножовки, а для фиксации служат степлер и скобы.

Поверх гидроизоляционного слоя иногда производят выкладку межвенцового уплотнения из льна и джута. Мауэрлат можно также смонтировать на подкладку из пенополиэтилена. Этот материал хорошо справляется с утеплением и гидроизоляцией. Еще один прием для защиты бруса от гниения – обработать его жидкой резиной.

Двухскатная крыша дома своими руками, пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке. Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
   Как правильно выставить стропильную систему

2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

• Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
• Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
• Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.




Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).


Способ крепления стропильной системы деревянного дома


Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.




Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.




Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.




Как определить угол наклона стропил




В этом ролике показан весть процесс, продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Расчет стропильной системы двухскатной крыши

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Содержание статьи

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

• Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
• Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
• Конек. Это обозначения места схождения стропил в верхней части.
• Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
• Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
• Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
• Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
• Схватка. Брусок, расположенный вертикально между опорами.
• Обрешетка. Конструкция для установки кровли.



•

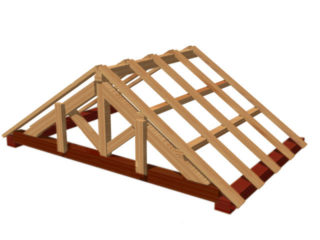

  Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли двухскатной крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

1 2 3

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

ВНИМАНИЕ!

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;
• Расстояние шага расположения стропил.

  Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м².
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м² не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м².;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ!

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Ветровая нагрузка

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

• Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
• Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
• Исходя из этого, площадь одного ската будет равна – 41 м². Общее значение площади – 82 м², т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

устройство и монтаж своими руками, видео и фото

Стропильную систему двухскатной крыши под силу возвести даже новичку, так как это довольно простая конструкция. Для возведения двухскатной стропильной системы необходимо заранее ознакомиться с деталями, подсчитать необходимые материалы для монтажа и выполнить требуемые расчеты. Следует знать, что при расчетах несущая способность данной конструкции зависит от влияния внешних факторов, таких как ветер, снег, а так же давление веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по строительству стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м² кровельного покрытия, обрешетки. Важно что бы вес на 1 м² кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.
Из брусков и досок возводится каркас. Эти элементы каркаса соединяют на шипах или в пол дерева, далее все крепится гвоздями. Обшивка производится доской, вагонкой или сайдингом, выдерживая цветовую гамму в отделке фасада здания. Для устройства оконного проема создается каркас по размерам окна. В случает утепленного чердака, необходимо будет утеплить и фронтон. Утеплитель закладывают в середину каркаса. Применяют утеплитель из минерально ваты с пониженной горючесть. С наружной стороны каркас обшивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал вставляют паронепроницаемую пленку или паронепроницаемую мембрану.

Крепление стропил к мауэрлату двухскатной крыши: способы, узлы, установка

Стропила являются несущими элементами крыши. Мауэрлат, основа стропильной системы, этакий фундамент конструкции крыши. Грамотное крепление стропил к мауэрлату обеспечивает надежность всей конструкции, исключает деформацию стропильной системы, не допускает обрушения кровли под весом внешней нагрузки.

Мауэрлат — правильный монтаж

Мауэрлат являющийся, по сути, фундаментом крыши изготавливается из бревна или бруса, прокладывается по периметру, предназначается для обеспечения равномерной передачи нагрузки кровельной конструкции на стены и фундамент здания. Чтобы крыша стояла прочно требуется правильное крепление стропил к мауэрлату.

Важно! В деревянном доме из бруса или бревна, мауэрлатом служит верхняя обвязка стен, верхний венец, дополнений к нему не требуется. В доме из кирпича, пенно или газобетонных блоков, строительного камня обязательно устанавливается мауэрлат.

Кирпичные или блоковые стены плохо реагируют на нераспределенные нагрузки, сами блоки или кирпич плохой материал для фиксации стропильных ног. Даже самый надежный крепеж не прочно фиксируется в таких стенах, под нагрузкой его может вырвать, в результате произойдет деформация стропильной ноги и всей крыши.

Мауэрлат следует прочно крепить на верхних торцах стен по всему периметру к обустроенному армированному бетонному поясу. Крепление бруса к бетону может быть очень надежным, если использован правильный крепеж. В процессе заливания армированного пояса производится монтаж крепления мауэрлата. Он представляет собой штыри, шпильки, анкера, вмурованные в бетон на которые затем производится установка мауэрлата.

Важно! Концы крепежных шпилек снизу следует загнуть, расстояние между ними 1- 1,5м, диаметр крепежа должен иметь не меньше 15мм. В брусе, который будет использоваться, как мауэрлат сделать технологические отверстия под крепеж, верх крепления зафиксировать болтами. Перед установкой мауэрлата проложить слой гидроизоляционного материала.

После того как основа смонтирована можно приступать к работе со стропилами.

Обзор типов крепежа

Крепление при любых работах связанных с возведением крыши очень важный момент. Для крепления прочного и надежного стропил к мауэрлату используются разный металлический крепеж, а также применяются разной геометрии врезки, запилы. Для стропильного крепления применяются:

• проволока;
• уголок;
• пластины;
• кронштейны;
• элементы LK;
• гвозди;
• саморезы.

И многое другое от перфорированной ленты до шпилек. Использование того или иного вида крепления предполагает разные техники монтажа.

Если крепление стропил к мауэрлату производится с помощью кронштейнов, не требуются запилы, если используется крепление LK, не нужны анкера. Использование перфорированной ленты делает узел соединения сверхпрочным, Крепление уголком наиболее популярно, востребовано, так как его не нужно врезать в древесину стропильной ноги, уголок легко монтируется саморезами.

Важно! На крепеже экономить нельзя. Он должен быть качественным с антикоррозийным верхним слоем, оцинкованный. Крепеж, ржавеющий в балке, разрушает её.

Принципы соединения стропильных ног с мауэрлатом

Особенности конструкции крыши определяют способы крепления стропил к мауэрлату. Распорные стропильные конструкции, а также те, в которых распорки не применяются, опираются на мауэрлат. На него могут опираться наслонные и висячие стропила, соединение может быть жестким и скользящим.

Жестким называется такое соединение стропильных ног и мауэрлата, при котором невозможны сдвиги, смещения, изгибы элементов. Неподвижность соединения достигается способом крепления с использованием уголка. В стропильной ноге вырезается седло, это снижает прочность, поэтому его дополнительно укрепляют скобами, стягивают болтами, а также соединяют узел крепления стропила с мауэрлатом проволочной скруткой в местах расположения анкеров вмурованных в армированную бетонную опору.

Скользящее крепление, салазки для стропил к мауэрлату отличается от жесткого крепления тем, что допускает некоторое смещение стропильной ноги относительно основы, это позволяет избежать деформации и провалов крыши при усадке, снеговой и ветровой нагрузках.

Важно! Если в процессе монтажа крепления жесткого типа стропильной ноги к мауэрлату требуется изготовления гнезда или врубки, делать такие элементы следует на стропиле, а не на мауэрлате. Основу ослаблять нельзя.

Правильное опирание стропильной ноги с мауэрлатом обеспечивает надежность крыши, её долговечность. При любом способе опирания, для фиксации стропил на мауэрлате важно соблюдение трех принципиальных моментов:

1. правильное и точное проделывание запилов, врубок и прочего, для идеального прилегания элементов;
2. использование шайб, гаек, гроверов для исключения утапливания крепежного элемента в дерево;
3. недопустимо использовать подкладки, которые от времени могут изменять форму, что приведет к перераспределению нагрузки и разрушению.

Правильный монтаж несущей системы крыши гарантирует долговечность её эксплуатации.

Виды соединения стропил с мауэрлатом

Стропильная система состоит из множества элементов, но главные среди них стропила.

Важно! Как крепить стропила к мауэрлату зависит от того какие стропила использованы (наслонные, висячие), от нагрузок и насколько массивная крыша.

Крепление может быть скользящим и жестким, закрытым и съемным.

Наиболее используемое соединение стропил с мауэрлатом:

1. Крепление закрытое скользящее, представляет собой прикрепленный к стороне мауэрлата уголок с проушиной. В этом отверстии крепится петля из прочного металла, которая в свою очередь соединяется со стропилом. Такое крепление стропил к мауэрлату без запила является подвижным, на него не влияет изменения, происходящие в стене в результате усадки или разбухания.
2. Скользящее крепление открытого типа монтируется так же, но без петли в проушину не входит, а загибается, но фиксация остается так же свободной. Подробнее в материале — скользящая опора для стропил.
3. Жесткие крепления производятся уголками разных типов, креплением LK, для которого требуются запилы. Крепление для стропил LK подходит для бруса или доски любой толщины, нужно правильно подобрать размеры крепежа. Толщина 2мм у любых размеров крепежа такого типа, величина длина разная. Крепление надежное, лучше всего подходит для фиксирования узлов соединения.
4. Жесткие крепления осуществляются с помощью уголков. Используют уголок с увеличенным ребром жесткости, такие детали следует крепить с запилом. Применяются также уголки с высокими сторонами толщиной 2-3мм, их нужно крепить без запилов, но с большим количеством саморезов.

Установка стропил на мауэрлат производится усовершенствованными уголками КР1, КР2. В их конструкции предусмотрены технологические отверстия для анкерного крепления. Овальная форма отверстий снижает риск вырывания анкерного болта при усыхании древесной основы конструкции. Так же надежны уголки КР5, КР6, которые нужны чтобы крепить стропила к мауэрлату при большой нагрузки массивной крыши. Надежно крепить стропила к мауэрлату, если они имеют большое сечение, лучше перфорированными уголками КМ. Такое крепление очень надежно, не требуется врезки, но обязателен точный угол.

Важно! Для крепления под прямым углом применяется усиленный уголок KMRP, от обычных уголков он отличается вытянутым отверстием, применяется для компенсации смещения крыши, сделан так, что при подобных процессах не происходит повреждения элементов крепежа, особенно пригоден там где невозможно применить врезку одной детали к другой. Изготавливают уголок из прочной стали толщиной в 2мм.

Еще один вид соединения это установка между досками. Доски являются креплением, они спиливаются под нужным углом и фиксируются в нижней части уголками.

Также применяются способы крепления стропил с помощью подкладок из досок, проволочной скрутки, скобами, к мауэрлату. Эти типы крепления известны давно, популярны и экономичны.

Виды опор стропил на мауэрлат

В основном для жилых домов возводятся двухскатные крыши. Особого внимания при двускатной конструкции требует узел опирания стропил на мауэрлат. Понятно, что для деревянной основы нужны деревянные балки.

Важно! Стропила требуются правильной формы, без сучков, калиброванные и фрезерованные со всех сторон. Сечение стропил двускатной крыши 40х150мм, мауэрлат – 100х100мм.

От геометрии двускатной крыши зависит выбор типа крепежа. Крепить стропила можно всеми перечисленными выше способами. Стоит рассмотреть так же шарнирные узлы крепления стропил к мауэрлату.

Шарнирный узел это тип соединения позволяющей балке двигаться по кругу. Это происходит при помощи одного гвоздя или самореза ввинченного в мауэрлат. Существует узел с одной, двумя и тремя степенями свободы. Узел с двумя степенями свободы дает возможность балке смещаться горизонтально, стропила крепятся салазками. С тремя степенями подвижности узел устанавливается с помощью ползуна, специальной опоре для скольжения стропила в вертикальном, горизонтальном положении, кроме того стропило может вращаться по кругу. Для этого делают специальный шарнир, который крепят к основе.

Важно! Самый типичный способ для двускатной крыши использование узла с нулевой свободой. Стропило крепится уголками с двух сторон, оставаясь неподвижным.

Сложная геометрия двускатной крыши предполагает использование наслонных стропил и висячих. Балки с опиранием на основу эффективно крепят с помощью перфорированной ленты.

Наслонные стропила опираются на основу, и другие опорные точки, снимая тем самым часть нагрузки. К ним могут примыкать боковые стойки, бабки конька, стропила стягивают конструкцию, усиливая её. На основу наслонные конструкции не опираются, а скользят по ней. Висячие стропила не опираются на основу, нависая над внутренностями крыши они, имеют опору на боковые несущие стены.

Основные правила сопряжения стропил с мауэрлатом

Для надежного соединения нужно тщательно крепить соединительные элементы, подбирать их требуемых размеров. Нужно точно выверять запилы, делать их не больше трети величины основы. Использовать качественный брус для основы правильного сечения.

Важно! Использовать для крепежа только гвозди и саморезы нельзя, такая фиксация не может считаться надежной, использовать следует металлические крепежные элементы разного типа.

Крыша будет прочной и долговечной, если грамотно проведены расчеты, правильно подобран материал и верно смонтированы узлы соединения.

Видео по теме:

Посмотрите еще статьи:

Элементы конструкции кровли, устройство

Составными элементами элементов кровли являются стропила, обрешетка и ограждение, т. Е. Крыша.

Желоба и ребра — наклонная поверхность. К горизонтальным компонентам относятся конь, долина и долина. К нижнему краю пандуса для организации водостока в некоторых случаях применяют желоб. Нижняя часть аппарели, расположенная между пазом и кромкой, называется спуском. Это можно назвать основным элементом крыши.

Деревянный каркас крыши представлен следующими конструктивными элементами: основными и обязательными — мауэрлат, стропила и прогоны, а также вспомогательными — стяжными, стойками и подкосами.

Mawérlat, в народе именуемый «королева», «королева», представляет собой брус с минимальным сечением 10 х 10 см или брус с нижней стороны. Мауэрлат должен быть опорой для стропил, а в его функции входит равномерное распределение нагрузки на внешние стены. на стене, выполненной из легкой кладки, легкого бетона, каркаса и панели, следует по всей их длине уложить сплошной мауэрлат.

Если стены массивные, из камня или кирпича, ферма под каждой опорой должна иметь длину, необходимую для ограждения 0,5 м древесины или распиленных бревен.В этом случае концы планок крепятся на металлический крючок, при этом кладка стен заделывается на 2-3 ряда кирпичей.

Стропила из деревянных балок, досок, брусьев в основном несут каркас крыши, ее основание.

Настенный монтаж

Кроме того, стропила — несущая конструкция, выдерживающая вес кровли, давление снега и ветра. Именно поэтому древесина, служащая для изготовления ферм, должна быть лишена каких-либо изъянов: червоточин, выпадных сучков, гнили, трещин в зонах соединения и их длина больше 0,25 длины прутка и глубиной 0,25 его толщины. ,

При изготовлении ферм подходят доски из хвойных пород, толщиной 40-60 мм, или бруски. Пиломатериал должен быть без дефектов, хорошо просушенным, с минимальным количеством сучков. Можно использовать и логи, но следует учитывать, что они намного сложнее.

Доски стропил отличаются простотой сборки, так как все соединения выполняются на гвоздях с вкладышами и без них, а также без них. насечки, ослабляющие брус и бревенчатую конструкцию, в данном случае используются только для соединения стоек с прогонными шпалами и в наклонных стропилах.

Сечение стропил

В связи с несколькими факторами, такими как:

• нагрузка от веса крыши и снега;
• стропильных ног; размер пролета;
• скат кровли.
Размер сечения ферм

следует выбирать с учетом их длины и расстояния между ними.

Может монтироваться прямо на мауэрлат стропила. Однако в том случае, когда нужно перекрыть большой пролет, только основных элементов каркаса будет недостаточно.

В такой ситуации помогут подтянуть стойки и подкосы, как вместе, так и по отдельности.

Важно учитывать, что в любой конструкции кровли существуют две основные составляющие: ограждающая, представленная кровля и опорная, или стропила, которые делятся на навесные и наслонные.

Характерной особенностью наслонных кровельных систем является их долговечность, обусловленная работой в условиях перекрестной вентиляции, что предотвращает возможное загнивание наслонных деревянных ферм и их выход из строя.Также важна относительная простота устройства и реализации.

Система наслонных стропил состоит из следующих конструктивных элементов:

• стропильная стопа;
• подстропильные элементы;
• обрешетка (настил).

Наслонная стропильная система односкатной крыши включает отдельные стропила, опирающиеся на их кромки, противоположные конструкции стены. В случае двускатной крыши стропильная система состоит из пары наклонных стропил, которые упираются в нижние края стен, и верхних краев на прогоне, который поддерживается подкосами.

Видео:

,

Опора для раздвижных стропил: фото, размеры, применение

Основой деревянной крыши дома является каркас, удерживающий кровельное покрытие. Он содержит большое количество элементов, каждый из которых необходим и предназначен для определенной функции. Одна из них — опора для раздвижных стропил, служащая для предотвращения деформации кровли при усадке деревянного дома, при изменении его геометрии.

Усадка деревянного дома

За год каркас можно уменьшить на 15%.Средняя усадка 8%. В этом случае он может происходить неравномерно, что негативно сказывается на состоянии стропильной системы. Изменение размеров деревянной конструкции происходит круглый год. В сезон дождей летом древесина набухает, а зимой материал сохнет. Кроме того, стены по-разному набирают и теряют влагу, в зависимости от освещенности и скорости ветра. При наличии опоры на центральной несущей стене деформации у нее и внешних стен существенно различаются, что также сказывается на неравномерном изменении геометрических размеров дома.В период отопления стены, особенно центральная, уменьшаются в размерах от высыхания.

При отсутствии центральной стены проблемы еще больше. Если стропильная система не собирается в виде фермы, ее жесткость намного ниже. В результате на стены действует не только вертикальная, но и горизонтальная нагрузка. Под давлением они могут выгнуться наружу, и дом в плане приобретет форму бочки. При этом кровля деформируется и будет провисать в коньке. «Пятистенка» позволяет избавиться от этой проблемы или значительно ее уменьшить.

Применение домкратов

Для компенсации осадка и сезонного переезда в дом могут быть установлены домкраты. Они должны располагаться на всех вертикальных опорах в доме. Переворачивание домкратов с помощью гаечных ключей компенсирует перемещения срубов.

Назначение раздвижных опор

Не всегда целесообразно упрочнять стропила к мауэрлату или балкам перекрытия гвоздями, скобами и т. Д. В случае усадки короба дома необходимо создать возможность стропила перемещать относительно опор.Раньше это делалось с помощью кованой проволоки, которая создавала соединение с определенной степенью свободы частей конструкции.

С тех пор технология изменилась, и стали использовать более совершенные приспособления, например опоры для сдвижных стропил. Крепится к стенам следующим образом:

• к верхнему венцу бревна;
• к верхней раме каркасной конструкции;
• к балкам перекрытия;
• до Мауэрлата.

Почему опоры становятся скользящими?

Раздвижная опора позволяет компенсировать перекос каркаса кровли при ее эксплуатации.При усадке древесины геометрические размеры конструкций меняются. Таким образом, ширина дома уменьшается, но из-за скольжения по балочному блоку не происходит провисания или разрыва крыши, приводящих к последующим протечкам. Причины попадания атмосферных осадков могут быть разными, но недооценить влияние деформаций на усадку невозможно.

Преимущества раздвижных опор

• Создают надежное соединение основания с крышей.
• Обеспечивают взаимное движение деревянных конструкций при усадке основания, сохраняя прочность и герметичность кровли.
• Простота устройства, надежность и долговечность.
• Невысокая стоимость и возможность изготовления своими руками из подручных материалов. При этом стальные пластины должны быть толщиной не менее 2 мм и защищены сверху антикоррозионным покрытием.

Конструктивные особенности стропила

Пара стропил двускатной кровли изготавливается по одному образцу. Стык в гребне делают встык, с зазором или внахлест. Между собой стропила соединяются металлической пластиной с болтами и гайками.Главная особенность конструкции — создание скользящих застежек в нижних опорах. Сверху на мауэрлат кладут стропила или с рамой для фиксации конструкции в вертикальной плоскости.

Опора для скольжения стропил, выполняющая роль крепежа, состоит из двух частей:

• планка, закрепленная на стропильной ноге;
• углу с петлей, прикрепленной к несущей балке (mauerlatu или опорной балки).

Есть еще более простой вариант выполнения раздвижных опор для стропил (фото ниже).Для этого нужен уголок с прорезью. Он крепится на стропила по своей оси, а в прорези с зазором расположена головка болта, вкручиваемого в корпус силовой плиты.

Эта опора для стропил (раздвижная — Kucis 120x40x40) стоит всего около 25 рублей за штуку и проще других в установке.

Устройства изготовлены из стального оцинкованного листа. Их монтируют на одну или две стороны стропил. Двухсторонний вариант предпочтительнее для крыш с высокими ветровыми и снеговыми нагрузками и малой конструкции кровли.На крепеж нанесено покрытие от коррозии, чтобы не испортить древесину. Длина хода зависит от предполагаемых перемещений и составляет от 6 до 16 см.

Опоры открытые и закрытые

Раздвижные опоры для стропил («слип») открытого типа, состоящие из двух частей, можно сделать своими руками, но следует использовать шаблон. Все детали должны иметь размер. Открытое соединение состоит из изогнутой пластины (монтажной пластины) и уголка с монтажными отверстиями (не менее пяти).

В замкнутом соединении монтажной пластины вставляется в держатель уголка с возможностью перемещения, но не вынимается из него и не откидывается.Собранная конструкция позволяет улучшить установку. Если возникает усилие отломить стропило от мауэрлата под действием ветровых нагрузок, петля может выпрямляться и скользящая опора закрытых стропил имеет gre

.

Монтаж системы двускатной крыши: конструкция, материалы и инструменты

Для защиты интерьера дома можно использовать самые разные виды крыш. Очень красиво смотрятся, например, четырехскатные, бедренные, многозастежные. Однако чаще всего владельцы частных домов возводят обыкновенные двустенные крыши. Такая форма крыши популярна прежде всего из-за простоты сборки, а также из-за надежности. К тому же под крышей этой разновидности достаточно места для большого чердака или чердака.

Особенности конструкции

Монтаж системы двускатной крыши, как и любой другой, выполняется на мауэрлате. Также в конструкцию такой кровли могут входить:

• стропил;

• стойки, прогоны, лежни;

• лошадь;

• ящик.

Для защиты стропильной системы от влаги используются водо- и пароизоляция. Устанавливают их обычно сверху нагревателя. Этот материал необходим для защиты чердака или чердака от холода.Конечно, на завершающем этапе каркас дома покрывается рубероидом.

Мауэрлат на двускатную крышу: особенности монтажа

Этот элемент конструкции каркаса крыши обычно собирается из очень толстого бруса (сечение 150-200 мм). Ведь именно он служит основной опорой кровли. Поверх стен дома укладывается мауэрлат. Если последние собираются из газоблоков или пеноблоков, заранее устраивается железобетонный пояс. Для крепления мауэрлата в него заливают анкерные болты.Под двускатной крышей мауэрлат обычно ставят только на двух стенах — параллельных длинных. Этот элемент не используется на мощеных, бревенчатых и панельных домах. В этом случае в качестве мауэрлата используется верхний венец или обвязка.

Стропила

Это один из важнейших элементов кровли. Собирают стропильную систему в большинстве случаев, используя такой материал, как брус 100 * 100 мм или 150 * 150 мм. Также можно использовать доску 100 * 150 мм. Перед возведением стропильной системы материал разрезается таким образом, чтобы в верхней части ножки прилегали друг к другу или к коньку максимально плотно (срез под определенным углом).Также иногда выбирают посадочные гнезда в нижней части ног. Это позволяет построить более надежную крышу.

К мауэрлату верхний венец или обвязку Деревянные стропила можно крепить разными способами. Иногда крепят «узелок» на трех гвоздях и толстой проволоке. Но чаще еще ножки крепятся на оцинкованные стальные уголки с двух сторон. Это значительно облегчает сборку. Вверху стропила крепятся друг к другу с помощью металлических перемычек или к коньку по углам.

На деревянных рубленых постройках брус (100 * 100 мм, 150 * 150 мм или 100 * 150 мм) крепится с помощью специальных дополнительных элементов — «санок». Это обеспечивает подвижность стропил. Обосновано, что использование такого крепежа связано в первую очередь с тем, что при подсыхании стен домов они могут сесть. Поэтому жестко закрепить стропильную систему (на гвоздях или уголках) в этом случае невозможно. В противном случае это может просто привести.

Стропила: разновидности

Иногда каркас наклонной кровли может крепиться только снизу — к мауэрлату и вверху — друг к другу или к коньковому прогону.Такие стропила называют подвесными. Но часто используется и другой тип каркаса. В этом случае дополнительную опору (по всей длине) ставят под ножки посередине пандуса. В результате крыша оказывается «сломанной». Такие двускатные крыши называют мансардными, а их стропила — двускатными. Это самый практичный вид кровли загородного дома. Расстояние между стропилами — как многослойными, так и нависающими — определяется исходя из толщины выбранной балки, длины скатов и т. Д.Обычно шаг 60-80 см.

Подстропильная каркасная система

В больших домах, помимо мауэрлата, наклонная кровельная балка может поддерживаться на балках, опорах и водостоках. Первые устанавливаются горизонтально, вторые — вертикально. Брус, уложенный на балки перекрытия, называем. К нему и крепим с определенным шагом по всей длине багажник. Далее устанавливают коньковый ход. Для этого элемента обычно используется брус 100х150 мм.

Конек

Монтаж стропильной системы сдвоенной кровли с использованием этого элемента происходит довольно часто.И это при том, что крыша в этом случае дороже. Дело в том, что каркас крыши с балкой надежнее и лучше выдерживает всевозможные нагрузки.

Этот элемент должен быть установлен с соблюдением всех необходимых технологий. От того, насколько аккуратно она будет установлена, зависит точность геометрии крыши. При сборке крыши с коньковой балкой сначала устанавливают крайние стойки (по фронтону). Далее между ними протяните неэластичный шнур и проверьте его уровнем.Затем, ориентируясь на него, устанавливаем все промежуточные стойки. В этом случае прикрепленная к ним коньковая балка на последующем этапе будет располагаться абсолютно горизонтально.

Ящик

Также очень важный элемент конструкции любой кровельной доски, для обрешетки обычно выбирают достаточно толстую. В зависимости от используемого кровельного материала может применяться вариант 2,5-5 см. Слишком узкая или широкая рейка для обшивки не берется. В первом случае доски могут покоробиться, во втором — потрескаться.Оптимальная ширина материала под обрешетку — 20 см.

Шаг между досками, а также их толщина зависят от вида выбранной обшивки. Такую негустую обрешетку устраивают только под жесткие листы. Под кровельный материал монтируется очень тонкий и прочный металл. Для такой обрешетки обычно используют не доску, а листы толстой фанеры или OSB.

Слой теплоизоляции и гидроизоляция

Конструкция двускатной крыши такова, что для защиты ее интерьера от холода можно использовать абсолютно любой современный материал.Чаще всего для утепления чердака или чердака используют минеральную вату. Иногда используется и пенополистирол. В очень редких случаях утепление кровли осуществляется напылением пенополиуретана.

В качестве опоры для минеральной ваты и полистирола со стороны натяжного троса чердака. Сами листы или плиты устанавливаются непосредственно между стропилами. Собирается минеральная вата просто. Зазоры между листами пенополистирола и планкой заделываются специальной монтажной пеной и заклеиваются. Паро-гидроизоляторы крепятся с небольшим прогибом (2 см) в горизонтальном положении на завершающем этапе сборки стропильной системы.

Рубероид

Для кровли можно использовать металлочерепицу, шифер, ондулин, профлист. Иногда кровлю делают из рубероида. Крыши дорогих больших коттеджей часто покрывают глиняной черепицей. В общем, видов кровельных материалов существует просто огромное количество. Металлические листы крепятся на откосах саморезами. Кровельный материал приклеивается к сплошной обрешетке с помощью битумной мастики. Еще она замазывает швы. Глиняная черепица крепится к крыше саморезами через отверстия в ней.

Правила выбора пиломатериалов

Монтаж стропильной кровельной системы должен производиться только из пиломатериалов самого высокого качества. При их покупке следует придерживаться определенных рекомендаций. Брус, предназначенный для сборки каркаса крыши, должен быть сухим. Допустимый процент его влажности — 18%. Обычно в деревообрабатывающих мастерских продают материал, это требование не актуально. Поэтому перед сборкой крыши желательно просушить дерево под навесом не менее полугода.

Построить крышу сразу после покупки бруса и досок можно только из «зимнего» дерева. Дело в том, что в холодное время года сокодвижение прекращается в

т.

изображений, фотографий и векторных изображений со скатной крышей

В настоящее время вы используете более старую версию браузера, и работа с ней может быть не оптимальной. Пожалуйста, подумайте об обновлении. Выучить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial главнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловКонвертер коллажейЦветовые схемыБлог Главная страница блогаДизайнВидеоКонтроллерНовости

---

PremiumBeat blogEnterpriseЦена ing

Войти

Зарегистрироваться

Меню

ФильтрыВсе изображения

• Все изображения
• Фото
• Векторы
• Иллюстрации
• Редакционные
• Видеоряд
• Музыка

---

• Поиск по изображению

двускатная крыша

Поиск по изображению

• Сортировать по

• Наиболее актуально

  Свежий контент

• Тип изображения

• Все изображения

  Фото

  Векторы

  Ориентация

Ориентация

• Все ориентации

  Горизонтально

  Вертикально

,
